RAVPower作為知名的跨境電商品牌，在國內已經陸續推出了多款數碼產品，其中包括充電器、移動電源、數據線、相機電池、藍牙音箱等。伴隨著國內用戶的消費升級，RAVPower也逐漸重視起國內市場。并且緊跟市場趨勢，推出了一款當下熱門的二合一充電設備——RAVPower 5000mAh二合一充電寶。

最近充電頭網拿到了RAVPower的這款5000mAh二合一充電寶。下面給大家帶來這款產品的內部拆解。

在此之前，充電頭網此前已經陸續拆解了RAVPower RP-PB134口紅移動電源、RAVPower RP-PB070-BK移動電源、RAVpower 26800mAh 雙向PD快充移動電源、RAVPower 20000mAh MFi認證USB PD移動電源等移動電源產品，有興趣的小伙伴可以點擊了解詳情。

一、RAVPower 5000mAh二合一充電寶開箱

RAVPower 5000mAh二合一充電寶的包裝正面是產品的外觀展示圖，左上角印有5000mAh 2-in-1字樣。

包裝背面是部分產品參數和廠商信息。

包裝側面標注了給iPhone充電，可以充1.5次，給安卓手機充電，可以沖1.2次，給平板設備充電，可以充0.6次。

包裝頂部帶有一個掛孔，方便在商店里面展示。

包裝盒可以從正面翻開，看到里面的二合一充電寶。

從頂部打開包裝，里面有塑料托盤作為內襯，同時托盤下面還有一層紙板襯托。

包裝內容：一根CC線、一根USB-A轉Micro-USB線、二合一充電寶、使用說明。

這款二合一移動電源外殼采用白色塑料材質，表面處理非常光滑干凈，邊角圓潤。

充電寶正面只有一個RAVPower的品牌logo。

背面干凈整潔。

頂部是一枚電源開關鍵，旁邊是4顆LED電量指示燈。

底部是部分產品參數：
型號：RP-PB101
鋰電池容量：5000mAh/18.5Wh
額定容量：2900mAh（5V3A）
AC輸入：100-240V~50/60Hz 0.5A
USB-C輸入：5V2A、9V1.2A
USB-C/A輸出：5V3A、9V2A、12.1V1.5A
深圳市鄰友通科技發展有限公司
生產日期：2018年11月

插腳采用國標標準，收起插腳即可當做一款隨身攜帶的移動電源。

機身配有兩個接口，分別是支持雙向快充的USB Type-C接口、USB-A接口。

厚度大概相當于1.3個一元硬幣的高度。

對比蘋果87W充電器，兩者大小相差不多。

凈重約為212.6g。

使用ChargerLAB POWER-Z KT001檢測USB-A接口的輸出協議，顯示支持APPLE2.4A、USB DCP、QC2.0、QC3.0、三星AFC、華為FCP等充電協議。

檢測USB Type-C接口的輸出協議，顯示支持APPLE2.4A、USB DCP、QC2.0、QC3.0、三星AFC、華為FCP、華為SCP等充電協議。

USB Type-C口支持PD2.0協議，可用電壓電流分別是5V/2.4A、9V/2A、12V/1.5A，實際最大輸出可以達到18W。

二、RAVPower 5000mAh二合一充電寶拆解

打開產品的外殼，外殼之間采用的是卡扣裝配方式。

拆開產品的外殼，左側為PCB板，右側是一顆圓柱電芯，中間有隔離設計。

電芯外側帶有熱敏電阻，用來檢測電池的溫升，電池正負極焊點下面有絕緣紙加強絕緣。

取出PCB和電芯，PCB板分為高壓、低壓兩部分，外面都加入了絕緣隔離保護。

振華26650電池，5000mAh容量。

輸出端PCB板大小對比一元硬幣。這一面主要是主控芯片，合金電感和切換開關管。

電源板上面的是控制板，上面貼有一塊散熱片，并采用馬拉膠帶包裹絕緣。

電源開關鍵特寫，過孔結構，堅固耐用。

多顆MOS并聯。

南芯SC8913是一顆集成 MOSFETs 和 I2C接口的高效率同步雙向降壓芯片，降壓為內置電池充電，升壓輸出。支持1至4串鋰離子電池充電。 I2C可配置充電電壓電流，放電輸出電壓，輸入輸出電流限制。充電輸入支持QC2.0/3.0申請。內建10BIT ADC；采用6*6 40pin QFN封裝。
充電頭網了解到，南芯SC8913此前已經被Anker PowerCore Fusion PD超級充、PURIDEA 20000mAh USB PD雙向快充移動電源、百達星連P.T STARLINK三合一移動電源三款產品采用，產品性能穩定。

南芯SC8913規格資料。

松翰科技SN8F5708相容MCS-51指令集的八位元微控制器，并在相同的執行頻率標準下，其效率最大可達原始8051的12.1倍。同時，透過先進的半導體技術拓展工作電壓范圍（1.8 V至5.5 V）和操作溫度（-40°C至85°C），讓產品得以在各種運用場合中，高速地運作。
在此款微控制器中，內建16 KB ROM、256 bytes IRAM和1 KB XRAM。在硬體乘、除法單元（MDU）的輔助下，得以大幅度地增快複雜數學運算。此外，微控制器亦具備12位元高精度ADC、2組運算放大器（OP-Amp）、2組比較器電路、3組PWM產生器、3組16位元計數器（timer）和UART、SPI、I2C的通訊界面

英集芯IP2716是一顆高度集成的，靈活的高電壓充電移動電源管理芯片，已經通過了USB PD3.0認證和QC3.0認證以及高通QC4+認證。IP2716支持高壓充電協議，例如Type-C PD3.0、QC3.0、 MTK PE+1.1、DCP、FCP、SCP、AFC、BC1.2等等。英集芯IP2716可以有效的應用在多協議設備上，比如AC適配器、車充、移動電源及其他充電解決方案上。
充電頭網了解到，綠聯USB PD雙口車載充電器、百達星連P.T STARLINK三合一移動電源內置的協議芯片就是英集芯IP2716。

英集芯IP2716規格資料。

4顆G16P03 MOS管，用于輸出切換。

充電寶由兩塊PCB板組成。

PCB板大小對比一元硬幣，高壓側和低壓側之間通過一個光耦連接。

電源板上面的是控制板，外面有散熱硅膠、散熱銅片以及一塊絕緣片進行分離保護。

合金電感背面的散熱硅膠特寫，用來輔助散熱。

拿掉絕緣片和散熱硅膠。

USB-A電源輸出接口。

USB Type-C雙向快充接口。

熱縮管包裹的濾波電感。

兩個8806MOS管配合一個DW01進行輸入保護。

輸入X電容。

延時保險絲，2A 250V。

NTC電阻，用來抑制上電浪涌。

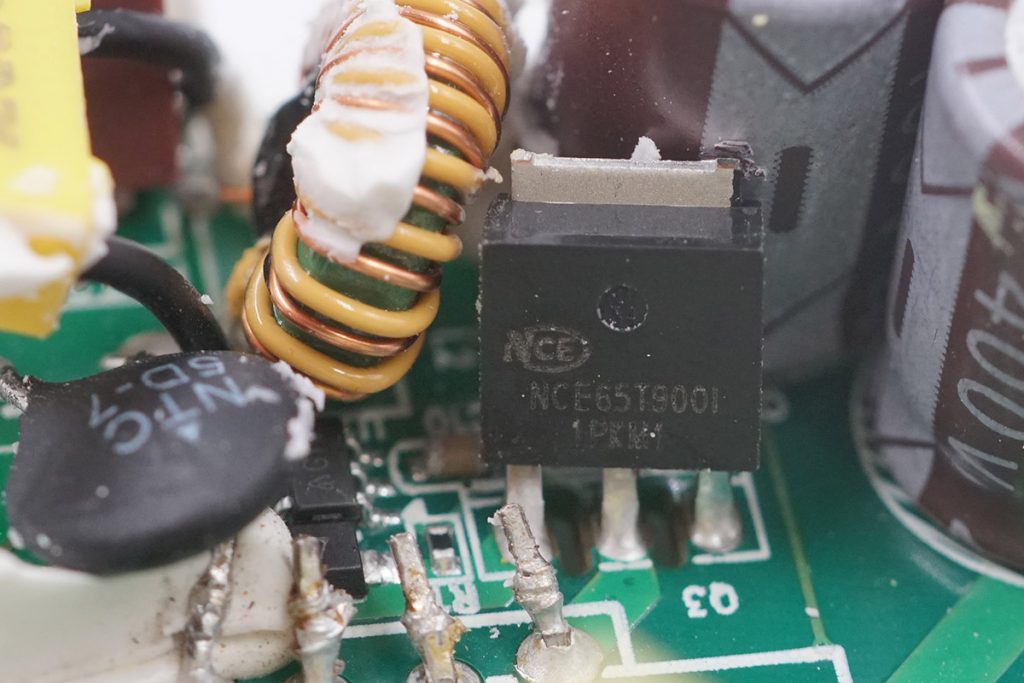

初級開關MOS管，NCE65T900I，來自于NCE新潔能， TO-220封裝，耐壓650V，導阻0.75Ω。

初級PWM控制器。

電解電容，400V 15μF。

熱縮管包裹的濾波電感。

橫跨高低壓之間是一個Y電容。

濾波電容，330μF 16V。

APR34509 同步整流芯片，內置開關管和控制器。

高壓端PCB板，這一面主要是整流橋芯片和一個光耦。

輸入整流橋。

CT1019光耦，用于反饋輸出電壓和保護功能。

拆解完畢。

充電頭網總結

RAVPower 5000mAh這款二合一充電寶在同類產品中，體型小巧，更加方便攜帶，同時還支持最大18W的雙向快充和雙口輸出，不管是外出還是居家，使用都非常方便。并且內置5000mAh電池，應對一般的日常使用已經足夠。

通過拆解，可以看到這款RAVPower 5000mAh二合一充電寶內部采用兩塊PCB組合，內部主控芯片為南芯SC8913支持1至4串鋰離子電池充電， I2C可配置充電電壓電流，放電輸出電壓，輸入輸出電流限制。移動電源端采用英集芯IP2716，該芯片已經通過了USB PD3.0認證和QC3.0認證以及高通QC4+認證，支持高壓充電協議，例如Type-C PD3.0、QC3.0、 MTK PE+1.1、DCP、FCP、SCP、AFC、BC1.2等等。
