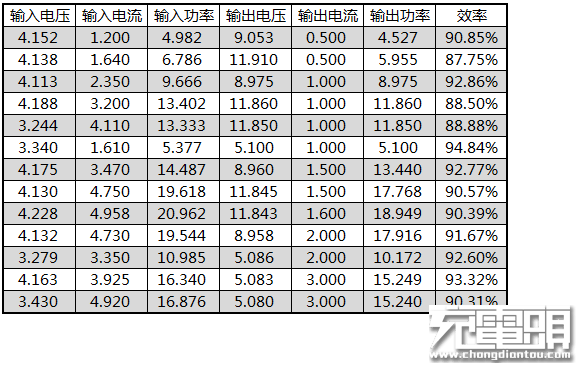

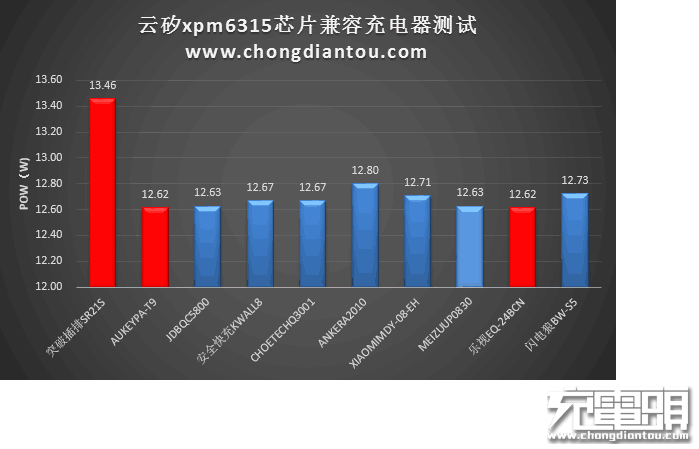

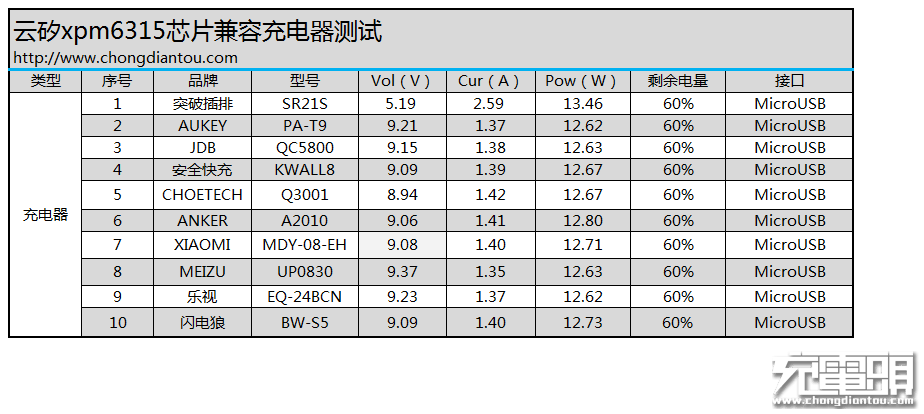

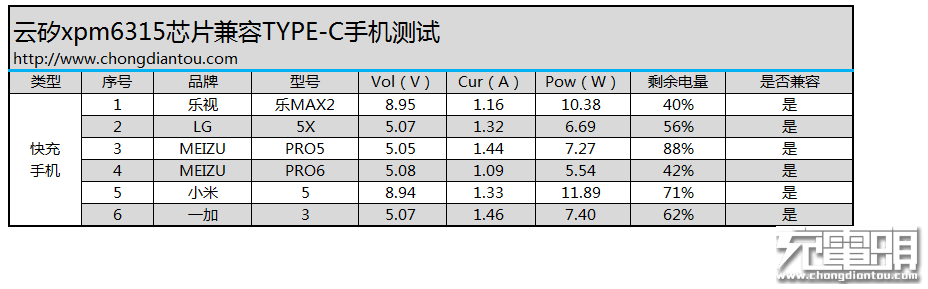

近日，深圳市富滿電子集團股份有限公司攜旗下云矽半導體發布了一系列高集成度快速充電解決方案，除了在可靠性、轉換效率等關鍵技術指標上表現不俗外，最大亮點在于將當下超過10RMB的快充方案價格直接腰斬至4RMB。高性價比的巨輪已經向市場駛來，傳統方案商與集成商友誼的小船說翻就翻。 一、云矽XPM6315 Demo賞析 云矽XPM6315采用QFN32封裝，1K顆單價0.45USD。外圍僅需1顆電感，8顆電阻，9顆電容。PCBA成本僅4RMB！而目前市場其他方案PCBA成本高達10+RMB。 XPM6315集成High/Low Side低至20 mΩ導通電阻的NMOS開關功率管、Bootstrap Diode、Power Path功率路徑管理單元、輸入輸出快速充電協議等。 XPM6315科技之“黑”。支持4.3-10.8V輸入電壓，高至4A外部可調充電電流，2A開關充電效率高達96%；支持5/9/12V、15W同步升壓恒壓恒流輸出，輸出恒定電流外部可調，5V/3A效率高達93%；輸入自適應匹配各種充電源；輸出自動識別蘋果、三星及其他安卓設備，支持2.4A給蘋果設備供電；自動切換待機/充電/放電模式，待機模式功耗低至15μA，為業界刷新最低紀錄；支持4顆LED燈顯示電量，支持呼吸燈，外部補償電池內阻實現精確電量顯示。 XPM6315可靠性之高。輸入輸出耐壓高至18V；具有溫度自平衡、過壓保護、過流保護、過溫保護、短路保護功能；4KV ESD特性。 二、云矽XPM6315充電兼容性測試 充電頭網在拿到云矽XPM6315DEMO板的第一時間進行了測試，現在將測試結果分享給大家。 我們首先進行了快充輸入兼容性測試。 我們找來10款充電器為云矽XPM6315進行兼容性測試。由于突破插排只有5V輸出，我們這里測試5V輸入的電流。 支持快充的充電器全部可以正常申請到快充。其中使用突破插排自帶USB輸出充電最快，達到了5.19V 2.59A，合計13.46W的輸入功率，接近5V3A。 測完了充電兼容性，接下來進行的是云矽XPM6315的效率測試。我們使用穩壓電源作為輸入，配合電壓表測量板端輸入，輸出電壓，IT8511A+電子負載作為負載進行效率測試。 測得的效率如下。5V3A輸出效率達到了93.32%，和官方說明文檔內的一致。在測試中我們還發現，低壓輸入的效率，打消了我們對于國產一體化移動電源方案的偏見。基本都保持在90%上下。超過標稱15W的18W測試中，效率也保持在90%以上。 最后進行的是手機兼容性測試。 從測試結果可以看出，云矽XPM6315對蘋果設備兼容良好，其內置的蘋果2.4A識別可以正常識別蘋果設備，達到最大的充電電流。 我們還對市面上常見的TYPE-C接口手機進行了測試，云矽XPM6315的測試結果也令人滿意。 測試的幾款手機都可以正常充電，支持QC充電的手機可以正常申請到快充。 作為一款高性價比的移動電源SOC，這樣的性能實在是超值。 XPM6315顛覆了性價比傳說。其采用QFN32封裝，1K顆單價0.45USD。外圍僅需1顆電感，8顆電阻，9顆電容。PCBA成本僅4RMB！而目前市場其他方案PCBA成本高達10+RMB。經過我們的實測，性能也確實做到了文檔內的標稱，還有超越，令人滿意。
