快充芯片專業廠商希荻微(HALO Micro)，推出了適用于大容量鋰電池的快充芯片HL7026。該系列芯片可實現5V/3A的快速充電，能夠滿足用戶對大容量鋰電池上實現快速高效的充電需求。
HL7026是5V輸入全集成的開關模式充電器，芯片內置了電壓、電流、溫度等多項檢測和保護功能，通過I2C接口實現電壓和電流參數的設置和調整，保證了鋰電池充電安全性。除此以外，芯片還內置電池激活功能，解決電池短路所致的系統死機現象。同時，內置系統復位功能，幫助一體機實現類同“拔電池”的重新開機效果，內置輸運模式，極低的待機功耗。
HL7026同時集成USB OTG 5V/2.1A升壓輸出功能，非常適合智能手機，平板電腦等產品的應用。

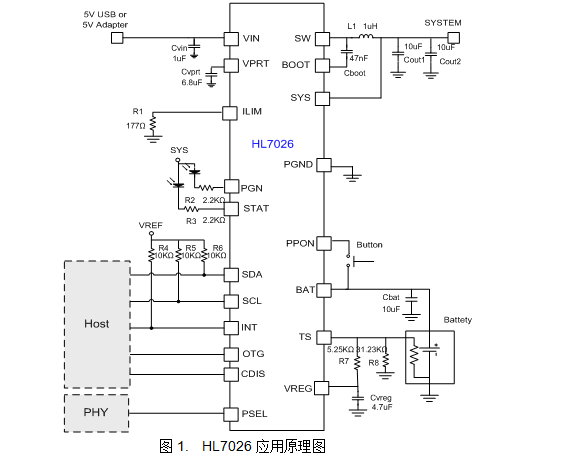

一、HL7026 系列應用電路示意圖

7026-001

?二、主要的參數特性
? ? - 集成功率MOSFET
? ? - 1.5MHz同步降壓，支持1uH小尺寸電感
? ? - 最大充電電流： 3A
? ? - 集成USB OTG升壓輸出：2.1A
? ? - 5V輸入工作電壓，20V 耐壓
? ? - VDP和IDP環路自適應適配器的輸出能力
? ? - 內置電源路徑管理，任何電池條件下保證系統開啟
? ? - 集成USB端口（PSEL or D+D-）自動探測功能
? ? - 內置電池內阻補償算法
? ? - 延長CC（大電流）充電階段,減少充電時間
? ? - 內置電池激活功能，解決電池短路所致的系統死機現象
? ? - 內置系統復位功能，幫助一體機實現類同“拔電池”的重新開機效果
? ? - 內置輸運模式，極低的待機功耗
? ? - 封裝：4mm X 4mm QFN-24

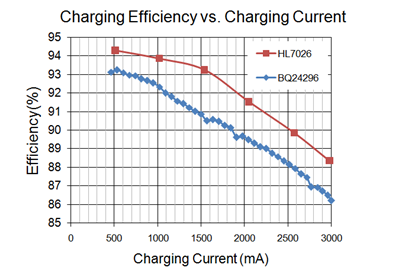

三、HL7026 與其它同類charger比較，具有更高的效率
7026-002
四、希荻微快充產品系列
快充芯片
主要功能和規格
封裝類型
兼容產品型號
HL7005
1.5A??charger, 5V VIN, 20V rating,0.65A OTG boost
WLCSP-20
bq24158
FAN54015
HL7006
1.5A??charger, 5V VIN, 20V rating,0.65A OTG boost
WLCSP-20
bq24157
HL7007
2.5A??charger, 5V VIN, 20V rating,1.0A OTG boost
WLCSP-20
bq24158
FAN54015
HL7015
4.5A??charger, 5-12V VIN, 20V rating,2.1A OTG boost,
power path management, D+,D- interface
QFN-24
bq24195
HL7016
3A charger,??5-12V VIN, 20V rating,2.1A OTG boost,
power path management, PSEL interface
QFN-24
bq24196
HL7026
3A charger,??5V VIN, 20V rating.2.1A OTG boost,
power path??management, PSEL interface
shipping??mode+ system reset??(Positive logic)
QFN-24
bq24296
HL7027
3A charger,??5-12V VIN, 20V rating,2.1A OTG boost,
power path??management , D+,D-??interface
shipping??mode + system reset (Positive logic)
QFN-24
bq24297
HL7028
3A charger,??5V VIN, 20V rating,2.1A OTG boost,
power path??management , PSEL interface
shipping??mode + system reset (Negative logic)
