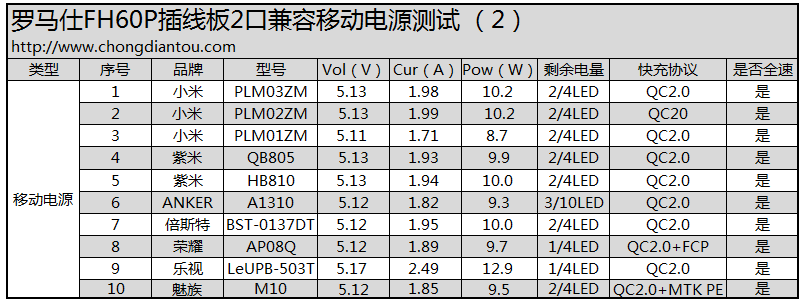

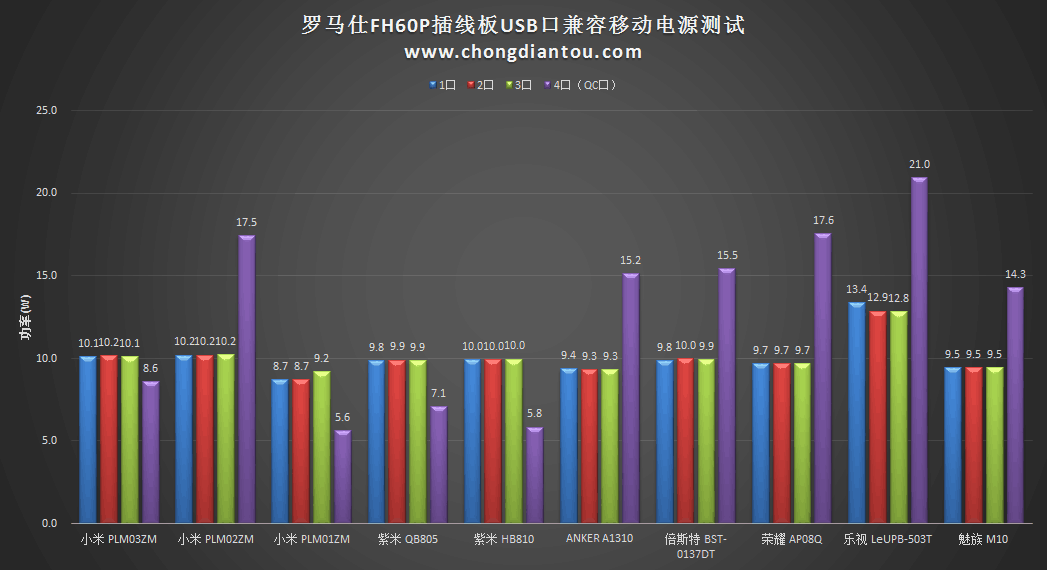

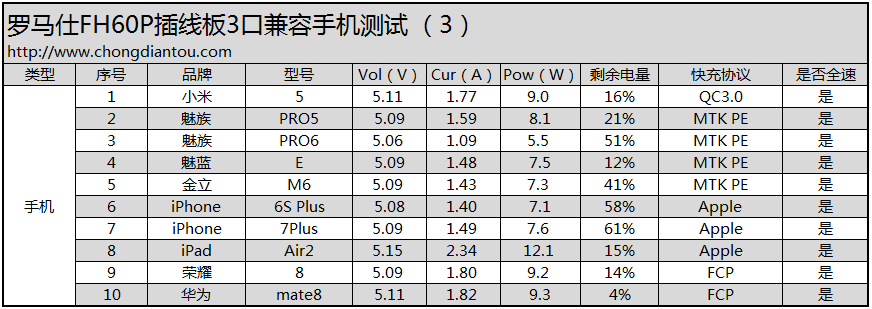

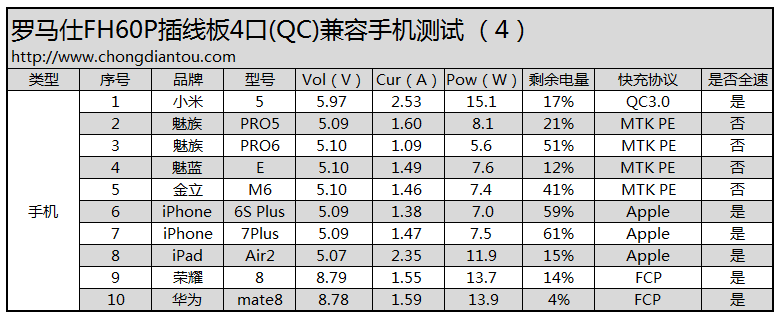

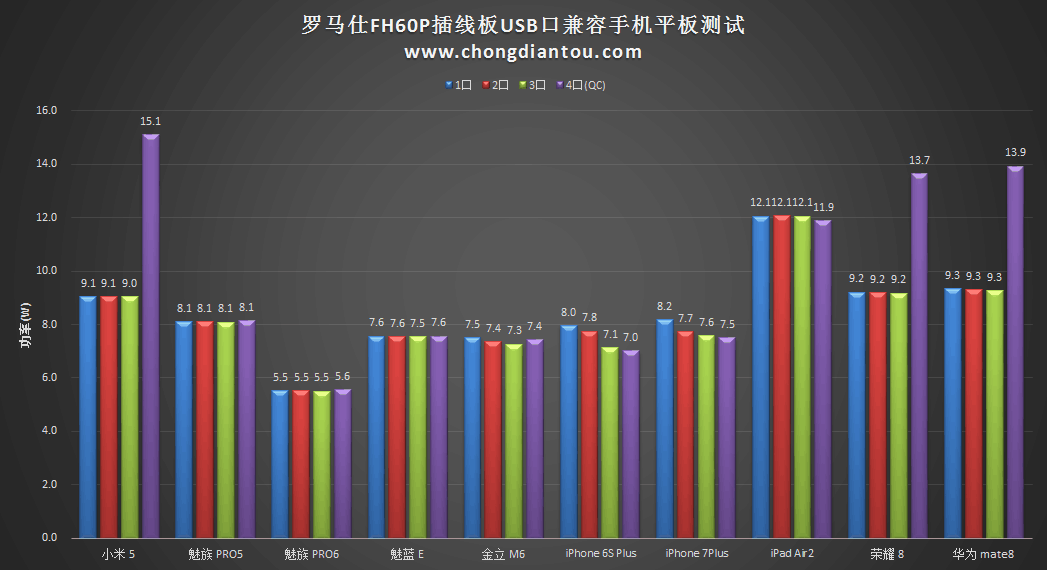

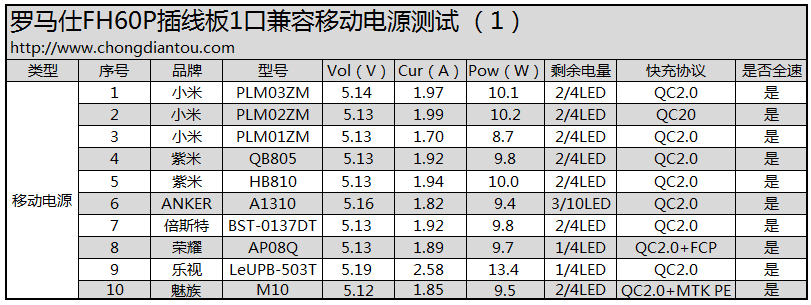

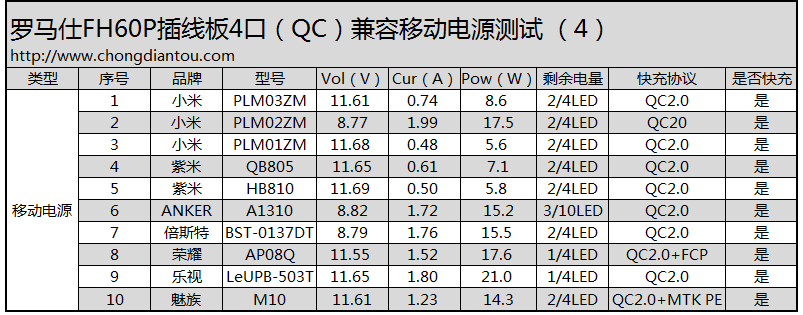

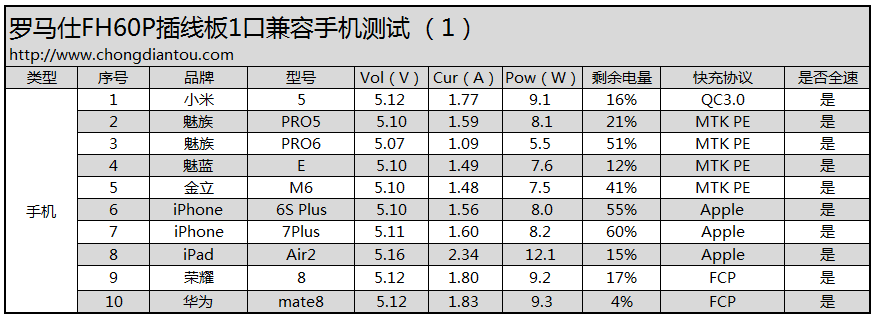

羅馬仕是廣大電粉們比較熟悉的一個品牌了，本壇前段時間與羅馬仕合作，大手筆的推出了“ 年輕人的第一款USB插線板”——50只4口USB （FH60U ）的大型試用活動，取得了不俗的反響，雙十一FH60U 也取得了良好的銷售業績（前作非快充版FH60U年輕人的第一款USB插線板——羅馬仕USB插線板試用評測 ?點擊穿越）。此次羅馬仕再接再厲乘勝追擊，最新推出了搭載QC3.0、FCP的快充版4口USB 插線板FH60P，具體表現如何，請跟我來。 一、外觀 黑白雙煞，一門雙杰。新的FH60P采用了黑色的設計以示區別。 外形上與前作別無二致，外觀上看起來只是顏色的改變，開關按鈕保持了原來的淺藍色。 同樣的4USB輸出，不同的是FH60P其中有個綠色膠舌的USB插孔周圍絲印了個白線框和3個閃電符號，表示其為快充QC3.0輸出。USB插座的方向不同，PCB必然是經過了重新的設計。QC3.0是美國高通公司推出的快充技術，廣泛運用在今年大部分中高端手機上，向下兼容QC2.0快充。 插頭、電線與插線板為統一的黑色，連捆扎帶也一并改換了顏色以便協調統一，獨具神秘美感。 AC插座部分是2500W，最大電流10A，250V~，USB輸出QC3.0插口為12V*1.5A、9V*2A、5V*3A、最大18W，5V口為5V*2.4A=12W。 重量比前作重了約20克，這是原件增加的必然。 二、拆解 下面開拆： 整體結構布局與前作基本無異，本帖只重點考察一下改變之處——USB充電部分，其它細節請參閱文首穿越鏈接。 走線布局與前作相似，與前作不同的是新作使用了雙面PCB，L形鏤空隔離槽將PCB分割為2大部分，直角彎外為高壓部分，彎內為低壓部分，插線板底殼有隔離帶插進PCB鏤空槽以加強絕緣。 反過來看PCB正面，電路變化很大，原件密度大幅增加，高頻變壓器的體積也有所增加，占據了右下角較大的空間。此外另有一小塊PCB板位于左下角低壓區，豎直插焊在主板上。高壓側，上方從左至右，這里取消了原來的防浪涌壓敏電阻，疑為空間所限無法安裝。220V~經過一只方形防爆保險絲后進入整流橋，整流橋后增加了一只共模電感，共模電感前后共3只400V、15μF、105℃高壓濾波電解電容。3顆6.3V固態電容負責5V低壓輸出濾波，總容量為1000+390μF*2=1780μF。藍色QC3.0USB插座旁邊的兩顆小電解電容25V、47μF*2，負責QC3.0部分濾波輸出，電容量有點小，空間所限，裝不下太大的。 開關MOS管，型號為F75N65。 一塊小PCB板豎直插焊在主板上，專門用于負責QC3.0部分輸出。 使用了很多白膠用了固定原件，可惜的是USB插座間并沒有打白膠。 高壓側PMW芯片，絲印編號1633D，型號為LN1F20，品牌來自力生美半導體。與之搭配的次級芯片為力生美LN5S03，這是一顆高性能的開關電源次級側同步整流控制器集成電路，可以方便地在應用中構建滿足CoC V5及DoE2016等6級能效的低電壓大電流開關電源系統。 力生美LN1F20產品資料。 力生美LN5S03產品資料。 上面兩只小芯片是力生美LN4050，接于USB插座的-D、+D腳負責3個5V USB輸出插座的協議識別。插接小板專門負責QC3.0輸出。 力生美LN4050識別芯片介紹。 起初看到左下角這兩只二極管時以為是肖特基，沒有同步整流，其實真實的情況是醬紫滴： 這是一只高度集成化的同步整流芯片封裝而成的最新二極管芯片，是最簡單的同步整流電路，為國產芯片的進步感到欣慰。品牌為東科半導體。 QC3.0小板： 面積很小，這面是一個大電感和2枚肖特基二極管：SBR10E45P5和RC吸收電路。 另一面的8腳大芯片被打磨無法看到型號，猜測為升壓IC，另一枚小6腳芯片FT4K5K即天鈺FP6601Q，支持QC和FCP以及Apple充電協議。小板與主板在插腳兩面共有8個焊點，相當結實，比較難拆，不小心碰壞了一個222的貼片電阻，更換之完美修復。 其中2個焊點是空腳，2個是短接，所以一共有5個觸點與主板相連，分別是QC3.0USB插座的-D、+D、VCC、GND，另一個是5V輸入，拆解到此結束。 三、性能 5V口在大電流負載下有輕微線補。 各口輸出功率均超過標稱值。 上圖中兩臺智能設備均能全速充電，等同甚至強于與原廠充電器。 與其他手機、平板的兼容情況，USB輸出接口從鄰近AC插座開始按排列順序依次分別命名為1（5V）、2（5V）、3（5V）、4（QC）： 竟然還會兼容華為的FCP快充協議，這個略屌，但是不支持魅族和金立的mtk PE。 最近涌現出了很多具備QC快充功能的移動電源，小伙伴們再也不用再苦等一夜了，下面再看看羅馬仕FH60P與目前主流的移動電源的兼容情況： 稍感遺憾的是對兩款小米和兩款紫米移動電源的兼容情況不大理想，雷軍應該找羅馬仕好好談談。 四、總結 總結一下，當下中高端智能手機紛紛加入快充功能，而市面上的USB插線板普遍只能支持5V普通充電，無疑會讓一部分注重充電速度的用戶覺得比較雞肋，目前國內僅有華為、樂視等少數幾家品牌推出了支持快充的USB插線板。ROMOSS此次想必也是瞄準了這個需求，積極跟進，共同將USB插排推上快充新的臺階，同時以羅馬仕一貫平易近人的價格，相信會取得良好的市場空間。
