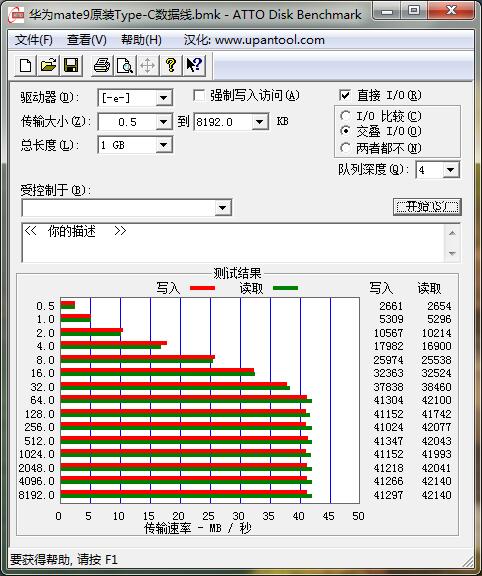

快充時代各家手機廠商都有法寶，市面上有不下5種快充協議，其中華為&榮耀系列一直使用自己的海思FCP快充（9V2A），最近推出的年度旗艦Mate 9更是配備了5A大電流充電協議HUAWEI SuperCharge。得益于使用了Type-C接口，無需對接口大改即可提供高達5A的過電流能力，下面給大家帶來Mate 9原裝Type-C數據線的拆解。 拿到手的是簡易包裝，從外媒的開箱來看，華為Mate 9保時捷PD版標配的數據線是黑色的，普通版標配的數據線是白色的。 半透明塑膠圈包裹。 兩頭USB膠芯是紫色的，比較少見的顏色，不過OPPO的VOOC線、一加的DASH線都采用了另類的彩色膠芯，應該是為了方便用戶辨別吧。 線材手感不是很柔軟，但是也不硬，線身相對較粗。 這條線USB Type-A to C型。 套管位置兩端都印了5A，特意注明這條線可以過5A大電流，也有玩家親切的叫做“5A線”。 兩頭的手柄位置是磨砂面，便于插拔。A口這邊的線身套管上有“H”標記，據說是代工廠的符號。 從USB頭部看到里面幾根鍍金粗壯的接觸點。 C口這頭接觸點，也是鍍金的。 線全長約1米。 線徑約3.63mm。 沒有5A大電流的輸出電源，找了JDB雙口QC3.0充電器，最大3.5A，超出電源保護。 anker這款雙口QC3.0，目前還在眾籌中，最大輸出可以3.9A。 先用華為自家的短線充Anker，Type-c輸入，這款電源沒有線補，移動電源又是吃電壓的，之前測試充電，內阻大一點的線直接是1.2A左右充電，這根短線可以2.72A，電壓5.0520V??幾乎滿速充電。 換華為mate9長線，一樣的2.72A，電壓 5.0658V，比短線降壓還小。 方便的連接Type-c接口移動硬盤。 直接拆線，線材橫截面，發現兩根粗壯的二紅線，幾乎占了整根線的一半，應該是為了保證大電流通過。 兩端剪斷。 先拆Type-C頭。 手柄位置的膠剪開，里面是鋼套，這種結構類似蘋果lightning的線材做法，在其他線材中較少見到。 另外一面，鉚接的鋼套，看起來很結實。 結構焊點的工藝非常高，不愧是大廠出品。 鋼套焊接在Type-C接口頭部兩層結構。 拆掉鋼套，里面是灌的硬膠，多一種加強結構，也是保護里面的PCB。 鋼套都拆掉，整個乳白色的硬膠填滿的。 頭部鐳雕有字230。 包有一圈銅箔。 破開套管，里面是屏蔽層銅箔在尾部繞了一圈。 鋼套沒啥磁吸。 清理掉硬膠，看到四根焊線，紅色線的焊盤很大，幾乎占了接近一半，GND也是很粗。 從另外一面看到紅線是兩根焊接在一起的。 PCB上面R1 R2兩個電阻。 另外一面PCB細節，表面一層膠水。 Type-C插頭部的鋼套拆掉，里面是一塊紫色的膠芯。 另外一面。 最頭部還有不銹鋼的彈片，起到插拔段落感，卡扣的作用。 側面看到紫色板是一個套，側面還有金屬。 去掉以后是多跟彈針。 頭部接觸的地方是鍍金的。 很厚實的針。 Type-C全部拆解部件。 接下來拆USB-A公頭。 塑膠跟c頭那結構一樣的。 另外一面。 整個膠去掉，是標準的USB插。 側面卡扣。 下面這塊鐵去掉，里面是灌膠，也是硬膠。 把鐵皮部分取掉，紫色的里面四根很厚實的接觸片，兩邊其實是兩個組成的，比一般的USB接觸面大了很多，幾乎是雙倍。 另外一面。 接觸片細節，鍍金粗壯。華為用USB 2.0線材規格實現5A大電流快充，這點引起了我們的關注；在咨詢業內工程師得知，普通USB2.0數據線的接口鍍金厚度為2u，而華為mate9數據線的鍍金厚度高達32u，足足多了15倍，可見為了滿足快充需求在用料上下了不少功夫。此外，線纜的線徑也做了加粗，下面的深度拆解見分曉。 金黃色的接觸片。 這邊也是兩根紅線焊接在一起的。 灌膠全部清理掉。 另外一面看到尾部也是有銅箔包住，防拉線等。 接觸片拉出來，很厚很寬。 USB全部拆解部件。 兩端頭部的拆解部件。 線材剝開， 里面是網狀屏蔽層在纏繞防拉線。 鋁箔紙屏蔽層。 四根防拉線，綠色、白色為信號線， 一股GND裸線，兩根紅色為電源線。 剝開頭部。 全部是多根小股鍍錫銅線組成的，其中通過電流的兩根紅色線纜的規格高達18AWG（號），相比普通的20AWG和22AWG厚實不少；這里AWG數值越小，線徑越粗。 每股里面還有防拉線。 線材組成。 全部拆解部件 最后附上華為Mate 9這條5A Type-C線用于給熱門快充手機和移動電源充電的兼容性測試表格： h11 h12 數據傳輸速率測試最大為42MB/S，屬于USB2.0范疇。 h13 總結： （1）華為Mate9的SuperCharge 5A快充線并沒有采用USB3.0規格，也沒有采用類似VOOC的定制線纜，降低了用戶選購快充配件的門檻； （2）華為5A線實測支持高通QC3.0、MTK PE，以及華為自家FCP快充，兼容性好； （3）市面上的Type-C線能否支持華為Mate9的快充，這點有待考證，等機器上市了實測揭曉。 最后這條線做工還是不錯的，價格也很給力，當常規線用也不錯。   相關閱讀：
