無線充電越來越多的和我們日常生活產品結合起來，為我們帶來不一樣的使用體驗。專注辦公用品領域的deli得力，近期推出有一款辦公桌面神器：得力延長線插座（帶電源適配器）。它將無線充電+電源插座+多口充電器三合一，化繁為簡。采用3C認證新國標插孔，以及阻燃PC材質，安全有保證。為了了解產品用料如何，接下來要為大家帶來的就是產品開箱拆解。

一、deli得力延長線插座開箱

包裝采用簡約的白色紙盒包裝，左上角為產品名稱，主體位置印有產品實物圖，右上角為deli得力辦公的Logo。下方為產品特點：無線充電、Type-C輸出接口、1.5m線材。

背面為產品詳細規格參數。
產品名稱：延長線插座（帶電源適配器）
型號：27200
無線充電輸出：5V1A
2A1C總輸出：5V3.1A（Max）
兩個USB口每個輸出：5V2.4A Max
單個Type-C口使用時輸出：5V3A Max
USB和Type-C輸入：100-240V，0.5A Max，50/60Hz
額定電壓：250V50Hz
輸出電流：10A MAX
額定功率：2500W MAX
產品通過了3C認證。

側邊印有產品名稱及得力的品牌Logo。

里面有一層白色紙質內盒，產品本體擺放其中。

包裝內容：無線充電插座、說明書。

采用方形插頭，插座自帶1.5m線。

插頭為國標三角插頭，規格：10A，250V。上面印有一個3C認證的Logo。

線體與插座連接部位特寫，有效防止彎折磨損。

搭載新國標插孔，包括一個國標雙腳插孔以及一個國標五腳插孔。額定電壓250V，最大電流10A，最大功率2500W。一體銅條設計，安全發熱低，筆記本、手機、家電都能用。

前方有一枚微動開關，中心有一顆柔光指示燈。

通電后，前方柔光指示燈呈藍色。

有2A1C插孔或3個USB-A插孔兩種版本可選，2A1C總輸出：5V3.1A（Max）。兩個USB口每個輸出：5V2.4A Max；單個Type-C口使用時輸出：5V3A Max。

頂部為無線充電區域，充電不再被線纜束縛。支持蘋果、三星、小米等具有無線充電功能的手機，功率5W。支持FOD智能異物識別，保護手機。

拐角處隱隱的印有MAX 2500W的額定功率數值。

除了企業信息、產品型號信息之外，線體明顯標注3x1.0mm2字樣的線芯規格，符合新國標要求。

表面和底部均有防滑硅膠軟墊，雙面防滑設計， 防止插座和手機滑動。背面也有一層寬大的防滑軟墊，中間印有產品主要規格參數。

手機放上即可進行無線充電。

放上手機即可充電，可橫放、斜放、360°隨意放。隨拿隨放，無需充電線。

二、deli得力延長線插座拆解

撕下膠墊，卸下底部的4顆螺絲。

此時可取下表面的無線充電面板。面板背面上固定有無線充電電路，上面連有一根排線。

移除排線，可以看到這塊PCBA為產品的無線充電模塊部分。

卸下塑料支架上的螺絲，將面板和支架分離開來。

PCBA板背面固定有無線充電線圈和隔磁片，中心粘有一枚NTC熱敏電阻，用于監測工作溫度，安全防護措施到位。

PCBA正面外圍非常簡潔，僅有少數幾顆主要芯片，集成度極高。

易沖半導體EC8010是一款高效、符合Qi標準的磁感應無線電力發射器IC，適用于高達5W的應用。片上系統集成了功率控制器、微控制器、穩壓器、異物檢測（FOD）、全橋驅動器和片上電壓和電流解調，EC8010集成了一個全橋驅動器，內置過流和過溫保護。

特征方面，EC8010采用無鉛小尺寸QFN 6mmx6mm，48引腳封裝，具有最低BOM成本的單線圈和多線圈，擁有單線圈的最小外部元件，最大輸出功率5W，具備低功耗模式，支持過流保護、過溫保護。詳細規格參數方面，EC8010支持Qi-BPP，最大輸出功率5W，采用變頻電路架構，充電高度3-8mm，線圈類型A11a，具備過流/過壓保護、異物檢測，通過了CE/FCC/Qi-BPP認證。

威兆 VS3640DS 雙NMOS管，一共兩顆，組成H橋驅動線圈，5V邏輯電平控制，耐壓30V，導阻16mΩ。

威兆 VS3640DS 詳細資料。

PCBA鏤空布置有一顆CBB電容。

CBB諧振電容來自WEIDY緯迪，0.4μF。

接著拆解插座部分。插孔均有安全門防止異物進入，里面使用兩個彈簧來關閉安全門。符合新國標要求，安全到位。

插孔后面采用錫焊連接銅片和導線，導線外套有絕緣熱縮管。

交流輸入線有線卡固定，安全耐用。

卸下安全門，露出內部插孔。

插孔特寫，一體銅片上鍍了一層抗氧化金屬，呈銀白色。

下面來看USB插孔部分。

芯卓微 UC2505，識別和限流保護IC，2.4A保護。

芯卓微 UC2607 Type-C和BC1.2識別，并且具有Vbus開關管控制。

賽微 CW3005F，雙路USB充電識別芯片，這里只連接了一路自動識別。

Type-C母座特寫，過孔焊接。

USB-A母座也是過孔焊接，很牢靠。

另一枚USB-A母座同樣也是過孔焊接。

該塊PCB背面沒有任何元器件。

正前方PCBA小板上有一顆微動開關按鈕。

按鈕中間嵌有一枚指示燈。

指示燈特寫。

按鍵小板背面只有一些小的電阻元器件。

絲印160A0。開關保持IC，按下按鈕時輸出信號驅動三極管，吸合繼電器，開啟指示燈，再按下按鈕時關閉輸出信號，斷開繼電器。

接著看高壓輸入部分PCB主板。

背面主要分布一些小的電阻元器件。

新潔能NCEP6020AS同步整流管，NMOS，耐壓60V，導阻4mΩ。

新潔能 NCEP6020AS 詳細資料。

杰華特 JW7715 同步整流控制器，支持DCM，CCM，準諧振等多種工作模式，支持高側和低側同步整流，低靜態電流節省功耗，適用于適配器和液晶電視。

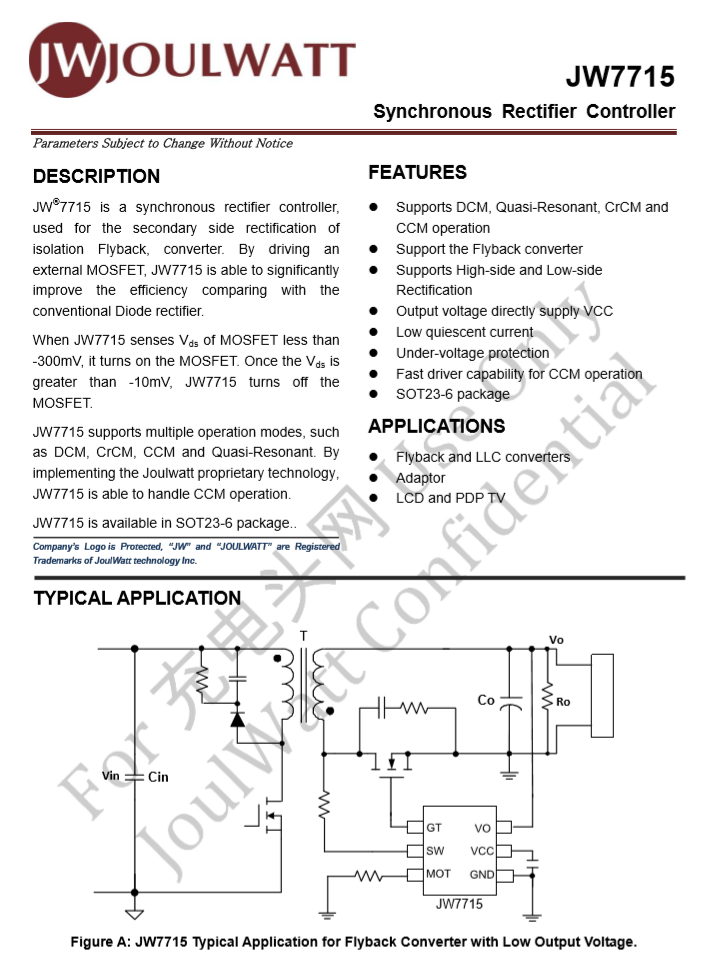

杰華特 JW7715 詳細資料。

F20T10整流橋。

變壓器，上面貼有信息標簽，輸出線采用多層絕緣線。

Y32F-SS-105HM繼電器，10A/250V，用于AC開關。

輸出濾波固態電容，1200μF6.3V，兩顆并聯。

T2A250V延時保險管。

Global Semiconductor G5138PT，內置開關管的數字模式PWM功率開關，適用于緊湊的開關電源適配器。

Global Semiconductor G5138PT 詳細資料。

AiSHi 艾華，50V4.7μF電解電容，為PWM芯片供電。

壓敏電阻，用于AC輸入過壓保護。

后面是共模電感，磁芯綠色漆，用于濾除EMI干擾。

抗干擾Y電容。

濾波工字電感。

400V22μF電解濾波電容，兩只并聯。

拆解全家福。

三、充電頭網拆解總結

得力這款三合一無線充電插座，既是電源插座，又是無線充，還是多口USB智能插座，一物多用，使用方便。

內部結構上，產品設計緊湊合理，用料扎實。安全方面，產品通過了3C認證，符合新國標插座要求，安全措施到位。

無線充電部分，采用易沖SoC主控芯片，板面簡潔，集成度高，BOM成本低。開關電源方面采用高效率全集成初級IC配合杰華特次級同步整流，輸出采用芯卓微識別限流方案，確保端口正常識別，為手機等設備全速充電。
