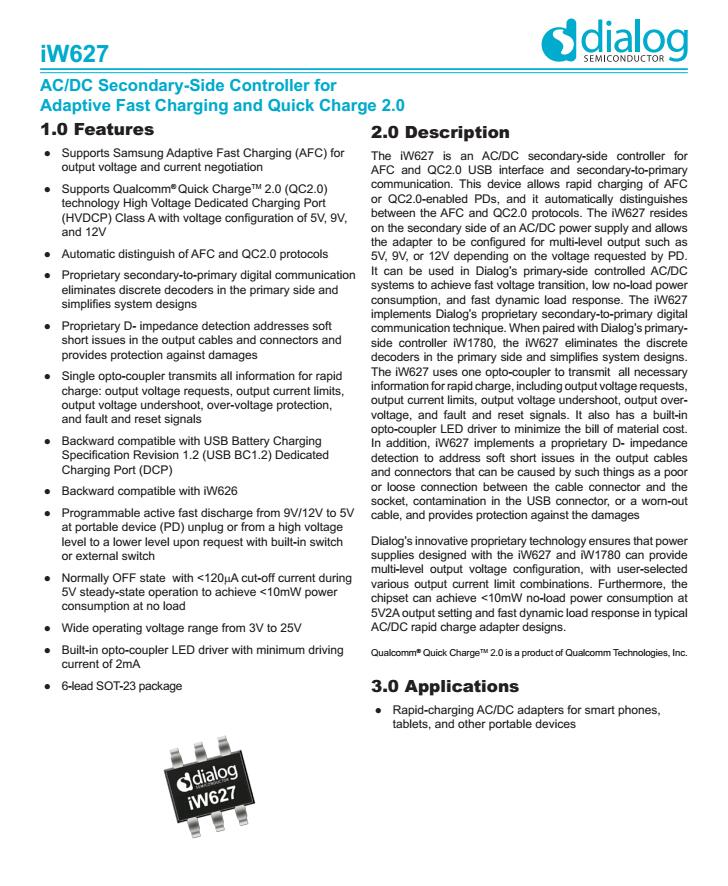

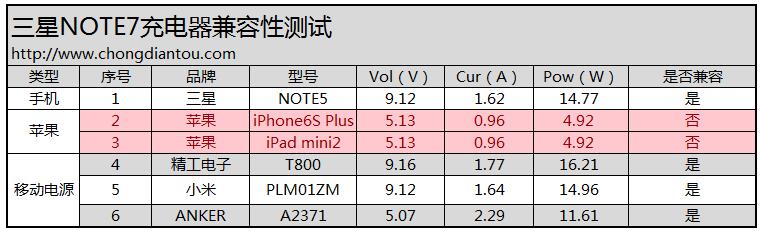

三星一年一度的Galaxy系列旗艦機Note7不久前發布，亮點不少。除了大內存、虹膜識別，Galaxy Note7也是三星首次將Type-C接口應用到手機上，對于加快Type-C接口普及具有重大意義。有點小遺憾的是，此次標配的充電器跟以往三星歷代的旗艦機一樣，依然是最大支持9V/1.67A輸出規格，充電器型號為EP-TA200。 這款充電器無論外形還是性能跟已往的三星手機充電器十分接近，輸出口依然是USB-A，不過輸出口位置由側面改為頂部，額定輸出功率5V/2A、 9V/1.67A，聯合功率15.03W，支持三星自家的AFC（Adaptive Fast Charging）快充，并且兼容高通的Quick Charge 2.0快充，制造商為惠州東洋益恩彼電子有限公司。 三星EP-TA200充電器采用白色ABS外殼，與此前的充電器幾乎看不出差別。 數據線是采用的Type-C接口，意味著三星從MicroUSB向Type-C邁進了一大步。 仔細觀察充電器兩面的印刷參數，可以看到產品型號為EP-TA200，適用于全球?qū)捑W(wǎng)電壓，兩檔輸出分別為9V/1.67A和5V/2A，生產日期為2016年7月。正面還印有SAMSUNG品牌LOGO和Adaptive Fast Charging快充圖標。 此次拆解的為國行版本，采用的是國標插腳，磁鐵不吸，猜測為銅鎳合金。 輸出口同樣不吸磁。 與舊版相比，輸出口改到了頂部，依舊采用USB-A口。 電源凈重約44g，很輕巧。下面進入拆解環節。 拆開頂部，由于采用很結實的超聲波黏合，很難做到無損拆解。 蓋子里面有EP-TA200型號，內部電路板使用卡槽固定。 順著卡槽直接抽出PCB板，乍一看PCB上元件密密麻麻。 電源布局十分緊湊。 PCB頂部元件一覽，這一面可以看到熱敏電阻，保險絲，開關管和變壓器。 PCB背面放大，主要芯片集中在這面，稍后分析。 充電器上使用了三顆電容，其中一顆為固態，另外兩顆為液態。品牌來自Capxon臺灣豐賓。 PCB從不同角度觀察。 插腳是固定的，PCB板順著卡槽推進去剛好卡住。具體電子元件分析如下。 AON6266 介于AD/DC轉換器之間的同步整流MOS，品牌為美國AOS。 二極管，焊接工藝不錯，焊點飽滿。 整流橋絲印編號為RABF1510，規格為1.5A、1KV耐壓 。 UTC是臺灣友順高壓MOS，規格為7NM70G。 USB底座有隔離板，起高低壓隔離作用。右下角是Dialog?iW627識別IC，查閱官方Datasheet技術文檔，可見該芯片支持三星AFC和高通QC2.0雙快充協議。通過拆解發現，三星EP-TA200充電器內部采用了Dialog旗下iW1780、iW627、iW673全套電源方案。 下面將測試充電器的輸出能力。 用充電頭網定制USB電壓電流表測得空載時的電壓為5.05V。 用充電頭網自制QC2.0/3.0誘騙器測試，最高可到9V， 不能激活QC3.0的12V電壓檔。 為三星Note5充電??9.12V /1.62A滿速快充。 為鋼鐵俠T800充電，開啟QC2.0快充，電壓電流顯示為 9.15V/1.77A。 充小米高配版，電壓電流分別為 9.11V/1.63A。 充Anker兩萬毫安時大容量移動電源，電壓電流分別為5.07V/2.29A。需說明的是這款是USB-C輸入，但移動電源本身只支持5V輸入。 充iPhone?6s Plus，電壓5.13V，電流0.96A，勉強到 1A。 給iPad mini2充電 ，電壓5.13V，電流0.96A。 測試結果匯總?cè)缦拢? 用EBD-USB測試負載功率。 5V檔最高輸出為5.4V/2.3A，即12.4W。 9V檔最高輸出為9.16V/1.90A，即17.4W。 測試總結：通過拆解可以看出三星Galaxy Note7標配的這款充電器整套采用iWatt的方案，集成度高，體積小巧。整體做工用料都不錯，功率超出額定標示值。同時支持AFC和QC2.0雙快充協議，但不支持QC3.0輸出。依然不支持蘋果全速充電，當然這個是安卓手機配的，可以理解。由于三星Galaxy Note7采用了全新的Type-C接口，并且實測支持USB PD協議，這款充電頭并不能很好地發揮Type-C接口的優勢，對于用戶體驗上來說有一定的打折。   相關閱讀： 舊充電器別急著扔，三星NOTE7充電速度實測 三星暗藏大招 8890版Galaxy Note 7支持USB PD快充
