前不久，紫米推出了紫米10號移動電源，一時間深受大家廣泛關注，隨著新款紫米10號Pro移動電源的推出，功率從此前的45W升級到了65W，性能更加強大。對于筆記電腦等大功率充電設備來說，更高的功率也就有了更好的性能保障。目前這款移動電源已經我們已經為大家進行了拆解，現在我們一起來看一下紫米10號Pro這款移動電源的拆解報告。

一、紫米10號移動電源Pro開箱

紫米10號移動電源Pro包裝為白色硬紙盒，采用天地蓋設計，正面印制產品實圖與產品名稱以及紫米Logo。

背面印制產品相關信息。
產品型號：QB823
容量：72Wh 3.6V 20000mAh
輸入接口：USB-C
輸出接口：USB-A/USB-C
輸入參數：5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A
輸出參數：65W MAX
（USB-C）5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A
（USB-A單口）5V/2.4A、9V/2A、12V/1.5A
（USB-A雙口）5V/3A
（三口）5V/6A、9V/3A、12V/3A、15V/3A、20V/2.25A
產品尺寸：160.4*81.8*21mm
制造商：江蘇紫米電子技術有限公司

包裝內容：紫米10號移動電源Pro、兩條數據線、說明書。分別是0.5米長的USB-C to USB-C線和0.3米的USB-A to USB-C線。

紫米10號移動電源Pro機身圓潤，金屬外殼表面采用了陽極氧化處理，輕微磨砂質感，手感光滑細膩，正面浮印銀色紫米Logo。

背面上方印制對應USB口的輸出能力、檔位，下方印制產品參數與包裝盒一致，另外該款移動電源還支持USB 2.0 HUB功能。

移動電源的電量檢查按鍵在機身側面，按鍵兩側分別有兩組不同的指示燈，左邊單枚的是HUB功能開啟狀態指示燈，右邊四枚是電量指示燈，每顆分別代表25%電量。

移動電源具有一個USB-C輸出/輸入口，兩個USB-A輸出口。左起為USB-A1輸出口、USB-C口、USB-A2輸出口。

紫米10號移動電源Pro的厚度比一元硬幣直徑略小。

紫米10號移動電源Pro與紫米10號移動電源對比，無論是外形、材質還是工藝，幾乎一模一樣。

凈重約434.8g。

使用ChargerLAB Power-Z KT001測試儀對移動電源USB-A1輸出口進行協議檢測，測得支持Apple 2.4A、DCP協議，QC 2.0、QC 3.0、AFC、FCP快充。

USB-A2輸出口USB-A1輸出口一樣，支持Apple 2.4A、DCP協議，QC 2.0、QC 3.0、AFC、FCP快充。

USB-C口方面，除了支持Apple 2.4A、DCP協議，QC 2.0、QC 3.0、FCP快充之外，還支持USB PD 3.0 PPS快充協議。

切換到PDO檢測見面，顯示具有5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A五個固定電壓檔位，以及5V-11V/3A、5V-20V/3A兩個PPS檔位。

二、紫米10號 Pro移動電源拆解

拆開機身，前后兩塊外殼內部貼有大量泡棉膠進行固定及緩沖，非常牢固。

拆掉外殼后，PCB和電芯外面還有一層塑料夾層進行保護和支撐，同樣非常牢固。

PCB外面有一大塊硅膠進行輔助散熱，還有6節18650電芯，采用的是3S2P結構，3串2并，可以降低電池端電流，輸出更大功率。

PCB采用L型設計，通過3顆螺絲固定。

下方兩節電池之間涂有導熱硅膠，里面埋放了一根熱敏電阻，可以更精確的檢測溫升。

電池組采用了三星35E大倍率18650鋰電池組成電池組，標稱容量3500mAh。

取出PCB和電池組。

電芯正負極都加入了一層絕緣紙保護。

PCB A面一覽。

磁環電感，兩線并繞。

兩顆固態濾波電容，規格為25V 100μF。

2R2合金電感。

精工 S8203AA 電池組保護IC。

兩顆升降壓開關管，AON6380，耐壓30V。

AON6380資料。

兩顆AON7534，鋰電保護管。

USB2.0 HUB芯片GL850G，這是創惟科技的高級版本集線器解決方案，完全符合通用串行總線規范修訂版2.0。GL850G繼承了創惟科技的尖端技術，以節省成本和降低功耗的串行接口設計。與全球所有USB2.0集線器解決方案相比，GL850G具有公認的兼容性，更低的功耗系數和更好的成本結構。

GL850G具有簡化板級設計的多種優勢，有助于為系統集成商實現最低的BOM（物料清單）。GL850G將5V至3.3V和3.3V至1.8V壓降穩壓器集成到單個芯片中，因此無需外部LDO。此外，GL850G的電源使能引腳支持高使能和低使能電源開關，從而為組件選擇提供了更好的靈活性。

12MHz無源晶振，為HUB芯片提供精確的時鐘。

絲印G3DIE，為GL850G USB HUB芯片供電。

供電切換MOS管。

2258J，在以往拆解的小米產品中也有使用，作用不詳。

7227 切換開關。

東芝TPCC8104用來切換輸出。

4顆LED電量指示燈。

1顆LED狀態指示燈。

三個接口，USB-A口、USB-C口、USB-A口。

USB-C口絲印有出廠日期1837。

PCB B面一覽。

移動電源升降壓控制器，來自南芯半導體的SC8815。

南芯SC8815升降壓電池充電器應用于1至6節電池，I2C可編程充電電流和充電電壓、可編程放電輸出電壓、可編程輸入/輸出電流限制；內置10 位 ADC；擁有欠壓保護，過壓保護，過流保護、短路保護和熱關斷保護等多種保護功能；單芯片完成充電/放電控制，支持各種電力轉換。
充電頭網了解到，采用南芯SC8815的產品還有ZMI紫米65W USB PD三口快充充電器、OPPO SUPER VOOC超級閃充移動電源PBS01。

杰華特全集成同步升降壓轉換器JW3651。

JW3651內部完整集成四開關升降壓轉換器，采用單電感結構，采用3-20V寬輸入電壓范圍，工作頻率450KHz；輸出電壓可以高于、等于或小于輸入電壓。具有低靜態電流，可編程的輸出電流限制；放電模式下的低負載電流檢測，過熱和短路保護等功能。適用于無人機、PD移動電源、USB Hub、PD適配器和4G WiFi模組。
得益于杰華特JW3651內部集成開關管，可以節省空間和成本。并且無需自舉二極管，同時內部集成環路補償可以簡化電路設計，進一步簡化電路。

愛普特微單片機 APT32F172K8U6，用于移動電源控制和電量顯示等功能。

一顆六角芯片。

東芝TPCC8104用來切換輸出。

7227 切換開關。

絲印FT465R是天鈺FP6601Q快充協議IC。天鈺FP6601Q是一款快速充電協議芯片，支持高通 QC3.0/2.0與華為FCP，通過監控USB D+/D-上的電壓數據自動調整供電設備上的輸出電壓，互相握手識別后設備提升充電功率縮短充電時間。在本身就支持QC3.0，QC2.0和FCP的情況下，還能自動識別APPLE、三星、BC1.2協議。

天鈺FP6601Q詳細規格資料。

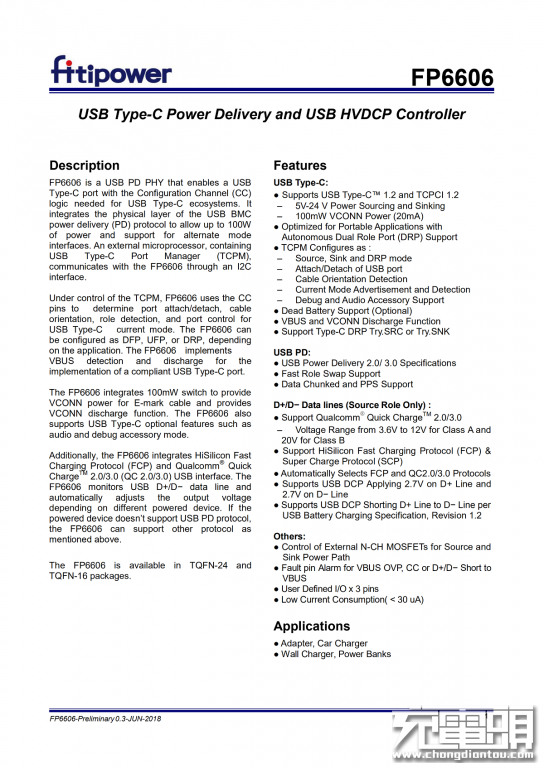

天鈺FP6606是一顆高性能的USB PD3.0協議芯片，目前有TQFN-24和TQFN-16兩種封裝方式，除了支持USB PD3.0快充之外，天鈺FP6606可以支持QC4+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充電協議，兼容性很強。

目前FP6606已經通過了USB IF協會的PD3.0認證，TID號為302。可應用于USB PD快充充電器、USB PD快充車充等產品中。

開關降壓IC。

一顆穩壓管。

兩顆AOS的AON7534，用于同步升降壓。

兩顆東芝TPCC8104。

USB-A口的另外一顆天鈺FP6601Q快充協議IC。

拆解完畢。

充電頭網總結

外觀方面，紫米10號Pro與前代產品差別不大，但是性能方面提升卻非常顯著。不僅內置20000mAh電池容量，最大輸出功率也達到了65W，可以用來充筆記本電腦、手機、平板等數碼產品。同時還支持PD、QC、AFC、FCP等多種快充協議，除了可以同時充三臺設備，它還支持HUB功能，非常適合沒有USB-A口的筆記本用戶。

紫米10 pro 內置3串電池組，降低了大功率輸出的電池端電流，優化了大功率輸出時的轉換效率。內置固態電容可提供更好的濾波，減小高頻噪聲。內置南芯SC8815同步整流升降壓控制器，I2C總線控制輸出電壓，更加精確且穩定。杰華特同步升降壓芯片，用于在PD快充時，為USB口提供快充，大大增加實用性。保留了USB HUB，對于為筆記本供電的用戶還是相當友好的。
