今年2月，小米官方隨小米9同期發布有一款支持小米20W無線閃充的小米無線車充，為小米9車主帶來滿速無線充電的使用體驗。時隔半年的8月份，紫米發布了一款同樣是支持小米20W無線閃充的配件ZMI紫米無線充車載支架，為消費者尤其是小米用戶帶來又一種選擇。
今天充電頭網要給大家帶來的就是小米169元和紫米139元無線充車載支架的拆解對比，看看這兩款產品到底有什么區別。
小米9已于2月20日發布，作為產品的主要賣點之一，雷軍在發布會上花大篇幅對無線快充進行了重點介紹，并一同發布了3款無線充電配件：小米無線充電器、小米無線車充、小米小米無線充電寶10000mAh。
小米無線車充，是一款紅外感應無線充車載產品，具備感應伸縮、單手操作自動鎖緊、雙重智能散熱等特點。
ZMI紫米于8月1日上架推出有一款無線充車載支架，主打賣點是支持小米20W無線閃充，操作便捷，以及采用鋅合金夾臂。
采用齒輪和彈簧的物理結構，適配夾緊市面各類尺寸的主流手機。鋅合金夾臂，提升產品質感的同時確保堅固耐用。
一、小米無線車充拆解
采用白底包裝，正面印有產品實物圖。
底部角落為產品名稱：小米無線車充。左邊為產品賣點：20W無線快充，并標注僅兼容小米9。
頂部為小米Logo。
側邊為產品賣點特征：感應伸縮、單手操作、智能散熱。
另一側印有完全相同的內容。
背面印有產品主要規格參數。
產品名稱：小米無線車充；產品型號：WCJ02ZM；輸入參數：5V3A、9V2A、12V2A、15V1.8A、20V1.35A；輸出參數：20W Max；產品尺寸：117.2*73.4*91.7mm；包裝內含：小米無線車充、車載充電器、平面粘貼底座、USB-A轉USB Type-C數據線、說明書。制造商：江蘇紫米電子技術有限公司（小米生態鏈企業）。
包裝內容：小米無線車充、平面粘貼底座、車載充電器、電源線、說明書。
電源線接口類型為：USB-A轉USB-C接口。
粘貼底座特寫。無線車充可輕松固定在上面。
平面粘貼底座，可適應多種車型、位置的使用。
車載充電器型號：WCJ02CCZM；制造商：江蘇紫米電子技術有限公司。
車載充電器配備兩個USB輸出接口，上面端口支持普通充電，下方紅色端口支持快充。標簽上標注：請使用紅色端口連接到車載支架。
小米無線車充正面面板有一張指示標簽貼紙。
車載充電器為小米無線車充提供電力供應。
采用一體化 2.5D 玻璃材質作為充電面板，提升車充給手機散熱效率，令充電更迅速。
接電后藍色環狀迎賓燈亮起，夜間行駛時也能一目了然。璀璨環形燈與弧面玻璃，讓顏值、性能都更勝一籌。
使用平面粘貼底座可將小米無線車充穩穩吸附在平面上。多角度自由無級調節，讓手機橫豎皆可按照您的習慣固定使用。
充電接口位置有一個底托，底托上預留接口，非無線充電手機也能用，細節好評。
內置隱藏式紅外感應器，手機靠近夾臂自動展開鎖緊，即使在急剎車、經過減速帶、路面顛簸時，手機也不易脫落。
手機放上即可進入無線充電。
小米9屏幕顯示“Charge Turbo”的字樣，表明已進入無線閃充。
側邊有一個觸摸鍵，當需要取下手機時，觸摸這個按鍵即可打開夾臂。旁邊有一個LED狀態指示燈，顏色呈藍色。
小米無線車充背面同樣印有產品主要規格參數。
背面分布有一排散熱孔。
USB接口特寫。
出風夾口與主體通過螺口保持連接。
卸下螺絲。
打開正面面板，露出無線充電線圈。
無線宣傳的線圈特寫。
打開背蓋，露出背面組件。
支架內部鋁合金內襯，增加強度的同時還能加強散熱降低溫升。
一顆減速電機用來帶動手機支架打開或者夾緊手機。
支架內部有泡沫膠防滑。
減速電機采用插座連接在主板上。
電機減速箱很是精細，動力輸出軸上面是白色齒輪。
Nidec的超薄散熱風扇。
線圈背面電路板涂有硅脂到內部鋁合金支架上幫助散熱。
電路板正面是石墨導熱貼散熱，右側圓形是無線充電線圈。
線圈背面大量過孔，露銅，加快導熱。
電路板開孔進氣，通過風扇吹出為電路板降溫。
風扇上面屏蔽罩是無線充的電路元件，右側是紅外線距離傳感器，檢測手機是否放入，控制支架。
無線充電線圈，周圍有一圈LED用于燈效，中間是熱敏電阻，用于檢測充電過程中的溫度。
充電輸入Type-C接口，沉板式，過孔焊接。
ES168 觸摸檢測芯片。
紅外線距離傳感器，和手機上用的一樣。
紅外線距離傳感器的信號處理芯片。
諧振電容，0.25μF。
拆下風扇，風扇采用排線與電路板連接。
風扇進氣口有一圈雙面膠密封。
貼片燈效LED特寫。
暴力撕掉屏蔽罩，一覽究竟。
最大的屏蔽罩內部是無線充電的全套電路，包括定頻調壓的降壓電路，無線充電控制芯片和輸出功率級，內部預留了貼片NPO電容的位置，在外部焊接了CBB諧振電容。
另外一路降壓電路，看起來是為風扇供電的。
主控芯片采用IDT P9242方案，是一款高度集成15W無線充電發射端芯片，支持異物檢測（FOD）輸入電壓范圍4.25V-21V，符合WPC1.2標準，內置過流過溫保護，支持編程LED模式。
IDT IDTP9242規格書。
四顆威兆 VS3618AE 組成H橋，驅動線圈。
IDT方案特有的20mΩ電流取樣電阻和右側的固件存儲器。
同步整流降壓芯片，用于調節輸入電壓，滿足不同無線充電的需求。
拆解全家福。
二、ZMI紫米無線充車載支架拆解
采用白底長方形紙盒包裝，簡約素雅。
正面印有產品實物圖，底下為產品名稱：ZMI無線充車載支架。
右側為產品賣點：20W MAX、合金夾臂、操作便捷。
背面為產品規格參數。
產品型號：WCJ10
輸入參數：5V2A、9V1.6A、12V1.6A、15V1.6A、20V1.35A
輸出參數：20W MAX
工作溫度：0℃-35℃
產品尺寸：122*91.59*87.2mm
包裝內含：ZMI無線充車載支架、固定夾、平面粘貼底座、Micro-USB數據線、說明書。
制造商：江蘇紫米電子科技有限公司
底部為紫米的Logo。
打開包裝。
包裝內容：ZMI無線充車載支架、固定夾、平面粘貼底座、Micro-USB數據線、說明書。
車充規格：
輸入：12-24V4A；輸出：5V2A（USB1），5V3A、9V2A、12V2A、15V1.8A、20V1.35A（USB2）；
貼紙指示：請使用紅色端口連接到車載支架。
兩個端口，USB1為普通充電接口，紅色的USB2為快充接口。
平面粘貼底座。
固定夾。
產品背面為主要規格，四周布滿散熱孔。
產品正面有一個閃電的無線充電Logo標志。
底部有手機擋板，用于托住手機。
夾臂采用鋅合金材質。
接口類型為Micro USB。
夾臂內側是硅膠增大摩擦，固定手機。
夾臂轉軸特寫。
鋅合金夾臂內側有一塊硅膠，用于保護和固定手機。
安裝好固定夾，可直接夾在汽車空調出風口，或者搭配平面粘貼底座使用。
俯視圖。
側視圖。
紫米無線充車載支架，不僅支持小米20W無線閃充，還兼容支持蘋果7.5W、三星10W無線充電，實用性大大增強，支持無線充電手機的都可以選擇這款車載無線充。
手機放上即可進行無線充電。
LED狀態指示燈位于底部，在輸入接口附近。
夾臂可牢牢夾住手機，不會出現松動的情況。
iPhone XS Max這類大尺寸手機也完全適用。
三星S10+屏幕顯示“正在無線加速充電”，表明支持三星10W無線快充。
進入拆解環節，首先掀開正面面板。
露出中間塑料夾層，上面有幾顆螺絲，無線充主要部件還藏在內側。
卸下螺絲，移走后蓋，露出產品主要部件。
主要部件一覽。
機械物理結構部分特寫，帶有齒輪和彈簧結構。上下兩條彈簧一端勾住底座，一端勾住夾臂。
卸下兩塊夾臂，上面也帶有鋸齒和彈簧結構。彈簧用來控制鋅合金夾臂的小范圍活動以匹配各種寬度的手機，鋸齒結構則讓產品橫向的收縮外擴運動。
鋅合金的金屬件和PCBA電路板。
卸下中間塑料夾層，露出無線充線圈部分。
中間塑料夾層頂部有兩塊導光片。
PCBA和無線充線圈組成的核心部件。
無線充線圈和隔磁片固定在鋅合金金屬塊上，起到固定和散熱的作用。
無線充線圈中心位置用膠帶固定有一顆熱敏電阻。
兩顆LED指示燈中間有一塊黑色遮光泡棉。
CBB電容，0.25μF。
絲印MI9500，無線充電主控，小米定制芯片，采用Nuvolta伏達架構定制。
絲印MI9000，小米定制芯片，是無線充電的集成功率級，內置驅動器和功率管。該全橋芯片同樣是采用Nuvolta伏達架構定制。
無源晶振，為無線充電主控提供時鐘。
絲印3401的MOS管。
MLCC電容。
拆解全家福。

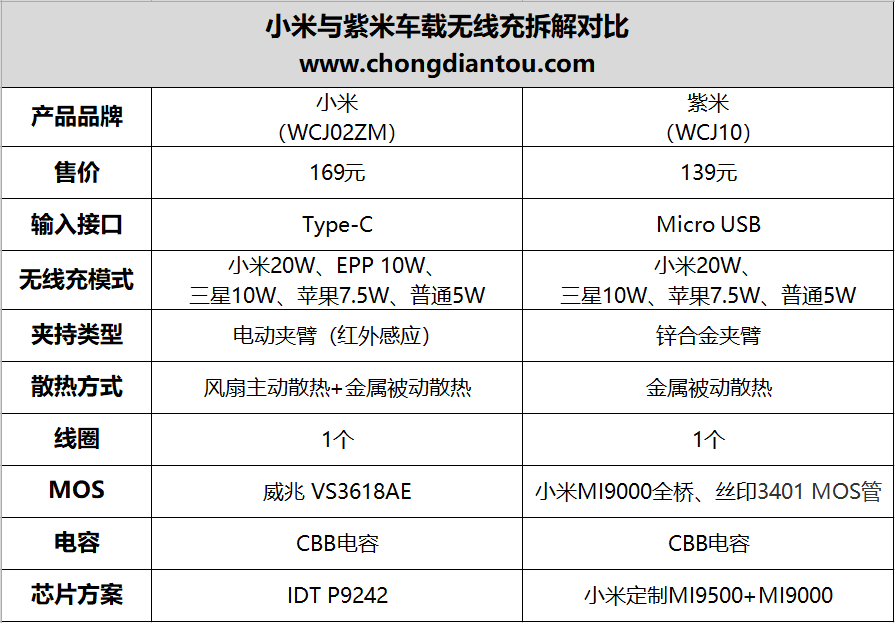

三、充電頭網拆解總結
1、外觀方面。正面整體造型比較相似，材質有所區別。小米車載無線充面板采用2.5D玻璃材質，并配備藍色環形燈，夜間行駛一目了然，紫米則采用塑料面板外加鋅合金夾臂。夾臂夾持方面，小米采用電動夾持（紅外感應），紫米則采用彈簧結構的合金夾臂。
2、用料方面。小米采用IDT P9242芯片方案，而紫米采用小米定制MI9500無線充電主控和MI9000無線充電功率級芯片。散熱措施上，小米比紫米多了一項風扇主動散熱。整體用料上小米要豪華一些，但紫米性價比更高。
3、性能方面。無線充模式上，二者均支持小米20W無線閃充、三星10W、蘋果7.5W、普通5W，適用于市面主流手機無線充電。但小米相比紫米多了一項EPP 10W模式，兼容同樣通過了EPP認證的手機，適用范圍更廣一些。
