今年年初，LIBRATONE小鳥音響發布了TRACK Air系列真無線藍牙耳機，不僅支持TWS真無線，還支持無線充電，是一款真正意義上的真無線耳機。

為了搭配TWS耳機的無線充電功能，小鳥音響也推出了一款LIBRATONE COIL無線充電器，采用極簡設計，繼承品牌一向的高顏值特性，支持5W / 7.5W / 10W無線充電，不僅支持小鳥TWS耳機等真無線耳機的無線充電，更是適用于無線充智能手機。為了了解產品做工用料如何，接下來要為大家帶來的就是它的開箱拆解。

一、LIBRATONE COIL無線充電器開箱

包裝正面為印有產品外觀圖，左側有一個黃色封套，上面標注有產品賣點：極簡設計+無線快充。

包裝為長條形紙盒設計。

背面為產品規格參數。支持5W/7.5W/10W輸出，兼容蘋果、三星、華為及其他無線充智能手機，也支持TWS耳機等設備的無線充電。
產品名稱：LIBRATONE COIL無線充電器；型號：LTA100；顏色：黑色；制造商：LIBRATONE A/S。

表面包裹有一層塑封。

打開塑封。

產品采用抽屜式設計。

抽出內層包裝，即可看到無線充和配件規則整齊擺放。

包裝內容：無線充電器、電源適配器、充電線、說明書。

電源適配器型號：CYNBY090200C；輸入：100-240V，50/60Hz，0.5A；輸出：12V1.5A、9V2A、5V3A；制造商：江蘇辰陽電子有限公司。

充電線采用USB-A轉USB-C的接口類型。

表面為防滑軟膠材質，防滑防刮。材質柔軟且摩擦力大，避免手機滑落或刮傷，無懼來電或短信震動，無線充電更穩固可靠。

中心位置印有產品的品牌logo，一個小鳥的圖案。

臺階式設計，空氣流通好，金屬外殼散熱快，有效抑制溫度提升，保證高效充電的同時又不傷機。

產品整體色調呈現錆黑色。

背面內側一圈規則的分布有主要產品規格參數。

LIBRATONE COIL的產品名稱下方標注有一行小字：丹麥設計。

底部分布有180°隱藏式燈效，充電狀態一目了然。燈光經反射后透出，柔和舒適，夜間使用也不刺眼。側邊有一個USB-C輸入接口。

金屬陽極氧化外殼，一體成型，質感凸顯。與手機完美搭配，更相得益彰。

對iPhone XR進行無線充電，使用ChargerLAB POWER-Z KT001便攜式測試儀進行檢測，搭配自帶QC電源適配器，可以看到輸入10.1W（12.1V0.8A），經過效率換算，最終無線充電功率達到蘋果7.5W水準。

對三星Galaxy S10+進行無線充電，使用ChargerLAB POWER-Z KT001便攜式測試儀進行檢測，搭配自帶QC電源適配器，測得結果顯示輸入9.7W（12.1V0.8A），手機屏幕顯示“正在無線加速充電”，支持三星無線快充。

可見測試結果和產品標注一致，產品支持蘋果7.5W和三星10W無線快充。

二、LIBRATONE COIL無線充電器拆解

 卸下底部防滑膠墊。

拆下蓋子，無線充電器內部很簡潔。

一塊大概270°的電路板占據了充電器內部面積的3/4，無線充電線圈下面是導磁片。

取下電路板和無線充電線圈，線圈中間是熱敏電阻檢測溫度，背面有降壓電路和MOS，線圈焊點下面有3顆指示燈負責照亮環狀指示燈。

正面是無線充電主控，無線充采用CBB諧振電容。

和1元硬幣對比大小。

IDT IDTP9242 無線充電主控芯片。

為IDTP9242提供時鐘的晶振。

諧振電容，404J100V。

兩顆AON7934 雙MOS，組成H橋驅動，非對稱結構。

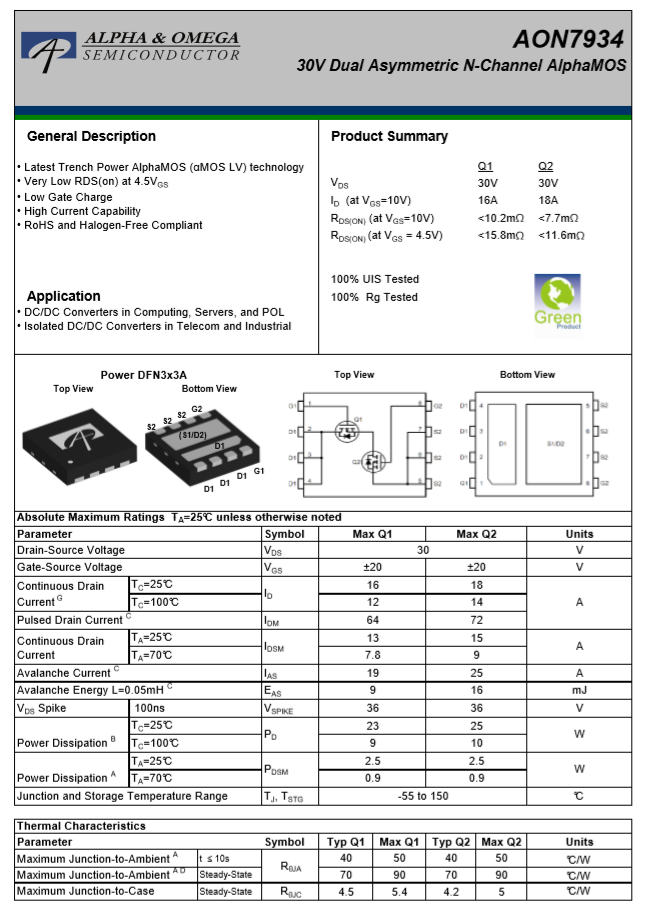

AON7934詳細資料。

3028 PMOS管，用于5V輸入的切換。

MPS MP2229同步降壓IC，用于無線充電的定頻調壓，右側合金電感和濾波電容。

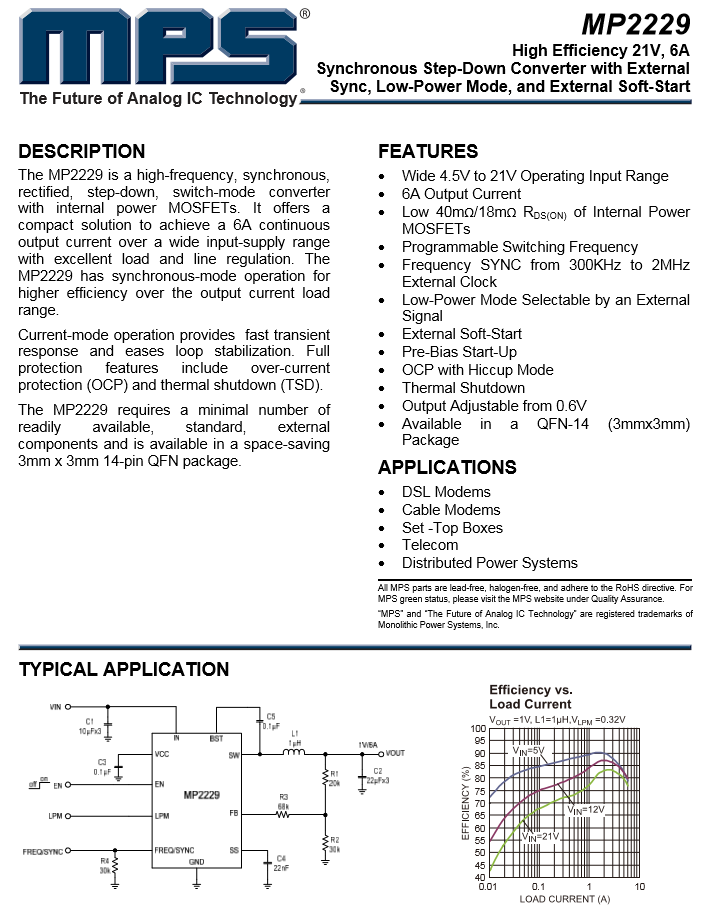

MPS MP2229詳細資料。

拆解全家福。

三、充電頭網拆解總結

LIBRATONE COIL無線充電器這款產品顏值不錯，看上去很有質感。內部設計合理，用料扎實，采用IDT無線充方案，為10W無線充電提供穩定的性能保障。元器件均來自一線廠家，質量有保證。
