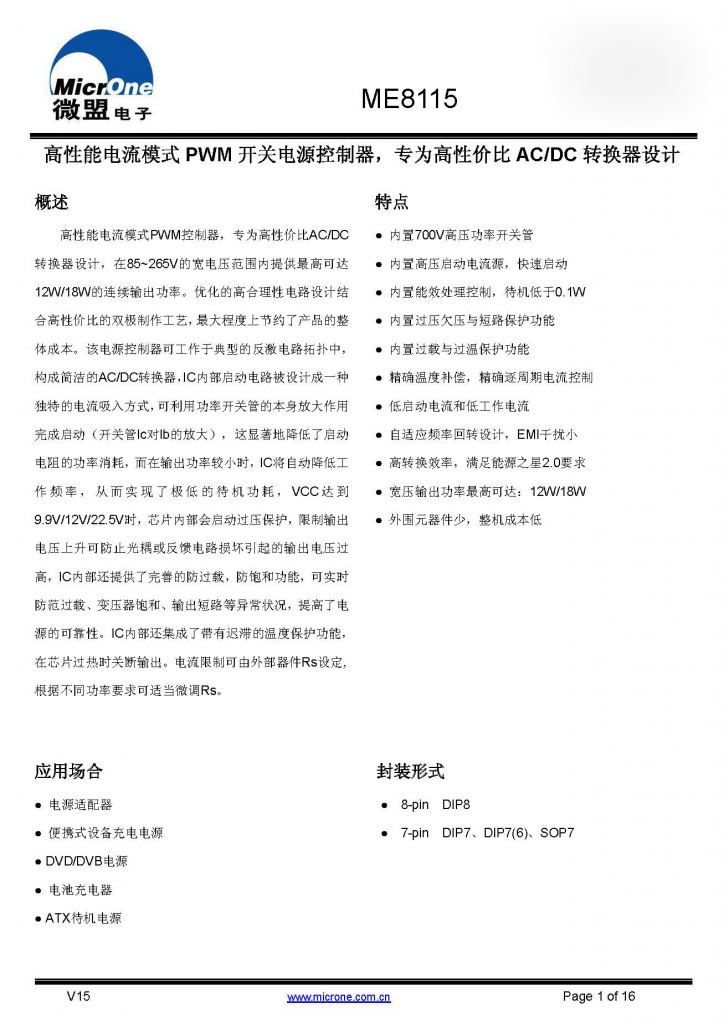

上周充電頭網給大家拆解了一款高仿版的蘋果18W USB PD快充充電器，這篇文章充電頭網就跟大家分享另一款蘋果高仿18W充電器的拆解，一起來看看內部結構有何差異。 一、產品外觀 我們先來看一下產品外觀，上周為大家拆解的充電器是高仿B，外殼沒有絲印參數；今天拆解的是高仿A，插腳側印有詳細的參數。在外觀方面，這兩款高仿產品幾乎沒有太大的差別，極有可能用的是同一套模具，內部結構還有待進一步拆解揭曉。插腳側的參數絲印，有蘋果的logo，有UL、PSE、NOM等認證標志。產品型號：A1720，輸入：100-240V~50/60Hz 0.5A（USB-PD），輸出支持5V/3A和9V/2A。在插腳方面，雖然這兩款產品都采用了美規的設計，但是插腳形狀還有一些簡單的區別。這次拆解的是高仿A插腳頭部較平，上次拆解的高仿B插腳頭部稍微圓滑一些。USB-C輸出接口為白色邊，跟原裝充電器外形一樣。重量方面，這次拆解的高仿A凈重約60g，這與蘋果原裝充電器的重量更加接近，上次拆解的那款高仿重量為43g左右。使用ChargerLAB POWER-Z FL001SUPER檢測充電器的輸出協議，顯示可支持USB PD、APPLE2.4A、QC2.0、QC3.0、FCP、AFC等充電協議。在USB PD協議下，有5V/3A、9V/2A、12V/1.5A、15V/1.2A四個輸出電壓檔位，協議版本為USB PD2.0。使用ChargerLAB POWER-Z MF001只能檢測到充電器的功率為18W，不支持序列號檢測。簡單測試一下，充電器的空載待機功率約為0.22W。給iPhone XS（剩余56%電量）充電，顯示充電壓為9.01V，電流1.66A，充電功率約為15.04W，支持iPhone XS快充。 在室溫21.4℃的環境中下給手機充電一段時間，測試充電器殼體溫度升高至51℃。 看完充電器的性能之后，下面充電頭網就為大家揭開這款高仿充電器的神秘面紗。 二、產品拆解 從充電器的輸出端打開面板。可以做到無損拆解，外殼的超聲波焊接非常容易就被打開。拆出充電器內部PCBA模塊，先來讓大家看一下正面插件部分的結構布局。輸出端USB-C接口焊接在一塊小PCB板上，旁邊有一顆藍色Y電容，用于消除充電器的輸出干擾；小塊PCB板旁邊有一顆輸出濾波電容，品牌為Chenxing。 小塊PCB板上面有一顆八腳芯片，用作USB PD協議識別，沒有絲印信息，廠商未知。絲印 A09T NMOS管。USB-C接口下面有一顆光耦。兩顆輸出濾波電容和變壓器。變壓器上面有絲印信息。輸入端兩個金屬片彎折成金屬槽，用于連接插腳和PCB板，旁邊有一顆大電容。 熱縮管包裹的是一顆保險電阻，用于輸入過流保護。充電器內部使用的元器件非常簡潔，兩顆電解電容之間有兩個鋁塊，鋁塊使用熱縮管裹，并用導熱硅膠固定幫助散熱。 拆下散熱鋁塊，下面有一顆芯片。 電解電容規格為400V 15uF。小的電解電容規格為25V 220uF。散熱鋁塊下面是初級主控芯片。初級主控芯片表面絲印“8115F 1837”是PWM主控芯片，來自微盟電子，內置MOS。兩個散熱鋁塊起到一定的散熱作用。 微盟電子ME8115F規格書。 PCBA背面一覽，貼片元件非常少。 輸入端有一顆“ABS10”整流橋。 絲印“CLR6212 SQA”為次級端同步整流芯片。這是一款內置N型功率MOSFET的同步整流控制器，適用于DCM和QR工作模式的電源系統，用于替換反激系統中次級整流肖特基二極管。 充電頭網拆解總結 拆完這款高仿蘋果18W USB PD充電器之后，可以看到這個充電器的板子的外圍器件非常簡潔，制造工藝也夠簡單，性價比非常高。來自微盟電子的主控芯片ME8115F方案結構簡單，成本低廉，業界首創VCC寬電壓4.4V-22V ，無需外部增加穩壓電路，兼容3.6V~12V的輸出應用，功率等級極限值18W。通過微盟電子官方了解到，目前升級版本ME8165功能更加強大，功率等級極限值提高到了24W，完全覆蓋了快充手機18W、閃充手機20W的功率需求，精確的過溫保護、自帶交流檢測限流補償，并且還有防止變壓器磁飽和等功能。 相關閱讀：
