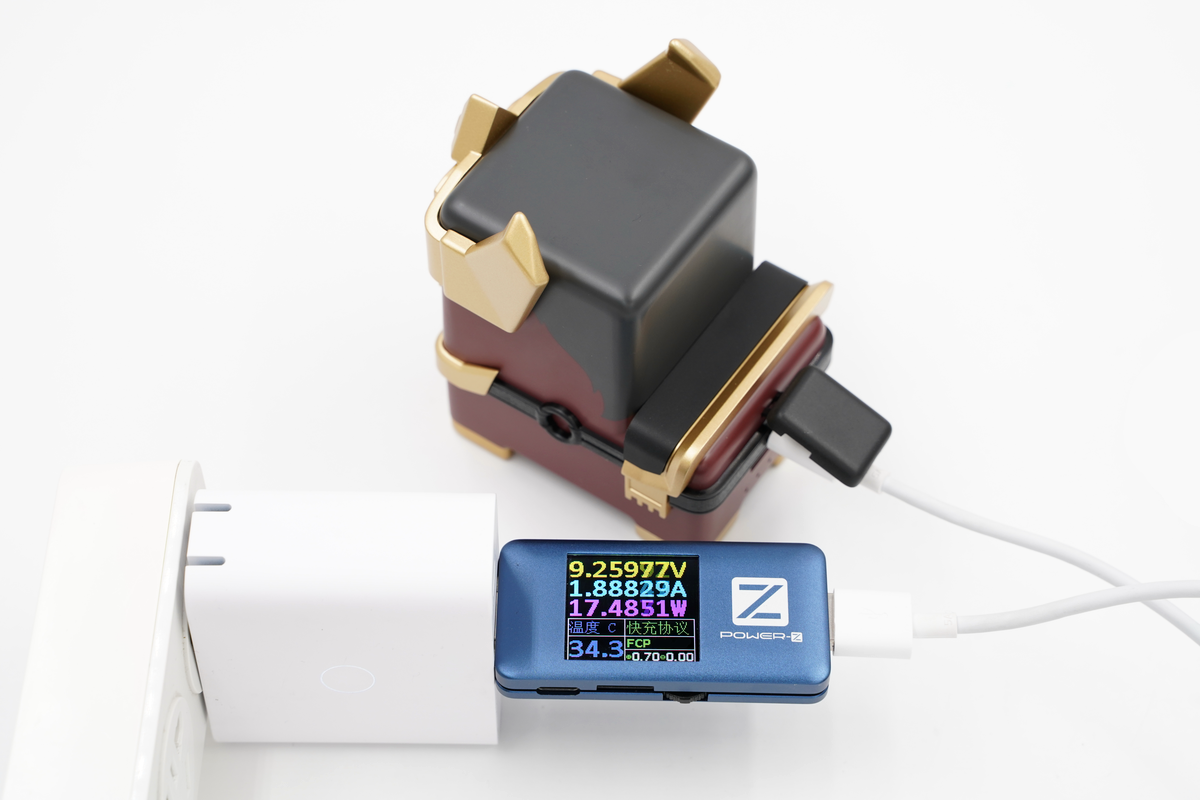

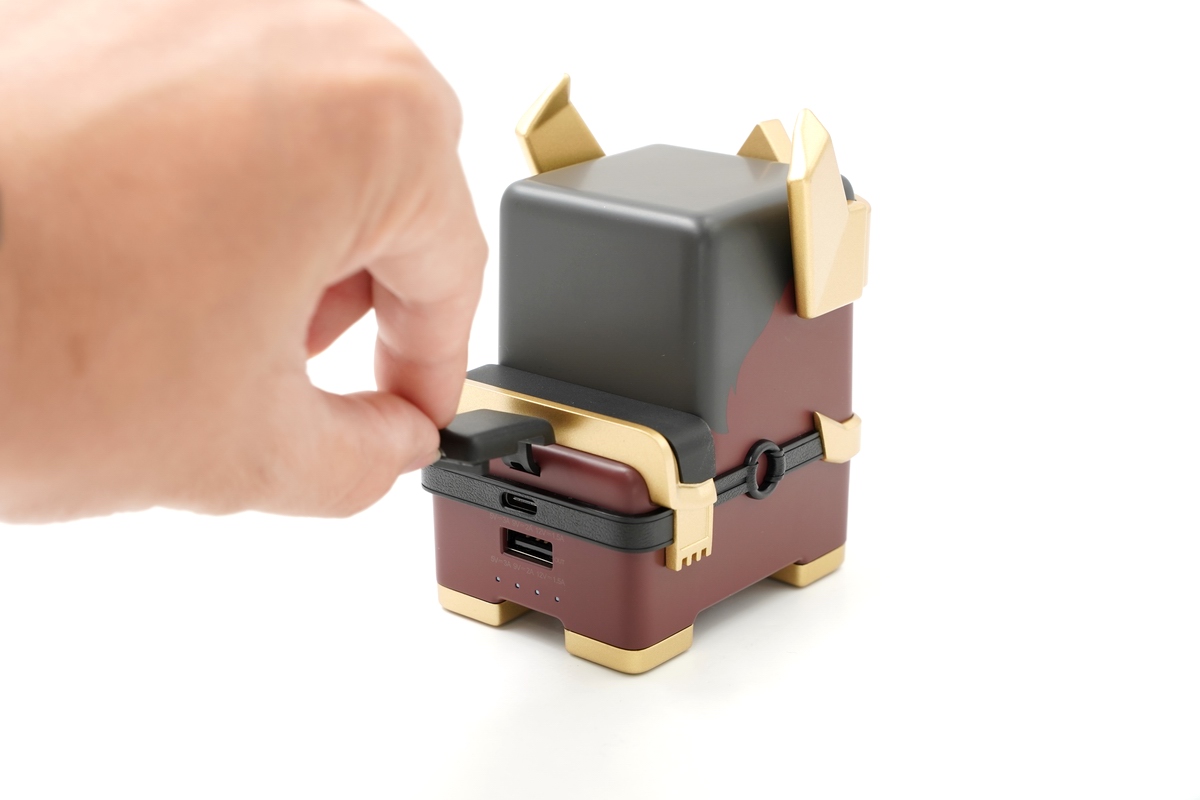

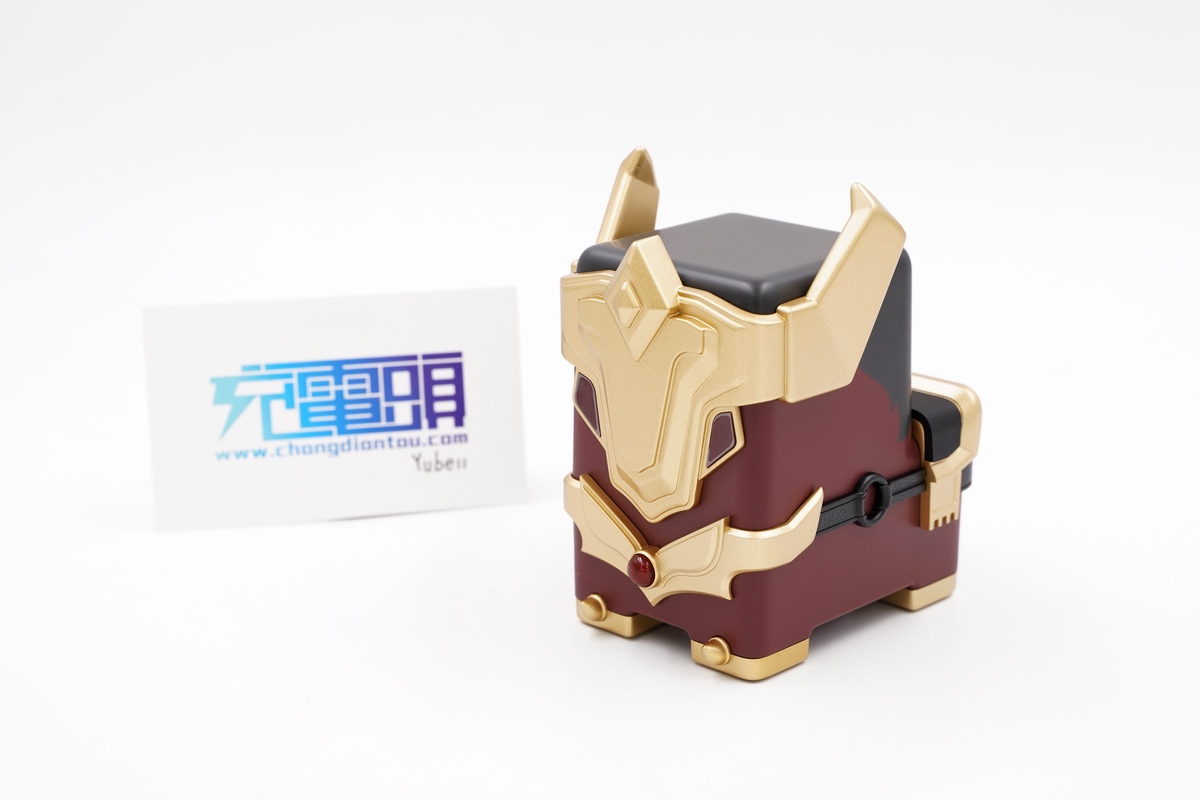

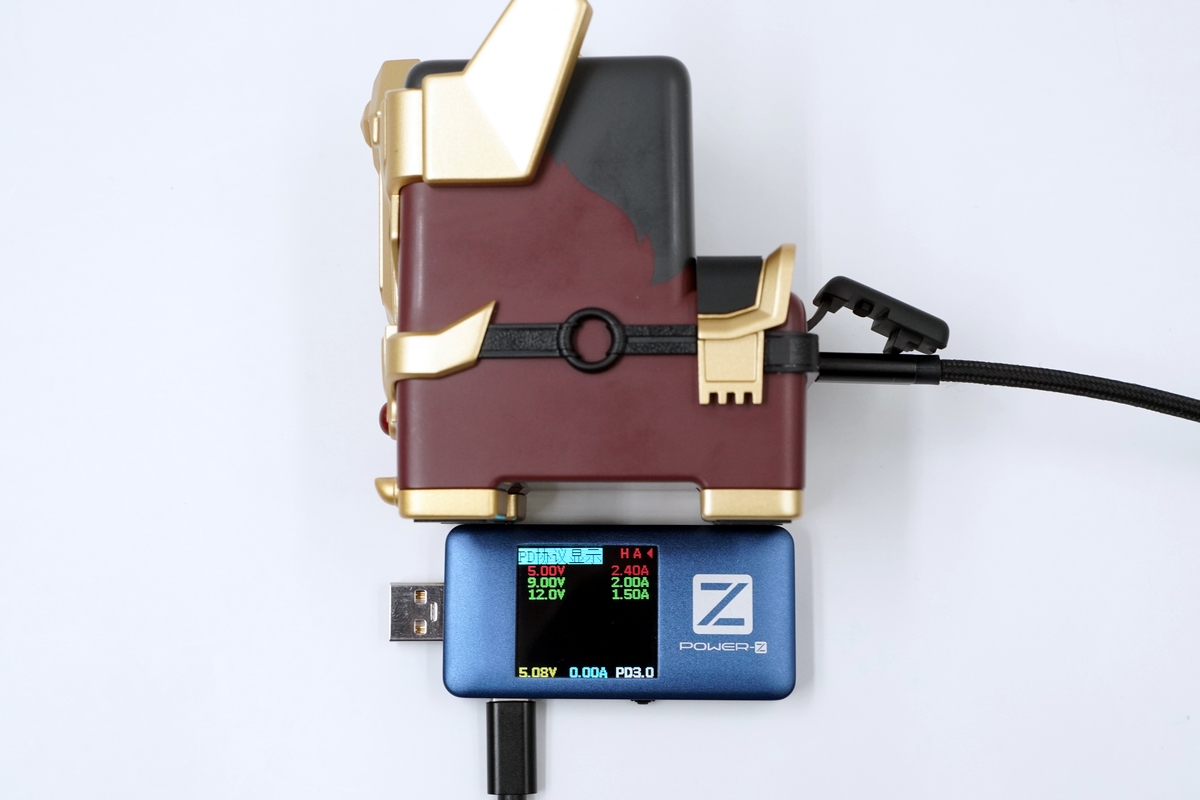

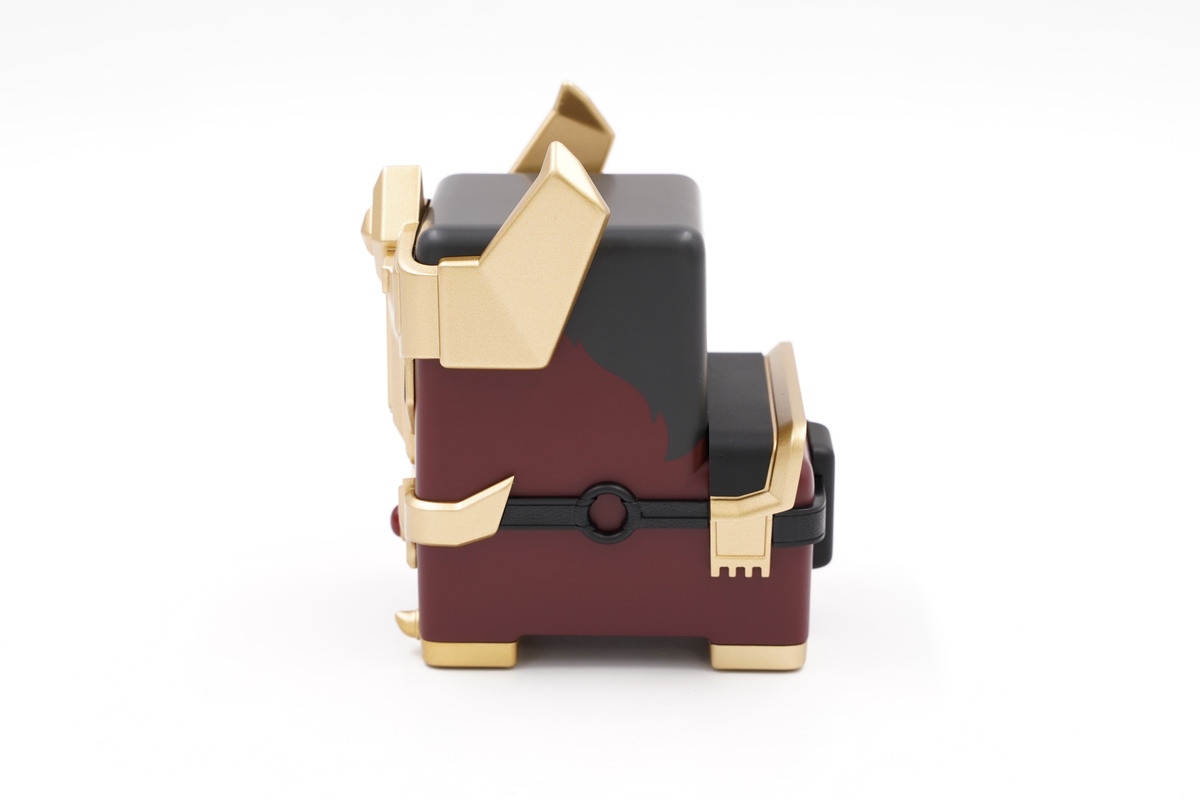

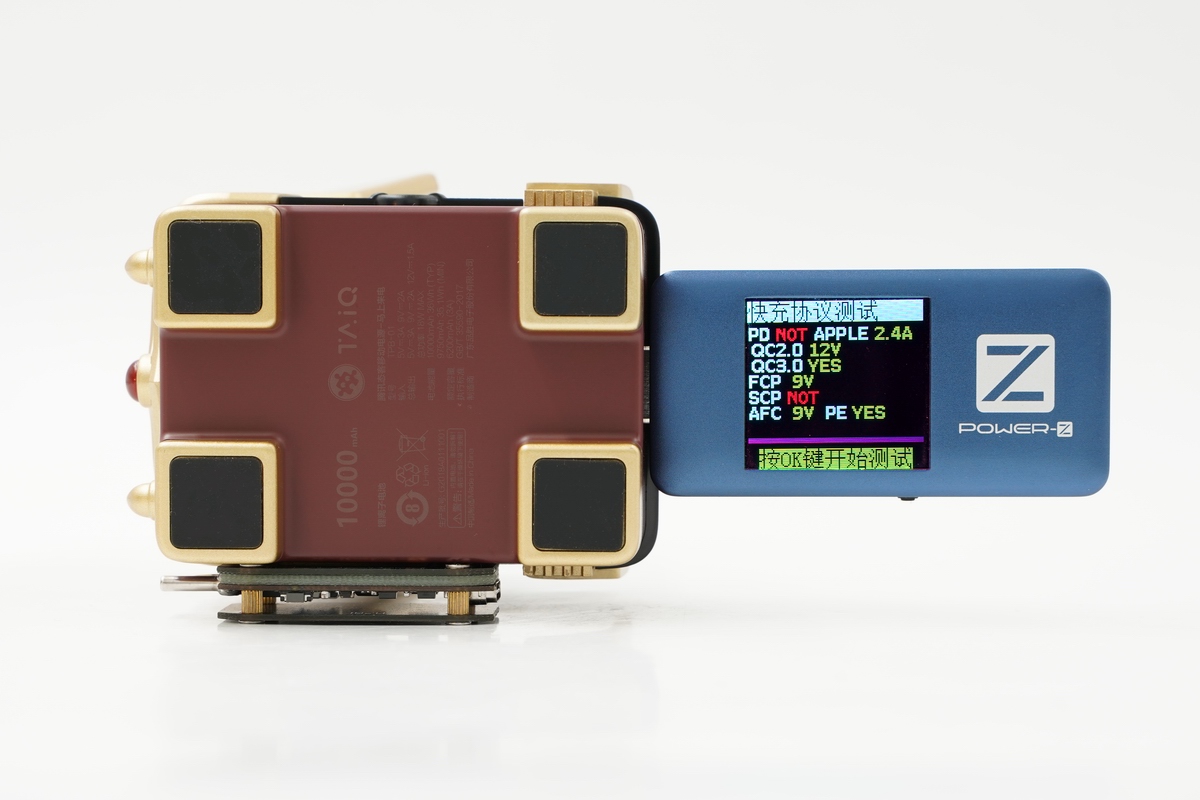

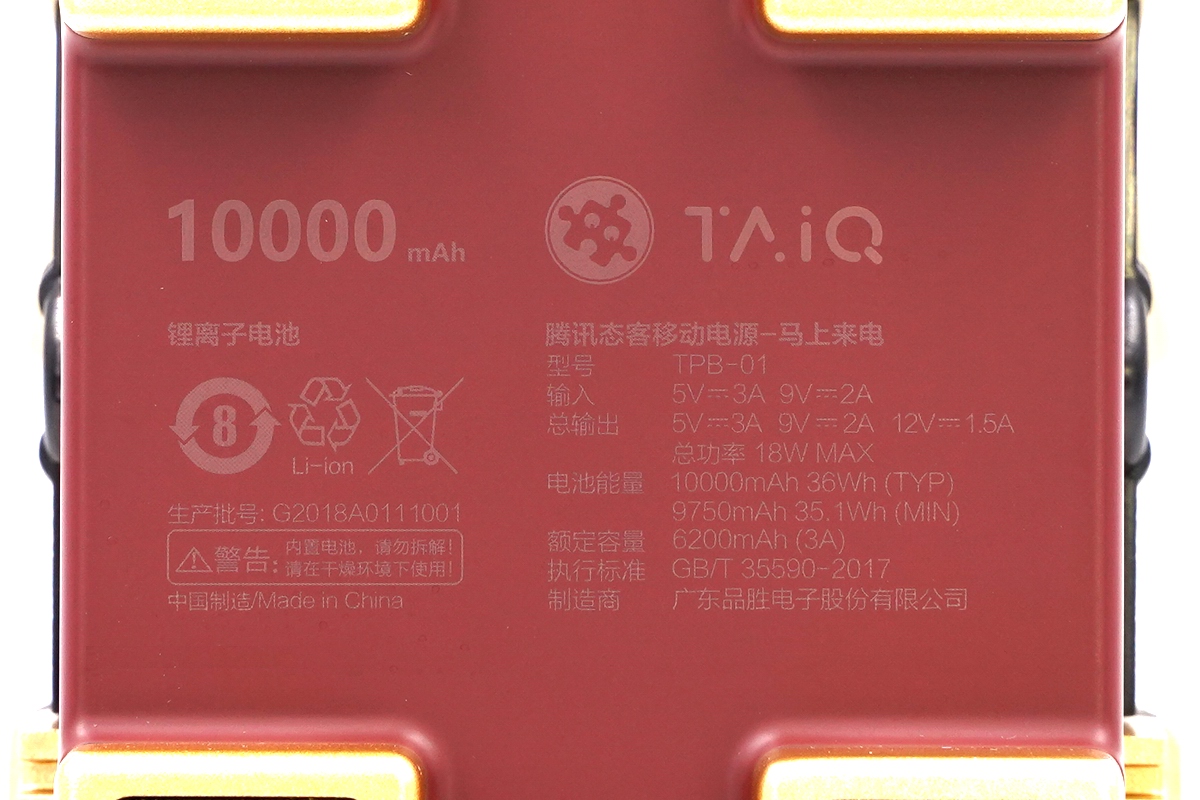

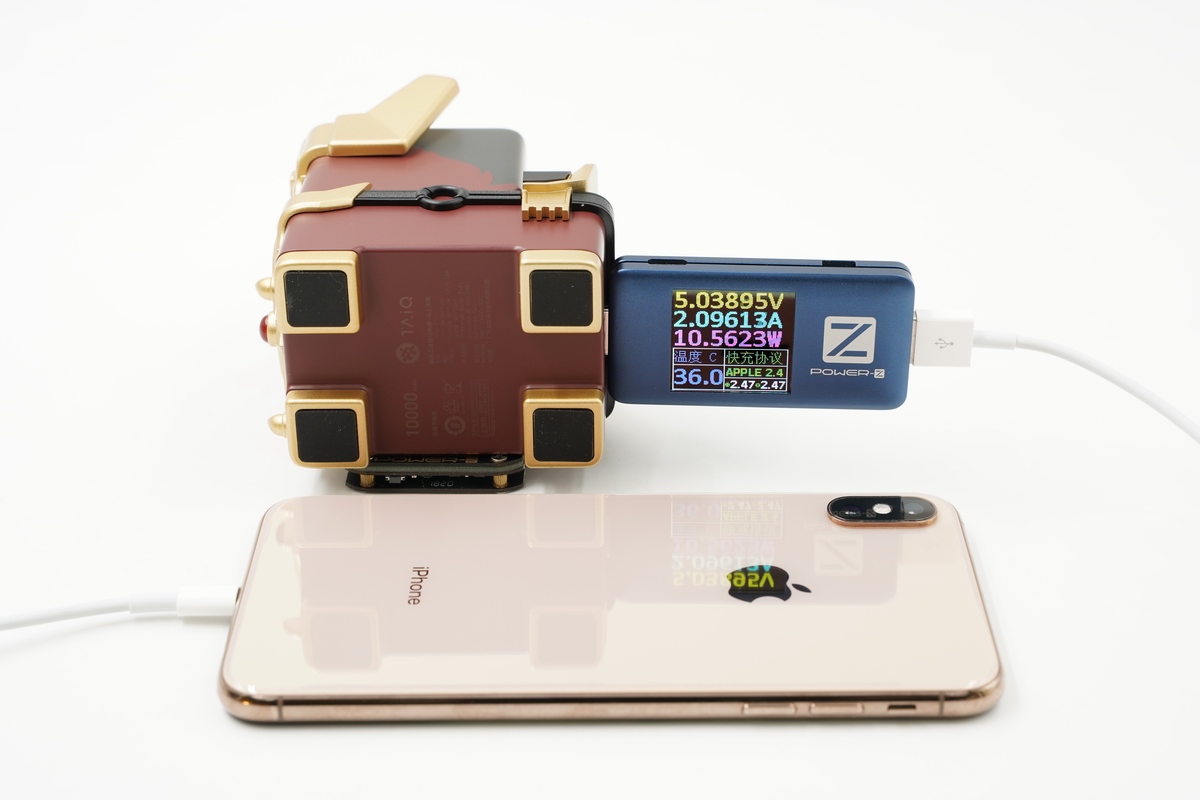

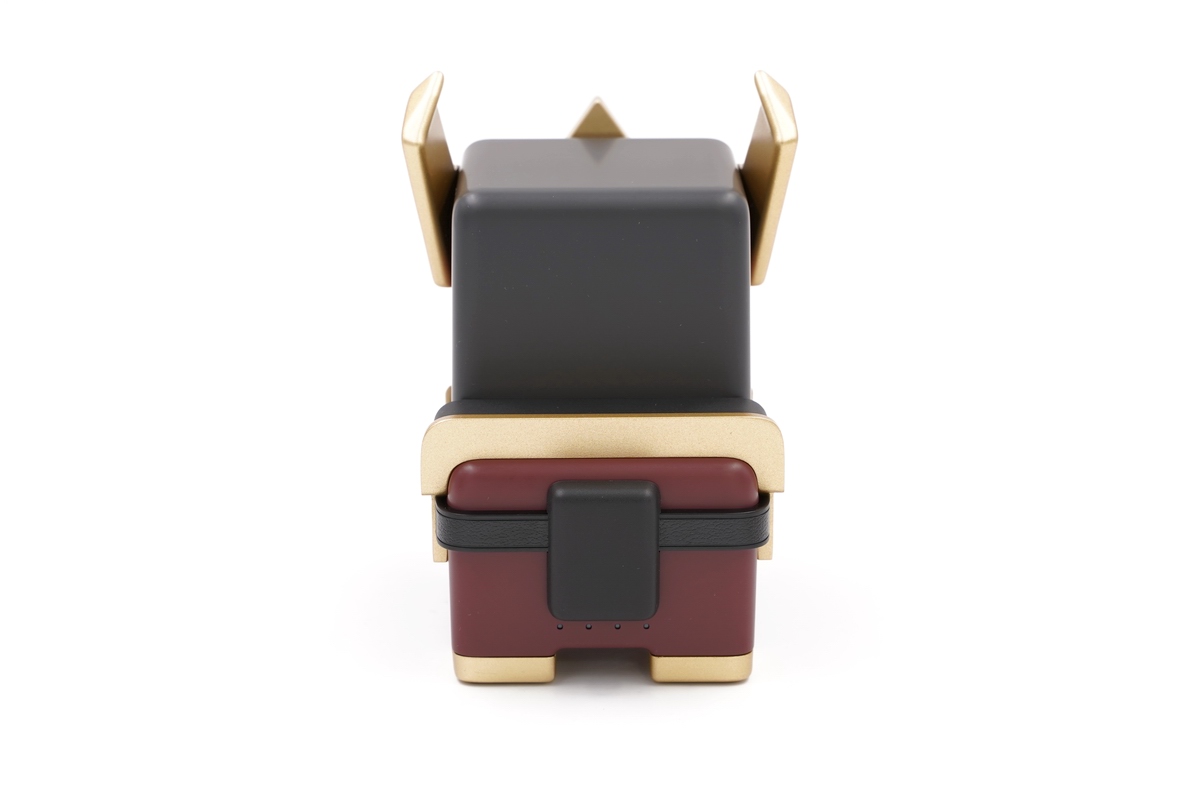

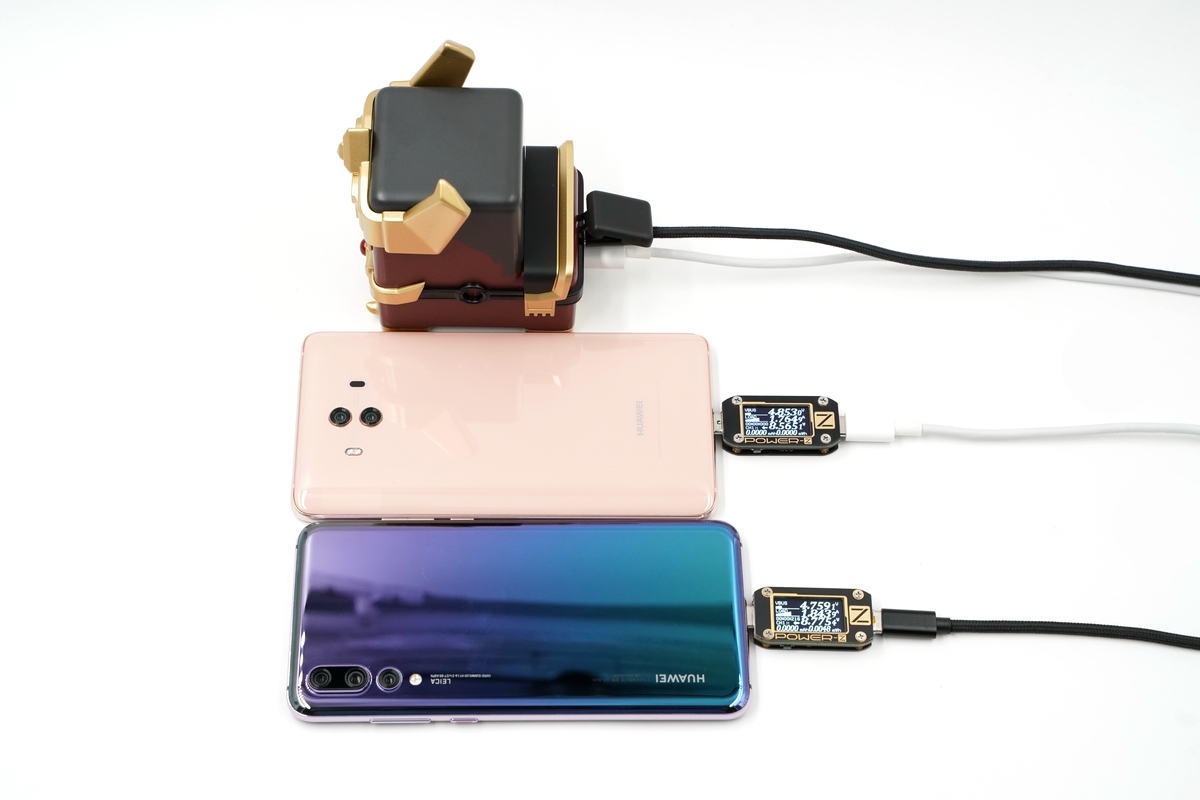

外觀上騰訊赤兔馬移動電源與業內絕大部分移動電源完全不一樣，甚至小編不說你也不知道這個到底是什么產品，頭大身小腿短的身材比例，營造出一種憨態可掬的形象。 赤兔馬移動電源主體呈褐色，周圍使用黑色韁繩、黃色的鎧甲等裝飾，頗具三國風格。   尾部四方形黑色的小尾巴其實是個蓋子，下面隱藏著接口，尾巴下面是4顆白色電量指示燈。   四只馬蹄貼有橡膠墊，起支撐和防滑的作用。   底部銘牌參數如下： 名稱：騰訊態客移動電源——馬上來電 型號：TPB-01 USB-C輸入：5V/3A、9V/2A 總輸出：5V/3A、9V/2A、12V/1.5A，總功率18W 電池能量：10000mAh/36Wh，額定容量：6200mAh（3A） 尾巴揭開可見USB-C PD雙向快充接口、USB-A快充輸出接口。 使用ChargerLab推出的POWER-Z FL001S USB測試儀，檢測到USB-A接口支持Apple2.4A、QC3.0/2.0、FCP、AFC、PE等快充。 POWER-Z FL001S USB測試儀檢測USB-C協議，從屏幕上可以知道支持PD、APPLE2.4A、QC2.0/QC3.0、FCP、AFC、PE等快充。 2、PDO報文通過POWER-Z讀取PDO報文信息，反饋報文如下：5V2.4A、9V2A、12V1.5A，USB-C接口支持雙向PD快充。 3、輸入、輸出測試輸入方面，騰訊赤兔馬移動電源支持PD、QC、FCP、AFC等快充輸入，3格電量時錄得輸入功率9.25V/1.88A，功率17.48W。 QC3.0模式下最大輸出9.20V/2.50A，功率23.00W，比標稱的18W大。 USB-A口充iPhone XS Max，輸出5.03V/2.09A，功率10.56W，支持Apple2.4A協議。 USB-A口充華為P20 Pro，輸出9.09V/1.31A，功率12.00W，支持FCP快充。 USB-A口充小米8，輸出6.41V/2.67A，功率17.16W，支持QC3.0快充。 USB-C可以輸入也可以輸出，那是否可以與USB-A一起同時輸出呢，小編使用了兩臺華為手機測試，證明是可以同給兩臺設備充電。雙輸出時，兩個接口都會鎖定在5V模式，避免設備損壞。   USB-C輸出口支持雙向PD快充，那么給支持PD快充的iPhone XS Max充電又會如何呢，實測對iPhone XS Max充電功率：9.03V/1.96A，功率17.80W，支持iPhone的USB PD快充。 三、赤兔馬移動電源拆解 ?首先卸掉赤兔馬四只腳底的腳墊，分別隱藏了一顆螺釘。 ?依次拆下四顆螺釘，取下金屬馬蹄，下面還隱藏了四個螺釘孔，孔位比較深。 ?再次把四顆螺釘卸掉，分離底部外殼，可見移動電源內部電芯和PCBA，采用的是三顆圓柱電芯，青綠色外皮。 ?底部外殼，內部結構看起來有些復雜，外殼上表面一些修飾的部件通過螺釘固定在底殼上。 ?外殼內側印有“赤兔馬移動電源-底殼”字樣。 ?靠近輸出接口的位置，有一塊黑色海綿。 ?取出內部電芯及PCB模組。 ?USB-A接口側的硅膠蓋子。 ?電芯正極貼有防撞海綿。 ?電芯采用的是DBK江西迪比科生產的20650，單顆容量為3350mAh，三顆電芯即可組成10000mAh的移動電源。 ?電芯表面貼有“PISEN”的貼紙。 ?同時，在電芯側面還有一顆熱敏電阻，使用白膠與電芯緊密貼在一起。可以在電芯發熱異常的情況下切斷電源。 ?焊接處的焊點圓潤飽滿，連接可靠。 ?黃色PCBA板，正面有兩個接口，一顆貼片電感，一顆電源主，以及兩顆保護芯片。 ?移動電源主控芯片，英集芯IP5328P，集成了升降壓和協議識別功能。得益于高集成度，芯片外圍器件少，所以IP5328P很適合應用于小尺寸PCB設計，PCB板的散熱性也更好。 ?英集芯IP5328P集成QC2.0/QC2.0/ QC 3.0 輸出快充協議，并且通過了QC3.0高通認證，證書編號：4788056908-2。集成FCP、AFC、SFCP、MTK PE、USB C DRP 、BC1.2輸入 /輸出充電協議。值得一提的是，IP5328P不僅支持PD3.0/2.0快充，而且PPS還能5~12V自由調節。 ?兩顆鋰電保護MOS管并聯，絲印“H2 AUC 4U0B03”。 ?USB-C接口使用小塊PCB板固定，作為插件焊接在主PCB板上，PCB板印有“PISEN”logo。 ?靠近USB-A接口的位置有一顆8205，旁邊是四顆LED電量指示燈。 ?PCBA背面一覽，右下角有一顆單片機及一顆六角芯片。 ?單片機來自EASTSOFT東軟載波，型號：HR7P169BFGSD。 ?絲印“RABGP”的六角芯片為鋰電保護。 ?赤兔馬移動電源全部拆解完畢。 充電頭網拆解總結 相比普通的移動電源而言，騰訊推出的這款赤兔馬移動電源外觀別具特色。值得一提的是，這款產品還配備了時下最主流的USB-C充電接口，并且支持USB PD快充協議，可為iPhone X系列快速充電。 充電頭網拆解發現，這款移動電源使用PISEN品勝代工，并且主控芯片為中國電源芯片品牌英集芯的IP5328P，電芯則是江西迪比科的20650。同時，我們也可以發現，其實這款產品除了外觀結構比較復雜之外，內部的PCBA是非常小巧、非常簡潔的，這完全得益于英集芯IP5328P的高度集的優勢。
