叛逆者這款移動電源為白色天地蓋包裝盒，支持無線充電，支持全國聯保；正面的產品渲染圖給人很強的心理暗示。
包裝盒背面左下角貼有產品參數信息。
產品型號：PN-W06，電池容量10000mAh，輸入：5V/2.1A、USB輸出：5V/2.1A，無線輸出功率：5W，額定能量：37Wh/3.7V。制造商為深圳市叛逆者叛逆者科技有限公司。
包裝盒內采用附贈一根MicroUSB充電短線。
移動電源主體正面居中位置印了“qi"標志，可以給支持qi協議的設備進行無線充電。圓圈外圍使用了三根硅膠防滑墊片，可以有效防止手機在充電過程中發生滑動。無線充電區域下方印有“PANIZHE"的品牌logo，上方為移動電源電量顯示區域。
激活電源開關之后，電量指示燈會亮起，本來是四格呈弧形顯示，出廠剩余兩格電。
背面穿黑色外殼，移動電源的外殼均有圓角處理，加上外殼采用了提升手感的噴涂工藝，個人手感還不錯，拿在手上不會有硬邦邦的感覺。
移動電源采用了灰色中框，并且在靠近輸出接口附近有兩顆電量指示燈，其中一顆是開啟無線充電功能指示燈，另一顆是無線充電待機狀態燈。
三個充電接口和電源開關按鍵，其中USB-A接口支持5V/2.1A輸出，USB-C接口和MicroUSB接口支持5V/2.1A輸入。
產品容量10000mAh，型號：PNW06，USB輸入、輸出均為5V/2.1A，無線充電功率為5W，產品已經通過了CE、FCC、RoHS認證。
移動電源寬度與iPhone XS相當，但要稍微長一點。
整體厚度不到一元硬幣的直徑。
產品凈重在240g左右，拿在手上不會特別費勁。
支持無線充電，即使出在外忘記帶充電線，也可以正常給手機補電，并且移動電源的尺寸與手機相近，可以單手握持，一邊充電一邊工作。

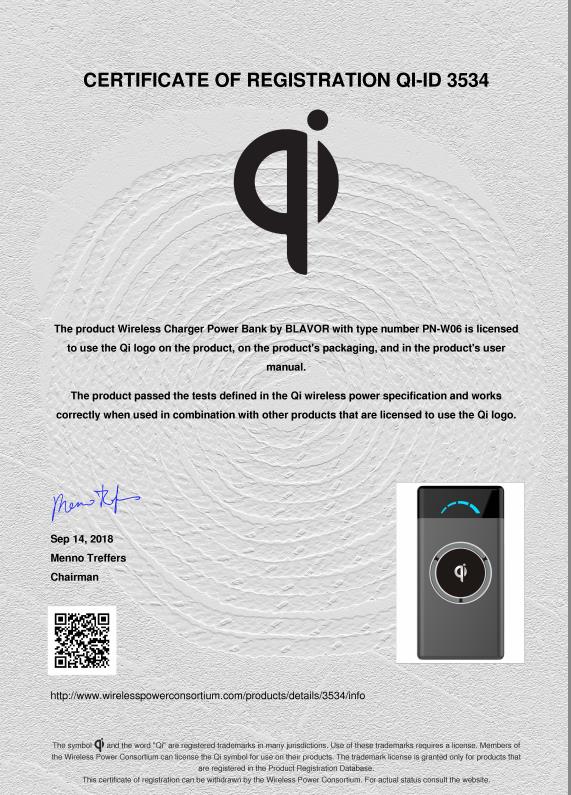

目前，叛逆者這款移動電源已經通過了WPC無線充電聯盟的認證。
移動電源USB-A接口在給iPhone XS充電時，POWER-Z KM001顯示充電電壓為4.96V，充電電流2.06A，充電功率約為10.23W。
移動電源自身在充電時的功率可以達到9.6W左右。
二、叛逆者無線充移動電源拆解
開始嘗試從移動正面拆解，但是失敗，還把電量顯示屏外殼拆壞了，只能再次嘗試從背面入手。
沿著中框縫隙緩慢將外殼撬開，可以看到外殼采用的是卡扣連接，外殼與電芯之間有雙面膠加固。
PCBA通過三顆螺釘固定在外殼上，背面有一顆CBB電容和一顆無標芯片。
拆下PCBA螺釘，無線充電線圈貼在外殼上比較牢固，不容易拆下來。
使用電烙鐵焊下線圈。
SAIL風帆鋰離子電池，單片10000mAh，37Wh，平臺電壓3.7V。
PCBA正面一覽，四顆LED電量指示燈呈弧形排布。
采用了一顆英集芯的無線充電SOC芯片IP6808，高集成度，所以外圍電路看起來非常簡潔。
英集芯IP6808是一款兼容WPC v1.2.4最新標準協議的7.5W/10W無線充電發射控制器，也是英集芯旗下首款無線充SoC芯片。WPC無線充電聯盟官網Qi認證登記ID為3691，功率類型為BPP。
英集芯IP6808是一款無線充電發射端SoC控制芯片，兼容WPC Qi v1.2.4最新標準，支持A11線圈，支持5W、蘋果7.5W、三星10W充電。IP6808通過analog ping檢測到無線接收器，并建立與接收端之間的通信，則開始功率傳輸。IP6808解碼從接收器發送的通信數據包，然后用PID算法來改變振蕩頻率從而調整線圈上的輸出功率。一旦接收器上的電池充滿電時，IP6808終止電力傳輸。
此外，片內還集成全橋驅動電路和電壓&電流兩路ASK通訊解調模塊，集成度高，降低方案尺寸和BOM成本。
應用產品包括：背夾、無線充電底座；車載無線充電設備等。
在英集芯IP6808旁邊是一顆一體化鋰電保護，賽芯微XB8608A，用于電池的過壓，過流，欠壓保護功能，確保使用過程中的安全。
賽芯微XB8608A詳細資料。
移動電源主控芯片來自英集芯IP5306。IP5306是一款集成升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理SOC，只需一個電感實現降壓與升壓功能。同步升壓系統提供最大 2.4A 輸出電流，轉換效率高至 91%。空載時自動進入休眠狀態，靜態電流降至 50uA。芯片外圍器件少，可以有效減小整體方案的尺寸，降低BOM成本。
充電頭網拆解總結
叛逆者這款移動電源既可以使用數據線對手機進行充電也可以給支持無線充電的手機無線充電，功能全面，內置的10000mAh容量電芯可以給iPhone充電2~3次，滿足日常使用的需求。
拆解發現內部使用了全套英集芯方案，無線充電功能和移動電源功能分別由IP6808和IP5306兩顆芯片實現，集成度非常高，節約了不少的PCBA空間，簡化了PCBA設計以及后續的開發成本，同時也為產品縮小體積提供有利條件。
