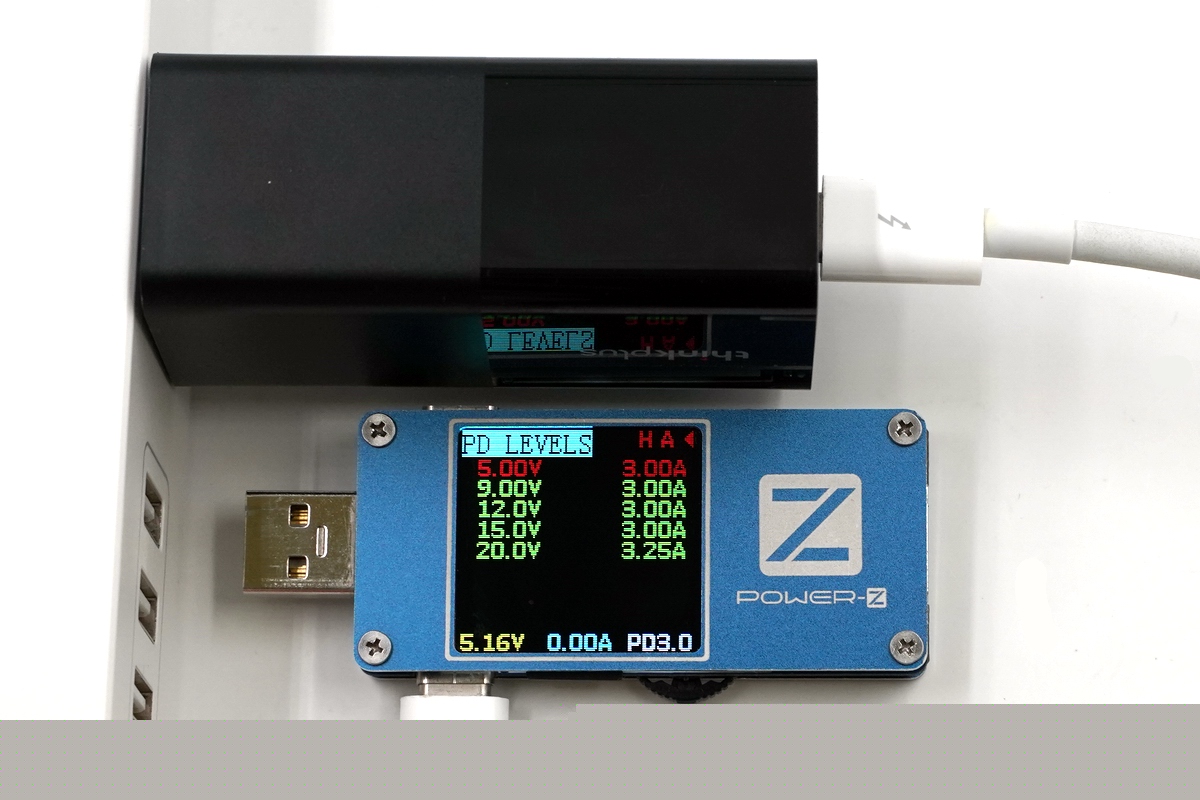

一、thinkplus充電器開箱 thinkplus充電器包裝采用了天地蓋設計的硬紙盒，頂蓋為黑色，正面中間印制有充電器實圖，下方是“thinkplus”Logo，左上角是產品名稱。 左上角凹印黑色亮面“thinkplus USB-C便攜電源適配器”字樣特寫。 包裝盒底蓋面為紅色，標注了產品的相關參數： 型號：PA65； 輸入：100V-240V~50/60Hz 1.5A； 輸出：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A； 制造商：南京博蘭得電子科技有限公司； 監制商：聯想（北京）有限公司。 打開包裝，一眼就能看見thinkplus充電器。包裝內部設有塑托，對充電器起固定保護作用。 盒內共有充電器、數據線、說明書三樣物品。 thinkplus充電器形狀為長方體，十分修長，宛如一支口紅。表面采用了兩種不同的材質工藝，上半部分為啞光，下面部分為亮面，并且印制了帶有小紅點元素“thinkplus”Logo。充電器插腳不可折疊。 thinkplus充電器的輸出接口是USB-C。 插腳所在面標注了充電器參數； 型號：PA65； 輸入100V-240V~50/60Hz 1.5A； 輸出：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A。 thinkplus充電器三圍大小：73mm*30mm*35mm。 比蘋果61W充電器小一半。 重量為120.8g，比蘋果61W充電器（208.2g）輕87g左右，攜帶更輕松。 最后小編試了下把thinkplus充電器插在墻插中使用，完全沒問題，不會自行掉落，但是不能隨意亂動它。 二、thinkplus充電器測試 1、協議檢測 使用ChargerLAB Power-Z FL001S測試儀進行協議檢測，thinkplus充電器支持USB PD、QC 2.0、QC 3.0快充。 2、PDO報文 PDO報文在業界又稱之為USB PD檔位分析，使用普通線材測試的話，從測試儀中的屏幕中可以看到，thinkplus充電器的USB PD協議版本為3.0，支持5V/3A、9V/3A、12V/3A、15V/3A、20V/3A五種輸出檔位。   換成帶有5A E-Marker的線材，從屏幕中可以看到普通線材測出來的20V/3A變成了20V/3.25A，這是因?yàn)槠胀ň€材無E-Marker最大電流上限為3A，超過3A需要使用5A?E-Marker的線材才能正常使用。 3、兼容性測試 thinkplus充電器支持市面上使用范圍最為廣泛的USB PD快充，最高輸出功率65W，在實際的表現中將會如何呢？接下來小編將會使用ChargerLAB Power-Z KM001C測試儀對其做一個充電監測，我們一起來看看吧。 【手機】 使用thinkplus充電器充iPhone XS Max，電壓9.2V，電流1.84A，功率16.95W，開啟PD快充。 使用thinkplus充電器充iPhone XS，電壓9.2V，電流1.84A，功率17.03W，開啟PD快充。 使用thinkplus充電器充iPhone XR，電壓9.2V，電流1.91A，功率17.62W，開啟PD快充。 使用thinkplus充電器充iPhone X，電壓9.19V，電流1.58A，功率14.61W，開啟PD快充。 【平板】 使用thinkplus充電器充iPad Air2，電壓5.2V，電流2.62A，功率13.67W，iPad Air2不支持PD快充，開啟Apple2.4A協議充電。 使用thinkplus充電器充iPad Pro 10.5英寸，電壓15.23V，電流1.85A，功率28.27W，開啟PD快充。 使用thinkplus充電器充新款iPad Pro 11英寸，電壓15.23V，電流2.11A，功率32.28W，開啟PD快充。 【筆記本】 使用thinkplus充電器充MacBook Pro 13英寸 2018款，電壓20.31V，電流2.7A，功率54.86W，開啟PD快充。 在給戴爾XPS13充電時，電腦系統內會提示：不識別您連接到系統的C型USB設備的相關警告。小編充了個大約10分鐘，并沒有出現斷開、打嗝的情況，當前電壓20.34V，電流2.21A，功率45.1W，開啟PD快充。 三、聯想thinkplus充電器拆解 剛開始使用嘗試使用橡皮錘將充電器外殼的聲波焊接砸開，但聲波焊接非常牢固，直到端面蓋板被砸出裂痕了也沒有打開，最后不得已使用切割外殼的方式打開。 打開端面蓋板的時候，已經碎成了兩片，隱約可見充電器內部的PCBA。 映入眼簾的是USB-C接口，使用一塊小的PCB板固定，豎直安裝插在主控PCBA上，旁邊是兩顆固態電容，輸出濾波之用；電容后面是黃色膠帶部分為變壓器。 抽出內部PCBA模塊，有四個面都使用散熱片包裹，散熱片分兩塊，其中一塊散熱片包裹了三個面，主要是用于變壓器等插件元器件的散熱。 另外一塊散熱片為主控PCB板上的貼片元件散熱，在散熱片上貼了很多的膠帶，用于絕緣。 準備先把緊貼主控PCB板的散熱片拆掉，在這塊散熱片的右下鍵有一個焊點，其余部分為導熱膠貼合。 卸下散熱片，除了金屬內側還貼有一塊塑料絕緣擋板，在靠近初級輸入端的位置還加了絕緣膠帶，保證絕緣可靠性。散熱片與PCB板之間使用了兩塊粉色導熱墊，其中一塊是給初級開關管用的，另一塊是給次級同步整流管用的，兩個功率器件發熱量比較大。 清理完導熱膠之后，整塊主控PCB板看起來非常干凈，黑油工藝，初次級之間印有“POWERLAND”字樣；制板日期為2018年9月20日，非常新。 接下來為大家詳細介紹一下主控PCB板上的主要貼片元器件： 先從初級測開始，在主控PCB板上沒有看到整流橋，就從初級主控芯片起，來自Leadtrend通嘉科技的PWM控制器，型號LD5763GS。通過查詢充電頭網了解到，通嘉LD5763GS是一款綠色模式PWM IC，內置有采用SOP-8封裝的輸入/輸出功能。它最大限度地減少了元件數量，電路空間，并降低了電源應用的總體材料成本。具有HV啟動，綠色模式省電操作和內部斜率補償，軟啟動功能，可最大限度地降低功耗并提高系統性能。 同時通嘉LD5763還具有完整的保護功能，如OPP（過功率保護），OVP（過壓保護），快速OSCP（輸出短路保護）和欠壓/欠壓保護，可防止電路在異常情況下?lián)p壞條件。 具有頻率交換和軟驅動功能，可降低噪聲并改善EMI，應用領域包括開關AC/DC適配器以及電池充電器開放式框架開關電源。+ 在初級PWM控制器旁邊初級開關管，來自infinoen英飛凌，型號IPL60R365P7。這也就是大家口中的Coolmos，采用ThinPAK 8x8封裝。 infinoen英飛凌IPL60R365P7詳細規格參數。 再來看次級，同步整流管同樣使用了一顆infinoen英飛凌的MOS，型號：BSC098N10NS；100V 9.8m ohm，Vth 3.8V max。 infinoen英飛凌BSC098N10NS5詳細規格資料。 同步整流管上面絲印“IAZEH”的六角芯片為同步整流控制器，MPS美國芯源半導體的MP6908，Sot23-6，支持CCM。 充電頭網了解到，雖然通嘉科技和MPS都有初級PWM控制器和次級同步整流控制瓷器，但在聯想thinkplus充電器中還是將初級PWM控制器和次級同步整流控制器分開成兩家供應商。而在以往拆解的充電器產品中，也有不少品牌是采用了MPS的同步整流控制方案，得到了市場的認可。 MP6908詳細規格參數。 初級與次級之間隔了很寬的安全距離，中間是一顆光耦。采用Weltrend偉詮WT6636F作為USB-C接口控制器。充電頭網了解到，偉詮WT6636F是一顆通過USB-IF協會USB PD3.0（PPS）認證的協議芯片（TID號：1080018），不過應用在充電器產品中，這還是第一次看到。 型號為AON7544的輸出開關MOS。 以上就是主控PCB板上的主要貼片元件的介紹，下面繼續拆解另外一塊散熱片。 這塊散熱片使用了三個焊點固定，使用焊臺一一解開。 取下散熱片之后，可以看到內側對應變壓器的位置貼有粉色導熱墊。在初級插件元器件側外圍使用了一塊塑料絕緣擋板，增強絕緣性能。 取下塑料絕緣板，可見初級插件元器件之間使用了大量的導熱膠，固定成一個整體，提高強度。 從變壓器上的標簽來看，變壓器組件由DVE帝聞提供，輸出端兩顆固態電容的規格分別為25V 680uF和25V 470uF。 兩顆藍色Y電容分別焊接在兩側是PCB板上，初級只使用了一顆電解電容，采用橫向布置。輸入大電容和變壓器幾乎占了PCBA三分之二的體積。 電解電容固定在小塊PCB板上，組成一個插件模塊；PCB板上貼有粉色導熱墊。 粉色導熱墊下面是初級整流橋。 拆下初級電解電容及整流橋模塊。 清理完導熱膠之后，可見電容品牌為AISHi艾華。 因?yàn)槭菃晤w電容，所以個頭比較大，容量為400V 100uF，滿足大功率輸出的要求。 繼續拆下對側的PCB模塊，上面有共模電感，一顆Y電容以及一個慢熔保險絲。 慢熔保險絲規格，3.5A 250V。 輸入端的安規X電容。 嘗試將固定USB-C接口的PCB板拆下來，但是沒成功，只能將USB-C接口拆下來看看。 變壓器與PCB板之間也使用了大量導熱膠。 到此，充電器全部拆解完畢。 充電頭網拆解總結 可以肯定的是，聯想這款thinkplus充電器無論是外觀設計還是內部用料及做工，都算得上是USB PD充電器中的精品。雖然沒有用到最新的GaN技術，但口紅的外觀設計讓產品看起來小了不少；得益于極致的結構設計，才能把內部PCBA緊密地塞到了殼體內。 在用料方面，這款充電器采用了通嘉科技的主控PWM芯片，搭配英飛凌的Coolmos及其他元器件實現AC-DC轉換；次級側也用到了英飛凌的同步整流管以及MPS的控制器；并使用了偉詮的USB PD3.0（PPS）芯片實現協議識別功能，協會認證，產品兼容性有保障，輸入采用二級EMI濾波，不會對周圍的設備造成干擾；同時內部大面積使用導熱貼，加強充電器的散熱性能。
