最近，蘋果官網下架29W的USB-C電源適配器，更換為增加1W功率的30W USB-C產品。蘋果新款30W適配器有所升級，輸出配置了有4個電壓檔位，具體的規格參數為5V/3A、9V/3A、15V/2A、20V/1.5A；而之前29W適配器只有兩個檔位，規格參數為5.2V/2.4A、14.5V/2.0A，原本是為12寸MacBook配備的，所以14.5V的電壓比較獨特。而目前的USB PD快充已經相當普及了，蘋果公司順應潮流做一些小的升級也在情理之中。
?
蘋果公司的產品向來都是以上乘的用料和做工著稱。不過說得再多，還是得拆，看看這款充電器究竟有哪些特色。
?

一、蘋果30W USB PD充電器外觀

外包裝上印有產品圖案，和之前的29W看不出有什么區別。

各國語言標明的USB-C 30W充電器，可充筆記本。

這一面寫有“兼容USB-C設備，建議用于MacBook”。

另一側面是詳輸入輸出參數，型號為A1882，輸出檔位有5V/9V/15V/20V，比之前的29W適配器多了一個9V和20V檔位，但是增加12V電壓檔位。5V和9V可用來適配手機，15V和20V可適配筆記本電腦。

打開包裝。附件有產品說明書、保修卡。

國標轉換頭插腳，依舊為可折疊設計。

USB-C輸出口。
USB-C口特寫。
?
充電器外殼為兩瓣式設計而并非此前29W的一體式機身。該款充電器型號為A1882，通過了CCC、KC認證，符合VI級能效。具體的輸入輸出參數不再贅述。
和87W蘋果充電器對比大小。
從左到右依次為蘋果87W、ANKER雙口USB-C充電器、小米45W、蘋果30W。
?
轉換插頭拔下，充電器轉換頭代工廠為維熹科技。
?
?
插腳這里有一串編號，可通過和內部刷入固件的編號比對，區分充電器是否為正品。
?

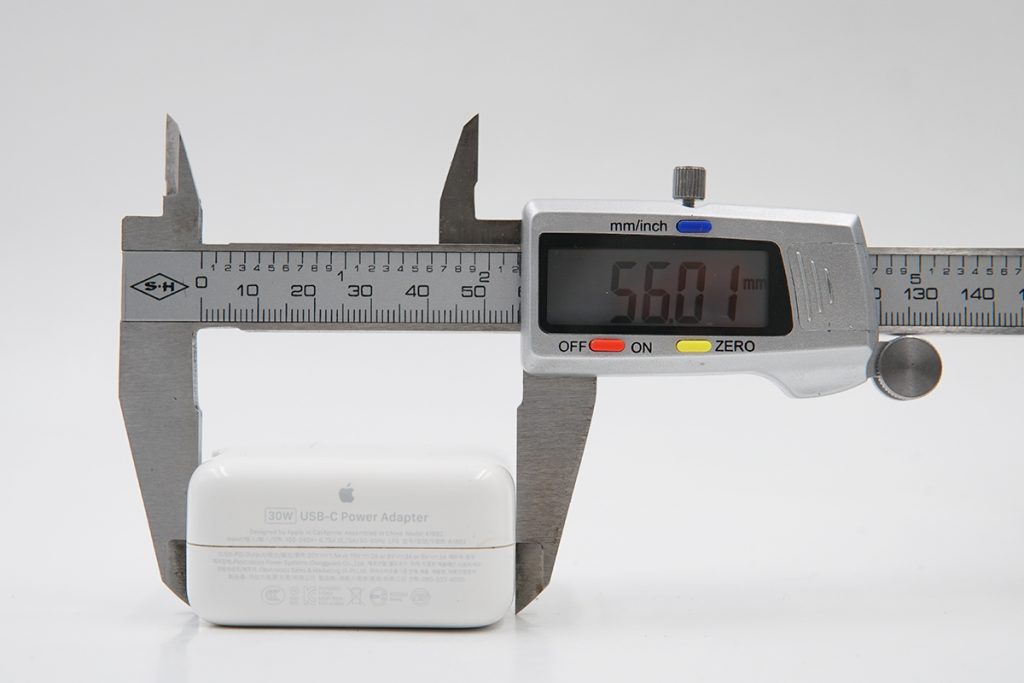

寬度約56.01mm。
?

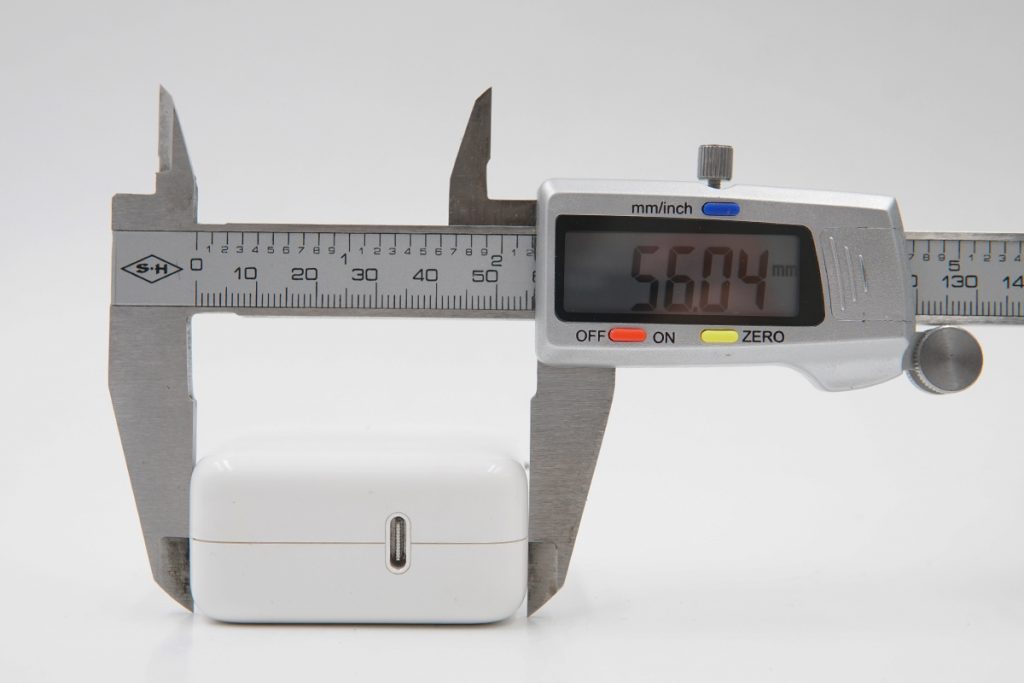

長度約56.04mm。

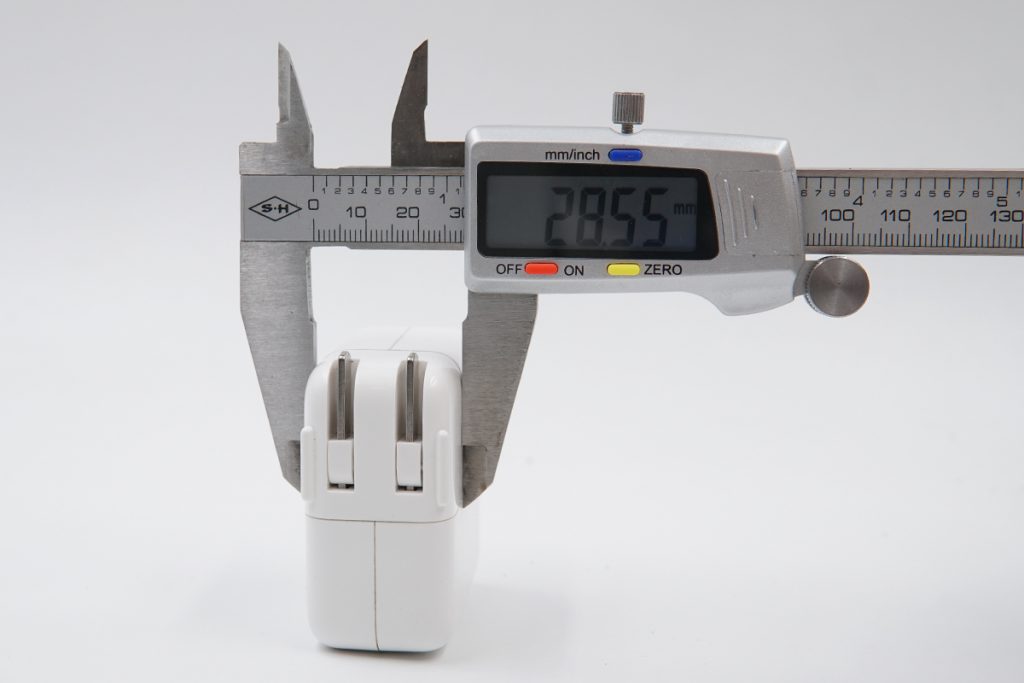

厚度約28.55mm。



重量約106.3g，很有份量的充電器。



?
使用ChargerLab POWER-Z FL001S檢測到支持的電壓檔位，5V/3A、9V/3A、15V/2A、20V/1.5A四檔電壓，和標稱的一致。
?
?
?
充iPhone 8 Plus，功率為17.5W。
?
充華為P20 PRO，功率約為14.8W。
?
充全漢30W PD充電寶，功率23.8W。
?
?
充紫米10號，功率約為30W。
?
充N(xiāo)ew MacBook，功率約為27W。
?
?

二、蘋果30W USB PD充電器拆解

?
?
?
暴力拆開外殼。
?
?
?
全面積覆銅，增強散熱，外殼內部打膠水幫助導熱。這種散熱配置一般只在大功率筆記本電源上看到。
?
?
?
火線、零線、地線。
?
?
?
接地線內部Torx螺絲固定。
?
?
?
黑色絕緣膠帶。
?
?
?
銅片是整個包住的。
?
?
?
撕開熱縮管，導線焊接點特寫，穿過開孔，焊接牢靠。
?
?
?
銅片整個取出。
?
?
內部電路采用兩塊PCB設計，并使用塑料外殼固定，初級電路板上面蓋有塑料罩，絕緣支撐作用。
?
?
次級整流輸出電路。
?
?
USB-C輸出插件，兩顆電容并聯負責輸出濾波。
?
?
火線插腳采用熱縮管保護，絕緣片開槽卡在保險絲引腳上，并且打膠水固定。
?
?
這里兩條電線也是用膠水固定在內部的絕緣件上，工藝考究。
?
?
分離掉兩塊電路板中間的絕緣隔離罩。
?
?
兩顆35V 33μF紅寶石電容以及一顆日化KXJ電解電容，耐壓400V 39μF，中間豎著的是Y電容，同樣也有一個絕緣件。
?



這個角度可以看到輸入共模電感，保險絲，壓敏電阻。

日本黑金剛KXJ系列的400V 39μF輸入濾波電解電容，變壓器是勝美達代工。

保險絲，電容一側還有一條排線連接到輸出電路板上，相比傳統充電器內部多了一個薄膜電容，下面會說到。

Y電容特寫。



電路板背面，這款電源和我們常見的電源架構不一致，是ACF有源鉗位結構。

FLUT12A2060是infineon英飛凌的初級主控IC，定制型號，采用PG-DSO-12封裝。由于ACF架構，配套有兩顆英飛凌的開關管。



infineon英飛凌IPL65R1K5C6S詳細資料。



IPL65R650C6S，均屬于英飛凌CoolMOS C6系列。兩顆管子組成ACF有源鉗位架構，提高效率。ThinPAK封裝的MOSFET ，厚度只有1mm ，相比常見的TO220/252封裝，大大減小體積，可以提高適配器的功率密度，特別適用于小型適配器的設計。



USB-C小板正面，可以看到另外一塊板的排線是連接到光耦的。



繼續看電容中間還有元件。



安森美同步整流控制器，產品列表內無該型號，屬于定制型號。

安森美 FDMS86201同步整流管，這里看到PCB是沉金的。120V耐壓，49A，11.5mΩ。

111

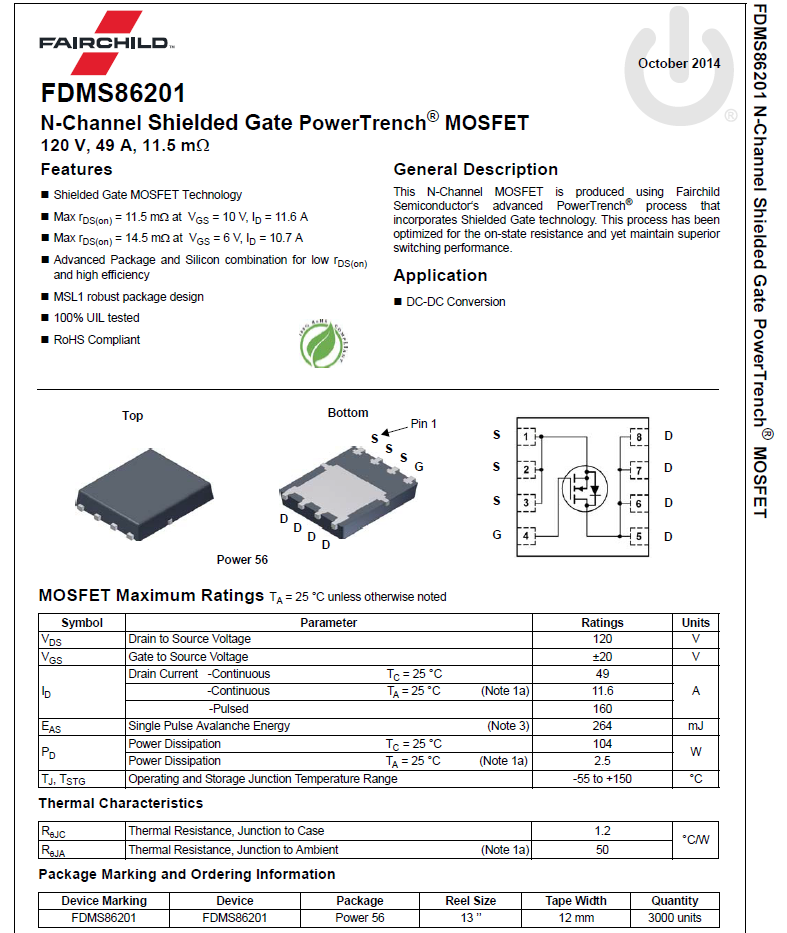

安森美 FDMS86201 詳細資料。



USB-C小板背面是賽普拉斯USB PD協議芯片。

賽普拉斯協議芯片特寫，絲印為CYPD3135為賽普拉斯的USB PD協議芯片CCG3。

CCG3是一種高度集成的USB-C型控制器，符合最新的USB-C和PD標準，目前已經取得USB PD2.0認證。CCG3是一個完整的USB-C和USB電源端口控制解決方案，可用于筆記本電腦、顯視器、拓展塢以及電源適配器等設備。CCG3使用Cypress專有的M0S8技術，具有32位、48-MHz ARM Cortex-M0處理器，具有128 KB閃存、8KB SRAM、20GPIOS、全速USB設備控制器。可用于認證的密碼引擎、20V容錯調節器，以及一對FET開關5V（VCON）電源，為電纜供電。CCG3還集成了兩對柵極驅動器來控制外部VBUS FET和系統級ESD保護，電源領域應用中，CGG3常用封裝有40-QFN、32-QFN兩種封裝形式。

1014-418是一顆光耦，負責和PWM控制器通訊，調節輸出電壓以及過流保護，右下角是VBUS開關管和電流取樣電阻。

充電器內部采用6套絕緣模具安裝，這個在充電器上也是史無前例的。

充電器全部電路背面。

電路正面。

整流橋藏在共模電感下面。

電容一側的電感。

這個角度可以看到電解電容是膠水固定，防止松動。

變壓器輔助繞組輸出整流。

全部拆解物件一覽。



充電頭網拆解總結

作為蘋果史上輸出檔位最全的USB PD充電器，這款30W USB PD充電器的用料自然沒得說，我們也不得不佩服蘋果公司的設計以及制造水準，多處細節彰顯工藝技術。內部全部使用日系高質量電容，英飛凌和安森美的半導體元件，LLC架構的加入，可以提高轉換效率，降低發熱。 另外，在蘋果新款充電器中使用了一顆Cypress賽普拉的CCG3（CYPD3135）協議芯片，這顆料不僅可兼容多種協議，同時還支持?jǐn)?shù)據加密功能。這是蘋果30W充電器能夠支持四檔電壓輸出的主要原因，也是較原來29W充電器的最大升級之處。
