錘子科技在推出堅果R1手機時，順便在自家商城上架了一款“堅果 QuickCharge 4+ 快速充電器”。目前市面上在售的快充充電器很多，但國內支持QC4+快充的卻只有錘子這一款，而這款型號為CD106的QC4+充電器也正是堅果R1手機標配的。
為支持QC4+協議，錘子這款充電器采用了USB-C輸出接口，官方標稱輸出規格為5V/3A、9V/2A、12V/1.5A、3.3-5.9V/2A、3.3-11V/2A，最大功率18W，但是從字面上看11V時候能達到22W，輸出能力還不錯。至于這款充電器的實際性能，小編此前已經做了詳細的評測，今天帶來的是產品的拆解。按照慣例，先外再內，看看這款全能充電器究竟用料如何。
一、堅果R1原裝QC4+充電器開箱
錘子R1充電器使用簡潔設計的包裝盒，正面是品牌LOGO。
背面的圖形示意這是一款充電器。
詳細參數標示在這一面標有型號：CD106，輸出：5V/3A、9V/2A、12V/1.5A。
頂部“快速充電器”讓人一目了然。
打開包裝，USB-C口對外。
取出充電器，無其他標配物品。
充電器簡潔設計。
有別于普通的USB-A口充電器，錘子第一次在手機充電器上使用了USB-C口，國內首發。
充電器由深圳市睿德電子實業有限公司制造，標稱參數與包裝盒上的略有區別，多了兩組PPS電壓范圍，分別是3.3V-5.9V/3A、3.3-11V/2A，這次讓錘子充電器領先了同行一個身段。
充電器凈重約52.8g，這在手機充電器中屬于標準身材。
使用ChargerLAB研發的POWER-Z FL001S檢測一下支持的電壓檔位，與標稱的完全一致。
充iPhone8Plus，峰值功率可到18W，支持USB PD快充。
充華為P20 PRO，功率達到15W，支持USB PD快充。
充紫米10號，功率18.5W，已經超出標稱18W，說明有一定的設計余量。
暴力打開充電器外殼。
取出電路板。
正面來一張特寫，打膠到位，大電容和變壓器固定的很好，輸出端是一顆綠寶石的固態電容，規格16V 330μF。
再看看背面，初級與次級之間有塑料片隔離，安全措施到位。
一、二次側通過光耦隔離進行輸出電壓電流反饋，滿足CCC認證安全要求，防止電磁干擾。SiF7N65D為深愛半導體的功率MOS。
1791-02芯片為Dialog的PMW初級控制器，型號iW1791。
Dialog iW1791詳細資料。
絲印9K01 UA 1810為Dialog最新推出的內置電流檢測的PD3.0控制器iW657P，支持QC4+。iW657P使用了Dialog專有的二次側到一次側數字通訊技術，當與iW1781或1791搭配時，只需要一顆光耦即可向一次側傳輸全部需要的信息，其中包括輸出電壓請求，輸出過電流限制，輸出欠壓，輸出過壓，故障和復位信號。iW657P內置光耦驅動器以降低成本，并在D+/D-/CC1/CC2引腳上做了過壓保護，并且其可以外置NTC電阻檢測過熱故障，內部集成了輸出電流檢測電路，為適配器提供過電流保護。
Dialog iW657P詳細資料。
絲印603I為Dialog的同步整流驅動器iW676；SG60N15S為臺灣綠星Silicongear的同步整流管，與iW676組成同步整流。左下方是AO7534 MOS，用于VBUS開關。
Dialog iW676功能介紹。

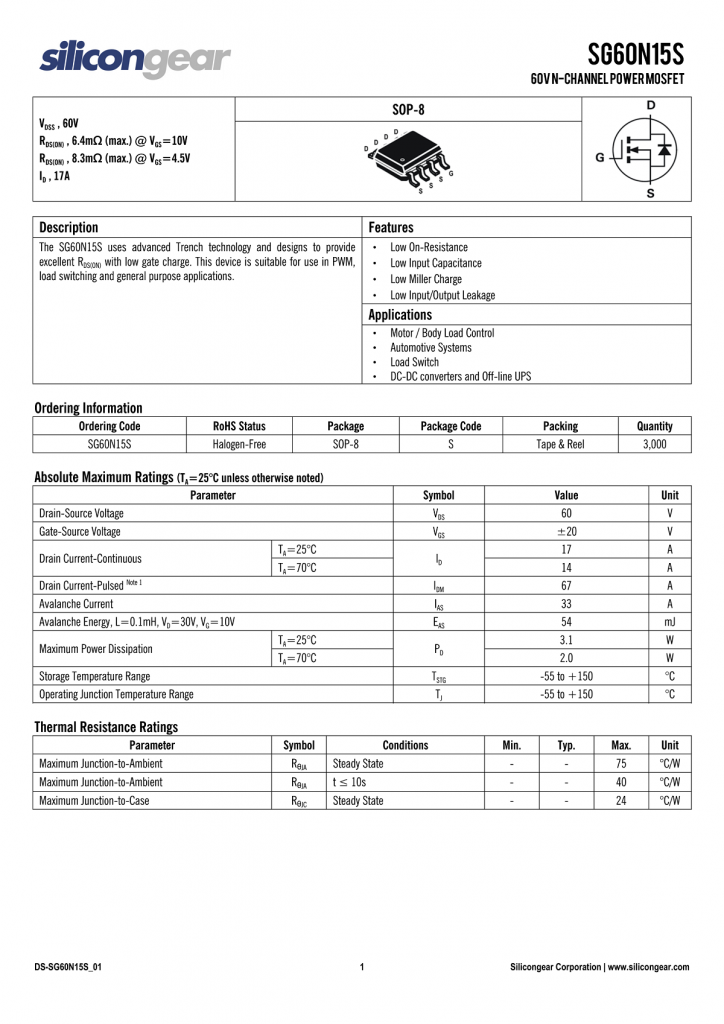

綠星SG60N15S詳細資料。
可以看到初級電解被膠水固定的非常牢固，Y電容后面是絕緣板，隔離變壓器和輸出小板。
錘子R1充電器使用簡潔設計的包裝盒，正面是品牌LOGO。
背面的圖形示意這是一款充電器。
詳細參數標示在這一面標有型號：CD106，輸出：5V/3A、9V/2A、12V/1.5A。
頂部“快速充電器”讓人一目了然。
打開包裝，USB-C口對外。
取出充電器，無其他標配物品。
充電器簡潔設計。
有別于普通的USB-A口充電器，錘子第一次在手機充電器上使用了USB-C口，國內首發。
充電器由深圳市睿德電子實業有限公司制造，標稱參數與包裝盒上的略有區別，多了兩組PPS電壓范圍，分別是3.3V-5.9V/3A、3.3-11V/2A，這次讓錘子充電器領先了同行一個身段。
充電器凈重約52.8g，這在手機充電器中屬于標準身材。
使用ChargerLAB研發的POWER-Z FL001S檢測一下支持的電壓檔位，與標稱的完全一致。
充iPhone8Plus，峰值功率可到18W，支持USB PD快充。
充華為P20 PRO，功率達到15W，支持USB PD快充。
充紫米10號，功率18.5W，已經超出標稱18W，說明有一定的設計余量。
二、堅果R1原裝QC4+充電器拆解
暴力打開充電器外殼。
取出電路板。正面來一張特寫，打膠到位，大電容和變壓器固定的很好，輸出端是一顆綠寶石的固態電容，規格16V 330μF。
再看看背面，初級與次級之間有塑料片隔離，安全措施到位。
一、二次側通過光耦隔離進行輸出電壓電流反饋，滿足CCC認證安全要求，防止電磁干擾。SiF7N65D為深愛半導體的功率MOS。1791-02芯片為Dialog的PMW初級控制器，型號iW1791。
Dialog iW1791詳細資料。絲印9K01 UA 1810為Dialog最新推出的內置電流檢測的PD3.0控制器iW657P，支持QC4+。iW657P使用了Dialog專有的二次側到一次側數字通訊技術，當與iW1781或1791搭配時，只需要一顆光耦即可向一次側傳輸全部需要的信息，其中包括輸出電壓請求，輸出過電流限制，輸出欠壓，輸出過壓，故障和復位信號。iW657P內置光耦驅動器以降低成本，并在D+/D-/CC1/CC2引腳上做了過壓保護，并且其可以外置NTC電阻檢測過熱故障，內部集成了輸出電流檢測電路，為適配器提供過電流保護。
Dialog iW657P詳細資料。
絲印603I為Dialog的同步整流驅動器iW676；SG60N15S為臺灣綠星Silicongear的同步整流管，與iW676組成同步整流。左下方是AO7534 MOS，用于VBUS開關。
Dialog iW676功能介紹。
綠星SG60N15S詳細資料。
可以看到初級電解被膠水固定的非常牢固，Y電容后面是絕緣板，隔離變壓器和輸出小板。
獨立的輸出小板，為了防止插拔時松動，經打膠固定，拍攝時已經刮掉。
充電頭網拆解總結
作為國內首款支持QC4+快充協議并量產上市的產品，堅果R1原裝QC4+充電器從發布以來可謂是賺足了眼球。而目前也已經有多款手機支持了QC4+快充協議，堅果這款充電器的發布也將成為國產手機標配QC4+充電器的開端，有利于加速QC4+快充及USB PD快充的普及進程。
從拆解來看，堅果R1原裝QC4+充電器的用料也是相當到位的，初級側采用Dialog iW1791作為PMW控制器、次級由Dialog iW676與臺灣綠星的MOS管組成同步整流方案，并采用Dialog最新的PD3.0控制器iW657P作為QC4+協議芯片。總的來說，這款充電器性能優良、做工精致、用料到位。
