一、前言： 突破電氣作為行業內的老牌企業，系專業從事電氣及電器集成互聯行業的投資、研發、制造、銷售、服務的高新技術企業，是防雷器/轉換器/插頭/插座產品的國家標準的制定單位，小米、樂視和海爾等品牌在插線板產品線方面都在和突破合作，可以說突破電氣在插線板方面的造詣是無需置疑的，但是以往突破電氣旗下的插線板一向外觀樸實，設計較為工業化，在小米、公牛等品牌相繼推出旗下外觀設計靚麗而又實用的插線板的形勢下，突破電氣已經有點趕不上潮流了，不過最近突破電氣推出了“清月”系列插線板，該系列的插線板設計新穎，外觀靚麗，徹底打破了以往中規中矩的設計理念，在京東眾籌上線后更是受到眾多網友的熱捧，眾籌金額突破50萬。下面我們將對此系列插座中的SR21S智享款進行測試拆解，看看這次突破電氣能給我們帶來什么樣的驚喜。 二、曬單：

簡約風格的包裝，包裝盒中間淡灰色的圓環對應突破“清月”系列插座的設計造型，最中心的位置是“突破”品牌的logo。

包裝盒的背面沒有任何信息，盒子的開啟處有封貼處理。

包裝盒側面的條碼標簽。

快遞比較暴力，加上盒子材質較為單薄，封貼已經破損。

將插座從紙盒內取出來，可以看到插座主體還用一個磨砂膠袋套住，防止插座外殼在運輸途中被磨花。

撕掉膠袋我們就能看見插座的主體，這次測試的是突破“清月”SR21S智享款插座，區別于常見的排插，突破“清月”SR21S智享款插座外觀為圓形設計，共提供6位的AC插座和3個USB輸出口，6位的AC插座順應插座造型環形分布，USB輸出口和開關被設置在中間的位置，整體的布置較為寬松。

插座主體的底殼為透明材質，可以見到內部的元器件，另外AC接入的電源線出廠時繞插座主體盤起來然后用透明的橡皮帶固定好，感覺非常齊整，說明書也夾持在橡皮帶處。

詳盡細致的說明書，通過說明書可以獲知插座的具體參數，突破“清月”系列插座分SR21經典款、SR21S智享款、SR21PLUS專業款三個型號，三個型號的說明書都是一致的，內容標注介紹不同型號的具體功能。本次測試的SR21S智享款配置6位國標組合插座、防過載、防觸電保護門、阻燃、USB直流充電。插座的額定功率為2500W，單個USB輸出口最大2.1A，三個USB輸出口合計3.1A的輸出電流，輸出電壓為5V，未配置QC等快充技術。

產品的示意圖。

產品的介紹說明，值得一提的是廠家為三個USB輸出口配置了自動識別芯片，對于5V設備可以自動調整電流達到最佳的充電效果。

插座的參數和使用注意事項，180*39的體型對于一個6位插座來說還算小巧。

說明書的保修說明部分。

AC插座位置之間的空間較大，插座的總開關放在USB輸出口的上方。

底殼透明設計很養眼。

固定螺絲為異形內三角。

底殼中間圓形位置亦絲印上插座的相關參數。

正面圓盤的位置是USB輸出口的位置和電源總開關，中間的淡灰色的logo絲印沒有影響整體的美觀。

AC插座配置了安全門，這是一項很必要也很重要的配置。

AC輸入插頭處貼有一張標簽，警告不可盤繞使用延長線，因為延長線盤繞之后通電會形成電磁線圈，會減小實際承載功率，帶大功率電器時亦會發熱加速老化。

AC輸入插頭跟隨整體圓形的設計理念，中間的“TOP”logo標志居然不是和插座的塑料一體的，而是做成一個小貼牌的形式后面貼上去的。

插頭觸片出廠時有膠套保護，作用防止在運輸途中插頭刮花插座外殼。

10A250V,合計2500W。

常見的插線排一般是0.75mm2，突破在“清月”系列插座上用上了1.0mm2的延長線，用料已經超出常規。

AC輸入插頭強磁不吸附。

慈溪市萬能電子有限公司生產的電源線。

類似小米插座款式的總開關，指示燈隱藏在其內，十分柔和即使在晚上也不會覺得刺眼，手感也很舒適。

圓形的造型保證了插滿充電器也不會互相受到影響。

計量插座這樣的大塊頭放上去也不會影響到兩邊的充電頭，只是會遮擋了USB輸出口。 小結：通過曬單我們可以看到突破“清月”SR21S智享款插座設計新穎，外殼質感不錯，做工十分細致，處處體現出一個老牌大廠應有的品質。 三、測試：

插座空載功率為0.21W，這個主要是5V電源模塊的閑置耗電。 先來看看三個USB輸出口的空載電壓。

開關指示燈一側的USB輸出口視作1號USB輸出口，空載電壓為5.1506V。

2號USB輸出口，空載電壓為5.1503V。

3號USB輸出口，空載電壓為5.1505V。 空載電壓一致相同。 5V輸出 電流步進測試 1號：

最大5.16V；3.3A，均壓為5.08V，放電過程有輕微的線補，輸出電壓能再高一點點就完美了。 2號：

2號的數據和1號的一致，不過不難理解，三個USB輸出口共享輸出電流，當插上設備時智能分配。 3號：

3號的也差不多。 小結：突破“清月”SR21S智享款插座的USB輸出模塊最大輸出功率為17W，較標稱值有一點余量，有線性補償是亮點，不過個人感覺輸出功率還是略小了點，參考下面的拆解，內部的空間還可以利用，增大一點輸出還是可以考慮的。 四、拆解：

突破“清月”SR21S智享款插座的螺絲是內三角異形，不過利用套裝的螺絲刀可以輕松應對接下來的拆解。

拿下背殼上7枚螺絲之后，可以輕松卸掉背殼。從這個角度可以看到插座的核心pcb板被做成圓形，放置在中間的位置，6個AC插座均勻分布在電路板外圍，之間的空間是比較寬松的，和大熱的一體銅條設計不同，突破“清月”SR21S智享款插座每個AC插座是由導線進行連通的，插座內部的元器件擺布很整齊，很舒服。

AC插座模塊，TOP的私模，logo和零、火、地的標注很清晰，對角兩枚內三角螺絲提供了很好的支撐，整個插座模塊很厚實，導線和插座觸片的焊接很到位很牢固。

電源線輸入處的保護工作也不馬虎。

再來看看電路板，絲印為ABS8的迷你橋堆超薄整流橋，SOP4封裝，參數為0.8A/800V。

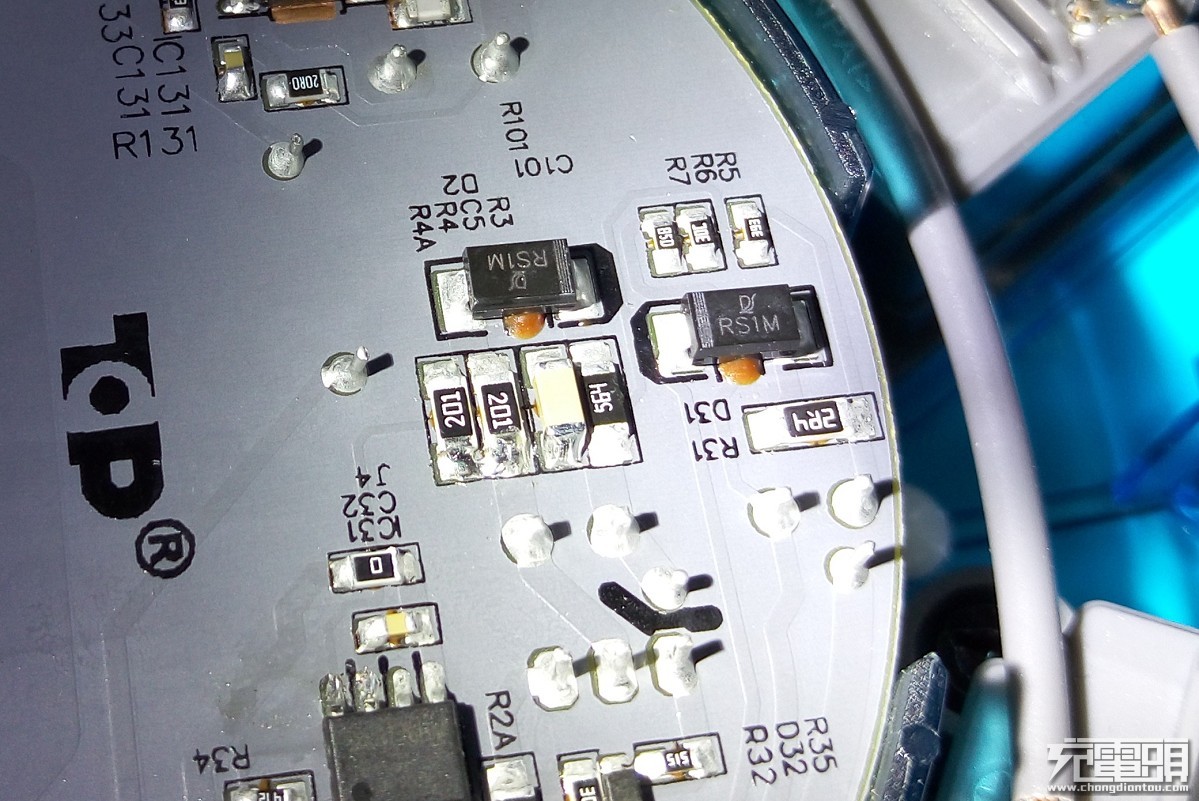

絲印為3776BM的初級控制IC Diodes 3776BM PWM，這算是一線帶充電模塊的插線板常用的IC方案，小米插線板用的也是它，該芯片具有抖頻功能，容易過EMI，且有極低的待機功耗。 兩只絲印為RS1M的貼片快恢復二極管，參數為1000V/1A 。

圖上這一塊IC是二次側同步整流Diodes APR34309 ，驅動和MOS二合一。看到這里我們可以看到突破“清月”SR21S智享款插座整個5V充電模塊的線路架構和小米插線板是一樣的，APR34309和3776BM的電源方案十分穩定可靠。

下面繼續拆解，將能拆的螺絲都拆下來，就可以提起電路板和插座，不過電路板和前面板還是藕斷絲連，這里不可強行扯開。

USB輸出口模塊用螺絲固定在面殼上，擰開螺絲就可以實現完全分離。

整個拿下來的電路板和插座。

面殼也是藍色透明材質，安全門的部件組合在面殼上。

安全門的塑料件也是私模制作的，上面也帶有TOP的logo。

再來看看電路板的另外一面，TOP的絲印很清晰，板子的日期非常新，16年3月份的。LOGO下方的電路板空出一大部分空間，通過上面的絲印可以推斷這個地方的空間是拿來安裝防雷模塊的原件，不過SR21S這個版本沒有內置防雷模塊，所以原件沒有裝上去。

主變壓器，感覺有點小，不過應付5V3.1A的輸出還是足夠的。

Y電容，作用是避免在充電時智能設備的觸摸屏受到干擾。

高壓部分的濾波由三枚電容組成，從這個角度看到一枚是8.2uF，450V，出自韓國三瑩。

還有兩枚是6.8uF，400V的，也是出自韓國三瑩。

旁邊還有一個小電容，4.7uF，50V。

CS6N70 MOS管，較為常見的開關電源電路原件。

5V輸出的固態濾波電容，470uF，6.3V。

還有一顆在USB輸出口模塊上，兩顆固態電容提供940uF的濾波容量。

USB輸出口上的智能識別快充芯片TPS2514，出自德州儀器，該芯片控制一個USB接口識別。

另外一側的智能識別IC是TPS2513，控制另外兩個USB接口識別。 介紹到這里估計有些朋友會感覺越來越熟悉，以上介紹的芯片方案，是不是有點似曾相識的感覺，沒錯，小米插線板就是用的這套方案，架構上完全一模一樣，當然這里不能說抄襲什么的。

USB插座強磁是不吸附的！

看看喬日電業提供開關，過載保護電流為10A。當用電負荷超標時，過載保護器及時切斷電源，有效避免意外著火和短路的危險發生。排除故障后按下開關，又可恢復正常使用狀態，沒錯！小米用的也是這款，不過小米是定制款，打上了小米的LOGO。

內部插座的連接線采用的是和AC輸入線一致都是由慈溪市萬能電子有限公司提供。

絲印清晰。

連接線銅芯直徑為1.29mm。

連絕緣外皮2.38mm，絕緣外皮厚度達到0.5以上，安全的保證。

插座銅片厚度為0.655mm。

安全門內部特寫。

雖然看起來這只是幾塊簡單的塑料件，但其實很講究，塑料件被打造成不同形狀，力求達到最佳的防護效果和插拔手感。

USB輸出口模塊下方的防雷指示燈孔，可見突破“清月”系列插座的外殼、pcb模具都是一樣的，只是按照版本的不一樣加裝多個模塊。 小結：通過拆解我們感受到突破“清月”SR21S智享款插座的內部細致的做工和扎實的用料，5VUSB電源模塊的方案與小米插線板的框架一模一樣，帶有智能識別芯片可以適配市面大部分5V輸入的智能設備。 五、總結： 曬單、測試、拆解三個環節下來，我最大的感覺是突破這一次花了很大心血在這一系列的插線板上面的，用料扎實、做工細致、設計合理、外觀靚麗，要我挑它的缺點我還真的有點挑不出來，只能說遺憾的說它不支持大熱的QC等快充技術和USB輸出模塊的功率較小。 另外值得一提的是作為老牌廠商，突破的研發功底是很好的，就像插座的插拔感和力度，拿捏得非常好，不像有的品牌出現很難插入或者很用力才能拔出插頭，突破的這一款插線板插座的插拔感和力度是我使用過最好的，可惜這一點無法用圖片什么的展示出來，只能自己親身體會。 感謝flason的創作，充電頭網整理編輯。 相關閱讀：
