當去年蘋果發布旗下第一款12英寸的MacBook筆記本電腦時，采用了僅唯一一個USB Type-C接口的設計，此舉讓業界大為震驚。Type-C接口的優點主要有：集“快、強、小”三大優勢為一身，還不分正反面，甚至晉身為USB接口的劃時代產品，解決了“USB永遠插不準”的世界性難題。正是因為Type-C有諸多顯著的優點，讓其瞬間成為業界的新寵。一大批手機廠商將使用Type-C接口做為手機的賣點之一，尤其是旗艦機使用Type-C接口似乎已成為行業共識，其中就包括魅族PRO6、華為P9、小米5等。 雖然同為Type-C，但其中也存在千差萬別。充電頭網通過拆解魅族PRO6、華為P9、小米5三條原裝Type-C數據線，帶你進一步認識Type-C接口。 首先帶來的是魅族PRO6原裝數據線。

測量一下直徑，用千分尺測量，由于力度問題，測量結果仍有可能存在一定誤差，測出線徑3.9mm。

線兩端放在一起比較。

接下來測試一下導電能力。首先搭載測試環境，本次測試使用的是TronsmartQC3.0雙口作為輸出電源，這個充電頭有兩個輸出口，一個是5V3.8A輸出能力，一個QC3.0 12V??3.8A輸出能力，保證測試有足夠余量；使用tronsmart PBT12 Type-C移動電源做為接收器，按下圖連接好器材后，測得數據為5.2328V@ 2.8467A。

接收器換成米萬高配版，測得數據為5.1125V @1.9159A。

最新版的華為榮耀10000mAh（快充版）移動電源，測的電流電壓為 5.1128V @1.9014A。

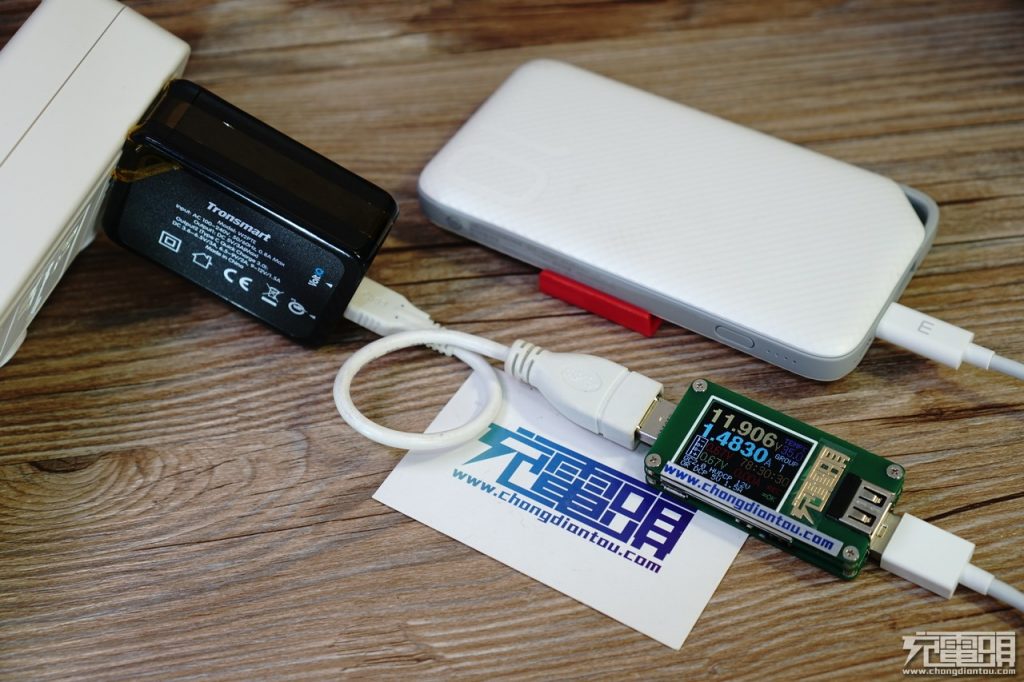

使用Tronsmart充電器的QC3.0輸出口，分別測試快充模式下魅族PRO6原裝數據線的導電能力。測米萬高配版：11.902V @1.6526A。

測榮耀10000mAh高配版：11.906V@1.4830A。

用JDB雙口QC3.0電源做壓降測試，這個電源輸出單口可以達48W，沒有線補，是測試降壓很好的選擇。利用EBD-USB plus和十五少神童增強器，EBD-USB做負載的好處是可以固定一個電流，比起手擰的快捷精準，另外還可以直接讀數。接下來，分別進行 1A??2A??3A??3.5A 四種電流在不同電壓下的測試。 5V1A普充模式下測得電壓為： 4.922V。

5V2A普充模式下測的電壓：4.763V?。

5V3A普充模式下測的電壓4.602V。

5V3.5A模式下測的電壓4.522V?。

開始拆解部分：魅族PRO6原裝線拆解，從橫截面可以看到：兩跟紅線，一跟綠線，一跟白線，還有兩股屏蔽的線里面各自有三股線，另外還有多股銅線，金屬編織網，鋁箔屏蔽層。

放一個魅族線橫截面大圖。

Type-C端口，有一個硬殼保護，剪開以后看到不銹鋼金屬外殼，端口手柄位置顯得有點長，估計里面是板子。

剪開包裹的外殼。

防折套管也破開。

金屬殼側面，采用卡扣設計。

撬開過金屬殼，里面一個板子一個電阻，一個S4保險管 PTC，套管位置還有導電布。

另外一面，打了部分膠，外面高溫膠布裹住。

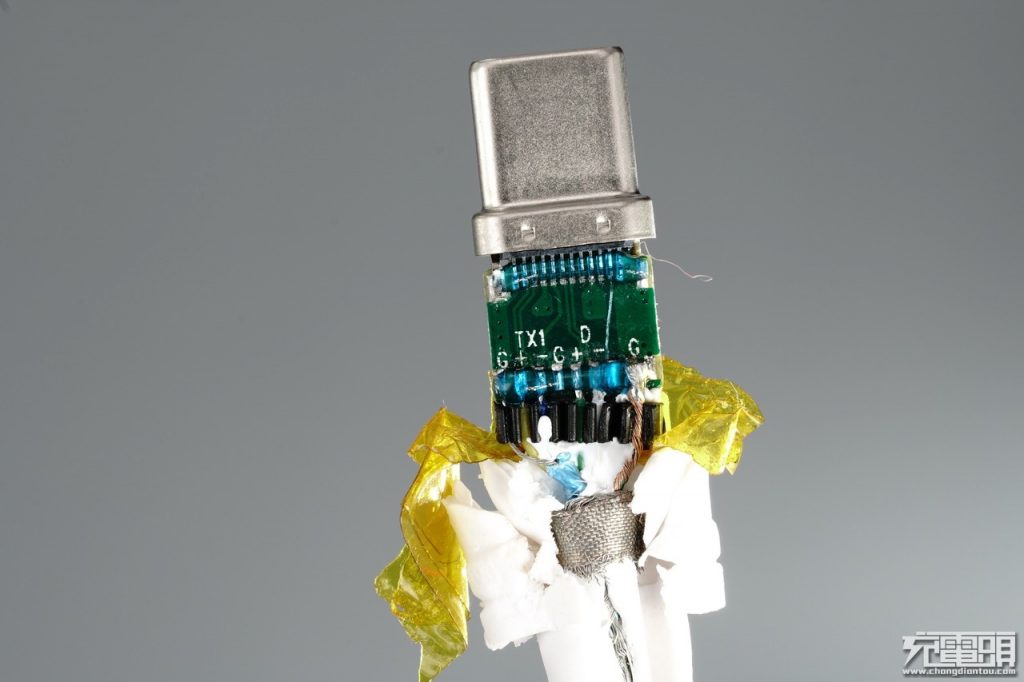

高溫膠布移除，可以看到6條線焊接到板子上。

另外一面，剛才看到的PTC 保險管，這一面也焊接了6根線，看起來比micro復雜很多，從多股的線材上推測支持USB3.1規格。

放大看一下。

側面。

從上面幾個圖看出來，這條線type-c是整個套管金屬的，有卡扣無法直接拔出，剪斷后才能取出來。 不銹鋼金屬套移除，type-c接口展露出來。

接觸點，看到有24個位置，這里用了22根。

兩片接觸點是焊接在PCB上面的，暴力拉斷。

Type-c 這頭全部拆除的零配件。

USB-A這端，也要拆開，硬殼打開后里面是填充軟膠。

剪開一點套管，這里也看到導電布接觸外殼。

USB-A的下半部跟上半部兩個組成部分移除后也是白色填充軟膠。

軟膠移除有點費勁，看到了這頭的焊接線，似乎分開兩層焊接的。

金屬部分全部移除。

另外一面，也是軟膠填充。

移除軟膠，看到了焊線是板子兩面焊接的，只有才能焊接下十幾條線，接觸點是前后兩排的， USB3.1標準。

換個角度看一下，厚實的銅片。

接觸銅片細節。

USB-A全部拆除部件。

線材組成。

仔細看兩根藍色原來也是屏蔽線，里面還有三根線。

孔雀開屏。

魅族type-c線拆解后的所有部件一覽。

總結：小小的一根數據線竟然拆出這么多的零部件，讓人驚訝。另外，從金屬觸點可以知道這根線支持USB3.1標準，支持大數據快速傳輸，編織網和鋁箔層能在信號傳遞的時候起到防護和屏蔽的作用。總的來說，各方面十分優秀。   相關閱讀： 微距解析三大手機廠原裝Type-C線之華為P9原裝數據線拆解（2） 微距解析三大手機廠原裝Type-C線之小米5原裝數據線拆解（3） 魅族、華為、小米三條原裝Type-C數據線橫向對比 小靈專欄：從入門到精通 全面了解USB Type-C（上） 小靈專欄：從入門到精通 全面了解USB Type-C（下）
