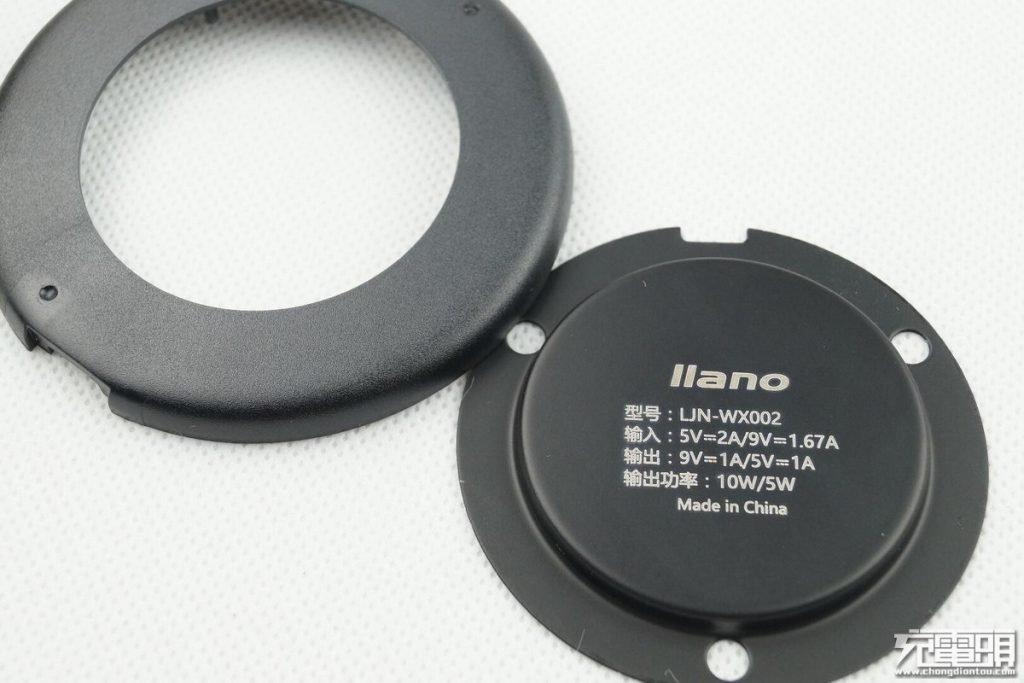

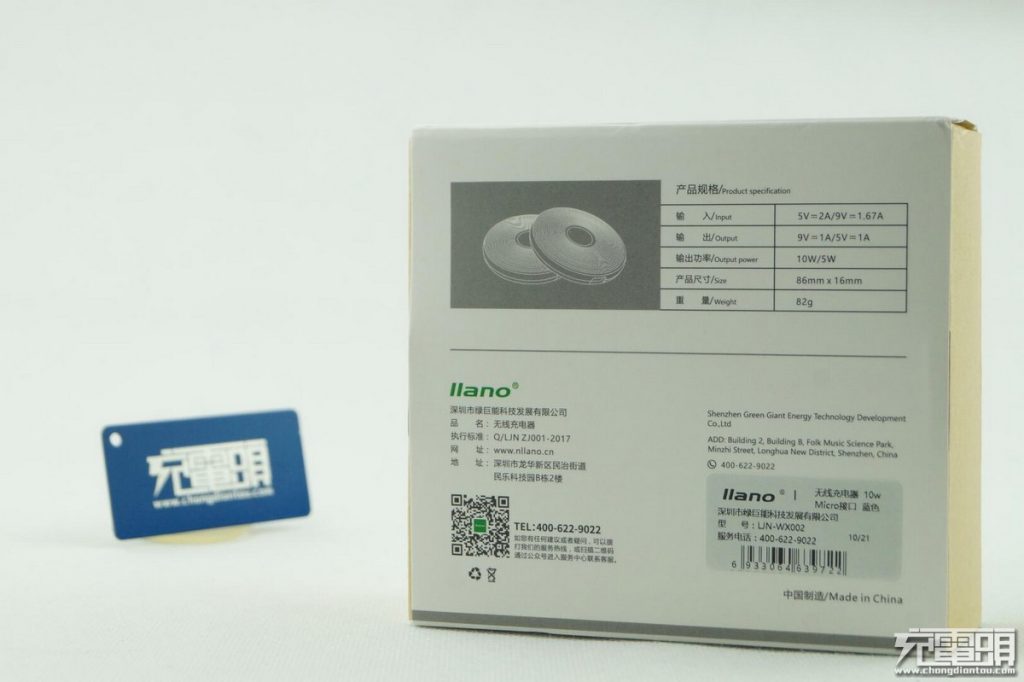

充電器包裝盒沒有過多的色彩與裝飾，簡潔、清爽。 包裝盒背面標注了充電器的詳細信息。 大面積藍色配合黑色給人一種清爽的感覺，同時充電器使用緩沖海綿固定防止充電器意外受損。 標配一條Micro USB數據線。 充電器最大輸出功率為10W。 工作指示燈。 Micro USB輸入插座。 藍黑撞色搭配同心圓紋理質感滿滿！ 去掉藍色硅膠套的充電器。 使用金屬撬棒沿著外殼邊緣縫隙即可撬開。 無損打開充電器。 LED工作指示燈與導光部分并沒有做遮光處理。 充電器底座有兩部分構成，外框為塑料材質、中間部分為金屬材質。 底盤的金屬材質為鐵。 充電器PCB正反面。 線圈正中央是溫度探頭，確保充電器工作在安全溫度范圍內。 翻轉線圈的支架，可以看見線圈是由雙面膠固定在中間鏤空的塑料支架上。 隱藏在線圈下面的主要芯片露出真容。 線圈焊點飽滿，焊點之間的是LED工作指示燈。 Micro USB磁鐵無緣。 NPO電容。 四顆線圈的驅動MOS。 來自德儀TI的型號為LM324A的四運算放大器。 主控芯片WP80016來自易沖無線，這顆芯片可提供最大10W輸出功率；兼容Qi和三星快充標準；內置I2C、USART、GPIO接口，支持QC2.0/3.0；并提供過流、過壓、過溫保護以及異物檢測功能。 DC-DC變換電路部分。 全家福。 相關閱讀
