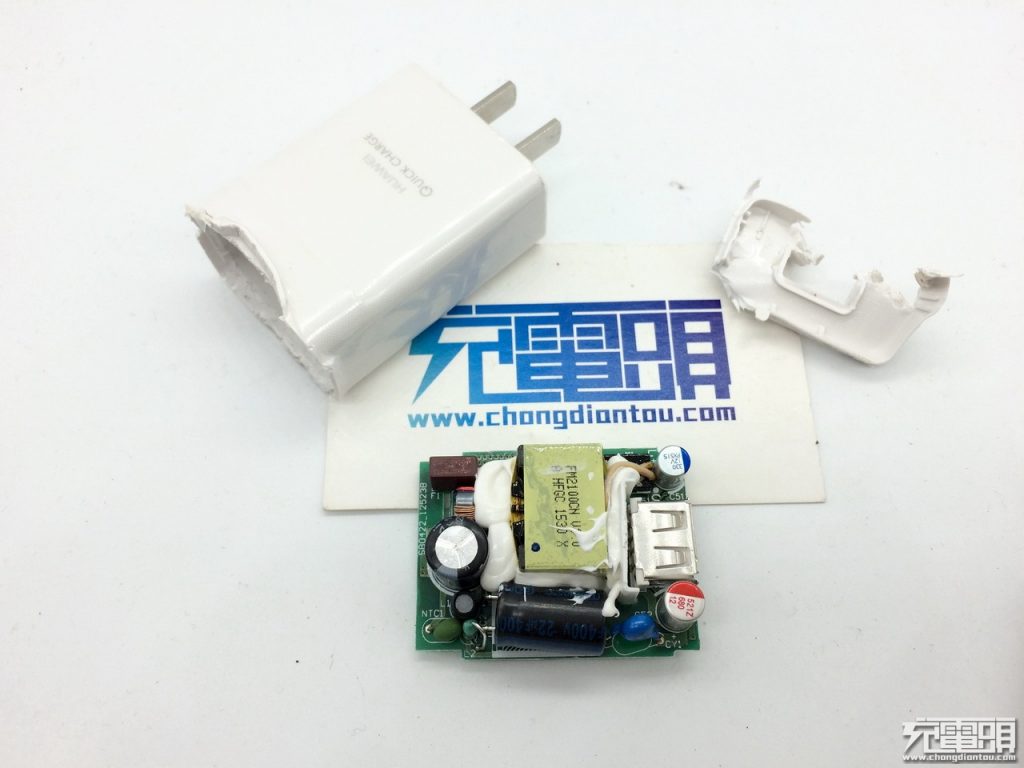

之前一直不慍不火的海思快充，自打發布首個支持QC2.0和自家海思快充的充電器后，就曾引起過一陣熱議，不過之后便一直沉入海底。榮耀新近推出的一款10000mAh移動電源，又一次將海思快充翻了出來。充電頭網有網友拆解了這款型號為HW-059200CHQ的華為充電器，過程相當暴力。 包裝，全部配件，充電頭 一根粗線，線材測過沒有線補可以1.8A充小米。 包裝盒背面。 國標插腳，這么是參數印刷，由賽爾康代工。 單口USB輸出，凹字HUAWEI的logo。 這面印有快充標記。 幾款QC頭體積對比。 進入暴力拆機階段： 廢了九牛二虎之力才撬開。 從殼體內取出電路板。 輸入口的金屬彈片特寫。 PCB板正面，變壓器個頭不小，正常滿功率輸出時，溫度應該不會太高。輸出兩顆固態電容，有效抑制紋波。 PCB板背面，焊點飽滿。 型號為EL817的線性光耦，用在電源的反饋回路，用來穩定電壓和起隔離作用。 來自Dialog的iW1780初級pwm控制器，和iW630、iW671一起組成快速充電適配器芯片組，以實現FCP快速充電協議。 iW671同步整流器。   四顆S2ML整流二極管。 防止觸摸失靈的Y電容，因這個電容的存在，部分充電器在拔出電源接觸到插頭會有麻手的感覺。 電源保險絲。 USB母座。全銅座，不吸磁。 實測一下 充小米10000， 5.19V 2.2A。 充anker QC移動電源， 9V1.8A。 充yzx 鋼7 9V2A。 充iPad mini2 1A，不能全速。 充三星note4 9V 1.6A。 用yzx負載 9V 2.15A 再上保護。 5V2.2A 再上保護。 用EBD-USB測試保護： 5V電壓下在 2.2A處保護。 9V 電壓下在2.1A處保護。 拆解結束。從拆解看，華為HW-059200CHQ充電器具有大廠風范，用料和做工很不錯，支持5V和9V輸出。不足的是只支持5V和9V輸出，沒有12V輸出。當然，這個充電器是華為給自家手機配備的快充充電器，我們不能要求它具備額外的輸出功能。   相關閱讀： 全網首發 榮耀10000mAh FCP/QC移動電源拆解
