2月24日小米在北京國家會議中心召開了春季發布會。在發布會上帶來了小米5、小米4S兩款新機，其中搭載驍龍820的小米5成為全場關注的焦點。在充電方面，雷軍介紹這款手機采用了高通最新的QC3.0快充技術，充電5分鐘能通話2.5小時。

發布會后，充電頭網第一時間帶來了小米5標配QC3.0充電器MDY-08-EH拆解與評測。小米5的充電器比起小米4標配的MDY-03-EB充電器功率提升了6W，最直觀的感覺就是充電速度上快了不少；QC3.0輸出電壓以200mV增量為一檔，提供從3.6V到12V電壓的精細調節；根據手機需求，調節輸出電壓以獲取最高的充電效率，還能降低充電過程中手機的發熱。充電器輸出的接口依舊為USB-A標準接頭，保證了向下兼容通用性。

一、?小米MDY-08-EH充電器曬單

小米5充電器型號為：MDY-08-EH；輸出：5V2.5A，9V2A，12V1.5A，標稱最大輸出功率 18W；達到了主流快充充電頭的輸出水準。這次拿到的充電器是東莞市奧海電源科技有限公司出品的，此外，小米5原裝充電器還有另外一家代工廠，江蘇辰陽電子有限公司。

國標雙腳AC插頭，這個不用多說。 外殼采用PC材質，黑色配色，采用了一體成型設計，由此上下兩件結合處縫隙非常小。 單口 USB 輸出。頂部為磨砂曬紋工藝，與四周的高光工藝對比，形成了反差，視覺也更為豐富。 單口 USB 輸出。 原裝充電器的外表都貼有一層保護膜，避免運輸過程中劃傷。

AC插頭兩片金屬件磁鐵無法吸附，采用銅質材料，避免插拔過程中打火。

左側是小米 4 標配的充電器 MDY-03-EB，支持?QC2.0； 右側是小米 5 標配的充電器 MDY-08-EH，支持 QC3.0，向下兼容 QC2.0。 高度完全相同， MDY-08-EH 寬了一些。 左側是小米 4 標配的充電器 MDY-03-EB，支持 QC2.0； 右側是小米 5 標配的充電器 MDY-08-EH，支持 QC3.0，向下兼容 QC2.0。 高度完全相同， MDY-08-EH 薄了一些。

USB接口位置能看出兩款充電器外觀設計上的區別，一個圓潤，一個硬朗。

二、?小米MDY-08-EH充電器拆解 電路板正面，該有的東西全有了。固態電容，Y電容，輸入的π型CLC濾波，阻燃保險絲，浪涌抑制，共模電感。變壓器和USB座子之間鏤空，為高低壓隔離。

變壓器低壓側輸出線采用多層絕緣，確保安全性。 兩顆耐壓 400V 15uF 的電解電容作為初級的濾波電容。 初級的保險絲和濾波、NTC浪涌抑制電路。 次級濾波電容采用兩顆耐壓 16V 330uF 的豐賓固態電容并聯。 電路板背面。貼片元件打了紅膠。 Power Integrations SC1271K，該芯片內部集成了初級開關管、PWM 控制器、次級同步整流控制器。熱源做了很好的導熱。 Power Integrations SC1271K 的描述和典型應用圖。最直觀的感覺就是說看不到光耦了，沒有外置開關管，所有初級元件全部整合在一個封裝里面，簡化設計節省空間。

AO4294，這是 SC1271K 外掛的同步整流 MOS。并且并聯了阻容吸收回路。抑制高電壓，減小干擾。左側并聯了肖特基，在MOS開關過程中分擔功耗，提高效率。

AO4294 參數，耐壓 100V，電流 11.5A，內阻小于 12 毫歐。相比傳統肖特基整流，2A下0.5V的壓降，1W的損耗；12毫歐相對于2A的輸出電流來說，壓降0.024V，理論損耗功率只有0.05W。這也是新款充電頭大家都在做同步整流的原因，降低發熱，提高效率。這年頭不是同步整流的充電頭真的不好意思出來見人了。

ABS210 整流橋堆，耐壓 1000V，電流 2A。 Power Integrations SC0163D，完整的支持高通的 QC3.0 Class A 規格，兼容 QC2.0 的 Class A 規格。 Power Integrations SC0163D 描述和典型應用圖。原理是芯片內部接收到調節電壓指令，改變反饋輸出并保持，從而起到調節輸出電壓的目的。

三、?小米MDY-08-EH充電器測試1、負載能力測試

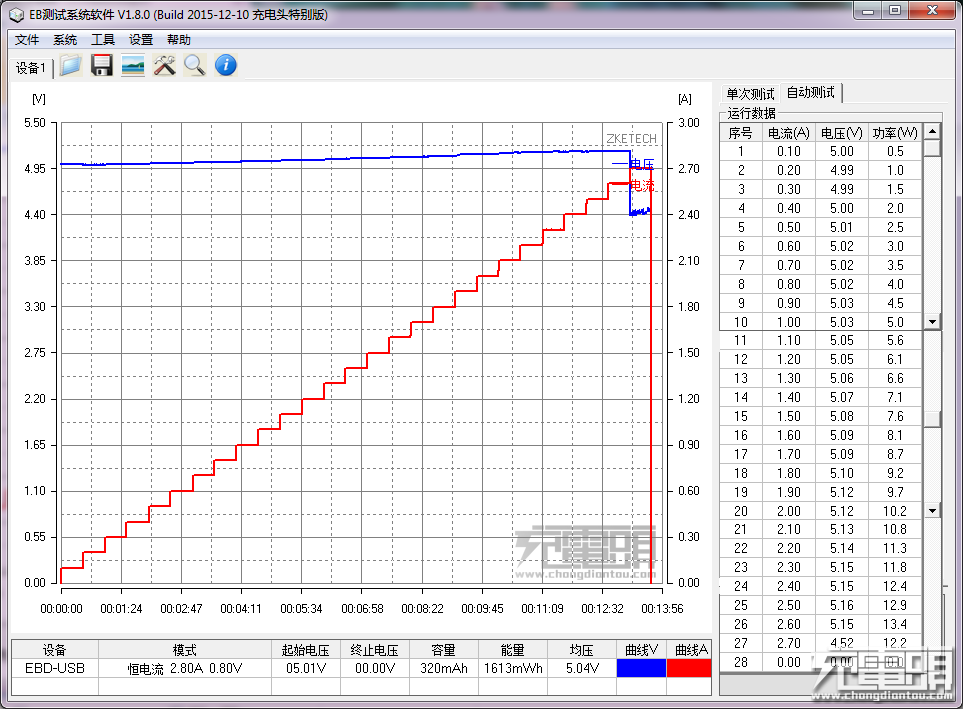

5V，2.60A@5.15V?max，有線補，超過標稱的 2.5A。可以看到紅色的電流線，在超過2.6A后電壓開始跌落。

9V，2.50A@9.01V?max，超出標稱的 9V2.0A/18W，功率達到 22.5W，有輕微線補。 12V，2.00A@11.85V?max，超出標稱的 12V1.5A/18W，功率達到 23.7W，有輕微線補。2、QC3.0 200mV 電壓步進測試 QC3.0 的 200mV 步進，觸發最低電壓 4.41V，最高電壓 11.86V。 3、QC 兼容性測試 目前支持 QC3.0 的設備不是很普及，本次測試是針對 QC2.0 兼容性的專項測試。 紫米10000mAh快充移動電源，兼容。 小米20000mAh快充移動電源，兼容。 CHOETECH 13600mAh快充移動電源，兼容。 Anker 10500mAh?快充移動電源，兼容。 魅族10000mAh快充移動電源，兼容。 Aukey 10000mAh快充移動電源，兼容。 小米 Note 手機頂配版，兼容。 總結表格。 總結

小米MDY-08-EH體積小巧，輸出能力彪悍；9V、12V負載實測可達到 2.5A、2A，超出標稱值 2A、1.5A，完全可以喂飽小米、紫米快充移動電源這種對能量饑渴的怪獸；內部采用超高集成度的PI方案，效率有保證。電路設計看起來比較清爽，用料不錯，做工扎實。目前手上還沒有高通QC3.0設備，先做了QC2.0兼容性測試；對 QC 2.0 兼容性很好，對七款移動電源、手機充電，均能全部正常識別。
