9月15號蘋果的新機iPhone 13將會發布，以前總有人會來一句“十三香”，不管是真心還是調侃，肯定會有很多人會換上新機。照蘋果去年以環保為由不配送充電器的舉動，這一代iPhone 13應該也不會配送充電器，很自然的，第一個入手的配件肯定是充電器。

去年ANKER安克為iPhone 12量身打造了一款安克Nano 20W PD充電器，擁有極小的體積并支持iPhone 12 20W快充，上市后立馬就成為市場爆款。今年面對即將發布的iPhone 13，安克也為它提前準備好了快充新品——ANKER安克20W安芯充。

安克安芯充沿用了小巧迷你的特色，外殼采用半透明材質設計，設計風格與iPhone也非常相稱。此外充電器擁有鉆石白、冰晶藍、曜石黑、冰玉紫豐富配色，可以滿足不同人群的喜好。除了能給iPhone 12進行20W快充外，這款充電器還搭載刷新行業的AI控溫系統，一秒可測溫20次，出現異常溫度立馬智能調節輸出幫助降溫，讓整個充電過程更安全。下面充電頭網就對這款產品進行詳細拆解，看看產品用料做工如何。

一、安克新款 20W 安芯充外觀

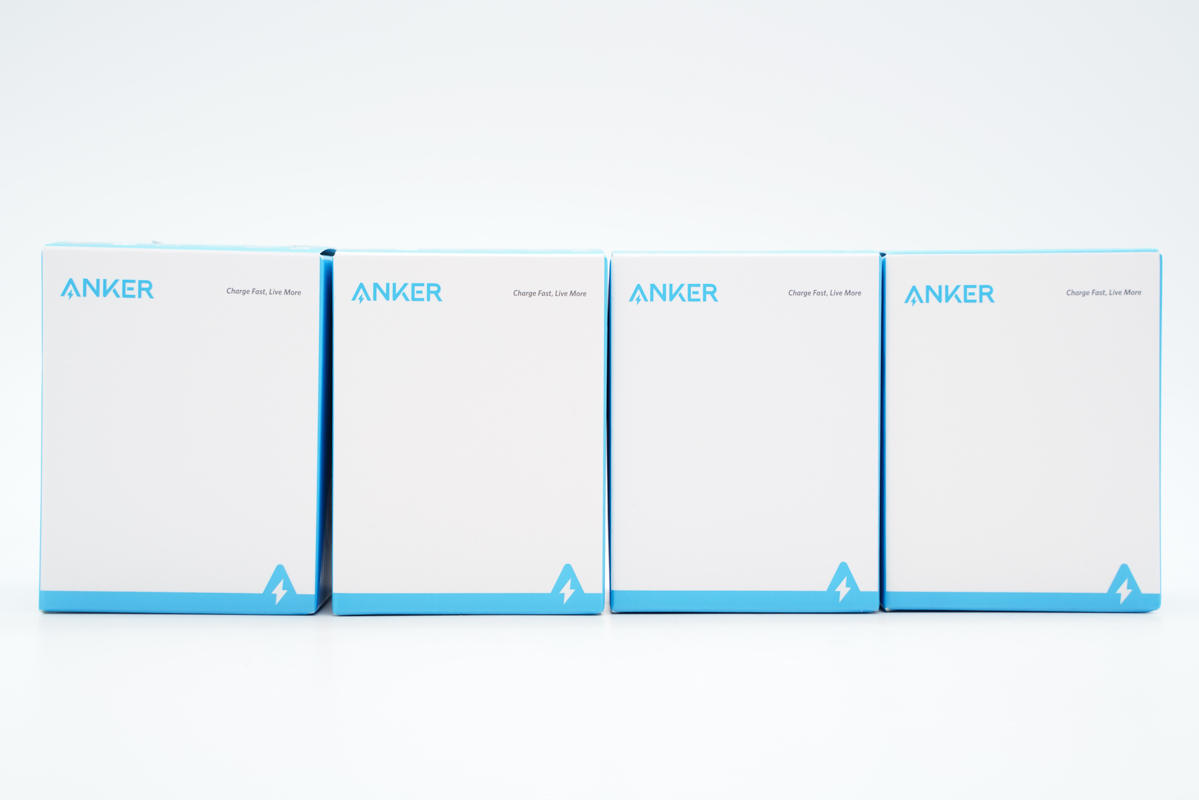

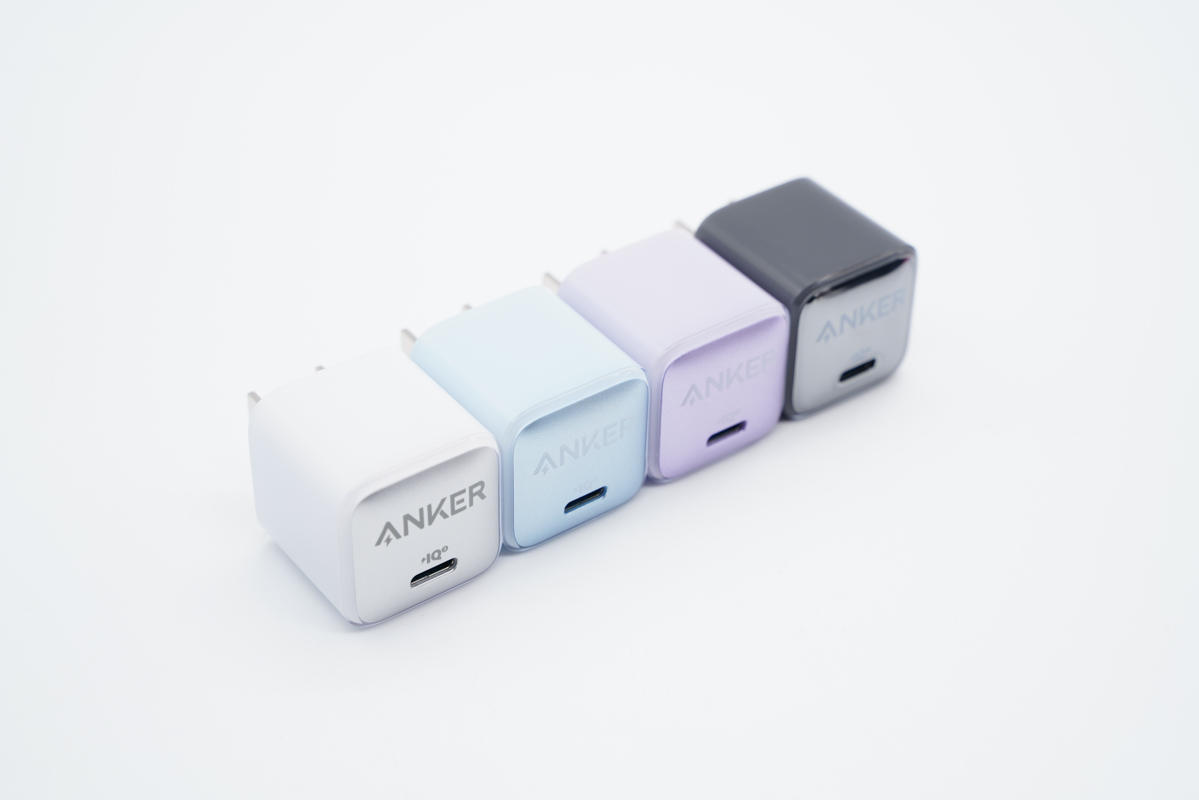

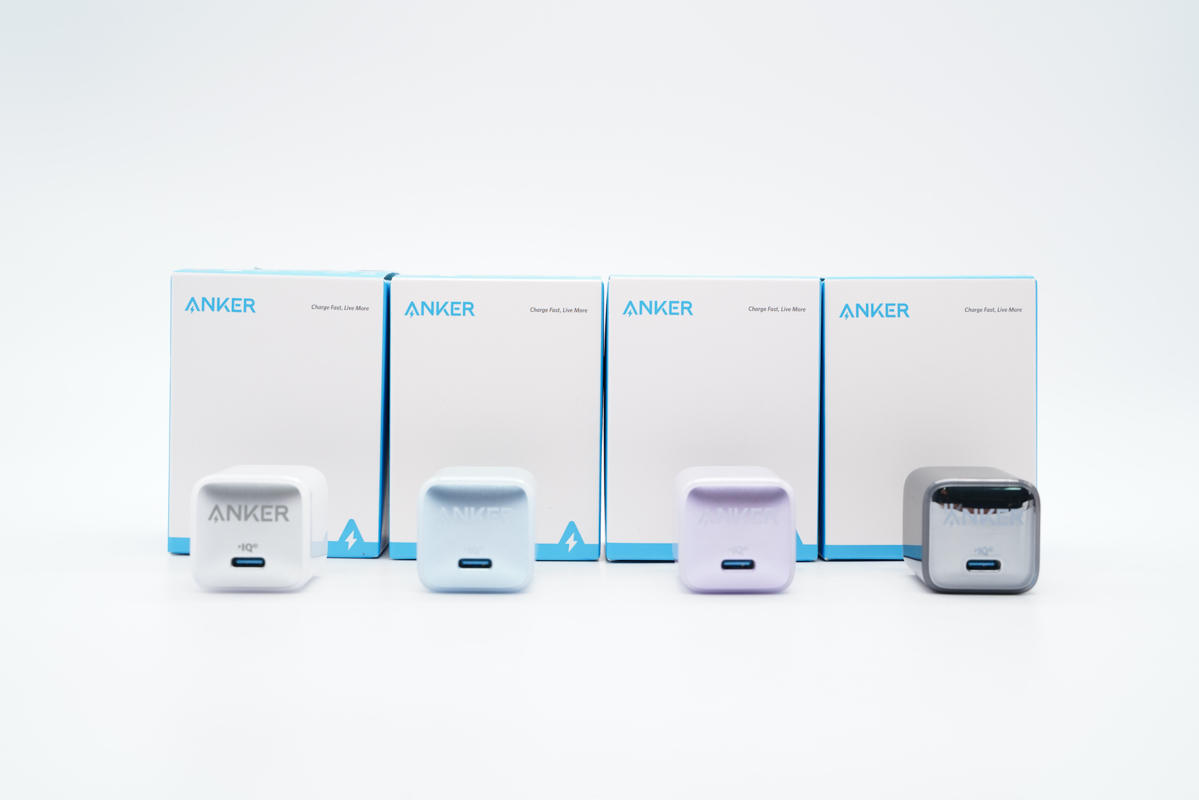

ANKER安克新款20W安芯充有四種配色可選，下面將四款一起進行展覽，給大家一個直觀了解。

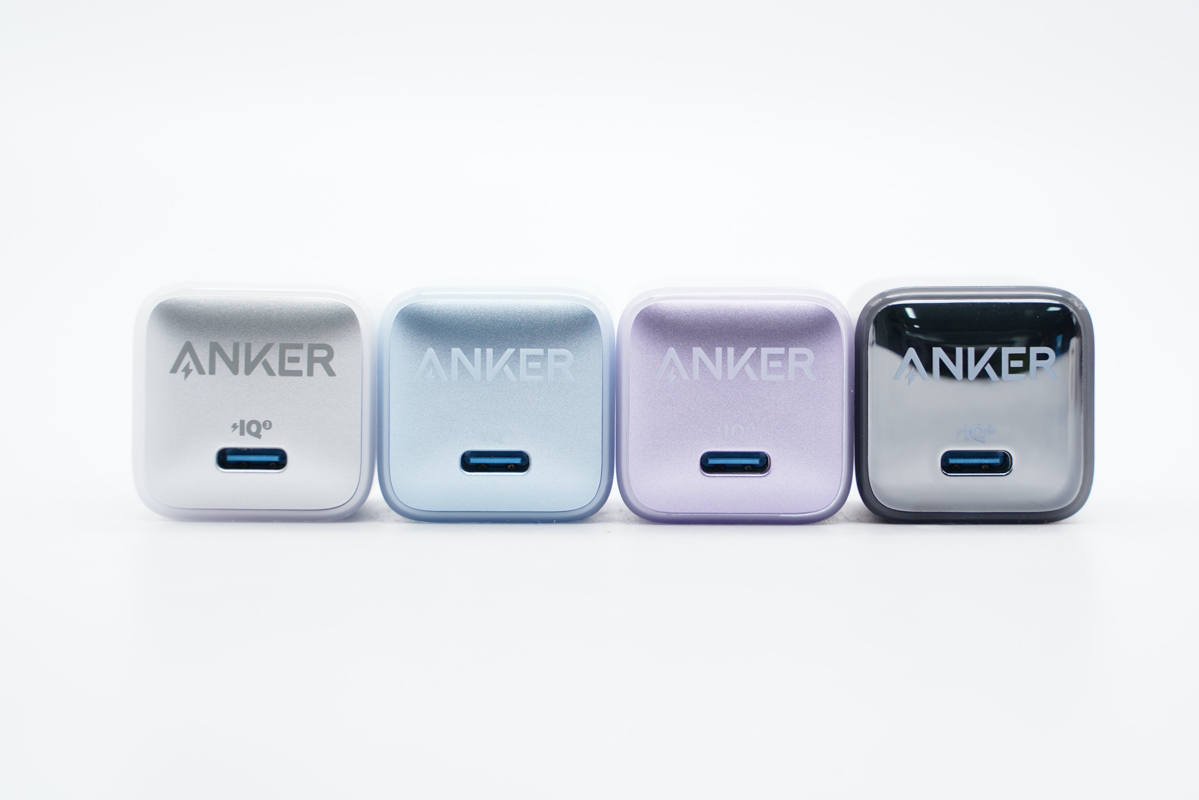

充電器四種配色分別是鉆石白、冰晶藍、曜石黑、冰玉紫，顏色與iPhone搭配滿滿的CP感。

充電器采用方塊造型設計，整體十分小巧。除了有豐富的配色外，殼體四周表面覆蓋一層半透明材質，打造一種冰爽感，又是一款設計十分有特點的迷你充，而且很符合它控溫的特性。

此外頂面看上去十分有金屬質感，配備單 USB-C接口采用藍色膠芯，外殼上設計有 ANKER 品牌logo。

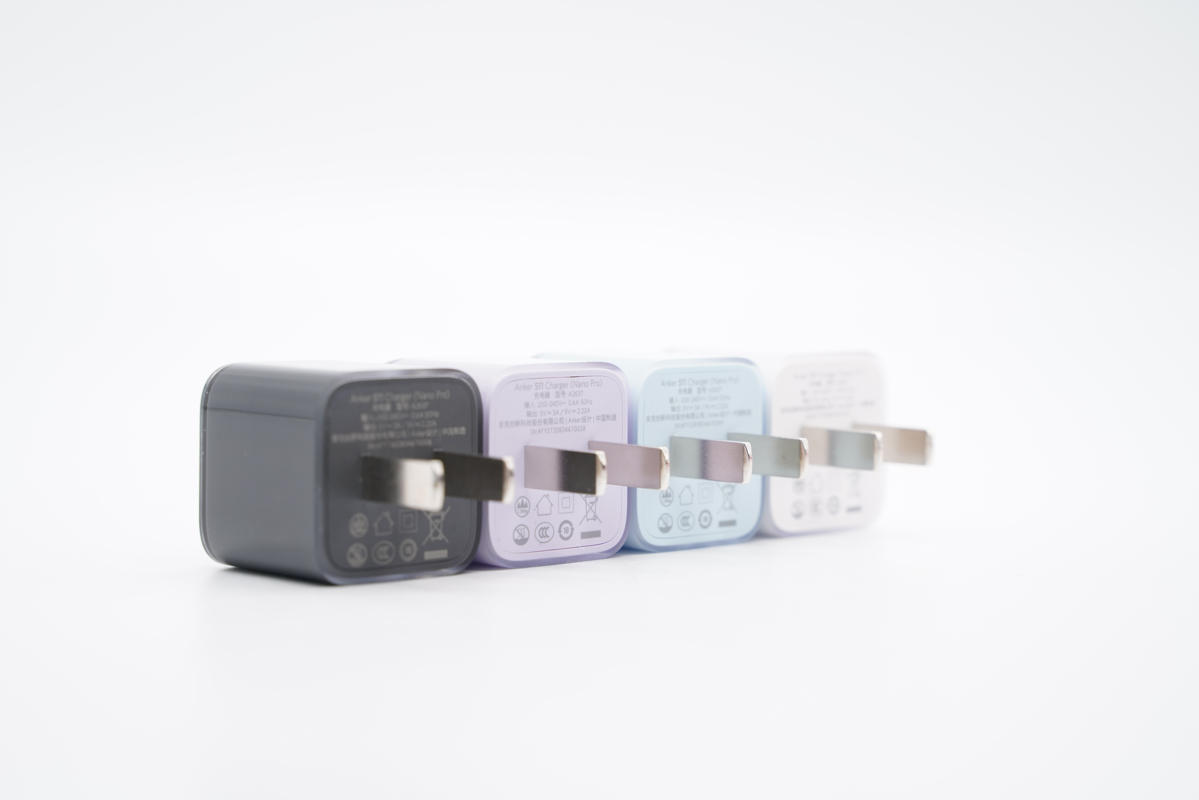

充電器采用的是固定式國標插腳。

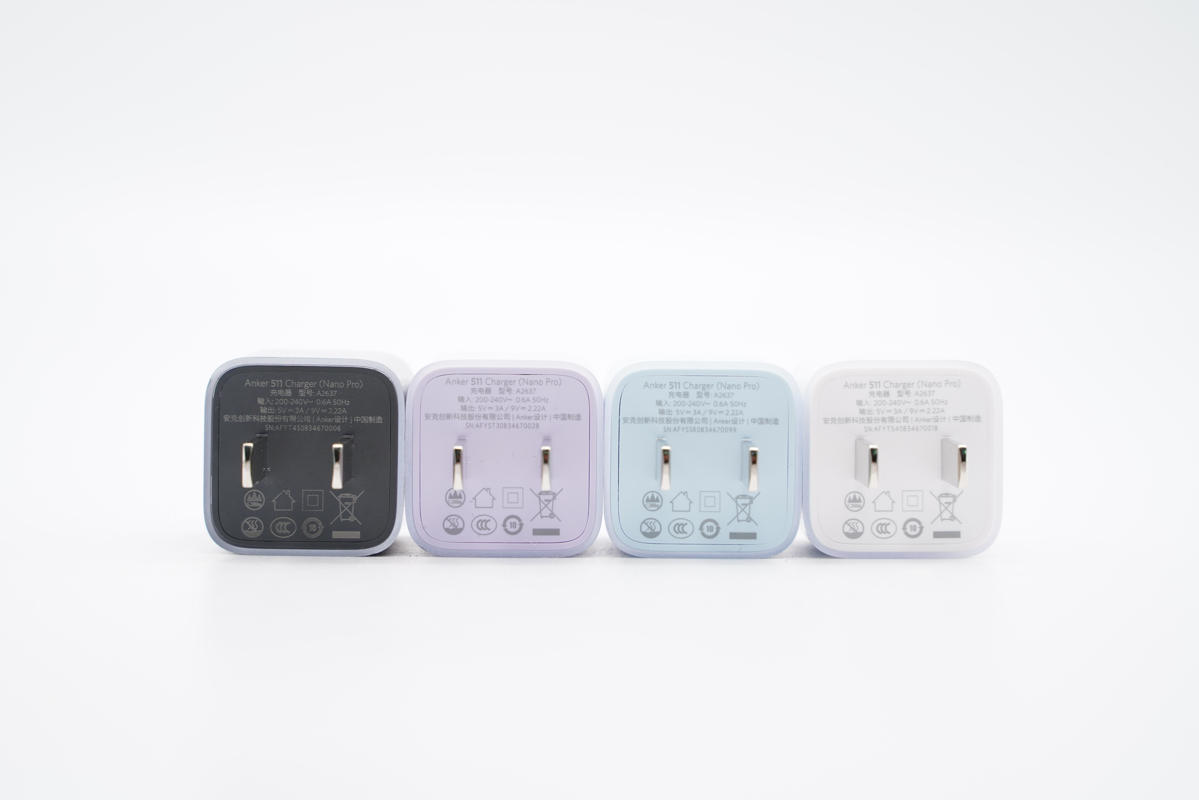

輸入端外殼上都印有參數信息，由于參數一樣下面展示其中一款的特寫。

型號：A2637

輸入：200-240V~50HZ 0.6A

輸出：5V3A、9V2.22A

制造商：安克創新科技股份有限公司

產品已經通過了CCC認證。

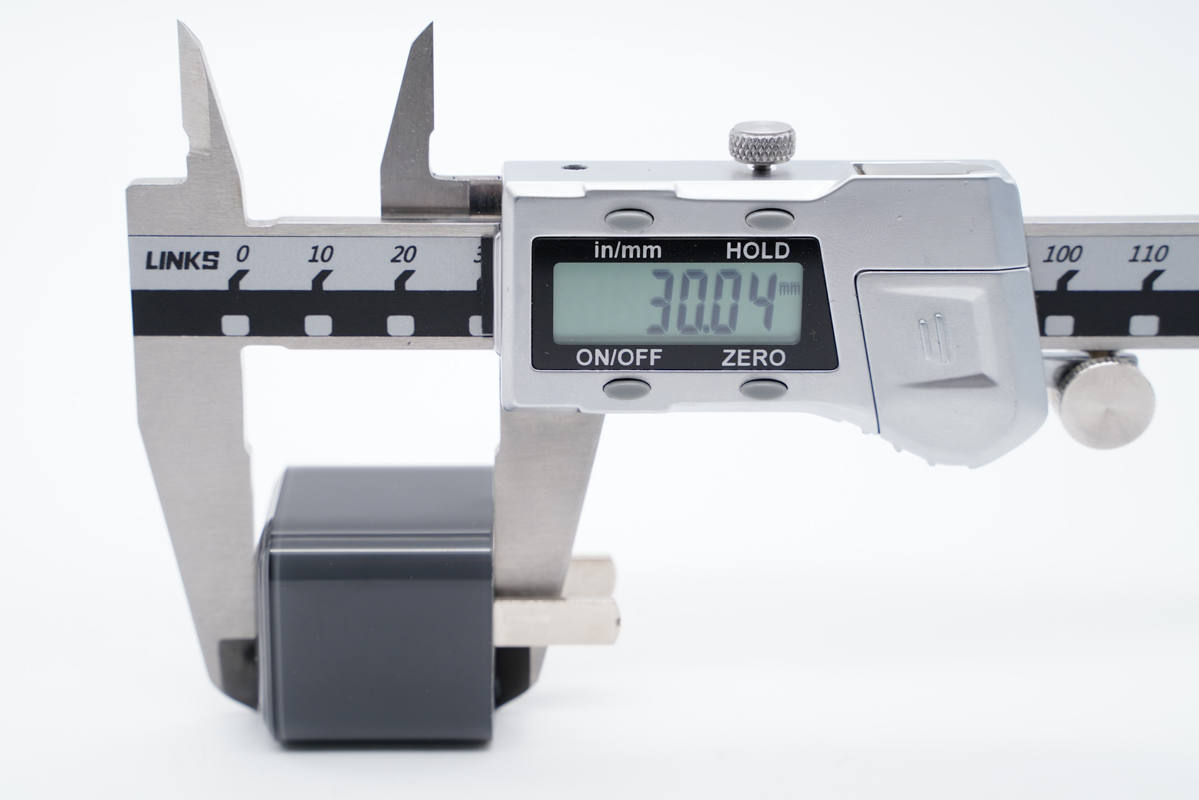

實測充電器機身高度為30.04mm。

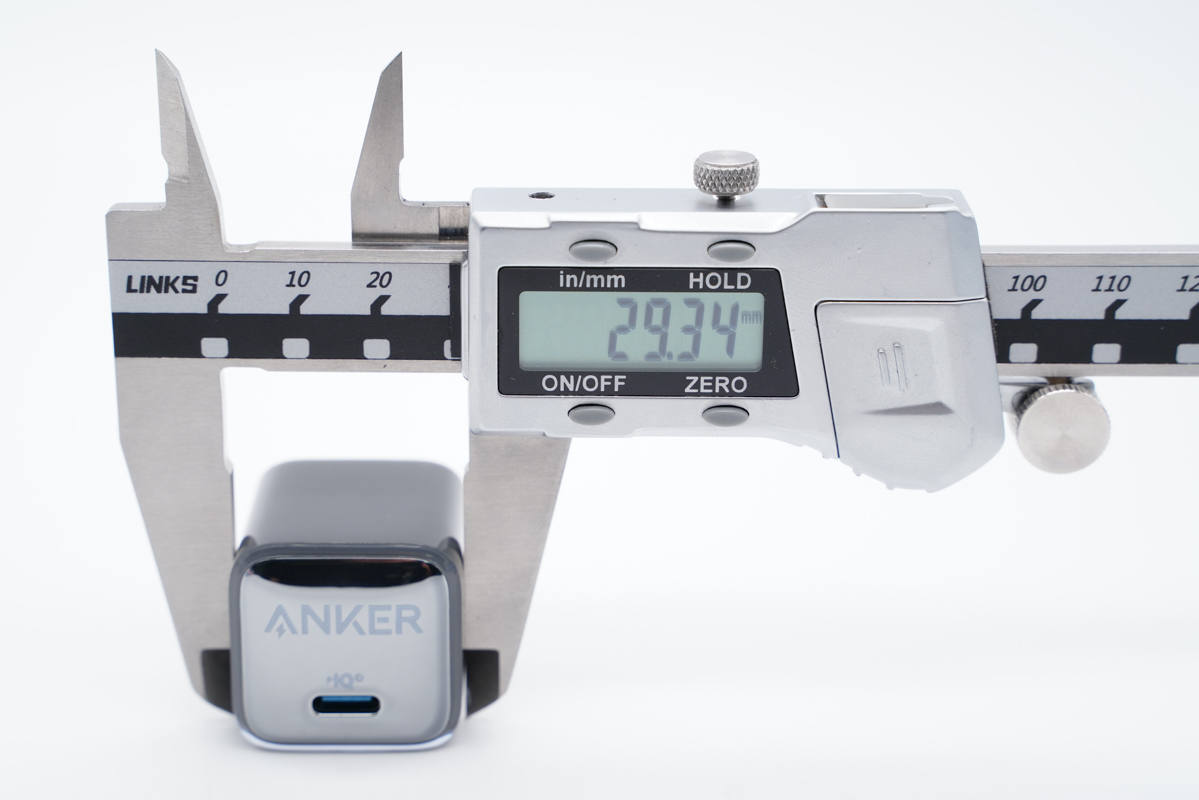

寬度為29.34mm。

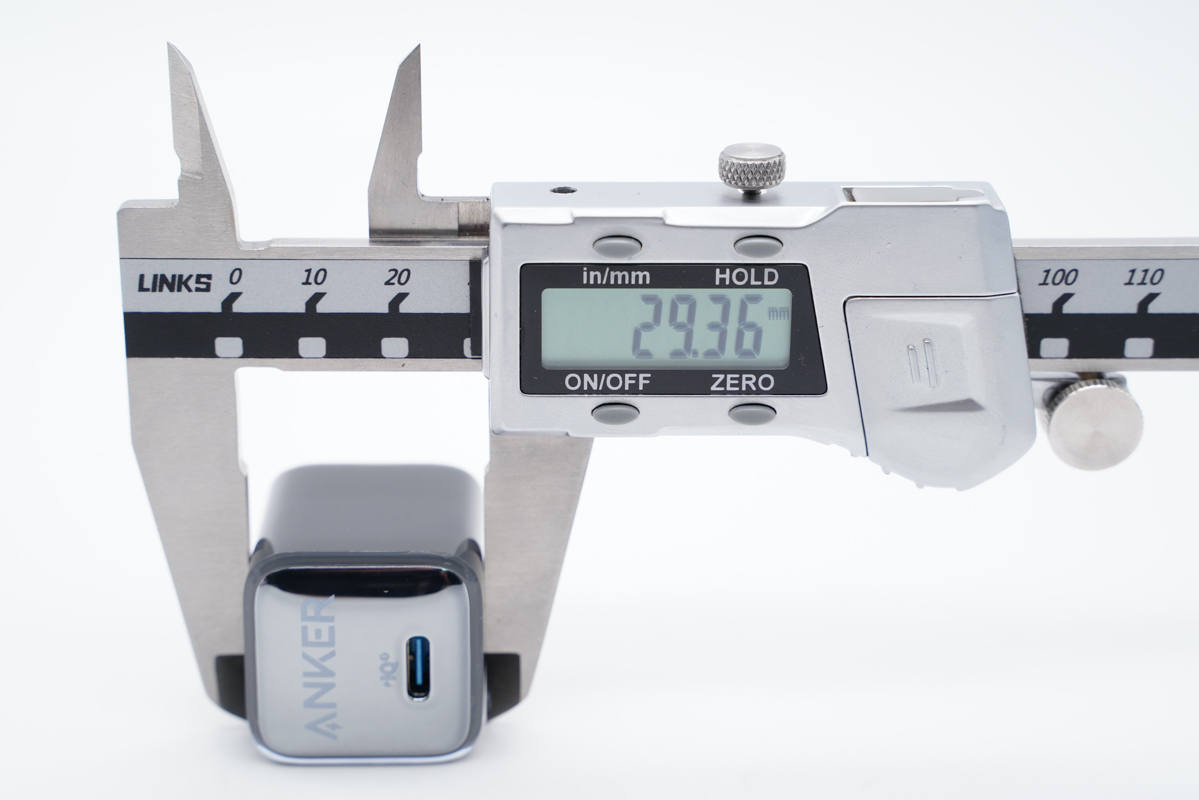

厚度為29.36mm。

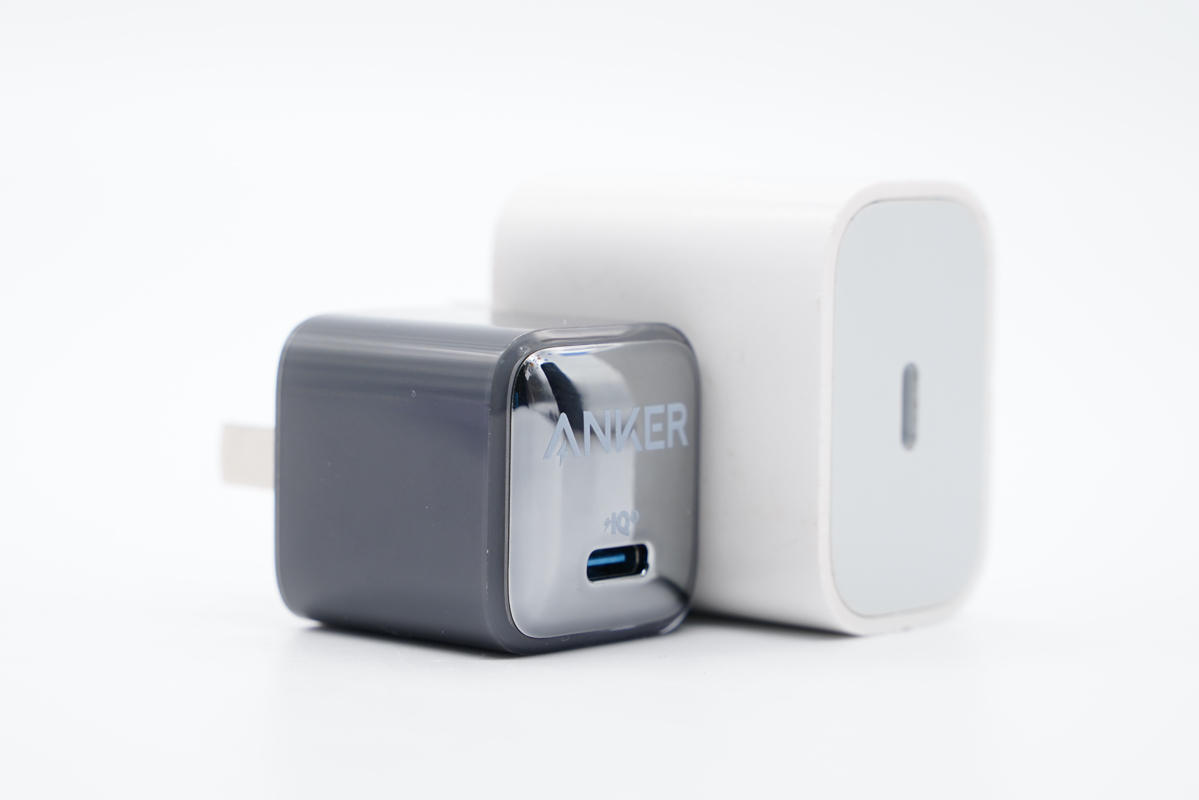

和蘋果 20W 充電器直觀對比，體積約為蘋果原裝的45%，更小也更漂亮。

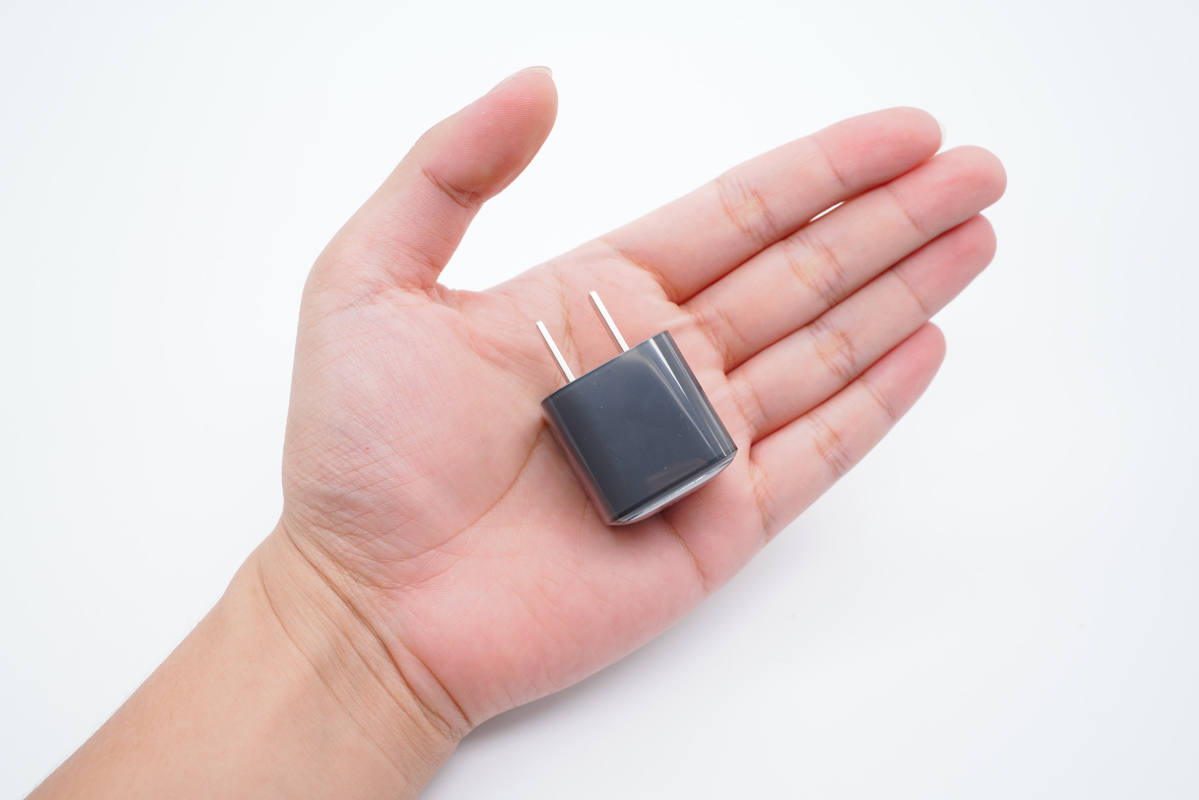

拿在手上的直觀感受，小巧而精致。

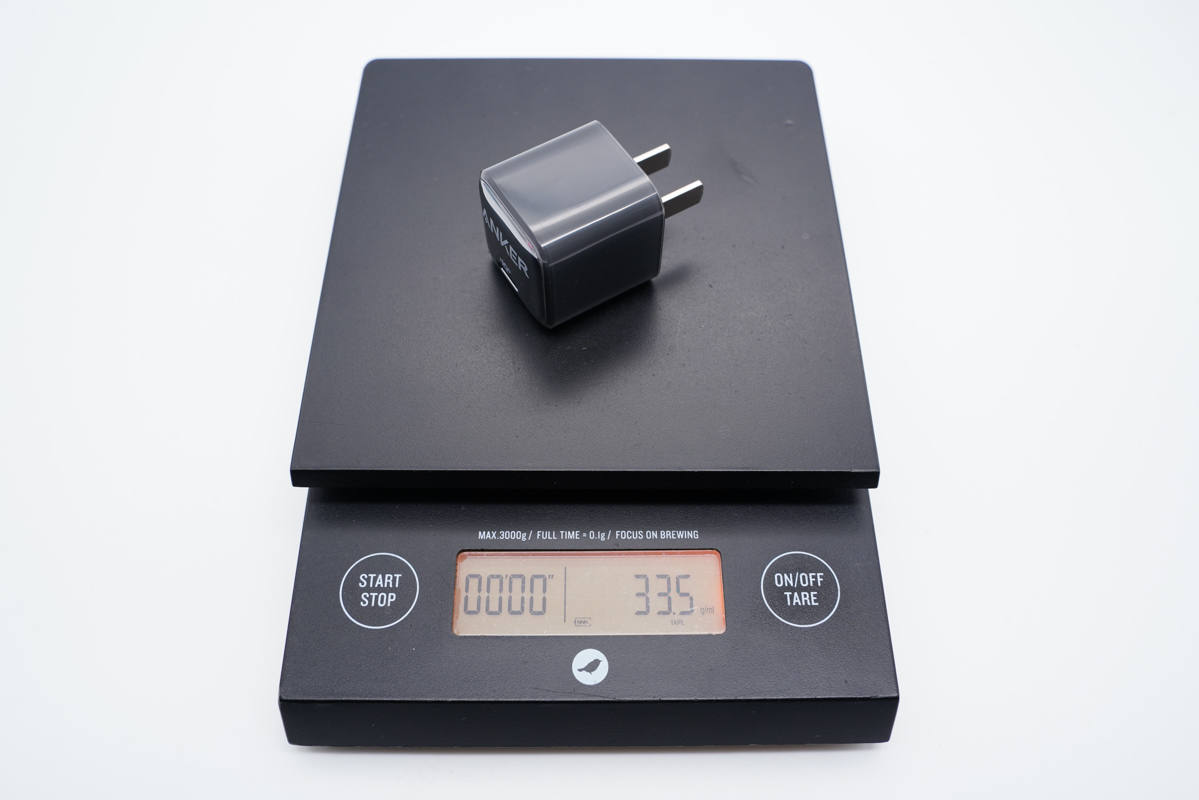

充電器凈重約為34g。

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A和DCP協議，以及QC2.0、QC3.0、PD3.0快充協議。

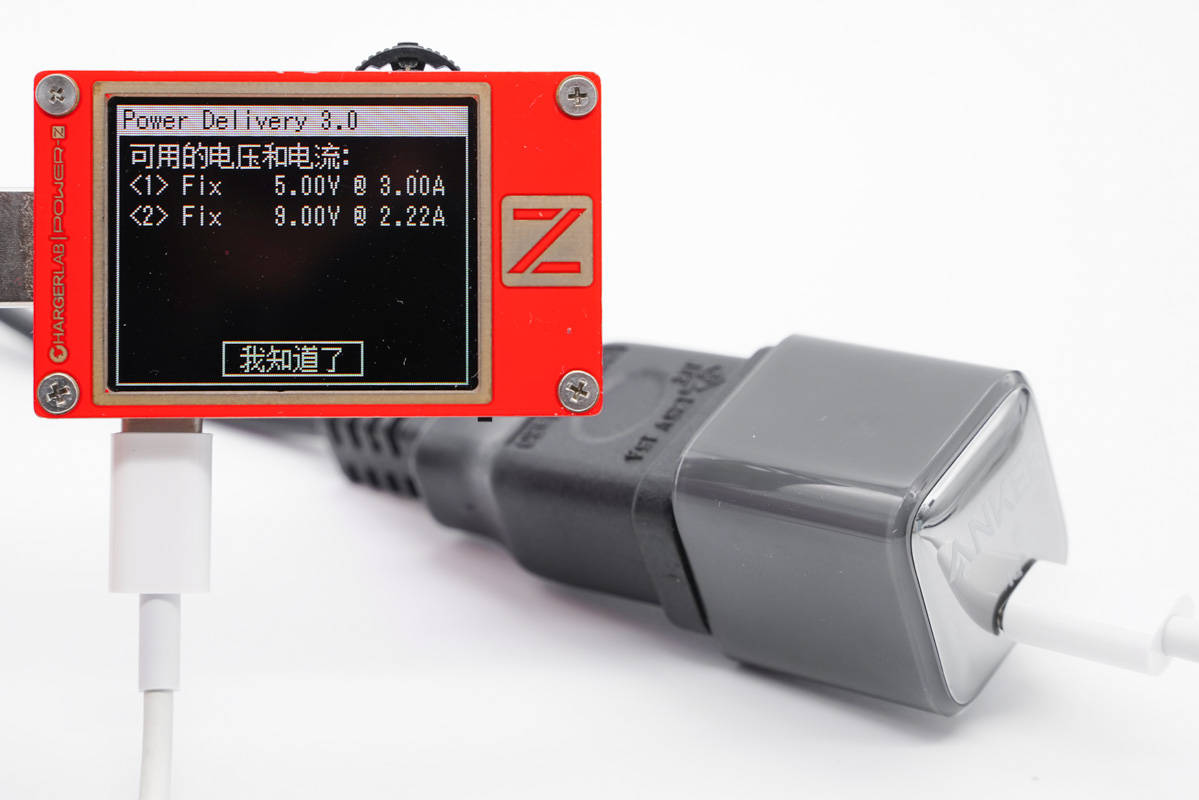

此外PDO報文顯示C口還具備5V3A和9V2.22A兩組固定電壓檔位。

二、安克新款迷你20W快充拆解

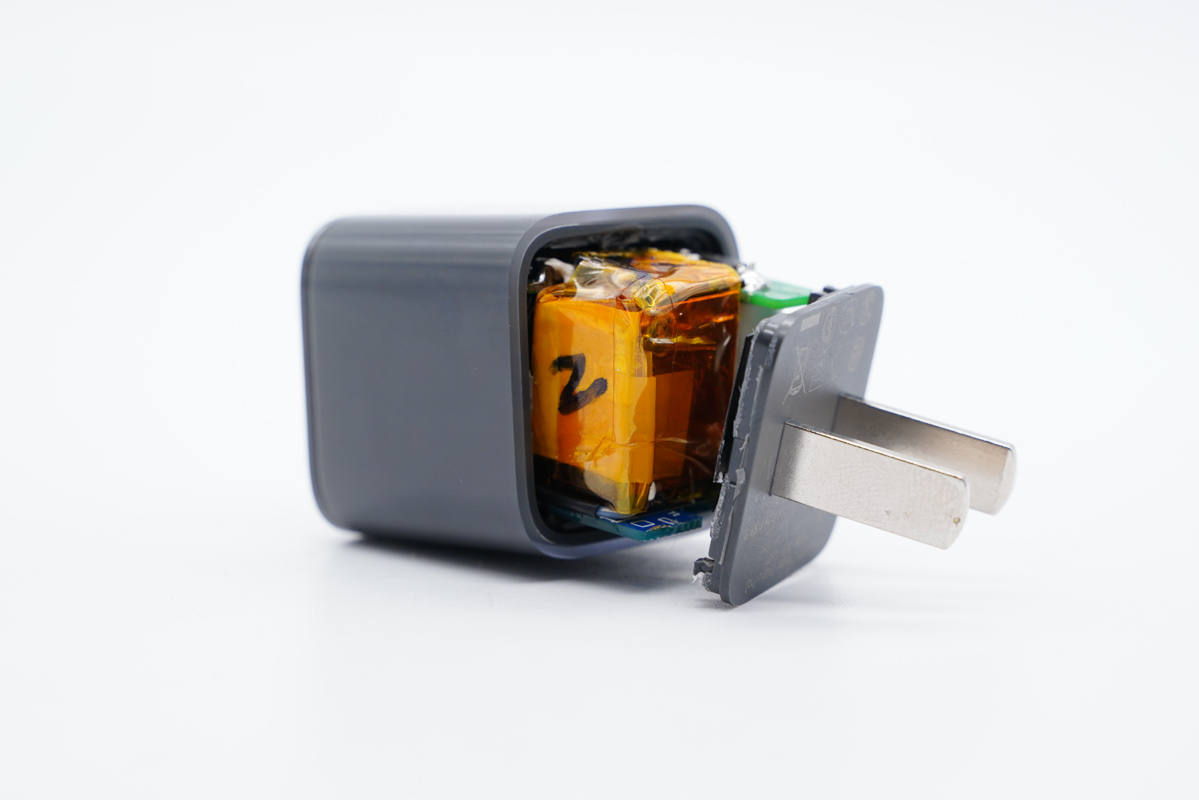

將輸入端外殼拆開，超聲波焊接封裝。

輸入端插腳和PCBA模塊間設有隔離板進行絕緣。

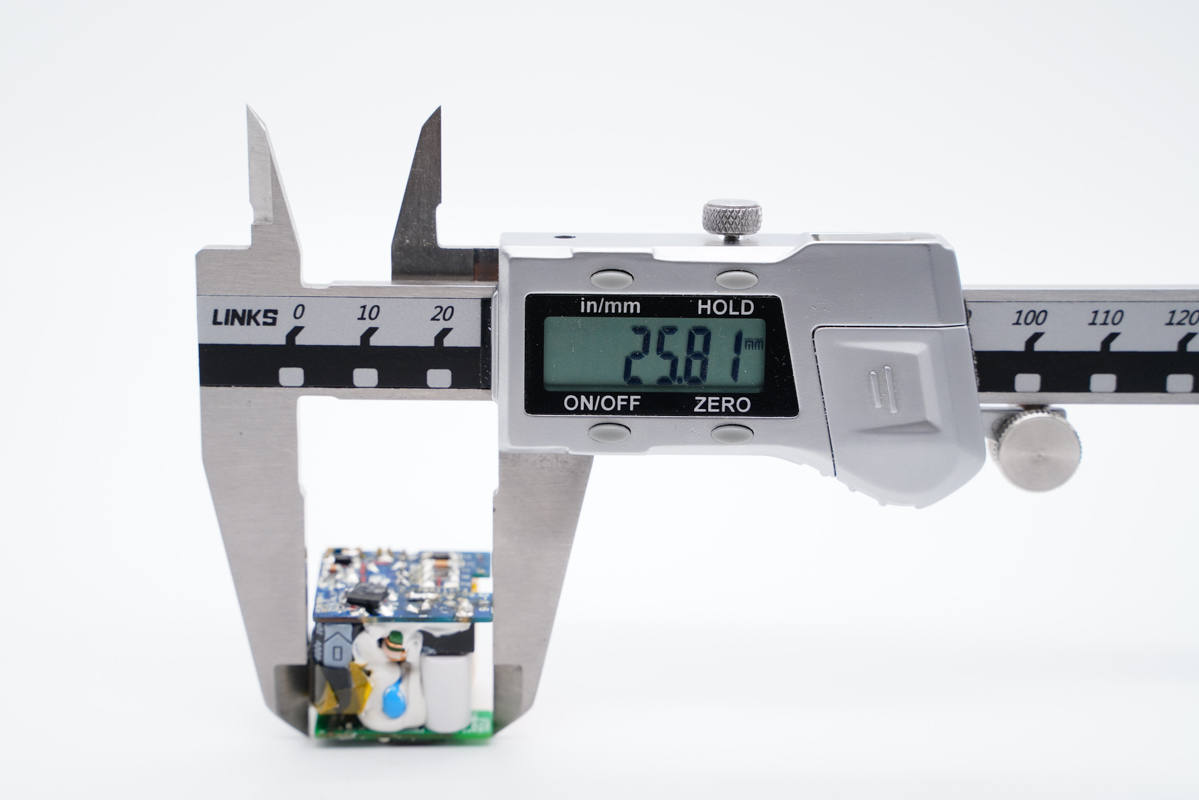

測得模塊長度為25.81mm。

寬度為21.98mm。

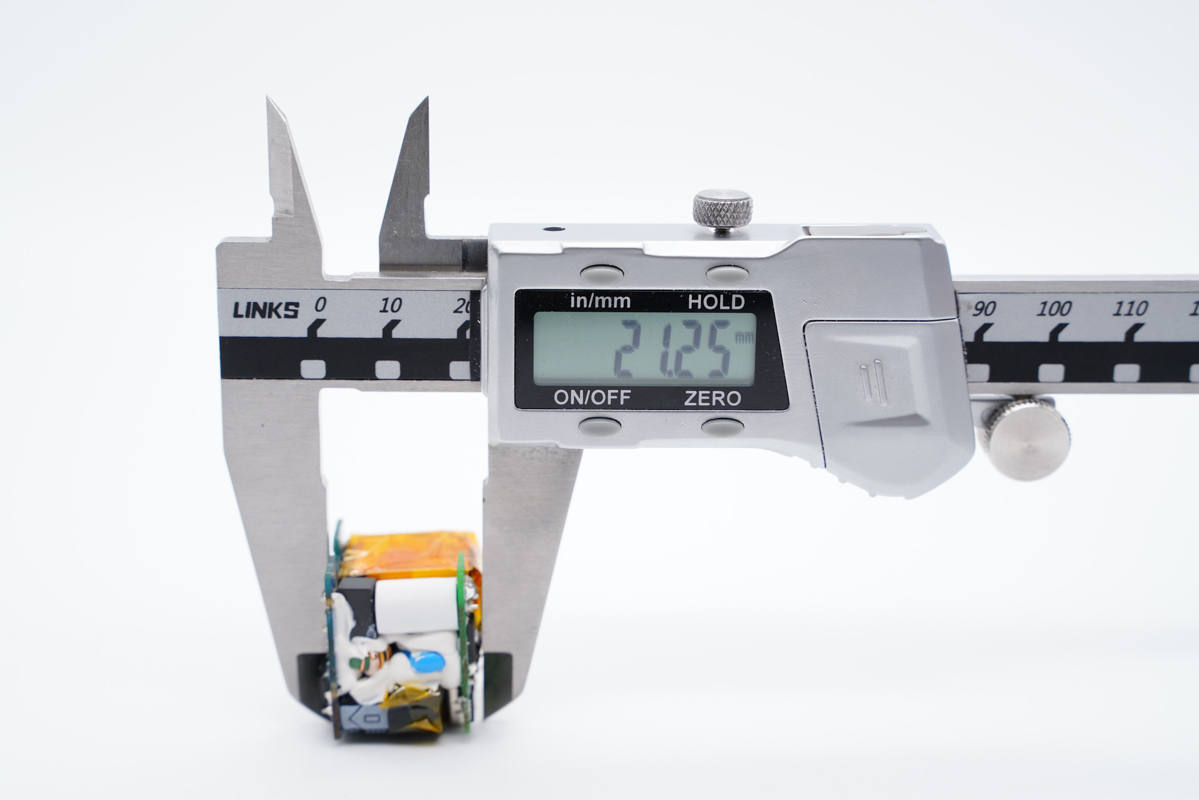

厚度為21.25mm。

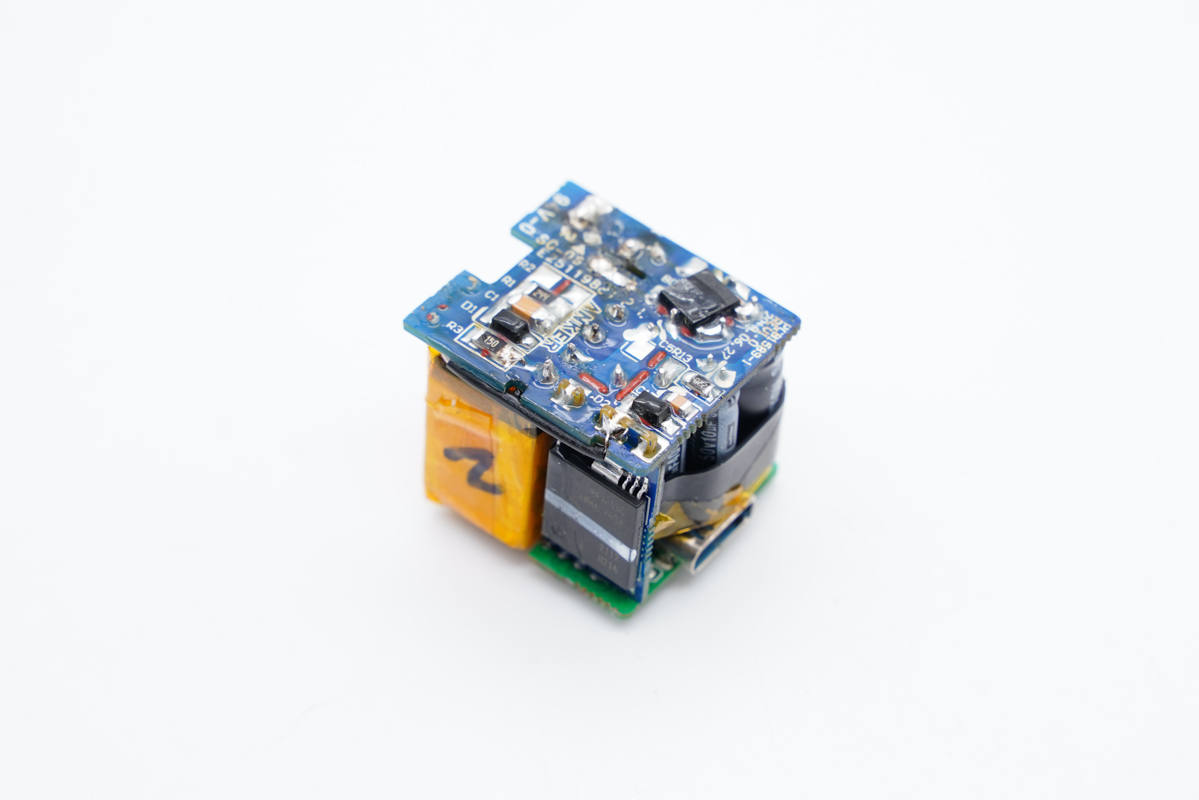

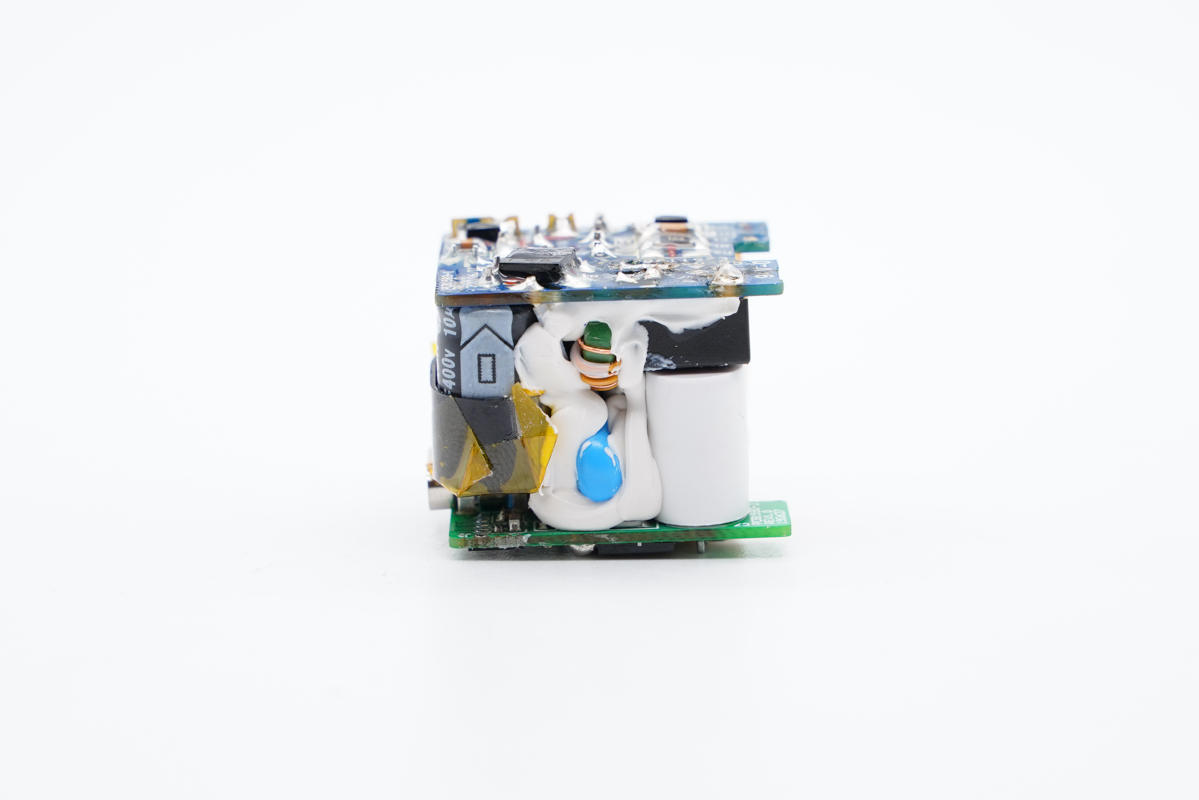

模塊采用的是時下熱門的三塊小板組合焊接設計，U型結構，夾層間放置電容、變壓器等器件，最大化利用內部空間，讓安克這款安芯充體積達到迷你級別。

通過觀察發現，充電器采用經典QR開關電源寬范圍輸出，協議芯片控制輸出電壓架構，下面我們從輸入端開始了解各元器件的信息。

模塊輸入端一覽，元器件間打膠處理，提升整體的穩定性。

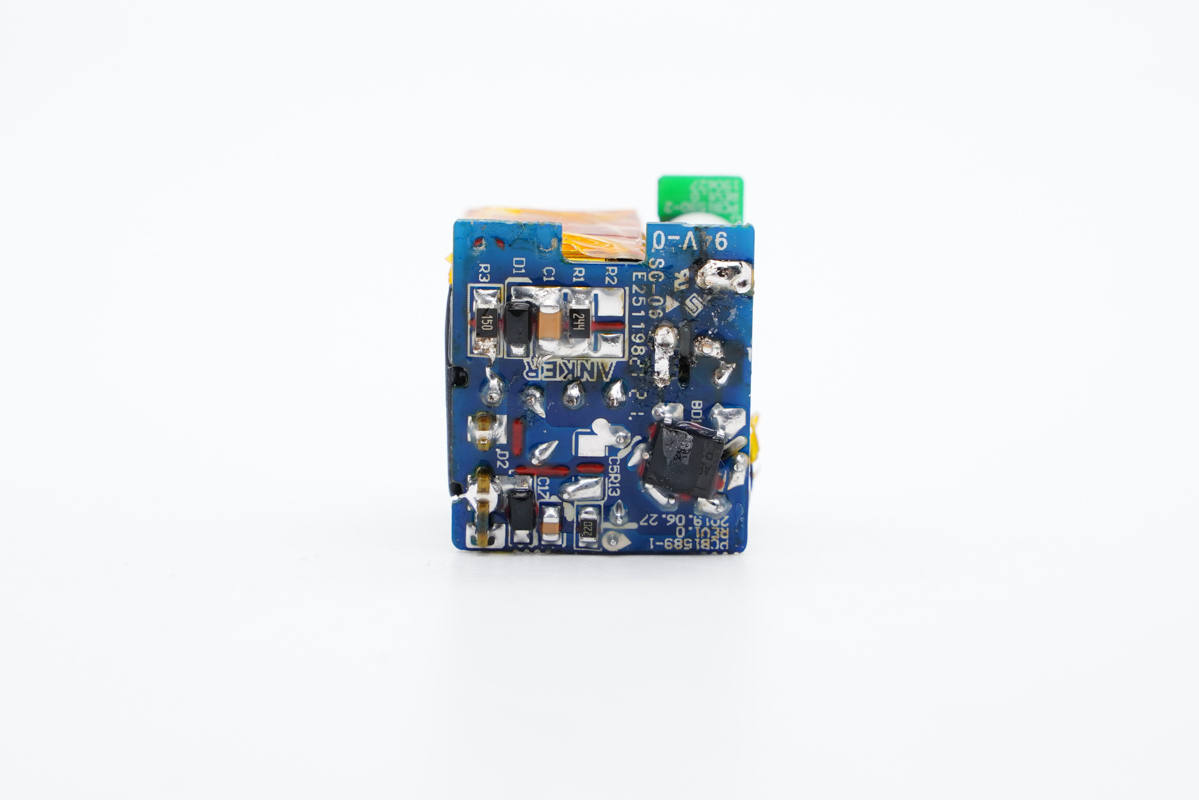

輸入端小板背面設有一顆整流橋。

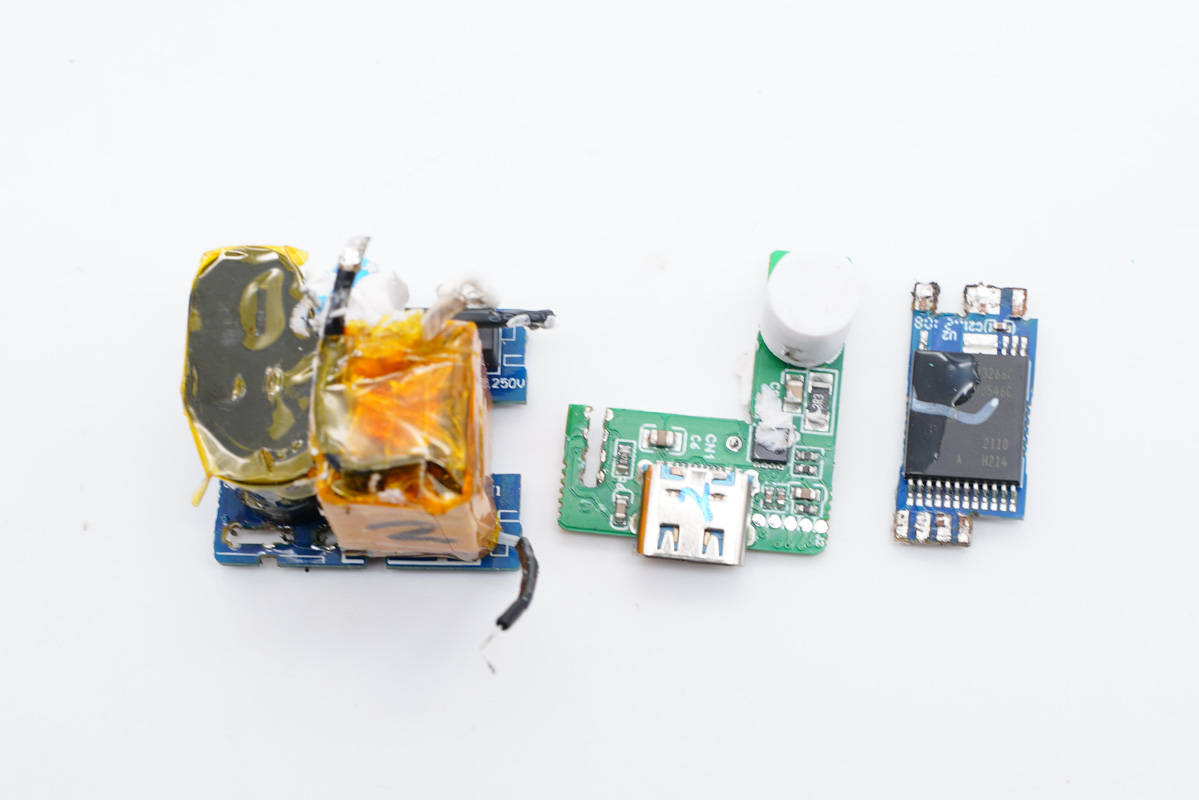

將模塊拆分開，輸入端小板正面，高壓濾波電解電容套有塑料殼絕緣，變壓器使用膠帶嚴密包裹。

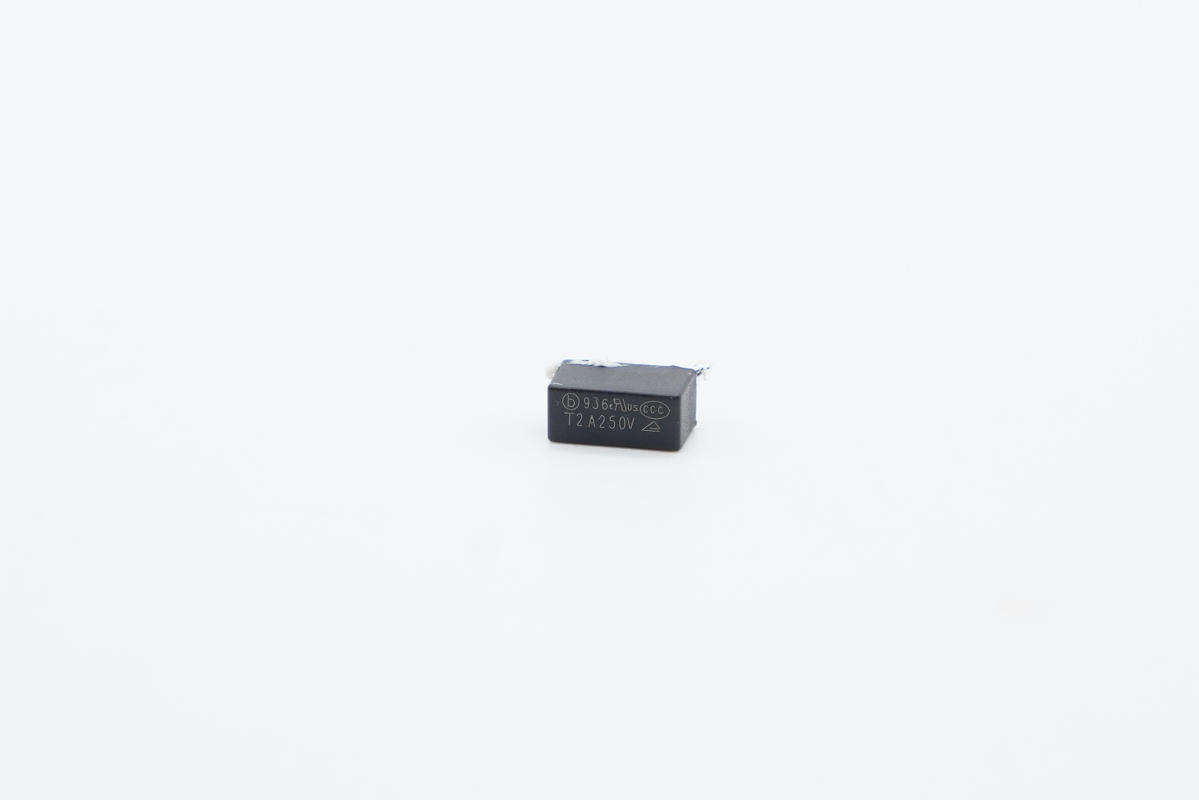

延時保險絲規格為2A 250V。

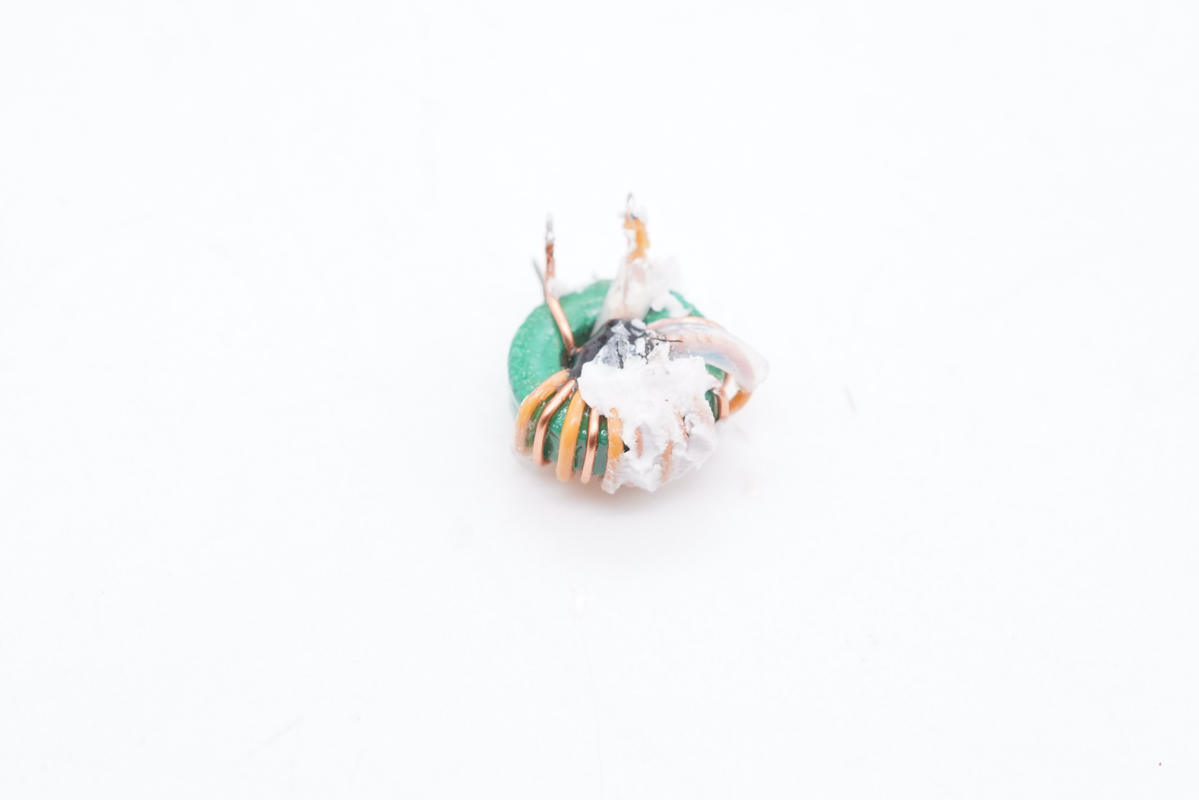

共模電感特寫，用于濾除EMI干擾。

ABSR210整流橋特寫。

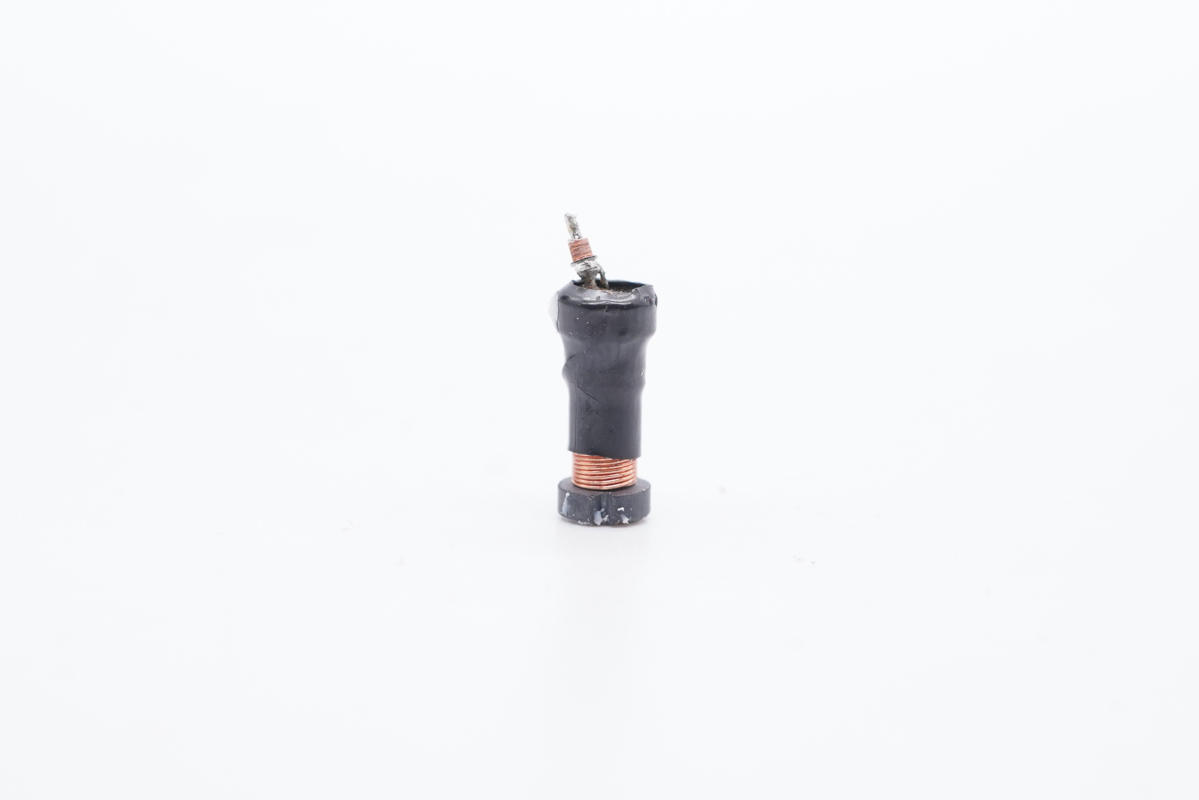

差模電感外套絕緣管，工字磁芯。

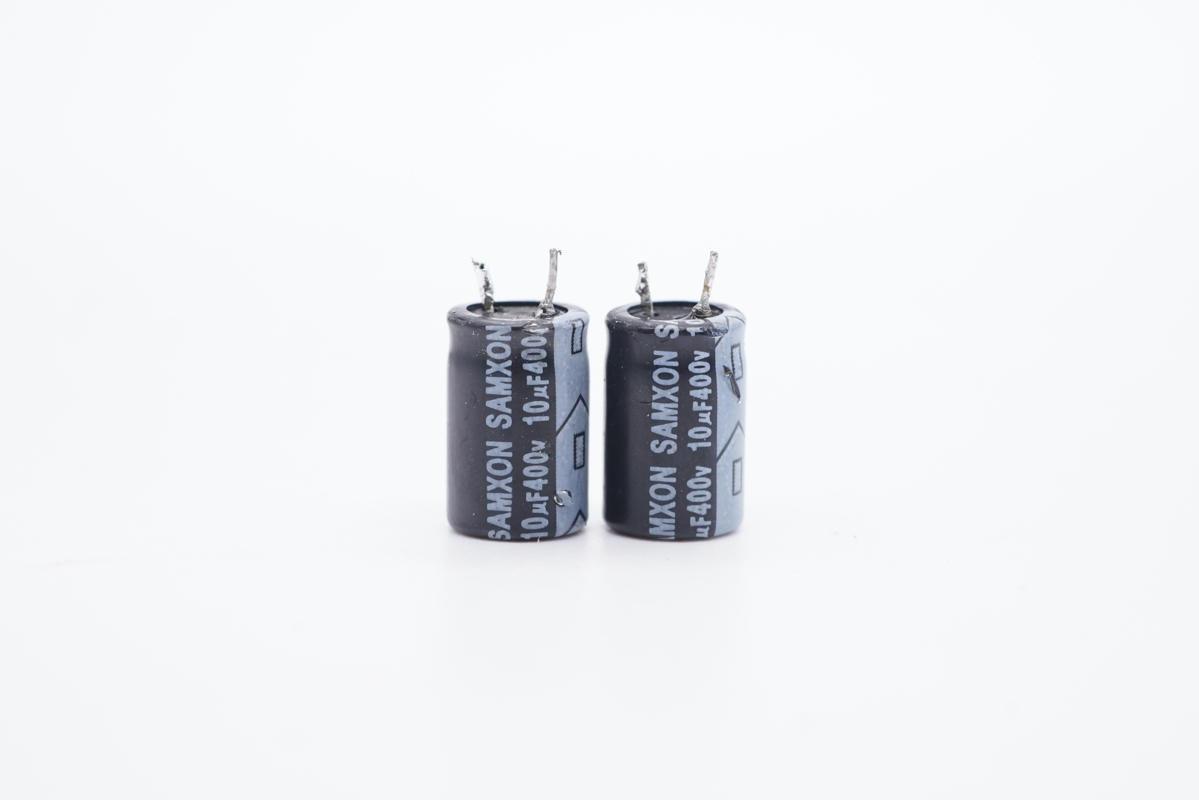

兩顆高壓濾波電解電容來自SAMXON三信，規格都是400V 10μF。

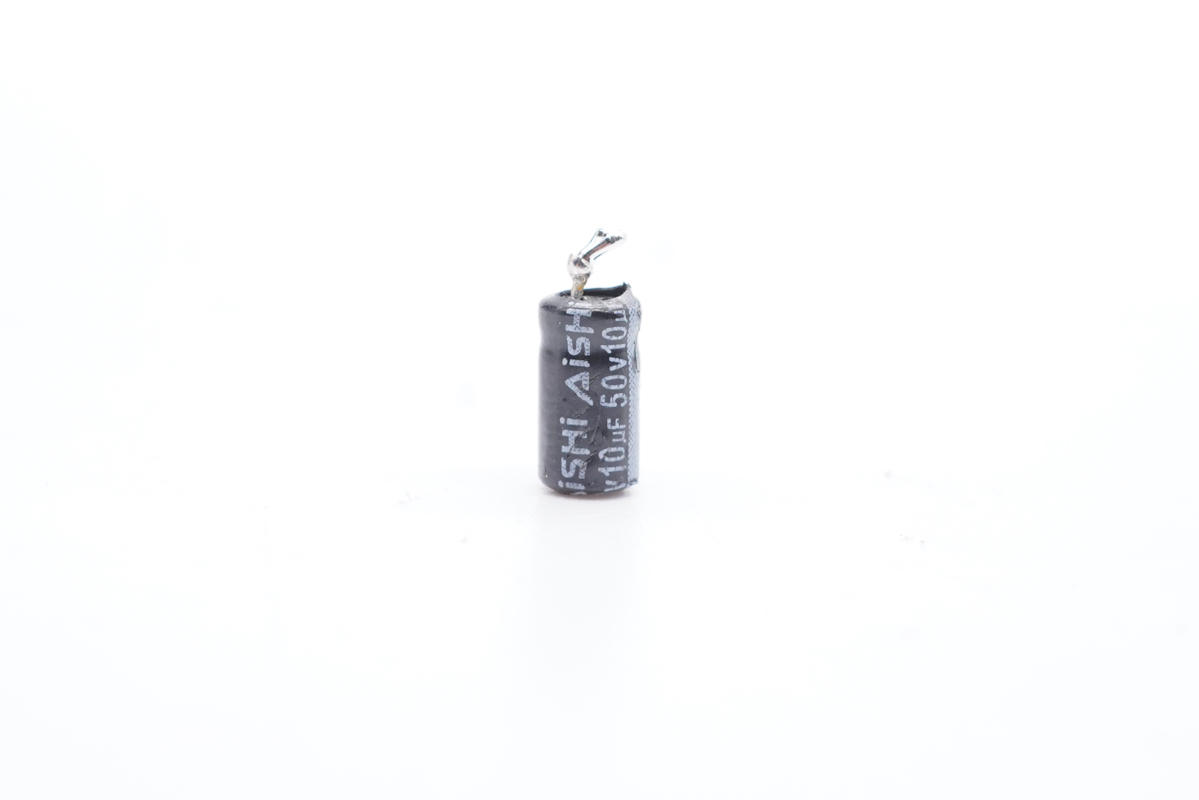

主控芯片供電電容來自艾華，規格為50V 10μF。

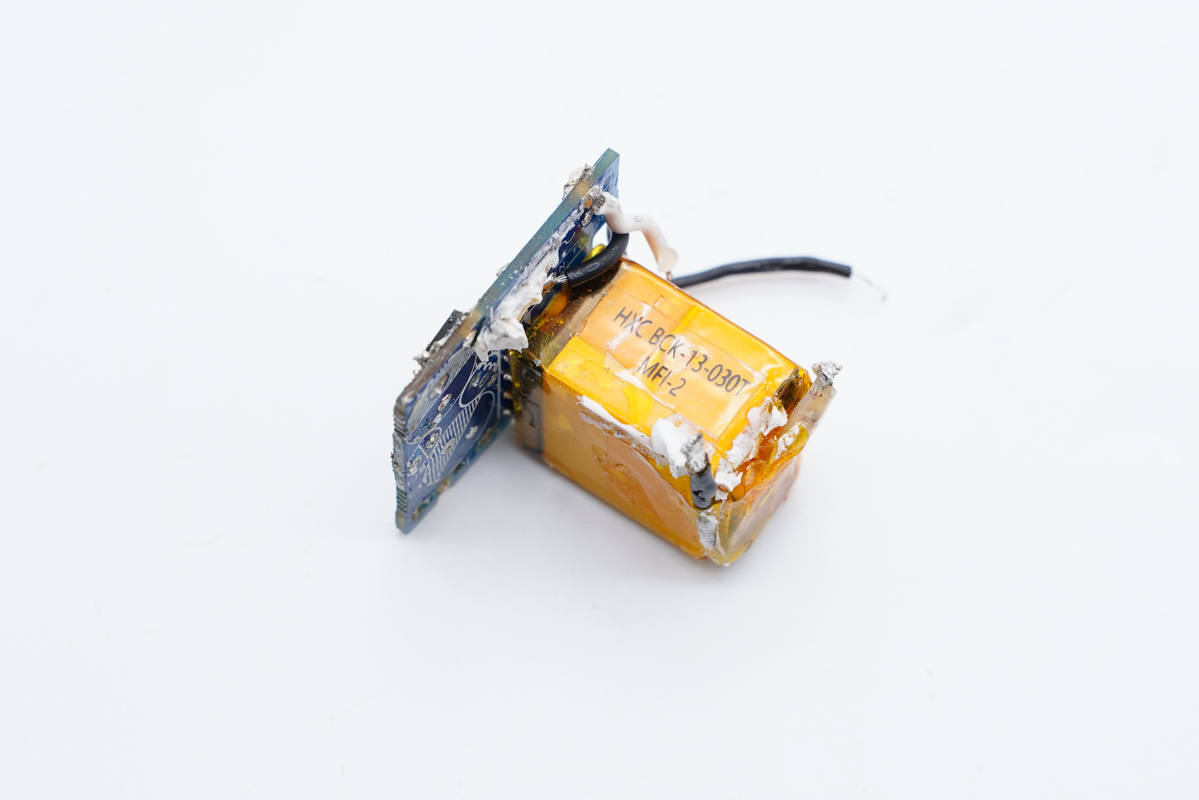

變壓器特寫，使用高溫膠帶嚴密包裹，一側噴碼有信息。

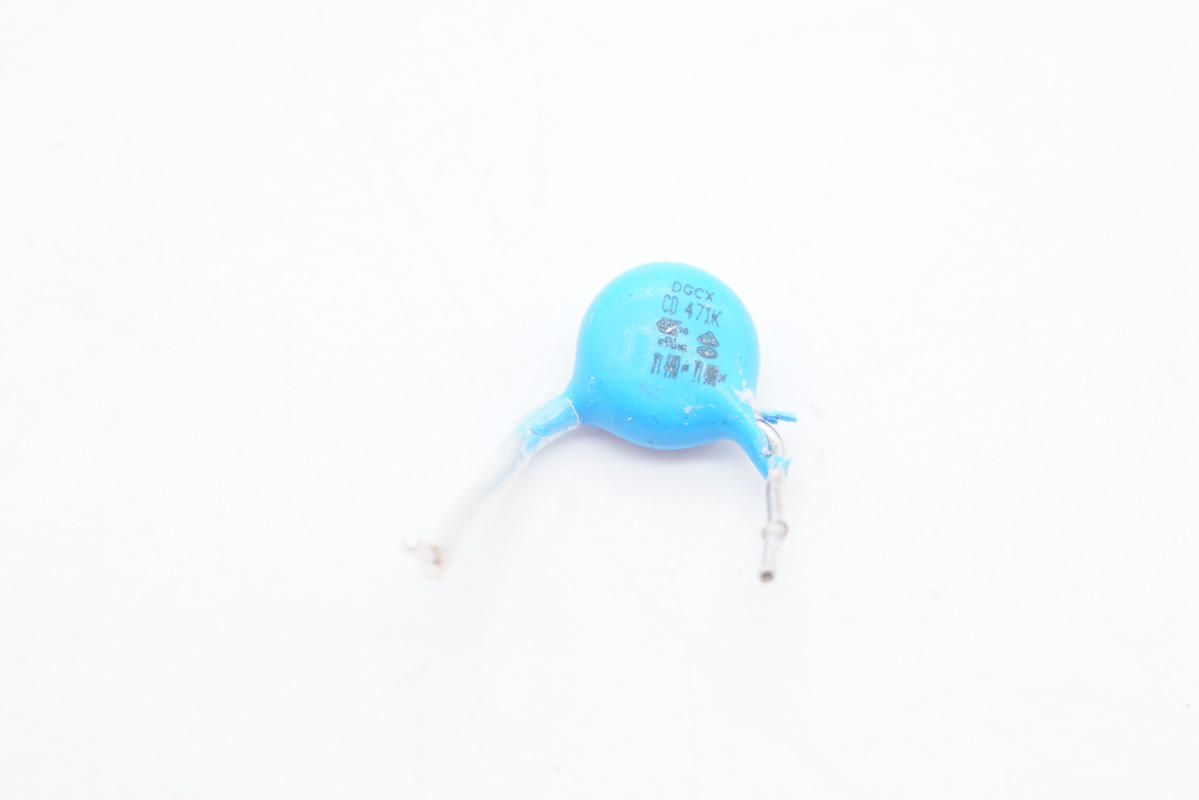

Y電容特寫。

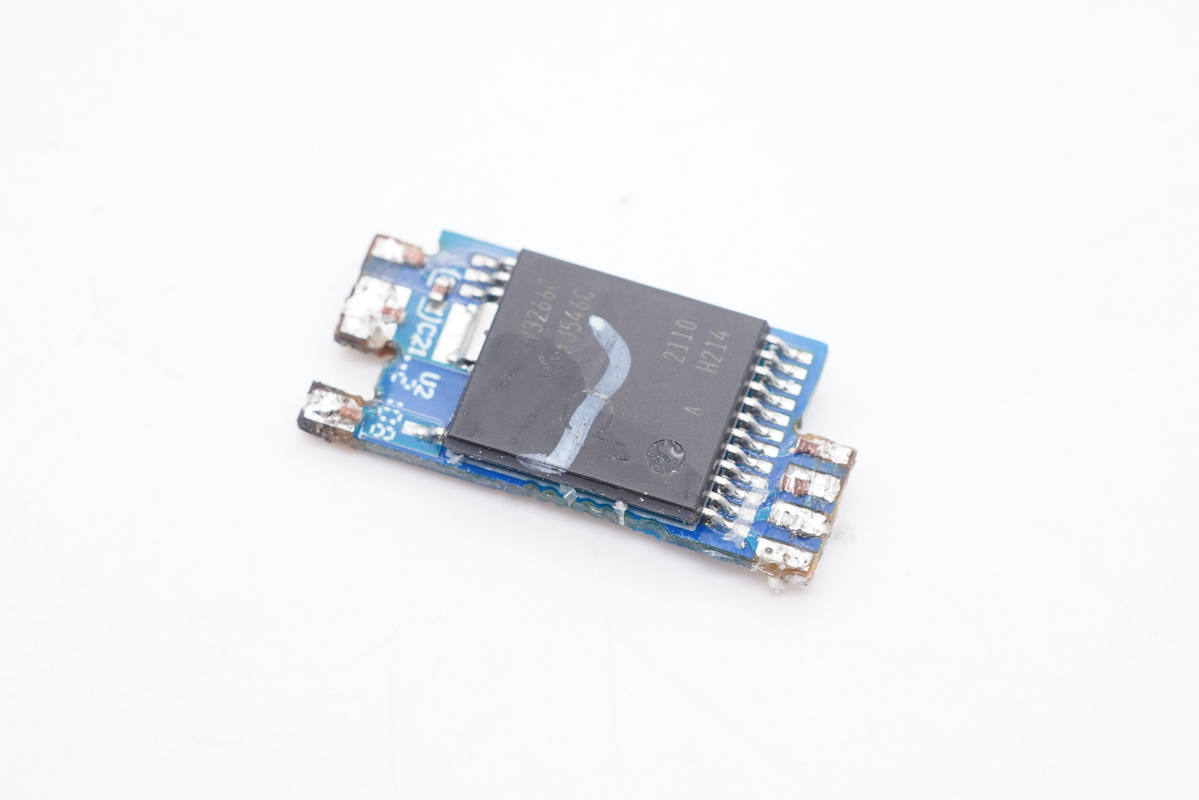

連接小板上設有開關電源主控芯片。

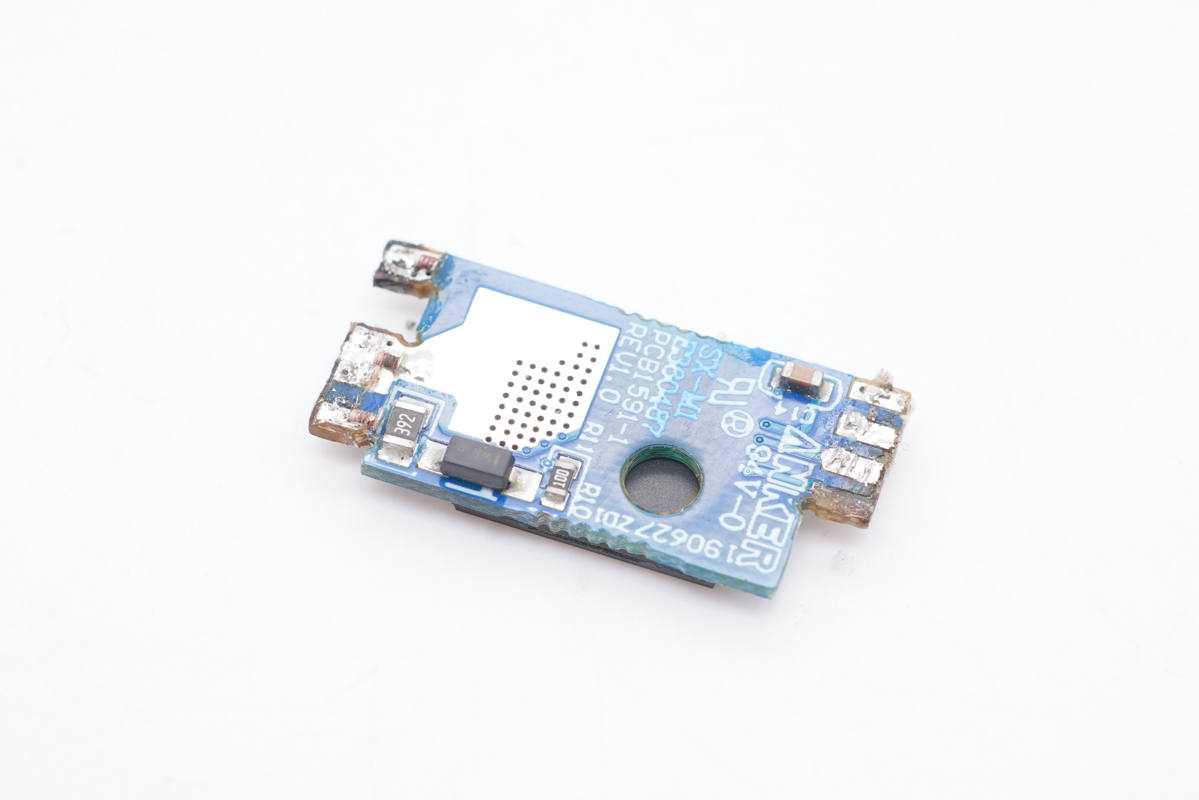

背面過孔和露銅加錫處理，幫助主控芯片散熱。

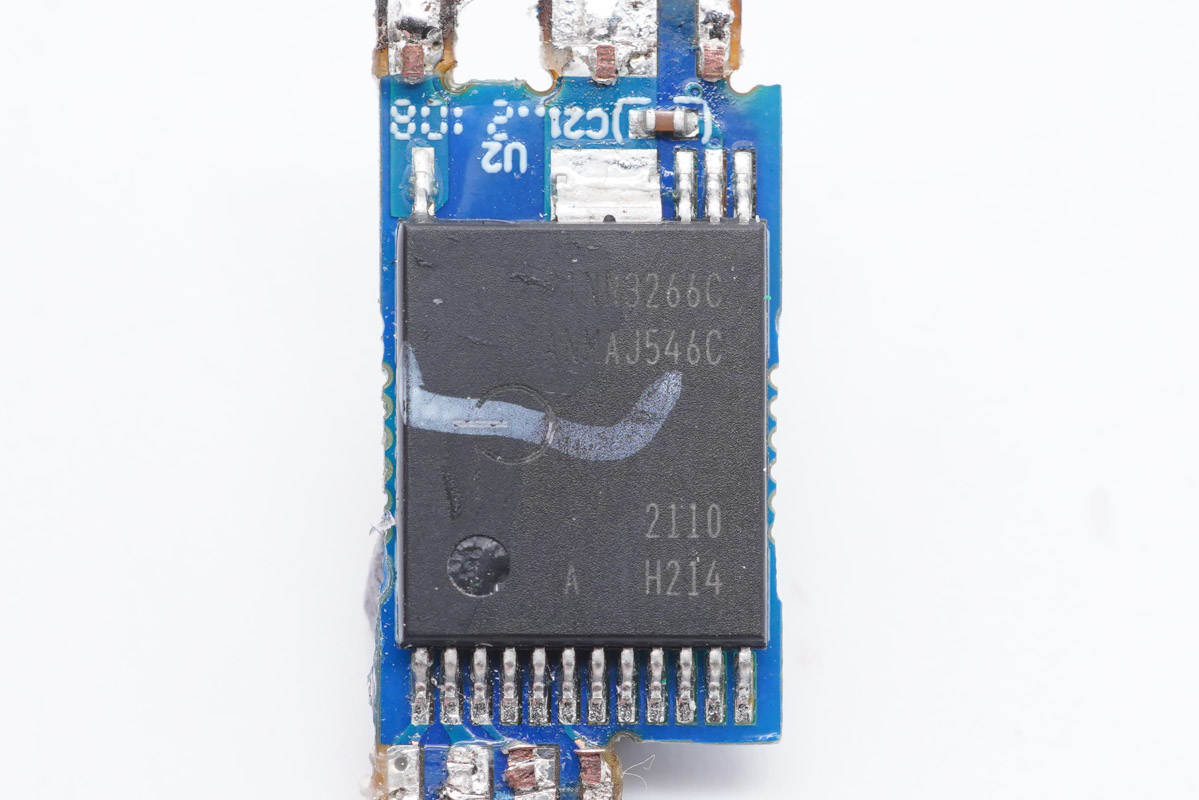

開關電源主控芯片采用PI INN3266C，其內置了控制器，開關管，次級同步整流控制器，集成度高。其屬于InnoSwitch3-CP家族，將初級和次級控制器以及磁感雙向通信技術反饋整合到一個IC中，極大地簡化了反激式電源轉換器的設計和制造，特別是那些要求高效率和/或緊湊尺寸的電源轉換器，并且提高了系統可靠性和穩定性。

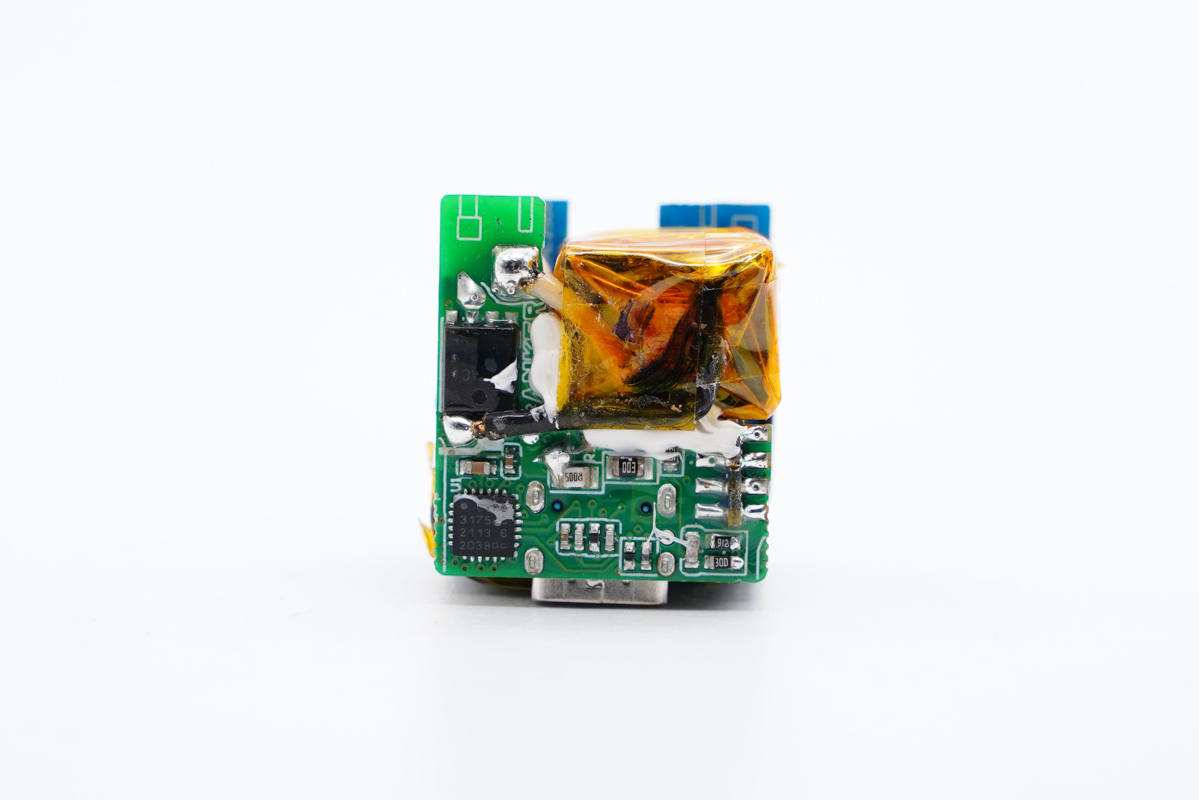

輸出端小板背面設有同步整流管和協議芯片。

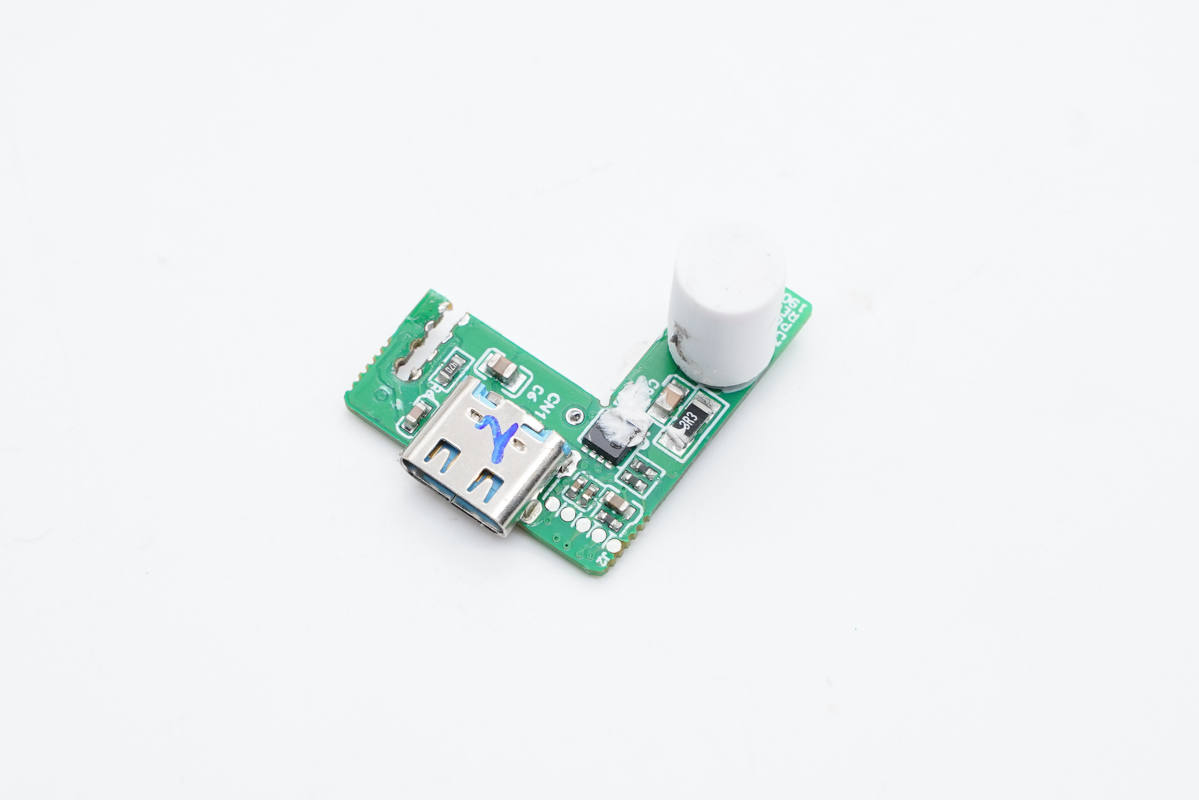

板子正面設有濾波固態電容和輸出VBUS開關管，電容套有膠套絕緣。

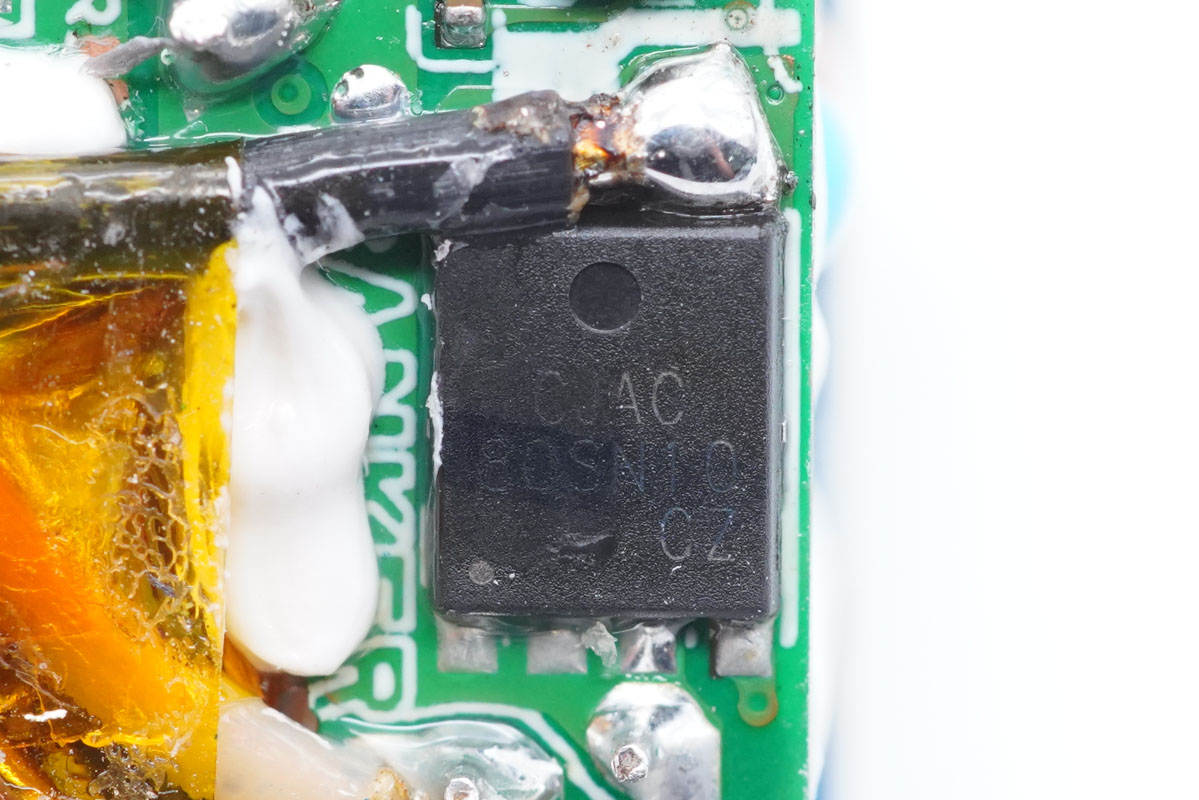

同步整流管特寫，長晶科技CJAC80SN10，NMOS，耐壓100V，導阻8.8mΩ，PDFN5*6封裝。

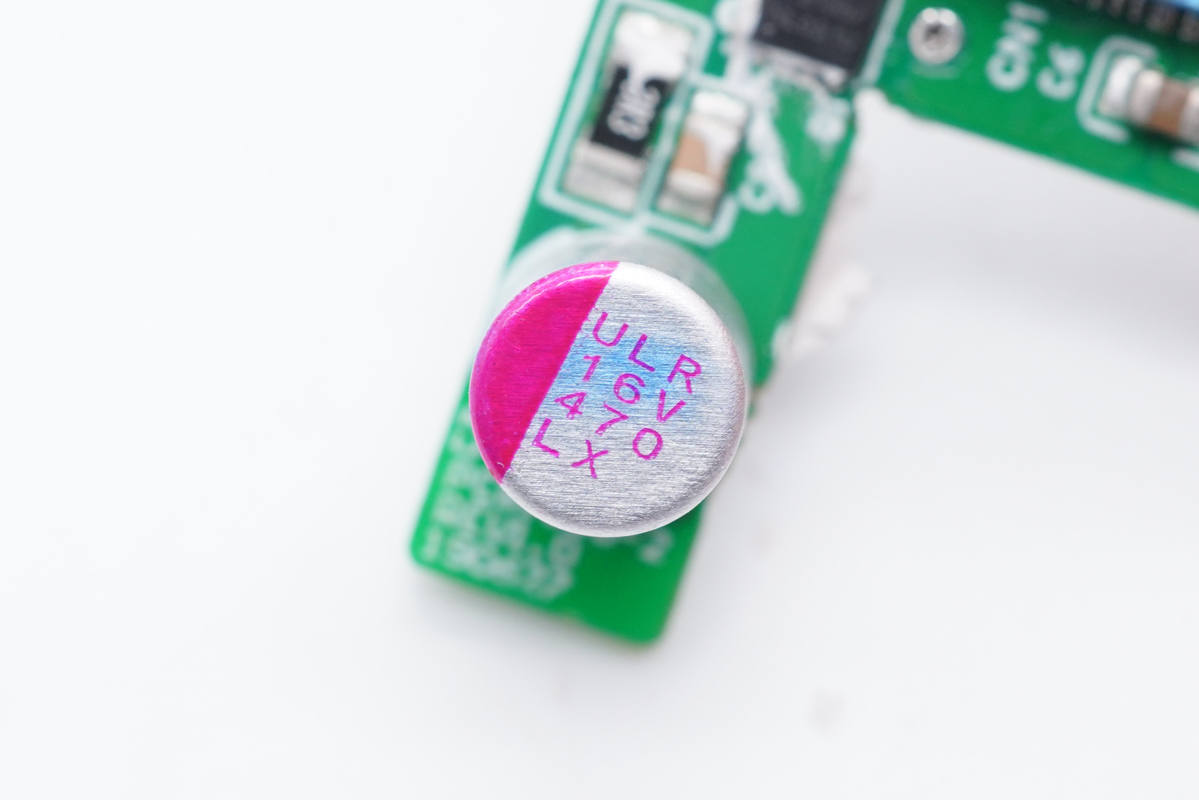

輸出濾波固態電容采用萬裕ULR系列，規格為16V 470μF。

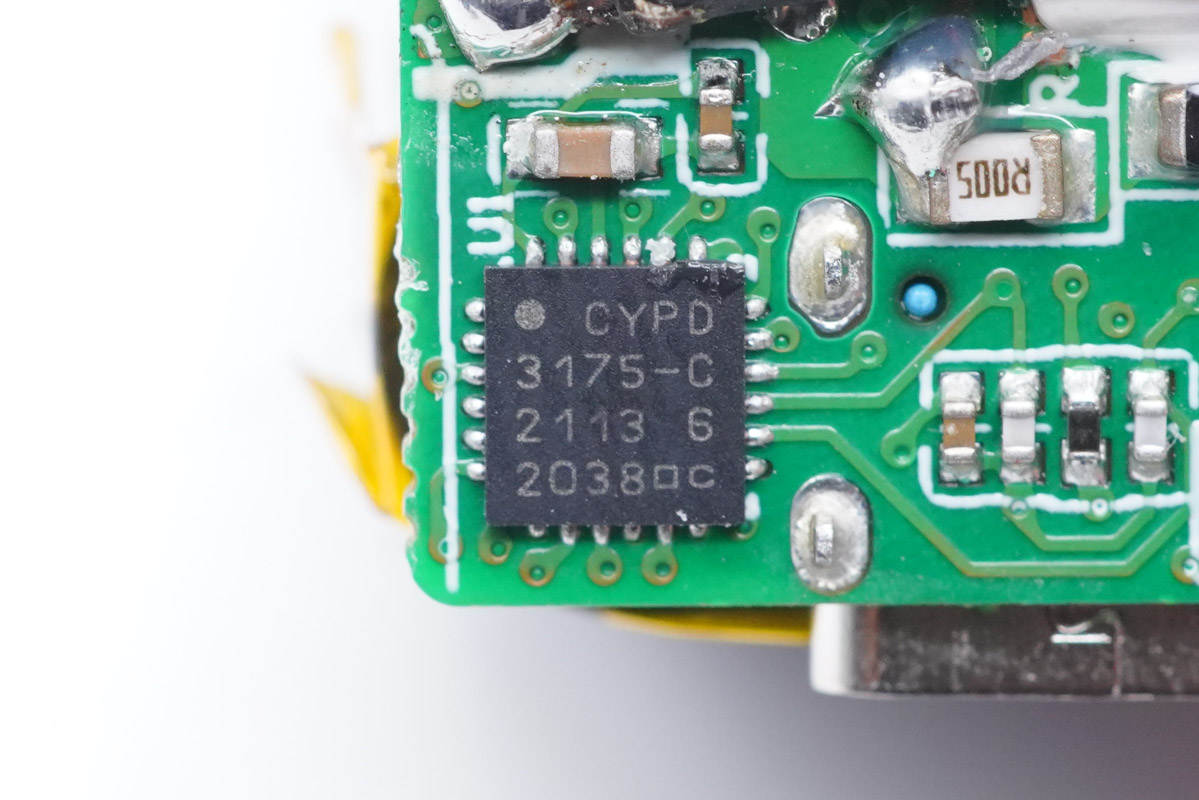

USB PD協議芯片采用英飛凌CYPD3175-24LQXQ。這款芯片支持1A1C接口，支持QC4.0和其他快充協議，集成次級反饋和輸出電流檢測放大器，內置多重完善的系統級保護，內置32位MCU，內置時鐘，支持3-24.5V寬泛的工作電壓范圍。

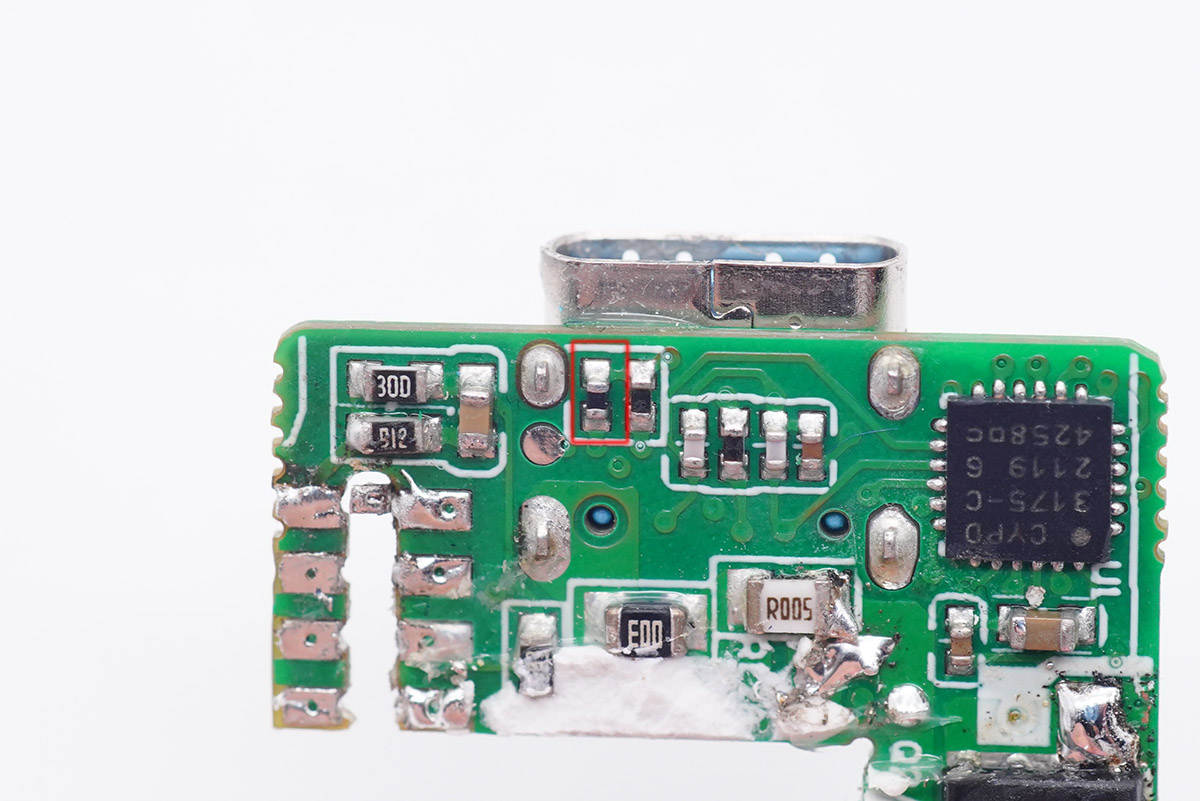

英飛凌CYPD3175-24LQXQ還是一顆集成度很高的獨立AI控溫芯片，其左側設有一顆熱敏電阻，由英飛凌的協議芯片全程實現溫度檢測到干預充電輸出，保證充電更加穩定安全。

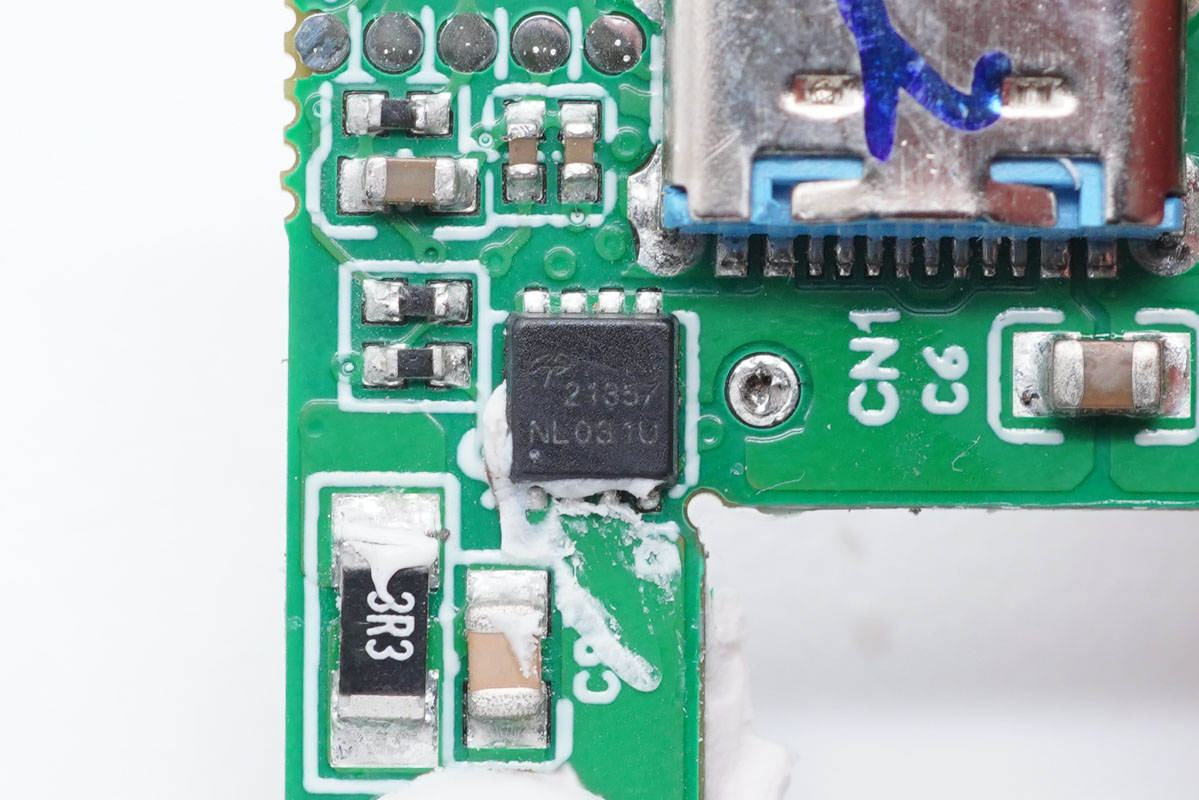

輸出VBUS開關管采用AOS AONR21357 PMOS管，耐壓30V。

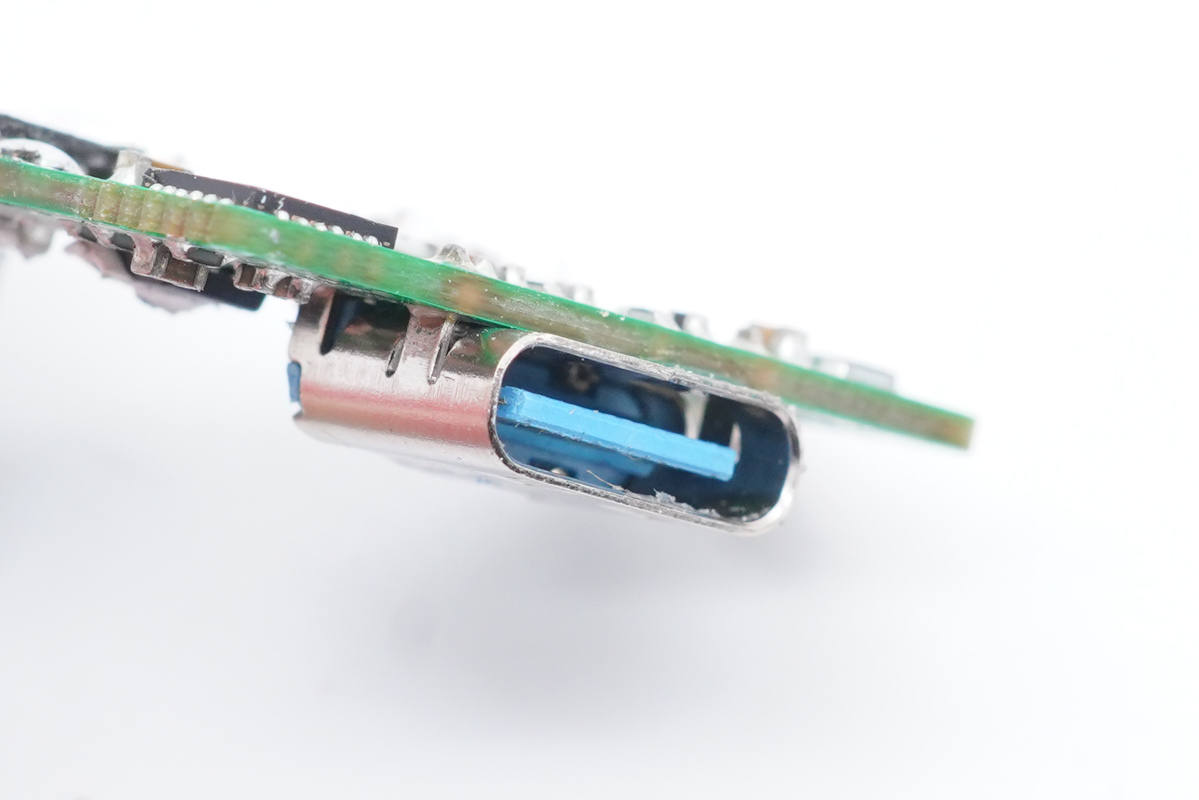

USB-C母座特寫，過孔焊接。

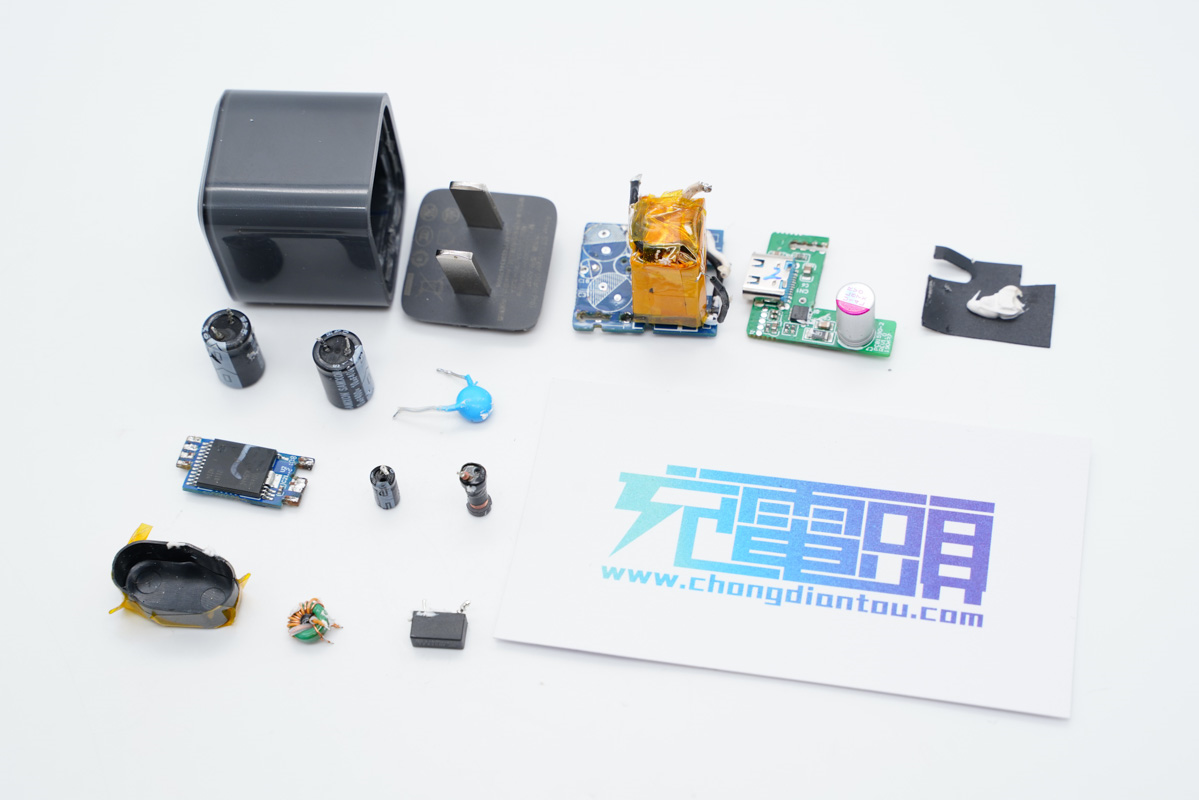

全部拆解完畢，來張全家福。

充電頭網拆解總結

安克新款20W安芯充設計得小而精，充電器三圍尺寸僅為29.5* 29.5*30mm，和蘋果5W充電器差不多大，小巧便攜。另外豐富的配色、金屬質感的頂面以及半透明外殼設計讓其又顯得十分精美，滿足顏值黨的需求。性能上支持QC、PD快充協議，能夠很好兼容iPhone設備。

安克這款新品起名安芯充，充電頭網通過拆解發現其內部扎實可靠，對得起這個名字。充電器采用了PI INN3266C主控芯片以及英飛凌CYPD3175協議芯片，這兩大知名廠商也是蘋果快充的供應商。采用三信電解電容以及萬裕ULR系列固態電容濾波，質量可靠用著安心。

此外充電器還設有溫度傳感器，搭配英飛凌CYPD3175組成AI控溫系統，毫秒級實時監測充電溫度，充電全程智能實現監控溫度、異常降溫等操作，保護iPhone手機，像夜間充電等場景也能安心入睡，無需再擔心害怕。
