充電頭網拿到了紫米最新推出的33W雙口充電器，這款充電器采用1A1C雙輸出口，綠色外殼，支持小米33W和22.5W私有快充協議，對小米手機快充的支持非常好。

這款充電器除了支持小米手機快充外，還支持33W PPS輸出，對主流手機也有非常好的兼容性，一款充電器可以解決大多數移動設備的充電問題。

此前充電頭網還陸續拆了紫米18W QC3.0快充充電器、紫米18W? PD快充充電器、紫米20W PD快充、紫米30W? PD快充充電器、紫米65W USB PD三口快充充電器、紫米65W USB PD迷你充電器、紫米新款65W 2A1C快充充電器等多款產品，大家可以點擊藍色字體進行觀看。

一、紫米33W 1A1C雙口充電器外觀

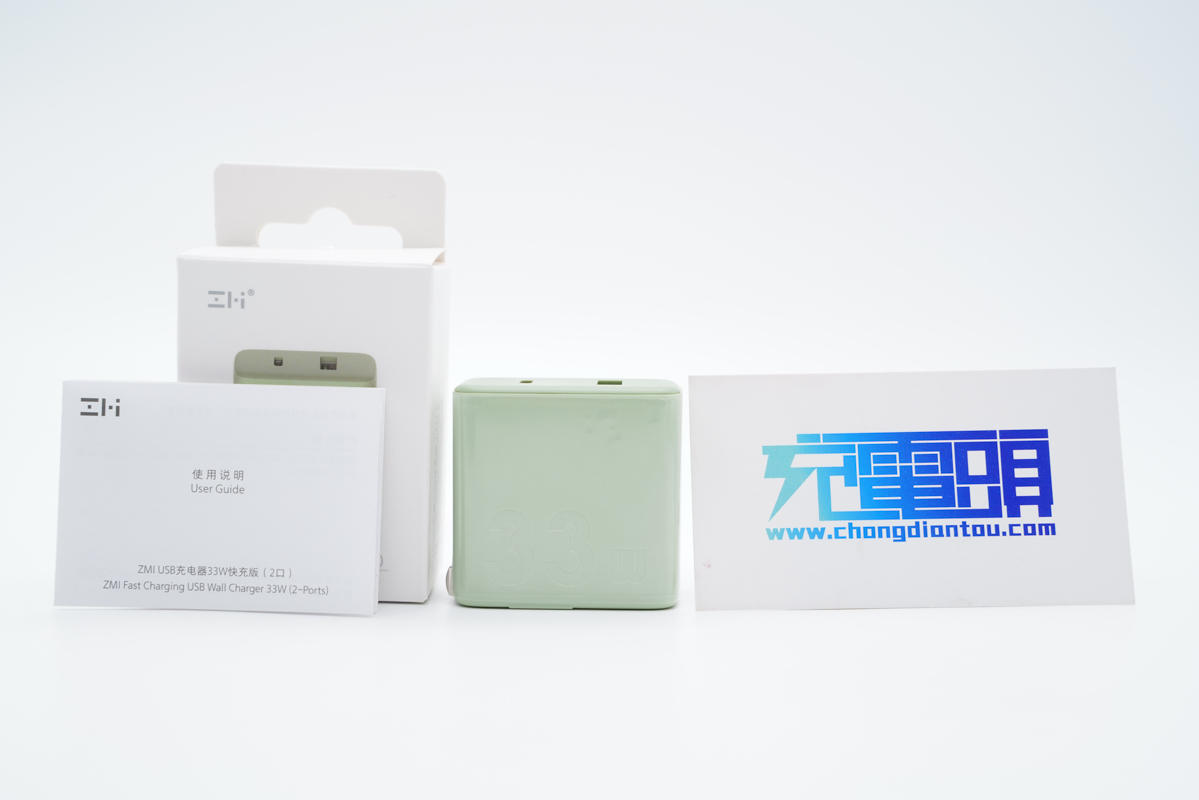

產品采用紙質包裝盒，整體為白色，頂部帶有掛鉤設計。正面印有充電器圖片。

充電器整體為啞光設計，邊緣圓潤過渡。

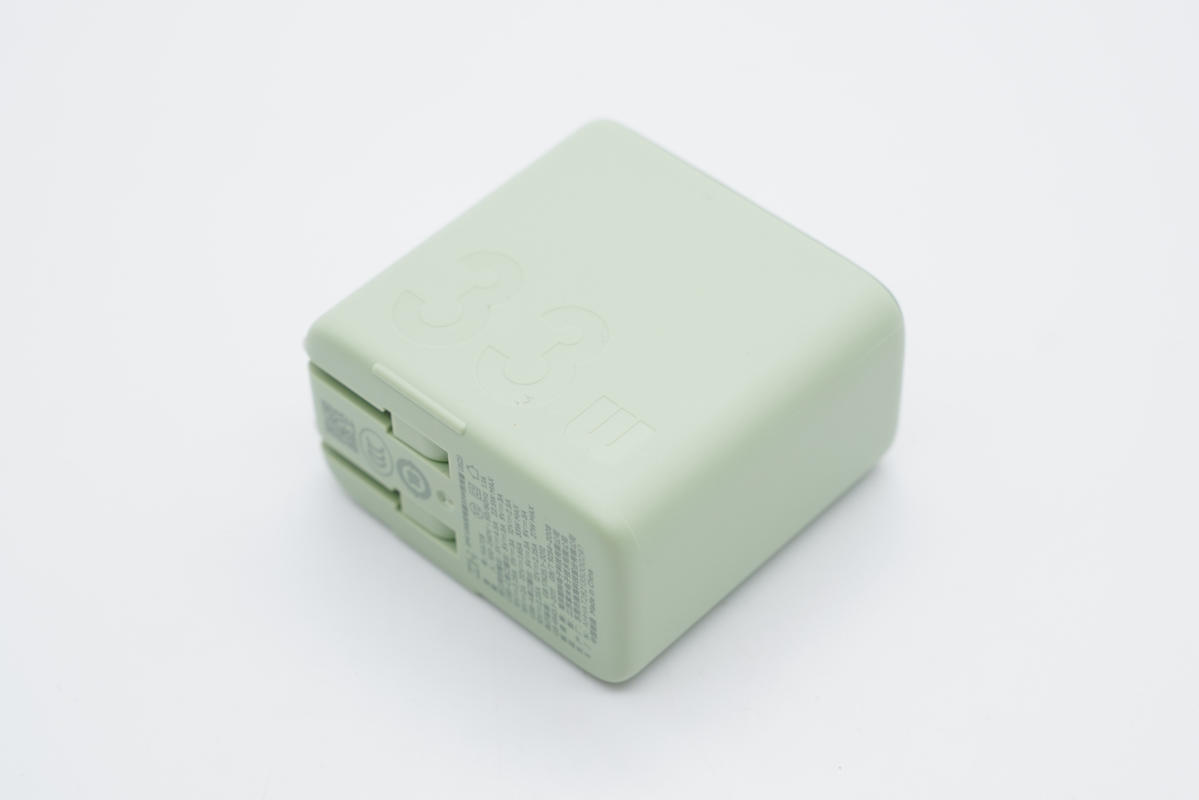

機身一面凹印有33W功率字樣。

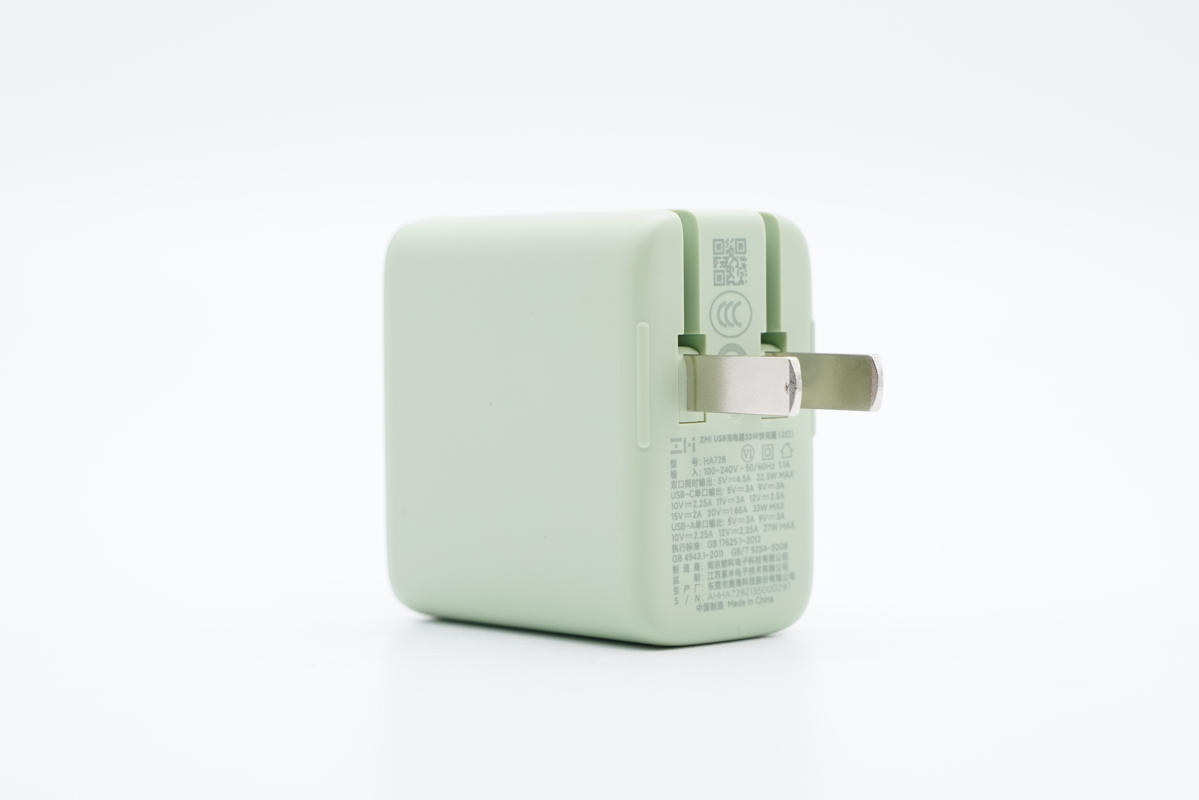

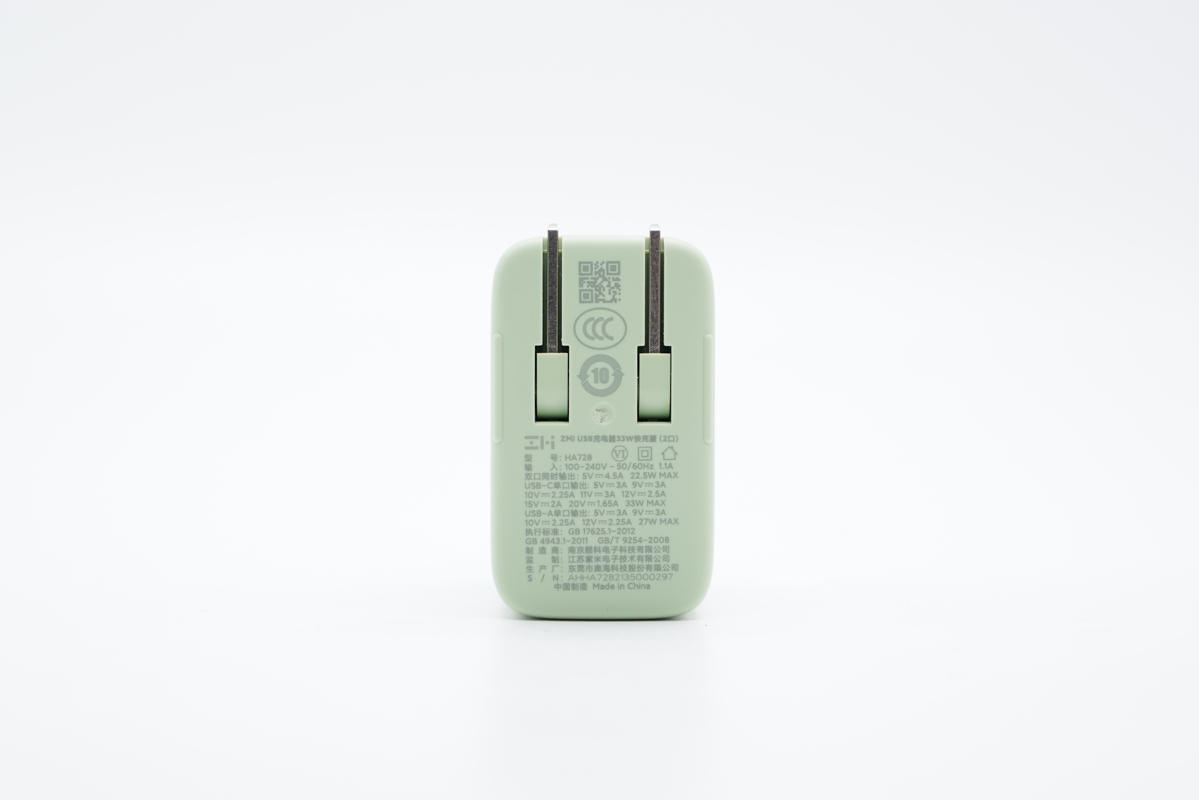

輸入端外殼上印有充電器參數。

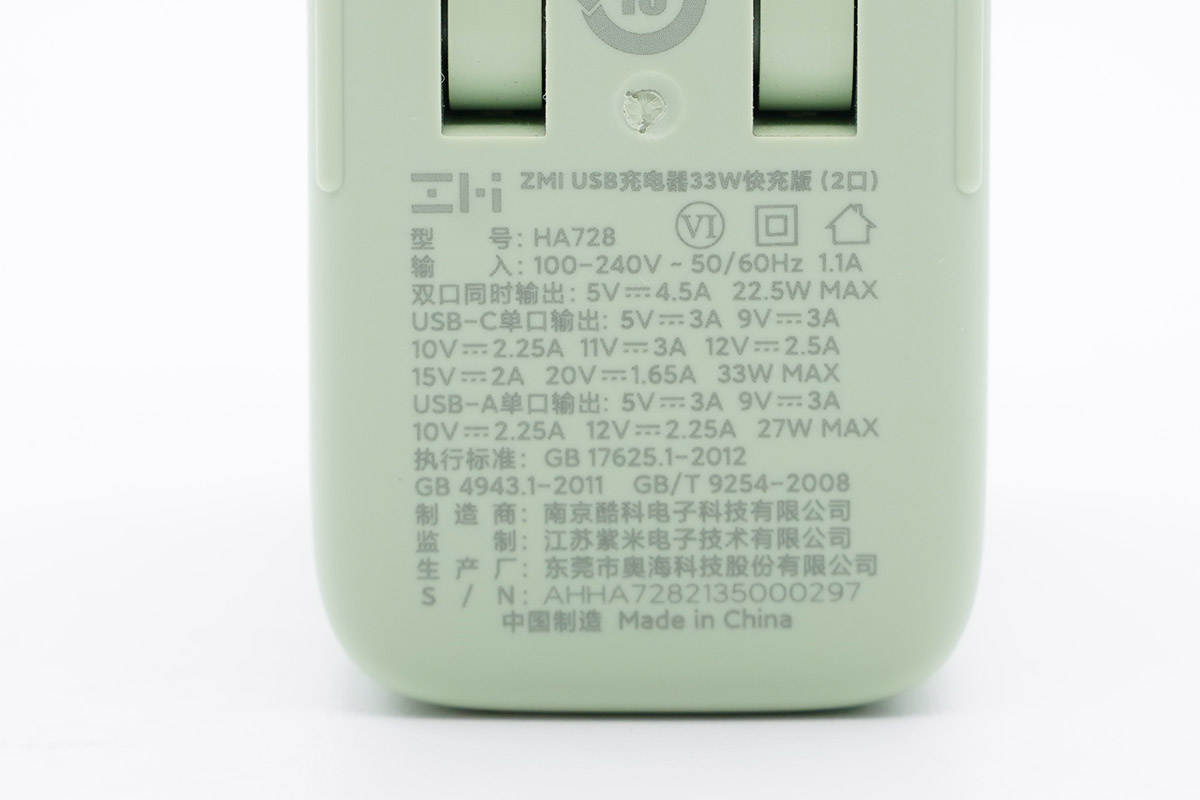

充電器參數特寫

型號：HA728

輸入：100-240V~50/60HZ 1.1A

雙口同時輸出：5V4.5A 22.5W MAX

單口輸出：

USB-C：5V3A、9V3A、10V2.25A、11V3A、12V2.5A、15V2A、20V1.65A，33W MAX

USB-A：5V3A、9V3A、10V2.25A、12V2.25A，27W MAX

監制：江蘇紫米電子技術有限公司

制造商：南京酷科電子科技有限公司

生產廠：東莞市奧海科技股份有限公司

產品已經通過了3C認證和VI級能效認證。

配備的是折疊國標插腳，方便攜帶與收納。

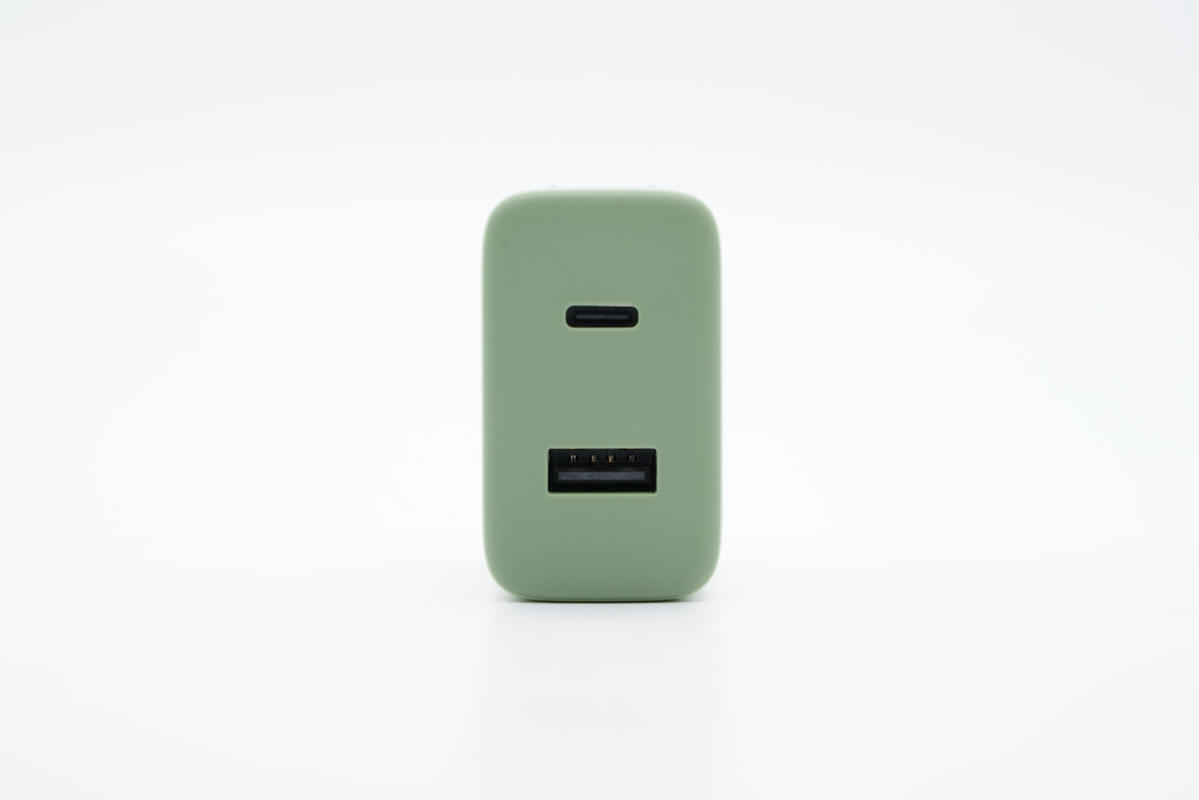

輸出端配有1A1C接口，均為黑色膠芯。

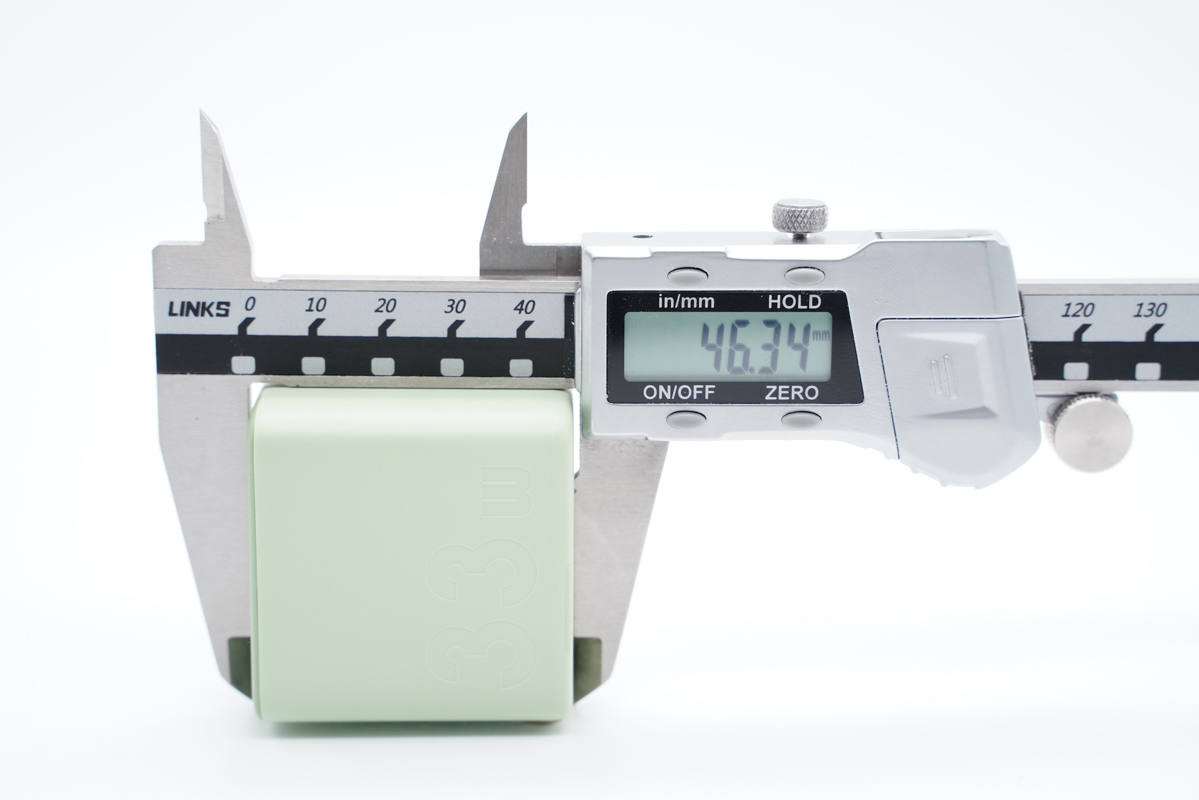

測得機身長度約為46mm。

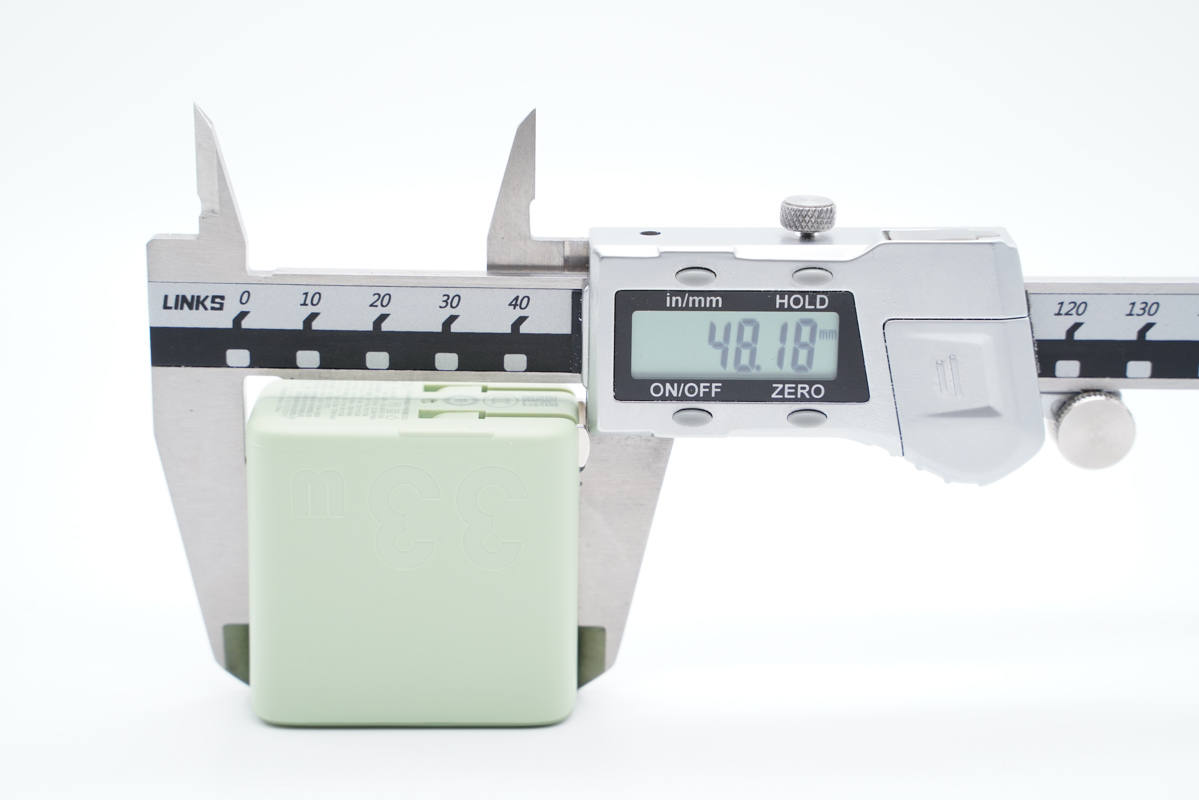

寬度約為48mm。

厚度約為28mm。

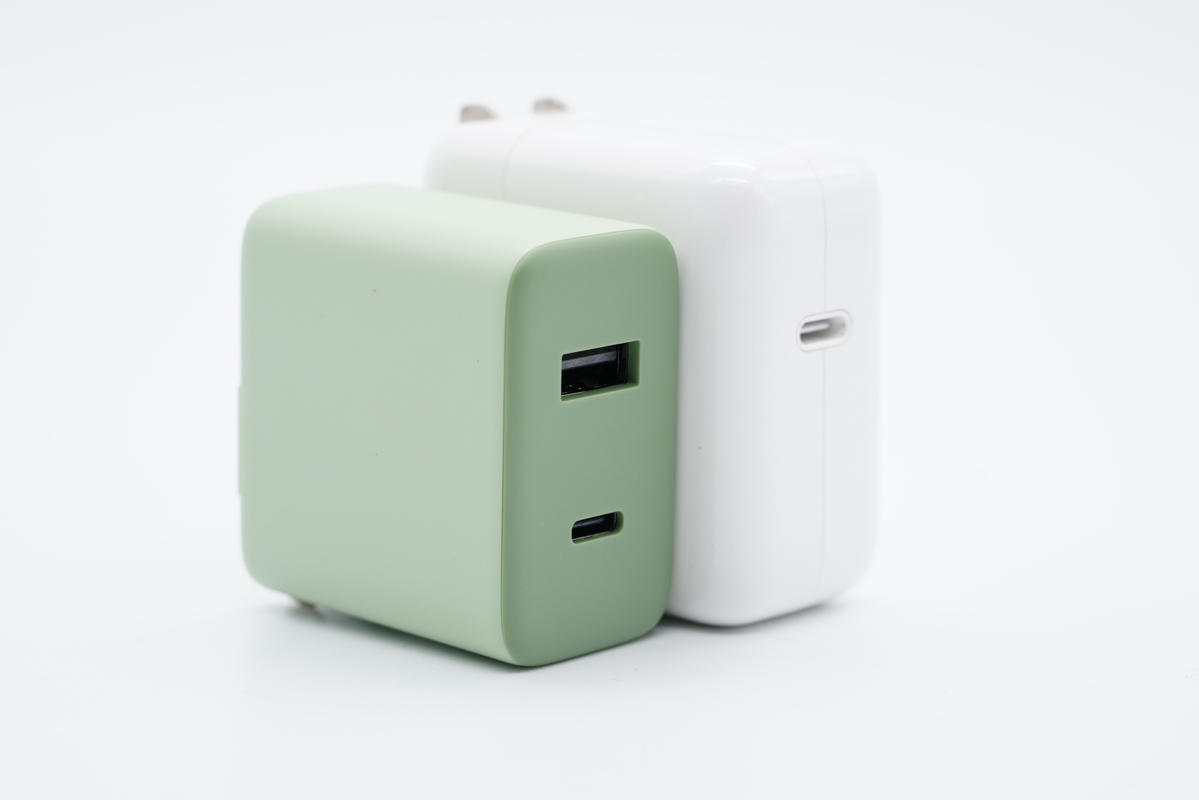

和蘋果30W充電器直觀對比，體積、接口數量都有優勢。

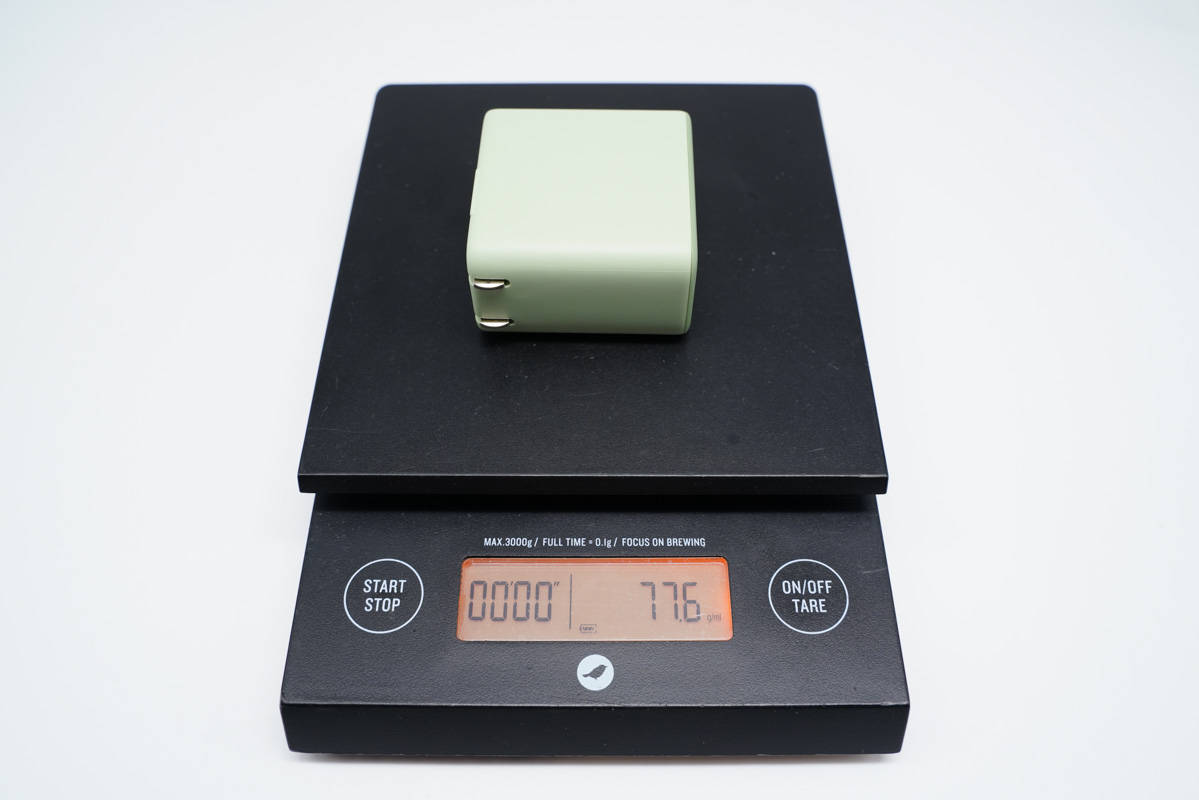

充電器凈重約78g。

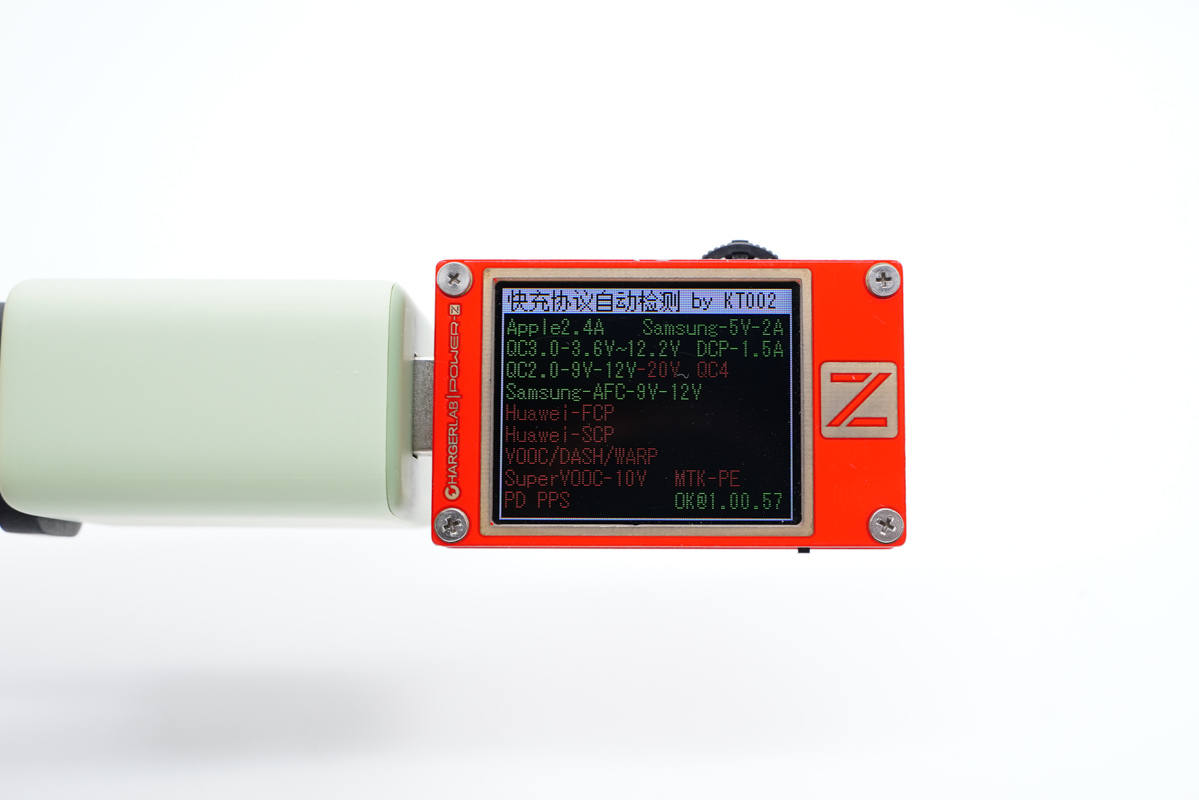

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS多個快充協議。

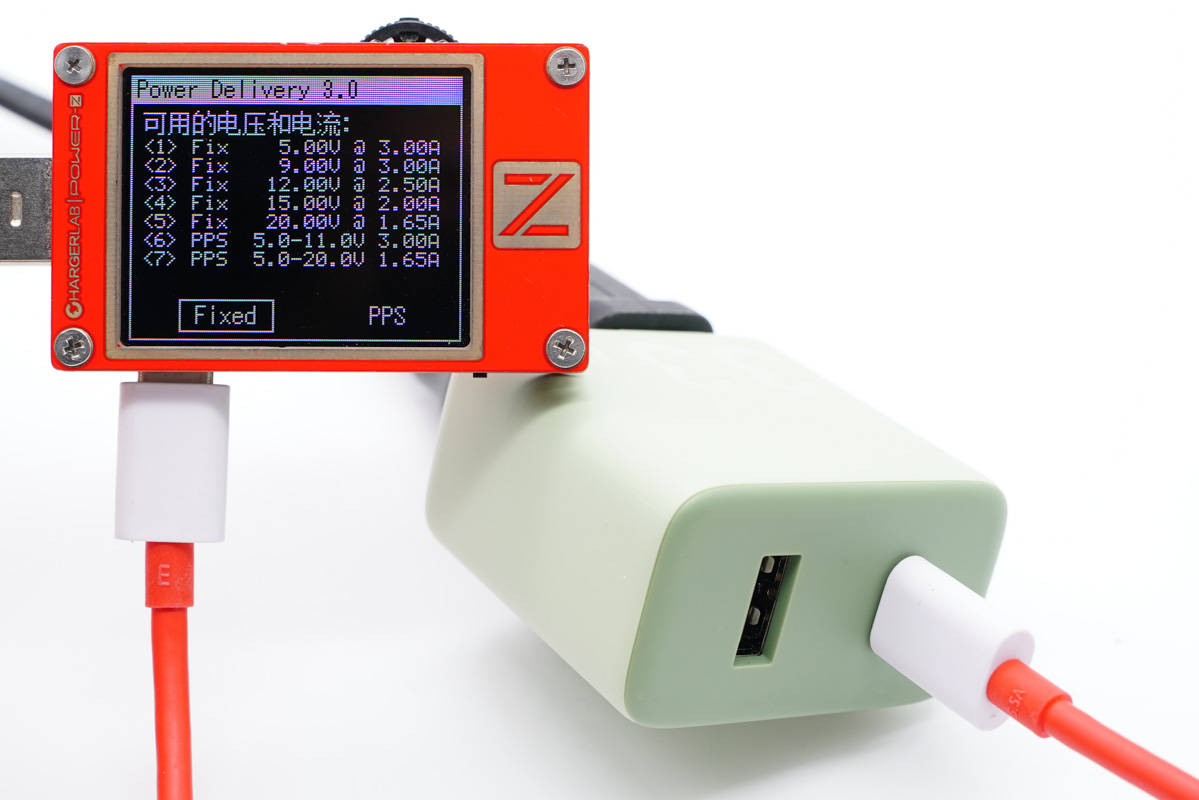

此外PDO報文顯示C口還具備5V3A、9V3A、12V2.5A、15V2A、20V1.65A五組固定電壓檔位，以及5-11V3A和5-20V1.65A兩組PPS電壓檔位。

測得USB-A口支持QC2.0、QC3.0、AFC快充協議。

二、紫米33W 1A1C雙口充電器拆解

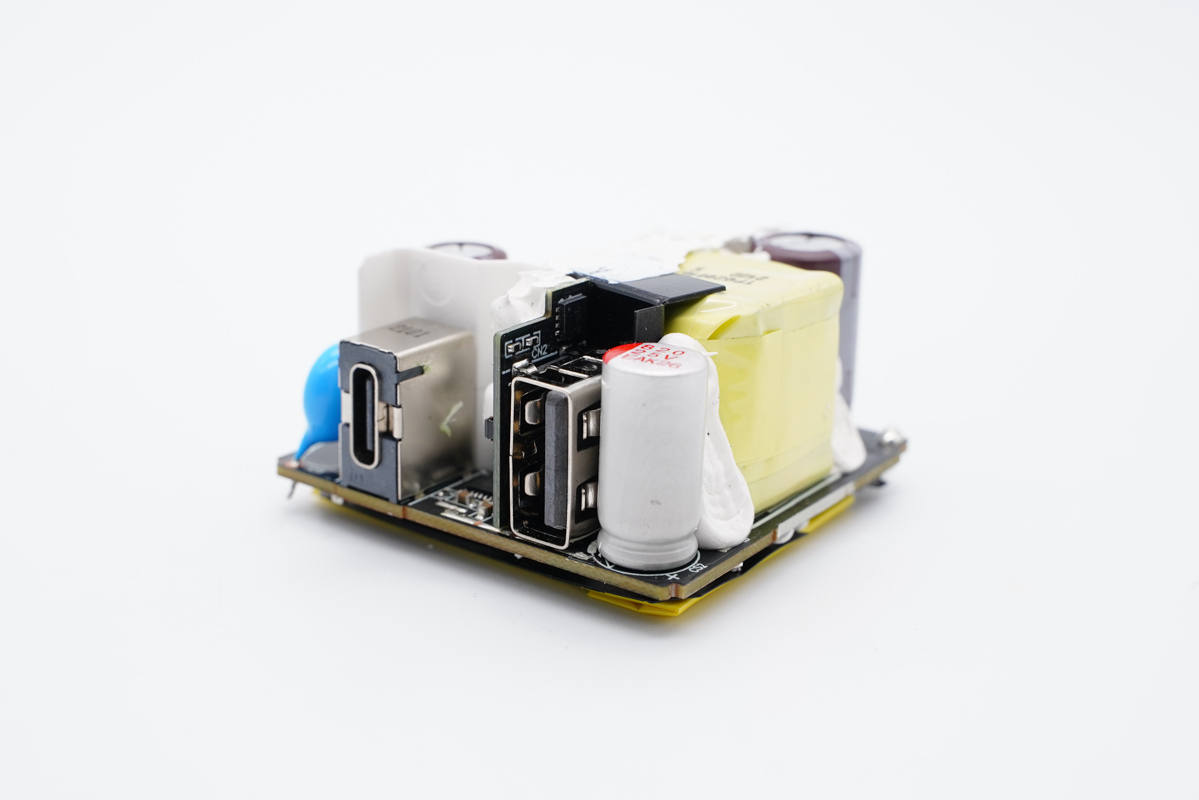

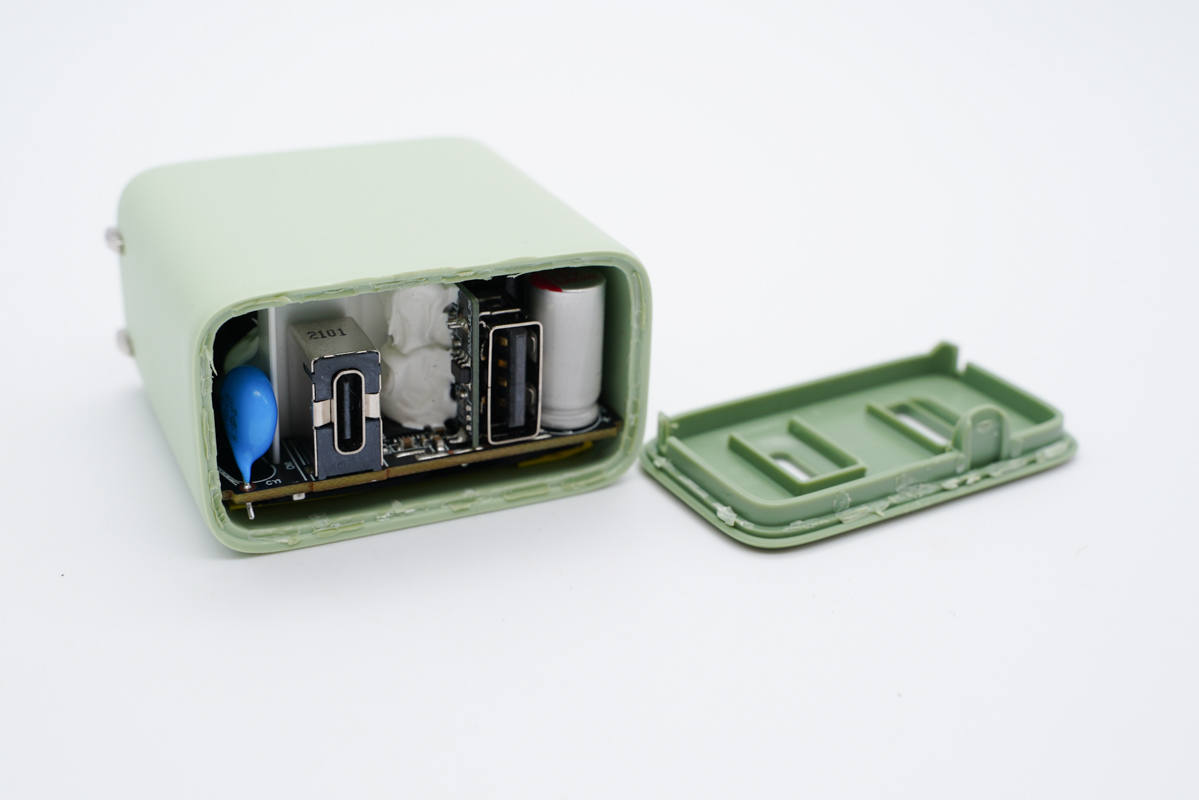

首先拆開超聲波焊接的頂面外殼，取出PCBA模塊。

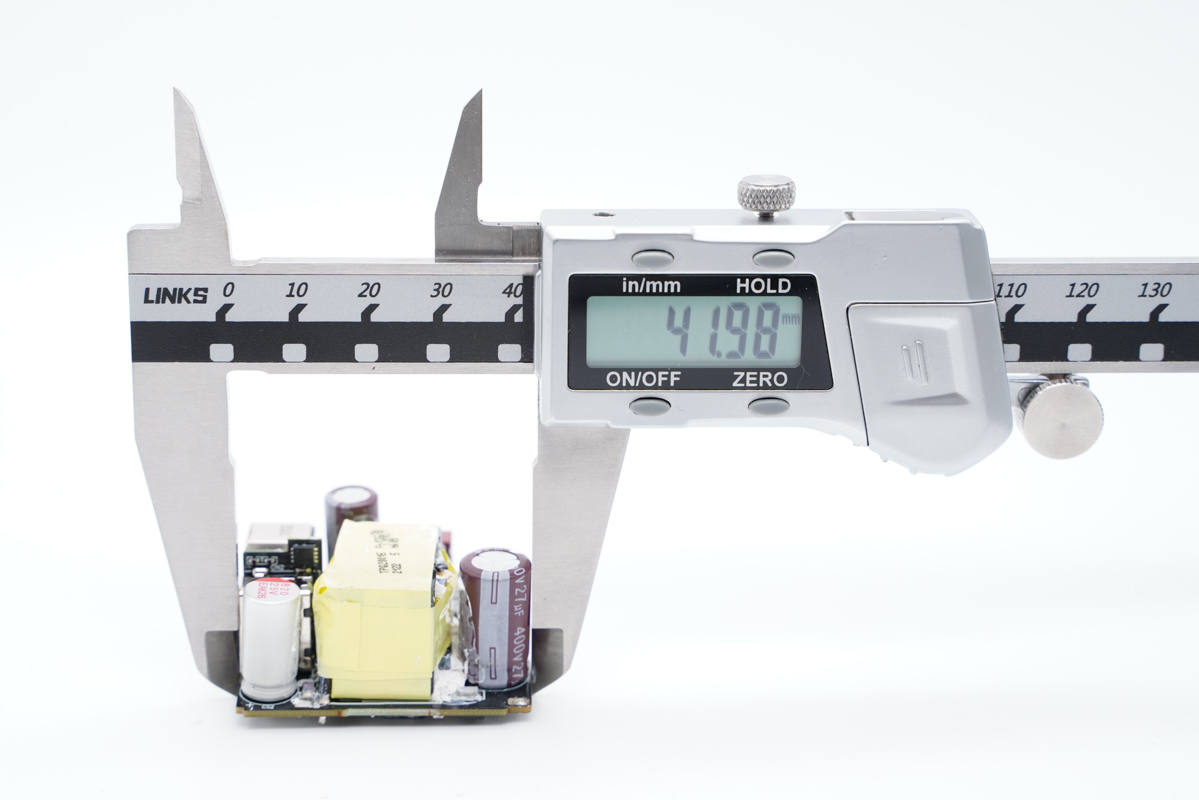

使用游標卡尺測得PCB板模塊長度為41.98mm。

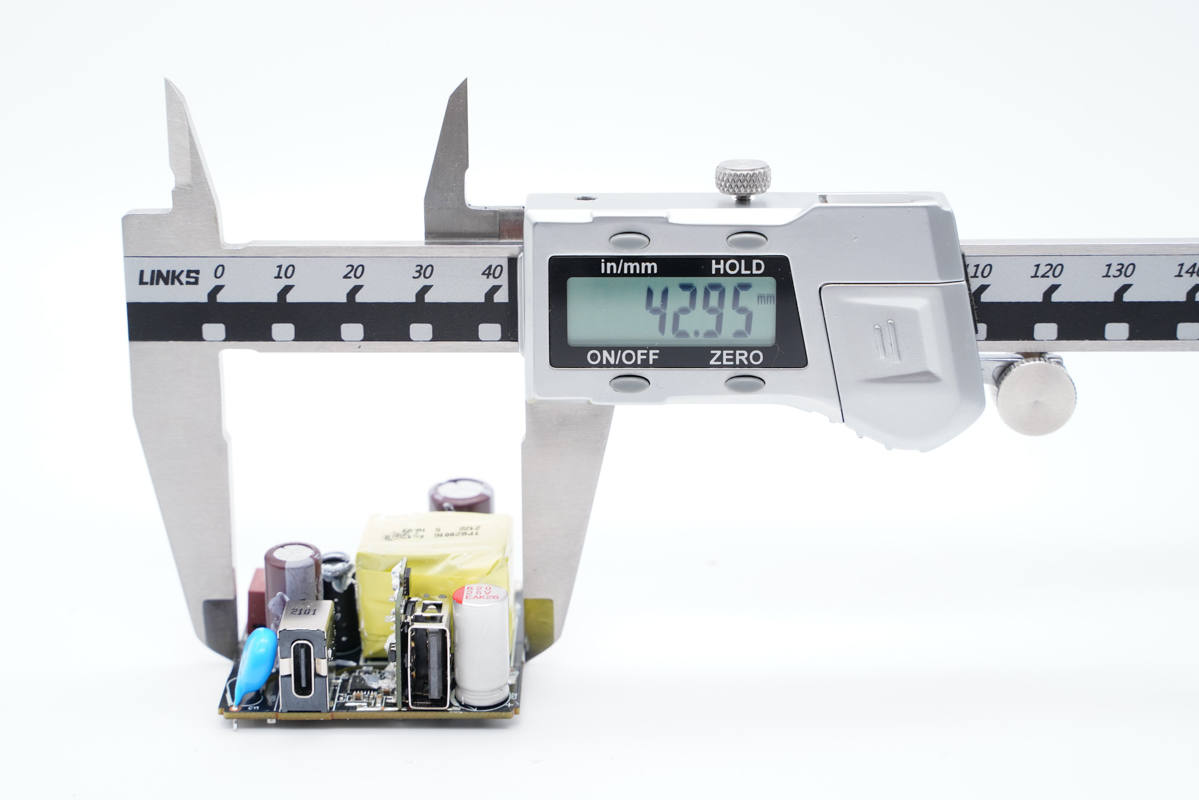

測得PCB板模塊寬度為42.95mm。

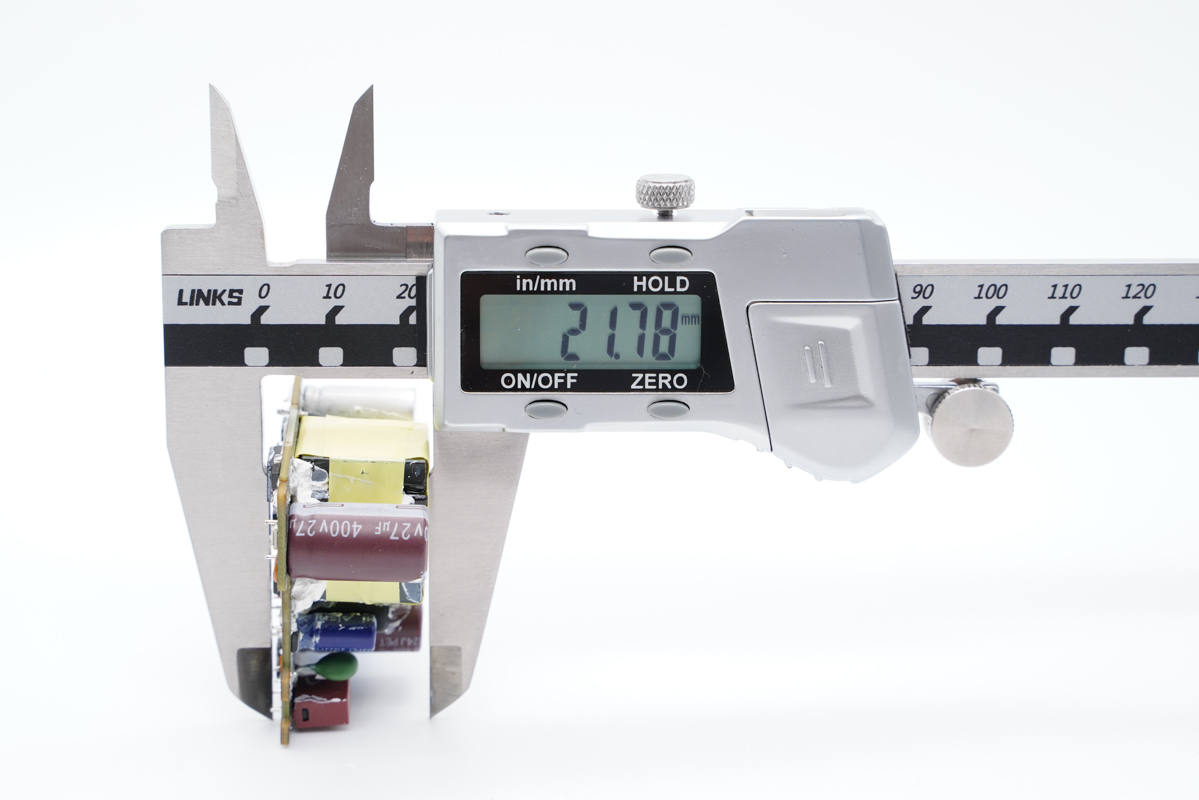

厚度為21.78mm。

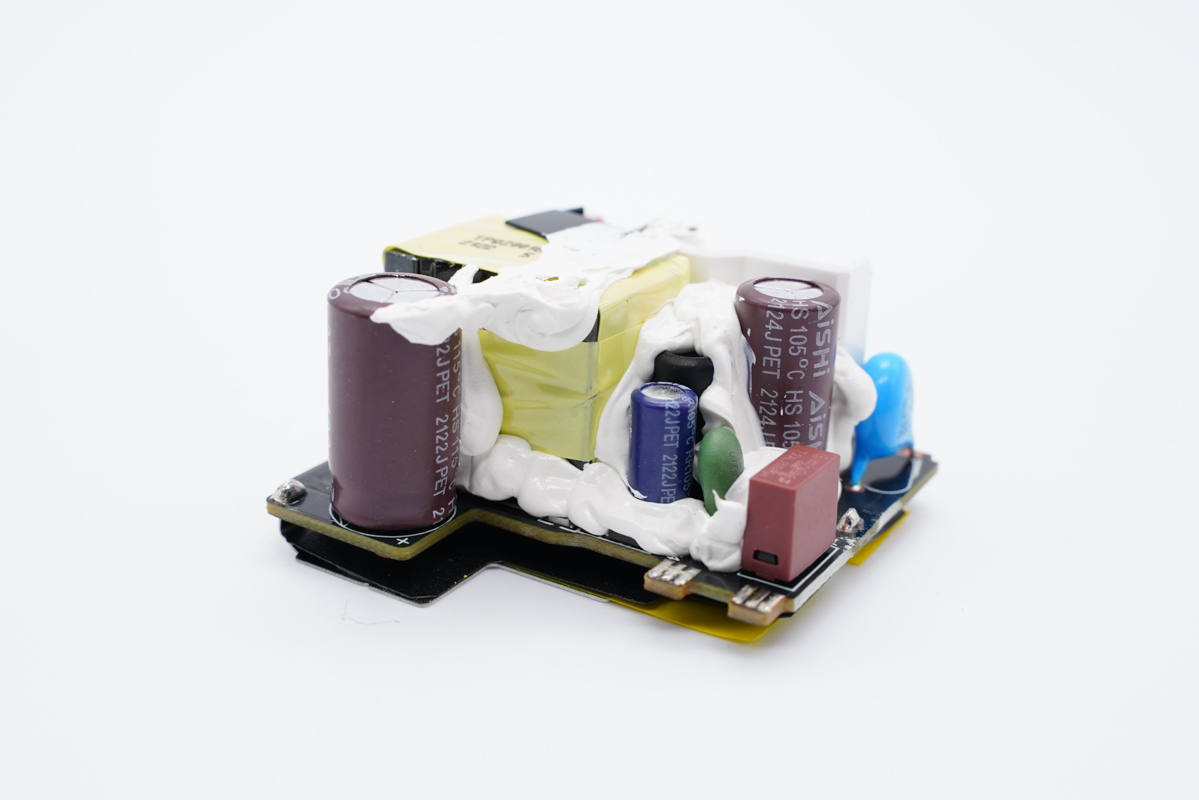

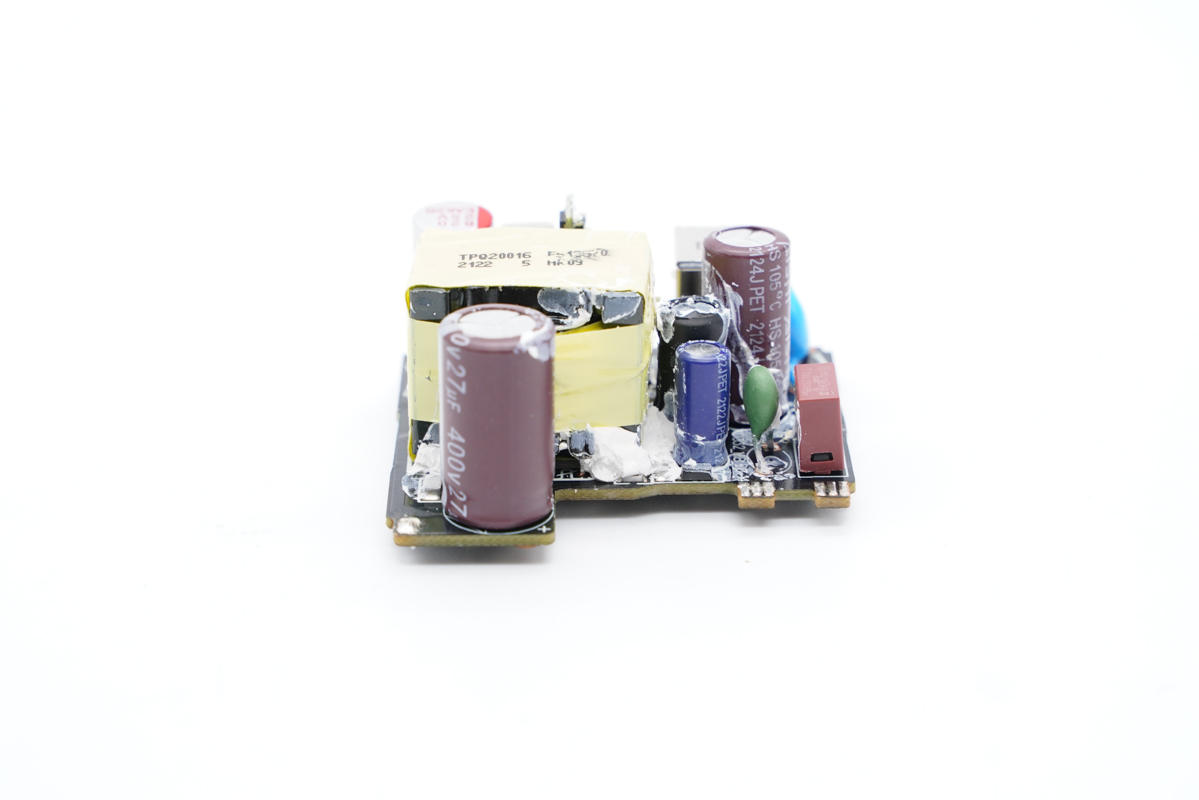

輸入端PCB采用彈片接觸供電，金屬?gòu)椘c電路板壓接，變壓器和電解電容等元件涂膠固定。

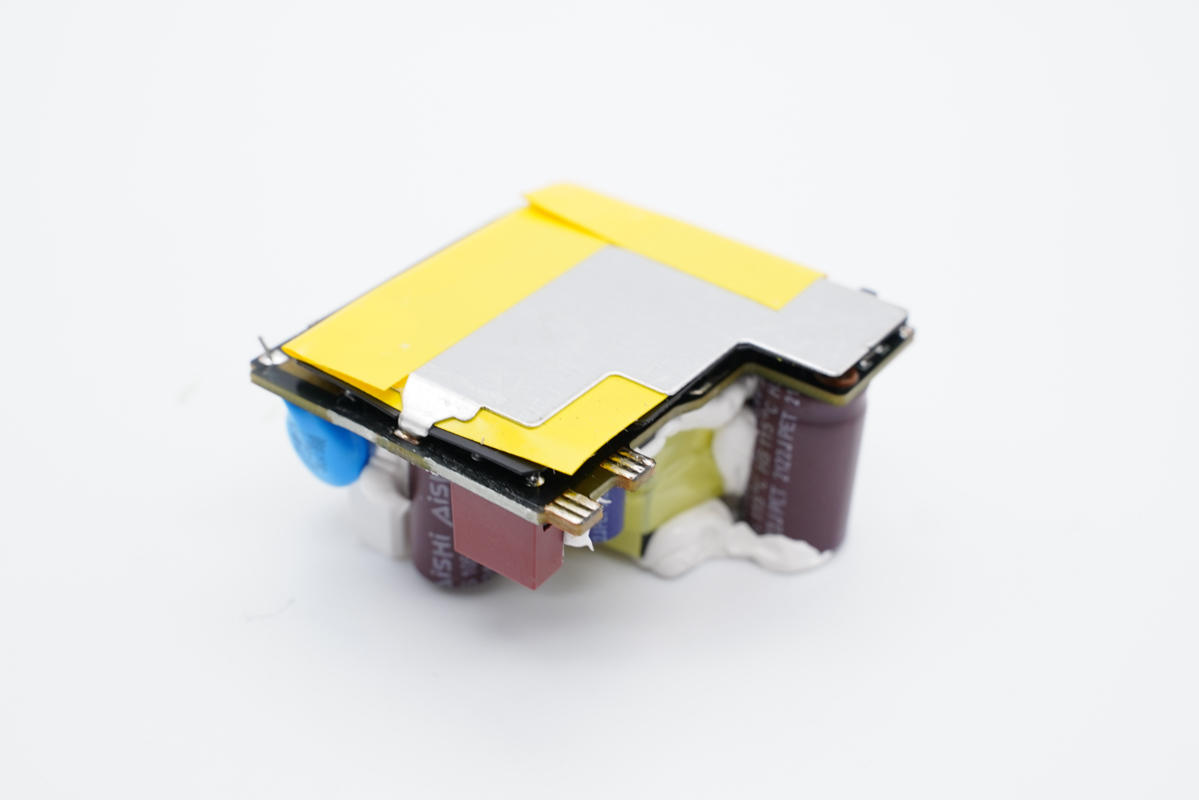

充電器電路板背面有散熱鋁片，通過絕緣隔離板與電路板絕緣。

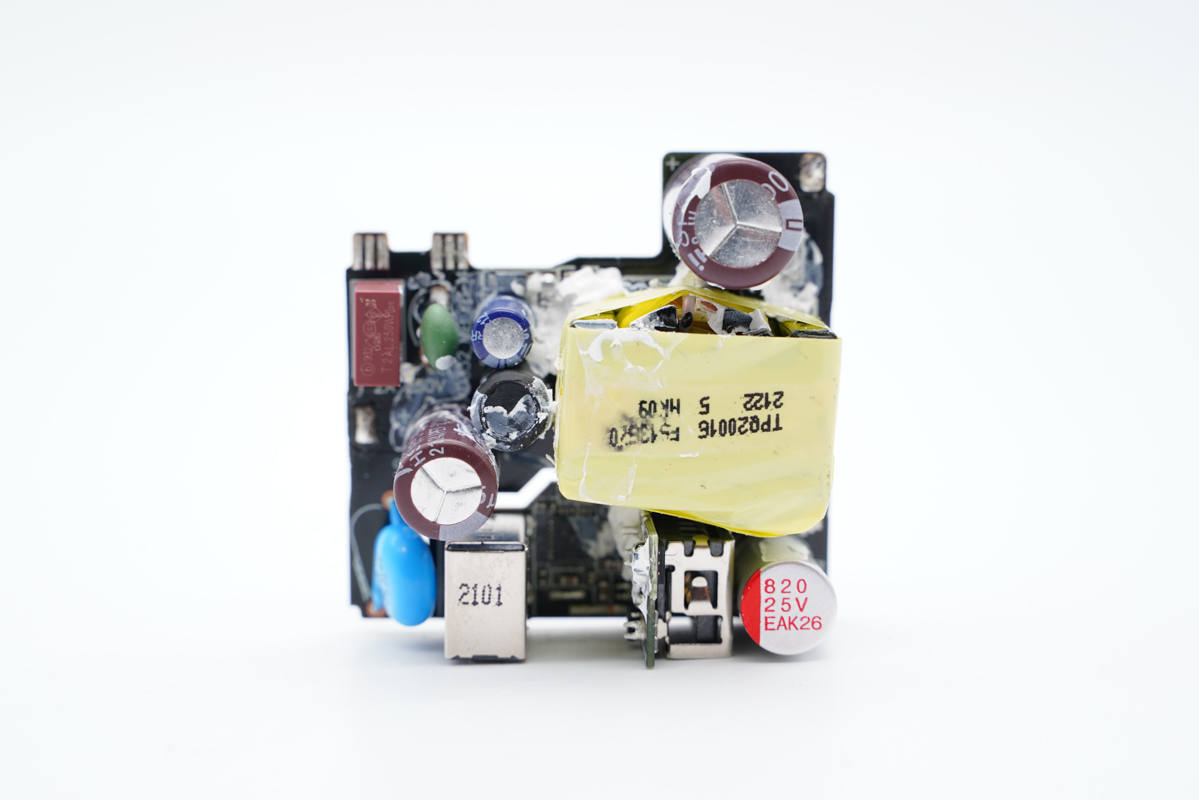

PCB正面一覽，左上角為折疊插頭位置，初級和次級之間開有隔離槽。

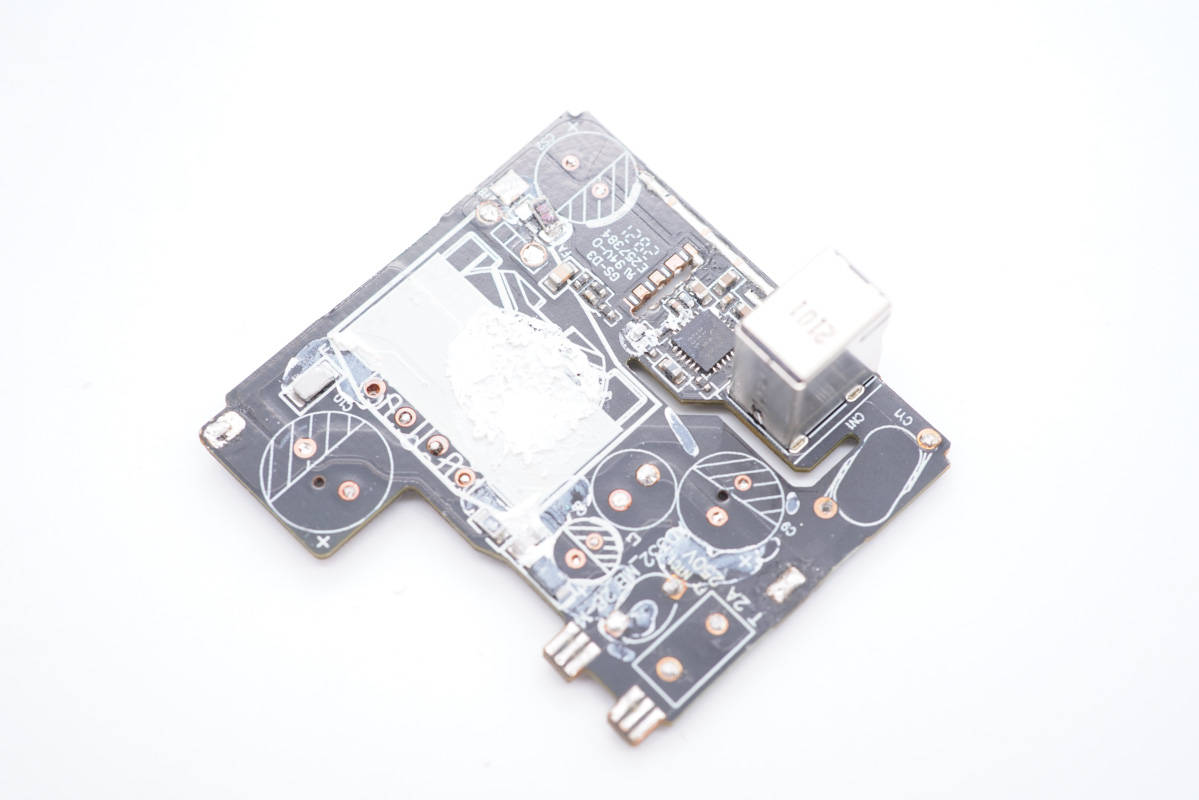

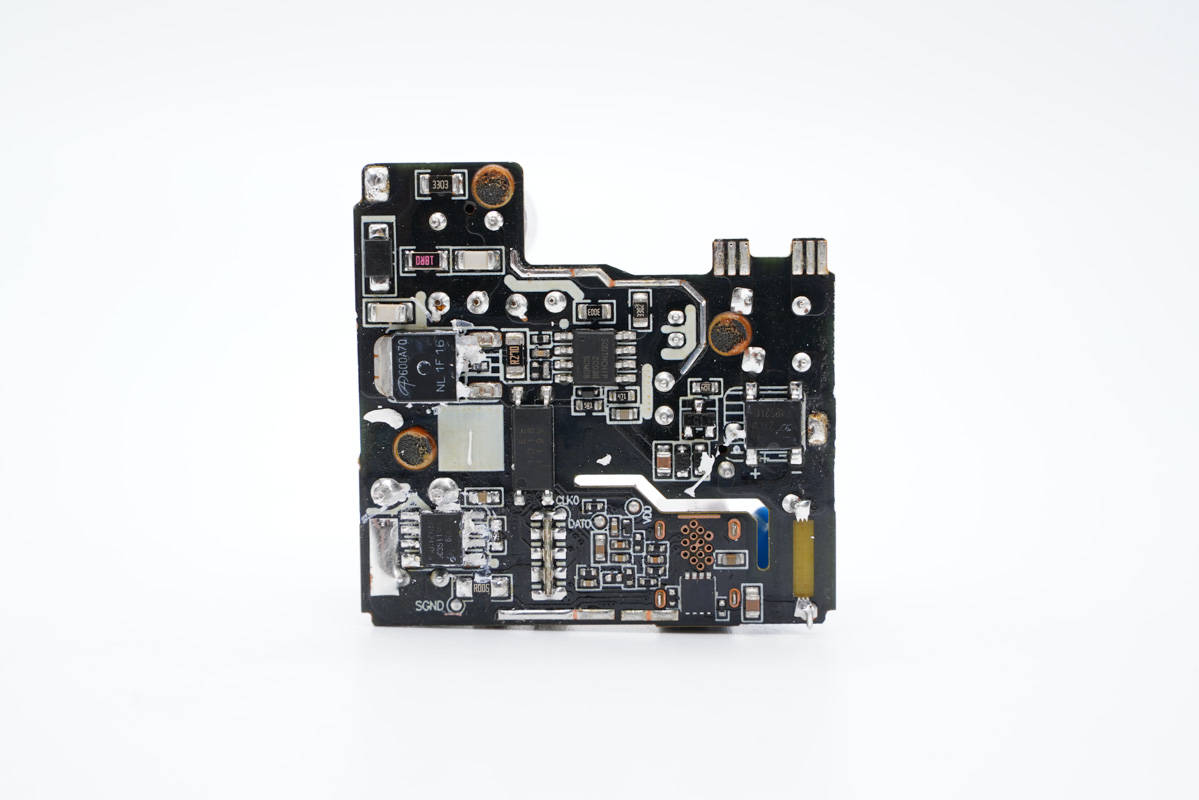

主板背面一覽，初次級之間以隔離槽為界，分界明顯。

輸出端是1A1C兩個輸出接口，接口后面有絕緣板與初級電路隔離。

通過觀察發現，紫米33W 1A1C雙口充電器采用典型的開關電源寬范圍輸出電壓，由協議芯片通過光耦反饋控制輸出電壓的設計架構，單口快充，雙口5V輸出。下面我們從輸入端開始了解各元器件。

輸入端一覽，可以看到兩顆濾波電容，慢熔保險絲和NTC浪涌抑制電阻。

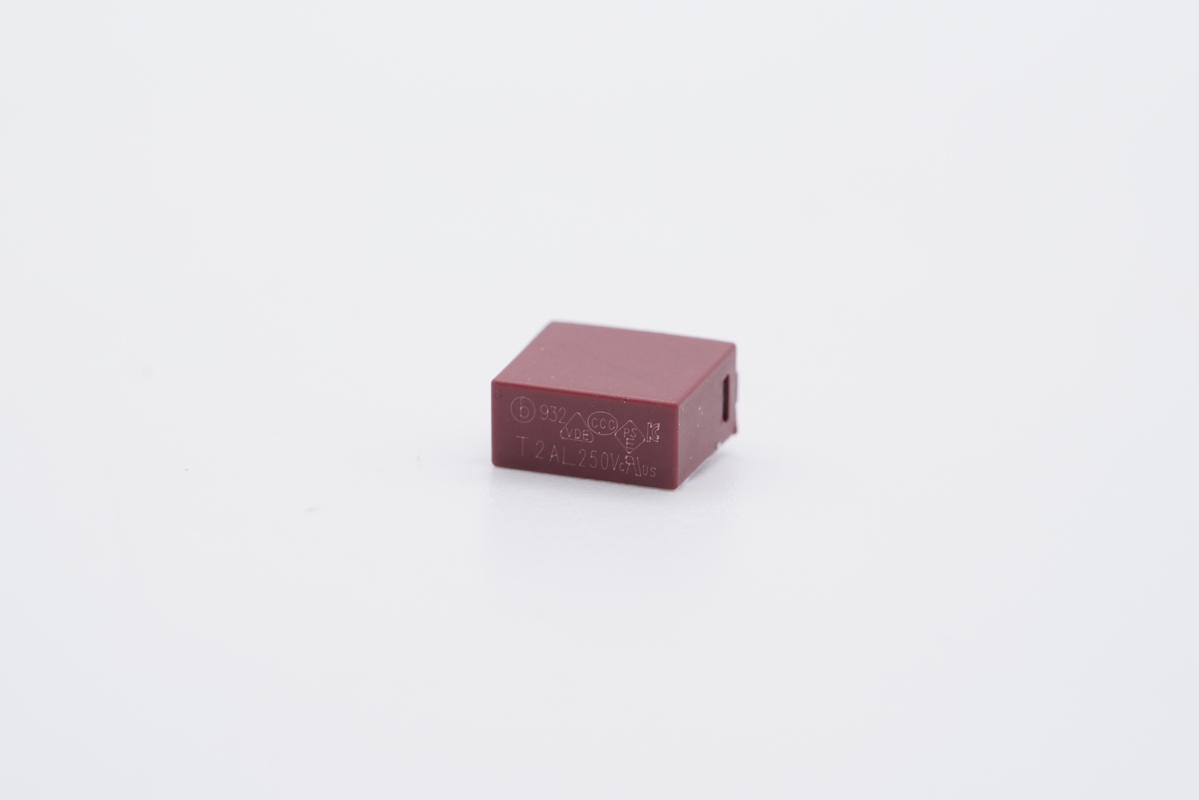

延時保險絲特寫，規格為2A 250V。

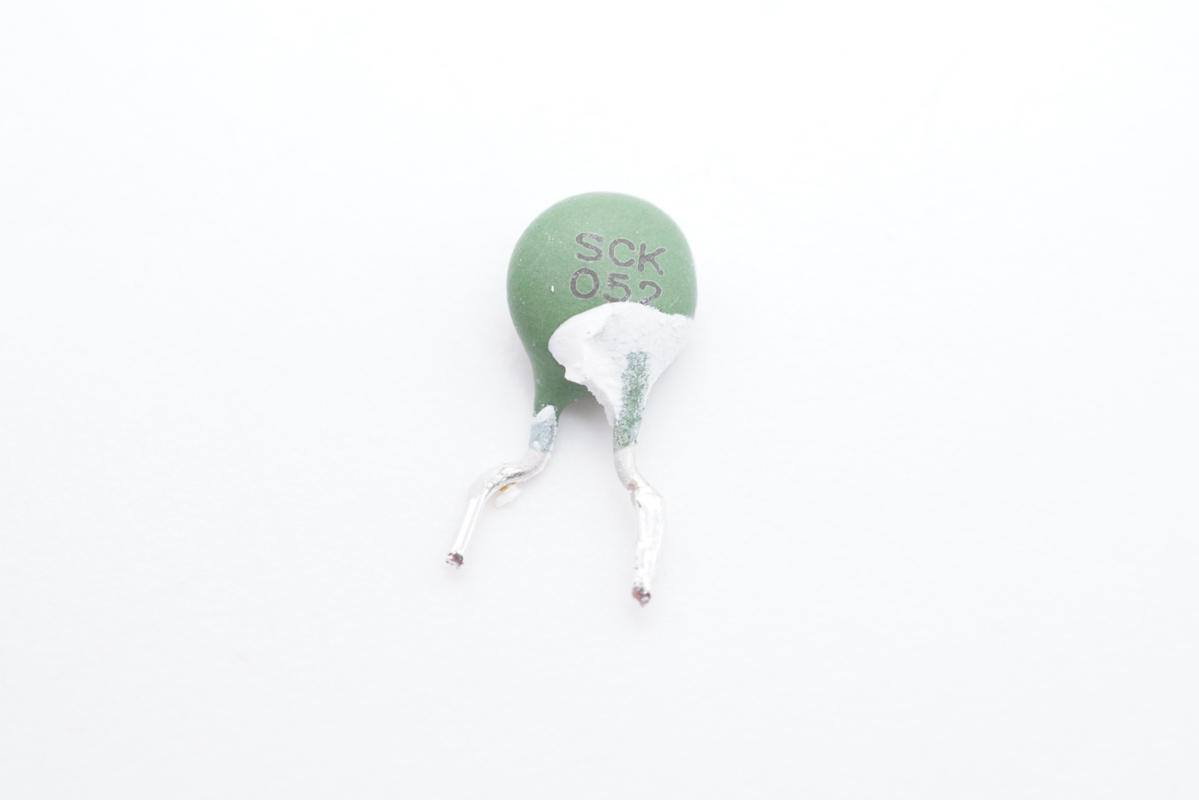

NTC浪涌電阻用于抑制插電時的沖擊電流，減小插電的火花。

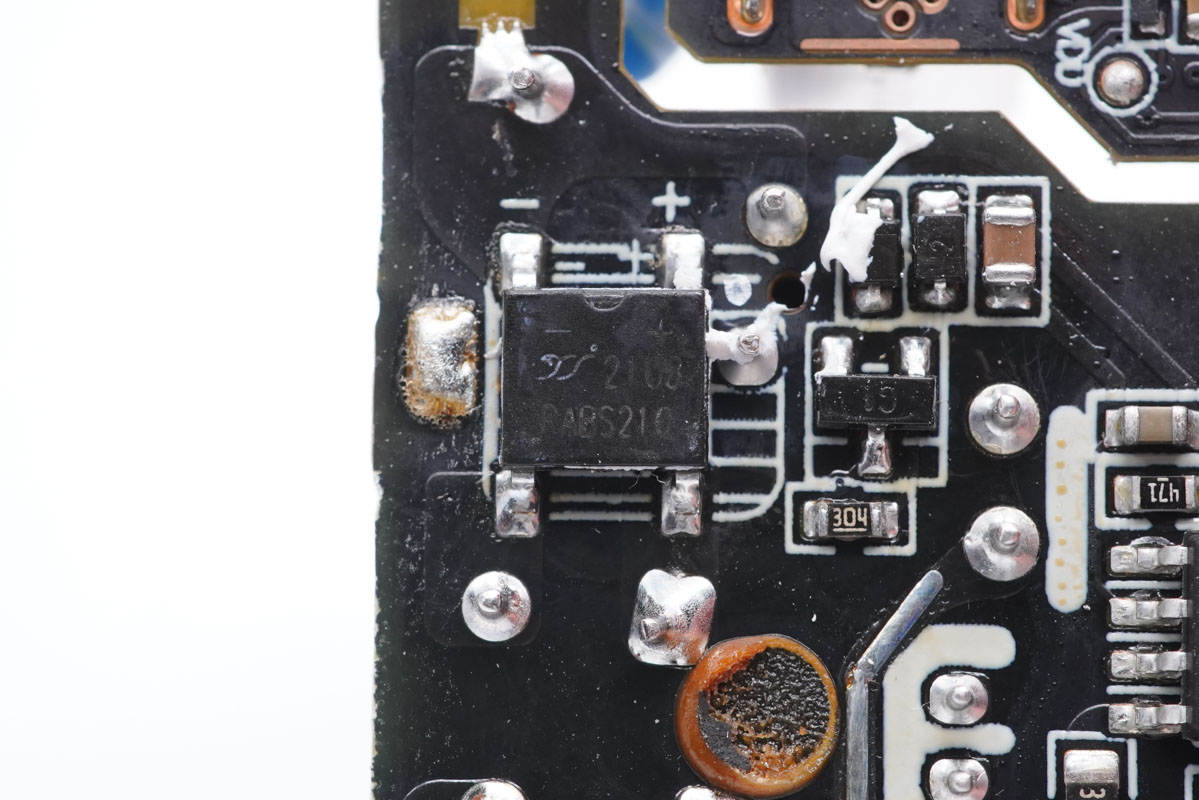

整流橋特寫，揚杰RABS210，2A電流，耐壓1000V。

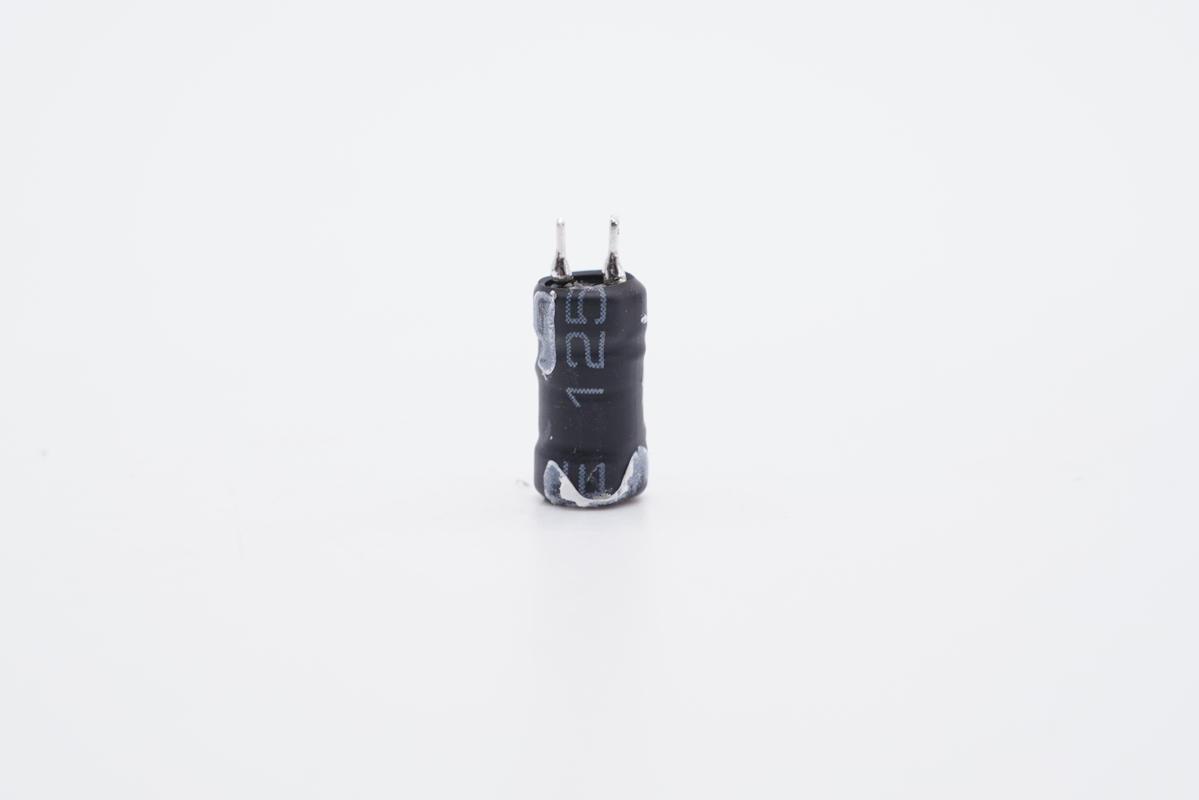

差模電感特寫，采用工字磁芯，外套熱縮管絕緣。

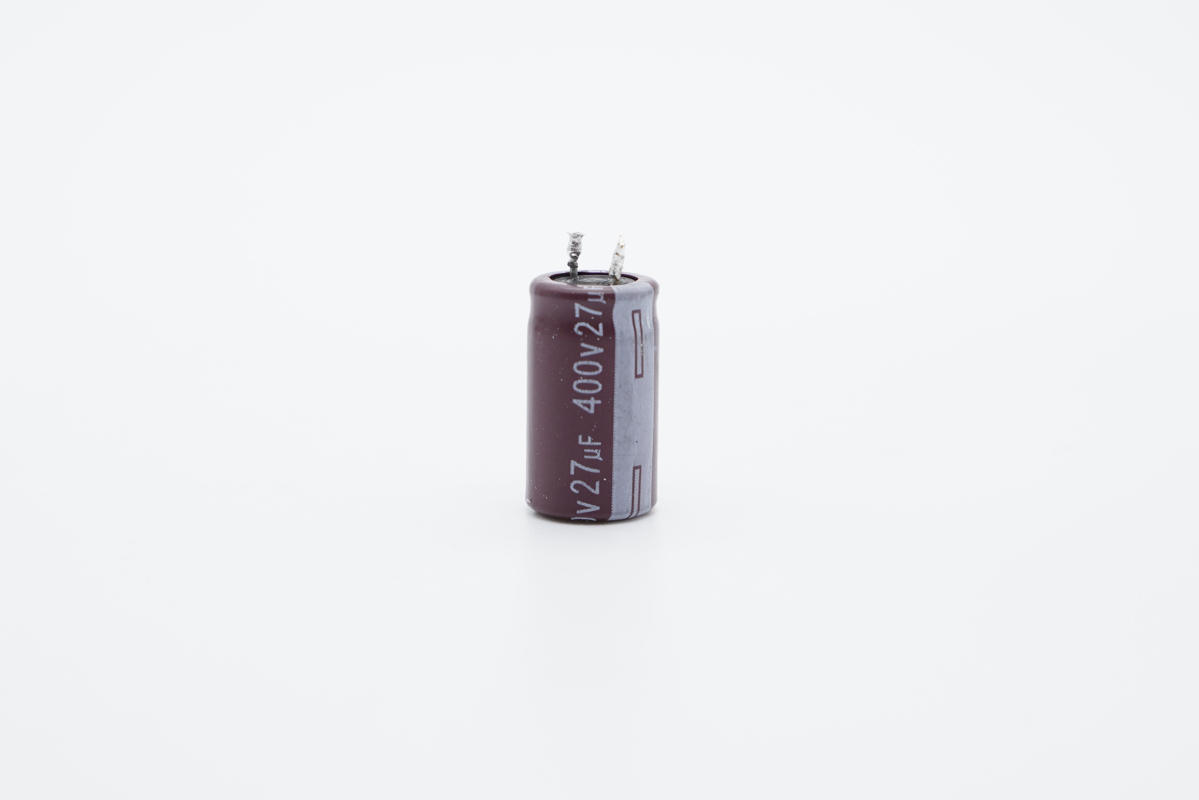

輸入端兩顆濾波電解電容來自艾華，較大的一顆規格為400V 27μF。

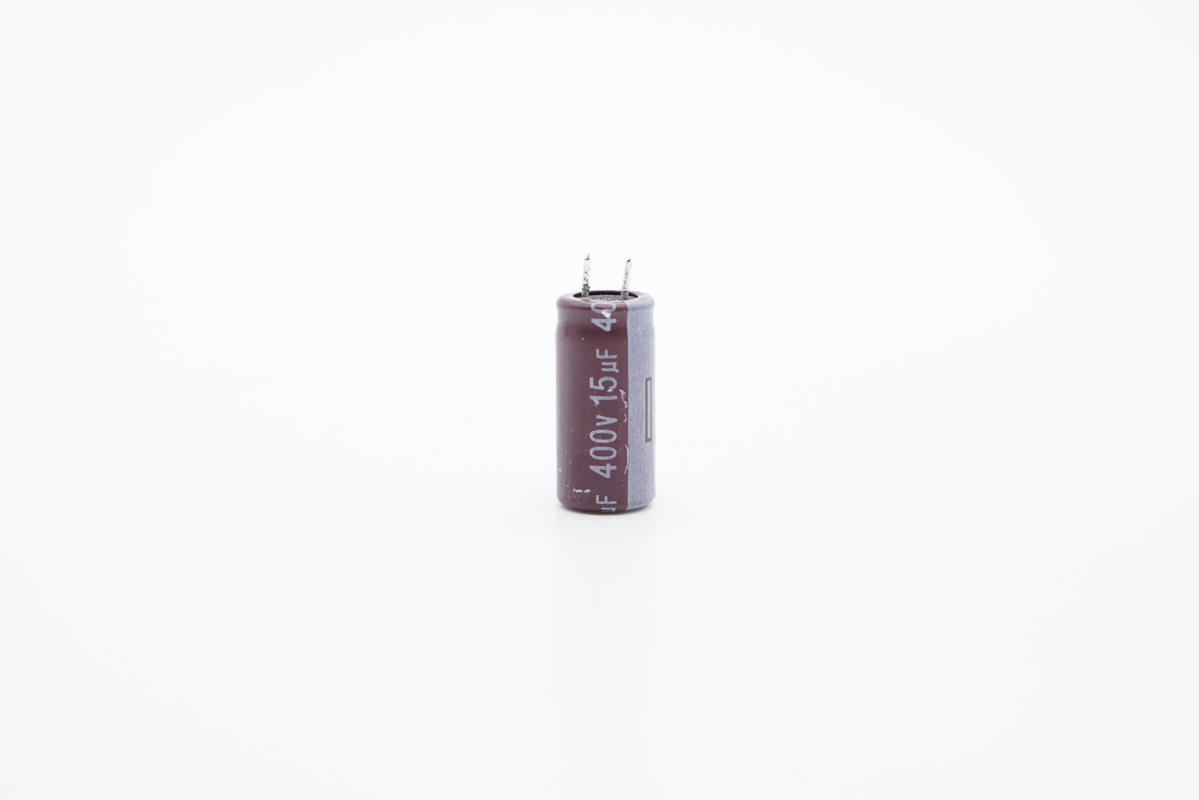

另外一顆較小的容量為15μF。

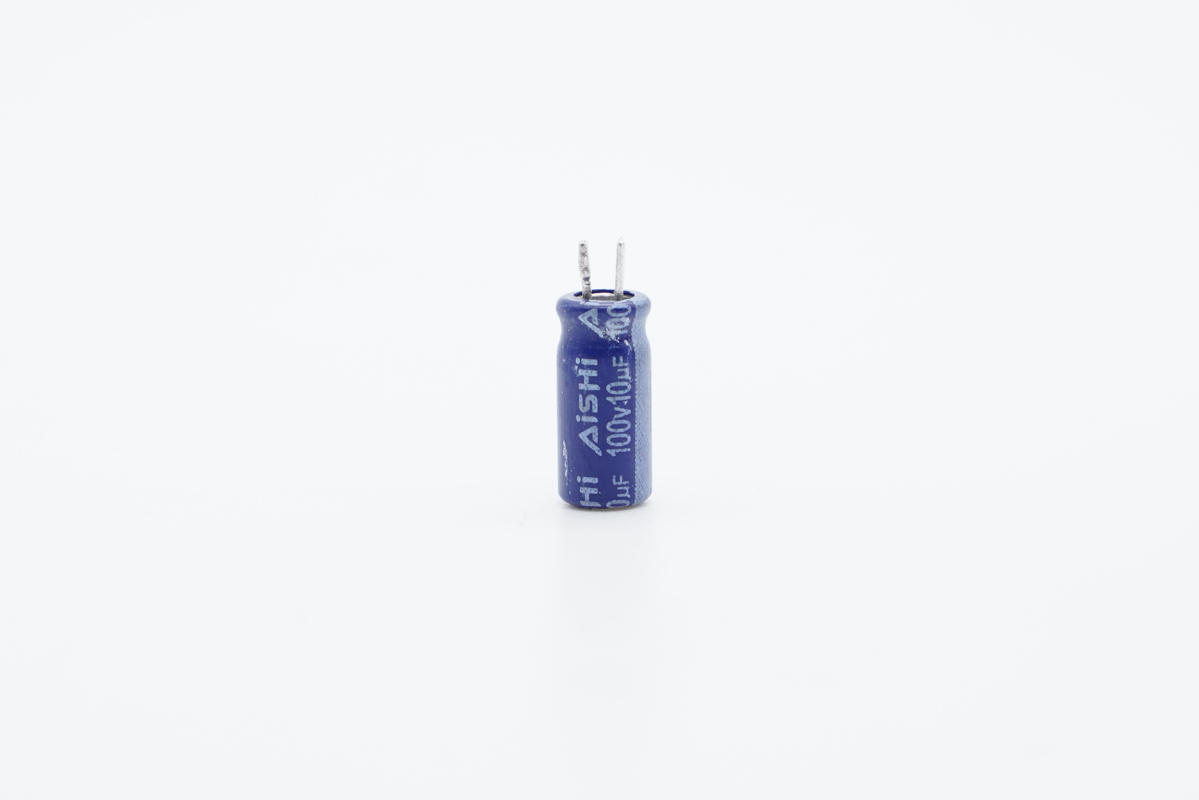

主控芯片供電電容同樣來自艾華，規格為100V 10μF。

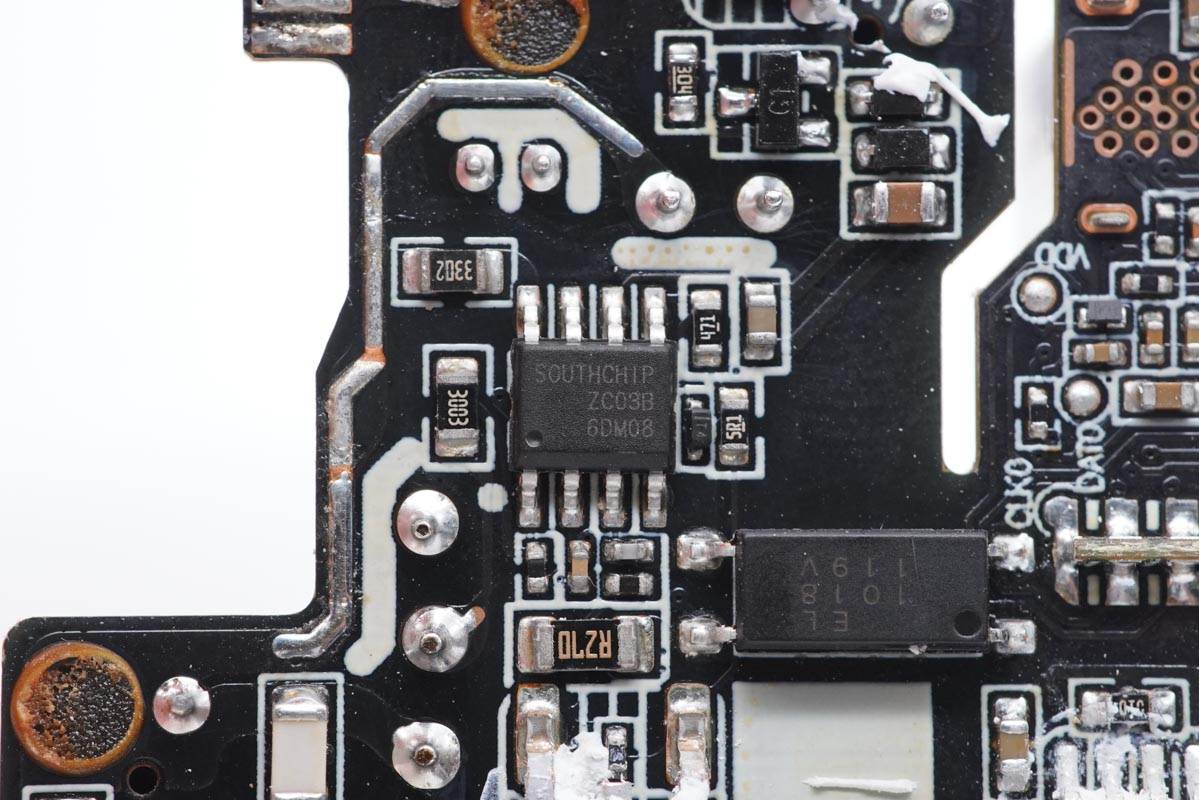

開關電源主控芯片采用南芯半導體ZC03B定制控制器，是一顆高性能多模式反激控制器，內置X電容放電和高壓啟動，可實現極低的待機功耗和超快的啟動速度。

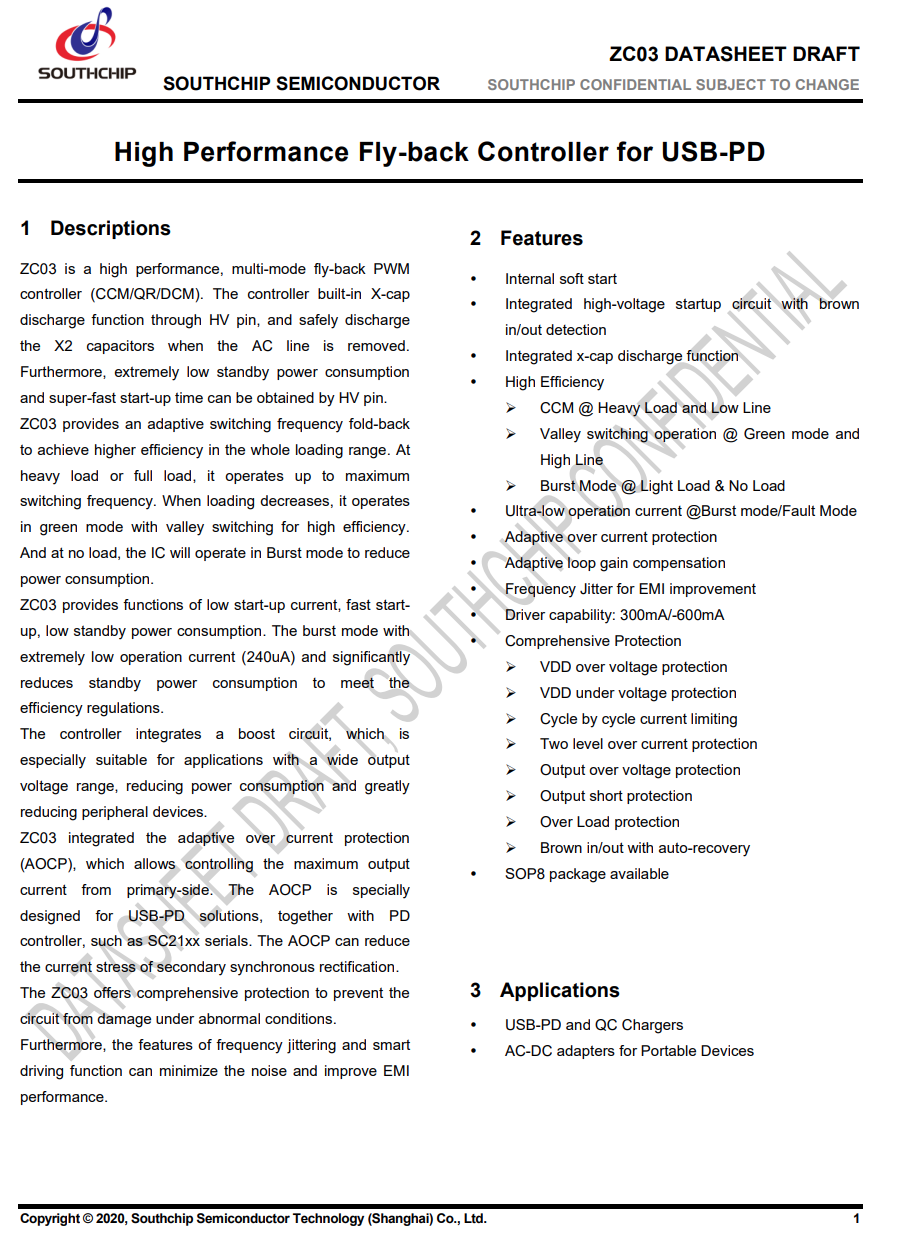

南芯 ZC03 詳細資料。

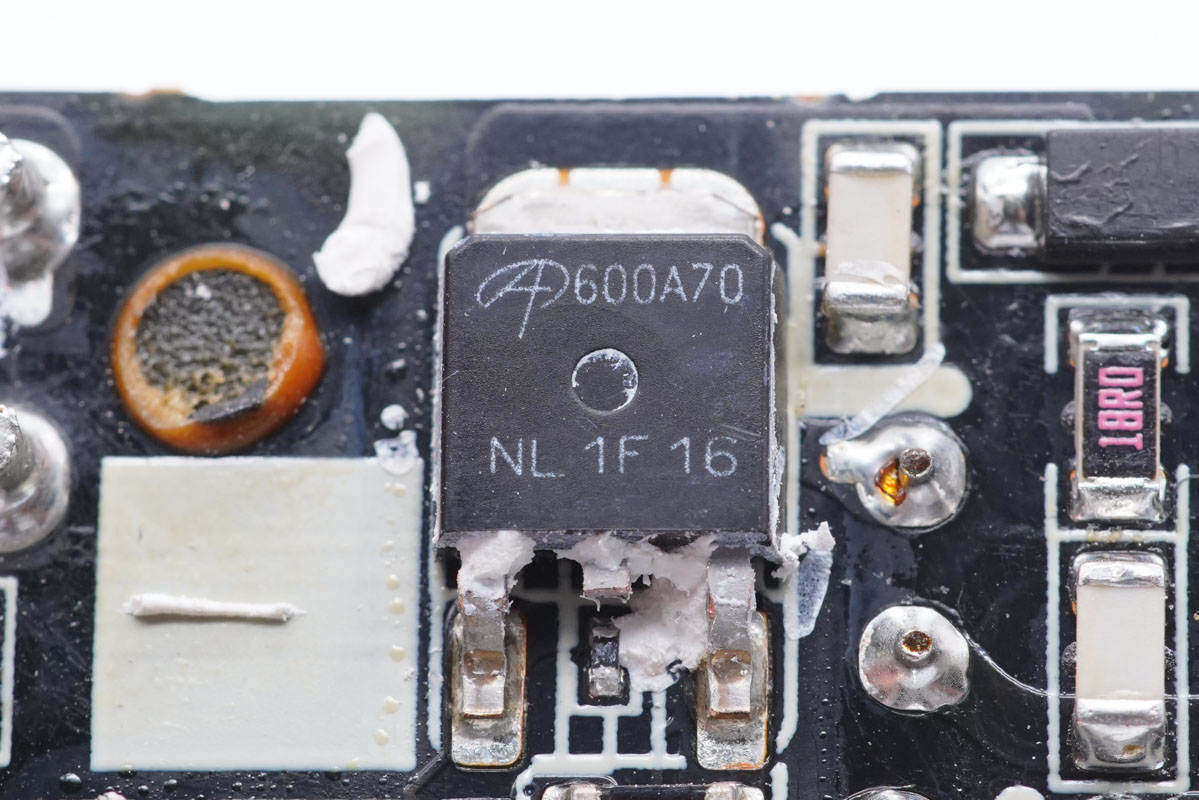

高壓開關MOS管來自AOSMD，型號AOD600A70，NMOS，耐壓800V，TO-252封裝。

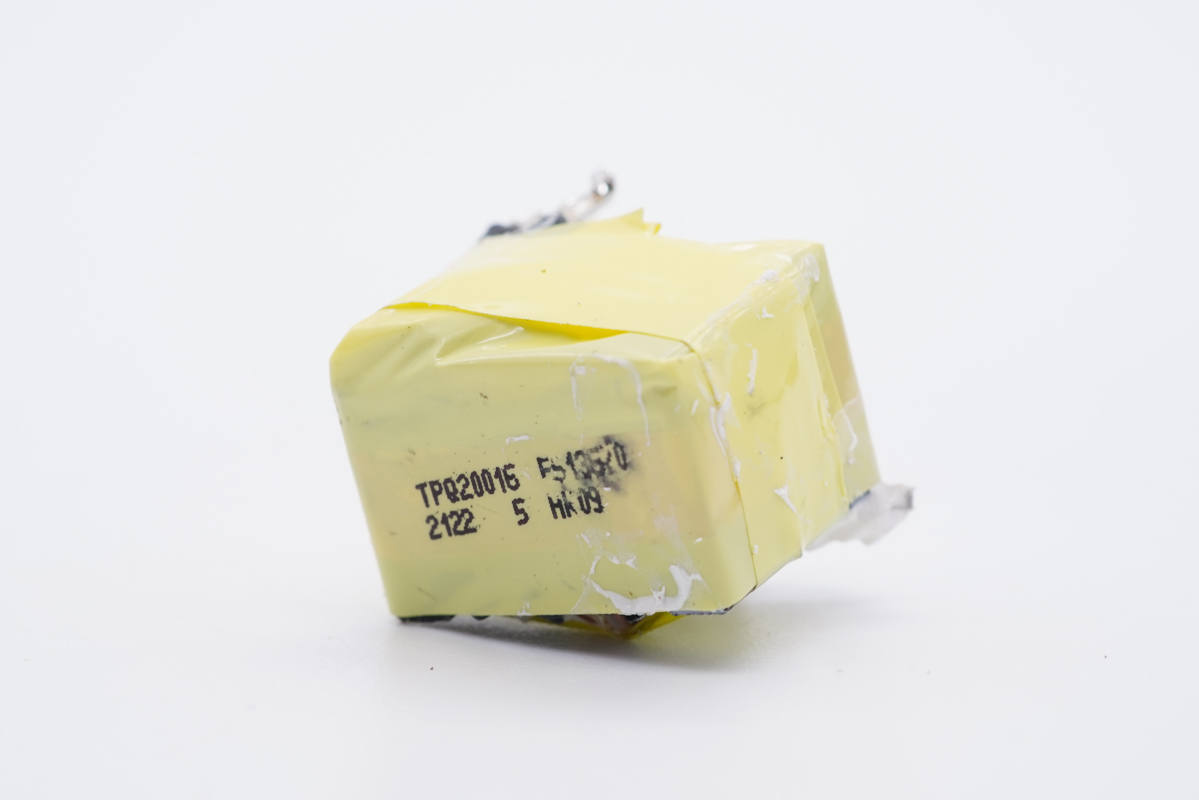

變壓器使用馬拉膠帶纏繞絕緣。

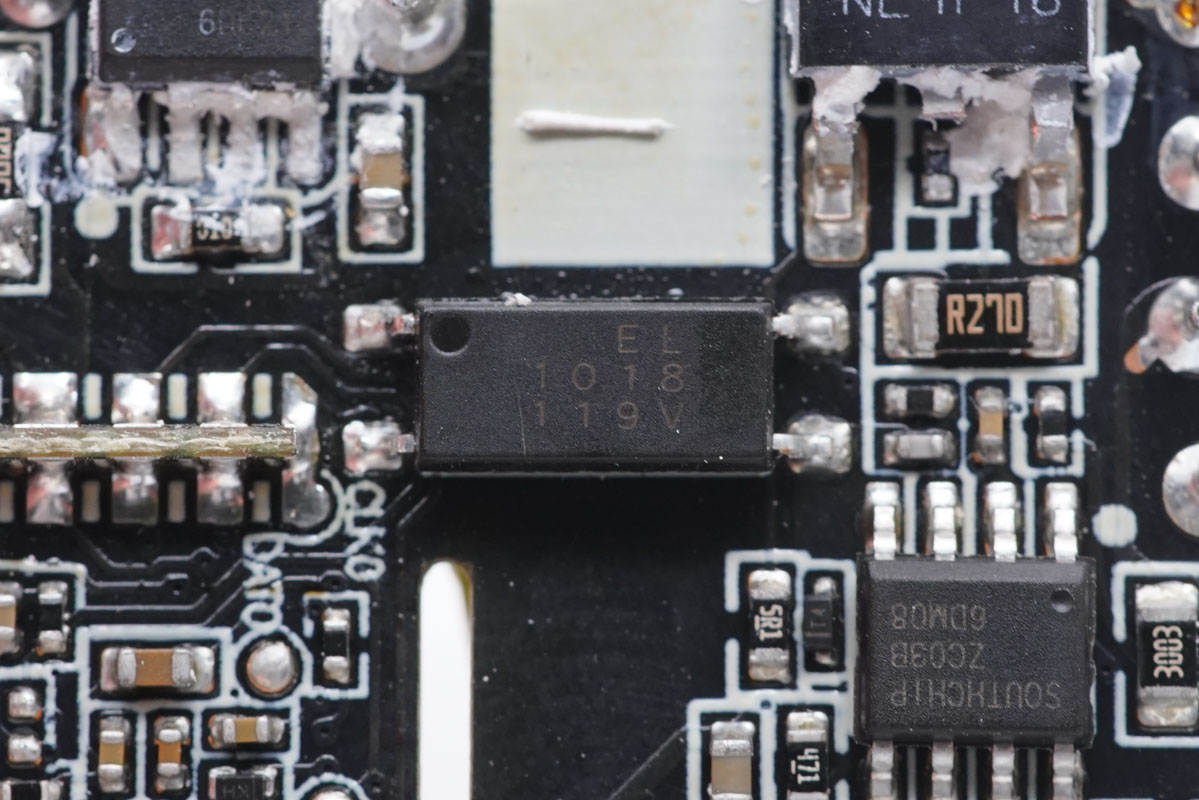

億光 1018光耦特寫，用于輸出電壓反饋調節。

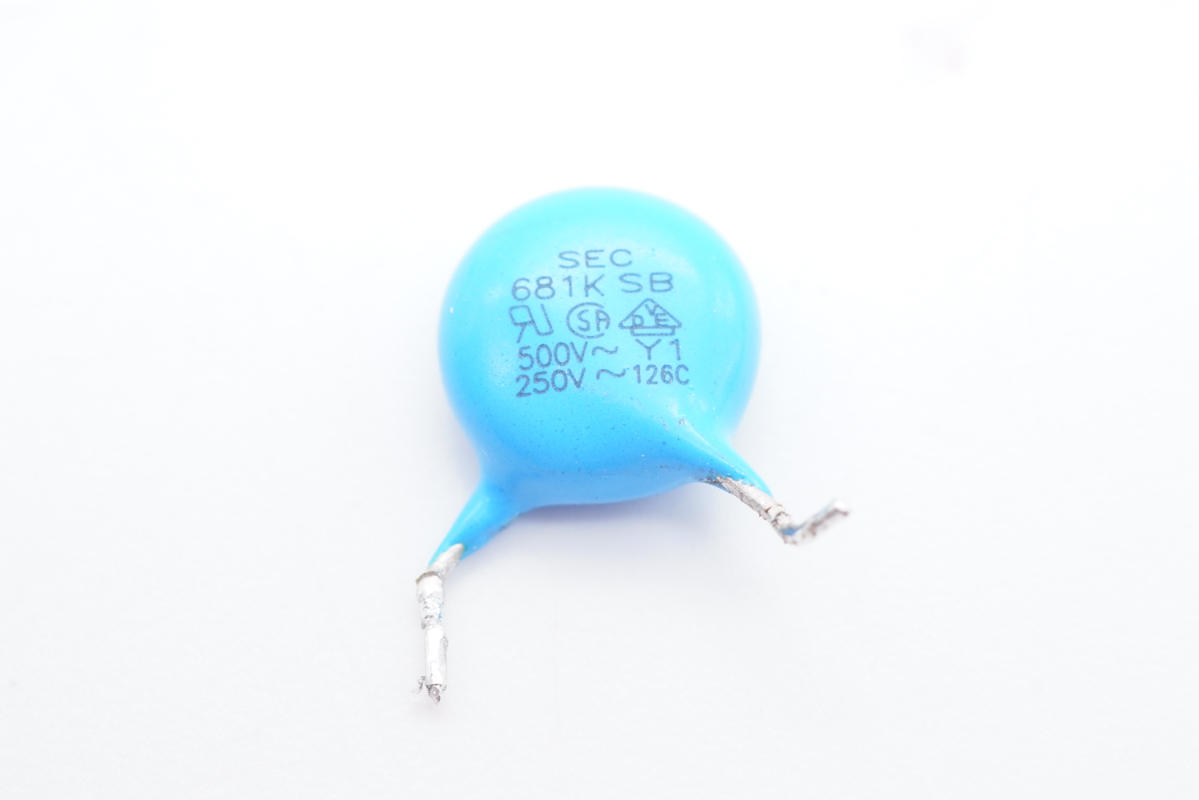

Y電容特寫，用于輸出抗干擾。

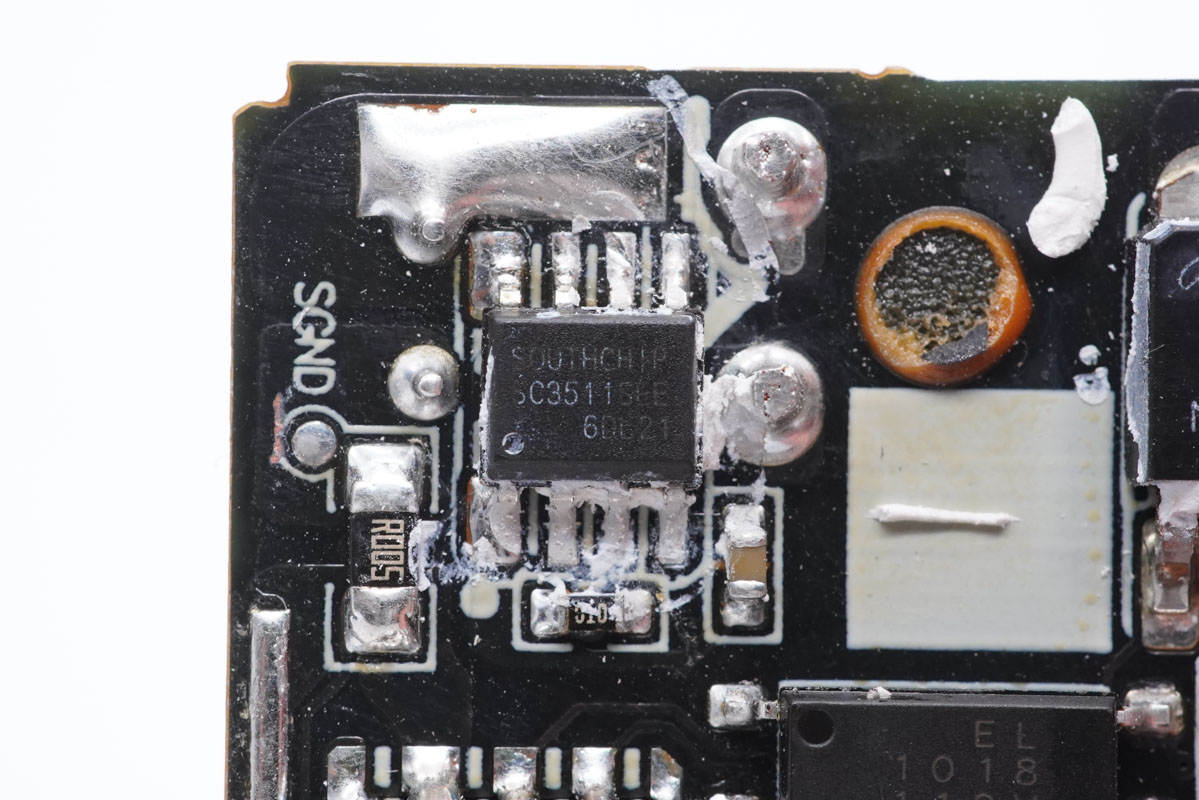

南芯的次級同步整流芯片SC3511，是一顆集成了100V耐壓10mΩ導阻同步整流管的同步整流芯片，無需輔助繞組供電，支持DCM、CCM和準諧振運行模式，支持高端和低端應用，支持快速關斷。外圍元件精簡，采用SOP8封裝。

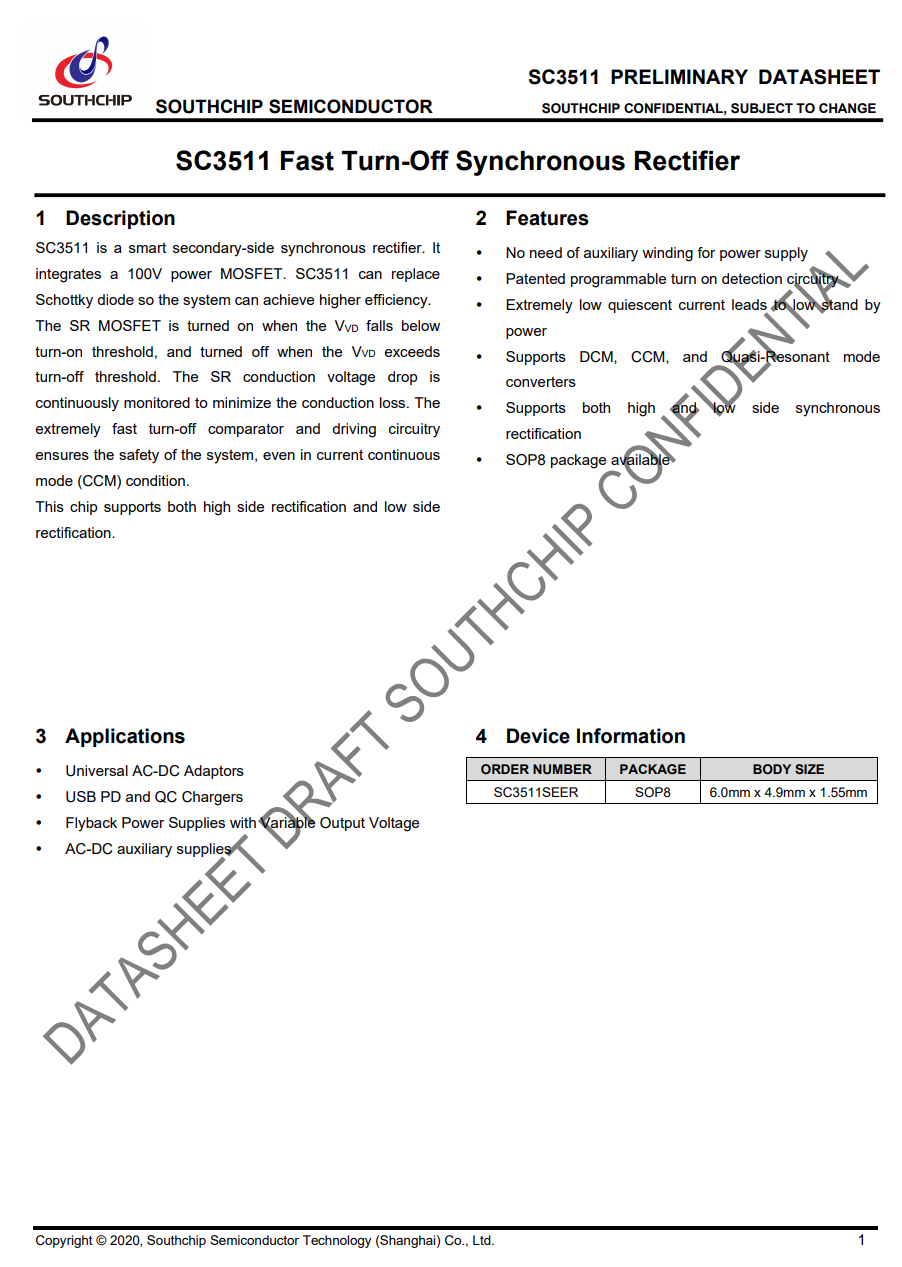

南芯 SC3511 詳細資料。

據充電頭網了解，南芯半導體的快充方案廣泛應用在手機、充電器、無線充、車充、充電寶、儲能電源等各個方面，并被立訊精密65W 1A1C氮化鎵快充、華為66W超級快充車充、華為50W超級快充無線車充、紫米20號200W PD快充移動電源、小米20000mAh移動電源 50W超級閃充版、三星10000mAh 25W PD快充移動電源、公牛600W戶外移動電源、安克PowerHouse II 400戶外電源等知名品牌的數十款產品采用。

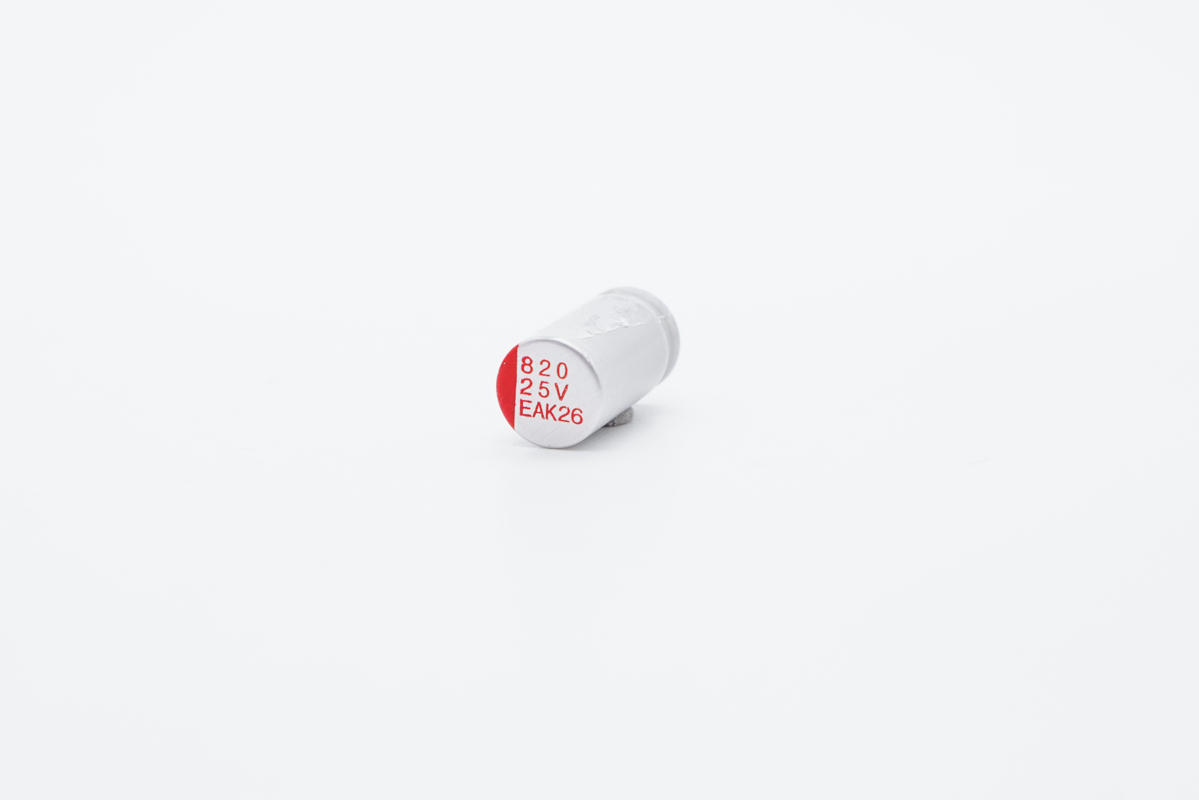

輸出采用一顆固態電容進行濾波，規格為820μF 25V。

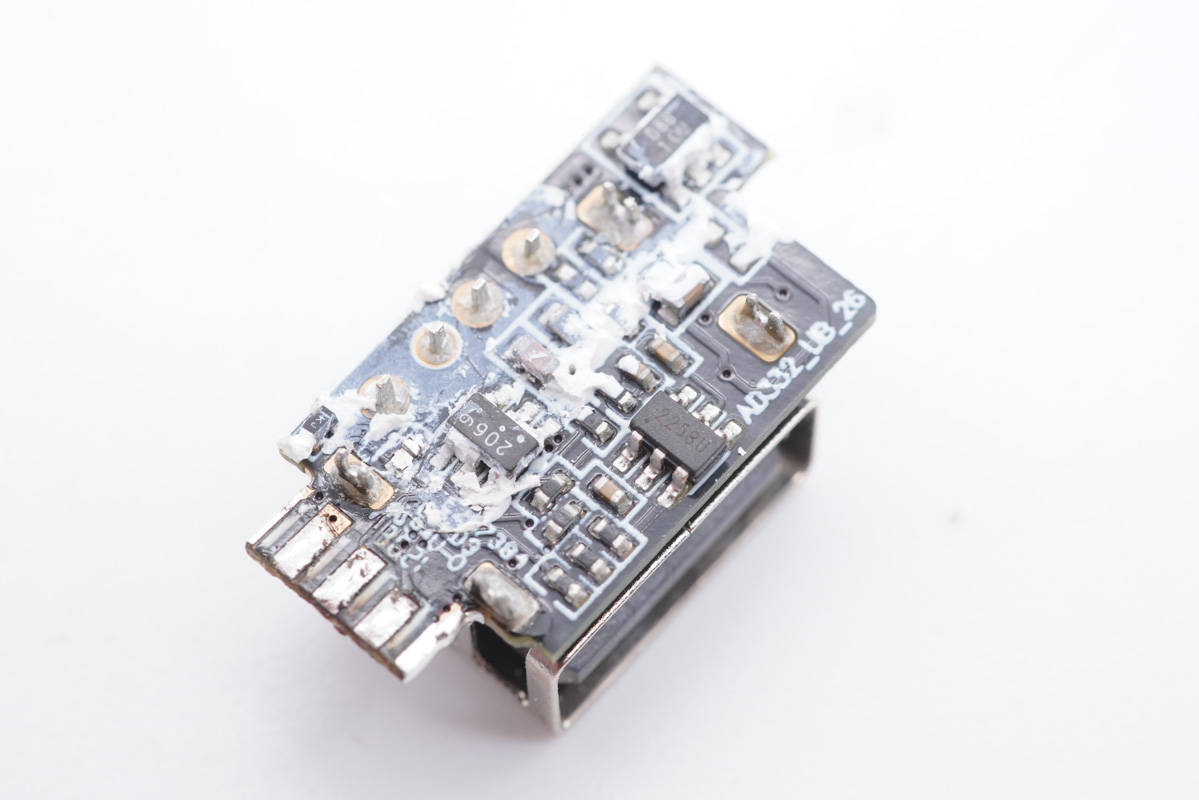

USB-A母座焊接在小板上，協議芯片在兩個接口之間。

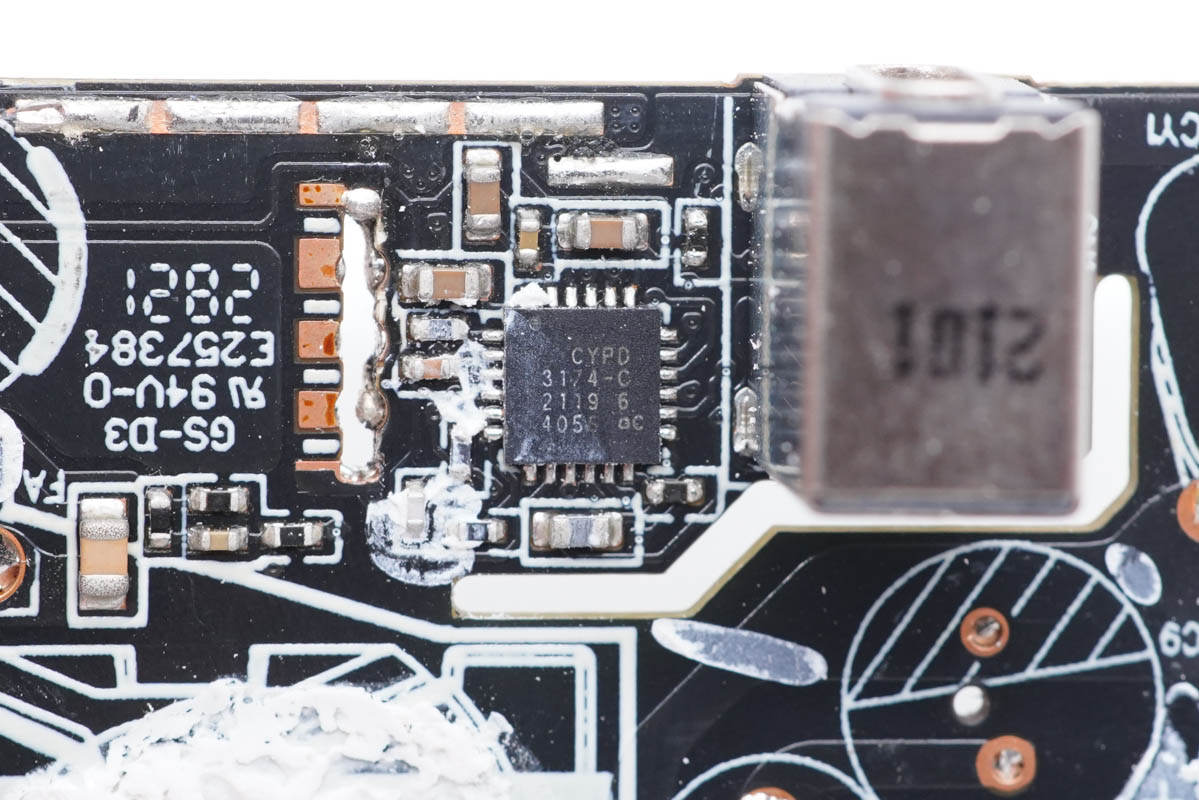

USB PD快充協議芯片采用英飛凌CYPD3174，該芯片支持PD3.0包括PPS協議，支持QC4.0，蘋果2.4A等其他快充協議；內置多重全面的保護功能，內置32位 M0處理器，集成振蕩器且無需外部時鐘。

C口的輸出VBUS開關管，絲印4D。

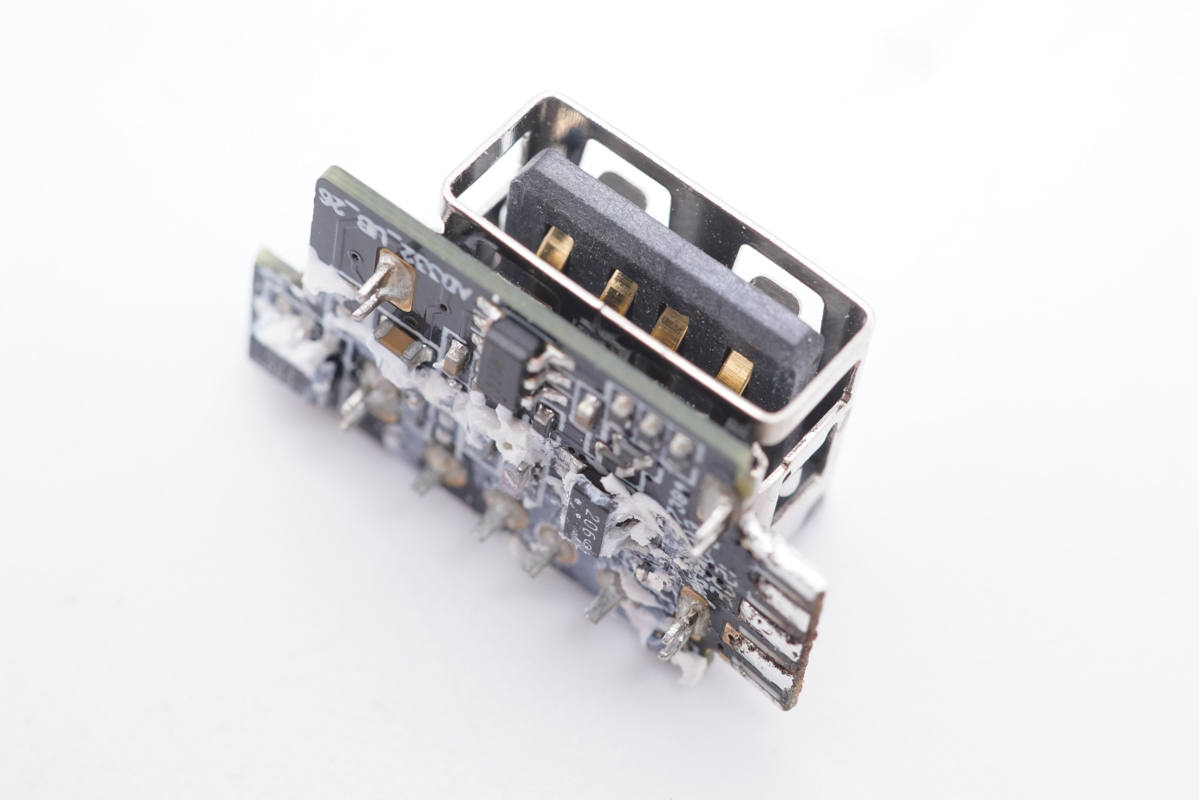

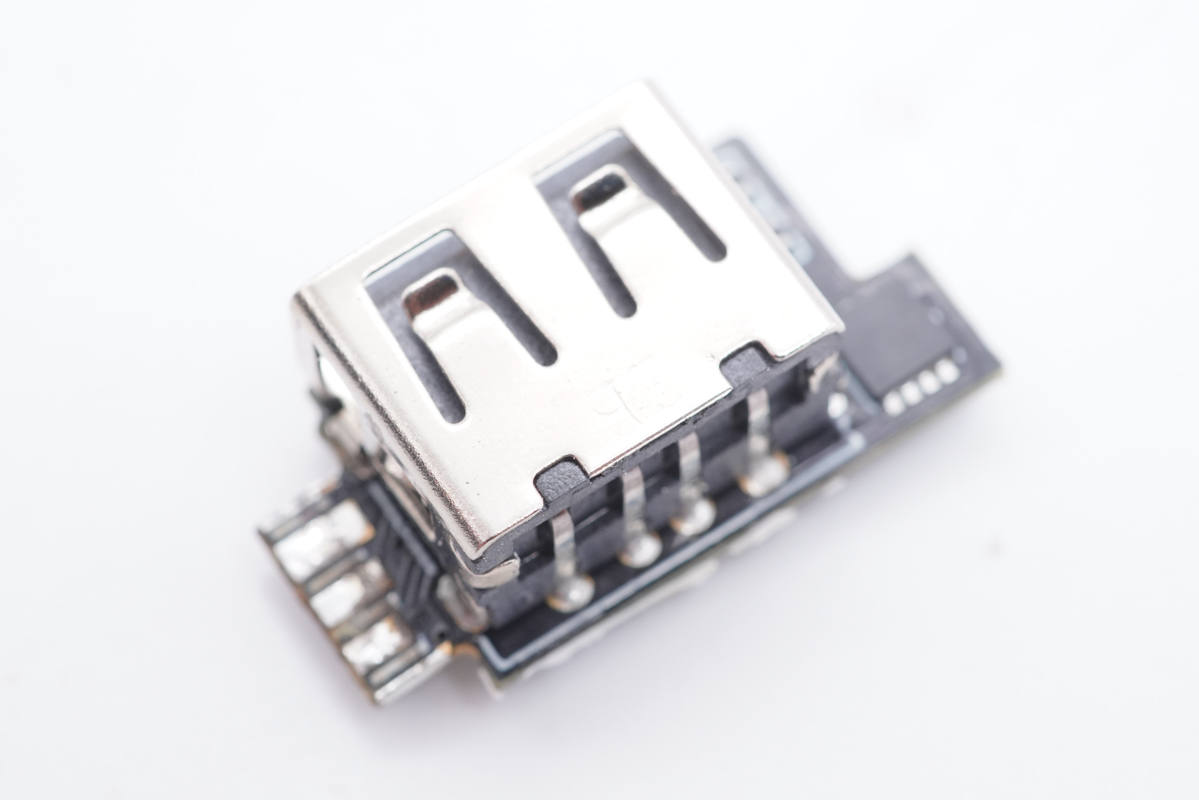

USB-A母座焊接在小板上。

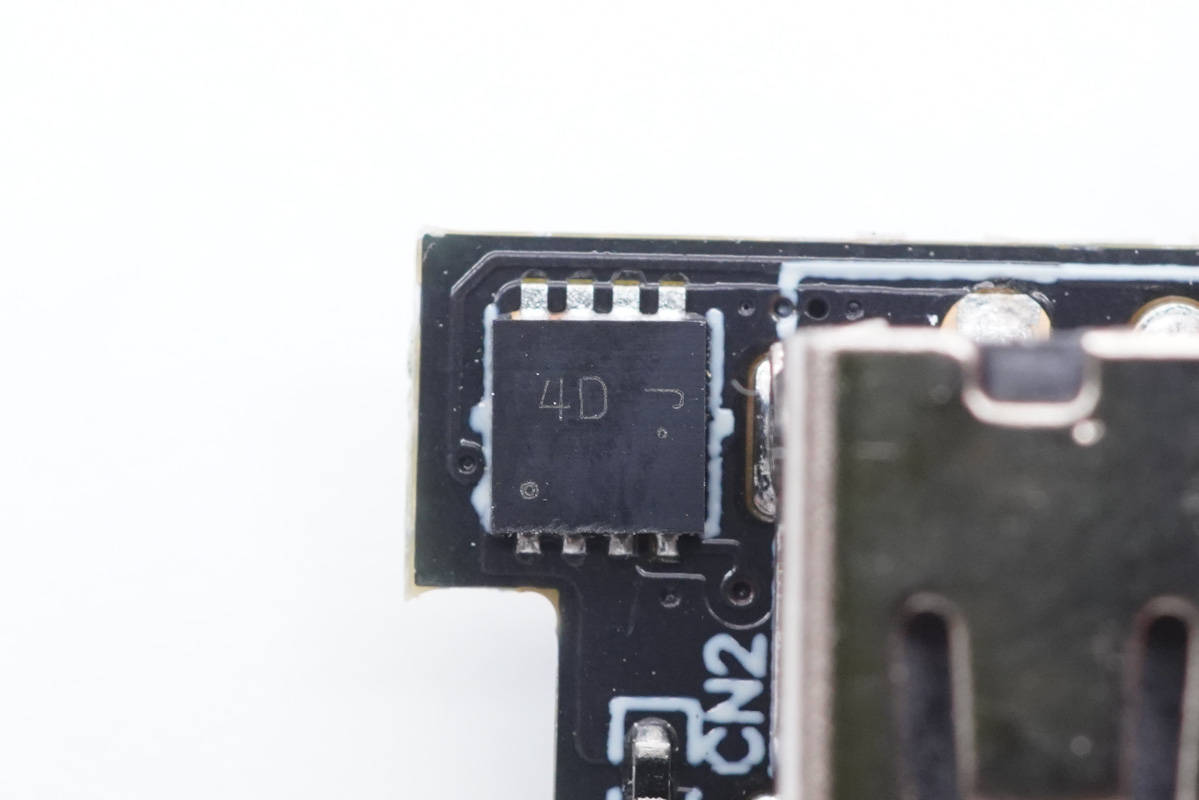

USB-A口的VBUS開關管和USB-C口為同一型號。

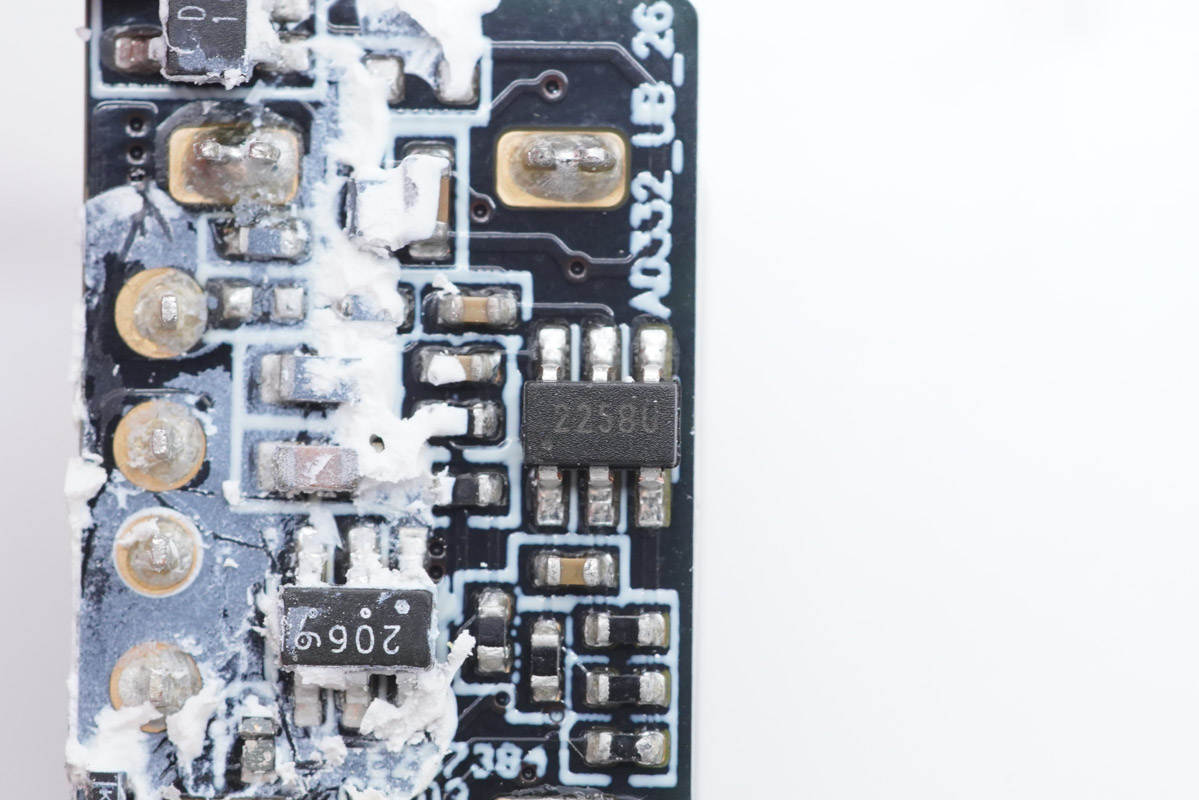

小板背面有三顆芯片。

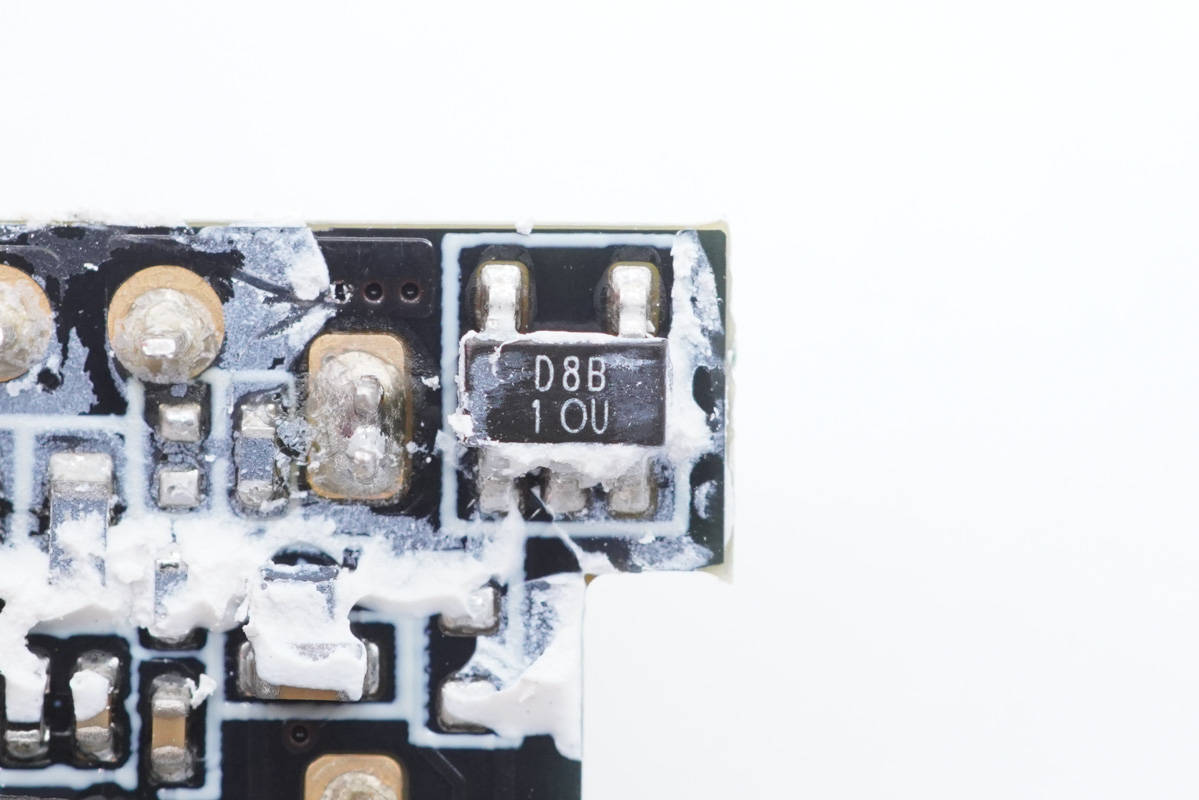

絲印D8B的芯片是一顆穩壓芯片。

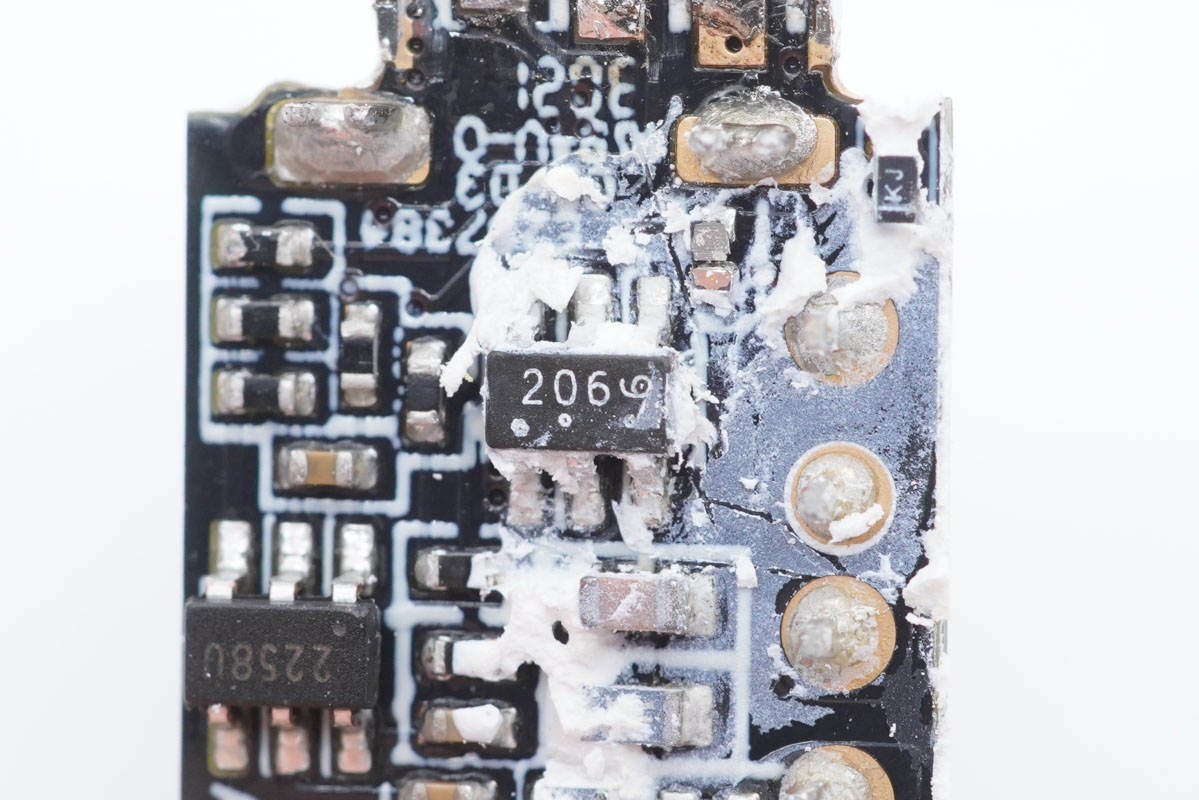

絲印2258U的紫米定制芯片，資料不詳，用于雙口快充控制功能。

絲印206的MOS管。

USB-A口特寫，沒有特殊觸點。

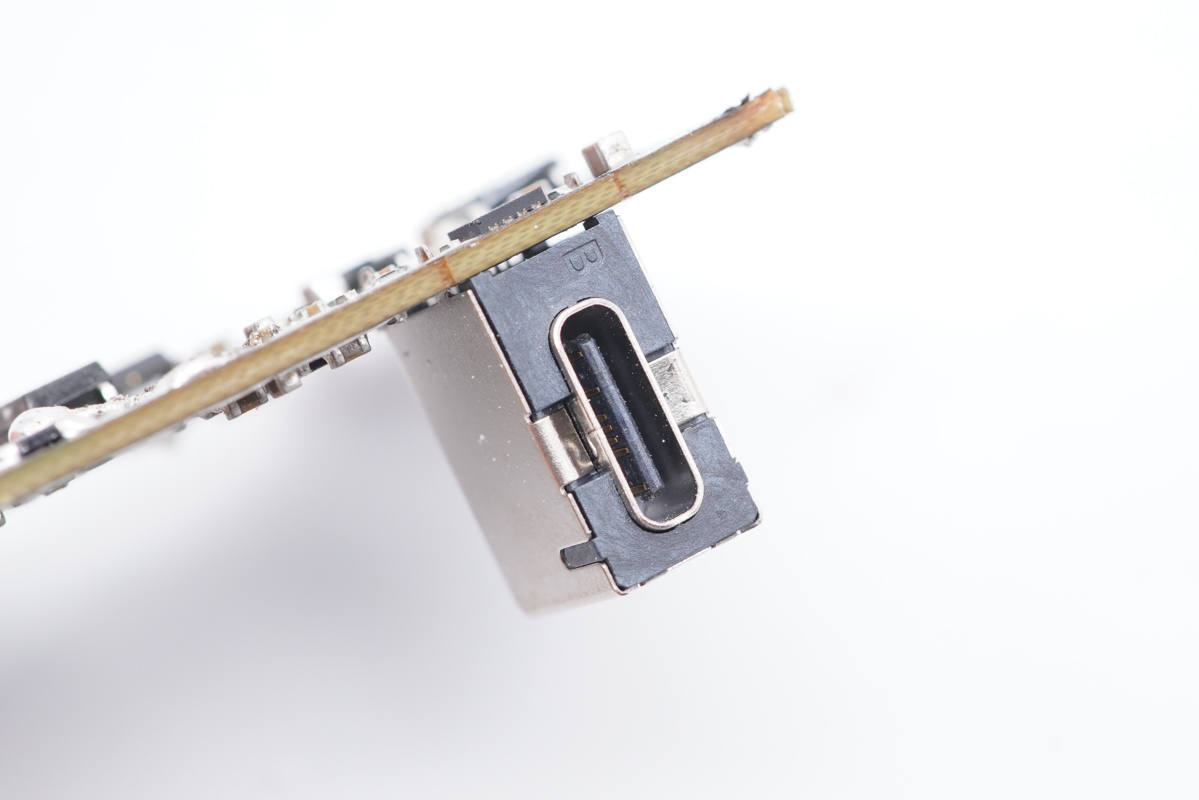

USB-C接口采用金屬外殼包封。

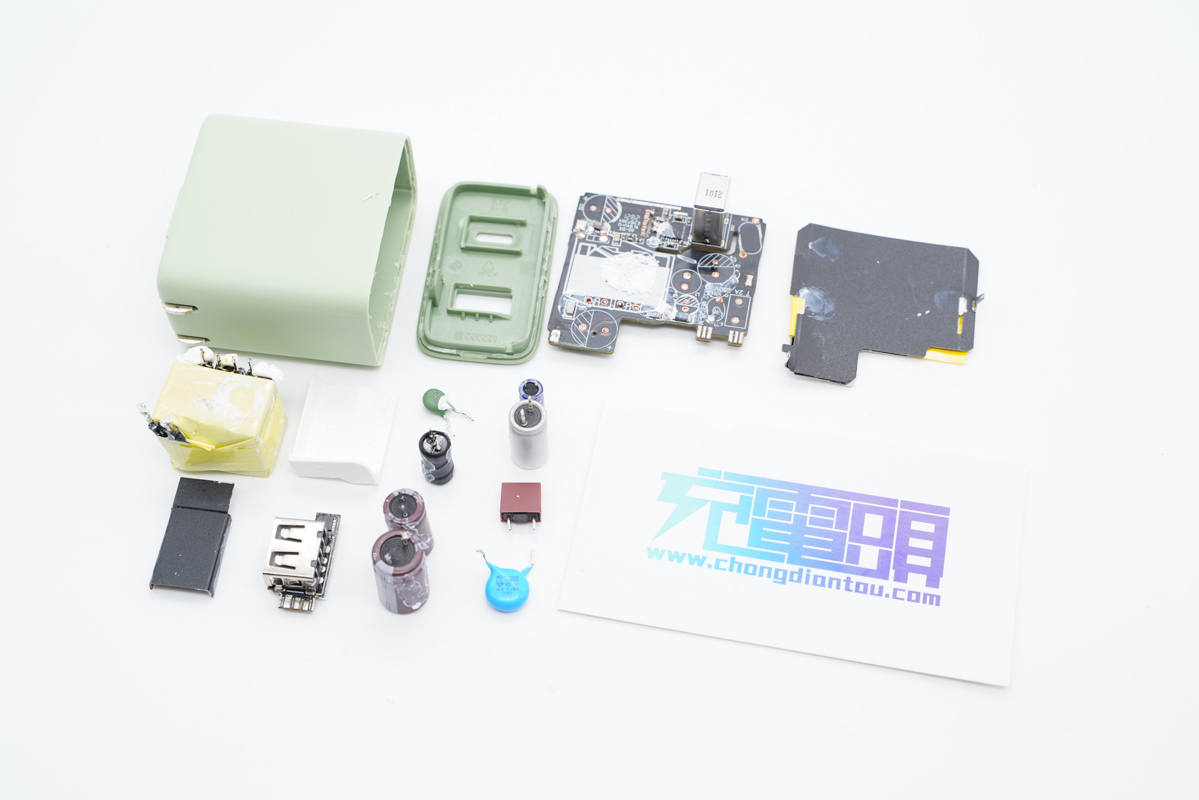

全部拆解完畢，來張全家福。

充電頭網拆解總結

紫米33W雙口1A1C充電器采用清新綠色外殼，為充電器市場引入一波亮色。相比傳統非黑即白的充電器，新款一目了然。簡潔的外觀下除了支持小米私有快充，還支持PPS快充。豐富的快充協議支持，可以滿足多款手機的快充需求，通用性相當好。

充電頭網通過拆解了解到，這款充電器內部采用了南芯的開關電源方案，使用南芯ZC03B定制反激控制器搭配AOS高壓MOS管，次級采用南芯SC3511一體化同步整流芯片。通過英飛凌CYPD3174進行協議控制。初級使用艾華電解電容濾波，輸出使用固態電容濾波，用料扎實可靠。
