近期深圳市鑫佳偉科技有限公司針對快充市場，推出了一款20W?PD快充充電器AC32。這款充電器采用“小方塊”造型設計，搭配可折疊插腳，整體小巧便攜。此外性能方面，支持多個快充協議，支持9V2.22A和12V1.67A兩組電壓檔位的20W快充，可以很好地滿足iPhone 12系列手機日常快充需求。下面充電頭網將對這款充電器進行詳細拆解，看看其設計、做工如何。

一、鑫佳偉20W快充外觀

充電器采用方塊造型設計，端角過渡圓潤。機身殼為白色，整體十分簡潔。

機身兩側外殼中心設有小凹面，方便用戶插拔使用。

輸入端外殼上印有充電器參數，兩側加入雙翼設計，日常使用更加穩定

型號：AC32

輸入：100-240V~ 50/60Hz 0.3A

輸出：5V3A、9V2.22A、12V1.67A

制造商：深圳市鑫佳偉科技有限公司

充電器通過了CCC和RoHS認證。

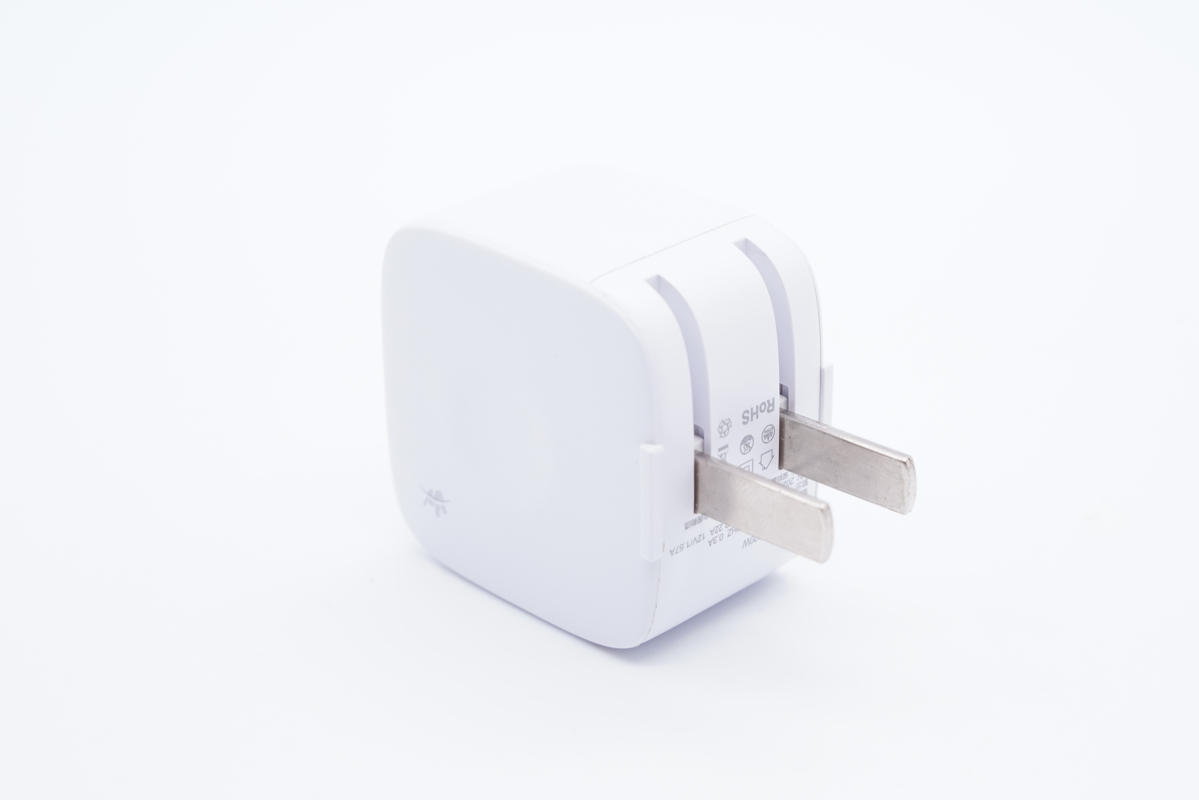

充電器配備的是可折疊國標插腳，攜帶方便。

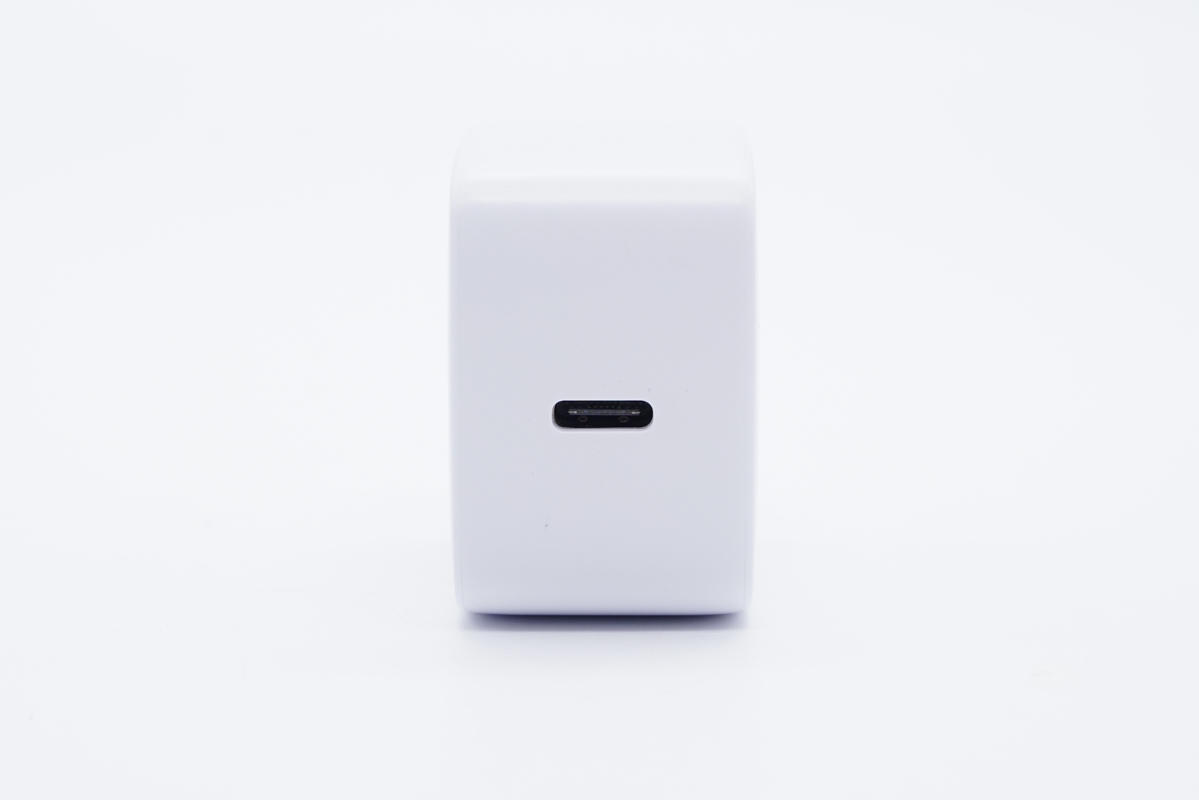

另一端設有一個USB-C接口，黑色舌片，居中設計。

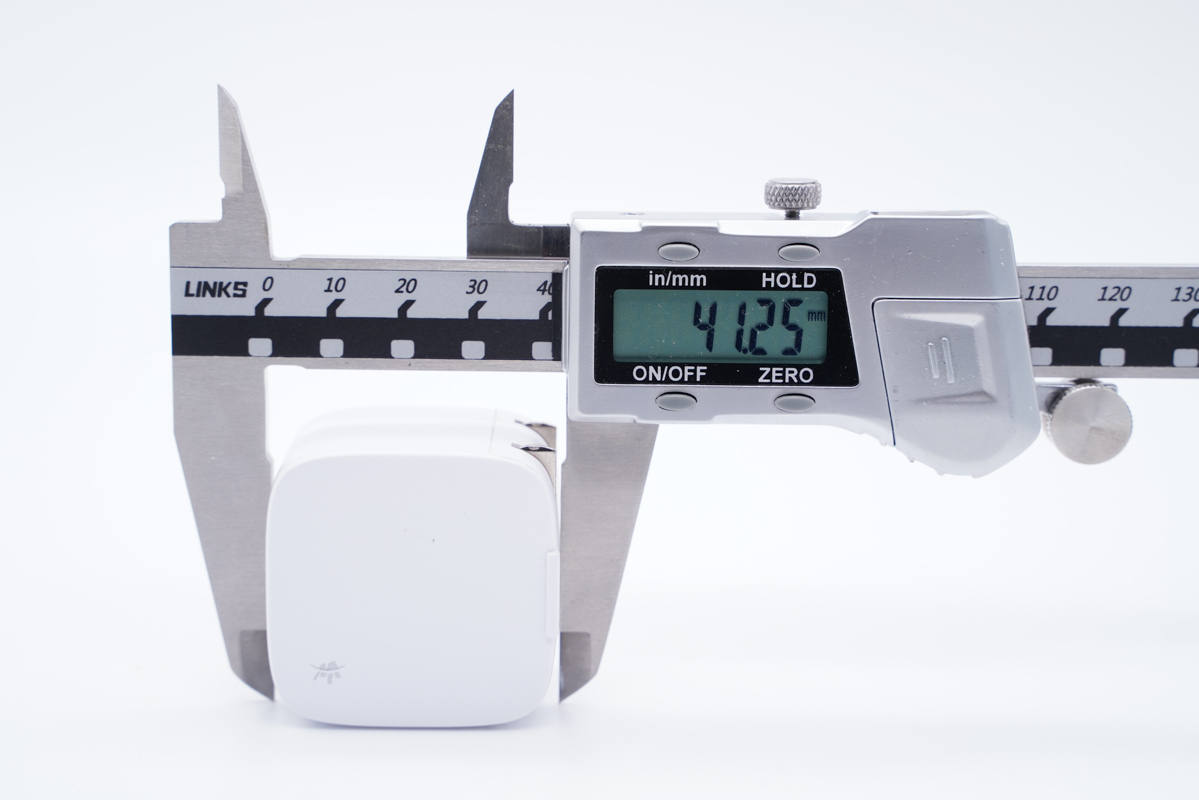

測得充電器機身長度為41.25mm。

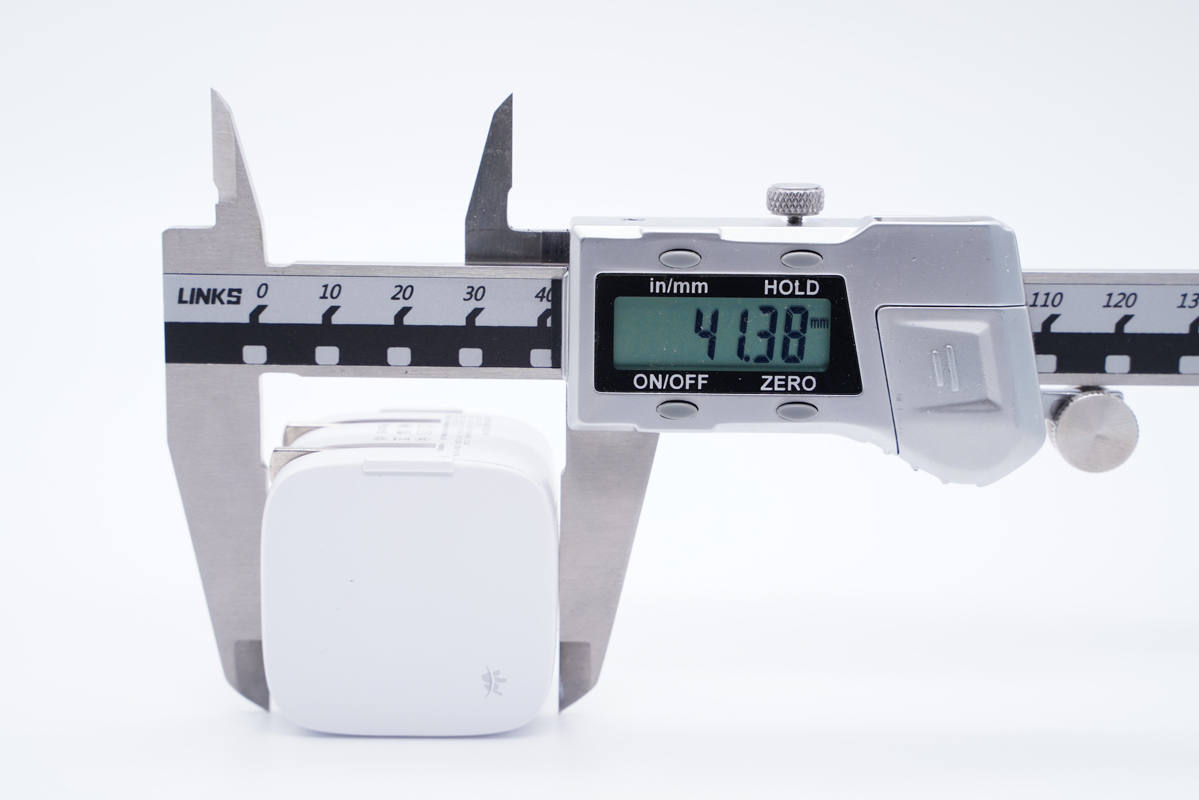

寬度為41.38mm。

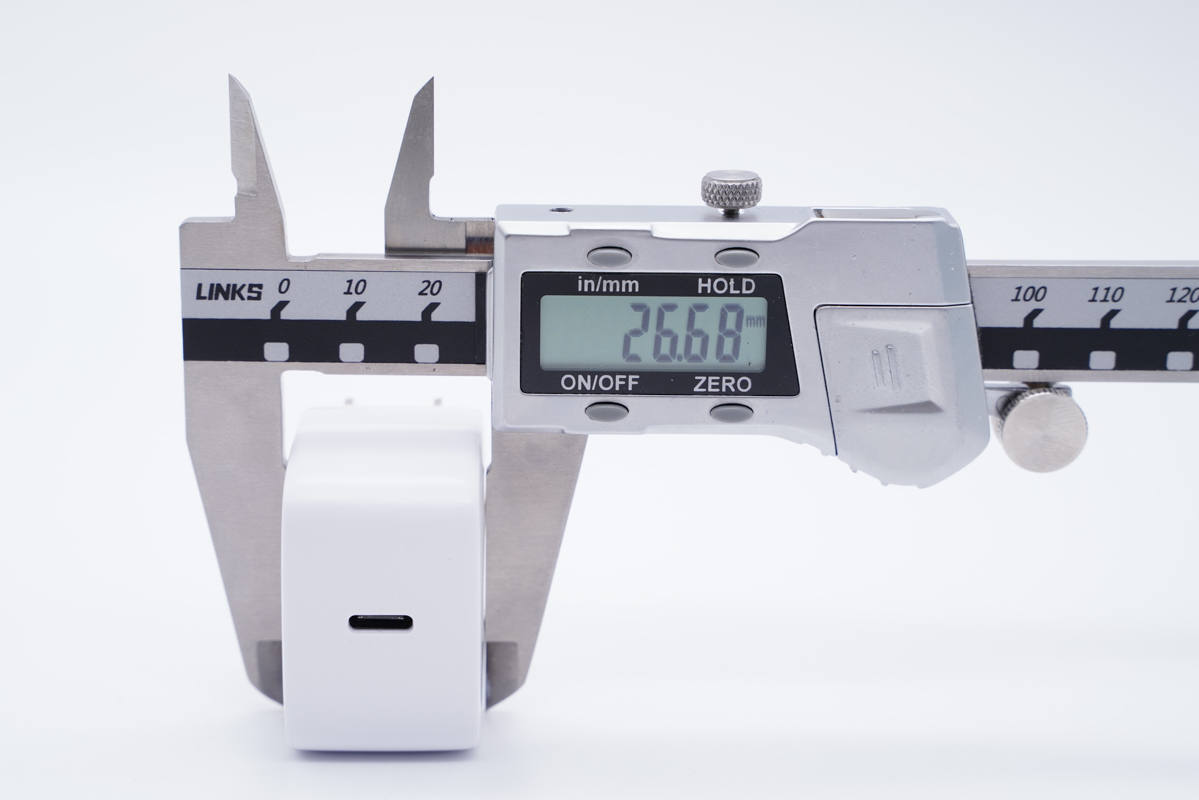

厚度為26.68mm。

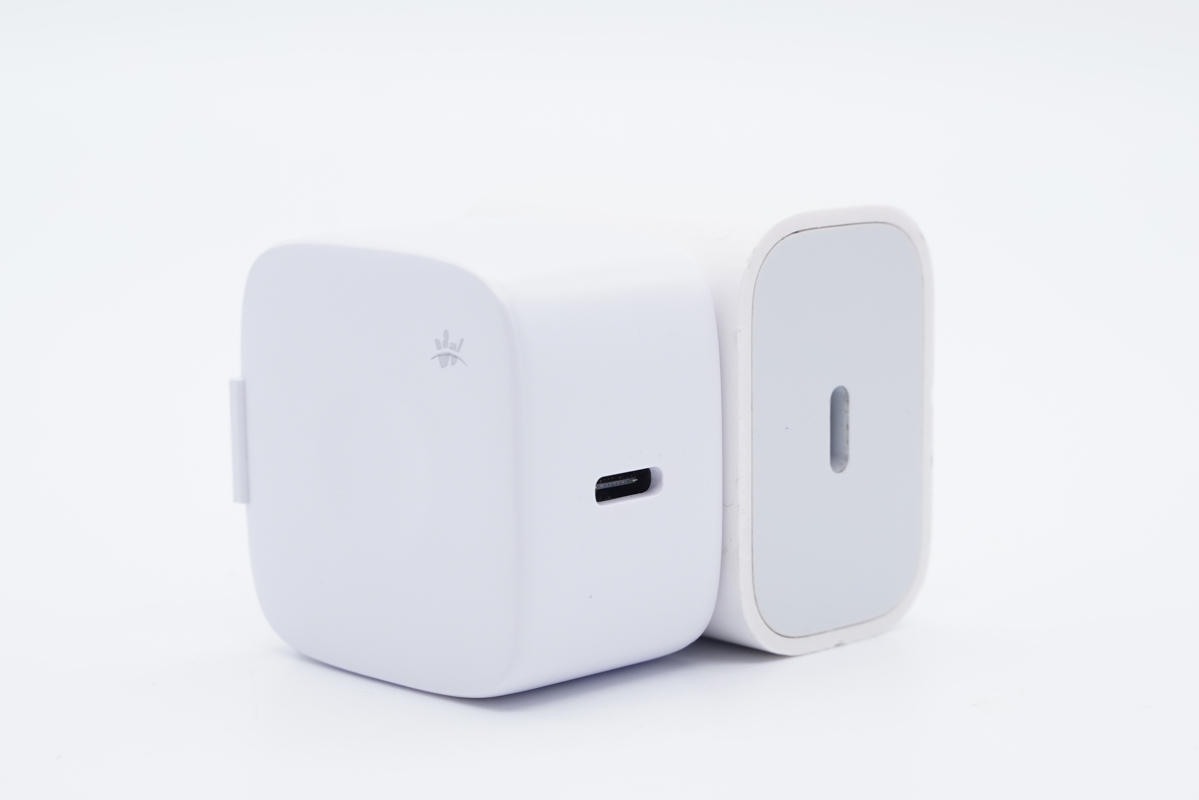

和蘋果20W快充直觀對比，體積相當。

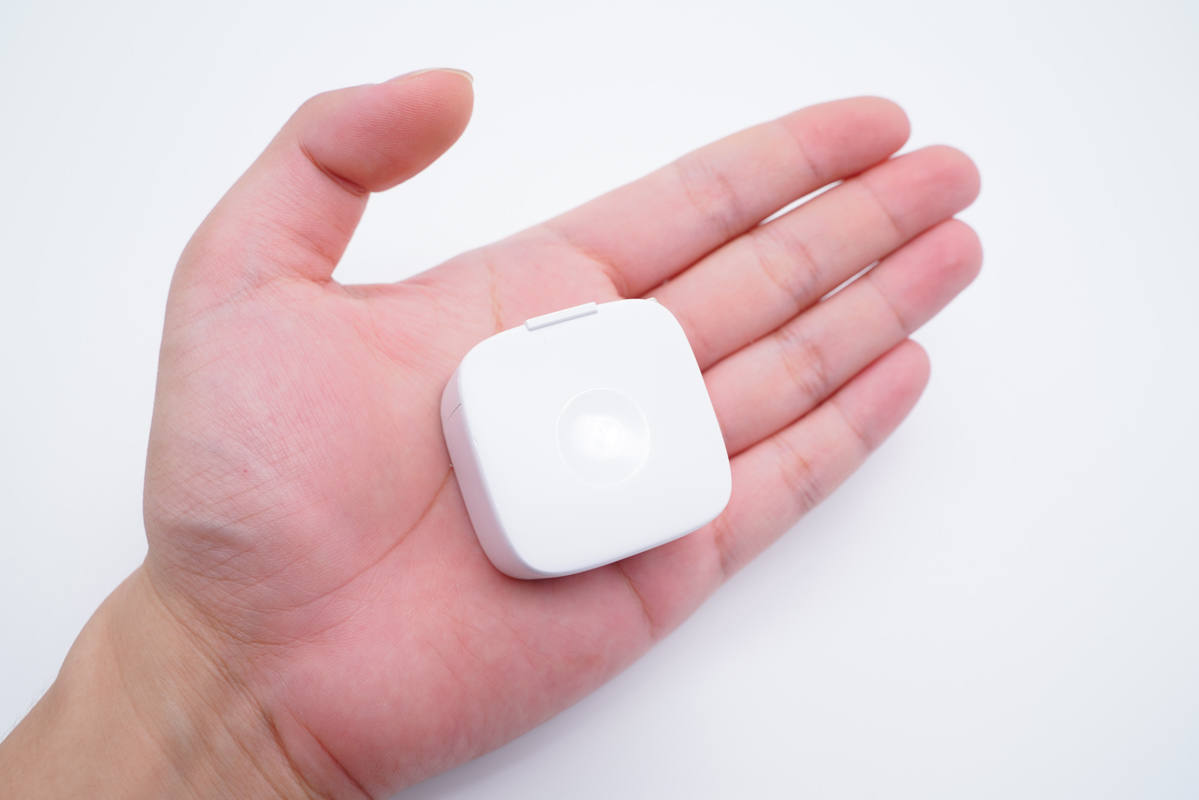

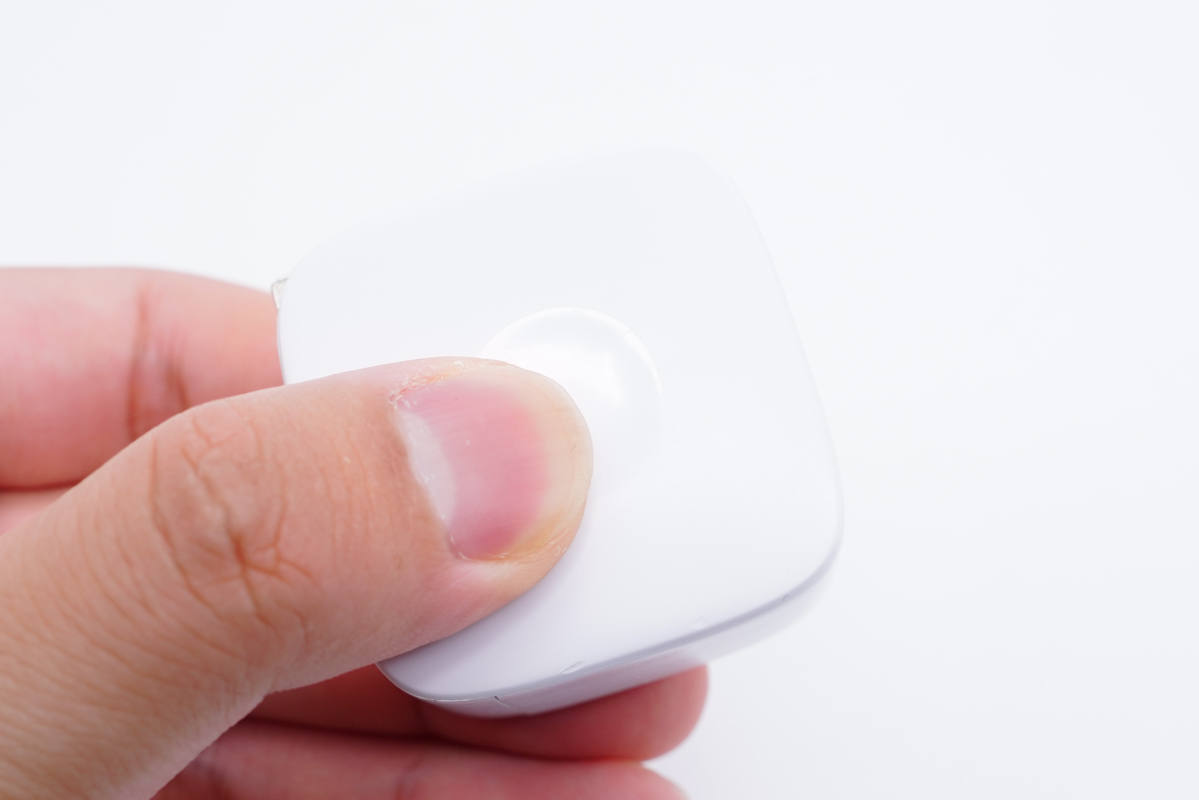

拿在手上的直觀感受。

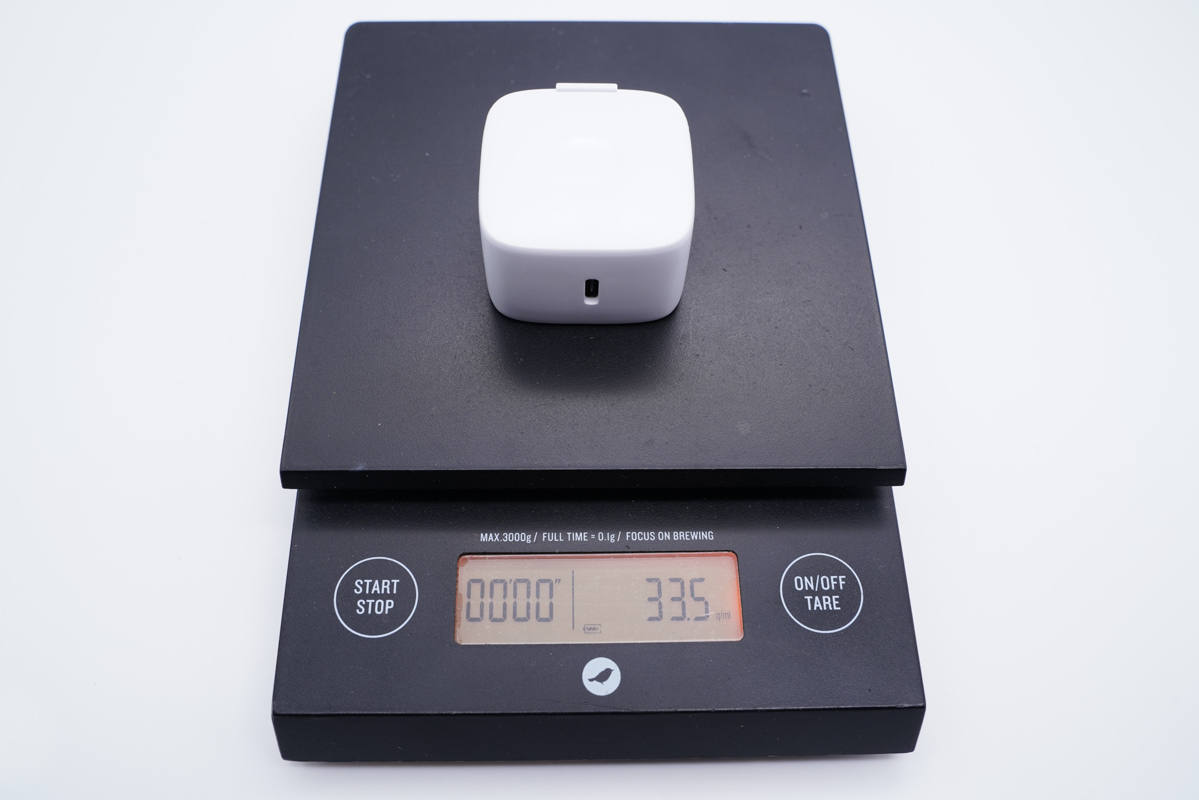

凈重約為34g。

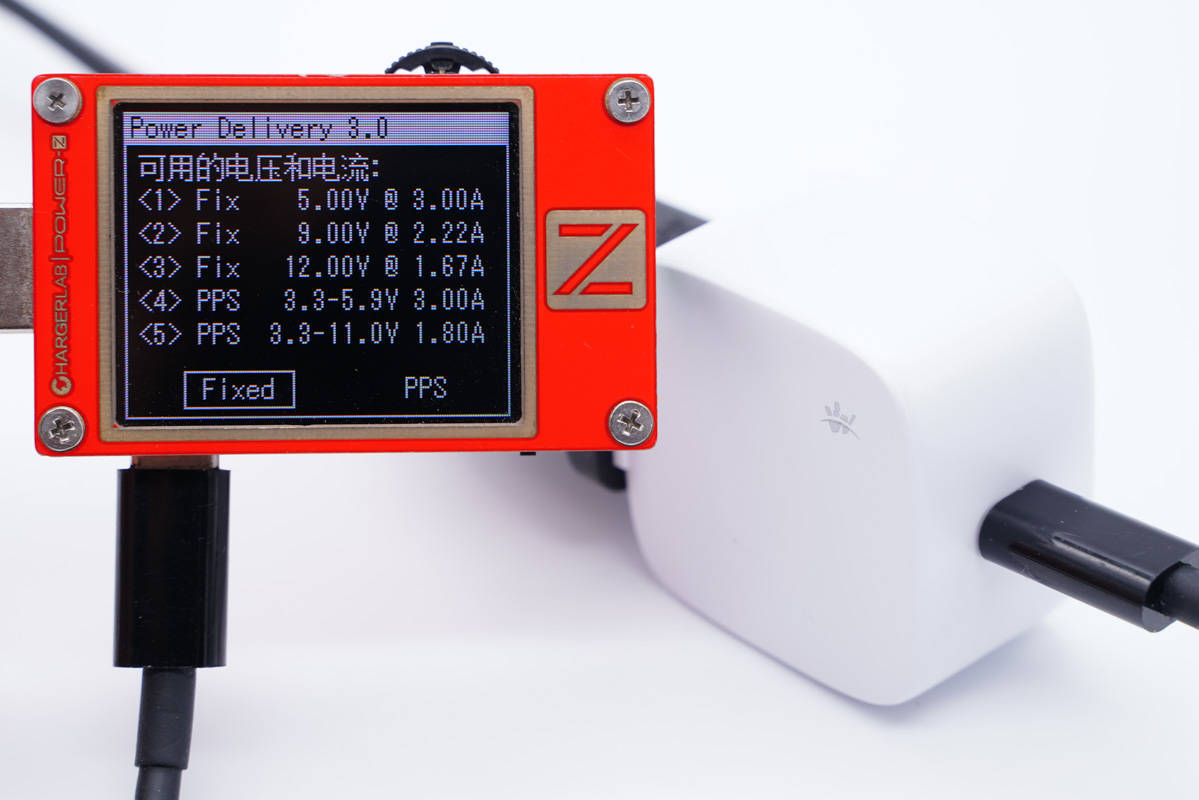

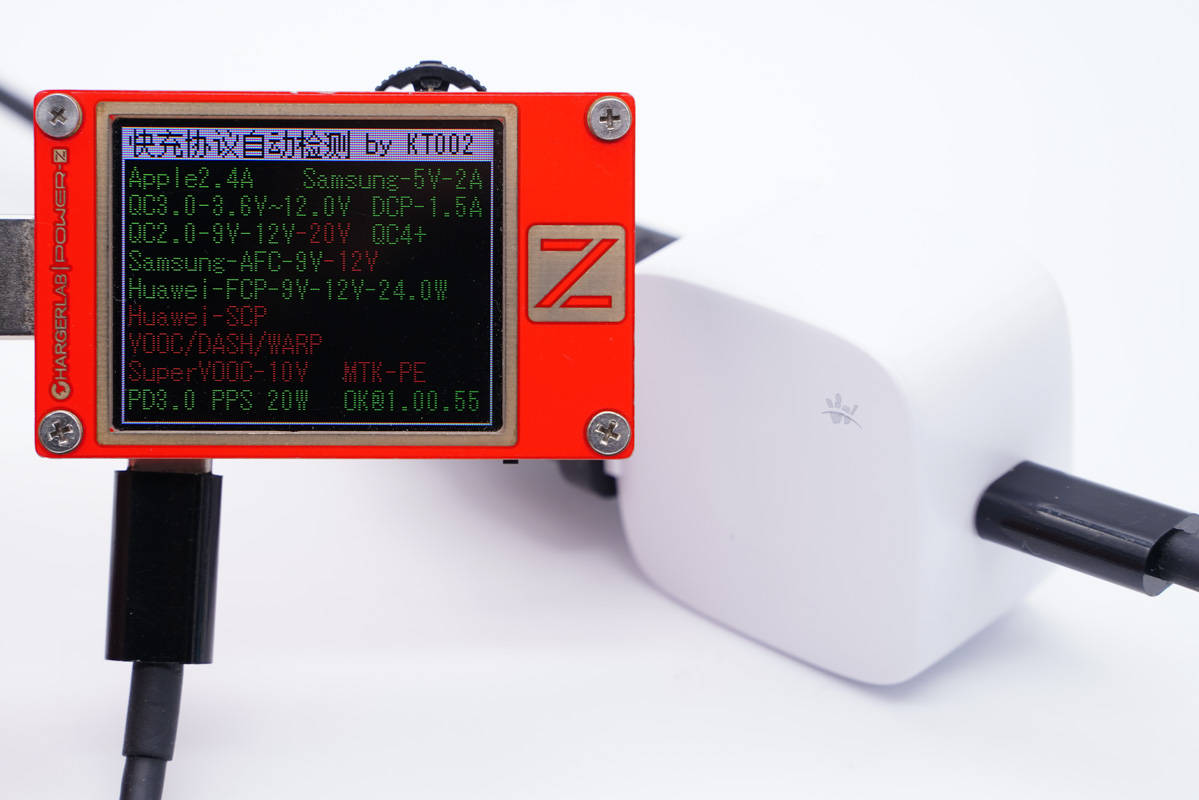

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、PD3.0和PPS快充協議。

同時還具備5V3A、9V.22A、12V1.67A三組固定電壓檔位，以及3.3-5.9V3A和3.3-11V1.8A兩組PPS電壓檔位。

二、鑫佳偉20W快充拆解

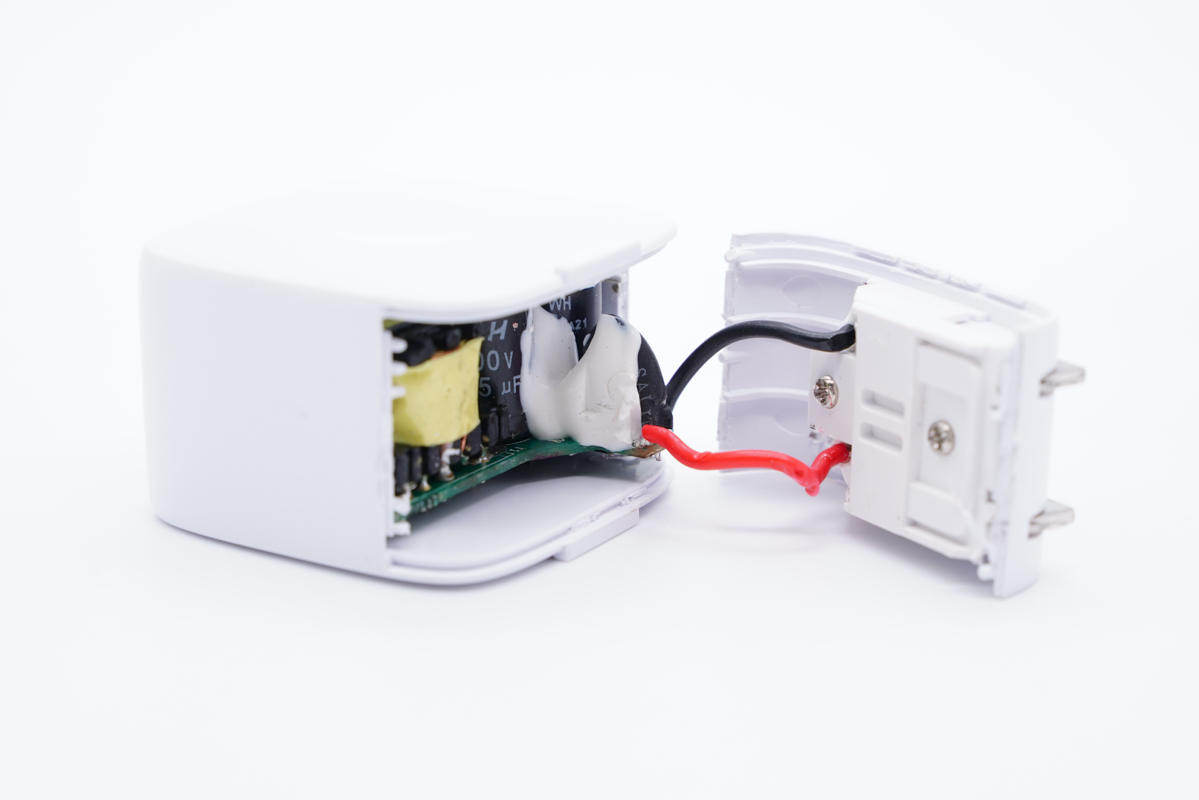

將輸入端外殼拆開，插腳使用螺絲和塑料板固定。

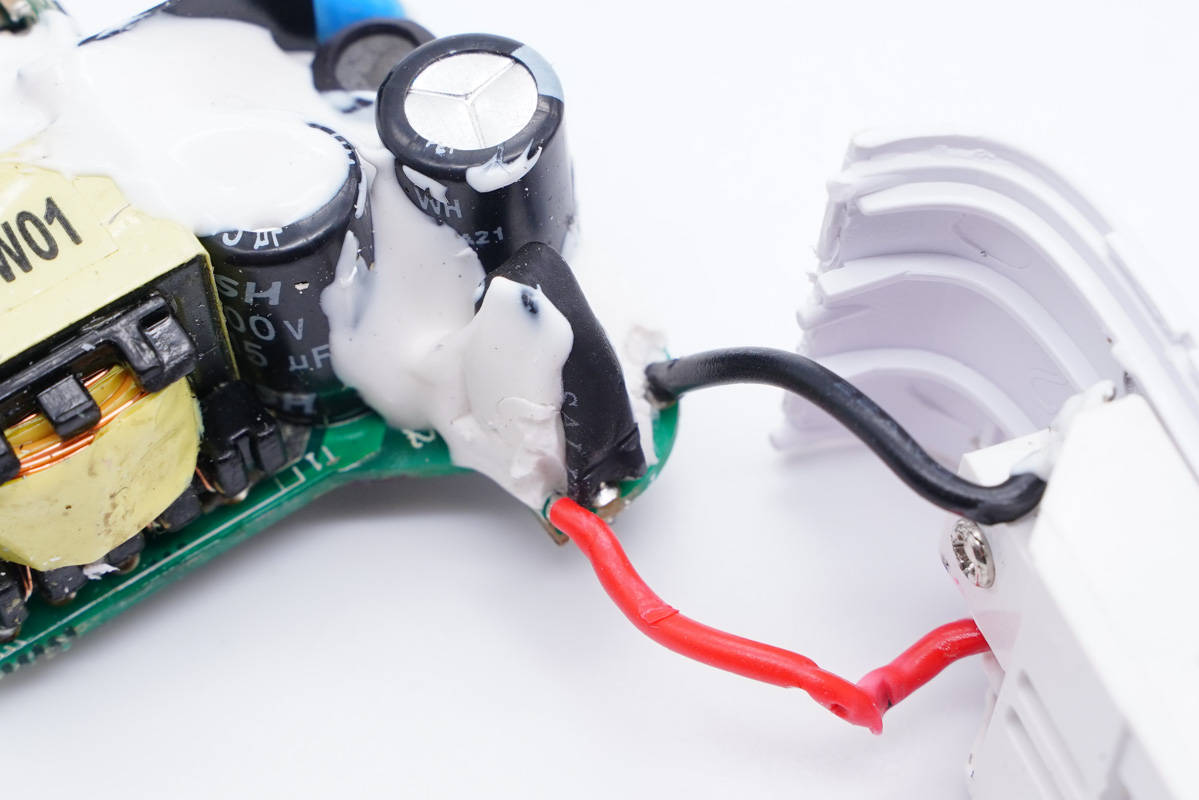

連接導線焊點處打膠，保險絲外套絕緣管絕緣。

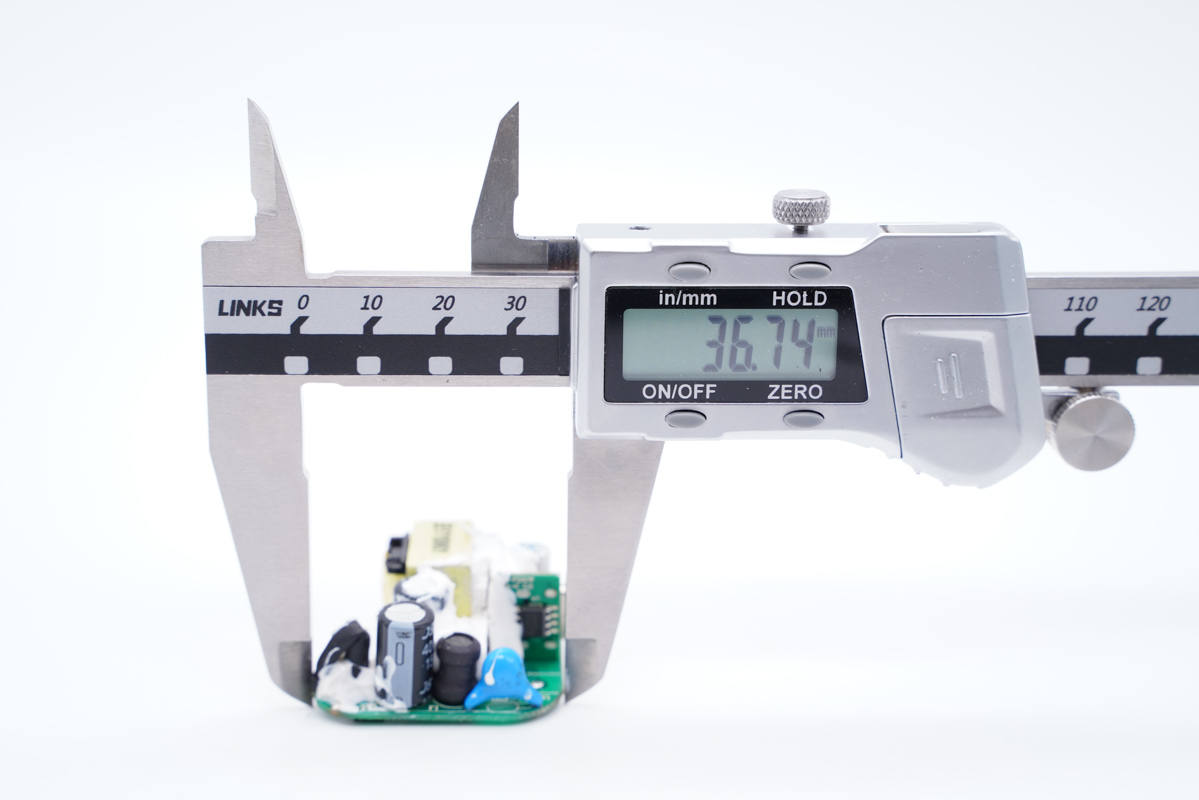

測得模塊長度為36.74mm。

寬度為36.05mm。

厚度為18.49mm。

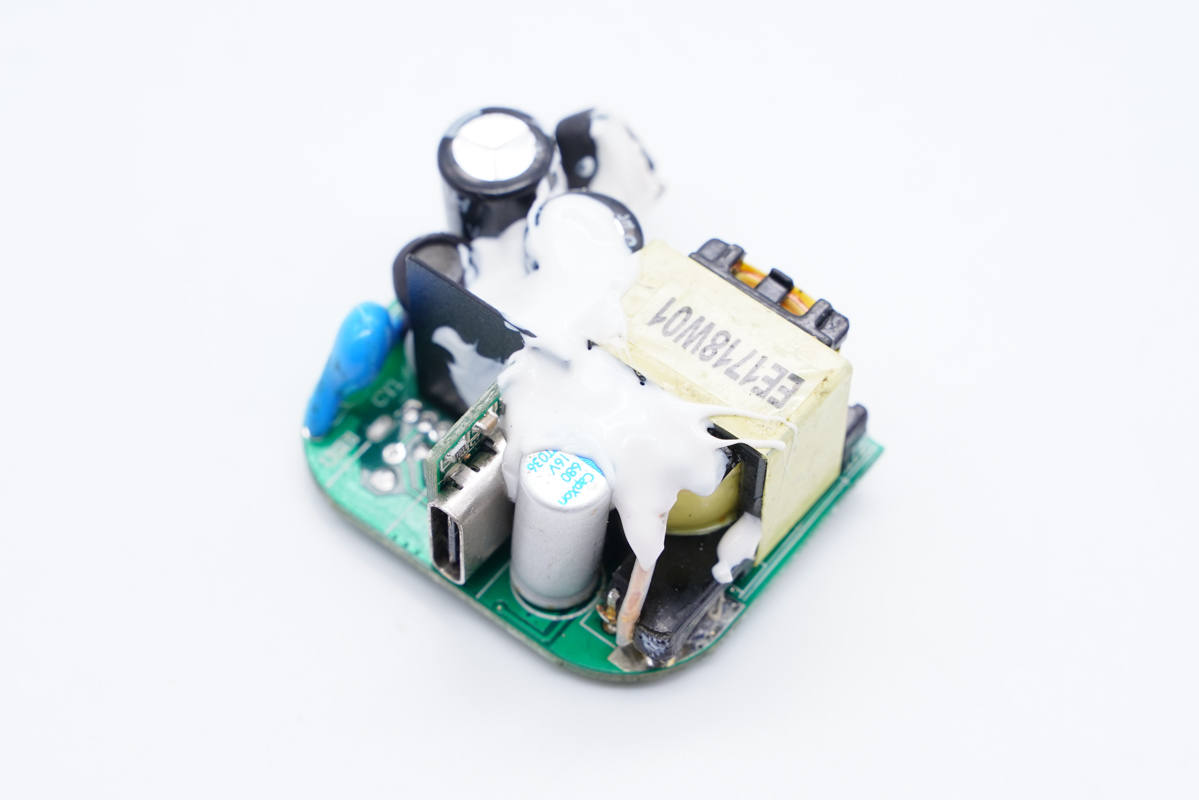

電容、變壓器等元器件打膠加固，初次級間設有隔離板。

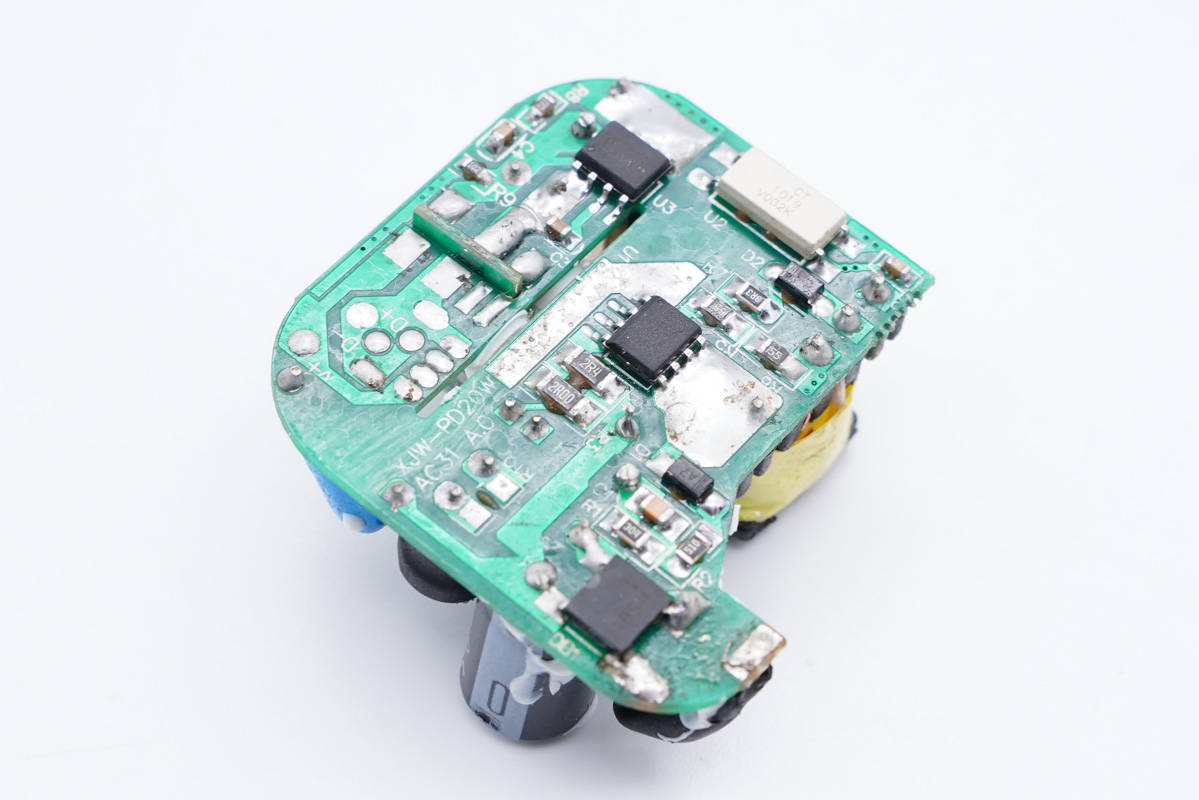

主板背面設有整流橋、開關電源初次級控制芯片、光耦，電源方案集成度高。

通過觀察發現，這款20W充電器采用開關電源寬范圍輸出電壓，由協議芯片通過光耦控制輸出電壓的設計架構，下面我們從輸入端開始了解各元器件。

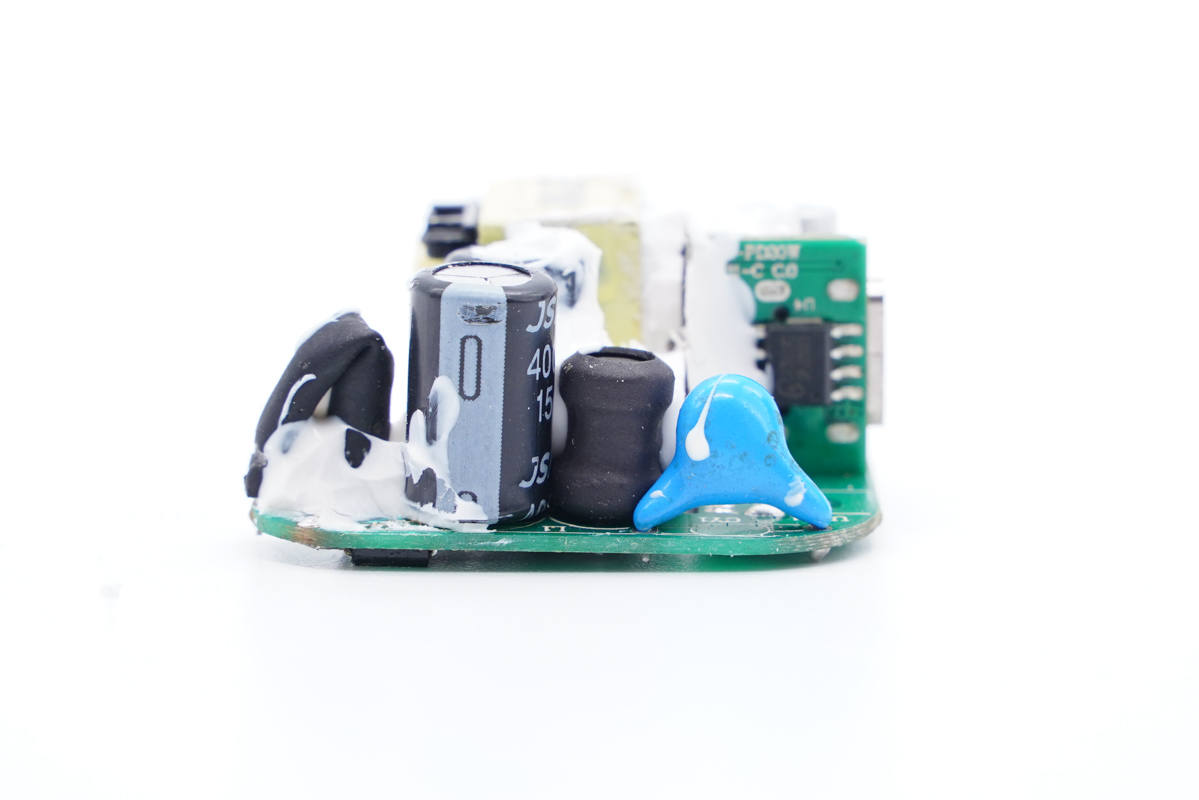

主板一側設有保險絲、高壓濾波電解電容、工字電感、主控芯片供電電容以及Y電容。

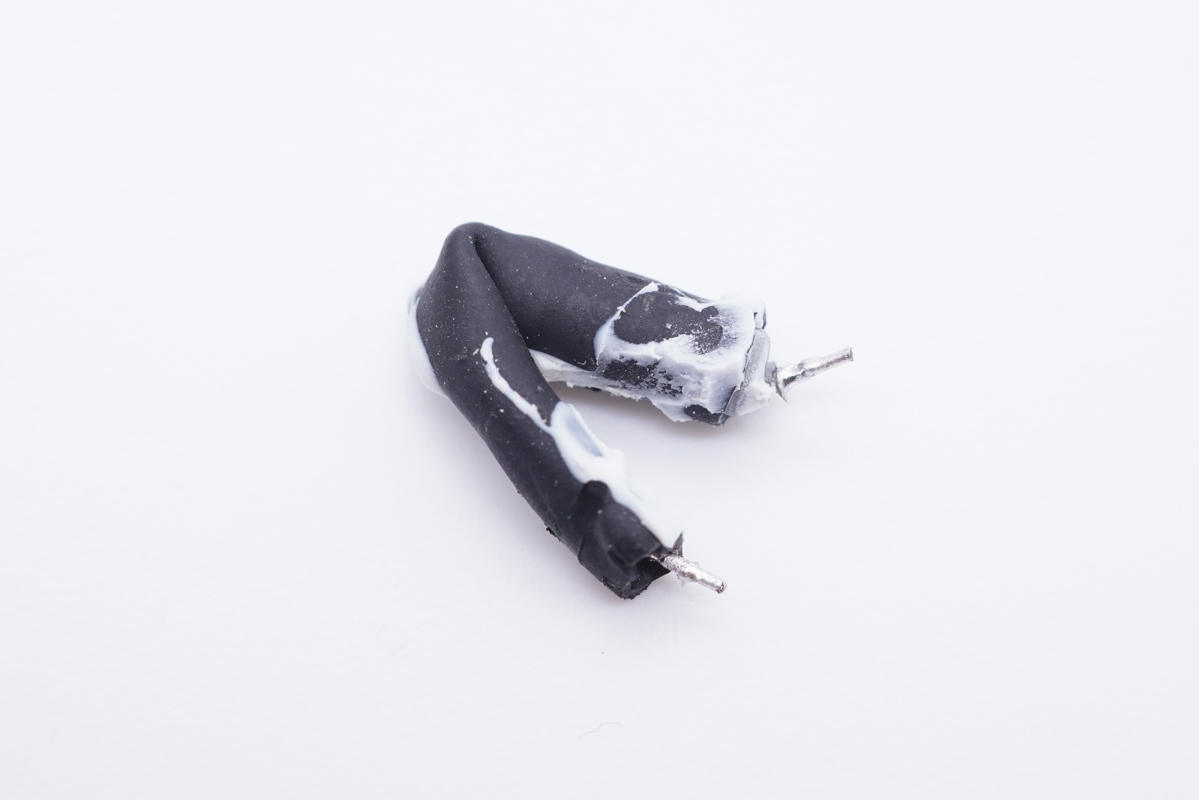

保險絲外套絕緣管保護。

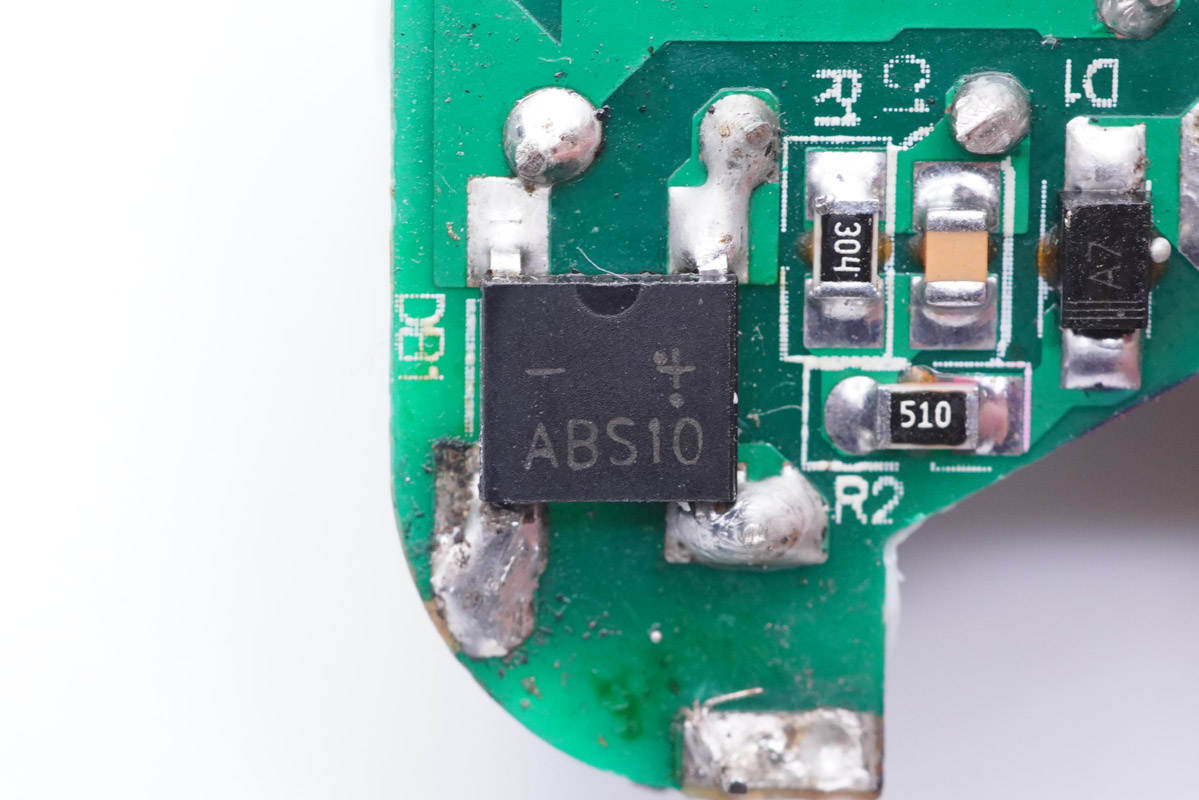

ABS10整流橋特寫。

兩顆高壓濾波電解電容來自萬京源，規格均為400V 15μF。

工字電感外套熱縮管保護。

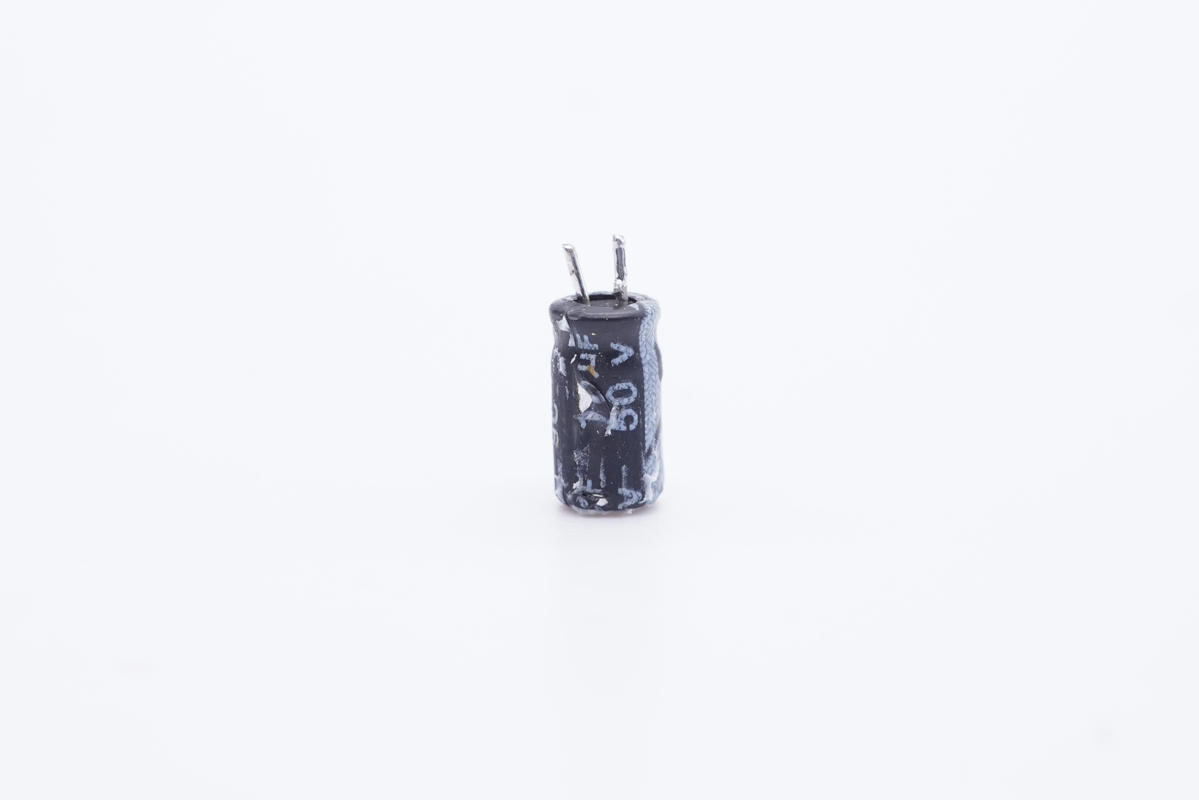

主控芯片供電電容規格為50V 10μF。

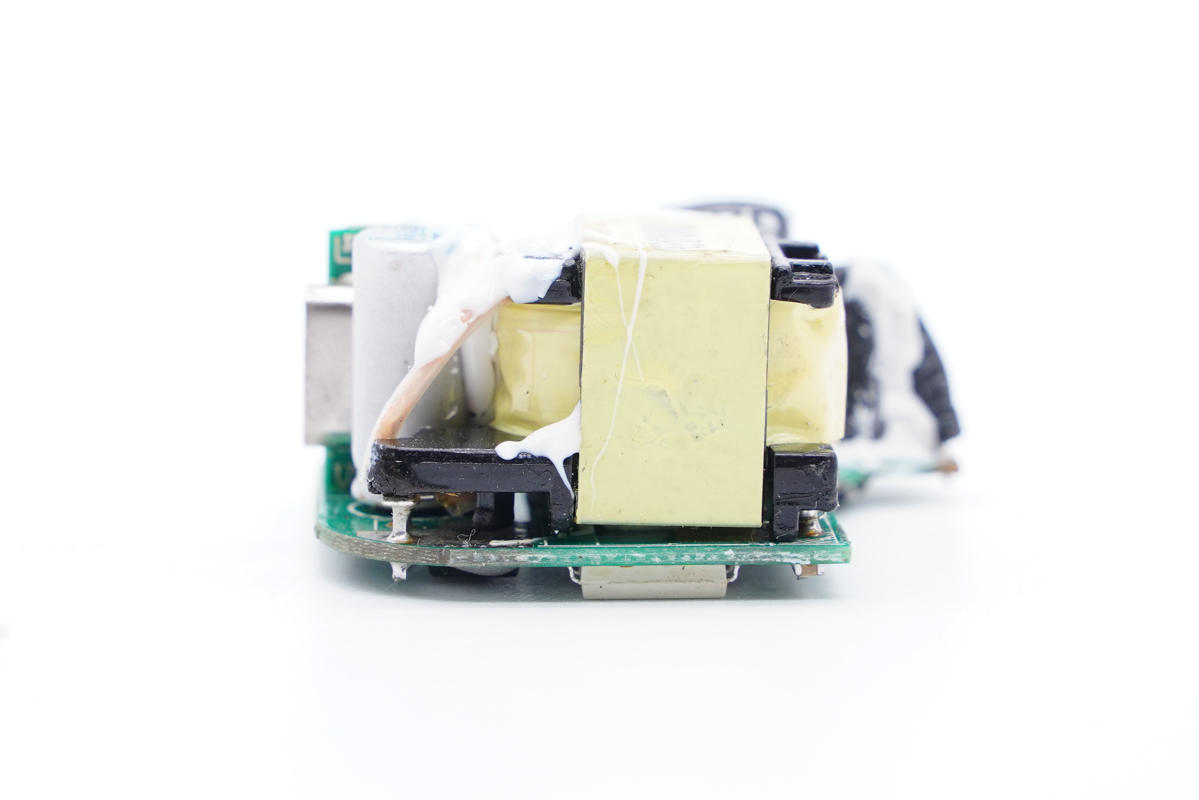

主板另一側設有變壓器、輸出濾波固態電容等。

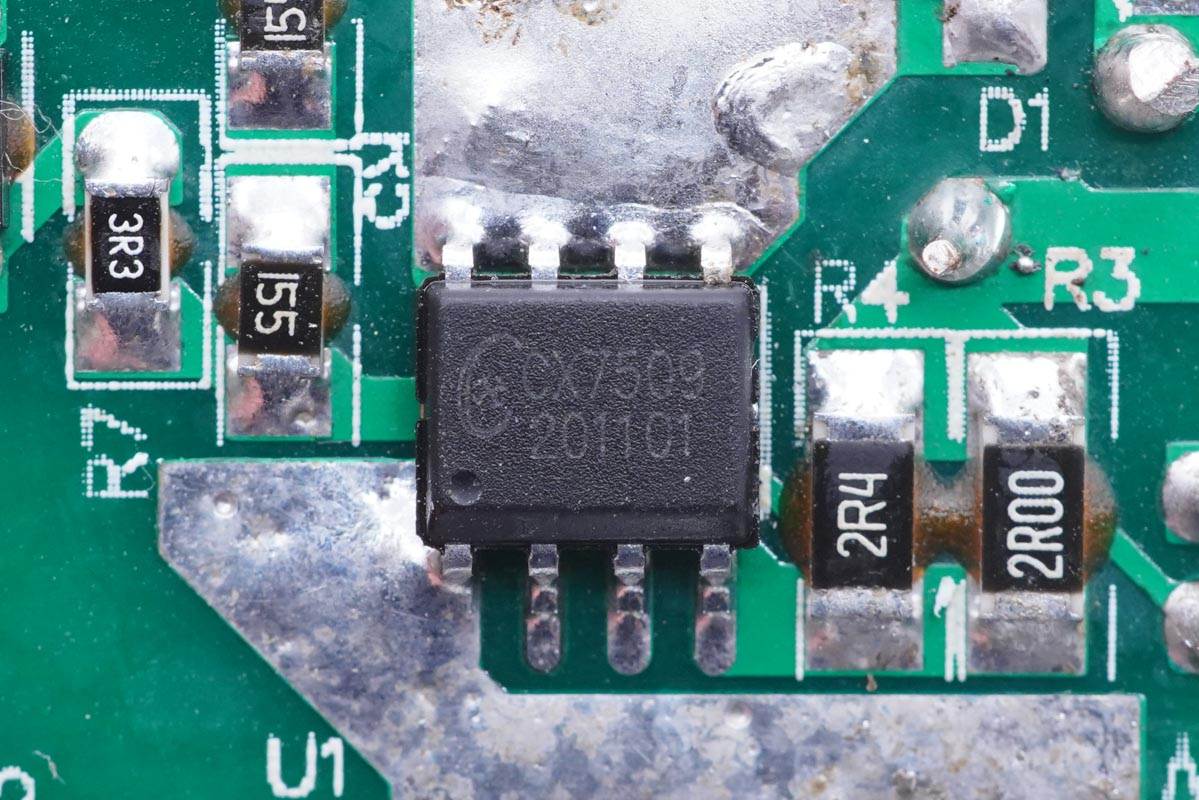

開關電源主控芯片采用誠芯微CX7509，這是一顆電流模式PWM控制芯片，內置650V高壓功率 MOSFET，應用于功率在18W以內的方案。在PWM模式下工作于固定開關頻率，這個頻率是由內部精確設定。

在空載或者輕載時，工作頻率由IC內部調整。芯片可以工作在綠色模式，以此來減小輕載時的損耗，提高整機的工作效率。 在啟動和工作時只需要很小的電流，可以在啟動電路中使用一個很大的電阻，以此來進一步減小待機時的功耗。芯片內置有斜坡補償電路，當電路工作于大占空比時，避免次諧波振蕩的發生，改善系統的穩定性。

CX7509內置有前沿消隱時（Leading-edge blanking time），消除緩沖網絡中的二極管反向恢復電流對電路的影響。 采用了抖頻技術，能夠有效改善系統的EMI性能。系統的跳頻頻率設置在音頻(22KHz)以上，在工作時可以避免系統產生噪音。

CX7509內置多種保護，包括逐周期限流保護（OCP），過載保護（OLP），過壓保護（VDD OVP），VDD過壓箝位，欠壓保護（UVLO）， 過溫保護（OTP）等，通過內部的圖騰柱驅動結構可以更好的改善系統的EMI特性和開關的軟啟動控制。

充電頭網通過拆解了解到，誠芯微科技20W PD快充方案已被新斯寶18W 1A1C快充充電器、佳域20W迷你PD快充充電器、羽博20W 1A1C快充充電器、飛利浦迷你20W快充充電器、第一衛20W快充小冰粒充電器等知名品牌的數十款產品采用。

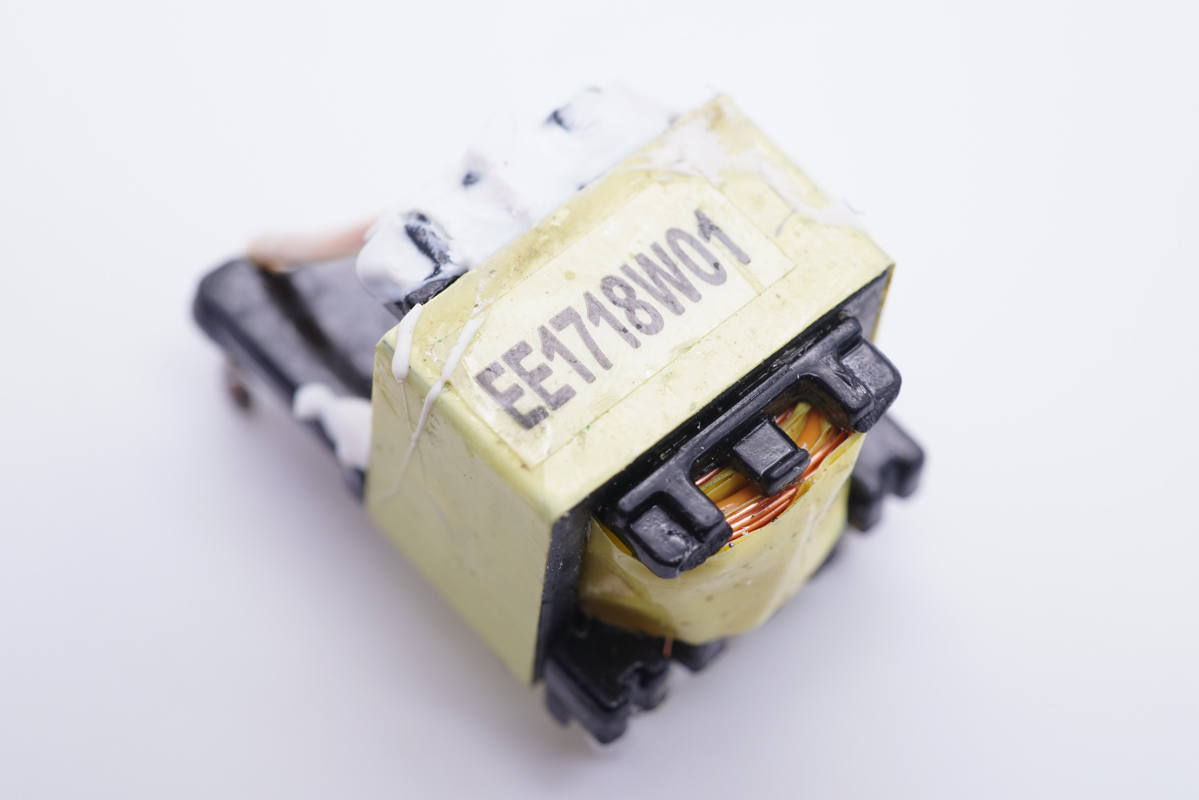

變壓器特寫。

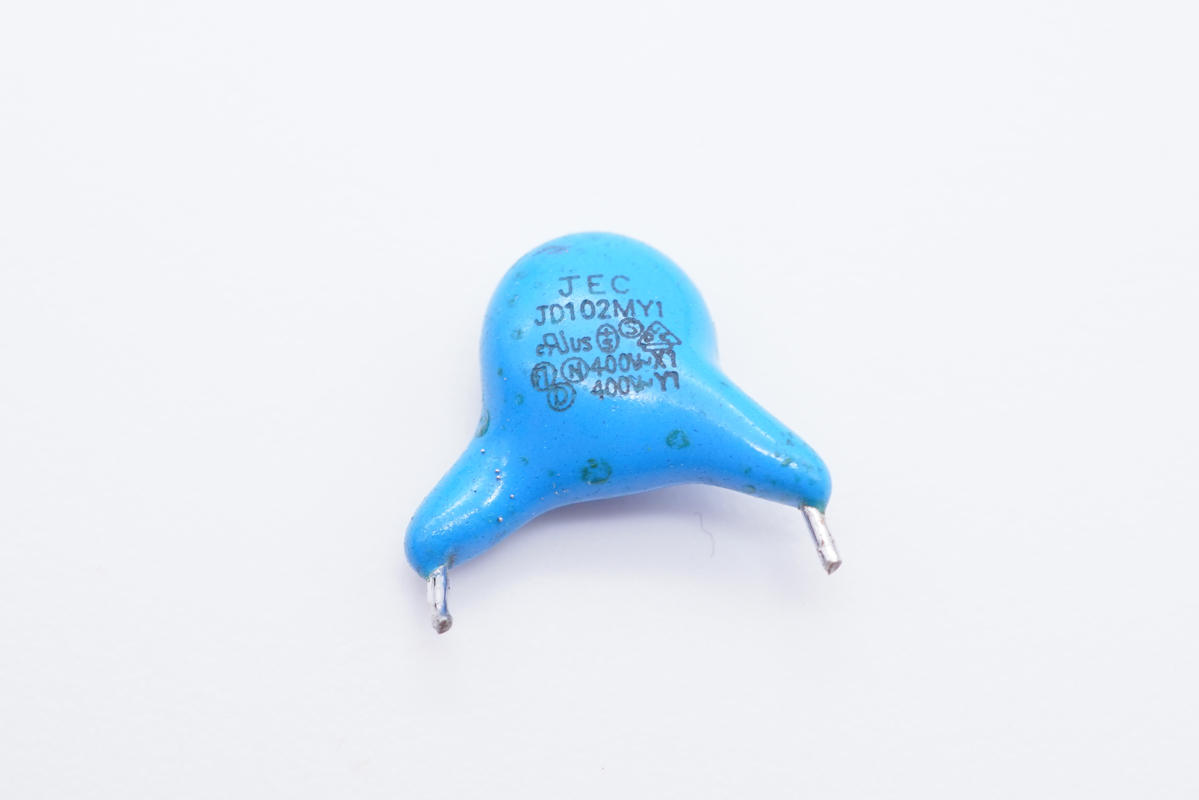

Y電容特寫。

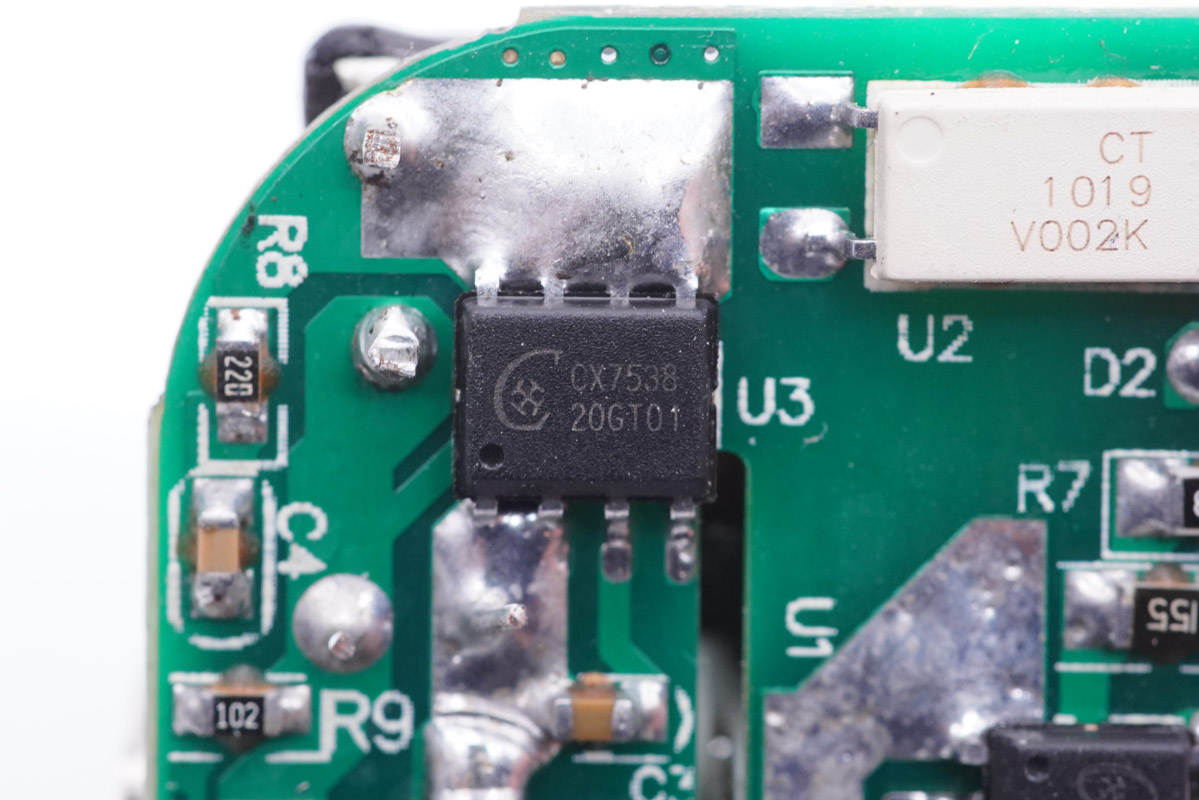

誠芯微科技CX7538是一顆高性能的開關電源次級側同步整流控制電路。在低壓大電流開關電源應用中，輕松滿足6級能效，是理想的超低導通壓降整流器件的解決方案。

CX7538可支持高達 150kHz的開關頻率應用，并且支持CCM / QR / DCM 等開關電源工作模式應用，其極低導通壓降產生的損耗遠小于肖特基二極管的導通損耗，極大提高了系統的轉換效率，大幅降低了整流器件的溫度。

CX7538內置耐壓高達85V的NMOSFET同步整流開關，且具有極低的內阻，典型RdsON低至 10mΩ，可提供系統高達3A的應用輸出；還內置了高壓直接檢測技術，耐壓高達200V；以及高達30V的供電電壓，使得控制器可直接使用高至24V的輸出電壓整流應用中，極大擴展了使用范圍。

高集成度的電路設計使得芯片外圍電路極其簡單，在QC與PD 5V/9V/12V應用中，只搭配1顆電容，即可構建一個完整的同步整流應用系統。?

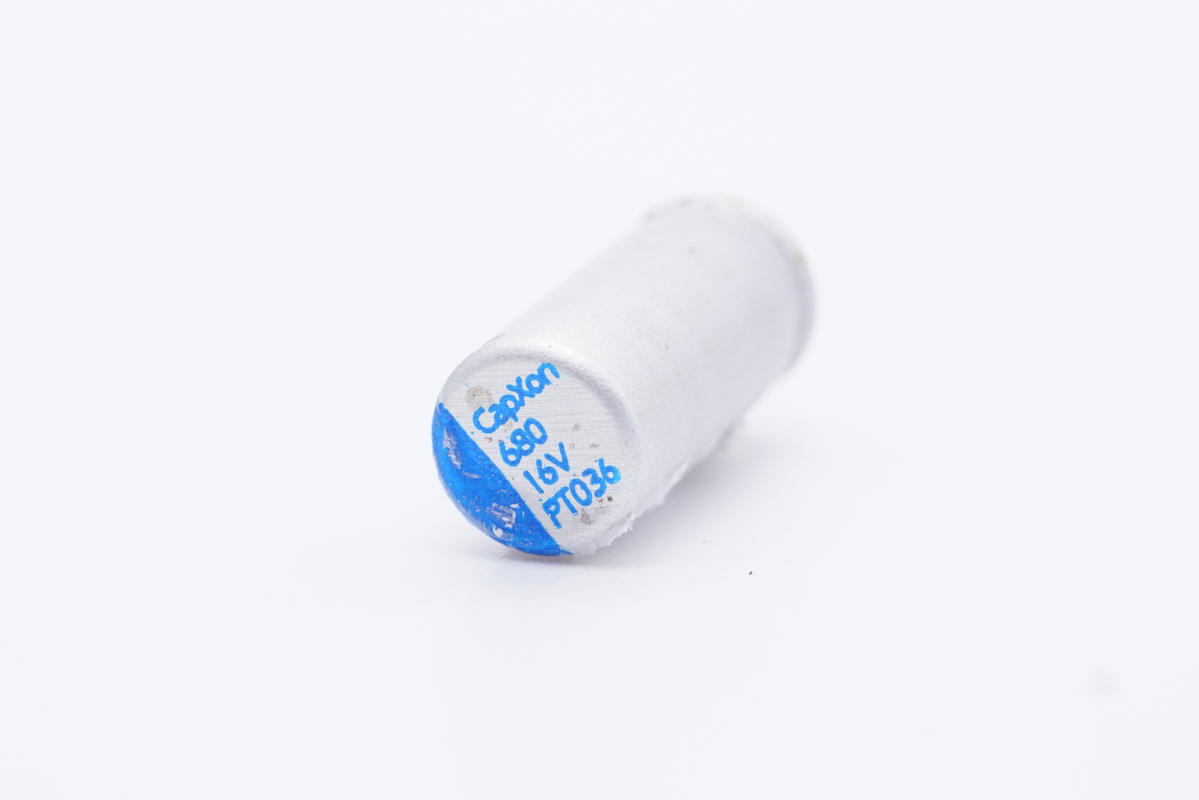

輸出濾波固態電容來自CapXon豐賓，規格為16V 680μF。

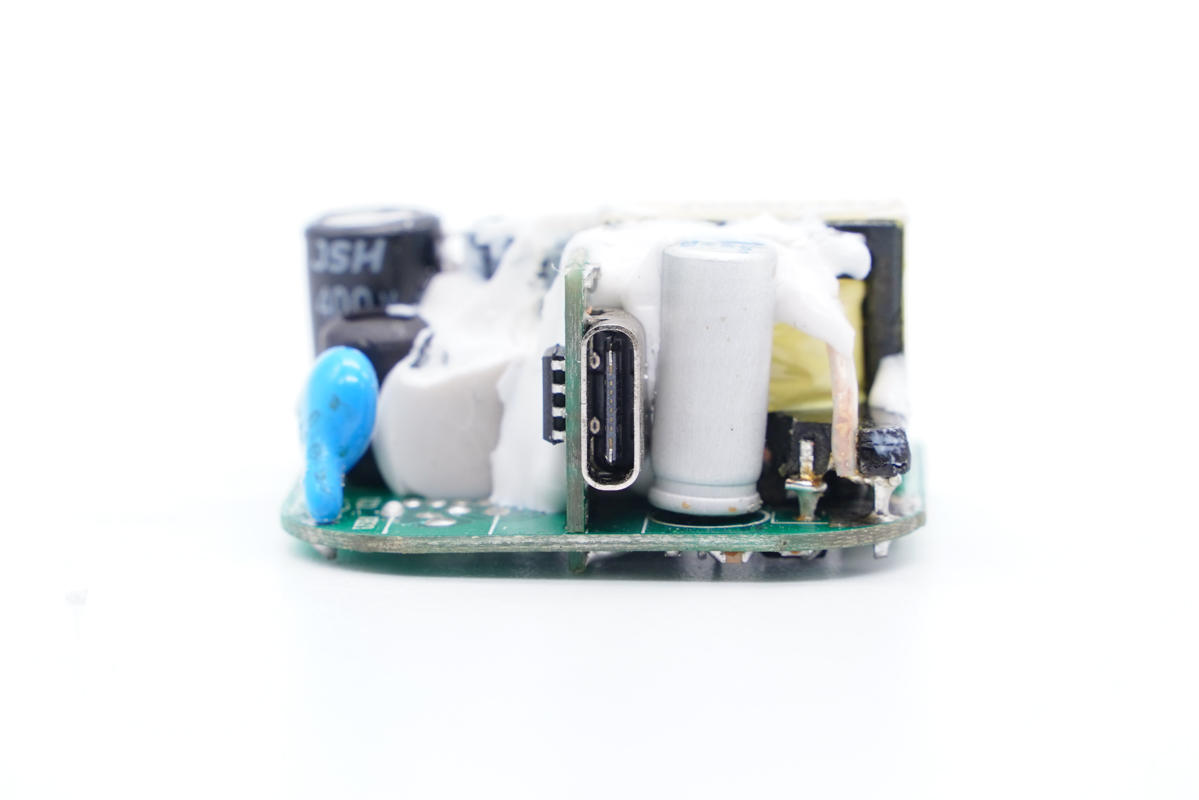

輸出端一覽，USB母座焊接在小板上。

小板另一面設有一顆協議芯片。

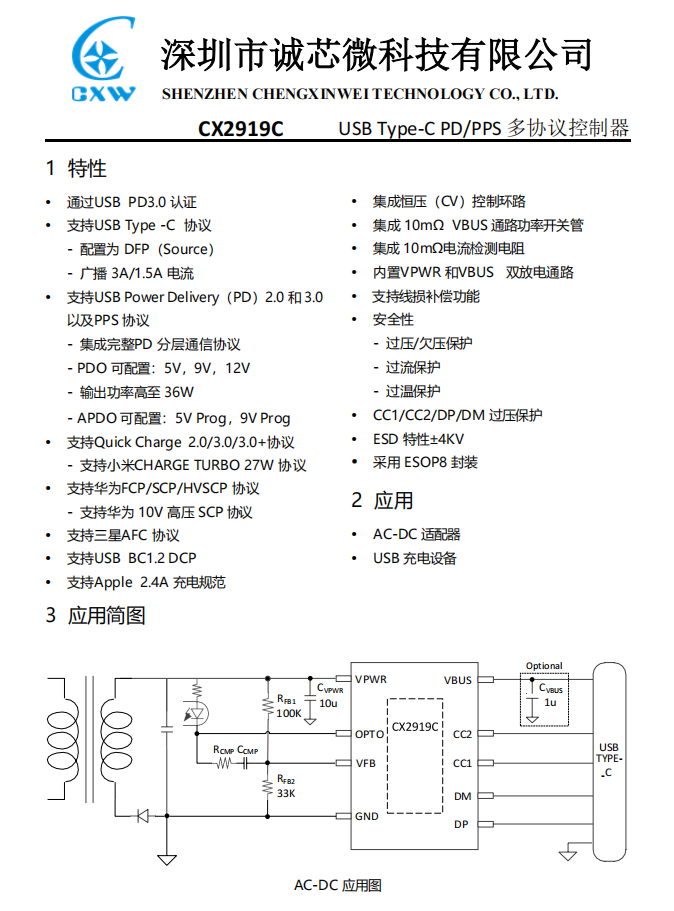

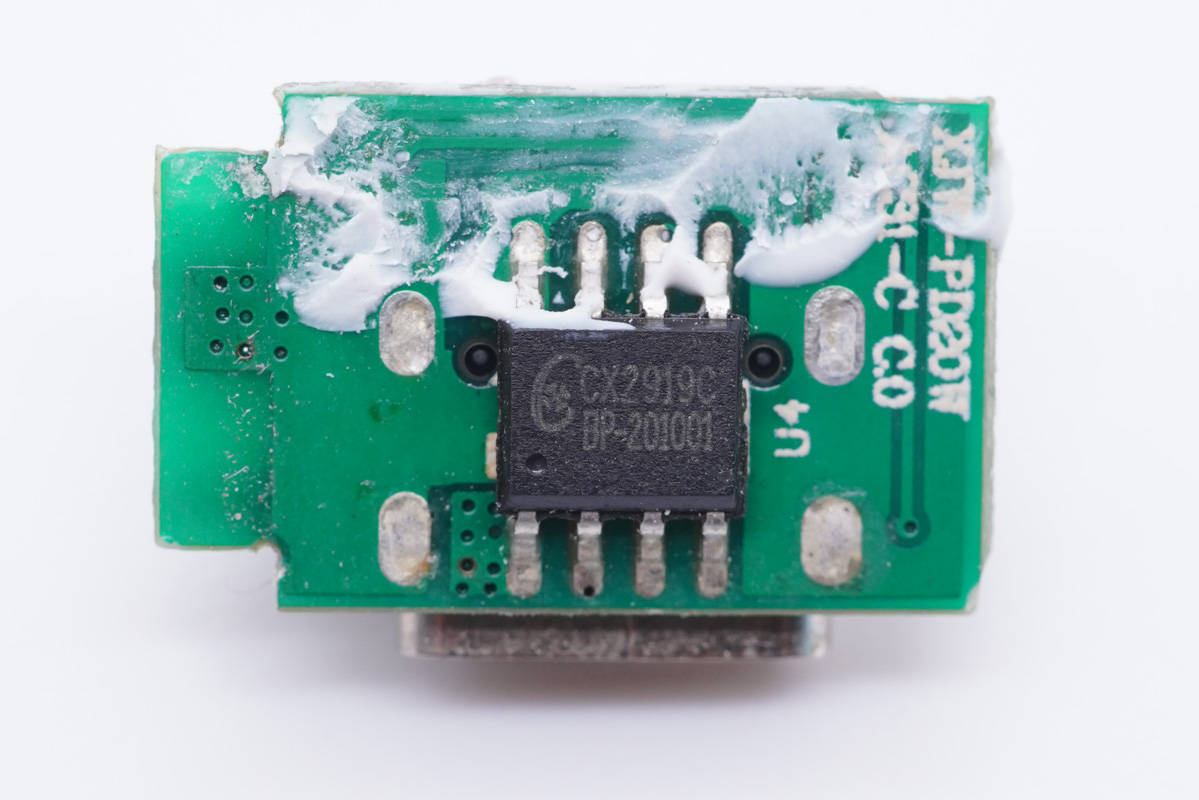

協議芯片采用誠芯微CX2919C，這款芯片已經通過了USB PD3.0認證，支持QC2.0、QC3.0、AFC、FCP、SCP、HVSCP、PD和PPS等快充協議，可配置5V、9V、12V電壓檔位，最大輸出功率36W。

CX2919C內部集成 10mΩ VBUS通路功率開關管，并且集成10mΩ電流檢測電阻，支持完善的保護功能，節省外圍元件數量，簡化電路，降低成本。采用ESOP8封裝。

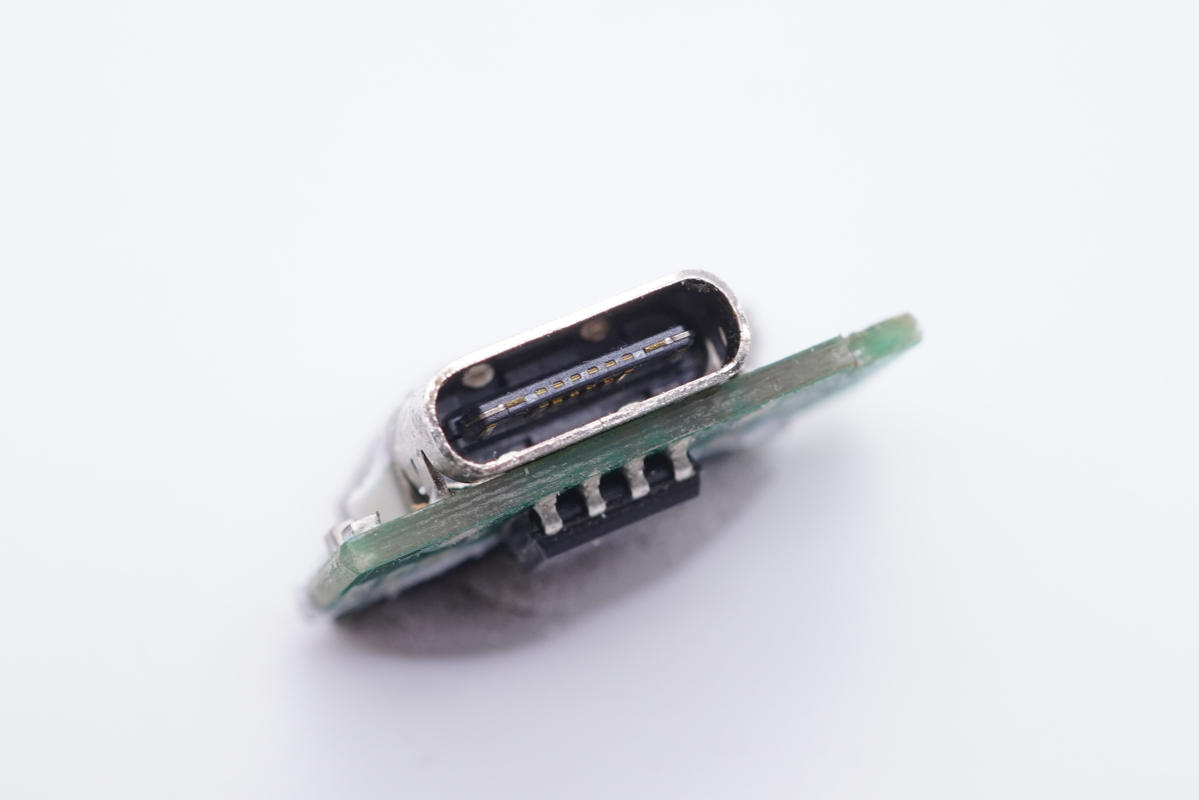

USB-C母座特寫。

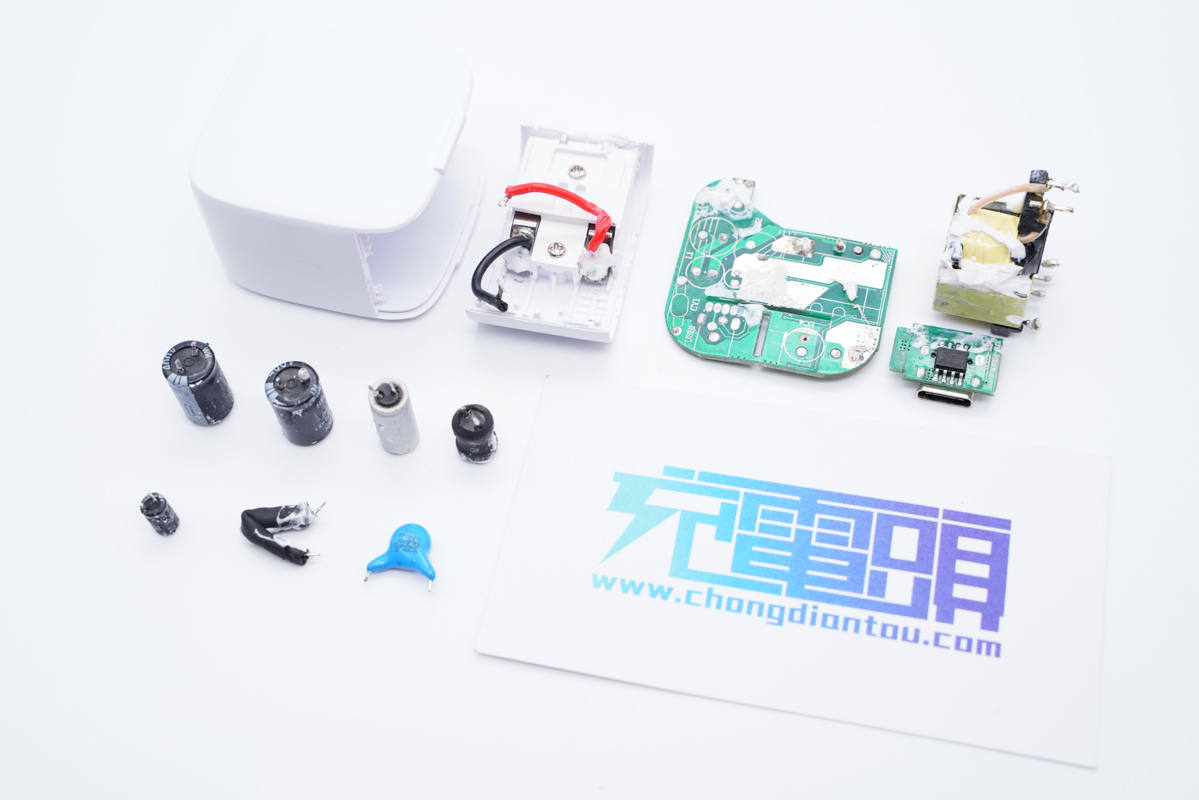

全部拆解完畢，來張全家福。

充電頭網拆解總結

鑫佳偉這款20W快充充電器采用PC材質白色外殼，整體十分簡潔，可方便客戶進行差異化定制。充電器兼容QC2.0/3.0、AFC、FCP、PD3.0和PPS多個快充協議，還具備3.3-5.9V3A和3.3-11V1.8A兩組PPS電壓檔位，不僅可以滿足iPhone 12 20W快充，對其它品牌手機也有很好的兼容。

充電頭網通過拆解了解到，充電器采用了誠芯微CX7509+CX7538+CX2919C一整套快充方案，方案集成度非常高，性能可靠。同時很有效精簡外圍電路降低系統成本，還能夠有效幫助充電器實現“小冰塊”等特征。此外充電器還采用了萬京源和豐賓電容進行輸入輸出濾波，電容等器件打膠加固，整體的用料做工相當Nice。
