近期，MOVE SPEED移速相繼推出了多款充電寶新品，包括10000mAh磁吸無線充移動電源、40000/57000mAh充電怪獸系列、Mini 10000mAh 22.5W超級快充移動電源、65W雙向快充移動電源，為廣大消費者提供了豐富的選擇。

今天充電頭網繼續為大家帶來移速Mini 10000mAh 22.5W超級快充充電寶的拆解，物如其名，這款充電寶機身小巧扁平，相比市場標準10000毫安產品要較為明顯的輕薄感，而且支持華為22.5W超級快充，可以滿足華為系手機快充需求。此外還支持20W PD快充，也能給iPhone 12等手機進行充電。下面就來看看這款產品具體做工用料，究竟是什么原因做到如此迷你輕薄。

一、移速Mini 22.5W超級快充充電寶外觀

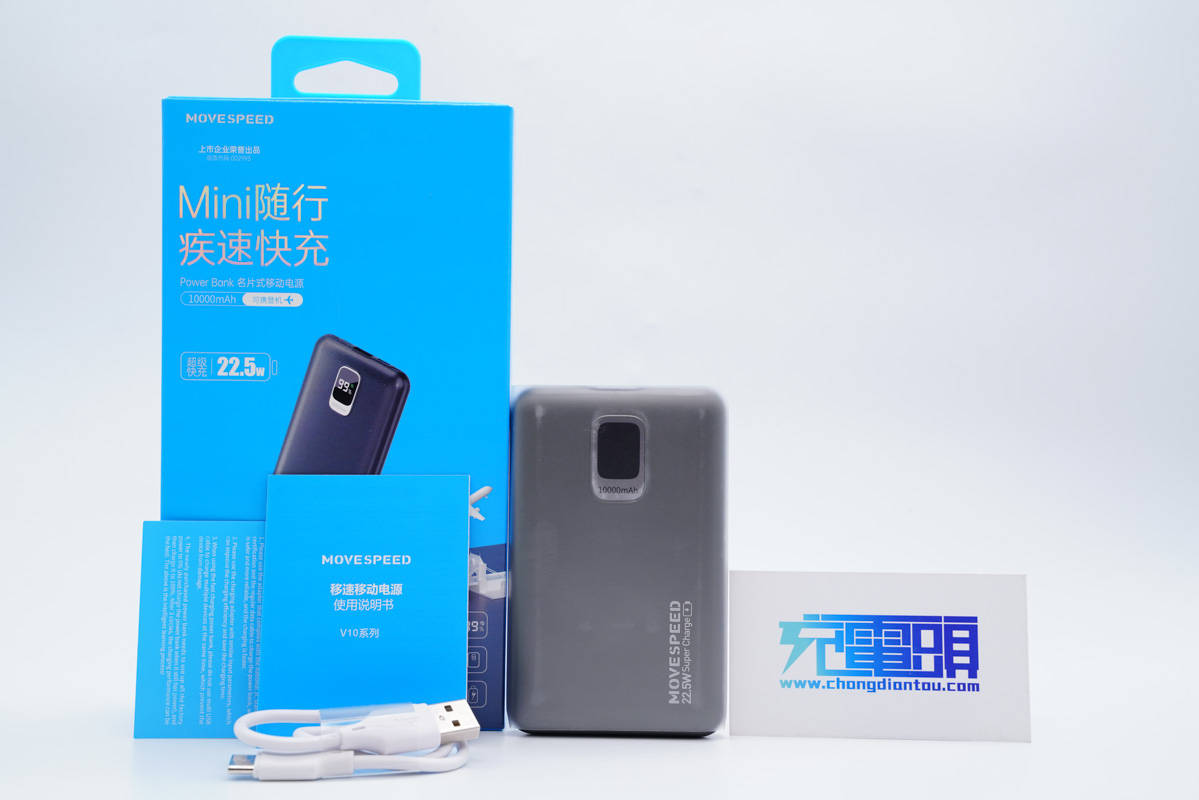

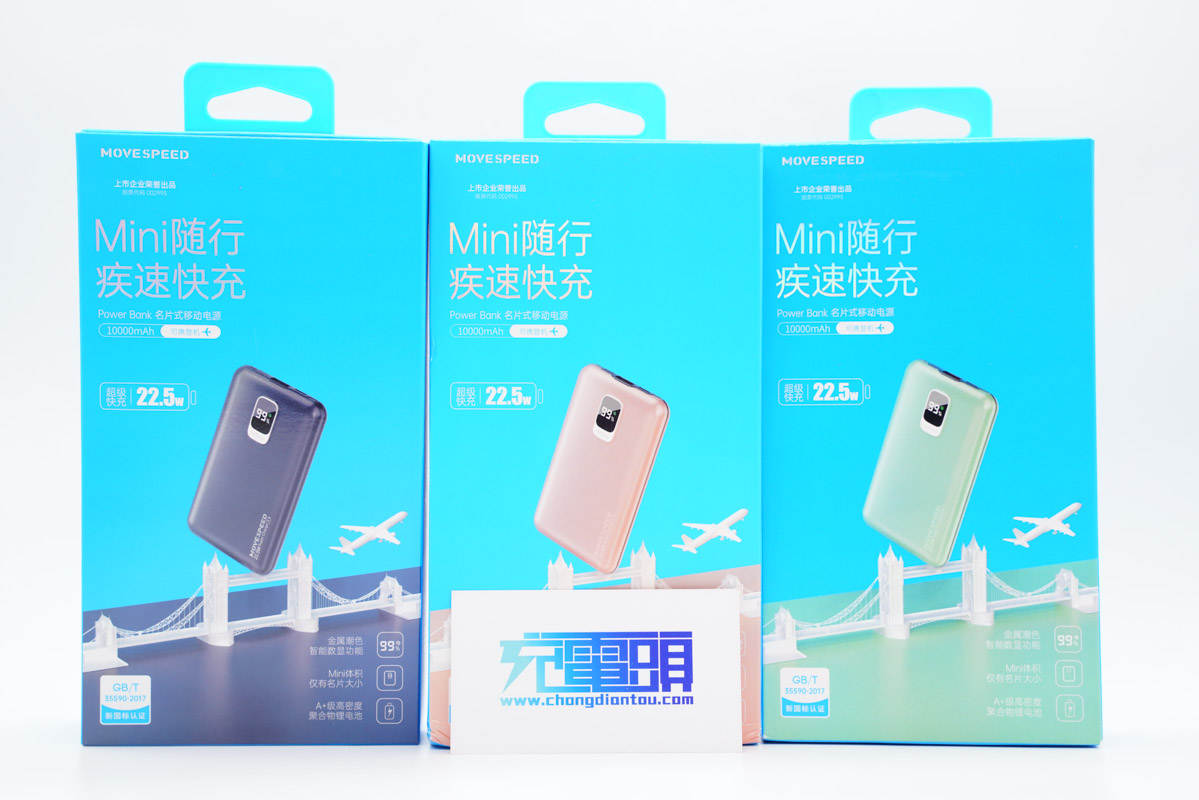

包裝盒正面印有MOVE SPEED品牌、產品名稱和外觀圖，此外還有22.5W快充、可上飛機等賣點標識。

包裝內含充電寶、數據線、說明書和保修卡。

移動電源采用鋁合金材質外殼，表面噴砂邊角圓潤，整體小巧使用手感也很好。機身正面設有電量顯示屏，右下角印有MOVE SPEED品牌和22.5W Super Charger。

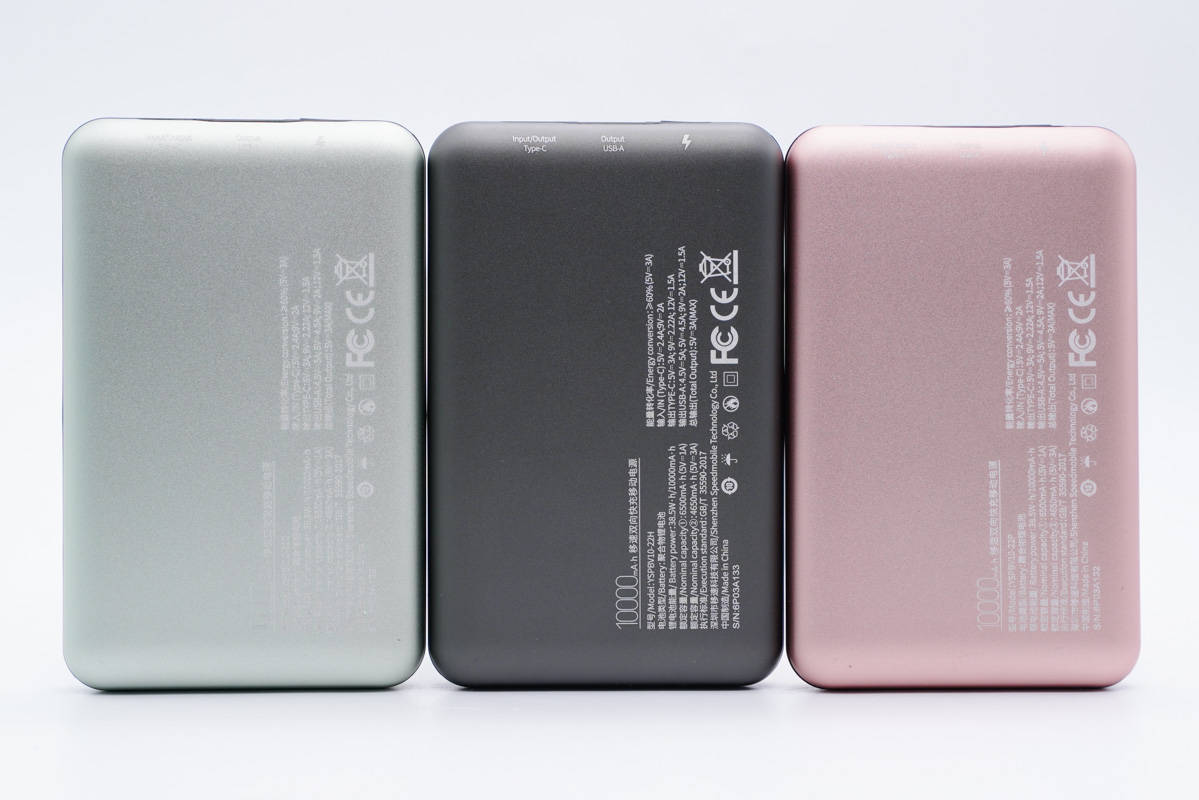

機身背面印有產品參數信息

型號：YSPBV10-22G

電池類型：鋰聚合物電池

電池能量：10000mAh/38.5Wh

額定容量1：6500mAh(5V1A)

額定容量2：4650mAh（5V3A）

USB-C輸入：5V2.4A、9V2A

USB-C輸出：5V3A、9V2.22A、12V1.5A

USB-A輸出：4.5V5A、5V4.5A、9V2A、12V1.5A

總輸出：5V3A

能量轉化率：≥60%（5V3A）

產品已經通過了FCC、CE認證。

充電寶小巧輕薄，顏值相當高。

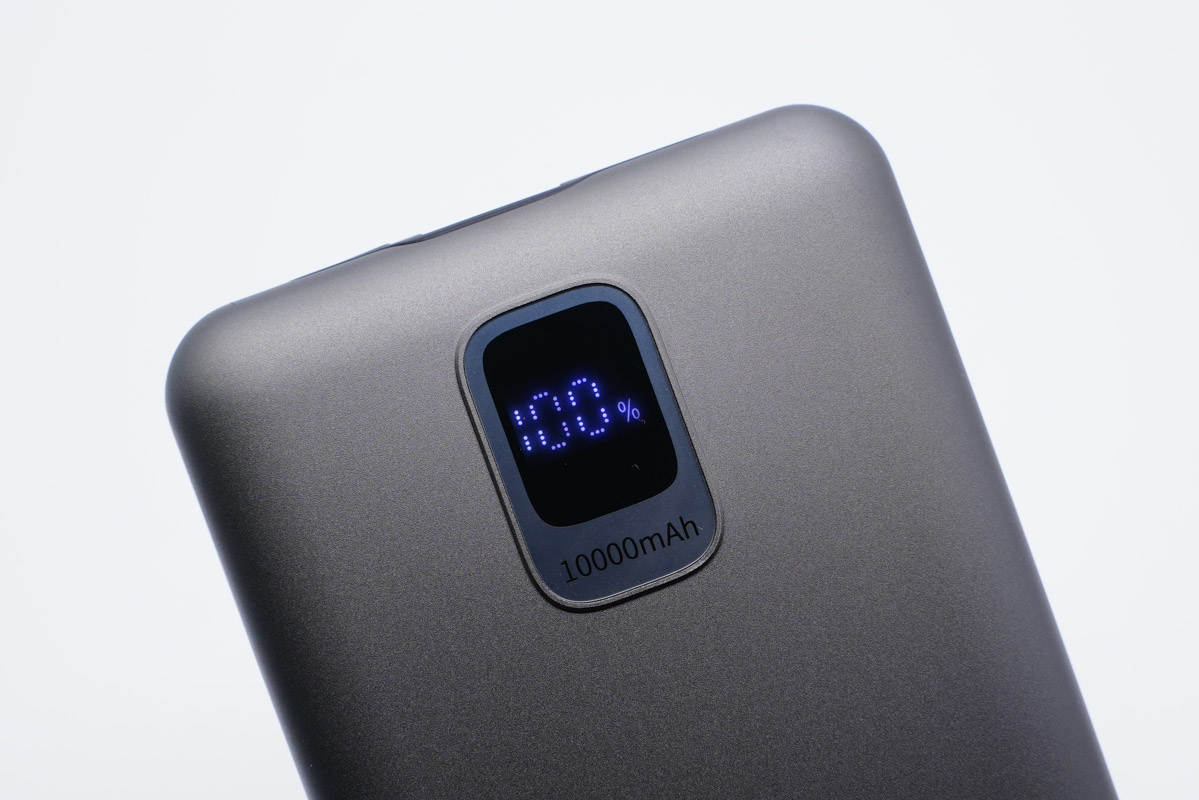

LED顯示屏可精準顯示剩余電量，用戶使用更方便，此外屏幕下方還有10000mAh容量字樣。

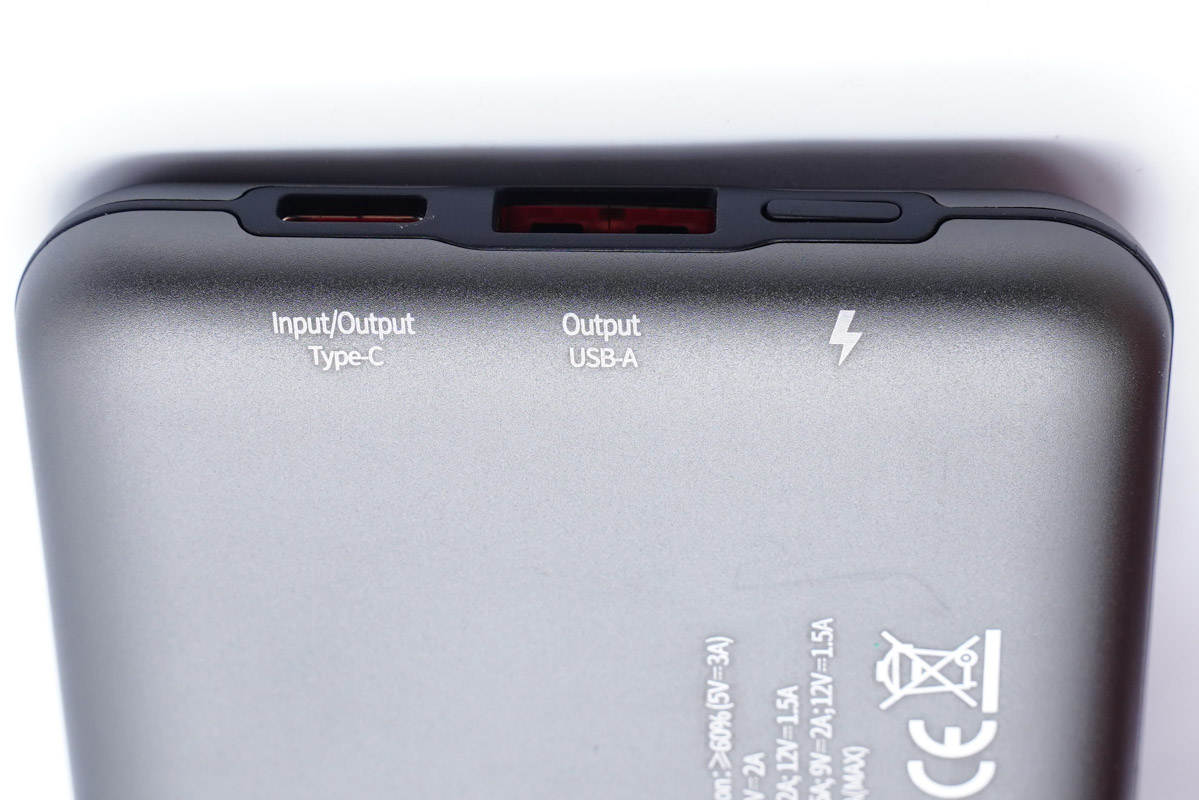

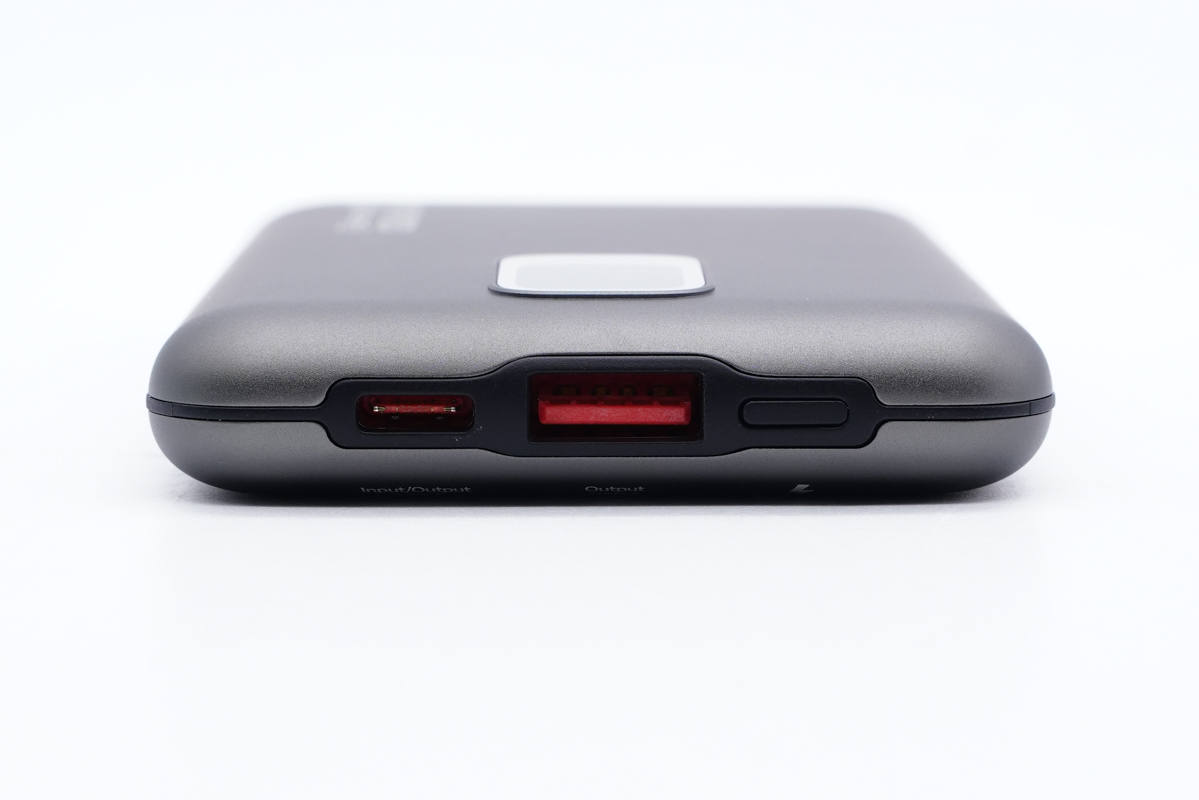

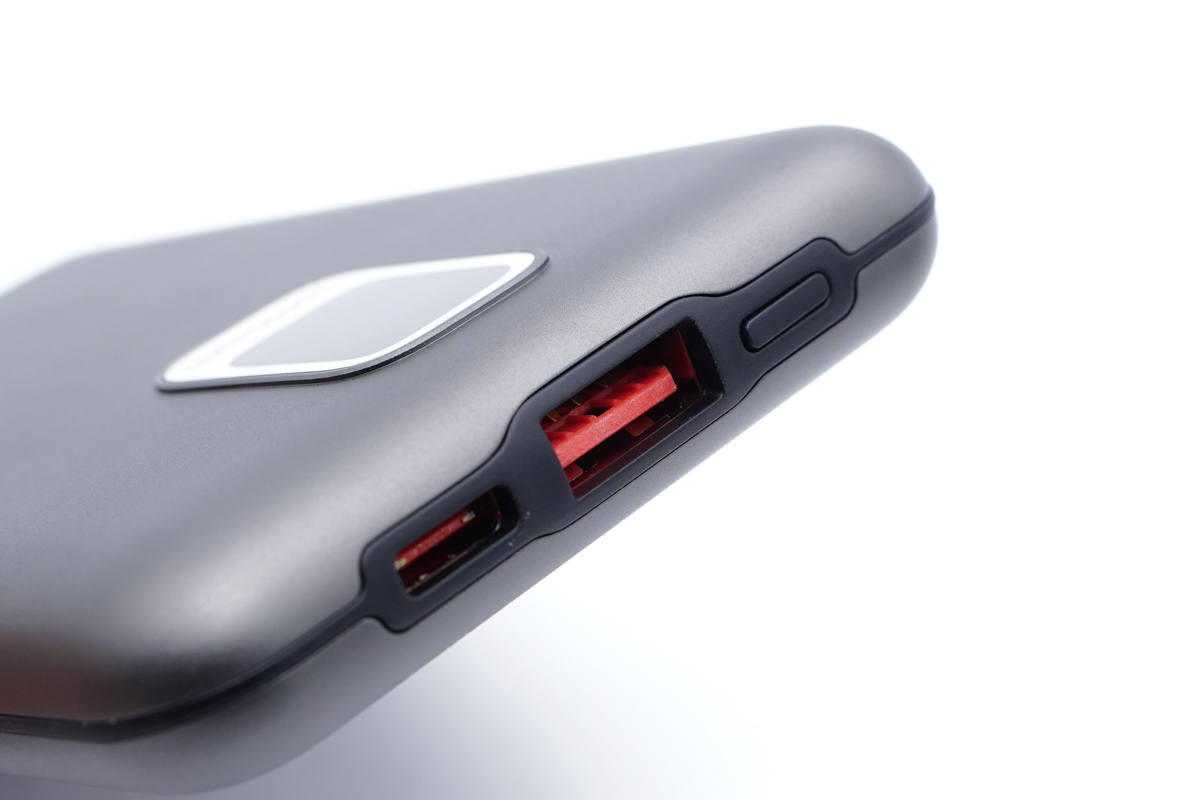

機身頂部配有電源鍵和1A1C接口，接口均采用橘紅色膠芯。

USB-A口舌片前端有特殊觸點。

機身背面靠近接口處印有對應標識。

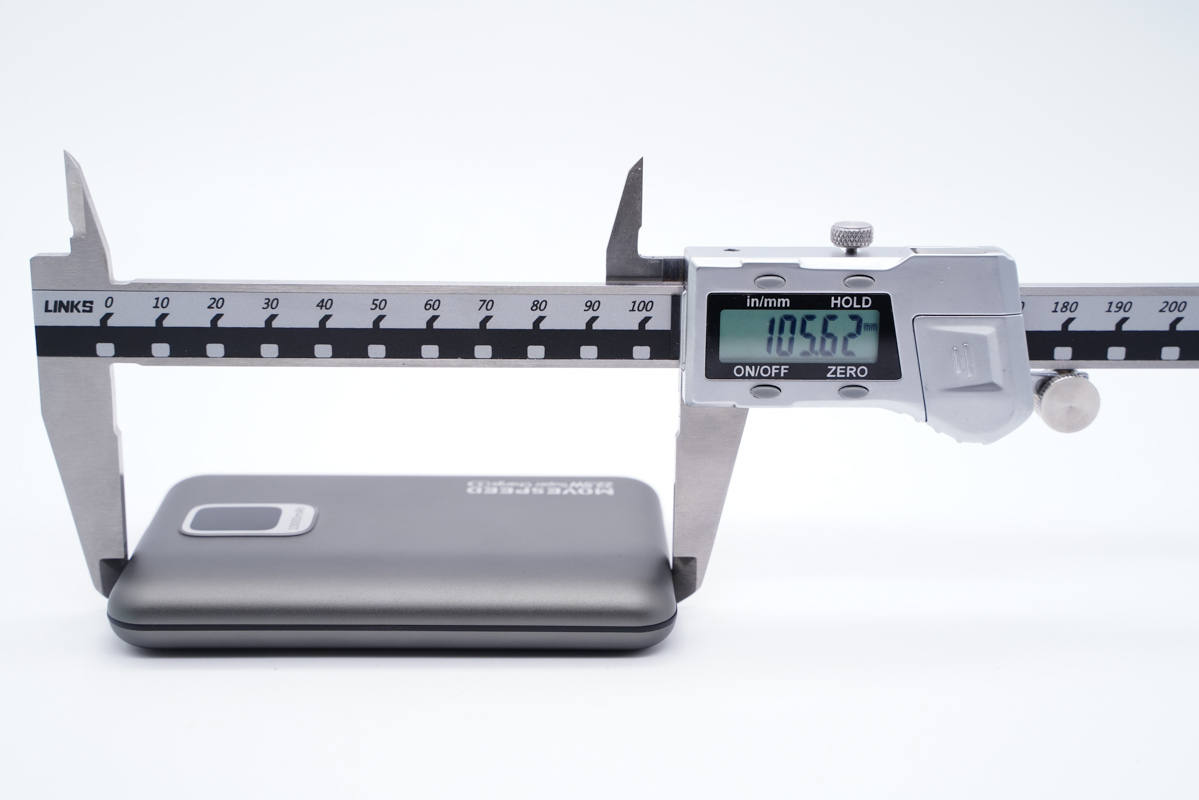

測得機身長度為105.62mm。

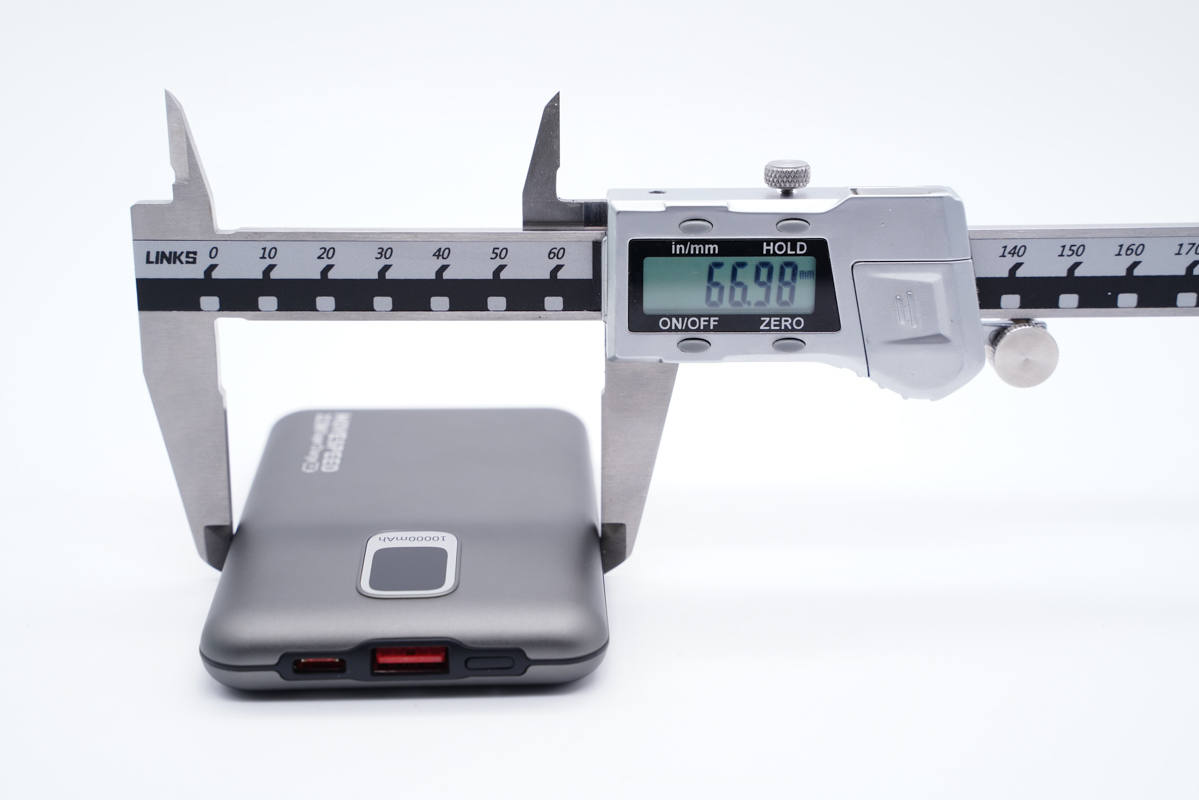

寬度為66.98mm。

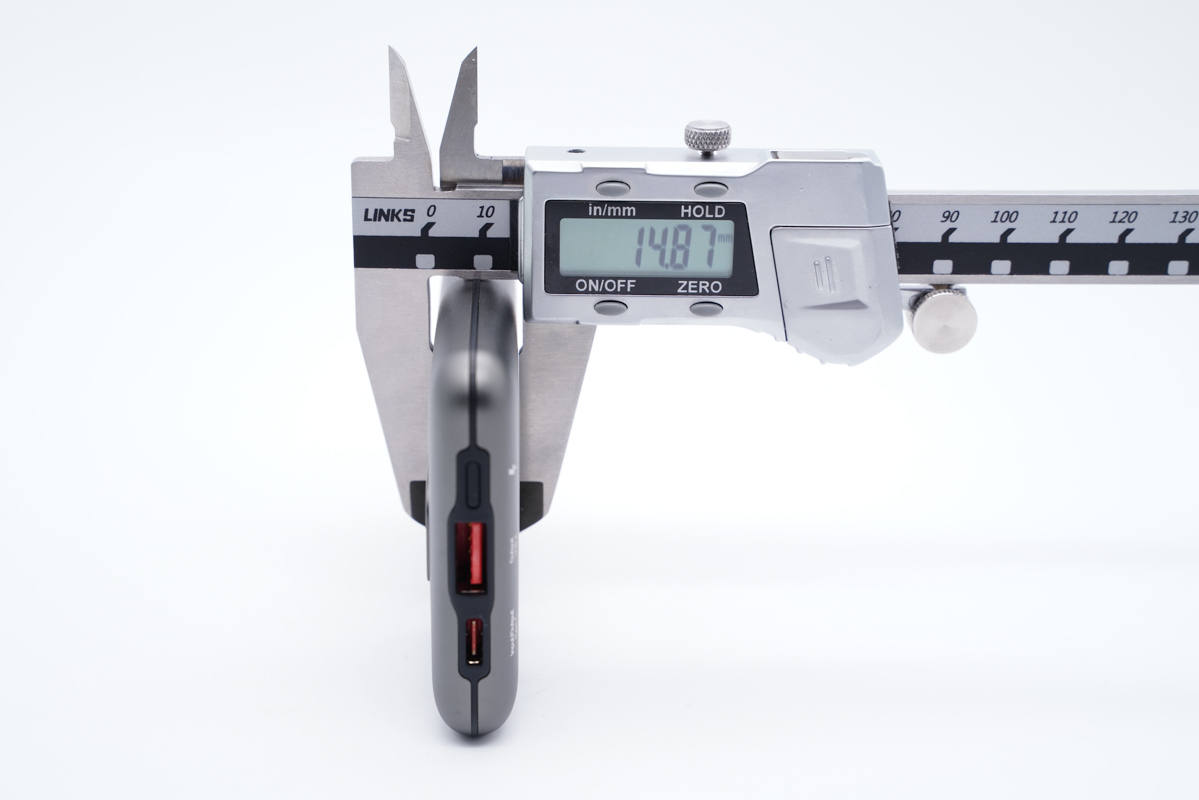

厚度為14.87mm。

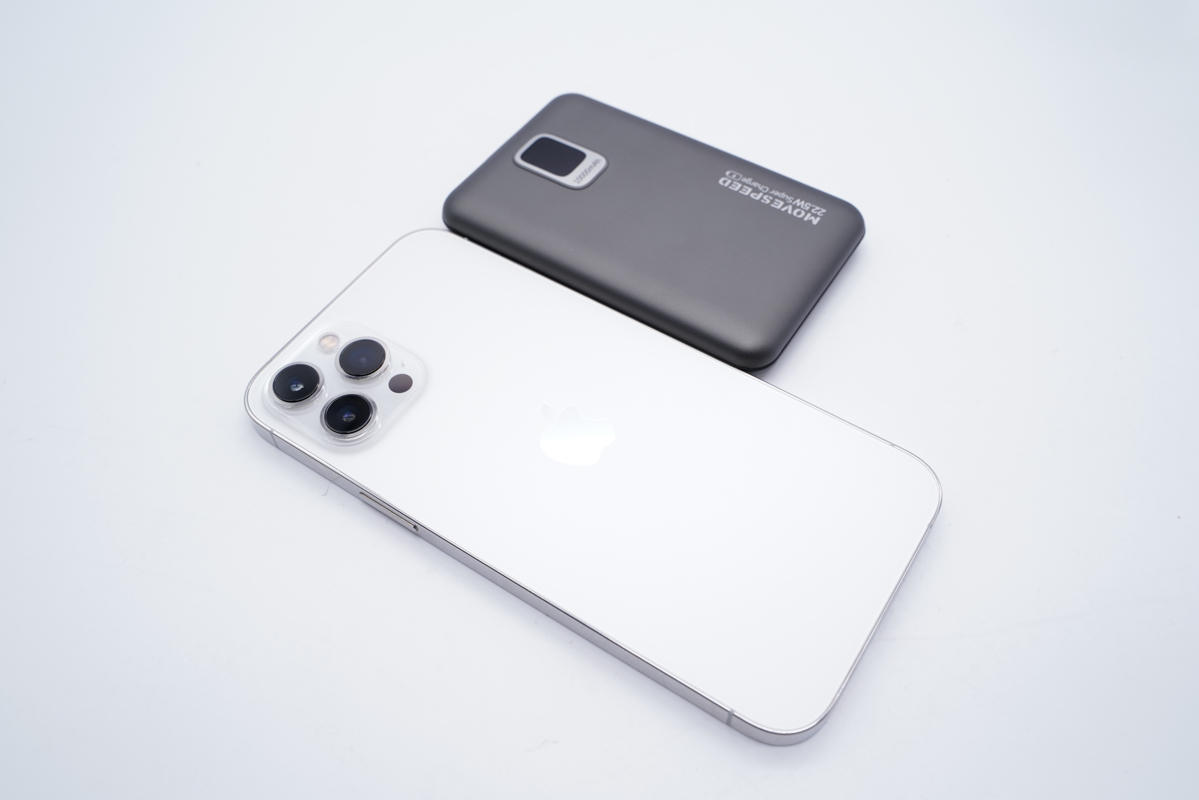

和iPhone 12 Pro Max對比，移速這款移動電源要小得多。

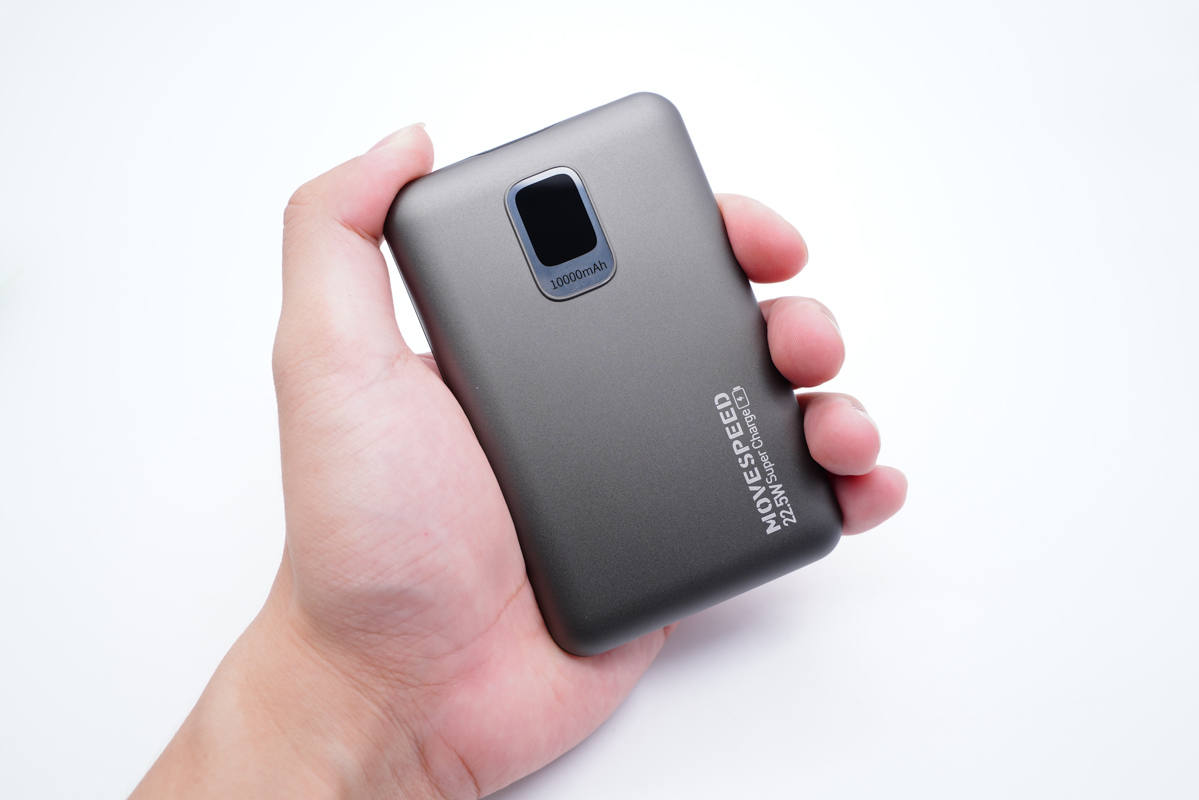

拿在手上的直觀感受，握感舒適。

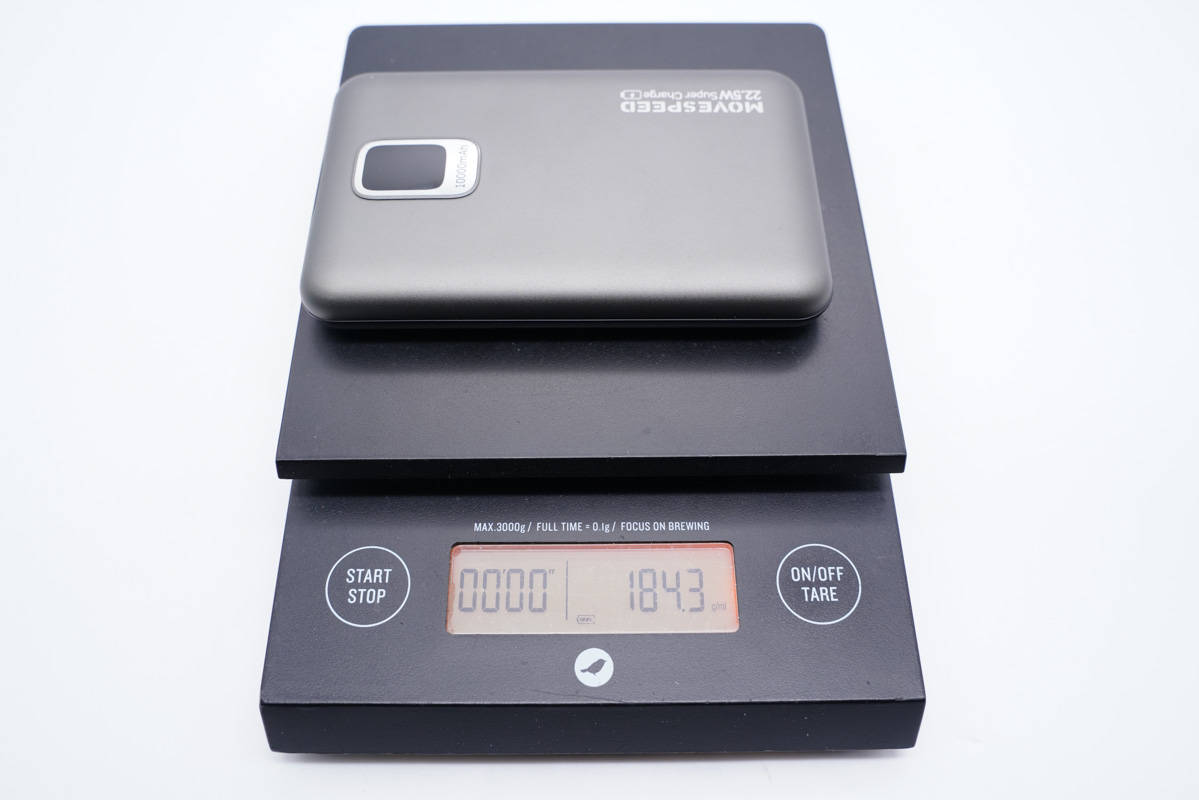

凈重約為184g。

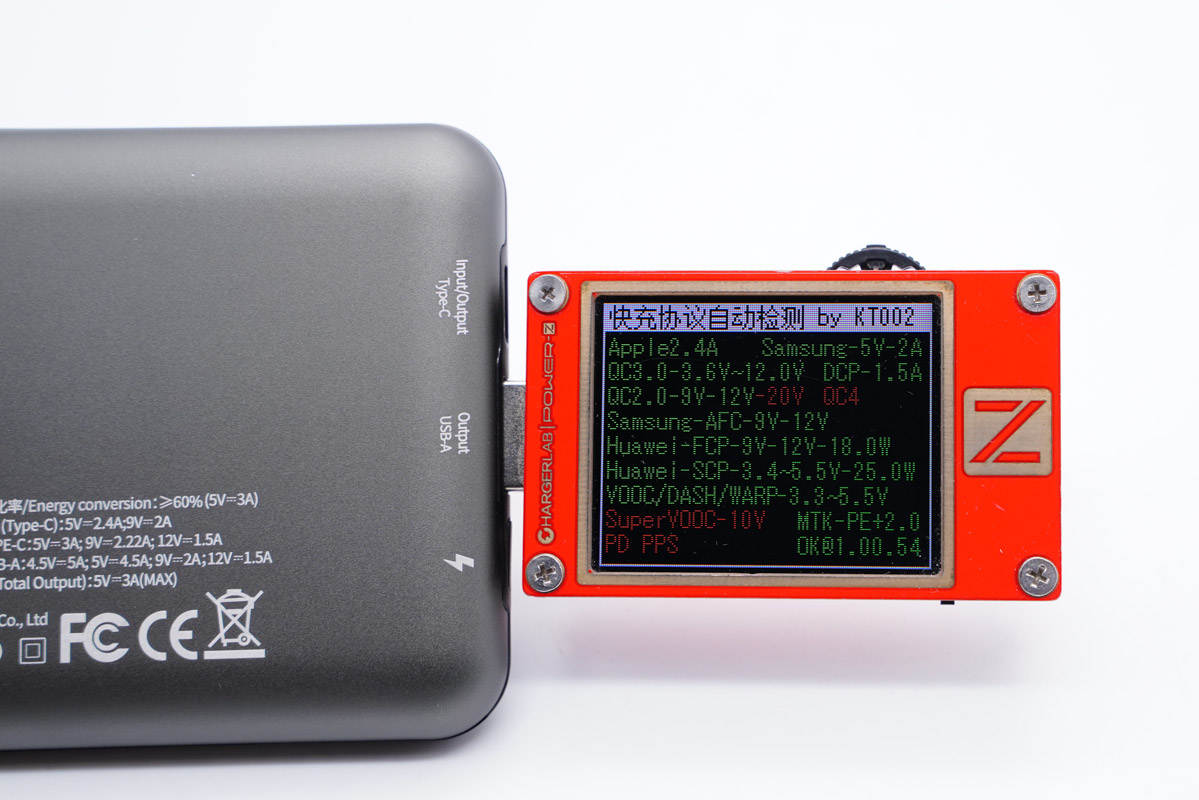

使用ChargerLAB Power-Z KT002測得A口支持Apple2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、VOOC/DASH/WARP、PE2.0多個快充協議。

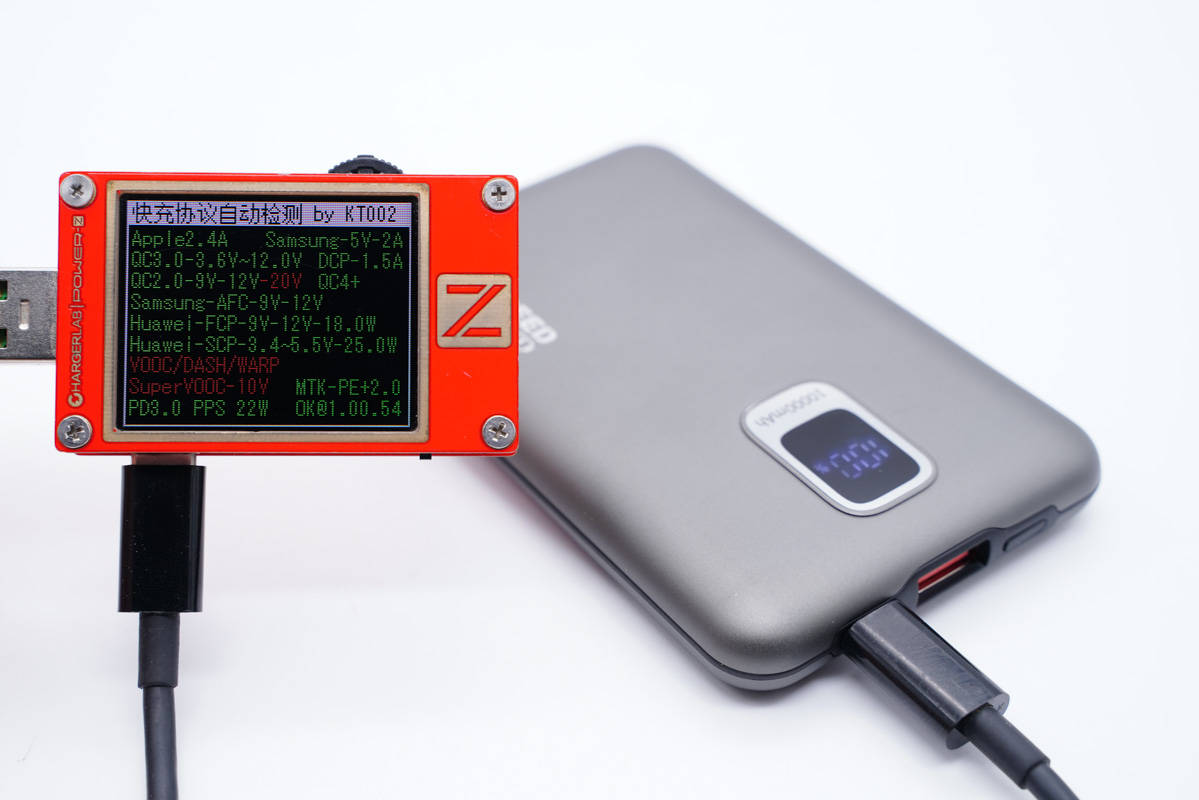

使用KT002測得USB-C口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0和PPS快充協議。

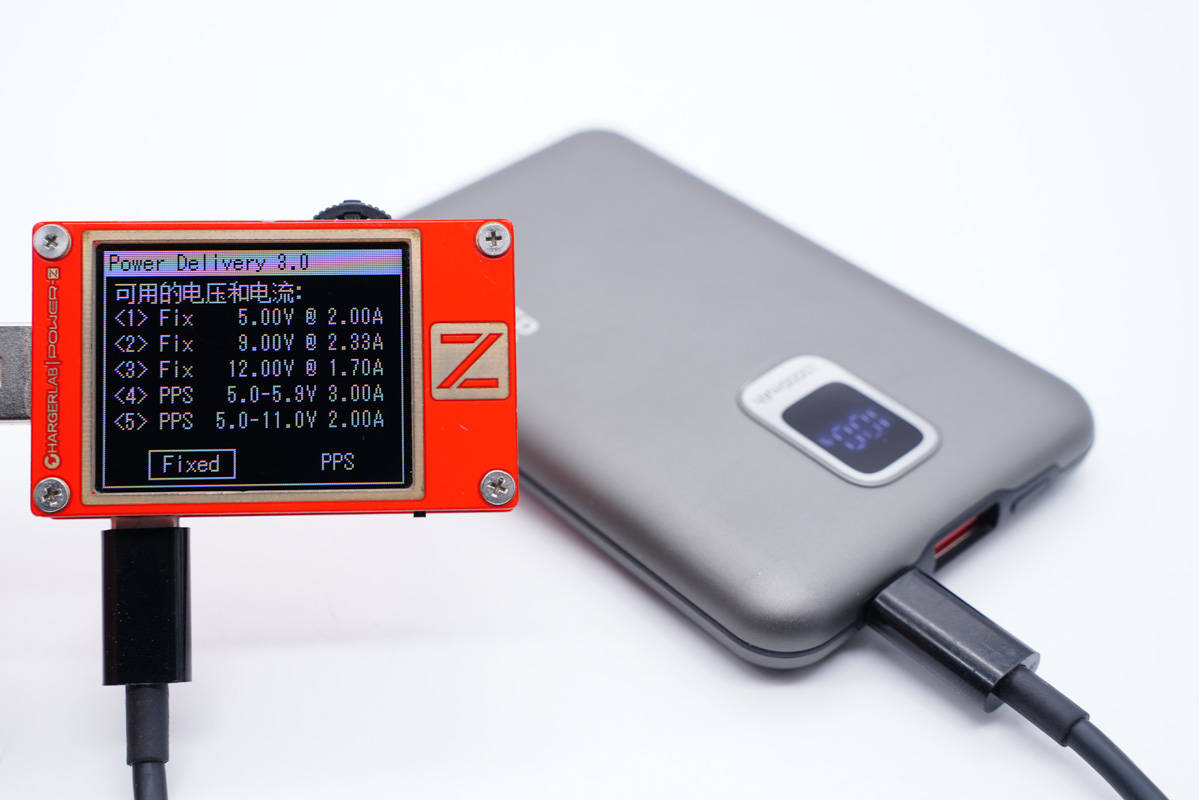

此外PDO報文顯示C口還具備5V2A、9V2.33A、12V1.7A三個固定電壓檔位，以及5-5.9V3A和5-11V2A兩組PPS檔位。

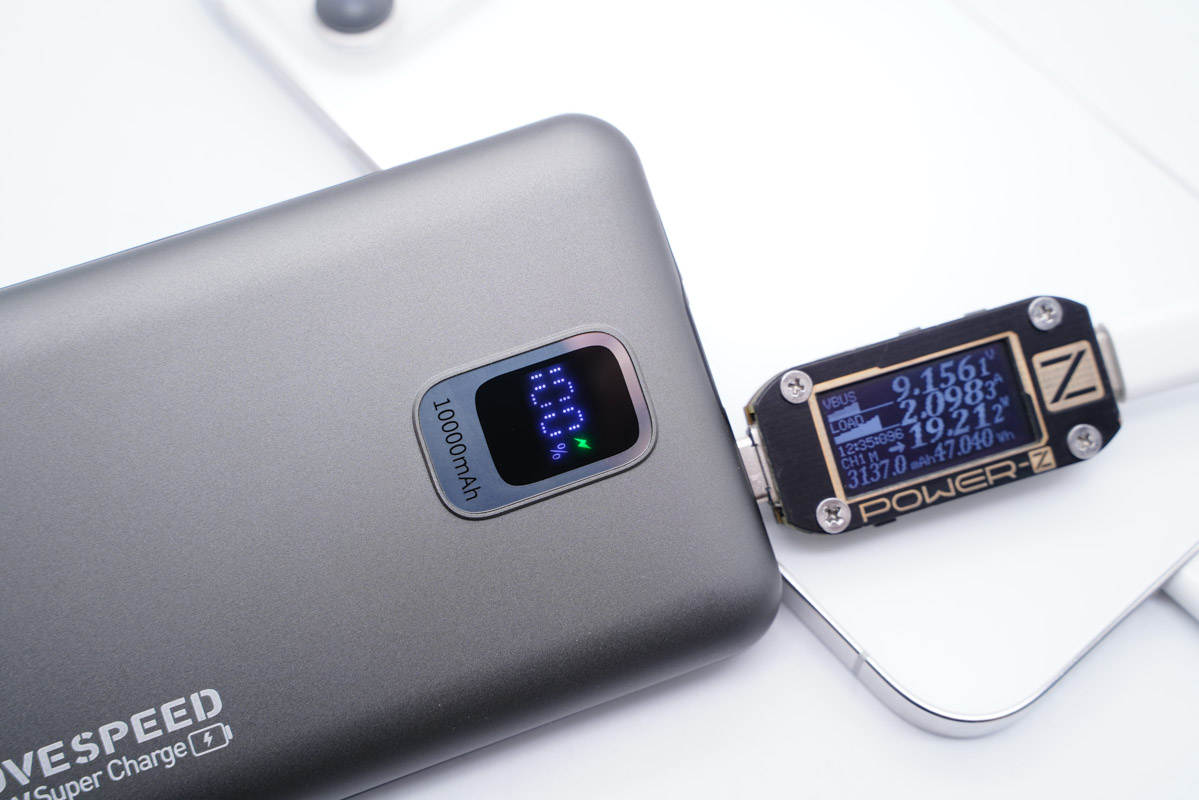

使用移速這款移動電源給iPhone 12 Pro Max充電，使用ChargerLAB Power-Z KM001C測得充電功率為9.16V 2.1A 19.21W，綠色閃電指示燈表示正在進行PD快充。

二、移速Mini 22.5W超級快充充電寶拆解

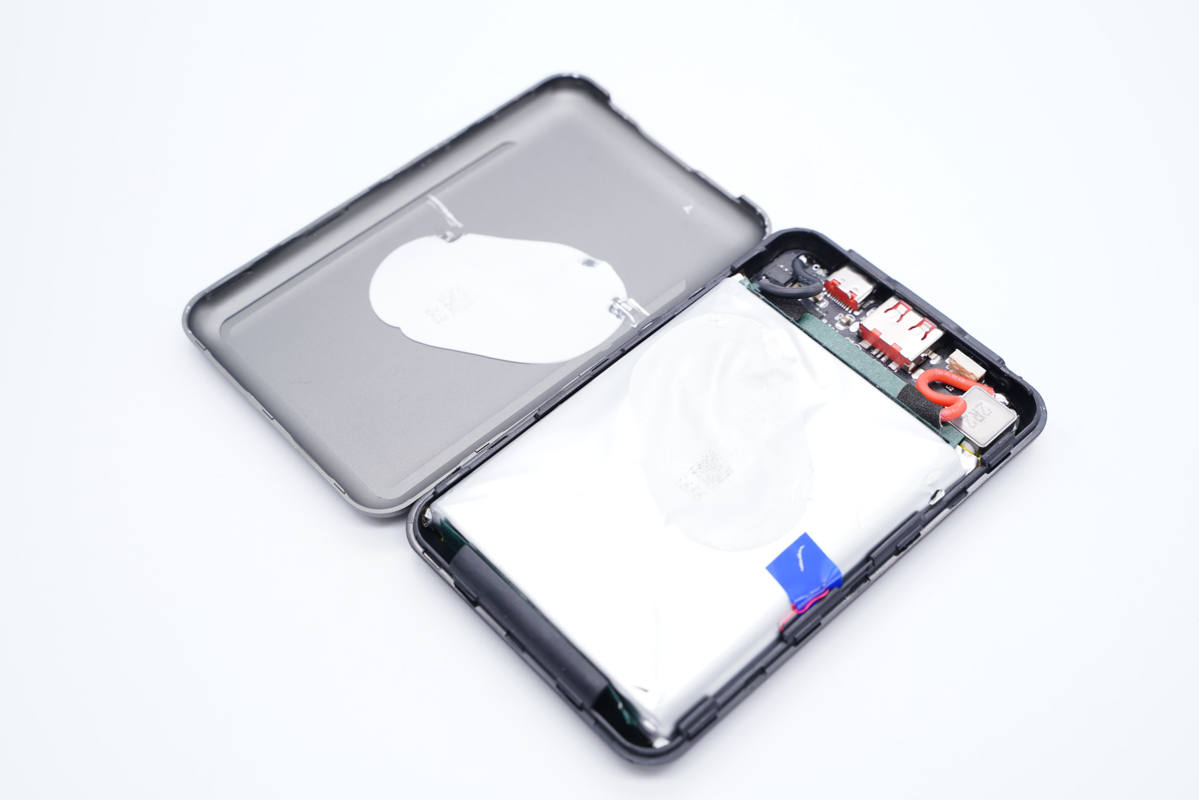

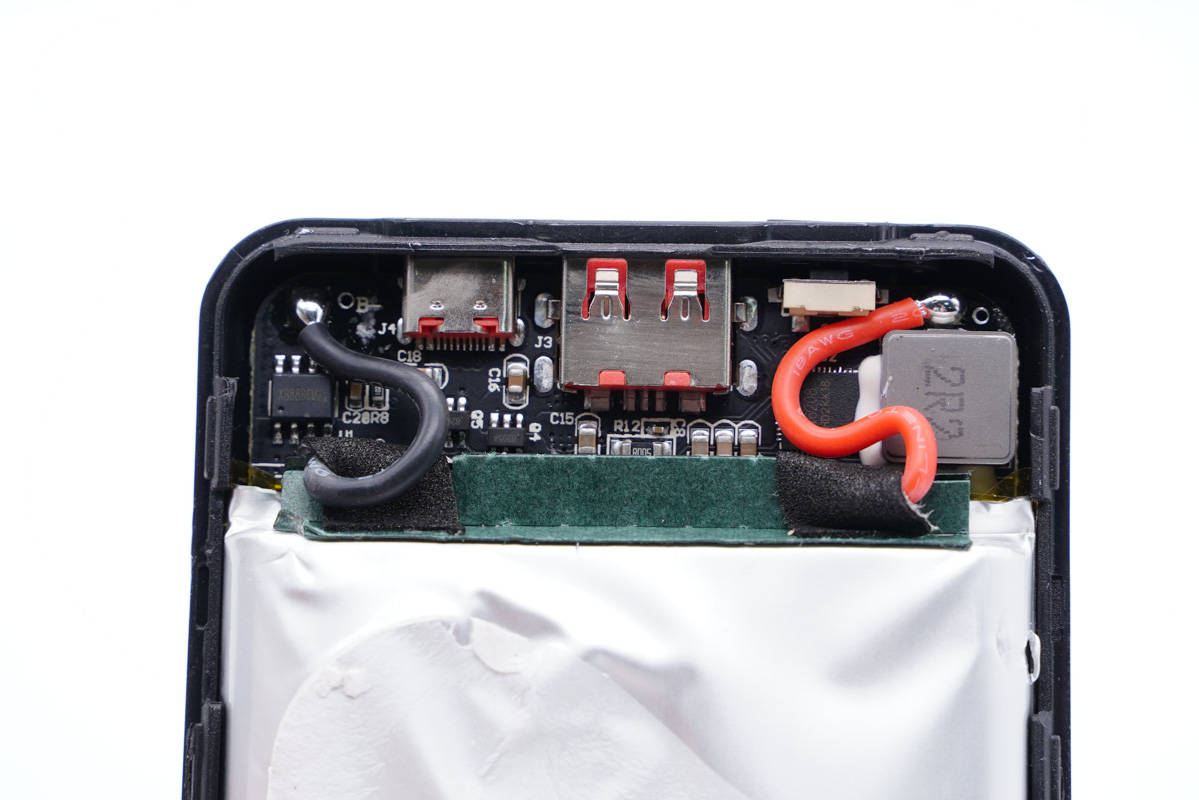

將機身殼拆開，兩半金屬殼通過邊緣塑料殼卡扣封裝固定，電芯打膠固定。

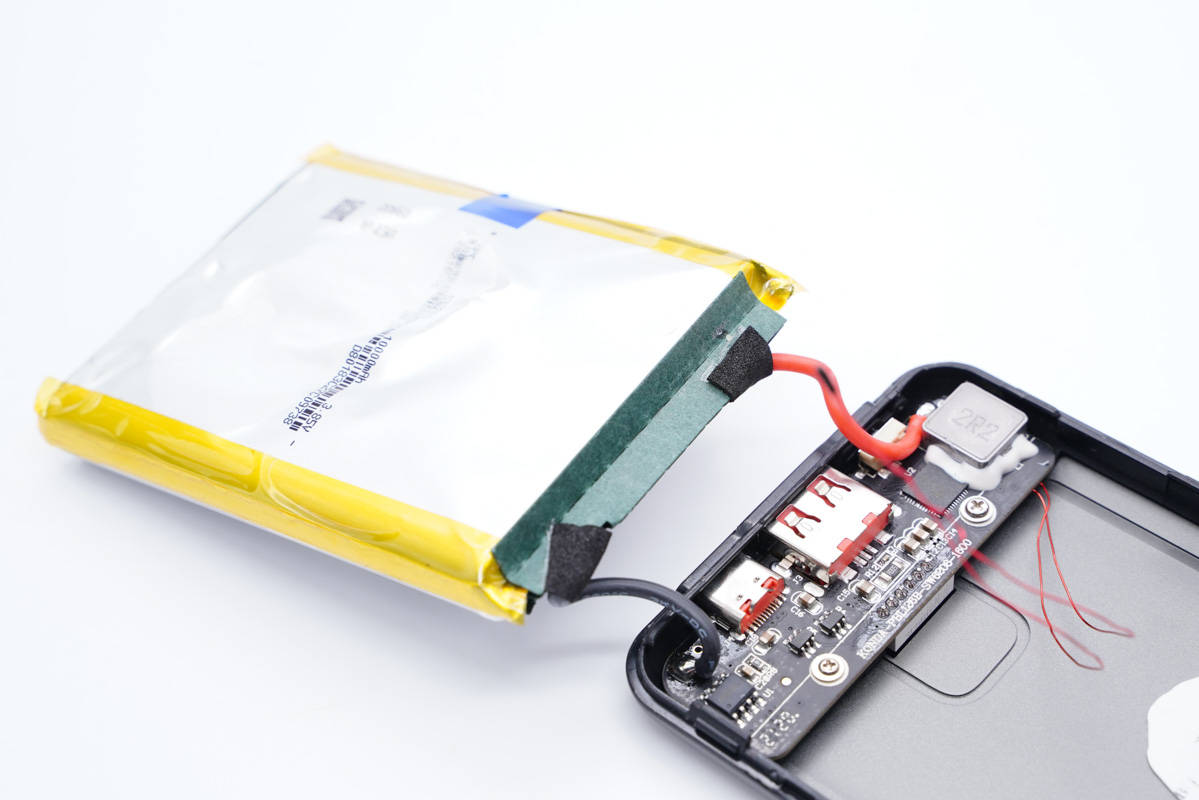

電芯和PCB板間有青稞絕緣紙隔離。

電芯另一面也是打膠固定，PCB板使用螺絲固定。

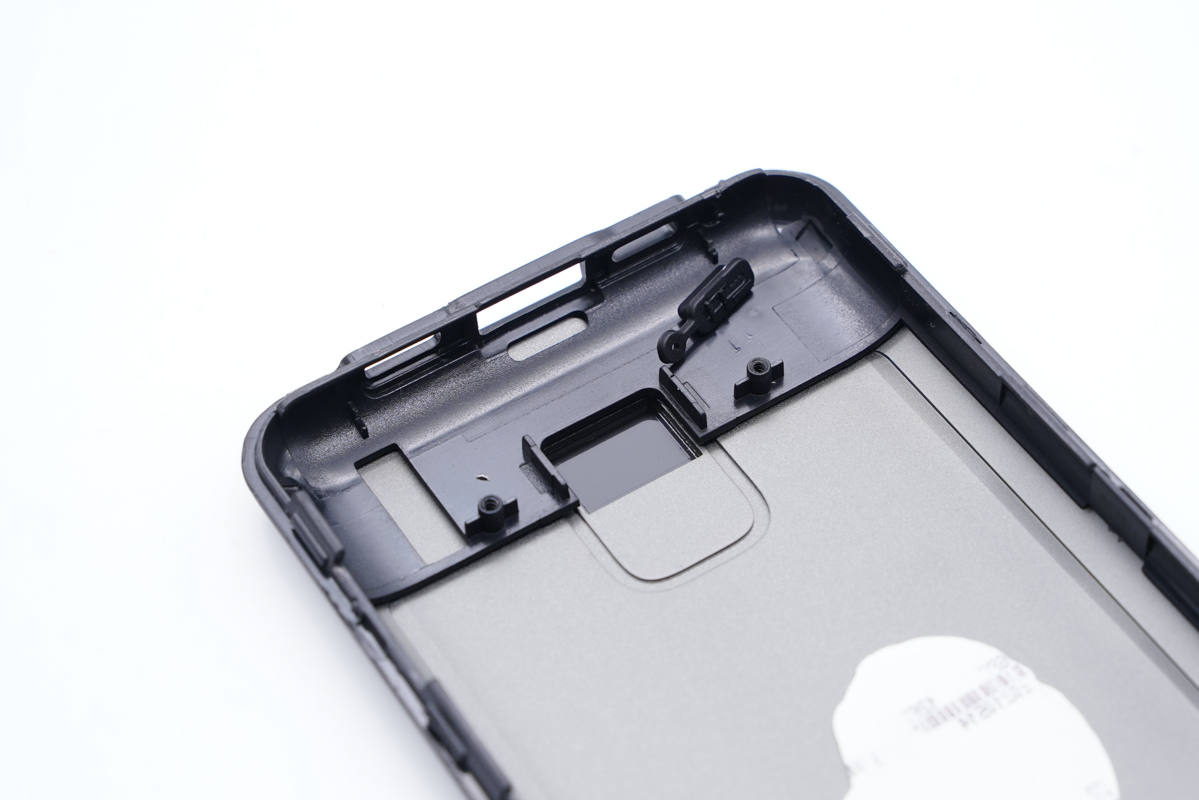

PCB板下方外殼內部有塑料殼絕緣隔離。

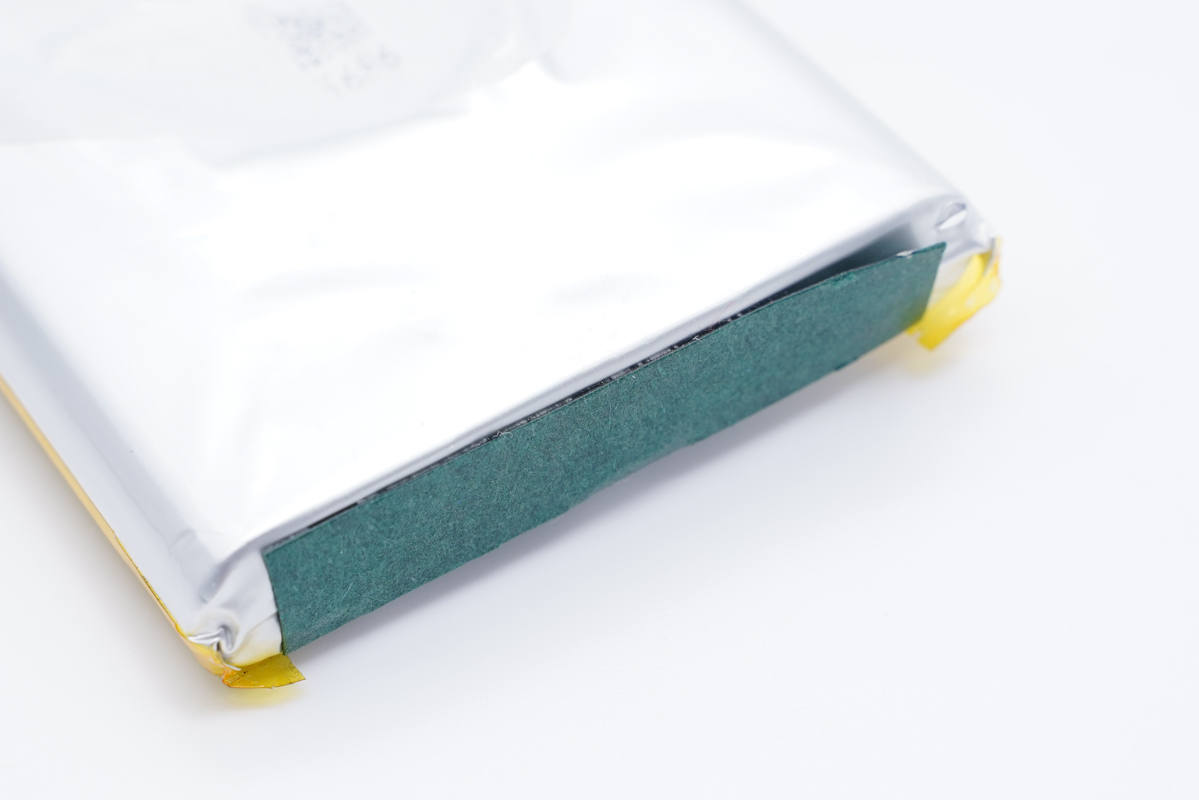

電芯底部貼有青稞絕緣紙保護。

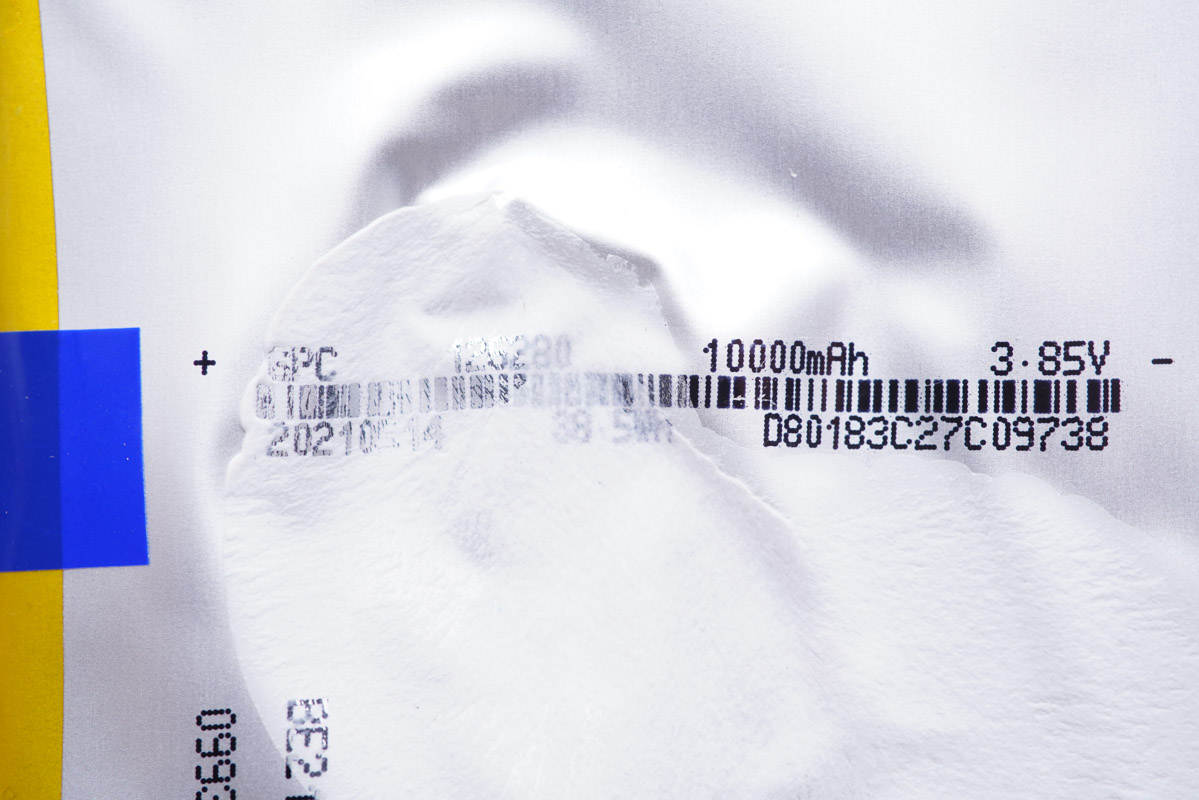

電芯來自GPC格林德，規格為10000mAh/3.85V/38.5Wh，2021年4月14日生產，規格為長80mm，寬62mm，厚12mm；電芯品牌為業界中高端定位常見的格林德。

通過計算我們算出其電池的能量密度，按照能量密度公式：電池能量/體積=10000mAh*3.85V/12*62*80mm，轉換單位可知該電池的能量密度為646.84Wh/dm。對比市面上最常見的1260110電池，能量密度為467.17Wh/dm，能量密度相較提高了38%，這就是該款充電寶輕薄的核心原因。

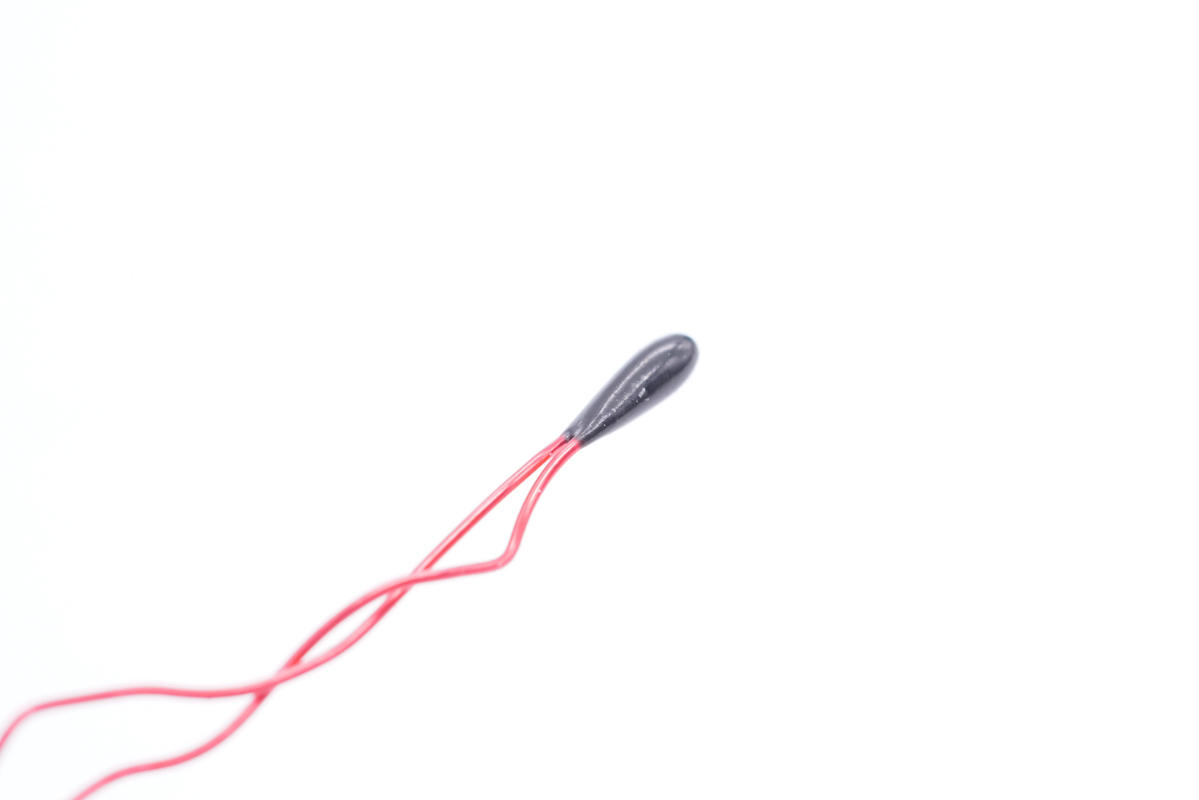

熱敏電阻特寫，用于電芯溫度監控。

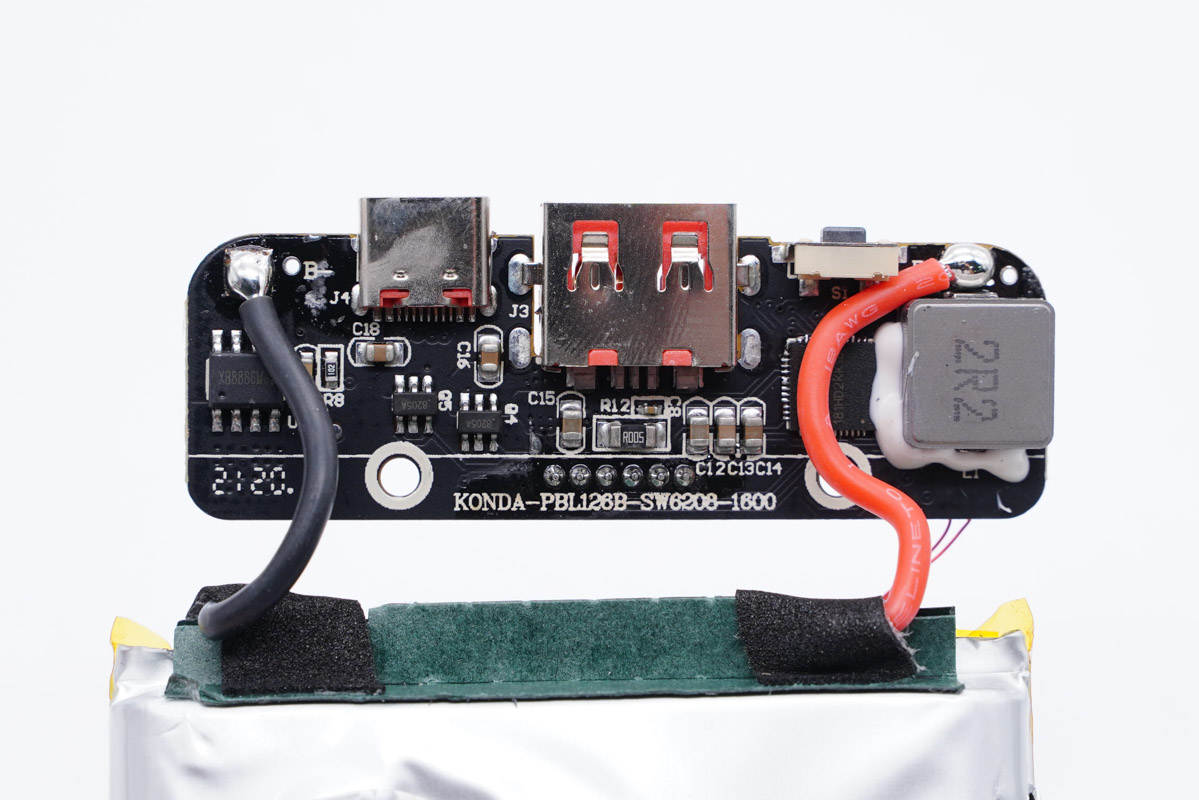

PCB板正面一覽，右側有移動電源主控芯片和電感，左側有鋰電保護芯片。

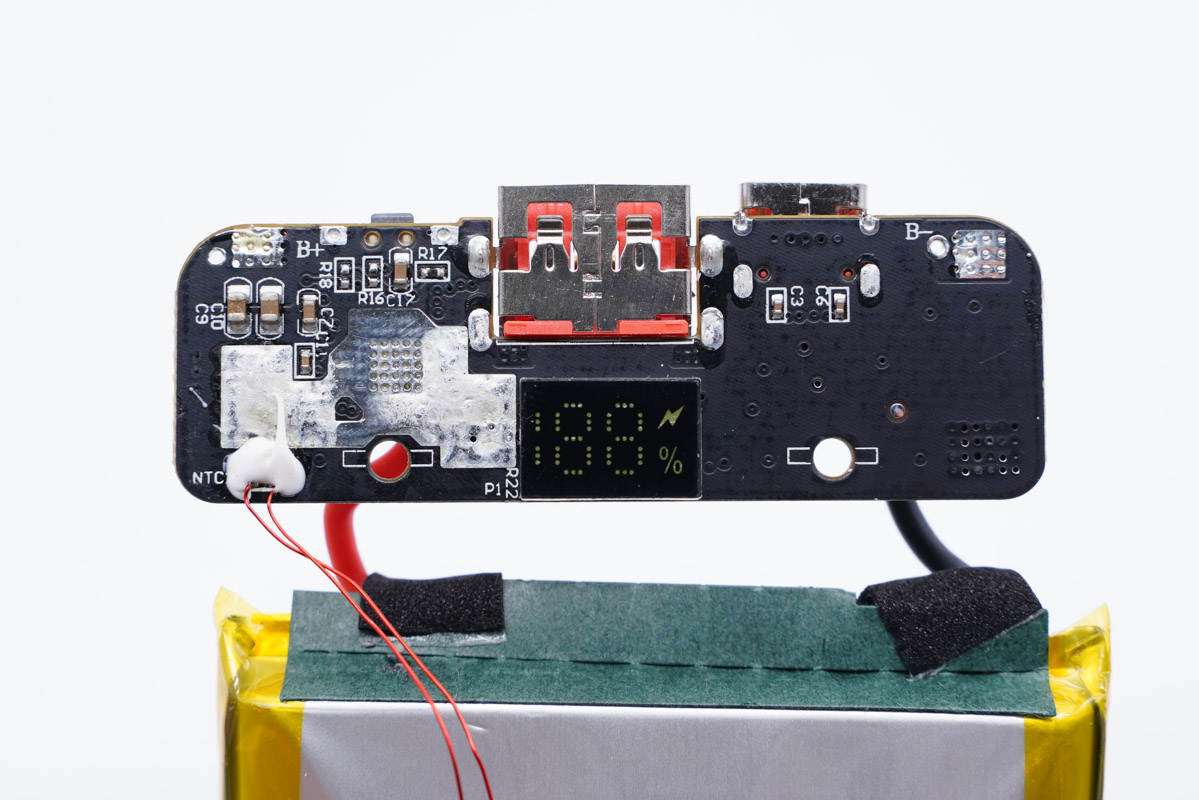

PCB板另一面一覽，對應主控芯片和電感處露銅加錫增強散熱，中心是LED屏。

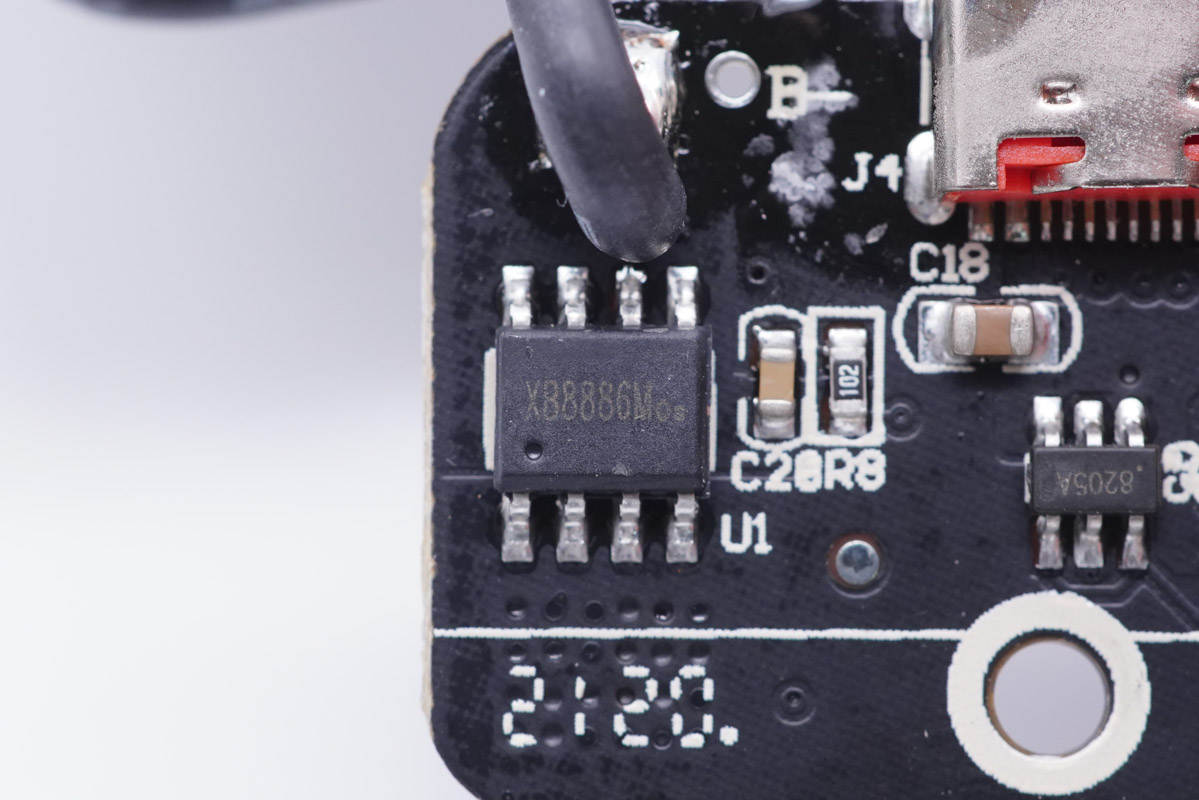

鋰電保護芯片采用賽芯微XB8886M，這是一顆一體化的電池保護芯片。

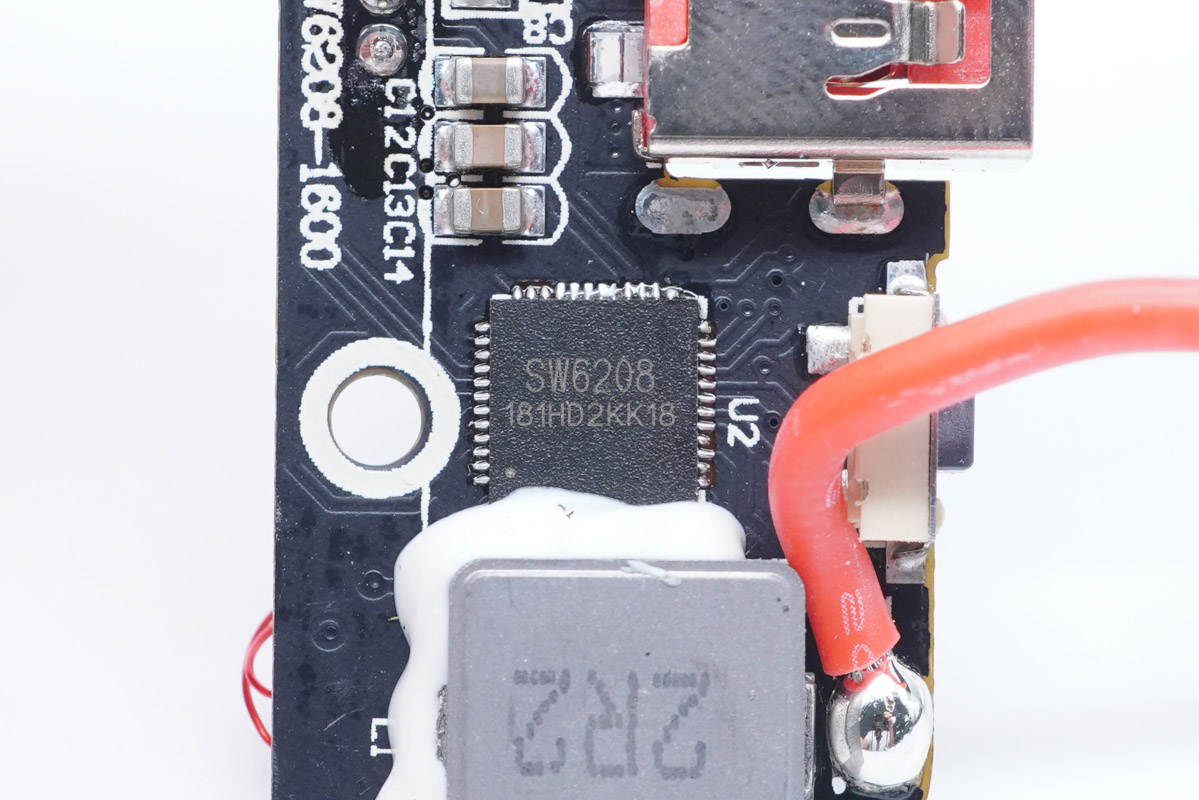

移動電源主控芯片采用智融SW6208。這是一款高集成度的多協議雙向快充移動電源專用多合一芯片，支持 A+A+B+C+L口任意口快充。其集成了5A高效率開關充電，22.5W高效同步升壓輸出，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多種快充協議，電量計量，數碼管/LED燈顯示以及相應的控制管理邏輯。外圍只需少量的器件，即可組成完整的高性能雙向快充移動電源解決方案。

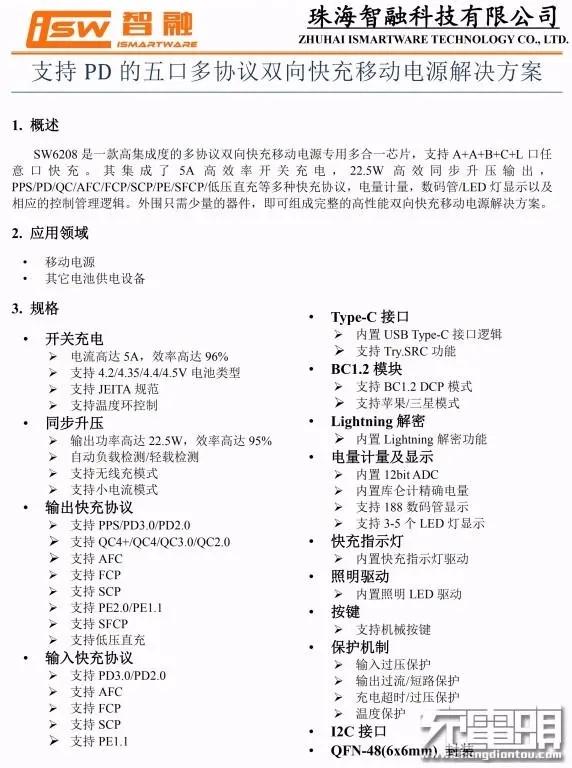

智融SW6208規格資料。

充電頭網通過拆解了解到，采用智融SW6208的還有魔狐22.5W快充移動電源、臺電20000mAh 2A1C快充移動電源、京東京造30000mAh USB PD快充移動電源、飛利浦10000mAh 22.5W快充移動電源、AUKEY 支架式無線充移動電源20000mAh、ZYXEI 22.5W全協議快充移動電源10000mAh等數十款產品。

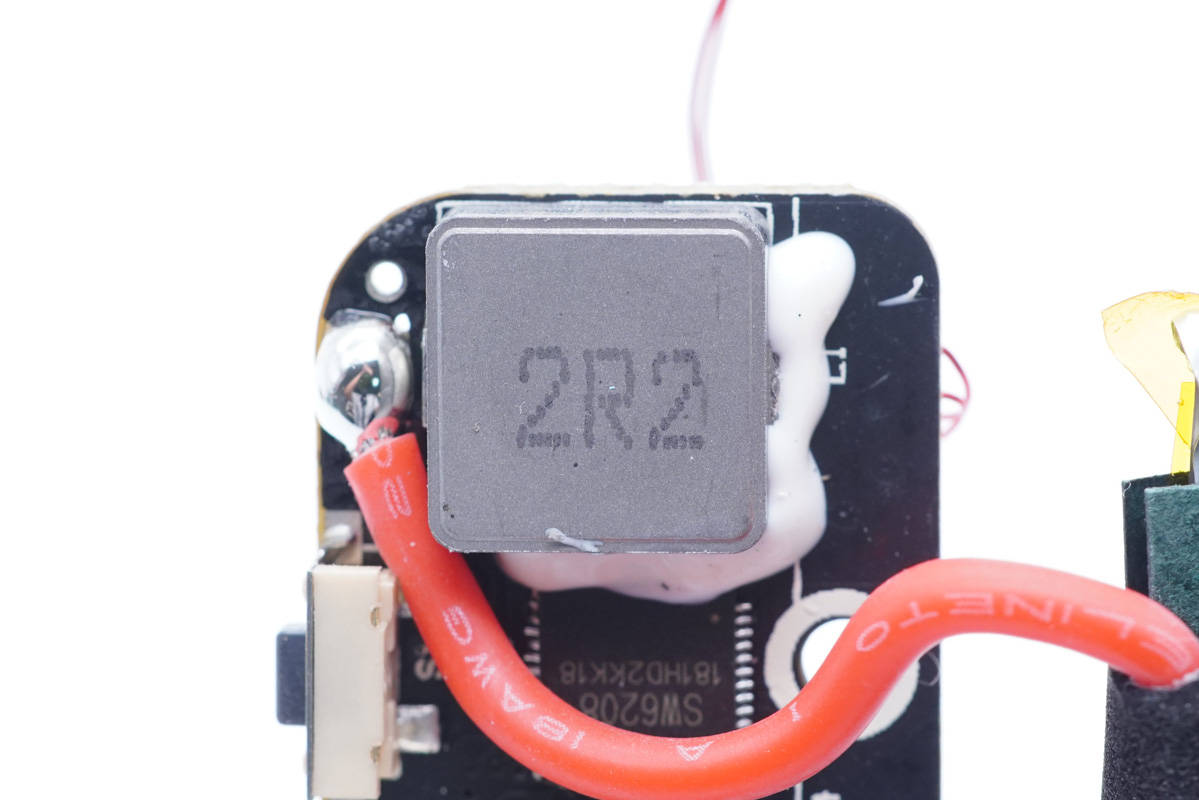

2R2升降壓電感特寫，打膠加固。

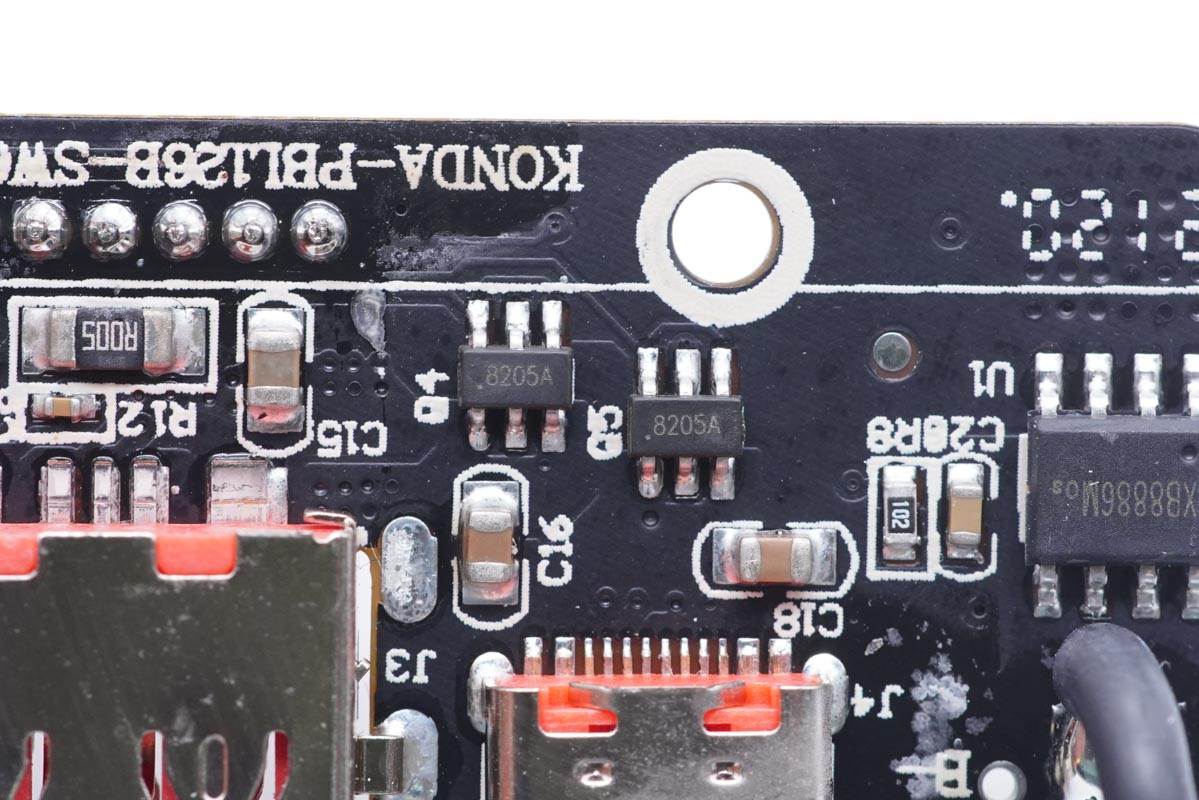

兩顆8205A MOS管用于1A1C接口切換。

電源鍵特寫，貼片焊接。

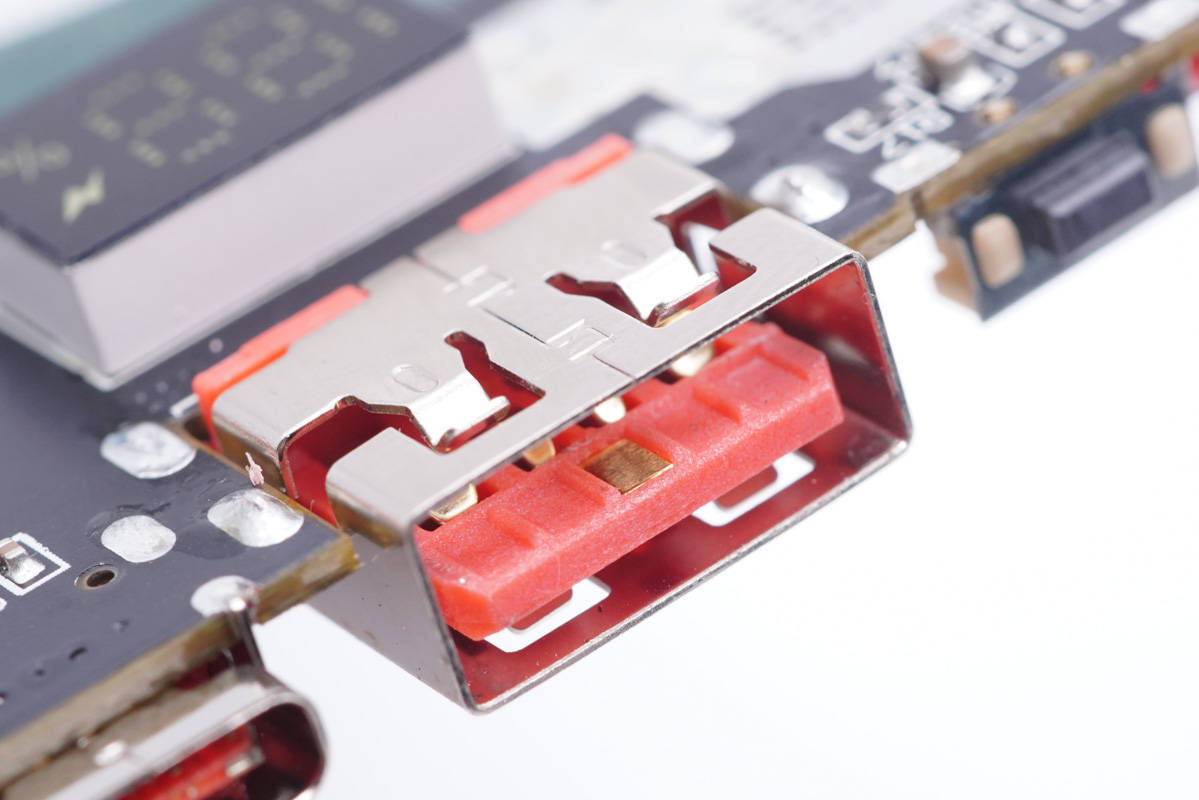

USB-A母座特寫，沉板過孔焊接，前端具有特殊觸點且正負極加寬。

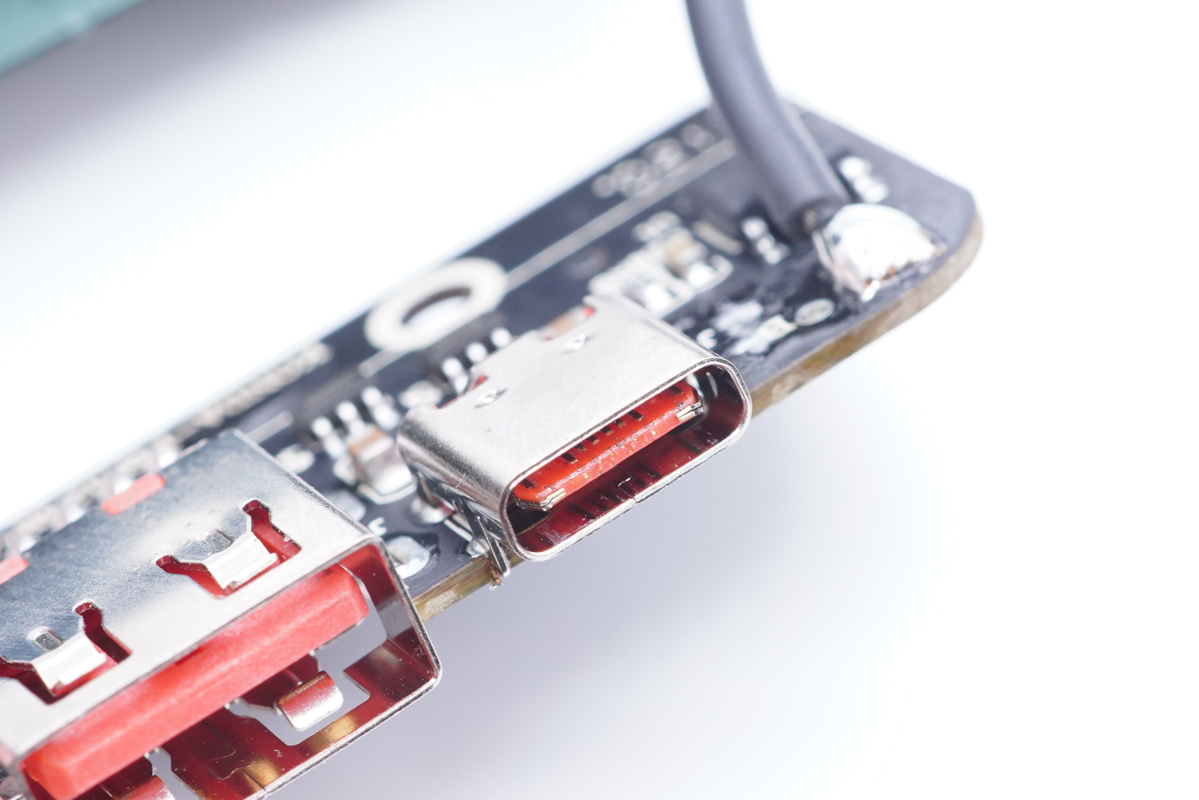

USB-C母座特寫，過孔焊接。

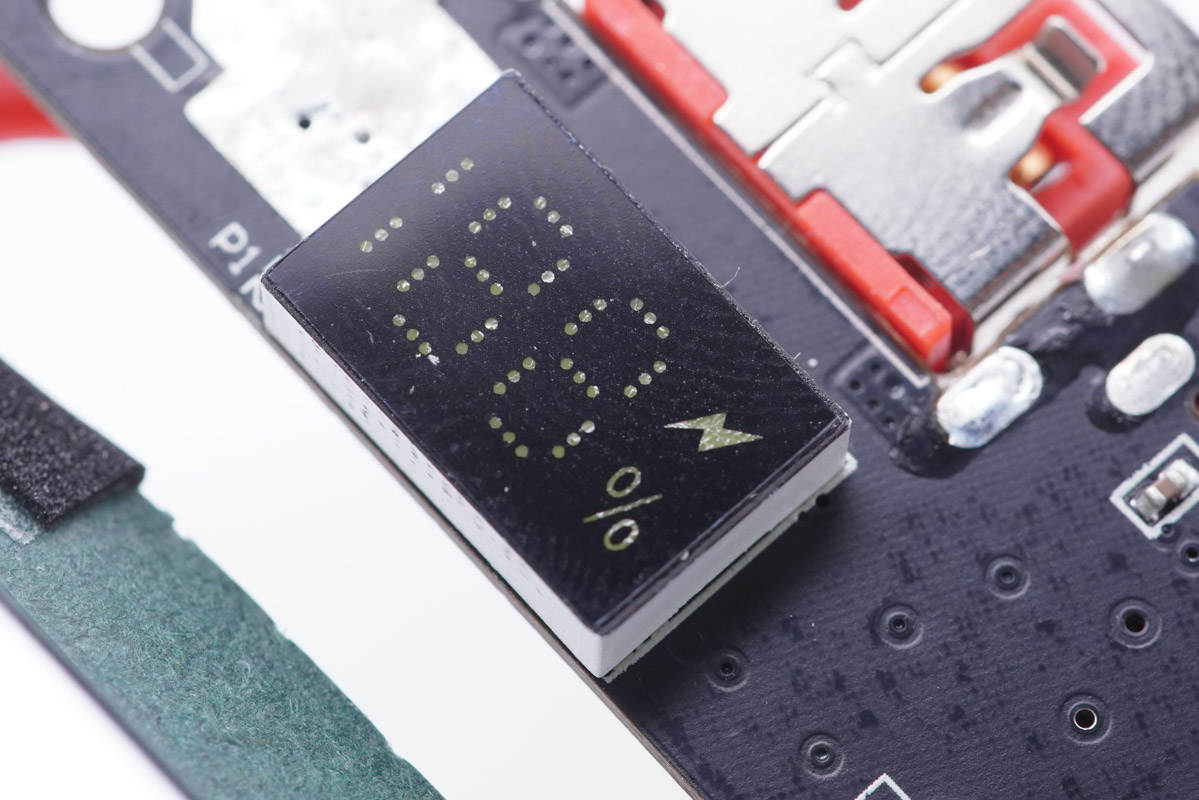

LED電量顯示屏特寫。

全部拆解完畢，來張全家福。

充電頭網拆解總結

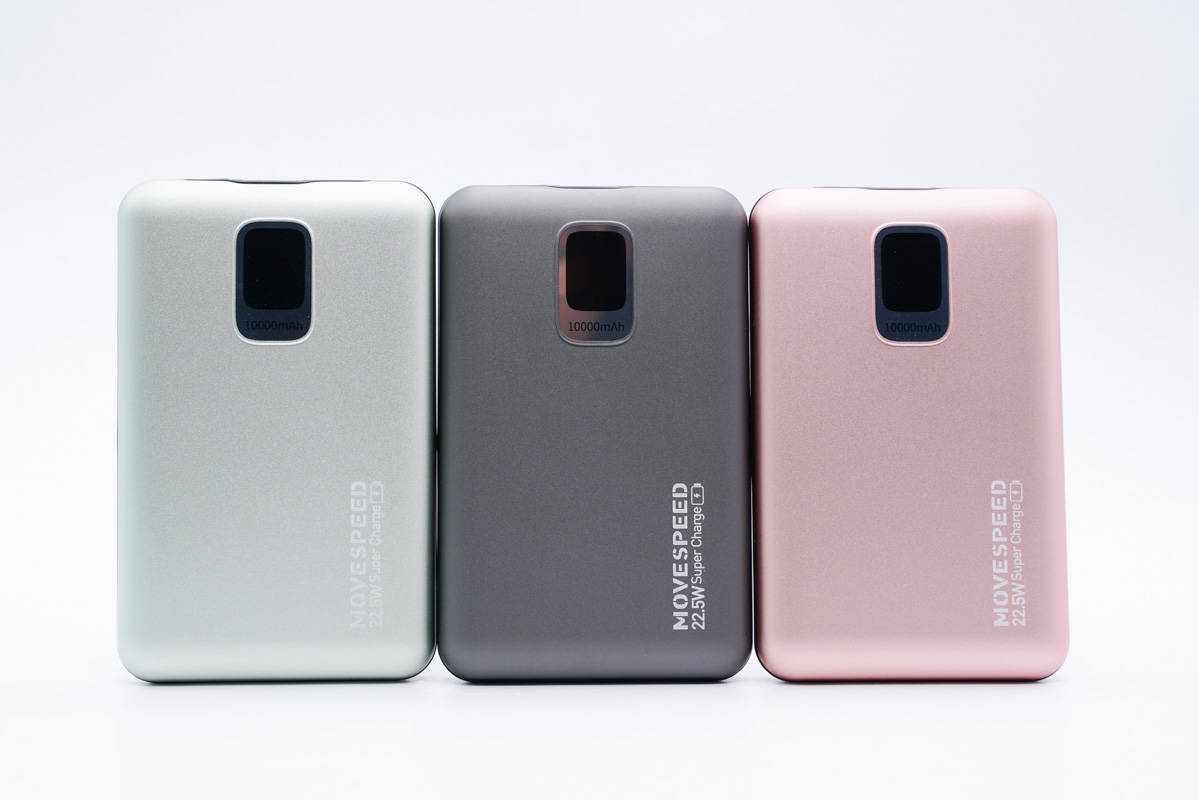

移速為奧海旗下全資品牌，在產品整體做工及品質均有一線水準，該款Mini 10000mAh 22.5W超級快充移動電源采用鋁合金材質機身殼，表面噴砂邊角圓潤，不僅小巧扁平易攜帶，而且整體十分精致，顏值高使用手感好。產品有黑、粉、綠三種配色，滿足不同人群選購需求。此外配備1A1C萬金油接口，支持QC、AFC、FCP、SCP、VOOC/DASH/WARP、PE2.0、PD3.0、PPS全主流快充協議，可以滿足華為、小米、蘋果等各大品牌手機快充需求。

充電頭網通過拆解發現，移動電源電芯來自格林德，采用高壓電芯，這款電芯也是該產品做到如此小巧的關鍵。電芯前后端貼有青稞絕緣紙保護，此外打膠加固，并配有熱敏電阻進行溫度監控，賽芯微XB8886M進行電路保護。移動電源主控芯片采用智融SW6208高集成雙向快充解決方案，雙口輸入輸出協議識別電壓控制以及LED屏電量顯示等功能均由其實現，性能強悍，質量可靠。
