面對iPhone 12帶來的火爆20W快充市場，近期MI小米推出了新款插線板 20W 快充版（2A1C），型號XMCXB05QM。而這款產品此前已經經歷了XMCXB01QM和MJCXB02QM兩代的升級，一樣的設計ID，緊隨時代的性能，一路以來銷量輝煌，歷久彌新是對這款產品最好的闡述。

小米新款20W快充延長線插座XMCXB05QM基于20W快充市場設計，配備2A1C三個USB接口，插線即可快充，可以很好滿足iPhone 12用戶日常充電需求。而產品價格也是一如既往的厚道，眾籌價59元，零售價69元，極具性價比。

此前充電頭網已經對這款插線板進行了詳細評測，下面就對其進行拆解，看看用料如何。

一、小米20W快充延長線插座外觀

包裝盒正面印有小米品牌logo、產品外觀和插線板 20W 快充版（2A1C）名稱。

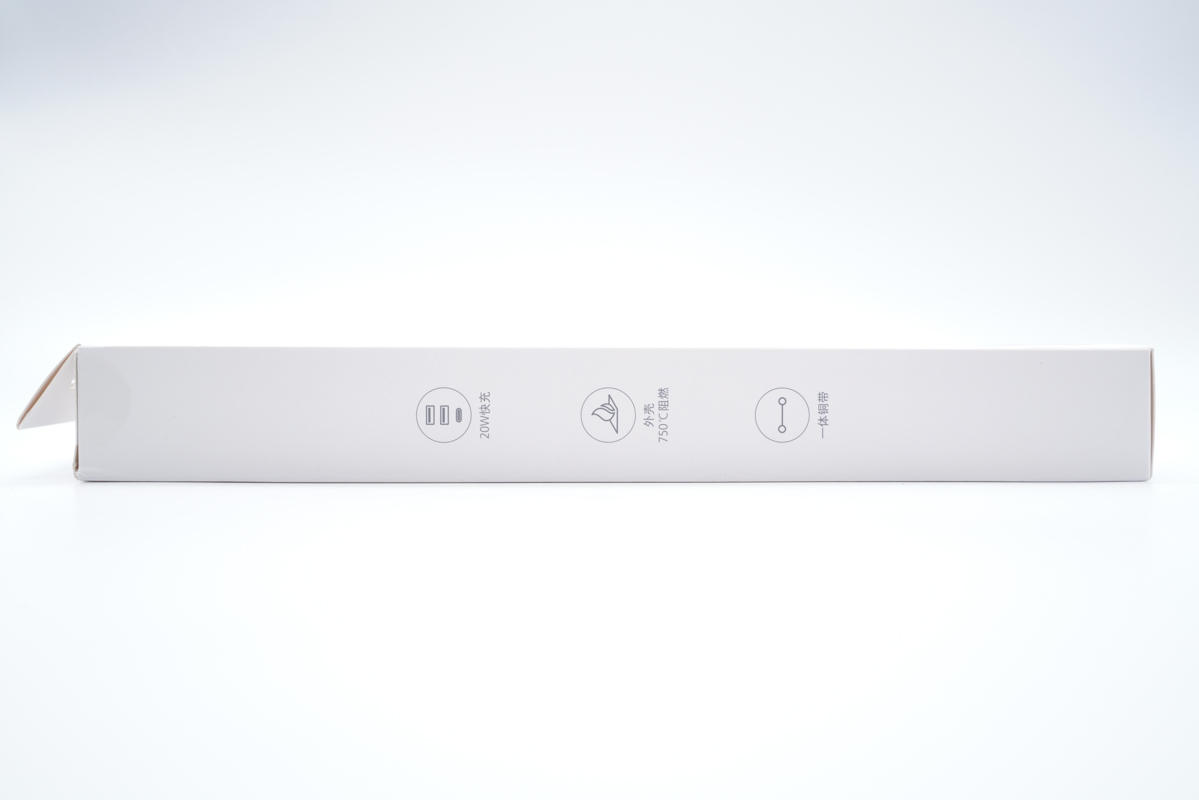

盒子側面印有20W快充、外殼750℃阻燃、一體銅帶三大賣點標識。

另一側印有三合一開關、新國標組合插孔、過載保護三大賣點標識。

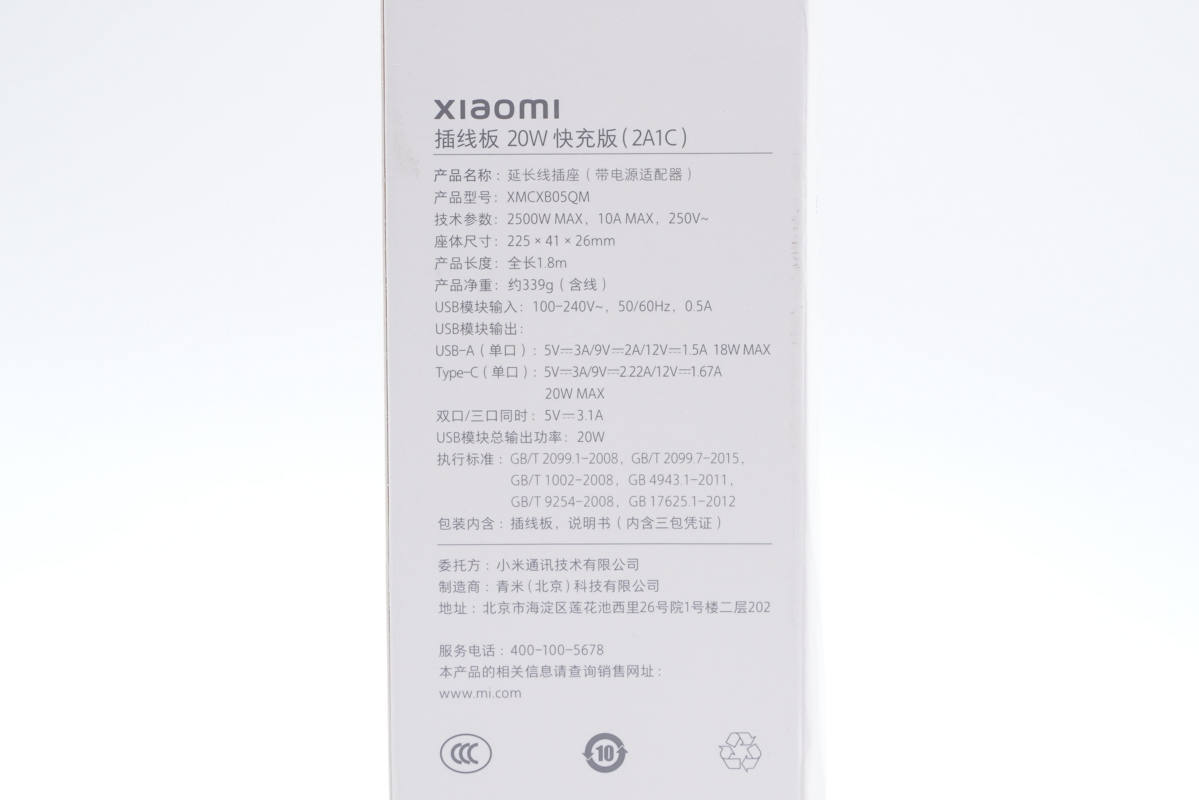

盒子背面印有產品參數信息。

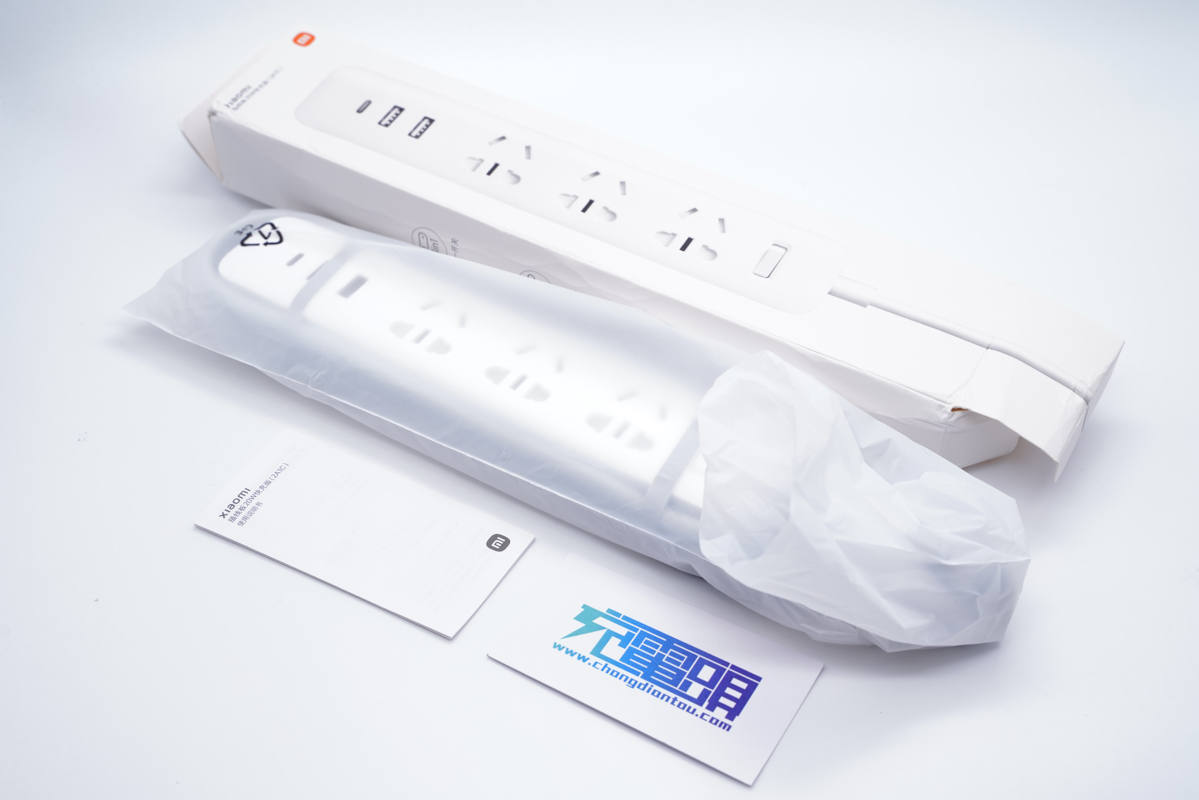

包裝內含插線板和一份使用說明書。

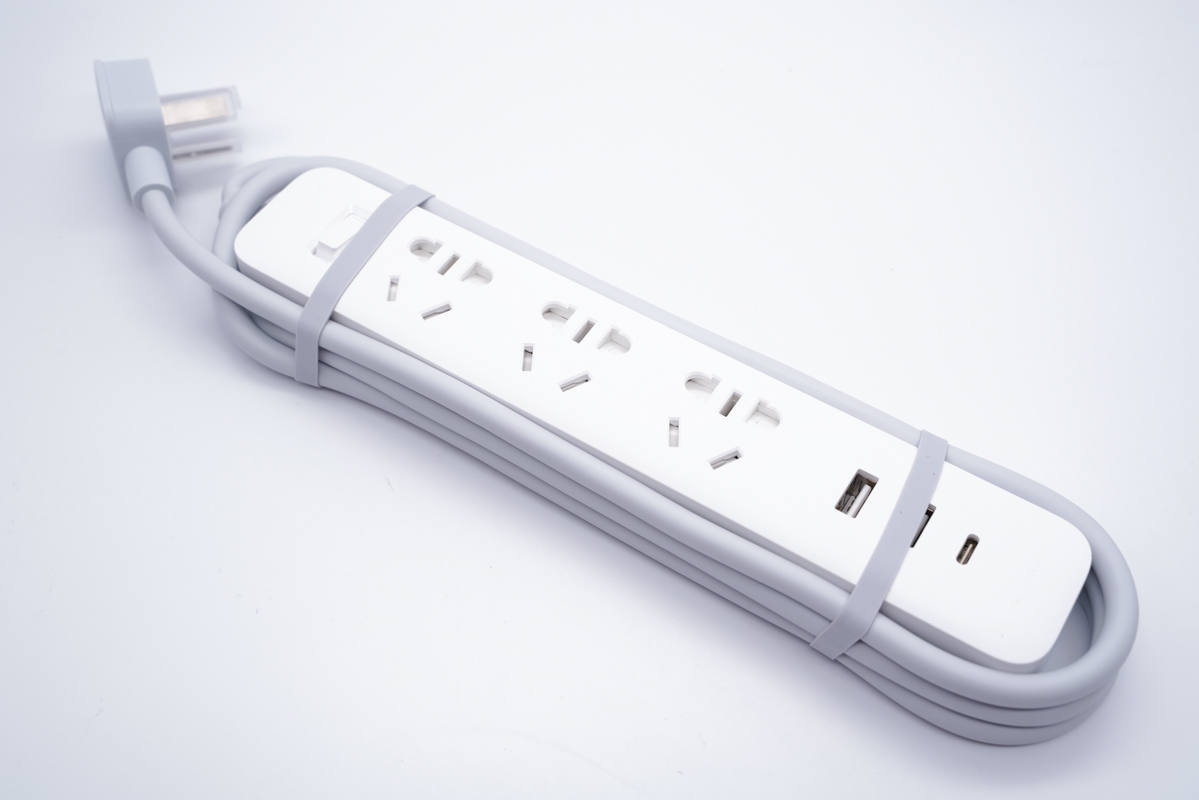

插座和電源線使用膠圈捆扎整理。

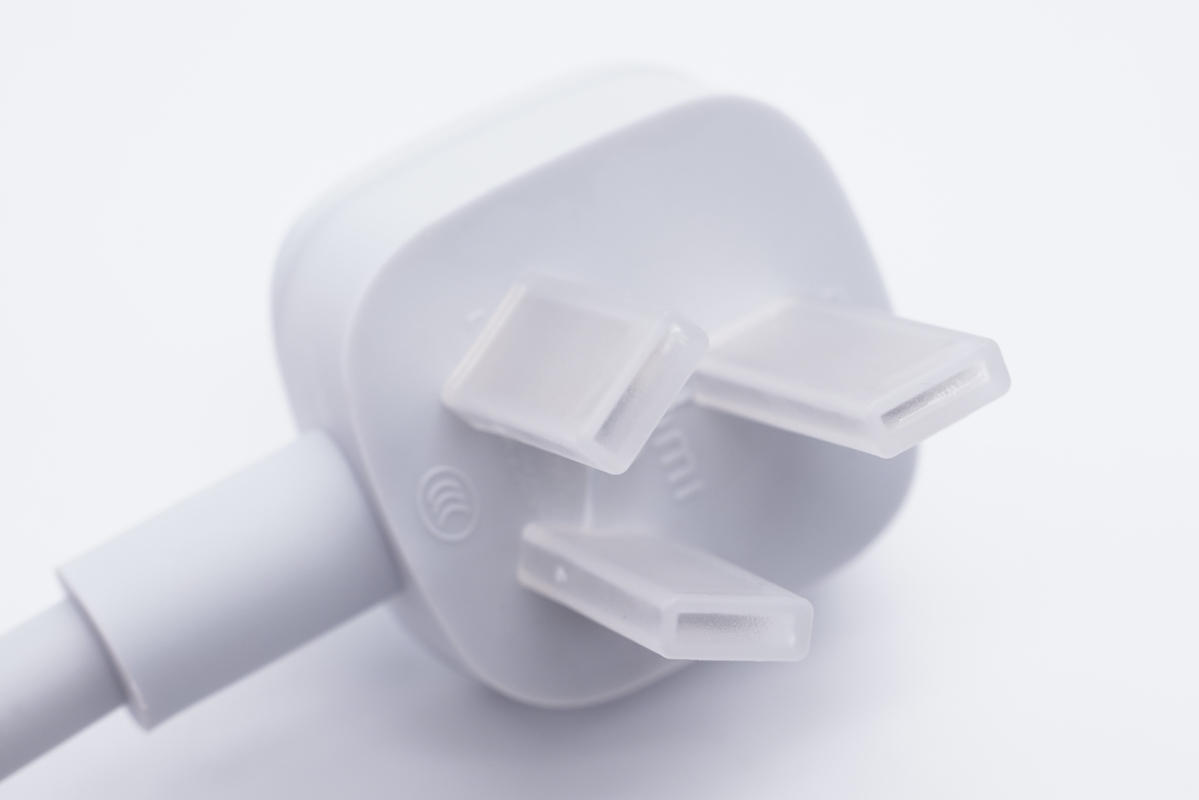

插頭的插腳套有塑料套保護。

插頭內側有xiaomi字樣以及10A 250V~規格參數，通過了CCC認證。

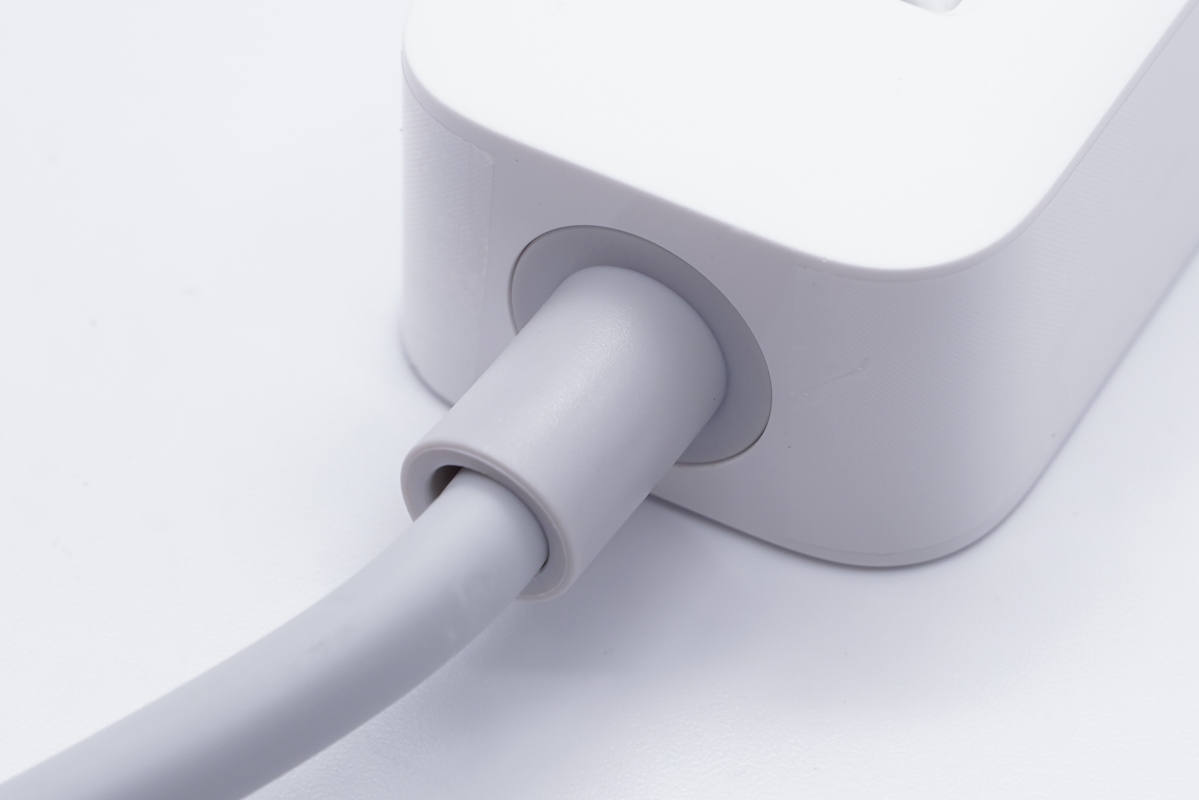

電源線和機身交界處增加橡膠套抗彎折。

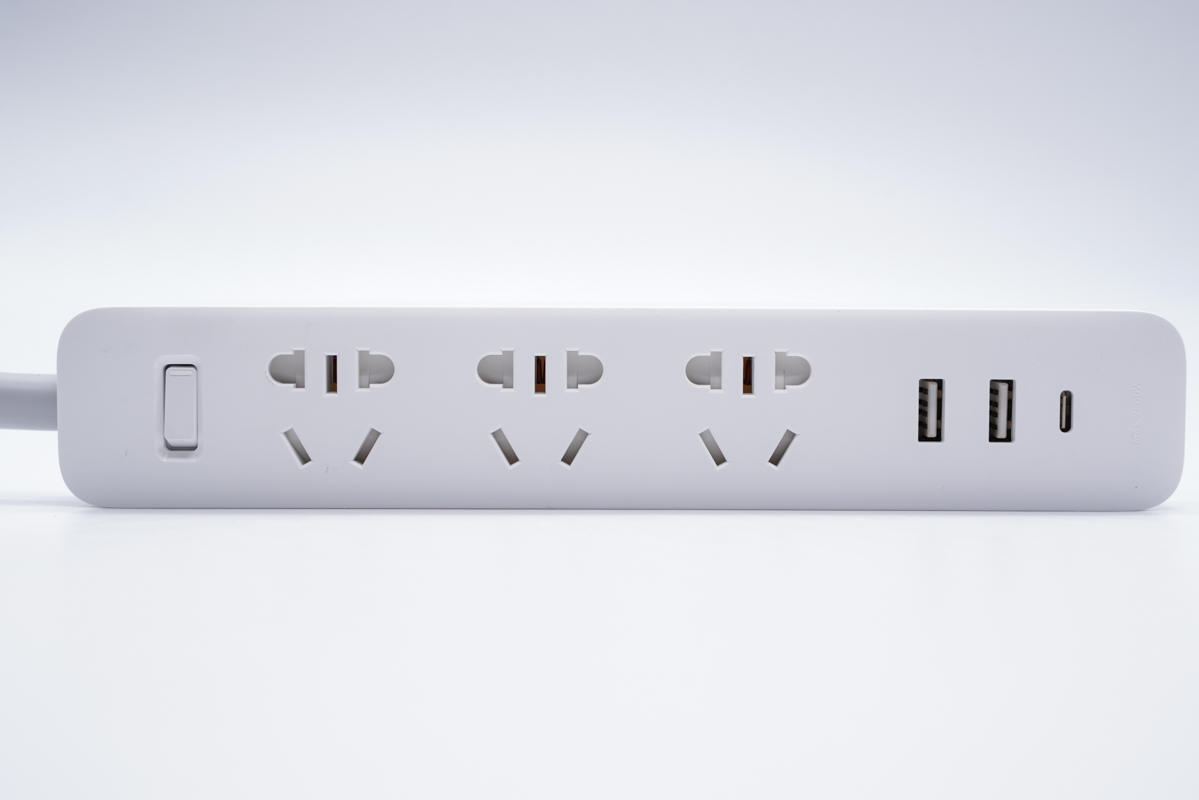

小米這款延長線插座采用長條直板造型，小巧纖細不占用桌面空間，機身頂部以及底部外殼磨砂，側身亮面處理，邊緣過渡明顯。機身頂面配有3個3+2新國標插孔和2A1C三個USB接口，可同時為6臺設備供電。

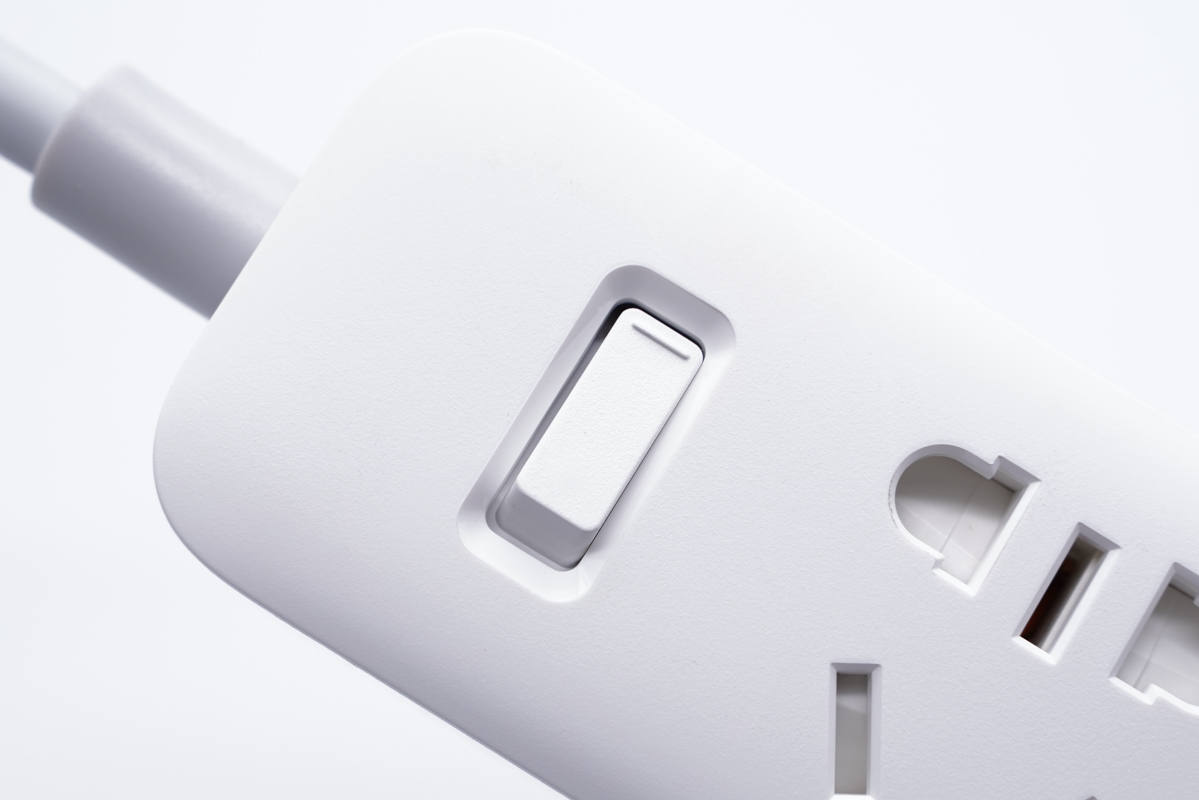

輸入端設有開關鍵，集電源開關、指示燈、過載保護功能于一身。

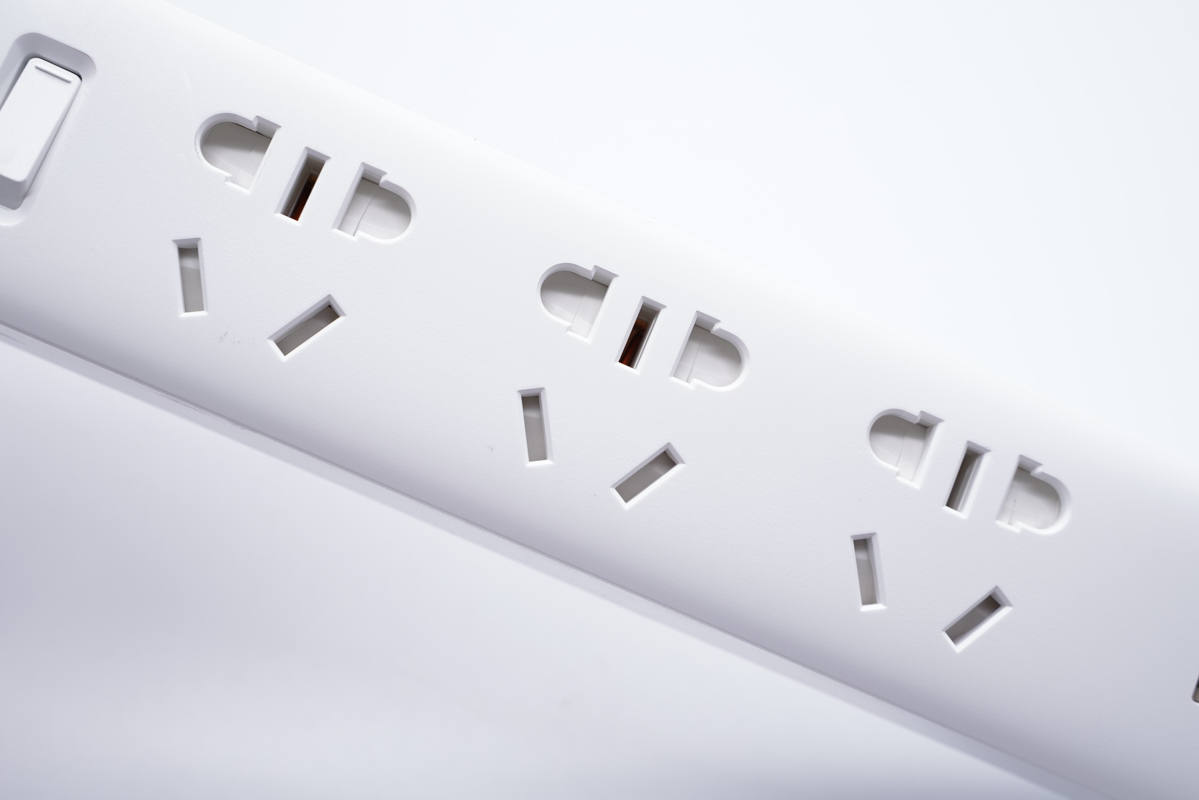

頂面中間配有三個3+2新國標插口，內設安全門，防止異物進入使用更安全。

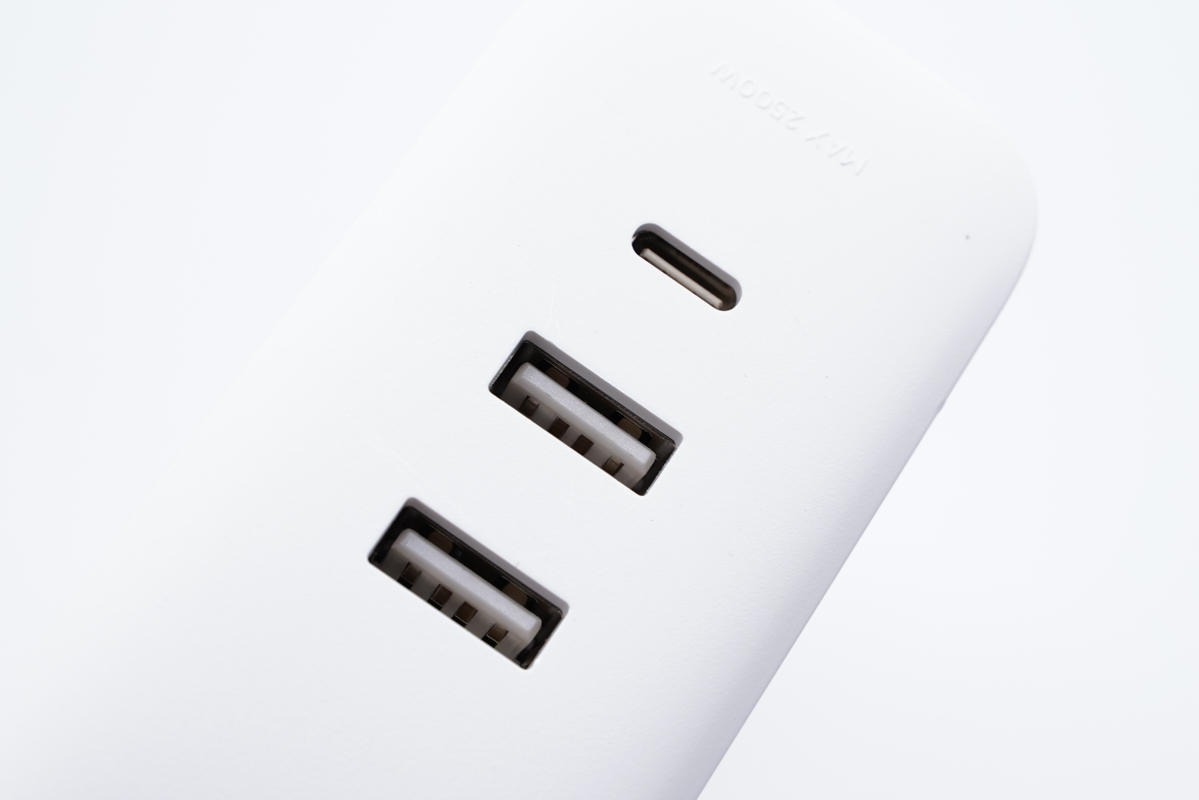

端部設有2A1C三個USB接口，采用白色膠芯。

接口旁有MAX 2500W字樣，表明最大功率。

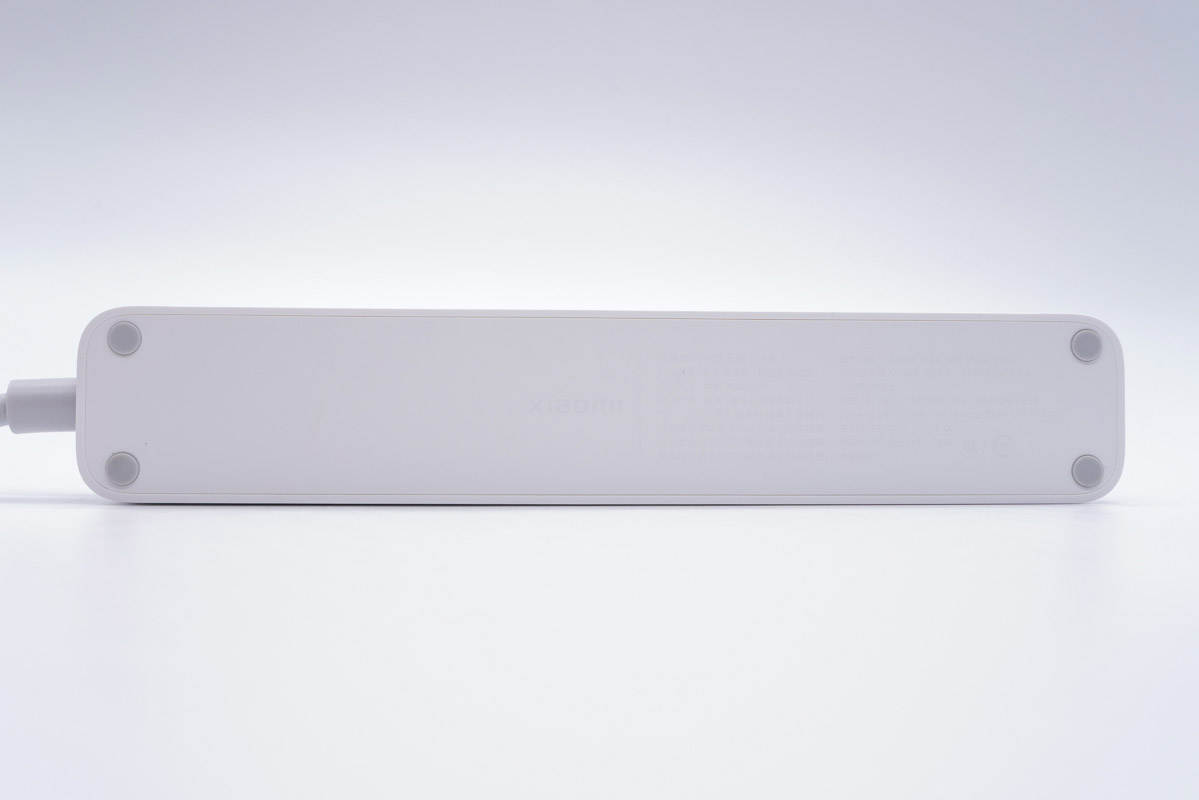

機身底部兩端設有防滑膠墊。

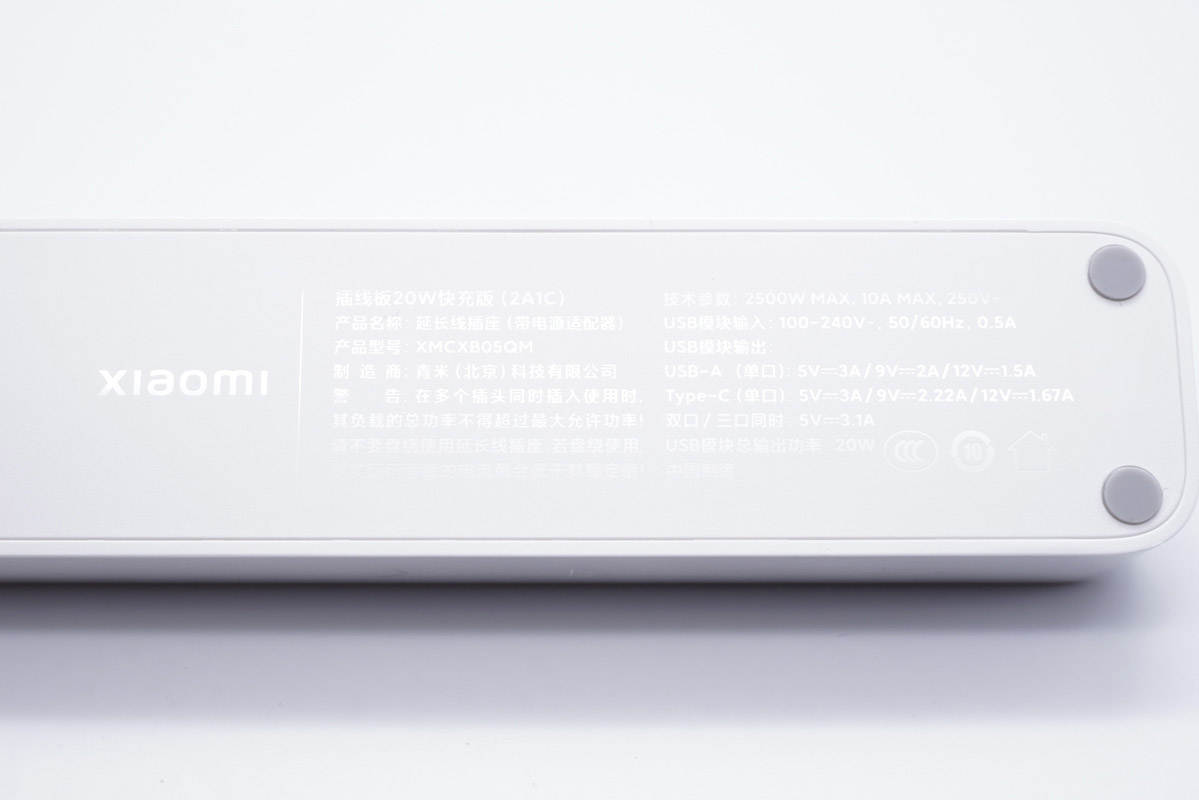

此外還壓印產品參數信息

產品名稱：延長線插座（帶電源適配器）

型號：XMCXB05QM

技術參數：2500W MAX，10A MAX，250V~

USB模塊輸入：100-240V~50/60Hz 0.5A

USB-A（單口）：5V3A、9V2A、12V1.5A

USB-C（單口）：5V3A、9V2.22A、12V1.67A

雙口/三口同時：5V3.1A

USB模塊總輸出功率：20W

制造商：青米（北京）科技有限公司

產品已經通過了CCC認證。

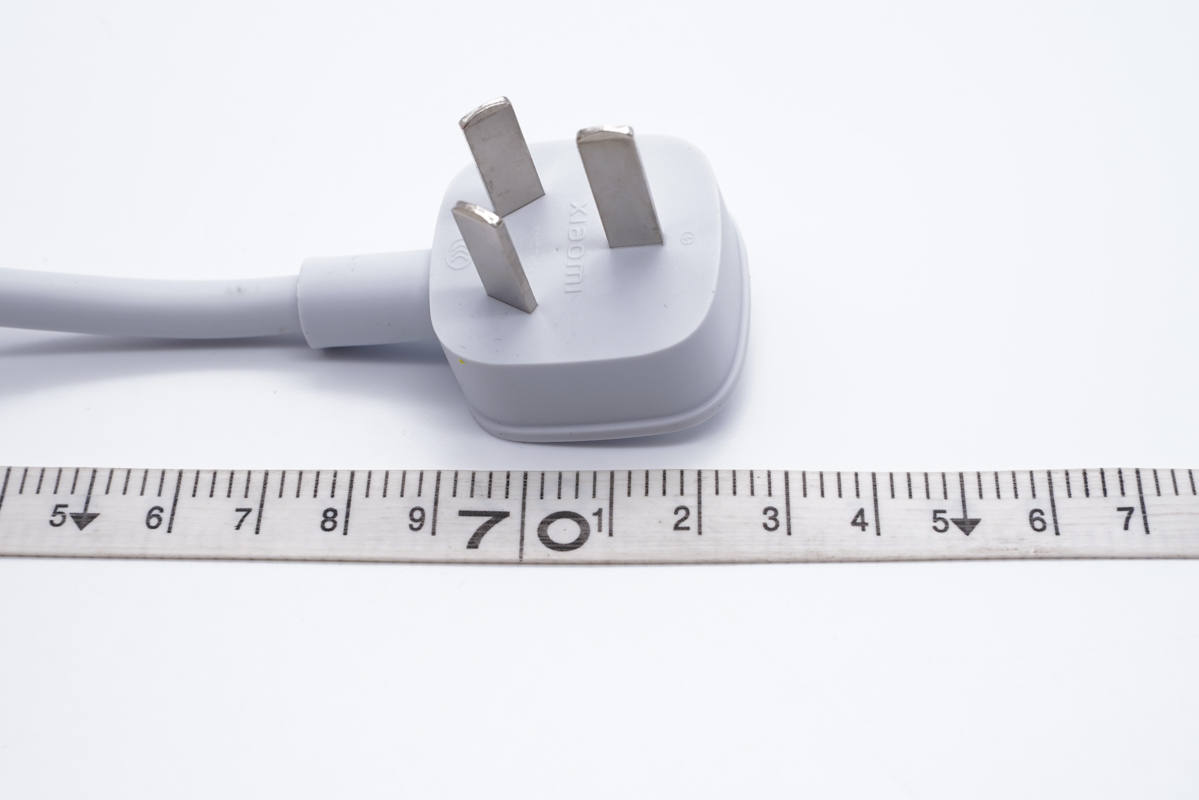

測得電源線長約172cm。

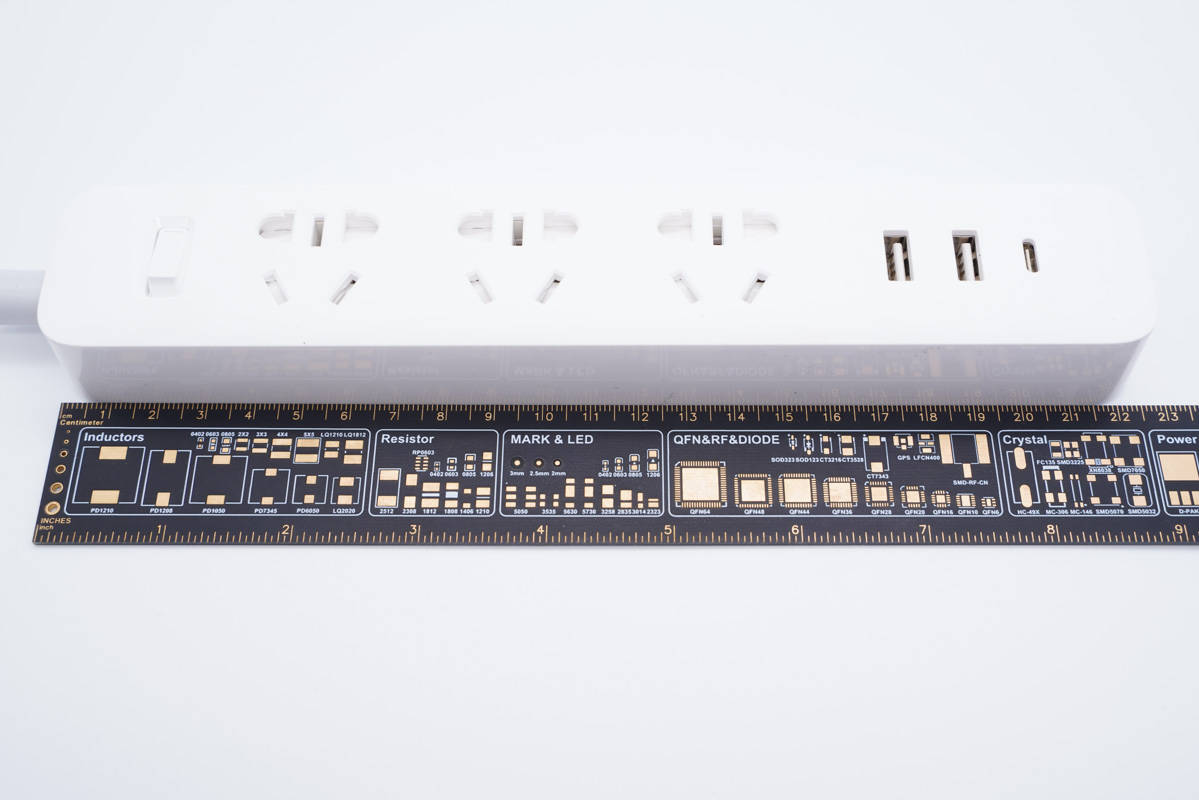

插線板機身長度約為22cm。

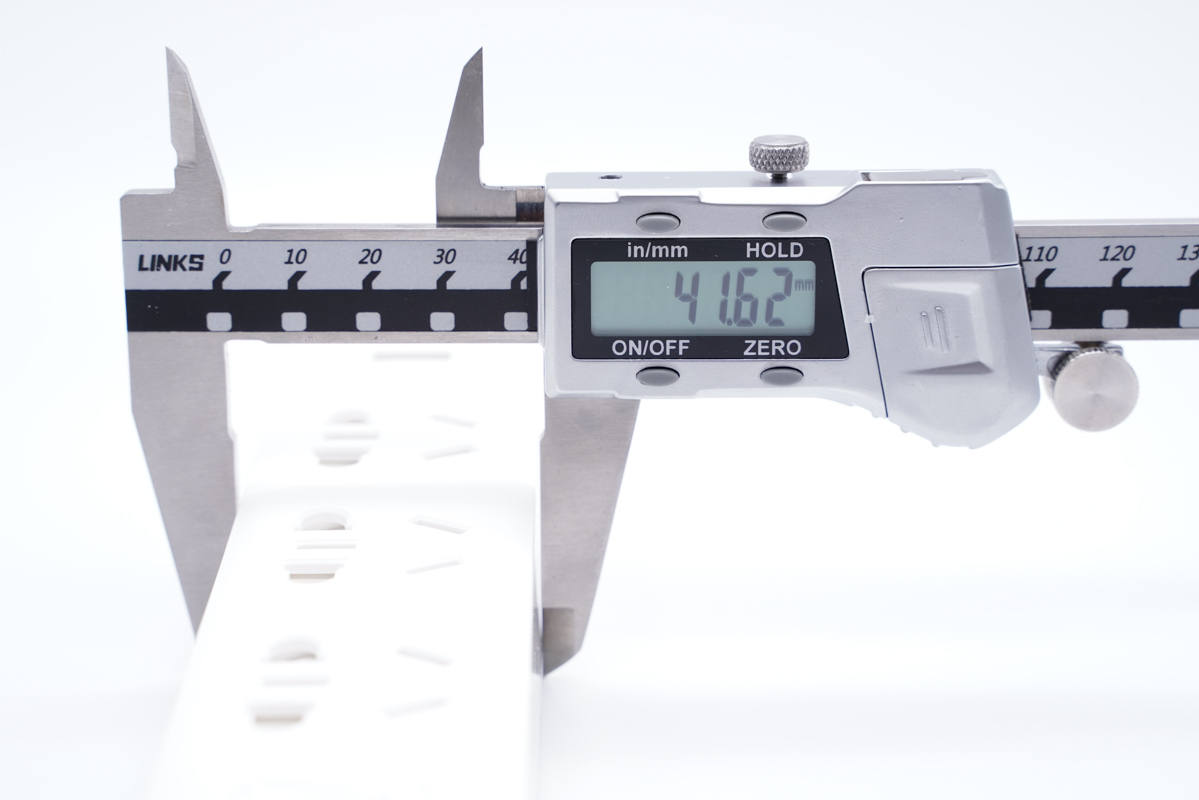

寬度為41.62mm。

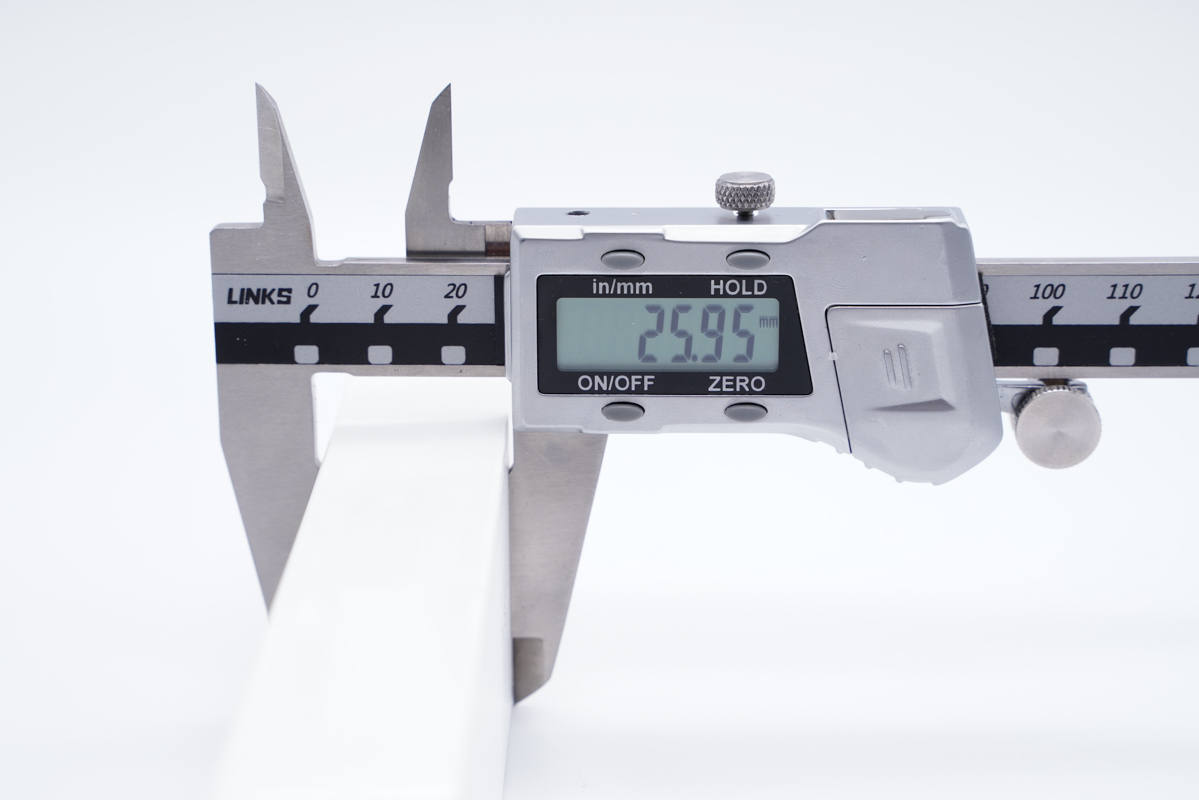

厚度為25.95mm。

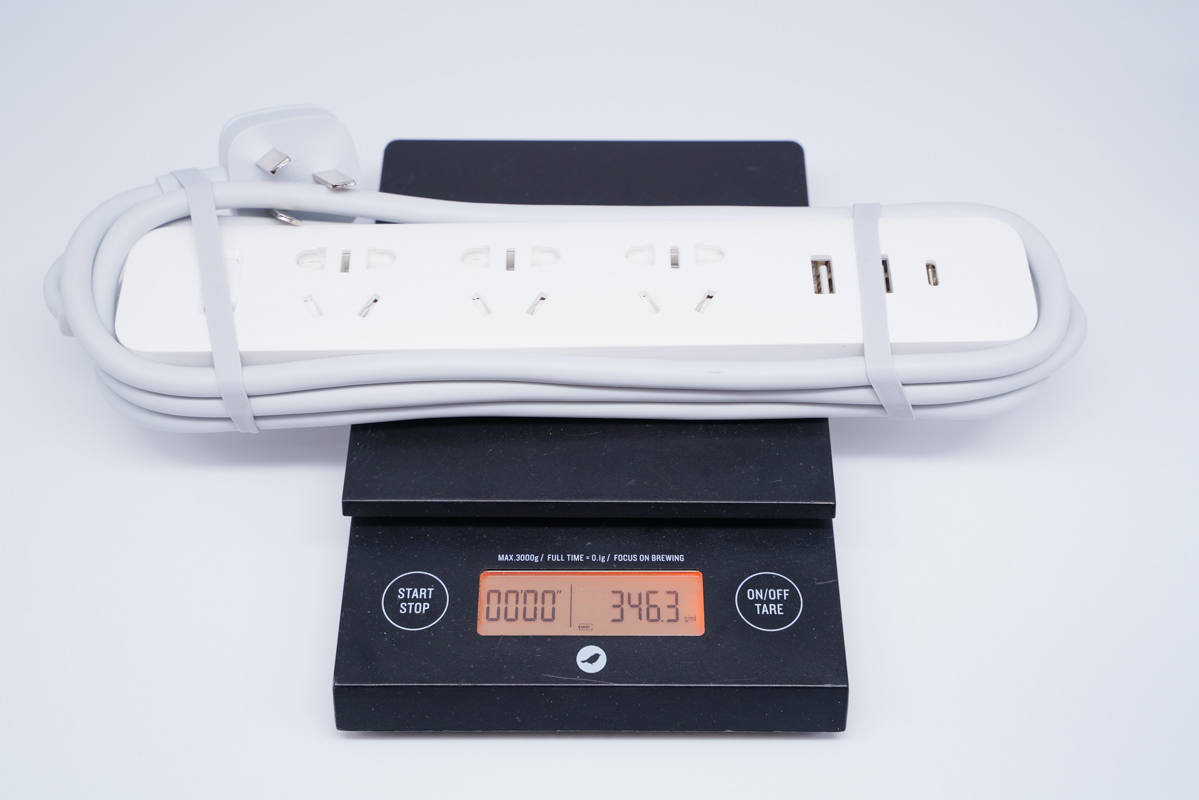

重量約為346g。

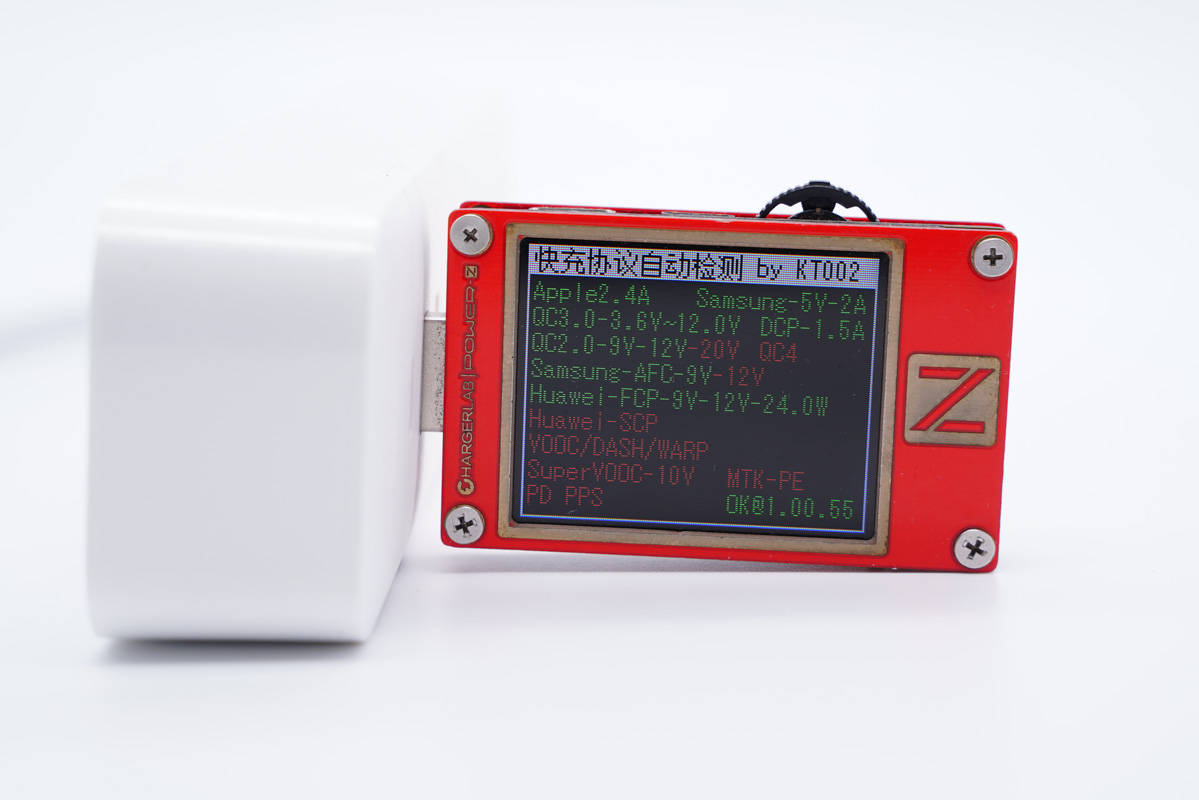

使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP快充協議。

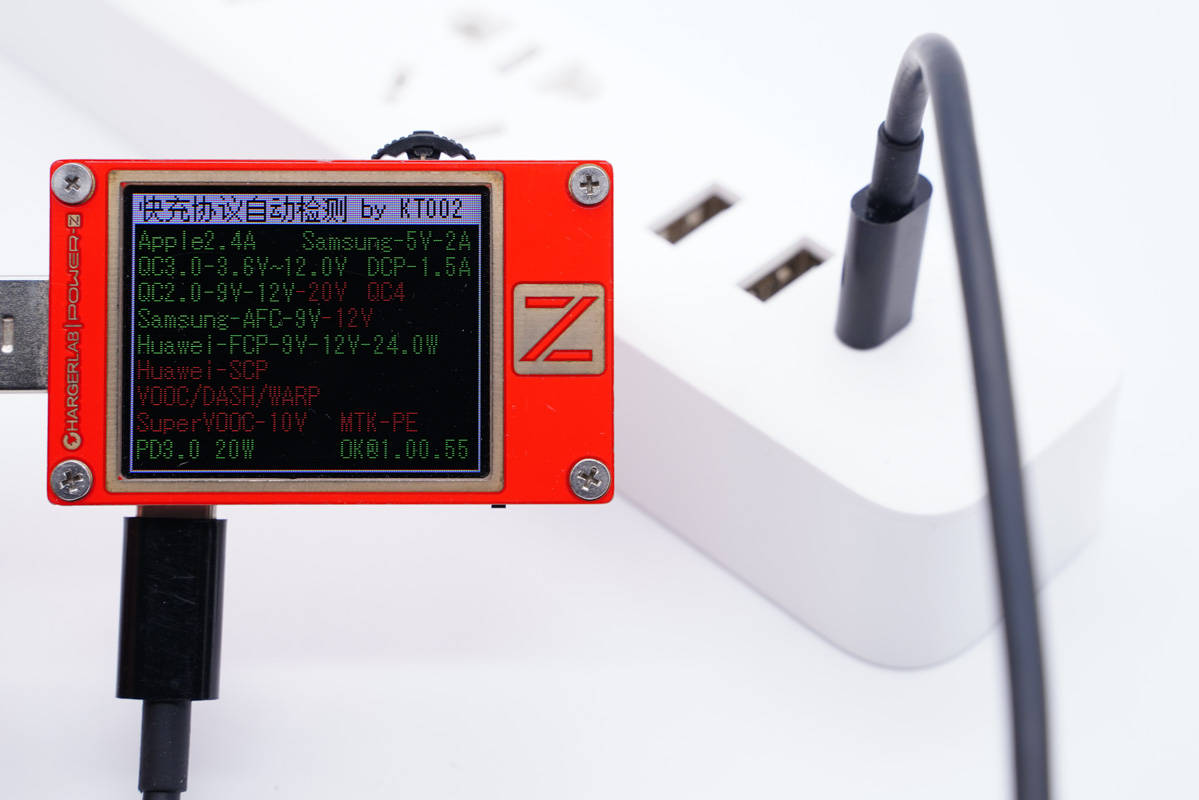

另外使用KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、PD3.0快充協議。

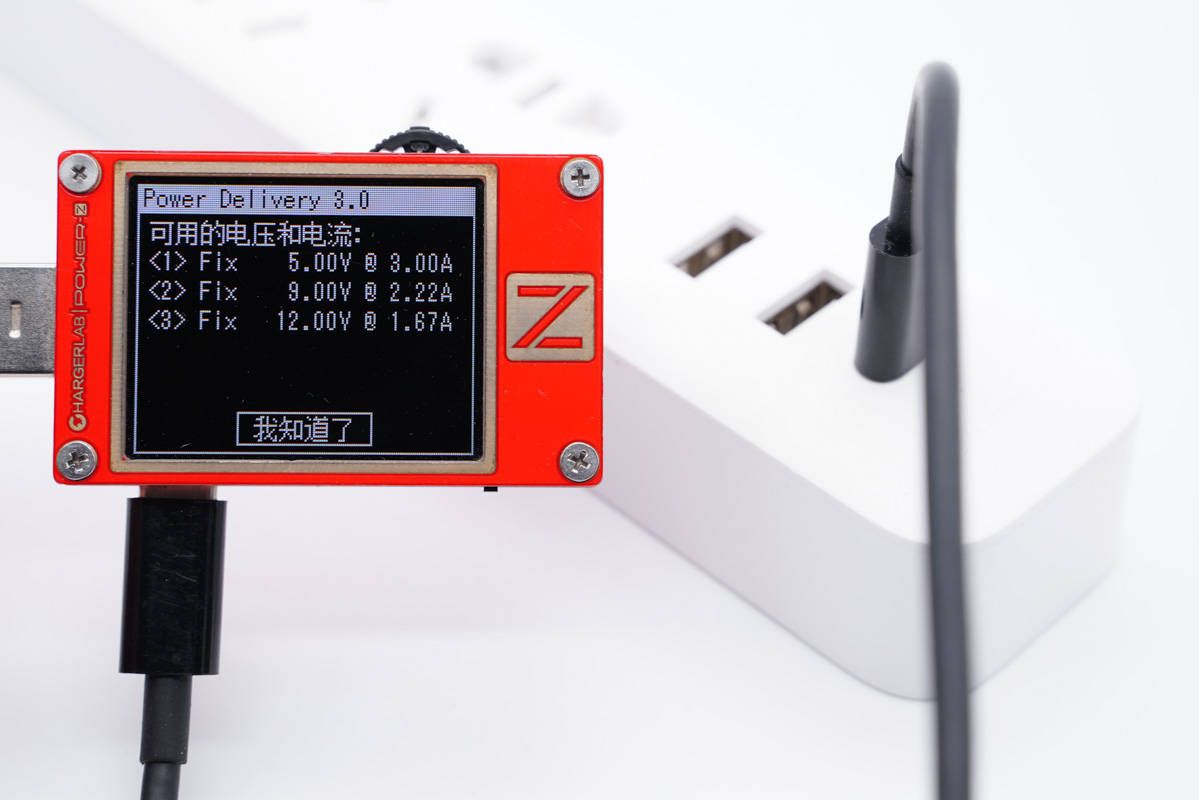

此外還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位。

二、小米20W快充延長線插座拆解

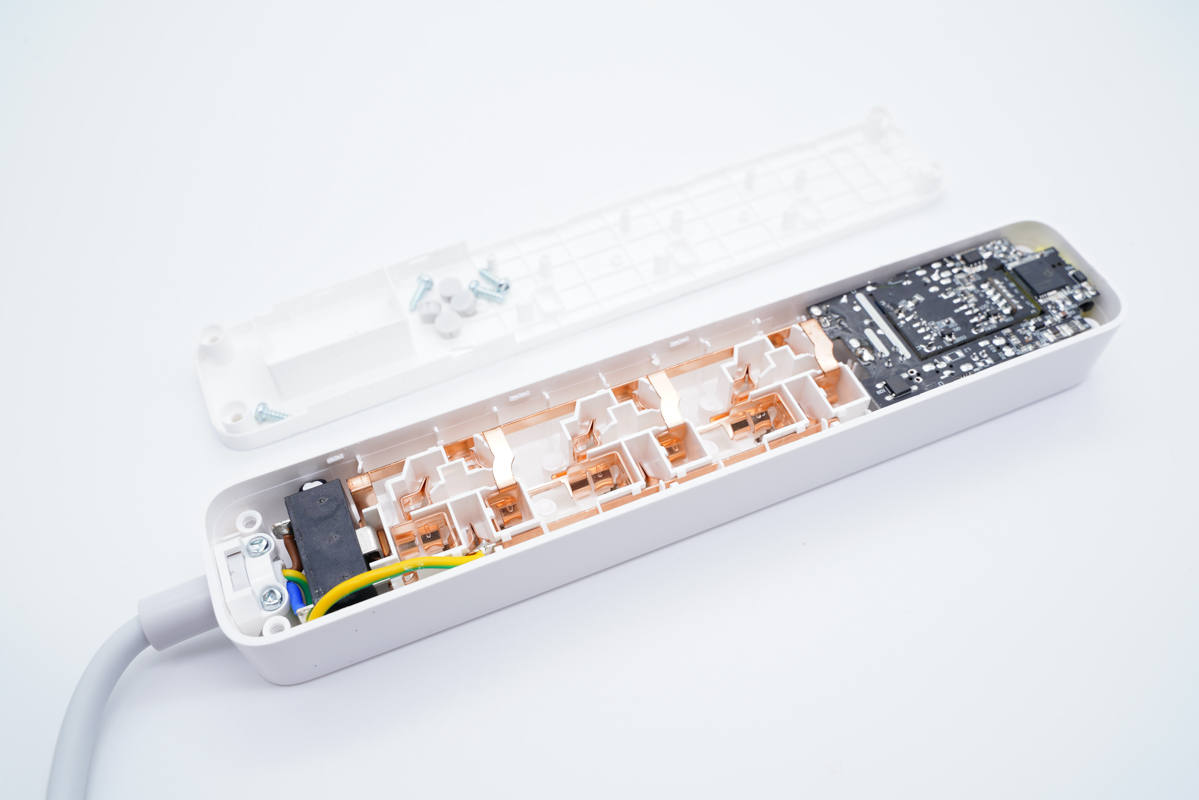

插線板機身殼采用四顆三角防拆螺絲封裝固定，拆掉螺絲即可打開外殼，后蓋設有隔離板。

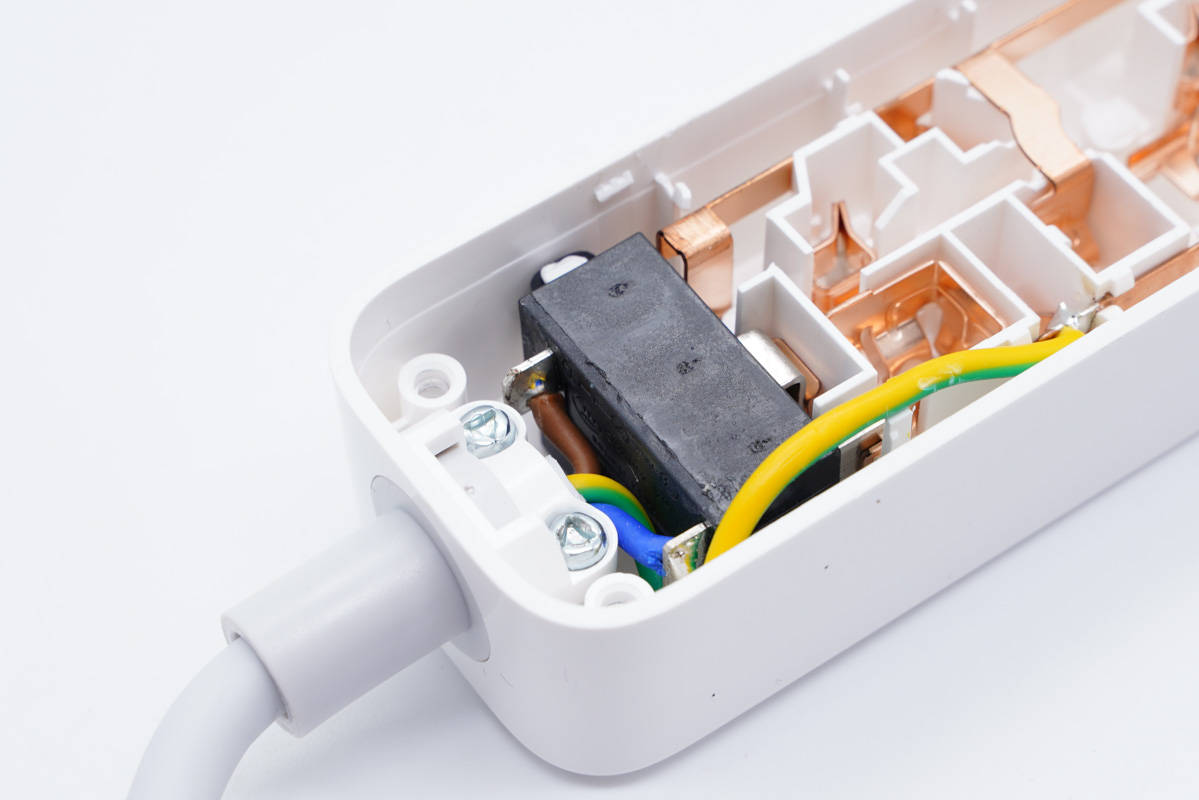

電源線使用三角防拆螺絲和鎖扣進行固定，火線、零線和開關金屬片過孔焊接，地線連接銅片。

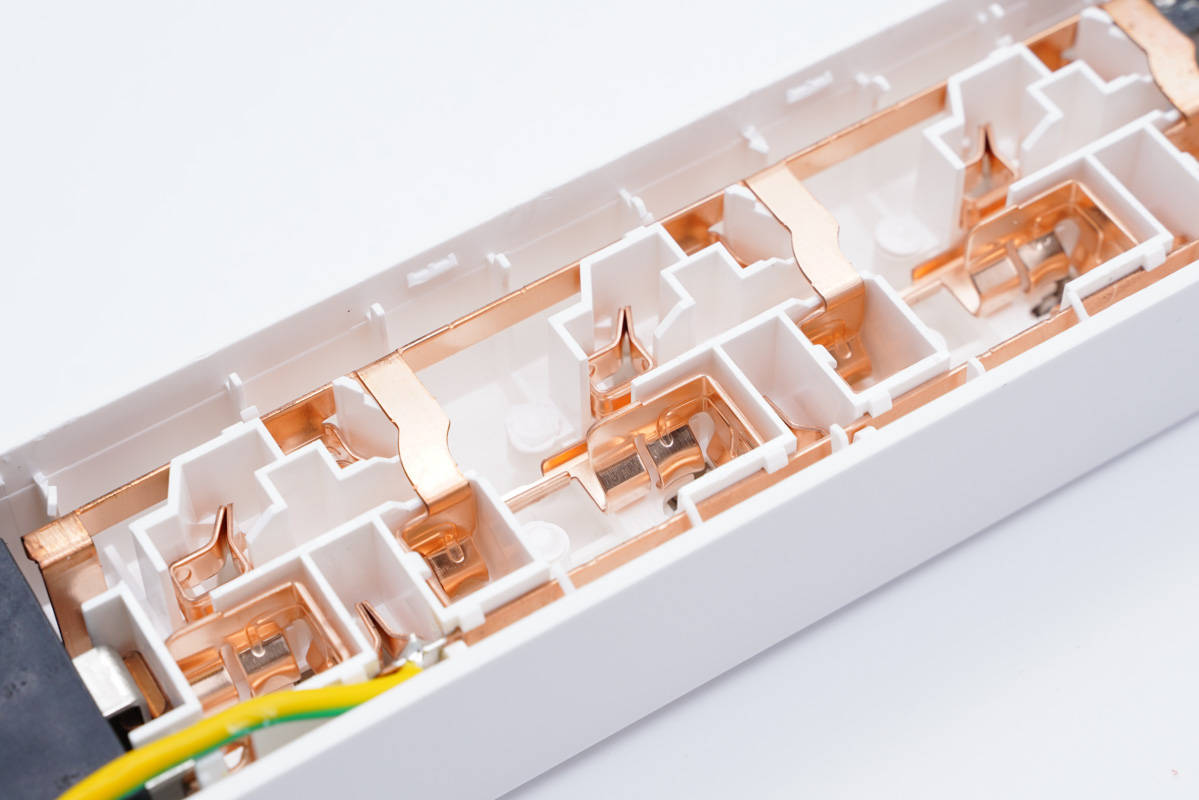

插線板采用的是一體成型銅帶，通過凹槽卡扣固定。

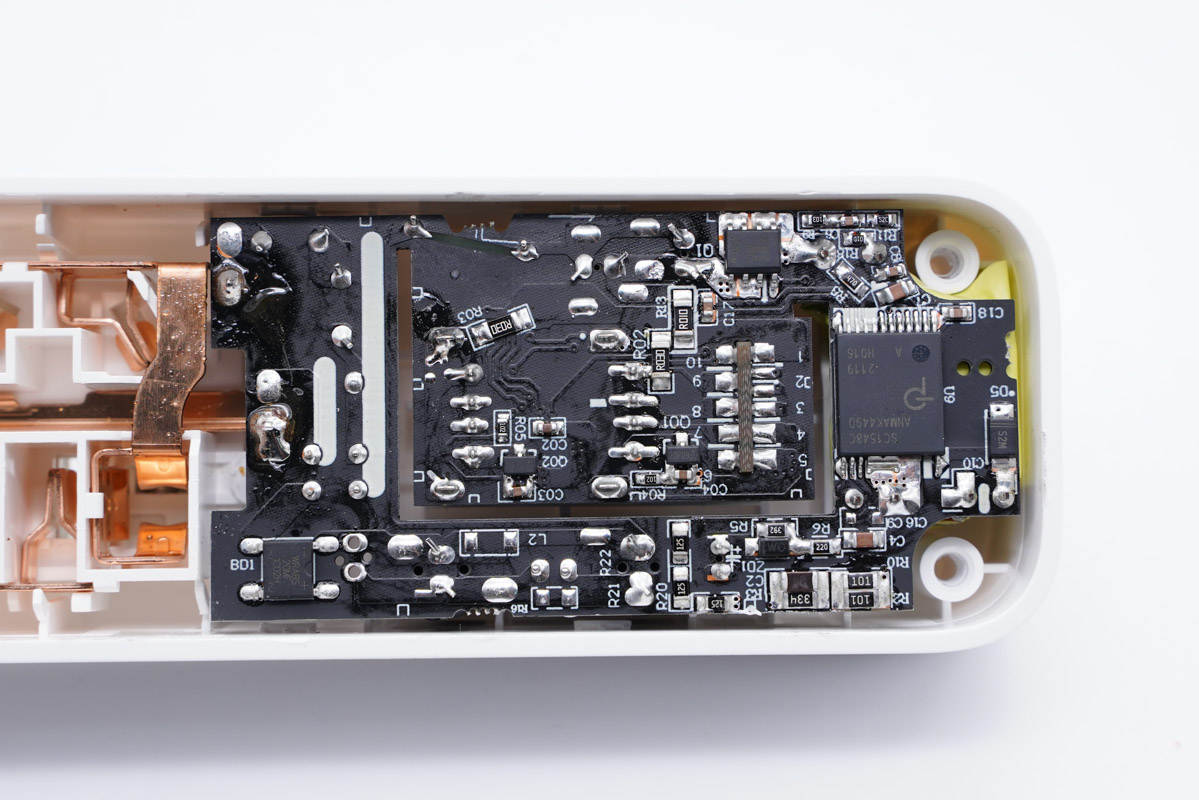

充電器電路板設有鏤空槽，后蓋上的隔離板插入，同時起到隔離固定作用。

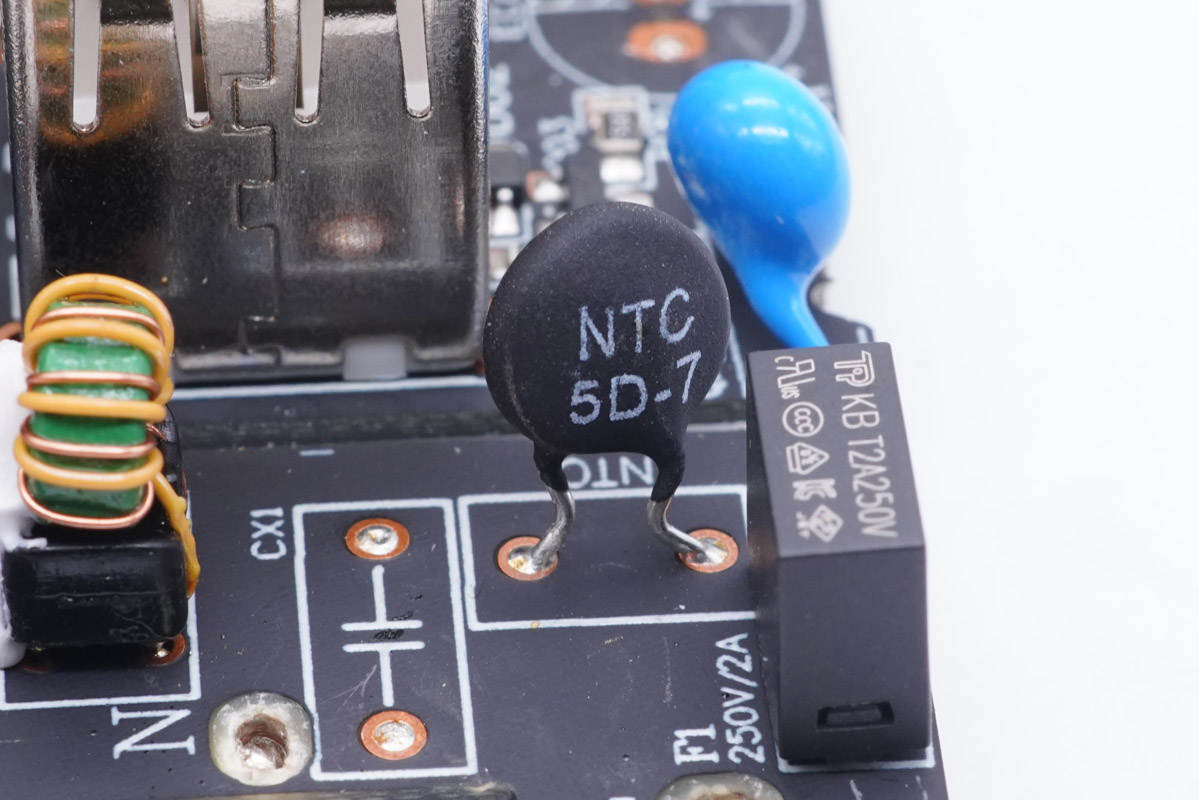

充電器輸入端一覽，設有延時保險絲、NTC浪涌抑制電阻、共模電感，側邊使用兩顆高壓濾波電解電容和工字電感。

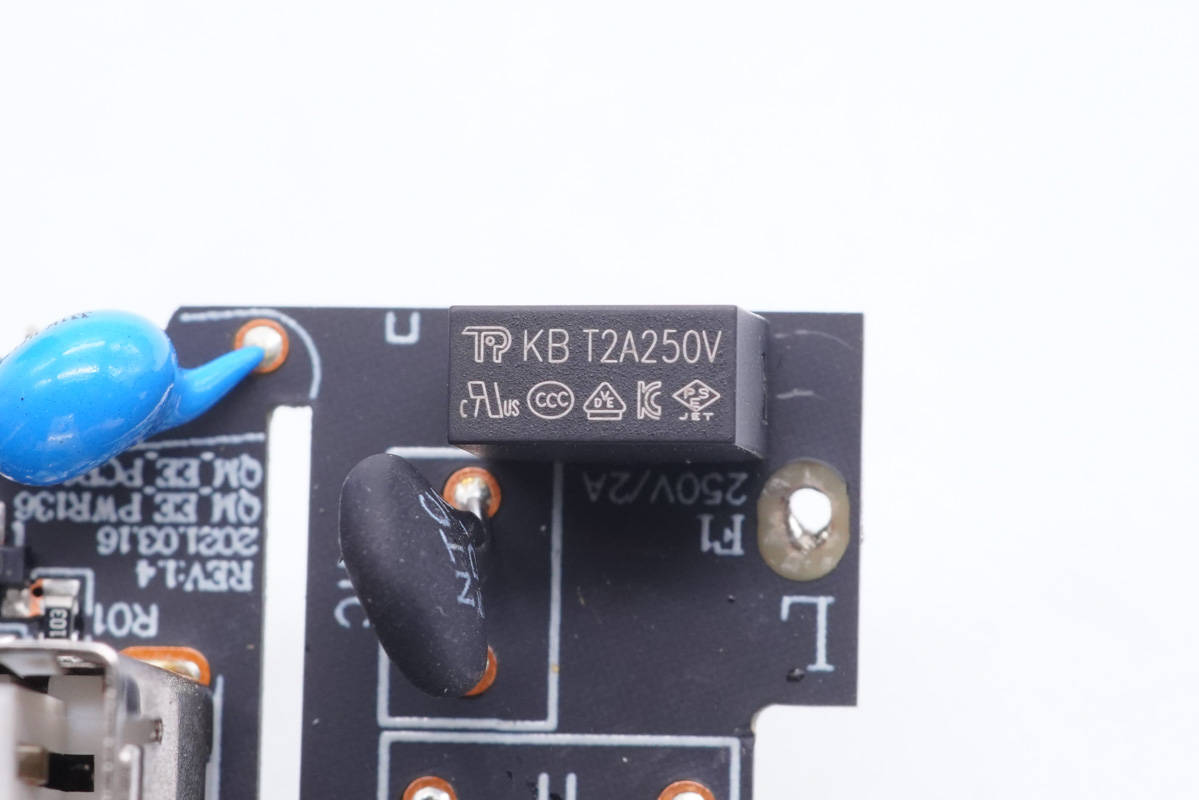

延時保險絲規格為2A 250V。

NTC浪涌抑制電阻用于抑制上電浪涌電流。

共模電感雙線繞制，打膠固定，用于濾除EMI干擾。

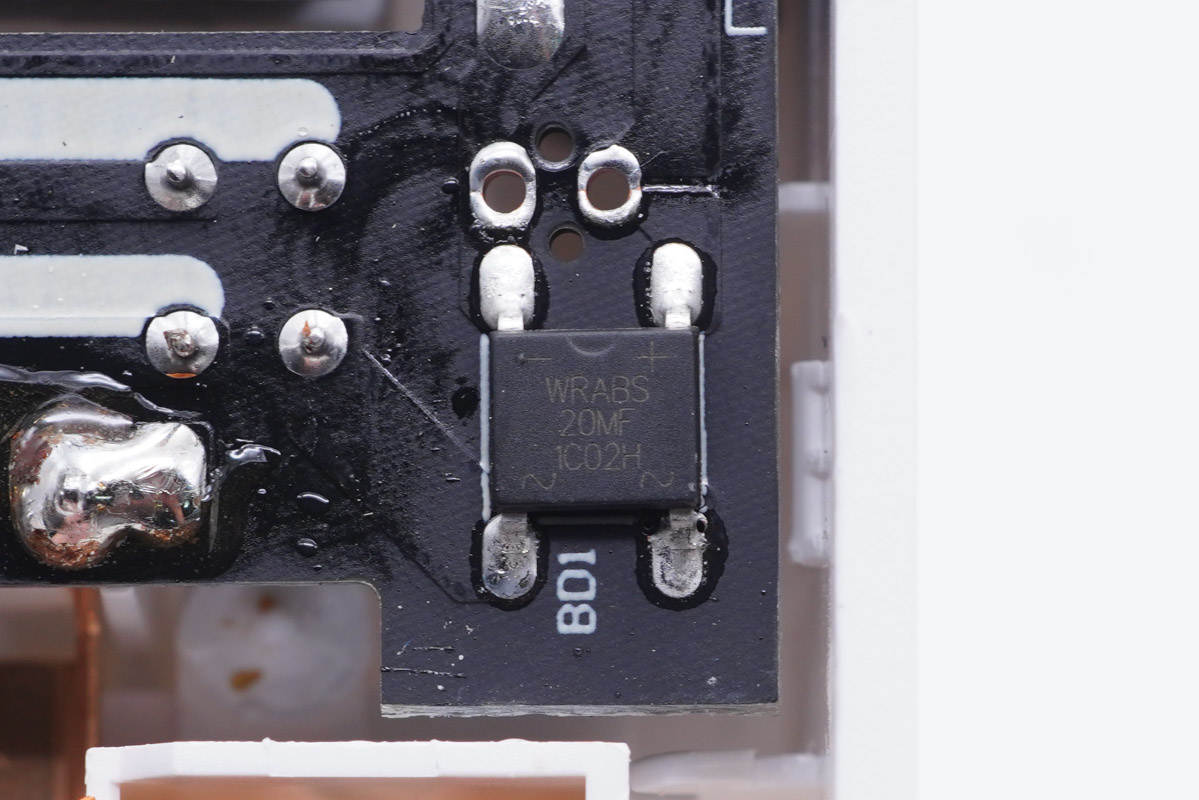

WRABS20MF整流橋特寫。

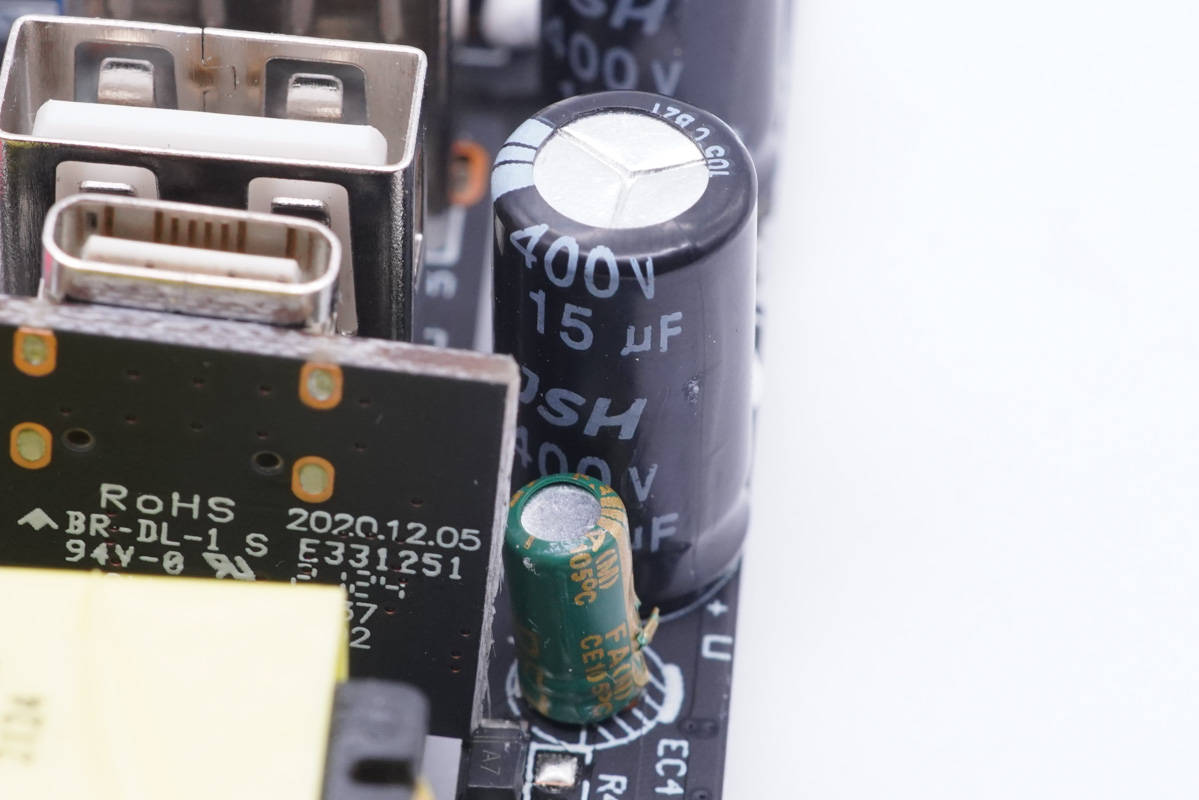

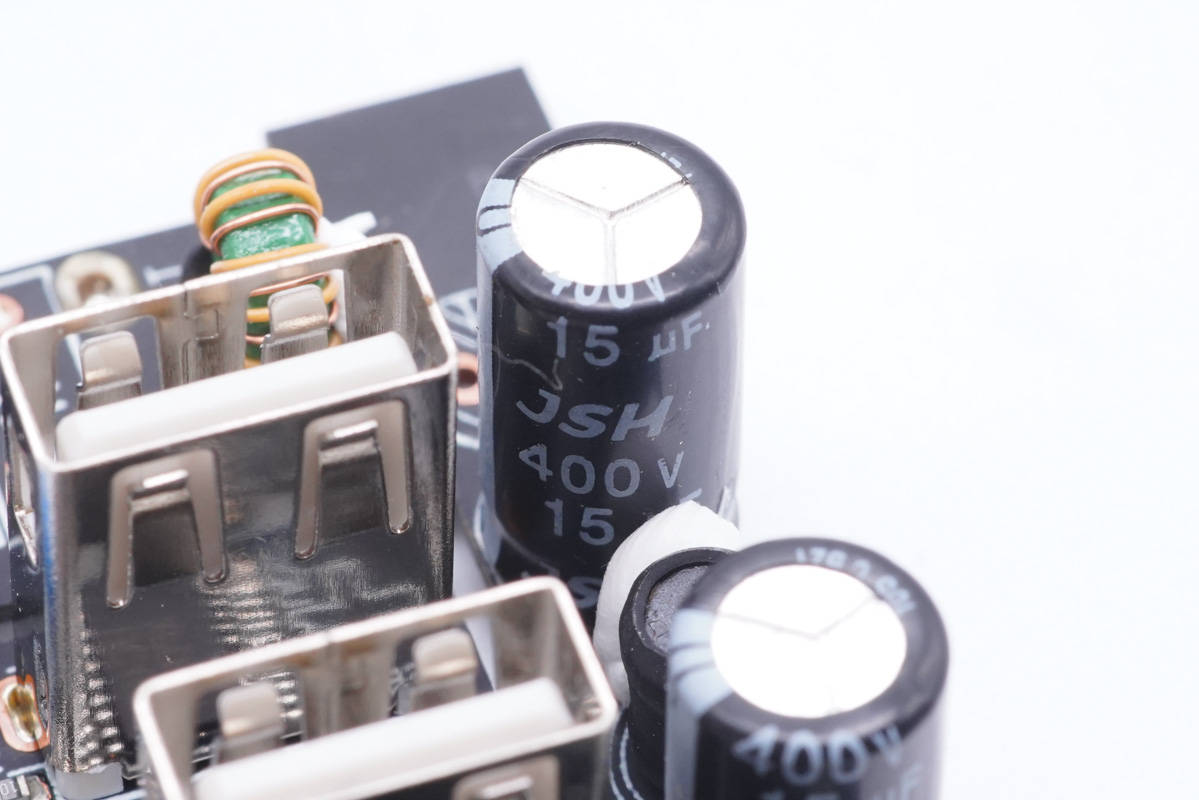

高壓濾波電解電容來自萬京源，規格為400V 15μF。

另一顆也是來自萬京源，規格一樣。

工字電感外套熱縮管，并打膠加固。

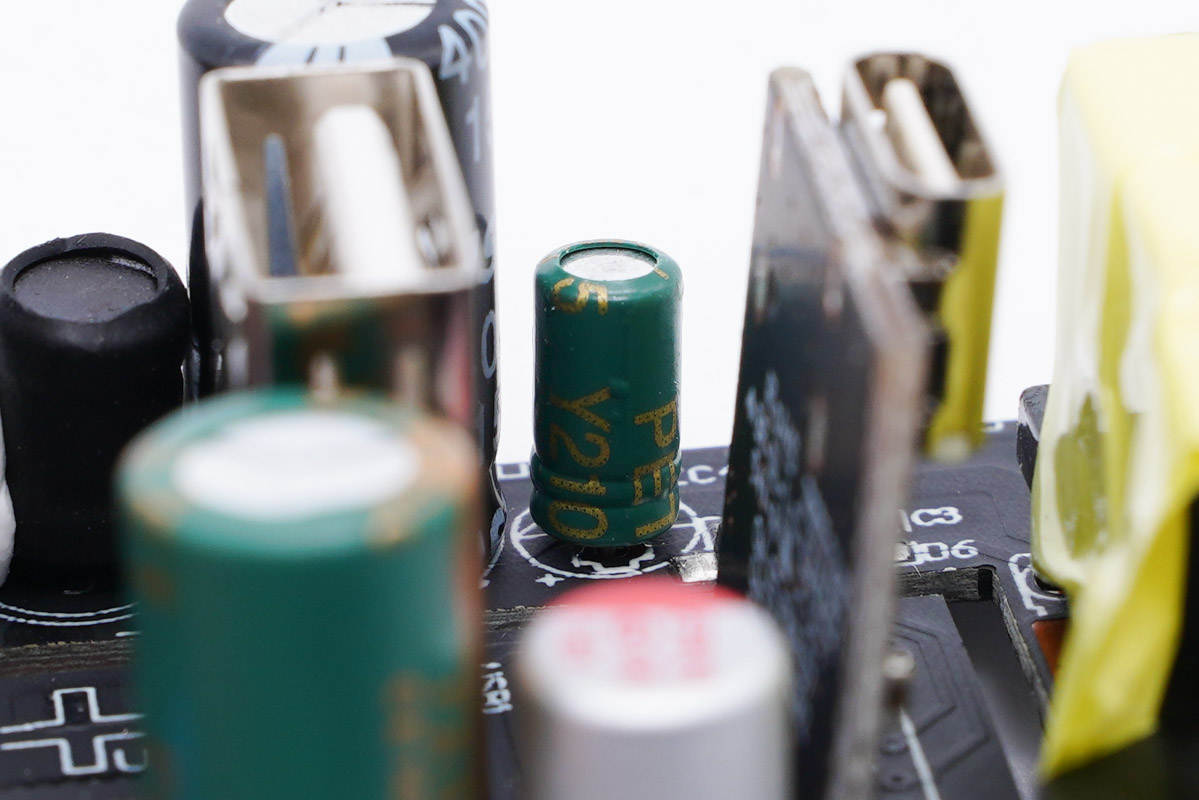

主控芯片供電電容特寫，規格為50V 4.7μF。

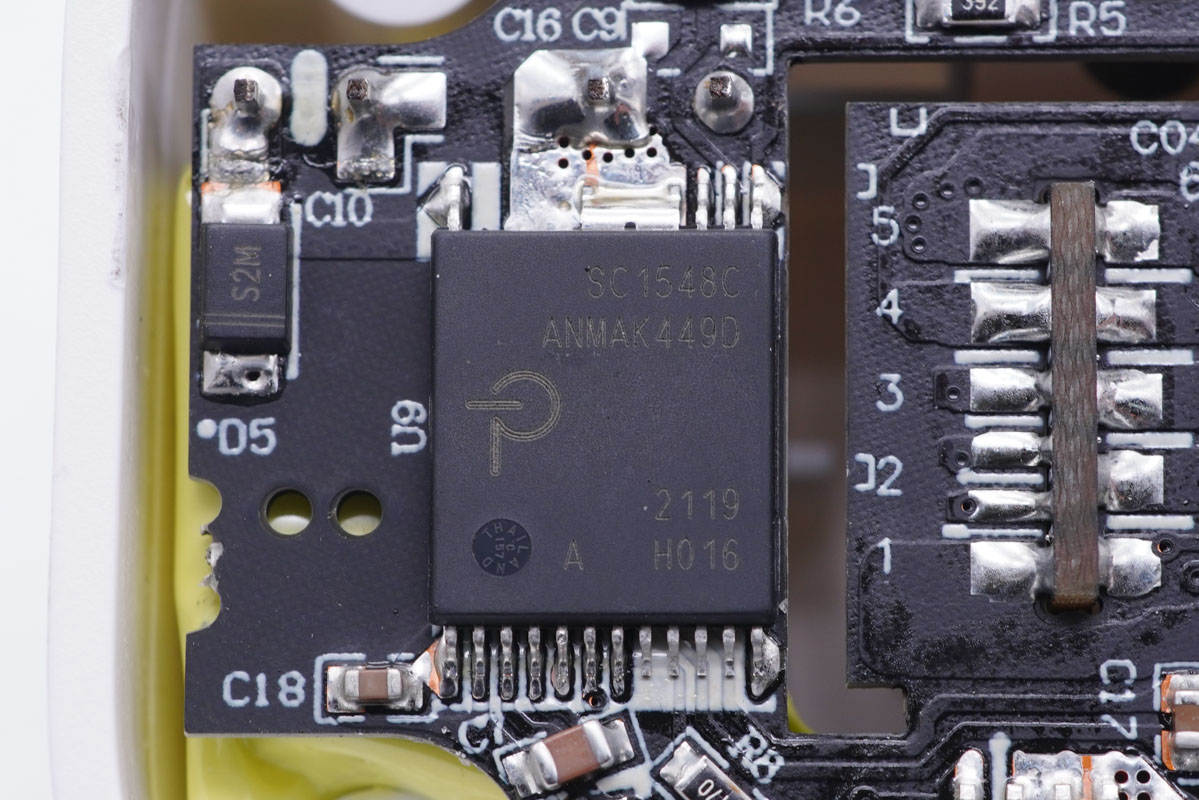

來自PI的主控芯片SC1548C，內置反激式控制器、初級開關管，以及次級側檢測和同步整流控制器，此外還帶有HIPOT隔離保護的集成反饋鏈路，集成度非常高。使用時無需搭配光耦，內建多重保護功能。

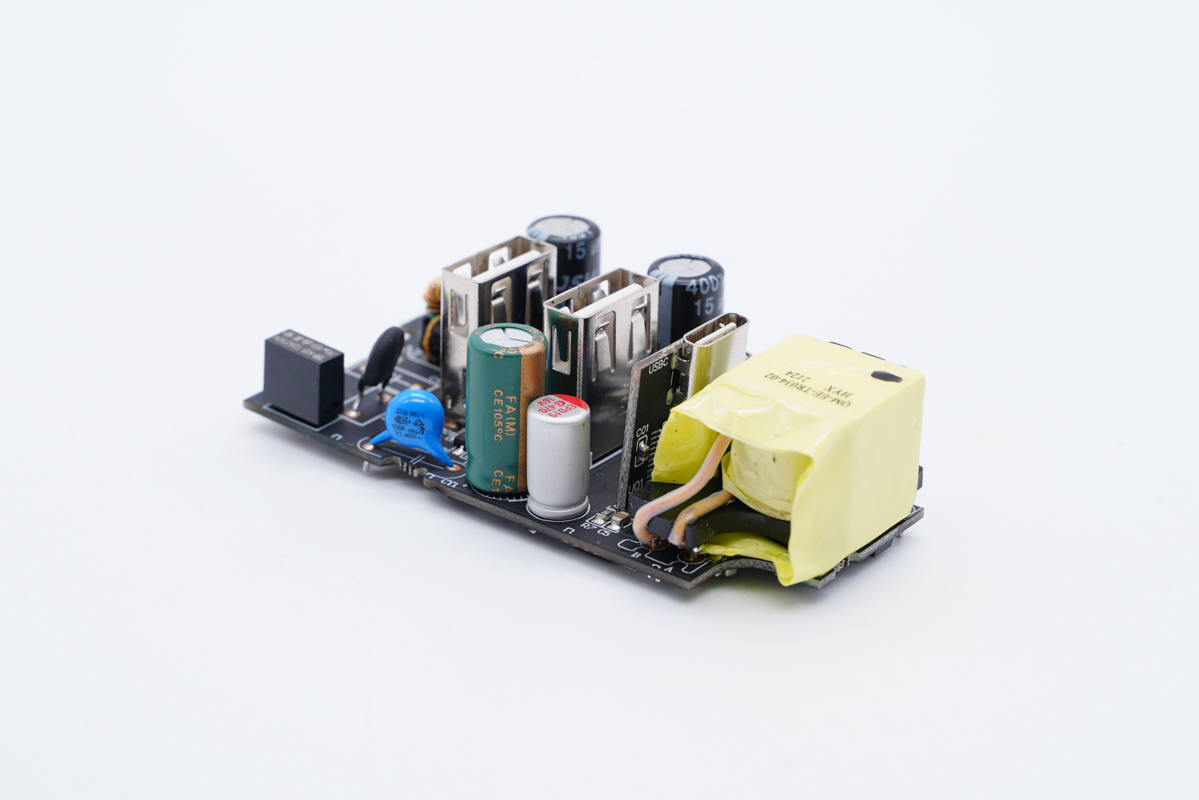

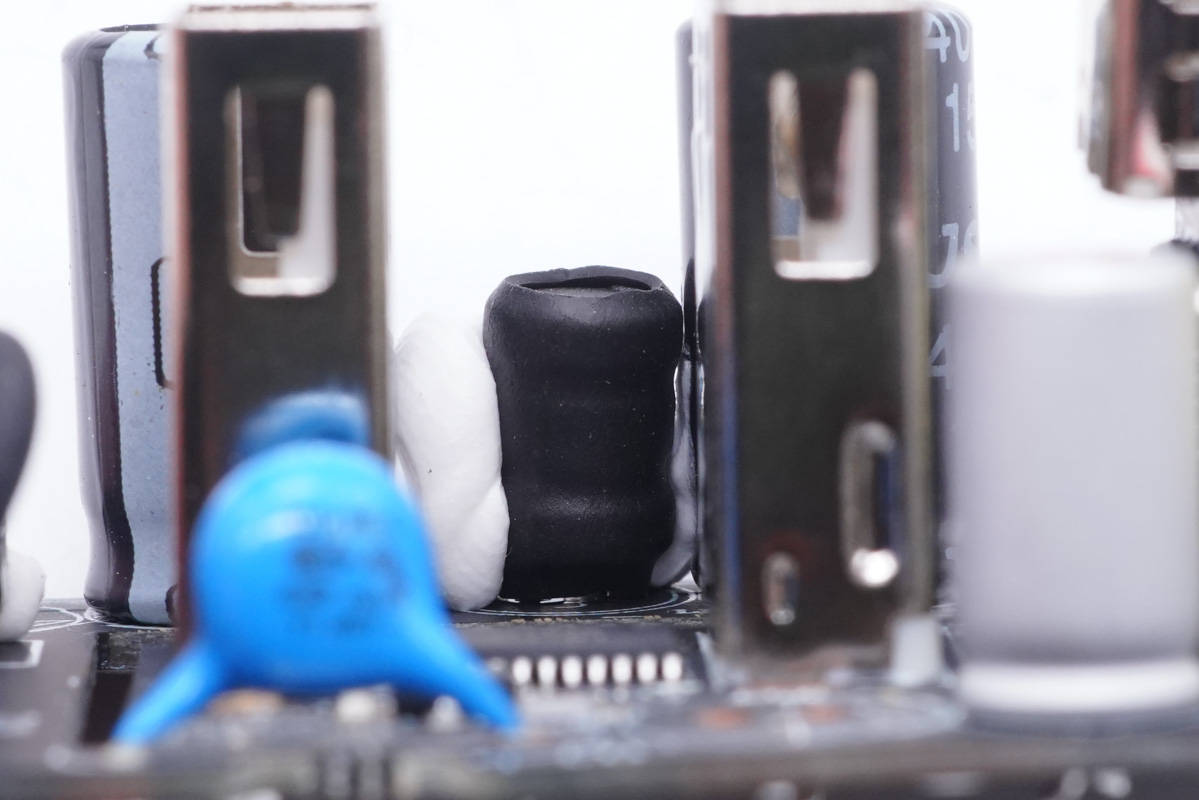

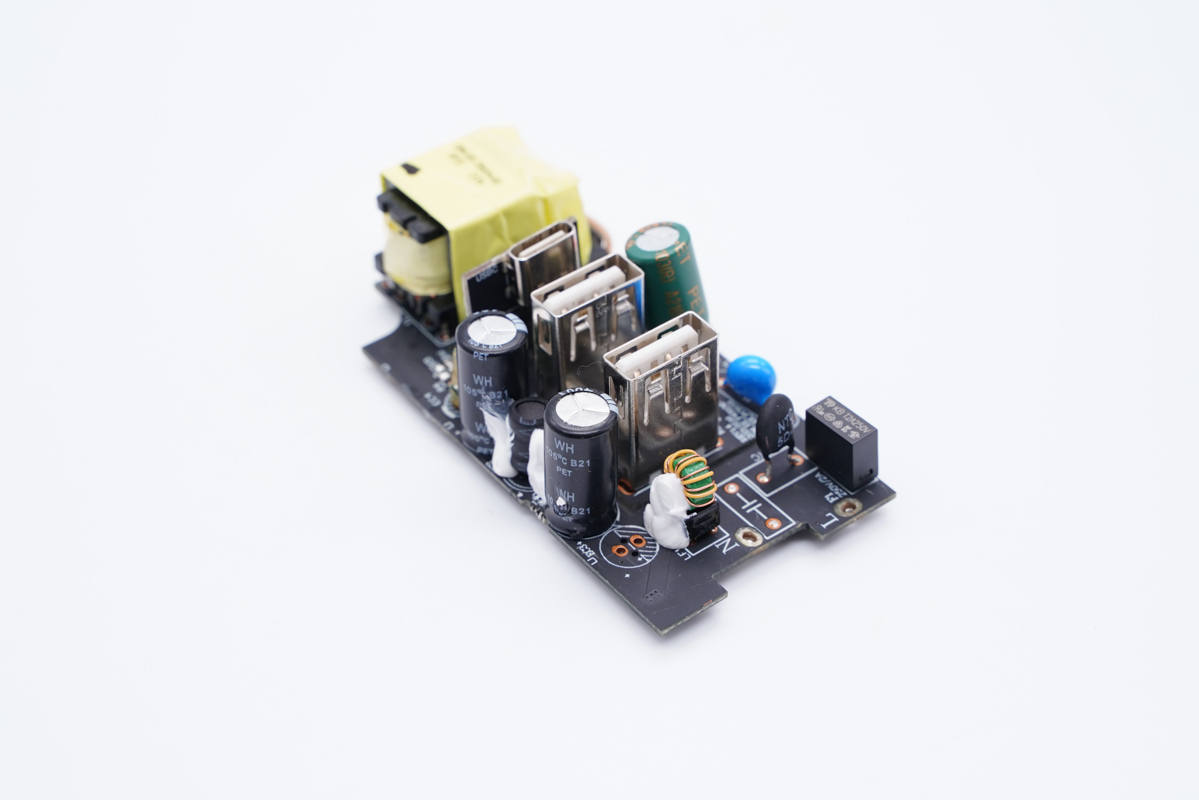

主板一端設有變壓器，側邊是Y電容和兩顆濾波電容，USB-C母座使用小板垂直焊接。

變壓器特寫，頂部貼有信息標簽，采用絕緣膠帶纏繞。

Y電容特寫。

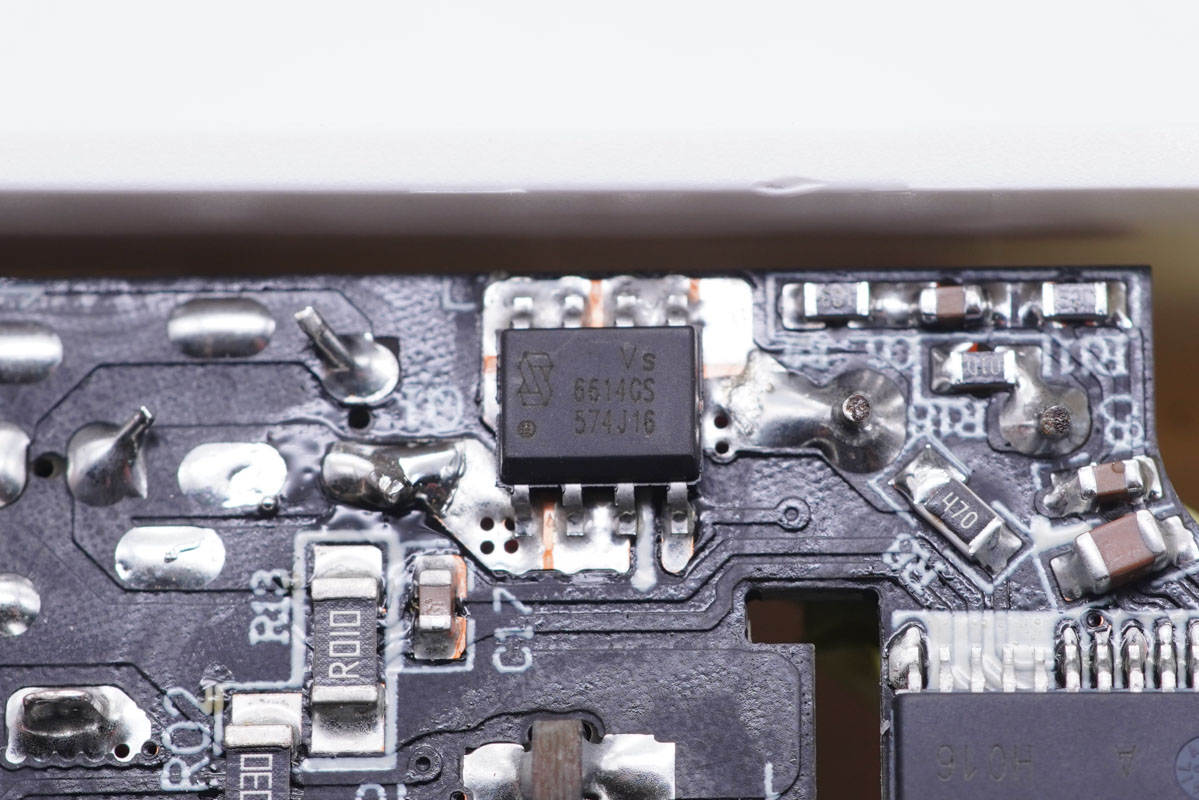

同步整流管采用威兆VS6614GS，NMOS，耐壓60V，SOP8封裝。

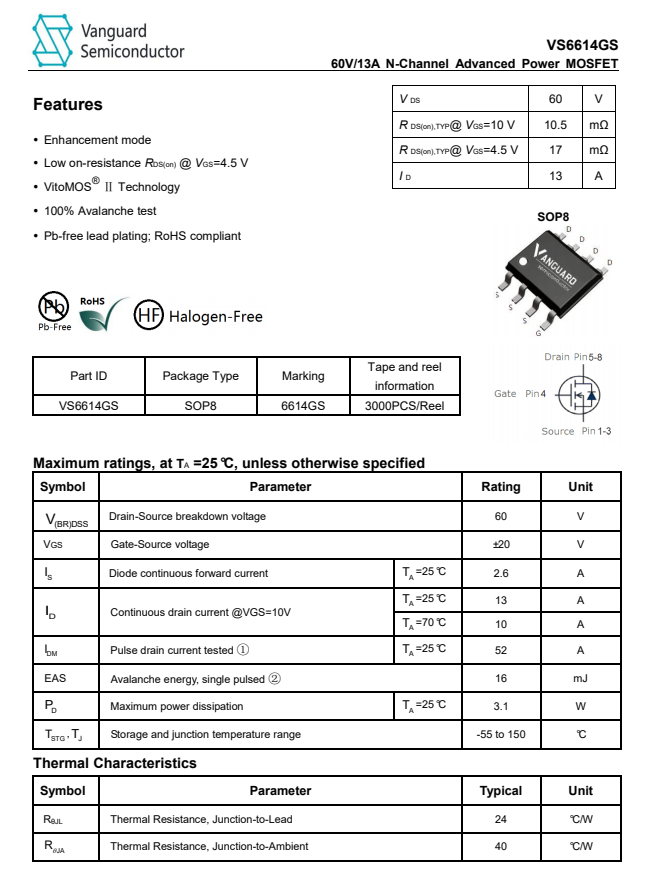

威兆VS6614GS資料信息。

充電頭網拆解了解到，威兆MOS管廣泛應用在充電器、無線充、車充、充電寶、儲能電源等各個方面，并被華為、小米、紫米、三星、OPPO、VIVO、魅族、努比亞、倍思、公牛、網易智造等知名品牌的數十款產品采用，產品質量獲得客戶一致認可。

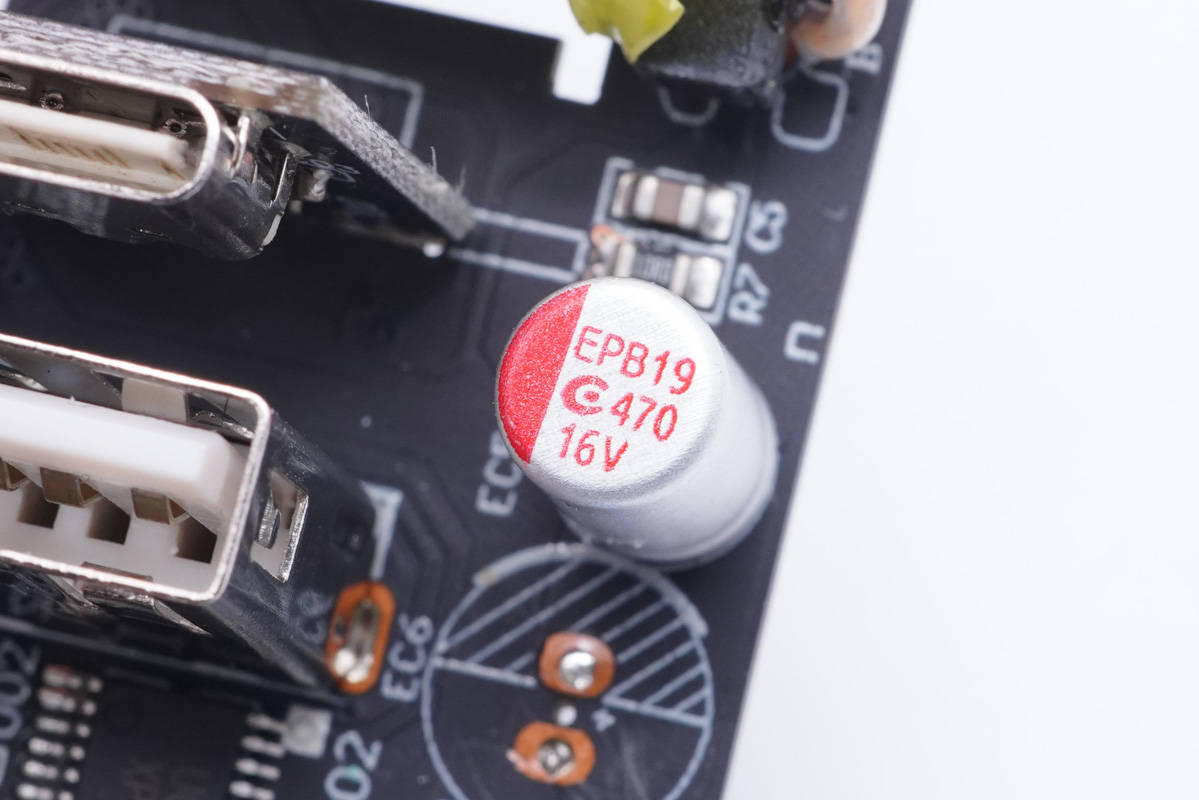

輸出濾波固態電容來自鈺邦，規格為16V 470μF。

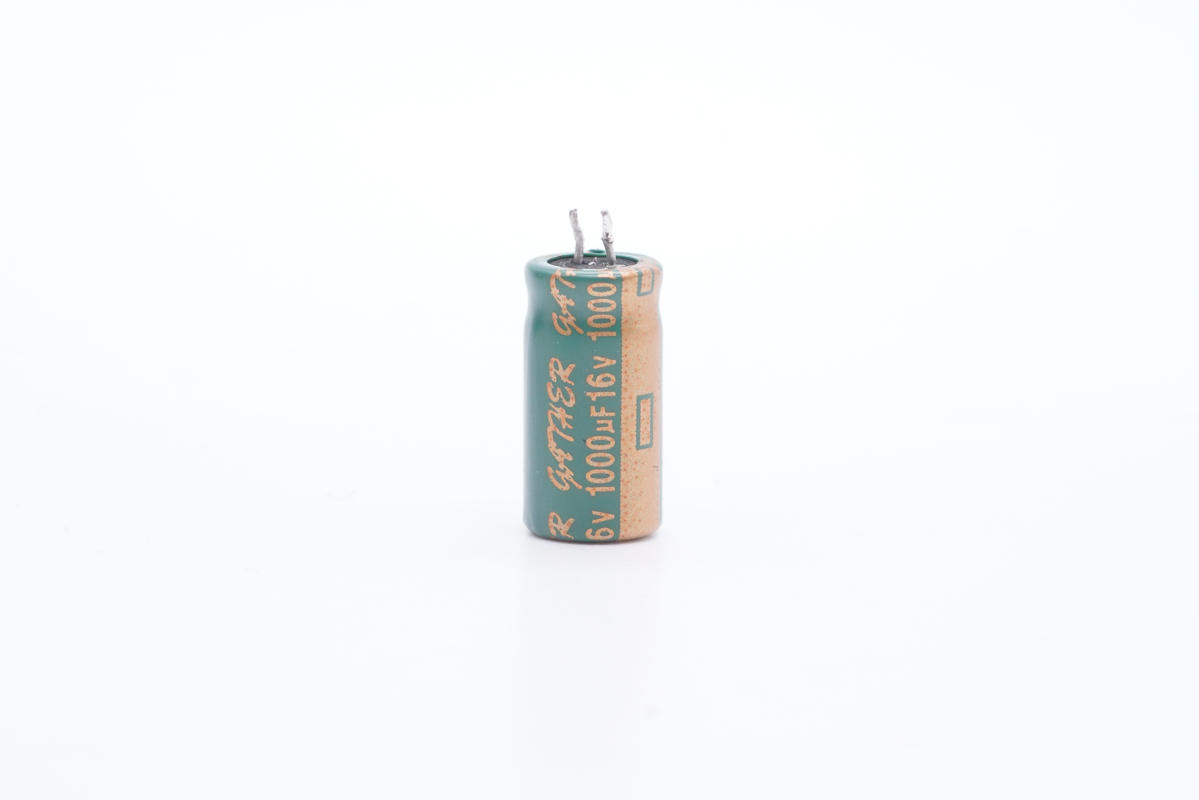

另一顆濾波電容來自凱澤鑫電子，規格為16V 1000μF。

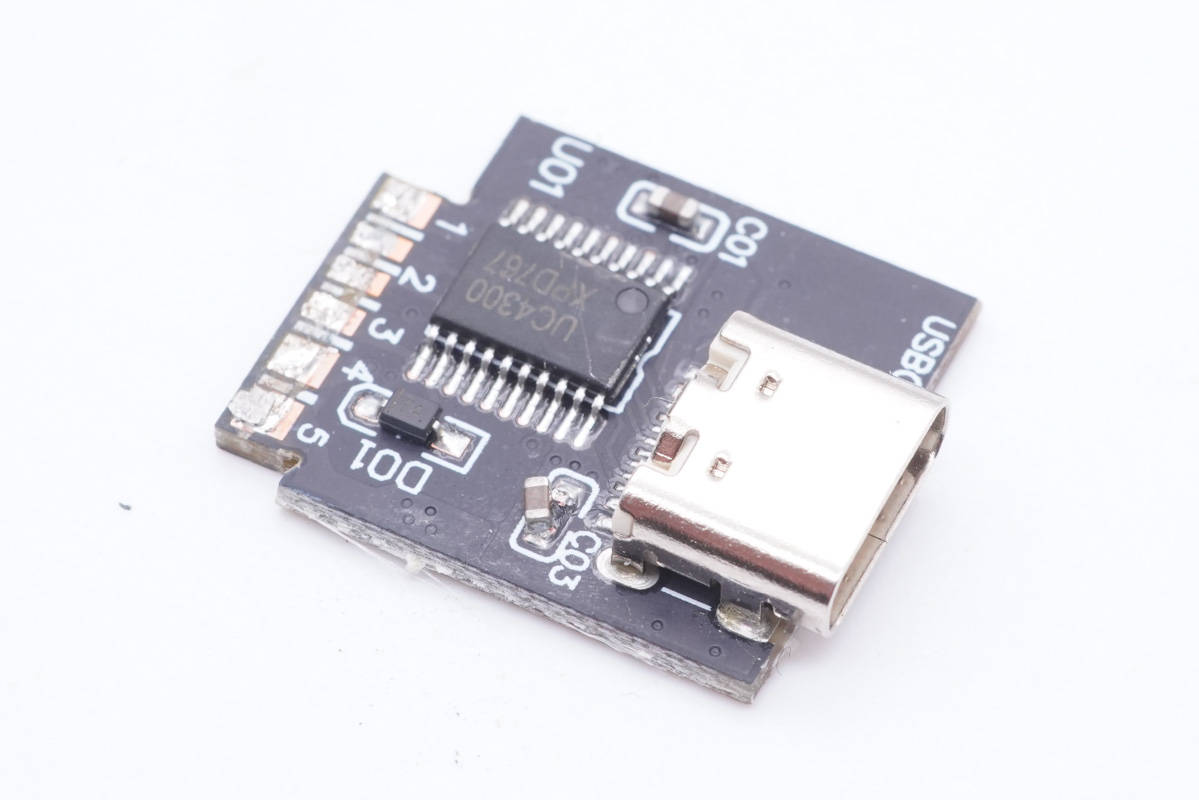

USB-C母座所在小板使用一顆協議芯片。

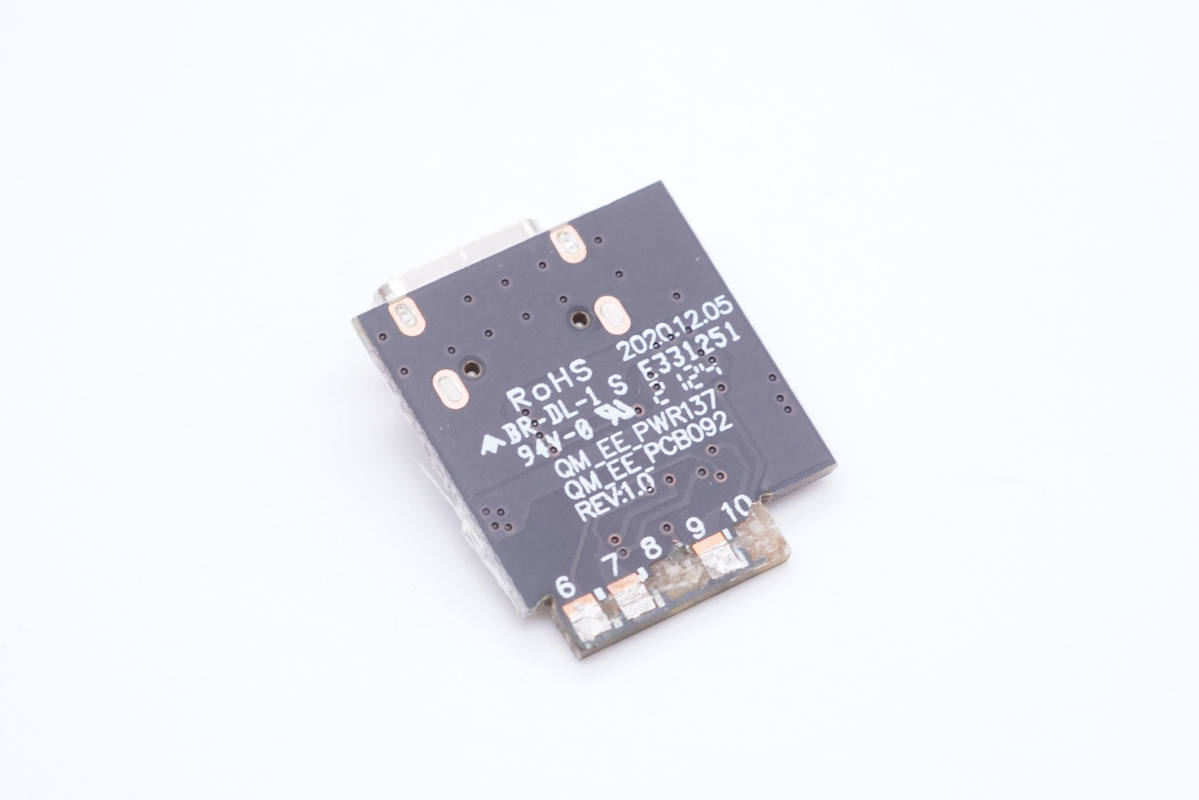

另一面沒有元器件。

絲印UC4300協議芯片，用于1A1C接口輸出電壓控制。

絲印UC4600協議芯片，用于另一個USB-A口輸出電壓控制。

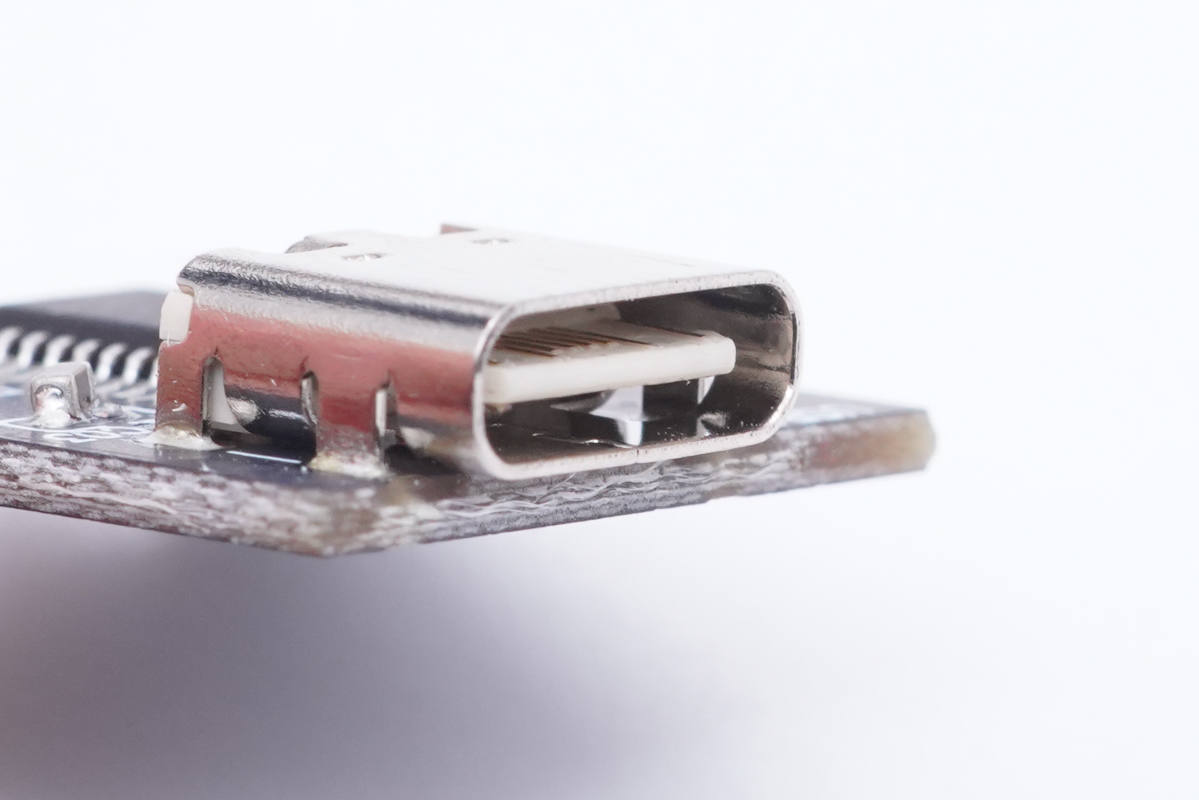

USB-C母座特寫，過孔焊接。

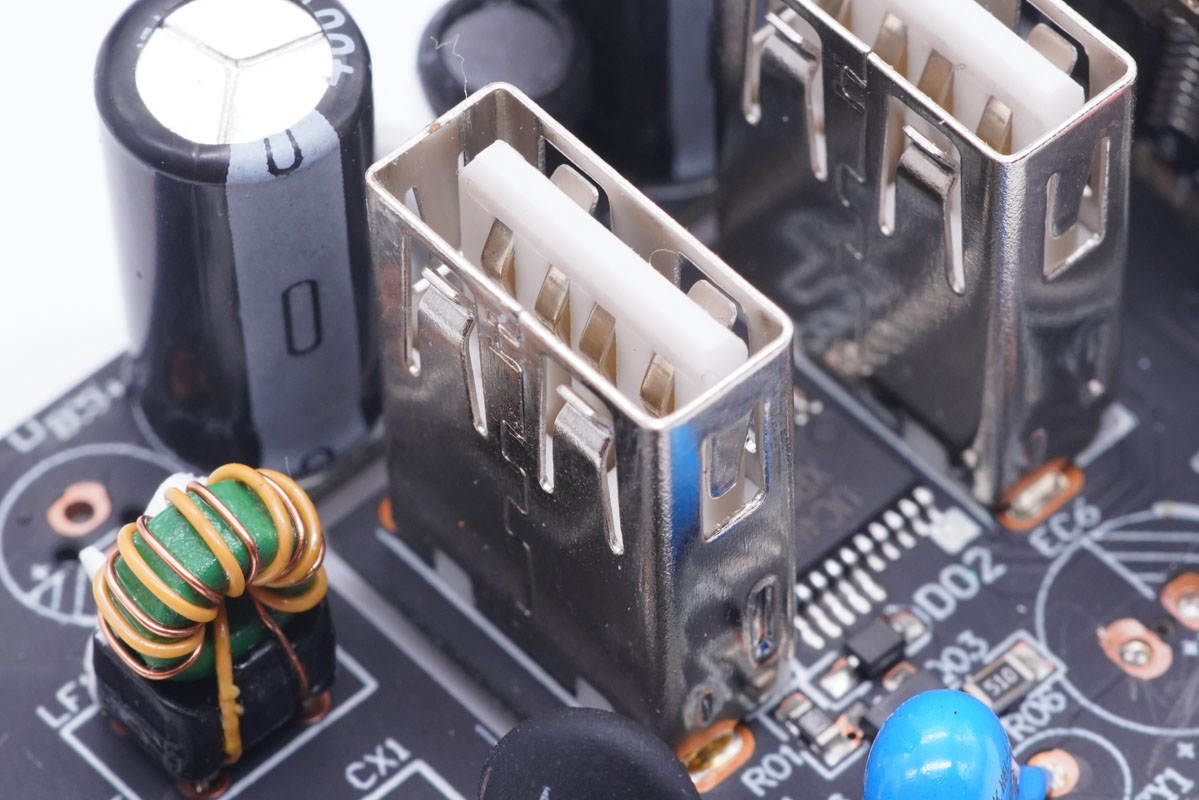

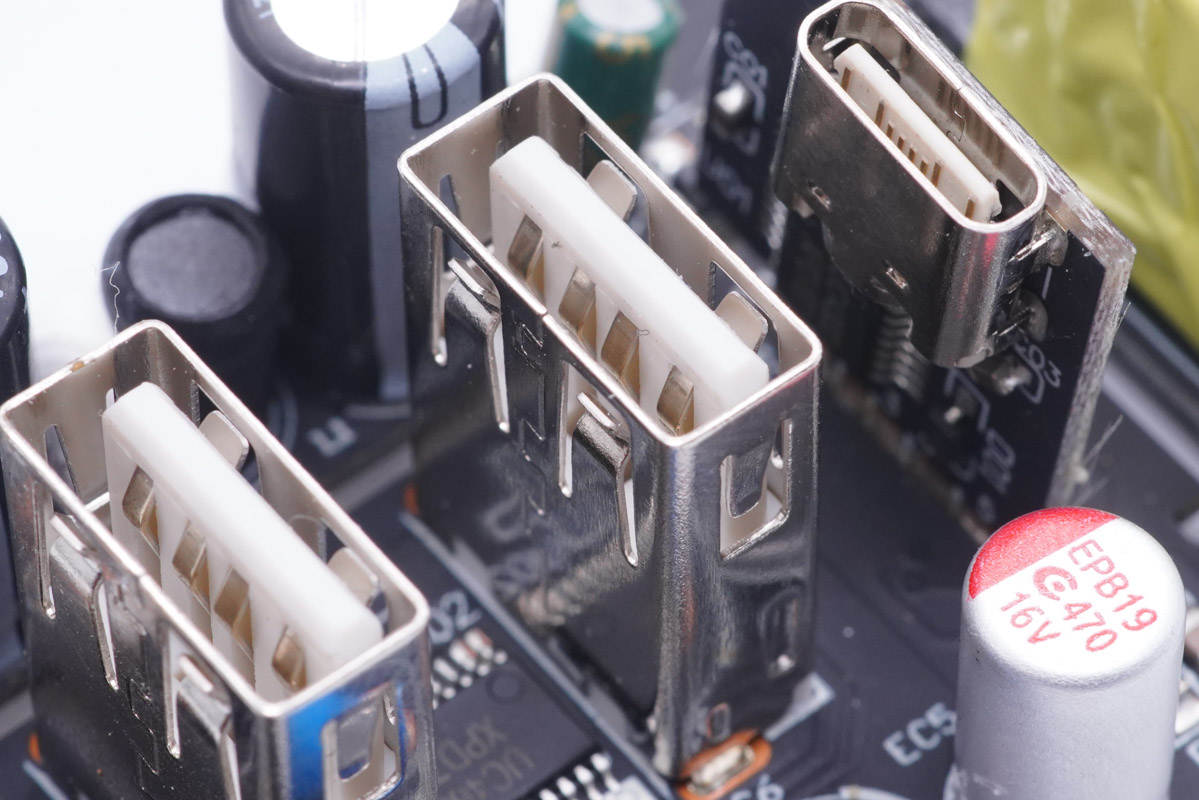

USB-A母座特寫，白色膠芯，垂直焊接。

另一個USB-A母座特寫。

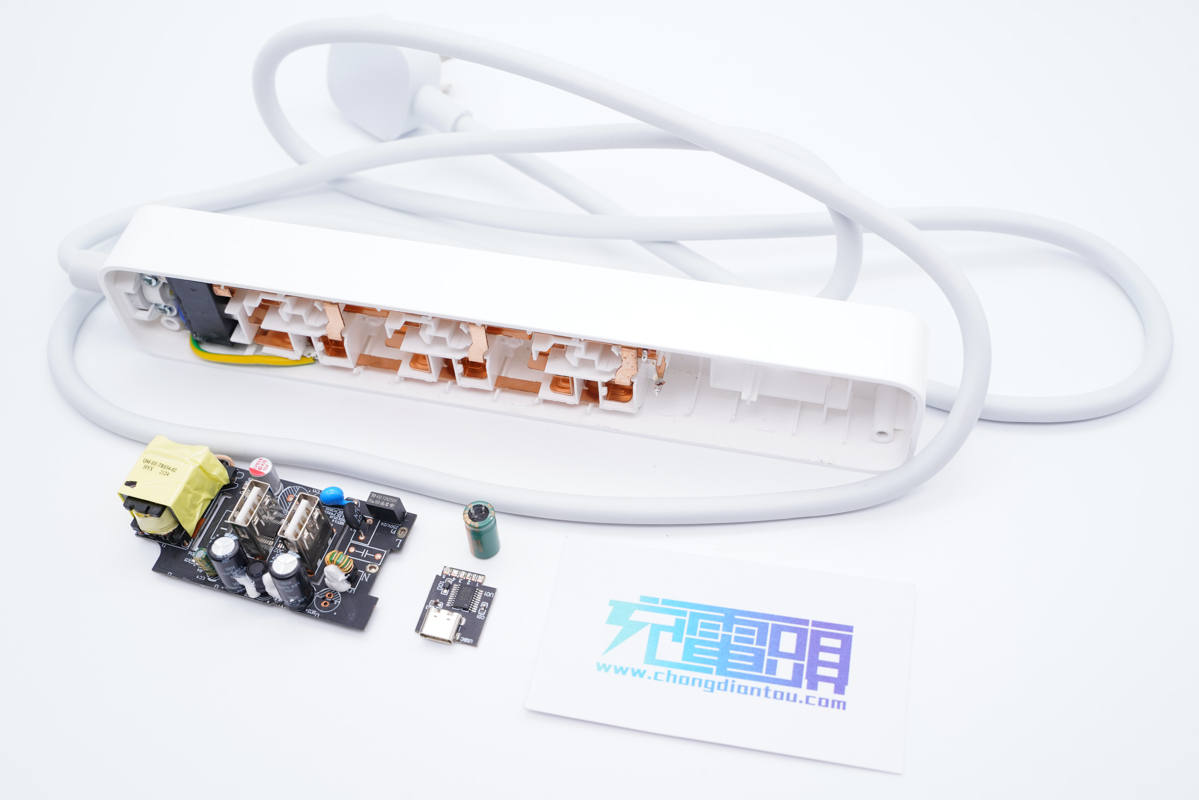

全部拆解完畢，來張全家福。

充電頭網拆解總結

小米這款插線板雖為針對iPhone 12手機設計的升級款式，不過并非專屬，接口兼容QC、AFC、FCP、PD快充協議，也能很好滿足小米等品牌手機快充需求。插線板全長將近2m，足夠應付生活中各種使用場景。配備3+2新國標插口，內置安全門，最大承載功率2500W，滿足大部分居家辦公日常所需。

插線板設計上采用長條機身，十分節省桌面空間。充電頭網拆解了解到，插線板機身殼采用防拆螺絲封裝，內置一體成型銅帶無斷點，且固定牢固。充電器PCB板使用機身殼隔離板固定和進行初次級隔離。

充電器采用了知名大廠PI SC1548C主控芯片搭配威兆VS6614GS同步整流管組成開關電源，以及UC4300+UC4600多口快充協議方案控制三個USB接口輸出電壓，整體方案可靠。采用萬京源電解電容和鈺邦固態電容濾波，也很可靠。
