100W PD充電器的推出為筆記本電腦充電提供了很大的方便，再也不用拖著板磚式的充電器來回走了，而且還可以為手機平板等設備充電。但部分大功率的充電器對于墻插的使用不太友好，容易出現露出插腳的風險，帶來安全隱患。

國民數碼品牌UGREEN綠聯在3C配件領域深耕多年，推出了100W氮化鎵四口充電器、小金剛20W快充頭等多款快充產品，此次針對墻插問題推出了一款100W桌面級別的充電器，在輸入端采用八字線設計，可以很好的解決墻插使用的問題，一起來看看。


一、綠聯100W四口桌面快充充電器介紹

1、產品開箱

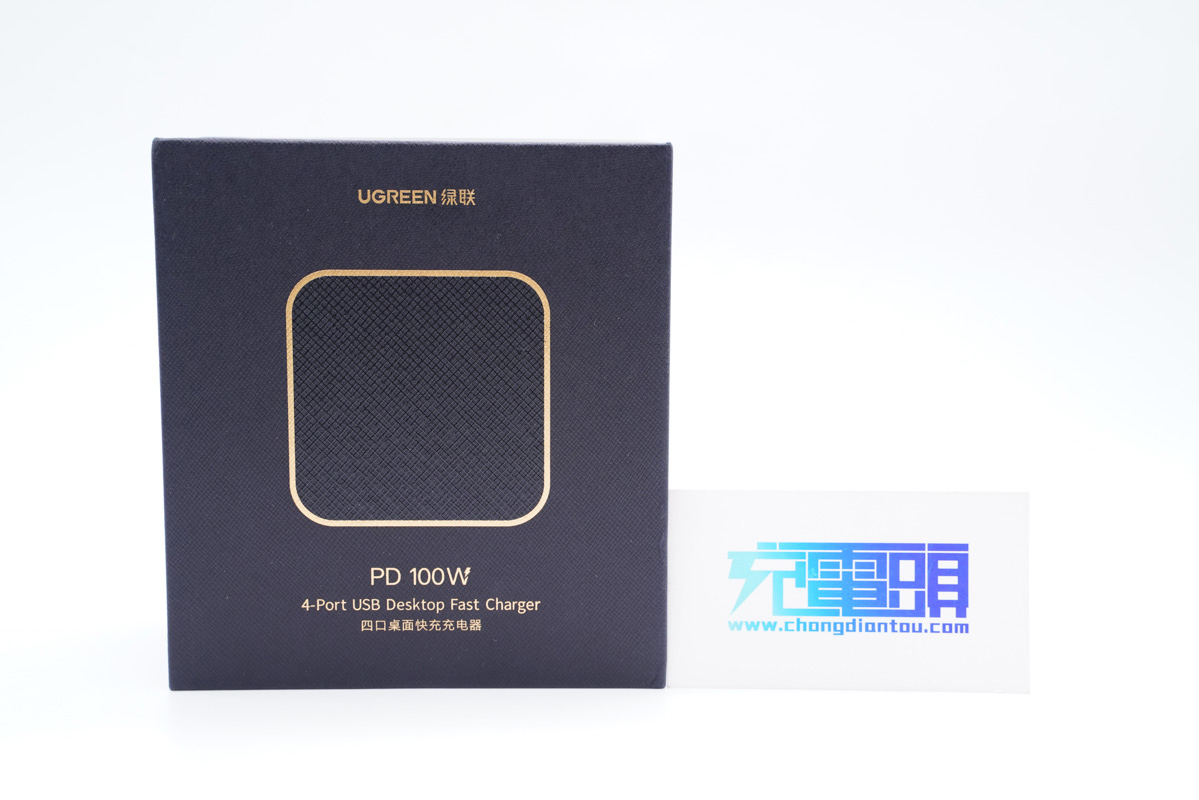

產品包裝盒的正面采用黑金的外觀設計，勾勒出了產品的輪廓，上面是“UGREEN綠聯”的品牌Logo，下面是這款產品的名稱。

包裝盒采用了禮盒的設計風格，頗具尊貴的氣息，內部分為兩個區域，左側配件區右側產品區。

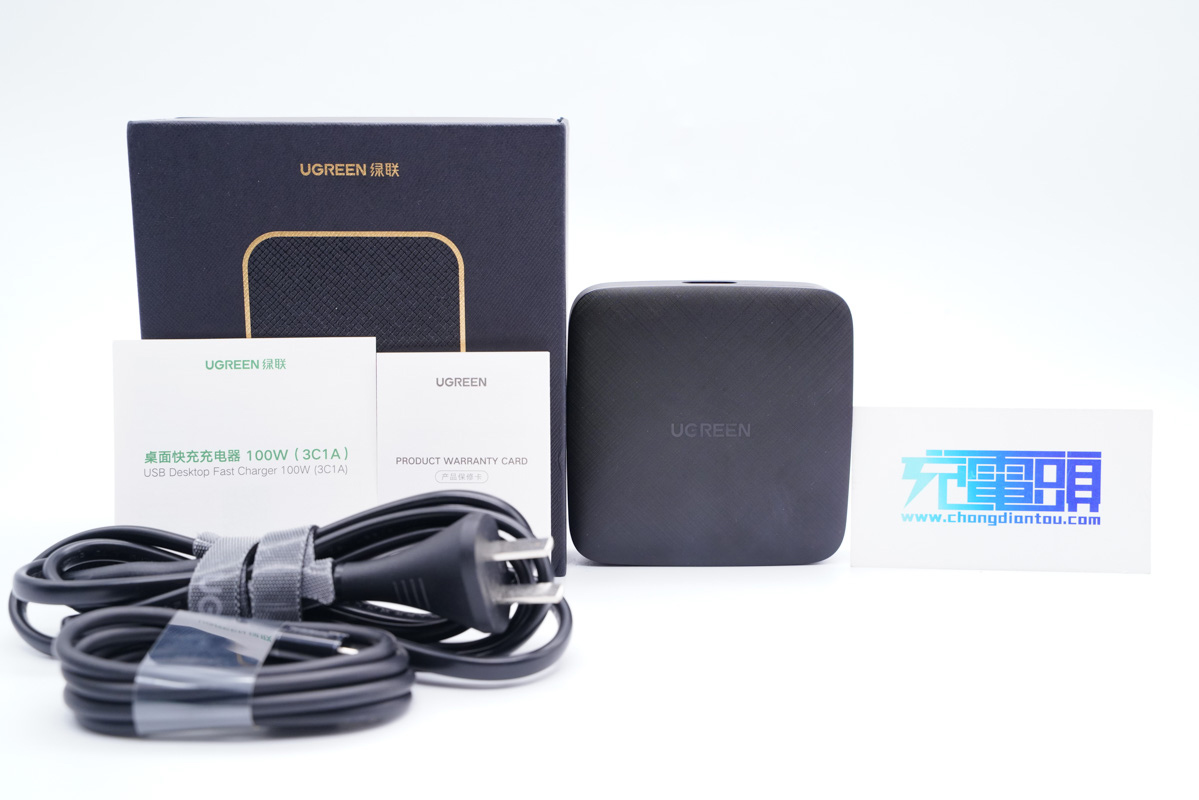

內部除了充電器本體外還有電源線、快充線以及使用說明書。

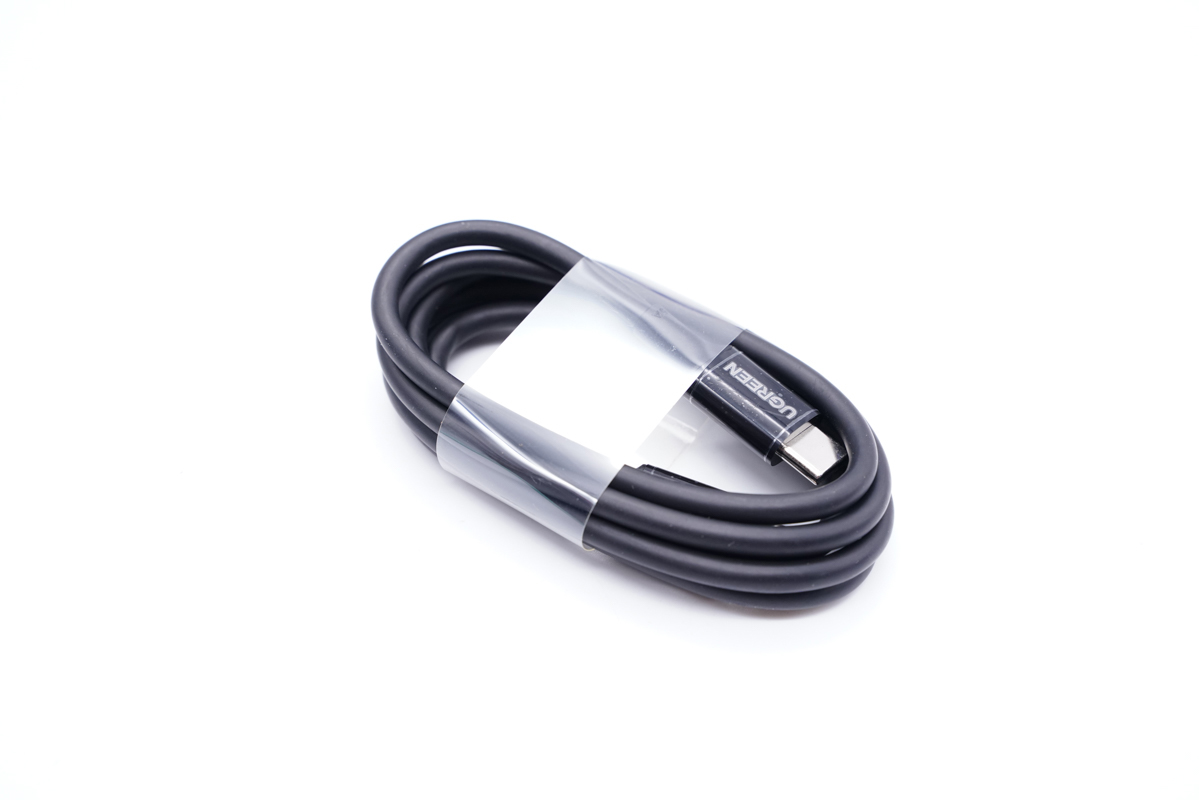

隨包裝附帶100W C to C快充線。

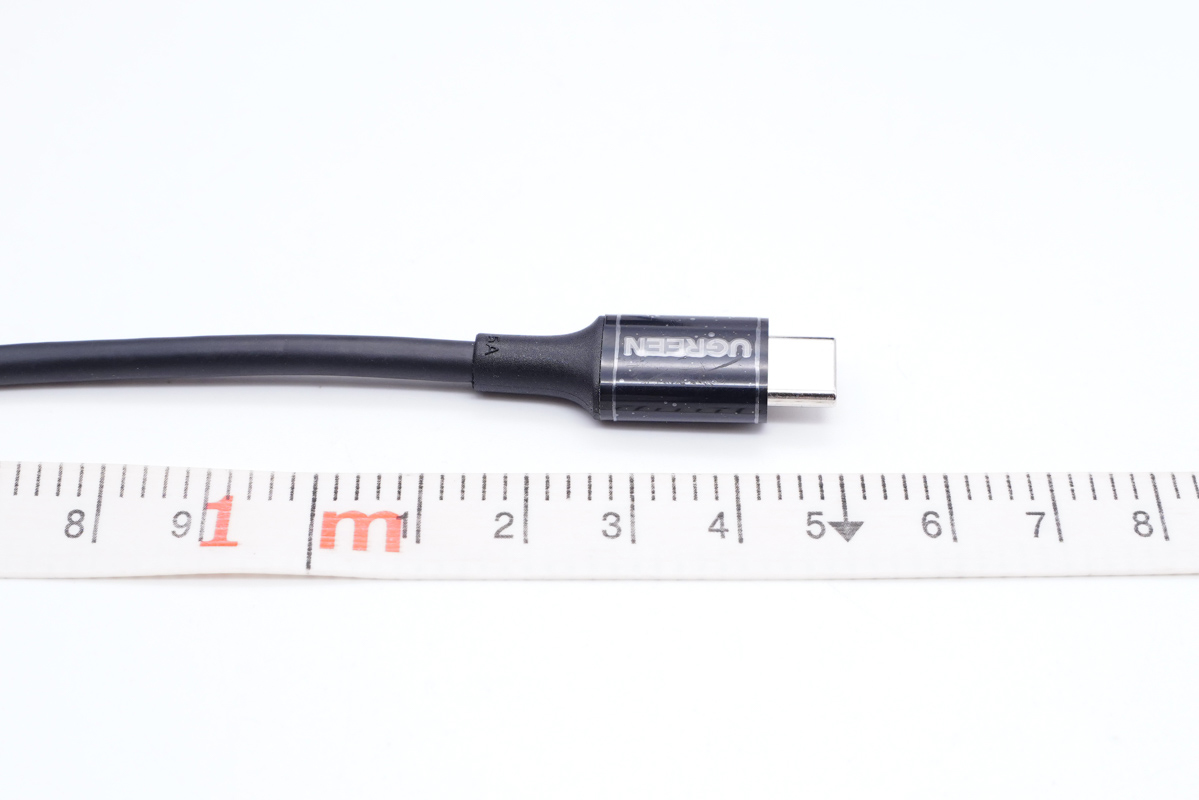

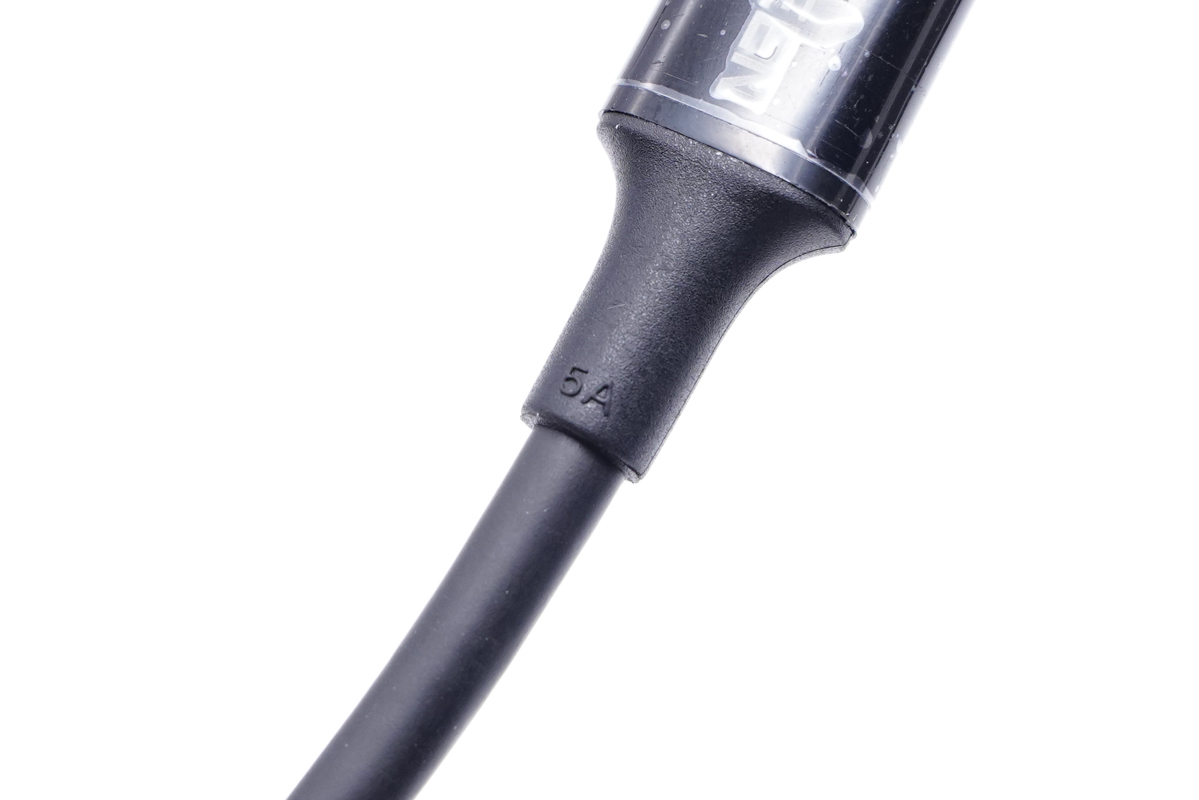

網尾采用加長設計，可以延長線材的使用壽命，5A的標識也說明了線材可以傳輸5A的大電流。

雙C快充線端到端的長度約為105cm，為常見的1米線材。

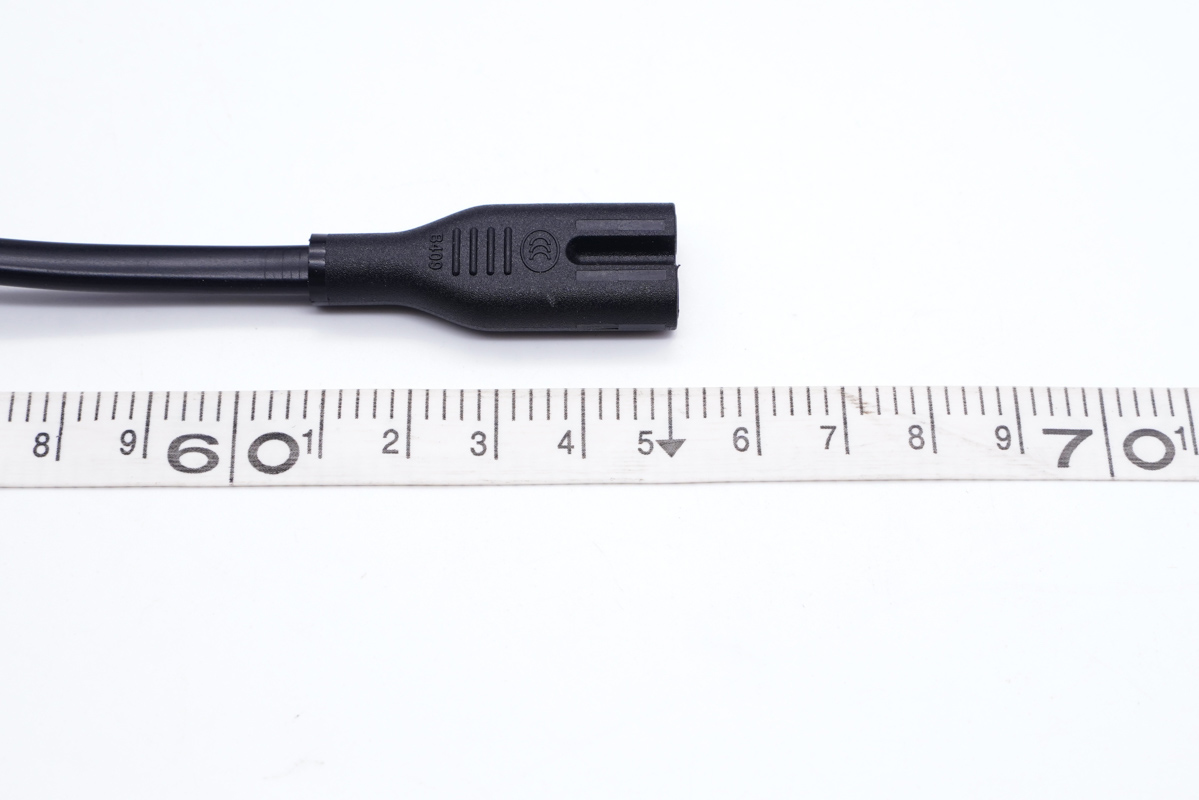

電源線的長度約為165cm，足夠日常使用。


2、產品介紹

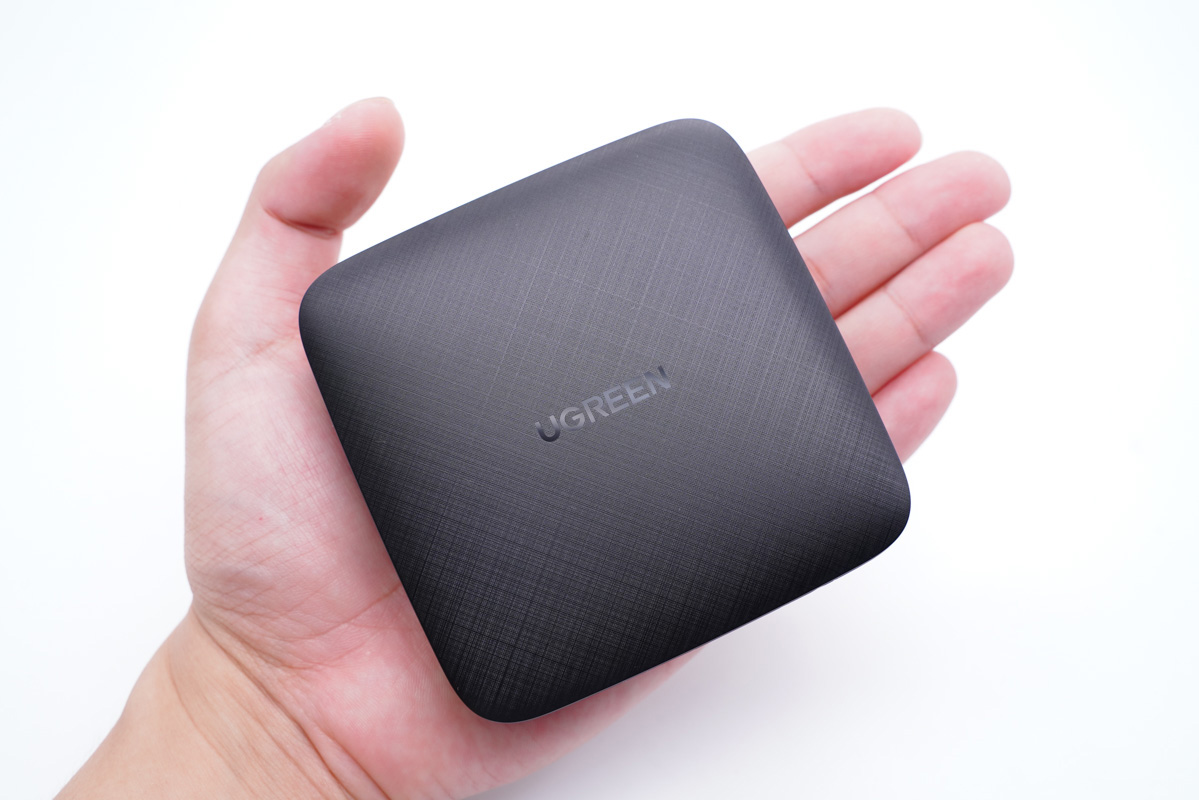

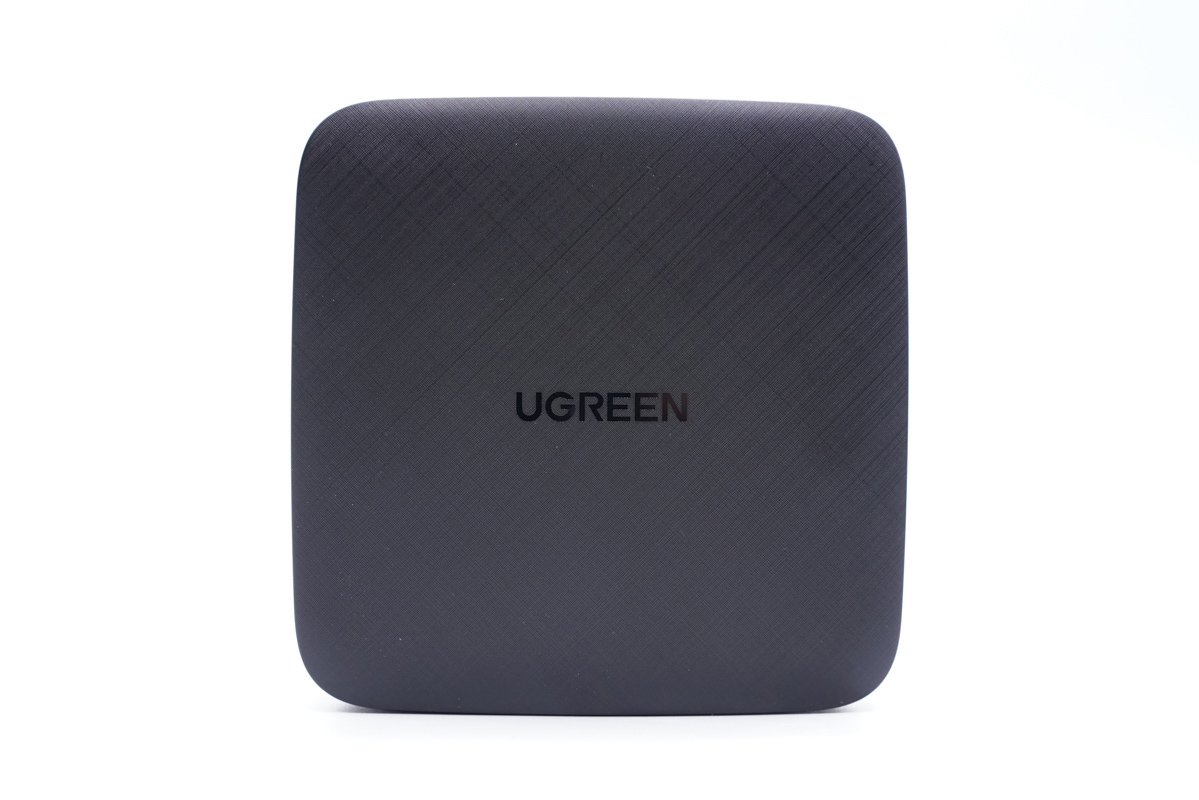

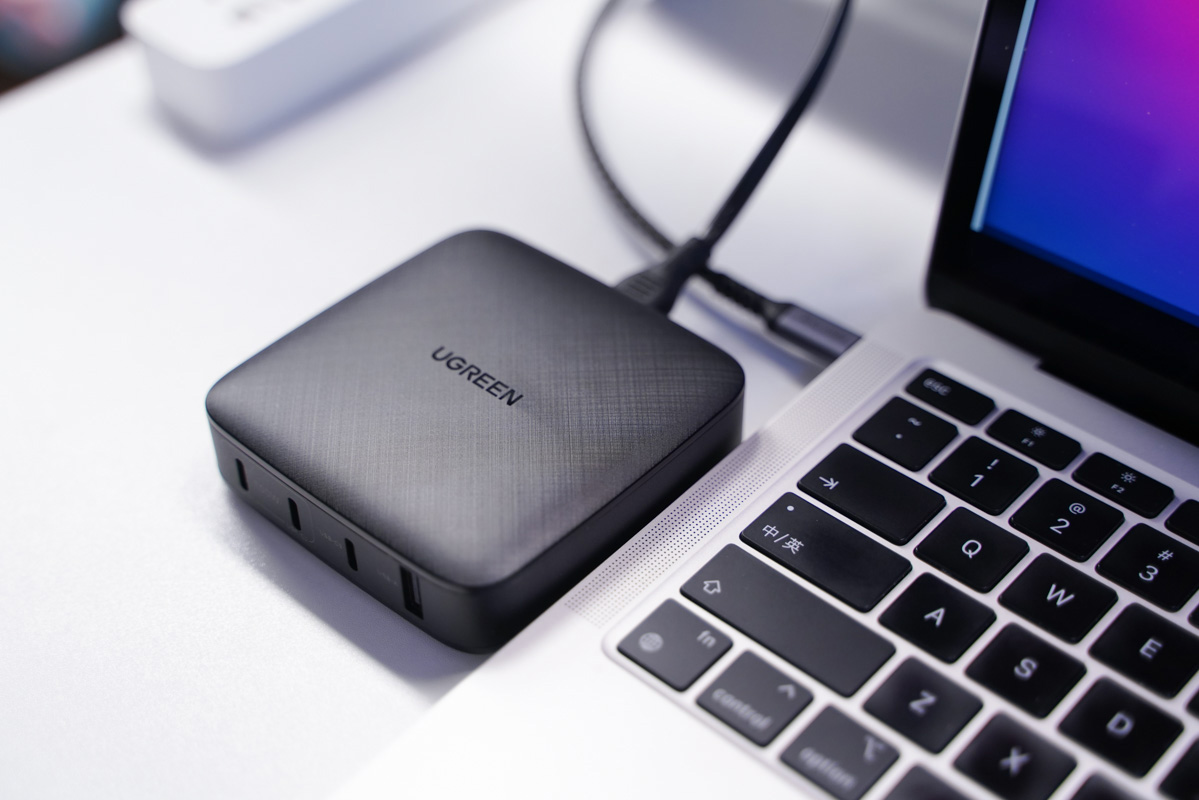

UGREEN綠聯的這款100W四口桌面快充充電器整體采用方正的造型設計，頂部伴有微微的弧度設計，熟悉的交叉紋理覆蓋在上面，正中間凹印著UGREEN的品牌Logo。

底部四角自帶膠墊，起到支撐防滑的作用。中間是產品的參數信息，詳情如下。

產品名稱：四口桌面快充充電器100W

型號：CD226

輸入：100-240V 50/60Hz 1.8A Max

USB-C1/C2輸出：5V3A、9V3A、12V3A、15V3A、20V5A、3.3-21V5A 100W Max

USB-C3輸出：5V3A、9V2.22A、12V1.67A 20W Max

USB-A輸出：5V3A、9V2A、12V1.5A 18W Max

輸出總功率：100W Max

制造商：東莞市奧強電子有限公司

監制商：深圳市綠聯科技有限公司

輸入端為常見的8字輸入口。

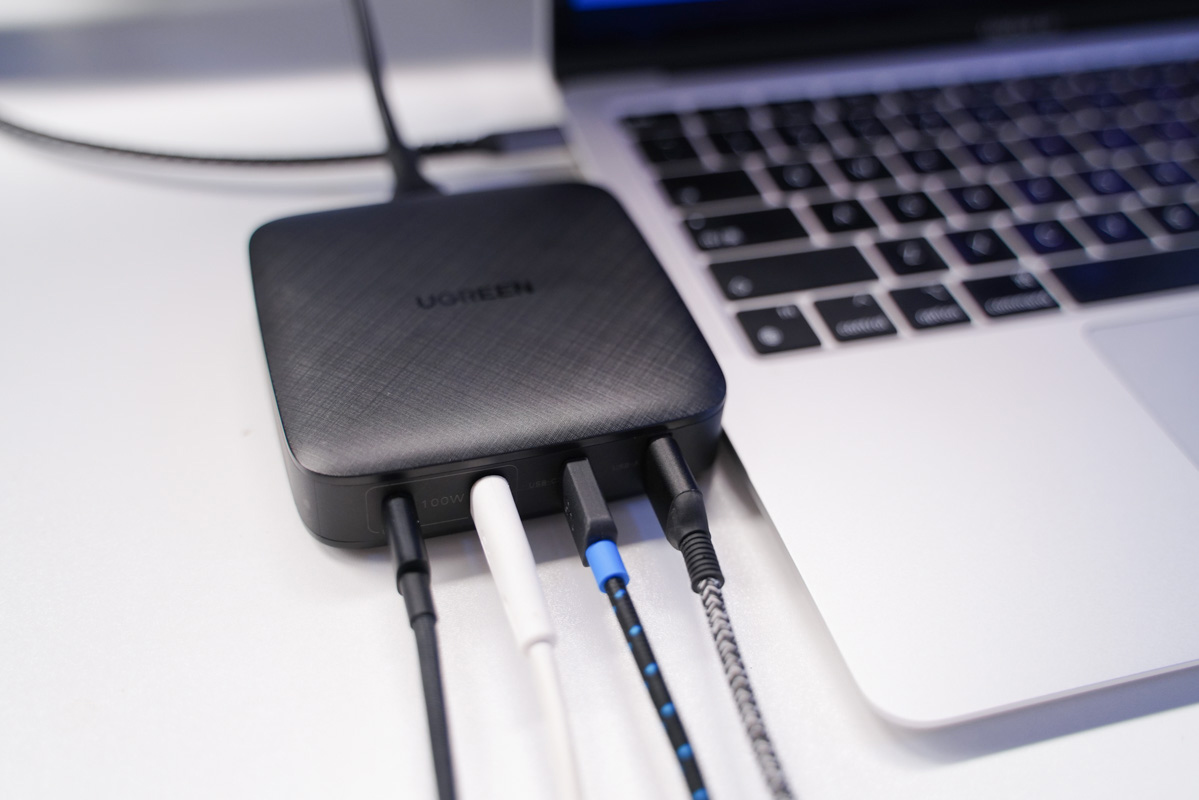

輸出端采用3C1A共4個USB輸出接口，左側2個接口支持100W輸出功率。


3、體積重量

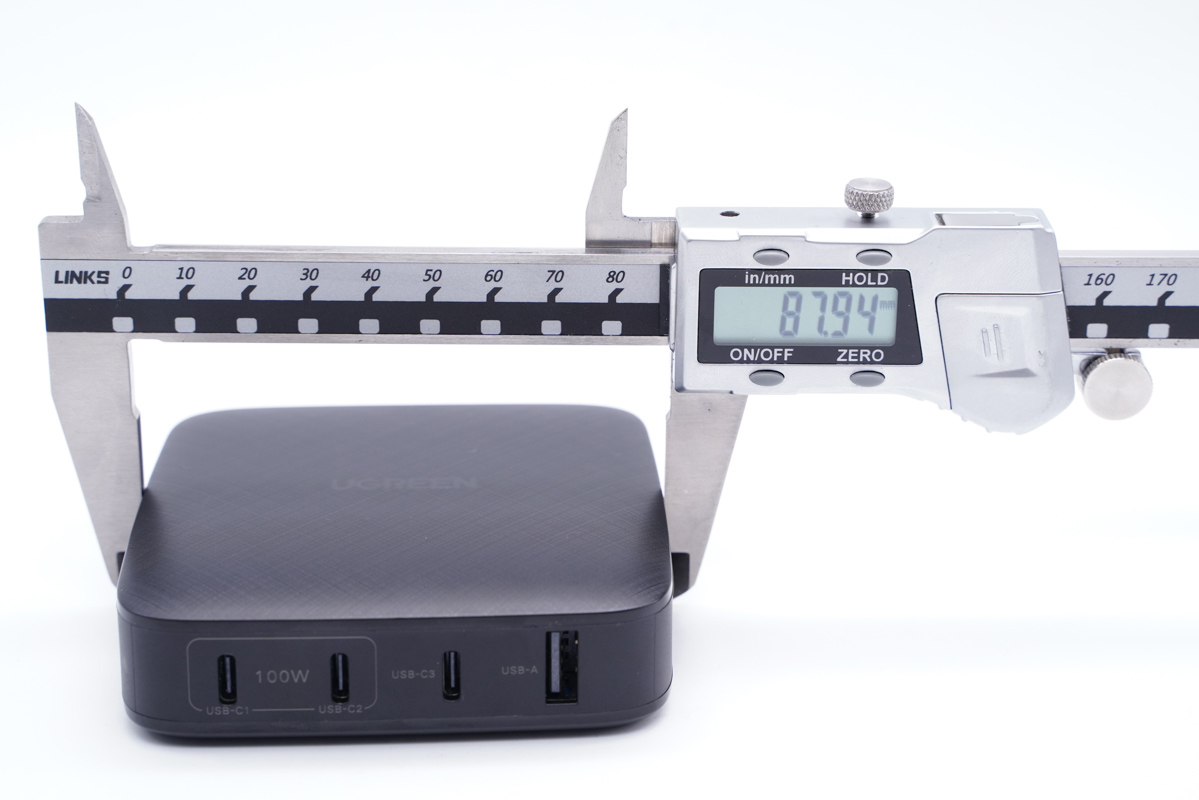

使用卡尺實測充電器的寬度約為87.94mm。

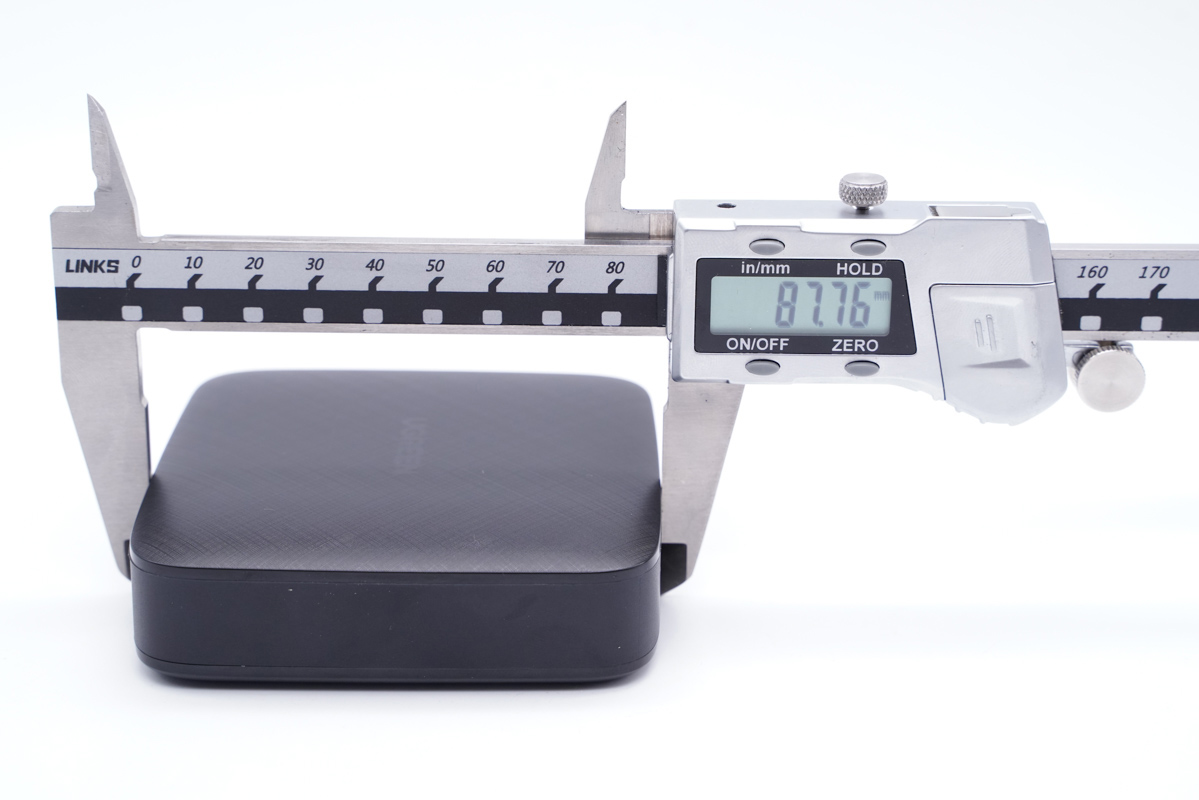

長度約為87.76mm。

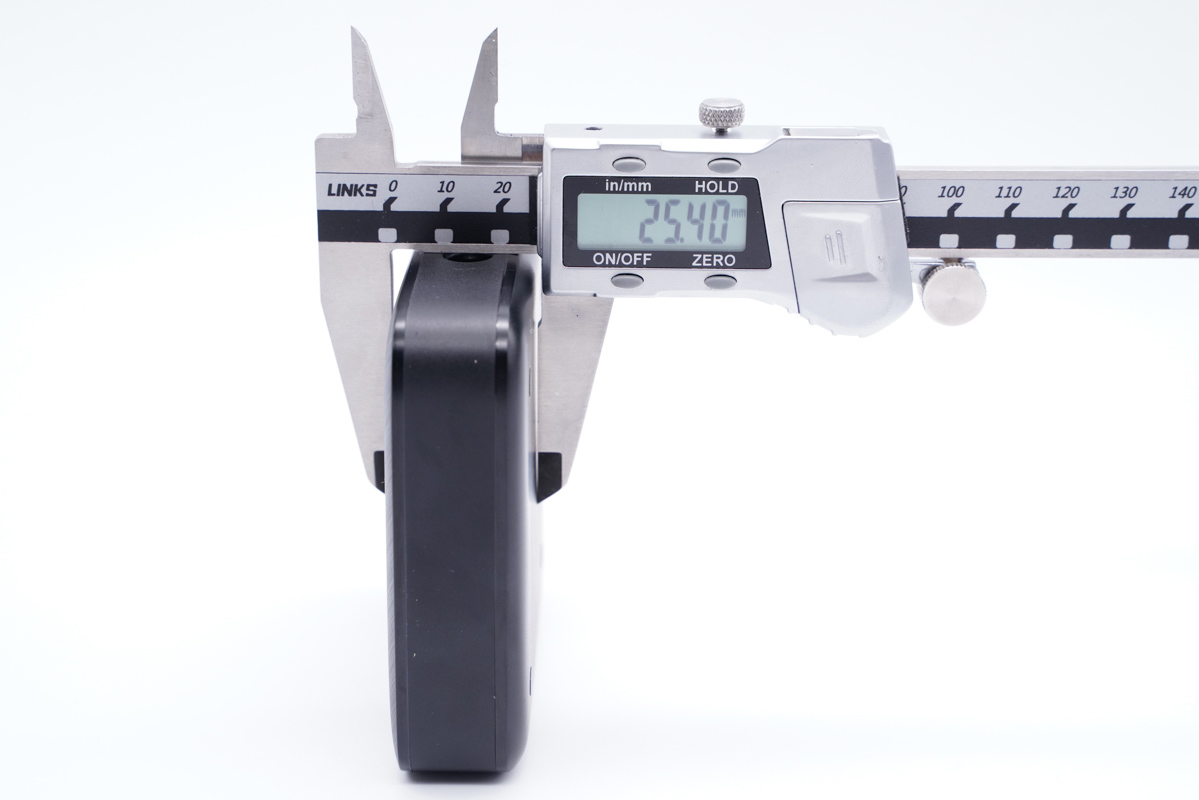

厚度約為25.4mm。

由此可以得出充電器的三圍參數為87.94x87.76x25.4mm，充電器的體積約為196.02cm3，以最高輸出100W計算，功率密度約為0.51W/cm3。

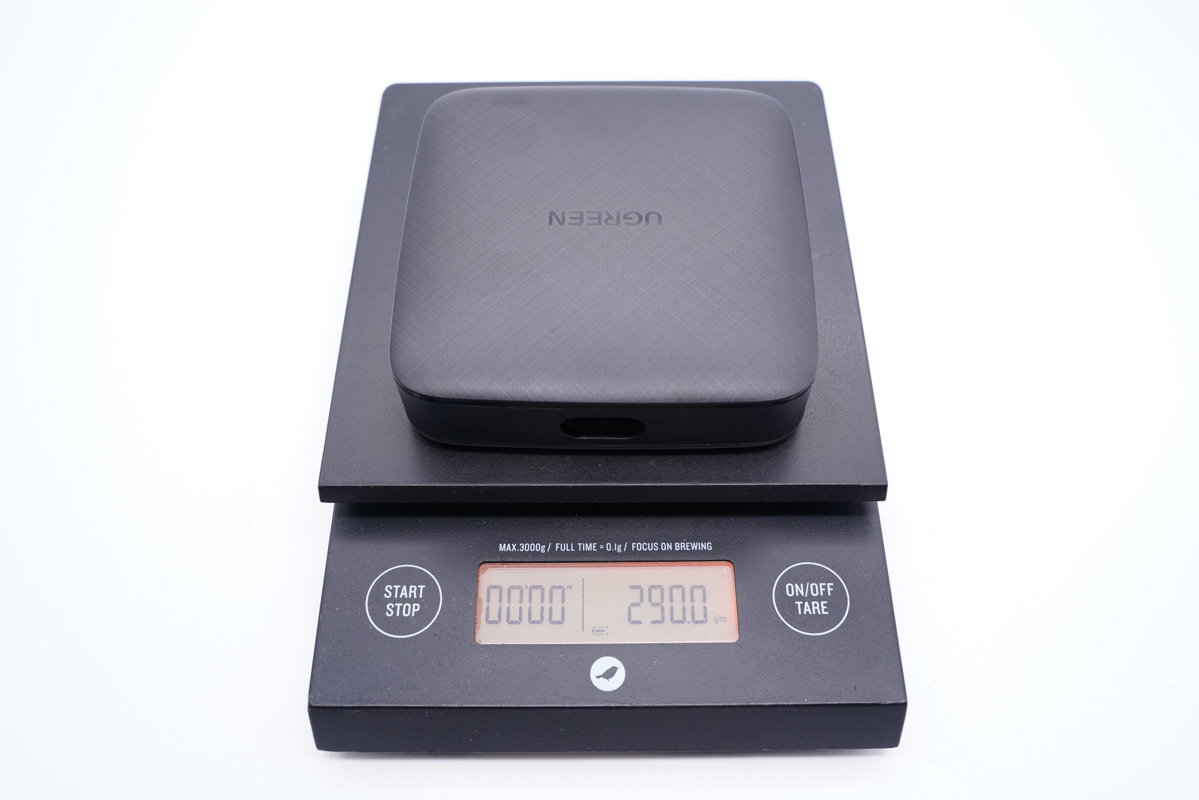

充電器的凈重約為290g。

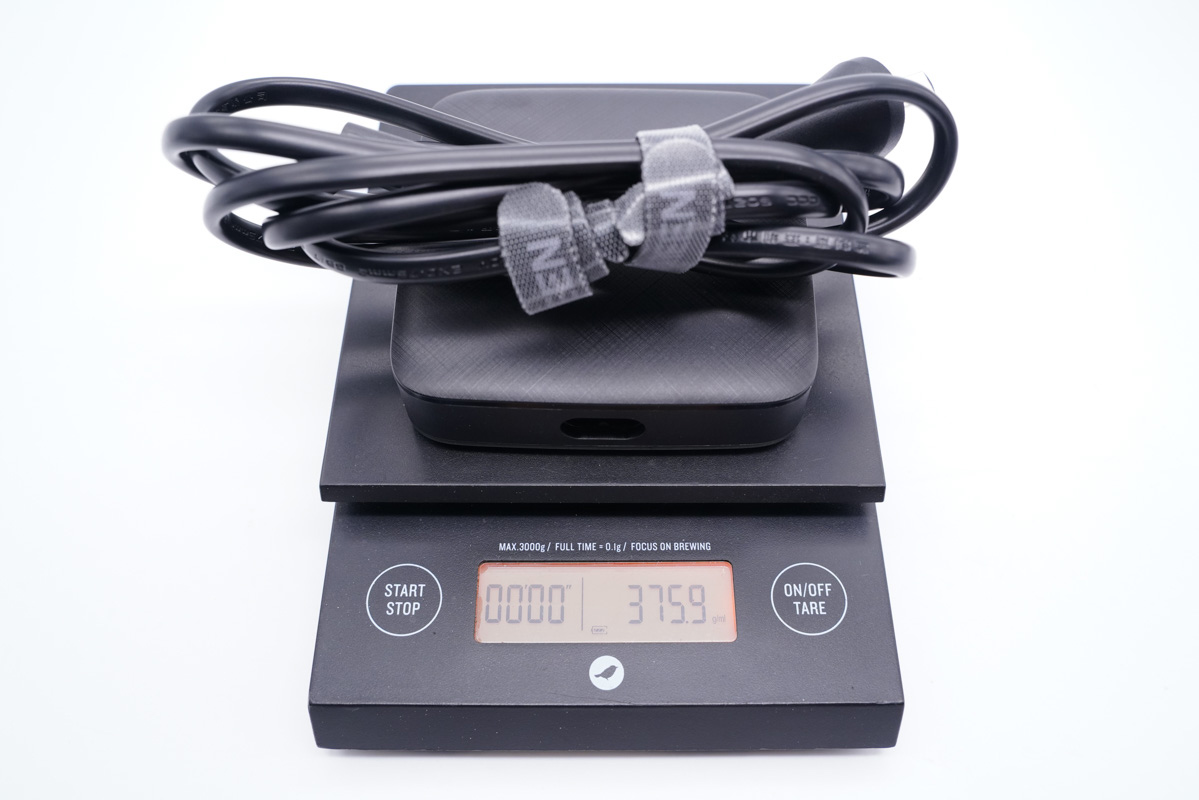

套裝約為375.9g。

充電器采用扁平的設計風格，可以更好的貼合桌面，也更加方便攜帶。


二、協議檢測

1、USB-C1

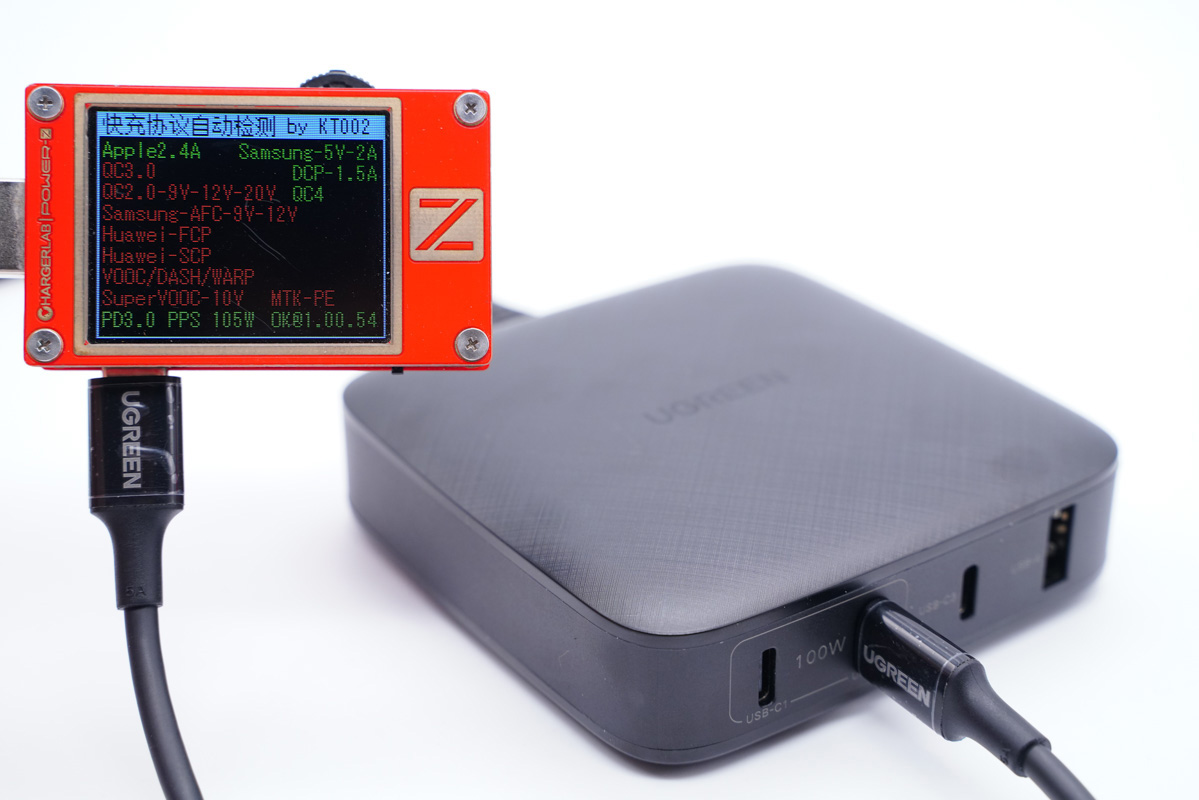

使用ChargerLAB的POWER-Z KT002讀取USB-C1的快充協議，USB-C1支持PD、PPS、Apple2.4A、QC4快充協議。

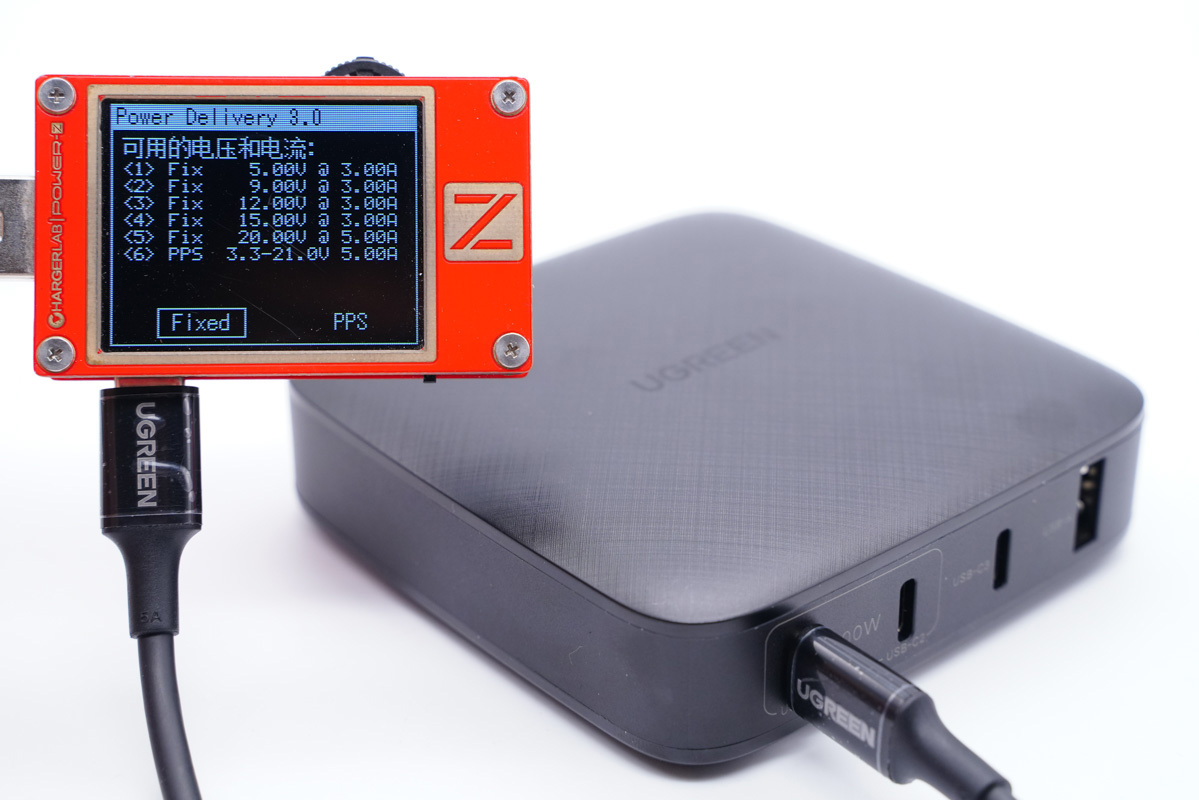

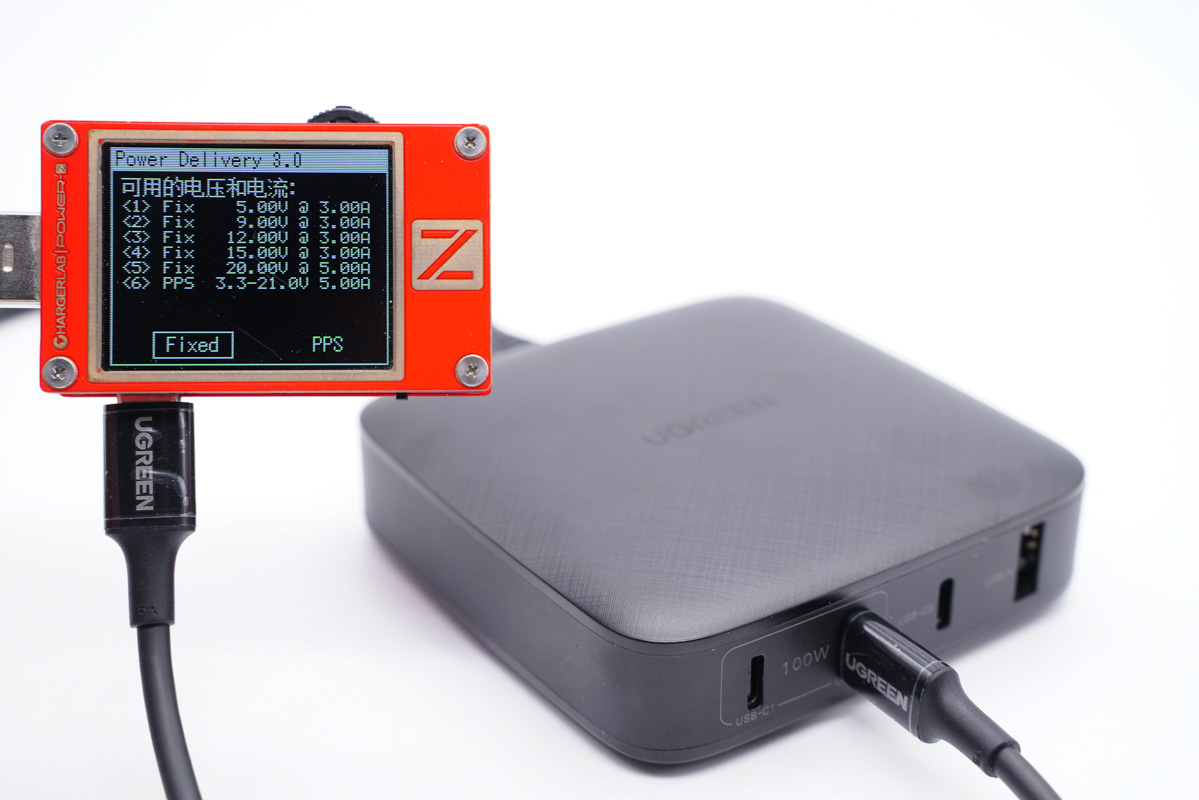

USB-C1支持5V3A、9V3A、12V3A、15V3A、20V5A五個固定電壓檔位以及3.3-21V5A一組PPS檔位。


2、USB-C2

實測USB-C2和USB-C1支持相同的快充協議。

PDO檔位也和USB-C1完全相同。


3、USB-C3

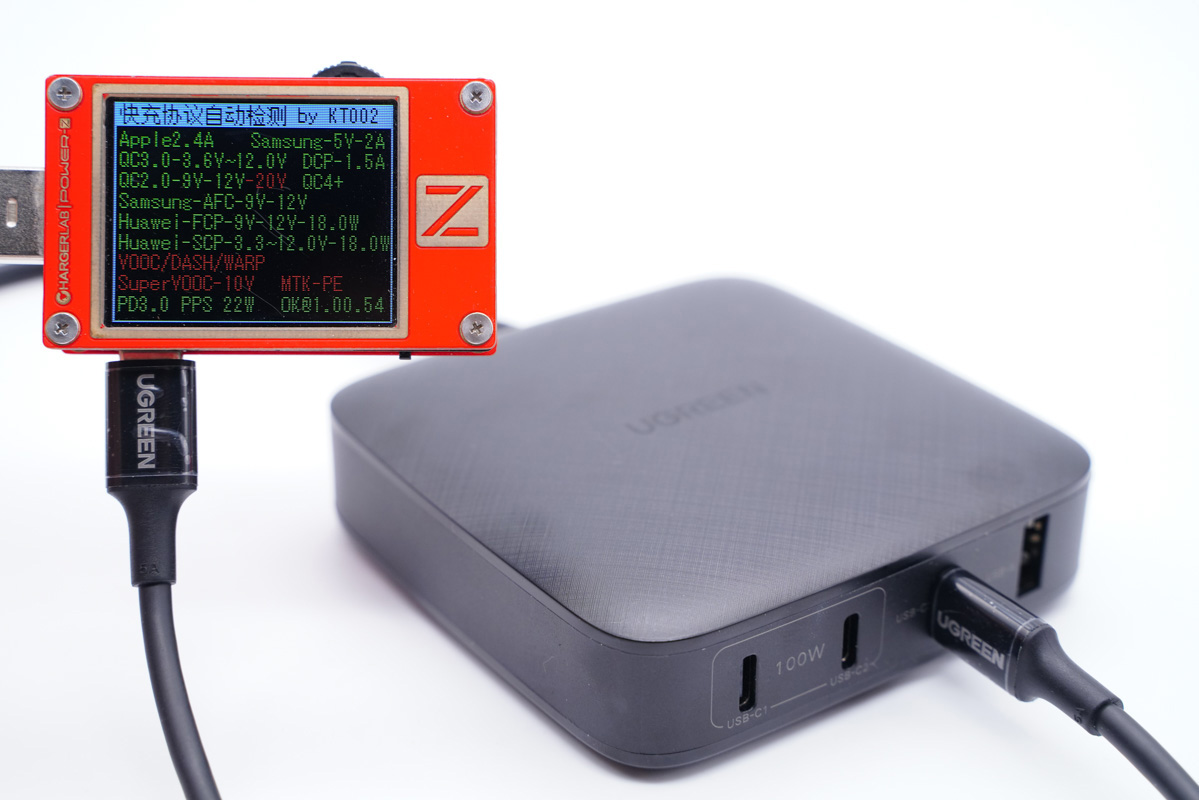

讀取USB-C3接口的快充協議，可以看到測試表的屏幕顯示幾乎全綠，綠色的代表支持相應協議。USB-C3支持PPS、PD3.0、QC4+/3.0/2.0、AFC、SCP、FCP、Apple2.4A等快充協議。

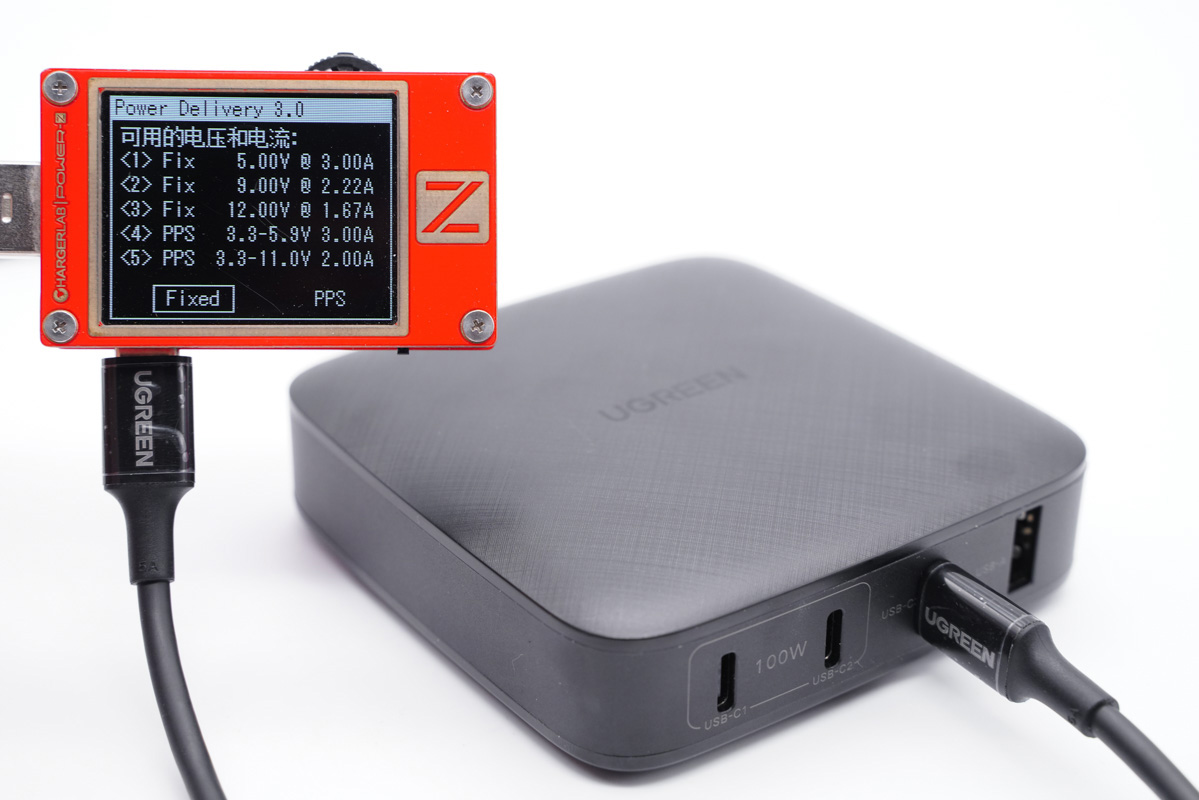

USB-C3支持5V3A、9V2.22A、12V1.67A三個固定電壓檔位，此外還支持3.3-5.9V3A、3.3-11V2A兩組PPS檔位。

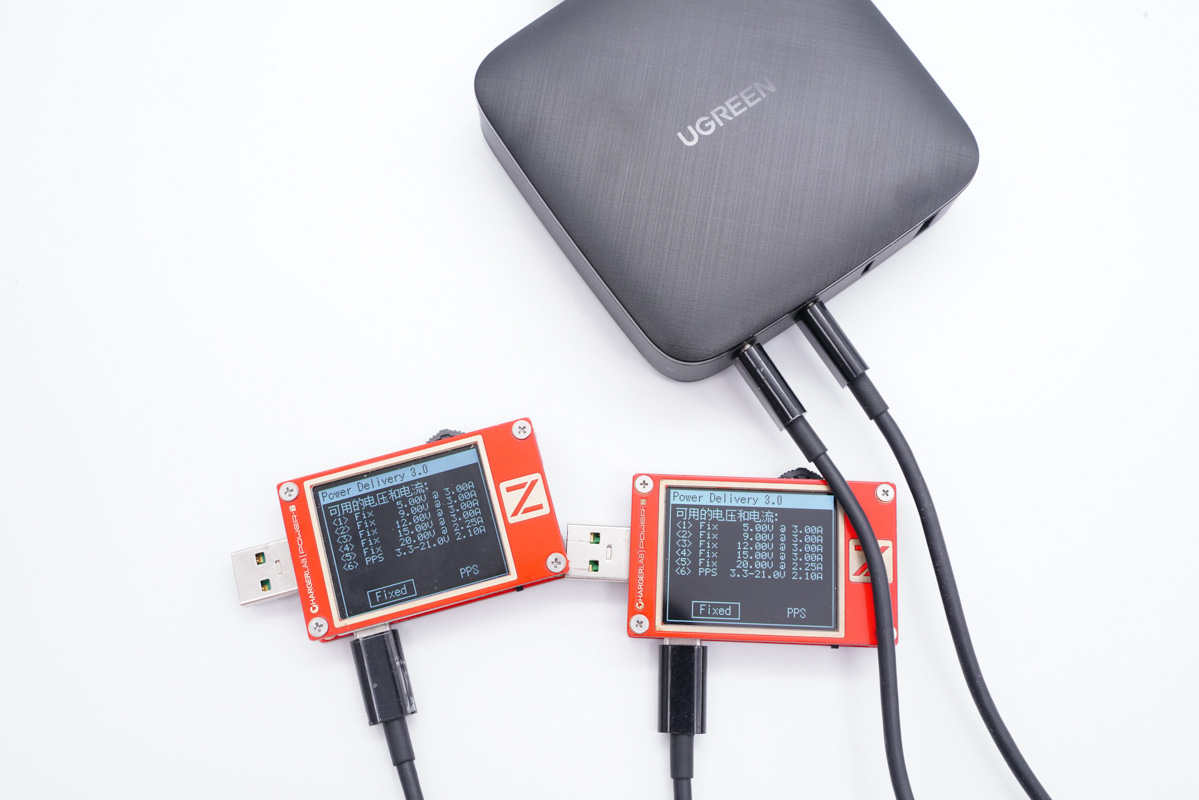

當USB-C1和C2同時輸出時會遵循45W+45W的功率分配規則。

當C1、C2、C3同時輸出時，C1和C2會執行45W+45W的功率分配規則，C3則支持20W獨立輸出不受影響。當筆記本連接C1或C2口時，充電器內部會智能分配為筆記本提供45W的充電功率，另一個C口則會智能分配為30W輸出功率，以保證總輸出最高100W的充電功率，智能防止產品過載輸出，保證使用安全。


4、USB-A

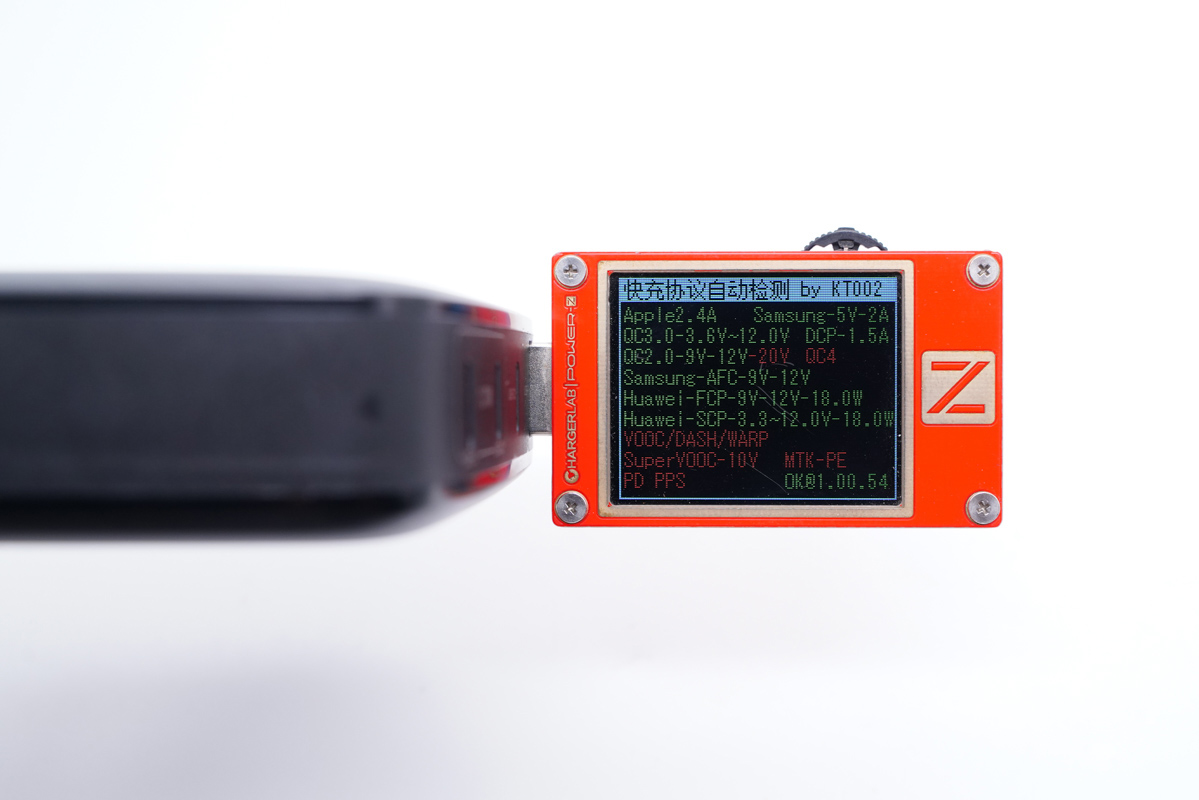

最后讀取USB-A接口的快充協議，USB-A支持QC3.0/2.0、AFC、SCP、FCP、Apple2.4A等快充協議。


三、充電兼容性測試


因為USB-C1和C2在協議支持與PDO完全一致，所以下面僅測試USB-C1。


1、USB-C1

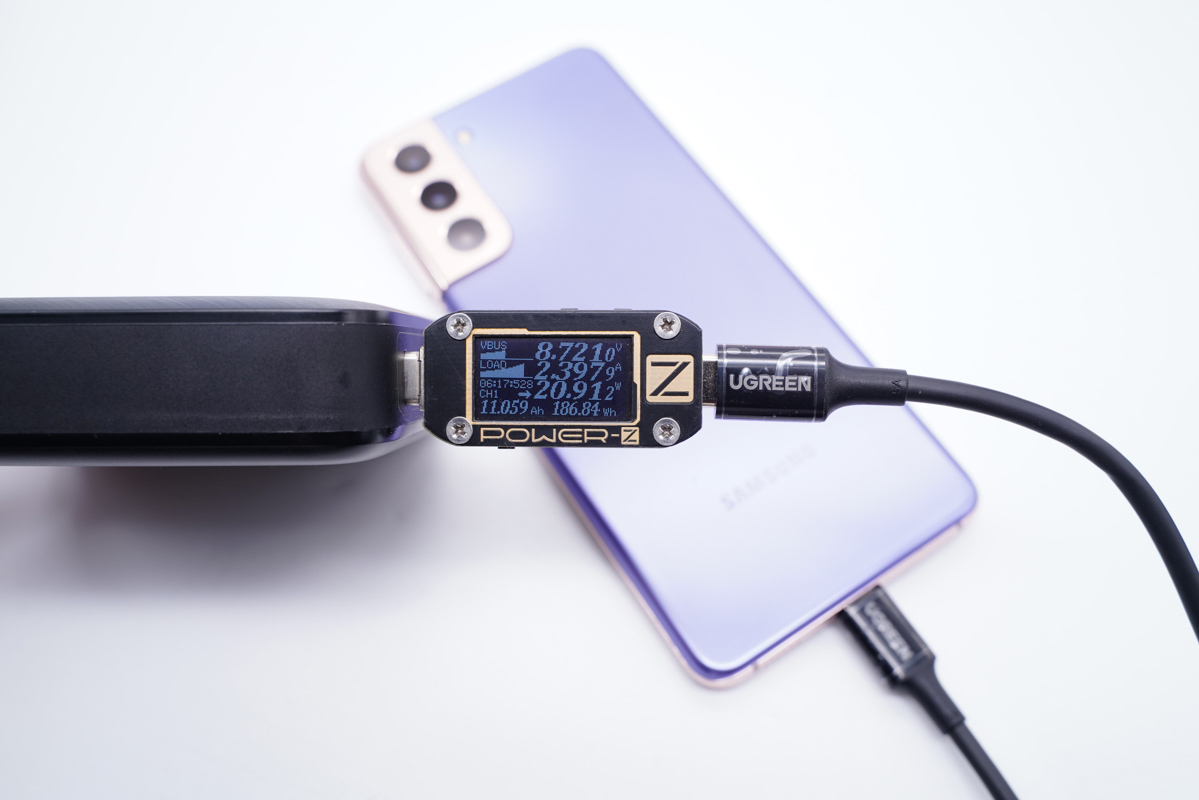

三星S21支持25W PPS快充，使用USB-C1可以為三星S21提供20W+的快充功率。

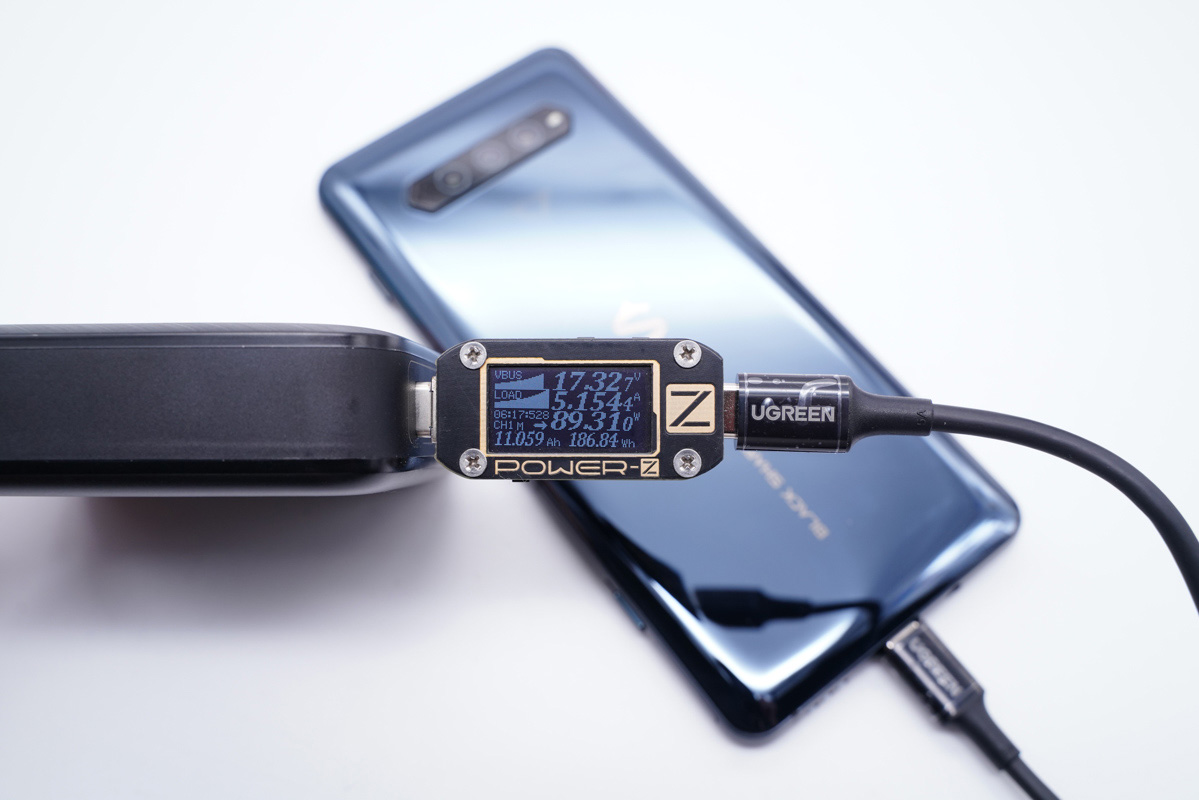

黑鯊4 Pro支持120W快充，使用USB-C1可以為黑鯊4 Pro提供近90W的快充功率，表現不錯。

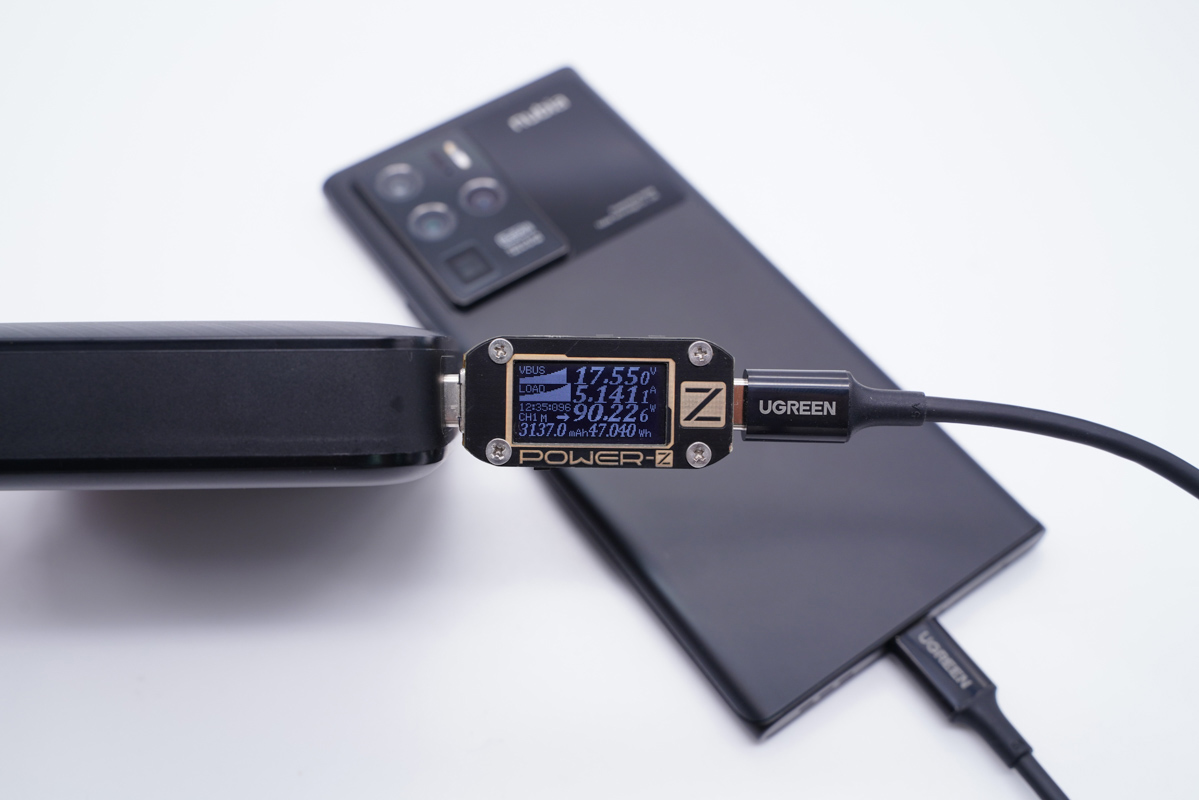

為努比亞Z30 Pro同樣可以提供90W+的快充功率。

為魅族18 Pro可以提供30W+的快充功率。

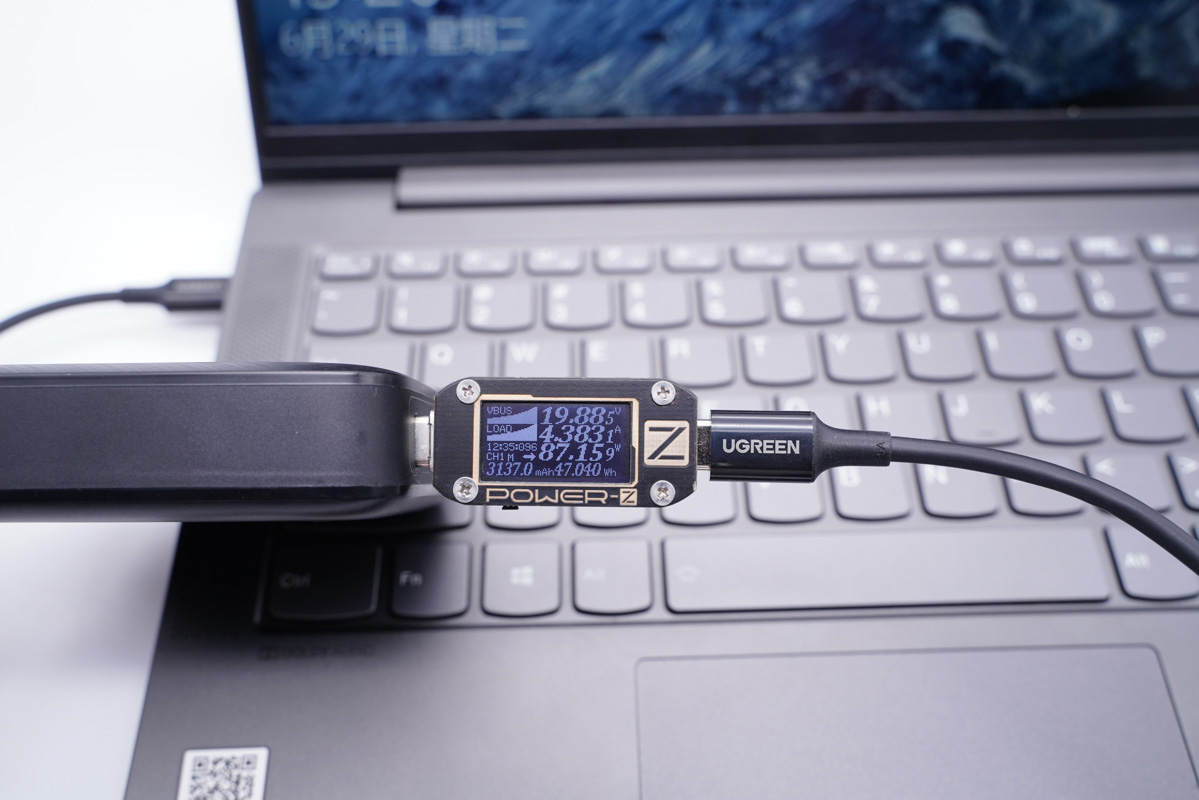

USB-C1支持100W輸出功率，可以滿足絕大部分辦公筆記本電腦的功率需求。

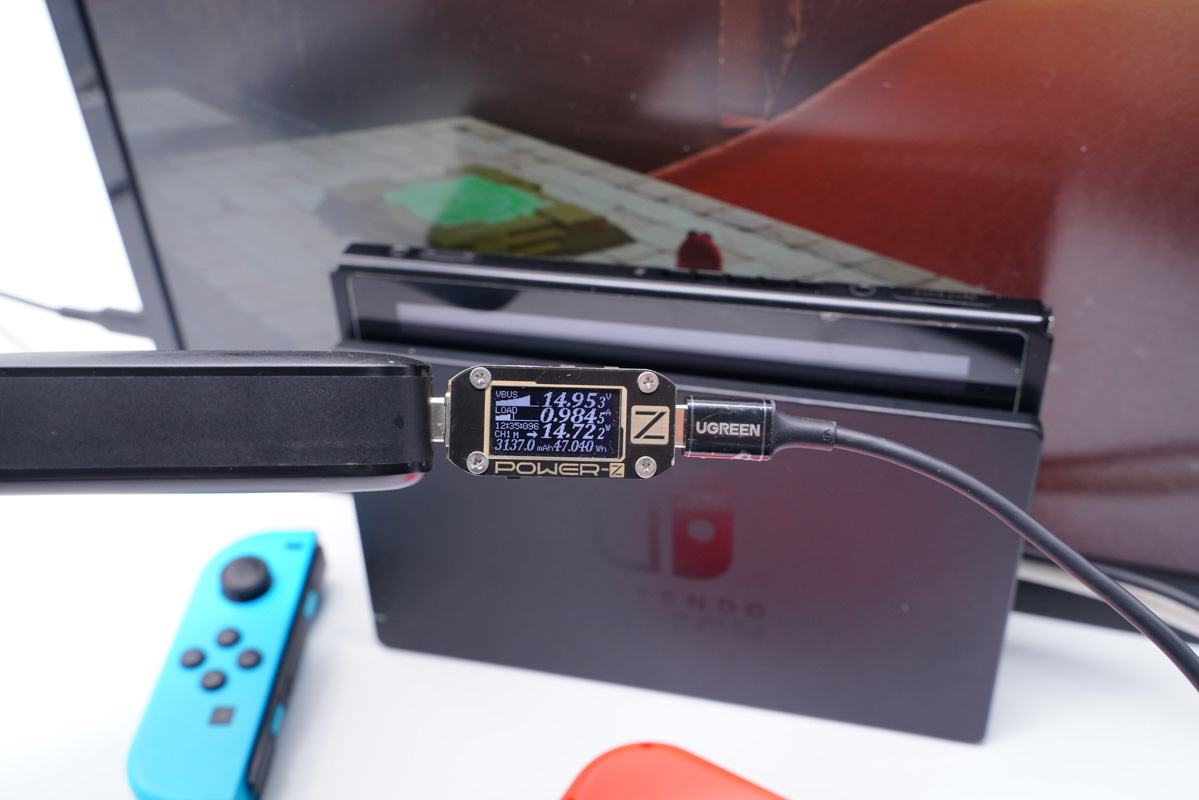

當然，也可以激活Switch的底座TV模式。

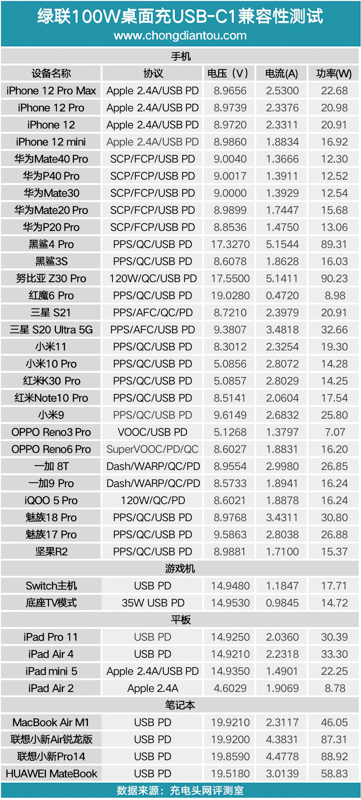

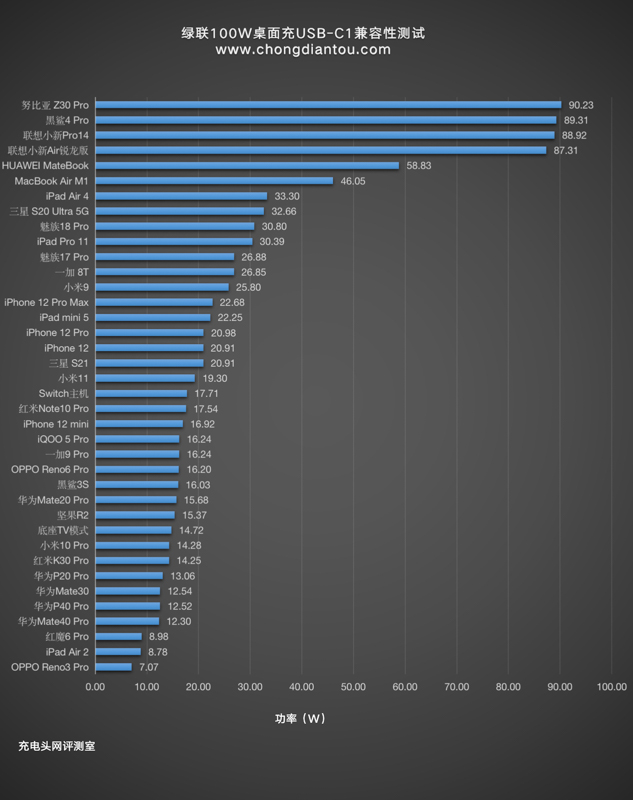

USB-C1的測試數據匯總，得益于3.3-21V寬范圍的PPS快充加持，USB-C1為部分手機充電功率可以達到近百瓦級別，表現不錯，只是對紅魔6 Pro的兼容性一般。

整體來看黑鯊4 Pro和努比亞Z30 Pro的功率較高，排在前面，其他大部分設備的功率均處于正常快充狀態。


2、USB-C3

USB-C3支持20W快充，為iPhone 12 Pro Max可以提供近20W的快充功率。

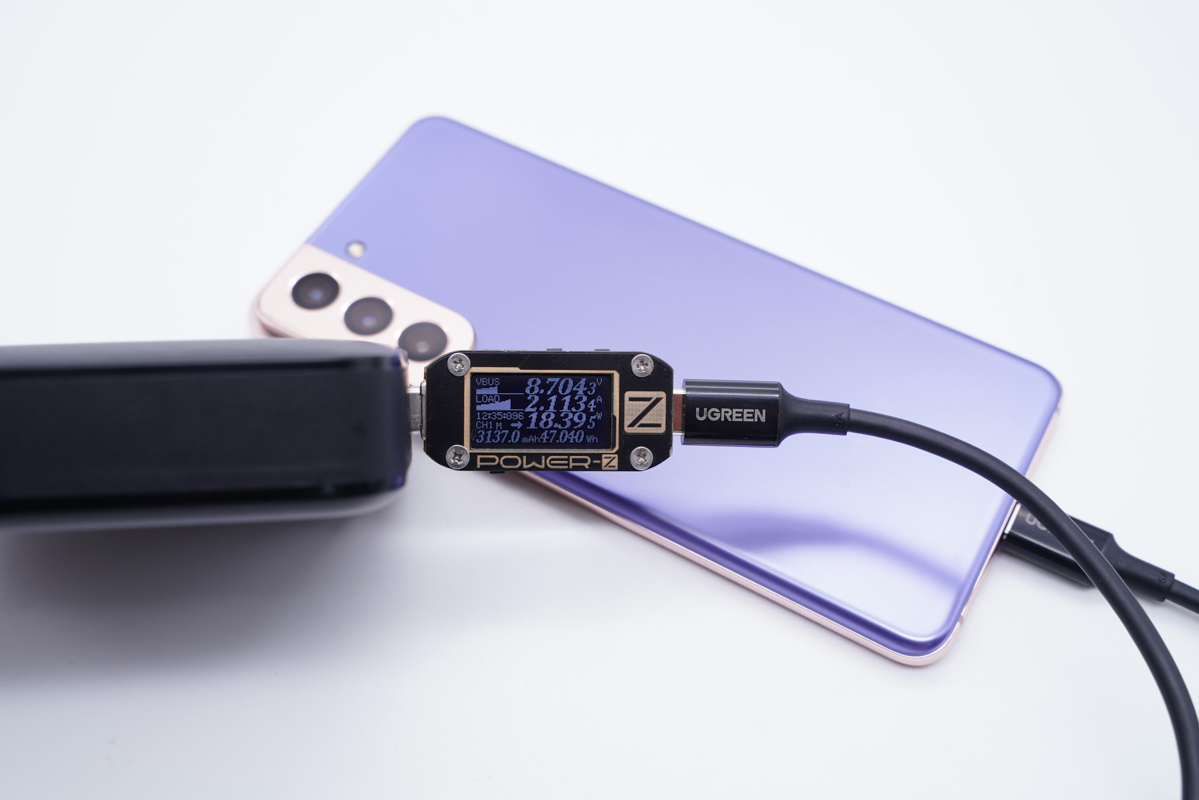

為三星S21可以提供18W+的快充功率。

USB-C3可以為大部分設備提供9V PD快充，只是對魅族17 Pro的充電兼容性一般。

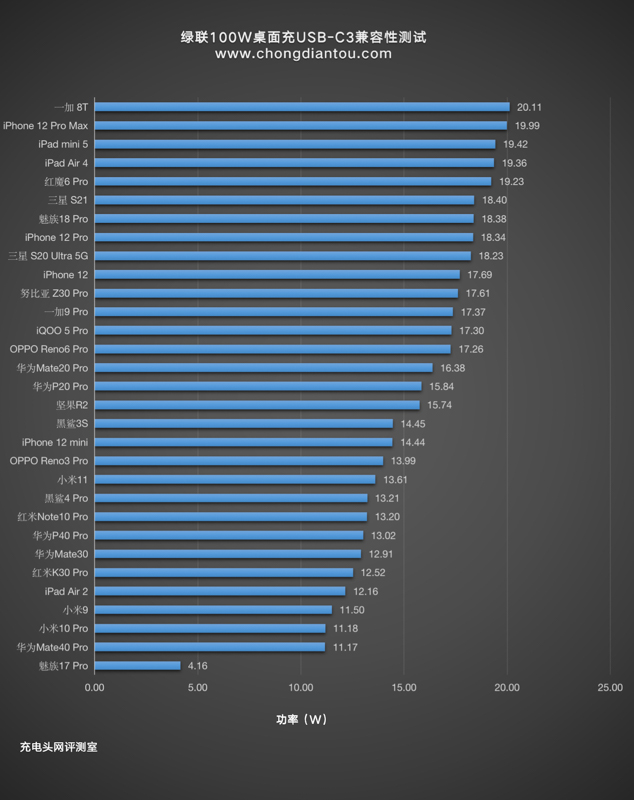

USB-C3支持20W快充，所以柱狀圖的差距較小，一加8T的功率最高，為20.11W，其他大部分設備都處于支持快充狀態。


3、USB-A

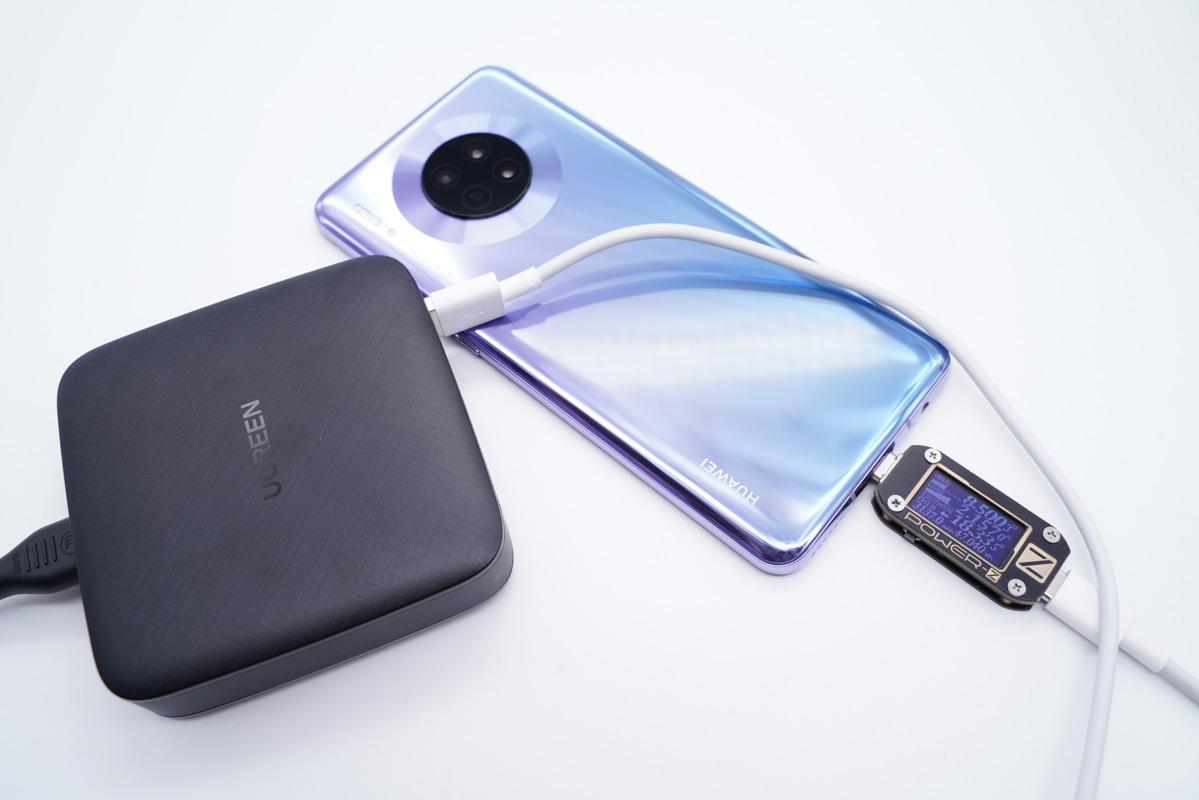

USB-A支持18W快充，為華為Mate30充電可以提供18W+的快充功率。

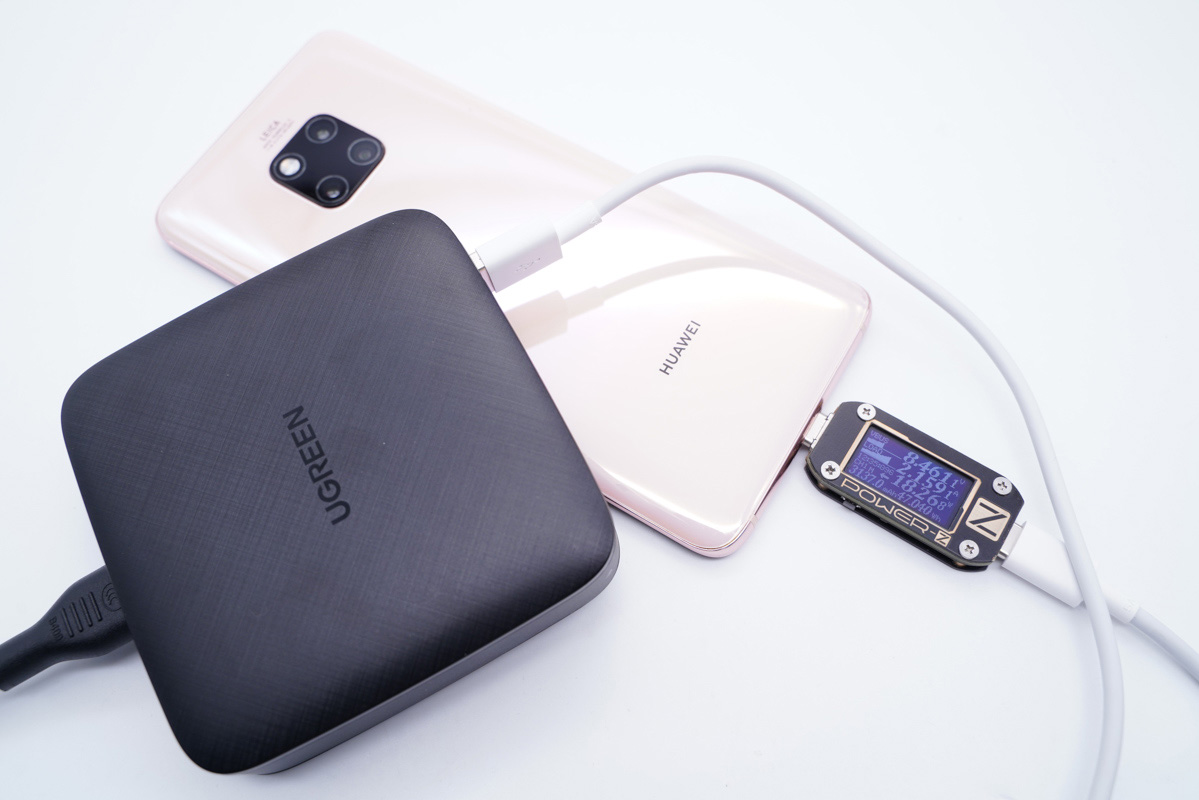

為華為Mate20 Pro同樣可以提供18W+的快充功率。

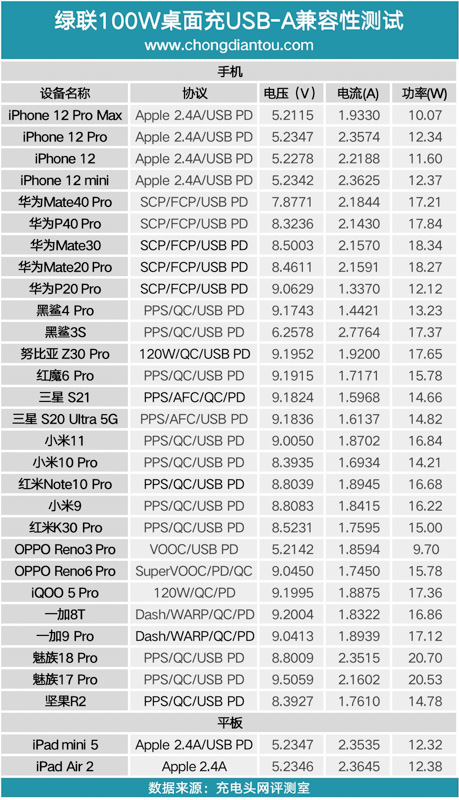

USB-A支持18W快充，蘋果設備穩定在12W左右，其他安卓設備幾乎均可以觸發QC快充。

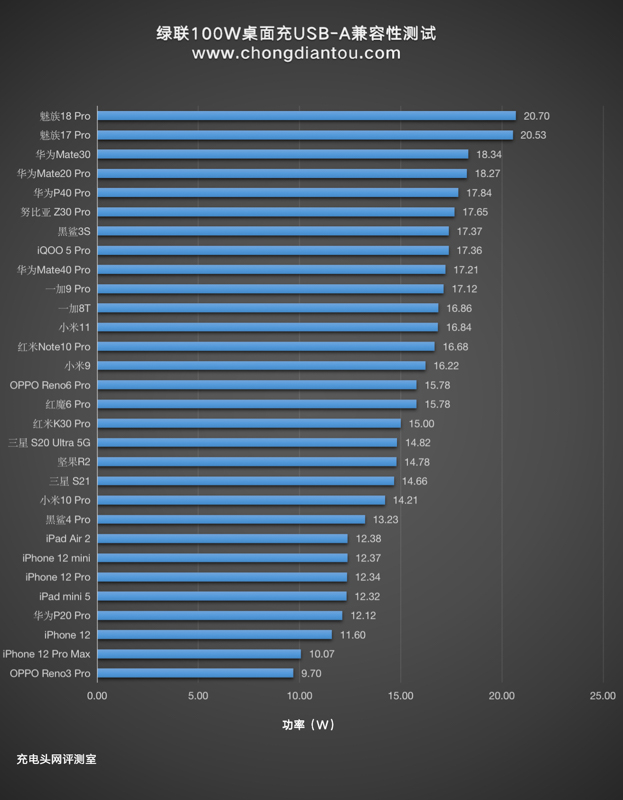

USB-A為魅族兩款機型充電功率可以達到20W+，可以看出USB-A在功率設計上預留出了一定的余量，其他大部分設備均處于支持快充狀態。

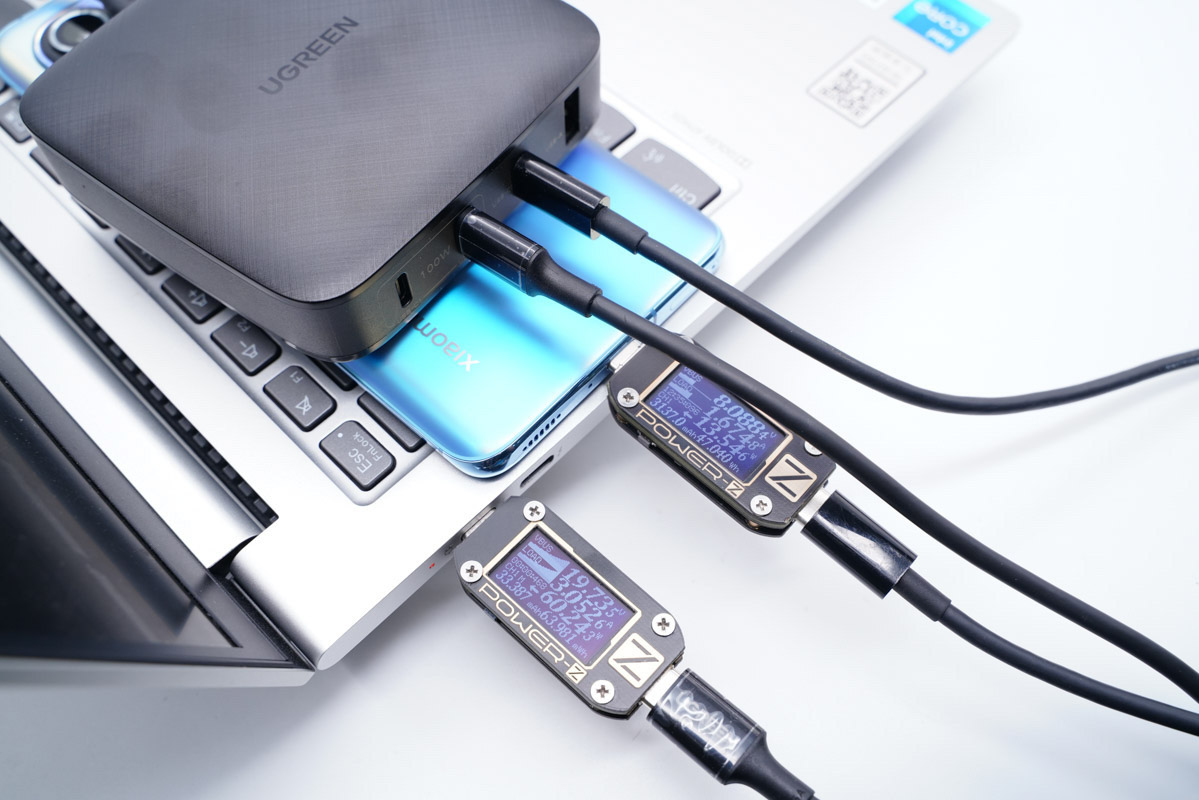

4、多口同時輸出


（1）C1+C2

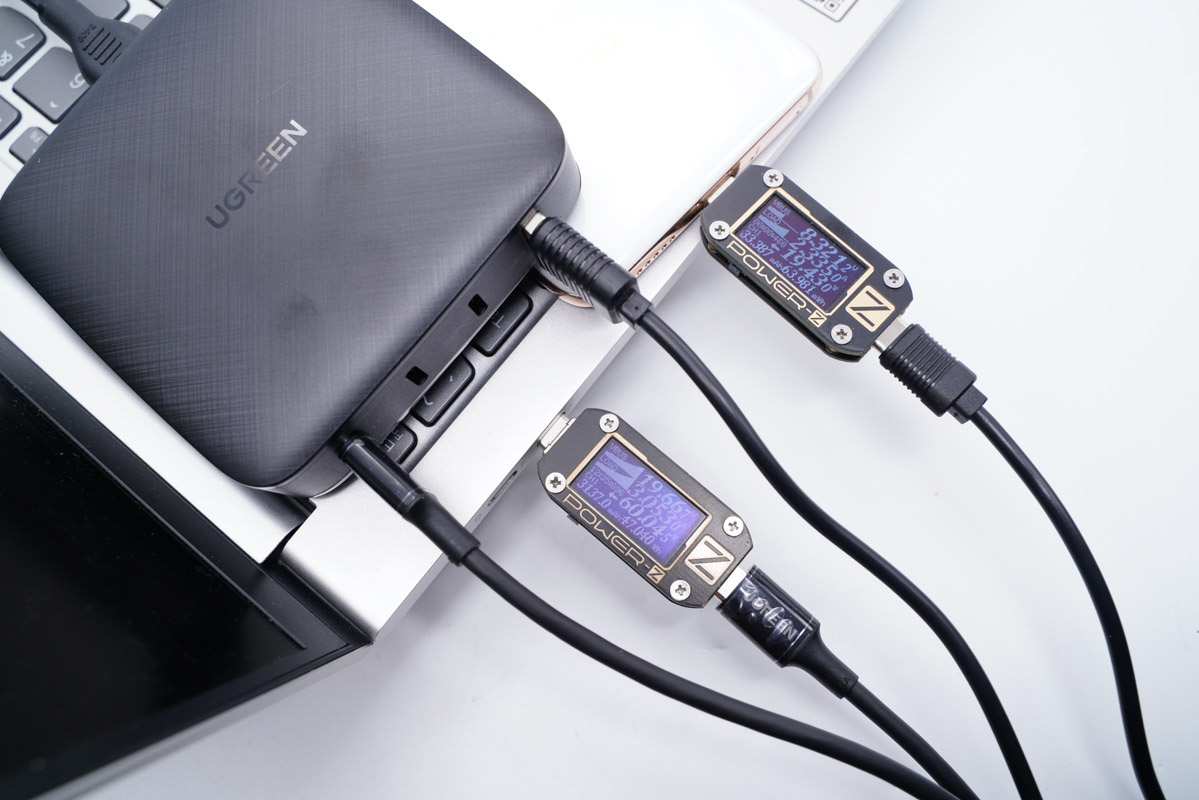

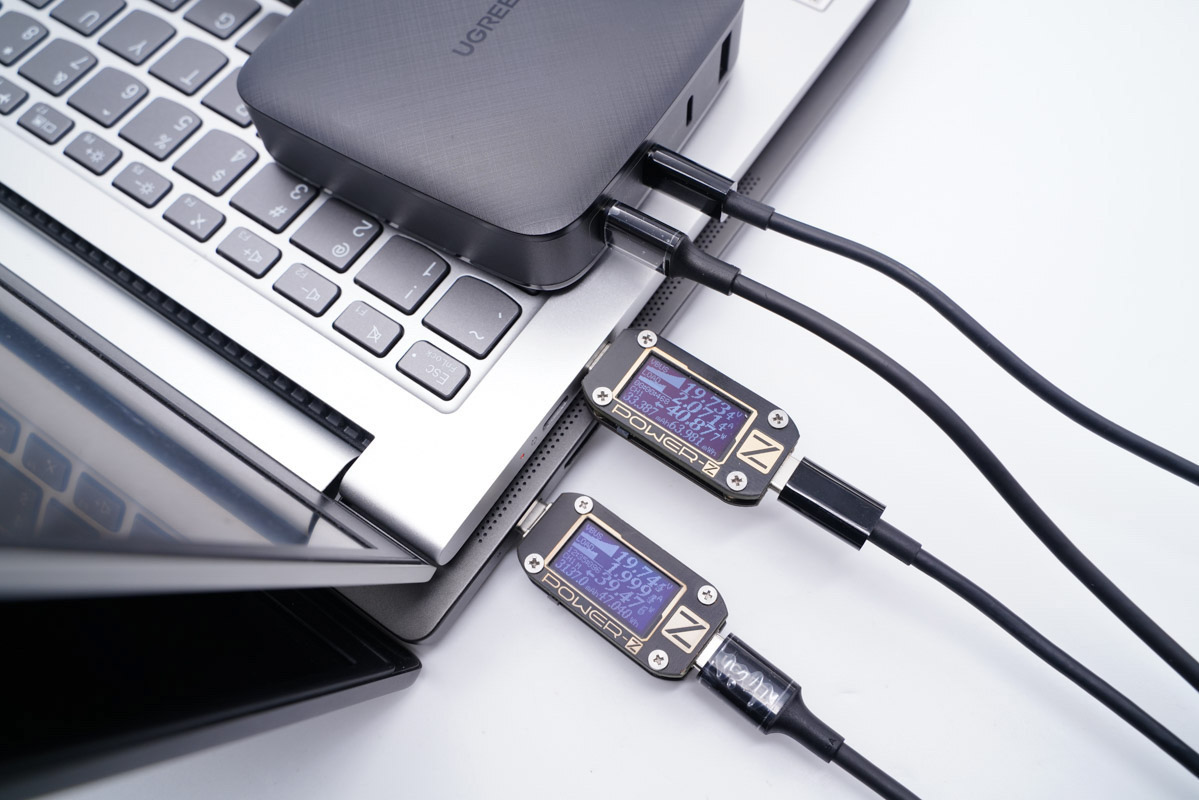

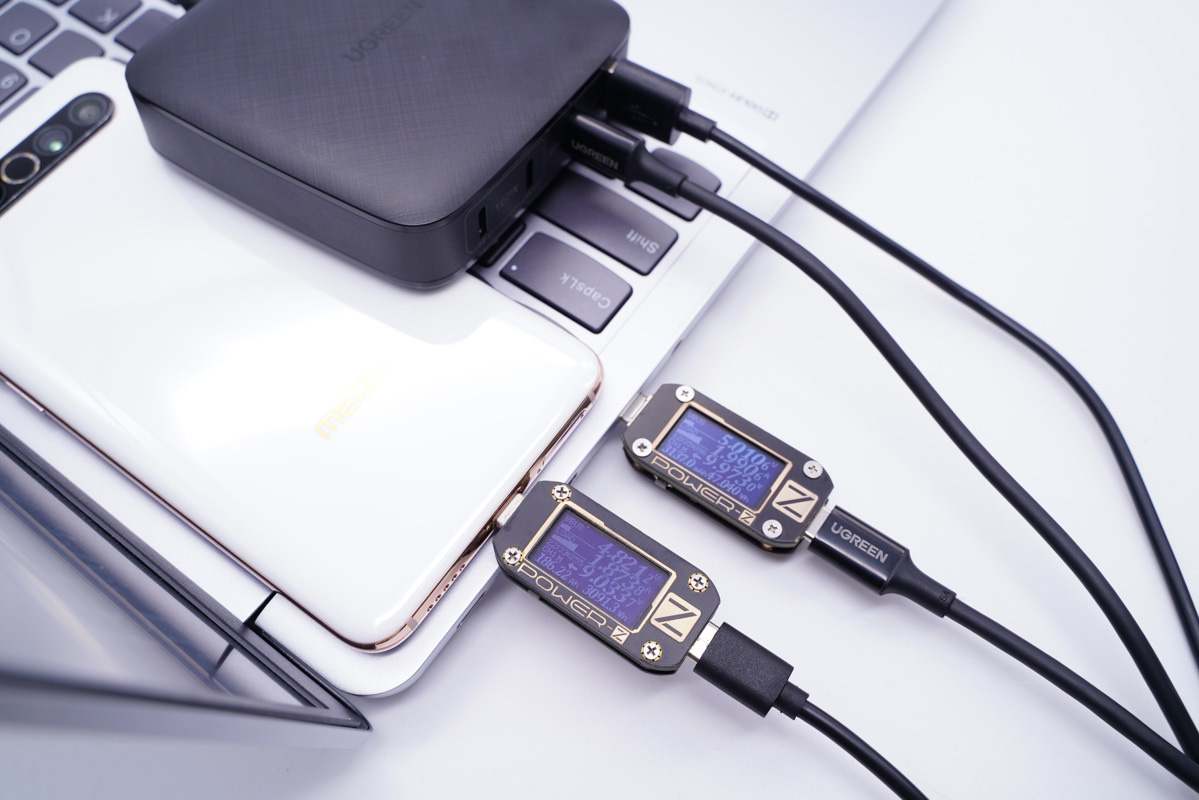

使用C1和C2同時為2臺筆記本電腦充電，功率分別為40.87W和39.47W，充電器可以同時為2臺筆記本電腦提供快充服務。



（2）C1+C3

同時使用C1和C3為兩臺筆記本電腦充電，C1功率為60.10W，C3功率為13.51W。充電器支持C1和C3同時輸出且均處于快充狀態。不過鑒于C3最高支持22W快充，所以最佳的工作狀態為C1為筆記本電腦充電，C3為iPad或手機充電。



（3）C2+C3

使用C2口為筆記本電腦充電，功率為60.24W，使用C3為第二臺筆記本電腦充電，功率為13.54W。和C1+C3一樣的狀態。



（4）C1+A

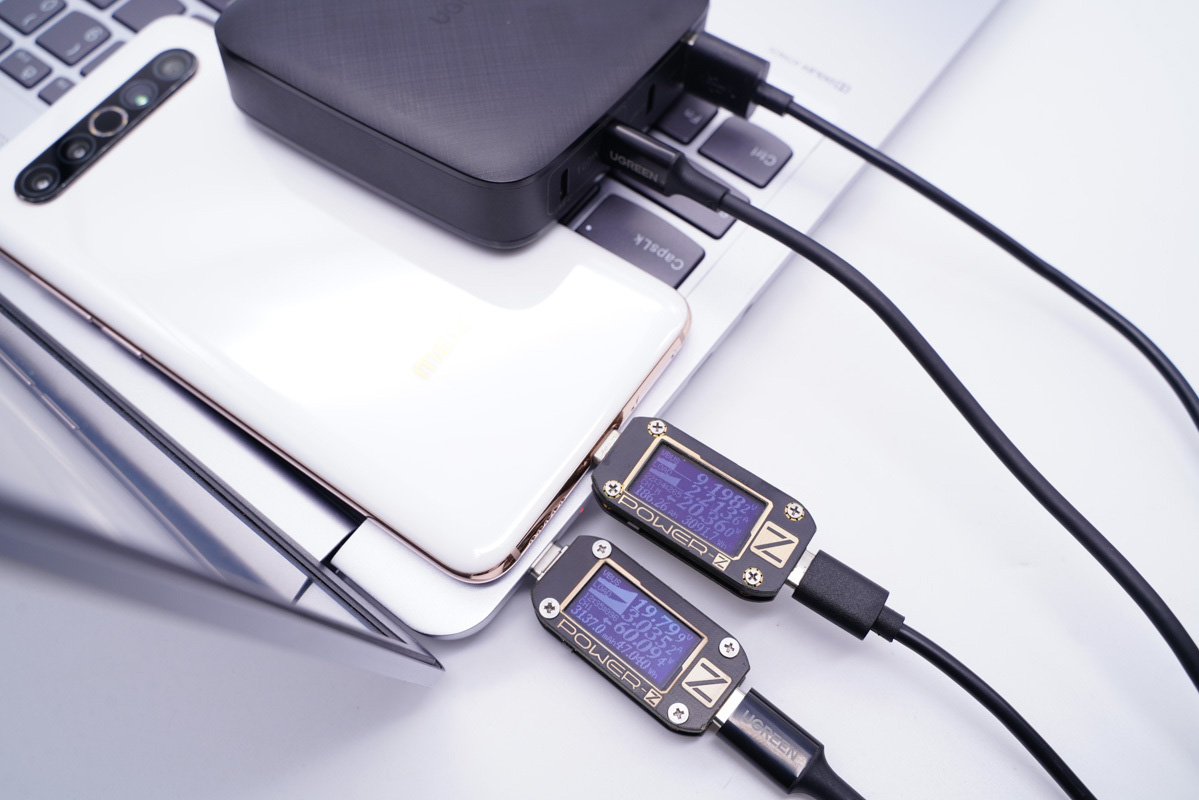

使用USB-C1為筆記本充電，功率為60.04W；同時使用USB-A為手機充電，功率為19.43W。充電器支持C1和A口同時輸出且均處于快充狀態。



（5）C2+A

使用C2為筆記本充電，功率為60.09W；同時使用USB-A為手機充電，功率為20.36W，充電器支持C2和A口同時輸出且均處于快充狀態。



（6）C3+A

同時使用C3和A口為2臺設備充電，雙口的功率均在10W左右，充電器支持C3和A口同時充電處于10.5W+10.5W充電模式。



（7）C1+C2+A

使用C1為筆記本充電，C2為筆記本充電、A口為手機充電，C1功率為39.52W、C2功率為26.51W、C3功率為16.51W。



（8）C2+C3+A

使用C2為筆記本充電，C3為筆記本充電、A口為手機充電，C2功率為44.48W、C3功率為9.98W、A口功率為7.53W。

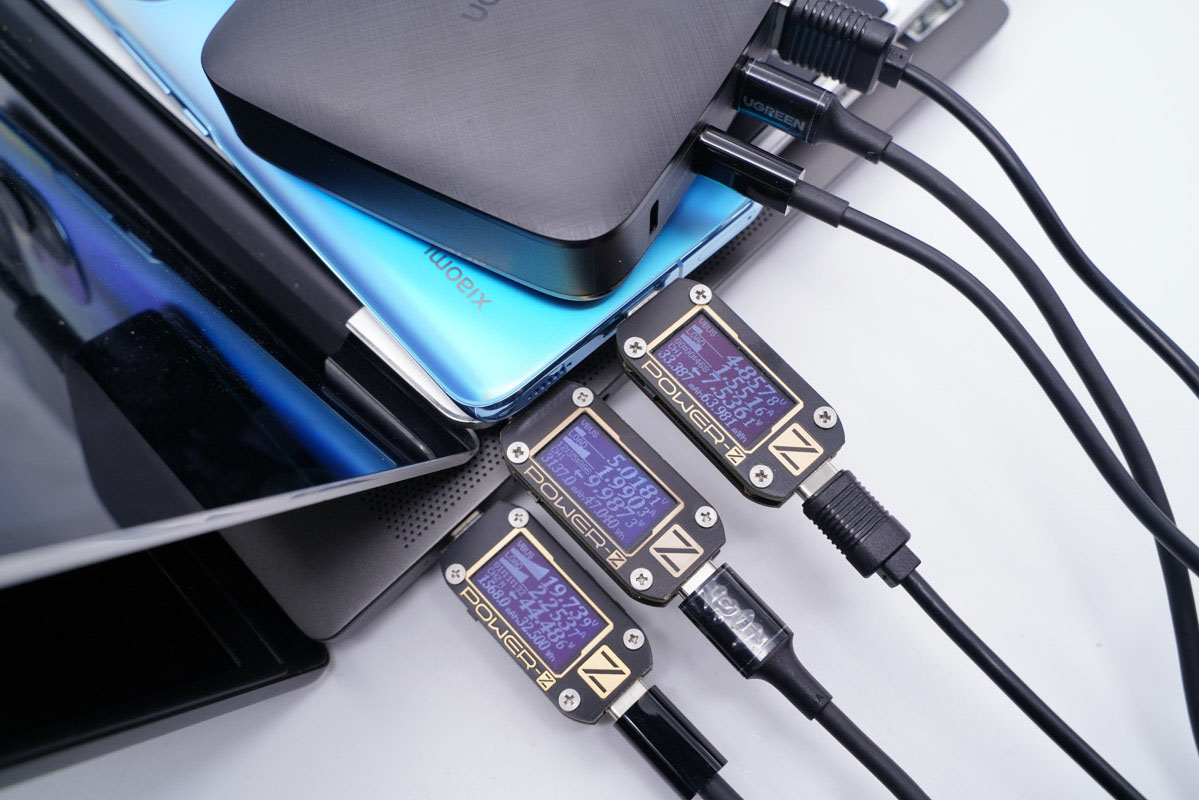

（9）C1+C2+C3+A

最后使用C1為筆記本充電，C2為筆記本充電、C3為手機充電，A口為手機充電，C1功率為25.77W、C2功率為40.55W、C3功率為7.73W。A口功率為7.53W。


5、充電全程實測


充電器的C1和C2均支持100W輸出功率，已經可以達到為MacBook Pro 16提供滿載充電的程度，所以此次加入了為MacBook Pro 16充電全程的測試，以下是實測數據。

使用USB-C1為MacBook Pro 16充電，連接充電器之后功率開始上升，約49分鐘前處于平穩輸入狀態，功率在78W左右。隨后功率和電流開始呈階梯式的下降狀態直至充電結束，全程耗時約2小時22分，最高功率為19.51V 4.59A 89.69W。

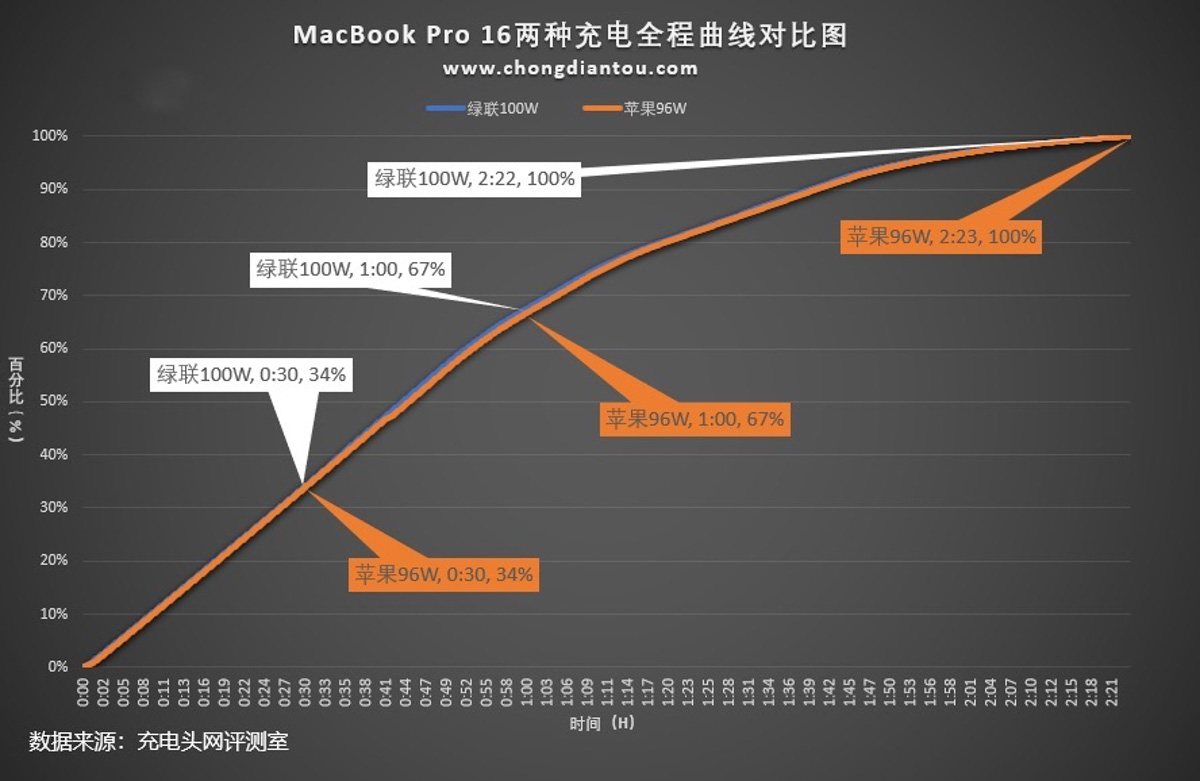

這是UGREEN綠聯100W四口桌面快充充電器與蘋果96W充電器為MacBook Pro 16充電全程的曲線對比，蘋果96W PD充電器是MacBook Pro 16的原裝充電器。可以看出兩條曲線幾乎重合，固定時間內為MacBook Pro 16充入的電量也相同。使用UGREEN綠聯100W四口桌面快充充電器為MacBook Pro 16充電可以獲得和原裝相同的快充體驗。


四、其他性能測試

1、溫升


測試環境：25℃恒溫箱內

測試條件：以20V5A 100W的功率持續輸出1小時后采集溫度

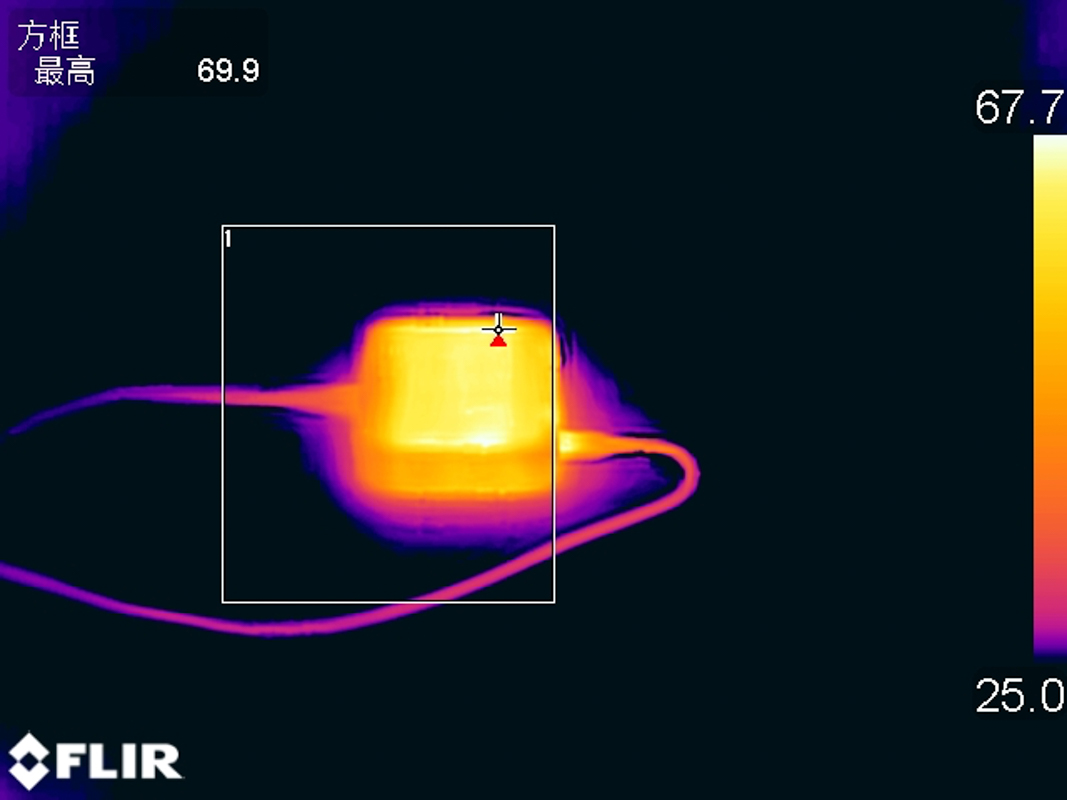

讓充電器以20V5A 100W的功率持續滿載輸出1小時后采集到充電器表面最高溫度為69.9℃。

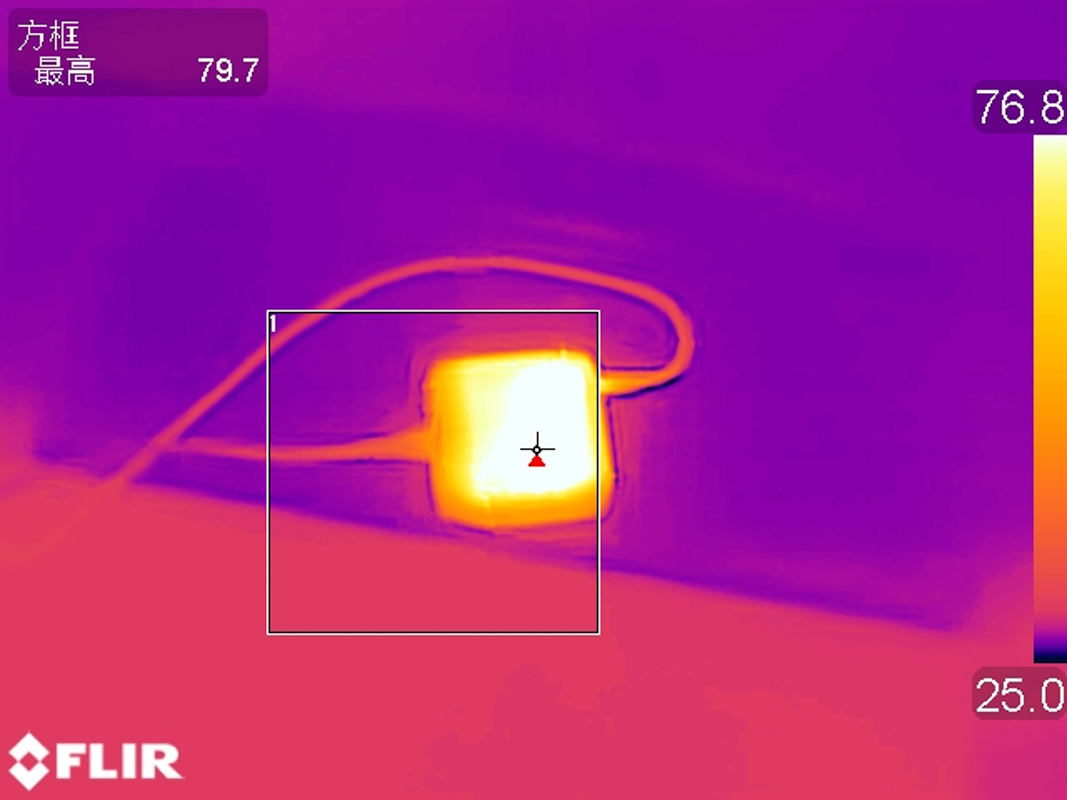

翻轉至另一側，充電器表面的最高溫度為79.7℃。


2、待機功耗

經過功率計測試，UGREEN綠聯100W四口桌面快充充電器在220V 50Hz的空載功耗為0.234W，換算下來一年損耗的電能約為2.04KW·h，若市價電為0.6元/KW·h，則充電器一年的空載功耗約為1.22元左右。

110V 60Hz時的空載功耗為0.134W，換算下來，一年損耗的電能約為1.17KW·h，若市價為0.6元/KW·h，則充電器一年的空載功耗約為0.7元左右。


3、轉換效率


加入轉換效率的測試模塊是想讓讀者了解到充電器的輸入功率和輸出功率差了多少，充電器本質上是一種轉換設備，過程中會有損耗，以熱量的形式散發出來。

我們平時看充電器上面的參數輸出100W或者65W是充電器可以為設備提供的最大輸出功率，但充電器從插座上汲取的功率往往要更大一些，下面是UGREEN綠聯100W四口桌面快充充電器在220V 50Hz和110V 60Hz交流輸入的情況下分別進行了轉換效率測試，測試結果如下：

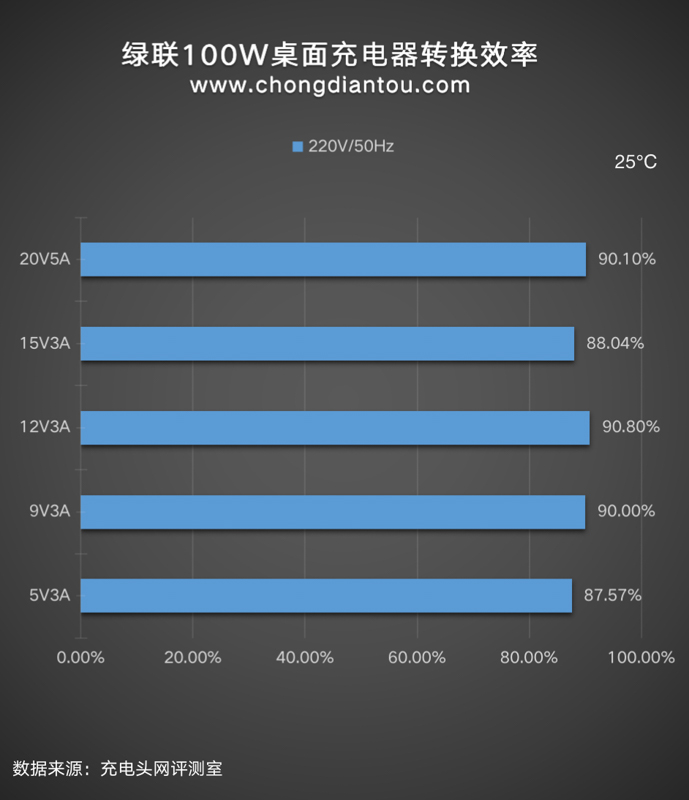

220V 50Hz下，將UGREEN綠聯100W四口桌面快充充電器在各個電壓檔位的輸出功率拉滿進行測試：五個檔位測得插線板AC端輸入功率和USB端輸出功率，通過計算，可得充電器的轉換效率從87.57%到90.8%不等。

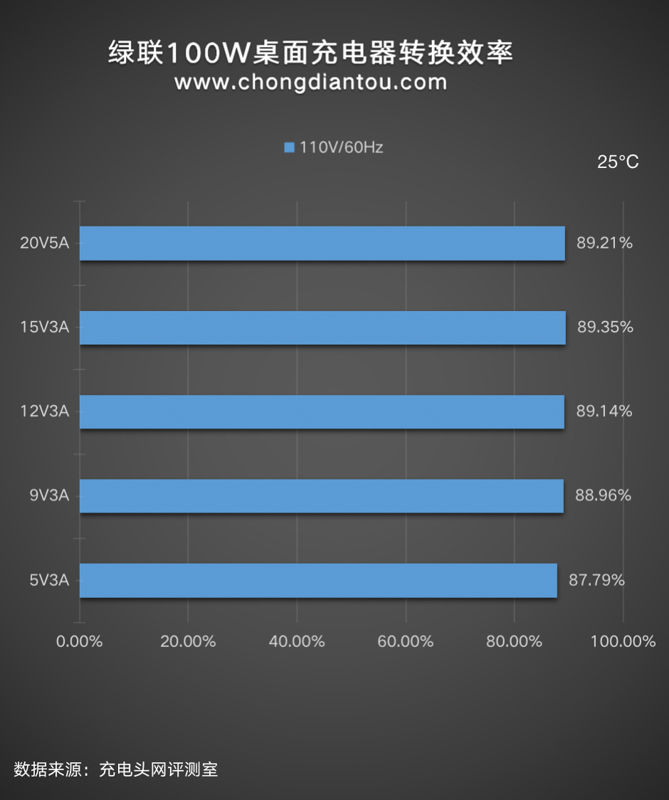

110V 60Hz下，充電器的轉換效率從87.79%到89.35%不等。


4、紋波測試

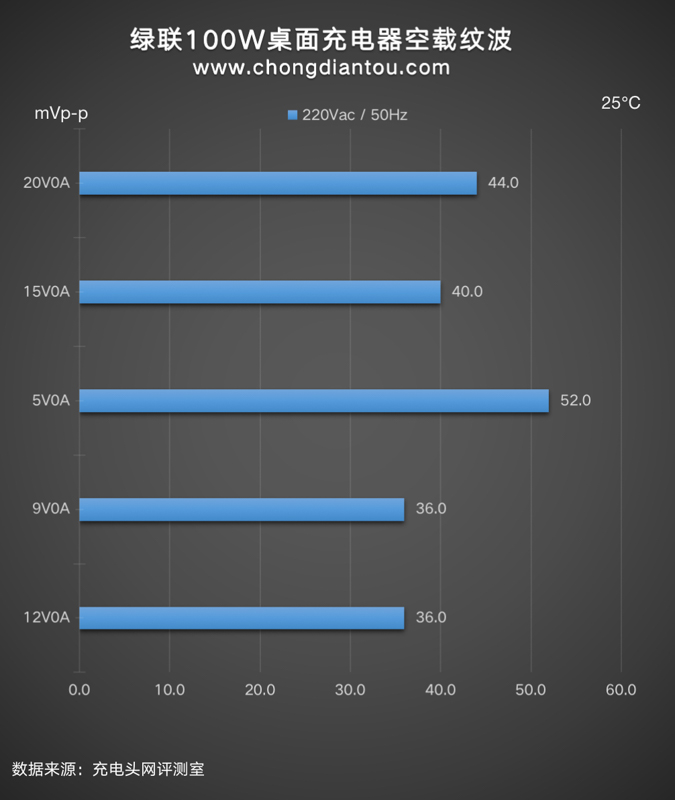

空載情況下：五個檔位輸出時紋波峰峰值從36mVp-p到52mVp-p不等。

重載情況下：九個檔位輸出時紋波峰峰值從68mVp-p到104mVp-p不等。

充電器在110V 60Hz交流輸入的情況下進行了空載與重載的紋波測試，測試結果如下：

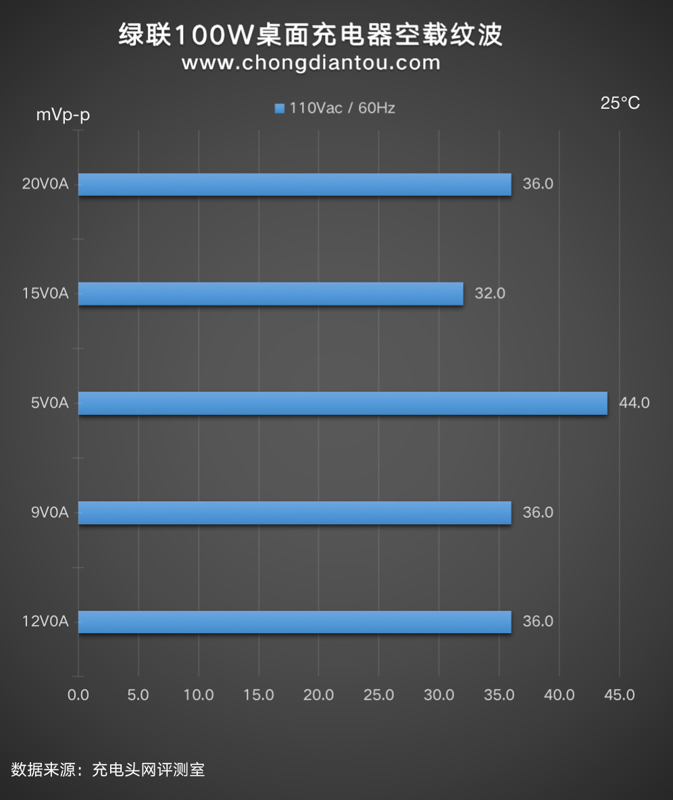

空載情況下：五個檔位輸出時紋波峰峰值從32mVp-p到44mVp-p不等。

重載情況下：九個檔位輸出時紋波峰峰值從64mVp-p到104mVp-p不等。



紋波測試小結



國家標準中充電器紋波要求是不高于200mVp-p，UGREEN綠聯100W四口桌面快充充電器在110V 60Hz、220V 50Hz輸入電壓下，所有輸出功率紋波峰峰值均低于200mVp-p這個標準，表現不錯。


充電頭網總結


目前市面上絕大部分的百瓦功率充電器的插腳都是集成在機身內部的，日常使用體驗都沒有問題，只是部分產品對于墻插來說不是很友好。而UGREEN綠聯的這款100W桌面快充充電器則可以很好的解決這個問題。

UGREEN綠聯100W桌面快充充電器整體造型較為扁平，外觀也是UGREEN綠聯快充充電器產品的一貫風格。輸入端采用八字電源線，1.6米的長度足夠日常使用，隨機附帶了多個扎帶可用于線纜的收納，電源線的設計也徹底解決了墻插露出插腳和容易霸插座的問題。

UGREEN綠聯100W桌面快充充電器配備了3C1A共4個USB接口，支持常見的絕大部分快充協議，C1和C2支持100W功率盲插，3.3-21V 5A寬電壓范圍的PPS加持使得其在為黑鯊4 Pro和努比亞Z30 Pro等機型充電時功率可以達到百瓦級別。C3和A口為同一路輸出設計，單獨使用支持20W和18W輸出功率，同時輸出調整為10.5W+10.5W。關于多口同時輸出在文章中也有詳細的測試，感興趣的可以向上翻看。

UGREEN綠聯100W桌面快充充電器扁平的機身設計可以更好的貼合桌面，3C1A可以同時為4臺設備充電，分離式電源線的設計也方便出門攜帶。毫無疑問這又會是一款受歡迎的大功率多口快充充電器。
