插線板是人們日常生活中必備的產品之一，離開它人們的很多活動都無法進行。最近aigo和米家聯動推出了一款帶USB模塊的智能延長線插座AC0331ZN，通過米家智能家庭APP可連接這款插座，實現開/關、定時計時等操作，還能讀取用電量，實現用電智能化。

這款產品配備了3個3+2插孔和三個USB接口，其中每個USB接口都支持5V2.1A輸出，總輸出15W，再加上插座的3個AC插口，可同時為6臺設備供電，最大承載功率2500W。目前這款插座已經上架小米有品商城，售價99元。下面充電頭網將對這款產品進行拆解，看看其設計做工如何。

此前充電頭網還拆解過aigo 2A1C 18W快充延長線插座、aigo六位六控延長線插座、aigo突破混合充電器、aigo魔方轉換器MN331PD（無線版）、aigo 2A1C 18W PD快充魔方插座（有線版）、aigo延長線插座F0320、aigo愛國者無線充插座等多種款式的產品，大家可以點擊鏈接查閱。

一、aigo智能延長線插座AC0331ZN外觀

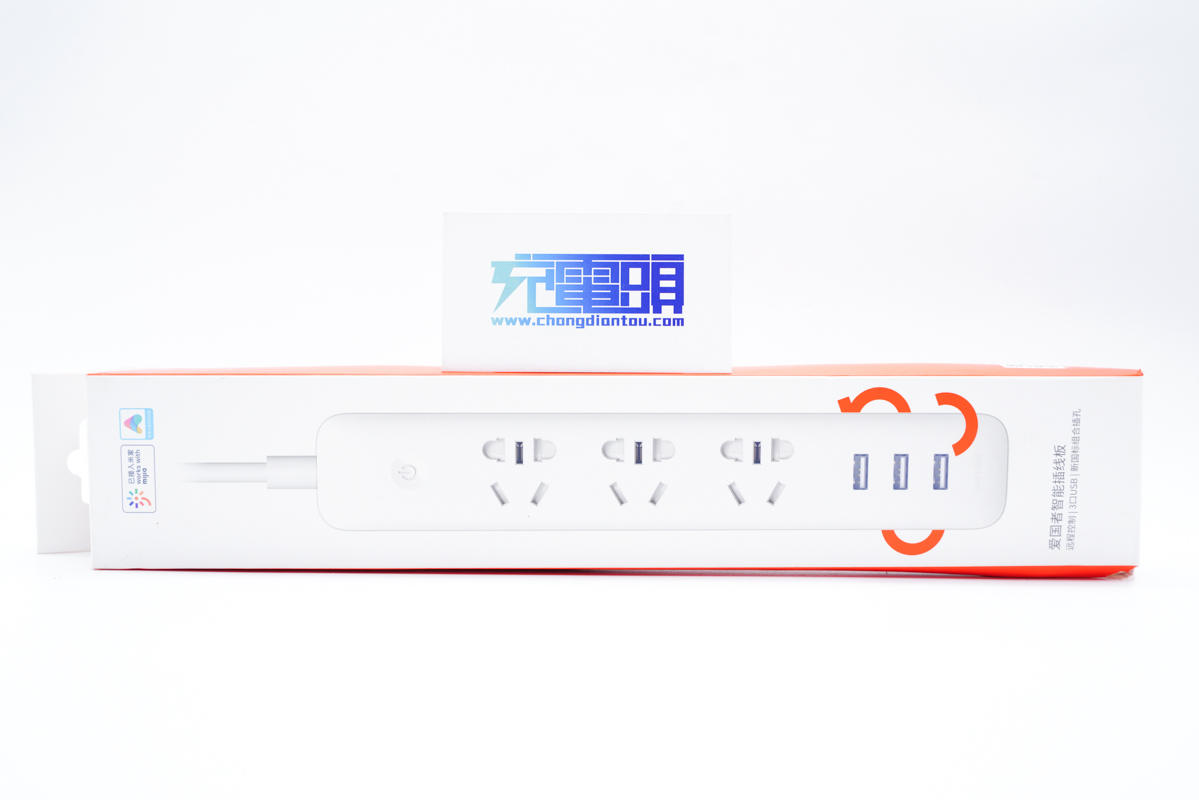

包裝盒正面印有已接入米家標識、外觀圖以及名稱——愛國者智能插線板，產品可以在小米有品平臺購買。

包裝內含插線板和說明書。

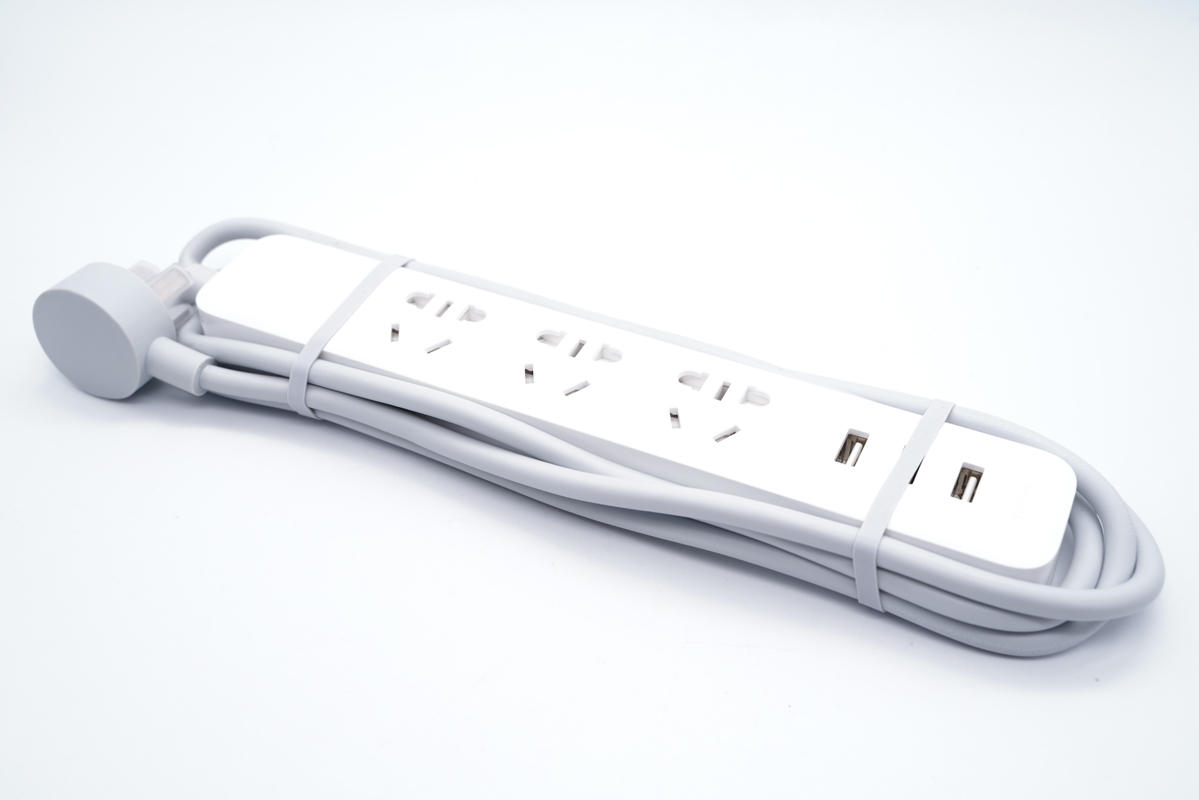

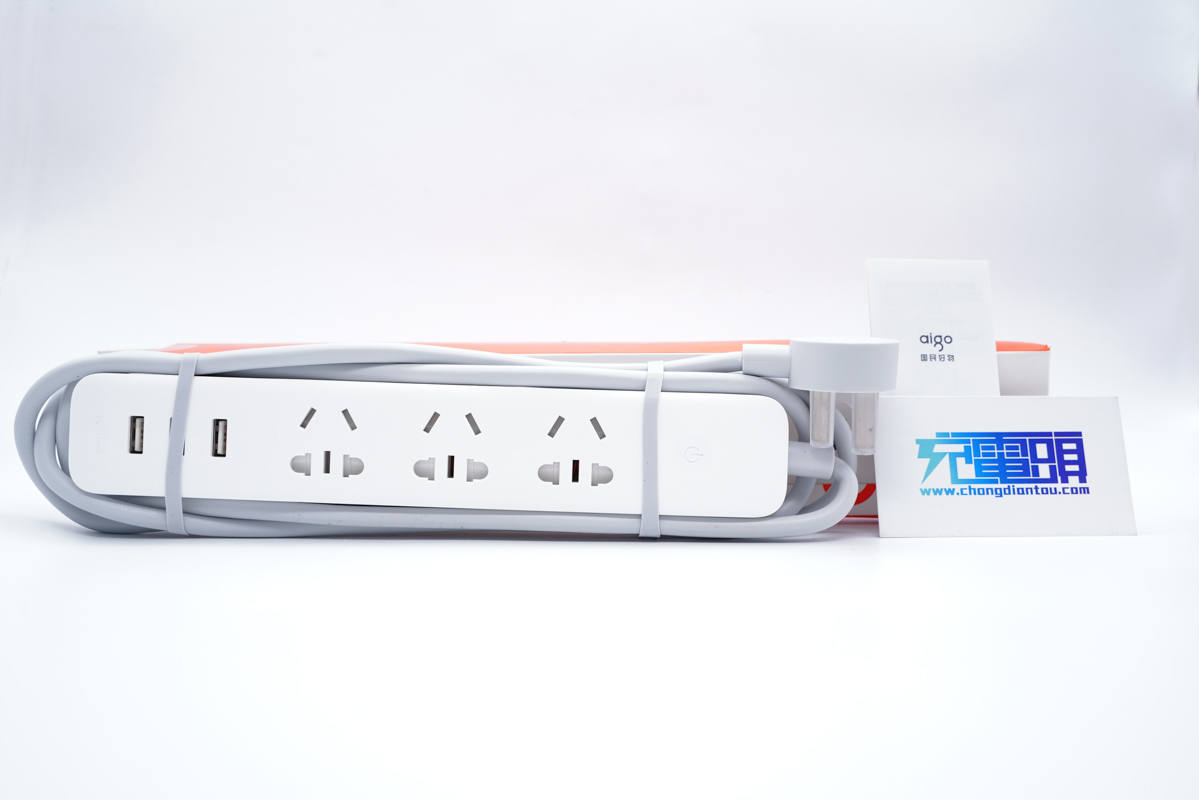

插座和電源線使用膠圈捆扎整理。

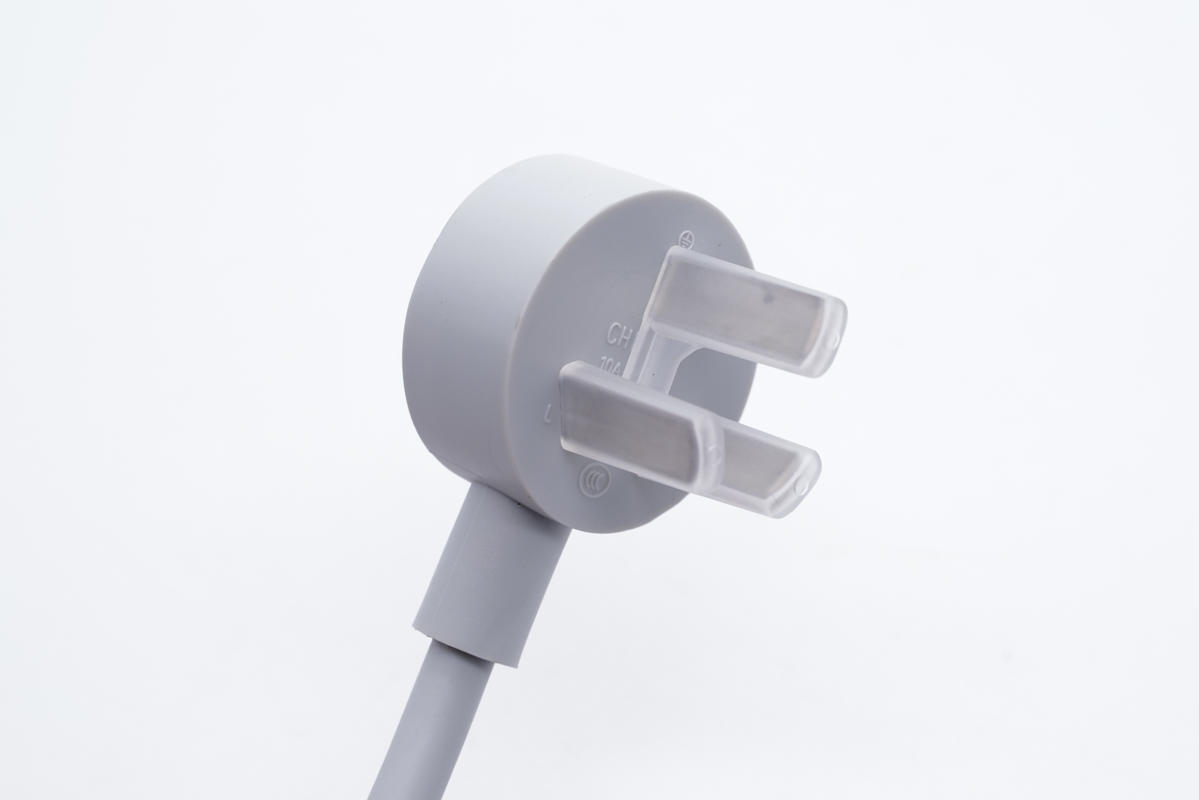

插頭的插腳套有塑料套保護。

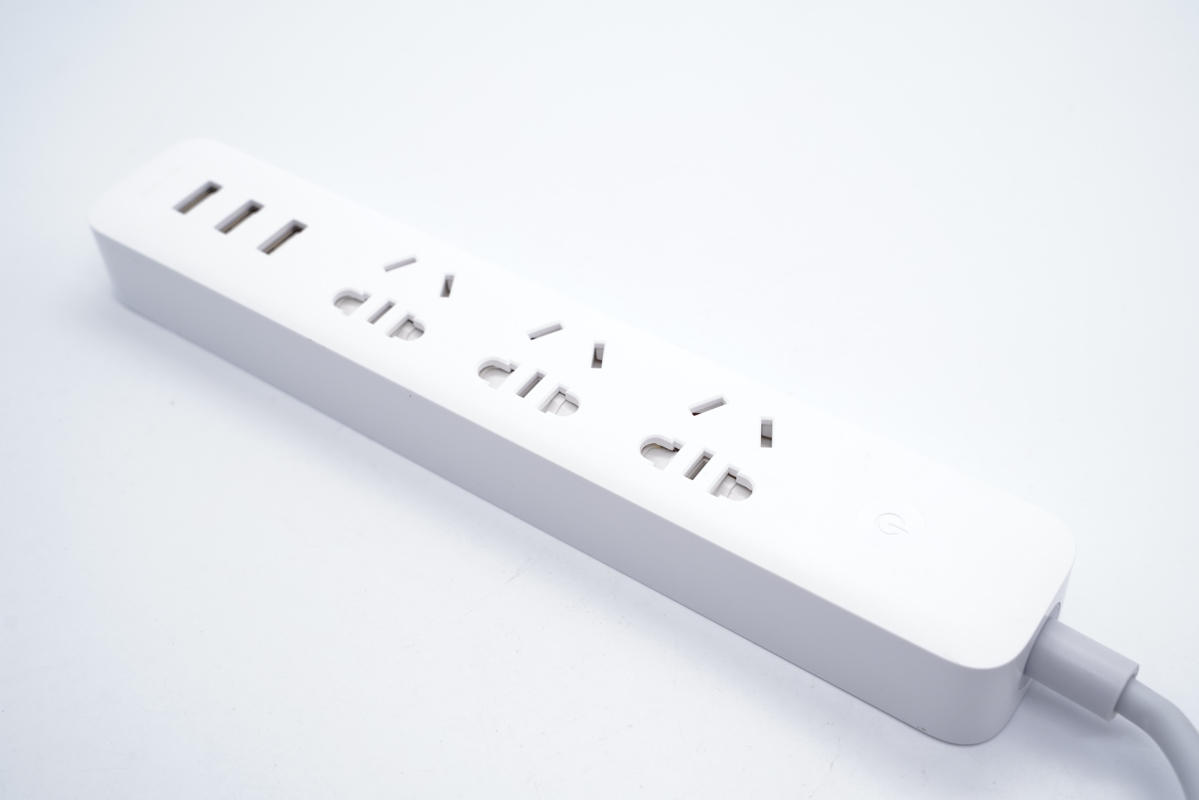

aigo國民好物這款延長線插座采用長條直板造型，小巧纖細不占用桌面空間，同時又可以為6臺設備供電。機身頂部以及底部外殼磨砂，側身亮面處理，邊緣過渡明顯。

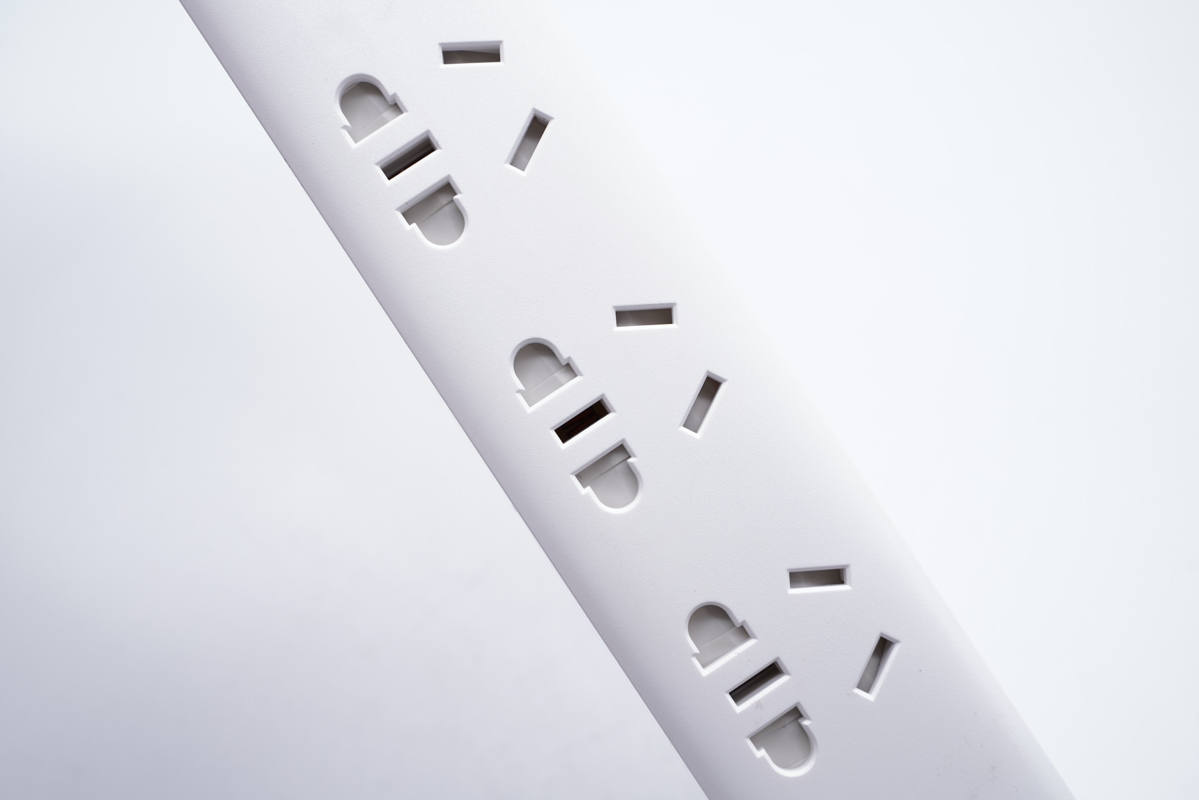

頂面中間配有三個3+2新國標插口，內設安全門，防止異物進入使用更安全。

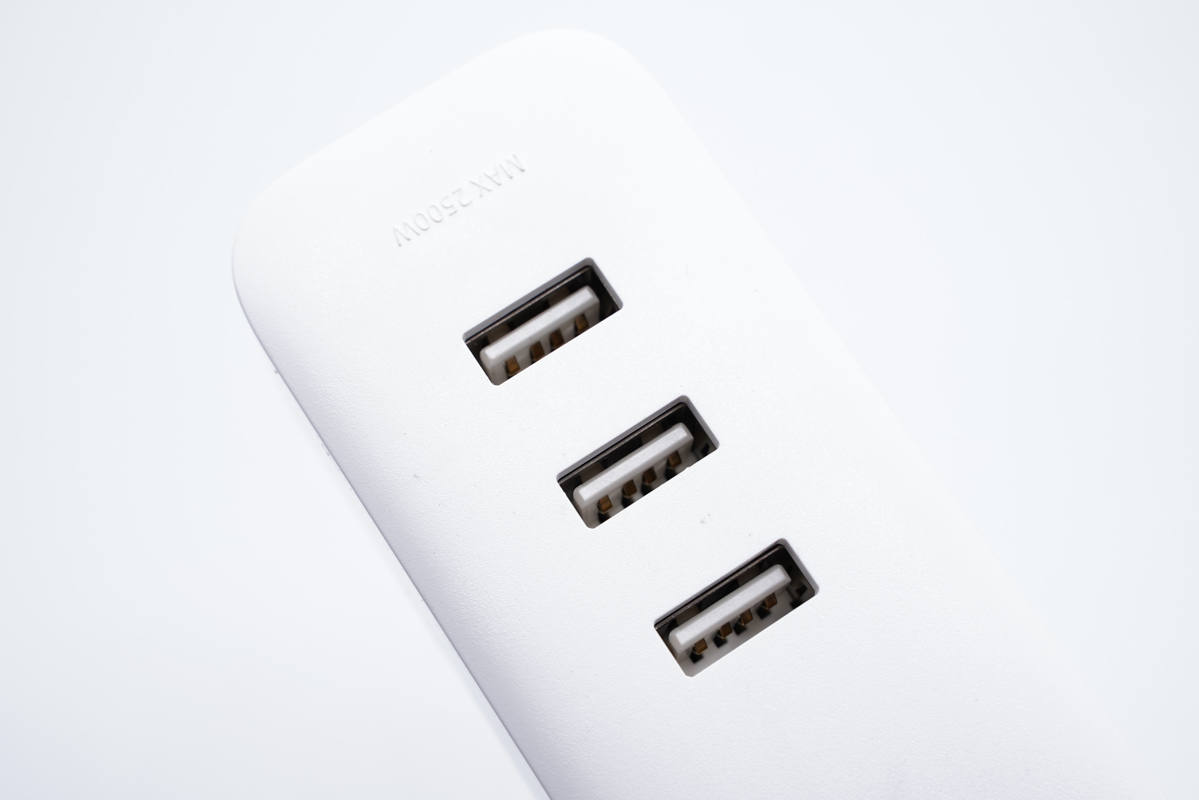

端部設有三個USB接口，采用白色膠芯。接口旁有MAX 2500W字樣，表明最大功率。

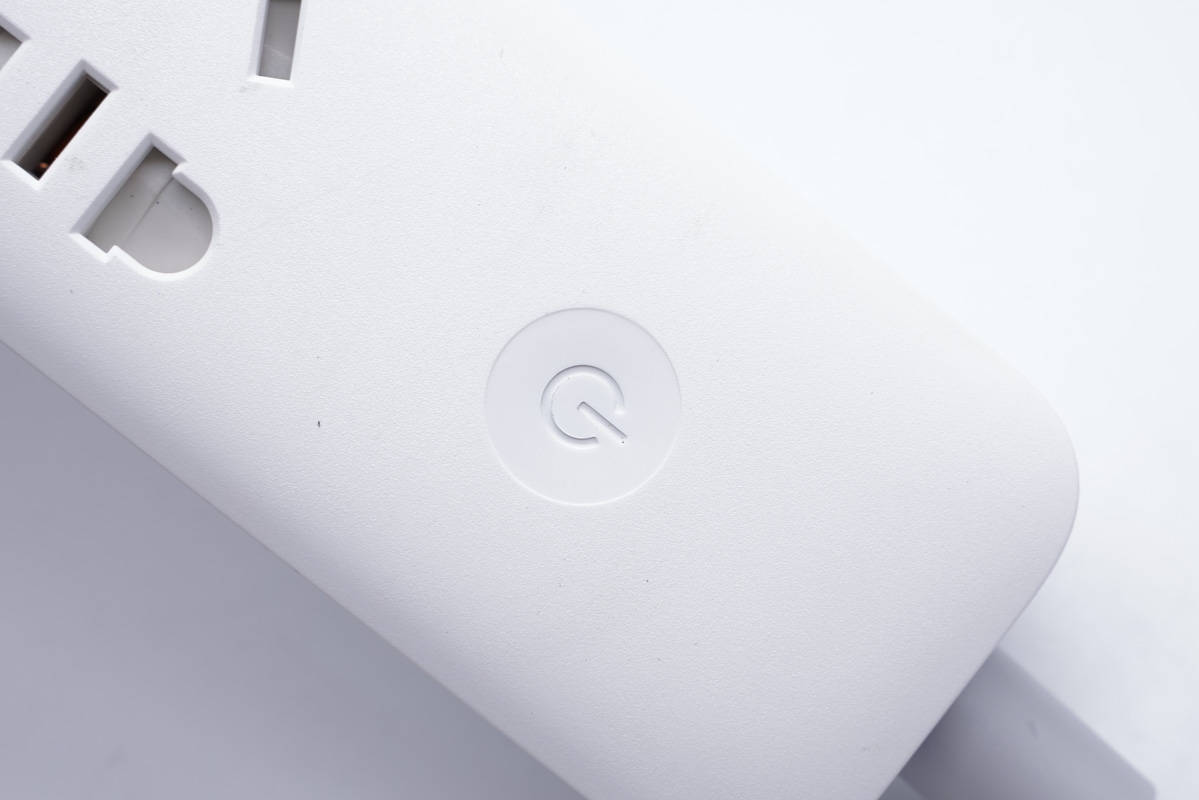

另一端設有總的開關電源鍵，觸摸式設計。

底部兩端設有防滑膠墊，另外機身殼上印有插座參數

型號：AC0331ZN

技術參數：2500W MAX，10A MAX，250V~

USB模塊輸入：100-240V~50/60Hz 0.5A

USB單口輸出：5V2.1A

USB模塊總功率輸出：15W

制造商：青米（北京）科技有限公司

產品已經通過了CCC認證。

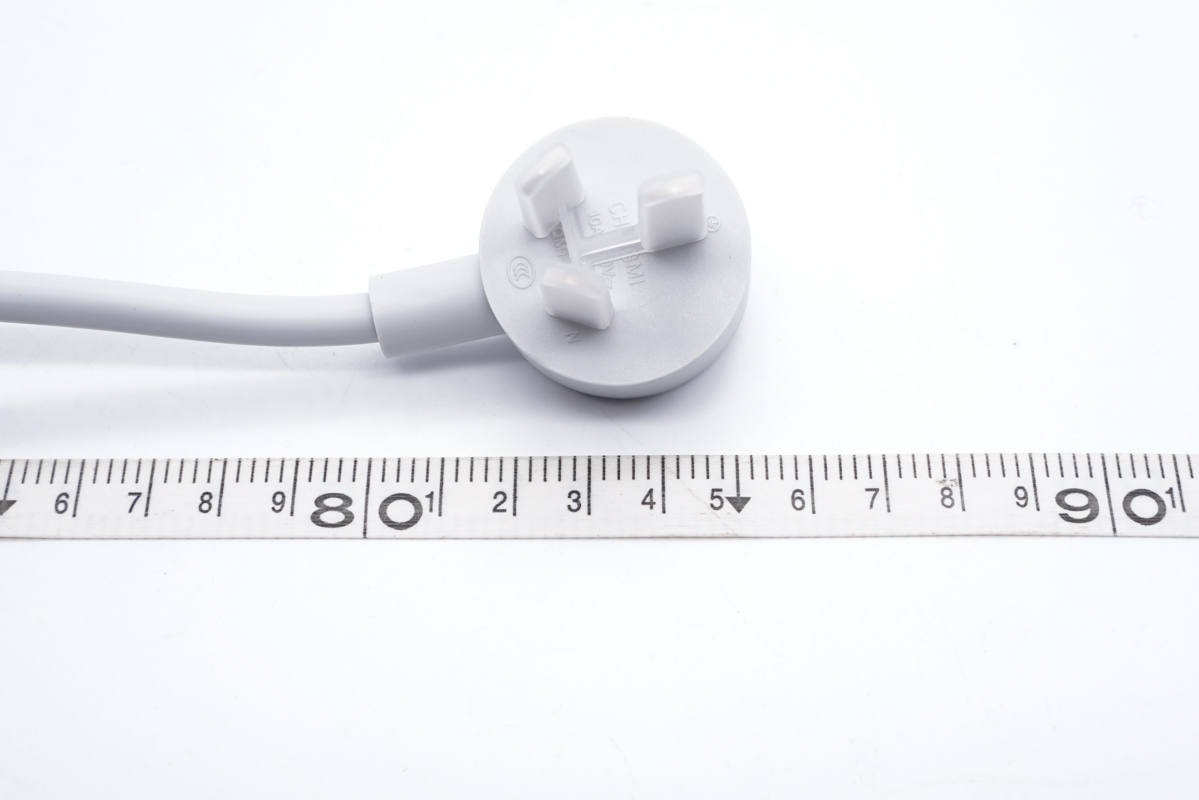

電源線長約1.85米。

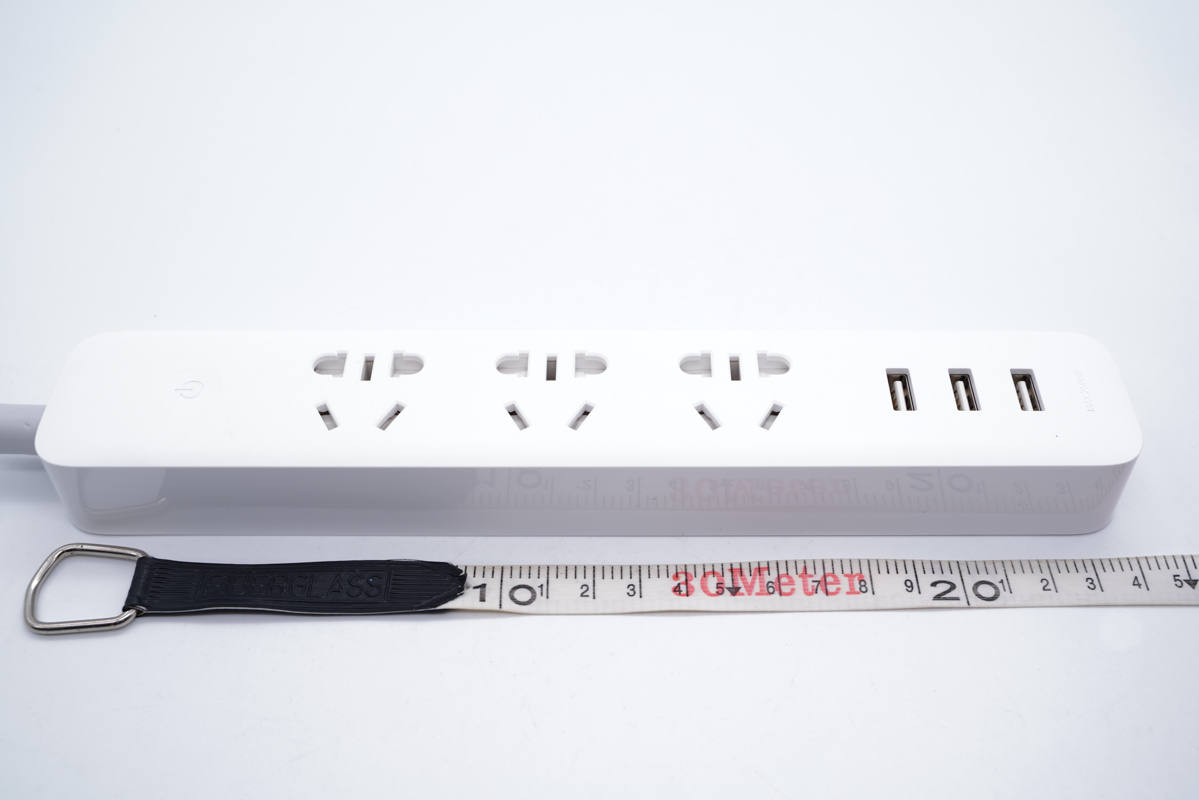

插座機身長度約為23.5cm。

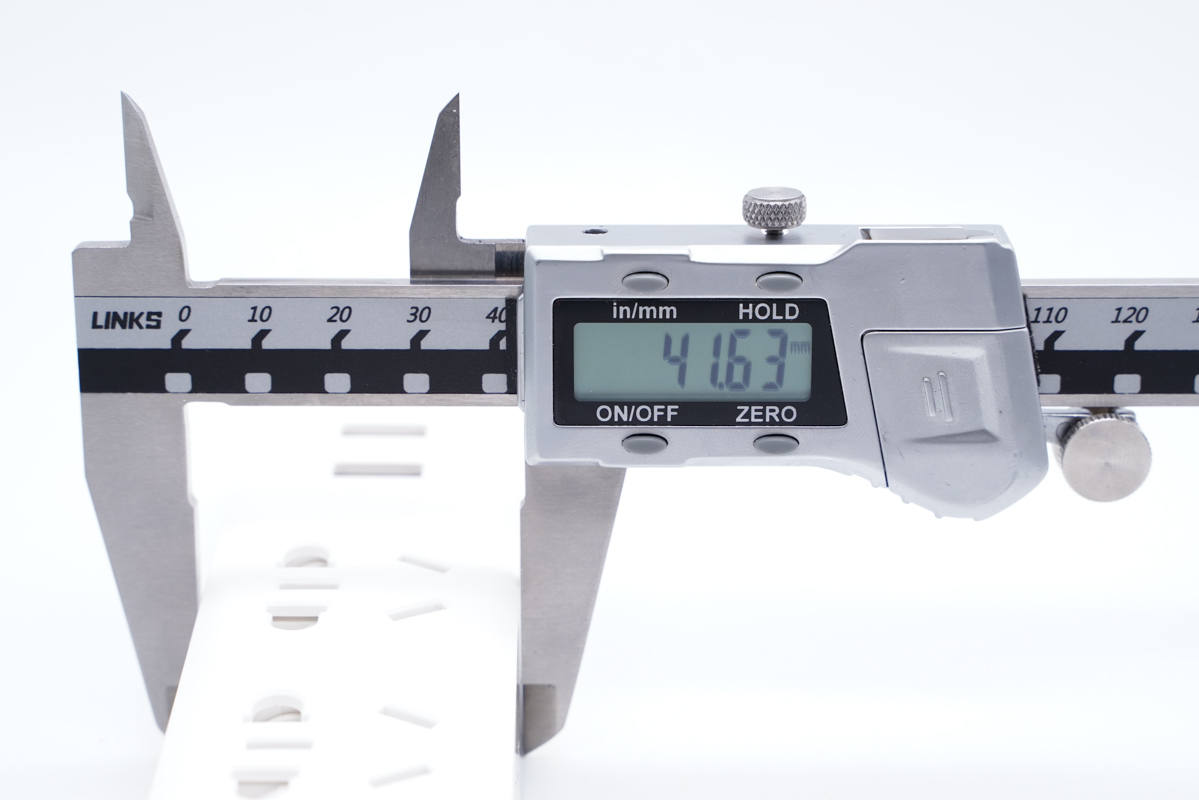

寬度約為41.63mm。

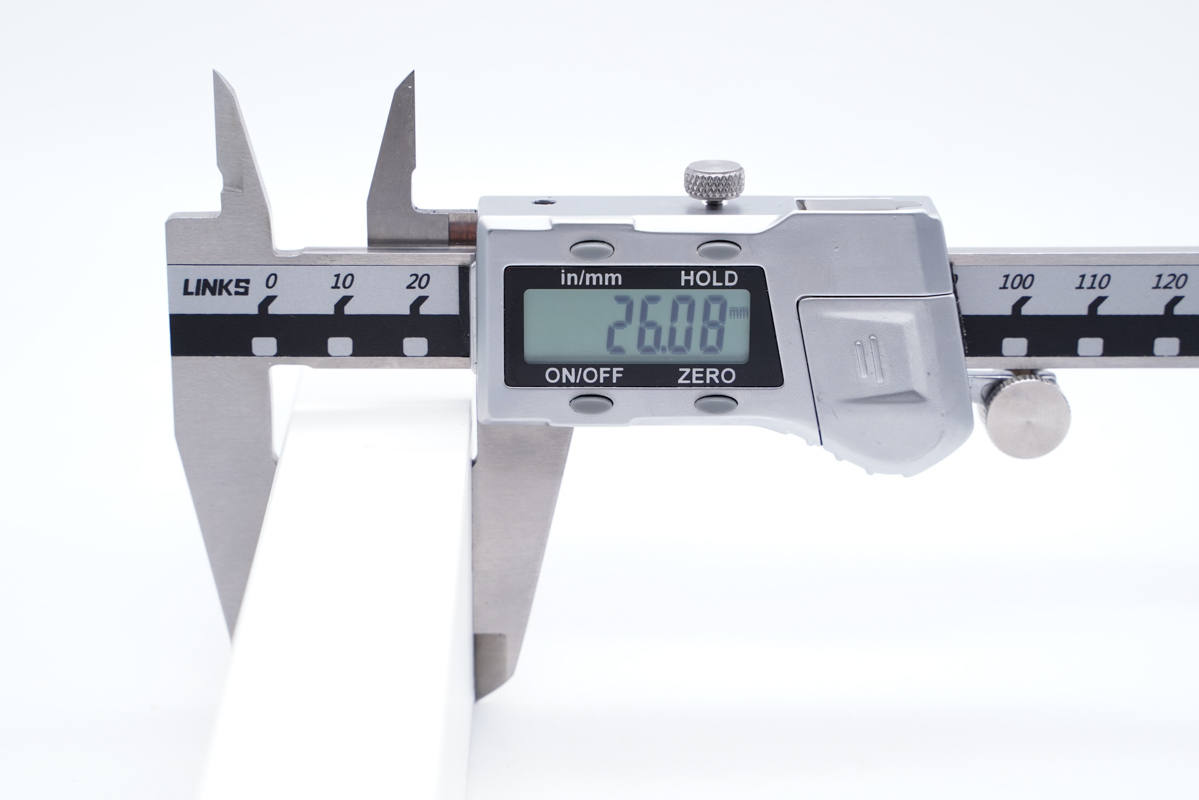

厚度約為26.08mm。

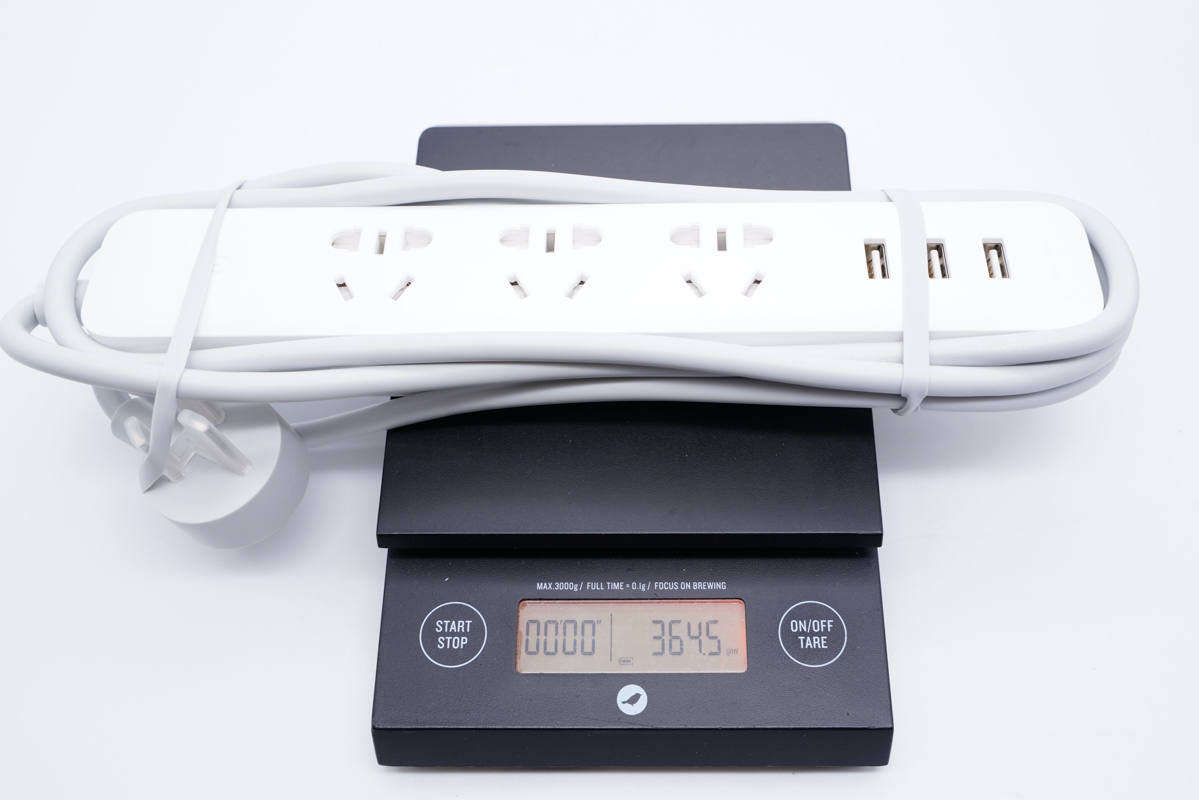

插座總重量約為365g。

使用ChargerLAB POWER-Z KT002測得三個USB-A口輸出協議完全相同，均只支持Apple 2.4A、Samsung 5V2A、DCP協議。

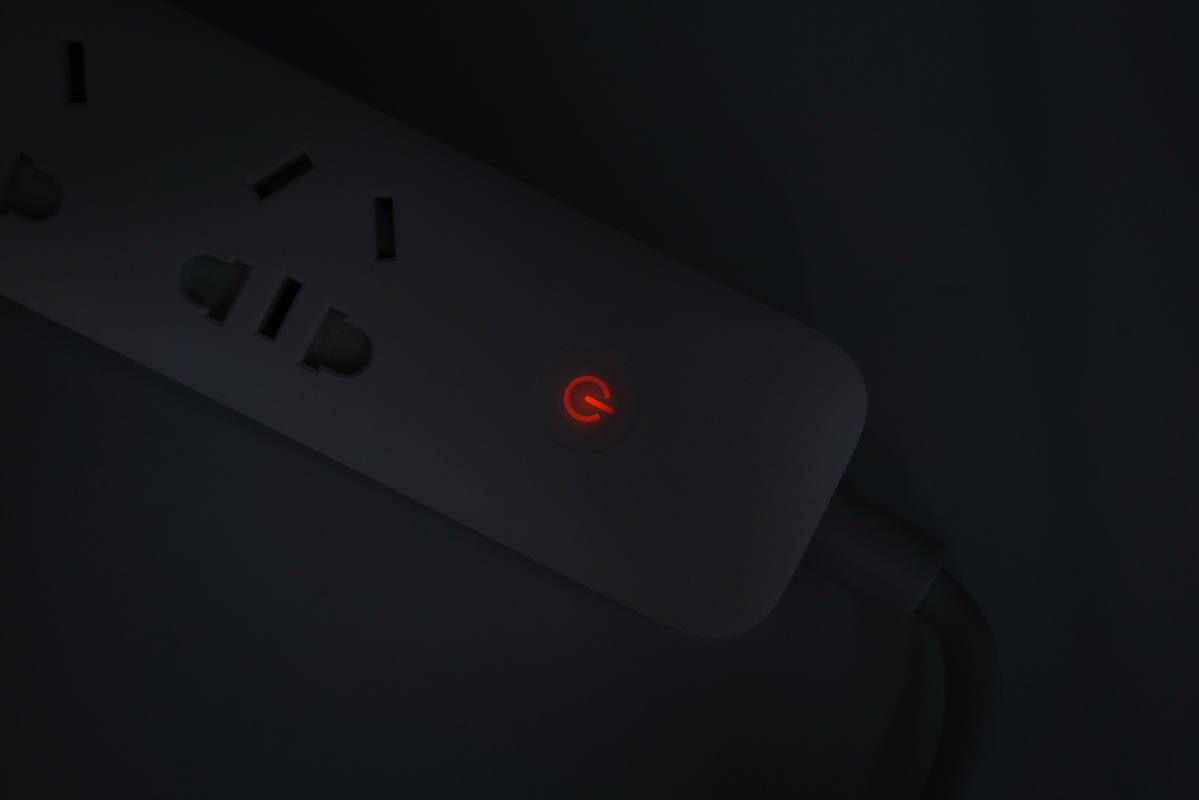

另外電源鍵處內置指示燈，亮紅光，給用戶提示開關狀態。

二、aigo智能延長線插座AC0331ZN拆解

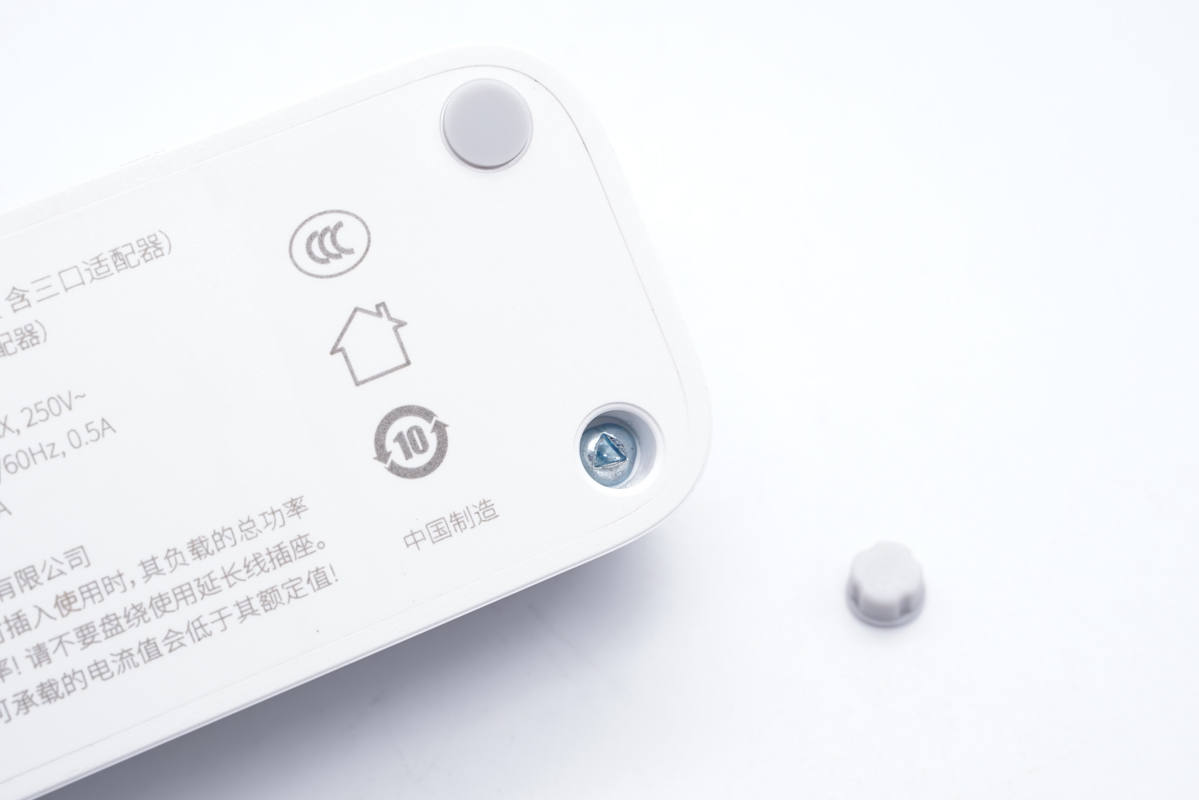

防滑膠墊下隱藏有三角防拆螺絲。

拆掉兩端共四顆防拆螺絲即可將機身殼打開。

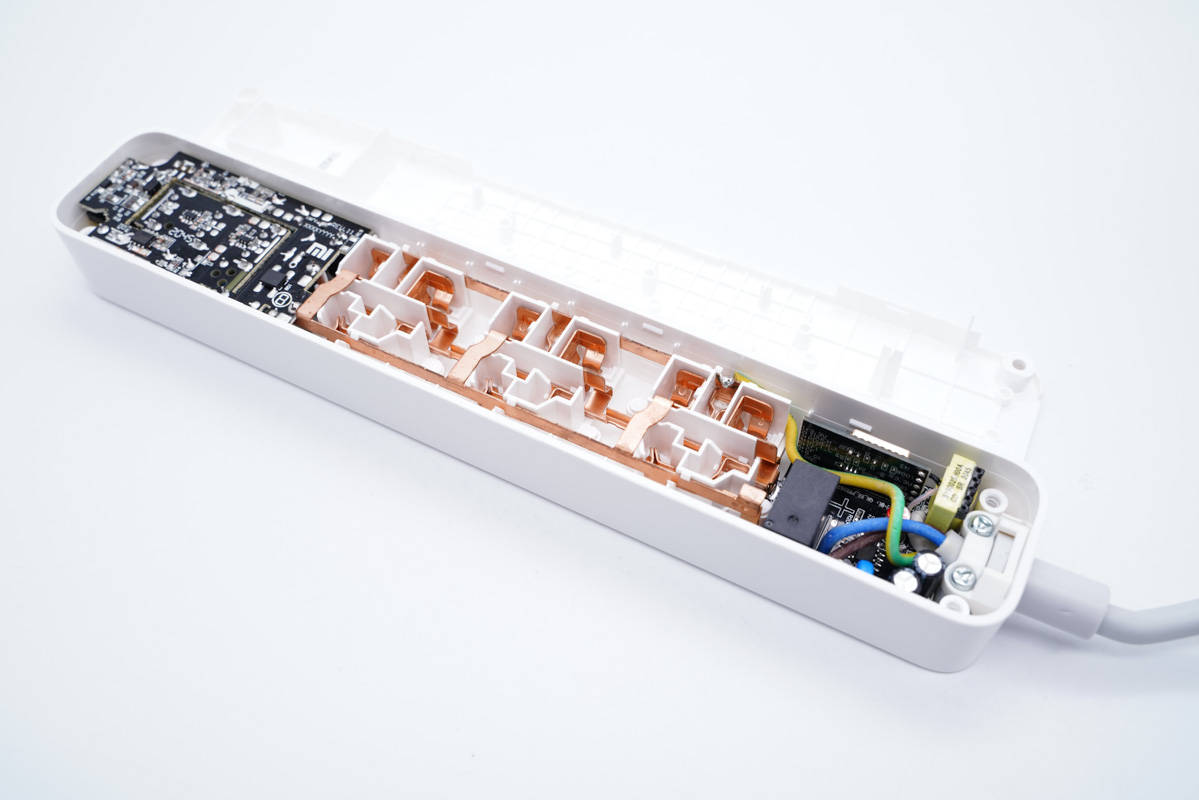

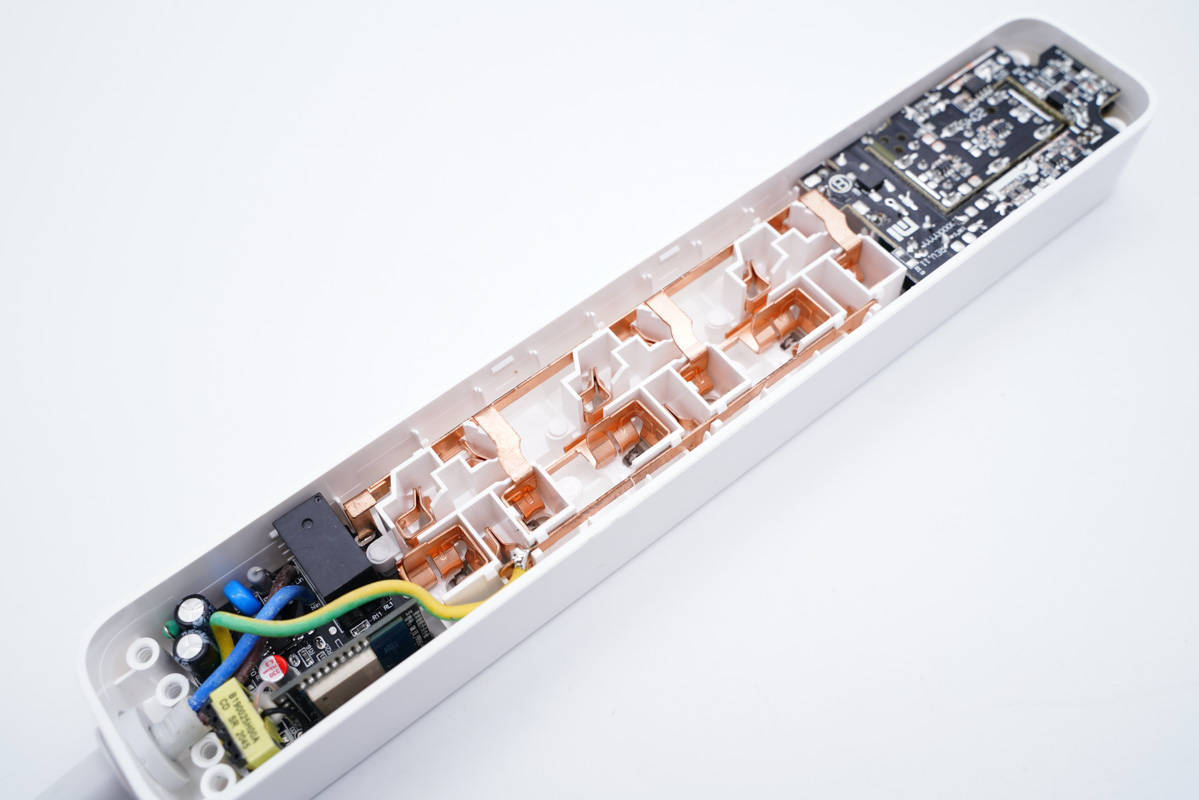

電源線和機身交界處增加橡膠套抗彎折，內部使用三角防拆螺絲和鎖扣進行固定，小板上設有繼電器電路。

中間一體銅帶使用卡扣進行固定。

充電器電路板設有鏤空槽，后蓋上的隔離板插入，同時起到固定作用。

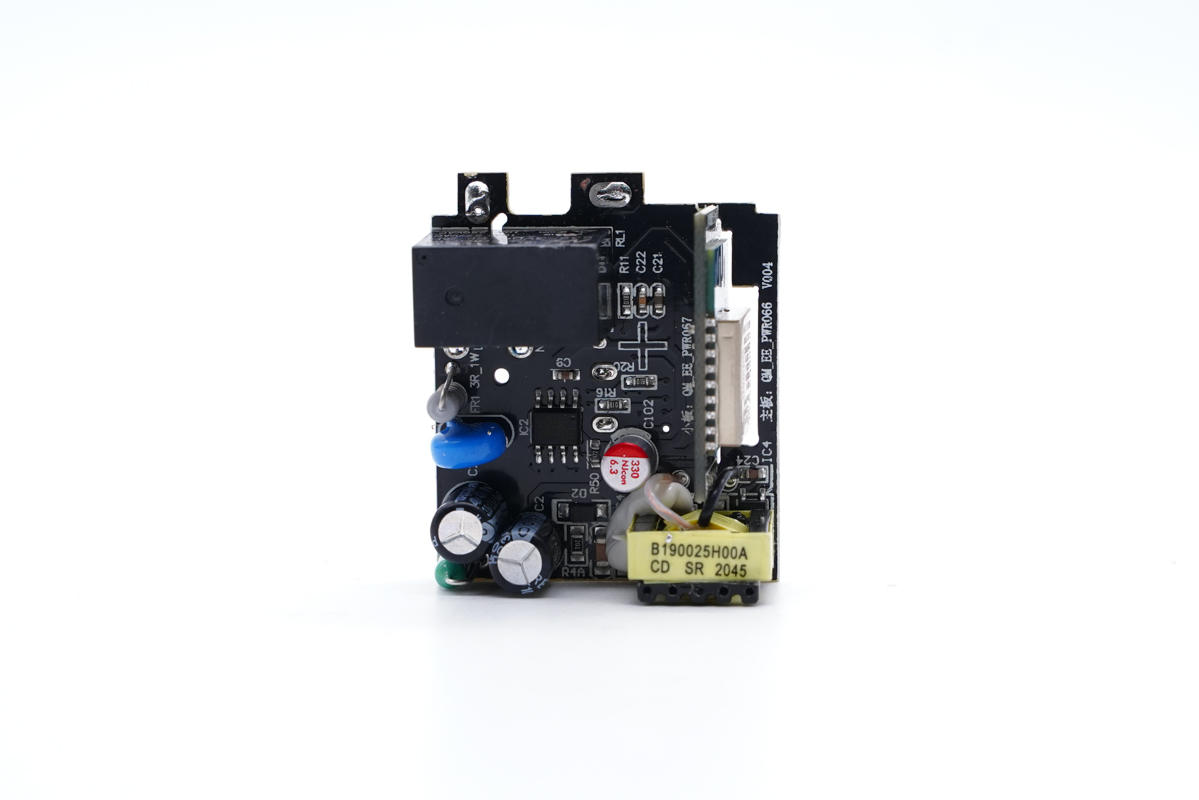

繼電器電路板正面一覽，右側垂直焊接一塊小板。

主板背面設有兩顆芯片以及中心的觸摸彈簧。

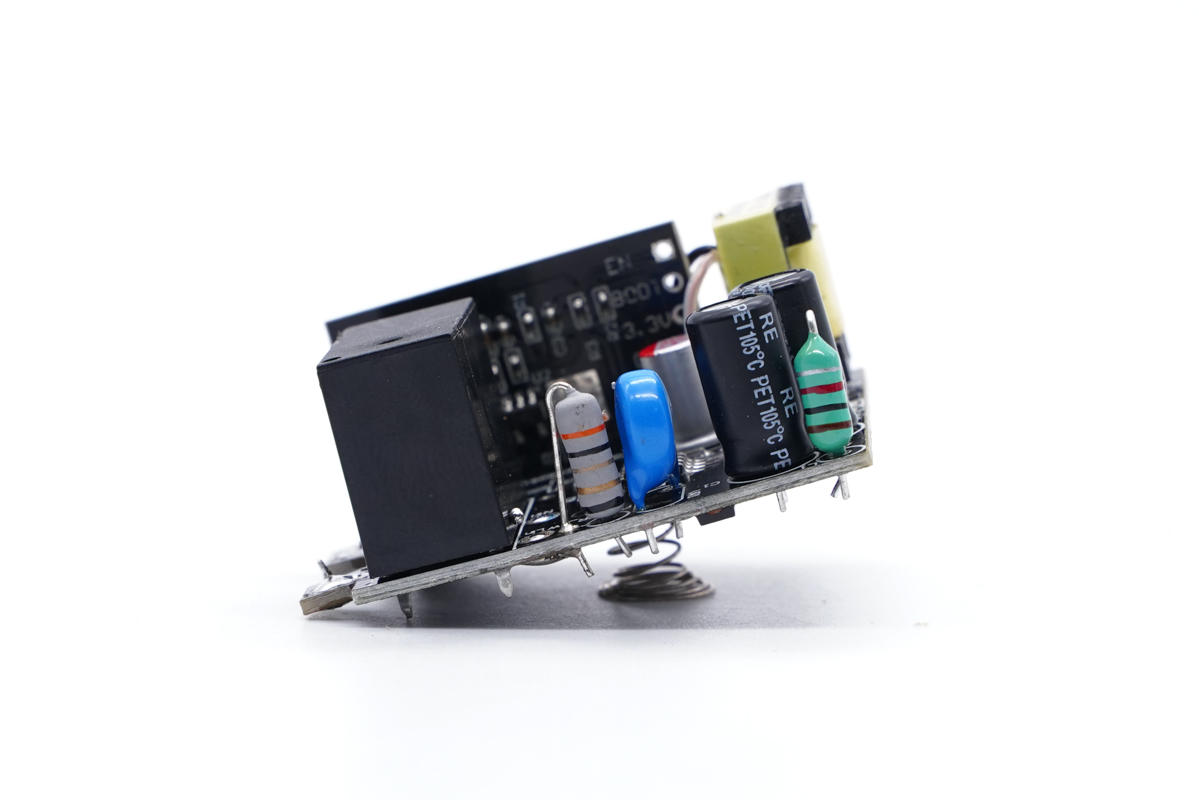

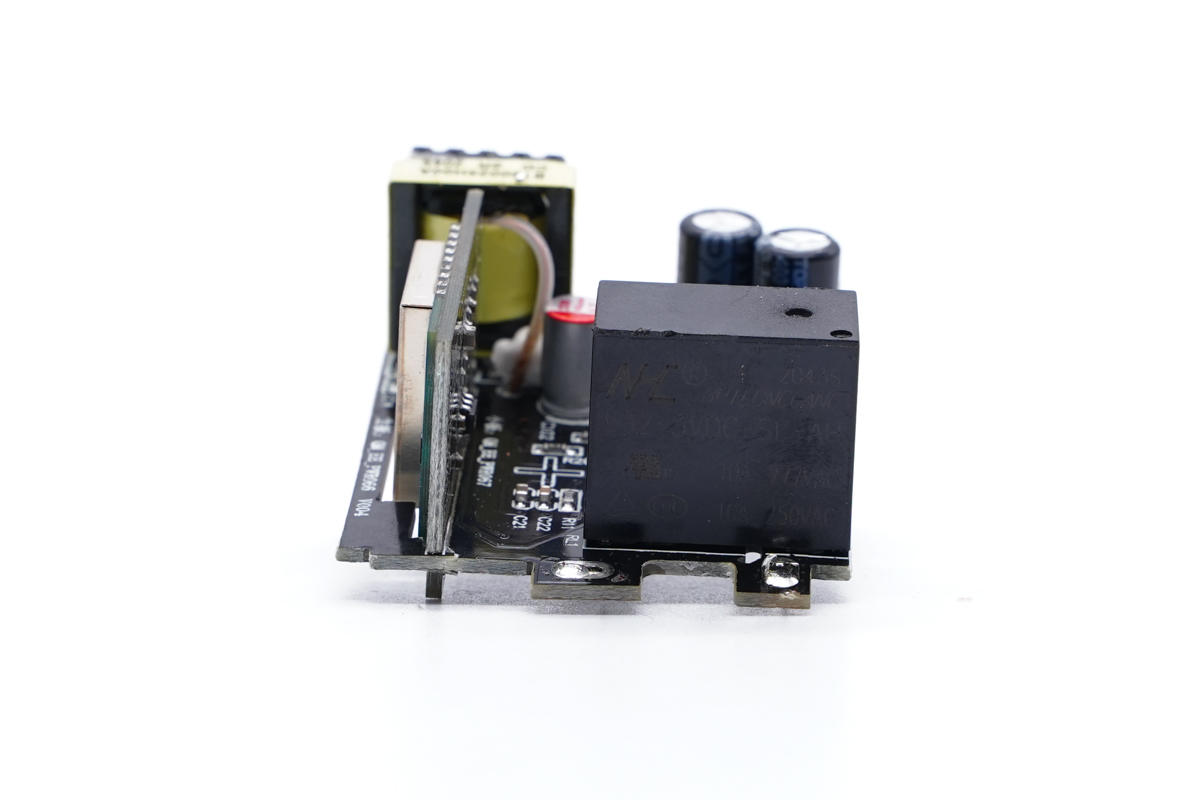

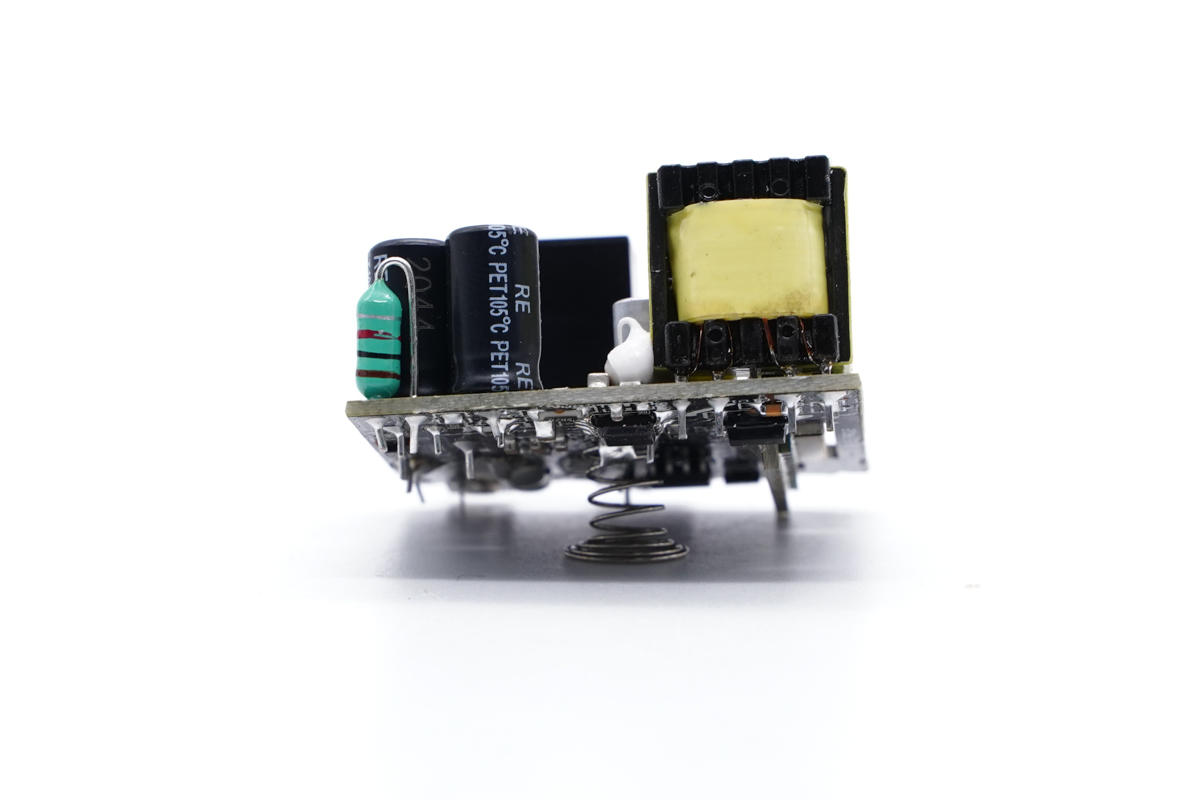

PCB板側面一覽。

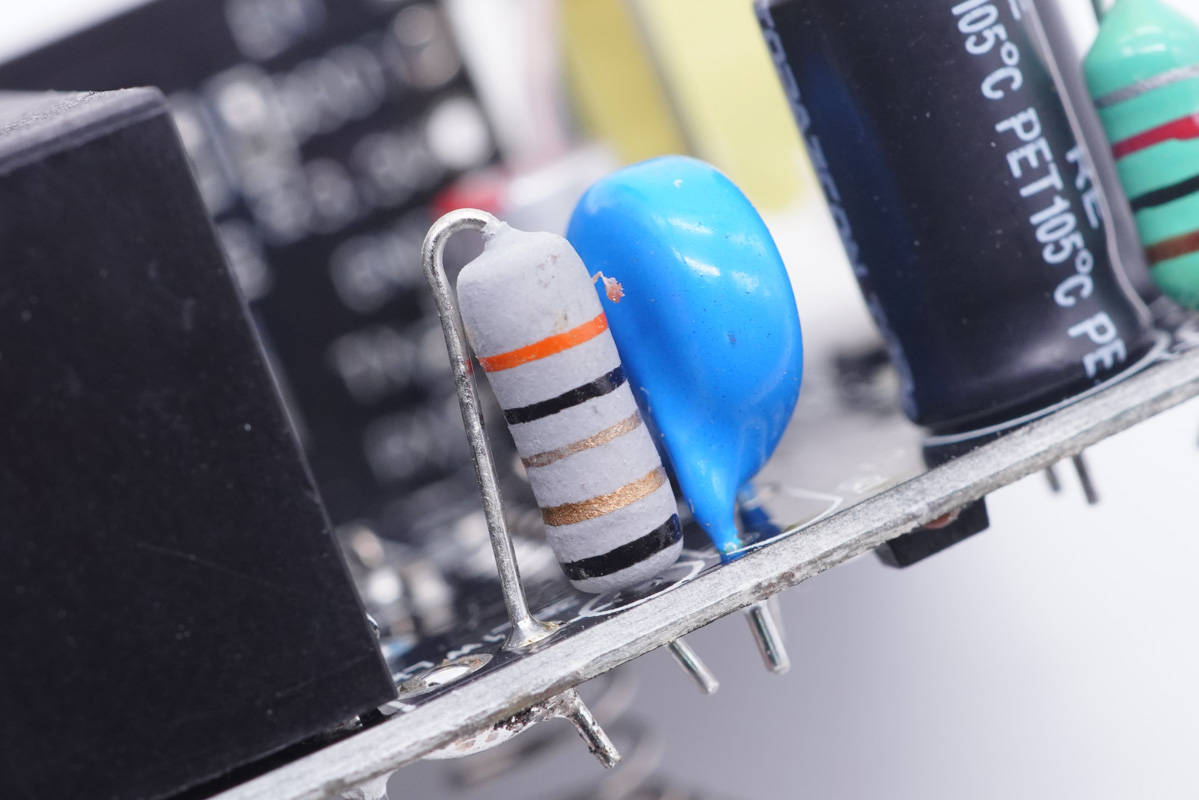

電阻保險絲特寫。

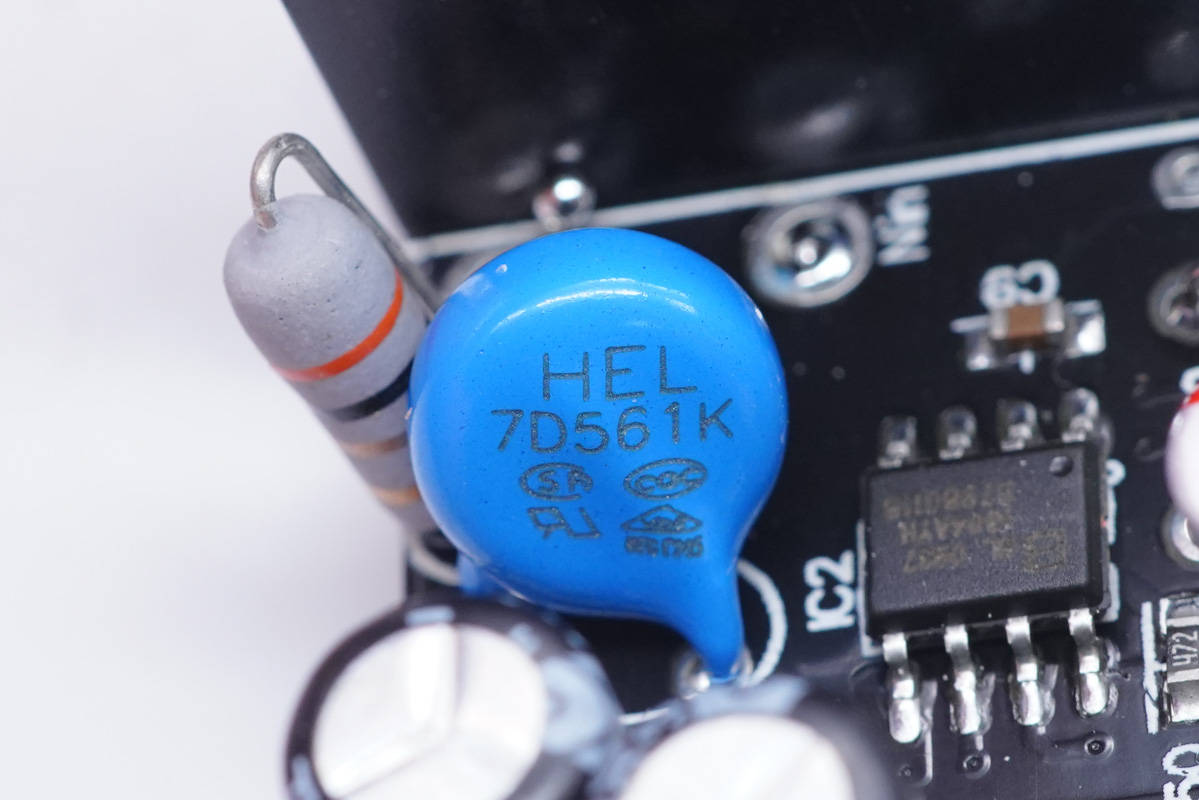

7D561K壓敏電阻特寫。

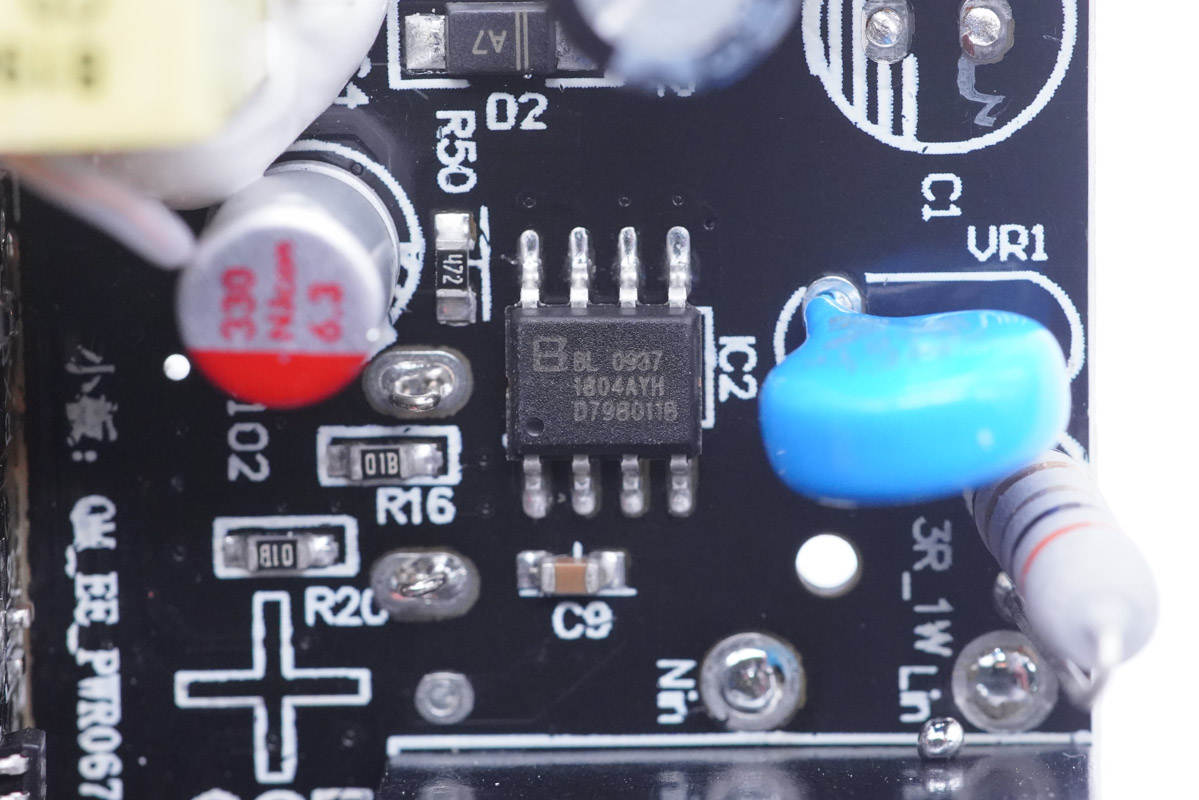

絲印1804AYH。

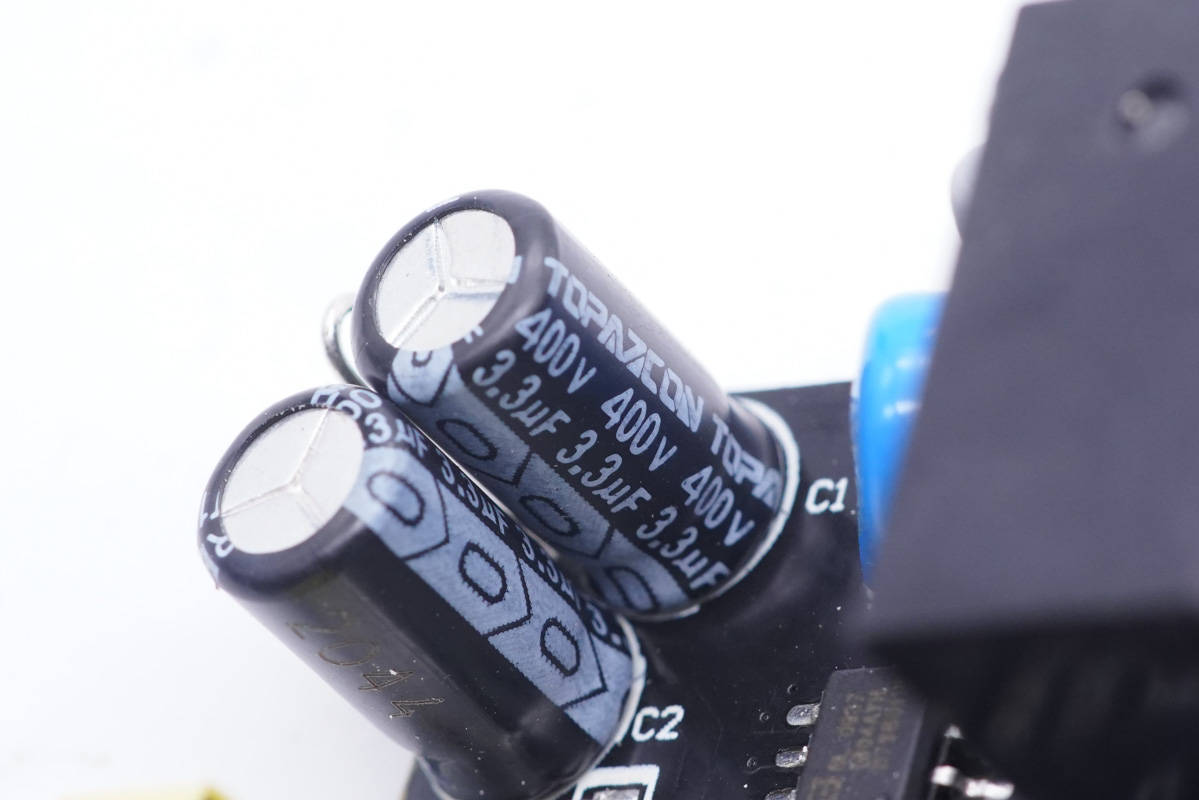

兩顆濾波電解電容為TOPAZCON品牌。規格都是400V 3.3μF。

電容旁邊有一顆色環電感。

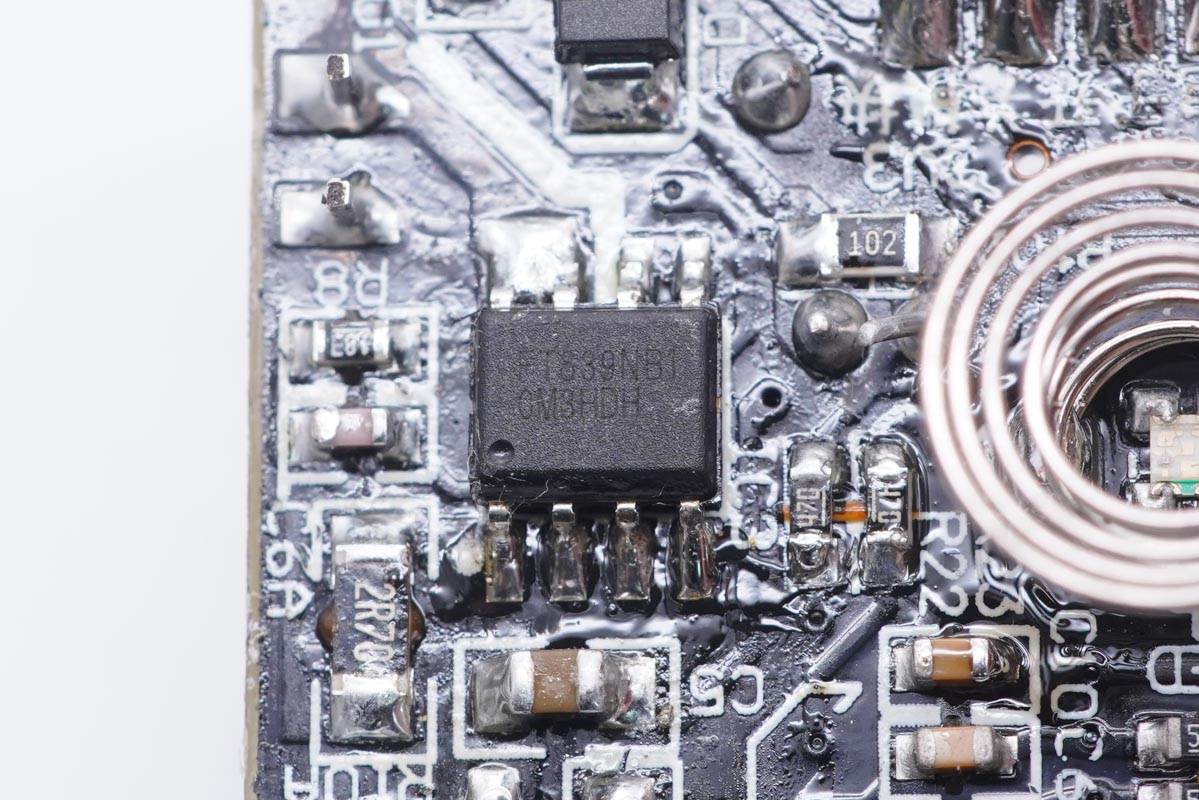

FMD輝芒FT839NB1降壓轉換器，內置MOS。

模塊前端右側還有一顆變壓器。

頂部貼有信息標簽。

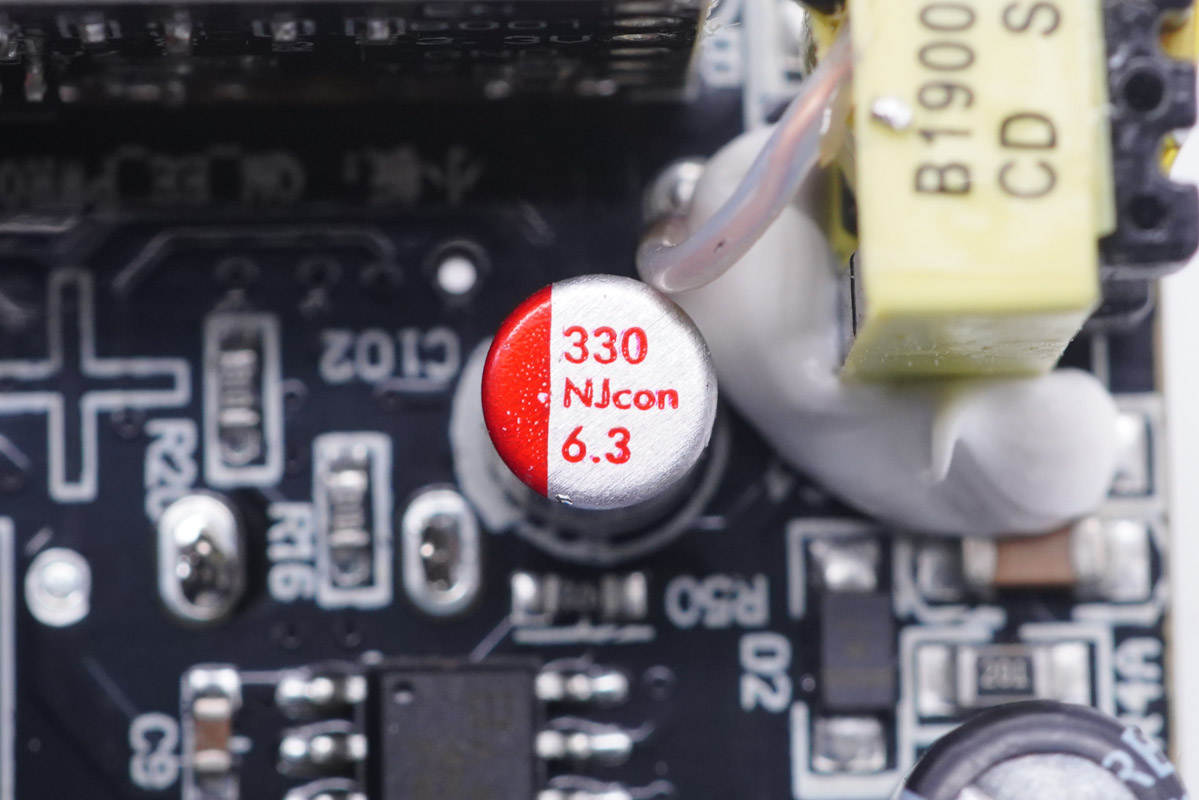

固態電容特寫，規格為6.3V 330μF。

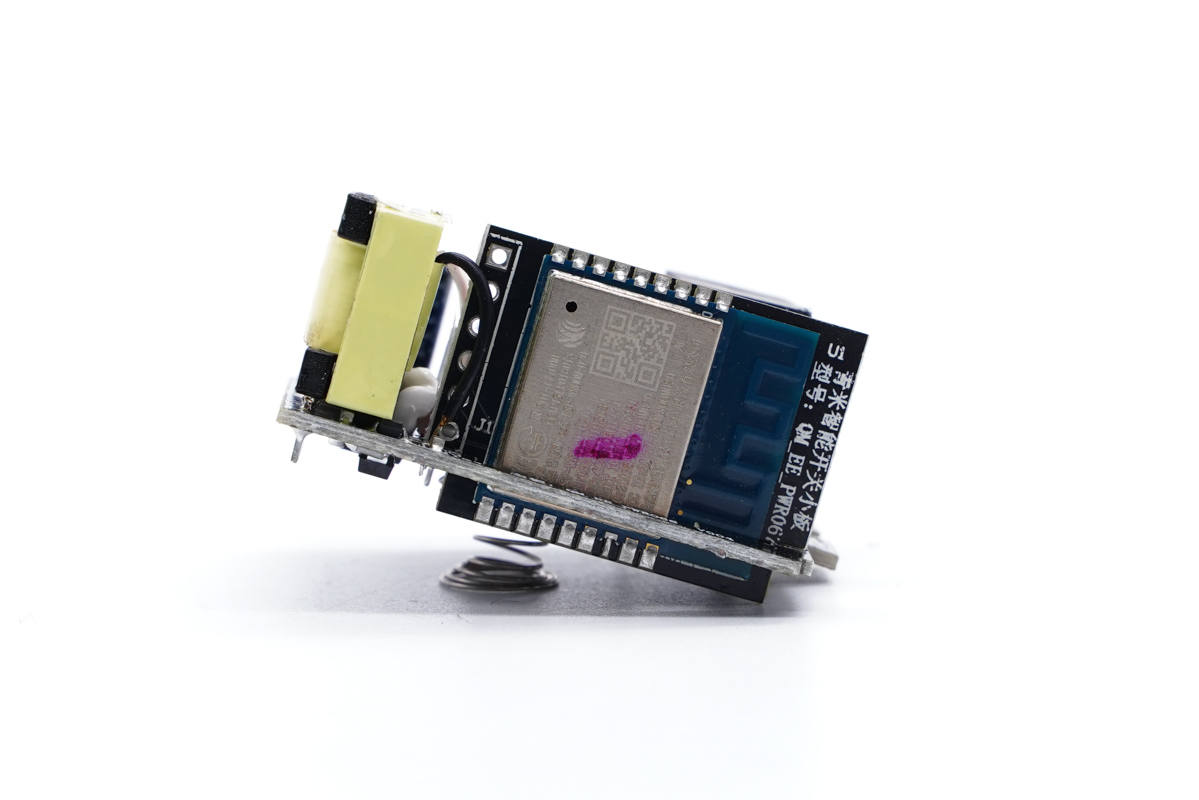

另一側邊小板正面焊接無線模塊，模塊有屏蔽罩覆蓋。

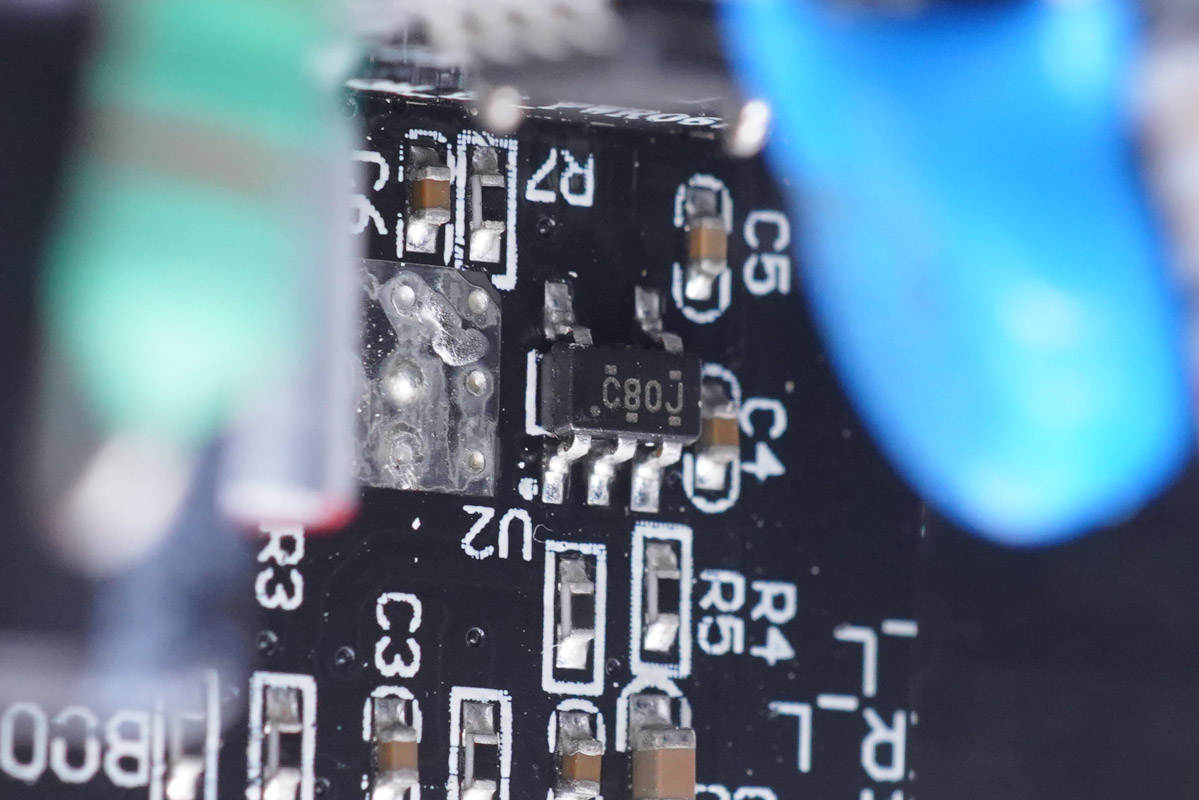

背面有一顆芯片絲印C80J。

輸出端是一顆繼電器，用于控制插座通電。

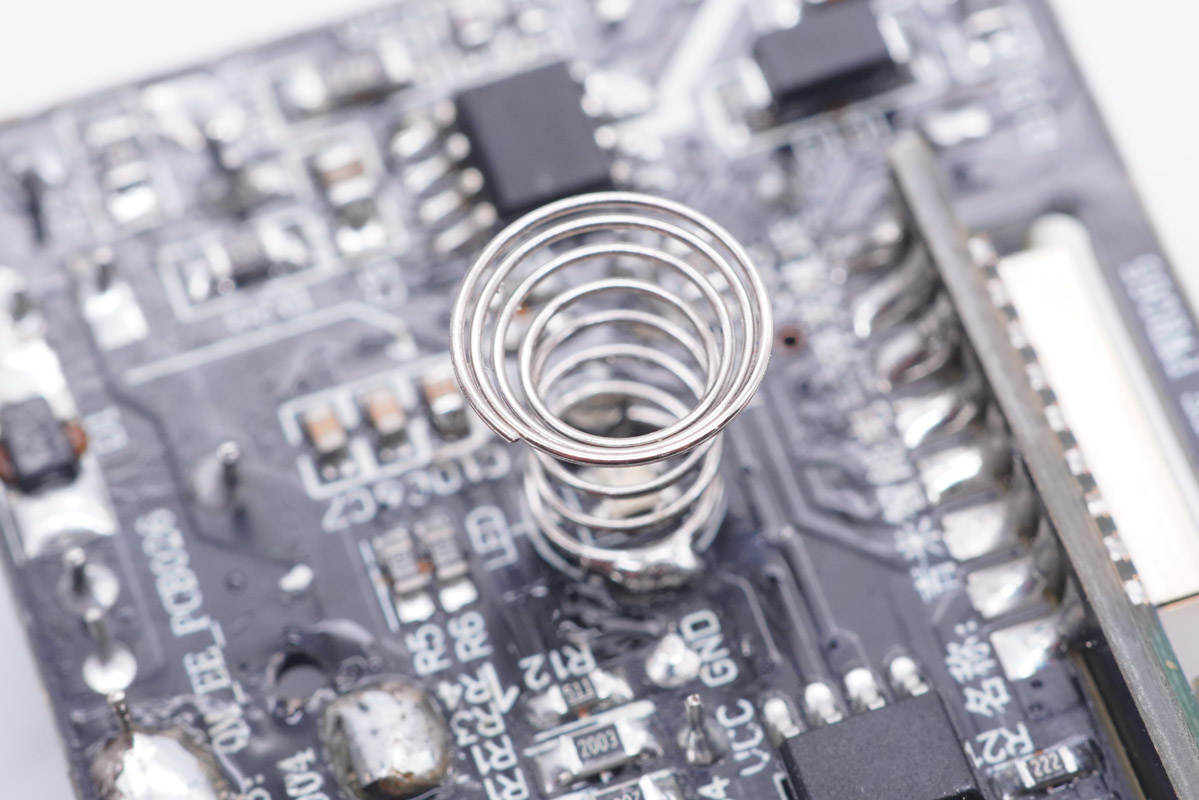

觸摸感應彈簧特寫。

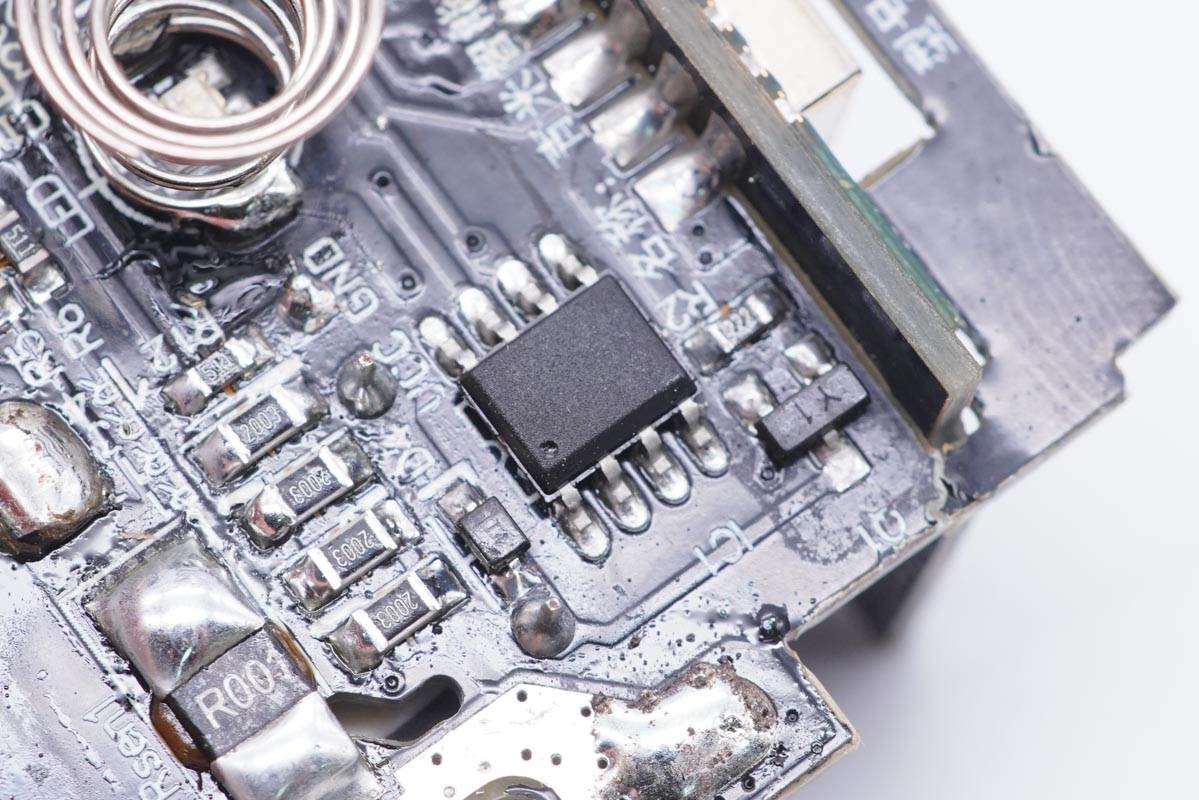

一顆無絲印芯片，信息不詳。

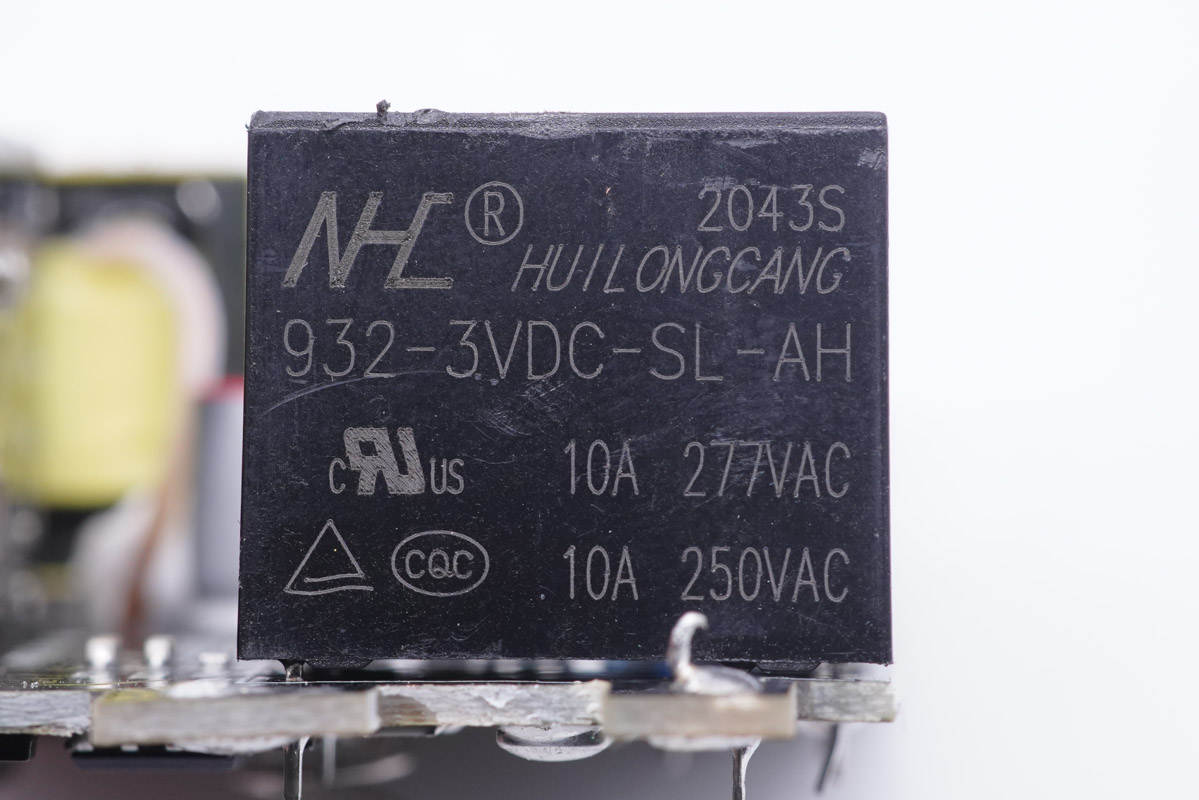

寧波匯龍倉 932-3VDC-SL-AH 繼電器，線圈電壓3V，觸點容量10A250V。

接下來看充電器模塊：

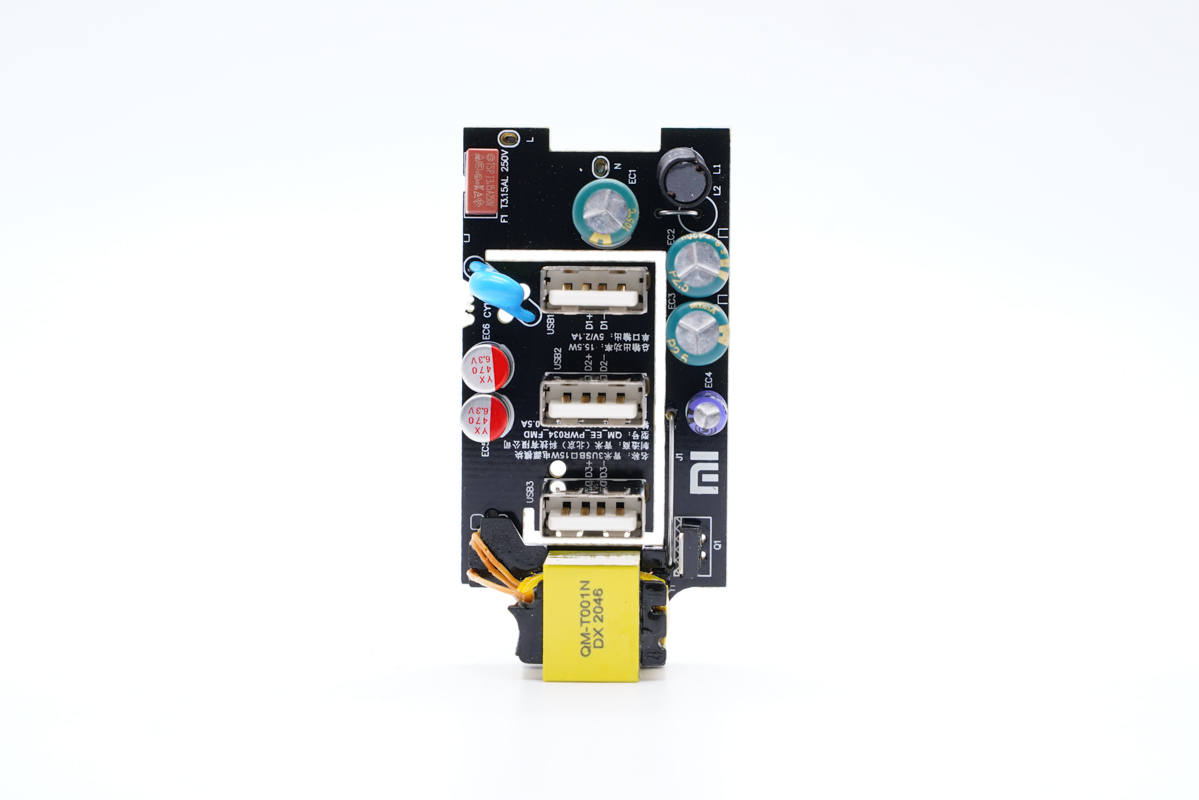

PCB板正面一覽，板子周邊焊接保險絲、電容、變壓器等器件，中心焊接三個USB母座。

板子背面一覽，對應的初次級電源芯片布局在周邊，中心是兩顆協議芯片。

PCB板輸入端一覽，焊接有延時保險絲、工字電感和濾波電容。

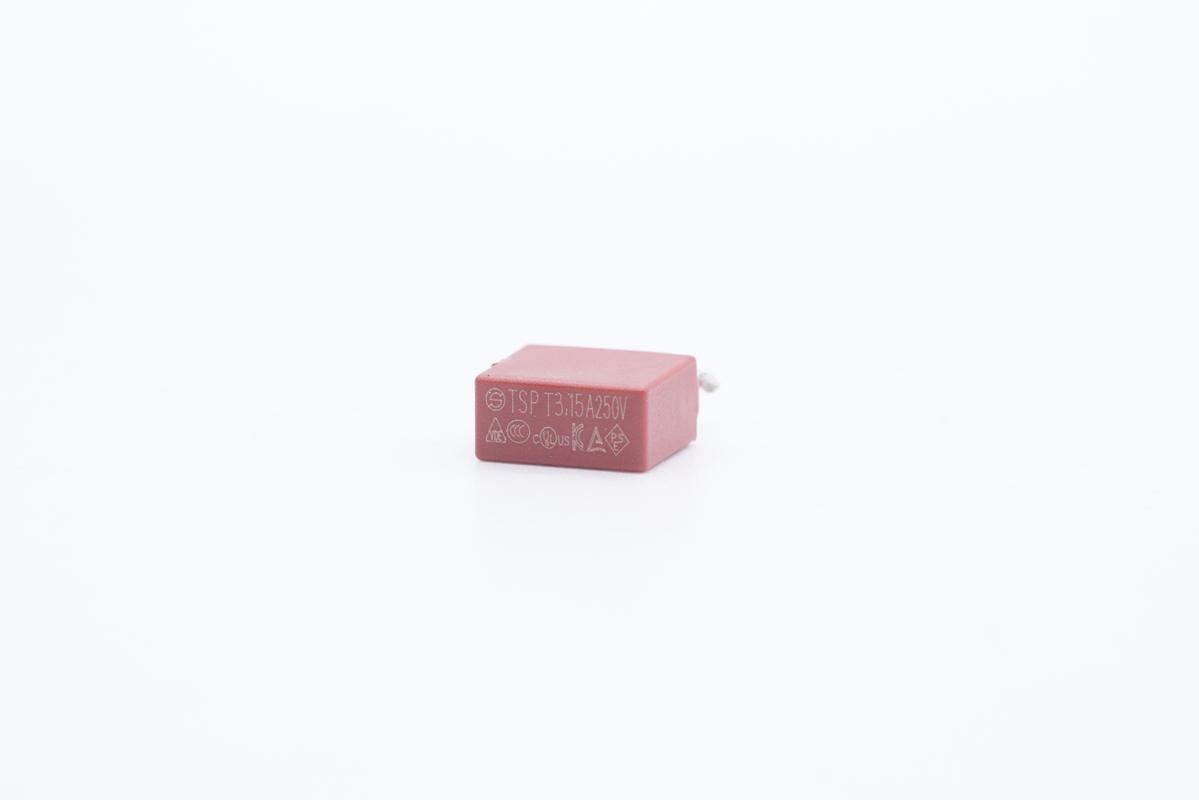

延時保險絲規格為3.15A 250V。

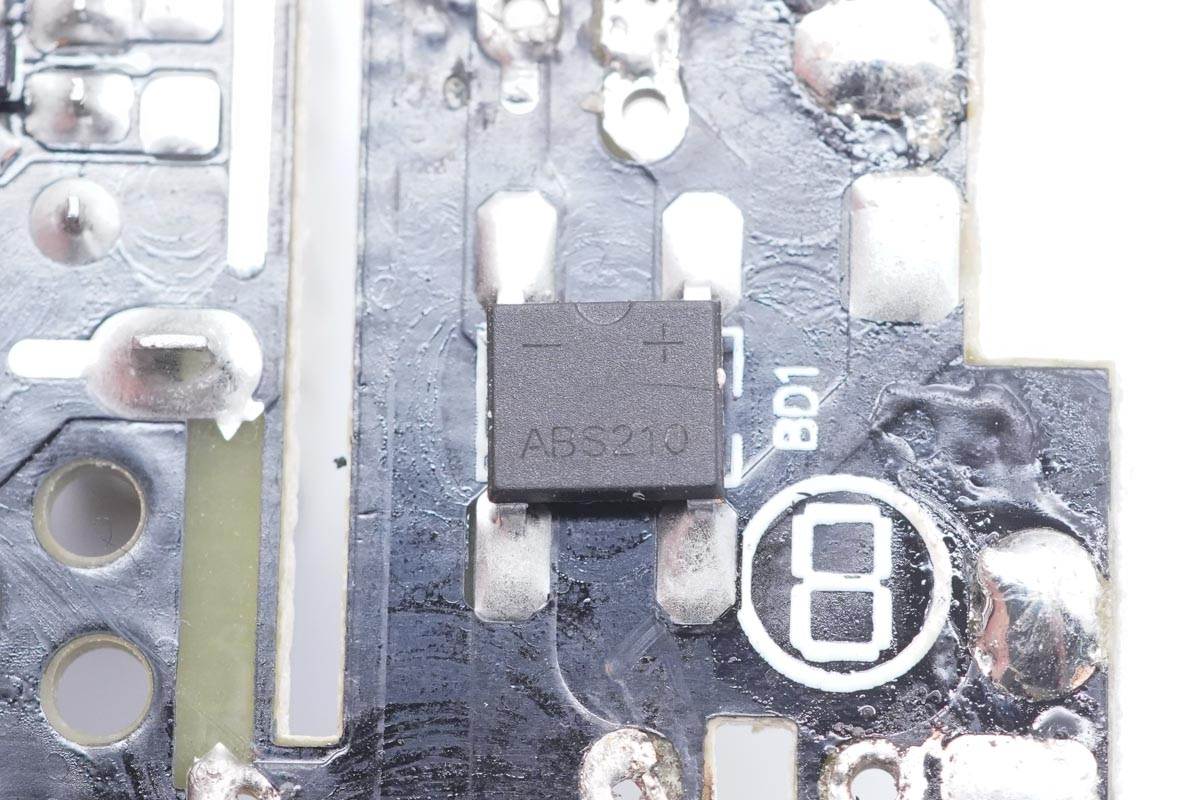

整流橋特寫。

工字電感外套熱縮管保護。

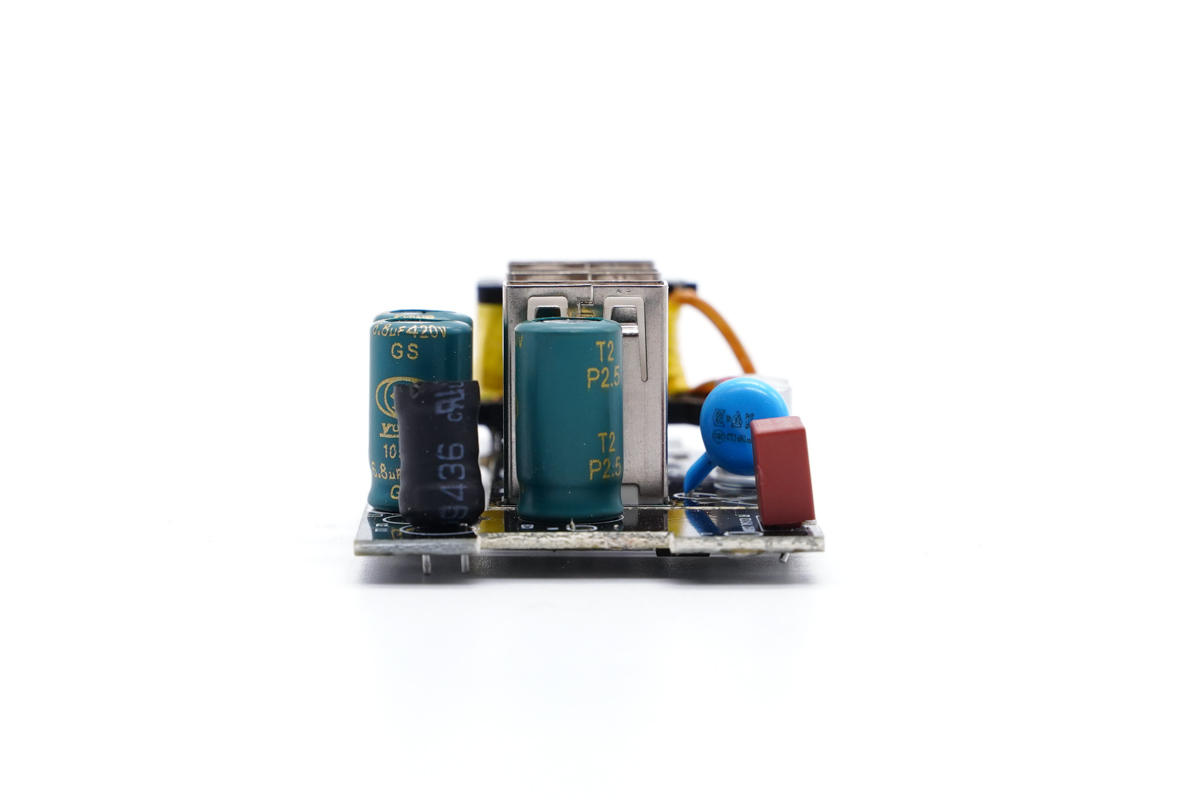

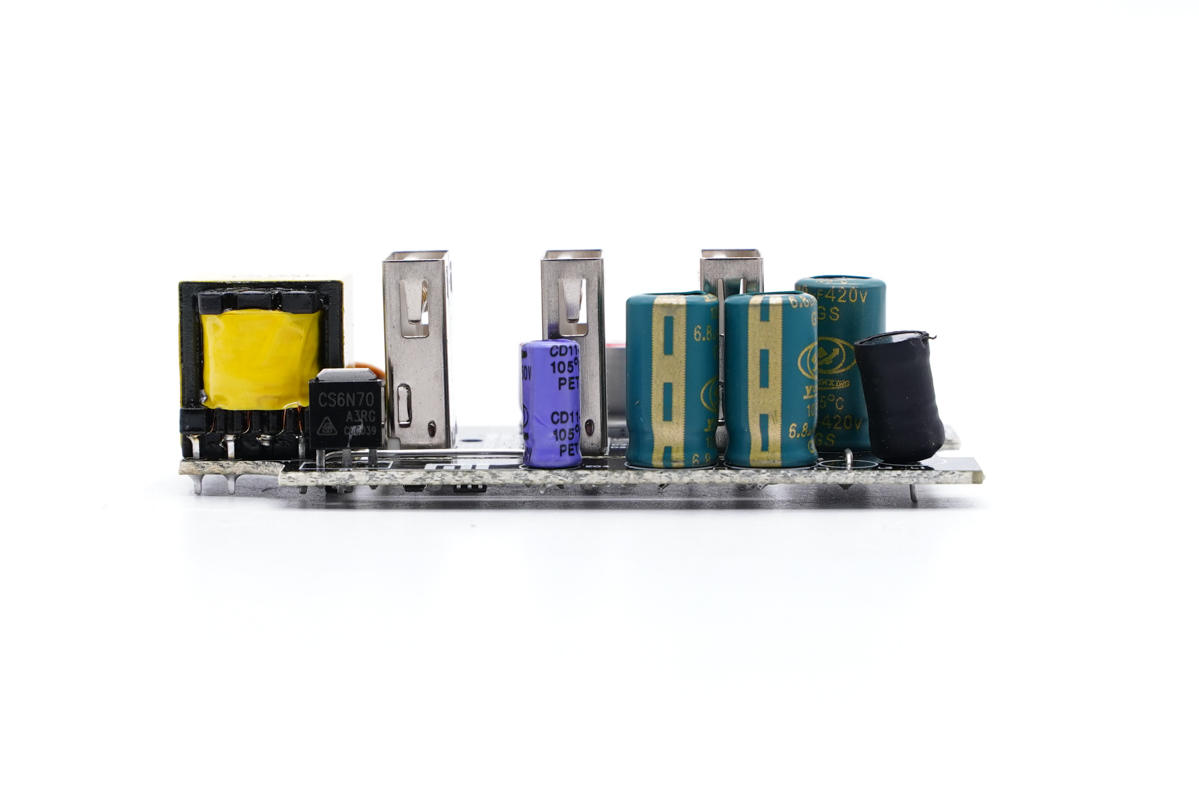

PCB板側面一覽，有兩顆高壓濾波電解電容、主控芯片供電電容和初級開關管。

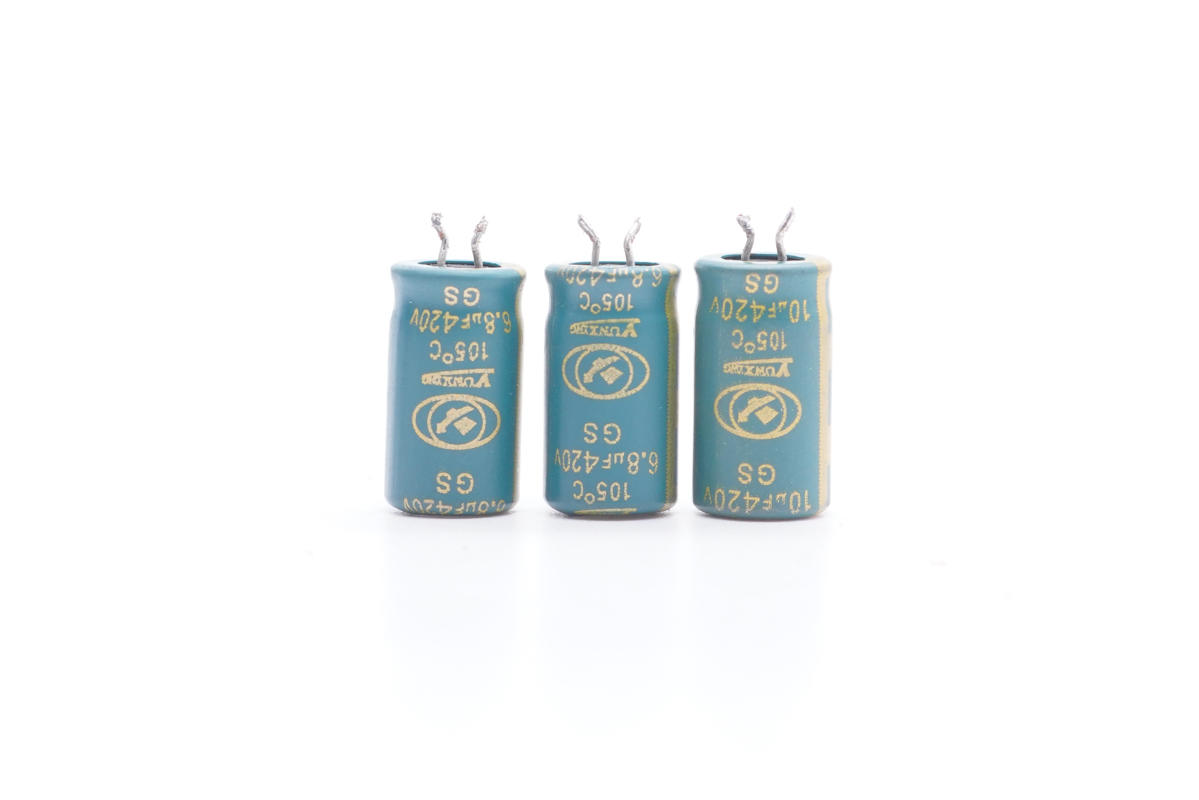

三顆高壓濾波電解電容規格都是420V 10μF。

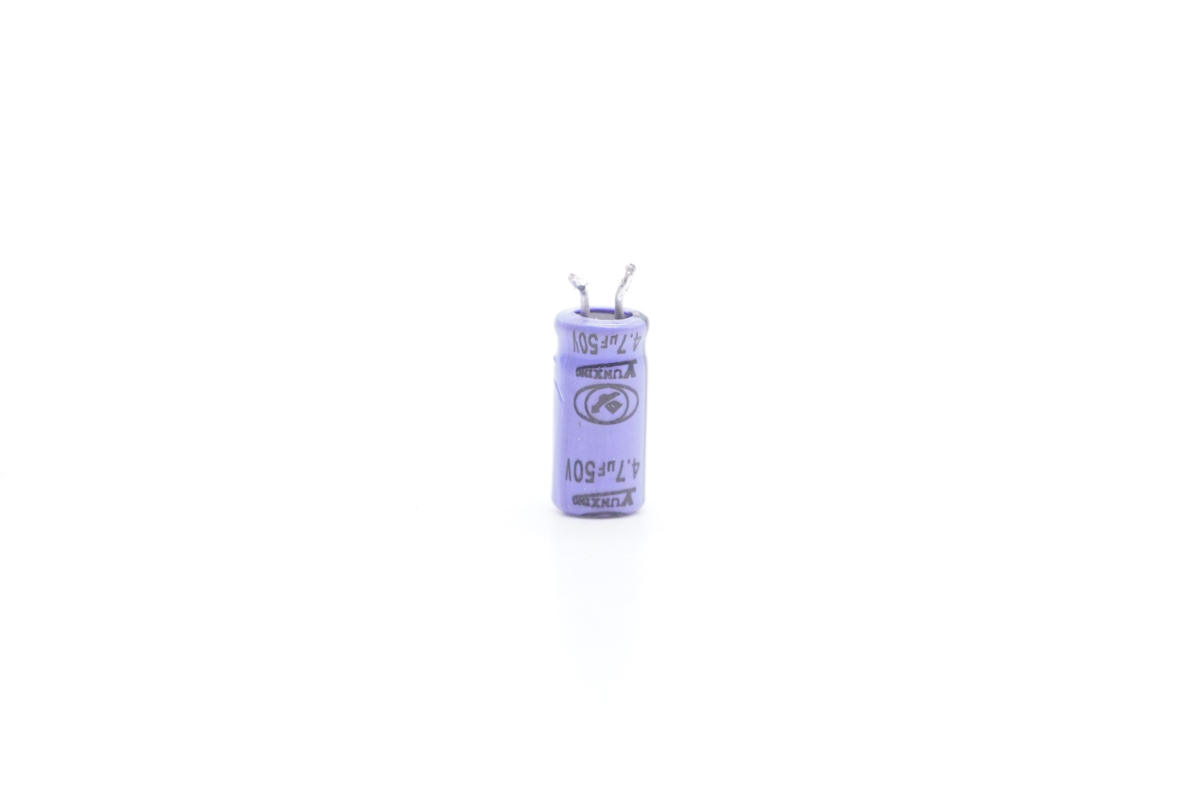

主控芯片供電電容規格為50V 4.7μF。

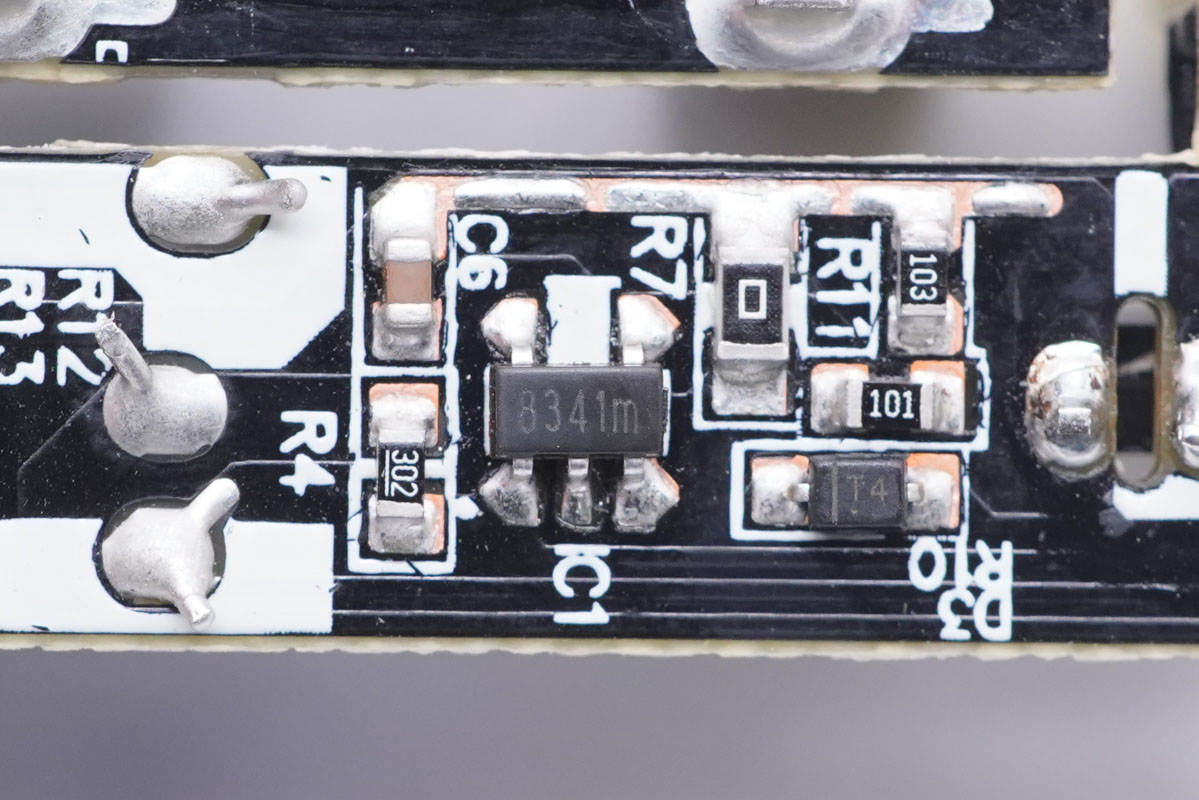

開關電源主控芯片特寫，絲印8341m。

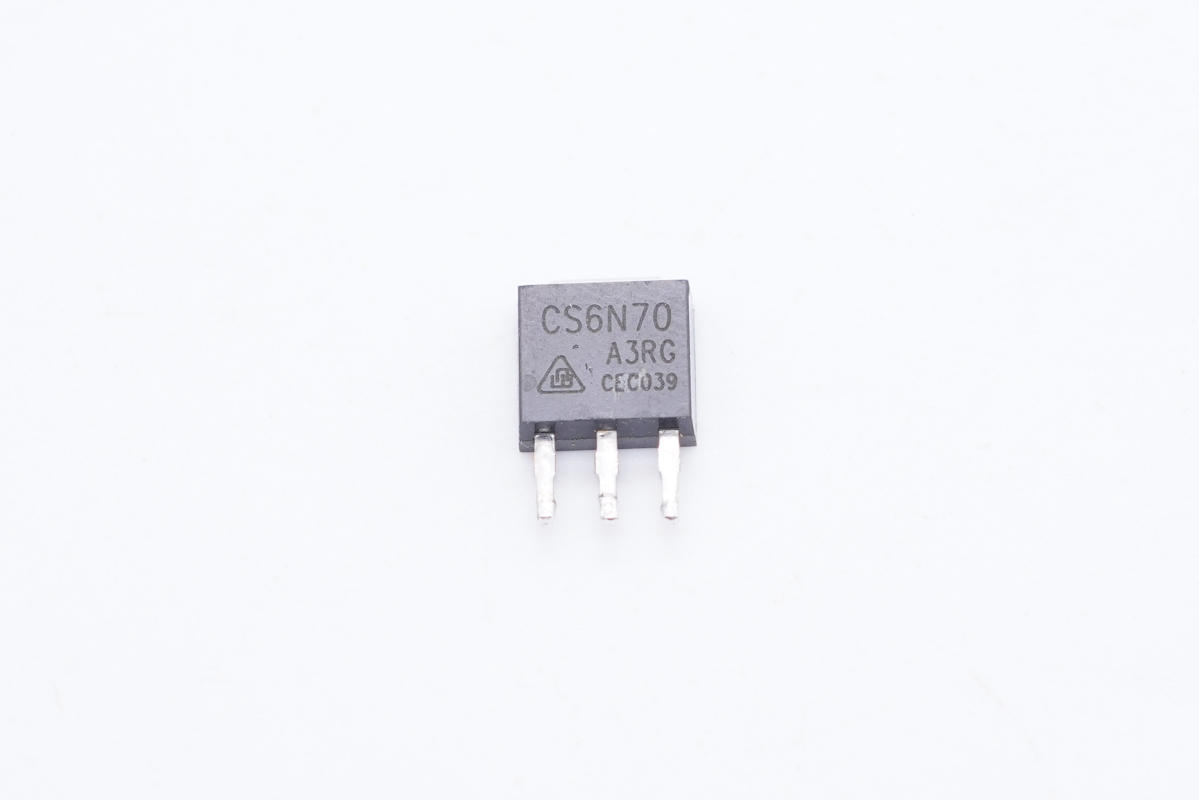

初級開關MOS管采用華潤微CS6N70A3R-G，耐壓700V，導阻1.28Ω。

主板另一端是變壓器。

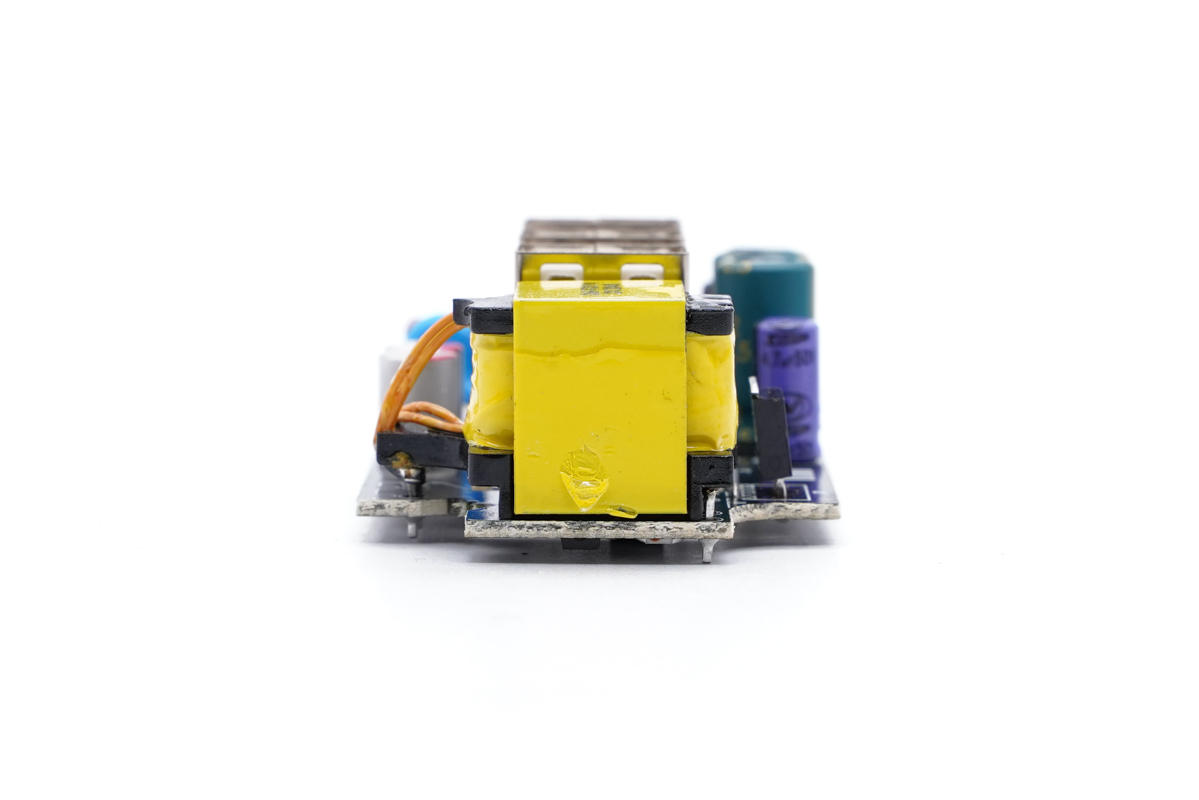

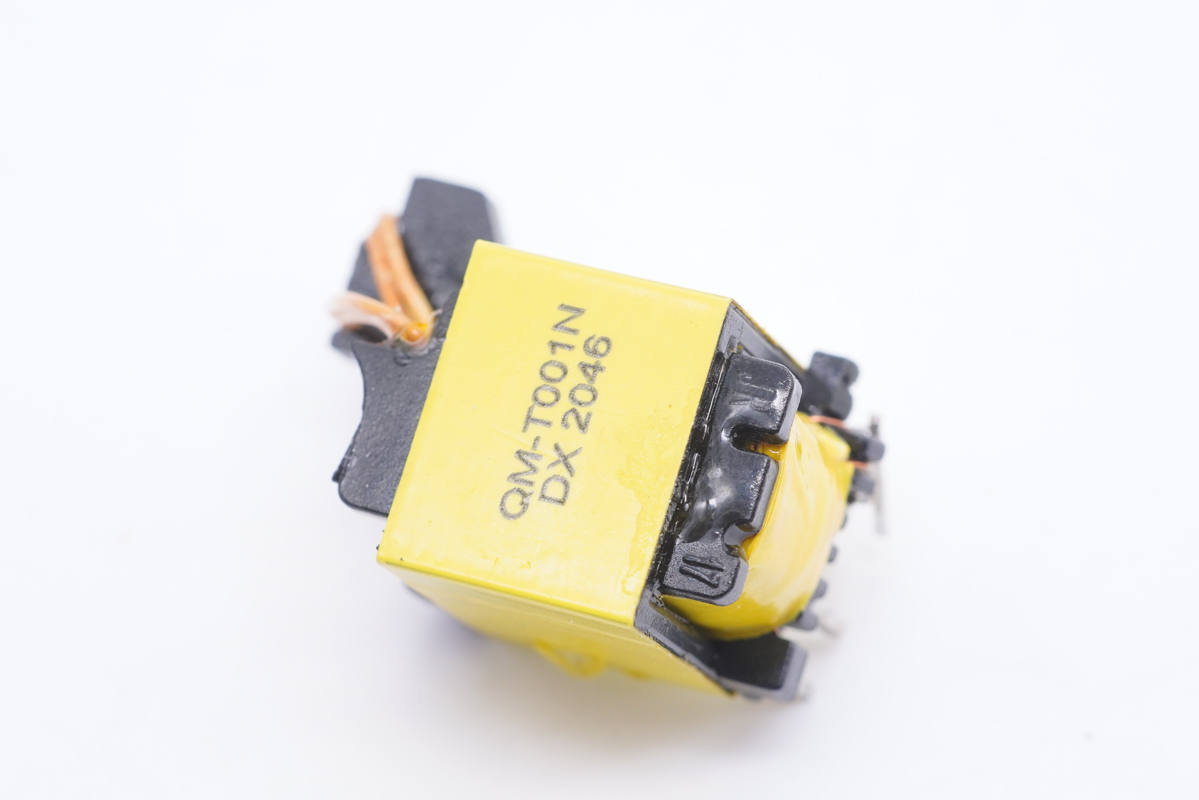

變壓器特寫。

PCB板另一側一覽，設有Y電容以及兩顆濾波固態電容。

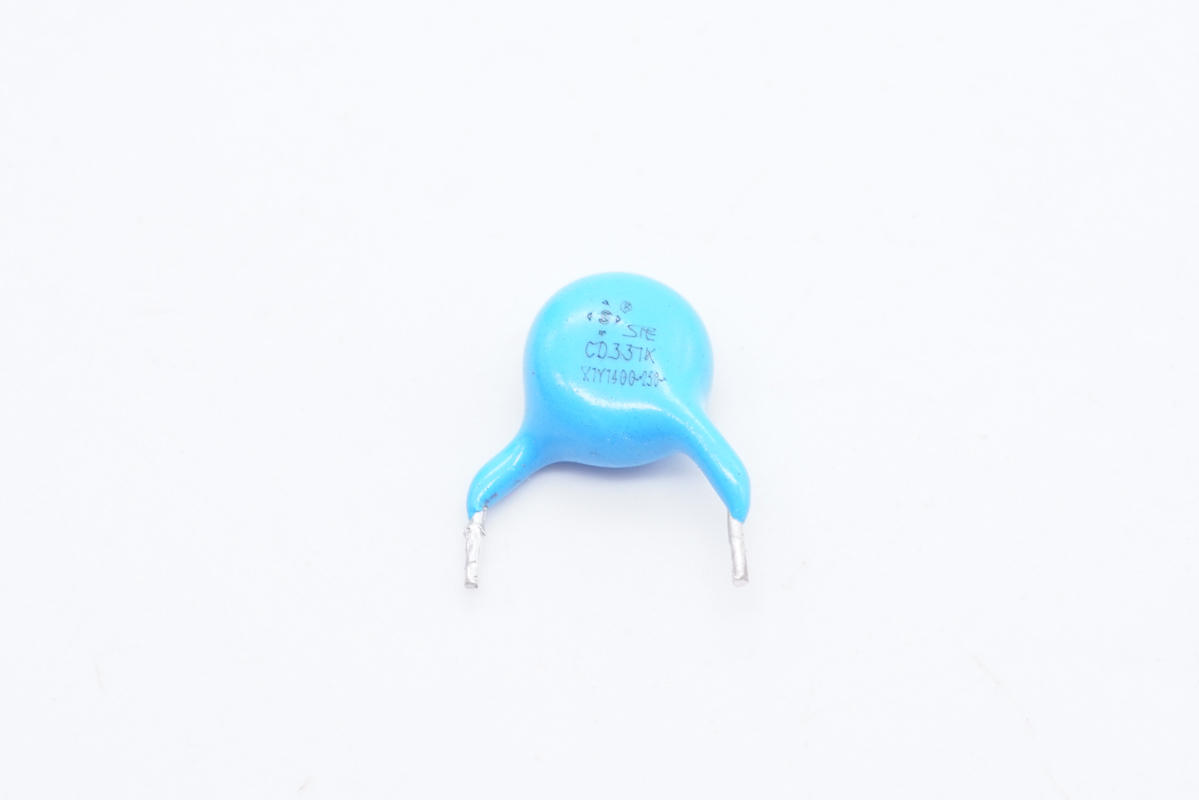

藍色Y電容特寫。

次級同步整流芯片來自FMD輝芒，型號FT8370CP，內置同步整流管和同步整流控制器，內置MOS管耐壓43V，導阻8mΩ，適用于5V3.4A輸出。采用ESOP8封裝。

輸出濾波固態電容來自福建云星電子，規格均為6.3V 470μF。

芯卓微 UC2632雙路自動識別IC。

另一顆單路自動識別芯片是UC2631。

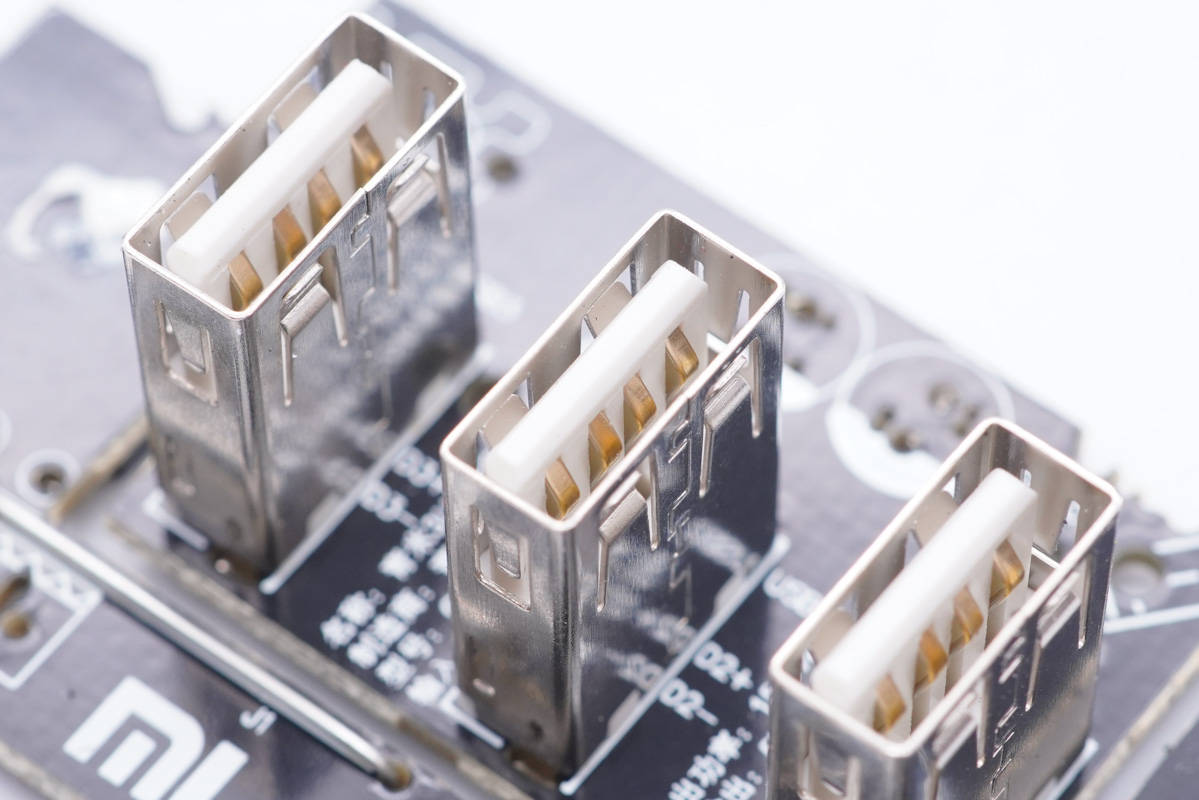

USB母座特寫。

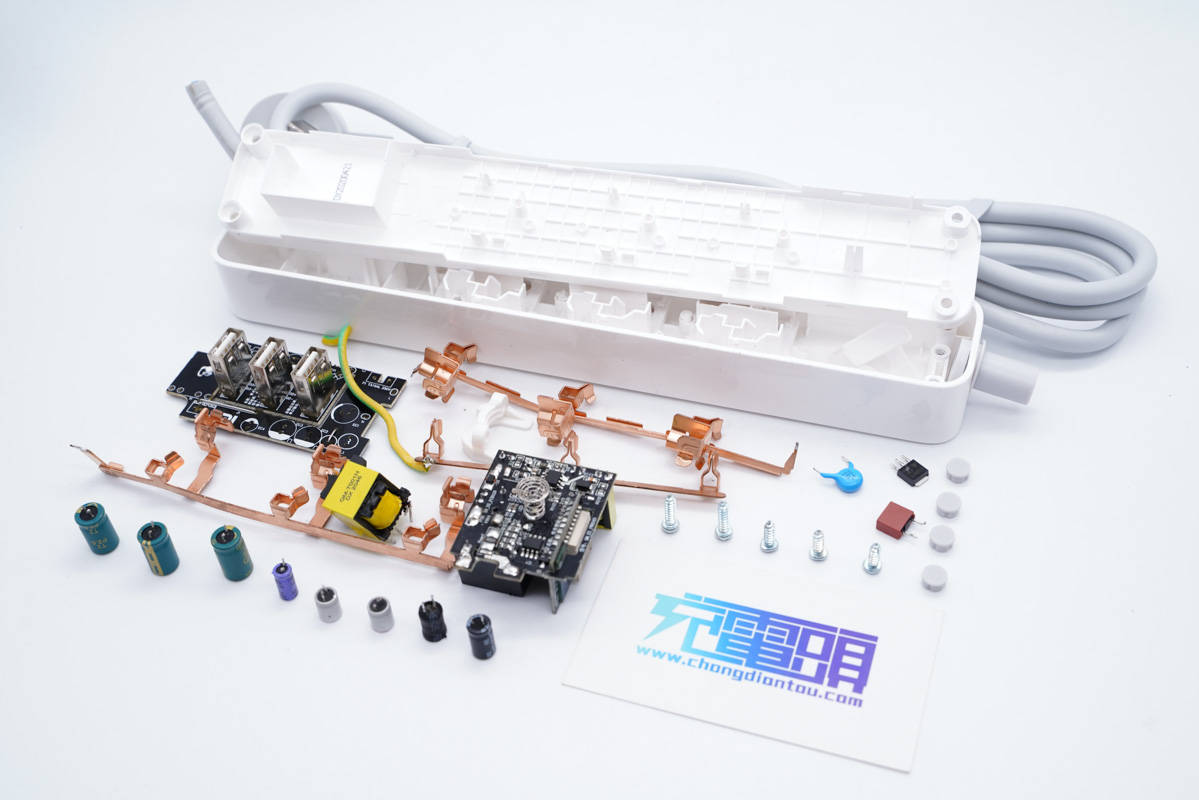

全部拆解完畢，來張全家福。

充電頭網拆解總結

aigo國民好物這款智能插線板全長約有2米，足夠支持生活中各種使用場景，而機身長條狀設計不占用桌面空間。插座配有總開關，電流超過10A會自動斷開；AC插孔全部帶有安全門，單孔需75N（約15斤）以上力才能打開，有效避免家里小朋友誤觸。

配備的三個USB接口可以拿來給耳機、設備等小型設備供電，緩解手上充電器壓力。最大承載功率2500W，滿足大部分居家辦公日常所需。此外這款插座還能連接APP使用，讓一款冰冷冷的產品變得智能化，使用更安全、更省心也更節能。

充電頭網通過拆解了解到，aigo國民好物這款智能插線板電源線鎖扣軋緊，內部采用優質一體化銅帶，具有彈性好、導電性強、耐磨損等優點，此外設有繼電器電路，采用了匯龍倉的繼電器。充電器部分布局清晰，采用了華潤微高壓MOS管，云星電子固態電容進行輸出濾波，USB母座過孔焊接。
