作為蘋果推薦的數碼配件品牌，belkin貝爾金推出了不少經典電源配件產品，深受果粉用戶的喜愛。面對iPhone 12不標配充電器這一大環境，近期貝爾金推出了一款40W雙C口快充充電器。

這款充電器的最大優點是兩個USB-C口都能支持iPhone 12 20W快充，而且同時輸出不掉電，可滿足兩臺iPhone 12同時20W快充，適合雙持黨或男女朋友等用戶群體。下面充電頭網就對這款充電器進行詳細拆解，看看其做工用料如何。

一、貝爾金40W雙口快充充電器外觀

貝爾金40W雙C口充電器采用PC阻燃材質白色外殼，輸入端外殼亮面設計，其余部分為磨砂處理，機身上下兩側弧面過渡，輸入輸出端棱邊分明。

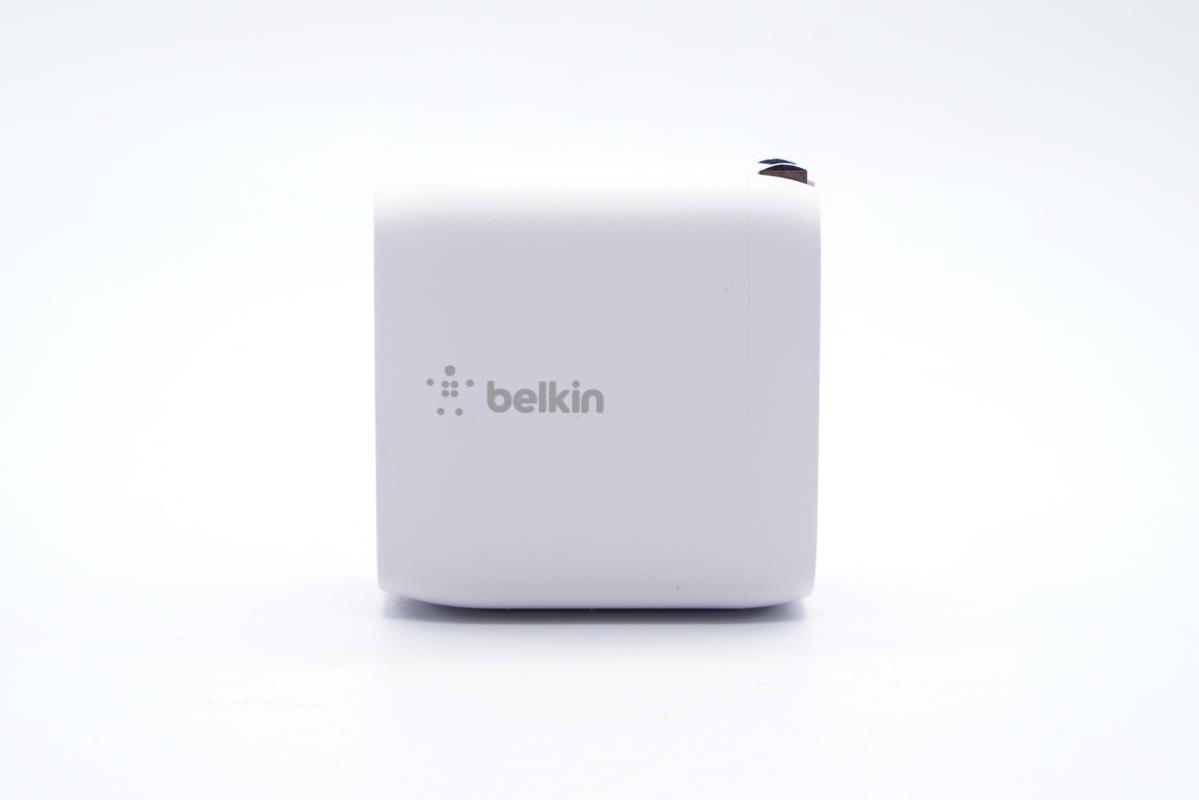

機身正面設計有belkin品牌。

輸入端采用可折疊國標插腳，攜帶方便且不會刮傷其它電子產品。

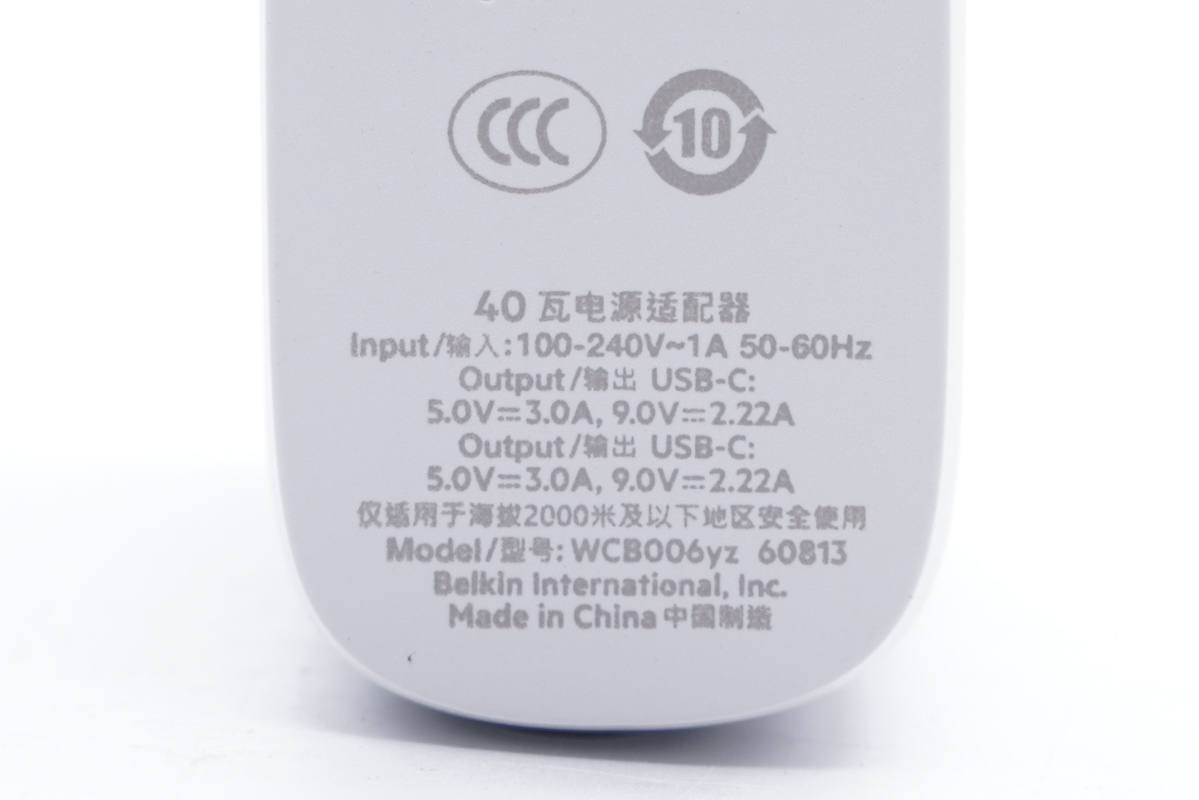

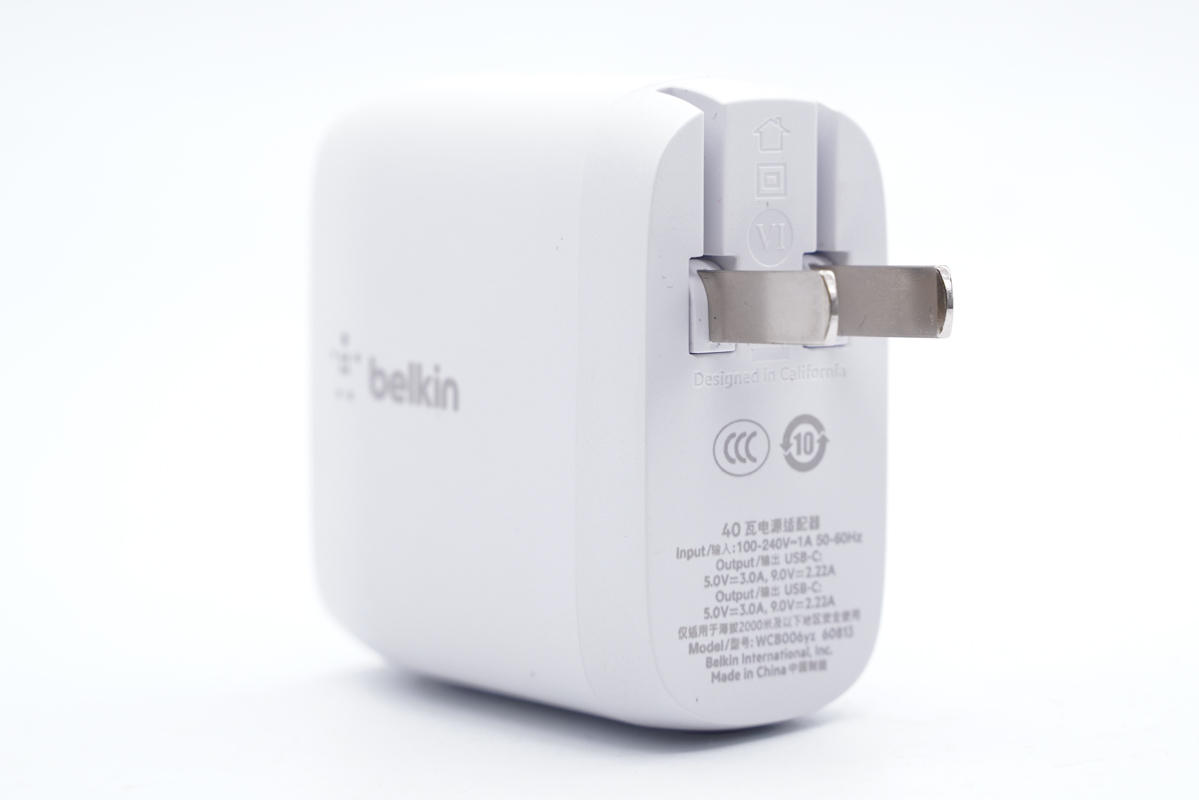

輸入端外殼標注產品的參數信息

型號：WCB006yz 60813

輸入：100-240V 50/60Hz 1A

USB-C1/C2輸出：5V3A 、9V2.22A

產品已經通過了CCC認證。

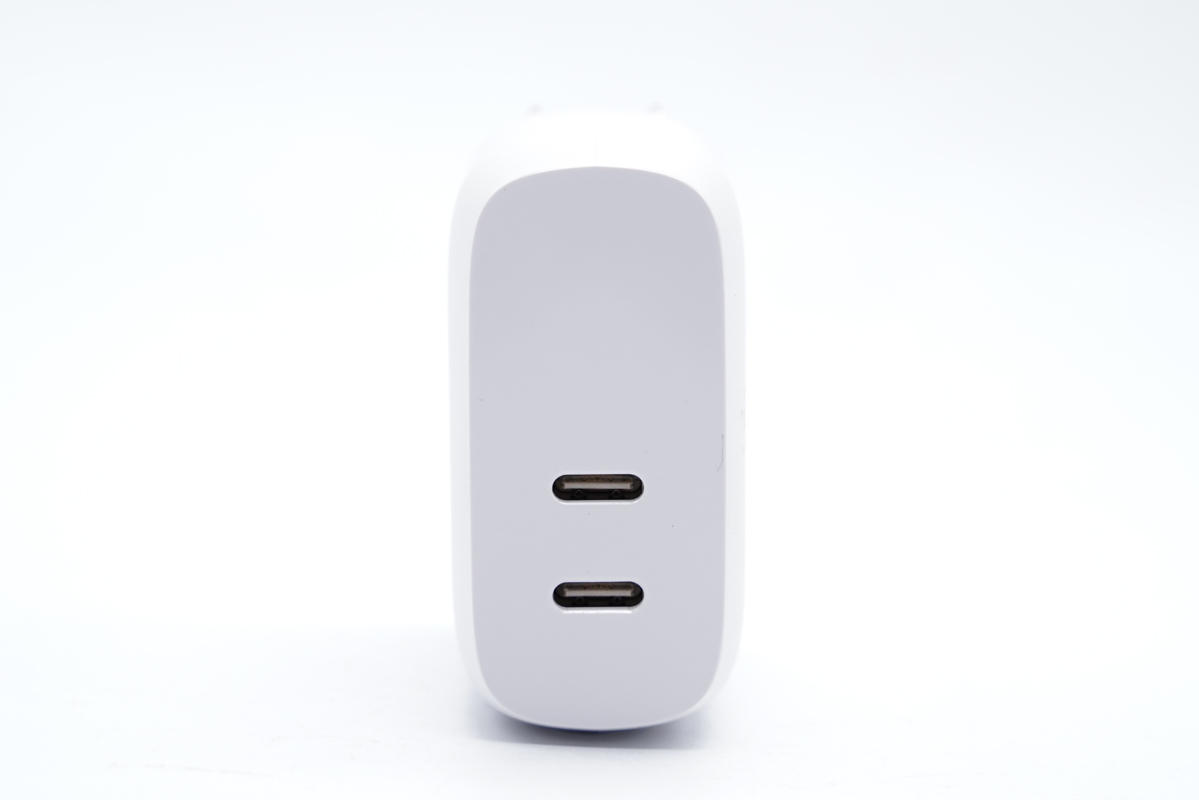

頂面配有兩個USB-C接口，白色膠芯不露銅。

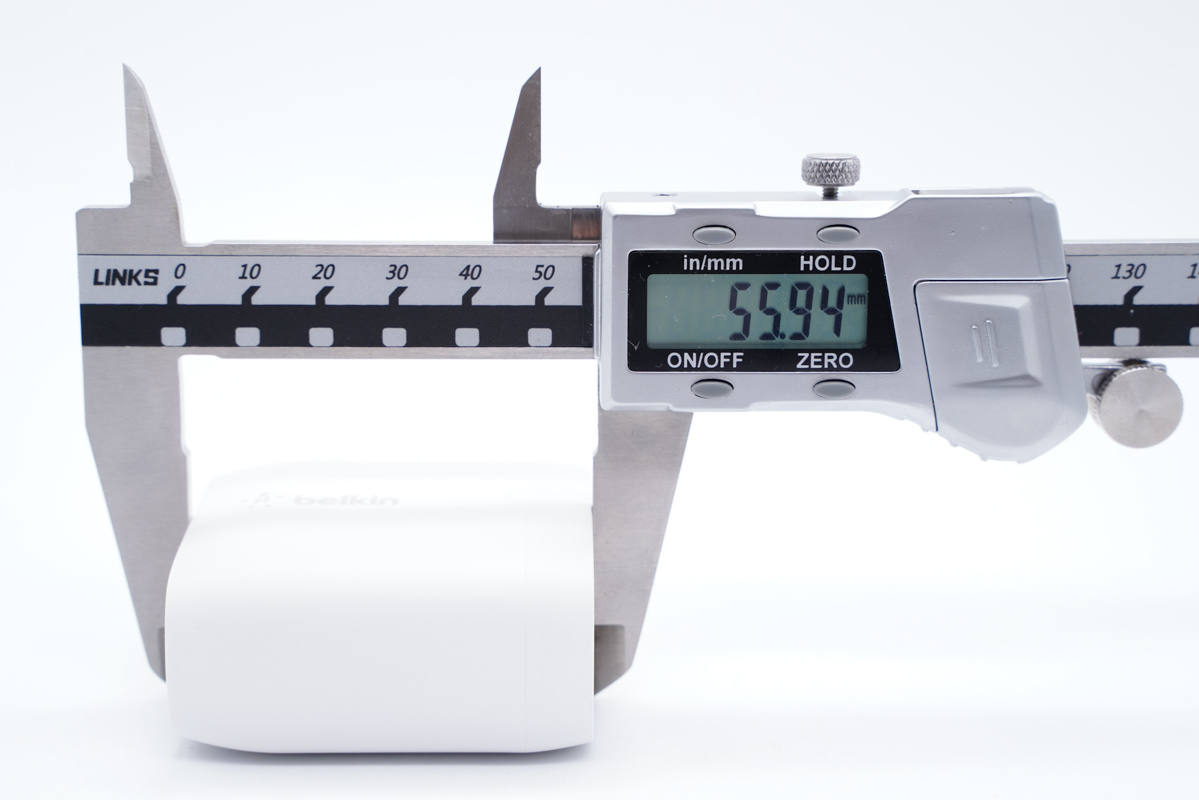

實測充電器機身高度為55.94mm。

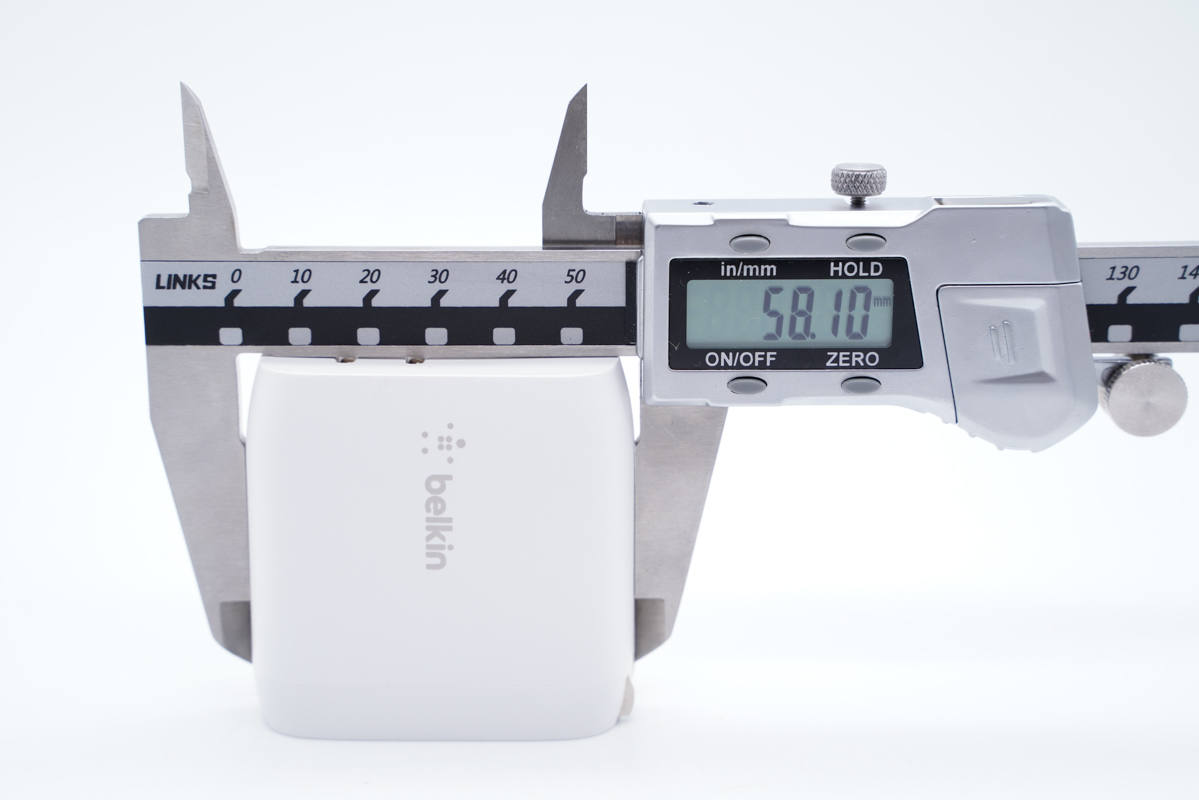

寬度為58.1mm。

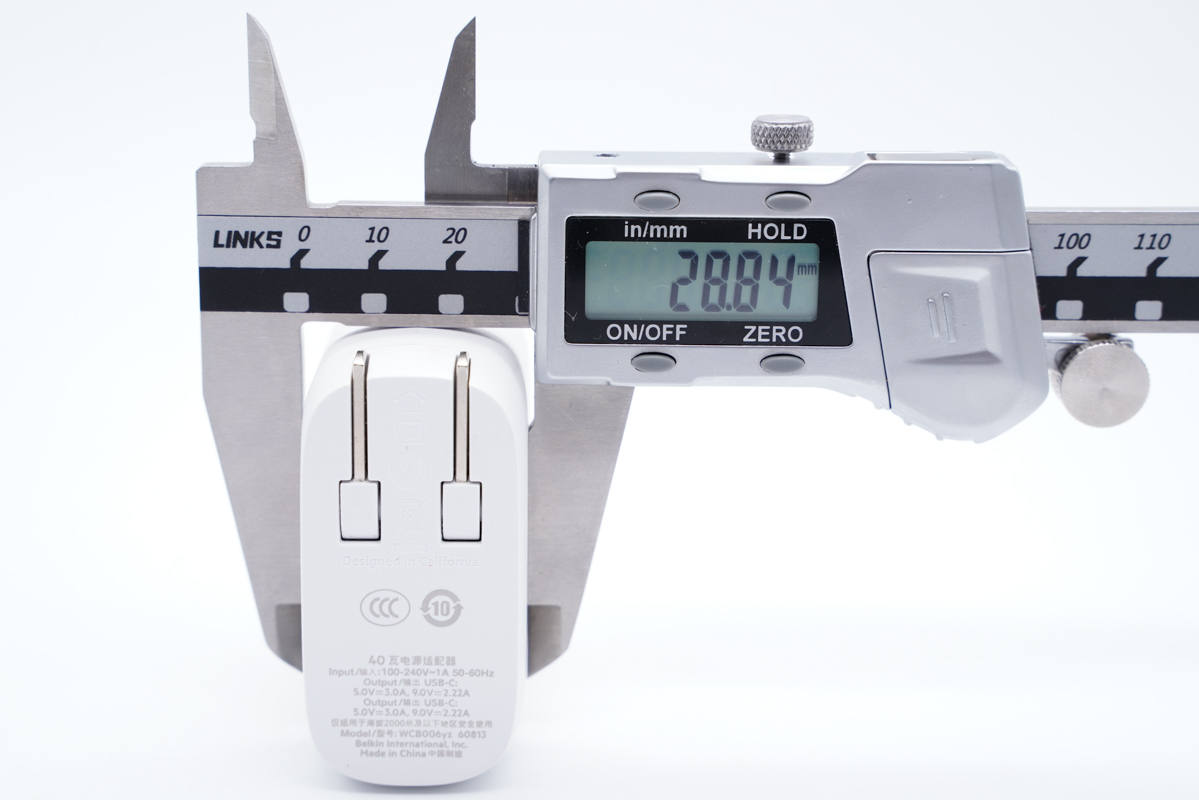

厚度為28.84mm。

整體比蘋果20W充電器（左）大一些，和蘋果30W充電器（右）大小相當。

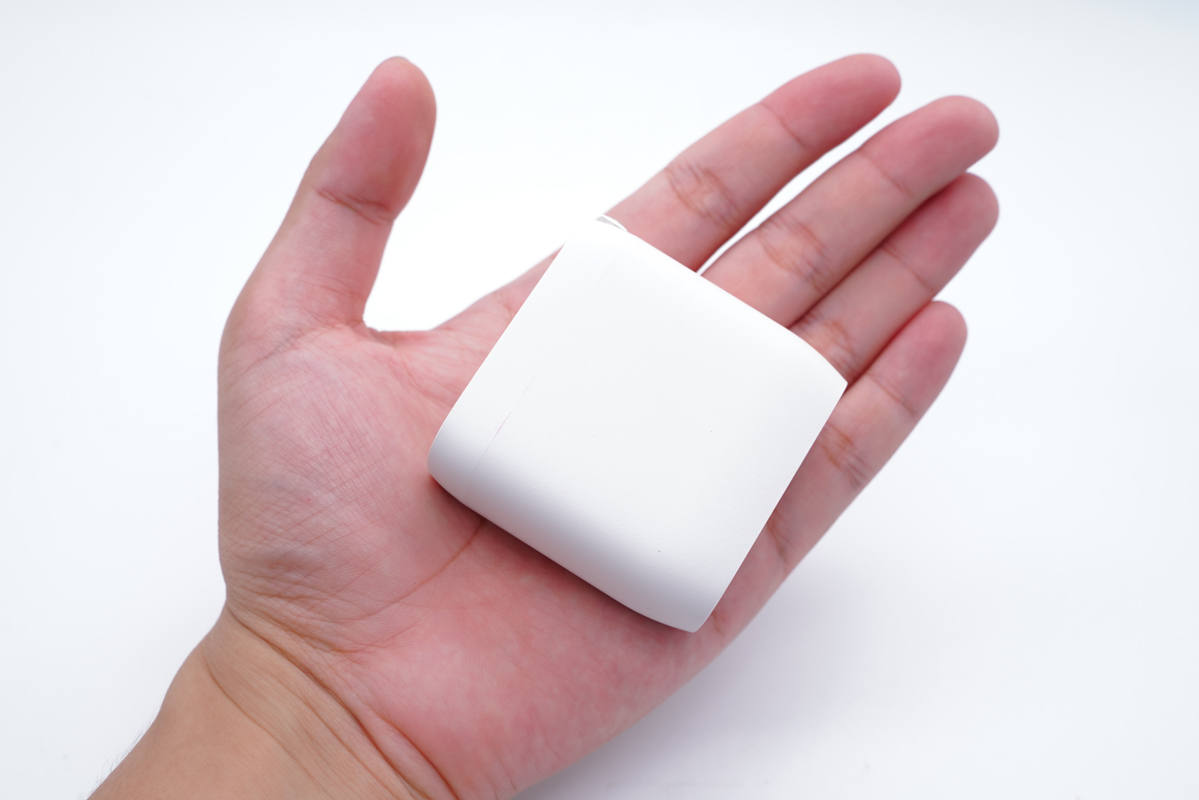

拿在手上的直觀感受。

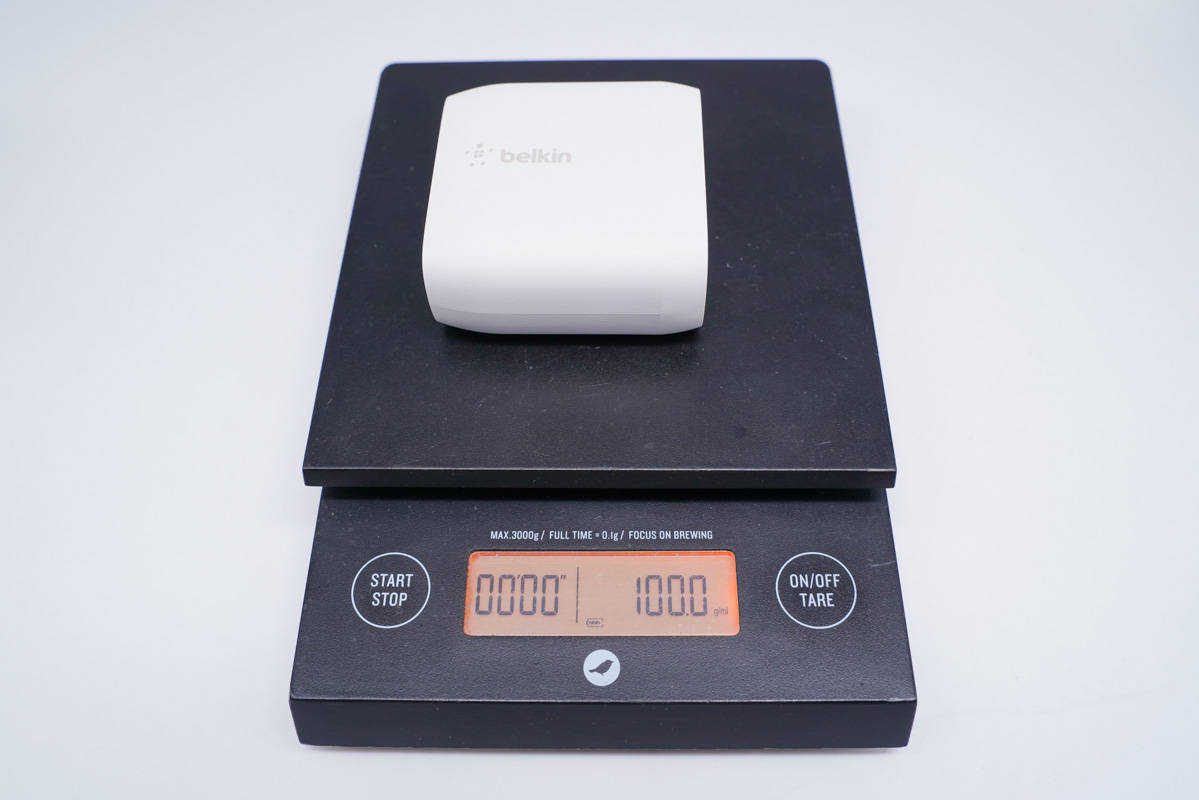

凈重約為100g。

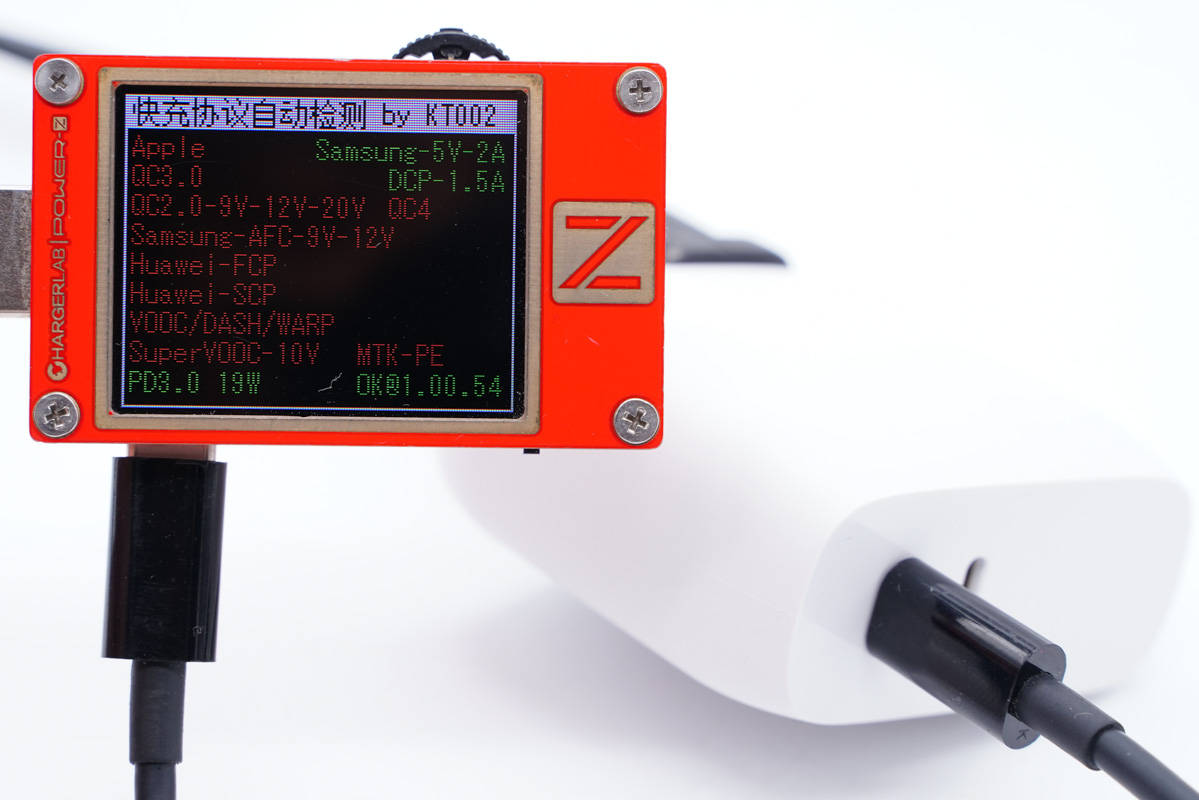

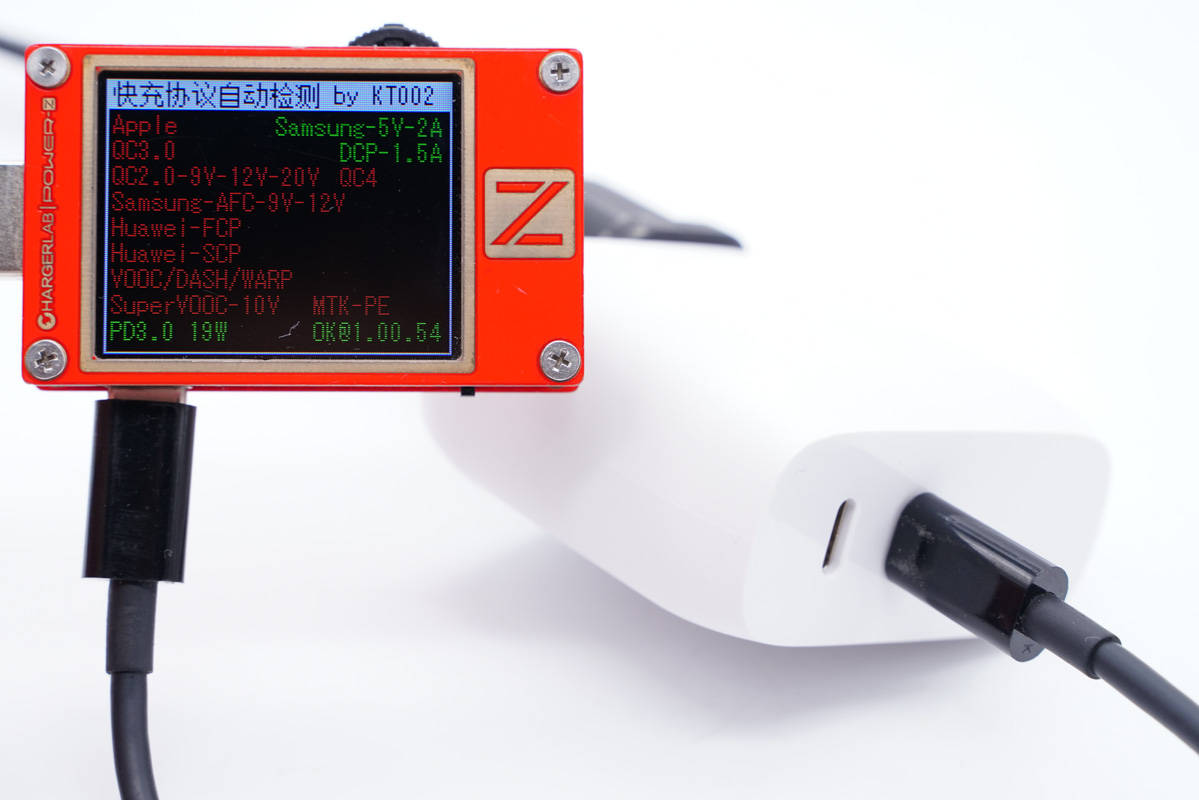

使用ChargerLAB POWER-Z KT002檢測USB-C口支持Samsung 5V2A、DCP協議，以及PD3.0快充協議。

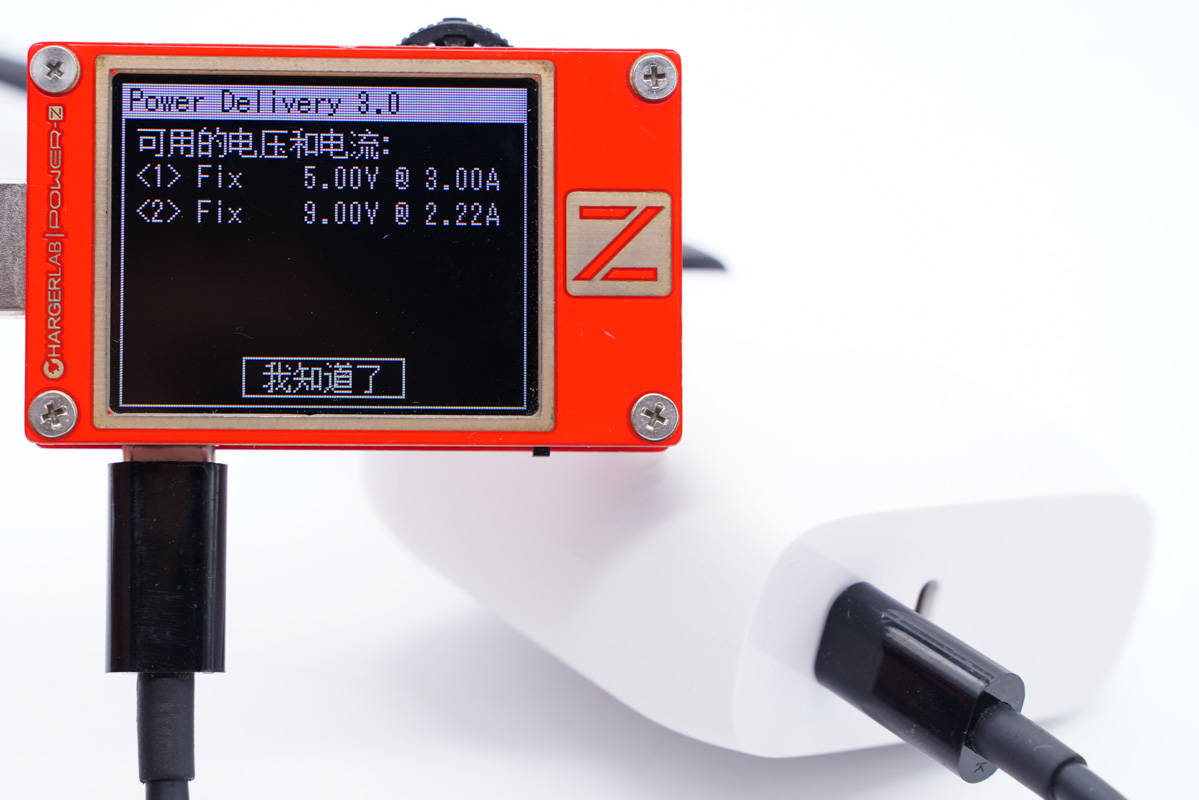

此外PDO報文顯示C口還具備5V3A、9V2.22A兩組固定電壓檔位。

另外使用KT002測得另一個C口輸出協議一樣。

PDO報文也相同。即兩個C口性能完全一樣，都支持20W快充，而且既可盲插又可同時為兩臺iPhone 12進行20W快充，總輸出40W不掉電。

二、貝爾金40W雙口快充充電器拆解

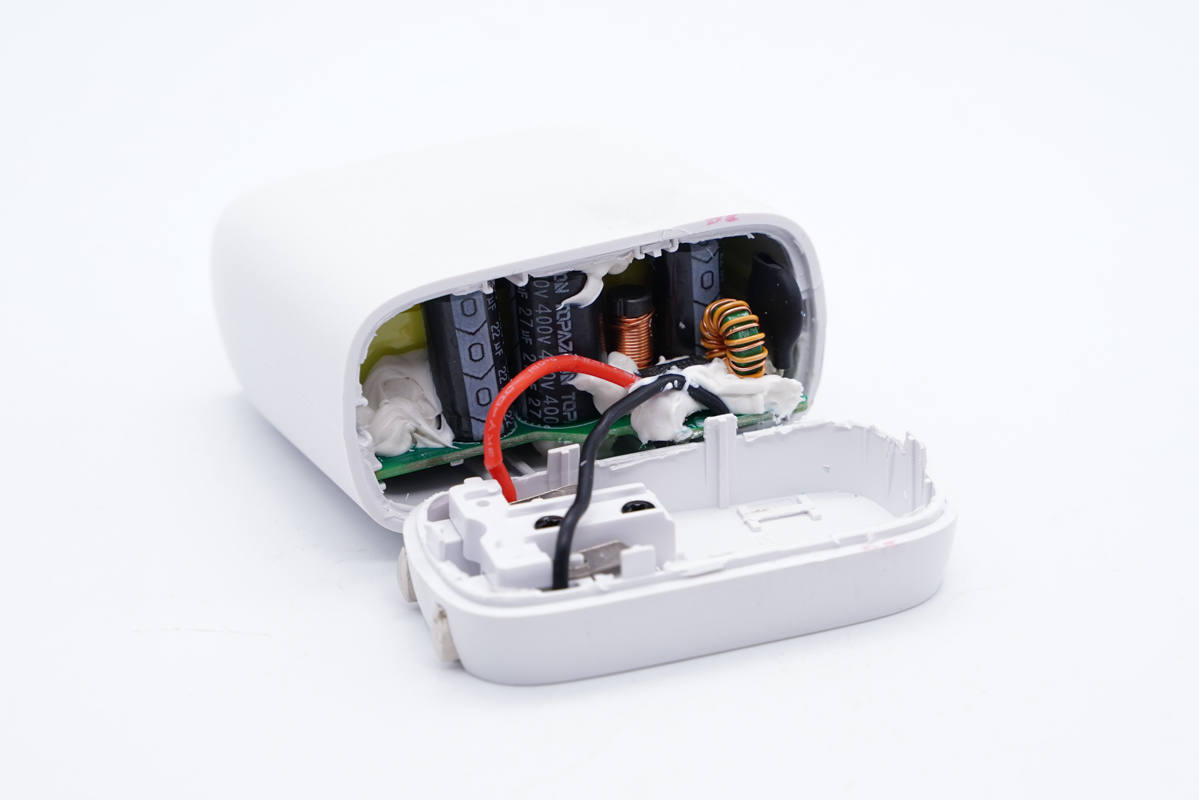

將輸入端外殼拆開，插腳和PCB板使用紅黑AC導線連接，并且焊接處打膠加固。

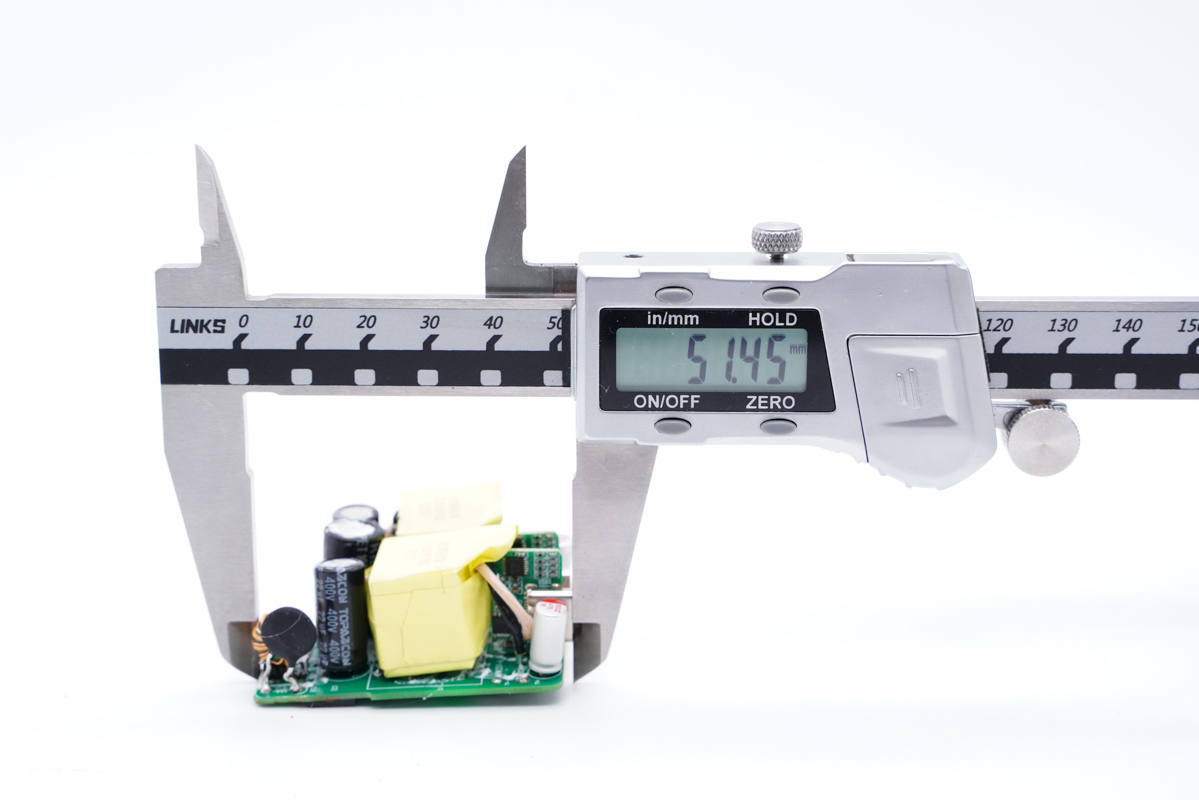

測得模塊長度為51.45mm。

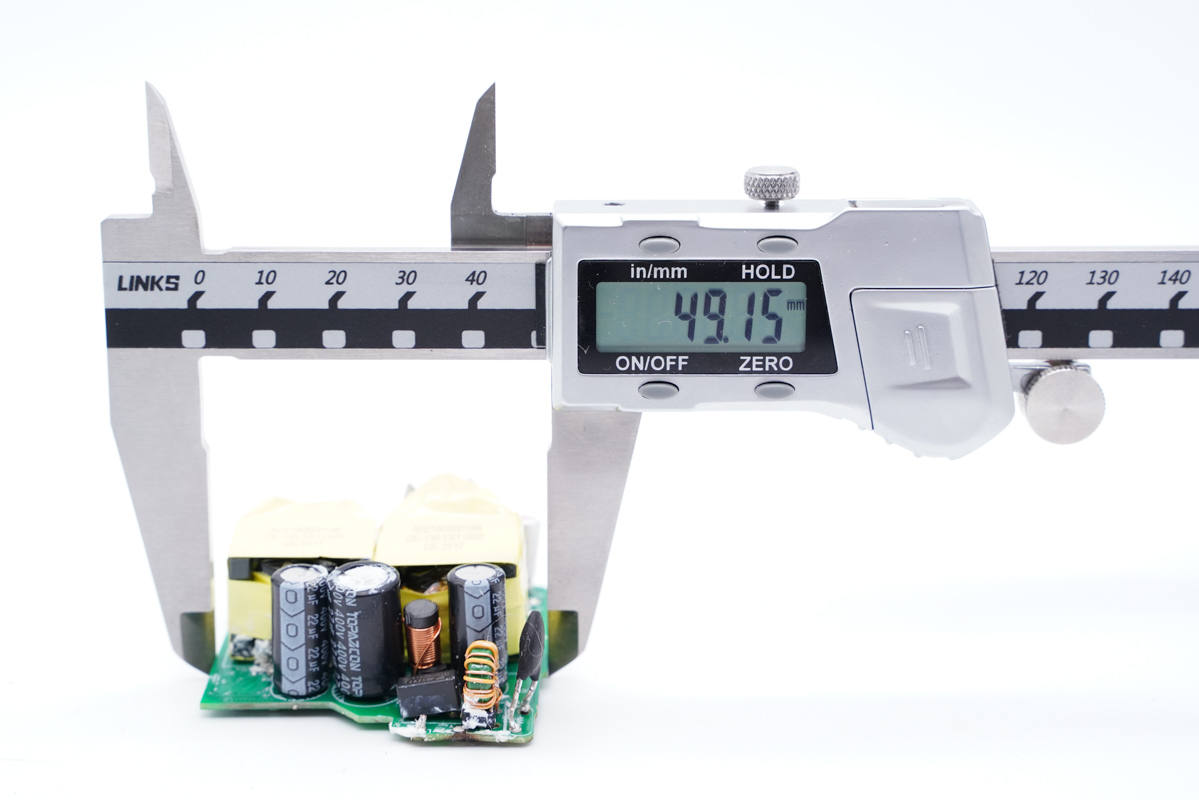

寬度為49.15mm。

厚度為21.17mm。

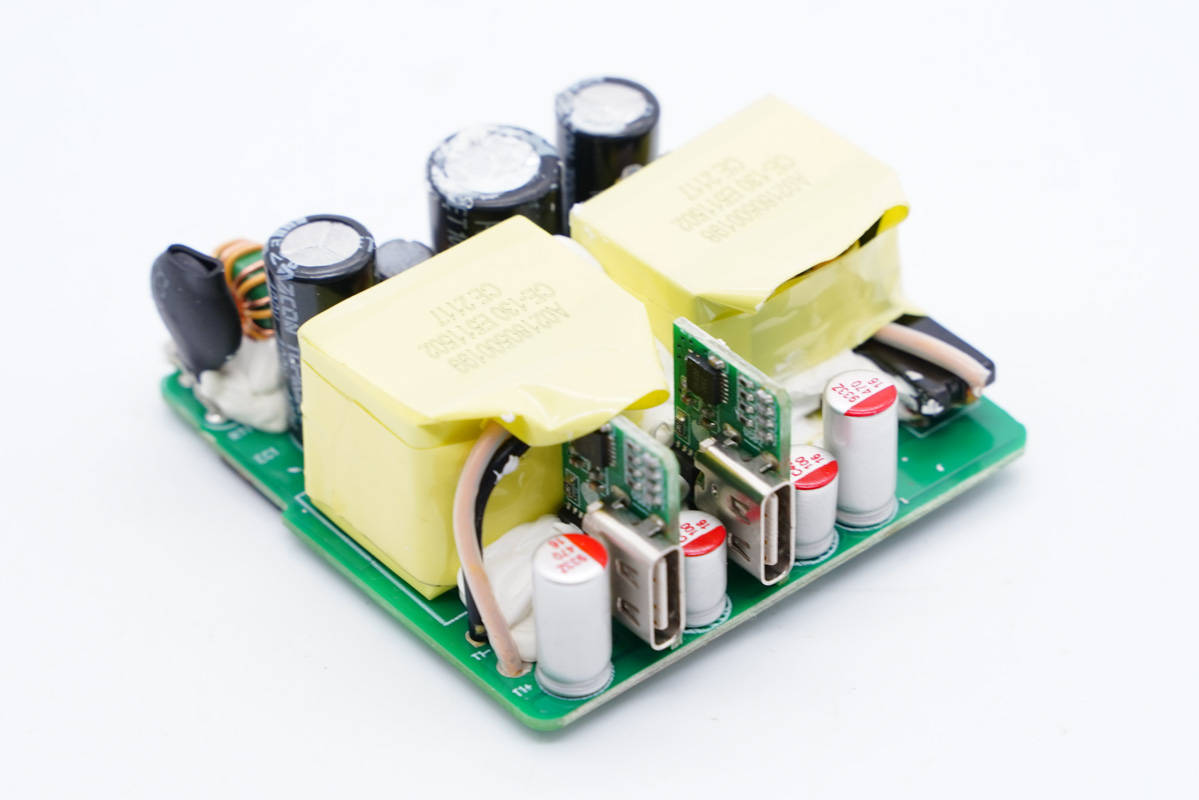

PCB板正面一覽，兩個變壓器，十分明顯的兩路獨立的開關電源電路，這也是這款充電器能夠同時雙口輸出20W不掉電的原因。

主板背面一覽，光耦、貼片Y電容橫跨初次級，兩路開關電源電路方案相同，且集成度高，顯得主板背面相當簡潔。

輸入端一覽，設有延時保險絲、共模電感、NTC浪涌抑制電阻、濾波電容等器件。

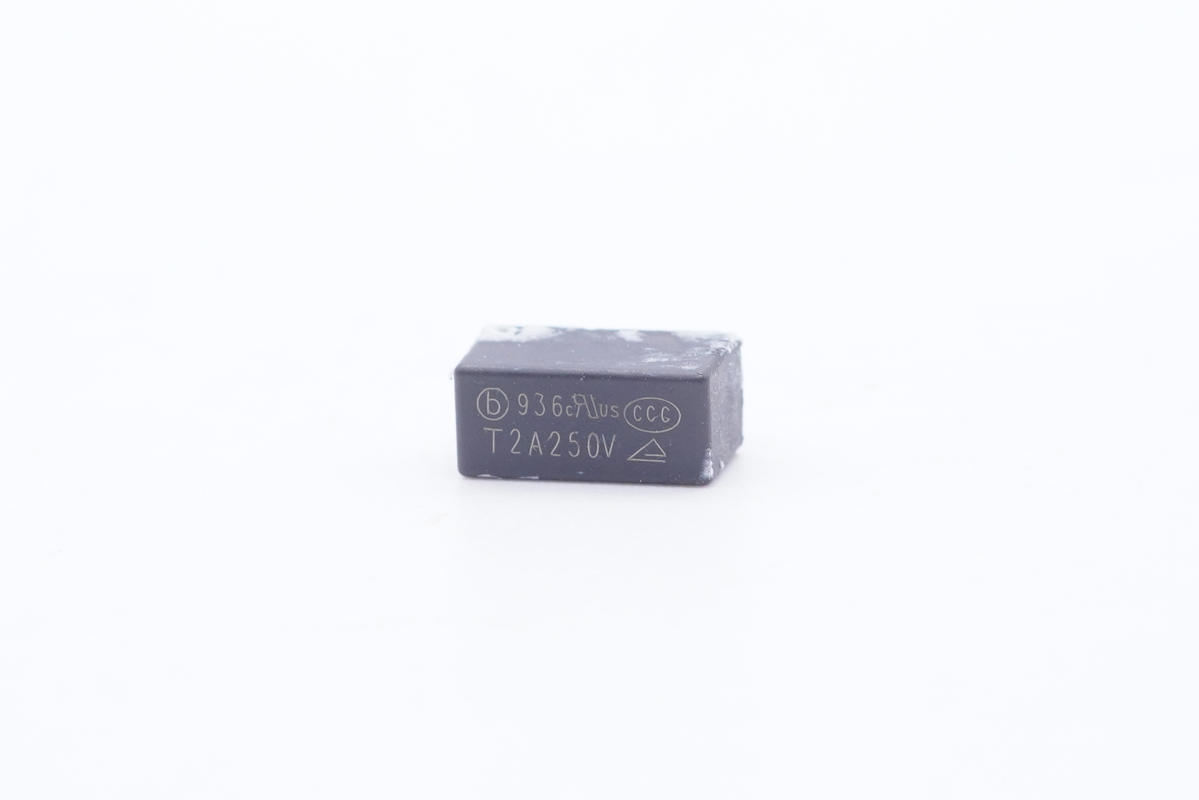

延時保險絲規格為2A 250V。

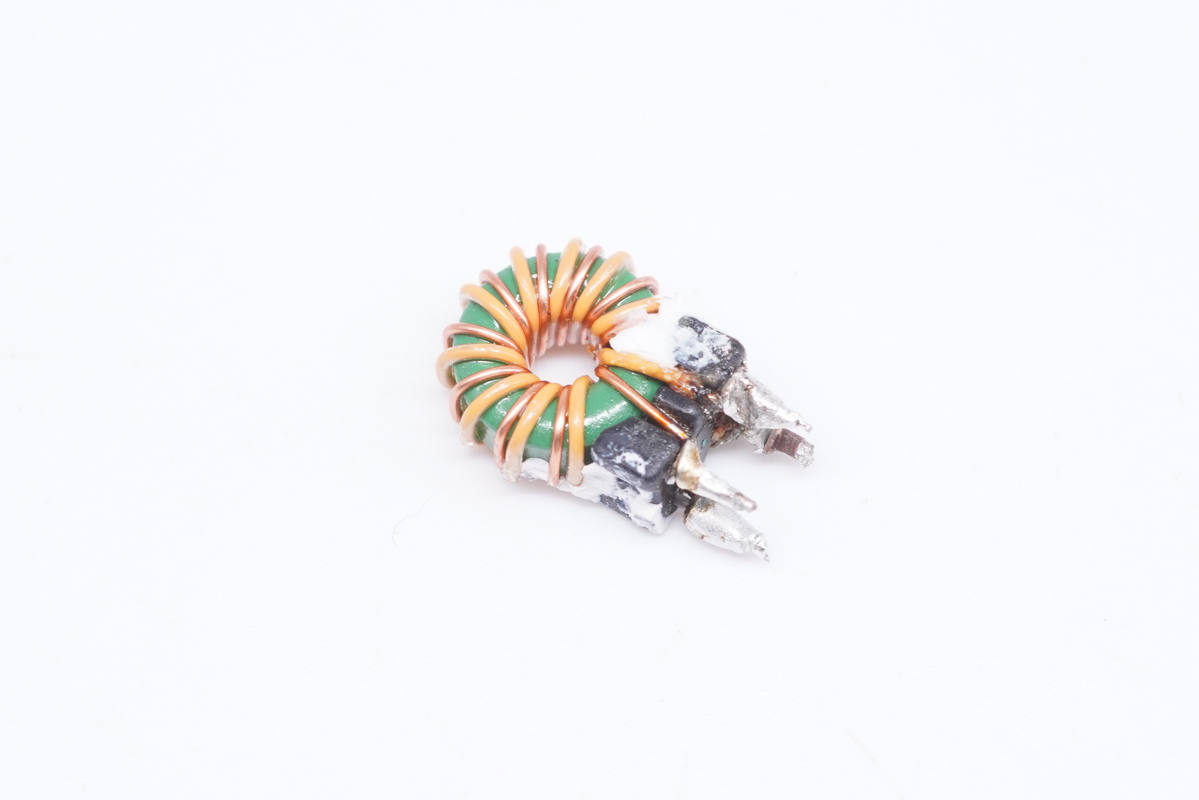

共模電感雙線繞制，用于濾除EMI干擾。

NTC浪涌抑制電阻特寫，用于抑制上電浪涌電流。

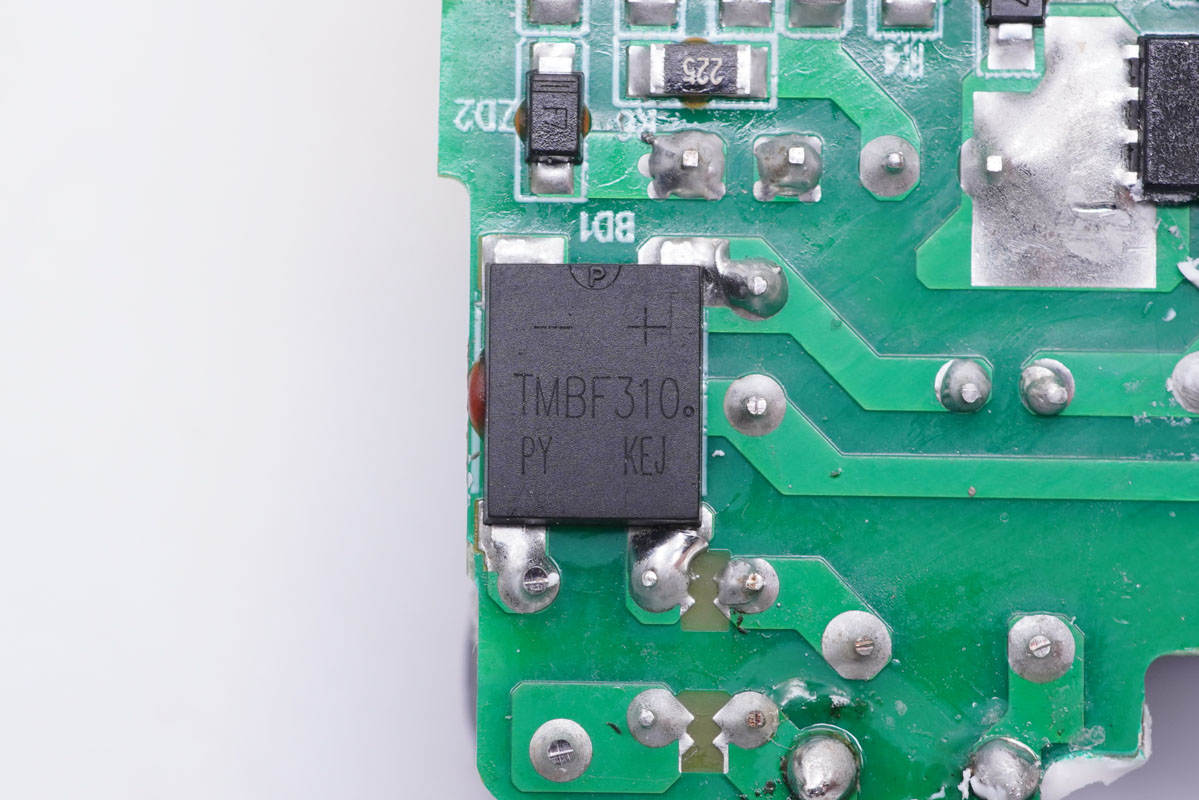

TMBF310整流橋特寫。

三顆高壓濾波電解電容來自TOPAZCON黃寶石，規格分別為400V 27μF和400V 22μF。

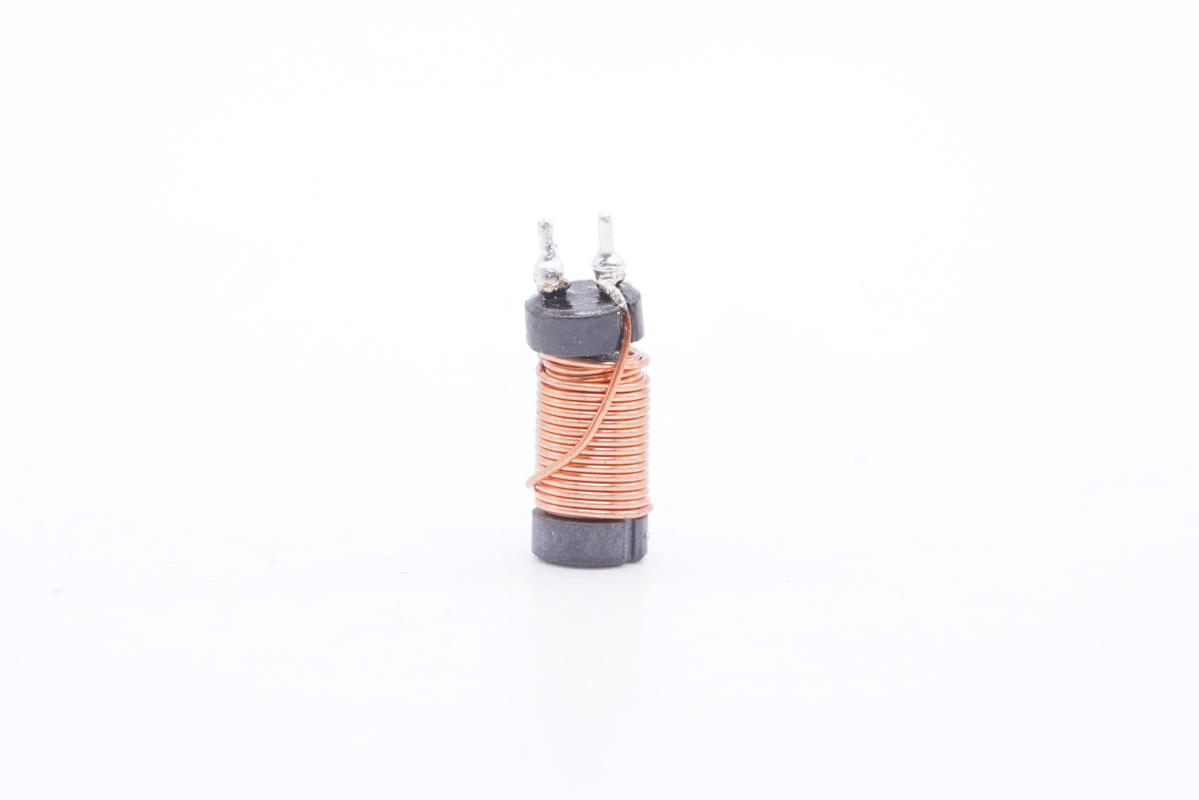

工字電感特寫。

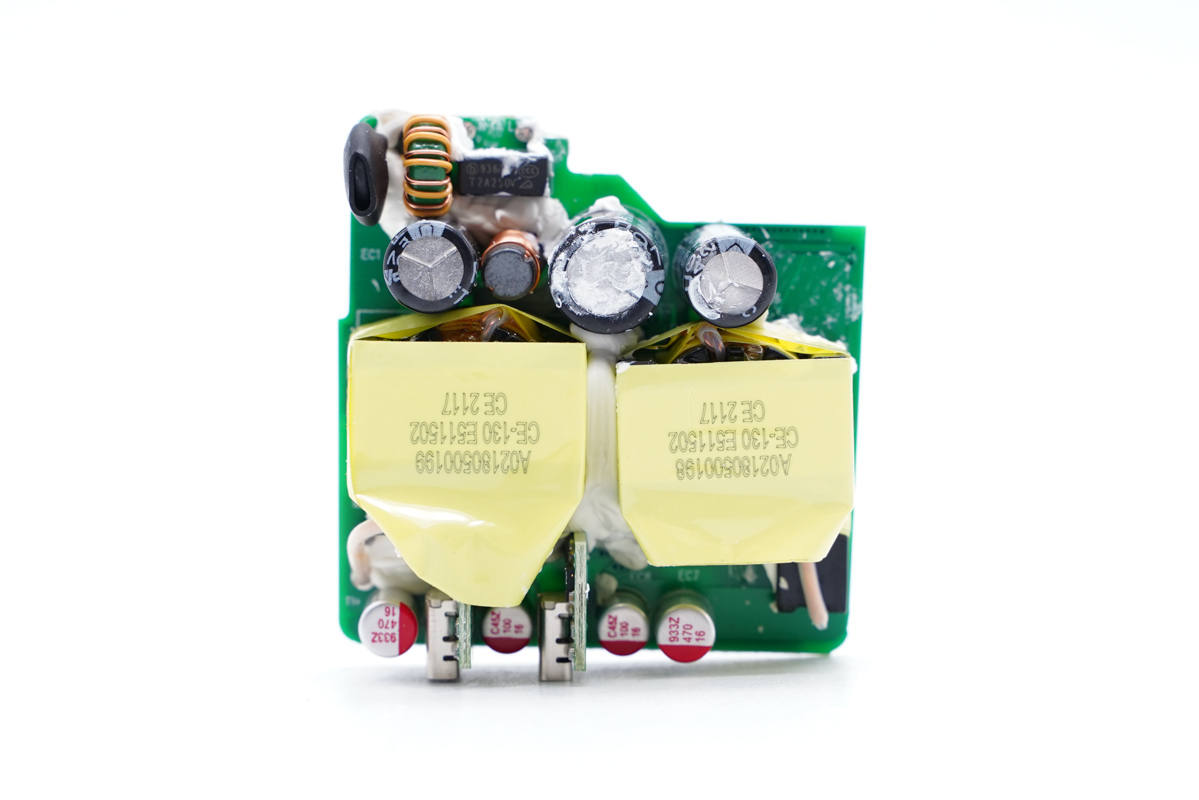

主板中間是兩個變壓器，輸出端兩個USB-C母座均焊接在小板上。另外還有兩組輸出濾波固態電容，打膠固定。

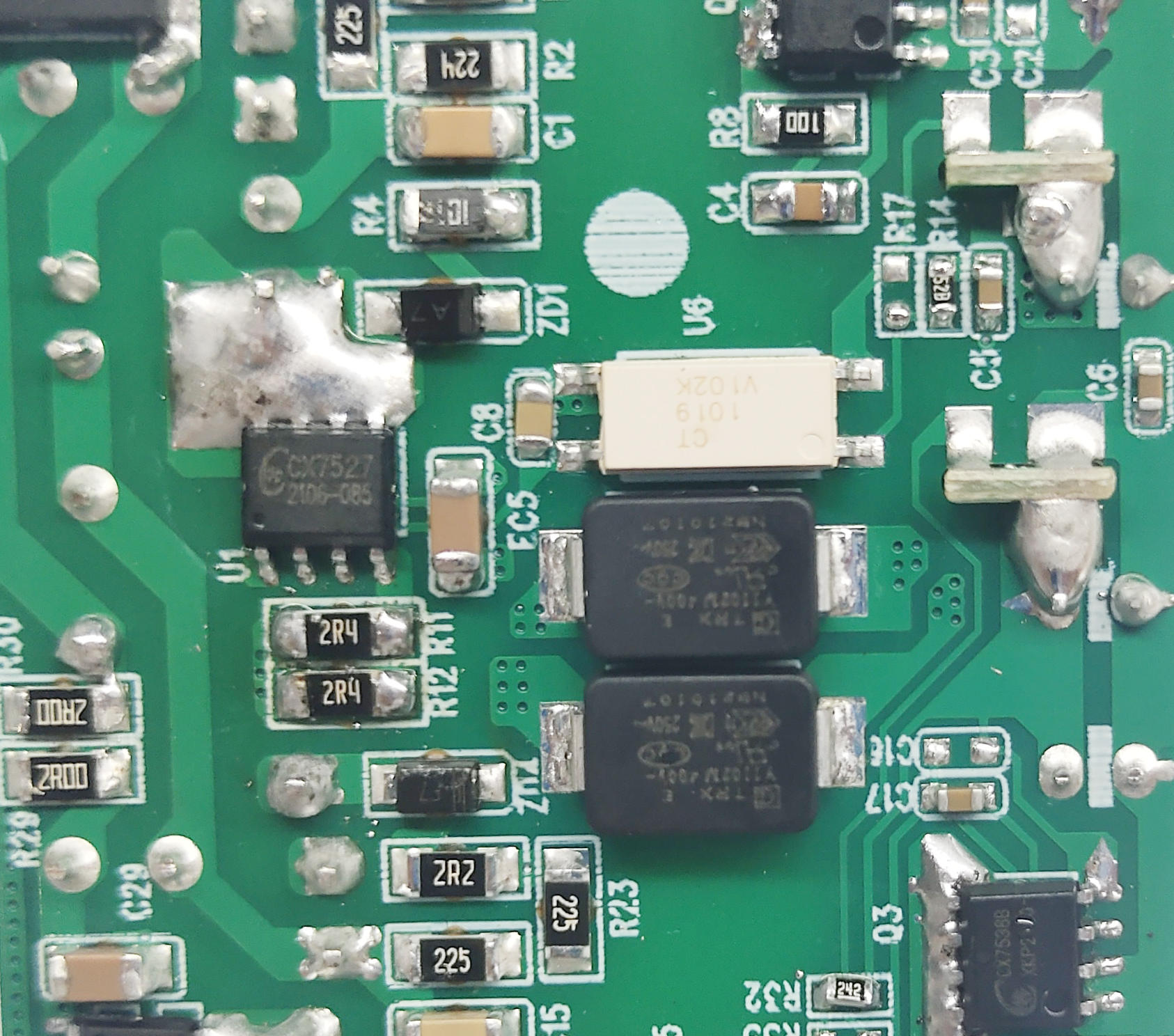

充電器主控芯片采用誠芯微CX7527，這是一顆電流模式PWM控制芯片，內置650V高壓超級硅，應用于功率在20W以內的方案。 在PWM模式下工作于固定開關頻率，這個頻率是由內部精確設定。在空載或者輕載時，工作頻率由IC內部調整。

CX7527可以工作在綠色模式，以此來減小輕載時的損耗，提高整機的工作效率。在啟動和工作時只需要很小的電流，可以在啟動電路中使用一個很大的電阻，以此來進一步減小待機時的功耗。芯片內置有斜坡補償電路，當電路工作于大占空比時， 避免次諧波振蕩的發生，改善系統的穩定性。

CX7527內置有前沿消隱時（Leading-edge blanking time），消除緩沖網絡中的二極管反向恢復電流對電路的影響。 采用了抖頻技術，能夠有效改善系統的EMI性能。系統的跳頻頻率設置在音頻(22KHz)以上，在工作時可以避免系統產生噪音。

CX7527內置多種保護，包括逐周期限流保護（OCP），過壓保護（VDD OVP），VDD過壓箝位，欠壓保護（UVLO），過溫保護（OTP）以及次級二級管短路保護等，通過內部的軟驅動結 構可以更好的改善系統的 EMI 特性。?

充電頭網通過拆解了解到，采用誠芯微科技快充方案的還有新斯寶18W 1A1C快充充電器、佳域20W迷你PD快充充電器、羽博20W 1A1C快充充電器、飛利浦迷你20W快充充電器、第一衛20W快充小冰粒充電器等產品，此外誠芯微20W PD快充方案被多家知名品牌采用。

另一顆主控芯片特寫。

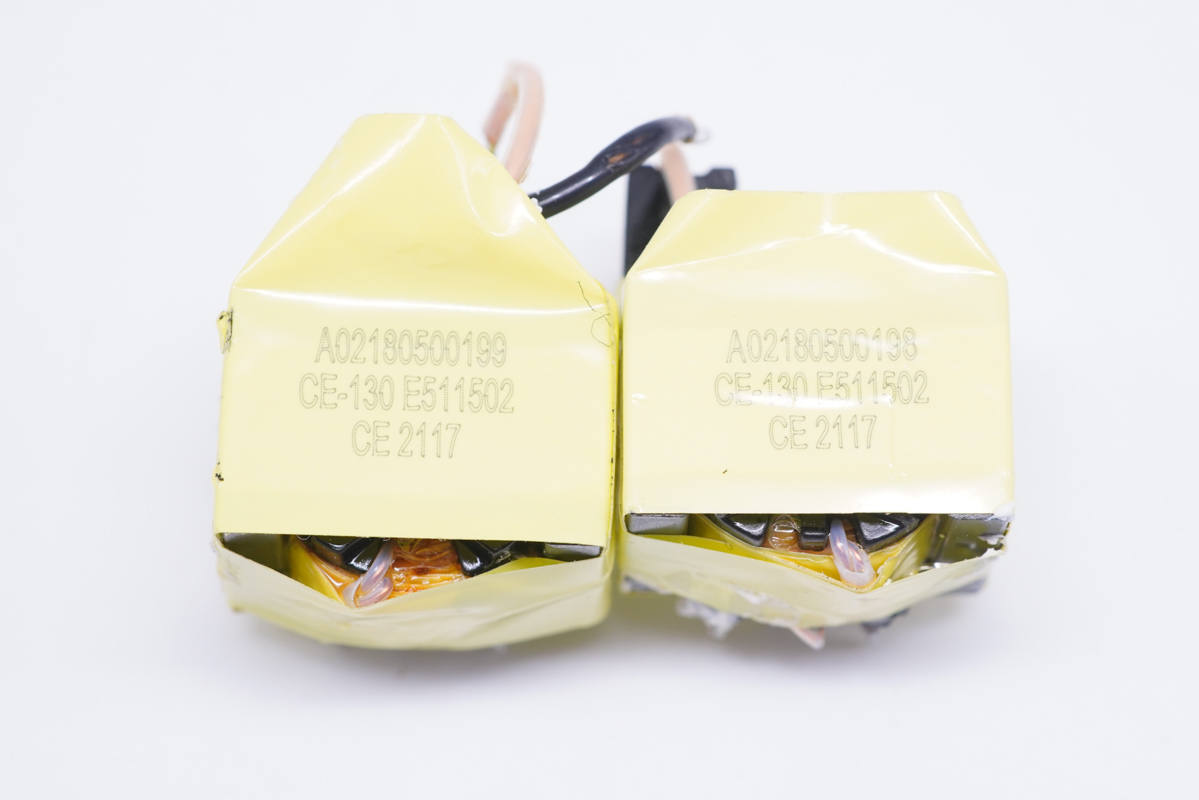

兩顆變壓器特寫，頂部噴碼有信息。

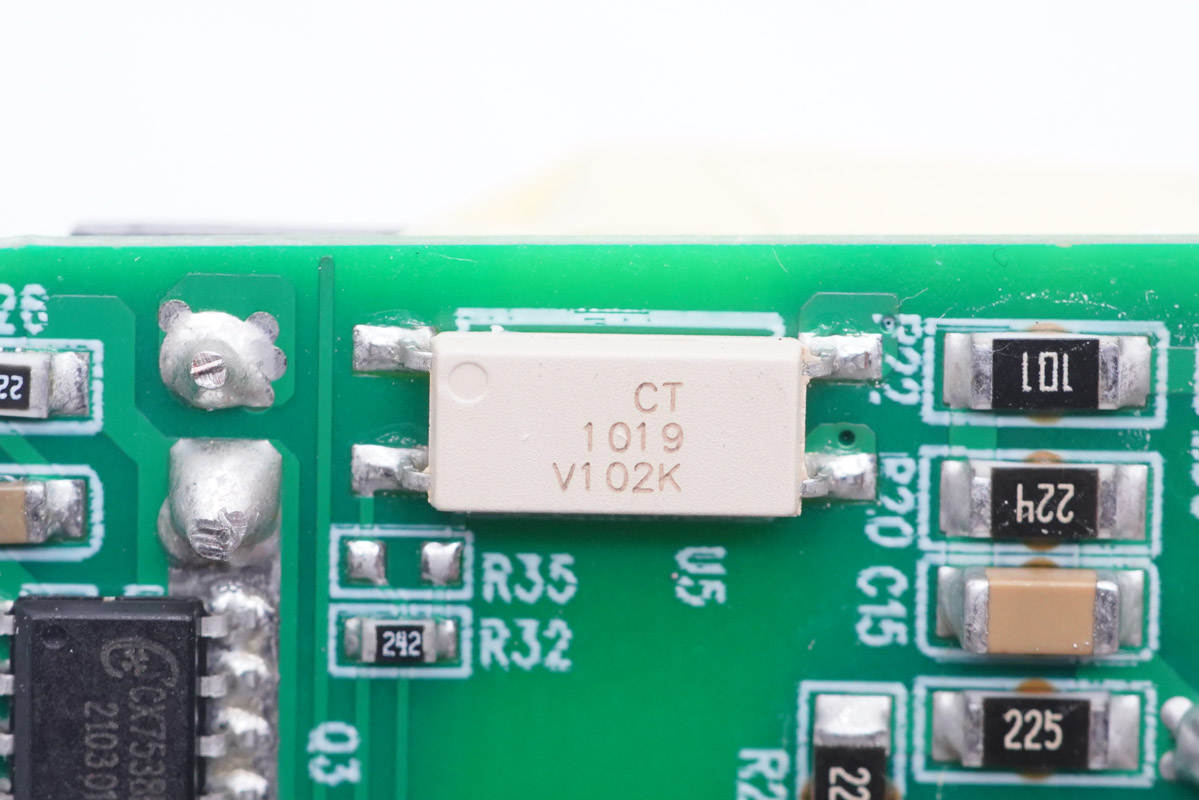

CT 1019光耦，用于初級次級通信，反饋輸出電壓。

另一顆光耦特寫。

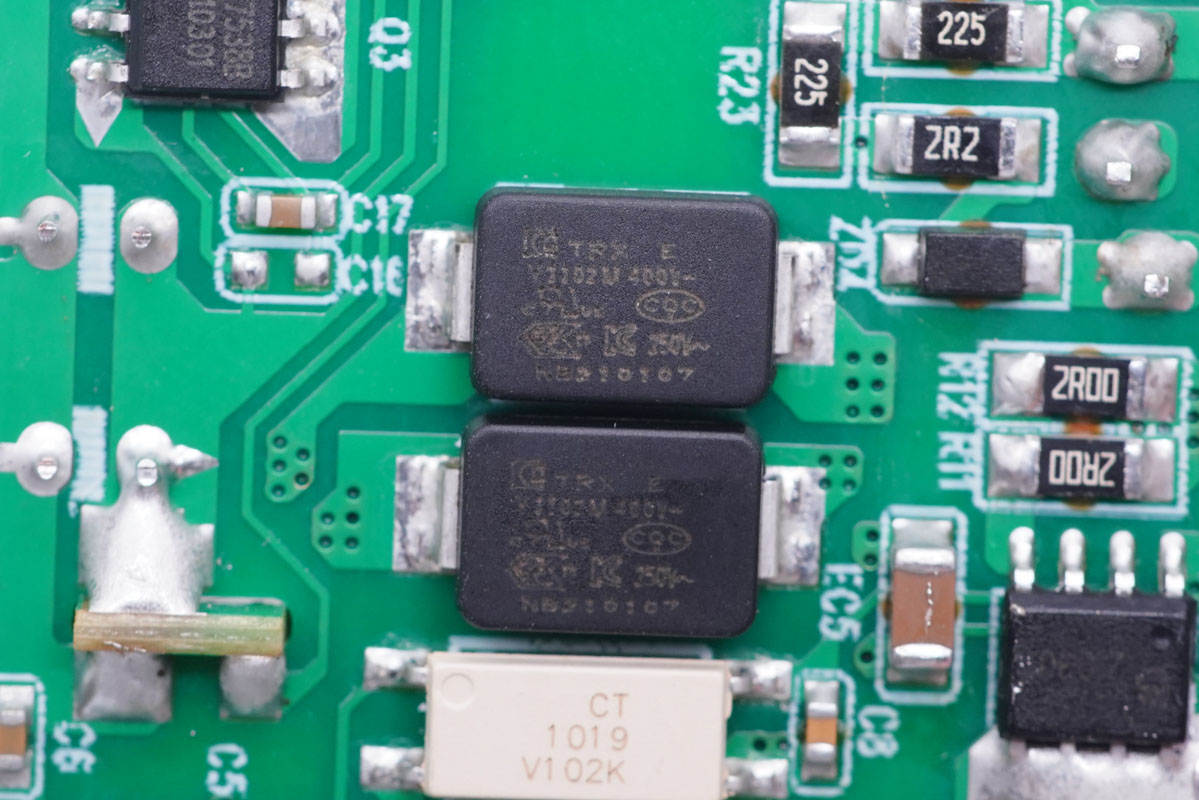

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，還應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

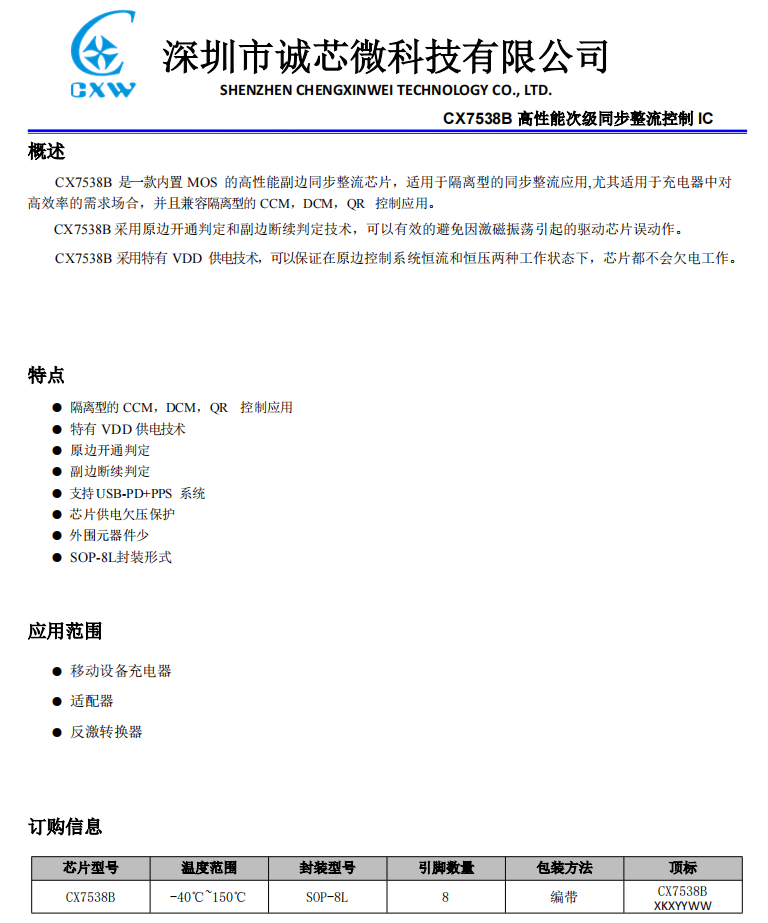

次級同步整流芯片同樣來自誠芯微，型號CX7538B。這是一款內置MOS的高性能副邊同步整流芯片，適用于隔離型的同步整流應用，尤其適用于充電器中對高效率的需求場合，并且兼容隔離型的CCM，DCM，QR 控制應用。

CX7538B采用原邊開通判定和副邊斷續判定技術，可以有效的避免因激磁振蕩引起的驅動芯片誤動作；采用特有VDD供電技術，可以保證在原邊控制系統恒流和恒壓兩種工作狀態下，芯片都不會欠電工作。

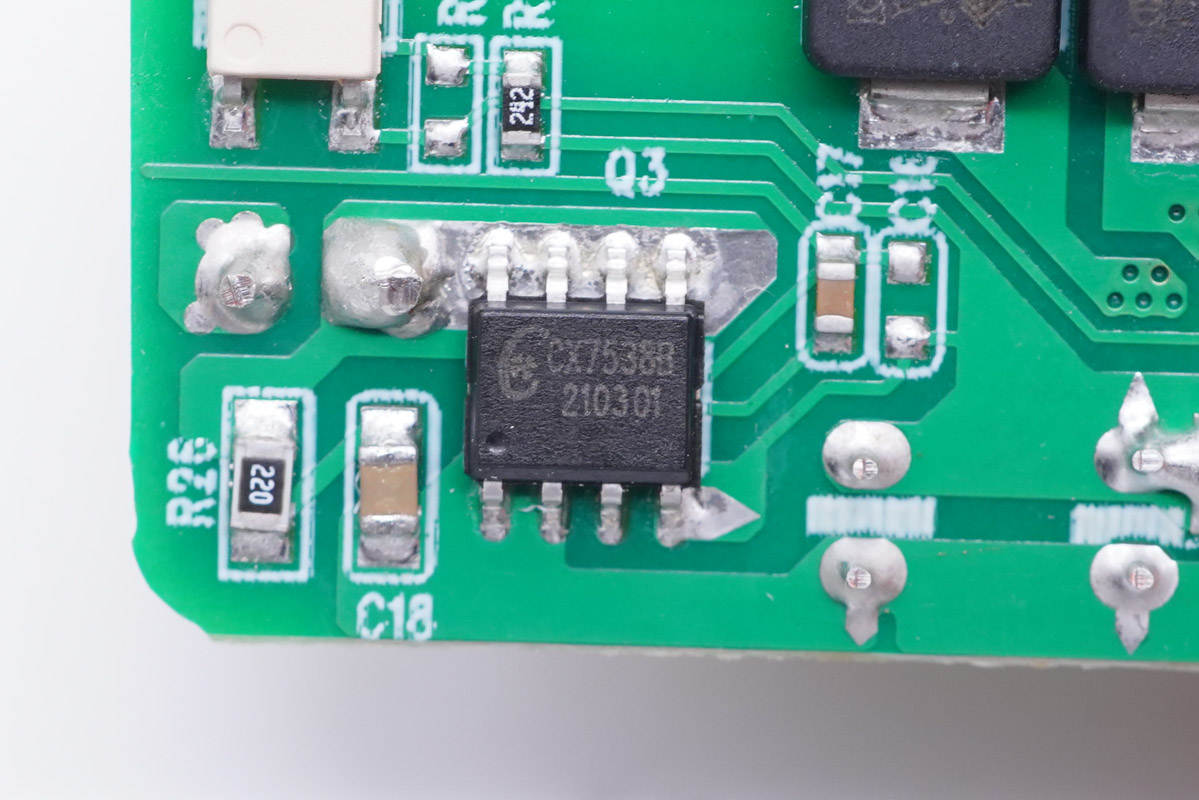

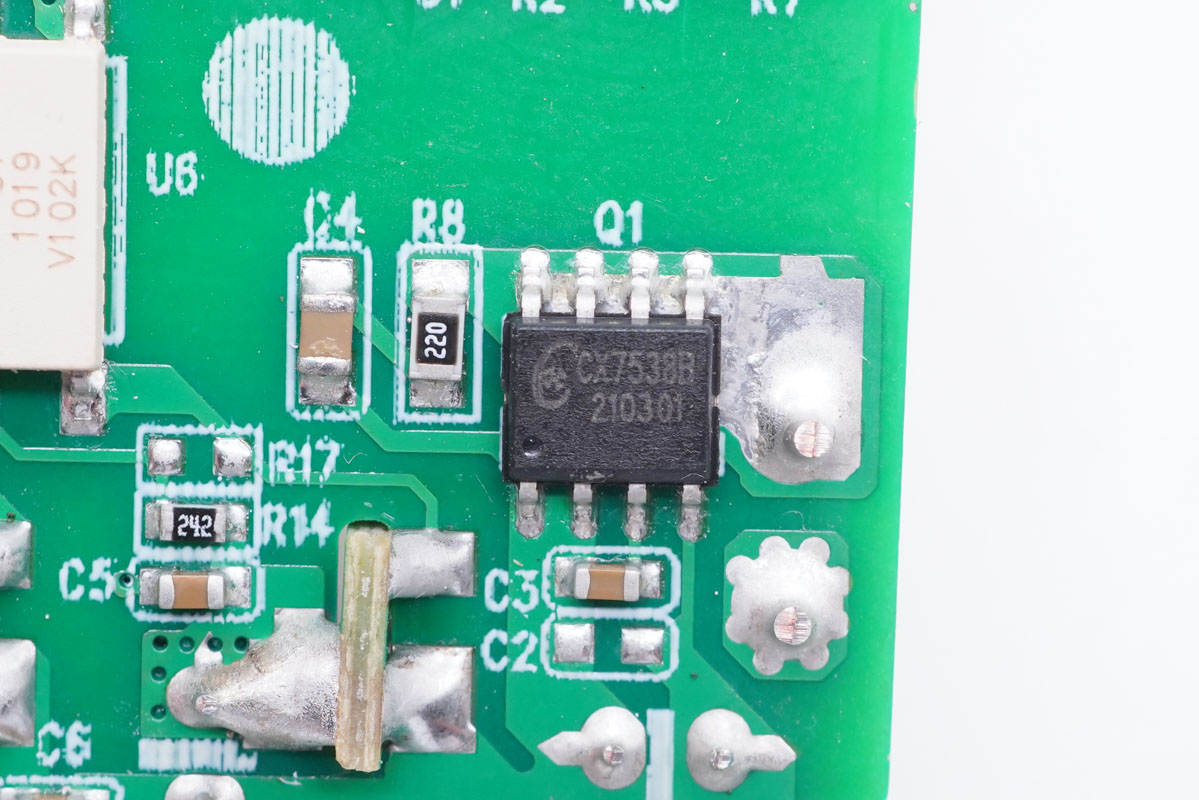

另一顆誠芯微CX7538B同步整流芯片特寫。

輸出濾波固態電容特寫，規格為16V 100μF。

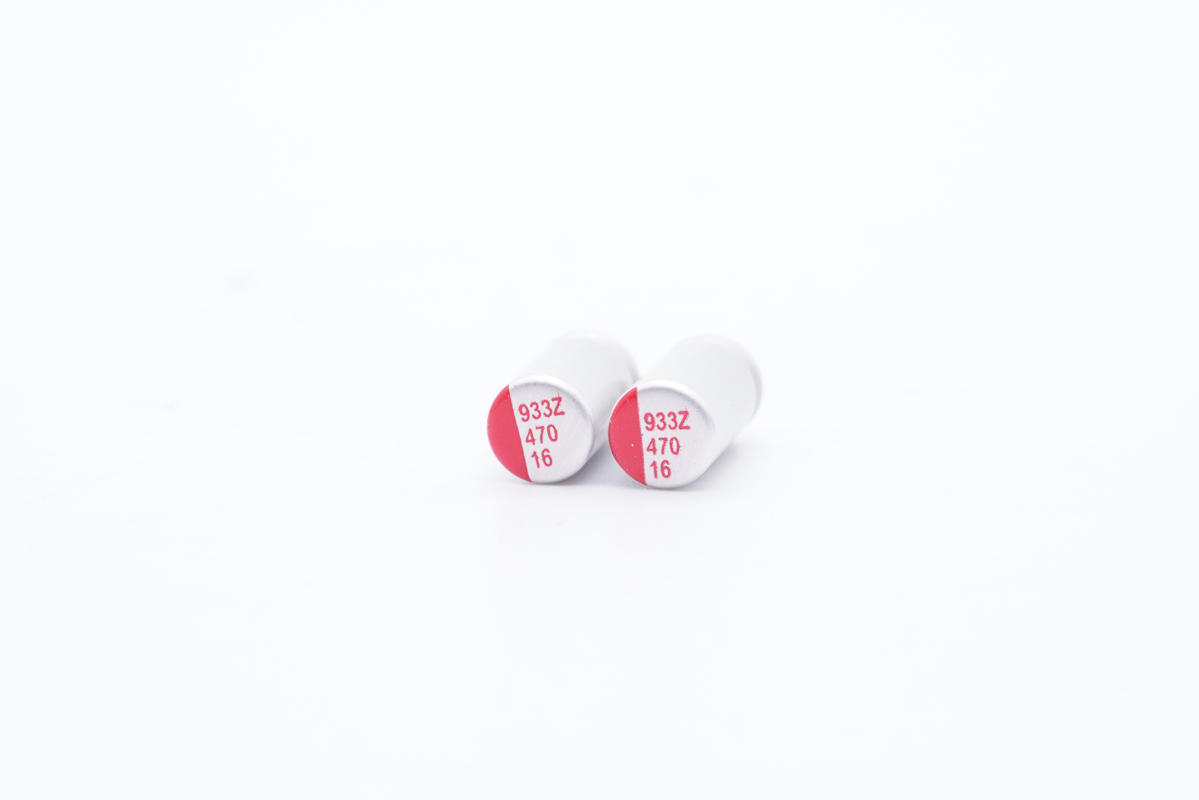

另外兩顆規格為16V 470μF，一大一小兩顆一組分配。

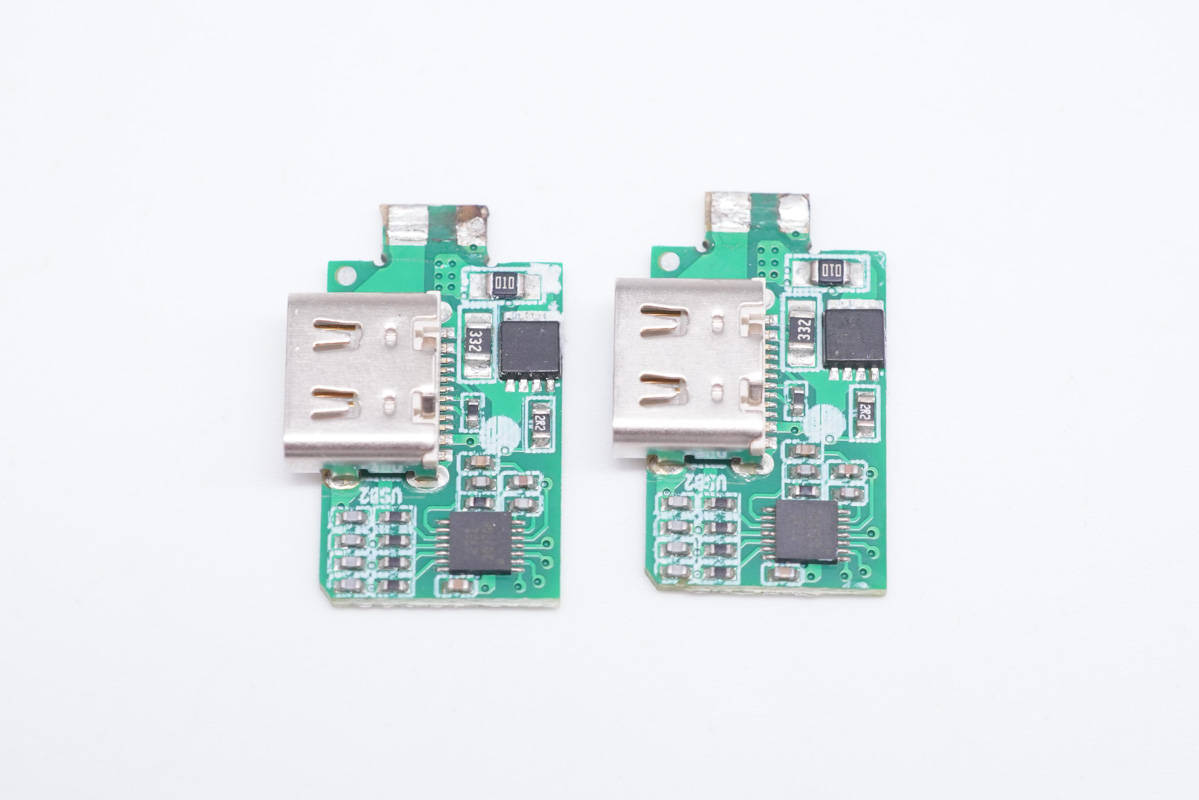

兩塊輸出小板一模一樣，正面均設有協議芯片以及輸出VBUS開關管。

小板背面沒有元器件，USB母座過孔焊接。

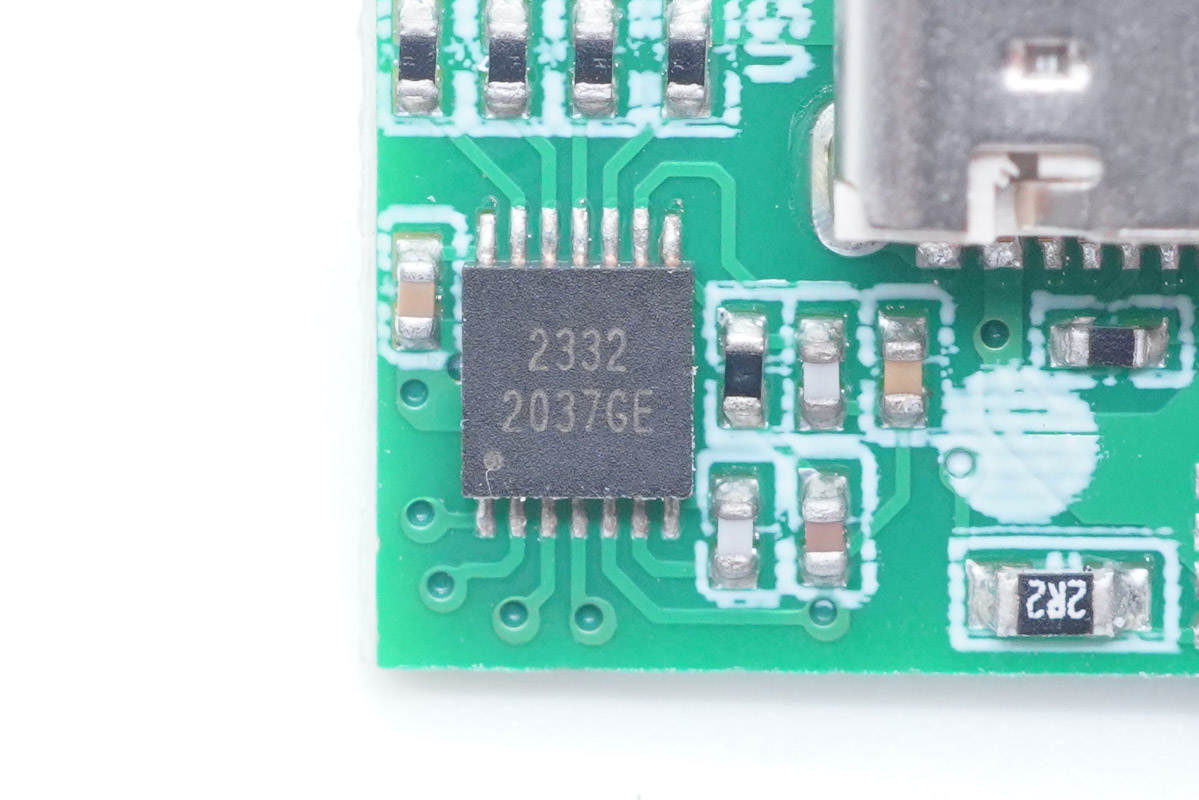

協議芯片特寫，耕源 CY2332，支持USB PD3.0和PPS協議。

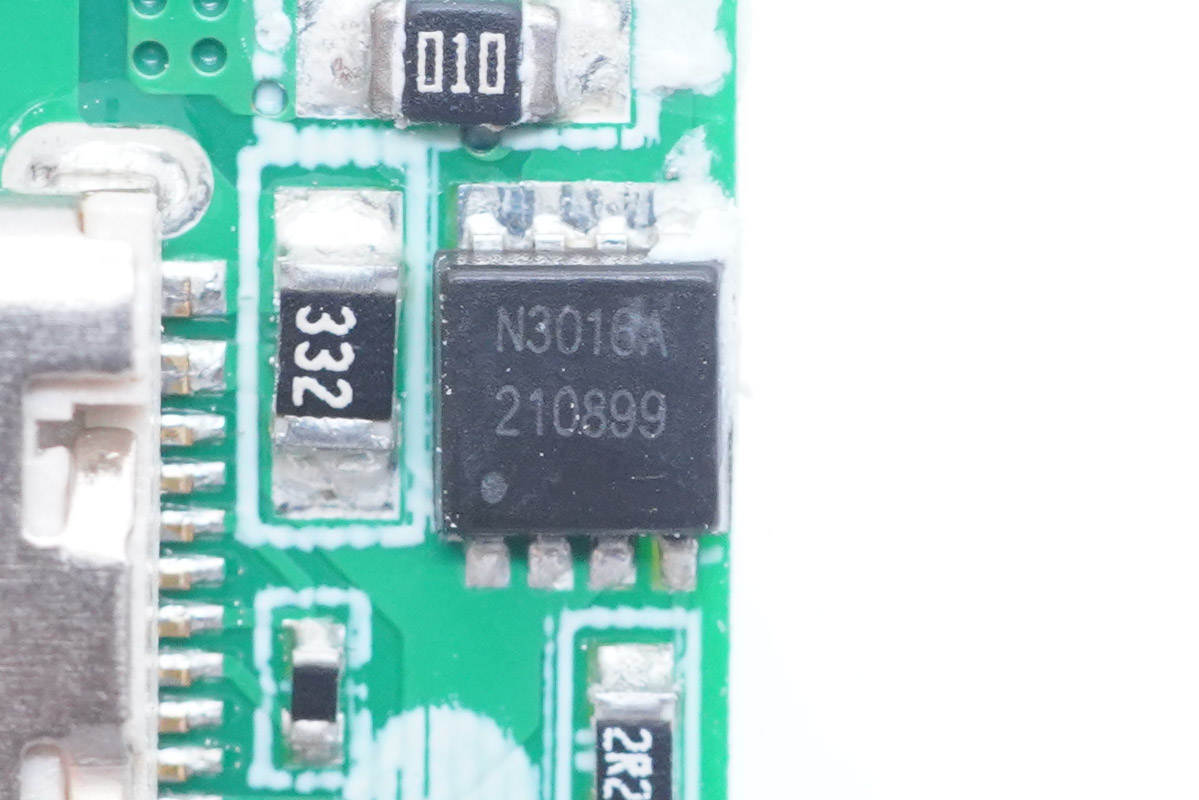

輸出VBUS開關管特寫，絲印N3016A。

USB-C母座特寫。

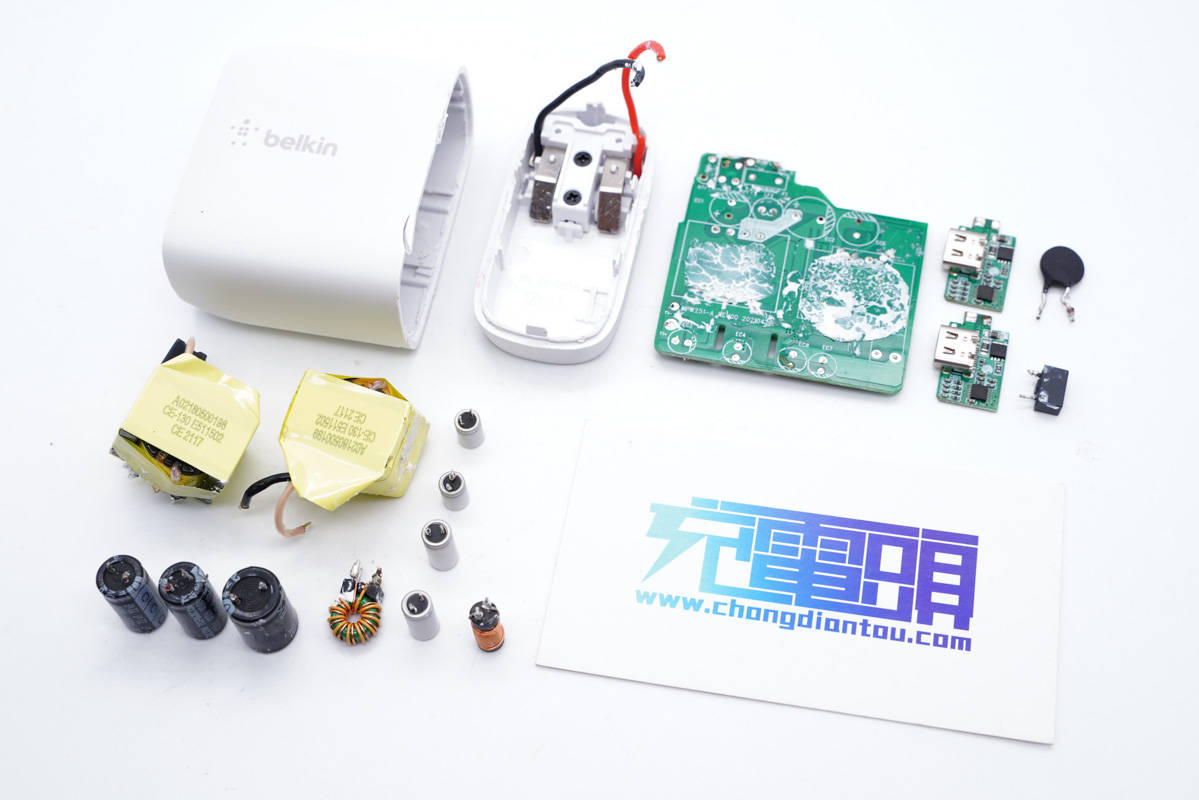

全部拆解完畢，來張全家福。

充電頭網拆解總結

貝爾金這款40W雙C口快充充電器主體機身殼磨砂處理，兩側弧面過渡，配備可折疊插腳，攜帶方便且使用手感好。兩USB-C口均支持USB PD3.0快充標準，具備5V3A、9V2.22A電壓檔位，主打iPhone 12 20W快充，雙口同時20W快充，針對性設計非常突出。雙口支持功率盲插，使用方便。

充電頭網通過拆解了解到，這款充電器內部設有兩路相同的開關電源電路，另外共用輸入濾波整流電路。兩路開關電源電路均采用了誠芯微CX7527+CX7538B高集成方案，足見貝爾金對誠芯微快充方案的認可。

誠芯微CX7527+CX7538B高集成快充方案可大大簡化電路外圍器件，貝爾金這款充電器就是最好的體現。即便是集成了兩路開關電源電路，充電器主板正背面都非常簡潔明了。對于工程師設計一款快充產品很有幫助，同時在成本以及生產周期上也很有優勢。
