近期JOYROOM機樂堂推出了一款新款車充JR-CL05，這款產品的最大特點便是接口多，配備3A2C五個接口，最多可以支持5臺設備同時充電。此外車充的每一個接口都支持快充，最大輸出功率27W，可以路上給平板等設備充電。多口充電中總輸出功率72W，解決多人出行充電問題。下面充電頭網就對這款車充進行詳細拆解，看看產品如何設計。

一、機樂堂72W多口車充外觀

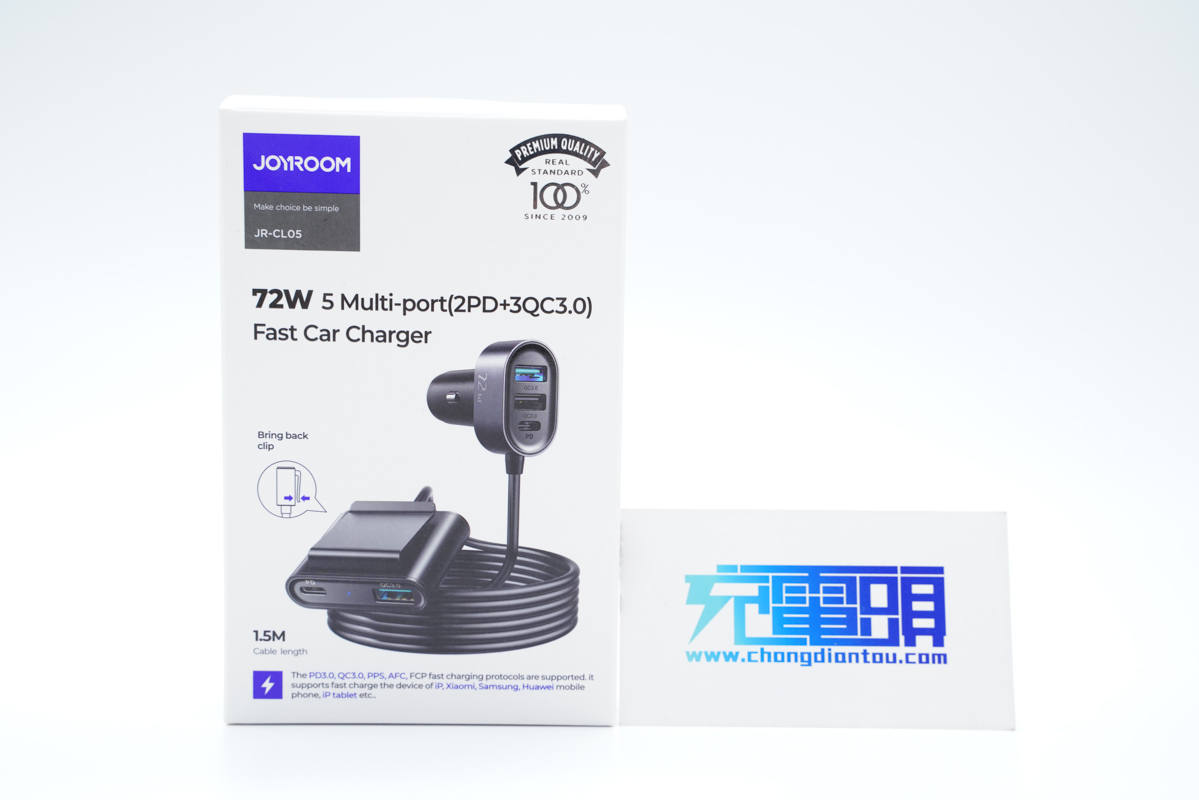

包裝盒正面印有JOYROOM品牌、產品型號JR-CL05、名稱、外觀圖和賣點等信息，設計相當豐富。

背面印有產品使用場景以及特性描述，可最多同時為5臺設備充電。

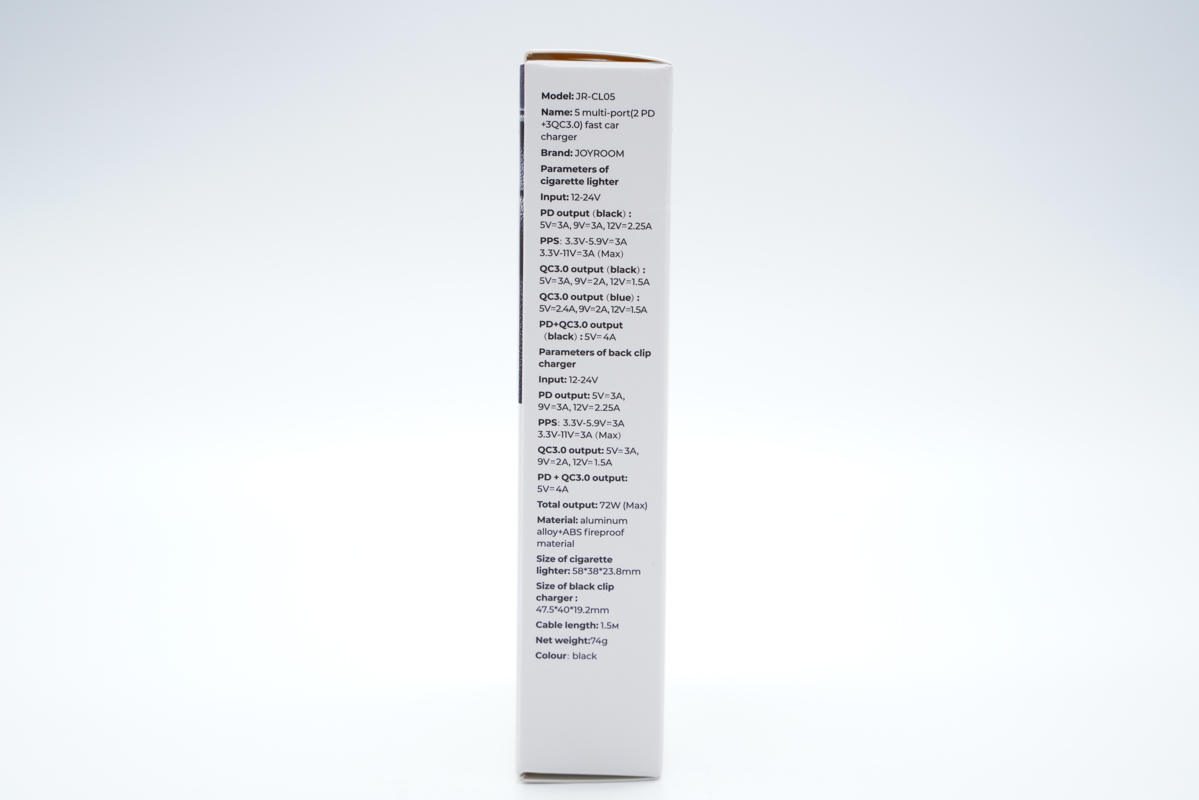

盒子側面印有產品相關參數信息。

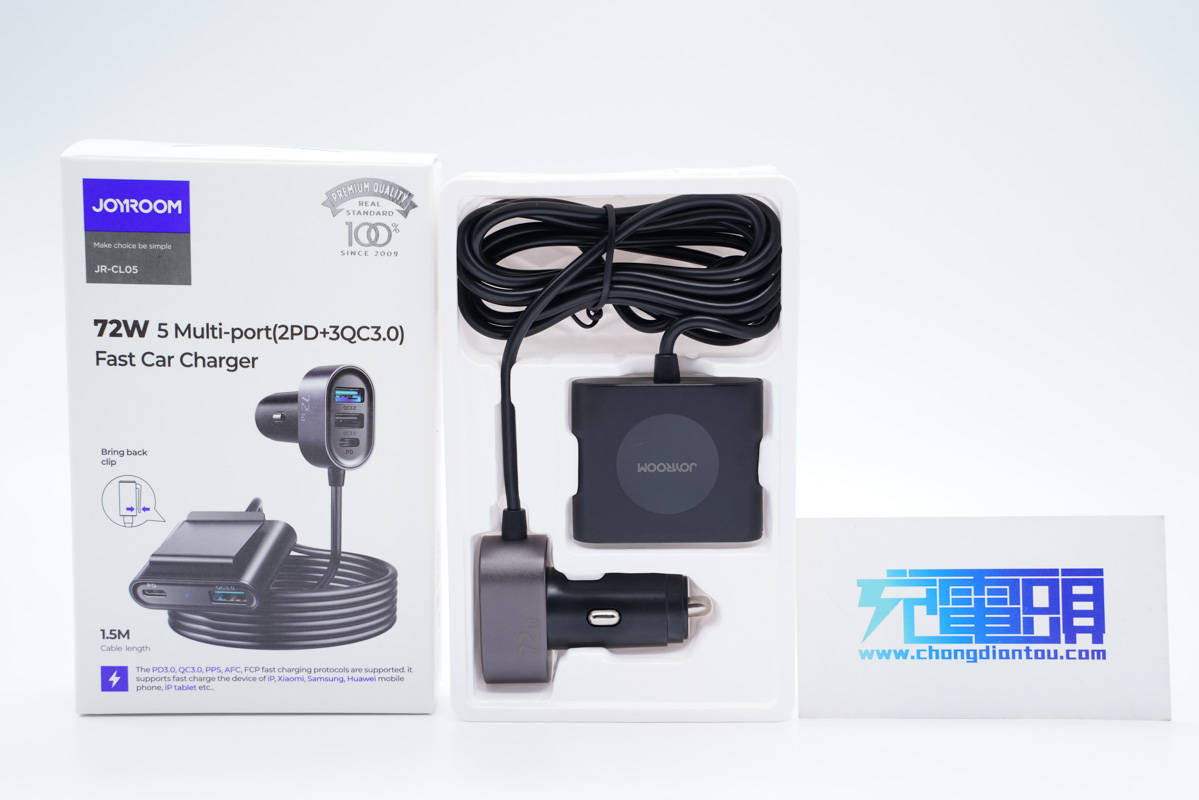

車充使用塑料托盤固定保護。

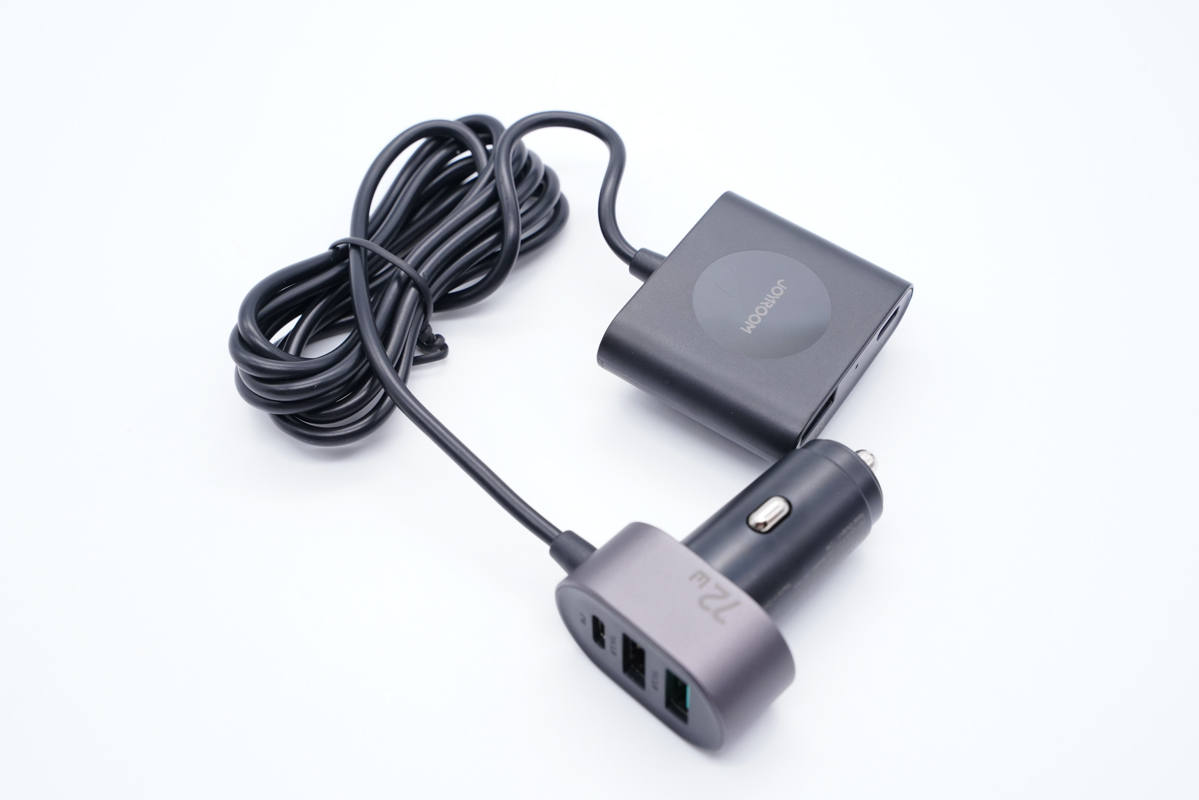

機樂堂這款72W多口車充由車充本體、背夾充電器和連接線纜三部分組成。

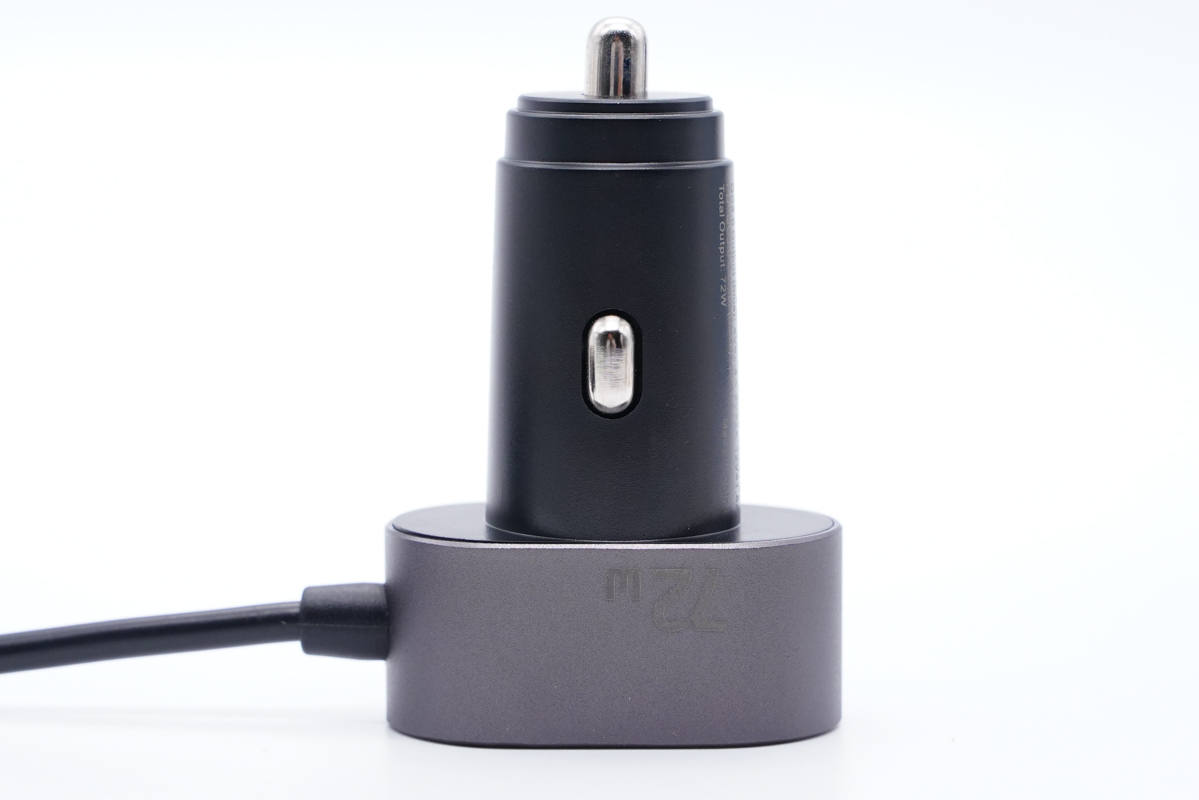

車充本體為T字造型設計，外殼為PC材質塑料和鋁合金金屬殼，環形金屬殼套在車充機身頭部裝飾，表面噴砂手感光滑

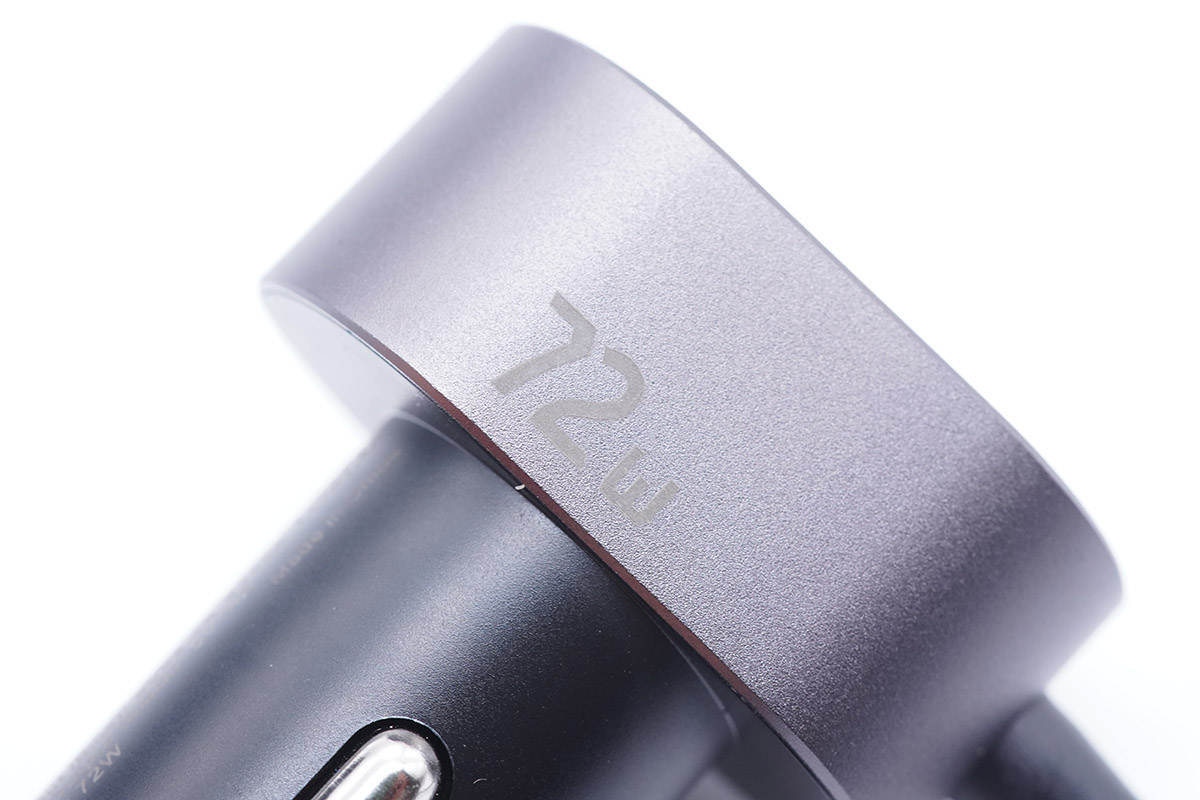

金屬殼上鐳雕72W字樣，表明產品輸出功率。

車充輸入端外殼帽蓋外觀設計。

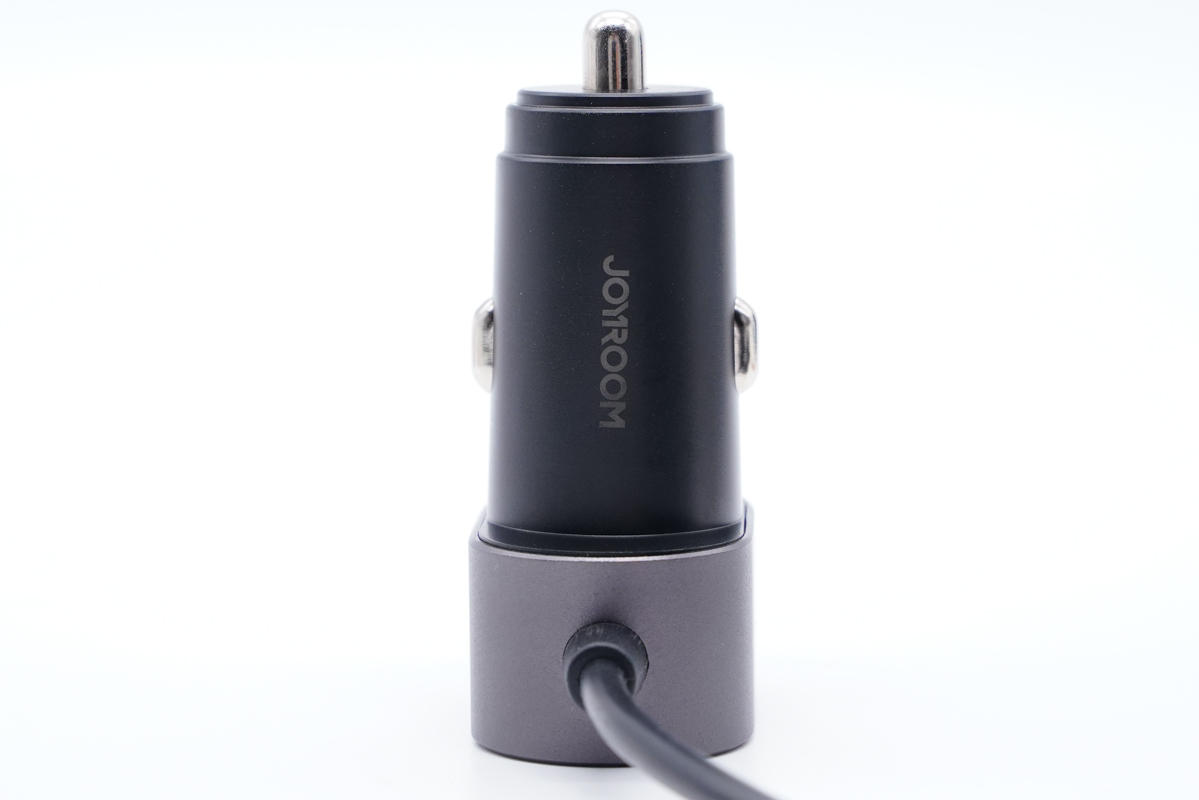

圓柱機身殼上印有JOYROOM品牌。

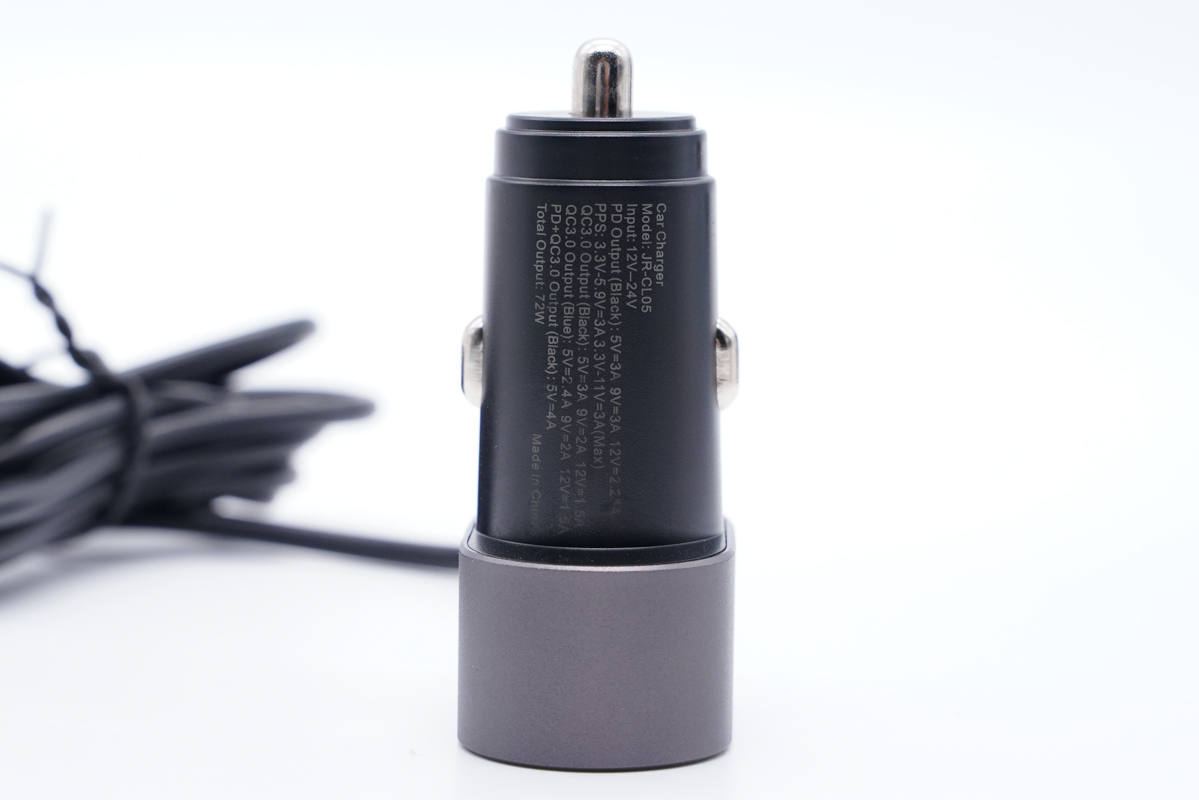

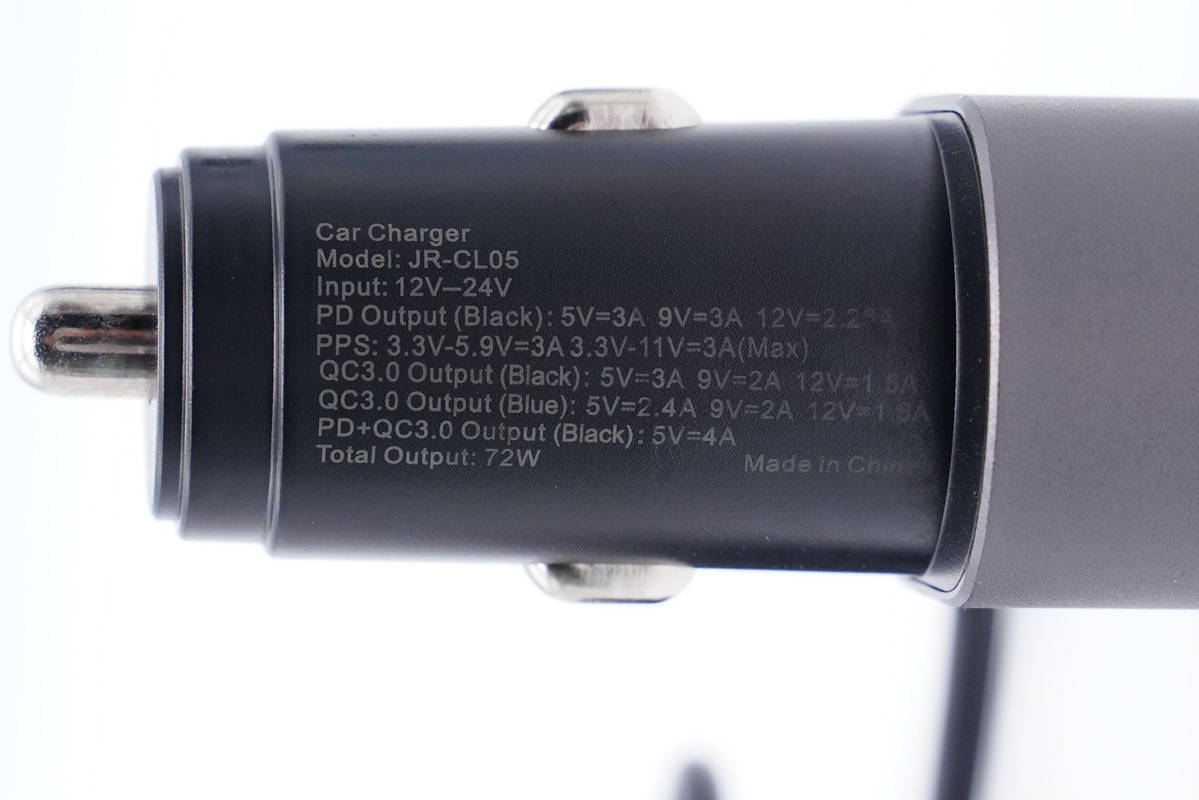

另一面印有車充參數信息。

型號：JR-CL05

輸入：12-24V

PD輸出：5V3A、9V3A、12V2.25A

PPS：3.3-5.9V3A、3.3-11V3A

QC3.0輸出（黑）：5V3A、9V2A、12V1.5A

QC3.0輸出（藍）：5V2.4A、9V2A、12V1.5A

PD+QC3.0輸出（黑）：5V4A

總輸出：72W

生產商：東莞市機樂堂電子科技有限公司

制造商：深圳市德瑞成電子有限公司

監制：深圳市耐拓能源科技有限公司

輸出頂面內凹，配有2A1C三個接口，分別為黑色膠芯和藍色膠芯。

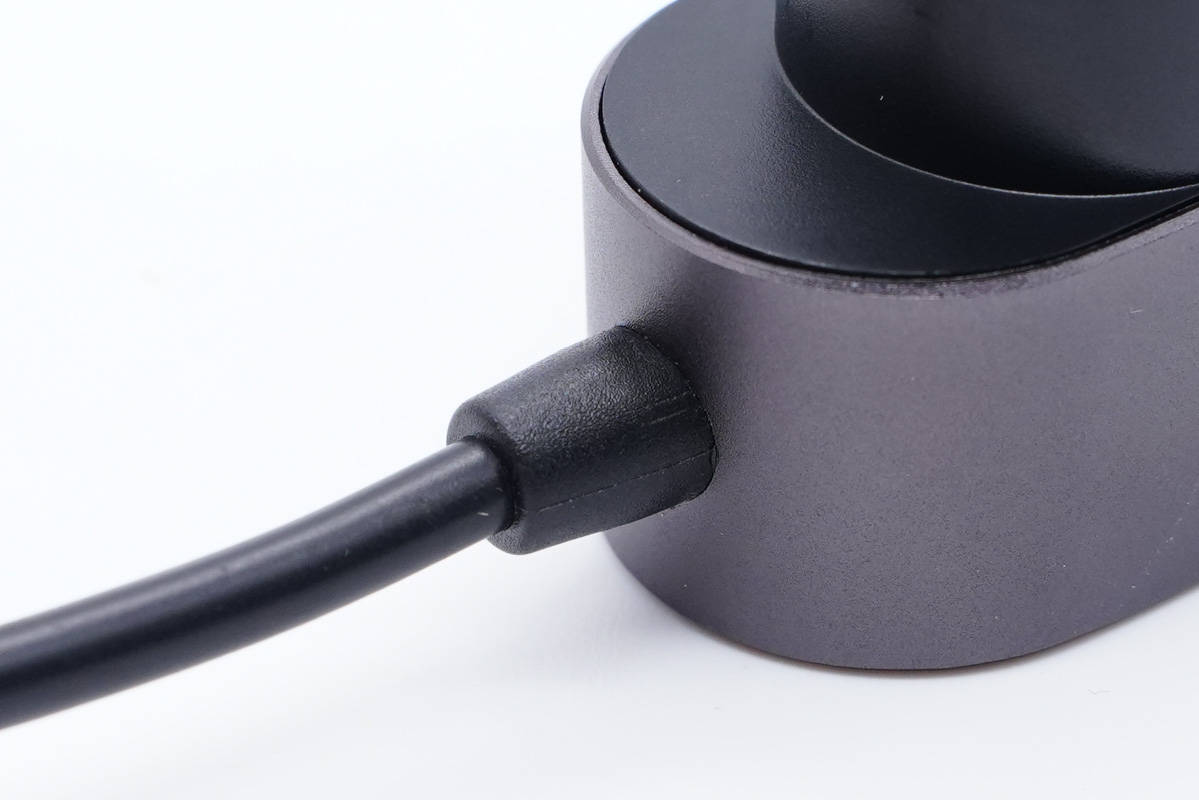

連接線纜兩端做了抗彎折處理。

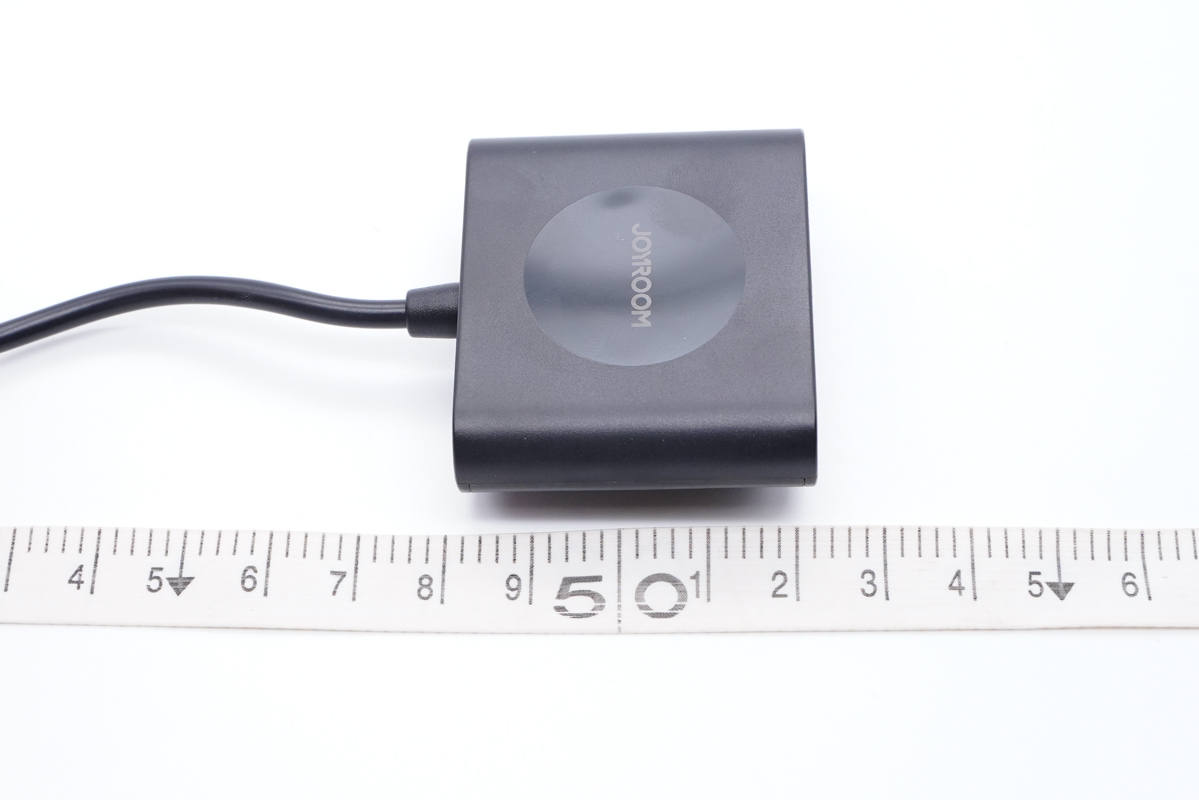

測得線纜長約148cm。

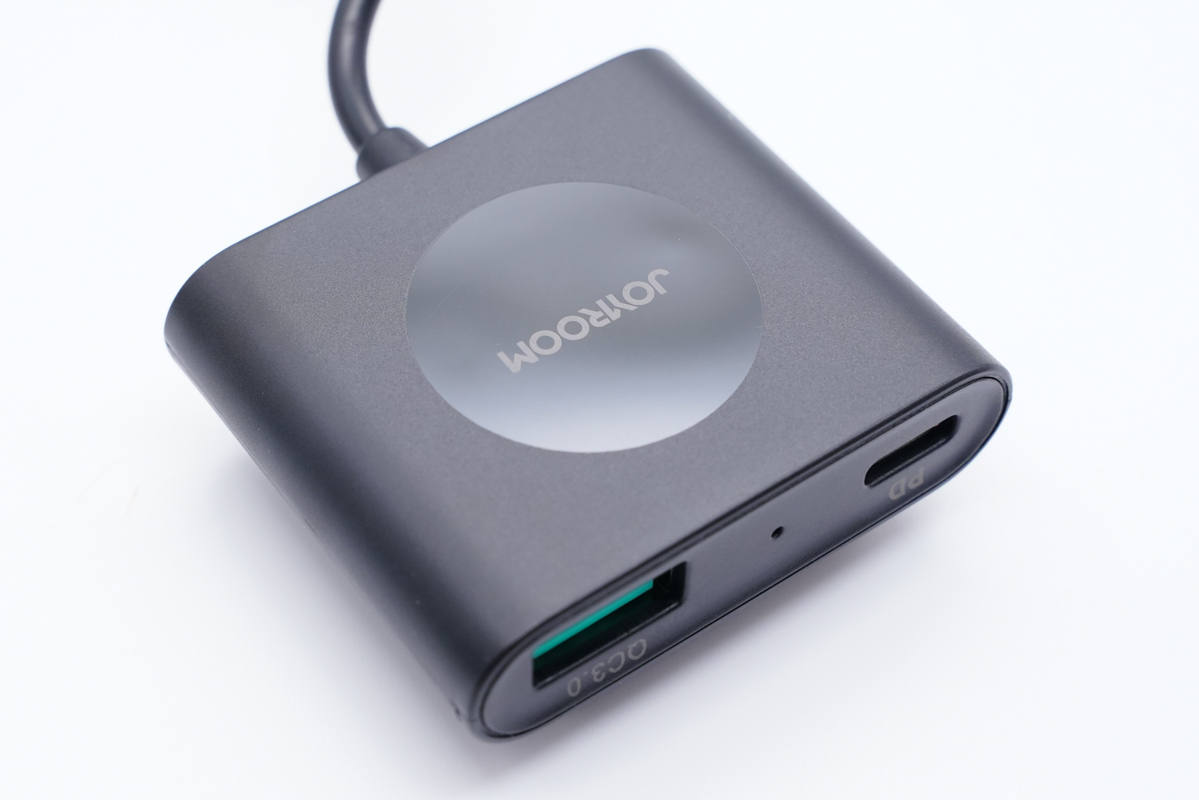

線纜另一端連接的便是背夾充電器，機身扁平兩側為半圓弧面，正面中心亮面設計并印有JOYROOM品牌，其余區域外殼全部磨砂處理。

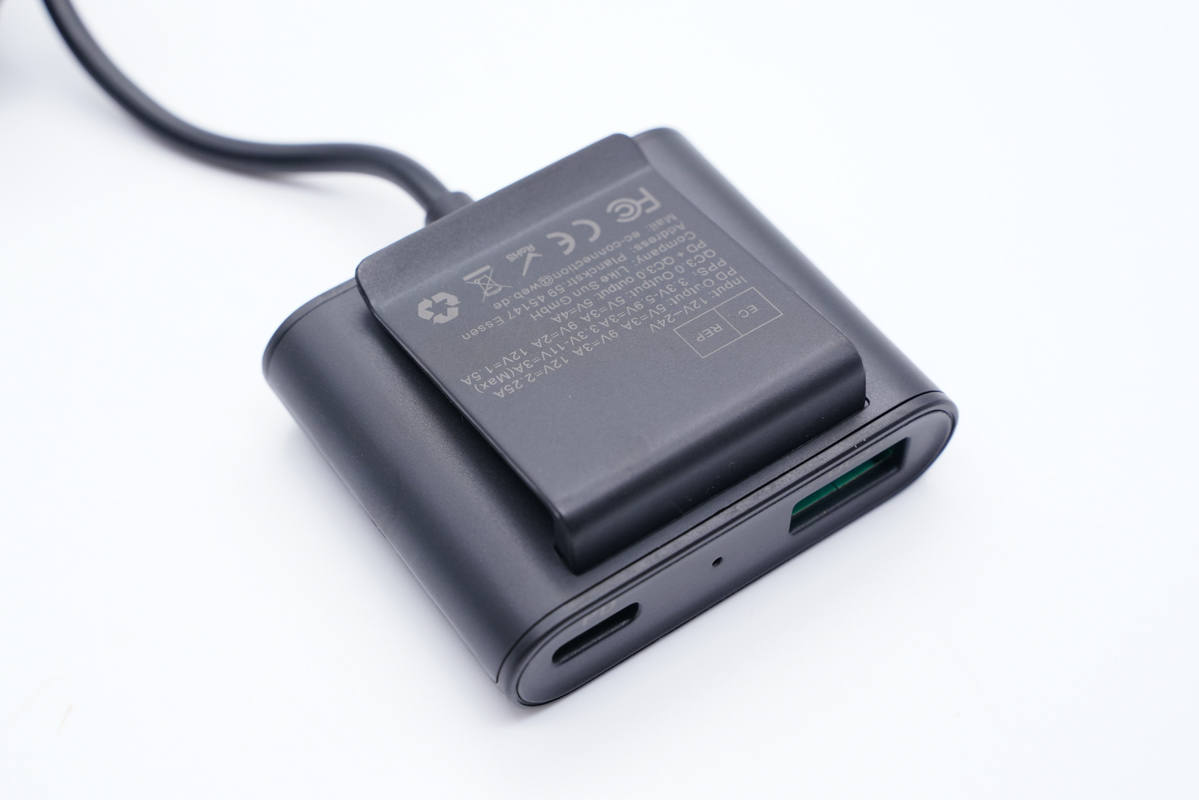

機身背面設有夾子，可以固定在座椅后面等地方，方便使用。

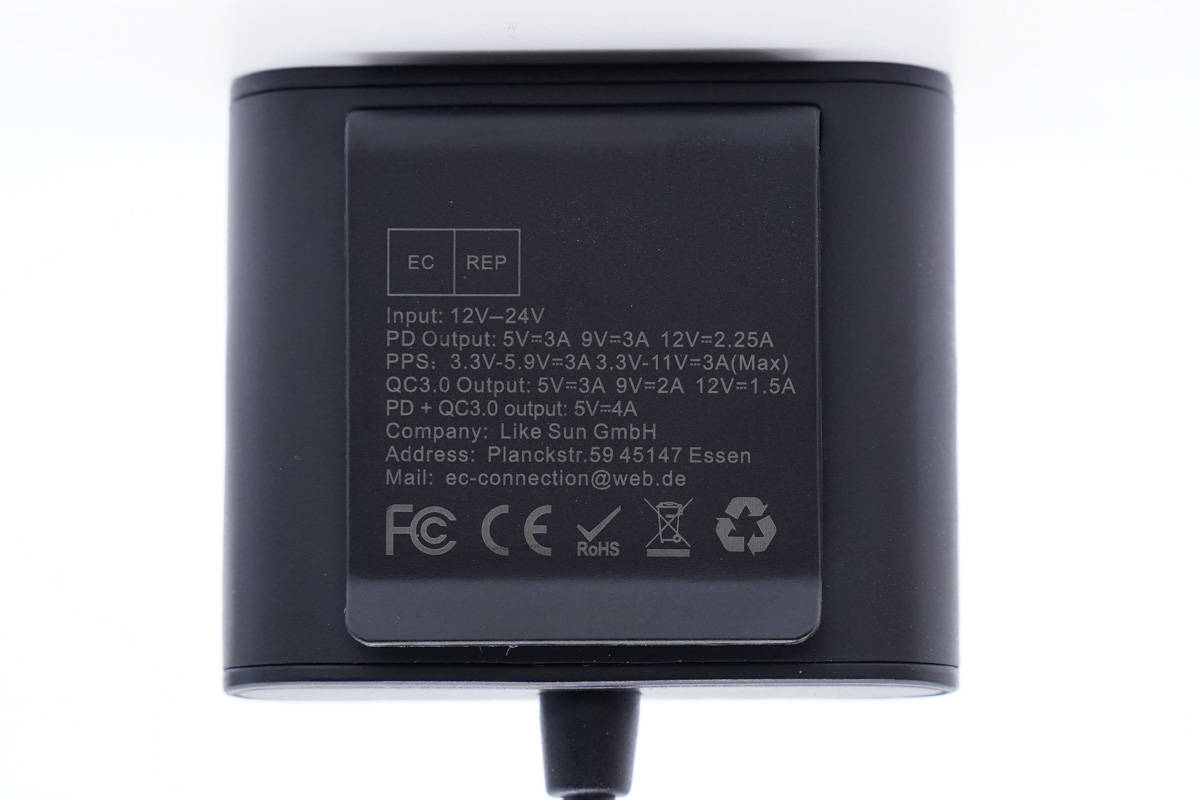

夾子上印有背夾充電器參數

輸入：12-24V

PD輸出：5V3A、9V3A、12V2.25A

PPS：3.3-5.9V3A、3.3-11V3A

QC3.0輸出：5V3A、9V2A、12V1.5A

總輸出：5V4A

產品已經通過了CE認證、FCC認證、RoHS認證。

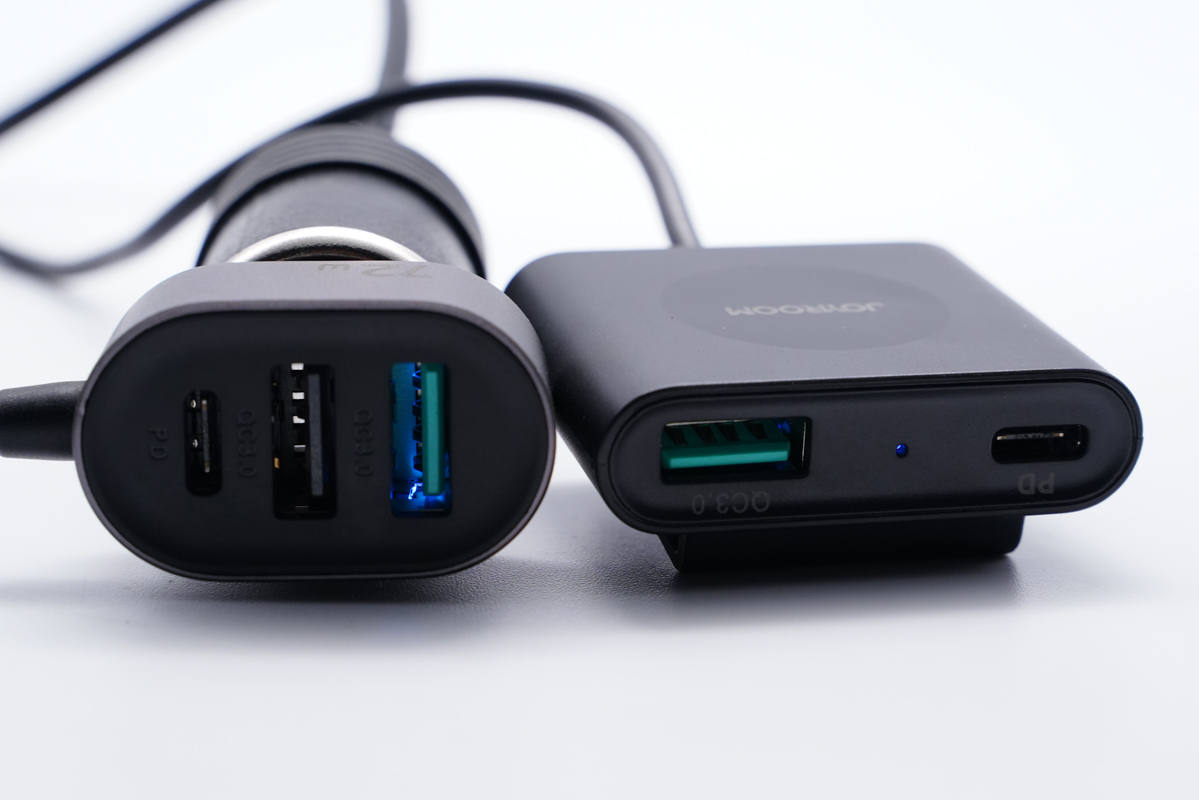

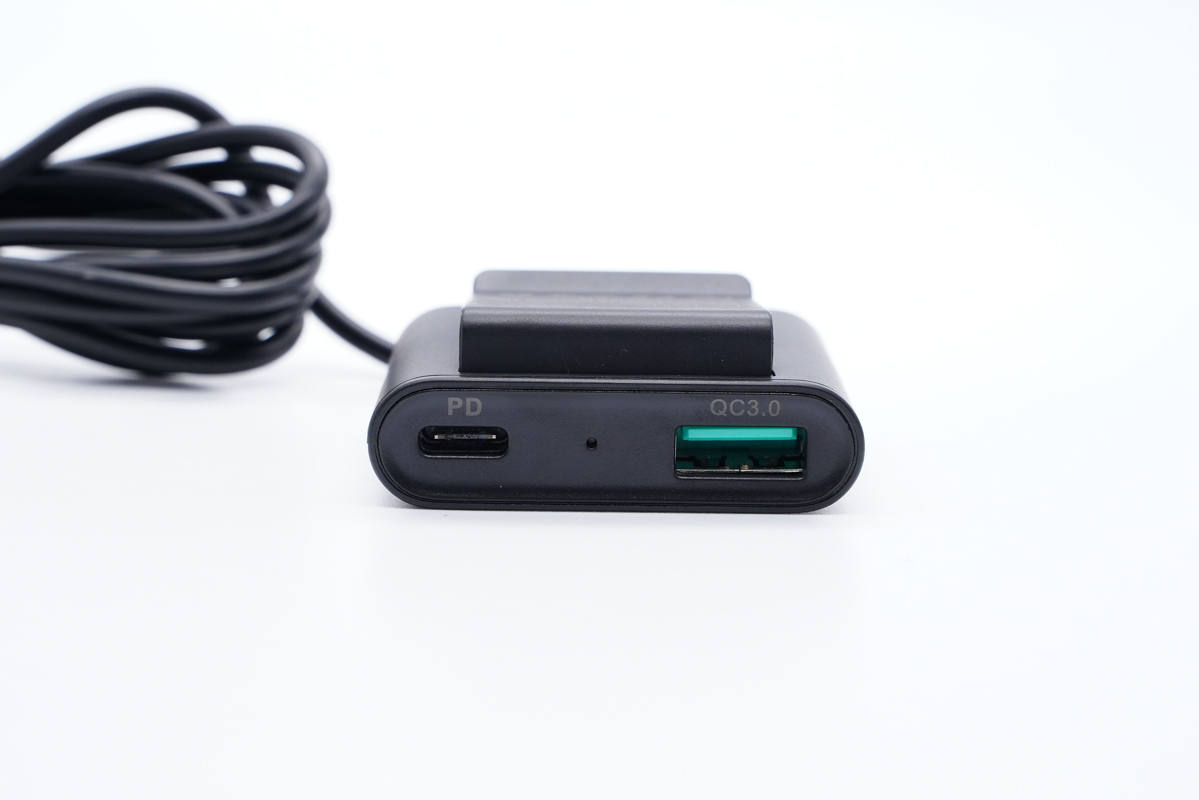

頂部配有1A1C接口，中心有一顆LED藍色指示燈。

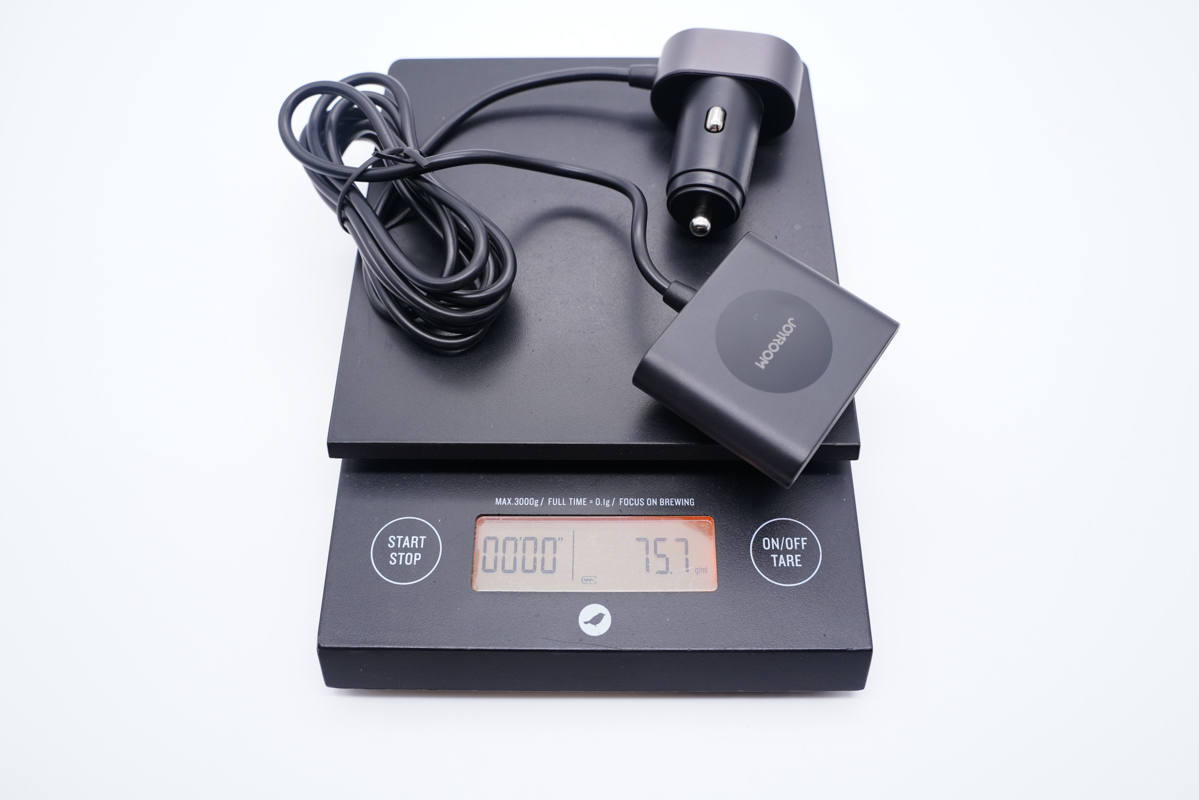

產品總重量約為76g。

車充內部也設有LED指示燈，接通電源都亮藍光，方便夜間使用。

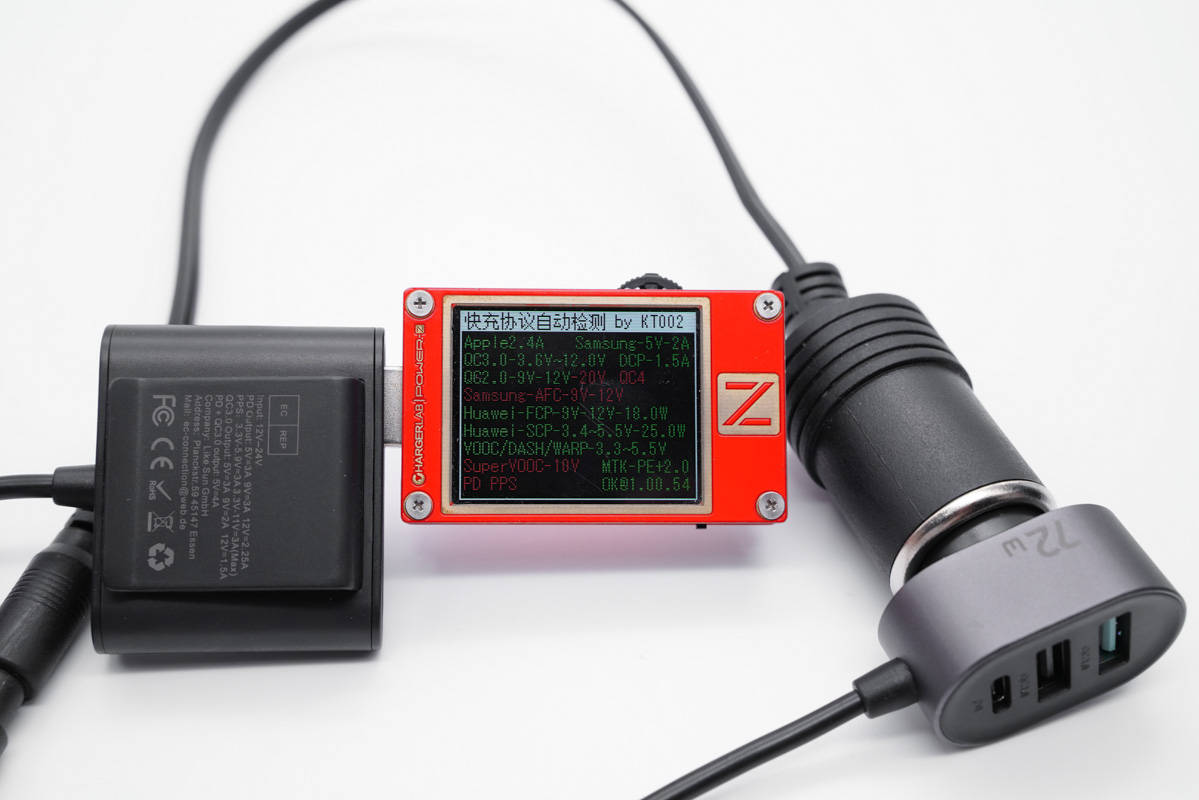

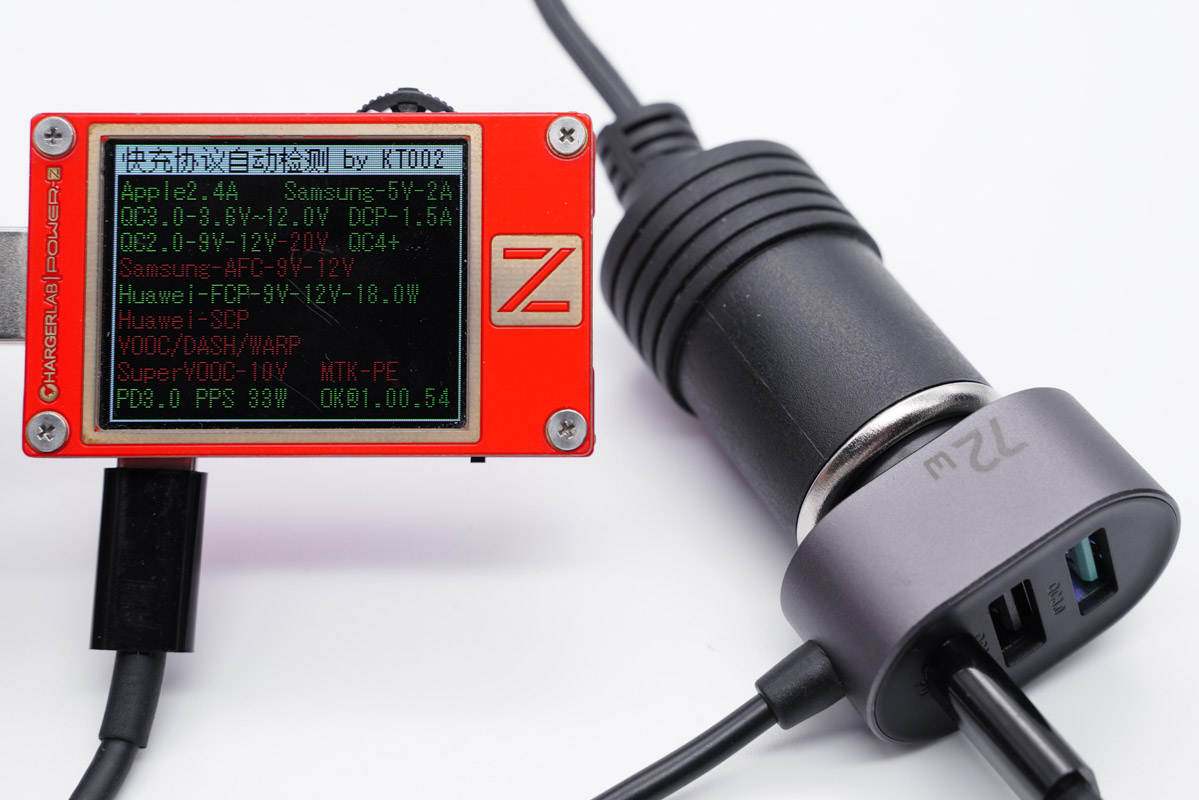

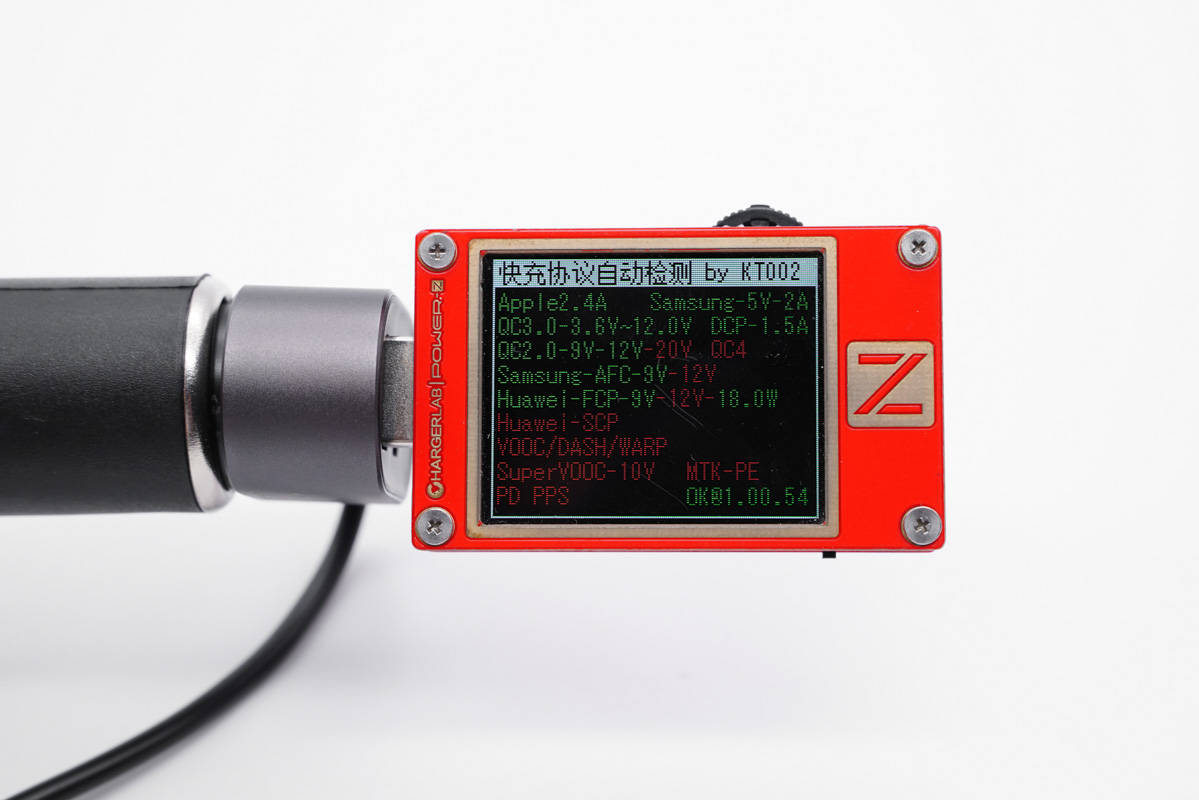

使用ChargerLAB POWER-Z KT002測得車充USB-A口（藍）支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP快充協議。

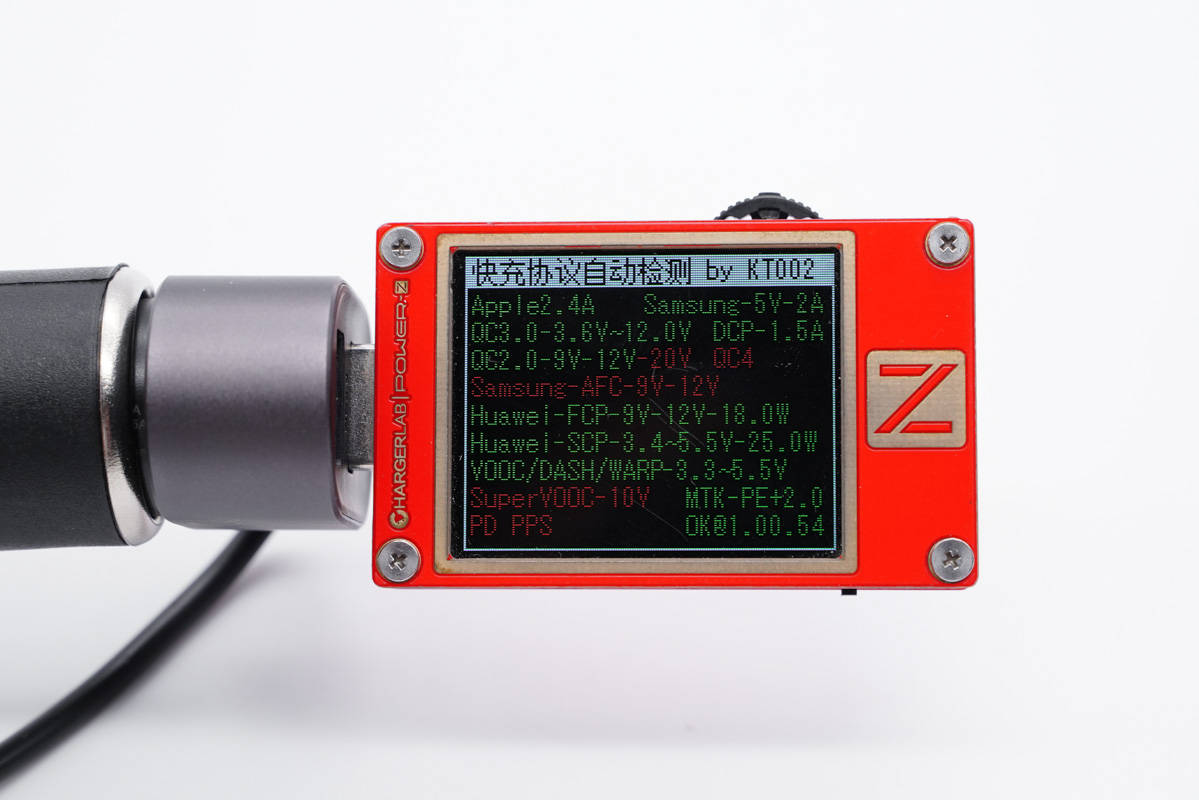

使用KT002測得USB-A口（黑）支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、FCP、SCP、VOOC/DASH/WARP、PE2.0快充協議。

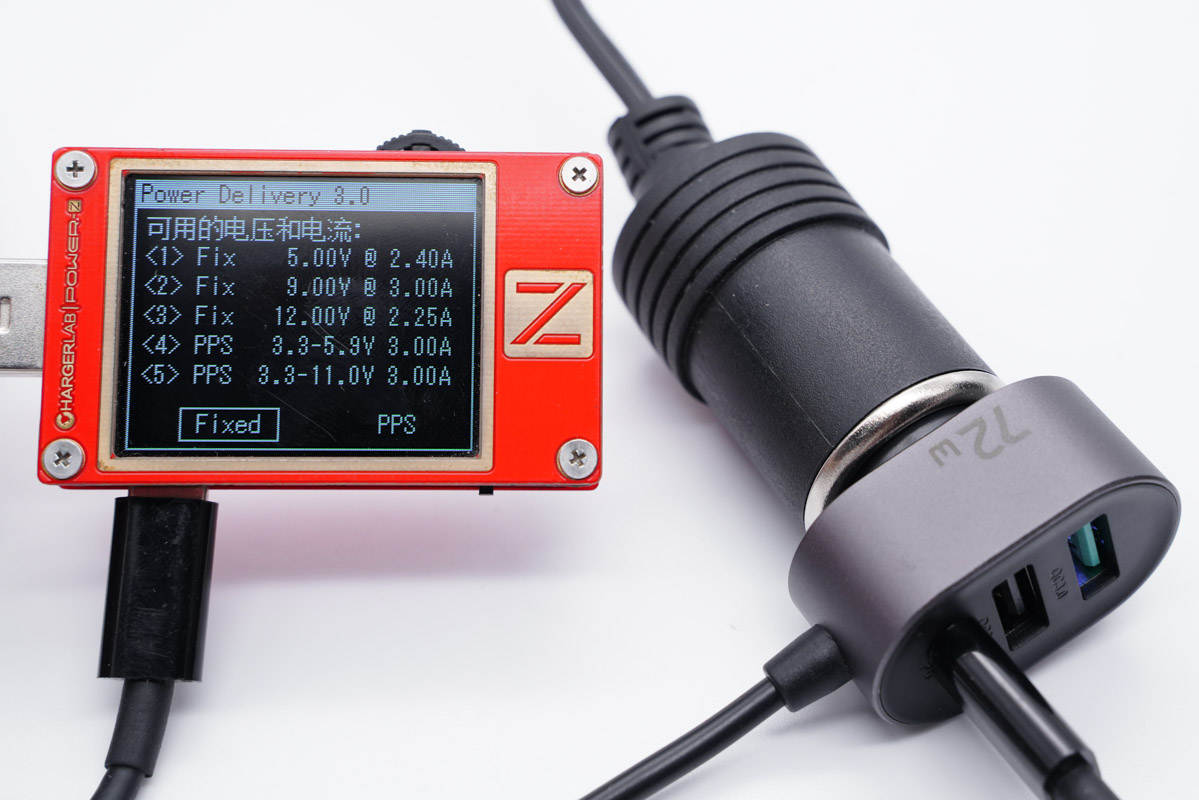

使用KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、FCP、PD3.0、PPS快充協議。

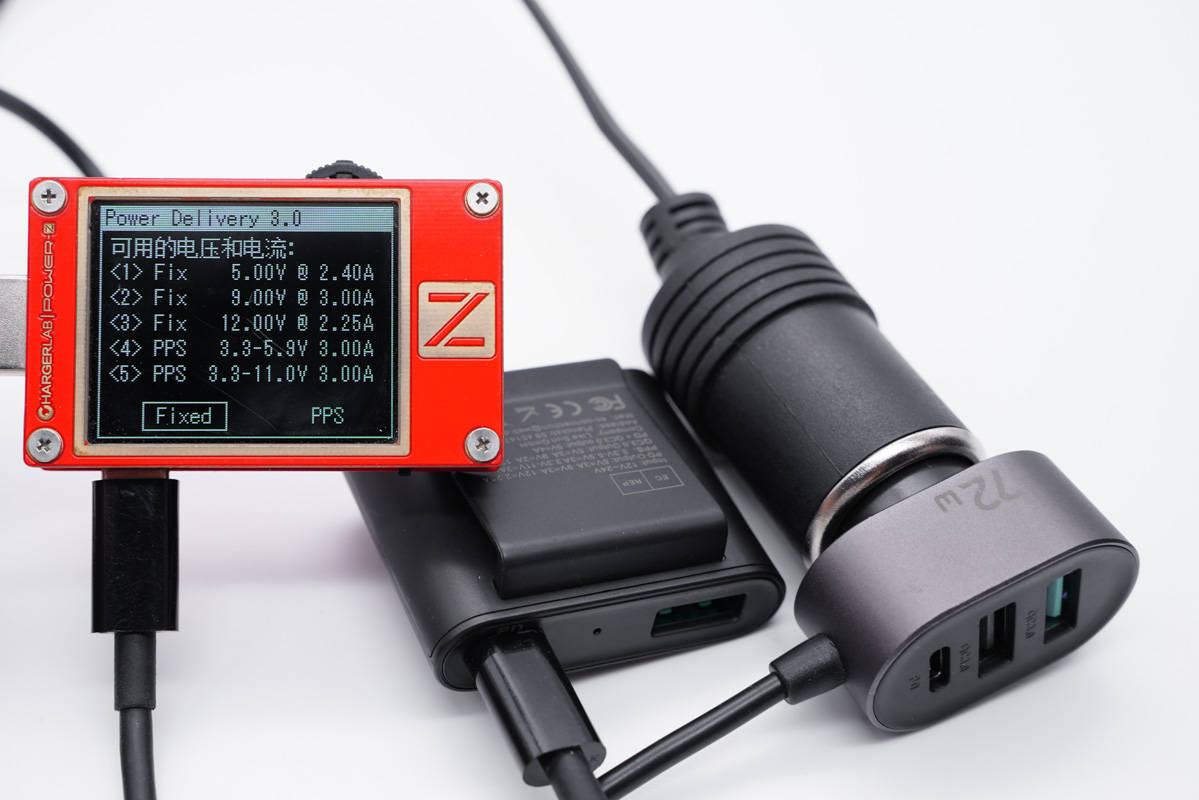

此外還具備5V2.4A、9V3A、12V2.25A三組固定電壓檔位，以及3.3-5.9V3A和3.3-11V3A兩組PPS電壓檔位。?

另外使用KT002測得背夾充電器USB-A口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、FCP、PE2.0快充協議。

測得背夾充電器USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、FCP、PE2.0、PD3.0、PPS快充協議。

此外還具備5V2.4A、9V3A、12V2.25A三組固定電壓檔位，以及3.3-5.9V3A和3.3-11V3A兩組PPS電壓檔位。

二、機樂堂72W多口車充拆解

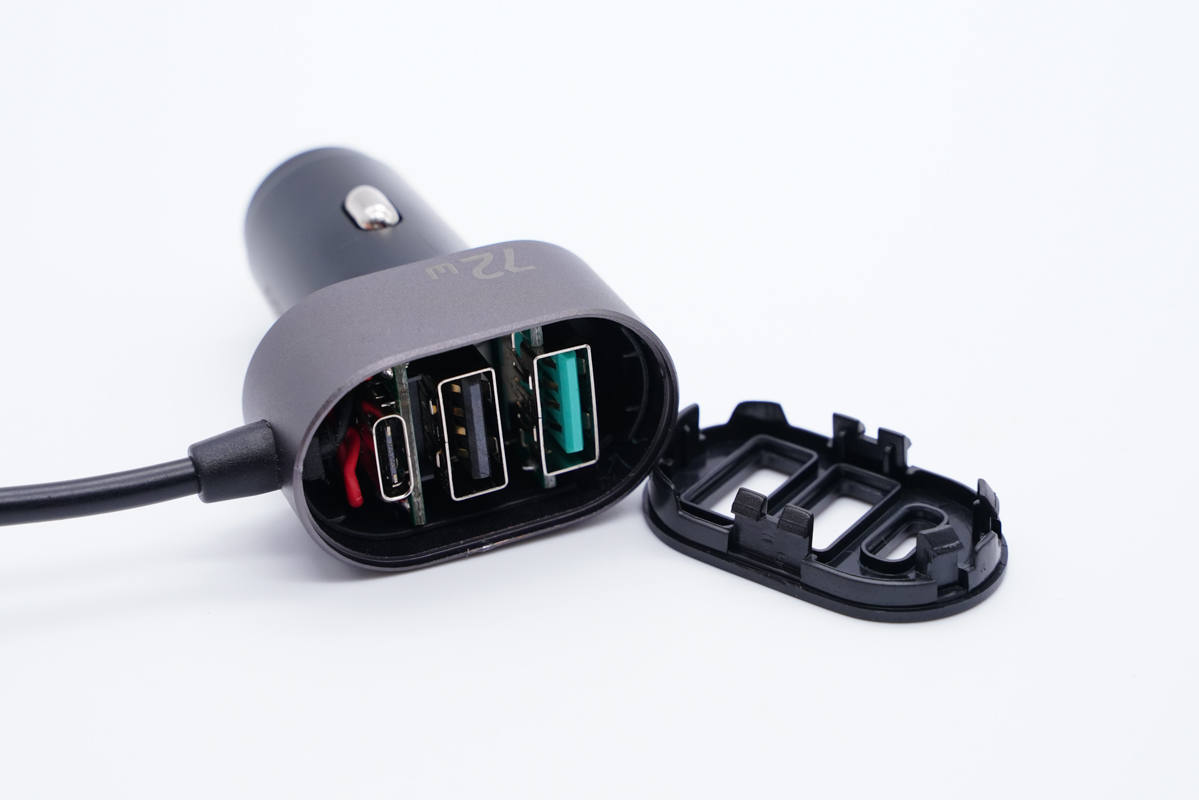

將頂部塑料外殼拆開，邊緣采用卡扣固定封裝。

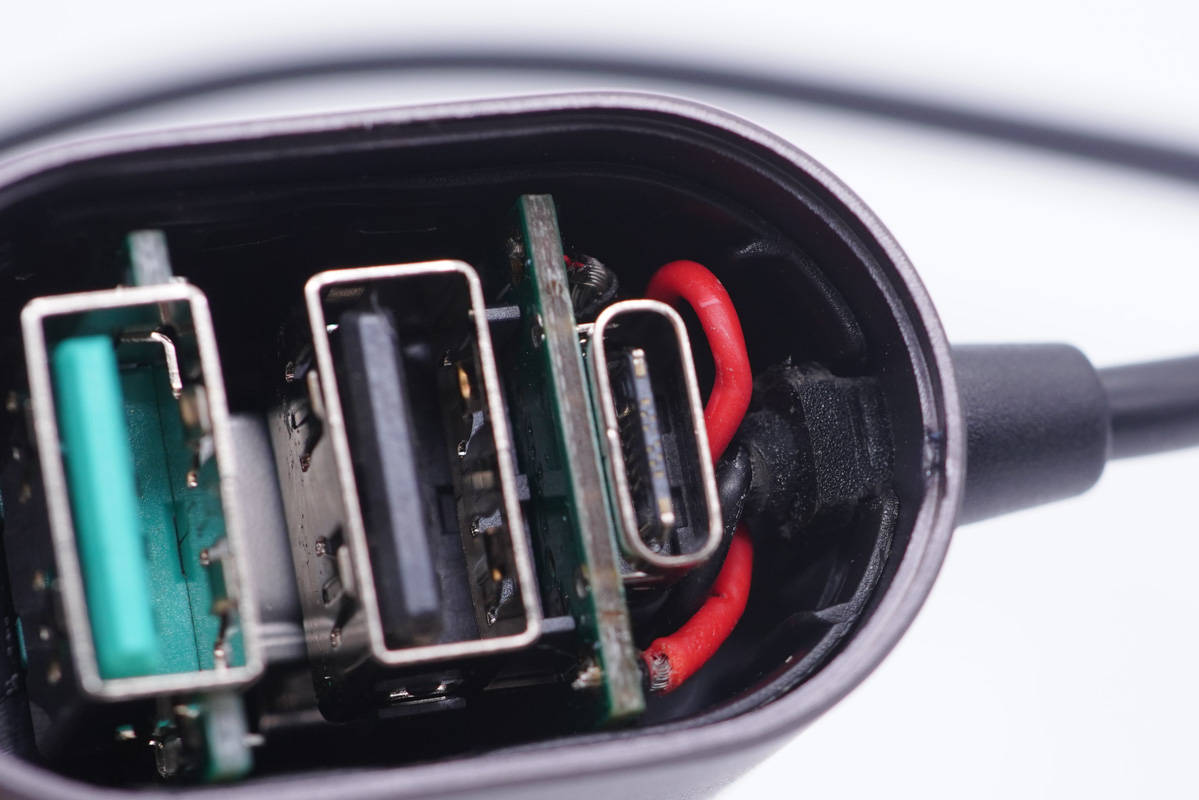

線纜的線芯連接USB-C母座所在小板。

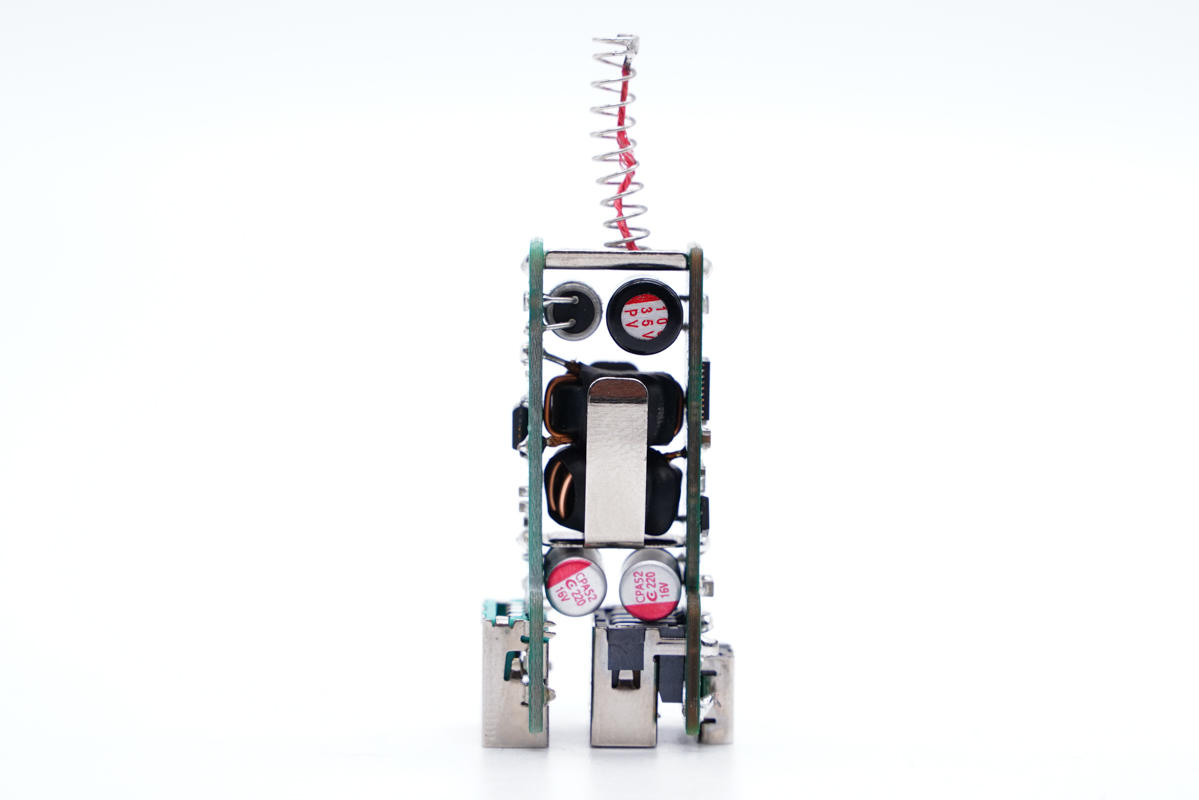

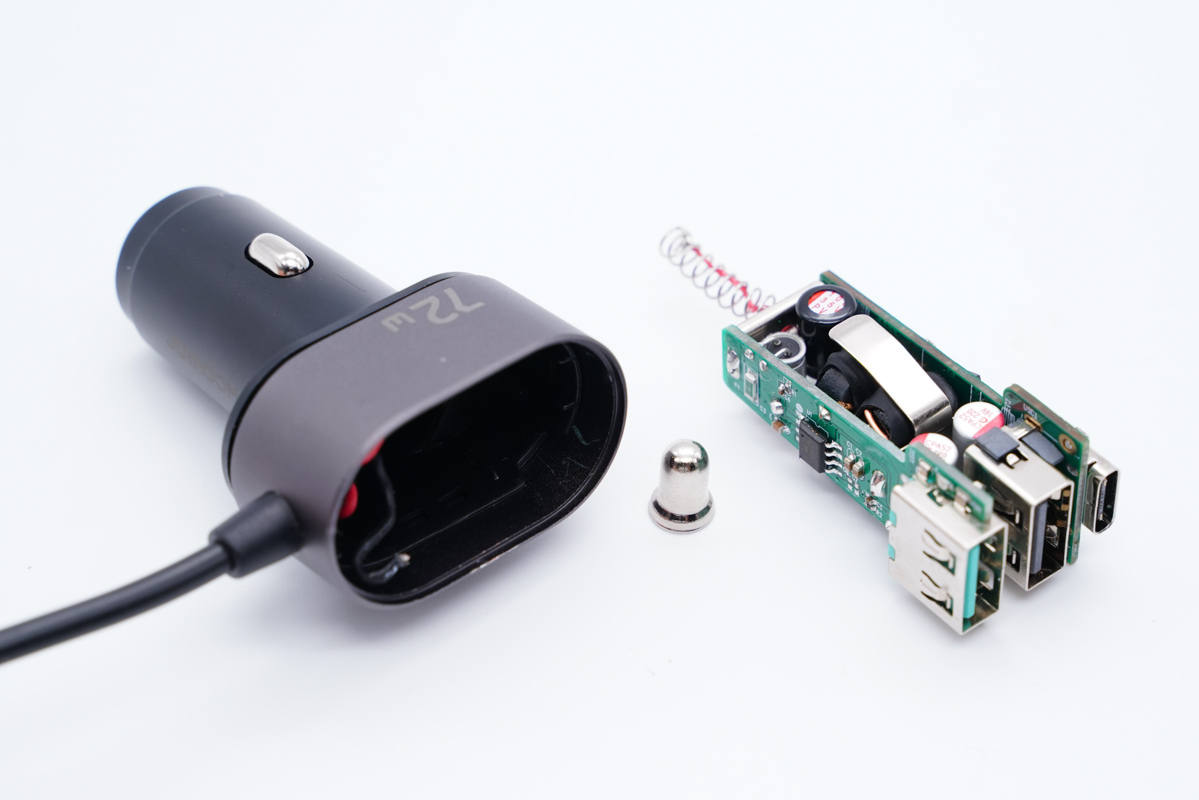

車充內部采用兩顆小板設計。

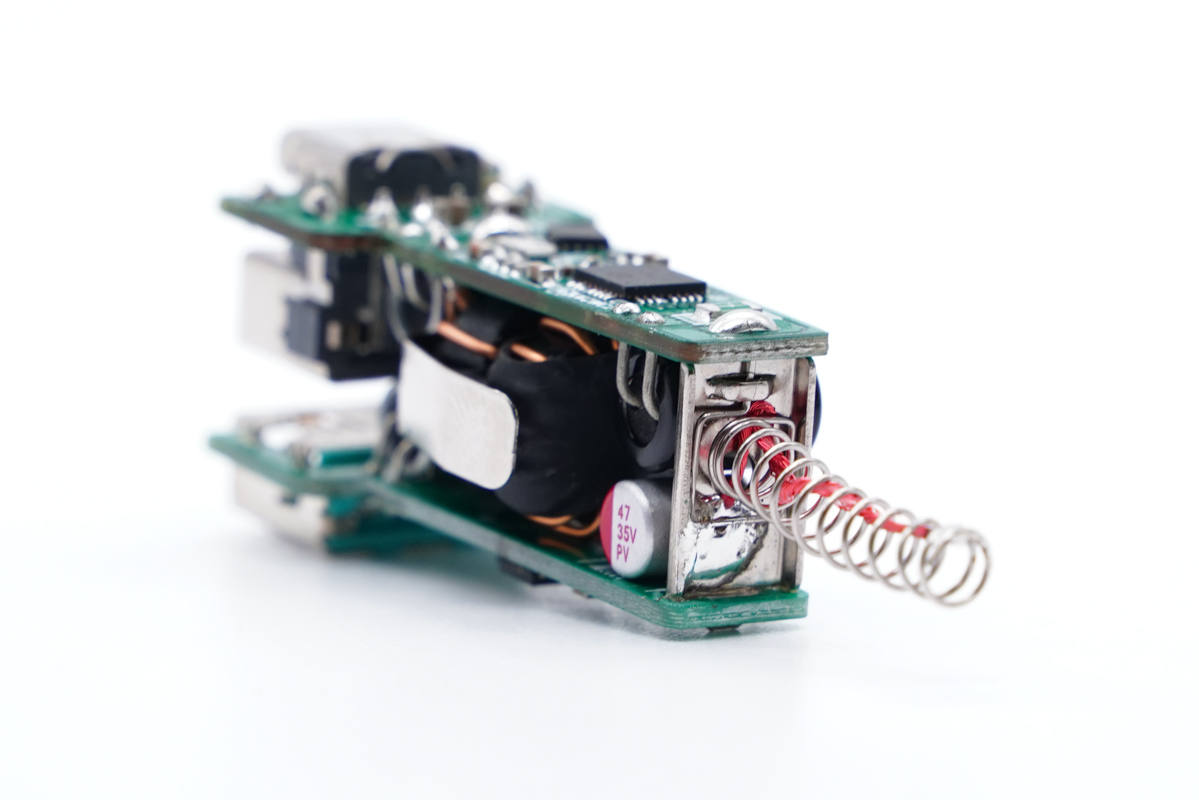

兩塊小板通過正負極金屬片連接固定，之間有輸入輸出濾波電容和電感。

輸入端正極彈簧內焊接一根紅色導線降低電阻。

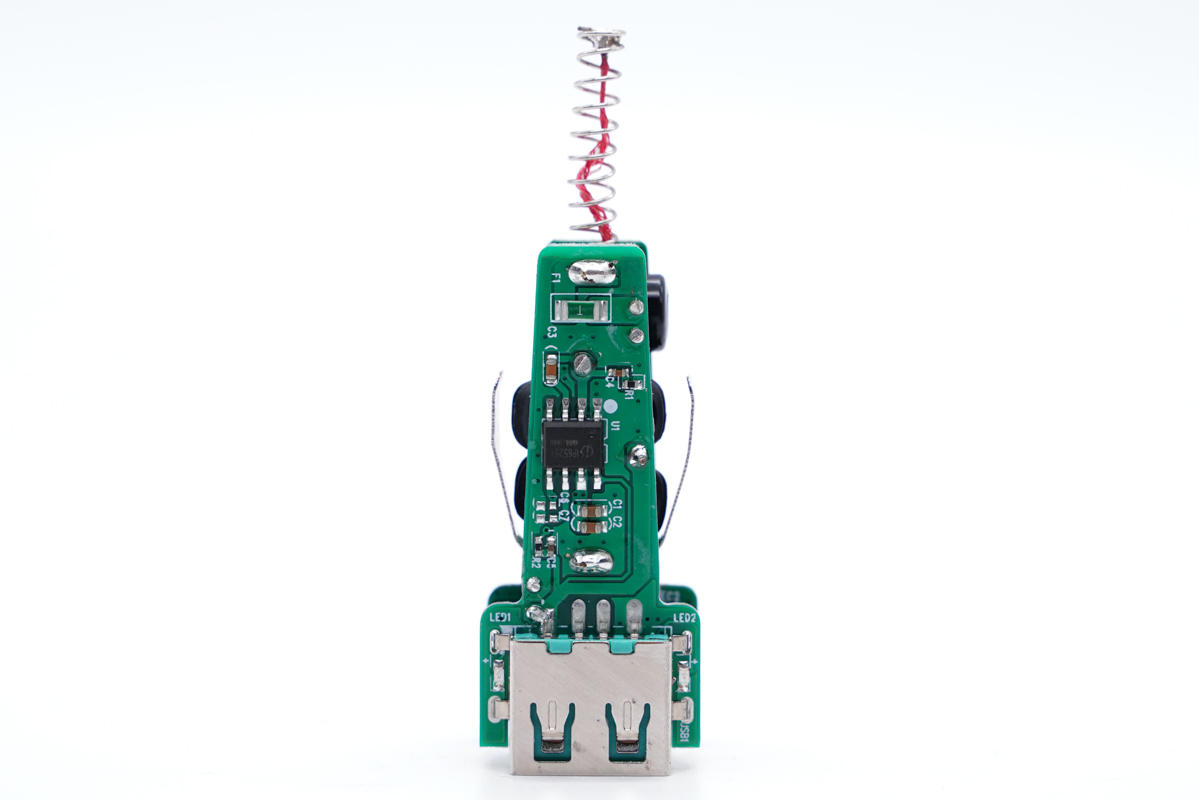

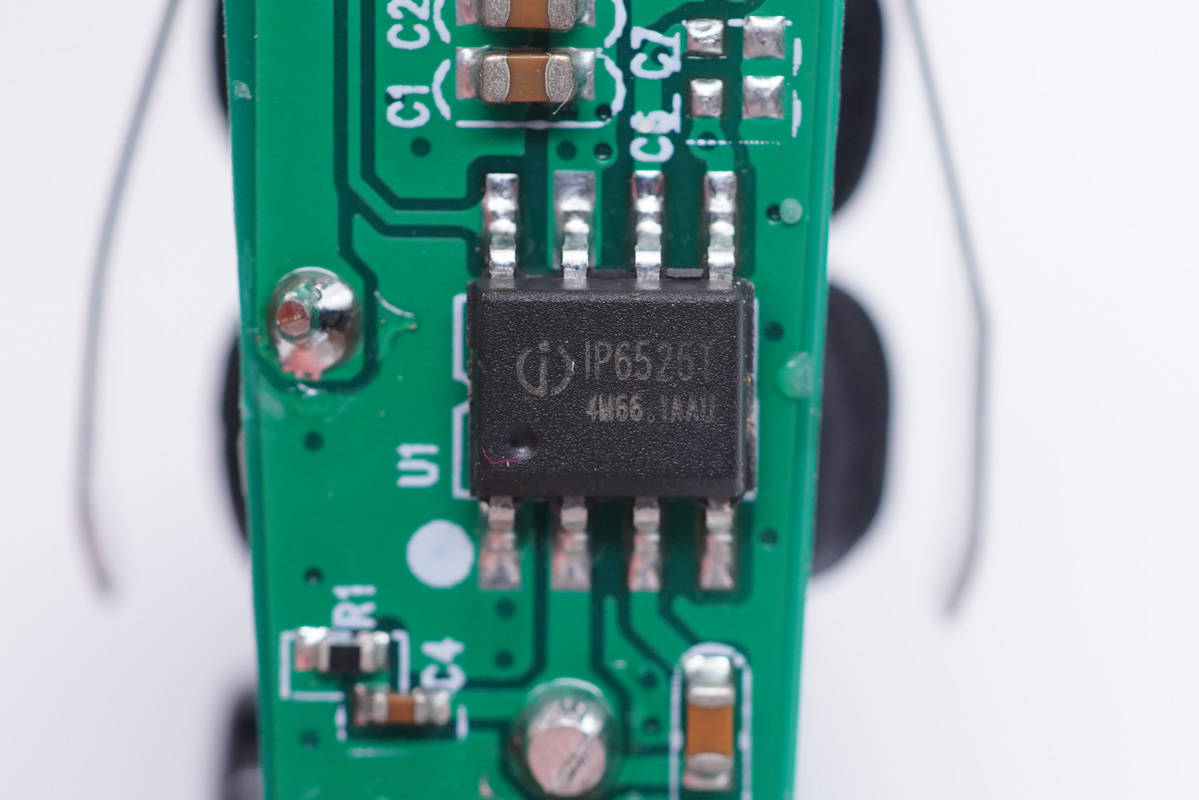

藍色膠芯USB-A母座所在小板背面有一顆芯片，

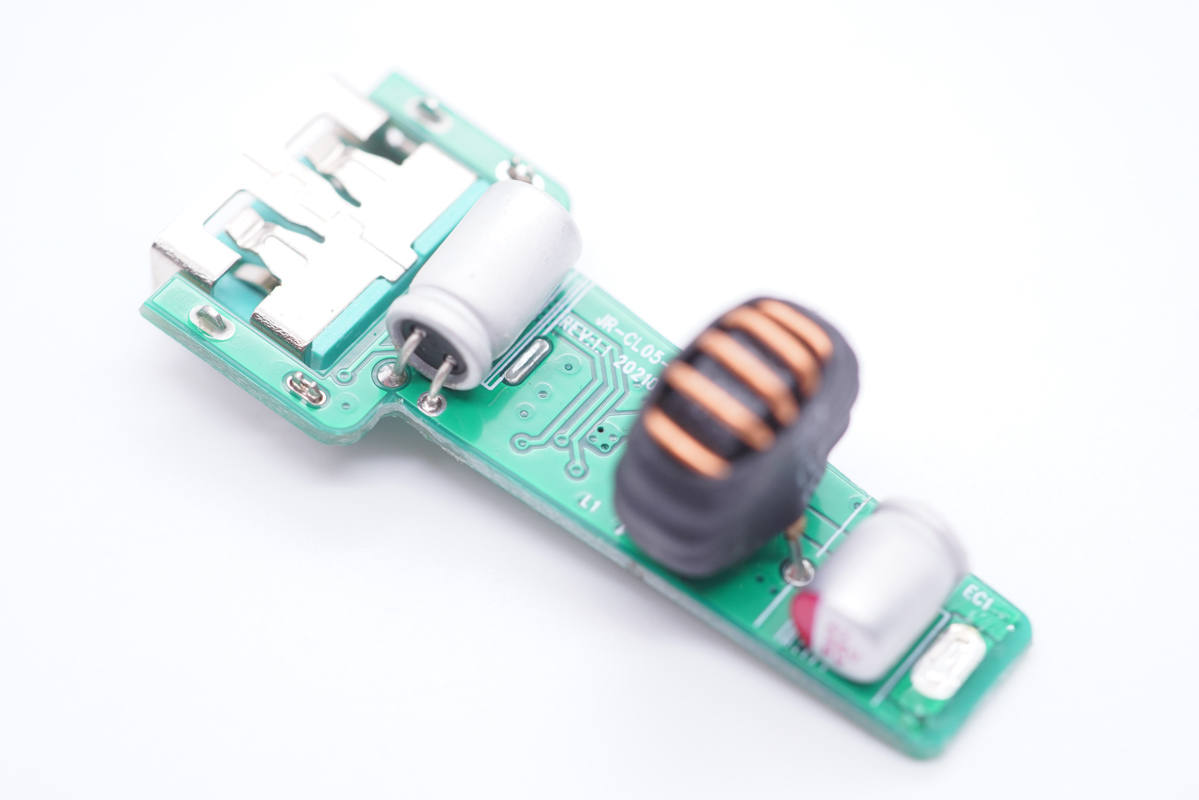

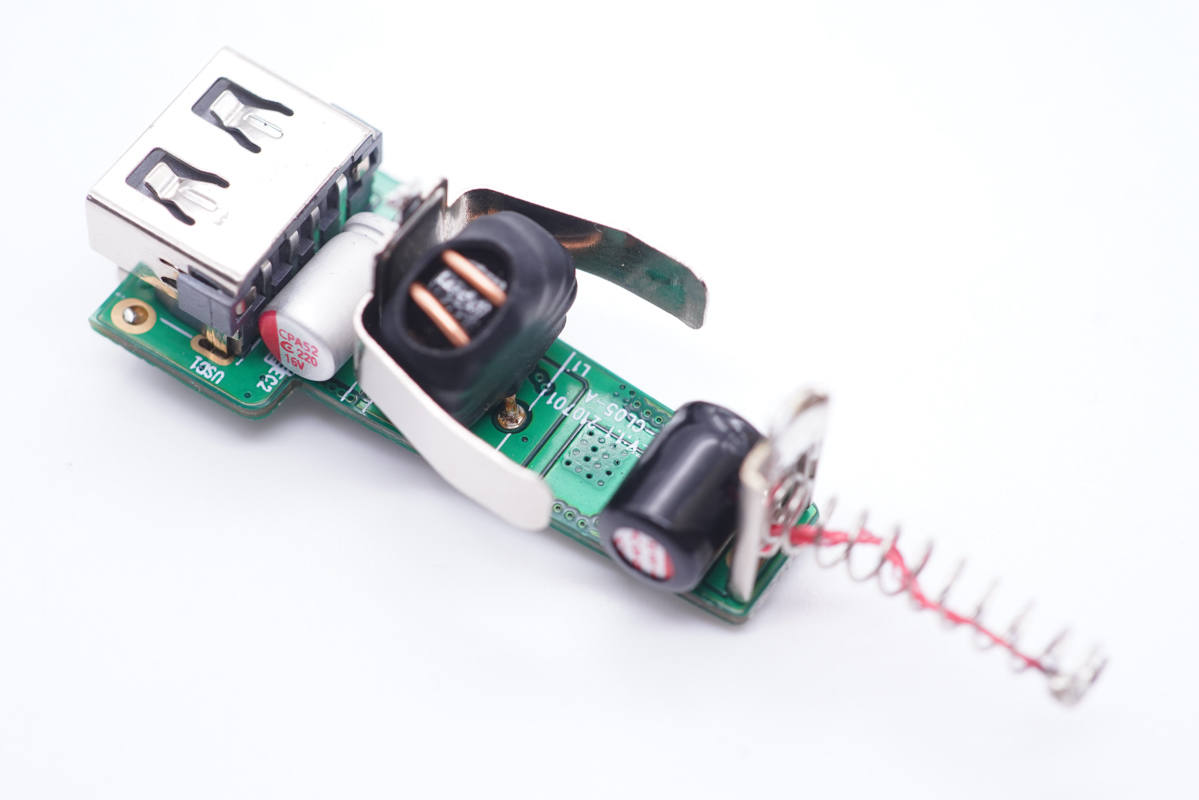

將小板拆下，另一面設有輸入輸出濾波電容和電感。

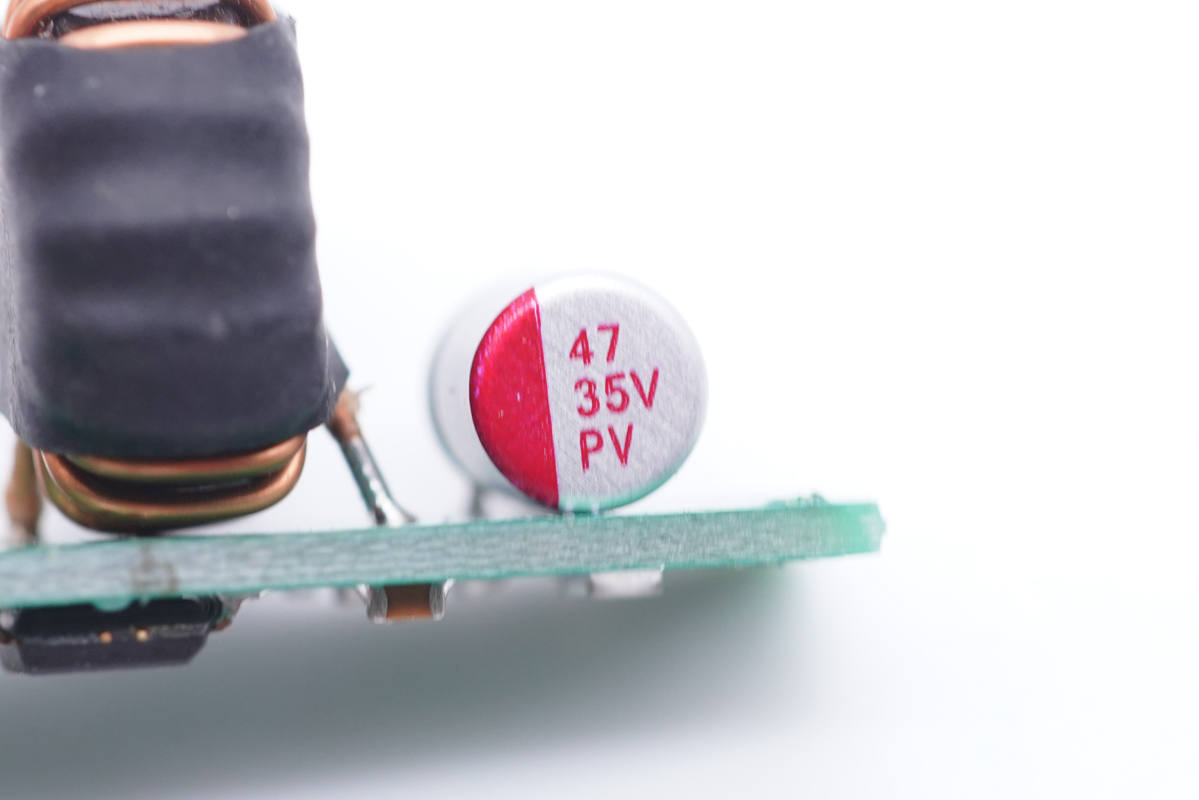

輸入濾波固態電容特寫，規格為35V 47μF。

英集芯IP6525T是一款集成同步開關的降壓轉換器、支持4種輸出快充協議，其內置功率MOS，降壓轉換效率高至98%，輸入電壓范圍是9.6V到32V，輸出電壓范圍是3V到12V，最大能提供18W的輸出功率。

此外能夠根據識別到的快充協議自動調整輸出電壓和電流，典型輸出電壓和電流有5V/3.4A、9V/2.0A、12V/1.5A，為車載充電器、快充適配器、智能排插提供完整的解決方案。

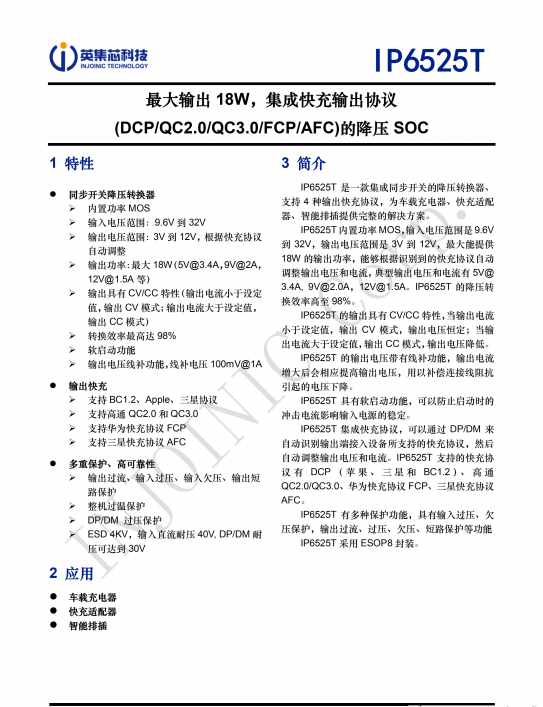

英集芯IP6525T資料信息。

充電頭網拆解了解到，英集芯IP6525T還被三星AFC雙口快充車載充電器、博世SC380A雙USB口車載充電器采用過，此外英集芯快充芯片還可應用在充電器、移動電源、儲能電源等領域，并被AUKEY、RAVPOWER、麥多多、Aohi、綠聯、倍思、小米等知名品牌的數十款產品采用。

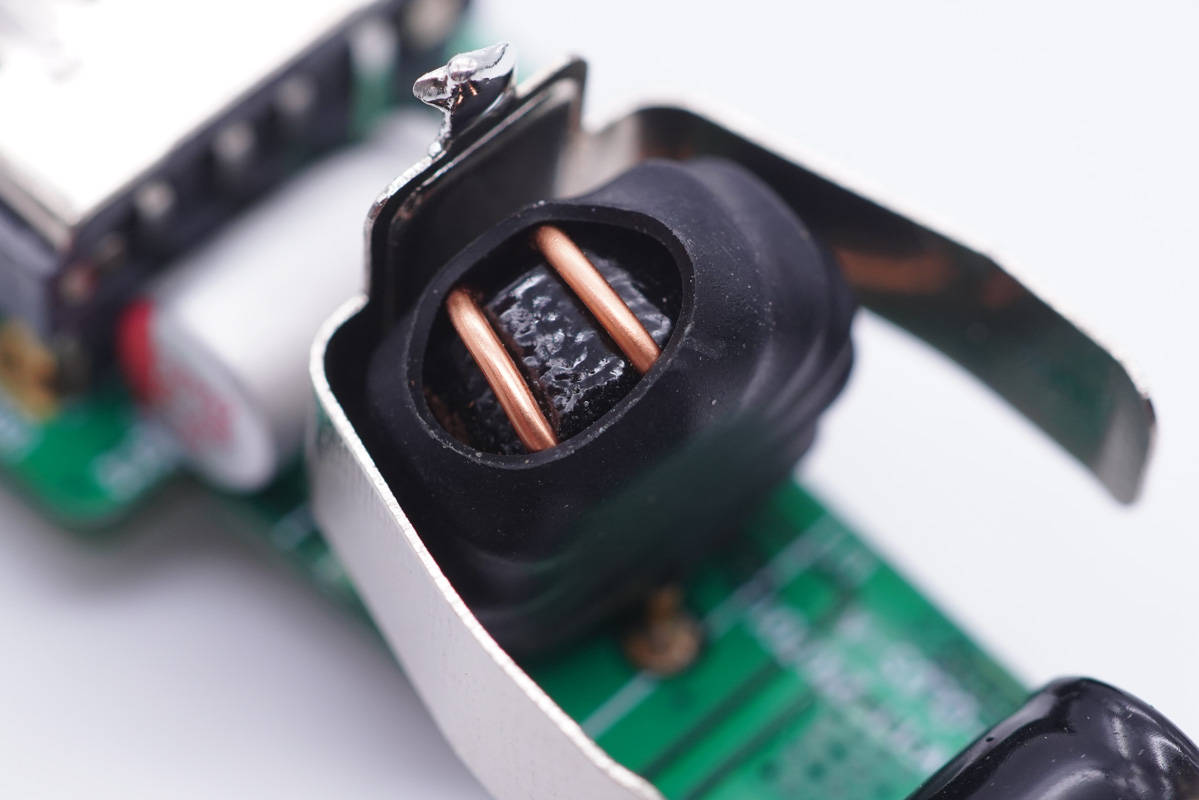

降壓電感外套熱縮管保護。

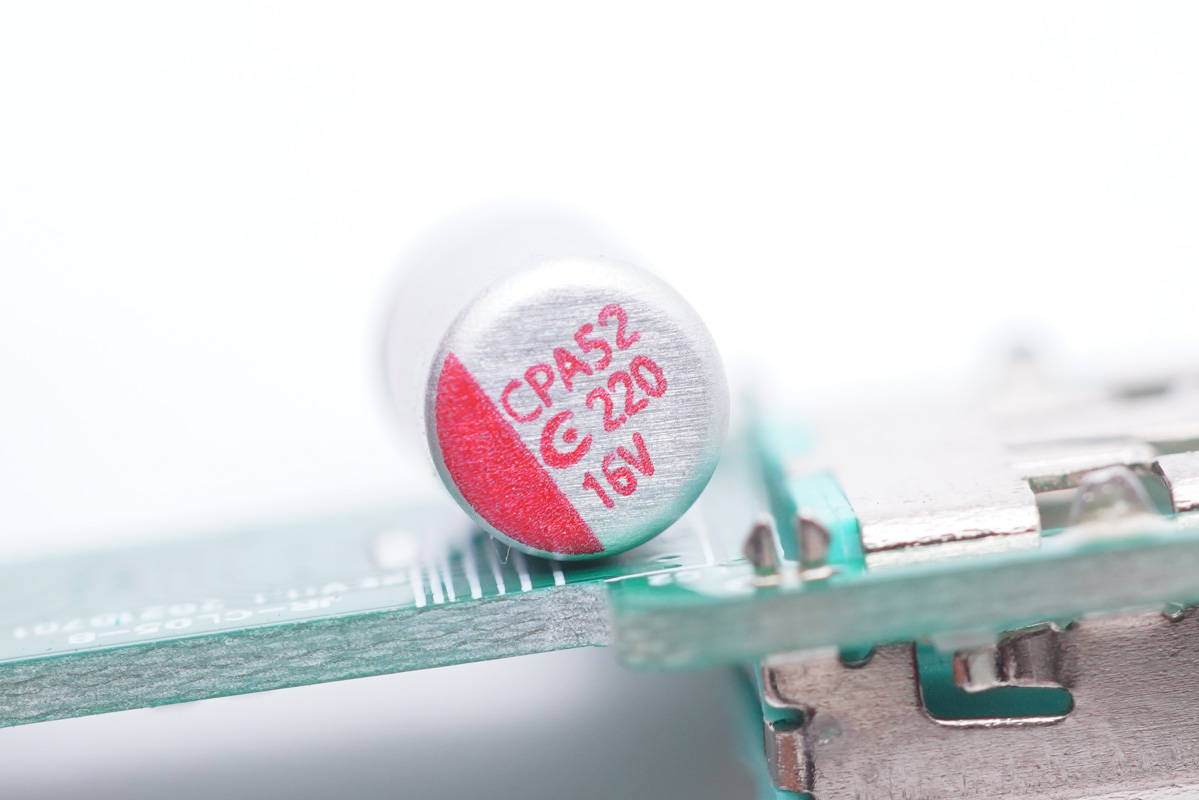

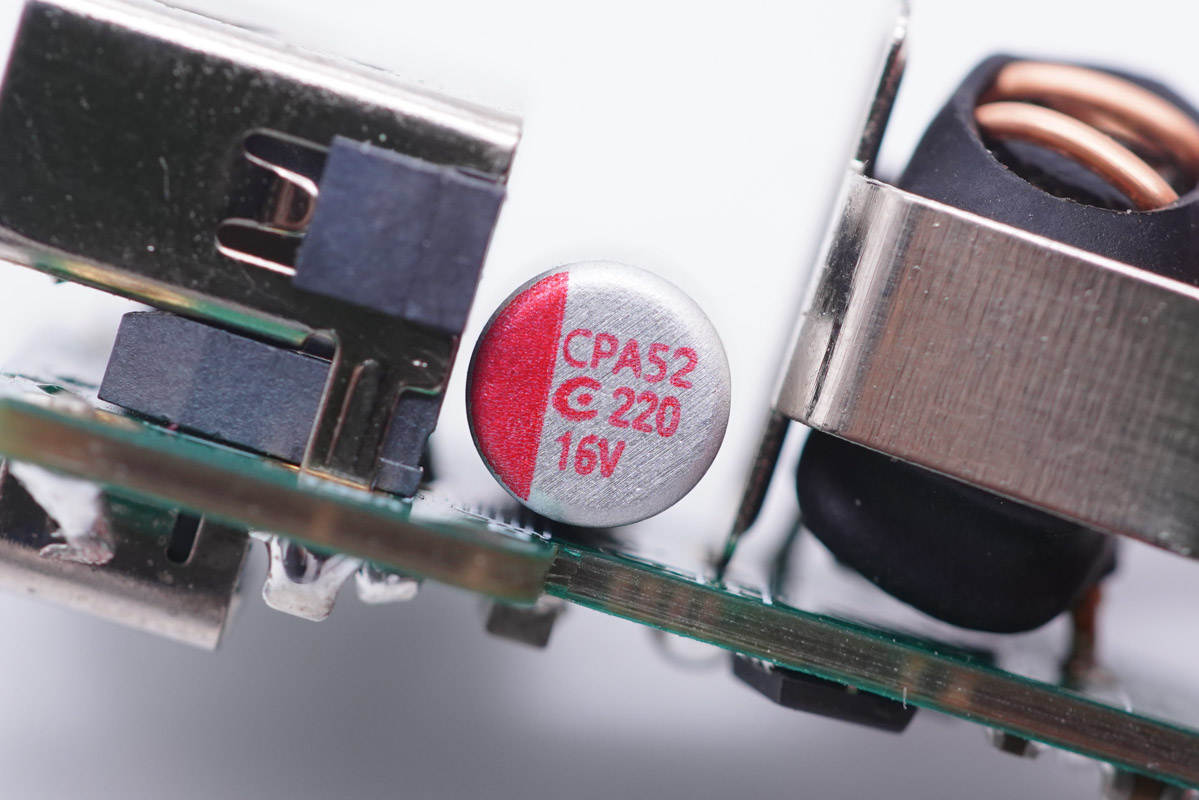

輸出濾波固態電容來自鈺邦，規格為16V 220μF。

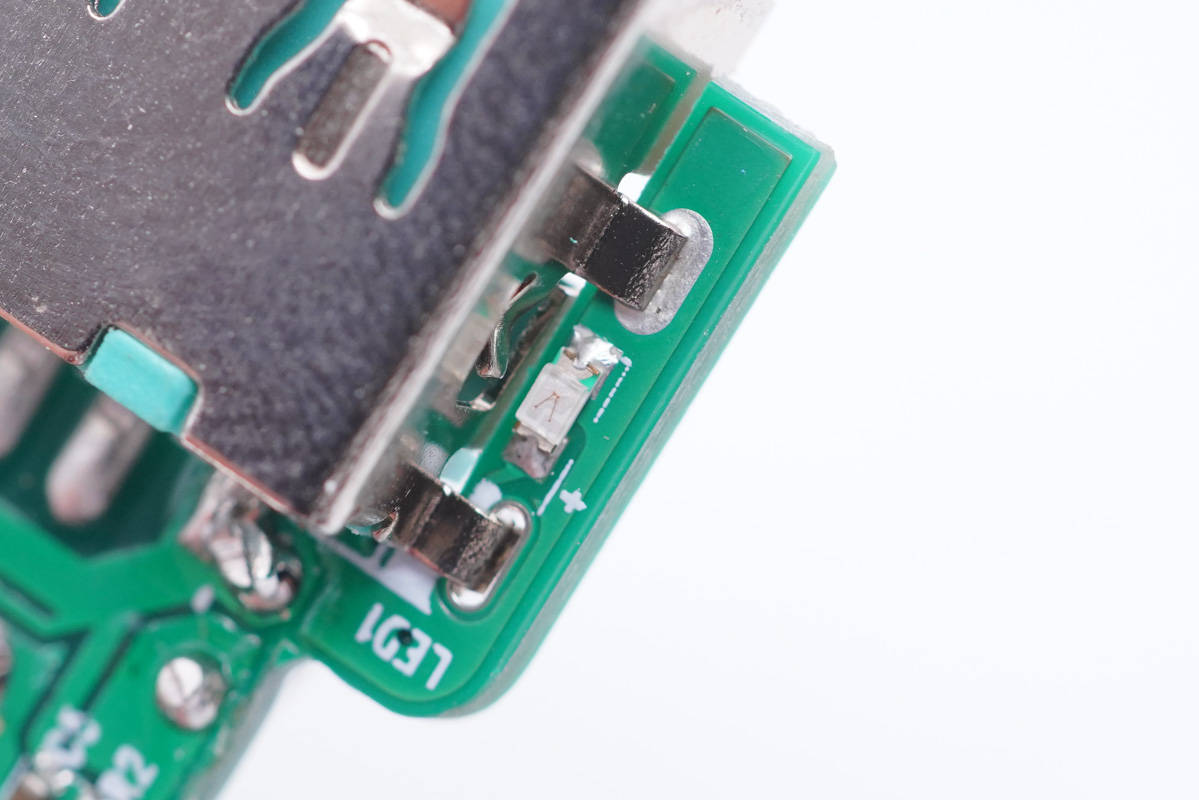

USB-A母座過孔焊接，旁邊有一顆LED燈。

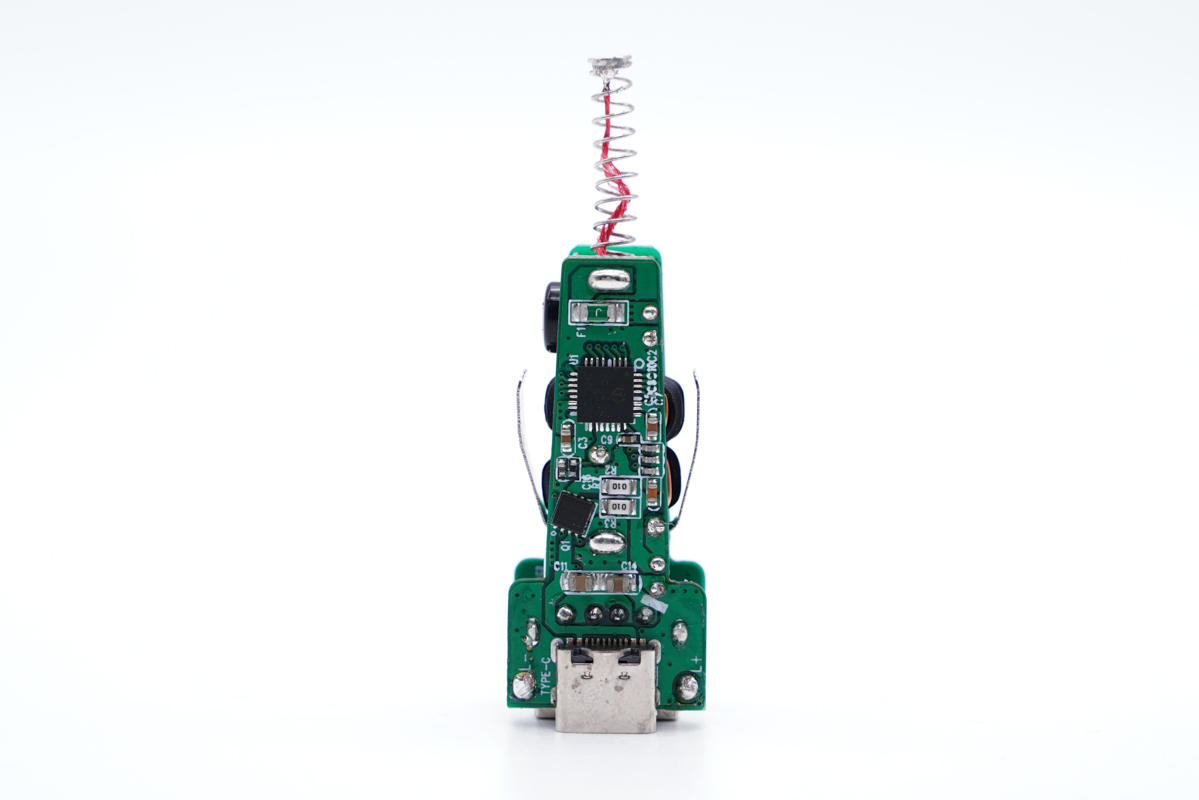

另一塊小板背面有降壓協議IC和輸出保護管。

小板另一面也是輸入輸出濾波電容和降壓電感。

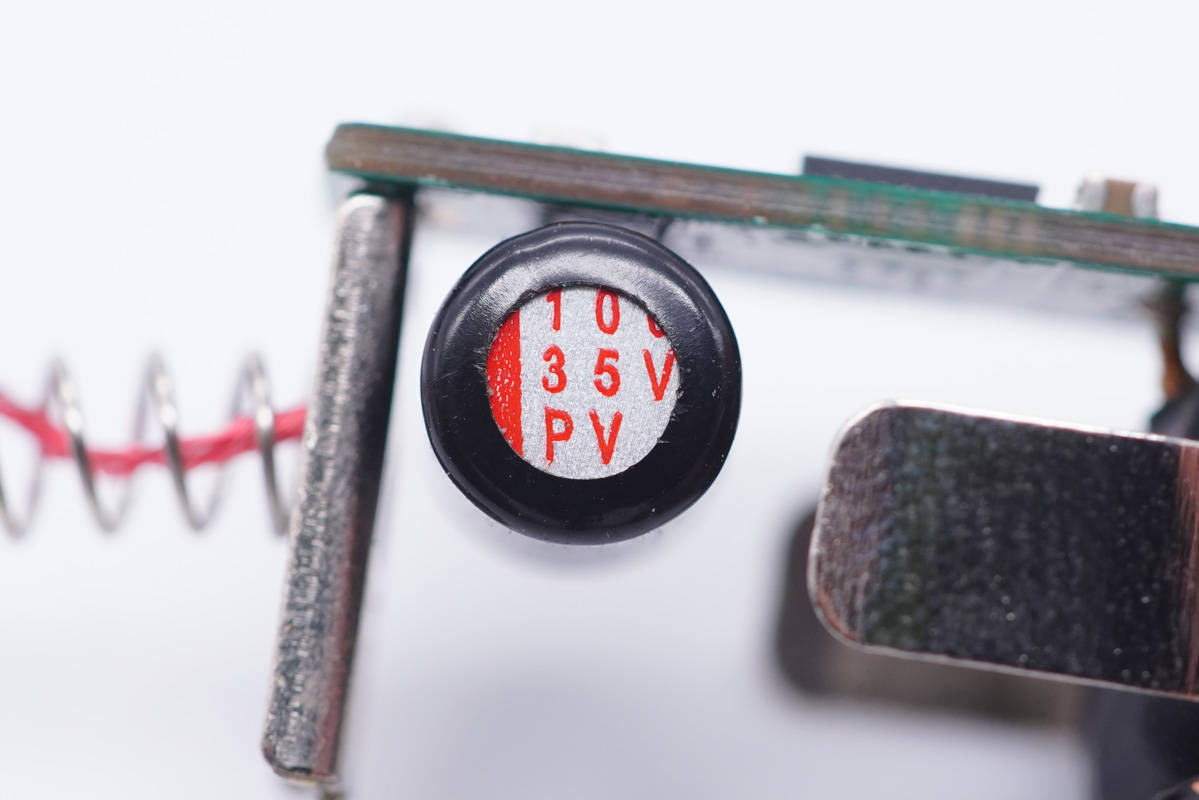

輸入濾波固態電容絕緣處理，規格為35V 100μF。

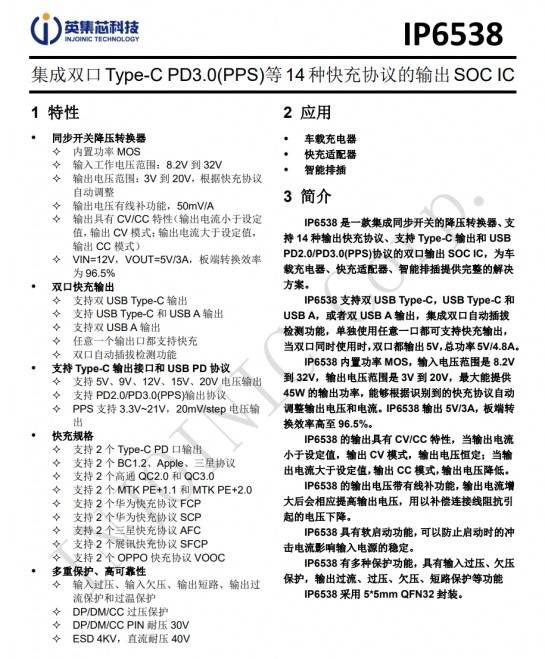

另一塊小板上的降壓協議IC采用英集芯的同步整流降壓轉換器IP6538，這是一款集成同步開關的降壓轉換器、支持14種輸出快充協議、支持Type-C輸出和USB PD2.0、PD3.0（PPS）協議的雙口輸出SOC IC，為車載充電器、快充適配器、智能排插提供完整的解決方案。IP6538輸入電壓最高32V，耐壓40V，8.2V自動關閉防止電瓶過放。數據腳支持過壓保護，且IP6538具有完善的保護功能。

英集芯IP6538支持雙USB Type-C，USB Type-C和USB A，或者雙USB A輸出，集成雙口自動插拔檢測功能，單獨使用任意一口都可支持快充輸出， 當雙口同時使用時，雙口都輸出5V。

充電頭網拆解了解到，采用英集芯IP6538的還有羽博300W便攜式儲能電源、機樂堂1A1C 20W快充迷你車充、WIZ 96W超級充電站等產品。

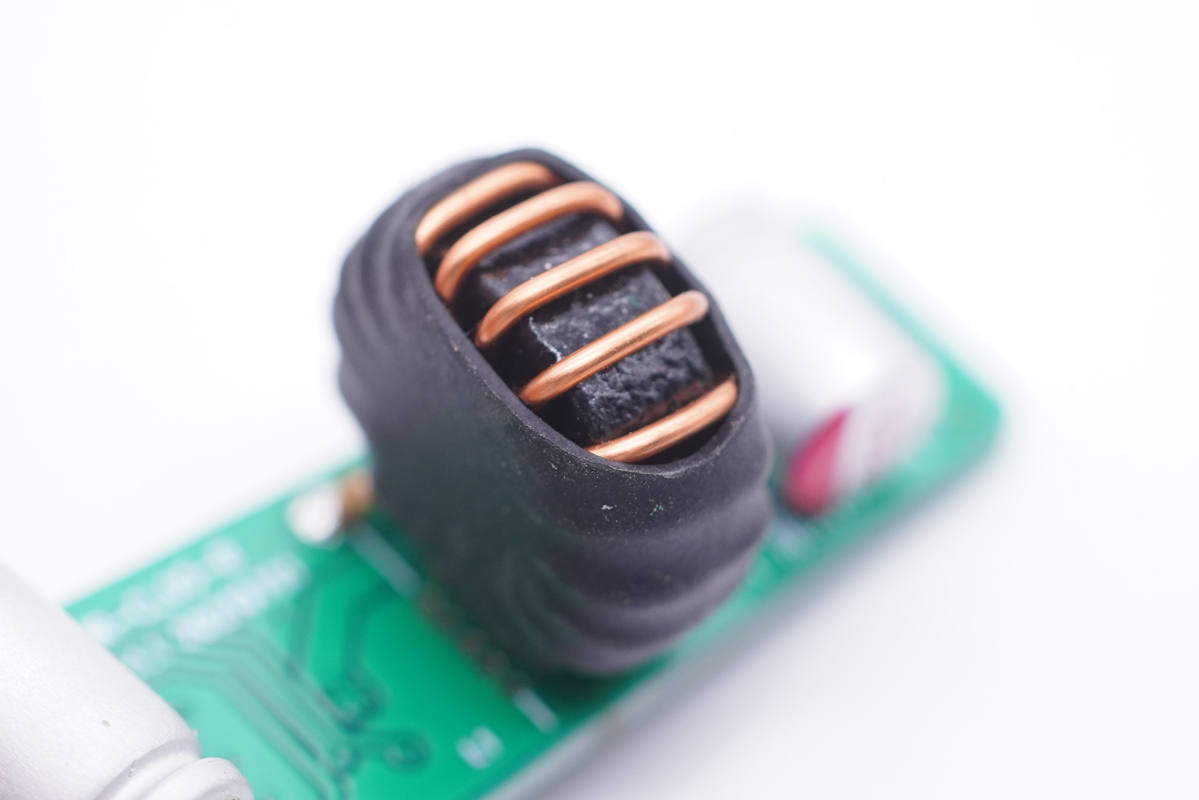

降壓電感特寫。

輸出濾波固態電容也是來自鈺邦，規格為16V 220μF。

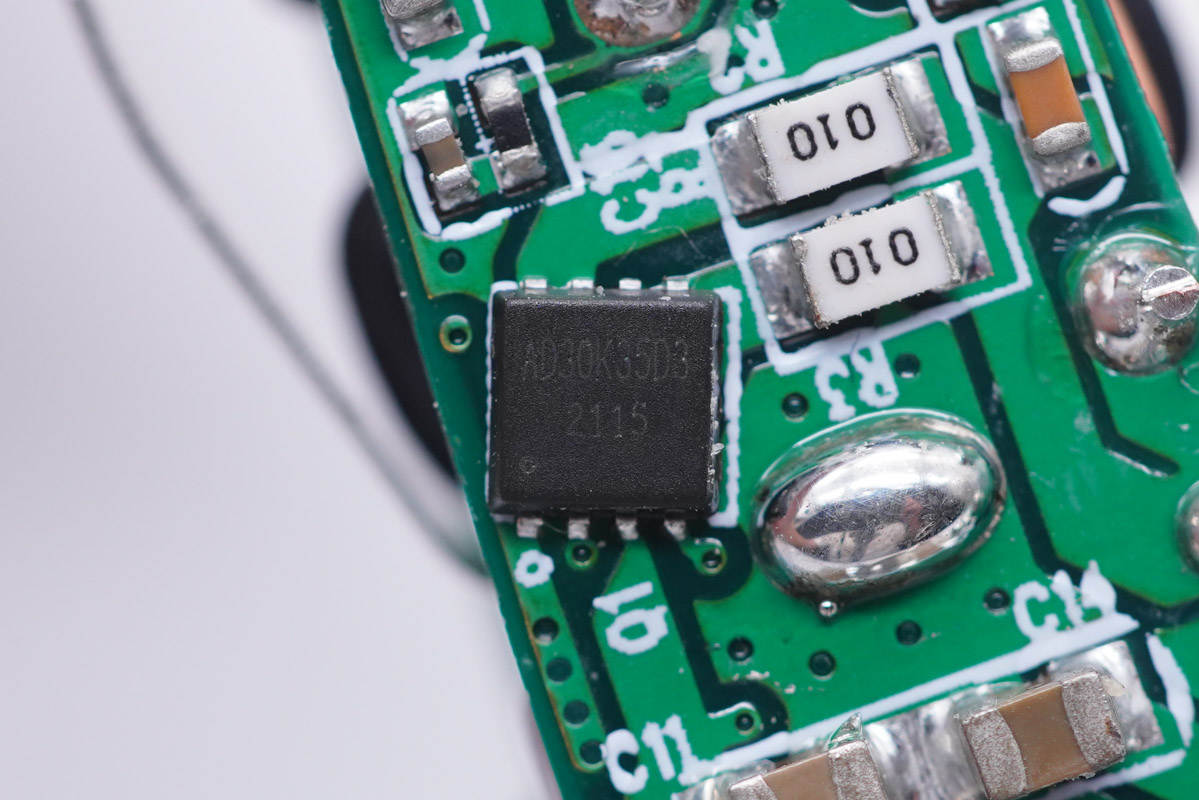

輸出保護管采用砹德曼AD30K35D3，雙NMOS，耐壓30V，用于1A1C接口輸出保護。

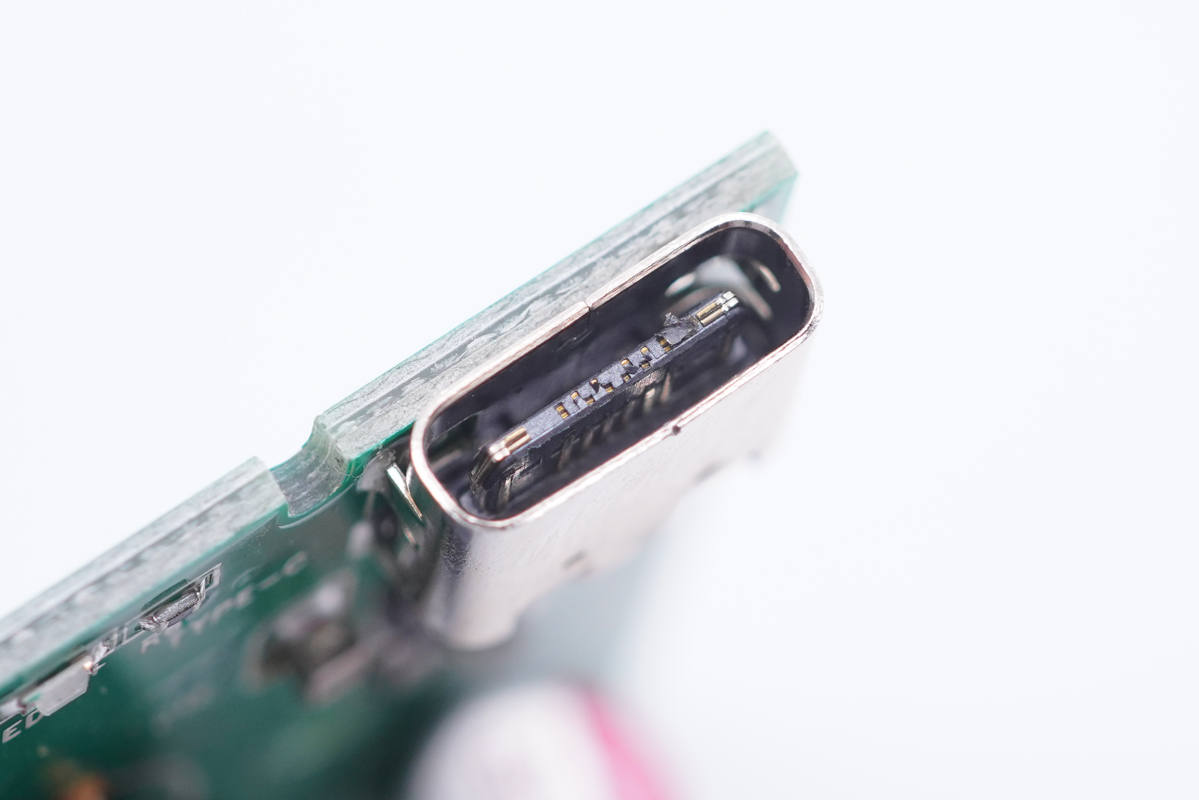

USB-C母座特寫。

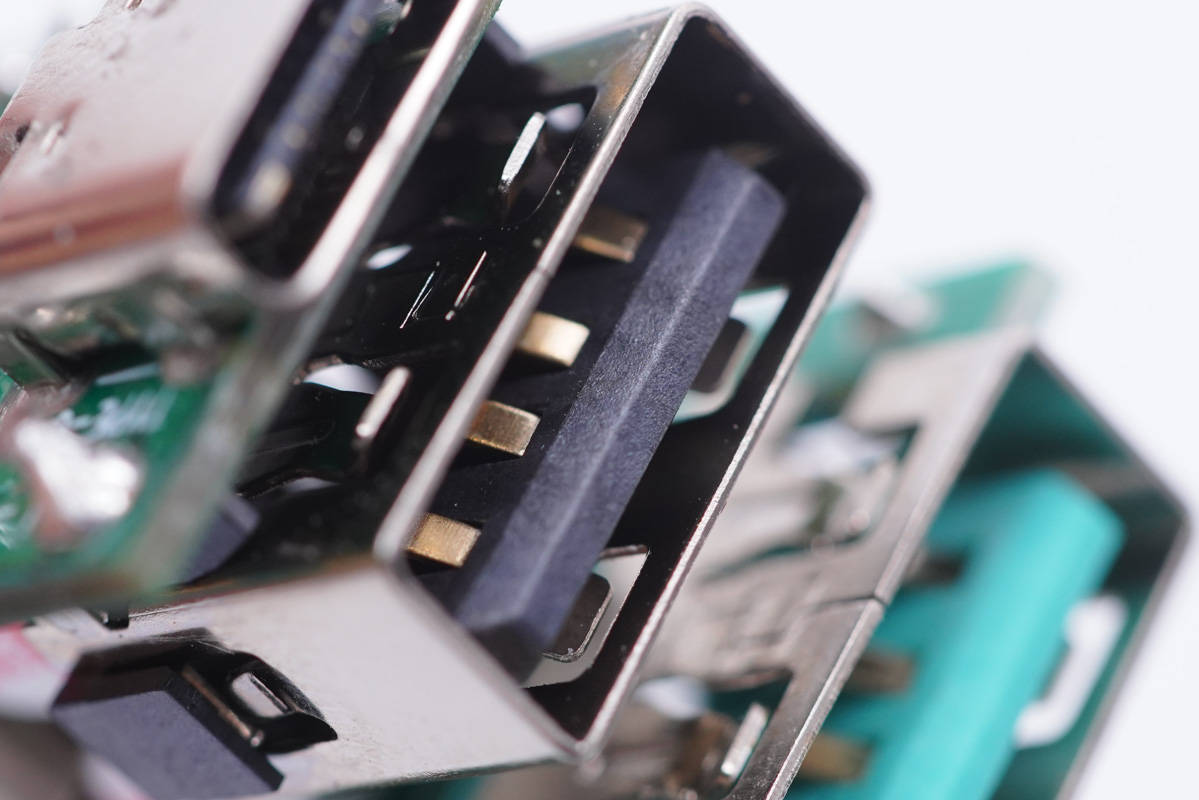

USB-A母座特寫。

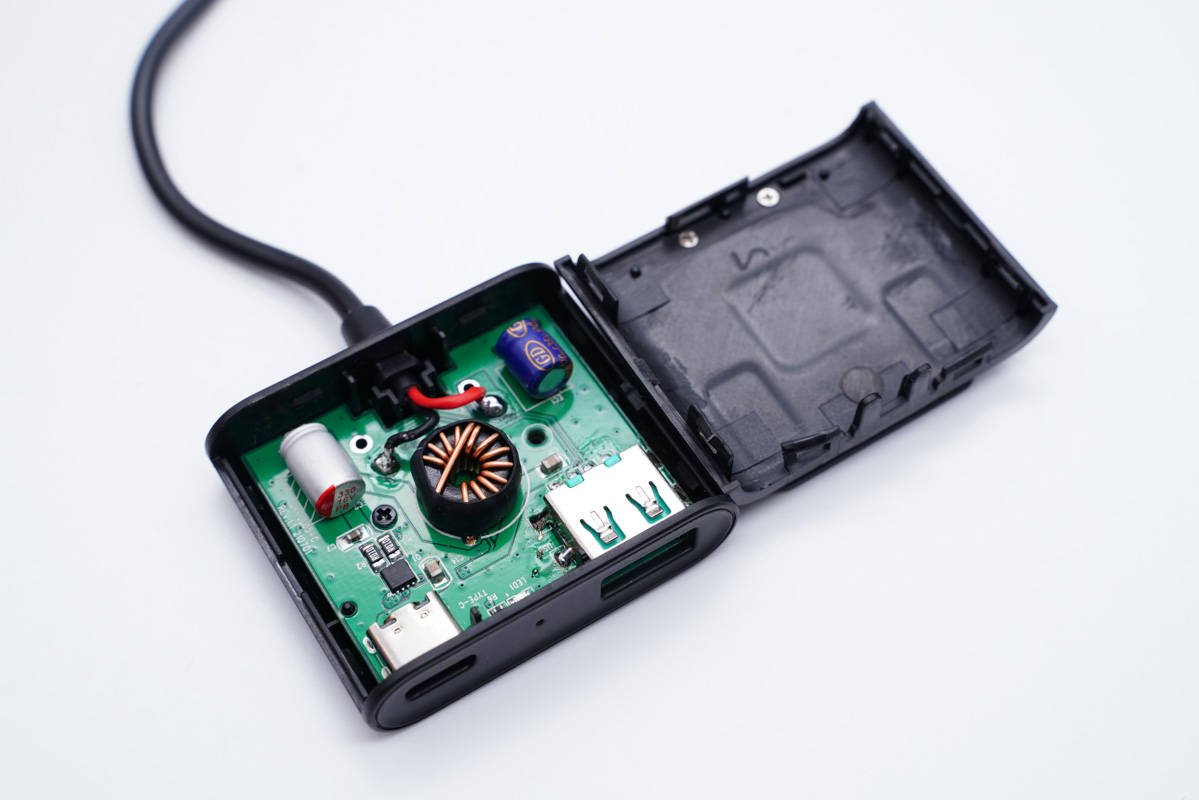

將背夾充電器外殼拆開，PCB板使用螺絲固定。

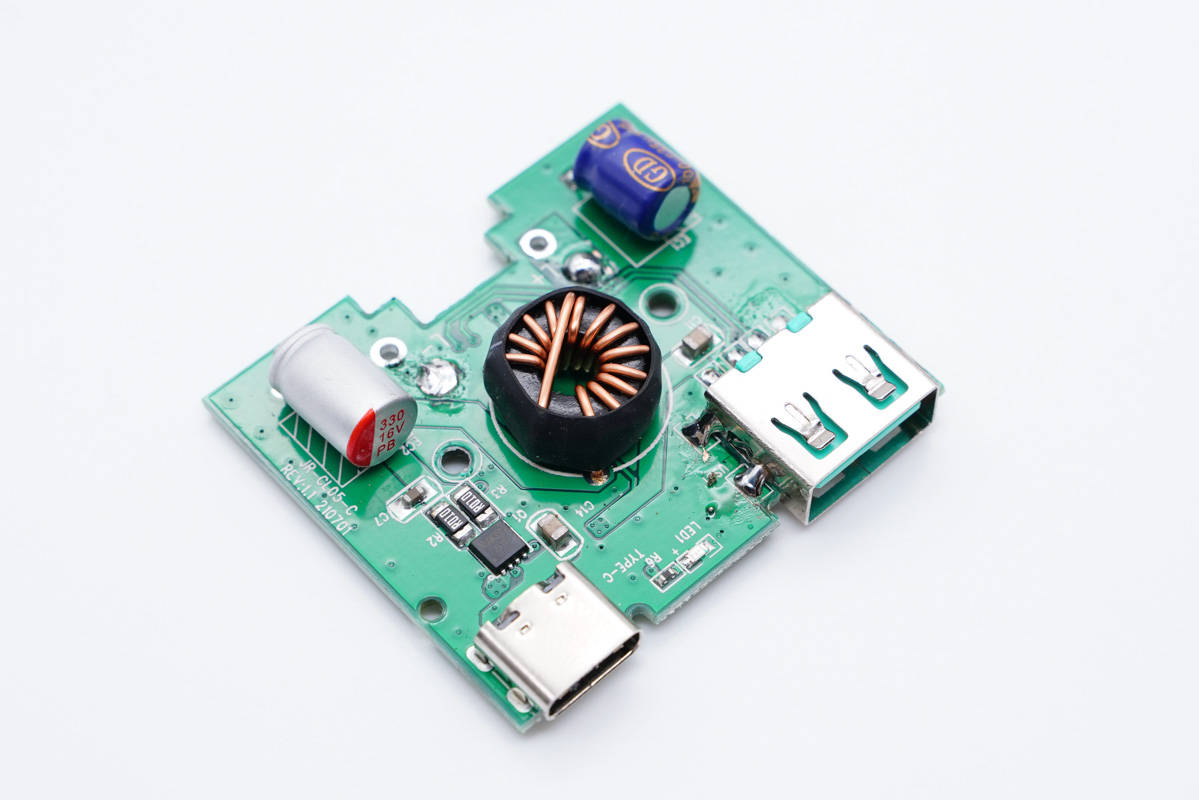

小板正面設有輸入輸出濾波電容、降壓電感、輸出保護管。

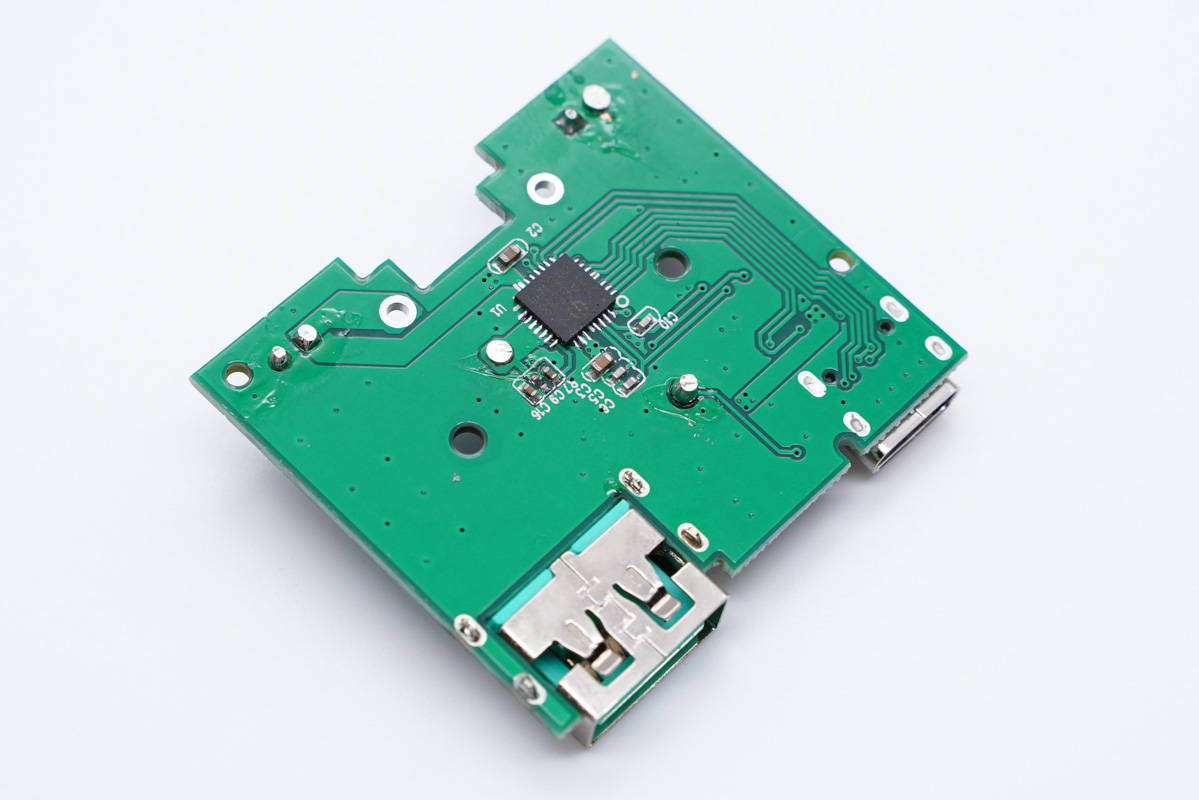

板子背面很簡潔，只有一顆降壓協議IC。總體來看，設計方案和車充C口母座所在小板的基本一樣。

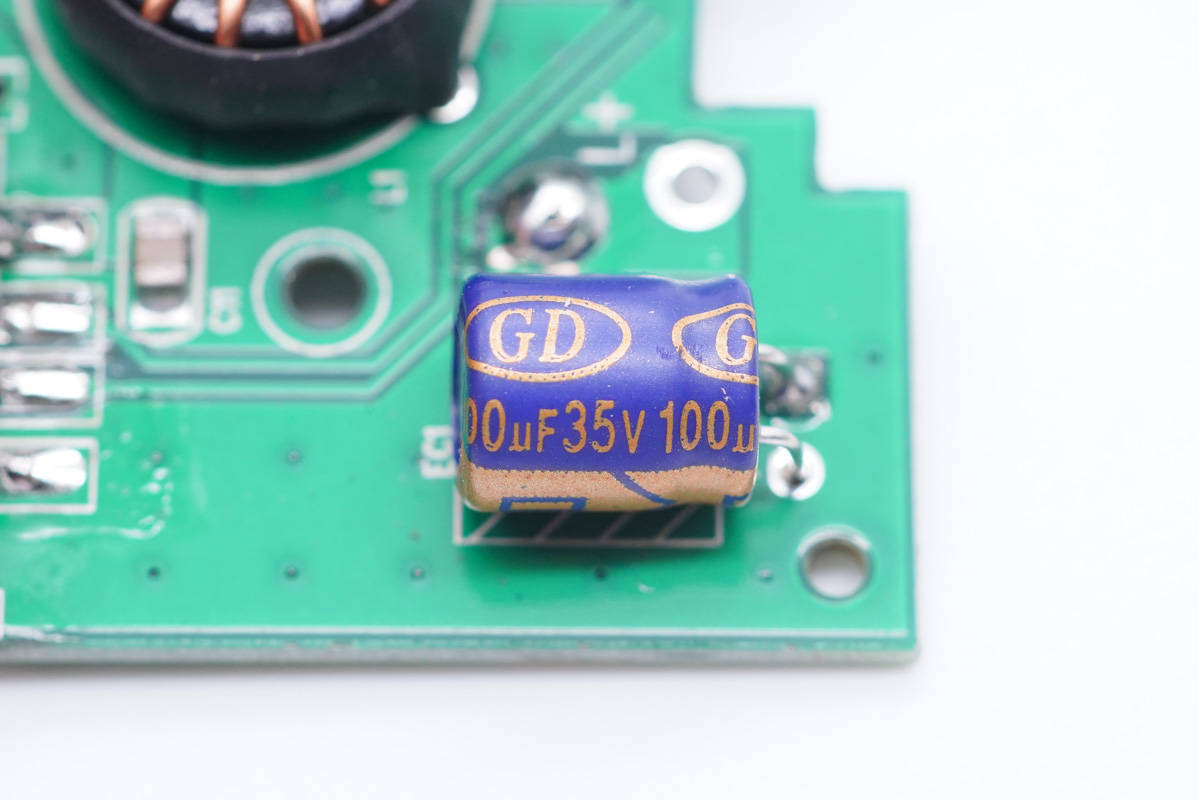

輸入濾波電解電容特寫，規格為35V 100μF。

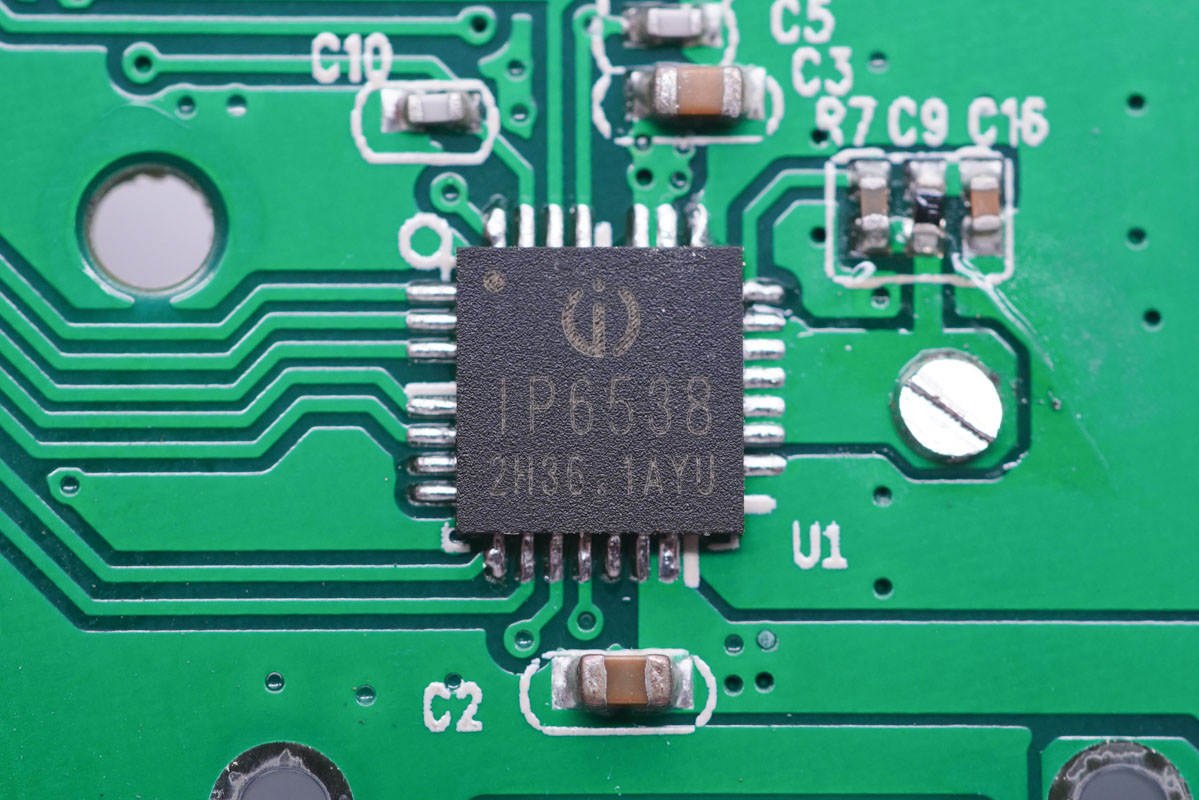

小板上的降壓協議IC也是英集芯IP6538。

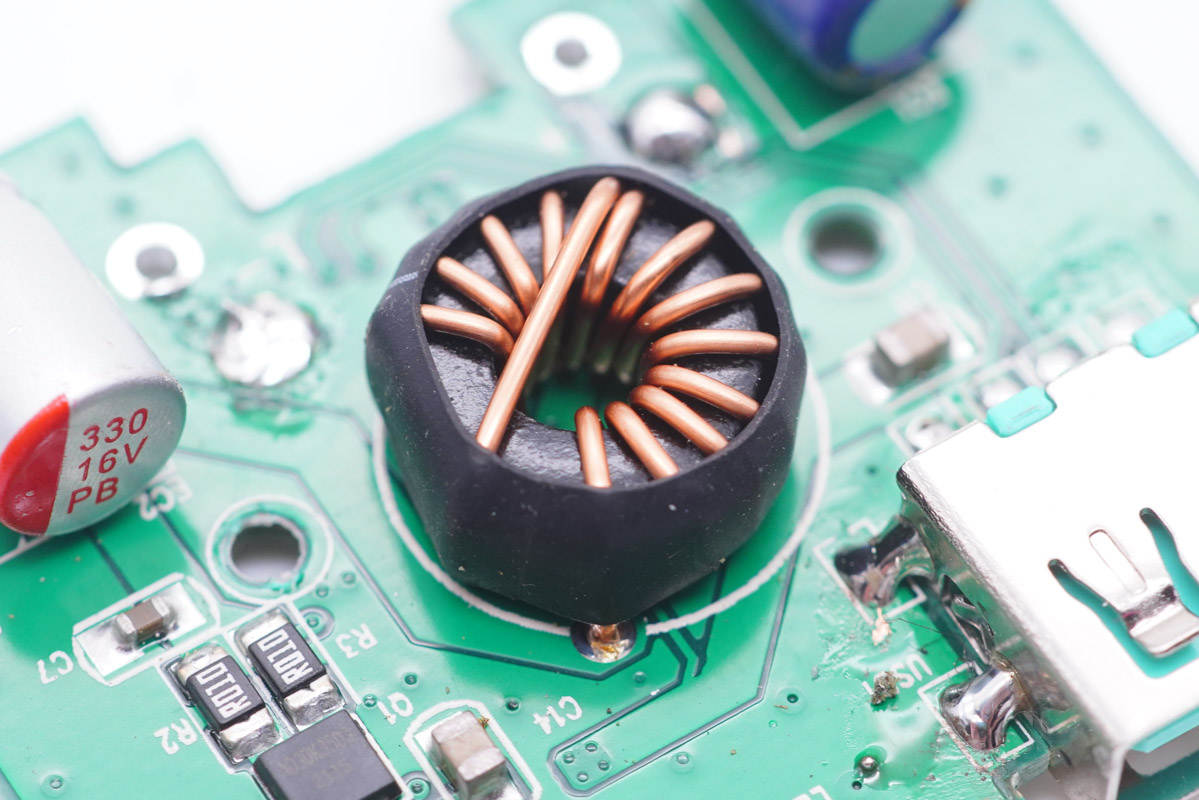

降壓電感特寫。

輸出濾波固態電容規格為16V 220μF。

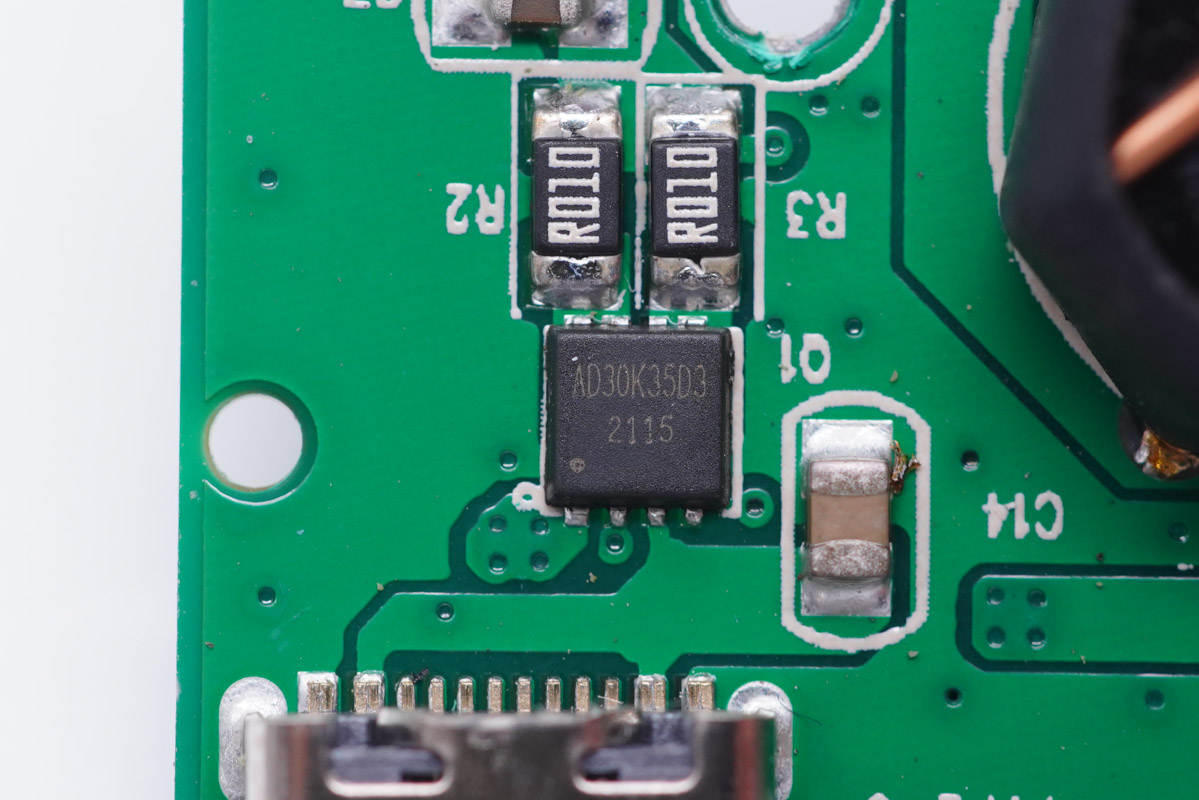

1A1C接口輸出保護管也是采用砹德曼AD30K35D3。

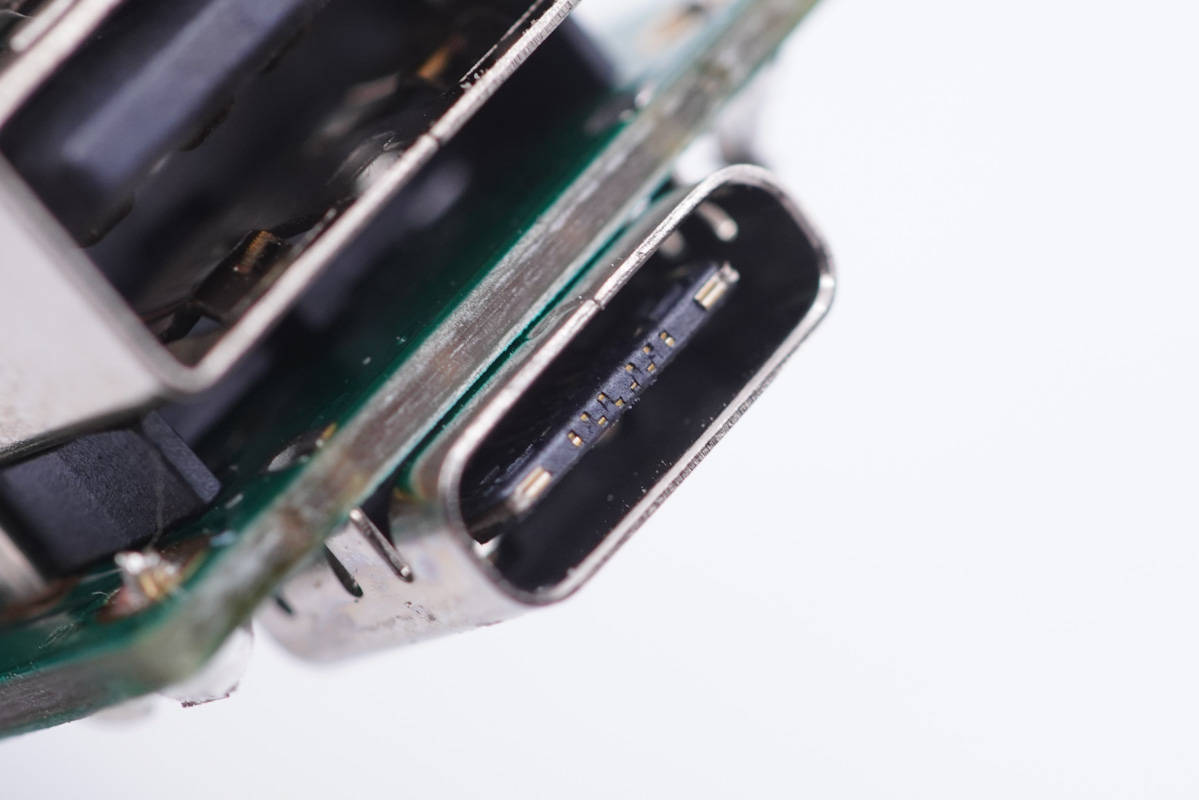

USB-C母座特寫。

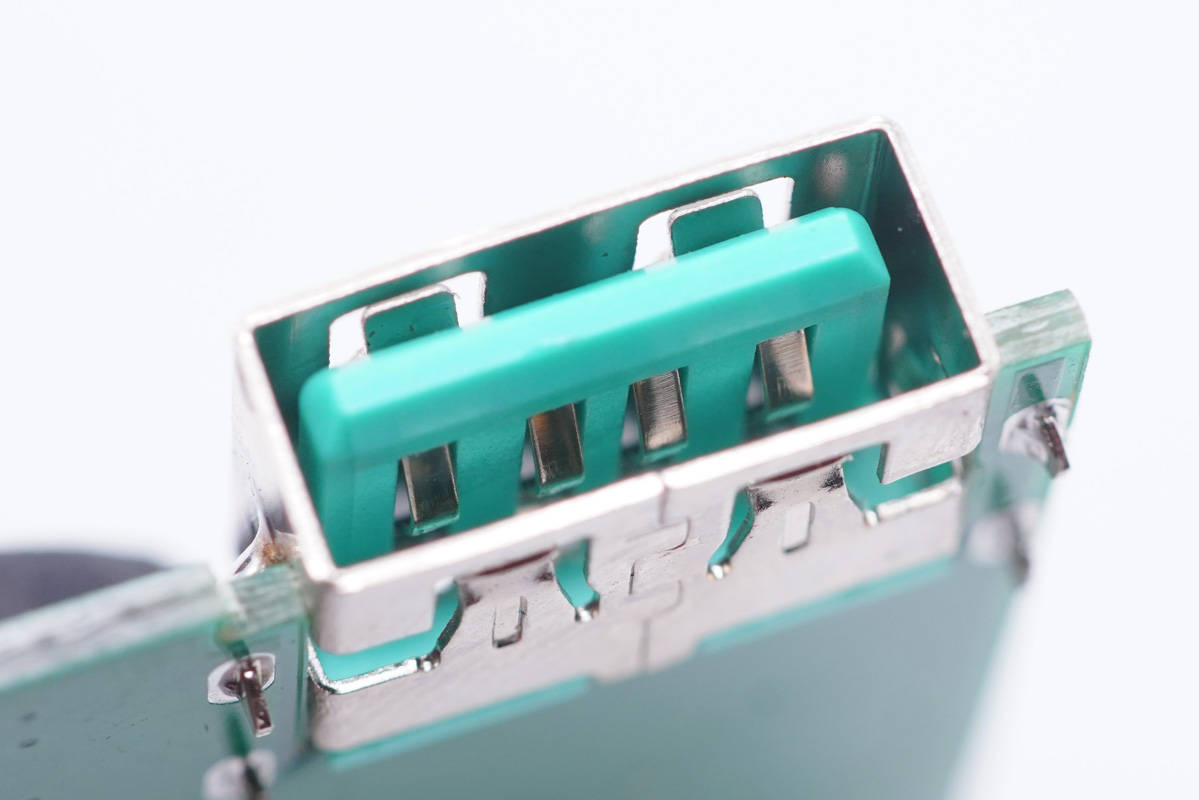

USB-A母座特寫，沉板過孔焊接。

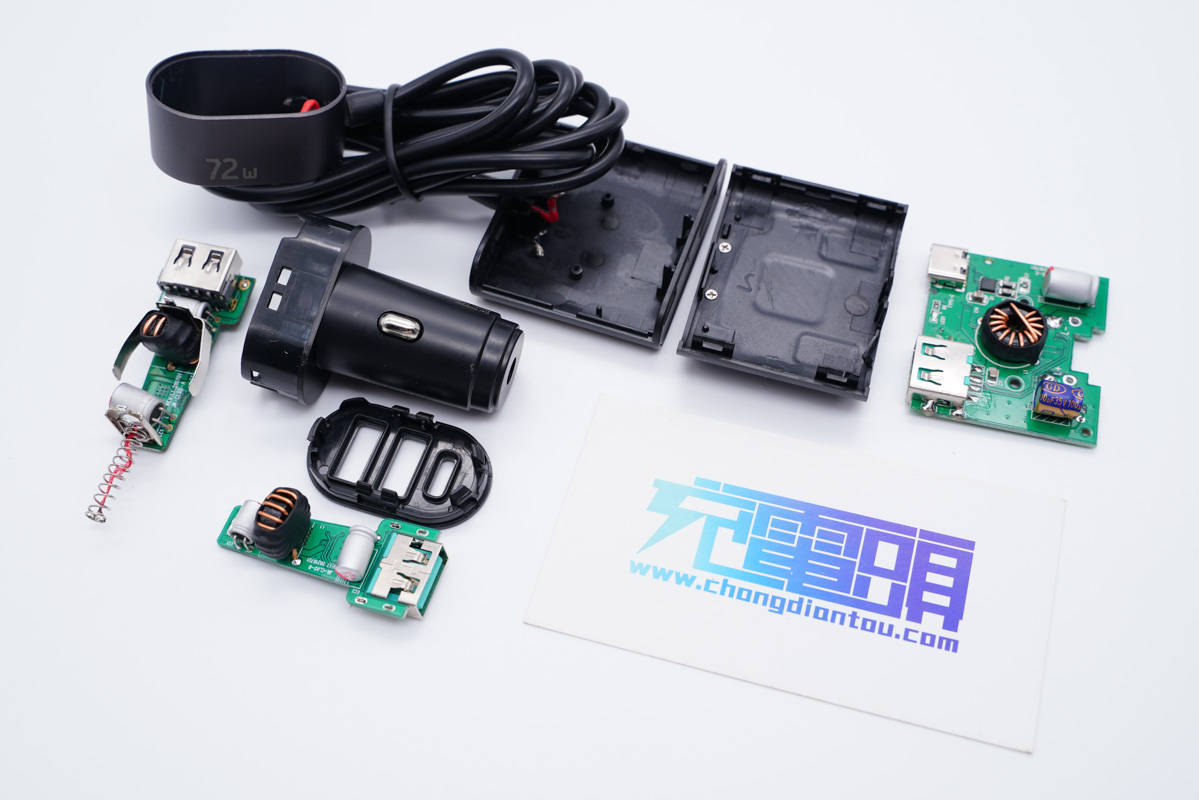

全部拆解完畢，來張全家福。

充電頭網拆解總結

機樂堂這款車充由車充本體以及擴展的背夾組成，連接線纜長約1.5米，因此滿足車內前后排多人同時充電不是問題。車充本體配備2A1C接口，支持18W和27W快充，可以滿足司機和副駕駛?cè)藛T的手機以及行車記錄儀等設備充電。

擴展背夾充電器也支持18W和27W快充，可以給后排乘客設備充電。產品接口多，兼容QC、AFC、FCP、SCP、VOOC/DASH/WARP、PE2.0、PD3.0、PPS全主流快充協議，滿足市面上絕大多數品牌手機、平板快充需求，滿足一家子出行同時充電。

充電頭網通過拆解了解到，車充本體內置兩顆PCB板，通過正負極金屬片焊接固定，設有兩路獨立降壓電路，分別采用英集芯IP6525T和IP6538降壓輸出方案。背夾充電器拆開發現也是采用的英集芯IP6538方案。每路電路均設有電容進行輸入輸出濾波，降壓電感外套絕緣管保護。
