iPhone 12新機不再標配充電器，不僅對國內相關上下游行業是一件利好的事，截至目前充電頭網拆解了近百款形形色色20W快充便是最好的體現。當然這對于國外相關行業亦是一件好事，身居海外的小伙伴應該也能看到很多國外品牌的20W快充充電器。

近期充電頭網便拿到一款歐姆電機株式會社生產的20W PD快充充電器，整體小巧簡潔，配備折疊插腳攜帶方便，同時兼容時下多個主流快充協議，可以很好的滿足iPhone 12系列手機快充需求。下面充電頭網就對這款充電器進行詳細拆解，看看日本工廠的設計做工如何。

一、歐姆電機20W充電器外觀

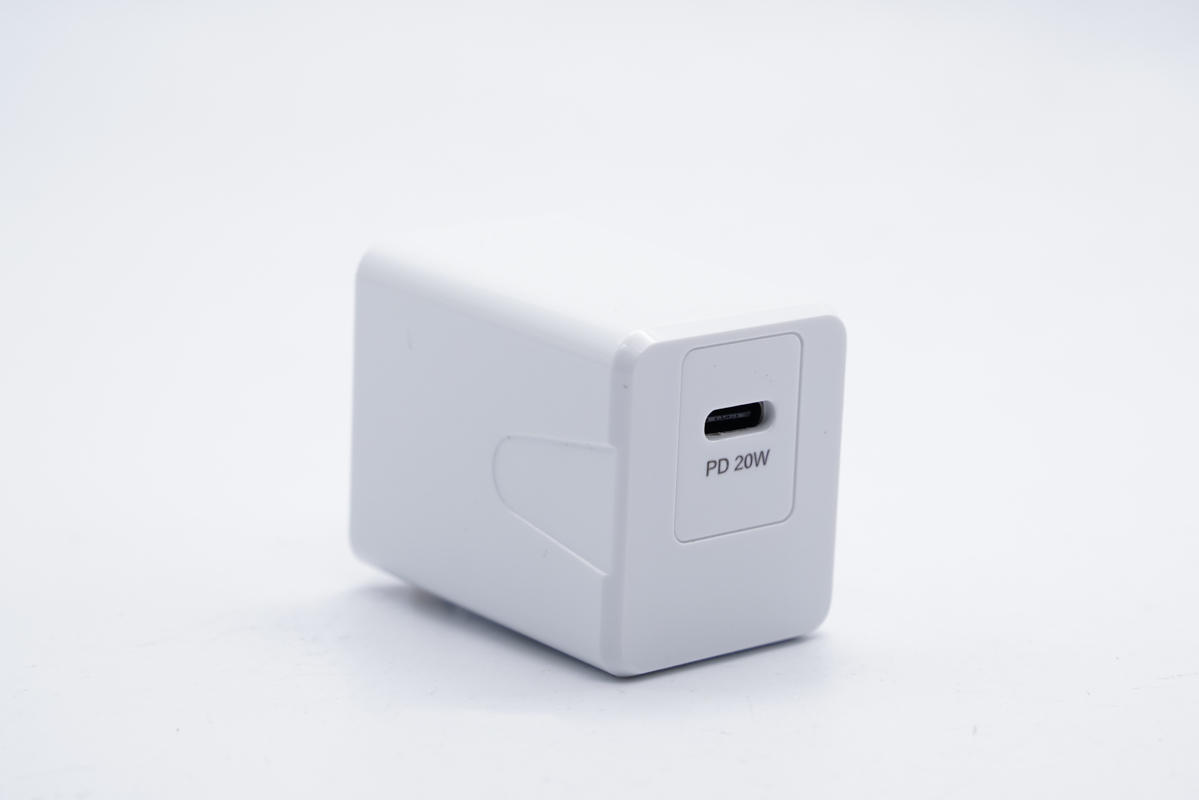

充電器采用PC材質白色外殼，整體表面高光亮面處理，光滑簡潔。機身兩側設有小凹面，方便插拔，頂面邊緣倒角設計。

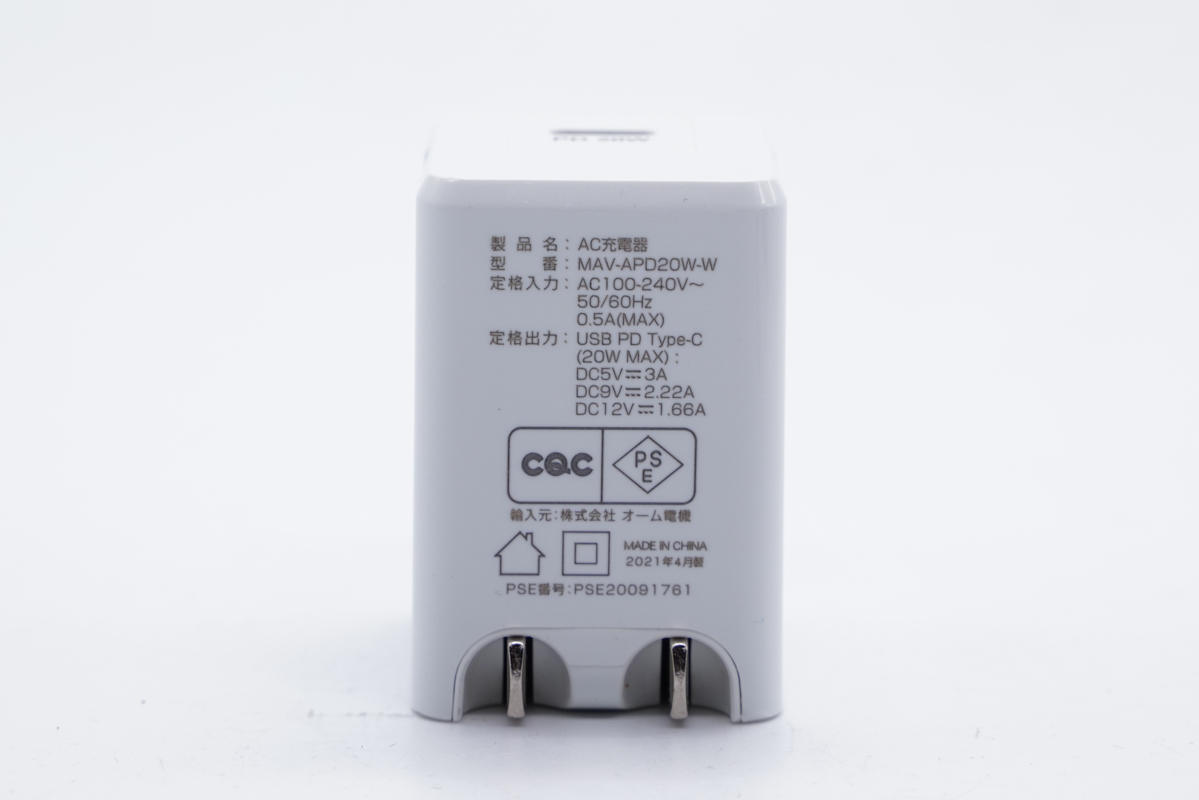

腰身一面印有充電器參數

型號：MAV-APD20W-W

輸入：100-240V~ 50/60Hz 0.5A

輸出：5V3A、9V2.22A、12V1.66A

制造商：歐姆電機株式會社

產品通過了CQC、PSE認證。

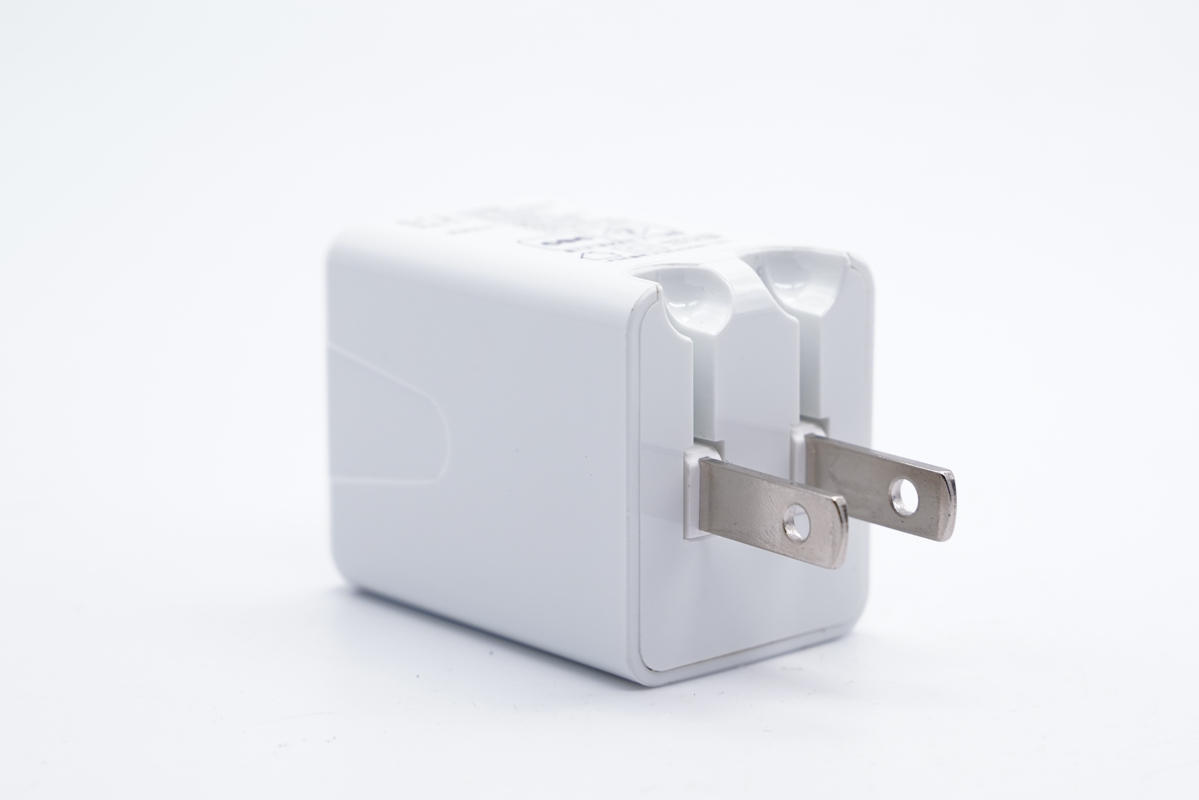

輸入端配備可折疊美規插腳，另外設有兩個凹槽方便將插腳取出，細節講究。

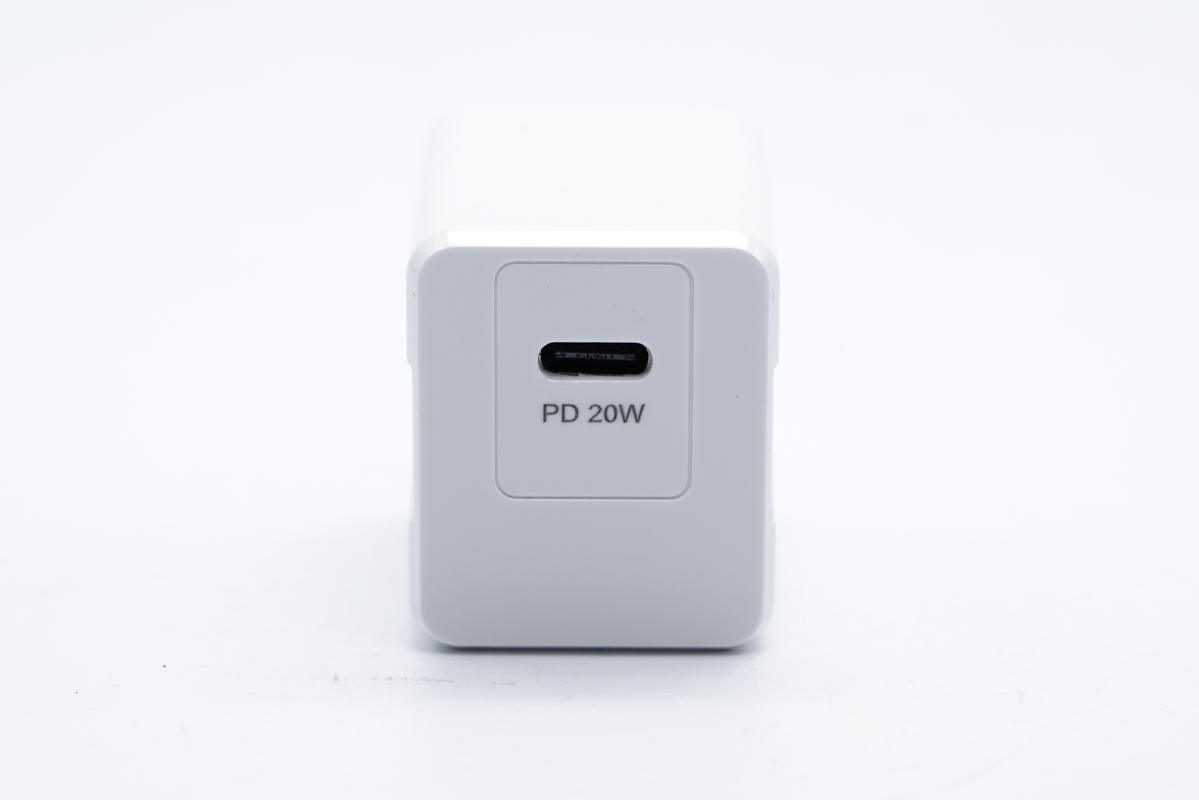

輸出頂面配有單USB-C接口，黑色膠芯，接口旁有PD 20W字樣，表明輸出功率。

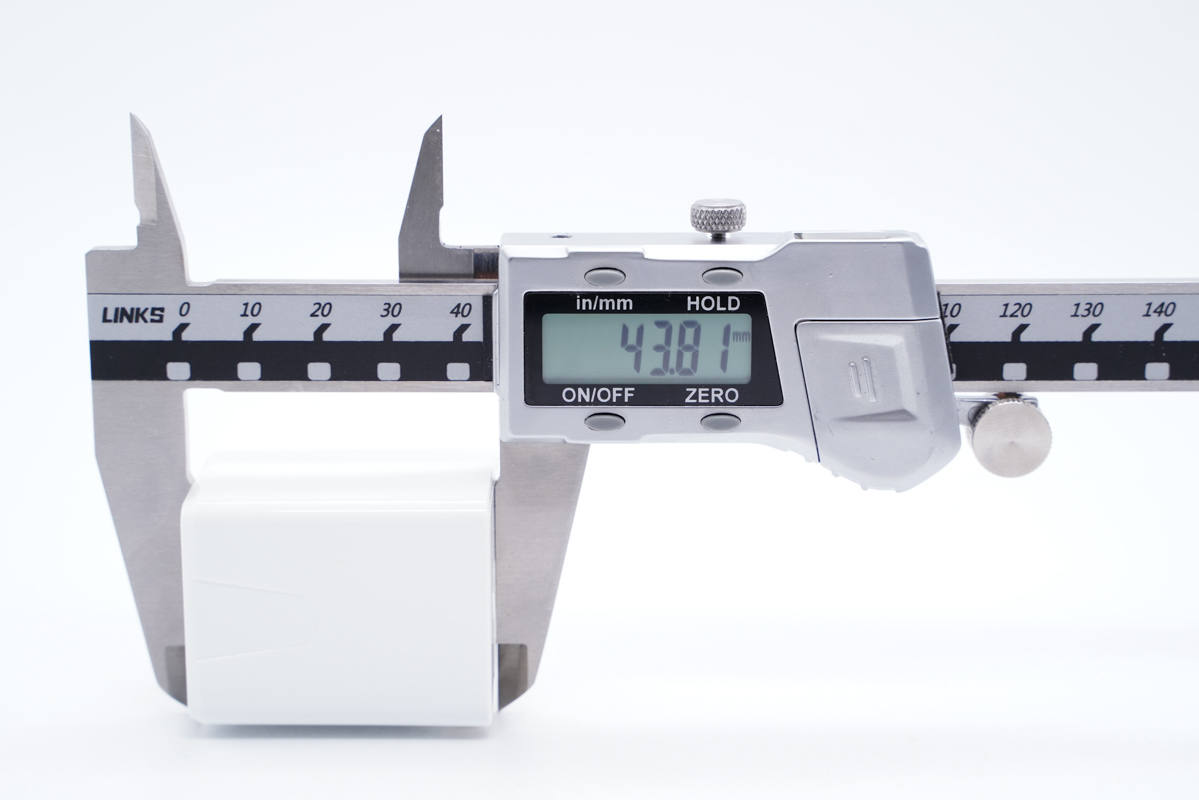

測得充電器機身高度為43.81mm。

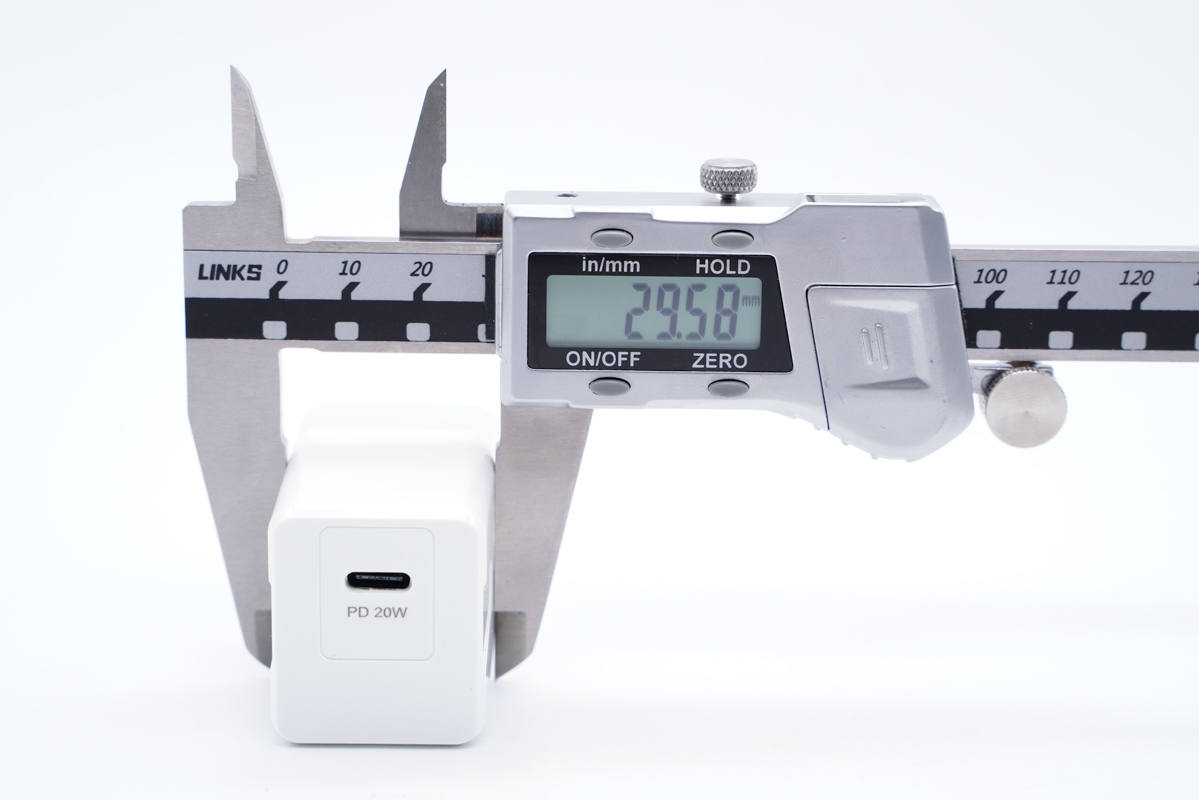

寬度為29.58mm。

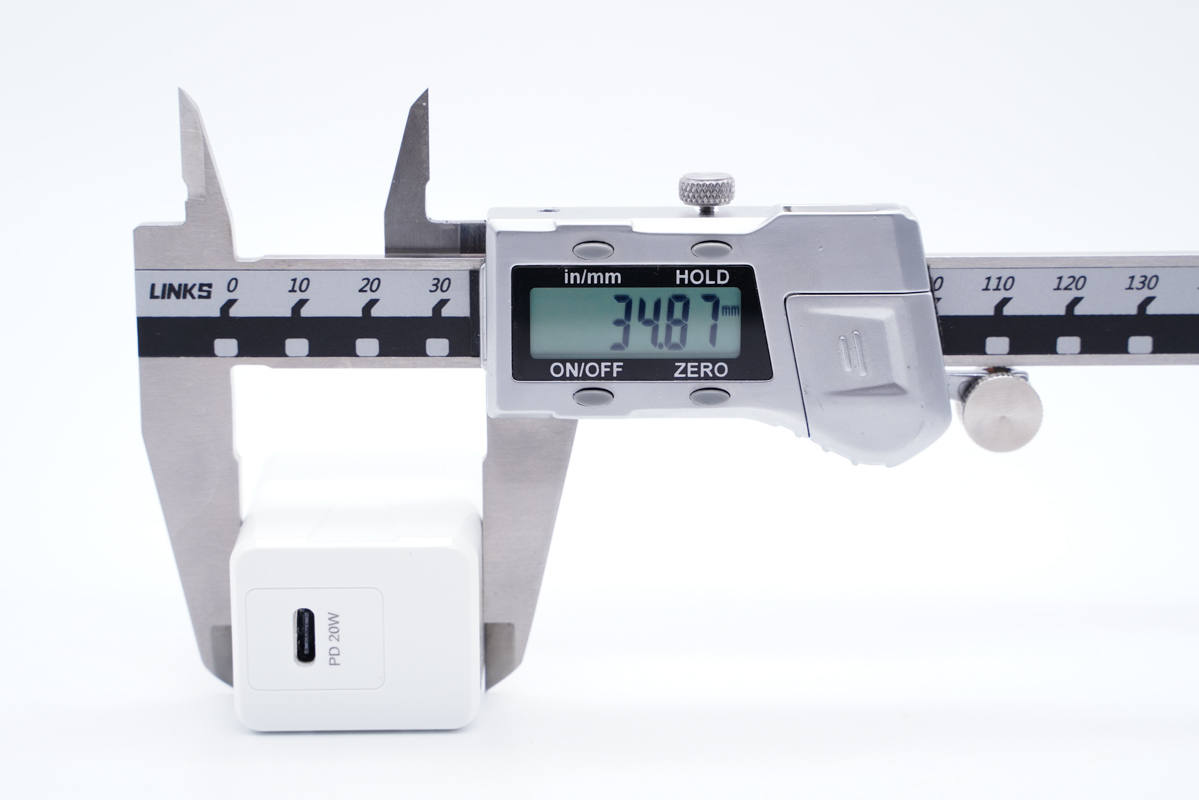

厚度為34.87mm。

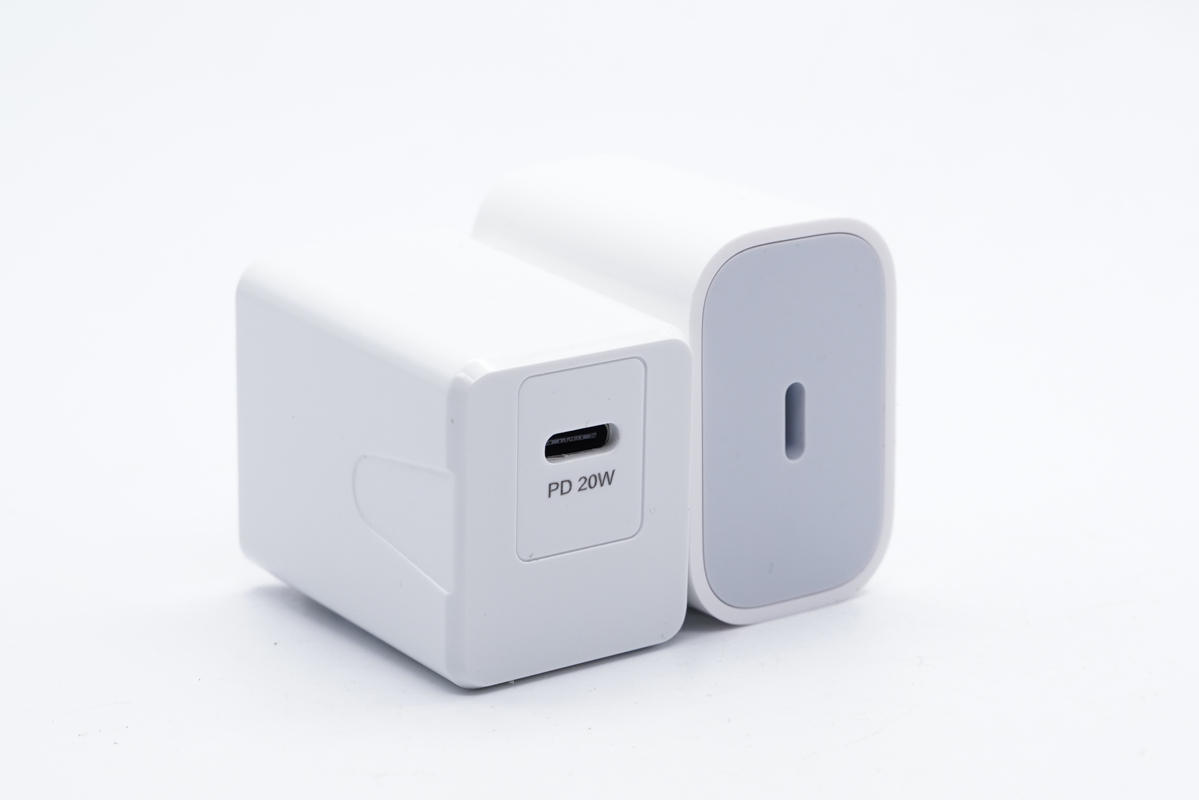

和蘋果20W充電器直觀對比。

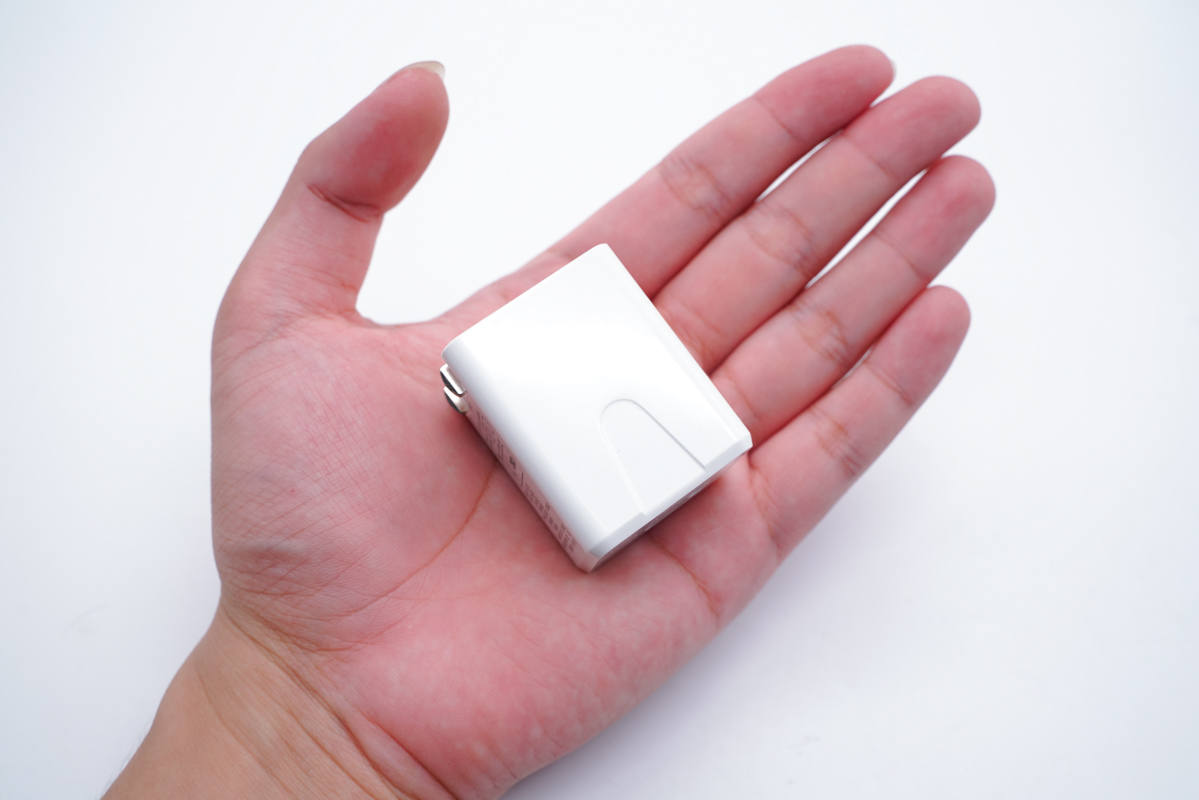

拿在手上的直觀感受，小巧光滑。

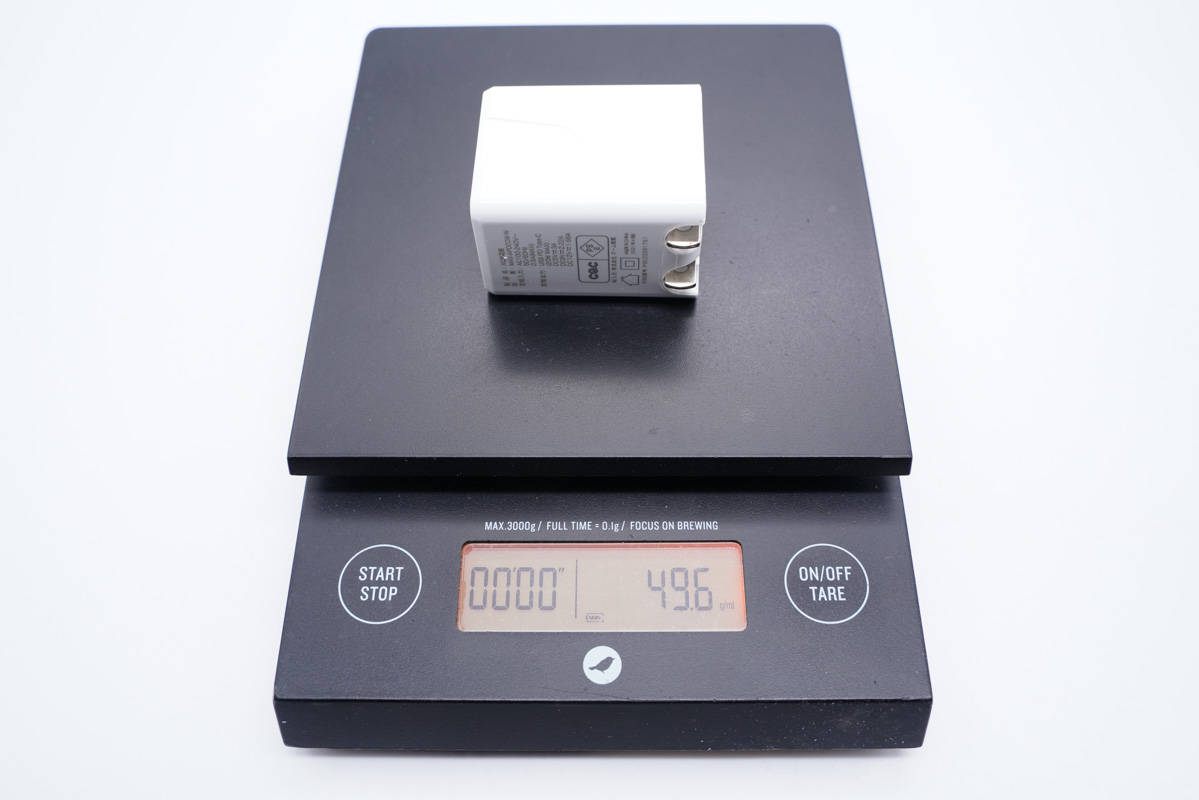

凈重約為50g。

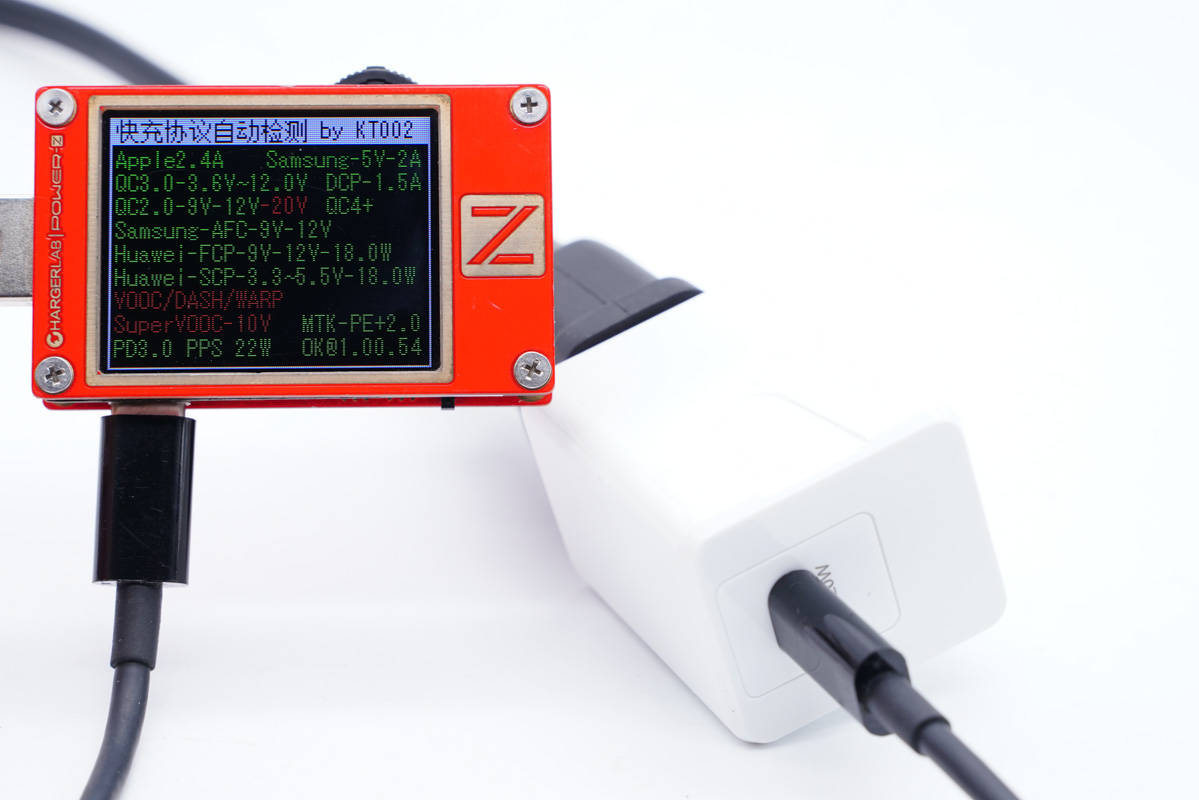

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充協議。

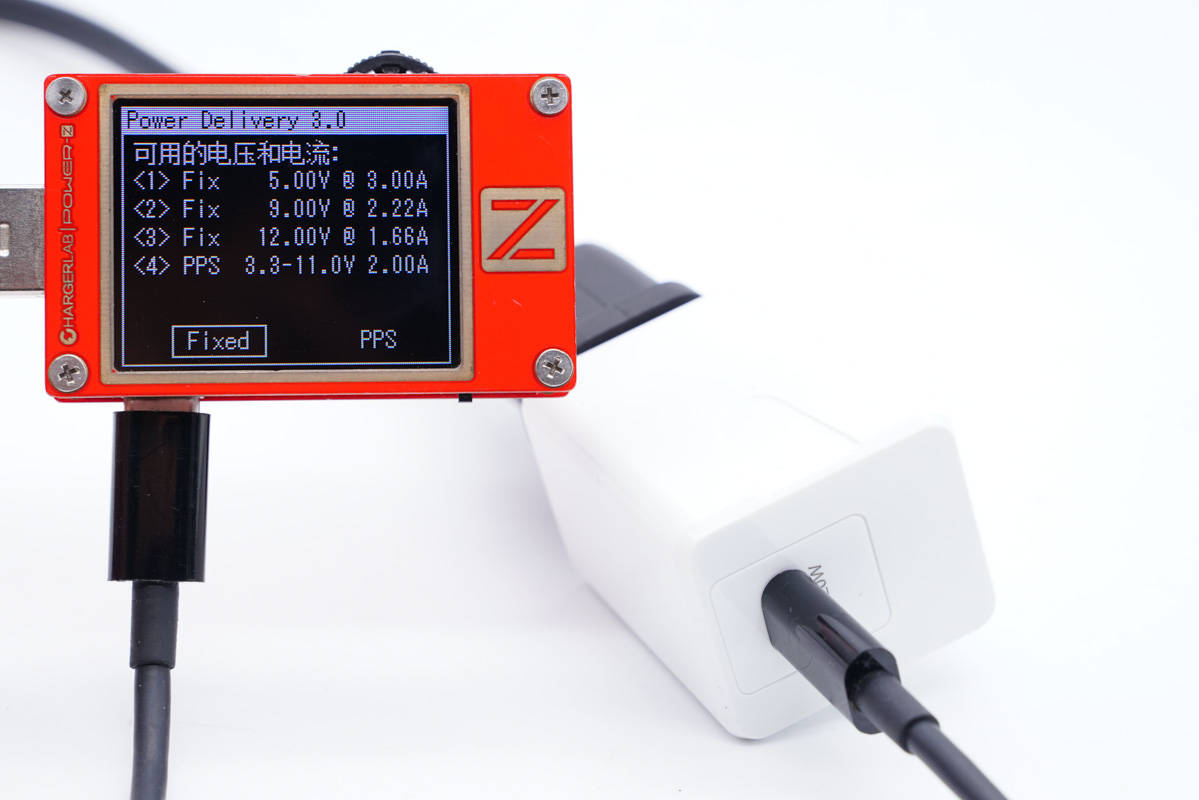

此外PDO報文顯示C口還具備5V3A、9V2.22A、12V1.66A三組固定電壓檔位，以及3.3-11V2A一組PPS電壓檔位。

二、歐姆電機20W充電器拆解

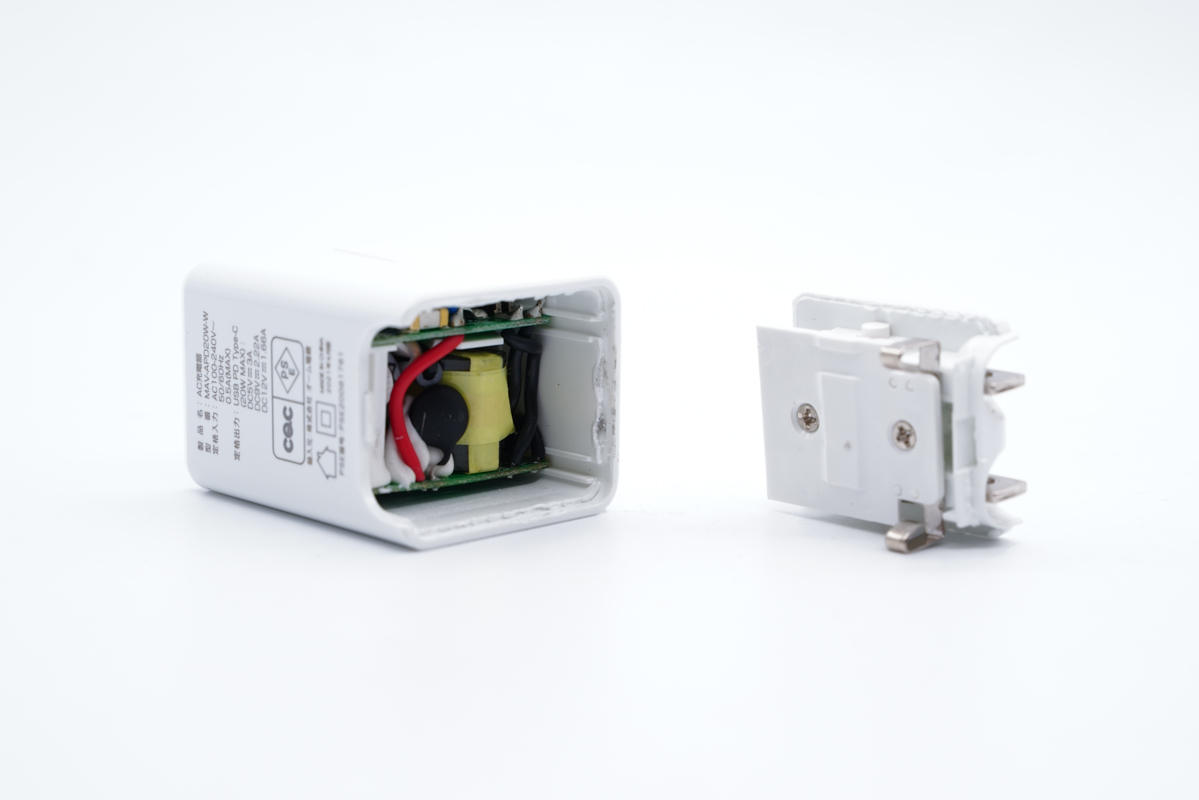

將輸入端外殼拆開，插腳使用塑料板和螺絲封裝固定，通過金屬片接觸小板通電。

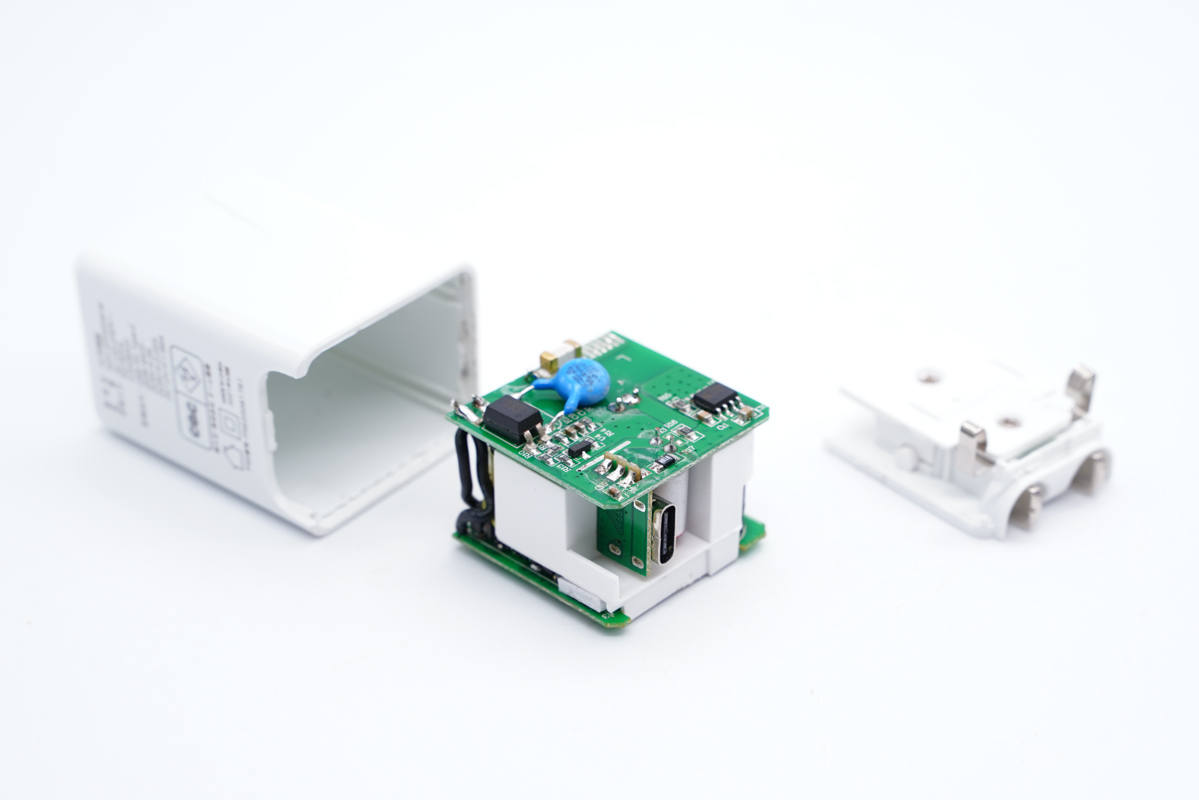

將PCB模塊取出。

測得模塊長度為30.49mm。

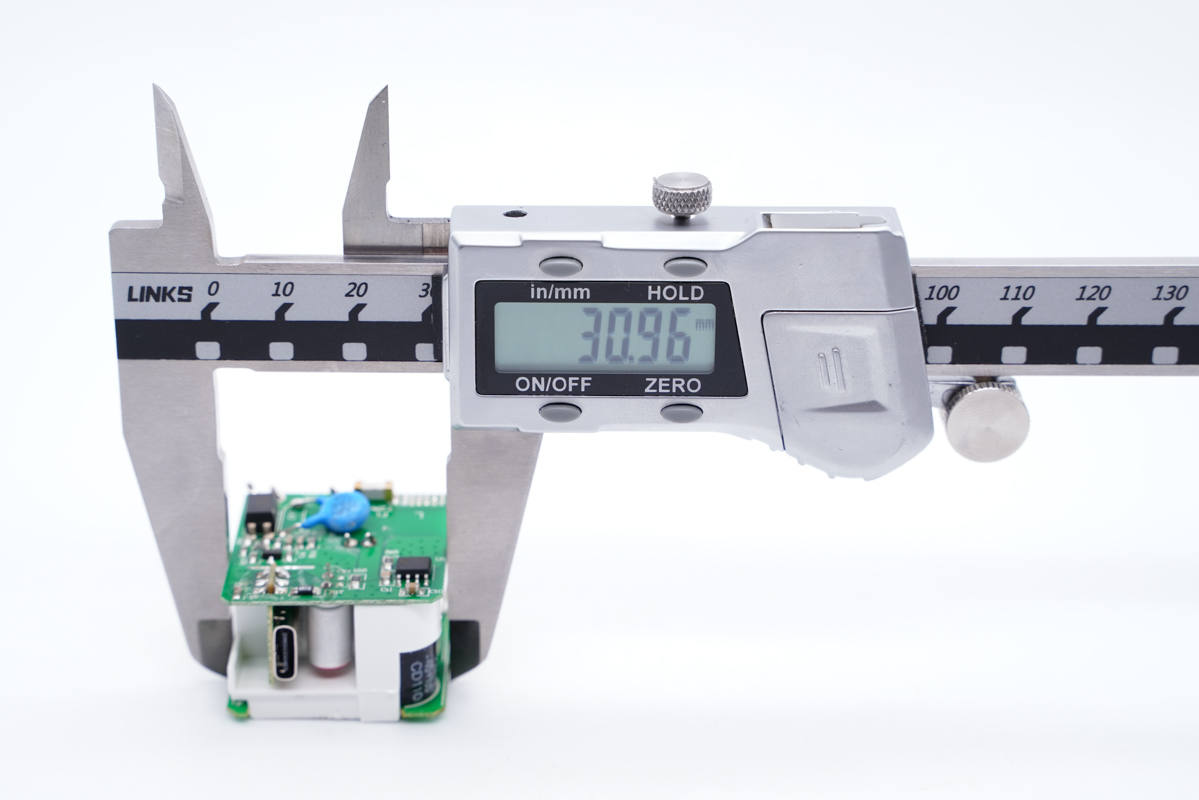

寬度為30.96mm。

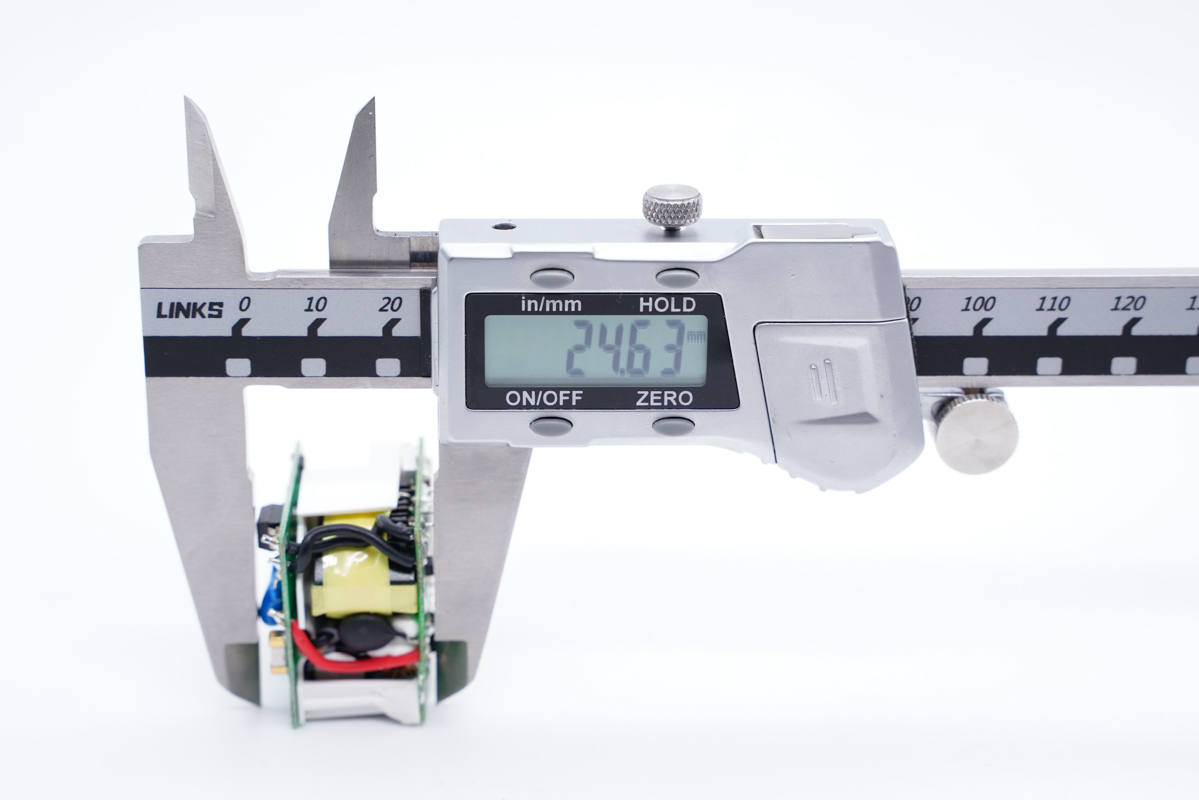

厚度為24.63mm。

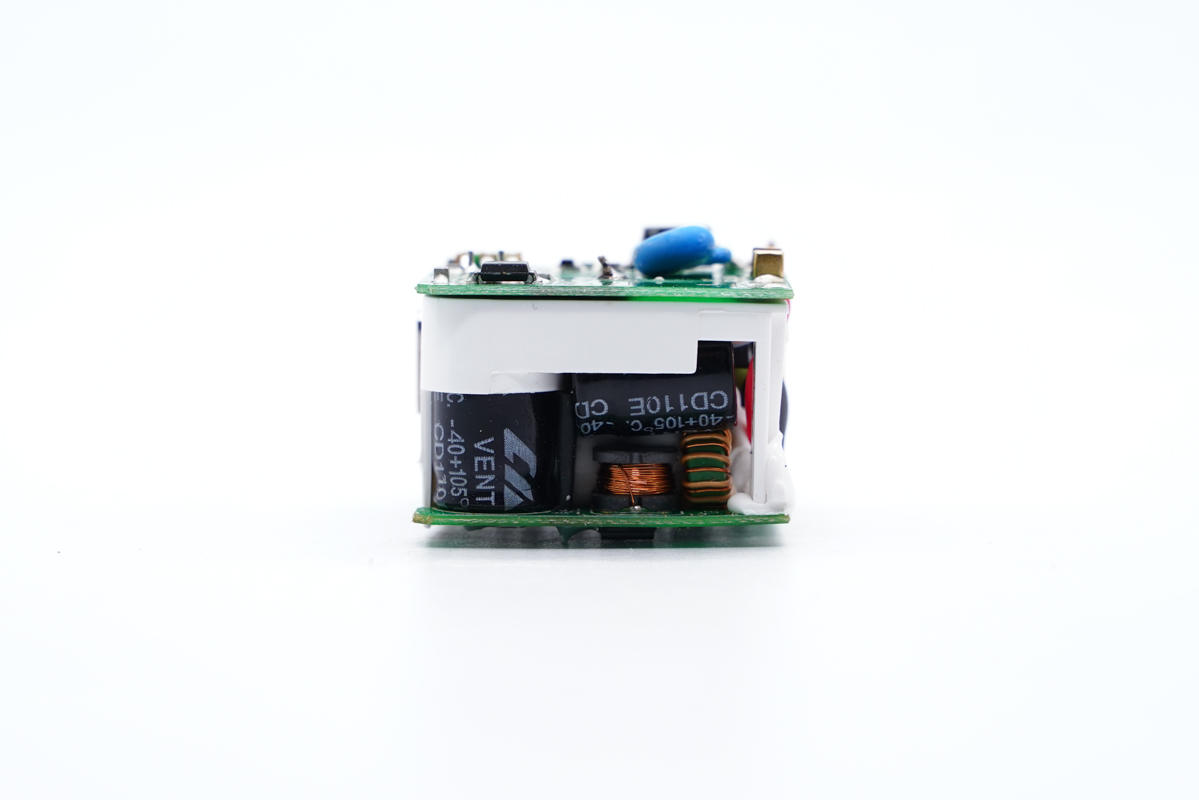

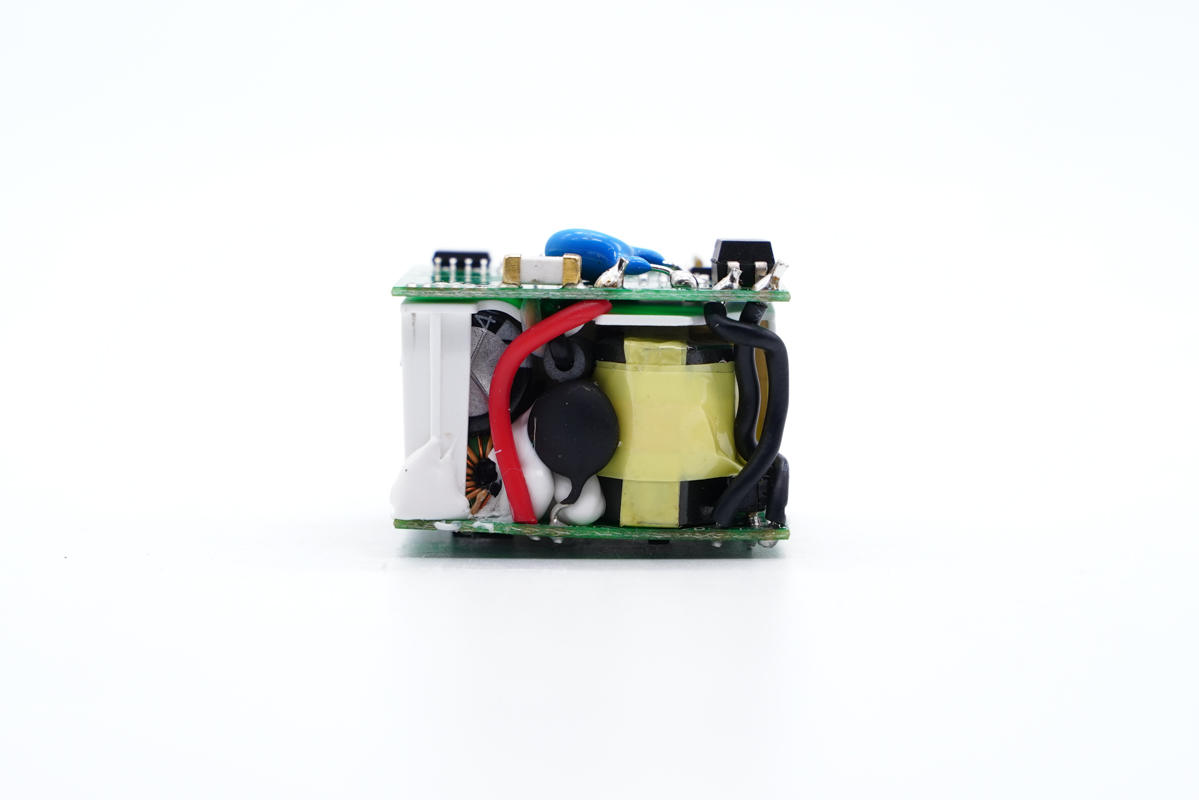

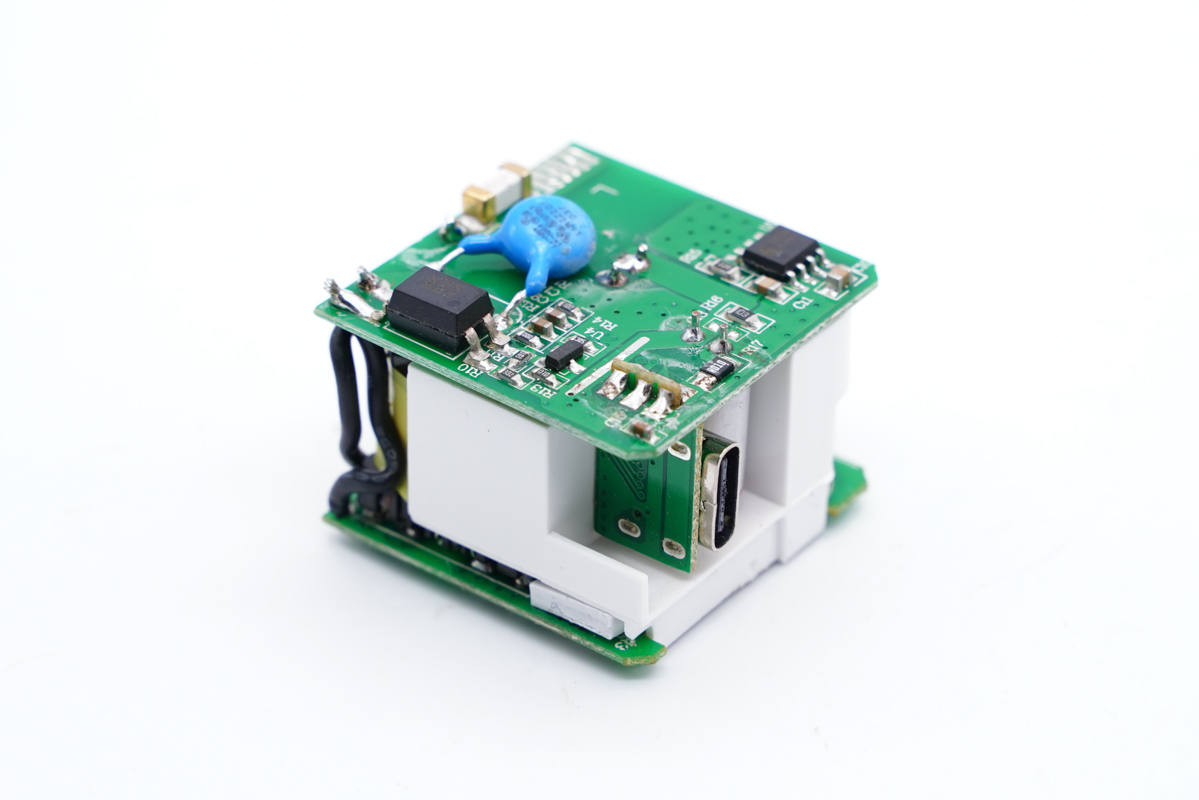

PCB模塊由輸入、輸出以及USB母座小板三塊板子組成，輸入輸出小板間有塑料殼支撐固定以及進行初次級隔離。

輸入端一覽，保險絲設在上層小板邊緣，NTC浪涌抑制電阻和共模電感打膠加固。

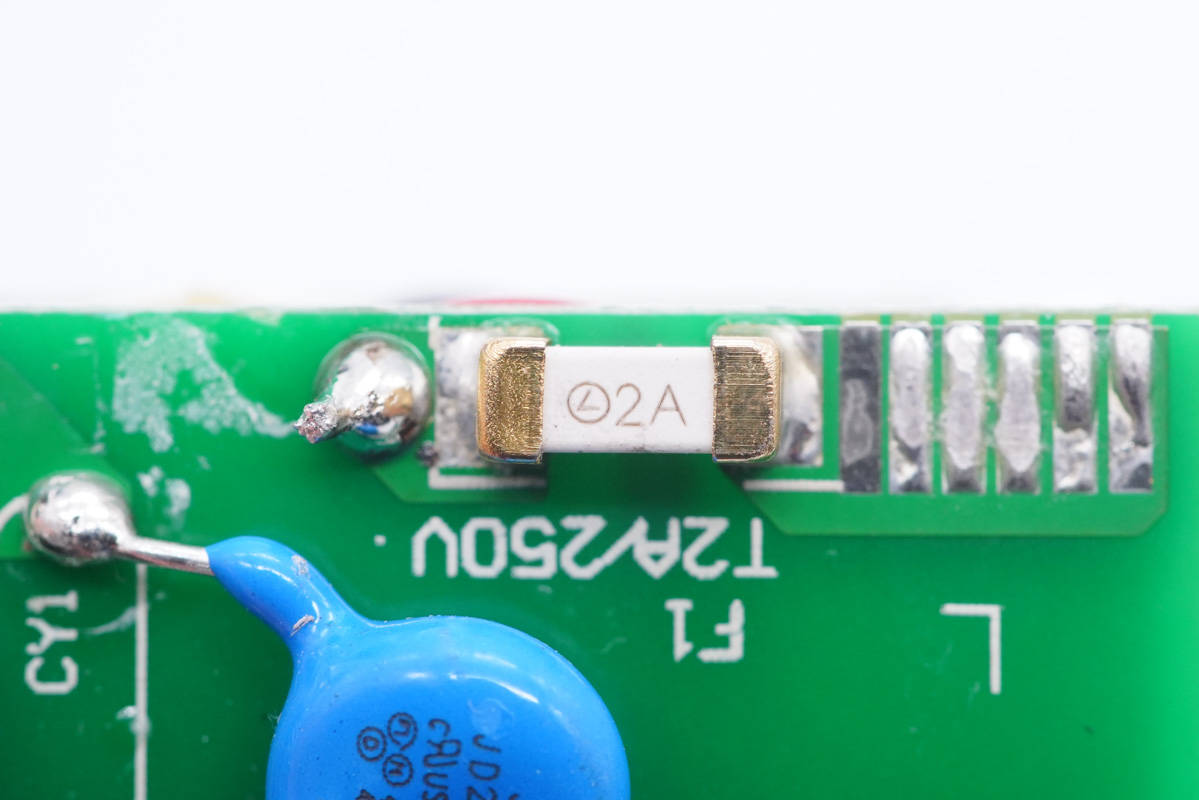

保險絲額定電流2A。

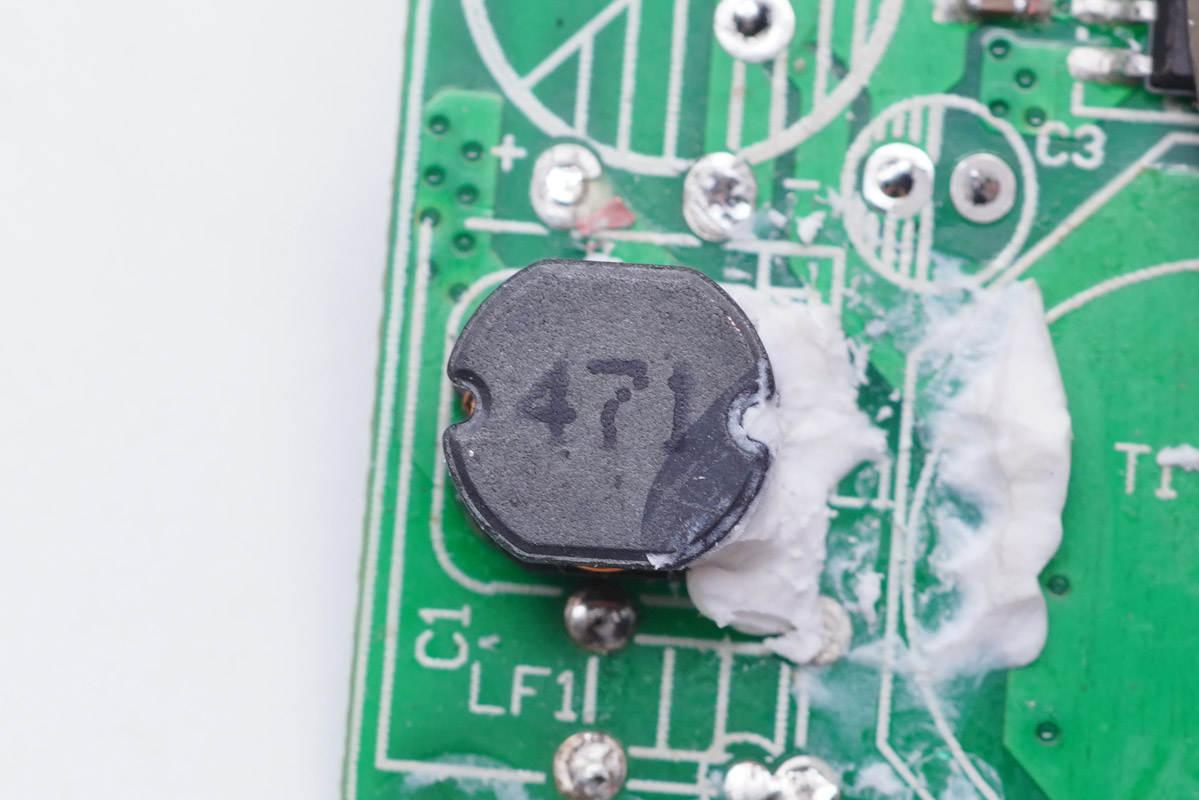

共模電感特寫，用于濾除EMI干擾。

NTC浪涌抑制電阻，用于抑制上電浪涌電流，減小插電的沖擊。

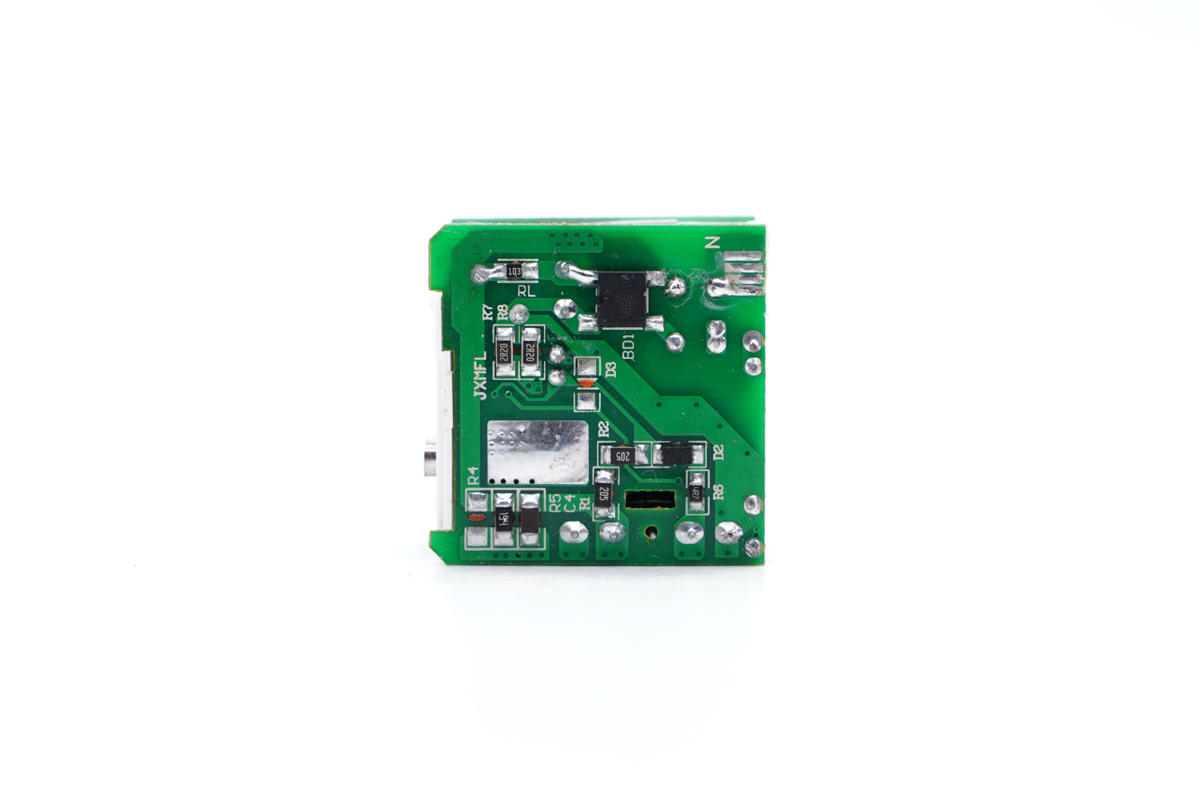

輸入端小板背面設有一顆整流橋。

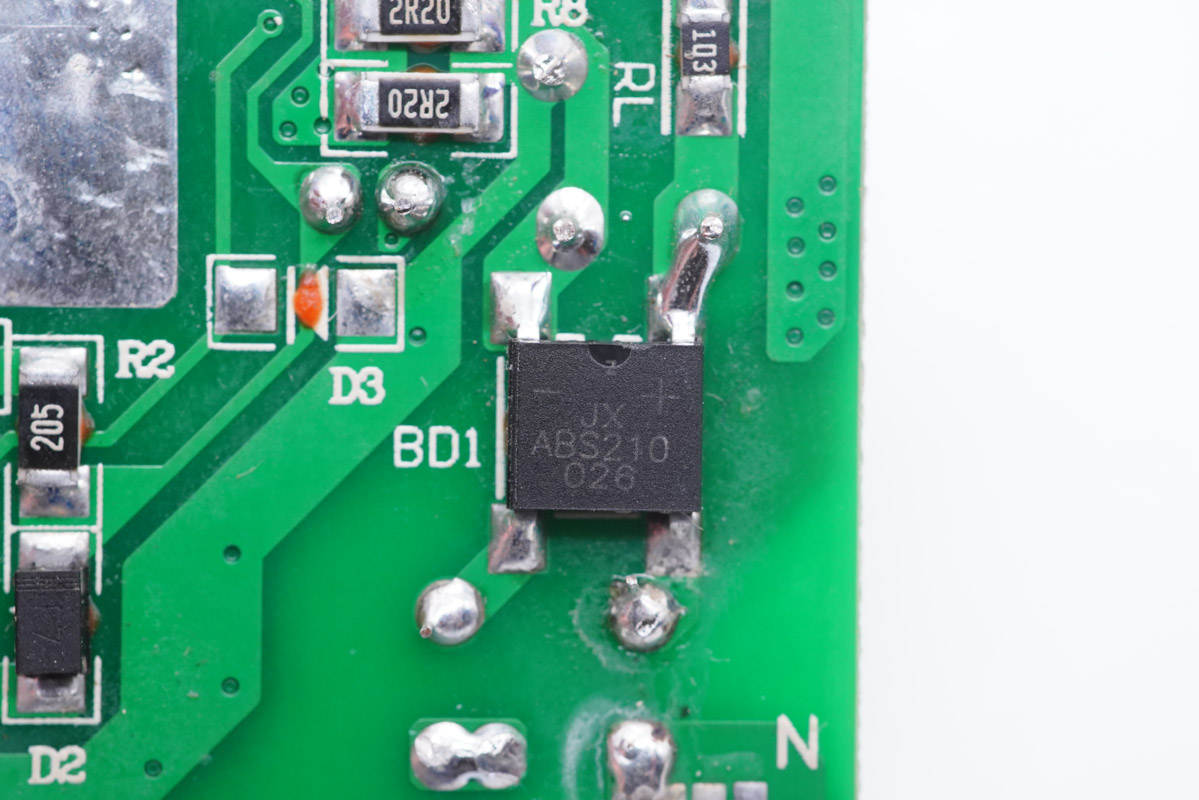

ABS210整流橋特寫。

模塊另一側設有濾波電容和工字電感，兩顆濾波電解電容橫置布局，其中一顆焊腳套有絕緣管。

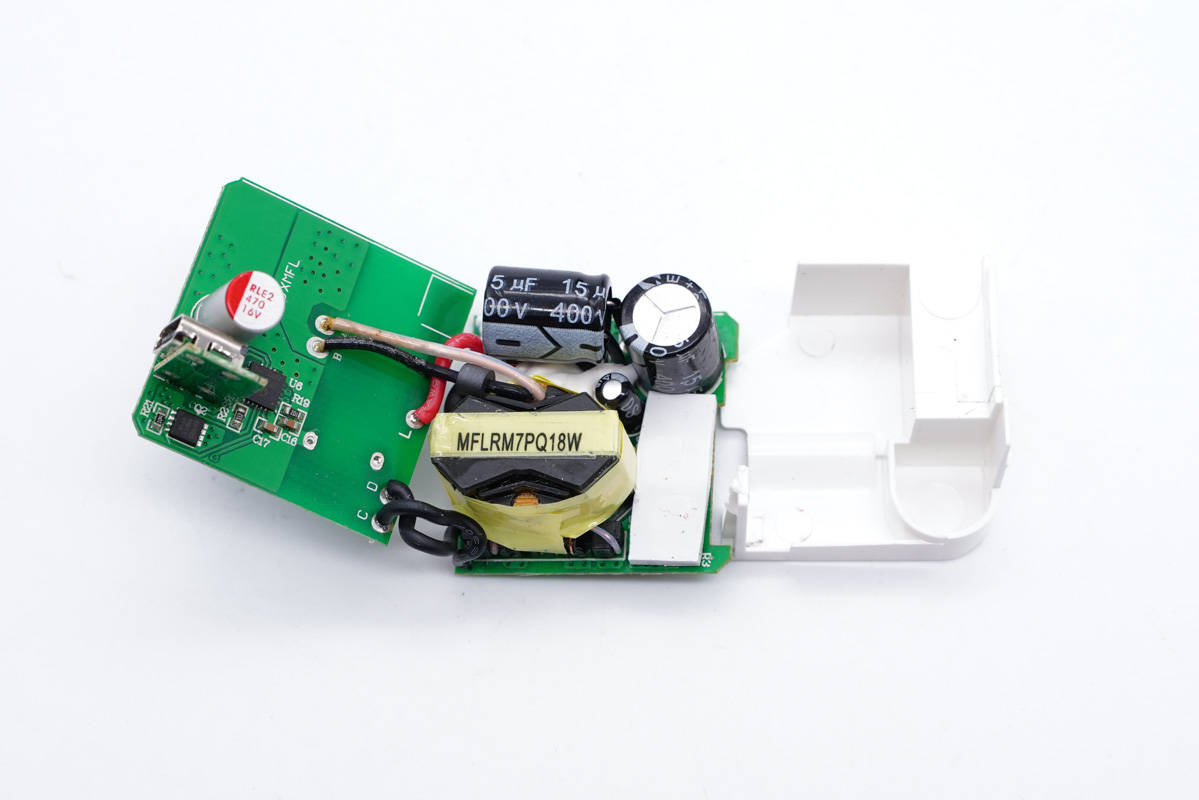

將模塊拆分開。

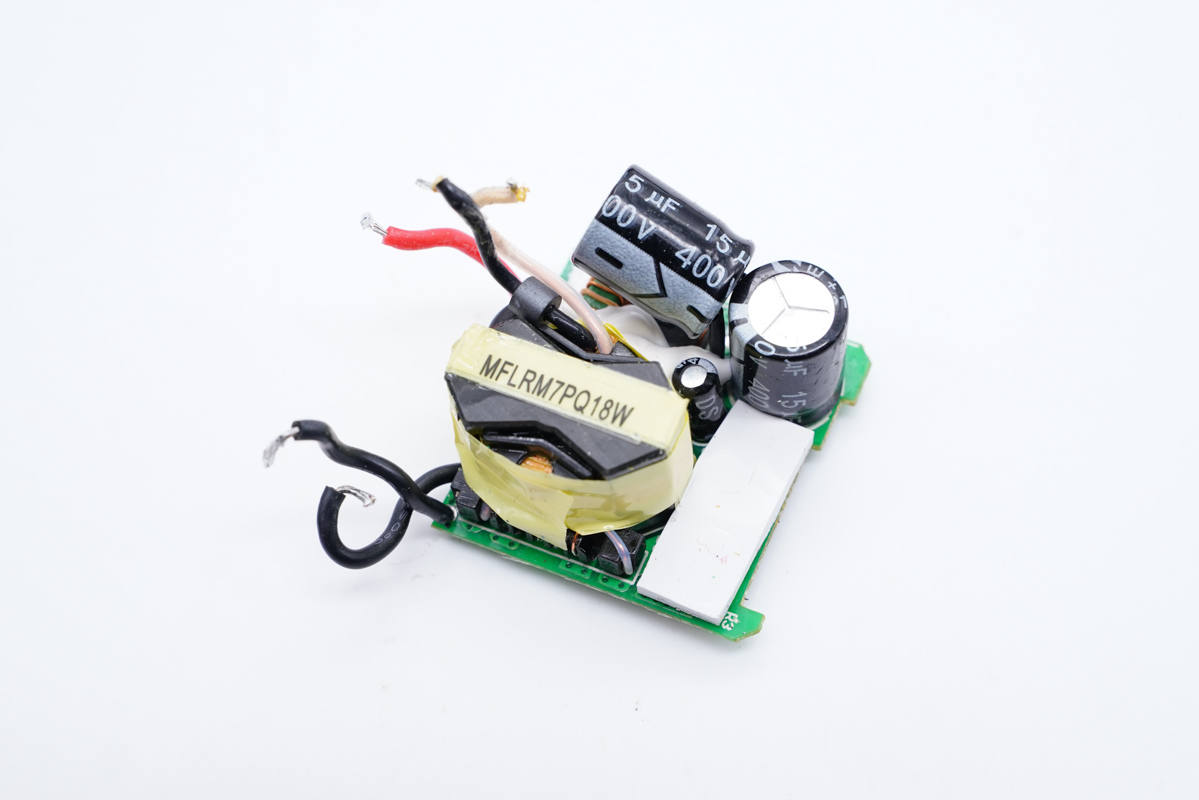

輸入端小板正面還有主控芯片供電電容、變壓器。

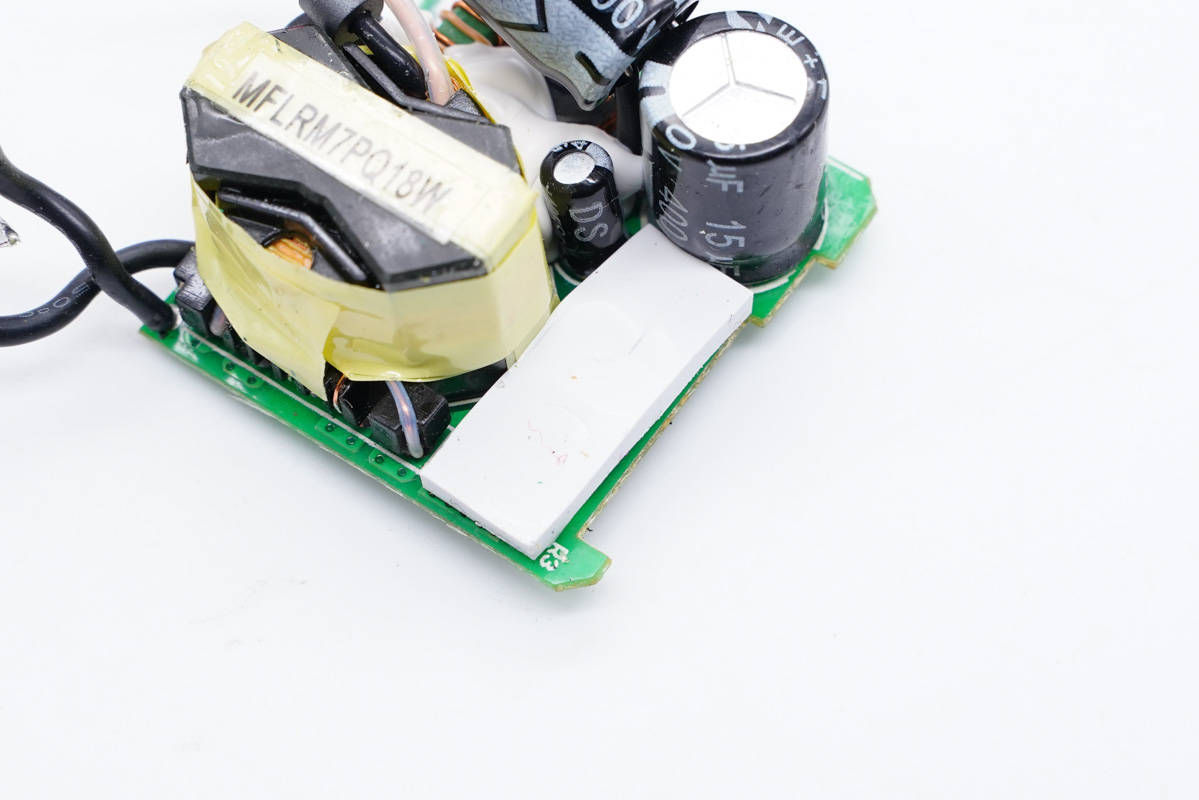

開關電源主控芯片所在區域貼有導熱墊幫助散熱。

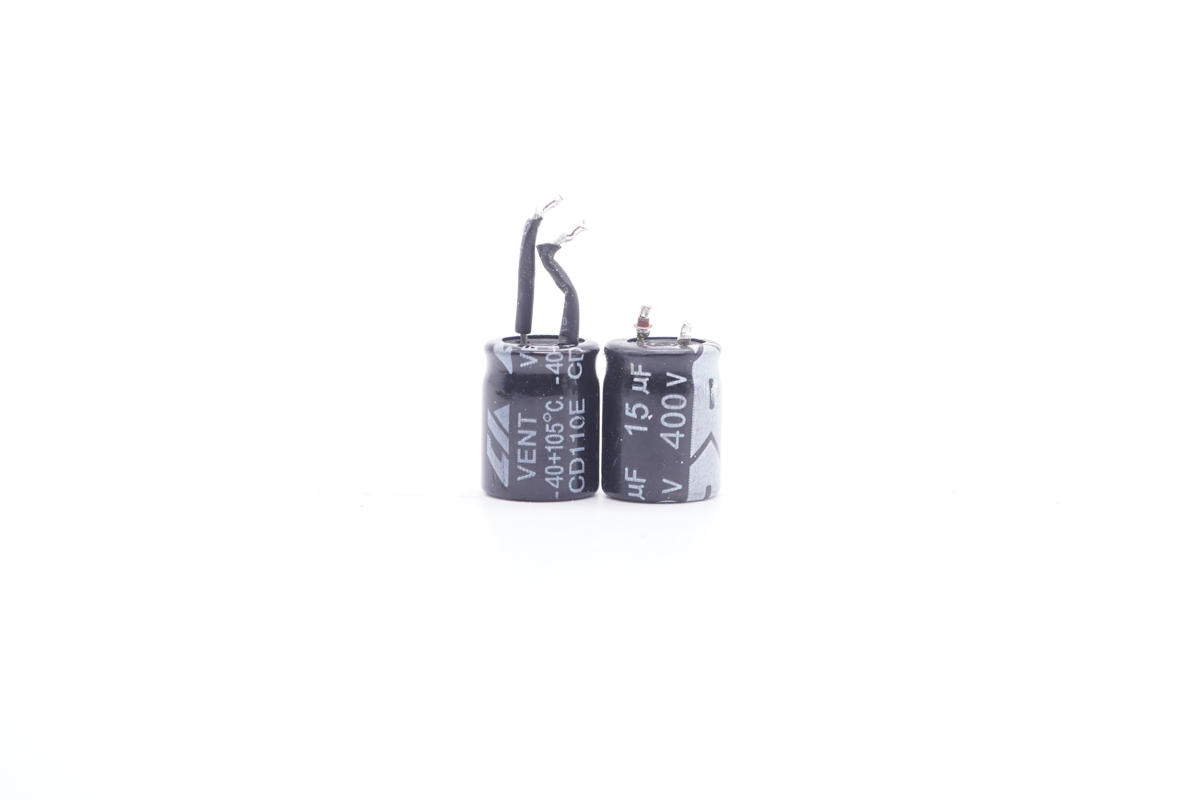

兩顆高壓濾波電解電容規格均為400V 15μF。

工字電感特寫。

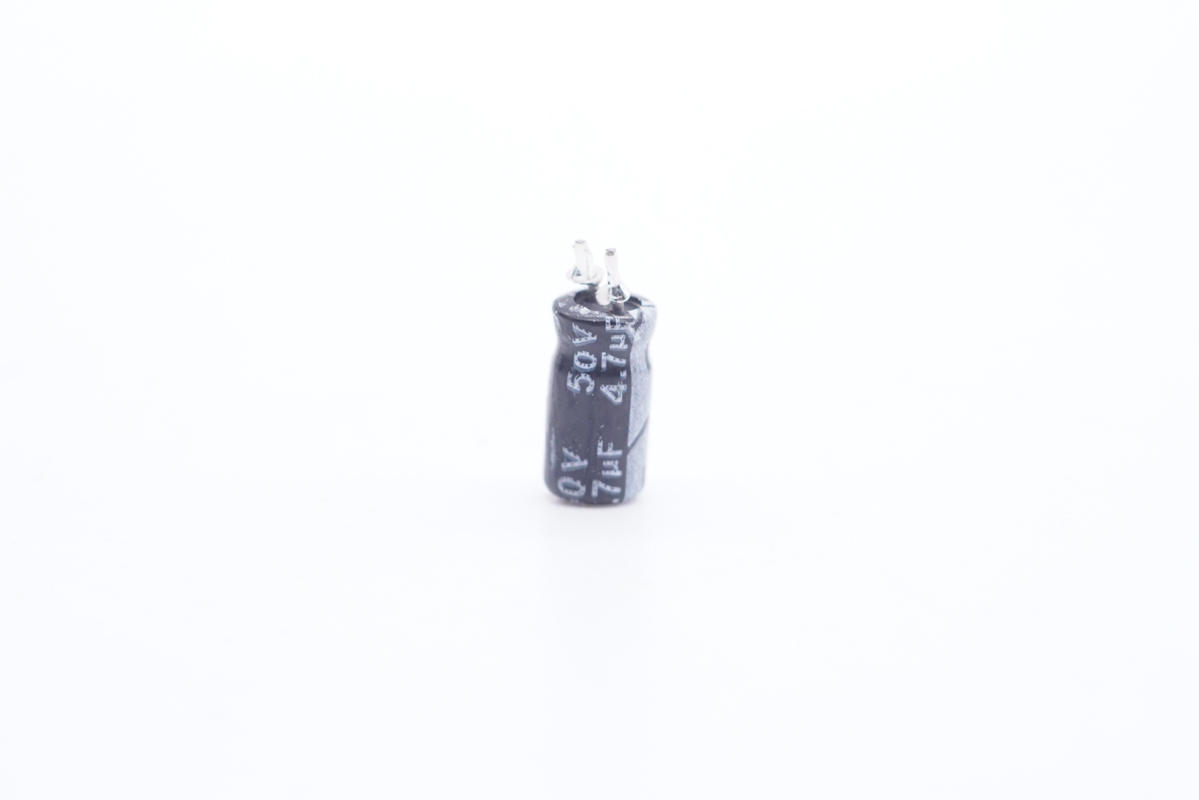

主控芯片供電電容規格為50V 4.7μF。

誠芯微科技CX7527C是一顆高性能多模式PWM反激式控制器。該產品方便用戶以較少的外圍元器、較低的系統成本設計出高性能的交直流轉換開關電源。其提供了極為全面和性能優異的智能化保護功能，包括逐周期過流保護、過載保護、軟啟動、芯片過溫保護、VDD欠壓/過壓鎖定保護功能。

芯片具有自動識別負載大小，自動調整工作模式的功能。在滿載或重載條件下，芯片工作在固定65KHz頻率。當負載減輕，芯片工作頻率降低，有效降低開關損耗。當負載處于極輕載或空載條件時，芯片處于間隔模式。

誠芯微CX7527C內置智能抖頻技術，降低系統在降頻模式所產生的電磁干擾和輸出紋波。獨特的工作模式使得音頻能量最小化，無音頻噪聲。采用SOP-8封裝，為需要超低待機功耗的高性價比反激式開關電源系統提供了一個很好的設計平臺。

充電頭網通過拆解了解到，采用誠芯微科技CX7527C+CX7538B快充方案的還有新斯寶18W 1A1C快充充電器、佳域20W迷你PD快充充電器、羽博20W 1A1C快充充電器、飛利浦迷你20W快充充電器、第一衛20W快充小冰粒充電器等產品，此外誠芯微20W PD快充方案被多家知名品牌采用。

變壓器特寫，頂部噴碼有信息。

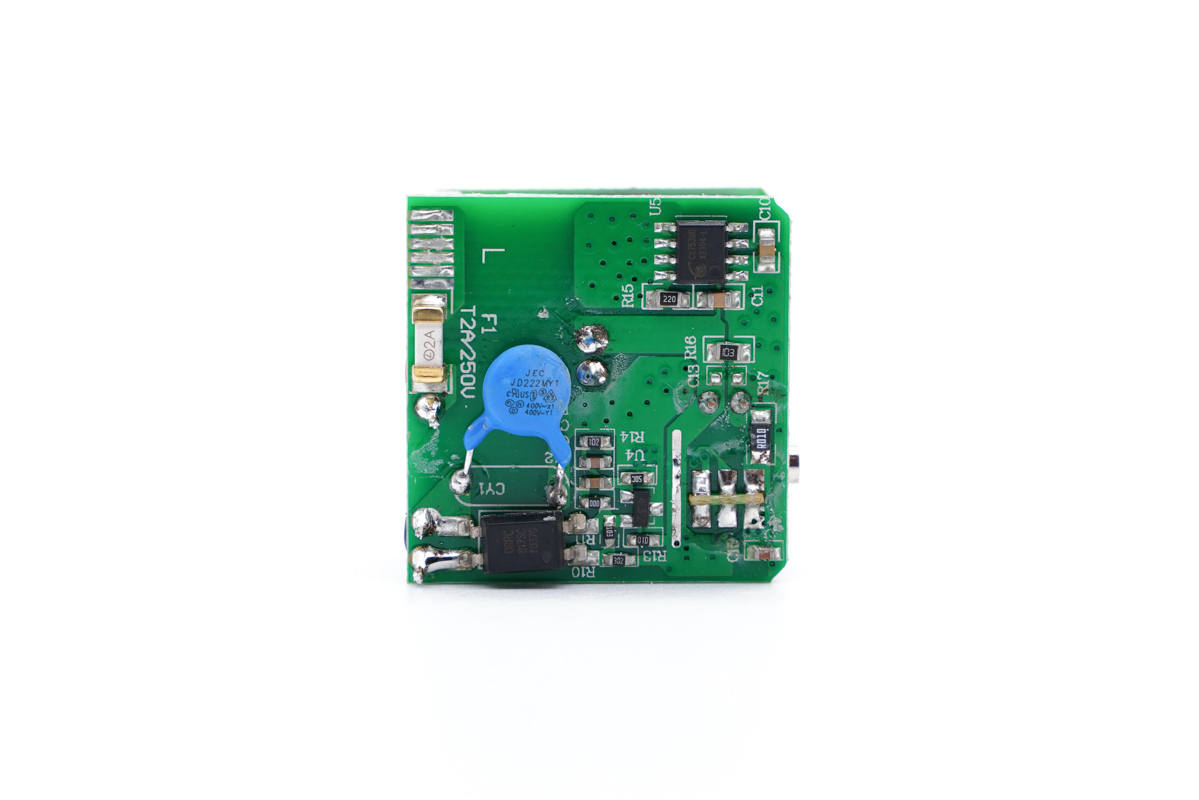

輸出端小板背面有Y電容、光耦和同步整流芯片。

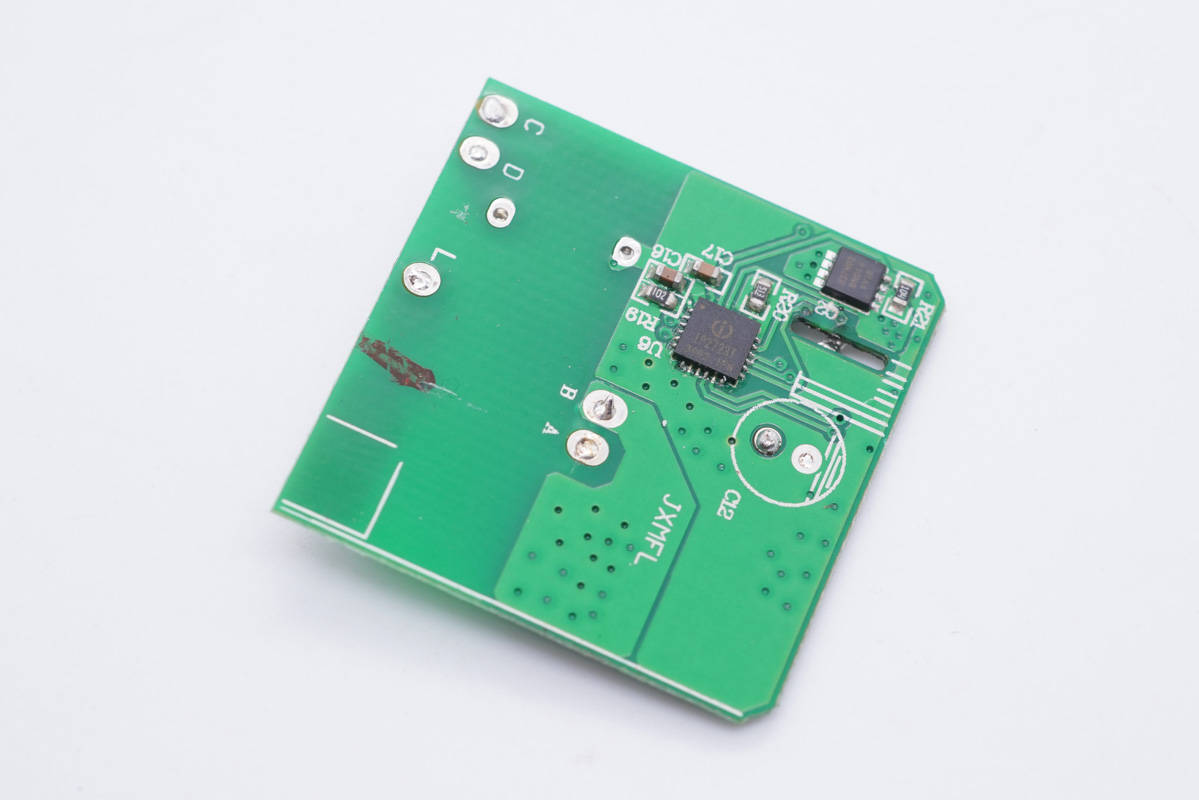

正面有固態電容（已拆掉）、協議芯片以及輸出VBUS開關管。

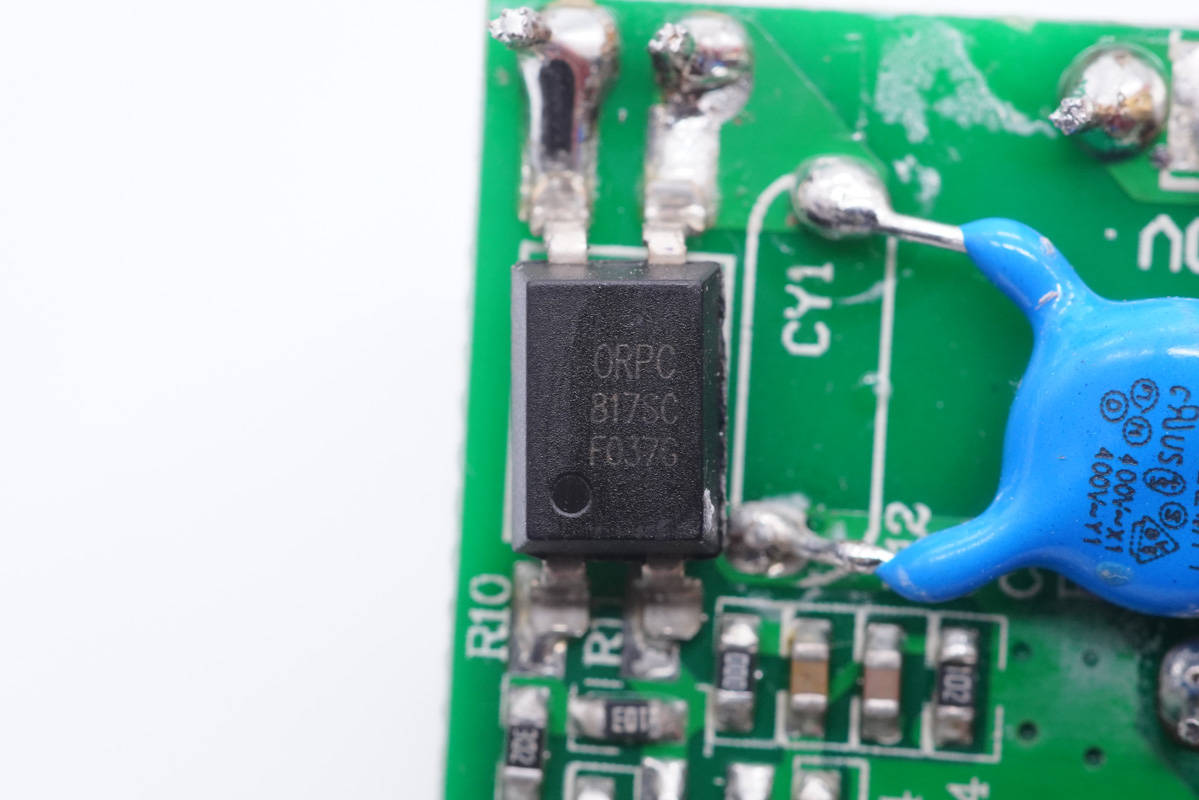

817SC光耦，用于初級次級通信，反饋輸出電壓。

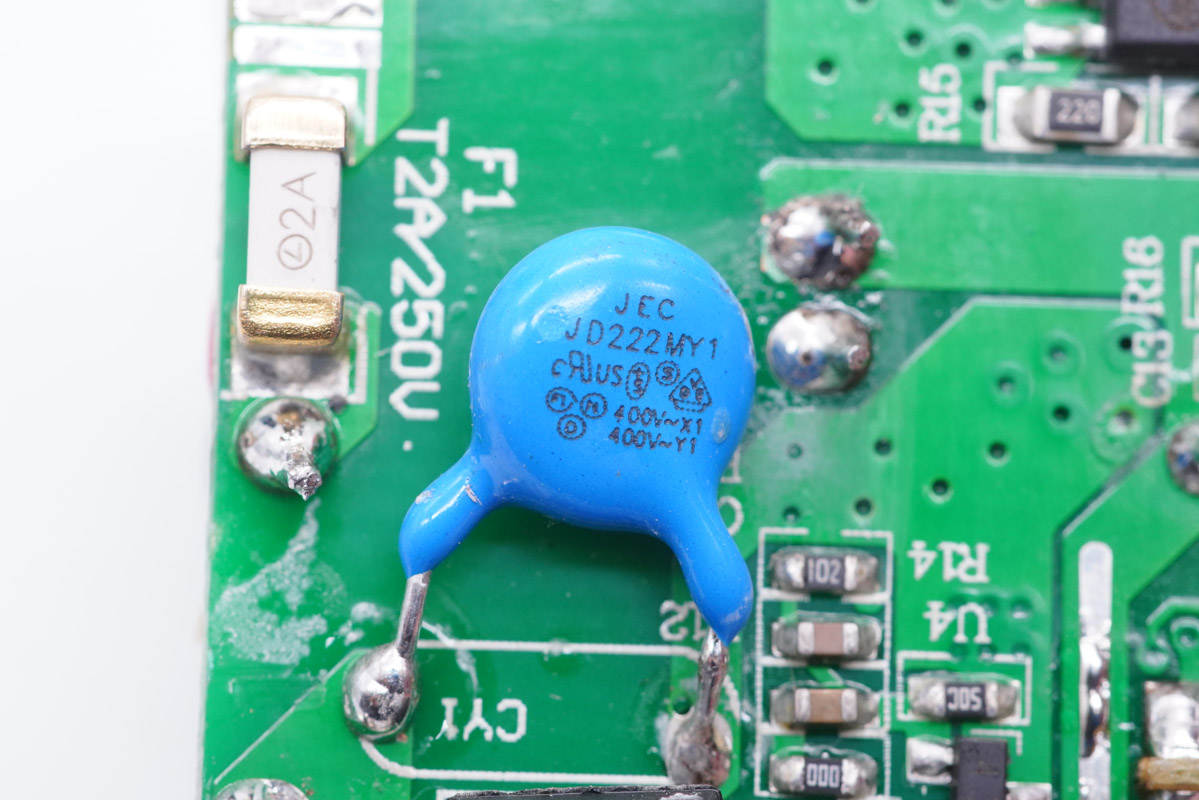

藍色Y電容特寫。

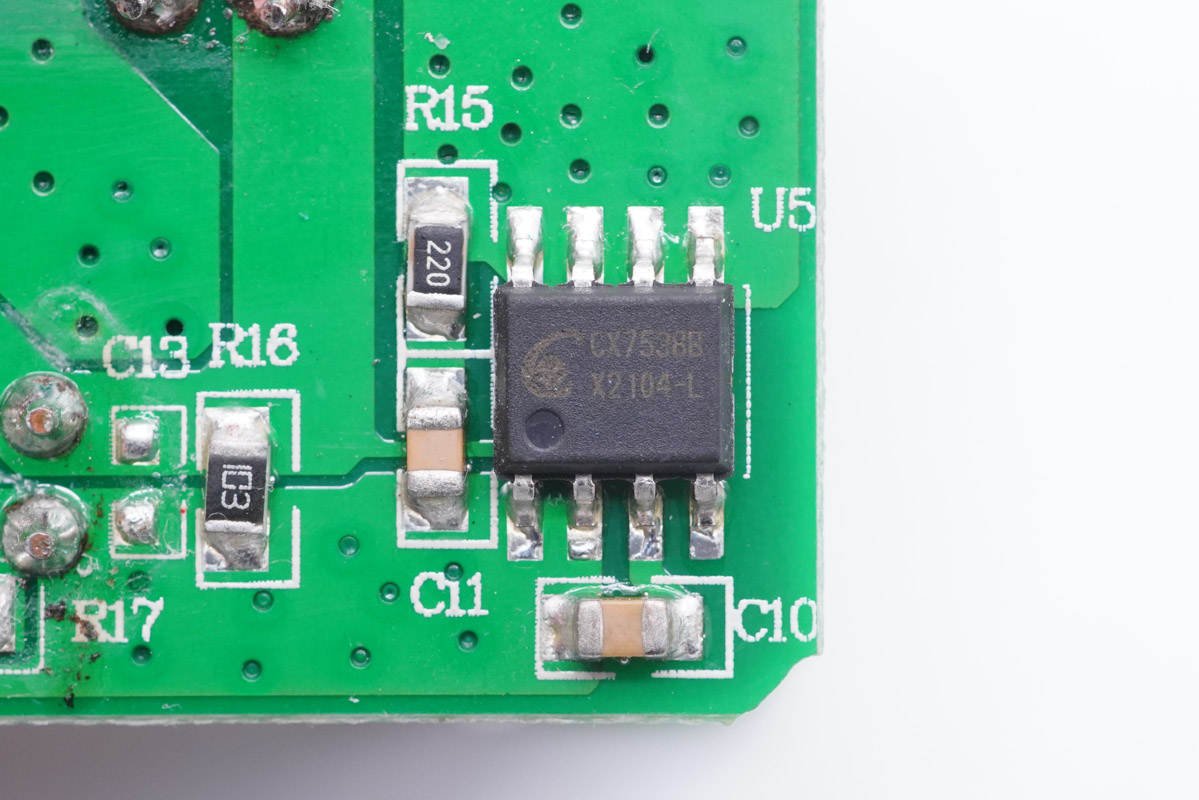

次級同步整流芯片同樣來自誠芯微，型號CX7538B。這是一顆高性能的開關電源次級側同步整流器芯片，在開關電源中輕松滿足6級能效，是肖特基的理想替換方案。CX7538B支持最高150KHz開關頻率，內置11mΩ低導阻NMOS管，發熱遠低于肖特基二極管，大幅度降低溫度，提高轉換效率。

誠芯微CX7538B 支持開關電源的CCM/QR/DCM模式，非常適合3.3~12V快充同步整流使用，內置耐壓60V，11mΩ的同步整流管，可提供3A輸出。比肖特基效率最高提升6%，工作電壓范圍寬，外圍元件非常簡單，在寬電壓應用時，外圍只需一顆電容。

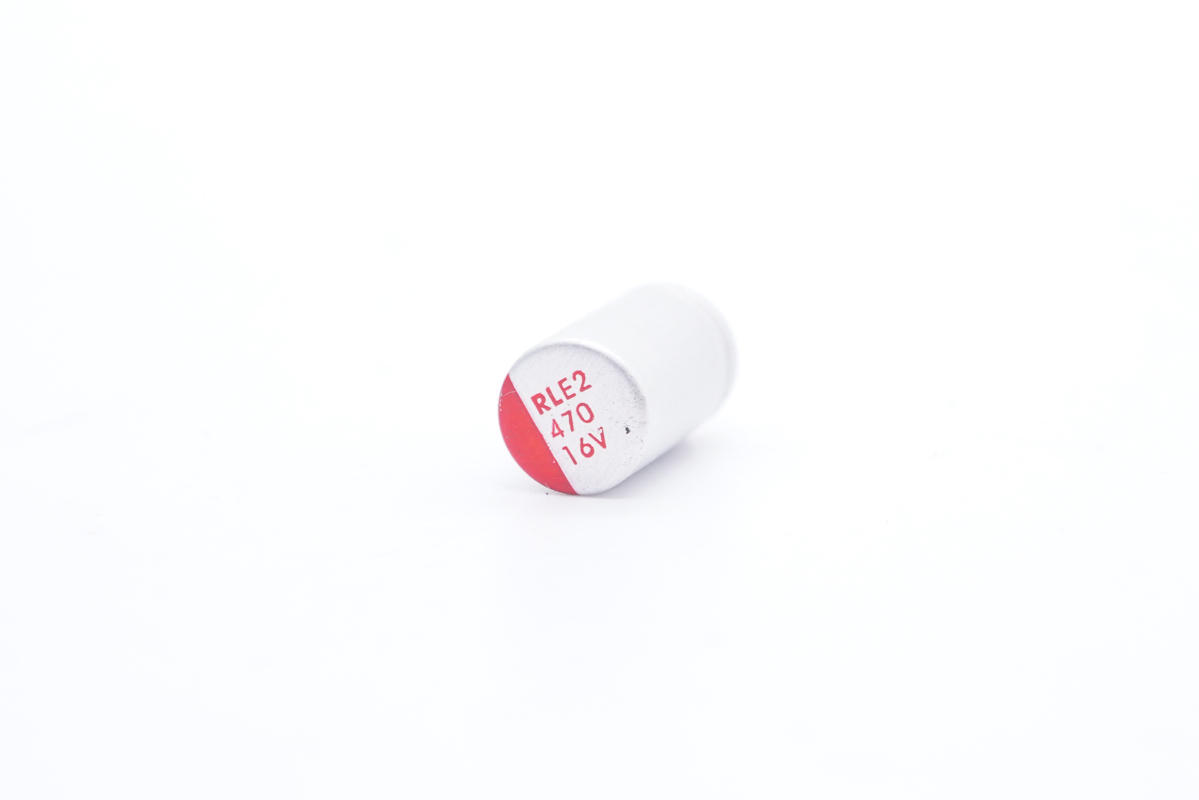

輸出濾波固態電容規格為16V 470μF。

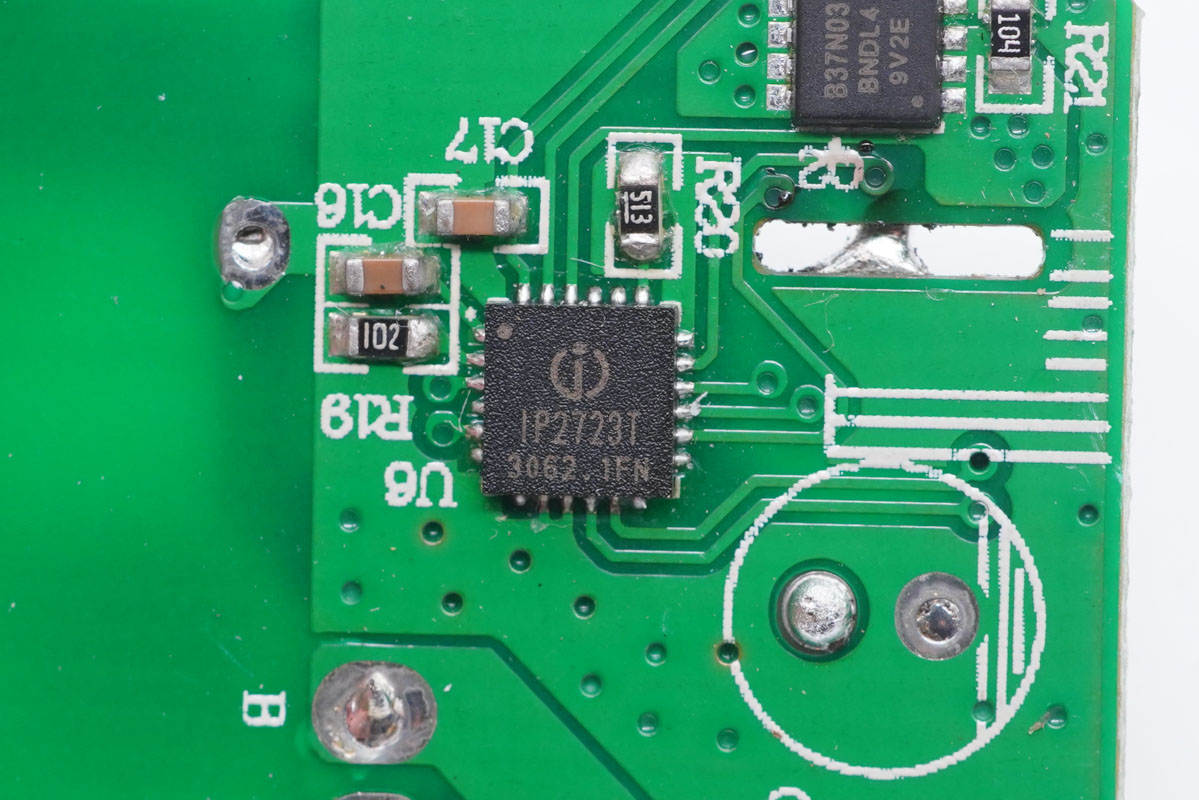

協議芯片采用英集芯IP2723T，該芯片已通過USB IF協會PD3.0 PPS認證，TID：3135，是一款集成多種協議、用于USB輸出端口的快充協議IC。支持多種快充協議，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。

為適配器、車充等單向輸出應用提供完整的TYPE-C解決方案。此外IP2723T具備高集成度與豐富功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

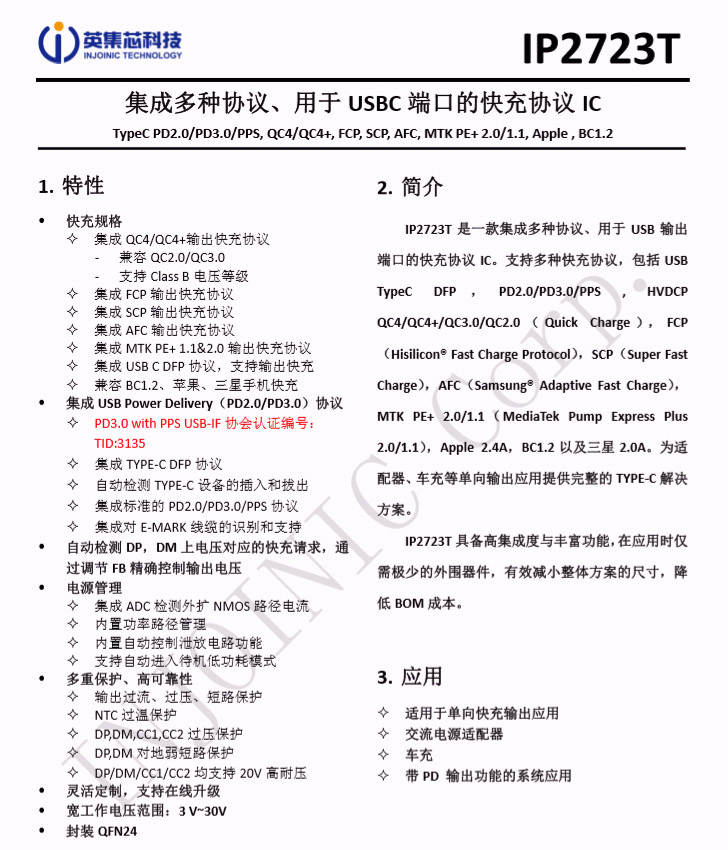

英集芯IP2723T資料信息。

充電頭網拆解了解到，英集芯IP2723T已被閃魔、摩米士、REMAX、麥多多、華科隆等多個品牌20W充電器采用，同時還被摩米士65W 2C1A氮化鎵快充充電器、努比亞65W USB PD氮化鎵充電器、努比亞1A1C 45W氘鋒氮化鎵快速充電器等氮化鎵充電器使用，此外英集芯快充芯片還可用于車充、移動電源、適配器等各種充電領域，并被小米、京東京造、華為、三星、特斯拉等知名品牌的百余款產品采用。

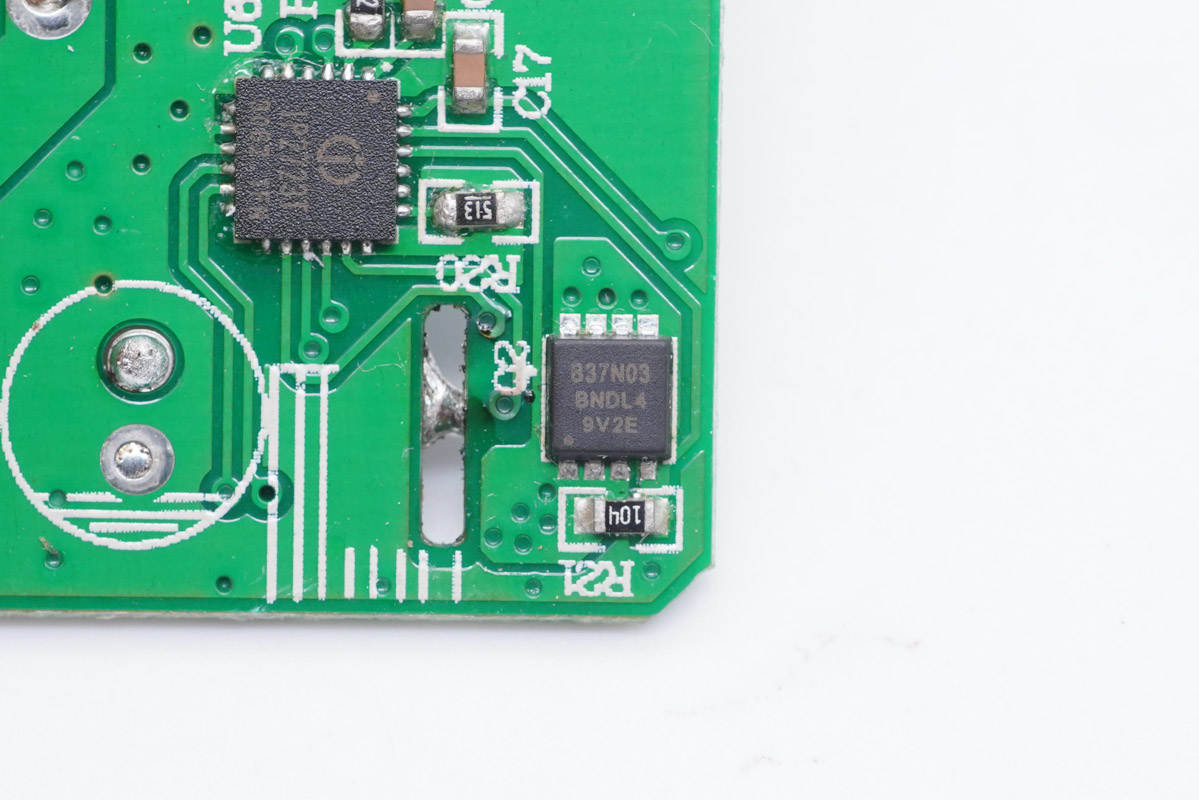

輸出VBUS開關管特寫，絲印837N03。

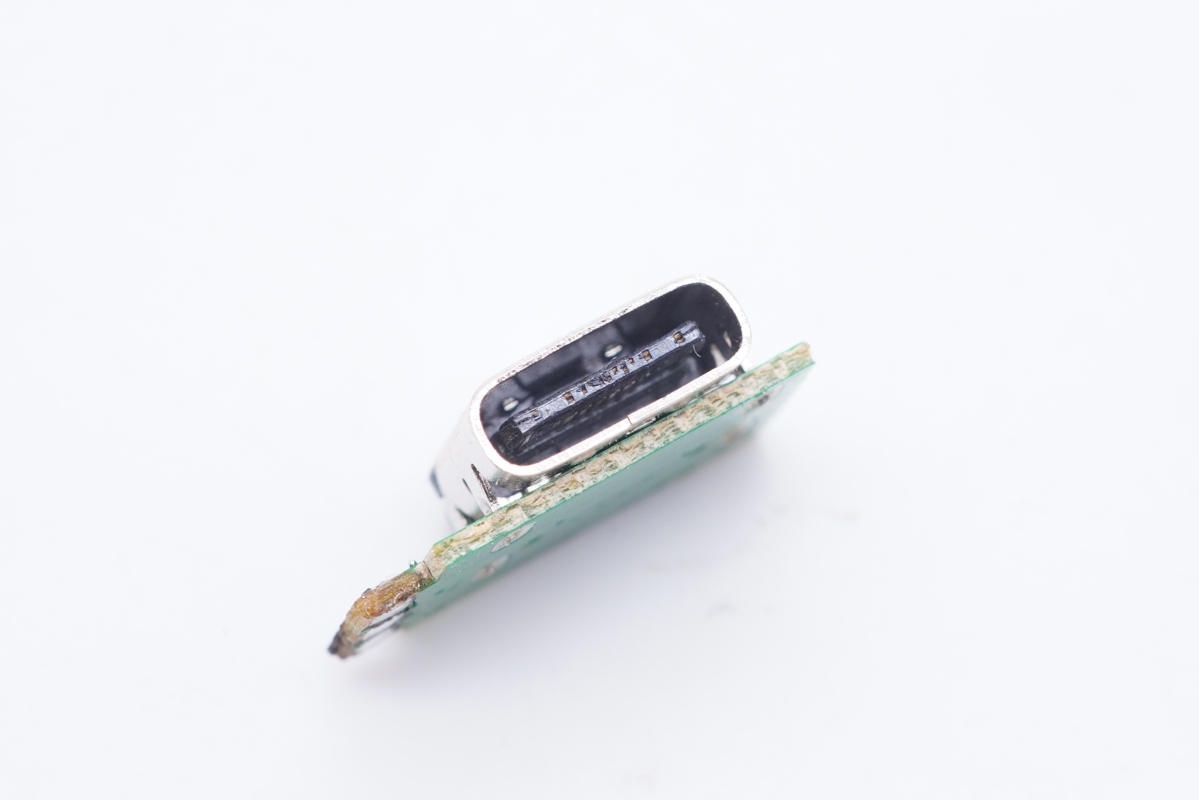

USB-C母座特寫，過孔焊接。

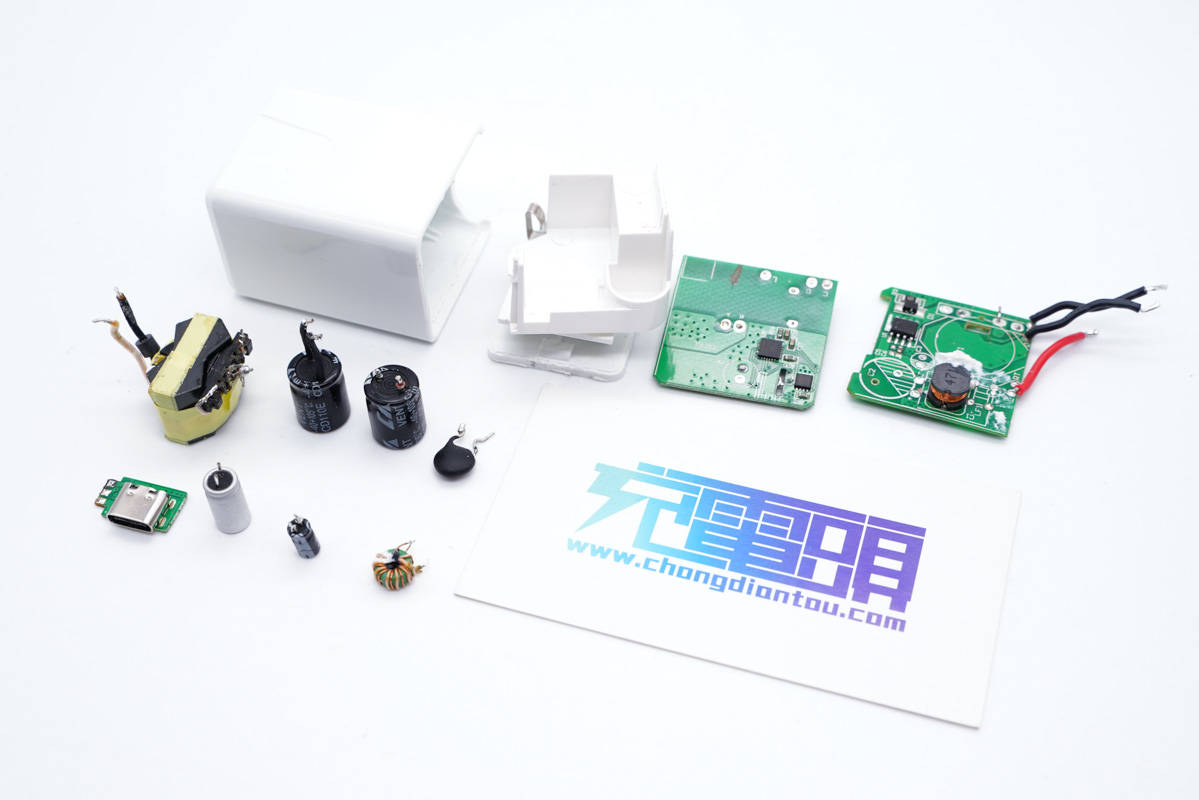

全部拆解完畢，來張全家福。

充電頭網拆解總結

歐姆電機20W充電器全身高光亮面處理，整體光滑簡潔。機身兩側設有小凹面，折疊插腳端設有小凹槽，便攜便用細節講究。充電器兼容QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS全主流快充協議，具備3.3-11V2A PPS電壓檔位?？梢姴还苁菄鴥冗€是國外，設計一款20W快充都有一個主流共識，就是小而精。

充電頭網通過拆解了解到，充電器設有輸入輸出兩塊PCB板，另外還有一塊小板用來焊接USB-C母座，板子間有塑料殼支撐固定和隔離。充電器采用了誠芯微CX7527C+CX7538B高集成方案，在產品設計、成本、加速上市等方面非常有優勢，獲得國內外客戶高度認可。
