面對蘋果iPhone 12帶火的迷你充市場，上市公司AOHAI奧海此前推出了Magcube系列迷你充電器，分別是20W和30W兩種款式，分別是針對iPhone 12用戶和安卓手機用戶設計。其中Magcube 30W氮化鎵迷你充功率密度1.18W/cm3更是問鼎同功率段充電器，充分滿足消費者對迷你充的需求。

近期，Aohi Magcube系列又出新品，和前面提到的兩款相比，整體外觀并沒有什么變化，只是體積大了一點，最大輸出65W，支持PPS快充。這款充電器設計上是為了滿足消費者對中高功率小體積充電器的需求，可以給筆記本電腦快充，向下也能滿足手機、平板等設備充電需求。下面充電頭網就對奧海新款65W氮化鎵充電器進行詳細拆解，看看設計用料如何。

這里附上Aohi迷你20W快充、Aohi迷你30W氮化鎵充電器兩款產品的詳細拆解鏈接，感興趣的小伙伴可以點擊鏈接看看。

一、Aohi 65W氮化鎵充電器外觀

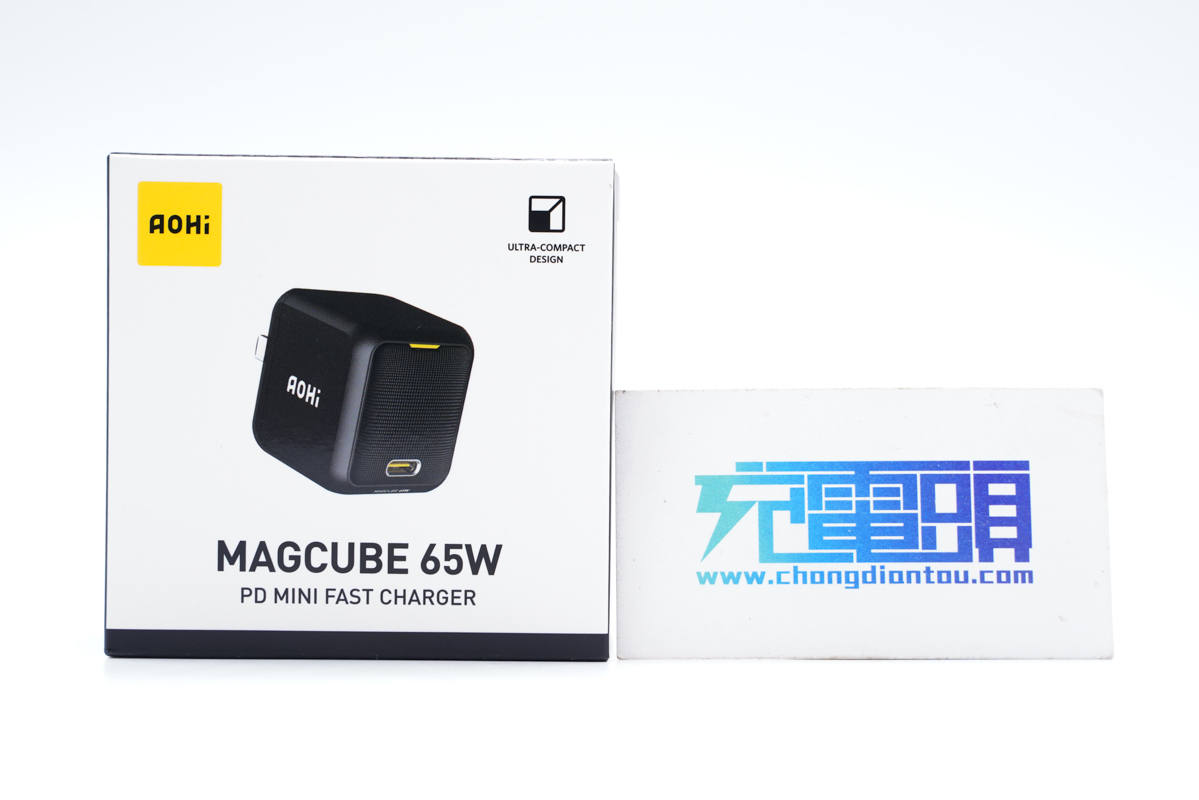

作為Magcube系列又一款充電器，產品包裝盒設計風格沒變，正面印有Aohi品牌、充電頭外觀圖和名稱。

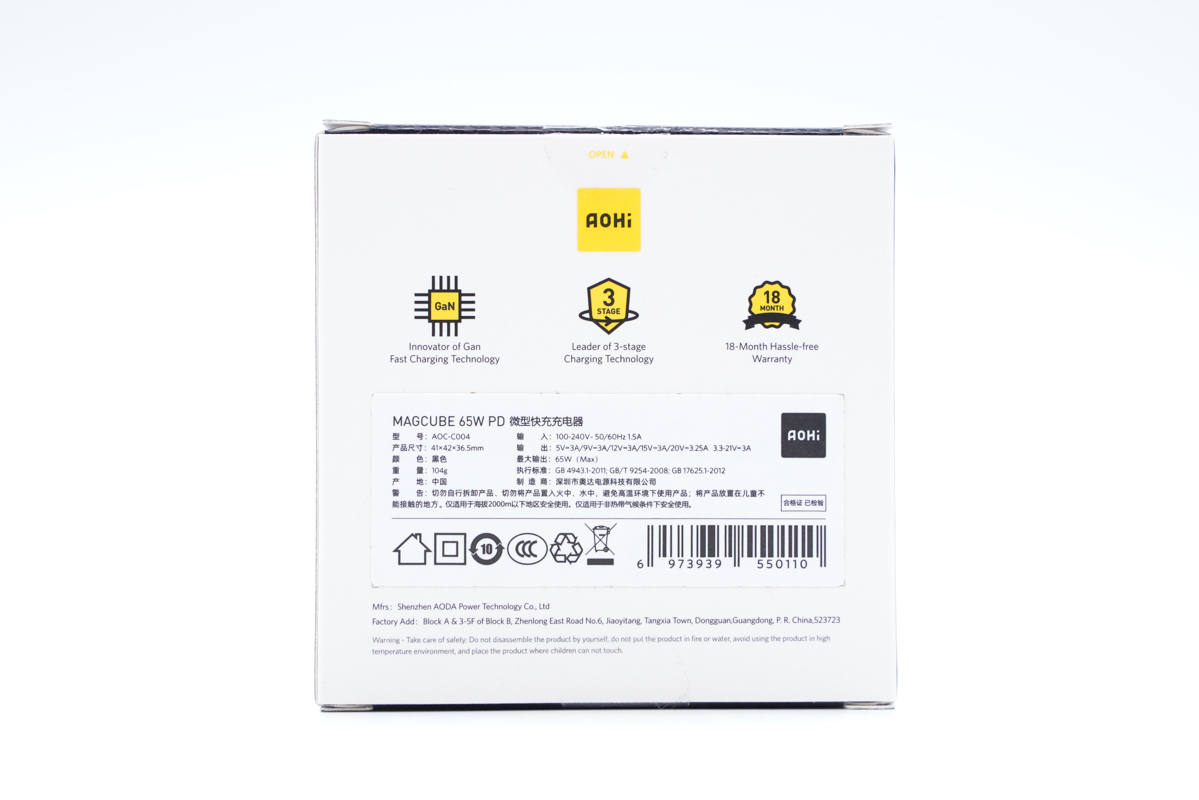

背面印有充電器三大特性標識，并貼有參數貼紙。

打開包裝，充電器使用塑料托盤固定保護，此外附帶有保修卡。

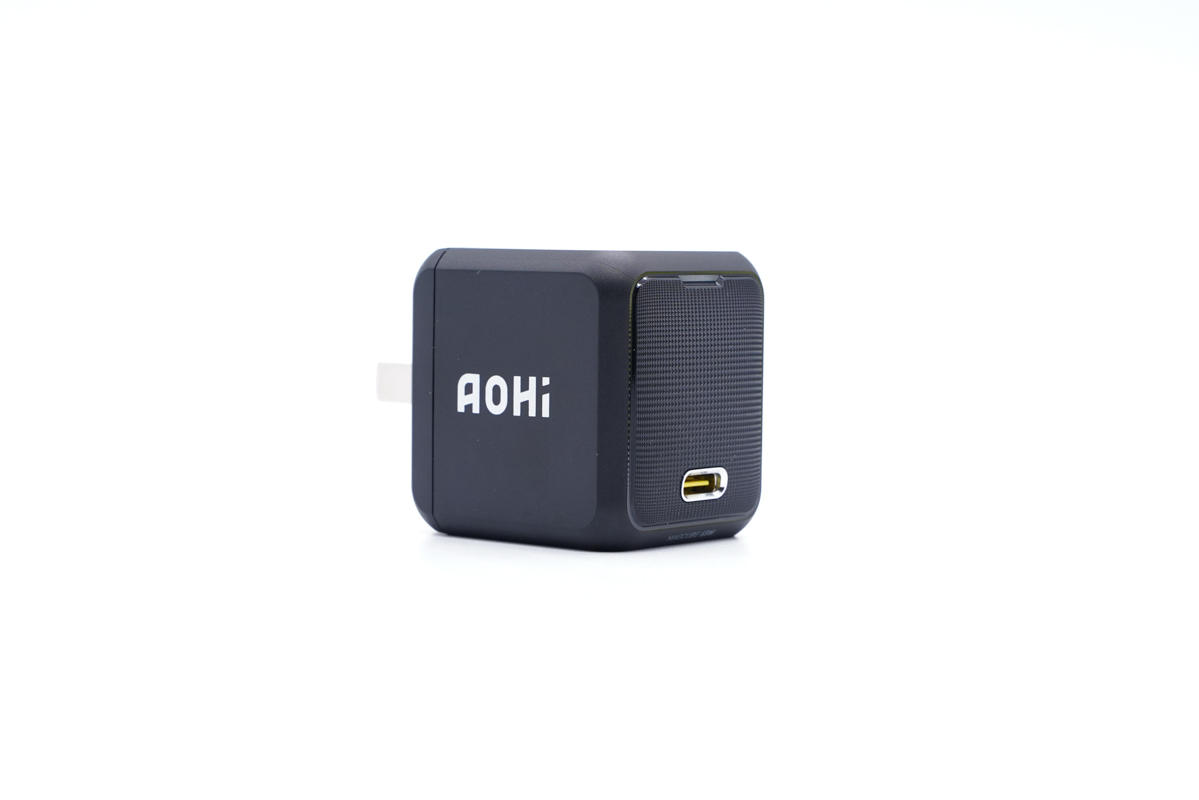

Aohi這款65W氮化鎵充電器外觀延續Magcube系列風格設計，方塊造型，機身邊角倒角設計，整體來看，就像是大一點的Magcube 30W氮化鎵迷你充。

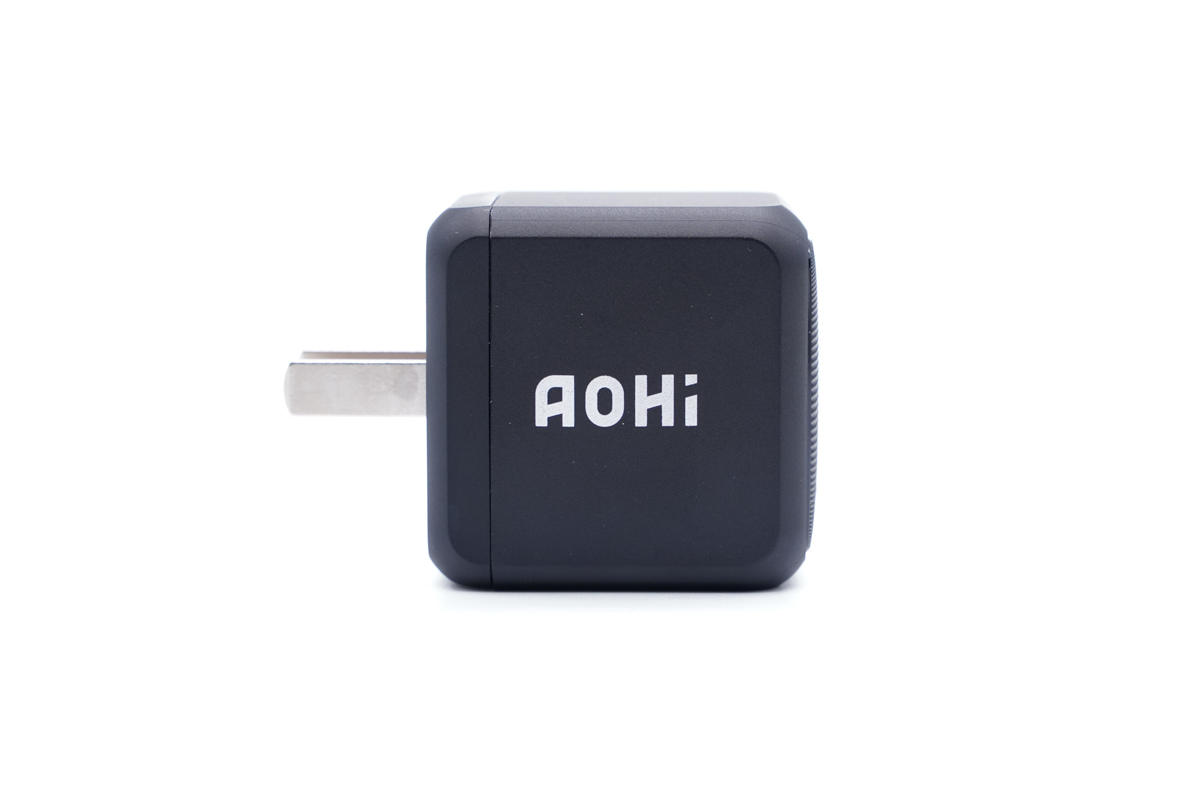

機身一側印有Aohi品牌。

輸入端采用固定式國標插腳。

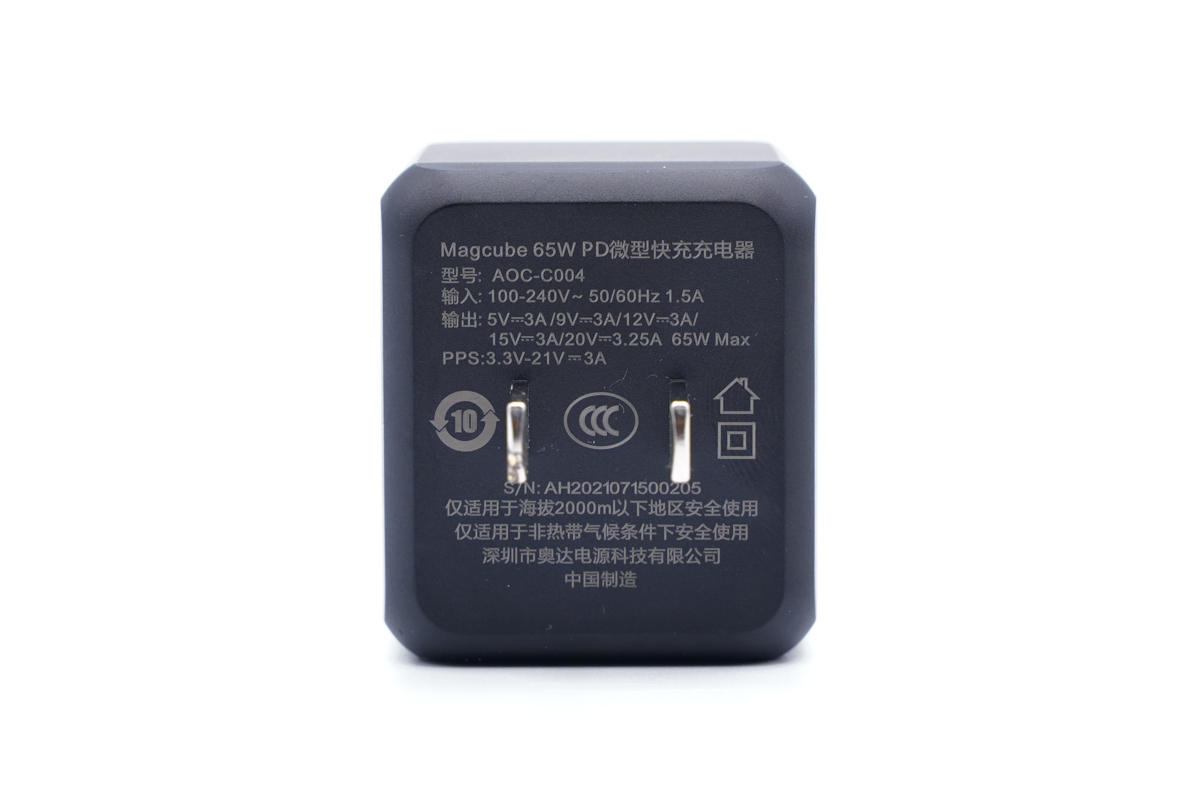

輸入端外殼上標注有充電器參數

型號：AOC-C004

輸入：100-240V~50/60HZ 1.5A

輸出：5V3A、9V3A、12V3A、15V3A、20V3.25A

PPS：3.3-21V3A

深圳市奧達電源科技有限公司

產品已經通過了CCC認證。

值得一提的是，充電器上的深圳市奧達電源科技有限公司其實是東莞市奧海科技股份有限公司的全資子公司，奧海科技（002993）為赫赫有名的專注電源行業的A股上市公司。

頂面采用微雕工藝設計，并配有LED快充指示燈和USB-C接口。

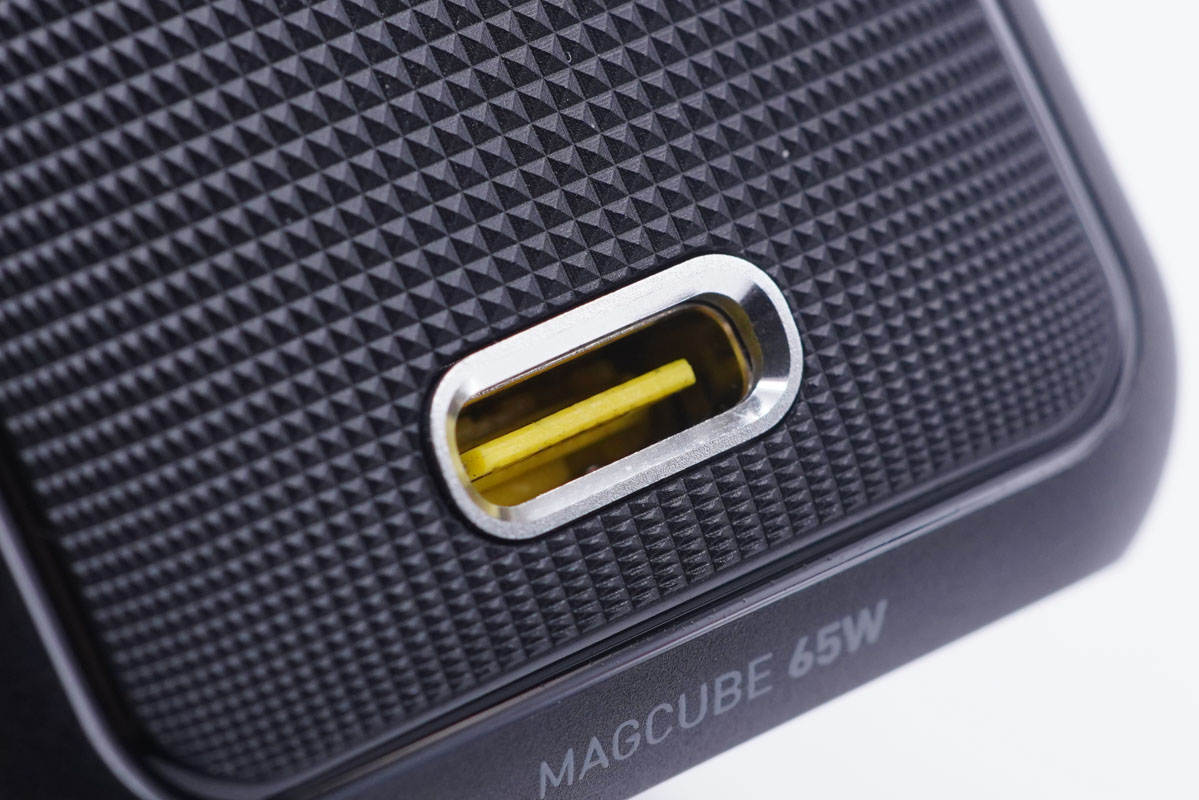

接口舌片為黃色，采用金屬環裝飾，整體看上去很精致。

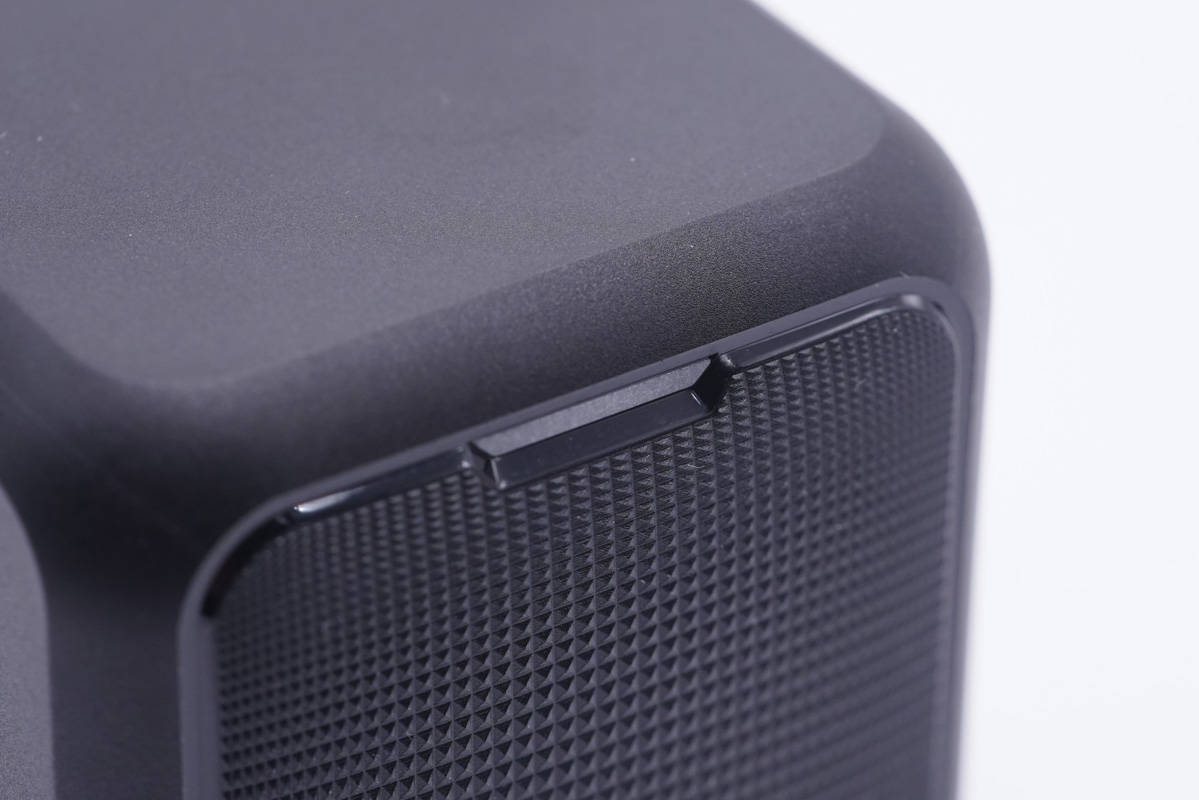

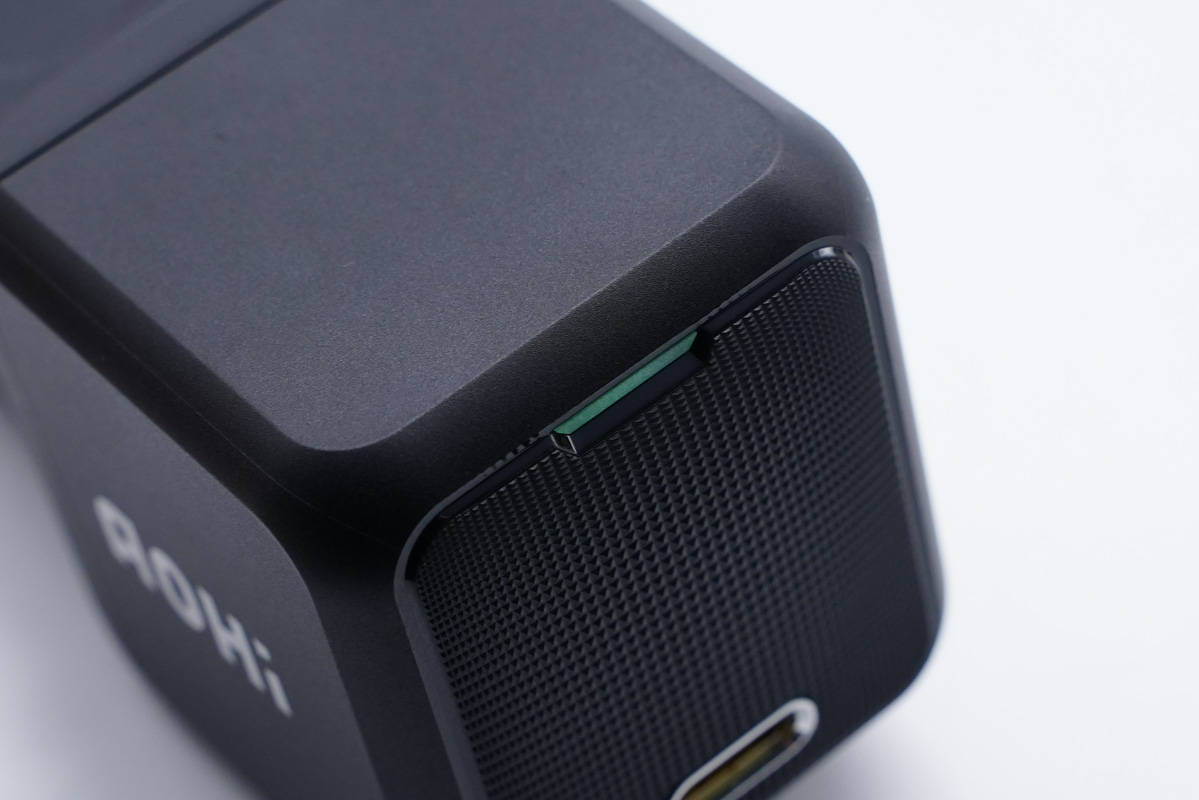

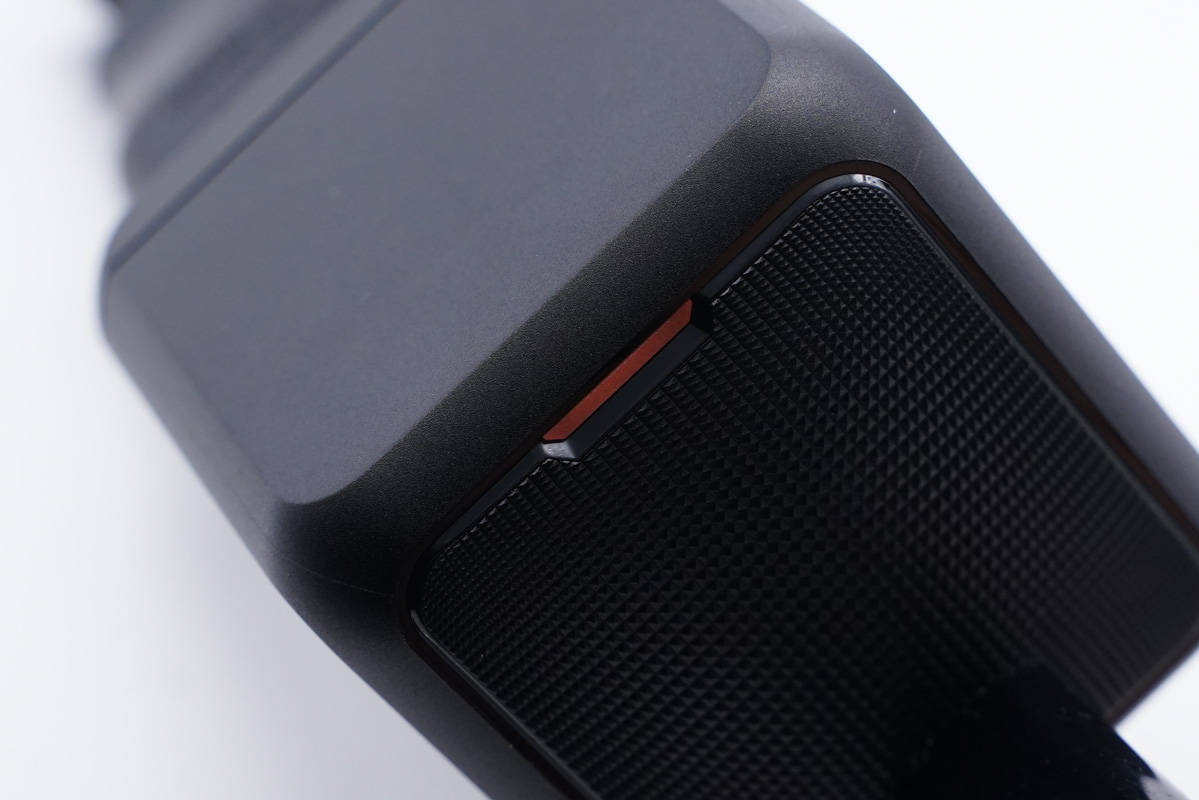

LED快充指示燈特寫。

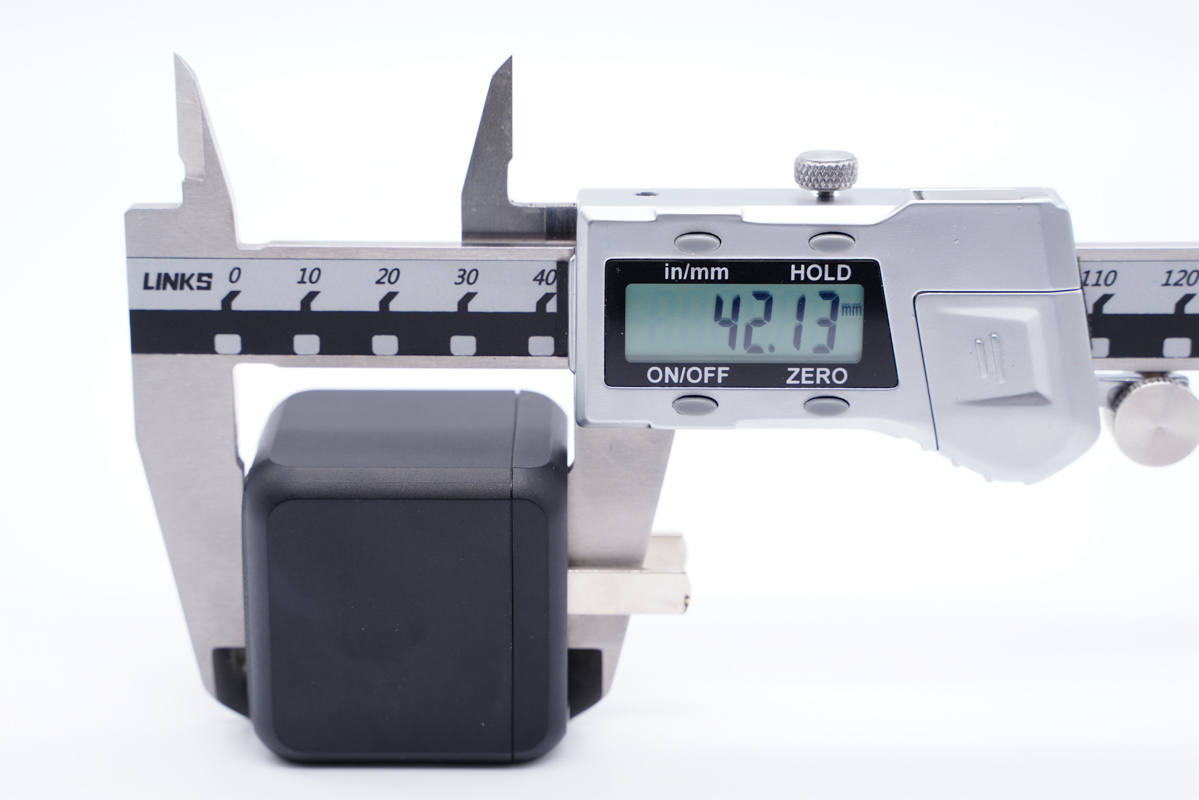

實測充電器機身高度為42.13mm。

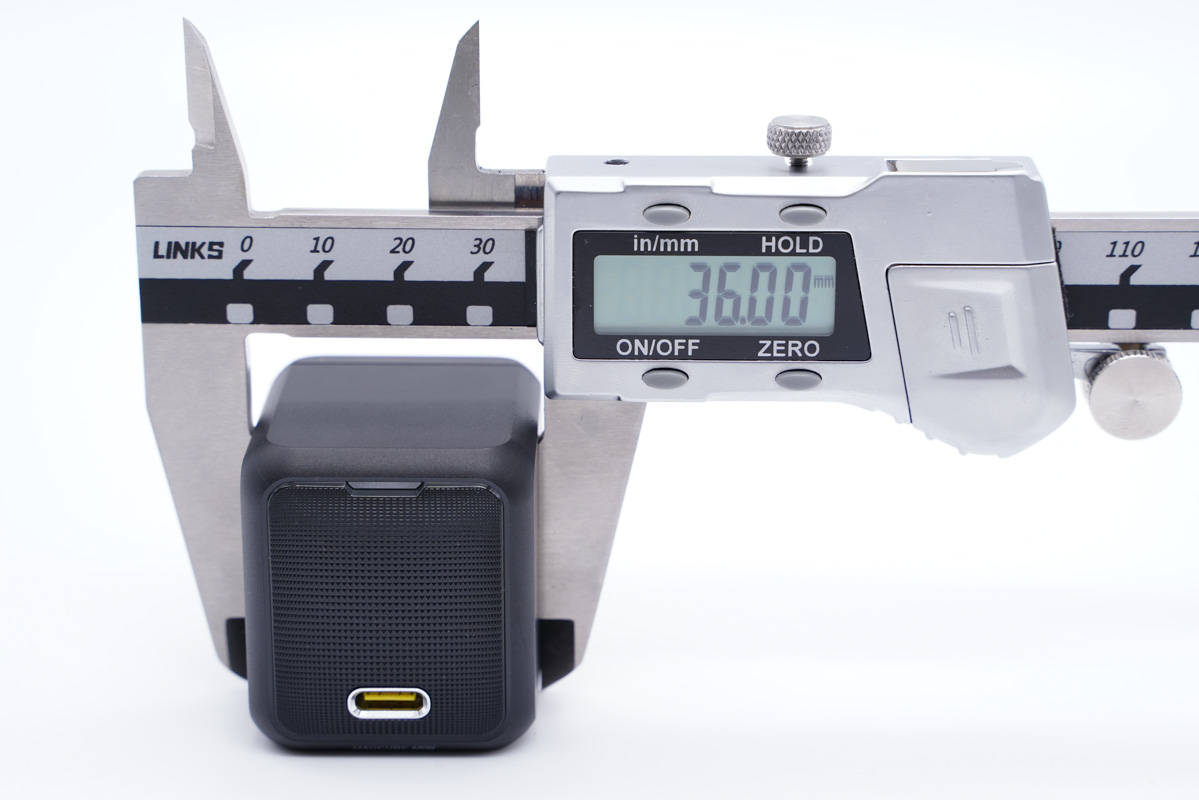

寬度為36mm。

厚度為41mm。通過三維可以算得充電器體積約為62.18cm3，功率密度為1.05W/cm3。

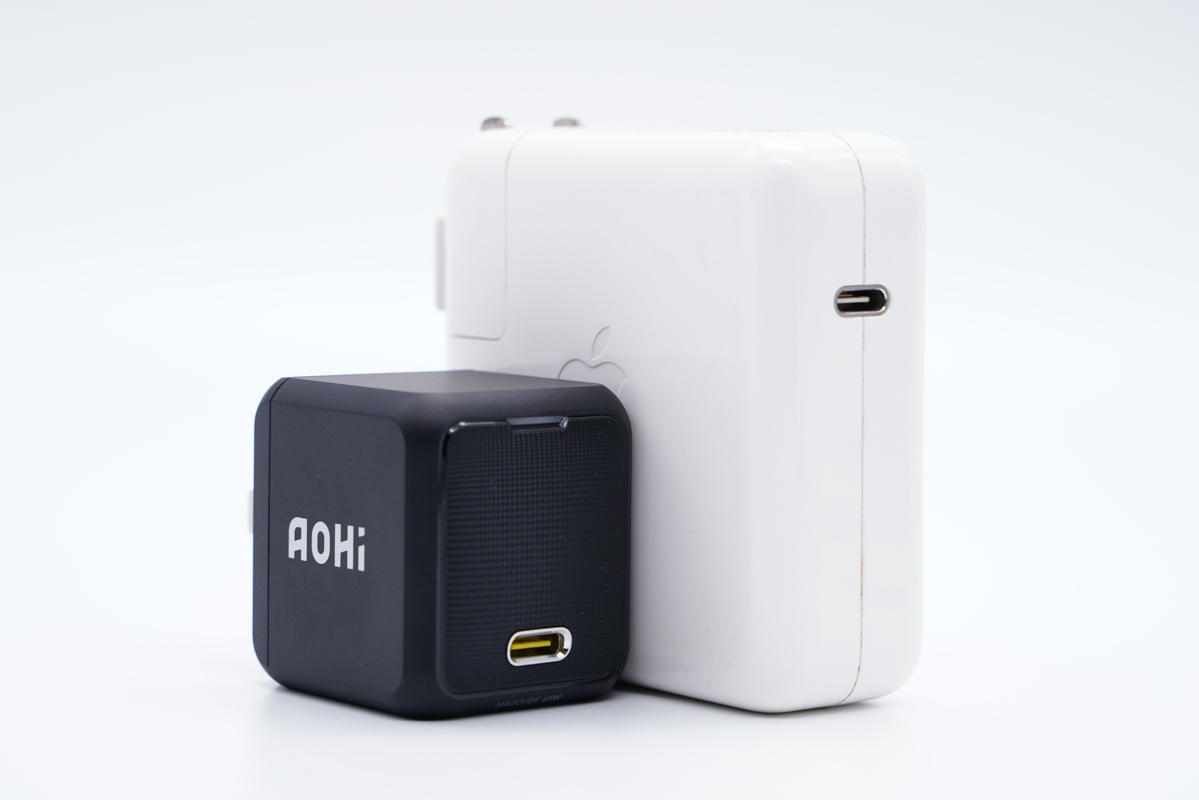

和蘋果61W充電器直觀對比，體積優勢非常明顯。

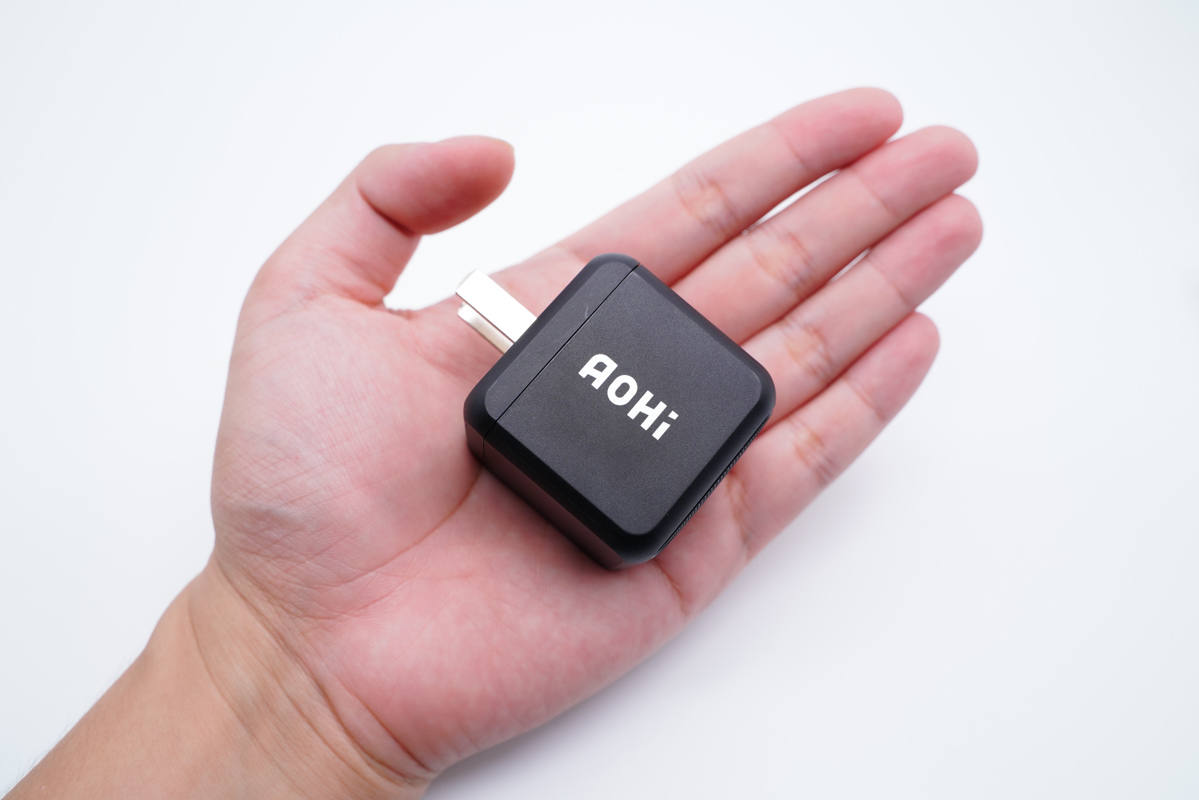

拿在手上的直觀感受。

凈重約為97g。

充電器指示燈也有三種狀態，空載情況下指示燈亮綠光。

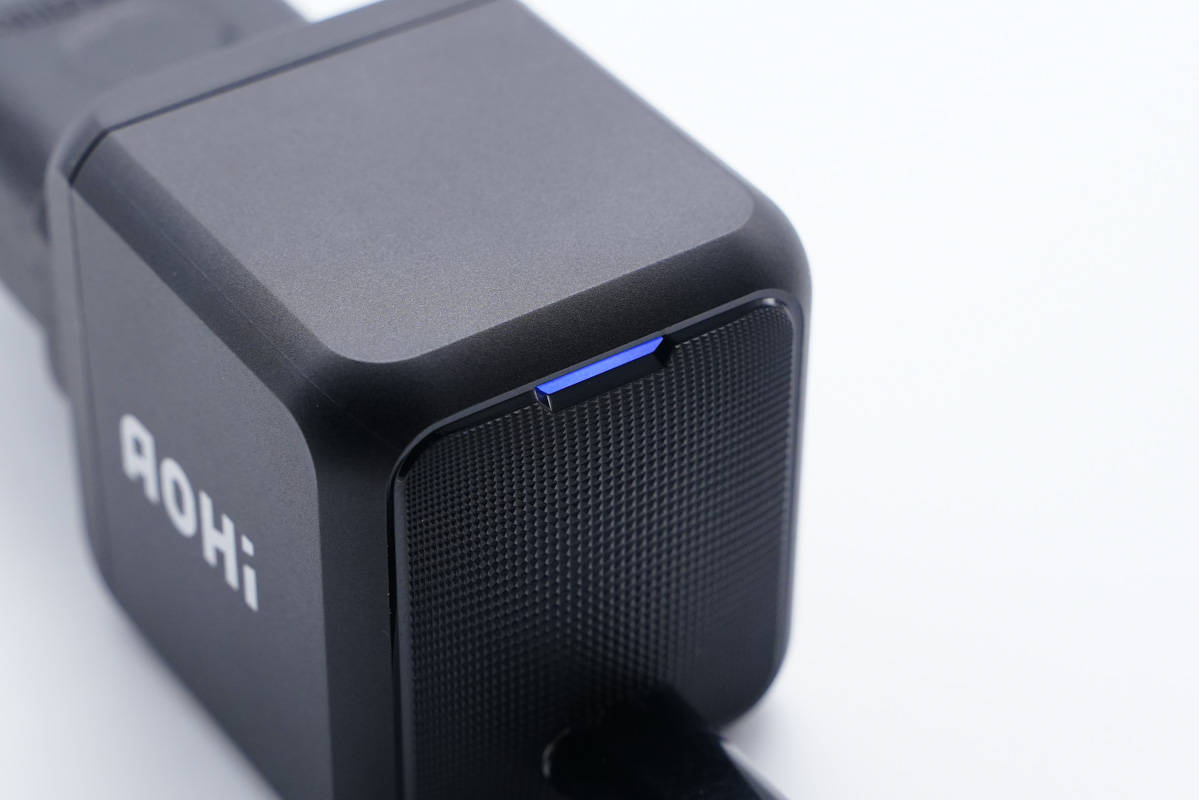

普通充電情況下亮藍光。

快充狀態下會變?yōu)辄S色呼吸燈，用戶可直觀了解充電器工作在何種狀態下。

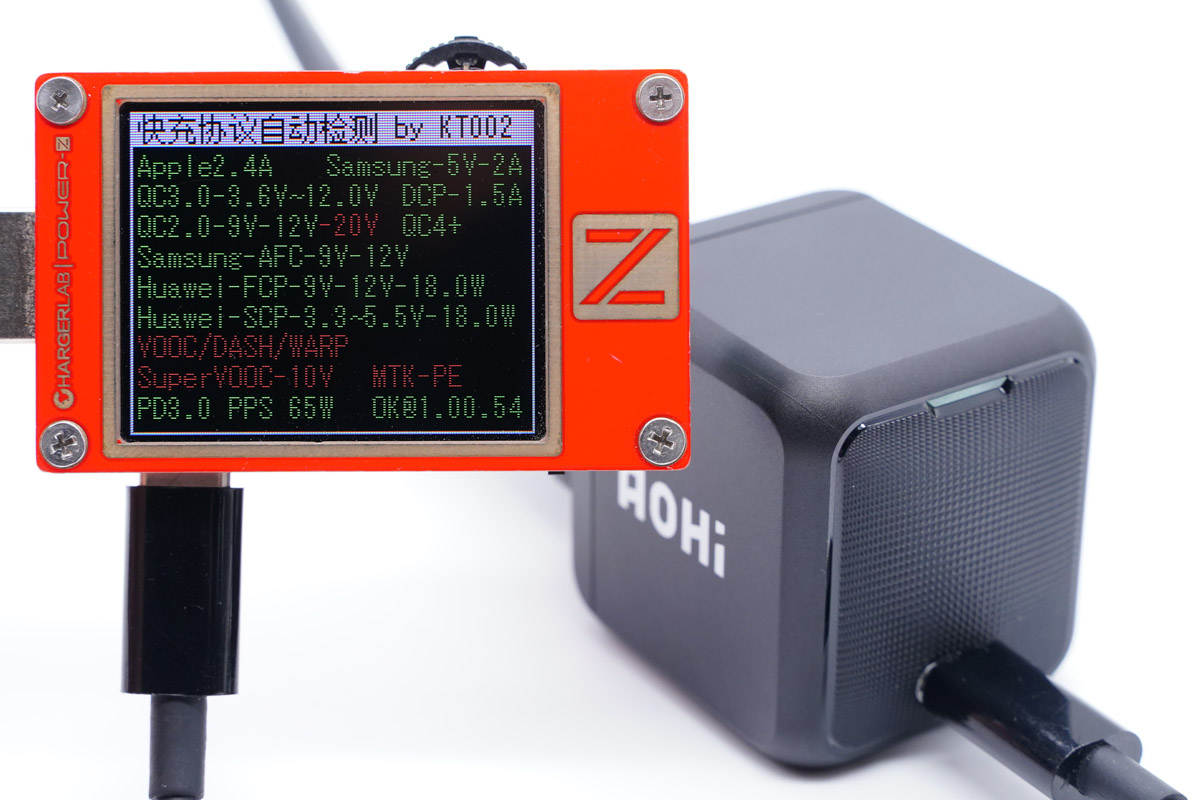

使用ChargerLAB POWER-Z KT002檢測USB-C口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充協議。

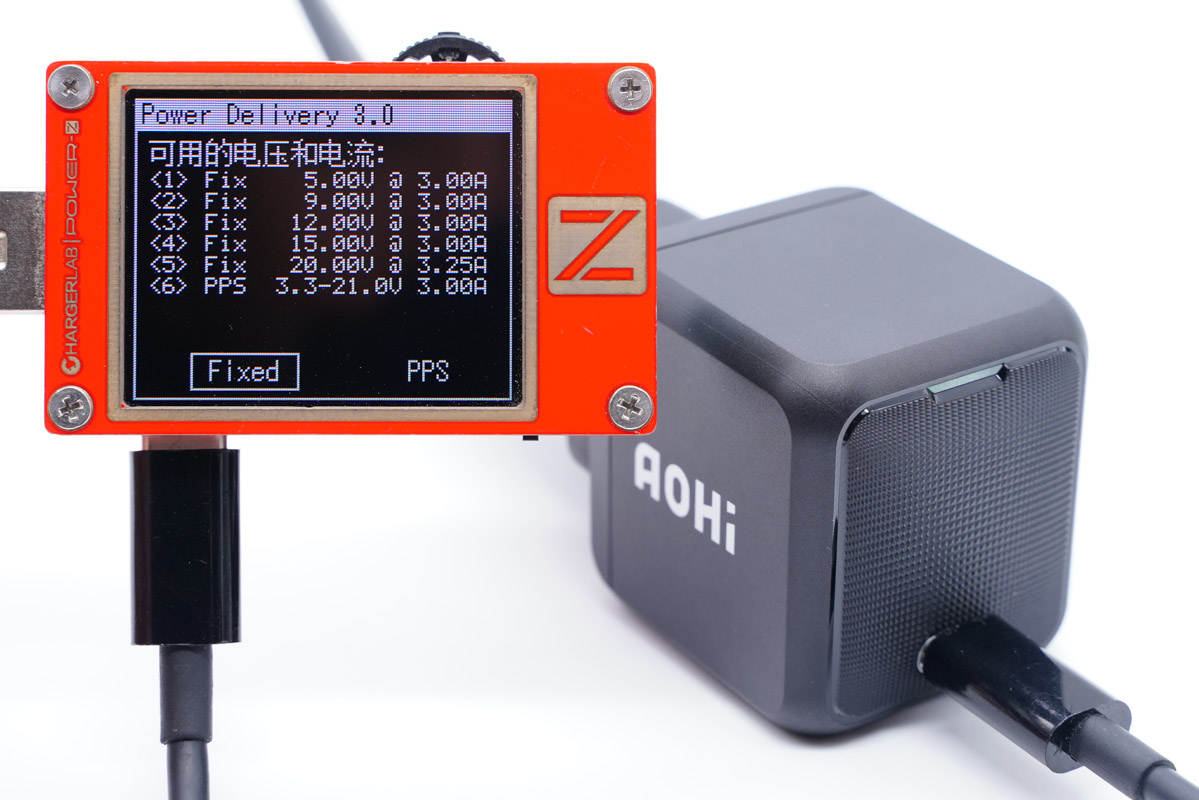

此外PDO報文顯示C口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-11V3A一組PPS電壓檔位。

二、Aohi 65W氮化鎵充電器拆解

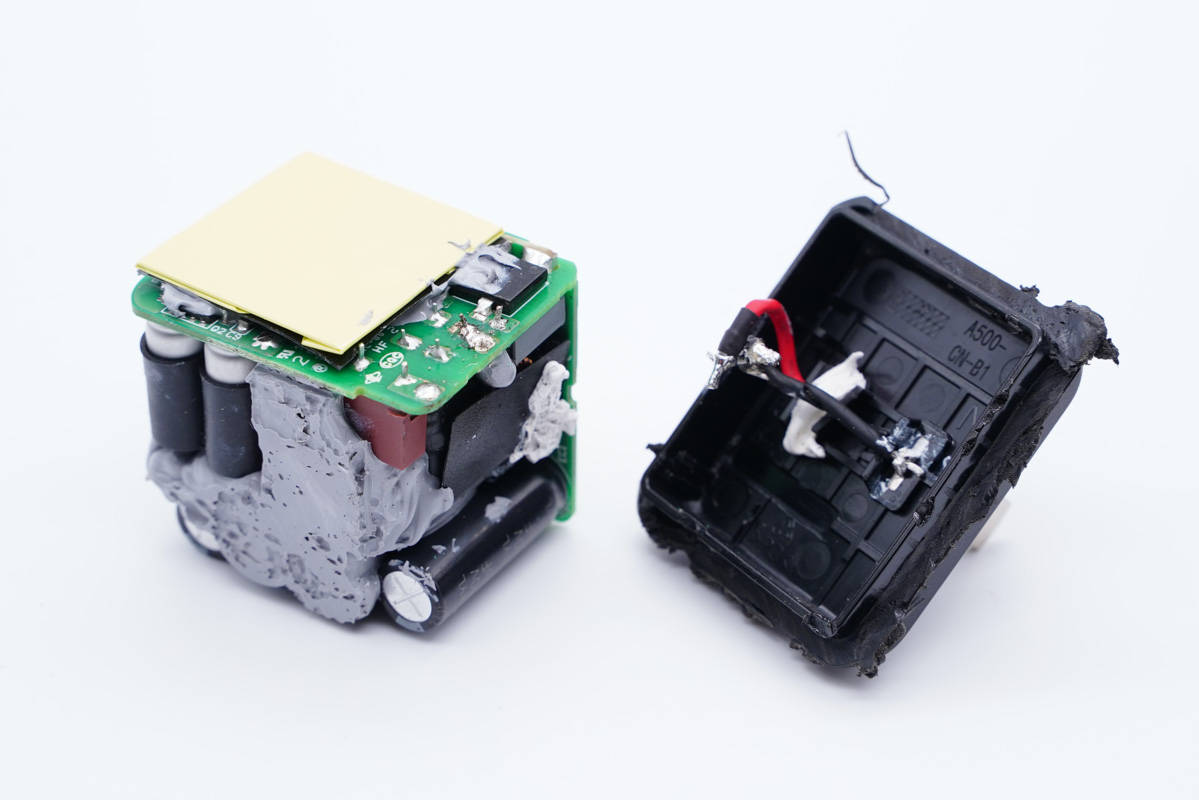

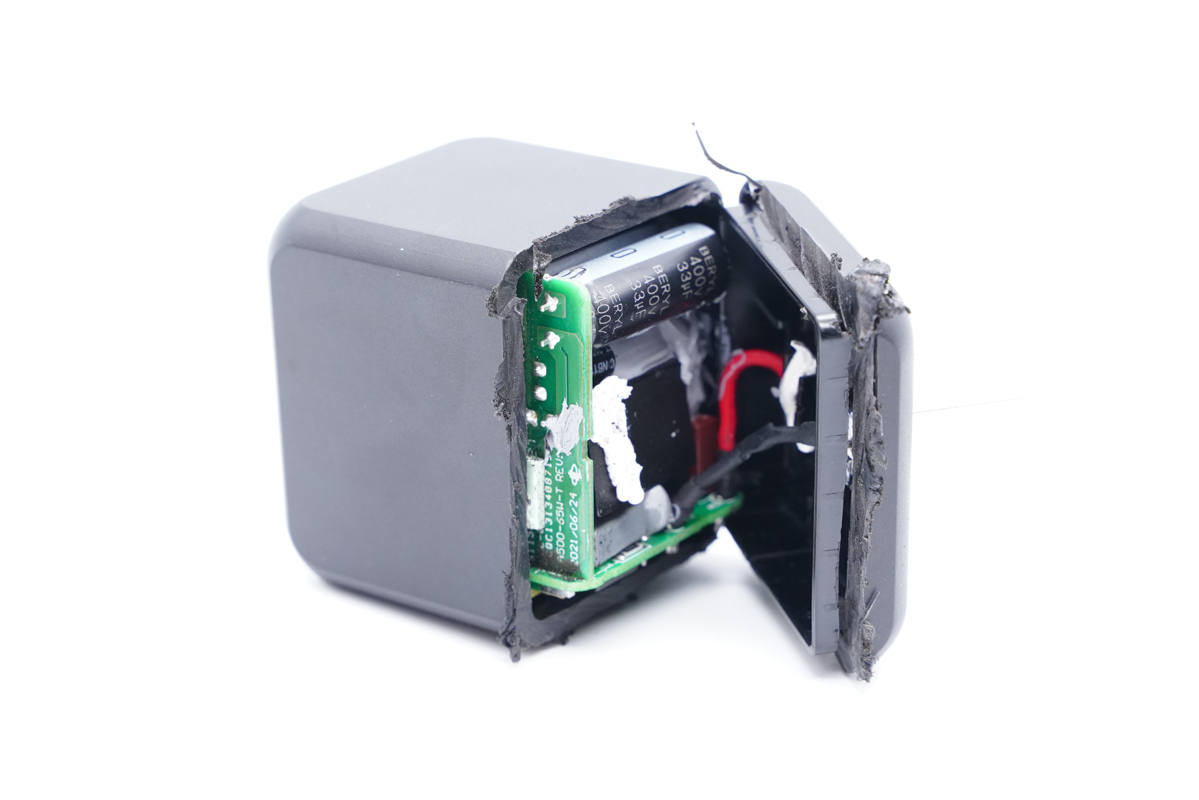

將輸入端外殼切割開。

插腳和PCB板通過AC導線連接充電，兩根導線的兩端均套有絕緣管保護。

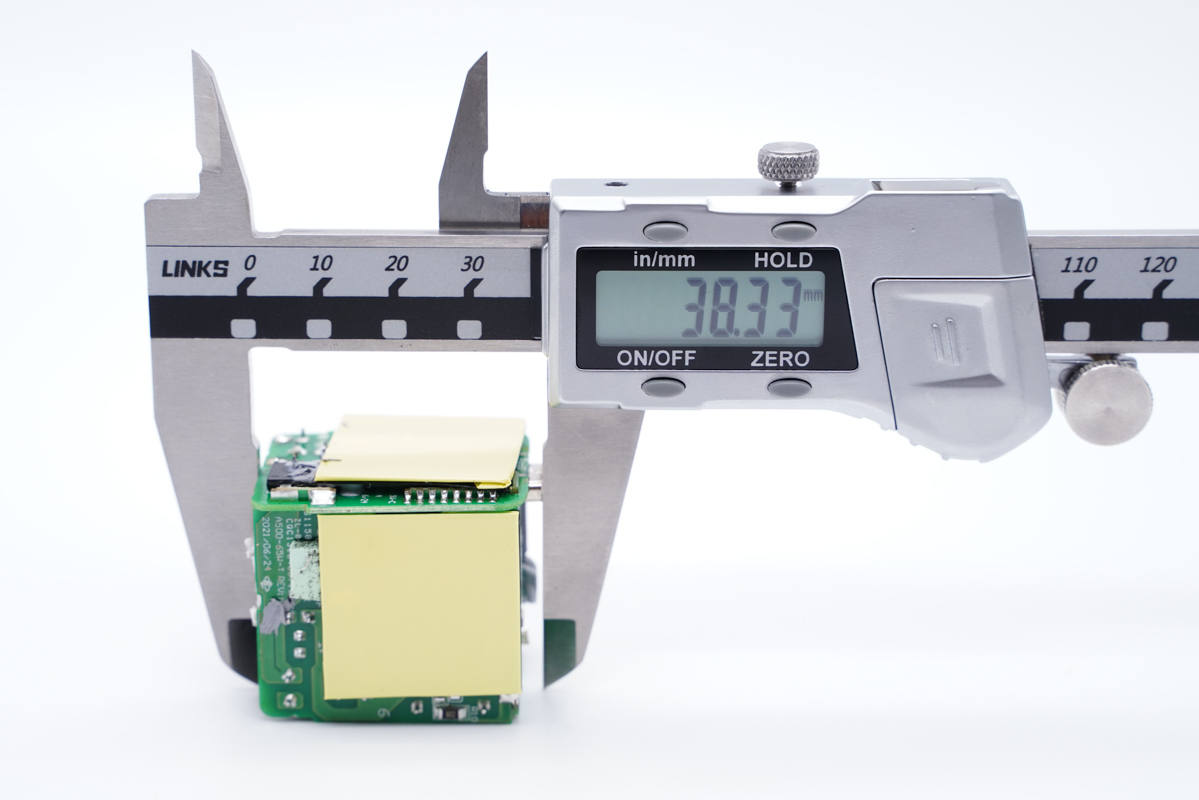

測得模塊長度為38.33mm。

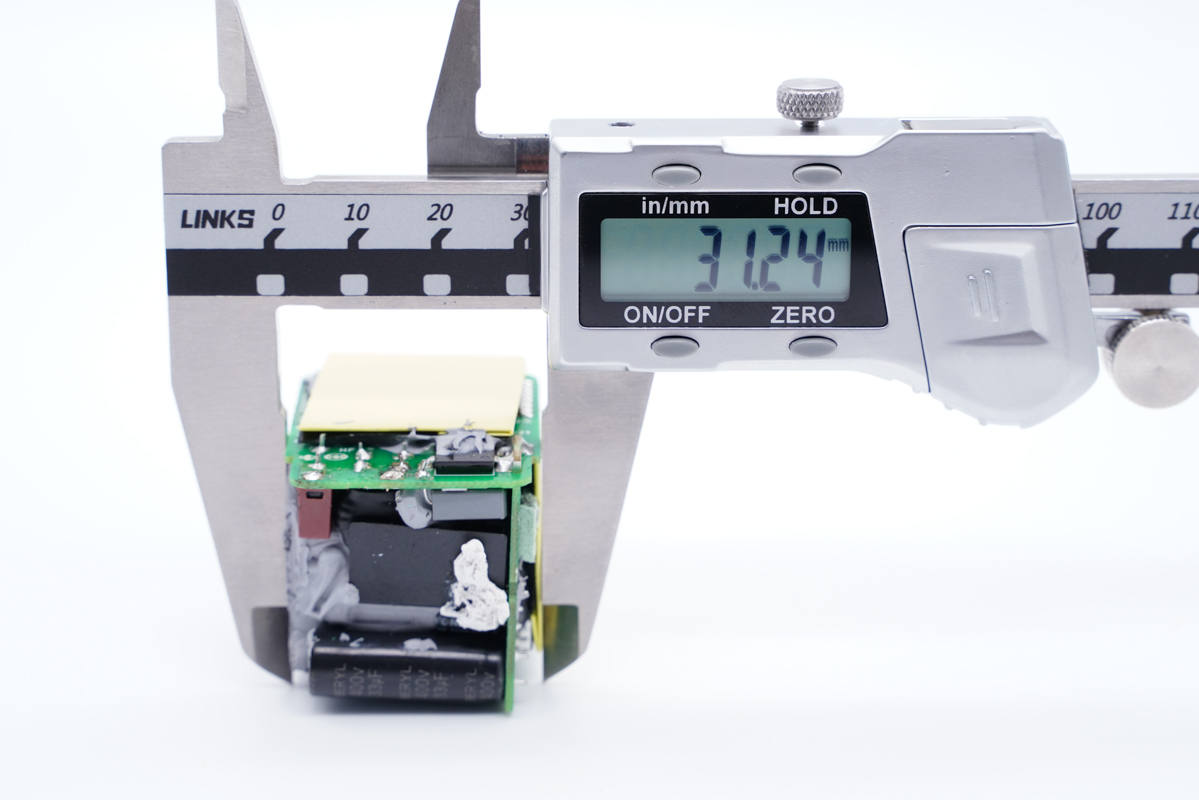

寬度為31.24mm。

厚度為35.15mm。可以算得模塊體積約為42cm3，功率密度為1.55W/cm3。

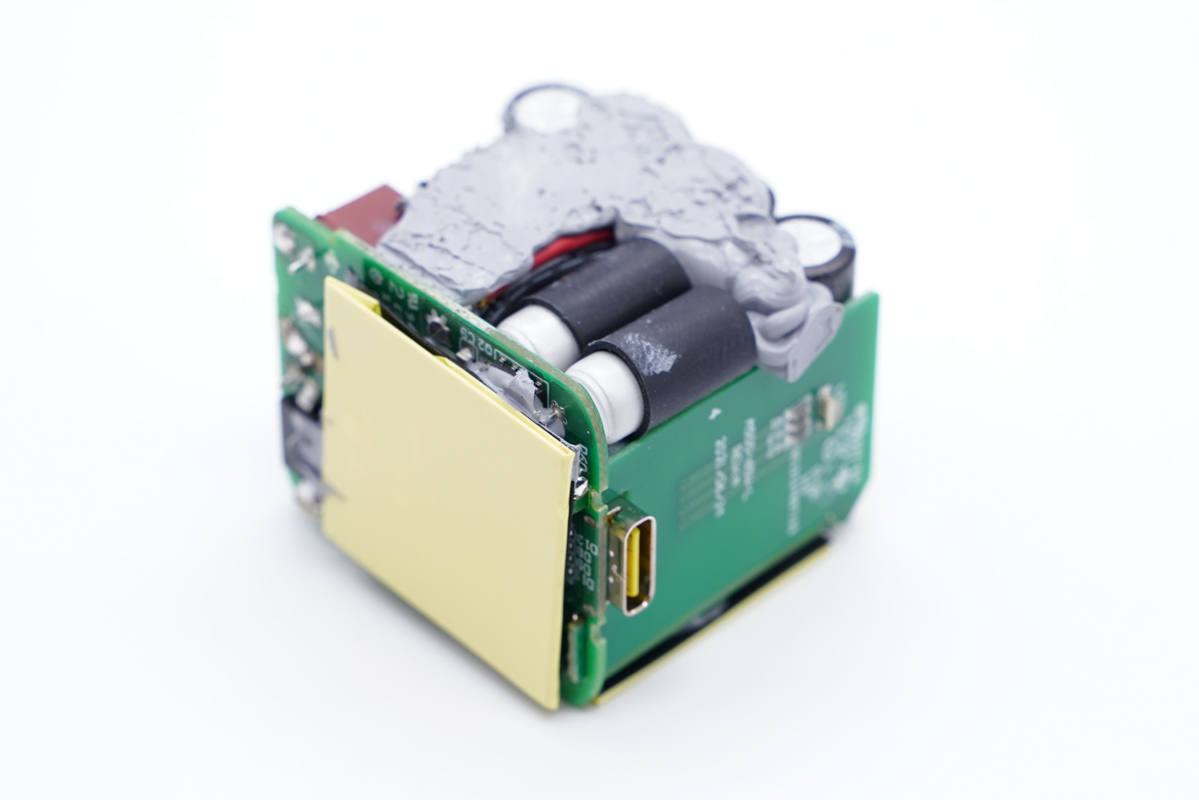

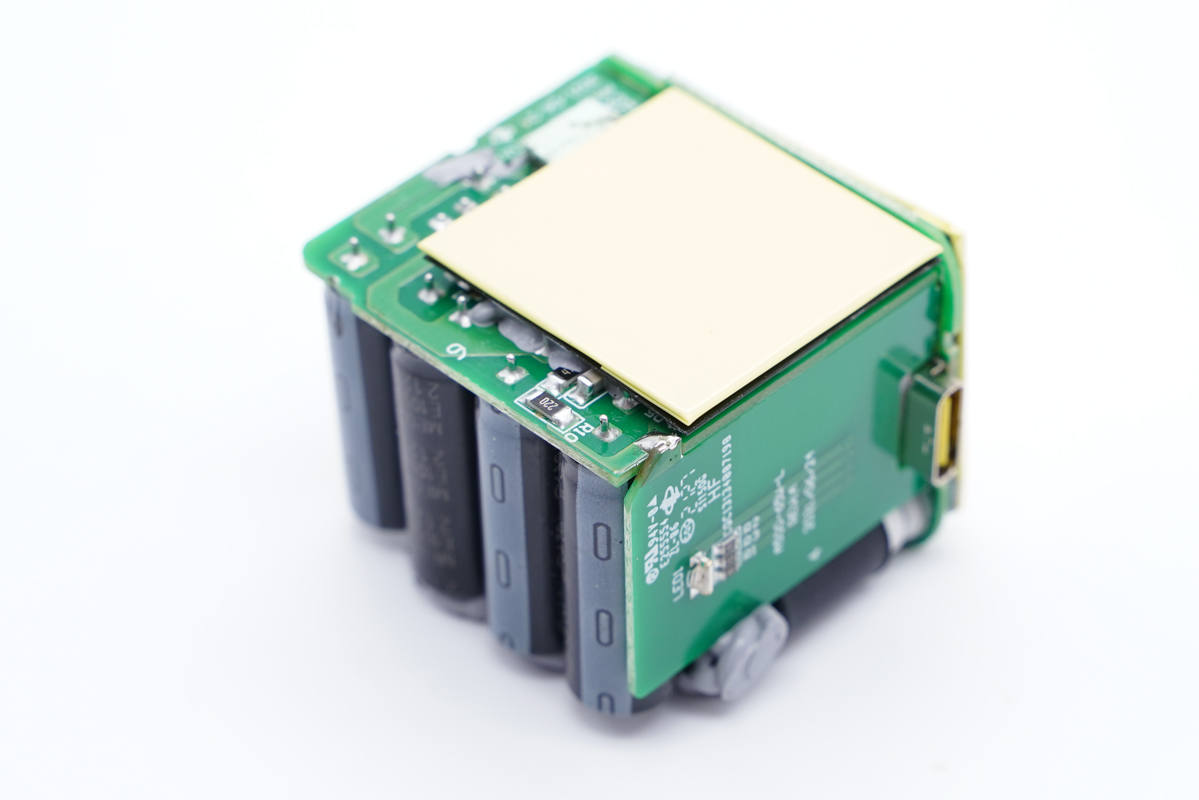

PCBA模塊由三塊小板堆疊設計，元器件間的空隙填充導熱膠幫助固定和散熱。

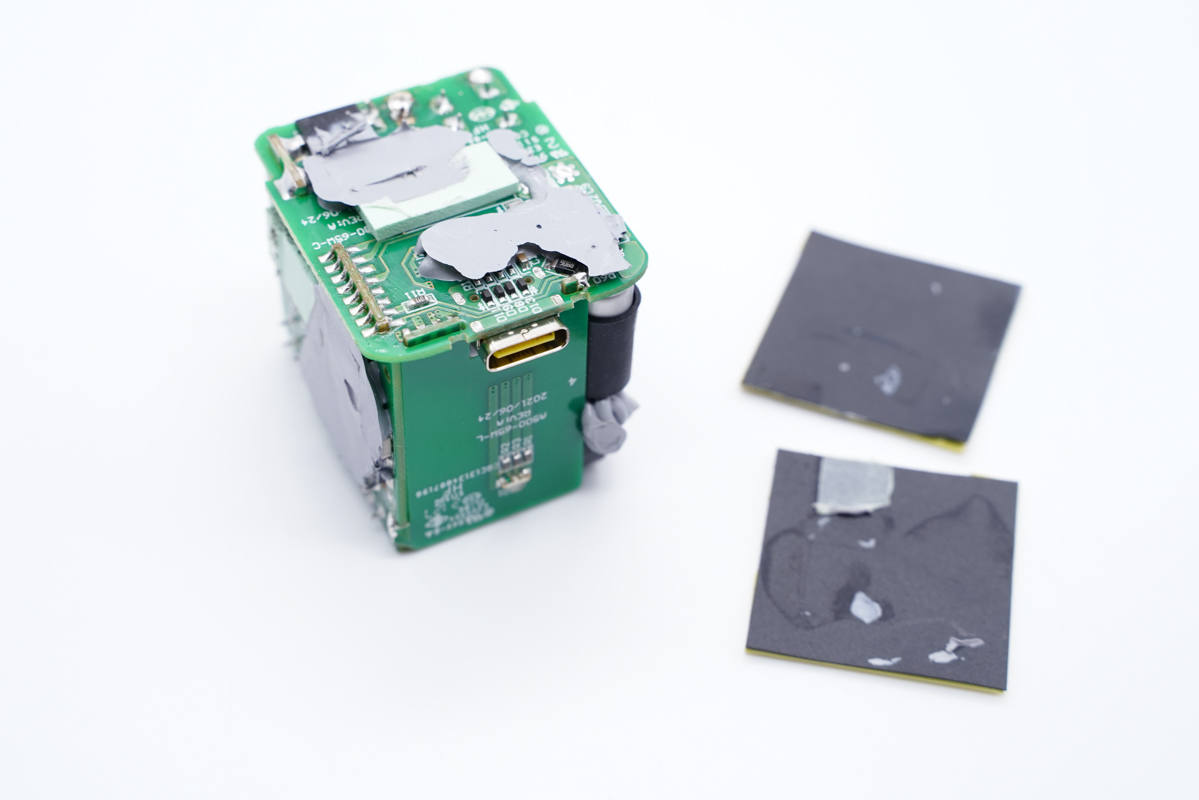

主板背面貼有散熱板，并包裹絕緣膠帶。

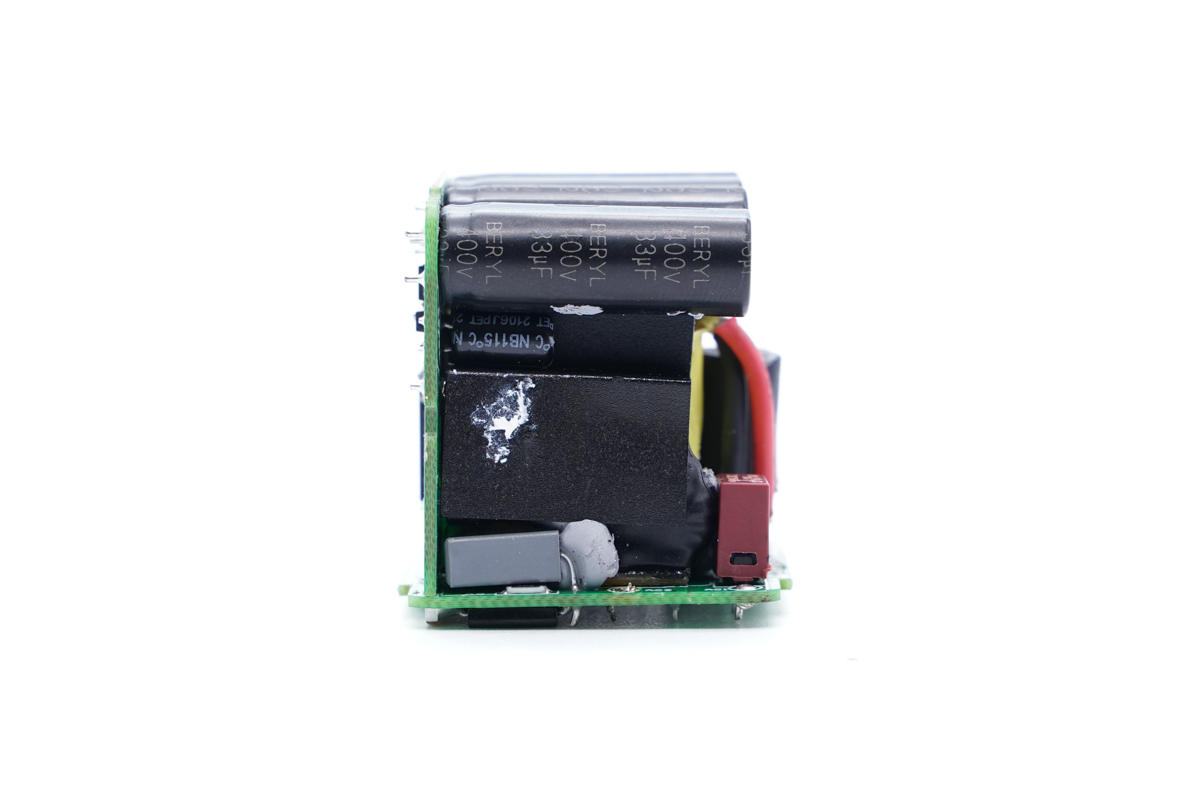

側面也貼有散熱板。

散熱板貼合面還有隔離板，小板上貼有導熱墊并打膠，充電器設計上格外注重絕緣散熱。

兩顆輸出濾波固態電容外套膠套絕緣，輸出端設有一塊小板，焊接指示燈，并增強模塊整體穩定性。

經過對充電器模塊觀察發現，其采用高頻QR開關電源寬范圍輸出，次級協議芯片控制輸出電壓的典型架構。下面我們就從輸入端開始一一了解各元器件。

輸入端設有隔離板，共模電感外套絕緣管，安規X電容橫置。

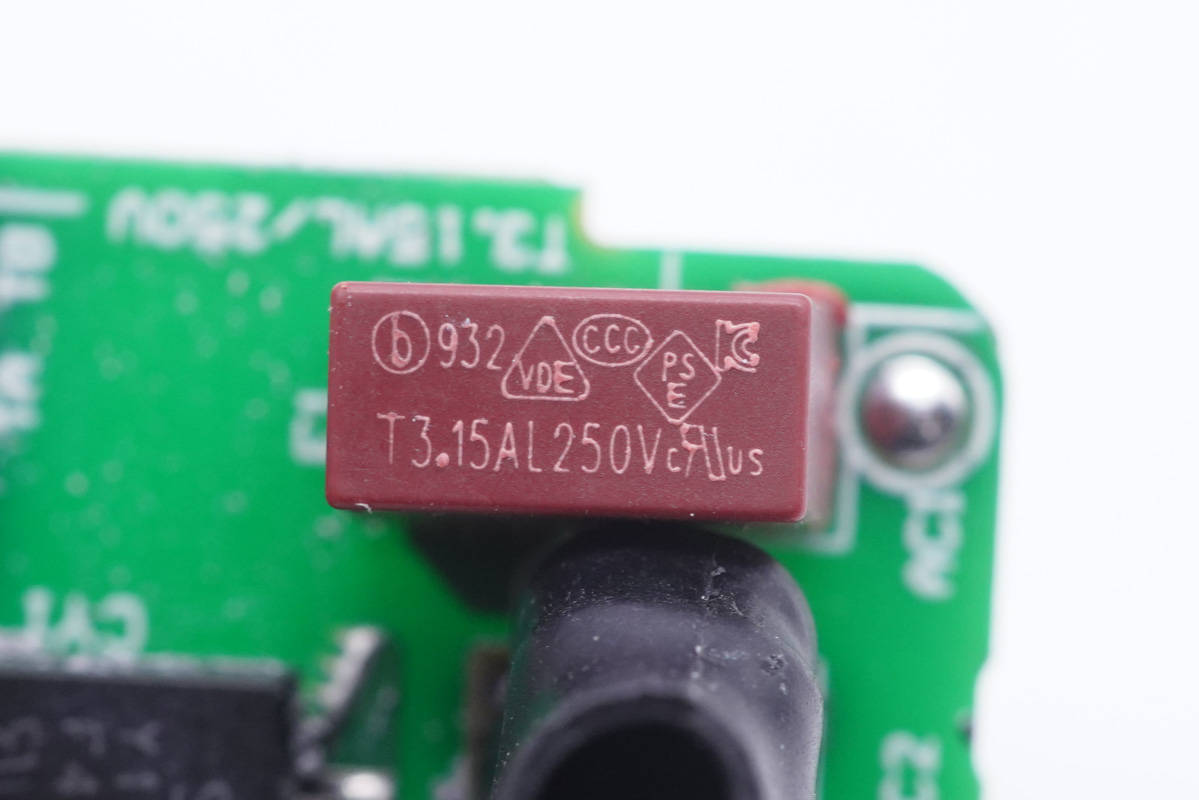

延時保險絲規格為3.15A 250V。

安規X電容特寫。

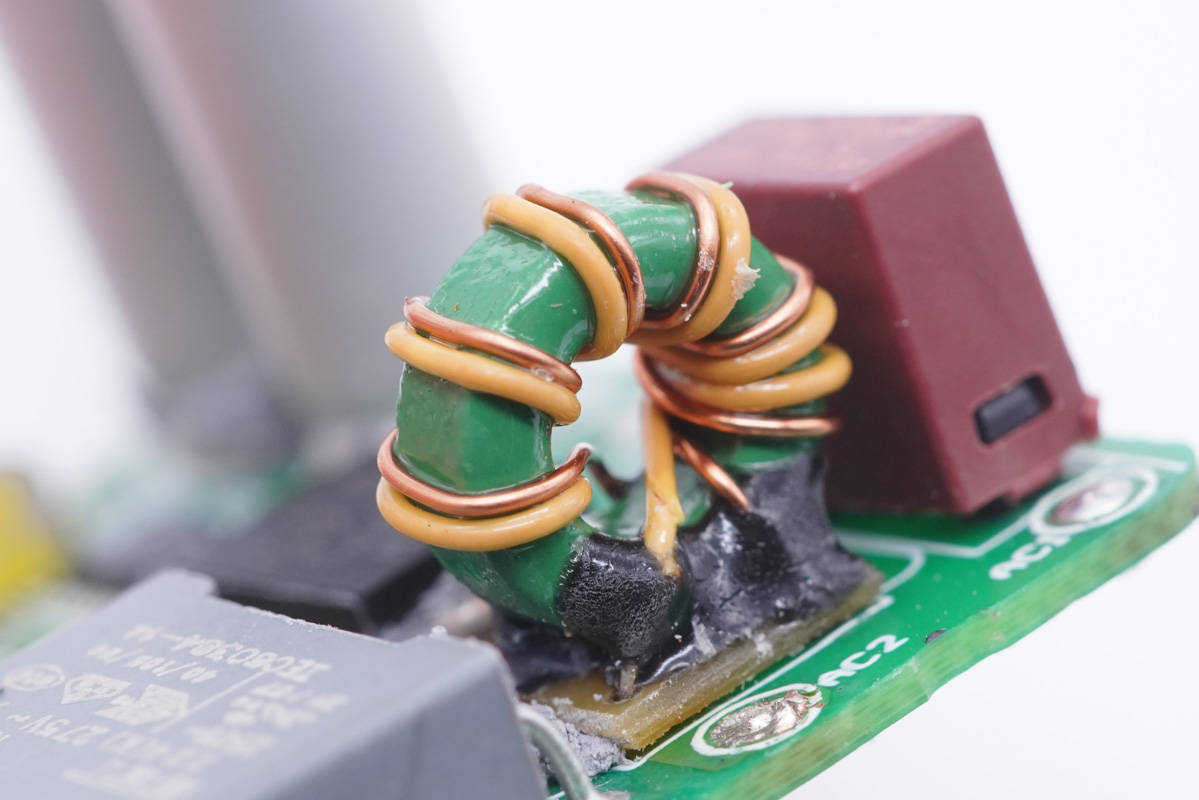

共模電感雙線繞制，底部有玻纖板絕緣，并打膠固定，用于濾除EMI干擾。

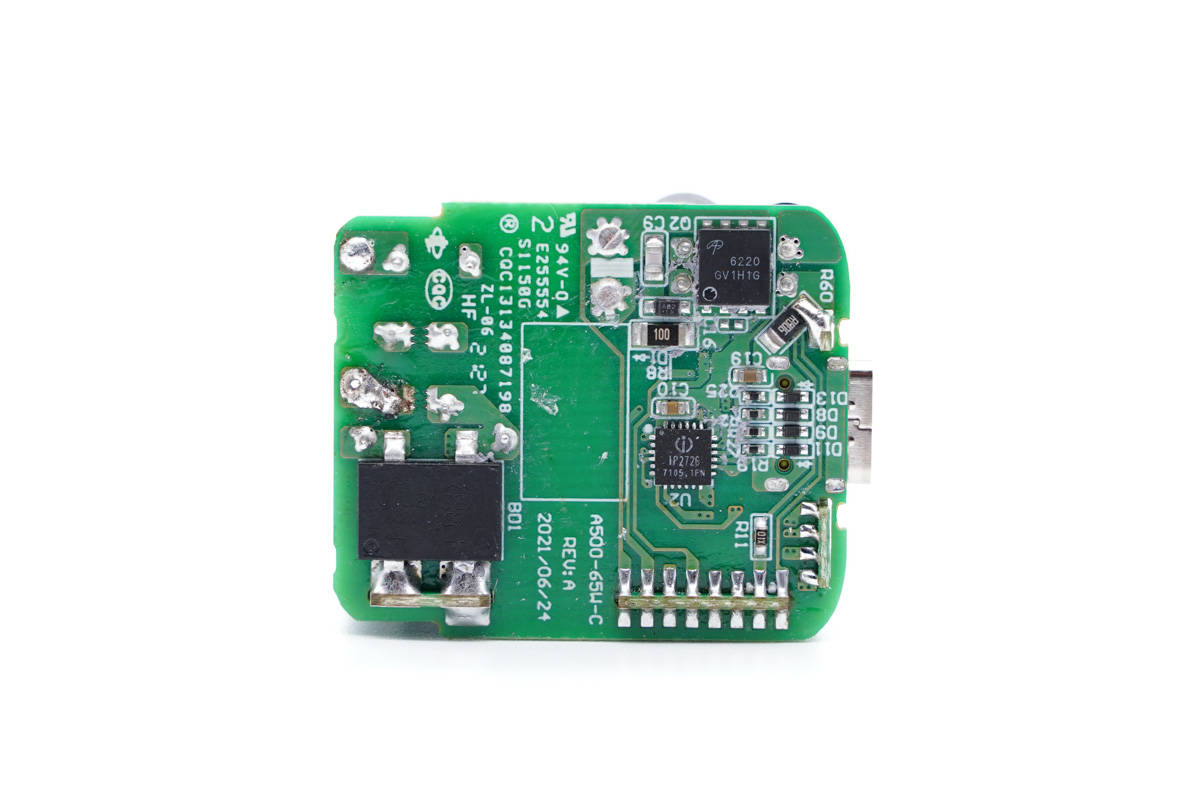

主板背面一覽，初次級分界明顯，左側設有一顆整流橋，右側是同步整流管和協議芯片。

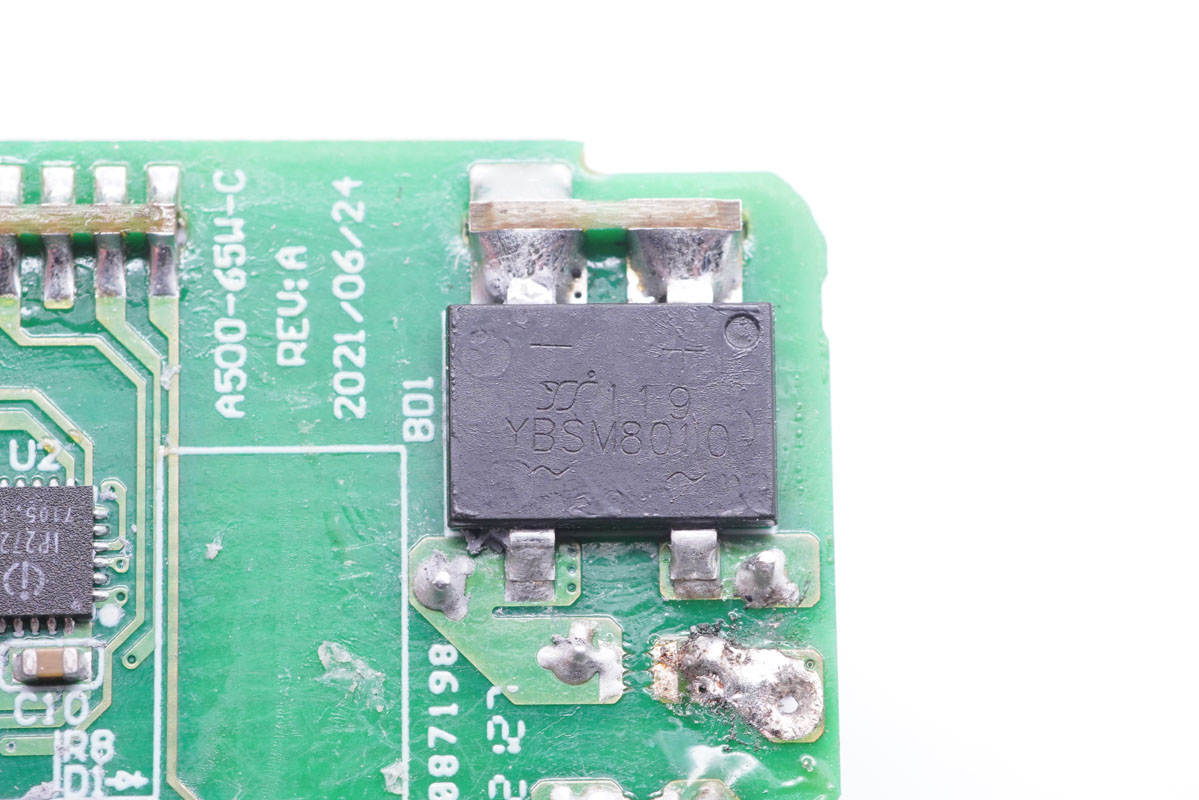

YBSM8010整流橋特寫。

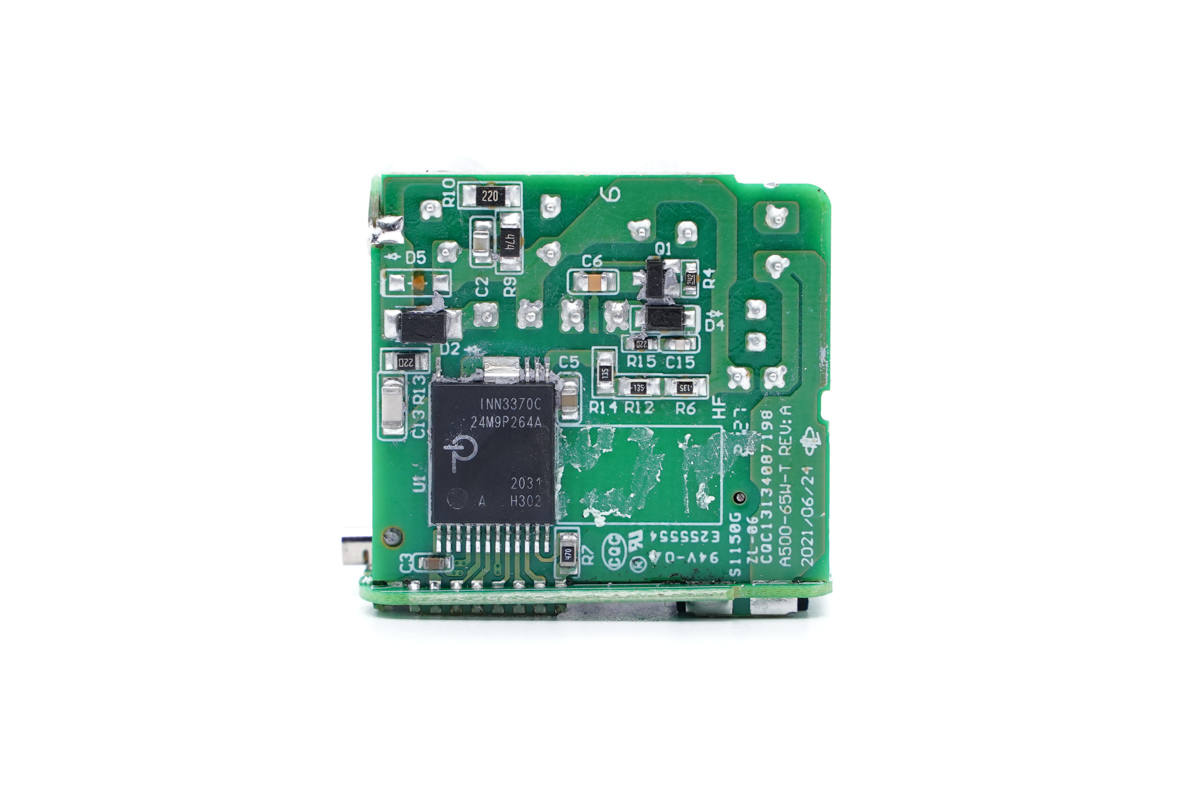

側邊小板背面設有PI開關電源主控芯片。

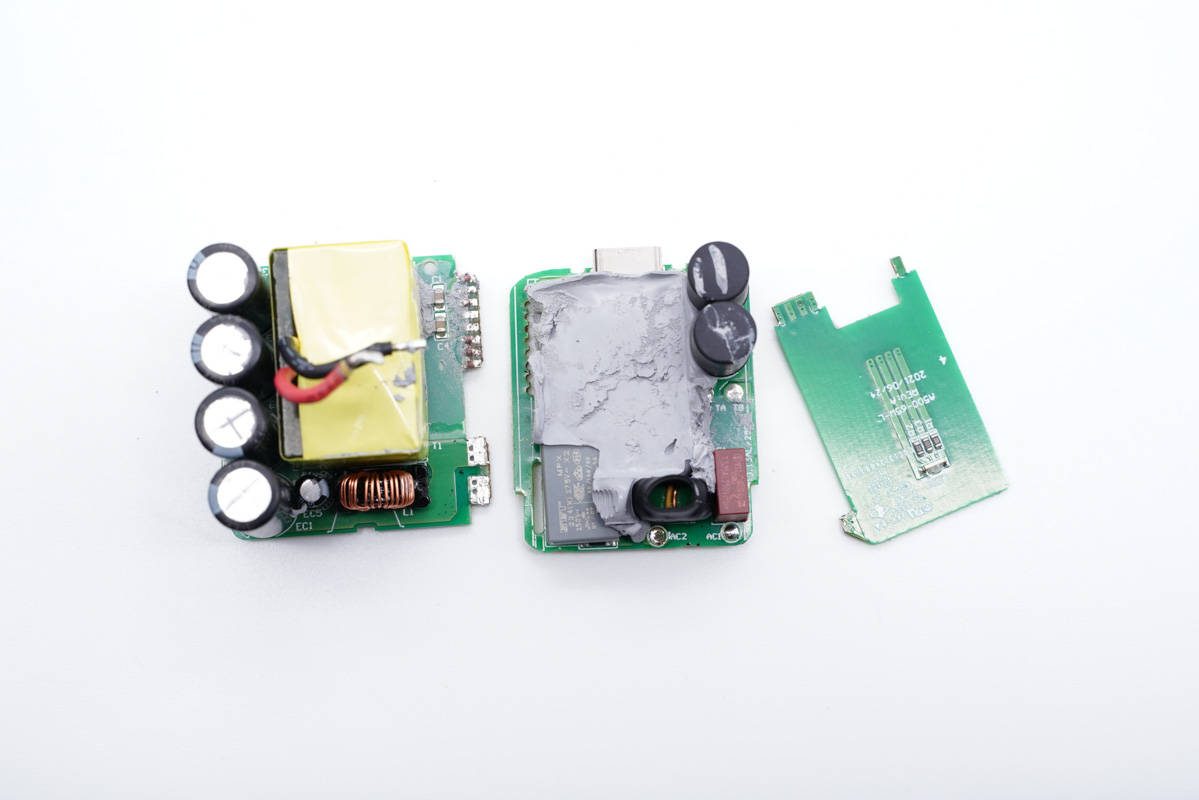

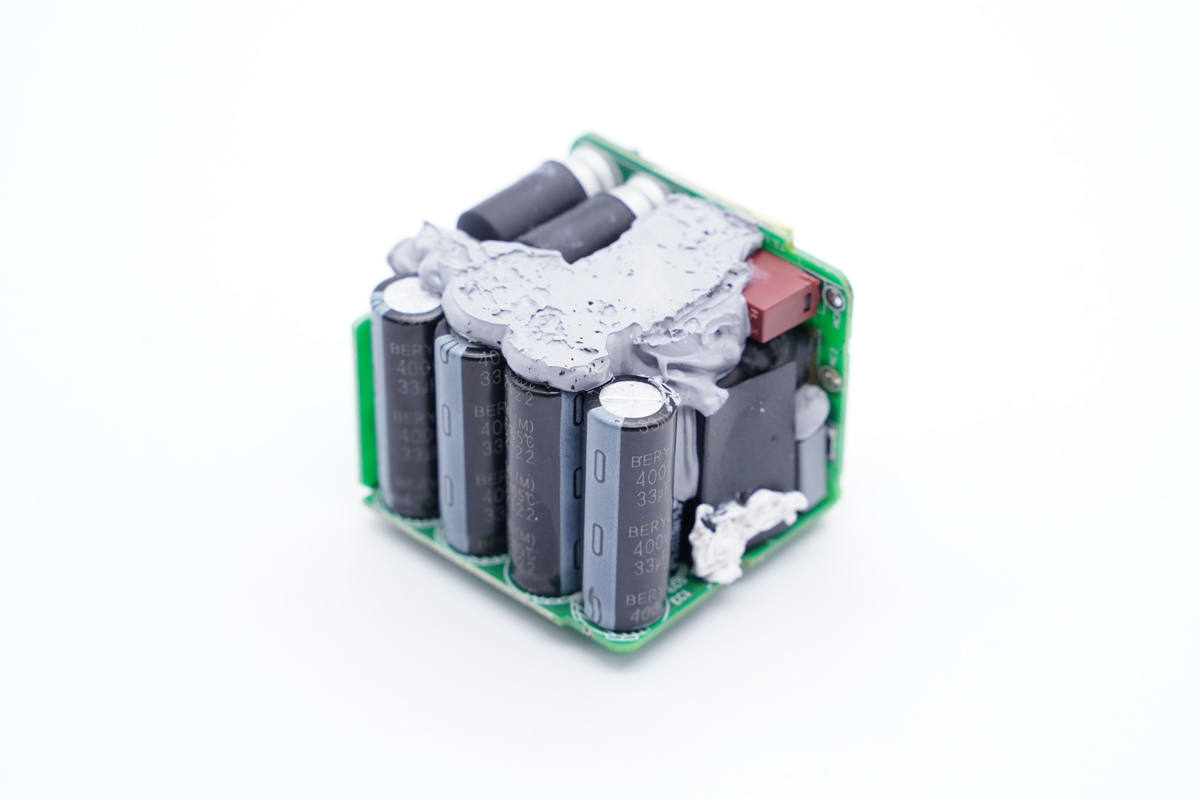

將模塊拆分開，小板正面設有濾波電感、主控芯片供電電容、四顆高壓濾波電解電容以及變壓器。

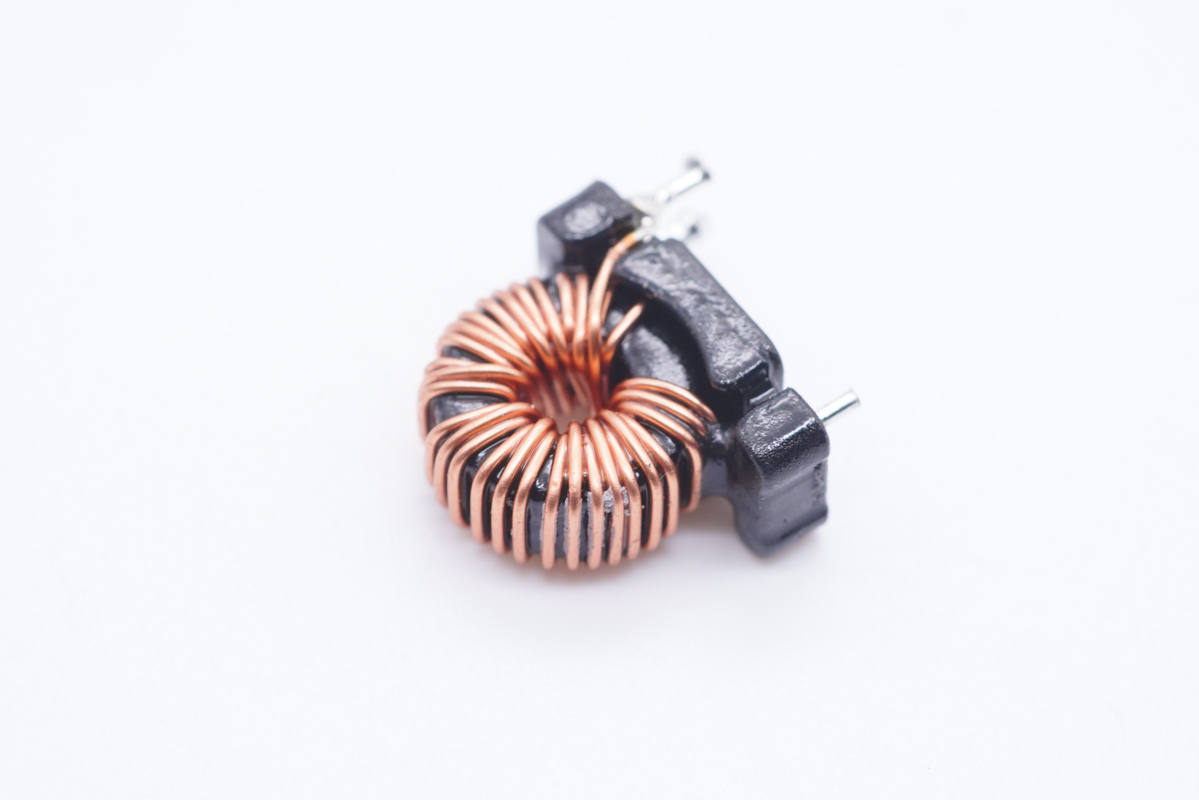

濾波電感特寫。

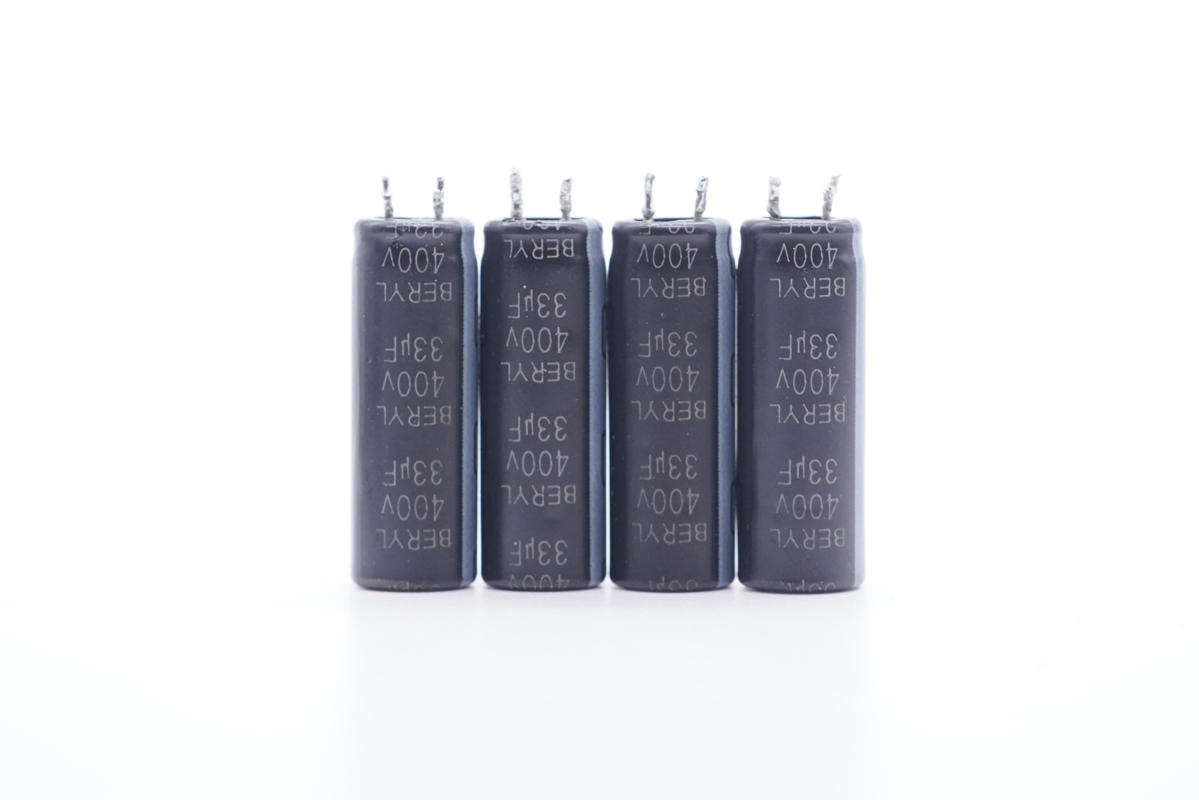

四顆高壓濾波電解電容來自綠寶石，規格均為400V 33μF，滿足寬范圍交流輸入。

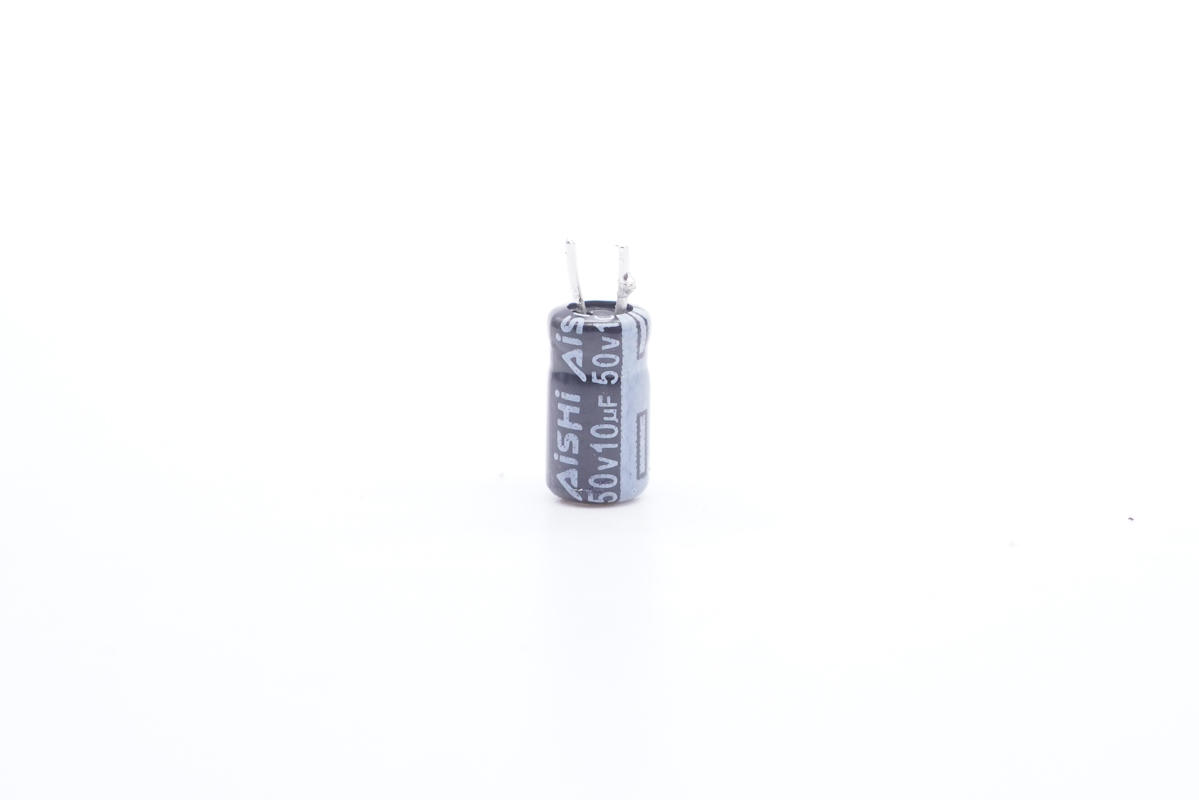

主控芯片供電電容來自艾華，50V 10μF。

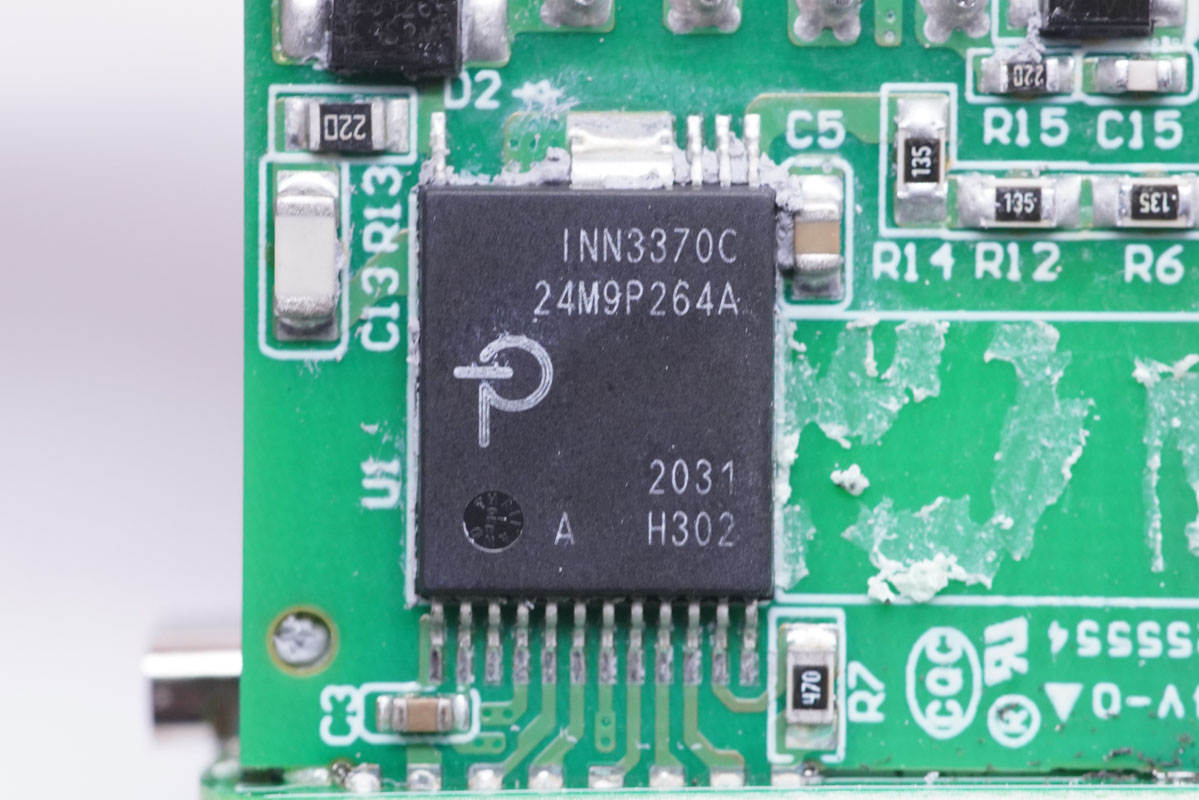

充電器主控芯片采用PI INN3370C，這是一顆集成了高壓開關、同步整流和FluxLink反饋功能的數控恒壓/恒流離線反激式準諧振開關IC，INN3370C使用PowiGaN技術，內置750V耐壓GaN開關管，最大支持100W輸出，在i2c數傳動態高精度控制的同時，INN3370C還內置一路3.6V輸出為外置協議IC供電。

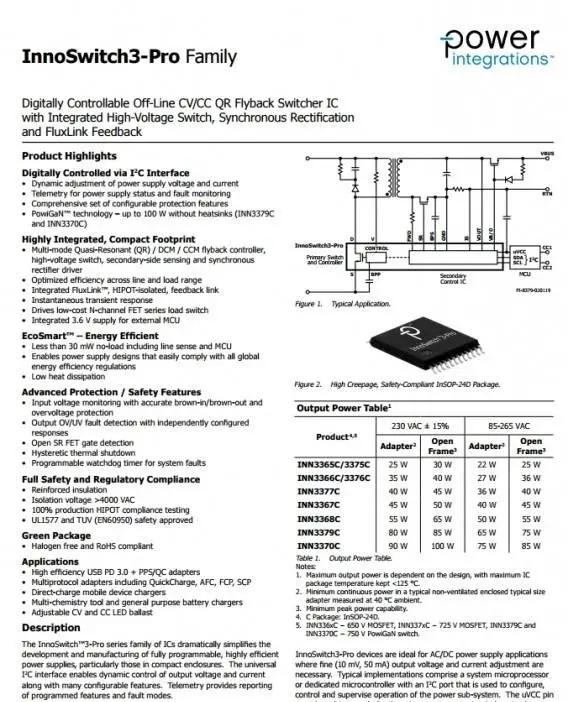

PI INN3370C資料信息。

充電頭網了解到，PI InnoSwitch3系列氮化鎵快充芯片已被小米GaN充電器Type-C 33W、SATECHI 100W 2C1A氮化鎵快充充電器、綠聯65W 4C口氮化鎵充電器、麥多多2C1A 65W氮化鎵充電器、貝爾金30W氮化鎵充電器、網易智造61W氮化鎵充電器、安克60W 1A1C氮化鎵充電器等數十款產品采用，性能獲得客戶廣泛認可。

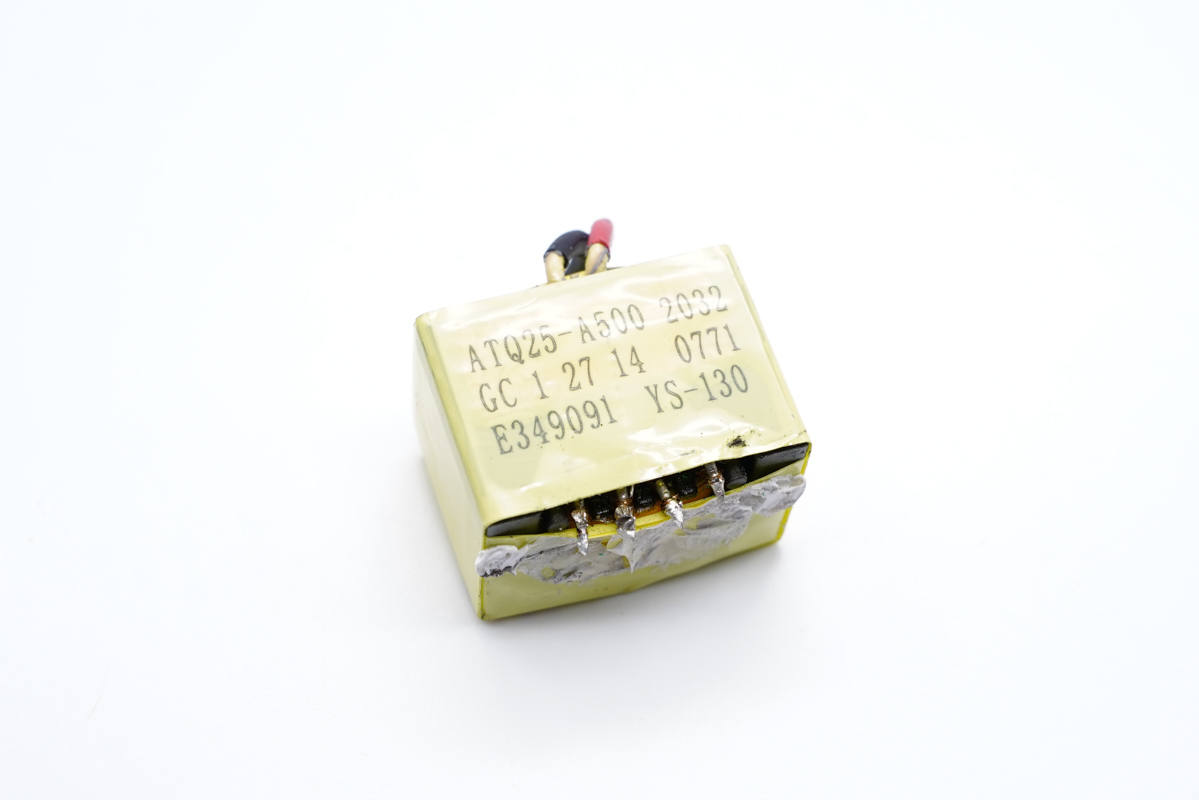

變壓器特寫，采用ATQ25磁芯。

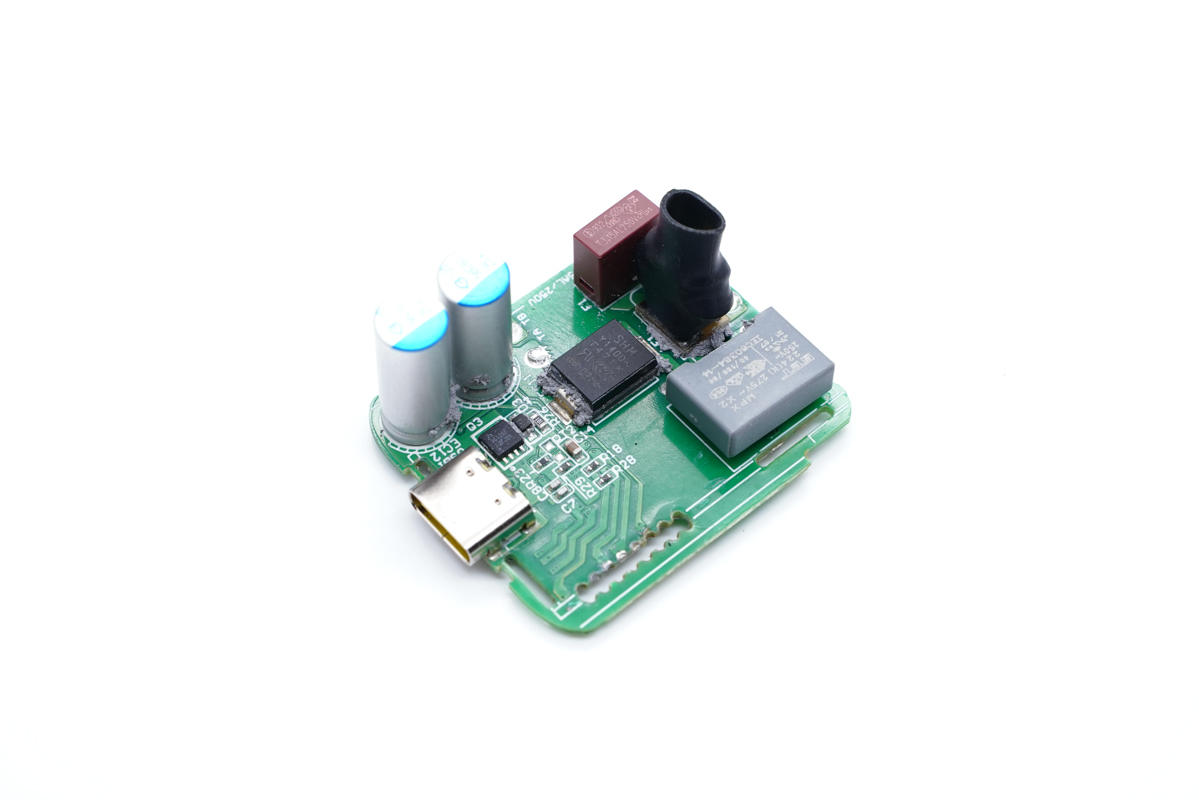

主板正面一覽，貼片Y電容橫跨初次級，次級側設有兩顆固態電容以及輸出VBUS開關管。

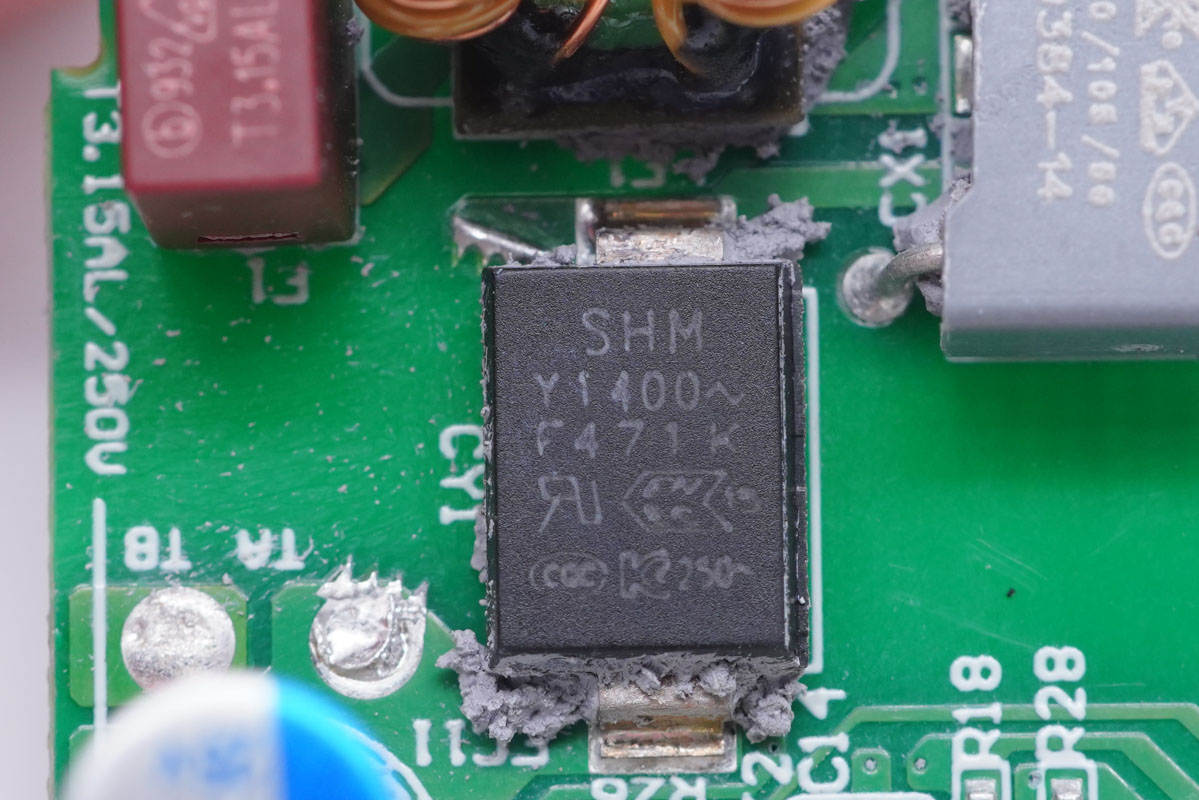

貼片Y電容特寫。

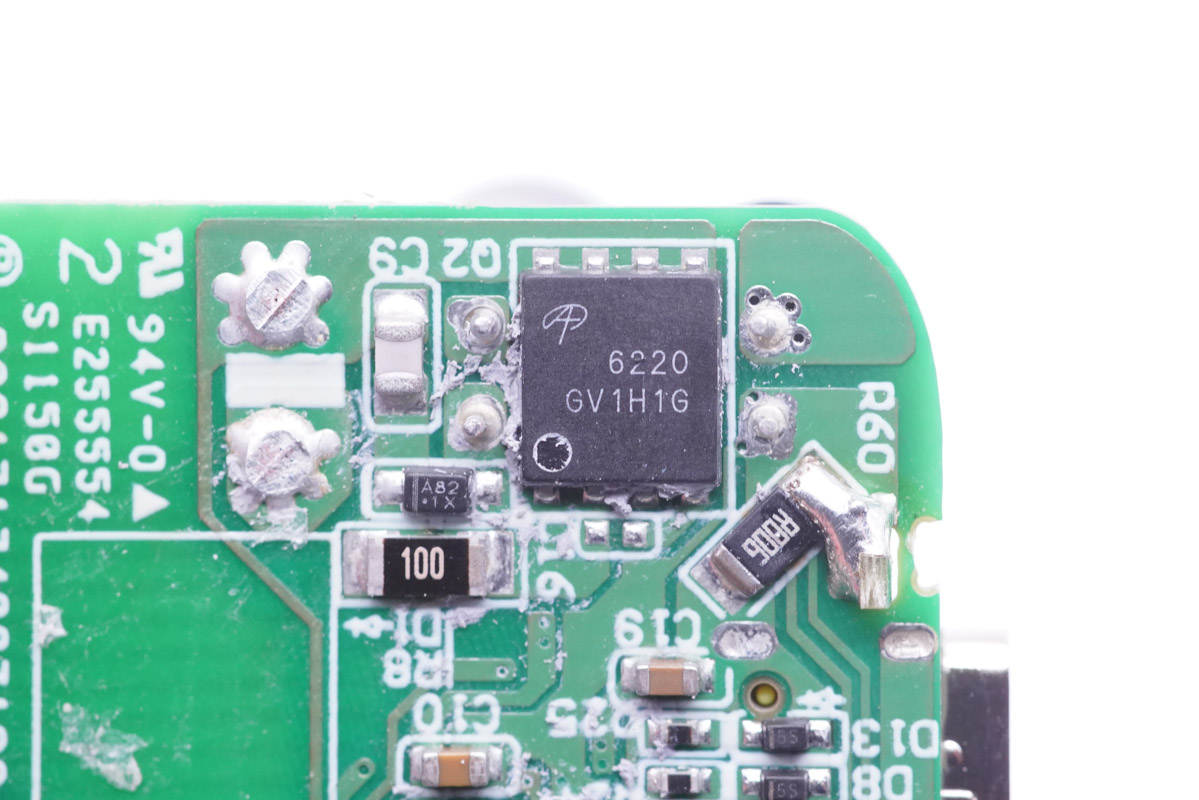

同步整流管采用AOS萬代AON6220，NMOS，耐壓100V，DFN5x6封裝。

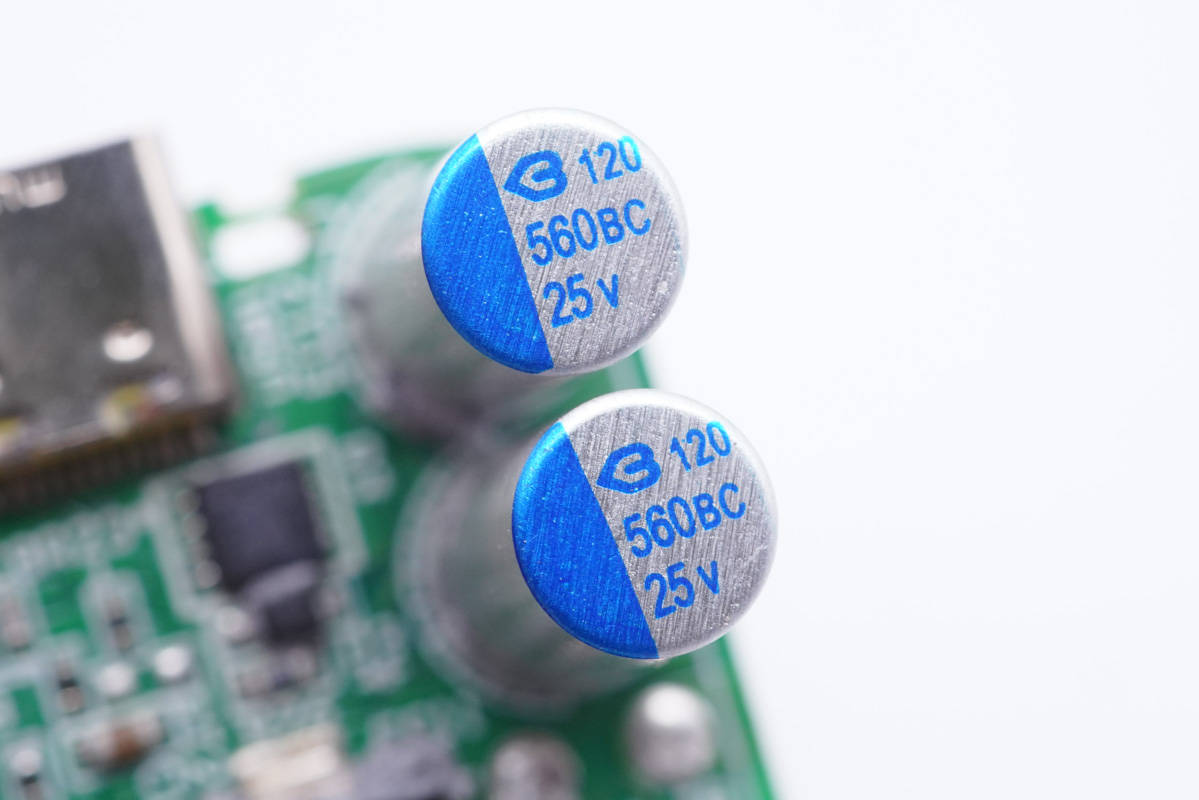

輸出濾波固態電容也是來自綠寶石，規格均為25V 560μF。

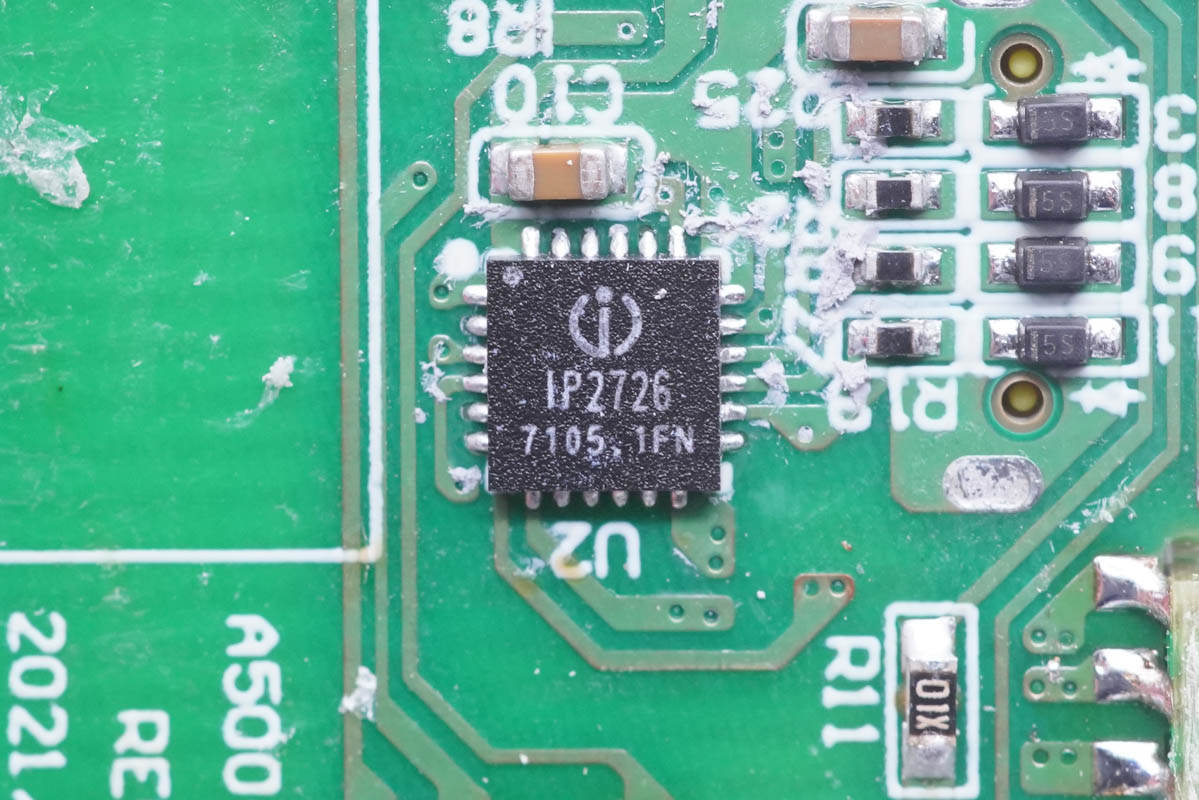

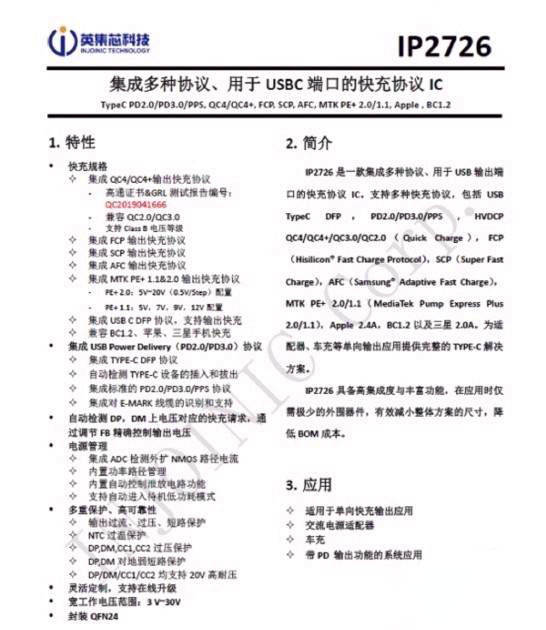

協議芯片采用英集芯IP2726，這是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

充電頭網了解到，英集芯IP2726已經通過了高通QC4+認證，拿到了中國大陸地區第一張QC4+認證證書。

充電頭網了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化鎵快充充電器、RAVPOWER 90W雙USB-C口PD快充充電器、斯泰克100W雙USB-C口氮化鎵充電器、麥多多30W 1A1C USB PD快充充電器、坤興18W USB PD3.0 PPS快充充電器等產品采用。此外，英集芯的其它系列快充芯片也獲得小米、華為、三星等客戶的高度認可。

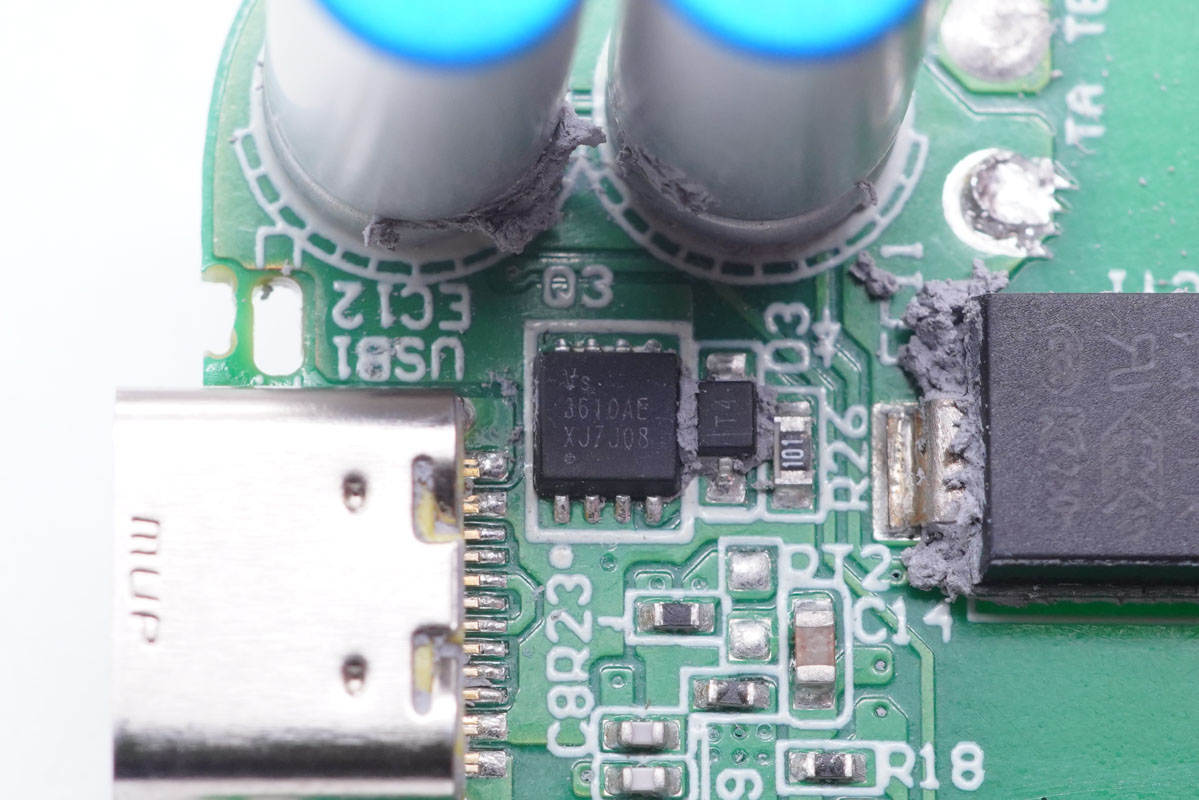

輸出VBUS開關管采用威兆半導體VS3610AE，NMOS，耐壓30V，PDFN3333封裝。

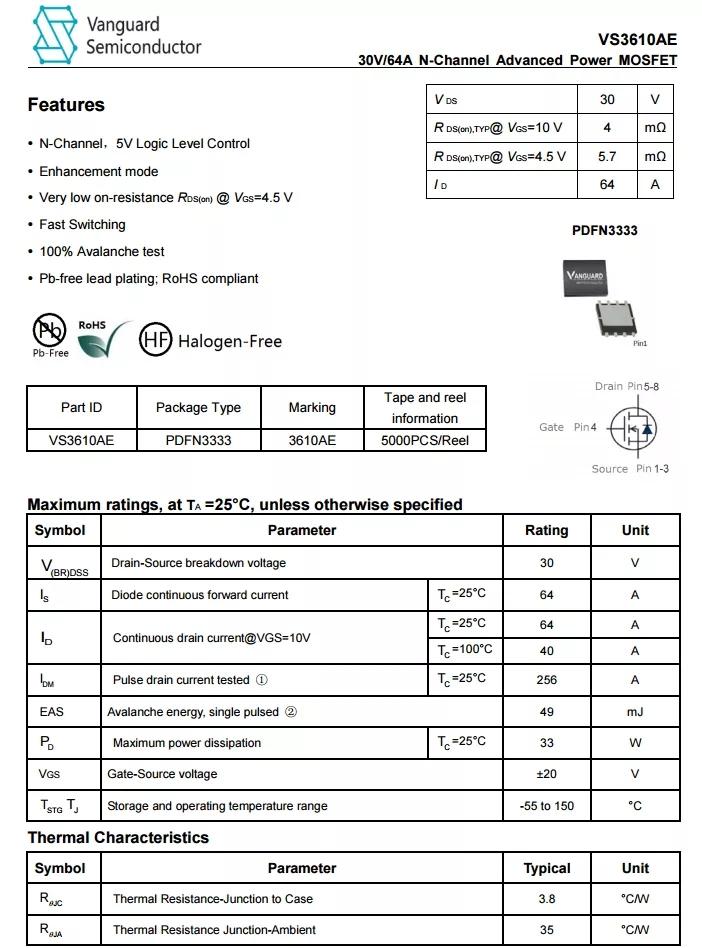

威兆VS3610AE資料信息。

充電頭網拆解了解到，采用威兆VS3610AE的還有小米11 Pro/Ultra標配67W快充、Aohi迷你30W氮化鎵充電器、奧海科技45W迷你氮化鎵充電器、公牛65W氮化鎵充電器、聯想拯救者45W PD快充充電器、綠聯65W氮化鎵快充等產品，同時使用威兆其它MOS的還有小米6口USB充電器60W快充版、紫米65W PD迷你充電器、RAVPower 45W GaN PD充電器、華為20W電荷泵快充充電器、倍思45W PD快充充電器等數十款產品采用。

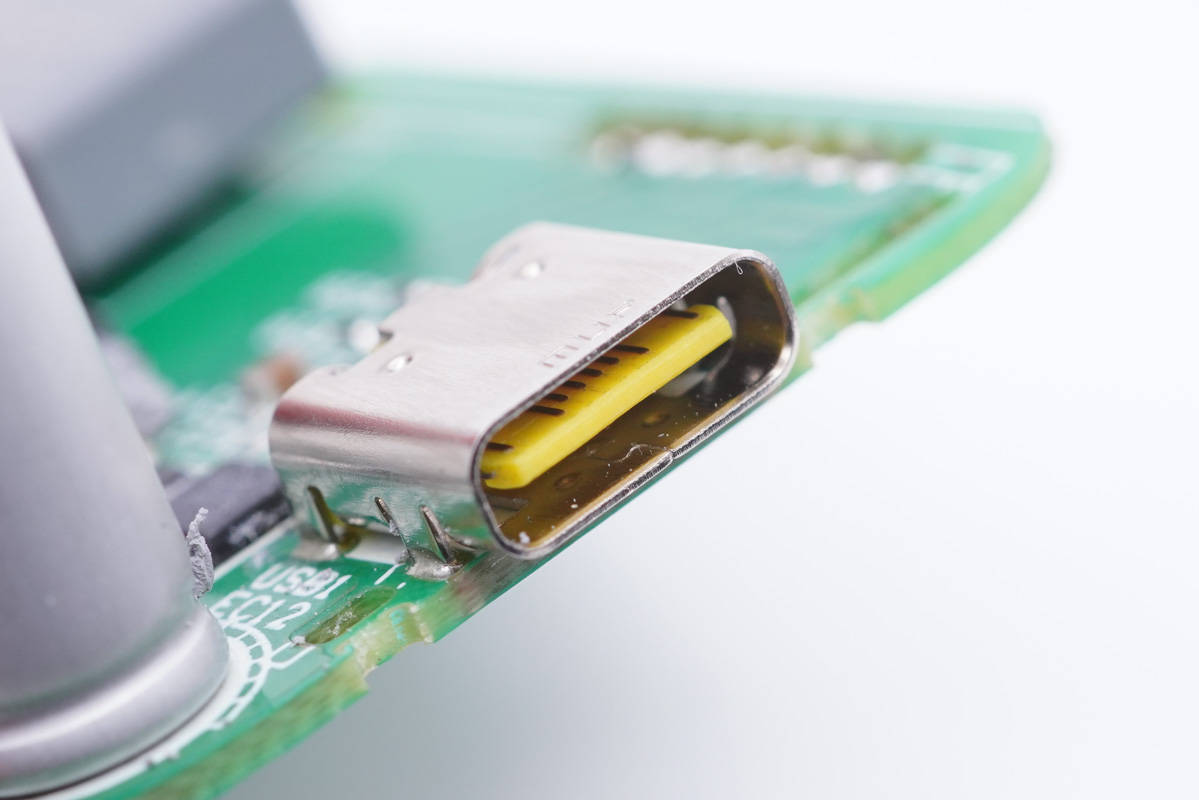

USB-C母座特寫，過孔焊接。

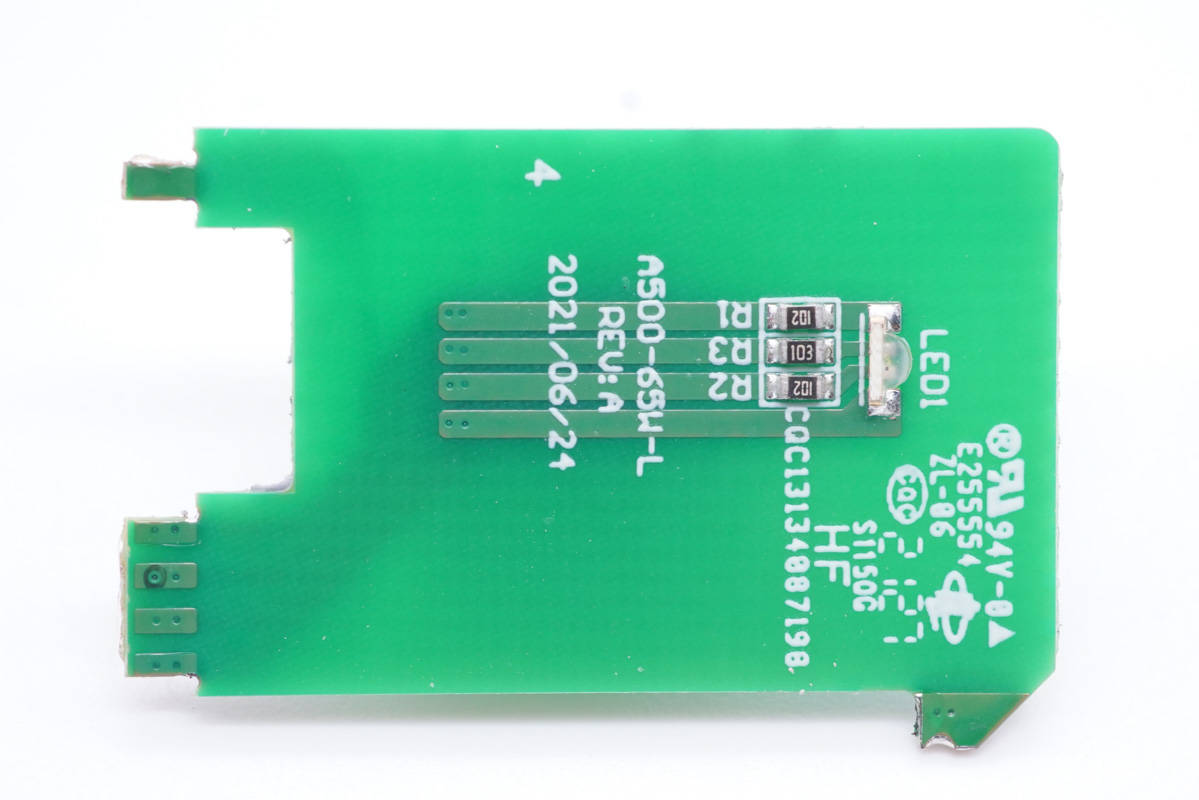

輸出端小板正面設有指示燈，由英集芯協議芯片控制發色，指示輸出狀態。另外也是為了加固PCBA模塊。

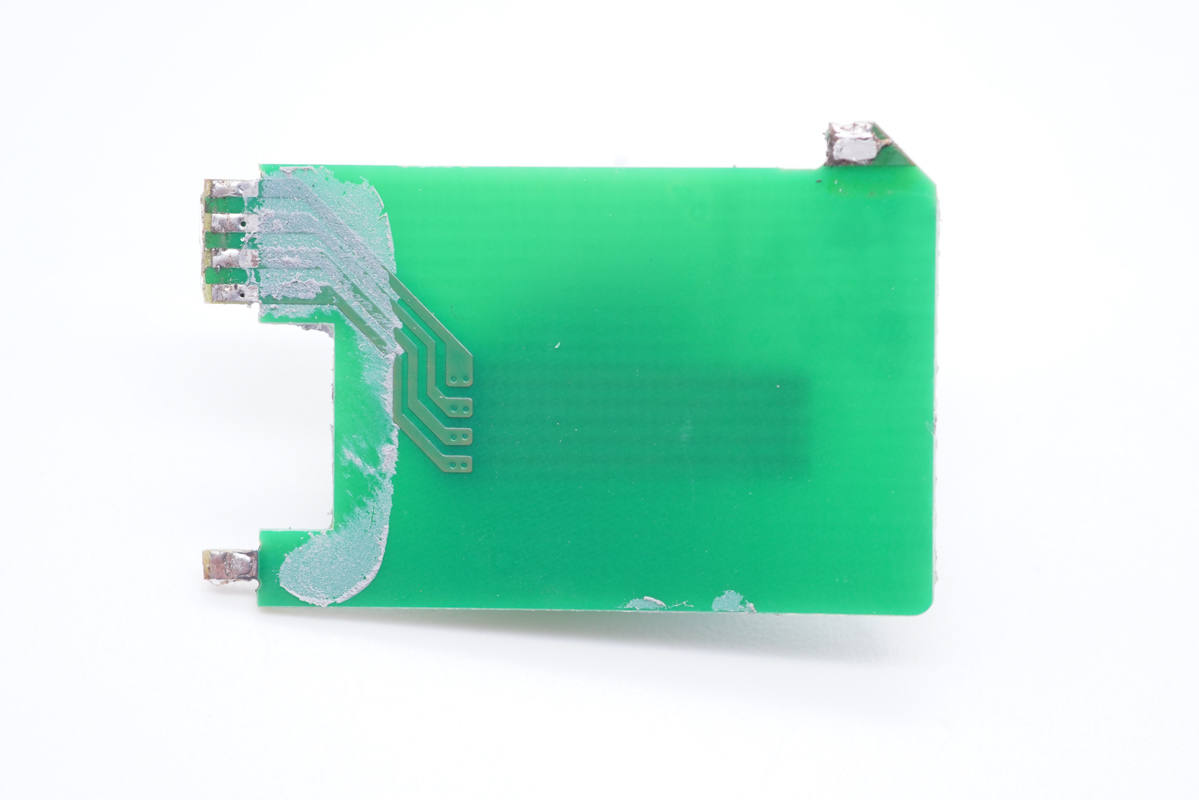

小板背面沒有元器件。

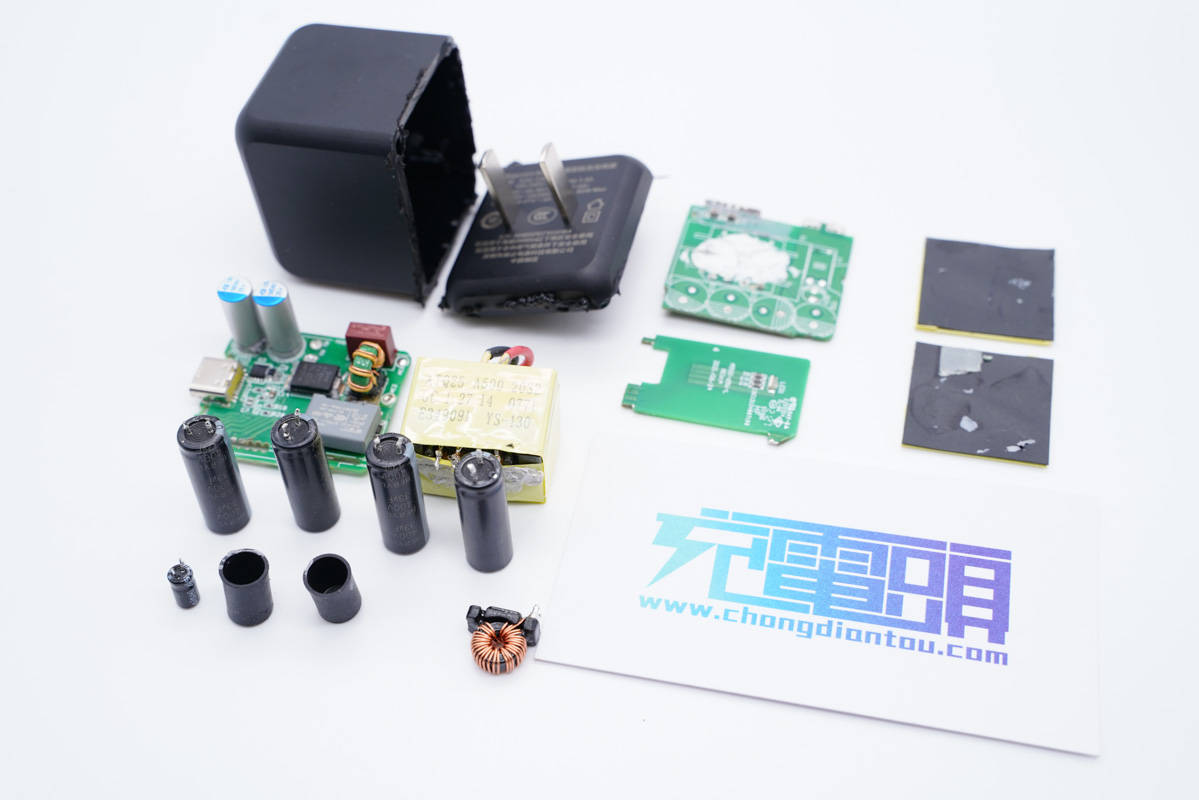

全部拆解完畢，來張全家福。

充電頭網拆解總結

Aohi這款Magcube 65W氮化鎵快充充電器外觀上延續Magcube系列ID設計，整體尺寸42*36*41mm，功率密度1.05W/cm3，雖說沒有像Magcube 30W氮化鎵迷你充那樣一舉奪魁，但也是做得相當小了，整體小巧精致。

這款充電器兼容QC、AFC、FCP、SCP、PD3.0、PPS快充協議，具備5V3A、9V3A、12V3A、15V3A、20V3.25A、3.3-11V3A電壓檔位，性能強悍，大小設備快充它一個就能勝任。

充電頭網通過拆解發現，這款充電器作為Magcube系列的第三款產品，內外設計風格都和前兩款一樣，只是產品根據功率不同，用料上做了相應調整。

Aohi這款65W氮化鎵充電器采用業內知名大廠PI的INN3370C主控搭配萬代AON6220同步整流管組成高頻QR開關電源，協議芯片采用英集芯熱門產品IP2726。電解電容和固態電容均來自知名品牌綠寶石。充電器做工用料扎實可靠。
