早在16年Google谷歌便推出了一款流媒體播放器Chromecast Ultra，要光只是這么說可能大家就以為這只是個老古董而已，而實際上這款Chromecast Ultra支持4K超高清視頻以及杜比音效，即便是放在今天，也一點不過時。

不過今天要聊的是Chromecast Ultra的標配電源適配器，Chromecast Ultra本身支持WiFi和有線連接功能，但RJ45接口太大，若放在Chromecast Ultra機身上勢必會增加產品的厚度，為此設計時將該口移到了適配器上。這樣就誕生了一款可以連接網線進行通網的電源適配器，設計上可以說相當的前衛。下面充電頭網就對這款電源適配器進行拆解，看看其具體如何設計。

一、谷歌Chromecast Ultra標配電源適配器外觀

這款充電器采用PC材質塑料外殼，頂部外殼高光亮面設計，其余部分磨砂，機身棱角過渡分明。

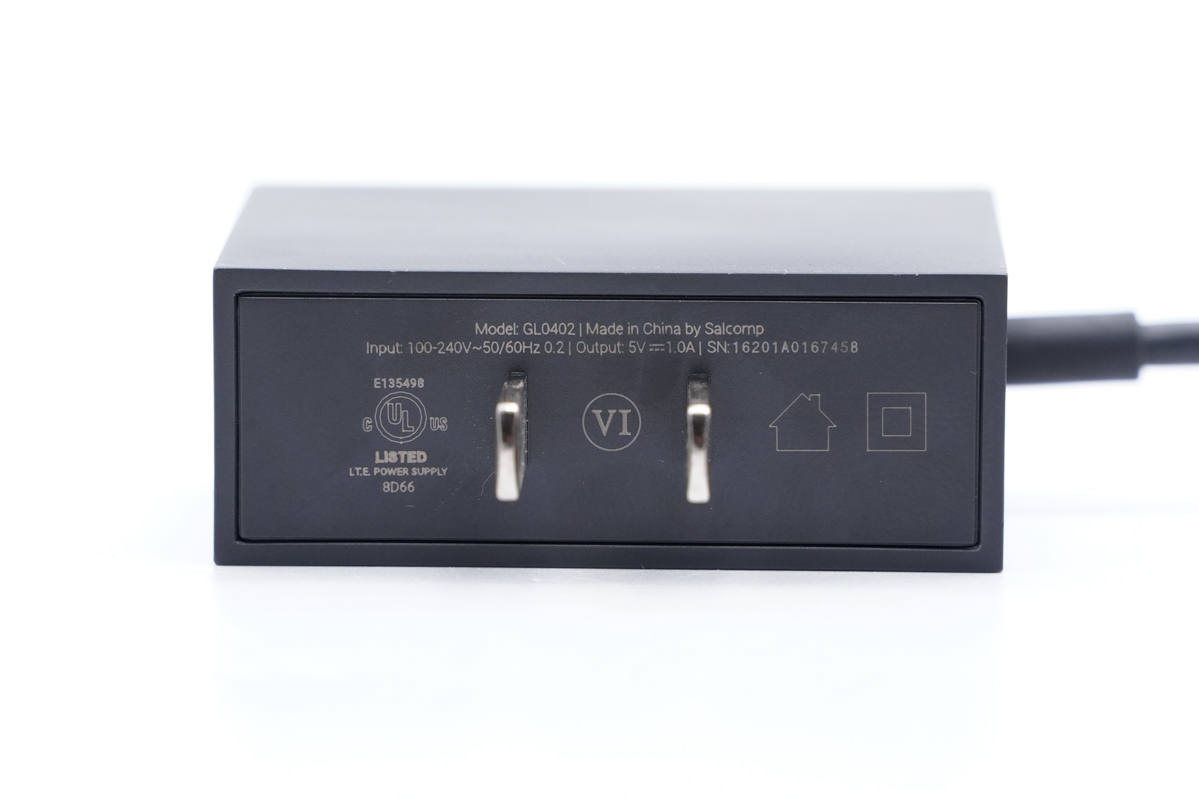

輸入端外殼印有參數信息

型號：GL0402

輸入：100-240V~50/60HZ 0.2A

輸出：5V1A

充電器由賽爾康制造，并通過了UL認證以及VI級能效認證。

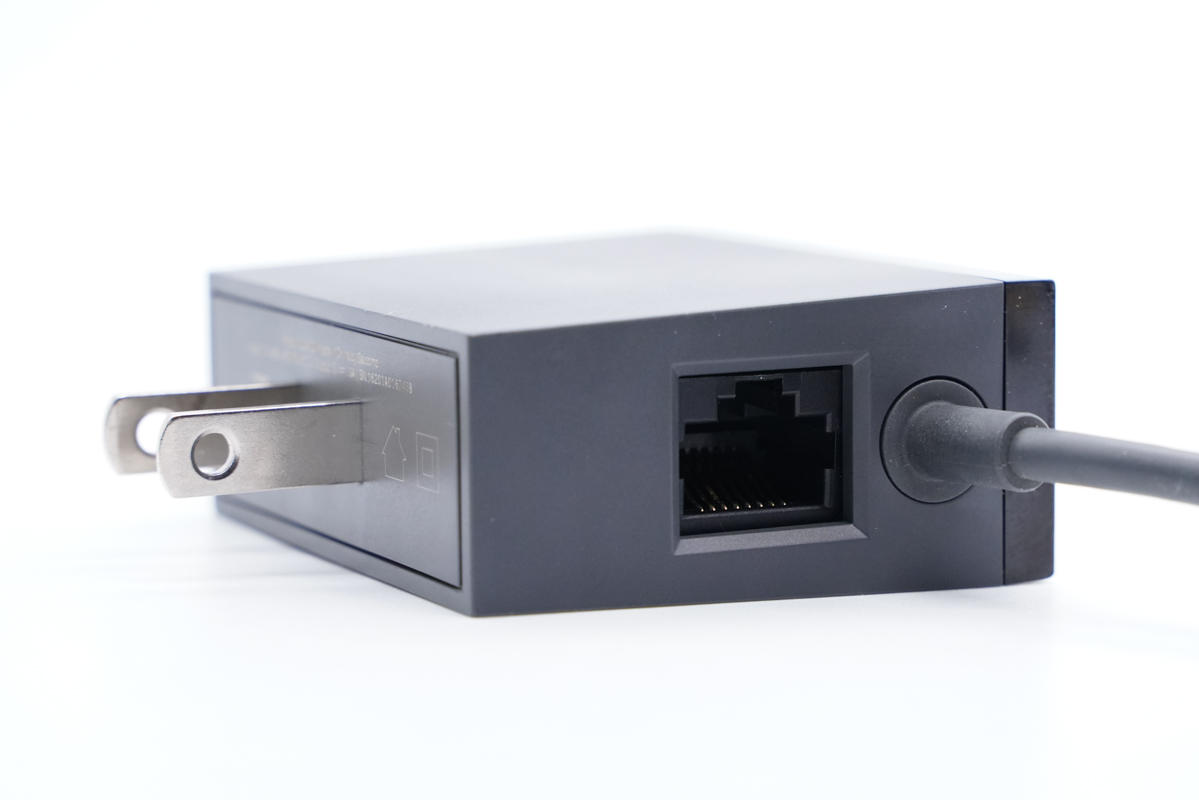

另外輸入端采用固定式美規插腳，輸出端配有RJ45接口，線纜連接端做了抗彎折處理。

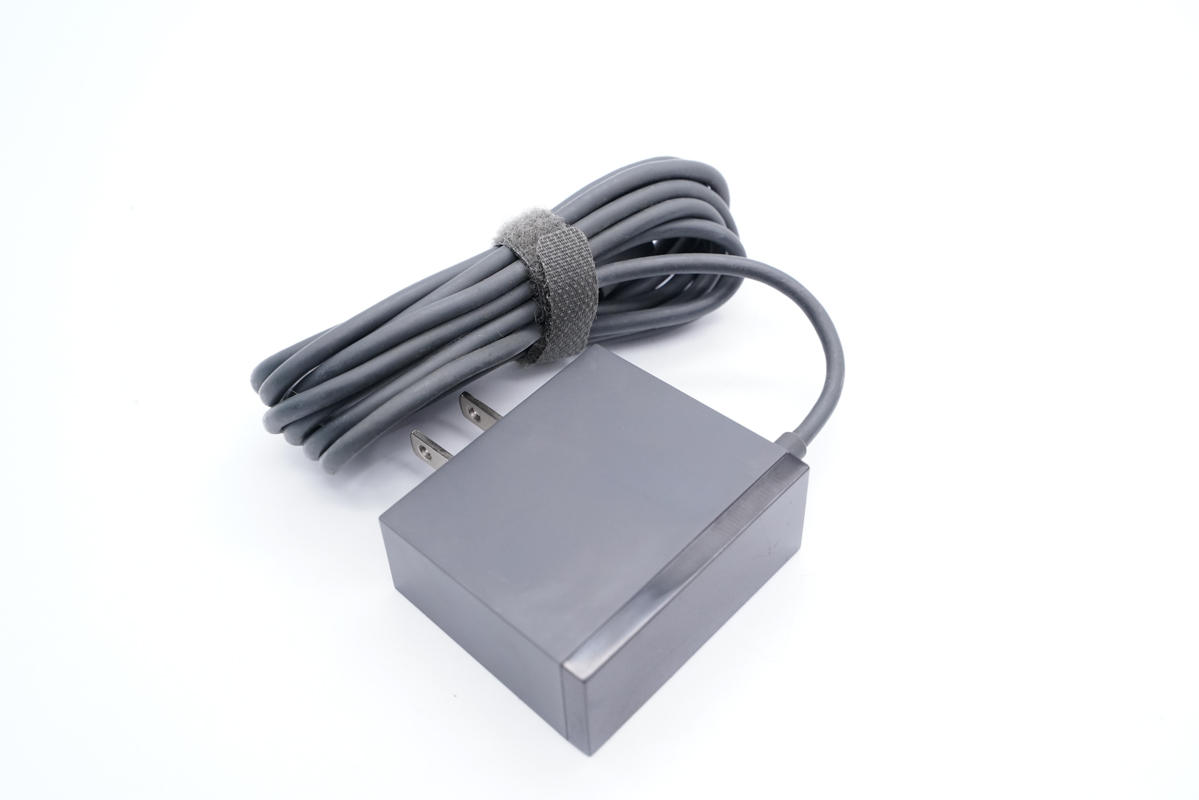

線纜使用扎帶捆扎整理。

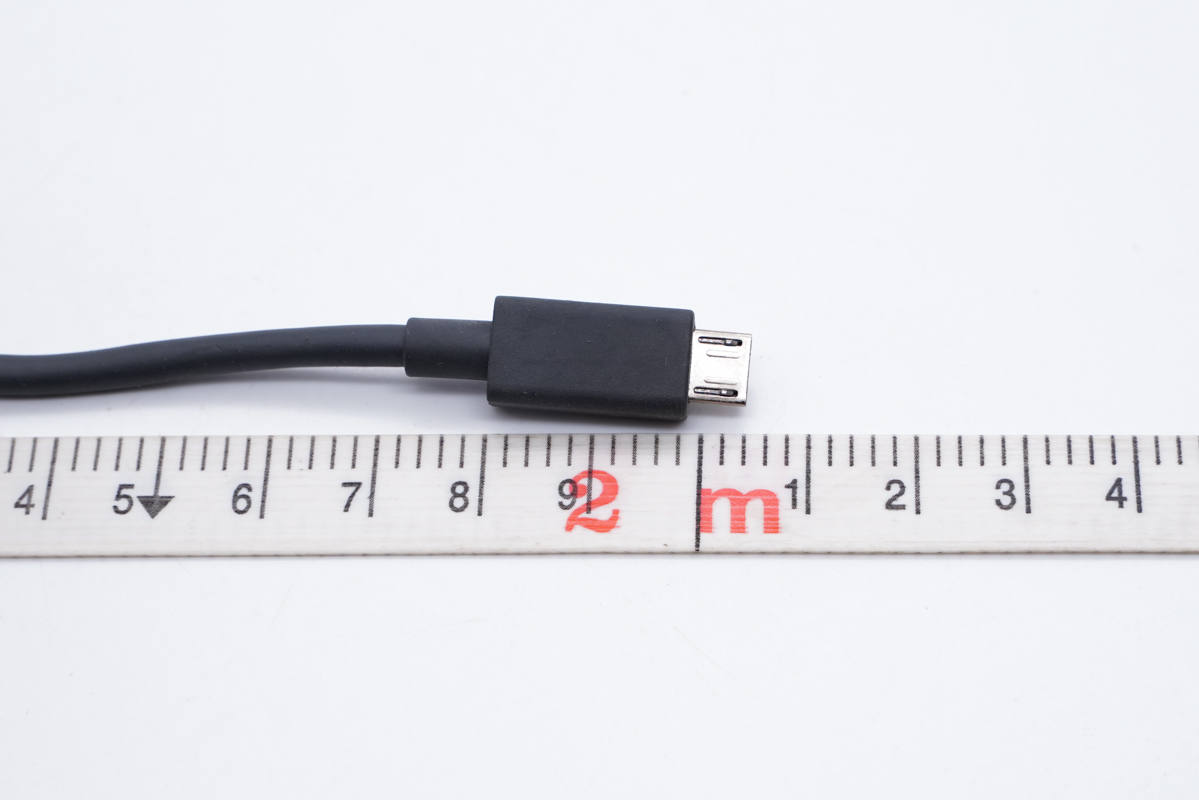

線長約2米。

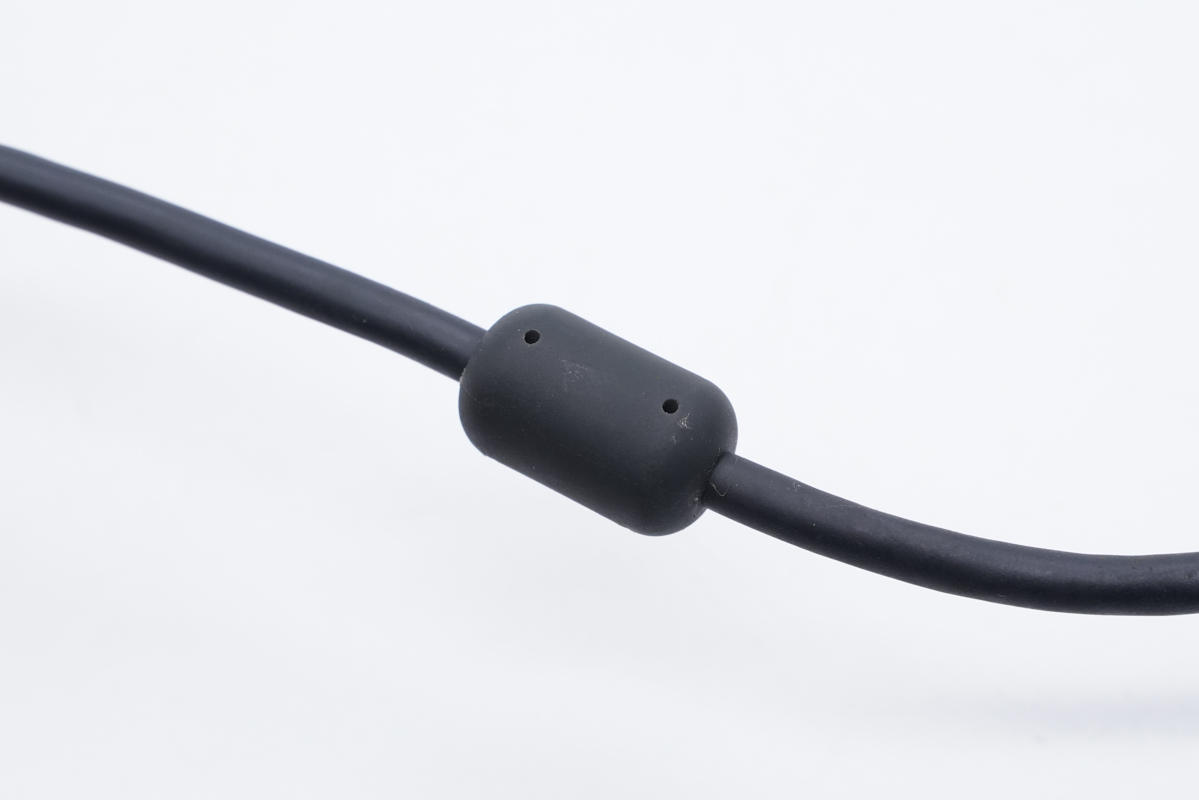

線纜上設有屏蔽磁環。

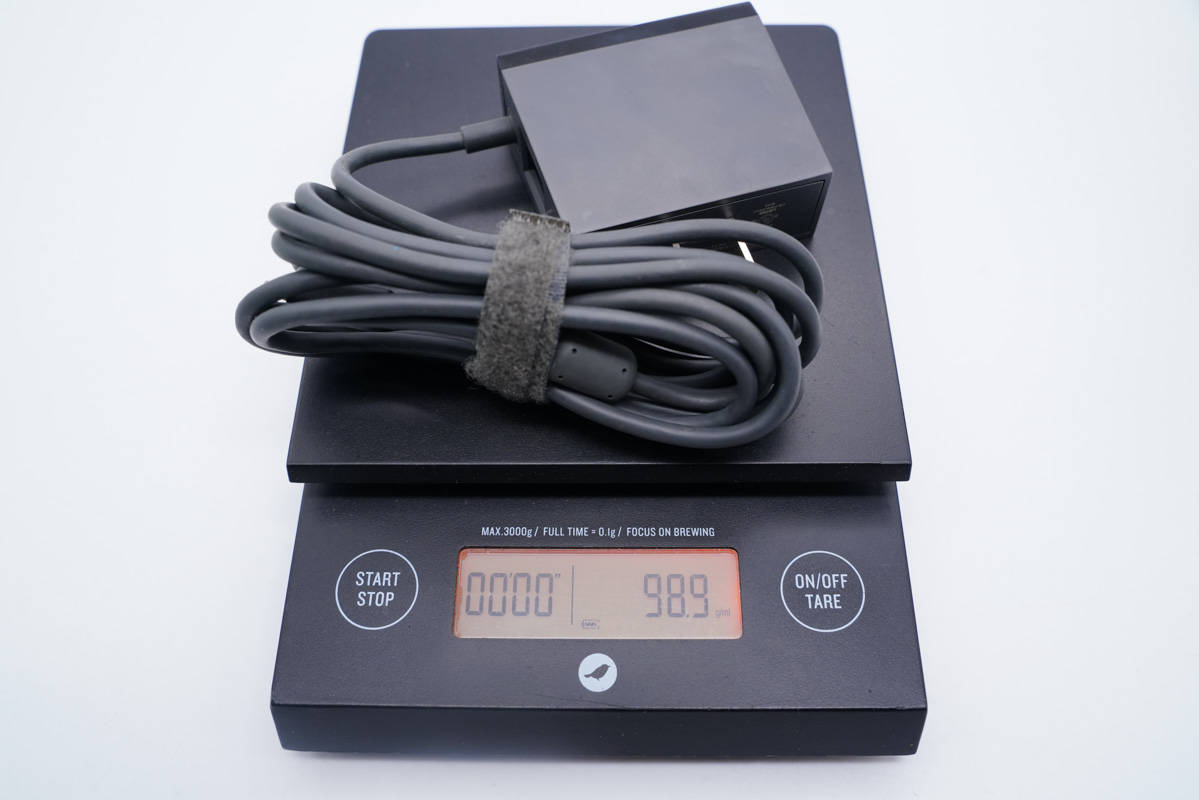

總重量約為99g。

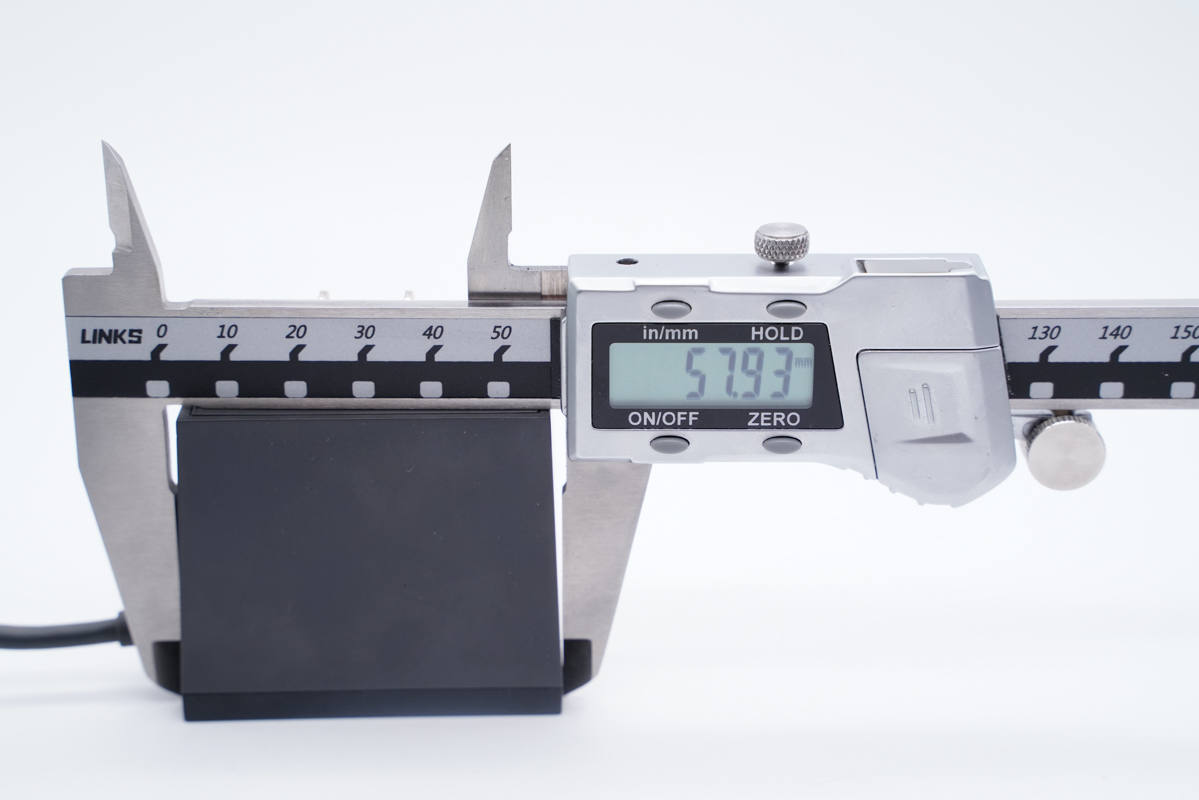

測得充電器機身長度為57.93mm。

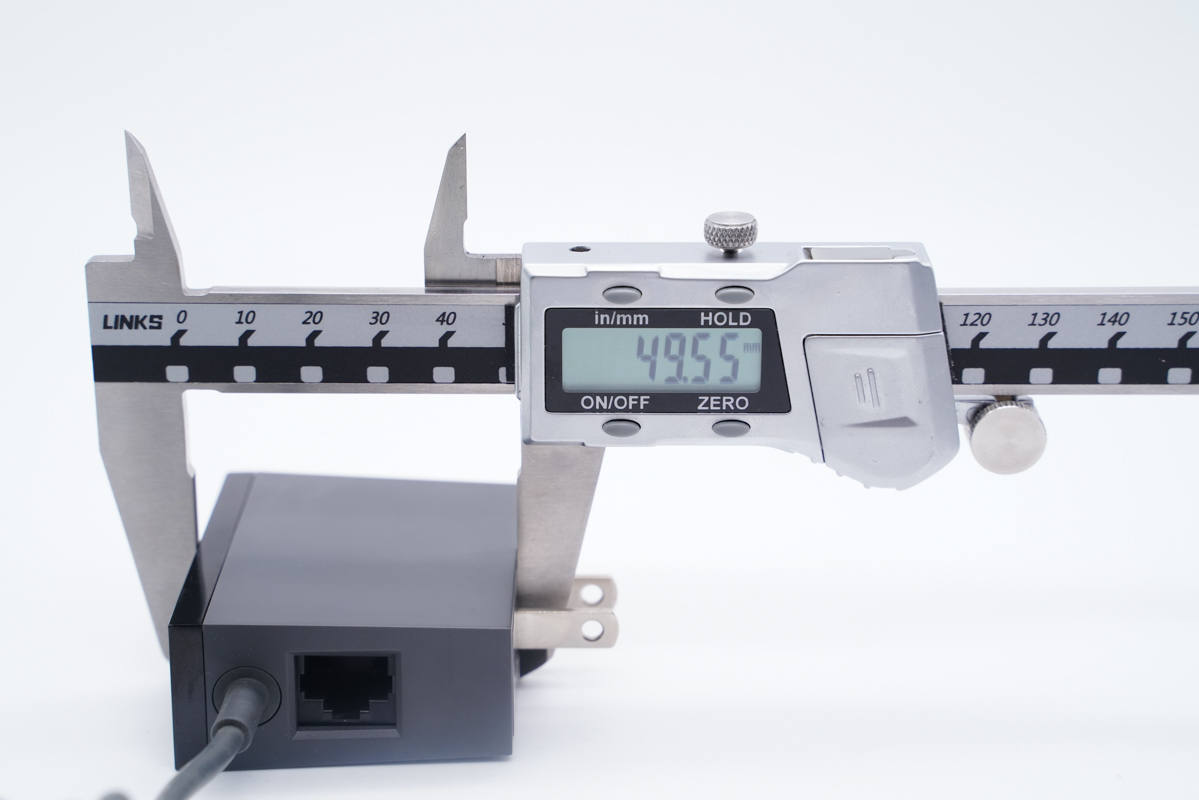

高度為49.55mm。

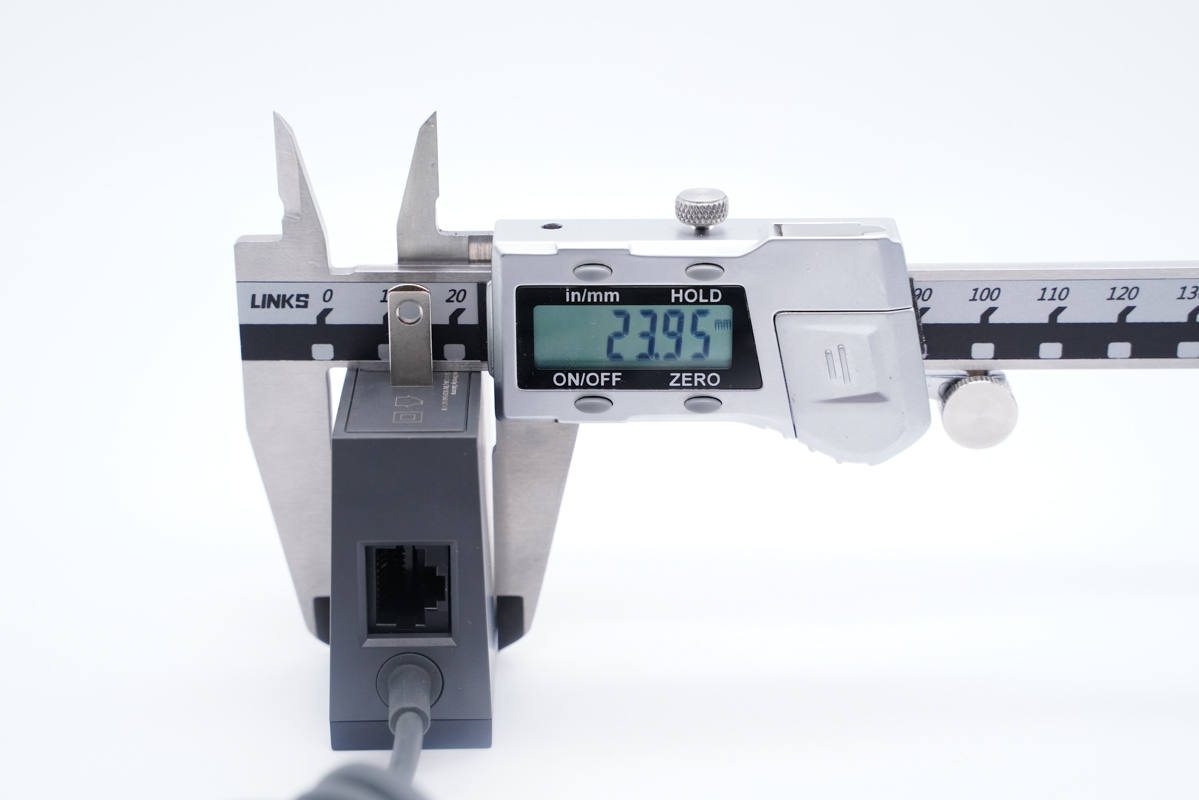

最大厚度為23.95mm。

二、谷歌Chromecast Ultra標配電源適配器拆解

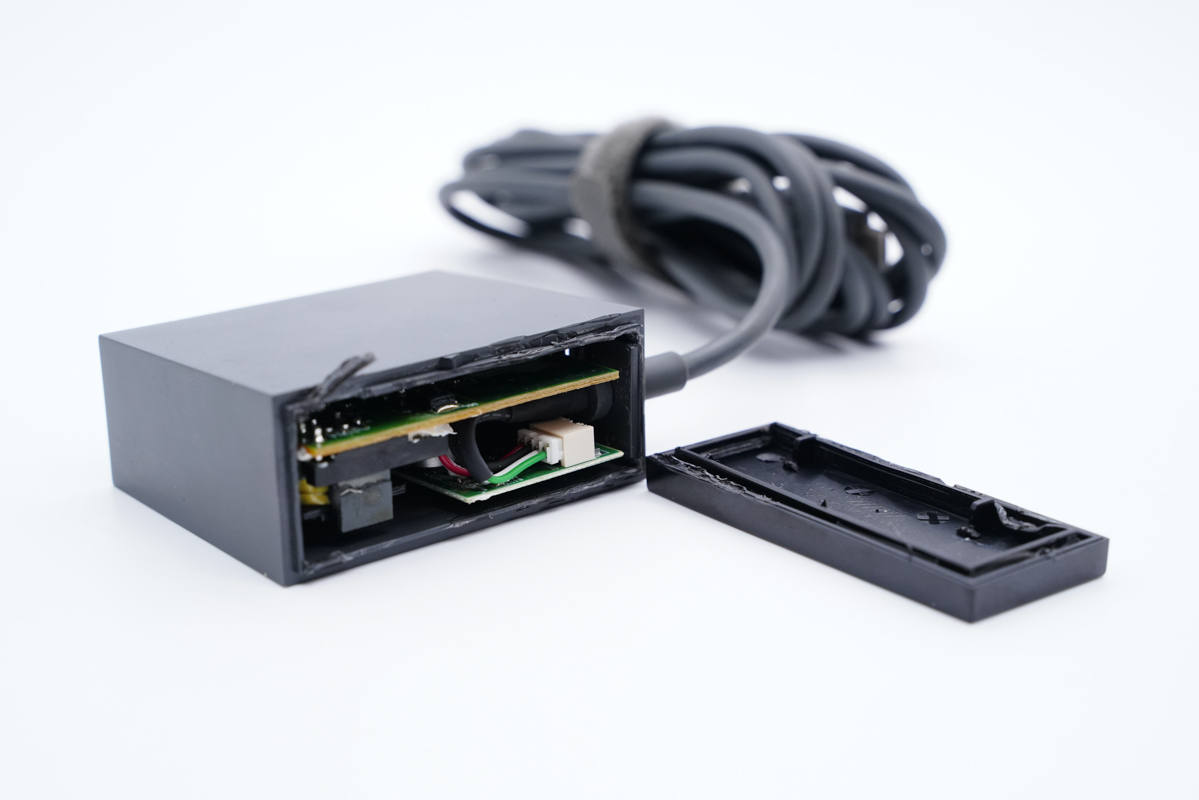

將機身頂部外殼拆開，超聲波焊接封裝。

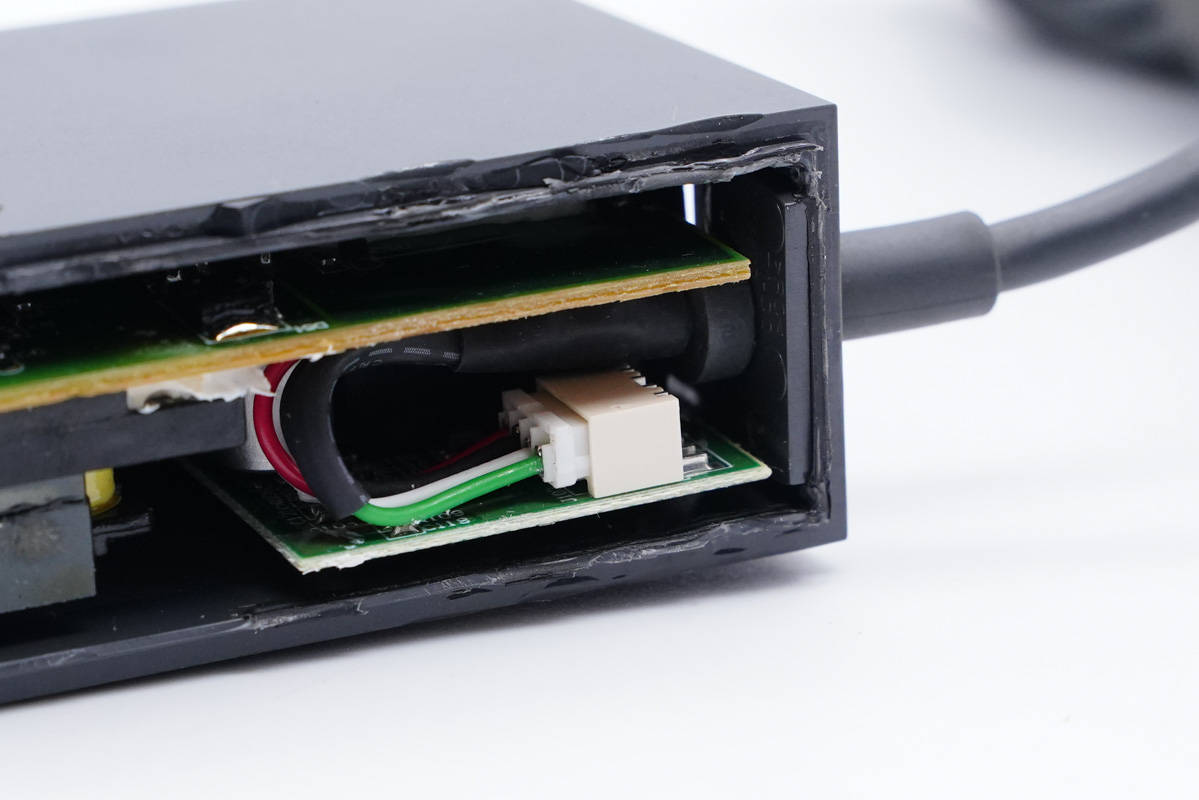

輸出線纜和小板插拔式連接，方便組裝。

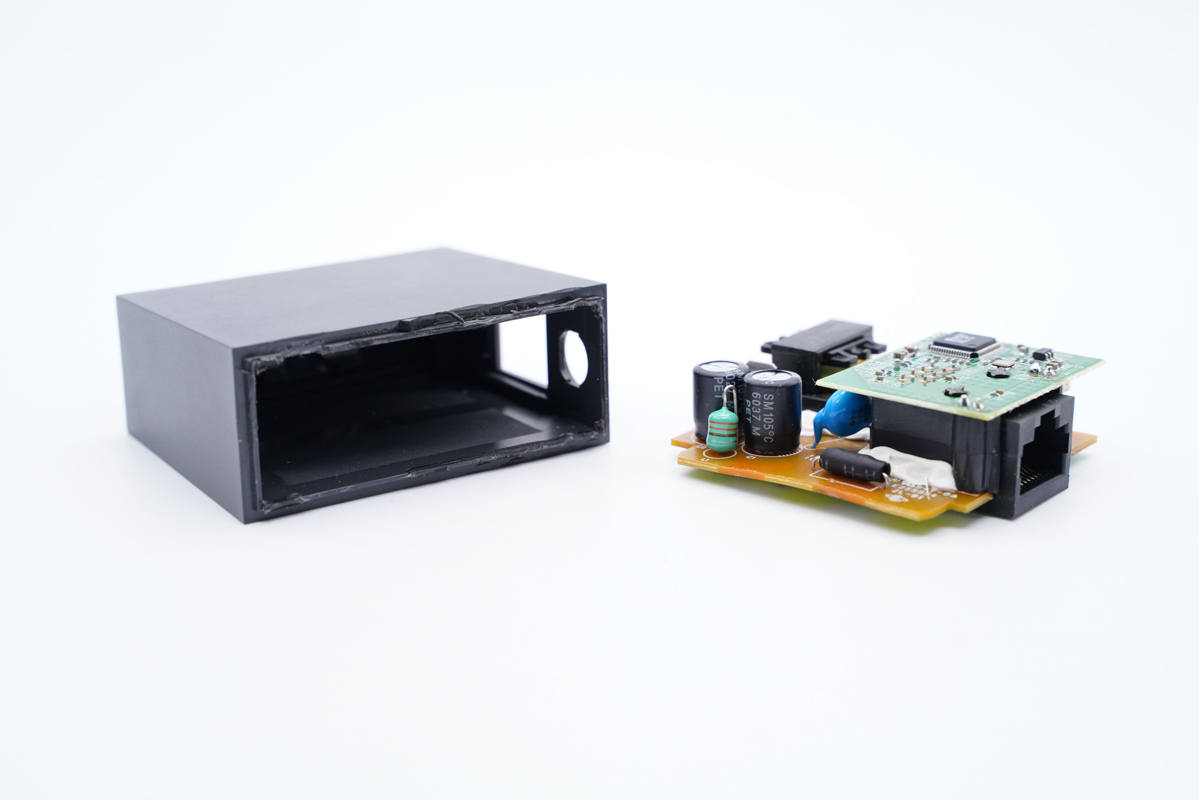

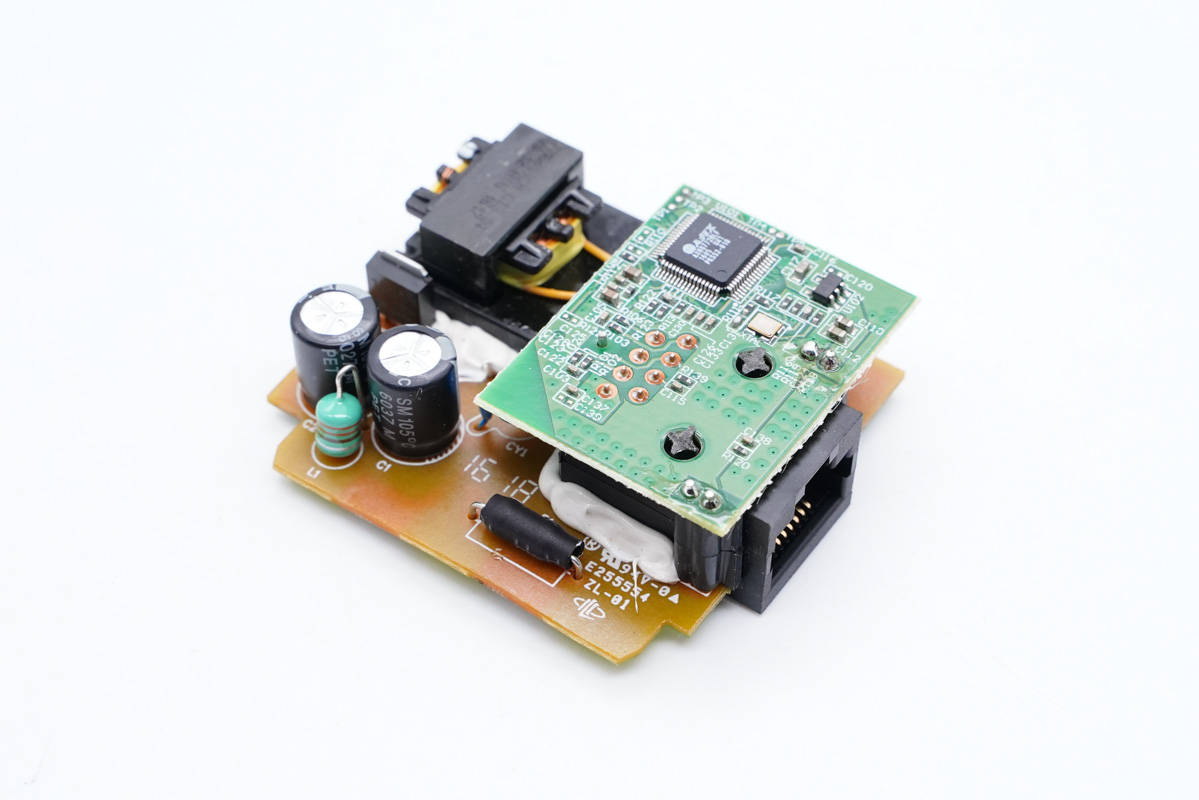

將模塊取出。

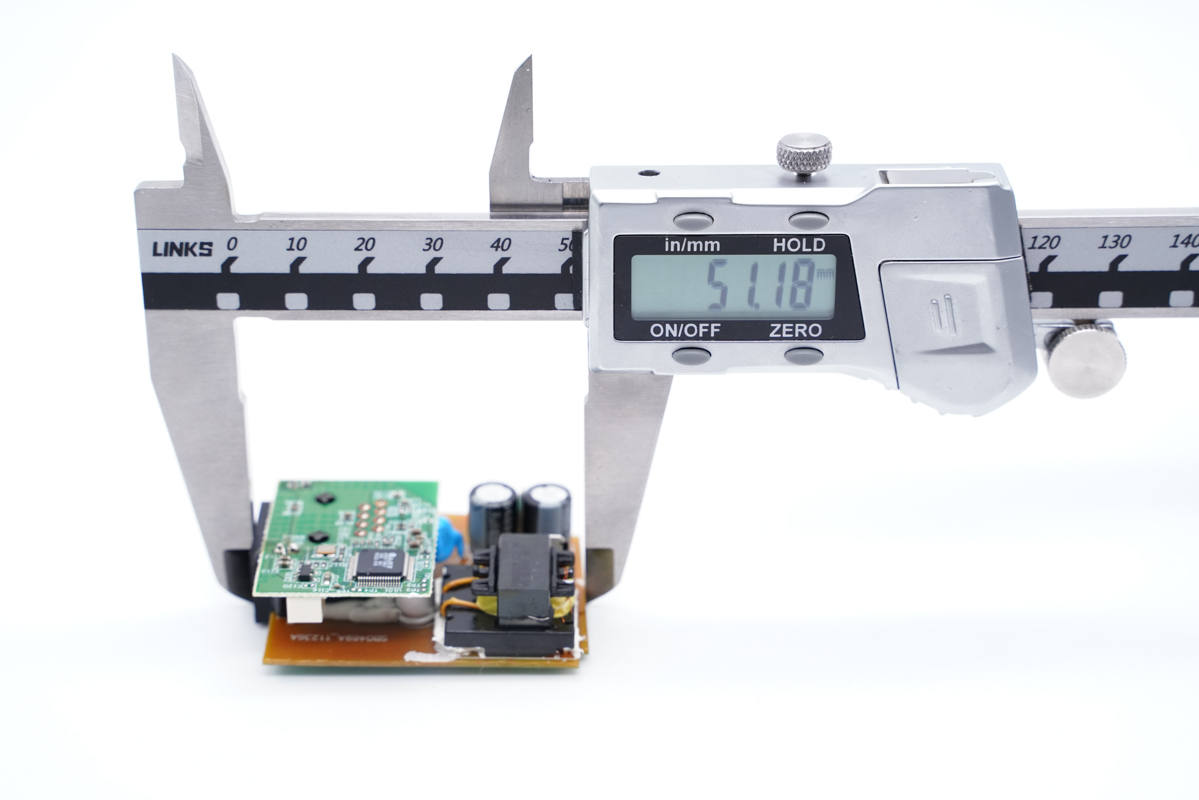

測得長度為51.18mm。

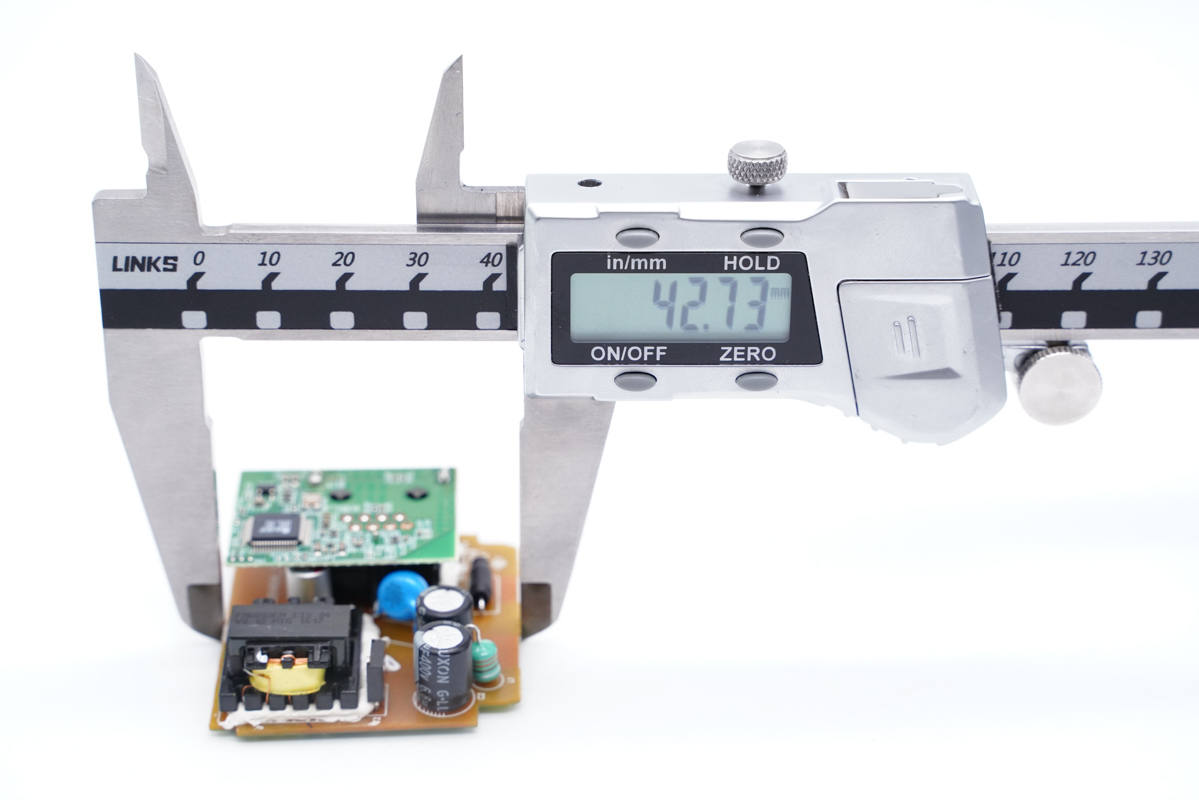

寬度為42.73mm。

厚度為14.99mm。

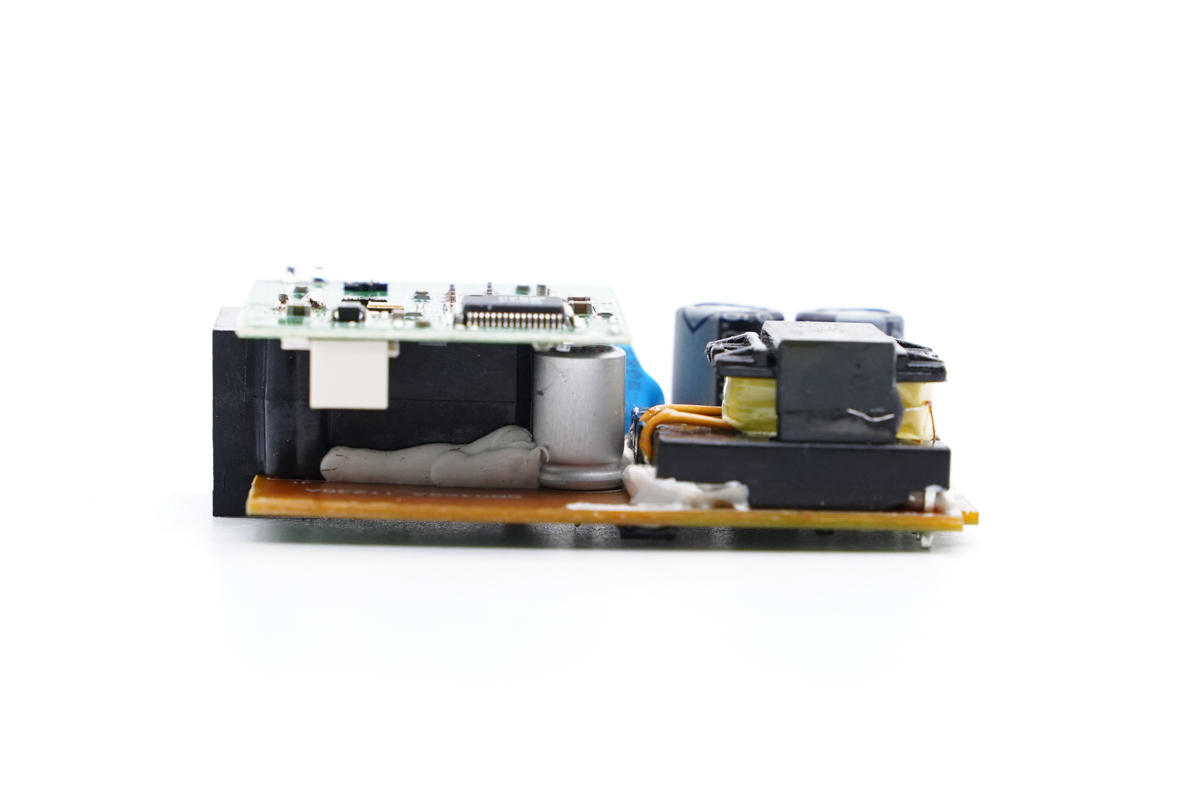

主板上，變壓器、網口母座等打膠固定，RJ45網口上方設有一塊轉換小板，打膠配合固定柱固定。

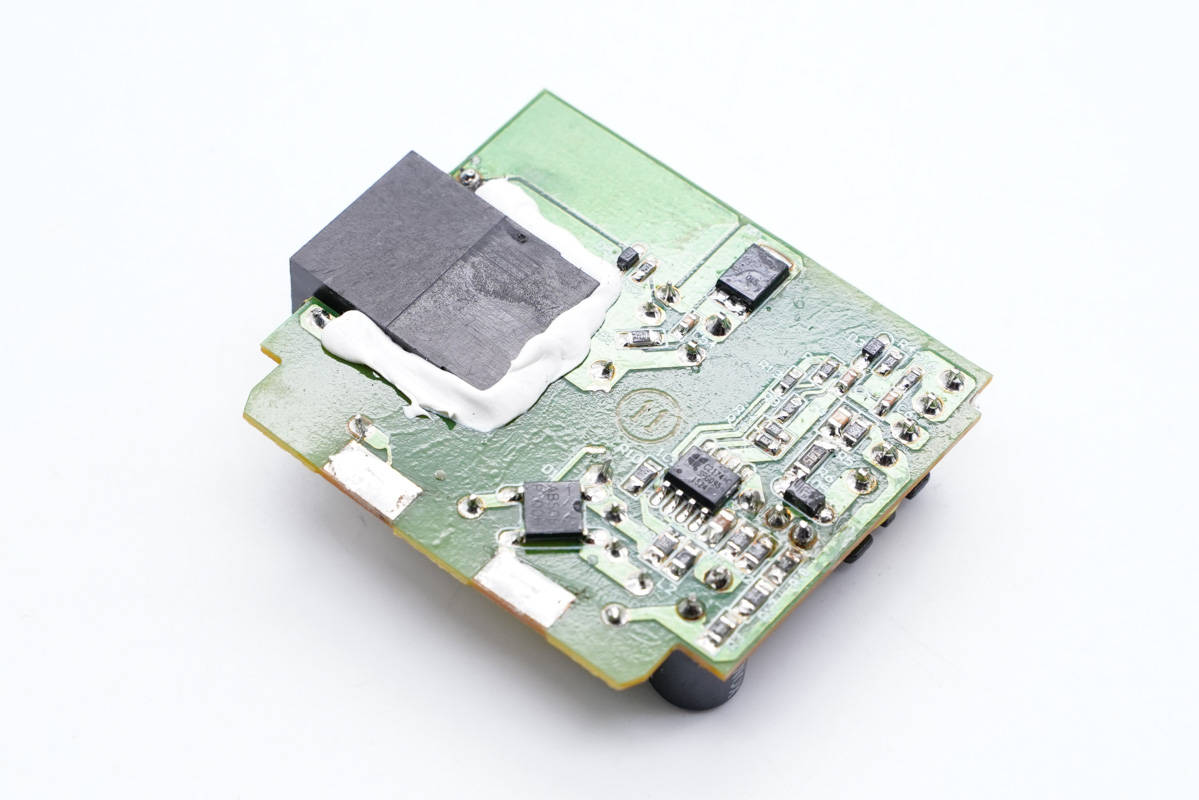

主板背面，母座沉板設計降低厚度，輸入端接觸式通電設計。

主板一側是輸入端。

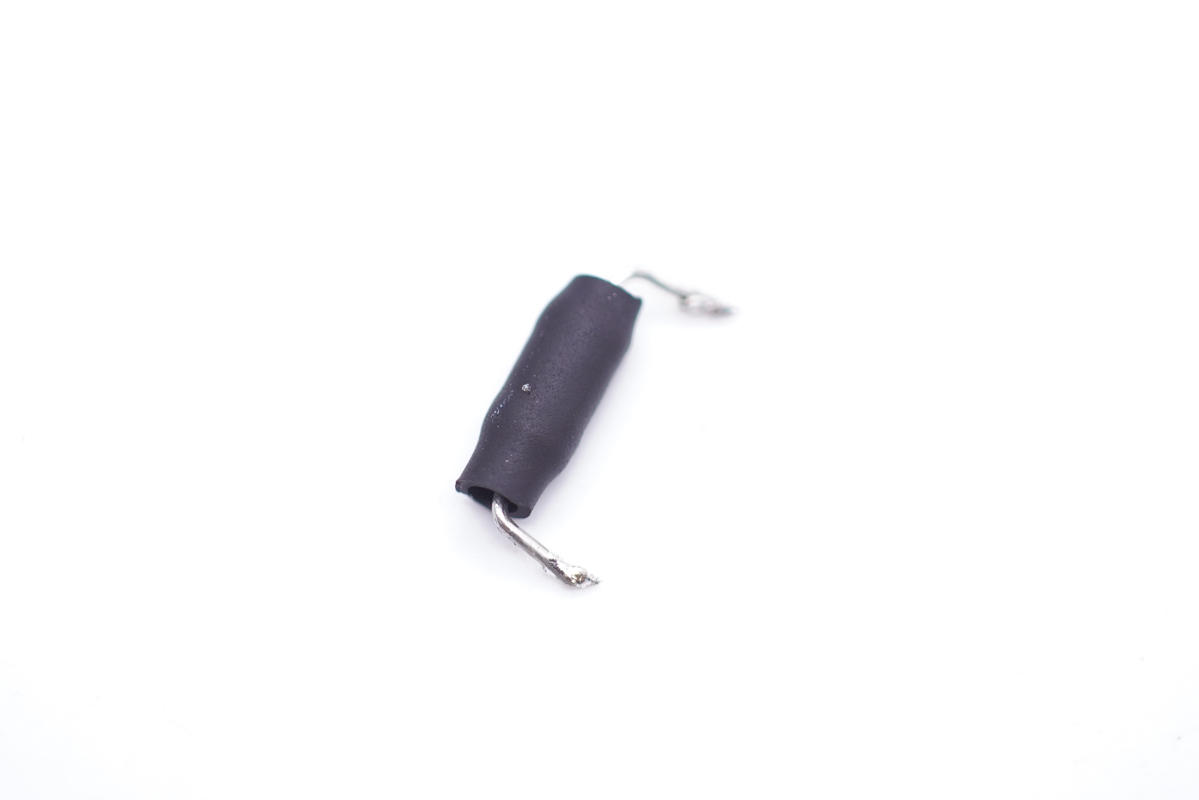

保險絲外套熱縮管保護。

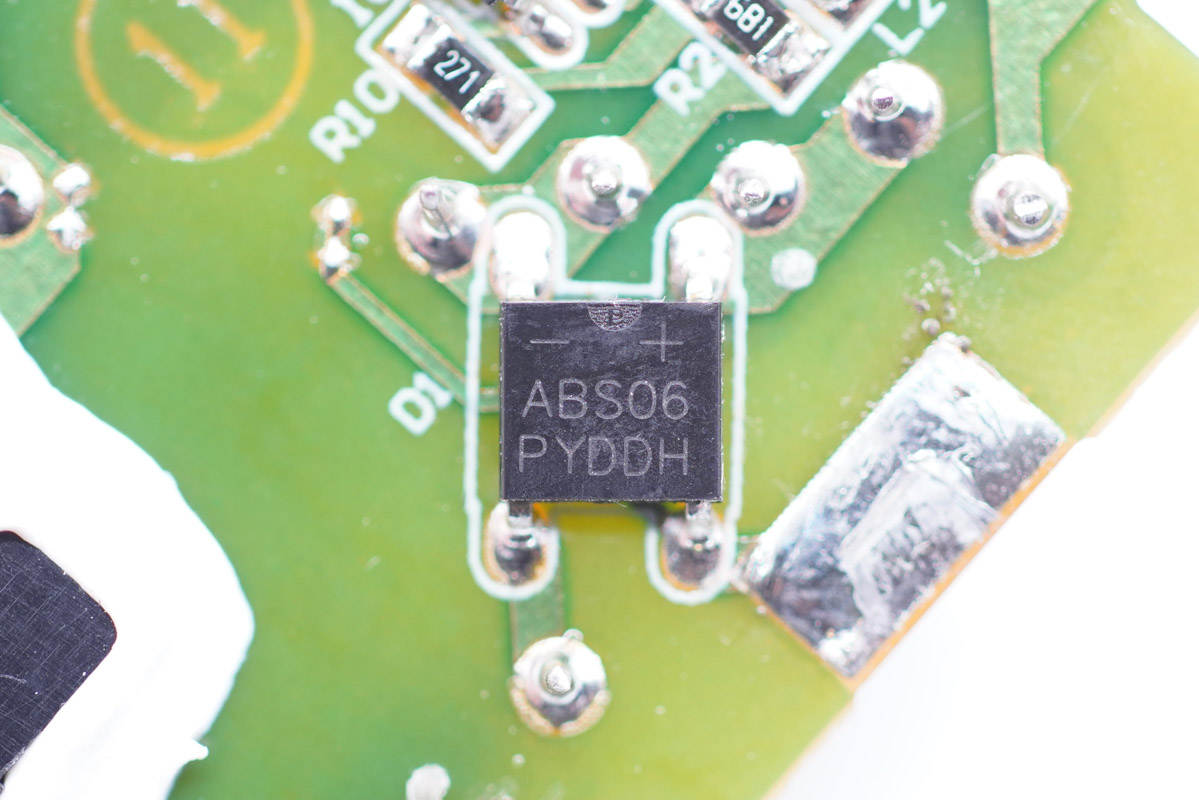

ABS06整流橋特寫。

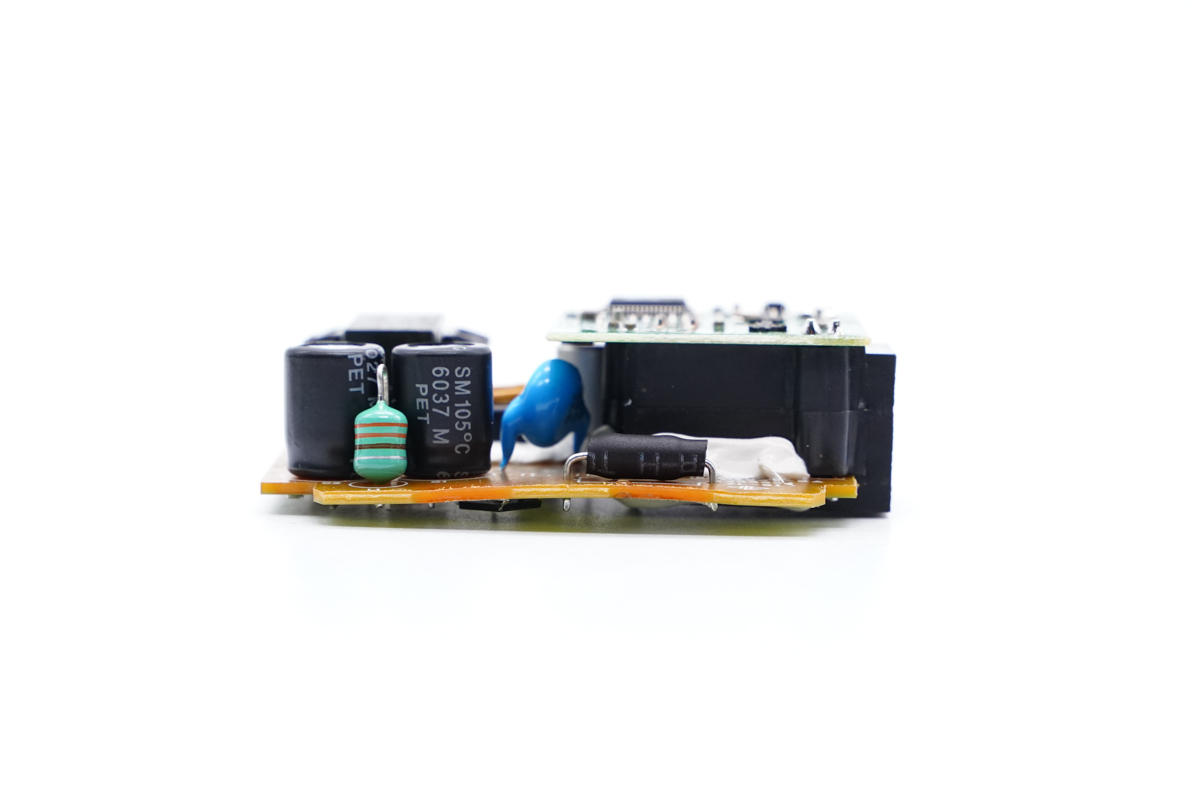

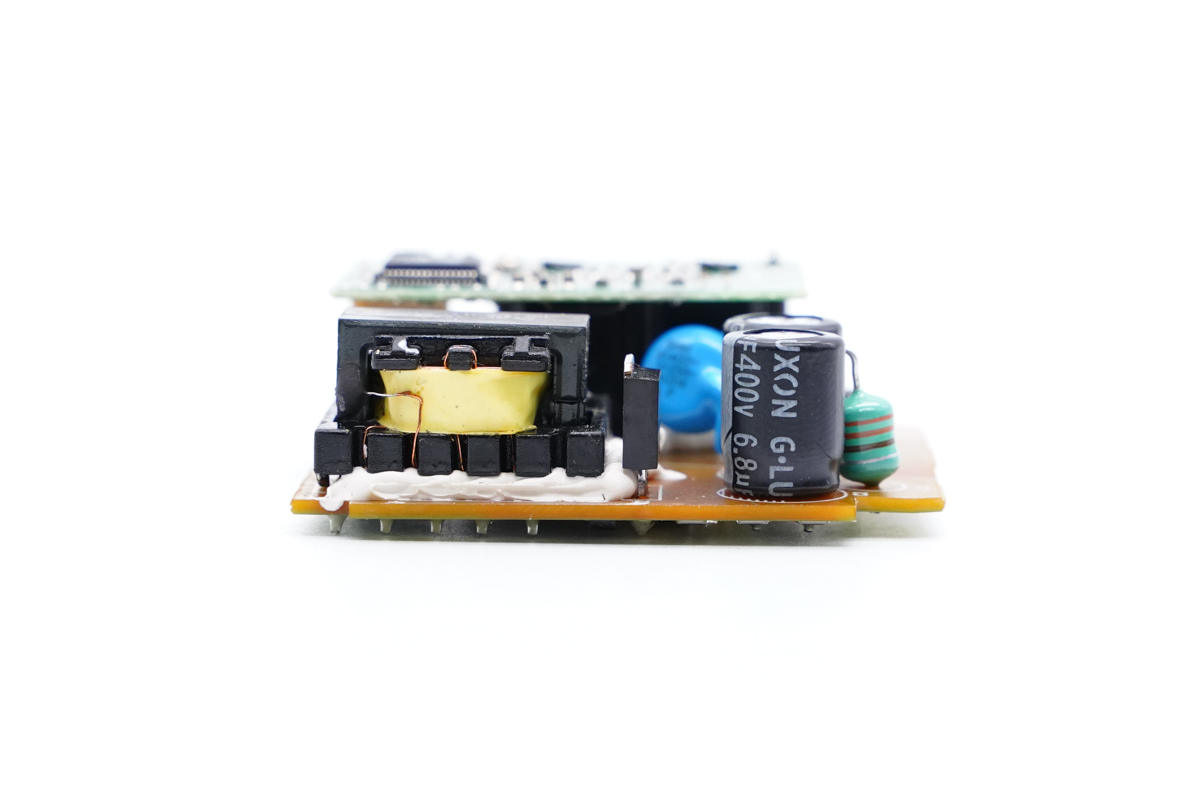

主板一端，右側是色環電感和兩顆濾波電容，中間是高壓開關管，左側是變壓器。

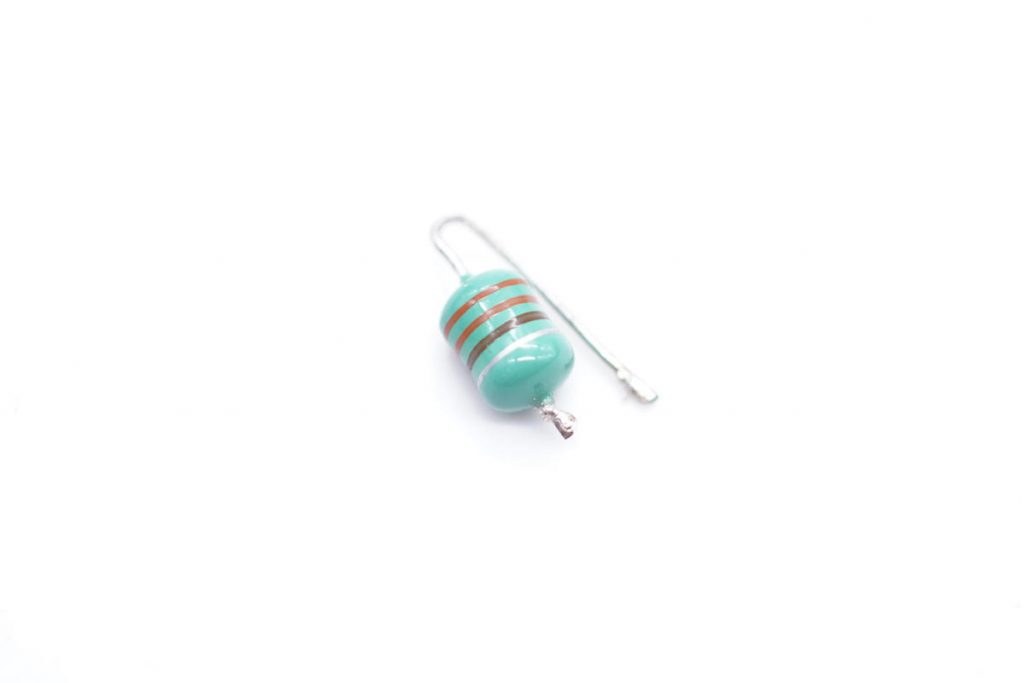

色環電感特寫。

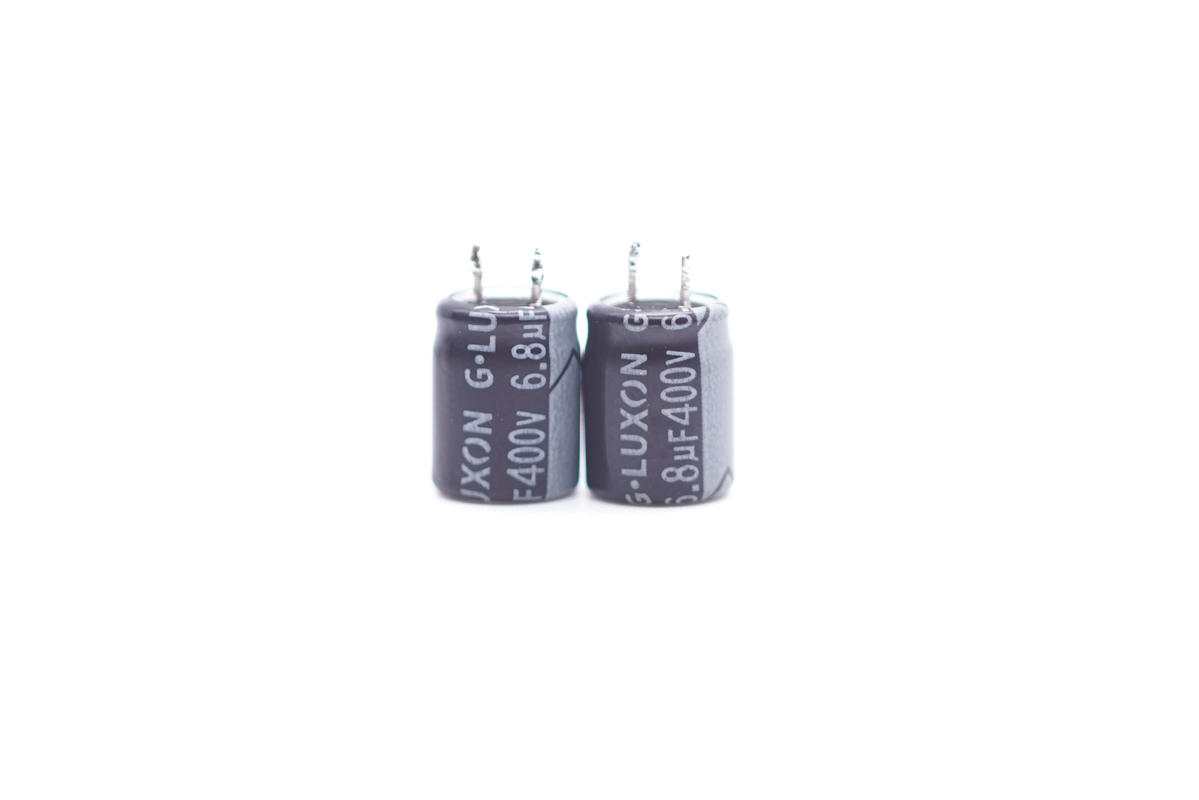

兩顆高壓濾波電解電容為G-LUXON品牌，規格都是400V 6.8μF。

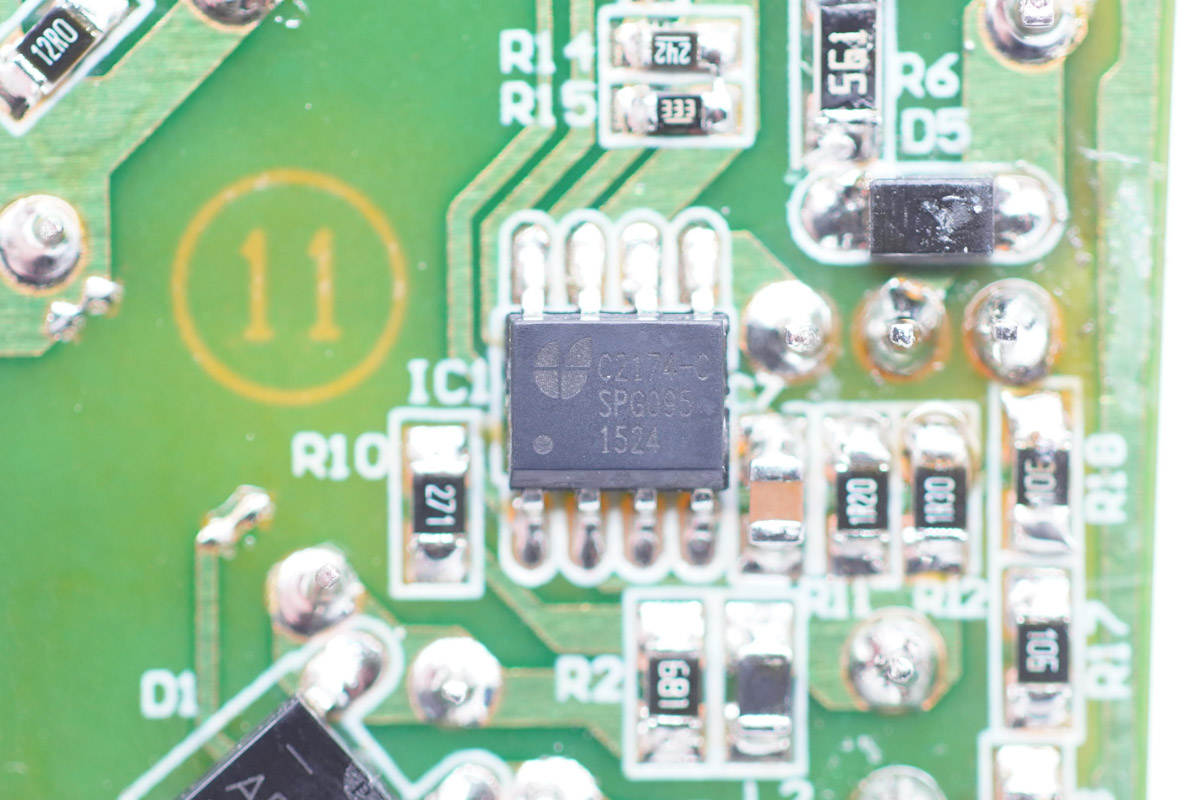

充電器主控芯片特寫，絲印C2174-C。

高壓開關管特寫，長晶13005。

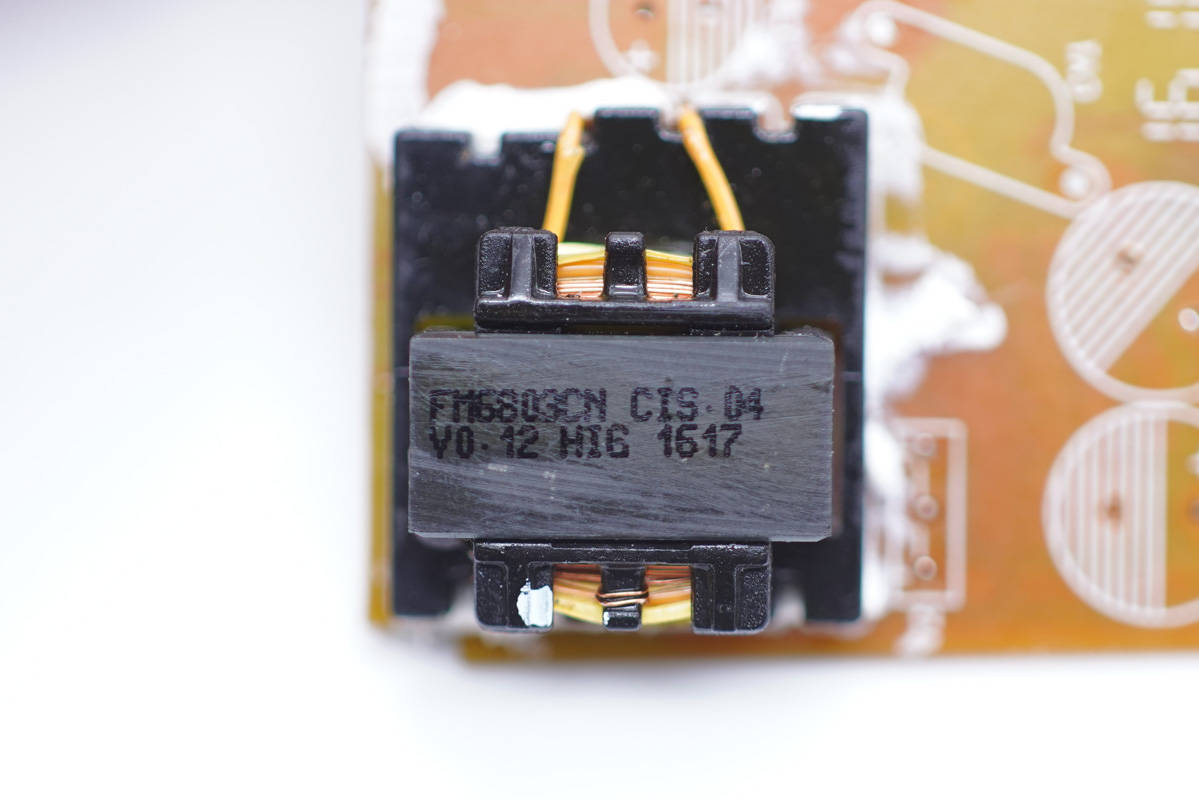

變壓器特寫。

另一側，中心設有輸出濾波固態電容和藍色Y電容。

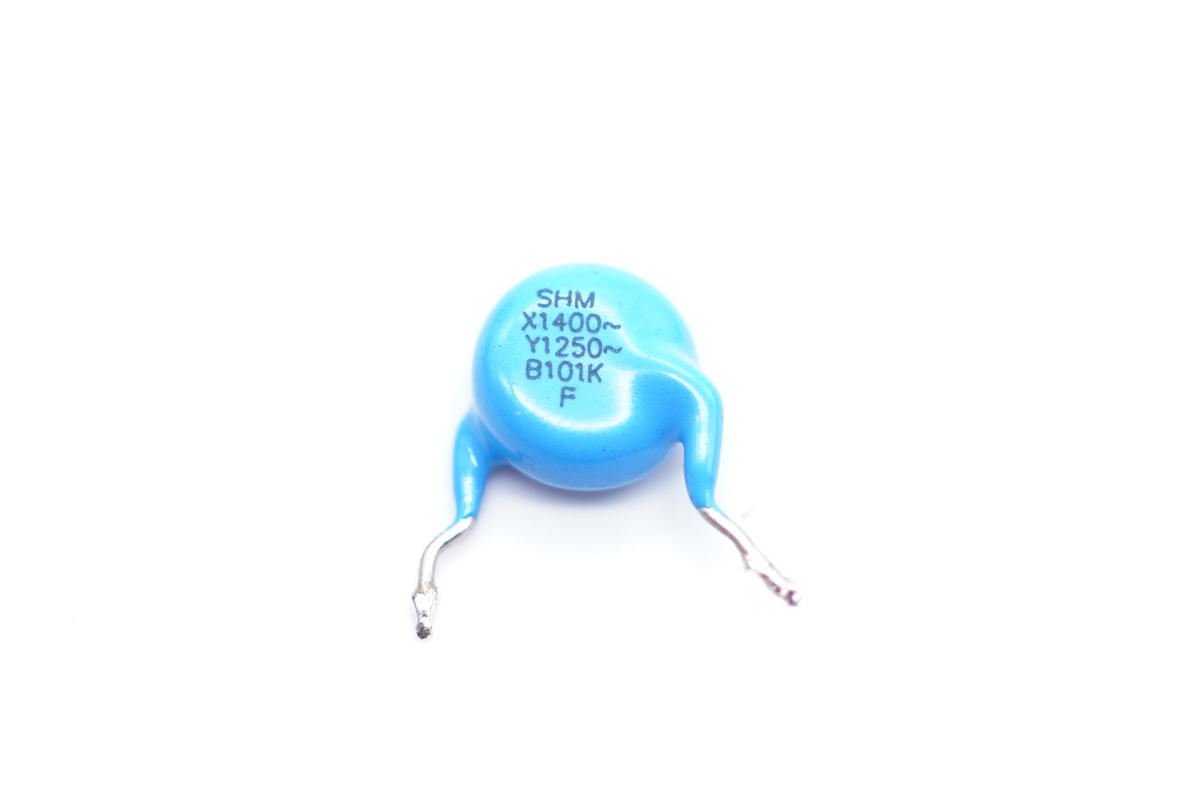

Y電容特寫。

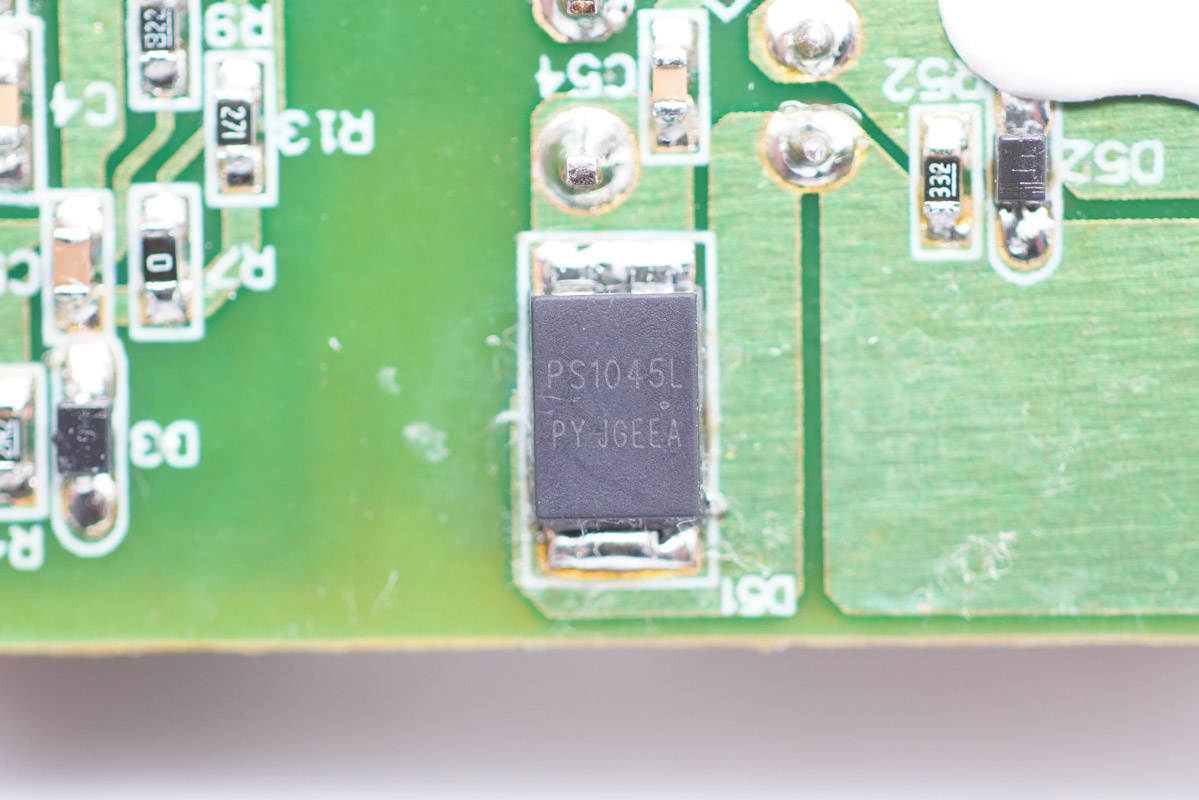

肖特基整流管特寫，PS1045L。

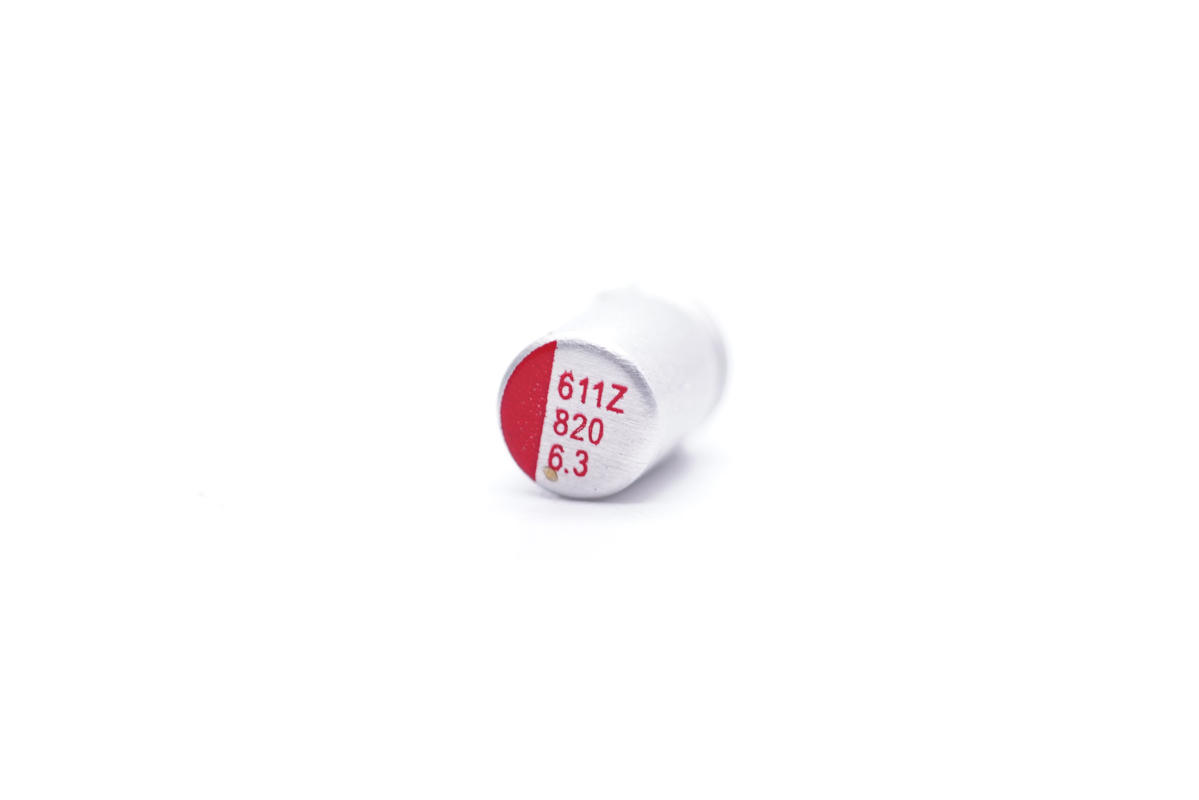

輸出濾波固態電容特寫，規格為6.3V 820μF。

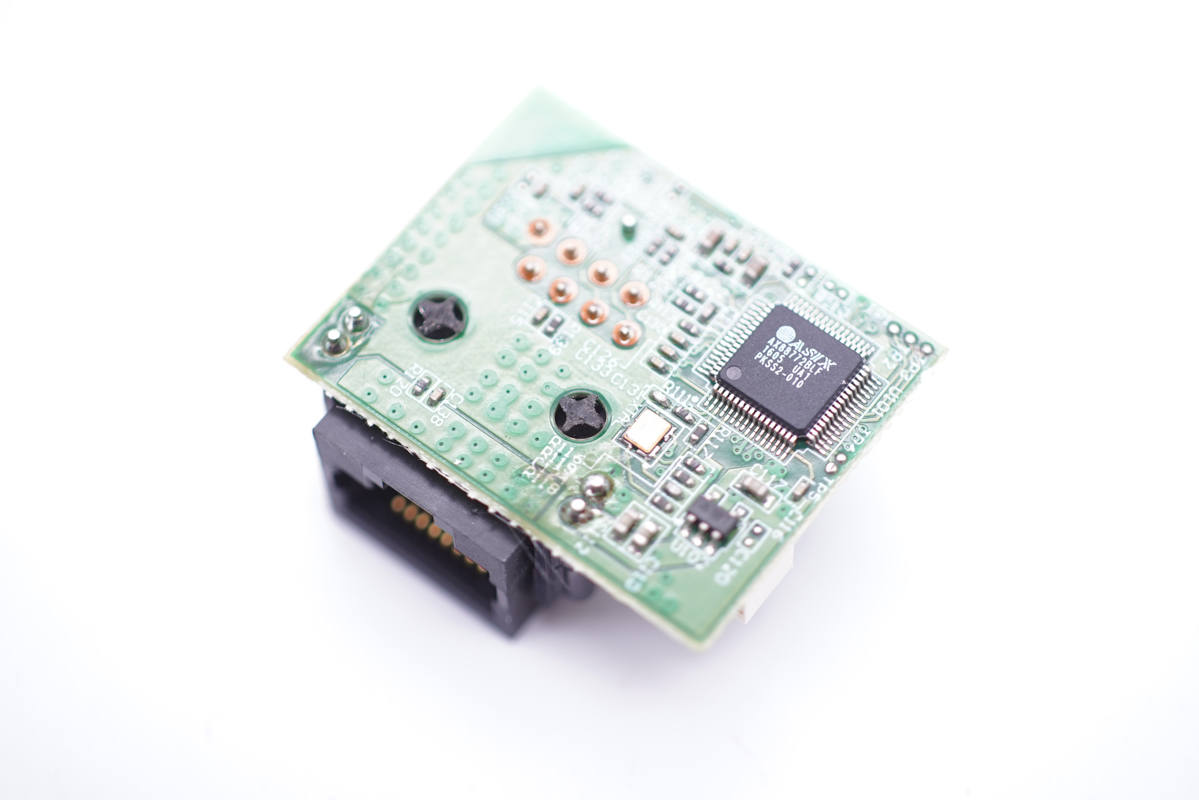

將小板拆下，正面設有一顆大芯片。

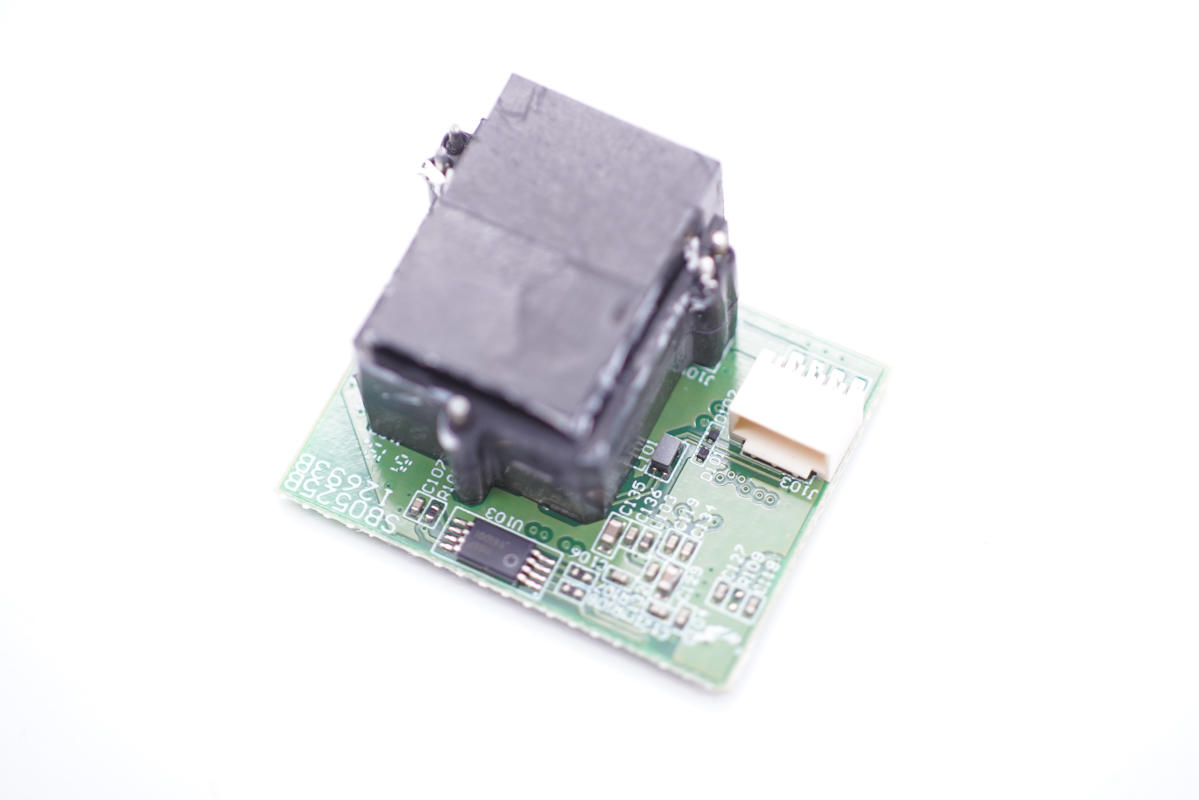

另一面設有一顆芯片，以及插槽、母座等。

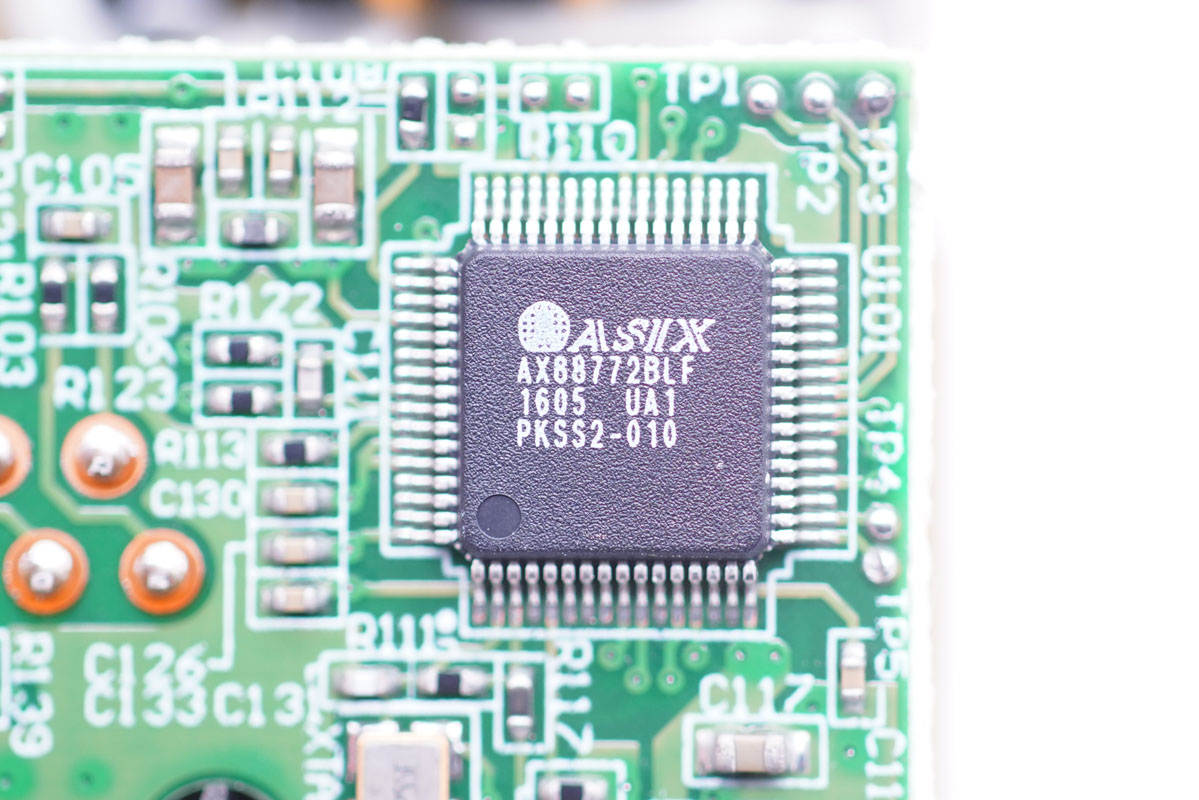

ASIX亞信 USB 2.0 轉 10/100M 快速以太網控制器AX88772B。

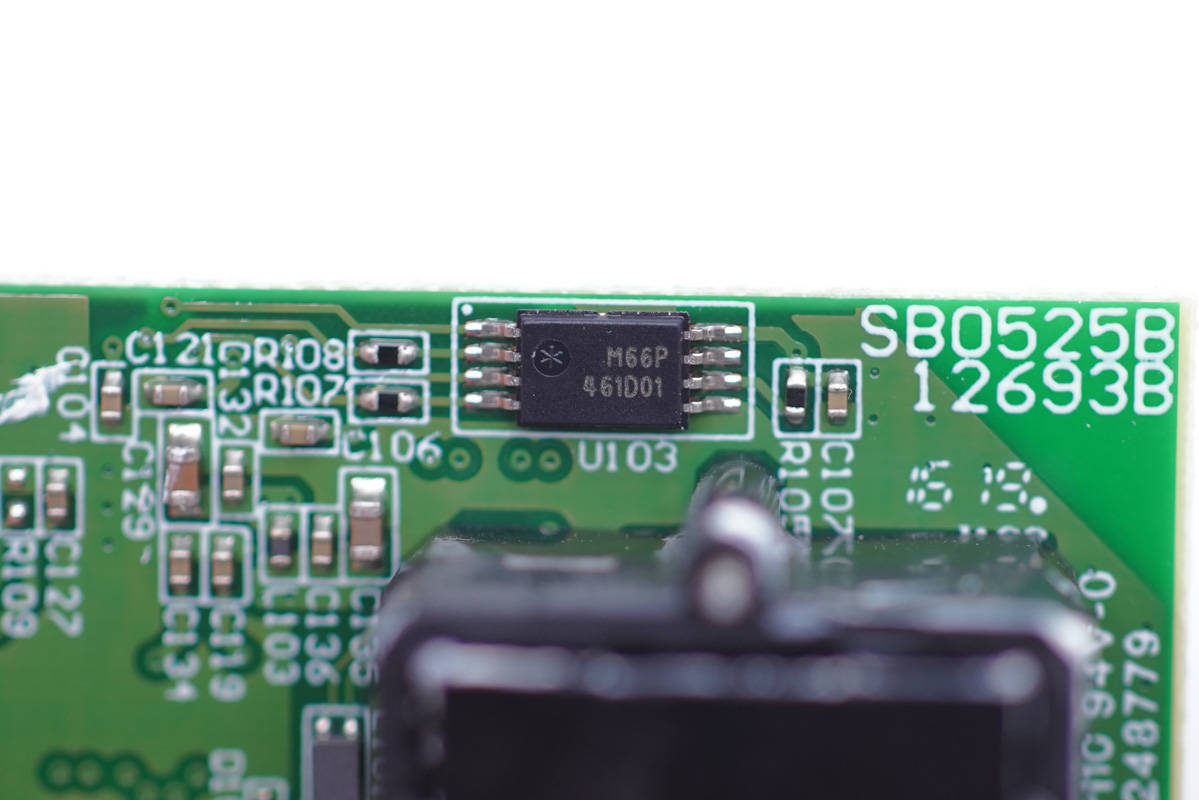

絲印M66P的存儲器，存儲配置信息。

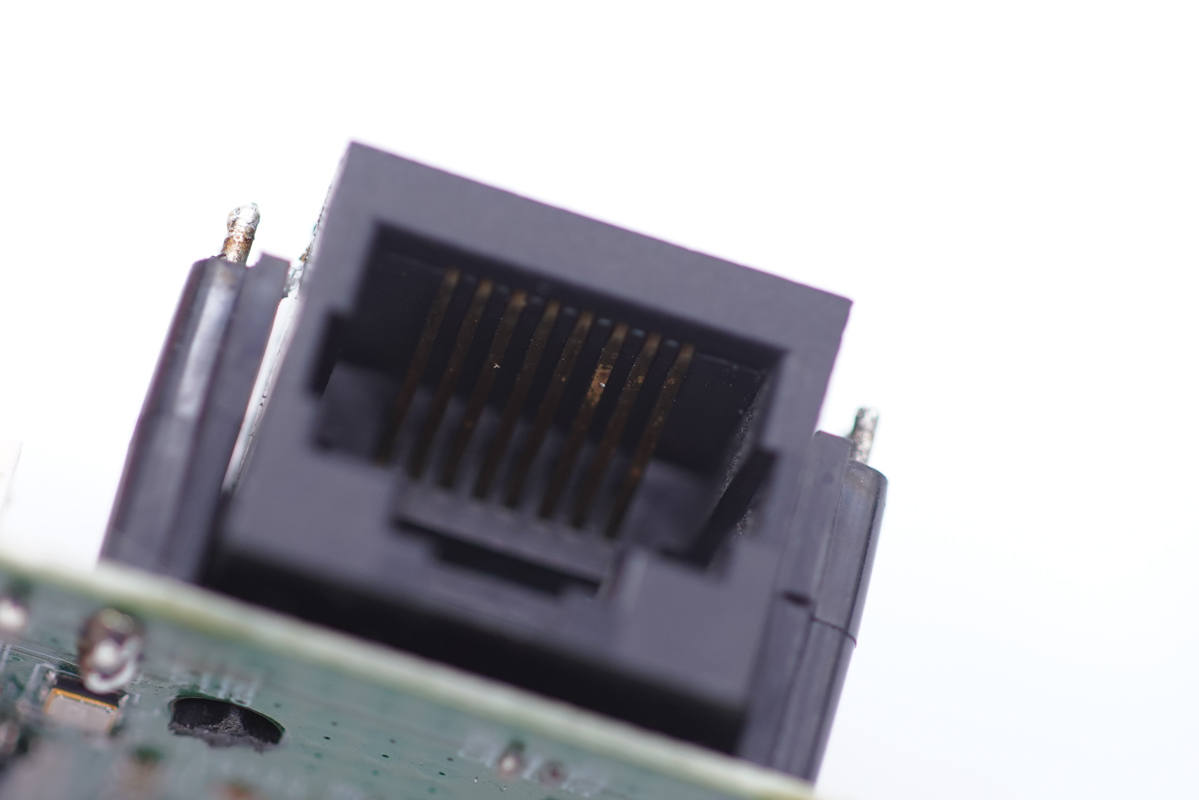

RJ45網口特寫。

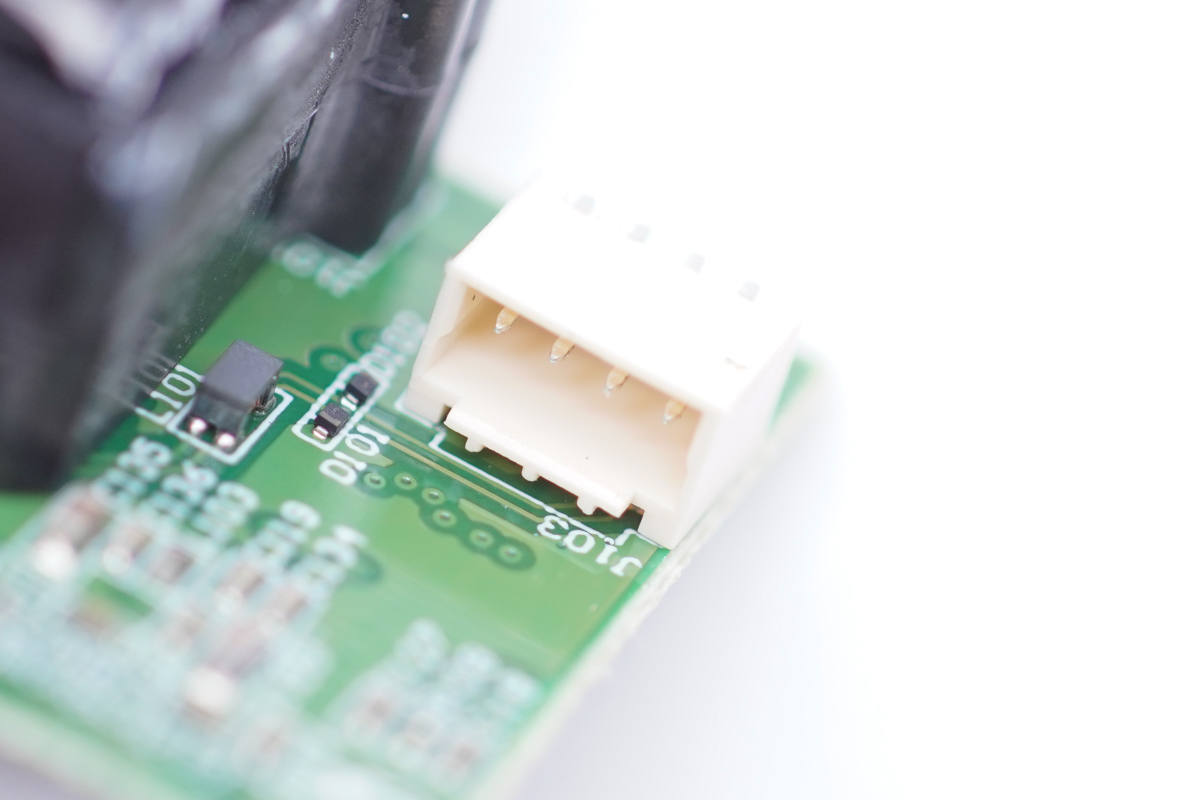

連接Micro USB 數據線的插座。

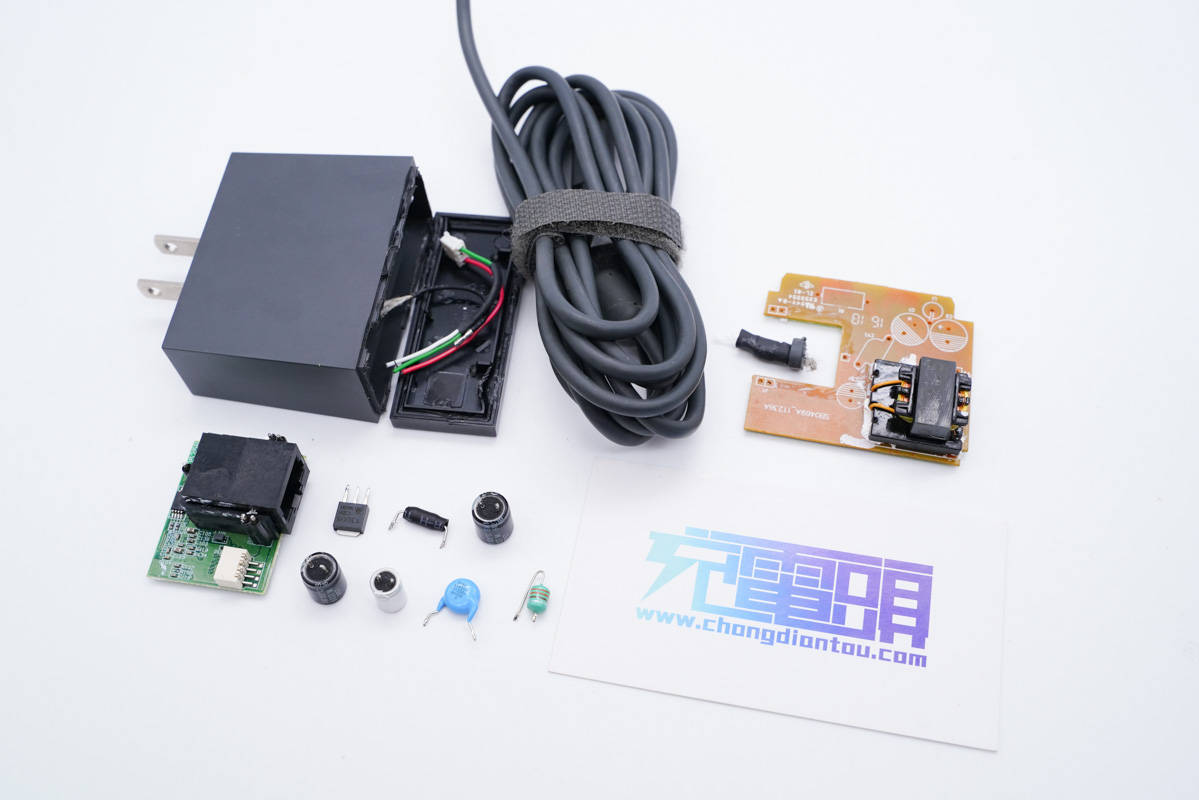

全部拆解完畢，來張全家福。

充電頭網拆解總結

谷歌Chromecast Ultra標配電源適配器機身棱角分明，頗有一種幾何風格美學，其支持100-240V寬范圍電壓輸入，當然作為播放器的適配器，輸出功率只有5W，而播放器本身也并不需要太大的供電功率。

這款適配器由知名大廠賽爾康代工生產，充電頭網拆解發現，充電器采用開關電源架構，同步整流以5V恒壓輸出，另外額外配備一塊小板，采用亞信AX88772B實現聯網功能。總的來說，作為一款小功率充電器，即便是加入了RJ45接口，支持有線聯網功能，實際上也并沒有多復雜。

不過值得肯定的是，作為一款早在16年就推出的產品，無論是播放器還是適配器，在設計以及功能上都是大大超前的，是一款相當優秀的產品。
