ZENDURE征拓近期推出了一款SuperMini Lightning充電寶，產品采用經典的旅行箱外觀設計，同時整體做得非常的小巧。這款充電寶只配了一個Lightning口以及USB-C雙向快充口，支持18W快充輸入以及20W快充輸出，可以支持iPhone 12全速充電。另外產品通過了蘋果MFi認證，針對女性用戶群體還設計有粉色款。下面充電頭網就對這款產品進行詳細拆解，一起來看看用料做工如何。

一、征拓SuperMini Lightning充電寶外觀

包裝盒正面印有品牌、名稱、10000mAh容量標識、MFi認證標識、外觀以及特性標識等，設計豐富，頂部帶有掛鉤方便產品線下展賣。

背面印有產品特性標識、參數和認證信息等。

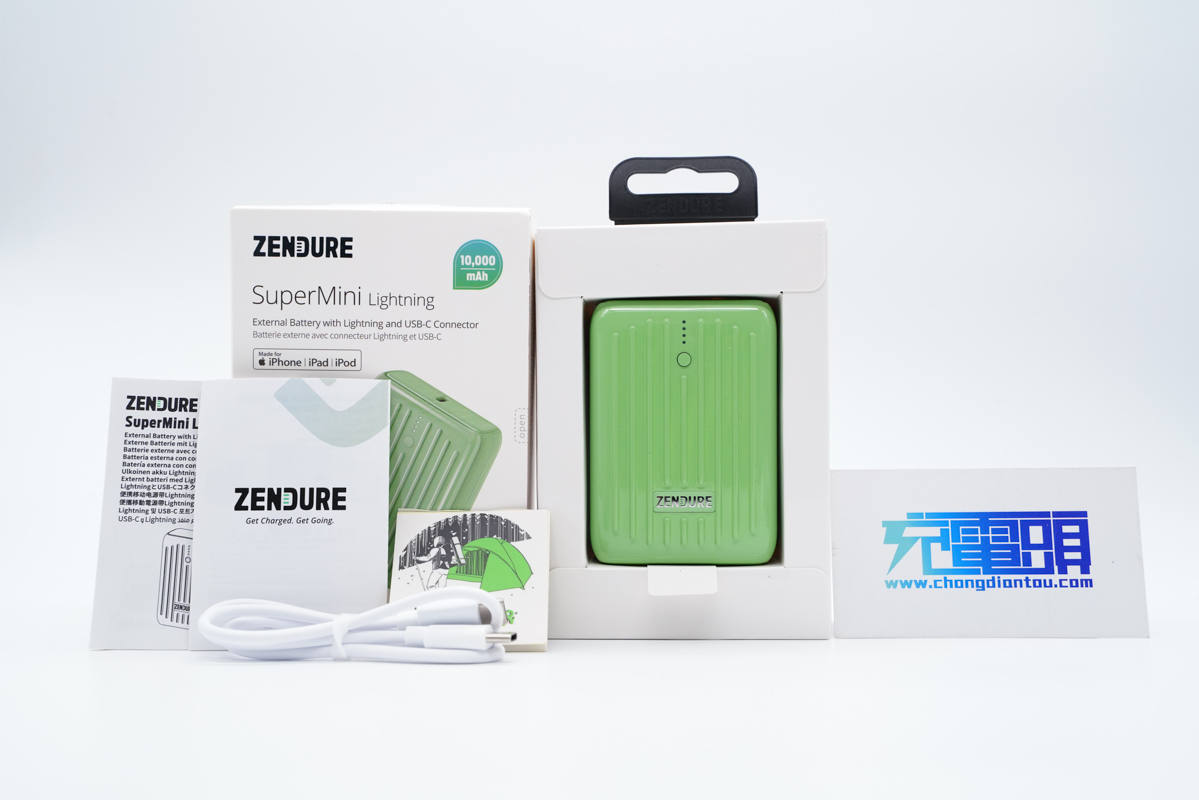

包裝內含移動電源、數據線和說明書等。本次拆解的是綠色款，值得一提的是這款產品還有粉絲款，適合女生使用。

附帶的CC線長約52cm。

移動電源機身殼高光亮面設計，邊角圓潤。獨特的旅行箱造型設計搭配光滑亮面，整體小巧精致且使用手感好。

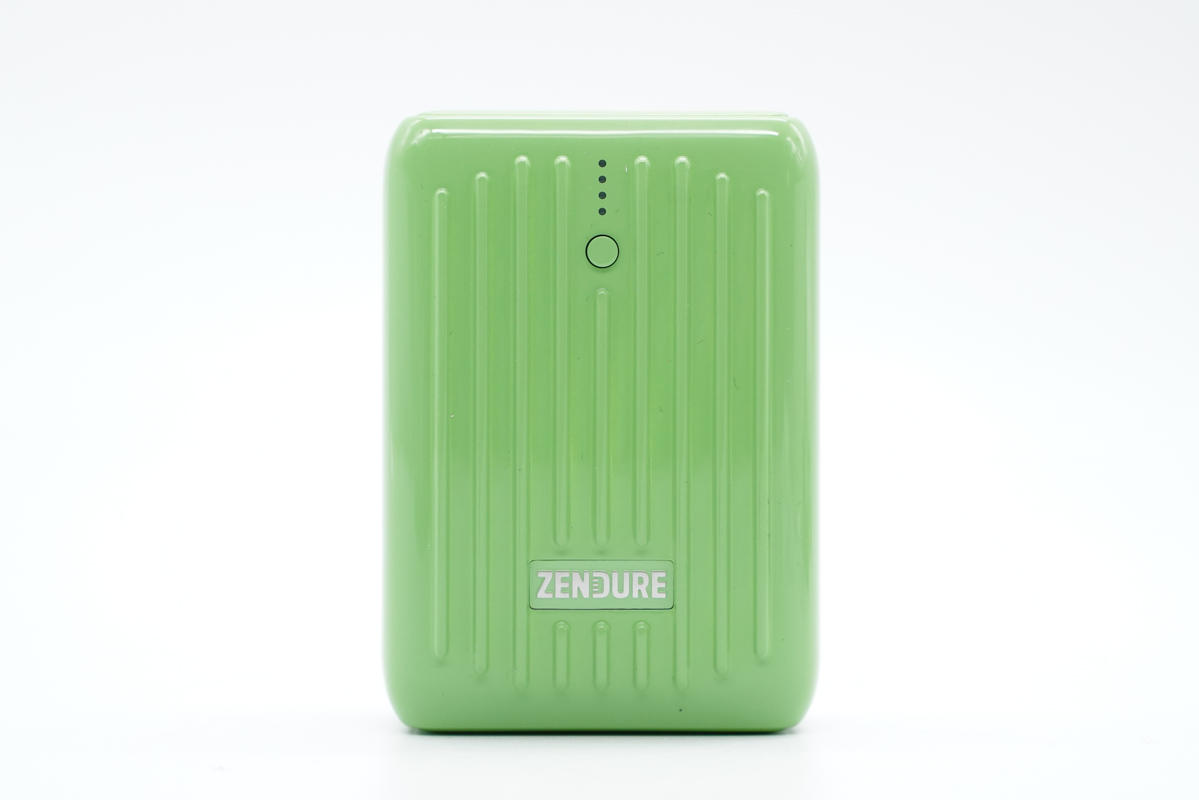

機身正面設有ZENDURE品牌、電源鍵以及LED電量指示燈。

側身印有產品參數信息

型號：ZDSM10PDL

電池容量：10000mAh/36Wh

額定容量：5700mAh（5A/2A）

Lightning輸入：5V2.4A，12W Max

USB-C輸入：5A3A，9V2.22A，20W Max

USB-C輸出：5V3A，9V2.22A，12V1.5A，20W Max

總輸出：20W

產品已經通過了FCC、CE、RoHS認證。

機身一端中心設有Lightning輸入口。

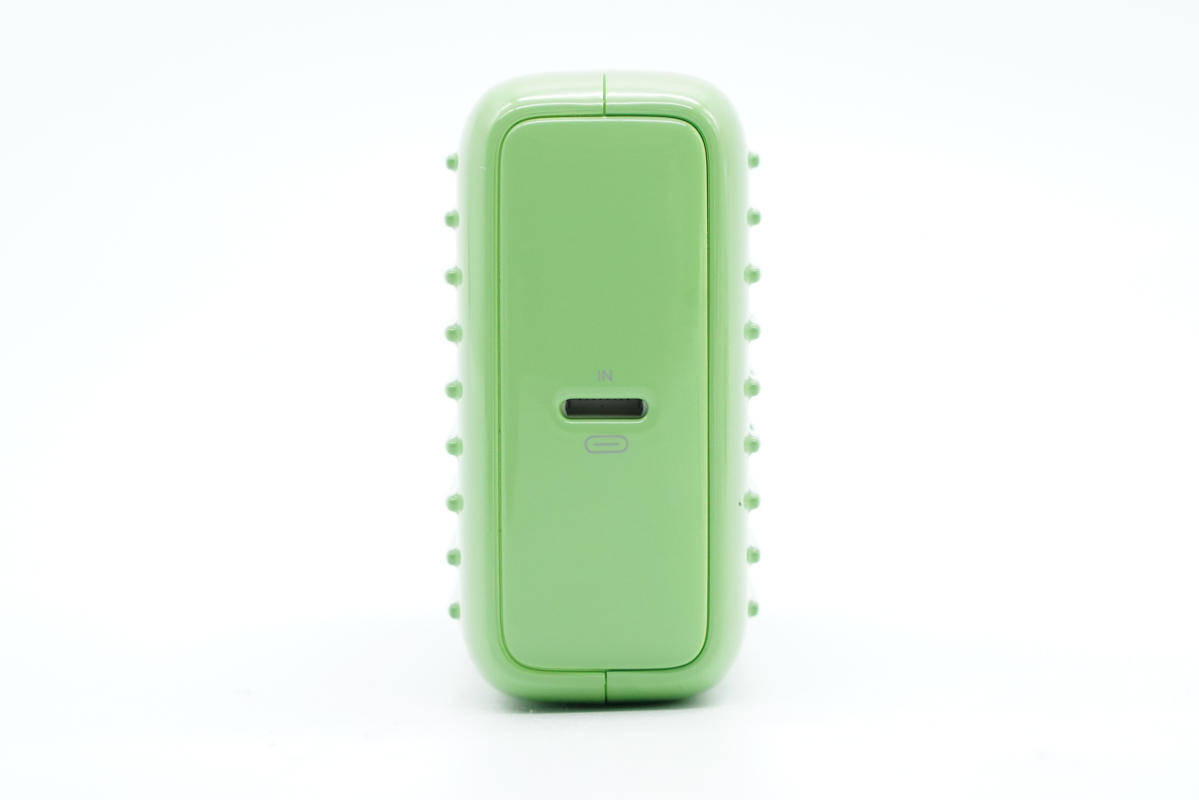

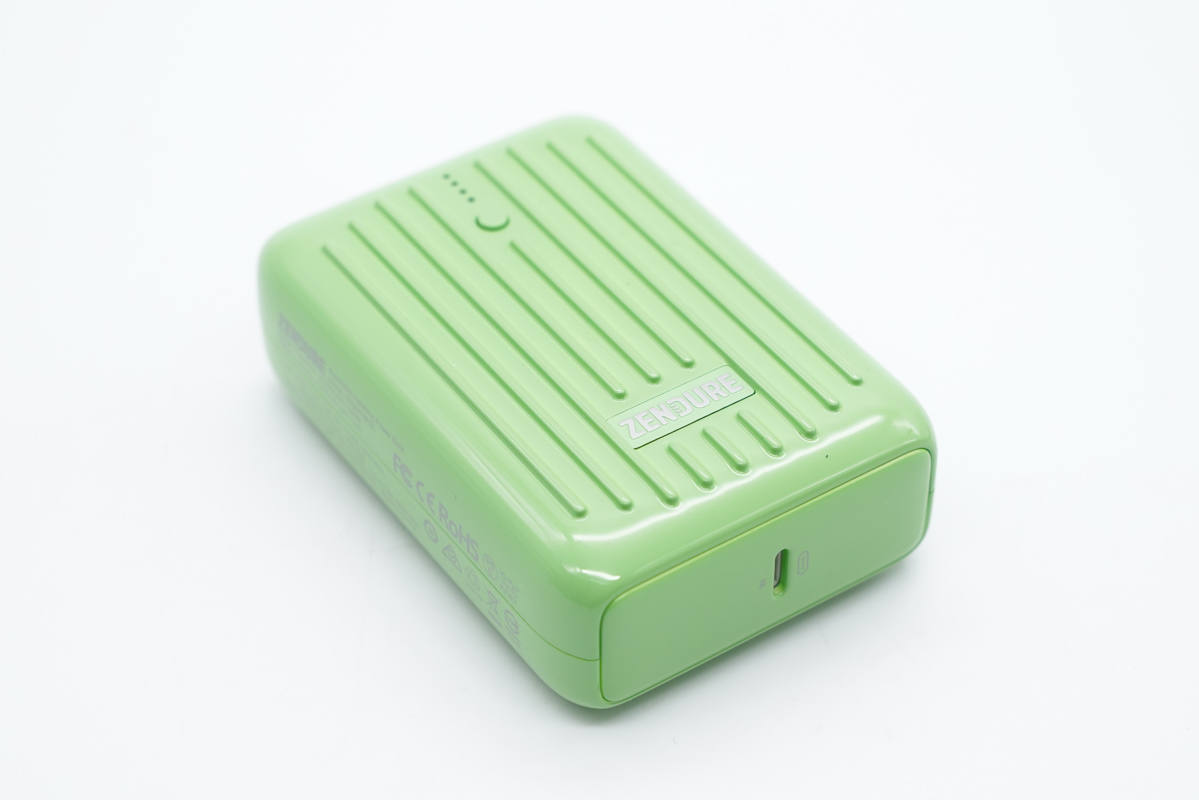

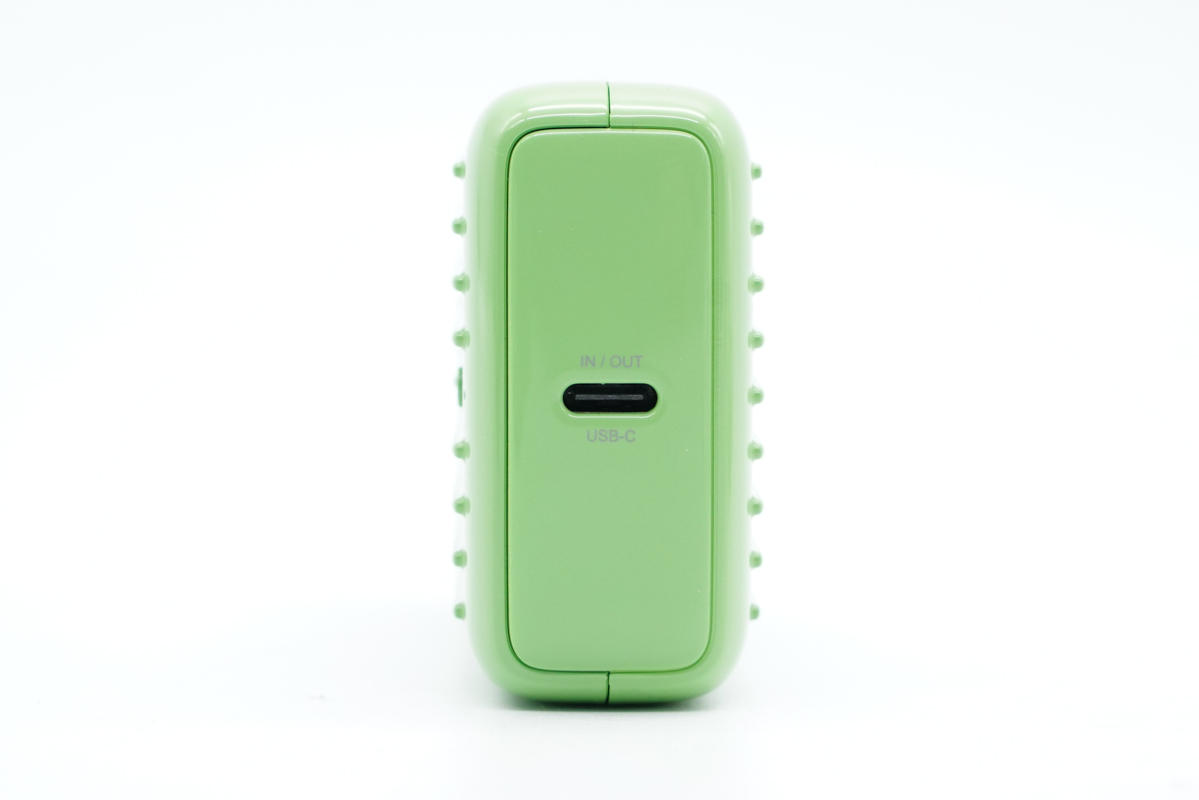

另一端設有USB-C雙向快充口。

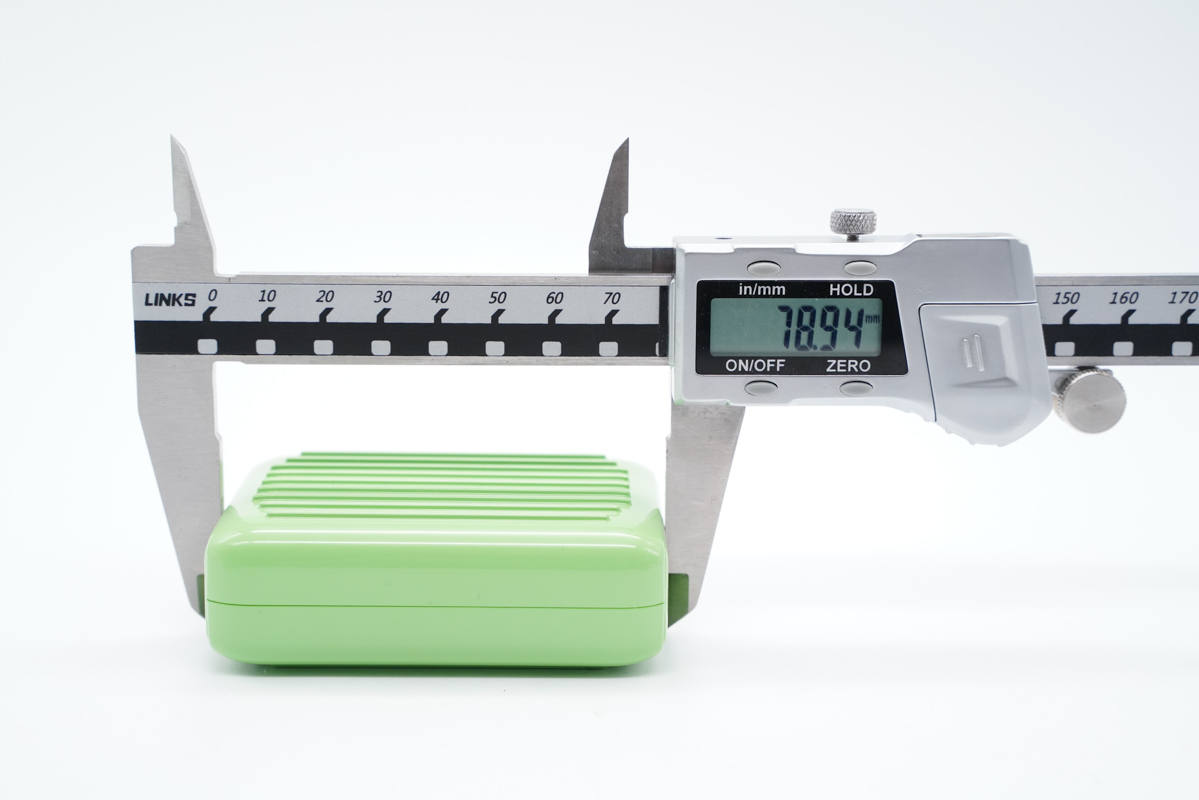

測得移動電源機身長度為78.94mm。

寬度為56.11mm。

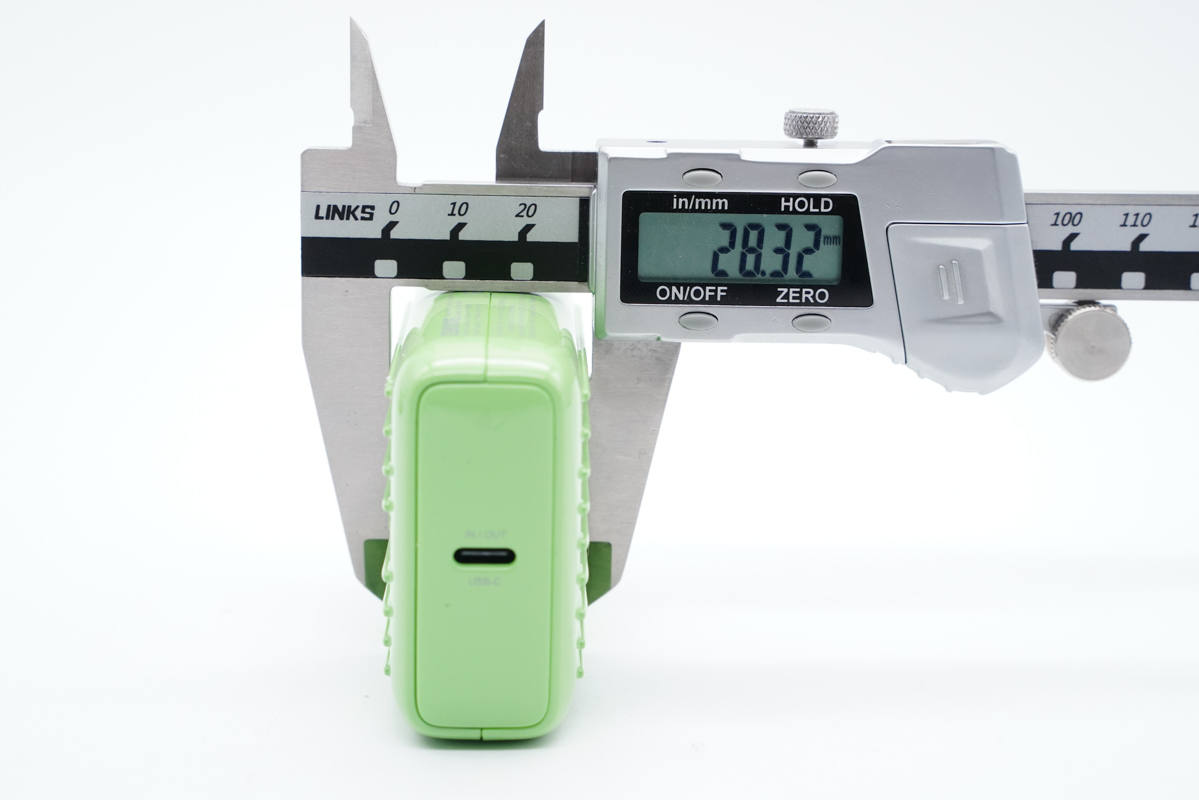

厚度為28.32mm。

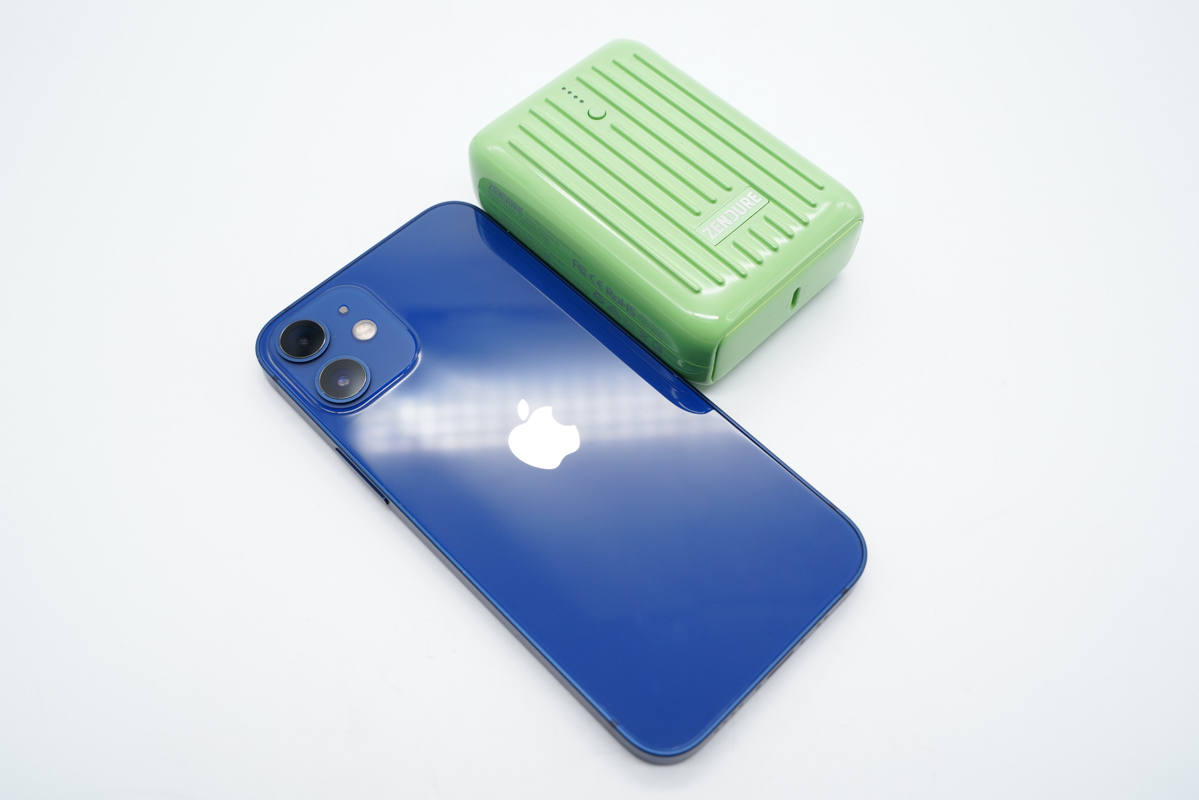

和最小的iPhone 12 mini對比，仍要小很多。

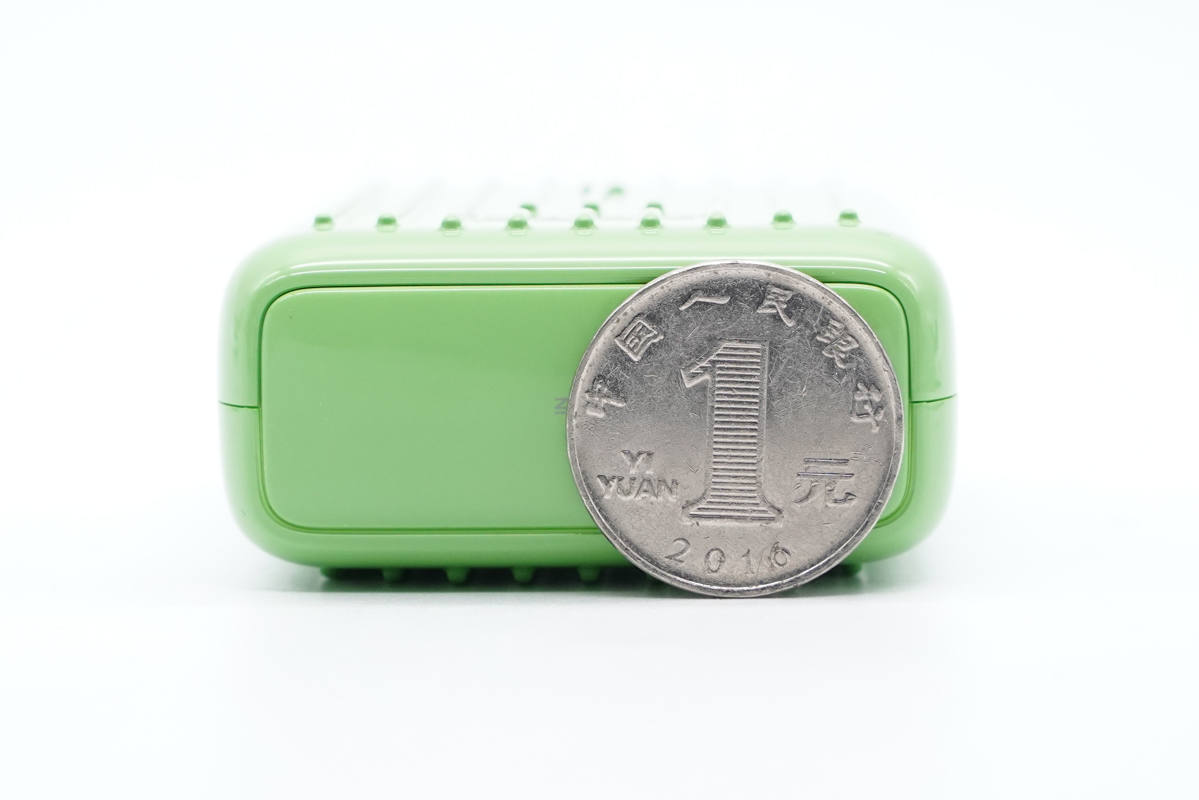

厚度和一元硬幣直徑相當。

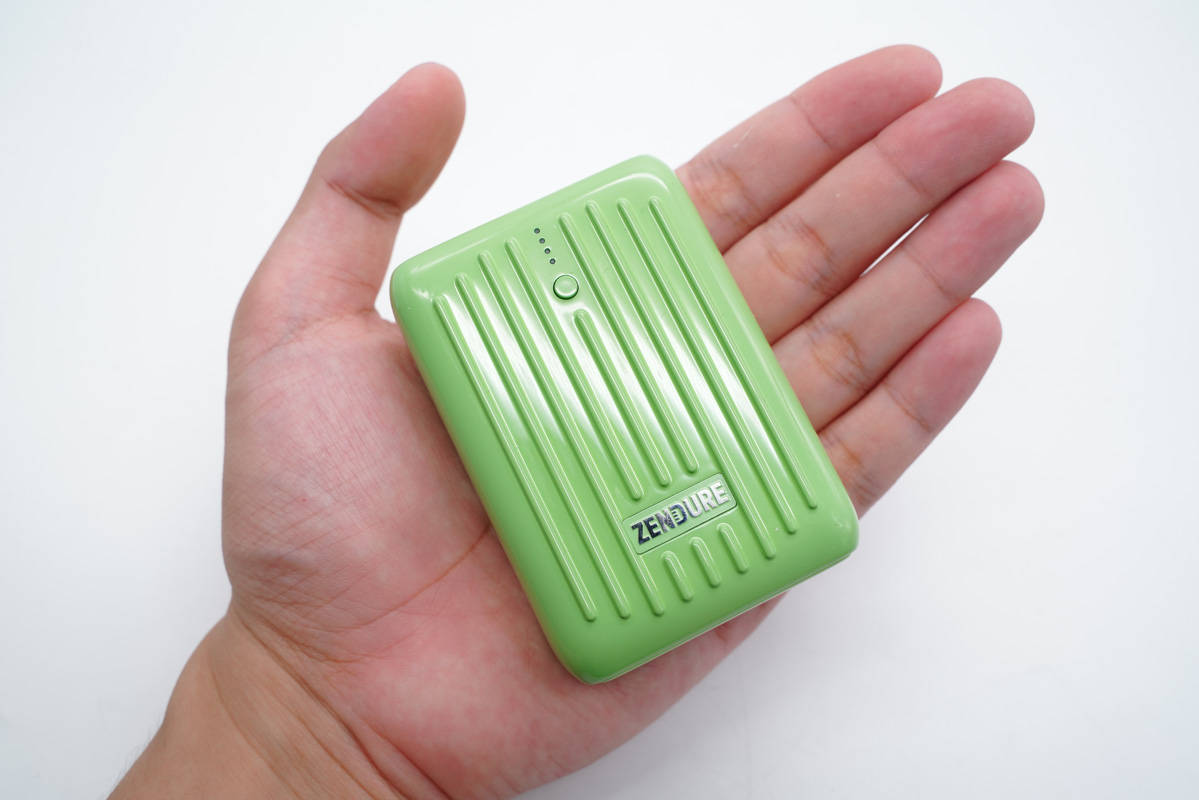

拿在手上的直觀感受，非常小，看上去也相當精致。

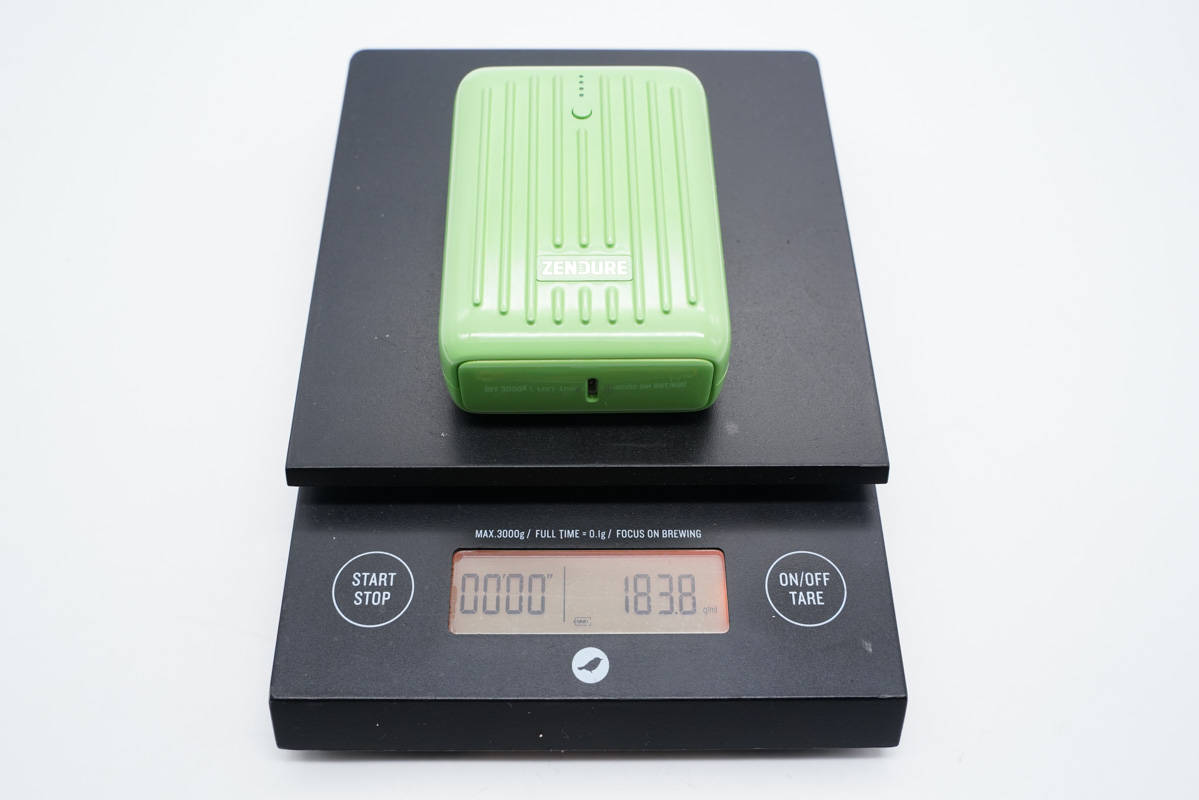

凈重約為184g。

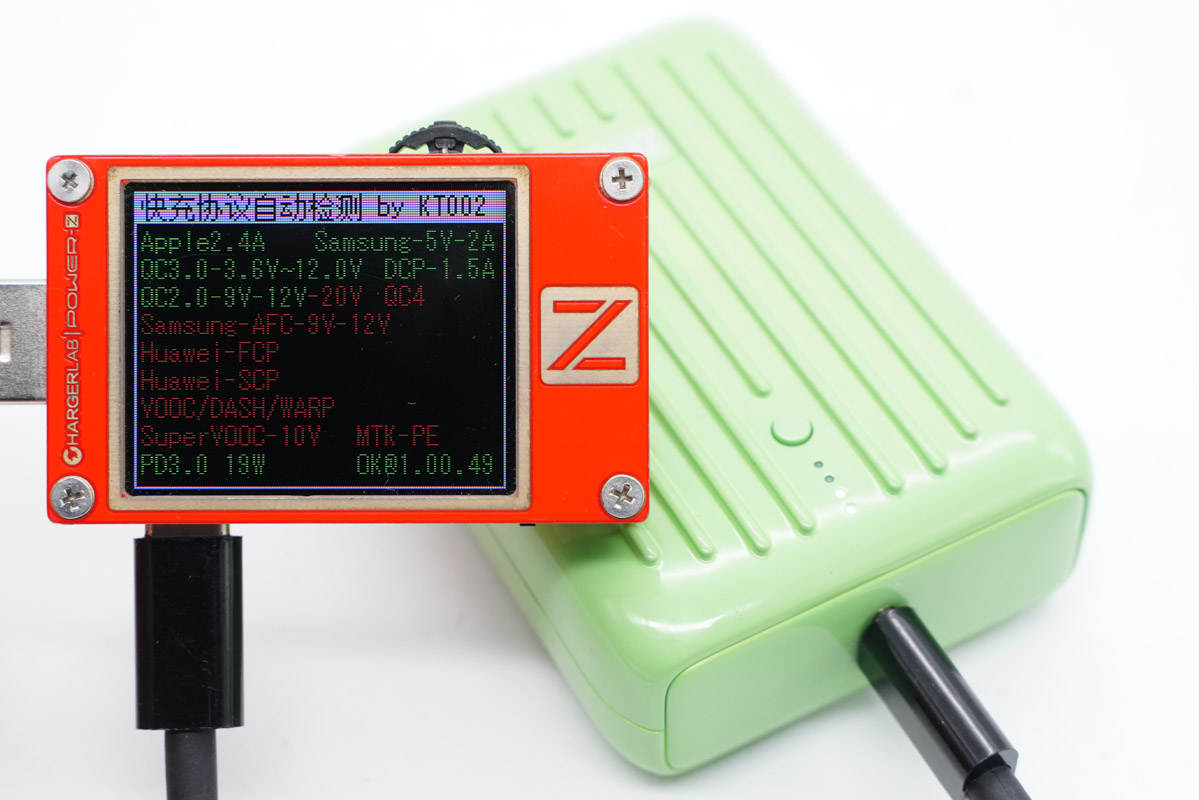

使用ChargerLAB Power-Z KT002測得USB-C口支持Apple2.4A、Samsung 5V2A和DCP協議，以及QC2.0/3.0、PD3.0快充協議。

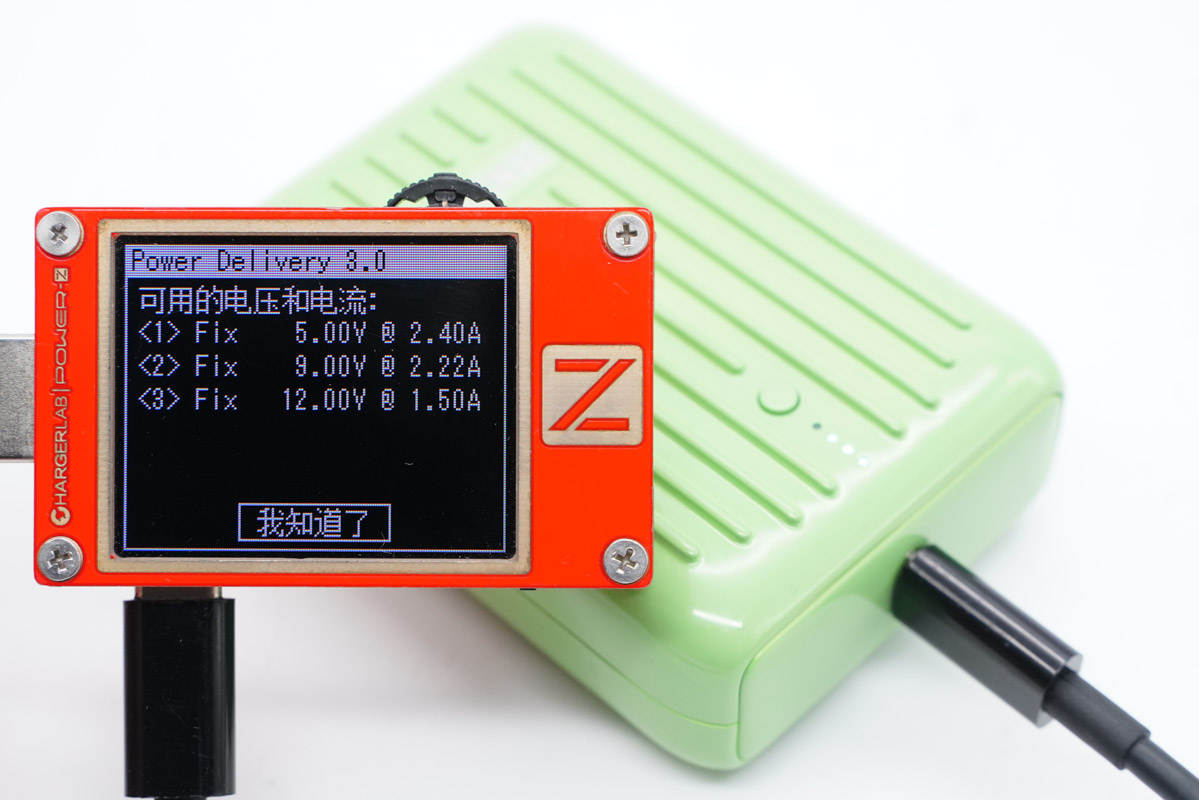

PDO報文顯示USB-C口還具備5V2.4A、9V2.22A、12V1.5A三組固定電壓檔位。

二、征拓SuperMini Lightning充電寶拆解

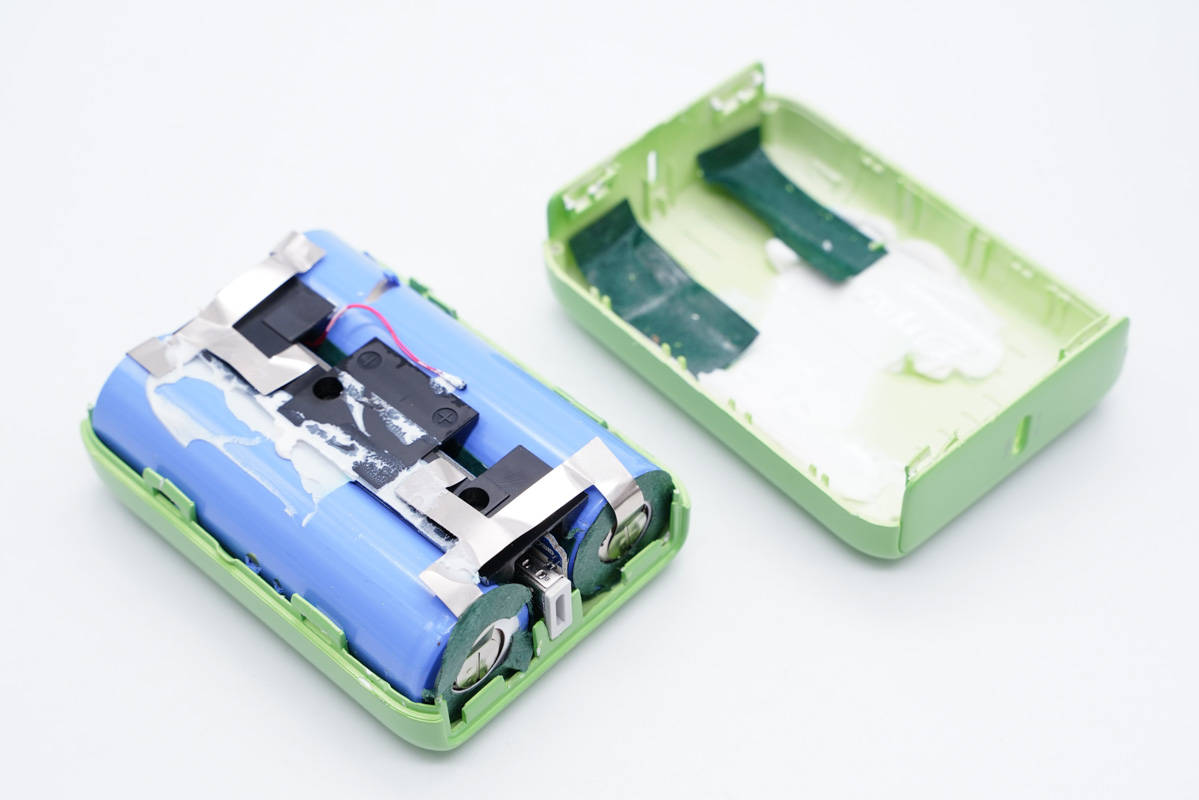

將機身殼拆開，邊緣采用卡扣封裝，電池打膠加固。

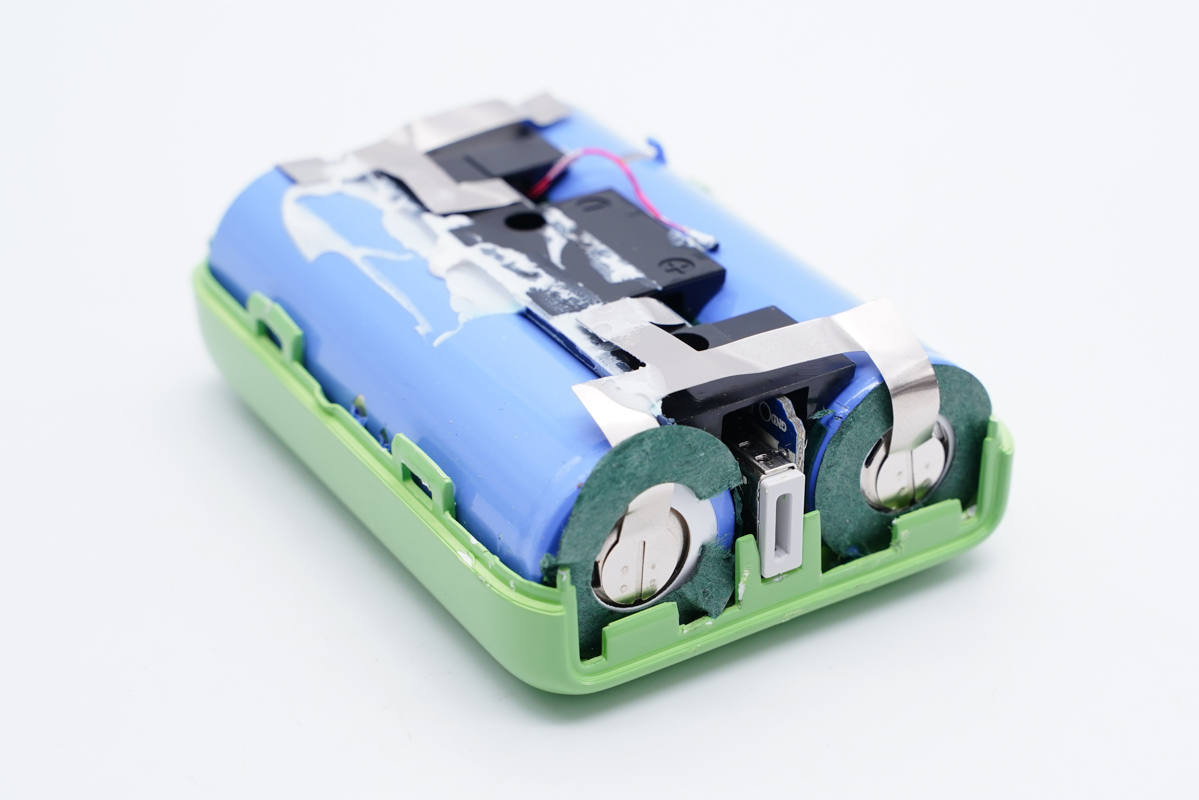

兩顆電池通過鎳片點焊并聯，正極貼有青稞絕緣紙，之間垂直放置PCB板以及固定塑料。

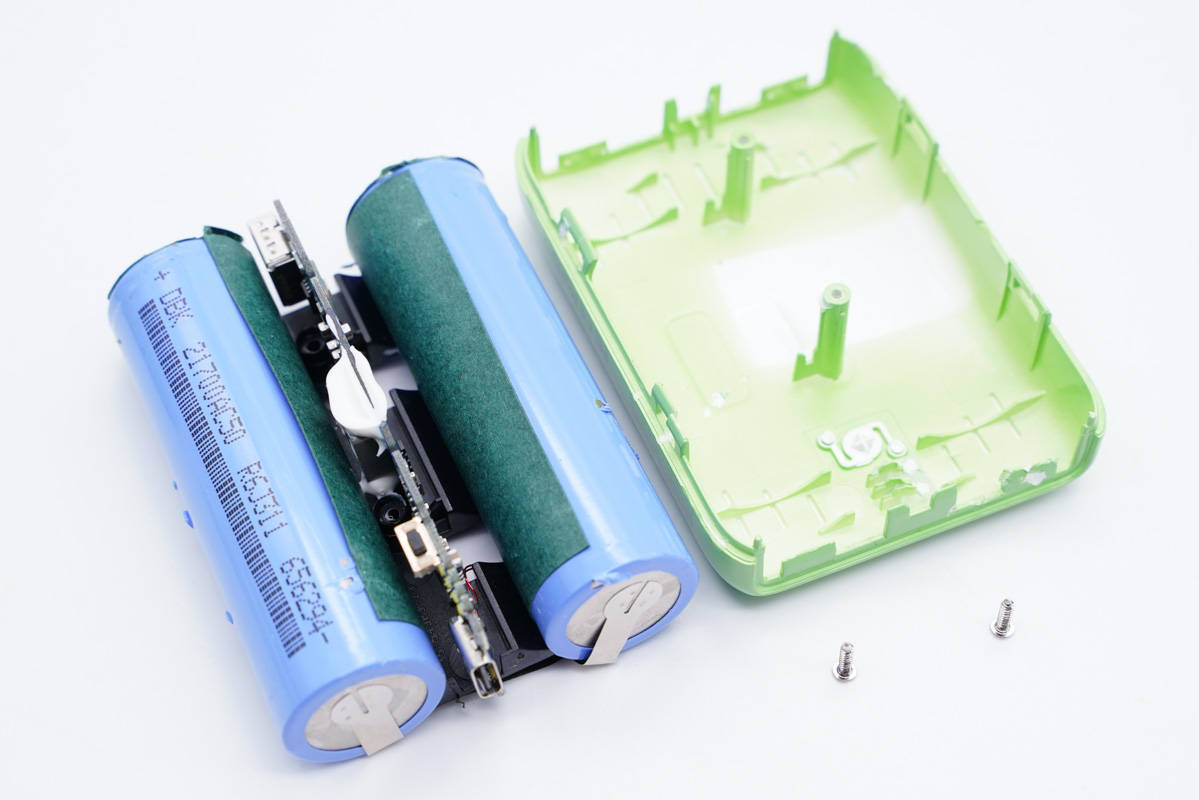

機身殼上設有固定柱，拆掉螺絲即可將電池和小板取出。

電池都貼有青稞絕緣紙保護。

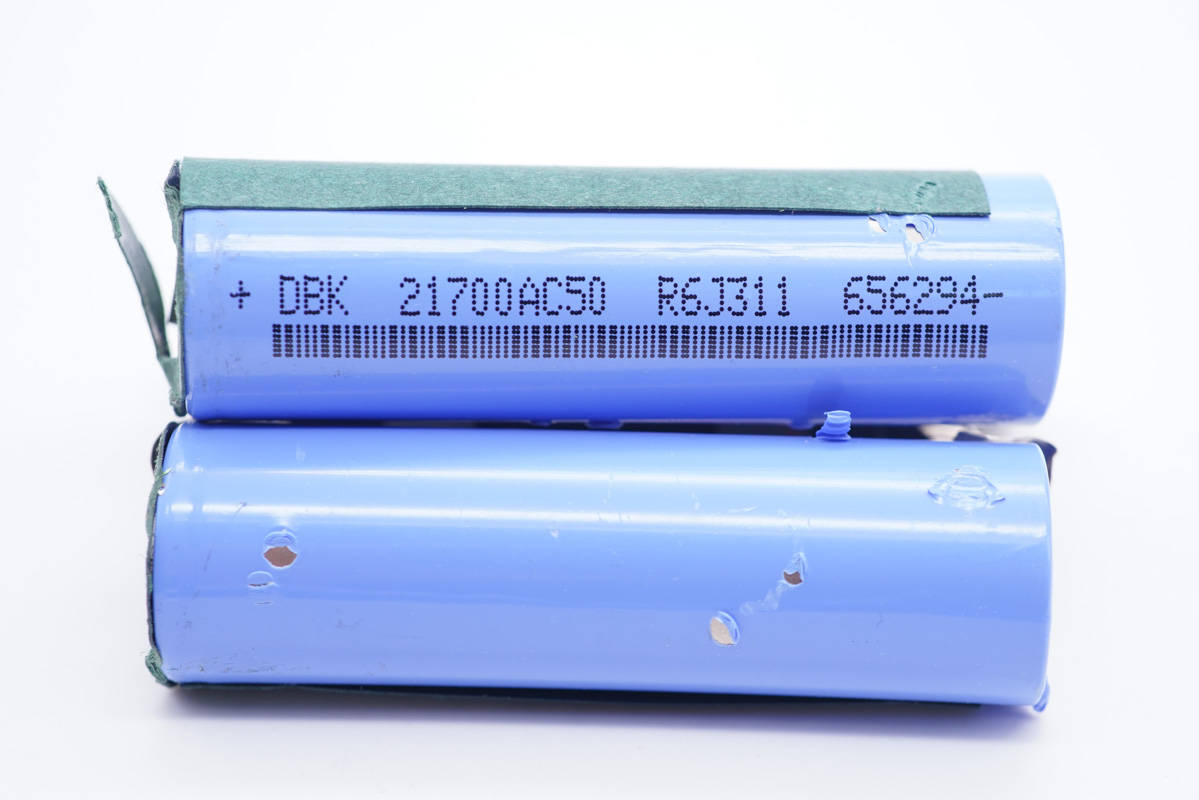

電池特寫，采用的是DBK迪比科21700電池，單節容量5000mAh，兩顆并聯提供10000mAh容量。

PCB板一面設有輸入輸出保護管、升降壓芯片以及移動電源主控芯片。

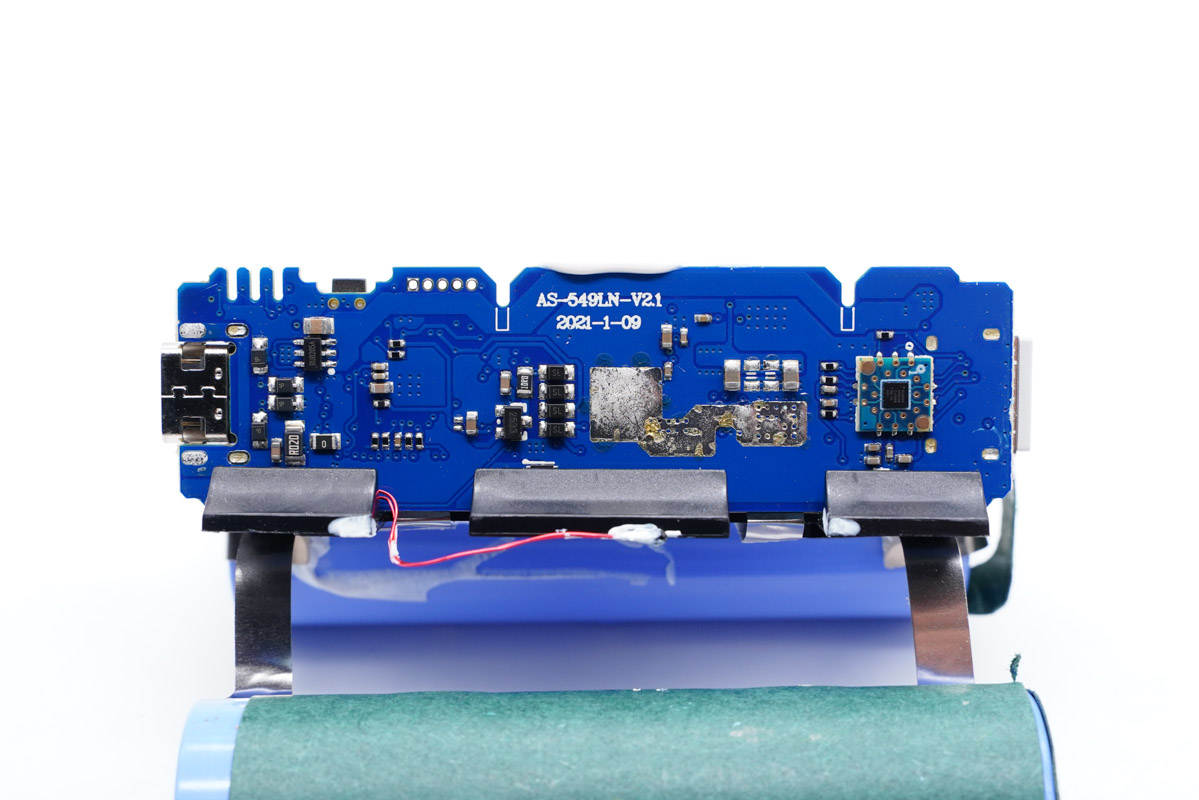

另一面一覽，C口母座旁有一顆保護管，Lightning母座旁有一顆芯片焊接在小板上。

Lightning輸入母座外套金屬殼加固。

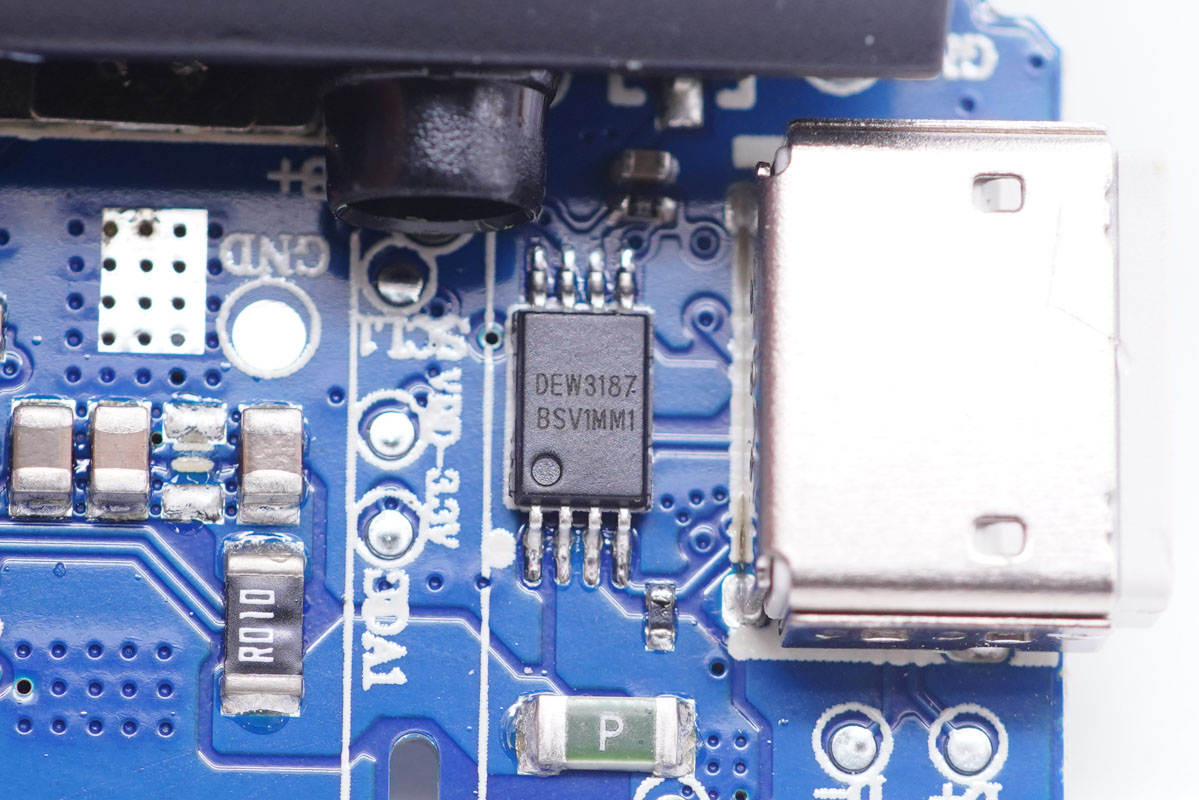

DEW3187 MOS管，用于輸入保護。

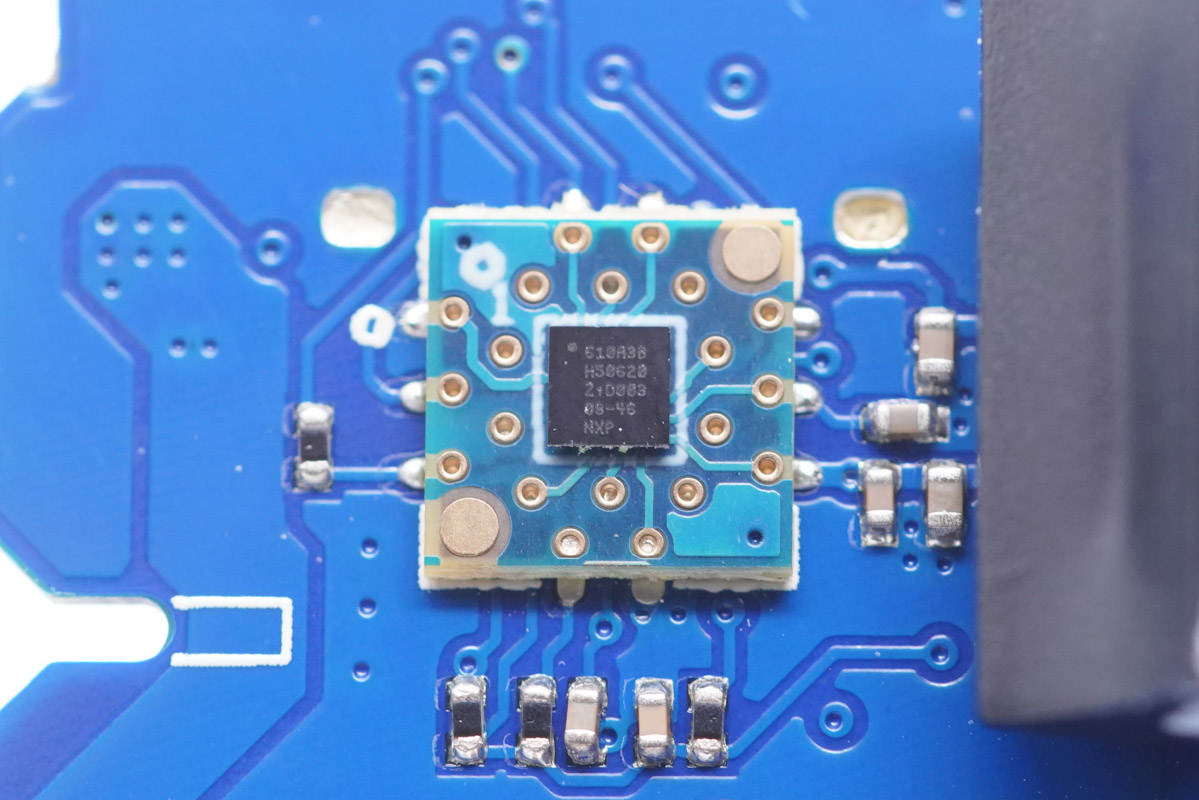

絲印510A36，來自NXP恩智浦。

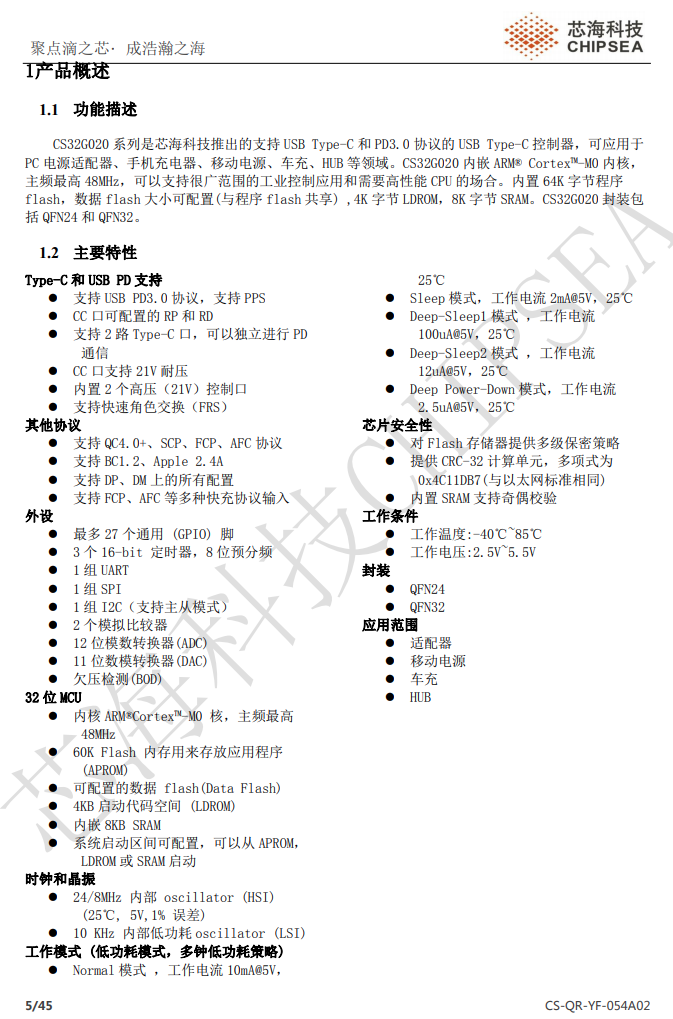

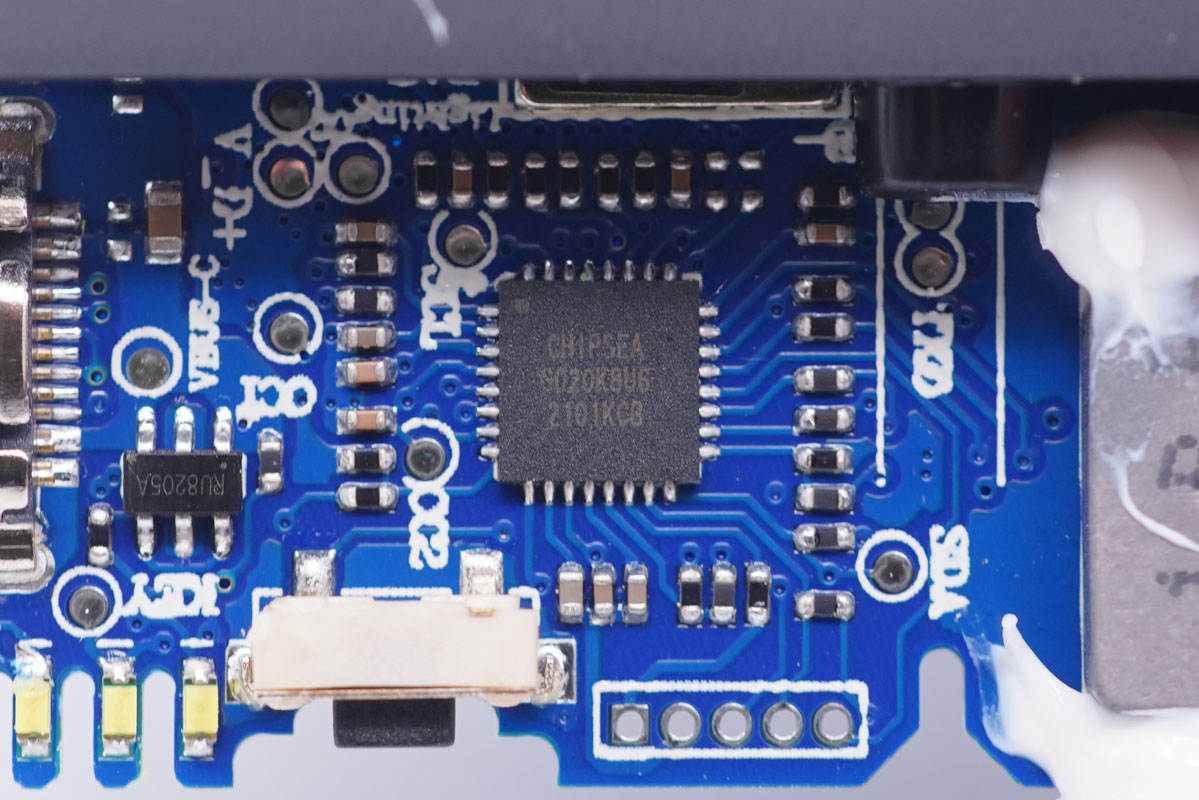

移動電源主控芯片采用芯海科技CS32G020K8U6。該芯片適用于PC電源適配器、手機快充充電器、大功率移動電源、車充、USB HUB等領域。芯海CS32G020內置ARM M0內核，48MHz主頻，內置64K程序存儲器，4KB LDROM，8K SRAM，支持寬范圍的工業控制應用和高性能處理場景，提供QFN24和QFN32封裝。

充電頭網了解到，芯海科技的產品還被閃極100W超級移動電源、綠聯MFi認證10000mAh雙向快充移動電源、羽博300W便攜式儲能電源、征拓100W雙向快充移動電源SuperTank Pro、RAVPOWER 20000mAh 60W PD快充移動電源、努比亞紅魔45W USB PD氘鋒移動電源20000mAh等數十款產品采用。

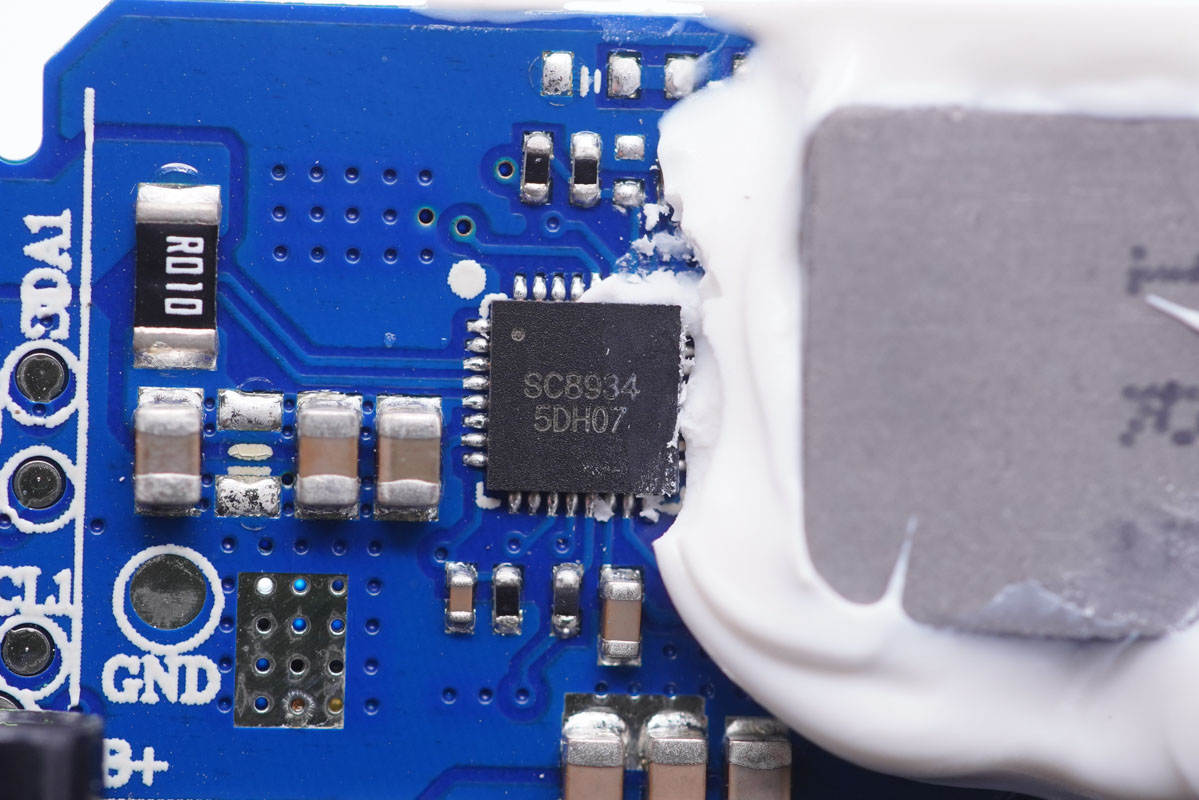

南芯SC8934同步降壓轉換器，內置MOS，支持反向升壓，i2c接口控制，支持12V輸入，用于降壓輸入為電池充電，電池升壓放電輸出。支持3個USB輸出接口，電池電壓和工作頻率可編程，支持直通操作，支持NTC溫度檢測，支持欠壓和過壓保護，過電流保護，短路指示和熱關斷保護。

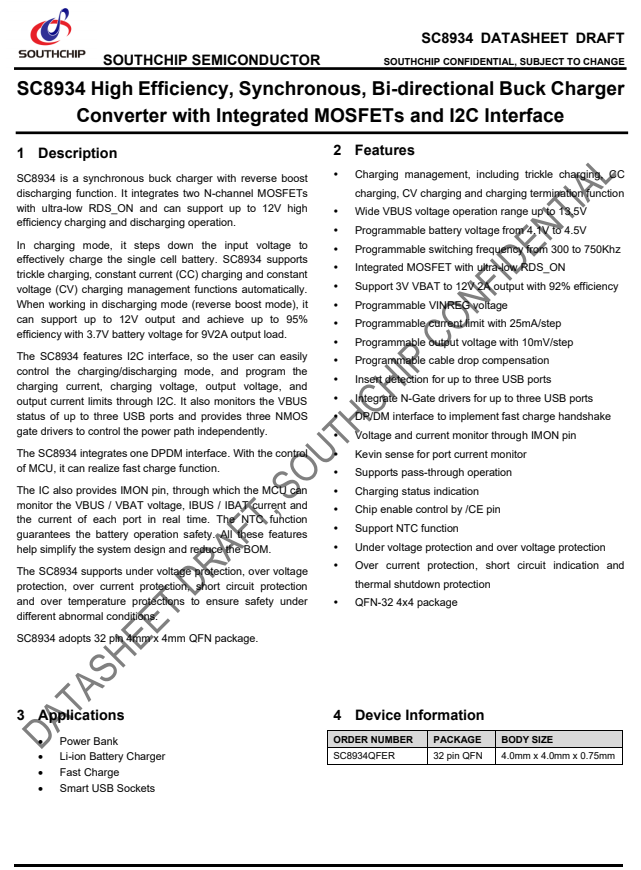

南芯SC8934資料信息。

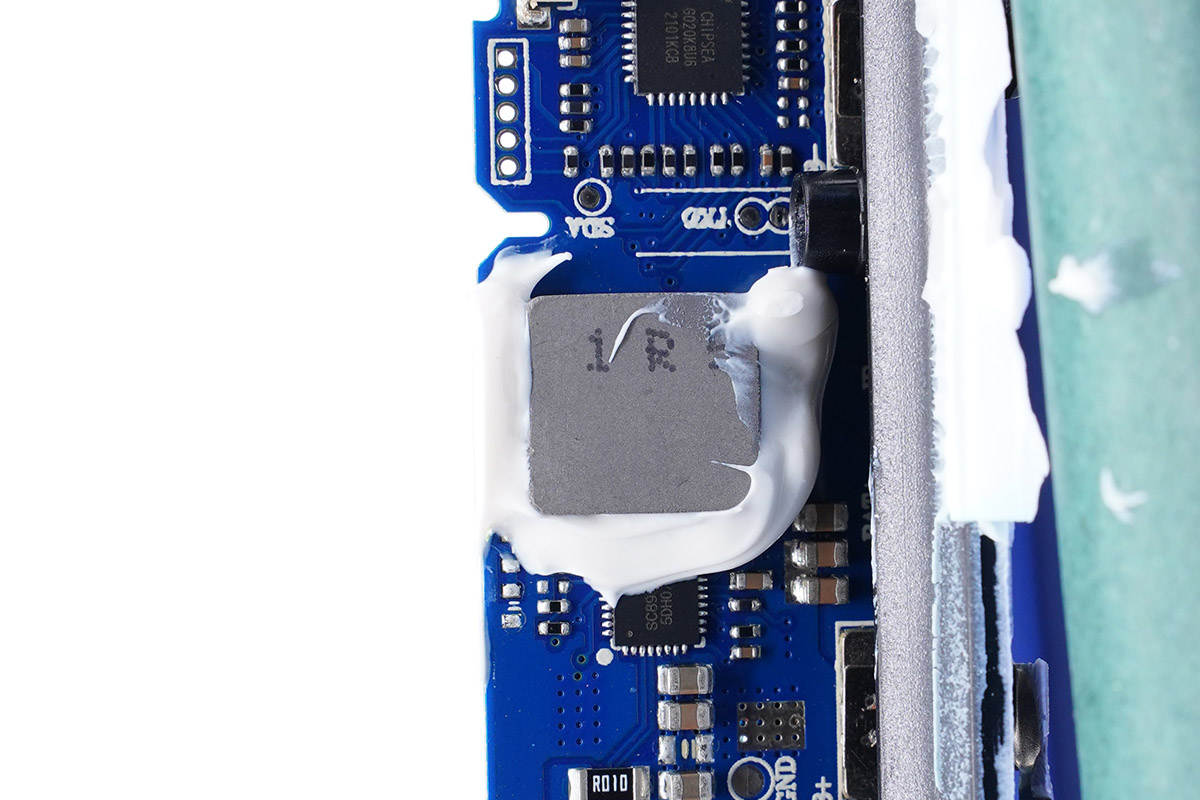

電感打膠加固。

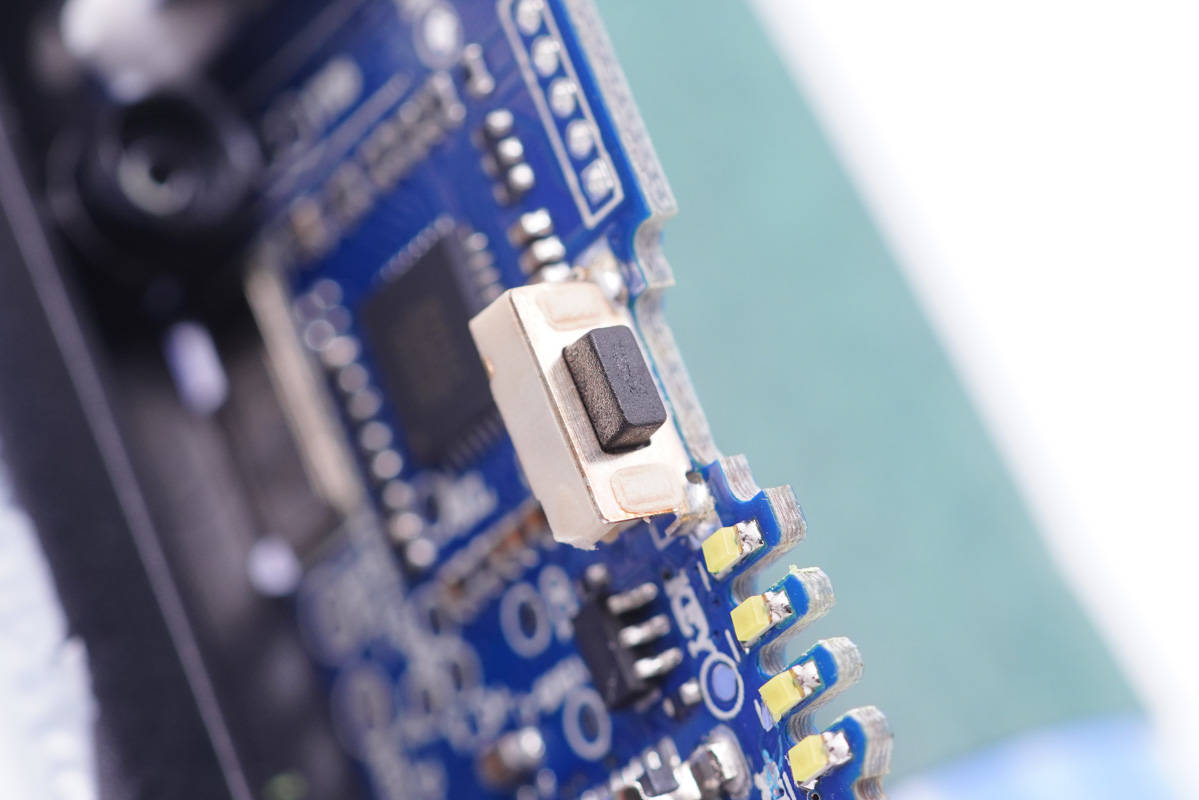

電源鍵特寫，貼片焊接。

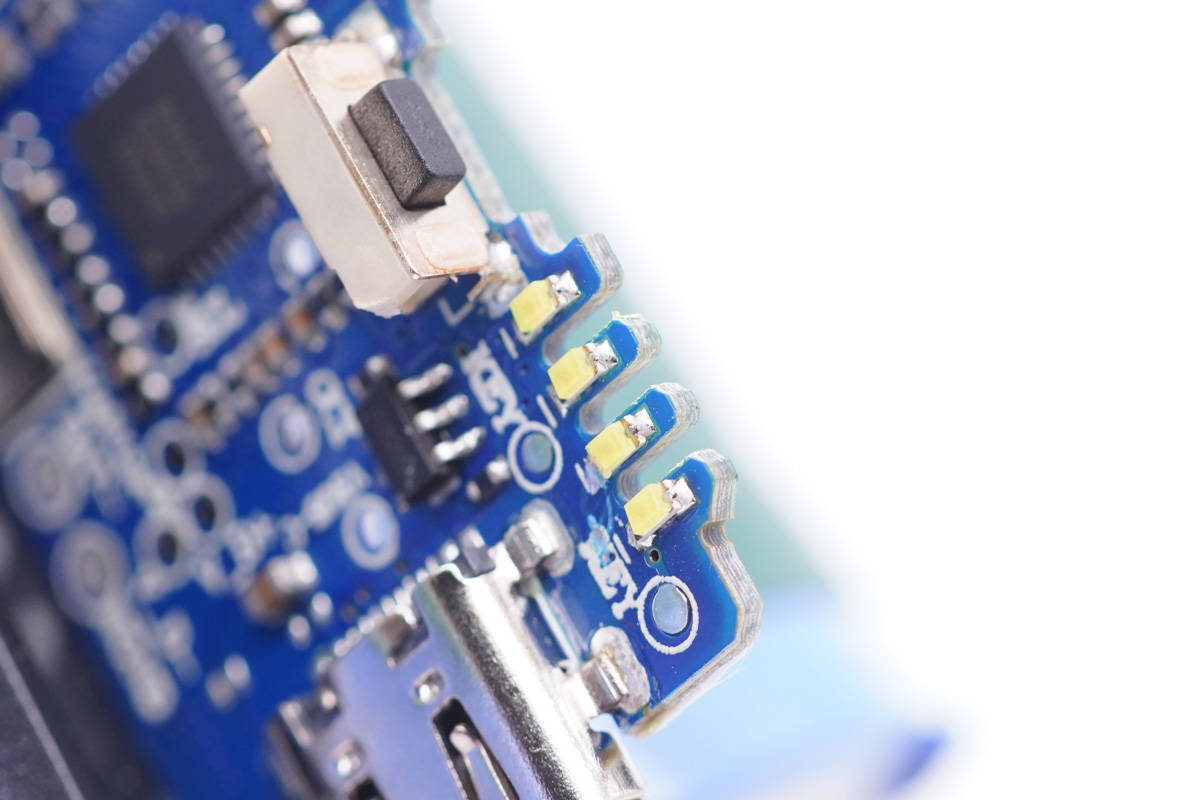

LED燈特寫。

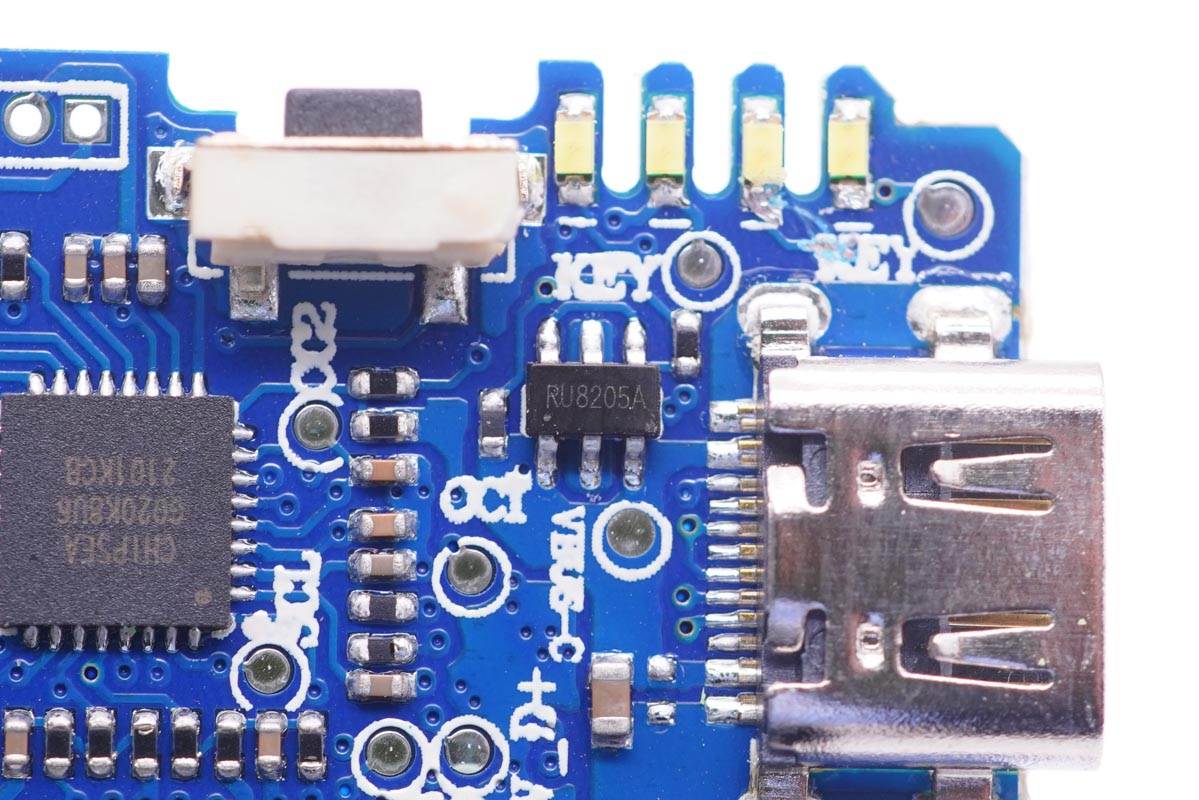

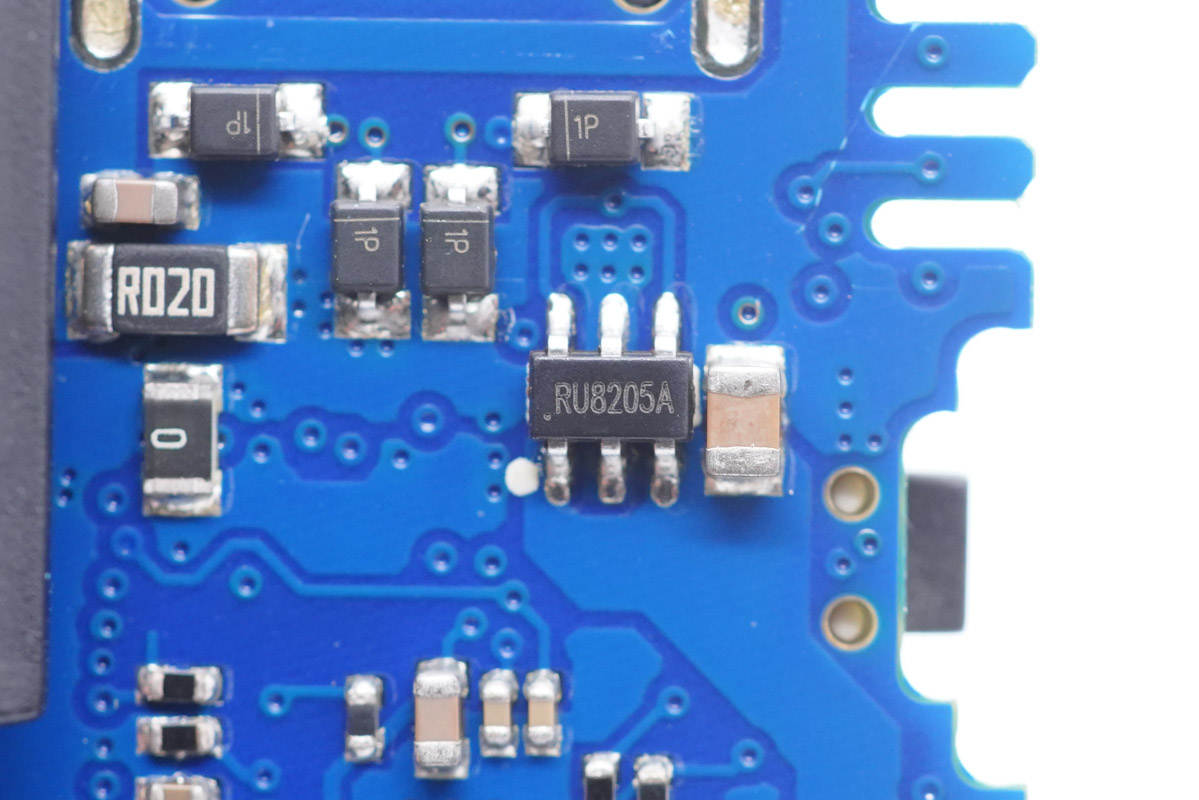

RU8205A輸出保護管。

背面還有一顆，兩顆用于USB-C接口輸入輸出切換保護。

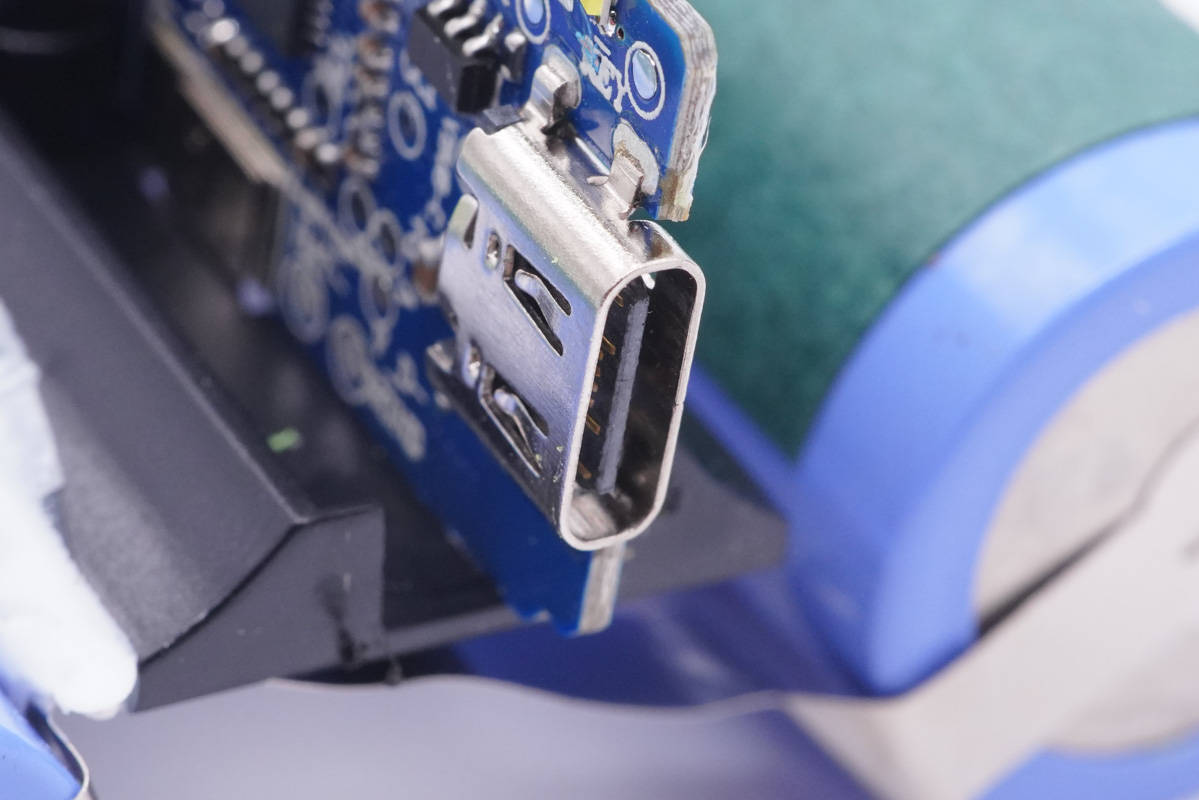

USB-C母座特寫，過孔焊接。

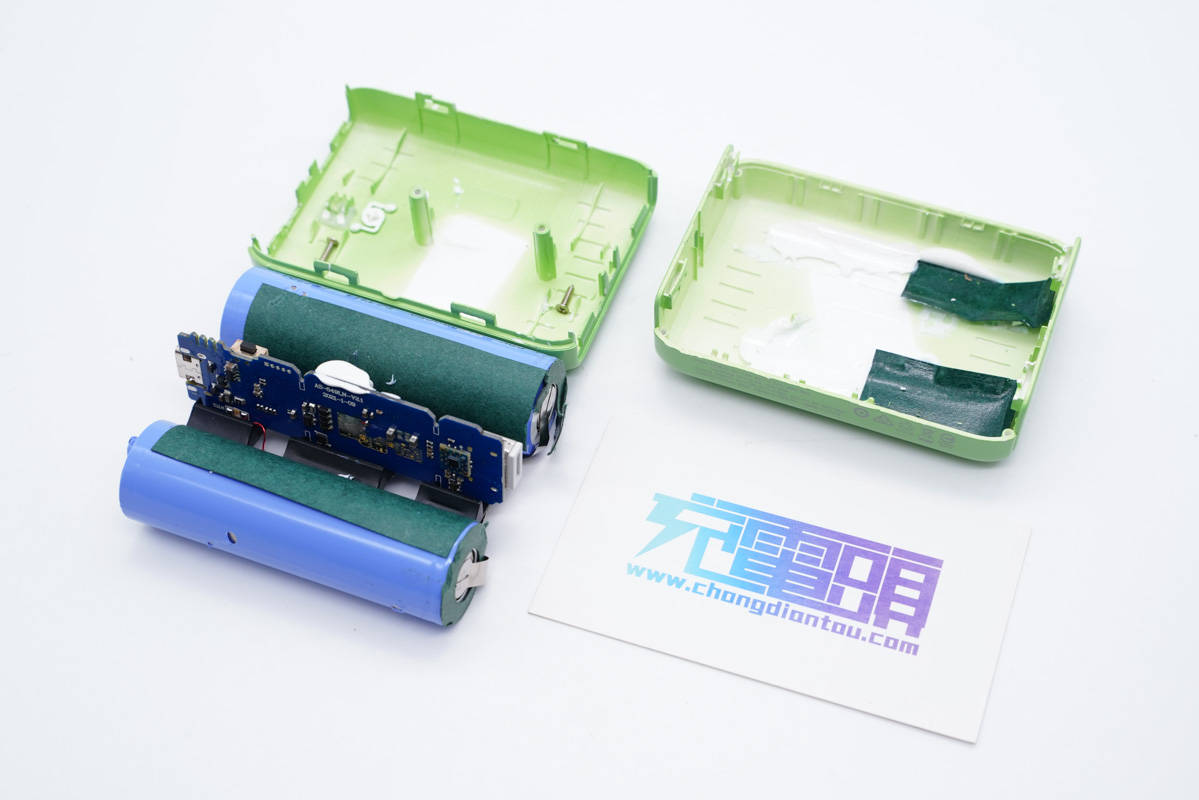

全部拆解完畢，來張全家福。

充電頭網拆解總結

征拓SuperMini Lightning充電寶采用了家族經典的旅行箱外觀設有，機身殼亮面處理，小巧精致同時使用手感也很好。升級版的這款充電寶配備Lightning和Type-C接口，支持QC、PD通用快充協議，可為iPhone 12進行20W快充。產品不僅小巧便攜，同時也只需攜帶一根線即可。充電寶還通過了蘋果MFi認證，質量可靠。

充電頭網拆解了解到，移動電源內置兩顆迪比科21700電池，貼有青稞絕緣紙并打膠加固。兩顆電池間設有PCB小板，主控芯片采用芯海CS32G020，另外采用南芯SC8934進行升降壓實現電池充放電，電感打膠固定，此外兩個接口都設有保護管。
