自從蘋果發布iPhone 12新機后，整個無線充市場開始不斷側重于磁吸無線充產品的推出，各種款式的產品讓人看得眼花繚亂。belkin貝爾金作為蘋果官方長期合作品牌，也在不斷推出各種款式的7.5W磁吸無線充電配件。今天充電頭網就為大家帶來其中一款磁吸無線充電器WIB003的拆解，一起來看看這款在某寶的專賣店售價RMB289充電器的內部構造。

一、貝爾金磁吸無線充電器外觀

包裝盒白綠配色，整體設計信息豐富。正面印有belkin品牌、無線充使用場景圖、特性等，側面印有產品適配機型列表。

正面下方印有產品適配機型以及特性等，可為iPhone 12全系列手機進行無線充電。

背面印有產品賣點以及使用場景圖，iPhone 12無論旋轉至哪個方向都能進行無線充電。

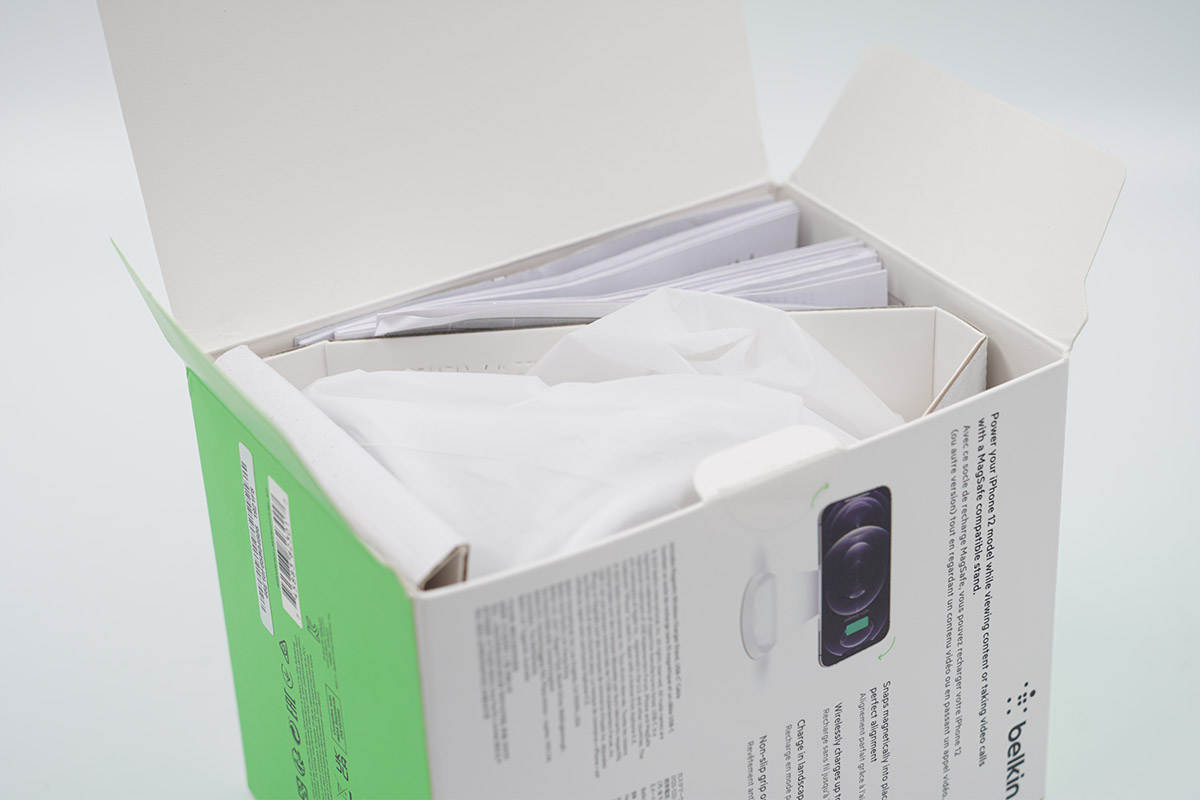

打開包裝，無線充外套防塵塑料袋。

包裝內含無線充、使用說明書、質保憑證等。

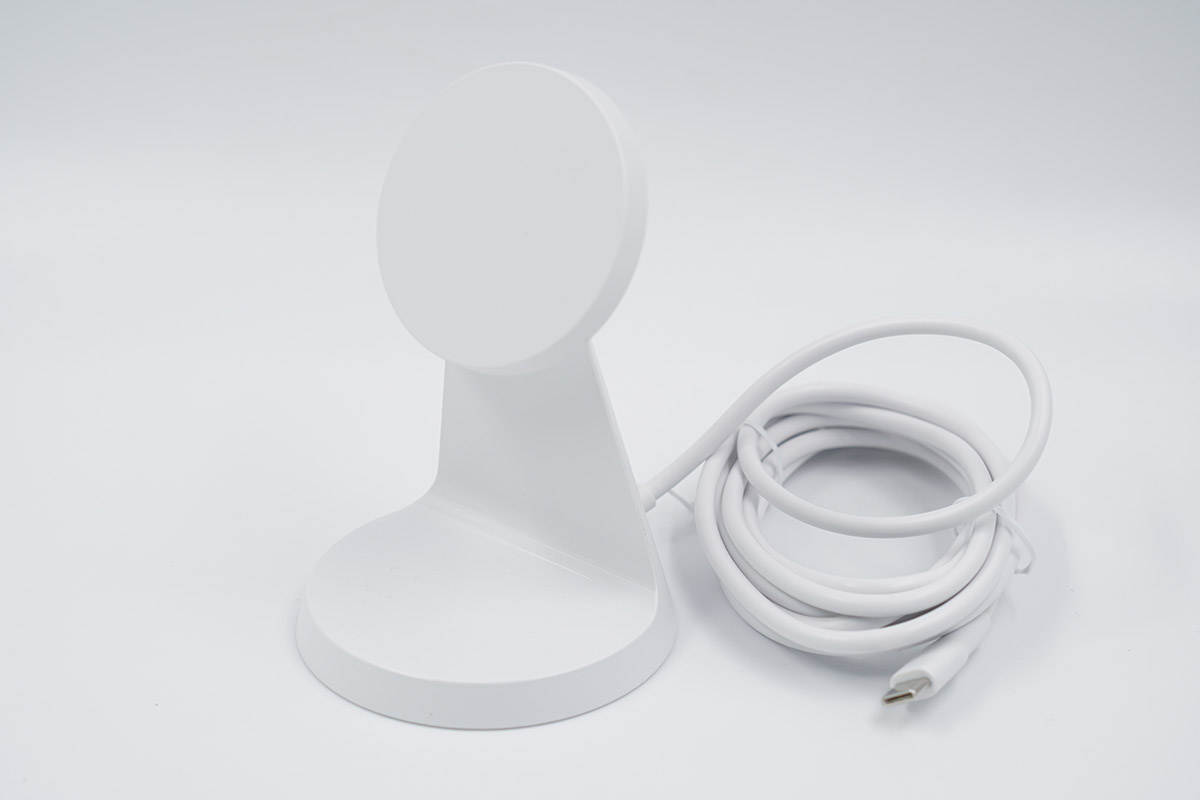

產品采用PC材質塑料外殼，表面分別磨砂和亮面處理，整體風格十分簡約。無線充自帶USB-C輸入線纜，市面上大多數PD快充充電器都能很好適配進行供電。

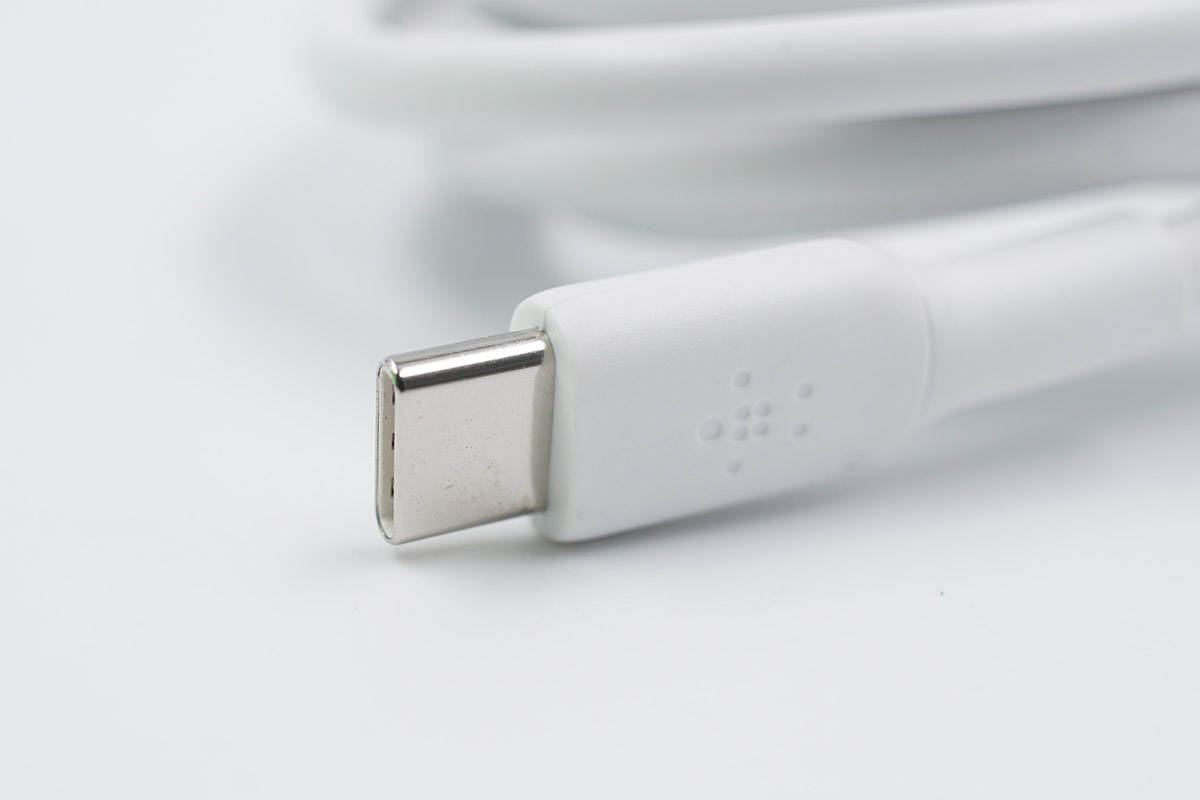

線頭塑料殼也是磨砂，并凹印貝爾金品牌logo。

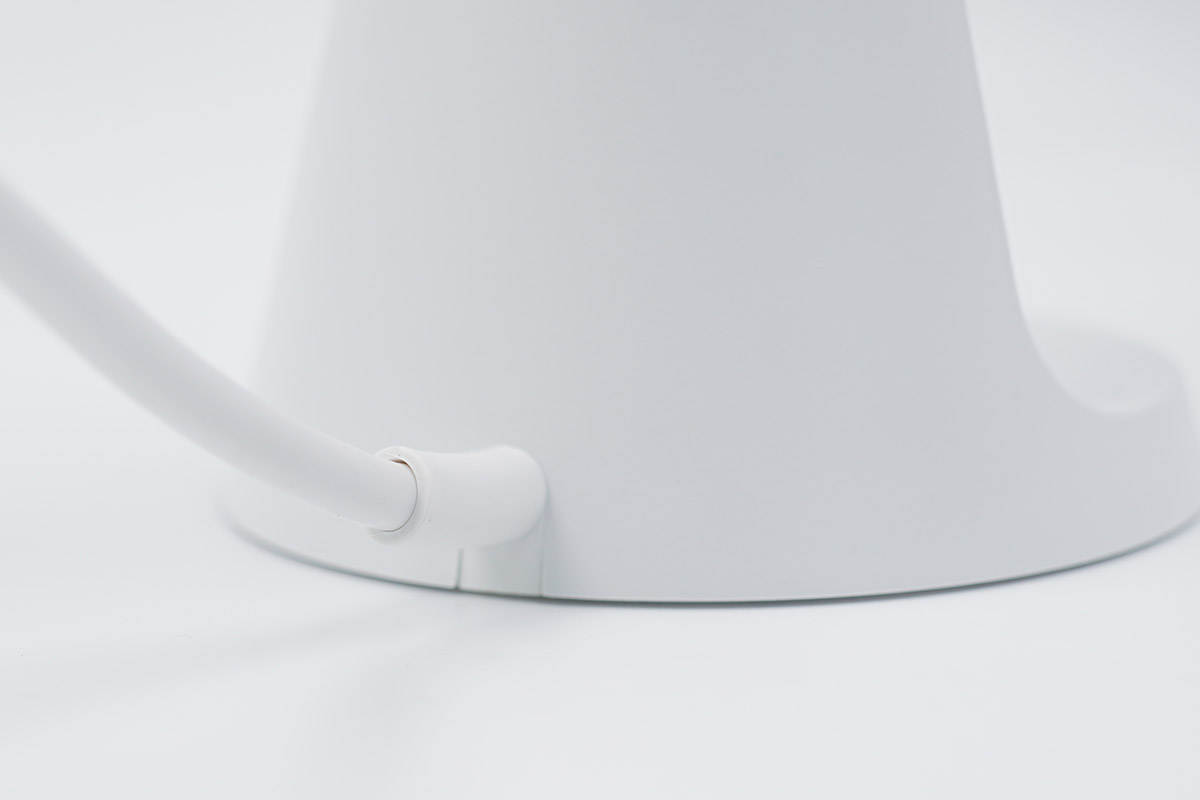

線纜和無線充機身交界處做了抗彎折處理。

機身底部整個粘貼防滑膠墊，使用時十分穩定。

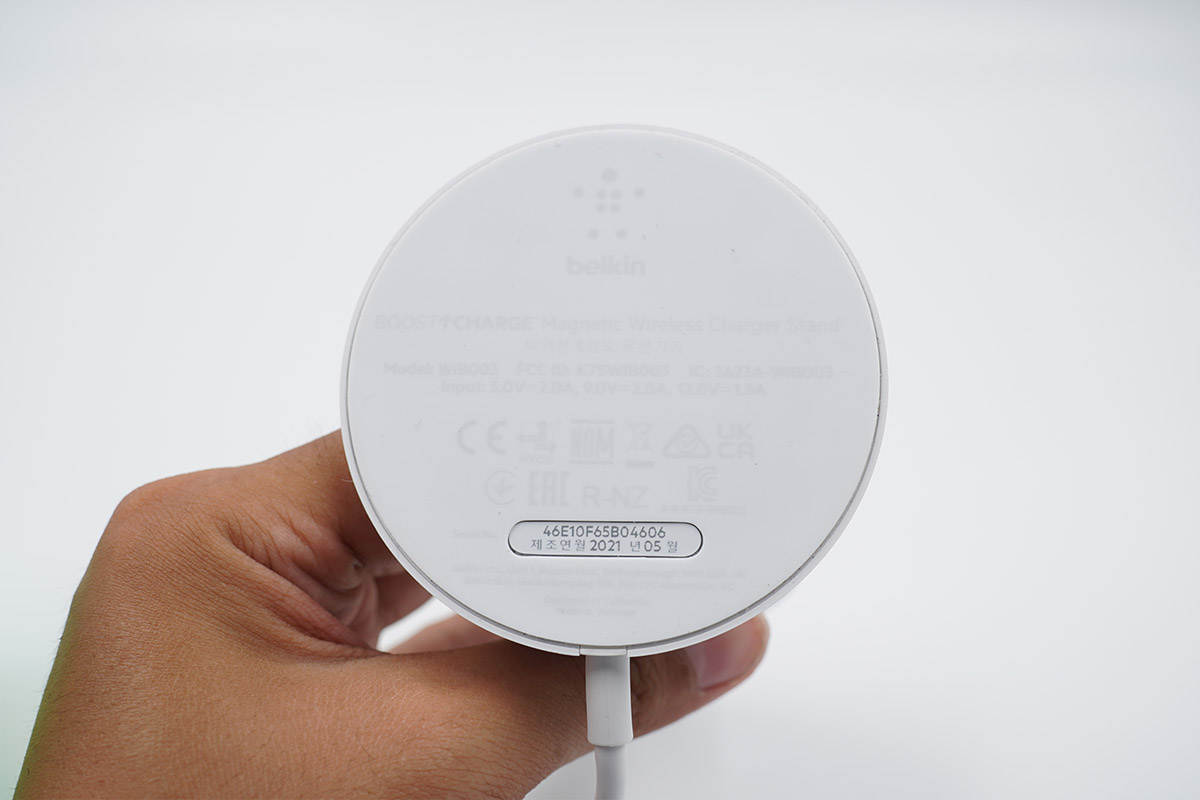

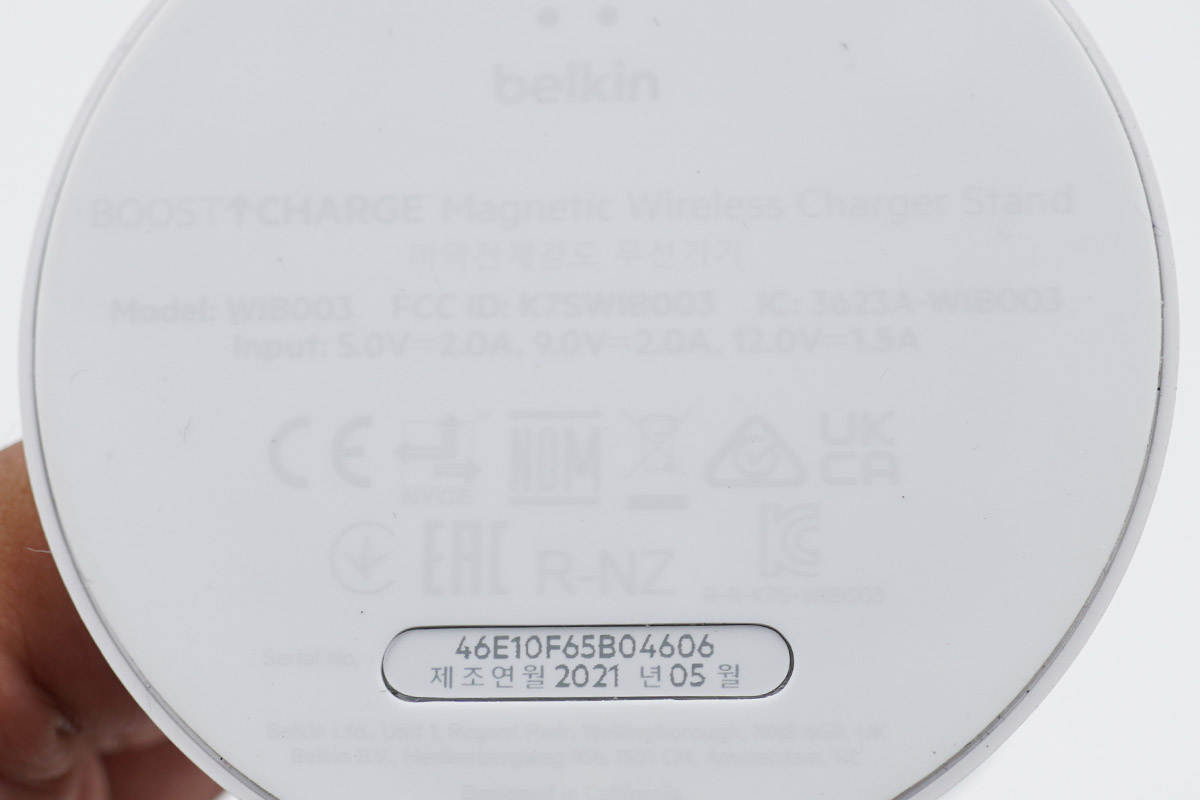

防滑墊上還印有無線充參數信息以及序列號，越南制造。

型號：WIB003

輸入：5V2A、9V2A、12V1.5A

輸出：7.5W

產品已經通過了CE、EAC、KC、NOM、NYCE等認證。

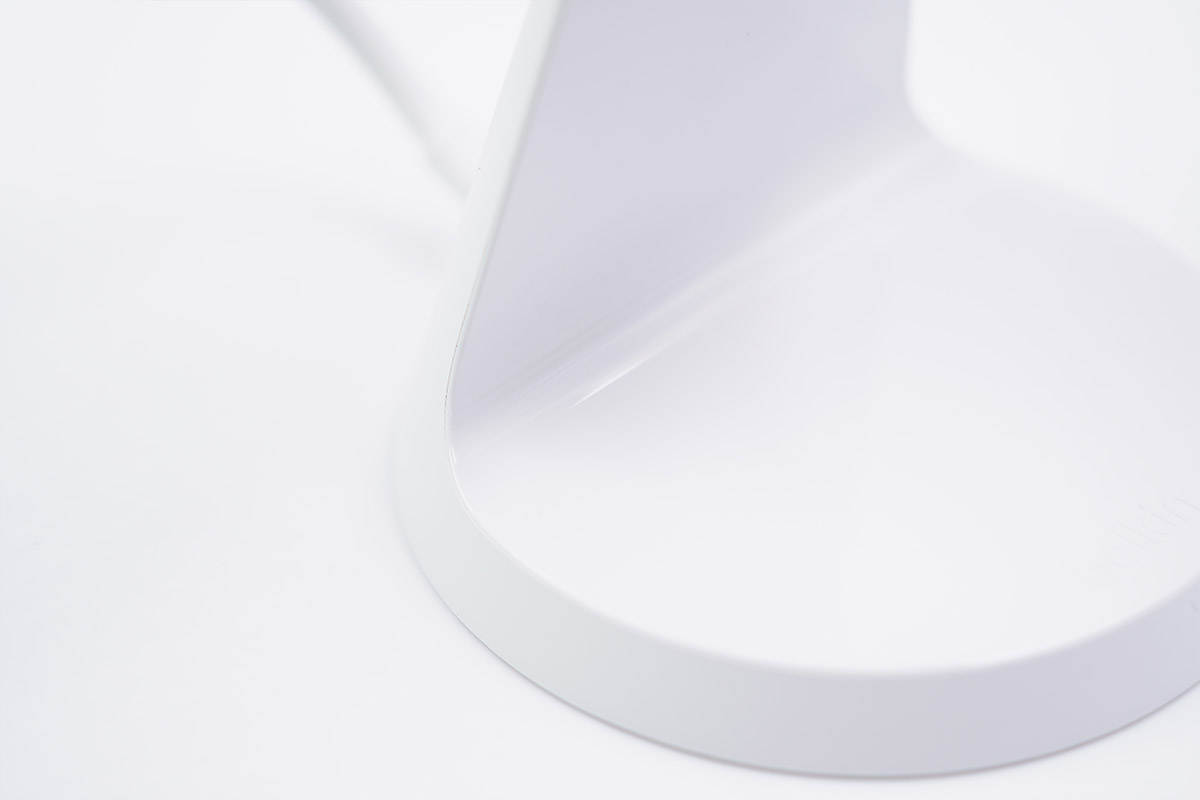

其中底座頂面以及支撐板正面亮面設計。

底座頂面前端設有belkin品牌。

從側面看去，無線充電板具有一定的傾斜度，吸附手機后，可以邊充電邊刷劇，使用體驗會更好。

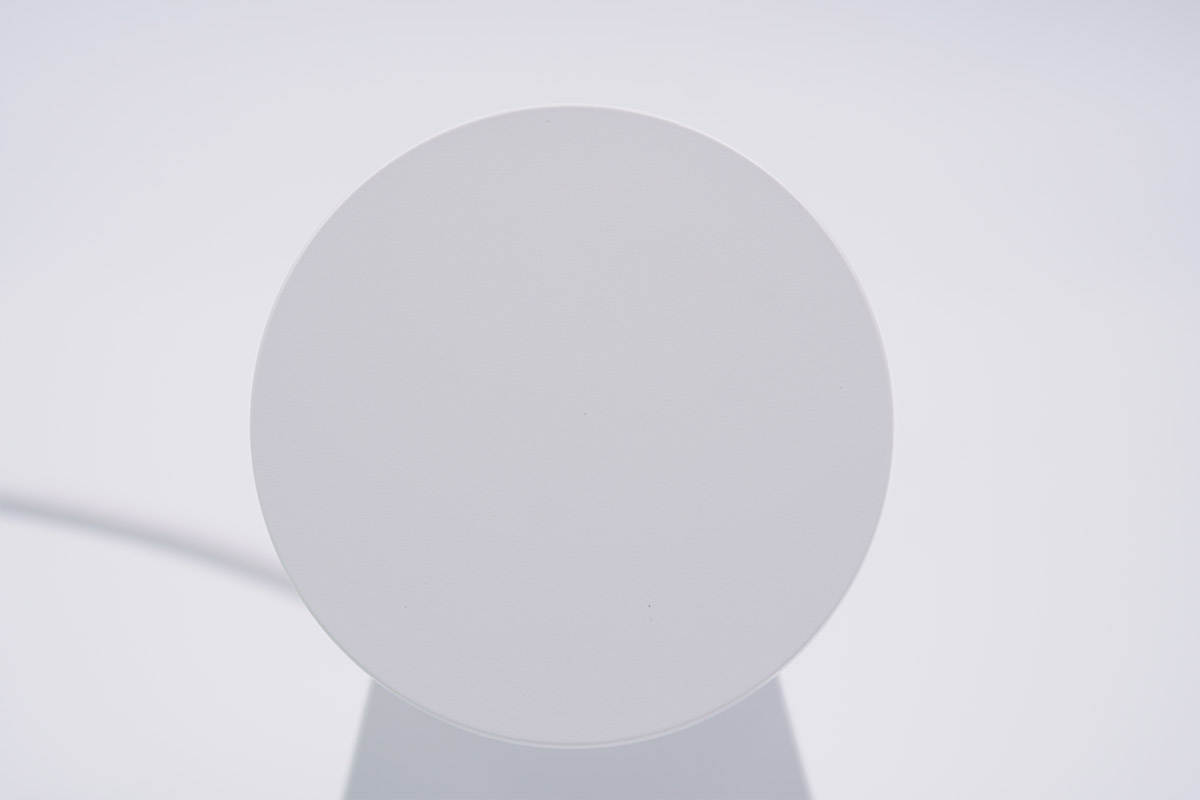

無線充電板為蓮蓬造型，正面看去為圓形，表面磨砂。

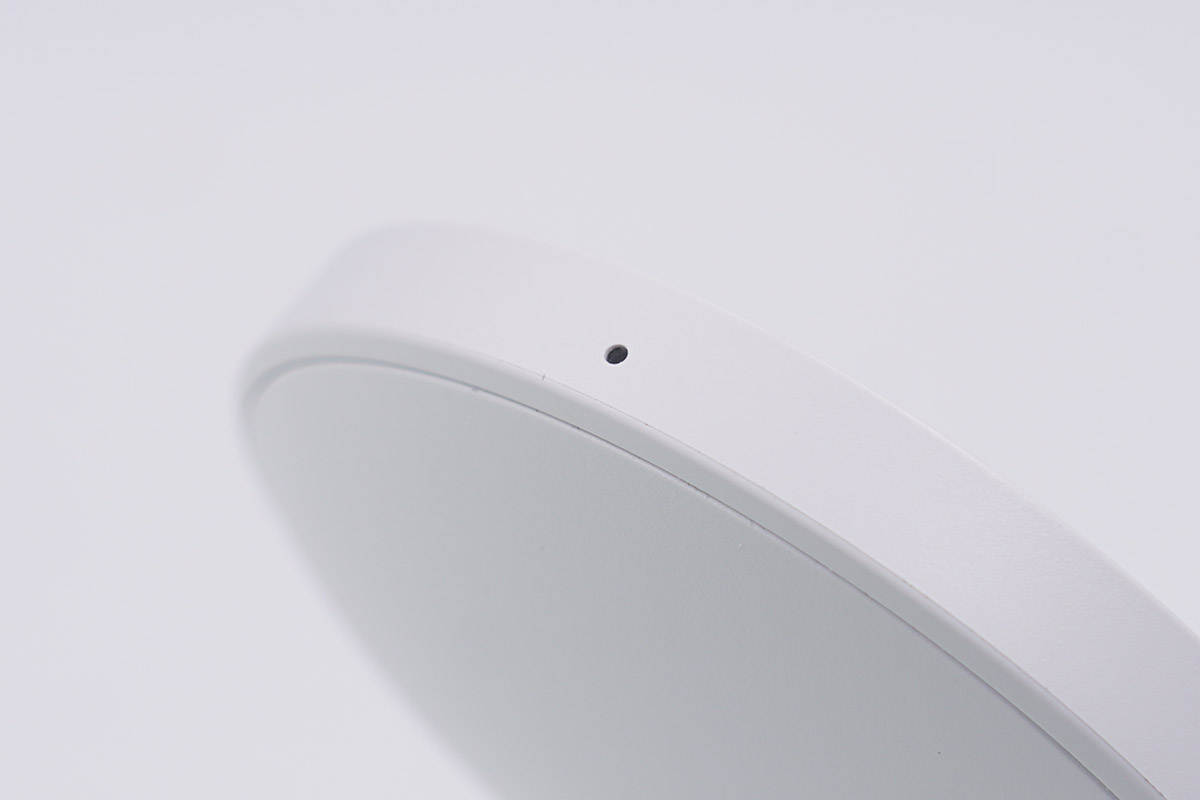

頂部設有一顆充電指示燈。

將iPhone 12 Pro Max放上去即可吸附進行無線充電。

使用ChargerLAB Power-Z KM001C測得此時無線充輸入功率為9V 0.87A 7.8W。

二、貝爾金磁吸無線充電器拆解

撕掉底部防滑膠墊，底部設有一塊配重鐵板，并有六顆螺絲封裝固定。

底部除了鐵板實際上什么也沒有。

將充電板外殼拆開，內部邊緣設有磁鐵環，由18顆小磁鐵組成。

線圈固定在黑色塑料板上，中心配有熱敏電阻進行溫度監控，并打膠固定，塑料板使用螺絲進行固定。

背面固定有無線充電路板，連接線芯打膠加固。

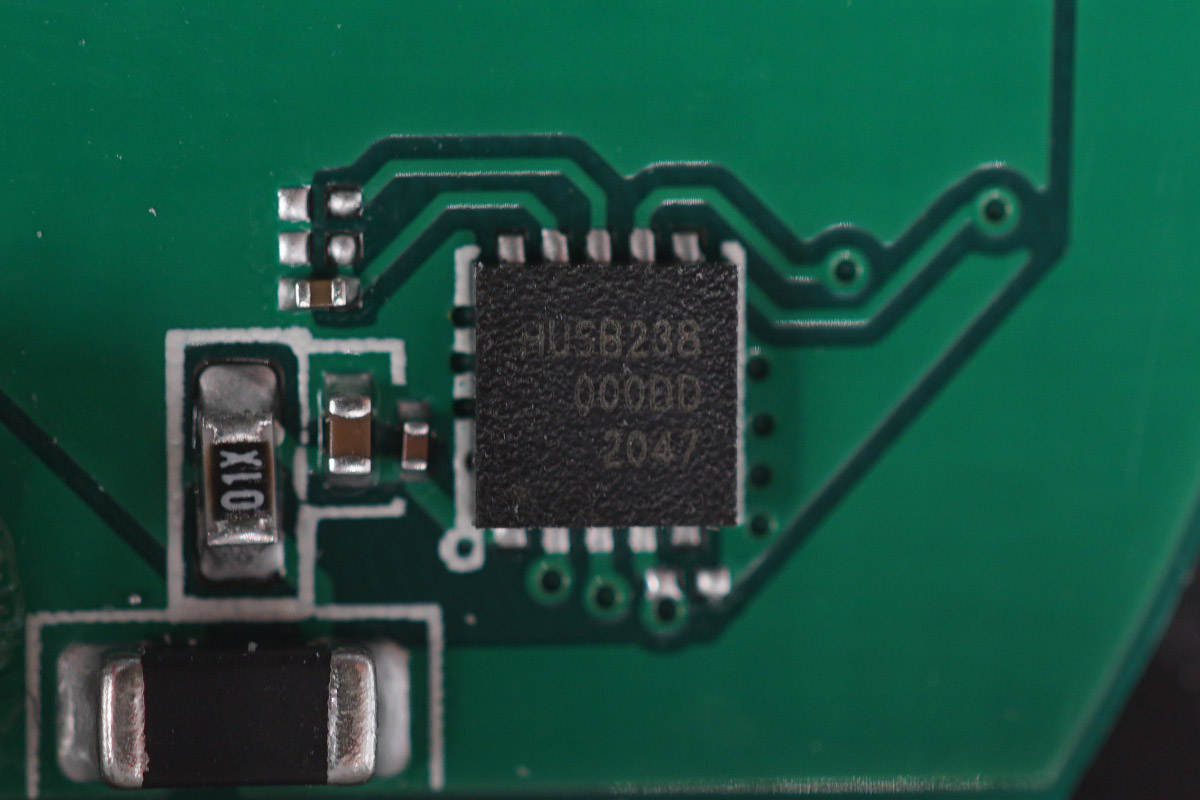

USB-C口控制器采用慧能泰HUSB238，用于接口輸入電壓控制。這是一顆極簡的USB PD?Sink（PD受電端芯片，也叫PD誘騙芯片）芯片，已經通過USB-IF PD3.0認證，TID 號3666。HUSB238耐壓可達30V，功耗非常低 ，使用極簡，傳輸額定功率最高可達100W；兼容PD3.0 V1.3和Type-C V1.4，還可以支持BC1.2 DCP、CDP和SDP和Apple 5V2.4A充電協議。

HUSB238支持3*3mm DFN-10L封裝，可以用于具有傳統桶連接器或USB micro-B電源連接器的電子設備，如無線充電器、無人機、物聯網設備、智能揚聲器、電動工具、智能家居、小家電、電子煙和其他便攜式設備。

降壓電路的作用是根據需求調節對應的電壓供給無線充的功率級，實現蘋果的定頻調壓無線充電支持。降壓轉換器采用MPS MP2229，內置MOS設計，外圍精簡。

10μH合金電感特寫。

BC847S雙三極管，用于信號處理。

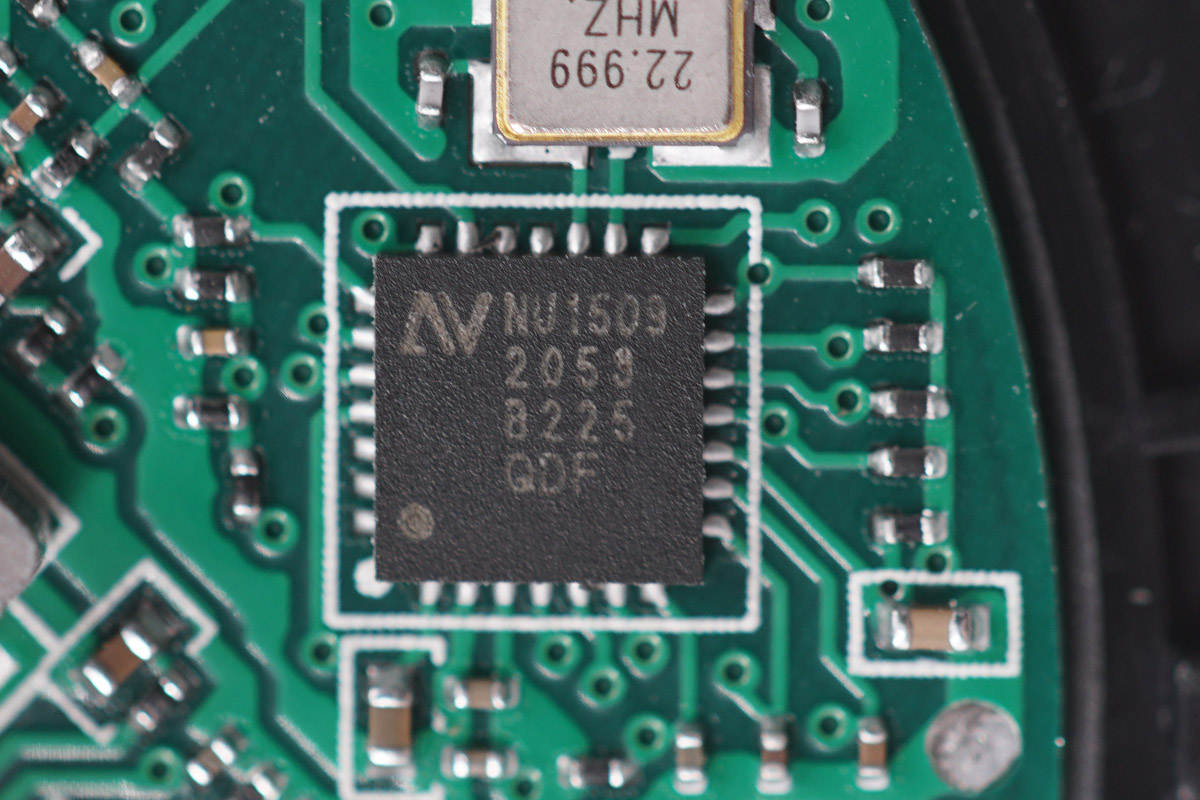

無線充電發射端控制芯片采用伏達半導體NU1509，集成了ARM-M0內核，涵蓋了高精度的FOD算法，符合WPC 1.2.4?EPP協議，控制高精度的PWM輸出，支持LED充電狀態指示，內置快充協議，并且支持完善全面的保護功能，滿足各種客戶的定制化需求。

伏達NU1509詳細資料。

充電頭網拆解了解到，伏達半導體無線充方案還應用在貝爾金7.5W磁吸無線充電器、貝爾金MFM認證二合一無線充20W、小米80W帆船風冷無線充、小米55W立式風冷無線快充、小米智能追蹤式無線充、mophie Charge Stream Pad Mini無線充電器、紫米20W無線快充車載支架等品牌的數十款產品采用。

伏達半導體NU1009A，集成功率級全橋MOS管，用于無線充電發射，內置開關穩壓及LDO為主控IC供電，且內置高精度電流檢測和解調以及I2C通信，集成完善的保護功能。

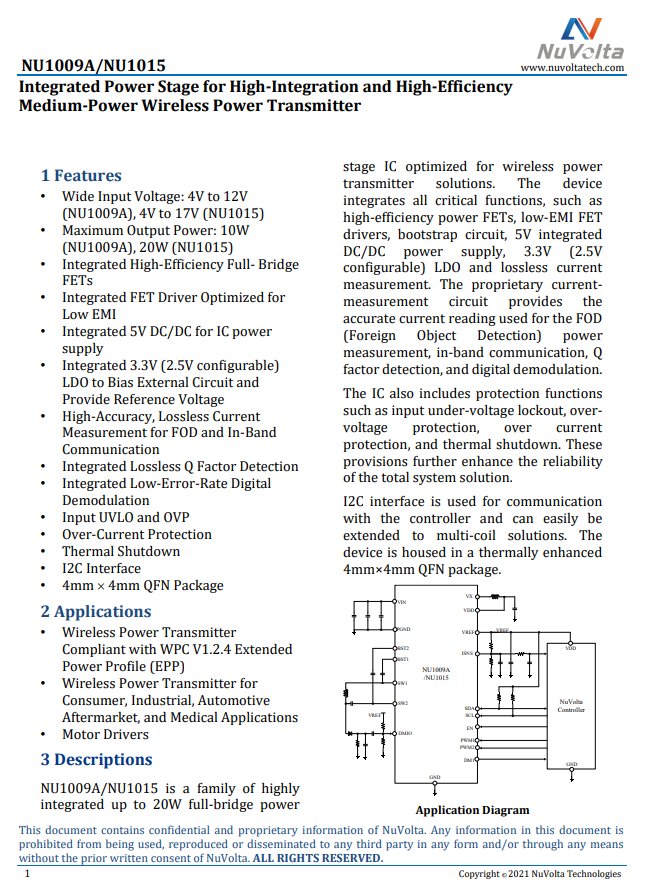

伏達 NU1009A 詳細資料。

科雅KYET MPP無線充專用薄膜電容，0.4μF，100V耐壓。

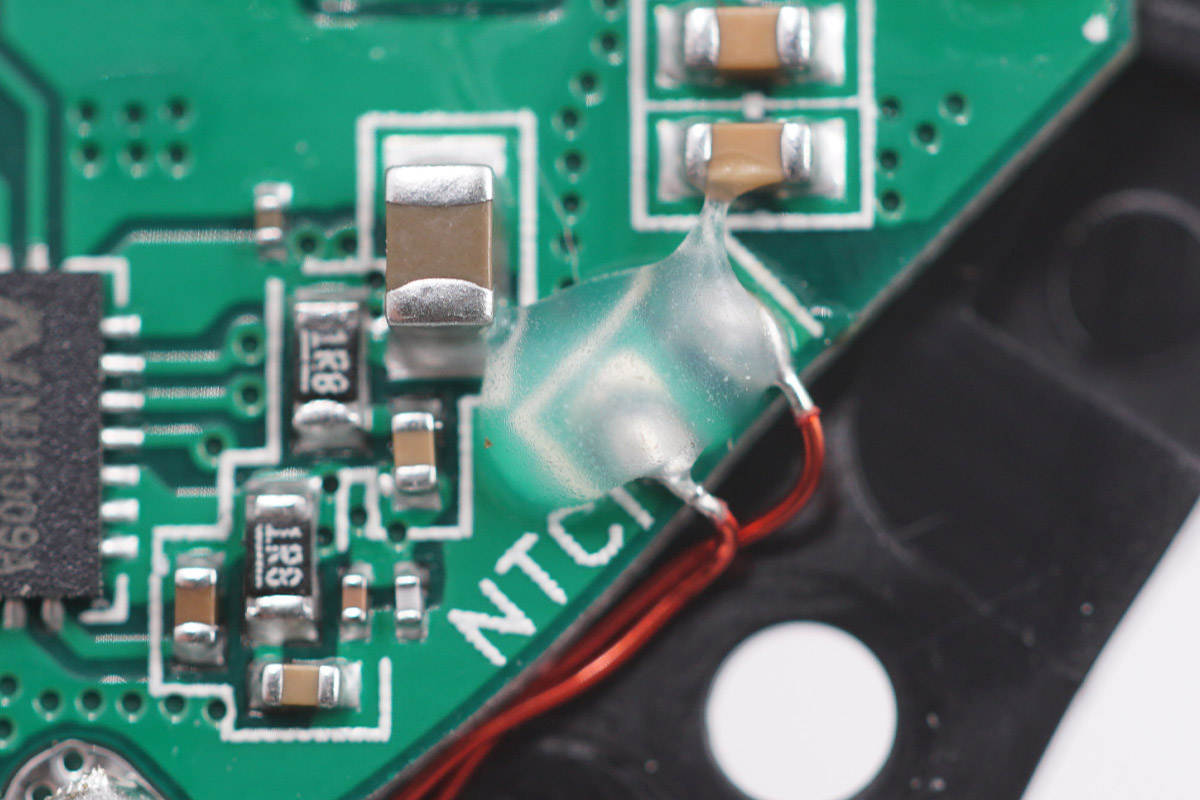

熱敏電阻焊點注塑保護。

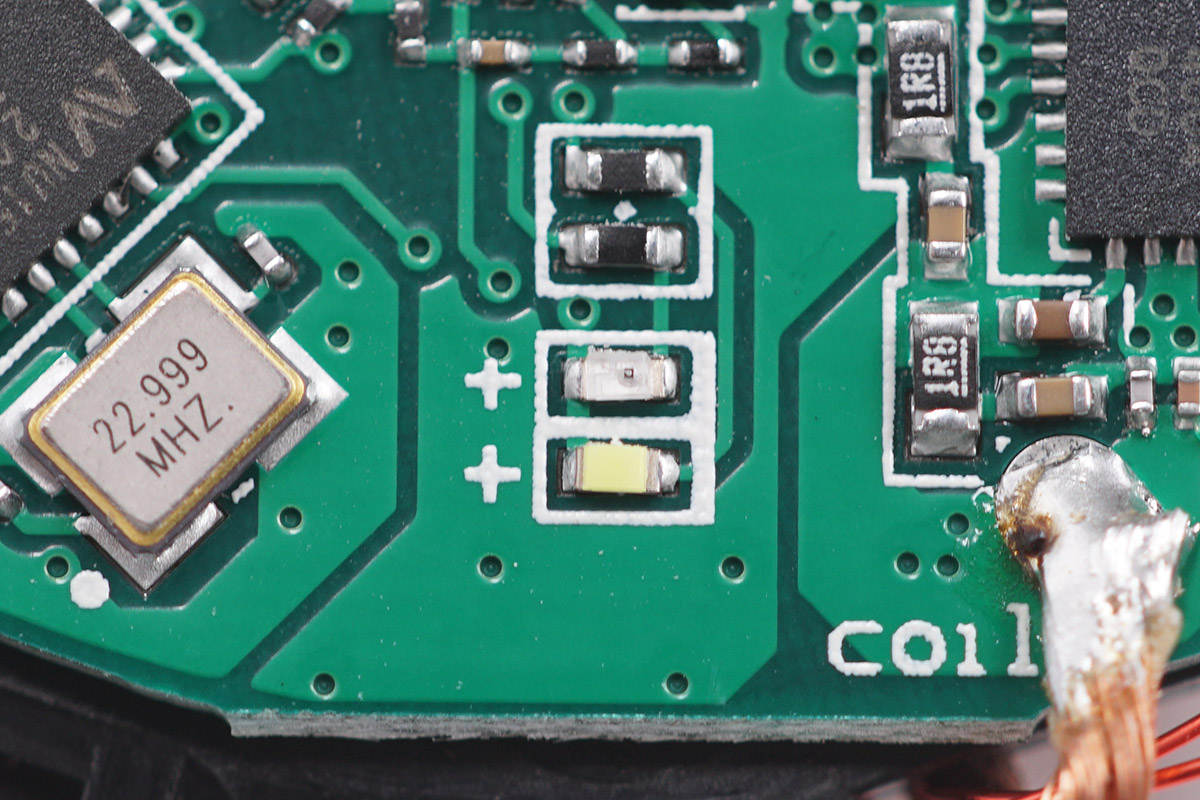

LED指示燈特寫。

無線充電線圈特寫，利茲線繞制。

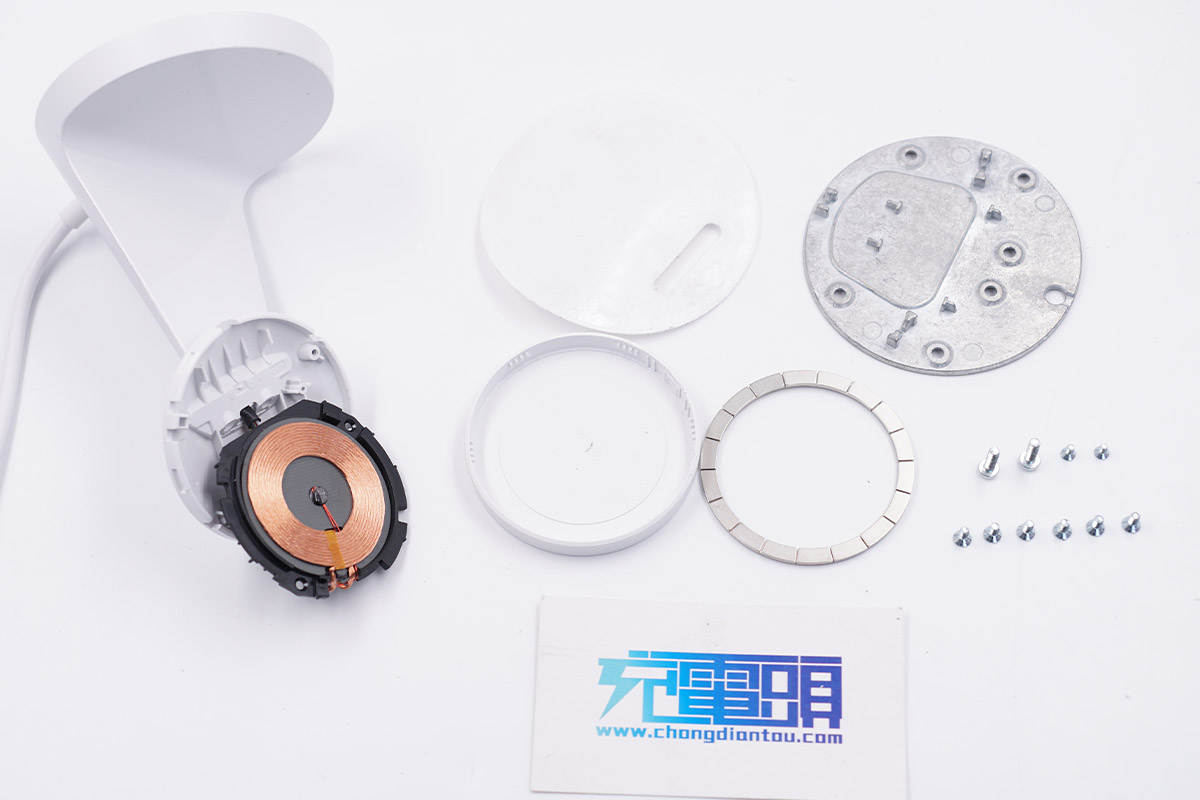

全部拆解完畢，來張全家福。

充電頭網拆解總結

貝爾金這款磁吸無線充電器在外觀上基于白色設計，顯得非常的簡約，自帶線纜長度達2米，同時是一條Type-C線，是的市面上大多數充電器都能為其供電，更加省心且實用。實測即使是最大的iPhone 12 Pro Max也能穩定吸附，并正常進行7.5W無線充電，滿足iPhone 12系列日常充電需求。289的價格，性價比還是比較高的。

充電頭網拆解發現，無線充不僅是外觀簡約，內部結構也十分簡單。機身底部固定有配重鐵，頂部充電板內集成了所有的功能模塊。產品輸入端選用慧能泰HUSB238協議芯片取電，內置MPS MP2229降壓轉換器用于降壓，滿足定頻調壓的需求。貝爾金這款無線充電器采用了伏達半導體一站式定制方案，無線充架構由伏達NU1509+NU1009A實現。

伏達無線充方案常被小米、紫米的無線充產品采用，足見其實力得到高度認可，方案十分可靠。伏達近日還推出了100W電荷泵快充芯片，與其成熟的無線充電解決方案相得益彰，奠定了伏達在充電市場的地位，未來可期。
