Benks邦克仕創立于2008年，是一個高品質的創意品牌，產品線包含數碼周邊、生活創意、個人護理三大類。近期邦克仕推出了一款超高性價比的20W快充充電器PA46，某東上只要46.9元即可入手，比起蘋果原裝20W快充價格來說，要便宜太多了。

而且產品不僅通過了國家CCC強制認證，還是業內首款通過德國萊茵TUV認證的充電器，質量可靠。此外兼容市面上所有主流快充協議，滿足各大品牌手機日常充電需求。下面充電頭網就對這款充電器進行詳細拆解，看看具體做得如何。

一、邦克仕20W充電器外觀

包裝盒正面印有Benks品牌，充電器名稱以及外觀圖等。

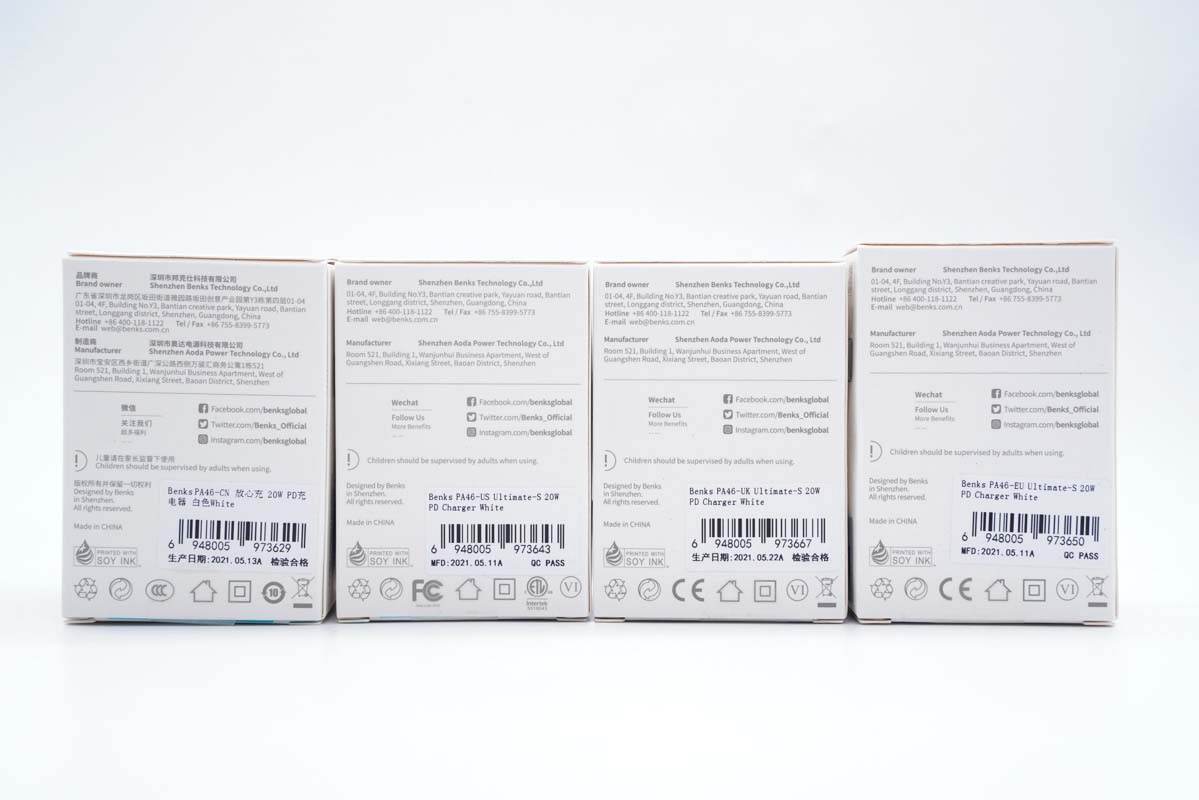

背面印有產品品牌商、制造商等信息。

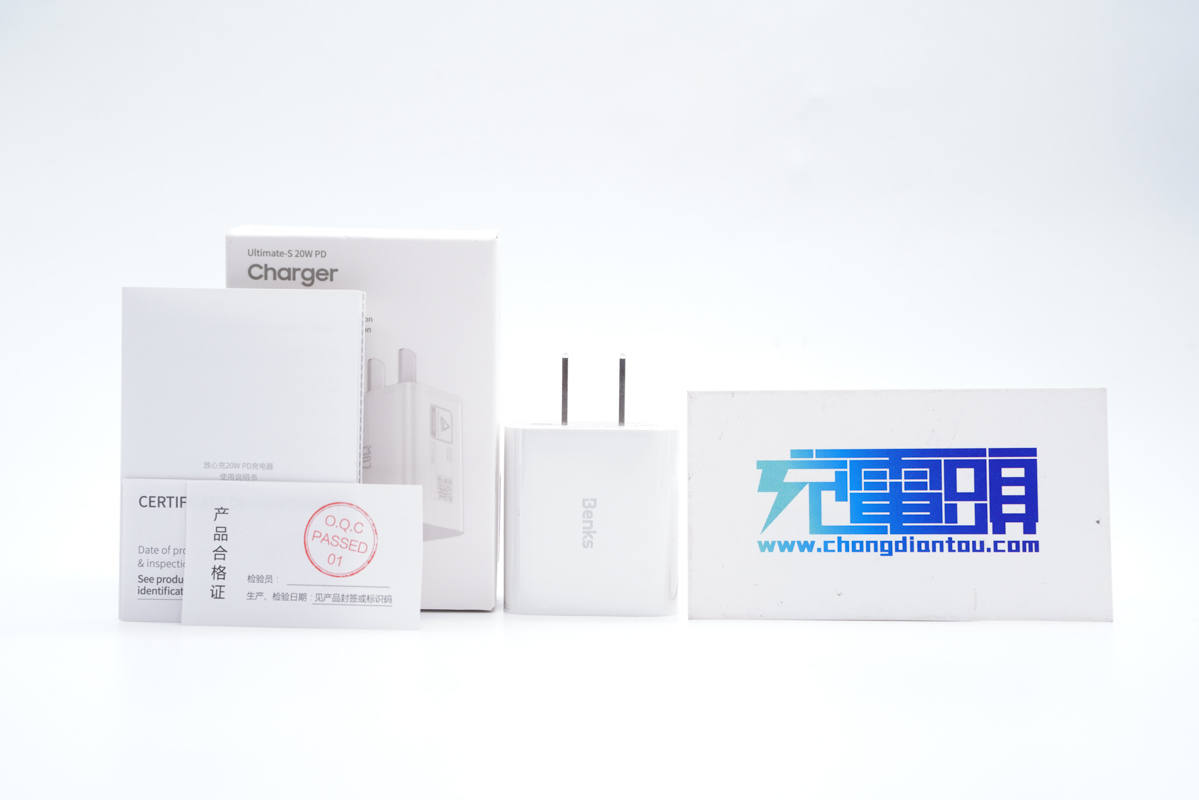

包裝內含充電器、說明書和產品合格證等。

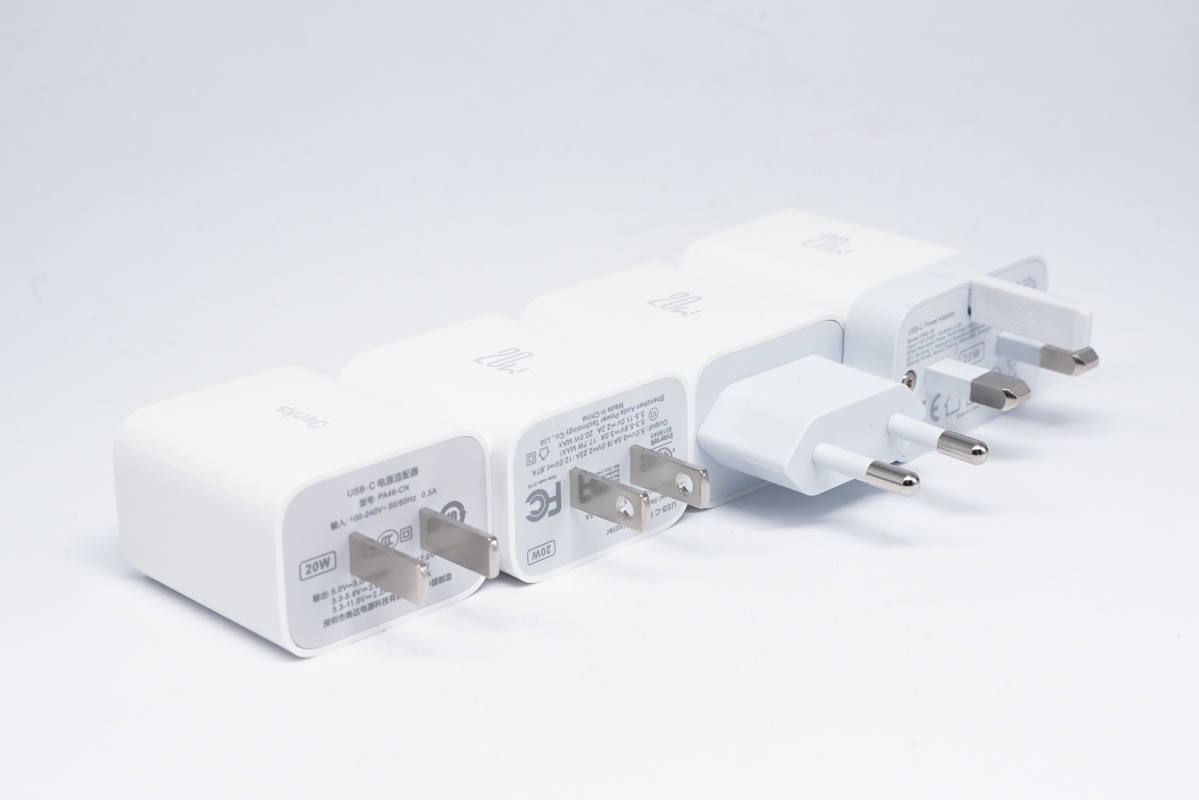

正如上面包裝盒所展示那樣，產品有國行、美規、歐規和英規四款，四款充電器只有插腳上的不同，相應的CCC、FCC、CE等都已通過，符合各地區質量要求。下面我們以國行版為例進行詳細了解。

充電器采用PC阻燃材質白色外殼，經典直板造型設計，腰身高光亮面處理，各面間過渡圓潤。

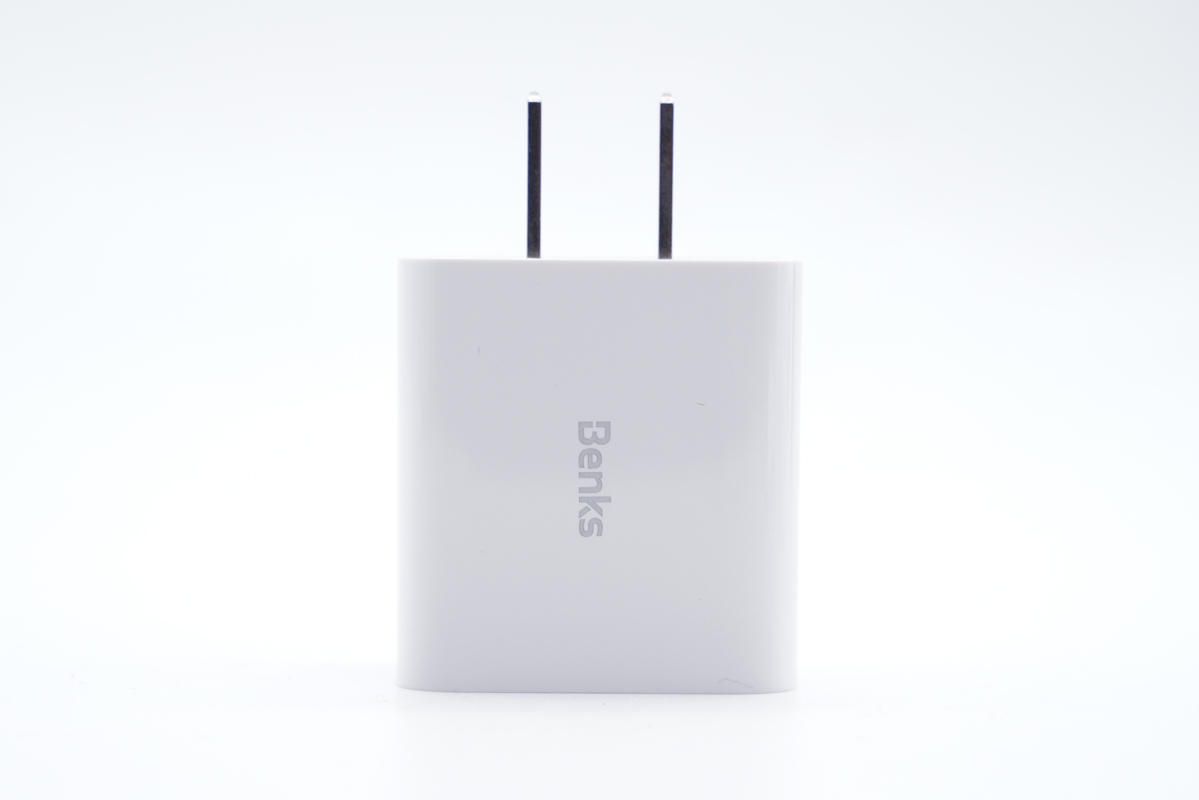

機身正面中心印有Benks品牌。

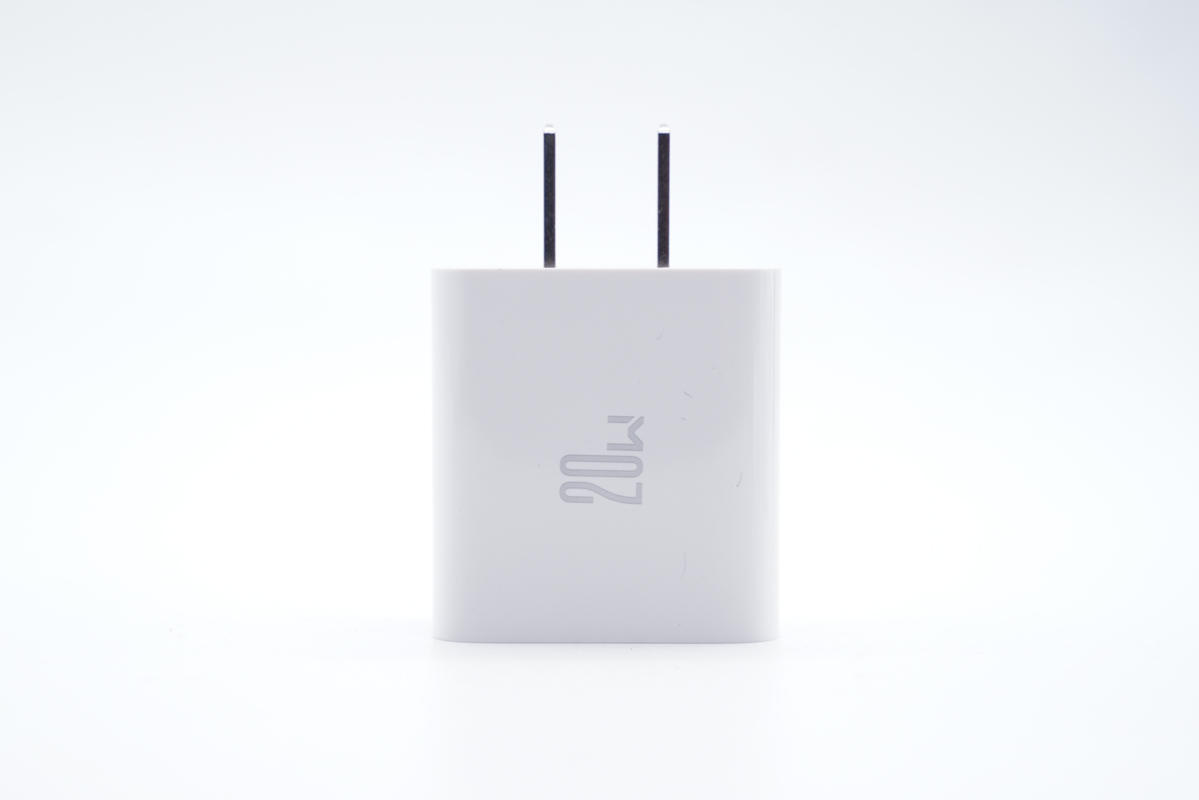

背面中心印有20W字樣。

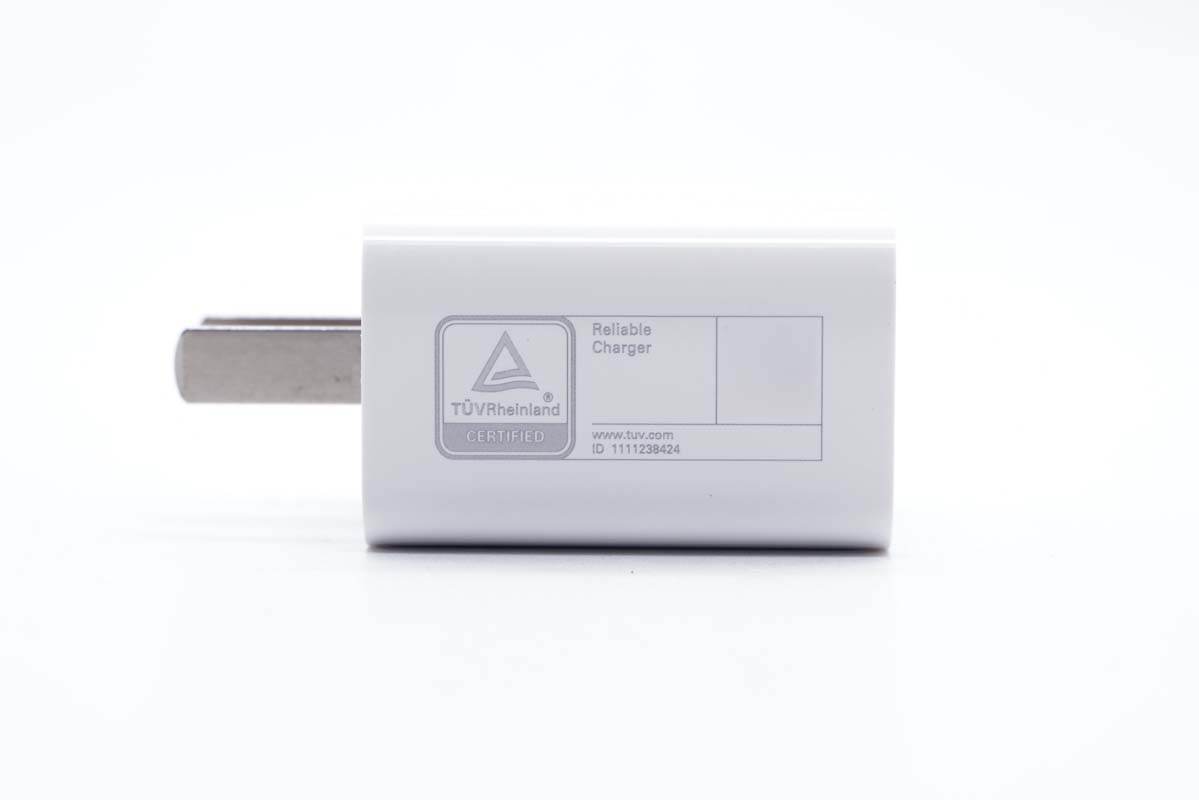

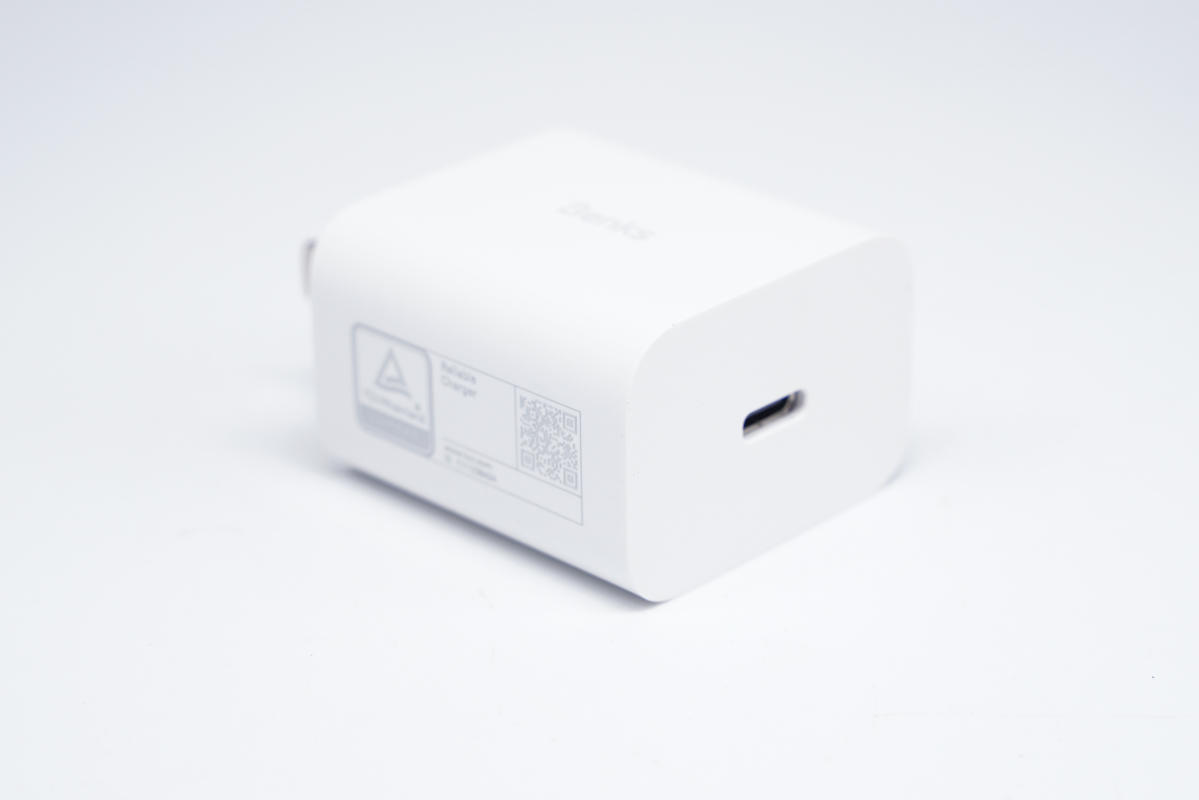

側面印有德國萊茵TUV認證標識，表明充電器通過了該認證。

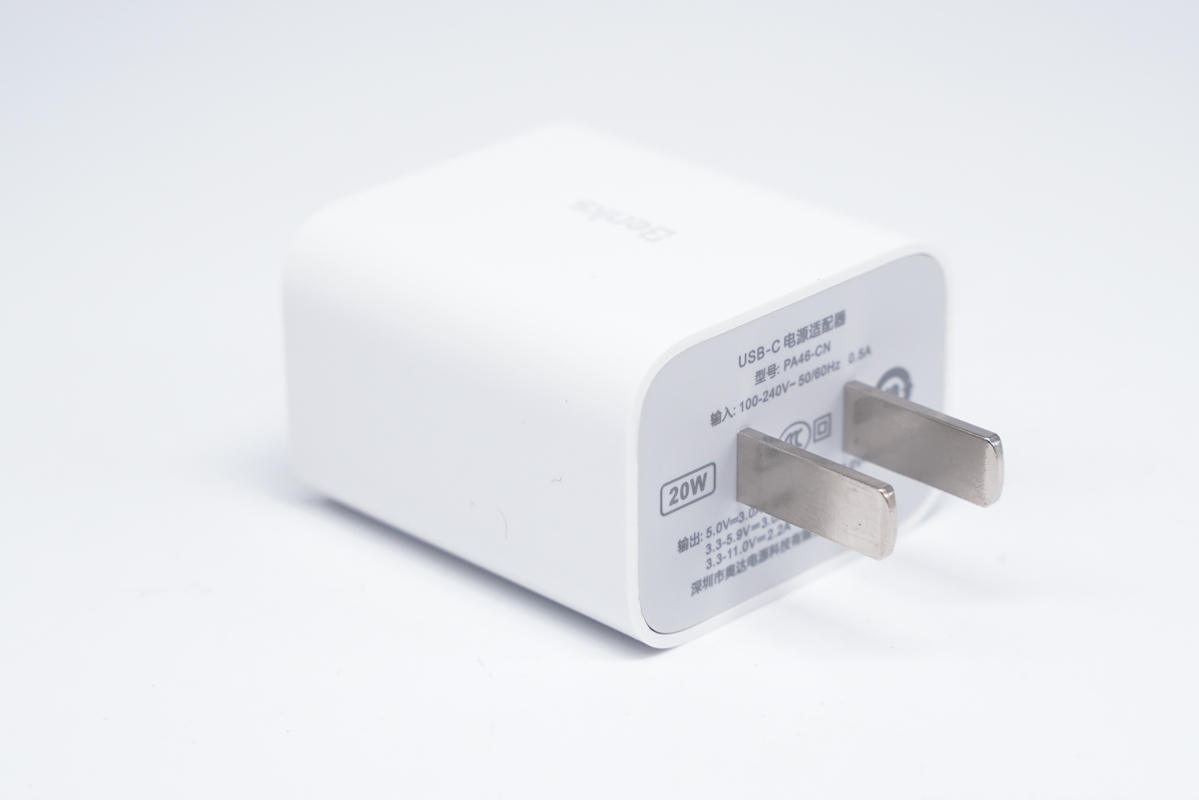

輸入端配備固定式國標插腳。

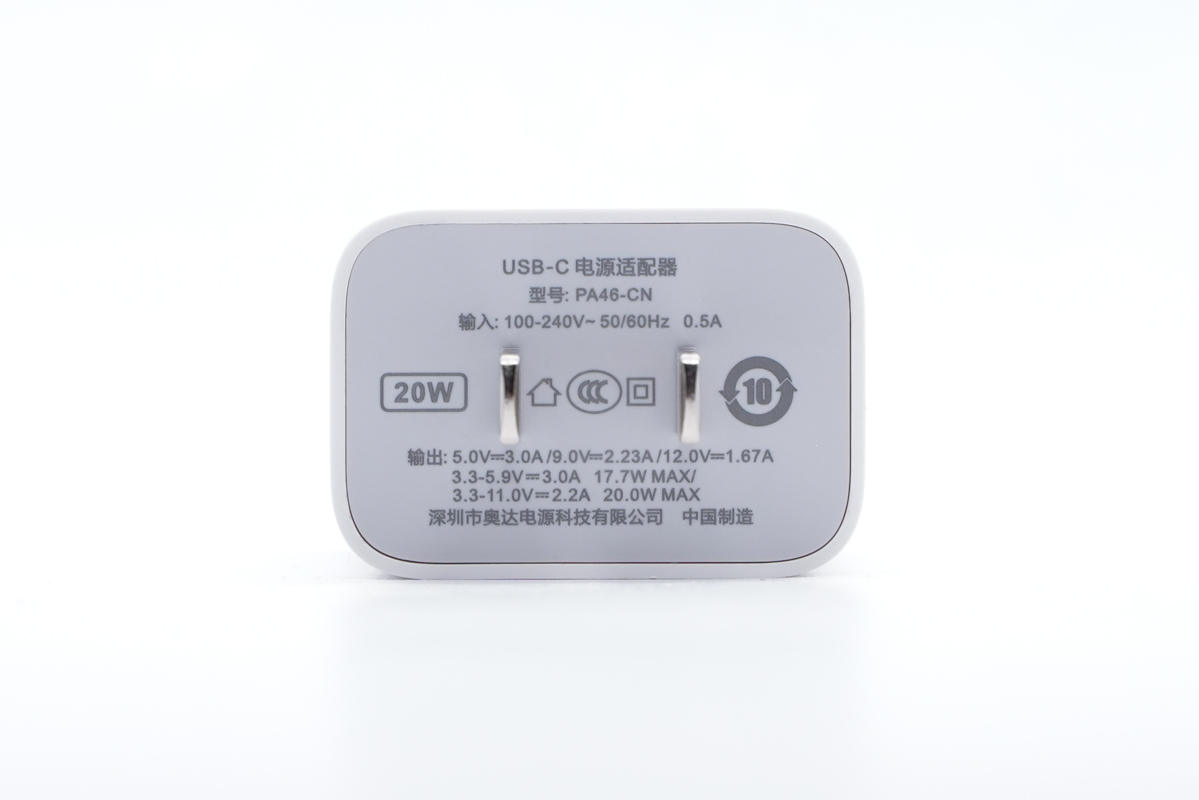

外殼上印有充電器參數

型號：PA46-CN

輸入：100-240V~50/60HZ 0.5A

輸出：5V3A、9V2.23A、12V1.67A

PPS：3.3-5.9V3A 17.7W MAX

3.3-11V2.2A 20W MAX

制造商：深圳市奧達電源科技有限公司

產品已經通過了CCC認證。

輸出頂面USB-C口居中設計，黑色膠芯不露銅。

測得充電器機身高度為41.1mm。

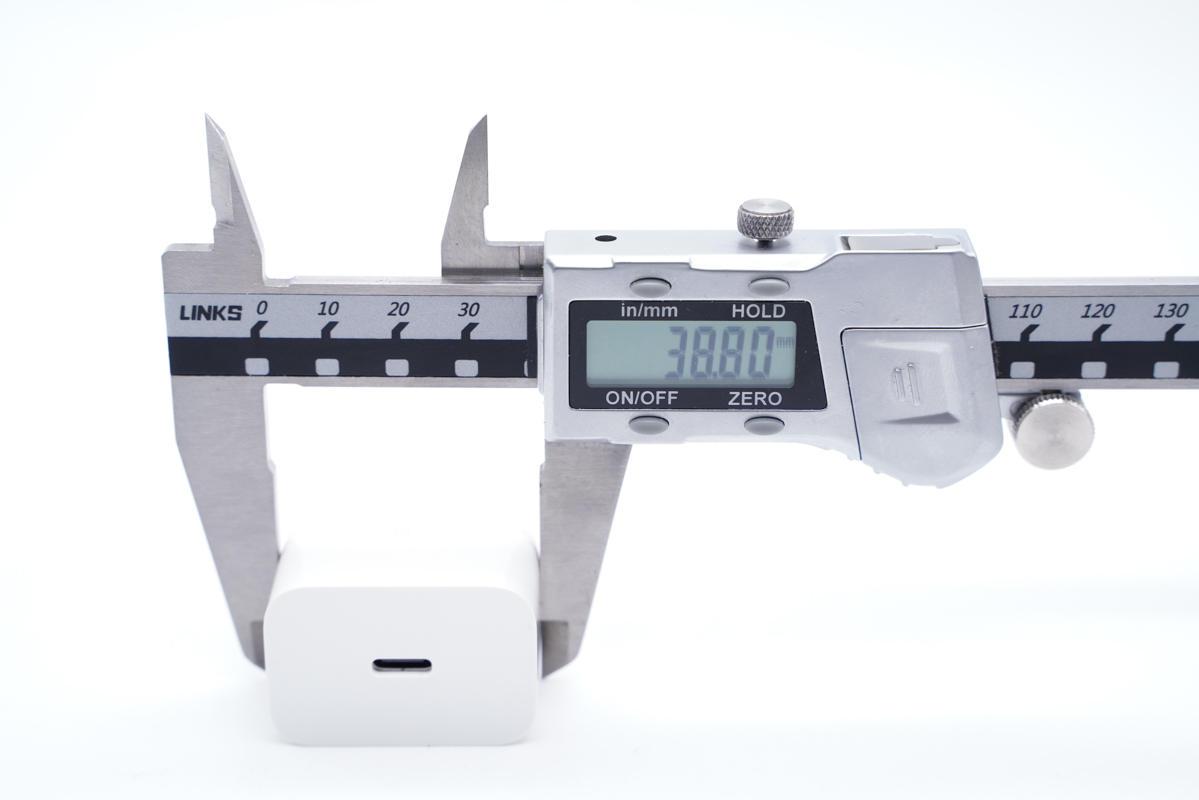

寬度為38.8mm。

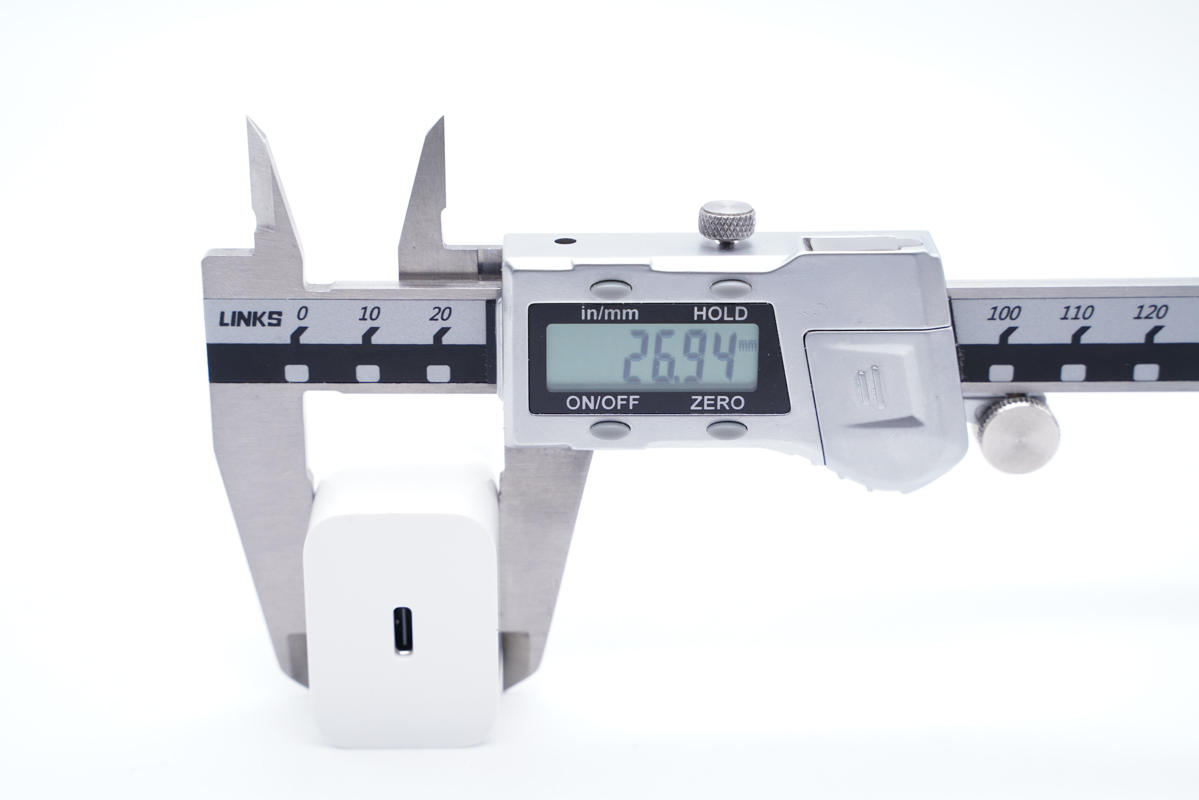

厚度為26.94mm。

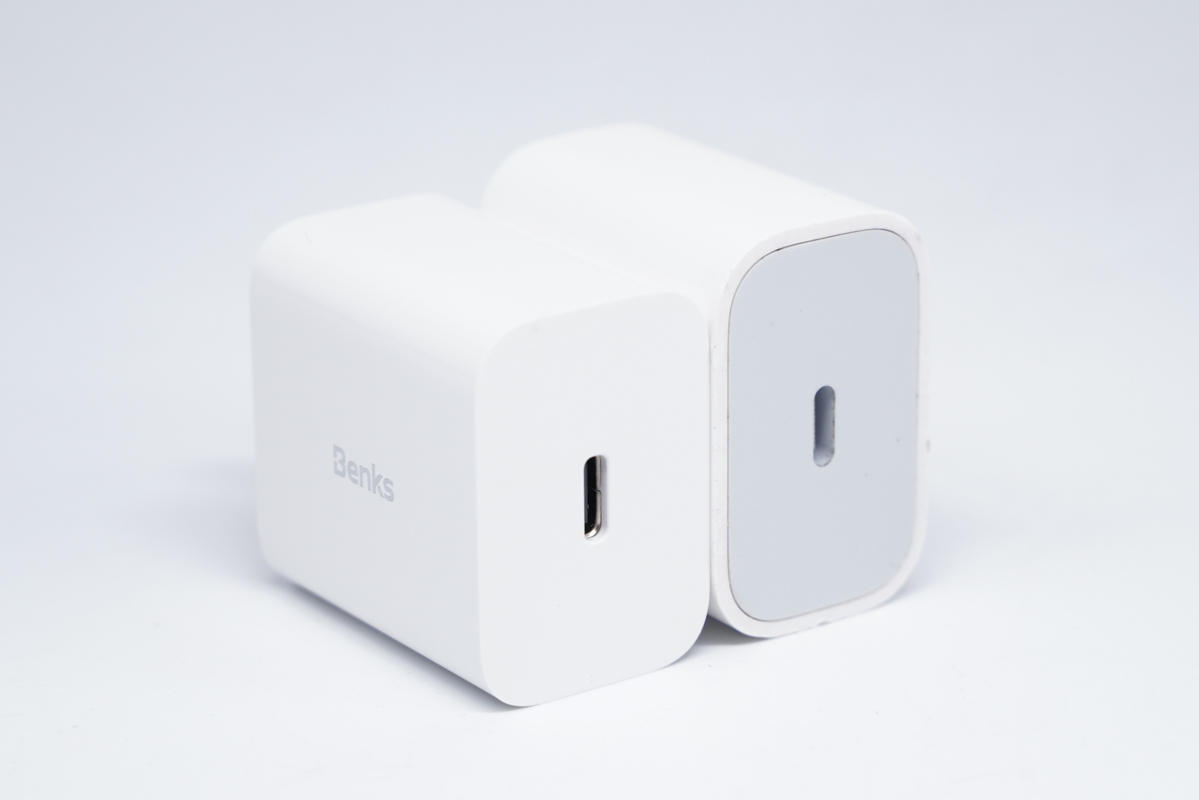

和蘋果20W快充直觀對比，兩者體積相當。

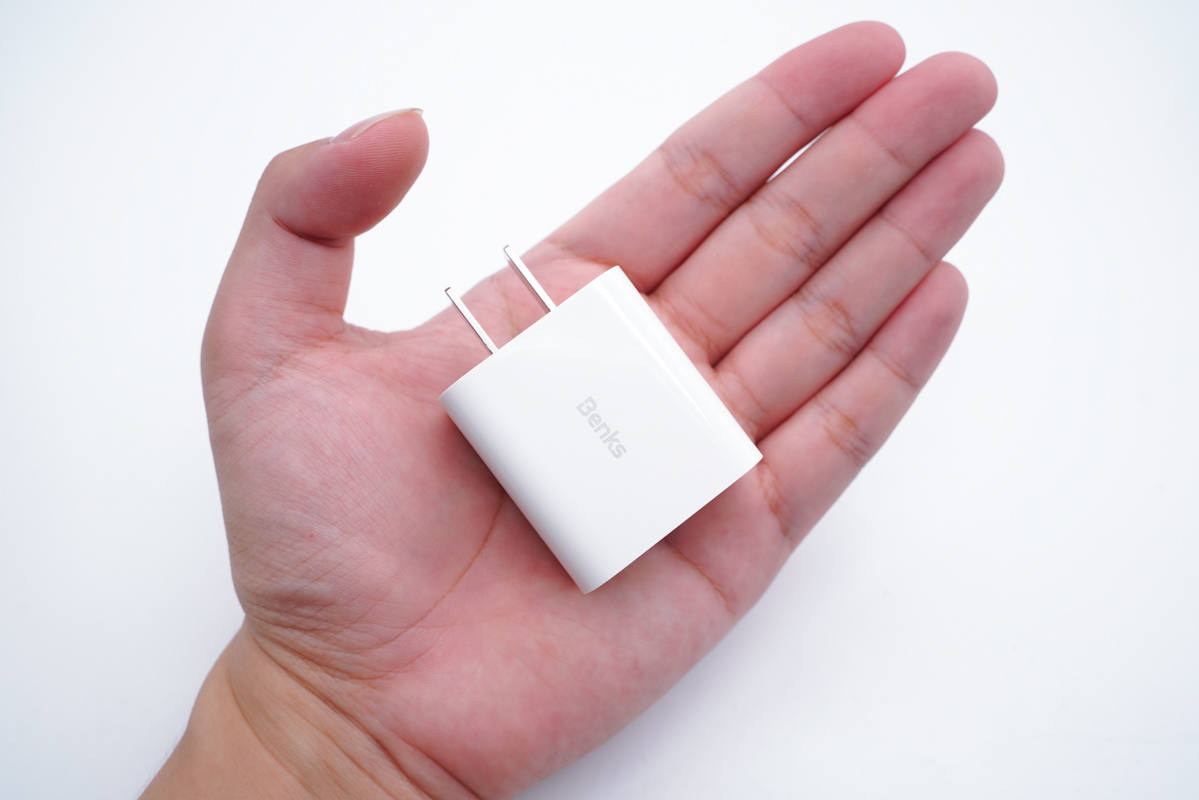

拿在手上的直觀感受。

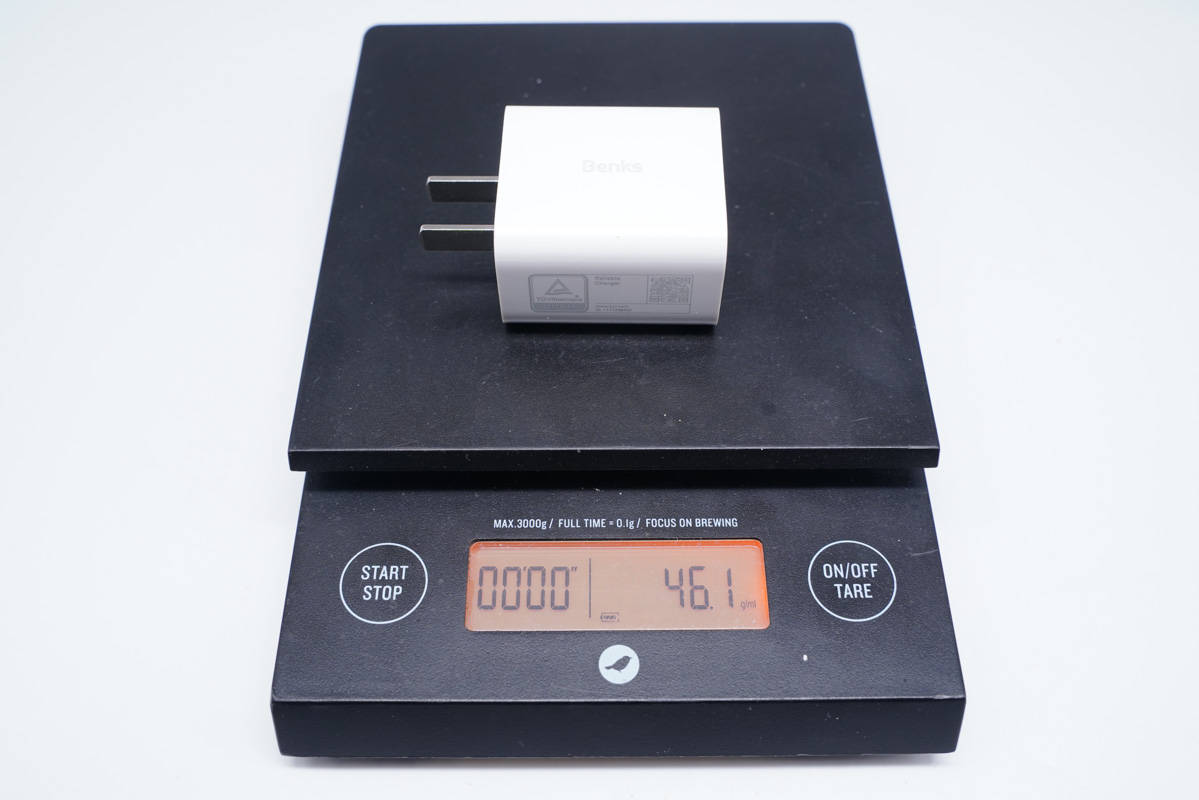

凈重約為46g。

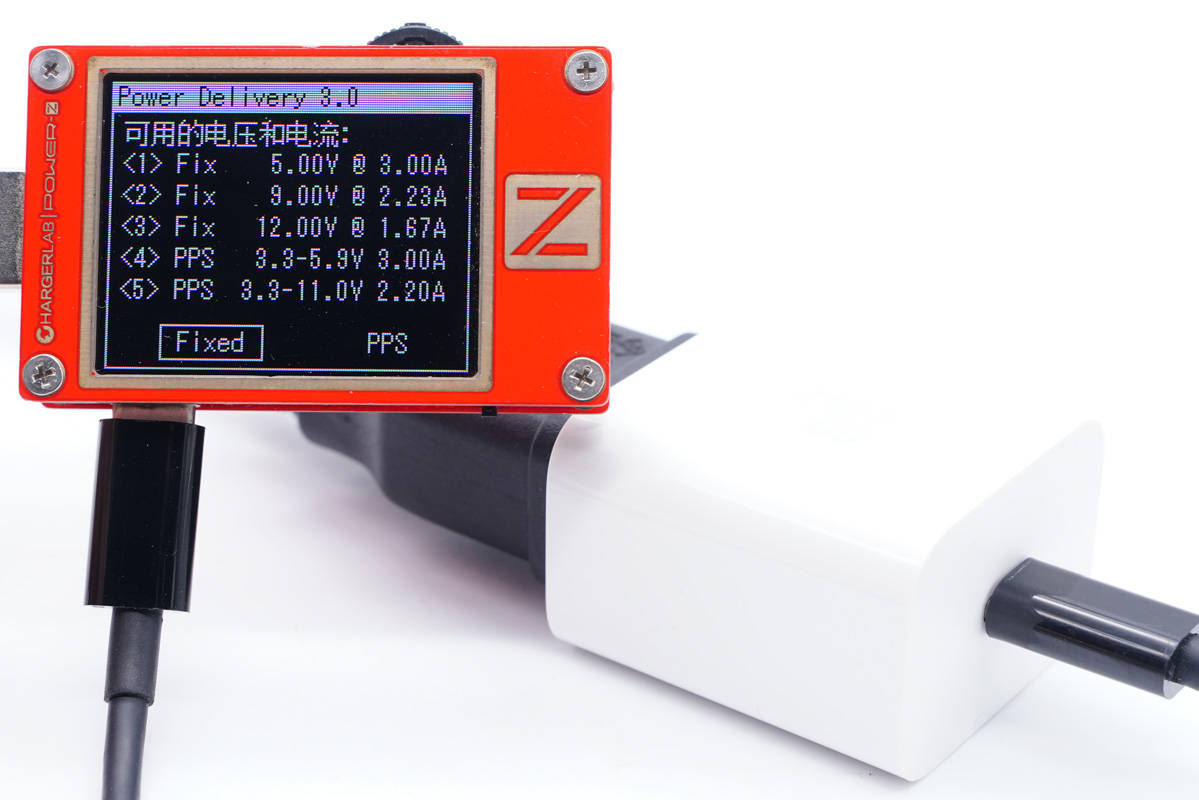

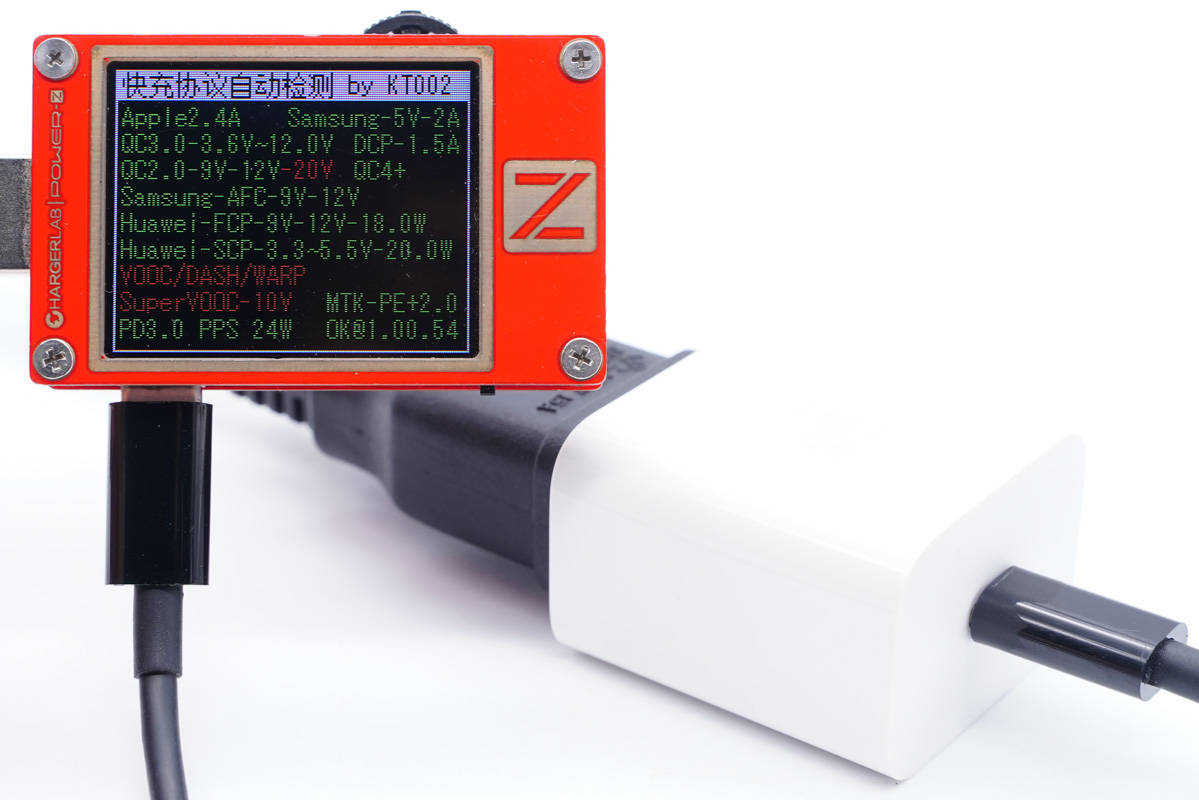

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0和PPS快充協議。

同時還具備5V3A、9V2.23A、12V1.67A三組固定電壓檔位，以及3.3-5.9V3A和3.3-11V2.2A兩組PPS電壓檔位。

二、邦克仕20W充電器拆解

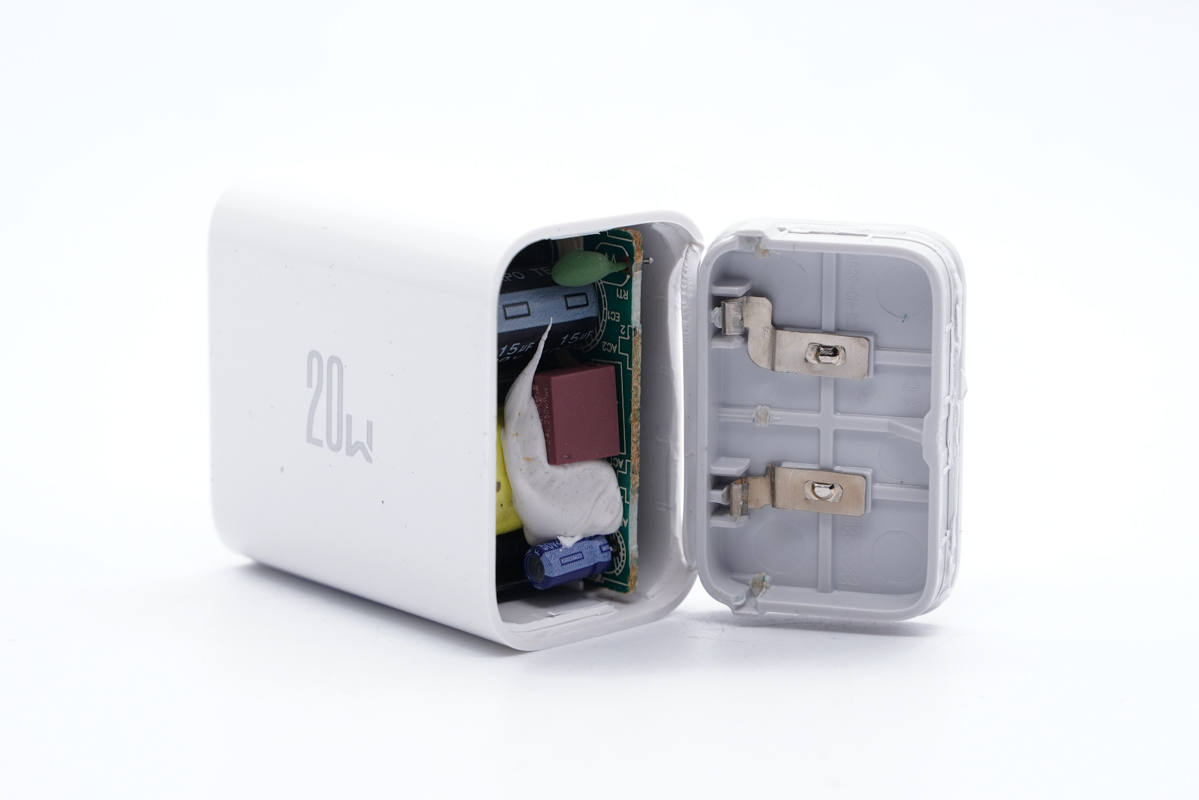

將輸入端外殼拆開，采用金屬片接觸通電設計。

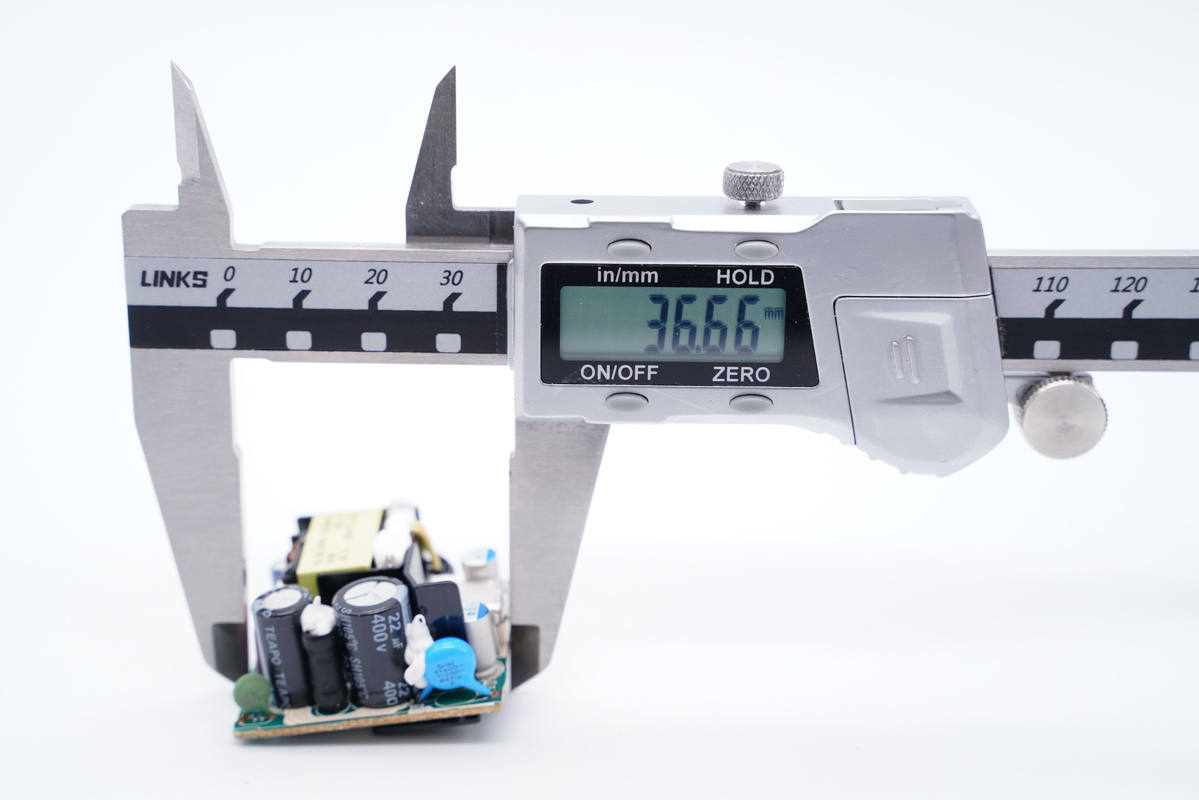

測得PCB板長度為36.66mm。

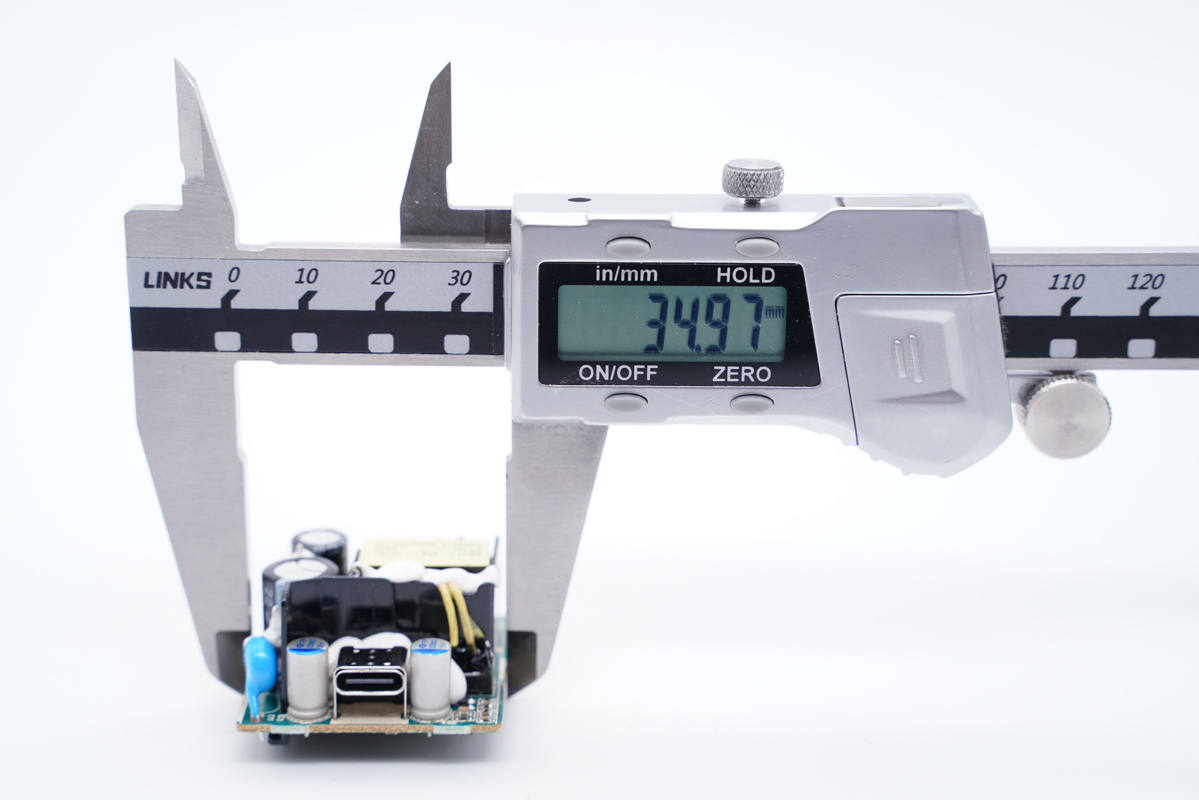

寬度為34.97mm。

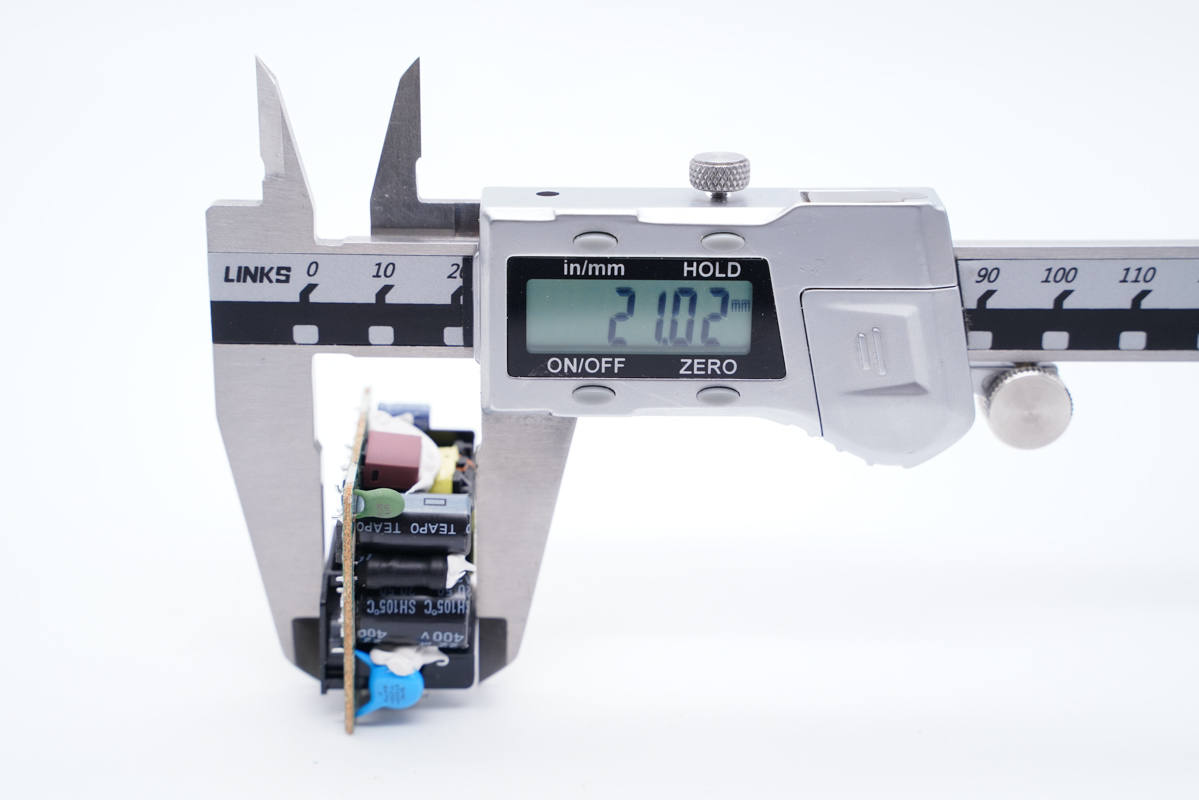

厚度為21.02mm。

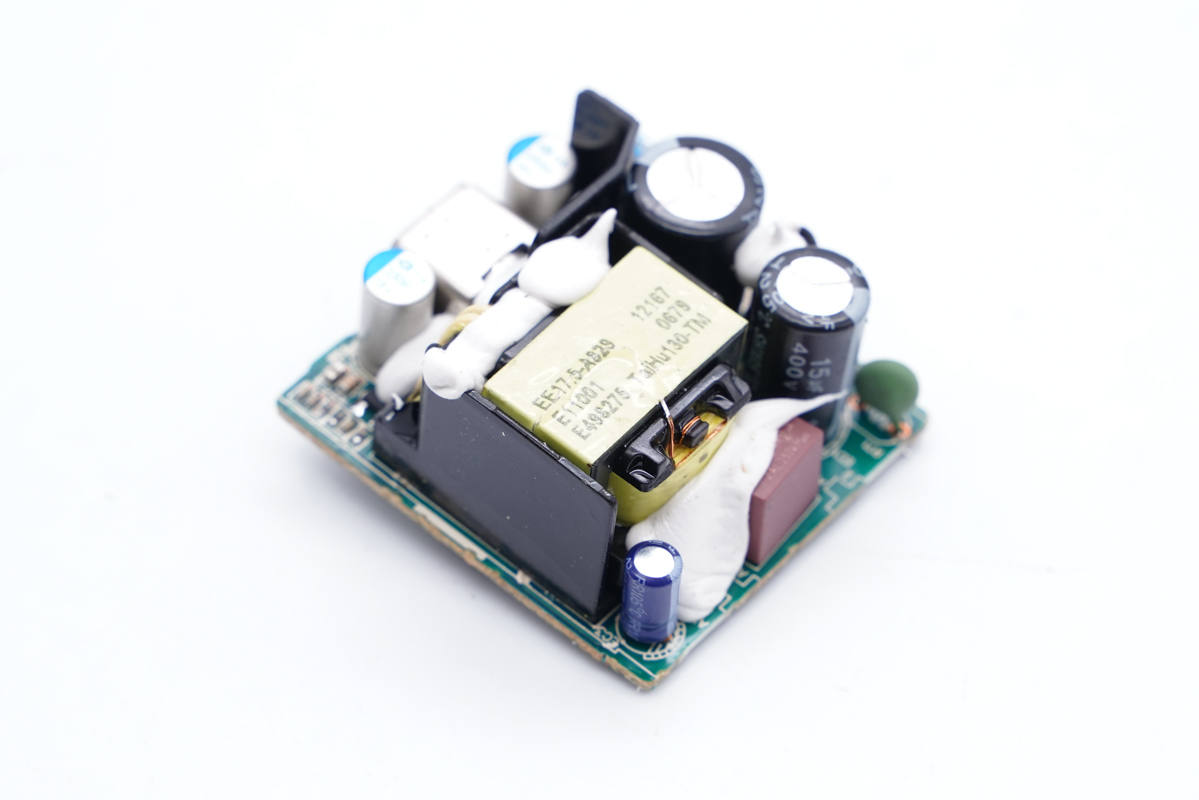

PCB板正面一覽，變壓器套有塑料殼隔離，并且前后打膠加固，初次級間也設有隔離板。

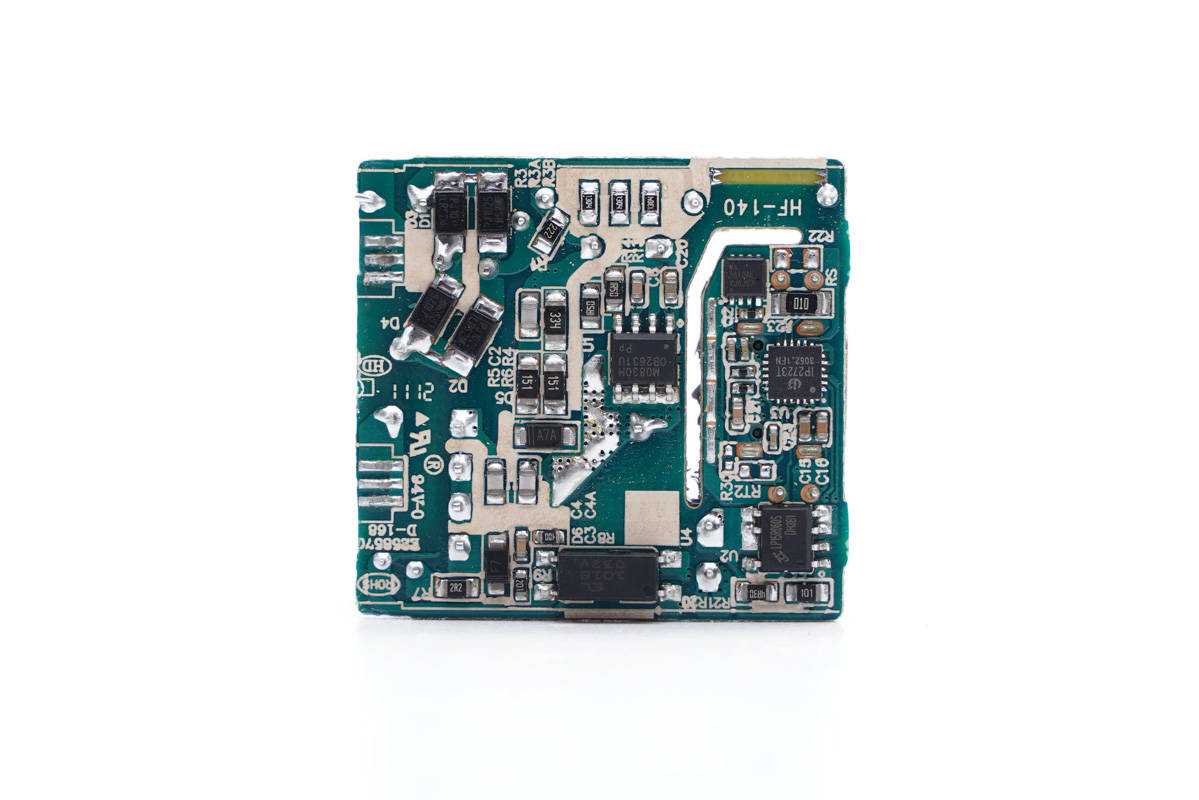

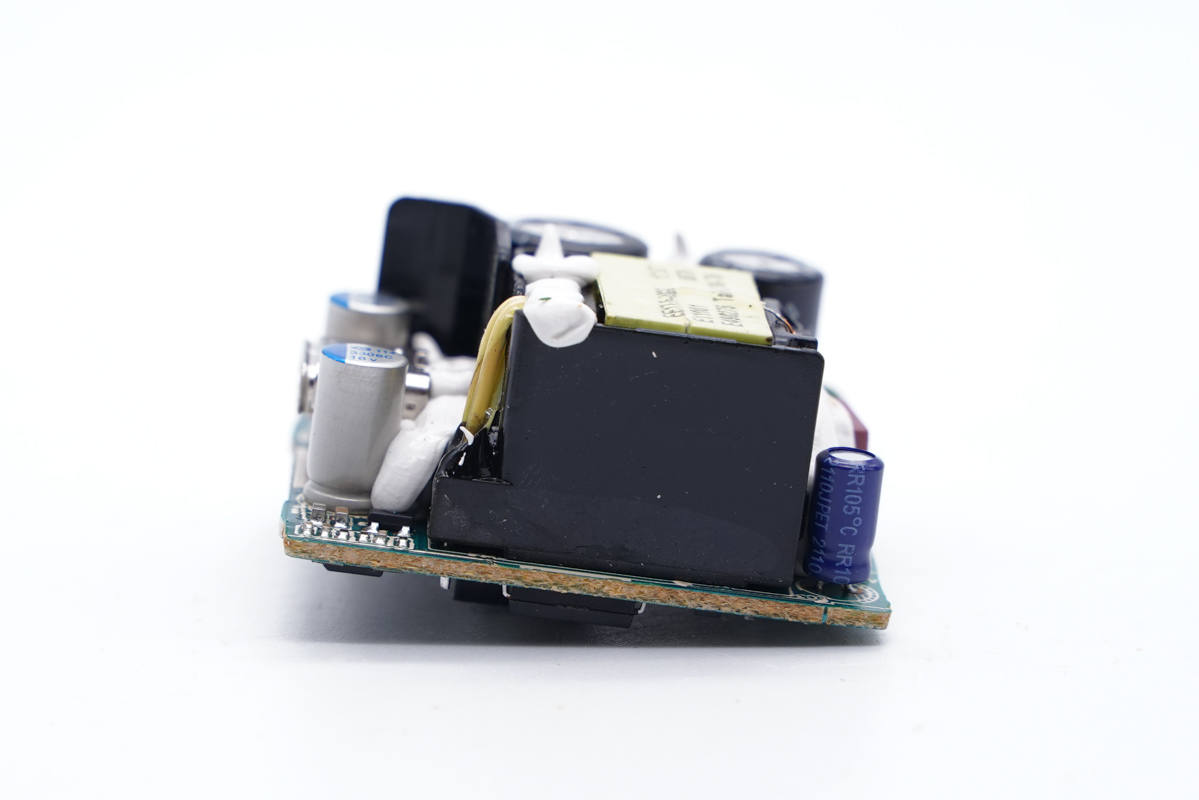

PCB板背面一覽，初次級間鏤空以穿過隔離板，可以看到開關電源初次級芯片、協議芯片以及輸出VBUS開關管等。

經過對充電器電路觀察分析發現，邦克仕20W PD快充充電器采用高頻QR開關電源寬范圍輸出，協議芯片控制輸出電壓的設計架構。下面我們從輸入端開始一一了解各器件的信息。

輸入端一覽，前排設有保險絲和NTC浪涌抑制電阻。

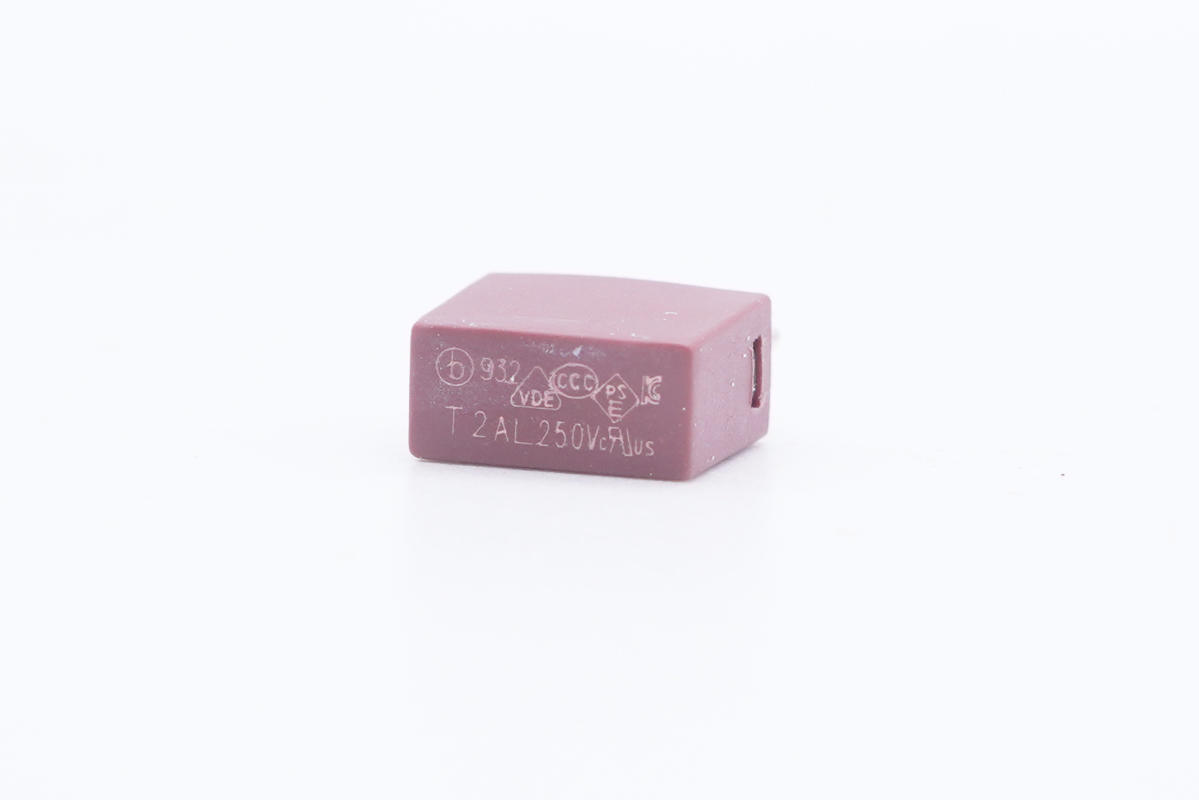

延時保險絲特寫，規格為2A 250V。

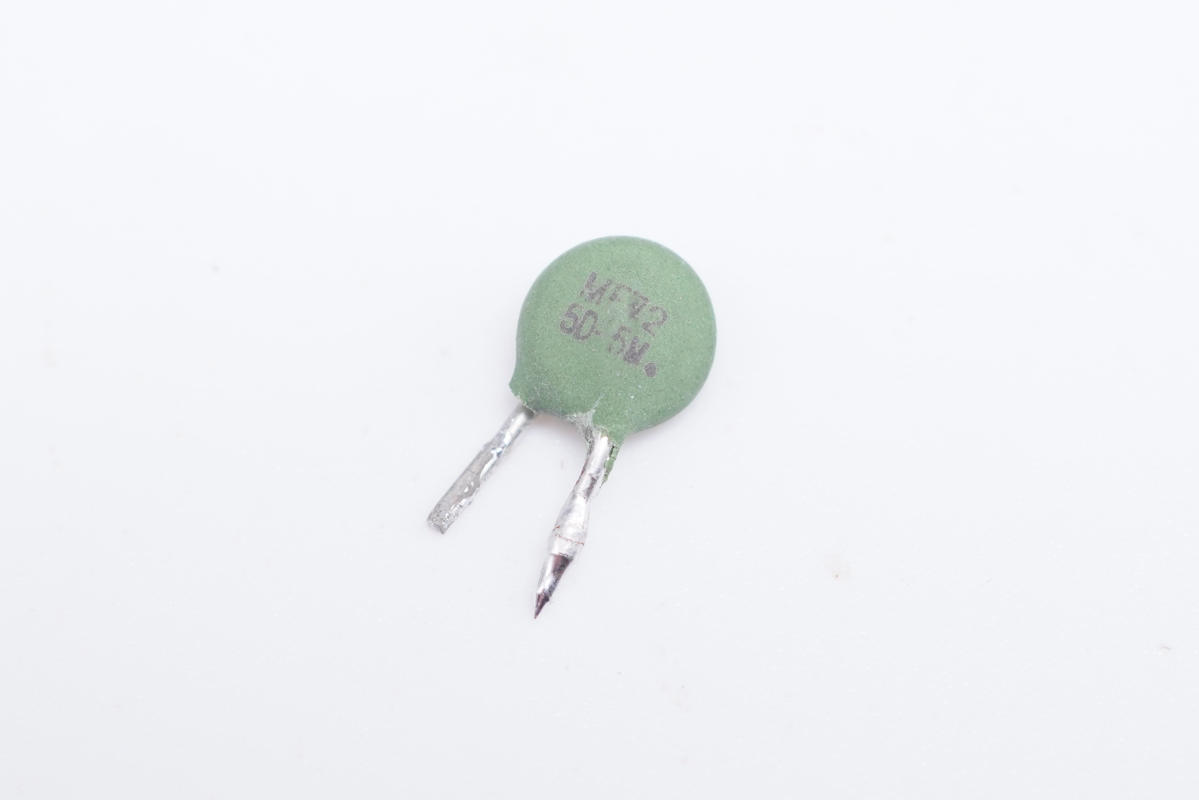

NTC浪涌抑制電阻，用于抑制上電浪涌電流。

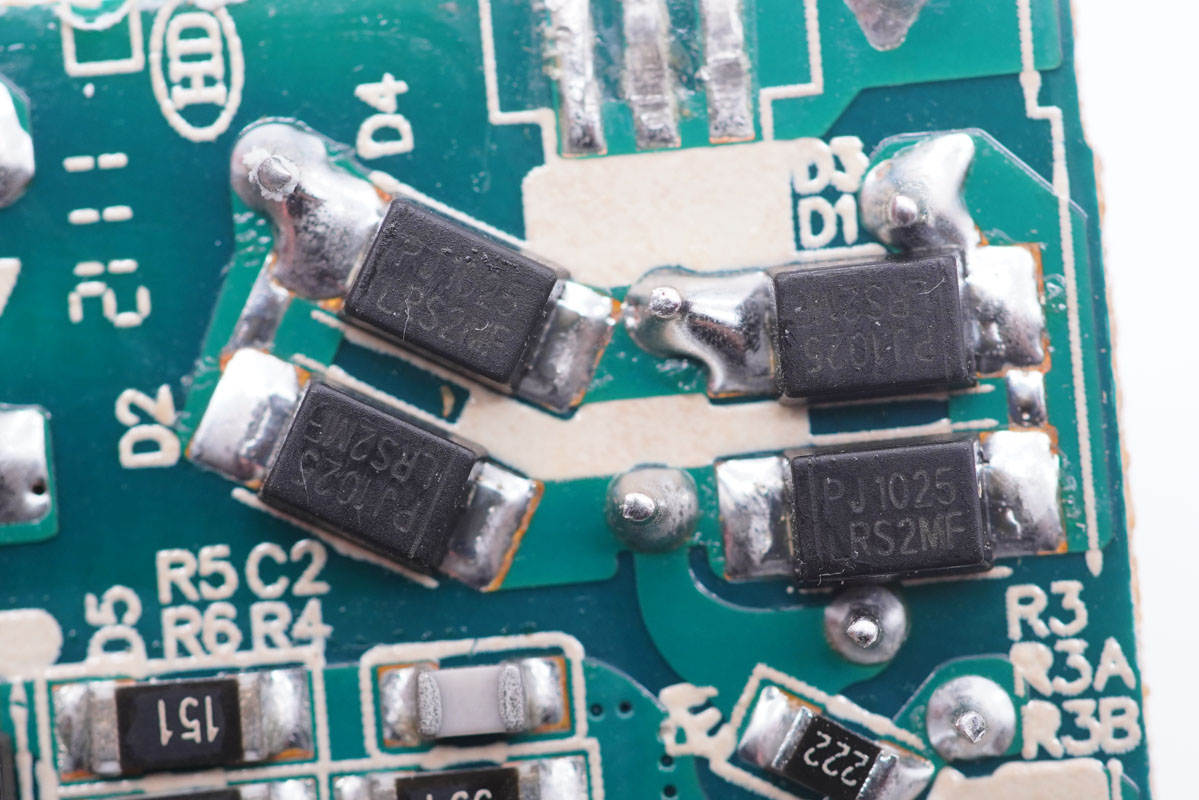

輸入端采用四顆二極管組成橋式整流。

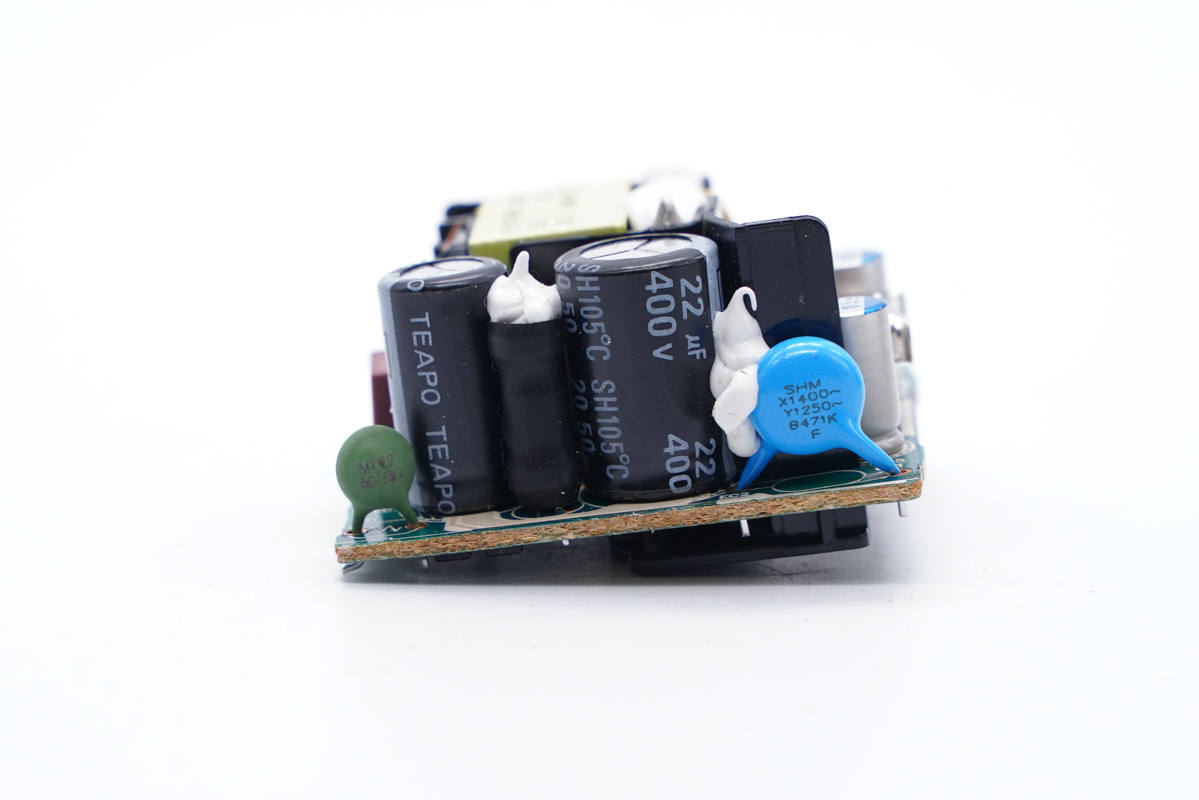

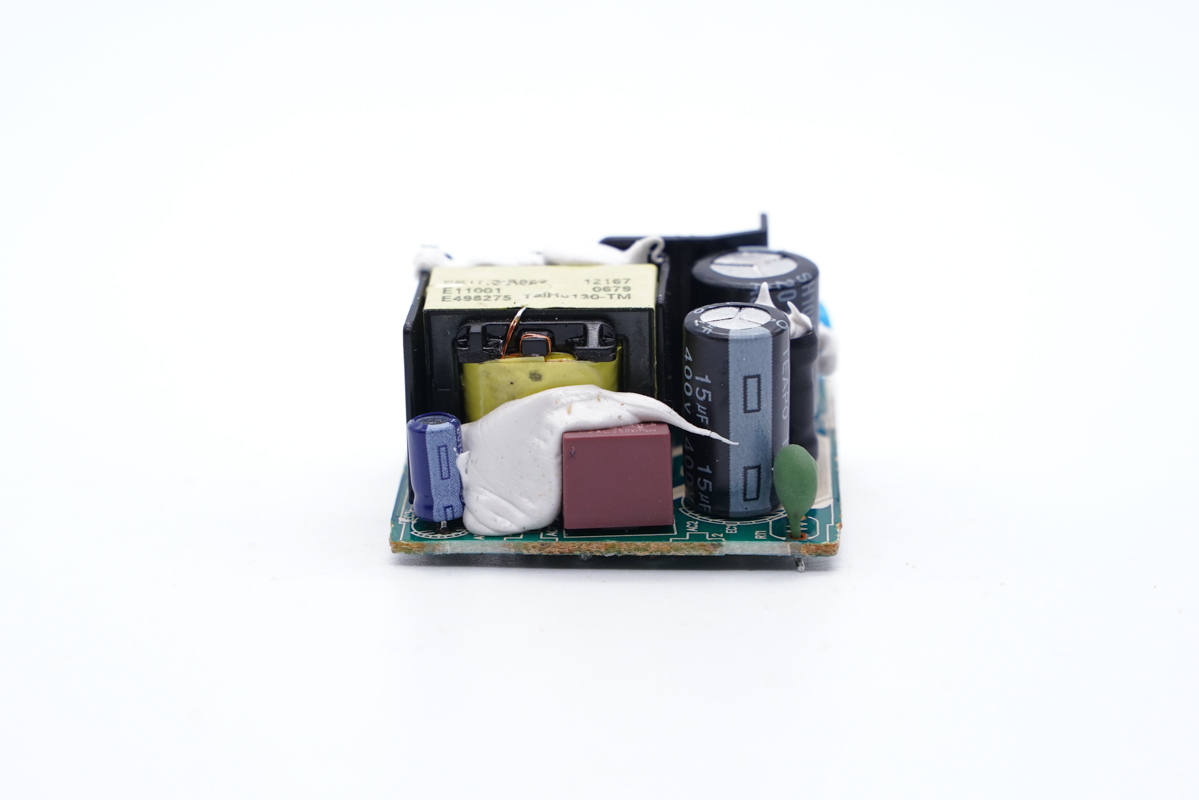

板子一側設有兩顆高壓濾波電解電容以及工字電感。

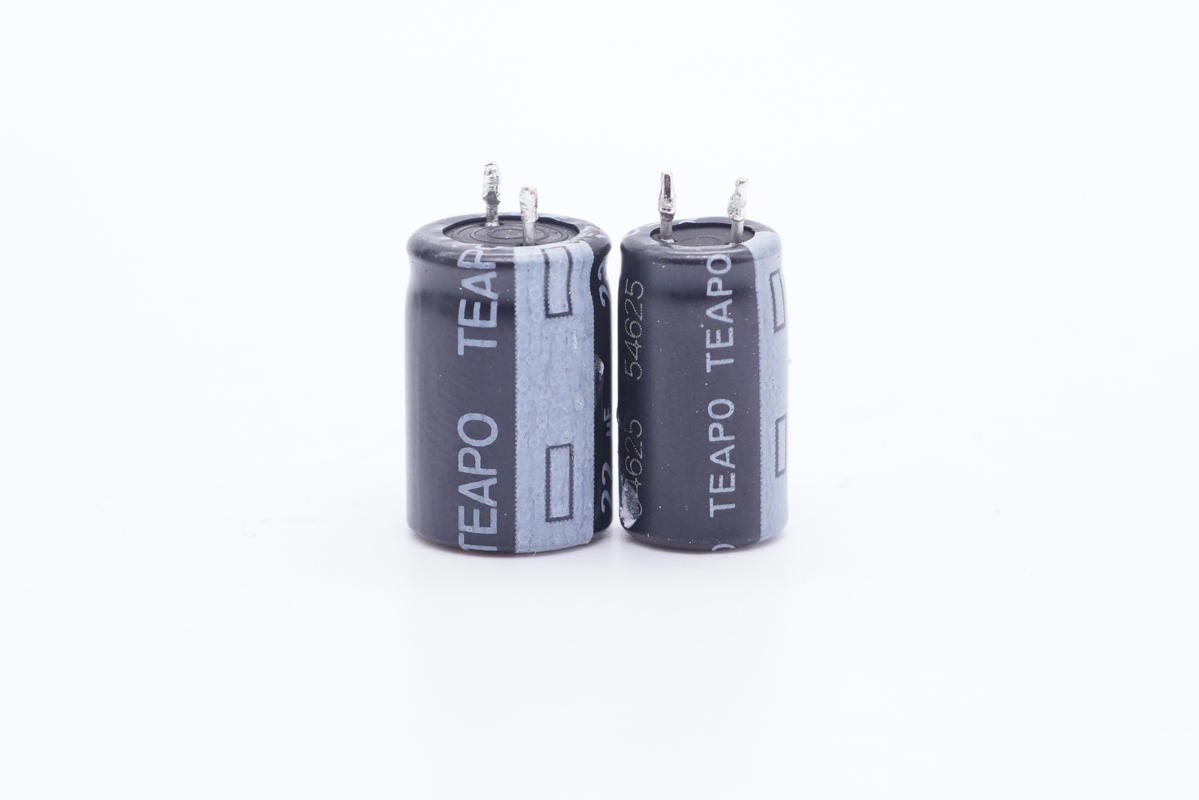

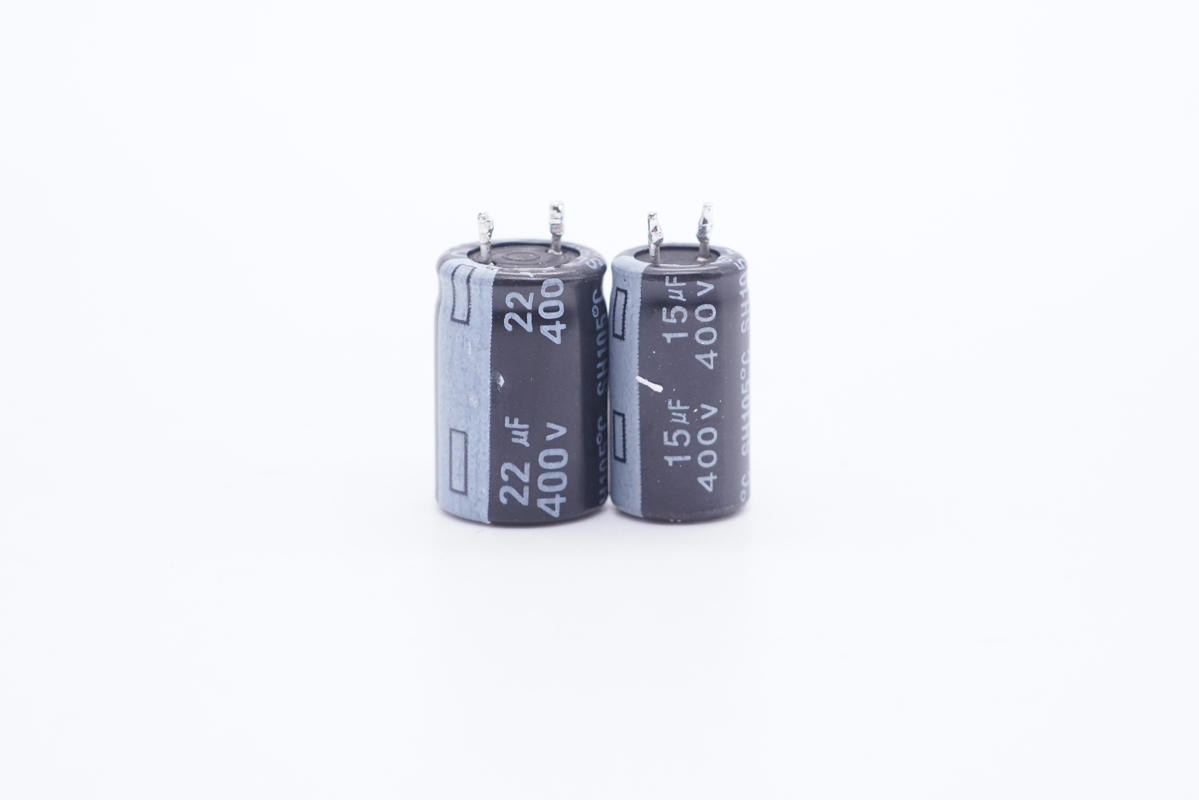

兩顆高壓濾波電解電容均來自TEAPO智寶。

規格分別是400V 22μF和400V 15μF。

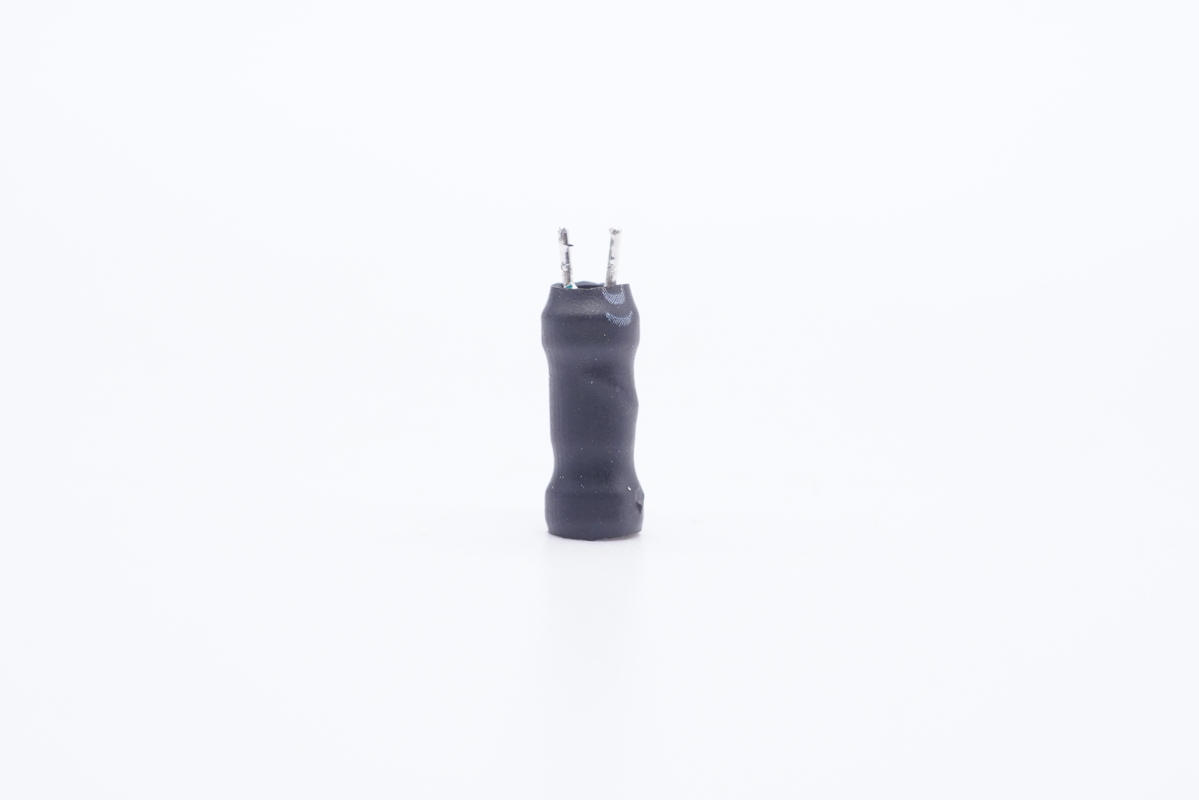

工字電感外套熱縮管保護。

另一側設有主控芯片供電電容以及變壓器。

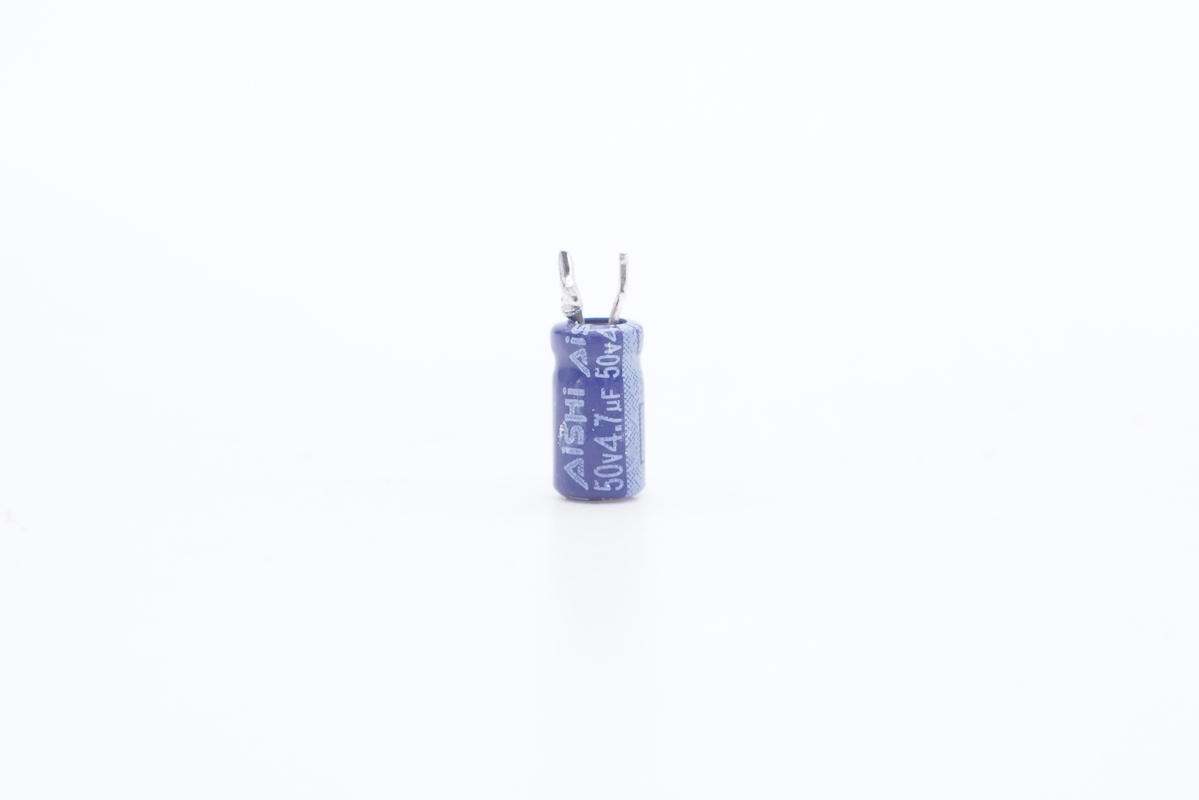

小電容來自艾華，規格為50V 4.7μF。

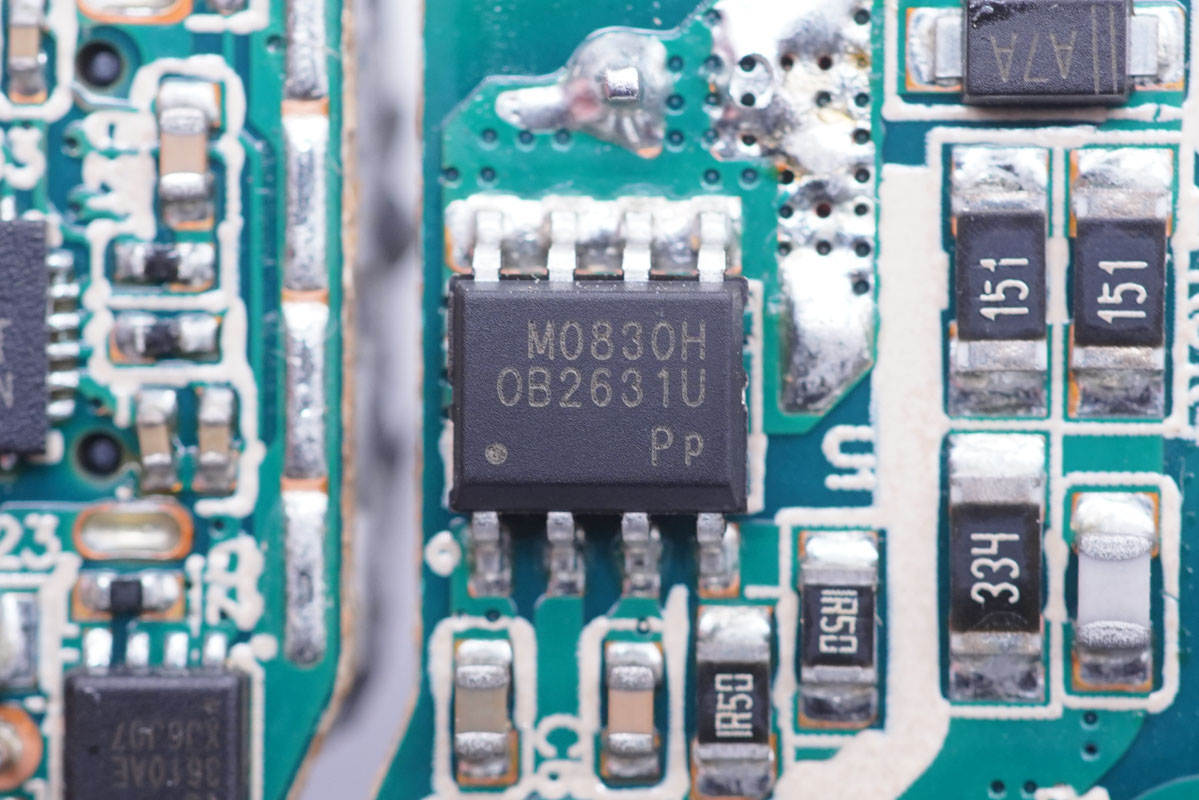

開關電源主控芯片采用昂寶OB2631U，內部集成DCM PWM控制器和高壓開關管，為高性能低待機功耗以及低成本開關電源而優化。此外提供完整的保護功能，包括逐周期電流限制，過載保護，欠壓閉鎖和內部過熱保護。內置開關管漏極連接大面積銅箔加強散熱，適用于PD適配器和其他寬輸出范圍的適配器。

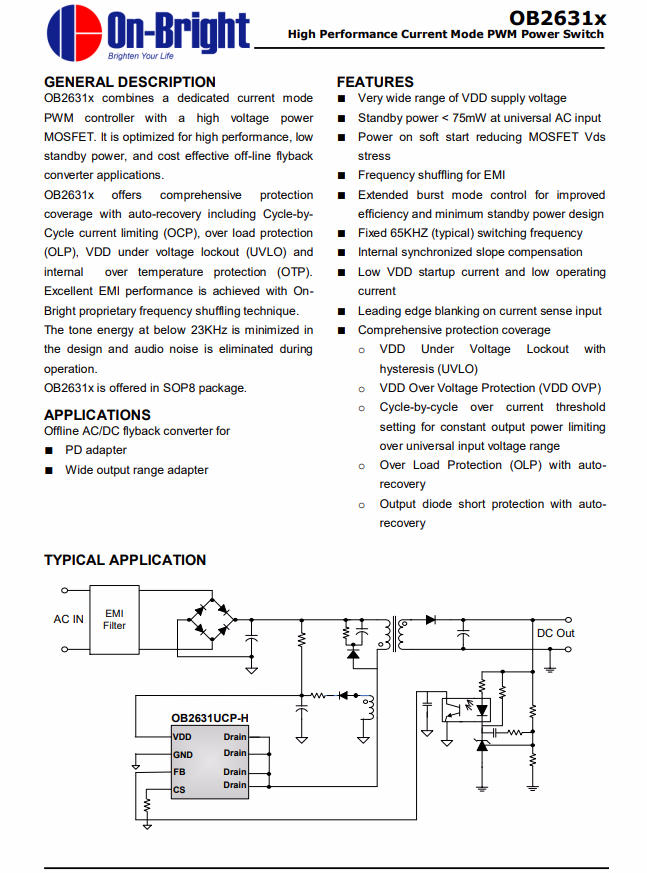

昂寶OB2631x資料信息。

變壓器特寫，套有塑料殼絕緣保護。

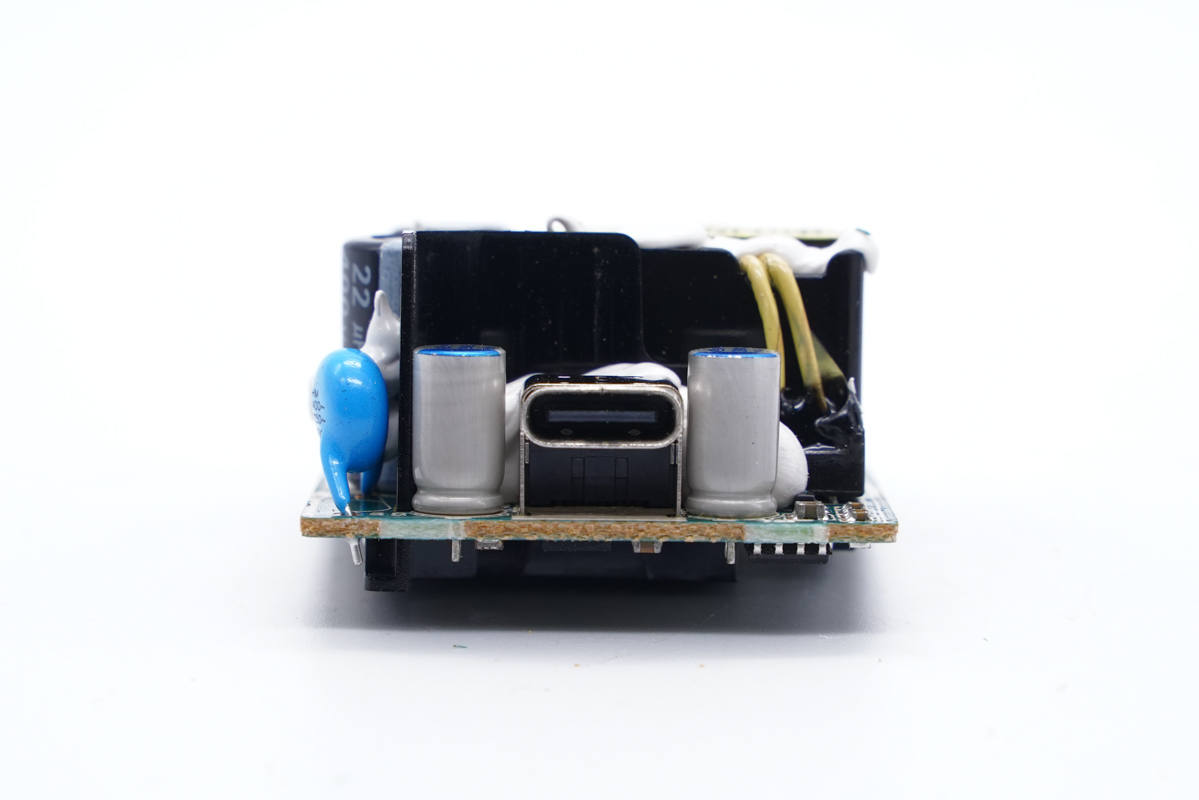

輸出端一覽，USB母座外套金屬殼墊高支撐，兩邊各有一顆輸出濾波固態電容，此外左邊還有一顆Y電容。

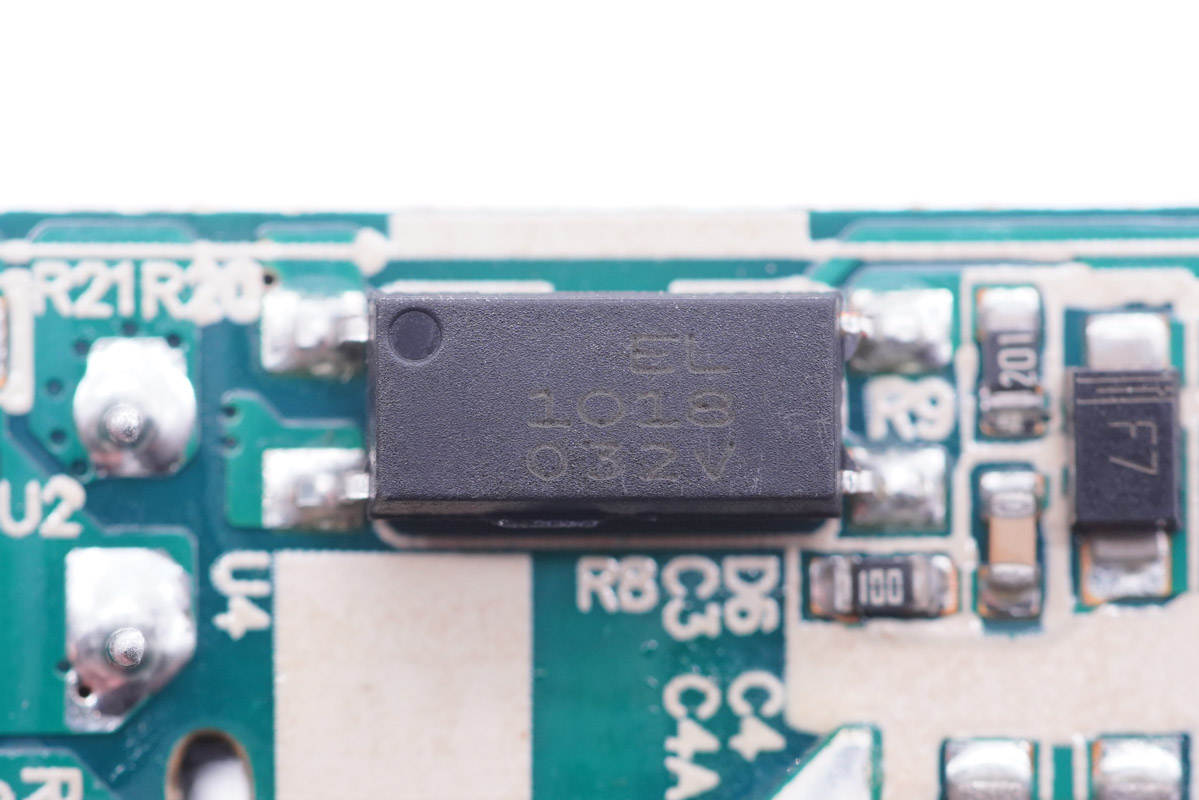

EL億光 1018光耦，用于初級次級通信，反饋調節輸出電壓。

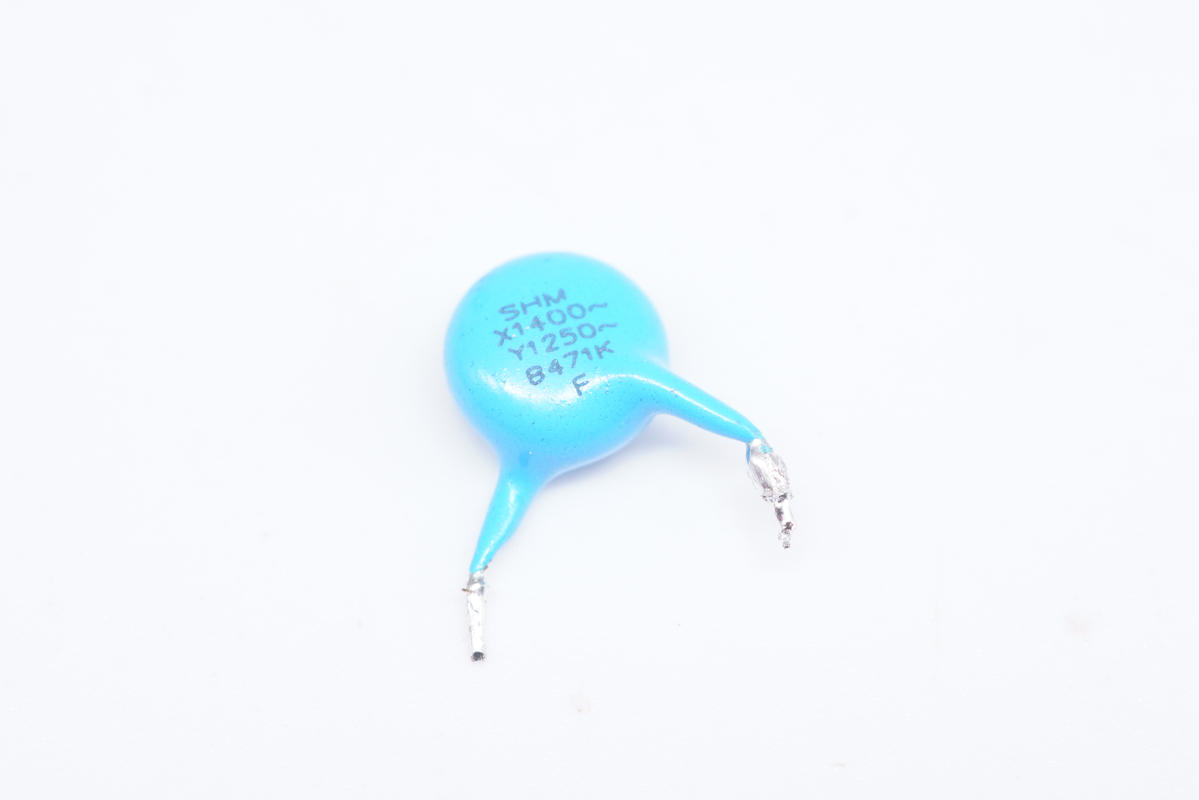

Y電容特寫。

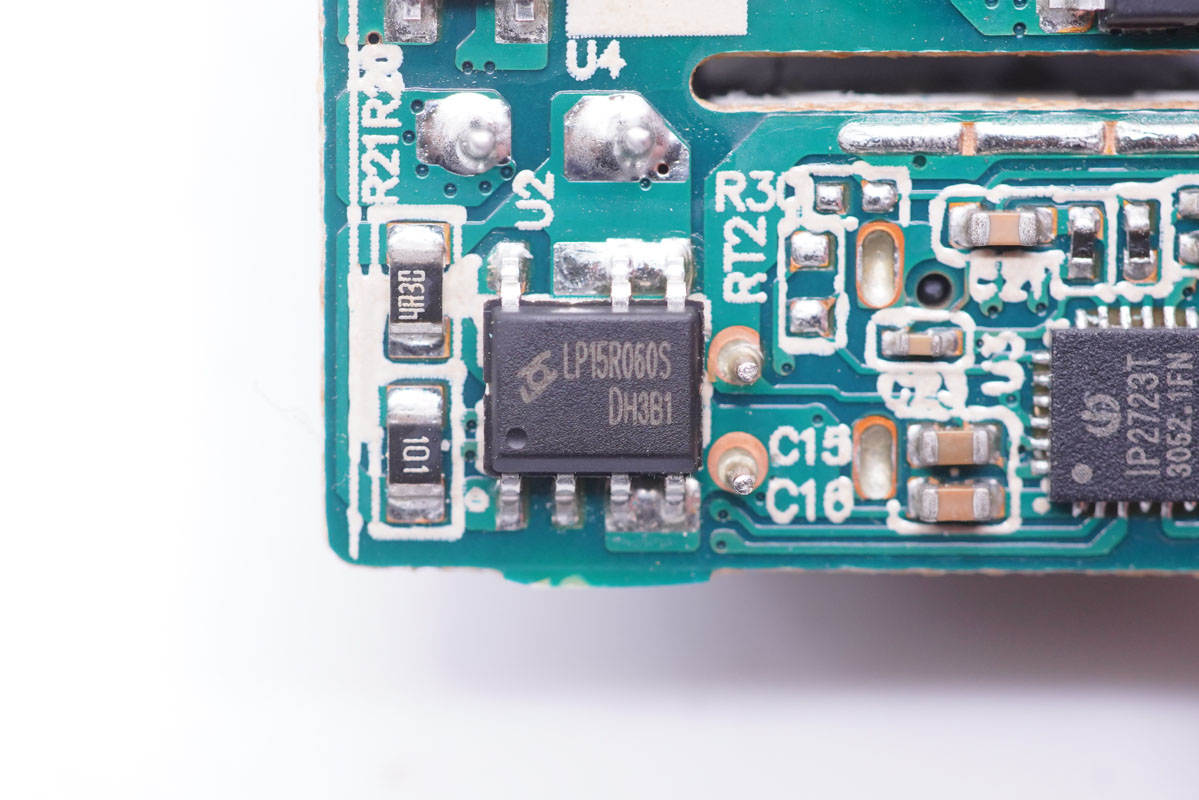

芯茂微高性能開關電源同步整流芯片LP15R060S，兼容多種開關電源控制系統，支持DCM和CCM多種工作模式。其采用專利的整流管開通判定技術，可以有效的避免因激磁振蕩引起的驅動芯片誤開通。

此外具有極快的關斷速度，可以大幅度降低在CCM工作條件下因關斷延遲造成的效率損失。采用特有的VCC供電技術，可以保證芯片不會欠電工作。 另外LP15R060S還集成了VCC欠壓保護，過壓鉗位以及驅動腳去干擾等技術，采用SOP7L封裝。

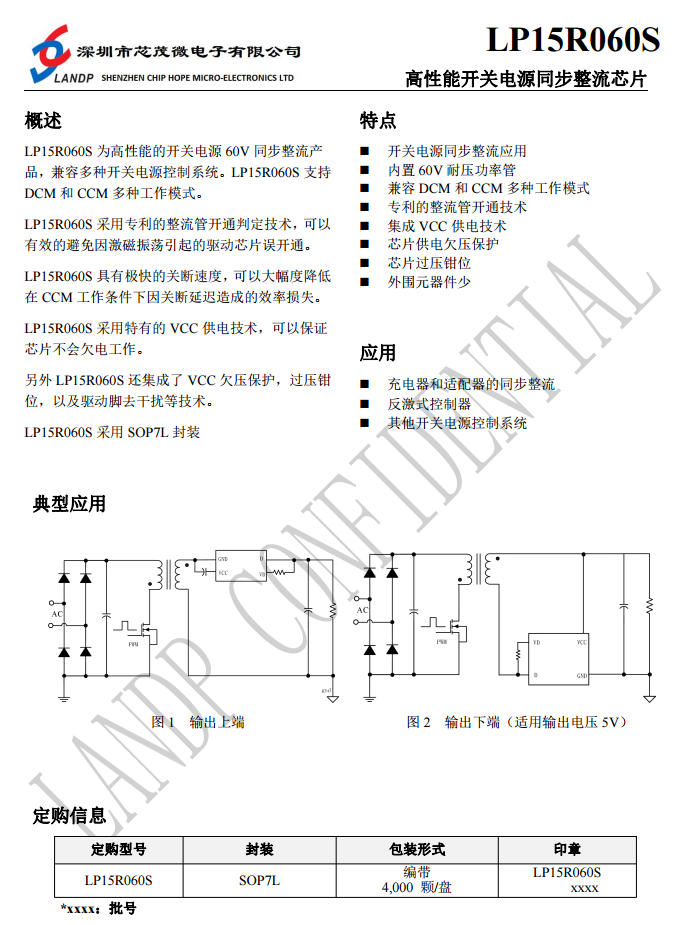

芯茂微 LP15R060S 資料信息。

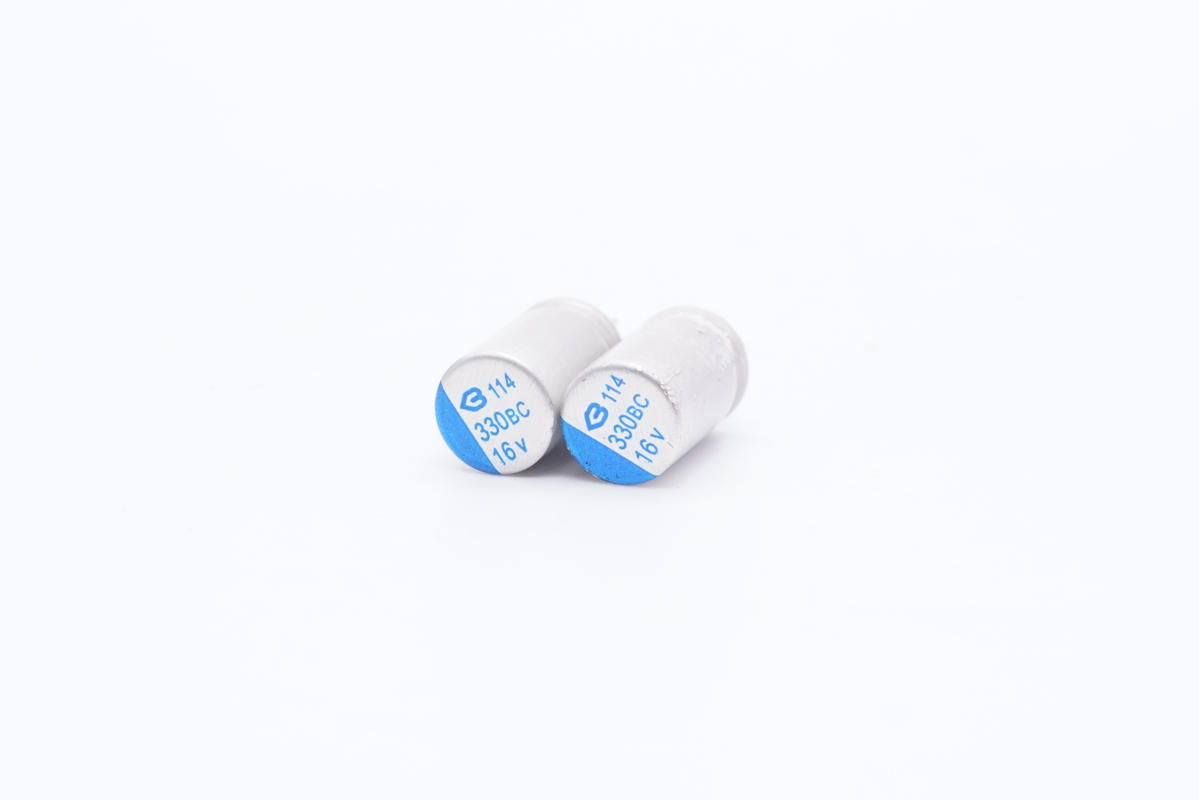

兩顆輸出濾波固態電容來自綠寶石，規格均為16V 330μF。

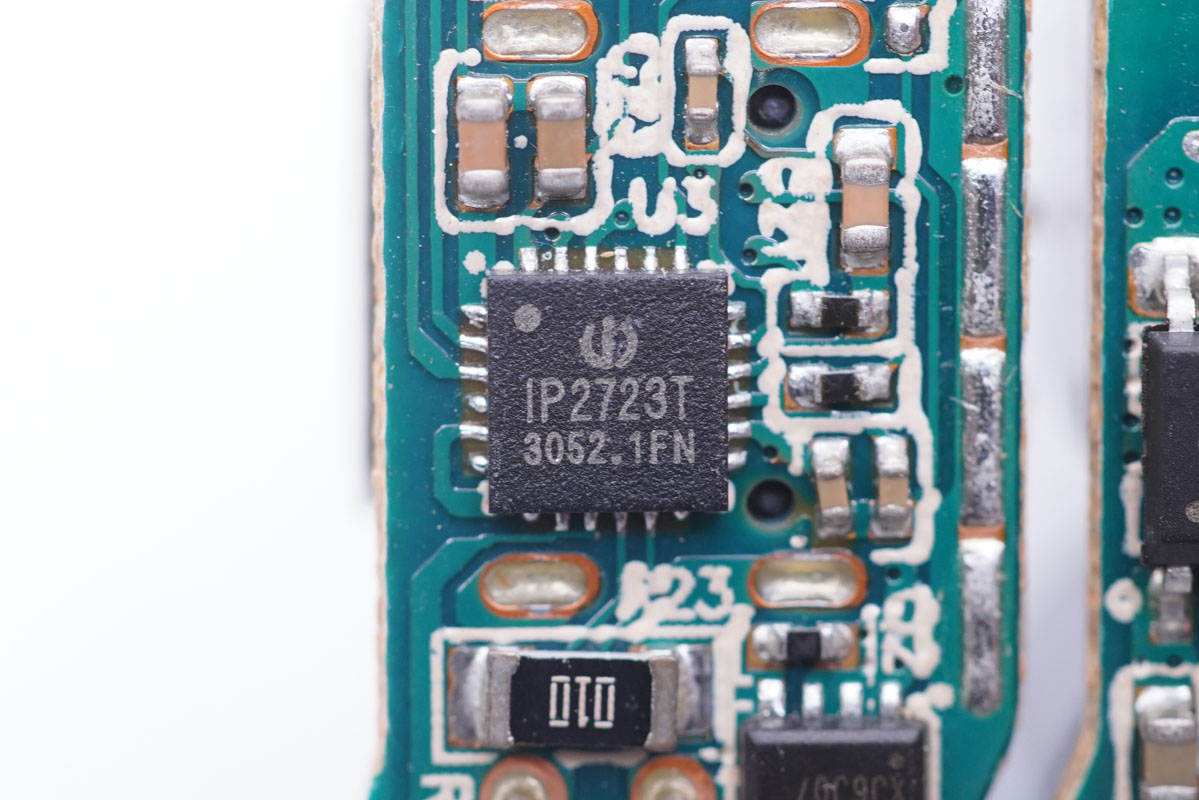

協議芯片采用英集芯IP2723T，該芯片已通過USB IF協會PD3.0 PPS認證，TID：3135，是一款集成多種協議、用于USB輸出端口的快充協議IC。支持多種快充協議，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。

為適配器、車充等單向輸出應用提供完整的TYPE-C解決方案。此外IP2723T具備高集成度與豐富功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

英集芯IP2723T資料信息。

充電頭網拆解了解到，英集芯IP2723T已被閃魔、摩米士、REMAX、麥多多、華科隆等多個品牌20W充電器采用，同時還被摩米士65W 2C1A氮化鎵快充充電器、努比亞65W USB PD氮化鎵充電器、努比亞1A1C 45W氘鋒氮化鎵快速充電器等氮化鎵充電器使用，此外英集芯快充芯片還可用于車充、移動電源、適配器等各種充電領域，并被小米、京東京造、華為、三星、特斯拉等知名品牌的百余款產品采用。

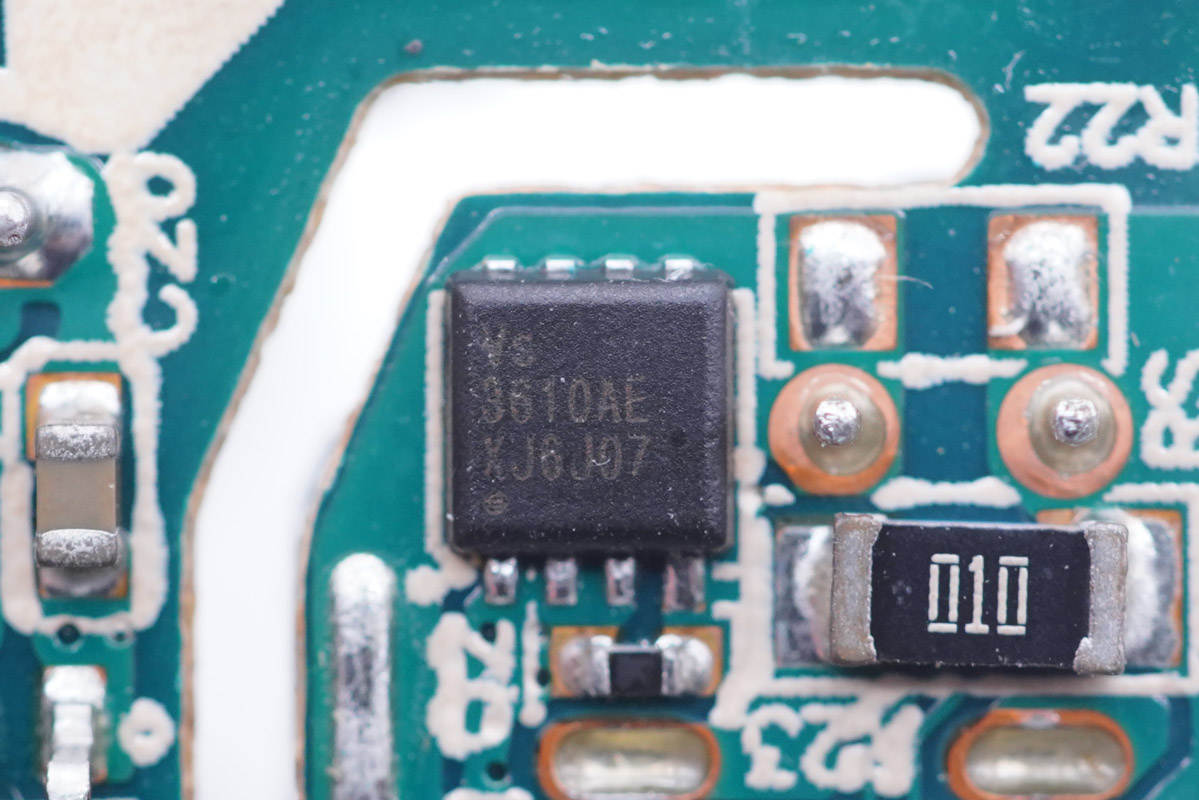

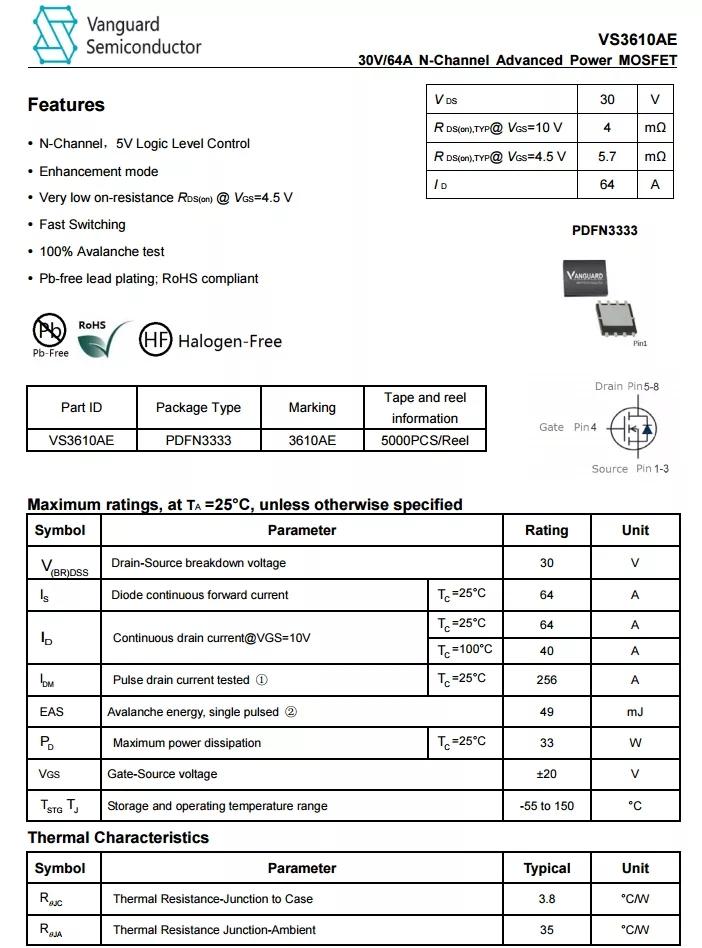

輸出VBUS開關管采用威兆半導體VS3610AE，NMOS，耐壓30V，PDFN3333封裝。

威兆VS3610AE資料信息。

充電頭網拆解了解到，采用威兆VS3610AE的還有小米11 Pro/Ultra標配67W快充、Aohi迷你30W氮化鎵充電器、奧海科技45W迷你氮化鎵充電器、公牛65W氮化鎵充電器、聯想拯救者45W PD快充充電器、綠聯65W氮化鎵快充等產品，同時使用威兆其它MOS的還有小米6口USB充電器60W快充版、紫米65W PD迷你充電器、RAVPower 45W GaN PD充電器、華為20W電荷泵快充充電器、倍思45W PD快充充電器等數十款產品采用。

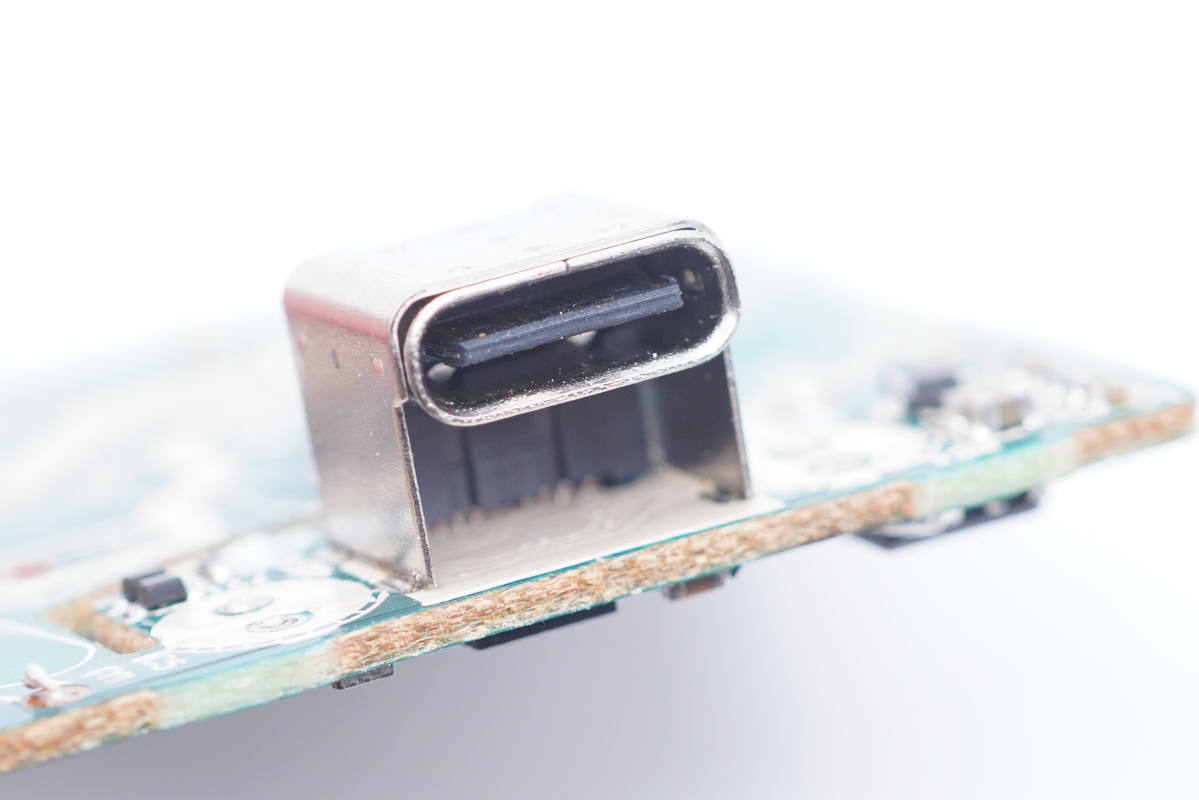

USB-C母座特寫，外套金屬殼點焊。

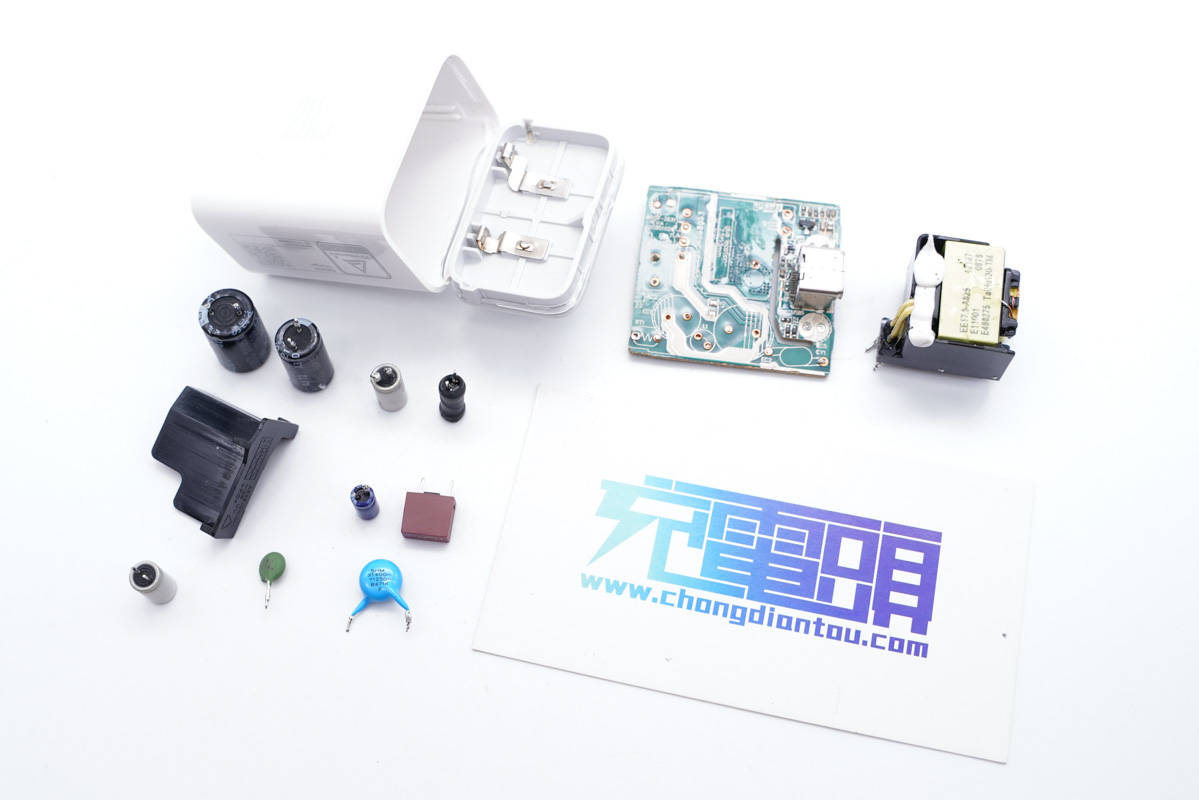

全部拆解完畢，來張全家福。

充電頭網拆解總結

邦克仕20W PD快充充電器機身光滑，有國行、美規、歐規、英規款式可供應市場，滿足廣大iPhone 12系列用戶選購需求。充電器配備單C口，支持Apple 2.4A、QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS多個主流協議，除了5V3A、9V2.23A、12V1.67A三組常規電壓檔位外，還具備3.3-5.9V3A和3.3-11V2.2A兩組PPS電壓檔位，整體性能很好，非常實用。

充電頭網通過拆解了解到，這款充電器整體的做工用料也是相當不錯。變壓器外套塑料殼絕緣，USB母座外套金屬殼點焊加固。此外采用昂寶OB2631U+芯茂微LP15R060S高集成開關電源方案，采用英集芯IP2723T認證協議芯片。還使用了智寶和綠寶石兩大知名品牌電容濾波，保證充電器使用壽命。總的來說是一款性價比相當高的20W快充。
