今天充電頭網為大家來的是omnicharge多合一100W快充全能充電寶Omni 20+的拆解，不過在很早之前我們就對這款產品進行了詳細評測。作為一款多合一充電寶，不僅擁有獨特的方塊機身造型，功能也是相當的豐富。

Omni 20+充電寶擁有DC、USB-A/C接口以及AC輸出插口。其中DC、USB-C口均支持雙向快充，最大功率可達100W。AC插口支持100W交流輸出，再一對比此前拆解的儲能電源的逆變器模塊，雖然功率比不上，但能在如此小的多合一充電寶里塞入逆變輸出電路，著實讓人覺得不可思議。那下面就來看看這款產品的內部是如何設計的。

一、omnicharge多合一全能充電寶外觀

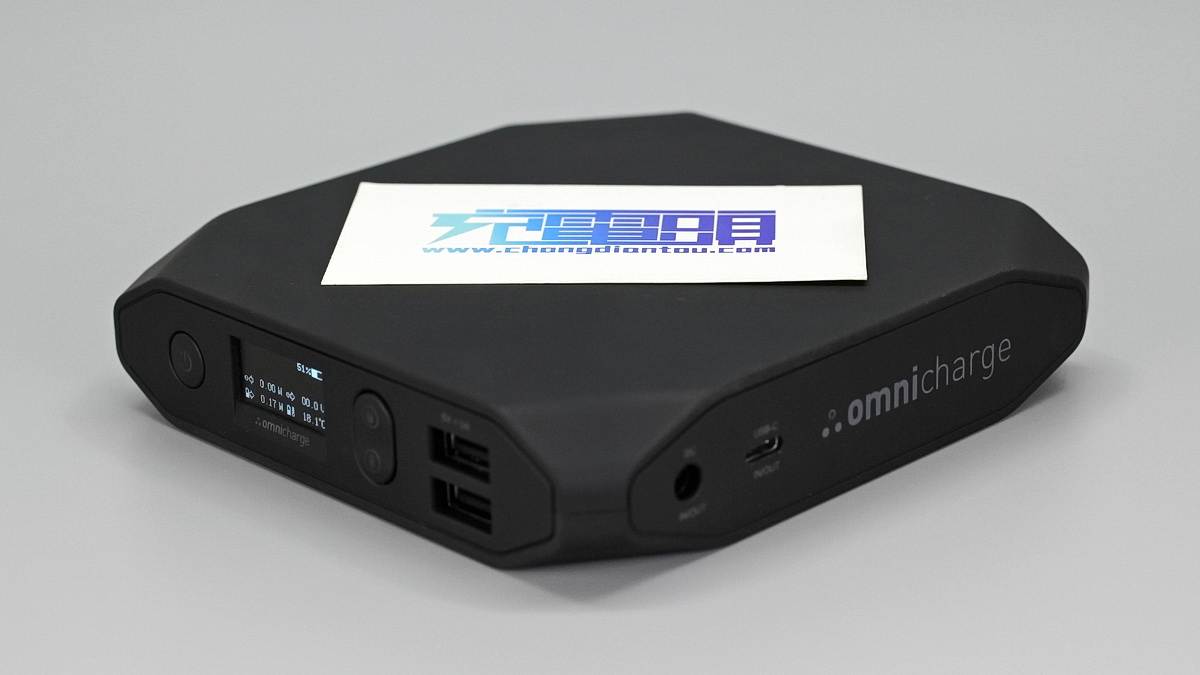

omnicharge這款移動電源為方塊造型設計，四端為收縮棱角設計，整體外觀獨特。產品采用PC材質塑料外殼，表面為類膚質觸感。機身一側設有DC和Type-C口，均支持雙向快充；另一側設有電源鍵、顯示屏、交流和直流供電開關、兩個USB-A接口。

另外兩側分別設有AC交流插孔以及印有產品參數

型號：Omni 20+

AC輸出：AC230V/50Hz或DC300V，100W(MAX)

DC輸出：5-20V，5A(MAX)，100W(MAX)

DC輸入：4.5-36V，3A(MAX)，45W(MAX)

USB1/2輸出：5V3A、9V2A、12V1.5A

USB-C輸出：5V3A、9V3A、12V3A、15V3A、20V3A，60W MAX

額定容量：17400mAh

能量：73Wh（20400mAh/3.6V）

產品已經通過了CE認證。

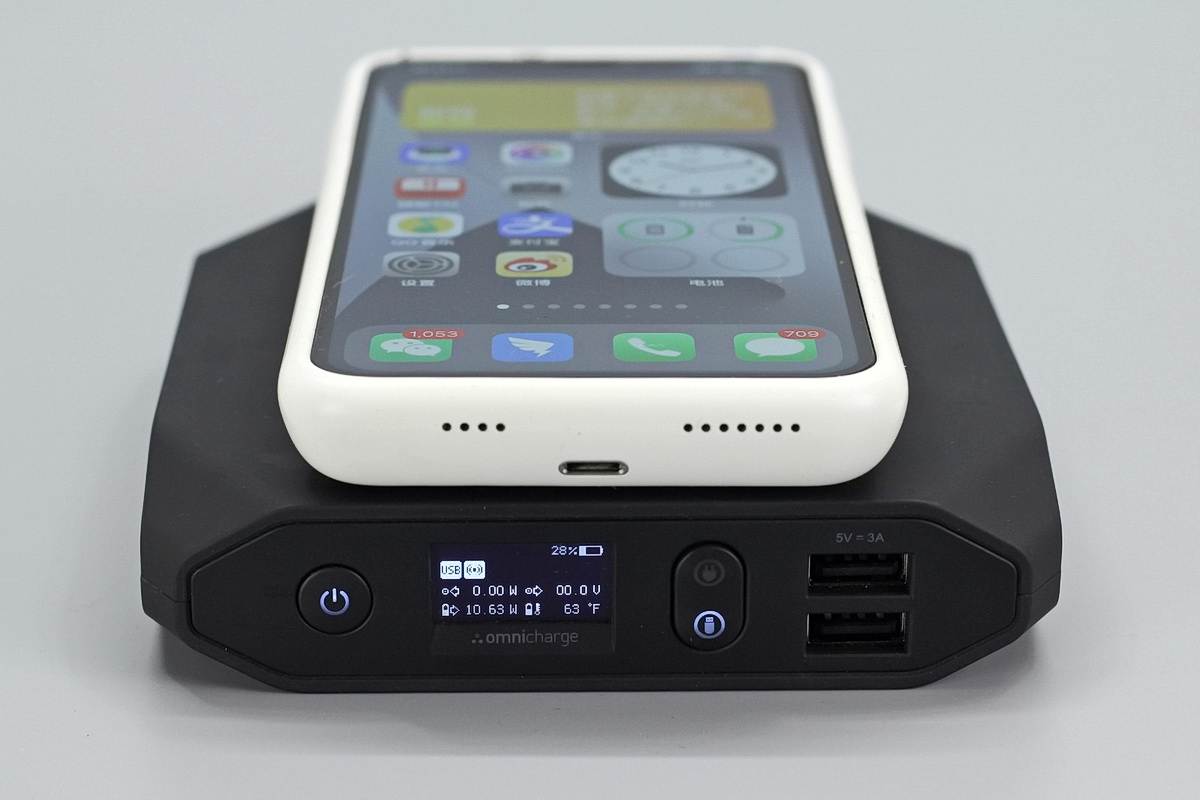

產品還集成了無線充功能，手機放上去即可進行無線充電。

二、omnicharge多合一全能充電寶拆解

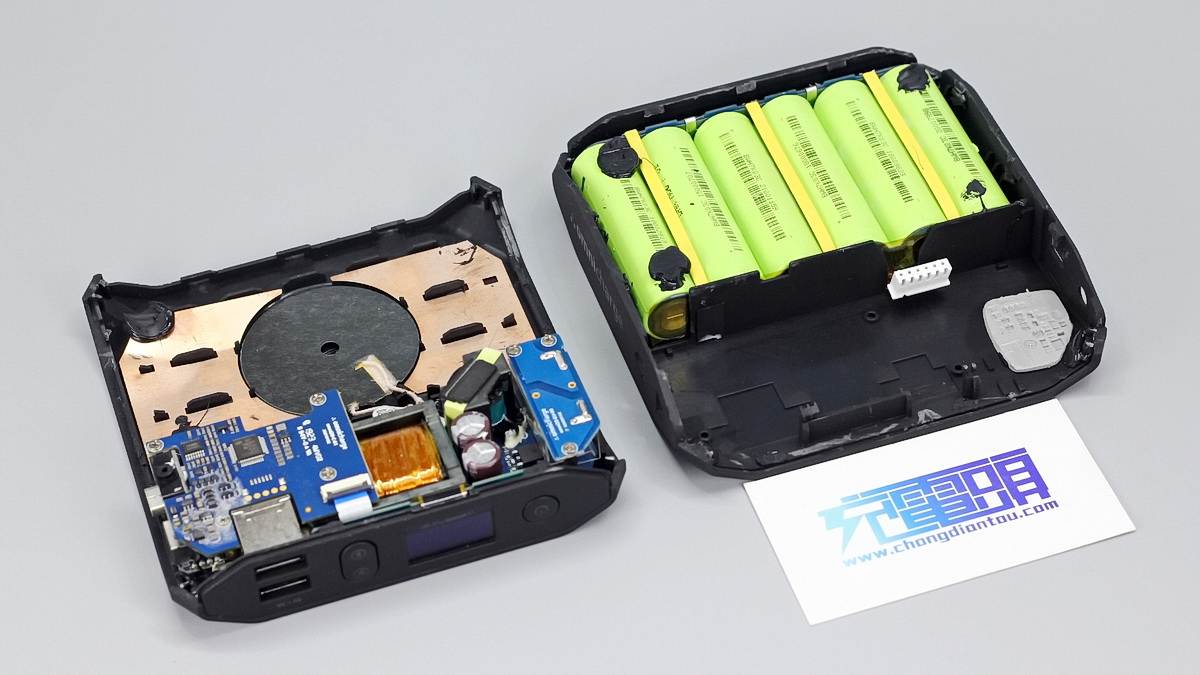

將機身殼拆開，兩部分外殼分別放置PCB板和電芯，殼體內部有隔板將電池和PCB模塊分為兩個獨立的部分。

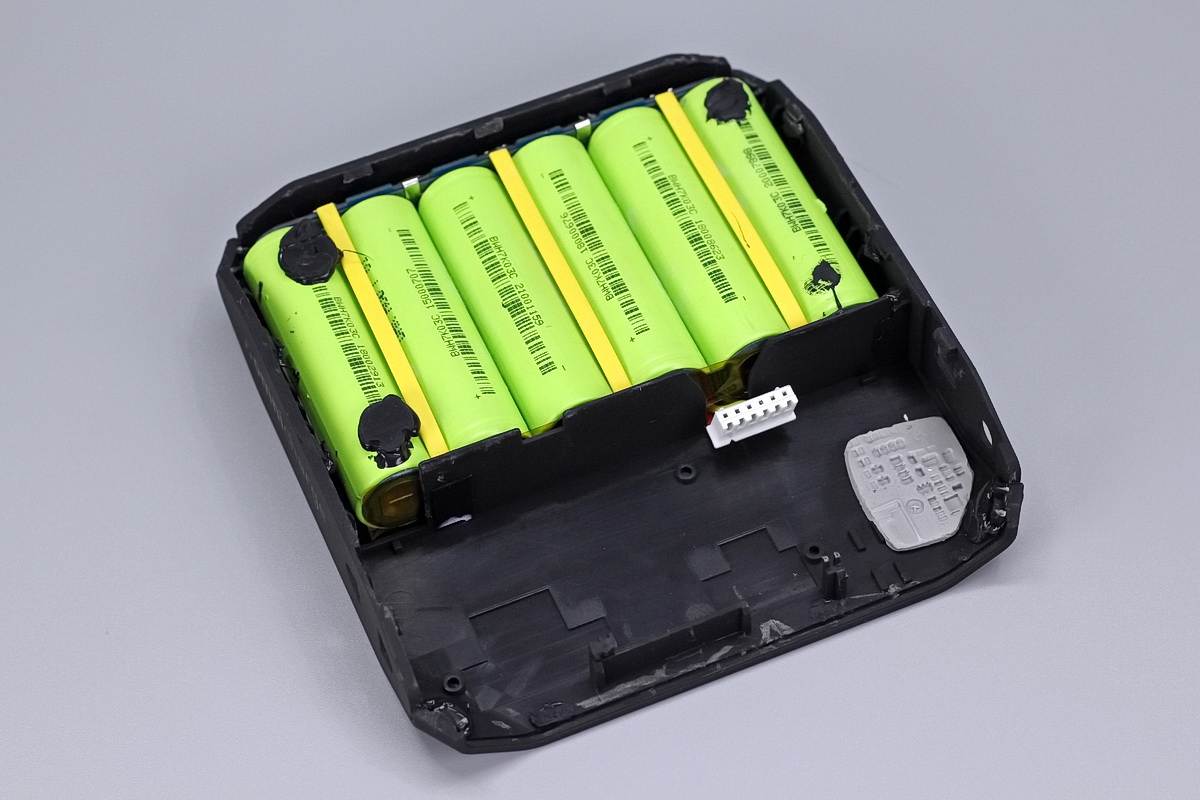

電芯一共6顆，兩側的電池打膠固定。

電池組連接線纜插拔式設計，方便組裝。

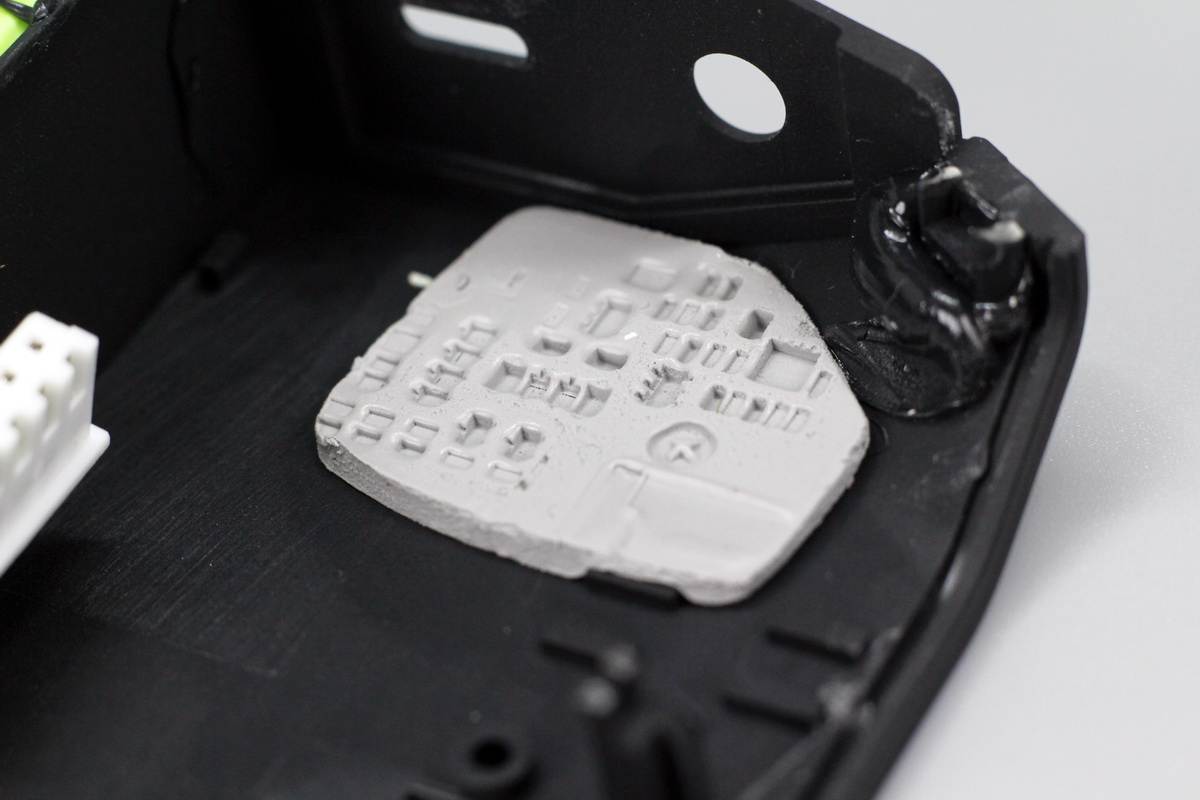

機身殼一角貼有導熱墊。

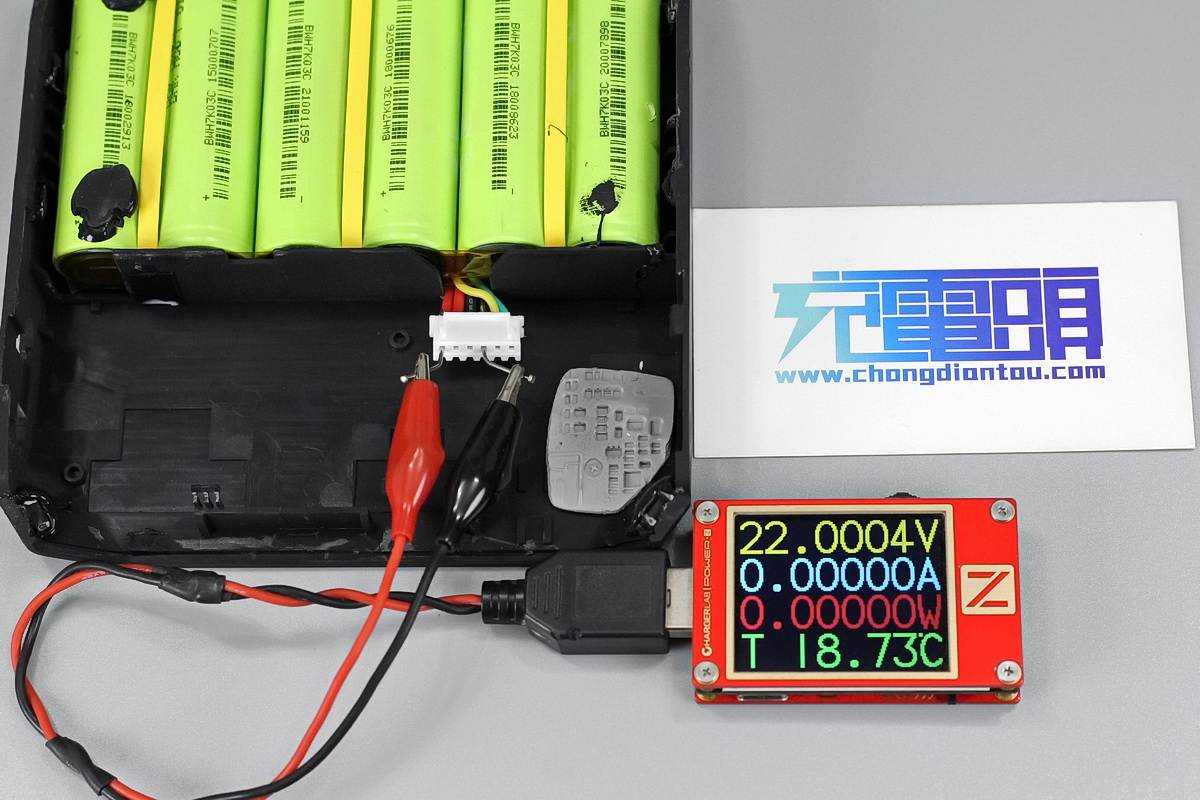

使用ChargerLAB POWER-Z KT002可以測得電池組空載電壓達22V。

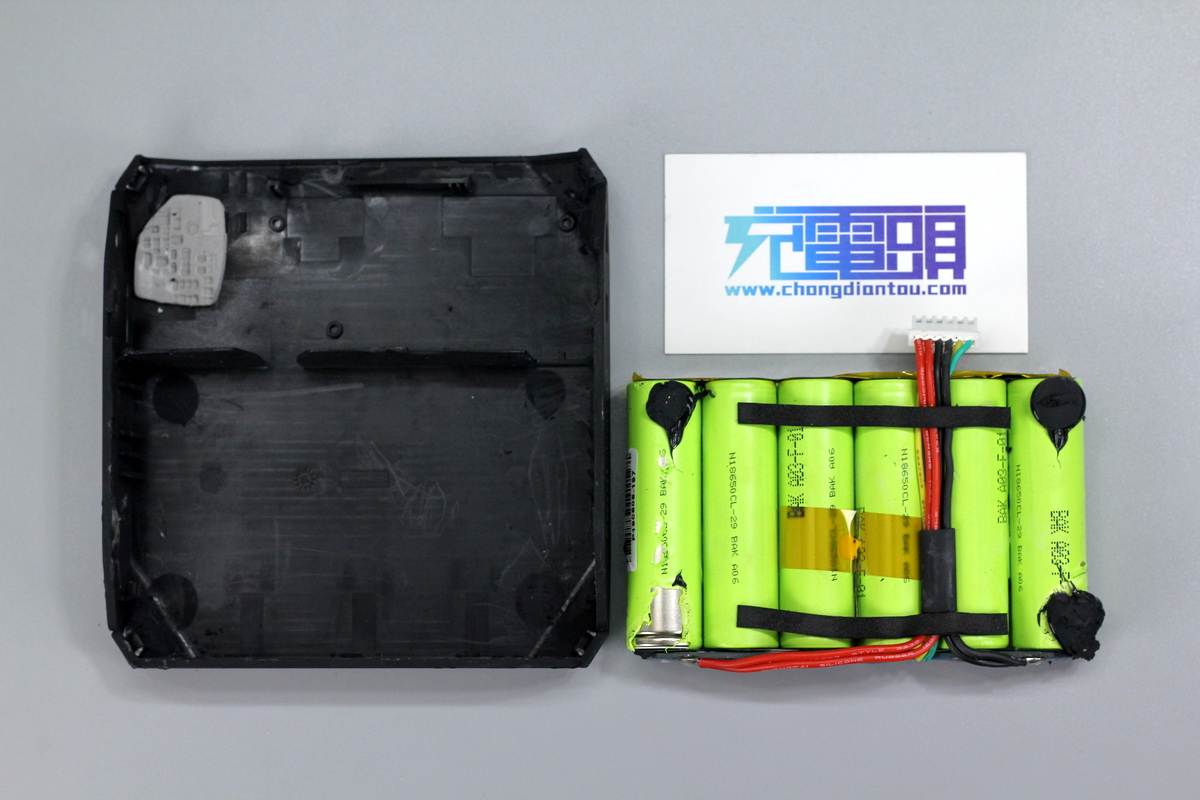

將電池組取出。

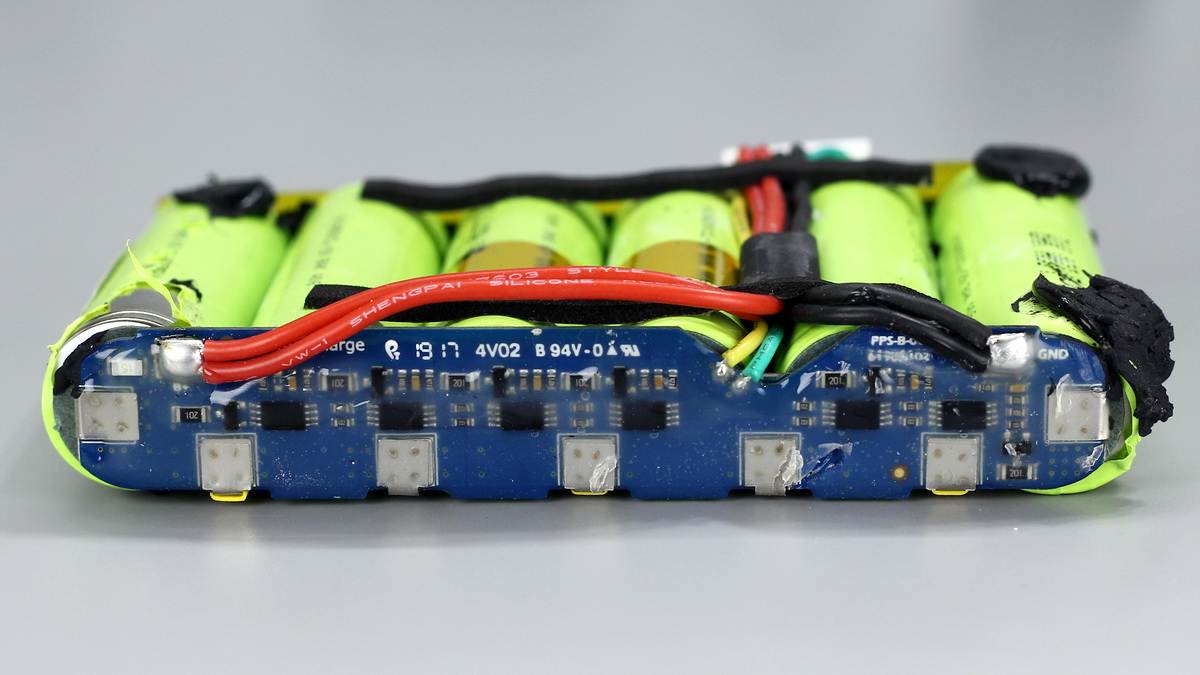

電池組采用6顆BAK 18650鋰電池串聯，來自深圳市比克電池有限公司，國內知名品牌，質量可靠。

電池和保護電路板鎳片點焊連接，PCB板上可以看到六顆相同的保護芯片，整個板子注塑保護。

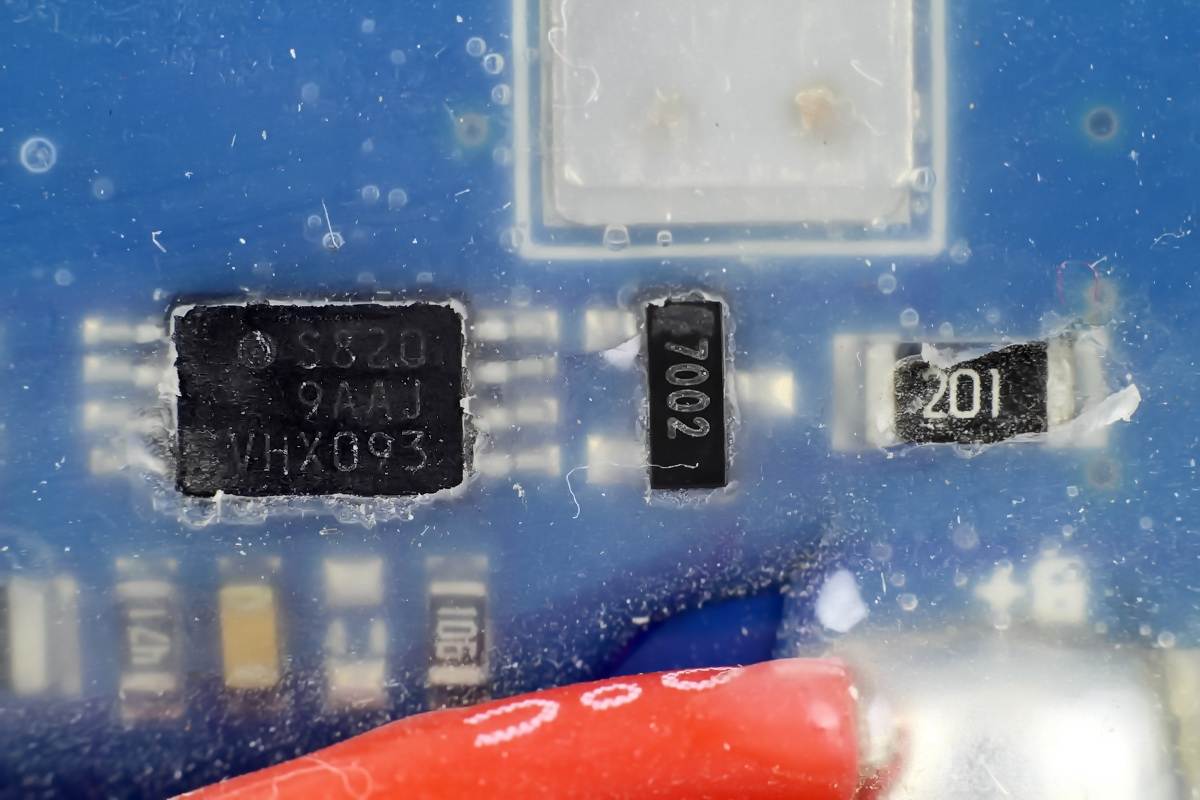

艾普凌科 S8209A鋰電池保護IC，帶有電池均衡功能。

艾普凌科 S8209A 資料信息。

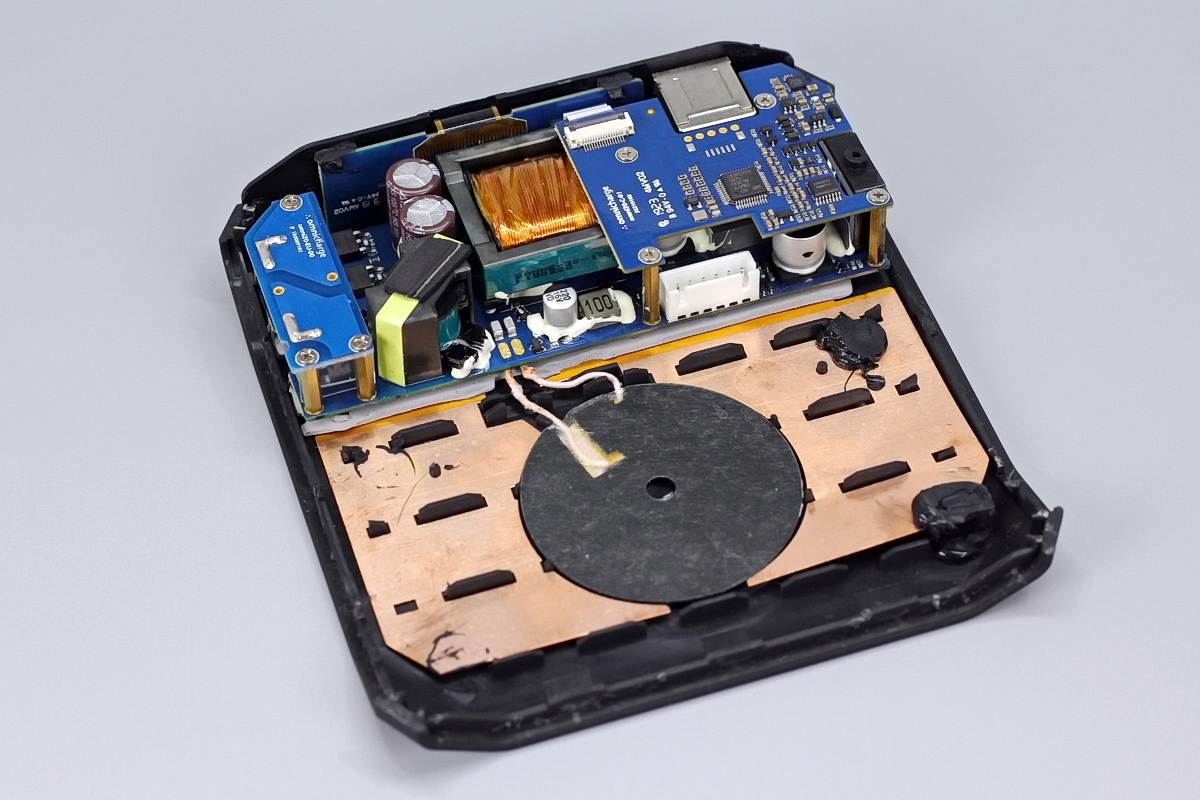

另一半外殼一半區域放置PCB模塊，另一半區域放置無線充電線圈和散熱片，散熱片通過定位板固定。

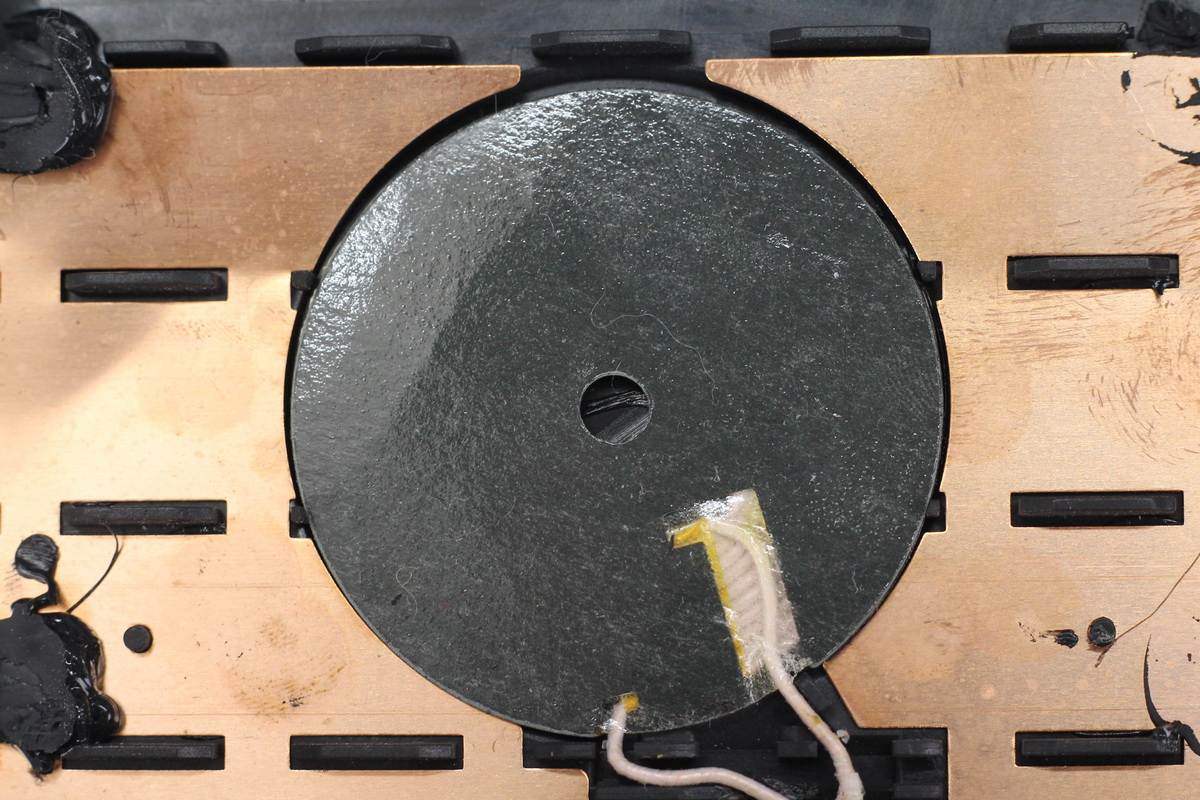

線圈隔磁片背面貼有雙面膠。

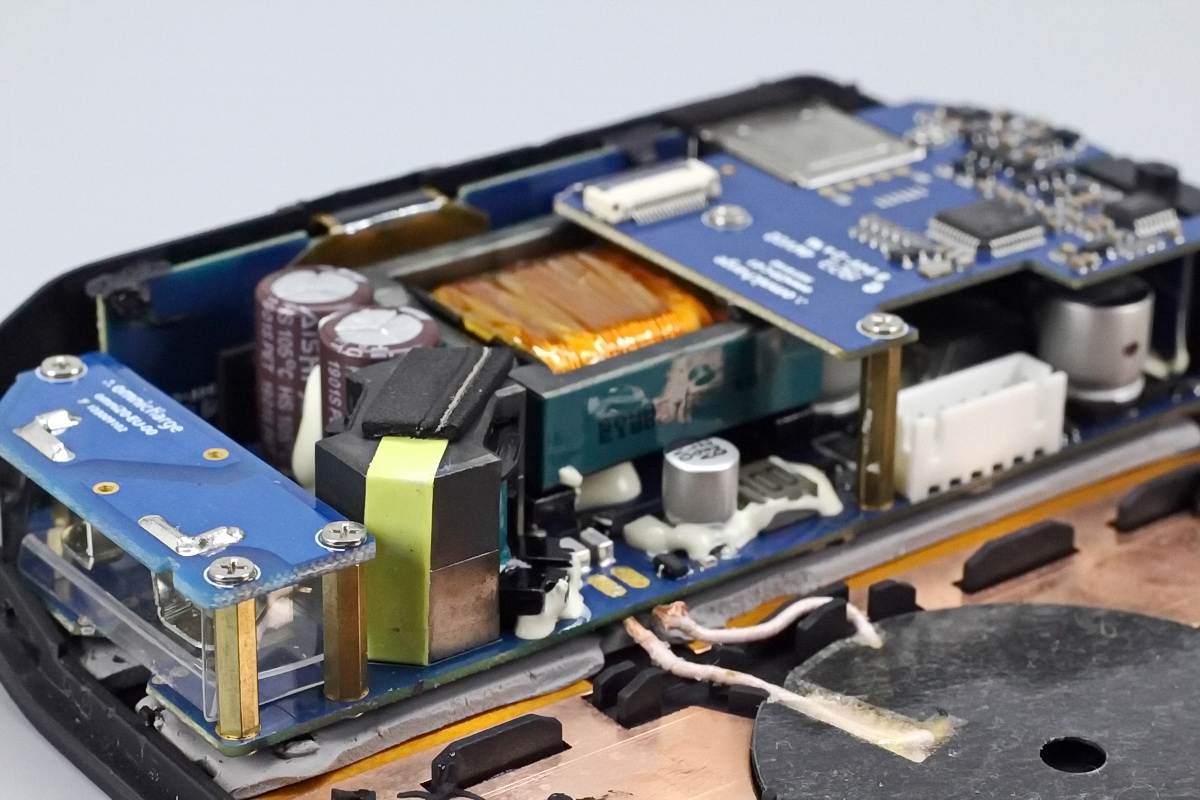

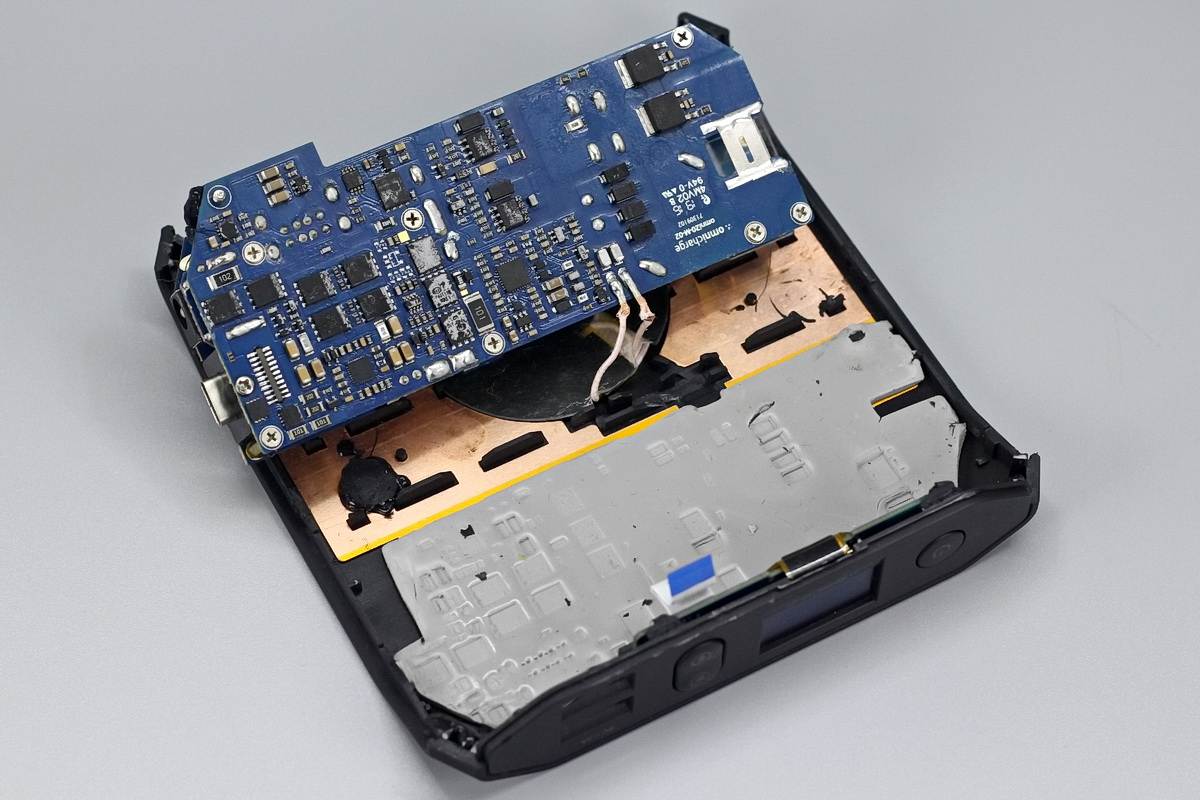

PCB模塊由多塊小板組成，上層兩塊小板均使用銅柱支撐固定。

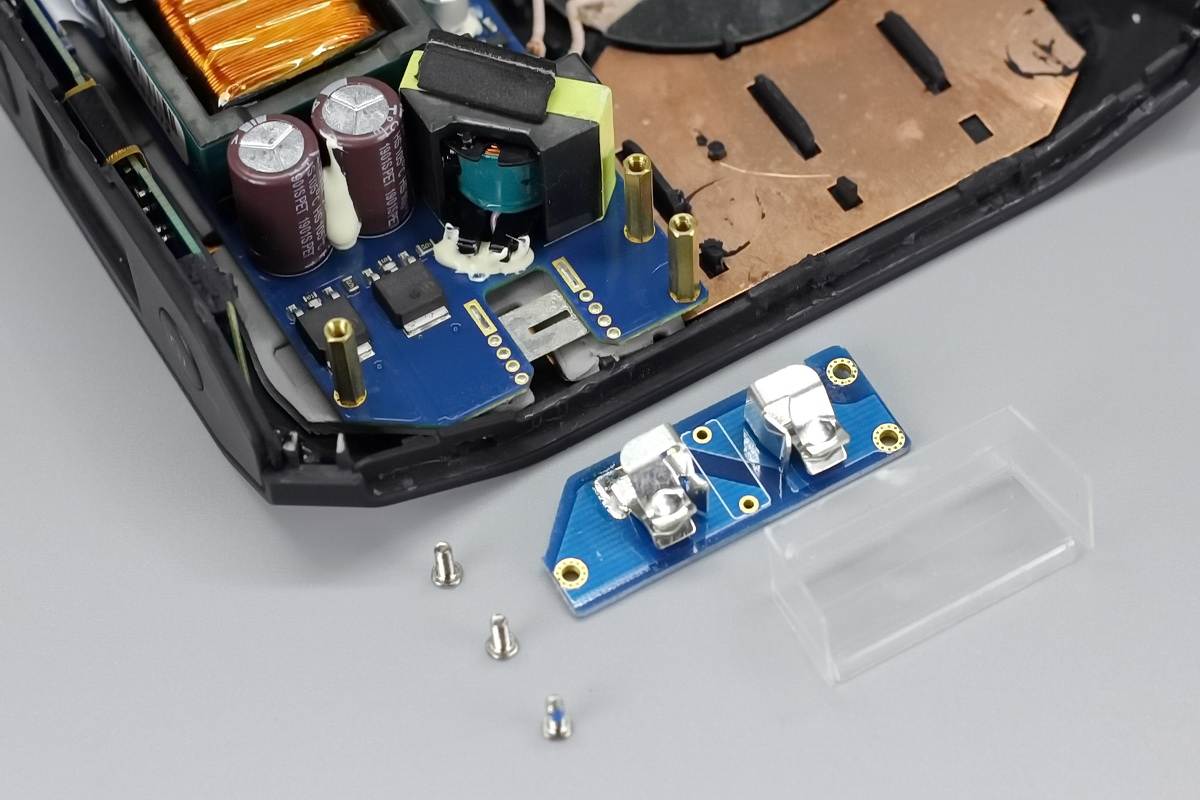

側面AC插口小板使用金屬柱和螺絲支撐固定，同時還有透明塑料殼進行隔離絕緣。

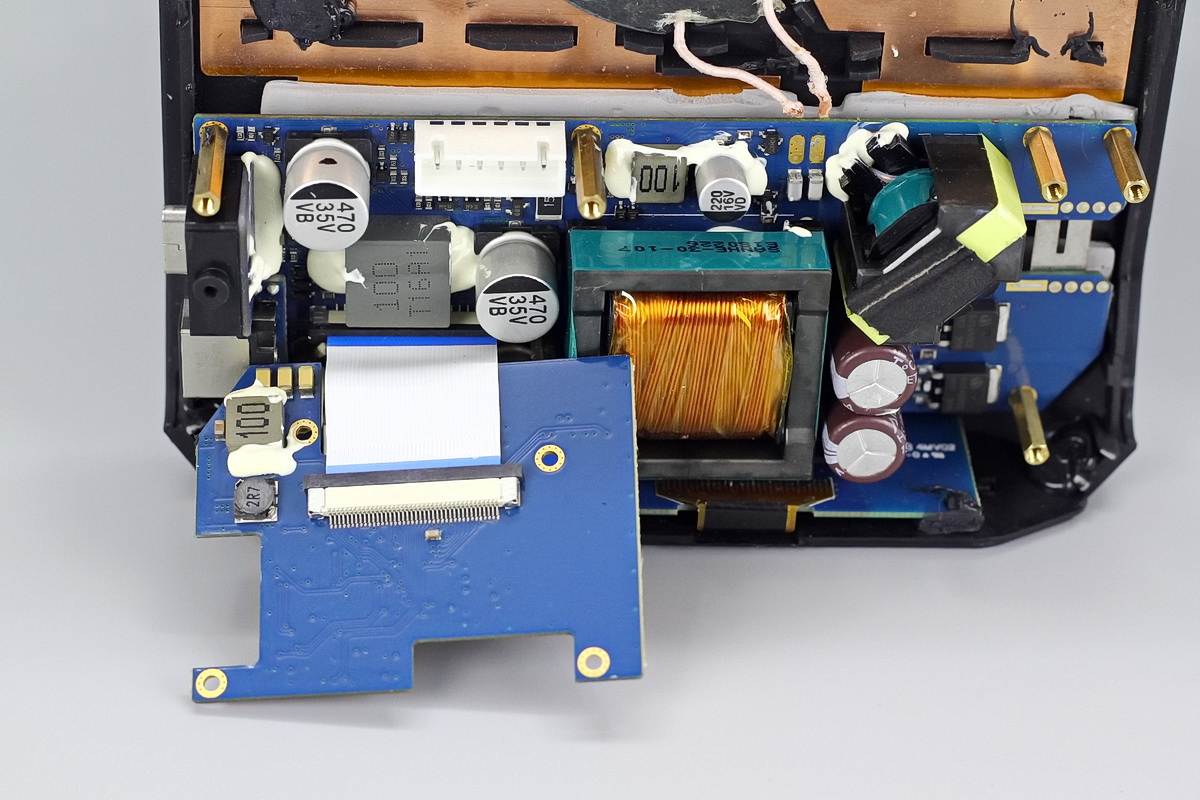

另一塊小板通過排線連接。

模塊底部放有大面積導熱墊幫助導熱。

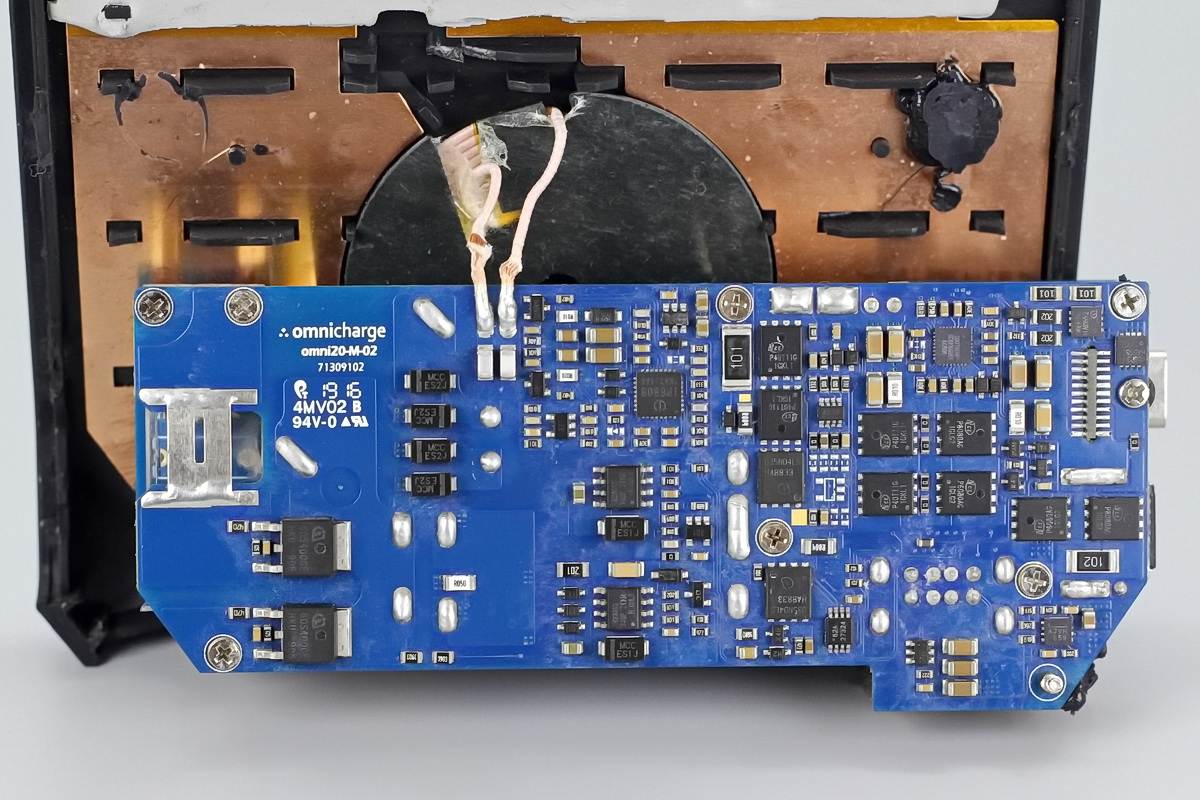

大PCB板背面有升降壓轉換器以及很多顆MOS管。

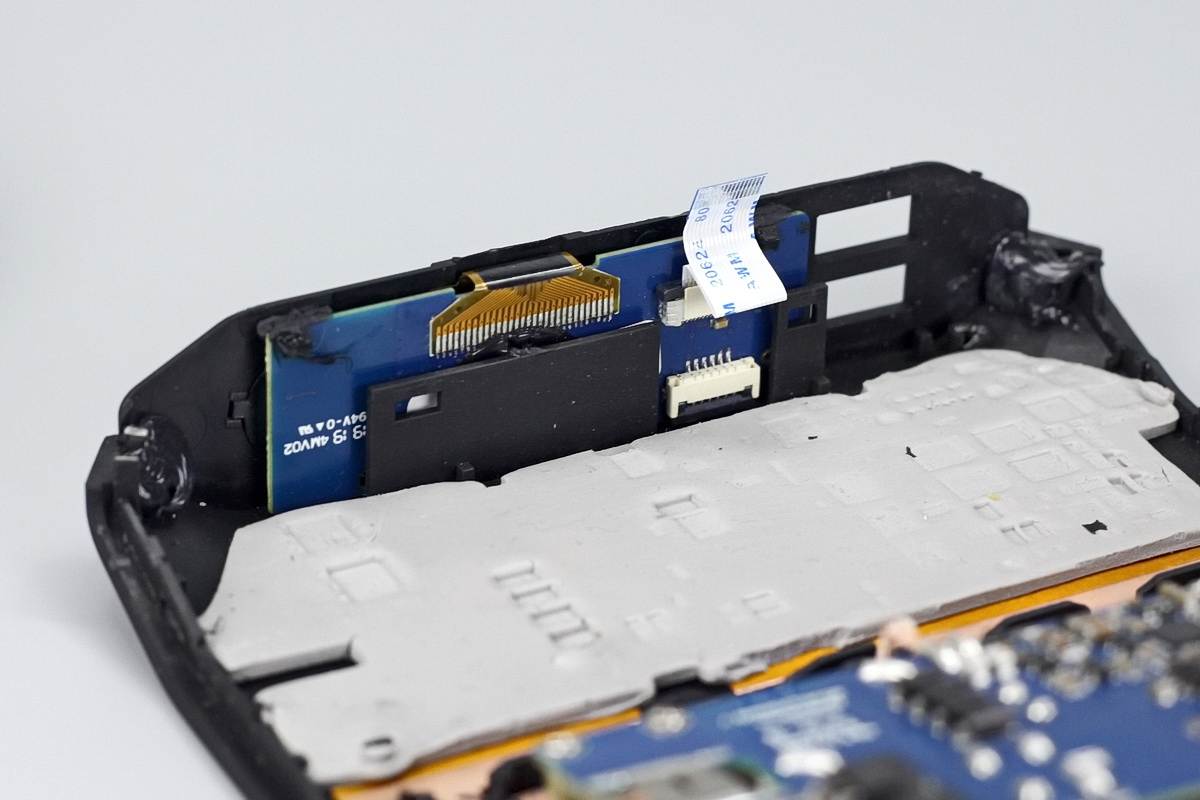

此外前端還插有一塊OLED顯示屏小板，使用擋板固定。

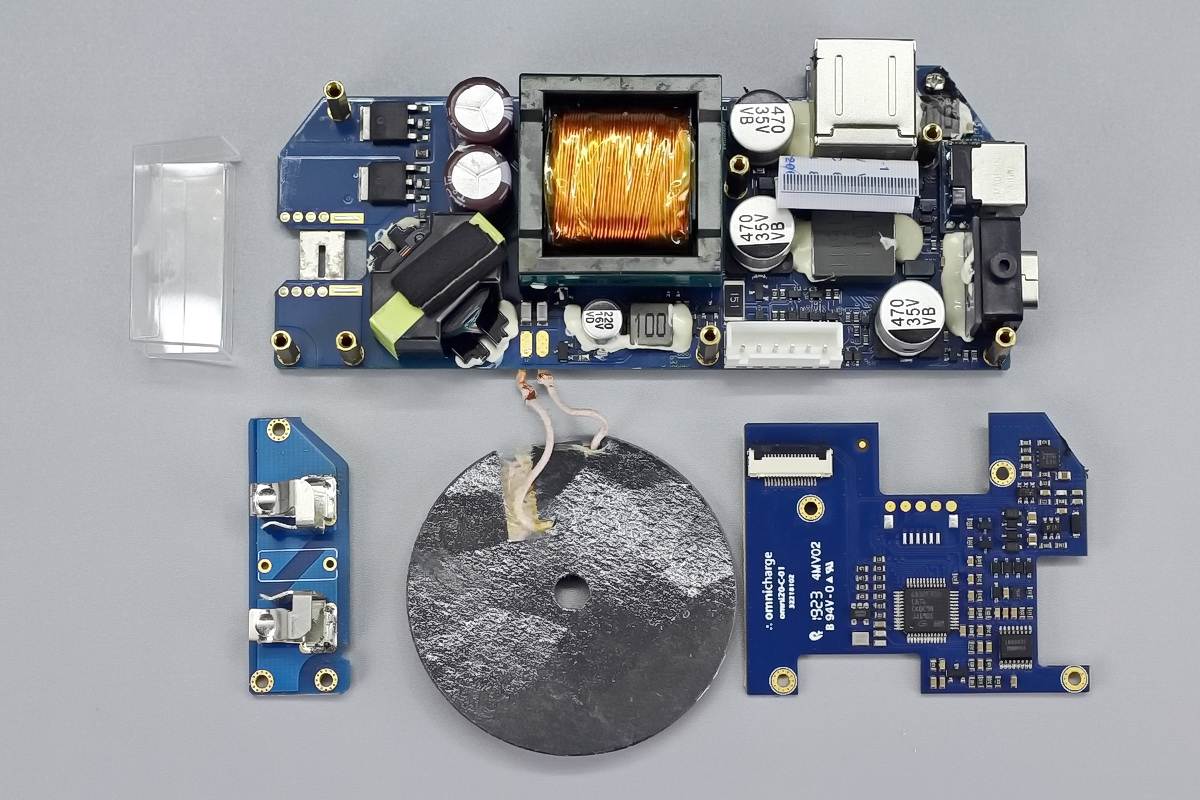

移動電源主要電路板一覽。

主板背面一側設有DC和USB-C口輸入輸出保護管，USB-A口降壓輸出轉換器和協議芯片。

A口輸出降壓轉換器特寫，MPS MP4423，高效率同步整流降壓轉換器。

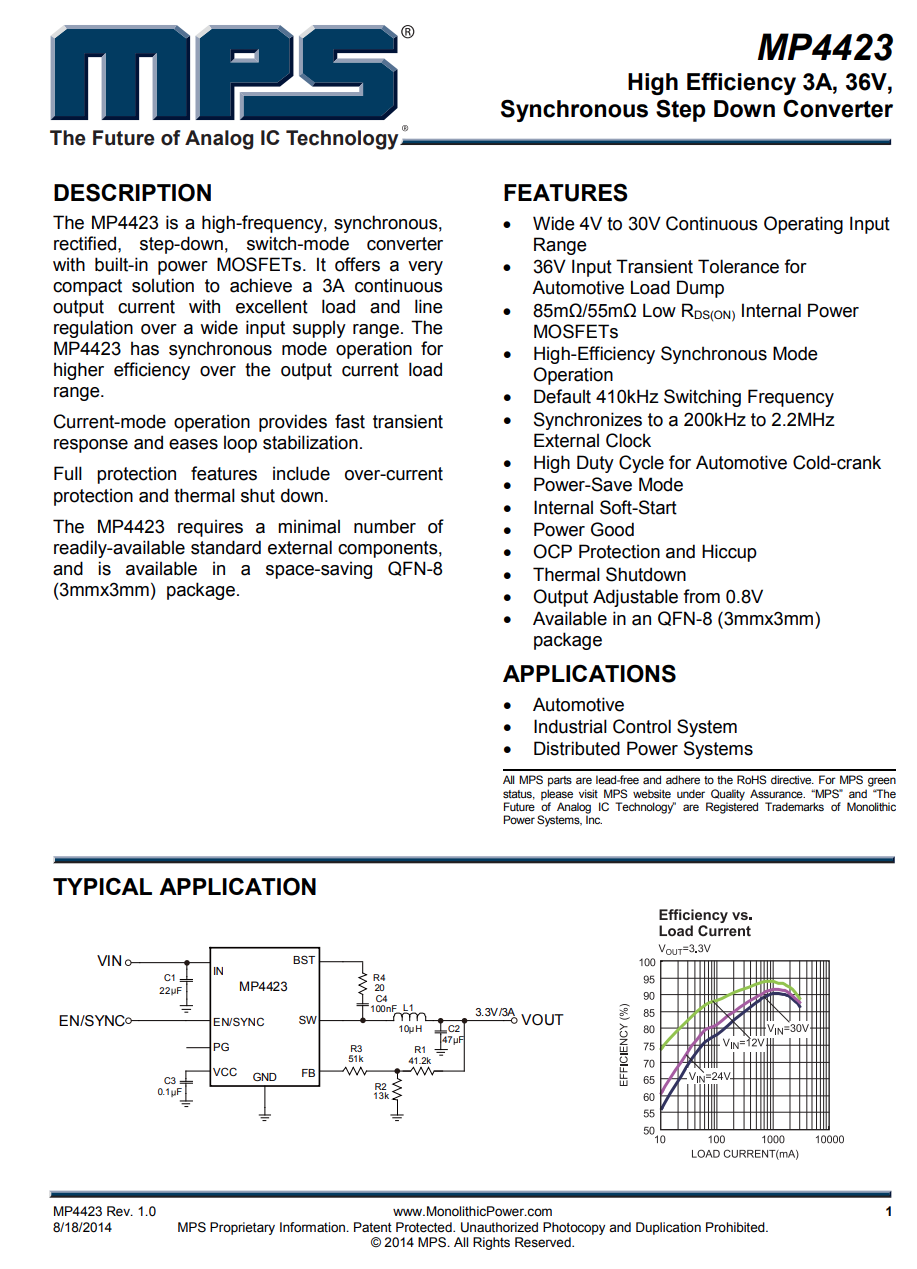

MPS MP4423資料信息。

協議芯片采用天德鈺FP6601Q，支持高通QC3.0/2.0與華為FCP，通過監控USB D+/D-上的電壓數據自動調整供電設備上的輸出電壓，互相握手識別后設備提升充電功率縮短充電時間。在本身就支持QC3.0，QC2.0和FCP的情況下，還能自動識別APPLE、三星、BC1.2協議。

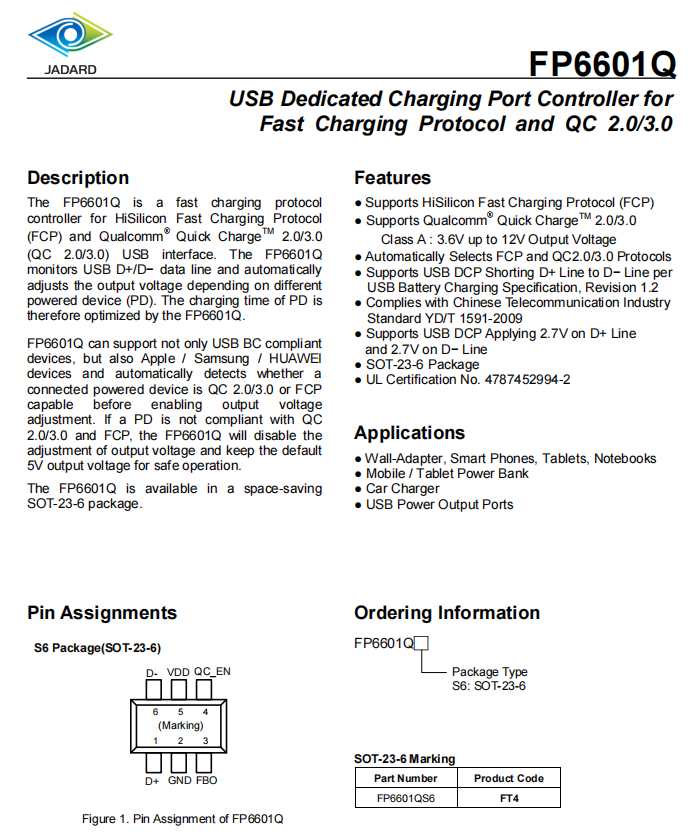

天德鈺FP6601Q詳細規格資料。

據充電頭網了解，天德鈺FP6601Q快充協議芯片此前已被紫米18W QC3.0快充充電器、紫米65W USB PD三口快充充電器、DHL USB PD雙口充電器等產品采用。此外，FP6601Q還可用于車充、移動電源領域，并被數十款電源配件采用。

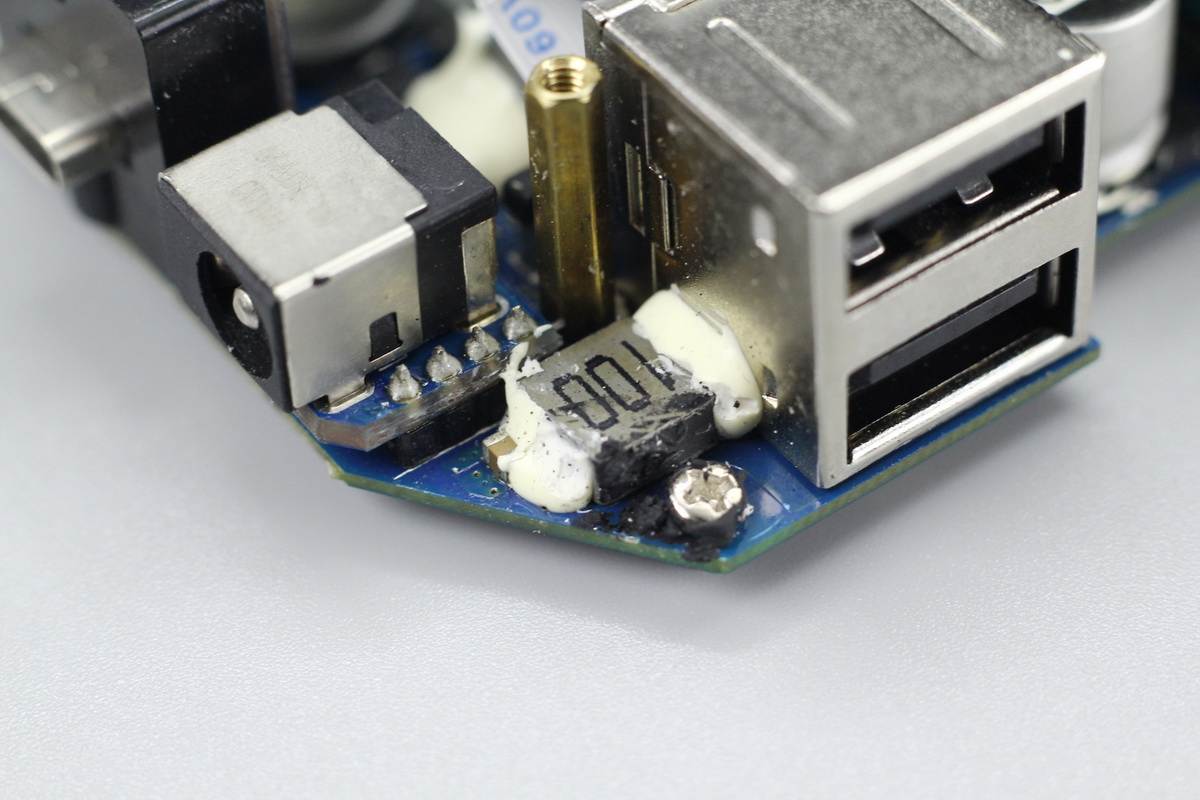

對應的合金降壓電感打膠加固。

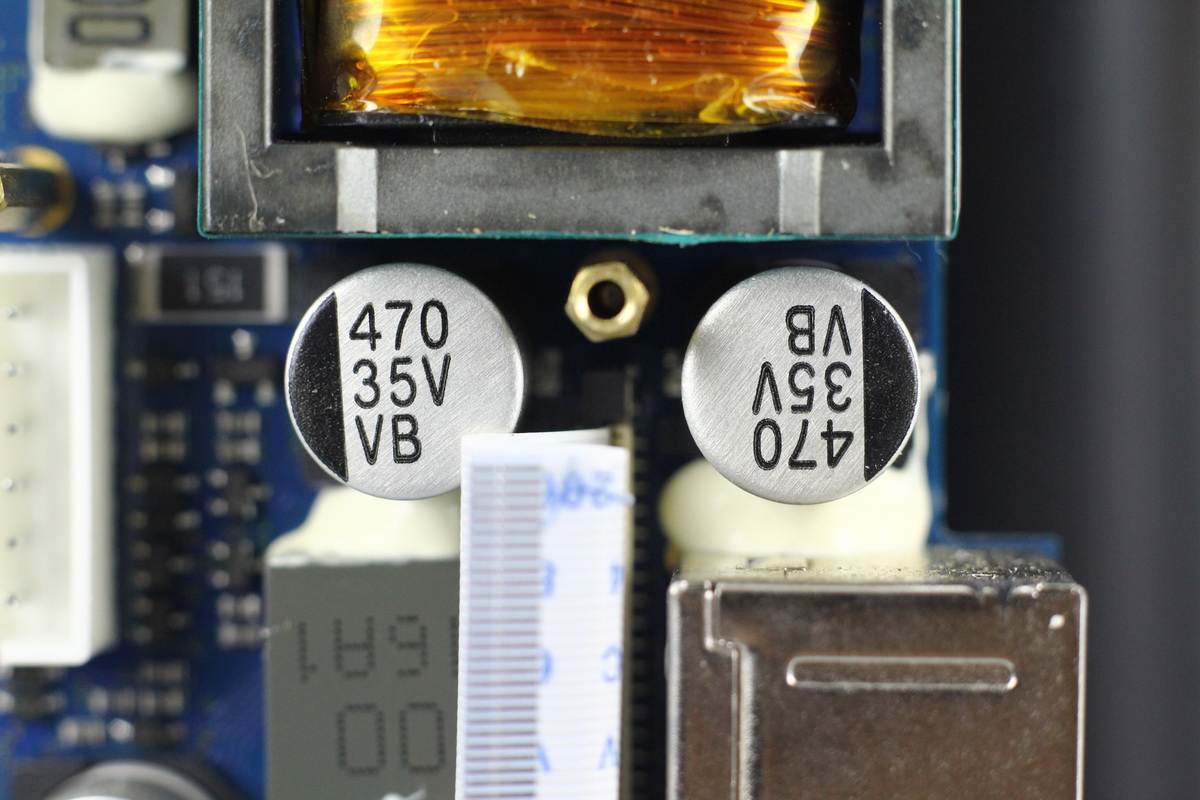

變壓器一側設有兩顆輸入濾波固態電容，規格都是35V 470μF。

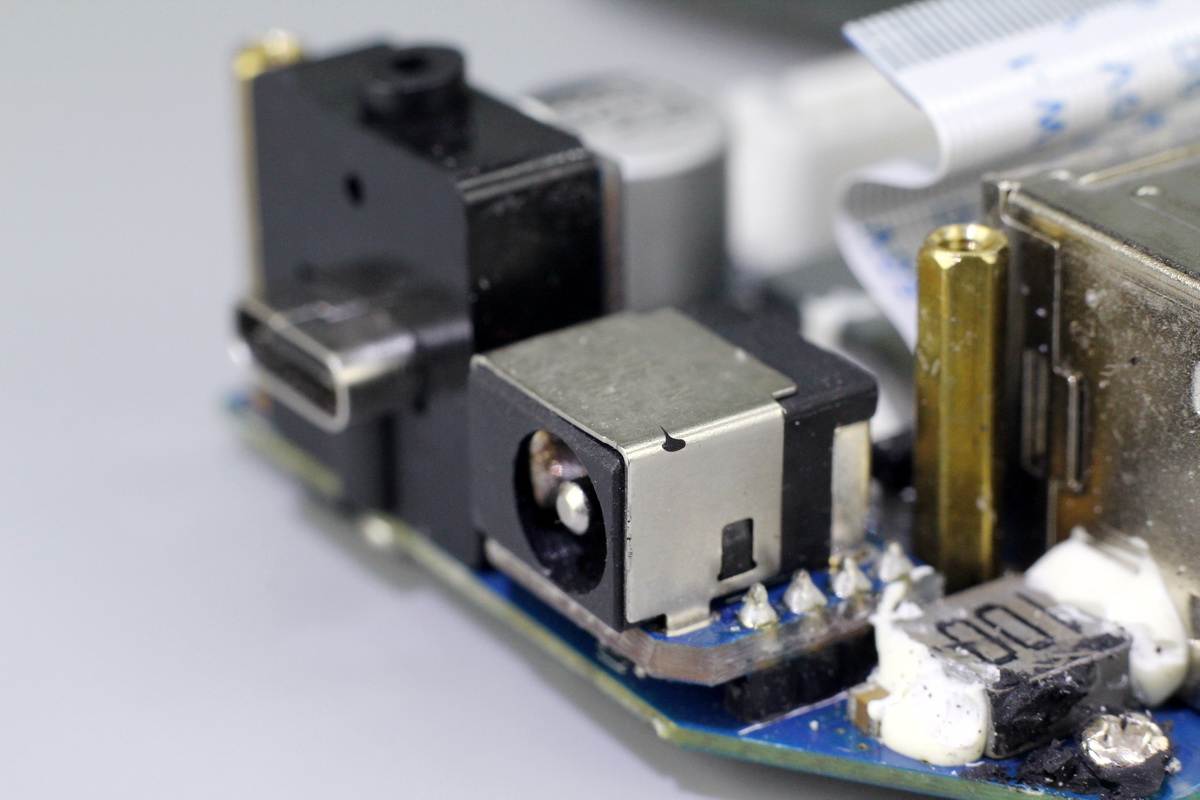

DC雙向快充母座使用小板支撐焊接。

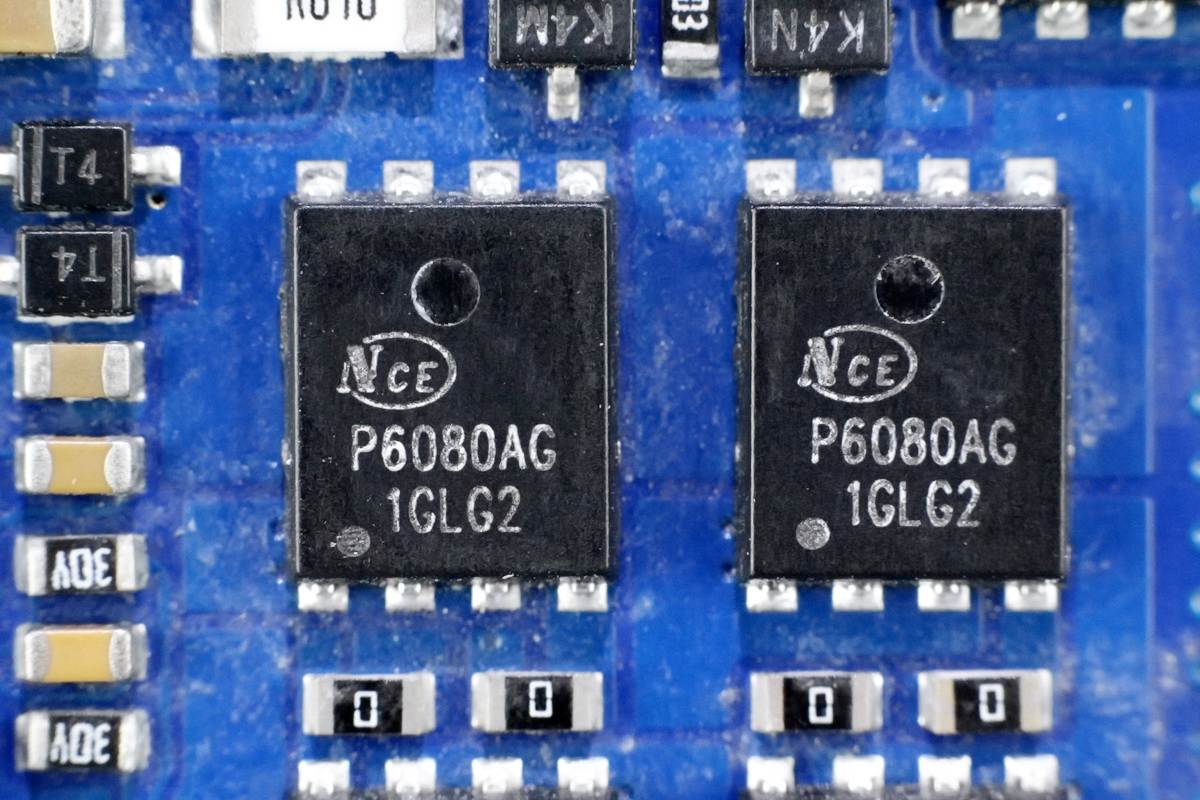

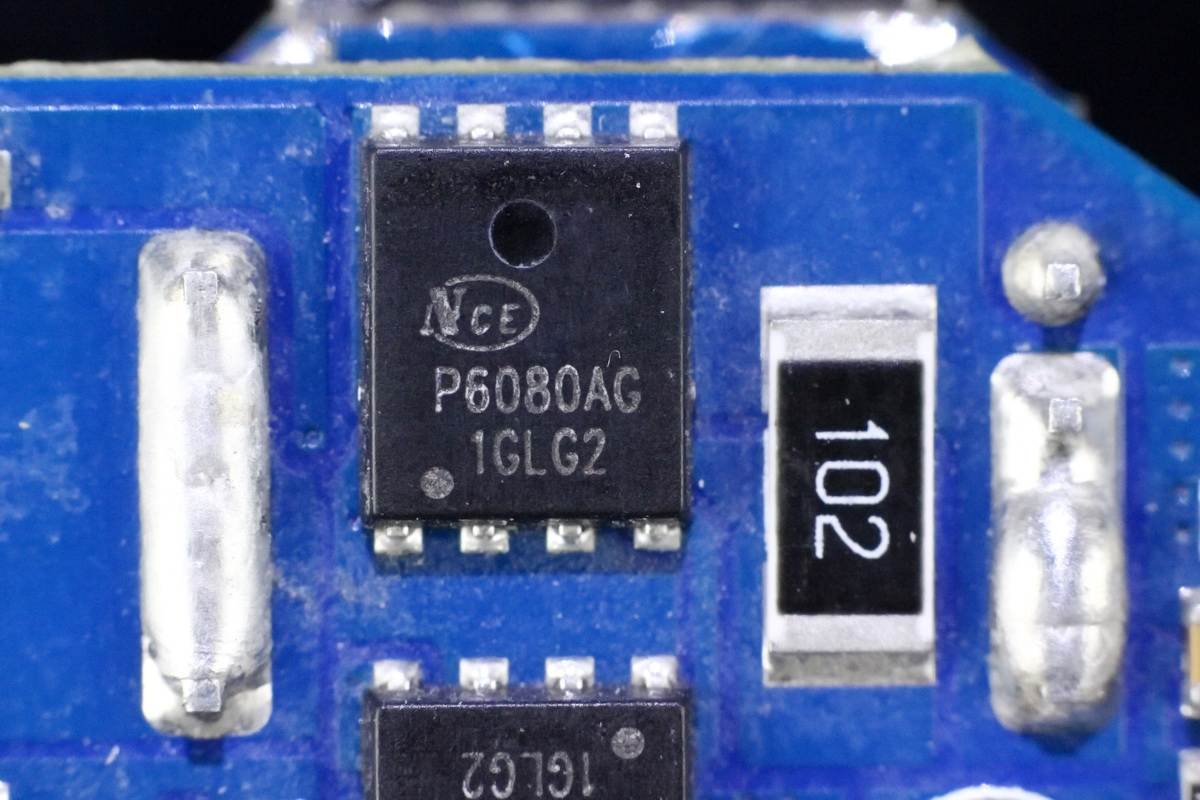

DC輸入輸出切換保護管采用新功率NCEP6080AG，耐壓60V，DFN5x6-8L封裝。

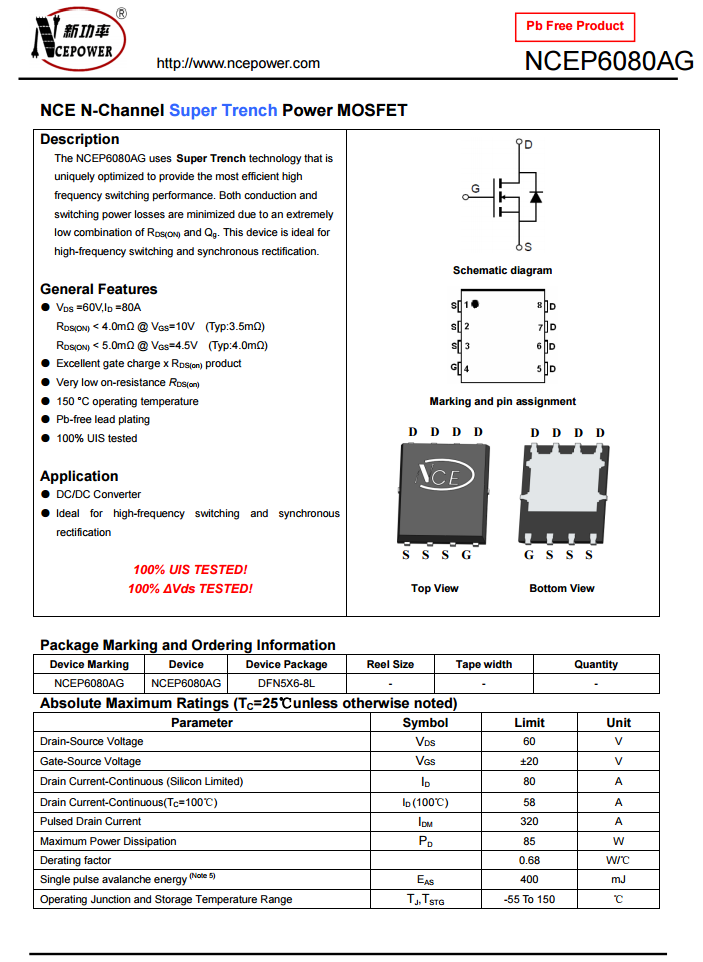

新功率NCEP6080AG資料信息。

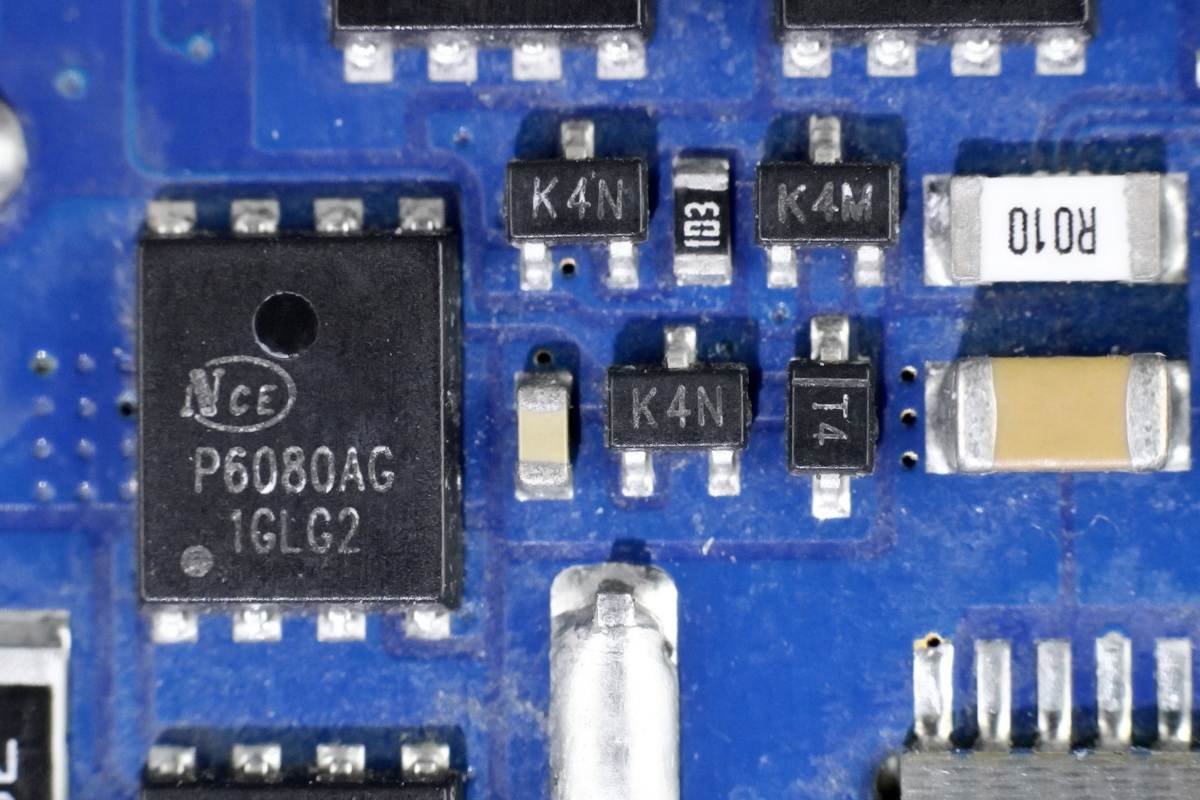

另一顆特寫，旁邊還有二極管和三極管。

USB-C母座使用小板垂直焊接，小板打膠加固，同時母座也套有一個塑料罩密封。

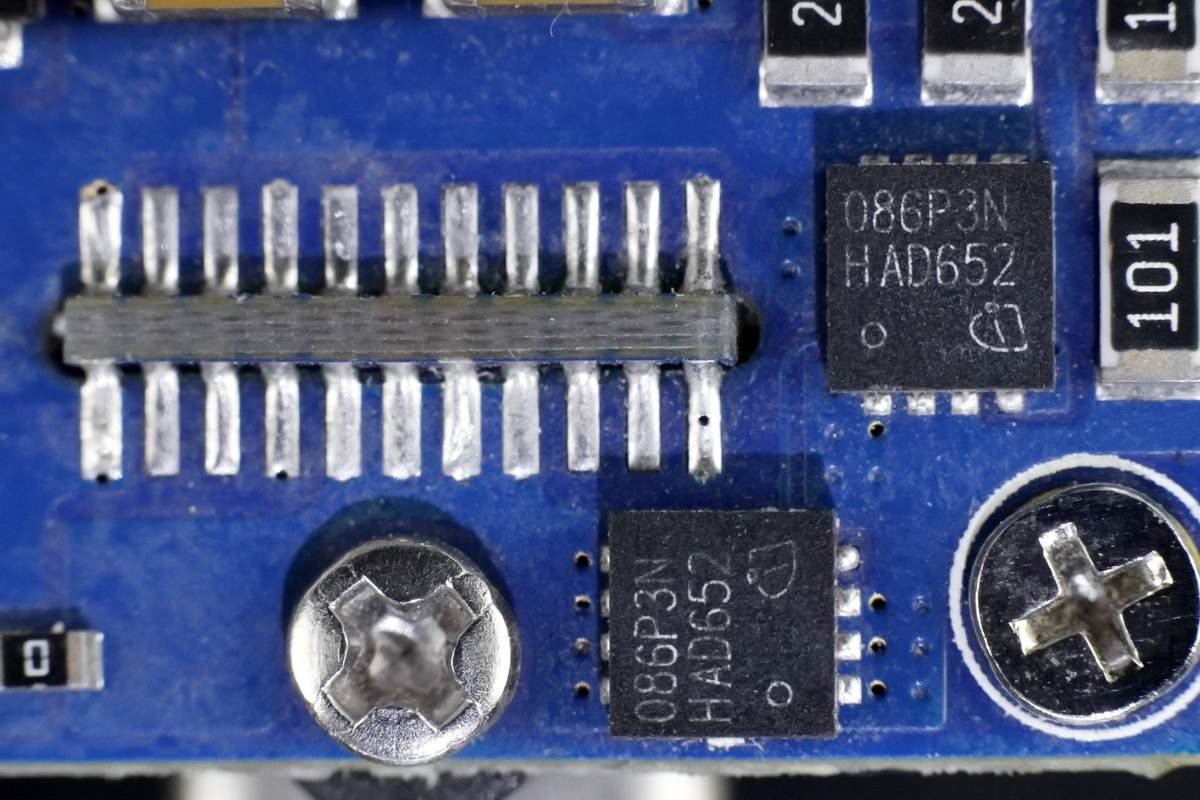

USB-C接口采用英飛凌兩顆BSZ086P03NS3 G MOS管進行切換保護，耐壓30V，導阻8.6mΩ，PG-TSDSON-8封裝。

英飛凌BSZ086P03NS3 G資料信息。

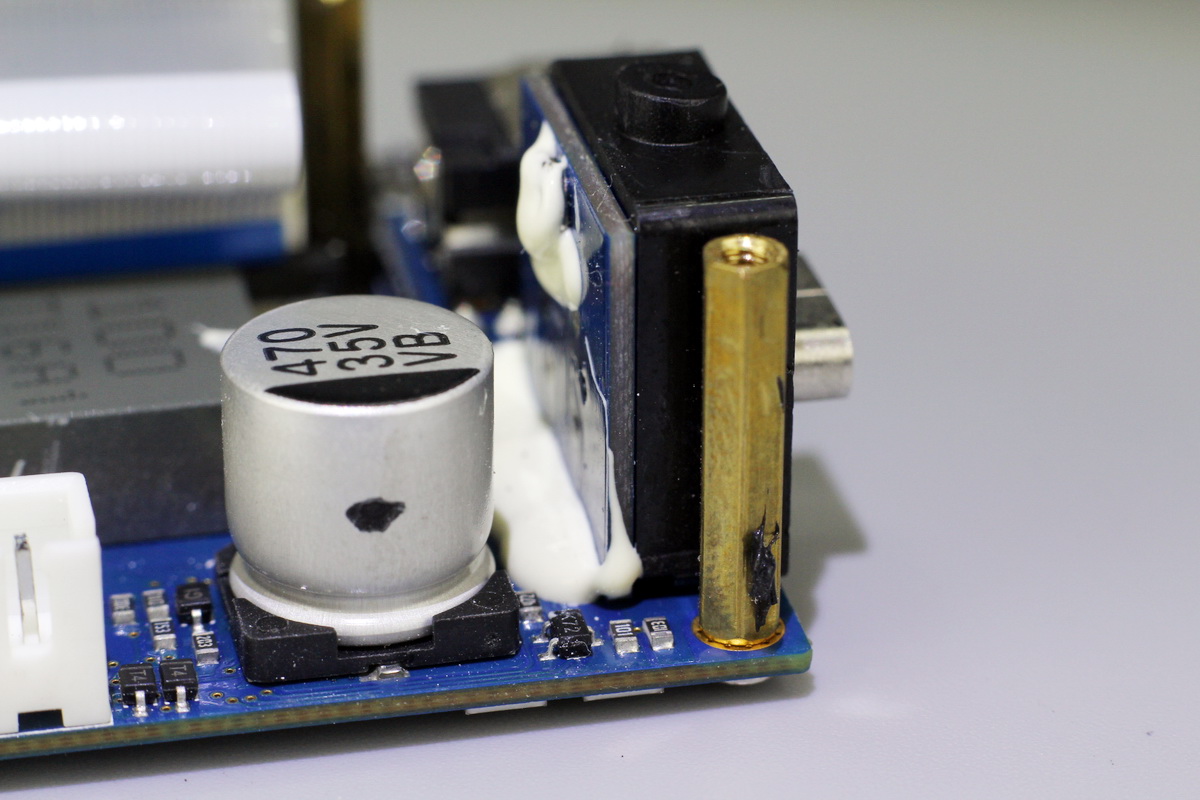

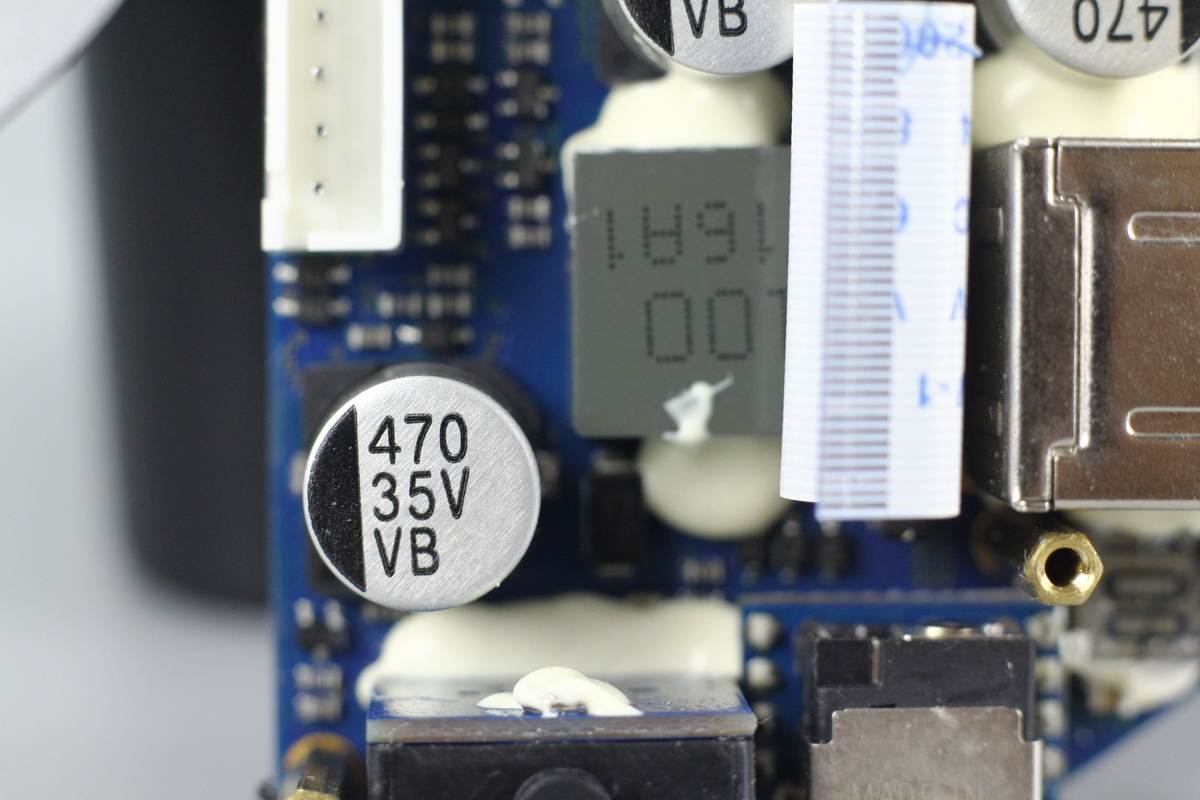

濾波電容，規格為35V 470μF。

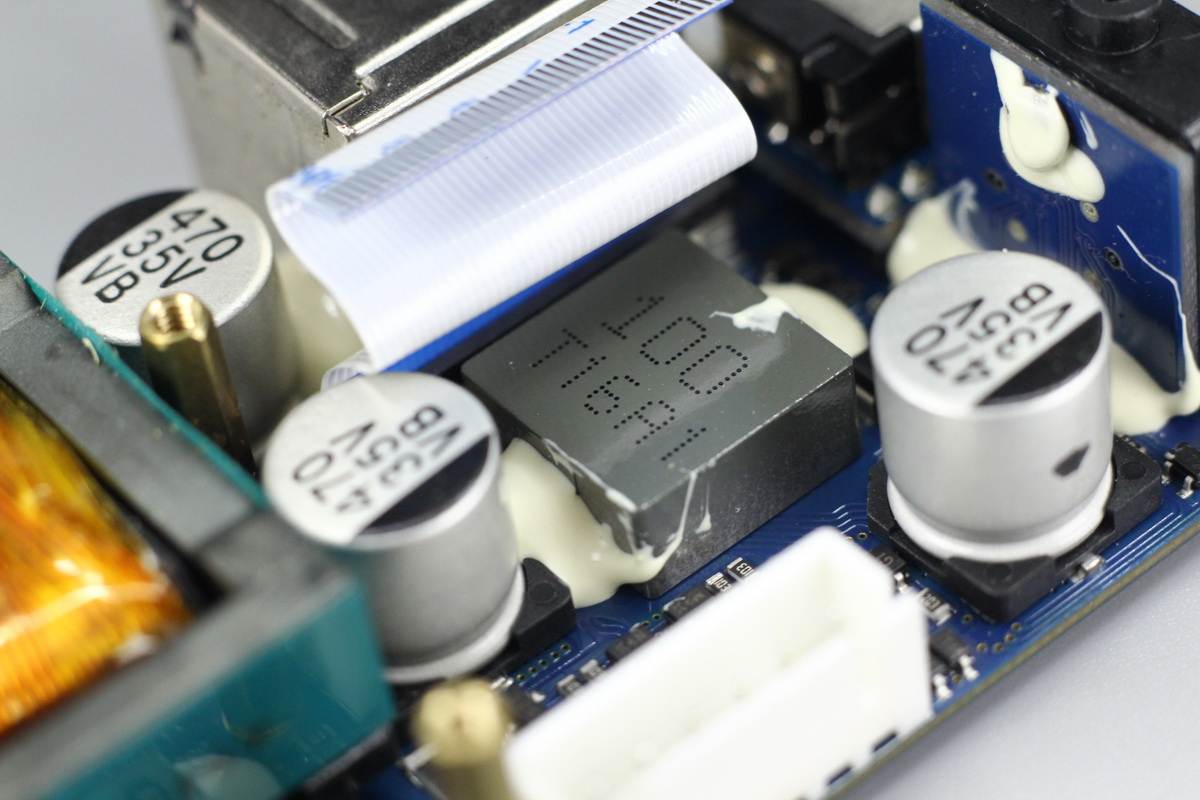

旁邊的合金電感打膠固定，用于DC和C口輸入輸出升降壓。

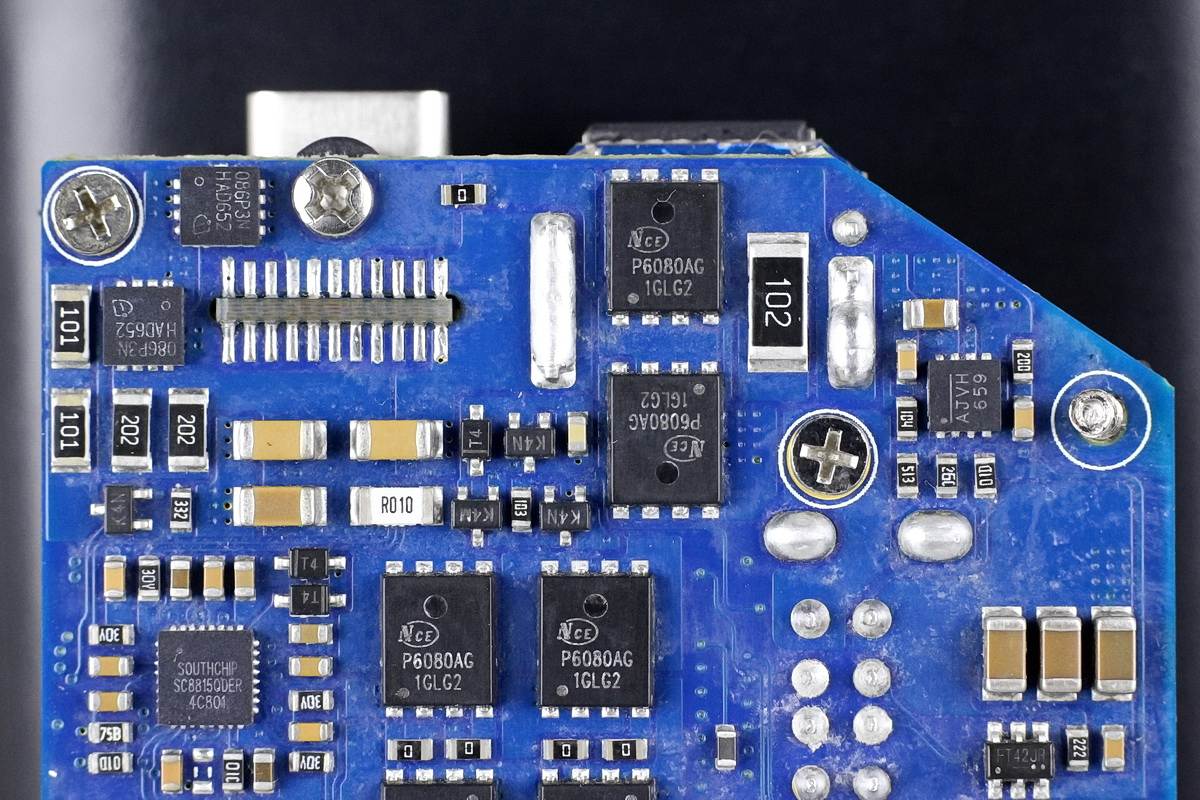

板子背面對應區域有DC和C口升降壓電路，下方還有一排四顆MOS管。

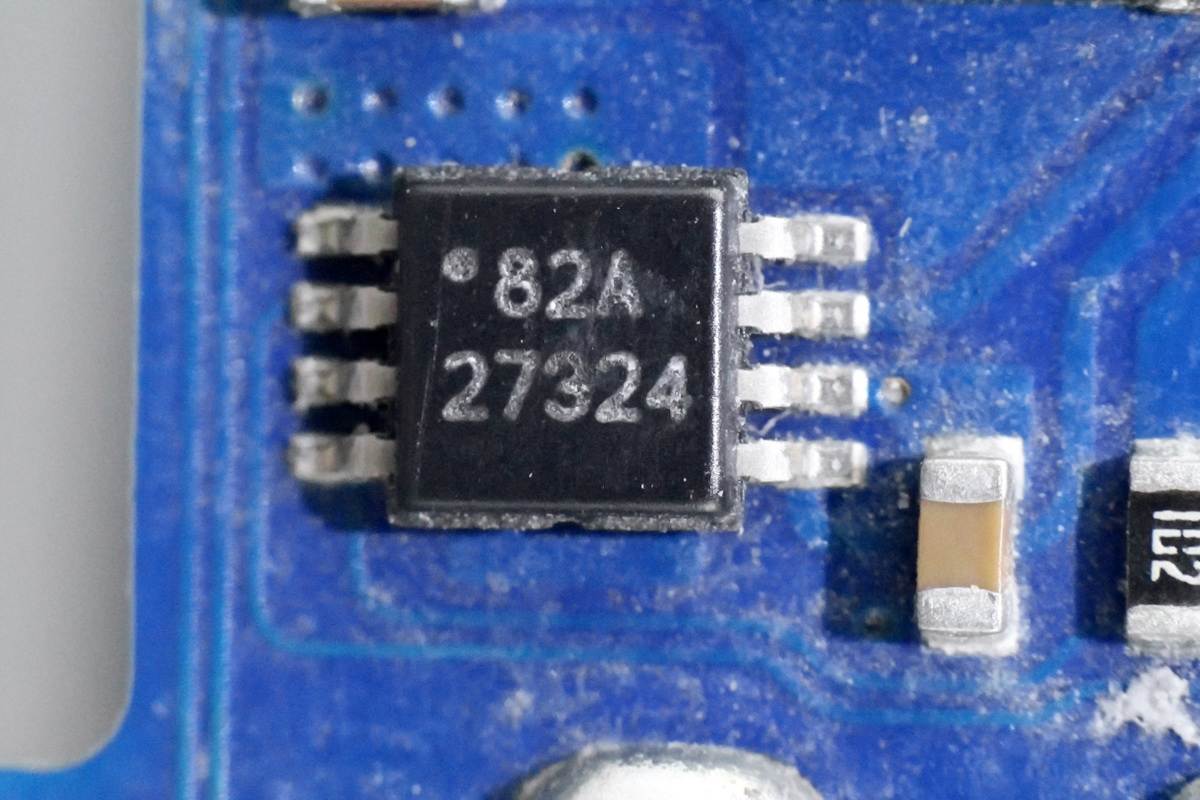

絲印27324的MCU。

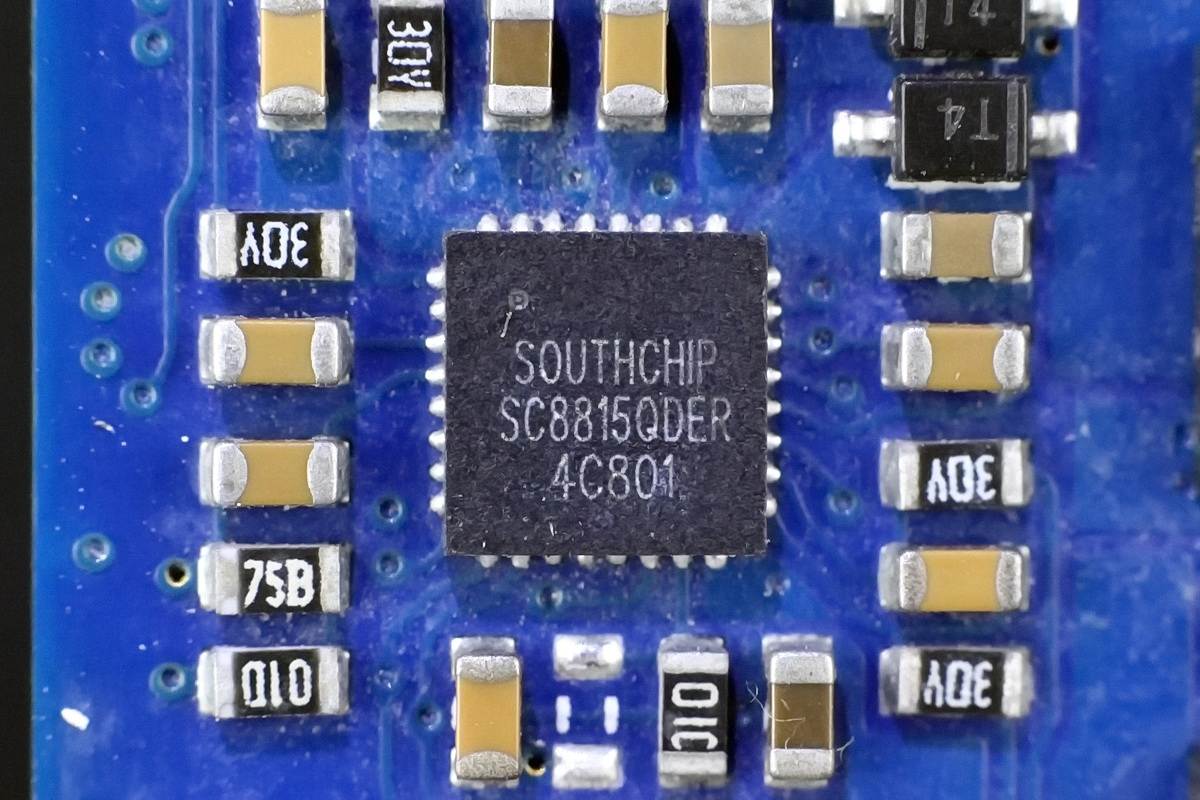

同步升降壓控制器采用南芯半導體SC8815。這款芯片的I2C可編程充電電流和充電電壓、可編程放電輸出電壓、可編程輸入/輸出電流限制；內置10 位 ADC；擁有欠壓保護，過壓保護，過流保護、短路保護和熱關斷保護等多種保護功能；單芯片完成充電/放電控制，支持各種電力轉換。

南芯SC8815資料信息。

充電頭網拆解了解到，南芯半導體的快充方案還被安克PowerHouse II 400戶外電源、羽博300W便攜式儲能電源、紫米20號200W PD快充移動電源、征拓100W雙向快充移動電源SuperTank Pro、三星10000mAh 25W PD快充移動電源、小米20000mAh移動電源 50W超級閃充版等數十款產品采用。

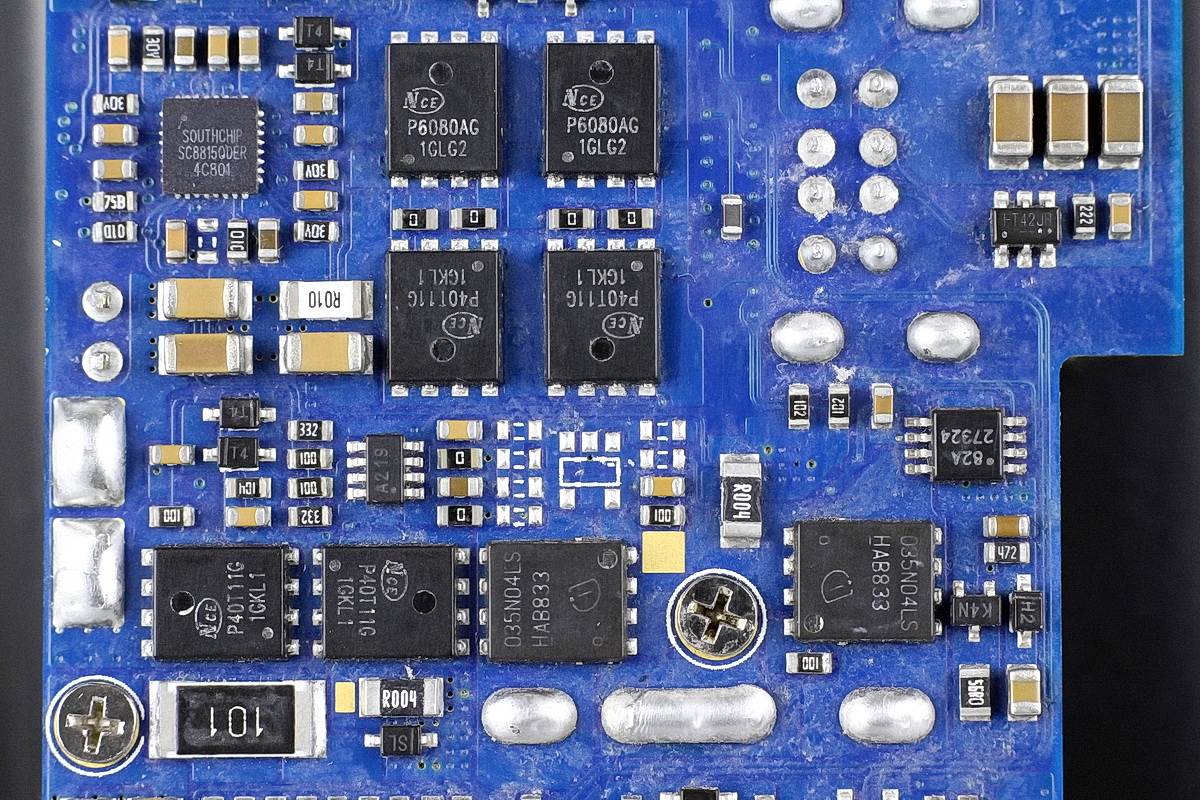

同時外掛四顆MOS管輸出升降壓，四顆都是新功率NCEP6080AG。

另外兩顆特寫。

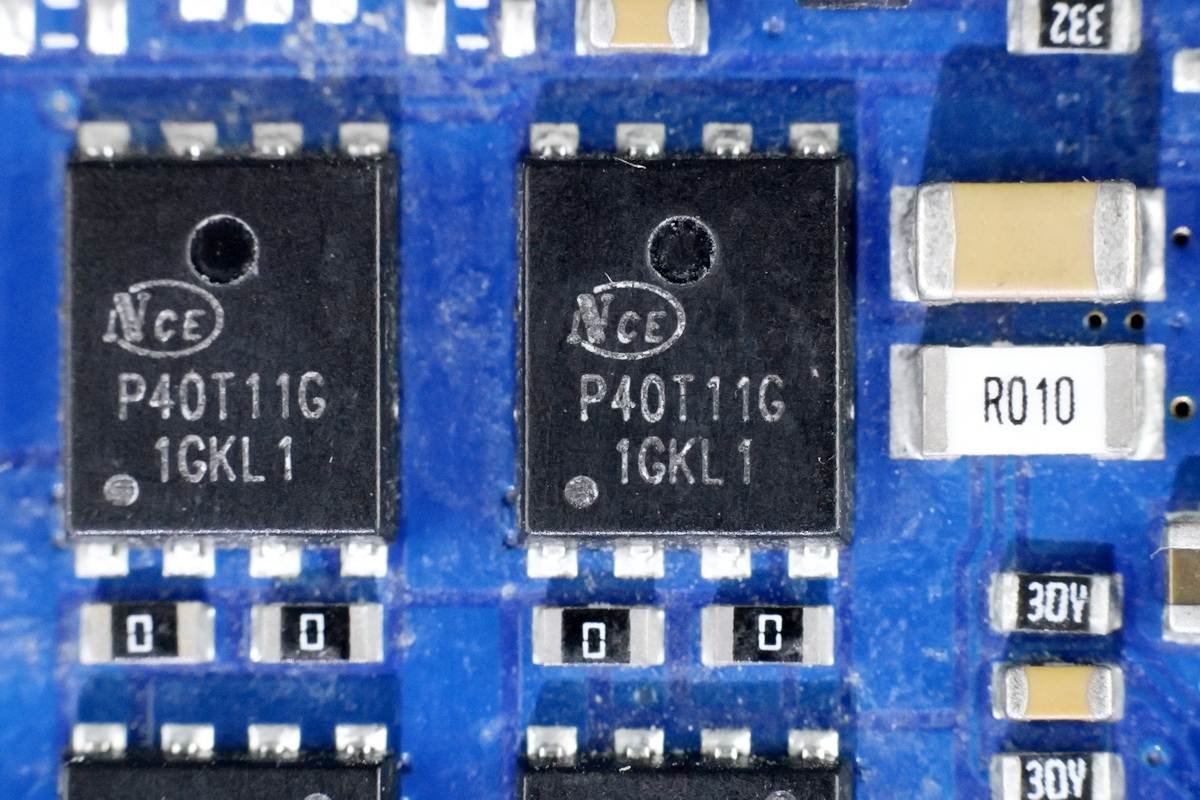

另外四顆MOS管是新功率NCEP40T11G，耐壓40V，DFN5x6-8L封裝。

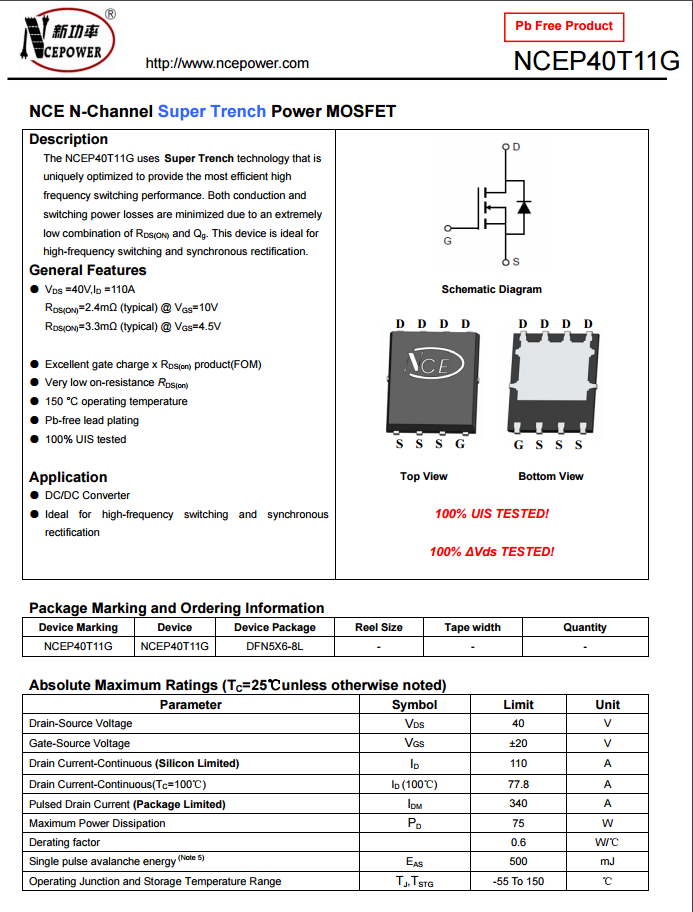

新功率NCEP40T11G資料信息。

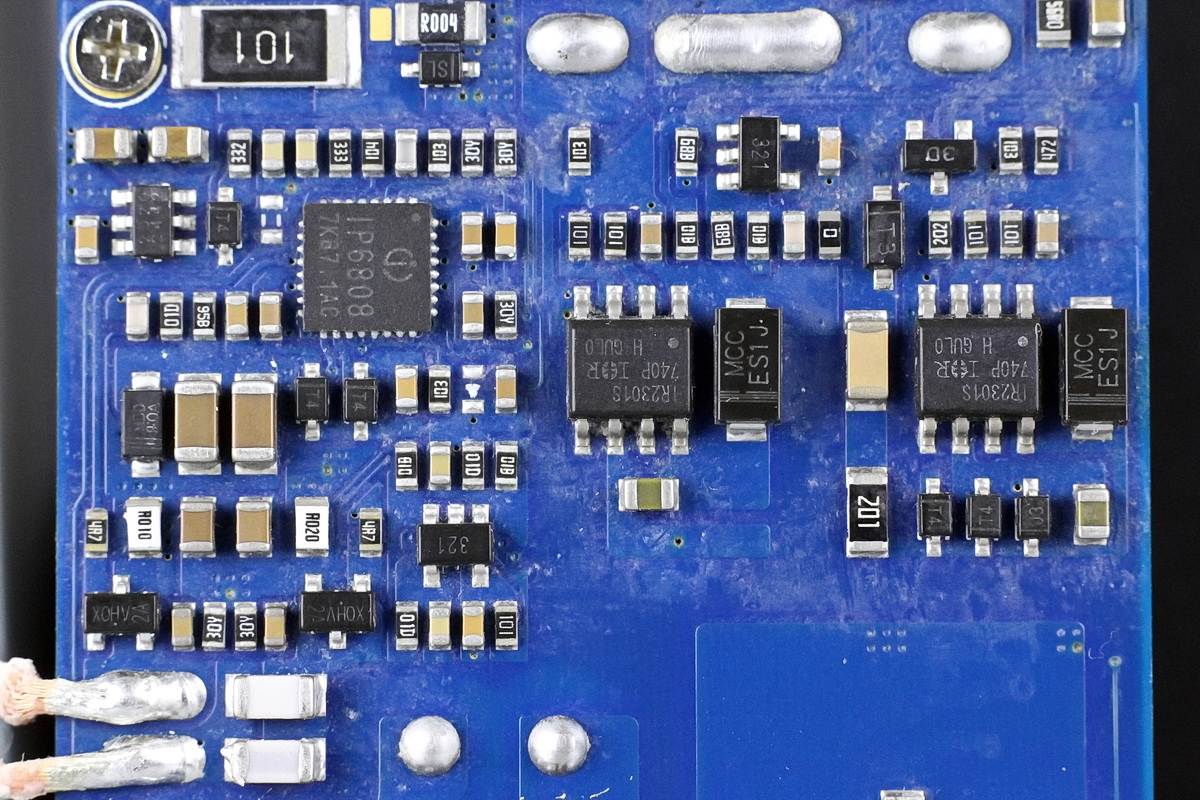

此外板子背面還有無線充主控芯片額兩顆逆變器調制信號驅動芯片。

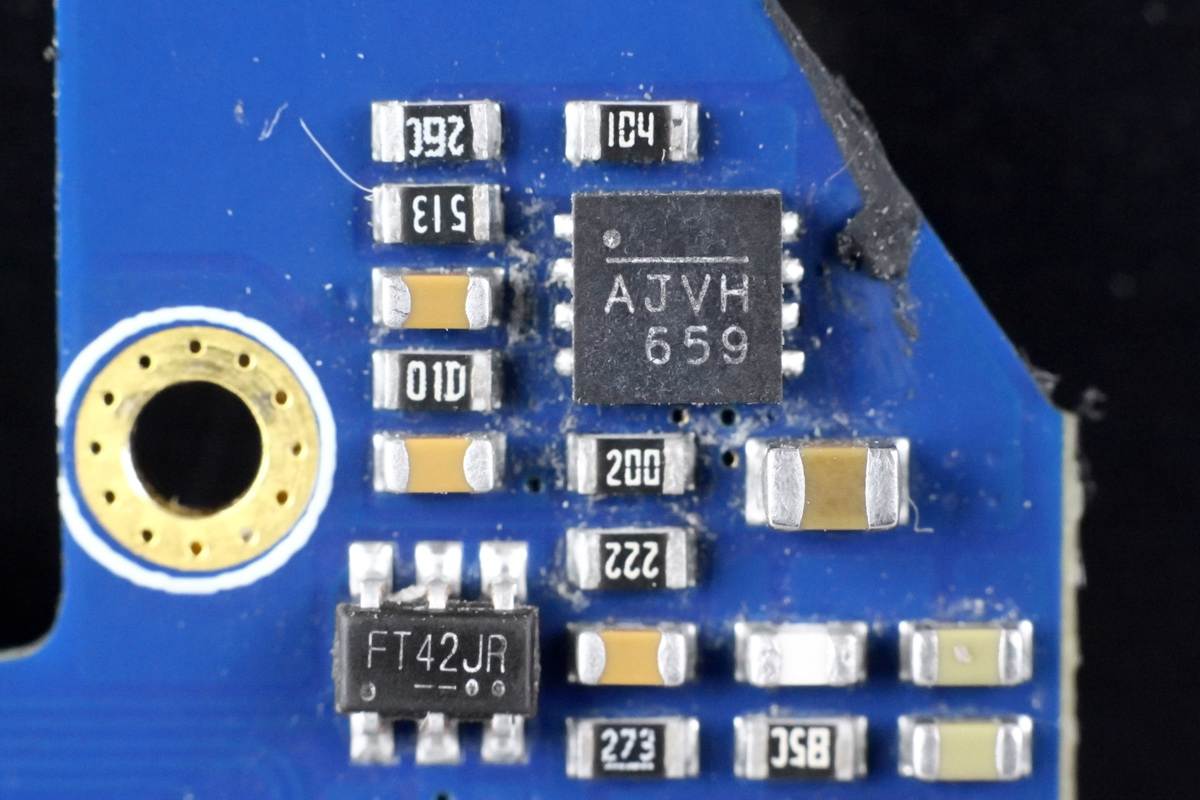

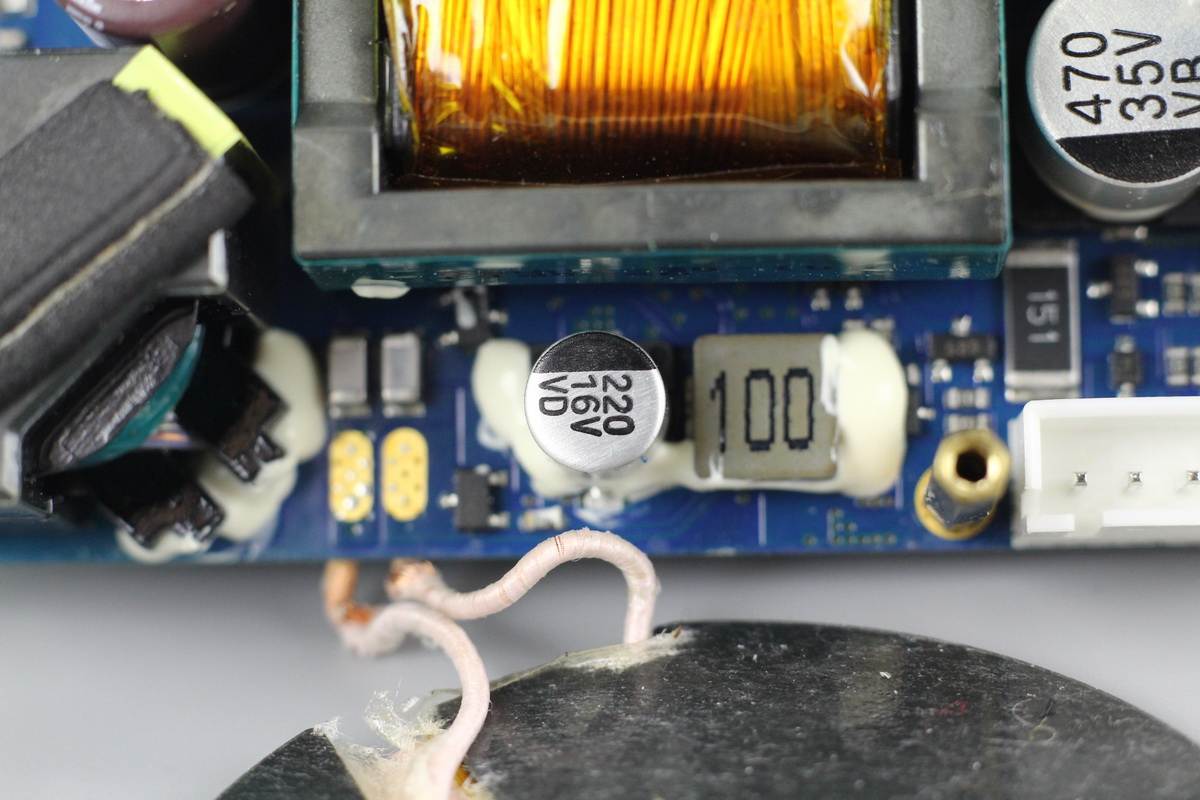

用于無線充電路供電的降壓電路。

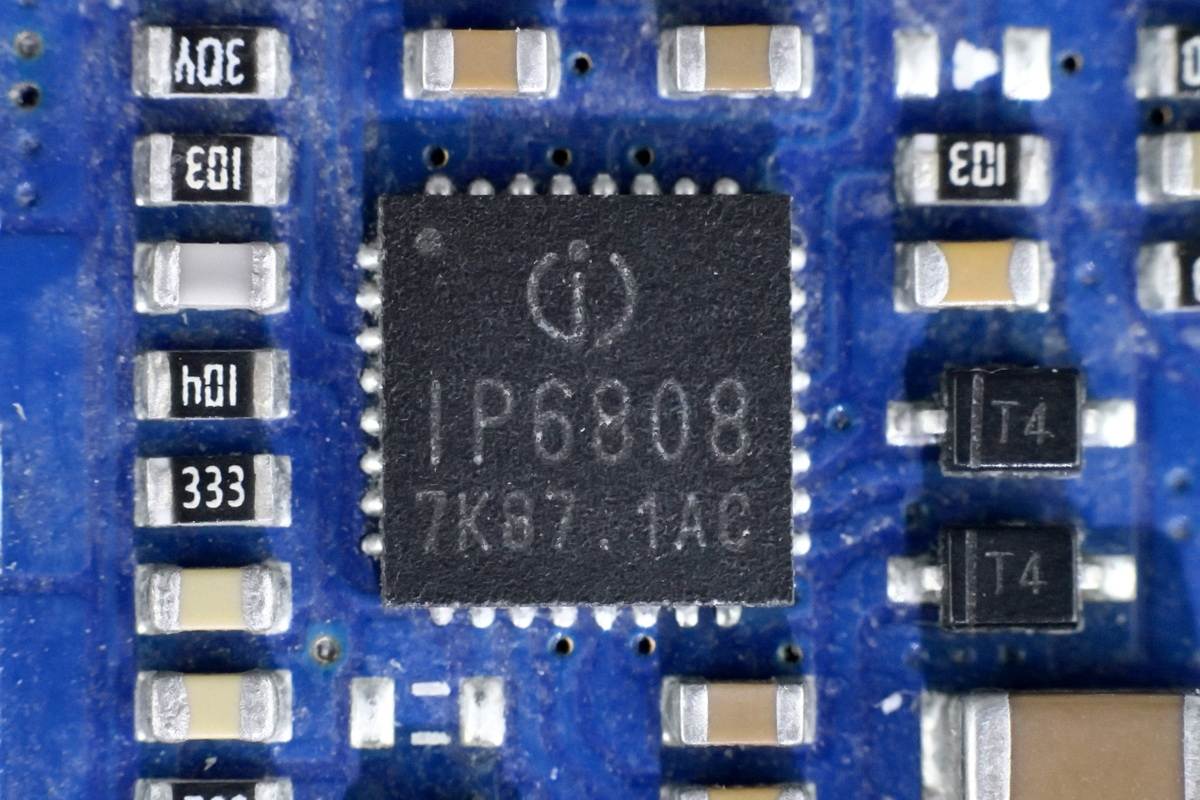

無線充主控芯片采用英集芯IP6808。這是一款無線充電發射端控制SoC芯片，兼容WPC Qi V1.2.4最新標準，支持A11線圈，支持5W、蘋果7.5W、三星10W無線充電。IP6808內集成全橋驅動電路和電壓&電流兩路ASK通訊解調模塊，集成度很高，有效幫助降低方案尺寸和BOM成本。

英集芯IP6808資料信息。

充電頭網拆解了解到，采用英集芯IP6808的無線充產品還有TEGIC 8000mAh無線充移動電源、麥泡POP CANDLE多用途無線充電寶、巧友6500mAh易捷磁能無線充電寶、omnicharge OMNIMOBILE 12800 PRO移動電源、摩米士Q.POWER Plug三合一充電器等。此外，英集芯的無線充、快充芯片已被數十款產品采用。

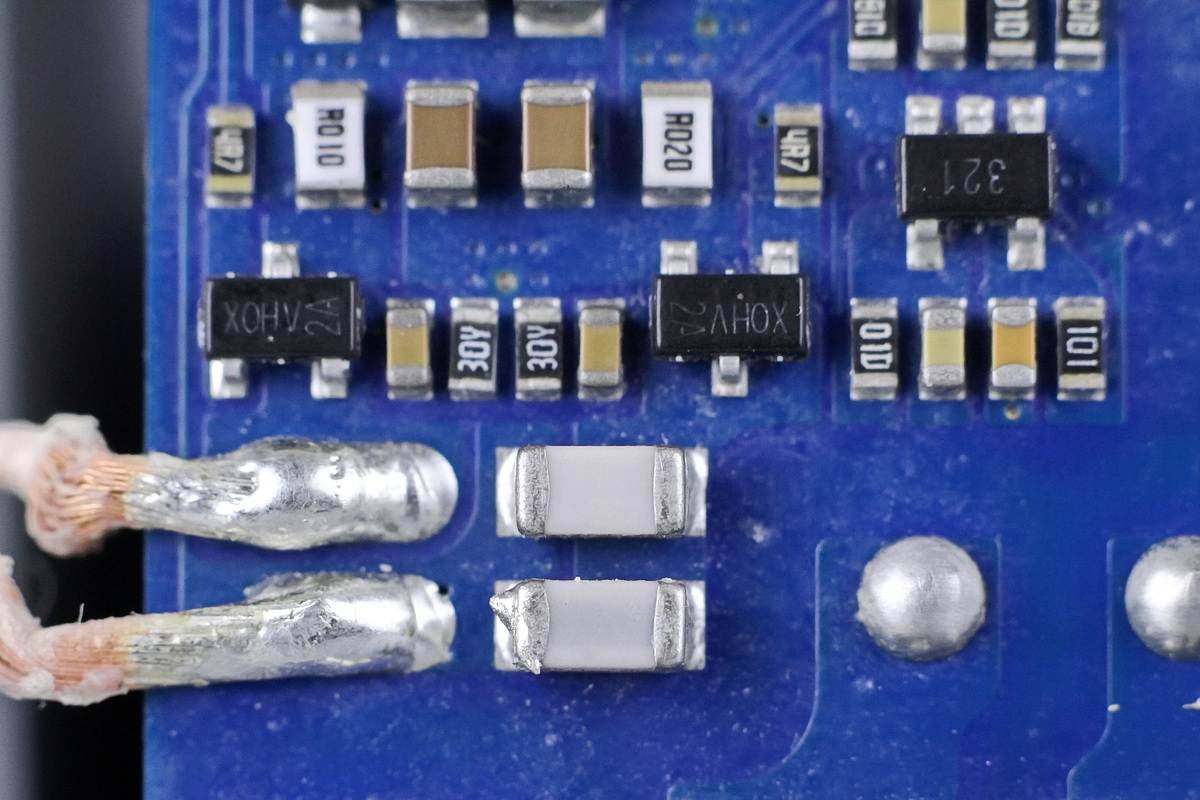

兩顆NPO諧振電容特寫和無線充電功率管特寫，無線充電功率管采用SOT23封裝。

正面還有兩顆NPO諧振電容。

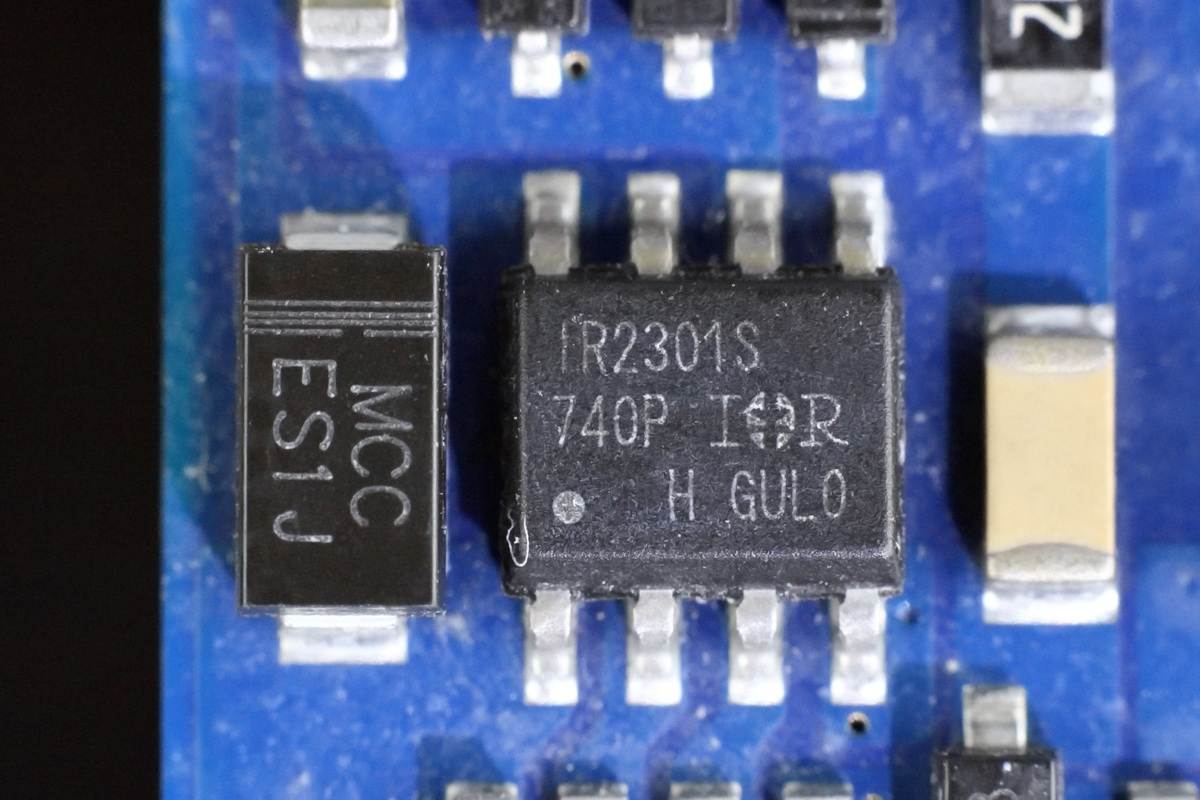

英飛凌IR2301S，用于逆變器調制信號驅動，輸出交流。

英飛凌IR2301S資料信息。

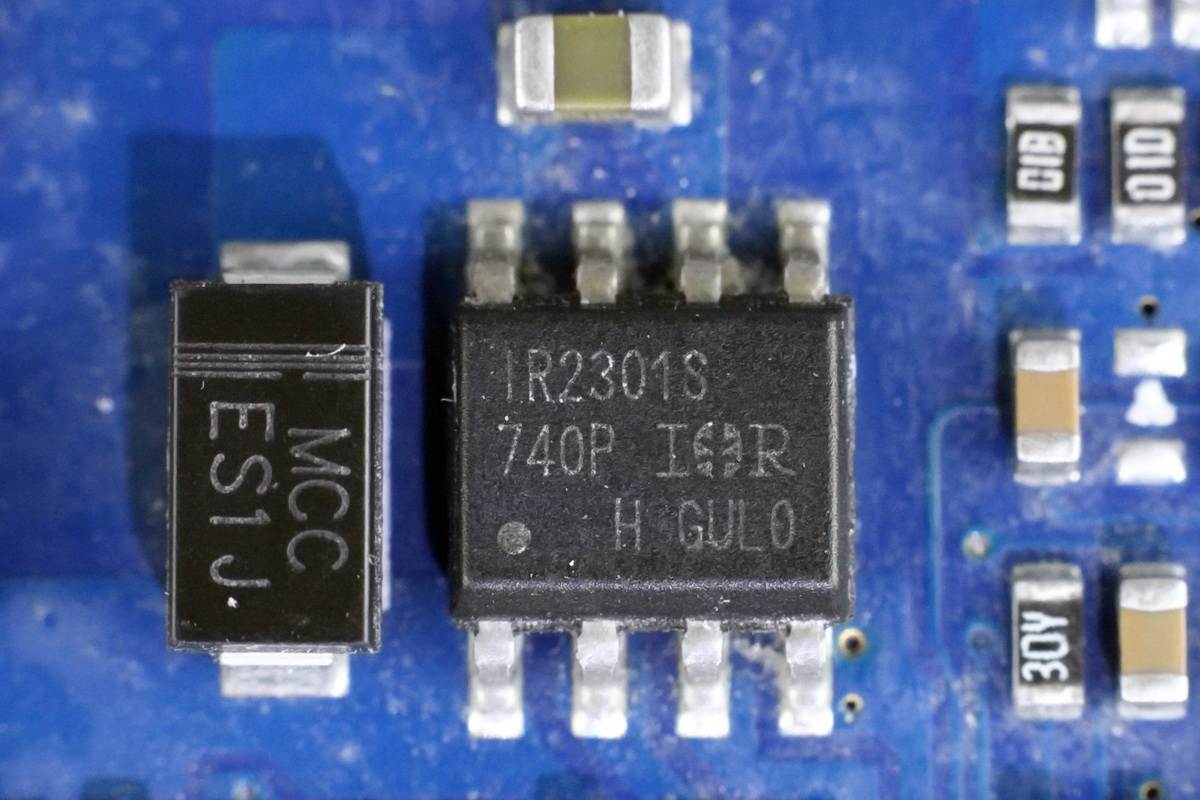

另一顆特寫。

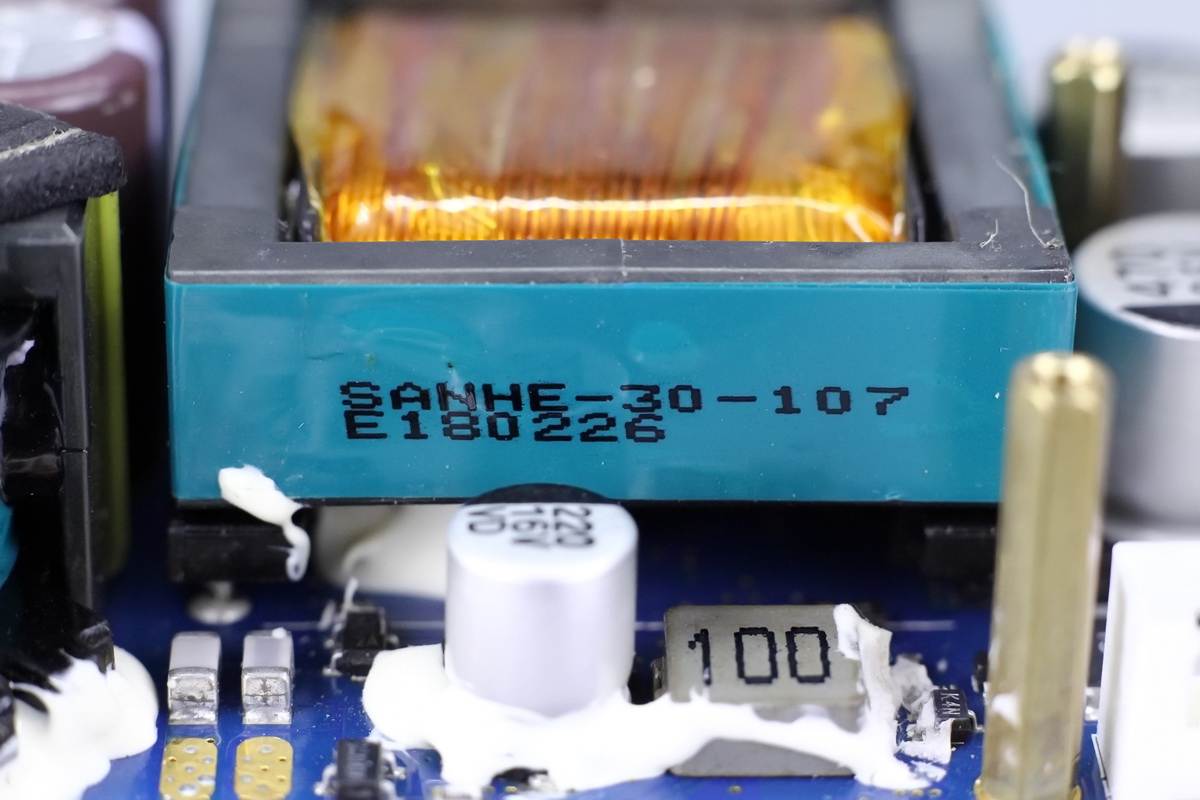

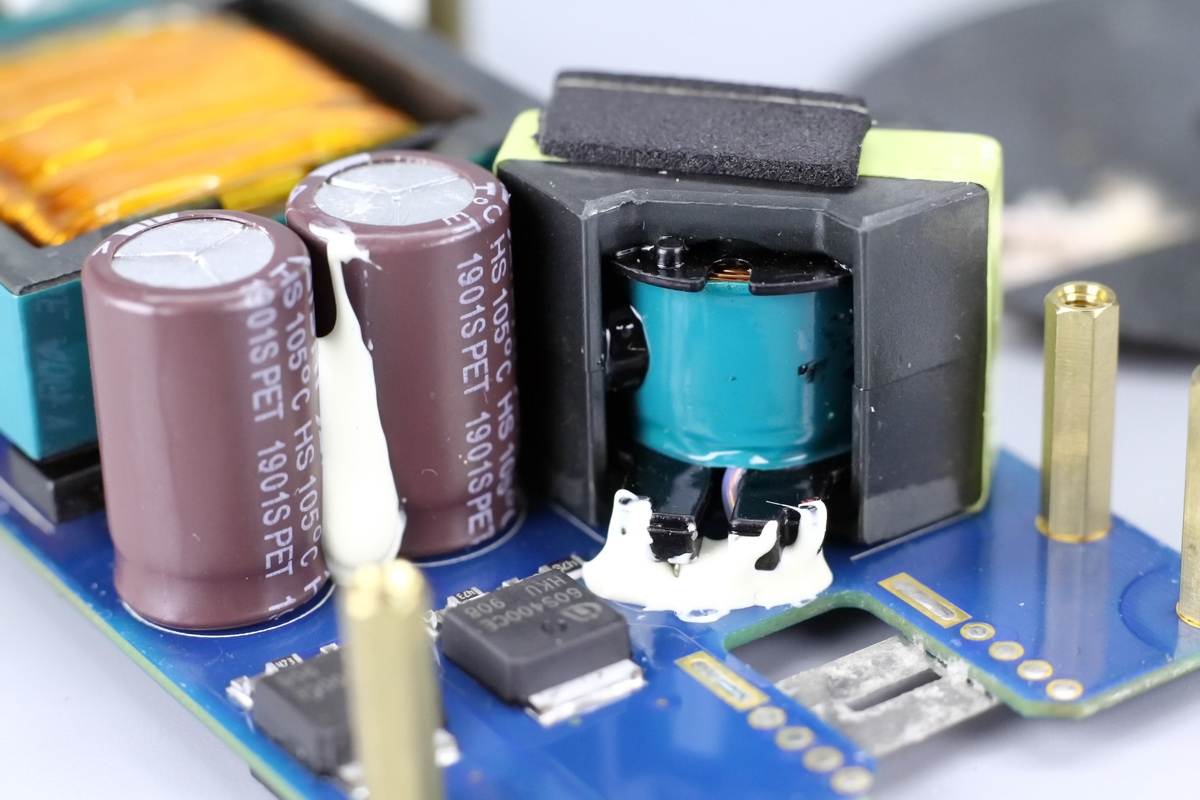

逆變變壓器特寫。

這里是逆變的輸出電路，濾波電容和濾波電感。

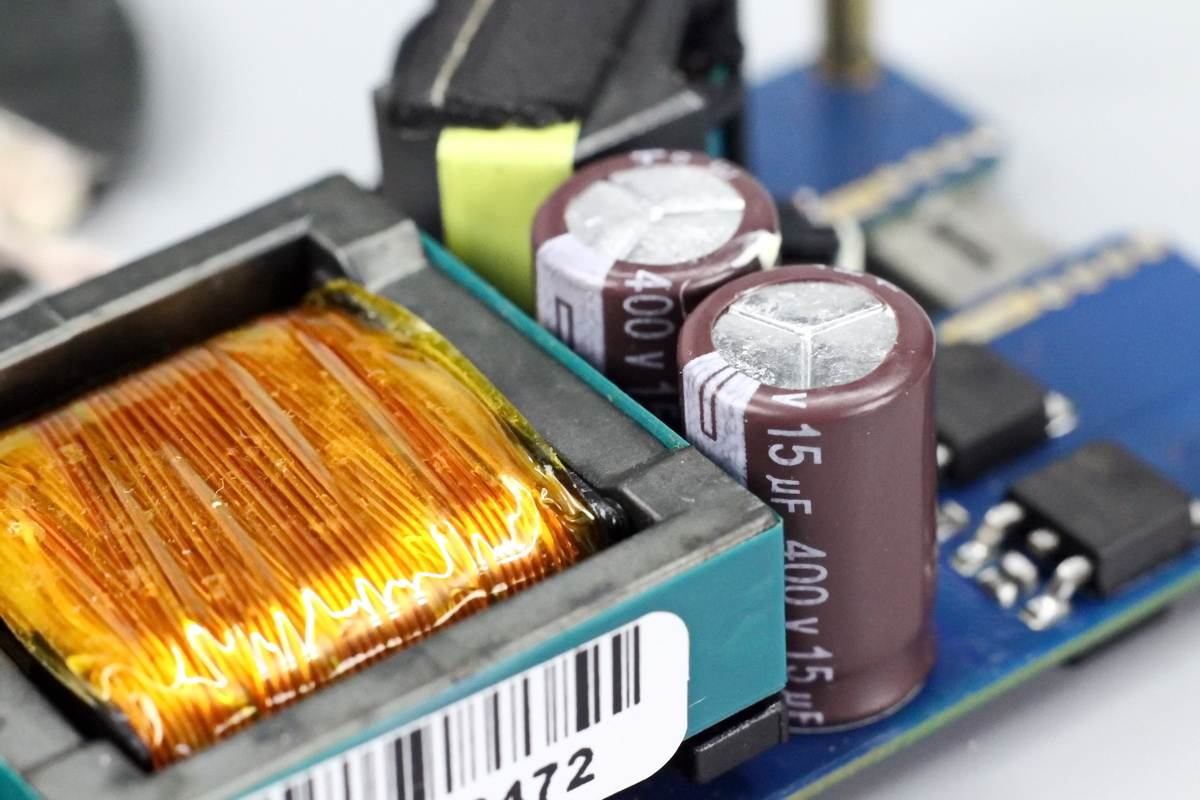

兩顆高壓輸出濾波電解電容來自AiSHi艾華。

規格都是400V 15μF。

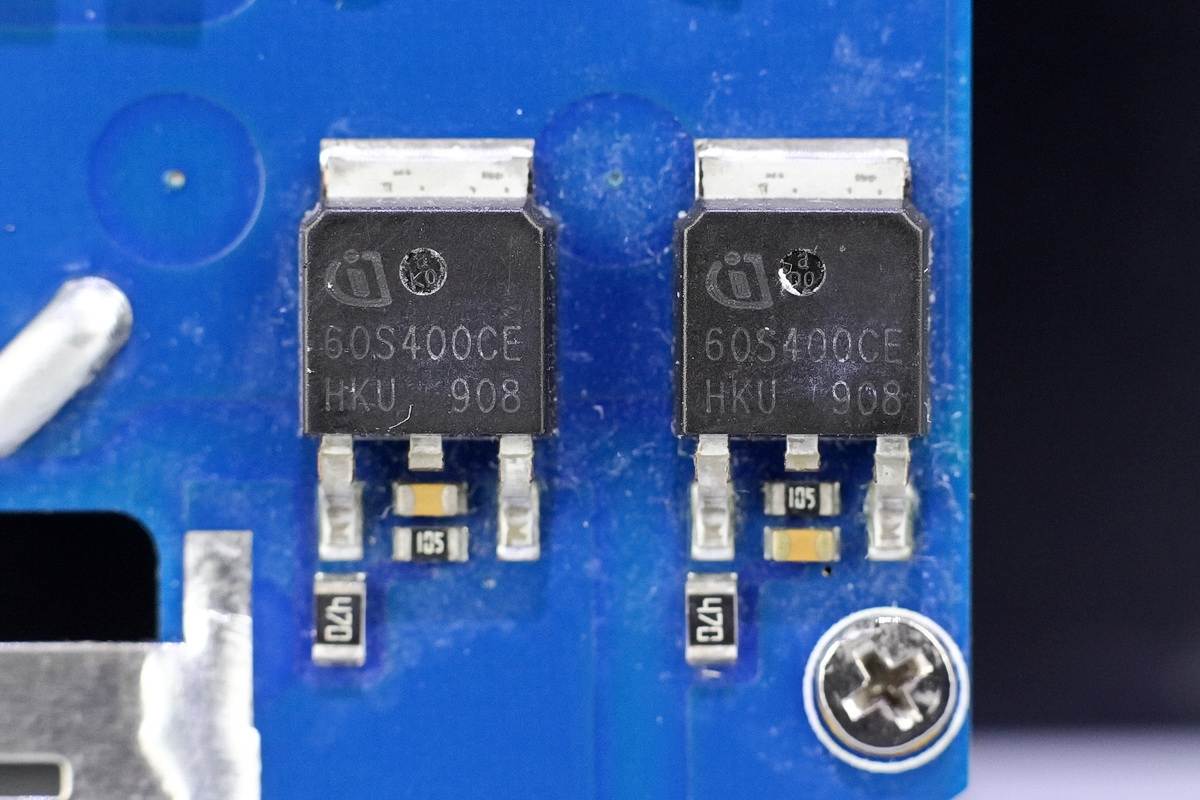

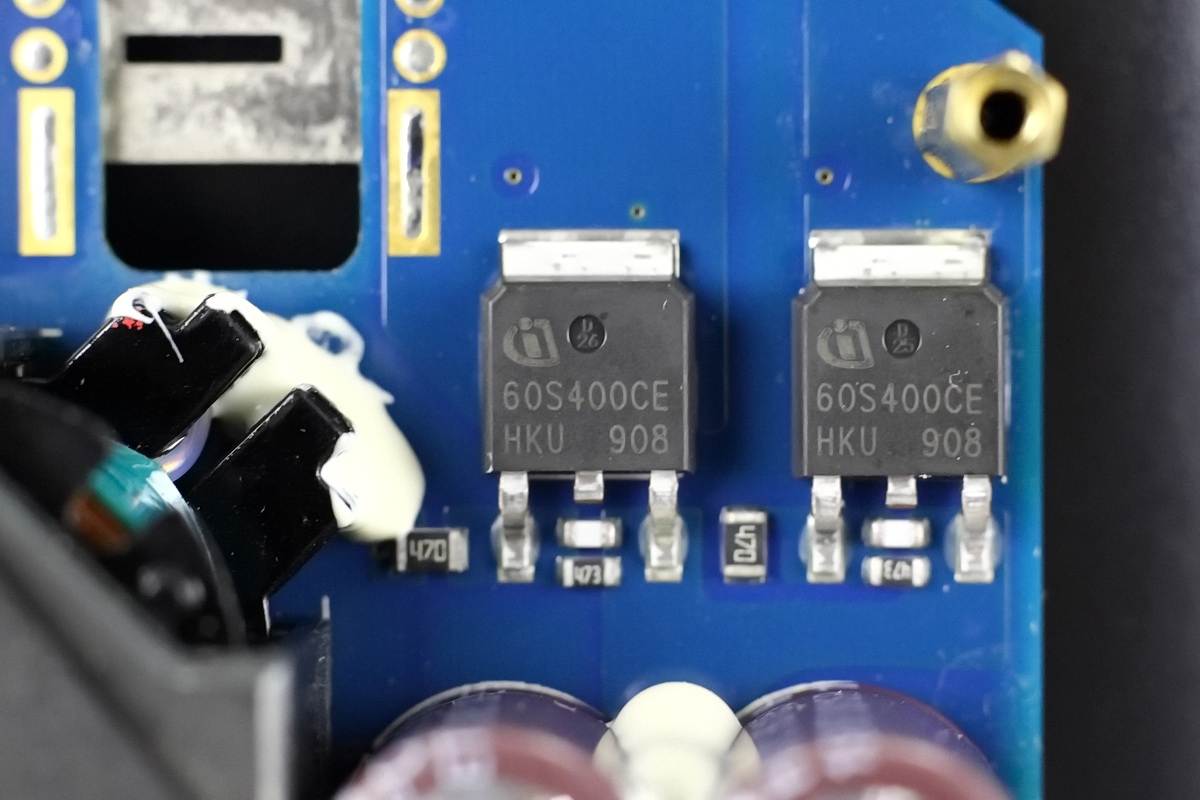

英飛凌IPD60R400CE，搭配IR2301S控制。

背面還有兩顆，四顆用于交流輸出調制。

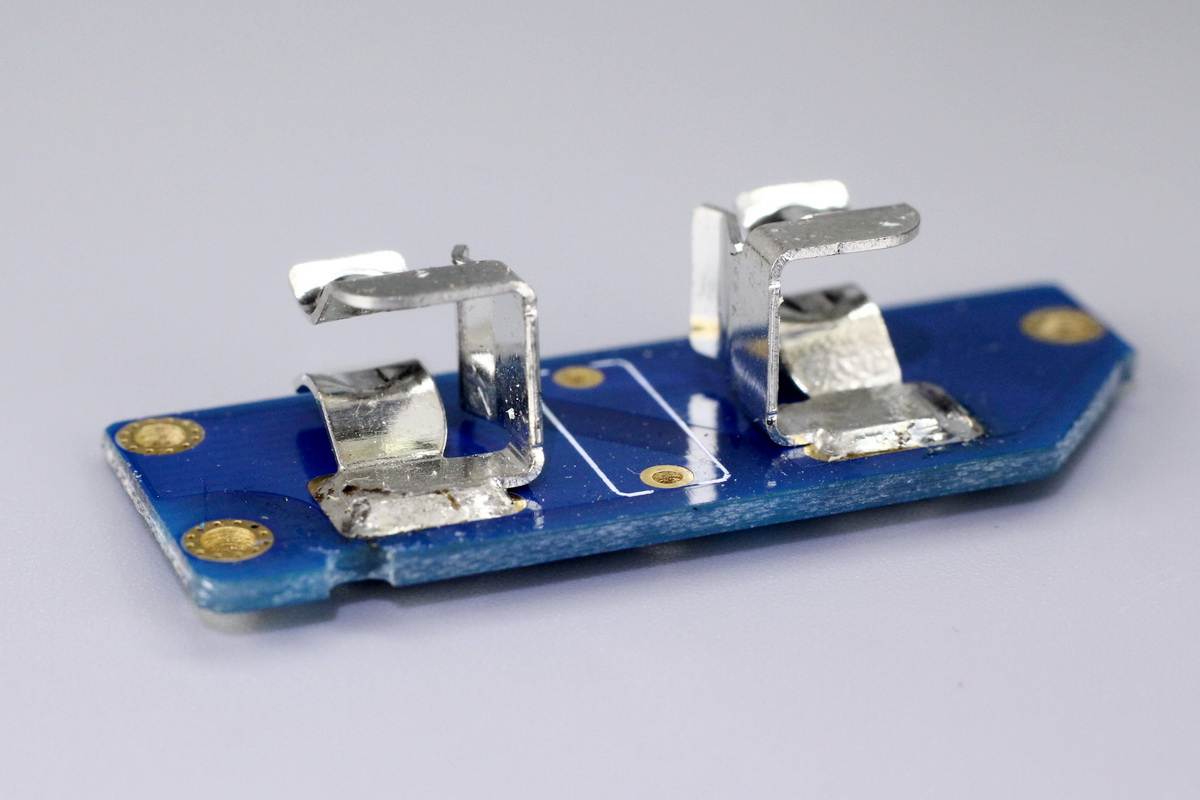

AC輸出小板特寫，金屬插座過孔焊接。

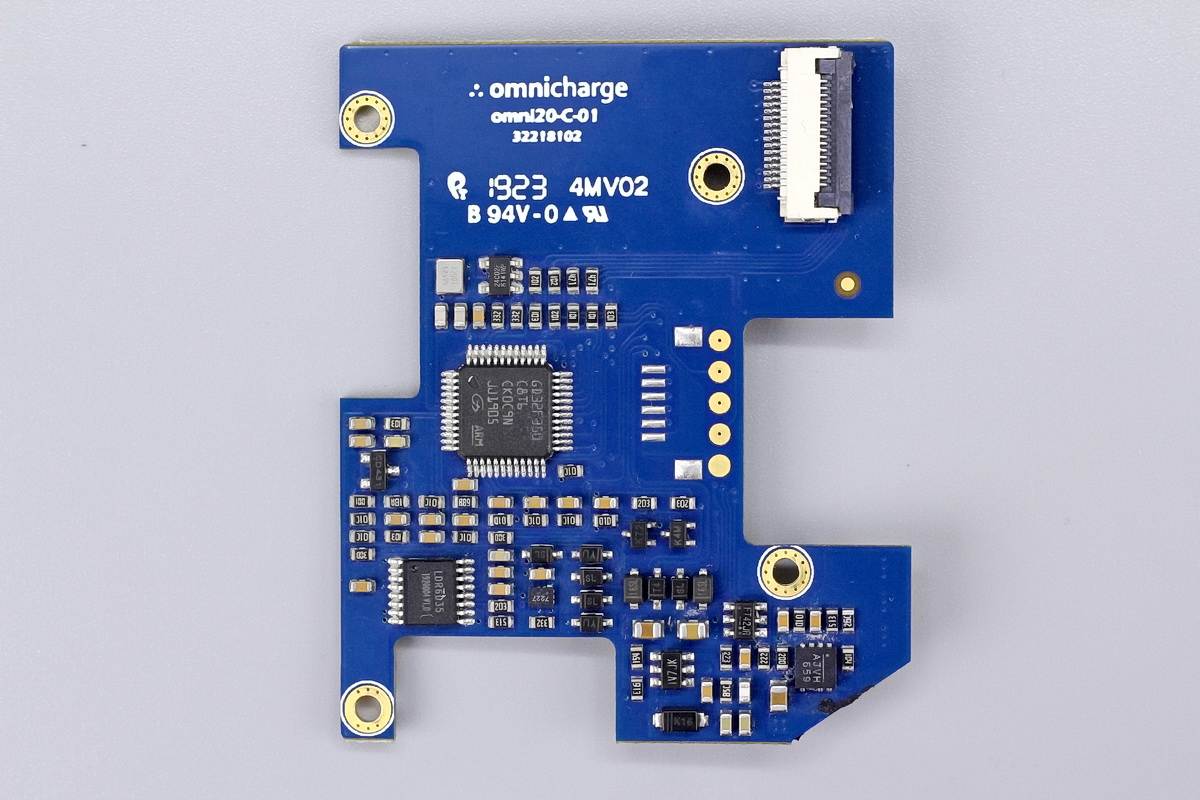

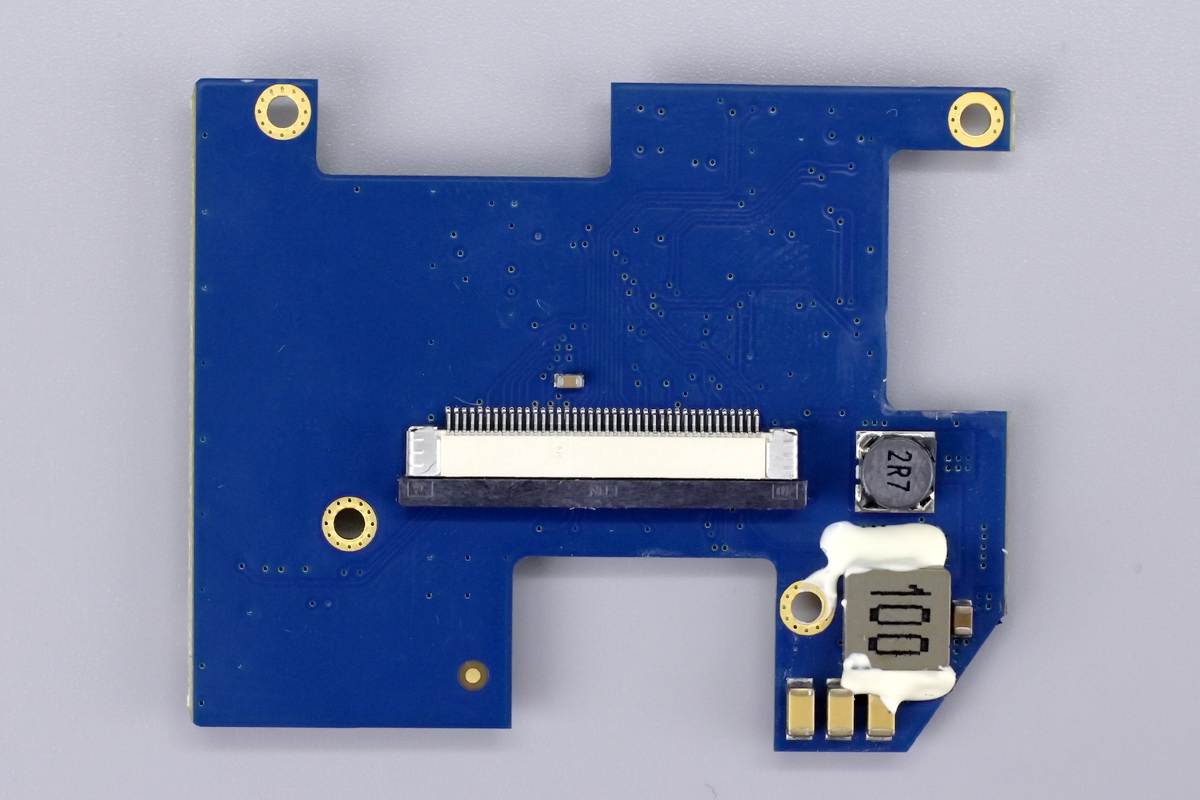

第三塊小板正面一覽。

小板背面是兩顆電感和電容。

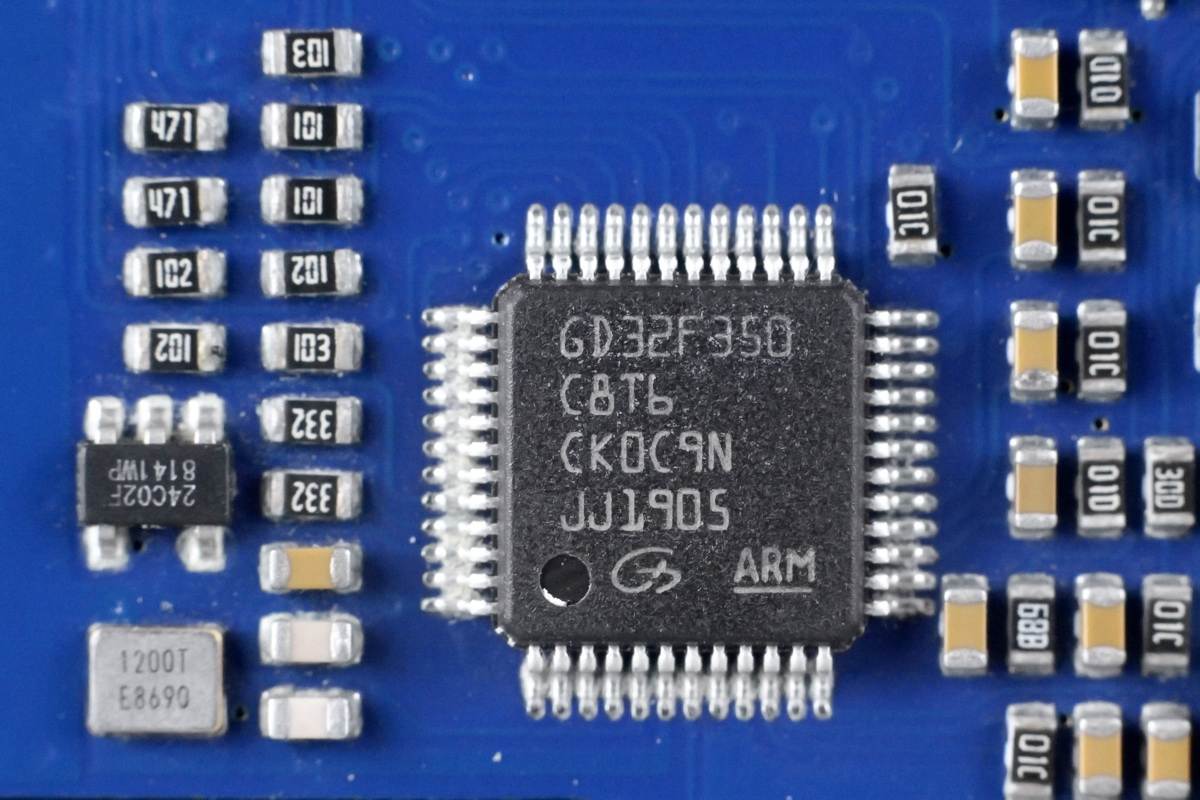

移動電源主控芯片采用兆易創新GD32F350C8T6 Cortex-M4內核，64K閃存，8K內存，采用LQFP48封裝。

兆易創新 GD32F350C8T6 介紹。

24C02存儲器，用于存儲配置信息。

樂得瑞 LDR6035，單口USB-C控制器，支持QC2.0/3.0，是完整的USB-C接口解決方案，適用于充電器、車充、移動電源。

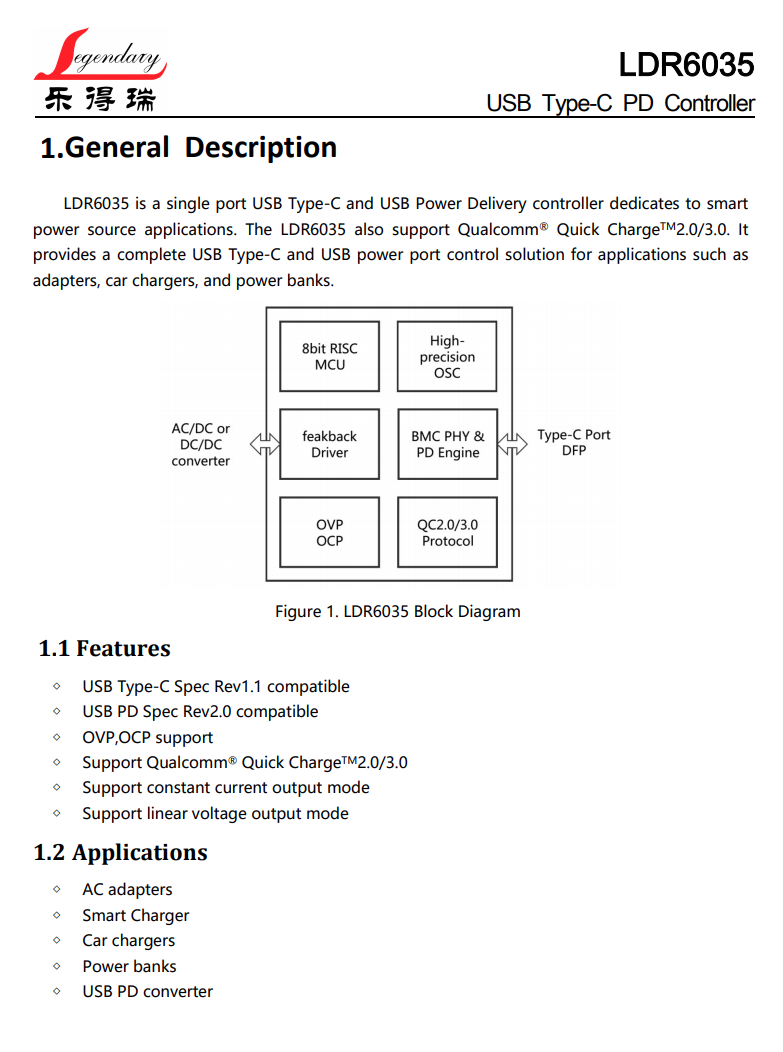

樂得瑞 LDR6035 資料信息。

7227切換開關。

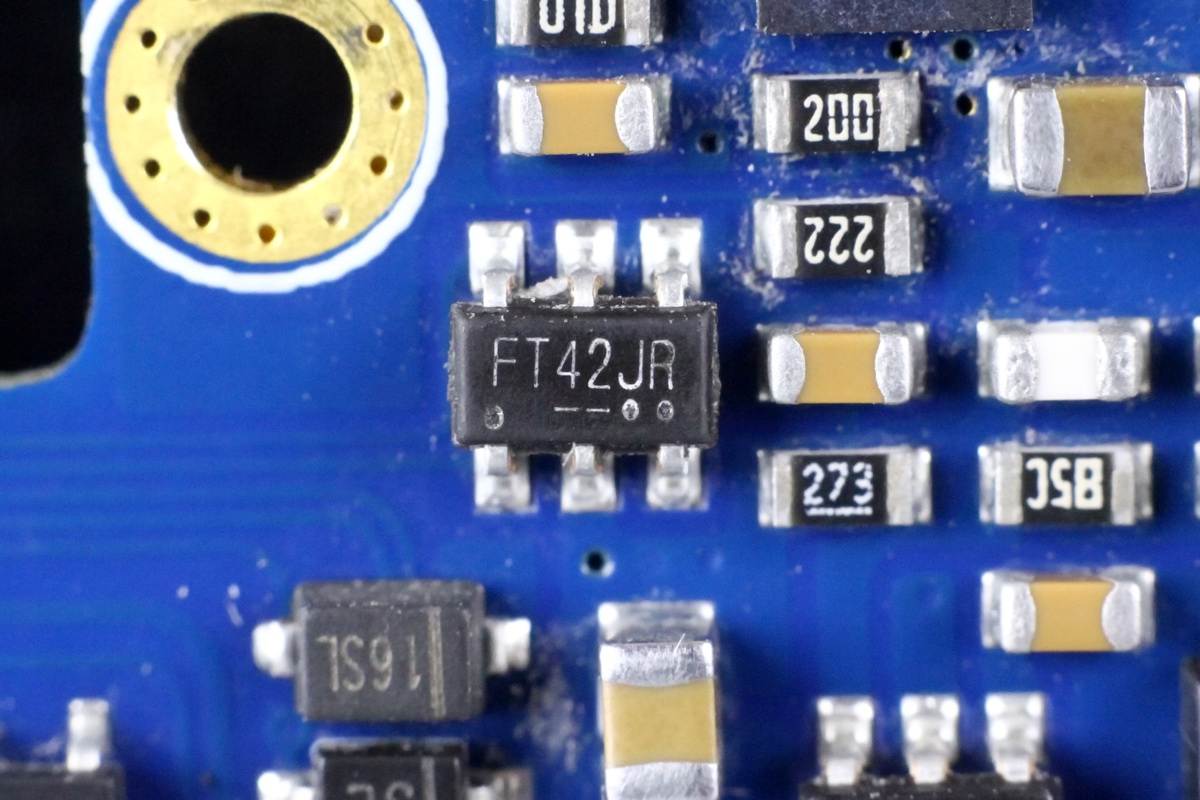

MPS MP2451 36V輸入的降壓轉換器，內置開關管，用于為MCU供電。

MPS MP2451 詳細資料。

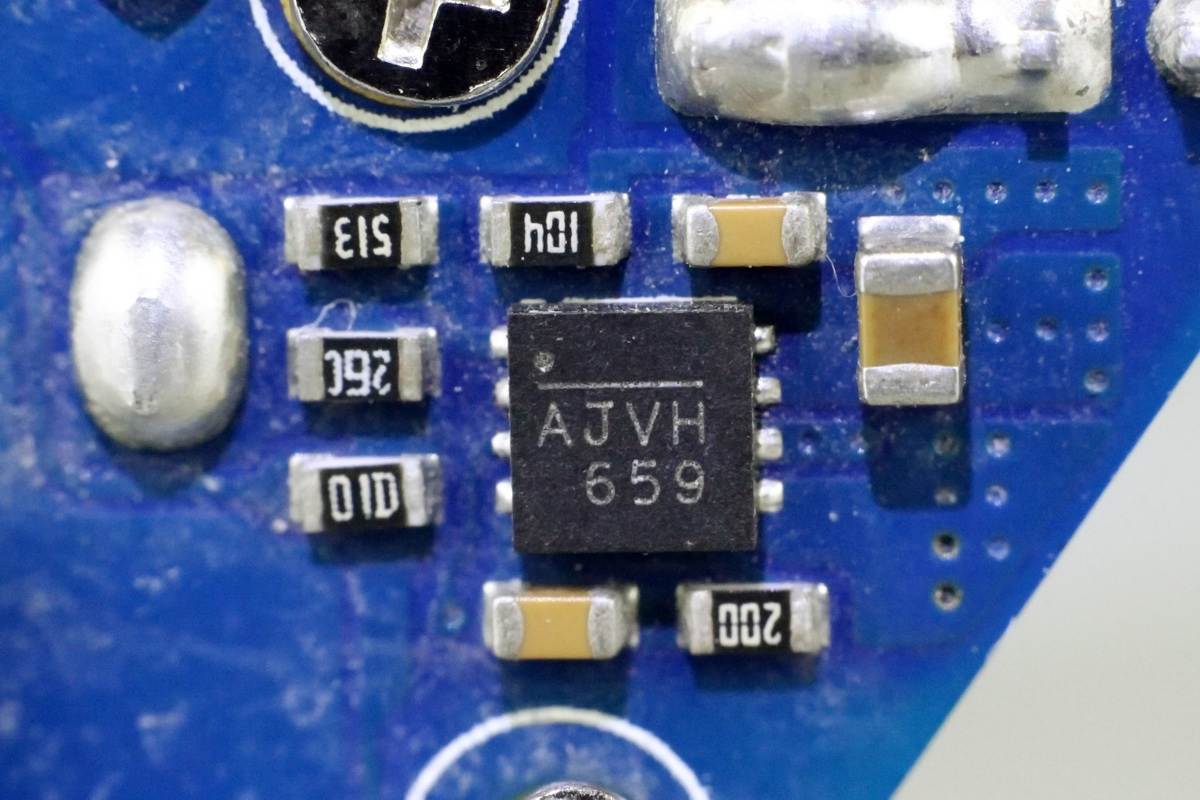

另一個A口的降壓轉換器。

協議芯片也是天德鈺FP6601Q。

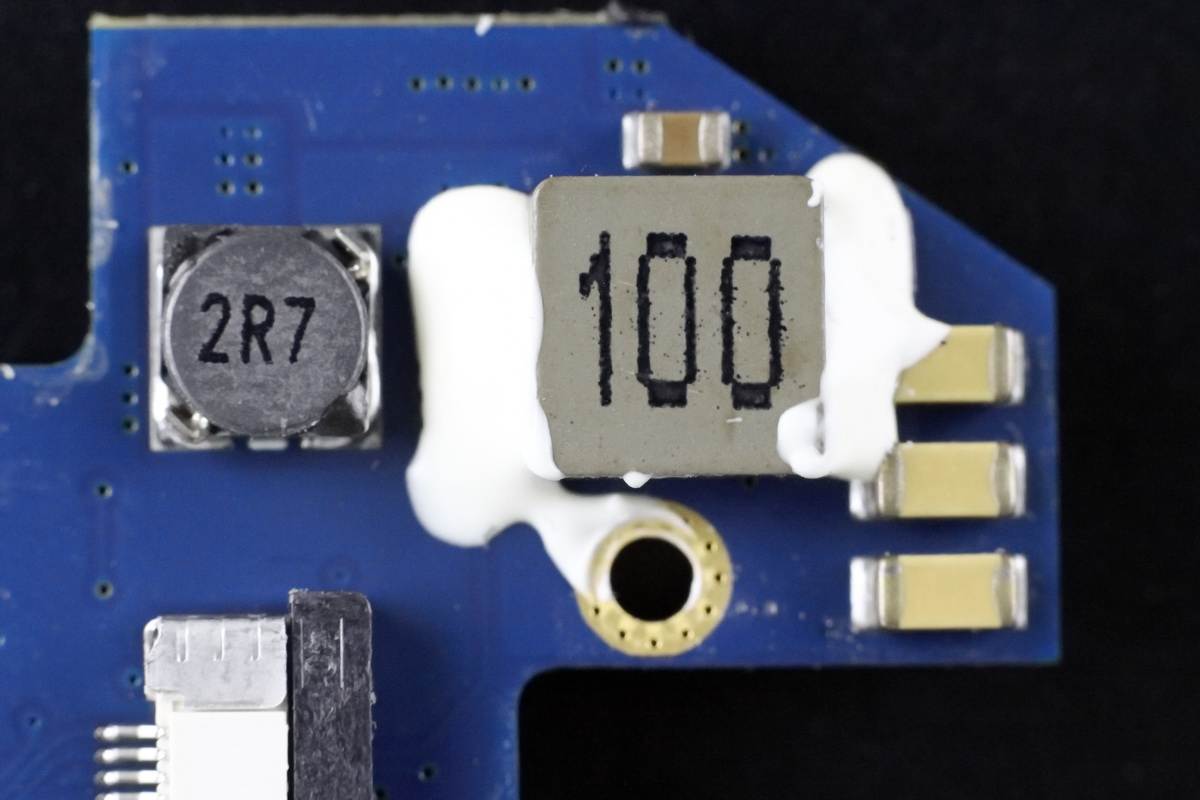

降壓電感打膠固定，小的電感為顯示電路降壓。

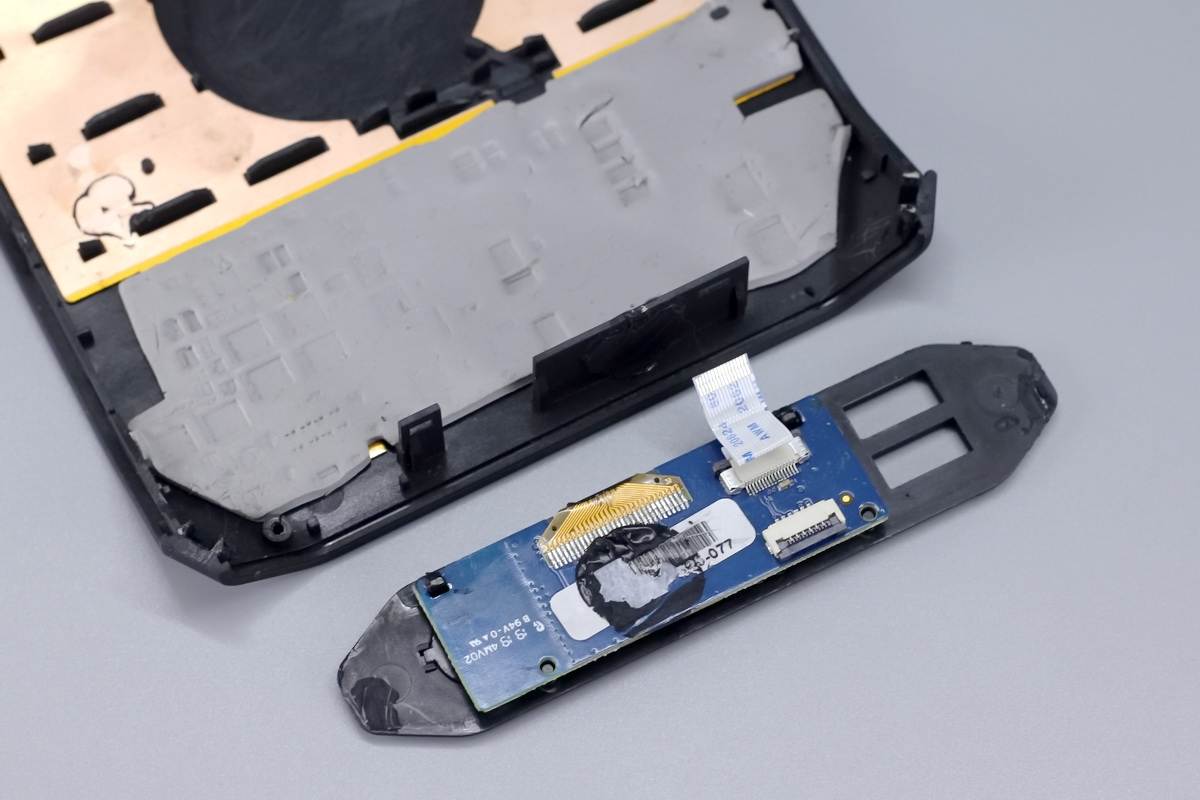

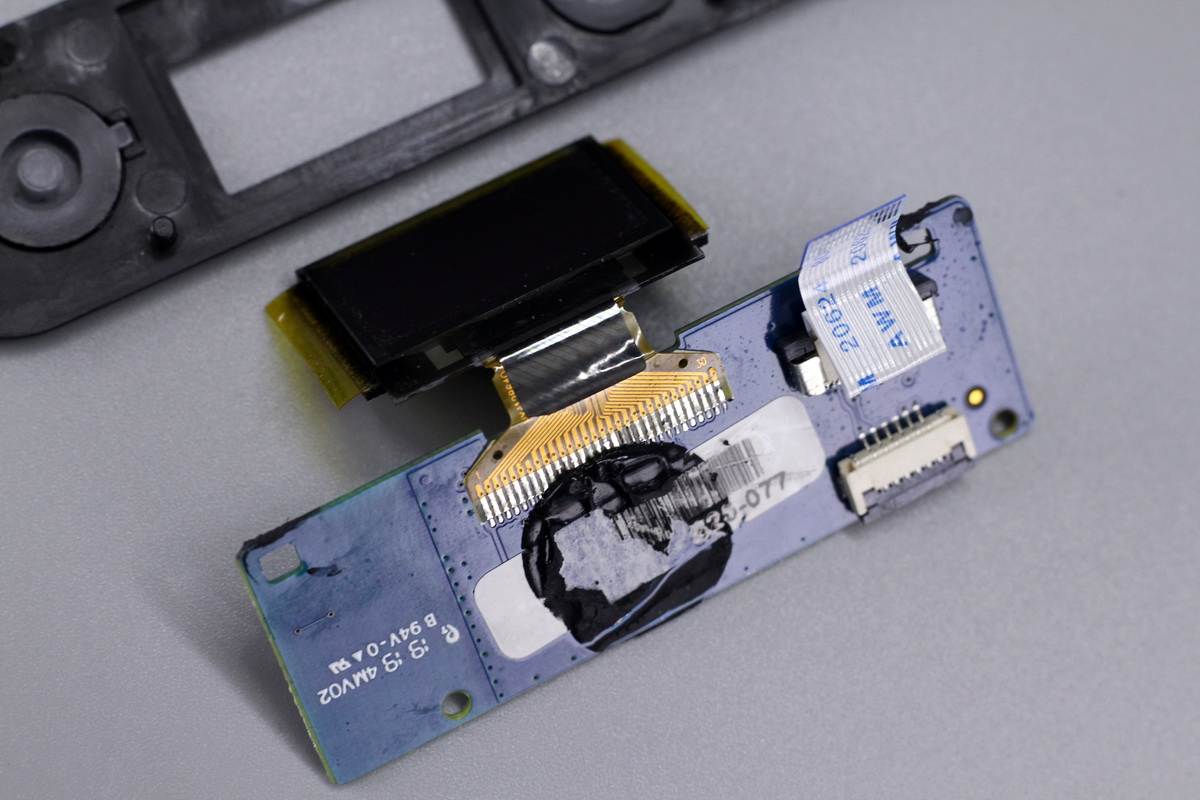

將顯示屏小板拆下，背面打膠和擋板固定在一起。

小板背面都是插槽。

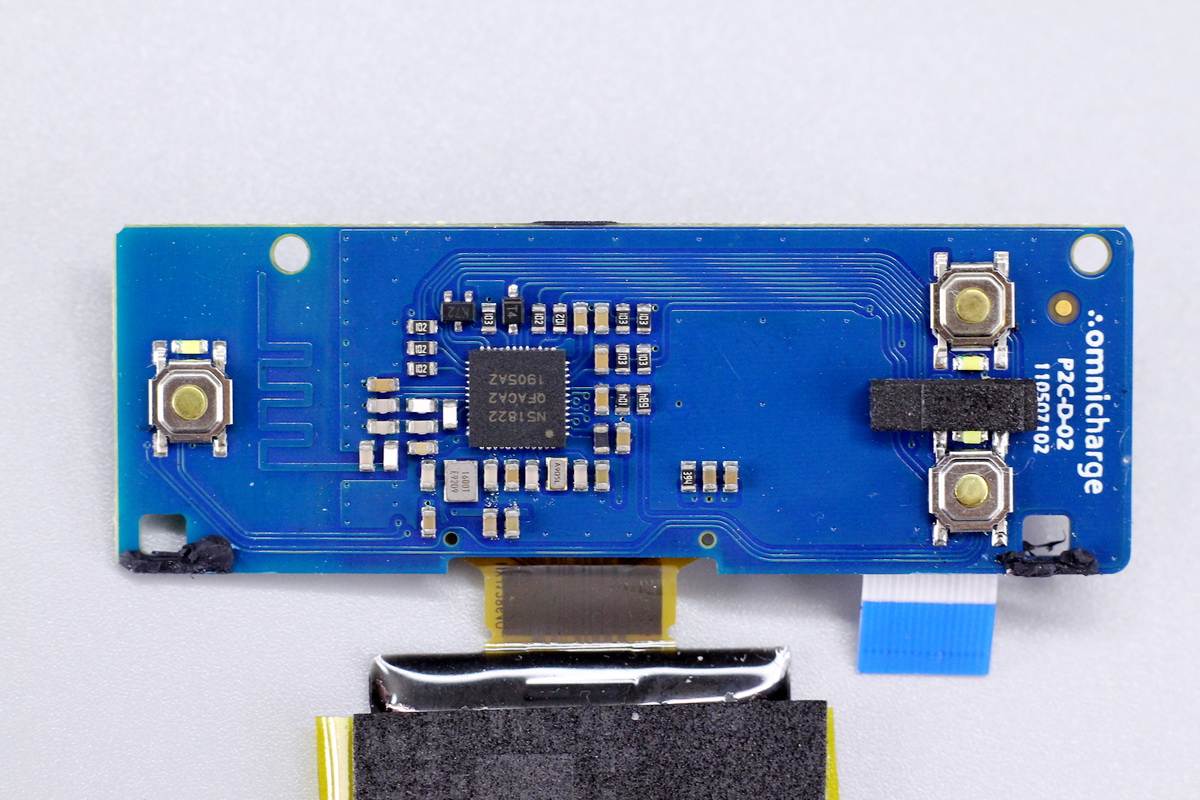

另一面設有一顆芯片，三個開關按鍵。

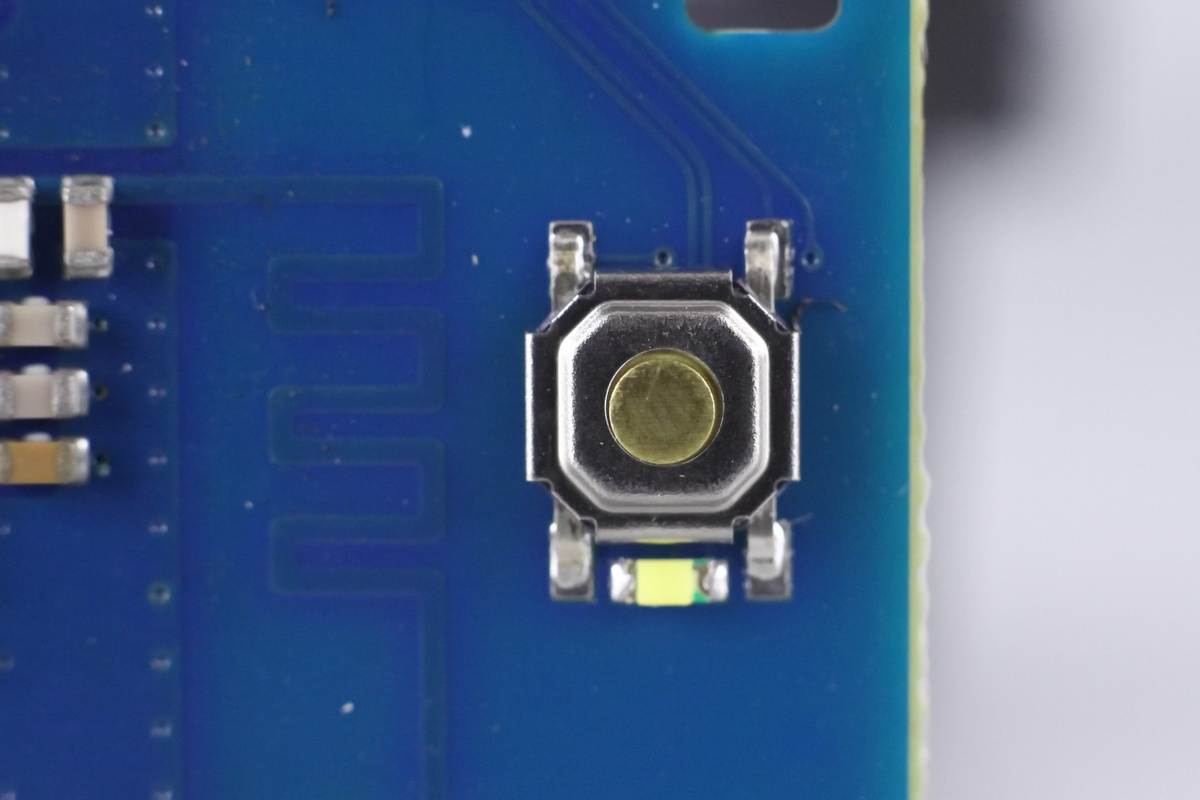

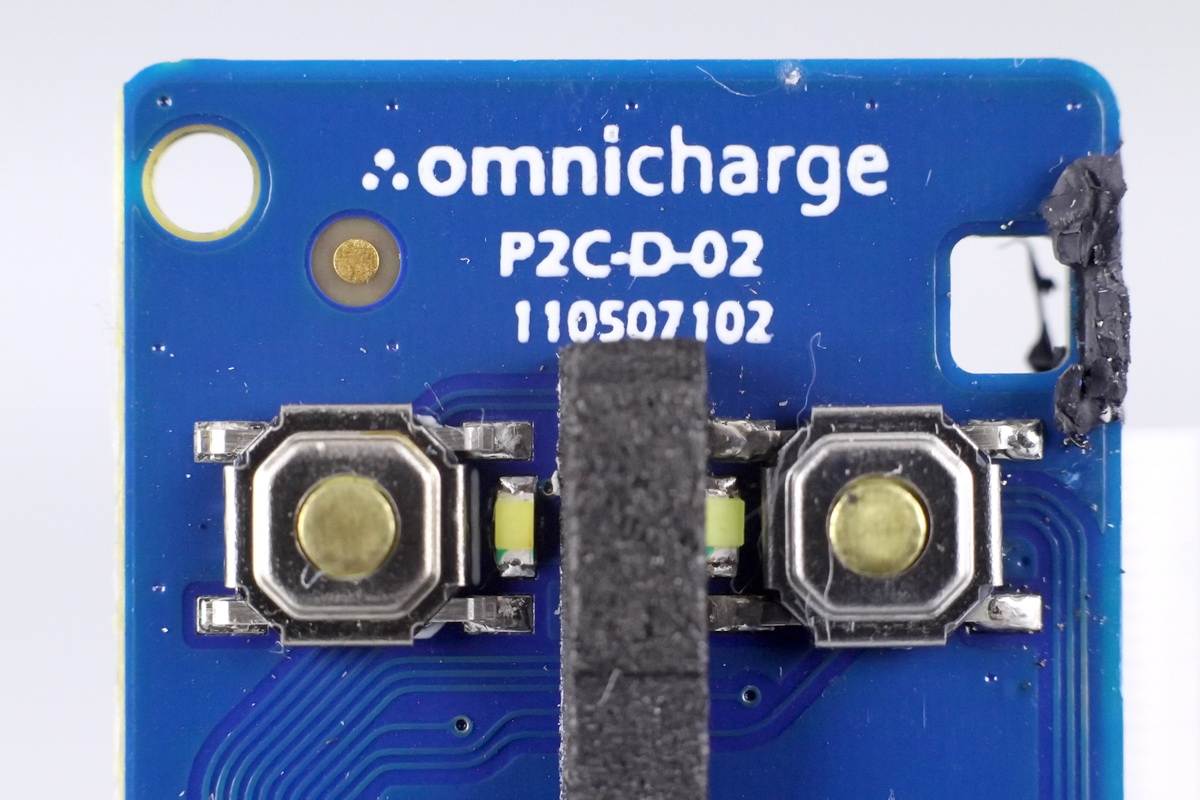

電源鍵特寫。

交流和直流供電開關特寫，都配有LED燈，并有泡棉隔離防串光。

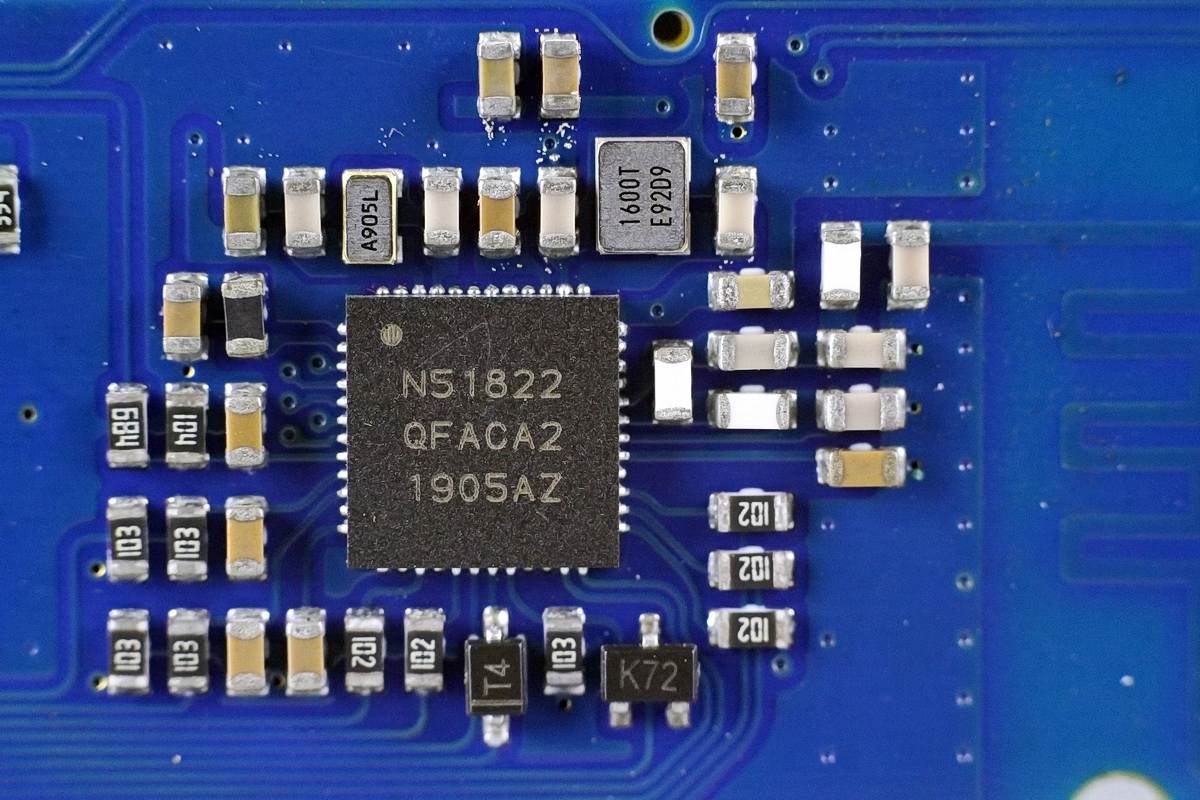

NORDIC單芯片藍牙解決方案，nRF51822，支持多協議，用于藍牙連接手機及屏幕顯示驅動。

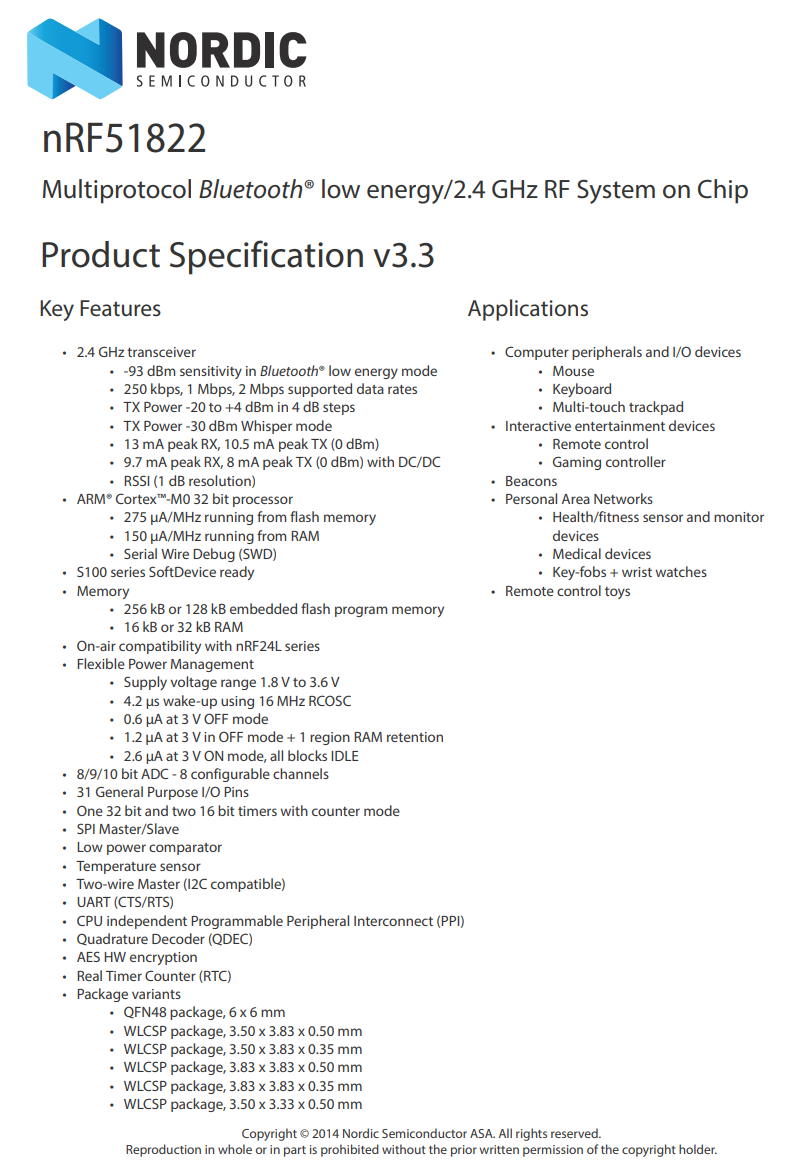

NORDIC nRF51822 詳細資料。

全部拆解完畢，來張全家福。

充電頭網拆解總結

omnicharge移動電源Omni 20+擁有AC、DC、USB以及無線充等功能，具備可視化OLED屏，可以說是一款全能充電寶。而產品在兼具20000mAh容量以及逆變AC輸出的情況下，還能將整體體積做得如此小巧，著實不易。

AC/DC支持最大100W功率，USB-C口支持60W快充，USB-A口支持18W快充，無線充兼容QI協議，最大功率可達10W，支持華為、三星、蘋果等手機無線充電。產品擁有如此豐富的功能以及強悍性能，自然價格不菲，某東上售價一千多元足以勸退很多人，可以說是一款專為經常出行人員設計的全能充電寶。

充電頭網通過拆解了解到，充電寶內置大面積散熱片以及導熱墊來幫助散熱。 電池組采用6顆比克18650鋰電池串聯，汽車級動力電池，壽命長，并采用艾普凌科S8209A進行保護。移動電源主控芯片采用兆易創新GD32F350C8T6，USB-A接口采用MPS MP4423降壓，天德鈺FP6601Q協議芯片控制輸出電壓；USB-C口采用南芯SC8815升降壓，樂得瑞LDR6035控制輸出電壓；無線充主控芯片采用英集芯IP6808。產品無論是用料還是設計上，都相當可靠。
