近期MOVE SPEED移速推出了一款磁吸無線充移動電源，型號為C10，產品集無線充、20W快充、磁吸于一身設計，可謂亮點頗多，滿足當下iPhone 12系列用戶對磁吸充電、20W快充、便攜小巧等功能充電寶的選購需求。另外產品除了有黑白經典款式外，還有綠色款，滿足不同人群的喜好需求。

產品不僅能給iPhone 12系列進行無線充電，而且還附帶磁吸，能夠精準地對應充電感應區。同時還支持20W有線快充和華為22.5W超級快充，滿足主流手機用戶群體使用需求。下面充電頭網就對這款充電寶進行詳細拆解，看看產品做得如何。

一、移速磁吸無線充移動電源外觀

包裝盒藍白配色，正面印有產品品牌、名稱、功率以及外觀圖等，產品有白色、黑色和綠色三種款式。

背面印有產品使用場景以及參數等信息，下面我們以白色款為例進行拆解。

包裝內含移動電源、數據線、使用說明書以及提示小卡片。數據線很短，適合充電寶使用。

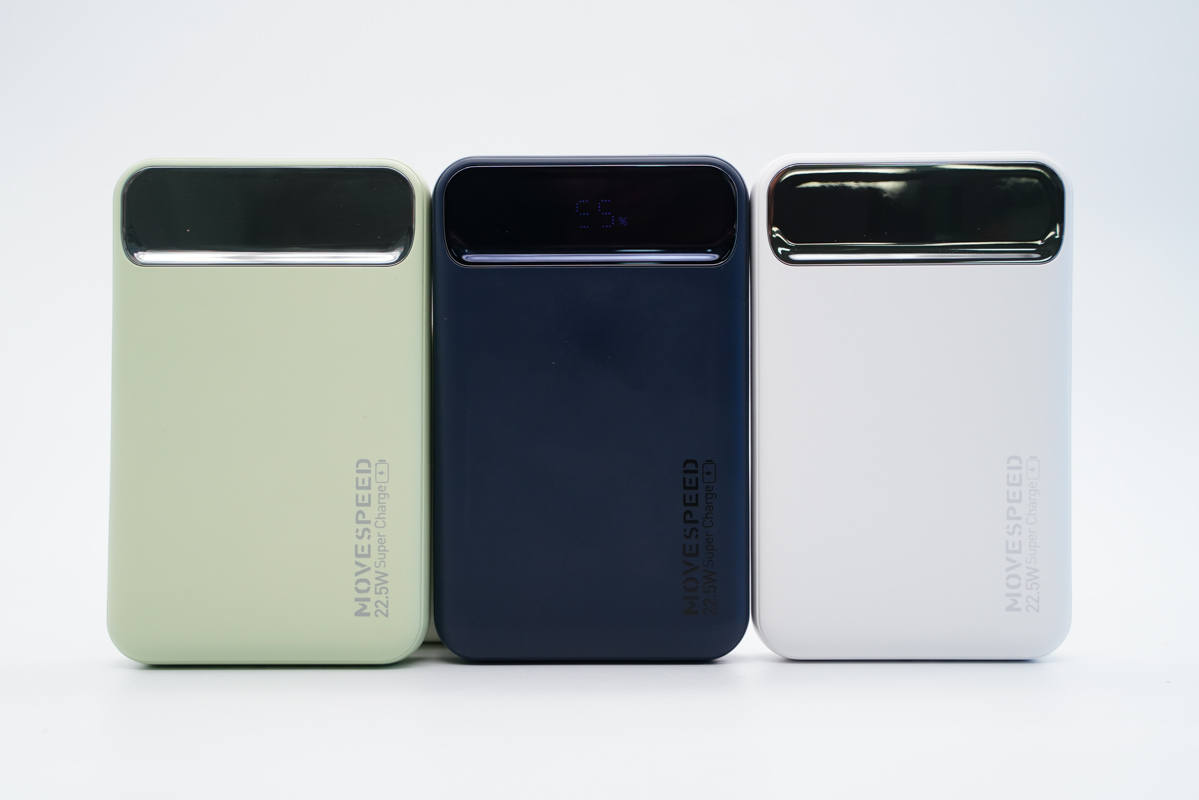

三款配色充電寶實物一覽。

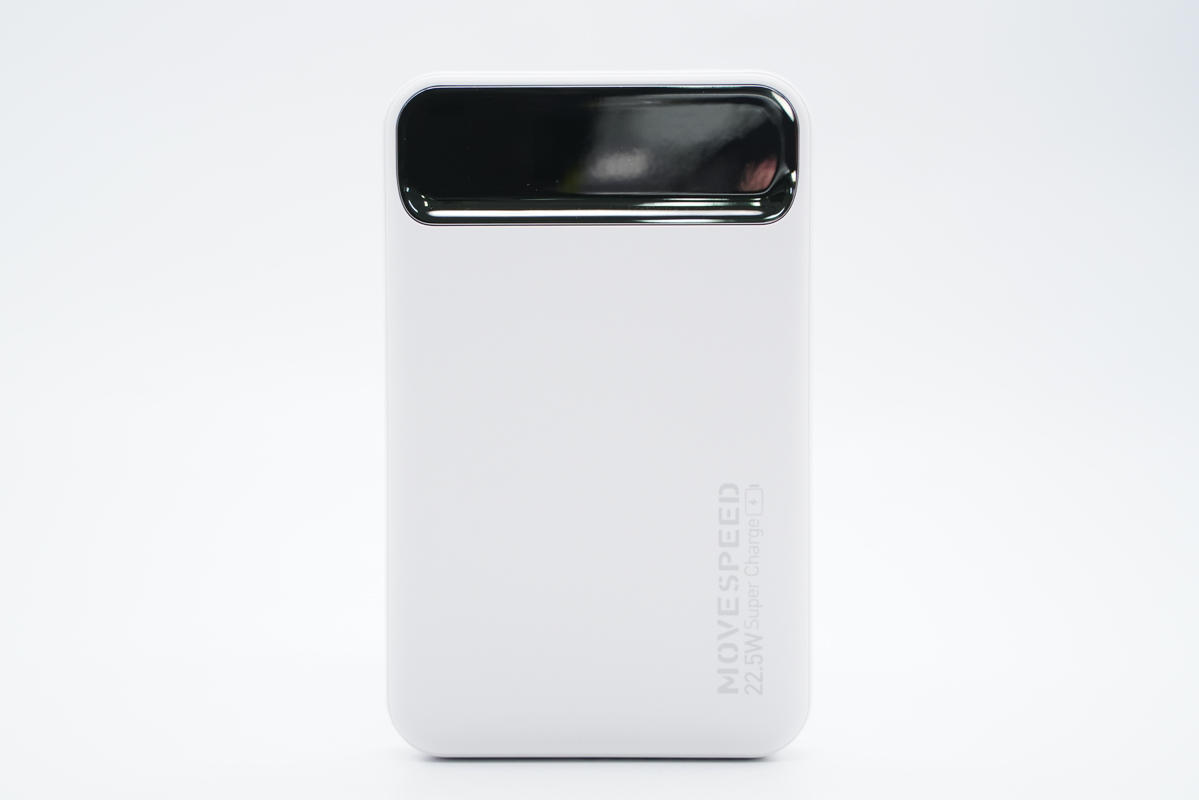

充電寶采用PC材質塑料外殼，表面啞光邊角過渡圓潤，上手體驗感很好。機身正面一側印有MOVE SPEED品牌和22.5W Super Charger，上端設有亮銀裝飾板，整體顏值可謂相當高。

裝飾板半透明，中心設有LED電量顯示屏，可直觀查看充電寶剩余電量。

另一面也印有產品品牌和名稱，中心印有無線充區域標識，將手機對齊該區域即可進行無線充電。

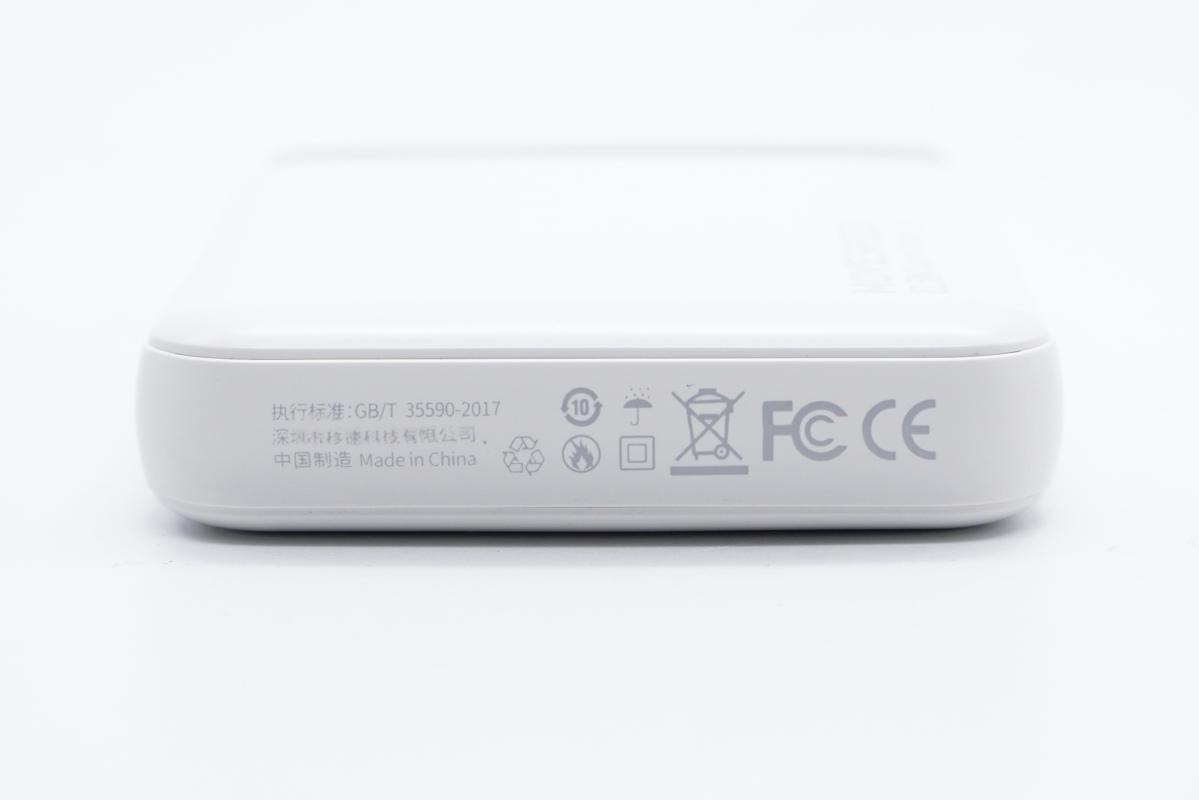

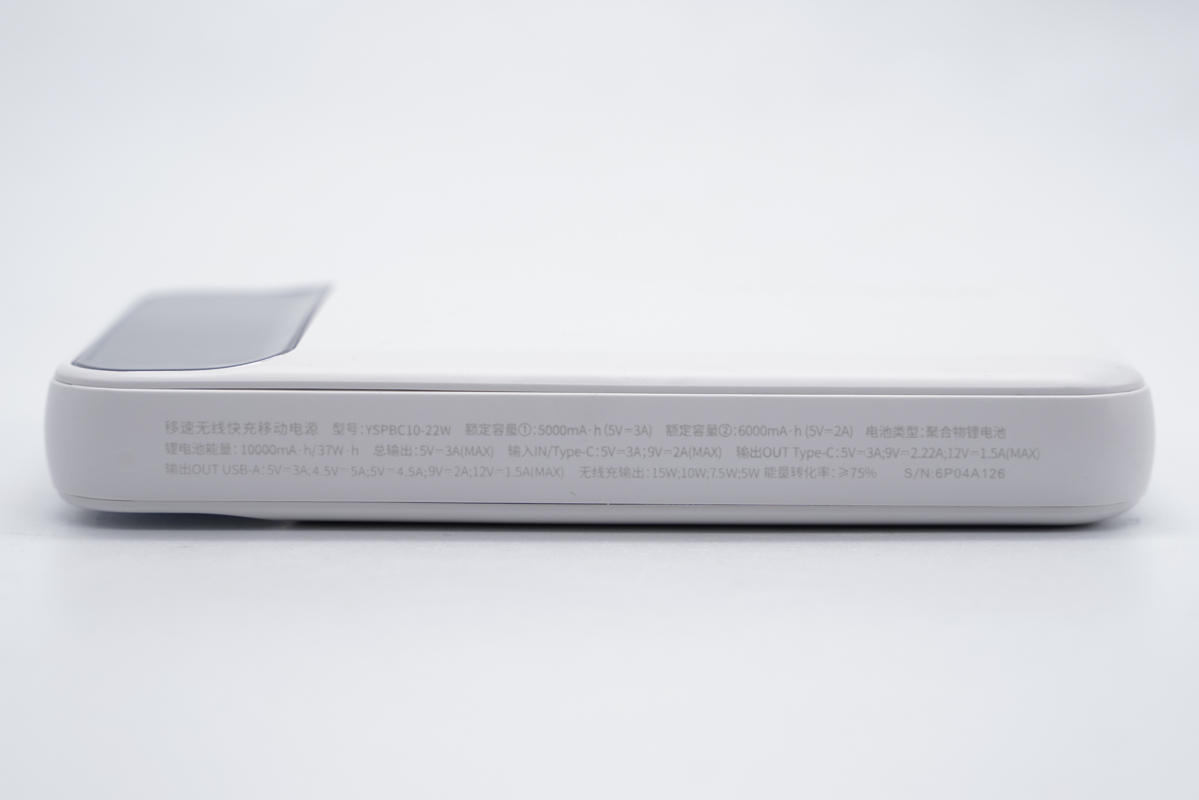

機身一側印有產品參數

型號：YSPBC10-22W

電池類型：鋰聚合物電池

額定容量1：5000mAh(5V3A)

額定容量2：6000mAh（5V2A）

電池能量：10000mAh/37Wh

總輸出：5V3A

USB-C輸入：5V3A、9V2A

USB-C輸出：5V3A、9V2.22A、12V1.5A

USB-A輸出：5V3A、4.5V5A、5V4.5A、9V2A、12V1.5A

無線充輸出：15W/10W/7.5W/5W

能量轉化率：≥75%

產品已經通過了CE、FCC認證。

頂部配有電源鍵和1A1C接口，接口均為紅色膠芯，表示支持快充，USB-C口支持雙向快充。

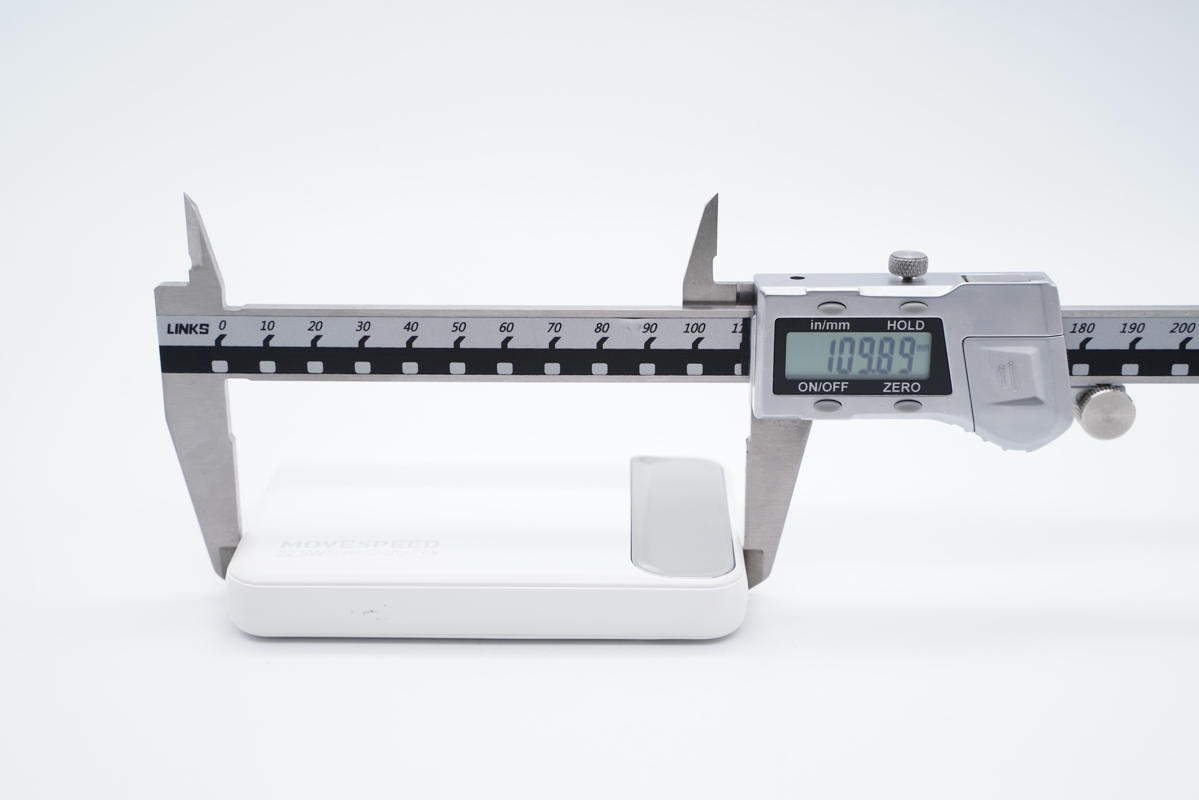

測得機身長度為109.89mm。

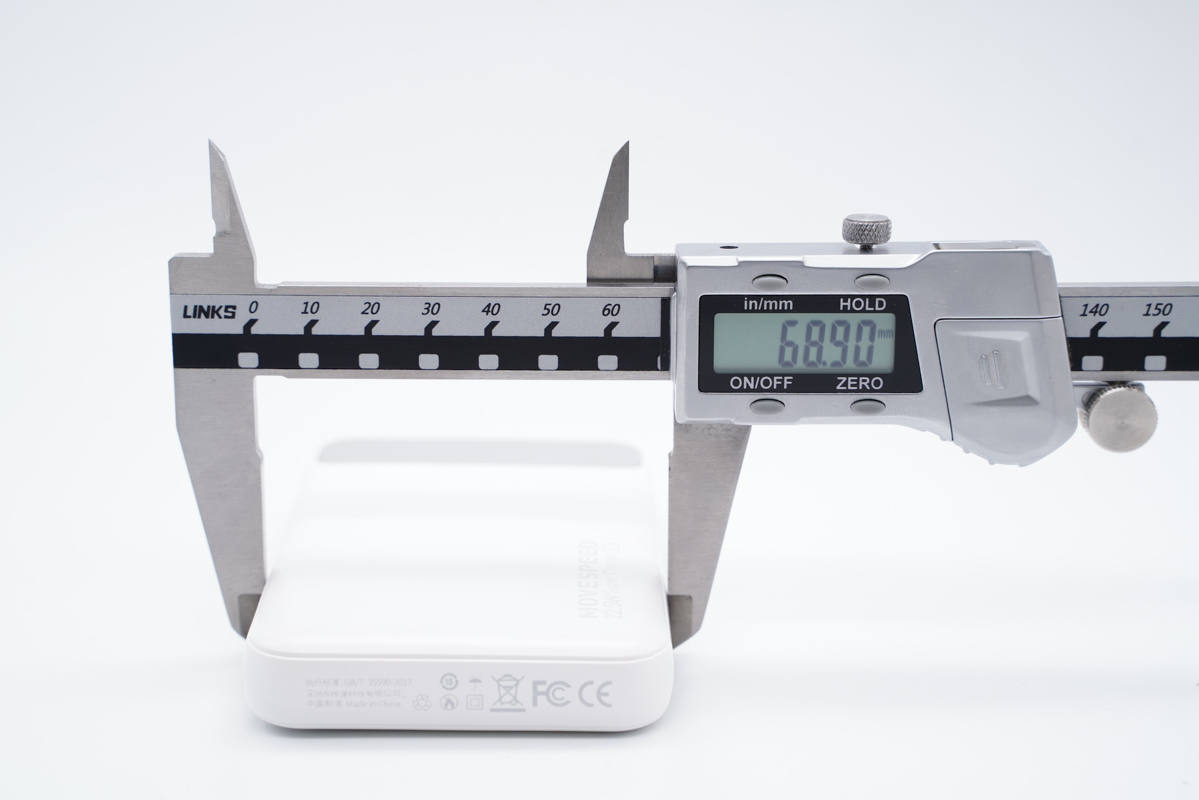

寬68.9mm。

厚度為17.96mm。

整體尺寸比較小巧，和iPhone 12 Pro Max對比，要明顯小得多，無論攜帶還是握在手上都很方便。

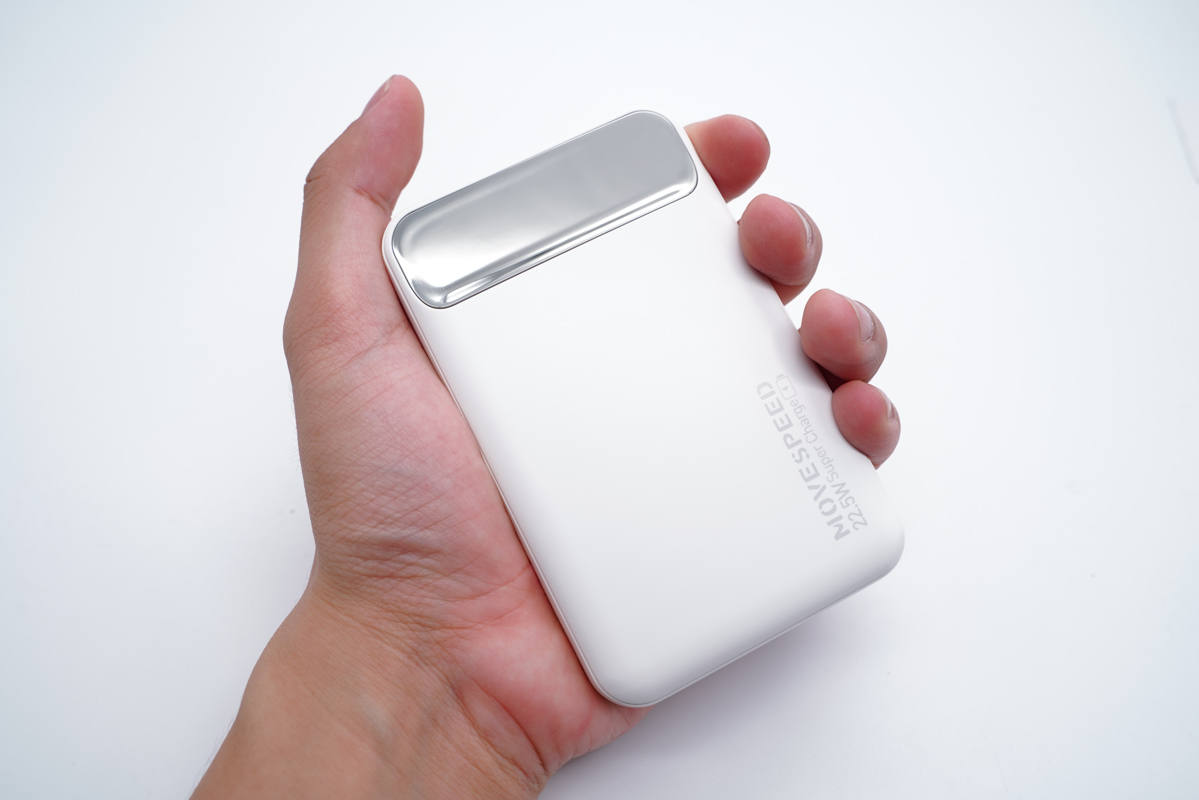

充電寶拿在手上的直觀感受。

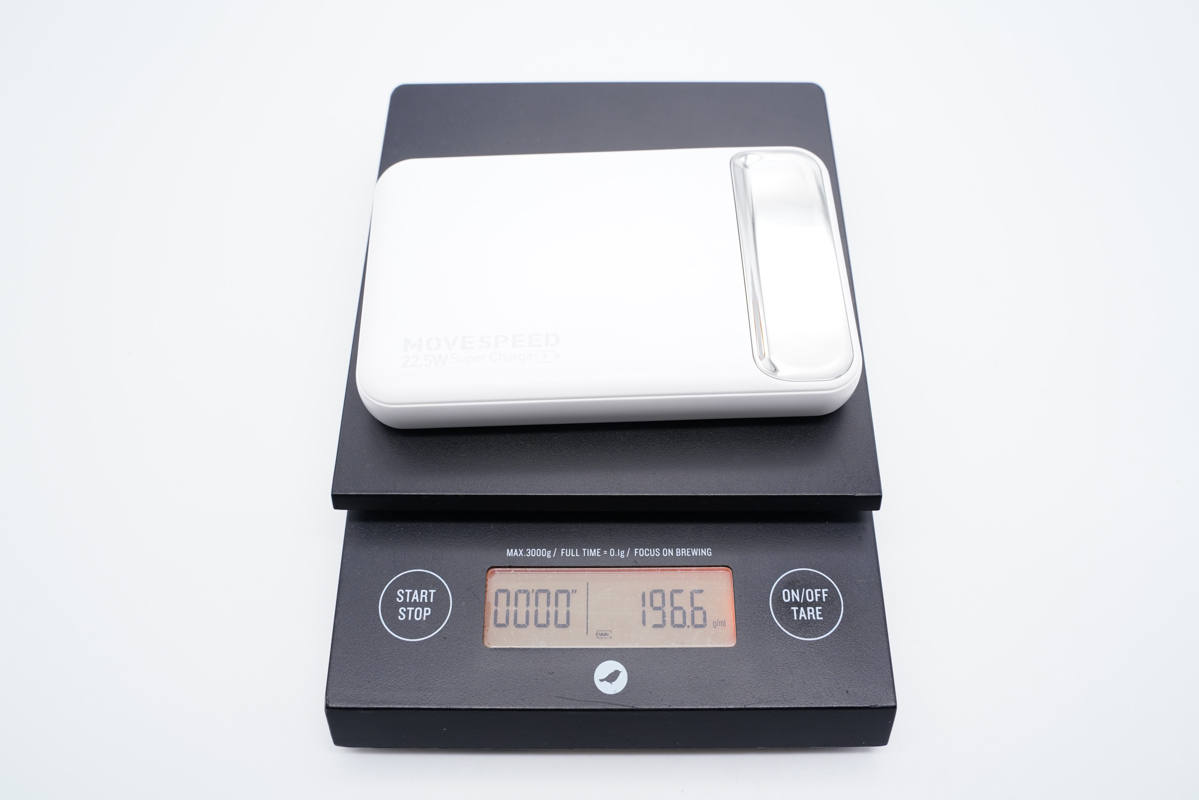

凈重約為197g。

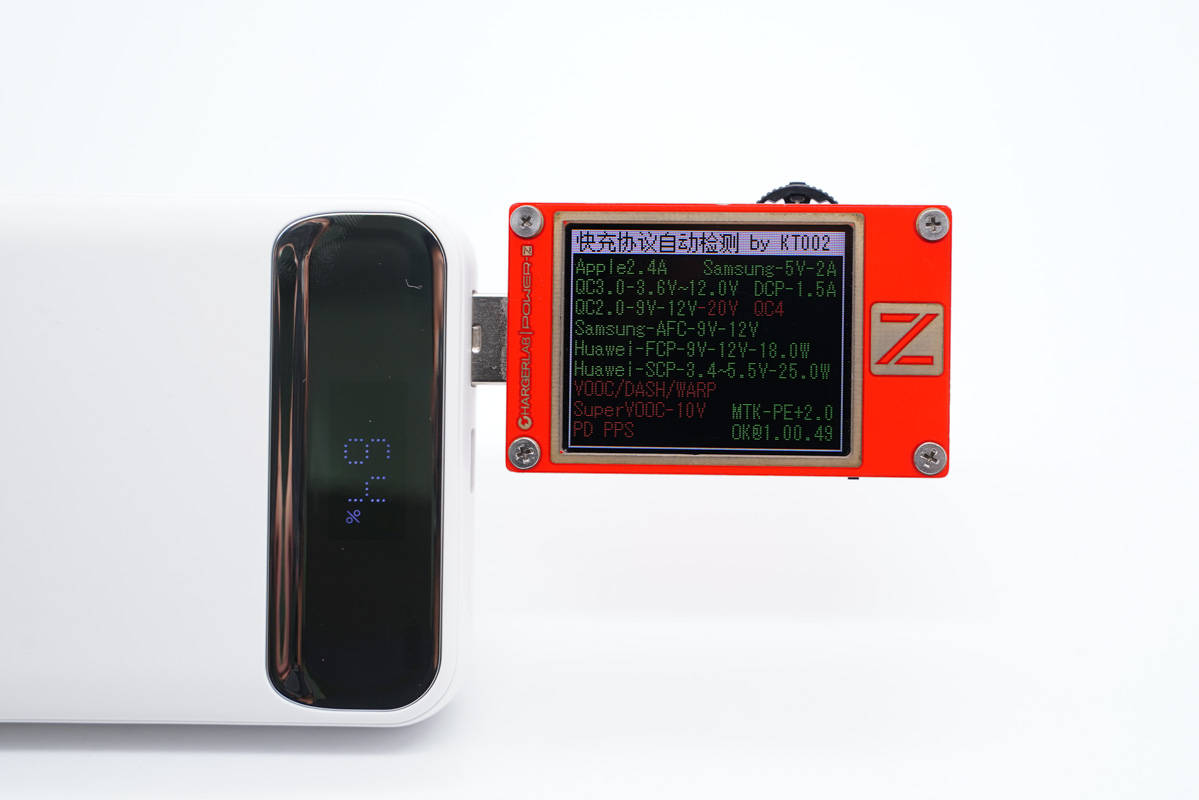

使用ChargerLAB Power-Z KT002測得A口支持Apple2.4A、Samsung 5V2A和DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0多個快充協議。

使用KT002讀取USB-C口輸出協議，支持Apple2.4A、Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCP、SCP、PD3.0和PPS快充協議。

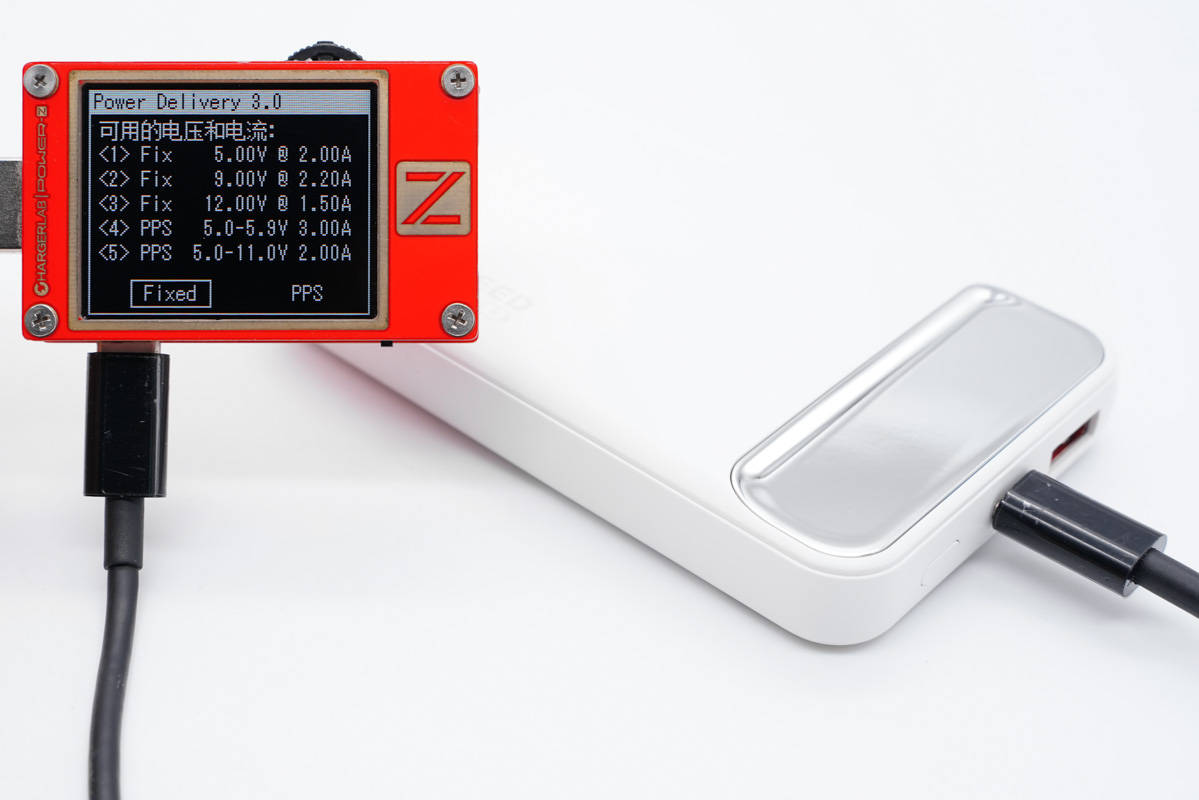

此外PDO報文顯示C口還具備5V2A、9V2.2A、12V1.5A三個固定電壓檔位，以及5-5.9V3A和5-11V2A兩組PPS檔位。

充電寶的吸附力也是很給力，可輕松將最大的iPhone 12 Pro Max牢牢吸附住，完全不用擔心會掉落。

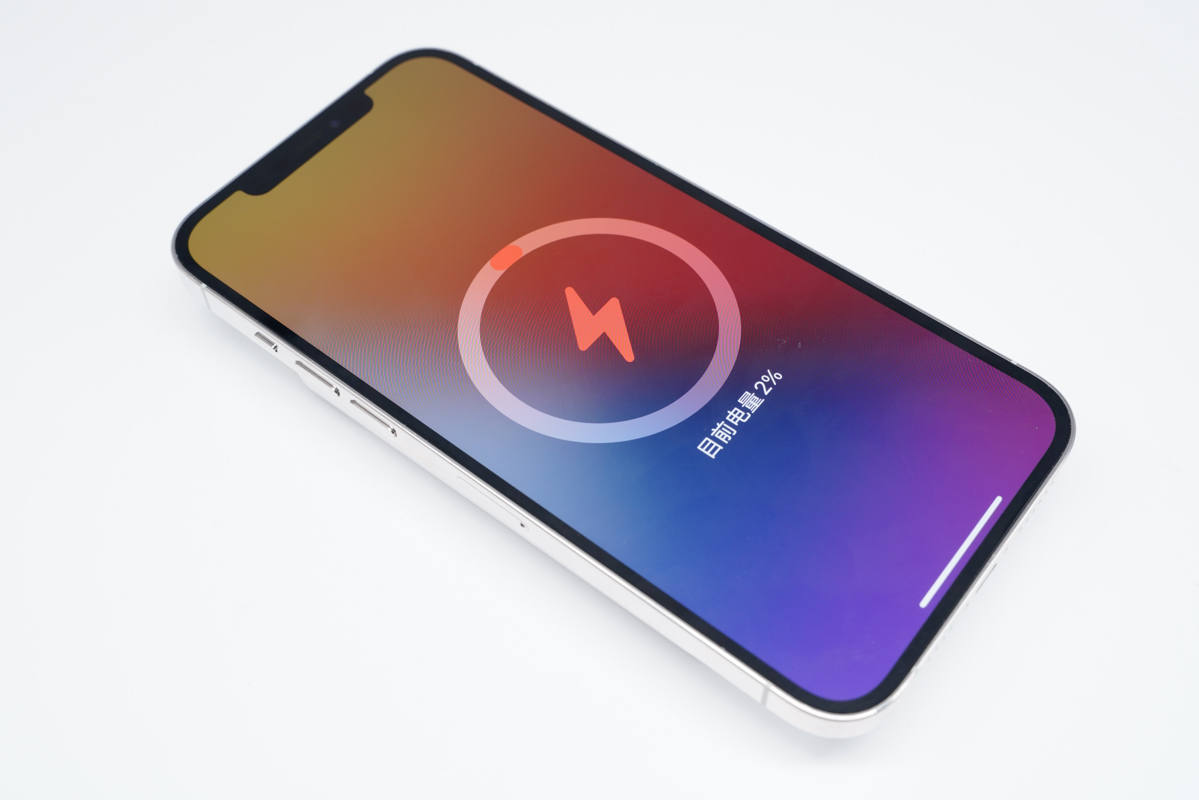

同時可正常給iPhone 12手機進行無線快充。

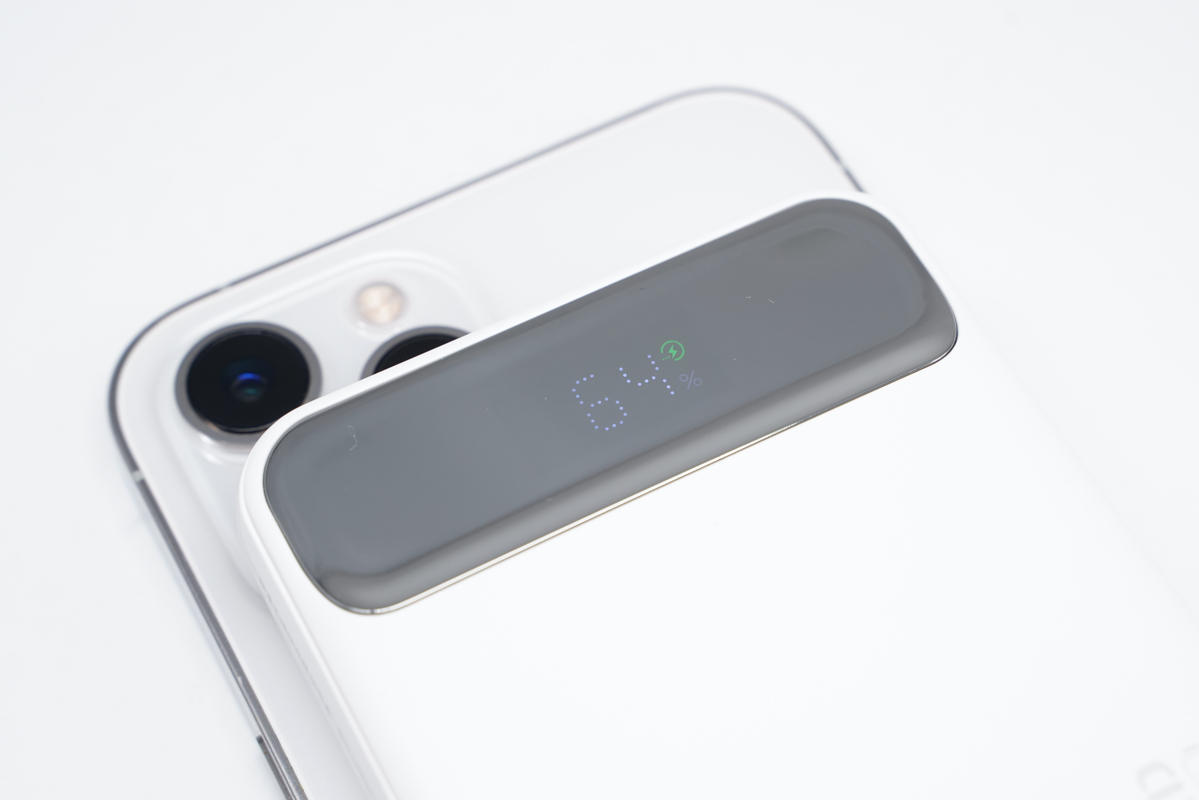

快充狀態下，LED屏?xí)@示綠色標識給用戶提示。

二、移速磁吸無線充移動電源拆解

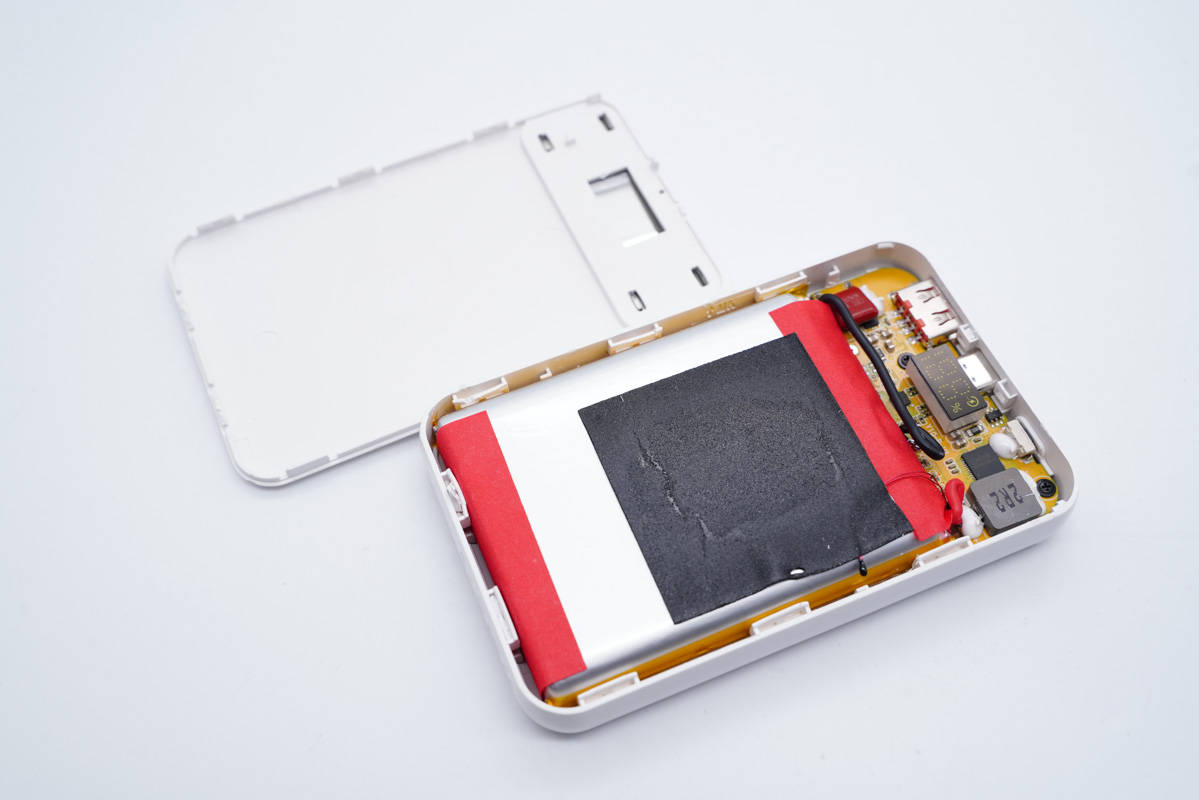

拆開機身殼，邊緣采用卡扣進行封裝固定，要進行破壞式撬動才能打開，整體結構比較扎實。

PCB板使用螺絲固定。

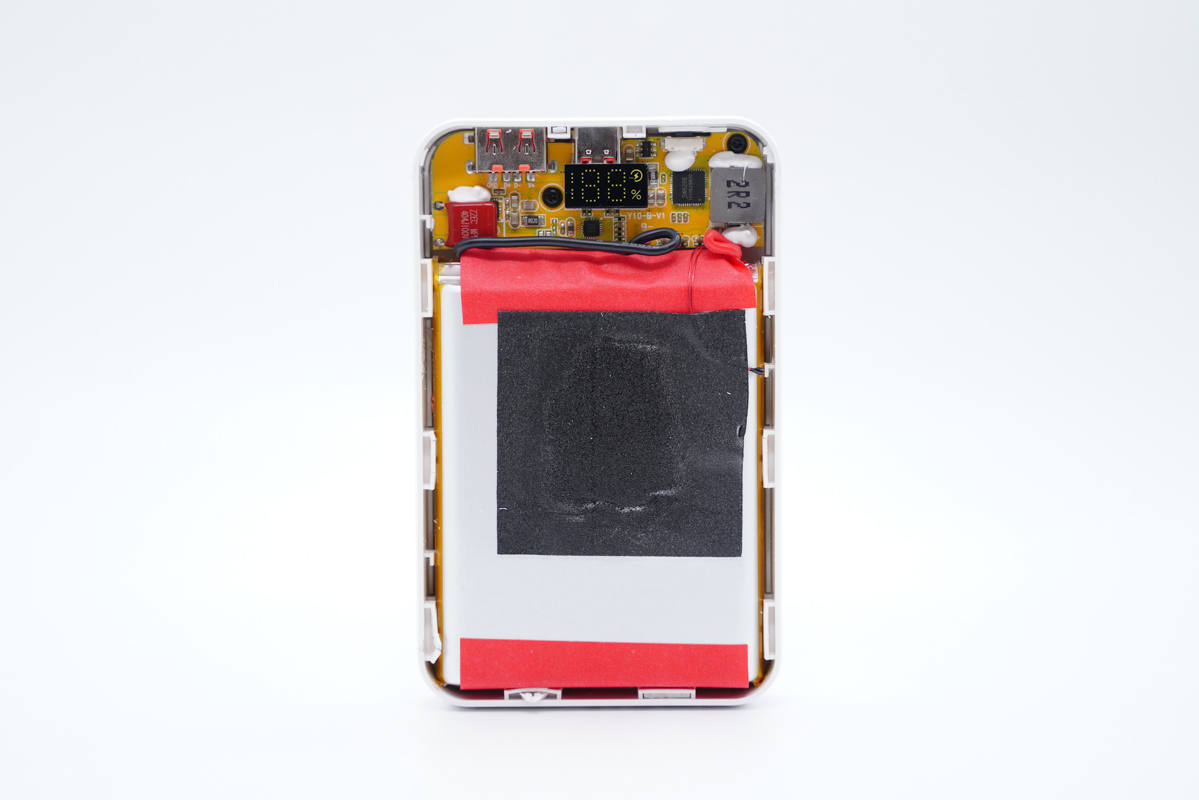

另一半機身殼電芯，電芯下有無線充電線圈，并使用泡棉粘貼固定，可以看到做工非常細致。

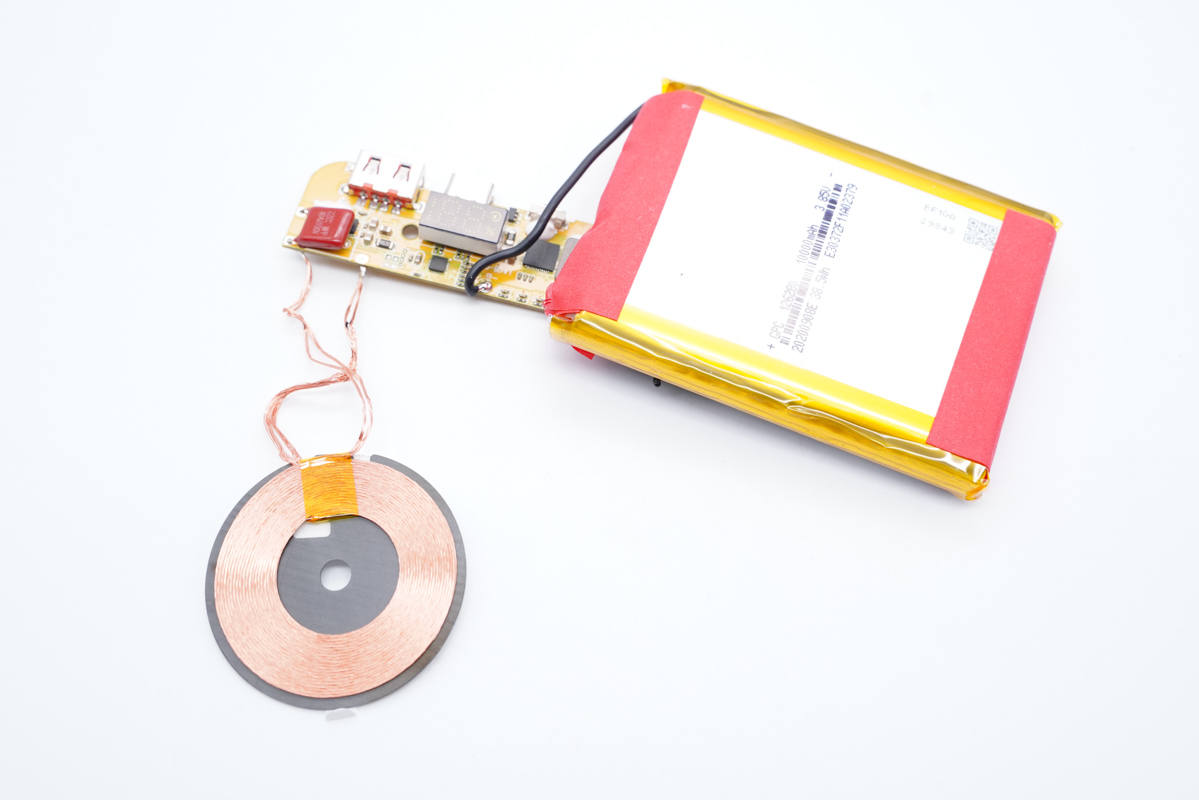

將電芯、小板以及線圈取出。

另一半機身殼上還有一體式黑色磁環用于iPhone12系列磁吸。

旁邊還有一塊小磁鐵用于磁吸。

電芯兩端均貼有絕緣紙保護，此外配有熱敏電阻進行溫度監控，可以看到產品在安全保護上也是下足了功夫。

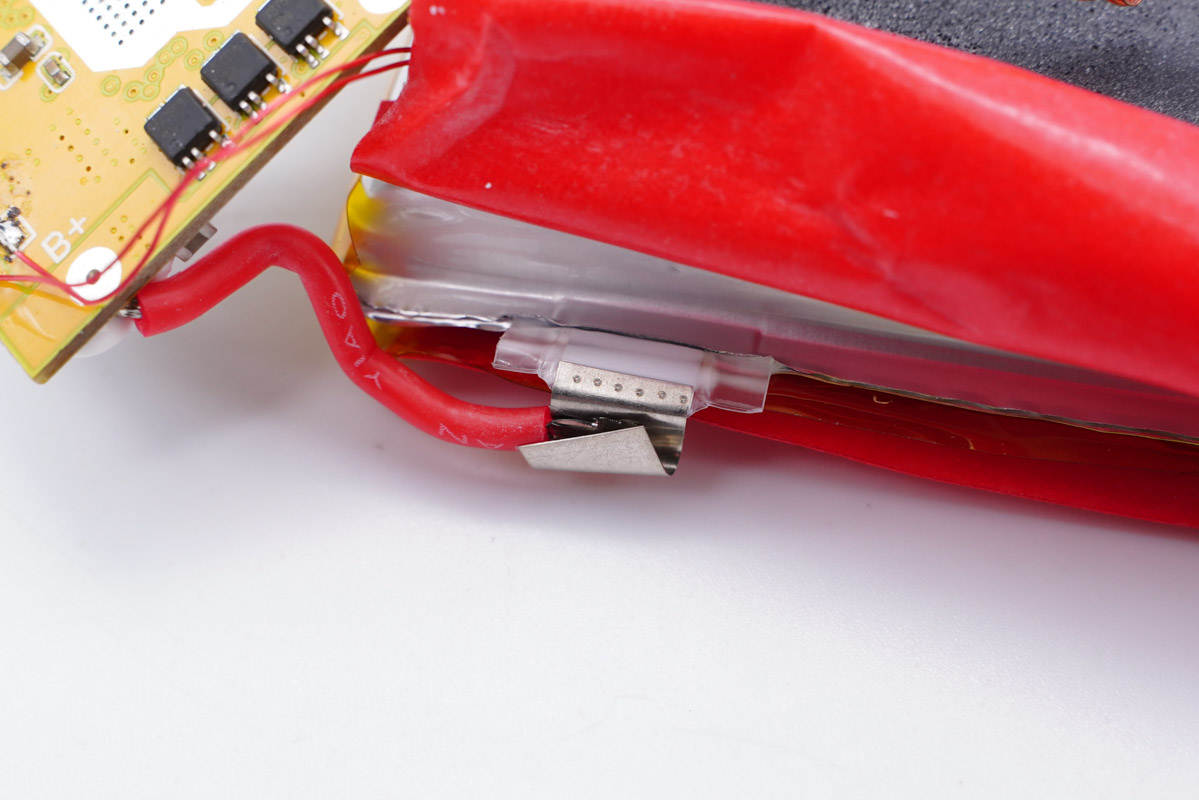

電芯極耳和導線錫焊。

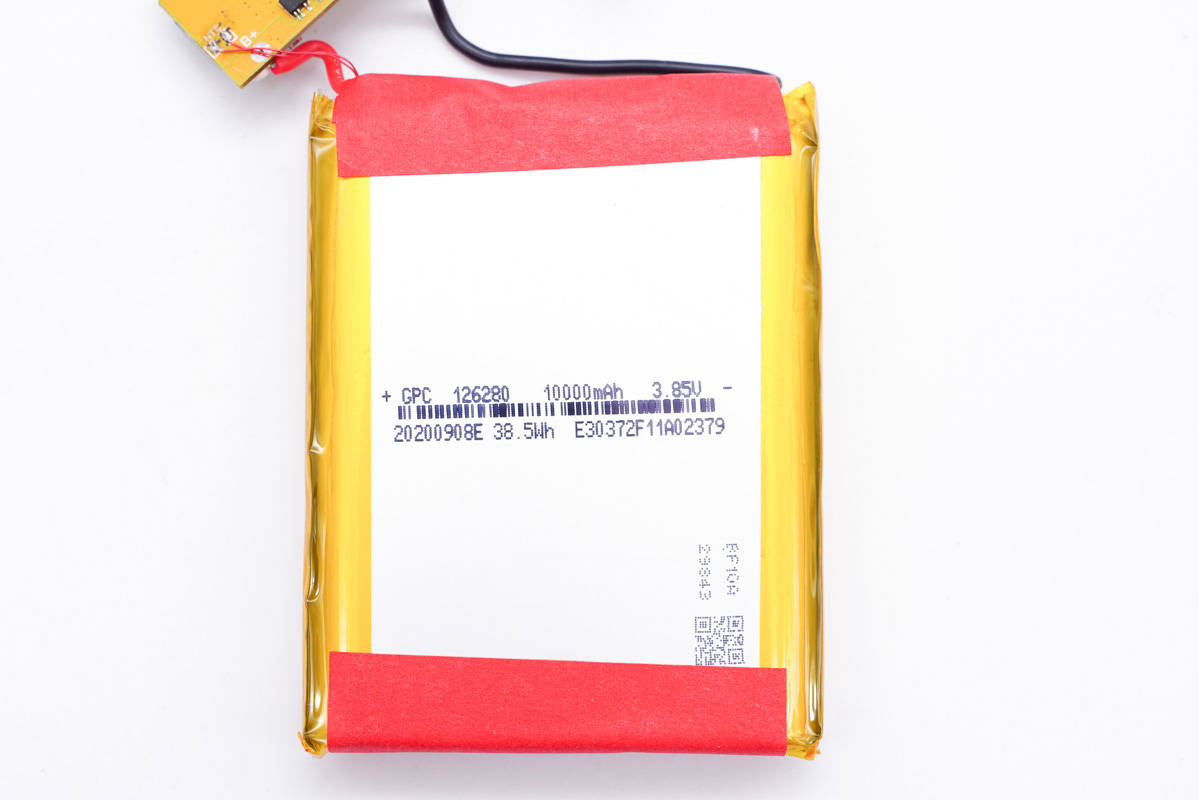

電芯來自GPC格林德，規格為10000mAh/3.85V/38.5Wh，2020年9月8日生產，規格為長80mm，寬62mm，厚12mm；電芯品牌為業界中高端定位常見的格林德。

通過計算我們算出其電池的能量密度，按照能量密度公式：電池能量/體積=10000mAh*3.85V/12*62*80mm，轉換單位可知該電池的能量密度為646.84Wh/dm3。對比市面上最常見的1260110電池，能量密度為467.17Wh/dm3，能量密度相較提高了38%，這就是該款充電寶輕薄的核心原因。

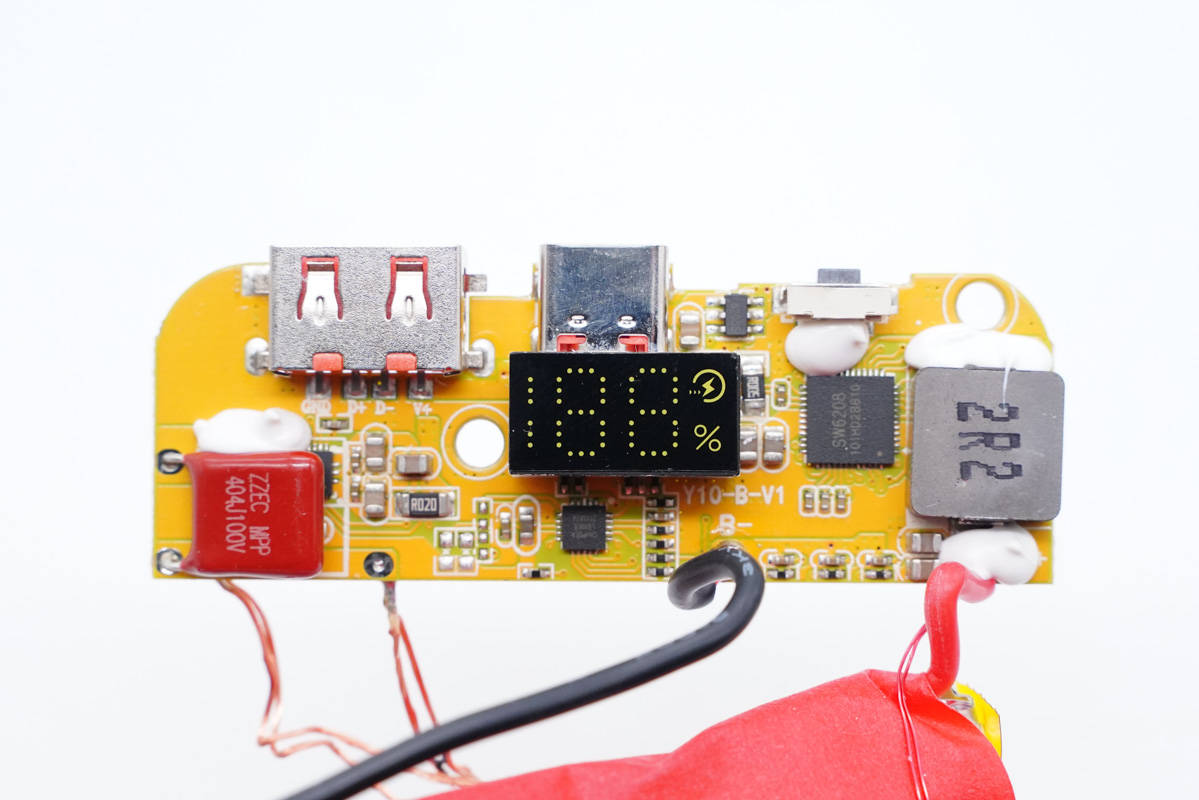

小板正面一覽，中心是LED屏，兩側電感電容等打膠固定。

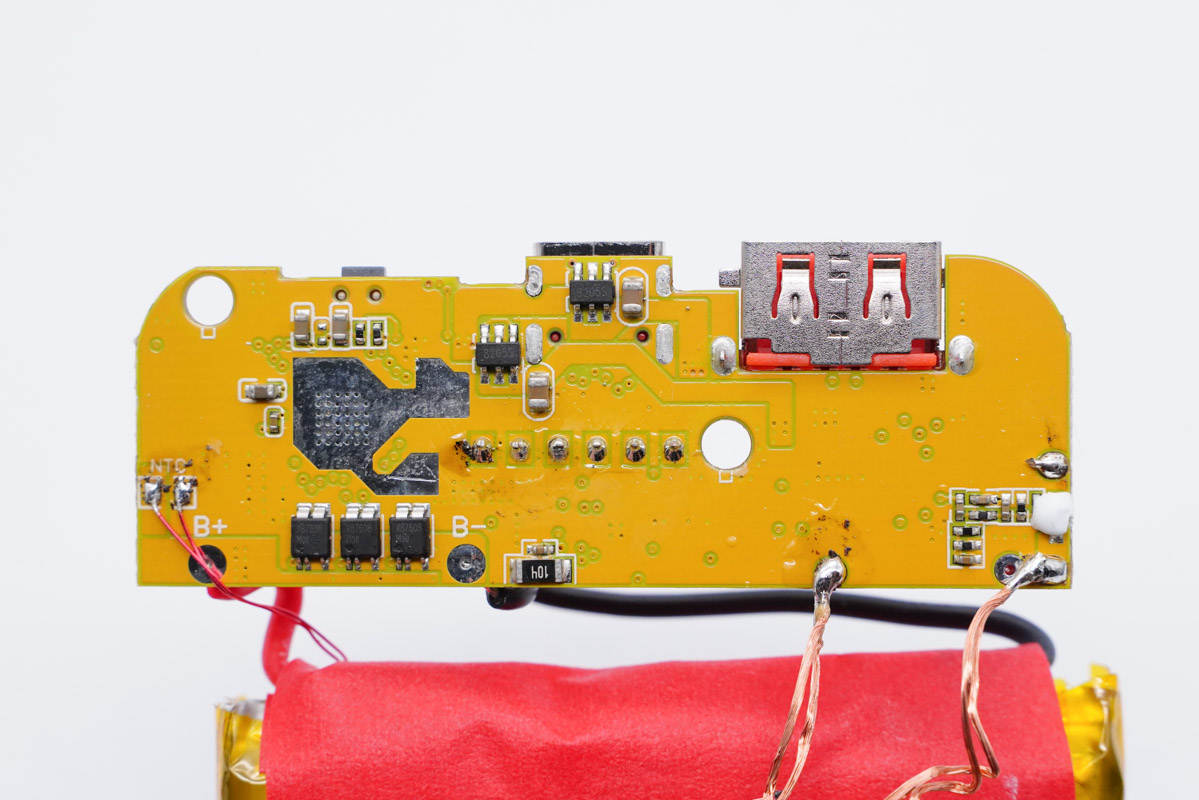

小板背面，對應主控芯片區域過孔和露銅加錫處理，增強散熱，A口母座沉板設計，降低整體厚度。

三顆蘇州XYsemi賽芯微XB7608A多合一鋰電保護芯片并聯，用于電芯過充過放過流保護。

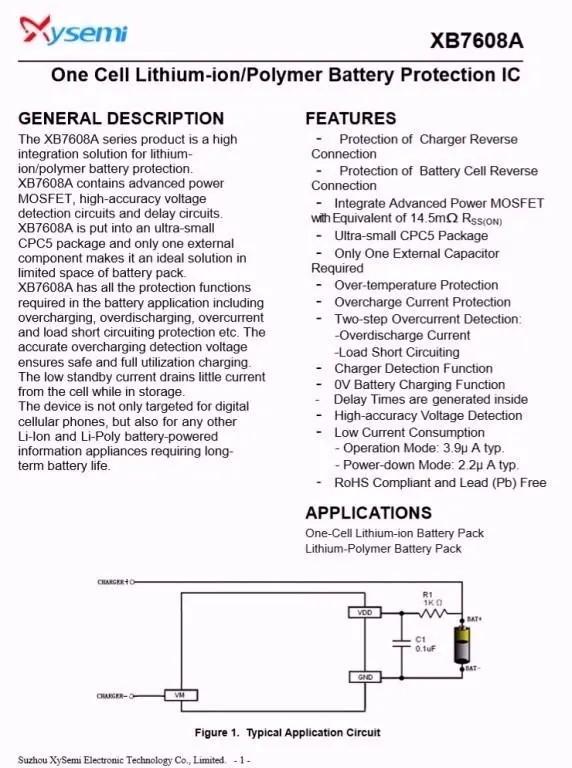

賽芯微 XB7608A 詳細資料。

移動電源主控芯片采用智融SW6208。這是一款高集成度的多協議雙向快充移動電源專用多合一芯片，支持 A+A+B+C+L口任意口快充。其集成了5A高效率開關充電，22.5W高效同步升壓輸出，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多種快充協議，電量計量，數碼管/LED燈顯示以及相應的控制管理邏輯。外圍只需少量的器件，即可組成完整的高性能雙向快充移動電源解決方案。

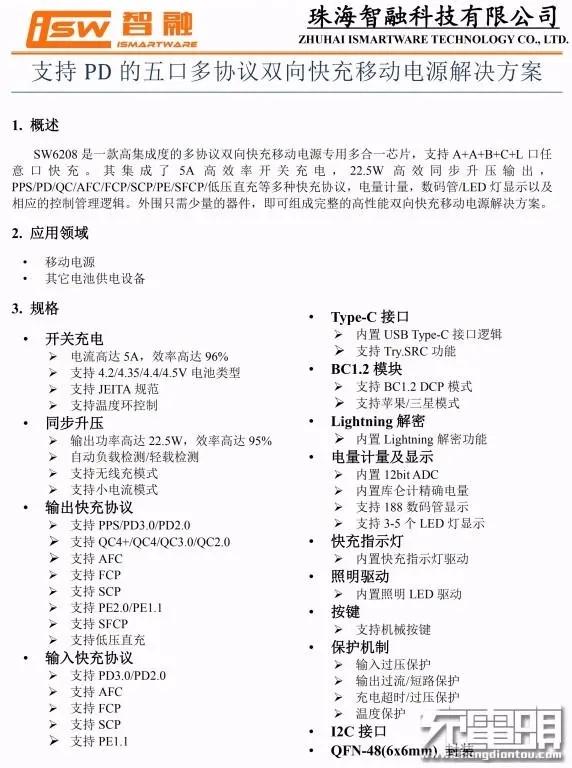

智融SW6208規格資料。

充電頭網通過拆解了解到，采用智融SW6208的還有魔狐22.5W快充移動電源、臺電20000mAh 2A1C快充移動電源、京東京造30000mAh USB PD快充移動電源、飛利浦10000mAh 22.5W快充移動電源、AUKEY 支架式無線充移動電源20000mAh、ZYXEI 22.5W全協議快充移動電源10000mAh等數十款產品。

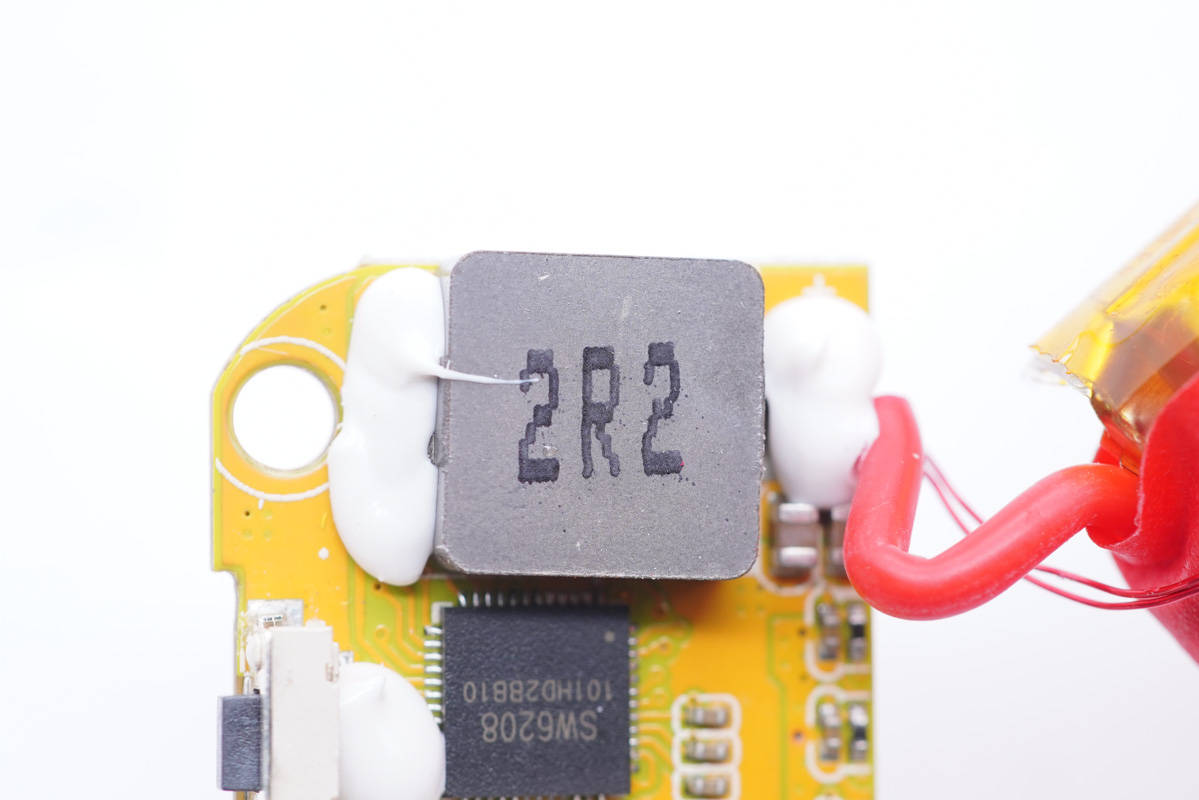

2R2電感特寫，配合主控芯片進行升降壓實現移動電源充放電。

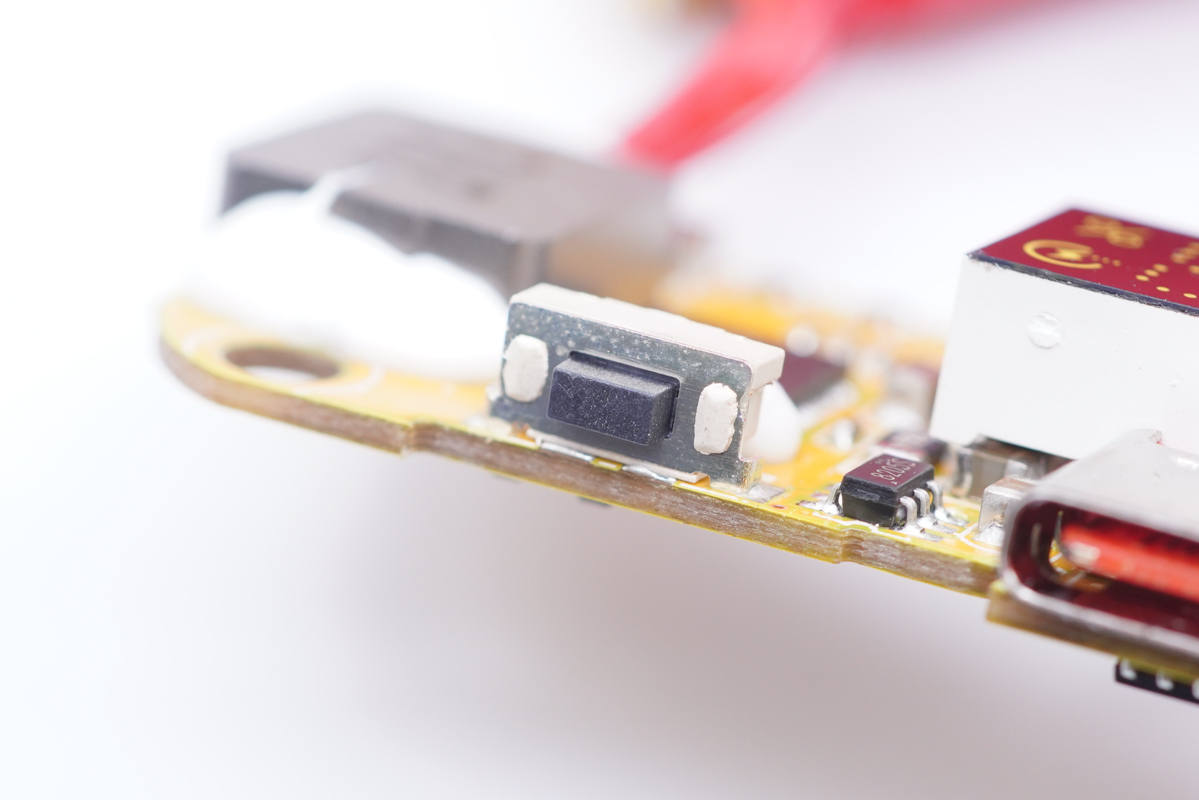

電源鍵貼片焊接。

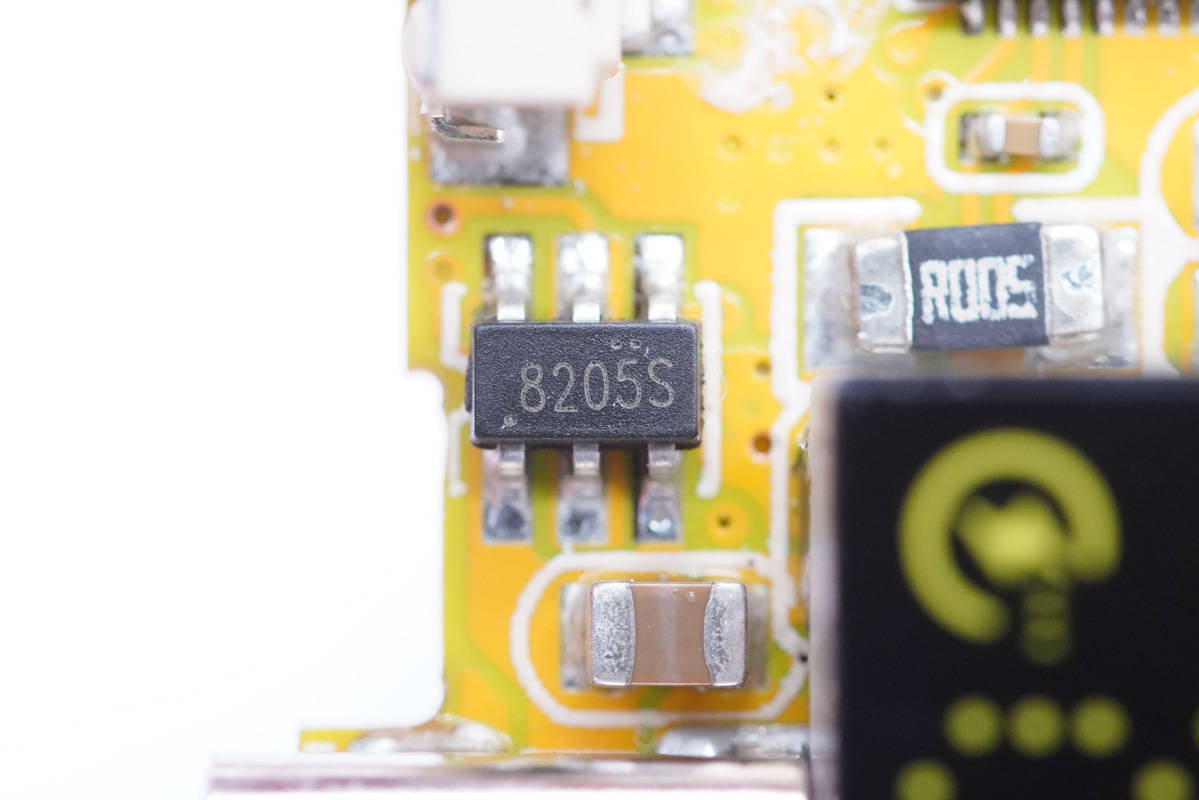

兩顆8205S MOS管，作為C口輸入輸出切換保護管。

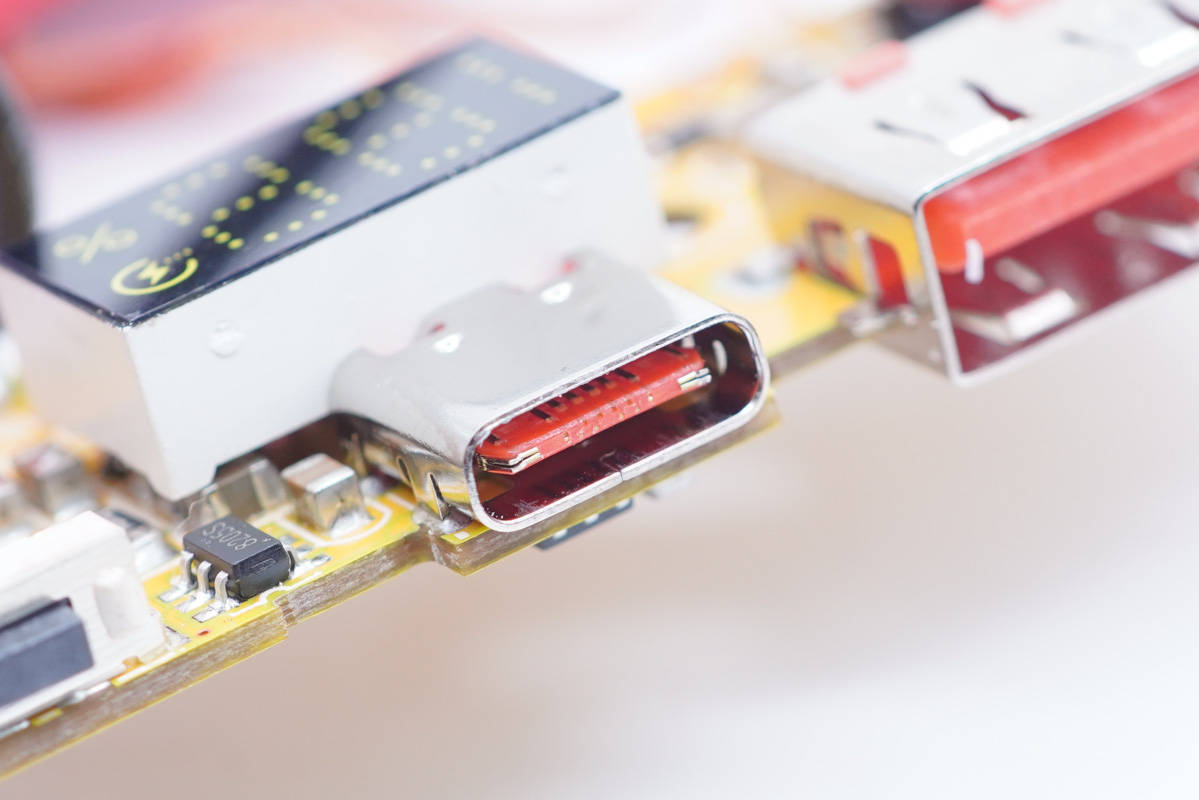

USB-C母座特寫，過孔焊接。

第三顆8205S MOS管，作為USB-A口輸出保護管。

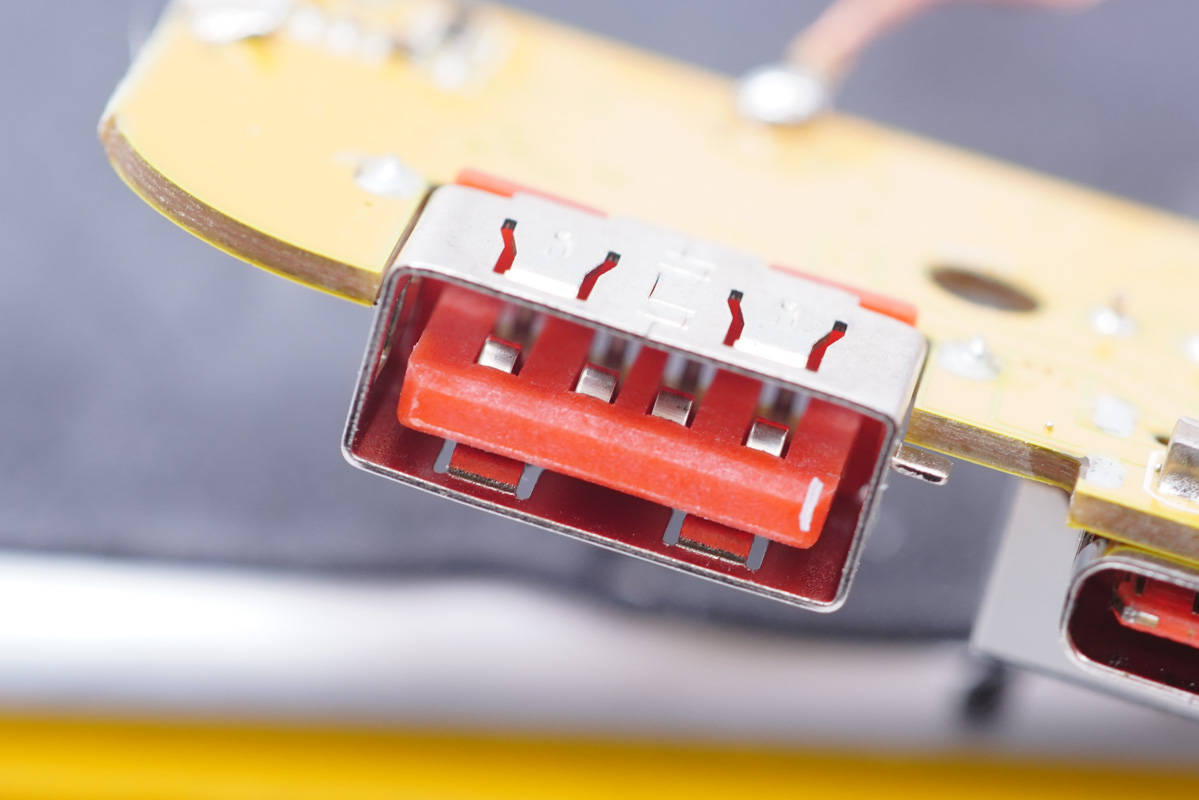

USB-A母座沉板過孔焊接。

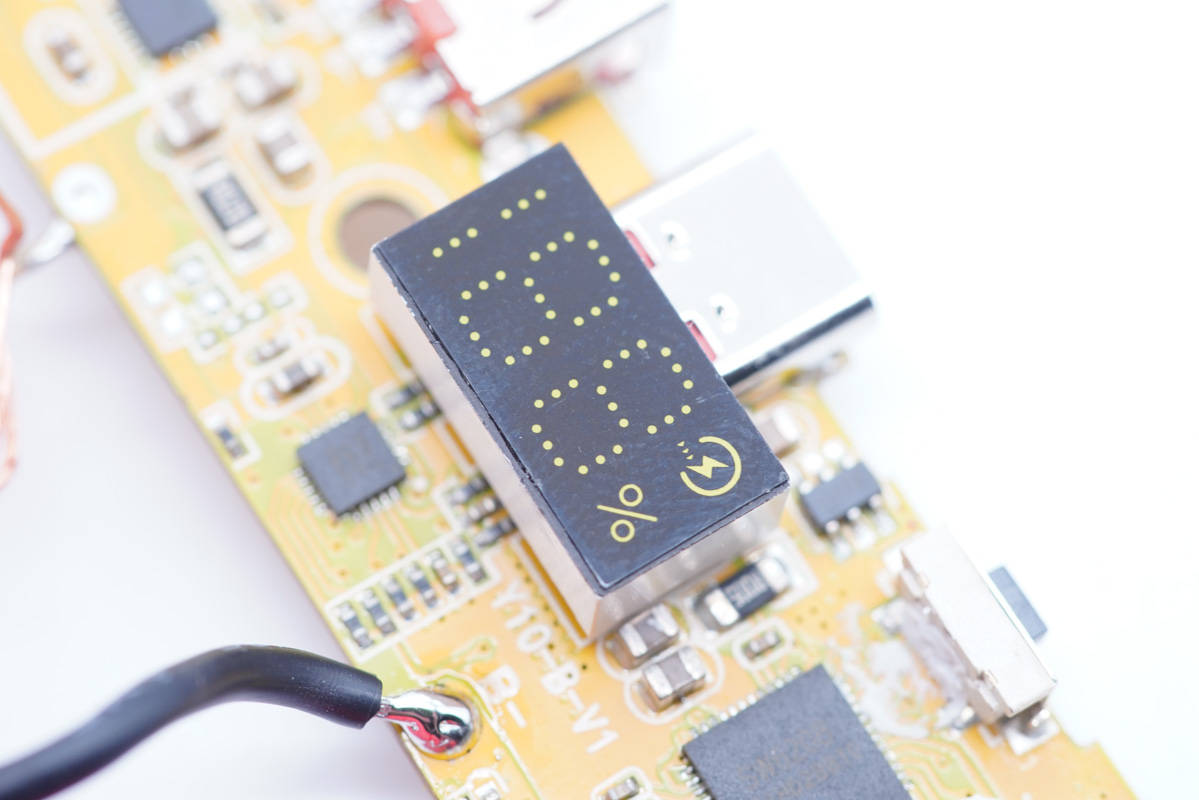

LED顯示屏特寫。

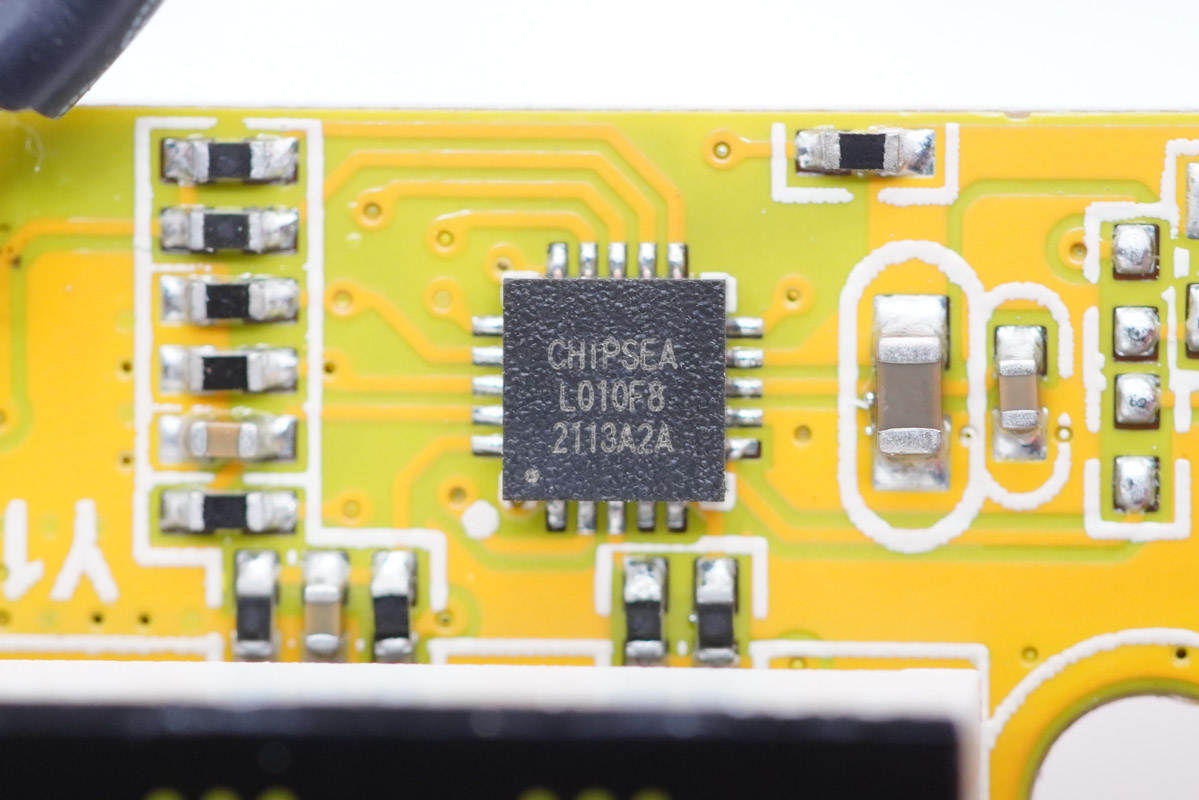

絲印L010F8的MCU，來自芯海科技，用于無線充電控制。

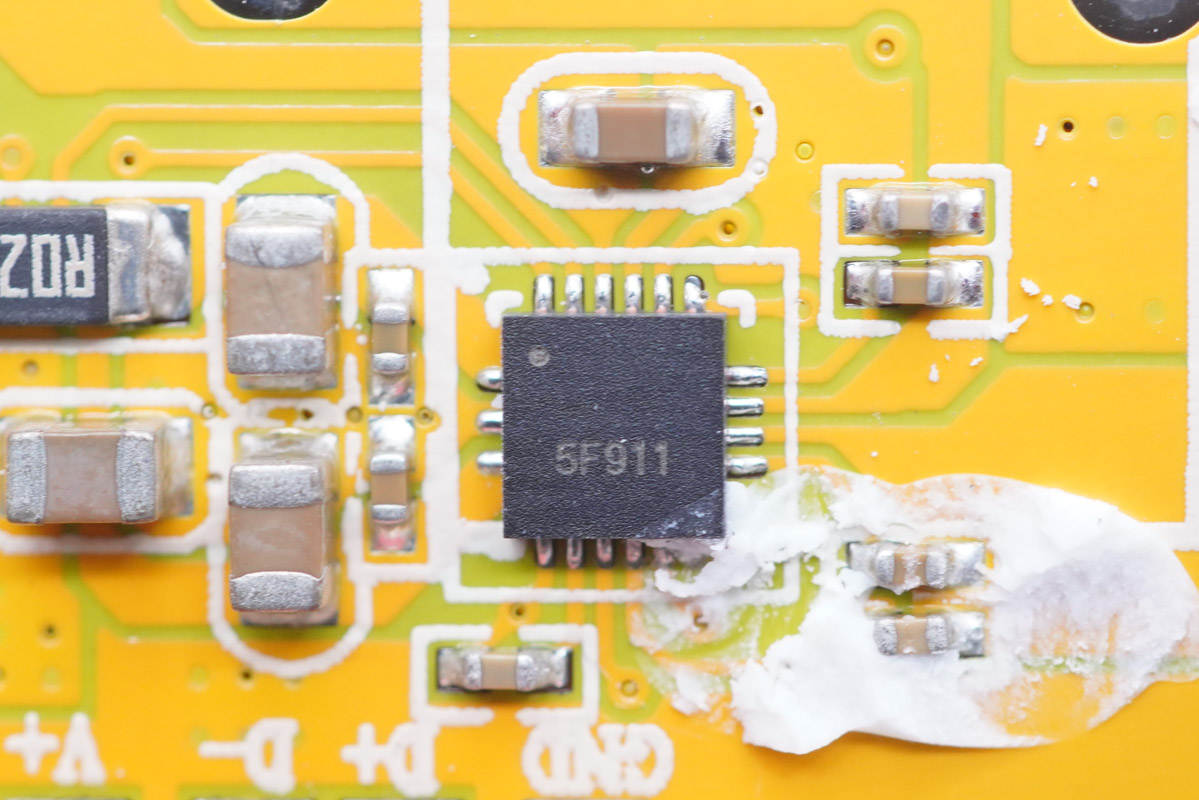

絲印5F911的無線充電一體化發射芯片，內置驅動級和全橋功率MOS管。

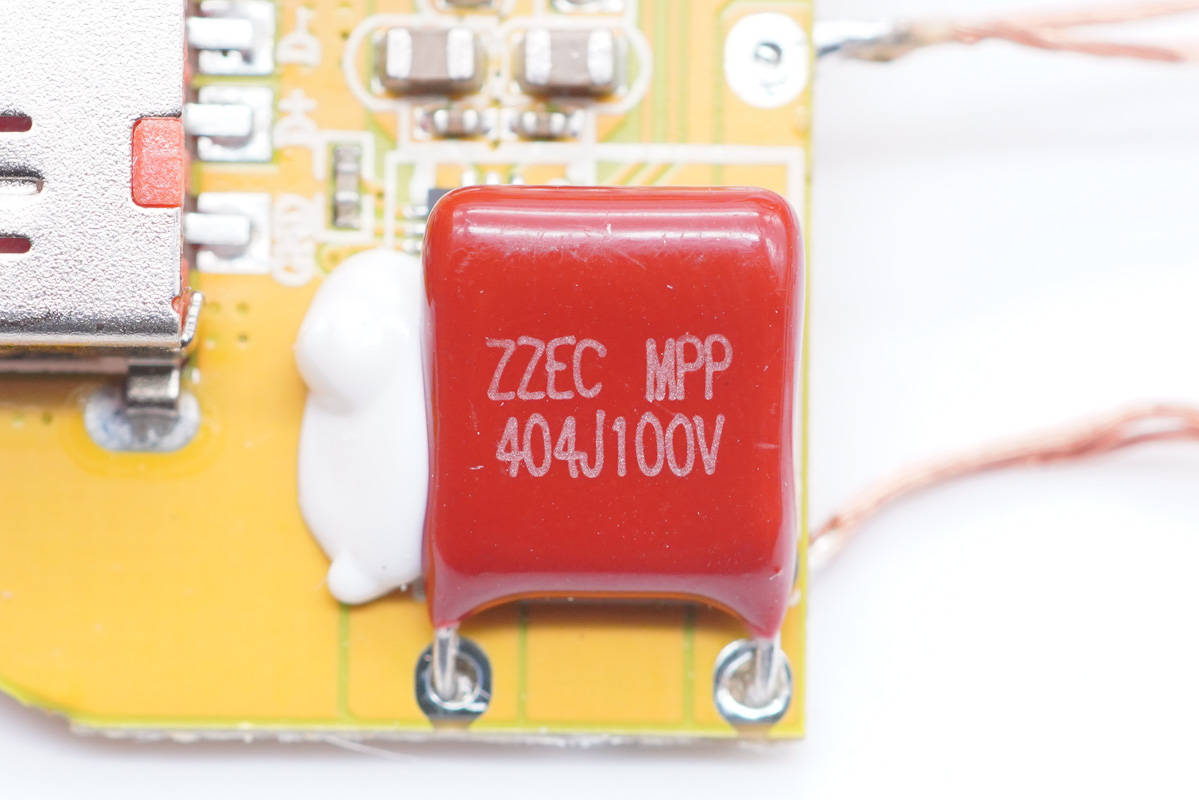

ZZEC科雅無線充專用諧振電容，規格為0.4μF 100V。

無線充電線圈采用利茲線繞制。

全部拆解完畢，來張全家福。

充電頭網拆解總結

移速這款磁吸無線充移動電源容量為10000mAh，專為日常出行使用設計，附帶的數據線很短，方便手機邊充邊用，同時該款產品使用了GPC格林德高密度電芯，在目前市面上的磁吸充電寶體積會更做更小，充分考慮了用戶使用體驗。

目前手機逐漸推出無線充電功能，而蘋果12更是在無線充電的基礎上，增加了磁吸功能，移速這款充電寶最大的亮點就是無線磁吸，可以看出是專為蘋果12系列打造，滿足手機無線充電的同時，磁吸功能改善了以往線圈放置對不準的問題，并且以強大的吸附力更好地提升了充電體驗。

產品配備1A1C萬金油接口，同時兼容QC、AFC、FCP、SCP、PE、PD3.0和PPS等快充協議，整體兼容性非常好，支持絕大多數品牌手機有線快充和無線充電。

充電頭網通過拆解發現，移動電源整體做工扎實，采用智融SW6208高集成雙向快充解決方案，雙口輸入輸出協議識別電壓控制以及LED屏電量顯示等功能均由其實現，性能強悍。另外采用賽芯微XB7608A多合一鋰電保護芯片和熱敏電阻進行過充過放和過熱保護，更好地提升了充電的安全性。無線充主控采用新海科技的MCU。整體設計放在如今的移動電源市場中來看是非常符合標準的。
