深圳雷柏科技股份有限公司是無線外設技術方面的專家，致力于向全球用戶提供高性能、高品質的無線外設產品。近日充電頭網拿到了雷柏一款Ralemo無線鼠標，型號為Air 1。作為一款無線鼠標除了標配接收器外，還設有藍牙鍵，使其支持電腦、平板和手機等設備使用。

此外還內置鋰電池，支持有線和無線充電，并且充滿一次電官方宣稱即可使用約25天，性能比一般的無線鼠標要優異不少。下面充電頭網就對這款產品進行詳細拆解，看看其如何設計。

一、雷柏Ralemo Air 1無線鼠標外觀

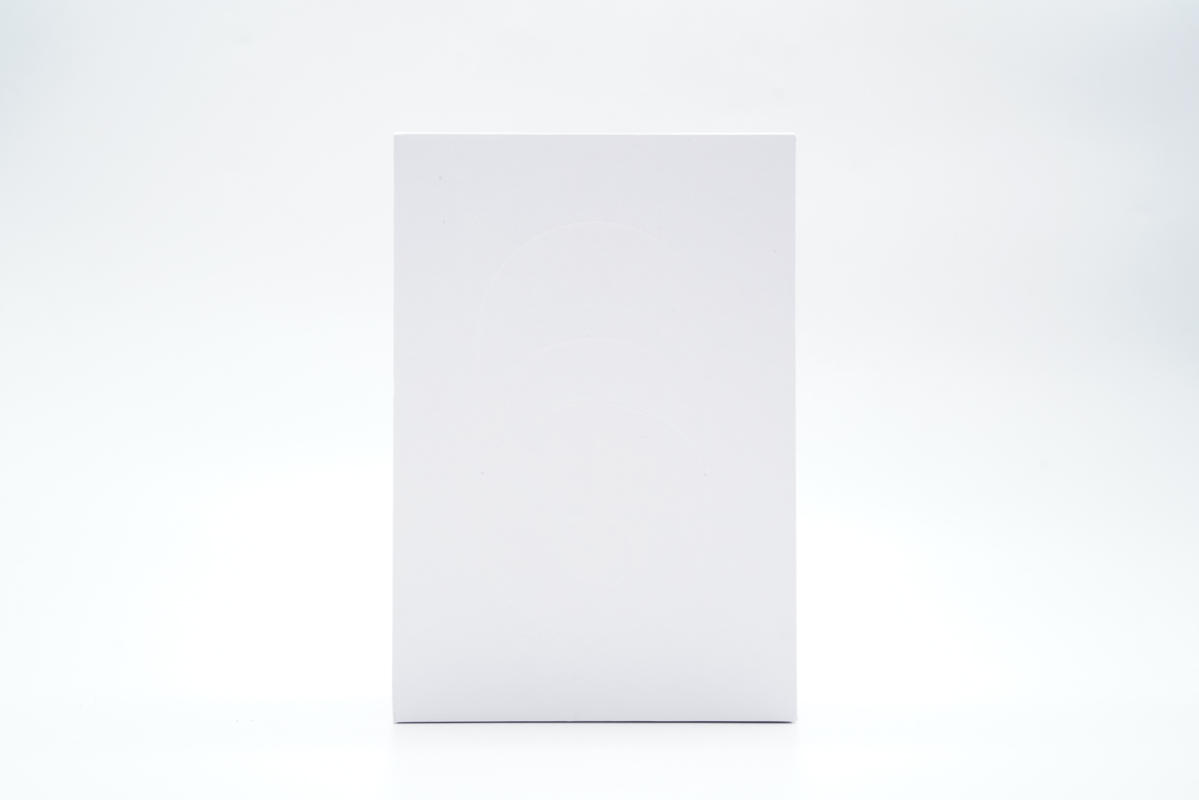

產品采用硬紙質白色包裝盒，頂面凹凸壓印有鼠標圖案，看的不是很清楚。

包裝盒采用天地蓋設計，底部設有鼠標外觀圖和五大特性描述。

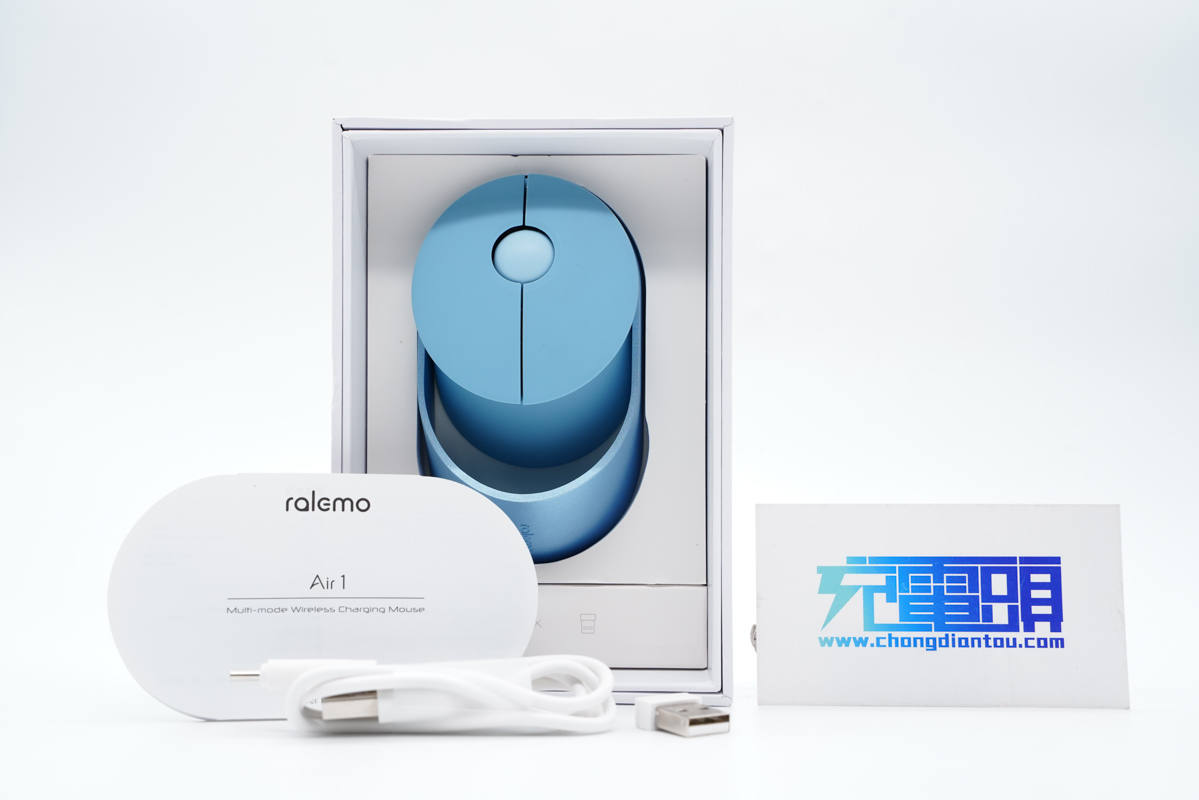

包裝內含無線鼠標、接收器、數據線和使用說明書。

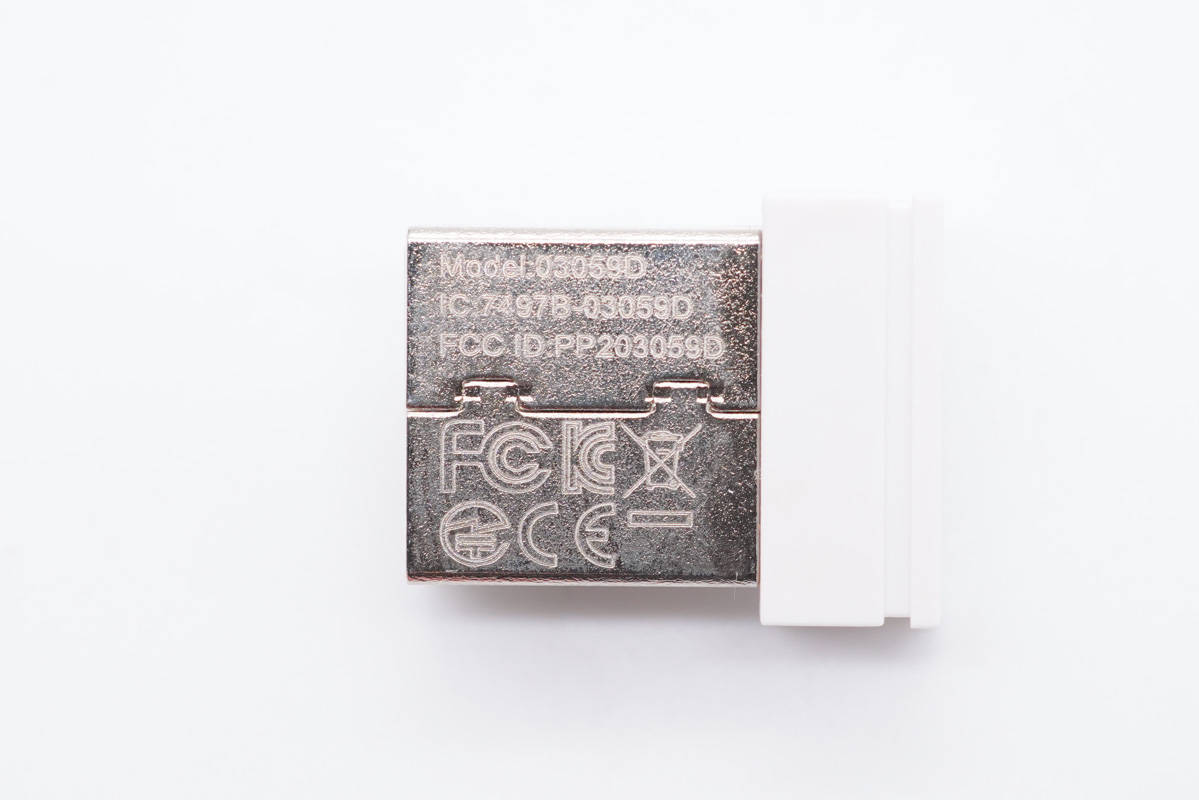

接收器型號為03059D，并且已經通過了FCC、KC和CE認證。

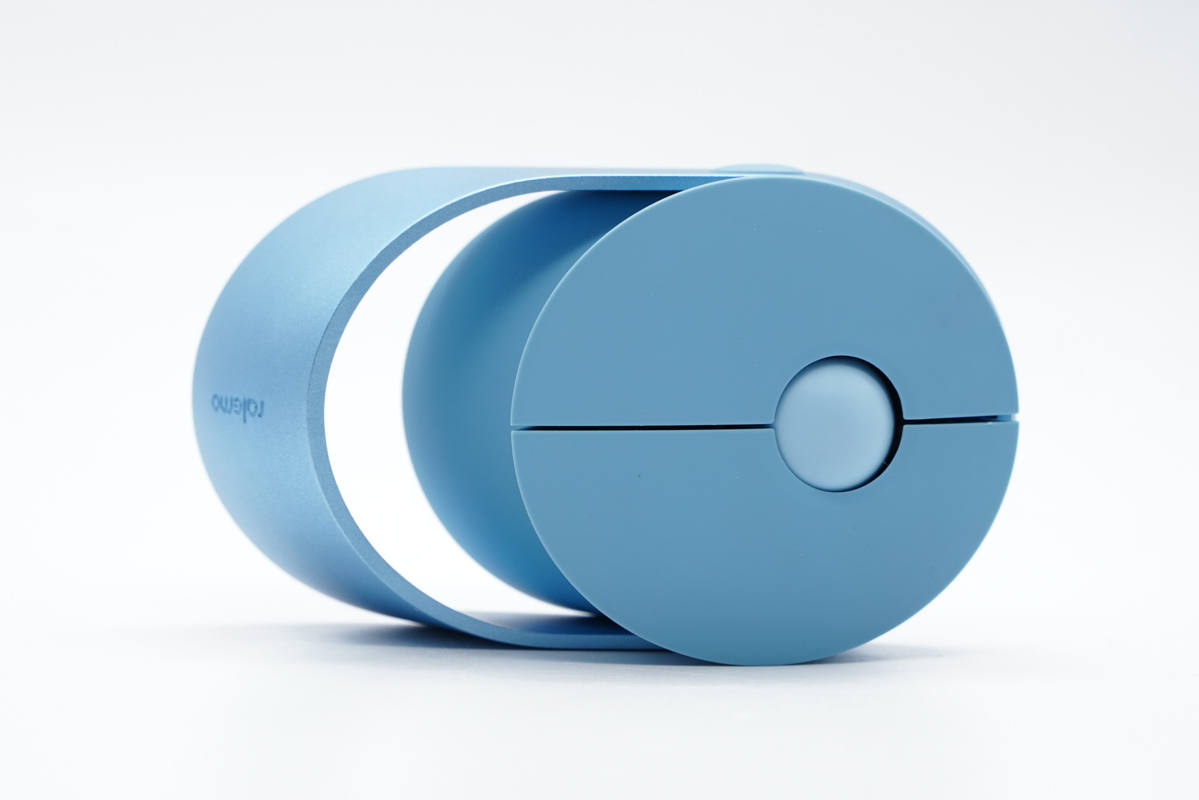

雷柏Ralemo Air 1無線鼠標整體小巧，機身中空造型設計新穎。頂部圓形塑料殼分半即為左右鍵，表面磨砂處理，球形滾輪位于中心稍微偏下位置。

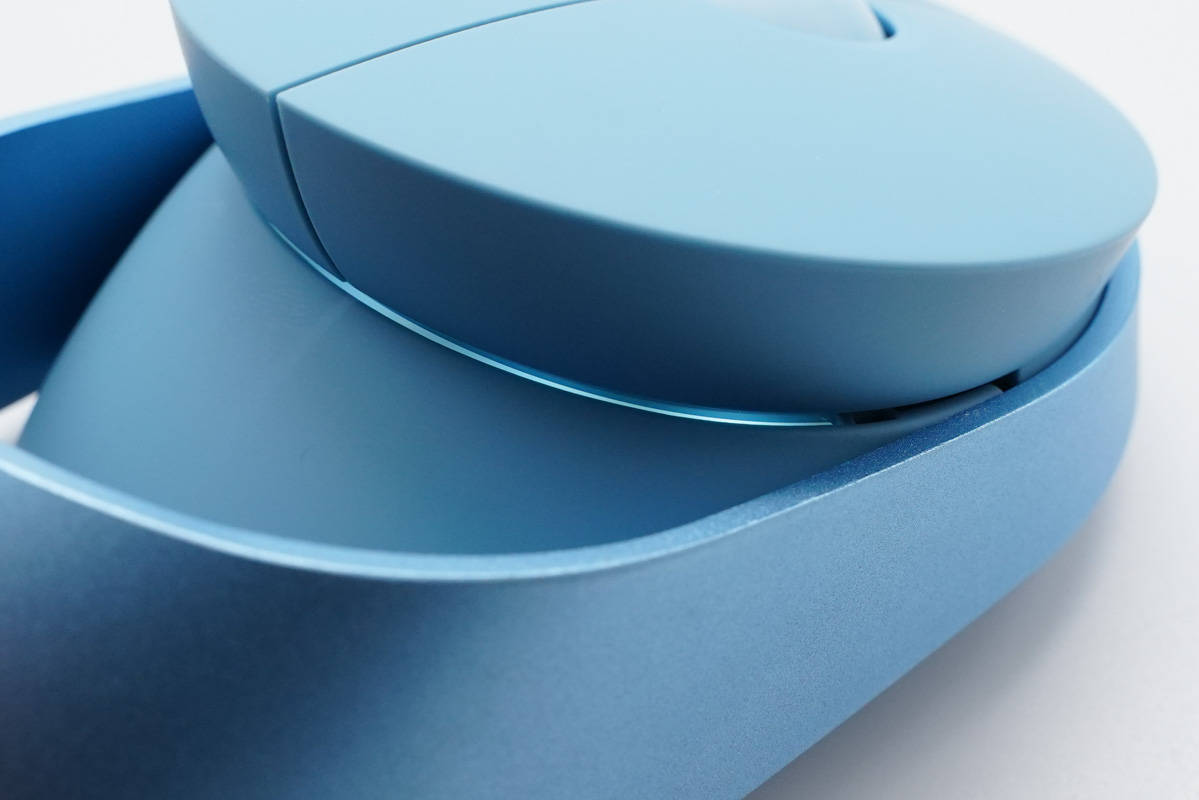

機身邊緣環狀鋁合金掌托噴砂處理，提升鼠標整體質感以及用戶使用手感。

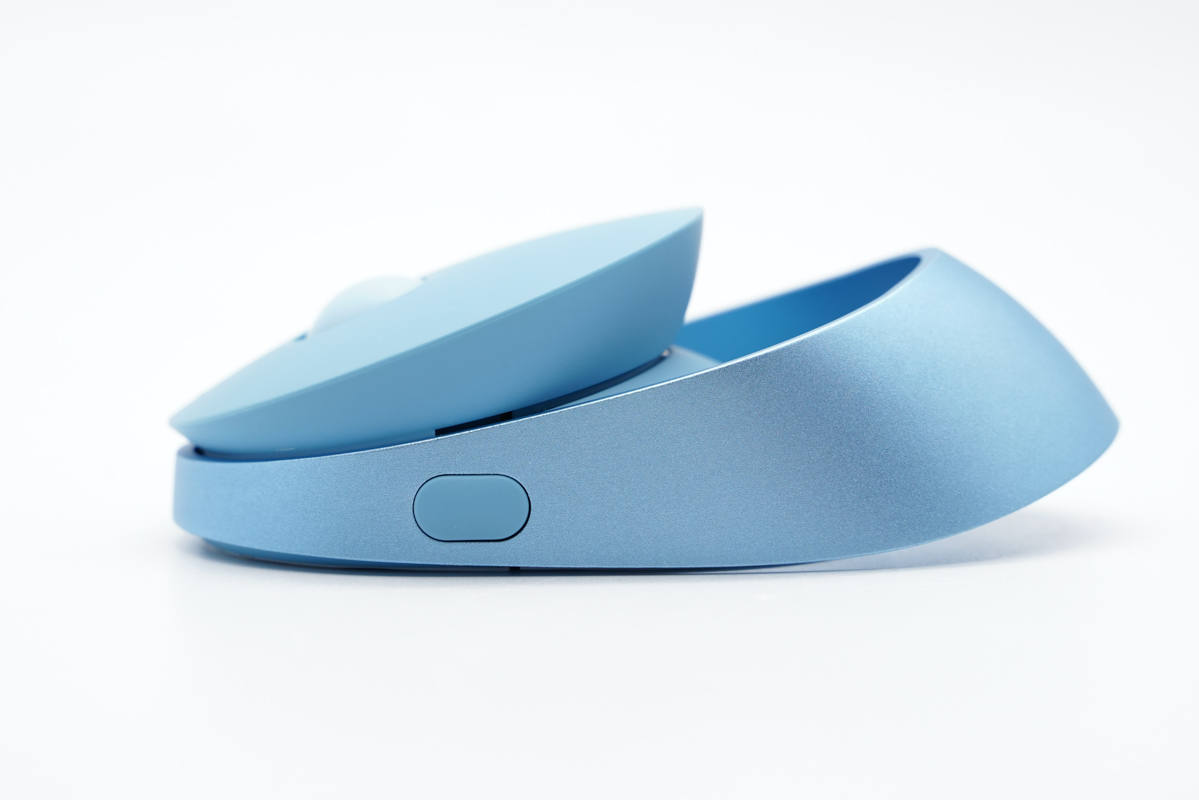

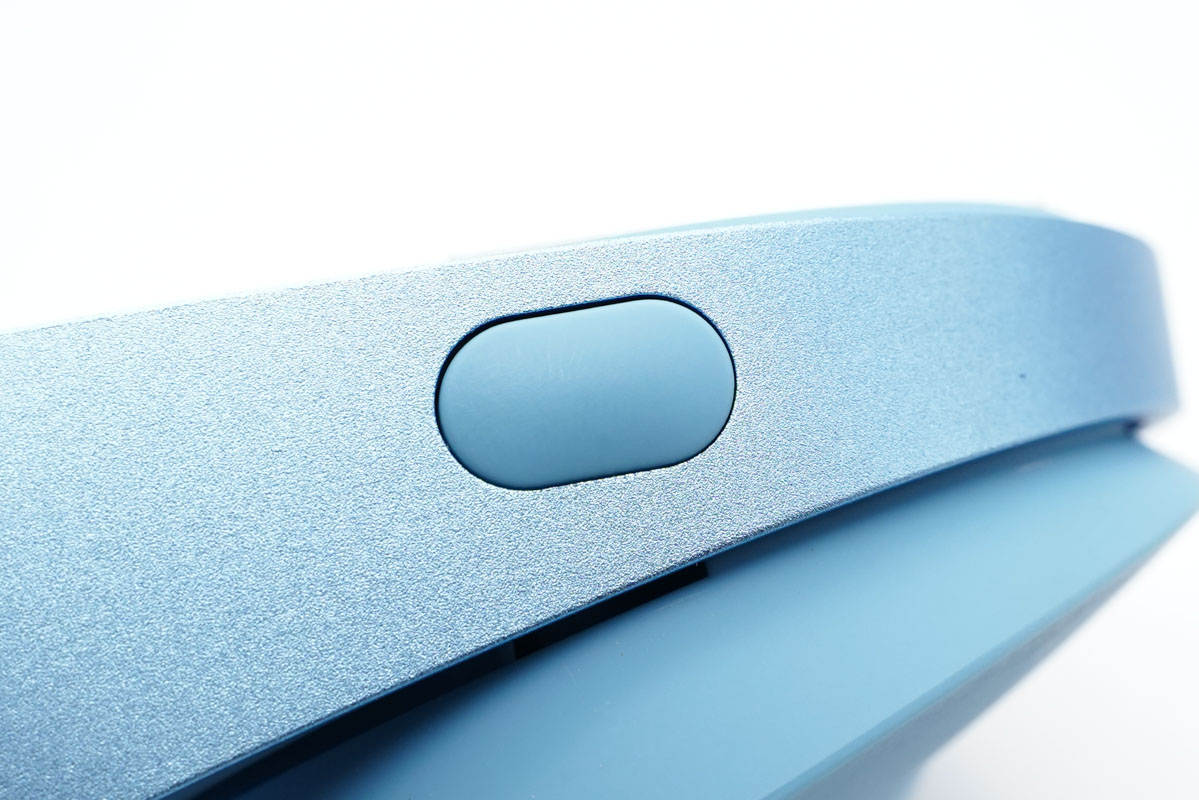

此外側身還配有一個DPI調節鍵，產品有600/1000/1300/1600四檔DPI值可選。

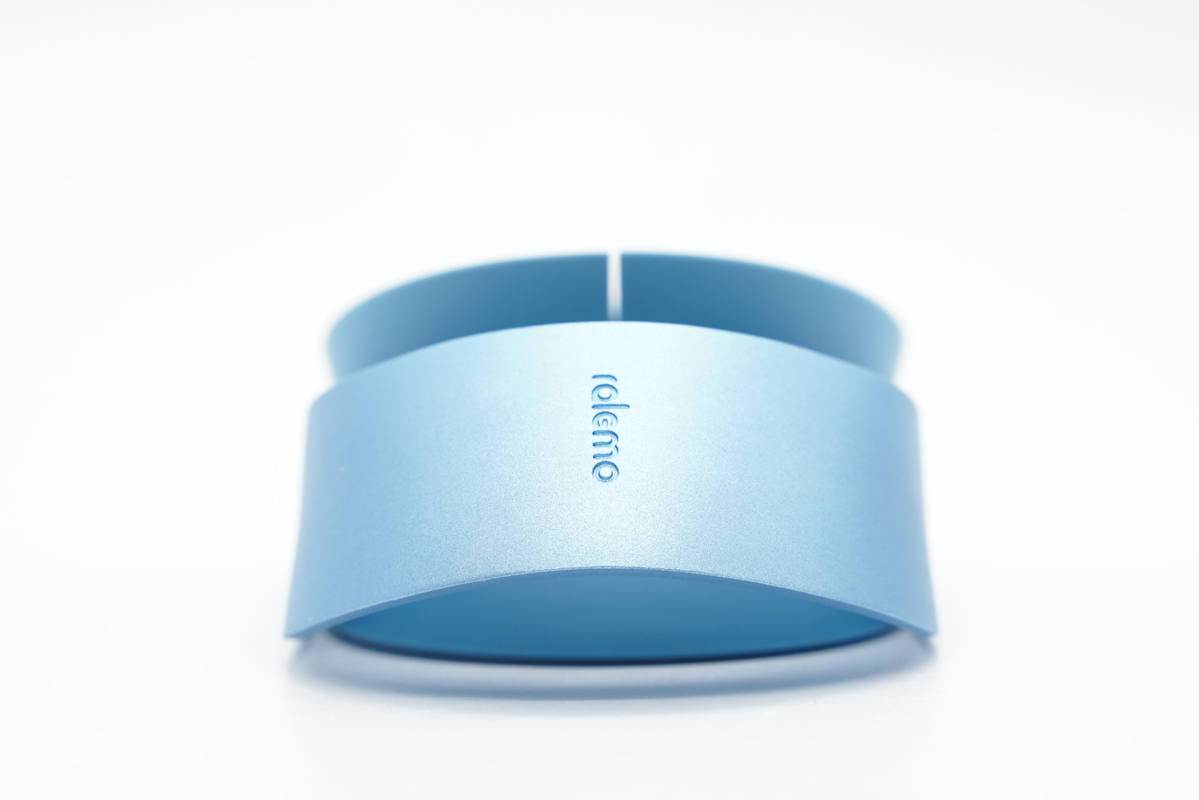

此外金屬掌托上還凹印有ralemo字樣。

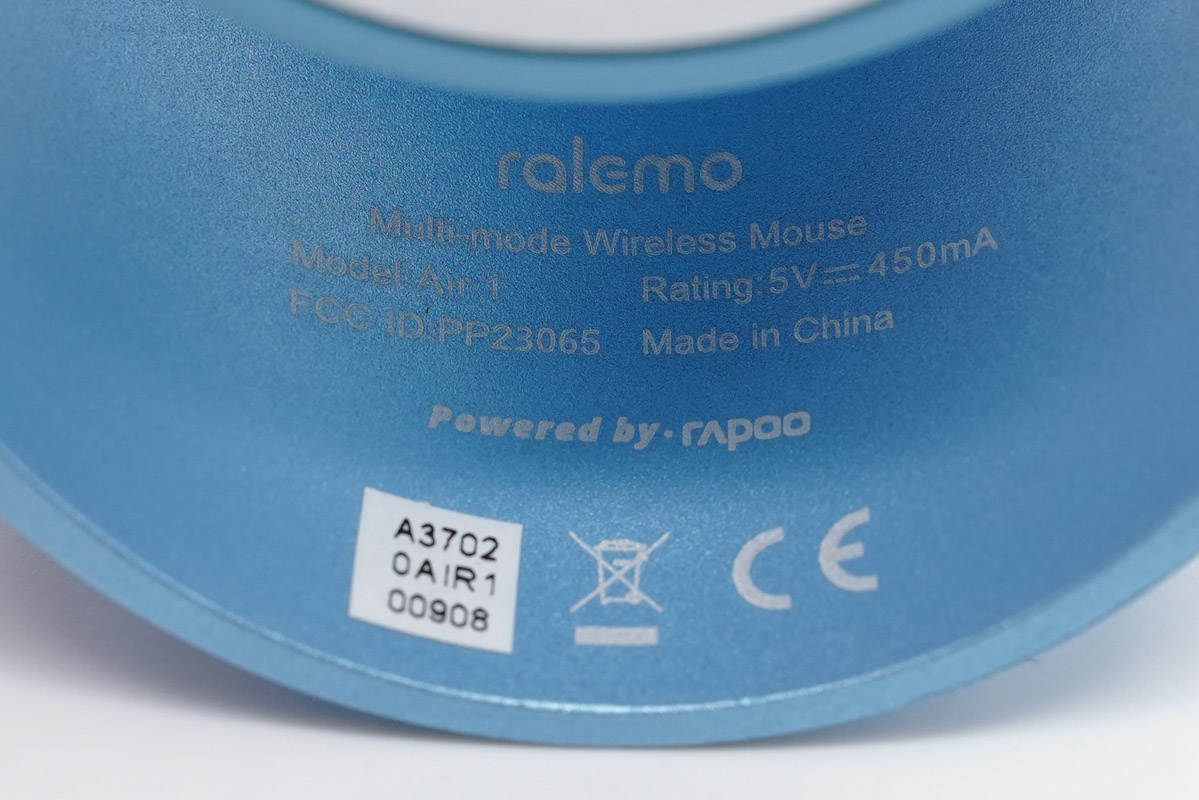

內側設有鼠標參數信息，型號為Air 1，輸入5V450mA，已經通過了FCC、KC和CE認證。

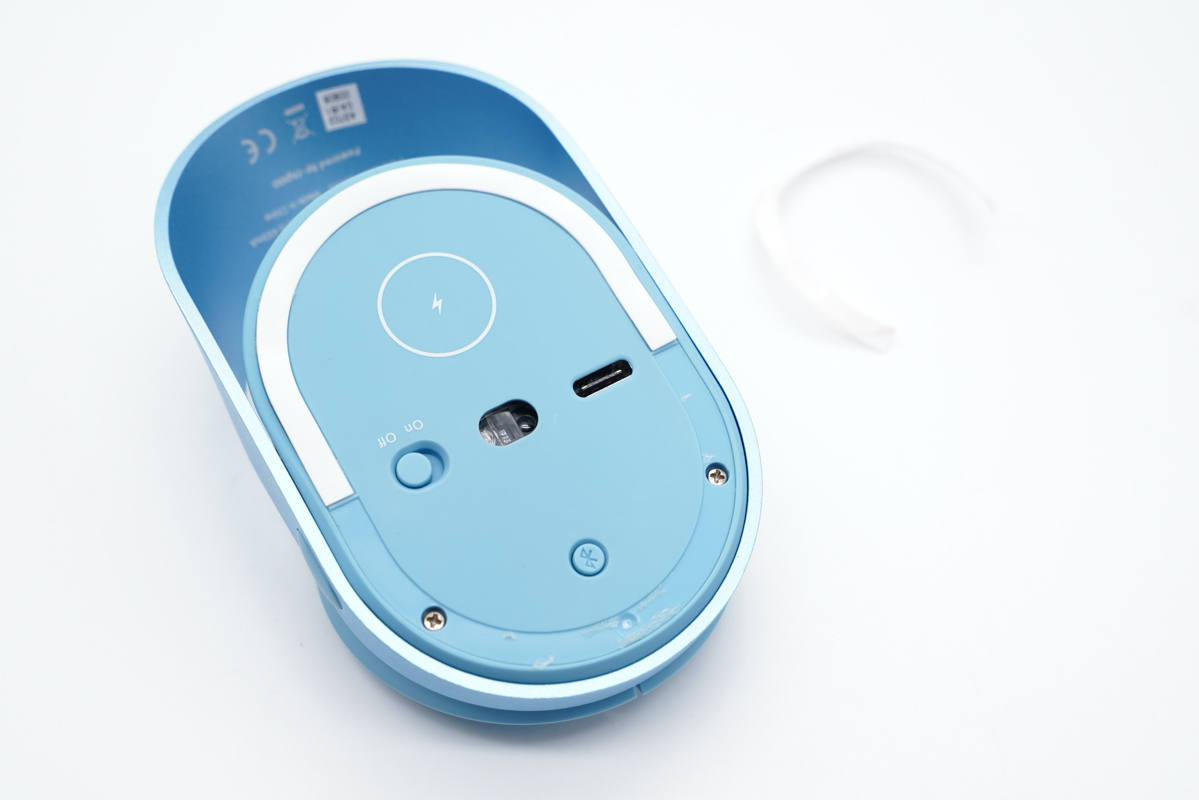

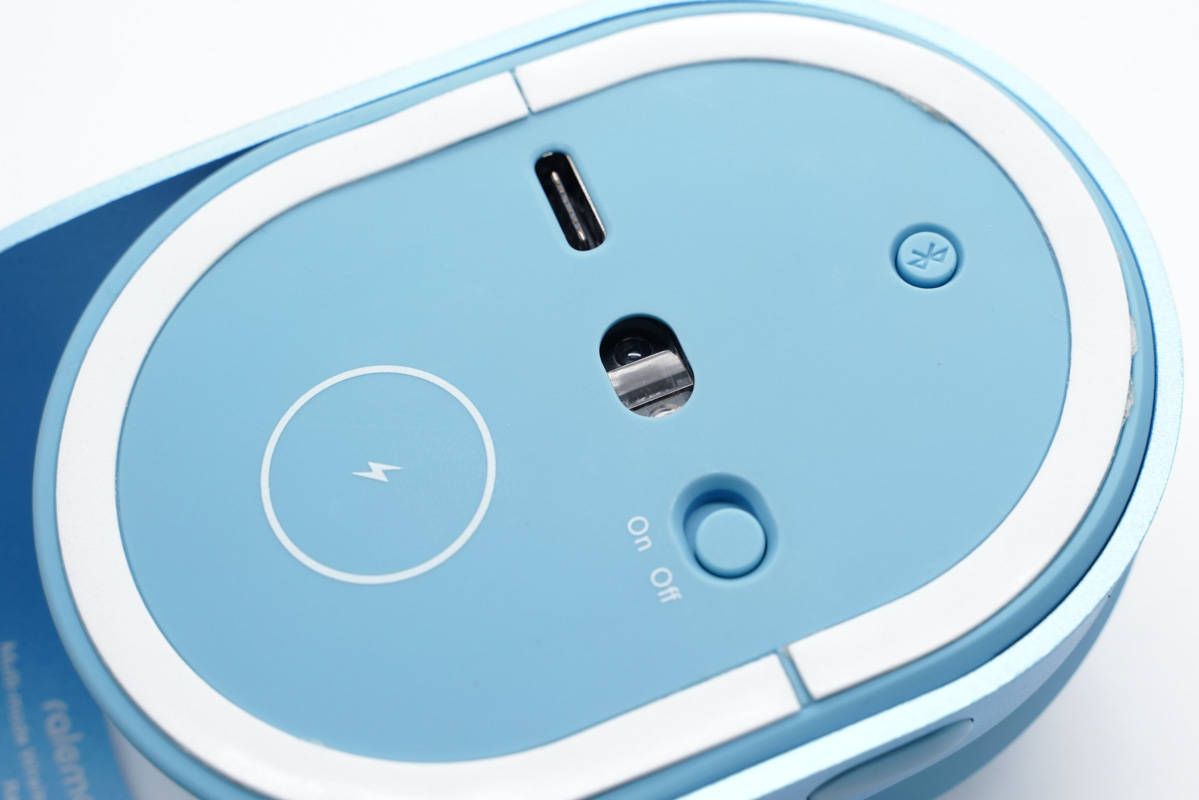

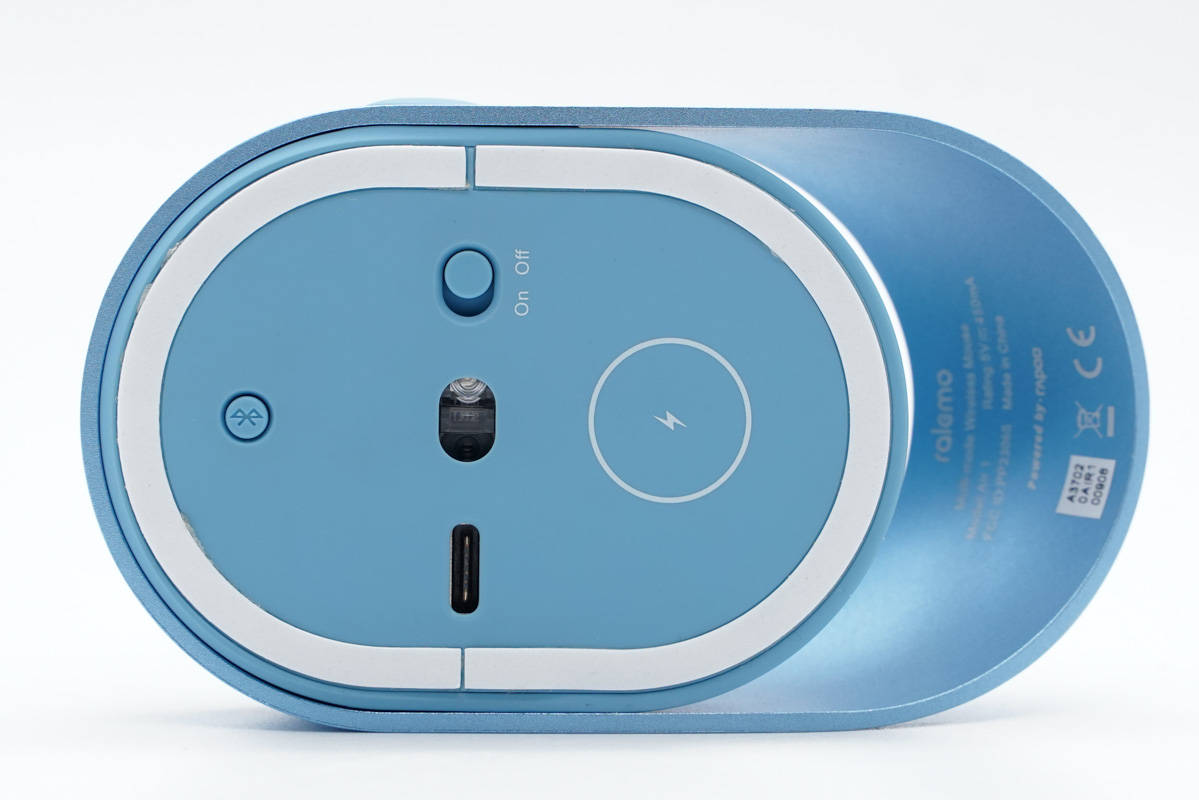

鼠標底部邊緣貼有白色聚四氟乙烯腳墊，兩端分別是藍牙鍵和無線充電標識，兩側是USB-C充電口和電源鍵。

這款鼠標支持有線和無線充電，滿電下可持續使用約25天；另外支持藍牙5.0和無線2.4G連接，可連接電腦、平板和手機等終端設備。

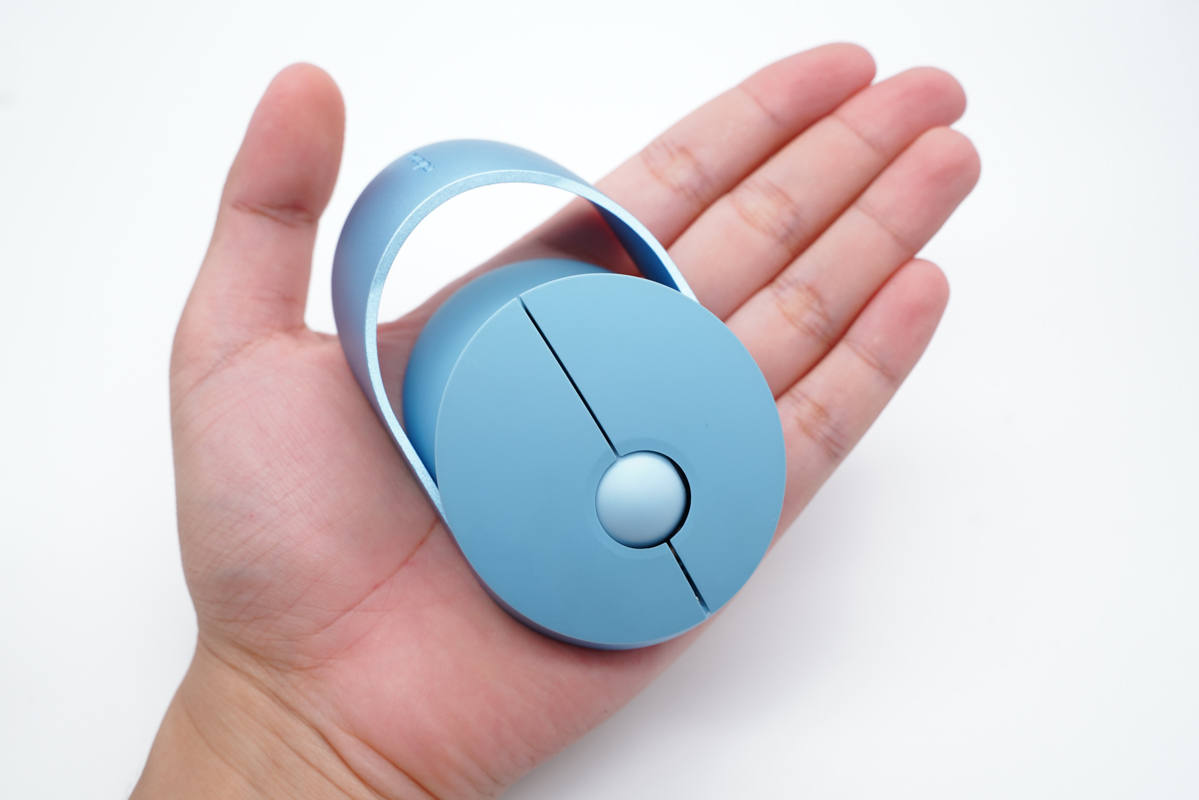

鼠標拿在手上的直觀感受。

凈重約為71g。

使用場景一覽。

鼠標內置LED燈，打開會閃爍藍光數秒后熄滅，只要一使用（包括滑動）就會閃爍，如此設計既增加了使用時的炫酷感，夜間不用時又不會影響休息。

給鼠標進行無線充電，LED燈會閃爍紅光。

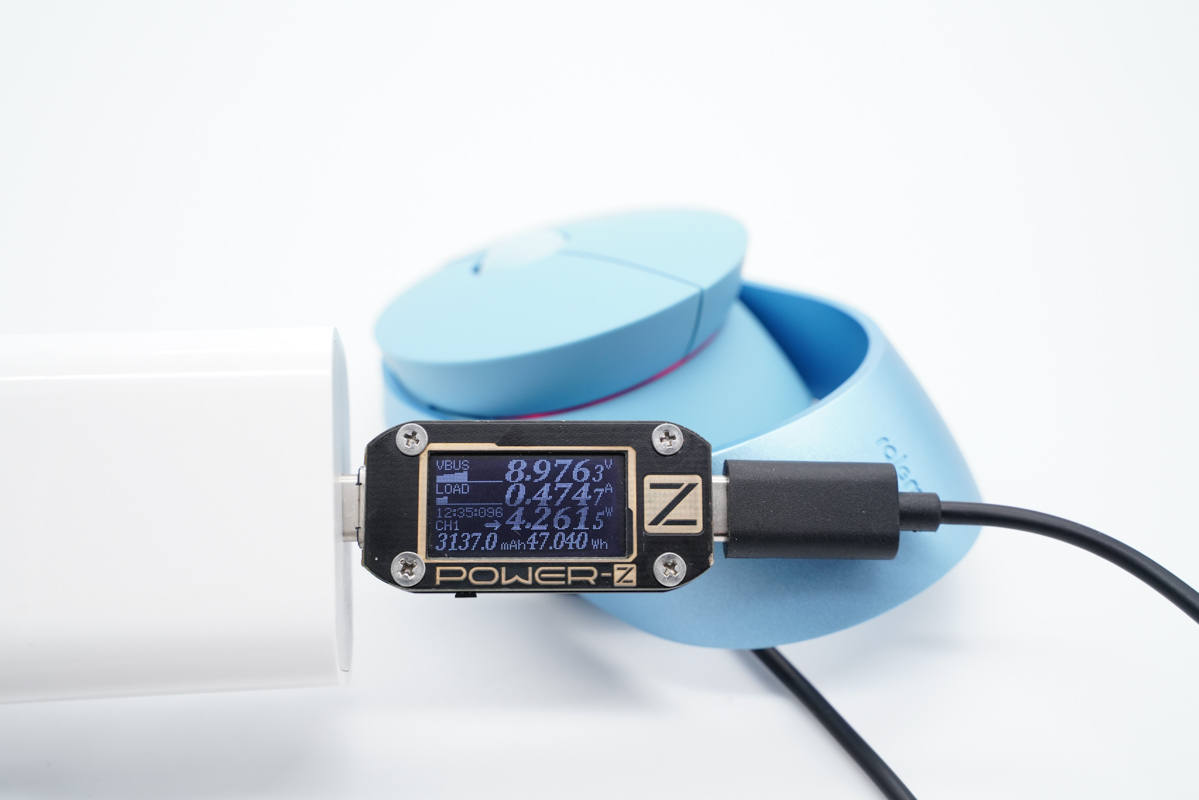

使用ChargerLAB POWER-Z KM001C可以測得此時無線充電輸入功率為8.98V 0.47A 4.26W。

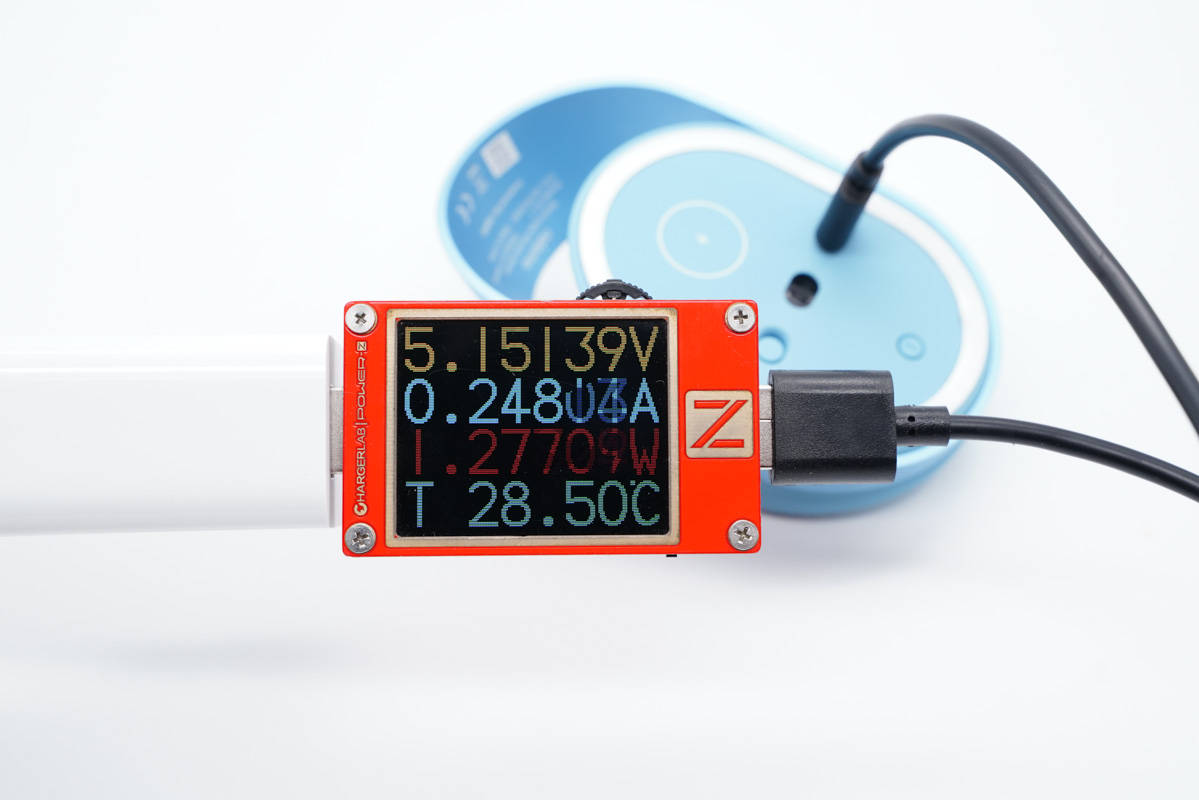

另外進行有線充電測試，使用KT002可以測得充電功率為5.15V 0.25A 1.28W。

二、雷柏Ralemo Air 1無線鼠標拆解

將鼠標底部白色腳墊撕下，底部外殼使用螺絲固定。

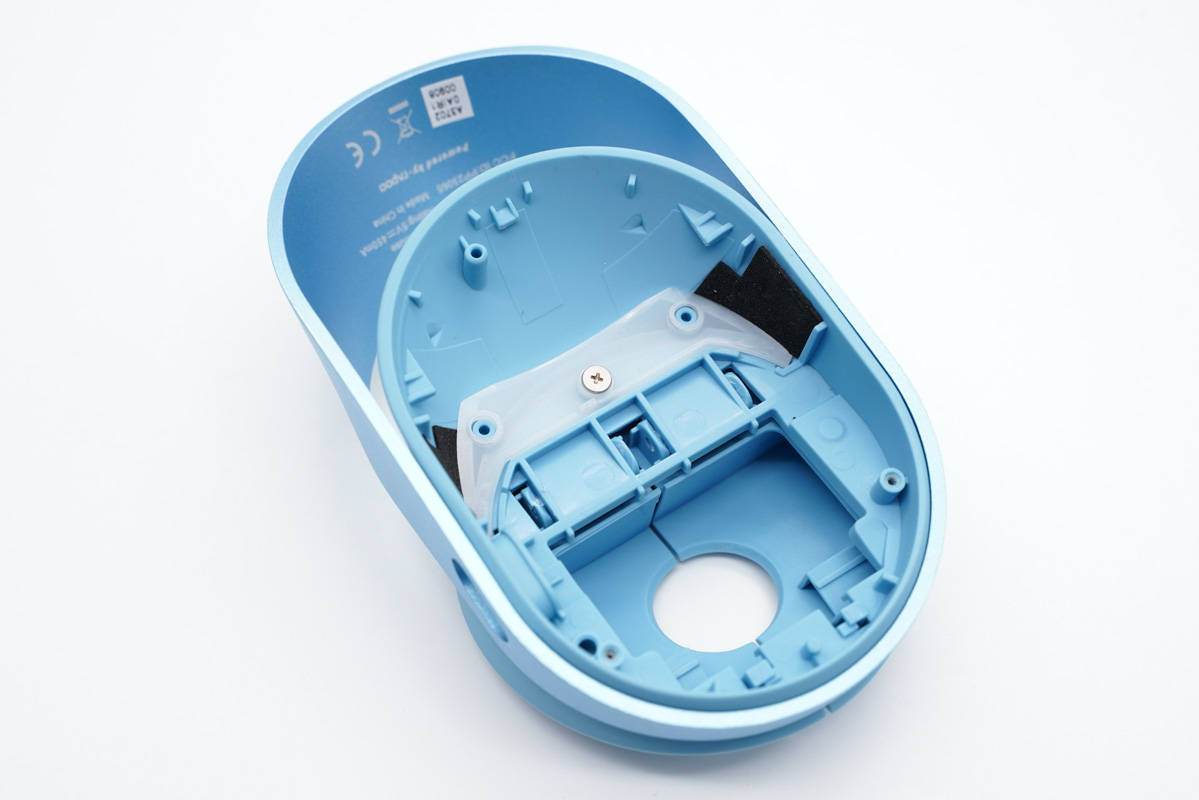

拆掉螺絲即打開，外殼還使用卡扣進行封裝固定。

內部導光塑料使用螺絲和固定柱進行固定。

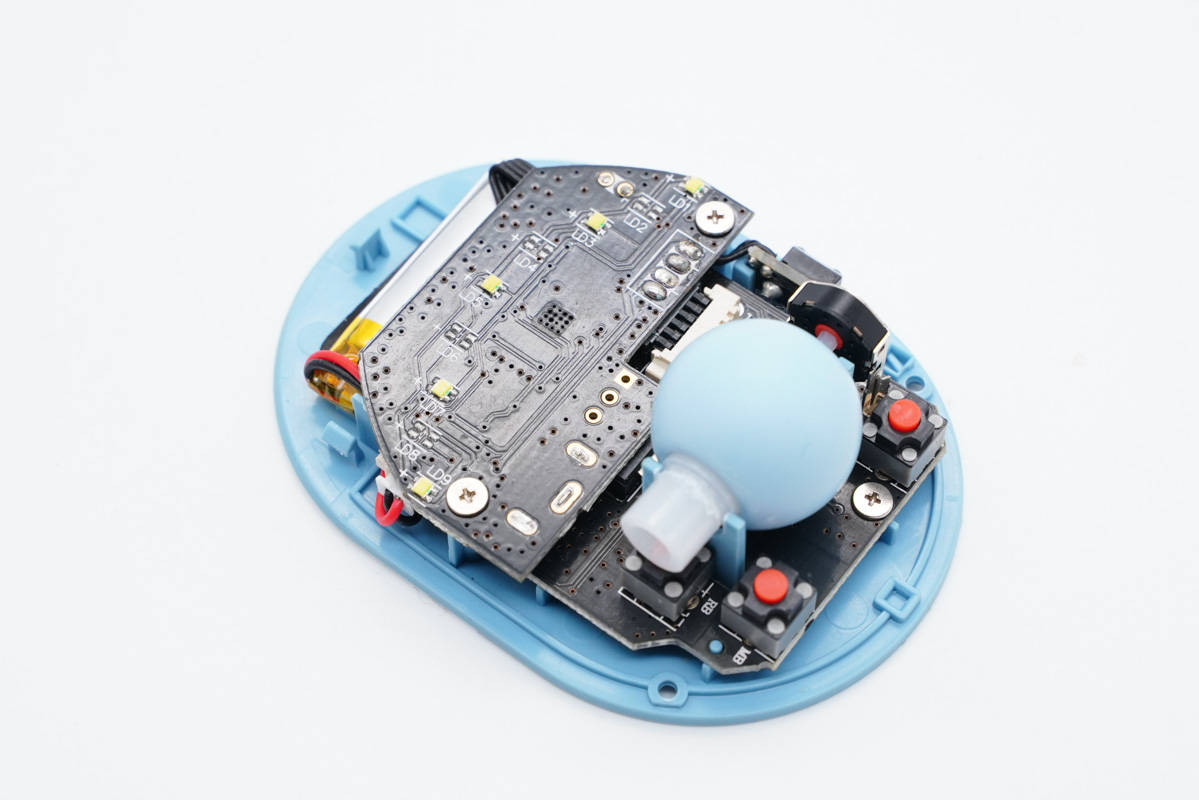

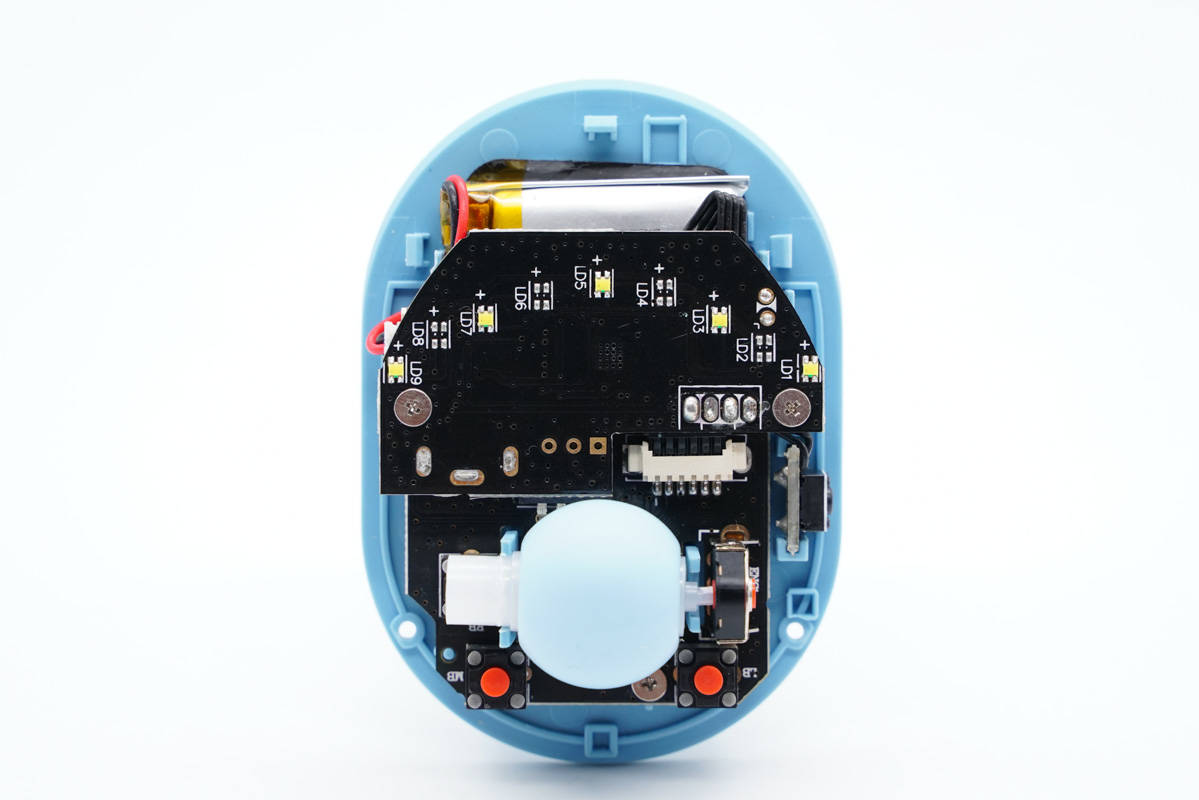

鼠標內部采用兩塊PCB板連接設計，PCB板使用螺絲固定。

上層PCB板設有5顆LED指示燈。

PCB板下方有電池，通過連接器插拔式連接。

兩塊小板之間也是通過導線插拔式連接，無線充電線圈使用雙面膠粘貼在底板上。

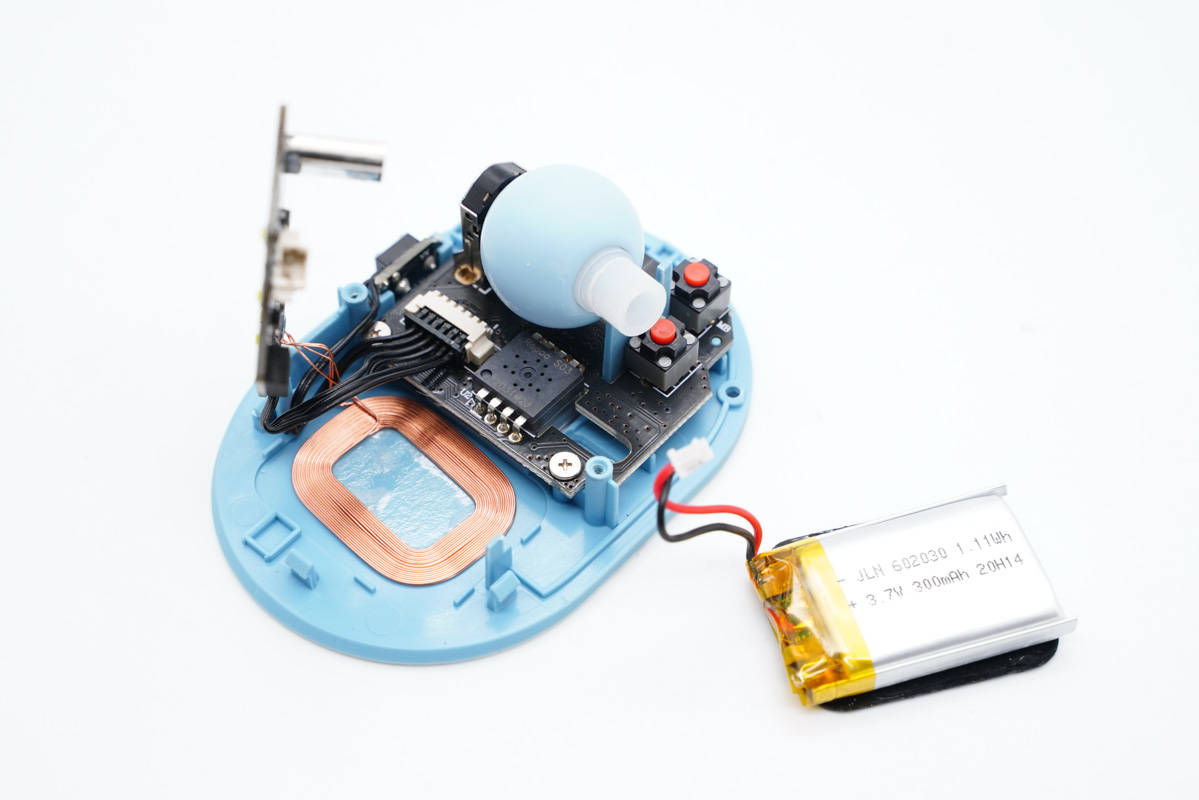

將小板、電芯、滾輪等全部拆下。

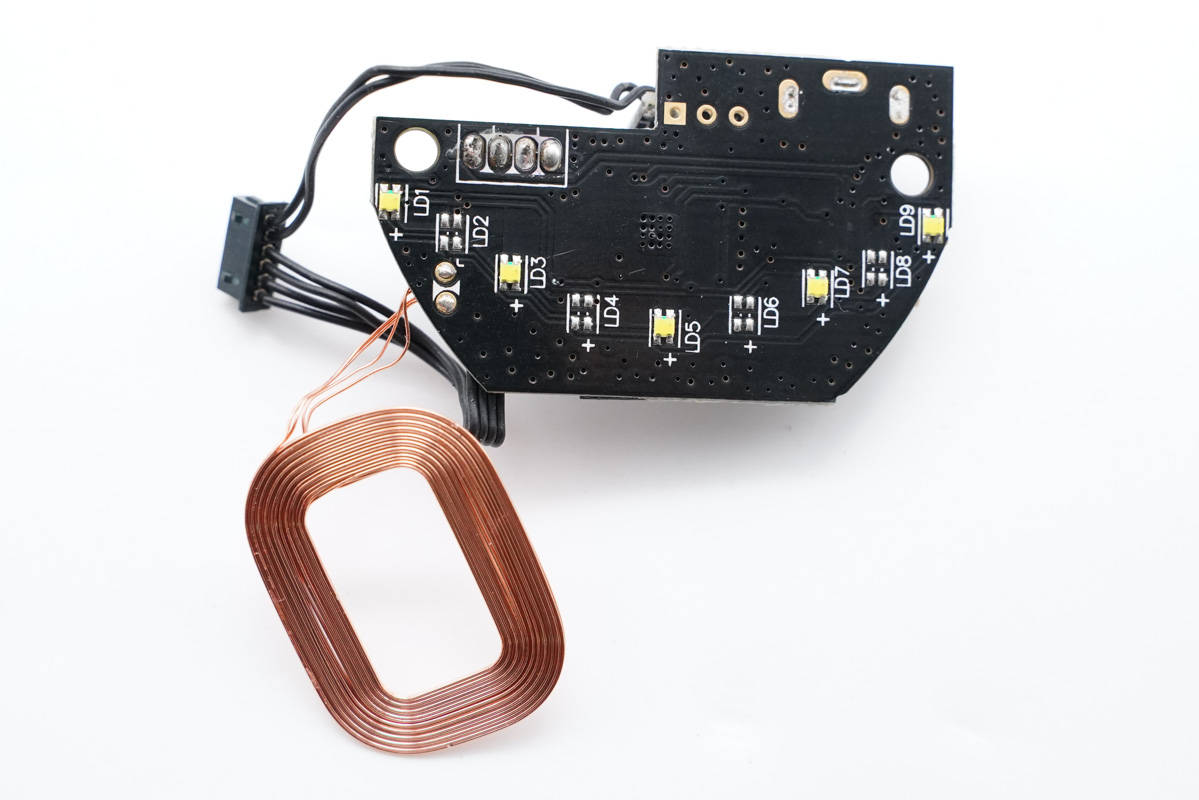

小板正面一覽，垂直焊接USB-C輸入母座，右側是電池插座，左側連接導線和無線充電線圈，中心是無線充電接收芯片。

另一面設有5顆LED指示燈，用于無線連接模式提示。

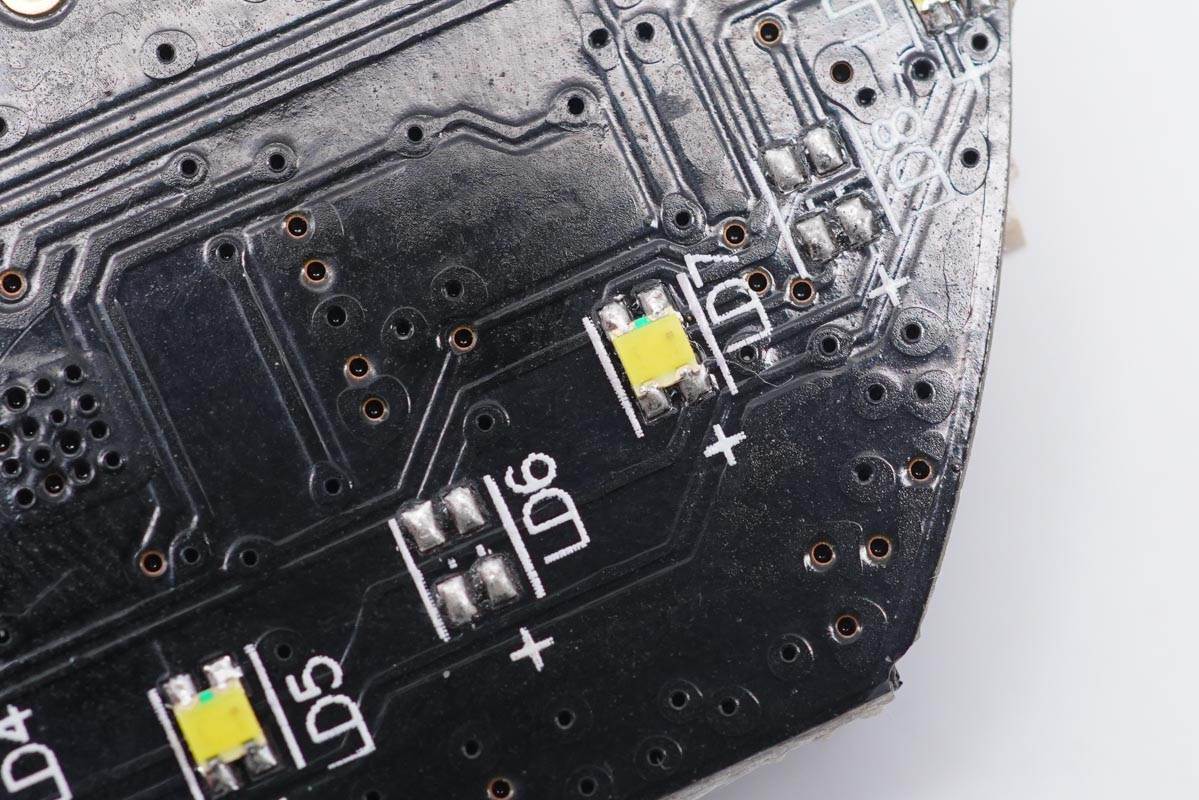

LED燈特寫。

USB-C輸入母座特寫，垂直過孔焊接。

無線充電接收線圈特寫，漆包線繞制，隔磁片粘貼在電池上。

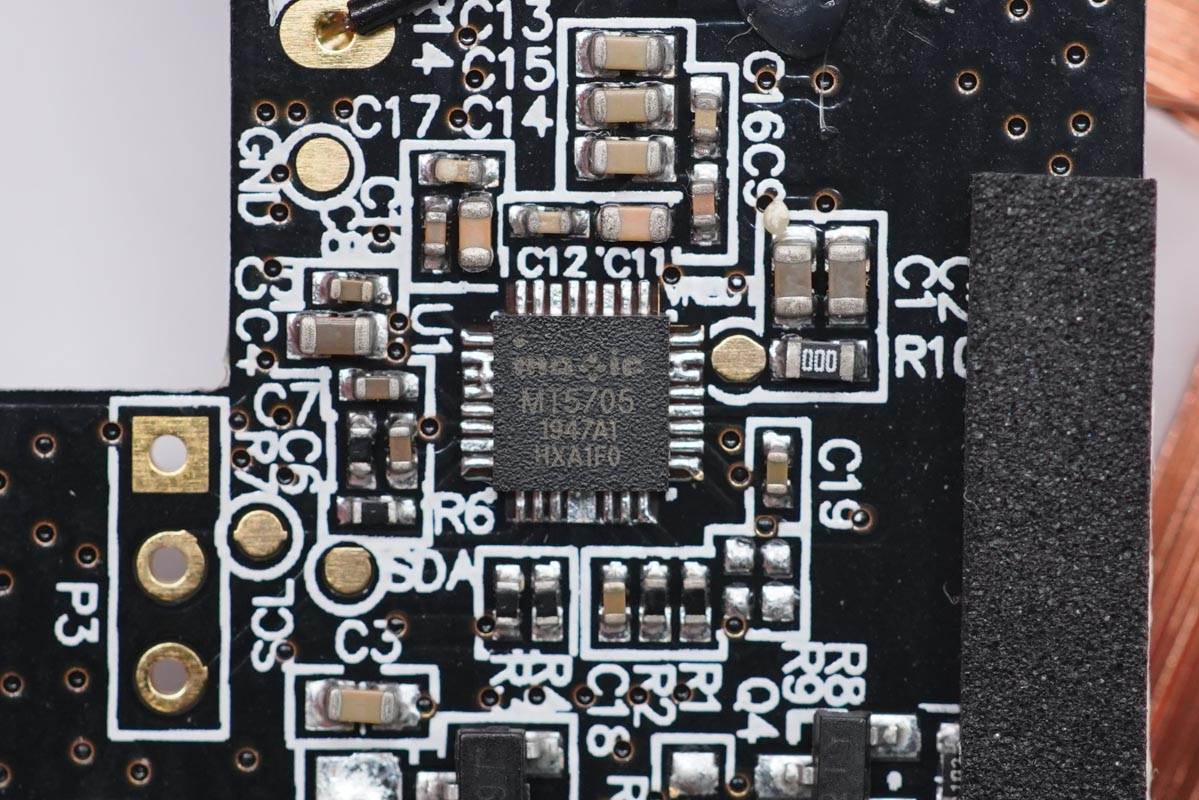

無線充電接收芯片采用美芯晟MT5705，上方三顆諧振電容并聯。MT5705是一款基于磁感應的無線充電接收器的SoC（片上系統），采用嵌入式ARM Cortex M0處理器，2KB SRAM, 8KB OTP，完全符合BPP的最新WPC Qi規范（版本1.2.4）。

MT5705可提供穩定的5W輸出功率，支持輸出電壓5V和電流最大1A，AC to DC轉換效率達95%；其擁有完善的過壓、過流、過溫保護機制，獨立的I2C通信接口和豐富的GPIO。封裝為4.00mm?x 4.00mm?QFN32L，尤其適合TWS耳機充電倉等各類小功率智能設備。

美芯晟MT5705資料信息。

充電頭網拆解了解到，美芯晟的無線充方案還被魅族40W立式無線充電器、魅族17 Pro手機、魅族27W無線超充板、飚王智能車載無線充感應支架、travelmall多功能全球旅行充電器、華為HUAWEI X Gentle Monster Eyewear智能眼鏡盒等產品使用。

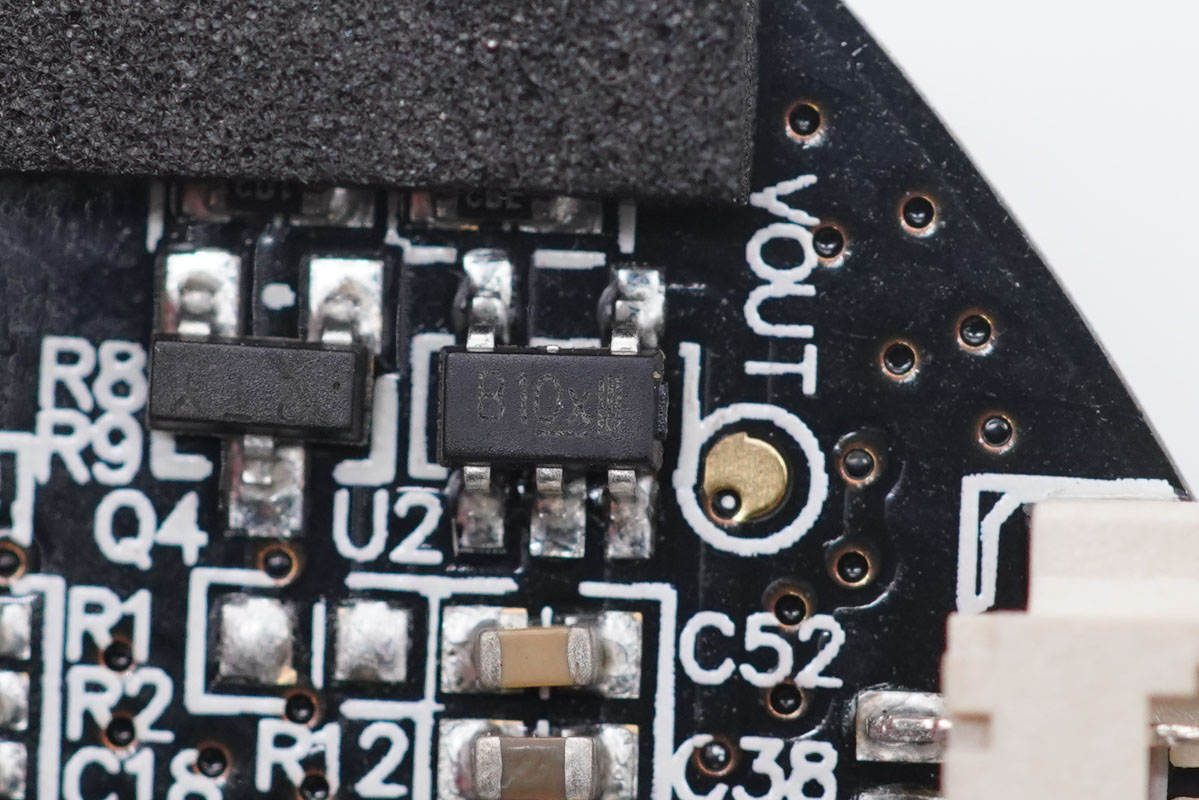

鈺泰 ETA4054，16V輸入耐壓的1A全集成線性鋰電池充電IC，用于鼠標內置鋰電池充電。

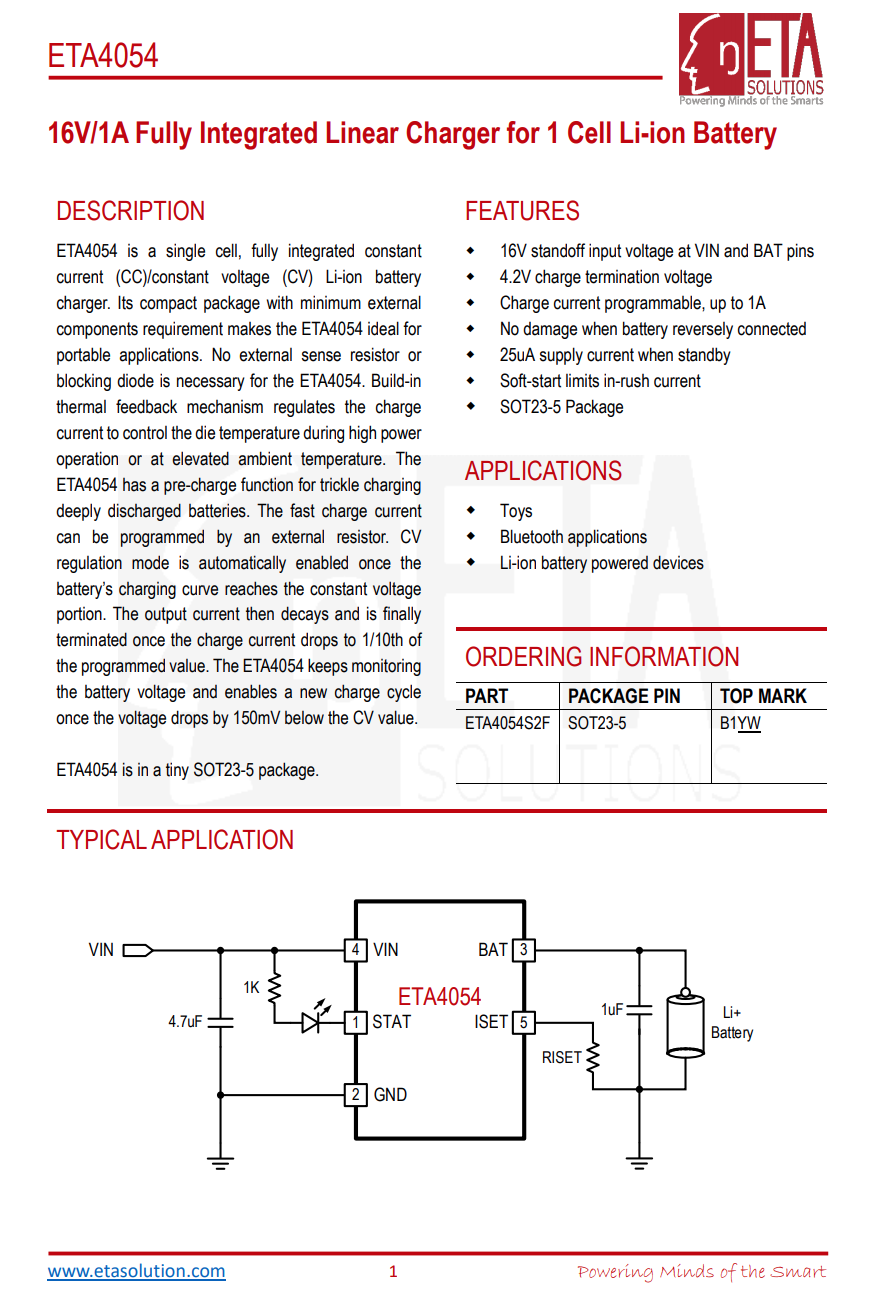

鈺泰 ETA4054 詳細資料。

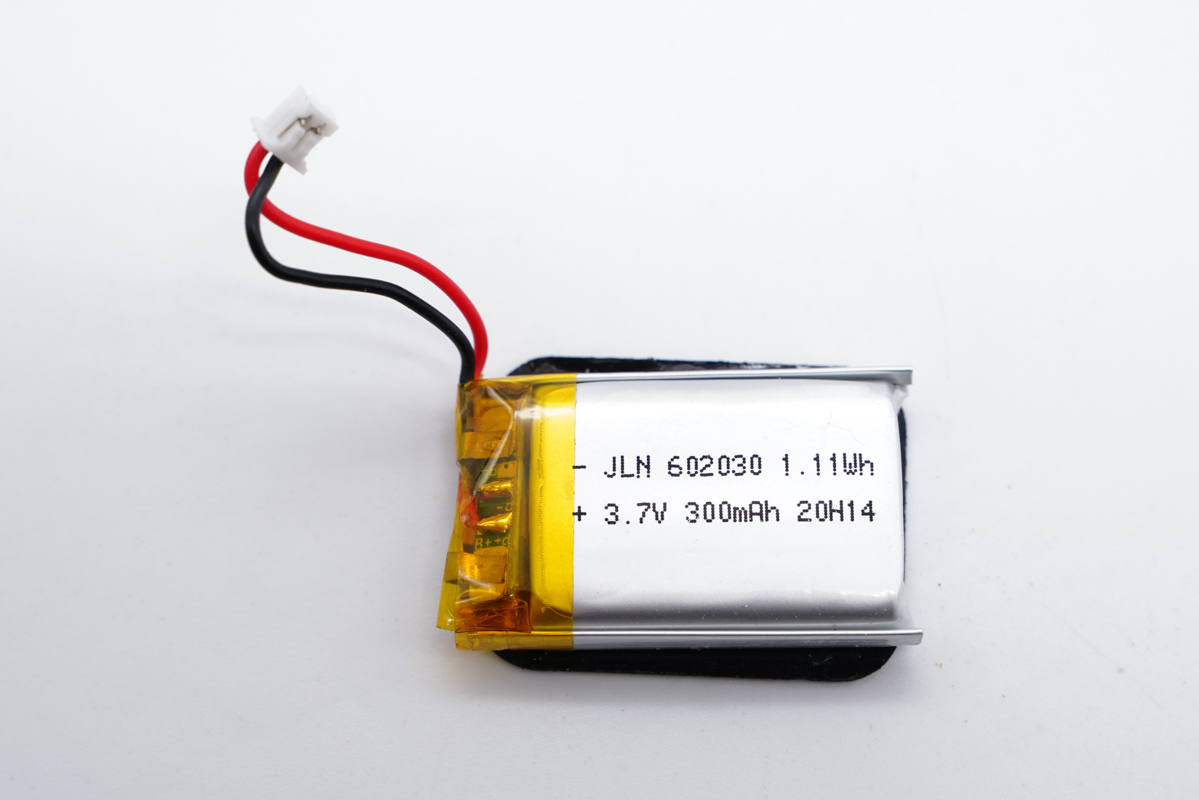

電芯來自深圳市鳳凰鋰能科技有限公司，規格為1.11Wh/3.7V/300mAh。

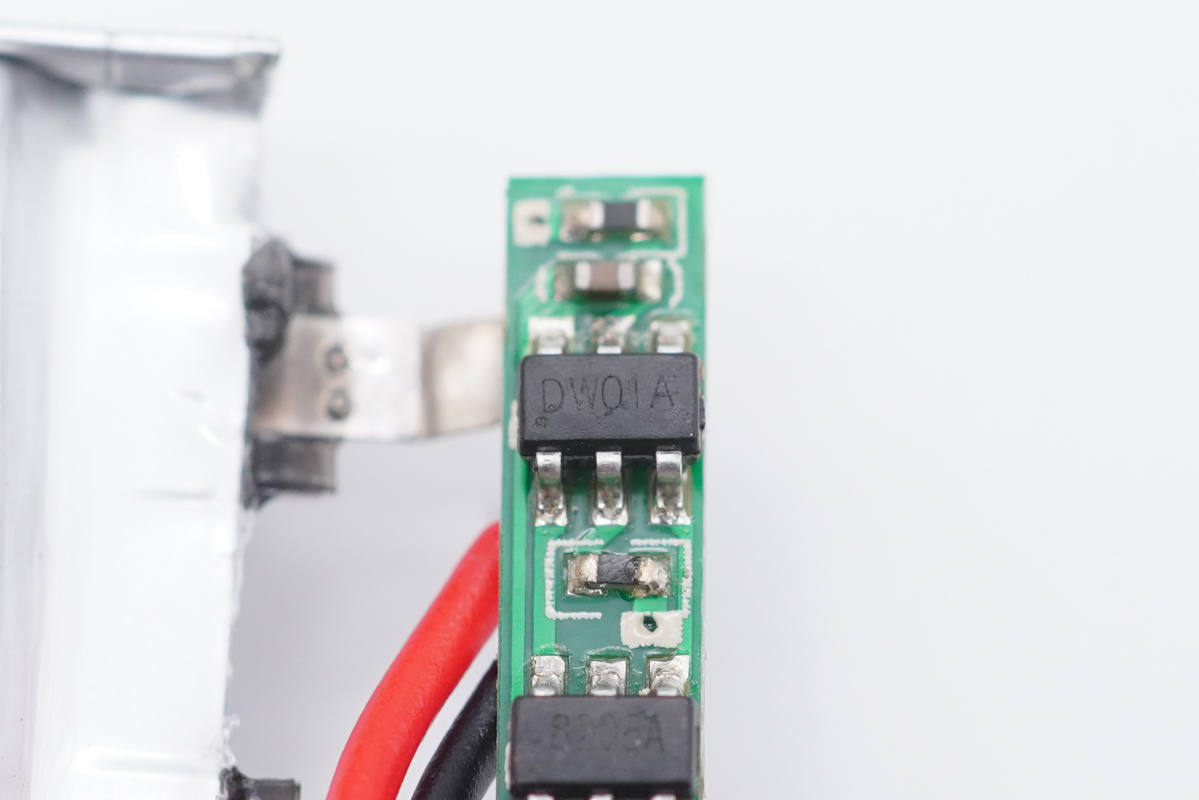

電芯頭部設有一塊保護小板，小板上設有鋰電保護芯片和MOS管。

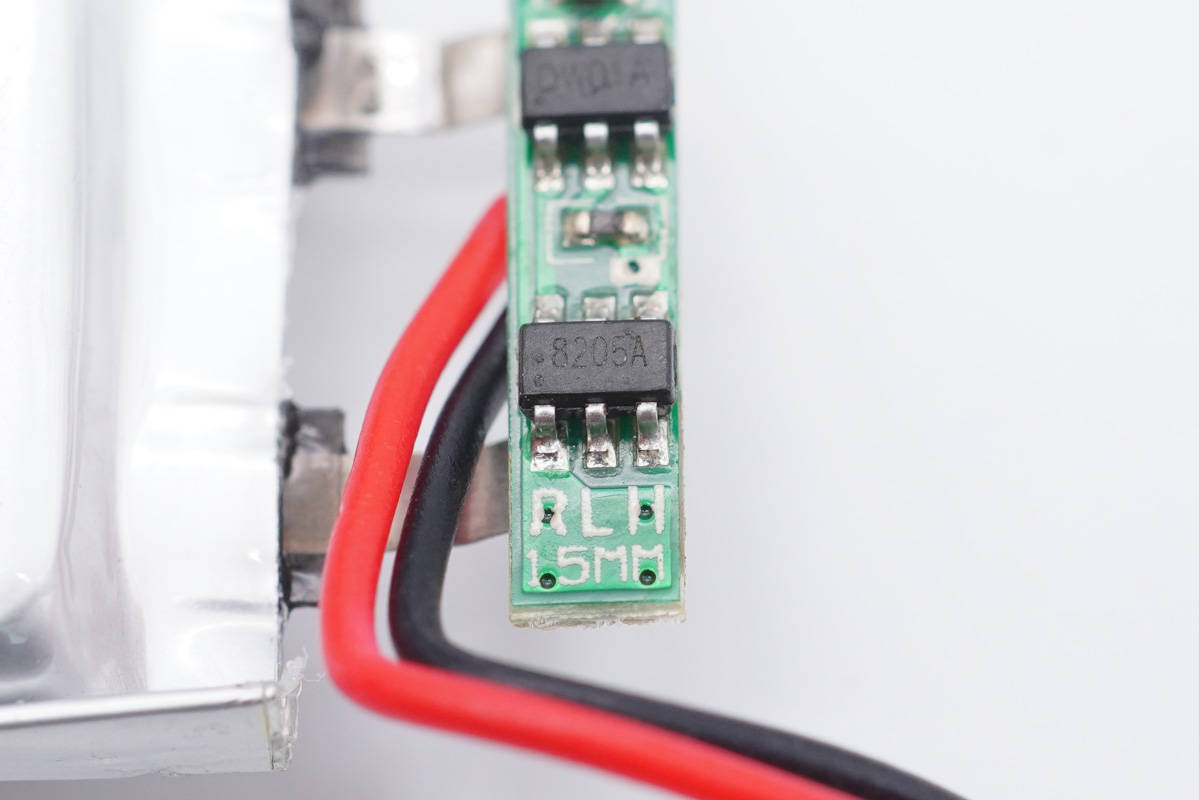

8205A MOS管特寫。

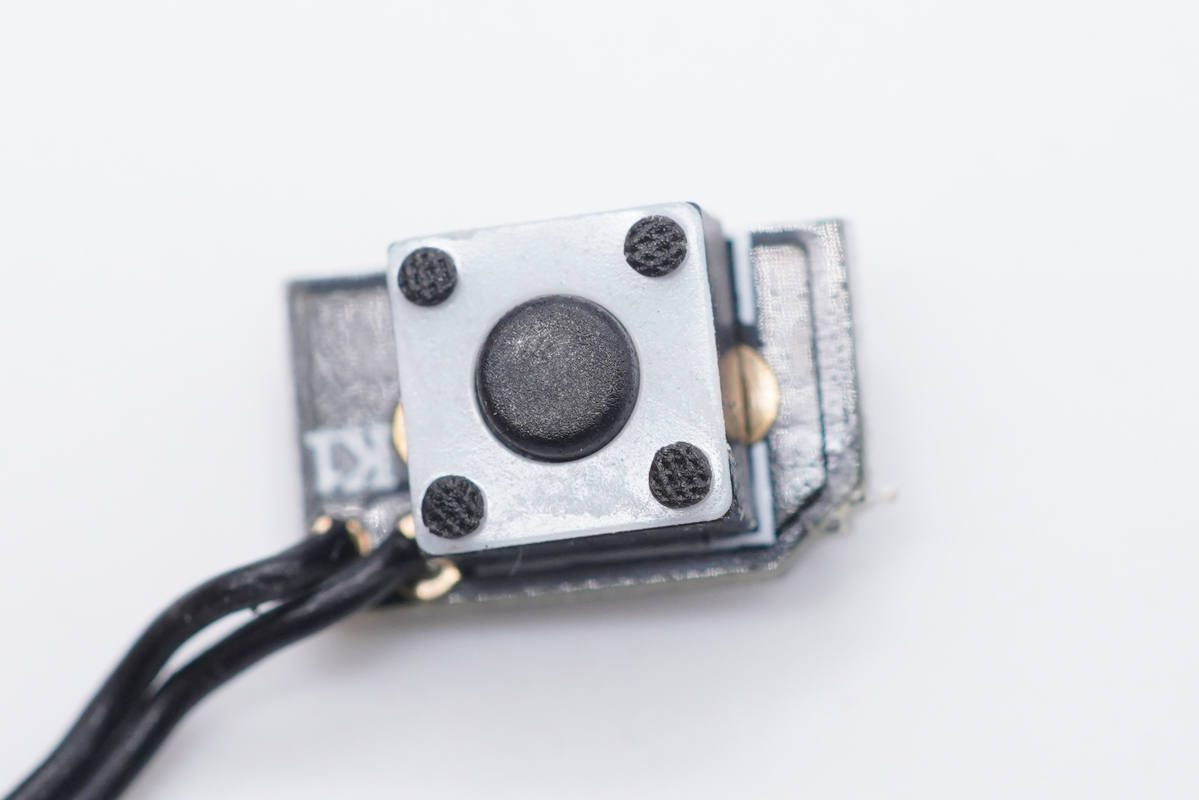

DPI鍵特寫。

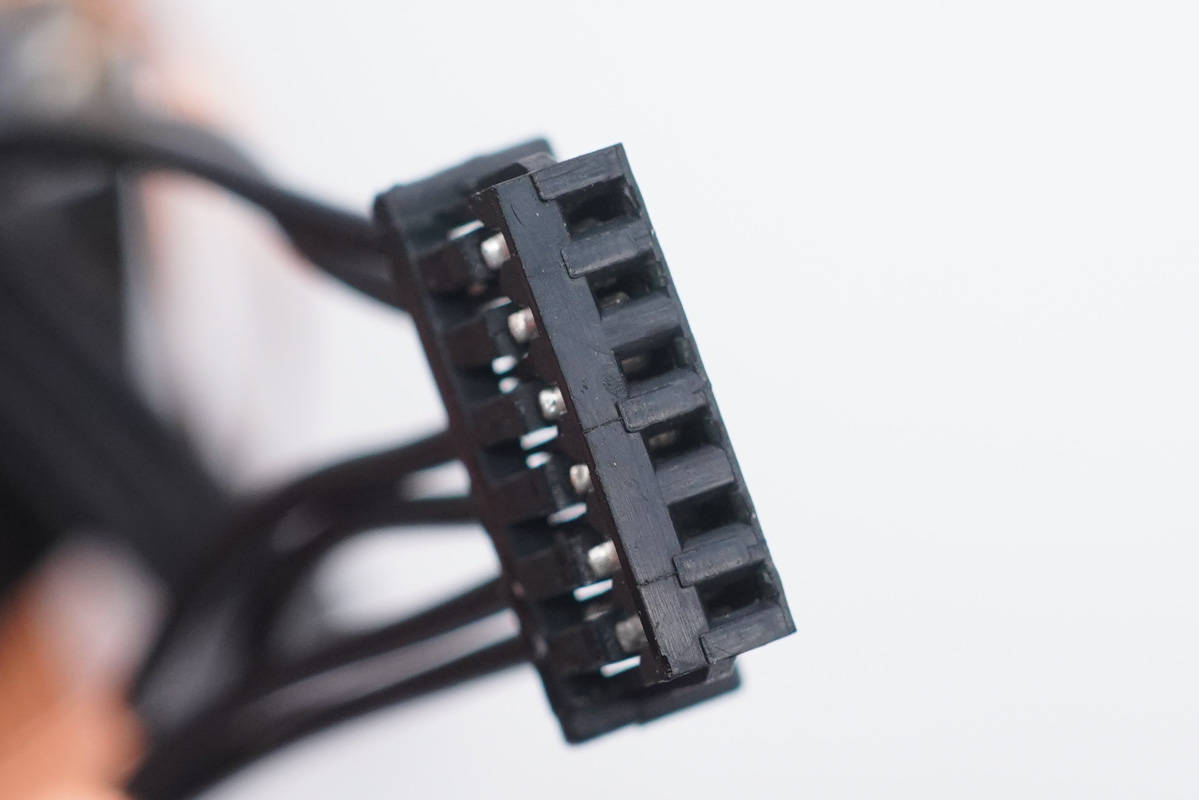

連接另一塊小板的插頭特寫。

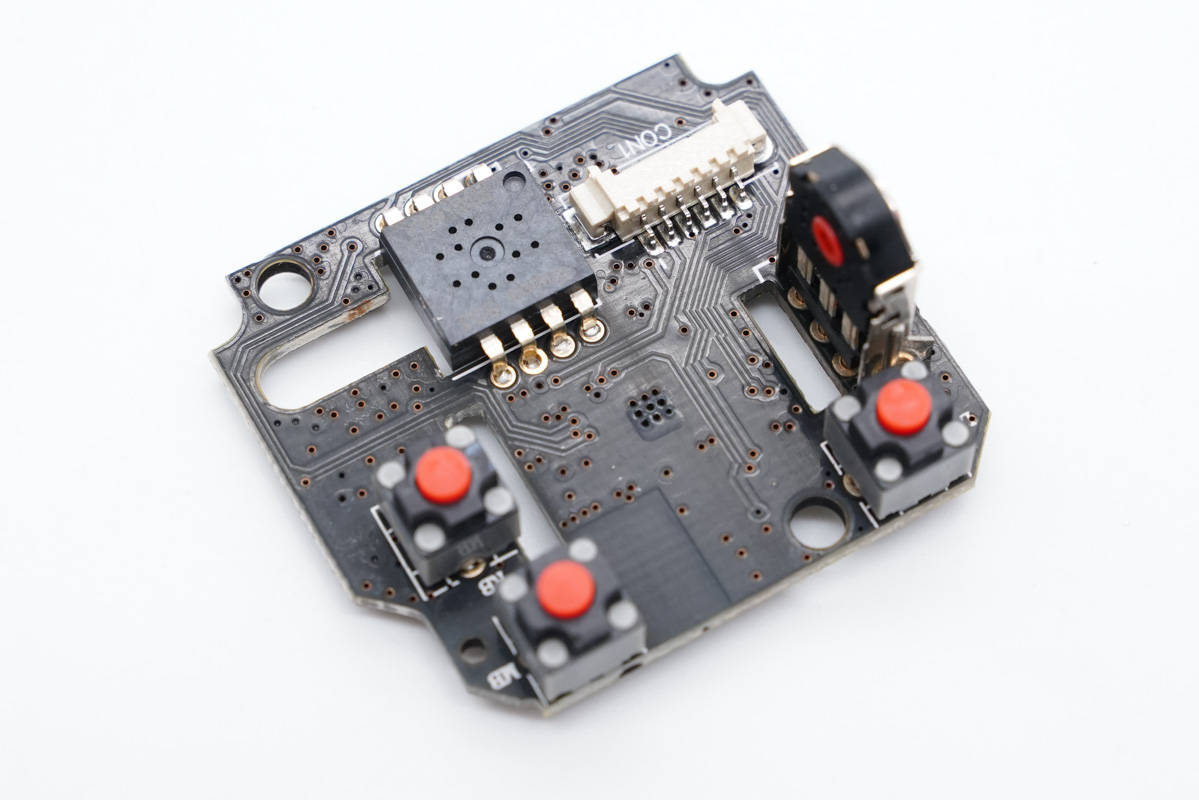

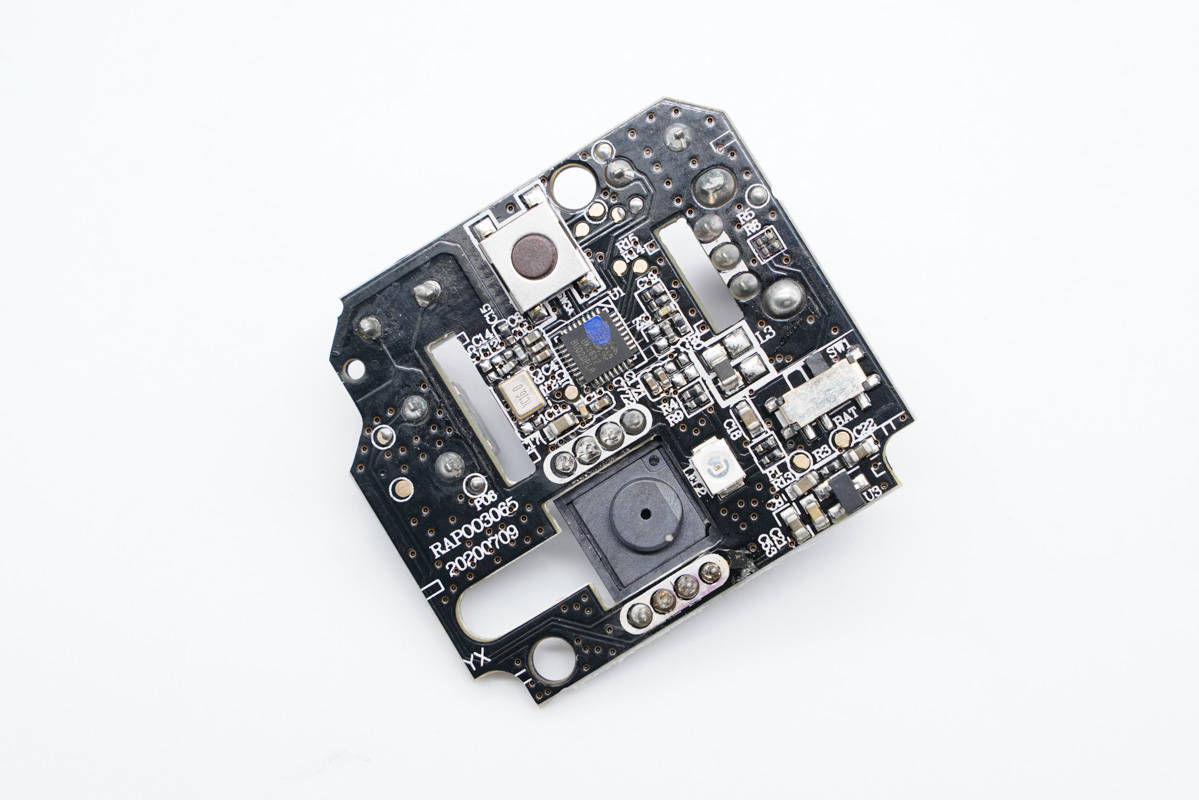

另一塊小板正面一覽，可以看到三個靜音微動以及光電感應器。

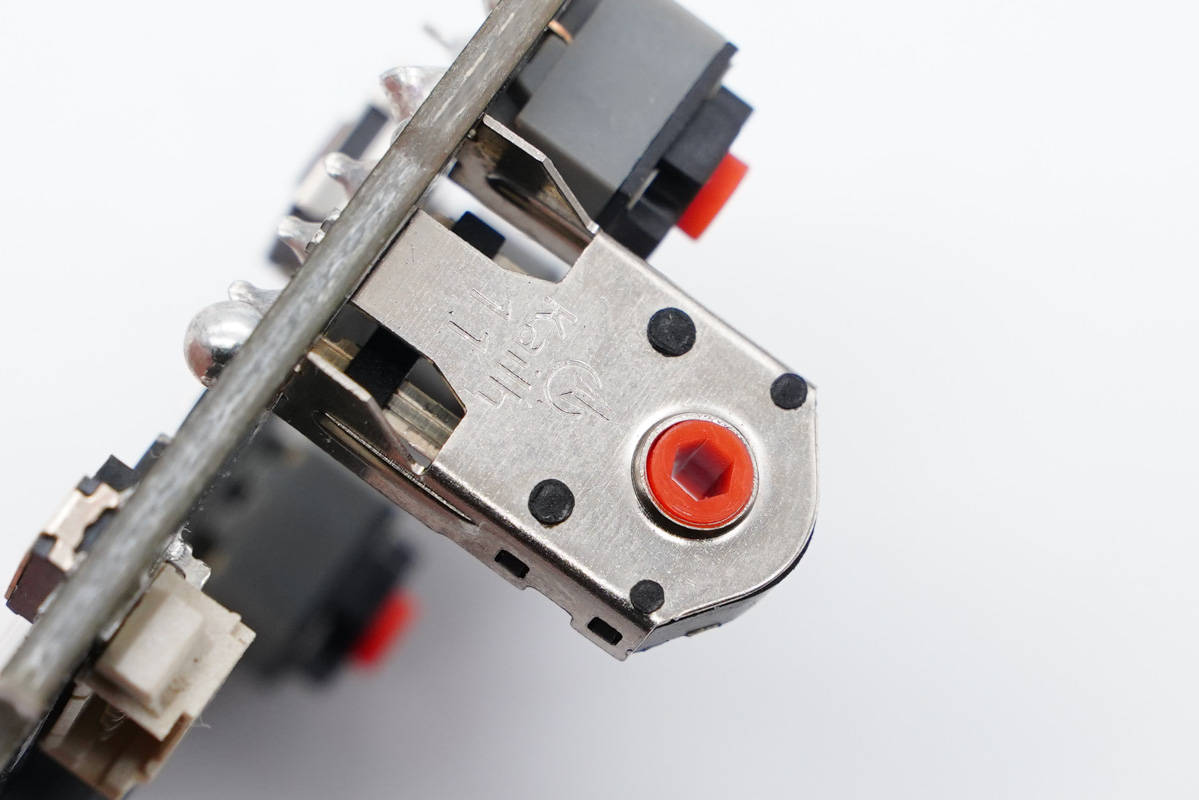

旋轉編碼器采用凱華EN98系列，加強和密封式設計。

板子另一面中心設有一顆芯片。

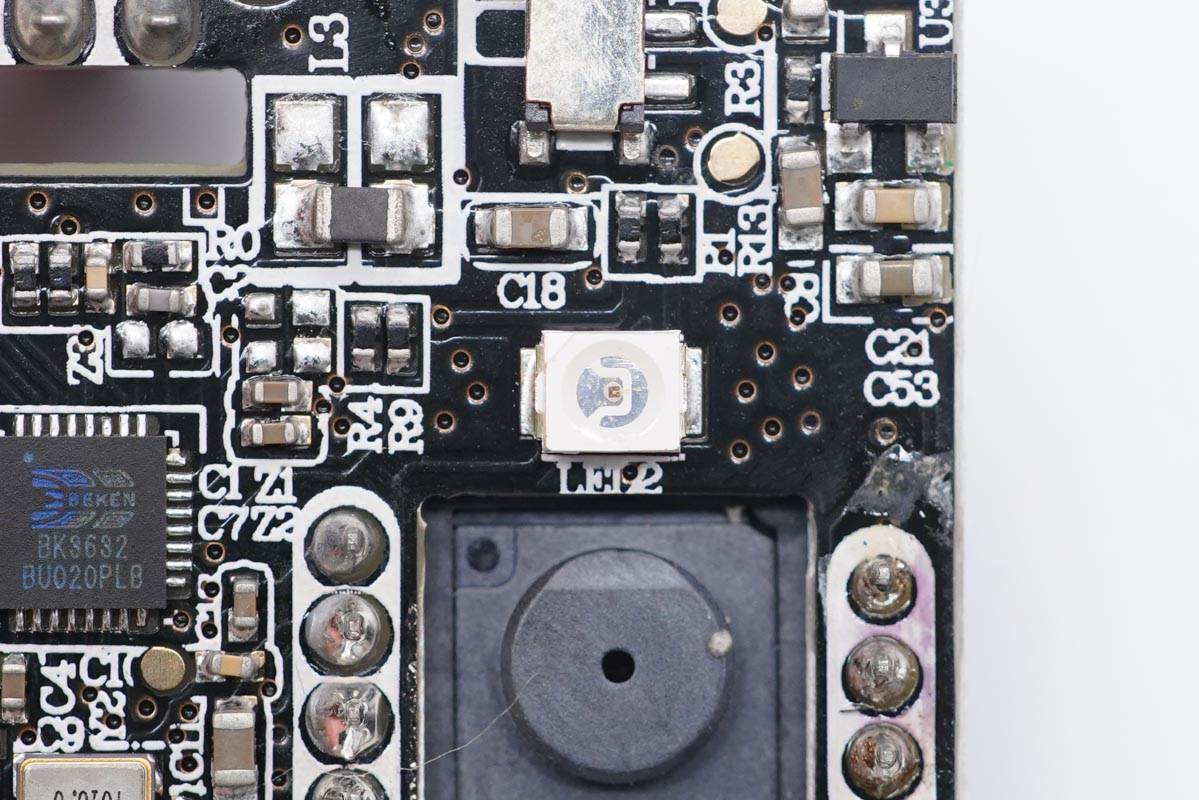

發光二極管特寫，下方的光電感應器底部中心設有小孔。

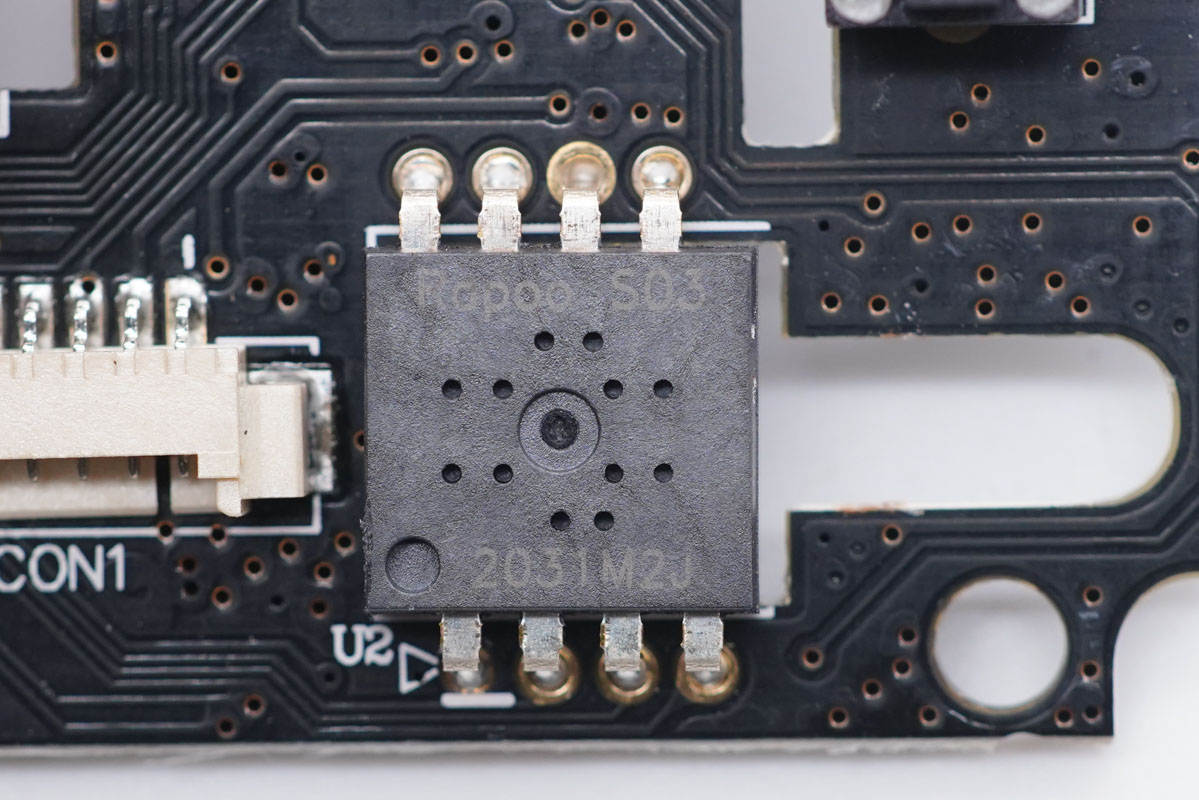

光電傳感器為Rapoo S03，DPI最高1300，可以輕松地在皮革、木板、紙張等材料上使用。

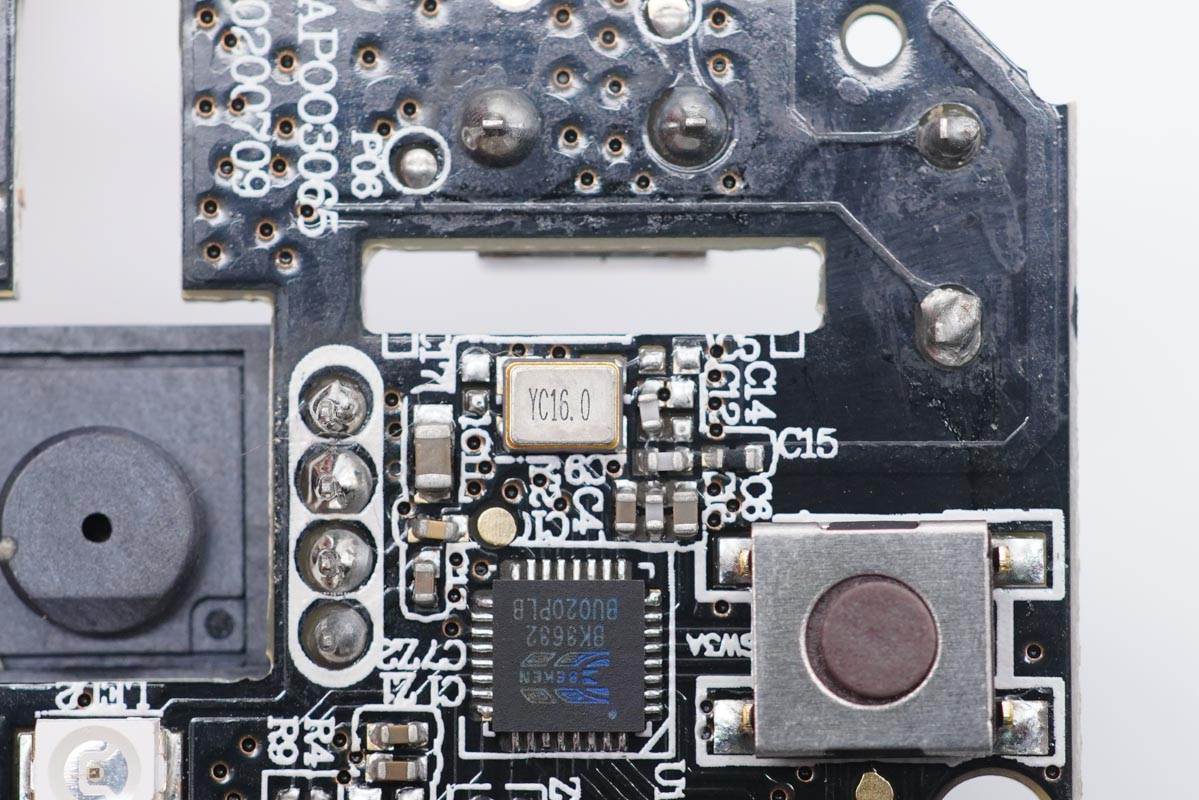

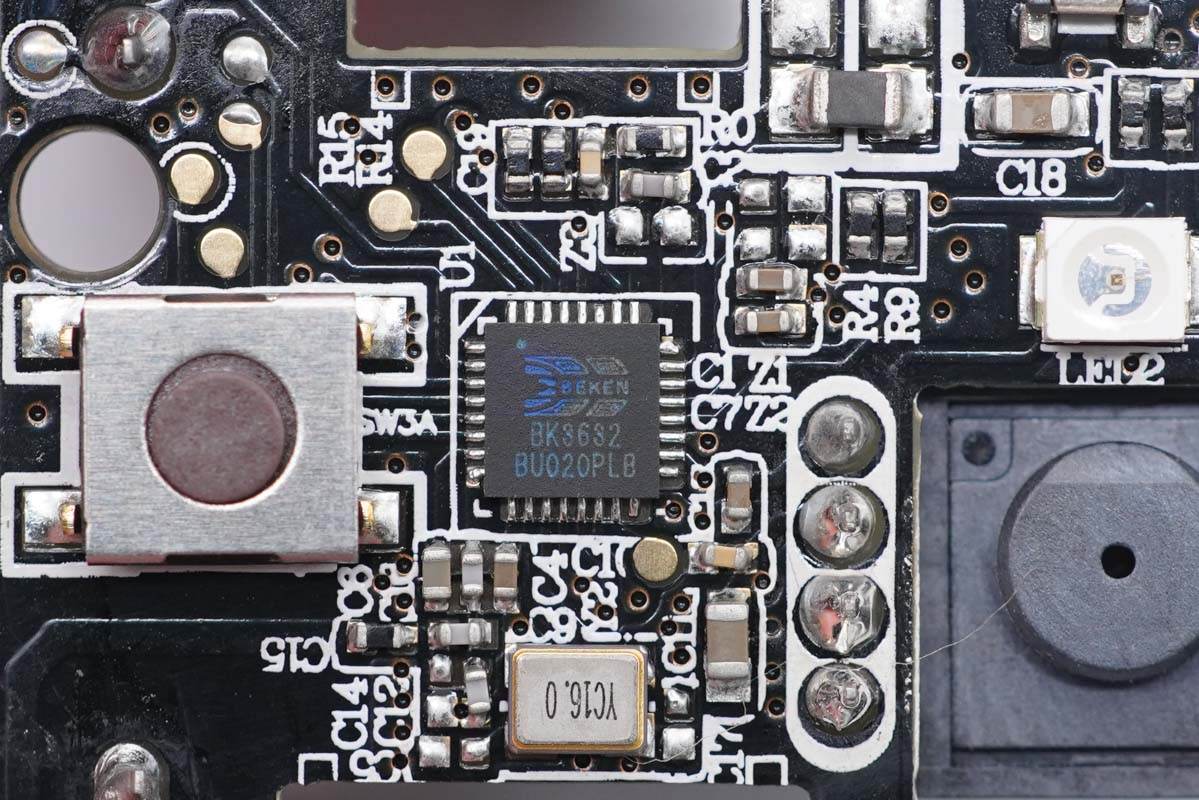

博通高度集成的BK3632 2.4 GHz無線SOC，支持藍牙5.0雙模式，內部集成高性能射頻收發器，基帶，單片機和內置Flash，用于鼠標無線傳輸。

旁邊配有一顆無源晶振。

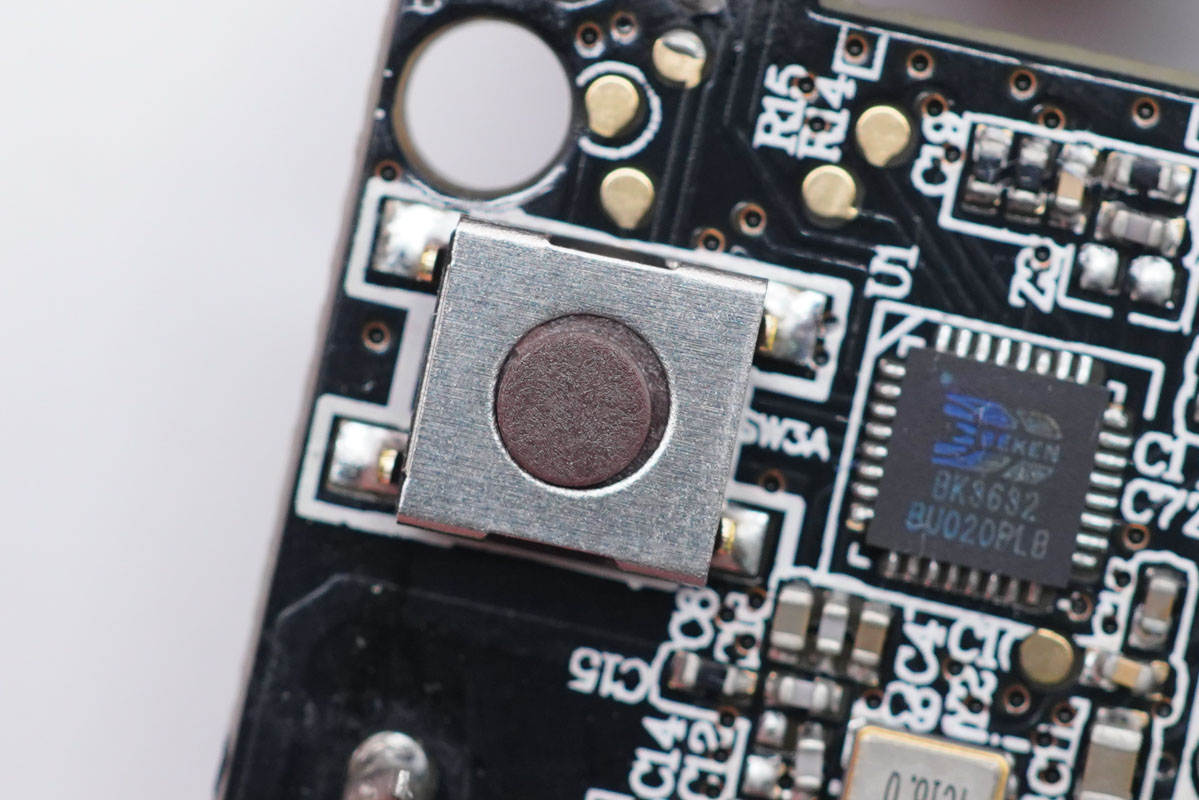

藍牙鍵特寫。

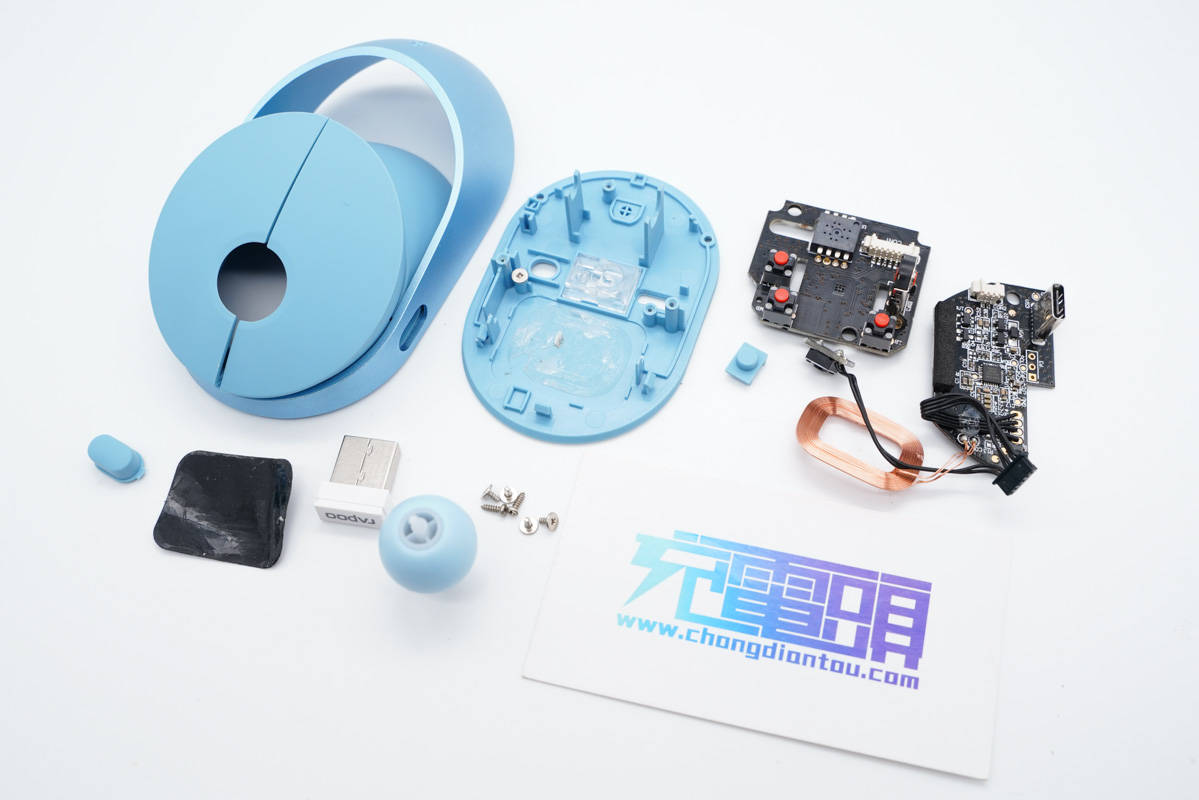

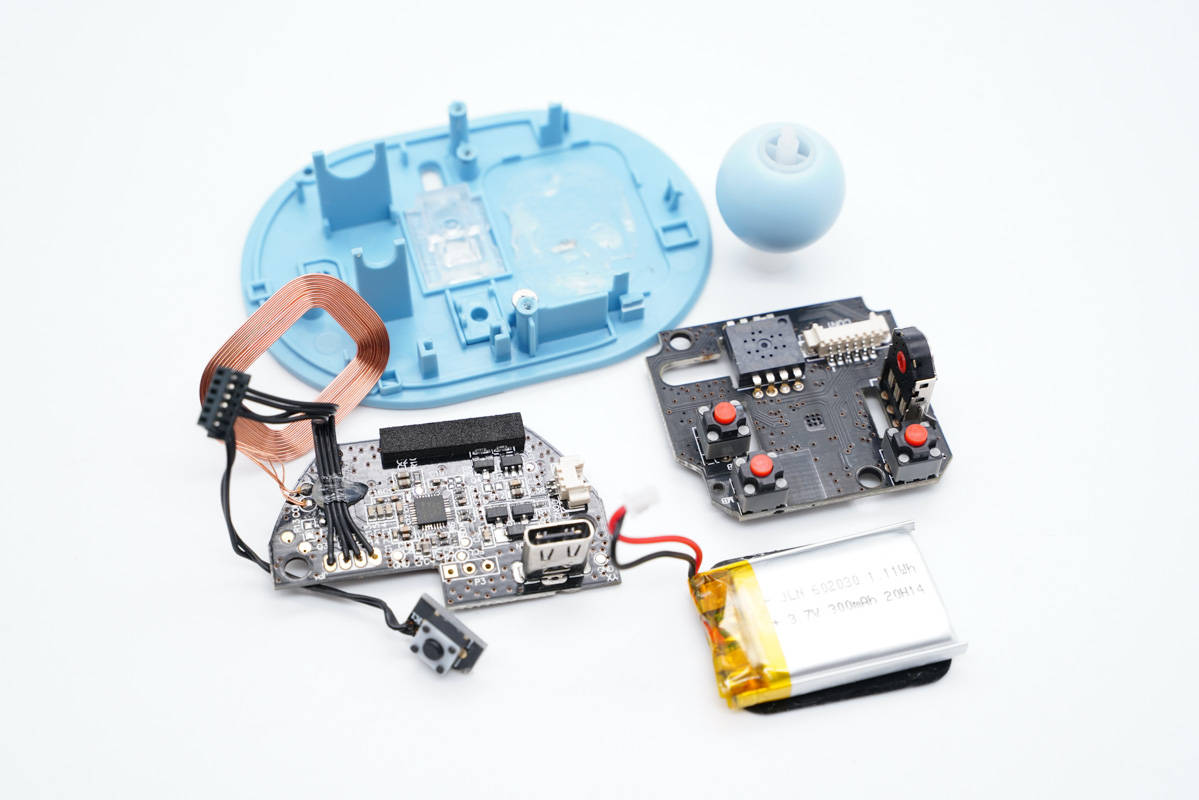

全部拆解完畢，來張全家福。

充電頭網拆解總結

雷柏Ralemo無線鼠標采用環形金屬掌托，和主體機身形成中空設計，造型十分新穎。此外產品有多種配色可選，其中粉色款搭配小巧機身，非常適合女性使用。此外DPI鍵可調節四個檔位，滿足不同用戶操作需求，圓形滾輪具有更好的使用手感。

充電頭網通過拆解發現，鼠標內部設有充電和控制兩塊PCB板，PCB板之間以及和電芯均采用導線插拔式連接，組裝方便。充電小板上設有USB-C和無線充電接收線圈兩種充電方式，其中無線充電路采用美芯晟MT5705無線充電接收芯片，該芯片不僅轉換效果高，而且擁有完善的保護機制，符合最新WPC Qi規范，非常適合TWS耳機充電倉等各類小功率智能設備。

鼠標電池采用鈺泰ETA4054充電，支持輸入過壓保護，無需輸入過壓保護元件。鼠標采用博通BK3632多模式SOC進行鼠標無線傳輸，搭載雷柏S03光電傳感器，支持多種表面使用。
