深圳市新斯寶科技有限公司（XinSPower）成立于2008年，是一家專注于開關電源、智能USB充電器等電源產品研發設計、生產、銷售的高新技術企業。最近充電頭網拿到了新斯寶一款歐規18W快充充電器，充電器配備1A1C接口，均支持18W快充，可以滿足新舊設備快充需求，也可同時為兩臺設備充電而無需等待。下面我們就對其進行詳細拆解，看看用料做工如何。

一、新斯寶18W充電器外觀

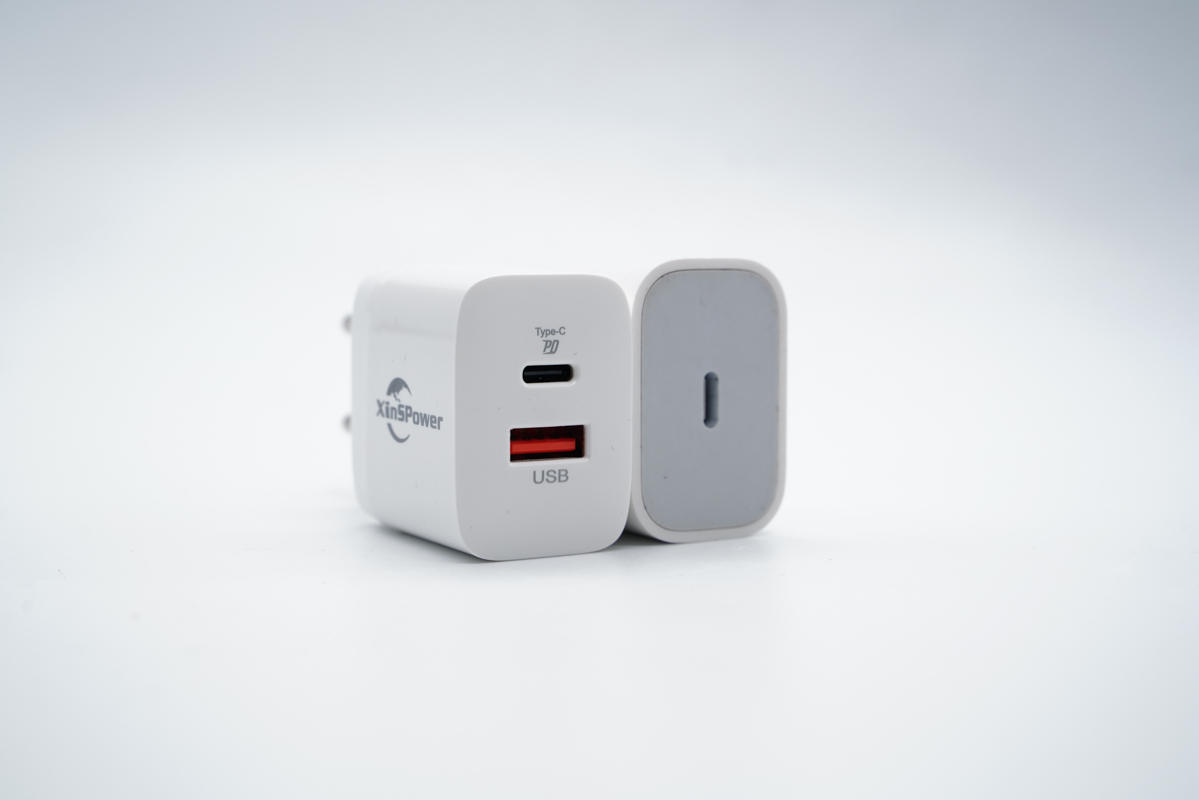

充電器采用PC阻燃材質白色外殼，腰身高光亮面設計，其余部分為磨砂處理，機身正面印有XinSPower品牌。

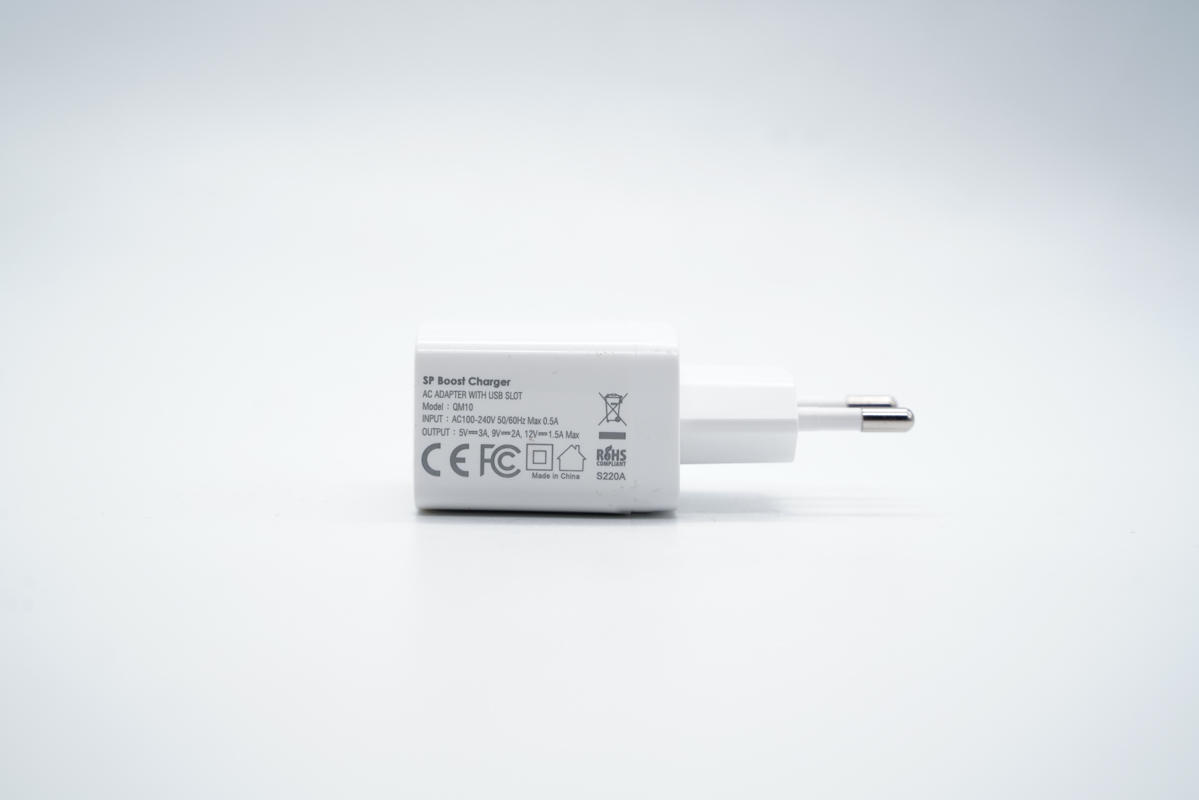

相鄰側面印有充電器參數

型號：QM10

輸入：100-240V~50/60HZ 0.5A

輸出：5V3A、9V2A、12V1.5A

產品已經通過CE、FCC和RoHS認證。

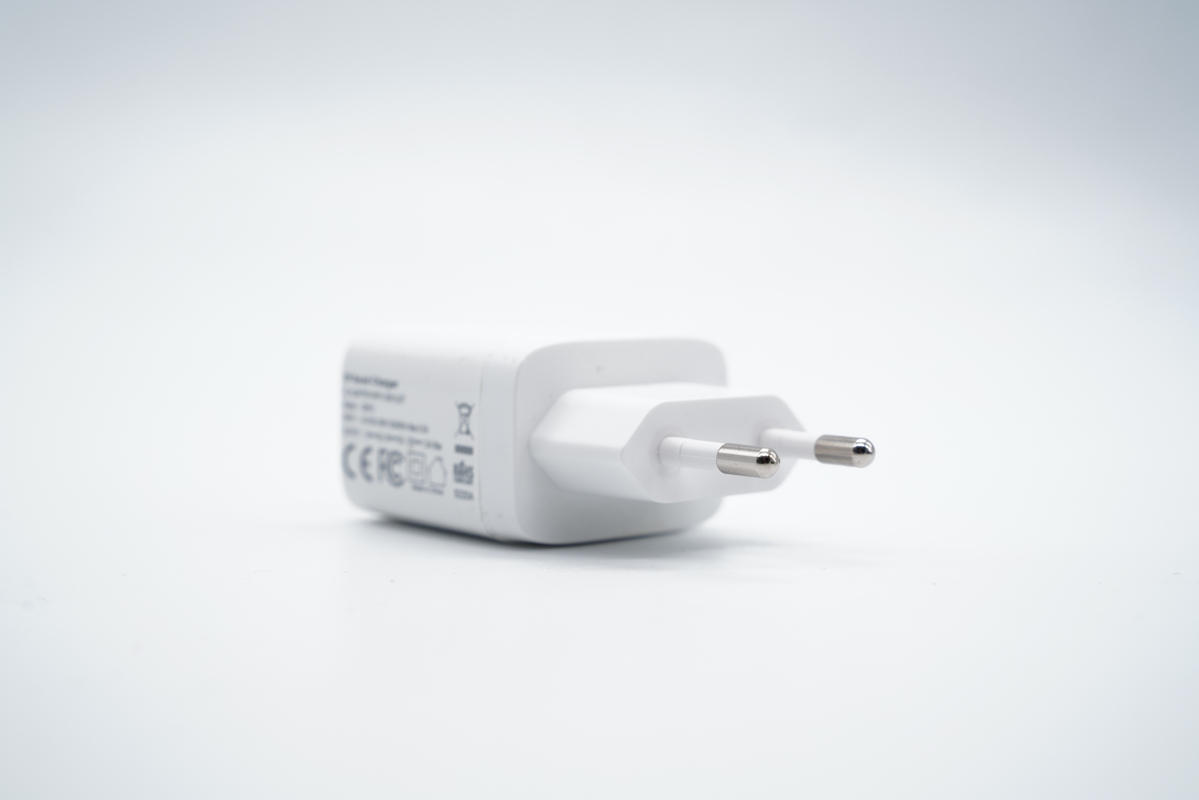

輸入端采用歐版典型長插腳設計，插入更穩固。

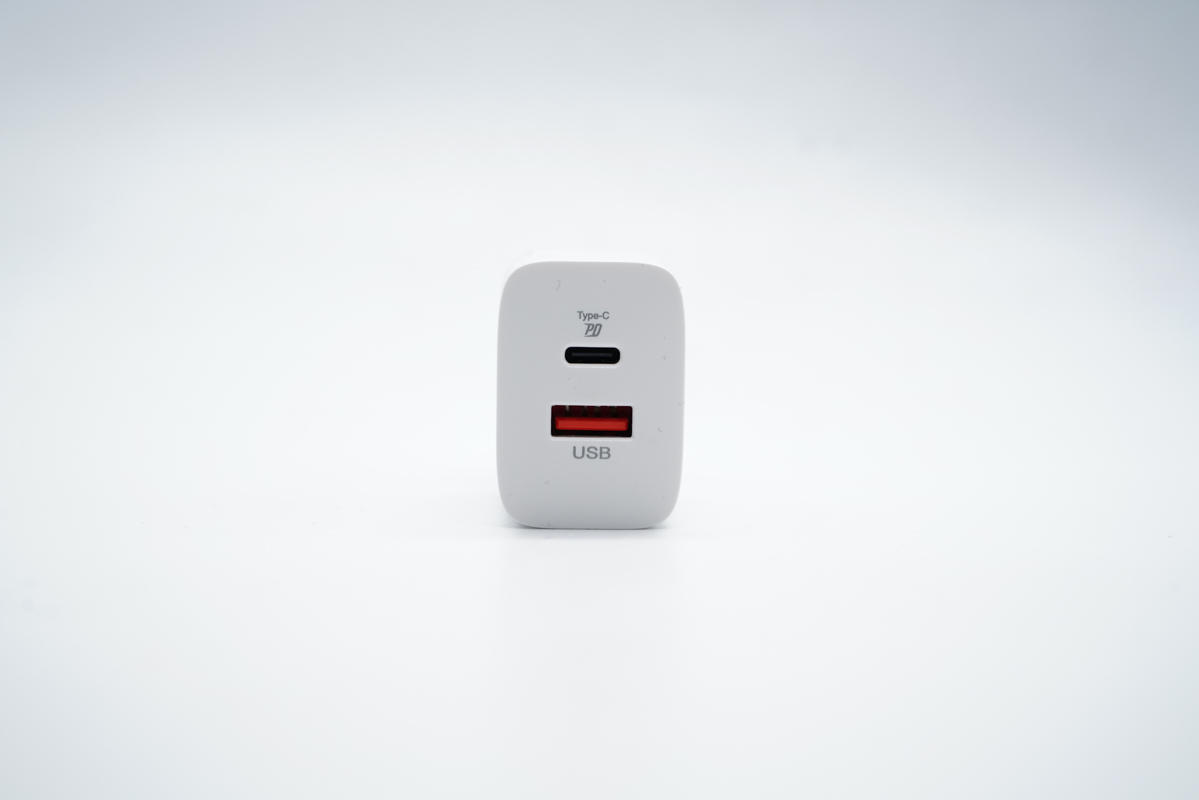

頂面配有1A1C接口，分別采用紅色和黑色膠芯。

測得充電器長度為59.4mm。

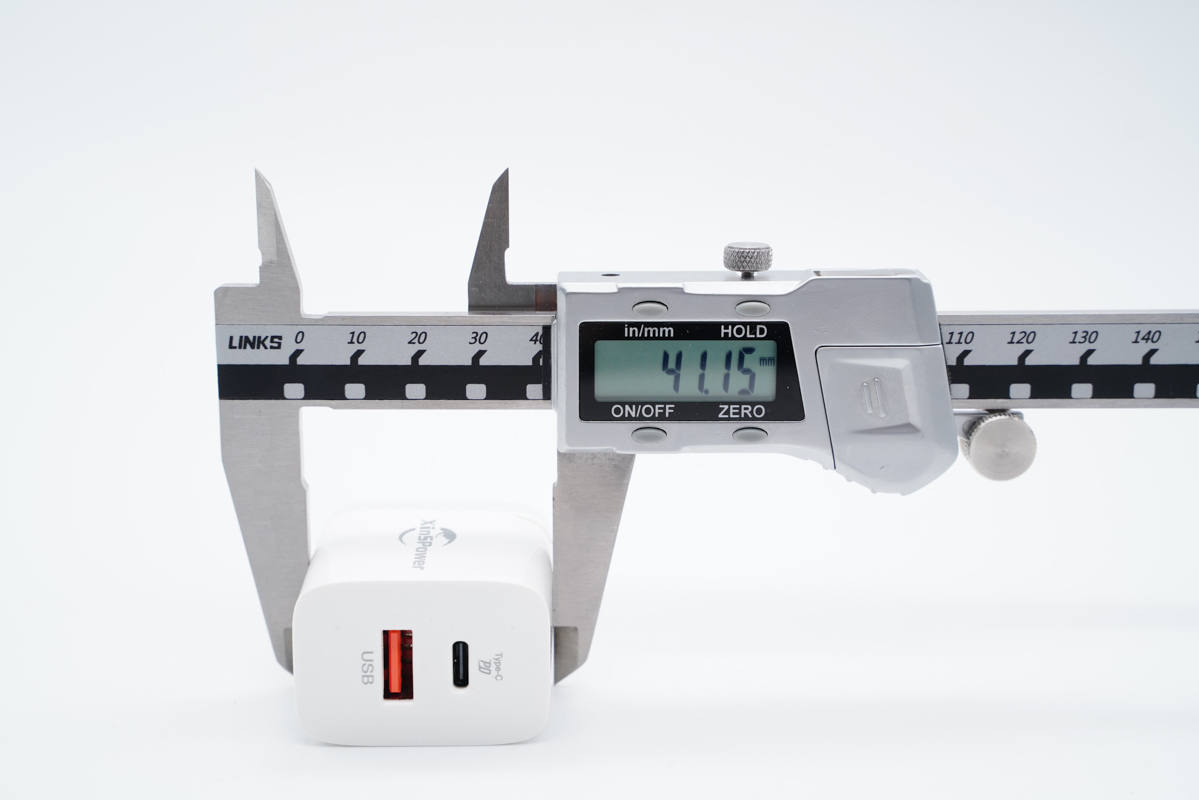

寬度為41.15mm。

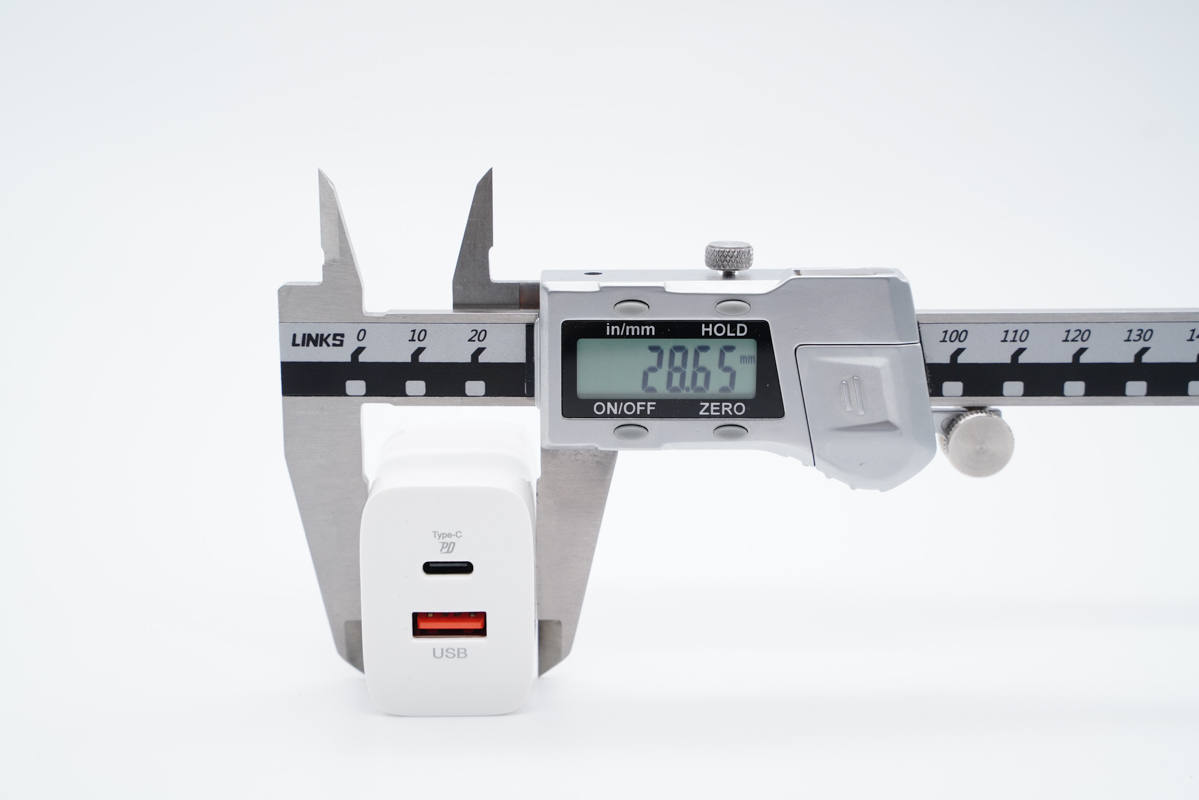

厚度為28.65mm。

充電器主體機身大小和蘋果20W的相當。

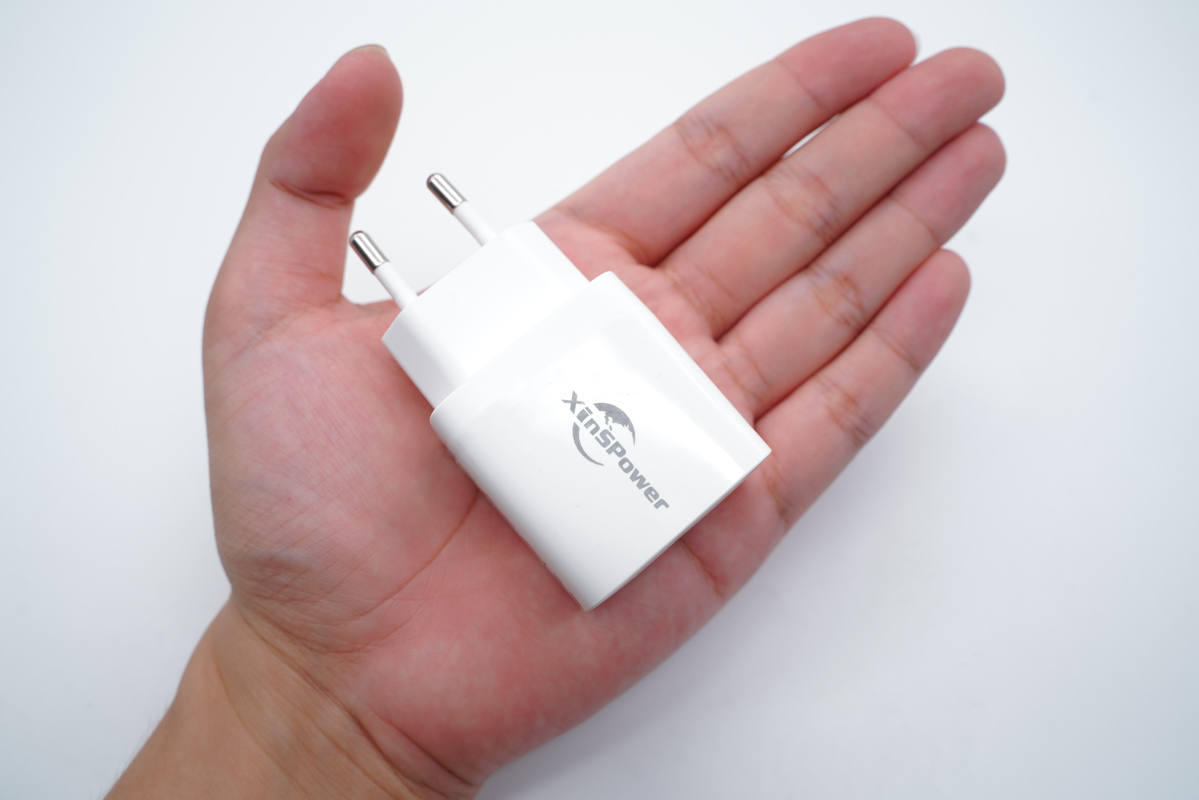

拿在手上的直觀感受。

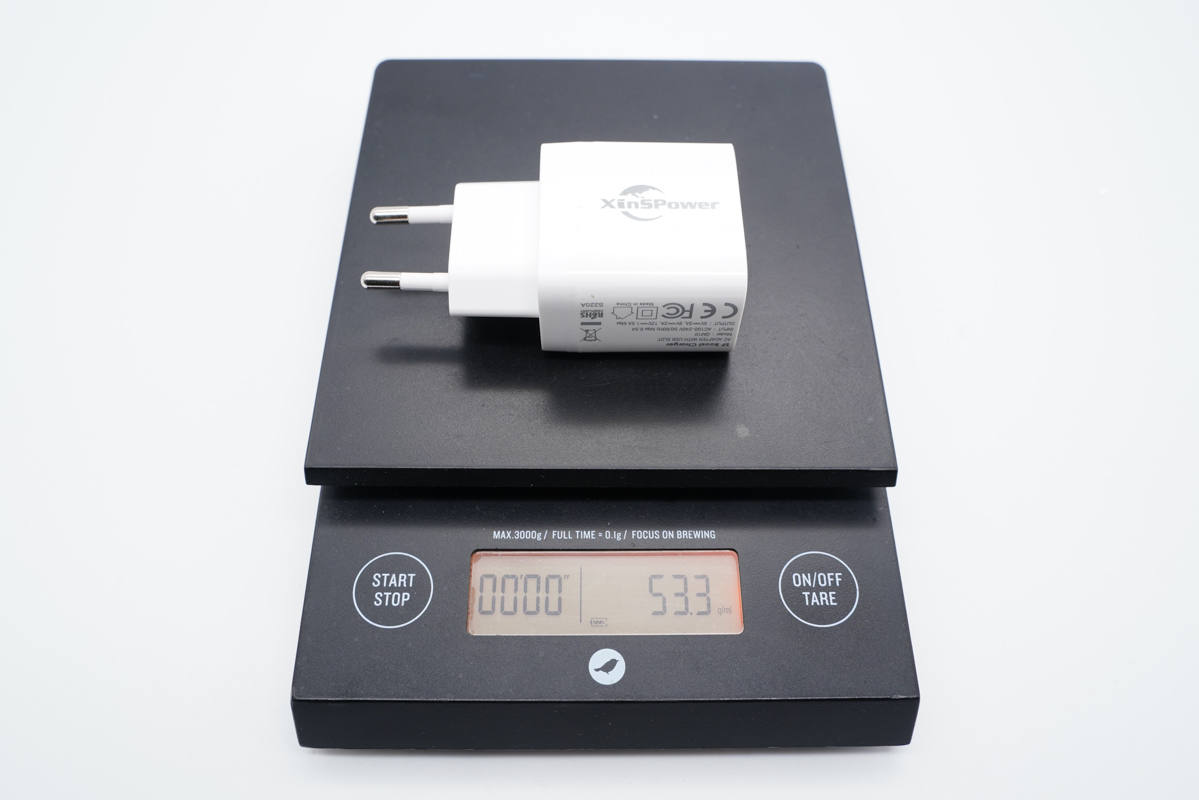

凈重約為53g。

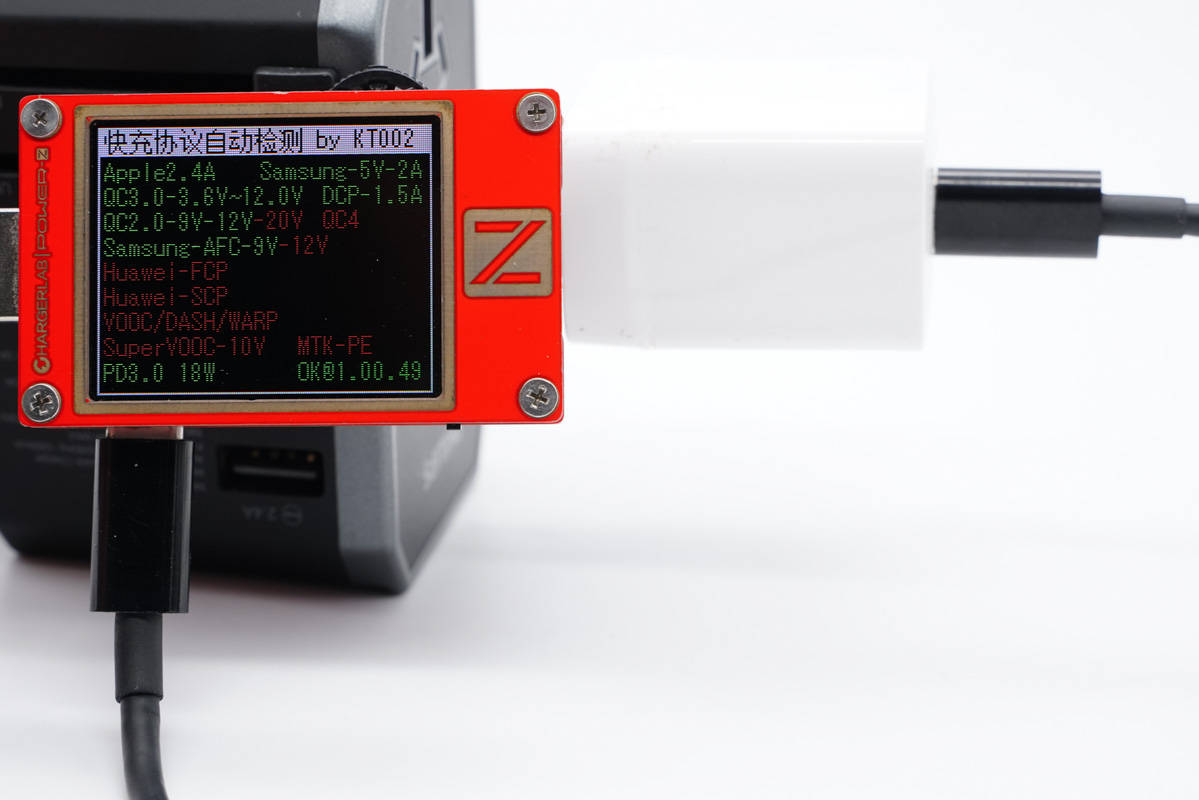

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、PD3.0快充協議。

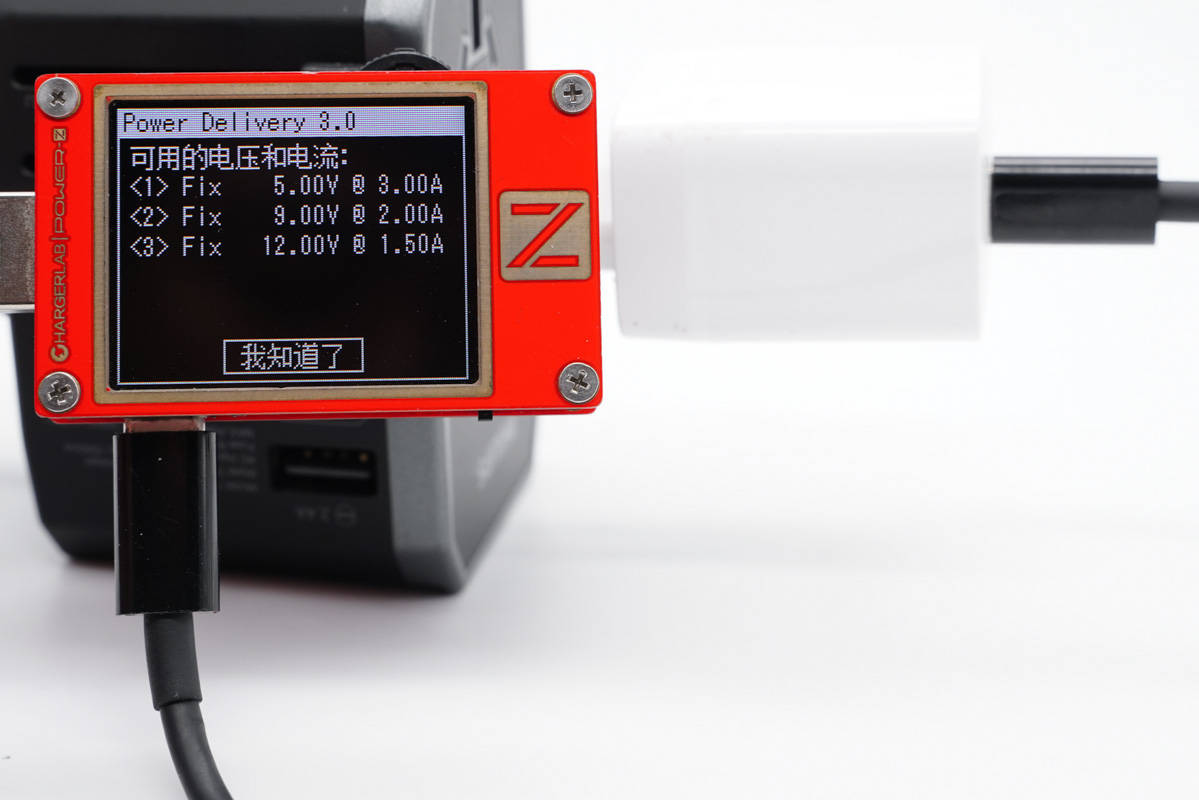

此外還測得C口具備5V3A、9V2A、12V1.5A三組固定電壓檔位。

另外測得USB-A口支持QC2.0/3.0、AFC、FCP快充協議。

二、新斯寶18W充電器拆解

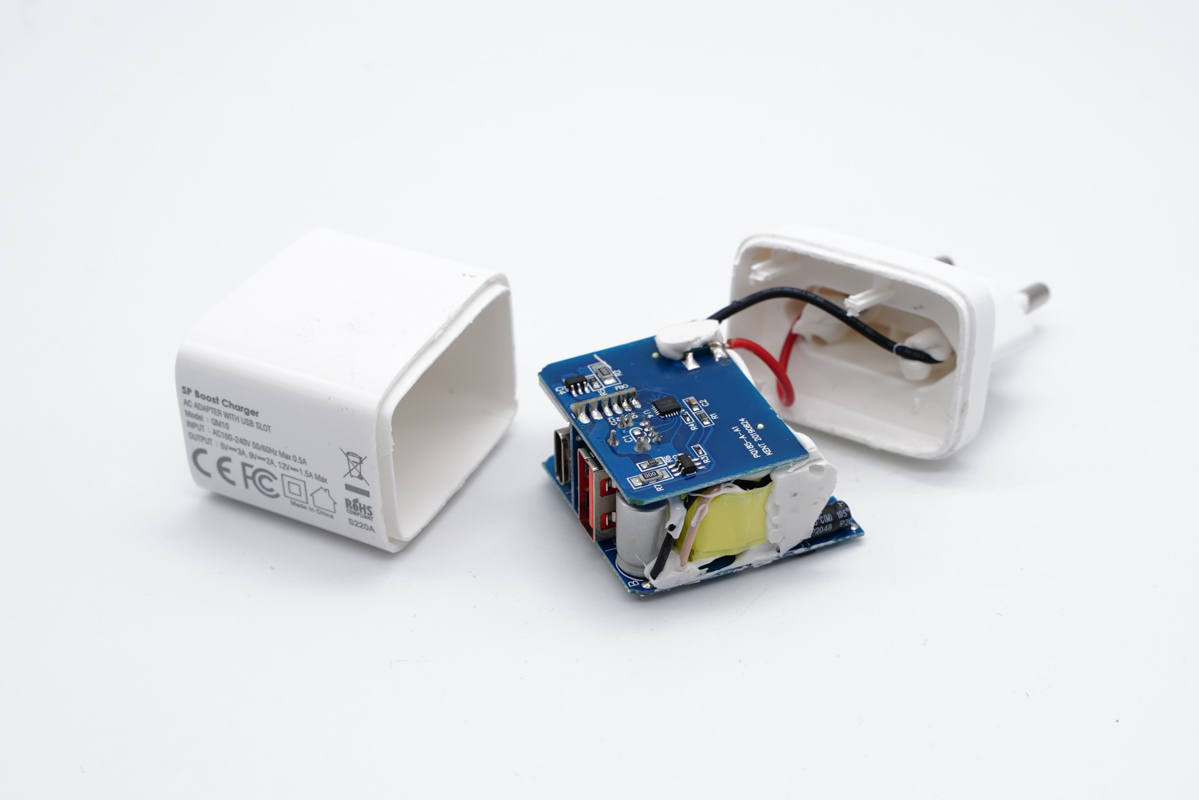

拆開外殼取出充電器模塊。

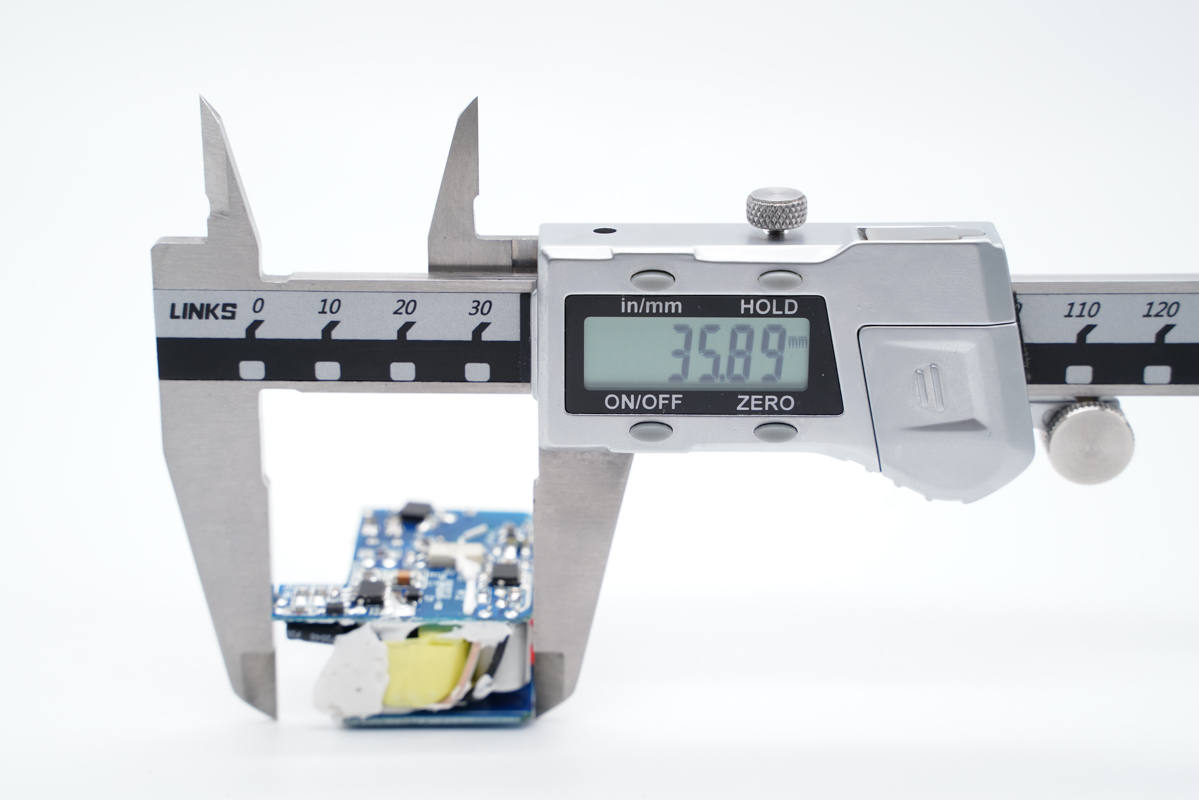

測得模塊長度為35.89mm。

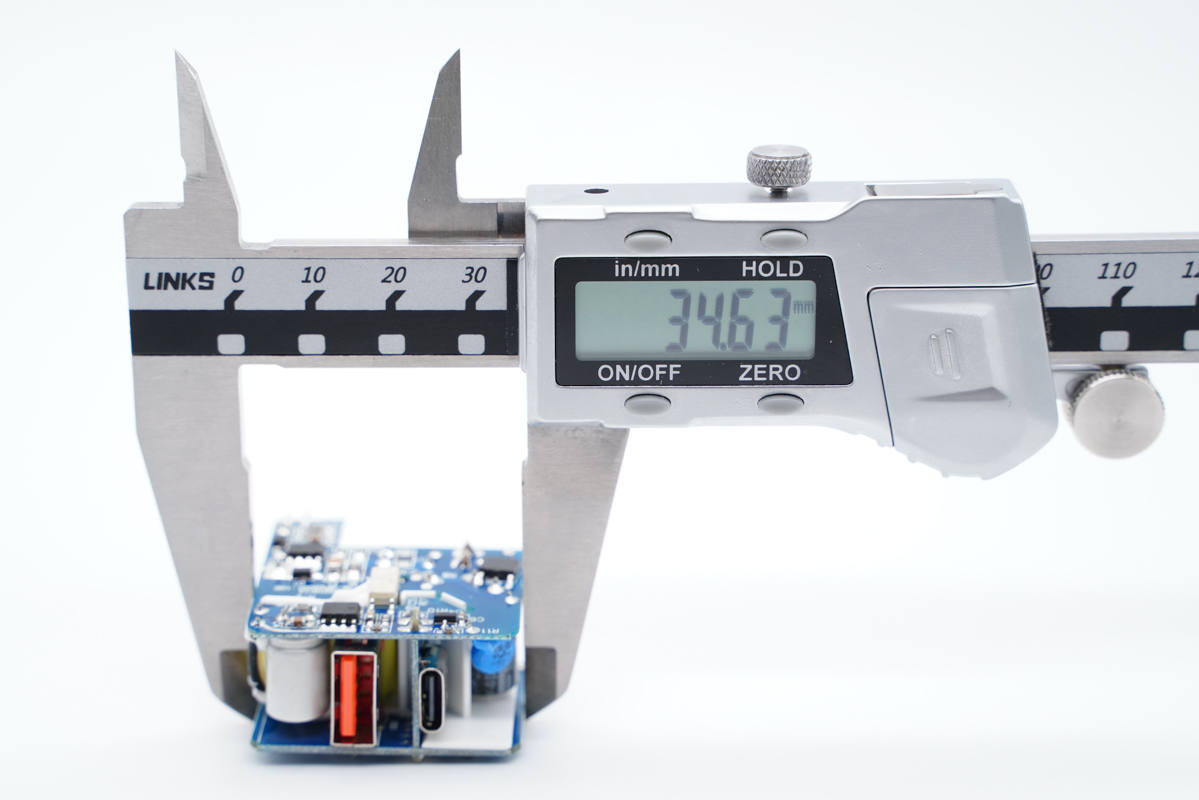

寬度為34.63mm。

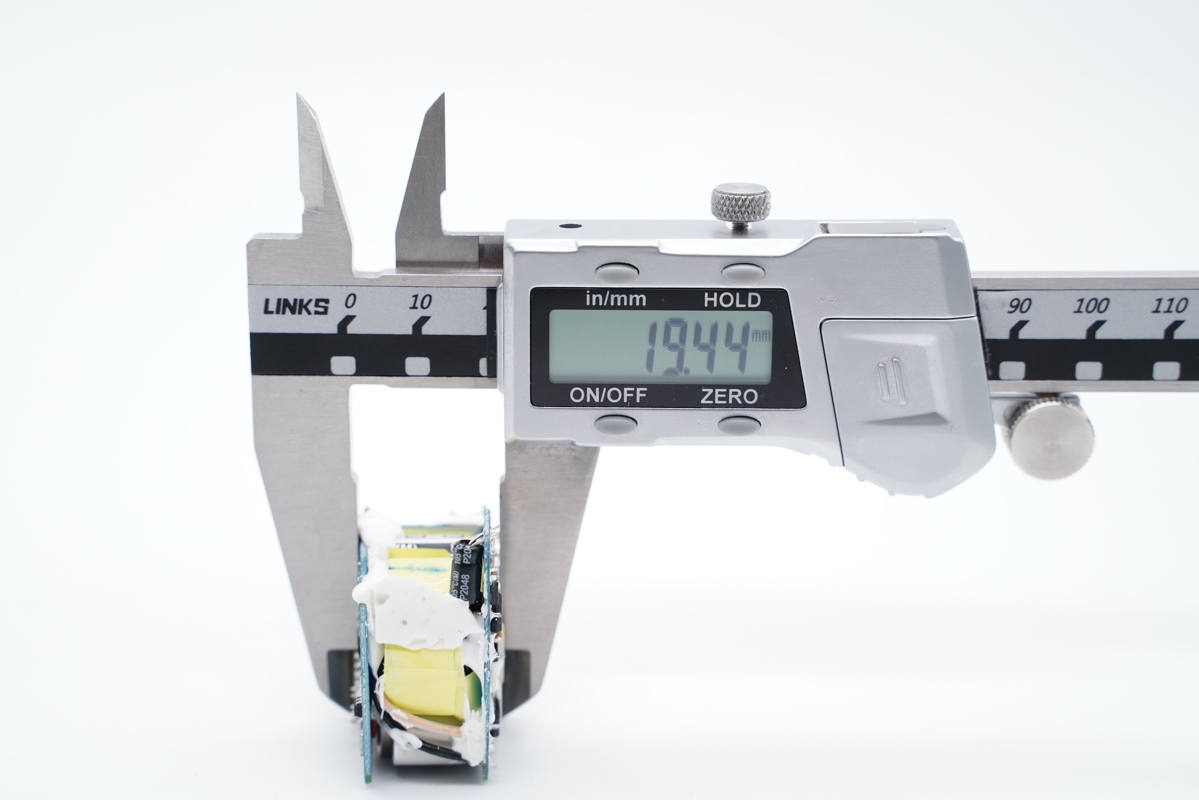

厚度為19.44mm。

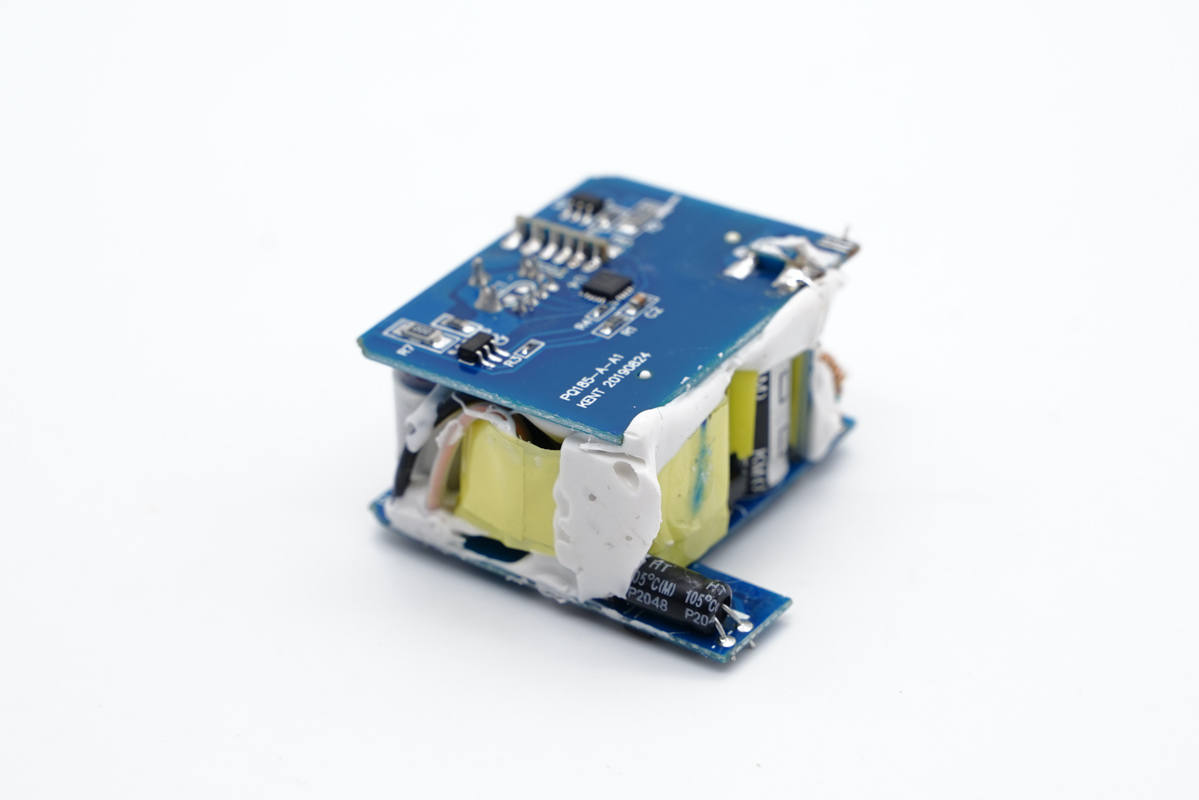

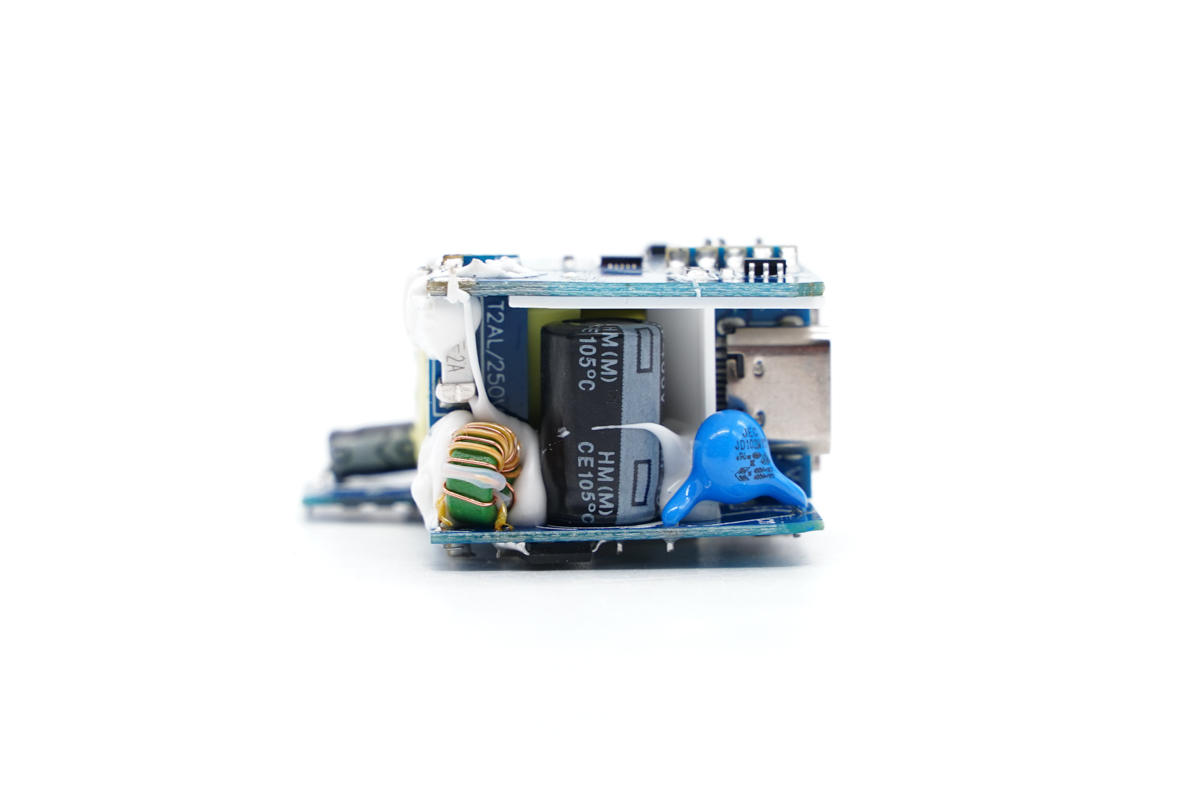

充電器采用四塊小板組合焊接，工字結構設計。

變壓器、電容等器件打膠加固。

通過觀察發現，新斯寶這款充電器采用開關電源寬范圍輸出，次級協議芯片控制輸出電壓的典型架構。下面我們就從輸入端開始一一了解各元器件。

輸入端也設有一塊小板，焊接有保險絲并打膠加固，電容和輸出端小板間有白色塑料板進行隔離以及支撐加固。

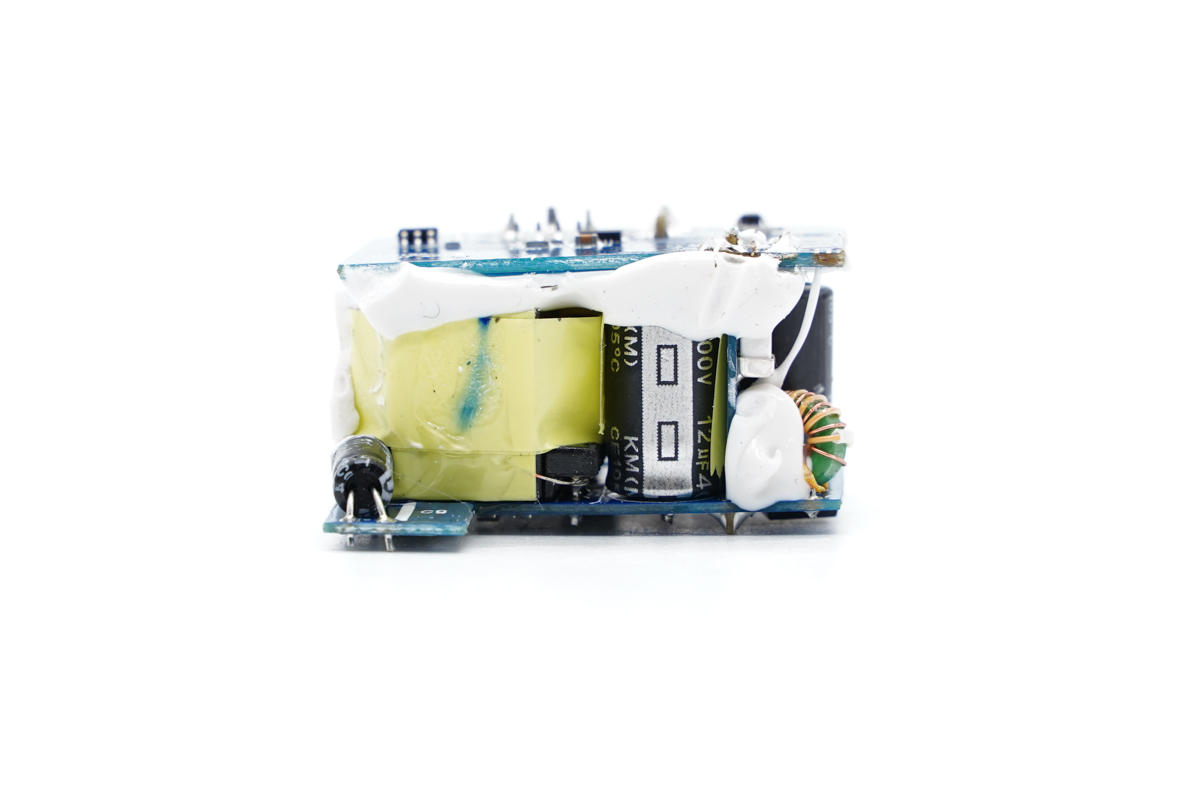

另一側還有一顆高壓濾波電解電容、變壓器以及主控芯片供電電容，濾波電容粘貼絕緣膠帶。

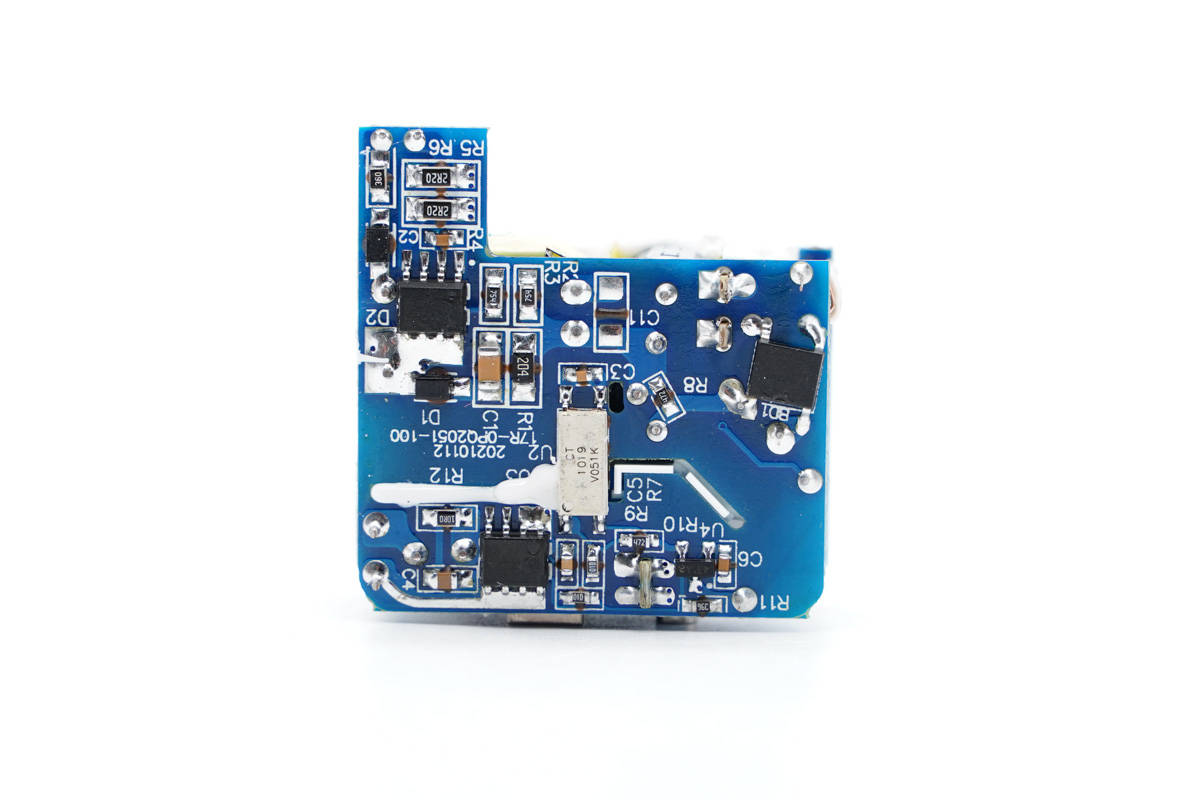

頂部小板背面設有整流橋、開關電源主控芯片和同步整流芯片。

貼片保險絲額定電流2A，來自誠潤電子。

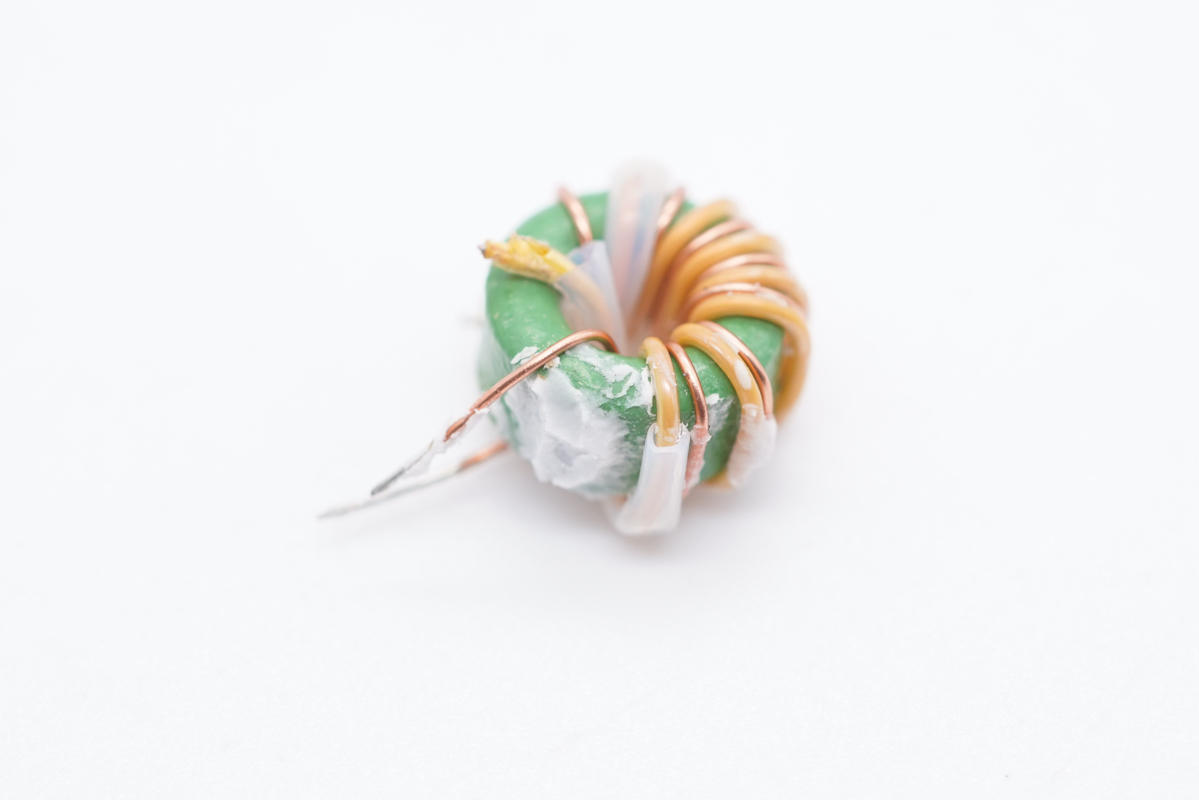

共模電感特寫，用于濾除EMI干擾。

RBS210整流橋特寫。

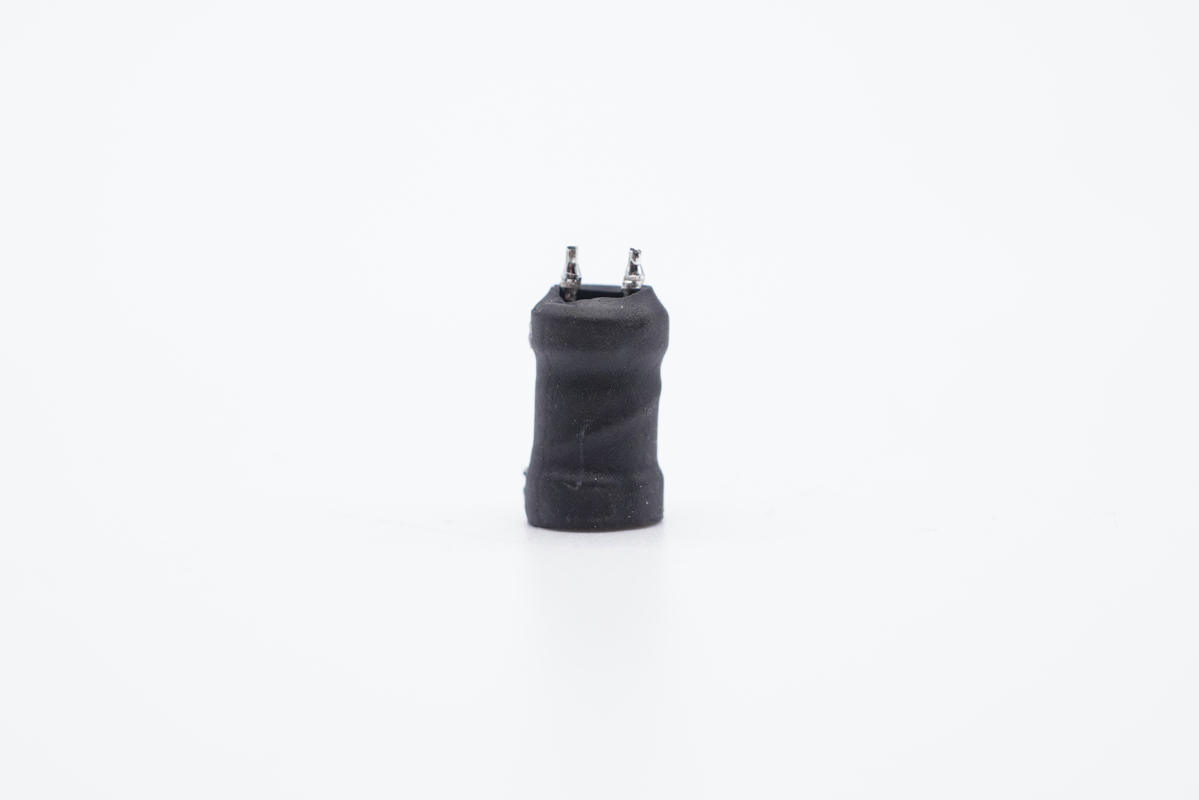

工字電感外套熱縮管保護。

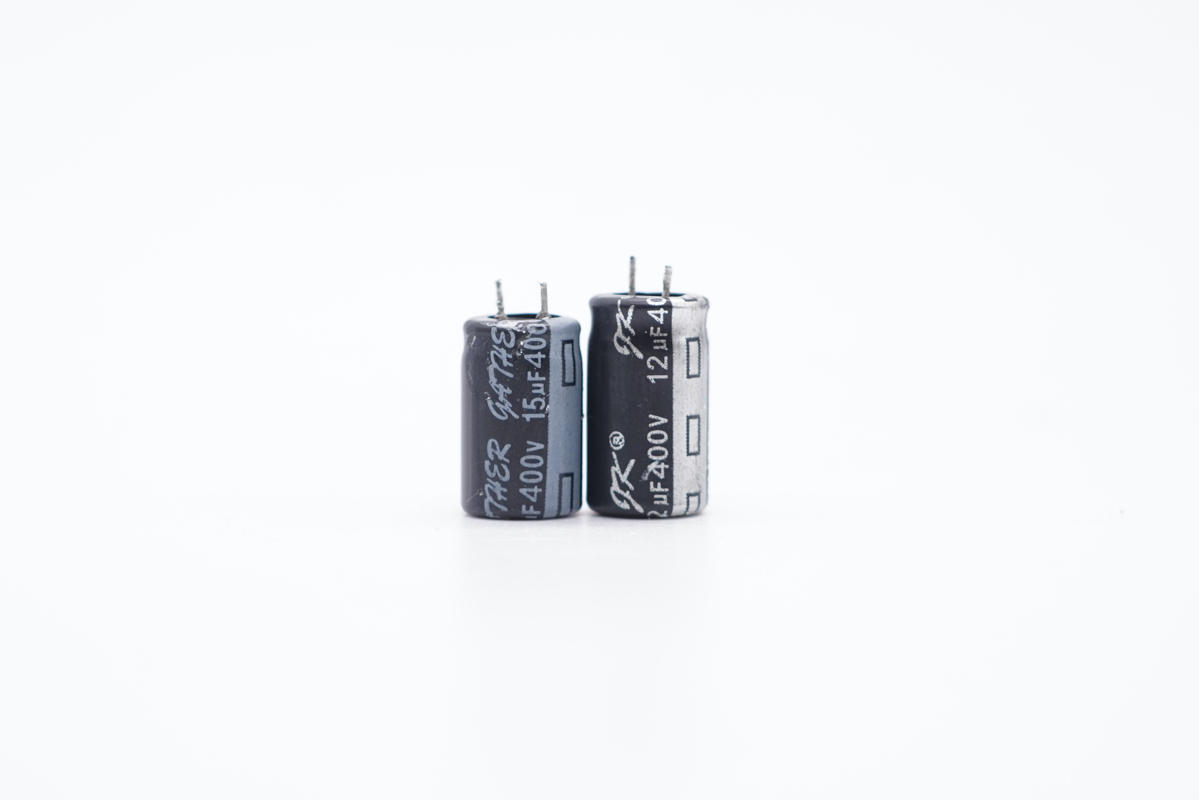

兩顆高壓濾波電解電容分別來自凱澤鑫和軍康，規格也分別是400V 15μF和400V 12μF。

主控芯片供電電容規格為50V 10μF。

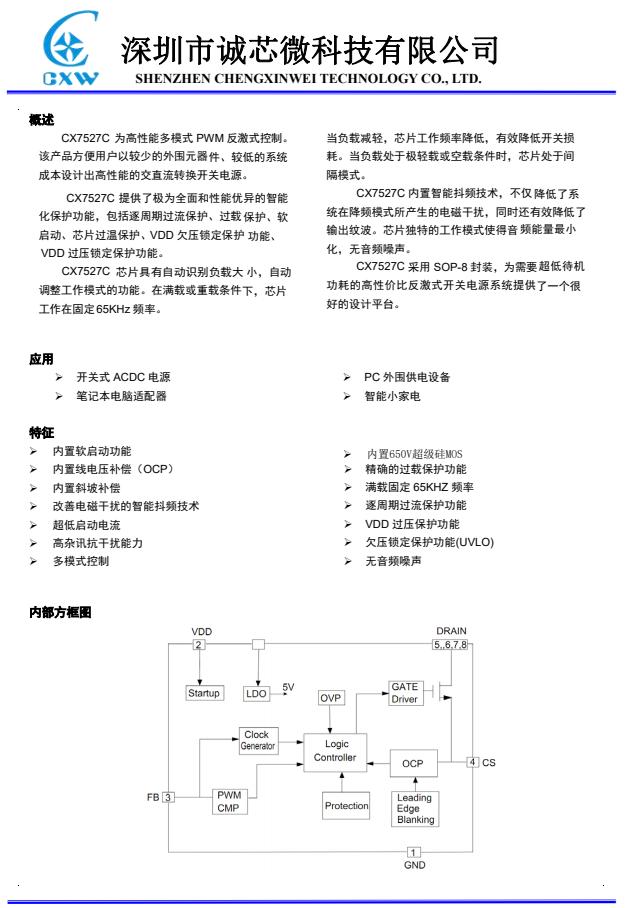

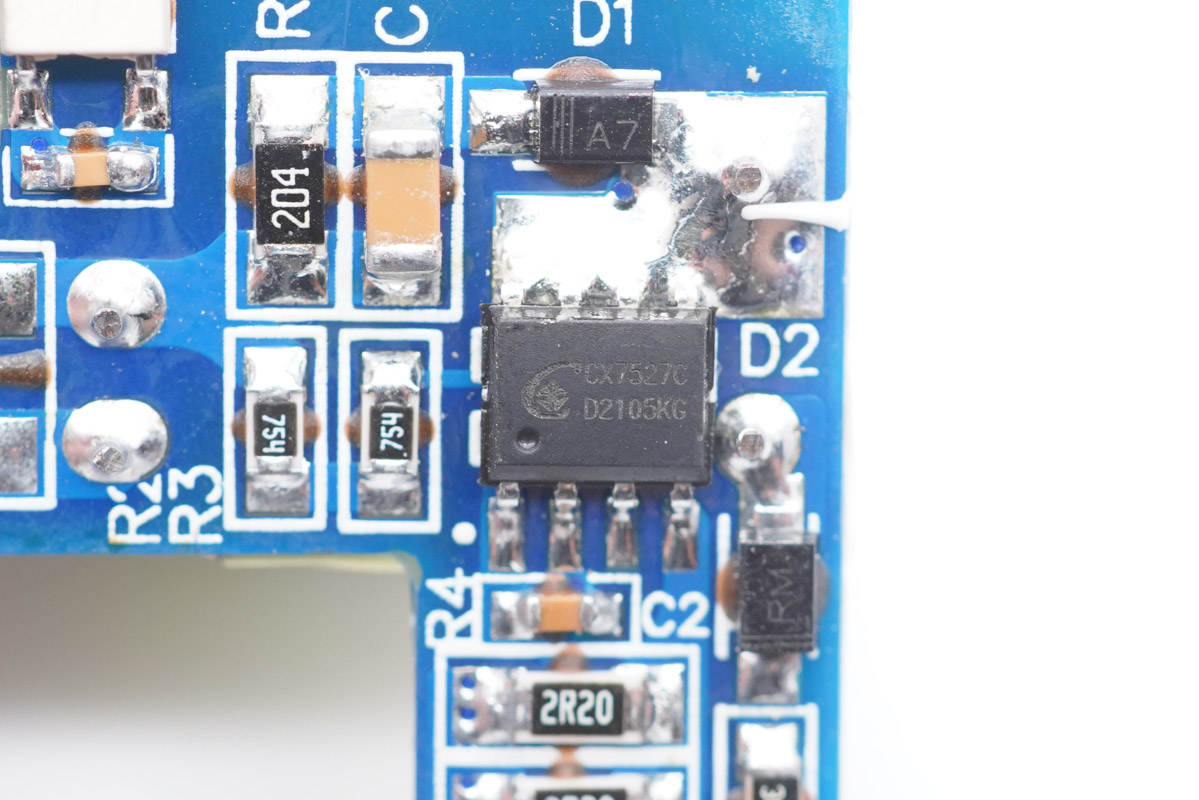

誠芯微科技CX7527C是一顆高性能多模式PWM反激式控制器。該產品方便用戶以較少的外圍元器、較低的系統成本設計出高性能的交直流轉換開關電源。其提供了極為全面和性能優異的智能化保護功能，包括逐周期過流保護、過載保護、軟啟動、芯片過溫保護、VDD欠壓/過壓鎖定保護功能。

芯片具有自動識別負載大小，自動調整工作模式的功能。在滿載或重載條件下，芯片工作在固定65KHz頻率。當負載減輕，芯片工作頻率降低，有效降低開關損耗。當負載處于極輕載或空載條件時，芯片處于間隔模式。

誠芯微CX7527C內置智能抖頻技術，降低系統在降頻模式所產生的電磁干擾和輸出紋波。獨特的工作模式使得音頻能量最小化，無音頻噪聲。采用SOP-8封裝，為需要超低待機功耗的高性價比反激式開關電源系統提供了一個很好的設計平臺。

充電頭網通過拆解了解到，采用誠芯微科技CX7527C+CX7538B快充方案的還有佳域20W迷你PD快充充電器、羽博20W 1A1C快充充電器、飛利浦迷你20W快充充電器、第一衛20W快充小冰粒充電器等產品，此外誠芯微20W PD快充方案被多家知名品牌采用。

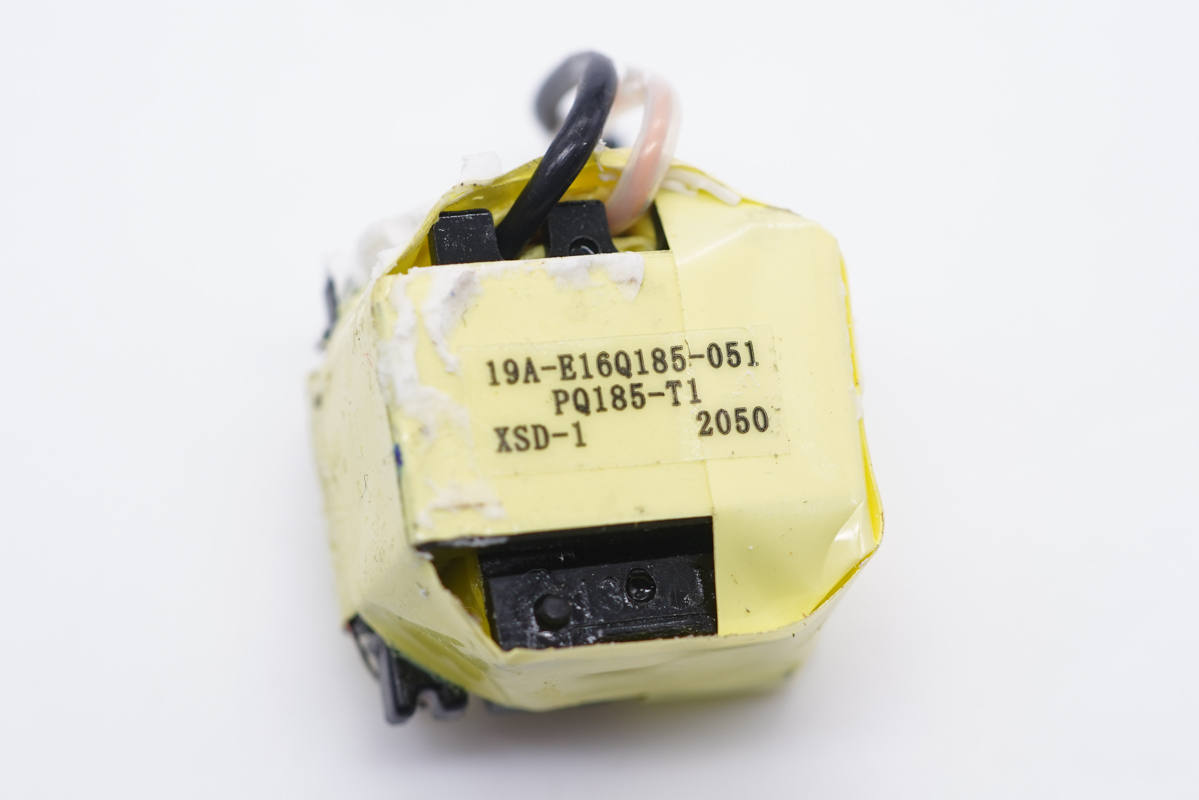

變壓器特寫。

CT-1019光耦，用于初級次級通信，反饋輸出電壓。

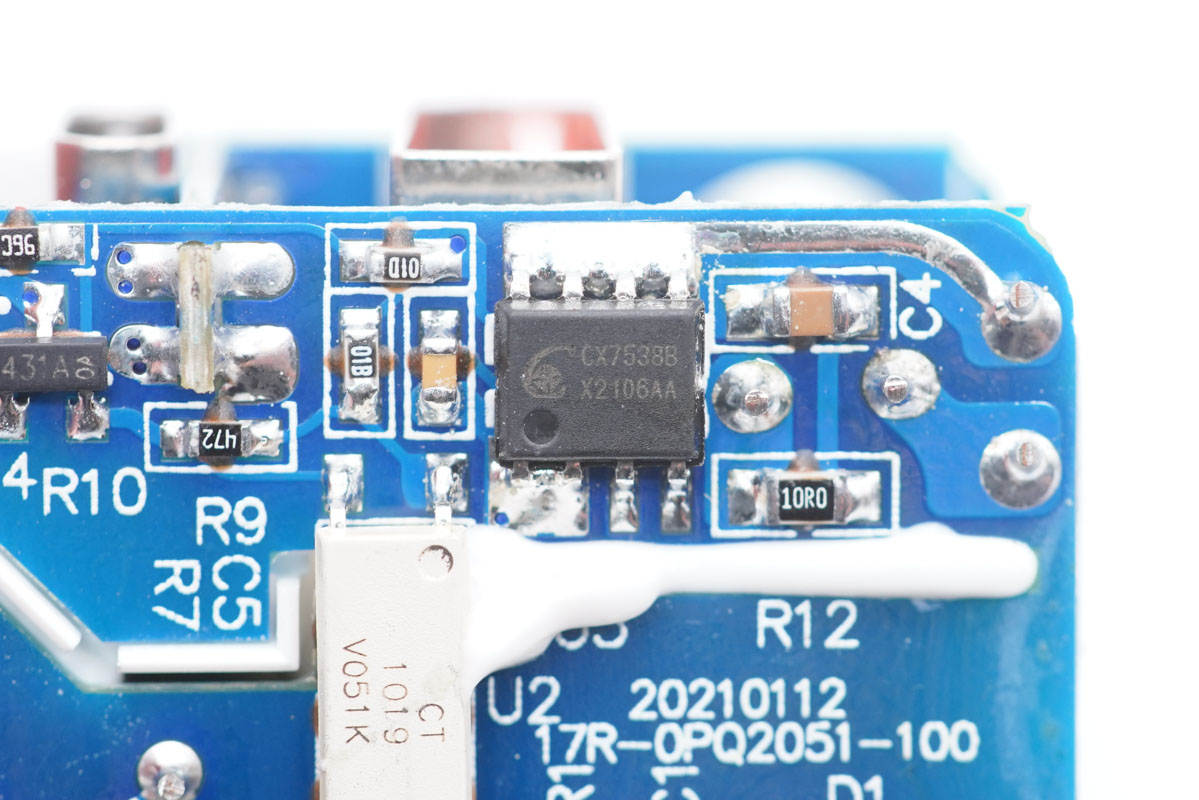

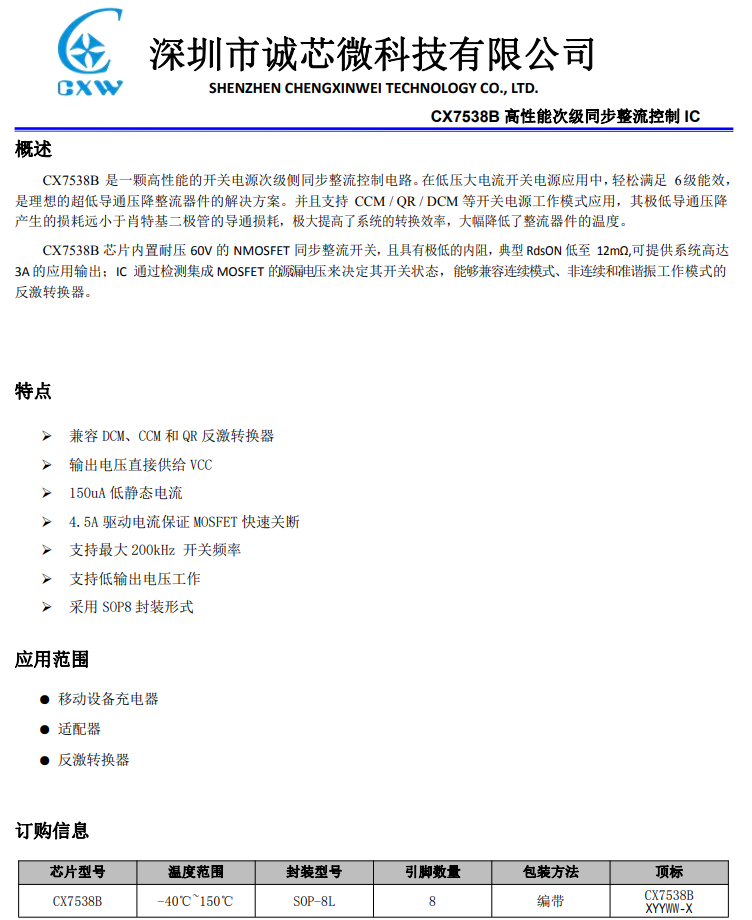

次級同步整流芯片同樣來自誠芯微，型號CX7538B。這是一顆高性能的開關電源次級側同步整流器芯片，在開關電源中輕松滿足6級能效，是肖特基的理想替換方案。CX7538B支持最高150KHz開關頻率，內置11mΩ低導阻NMOS管，發熱遠低于肖特基二極管，大幅度降低溫度，提高轉換效率。

誠芯微CX7538B 支持開關電源的CCM/QR/DCM模式，非常適合3.3~12V快充同步整流使用，內置耐壓60V，11mΩ的同步整流管，可提供3A輸出。比肖特基效率最高提升6%，工作電壓范圍寬，外圍元件非常簡單，在寬電壓應用時，外圍只需一顆電容。

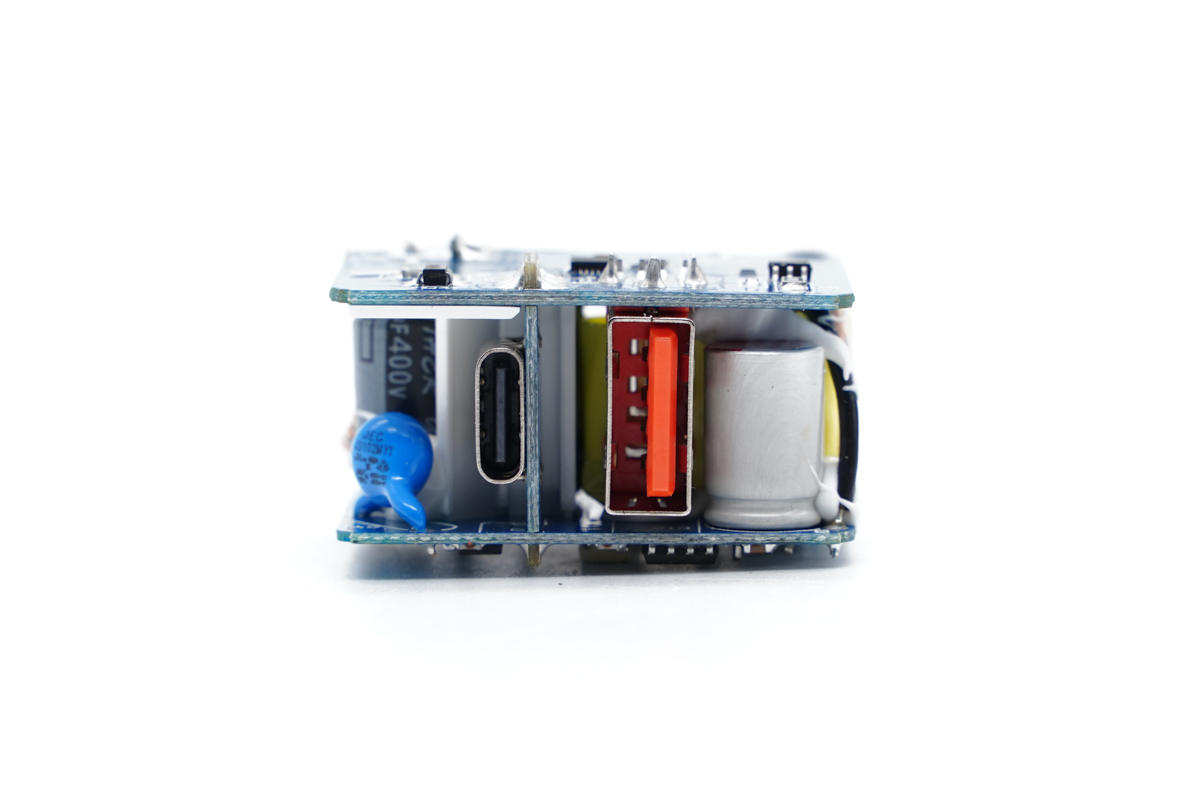

輸出端一覽，USB-C母座焊接在小板上，同時小板也是用于支撐上下兩塊PCB板。

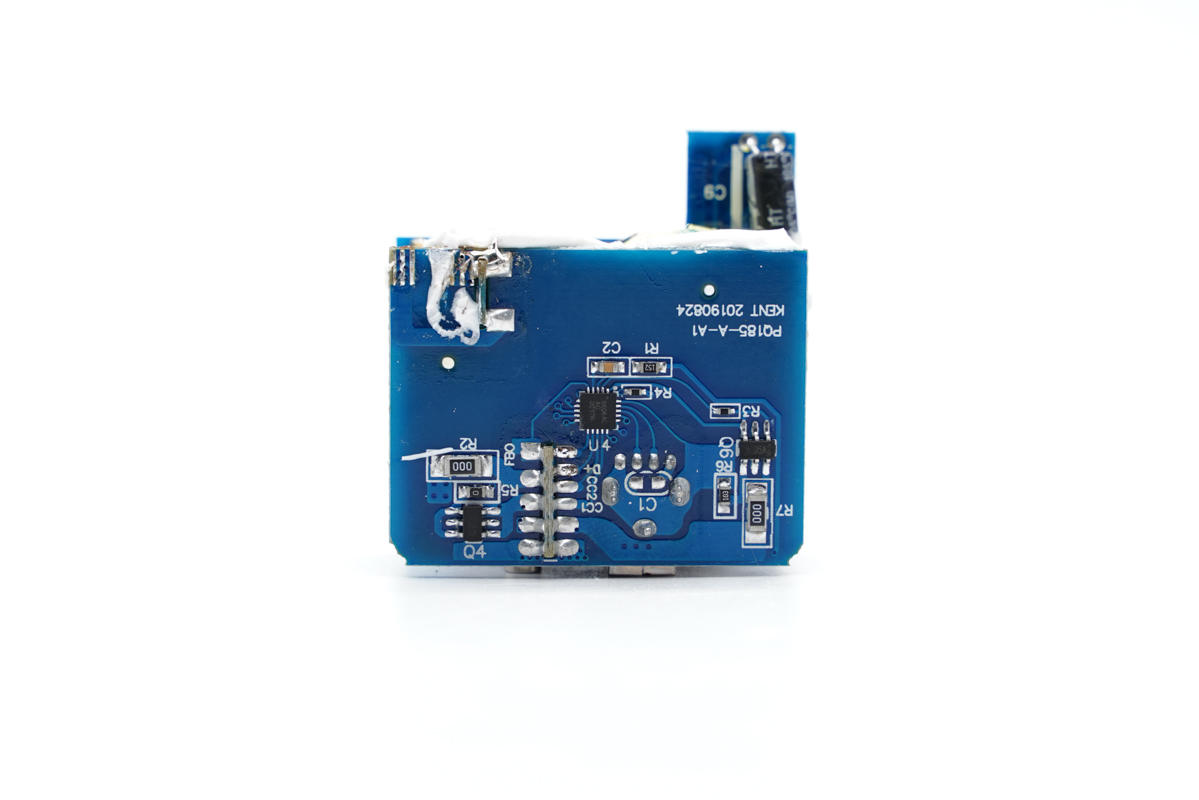

下層小板背面設有協議芯片以及兩顆MOS管。

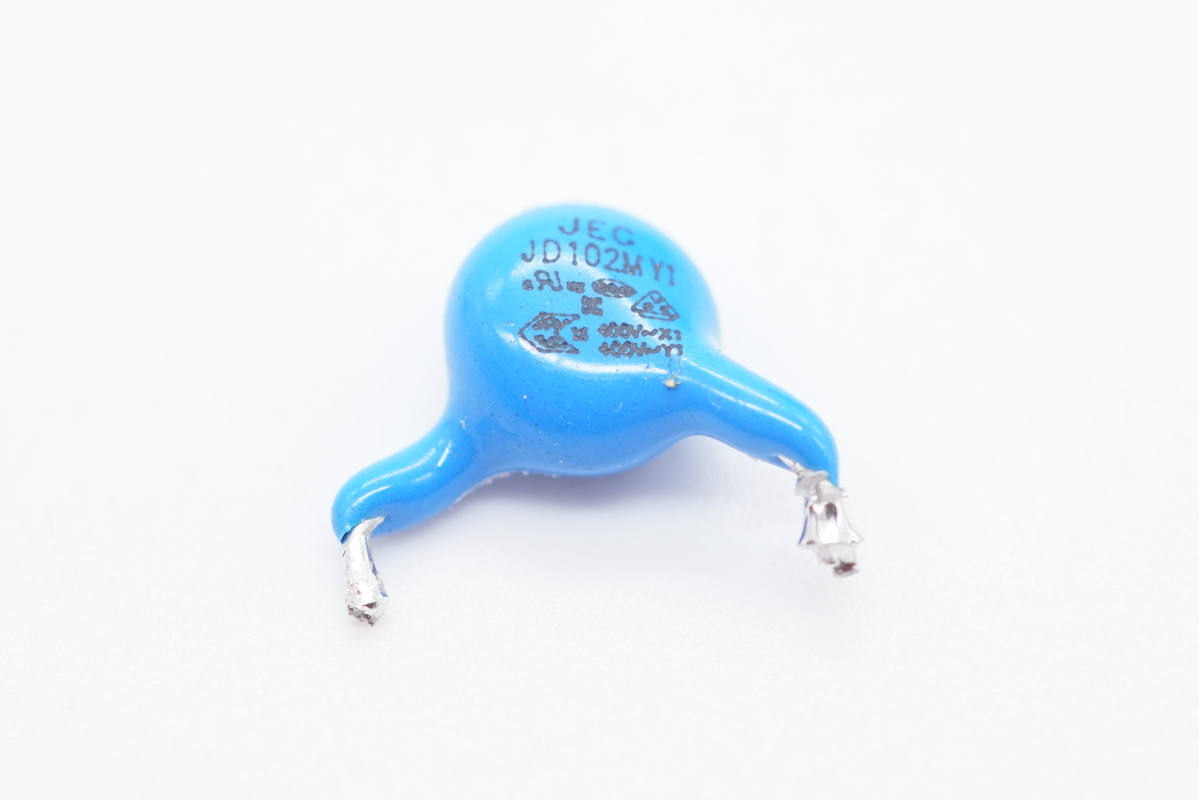

Y電容來自JEC智旭電子。

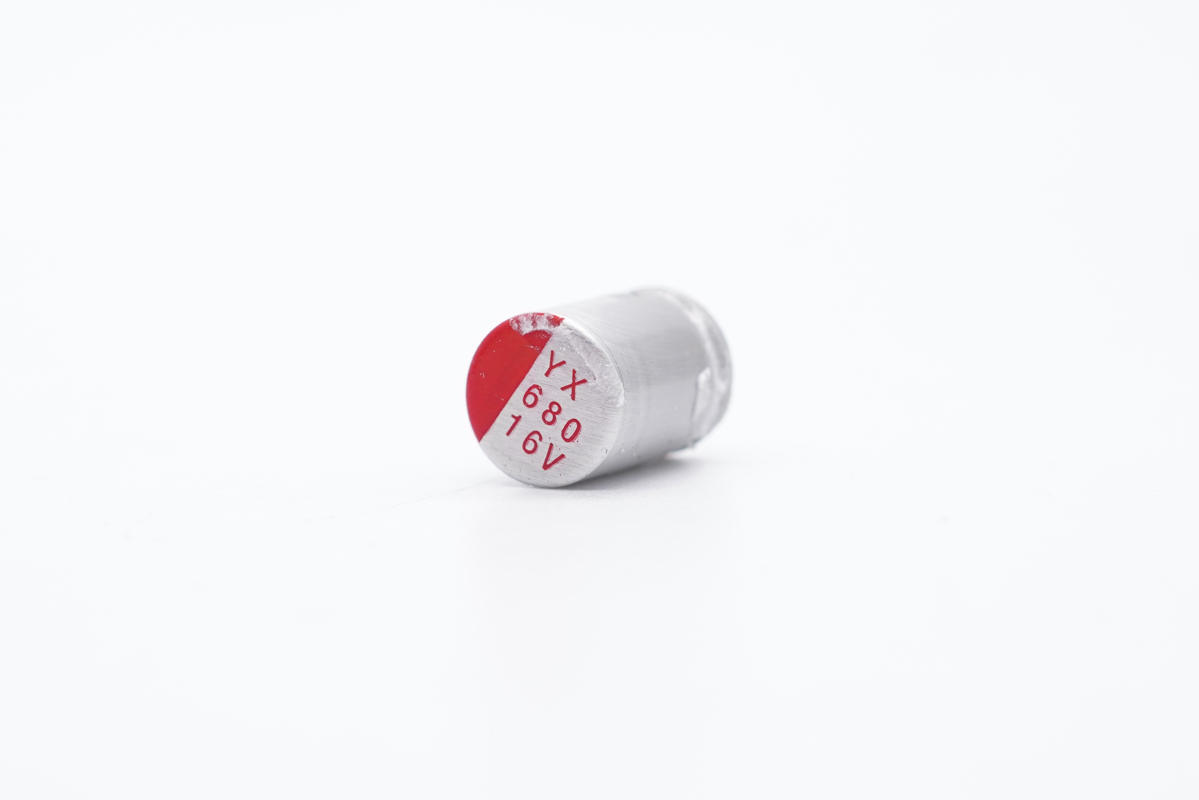

輸出濾波固態電容來自福建云星電子有限公司，規格為16V 680μF。“YX”牌固態電容專門針對USB PD快充設計，在105℃的工作環境下仍能保證2000小時的壽命，同時兼具耐高溫、耐大紋波、低ESR等特性。

充電頭網了解到，采用云星固態電容的電源產品還有REMAX 100W四口氮化鎵快充、華碩65Ｗ 2C1A氮化鎵充電器、REMAX 1A1C 65W氮化鎵充電器、征拓2C1A 65W氮化鎵充電器、洛克65W中國芯氮化鎵快充充電器、愛否開物1A2C 65W PD氮化鎵充電器、愛否開物F1多口USB PD充電器、倍思充電器移動電源二合一等。

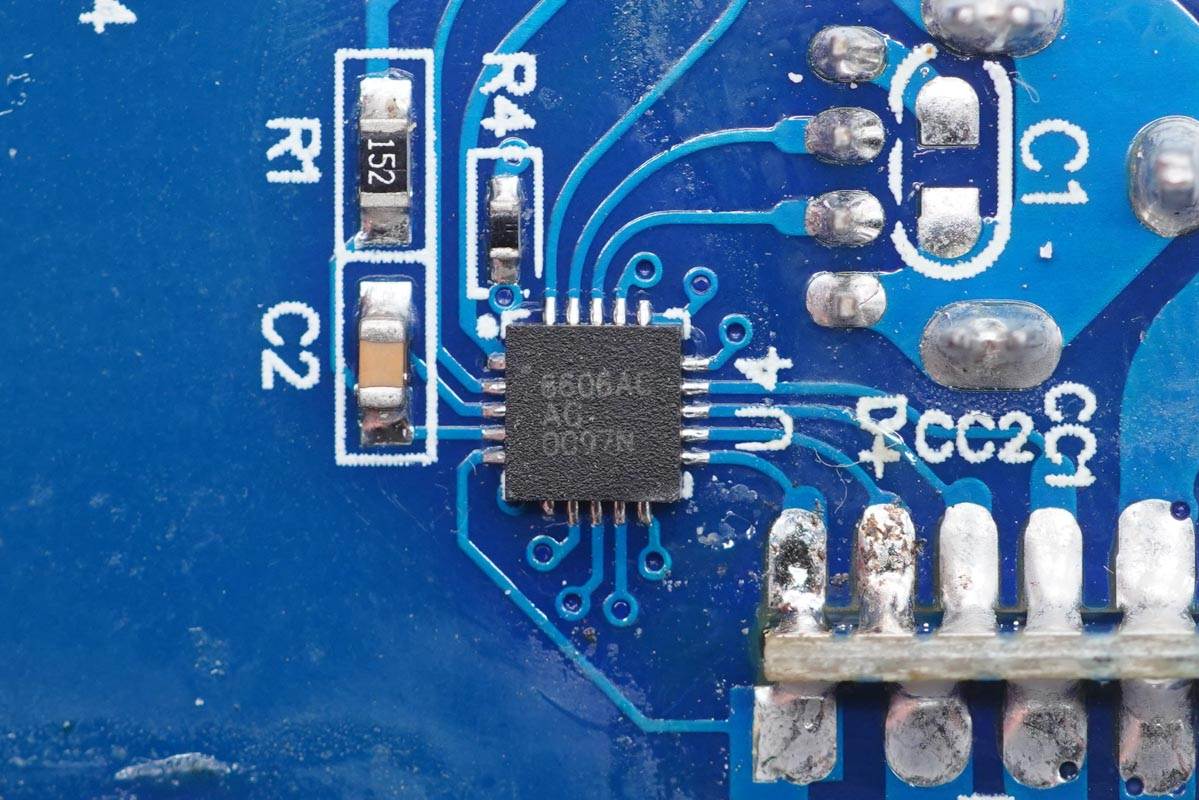

協議芯片采用天德鈺FP6606AC，用于1A1C雙口協議識別。這款芯片支持USB-C口實現USB PD3.0快充并有5V、9V、12V三種電壓輸出檔位外，同時還支持高通QC3.0/2.0、華為FCP、三星AFC、BC1.2等協議；USB-A口則是涵蓋了FP6601Q所有的功能，可支持QC3.0/2.0、華為FCP、三星AFC以及BC1.2等協議，實現單口輸出快充，雙口同時輸出5V。

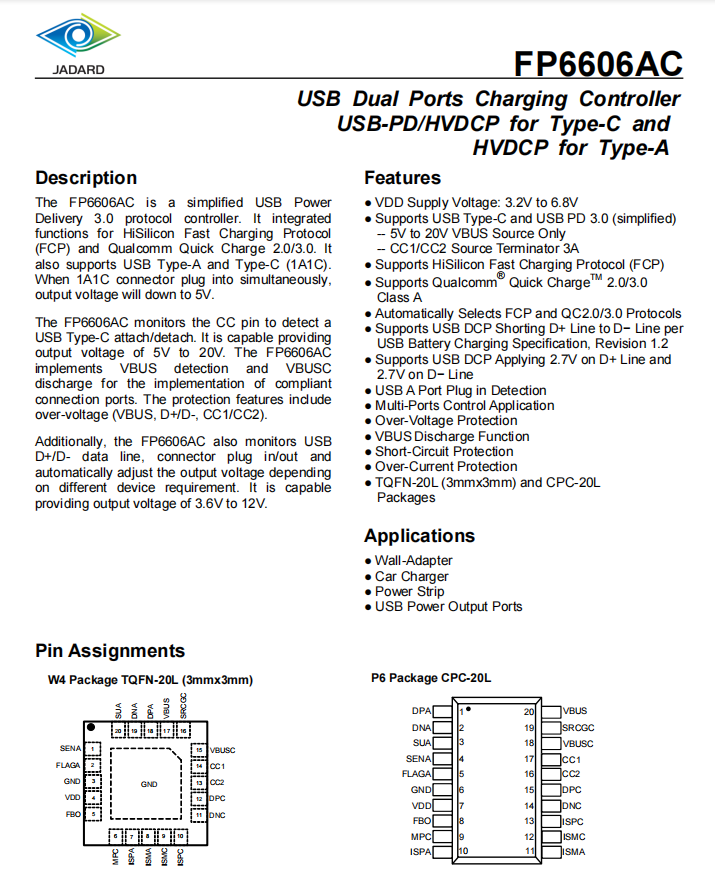

天德鈺FP6606AC詳細資料。

充電頭網拆解了解到，天德鈺FP6606AC已被航嘉18W 1A1C快充延長線插座、RAVPOWER 18W 1A1C充電器、飛利浦1A1C 18W PD快充充電器、睿高18W超薄折疊PD快充充電器、優勝仕18W 1A1C快充充電器等數十款產品采用過。

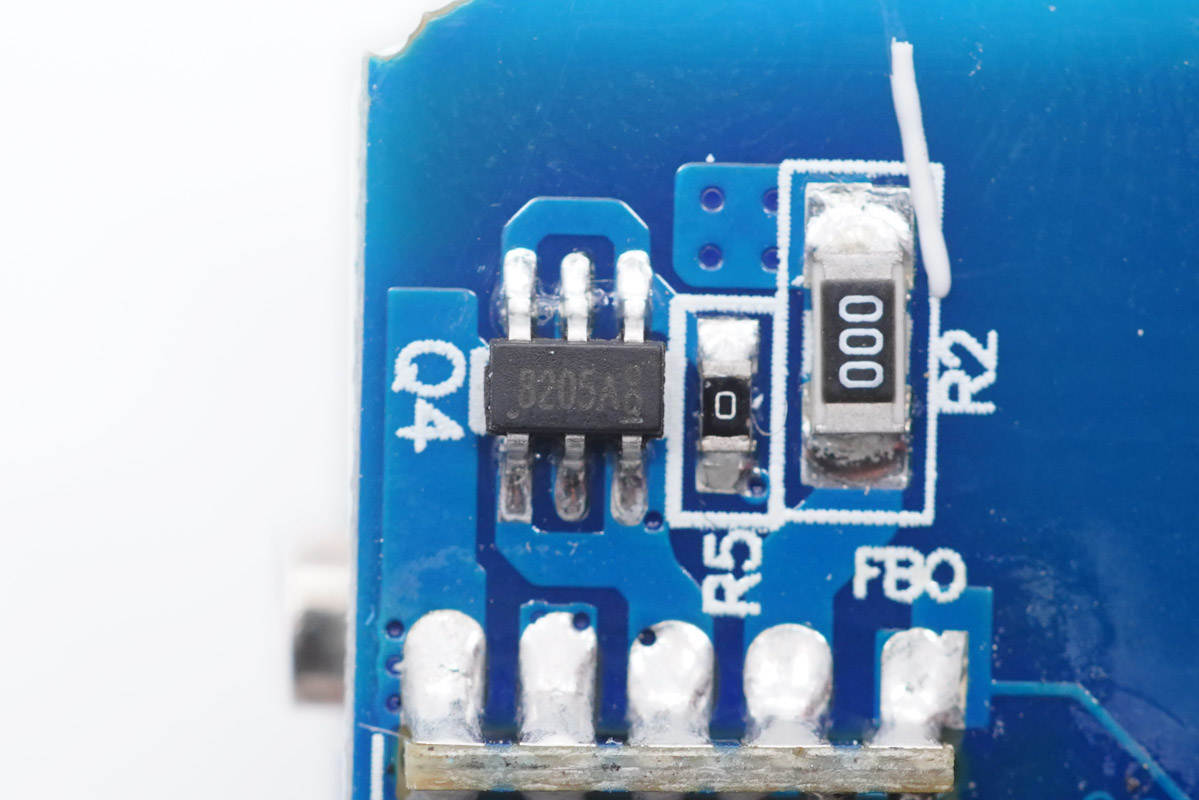

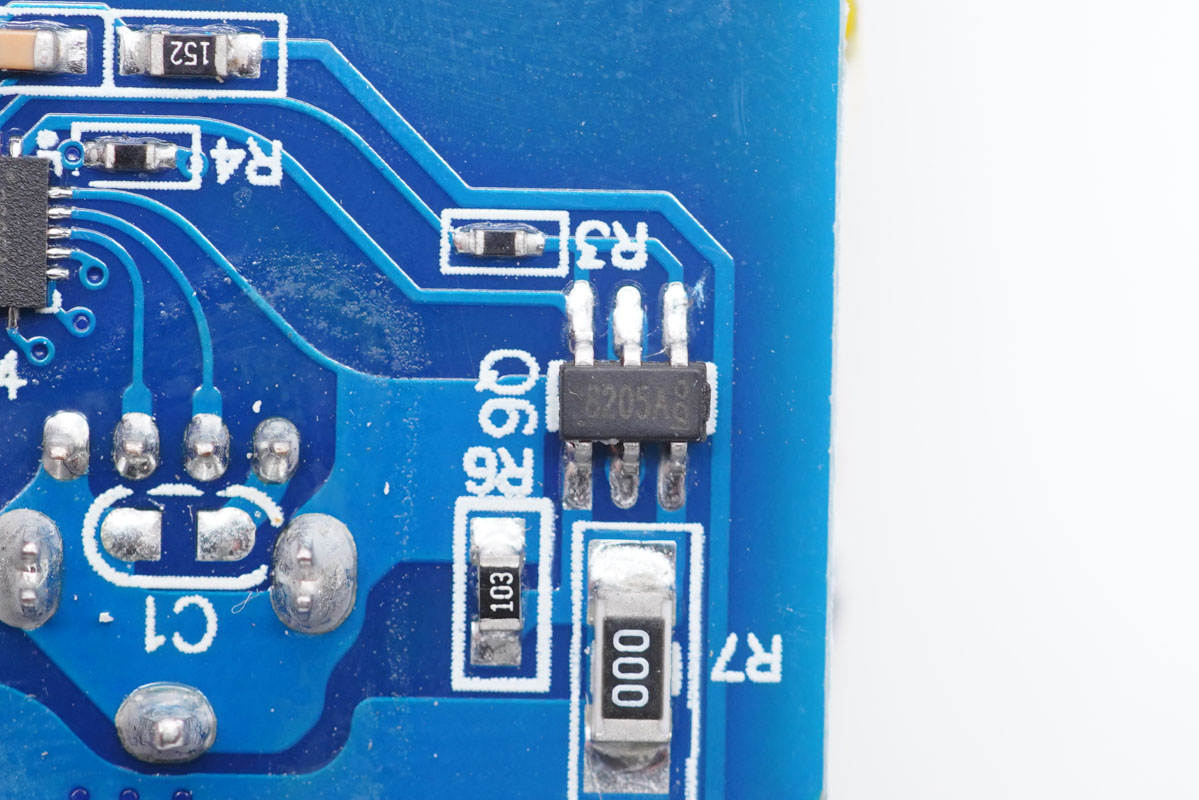

8205A MOS管，這顆作為USB-C口輸出VBUS開關管。

另一顆特寫，作為USB-A口輸出VBUS開關管。

USB-C口母座特寫，過孔焊接。

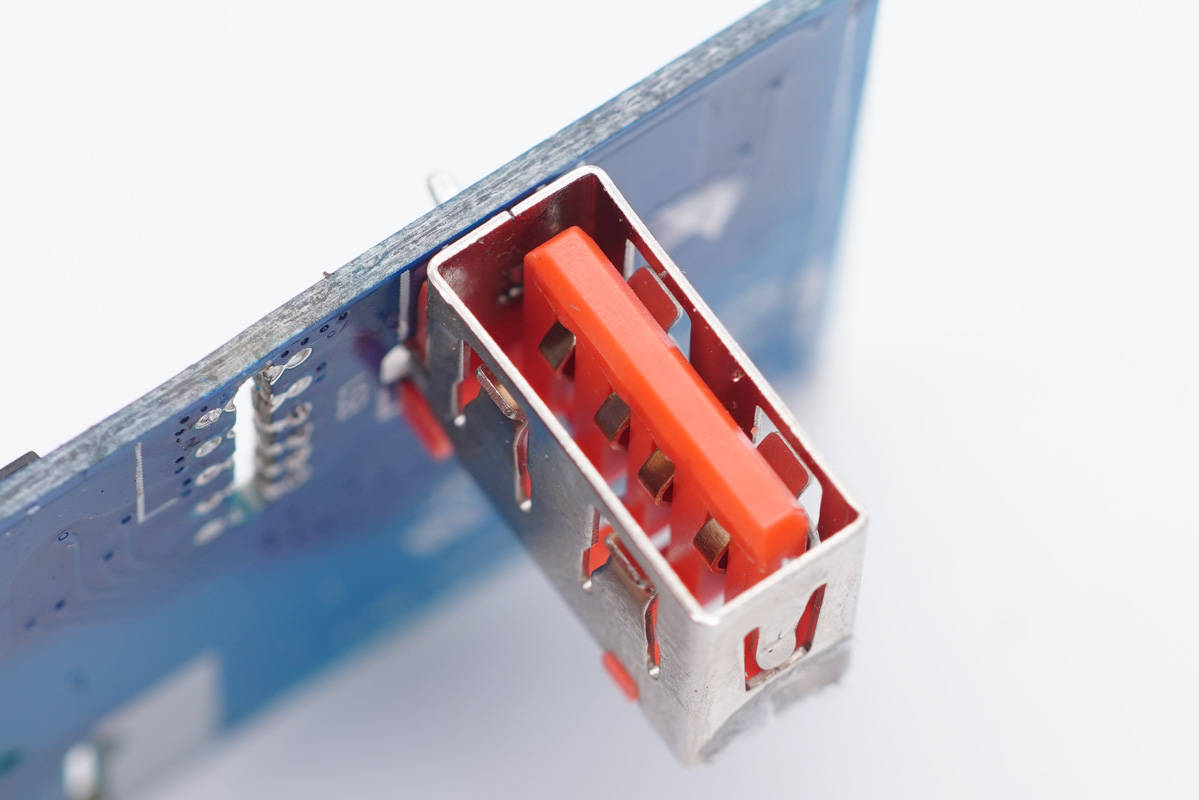

USB-A母座特寫。

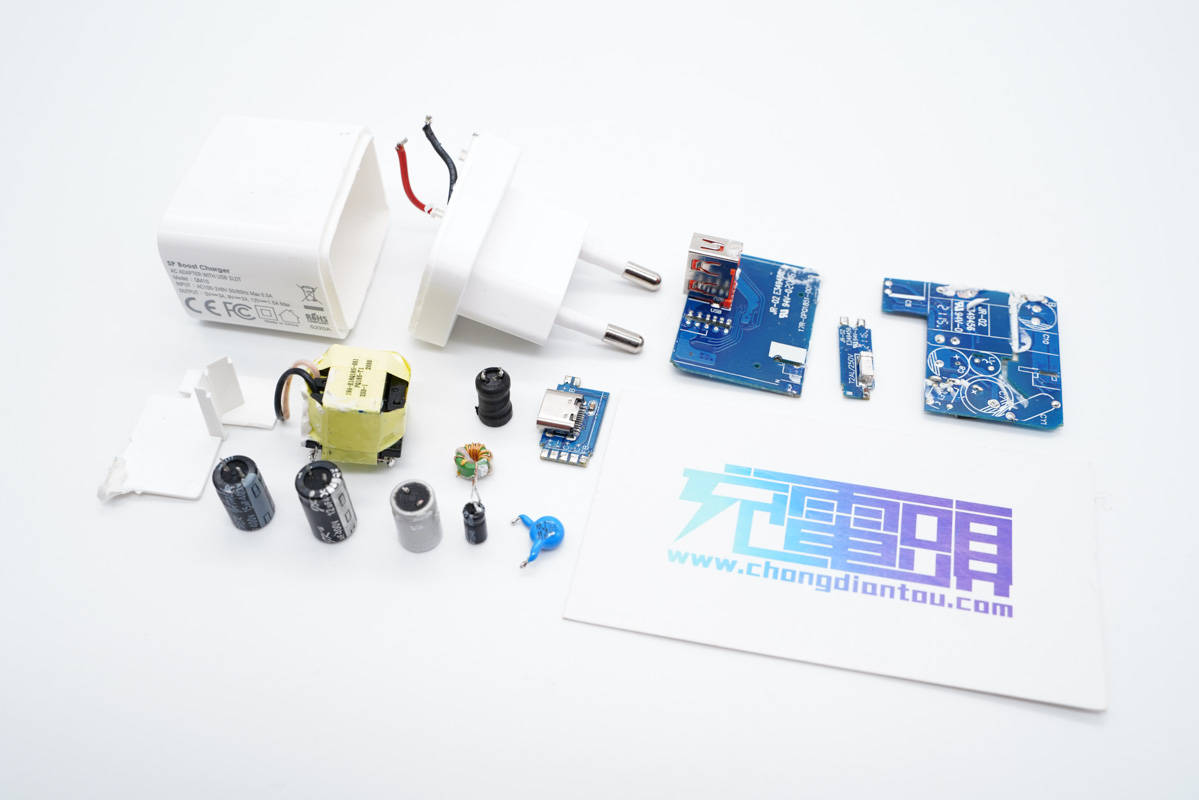

全部拆解完畢，來張全家福。

充電頭網拆解總結

新斯寶這款充電器采用PC材質白色外殼，機身上的XinSPower品牌可換成對應客戶品牌，輸入端配備歐規長插腳，平時使用更穩定。另外配備1A1C萬金油接口，適配機型更加廣泛，此外支持QC、PD等通用快充協議，滿足各大品牌手機日常快充需求。

充電頭網通過拆解了解到，PCBA模塊采用工字結構設計，一共使用了四塊PCB板，充分利用內部空間。采用誠芯微CX7527C+CX7538B高集成快充方案，方案高度集成可有效簡化電路，開發設計變得更加簡單。采用天德鈺FP6606AC協議芯片控制1A1C接口輸出電壓。
