早在之前的2021上海果粉嘉年華活動上，充電頭網發現ZMI紫米展出了一款未上市的產品，擁有65W大功率輸出，雙輸出接口，修長的外觀設計，它就是紫米65W 1A1C氮化鎵充電器HA729。

在一年一度的618購物狂歡節期間，紫米這款充電器上架ZMI京東自營官方旗艦店，定價為149元。產品主打便攜以及雙口快充，最大輸出功率分別是18W和65W，還支持米系11V5A私有快充，滿足市面主流的手機、平板、筆記本、藍牙耳機、智能穿戴設備使用。下面充電頭網就對紫米這款新品氮化鎵快充進行詳細拆解，看看具體用料做工如何。

一、紫米65W 1A1C氮化鎵充電器外觀

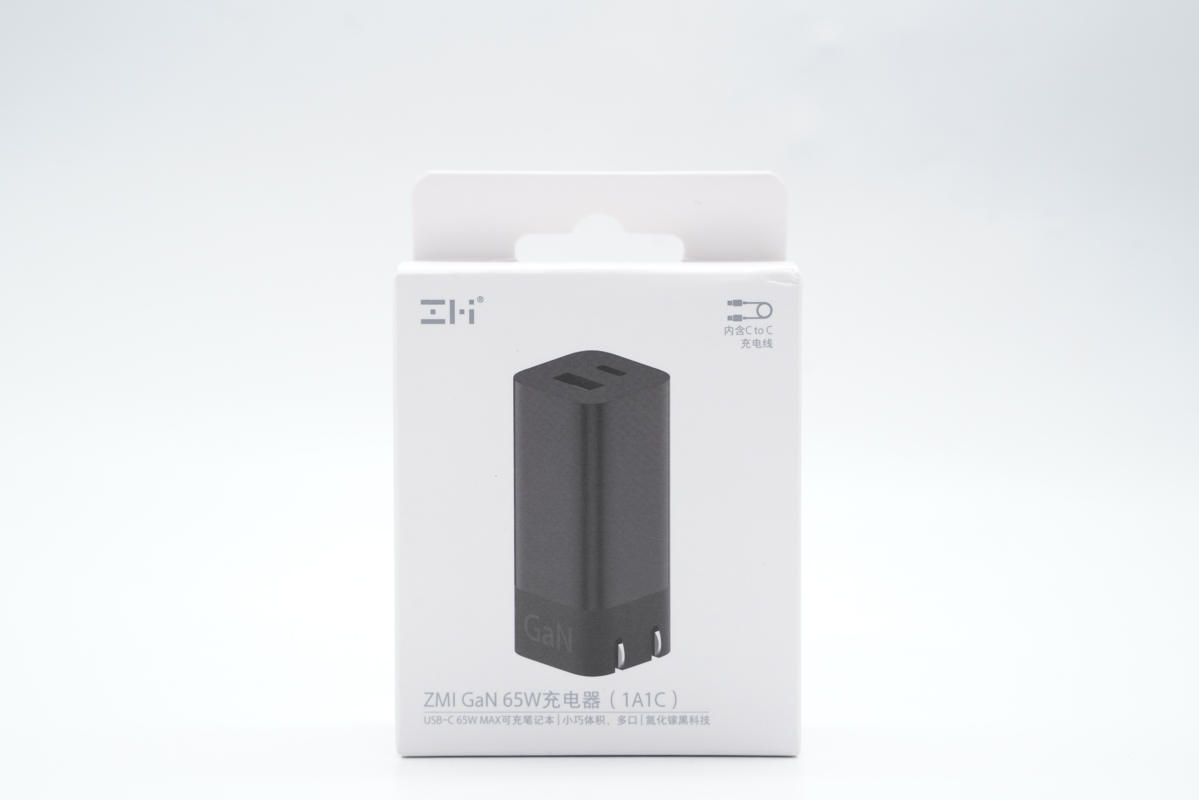

包裝盒走簡單設計風格，正面印有ZMI品牌logo、數據線標識、充電器外觀和名稱。

包裝盒背面印有充電器參數、生產商和制造商等信息。

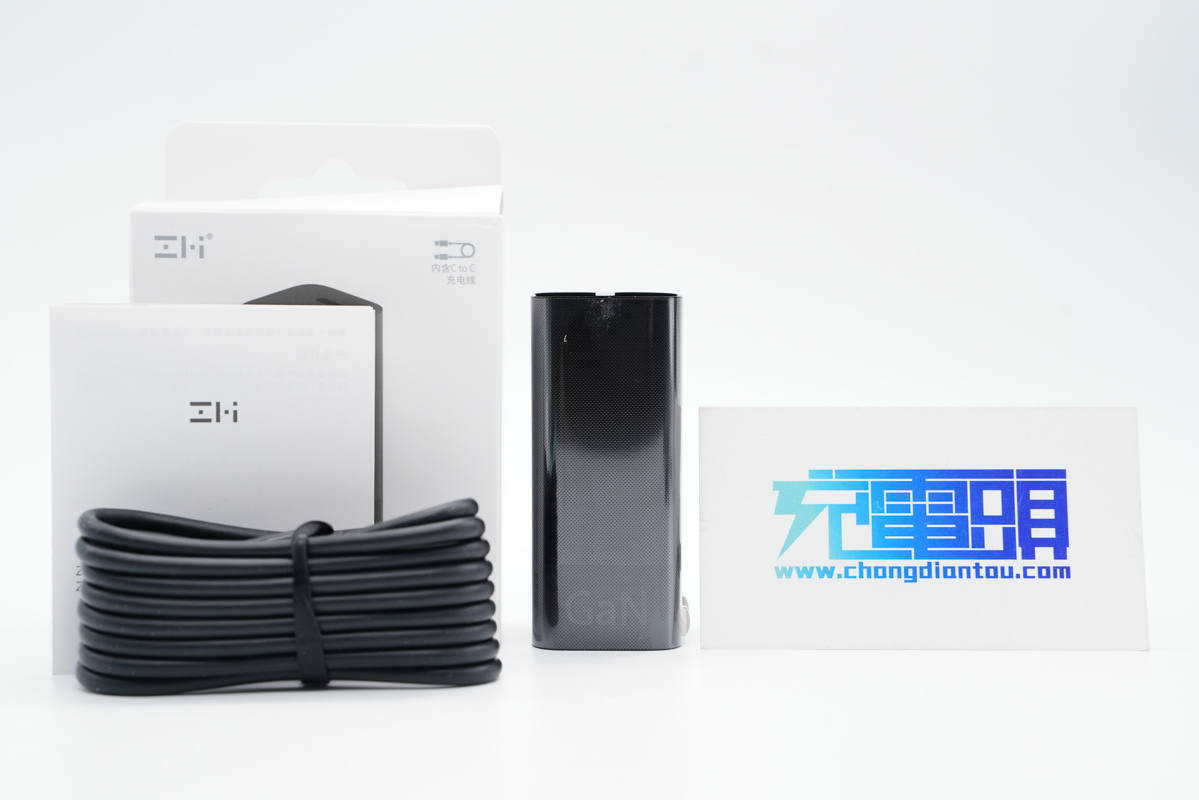

包裝內含充電器、數據線和使用說明書。

數據線使用膠圈捆扎整理。

線纜是CC線，做了抗彎折處理，線頭外殼高光亮面設計，印有ZMI logo，此外還包裹防刮塑料膜。

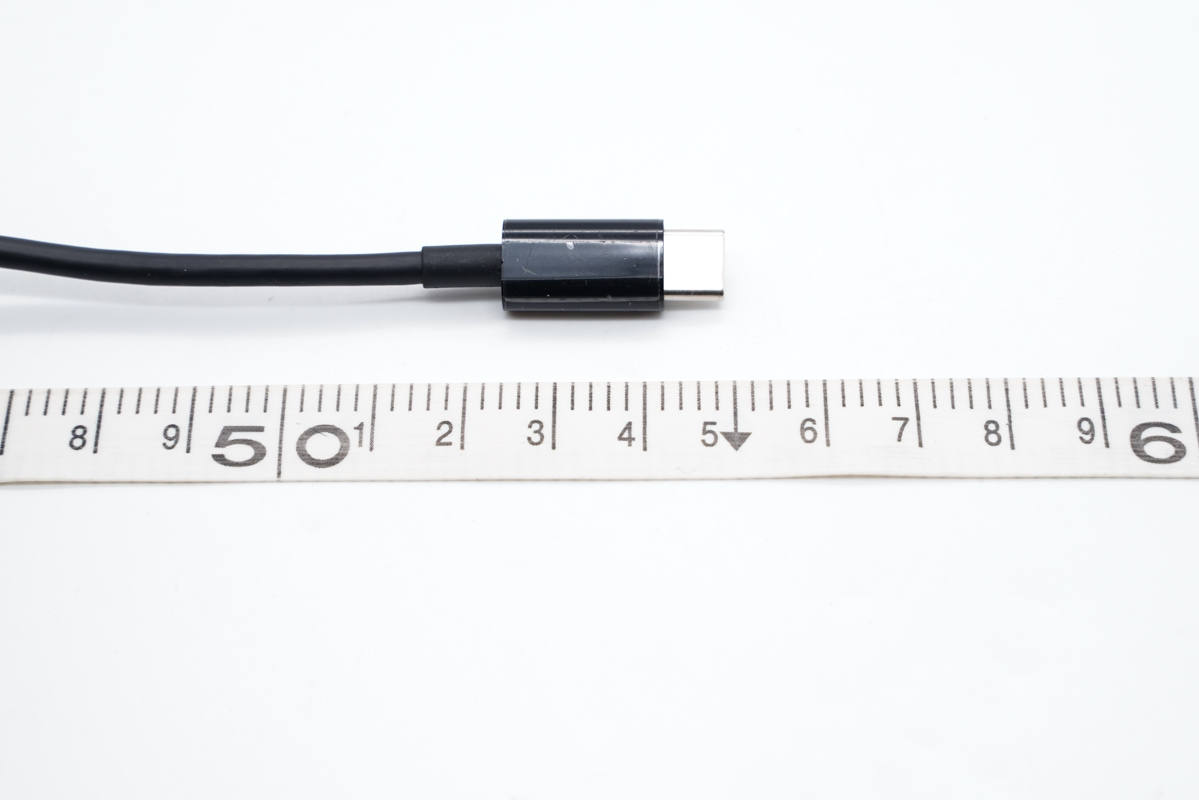

整條線纜長約155cm，可以應付大多數使用場景。

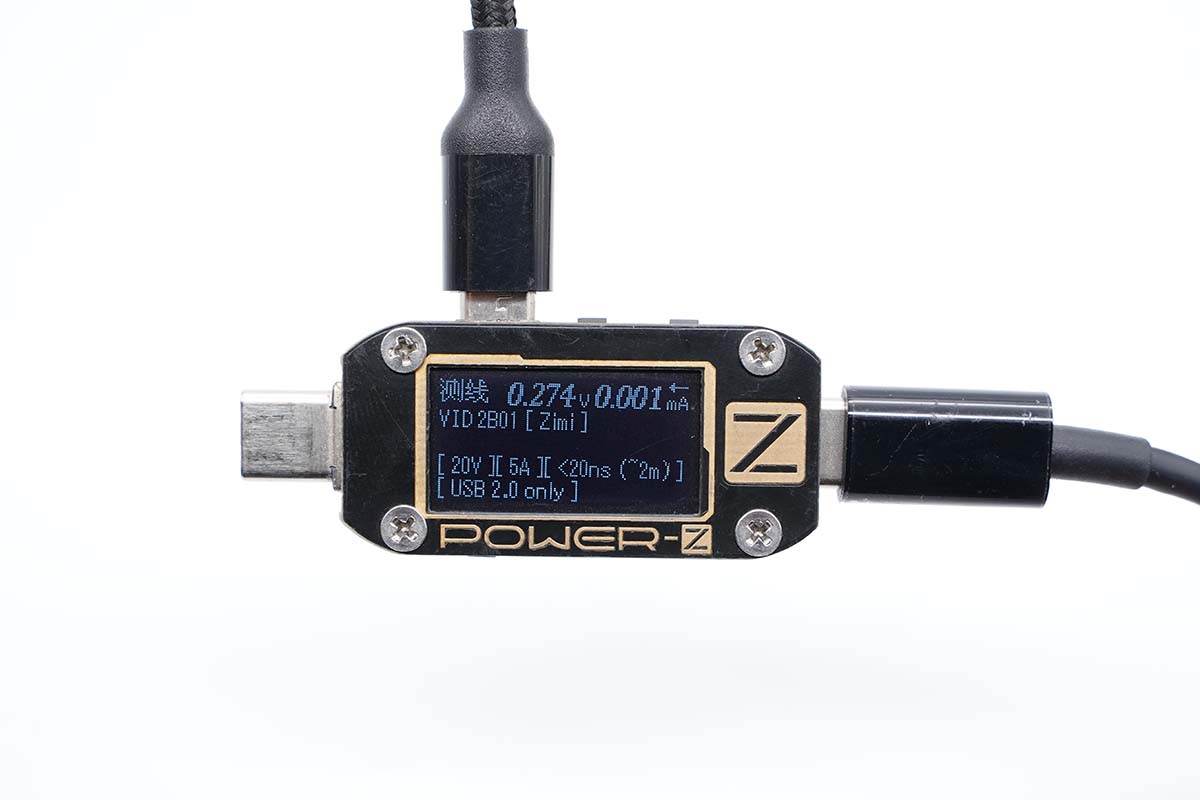

使用ChargerLAB POWER-Z KM001C測得該線纜帶有E-Marker芯片，電力傳輸能力為20V5A，數據傳輸能力為USB 2.0。

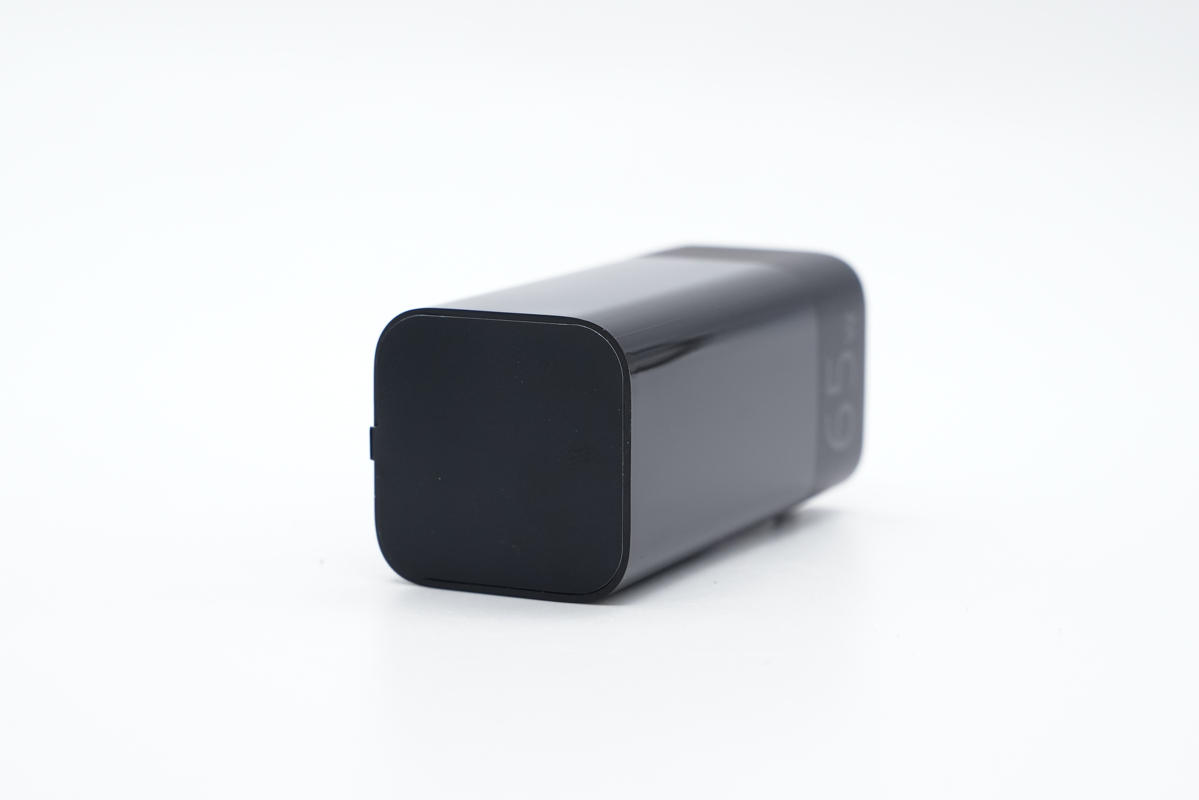

充電器腰身包裹防刮塑料膜，頂面貼有防塵貼紙。造型為長條方柱設計，腰身各面間過渡圓潤。

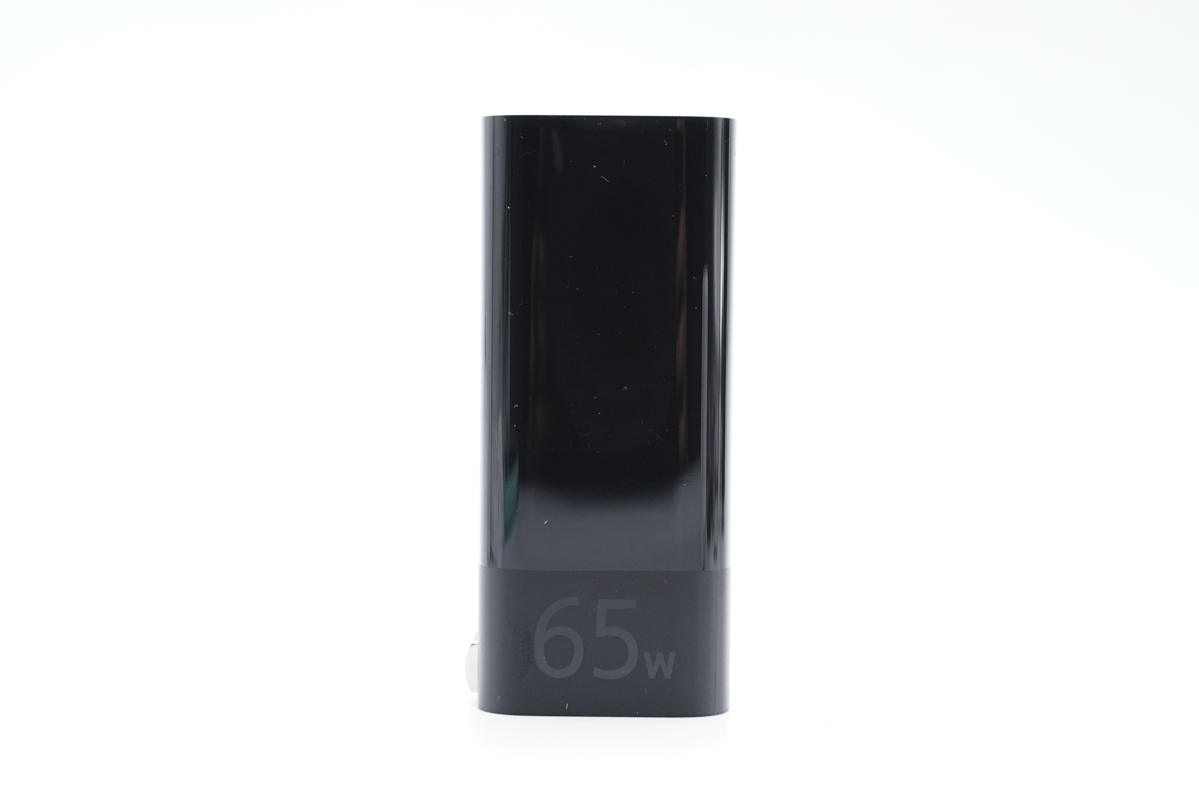

腰身采用亮面和啞光撞色設計，底部設計有“65W”字樣，表明充電器最大輸出功率。

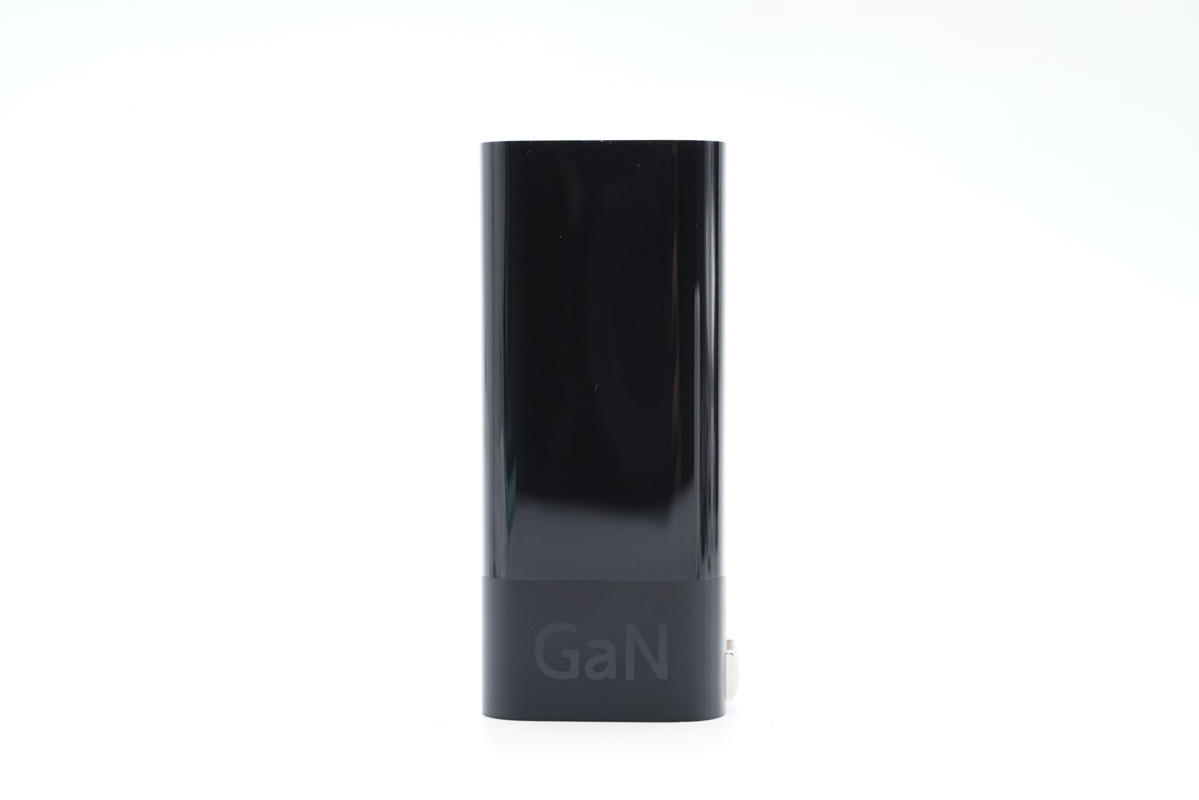

對面設計有"GaN"字樣，表明這是一款氮化鎵充電器。

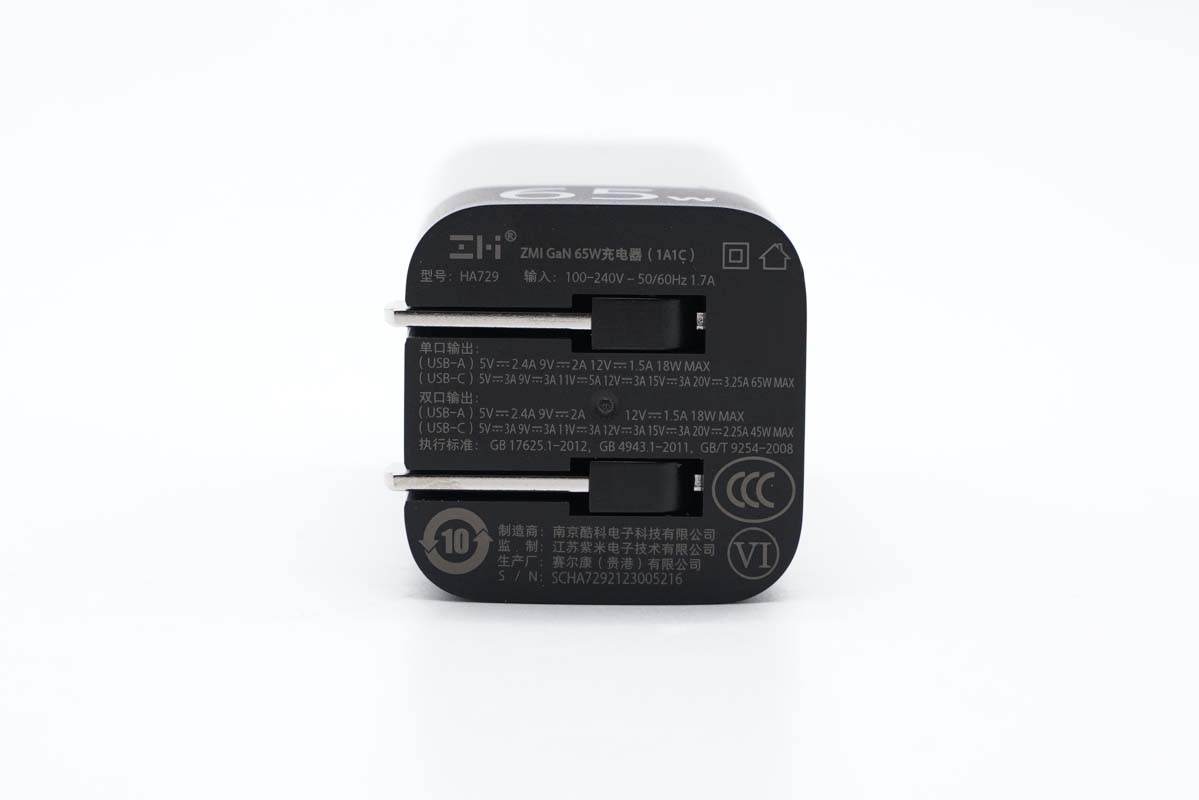

輸入端外殼上標注有充電器參數

型號：HA729

輸入：100-240V~50/60HZ 1.7A

單口輸出：

USB-A：5V2.4A、9V2A、12V1.5A，18W Max

USB-C：5V3A、9V3A、11V5A、12V3A、15V3A、20V3.25A，65W Max

雙口輸出：

USB-A：5V2.4A、9V2A、12V1.5A，18W Max

USB-C：5V3A、9V3A、11V3A、12V3A、15V3A、20V2.25A，45W Max

制造商：南京酷科電子科技有限公司

監制：江蘇紫米電子科技有限公司

生產廠：賽爾康（貴港）有限公司

充電器已經通過了CCC認證和VI級能效認證。

配備的是可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。

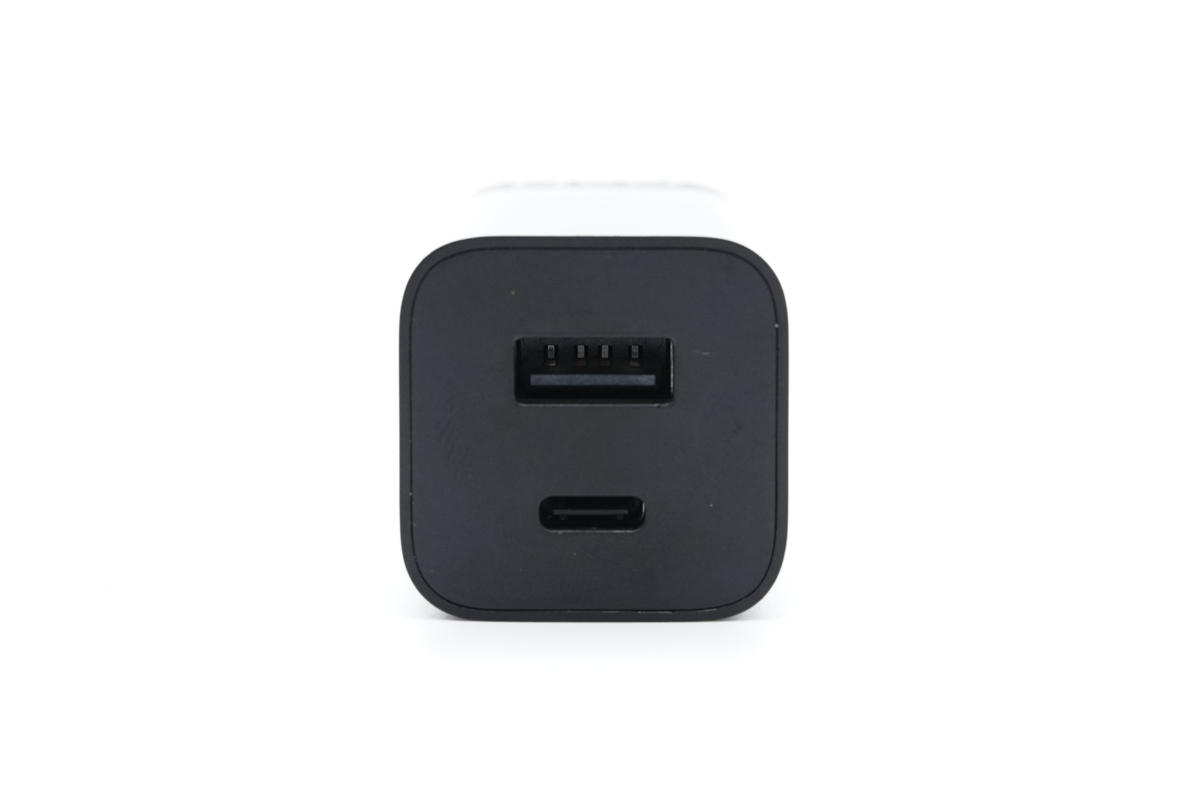

頂面配有1A1C接口，均為黑色膠芯。

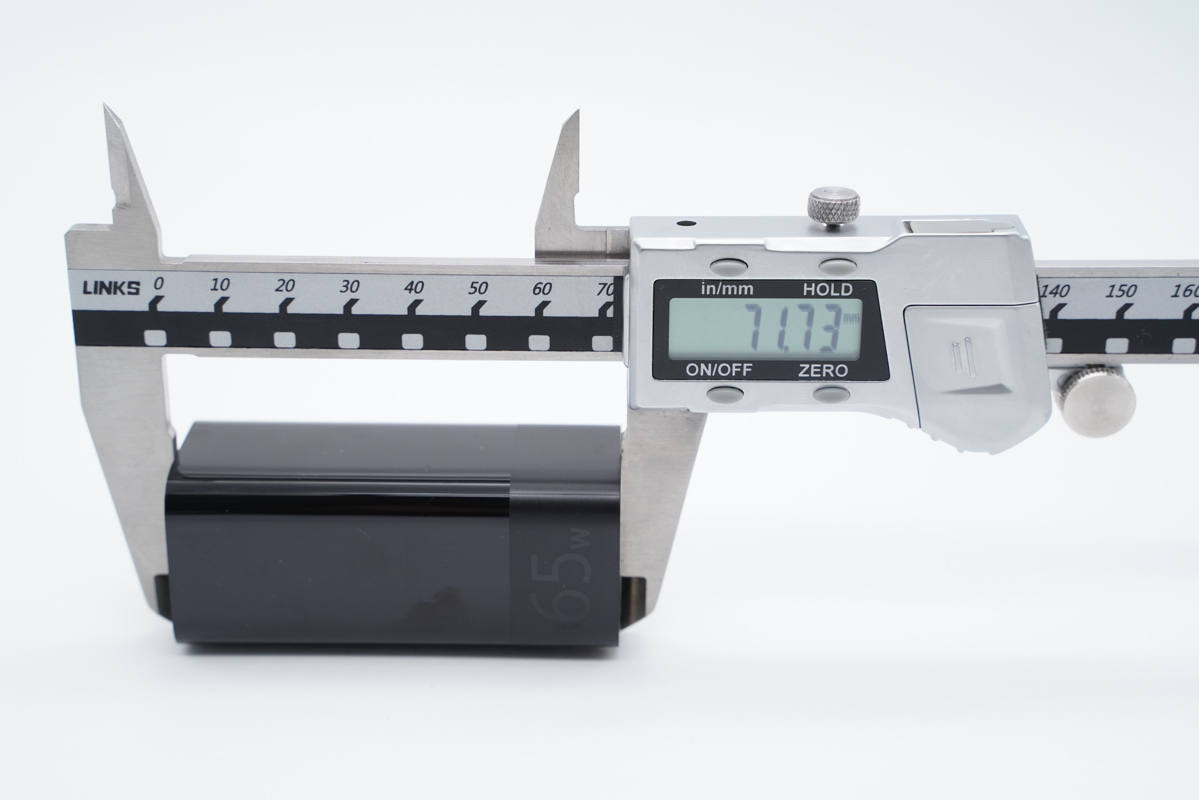

使用游標卡尺實測充電器機身長度為71.73mm。

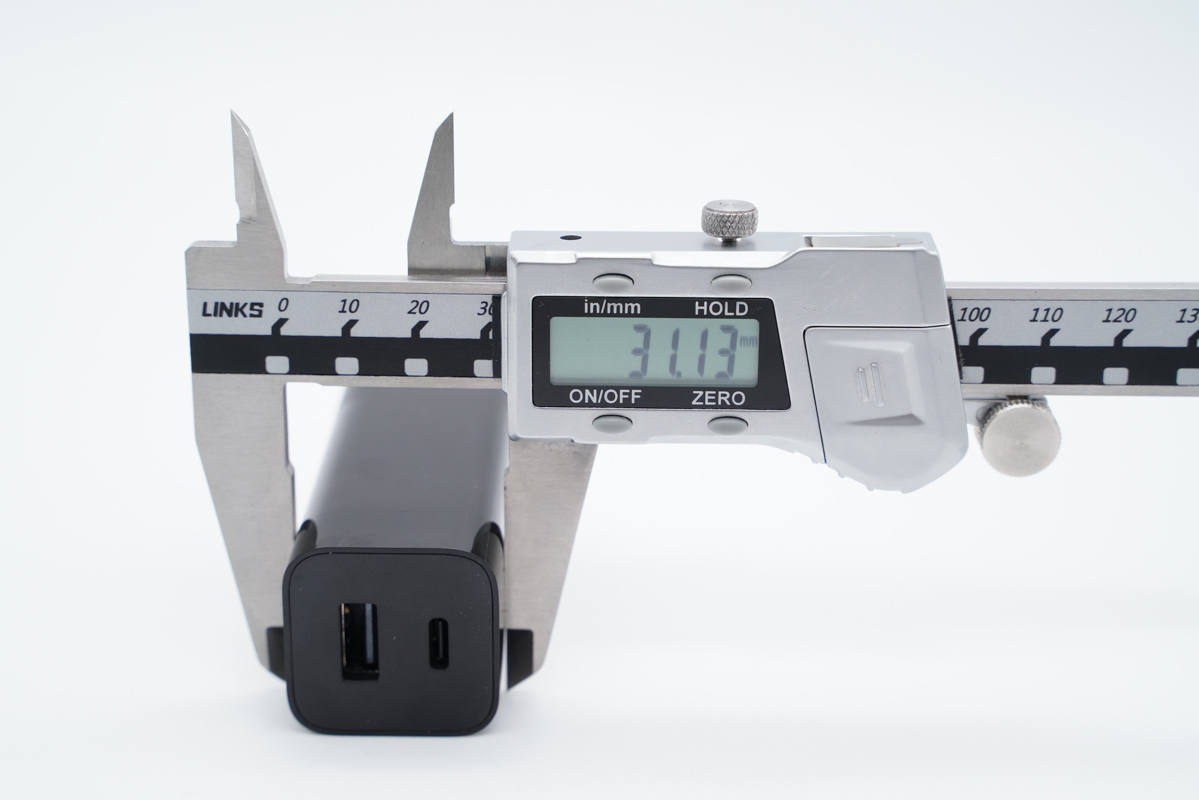

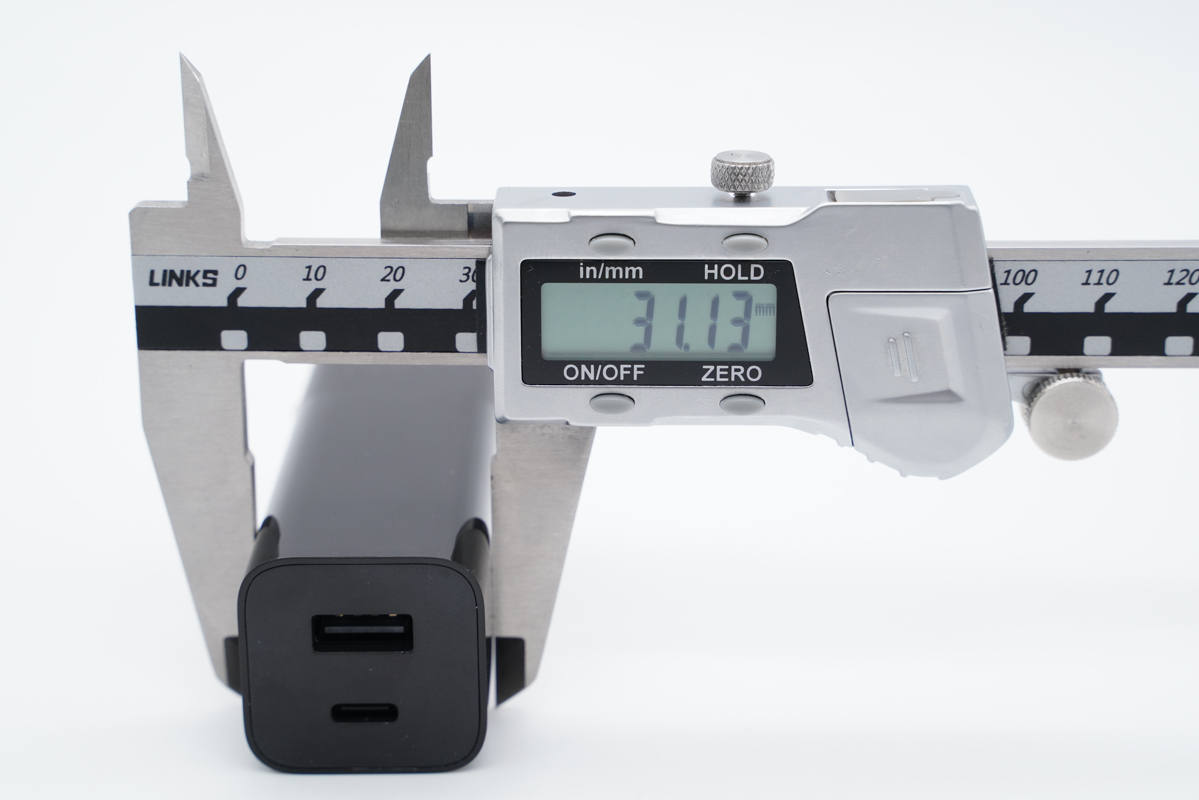

寬度為31.13mm。

厚度為31.13mm。通過三維算得充電器體積約為69.5cm3，功率密度約為0.94W/cm3。

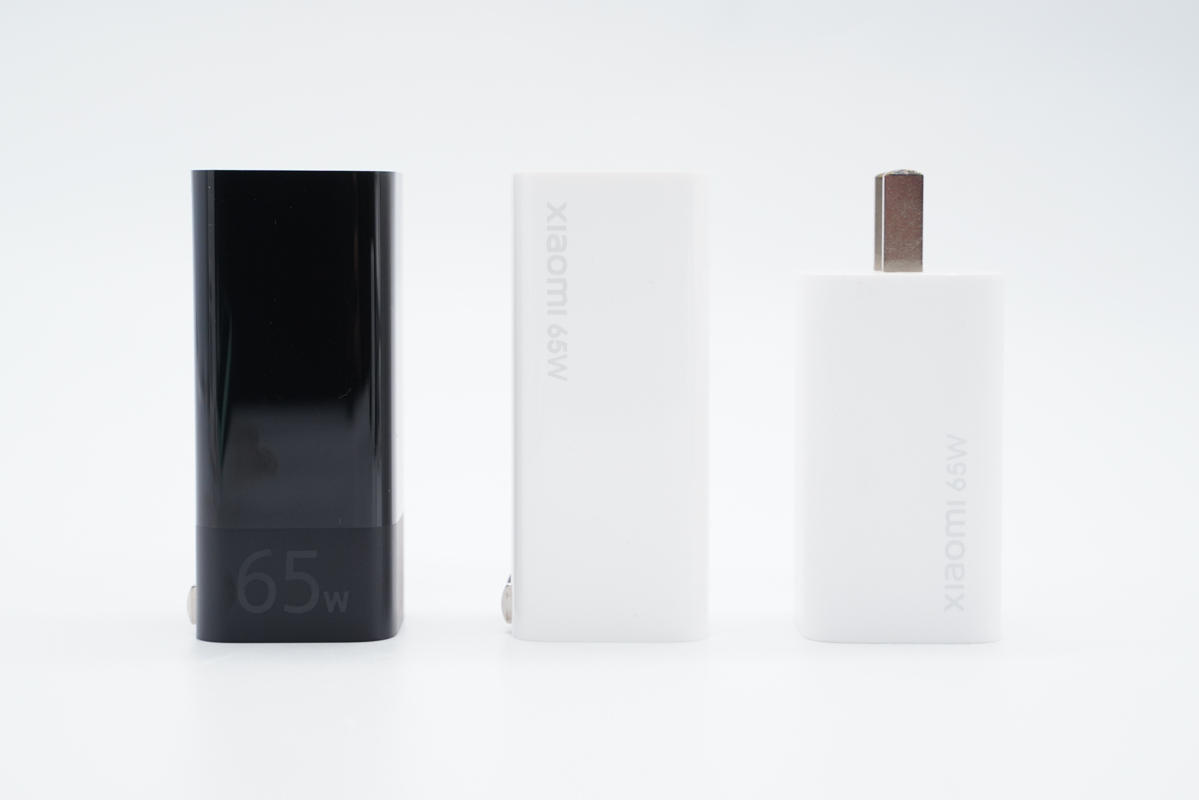

和小米65W氮化鎵快充（右）以及65W 1A1C氮化鎵快充（中）直觀對比，截然不同的風格以及配色設計。

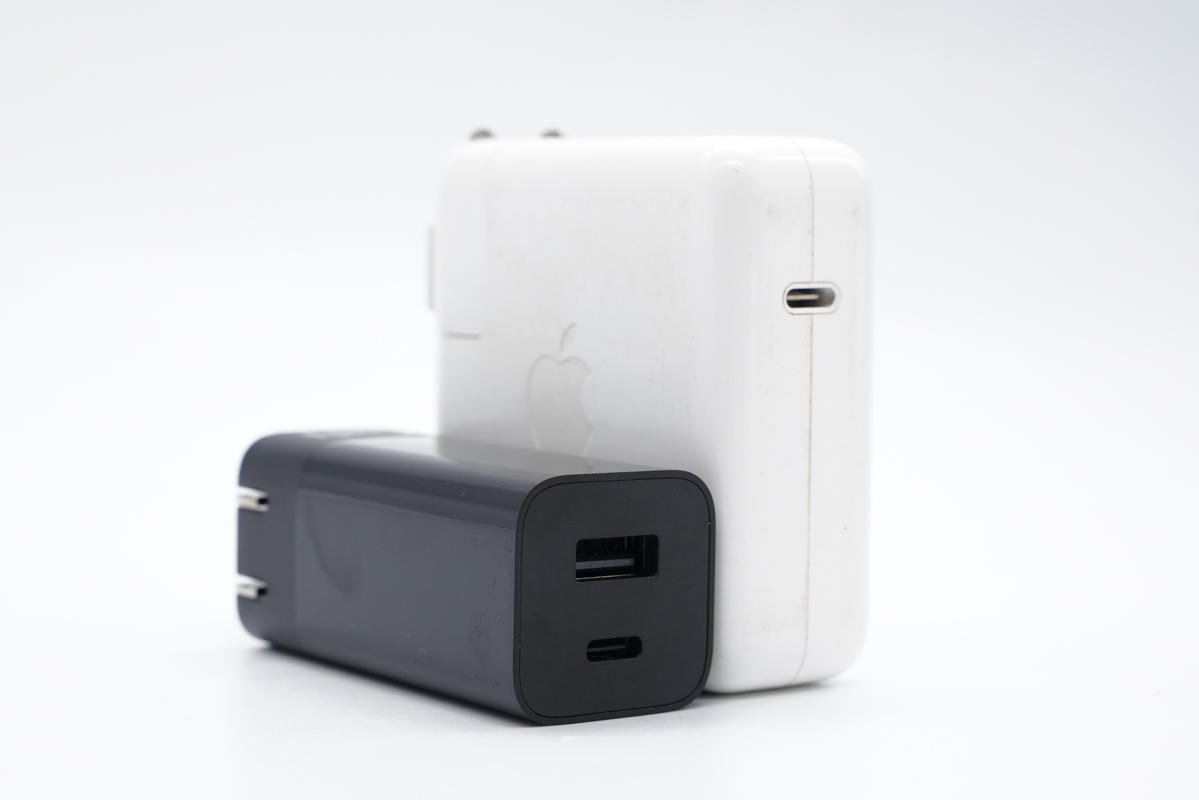

和蘋果61W充電器對比，體積優勢非常明顯。

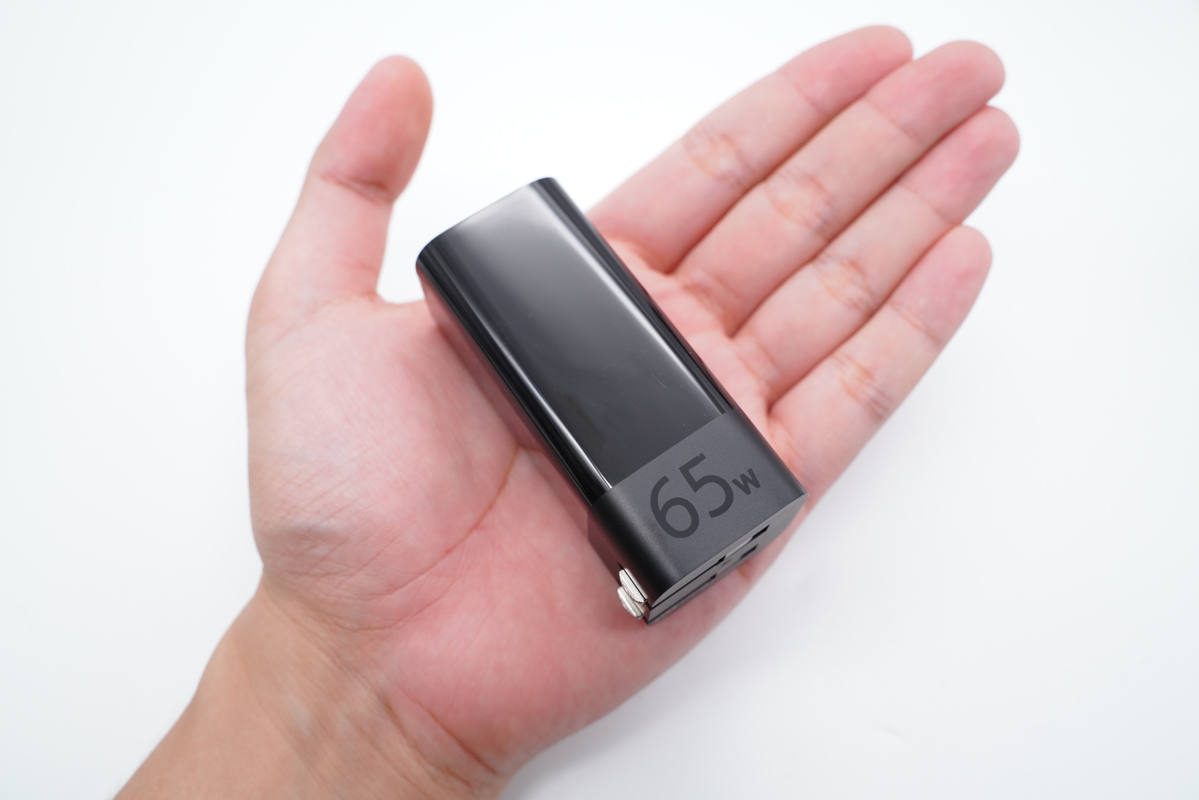

拿在手上的直觀感受。

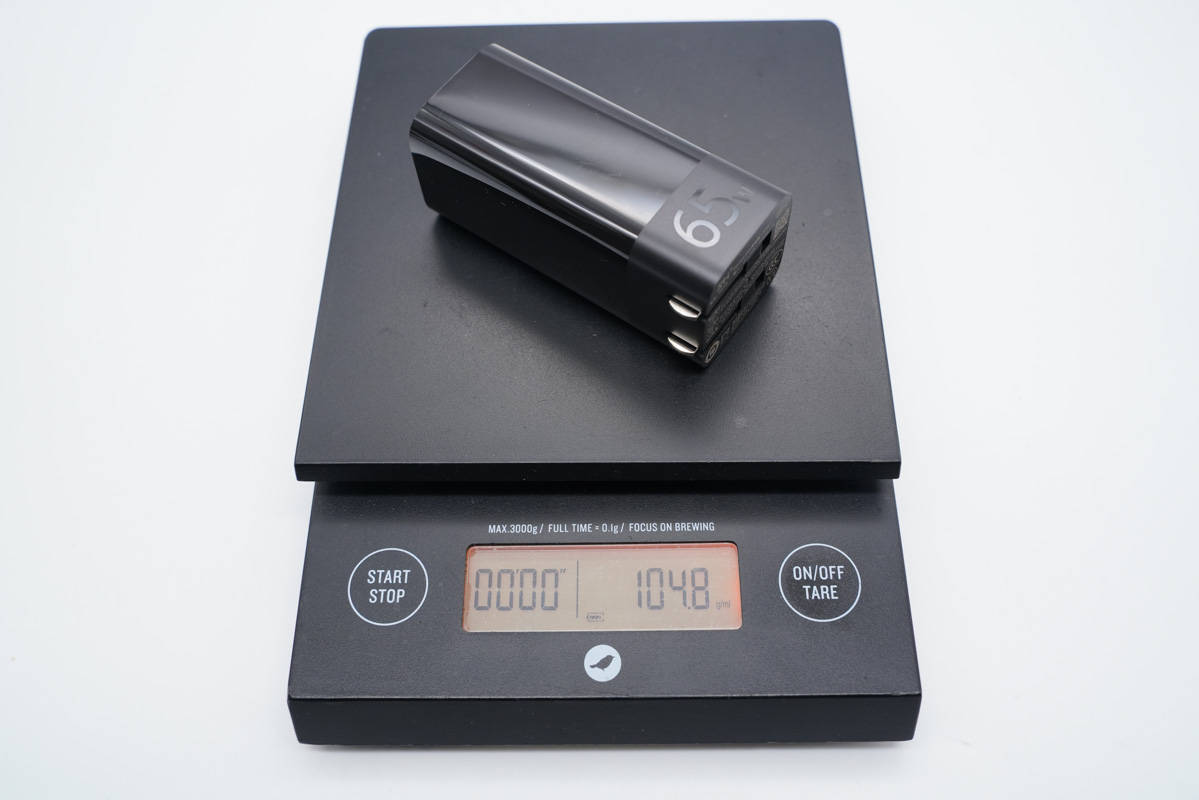

凈重約為105g。

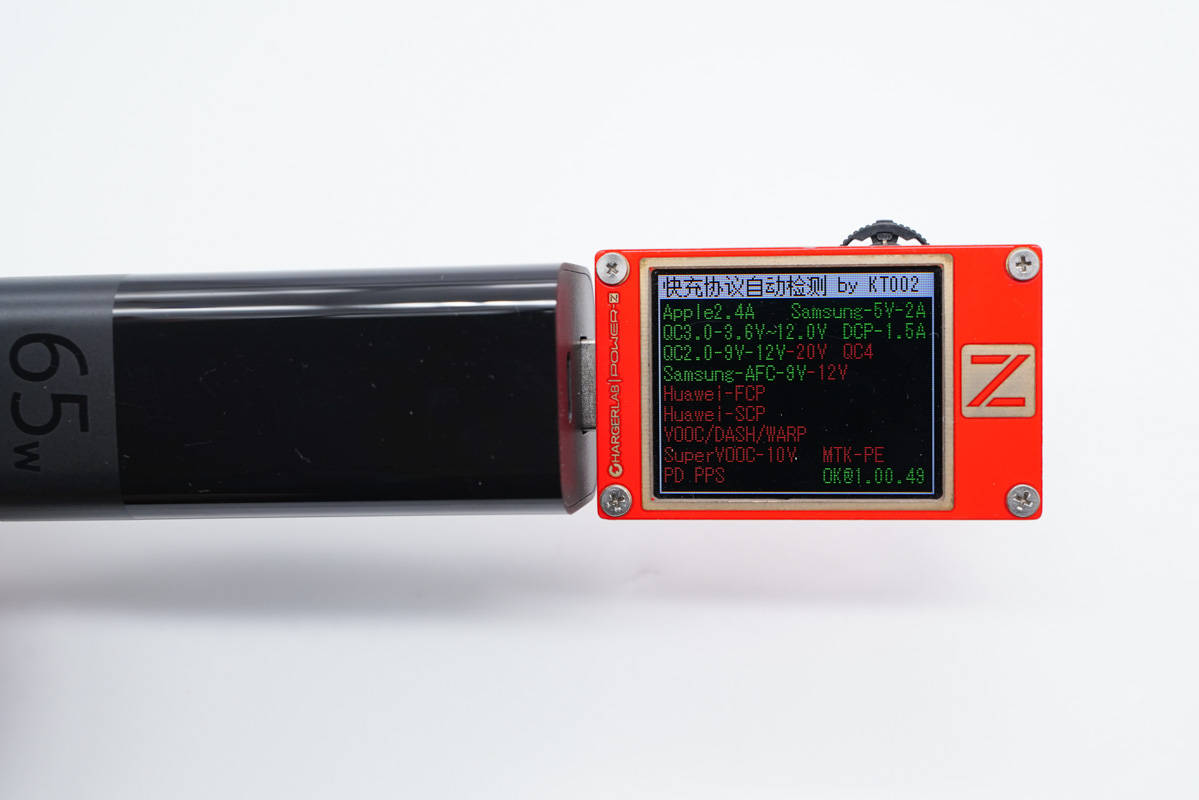

使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0、QC3.0、AFC快充協議。

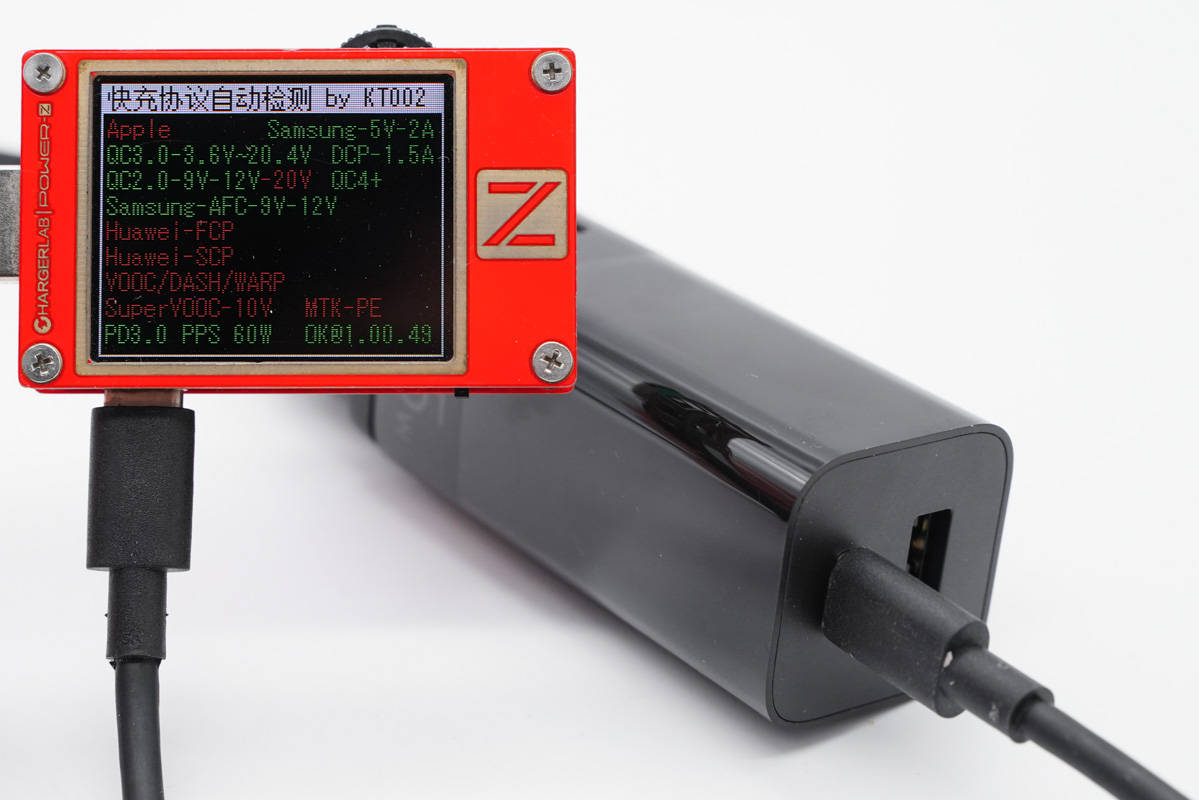

另外使用KT002測得USB-C口支持Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、PD3.0、PPS快充協議。

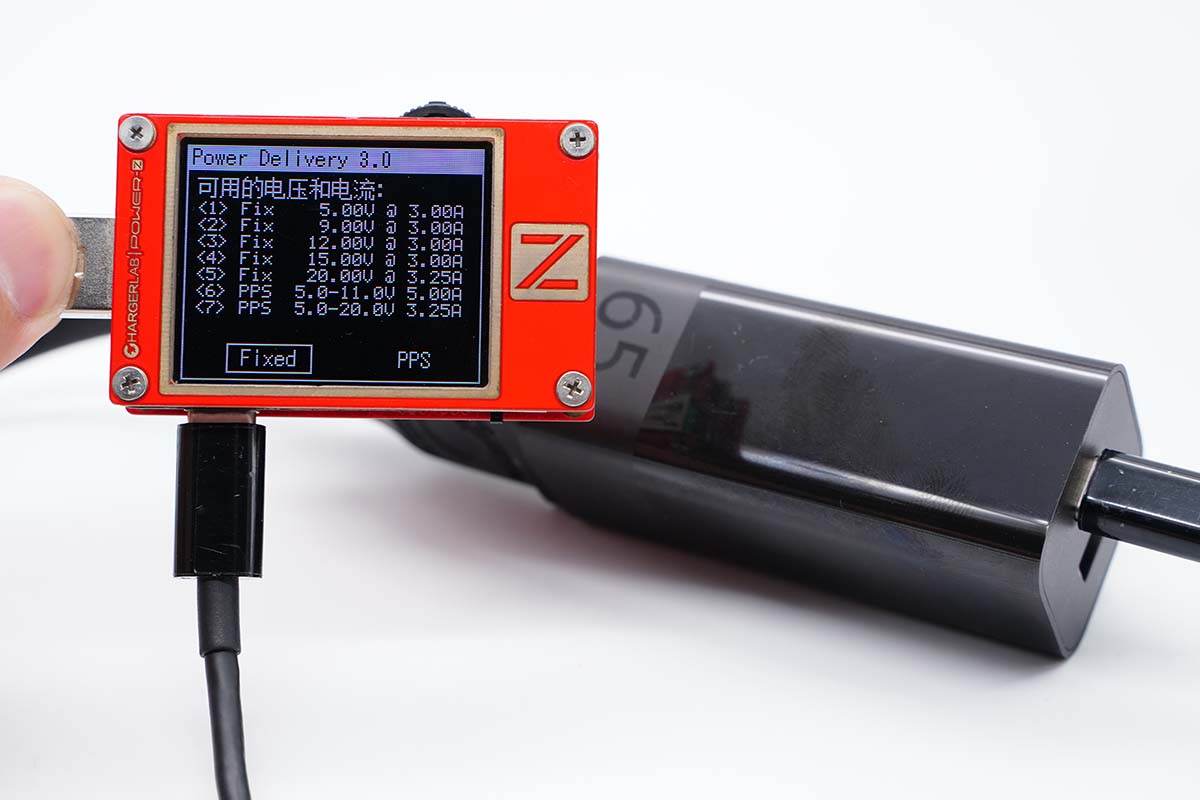

此外還測得C口具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及5-11V5A和5-20V3.25A兩組PPS電壓檔位。

二、紫米65W 1A1C氮化鎵充電器拆解

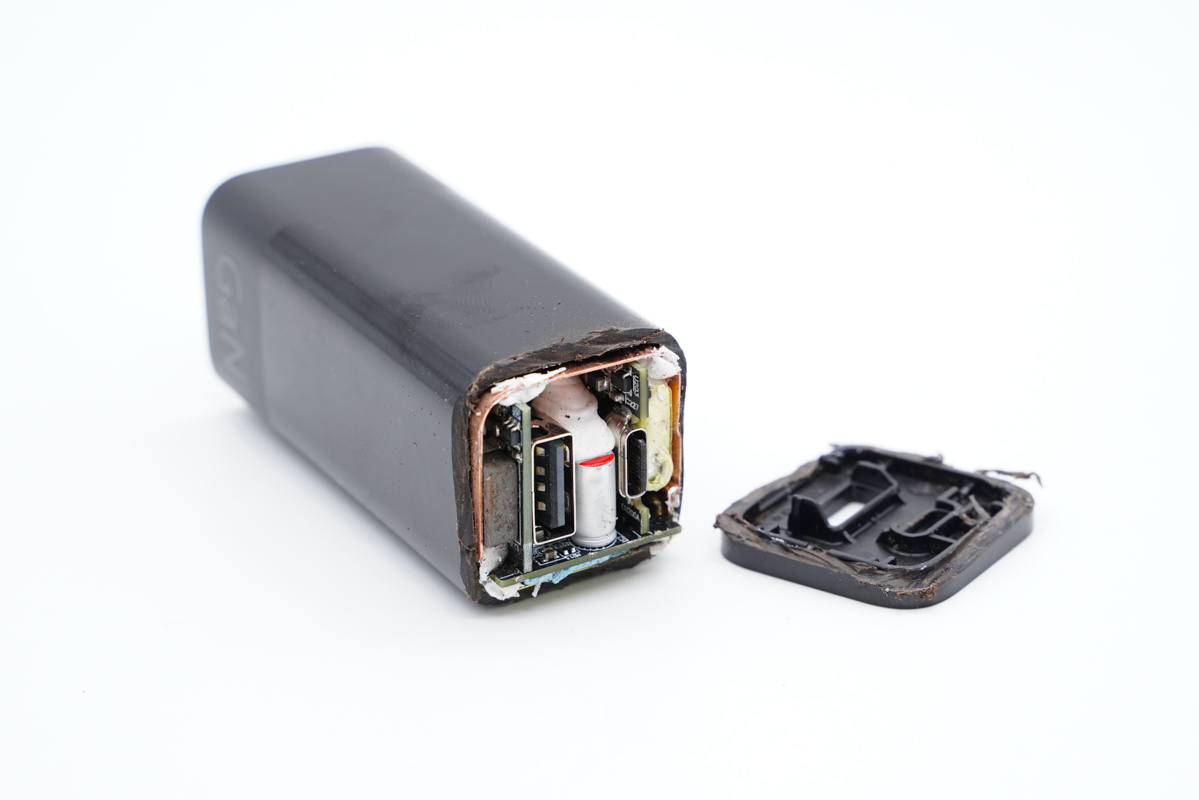

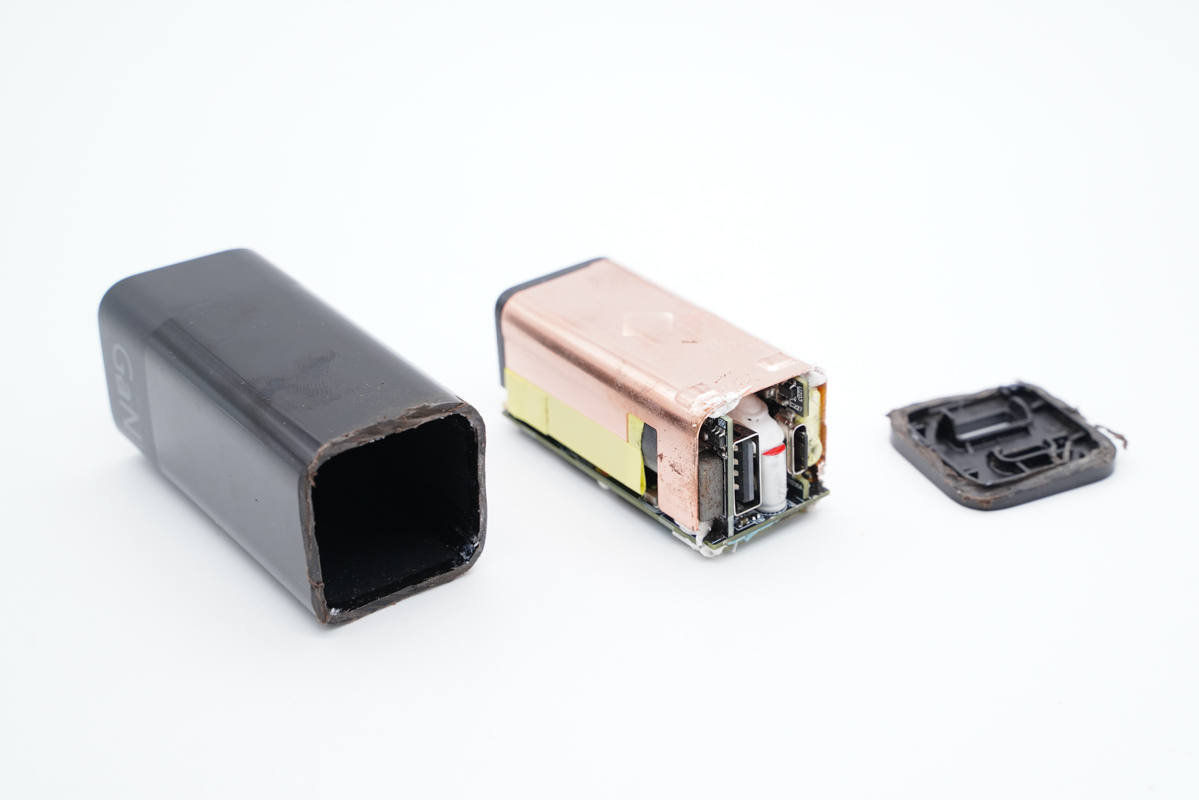

將輸出端外殼切割開，外殼整體都做得比較厚，保護性強。

輸入端采用金屬彈片接觸通電，可以直接將PCBA模塊抽出。

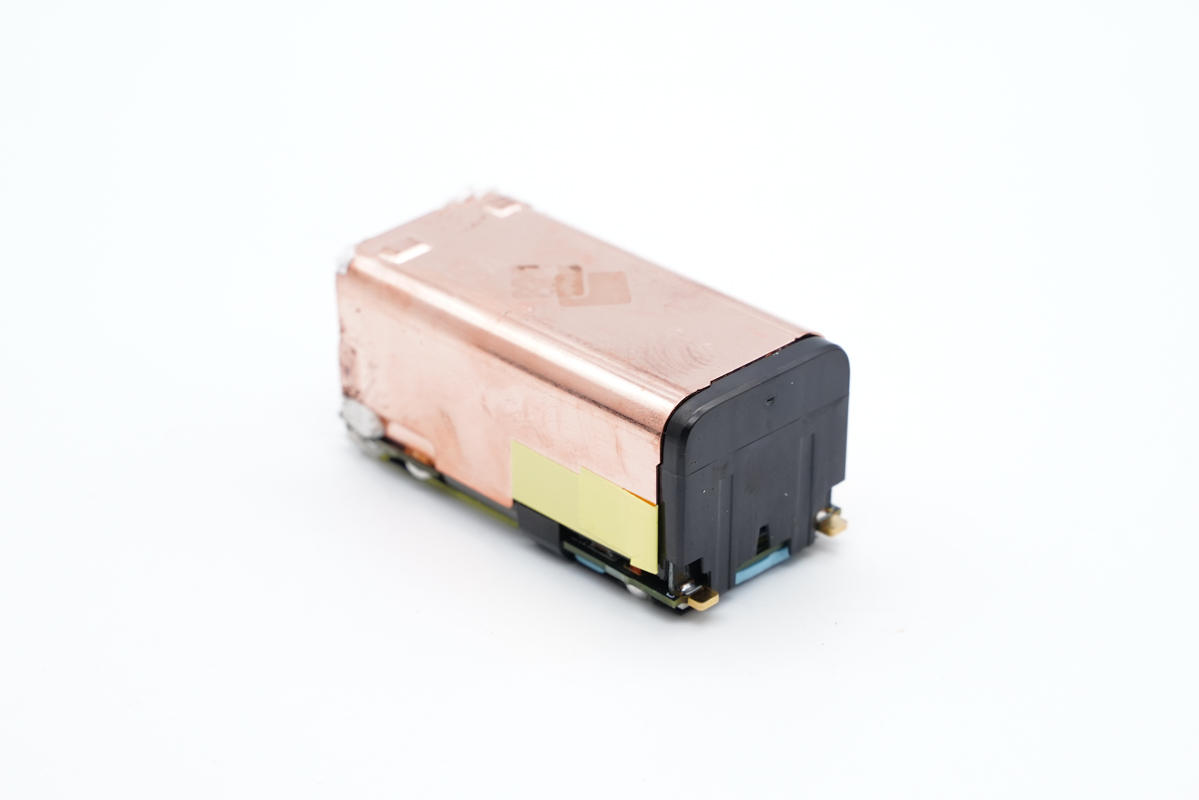

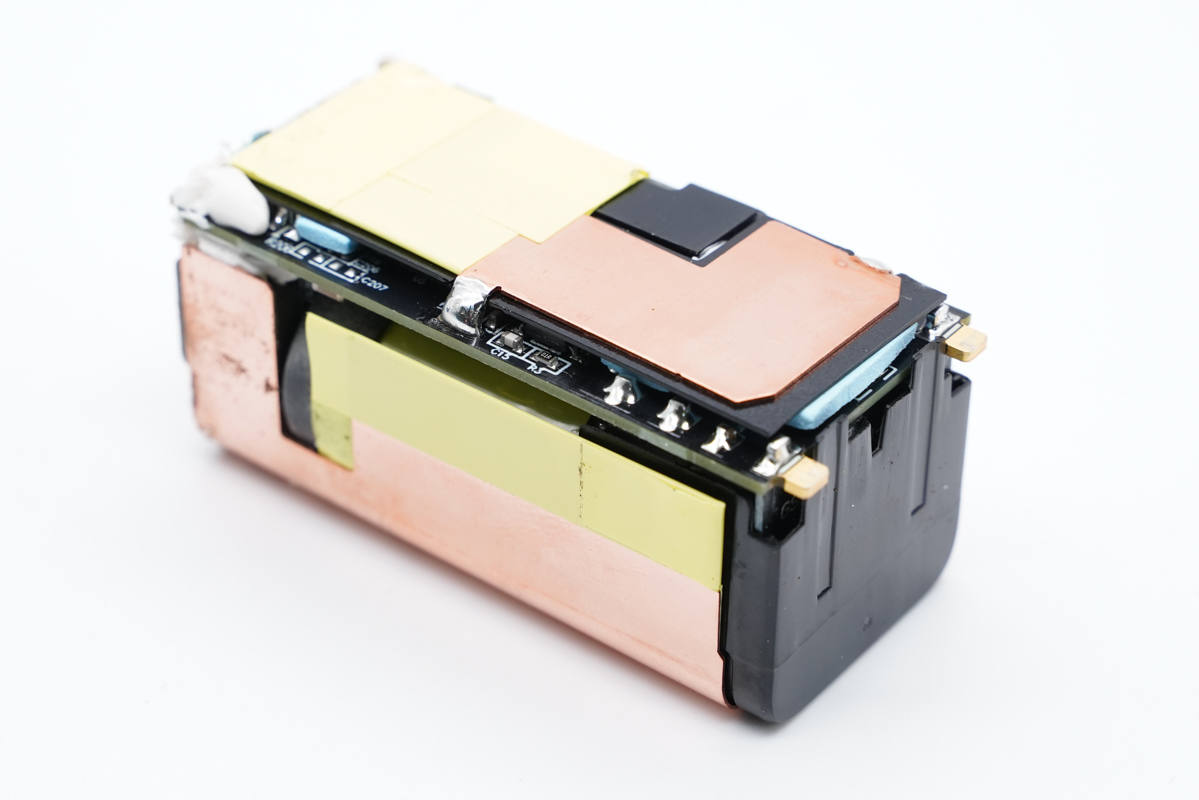

PCBA模塊覆蓋純銅散熱片，輸入端還覆蓋一塊塑料殼，接觸端子沉金處理。

主板背面設有導熱墊、隔離板以及純銅散熱片，很常見的三重導熱和絕緣設計。散熱片錫焊固定，低壓側包裹膠帶加強絕緣。

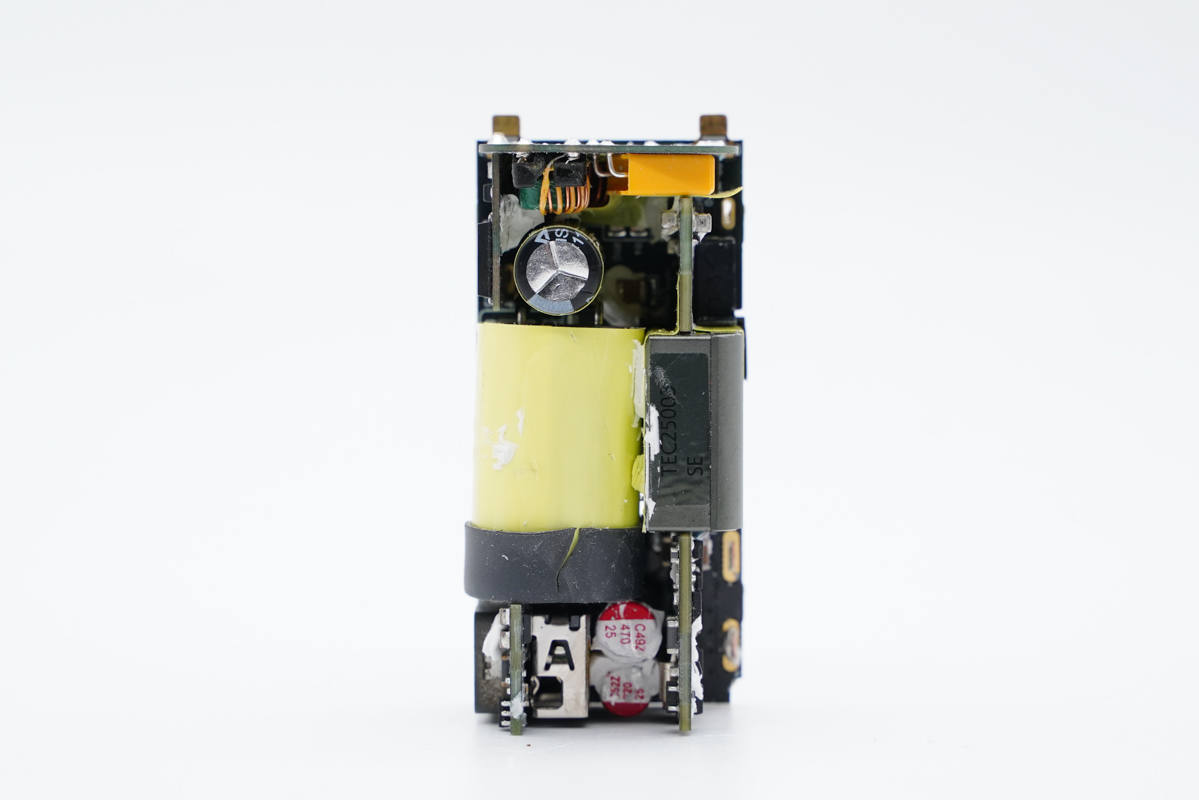

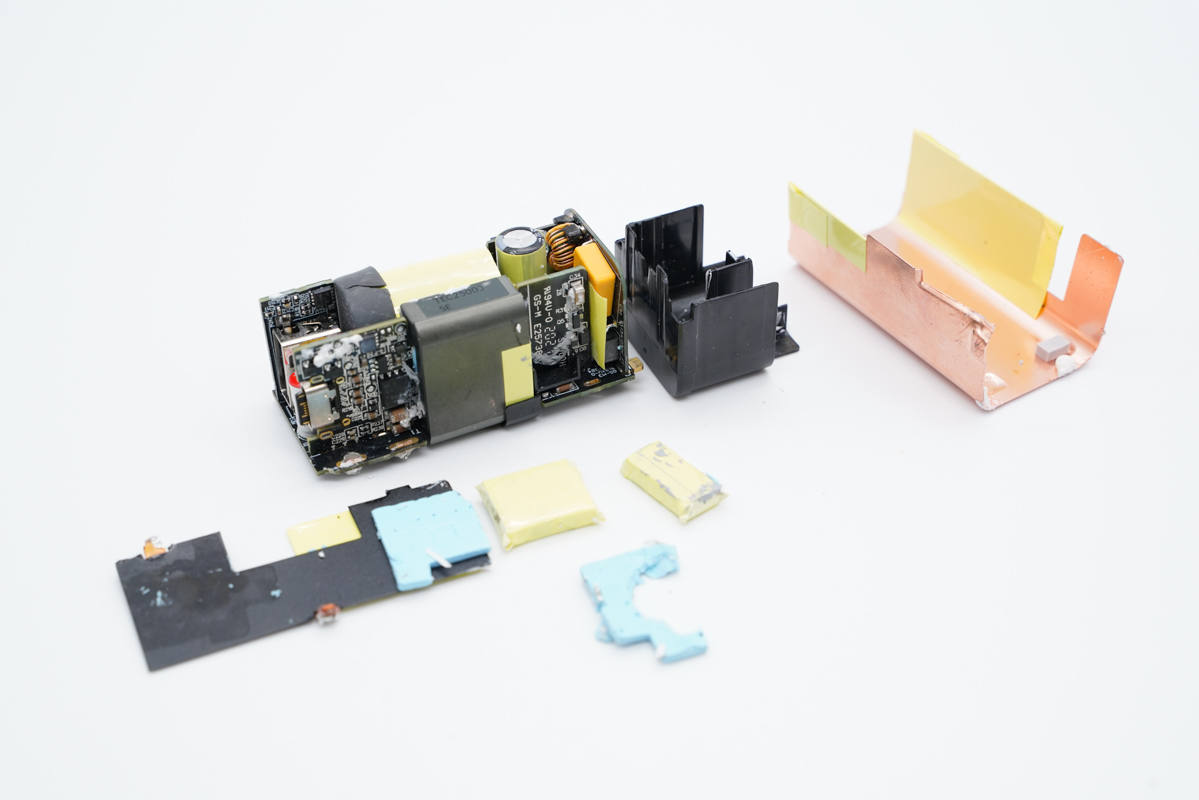

將散熱片、輸入端塑料殼等全部拆掉，模塊側面的平面變壓器小板兩端還各配有一塊鋁散熱塊，包裹膠帶絕緣。

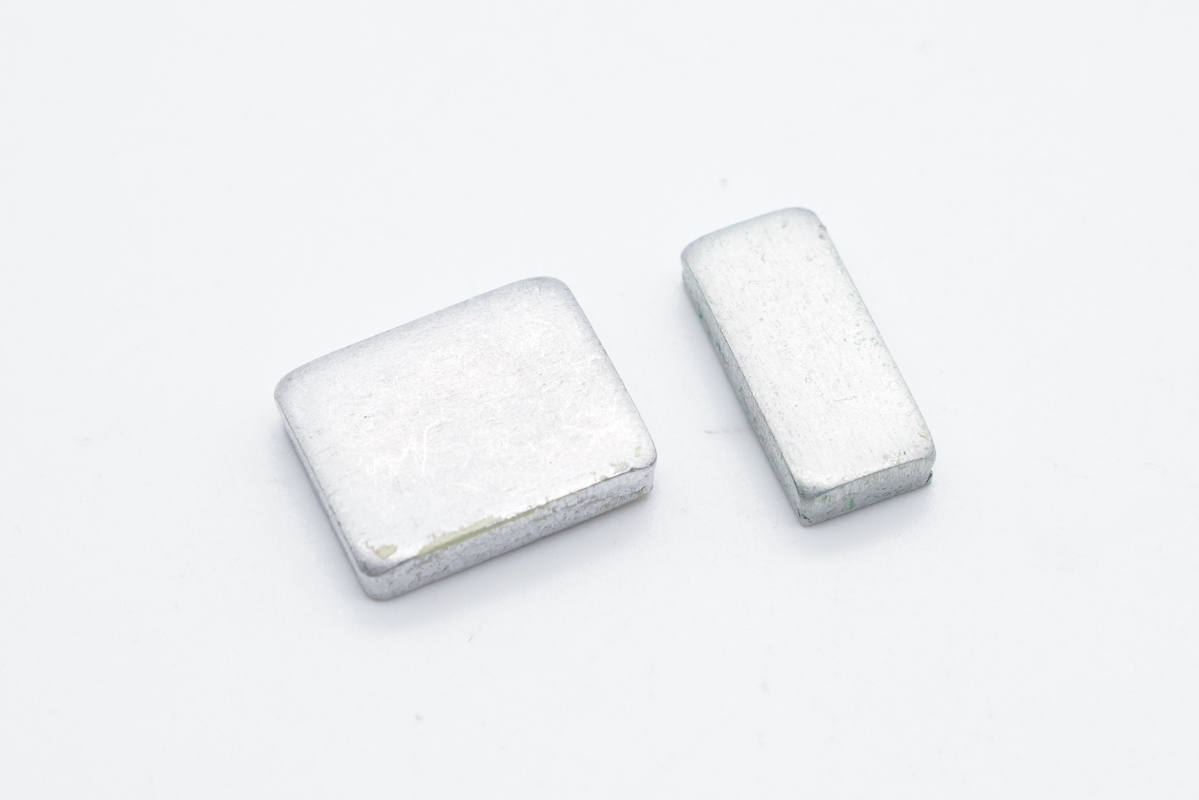

散熱鋁塊特寫。

PCBA模塊正面一覽，輸入輸出端以及右側均焊接小板，左側中間橫置一顆高壓濾波電解電容，器件打膠加固。

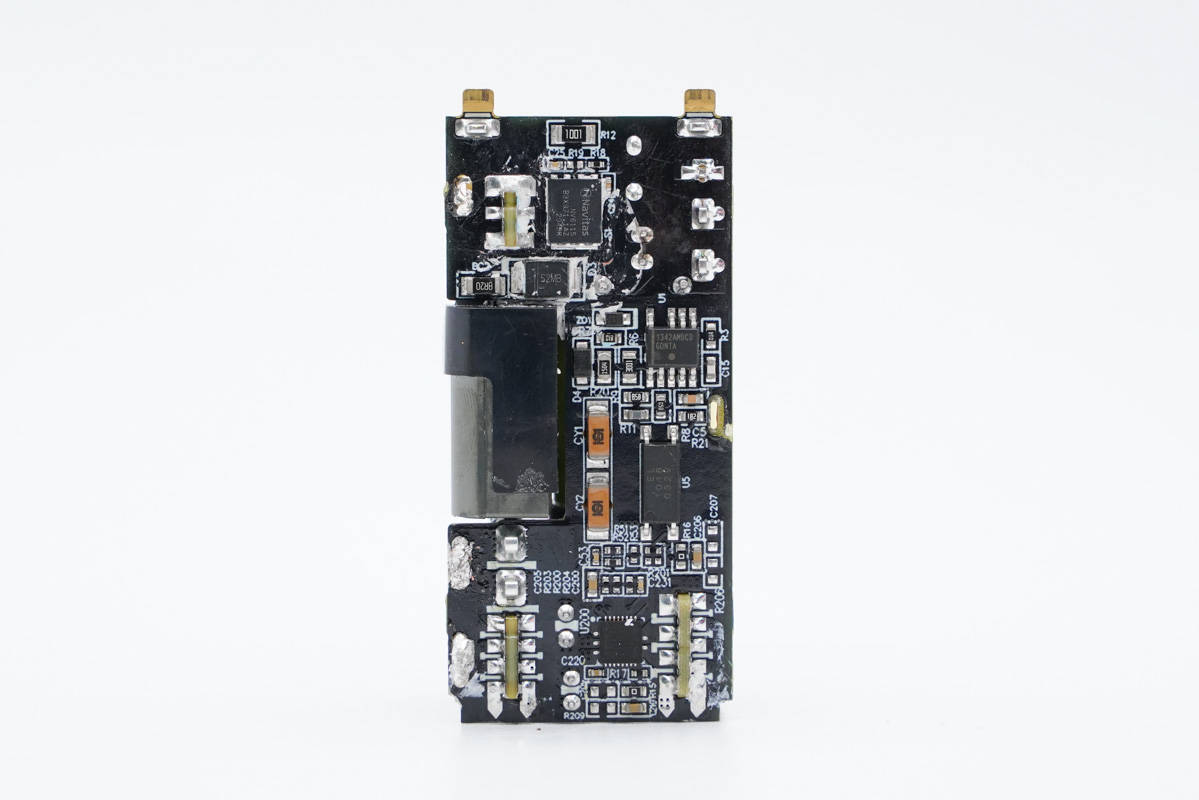

主板背面一覽，平面變壓器對應區域鏤空，以降低厚度。主板背面從上而下可以看到氮化鎵功率芯片、主控芯片、光耦和貼片Y電容，以及用于A口輸出的同步升降壓轉換器等器件。

通過觀察發現，紫米65W 1A1C氮化鎵快充充電器采用高頻QR開關電源寬范圍輸出，USB-A口同步整流升降壓，兩個接口使用一顆協議芯片控制輸出電壓的設計架構。下面我們從輸入端開始一一了解各器件的信息。

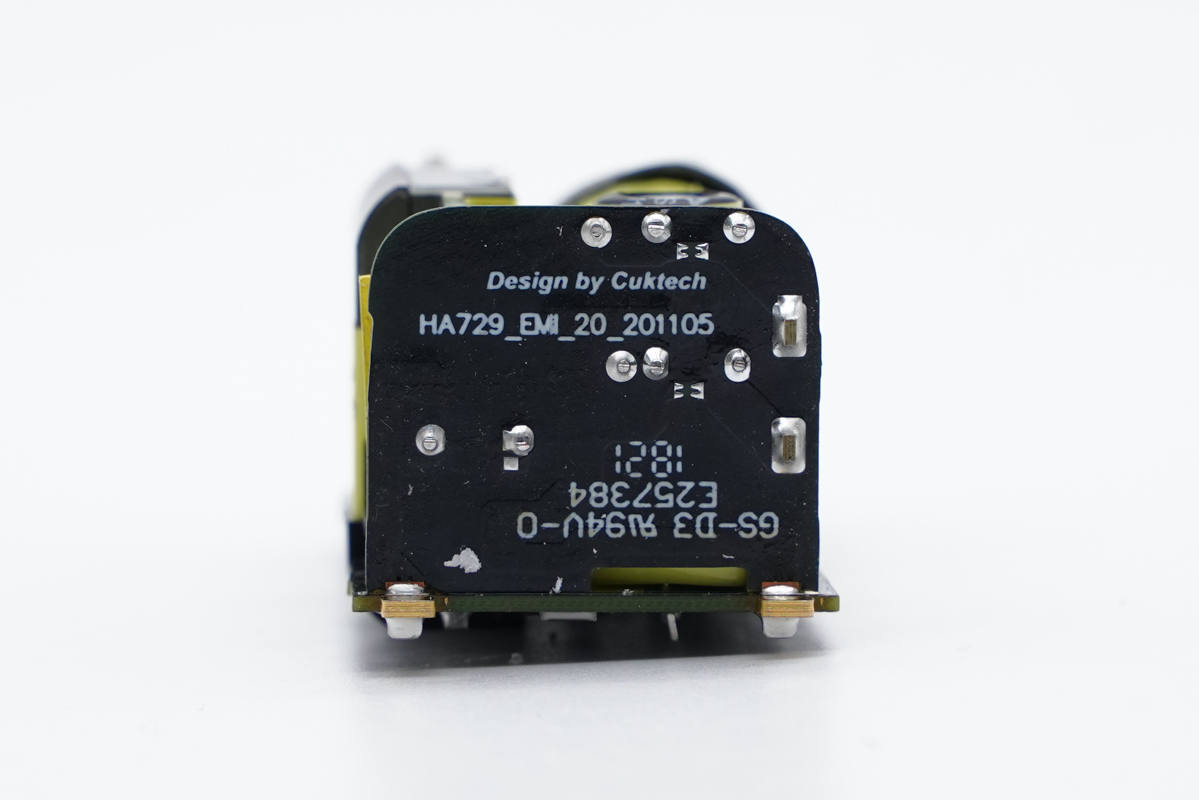

輸入端小板背面印有Design by Cuktech，即這款充電器由南京酷科電子科技有限公司設計。另外小米GaN充電器65W（1A1C）、小米GaN充電器Type-C 65W以及小米GaN充電器Type-C 33W三款充電器也都是有南京酷科電子科技有限公司設計。

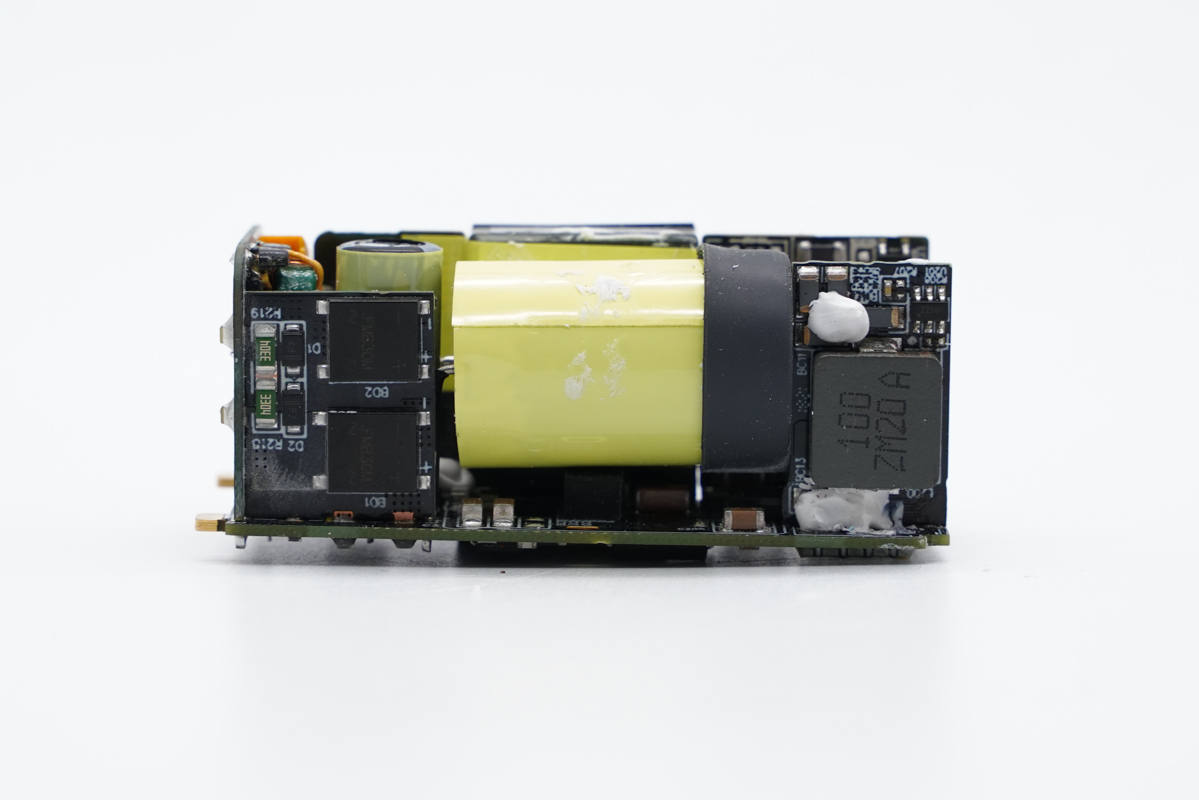

側面還有一塊整流橋小板，主板上有大小兩顆高壓濾波電解電容，均包裹絕緣膠帶，大電容頭部還套有絕緣膠套。

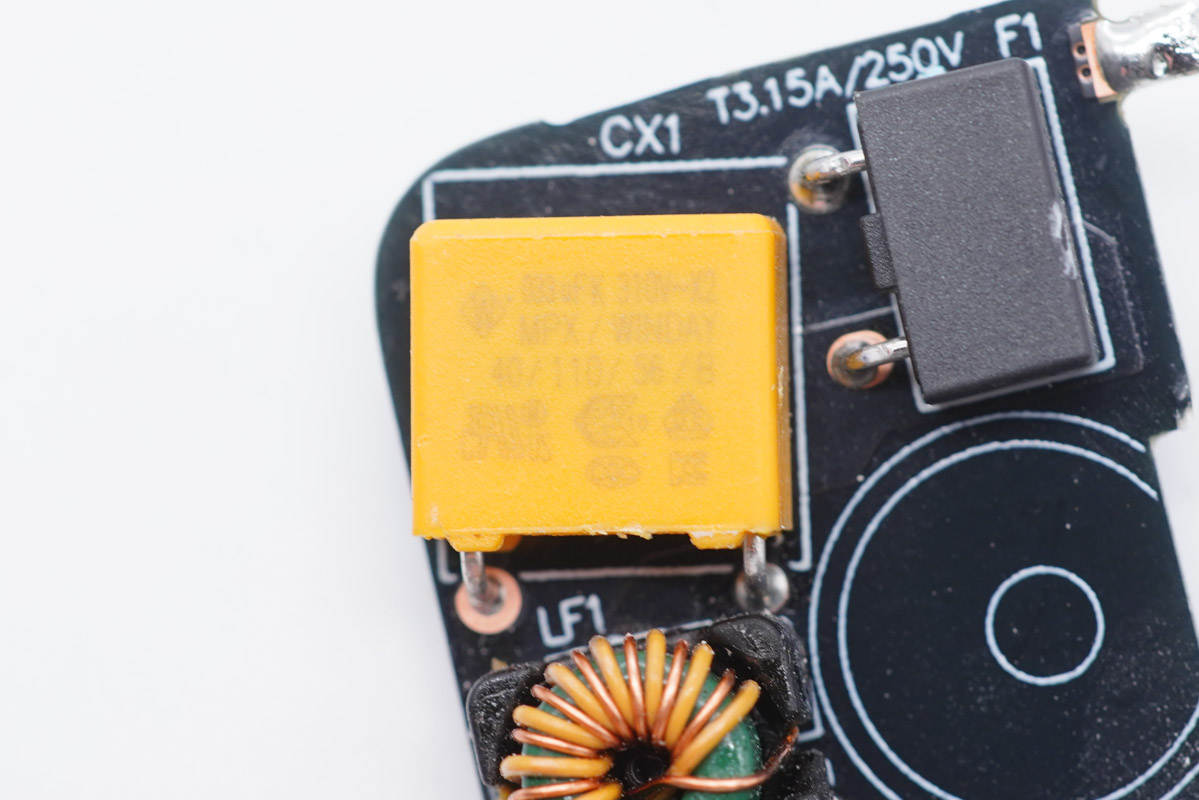

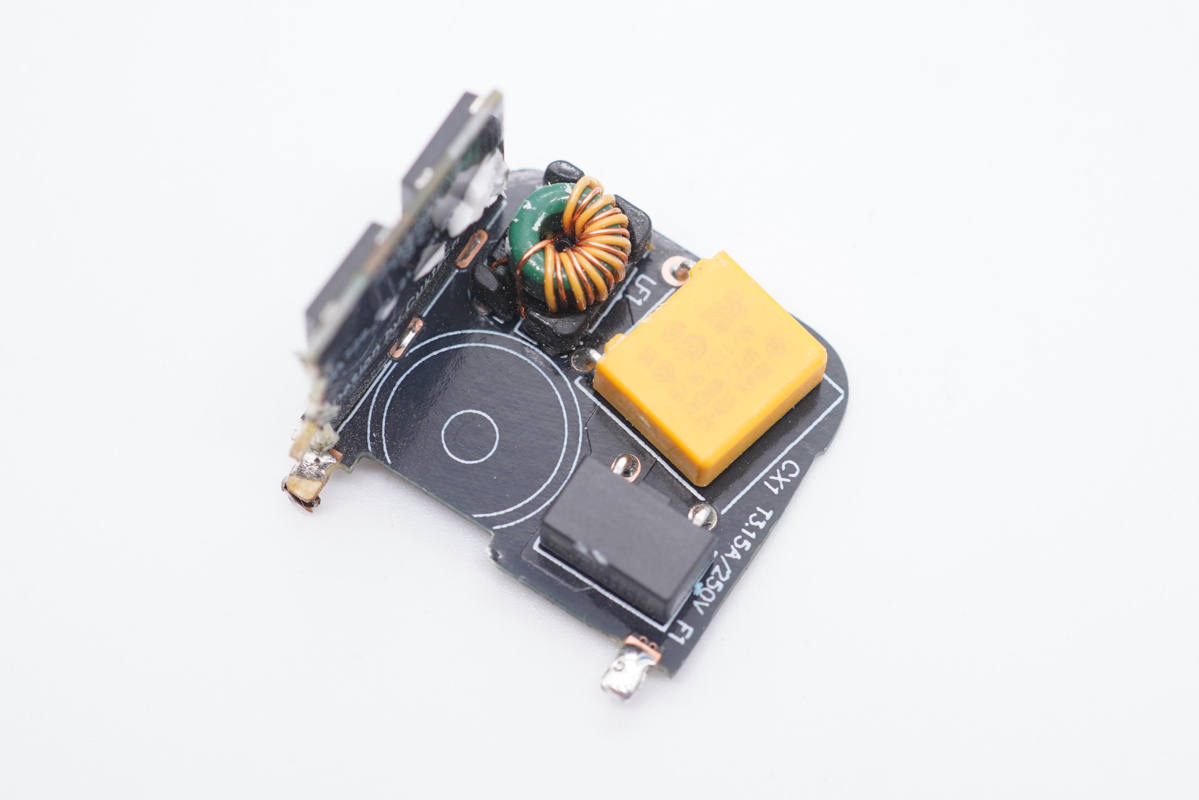

將兩塊小板拆下，其中一塊上有保險絲、安規X電容以及共模電感。小板上圓形空位是主板上的濾波電感位置。

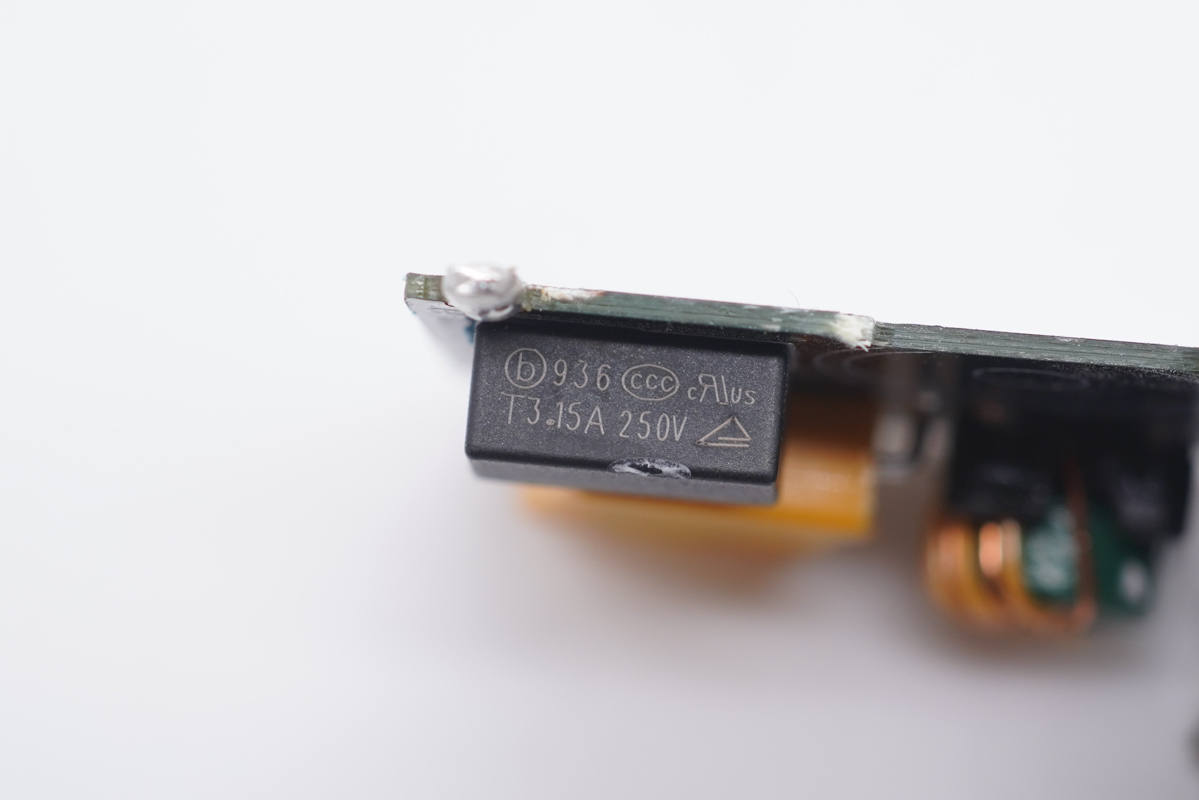

延時保險絲規格為3.15A 250V。

安規X電容容量0.33μF。

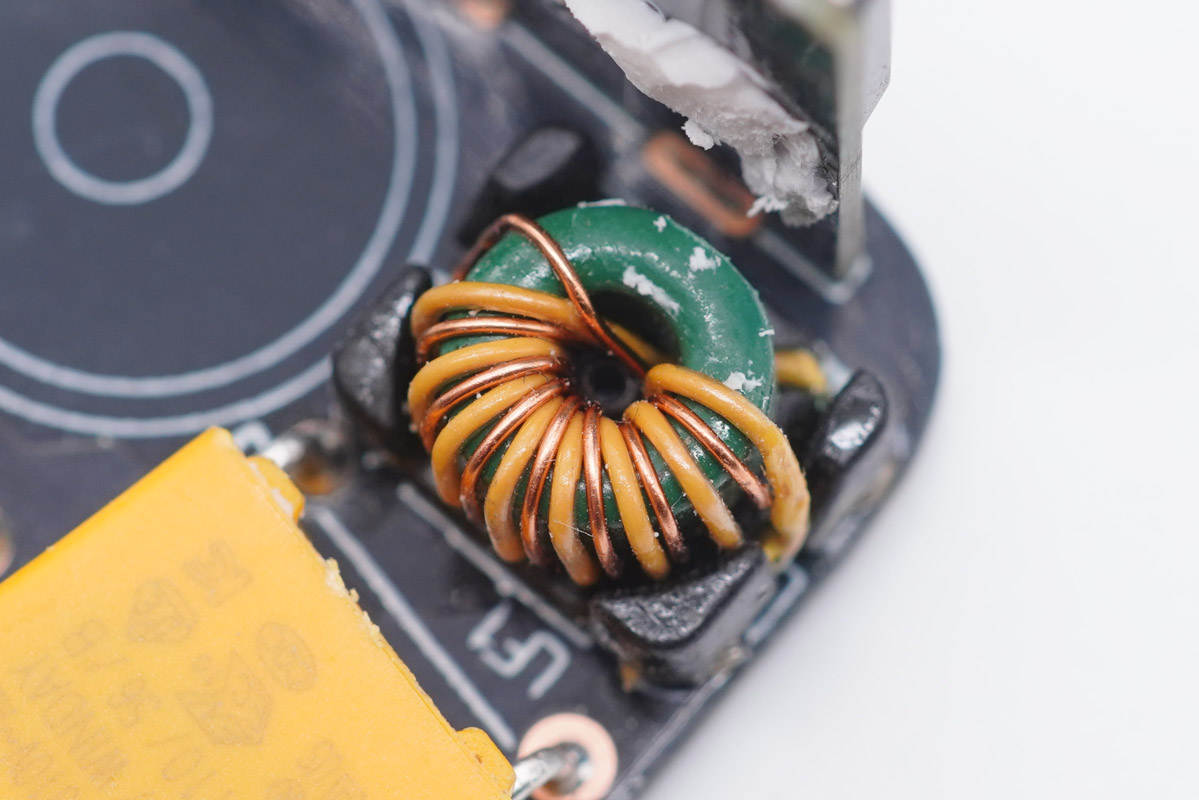

共模電感雙線繞制，用于濾除EMI干擾。

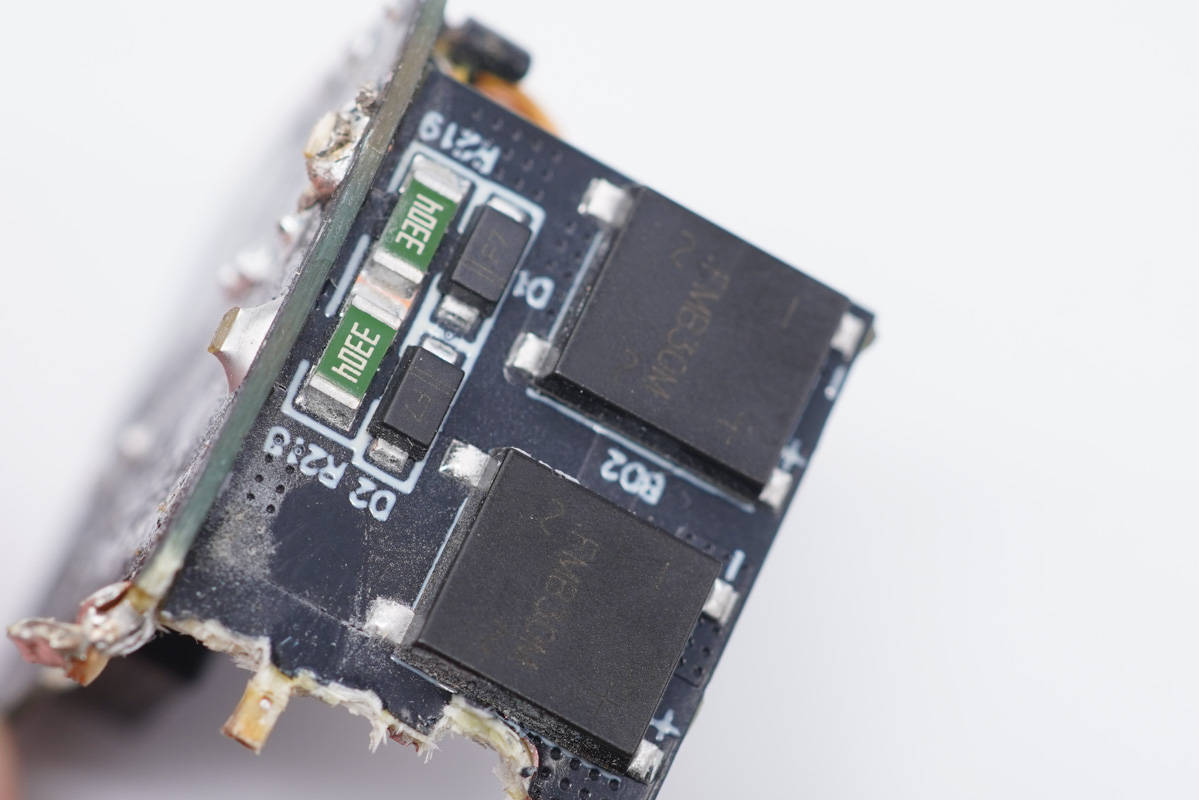

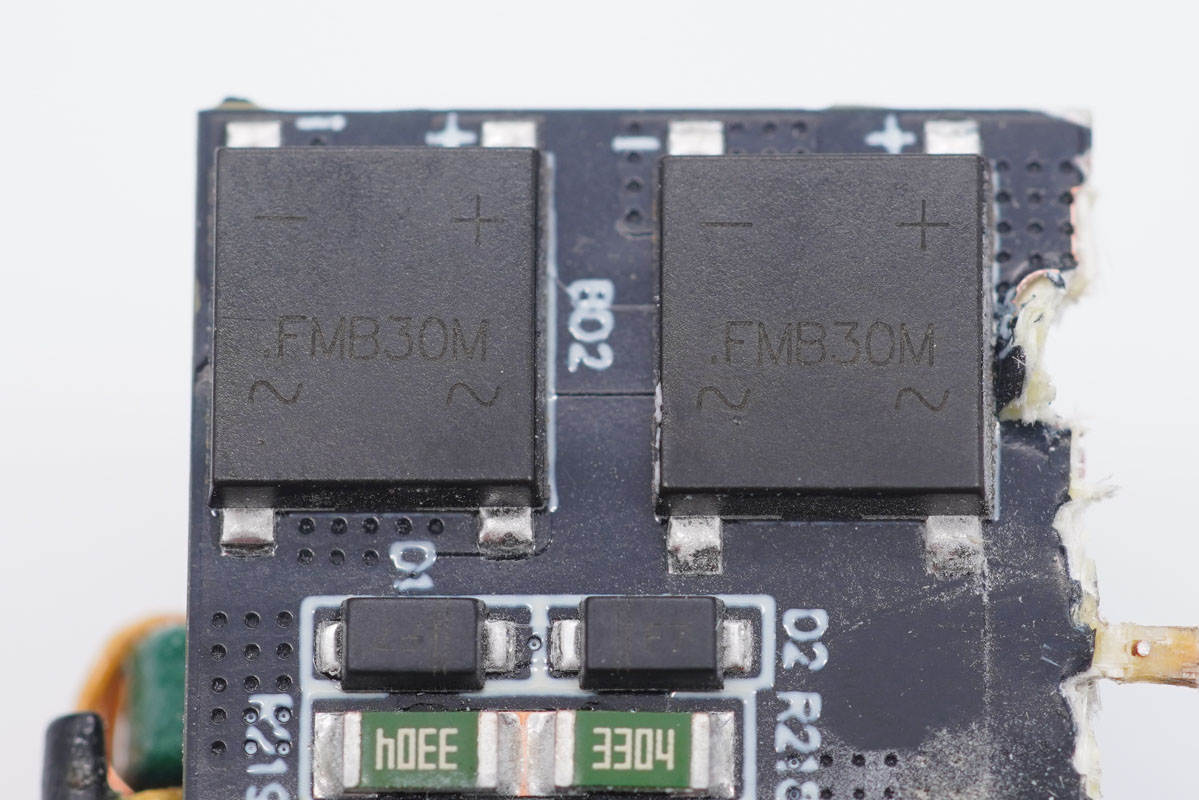

FMB30M整流橋特寫，設置兩顆以均攤發熱。

旁邊兩顆二極管和電阻用于NCP1342主控的高壓啟動和X電容放電。

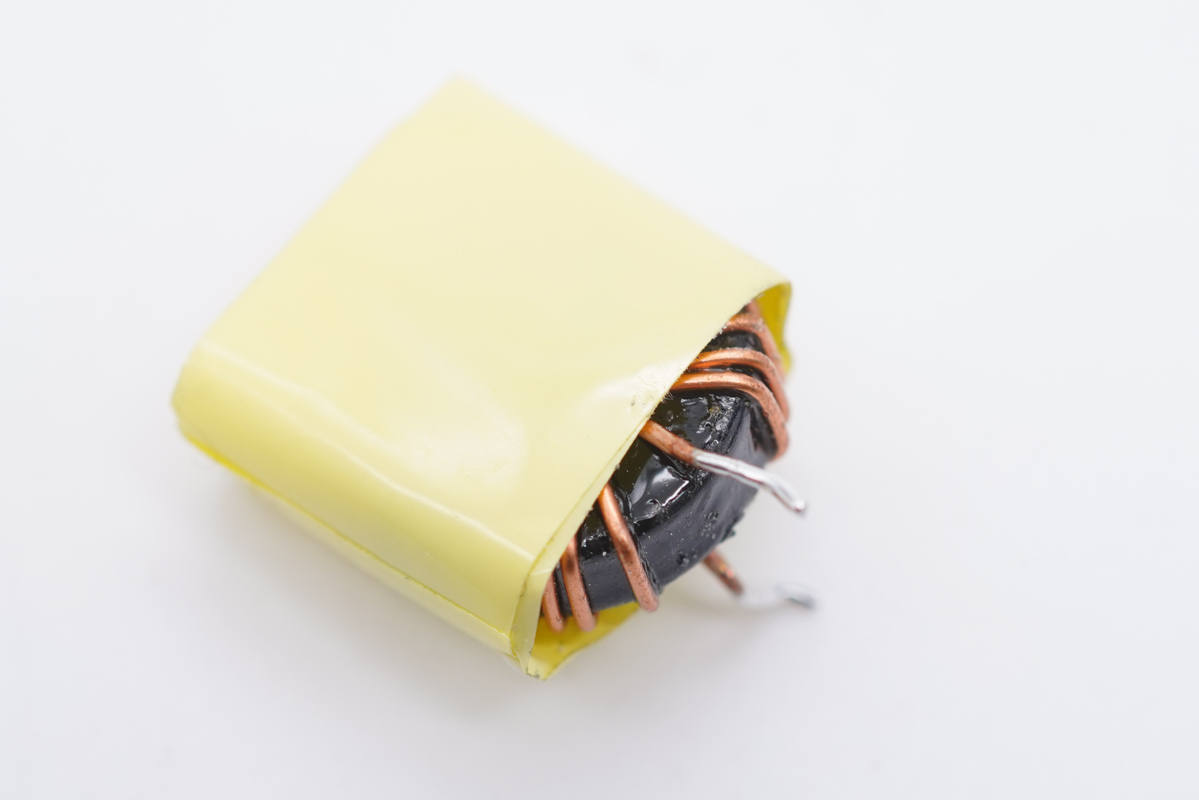

差模濾波電感特寫，也是包裹絕緣膠帶。

一大一小兩顆高壓濾波電解電容均來自AiSHi艾華，國內一線品牌，和差模電感組成π型濾波。

規格分別是400V100μF和400V18μF，經過實際測量電路并分析，其中18μF電容用于承載開關紋波電流，100μF電容用于整流濾波。

模塊另一側，平面變壓器小板右端和保險絲等器件間有絕緣膠帶進行隔離。

通過將同步整流電路和協議芯片都整合在平面變壓器的電路板上，以及采用平面變壓器，可減小走線長度，降低輻射干擾，并提高空間利用率。

輸出端一覽，兩個母座間有兩顆輸出固態電容，并打膠固定。

將平面變壓器小板拆下，輸出端可以看到同步整流控制器以及整流管，還有一顆VBUS開關管。USB-C母座沉板焊接。

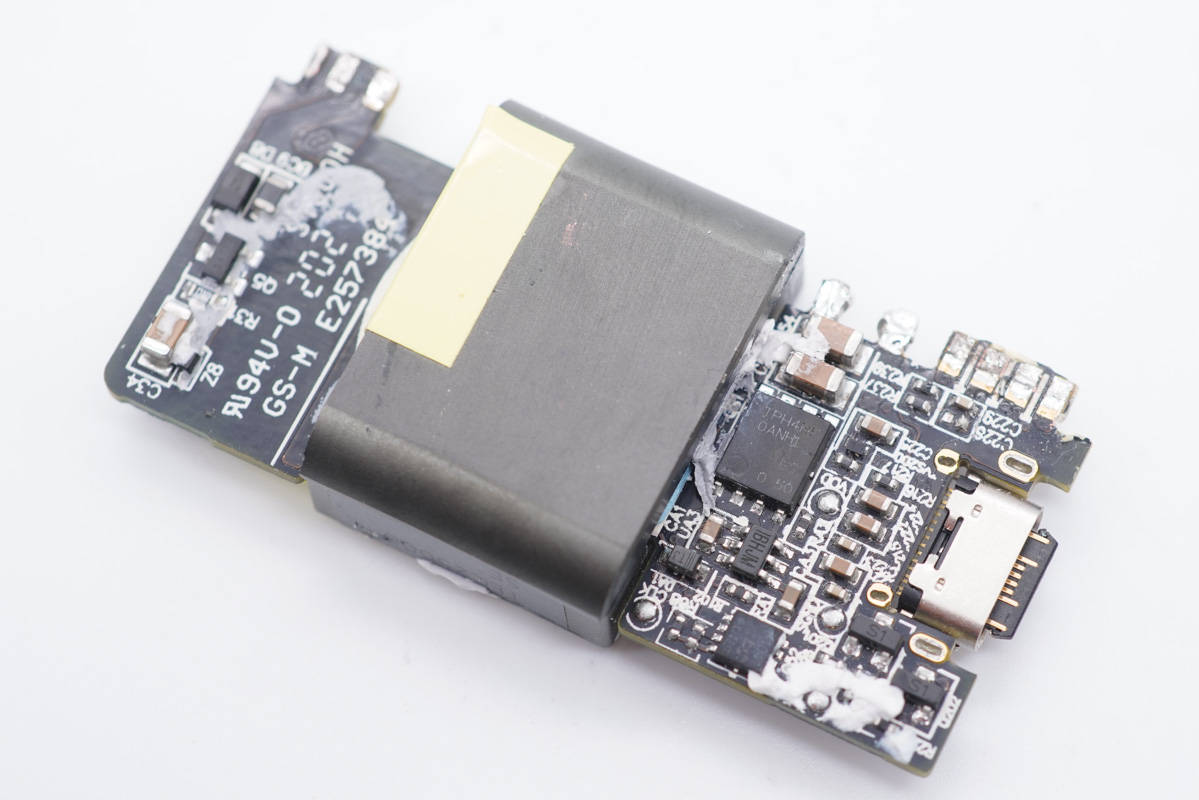

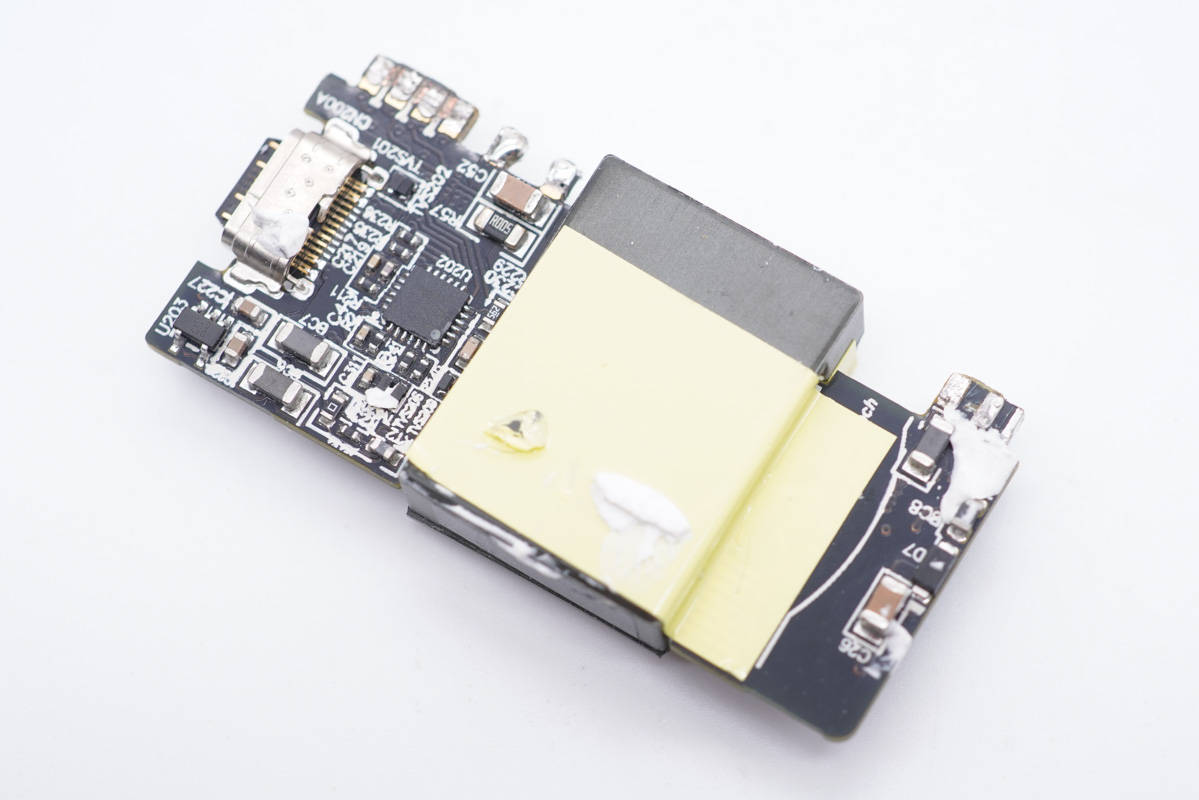

小板另一面，平面變壓器粘貼絕緣膠帶，輸出端有一顆協議芯片。

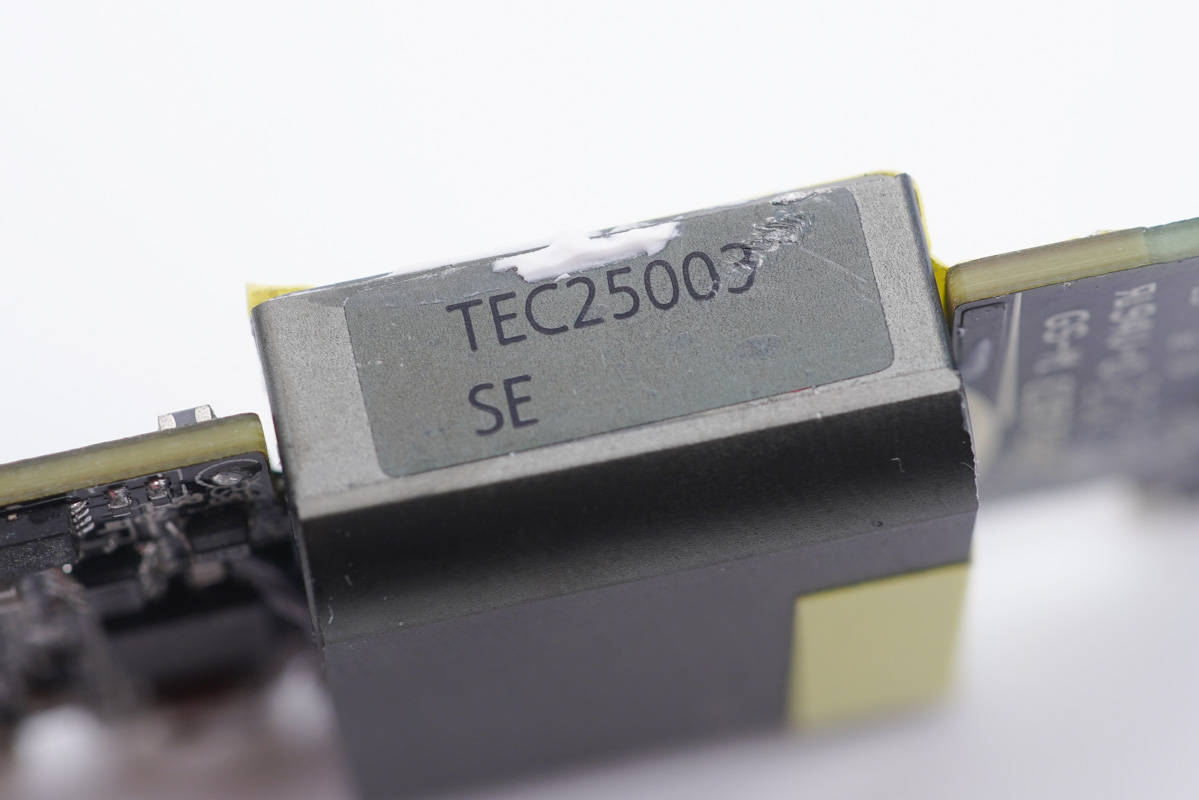

平面變壓器磁芯一端印有TEC25003SE字樣。

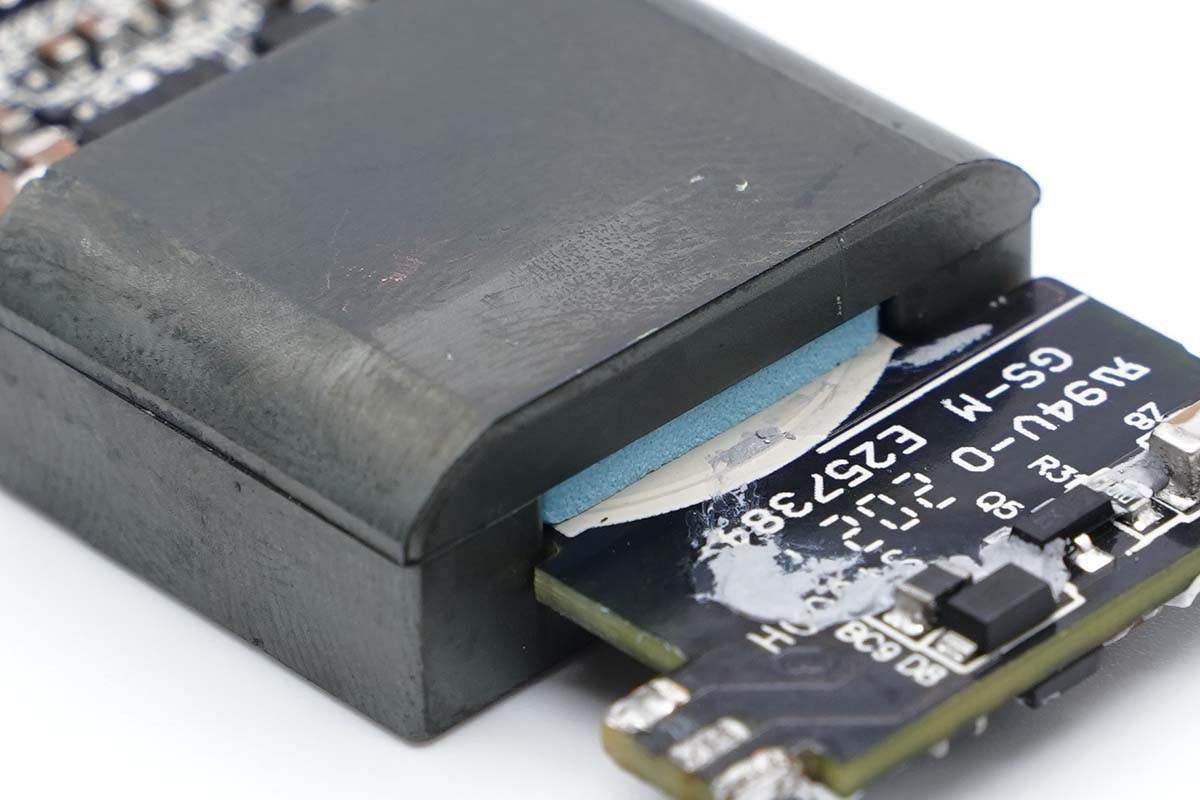

磁芯與變壓器電路板之間塞有一塊藍色導熱墊，將線圈發熱傳導至磁芯加強散熱。

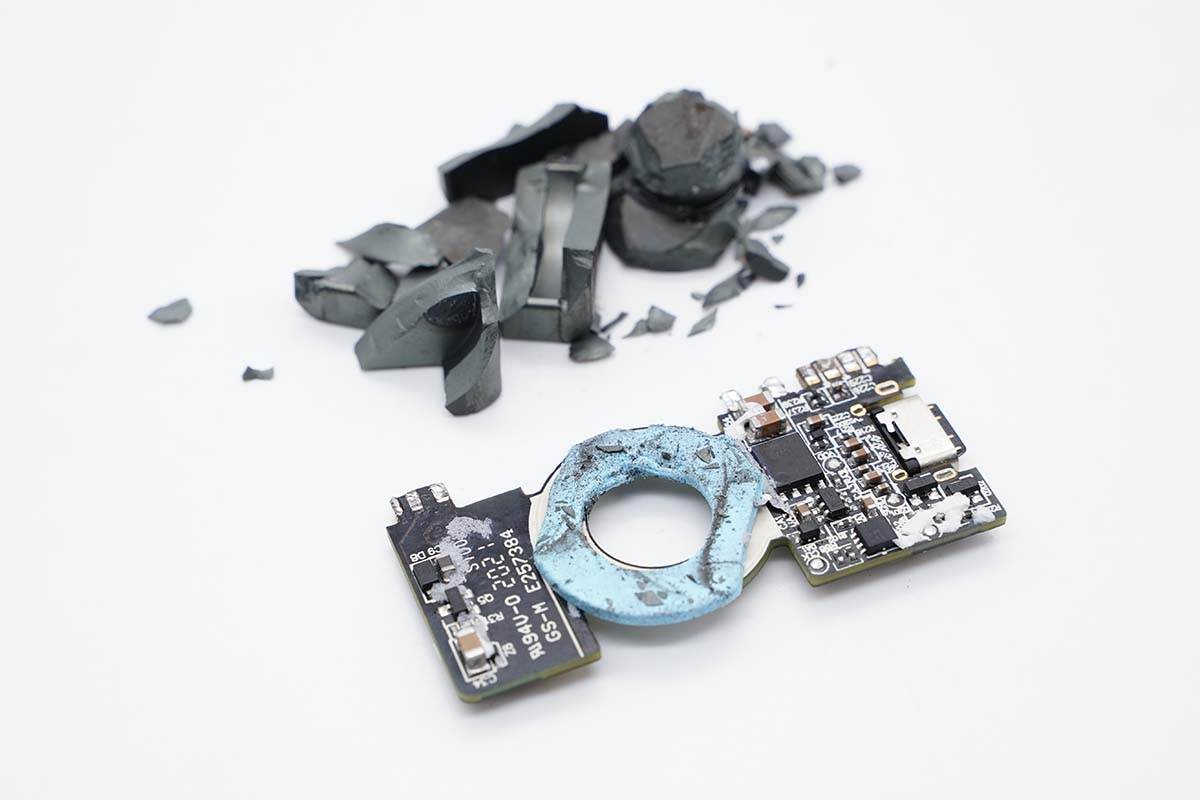

將平面變壓器磁芯敲碎，所在區域環形線圈設計。

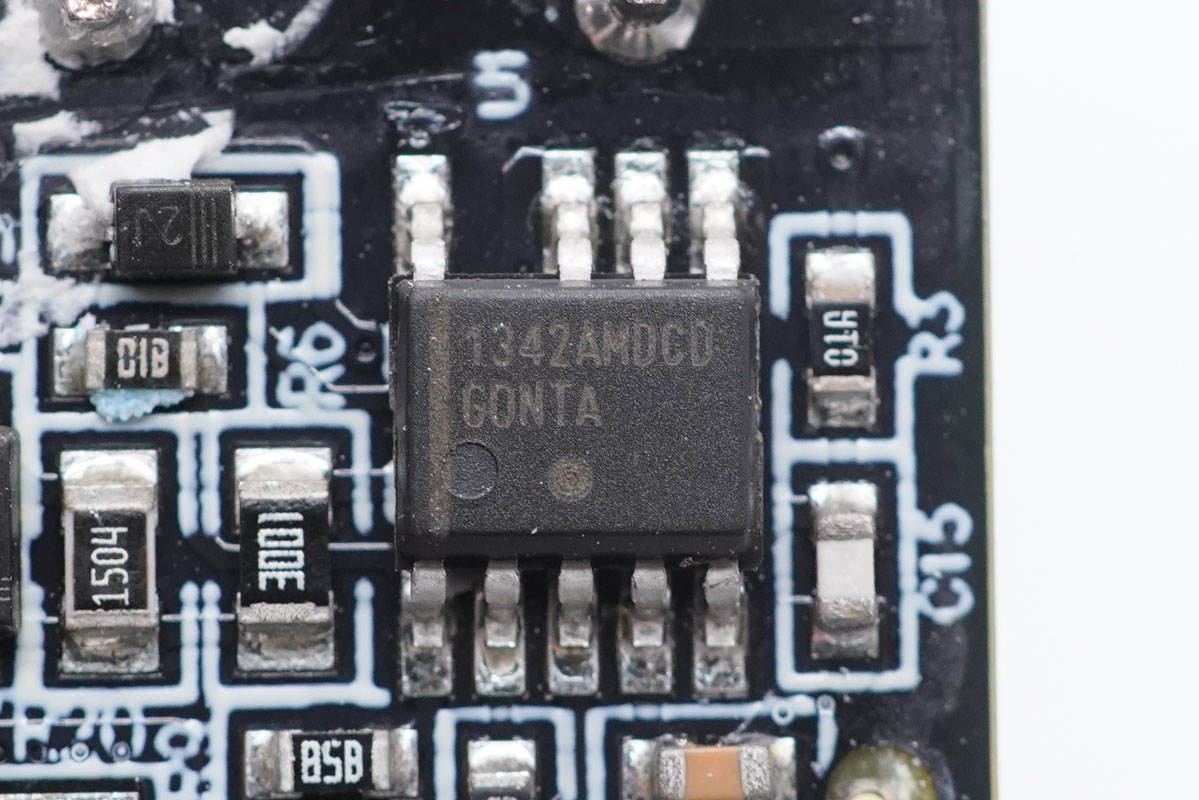

開關電源主控芯片采用ON安森美NCP1342，這是一顆高頻準諧振反激初級PWM控制器，內置主動X2電容放電和多重完善的保護功能，具有超低的待機功耗。

充電頭網通過拆解了解到，采用安森美NCP1342主控芯片的還有mophie 65W 1A1C氮化鎵快充、品勝65W 2C1A氮化鎵快充、即刻65W 2C1A氮化鎵快充、紅魔手機120W氮化鎵快充、閃極90W 2C1A氮化鎵快充、LG 65W氮化鎵充電器、小米120W超級快充、iQOO 120W閃充充電器等。

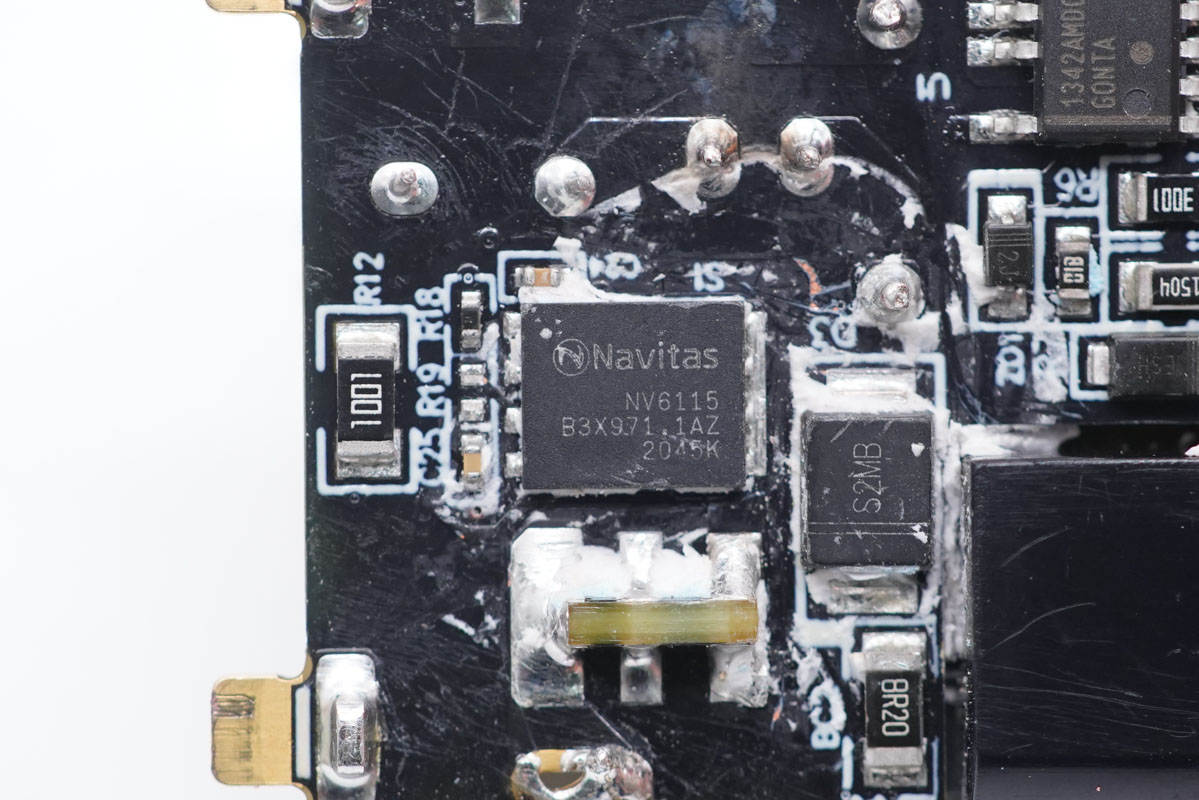

初級開關管采用納微NV6115氮化鎵功率芯片，該芯片為高頻軟開關拓撲優化。內置獨立的驅動器以及復雜的邏輯控制電路，支持5-15V的寬范圍邏輯信號輸入。內置170mΩ導阻、耐壓650V的氮化鎵開關管，支持2MHz開關頻率。采用5*6mm QFN封裝，節省面積。納微通過將驅動器和氮化鎵開關管以及邏輯電路集成在一個封裝中，實現了高集成度，高可靠性的氮化鎵功率芯片設計。

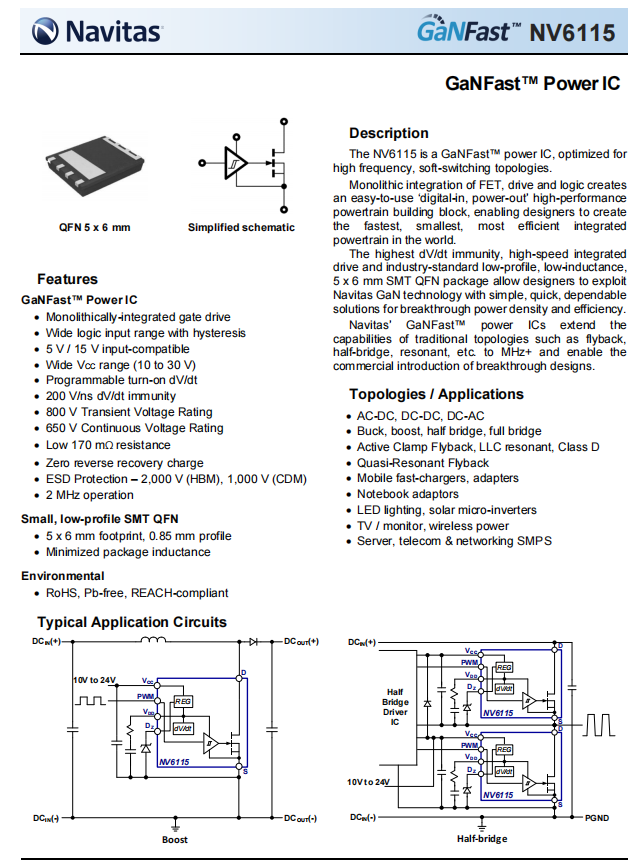

納微半導體 NV6115 詳細資料。

充電頭網通過拆解了解到，納微GaNFast功率芯片此前已被OPPO 50Ｗ餅干氮化鎵快充、RAVPOWER 65W 1A1C氮化鎵快充充電器、小米65W USB PD 氮化鎵充電器、SlimQ 65W氮化鎵USB PD快充充電器1A1C、Anker PowerCore Fusion PD超極充、RAVPower 45W GaN PD充電器、倍思65W氮化鎵充電器、ROxANNE 66W氮化鎵USB PD雙口快充充電器等產品采用，獲得市場高度認可。

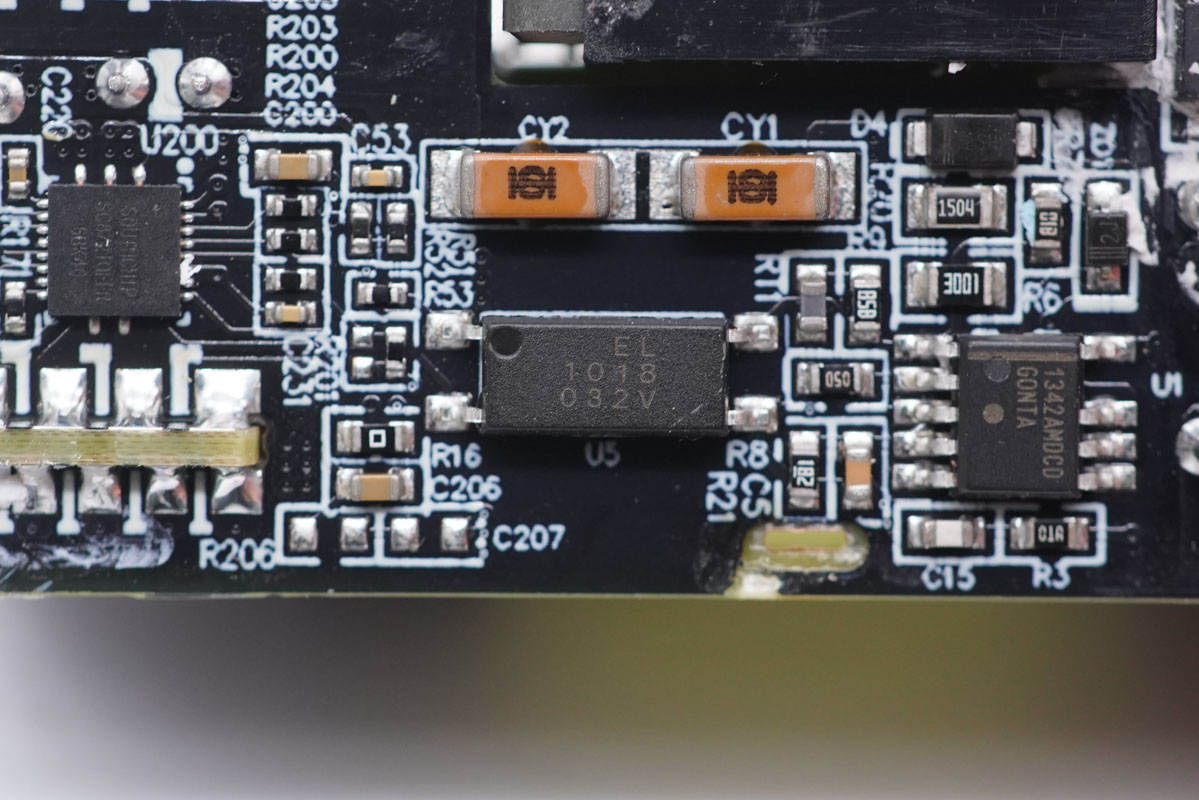

EL億光 1018光耦，用于初級次級通信，反饋調節輸出電壓。旁邊是兩顆貼片Y電容串聯。

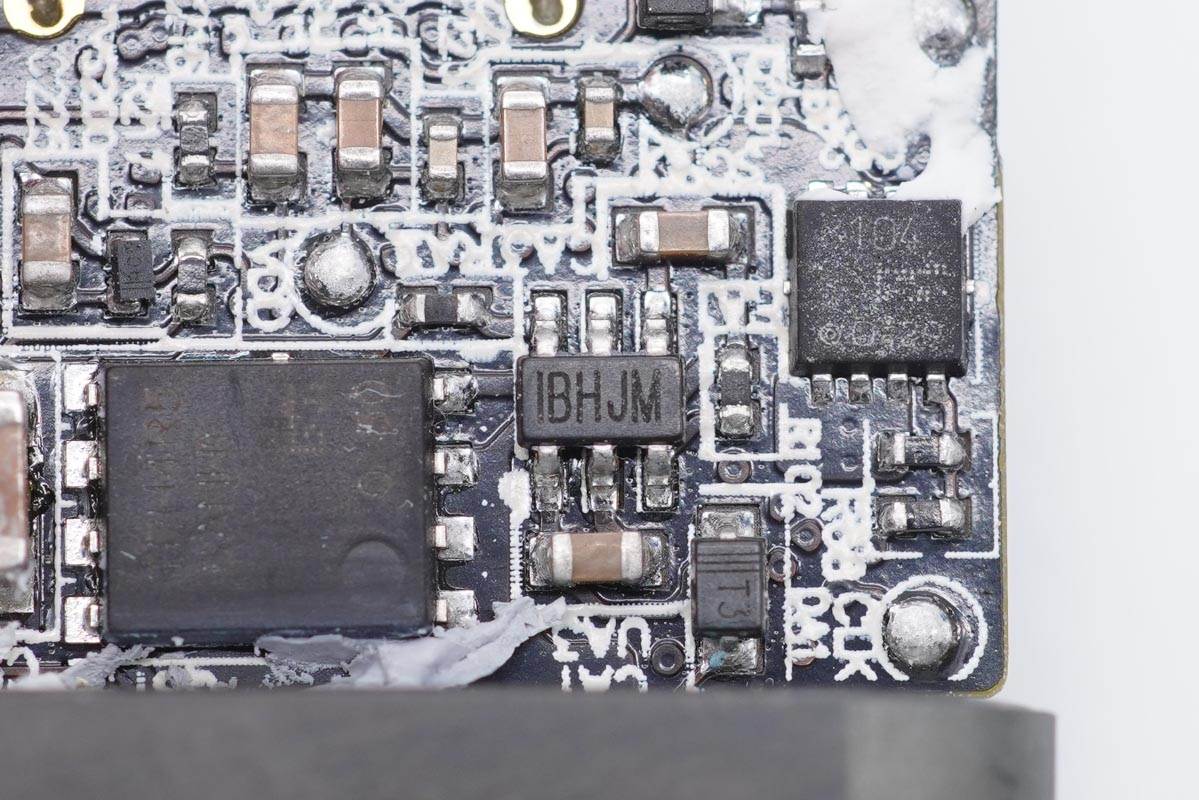

絲印IBHJM次級同步整流控制器，實際型號為MP6908A，來自MPS芯源半導體，最高工作頻率600KHz。

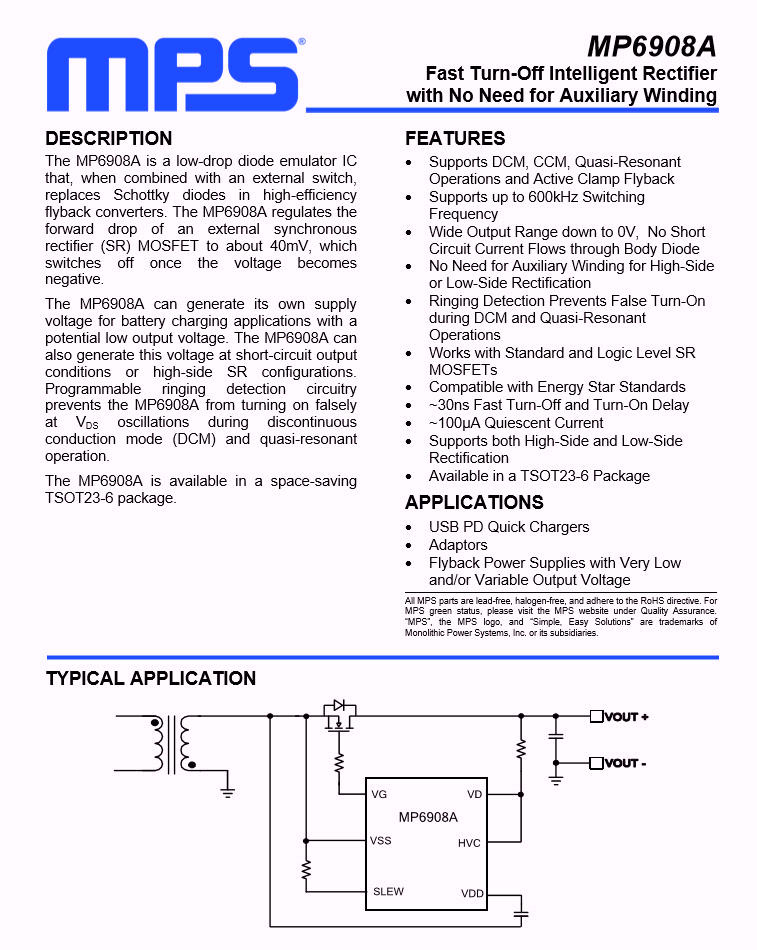

MPS MP6908A詳細規格參數。

充電頭網拆解了解到，采用MPS MP6908A的還有努比亞65W氘鋒氮化鎵充電器Pro、堅果65W單C口氮化鎵充電器、聯想90W閃充雙口氮化鎵充電器、戴爾90W氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、飛利浦65Ｗ快充插座等。

此外MPS同步整流芯片還被小米9 Pro原裝45W快充充電器、thinkplus 45W USB PD充電器、thinkplus 65W口紅USB PD充電器、紫米65W 2C1A桌面PD快充充電器、谷歌Pixelbook原裝45W USB PD快充充電器等數十款產品采用。

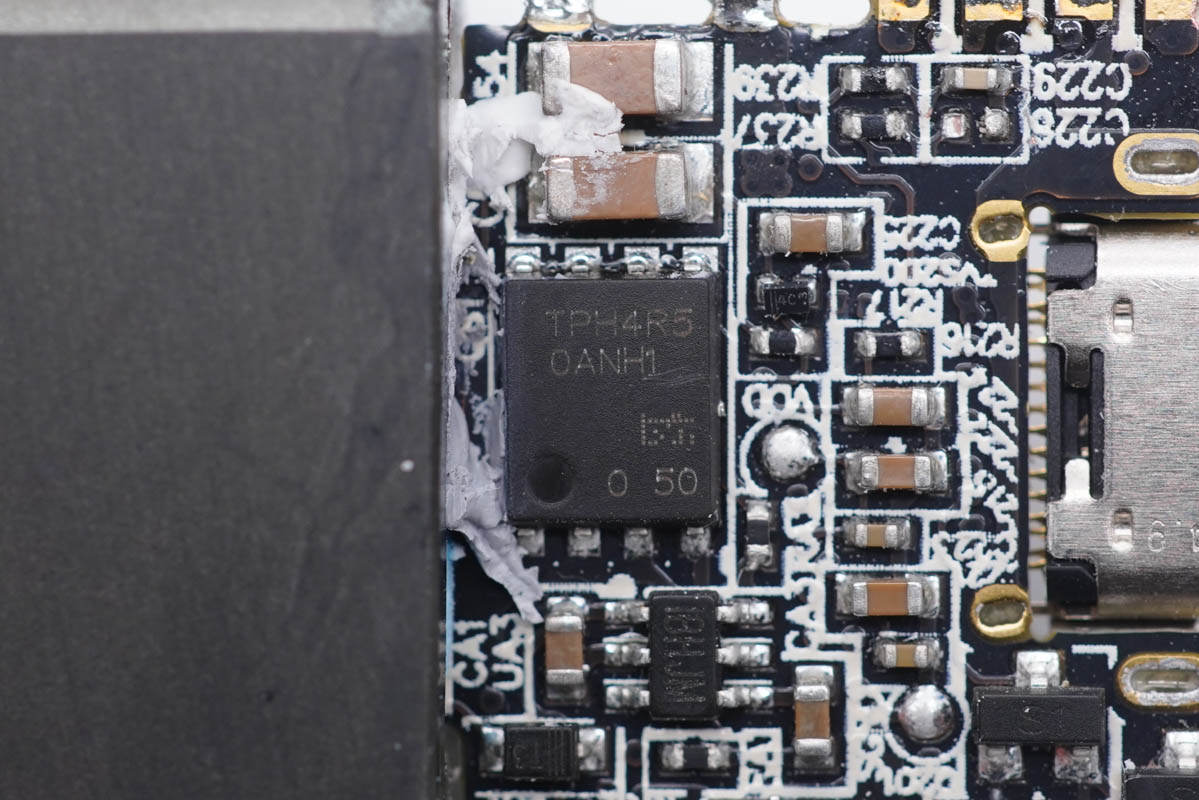

同步整流管為東芝TPH4R50ANH，100V耐壓，導阻3.7mΩ，適合于DC-DC轉換器，開關穩壓器和馬達驅動。

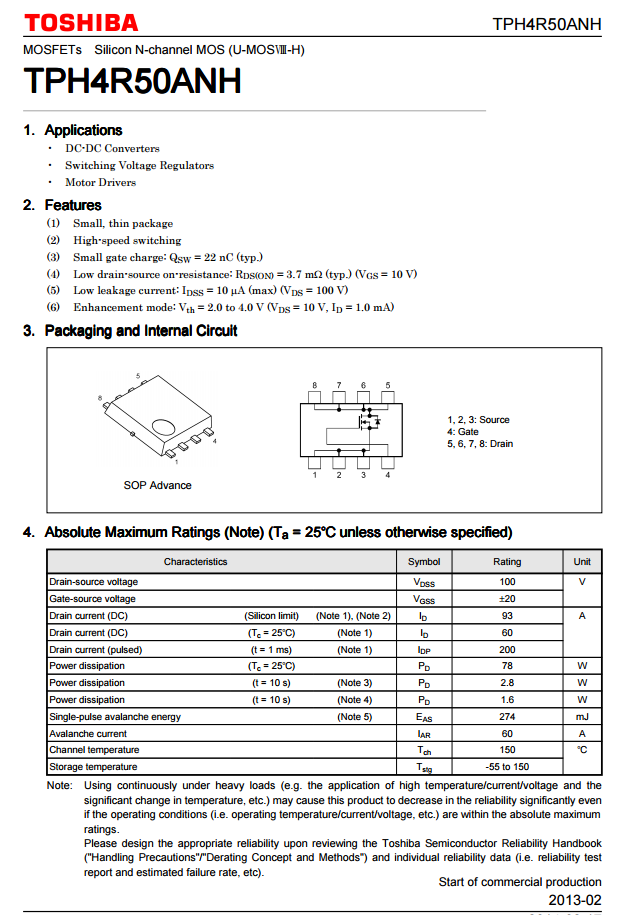

東芝TPH4R50ANH 詳細資料。

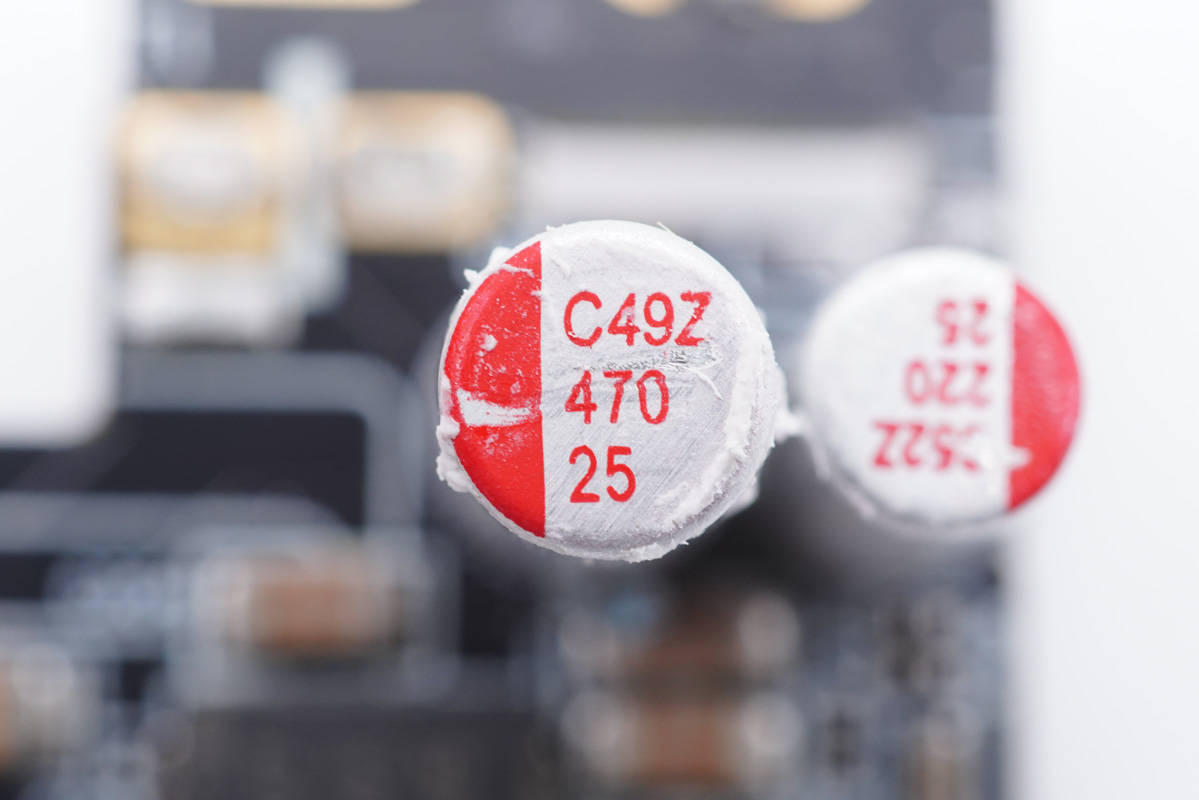

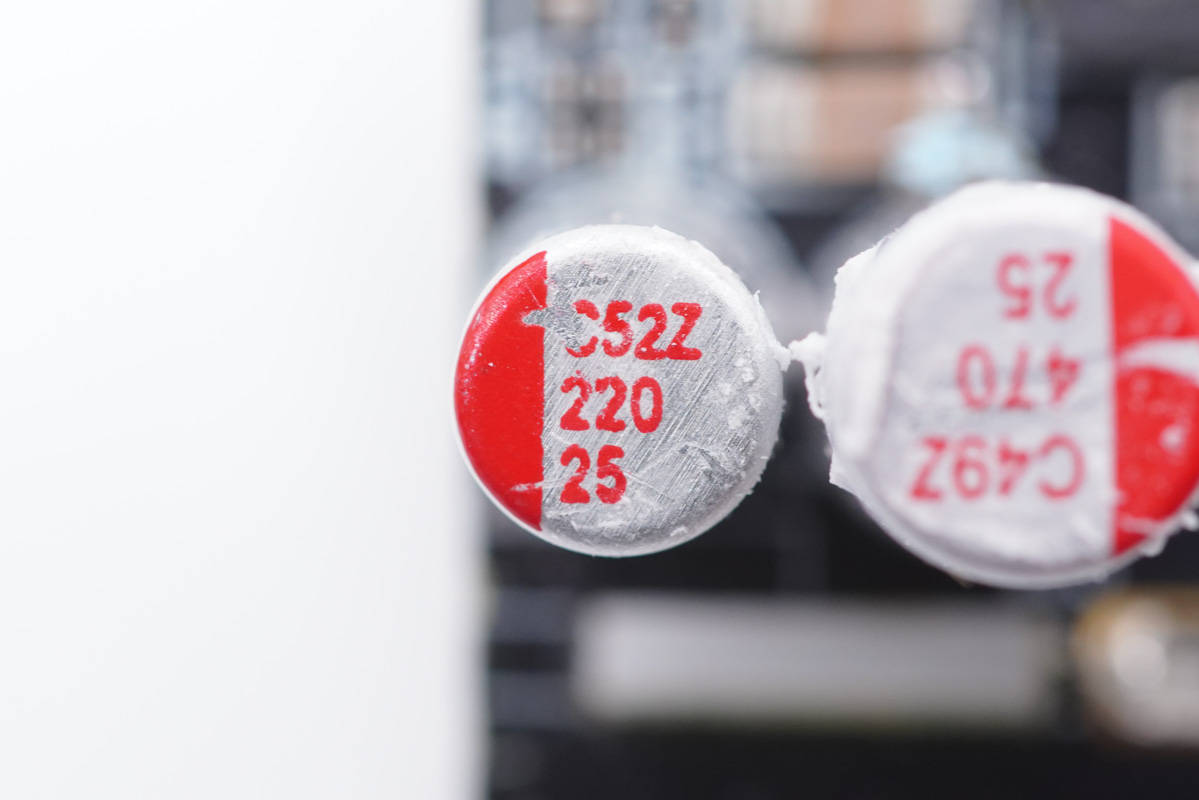

輸出濾波固態電容特寫，規格為25V 470μF。

另一顆規格為25V 220μF。

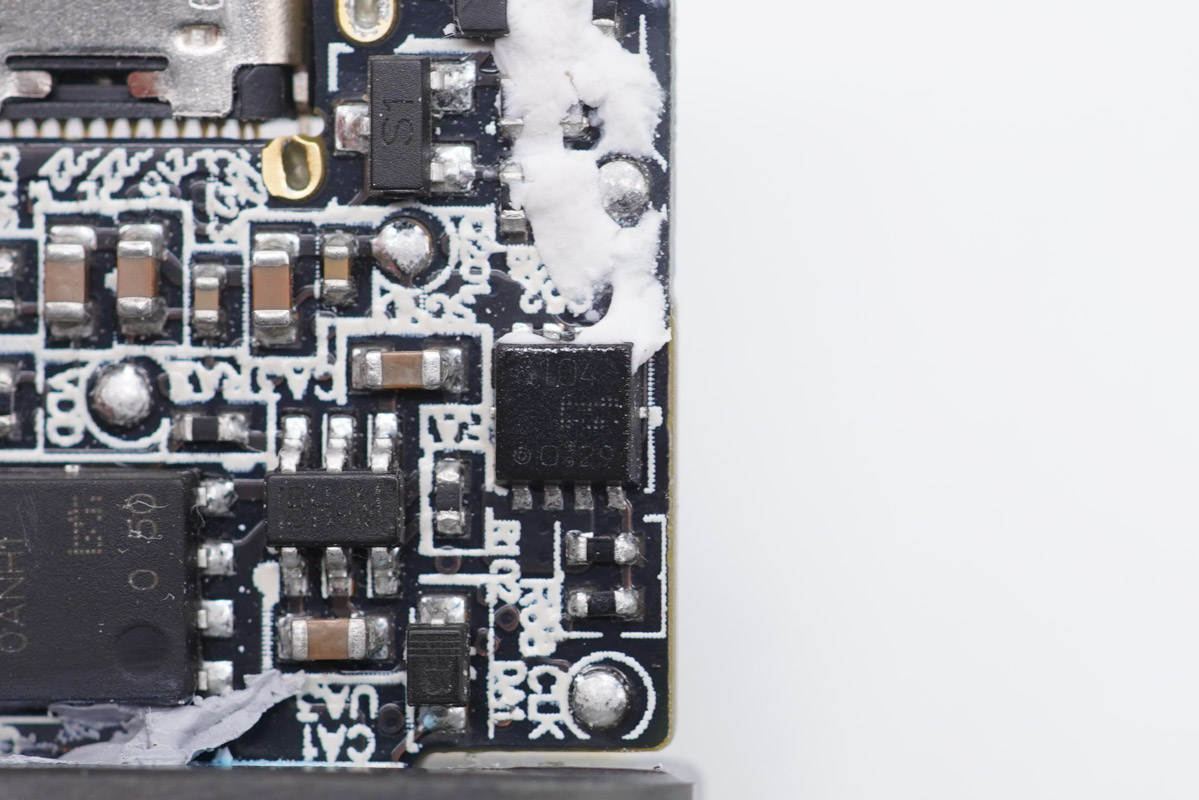

小板上一角是一顆絲印D8B的穩壓芯片，為協議芯片供電。

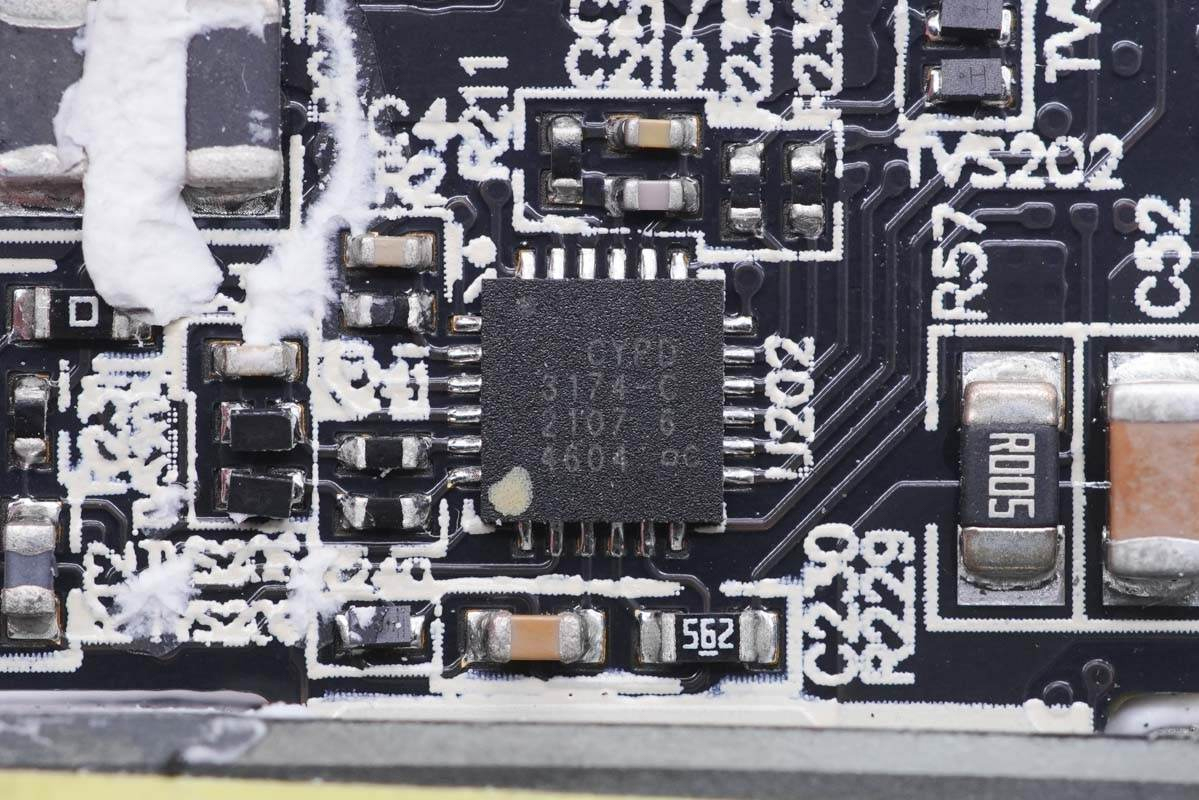

USB PD快充協議芯片采用賽普拉斯CYPD3174，該芯片支持PD3.0包括PPS協議，支持QC4.0，蘋果2.4A等其他快充協議；內置多重全面的保護功能，內置32位 M0處理器，集成振蕩器且無需外部時鐘。

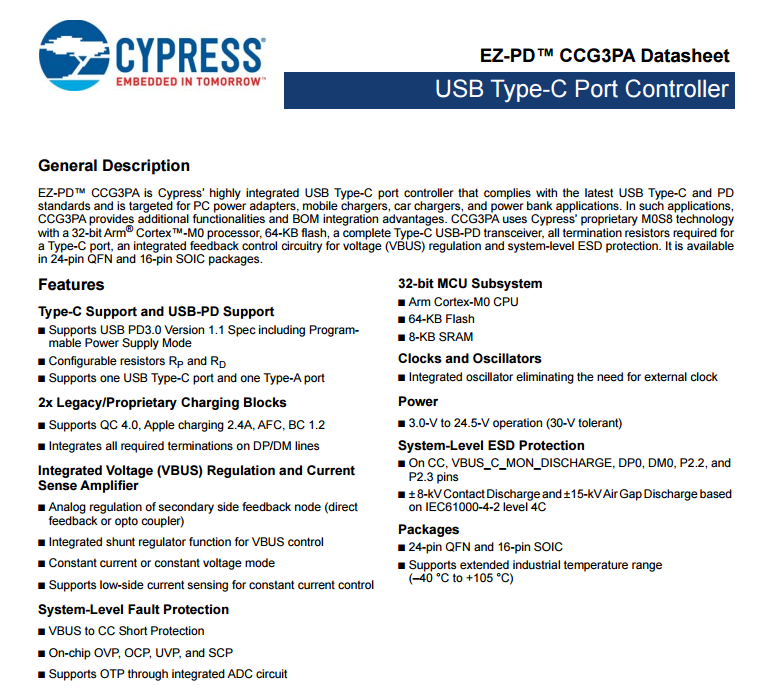

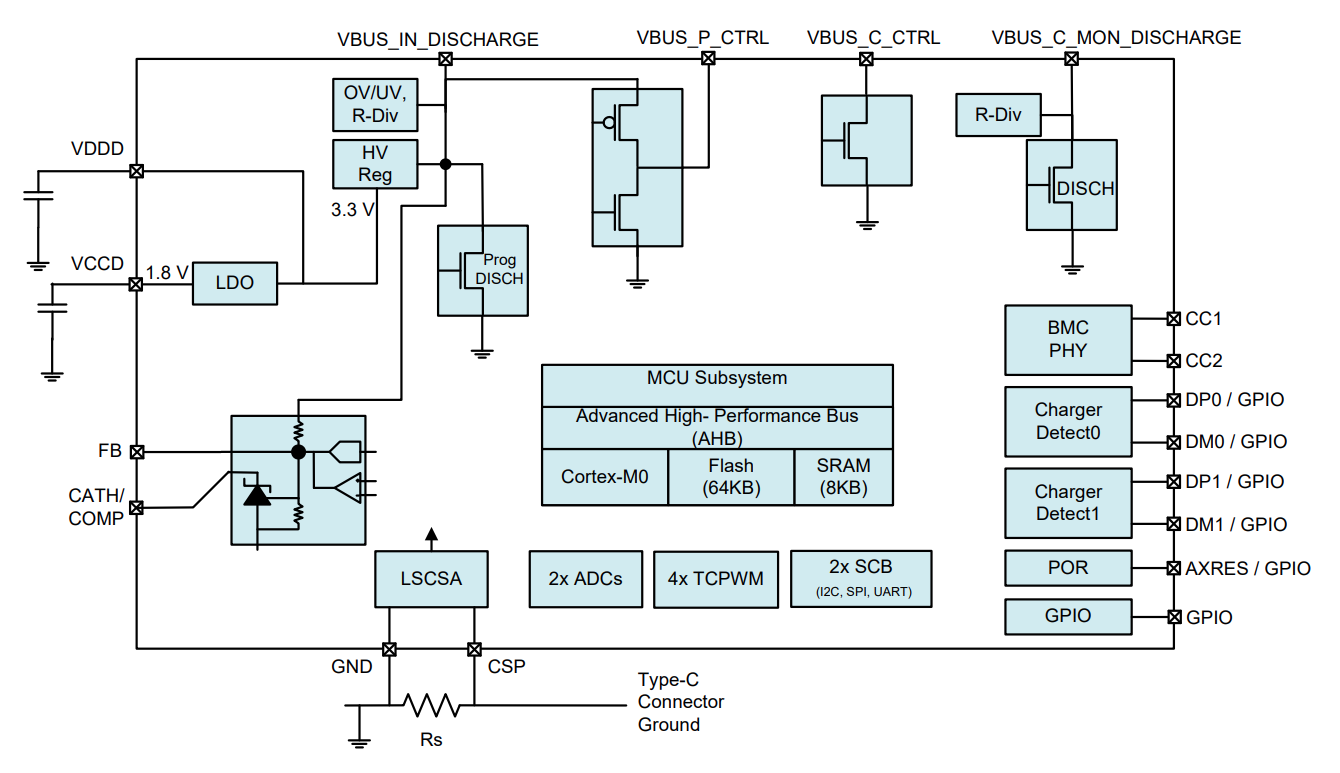

賽普拉斯CYPD3174資料信息。

賽普拉斯CYPD3174支持一個USB-C和一個USB-A口，USB-C口輸出電壓通過光耦調節，并且可通過I2C接口與南芯升降壓轉換器通訊，調節USB-A口的輸出電壓，實現雙口同時快充。

輸出VBUS開關管采用東芝TPCC8104，PMOS，耐壓30V，這顆MOS管在小米的充電器中很常見。

東芝TPCC8104資料信息。

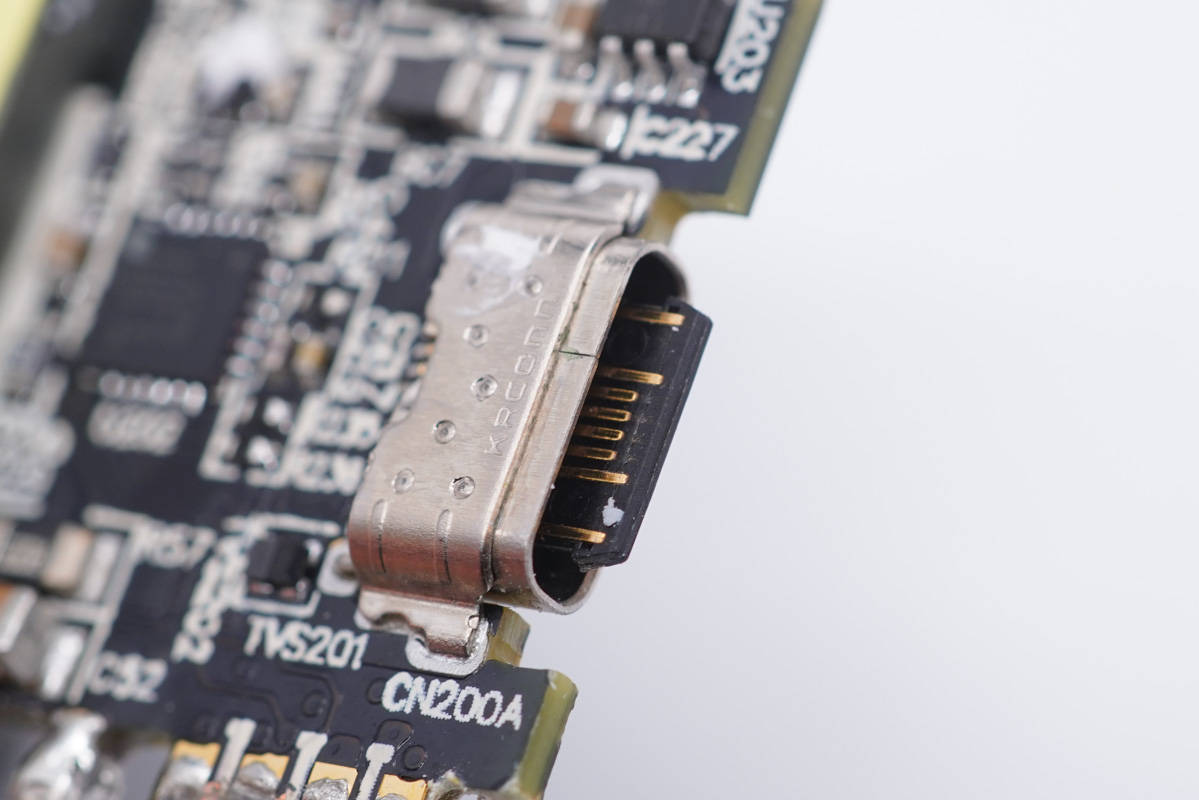

USB-C母座來自精睿興業科技，沉板設計，外套金屬片點焊加固。

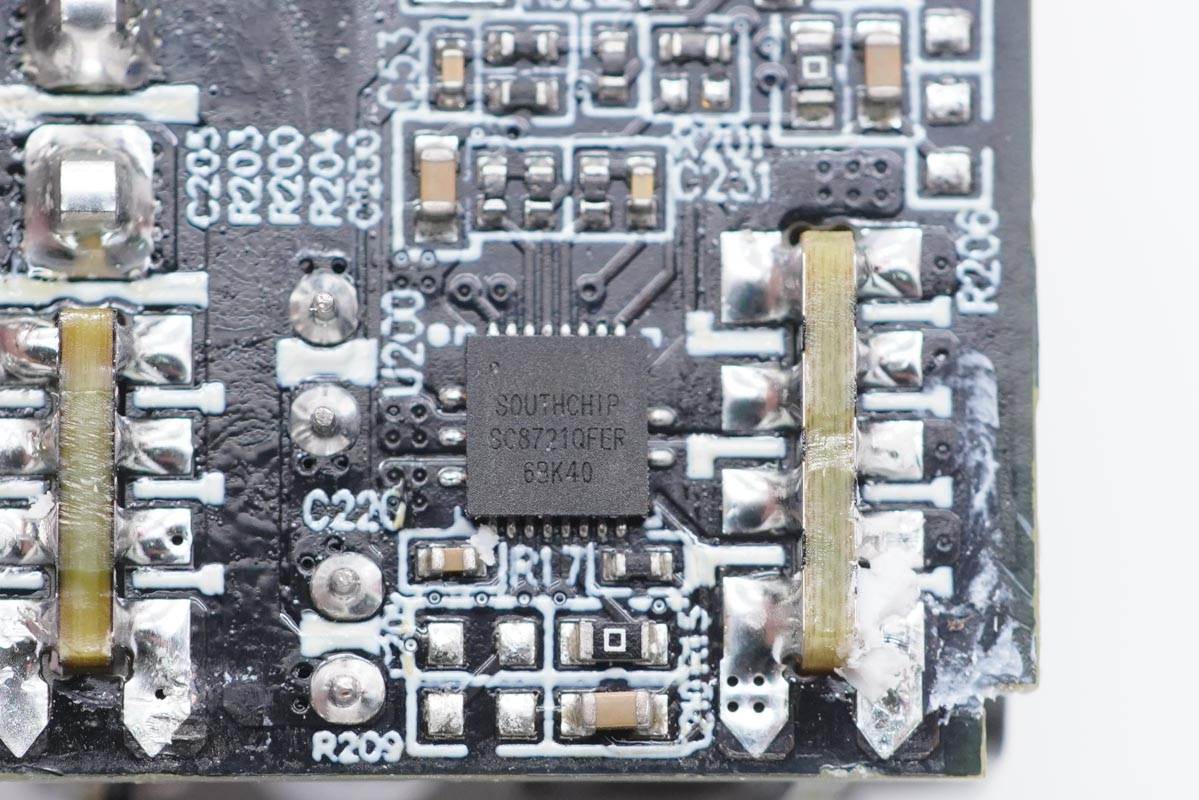

USB-A口同步升降壓轉換器采用南芯半導體SC8721。SC8721內部集成四管H橋升降壓開關管，輸入輸出電壓范圍均為2.7-22V，工作電壓范圍寬，支持動態輸出電壓調整，開關頻率可調節，支持輸出線補、輸出電流監測，支持I2C總線控制的輸出電壓調節和輸出限流調節，內置全面的保護功能。

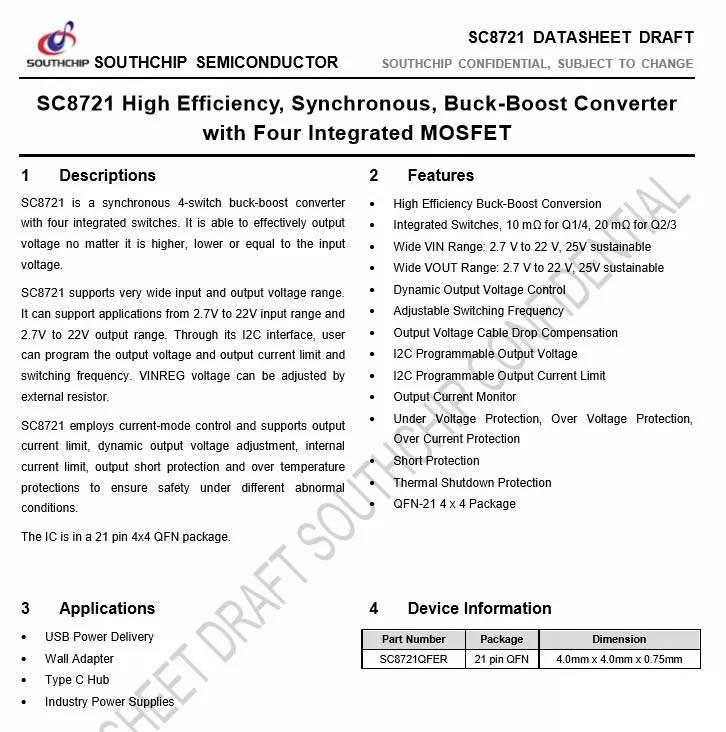

南芯SC8721詳細資料。充電頭網了解到，采用該芯片的產品還有ANKER 25600mAh移動電源、努比亞紅魔45W USB PD氘鋒移動電源、小米20000mAh移動電源、thinkplus 14000mAh 45W PD快充移動電源等。

基美鉭電容特寫，T521聚合物，100μF 16V耐壓，用于USB-A口輸出濾波，減小空間占用。

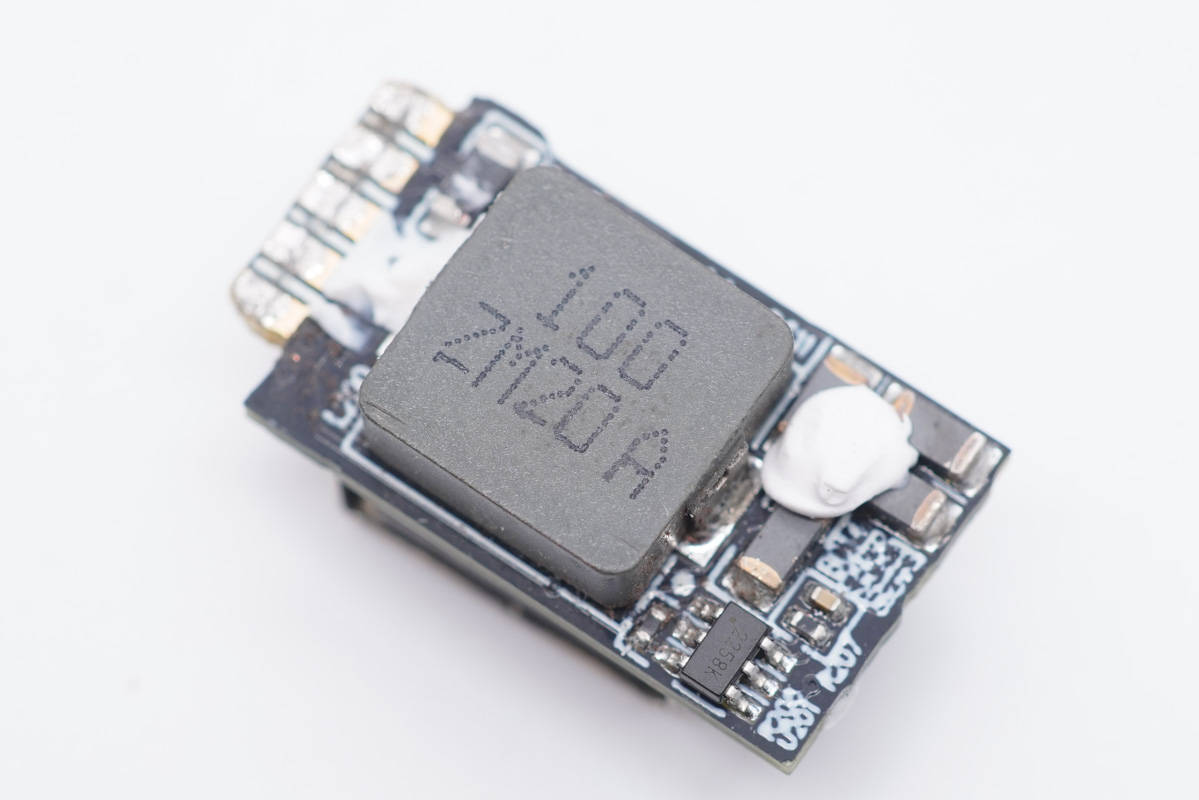

A口母座所在小板一面設有降壓電感，10μH，10*10*4mm，大尺寸的電感有助于降低發熱。

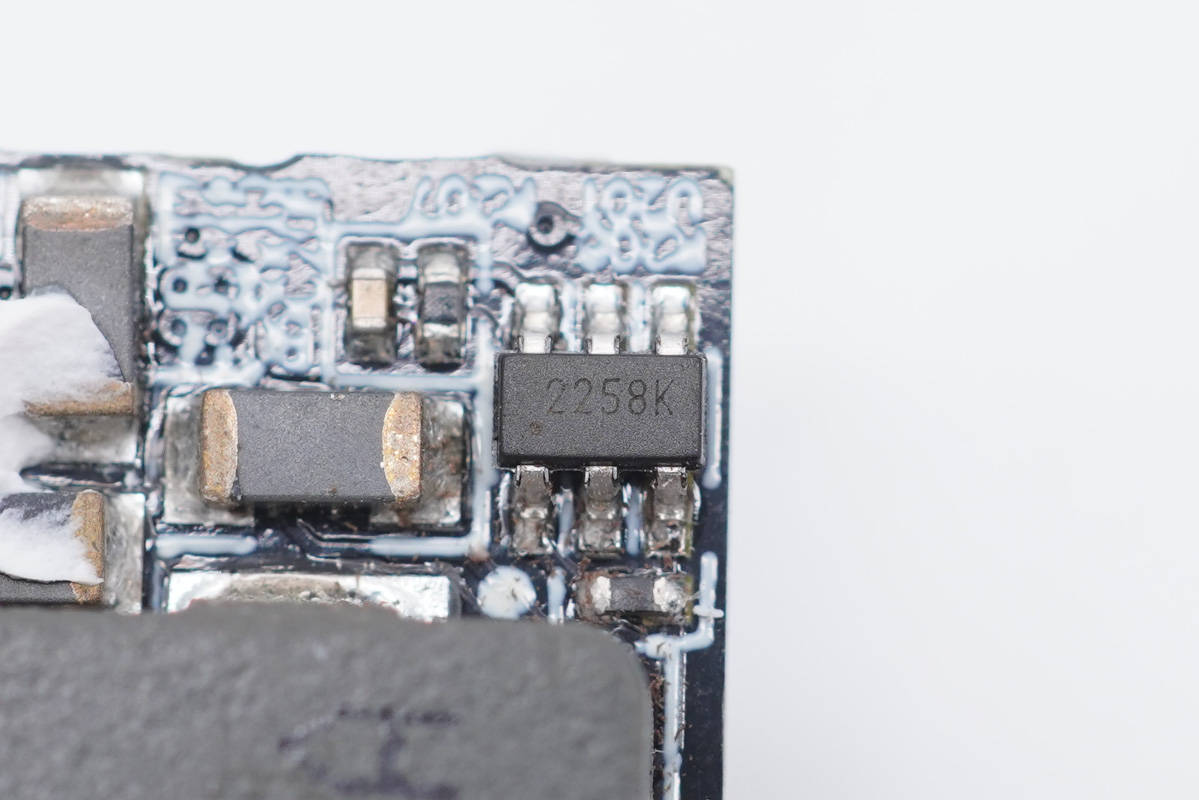

絲印2258K的定制芯片。

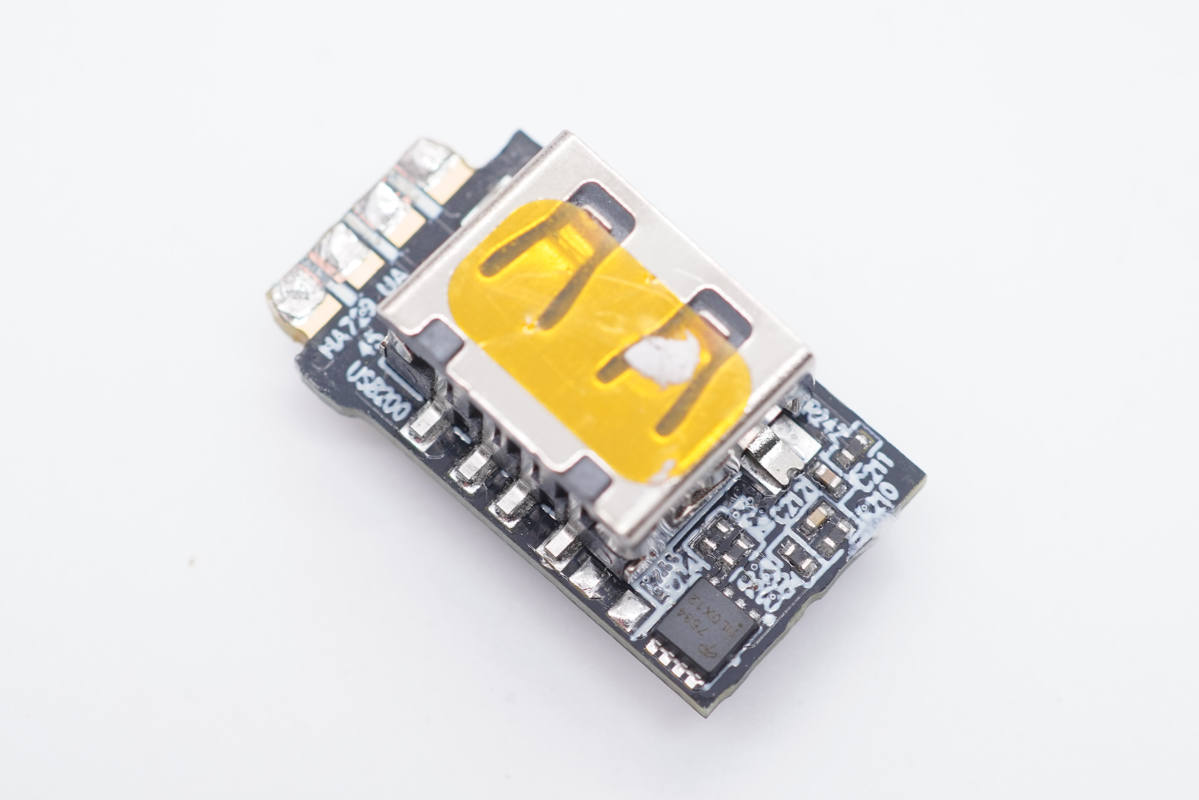

另一面母座貼有防塵膠帶，旁邊設有一顆輸出VBUS開關管。

A口輸出VBUS開關管采用AOS萬代AON7534，NMOS，耐壓30V。

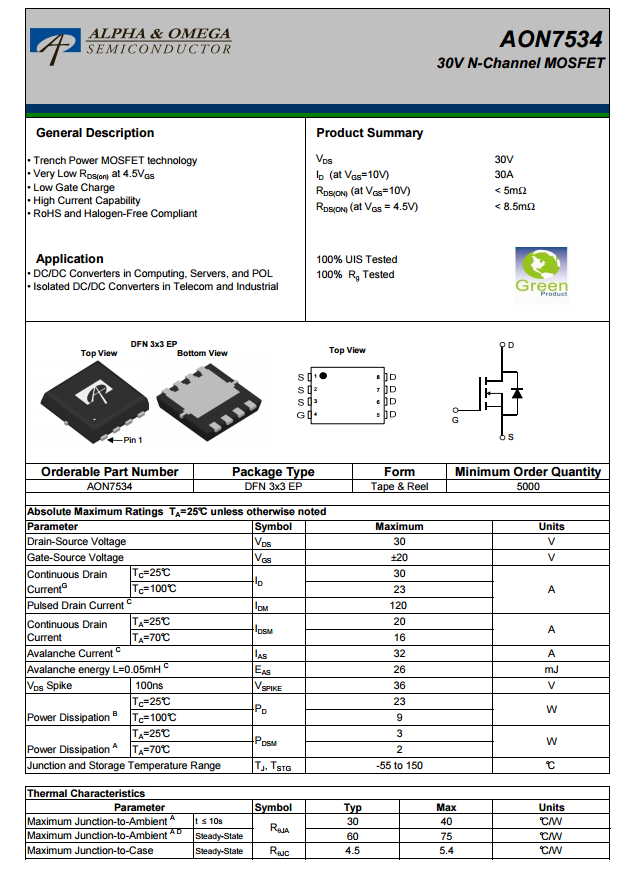

AOS AON7534 資料信息。

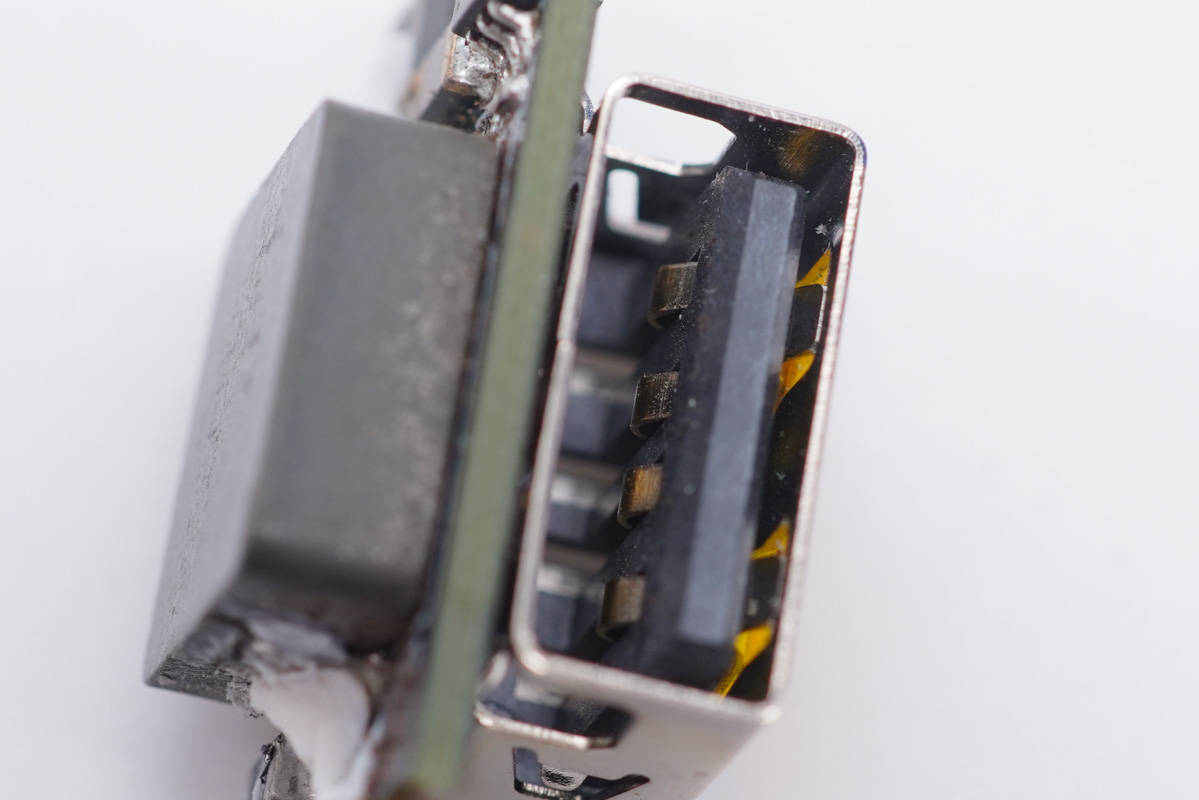

USB-A母座特寫。

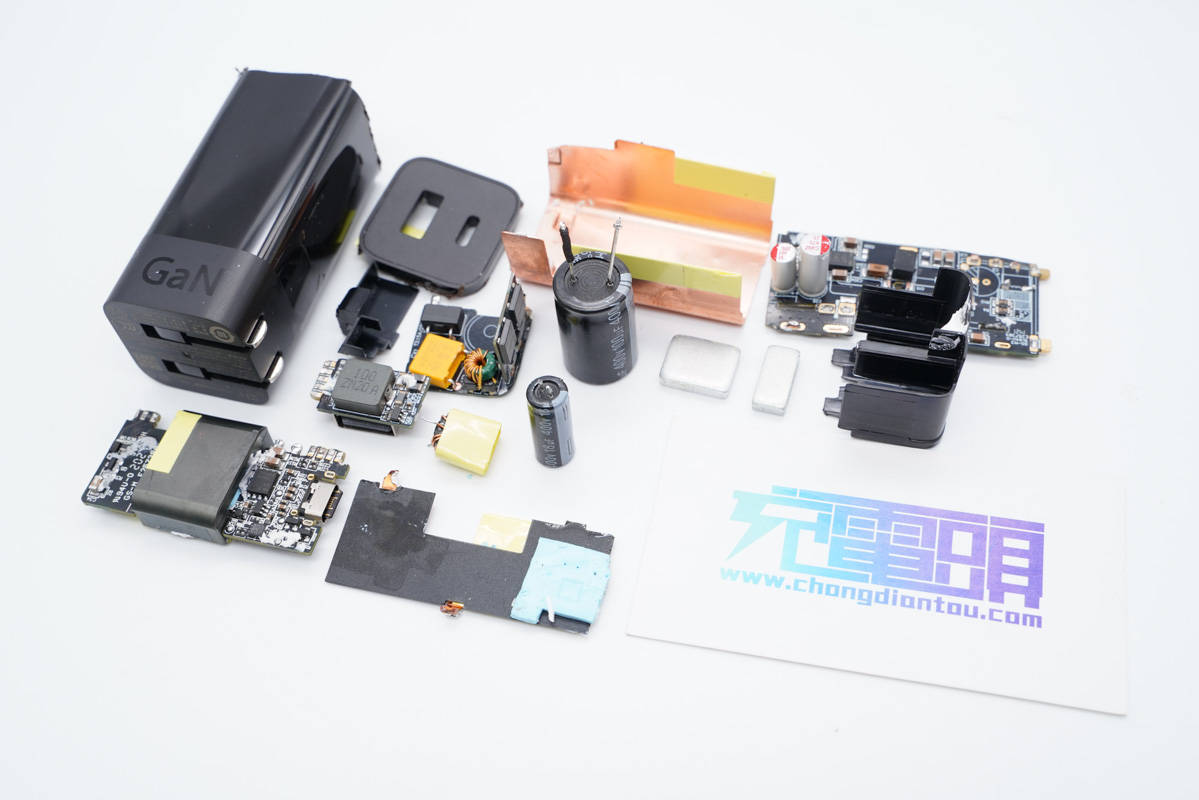

全部拆解完畢，來張全家福。

充電頭網拆解總結

紫米這款65W 1A1C氮化鎵快充充電器延續紫米品牌慣用黑色配色，機身亮面和啞光撞色處理，看上去十分別致。充電器修長小巧，配備折疊插腳，外出攜帶方便。性能上，支持QC、PD通用快充協議，C口還支持PPS快充，最大輸出功率65W，還支持米系獨有11V5A快充，無論是米系手機和筆電，還是其它品牌設備，都能很好兼容。

充電頭網拆解了解到，除外觀不一樣外，內部PCBA模塊和小米的65W 1A1C氮化鎵充電器的一模一樣。采用了安森美NCP1342+MPS MP6908A高頻準諧振開關電源方案，納微NV6115氮化鎵功率芯片、南芯SC8721升降壓轉換器、賽普拉斯CYPD3174協議芯片等，采用一線品牌艾華電容進行濾波，整體用料扎實，做工講究。

可能在消息一出時很多人就猜到了是這么一個情況，但換個角度思考，也正是得益于紫米推出這么一個全新外觀的產品，消費者才多了一個選擇。當然若是有什么優惠活動加持，當然是哪個便宜些選哪個了。
