如今常見的立式無線充電器多數采用一體機身設計，這樣一來基本上就只能在家或者辦公室等固定場所使用，外帶的話會非常不便。不過倍思有這么一款無線充BSWC-P03，將底部支持底座設計成一塊輕薄的塑料板，支撐手機進行立式無線充電對這塊小板來說還是綽綽有余的。

而也正是這么一個靈活的設計，讓倍思這款無線充的便攜性得到了解決，外帶出差成本很低，對于用慣無線充充電的人群來說，這款產品解決了用戶在外地的無線充電問題。下面充電頭網就對這款產品進行詳細拆解，看看內部用料如何。

一、倍思立式無線充電器外觀

包裝盒頂部帶有掛鉤，正面上方印有品牌、產品名稱以及紅色的PREMIUM MAKER標識，中間設有櫥窗可以看到無線充部分機身，下方是藍色無線充區域標識以及線纜標識等，設計相當豐富。

背面印有產品參數、特性標識以及使用場景，可橫置和立式進行無線充。

包裝內含無線充電器、數據線、說明書和卡通卡片等。

線纜是USB-A to USB-C線，做了抗彎折處理，線頭外殼表面磨砂，方便插拔。

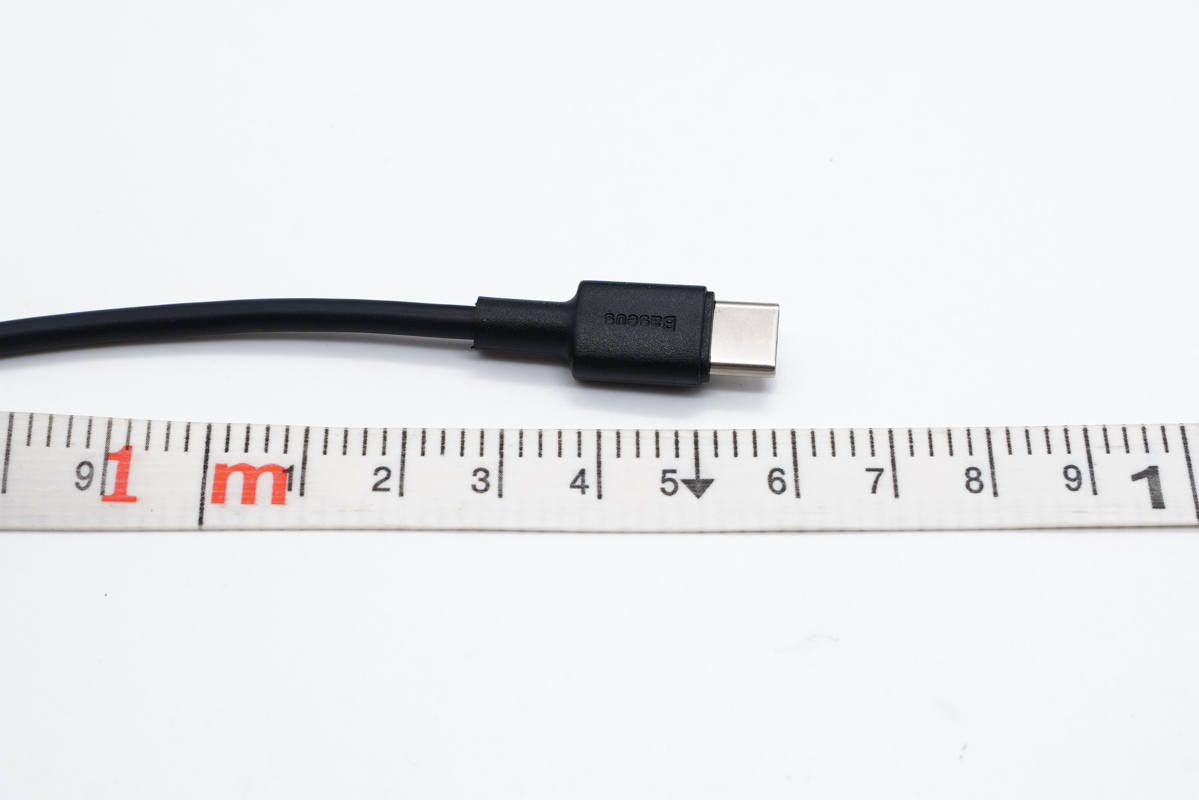

線纜長約106cm。

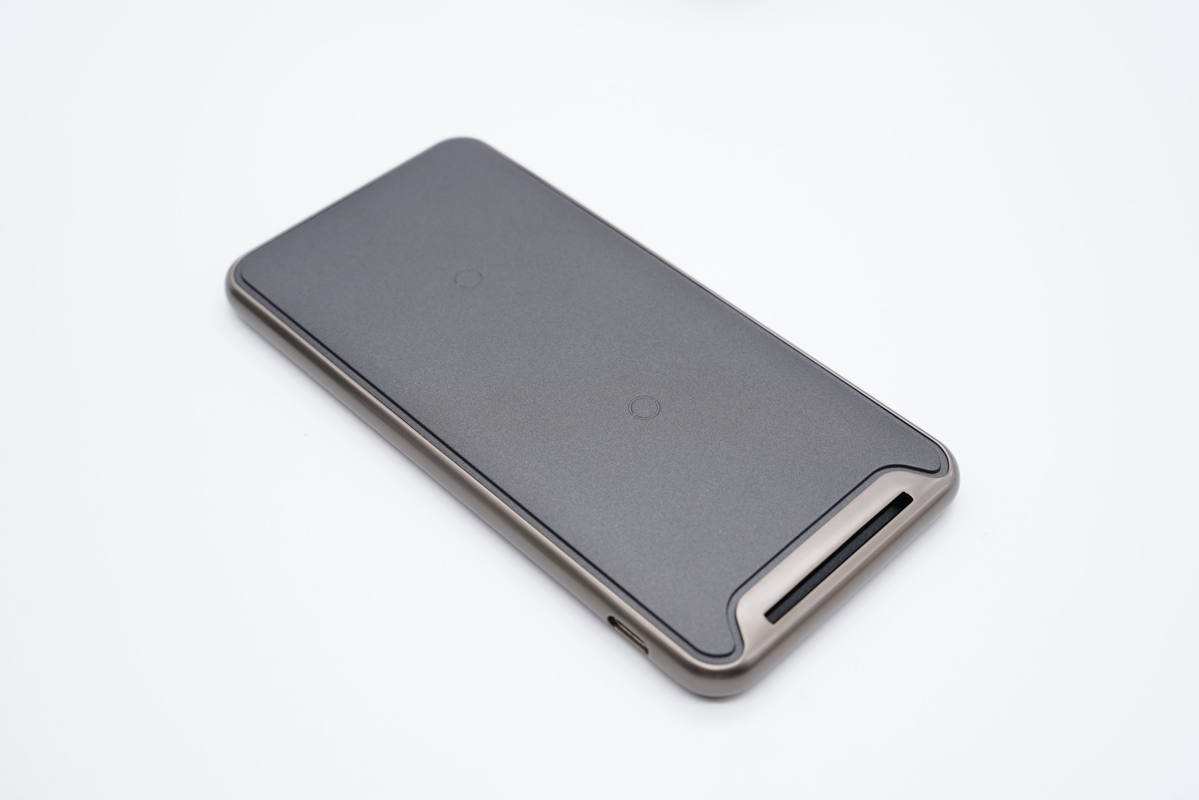

這款無線充主體機身扁平，外觀看上去倒和現在的智能手機有幾分相似。機身正背面為塑料外殼，表面觸摸有類膚手感；邊框為鋅合金材質，起到保護裝飾作用。

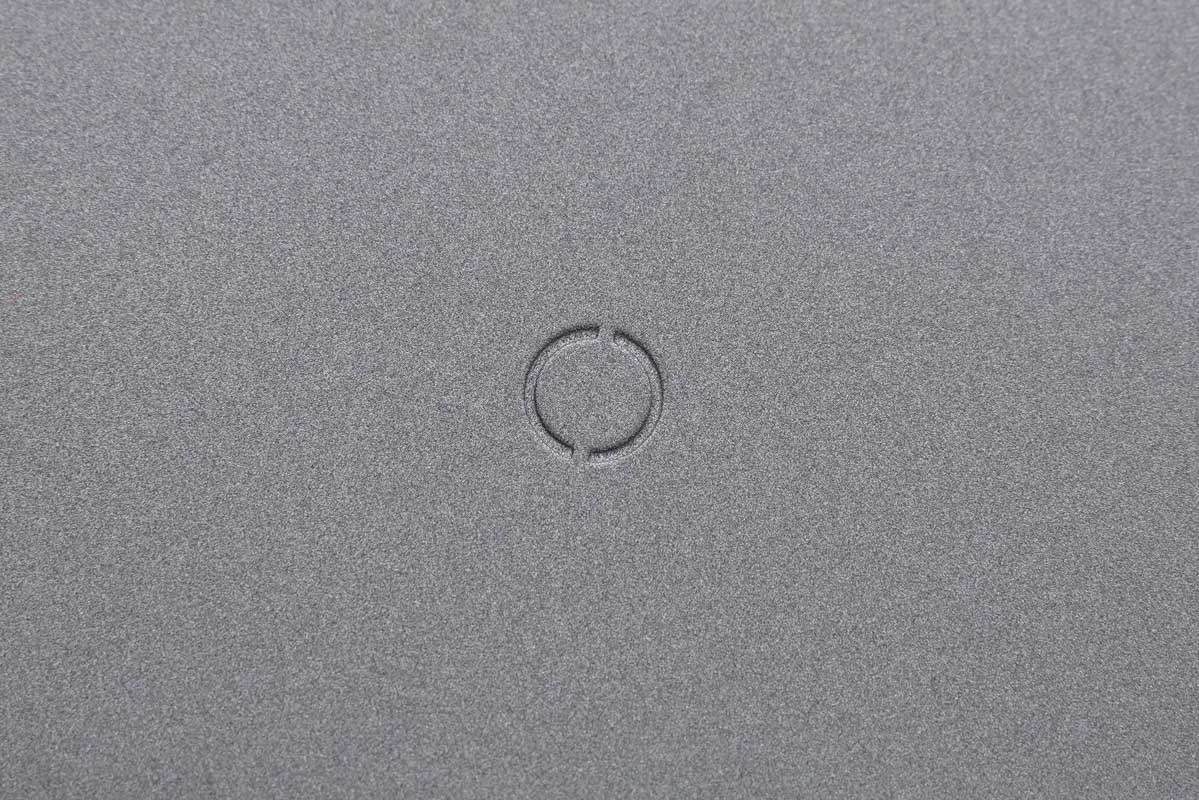

正面小圓圈表示無線充區域。

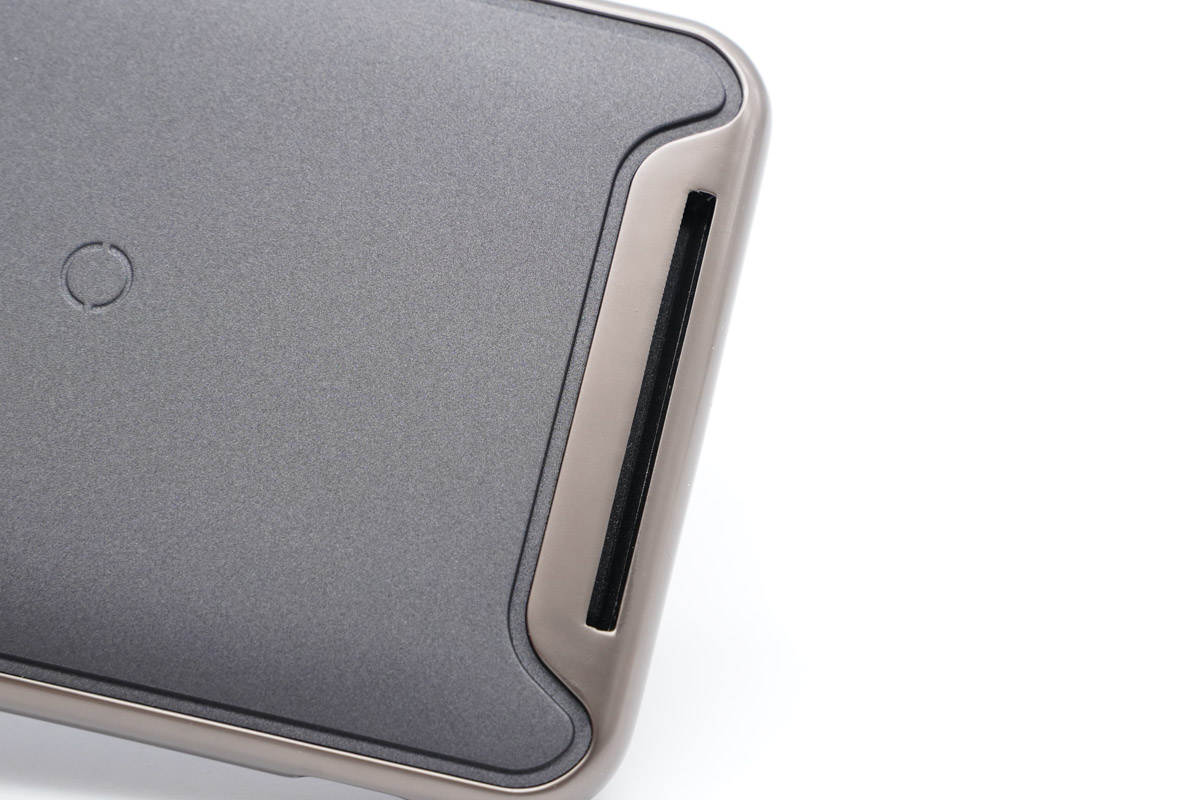

底部開槽用于穿過支撐板。

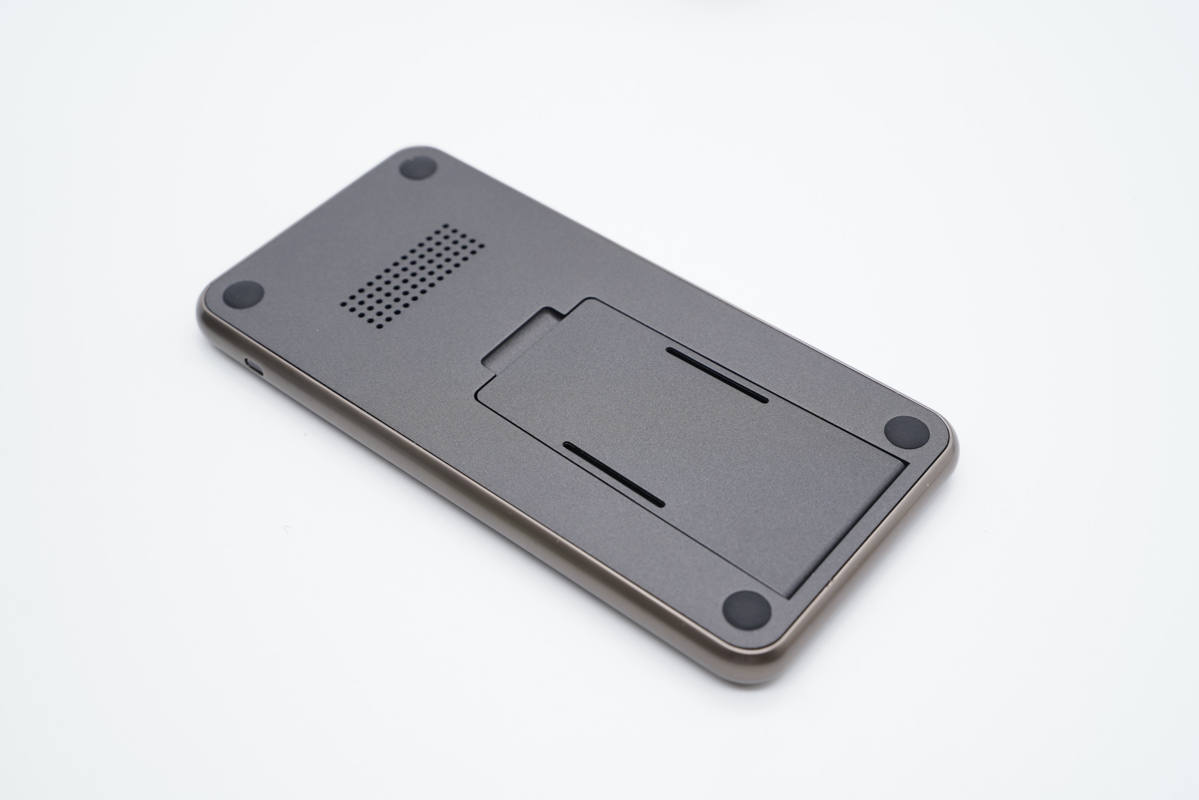

背面設有散熱窗口以及支撐板，四角還貼有防滑硅膠墊。

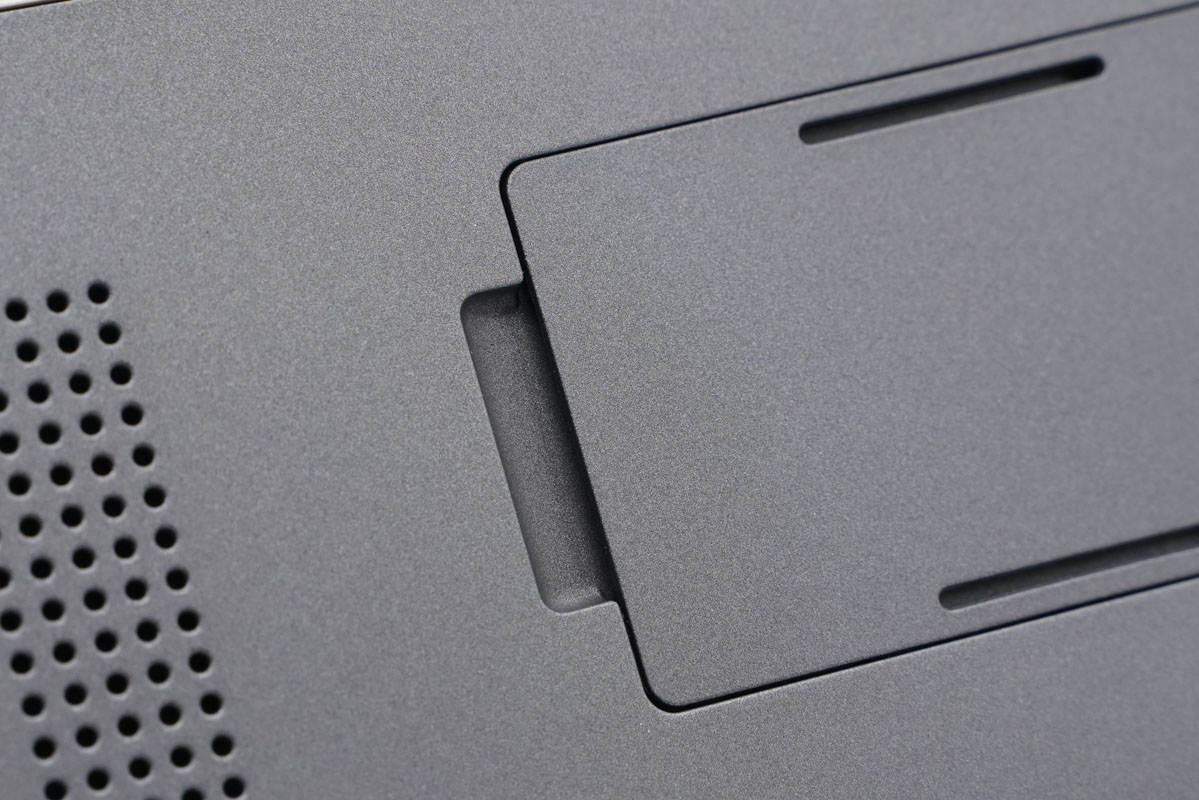

小凹槽設計方便將支撐板取出，細節講究。

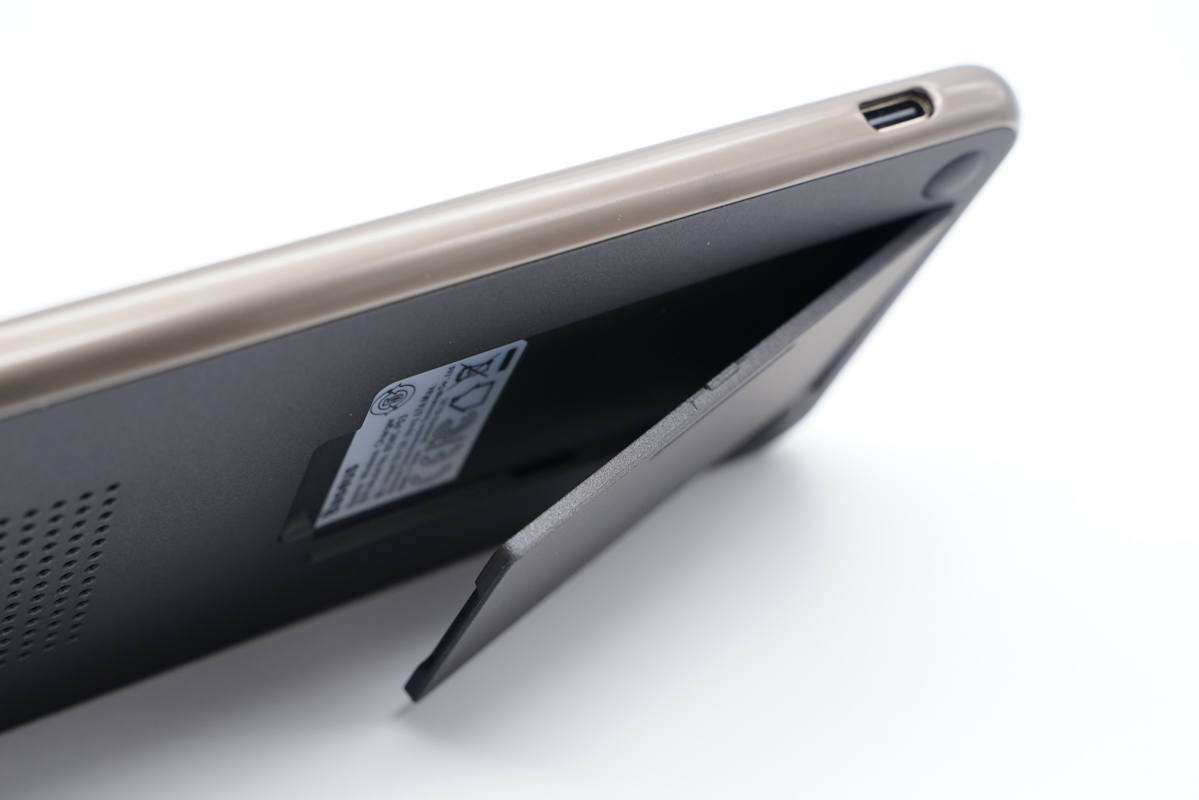

通過小凹槽用戶即可輕松將支撐板取出。

支撐板前端還設有膠墊和凸起，防止手機滑落。

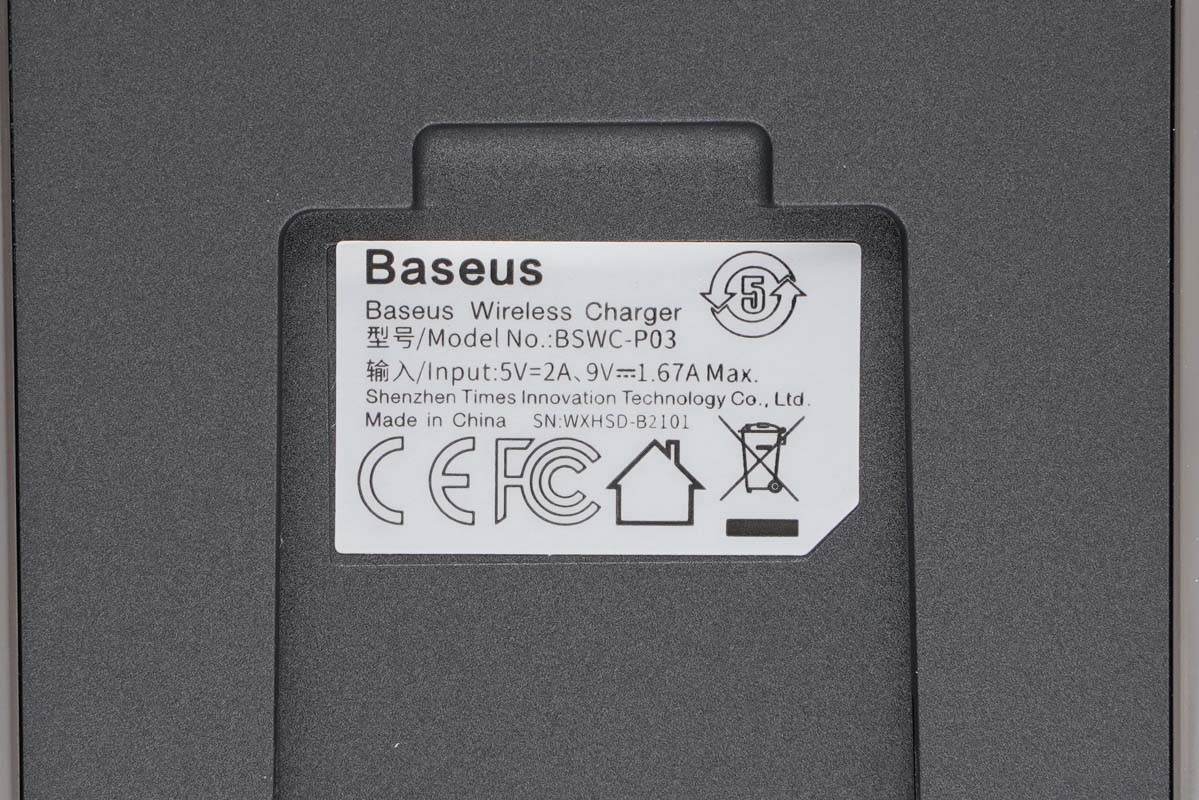

另外凹槽內貼有產品銘牌貼紙，此外結合包裝盒參數可以知道

型號：BSWC-P03

材質：鋅合金+塑料+硅膠

顏色：白色/黑色

充電接口：Type-C

輸入：5V2A、9V1.67A Max

輸出：10W Max

產品已經通過了CE和FCC認證。

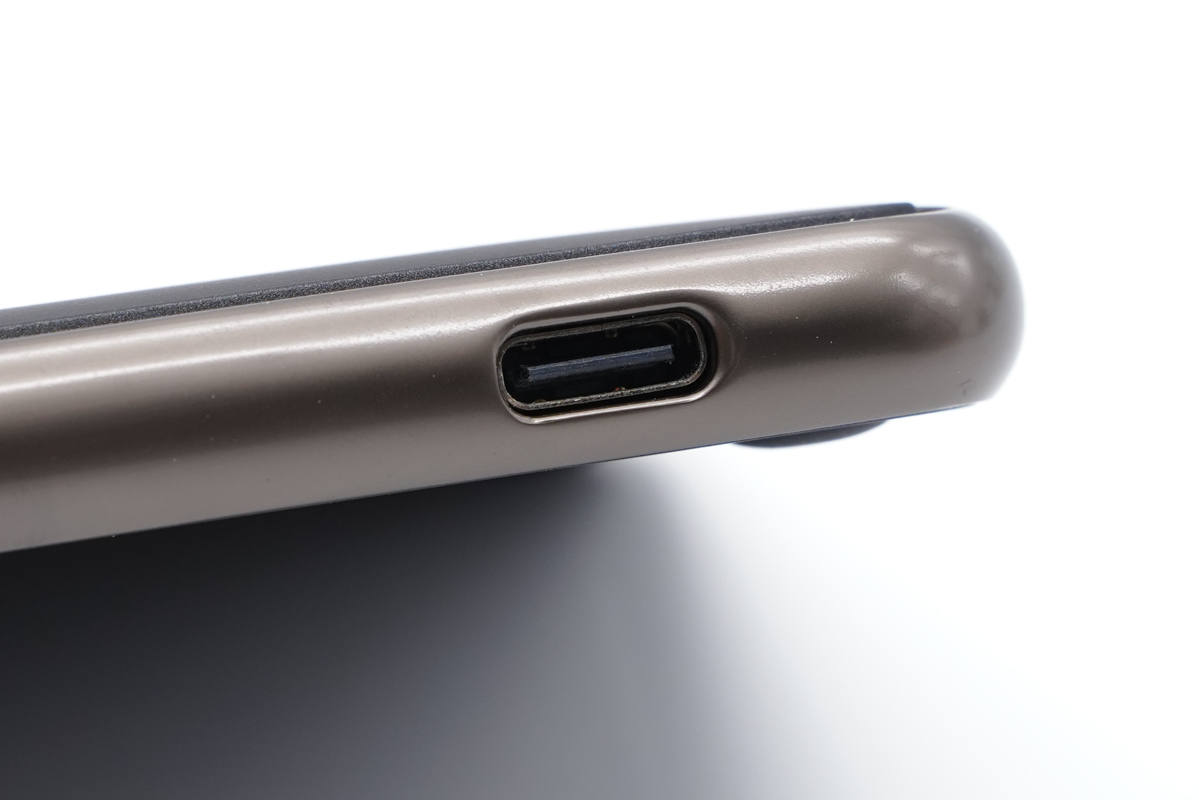

機身一側配有一個USB-C輸入接口，黑色膠芯不露銅。

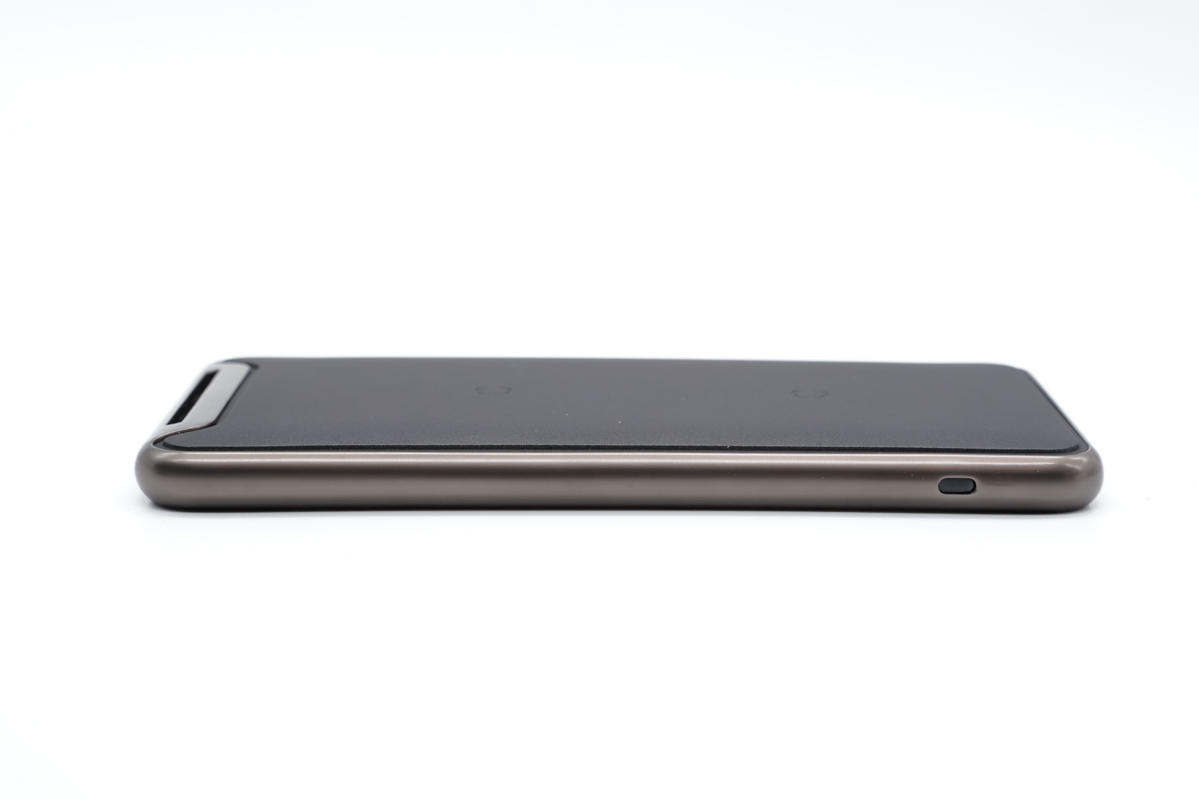

另一側設有一顆LED指示燈。

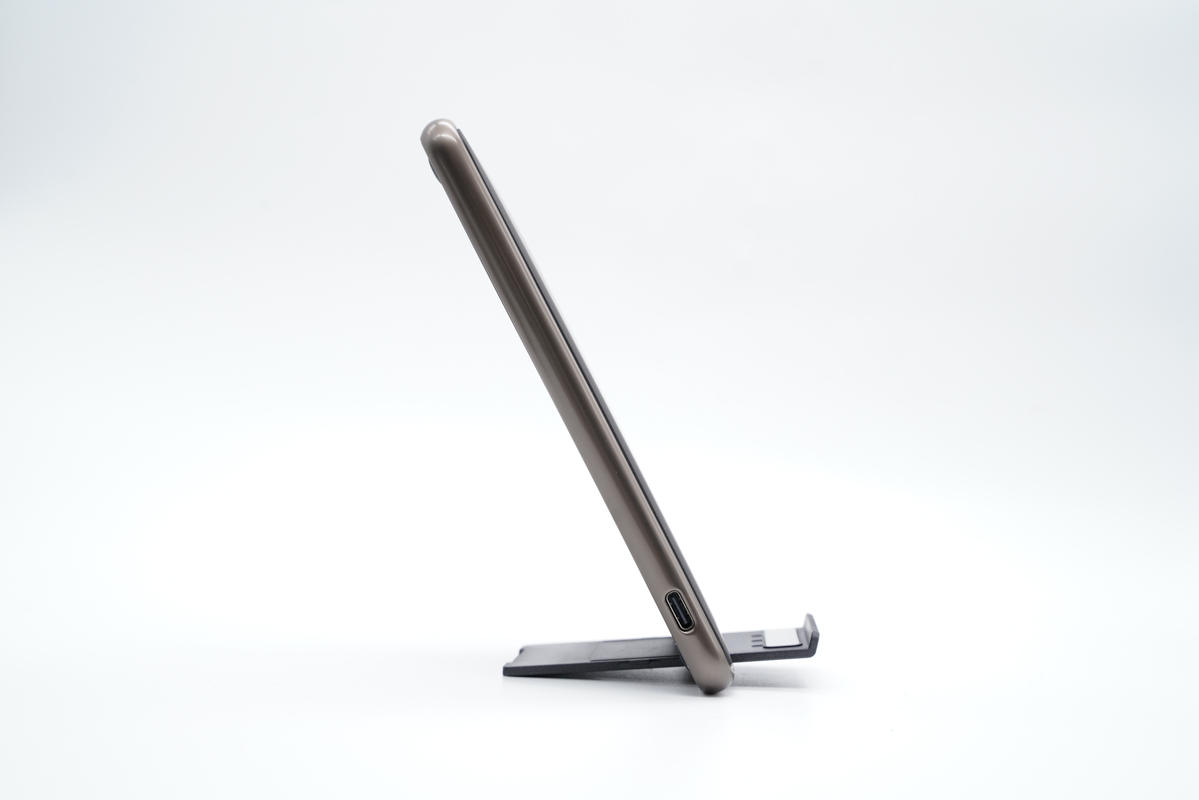

將支撐板穿過底部的插口即可搖身一變成為了無線充電器。

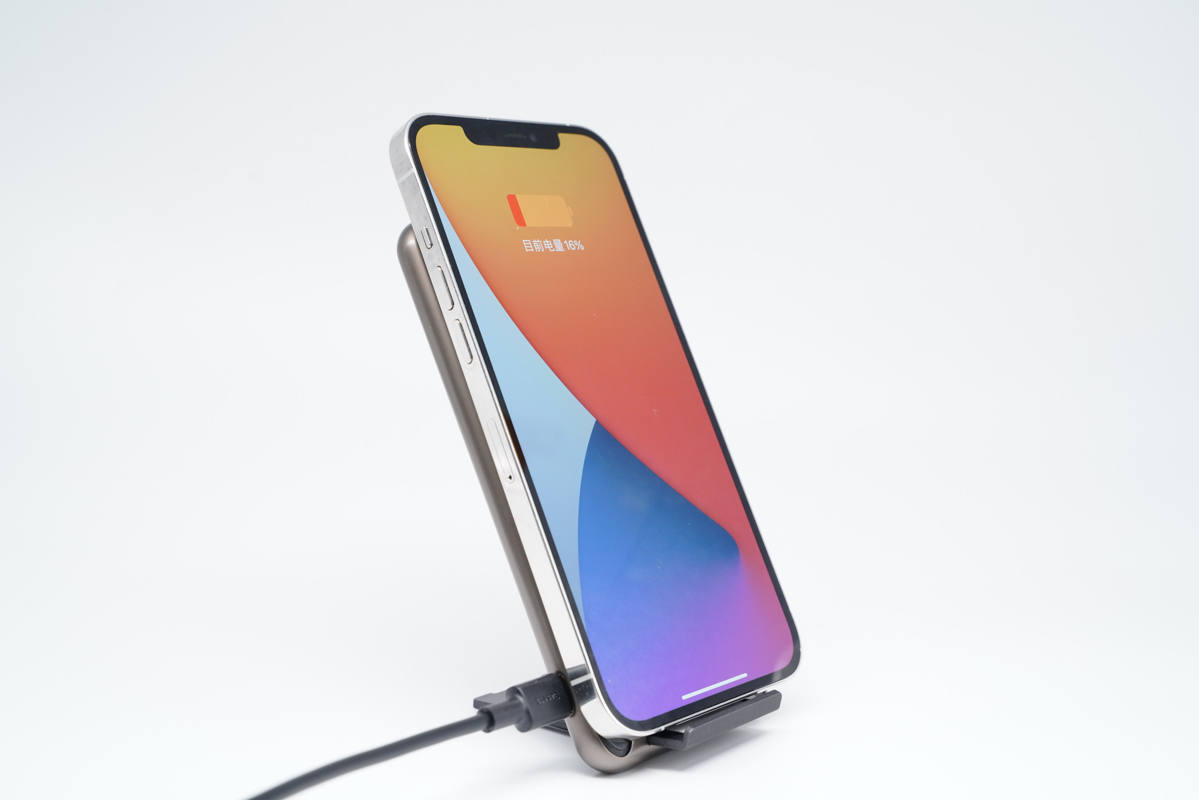

將iPhone 12 Pro Max放上去即可進行立式無線充電，同時還支持橫豎無線充，邊充邊刷劇使用體驗更好。

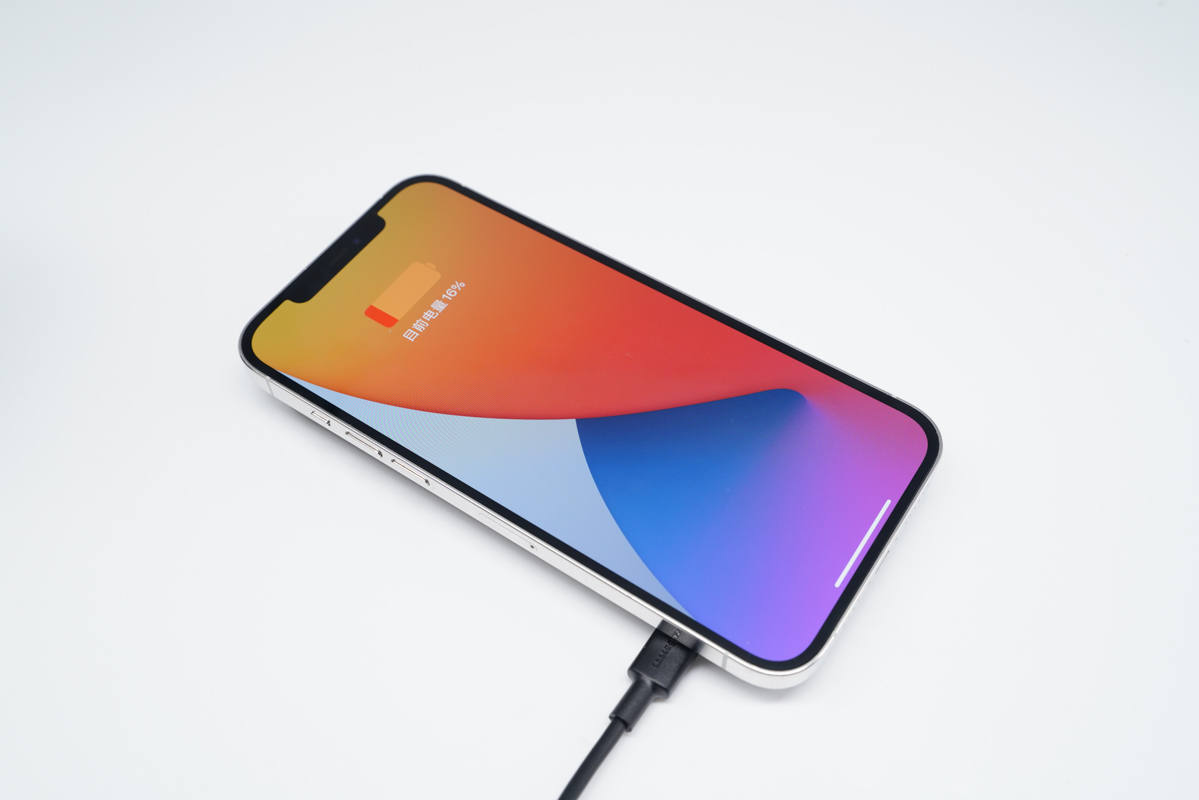

另外產品也可平放，手機放上去無線充電的另一種使用場景。

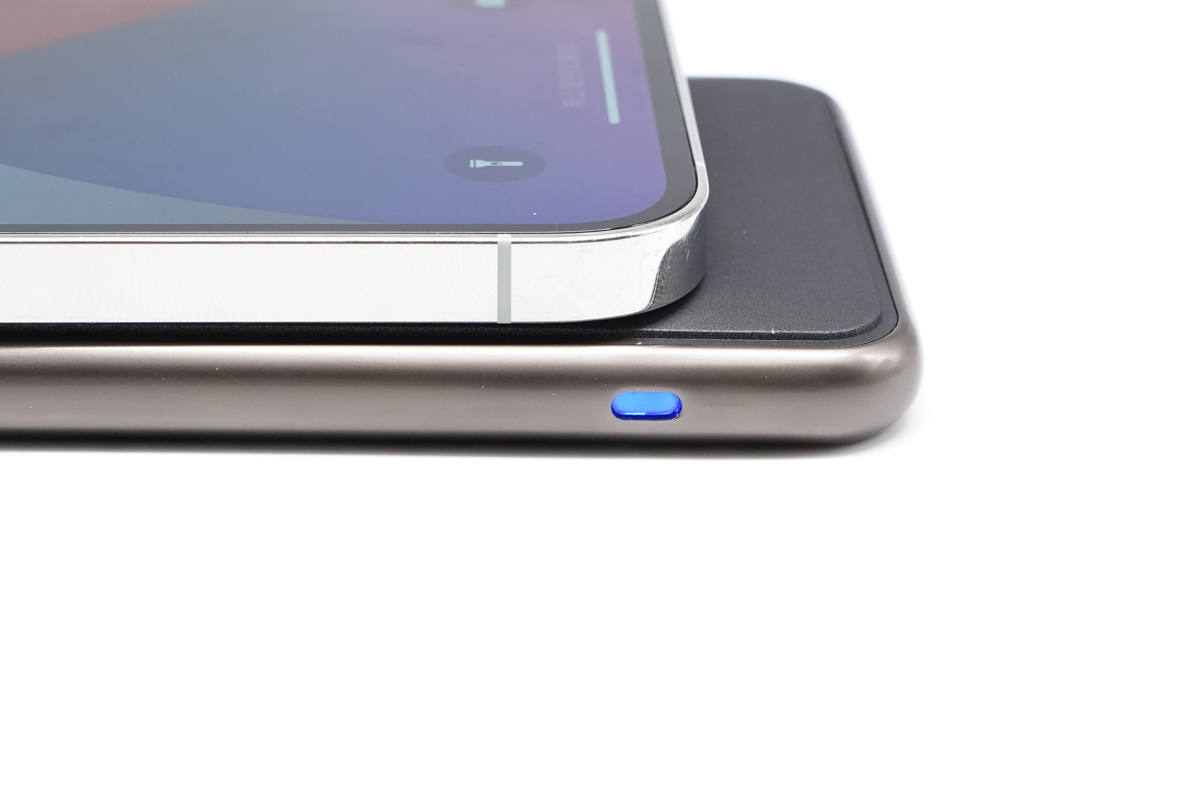

充電時，LED指示燈亮藍光。

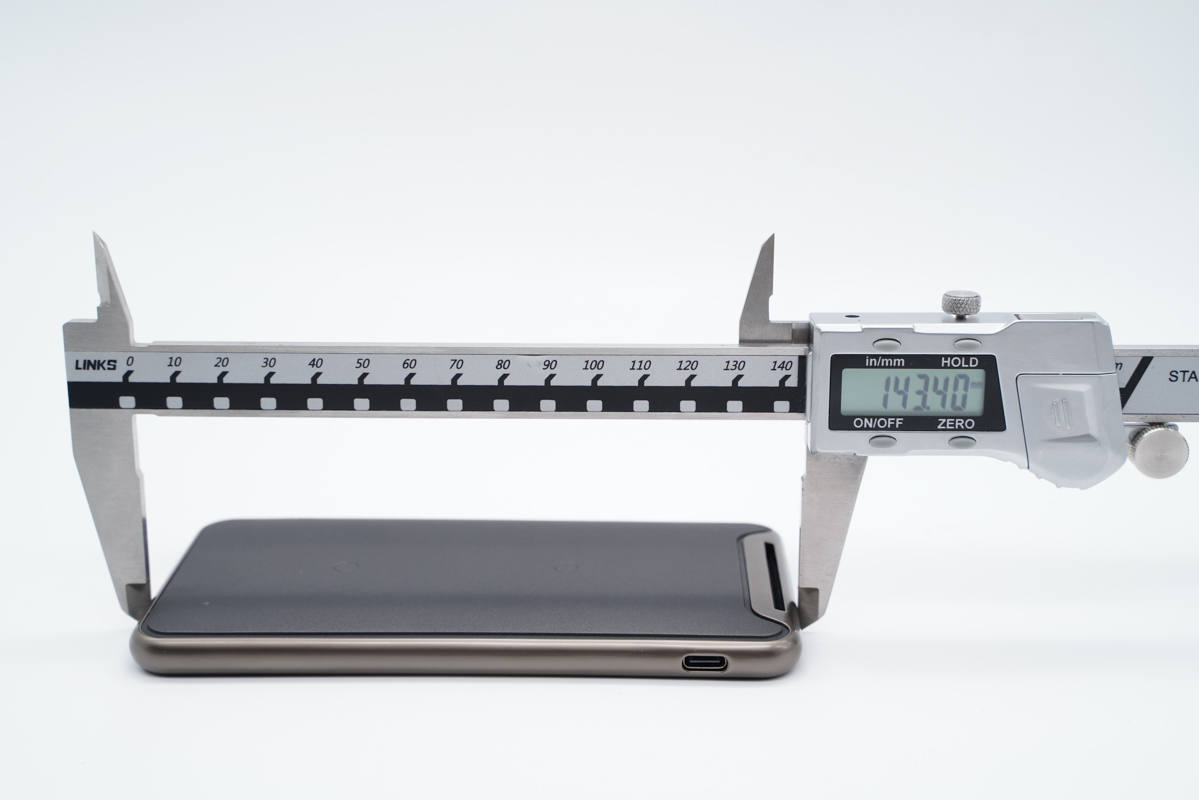

測得機身長度為143.4mm。

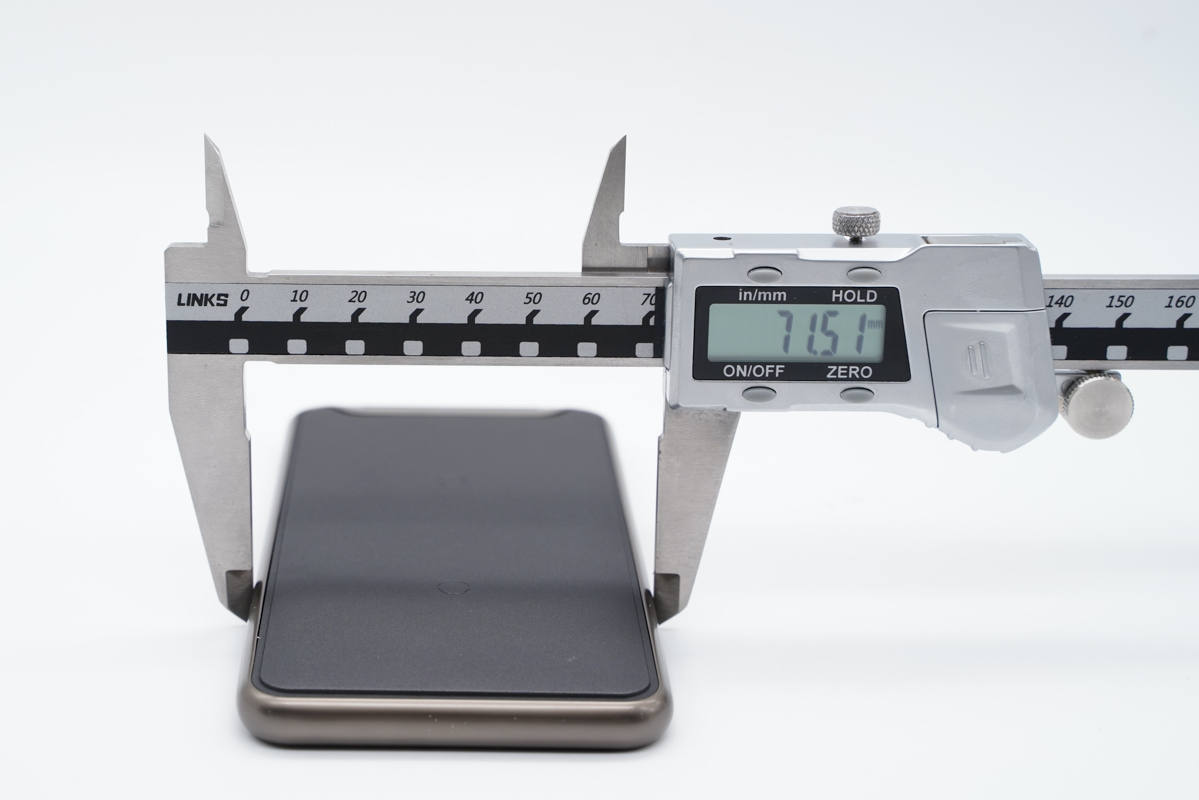

寬度為71.51mm。

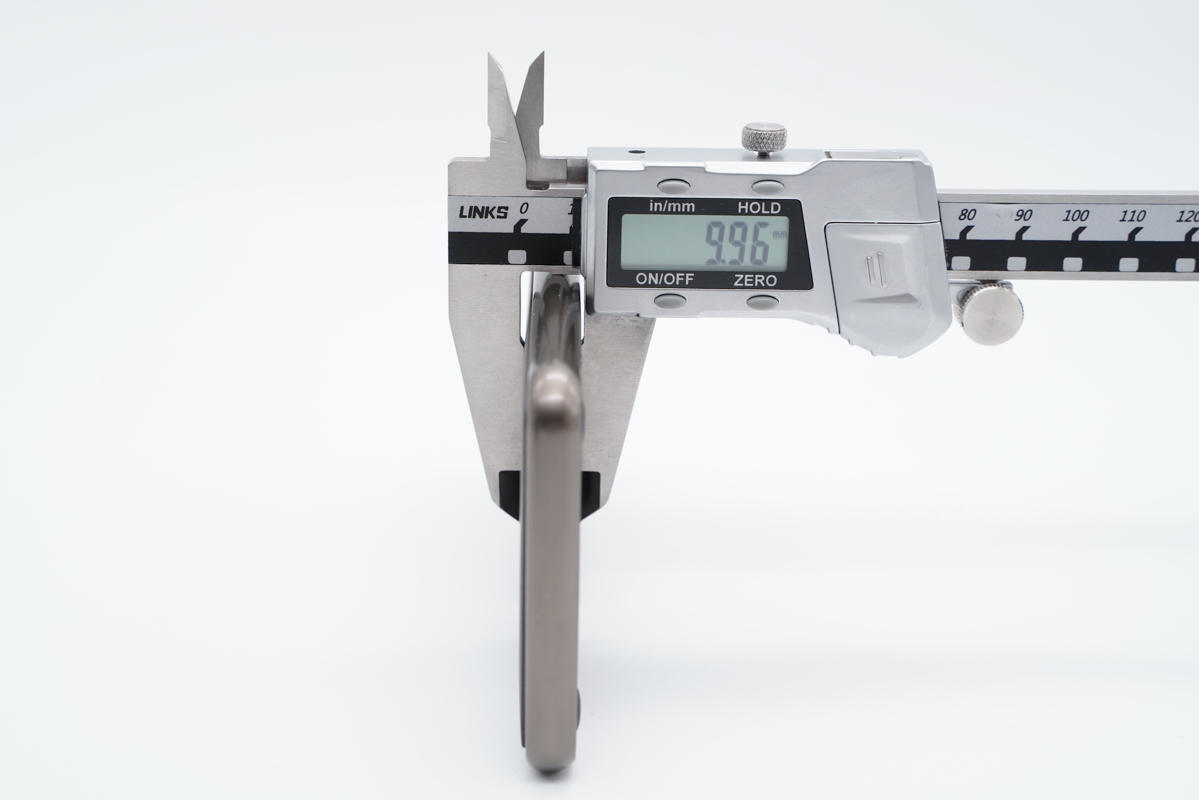

厚度為9.96mm。

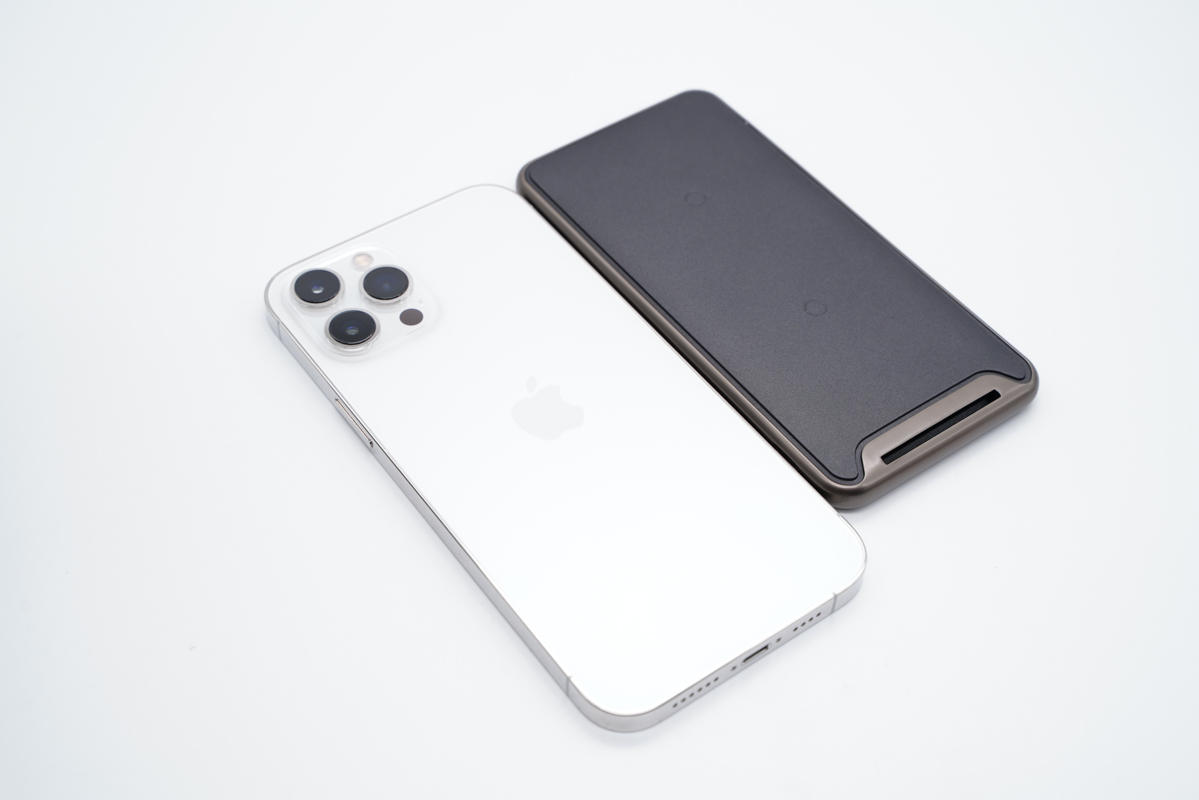

和iPhone 12 Pro Max直觀對比，要小得多，另外兩者厚度相當。

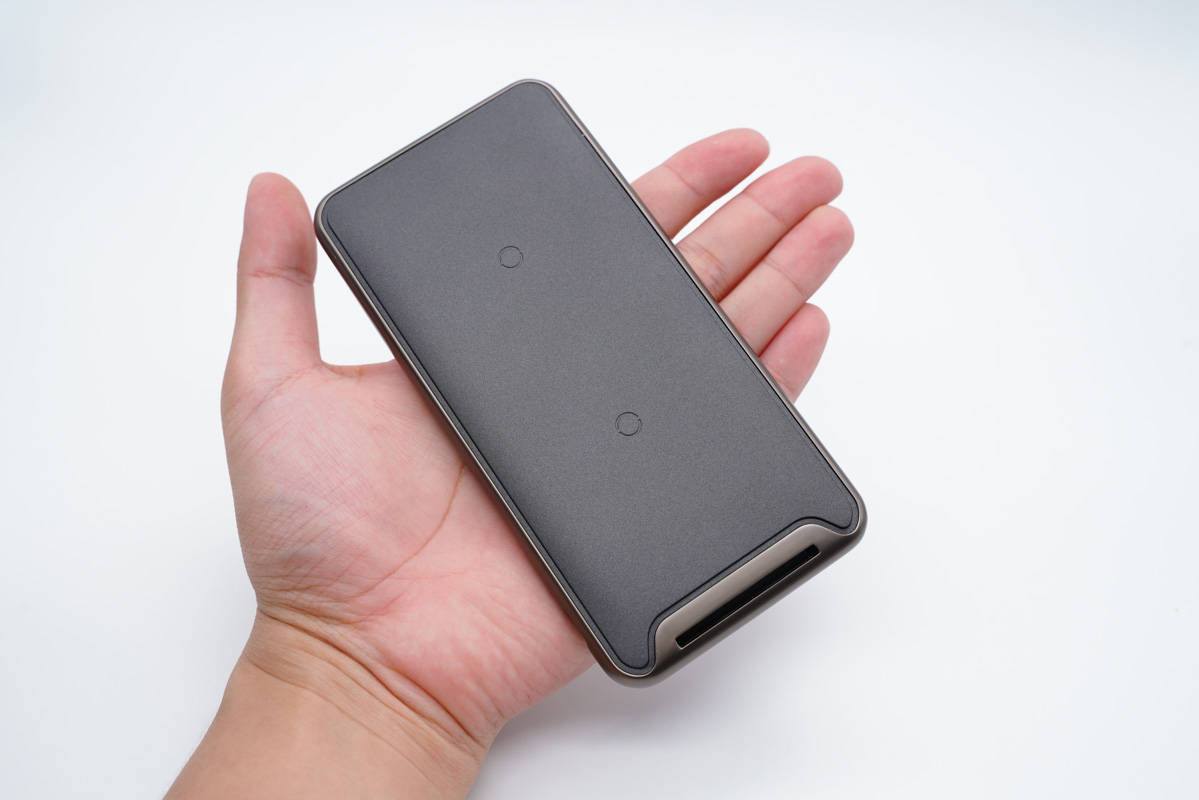

拿在手上的直觀感受。

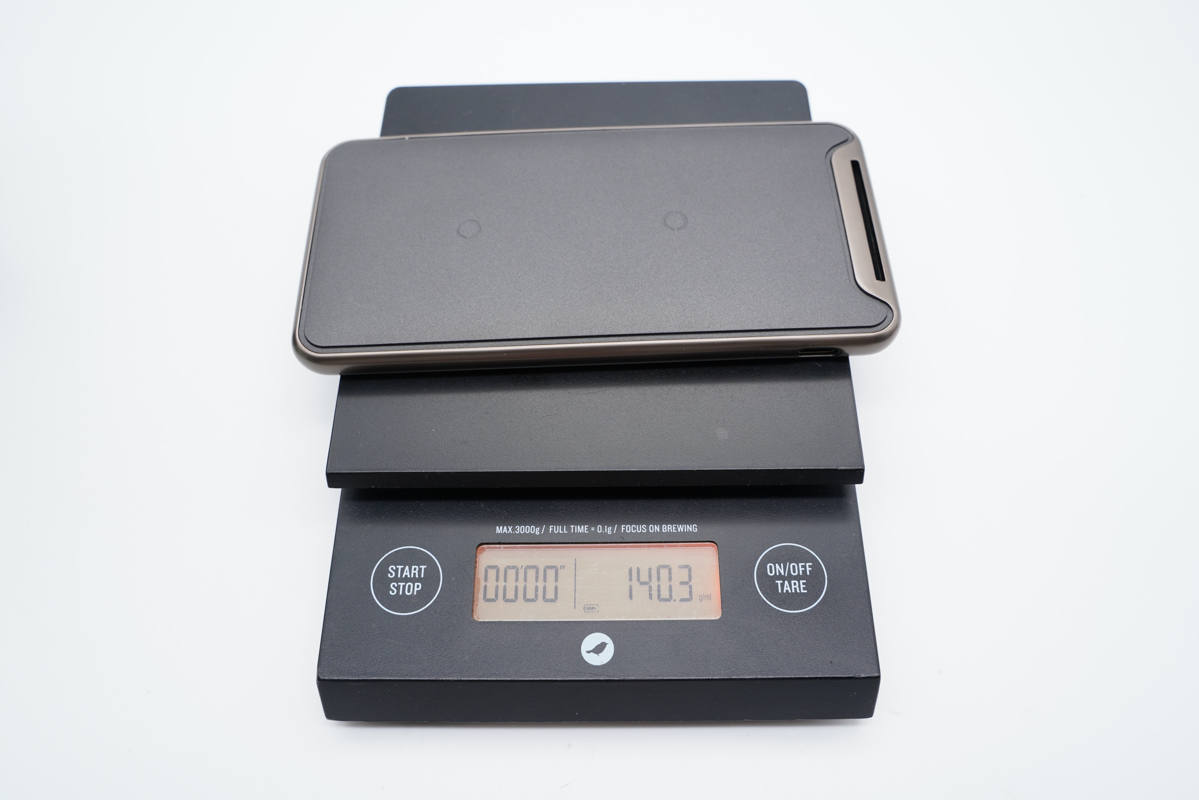

凈重約為140g。

二、倍思立式無線充電器拆解

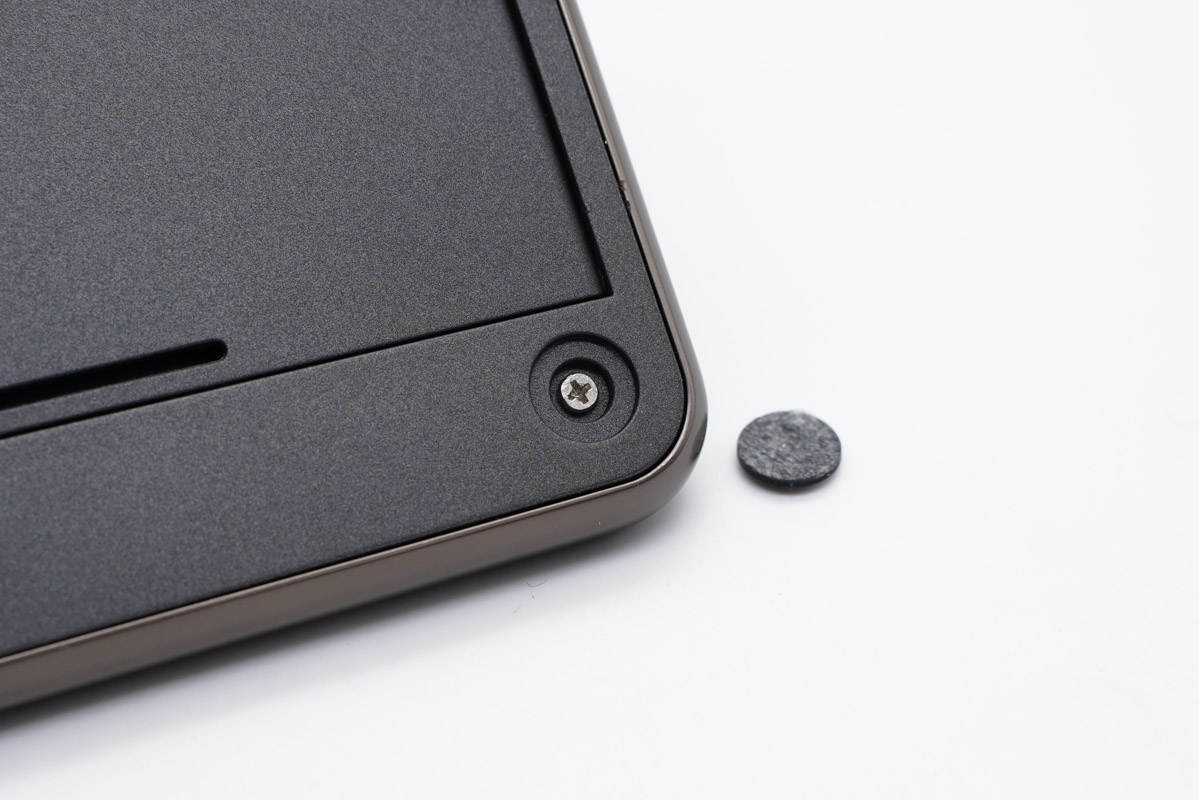

防滑硅膠墊撕掉，下面隱藏封裝螺絲。

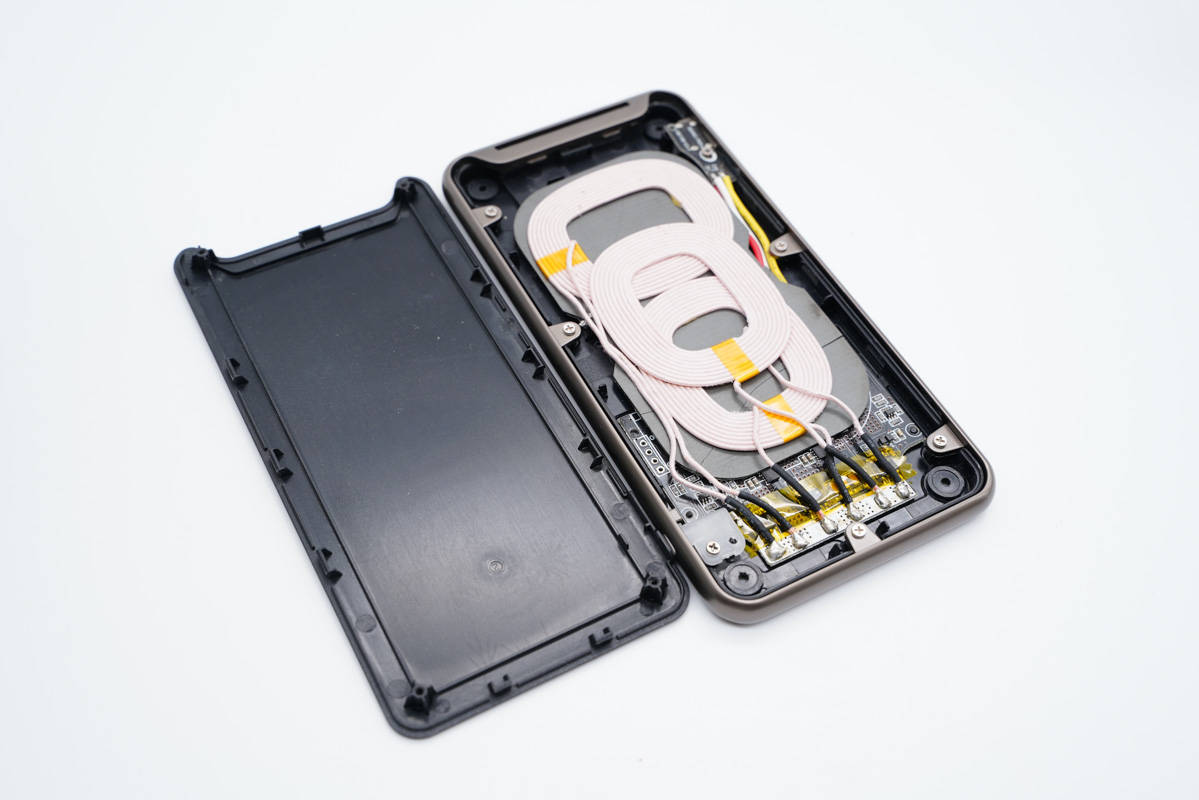

拆掉螺絲即可將機身殼打開，產品內置三個無線充電線圈，上中下三個區域都能進行無線充電，平時隨手一放即可，更加省心。

PCB板和鋅合金邊框使用螺絲固定在一起。

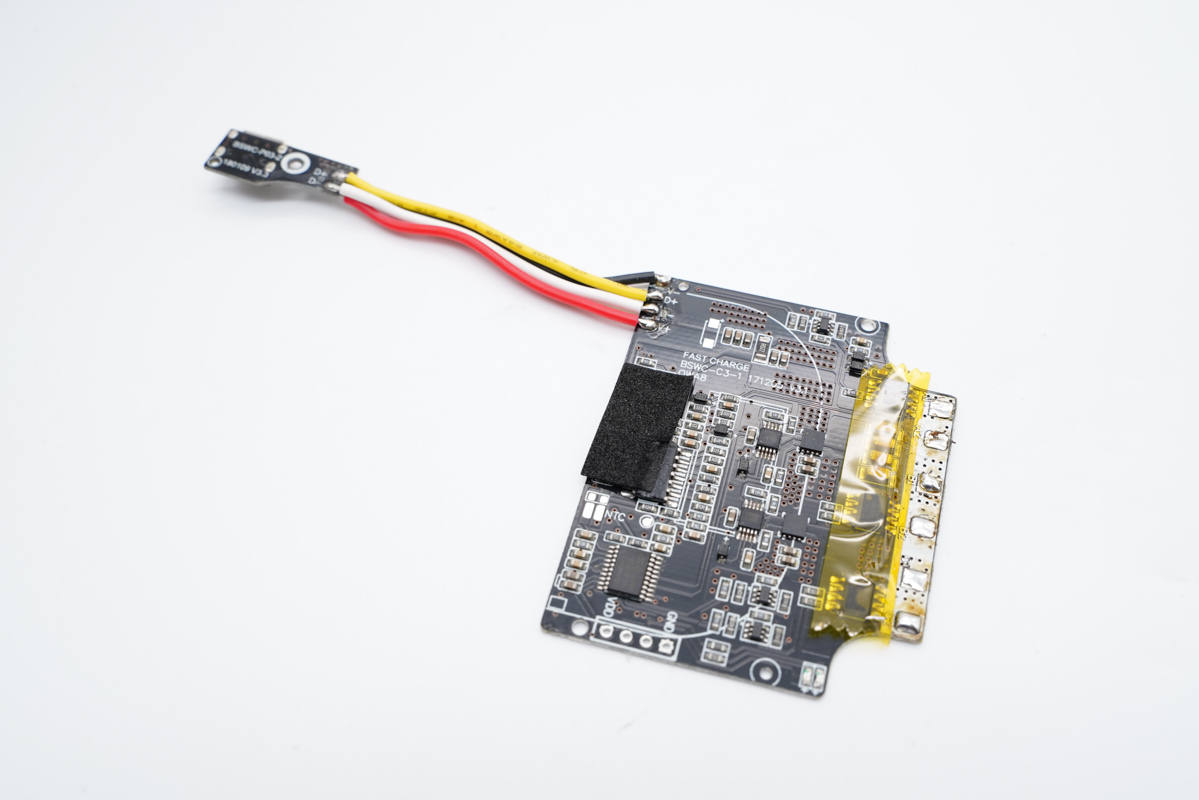

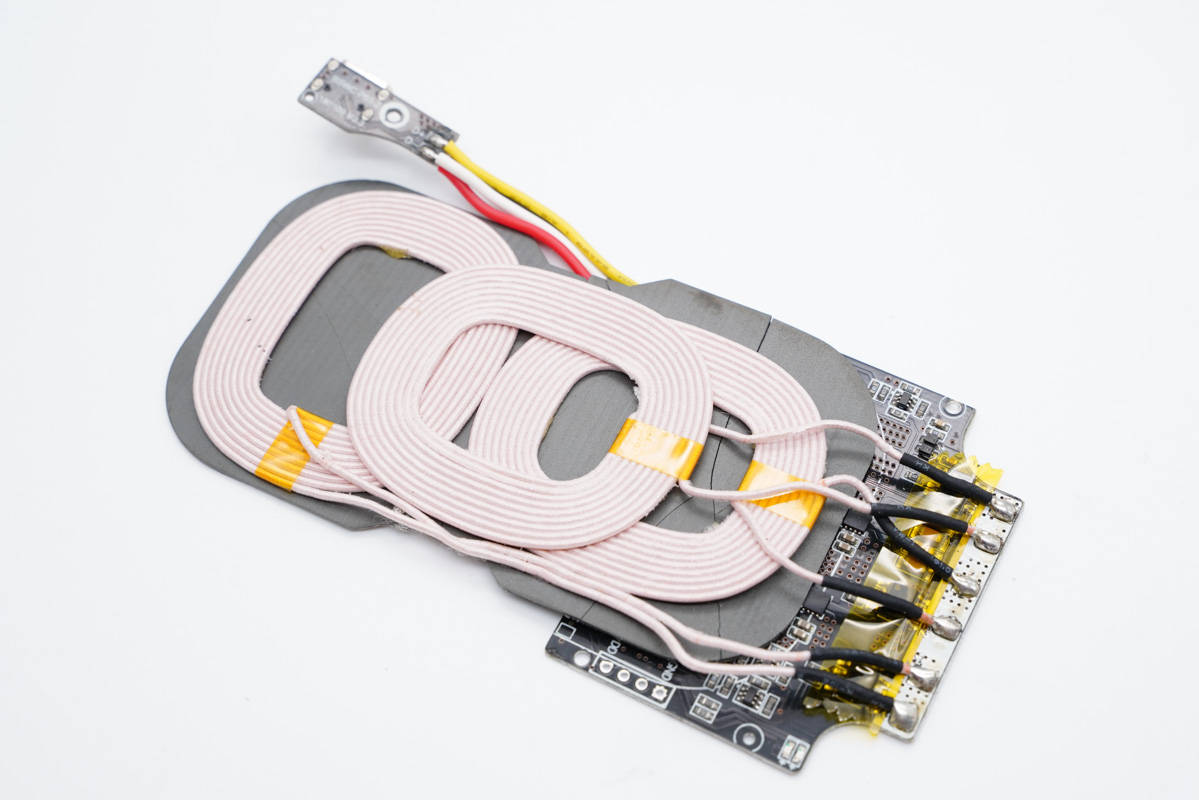

繼續拆掉螺絲即可將無線充電路板取出。

無線充電線圈包裹絕緣膠套并粘貼膠帶絕緣，焊點飽滿牢固。

焊掉線圈方便我們對電路進行分析。

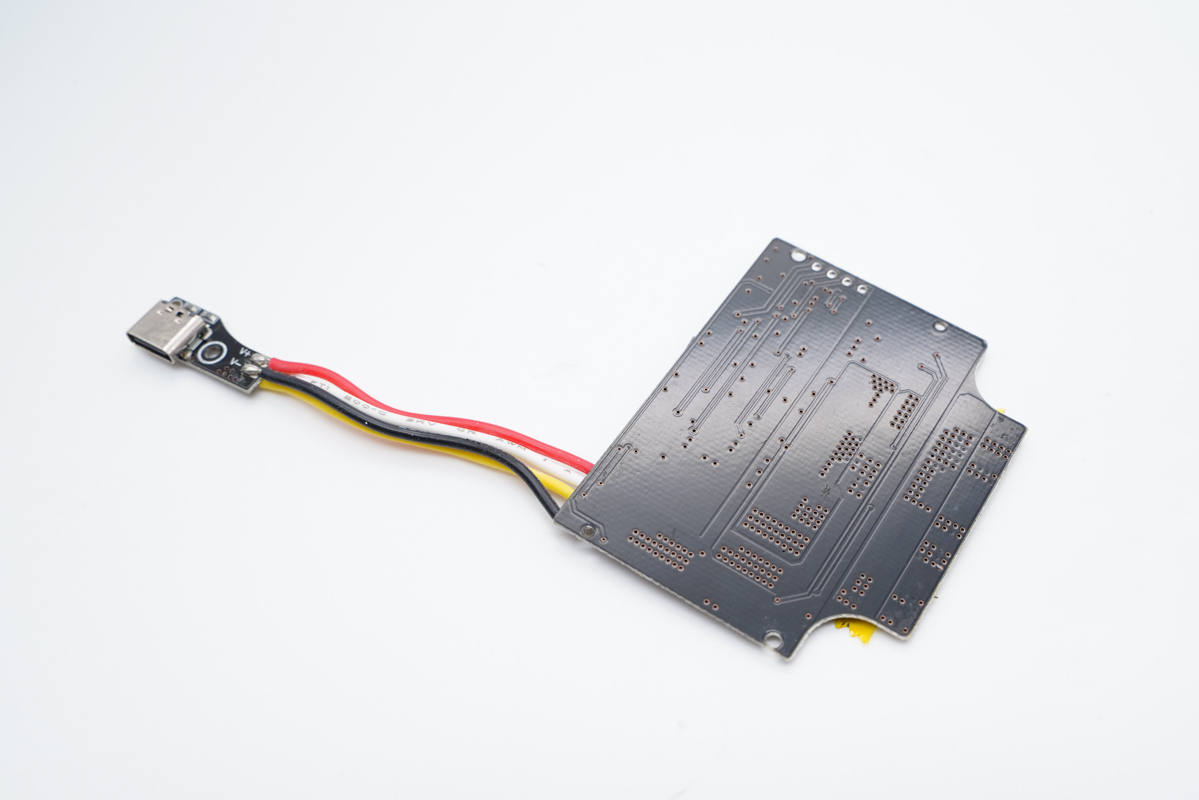

PCB板采用單面焊接元器件。

USB-C母座焊接在小板上，采用過孔焊接。

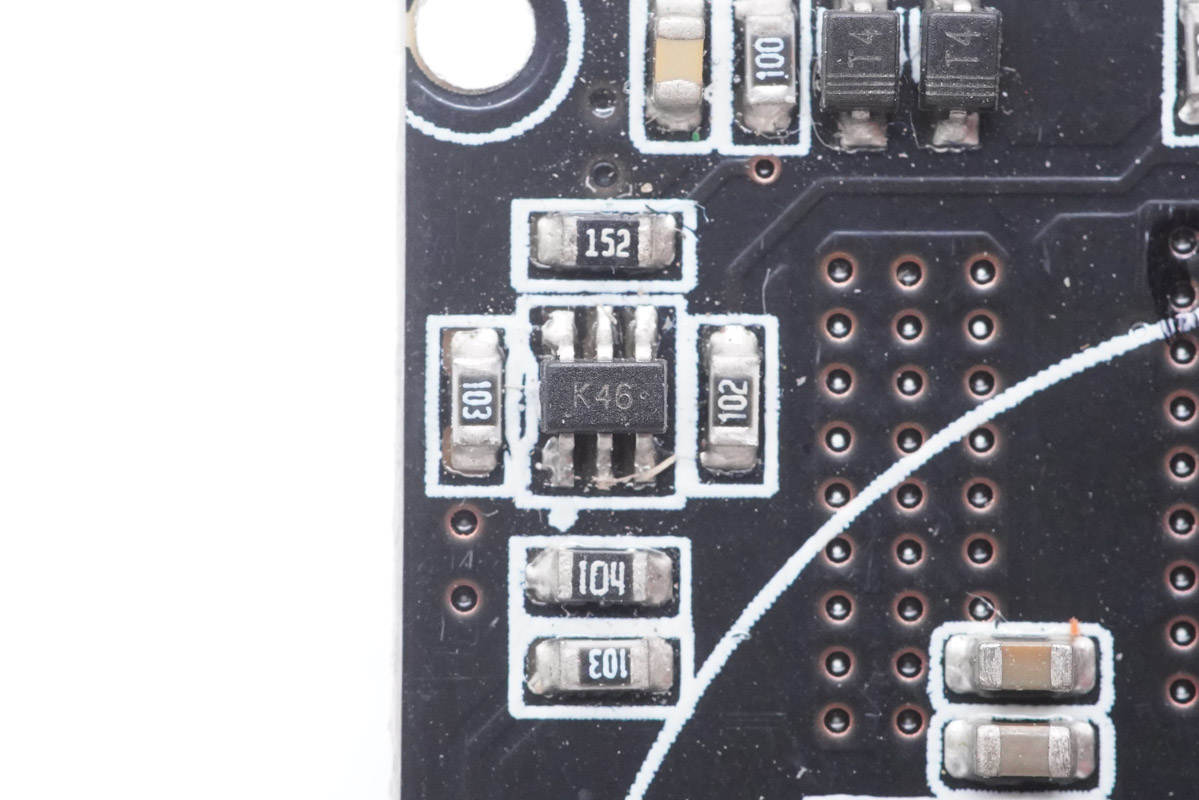

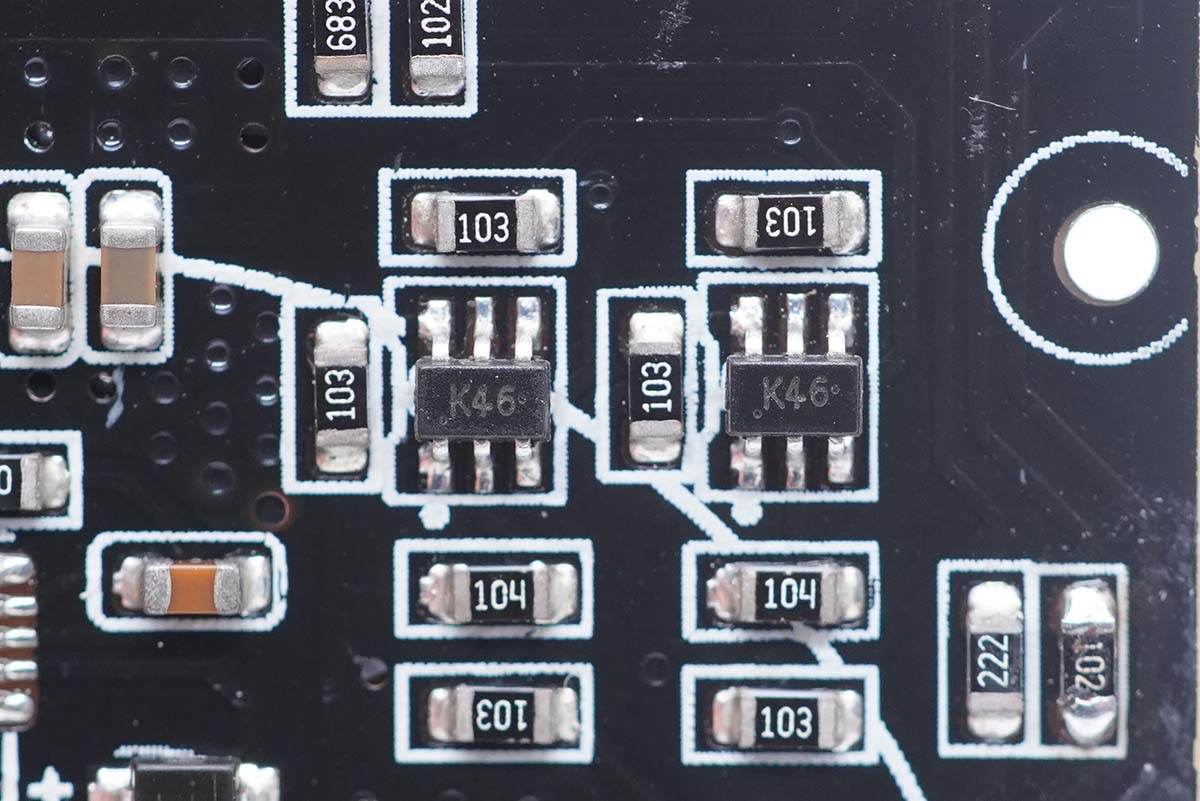

絲印K46的雙三極管。

無線充電主控芯片采用ST意法STM8S003F3，這是一顆高性價比的通用單片機，支持2.95-5.5V工作電壓范圍，使用STM8內核。

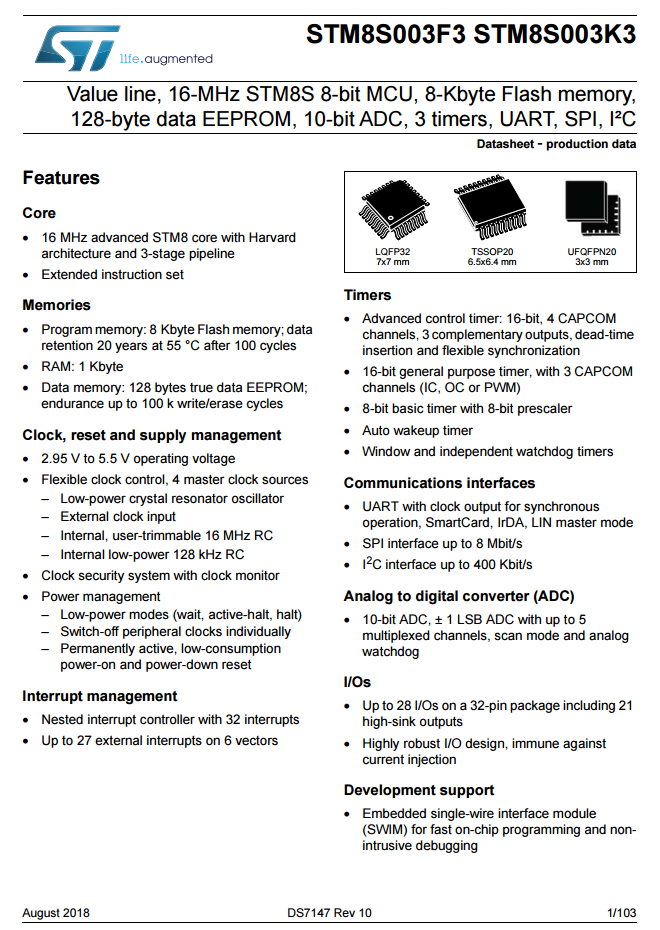

ST意法STM8S003F3資料信息。

LM324 4運放，來自TI德州儀器，用于電壓電流信號解調。

另外兩顆雙三極管特寫。

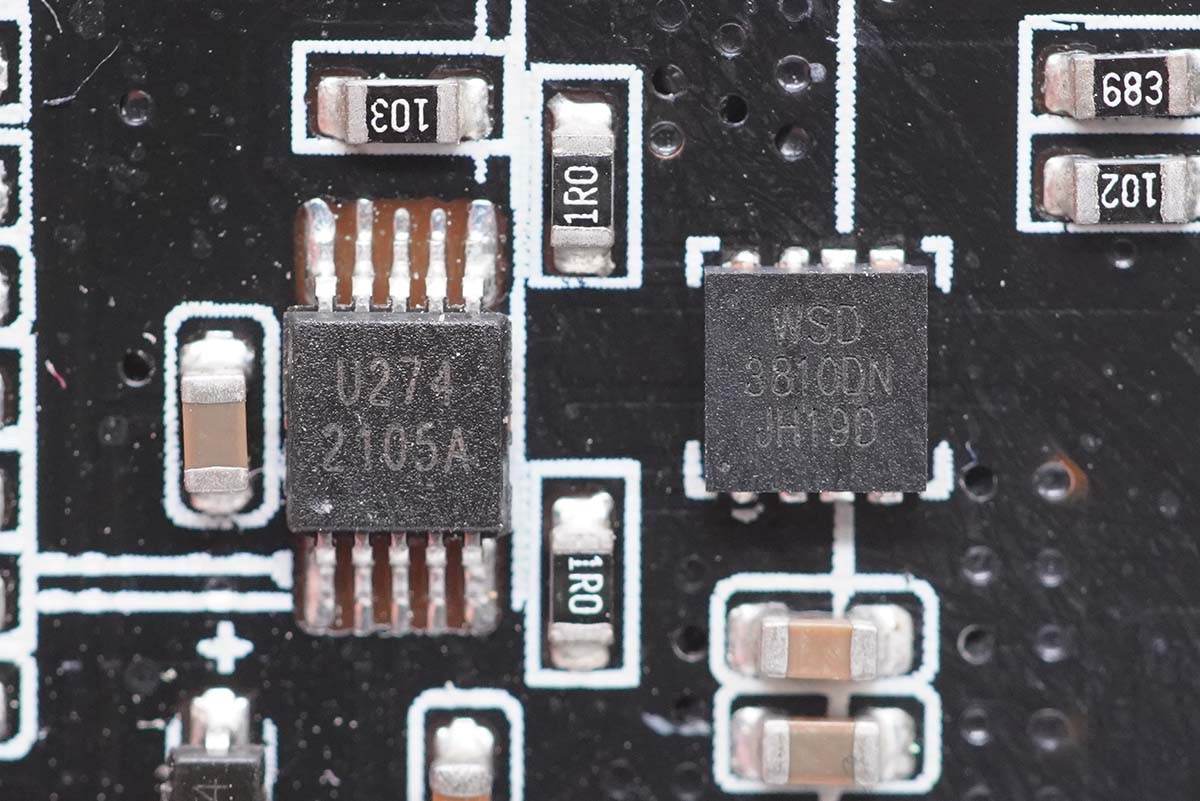

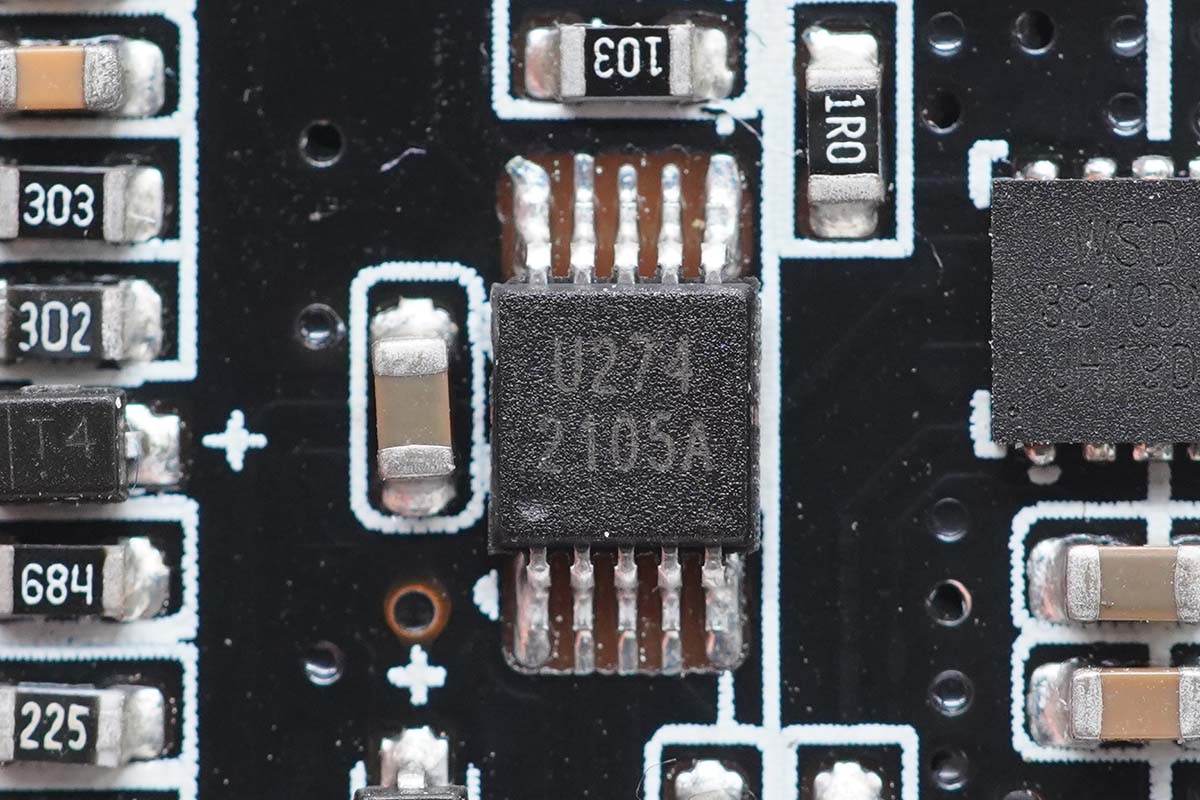

絲印2105A的MOS管驅動器，用于驅動功率管。

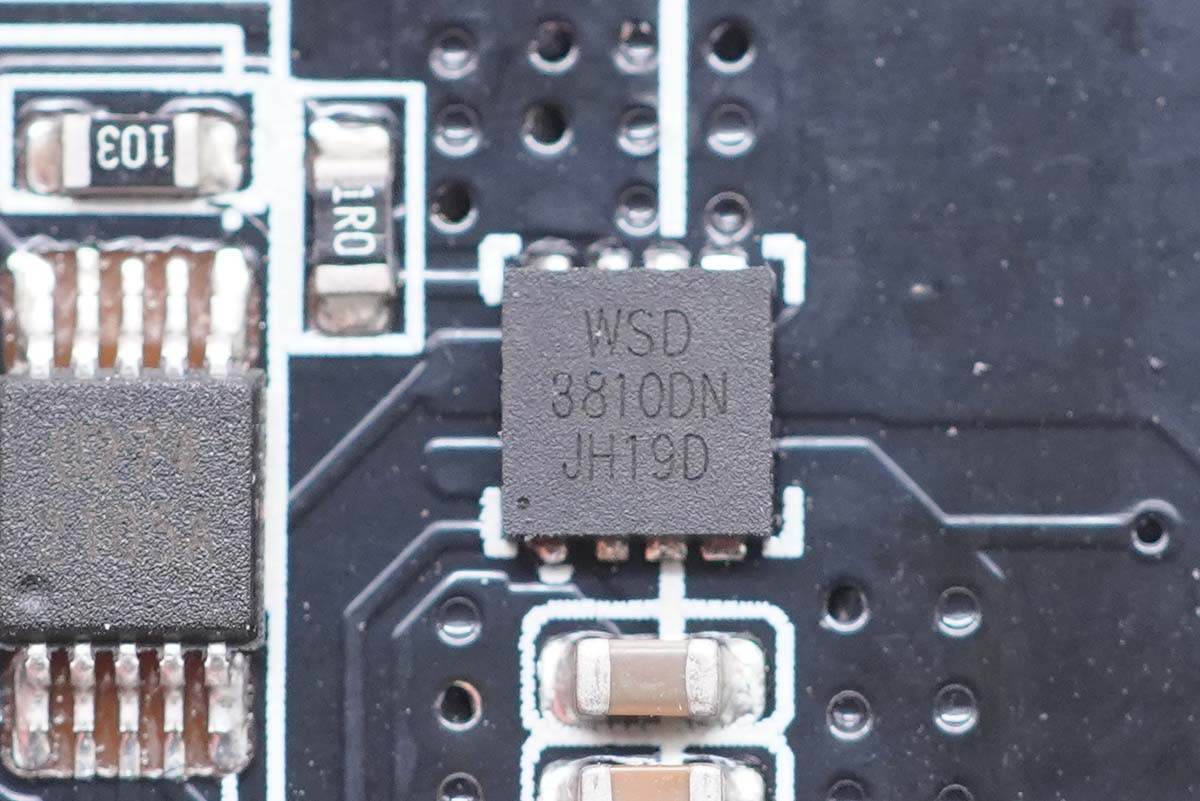

微碩WSD3810DN，高性能雙NMOS，具有極高的功率密度，優秀的導阻和柵極電荷，適合于同步整流降壓轉換器，耐壓30V，DFN3x3封裝。

微碩WSD3810DN資料信息。

另一組特寫。

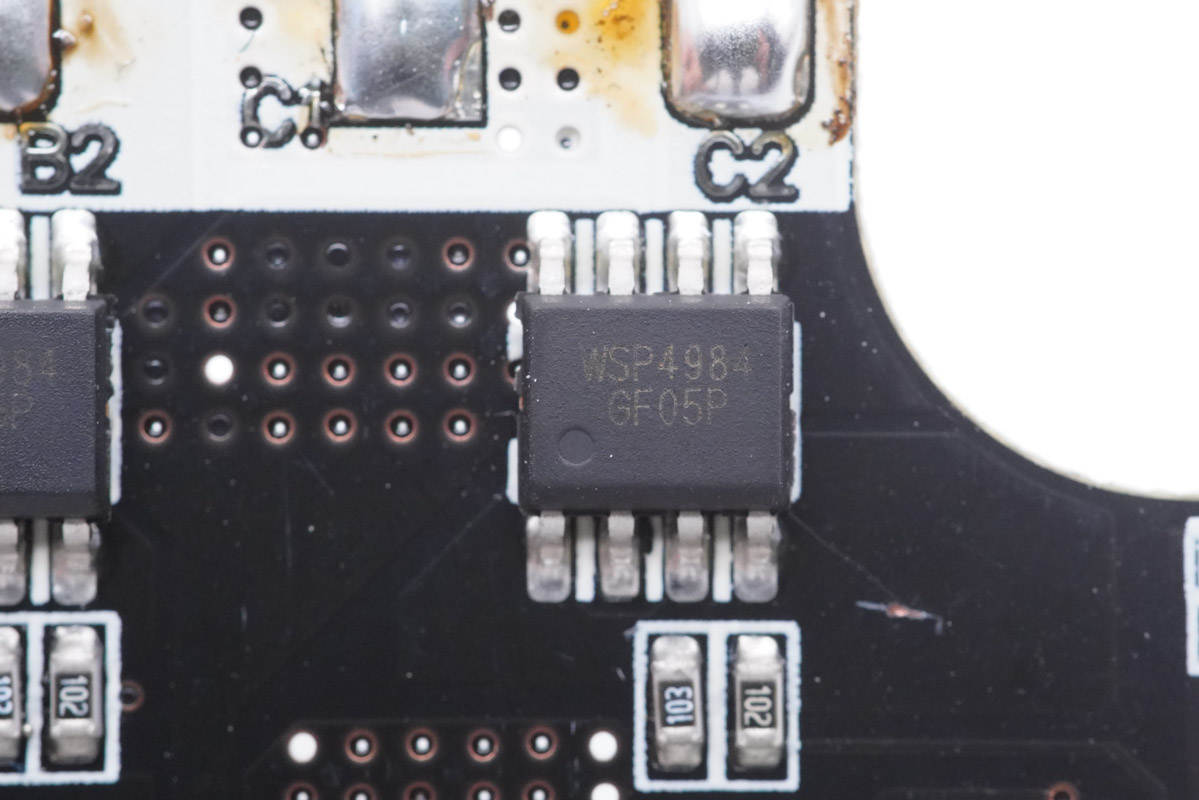

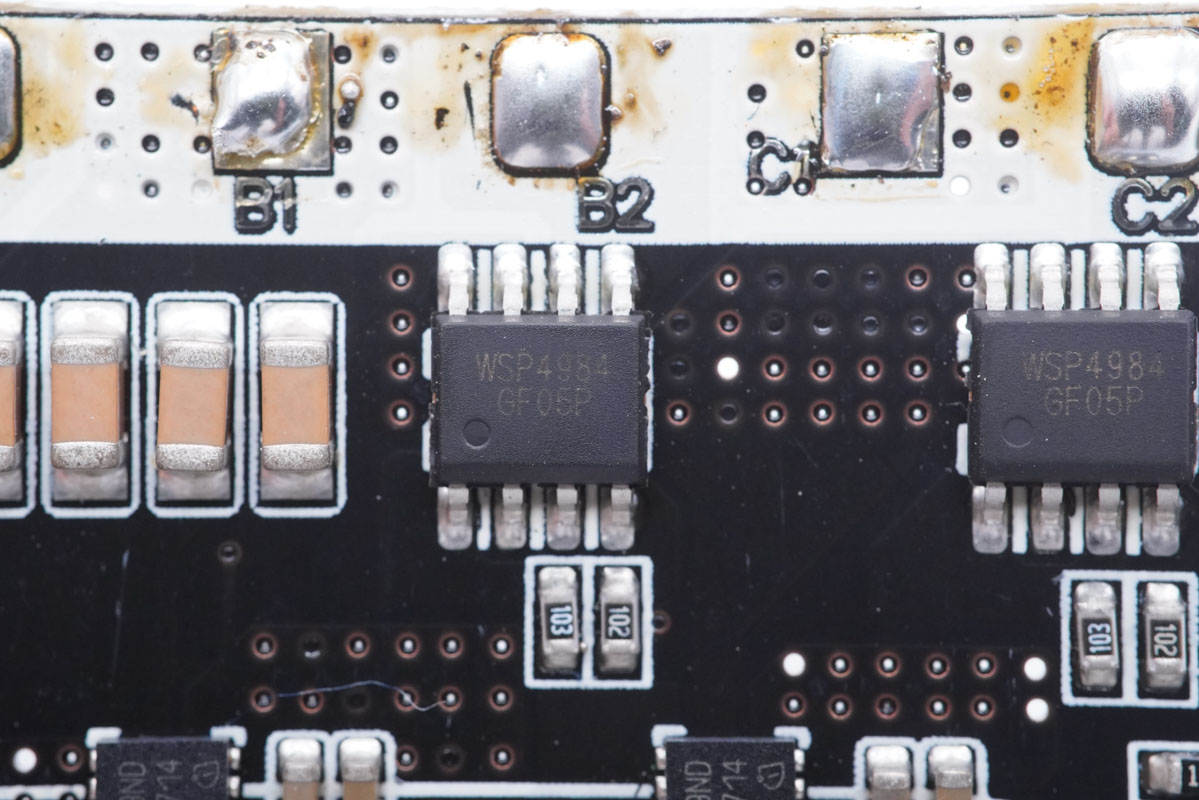

微碩WSP4984，雙NMOS，耐壓40V，導阻18mΩ，SOP-8封裝。一共三顆，分別用于三個無線充電線圈切換。

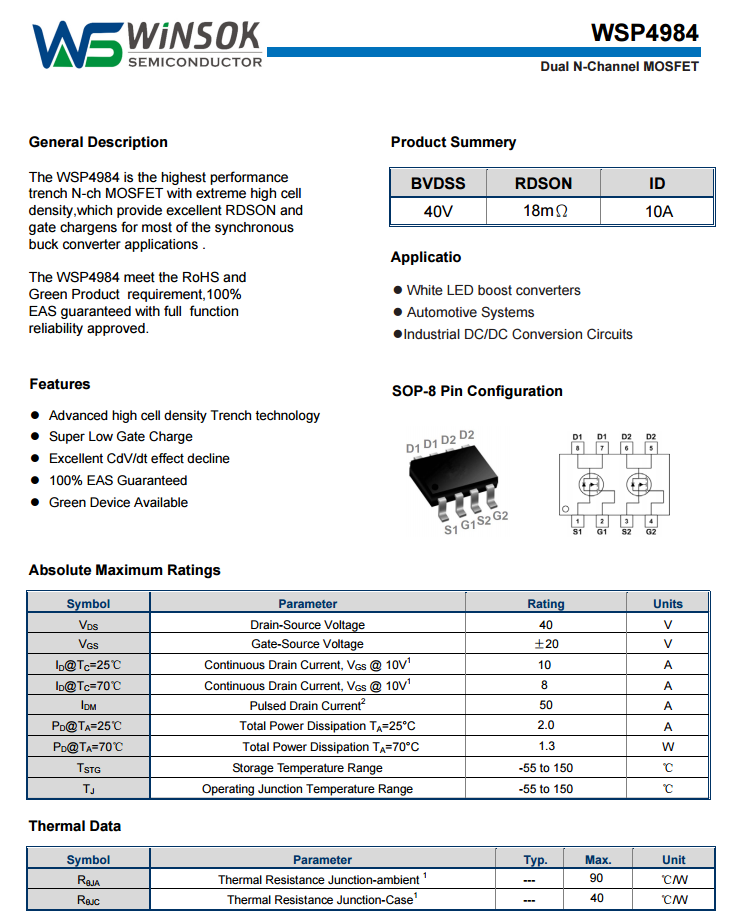

微碩WSP4984資料信息。

第二顆特寫。

第三顆特寫。

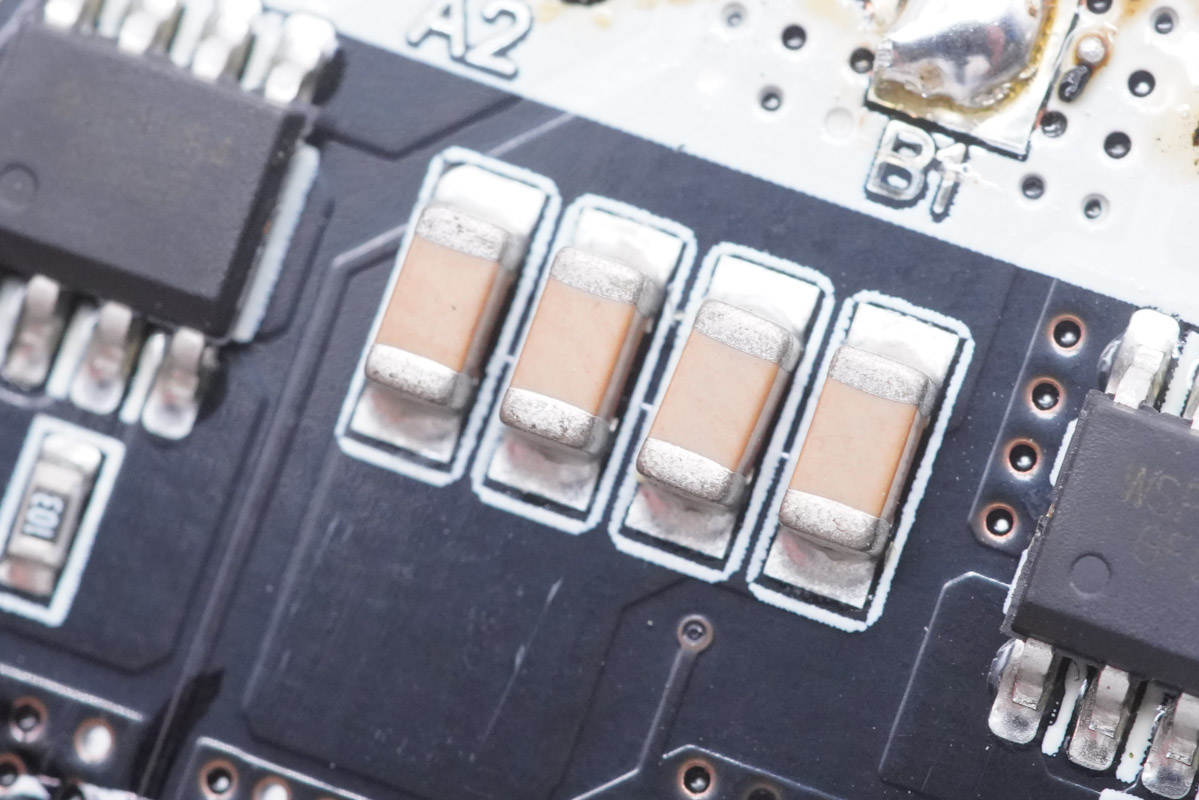

四顆MLCC諧振電容并聯。

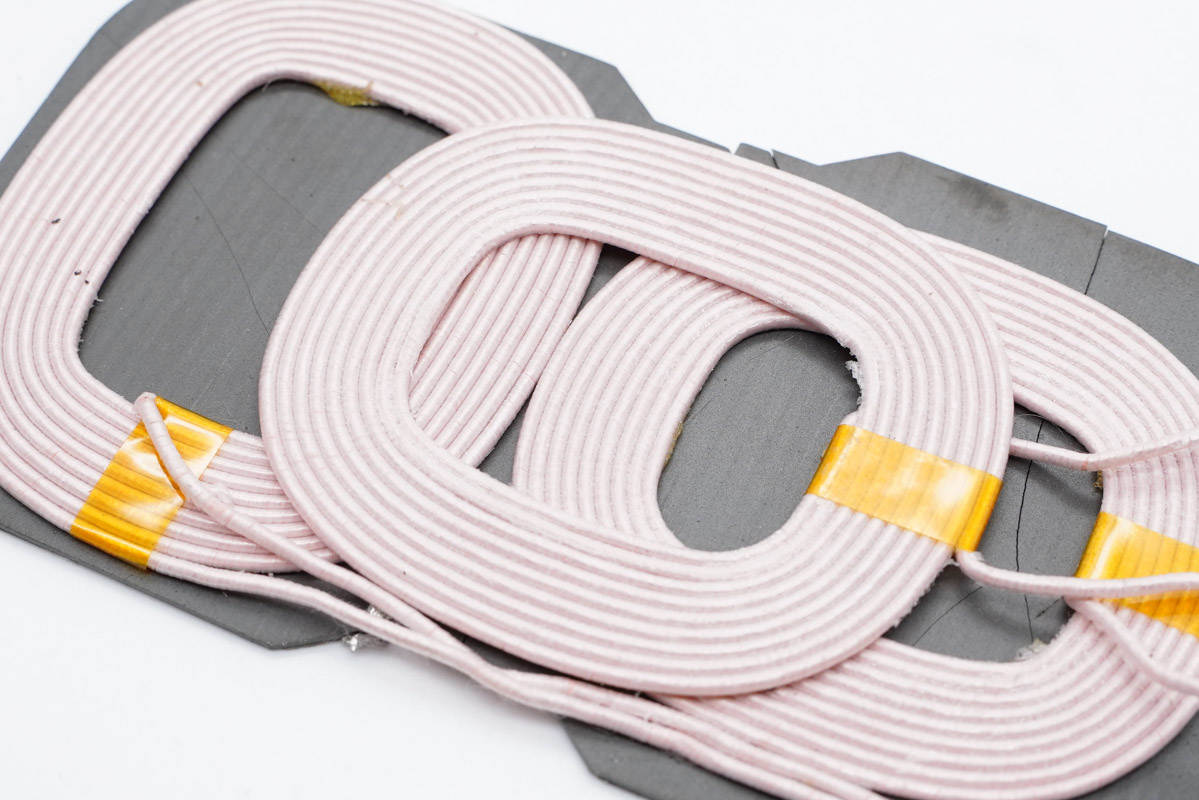

無線充電線圈特寫，繞制緊密。

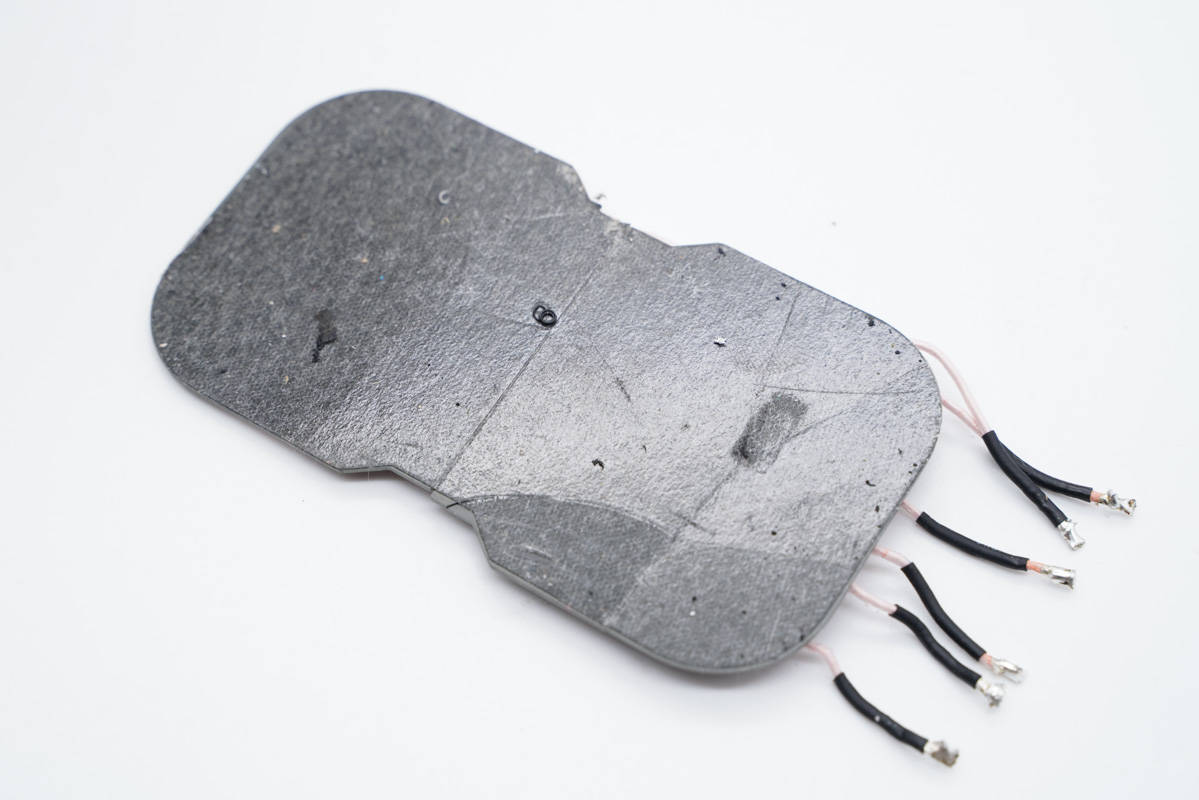

隔磁片背面貼有雙面膠幫助固定。

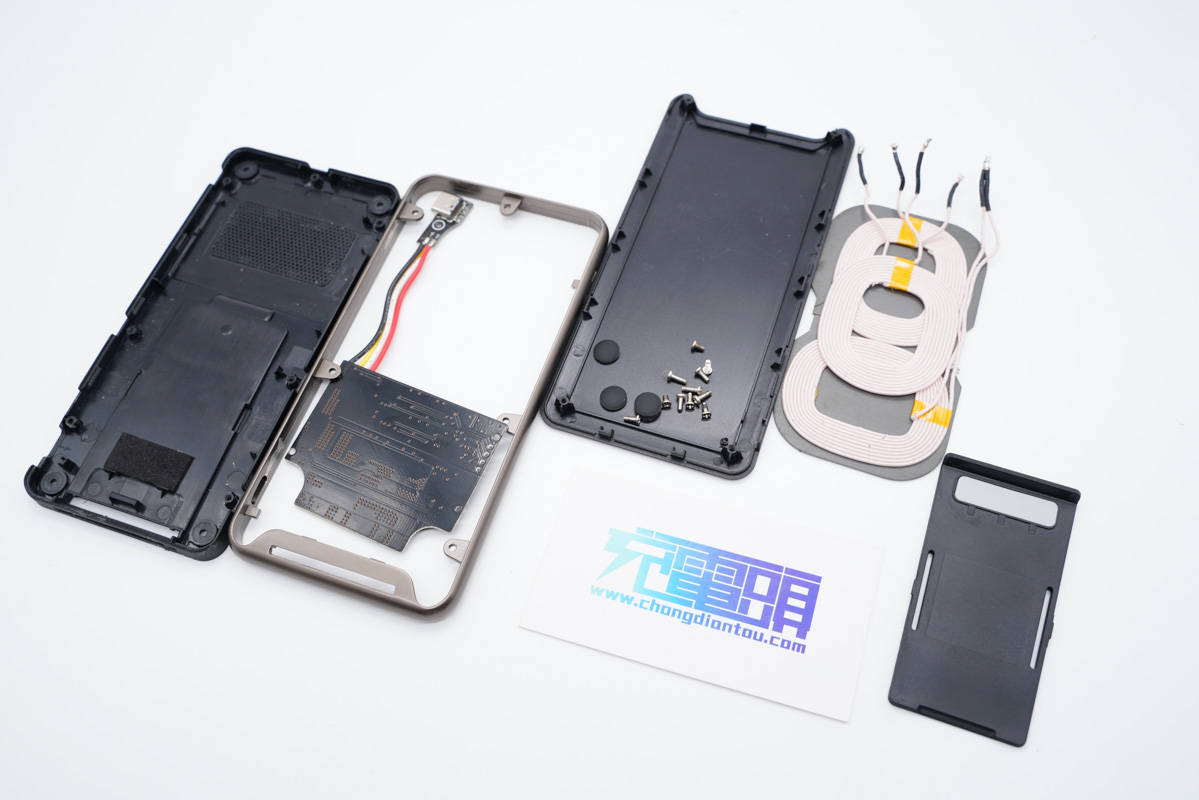

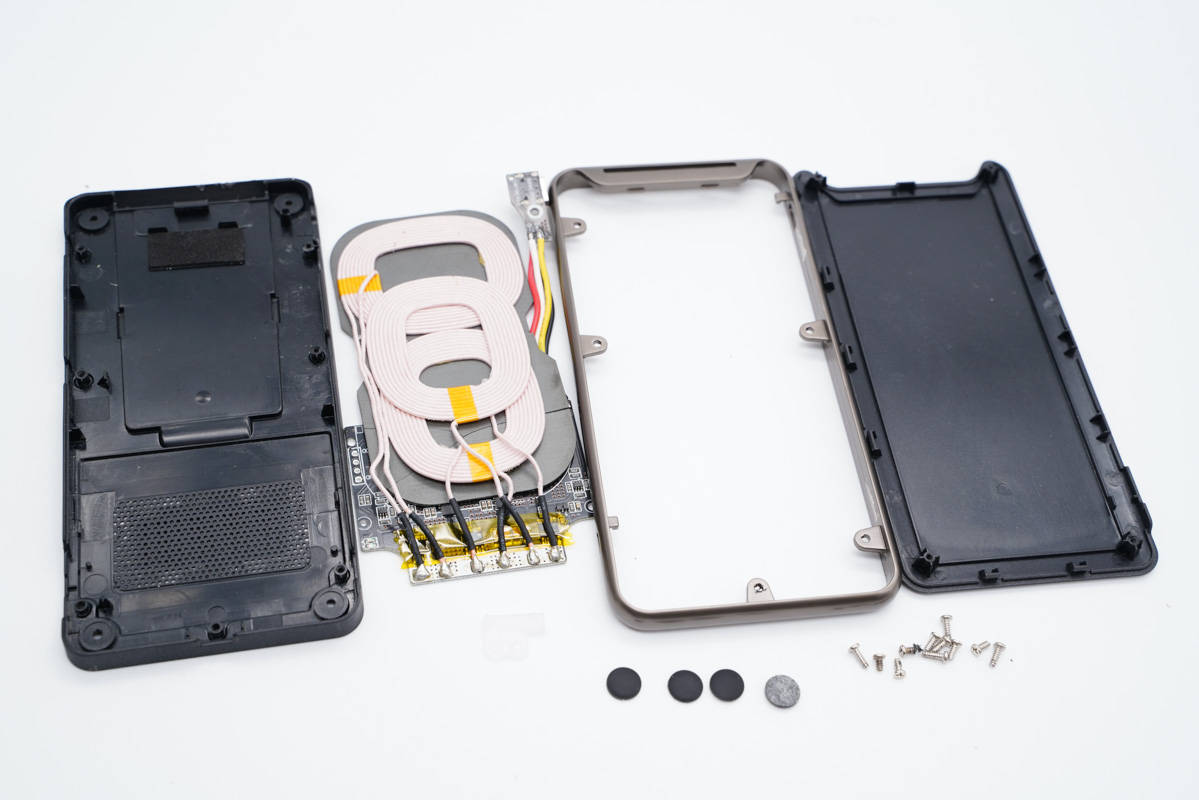

全部拆解完畢，來張全家福。

充電頭網拆解總結

倍思這款無線充采用鋅合金邊框以及塑料外殼，整體觸摸手感很好，機身背面還貼有防滑墊，橫置時無線充電更穩定。產品創新性的將底座設計成一塊支撐小板，使得產品外帶成為可能。另外產品內置三個無線充電線圈，手機隨時一放，無論是橫豎或產品橫置時放在中間都能進行充電，更加省心。即產品主打便攜、隨放隨充。

另外無線充配備USB-C接口，支持9V1.67A輸入，目前市面上大多數20W快充充電器都能適配，最大輸出功率10W，手機往上一放，下班時便有電可用。

充電頭網通過拆解了解到，產品結構上采用螺絲進行固定封裝，組裝拆卸都很方便。另外采用了意法STM8S003F3無線充方案，采用微碩兩顆WSD3810DN進行線圈驅動，以及三顆WSP4984 MOS管用于三個線圈切換，整體用料做工可靠。
