雷神科技(Thunderobot)成立于2014年，是一家致力于游戲裝備的互聯網公司，其產品線涵蓋游戲筆記本、游戲鼠標、游戲瀏覽器等游戲相關軟硬件產品。不過可能讓很多人想不到的是，一直圍繞游戲設計各種設備的雷神竟也會推出氮化鎵充電器。

而這款充電器配備1A1C雙輸出接口，最大輸出65W，可以滿足市面上的輕薄本充電需求。此外產品做得非常的小，其功率密度更是達到了1.03W/cm3，相比之下市場上鮮有如此高功率密度的多口充電器。下面充電頭網就對這款產品進行拆解，看看內部如何設計。

一、雷神65W氮化鎵充電器外觀

包裝盒正面印有THUNDERDBOT品牌、充電器套裝圖以及六大特性標識，頂部帶有掛鉤方便線下展賣。

背面印有產品參數、品牌商和制造商信息。

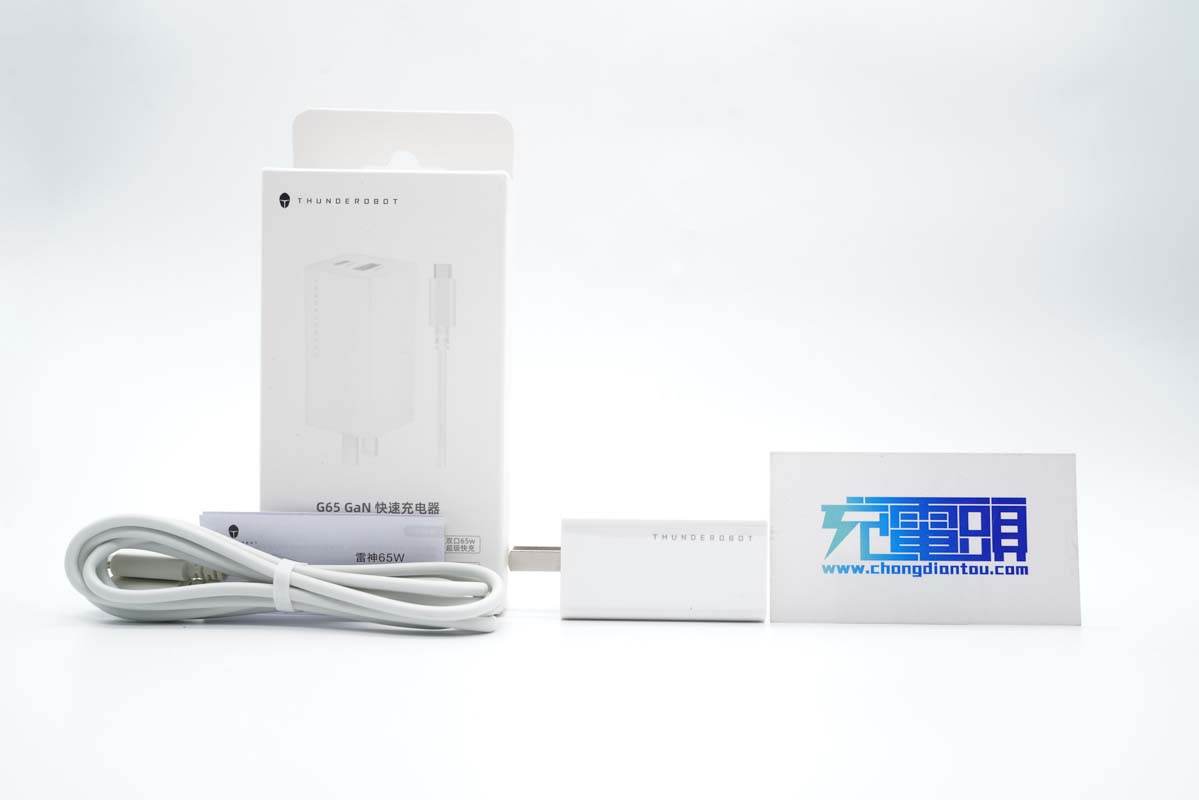

包裝內含充電器、數據線和使用說明書。

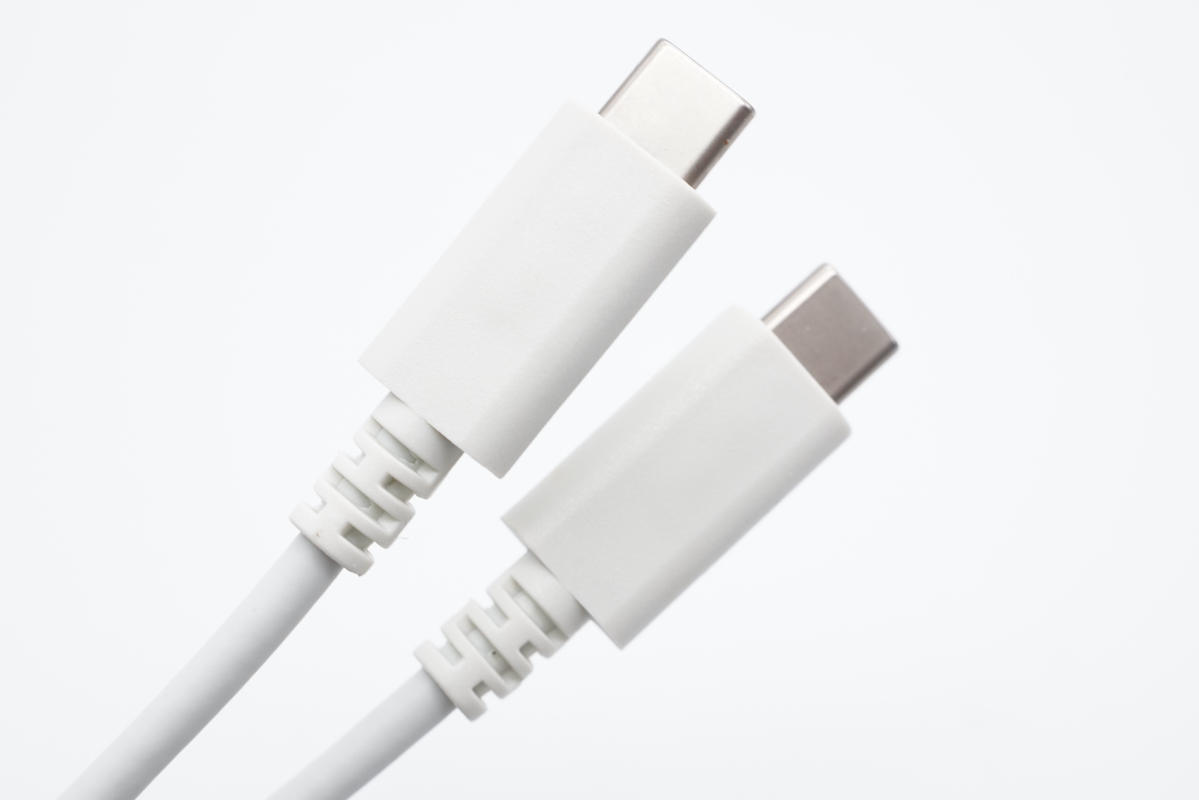

線纜是CC線，兩端做了抗彎折處理，線頭外殼高光亮面處理。

線纜長度約153cm，適用于大多數使用場景。

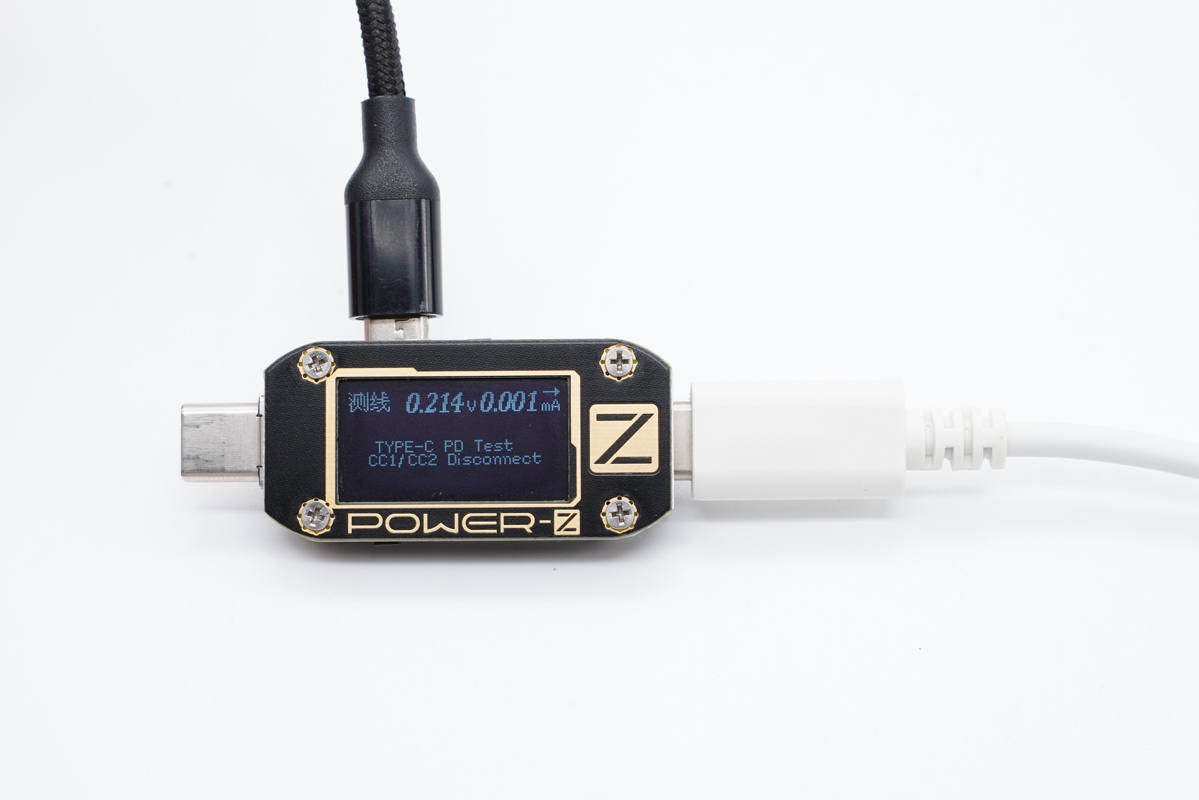

使用ChargerLAB POWER-Z KM001C測得該線纜沒有E-Marker芯片。

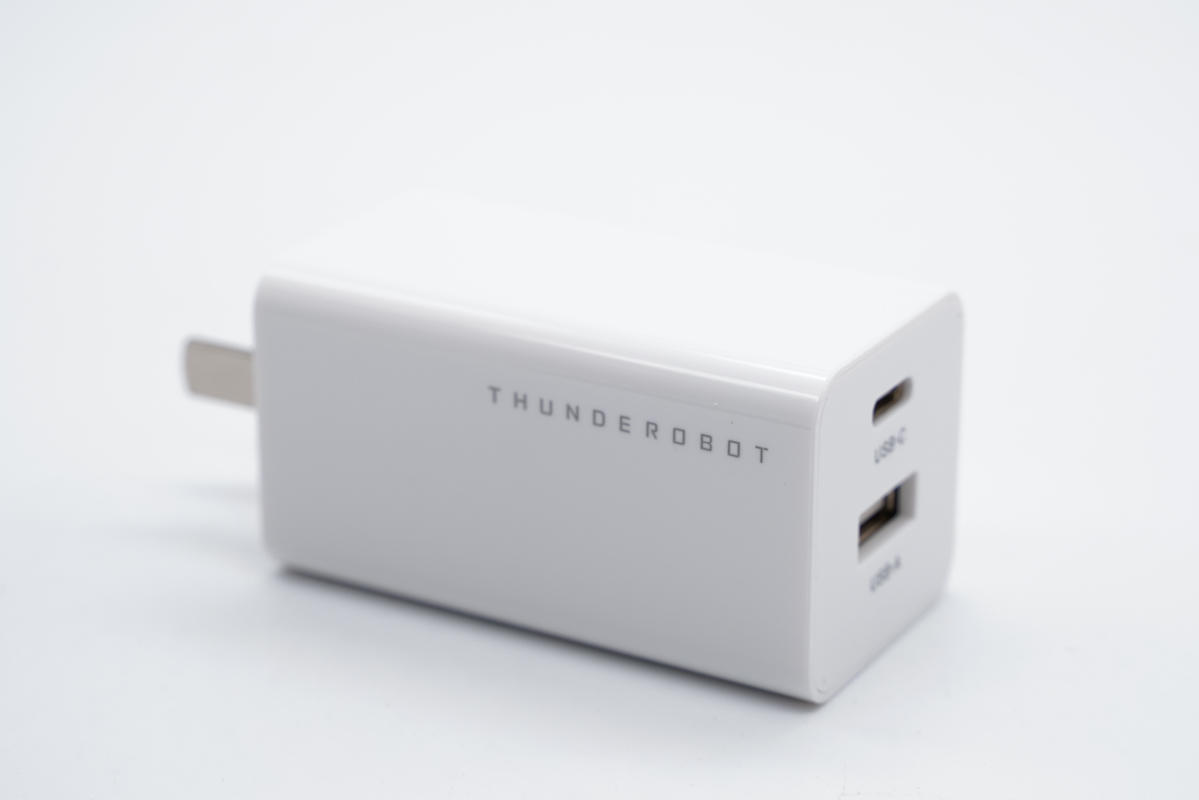

充電器采用長條方柱造型設計，腰身亮面處理光滑簡潔，僅其中一面印有THUNDERDBOT品牌。

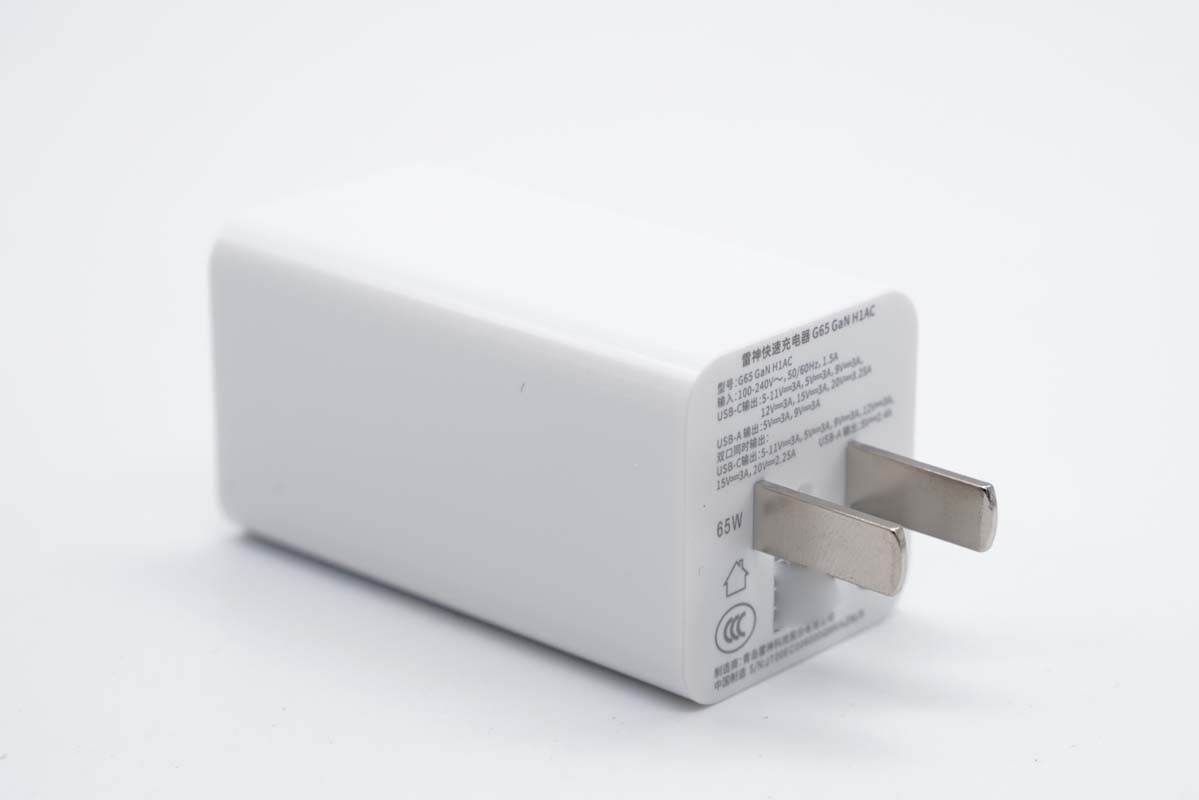

輸入端配備固定式國標插腳。

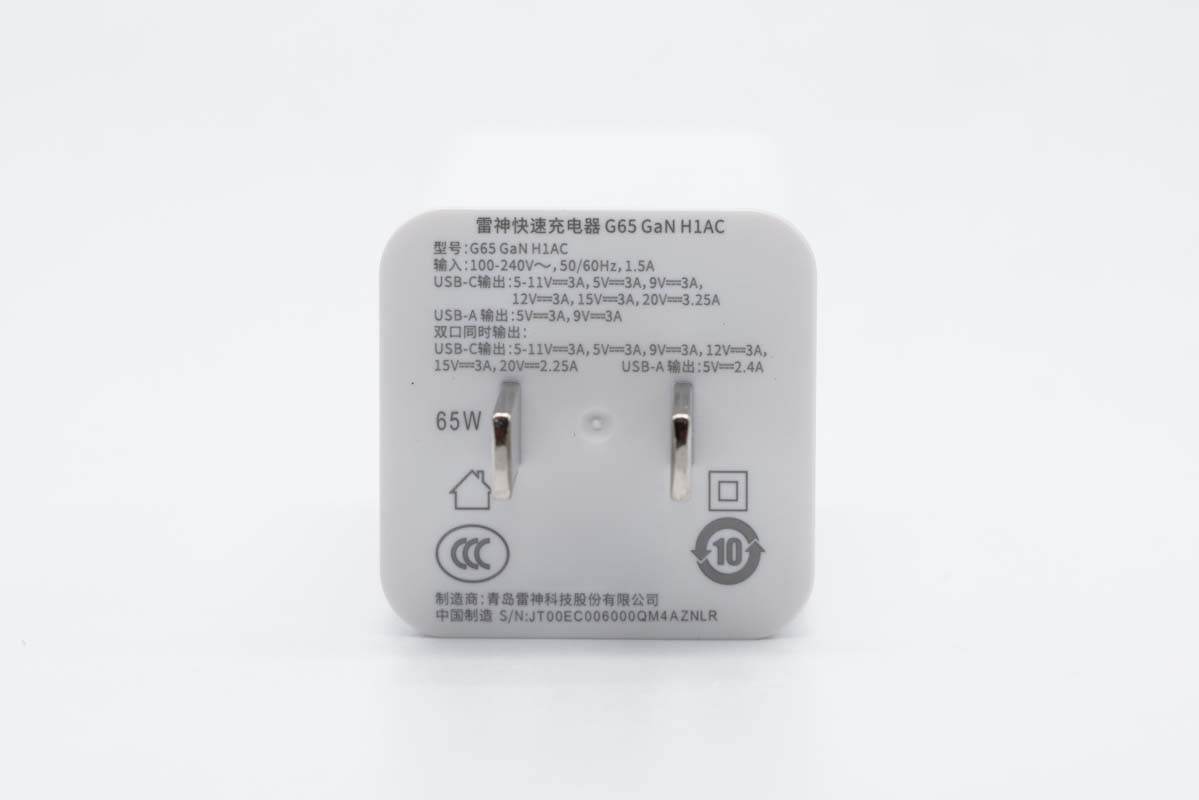

輸入端外殼上印有充電器參數

型號：G65 GaN H1AC

輸入：100-240V~50/60HZ 1.5A

USB-C輸出：5-11V3A、5V3A、9V3A、12V3A、15V3A、20V3.25A

USB-A輸出：5V3A、9V3A

雙口同時輸出：

USB-C輸出：5-11V3A、5V3A、9V3A、12V3A、15V3A、20V2.25A

USB-A輸出：5V2.4A

制造商：青島雷神科技股份有限公司

生產廠：深圳市航嘉馳源電氣股份有限公司

產品已經通過了CCC認證。

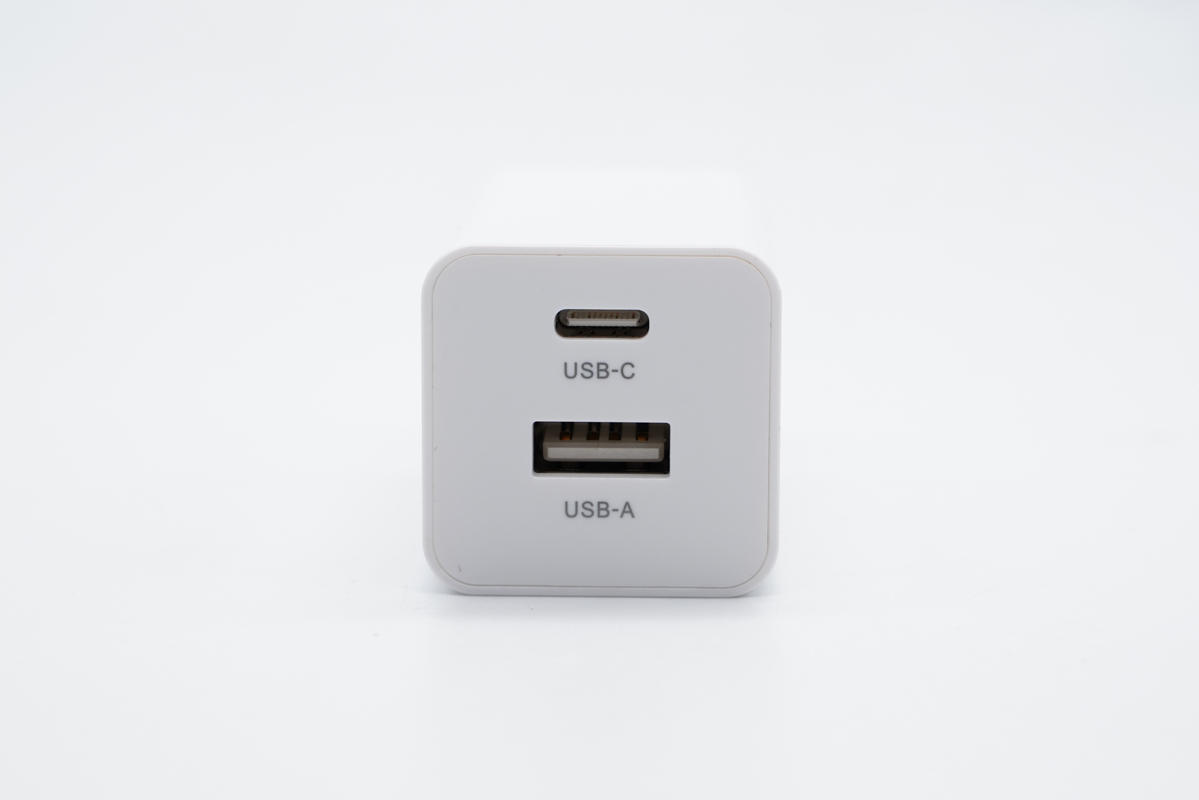

輸出頂面配有1A1C接口，均為白色膠芯。

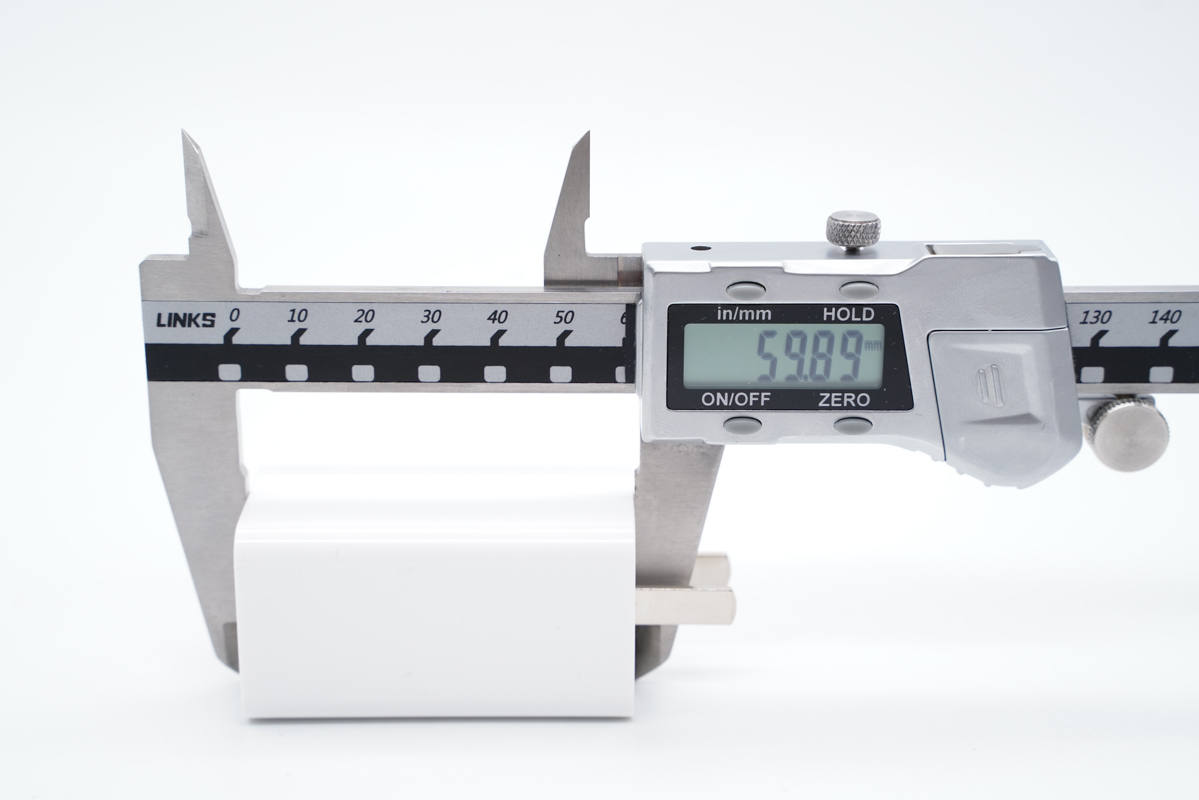

使用游標卡尺實測充電器機身長度為59.89mm。

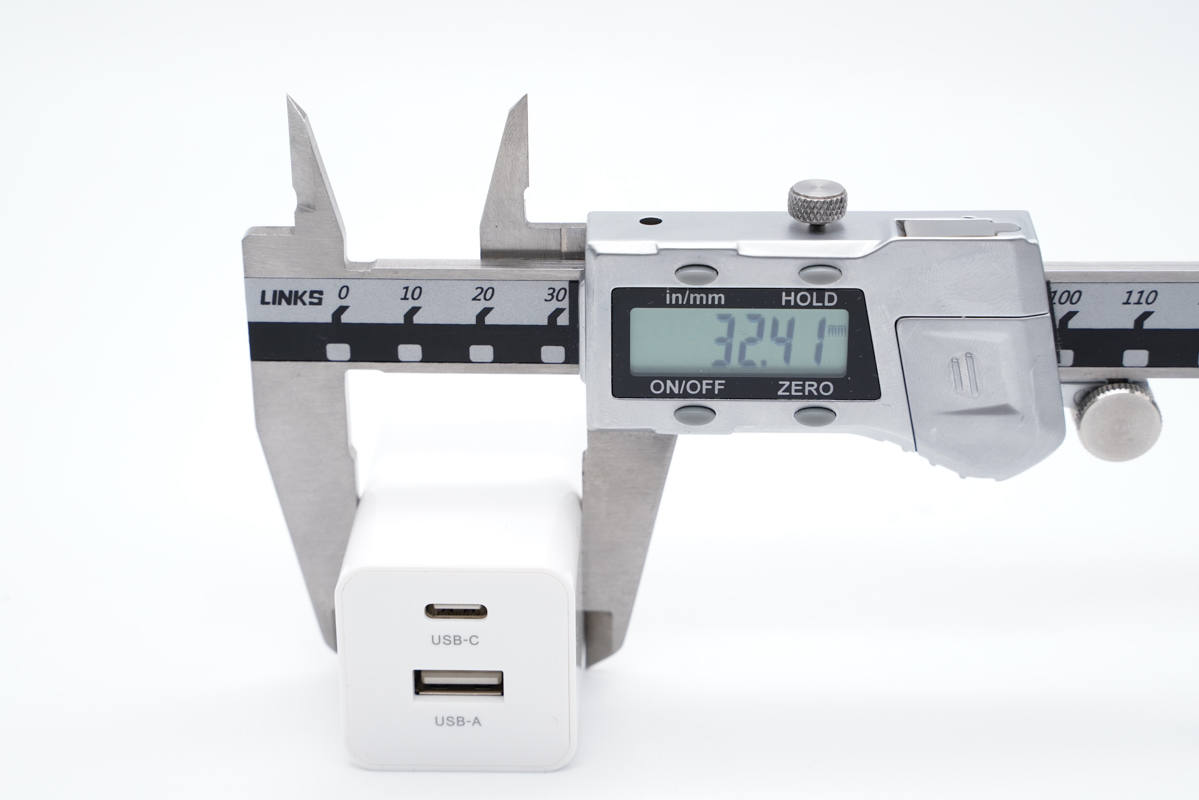

寬度為32.41mm。

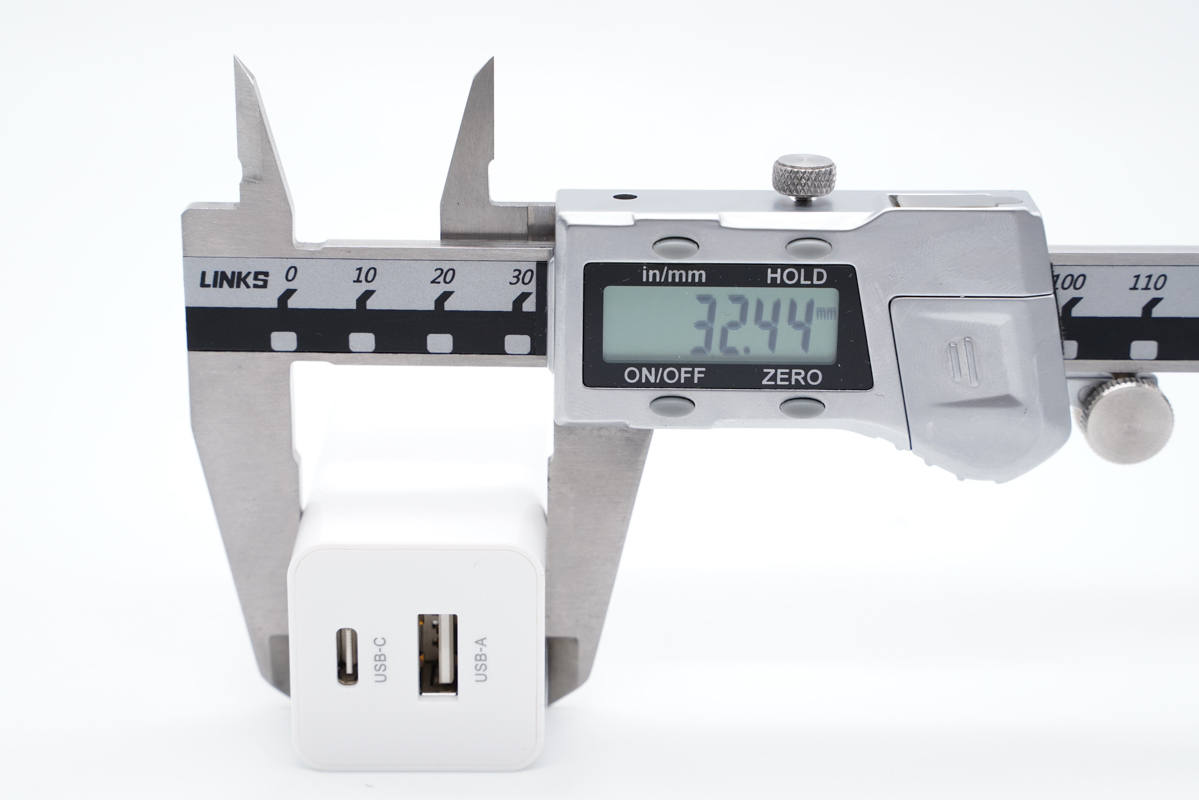

厚度為32.44mm。通過三維可算得充電器體積為62.97cm3，功率密度為1.03W/cm3。

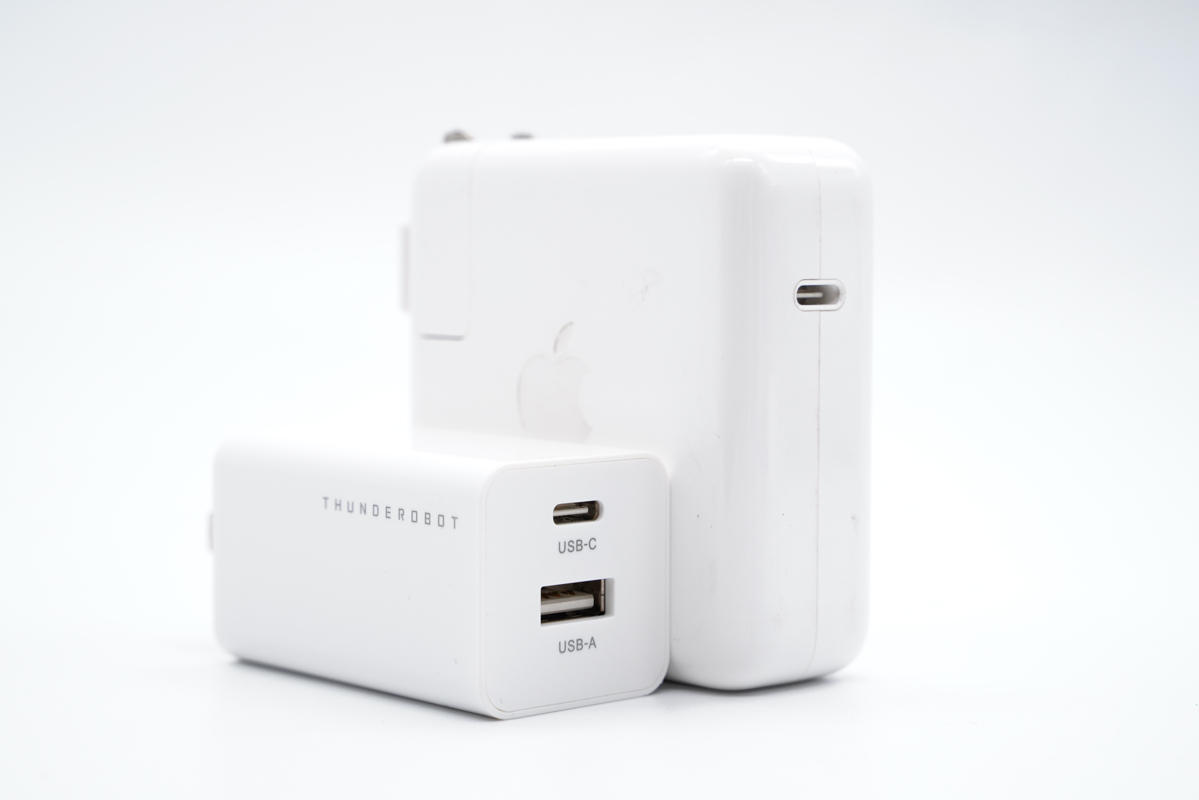

和蘋果61W充電器直觀對比，體積優勢非常明顯。

拿在手上的直觀感受，非常小巧。

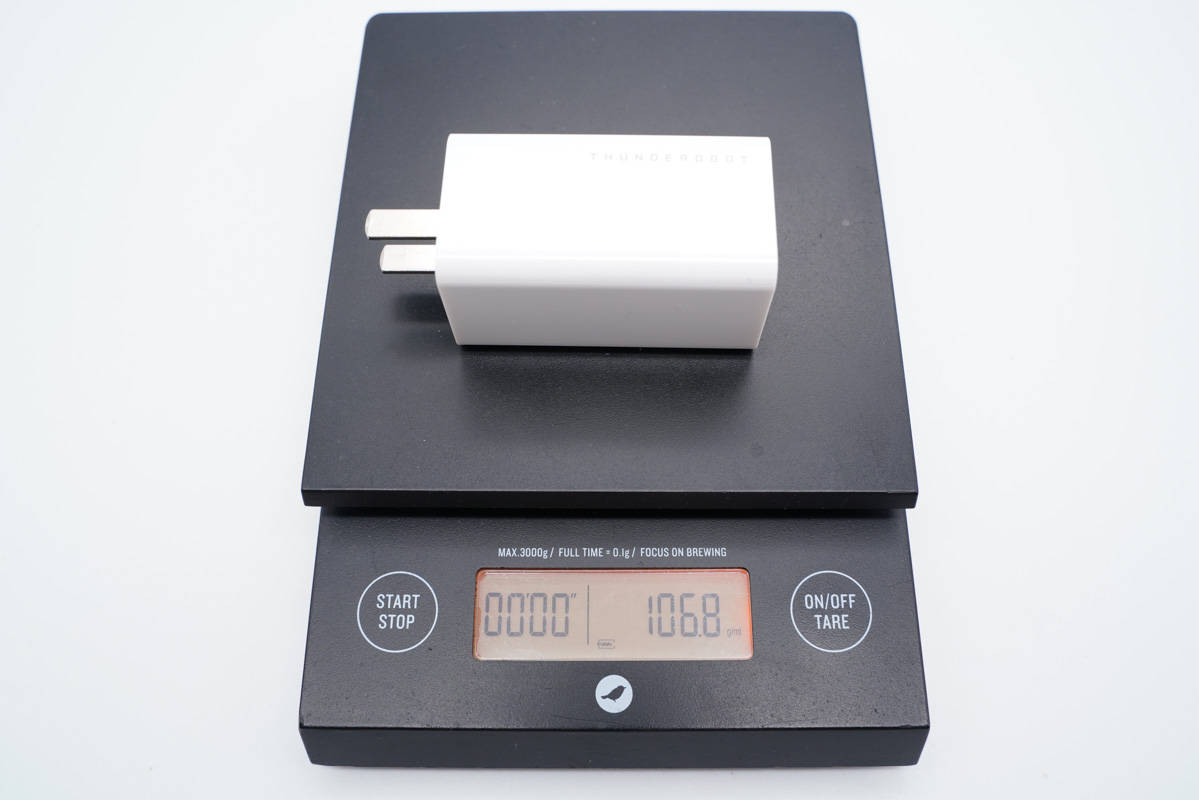

充電器凈重約為107g。

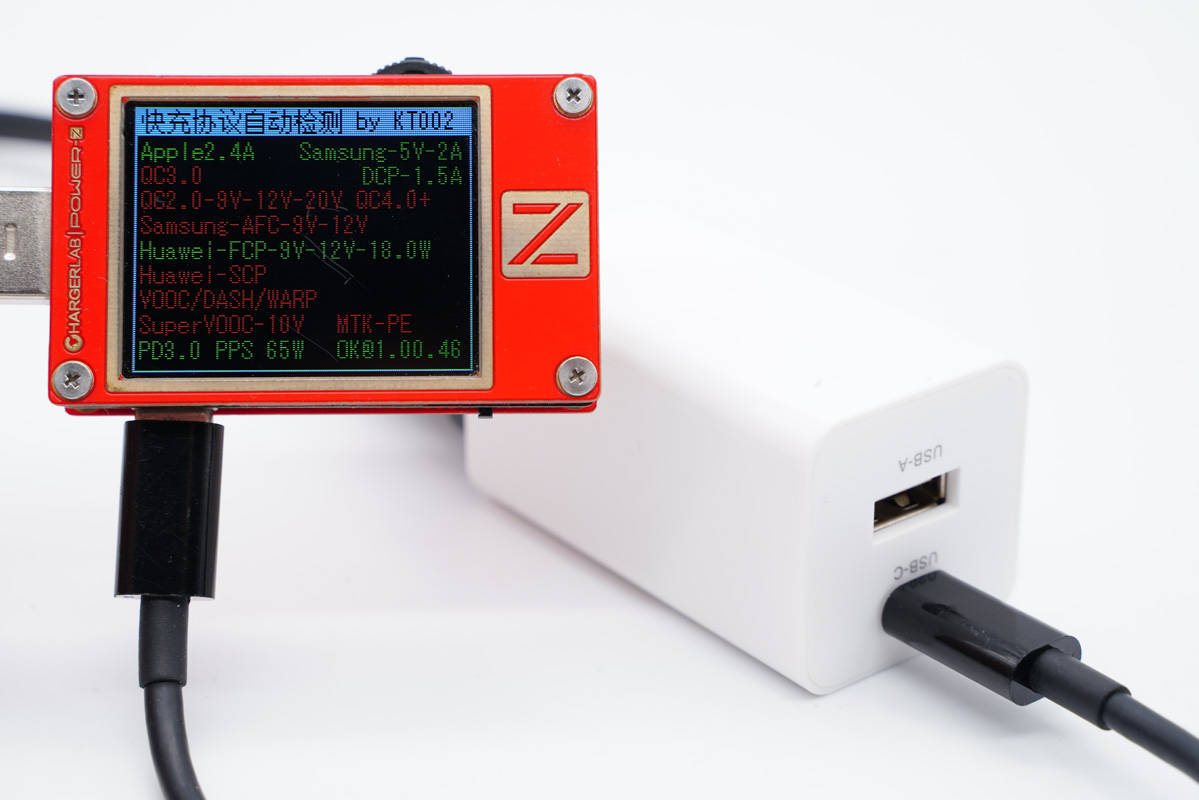

使用ChargerLAB POWER-Z KT002檢測USB-A口的輸出協議，顯示支持Apple 2.4A、Samsung 5V2A、DCP協議，以及AFC、FCP快充協議。

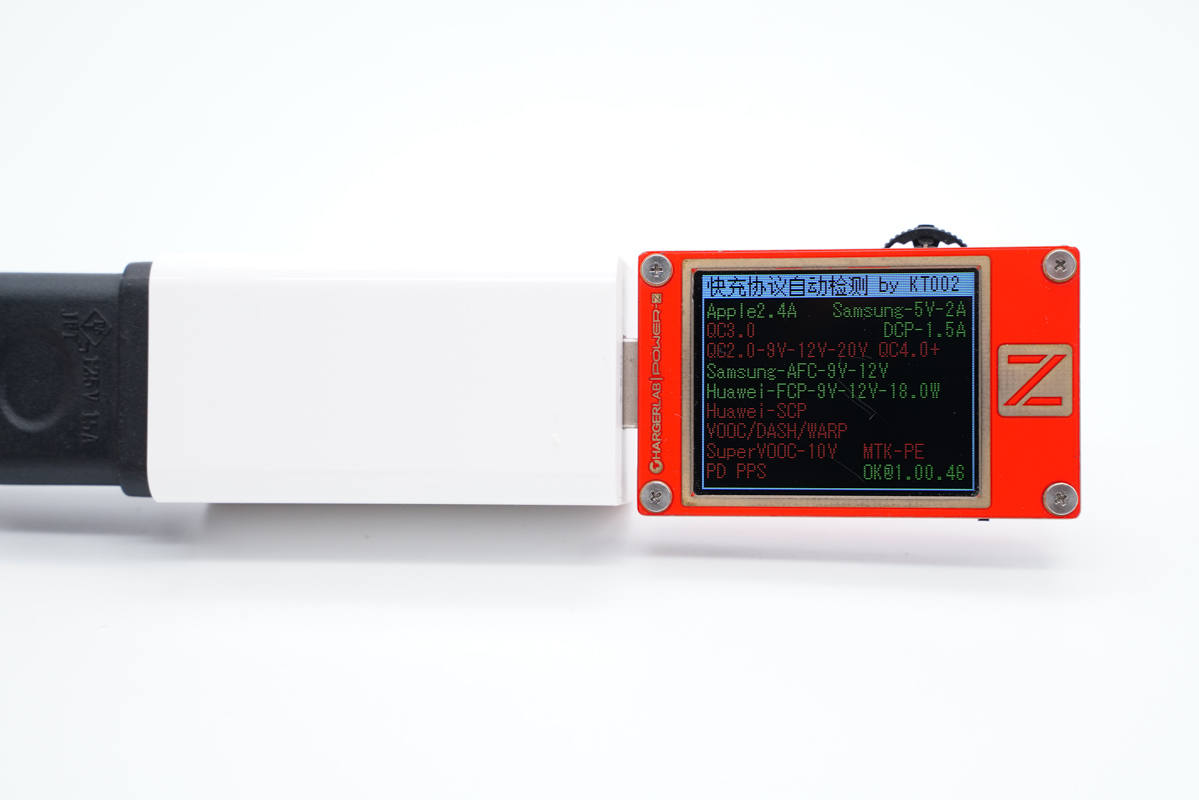

另外使用KT002測得C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及FCP、PD3.0和PPS快充協議。

此外PDO報文顯示C口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及5-11V3A一組PPS電壓檔位。 ????????? ? ? ??

二、雷神65W氮化鎵充電器拆解

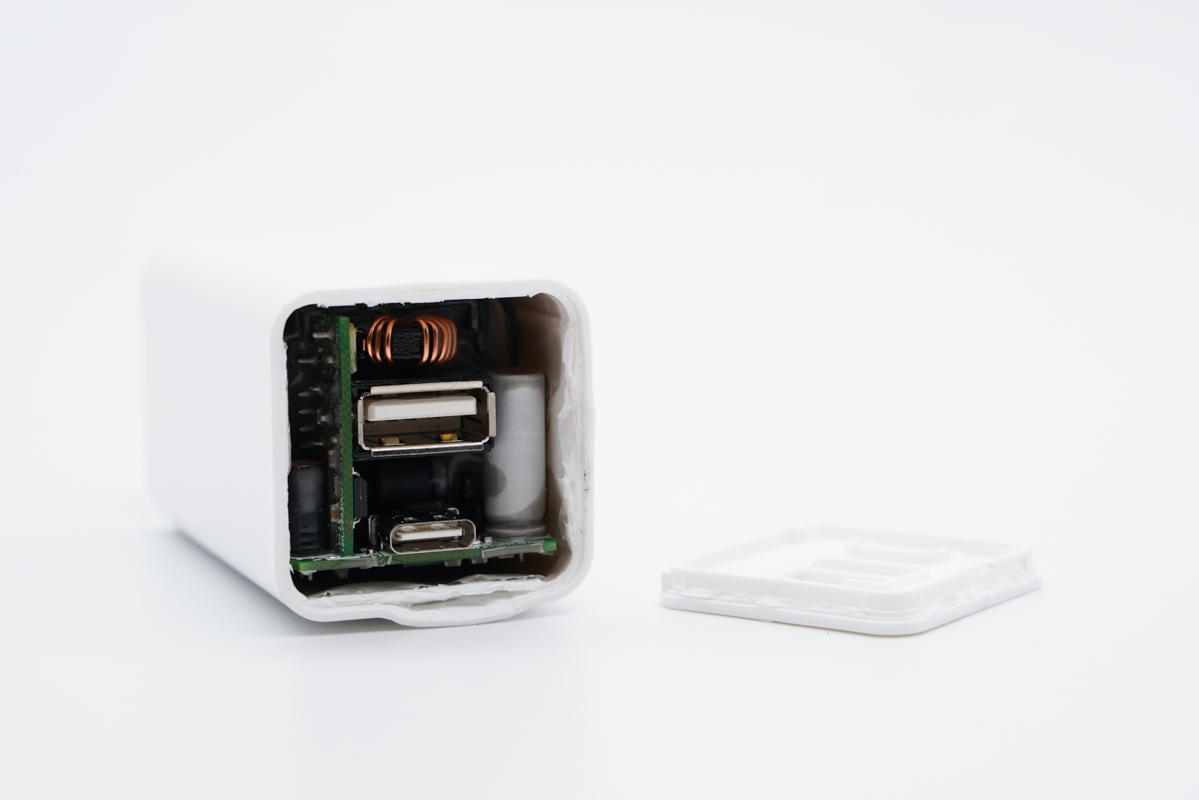

將輸出端外殼拆開，發現充電器內部灌膠以提高機械強度和散熱性能，很難將PCBA模塊取出。

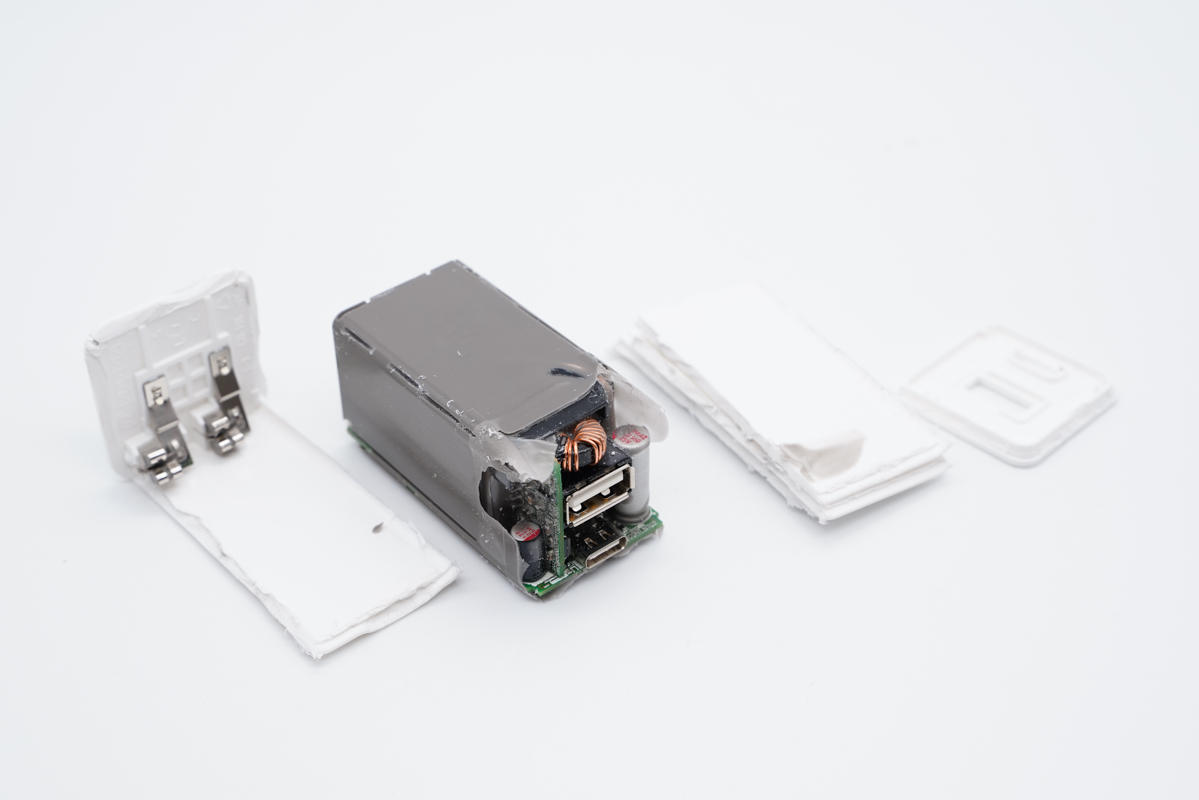

因此只能進一步切割開外殼，輸入端采用接觸式通電設計。

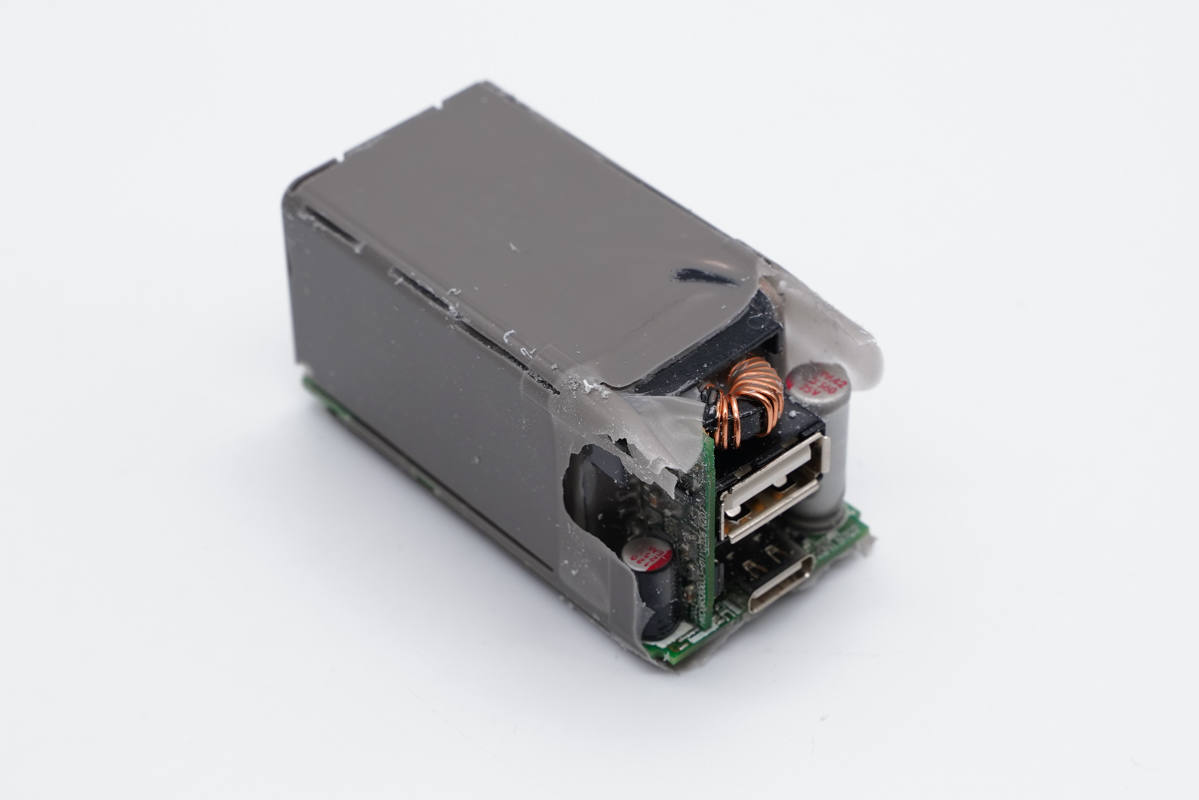

除輸出端外，其余部分全部被導熱膠填充成一個整體。

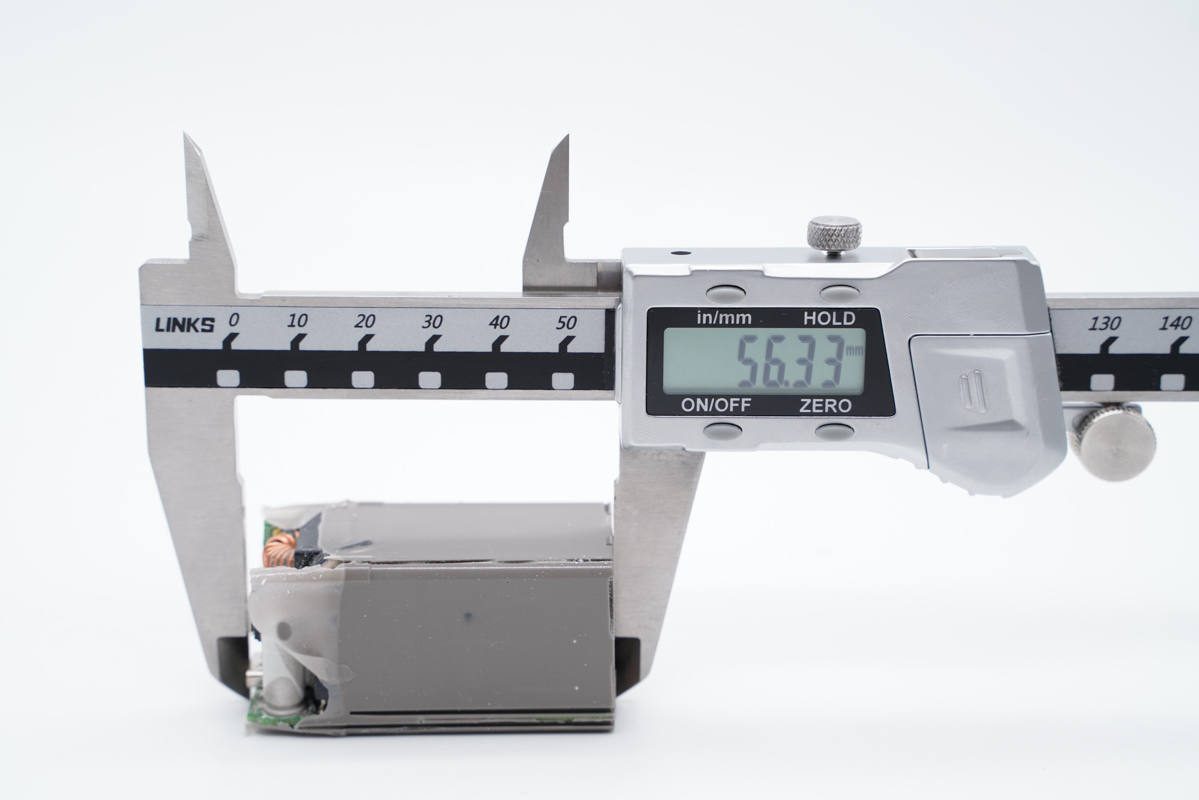

測得模塊長度為56.33mm。

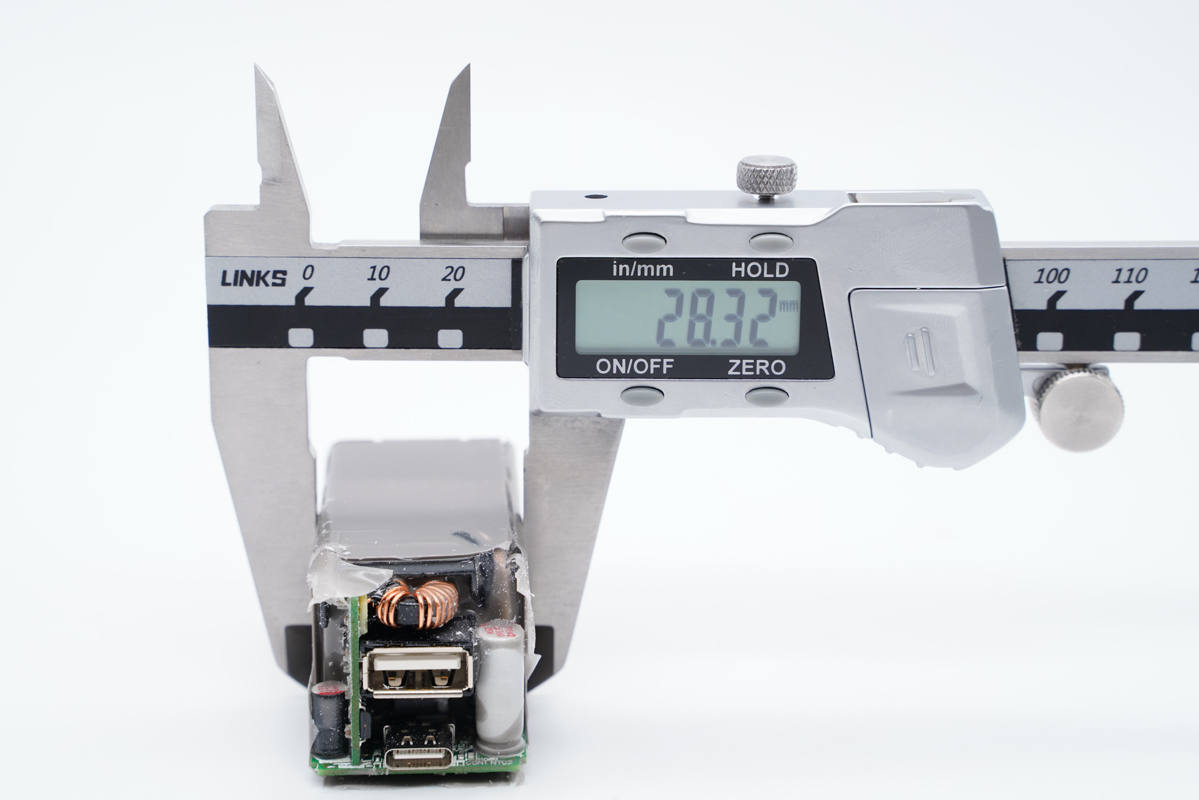

寬度為28.32mm。

厚度為28.36mm。

清理掉導熱膠發現，充電器采用經典的三段式布局設計，層次分明。輸入端設有小板，變壓器和USB母座間有絕緣板隔離。

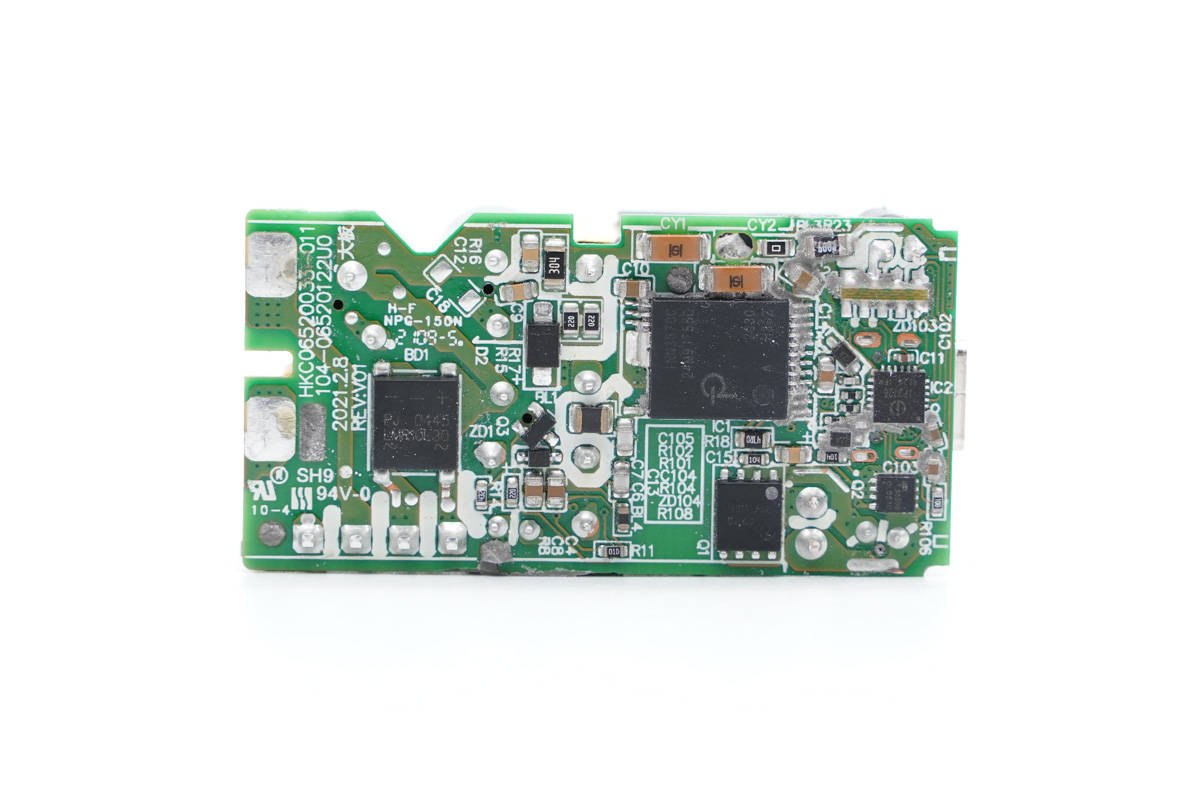

PCB板背面一覽，可以看到有整流橋、PI主控芯片、同步整流管、協議芯片以及輸出VBUS開關管。

經過對電路觀察后發現，充電器采用了開關電源寬范圍輸出，USB-A口同步整流二次降壓，兩個接口由一顆協議芯片控制輸出電壓。下面從輸入端開始深入了解整個電路設計情況。

輸入端一覽，主板上有保險絲和三顆高壓濾波電解電容。

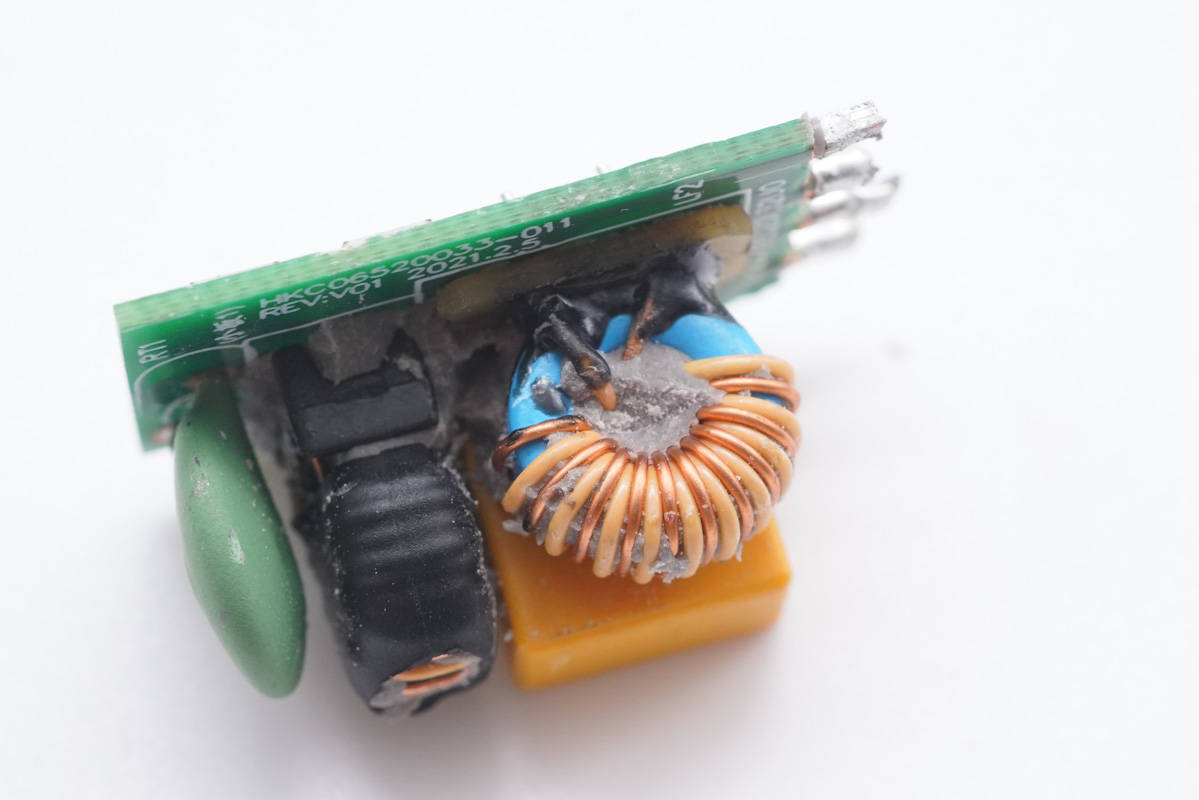

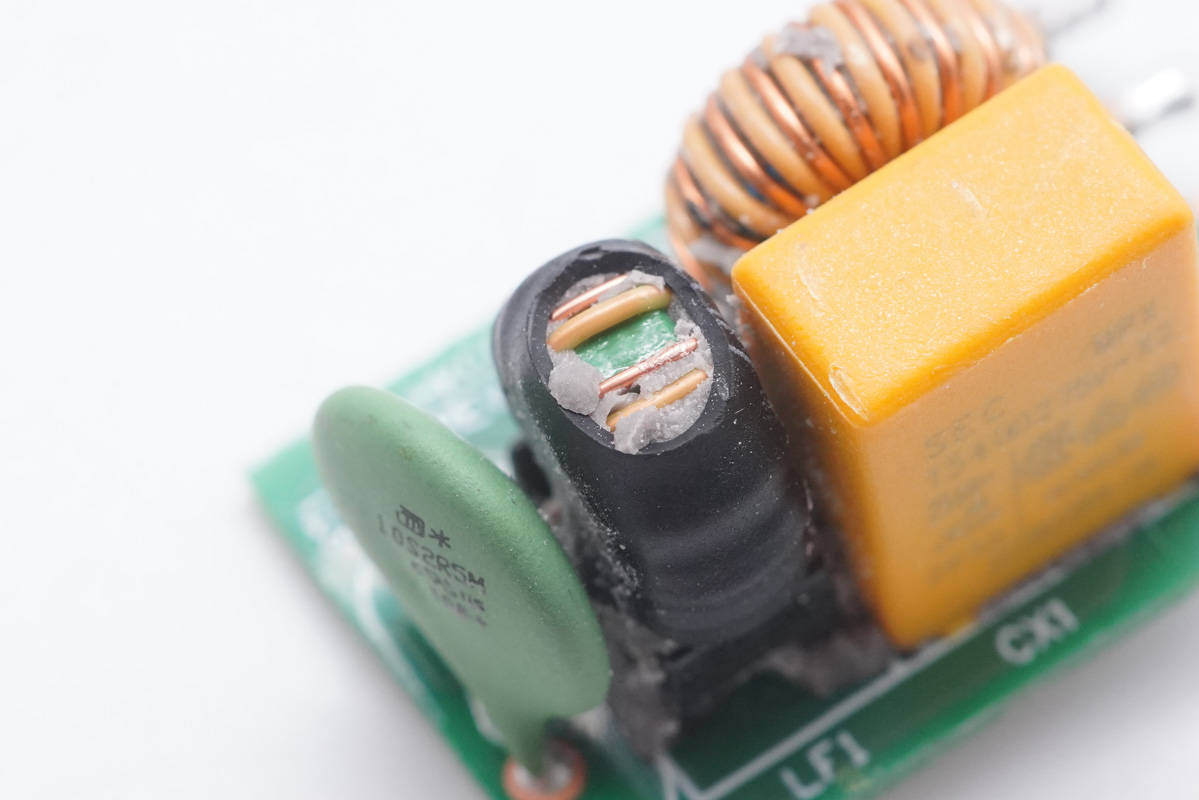

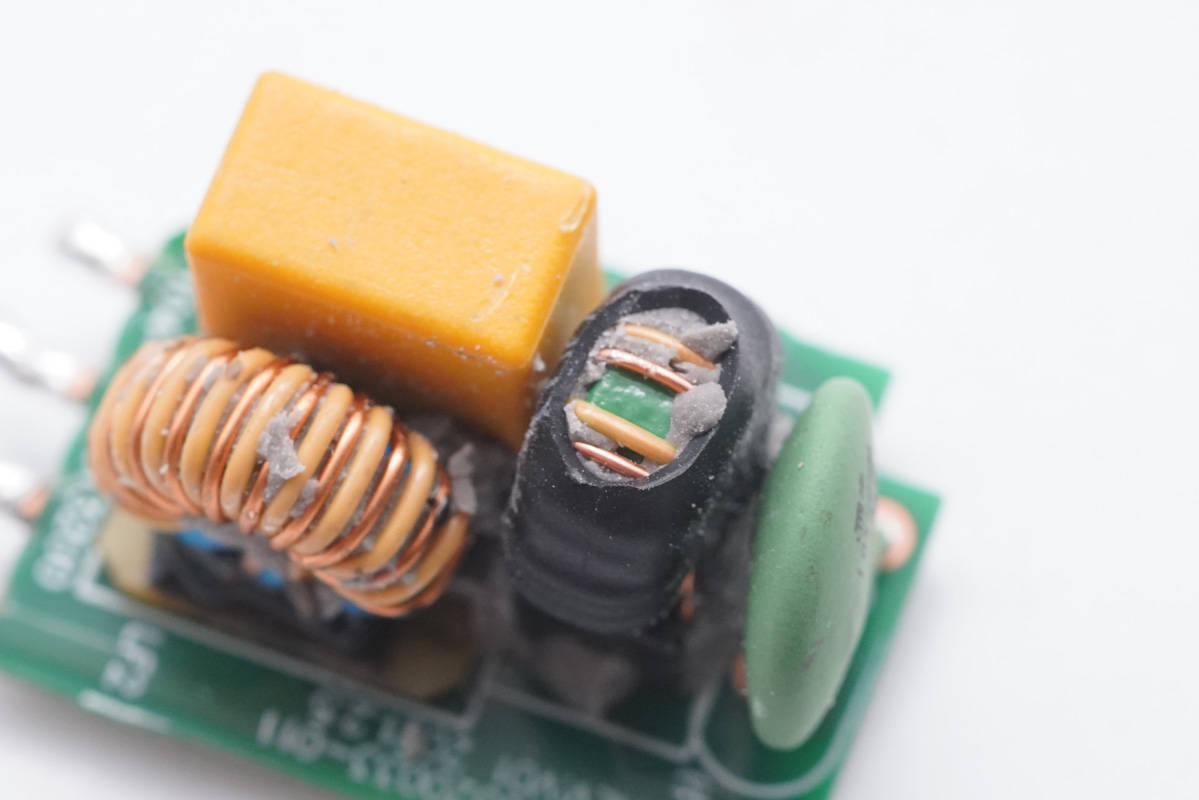

小板上有NTC浪涌抑制電阻、共模電感以及X電容。

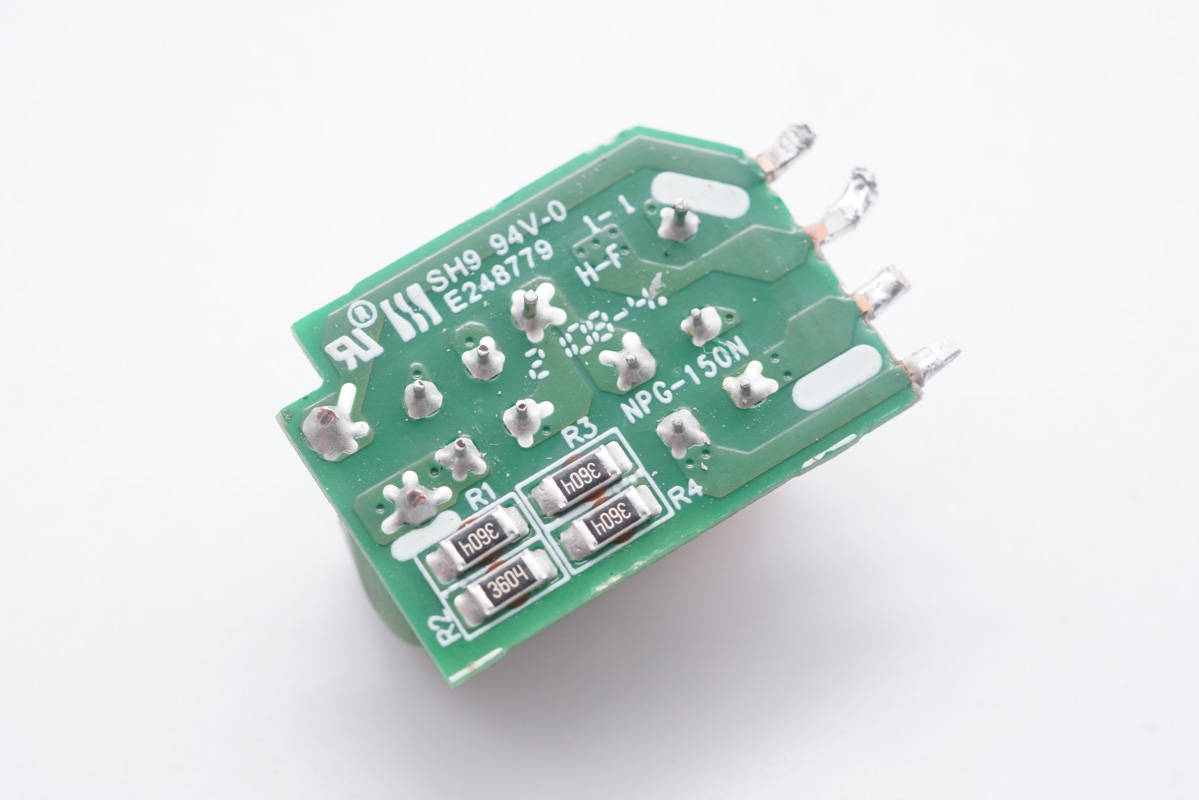

小板背面是四顆電阻。

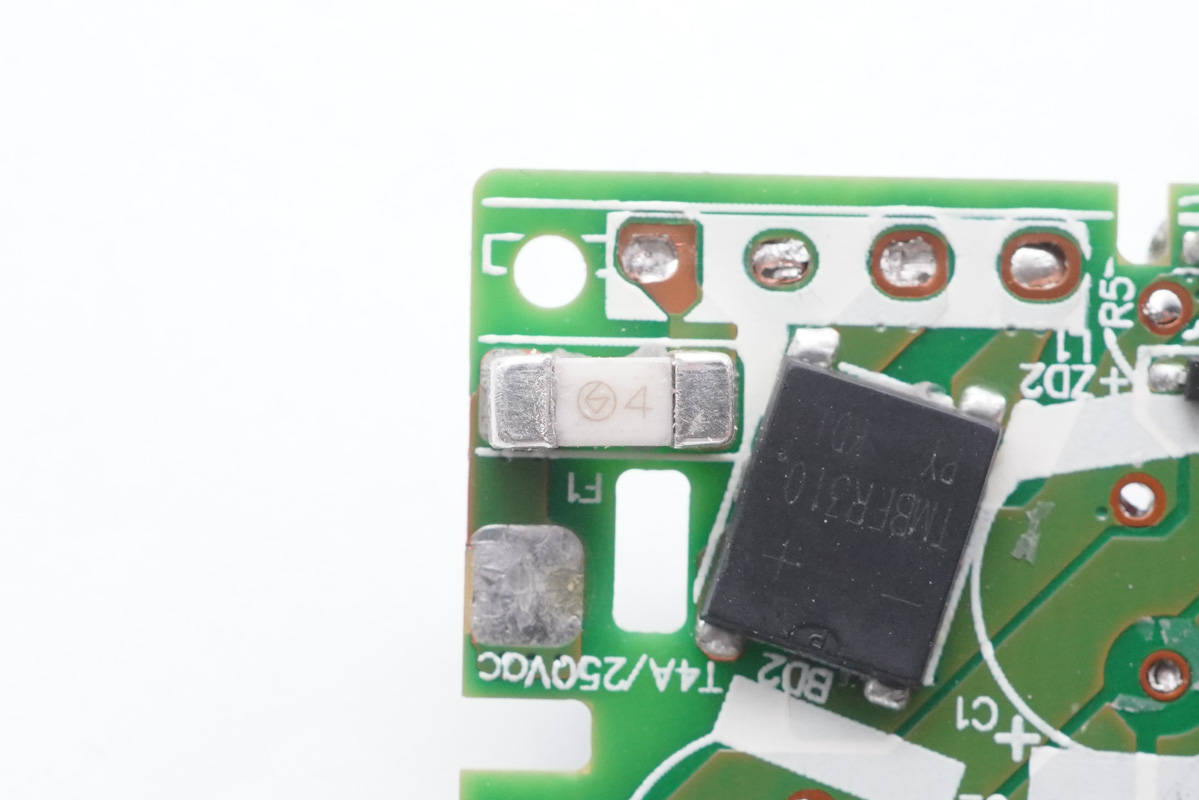

貼片保險絲額定電流4A，旁邊有一顆整流橋。

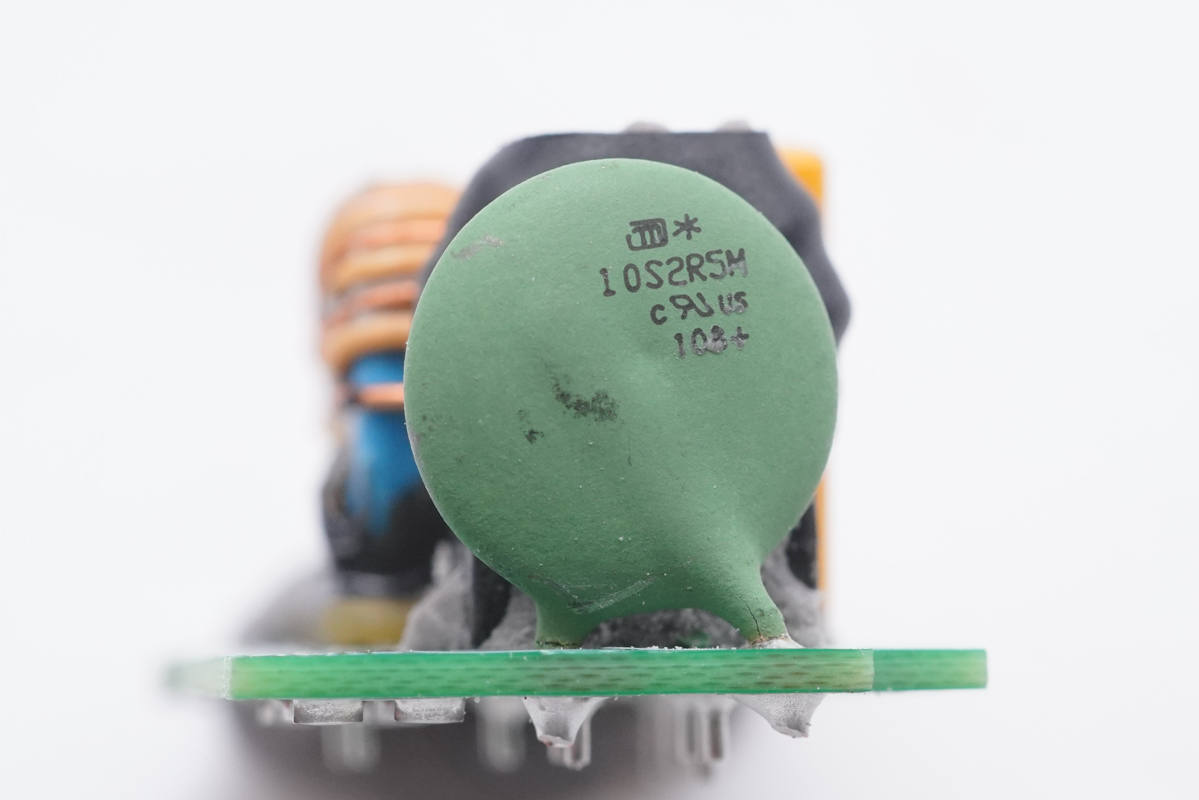

NTC浪涌抑制電阻特寫，用于抑制上電浪涌電流。

共模電感雙線繞制，外套熱縮管保護。

另一顆特寫，兩級設計用于濾除EMI干擾。

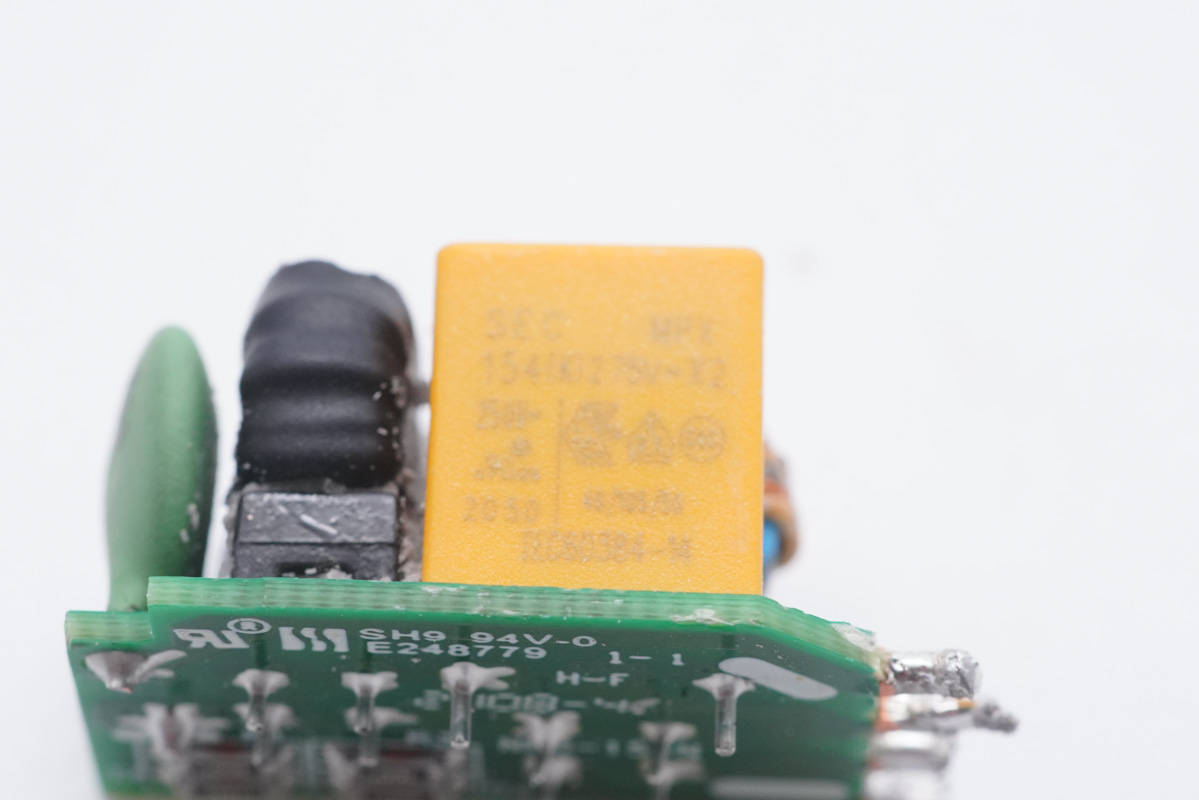

安規X電容特寫。

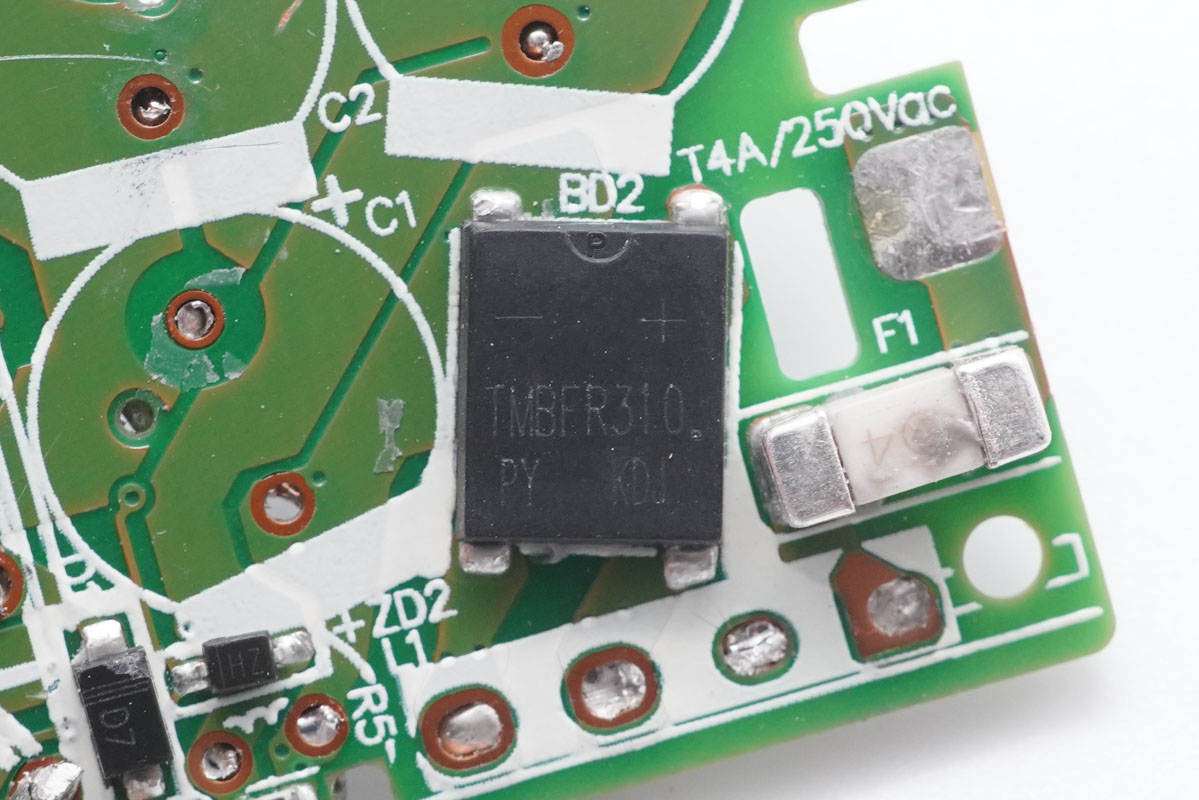

TMBFR310整流橋特寫。

主板背面另一顆整流橋特寫，采用兩顆以均攤發熱。

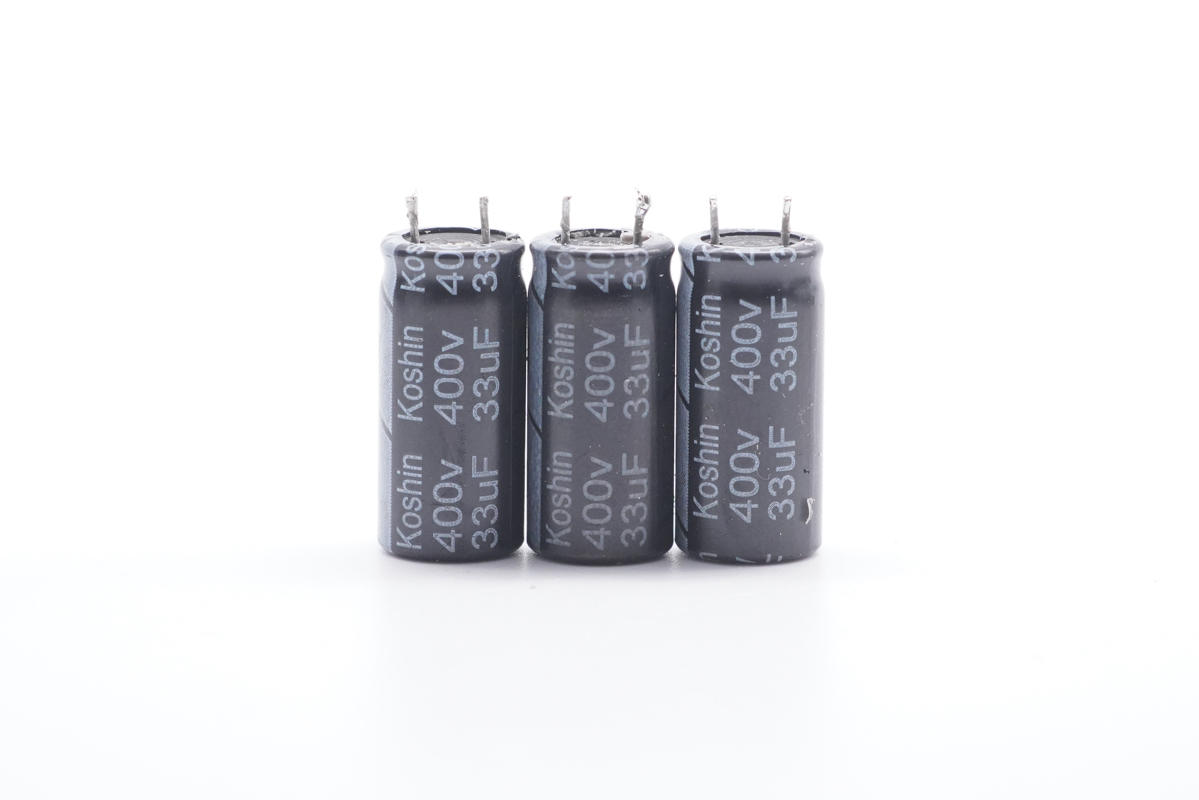

三顆高壓濾波電解電容來自Koshin東佳電子有限公司，規格均為400V 33μF。

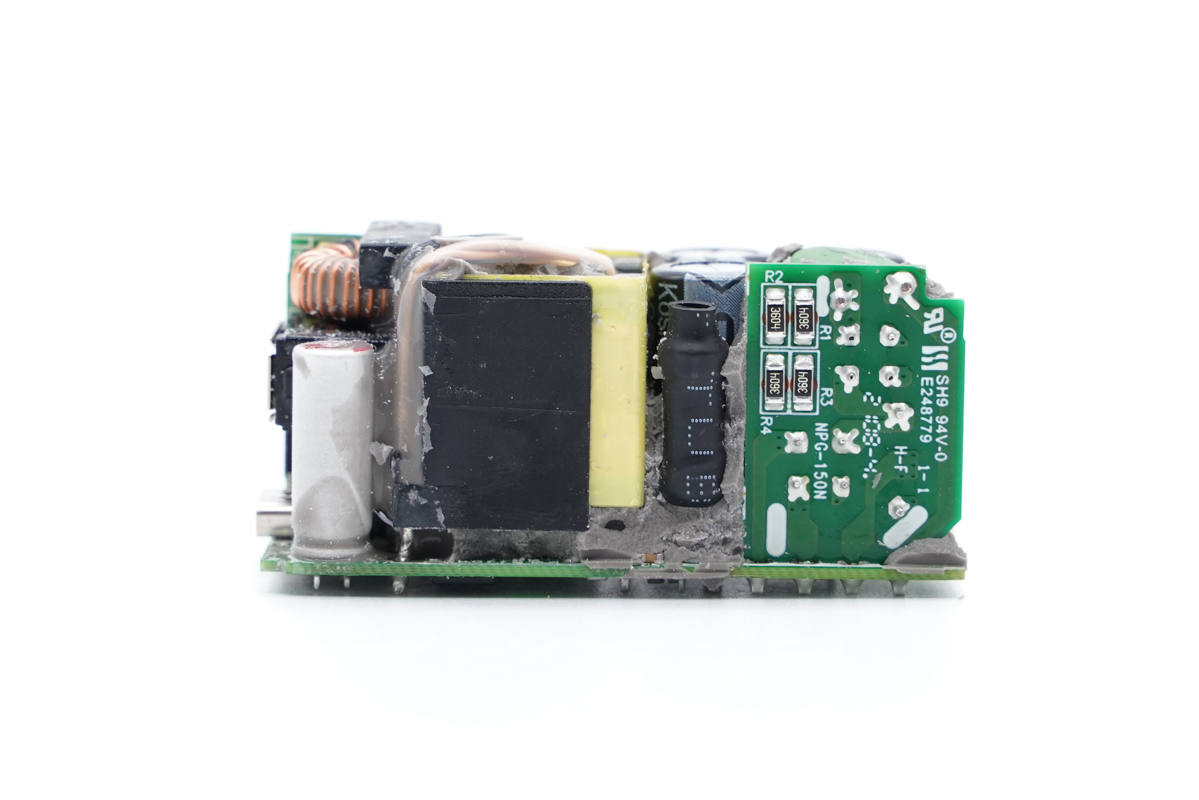

PCB板側面一覽，在輸入端小板和變壓器之間的是工字電感，外套熱縮管保護。

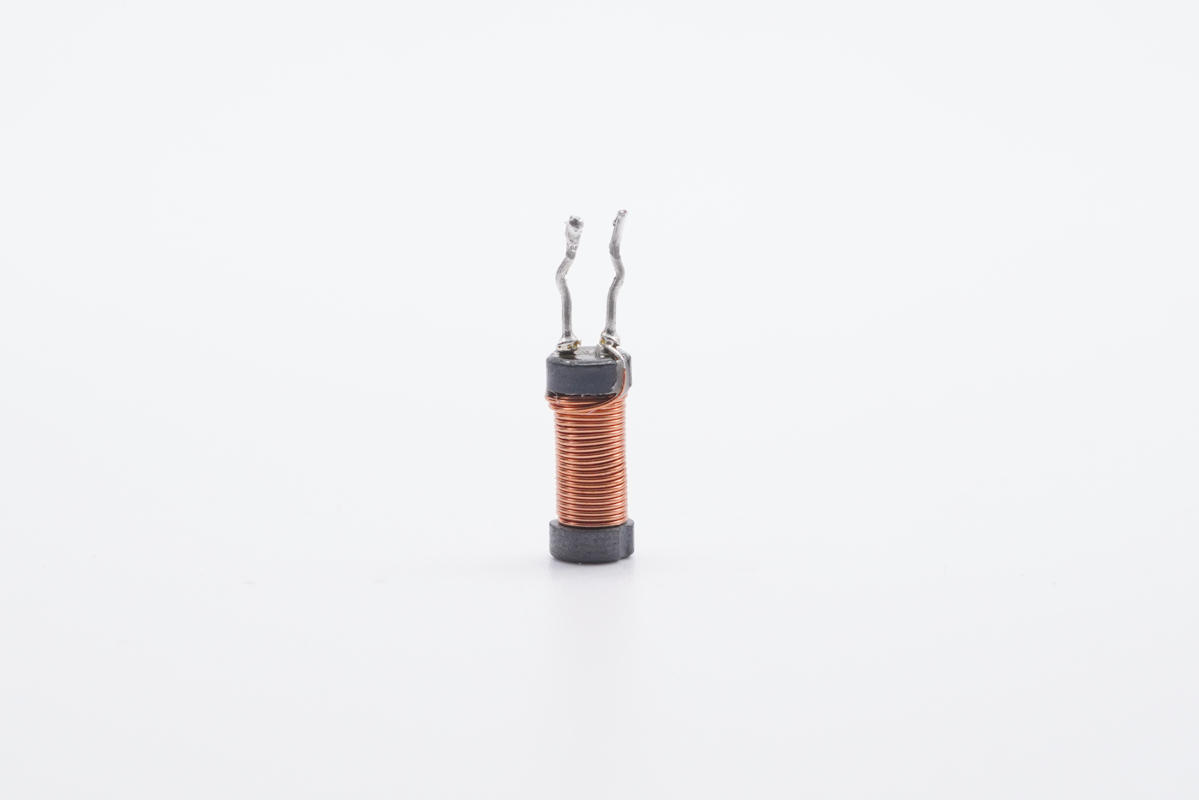

工字電感特寫。

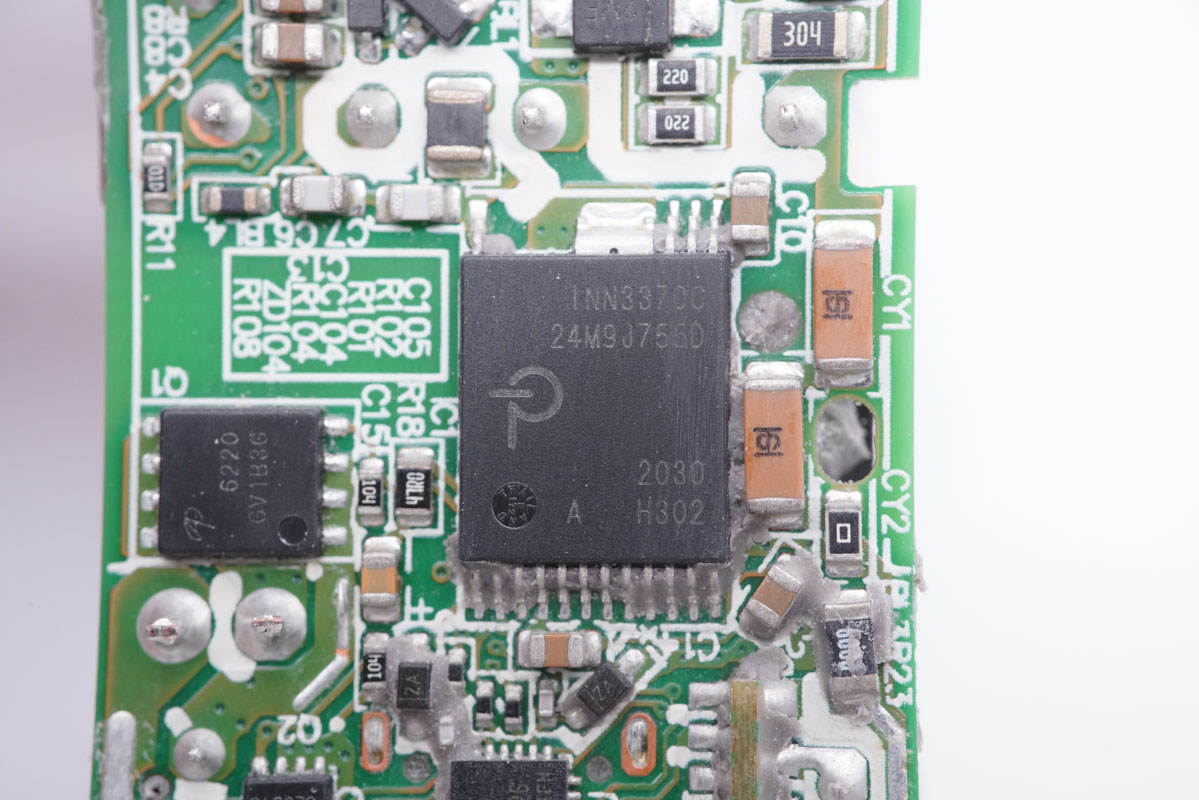

充電器主控芯片采用PI INN3370C，這是一顆集成了高壓開關、同步整流和FluxLink反饋功能的數控恒壓/恒流離線反激式準諧振開關IC，INN3370C使用PowiGaN技術，內置750V耐壓GaN開關管，最大支持100W輸出，在i2c數傳動態高精度控制的同時，INN3370C還內置一路3.6V輸出為外置協議IC供電。

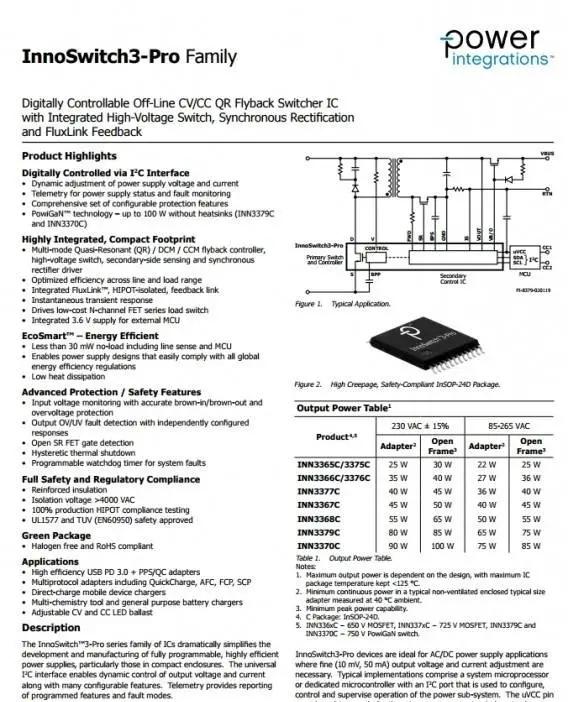

PI INN3370C資料信息。

充電頭網了解到，PI InnoSwitch3系列氮化鎵快充芯片已被小米GaN充電器Type-C 33W、SATECHI 100W 2C1A氮化鎵快充充電器、綠聯65W 4C口氮化鎵充電器、麥多多2C1A 65W氮化鎵充電器、貝爾金30W氮化鎵充電器、網易智造61W氮化鎵充電器、安克60W 1A1C氮化鎵充電器等數十款產品采用，性能獲得客戶廣泛認可。

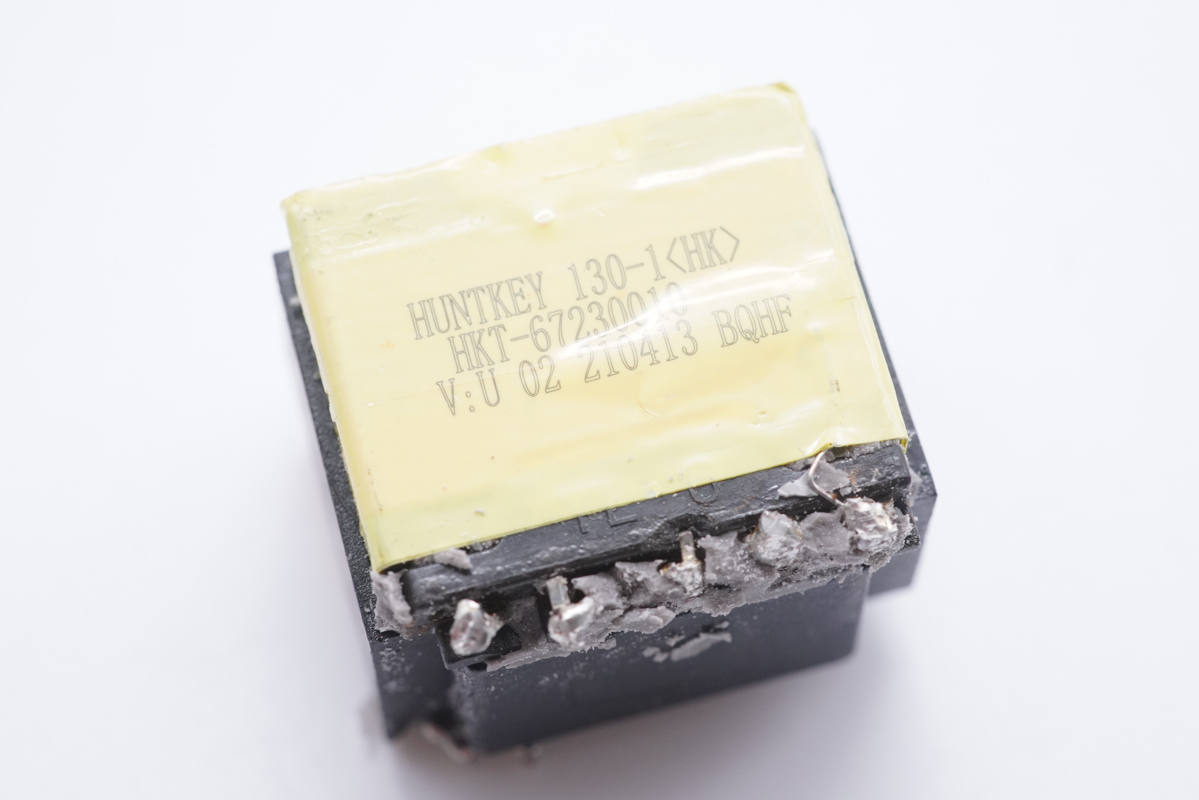

變壓器特寫，纏繞絕緣膠帶并外置絕緣罩，上面印有HUNTKEY的信息。

輸出端一覽，兩側設有同步整流輸出濾波固態電容，兩個USB母座分別焊接在兩塊板子上。

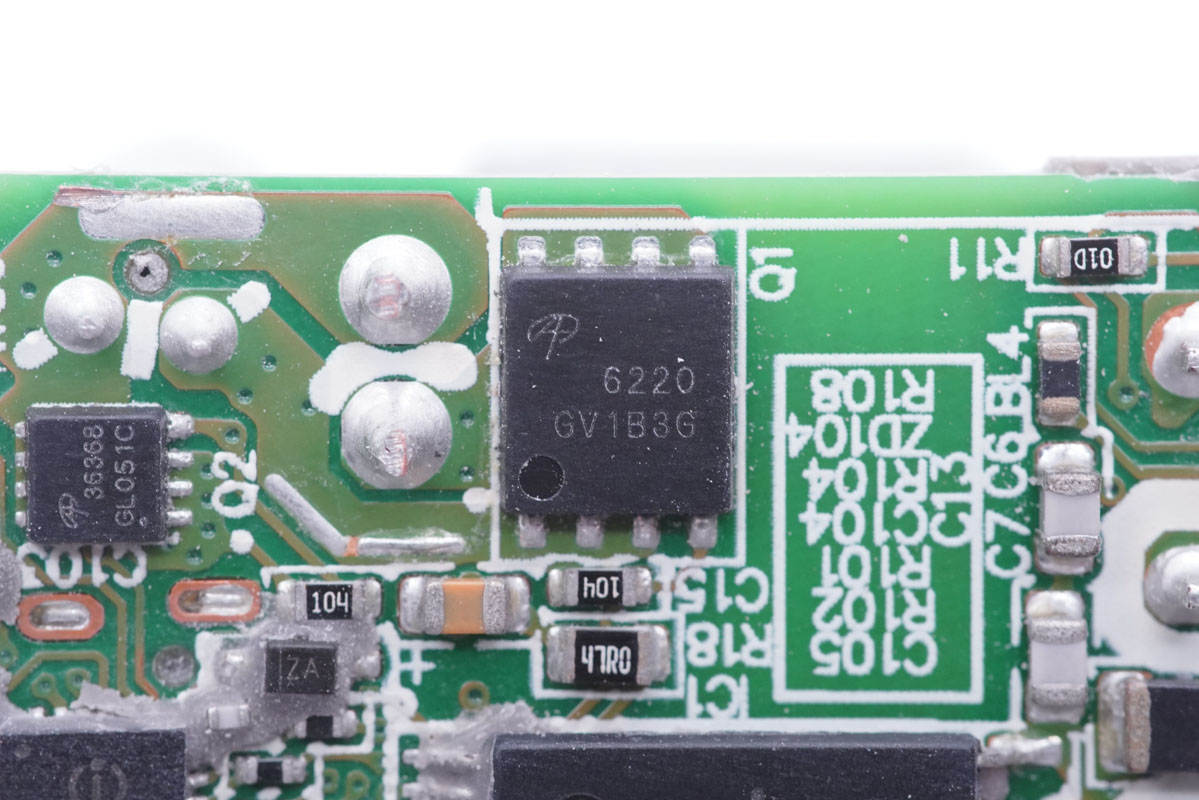

同步整流管采用AOS萬代AON6220，NMOS，耐壓100V，DFN5x6封裝。

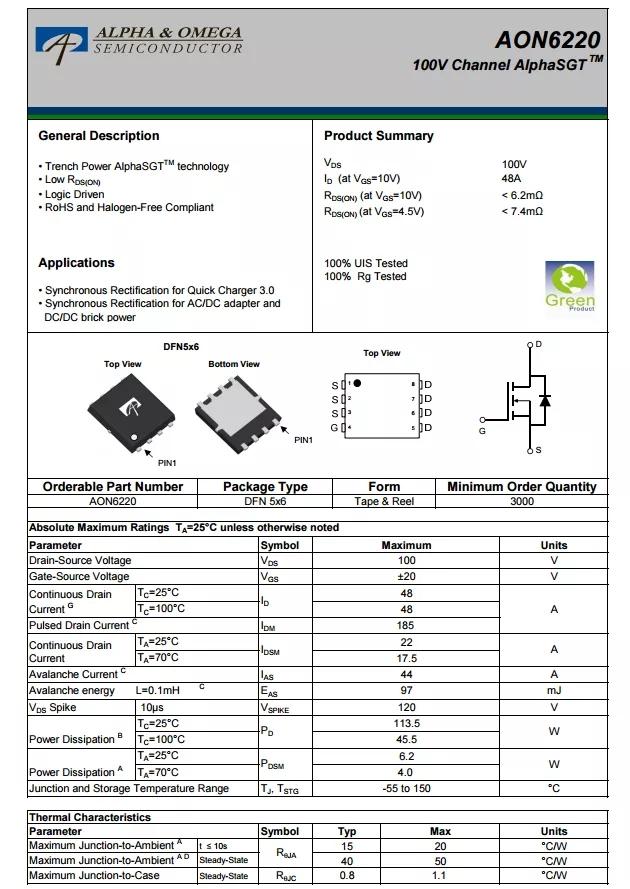

萬代AON6220資料信息。

輸出濾波固態電容是鈺邦品牌，規格為25V 560μF。

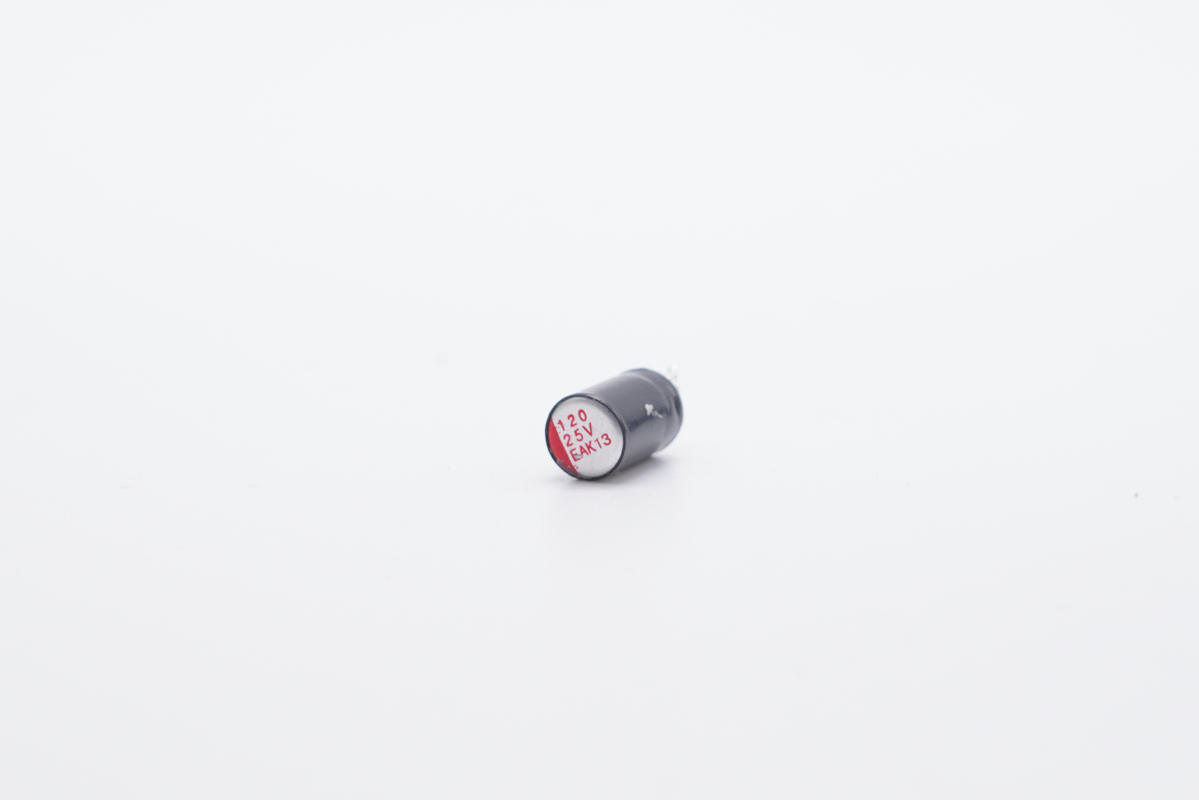

另一顆外套絕緣管，規格為25V 120μF。

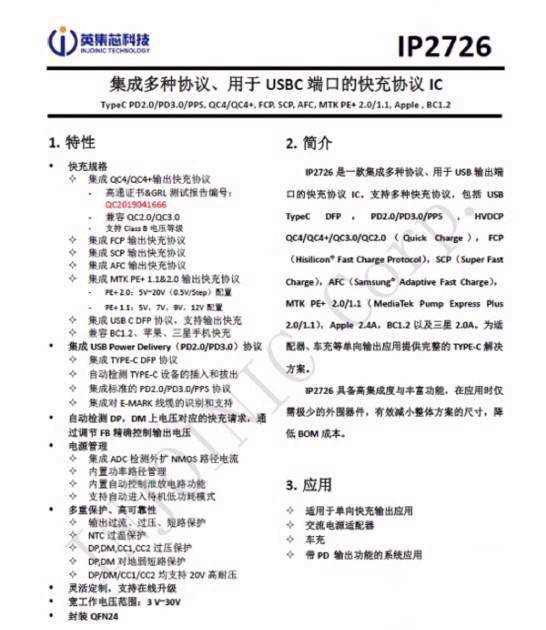

協議芯片采用英集芯IP2726，用于1A1C接口輸出電壓控制。IP2726是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

充電頭網了解到，英集芯IP2726已經通過了高通QC4+認證，拿到了中國大陸地區第一張QC4+認證證書。

充電頭網了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化鎵快充充電器、RAVPOWER 90W雙USB-C口PD快充充電器、斯泰克100W雙USB-C口氮化鎵充電器、麥多多30W 1A1C USB PD快充充電器、坤興18W USB PD3.0 PPS快充充電器等產品采用。此外，英集芯的其它系列快充芯片也獲得小米、華為、三星等客戶的高度認可。

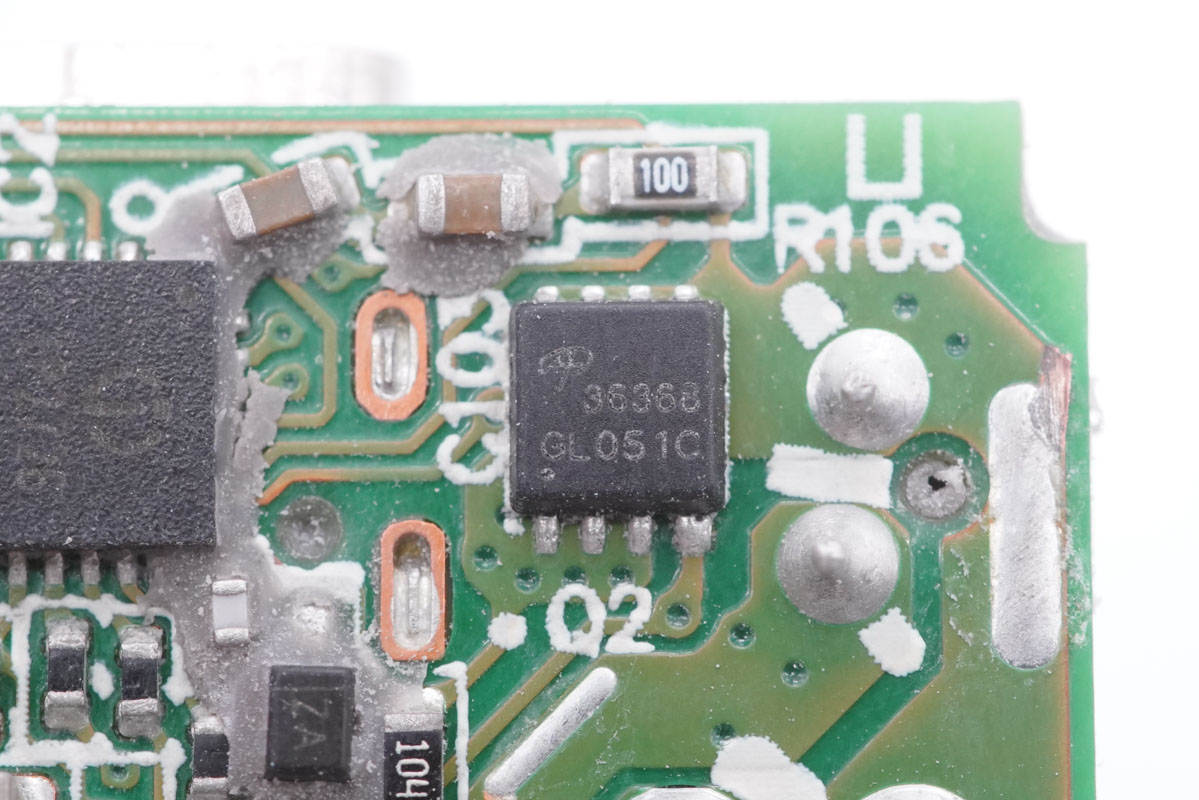

輸出VBUS開關管采用萬代AONR36368，NMOS管，耐壓30V。

萬代AONR36368資料信息。

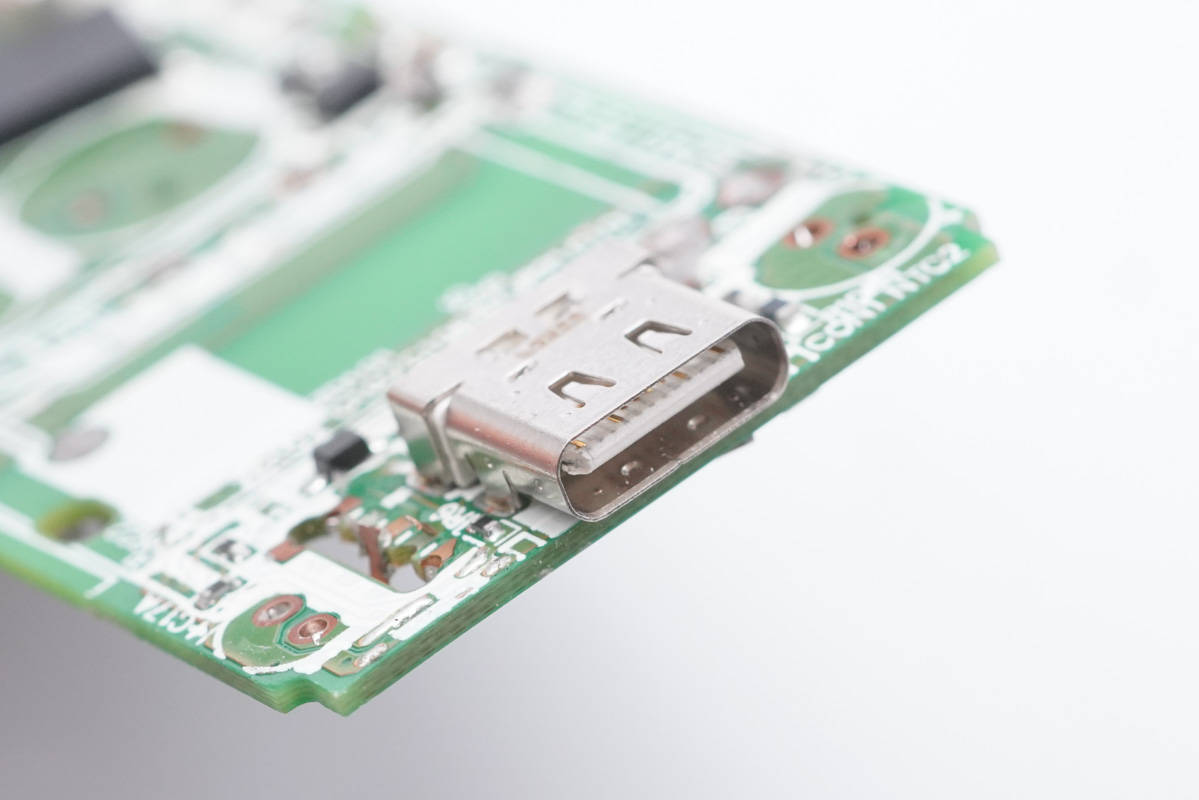

USB-C母座特寫，過孔焊接。

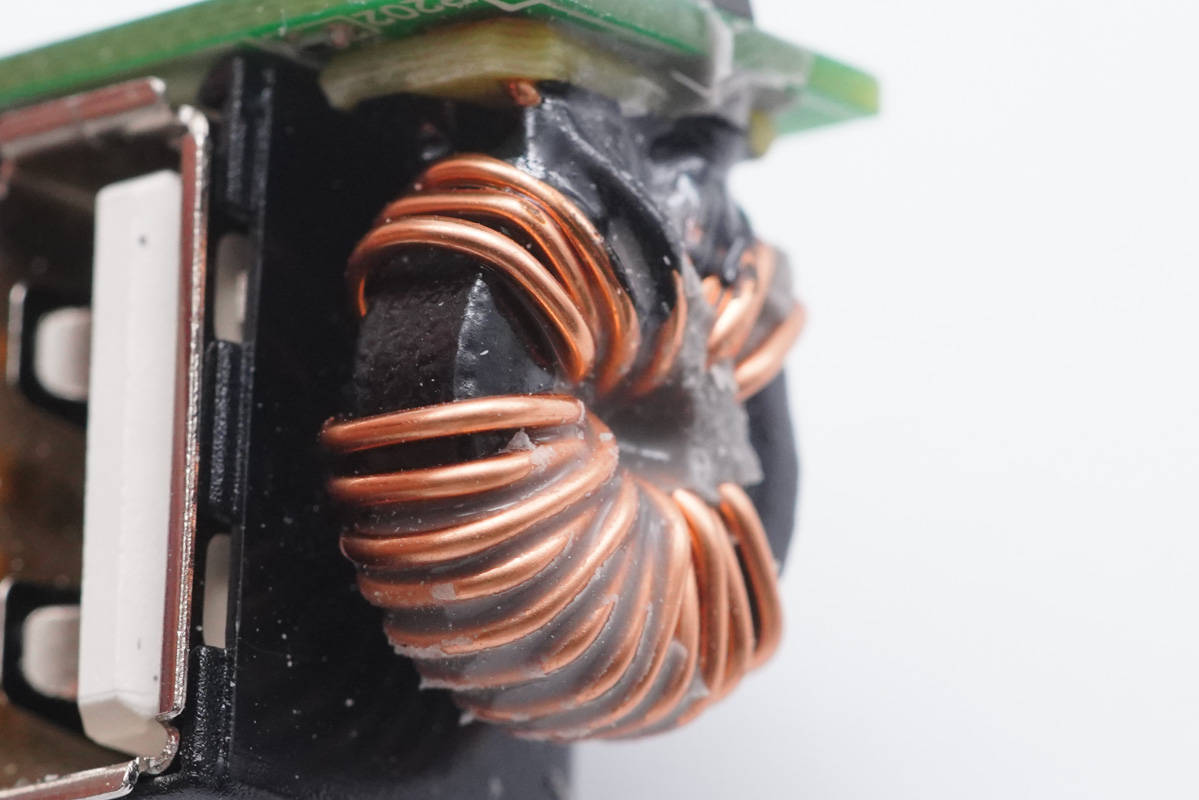

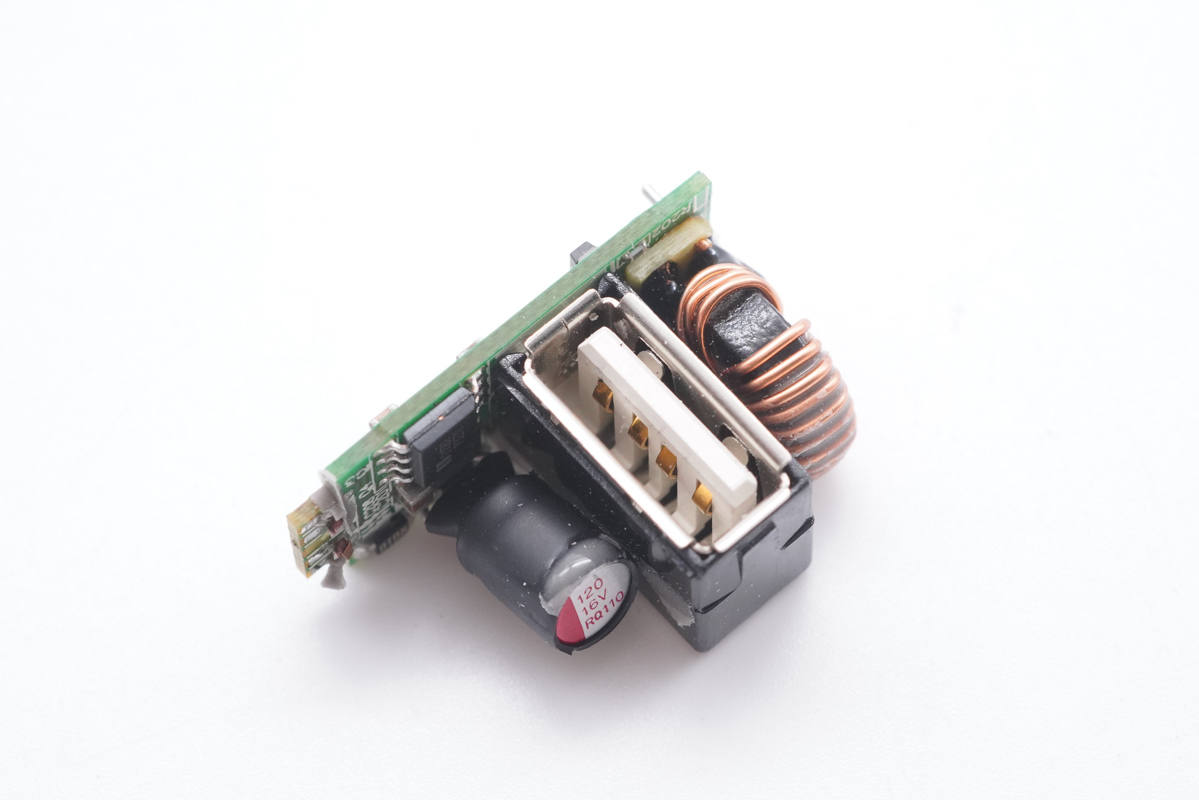

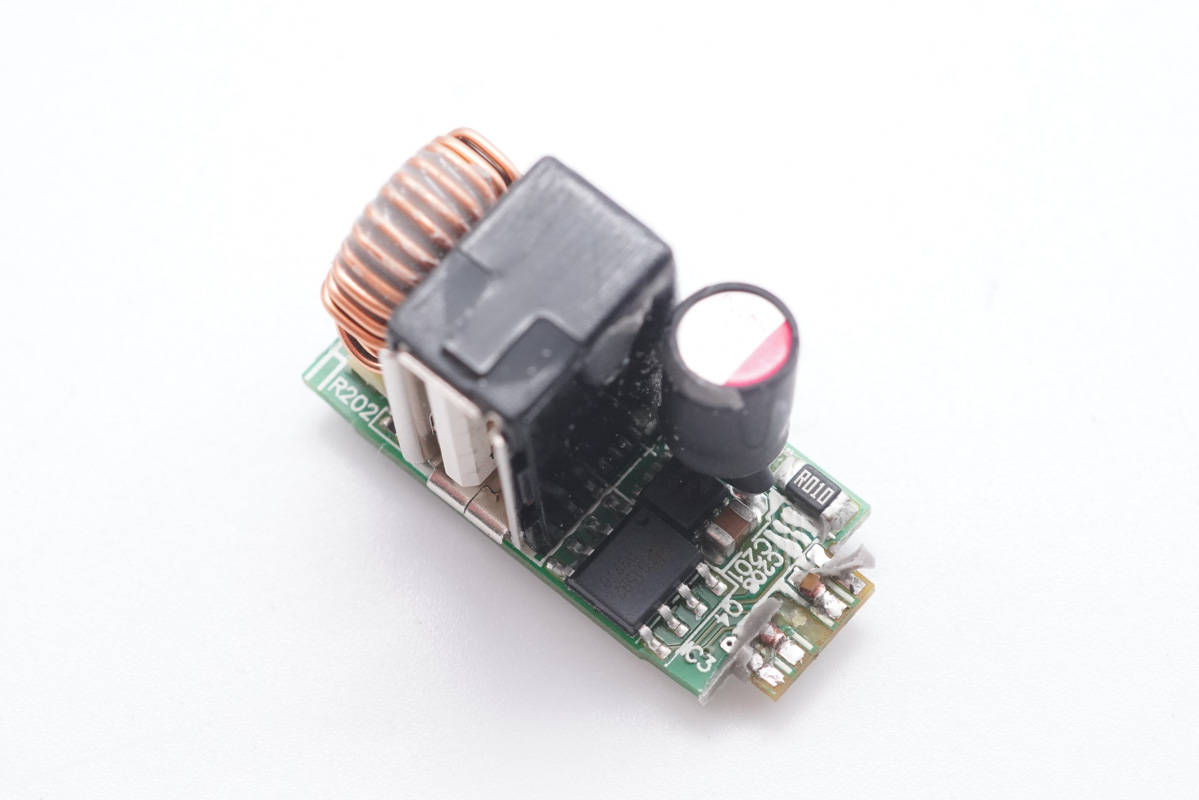

USB-A口母座外套塑料殼防塵，兩側設有電感和濾波電容。

此外還有一顆同步整流降壓轉換器以及輸出VBUS開關管。

小板背面一覽。

USB-A口同步整流降壓轉換器采用德信EUP3270，其支持4.5V-30V輸入電壓范圍，支持直通模式，采用SOP-8（EP）封裝。

降壓電感特寫，與電路板之間有玻纖板絕緣。

降壓輸出濾波固態電容外套絕緣管保護，規格為16V 150μF。

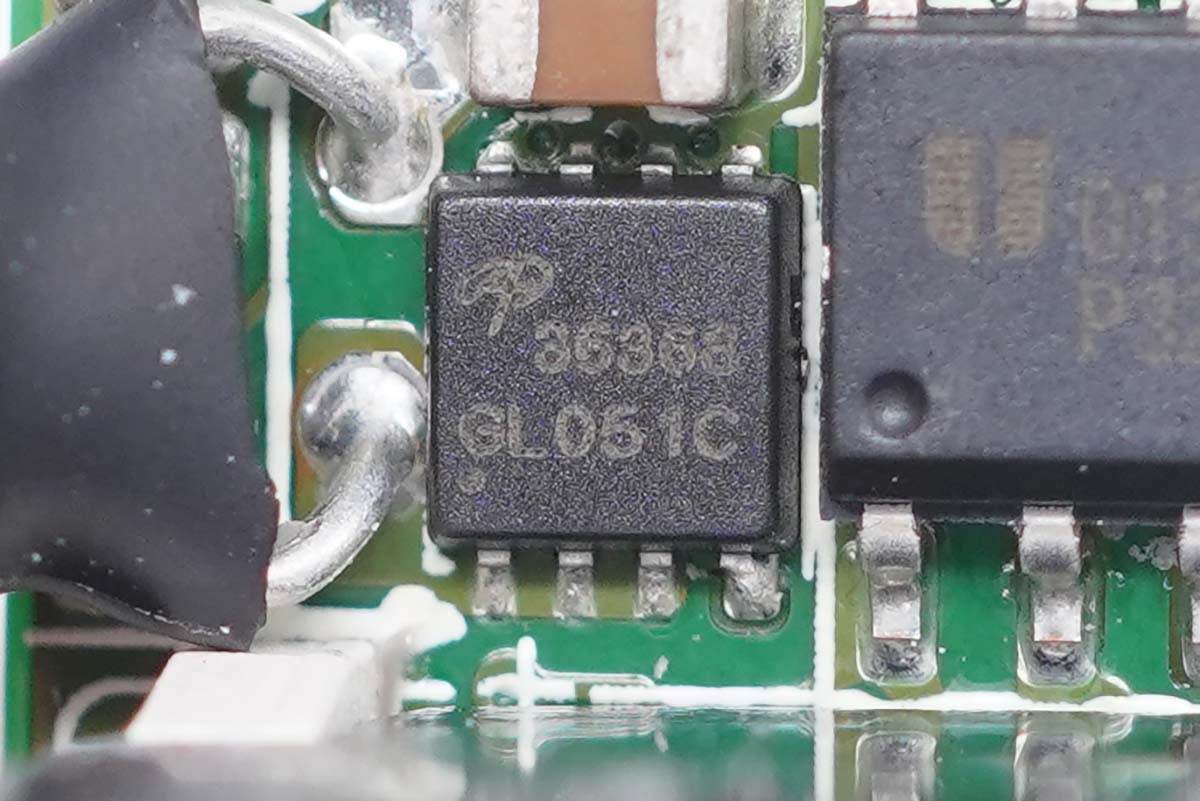

輸出VBUS開關管也是采用的萬代AONR36368。

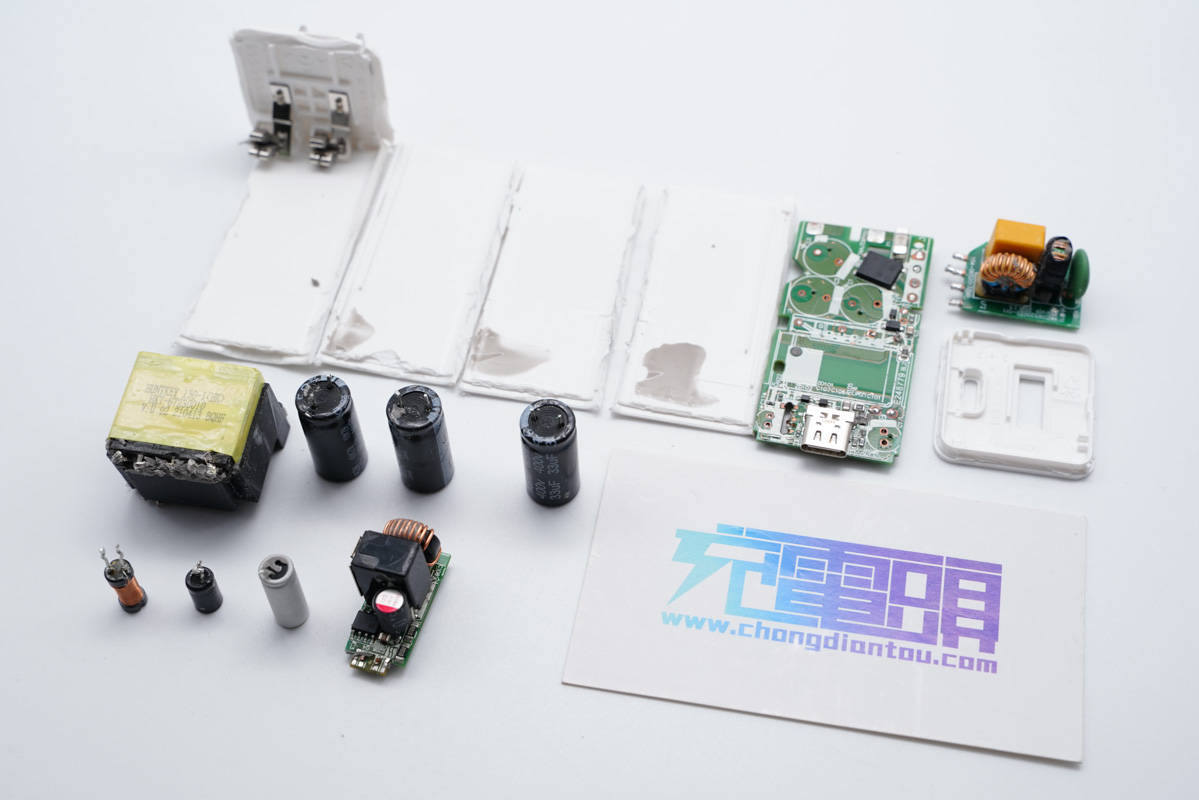

全部拆解完畢，來張全家福。

充電頭網拆解總結

雷神這款65W氮化鎵充電器采用時下熱門的長條方柱造型設計，整體白色基調顯得非常簡潔，腰身高光亮面使用手感好。充電器整體做得非常小巧，方便日常使用。采用1A1C接口屬于萬金油配置，分別最初最大27W和65W快充，支持PD等快充協議，適配設備廣泛。

充電頭網通過拆解了解到，充電器整體灌注導熱膠，整體保護性以及散熱性能好都很好。另外采用部采用三段式布局設計，層次清晰。采用PI INN3370C主控芯片搭配萬代AON6220同步整流管組成開關電源，協議芯片采用英集芯IP2726，負責雙口協議識別。采用東佳電解電容以及鈺邦固態電容進行輸入輸出濾波，整體的用料做工不錯。
