BULL公牛雖是排插界數一數二的品牌，但是很早也入局了快充市場，相繼推出65W PD快充插座、65W氮化鎵快充、20W PD快充等產品，成為推動快充行業發展的品牌之一。最近更是跨界進入到移動儲能行業，推出了公牛戶外電源，內置16.5萬毫安時電池組，支持600W 220V正弦波交流電輸出，帶有雙向PD快充接口，為用戶拓展出更多戶外玩法。

目前公牛這款戶外電源已上架公牛數碼京東自營旗艦店，售價為2480元。下面充電頭網就對其進行詳細拆解，看看用料做工如何。

一、公牛600W戶外移動電源外觀

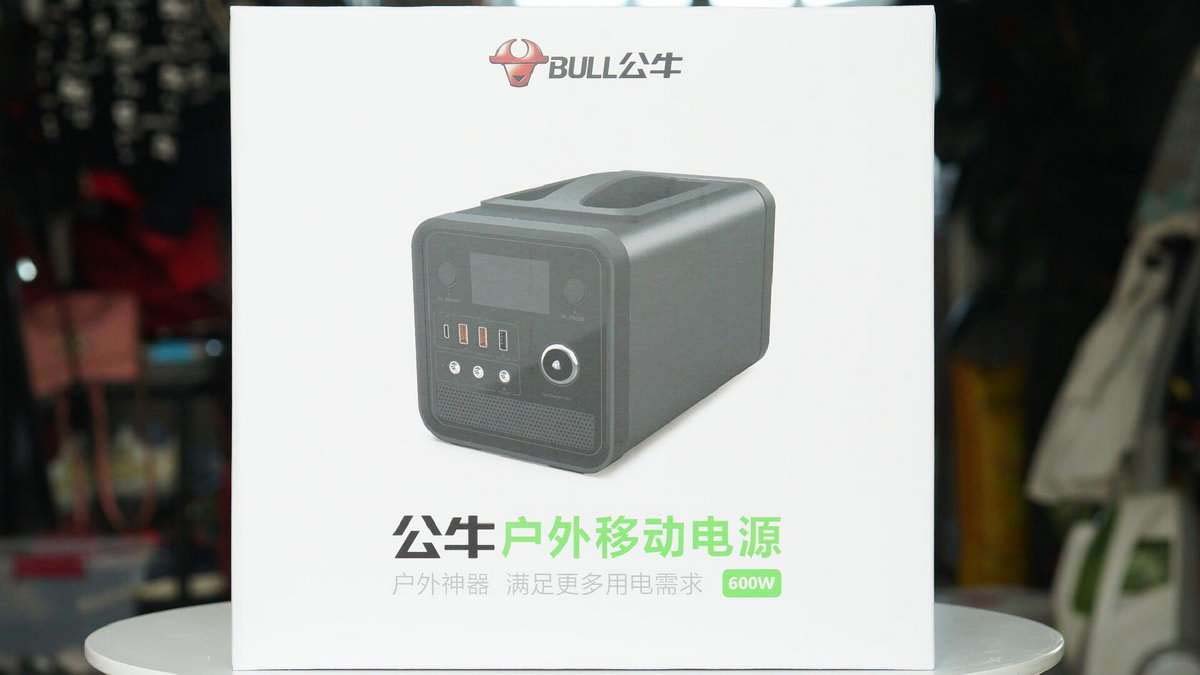

箱子一端是公牛品牌、產品外觀和名稱。

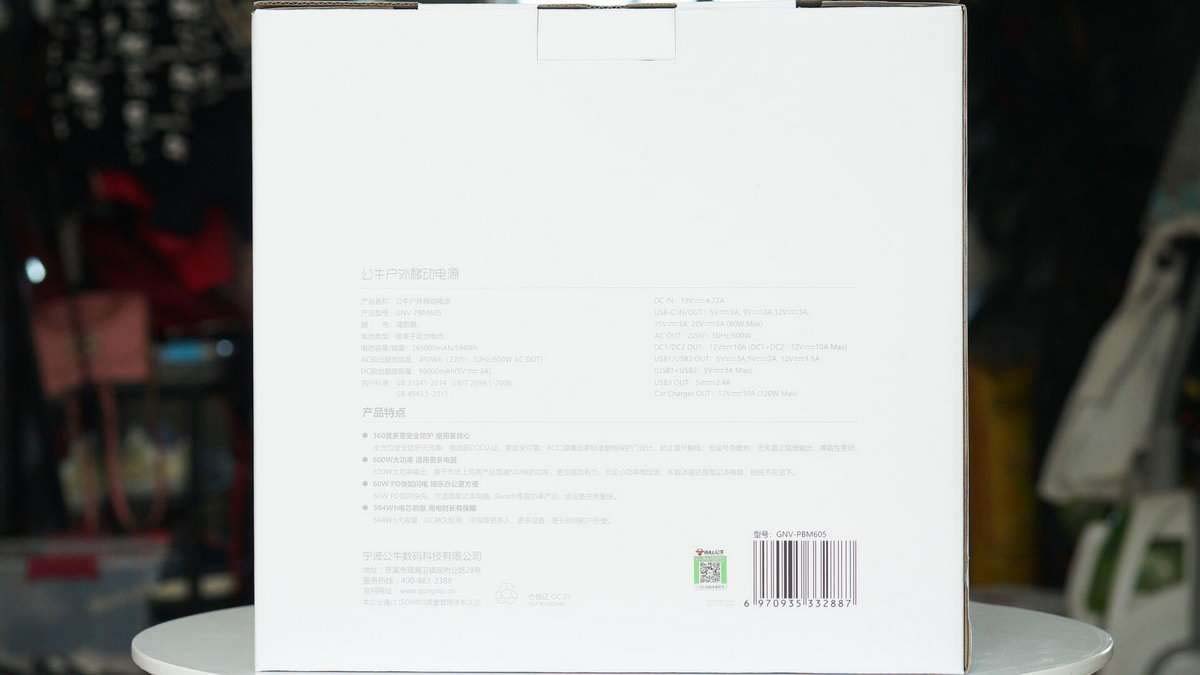

另一端印有產品參數和特點。

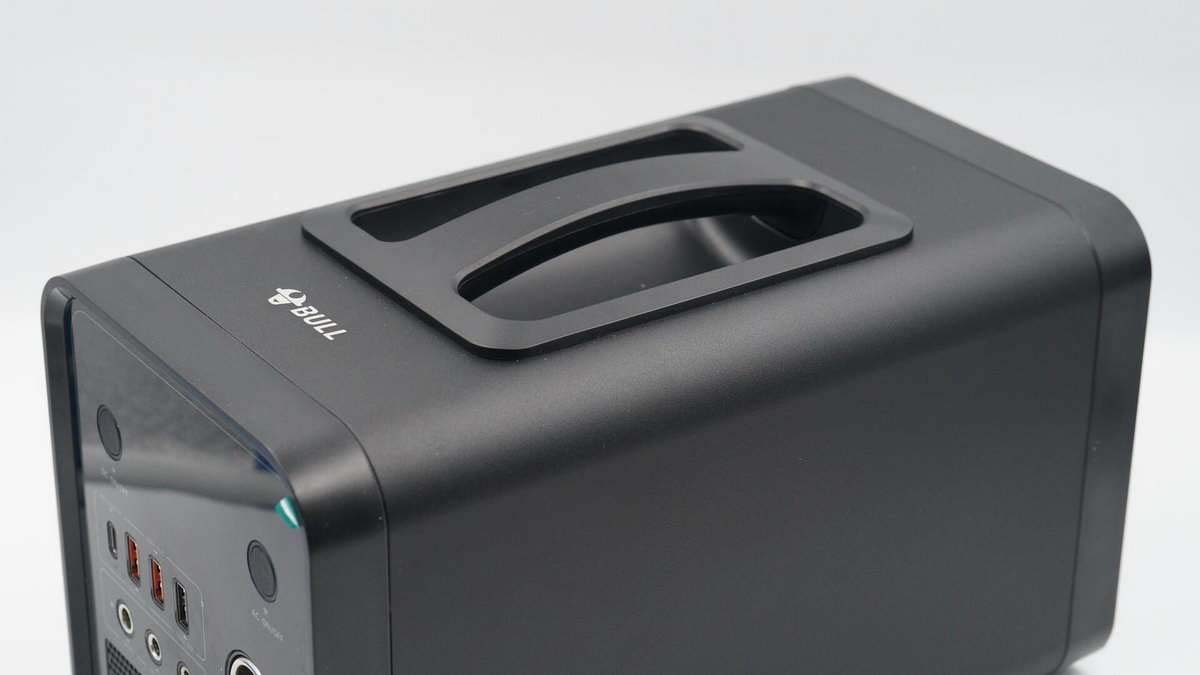

產品采用黑色基調，看上去美觀有氣質。機身殼表面細膩磨砂紋理，觸感舒適。機身設有一體化提手，方便搬運。

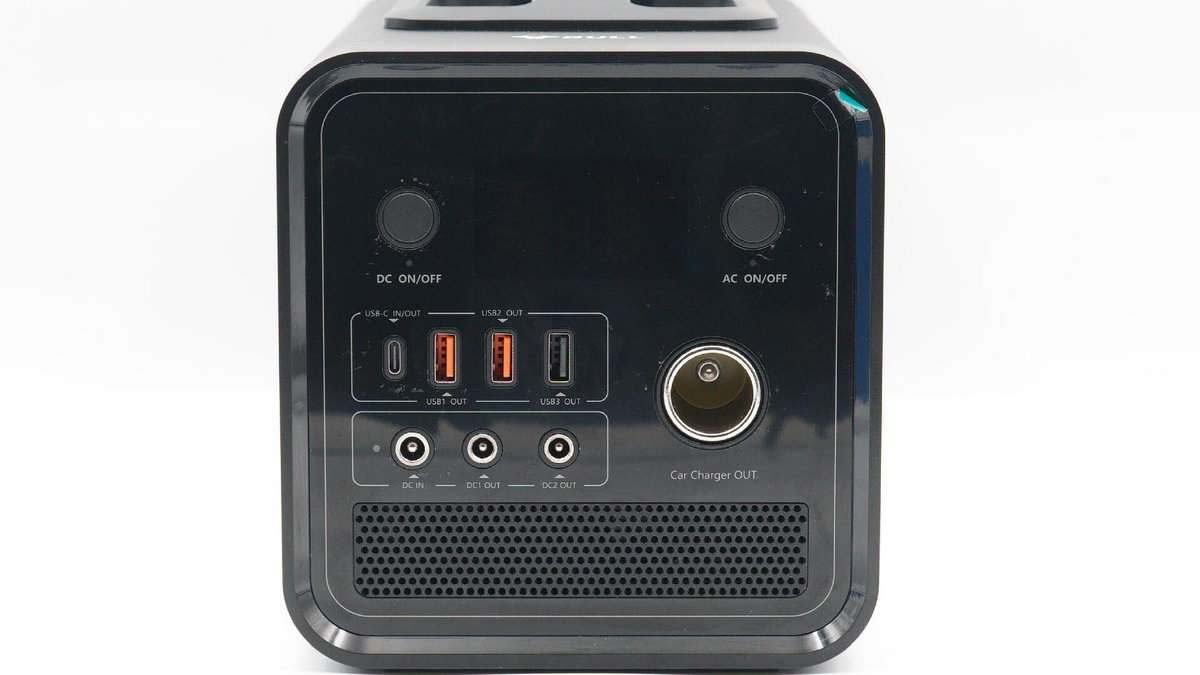

機身兩端是亞克力材質面板裝飾，這一端配有3A1C三個USB接口、一個點煙器接口以及一輸入兩輸出共三個DC接口，上端設有獨立的DC和AC開關，下方設有散熱孔。

兩個開關鍵間有LED顯示屏，可顯示剩余電量以及接口使用情況。

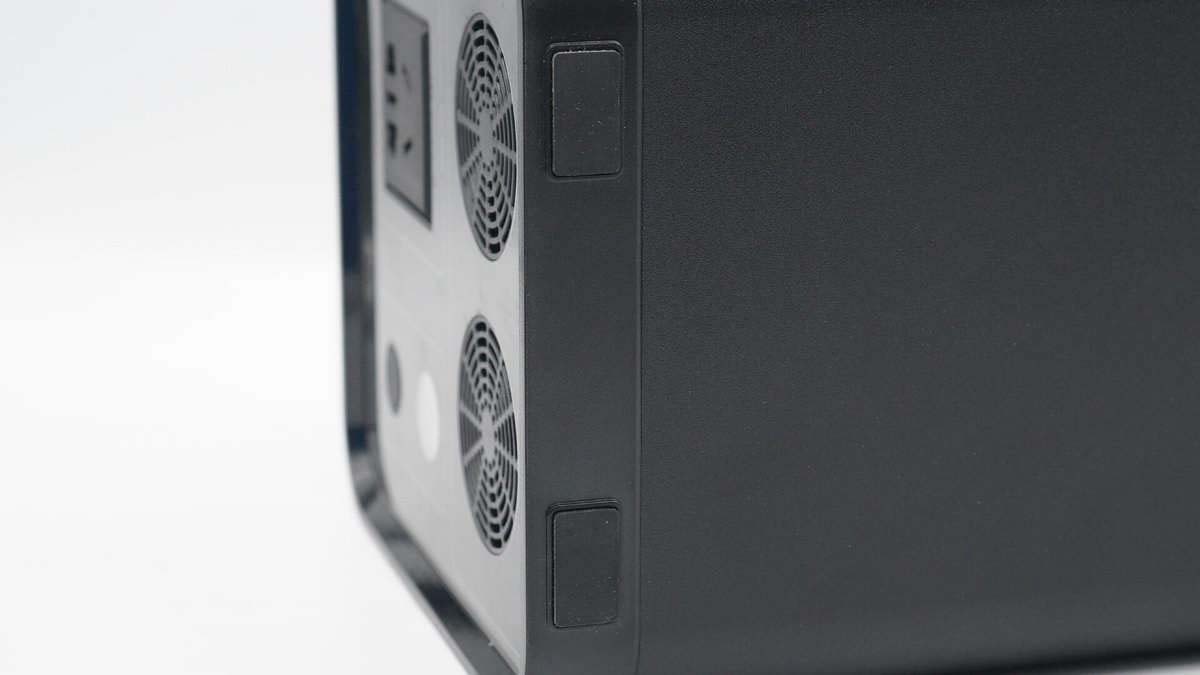

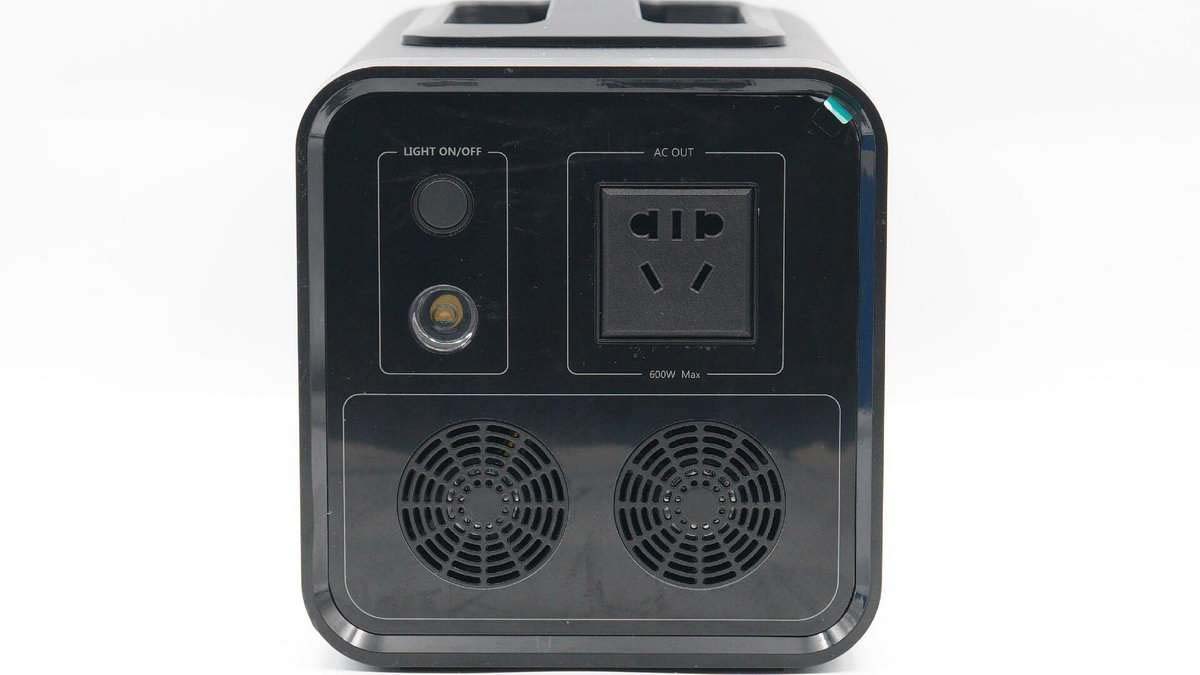

另一端上方左側是照明燈以及對應開關鍵，右側是3+2國標組合AC插口，內置安全門防異物。下方是兩個風扇窗口。

機身底部設有防滑硅膠墊。

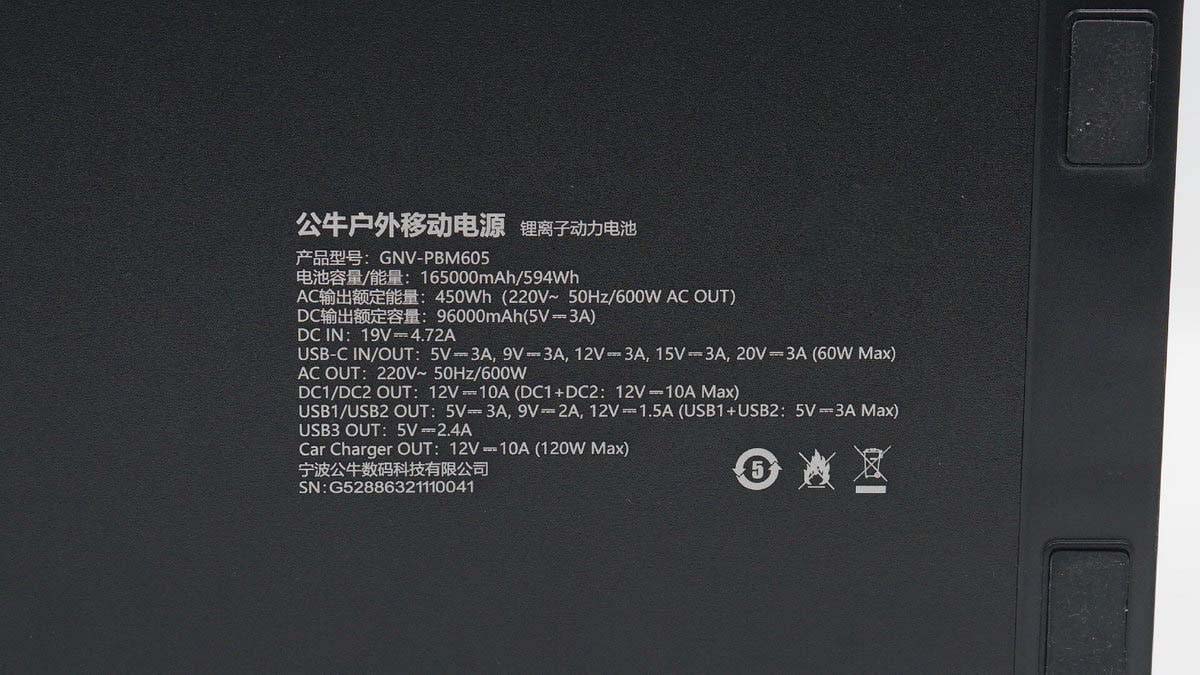

此外還印有產品參數信息

型號：GNV-PBM605

電池容量/能量：165000mAh/594Wh

AC輸出額定能量：450Wh（220~ 50HZ/600W AC OUT）

DC輸出額定容量：96000mAh（5V3A）

DC輸入：19V4.72A

USB-C輸入/輸出：5V3A、9V3A、12V3A、15V3A、20V3A（60W Max）

USB-A1/2輸出：5V3A、9V2A、12V1.5A（雙口同時輸出：5V3A）

USB-A3輸出：5V2.4A

DC1/2輸出：12V10A（DC1+DC2：12V10A Max）

AC輸出：220~ 50HZ/600W

點煙器接口輸出：12V10A（120W Max）

寧波公牛數碼科技有限公司

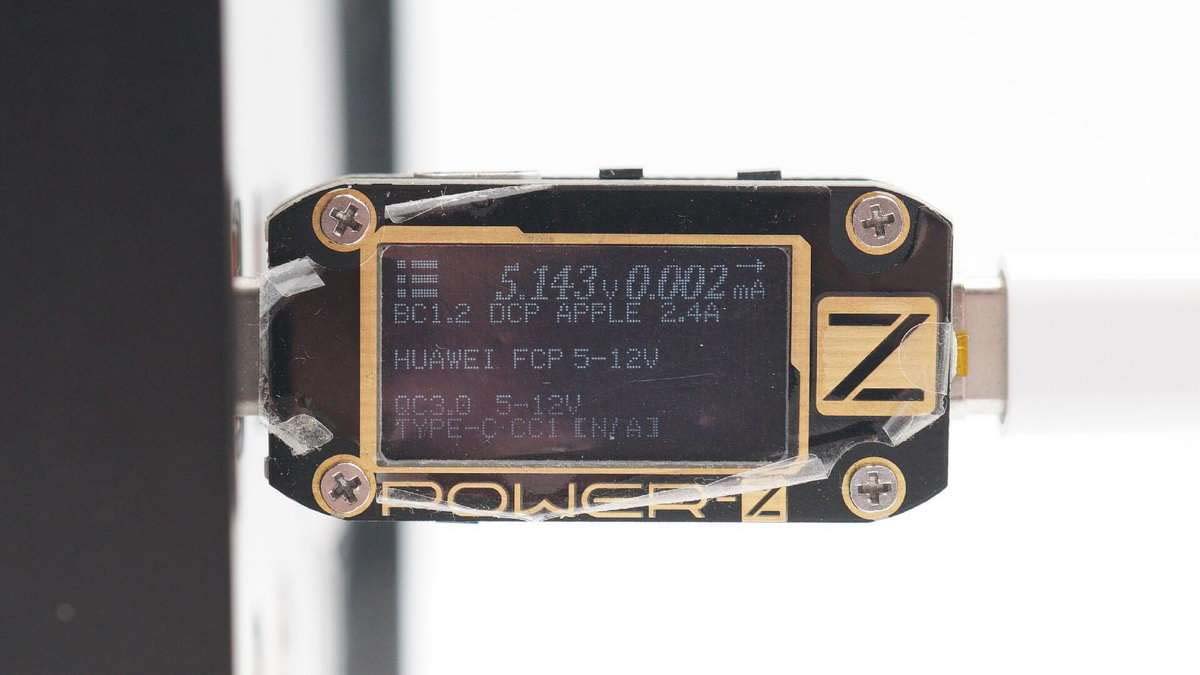

使用ChargerLAB POWER-Z KM001C測得USB-C口支持Apple 2.4A、DCP、FCP、QC3.0、PD等協議。

此外還具備5V2.4A、9V3A、12V3A、15V3A、20V3A五組固定電壓檔位。

實測通過C口給公牛600W戶外移動電源充電，充電功率為（19.89V 、2.99A ）59.48W。

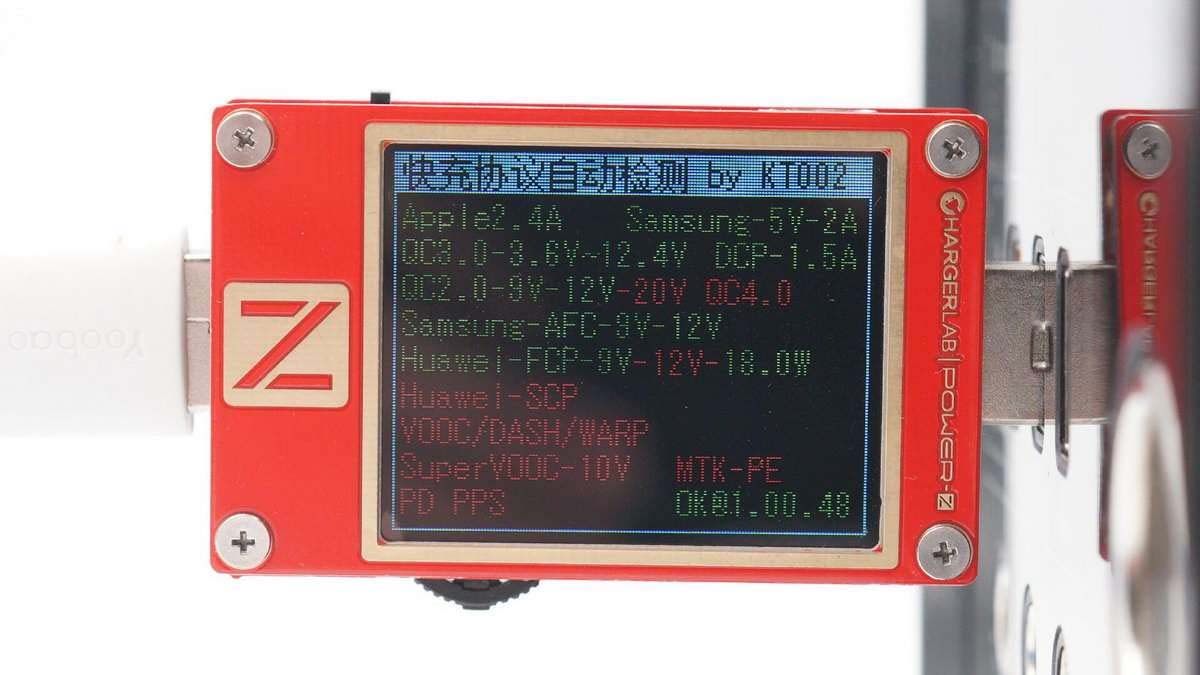

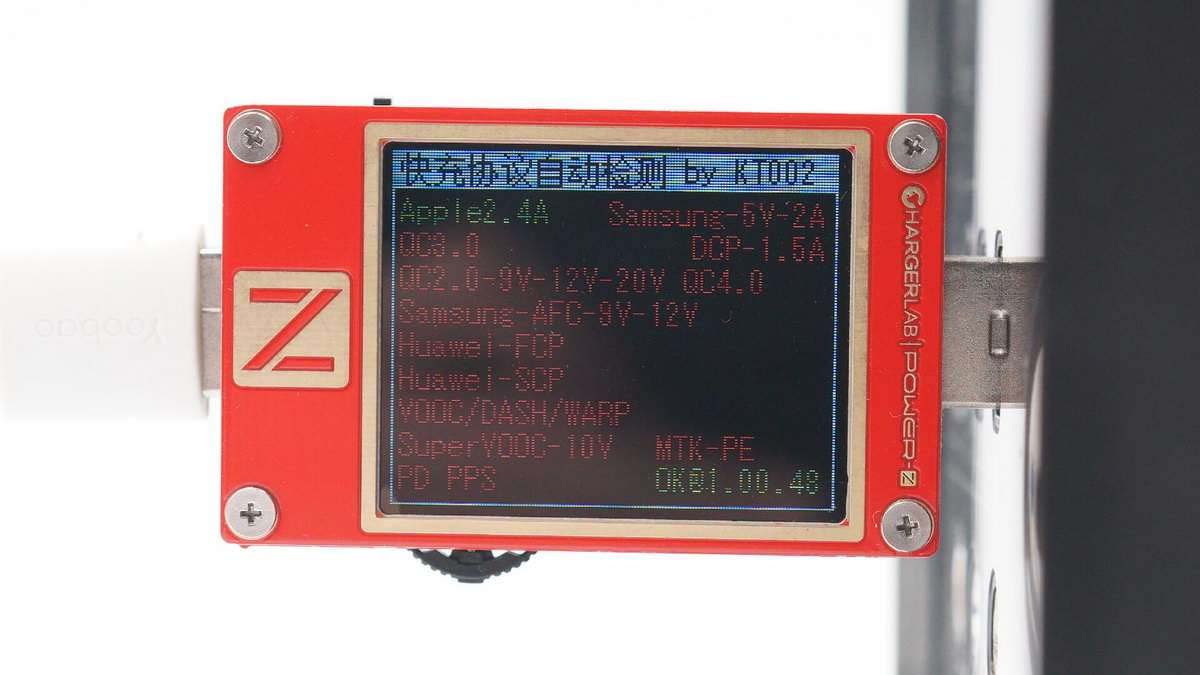

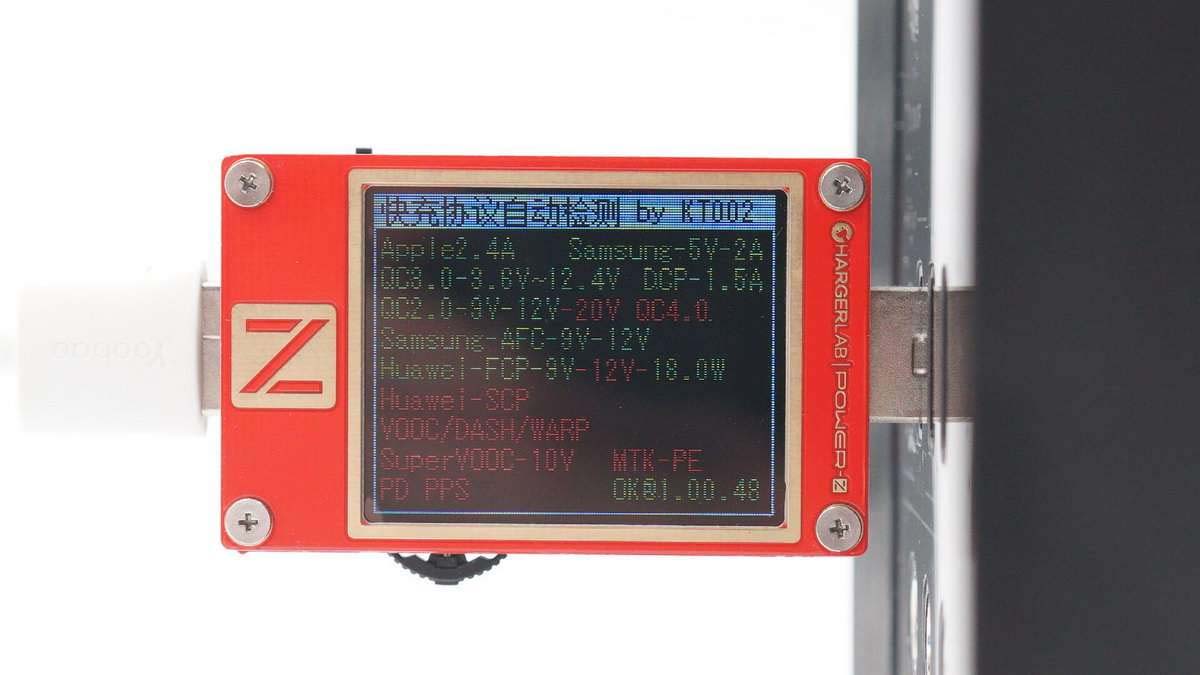

使用ChargerLAB POWER-Z KT002測得USB-A1口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP快充協議。

另外測得USB-A2口支持協議和A1口的一樣。

最后測得USB-A3標充口支持Apple 2.4A協議。

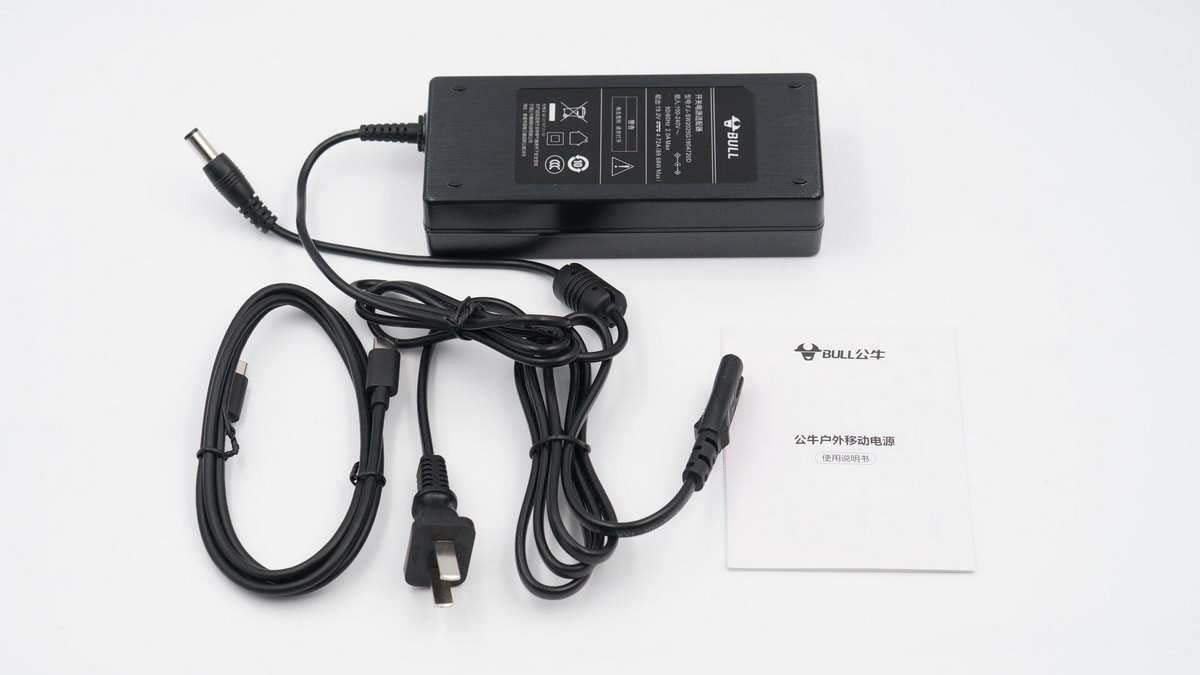

產品附帶的充電器以及CC數據線。

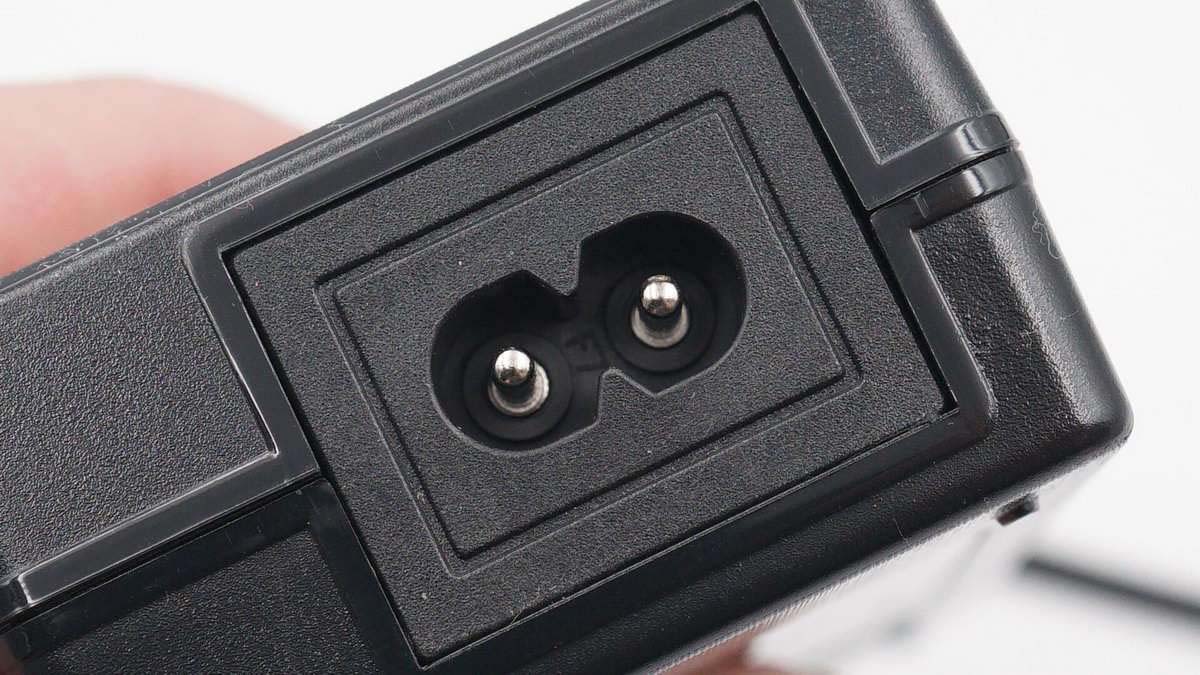

充電器輸入端采用8字接口。

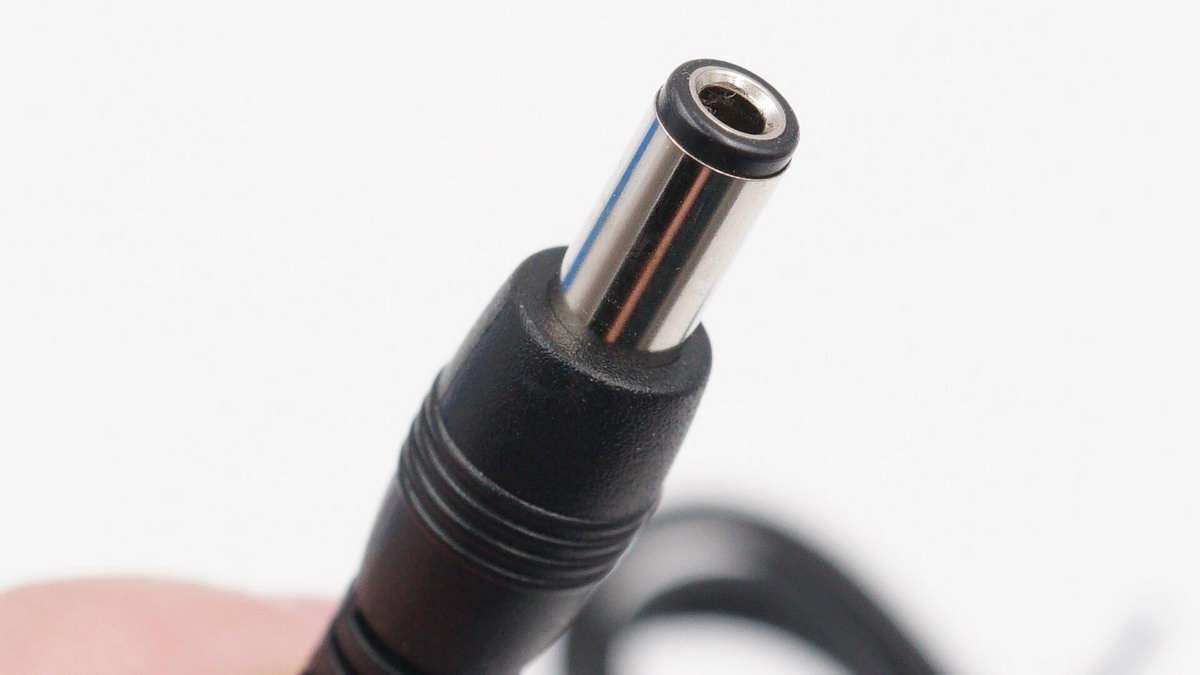

輸出線纜為DC圓頭。

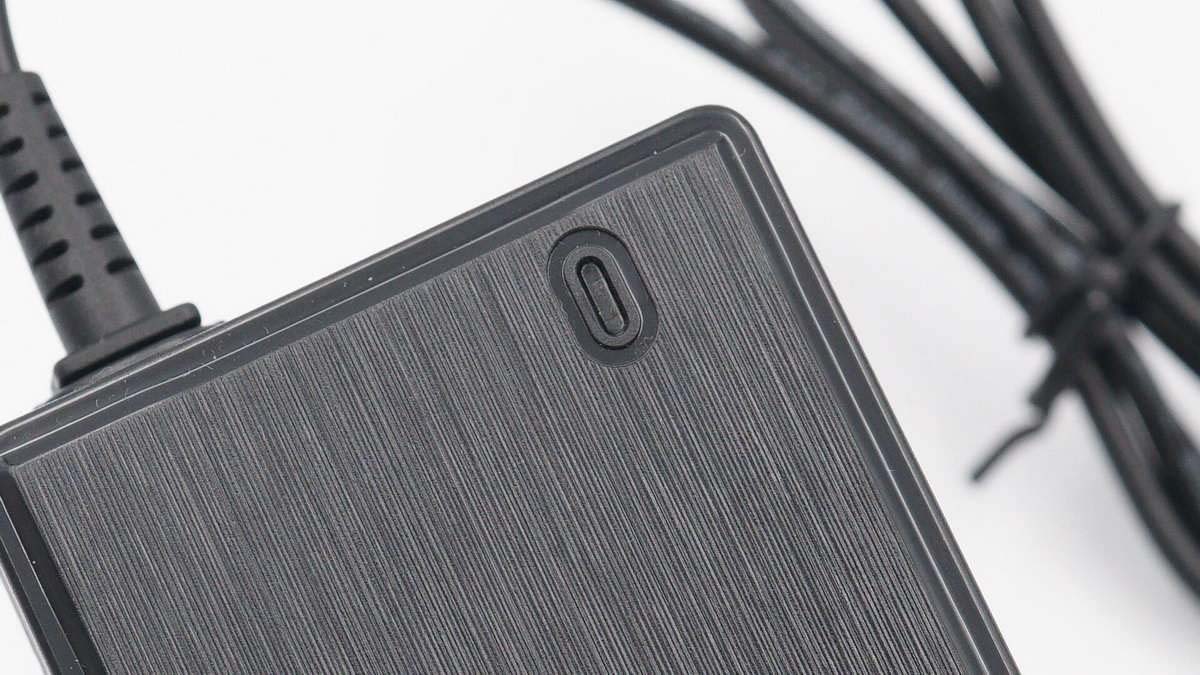

機身上配有一顆充電指示燈。

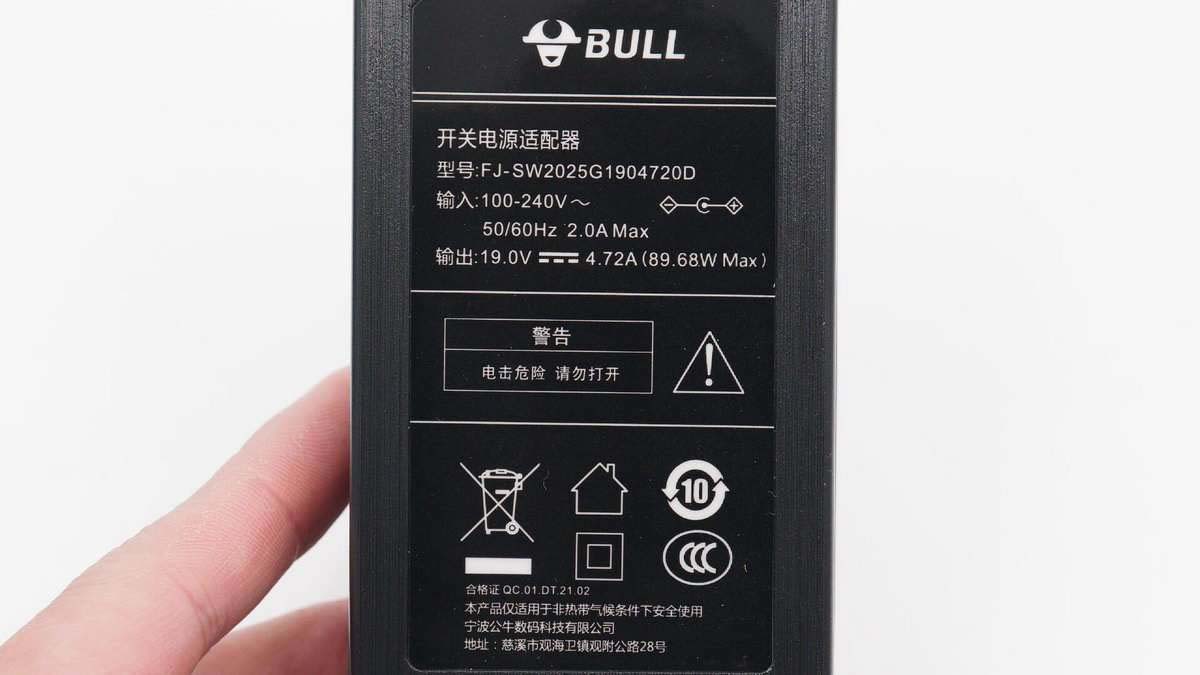

機身背面貼有充電器銘牌

型號：FJ-SW2025G1904720D

輸入：100-240V~50/60HZ 2A

輸出：19V4.72A

產品已經通過了CCC認證。

二、公牛600W戶外移動電源拆解

亞克力裝飾板采用雙面膠粘貼固定，內層外殼采用螺絲封裝固定。

拆掉螺絲即可將機身殼打開，連接導線均套有絕緣管，此外還有磁環防干擾。

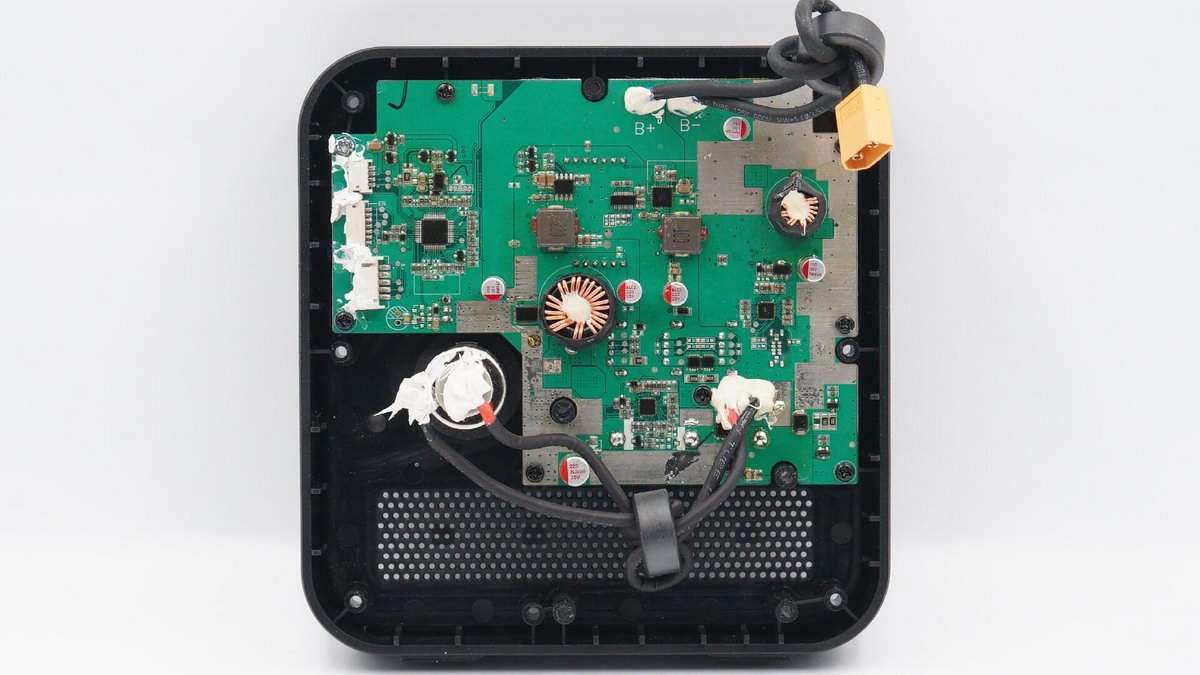

功能模塊電路板采用螺釘固定。

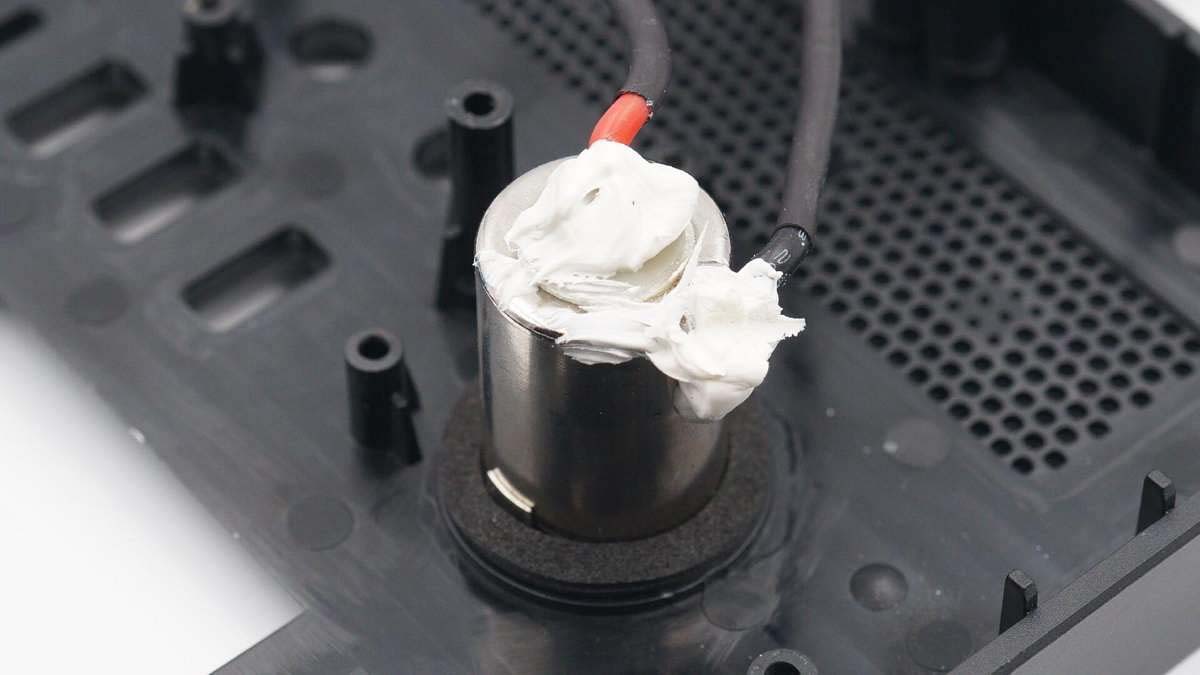

連接點煙器接口的導線打膠加固。

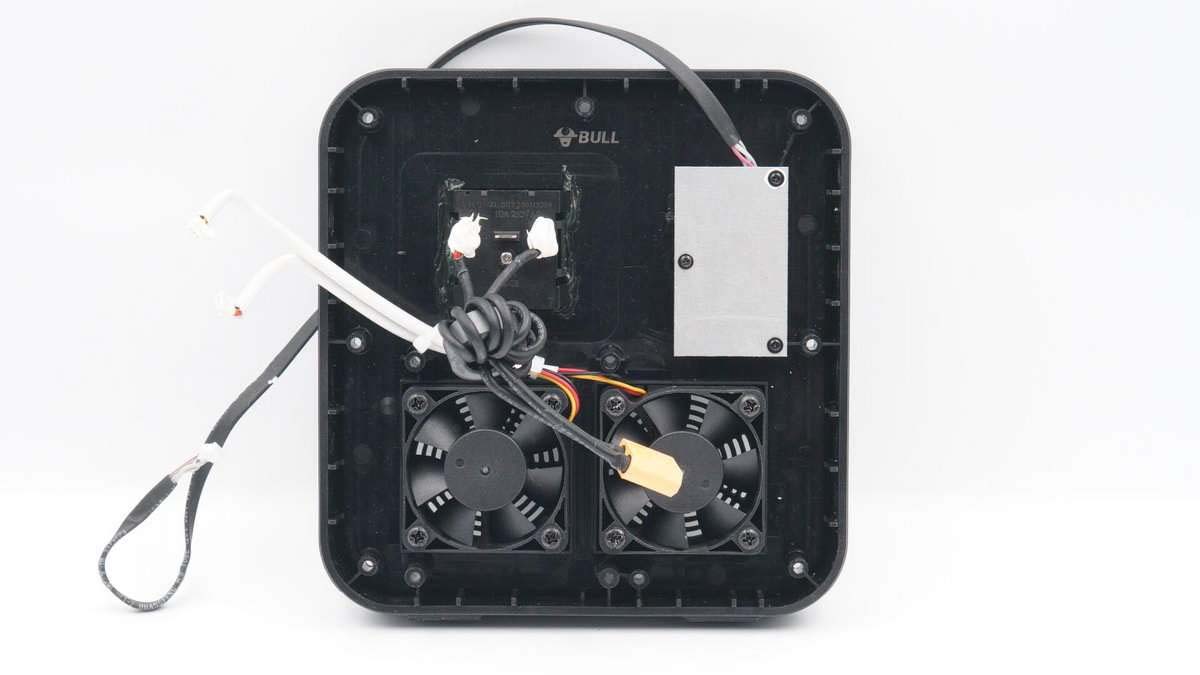

另一端也是一樣封裝設計。

風扇、照明燈等使用螺絲固定。

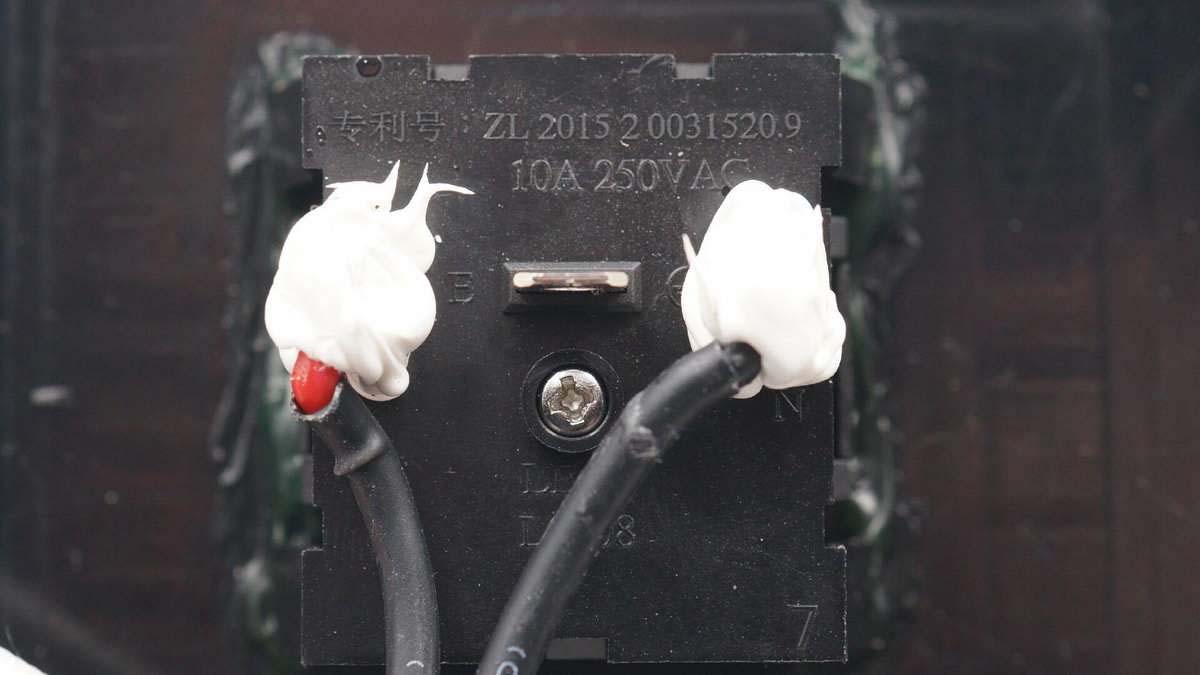

連接AC插口的導線也打膠加固。

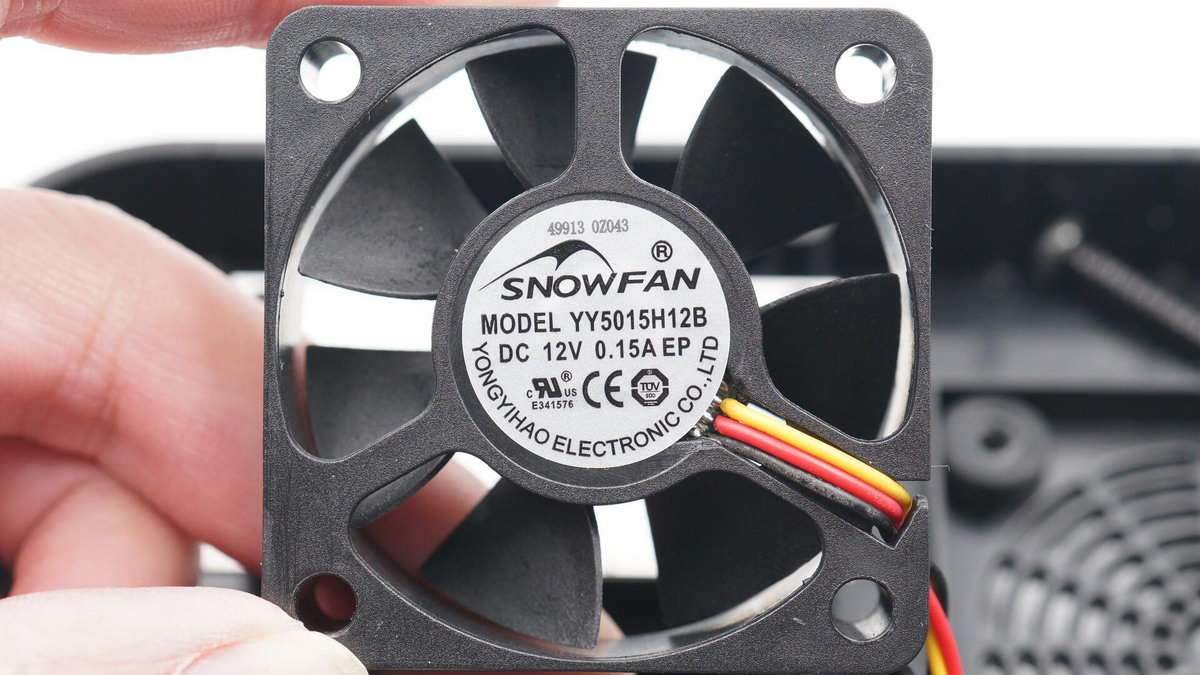

小風扇來自SNOWFAN，永億豪電子有限公司，型號YY5015H12B，支持DC 12V0.15A輸入，通過了CE、TUV認證。

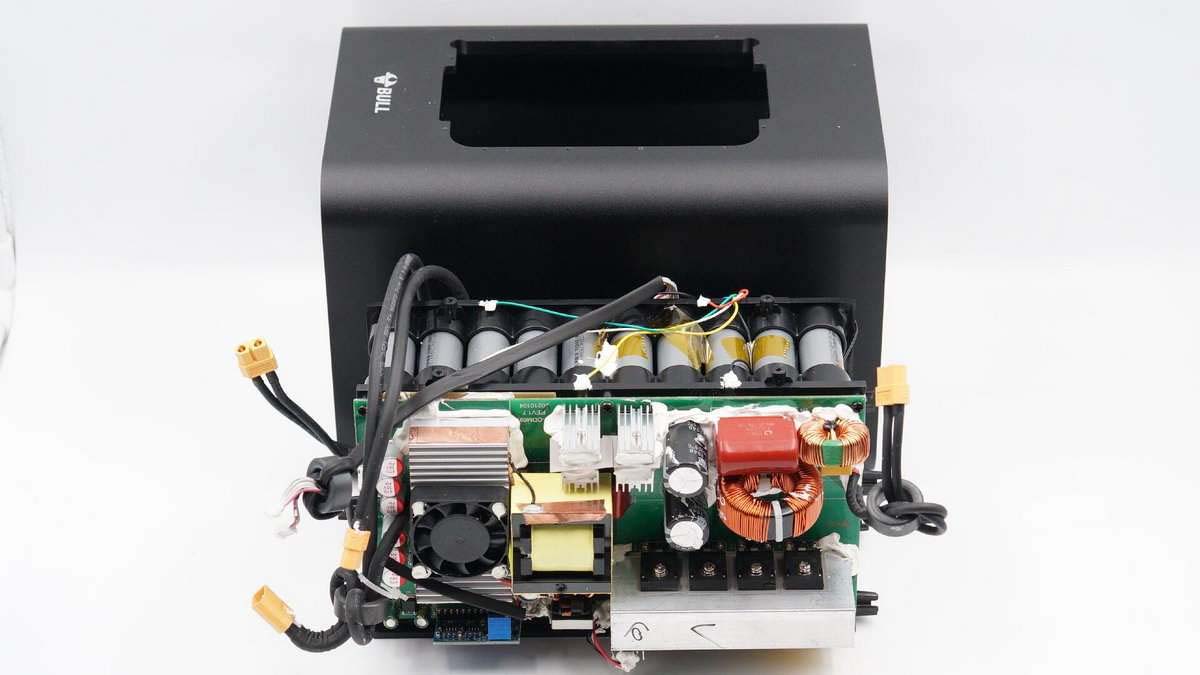

拆掉兩端外殼，即可將電池組和逆變器模塊取出。

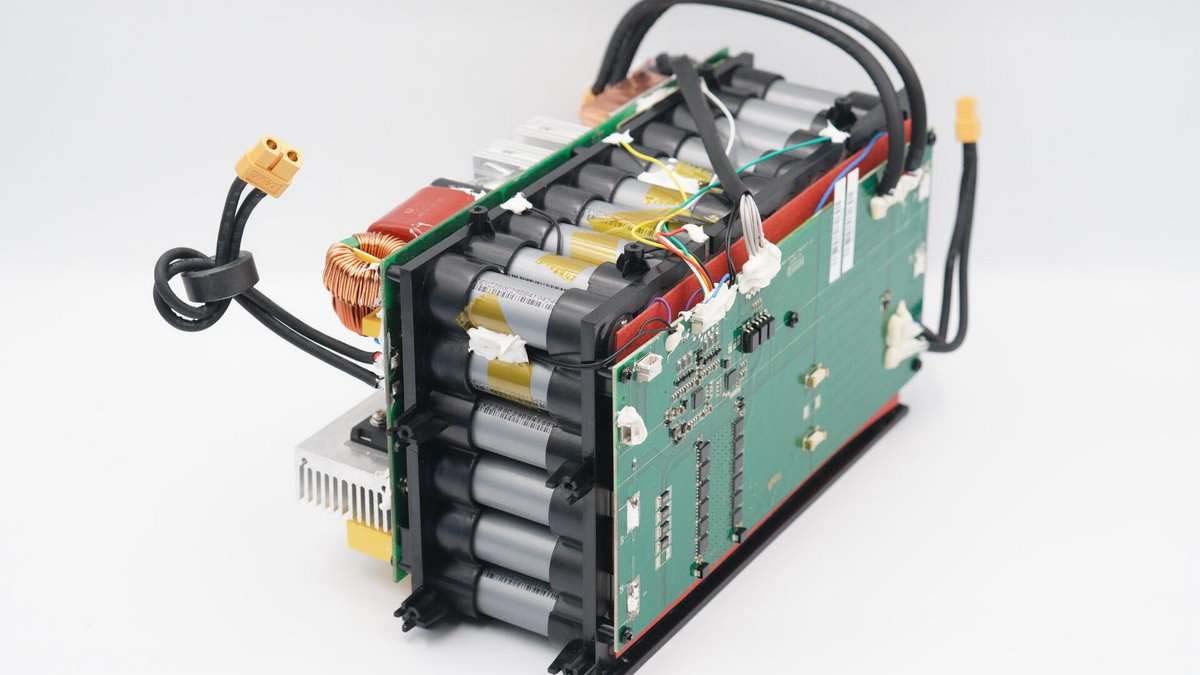

電池組上下均有塑料支架固定保護，一共6排電池，每排10顆，整個電池組總共有60顆電池，6串連接。按照165000mAh計算，單節電池容量為2750mAh。另外上端有逆變器電路板，底部有電池保護電路板。

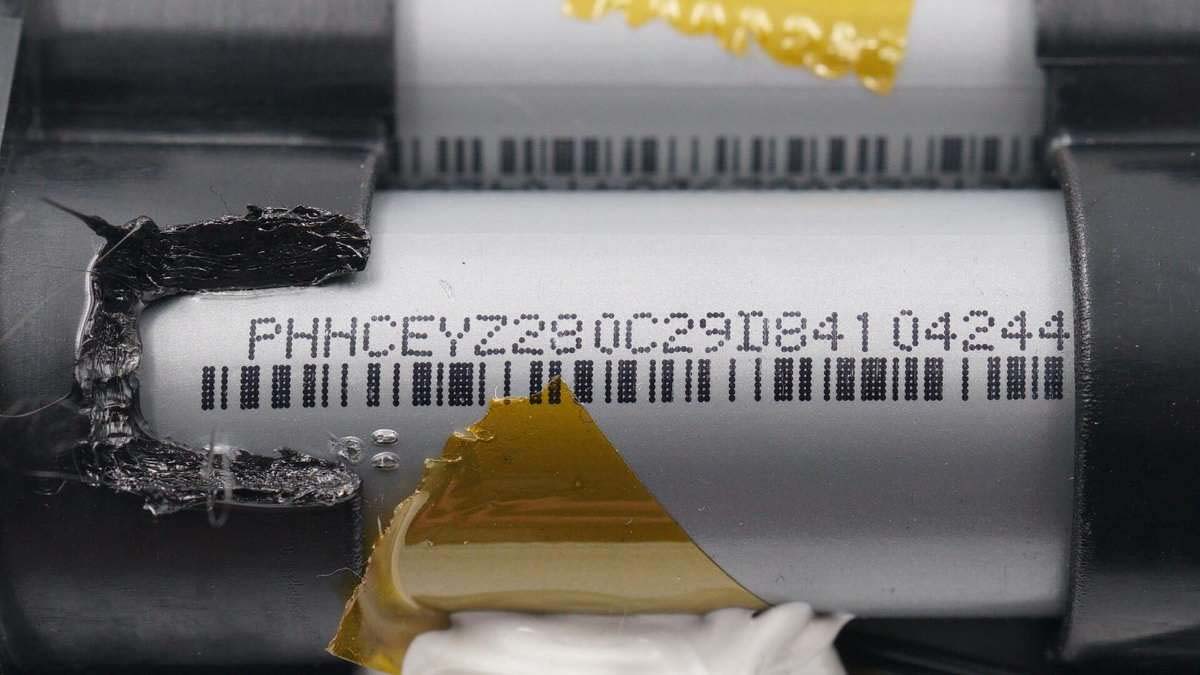

電池規格型號特寫。

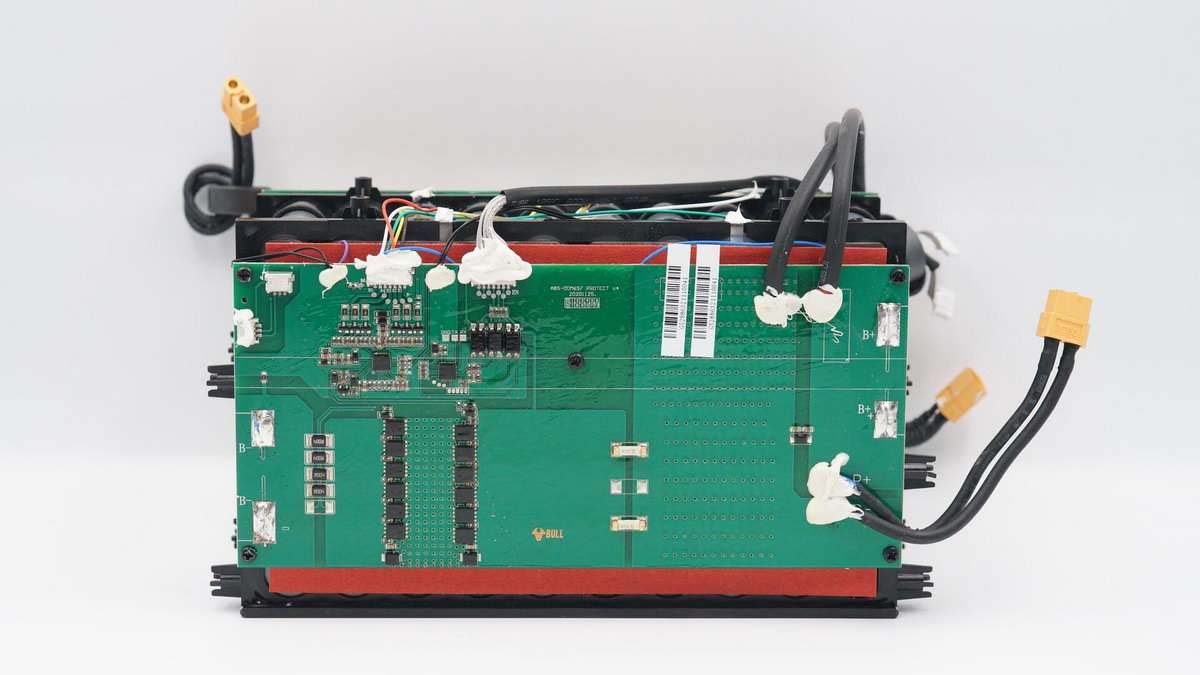

保護電路板使用螺絲固定，可以看到板子上有保險絲以及多顆電池保護MOS管。

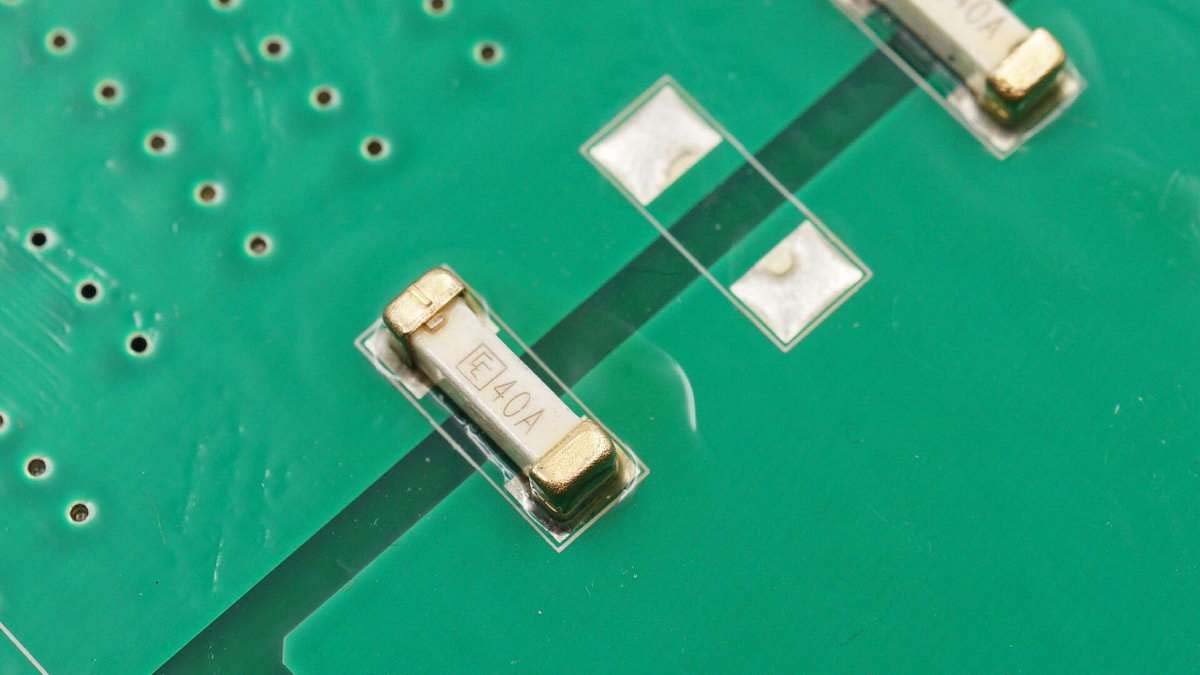

保險絲額定電流40A，兩顆并聯，來自誠潤電子，用于極端情況下的電池組短路保護。

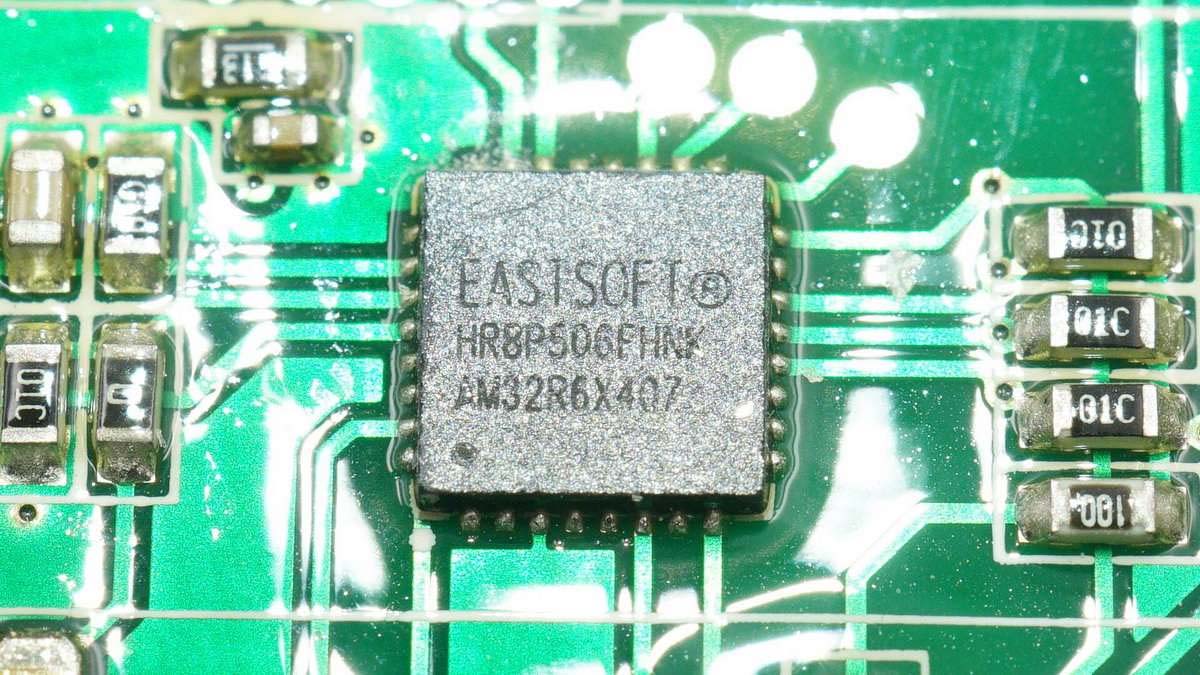

東軟載波HR8P506FHNK，內置32位 ARM M0內核，集成多個定時器，帶有UART模塊，支持紅外線功能，內置SPI和I2C通信接口，內置RTC實時時鐘，支持LCD驅動，內置12位ADC等。

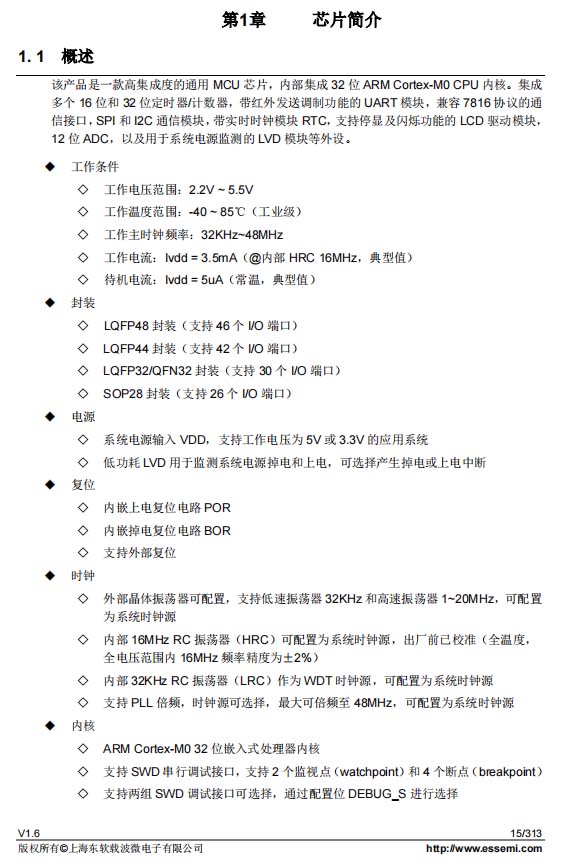

東軟載波HR8P506FHNK資料信息。

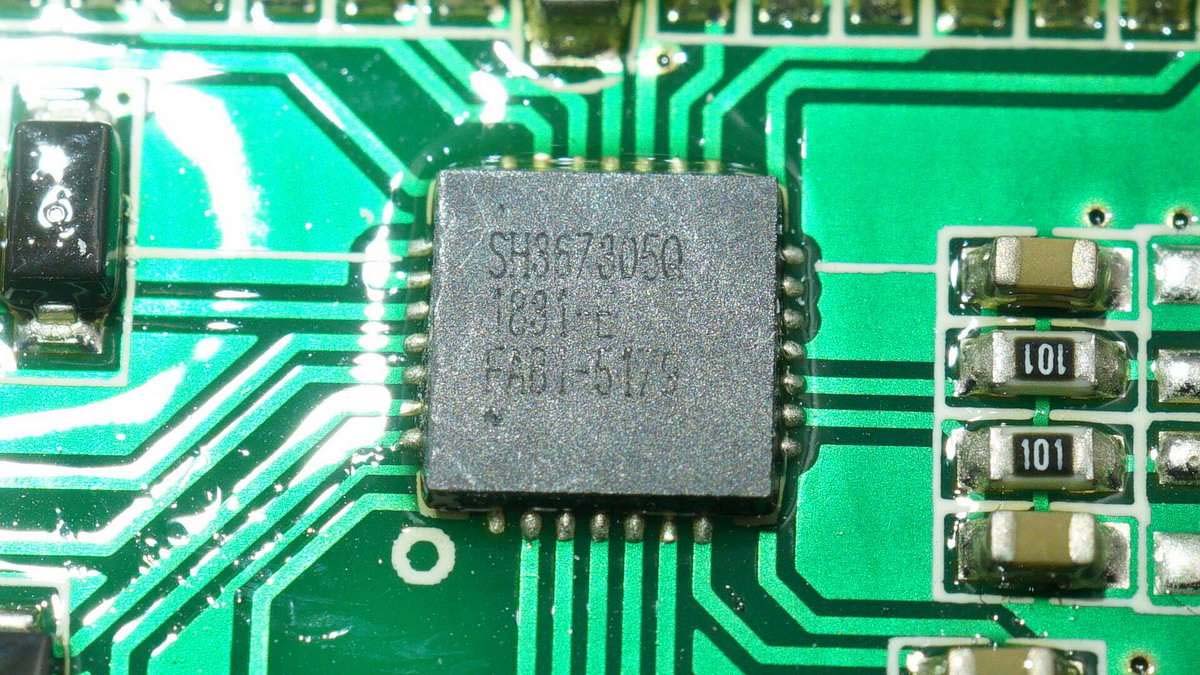

中穎SH367305 6-8串鋰電池保護芯片，內置均衡功能，用于6串電池組的過充電、放電短路、過熱等保護功能。

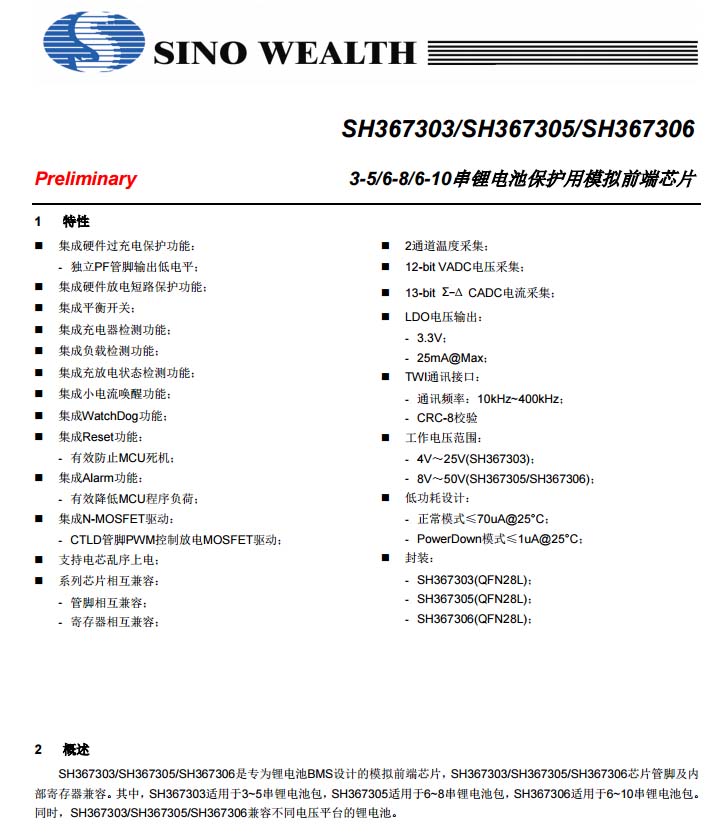

中穎SH367305資料信息。

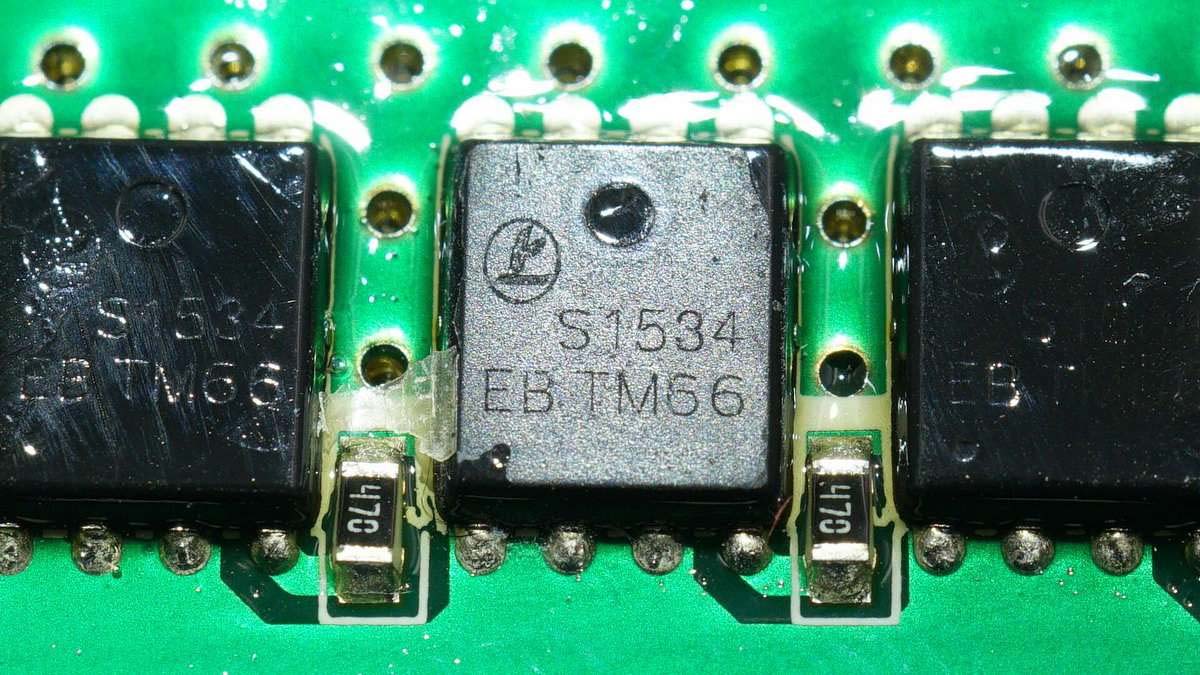

兩排共12顆絲印S1534的MOS管，用于電池保護。

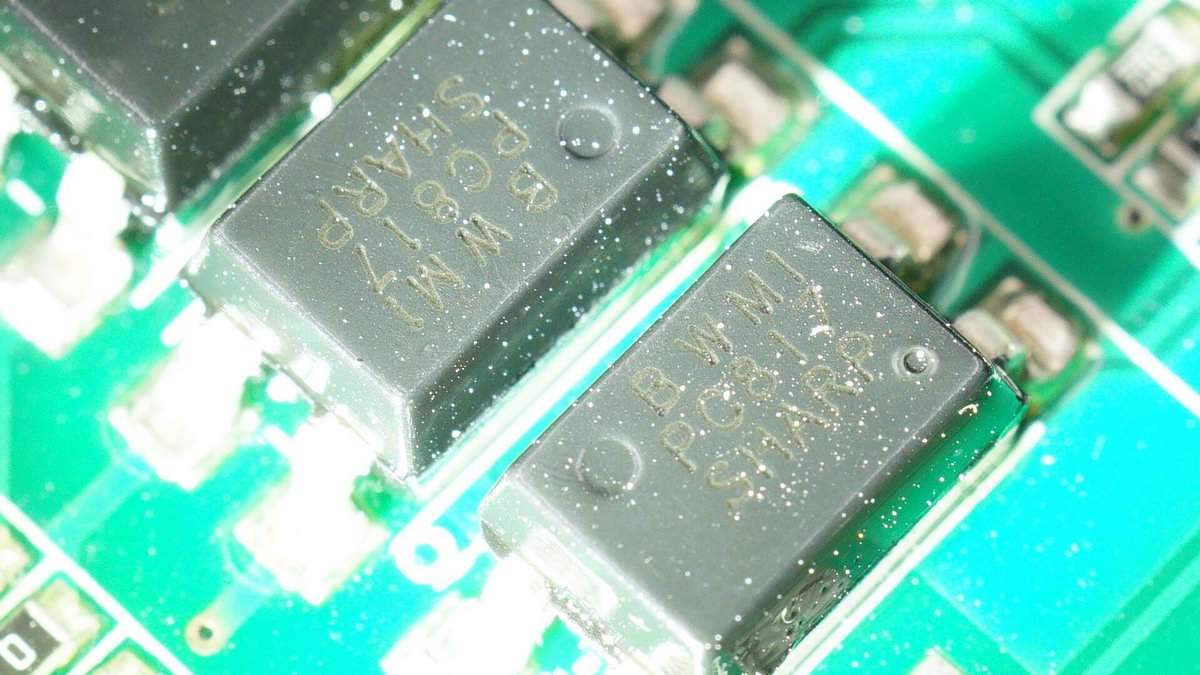

PC817夏普光耦，用于與單片機的隔離通信。

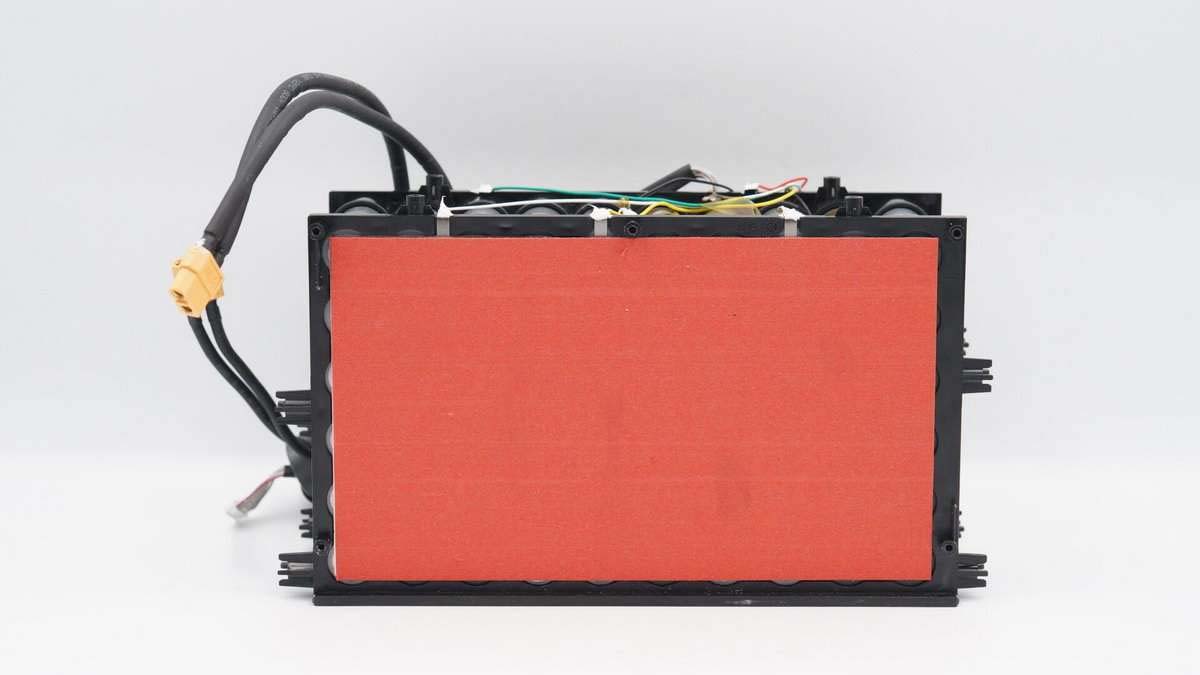

拆掉電池保護板，底部還貼有一塊紅色絕緣紙。

電池采用鎳片點焊連接，這一面可以看到三塊鎳片。鎳片為預制形狀，和框架之間通過開孔和框架塑料柱固定。

下面再來看看逆變器電路板。

逆變器電路板正面一覽，輸入端有一排濾波固態電容，旁邊的散熱片上固定有小風扇，加強散熱效果，輸出端的共模電感電等器件打膠加固。

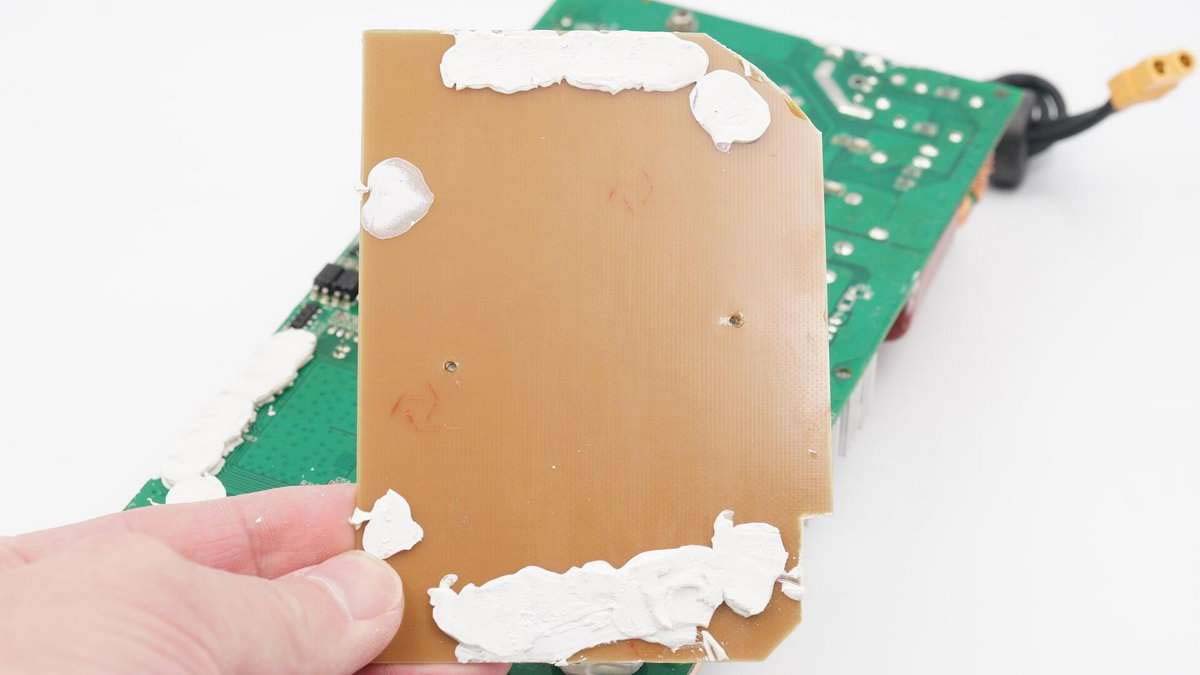

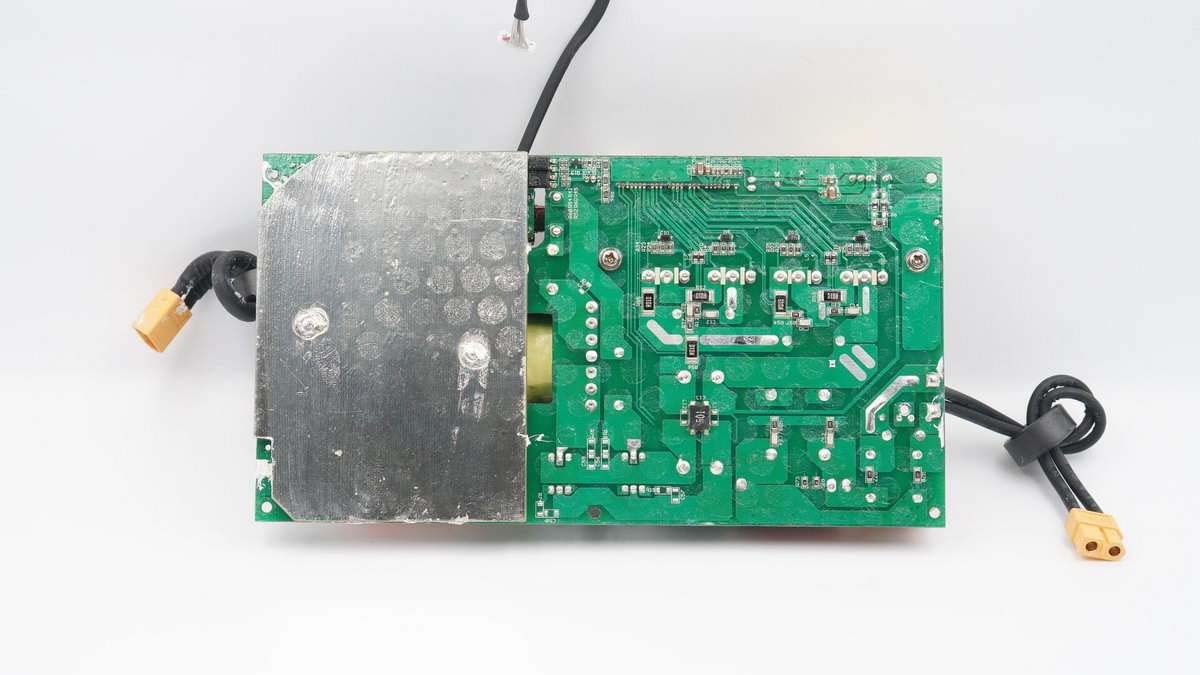

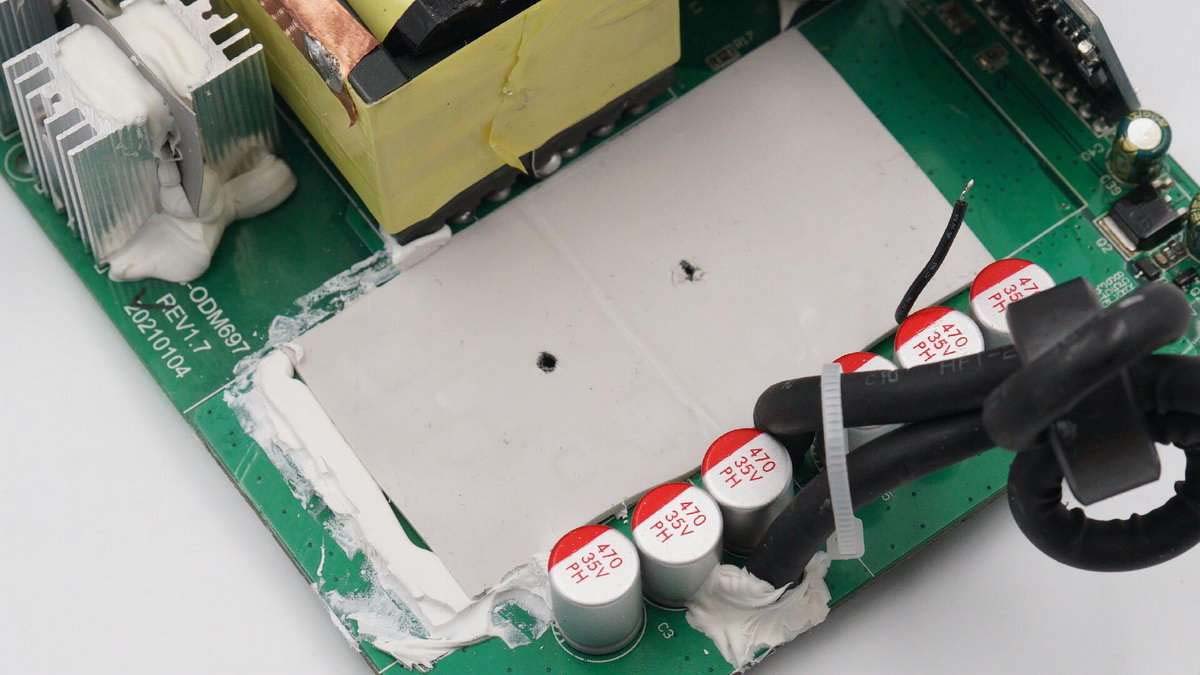

板子背面左側覆蓋一塊PCB板，用于絕緣屏蔽。

板子通過兩個焊點固定并且打膠加固。

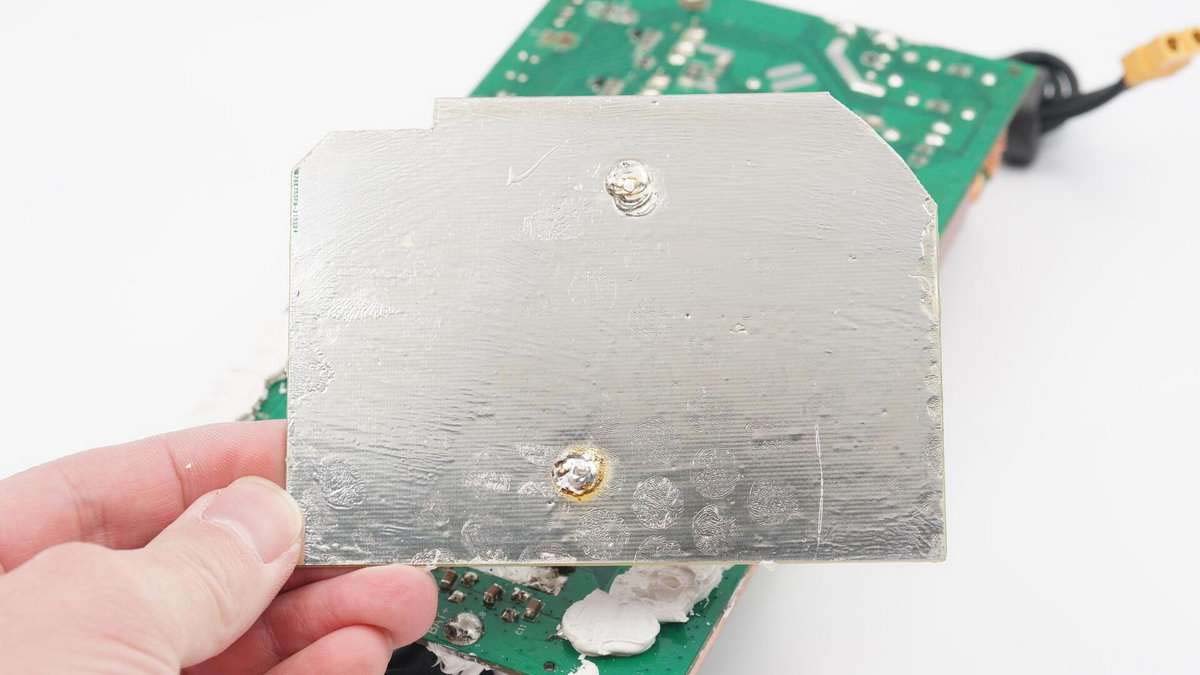

PCB為單面銅箔全敷錫。

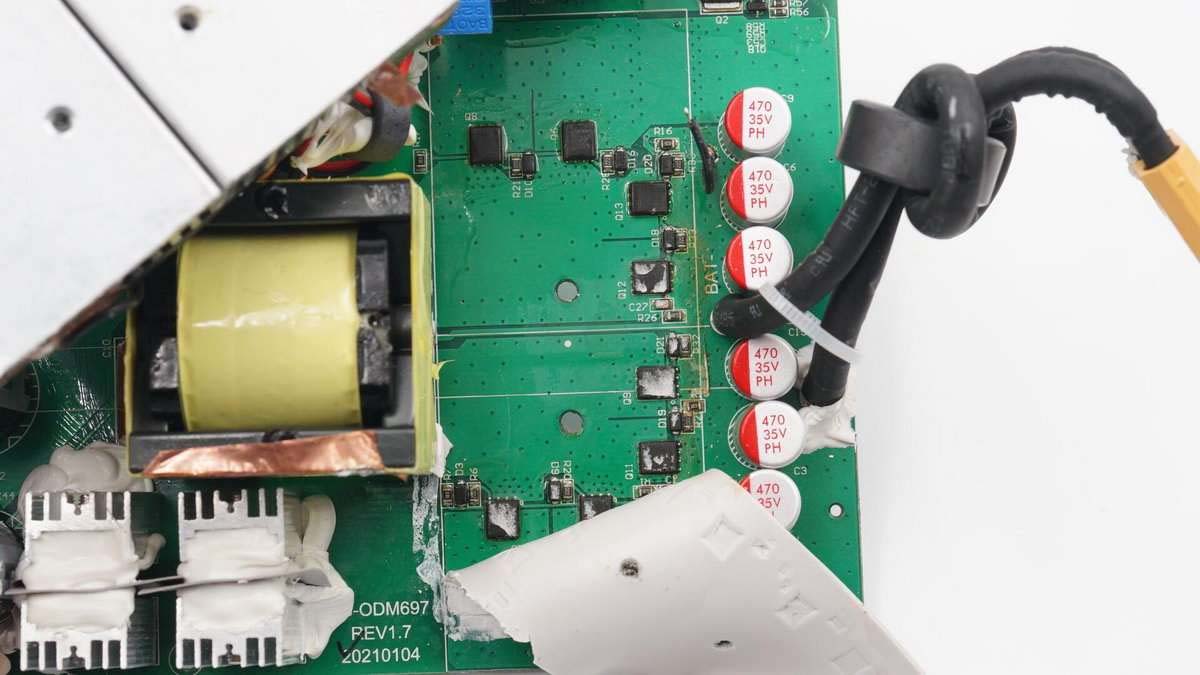

輸入濾波固態電容一共6顆，規格均為35V 470μF。

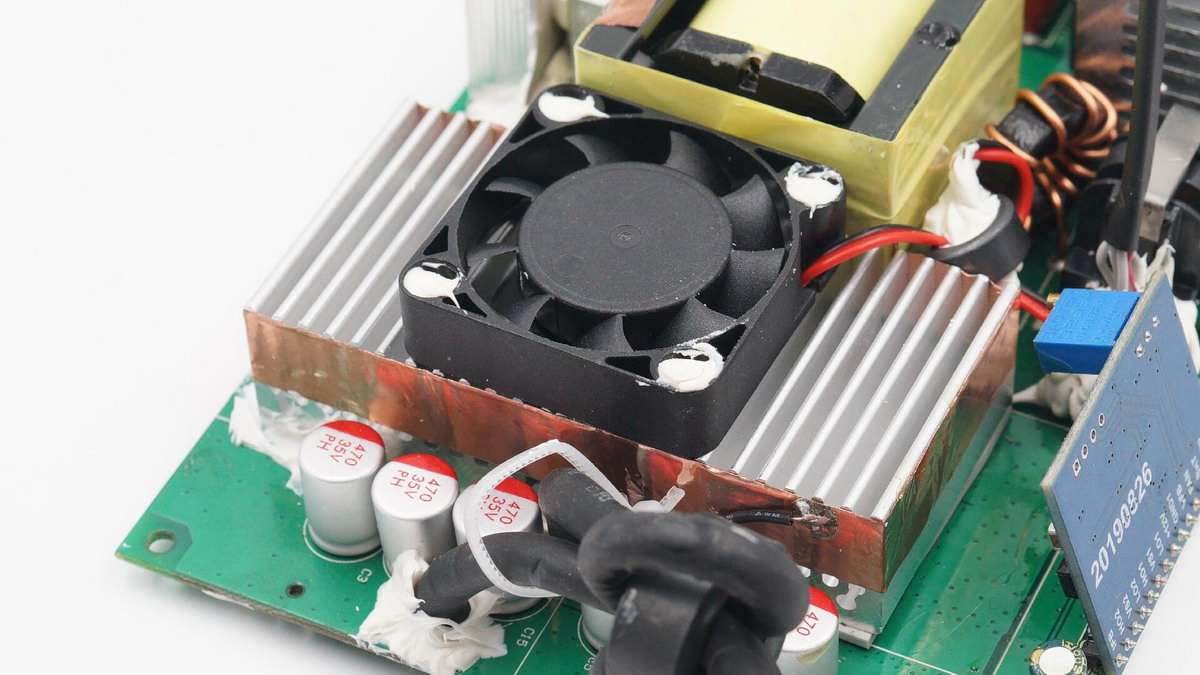

散熱片側身包裹屏蔽銅箔，頂部有風扇吹風帶走熱量。

擰下底部的固定螺絲，將散熱片拆掉，底部有導熱墊幫助將熱量傳遞給散熱片。

撕掉導熱墊，下面有8顆MOS管。

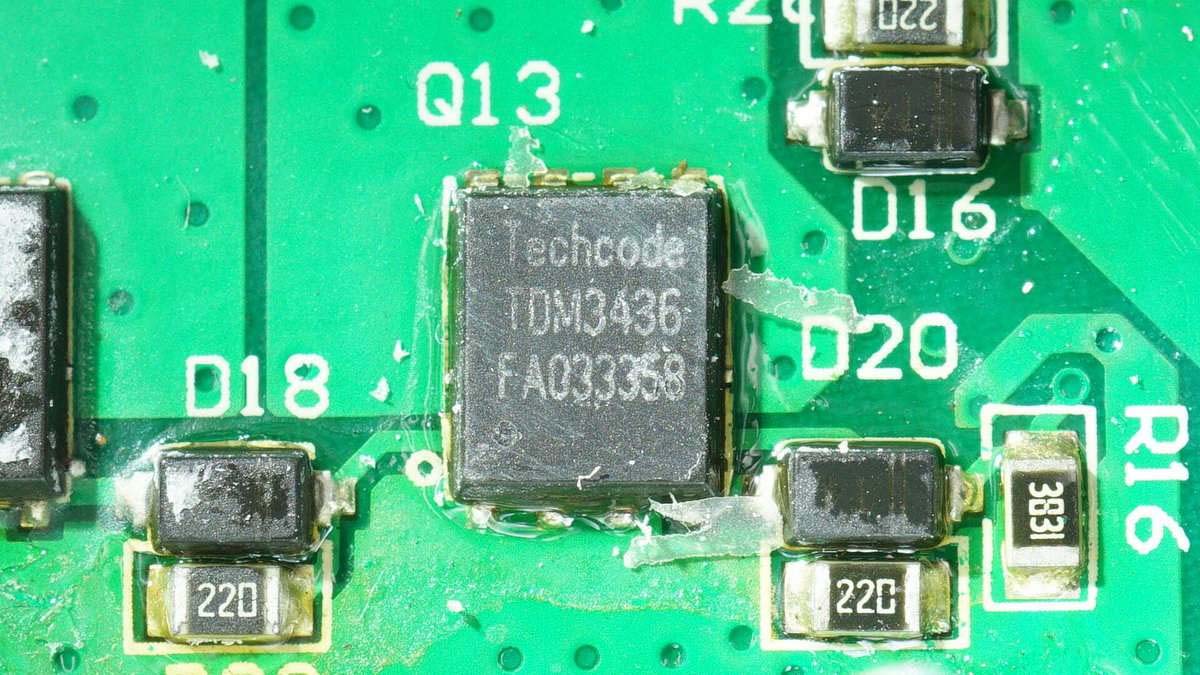

8顆MOS管均為泰德TDM3436，NMOS，耐壓40V，用于逆變升壓。

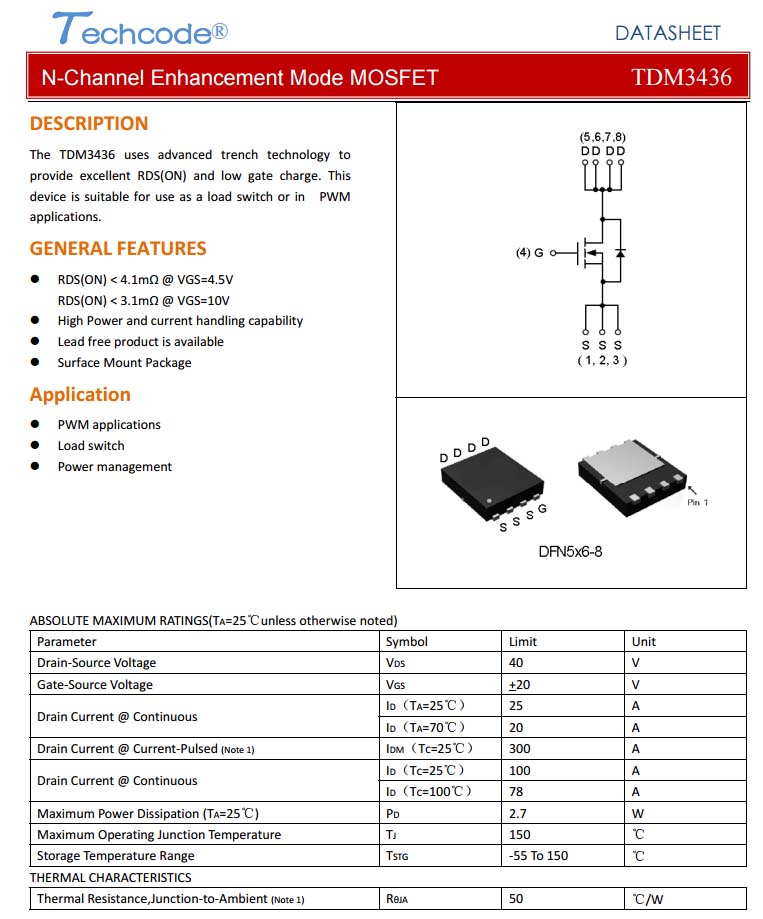

泰德TDM3436資料信息。

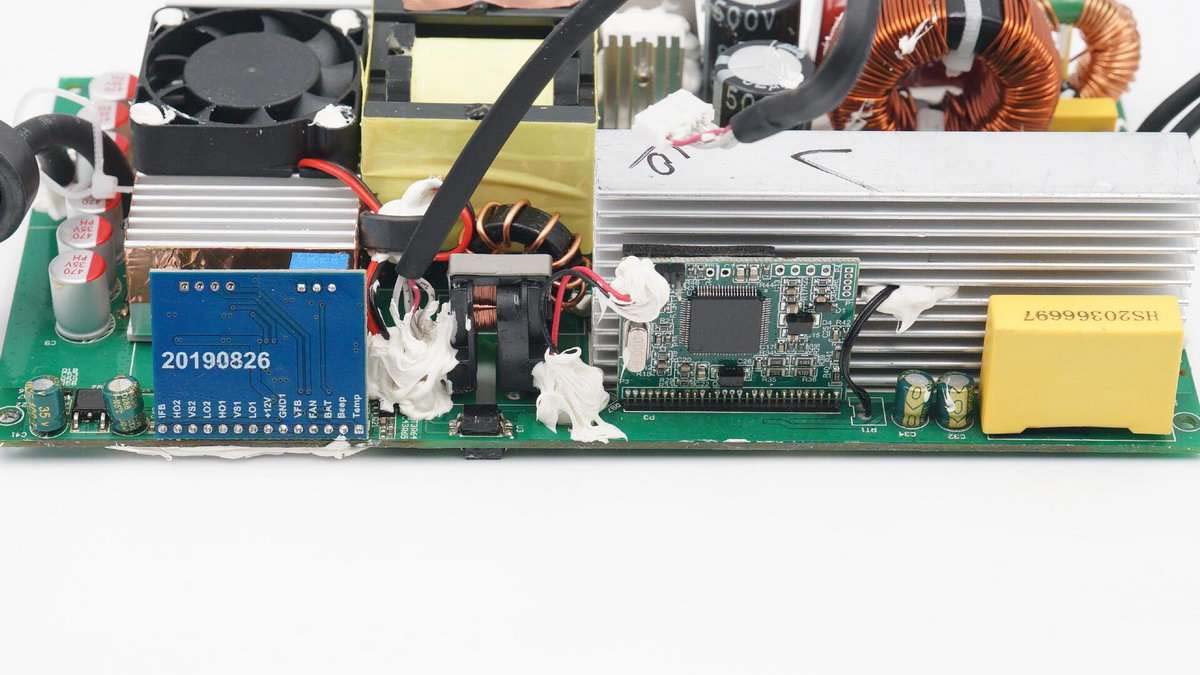

側邊焊接兩塊小板，以及電感電容等器件。

藍色小板正面一覽。

一顆來自BAOTER的精密可調電阻器。

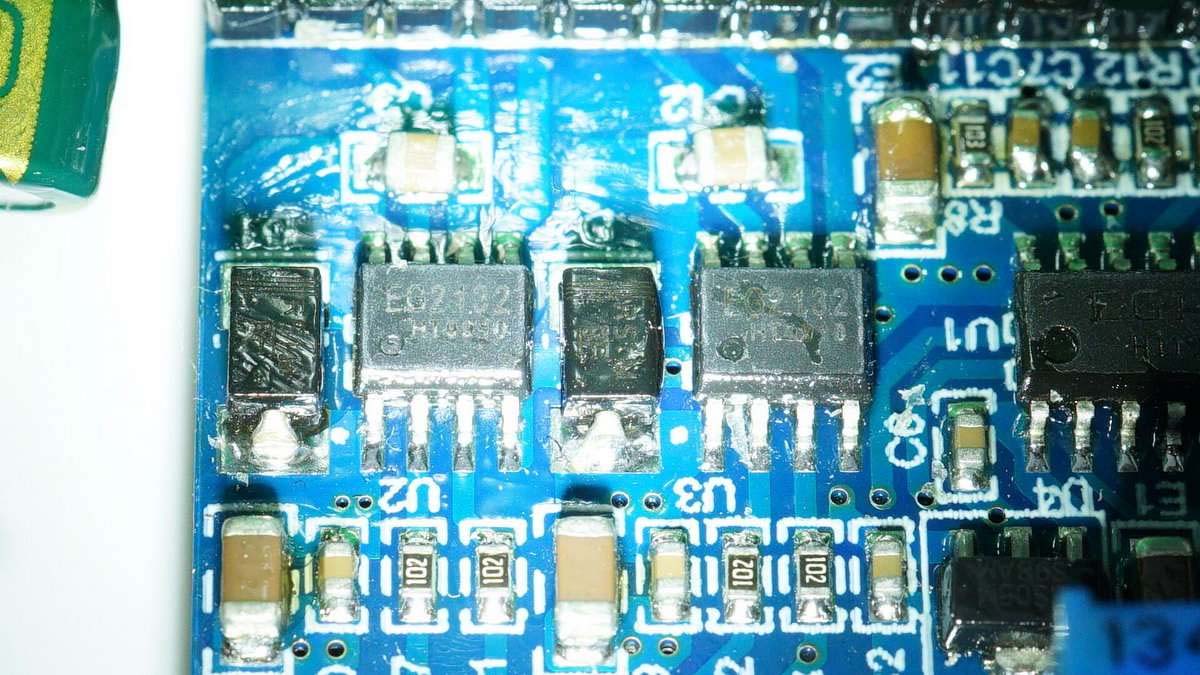

屹晶微EG2132 MOS管驅動芯片，用于驅動MOS管升壓。

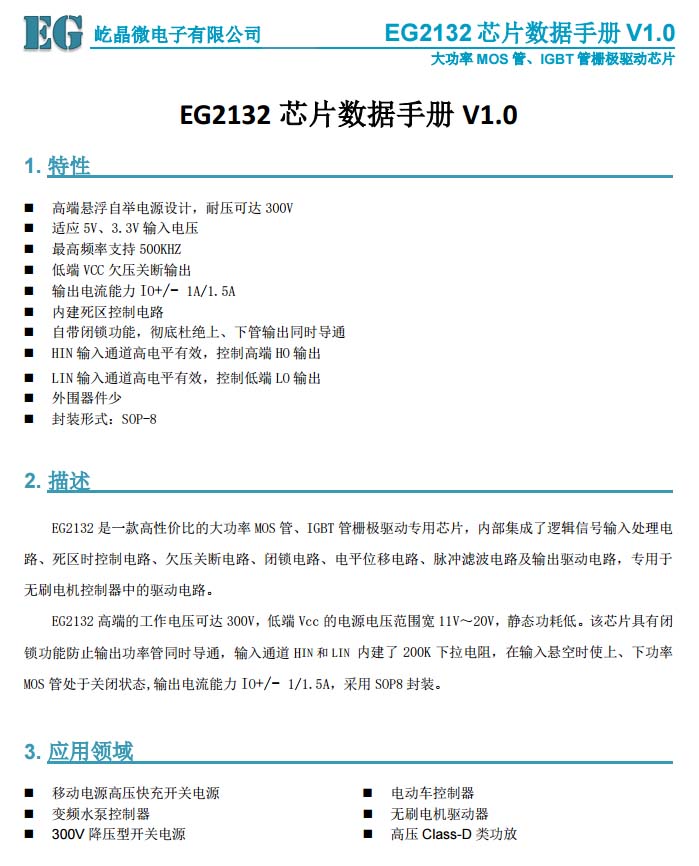

屹晶微EG2132資料信息。

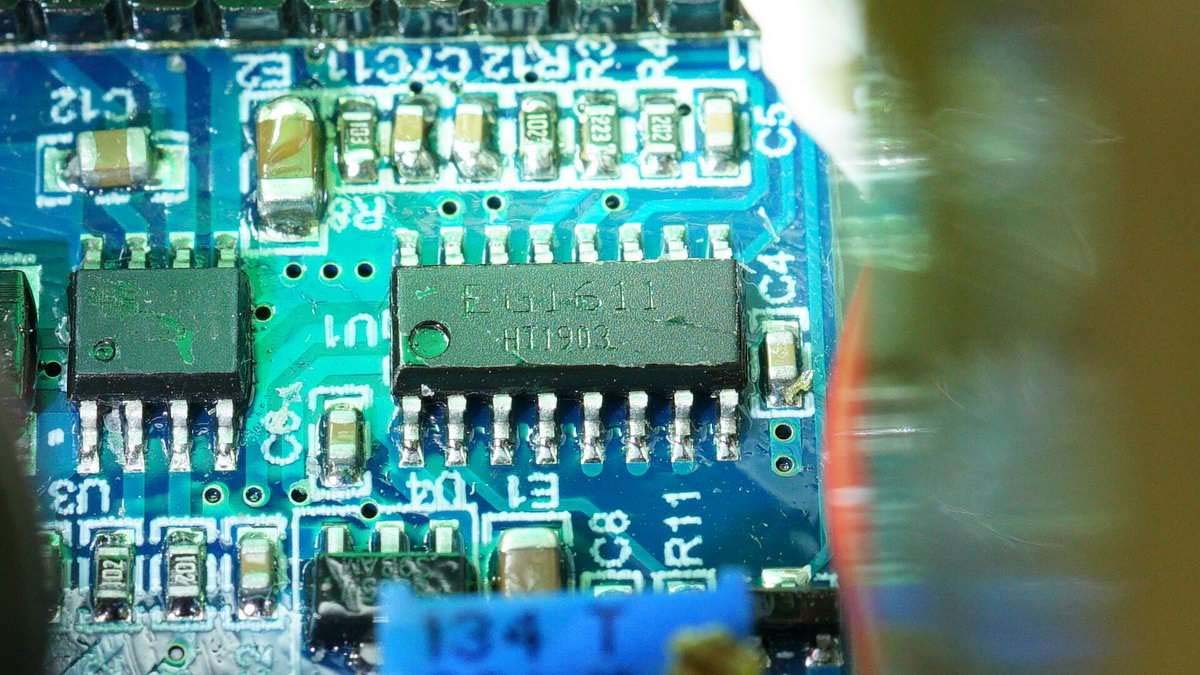

屹晶微EG1611逆變器升壓專用控制芯片，內置軟啟動及完善的保護功能，并提供蓄電池欠壓和過壓，過流保護功能。

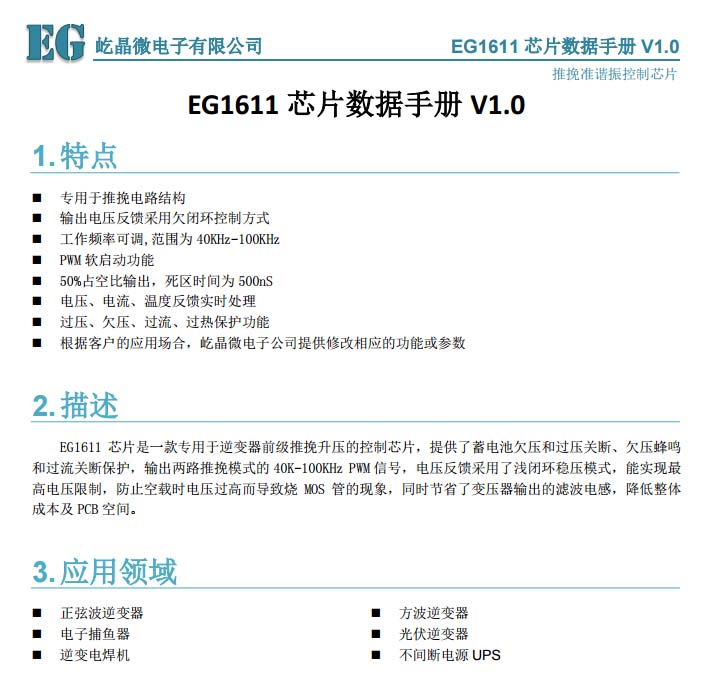

屹晶微EG1611資料信息。

78M12三端穩壓器。

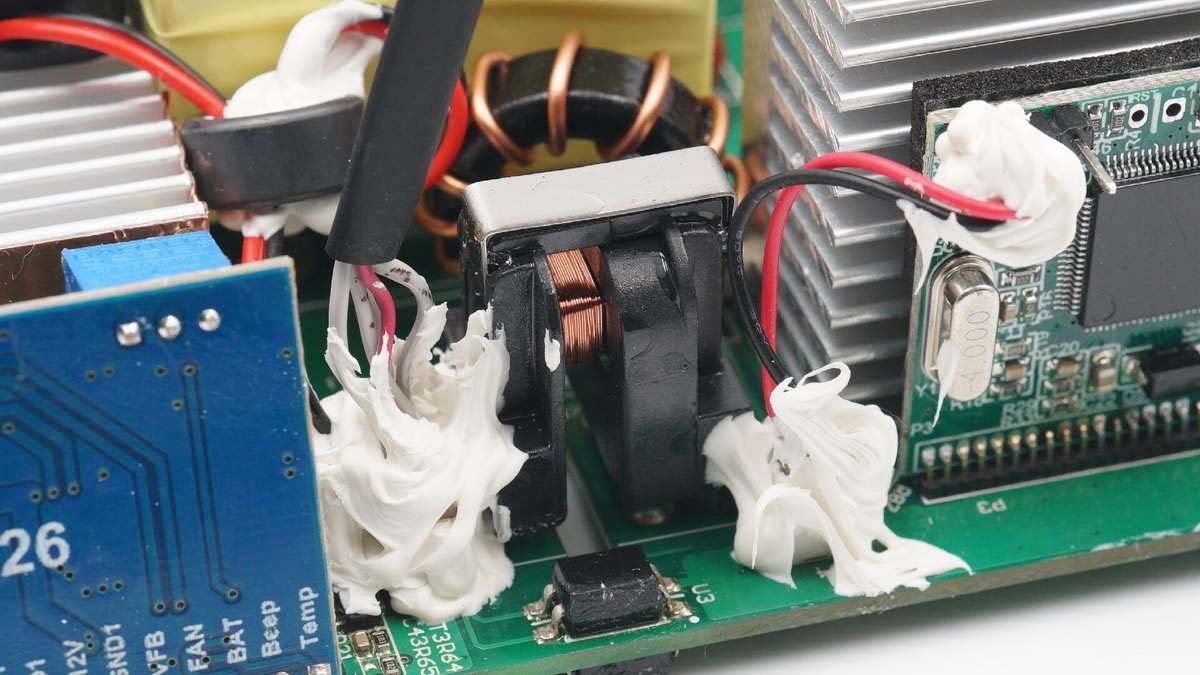

插接件采用大量絕緣硅膠加固。

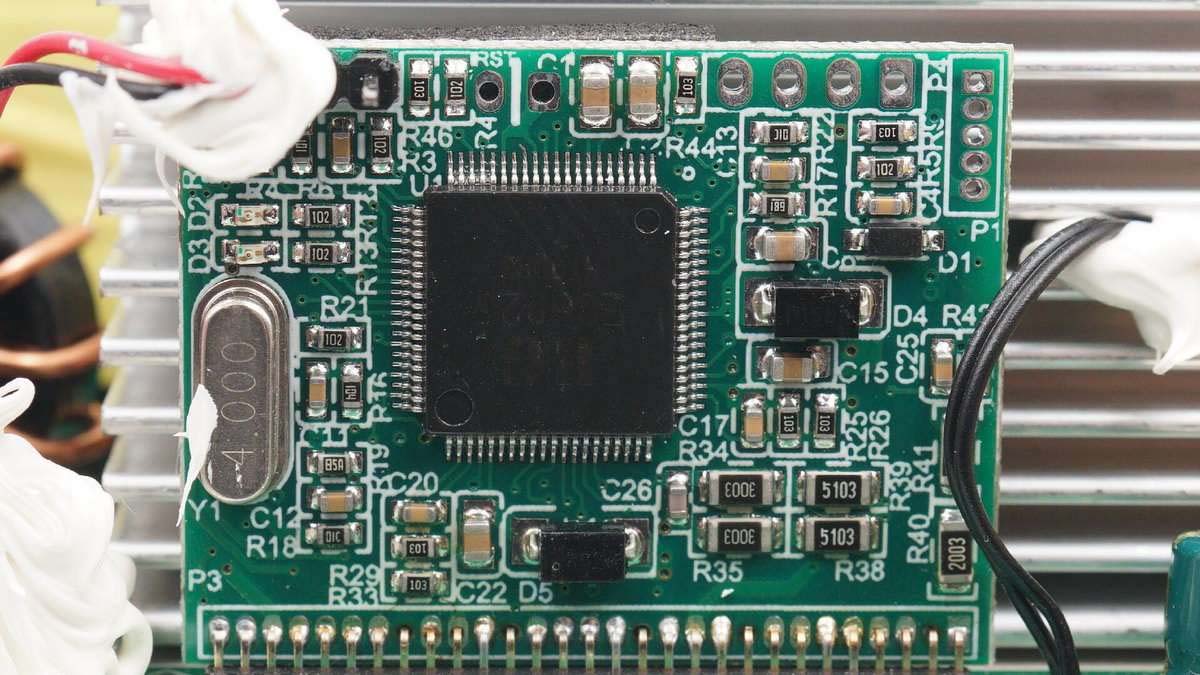

綠色小板上有一顆大芯片。

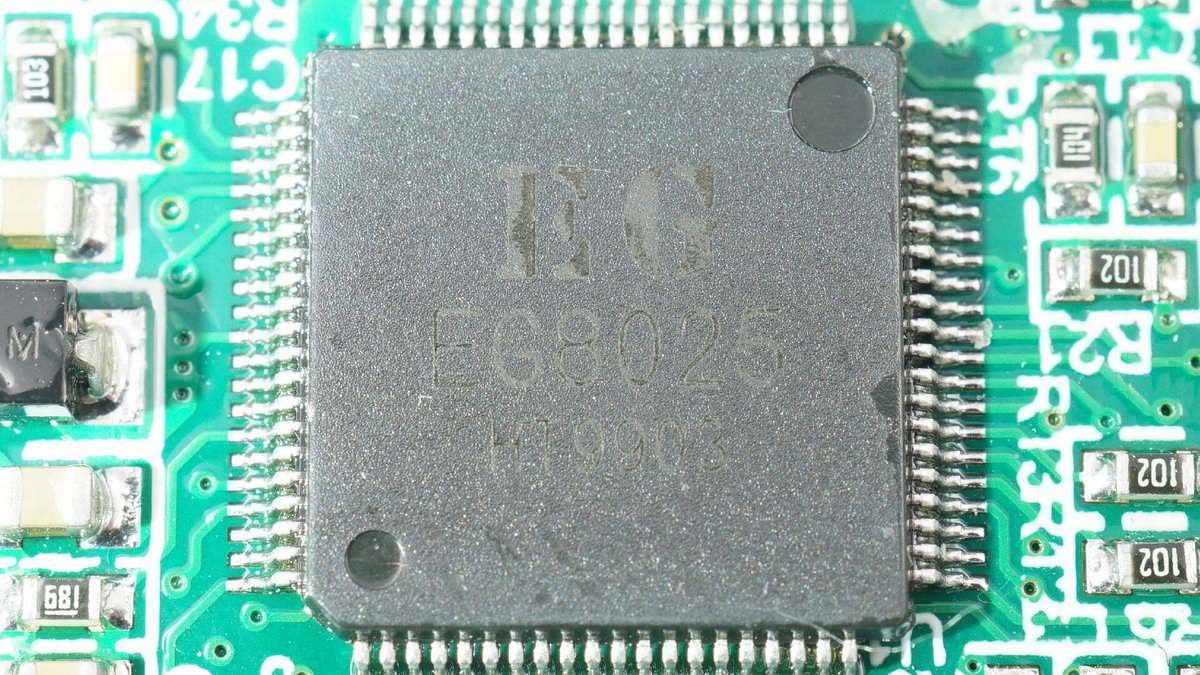

屹晶微EG8025，純正弦波逆變器專用芯片，用于逆變波形調制，并且支持串口設置參數和通信功能。

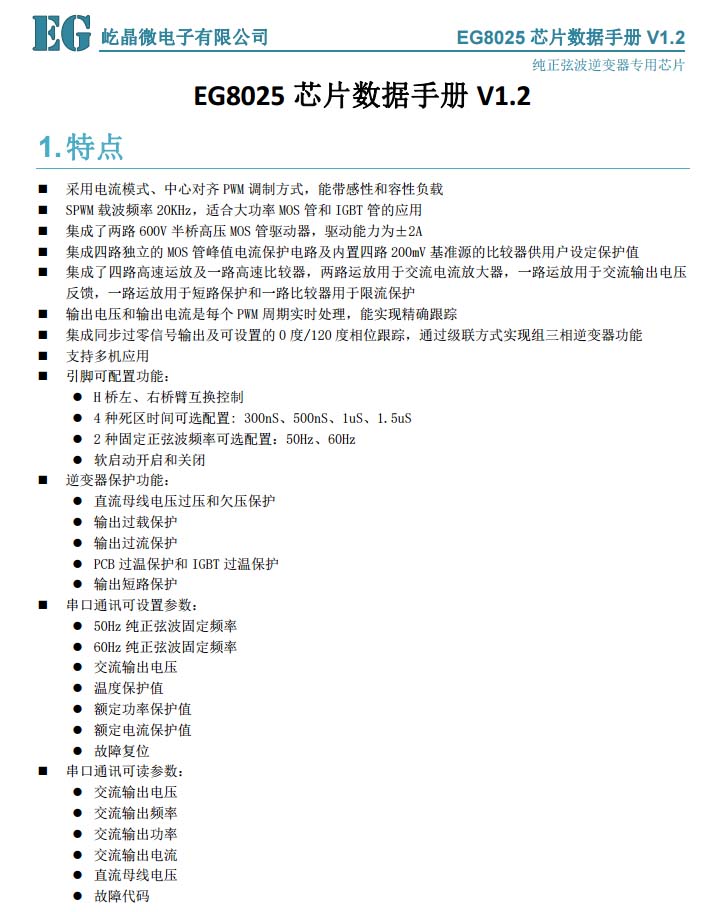

屹晶微EG8025資料信息。

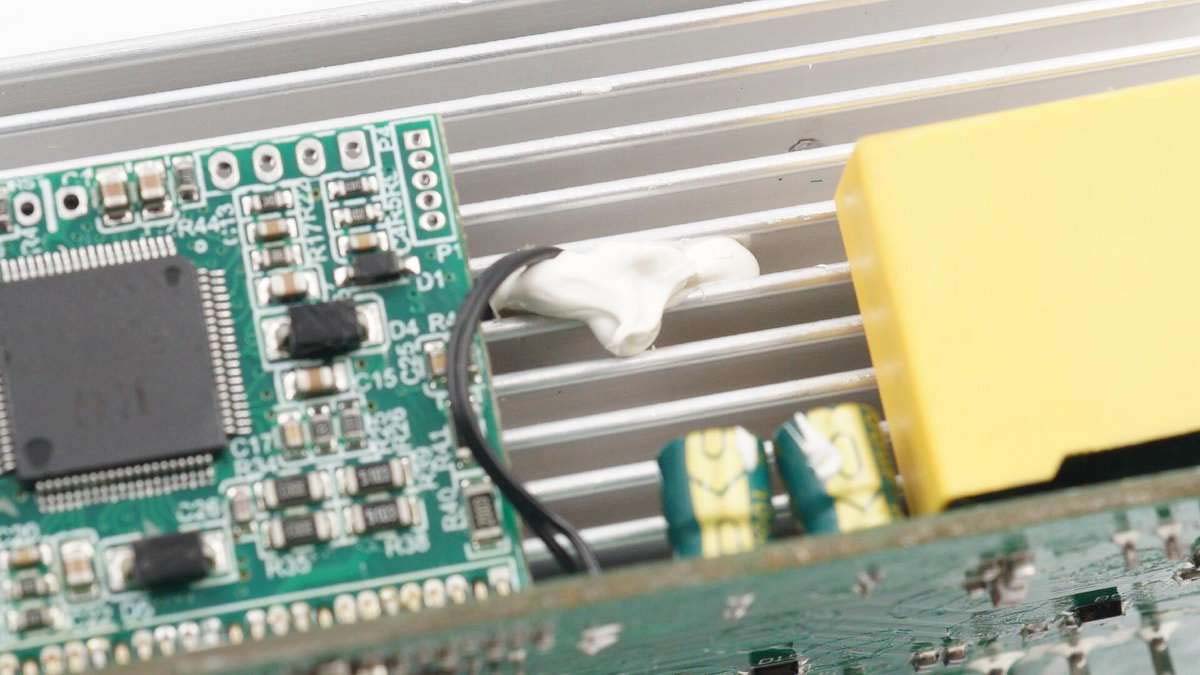

另一塊散熱片上打膠固定一顆熱敏電阻進行溫度監控。

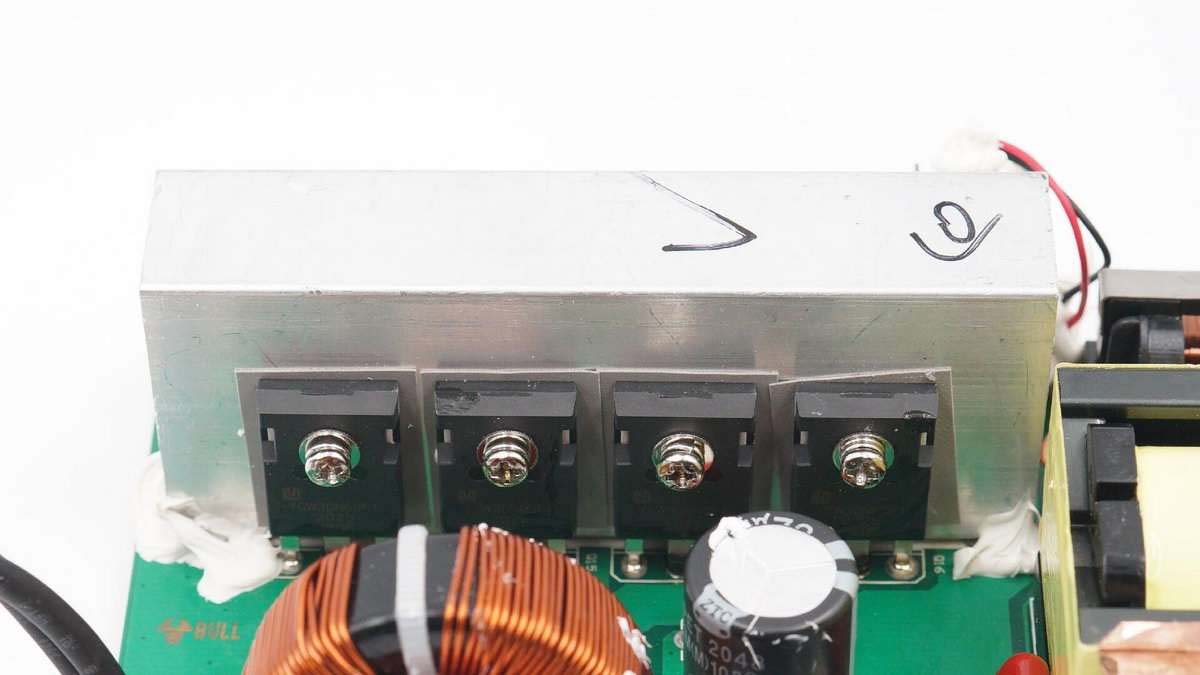

散熱片另一側固定有四顆IGBT，與散熱片間有導熱墊用于絕緣。

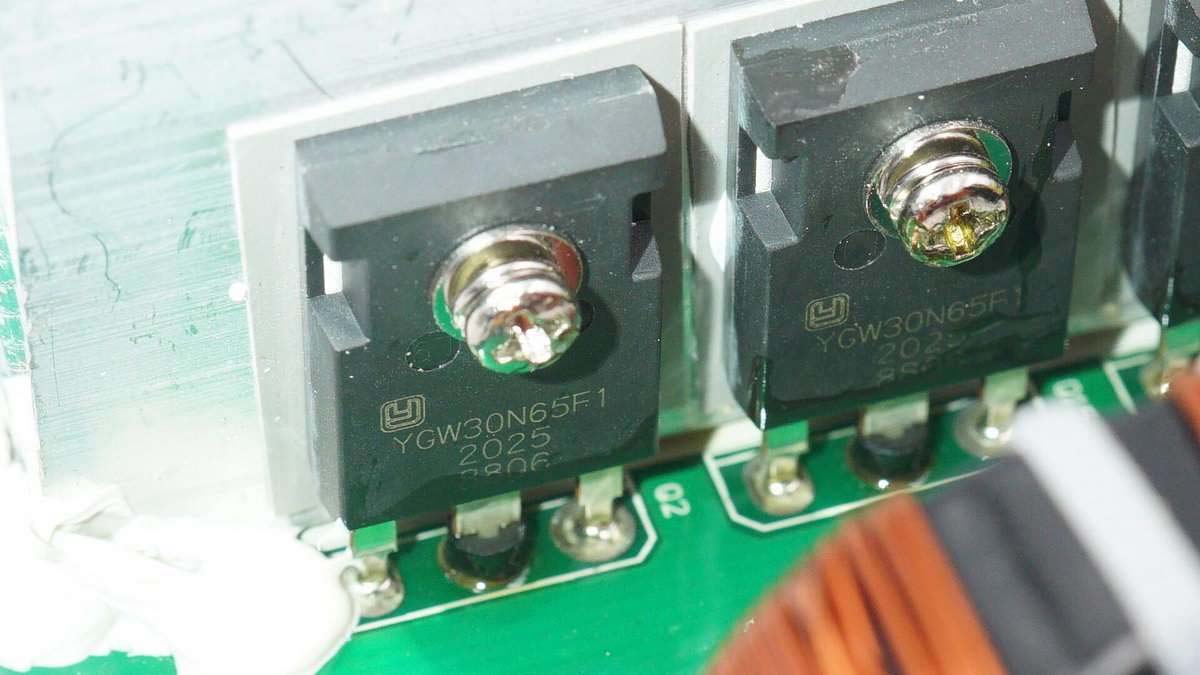

四顆IGBT均為上海陸芯YGW30N65F1。耐壓650V，電流30A，飽和壓降1.9V，支持高速開關。

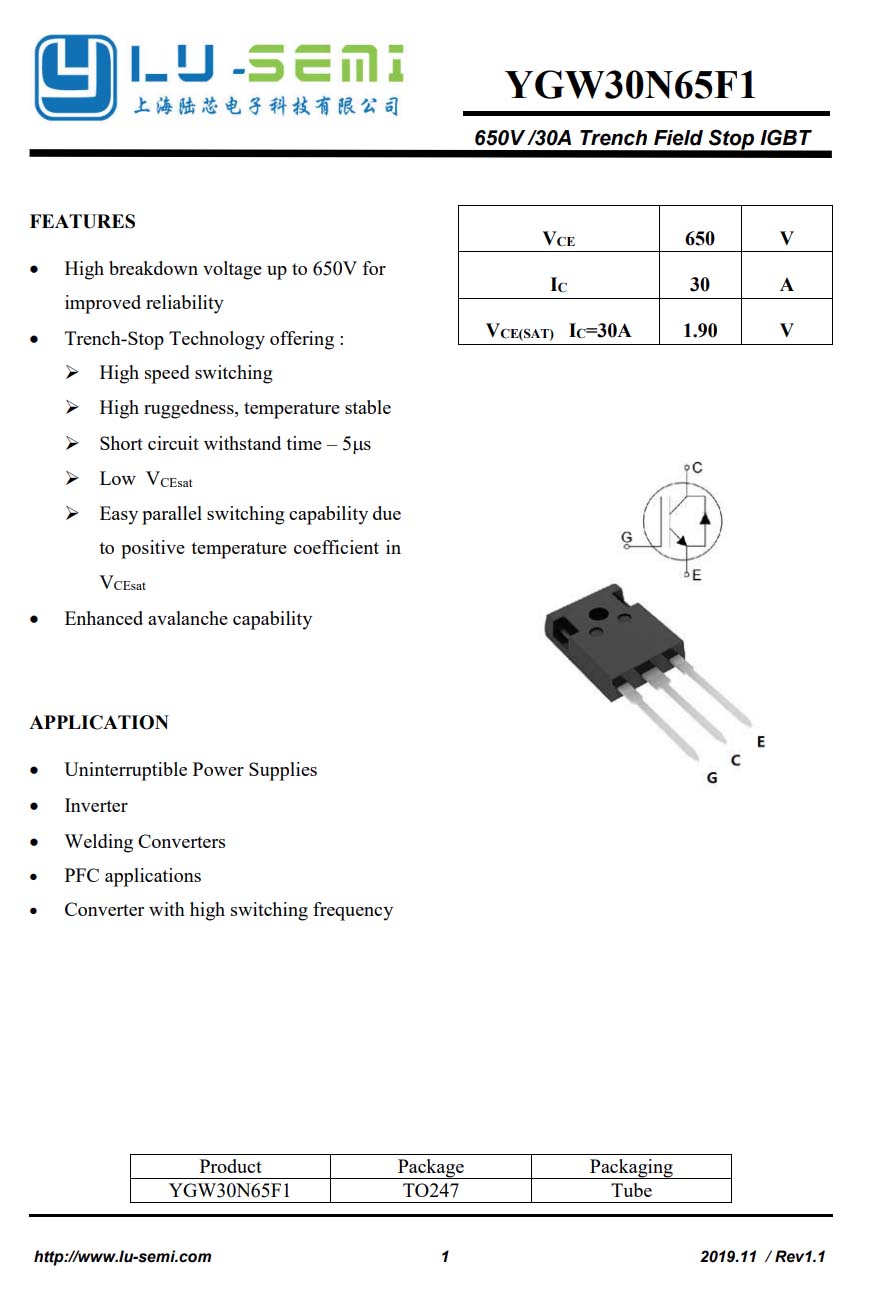

陸芯 YGW30N65F1 詳細資料。

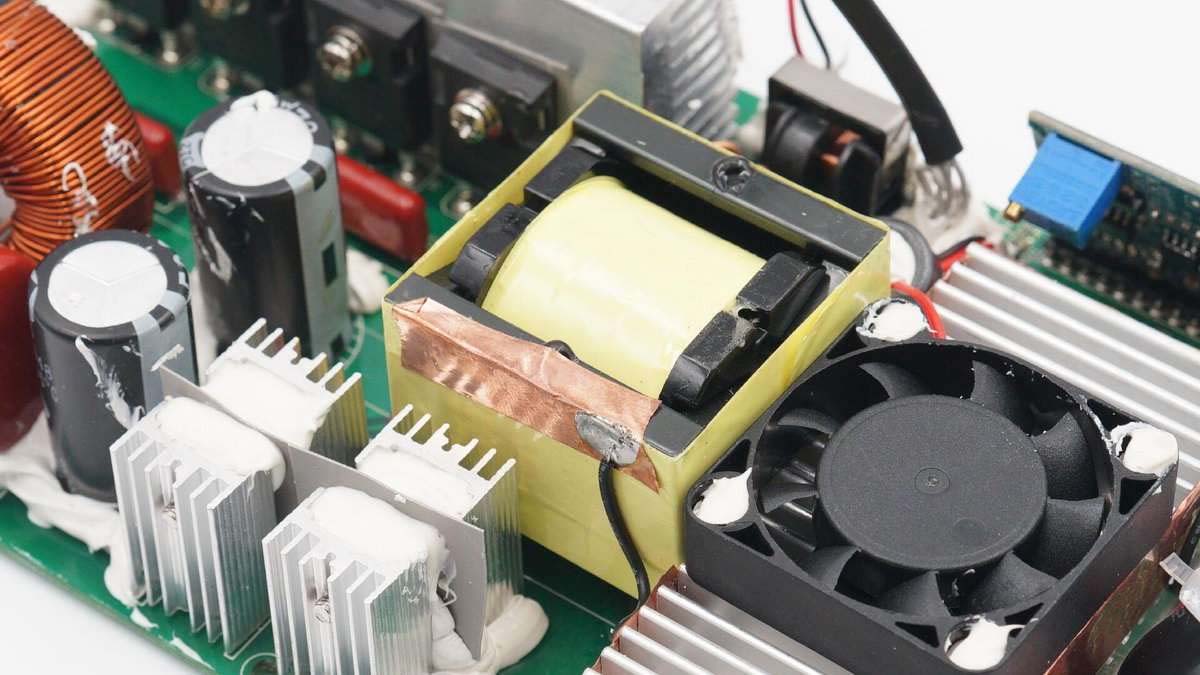

散熱片和逆變升壓變壓器的銅箔使用一根導線接地。旁邊矗立四個小型散熱片，之間夾有導熱墊。

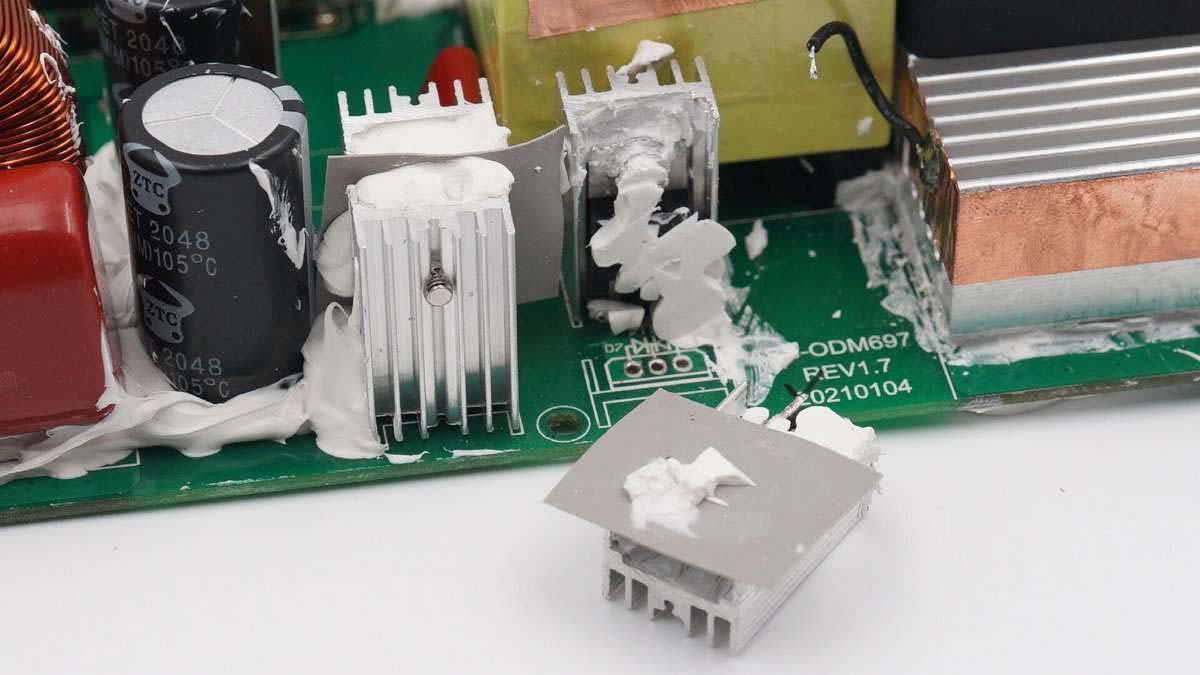

將散熱片拆下。

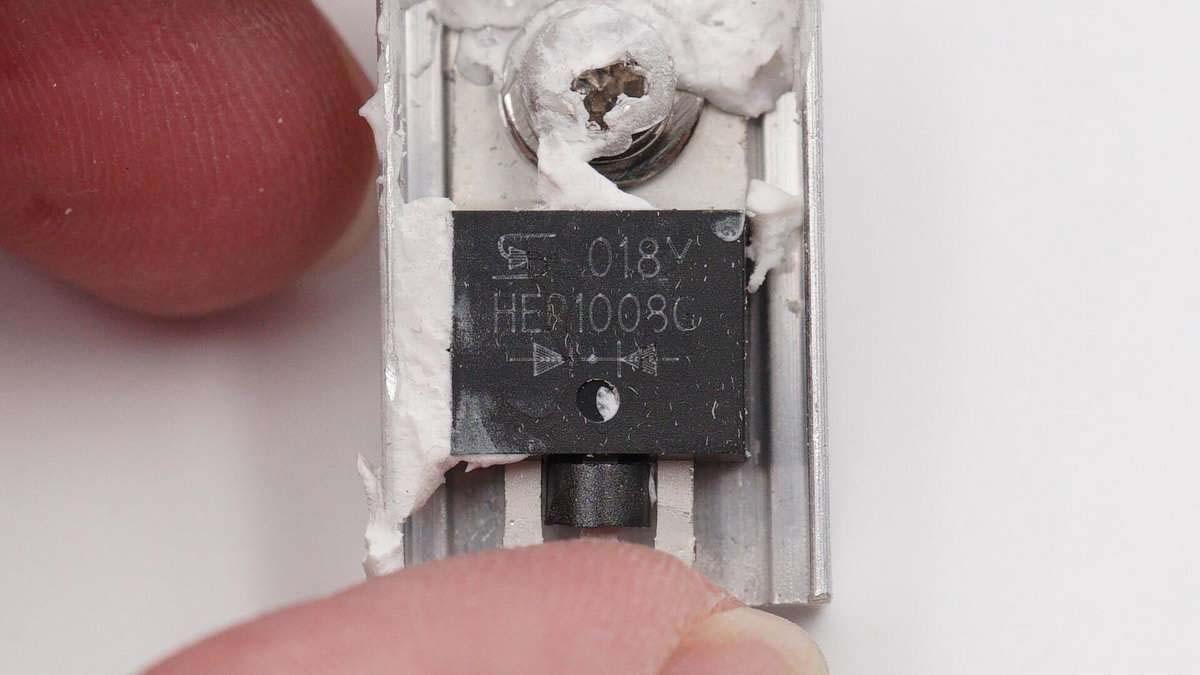

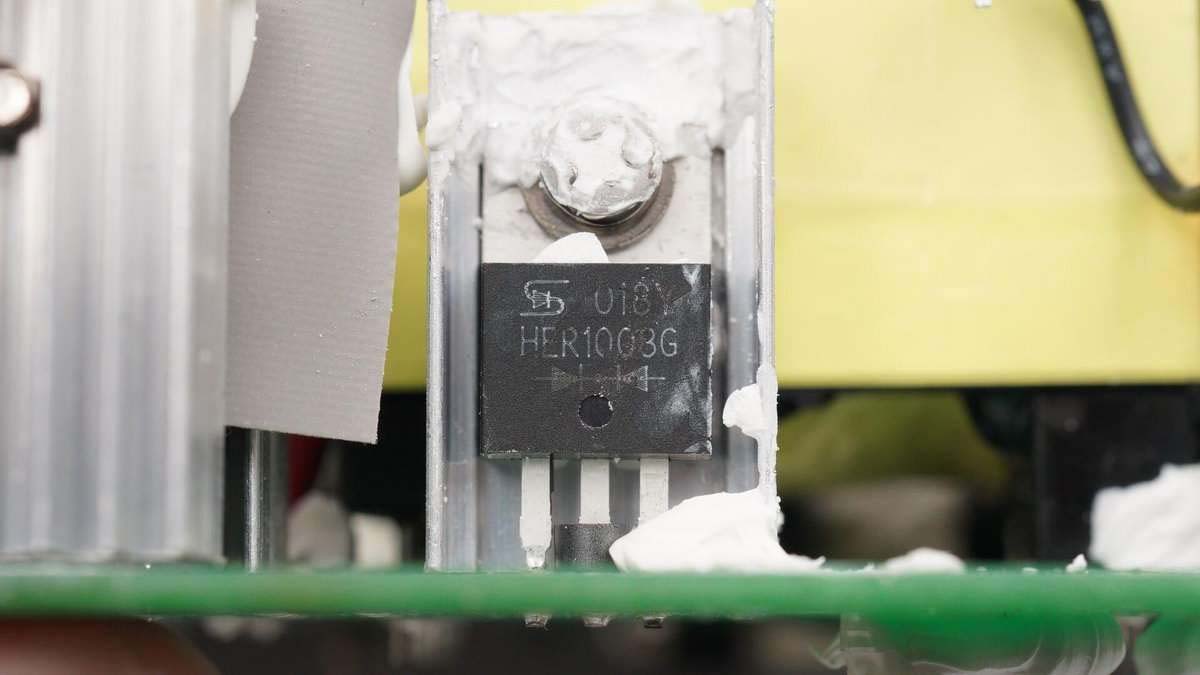

凹槽內固定有臺半HER1008G，10A1000V耐壓二極管，用于逆變變壓器輸出整流。

臺半HER1008G資料信息。

另一個散熱片上固定的也是臺半HER1008G，可想而知剩余兩個散熱片里的也是它，一共四顆，組成橋式整流。

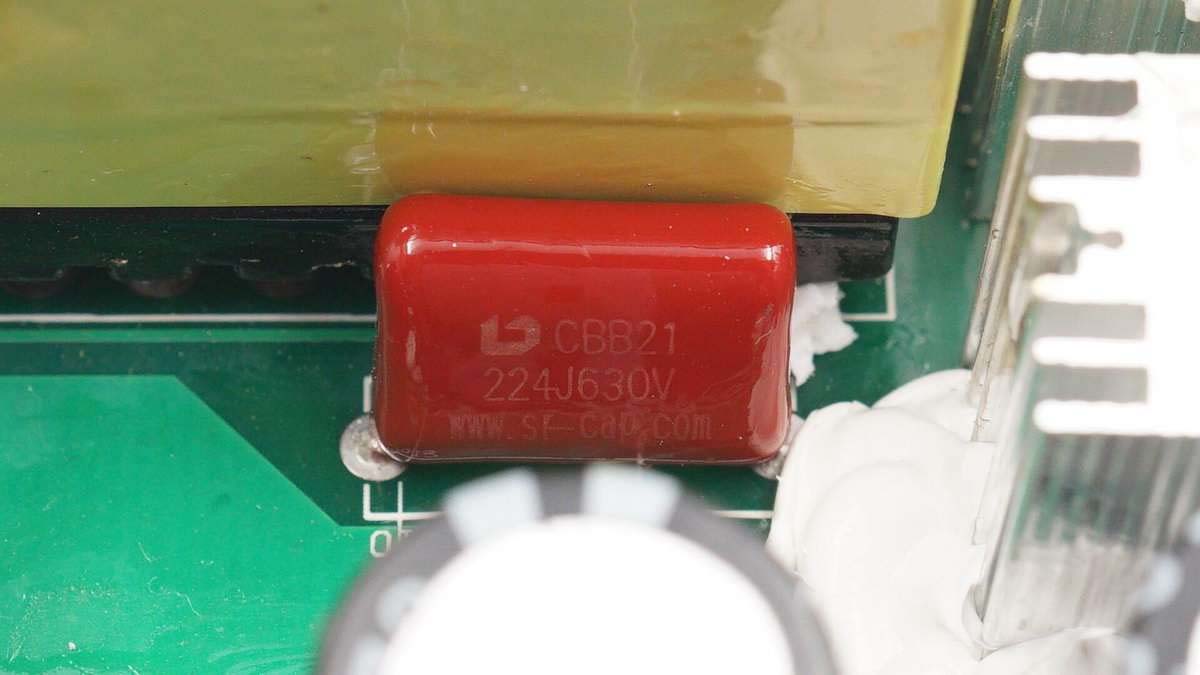

CBB薄膜電容特寫，224J630V。

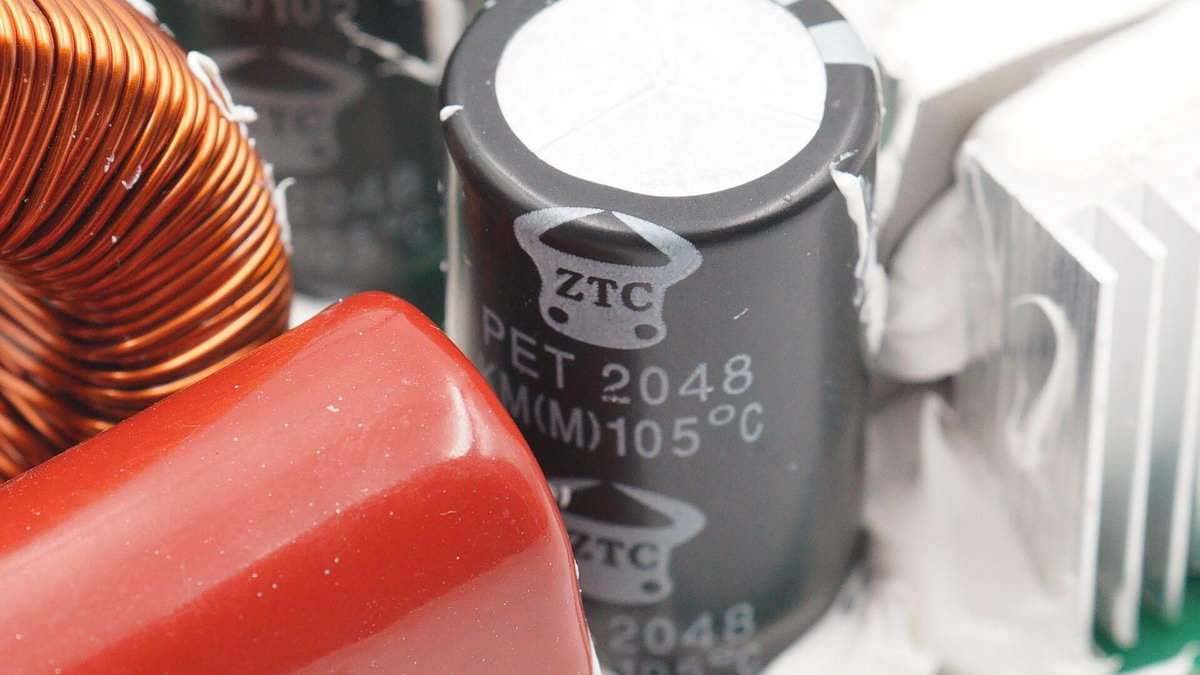

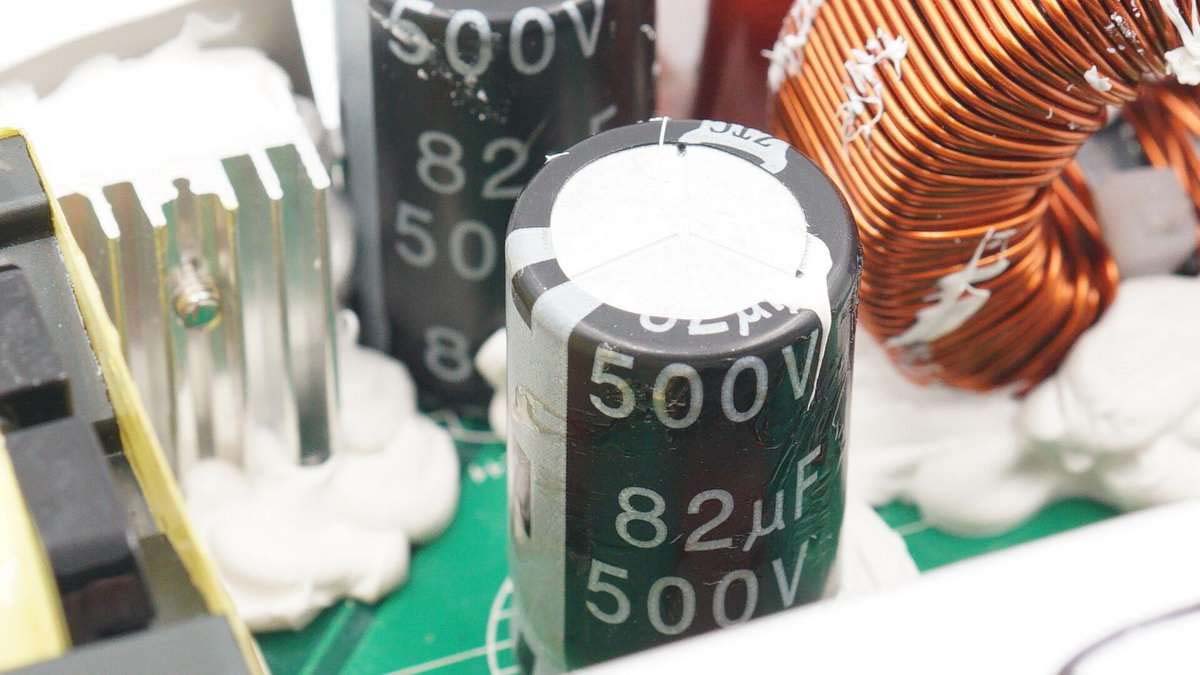

兩顆高壓濾波電解電容規格均為ZTC品牌。

規格均為500V 82μF，用于逆變升壓整流濾波。

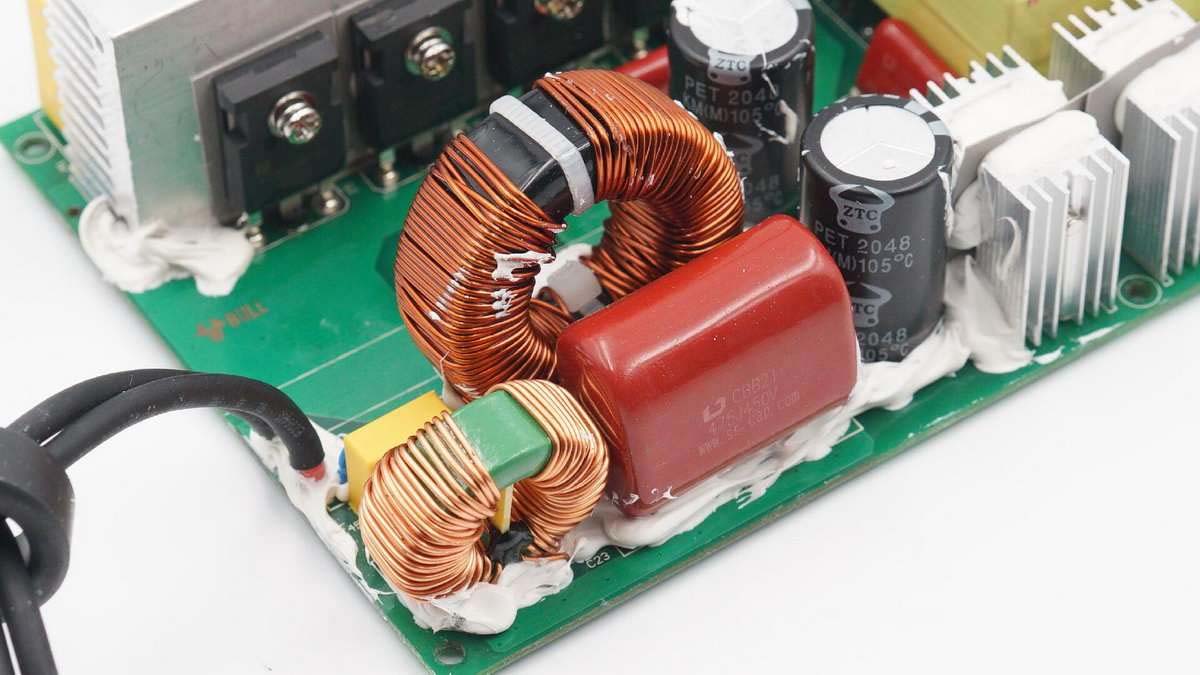

此外這一端還有濾波電感、薄膜電容、共模電感等器件。

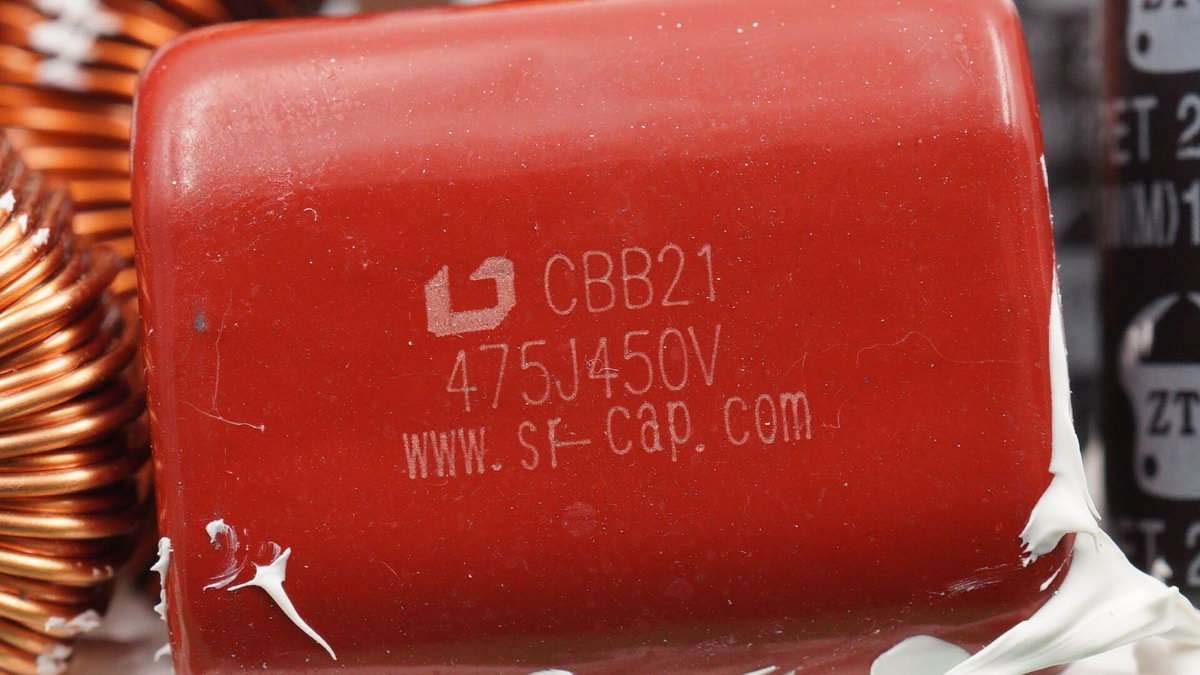

另一顆CBB薄膜電容特寫，475J450V。

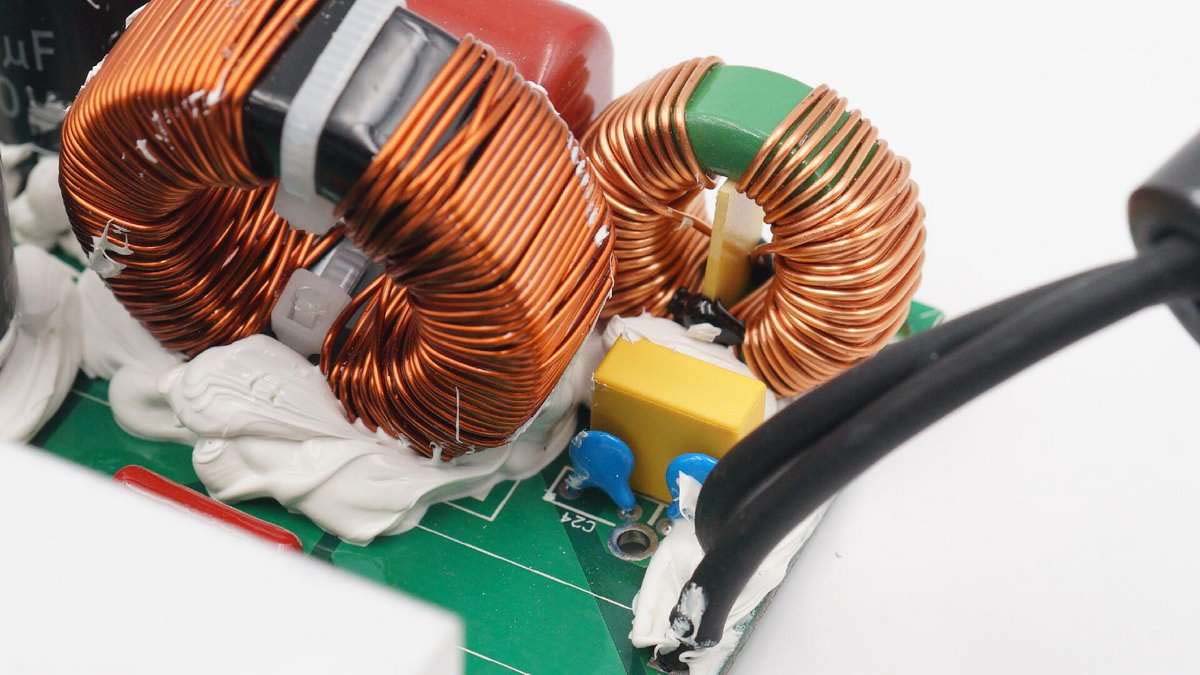

共模電感旁還有安規X電容和兩顆Y電容。

最后再來看看接口端電路信息。

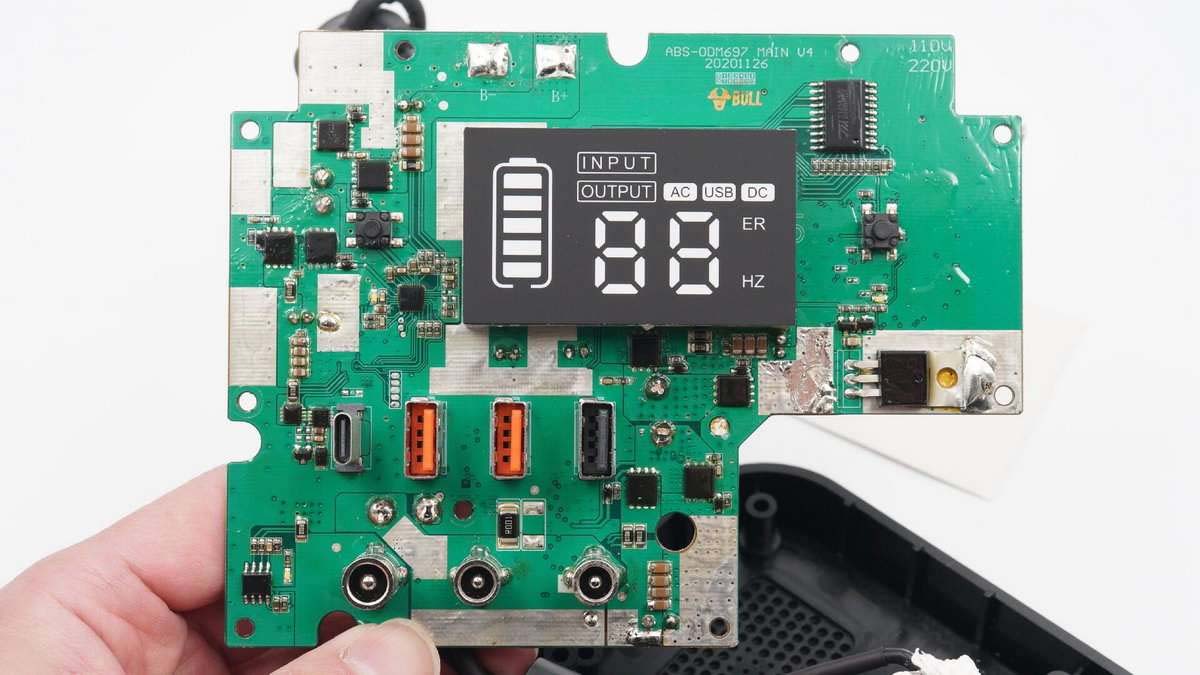

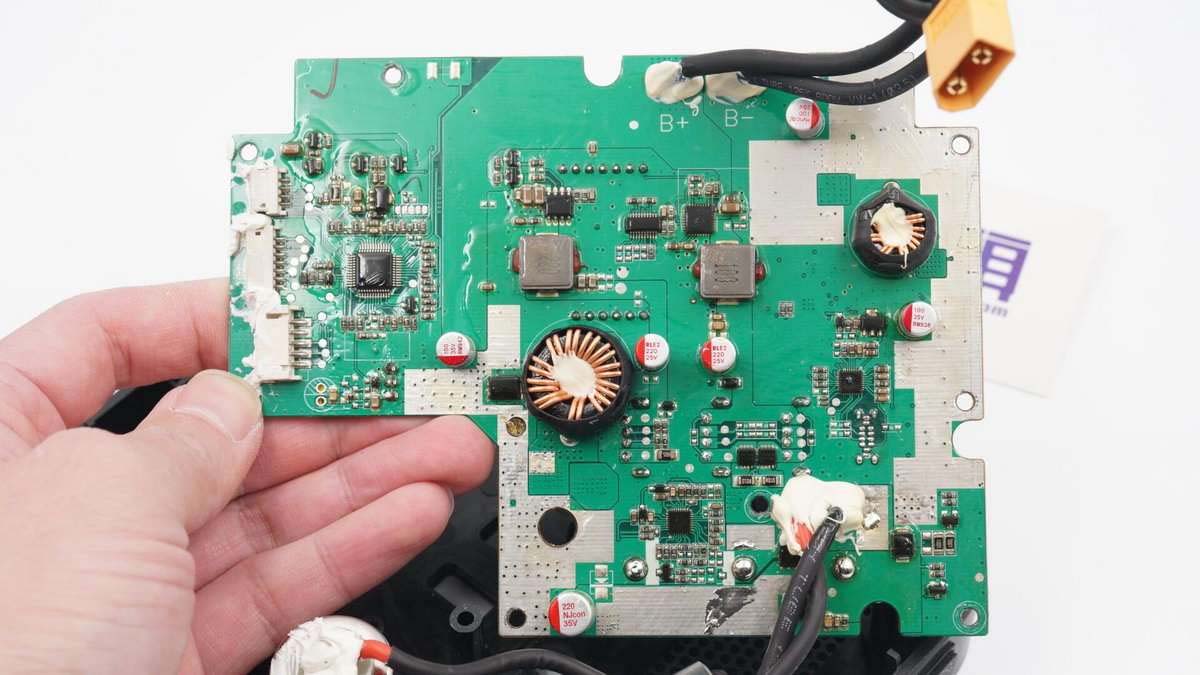

板子正面一覽，部分區域露銅加錫，芯片注膠保護。

背面一覽，電感打膠固定，其中兩顆外套絕緣管保護，板子邊緣漏銅加錫處理。

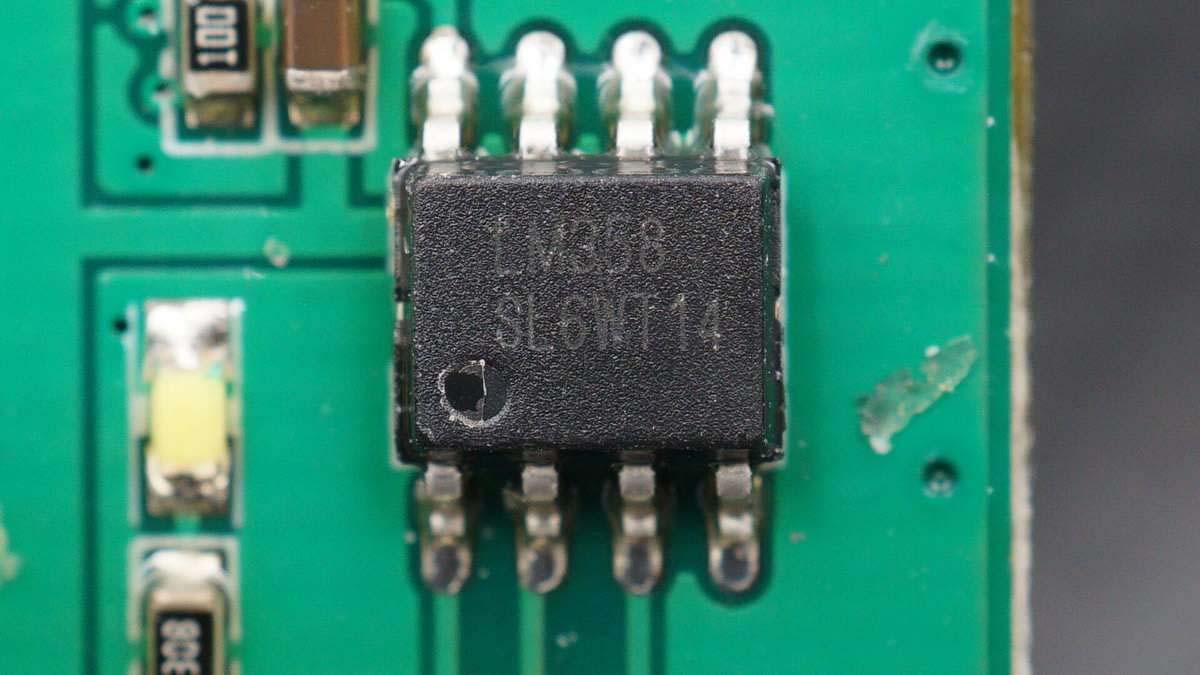

LM358雙運放。

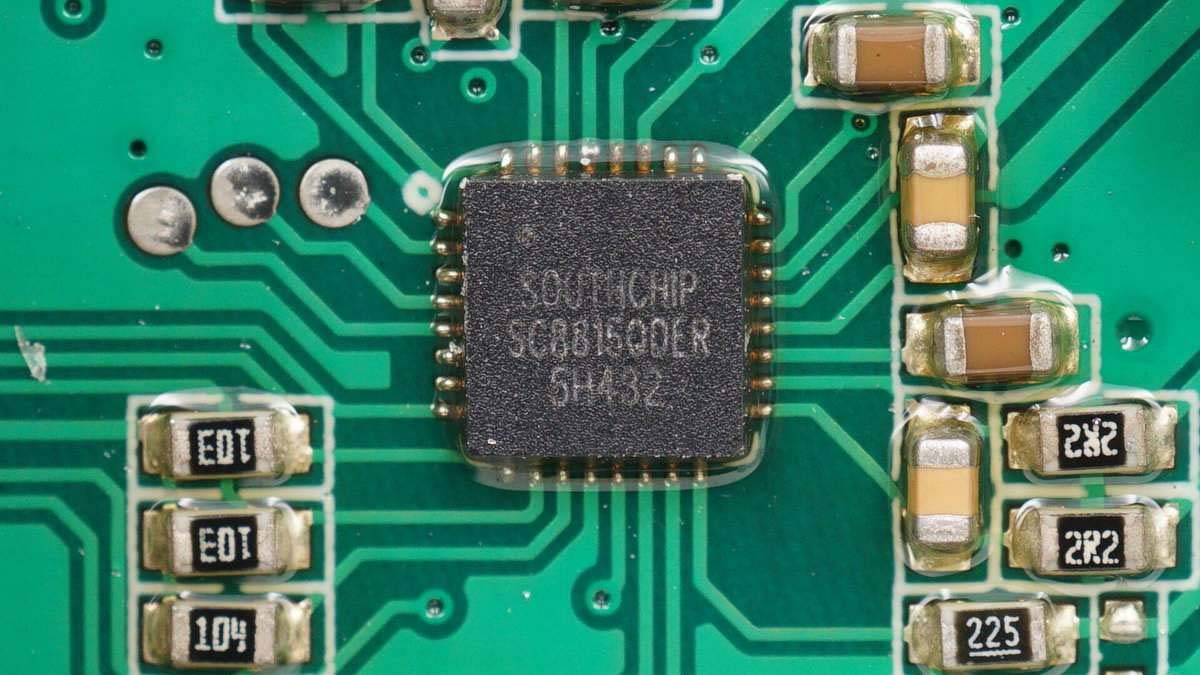

南芯半導體SC8815同步升降壓控制器，用于DC口輸入為電池充電。

這款芯片的I2C可編程充電電流和充電電壓、可編程放電輸出電壓、可編程輸入/輸出電流限制；內置10 位 ADC；擁有欠壓保護，過壓保護，過流保護、短路保護和熱關斷保護等多種保護功能；單芯片完成充電/放電控制，支持各種電力轉換。

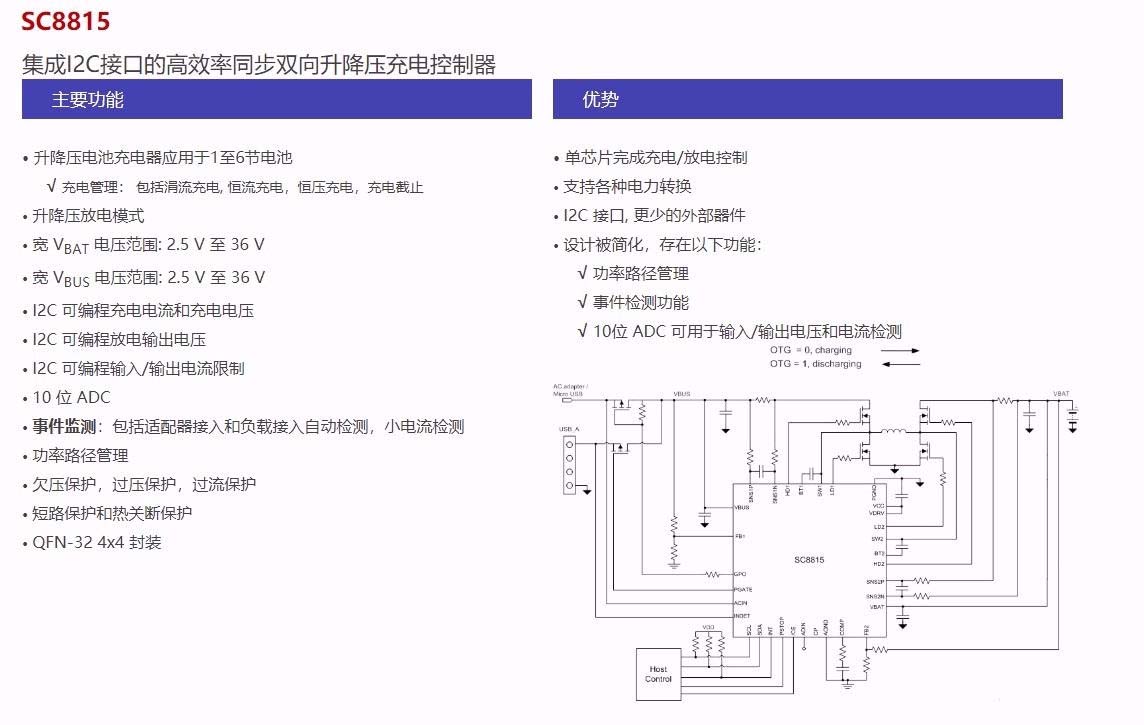

南芯SC8815資料信息。

充電頭網拆解了解到，南芯半導體的快充方案還被安克PowerHouse II 400戶外電源、羽博300W便攜式儲能電源、紫米20號200W PD快充移動電源、征拓100W雙向快充移動電源SuperTank Pro、三星10000mAh 25W PD快充移動電源、小米20000mAh移動電源 50W超級閃充版等數十款產品采用。

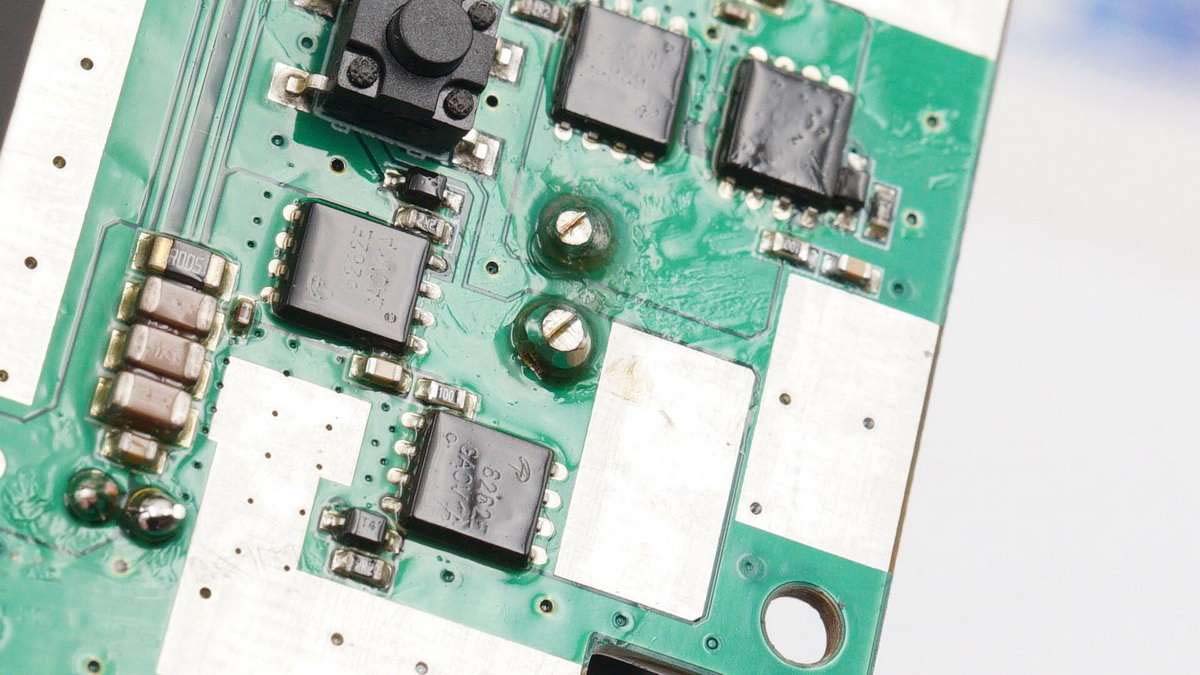

外掛四顆MOS管輸出升降壓，反光可見整板涂有防潮膠。

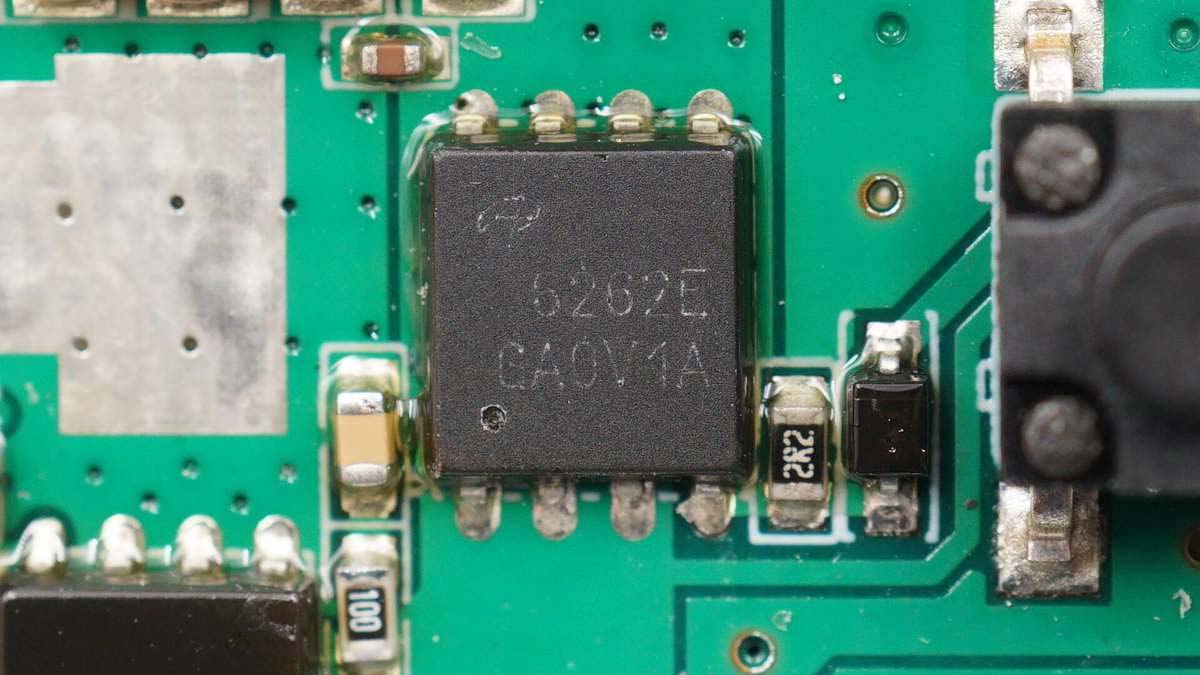

MOS管均為AOS萬代AON6262E，60V耐壓，DFN5x6封裝。

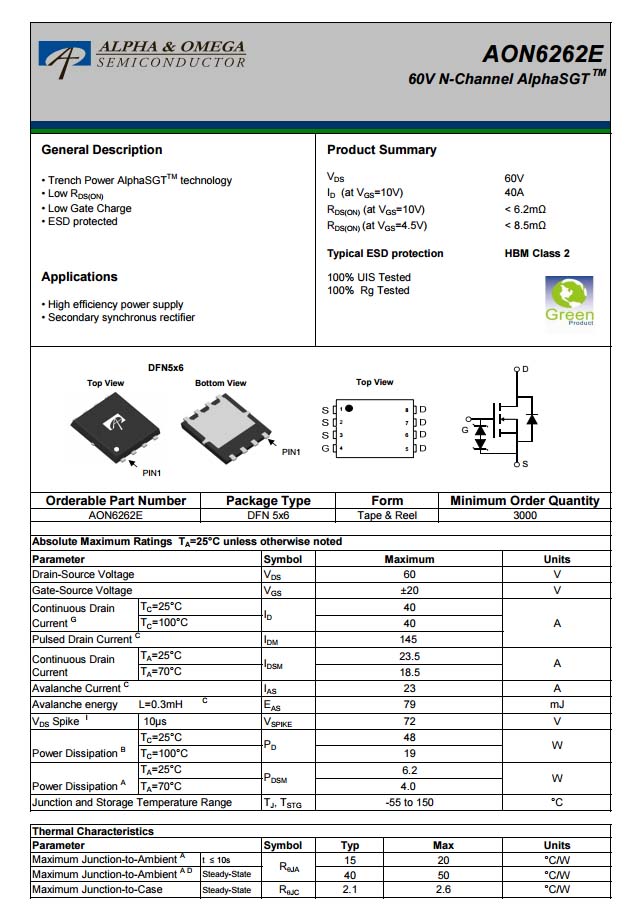

AOS AON6262E資料信息。

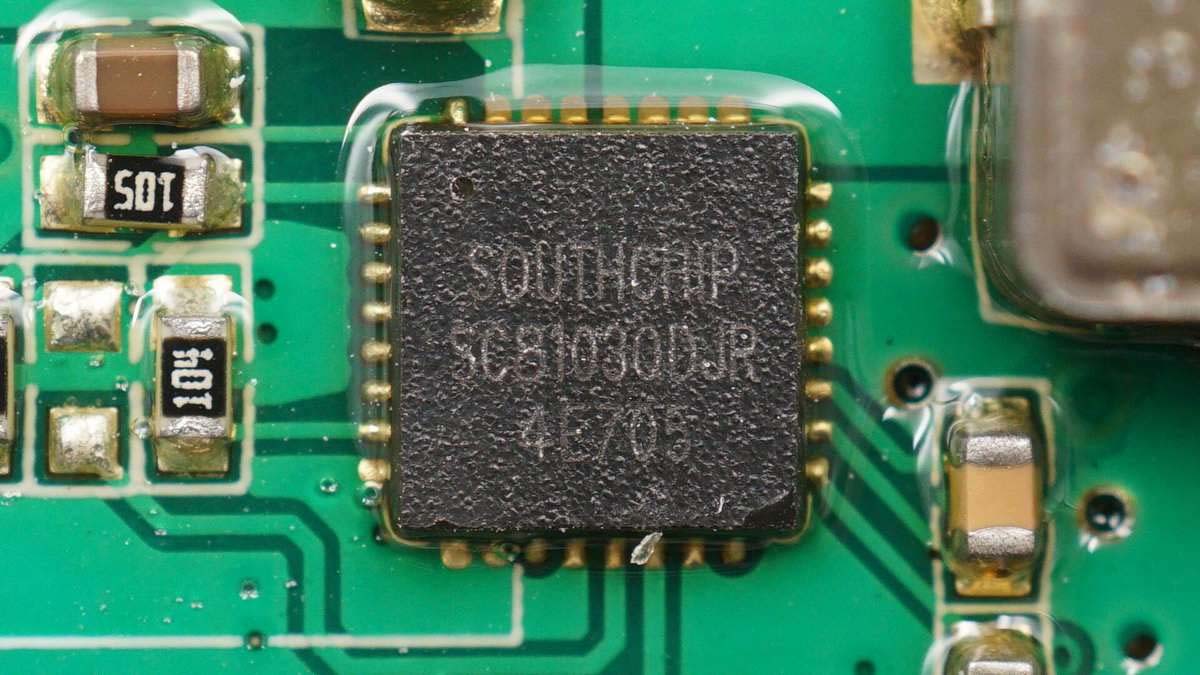

南芯SC8103同步降壓芯片，內置MOS，這里用于四個USB接口降壓輸出控制。

SC8103是一種高效率的同步降壓變換器，輸入電壓從4.6V到36V，通過設置分壓電阻來調節輸出電壓；它還提供高精度的輸出電流限制，當輸出電流達到設定電流極限時，變頻器進入恒流模式，輸出功率可以通過一個電阻編程為18W，恒功率（CP）控制使其很容易滿足QC3.0的功率要求。

同時，南芯SC8103采用可編程頻率設置和工作模式選擇，外部元件最少；還支持完整的保護，包括輸入欠壓保護、輸出過壓保護、短路保護和自動重啟、過溫保護。

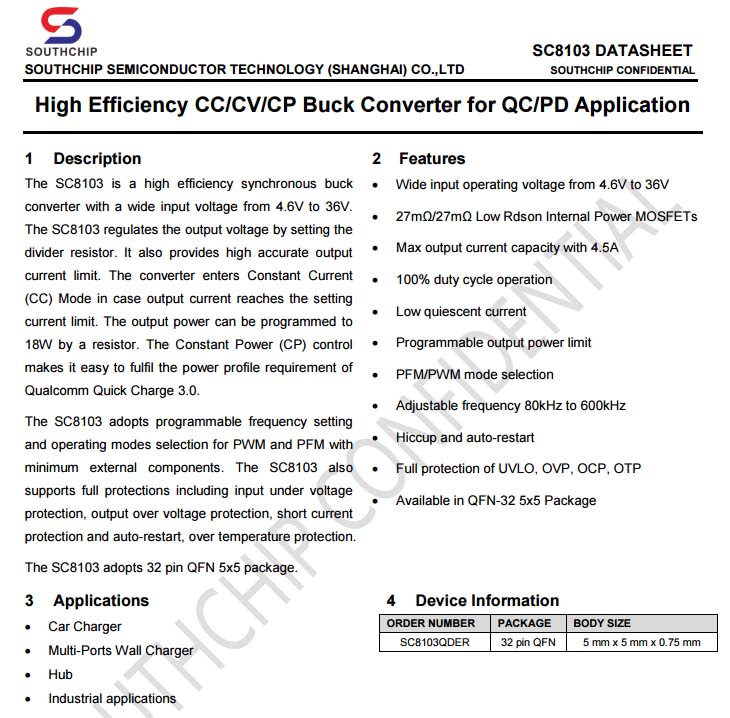

南芯SC8103資料信息。

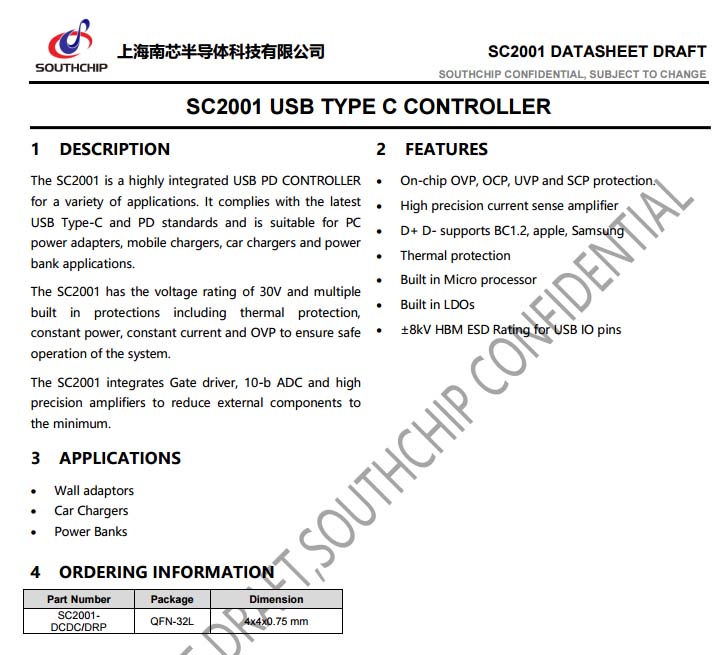

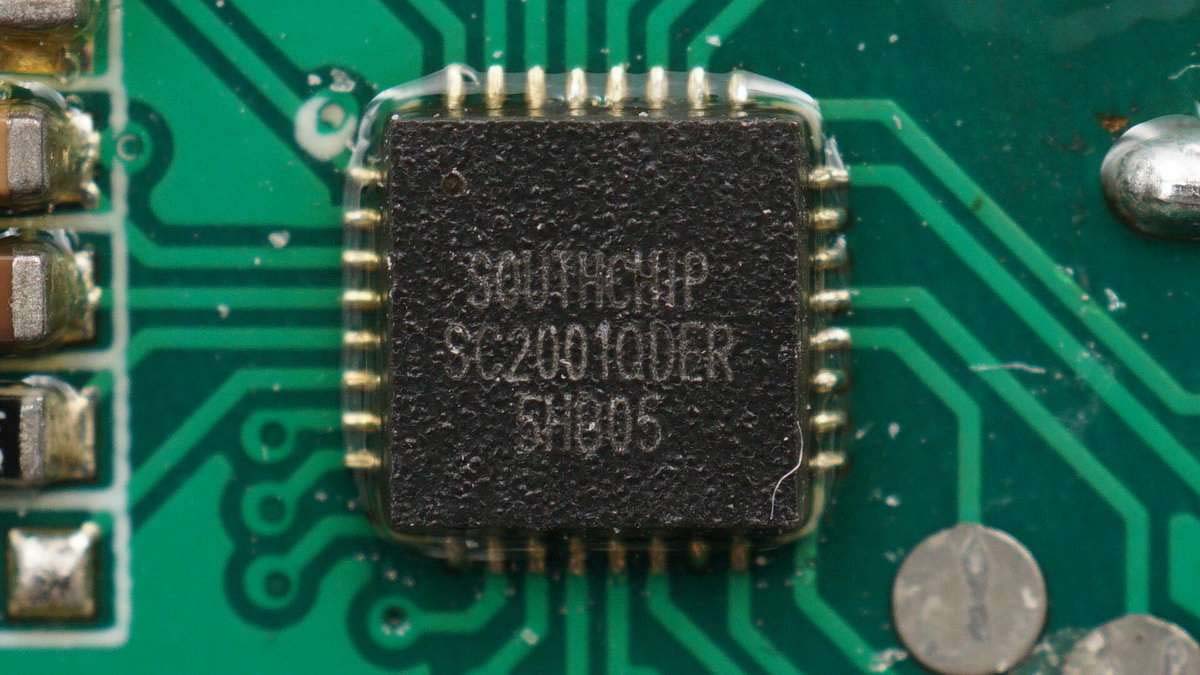

USB-C口協議芯片采用南芯SC2001。這款芯片可以同時支持一組CC信號及多達4組DPDM信號控制，集成了PD2.0、PD3.0、PPS、BC1.2、AFC、FCP、SCP、VOOC以及SUPER VOOC等多種快充協議；且具有30V的額定電壓和多重內置保護，包括過熱保護、恒功率、恒流和過壓保護，以確保系統的安全運行。

此外SC2001內部集成了門驅動器、10bit ADC以及高精度放大器，可以將外部組件數量降到最少；適用于充電器、車充、移動電源、多口充等產品領域。

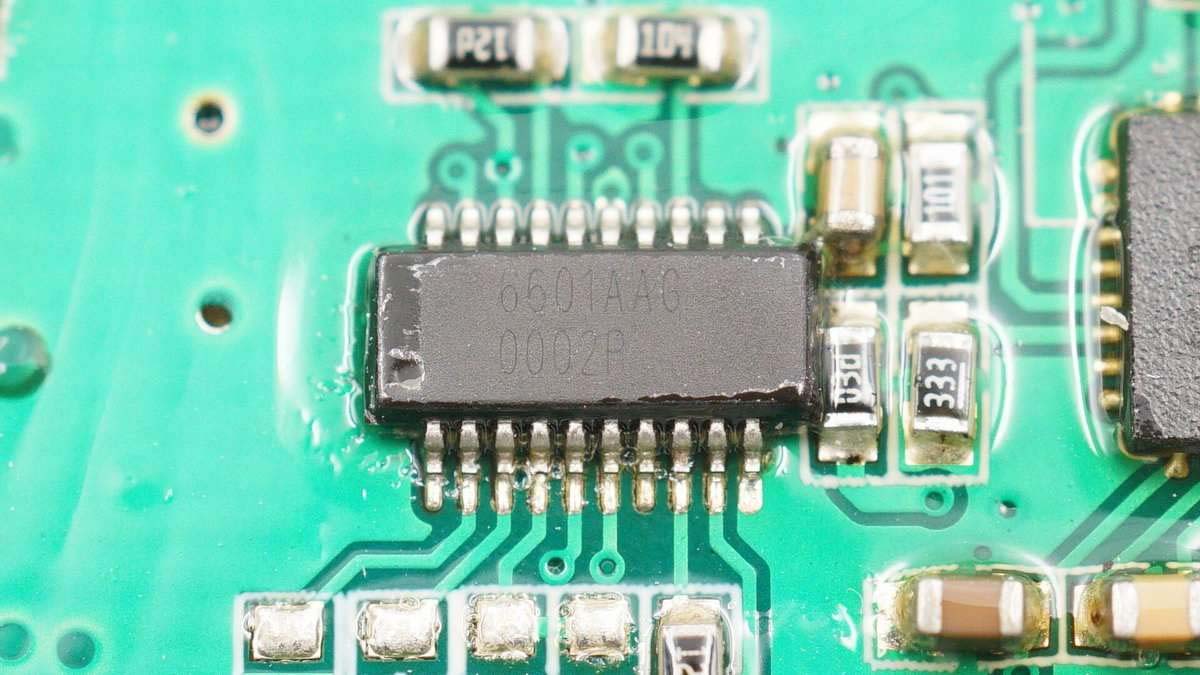

兩個USB-A快充口協議芯片采用天德鈺FP6601AA，支持的協議與FP6601A相同，并支持多路協同工作，實現單口快充，多口5V輸出。

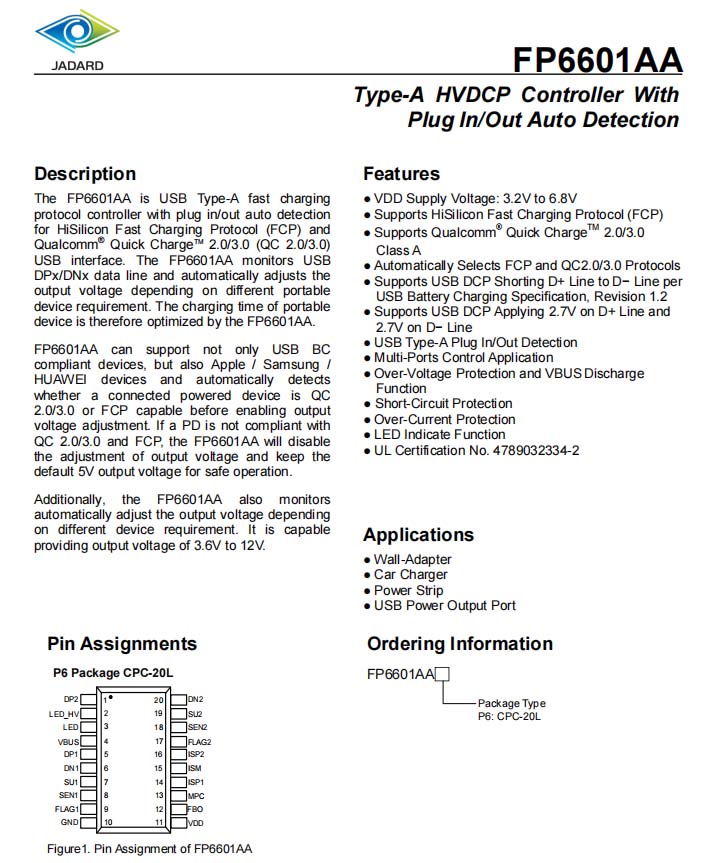

天德鈺FP6601AA資料信息。

充電頭網拆解了解到，天德鈺的快充協議芯片可應用在充電器、車充、移動電源等產品上，此前已被紫米20號200W PD快充移動電源、小米100W快充車充、小米10000mAh 30W立式無線充移動電源、公牛3USB快充魔方插座、品勝20W PD快充等數十款產品采用。

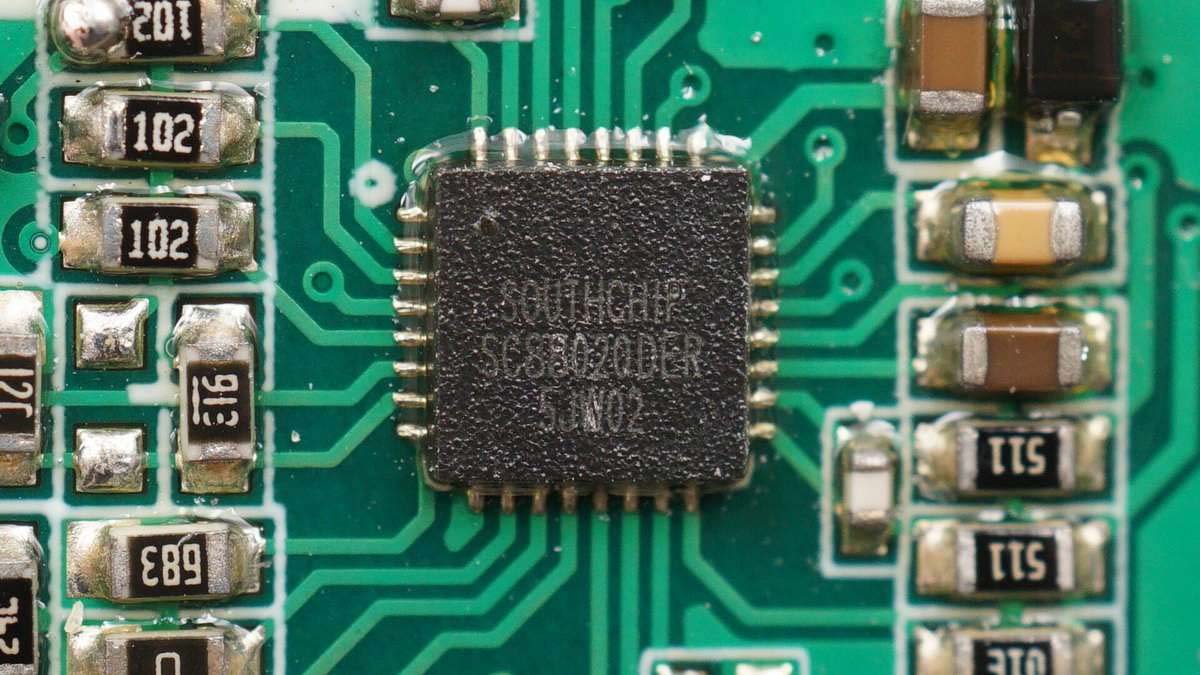

DC輸出降壓控制器采用南芯SC8802，該芯片是一個同步4管雙向升降壓充放電控制器。不管輸入電壓是低于，高于或者等于電池組電壓，它都可以對電池組實現充電管理。當系統需要從電池組放電時，SC8802 能夠反向輸出所需電壓，同樣可輸出低于，高于或者等于電池組電壓值。

采用南芯SC8802的產品還有iWALK F20P PD快充移動電源、Zikko Power Bag Pro 能量手袋移動電源、ZENDURE超級旅行箱移動電源等。

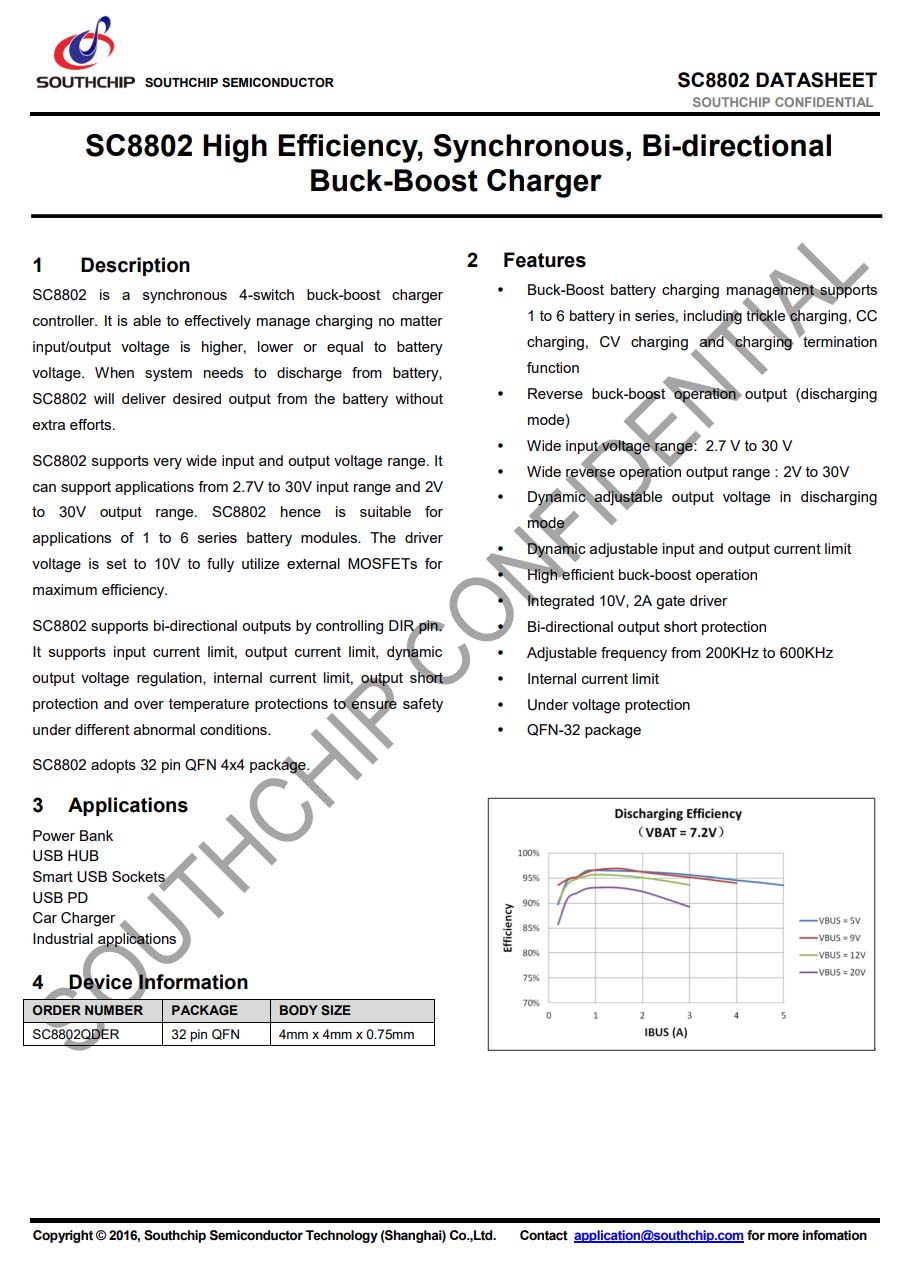

南芯SC8802資料信息。

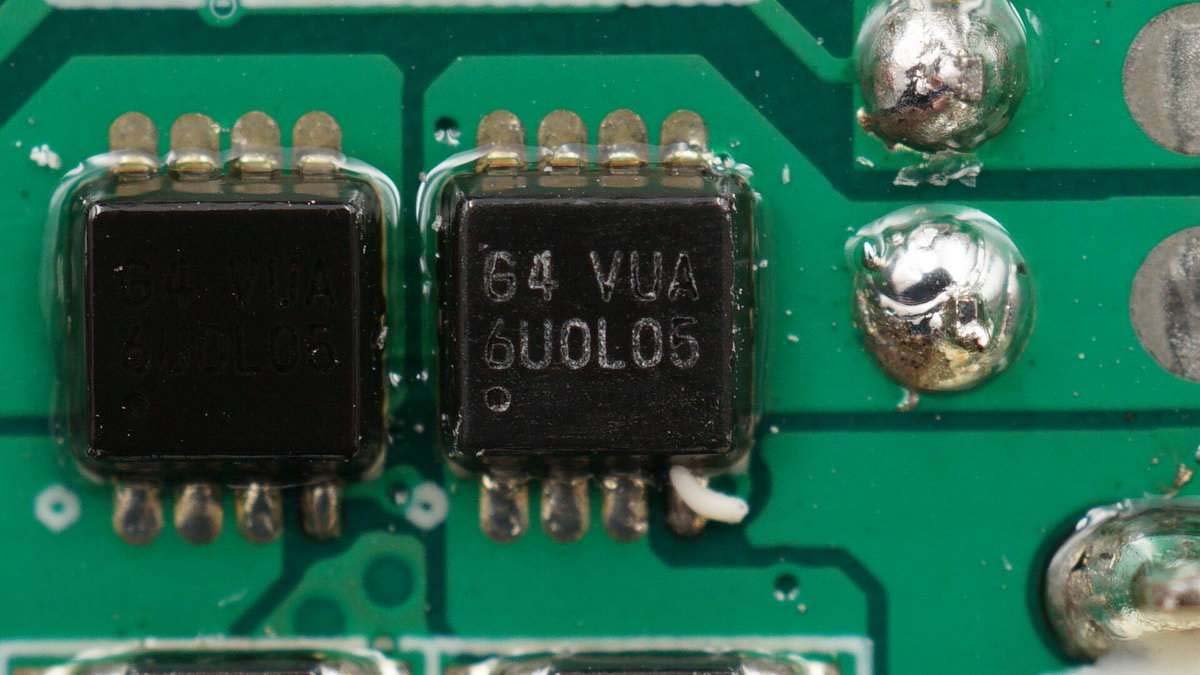

絲印6U0L06的MOS管。

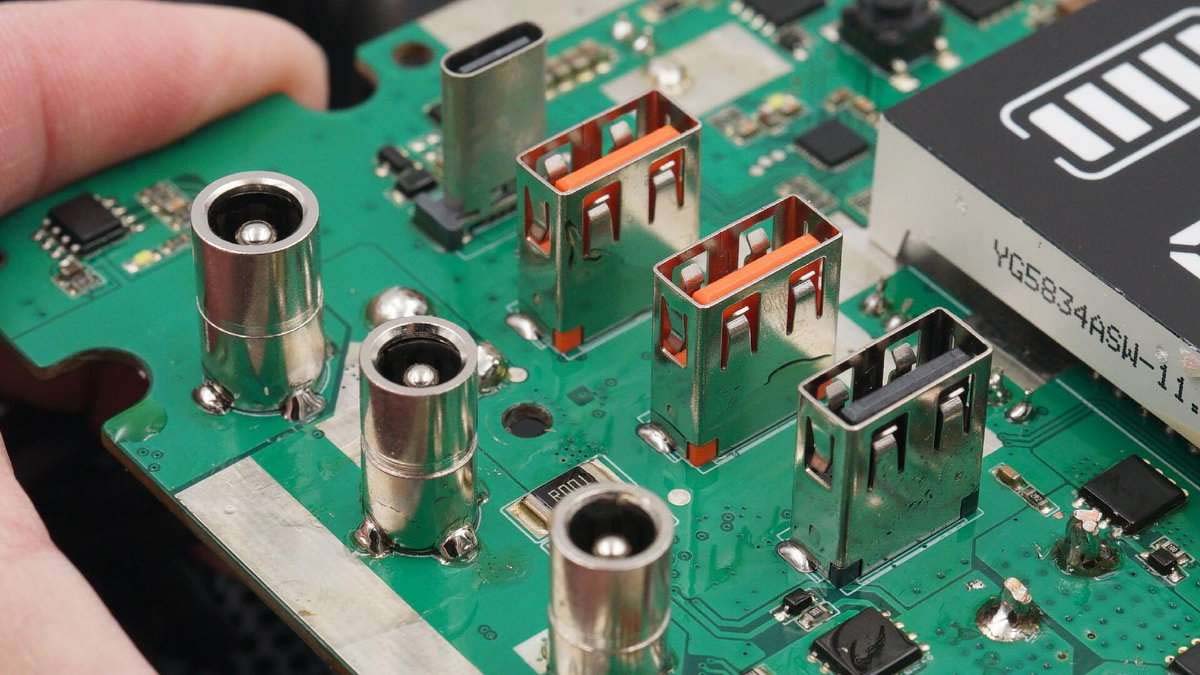

USB和DC接口特寫。

天微TM1620 LED驅動控制專用IC，用于驅動LED顯示屏。

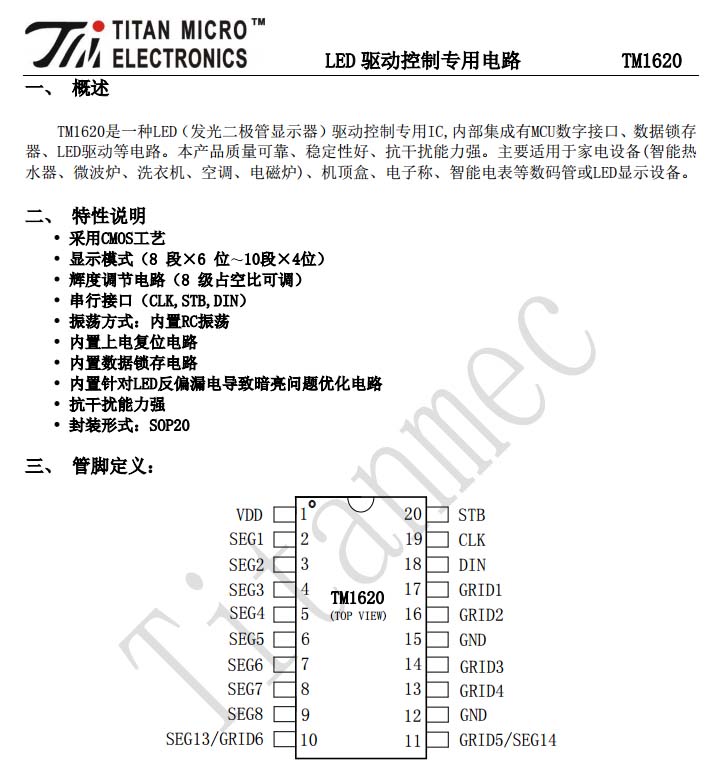

天微TM1620資料信息。

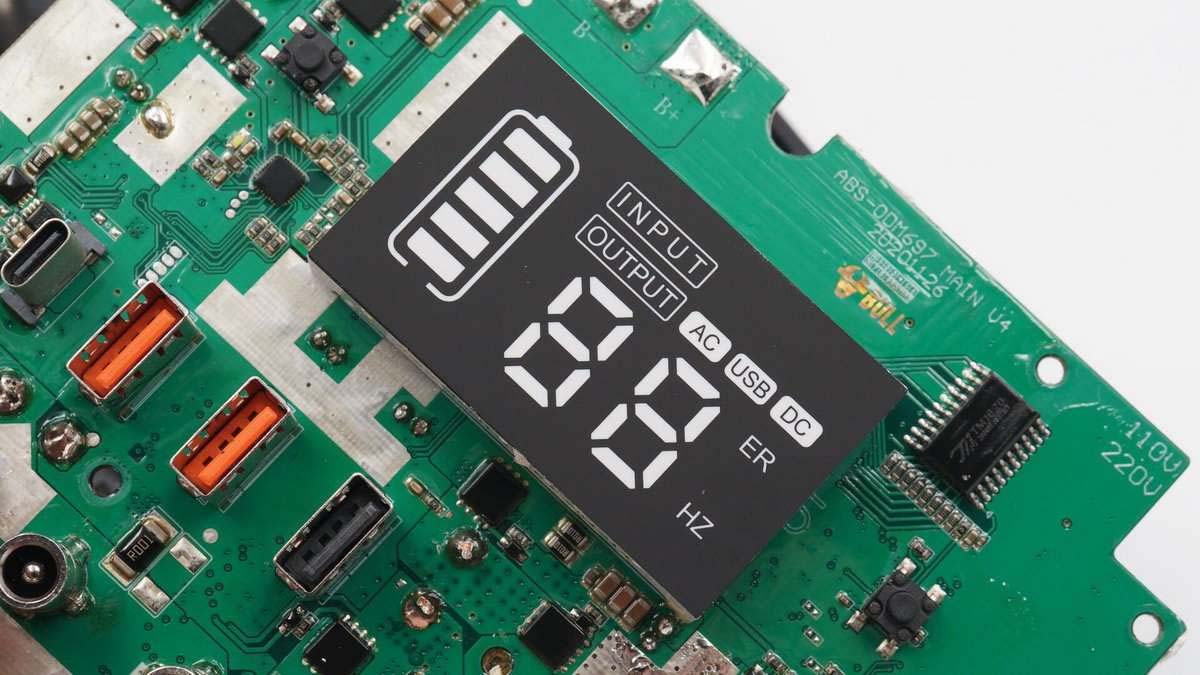

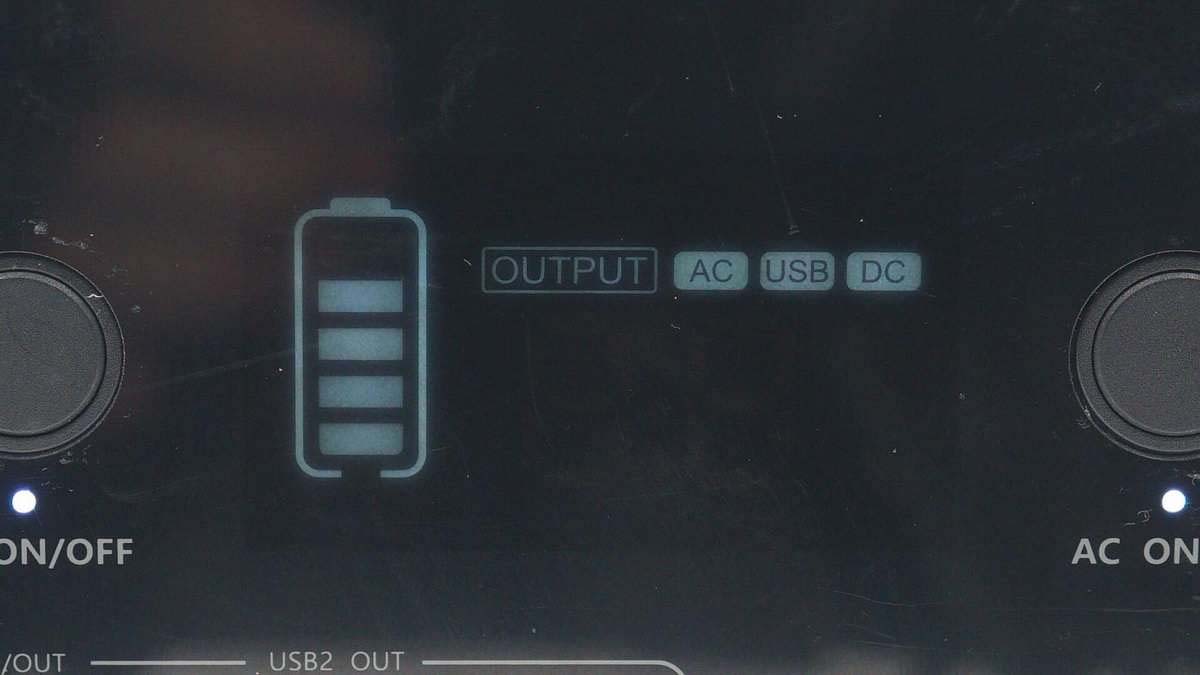

LED屏特寫。

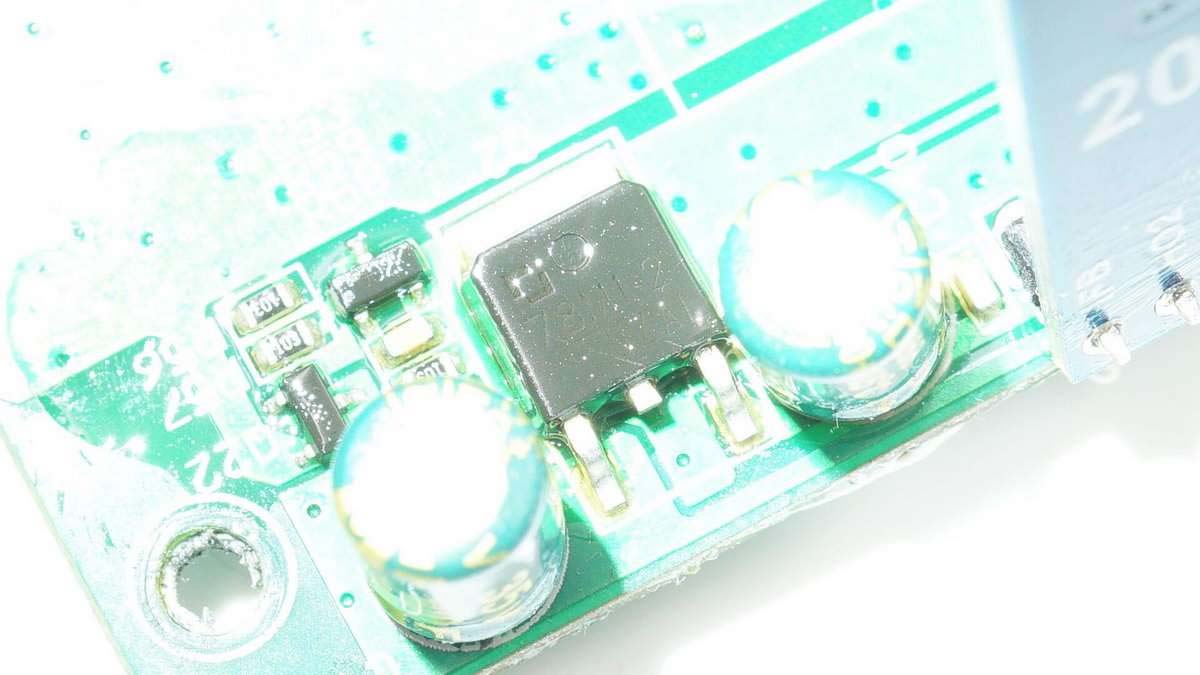

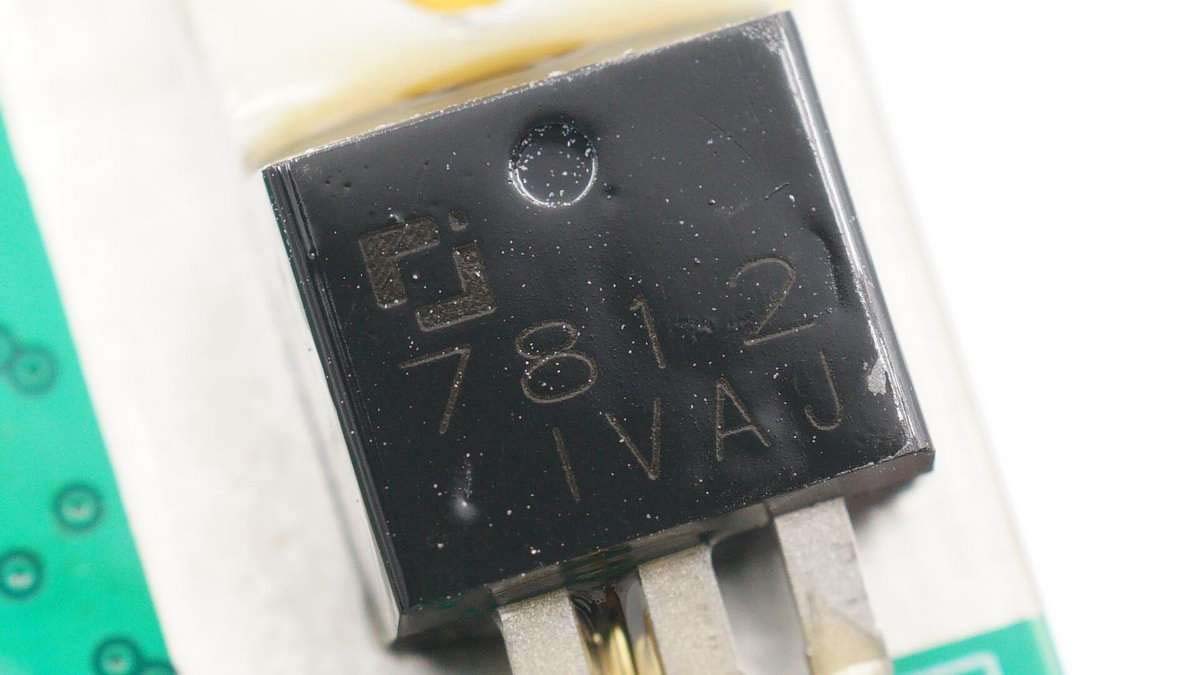

7812，12V輸出的三端穩壓器。

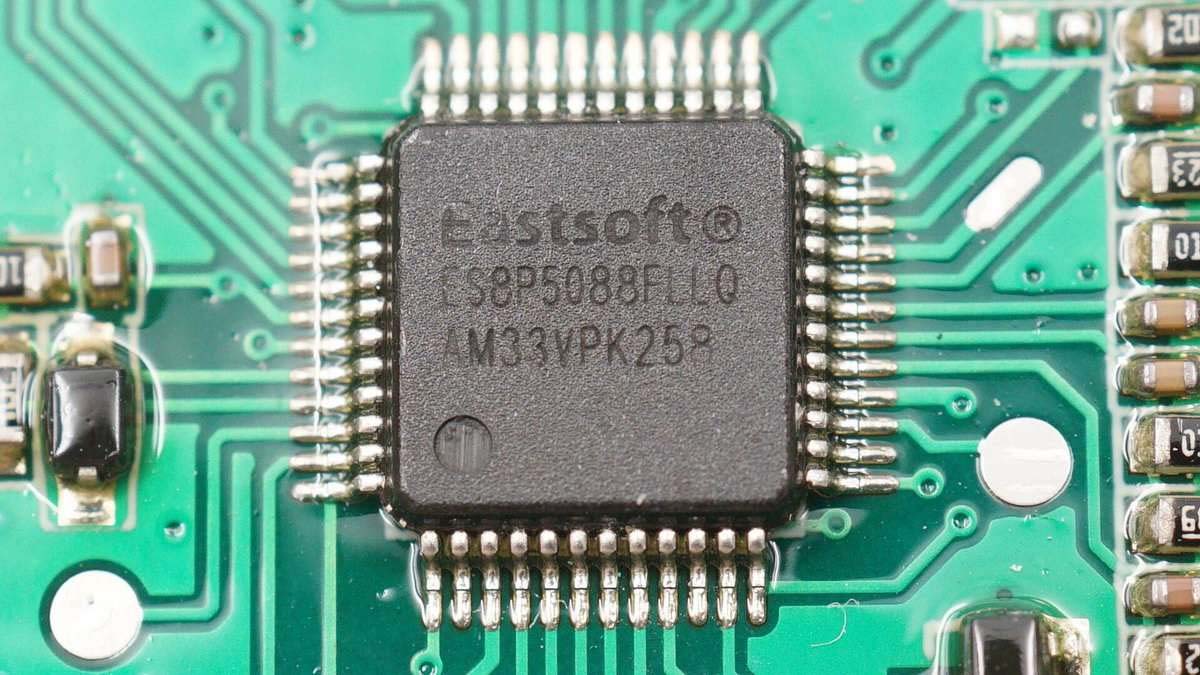

東軟載波ES8P5088FLLQ，內置ARM M0內核的32位通用MCU，用于屏幕顯示信號輸出。

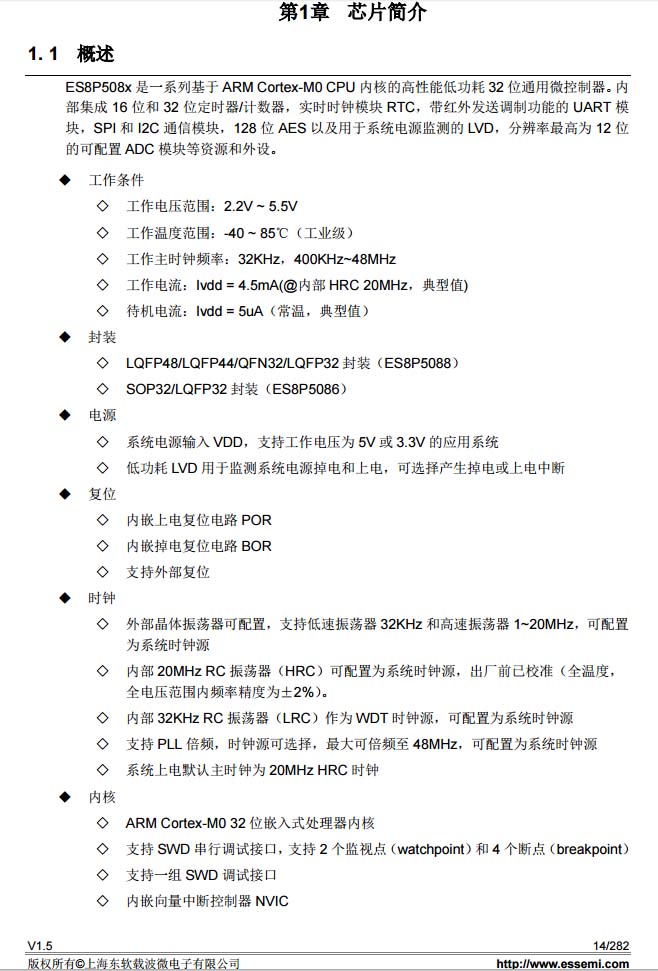

東軟載波ES8P5088FLLQ資料信息。

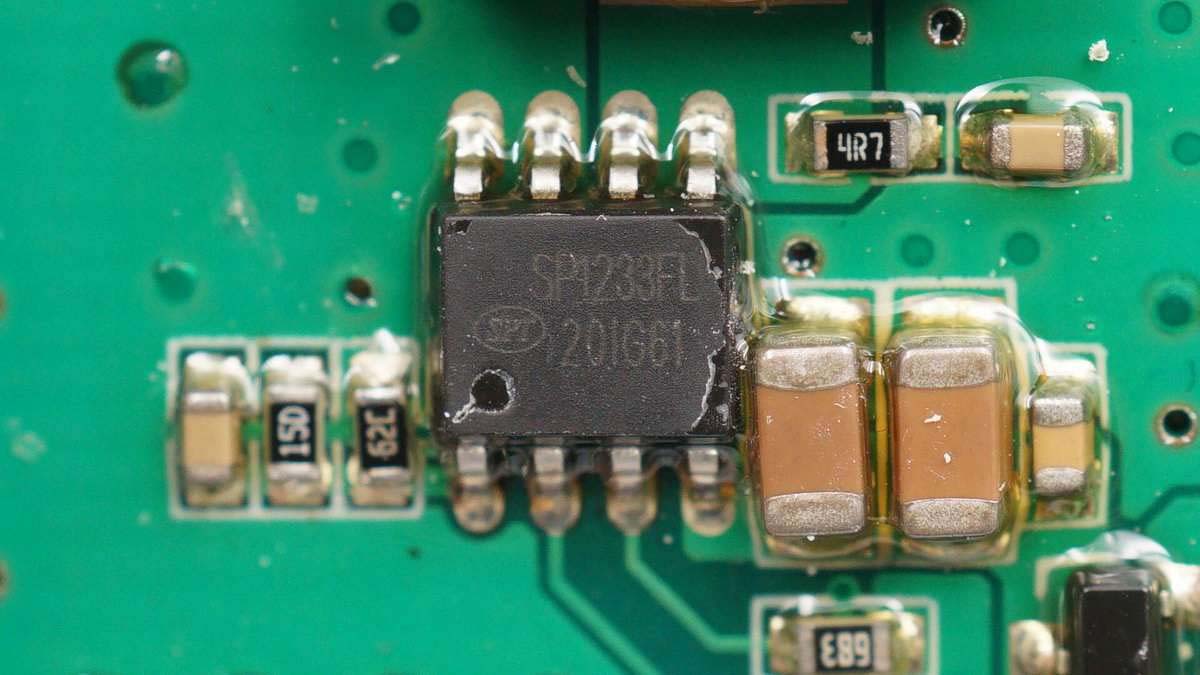

絲印SP1233FL。

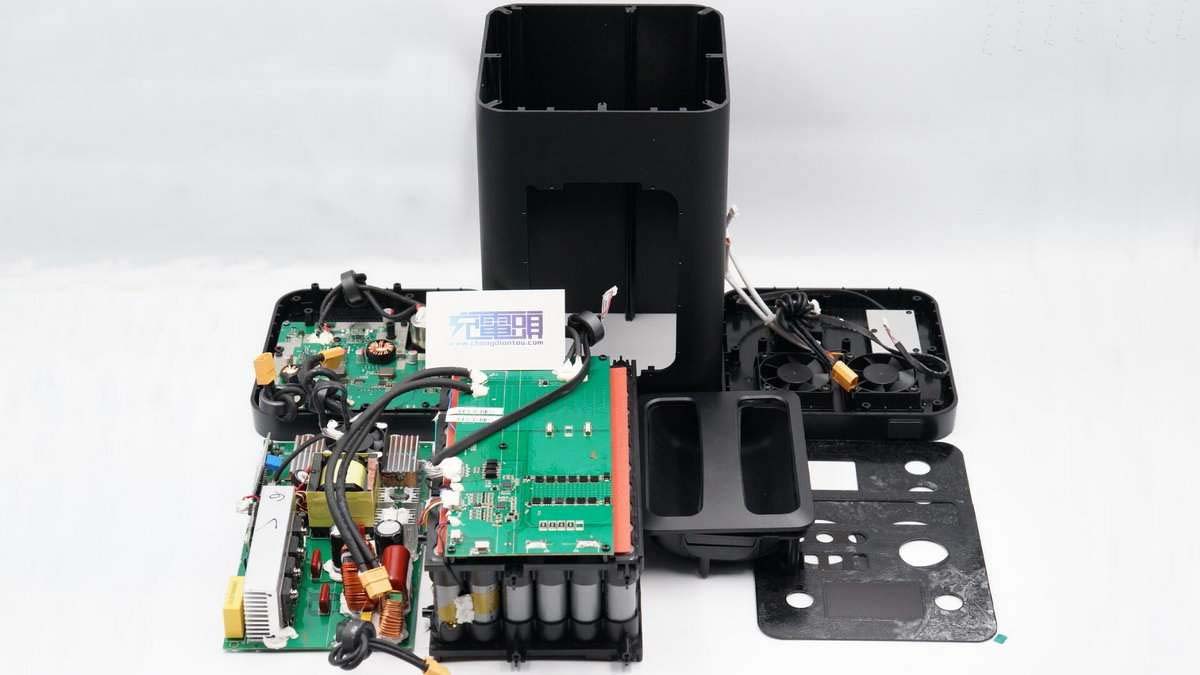

全部拆解完畢，來張全家福。

充電頭網拆解總結

BULL公牛這款戶外電源整體采用炫酷的黑色外觀設計，機身主體結構采用合金殼體制作，邊緣防磕碰材質底部加入了橡膠防滑墊避免滑動，頂部提手方便用戶攜帶。內置165000mAh鋰離子動力電池組，擁有豐富的交直流輸出配置。

支持65W PD大功率快充，18W QC快充等，配有照明燈提供應急照明。公牛戶外電源220V交流輸出正式采用正弦波輸出方案，可以驅動電源適配器、電機類產品、各種小家電，與家里使用完全一致。

充電頭網通過拆解了解到，公牛這款儲能電源內置6串電池，共有60顆之多，采用中穎SH367305進行保護，配置東軟載波HR8P506FHNK MCU；逆變器采用了屹晶微逆變升壓方案，主控芯片為屹晶微EG1611，另外采用EG2132驅動泰德MOS管升壓，臺半HER1008G用于逆變升壓輸出整流，EG8025調制輸出波形。

接口功能部分，采用南芯SC8815搭配萬代MOS進行同步升降壓為電池充電，南芯SC8103降壓控制器為USB接口降壓供電，C口協議芯片采用南芯SC2001，A口協議芯片采用天德鈺FP6601AA。DC輸出降壓控制器采用南芯SC8802。
