充電器這類商品，充電時的功率大小是看不見也摸不著的，只能通過總體的充電時長來做個大概的判斷。這就會出現一種奇妙現象，即便官方給出支持某某功率快充，要是不能親身確認一下的話，很多人心里就會糾結得不行。

但絕大部分消費者沒有像充電頭網這樣的測試條件，想要了解自己購買的充電器充電功率還真不是個簡單的事。面對這種情況，Mcdodo麥多多近期推出了數顯快充線，有黑色和銀色款式，同時涵蓋A to C和C to Lightning兩類線材，滿足安卓和蘋果手機用戶實時觀測充電功率的使用需求。下面充電頭網就對麥多多A to C數顯快充線進行詳細拆解，看看做工如何。

一、麥多多A to C數顯快充線外觀

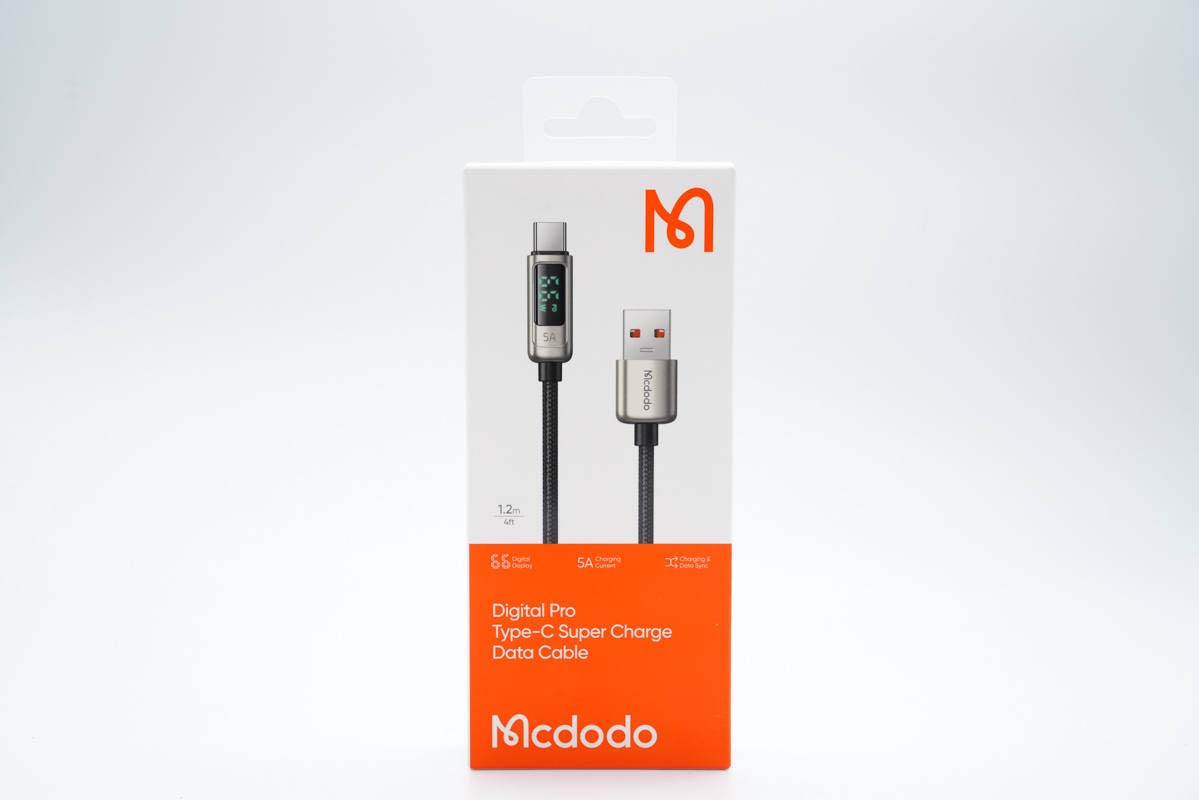

包裝盒橙白配色，正面印有麥多多品牌、線纜外觀圖、名稱和特性等。

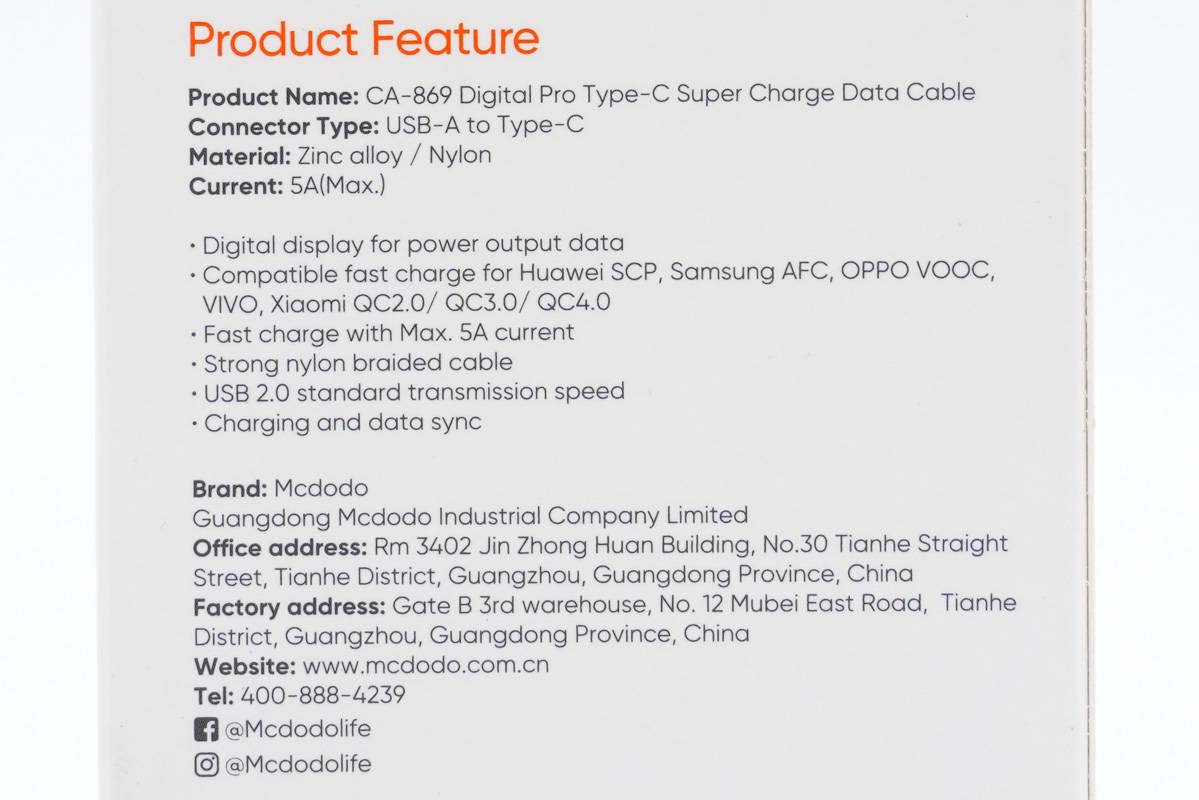

背面印有產品特性描述，通過了CE和RoHS認證，此外貼有合格標簽。

線纜支持華為SCP、三星AFC、OPPO VOOC、VIVO和小米QC2.0/3.0/4.0快充，最大支持5A電流。

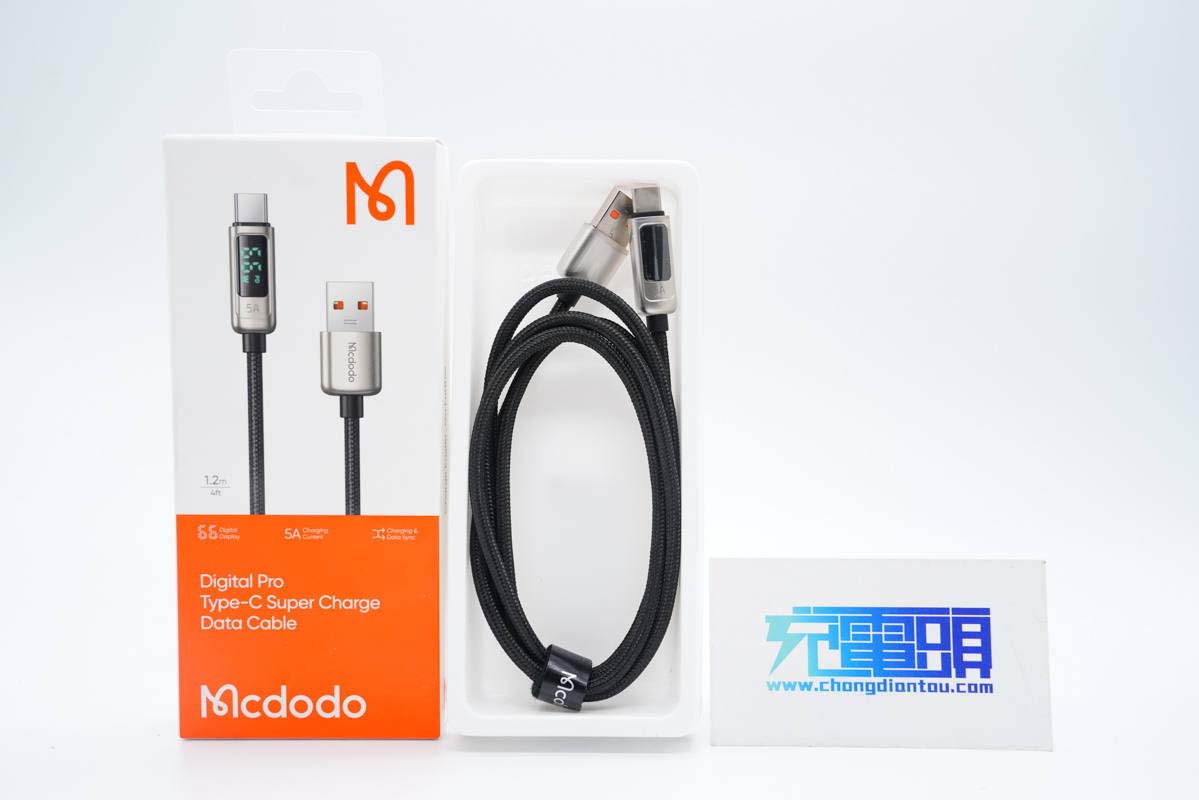

包裝內僅有數據線。

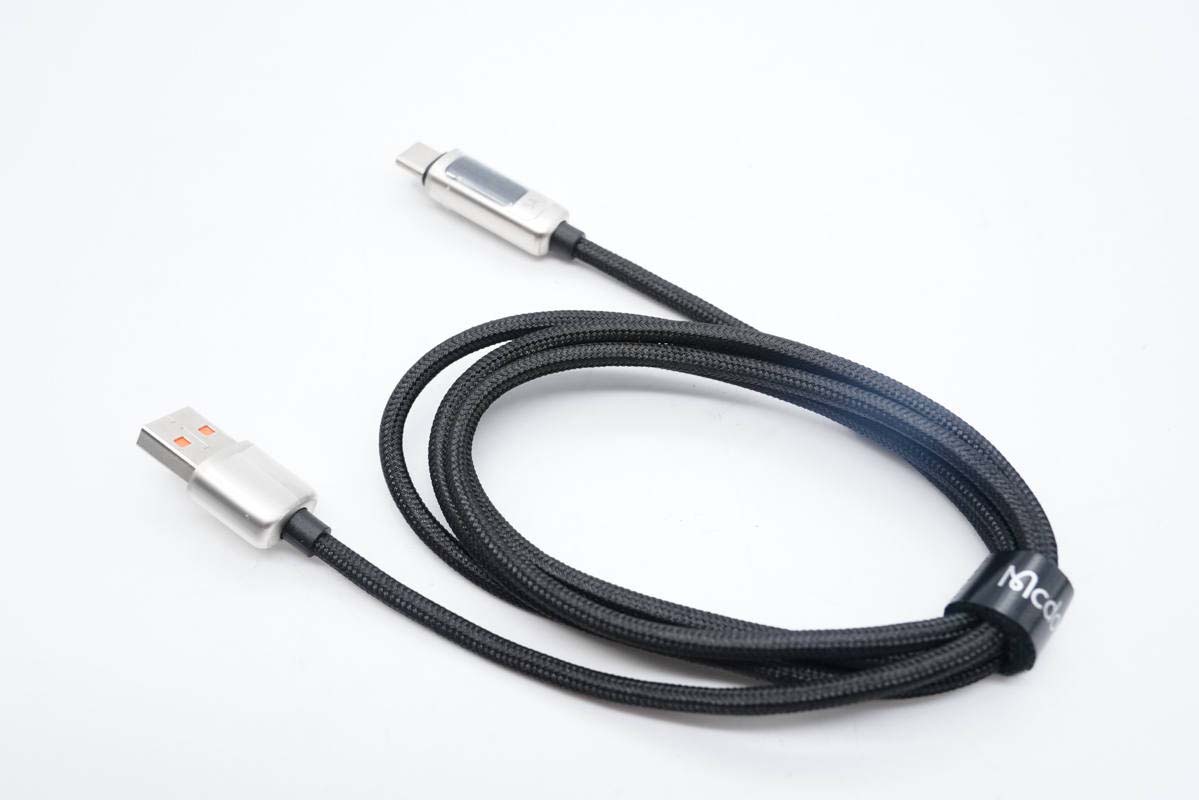

麥多多這款線纜有黑色和銀色兩個版本，使用扎帶捆扎整理，方便用戶收納整理，不容易散亂。

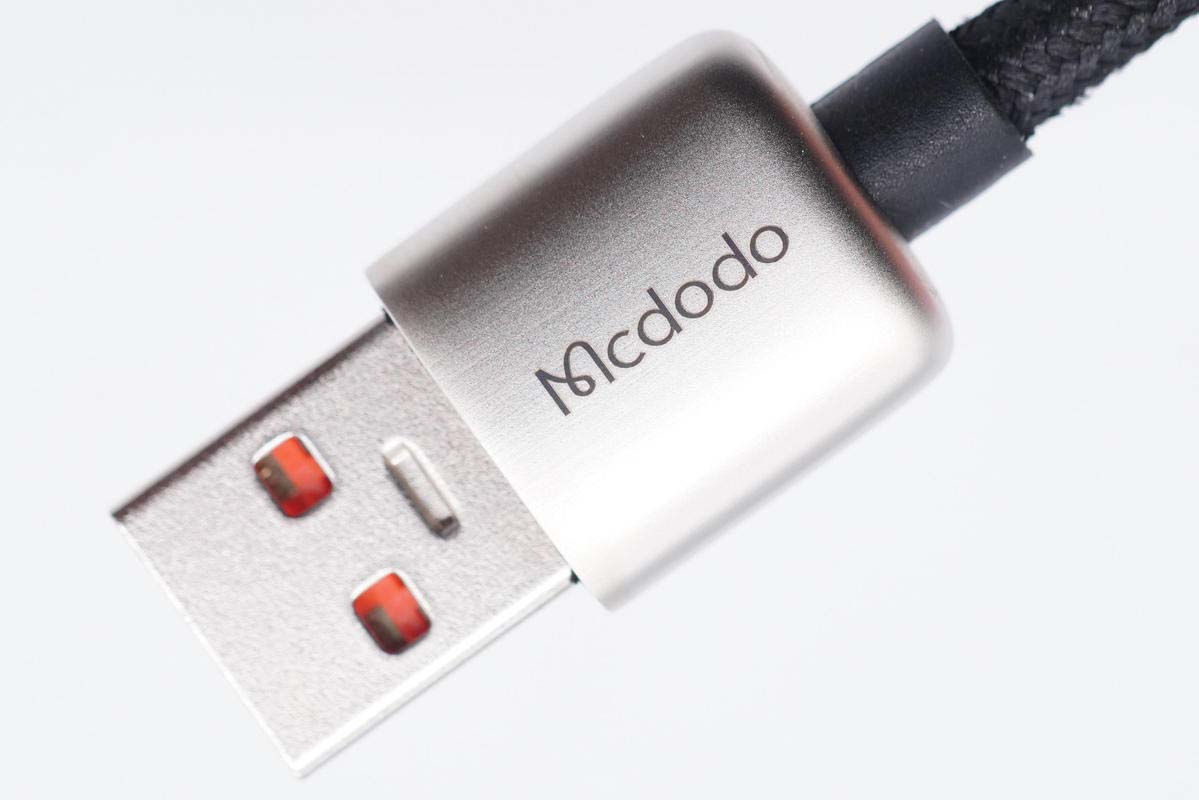

線頭金屬殼采用高純度鋅合金材質，一體成型制作工藝，耐腐蝕、耐磨損，線頭邊角圓潤光滑。A頭外殼上有Mcdodo品牌。

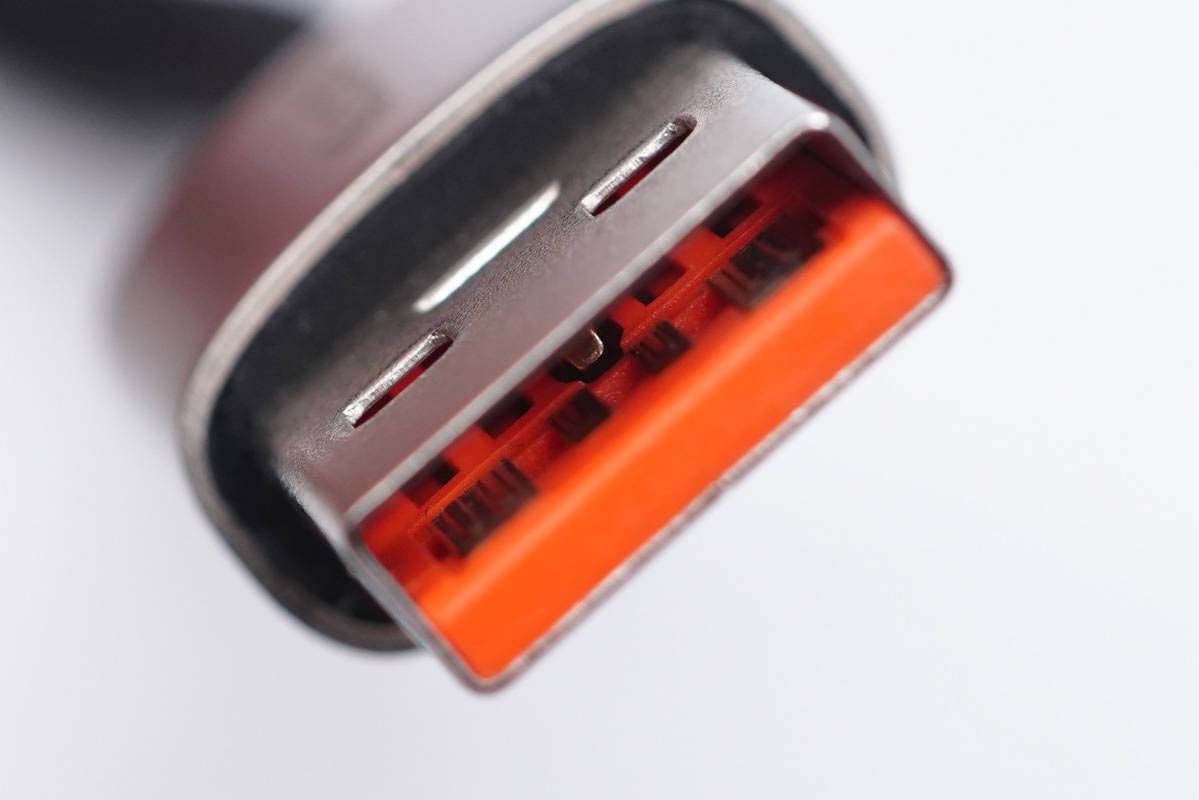

USB-A公頭正負極加寬來通過大電流，中心有特殊觸點。

USB-C線頭也是一體成型鋅合金外殼，并配有高清數顯屏，旁邊有5A字樣，表明線纜支持5A大電流傳輸。

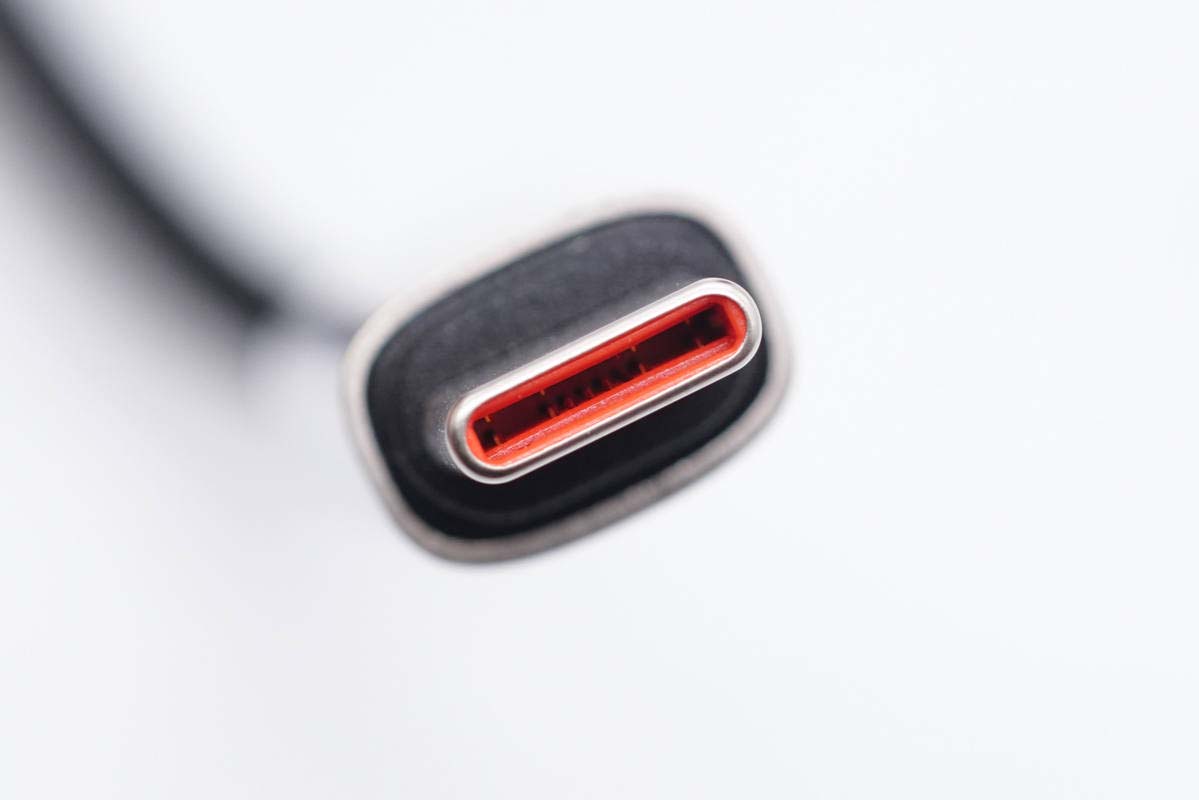

USB-C公頭特寫，非全PIN設計。

線纜兩端均作了抗彎折處理。

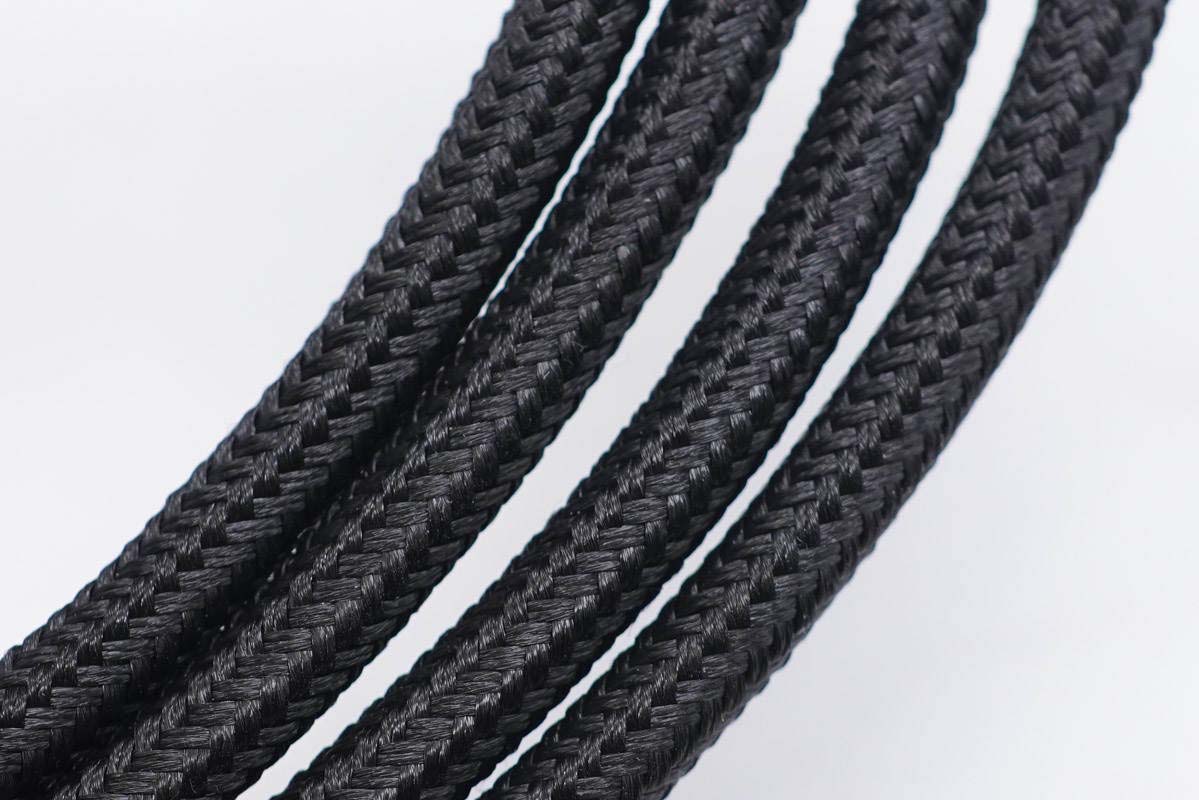

線身特寫，編織外衣整體光滑無毛刺。

線材端到端的長度約為128cm。（純線身長度120cm）

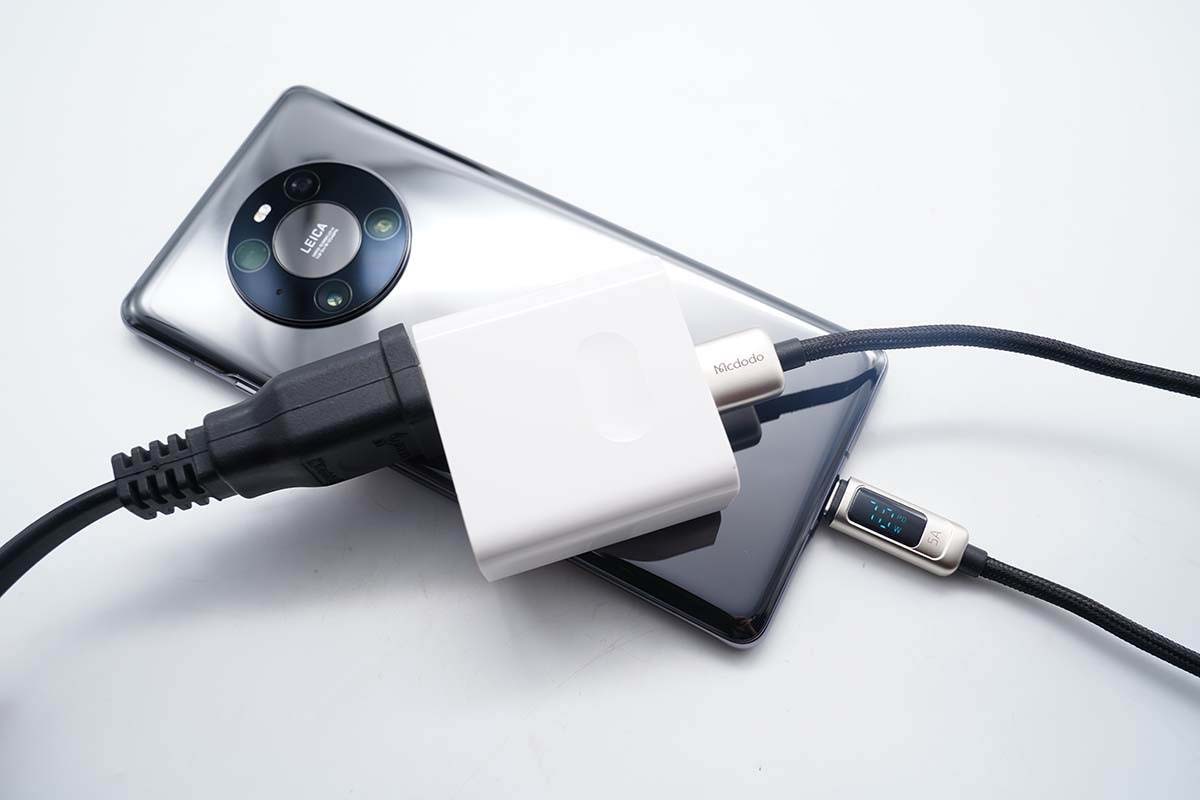

使用華為66W超級快充充電器為華為Mate40 Pro充電，數顯屏上顯示此時的充電功率為70W。

二、麥多多A to C數顯快充線拆解

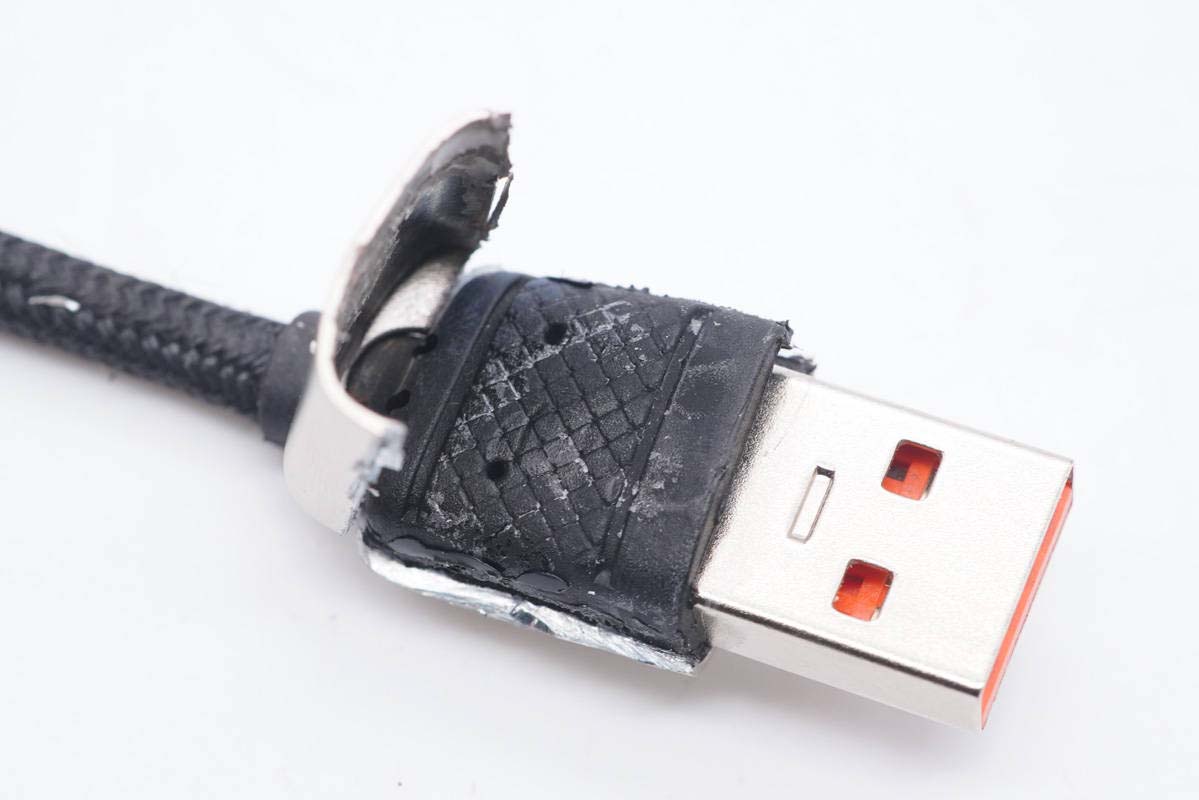

將USB-A線頭金屬殼切割開，內部填充硬封膠。

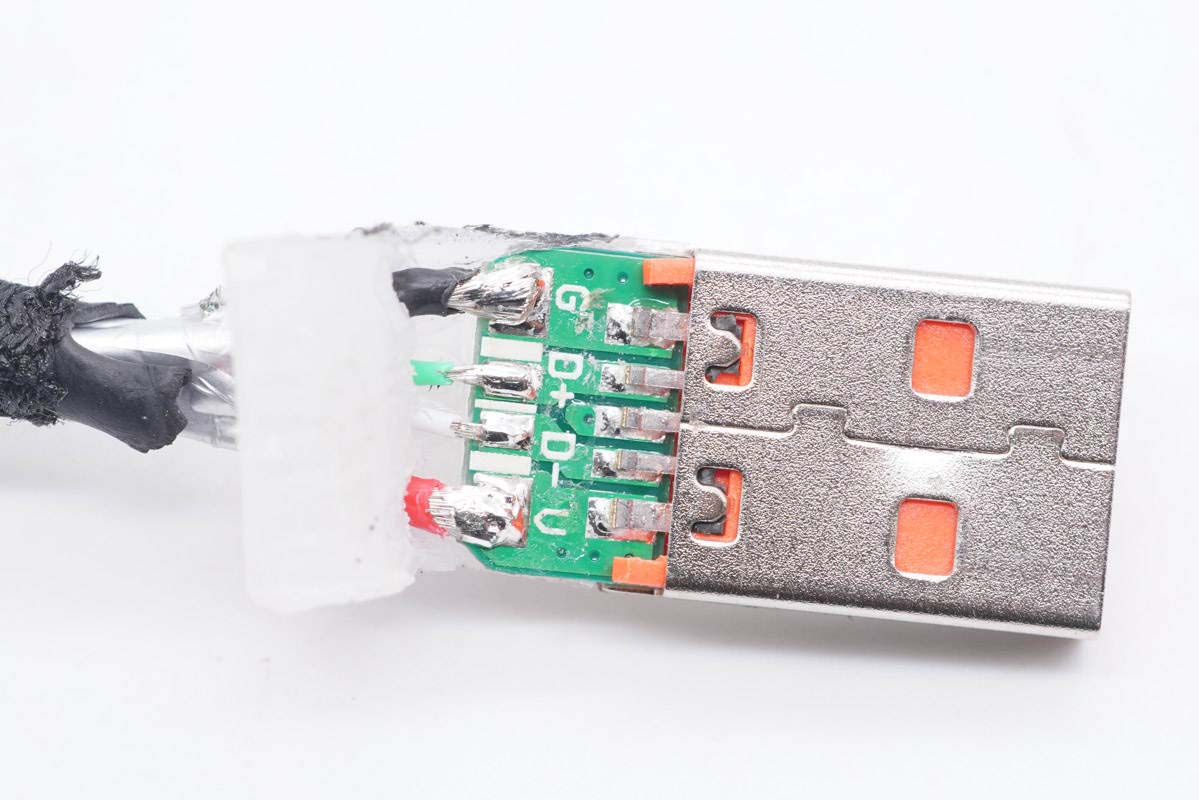

去掉硬封膠便可以看見PCB小板。

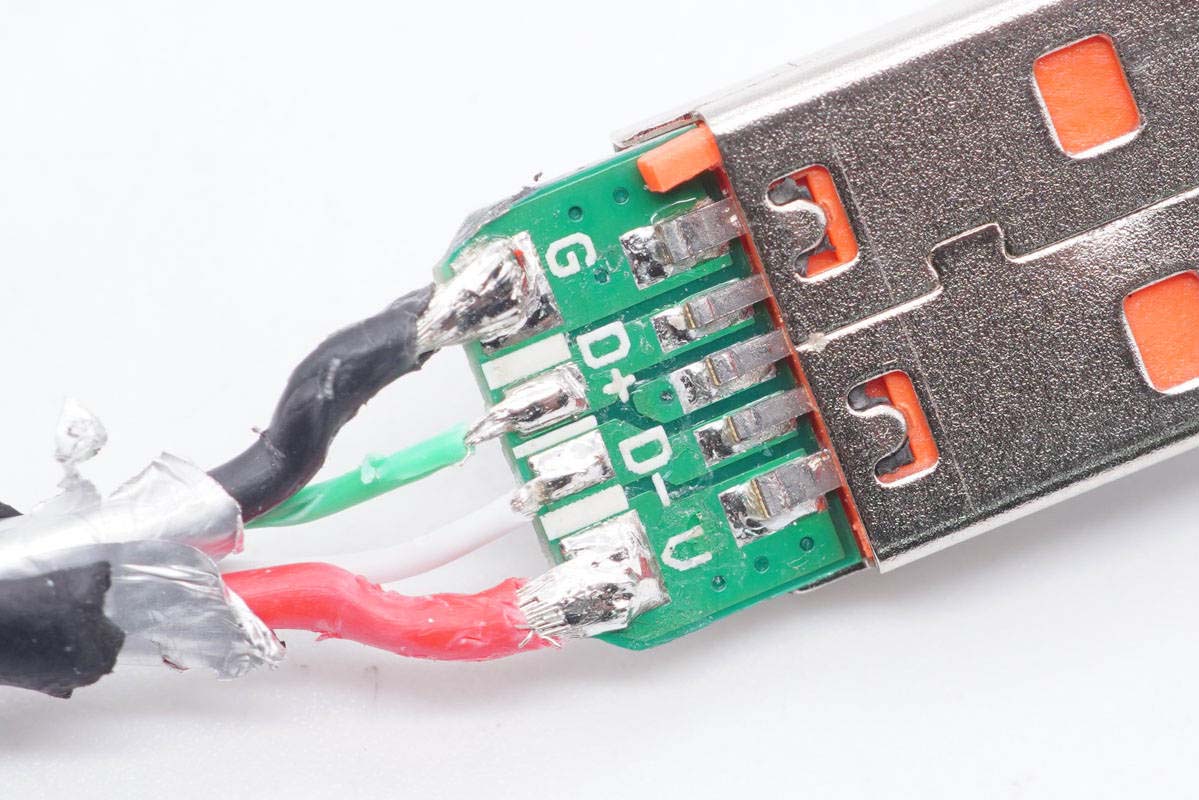

電源和數據線芯焊接牢固。

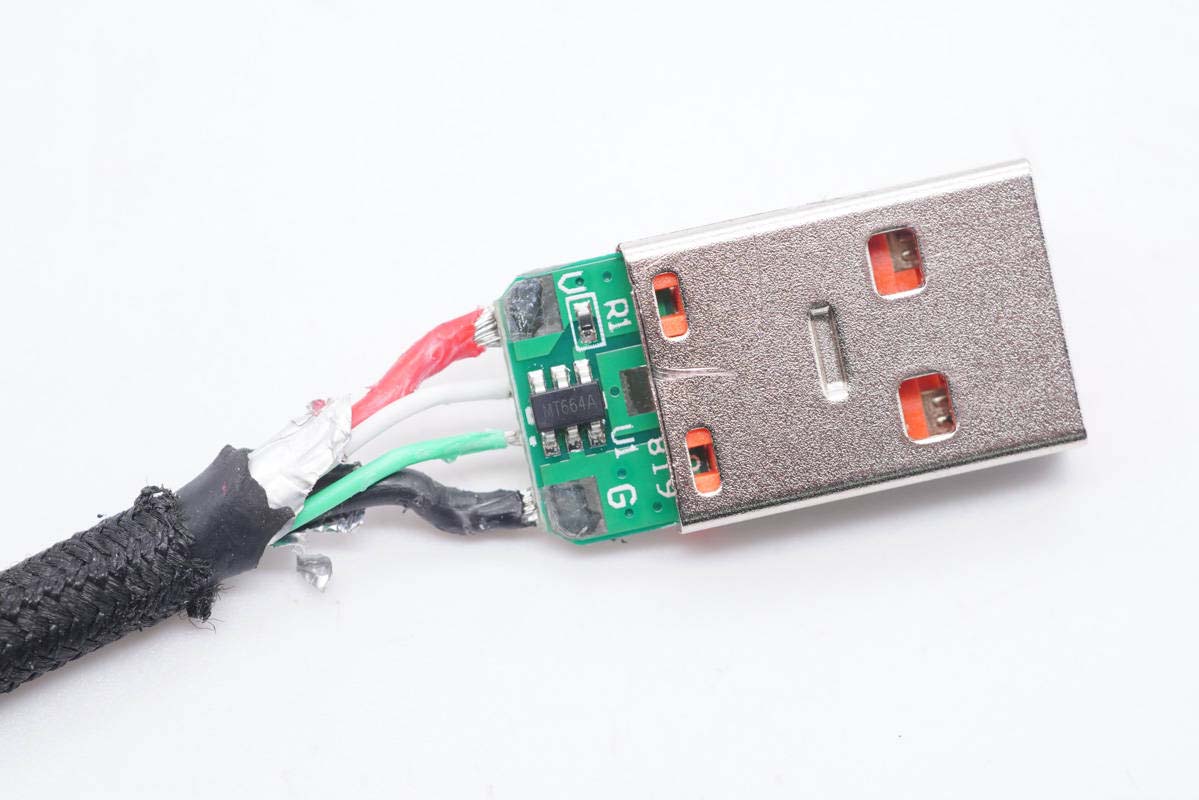

另一面有一顆六腳芯片。

芯片絲印MT664A，用于充電器識別，配合數據線上的電壓輸出大功率快充。

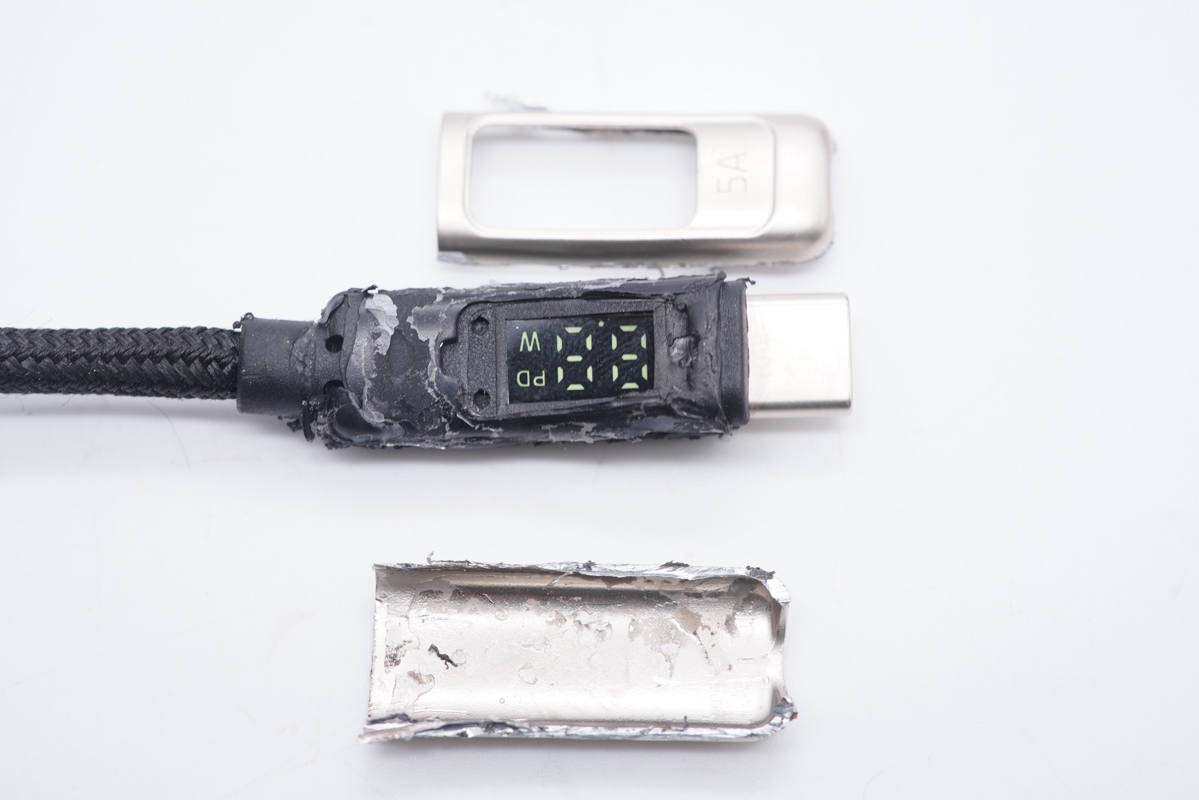

USB-C線頭鋅合金外殼拆開，內部也是填充硬封膠。

小板一面焊接LED顯示屏。

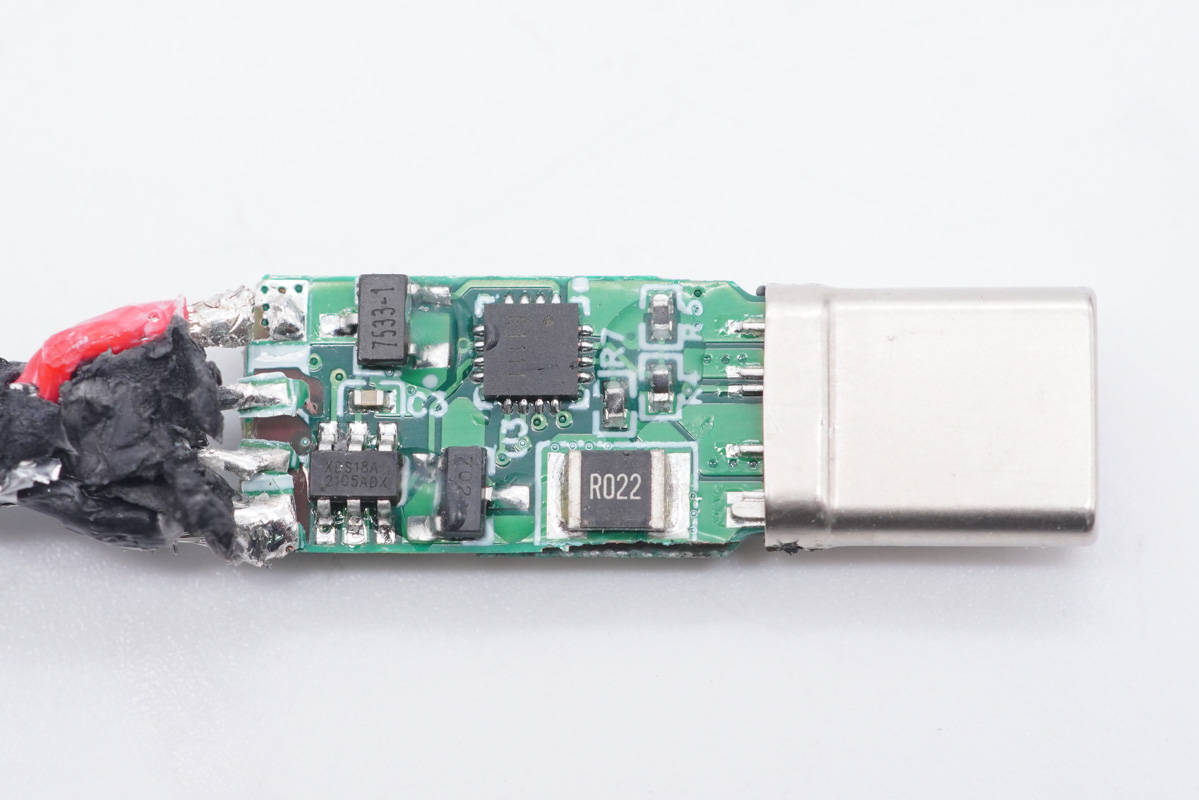

另一面有幾顆芯片和電流檢測電阻。

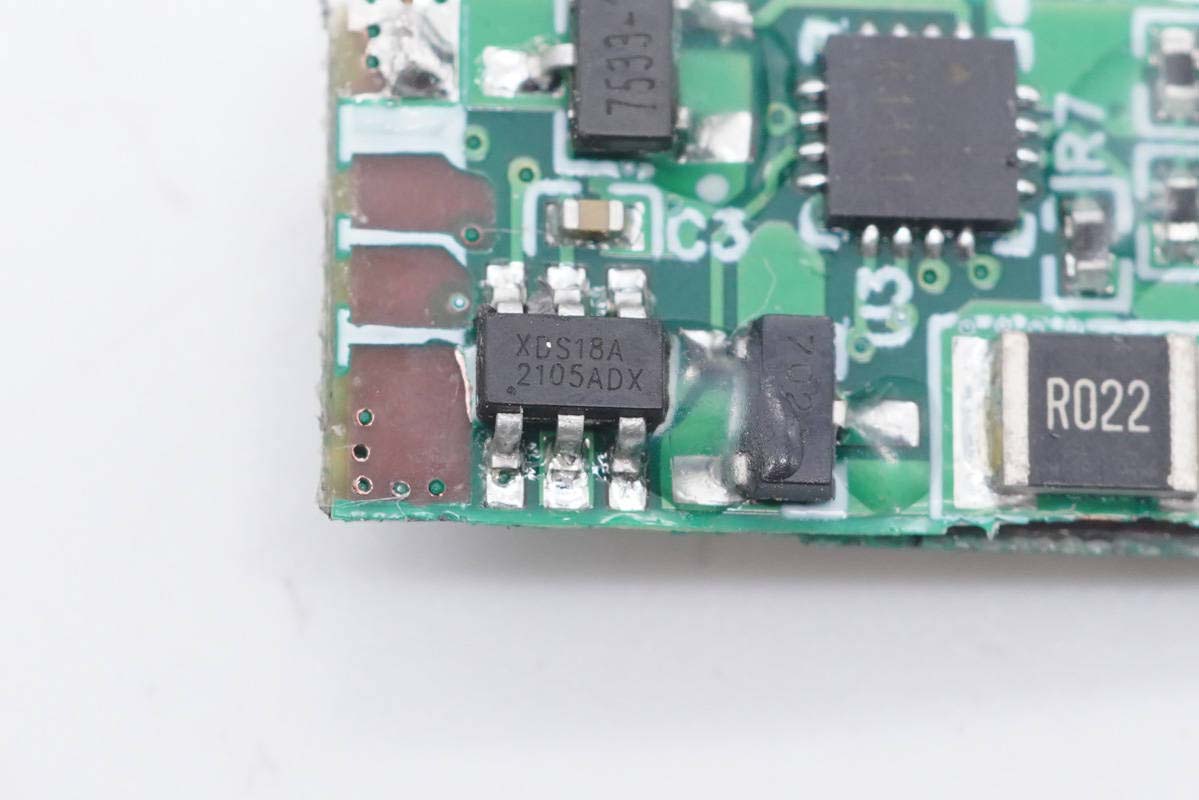

六腳芯片絲印XDS18A。

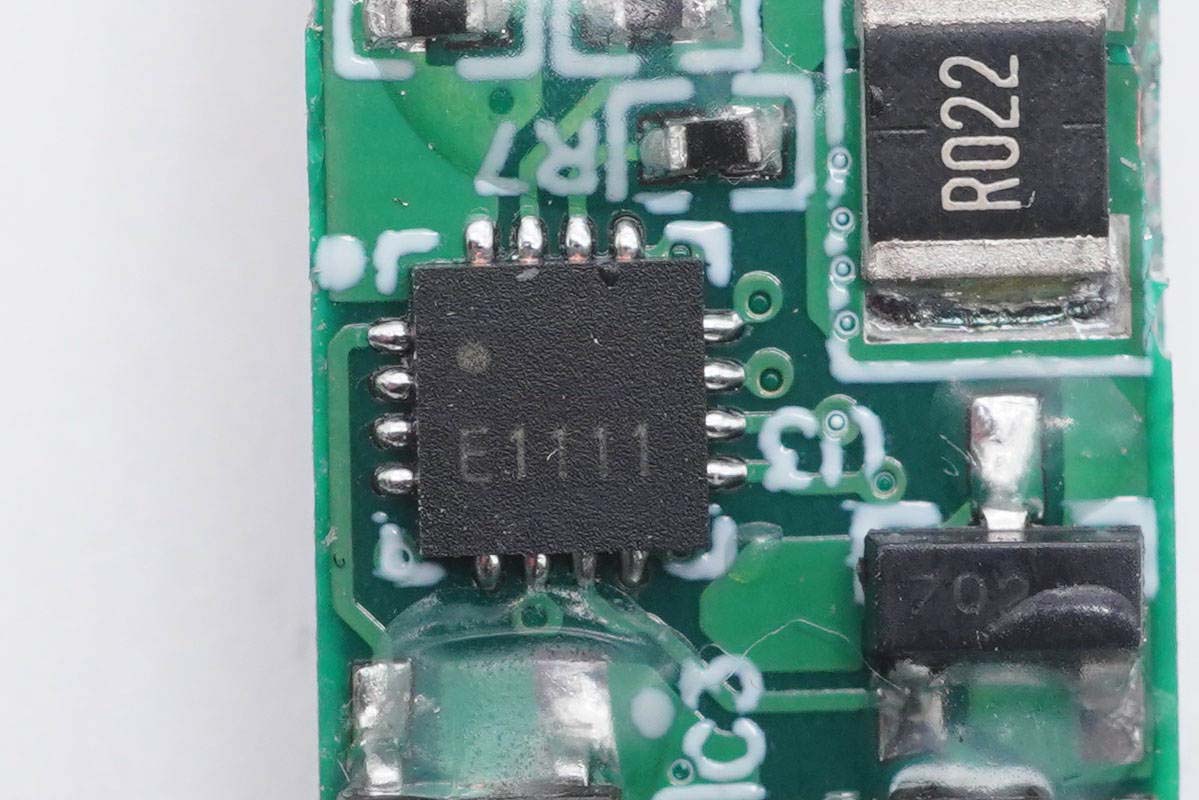

絲印E1111的MCU，用于計算充電功率和驅動顯示屏顯示。

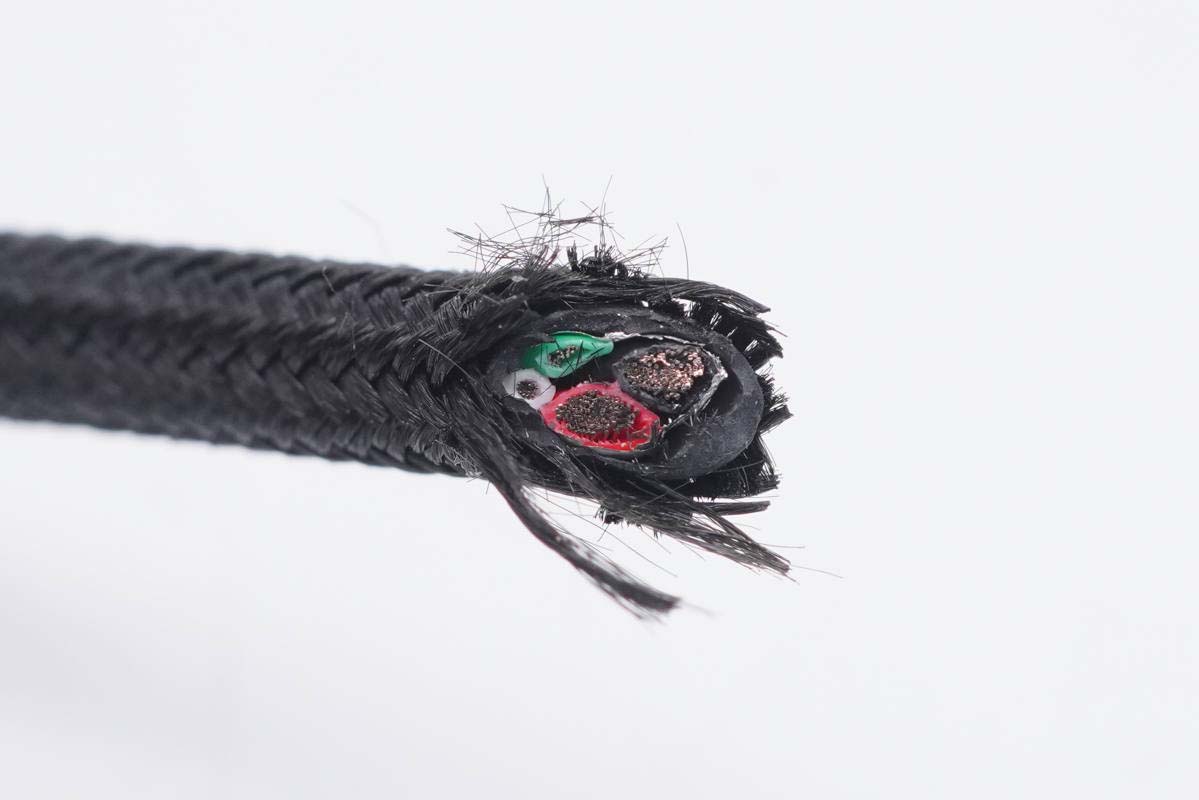

將線身剪開，內置四根線芯。

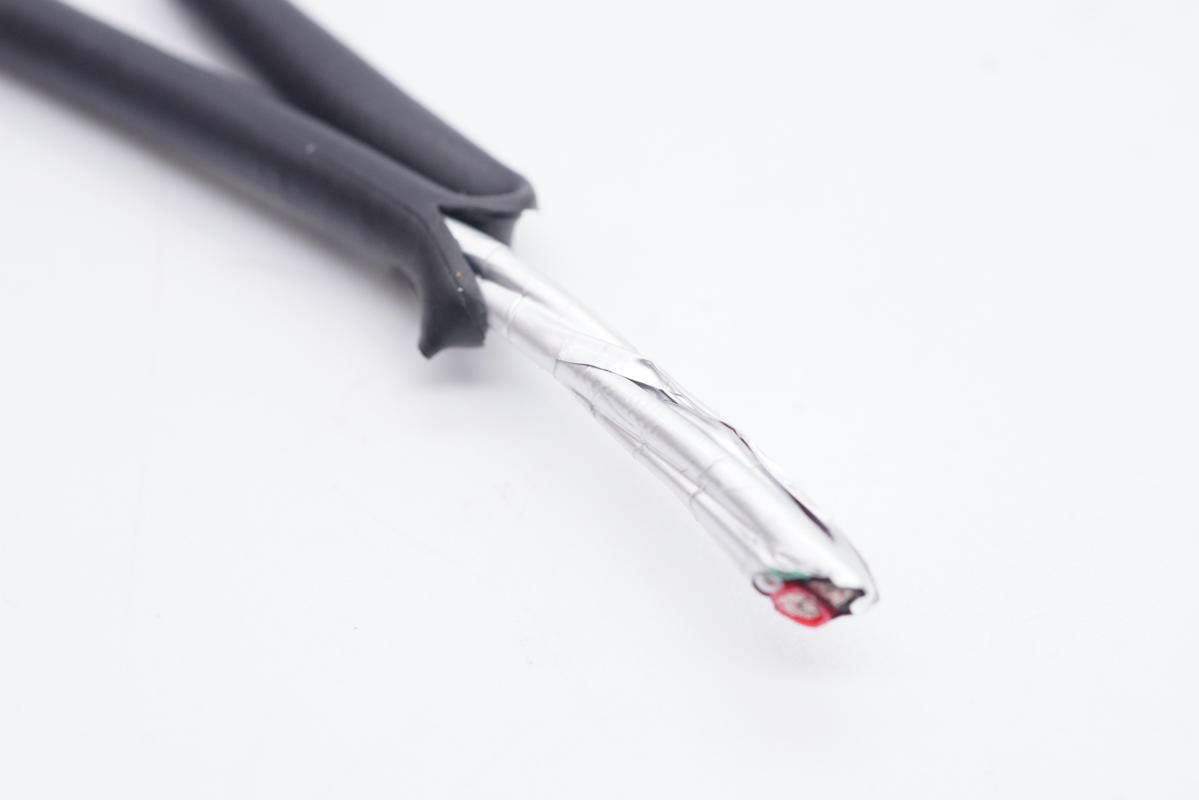

線芯包裹屏蔽錫紙加強抗干擾。

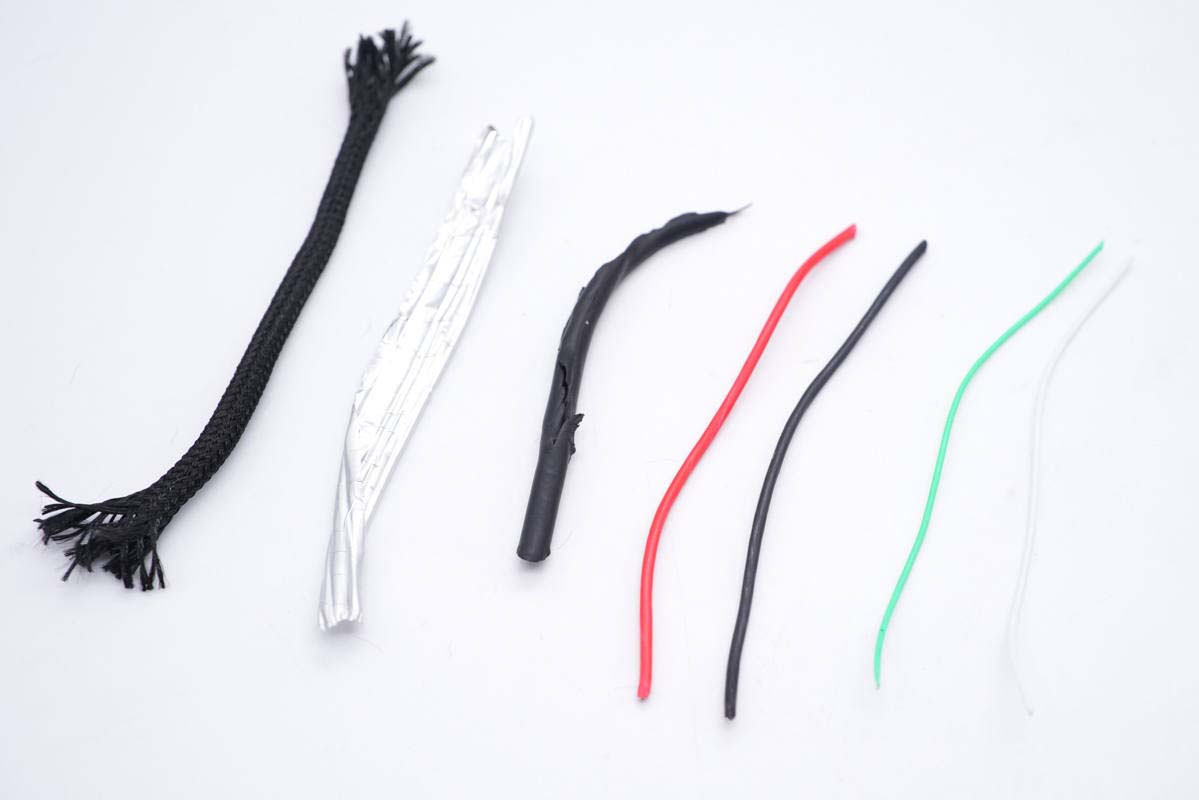

線纜全部拆開一覽，從左到右依次是編織外衣、屏蔽錫紙、TPE外皮、紅黑電力線芯、白綠數據線芯。

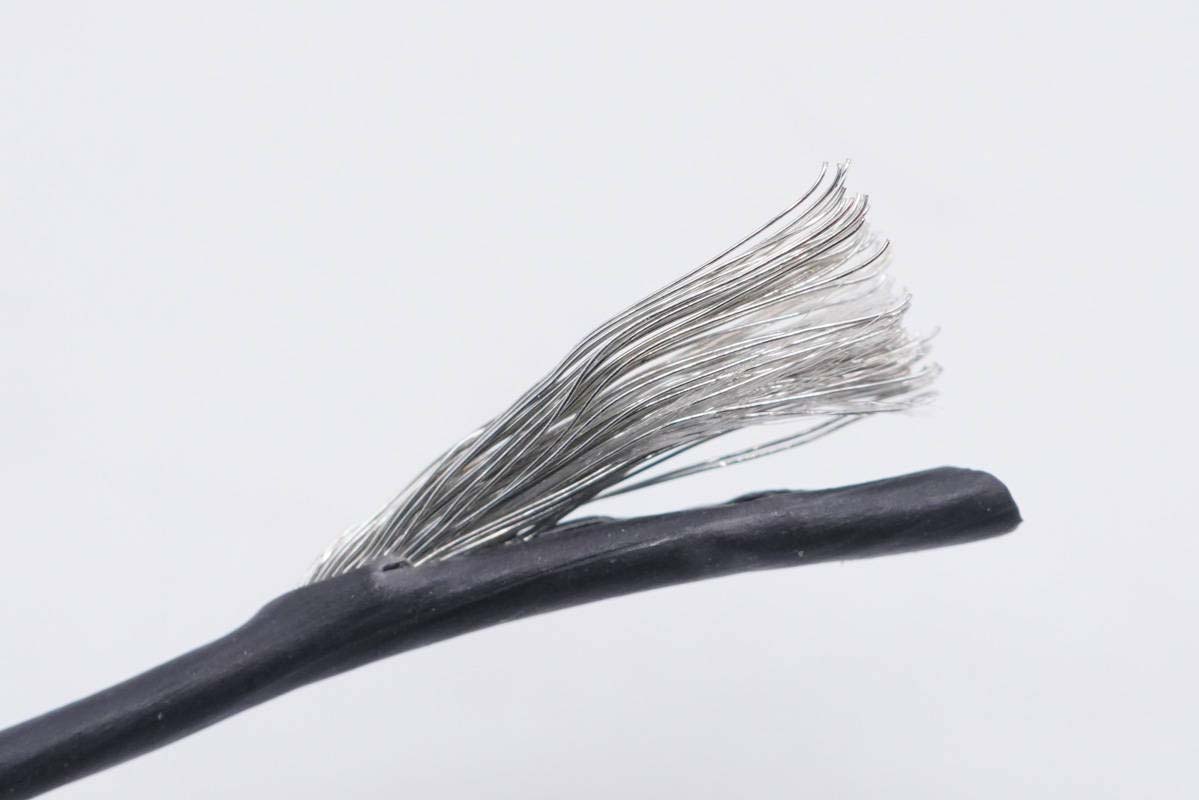

黑色線芯特寫，內部摻有抗拉線，另外三根線芯也是相同設計，提升線纜整體抗拉性能。

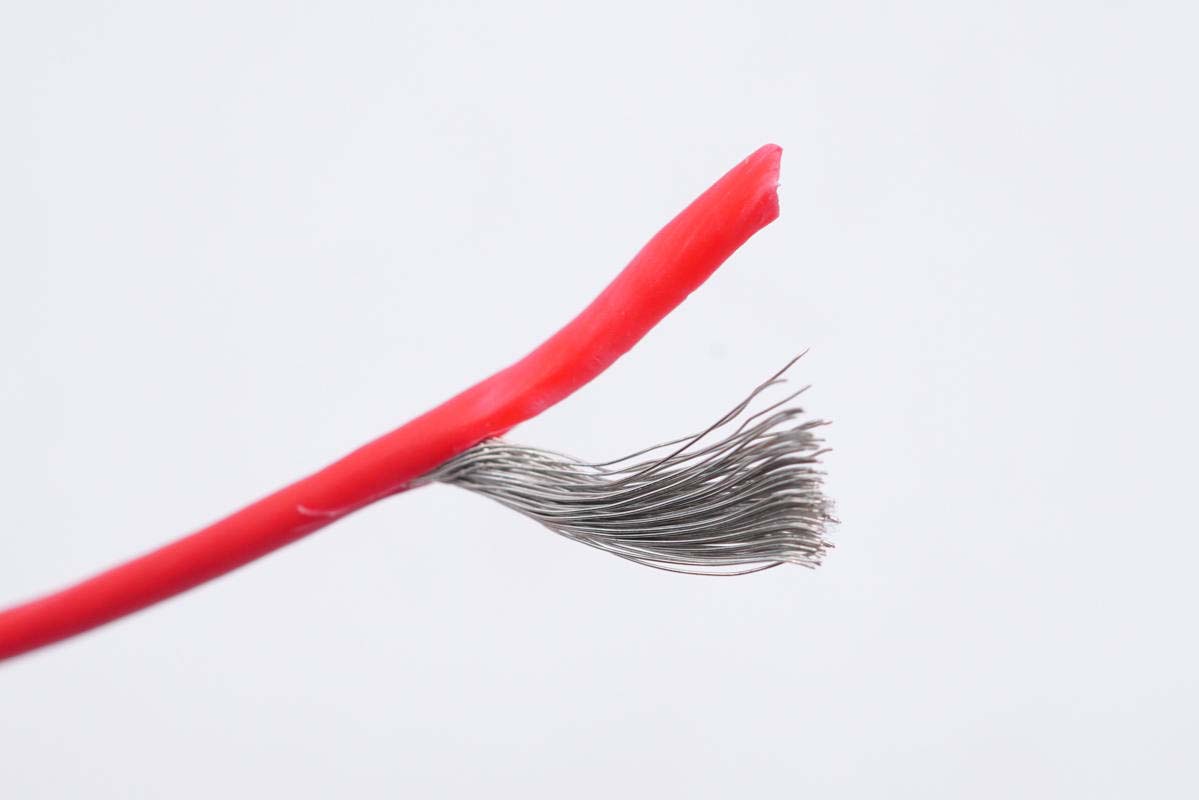

紅色線芯特寫。

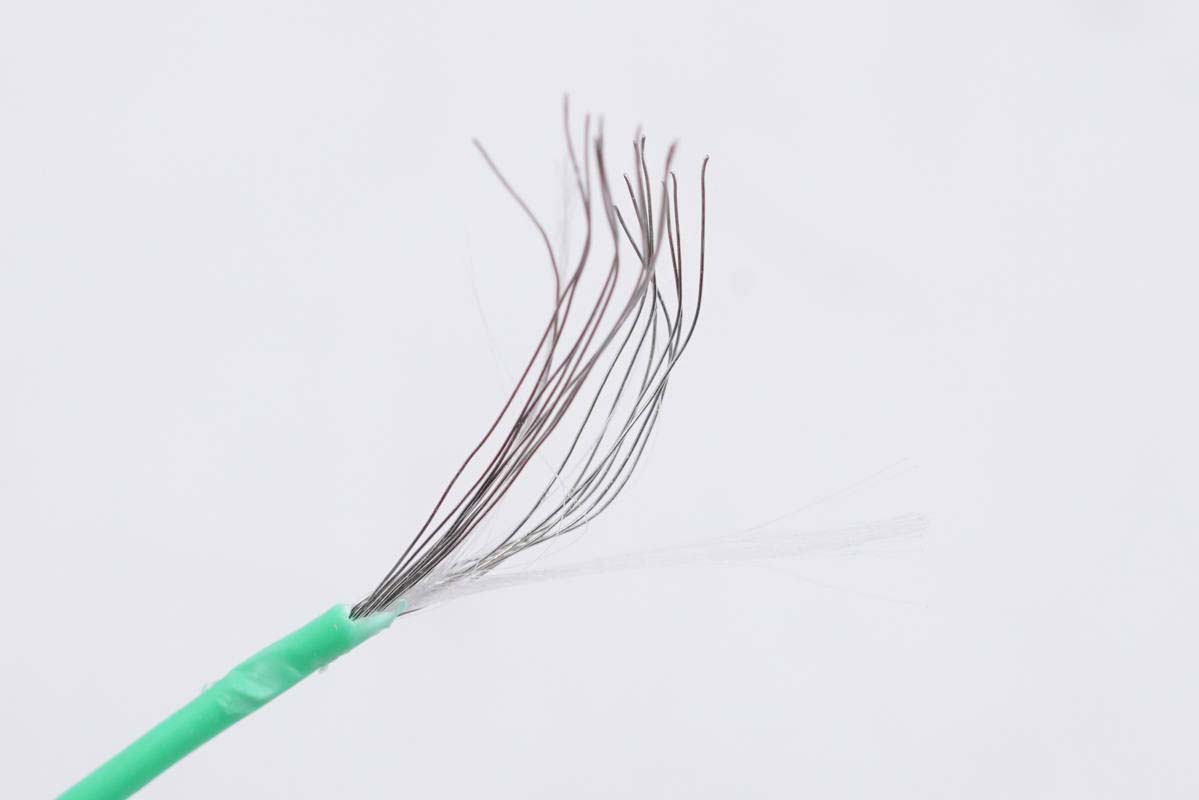

綠色線芯特寫。

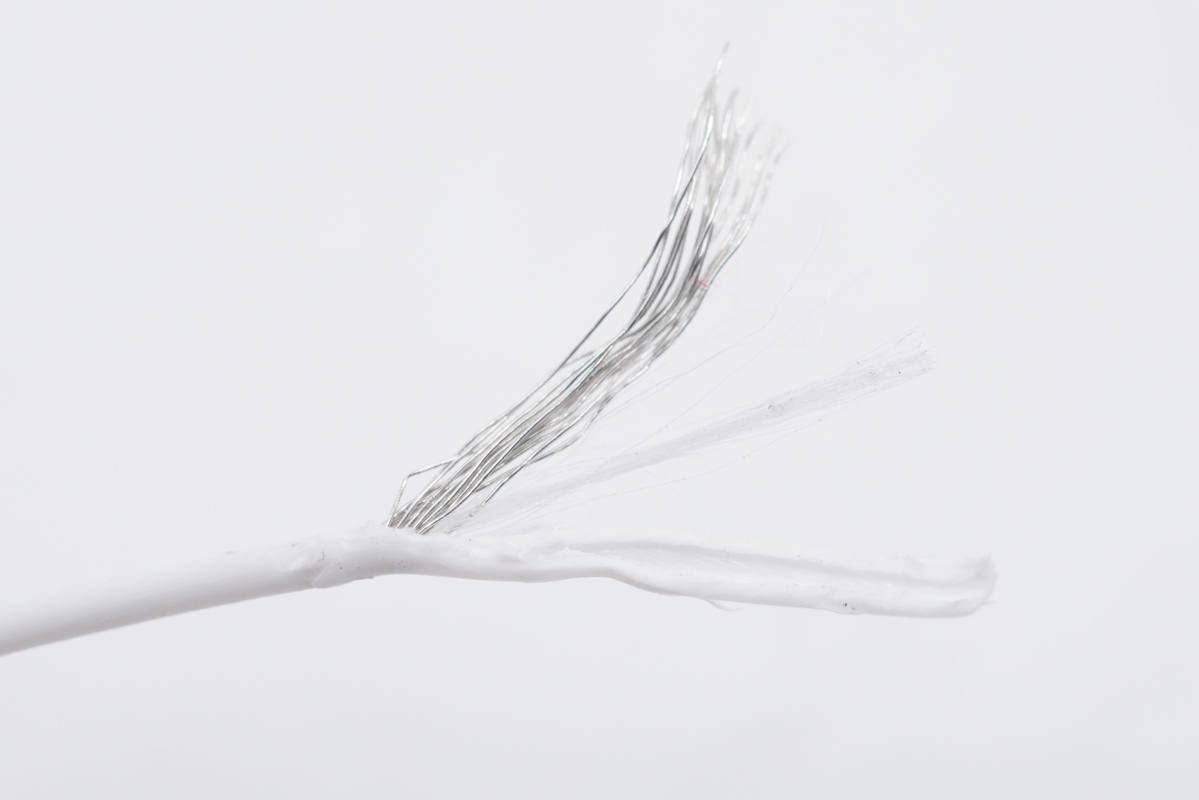

白色線芯特寫。

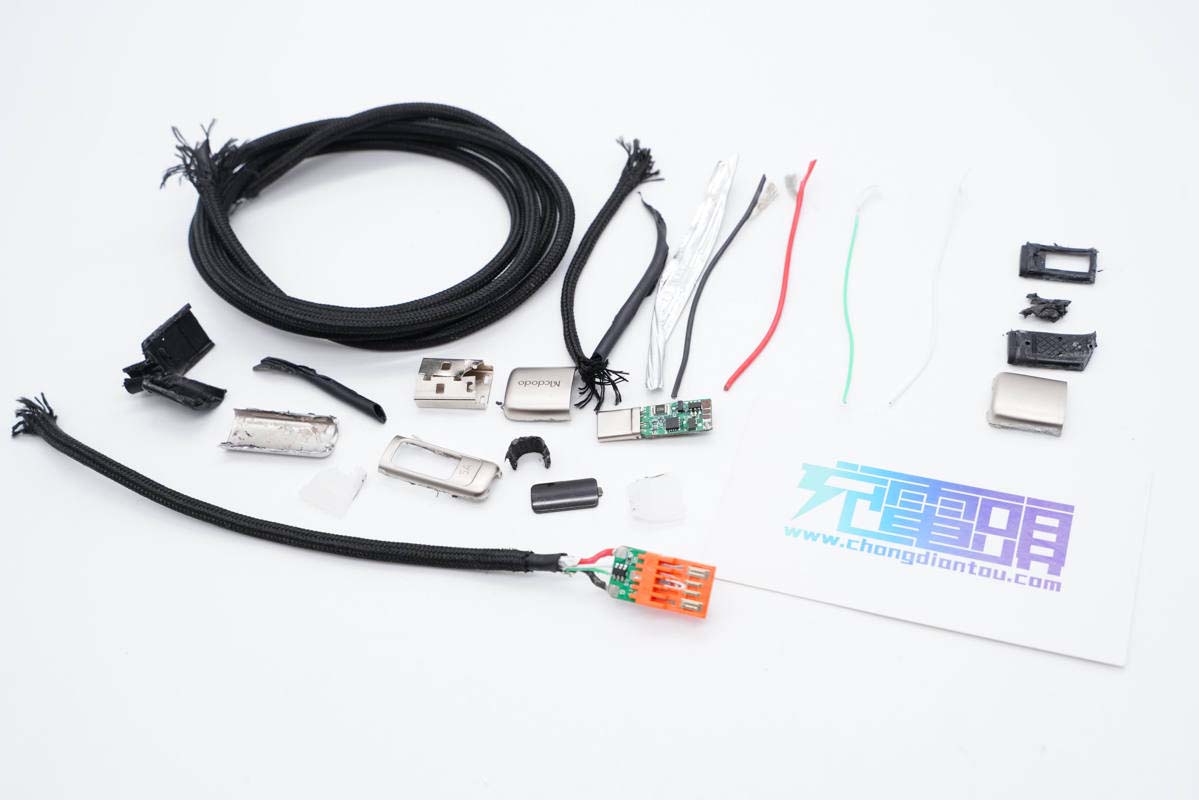

全部拆解完畢，來張全家福。

充電頭網拆解總結

Mcdodo麥多多推出的這款數顯快充線為編織線，端子頭部分采用高純度鋅合金一體成型制作，黑色線身耐臟耐用，同時手感還不錯。線纜除了能實時觀察充電功率外，本身最大可過5A大電流，市面上的大多數品牌快充都能使用并檢測充電功率，實測可以觸發華為40W、66W超級快充，以及VOOC系快充等。當然，要搭配各自私有的快充頭才可以觸發快充。

充電頭網通過拆解了解到，線材內置屏蔽錫紙抗干擾，另外線芯內部摻有抗拉線提升整體的抗拉性能。線頭內填充硬封膠，最外是鋅合金材質金屬殼，保護性強。
