賽爾康技術（深圳）有限公司是業內知名的各類電源配件制造商，曾為蘋果、華為、小米、錘子等知名品牌代工過充電器，可見其實力。近日充電頭網拿到了賽爾康一款60W PD快充充電器，機身方正扁平，設計得比較有意思。下面我們就對其進行拆解，看看做得怎么樣。

一、賽爾康60W PD快充充電器外觀

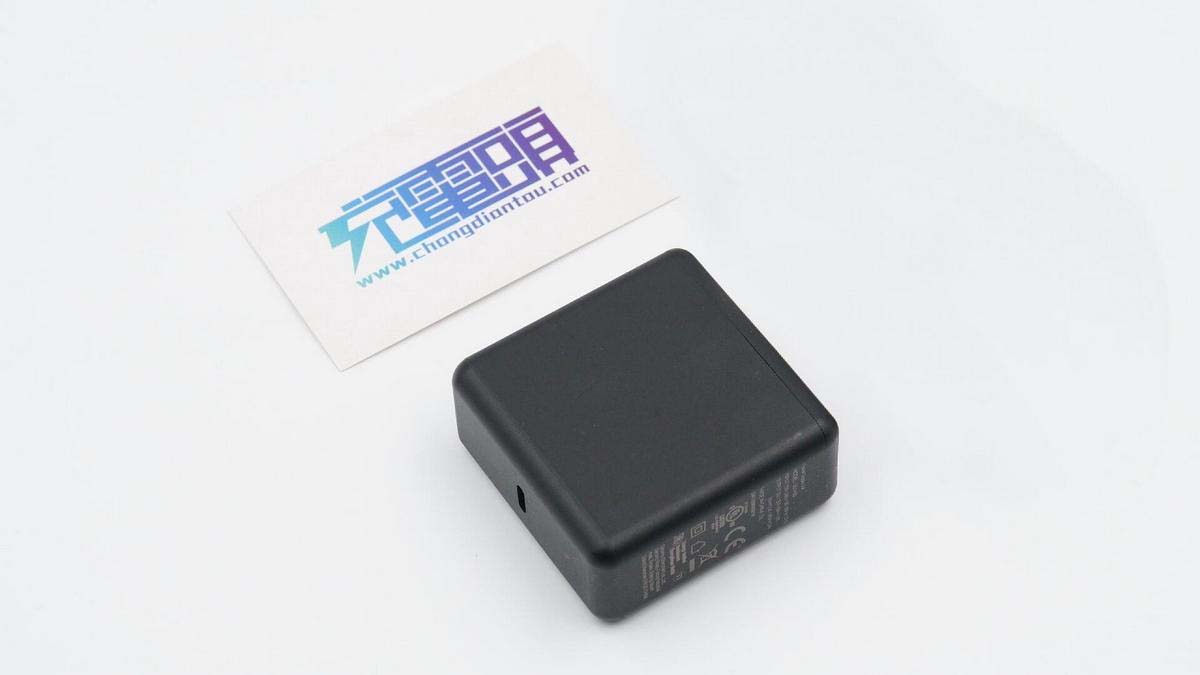

賽爾康這款充電器采用扁平方塊造型設計，機身表面啞光，邊角過渡圓潤。

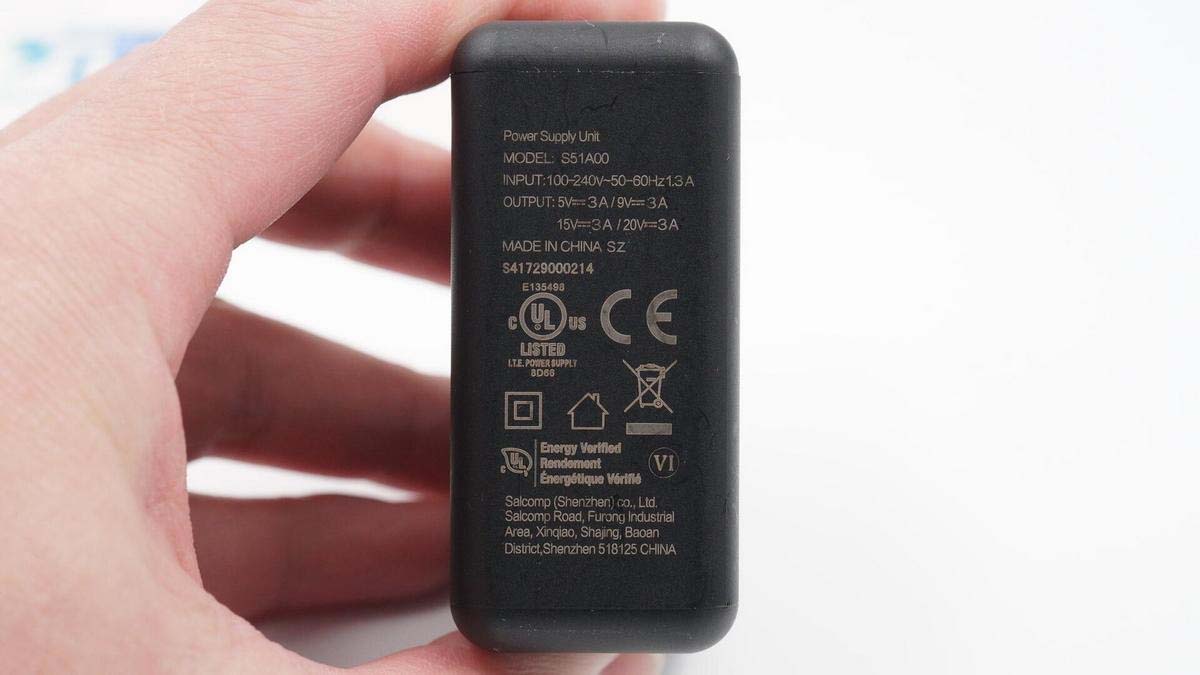

底部外殼上印有充電器參數

型號：S51A00

輸入：100-240V~50/60HZ 1.3A

輸出：5V3A、9V3A、15V3A、20V3A

產品已經通過了CE認證、UL認證和VI能效認證。

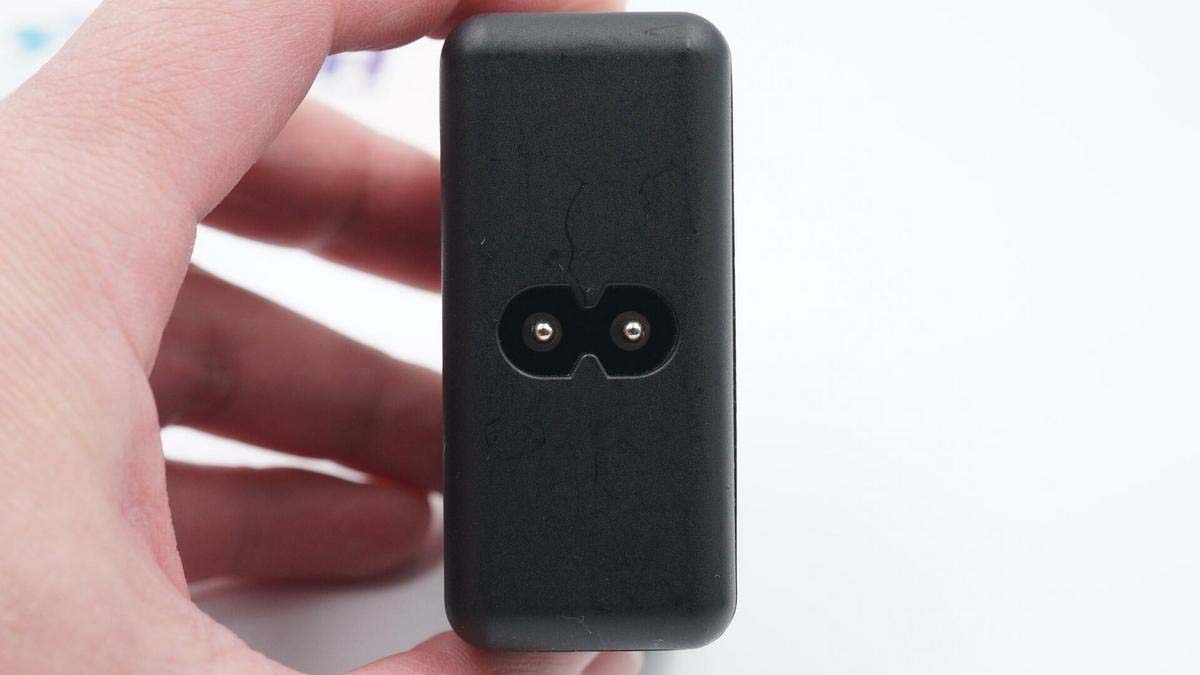

充電器采用8字輸入接口，插拔式設計，可進行電源線更換，更好適應各個地區使用。

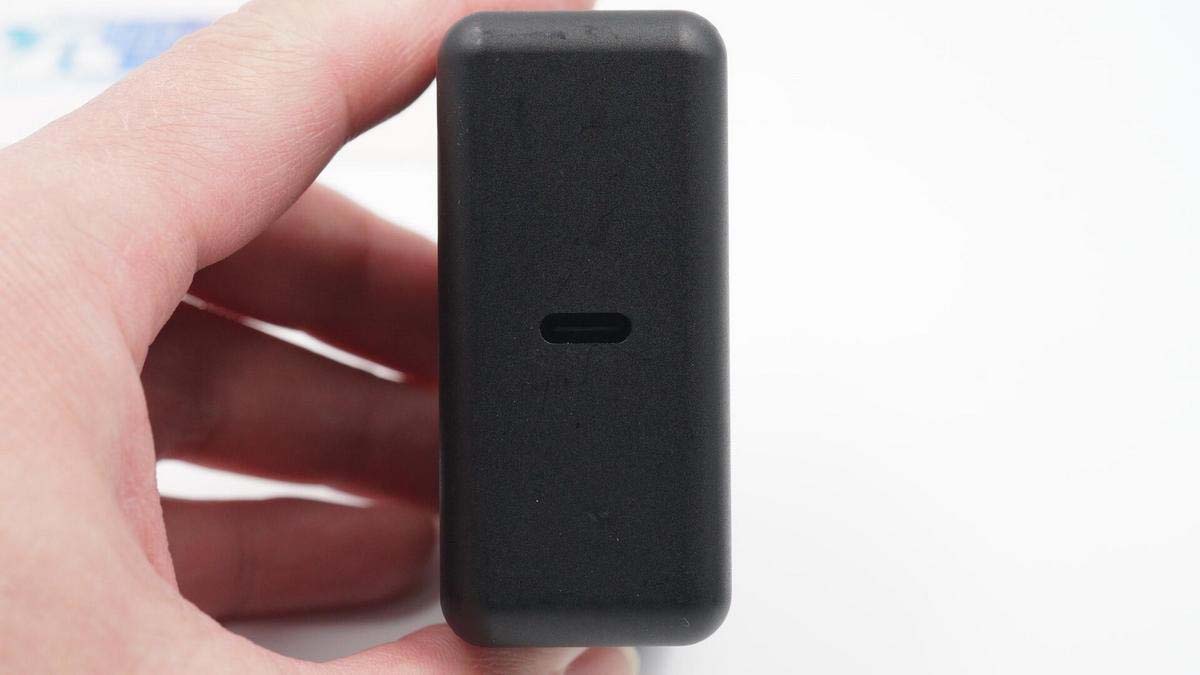

另一端設有一個USB-C接口，居中設計，黑色膠芯不露銅。

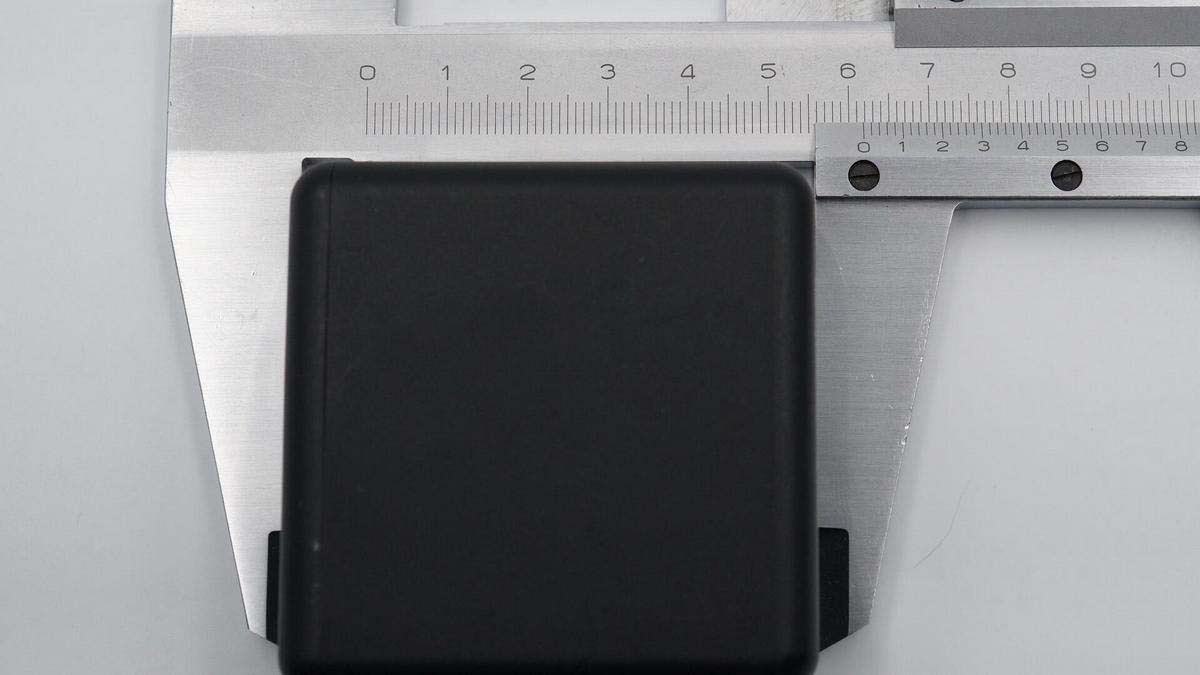

另外實測充電器機身長和寬均約為5.5cm。

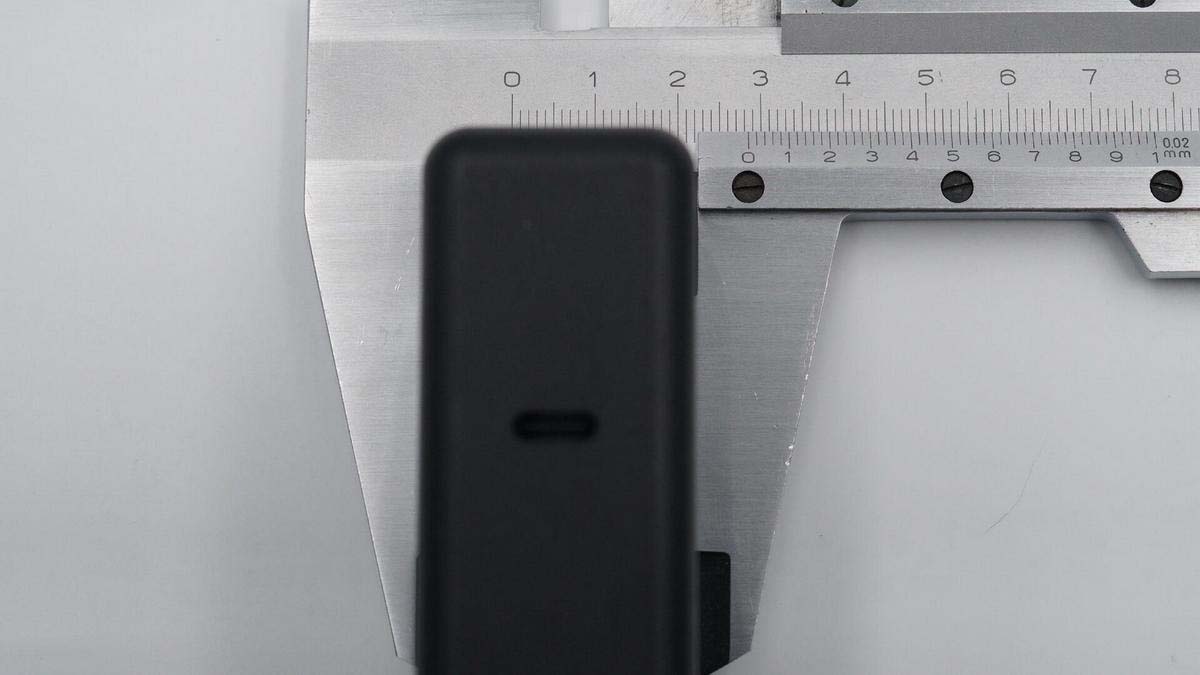

厚度約為2.2cm。

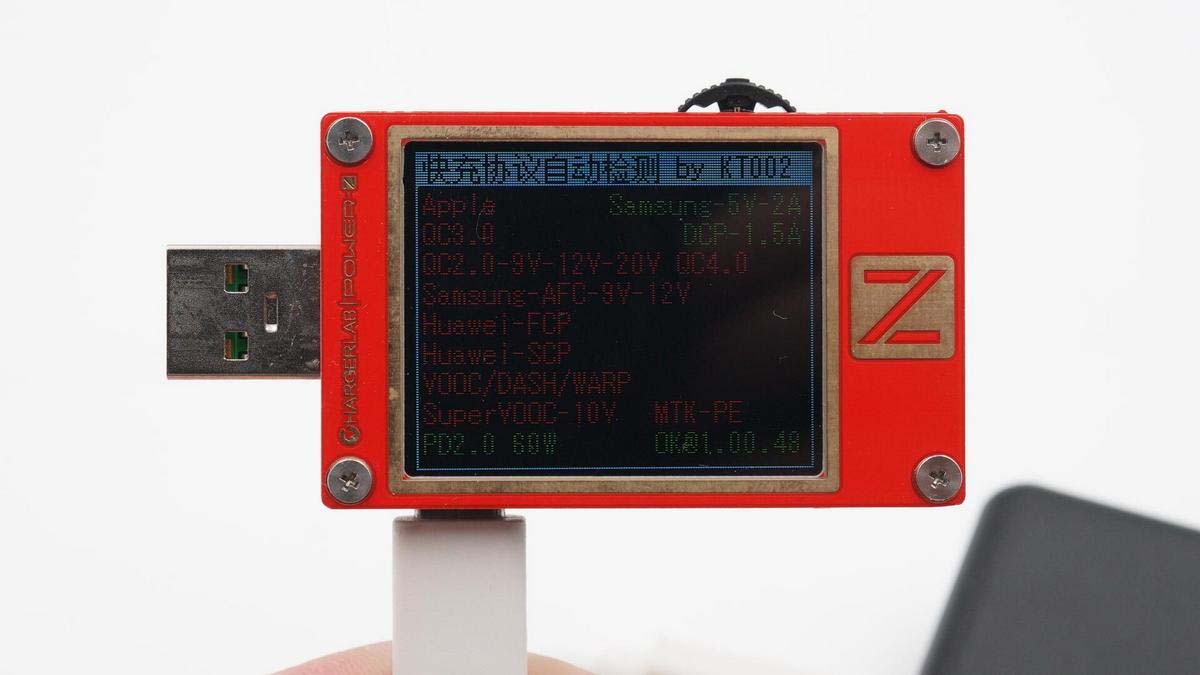

使用ChargerLAB POWER-Z KT002檢測USB-C口輸出協議，顯示支持Samsung 5V2A、DCP協議，以及PD2.0快充協議。

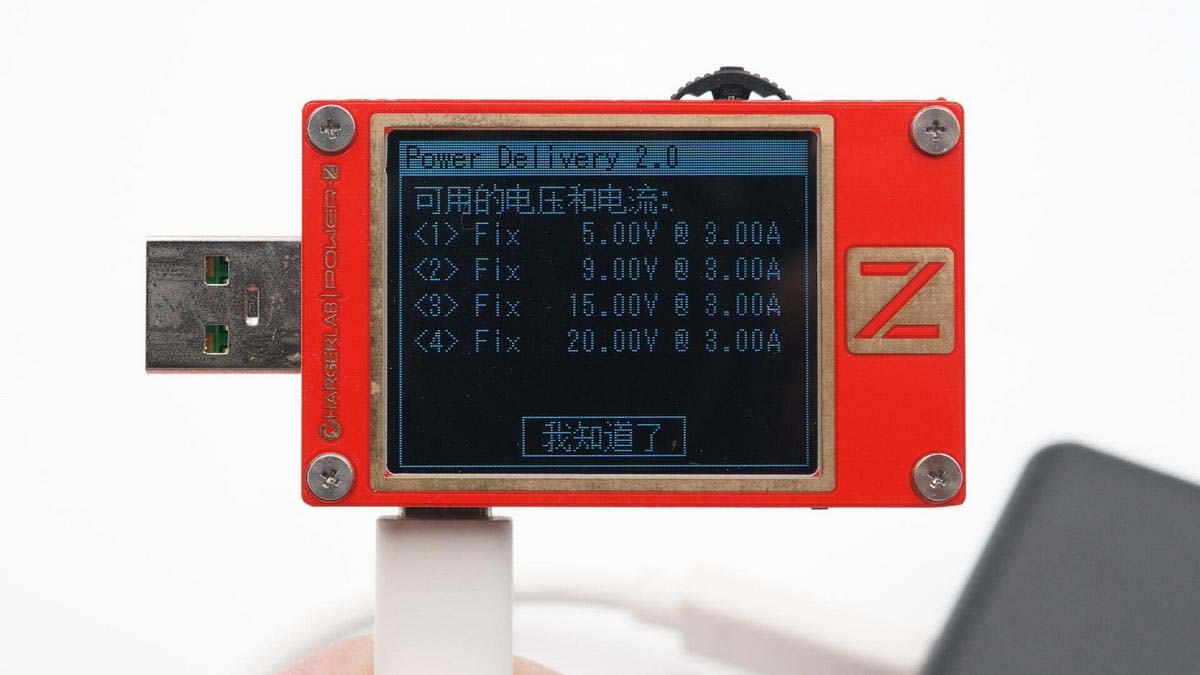

此外PDO報文顯示C口還具備5V3A、9V3A、15V3A、20V3A五組固定電壓檔位。

二、賽爾康60W PD快充充電器拆解

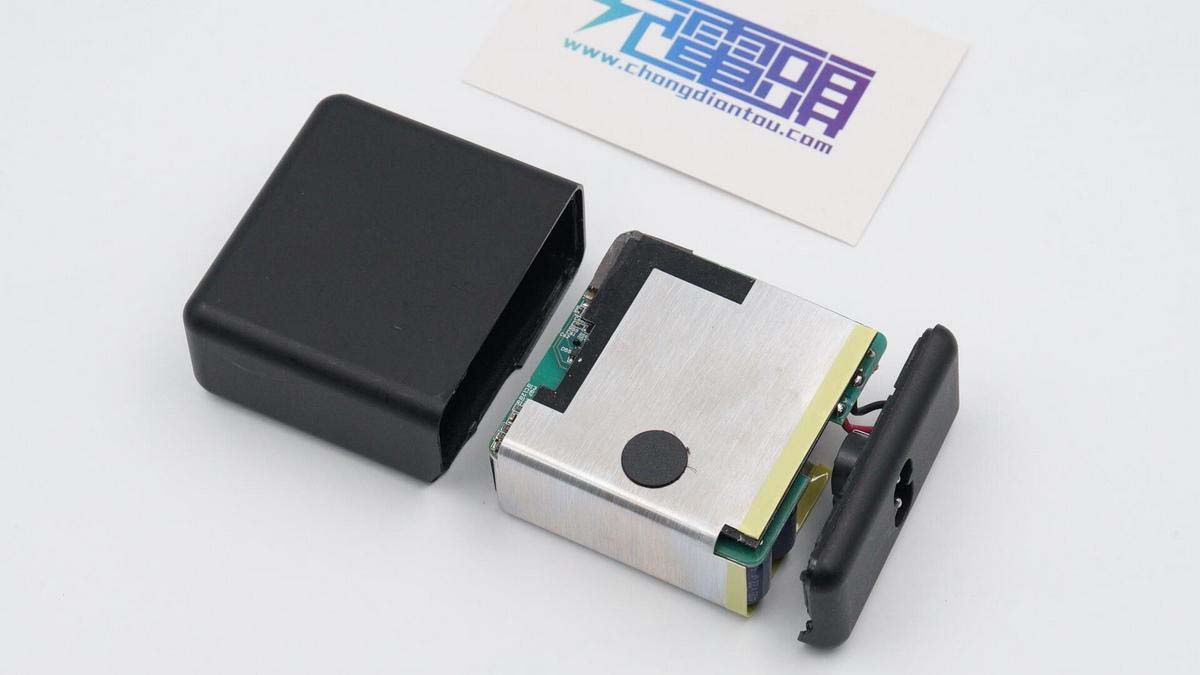

將輸入端外殼拆開。

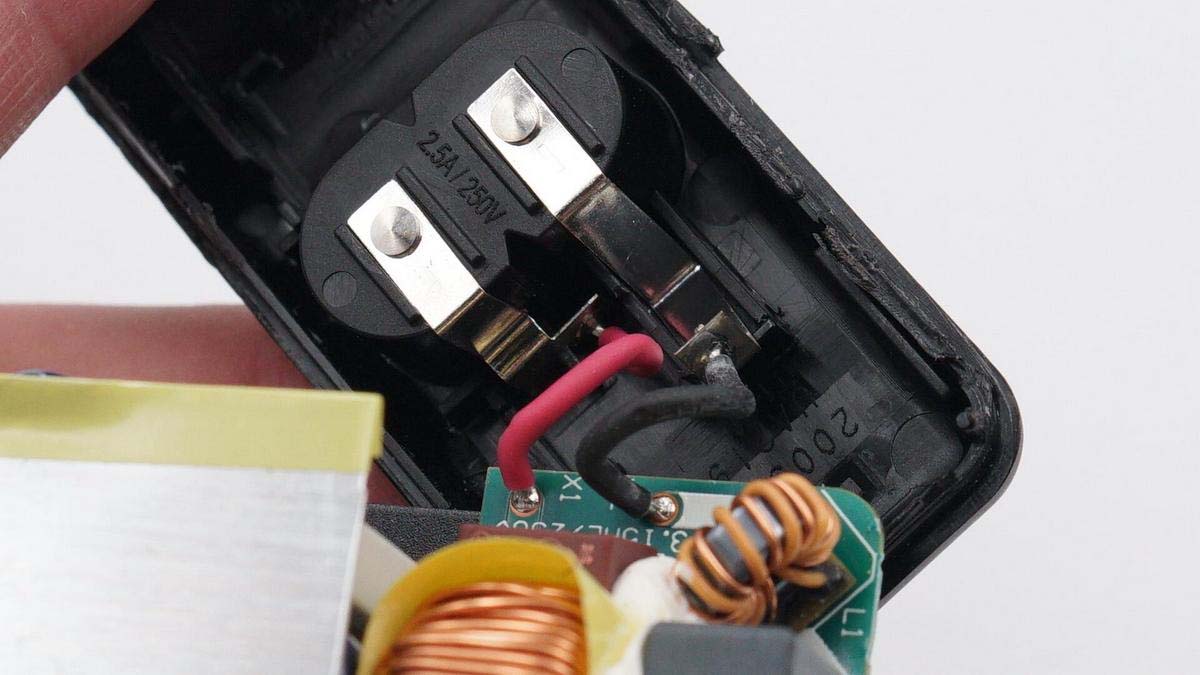

輸入端采用導線焊接連接通電。

正面覆蓋散熱片幫助散熱。

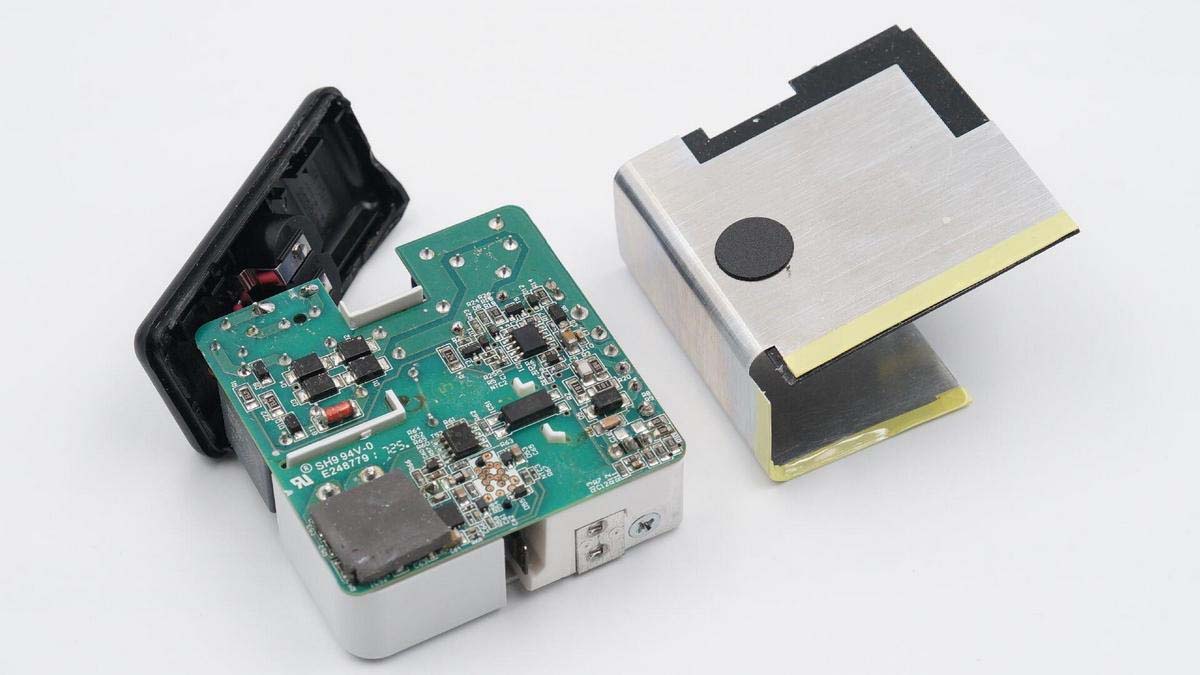

背面也有散熱片，并且和電路板之間有絕緣板隔離。

將散熱片拆掉，背面對應同步整流電路處貼有導熱墊幫助導熱。

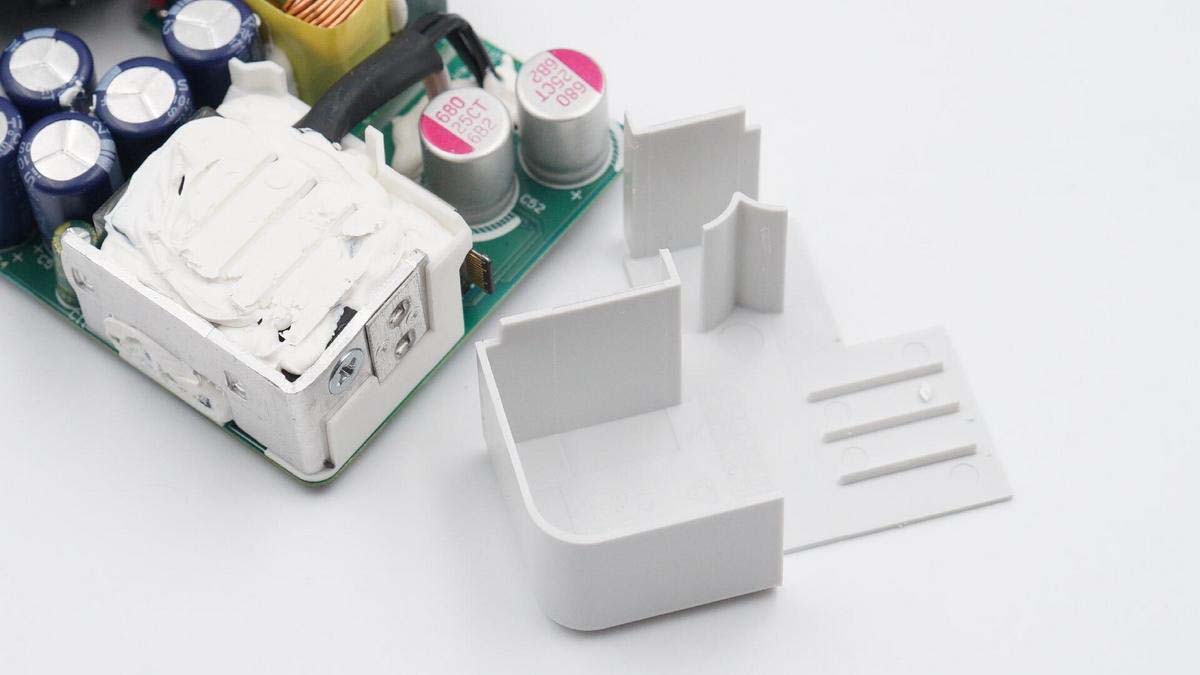

正面覆蓋有一塊絕緣塑料殼。

另一側有7字型散熱片，變壓器打膠幫助導熱。

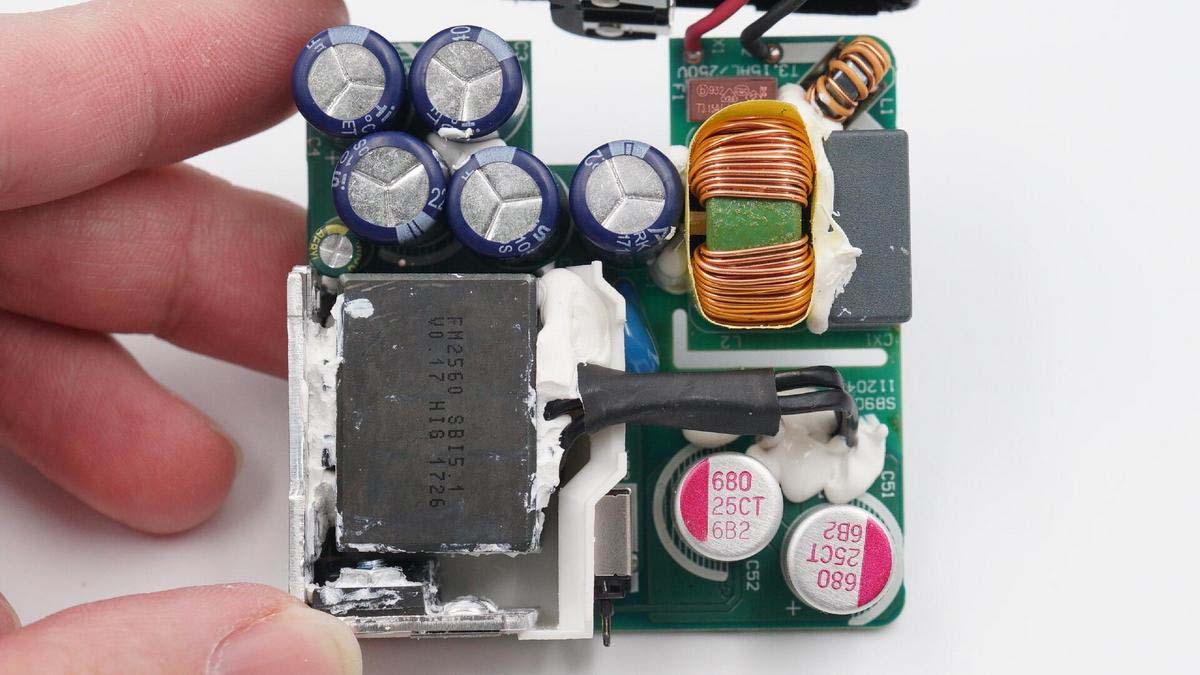

將硅膠清理干凈，散熱片上固定有初級開關MOS管，輸入端設有多達5顆高壓濾波電解電容，次級側有絕緣板與初級隔離。

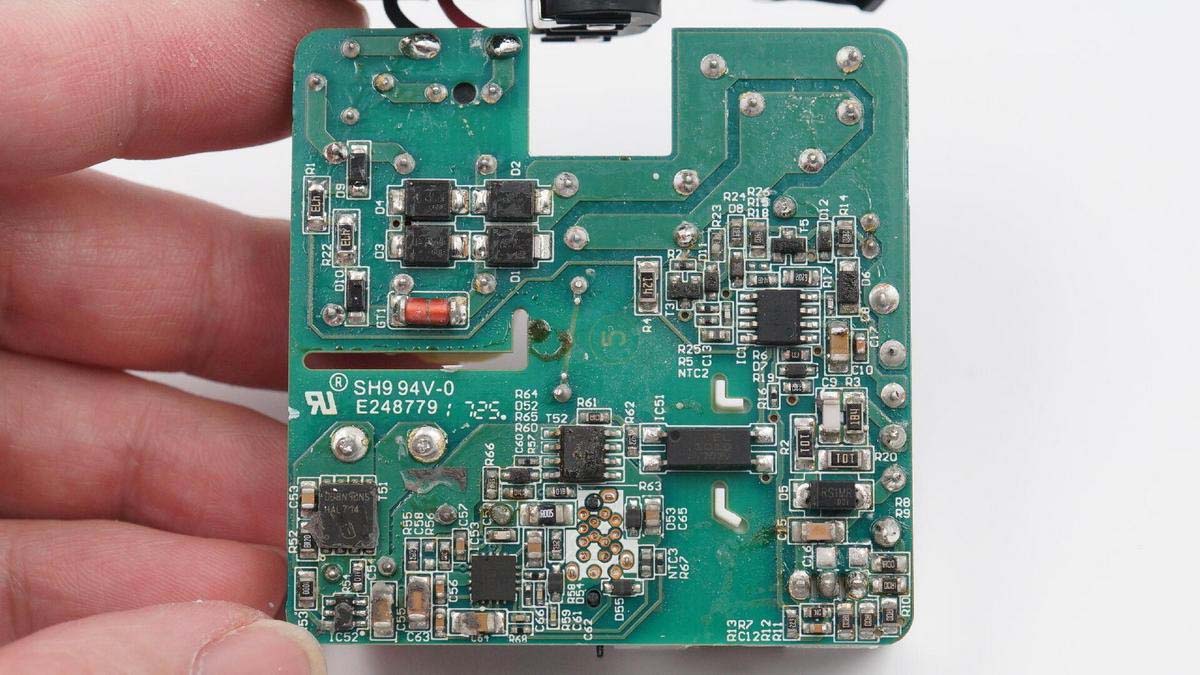

PCB板背面一覽，初次級分界明顯。

通過觀察充電器電路發現，這款充電器采用開關電源寬范圍輸出，由協議芯片通過光耦控制輸出電壓的架構。下面我們就從輸入端開始一一了解各元器件的信息。

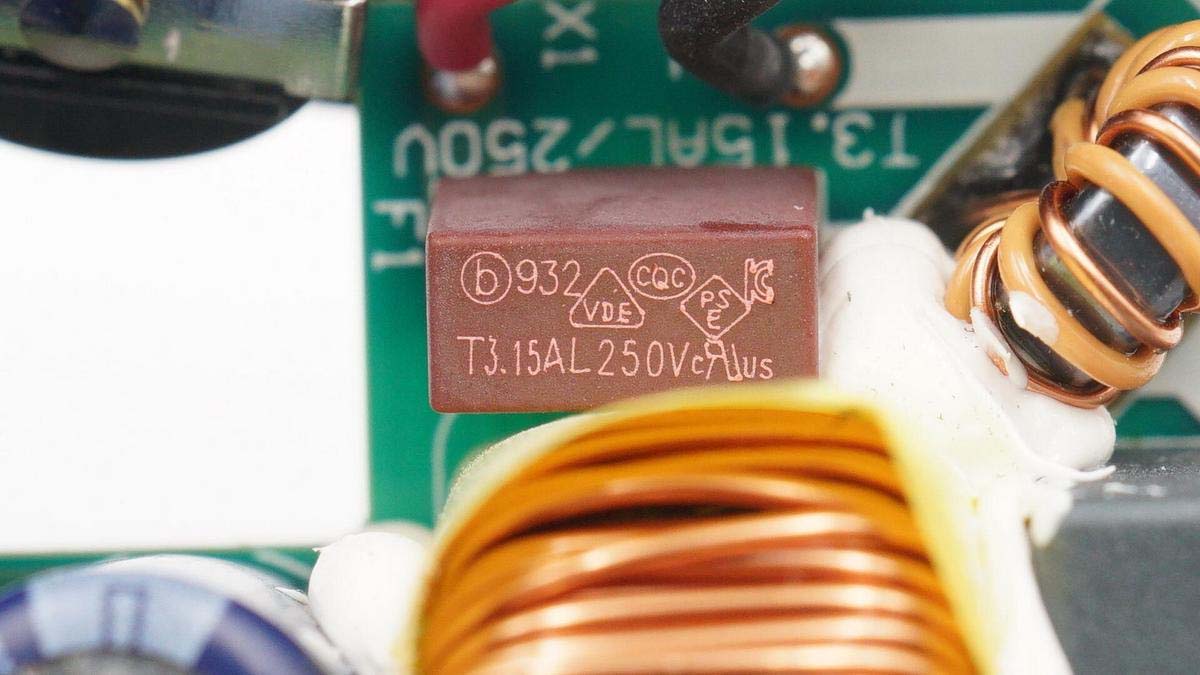

延時保險絲特寫，規格為3.15A 250V。

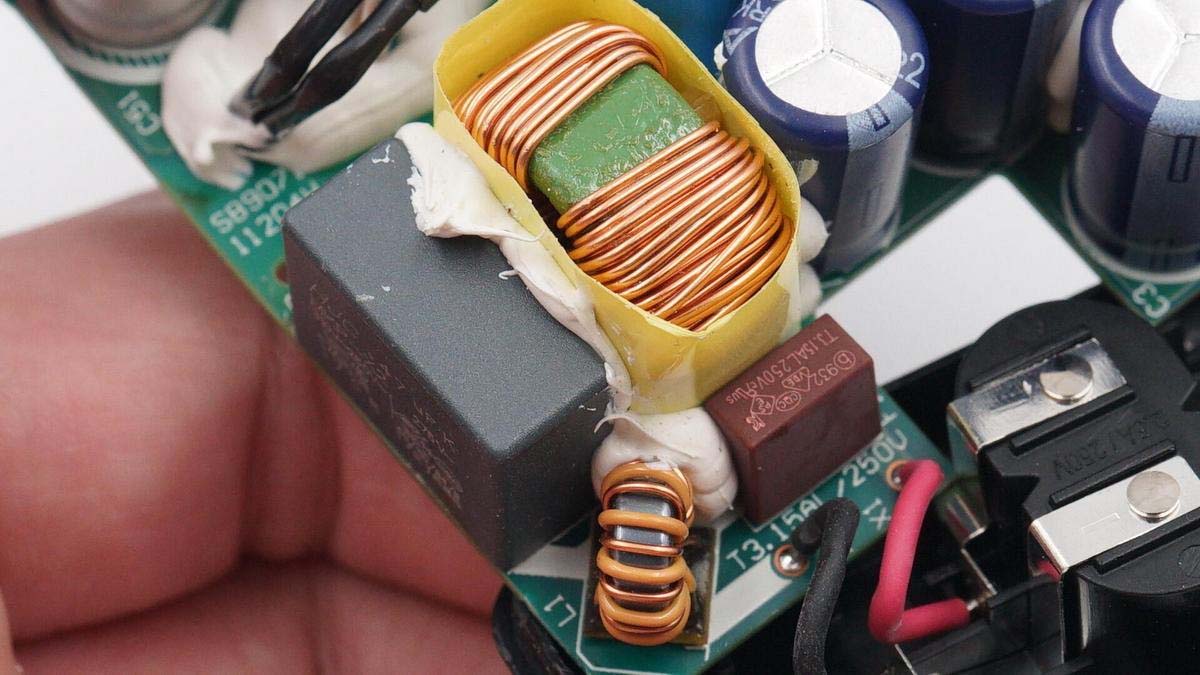

輸入端設有兩級共模電感用于濾除EMI干擾，大顆的包裹絕緣膠帶。

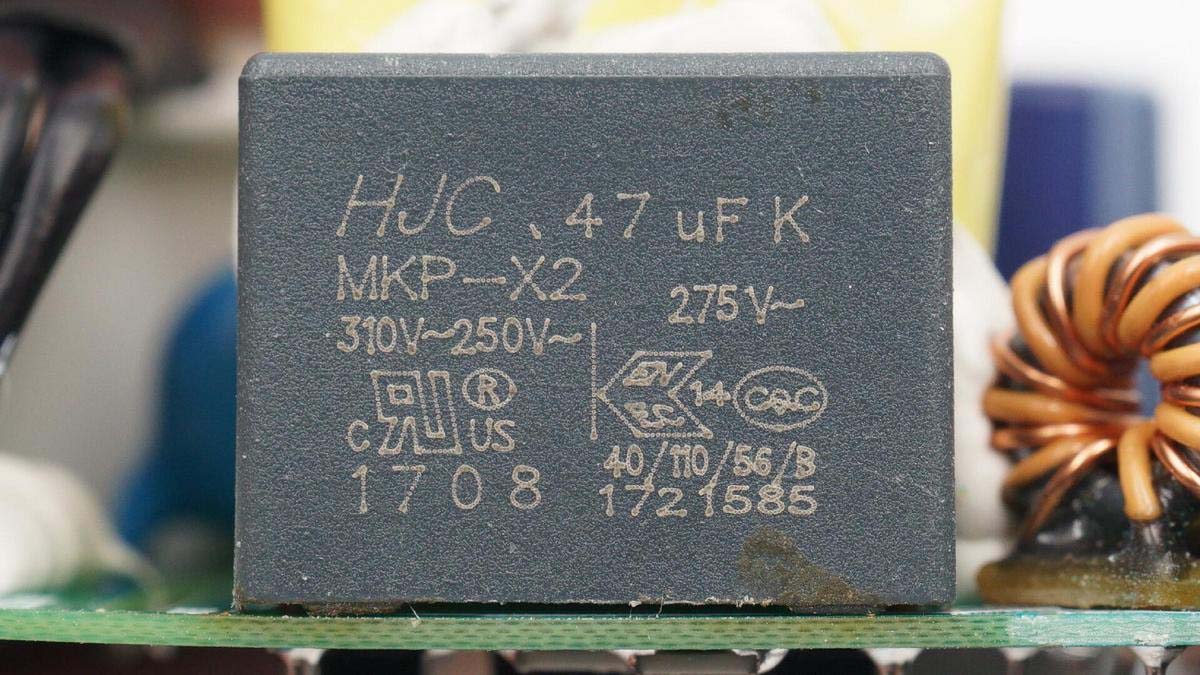

中國臺灣華容的安規X電容，容量0.47μF。

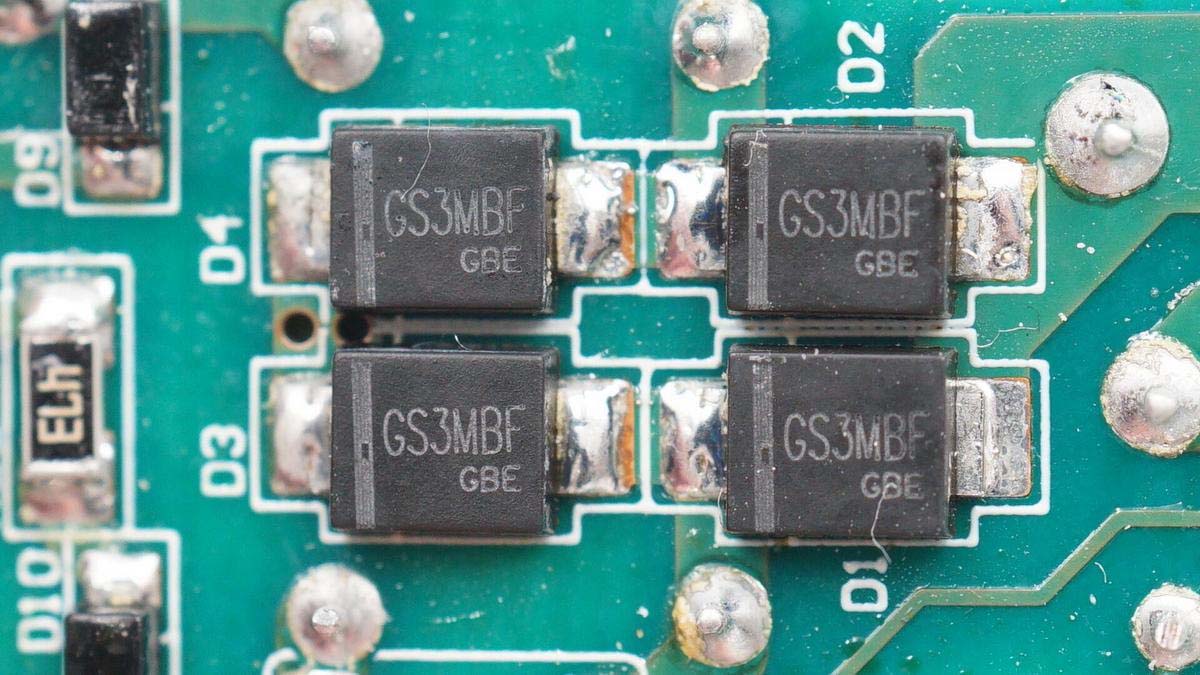

輸入端四顆二極管組成橋式整流。

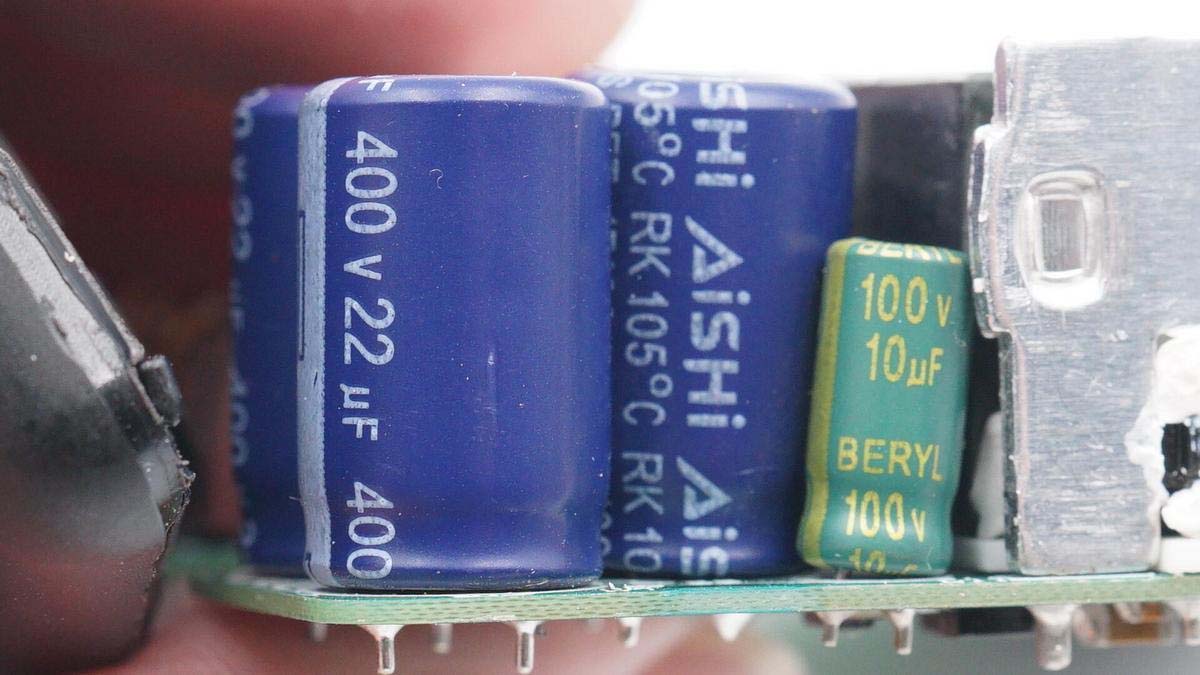

5顆高壓濾波電解電容均來自艾華，規格都是400V 22μF。主控芯片供電電容來自綠寶石，規格為100V 10μF。

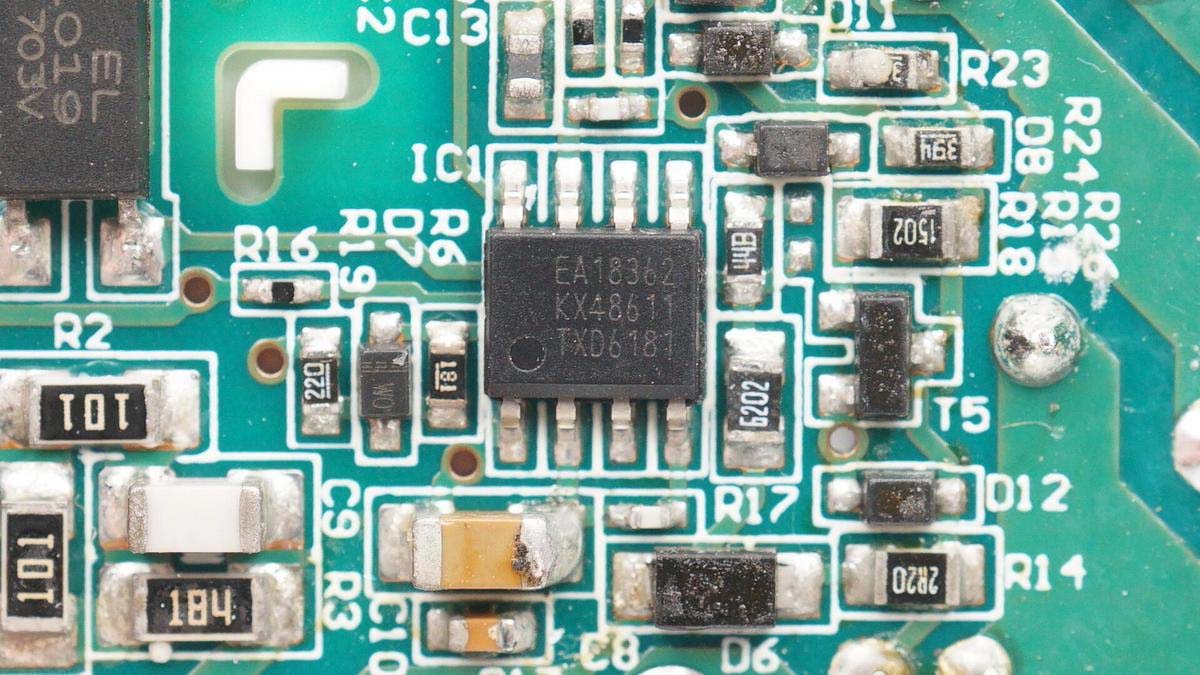

充電器主控芯片采用NXP恩智浦TEA18362T，支持綠色模式的反激控制器，支持高負載時準諧振模式運行，輕負載降低頻率或采用DCM模式運行降低功耗，采用谷底開通。

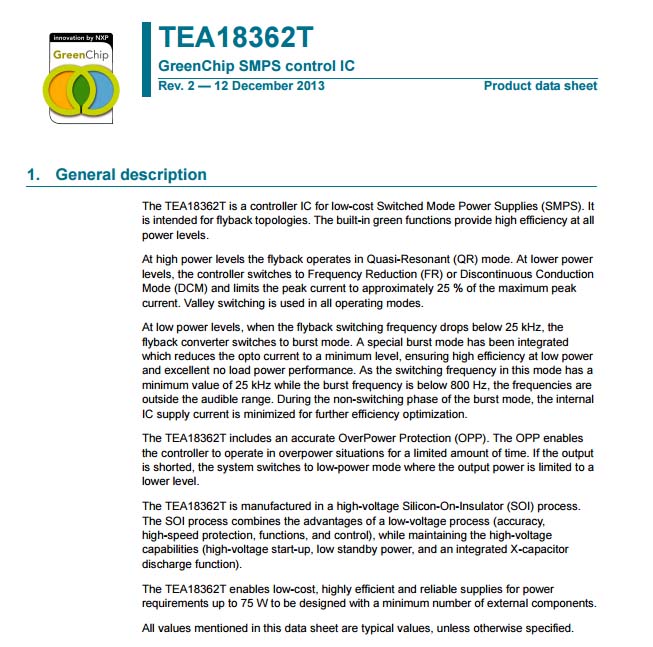

恩智浦TEA18362T 詳細資料。

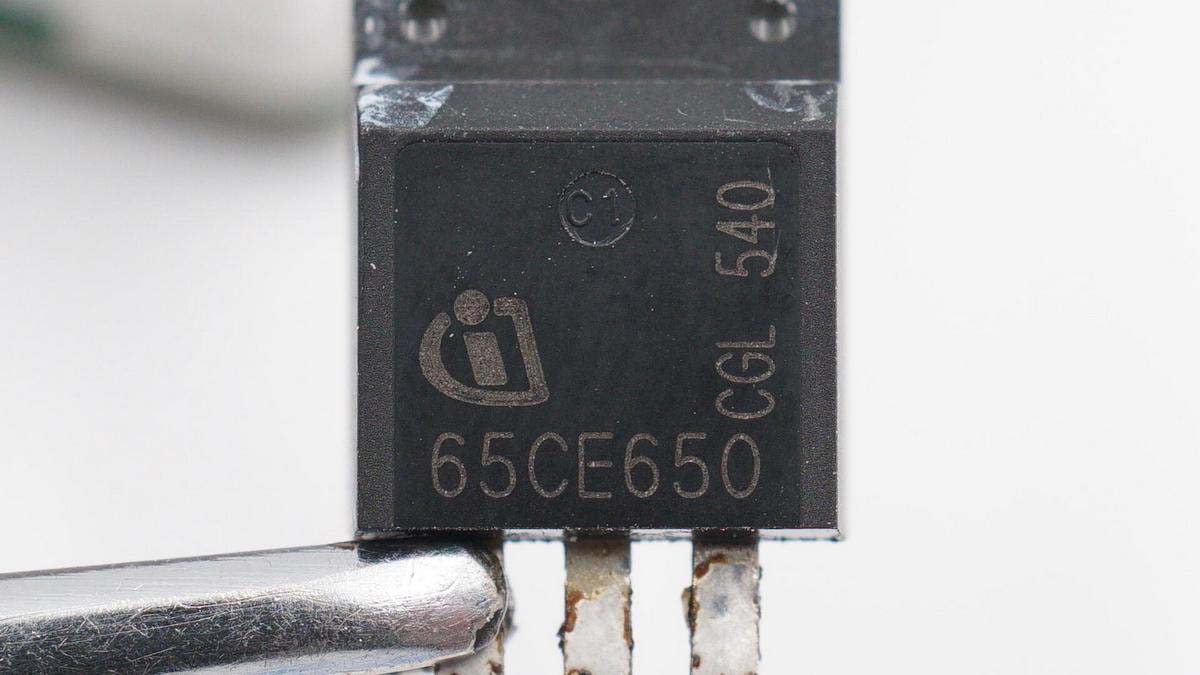

初級開關管來自英飛凌，IPA65R650CE，700V耐壓，650mΩ導阻。

英飛凌 IPA65R650CE 詳細資料。

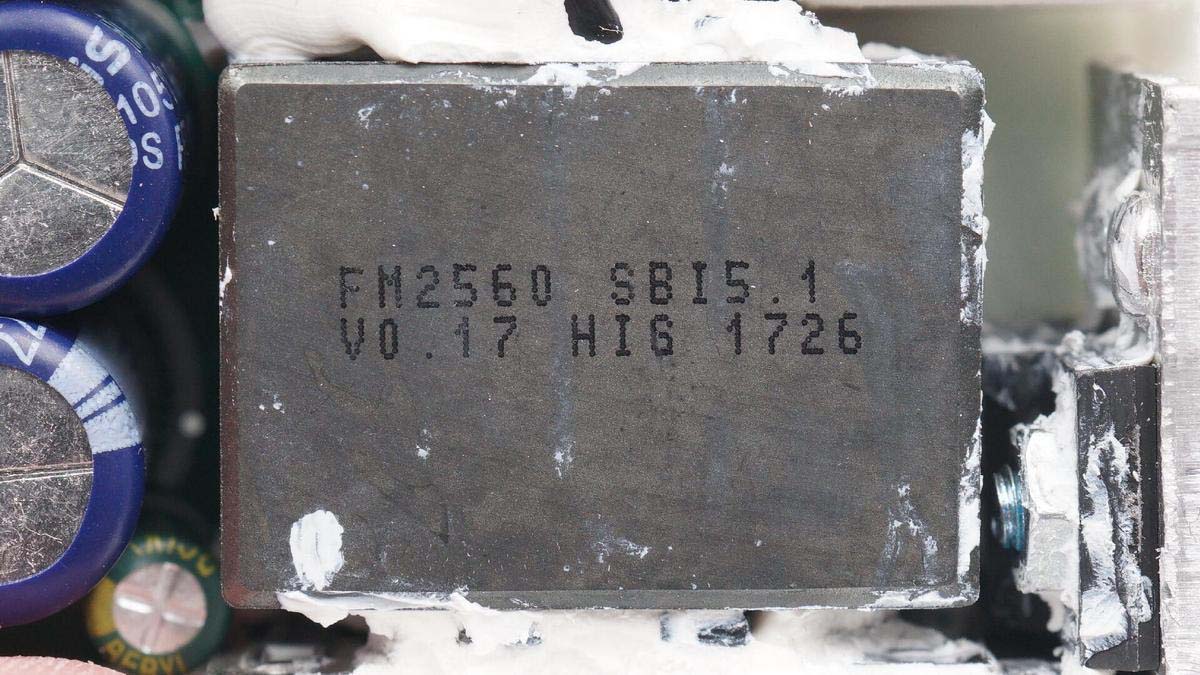

變壓器特寫，頂部噴碼有信息。

億光EL 1019光耦，用于初級次級通信，反饋輸出電壓。

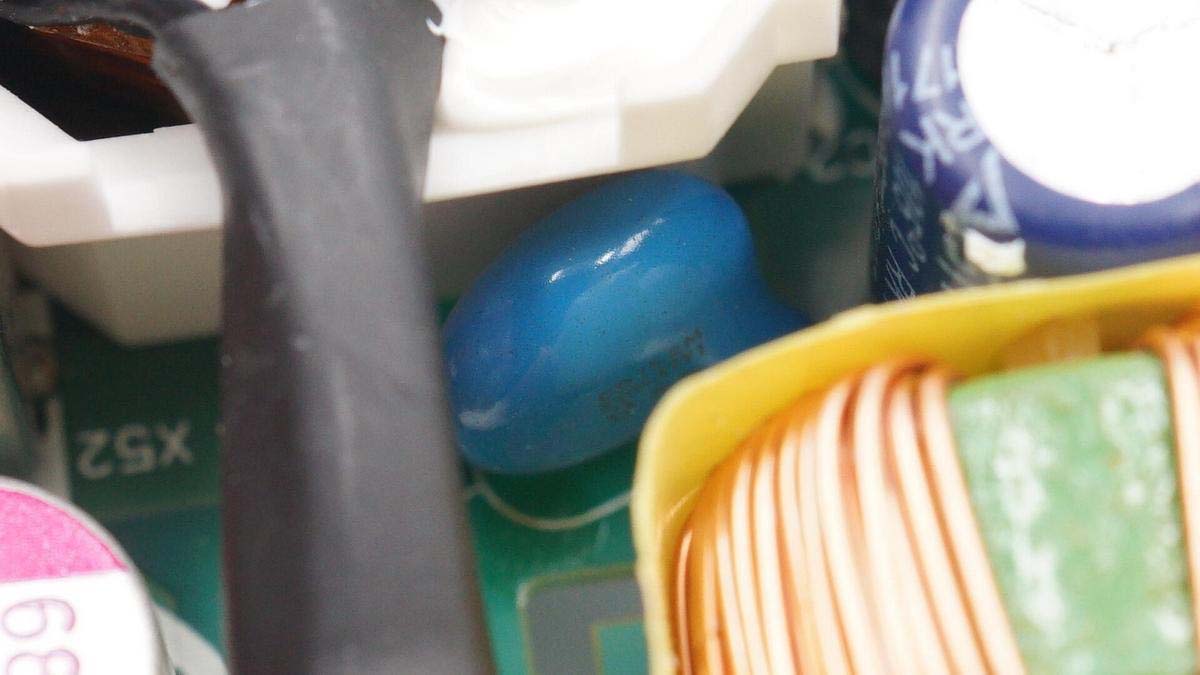

一顆藍色Y電容。

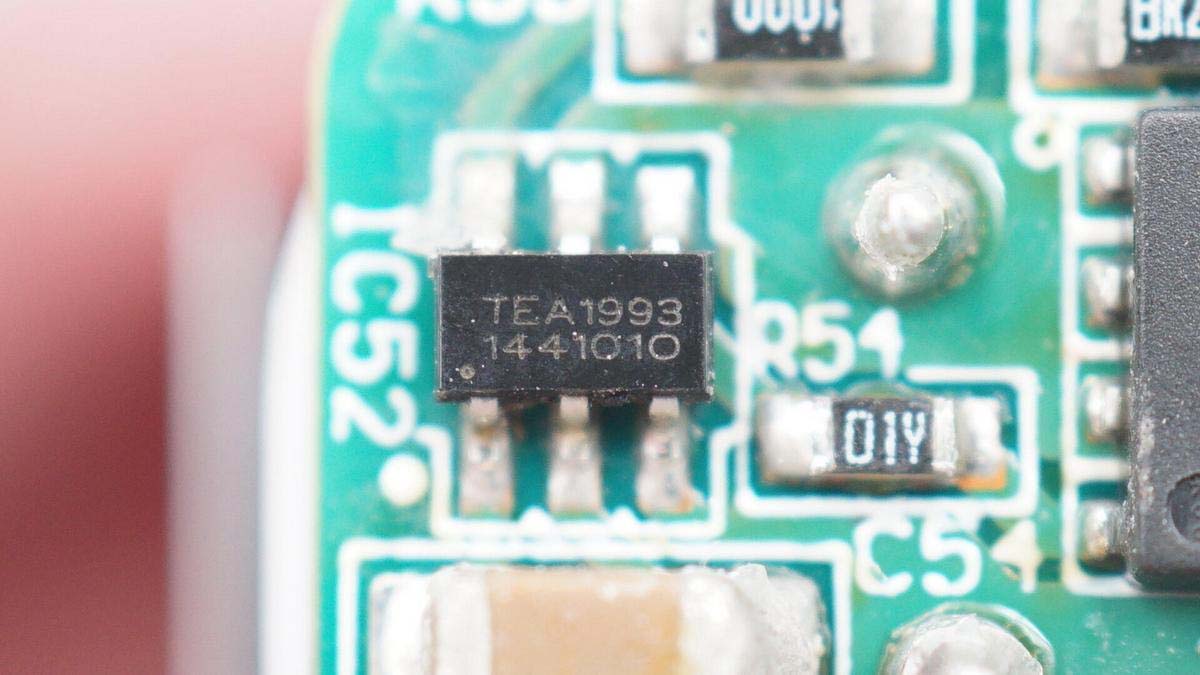

次級同步整流控制器采用恩智浦TEA1993TS，適用于反激適配器，外圍簡單，無需輔助繞組。

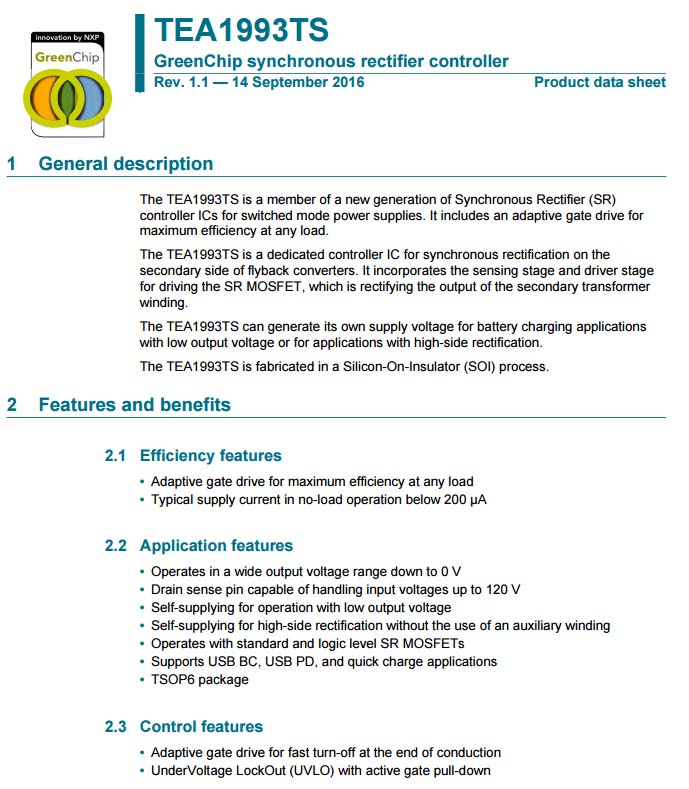

恩智浦TEA1993TS資料信息。

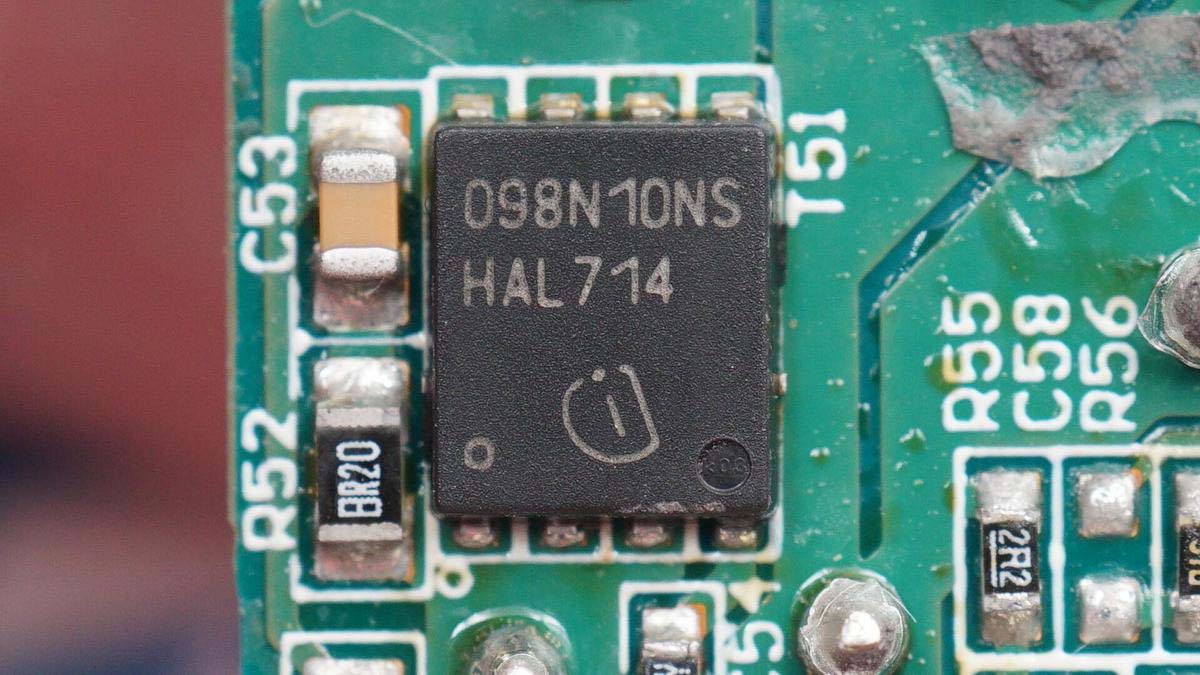

同步整流管也是來自英飛凌，型號BSC098N10NS5，耐壓100V。

英飛凌BSC098N10NS5資料信息。

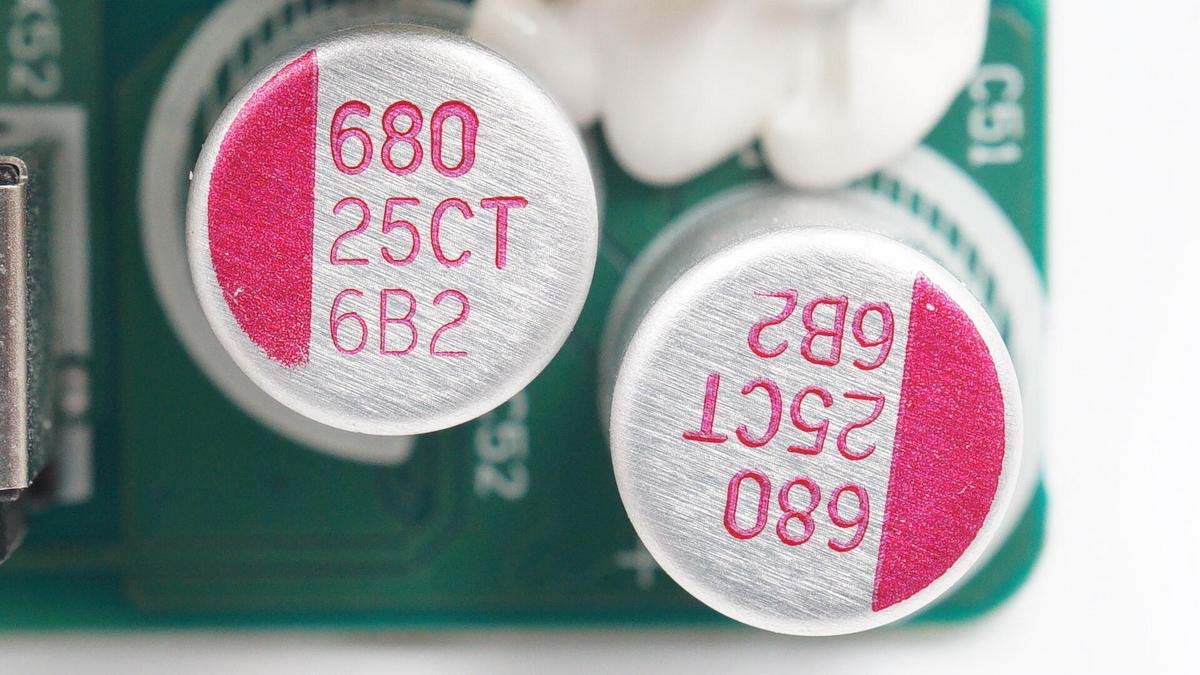

輸出濾波固態電容特寫，兩顆規格均為25V 680μF。

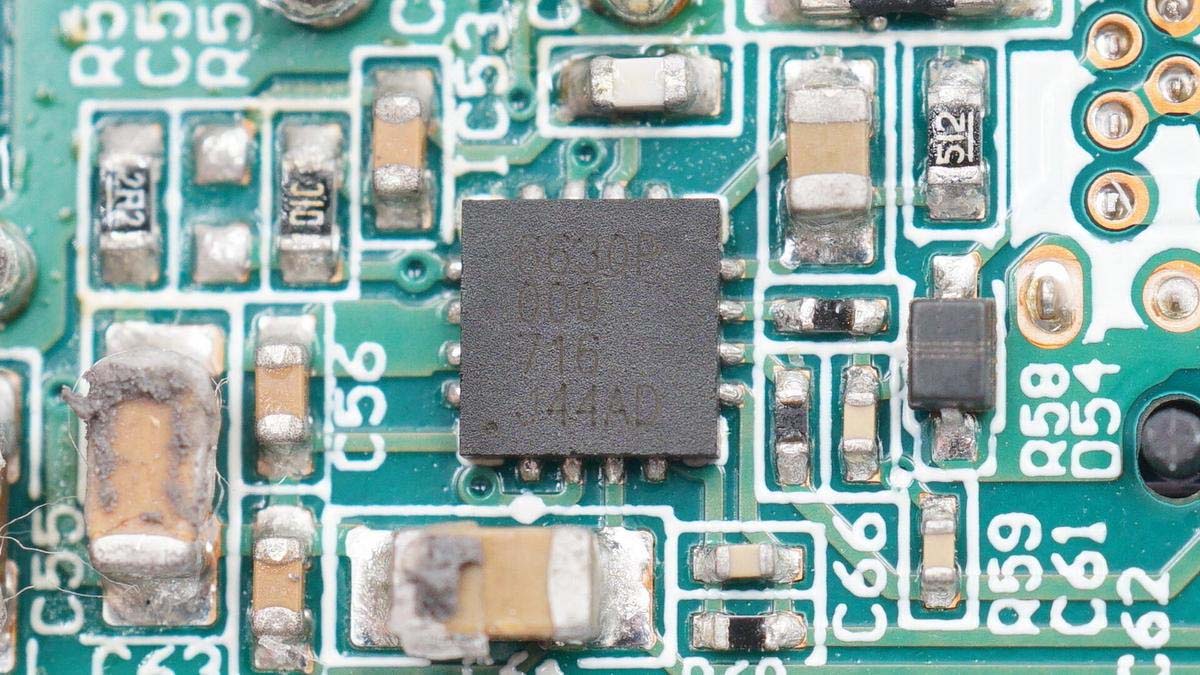

USB PD協議芯片采用偉詮WT6630F。

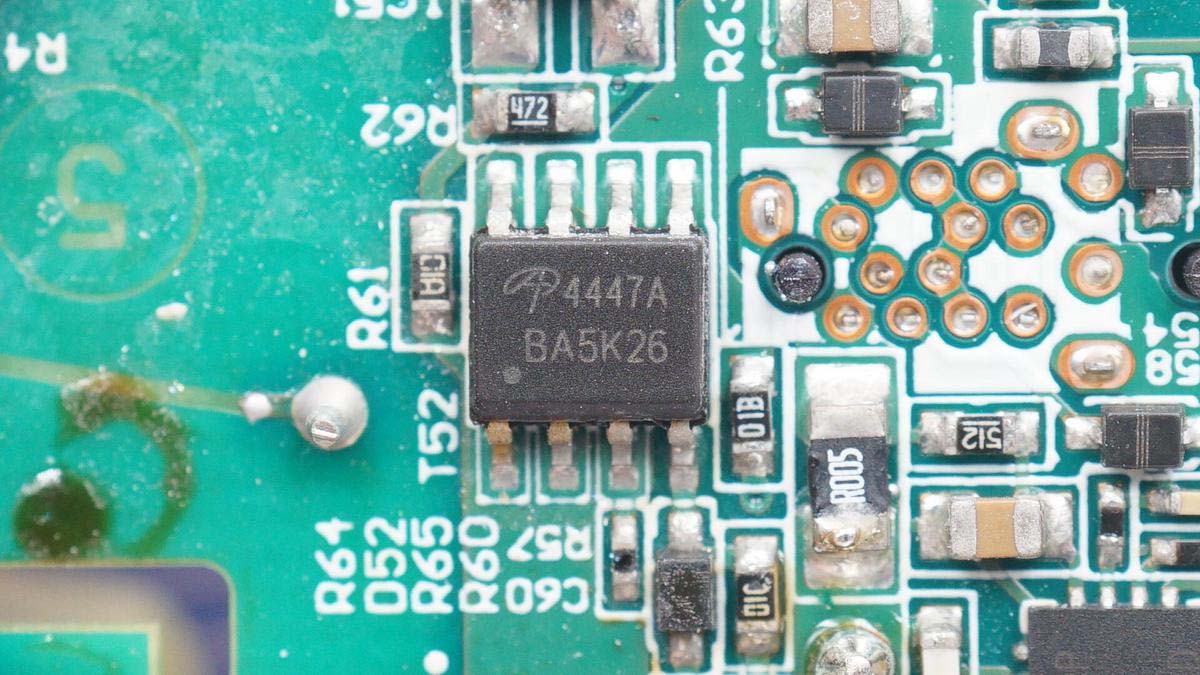

輸出VBUS開關管采用AOS萬代AO4447A，耐壓30V。右側R005電阻用于輸出電流檢測。

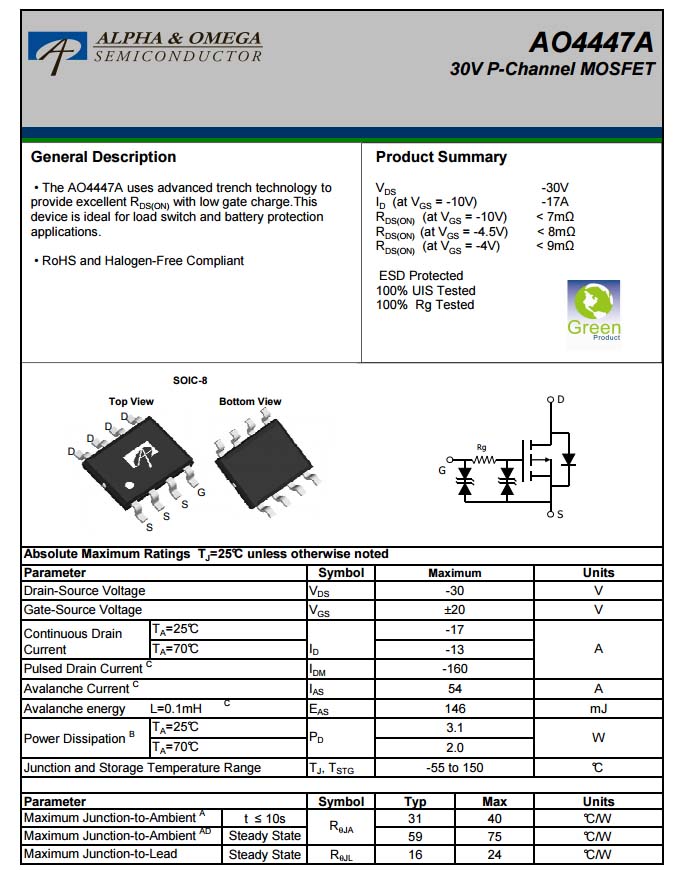

萬代AO4447A資料信息。

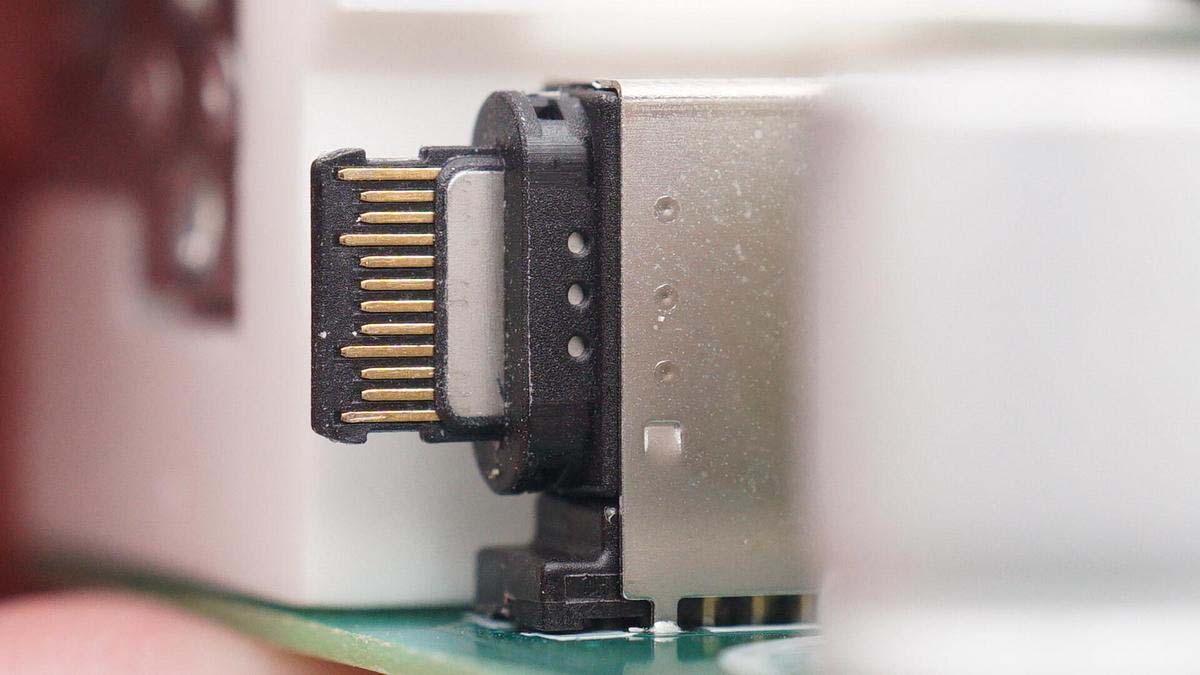

USB-C母座特寫。

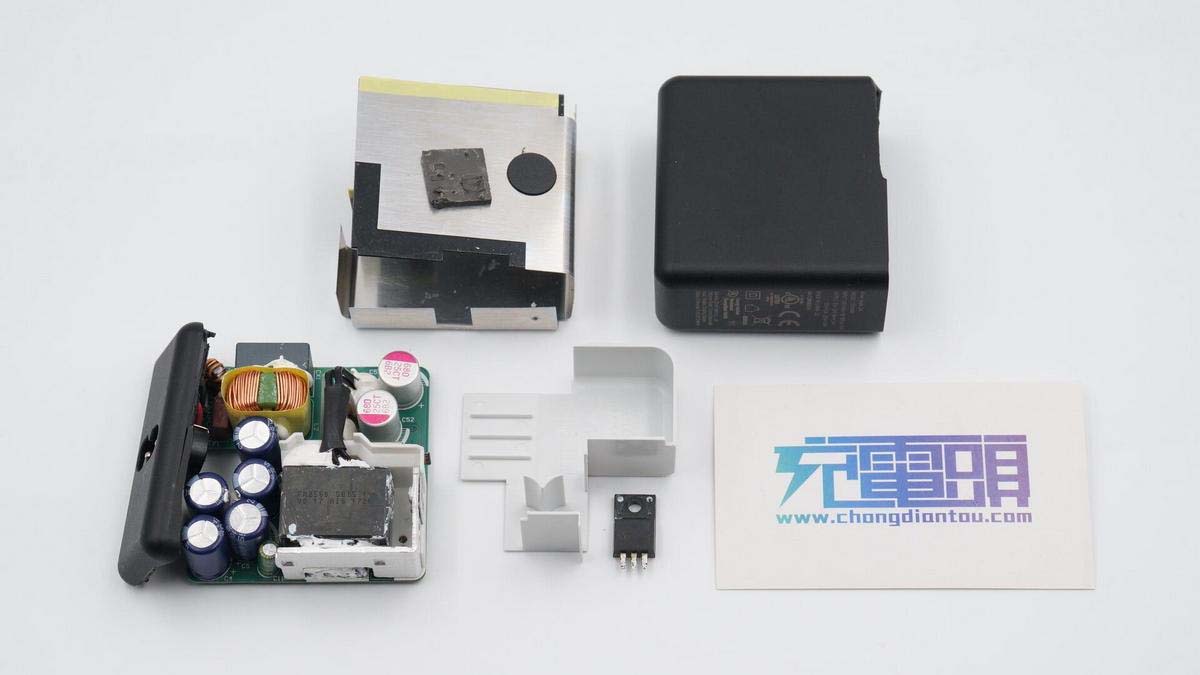

全部拆解完畢，來張全家福。

充電頭網拆解總結

賽爾康這款充電器機身方正扁平，邊角圓潤。輸入端采用線體分離式設計，放在該功率級充電器中都是非常少見的。另外充電器支持PD2.0快充協議，具備5V3A、9V3A、15V3A、20V3A五組固定電壓檔位，可以滿足筆電等設備的快充需求。

充電頭網通過拆解發現，這款充電器的USB-C母座也是很特殊的類型，沒有金屬殼，其它元器件布局整齊有序。充電器采用恩智浦TEA18362T+TEA1993TS快充方案，搭配的是英飛凌的MOS管，輸出端采用偉詮WT6630F協議芯片控制輸出電壓。此外采用艾華電容進行輸入濾波，整體用料扎實可靠。

基于恩智浦上述快充方案設計的這款充電頭功率密度可以做到0.9W/cm3，表現非常不錯，甚至可以看到PCB板還留有余量空間，功率密度可以做得更高也是可能的。
