最近Lenovo聯想旗下YOGA和小新兩大品牌發力，分別推出了YOGA 130W雙C口氮化鎵快充充電器和小新CC100W氮化鎵充電器，充電頭網也是立馬入手了這兩款產品，并且還對前者做了詳細拆解和評測。

小新CC100W氮化鎵充電器配備雙C口，且都支持單口最大100W快充，不過雙口同時輸出總功率最大也是100W，即65W+35W的充電策略。不僅性能有所不同，充電器在外觀風格上也有很大的差別。很多小伙伴已經在不停催促我們評測拆解小新這款了，下面充電頭網就和大家分享其詳細拆解，看看用料做工又是如何。

一、聯想小新CC100W氮化鎵充電器外觀

包裝盒中心印有充電器外觀圖，上方是小新品牌logo和充電器名稱，右下角有Lenovo品牌。

背面印有充電器五大特性標識、參數、制造商和生產商信息。

包裝內含充電器、數據線和使用說明書。

線纜是CC線，做了抗彎折設計。

線頭塑料殼啞光，并鏤空有兩個孔。

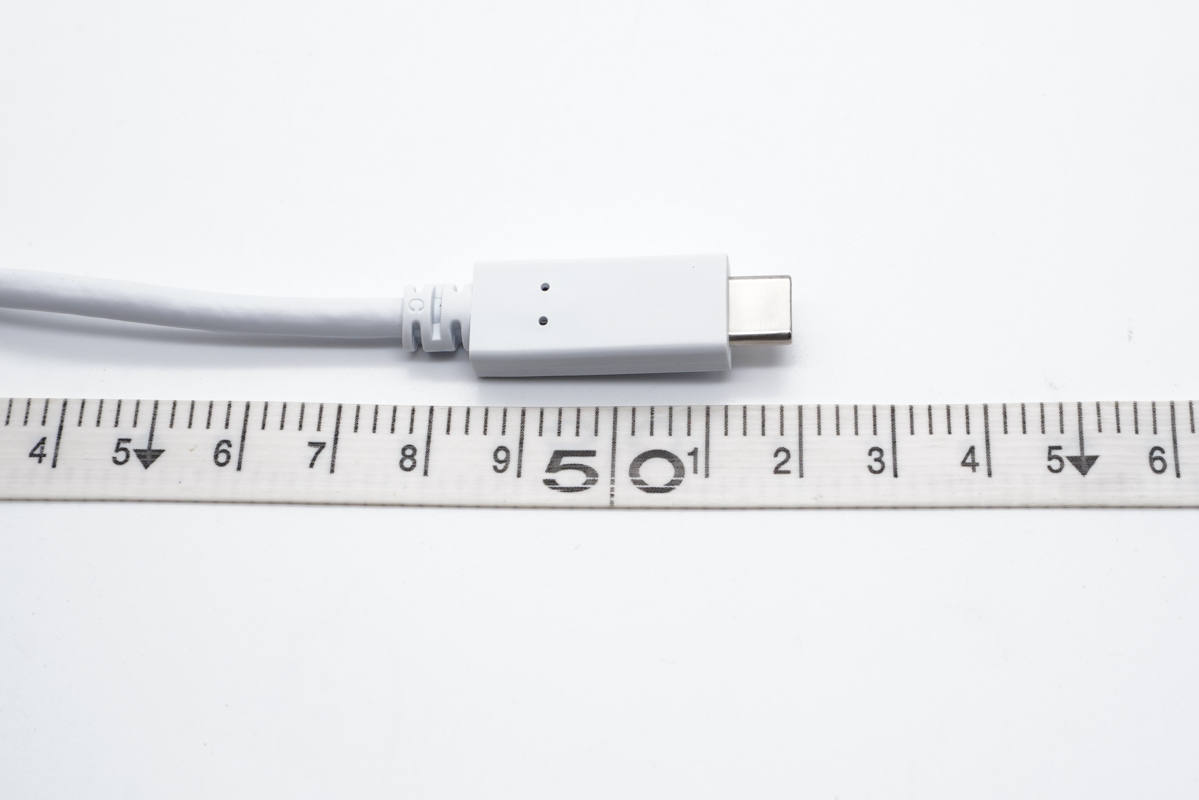

整根線纜長約1.5米。

使用ChargerLAB POWER-Z KM001C測得該線纜帶有E-Marker芯片，電力傳輸能力為20V5A，數據傳輸能力為USB 2.0。

聯想小新這款充電器機身殼好似兩個U型塑料板拼接而成，并且這兩部分外殼分別采用亮面和啞光處理，另外機身設計非常簡潔。

正面右下角有小新品牌logo。

這一端以及插腳端弧面過渡，因此整體造型也比較獨特。

充電器配備可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。

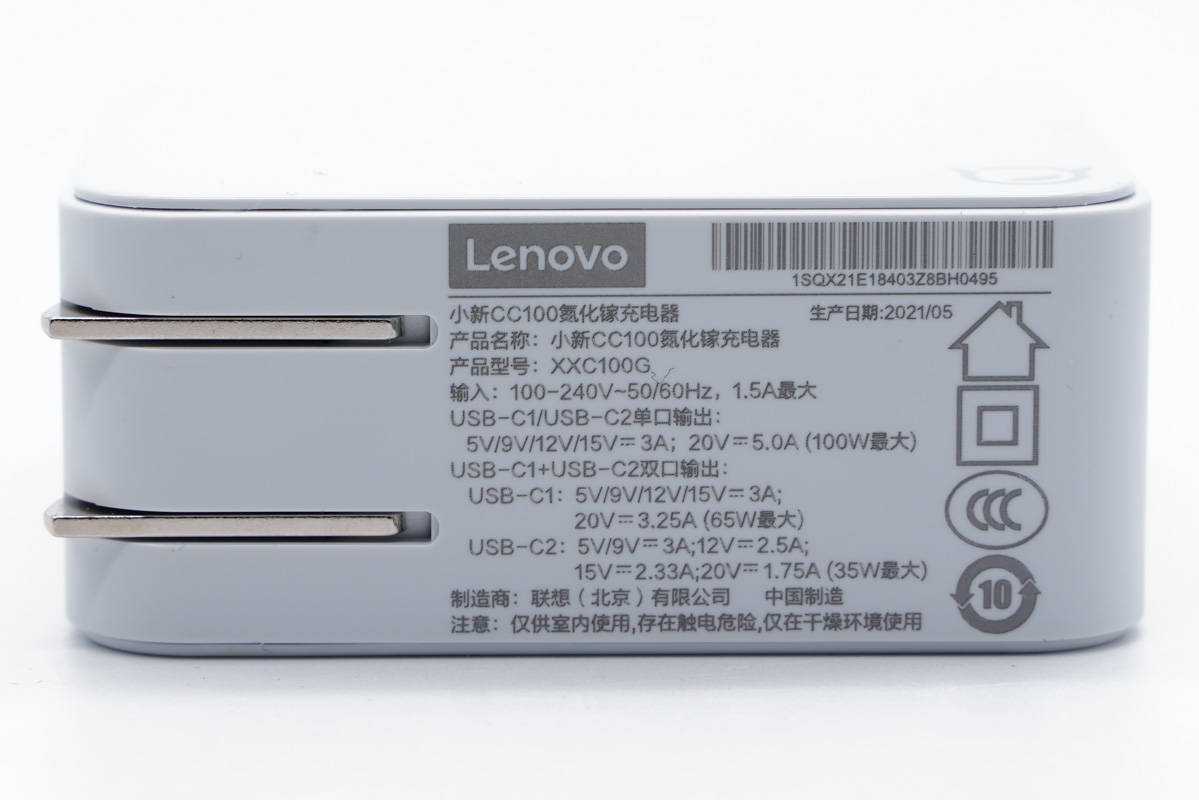

這一側外殼上印有充電器參數

產品名稱：小新CC100氮化鎵充電器

型號：XXC100G

輸入：100-240V~50/60HZ 1.5A

單口輸出：

USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V5A，100W Max

雙口輸出：

USB-C1：5V3A、9V3A、12V3A、15V3A、20V3.25A，65W Max

USB-C2：5V3A、9V3A、12V2.5A、15V2.33A、20V1.75A，35W Max

C1+C2：100W Max

制造商：聯想（北京）有限公司

產品已經通過了CCC認證，生產日期為2021年5月。

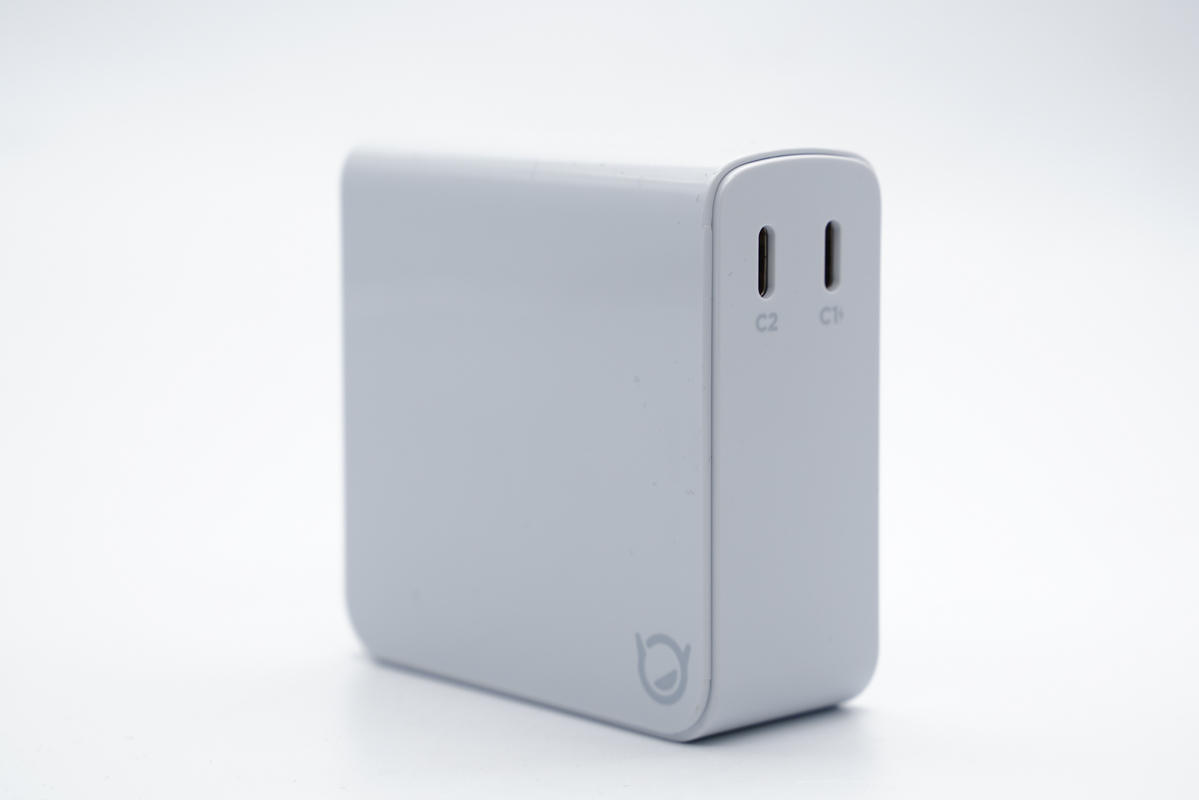

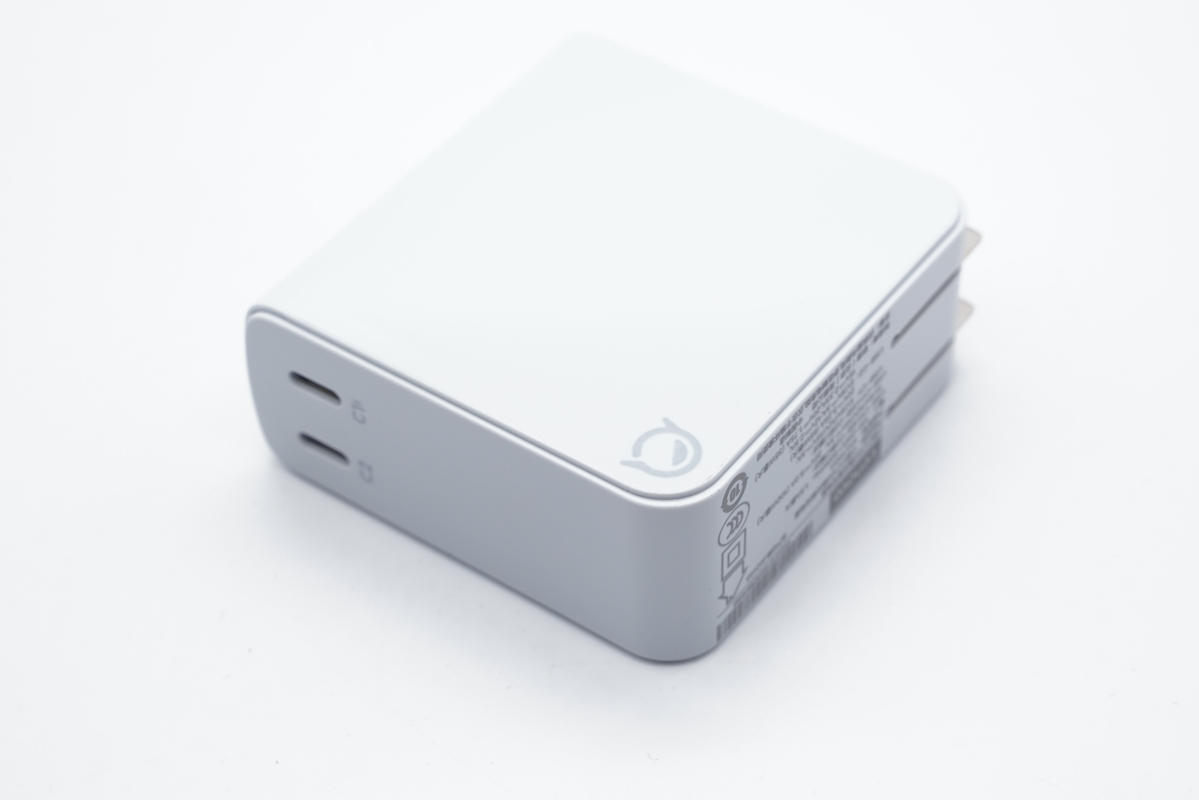

輸出端兩個C口并排設計，接口旁印有C1和C2區別標識，不過當只給一臺設備充電時，可盲插使用，十分方便。

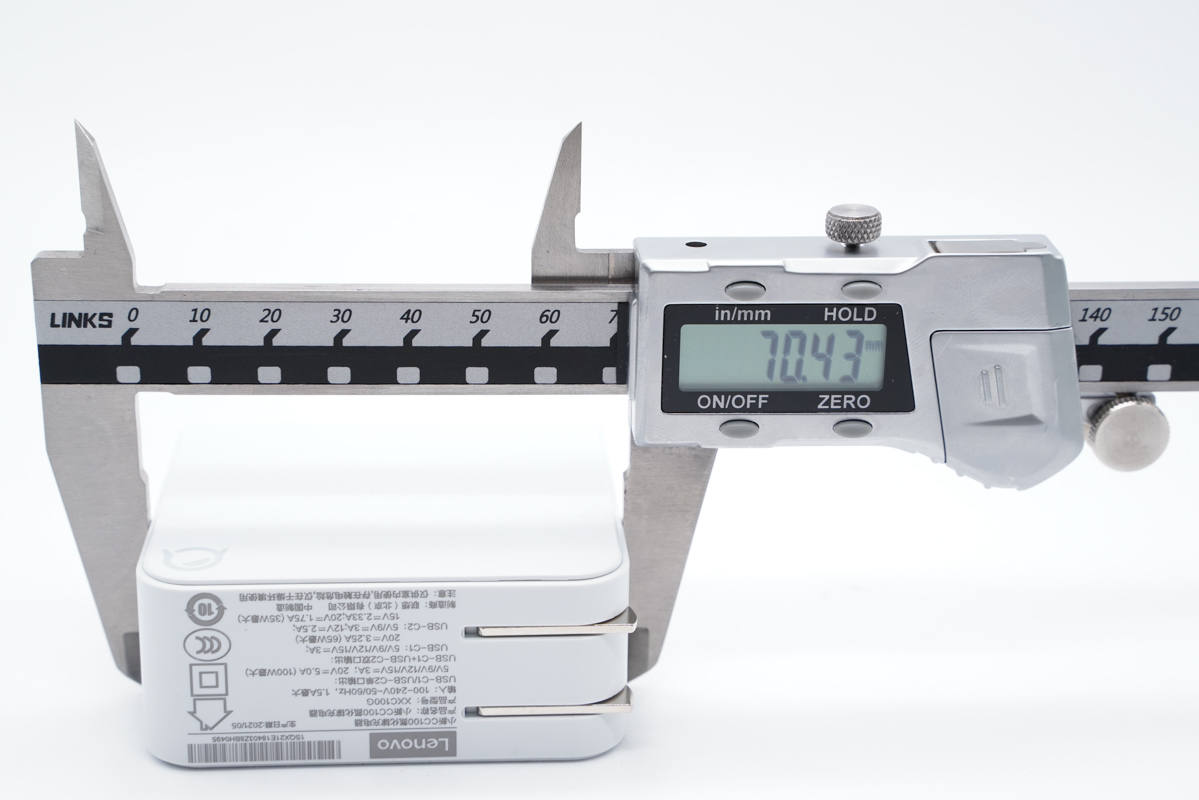

測得機身長度為70.43mm。

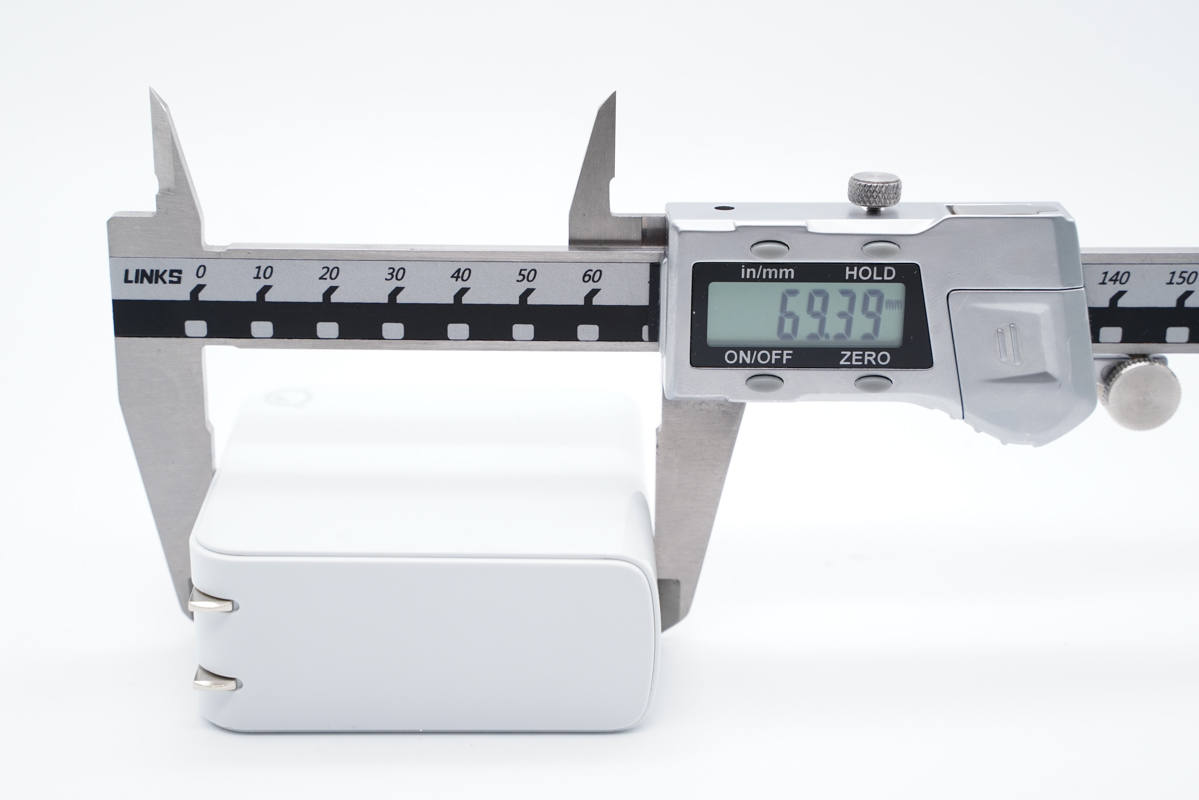

寬度為69.39mm。

? ??x

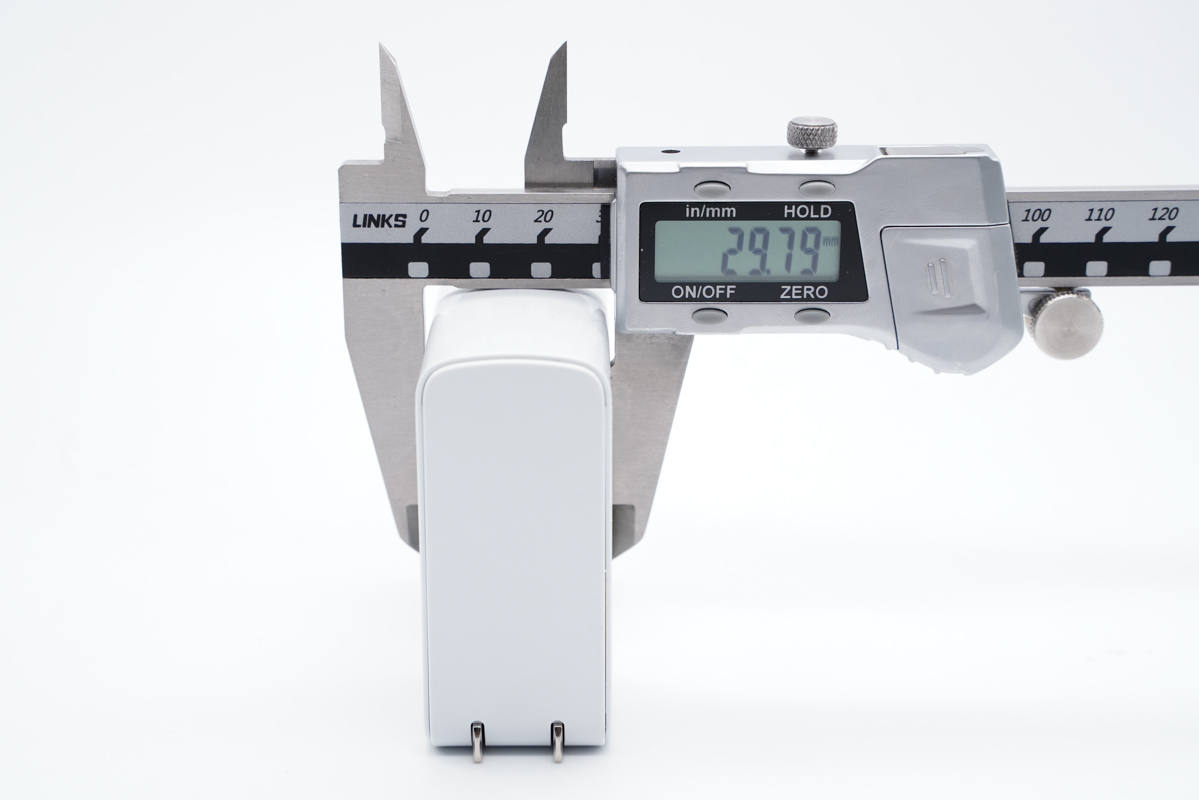

厚度為29.79mm。

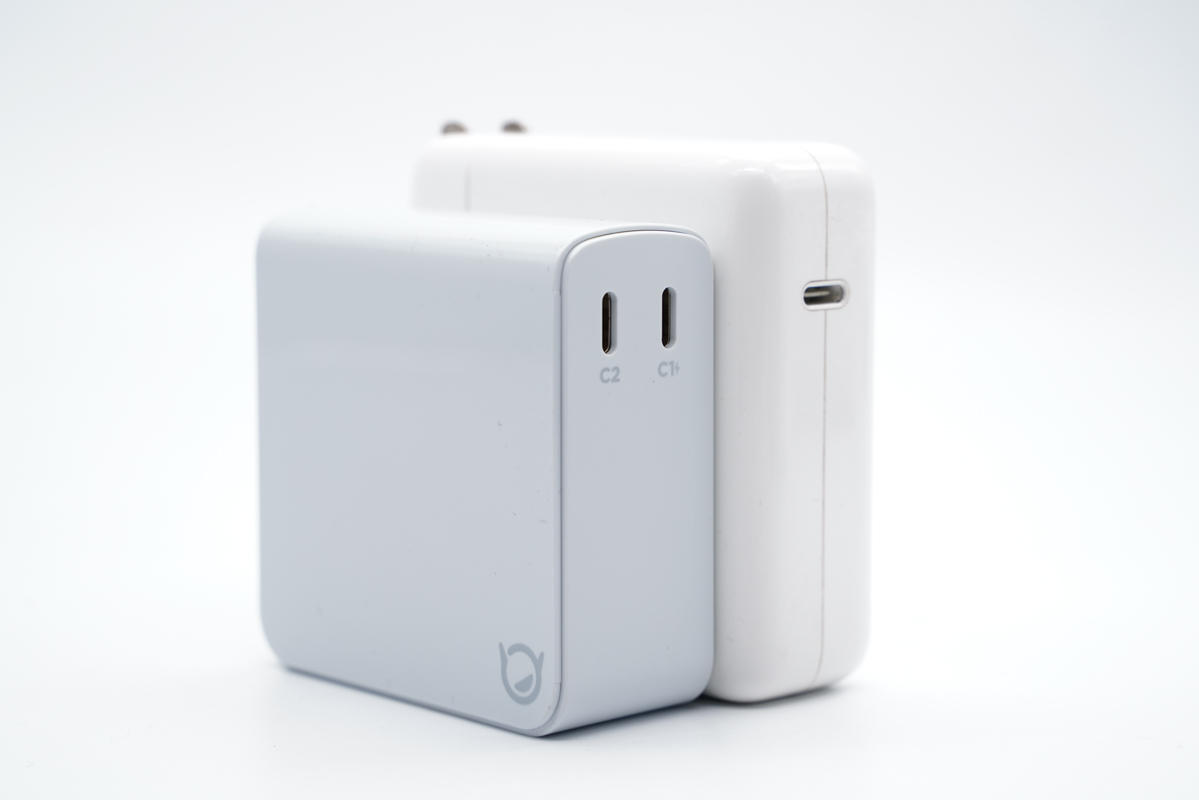

和蘋果96W充電器直觀對比，整體要小一圈。

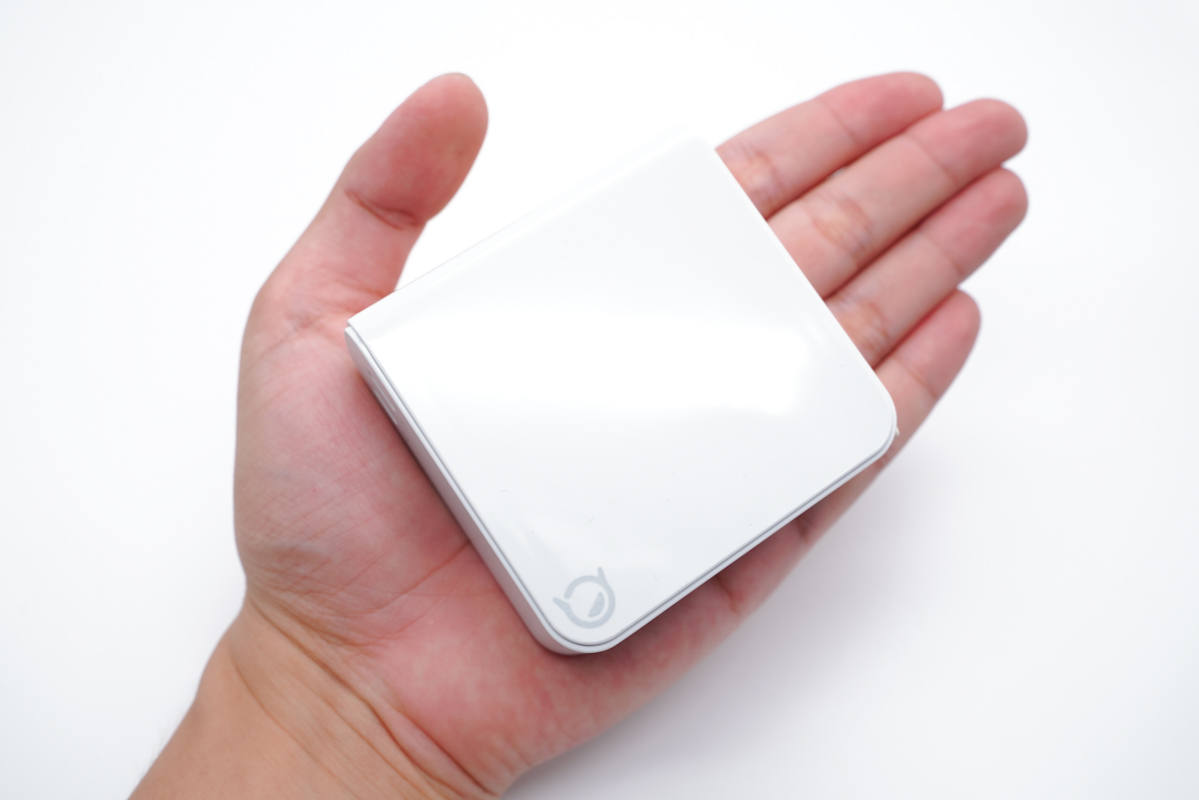

拿在手上的直觀感受。

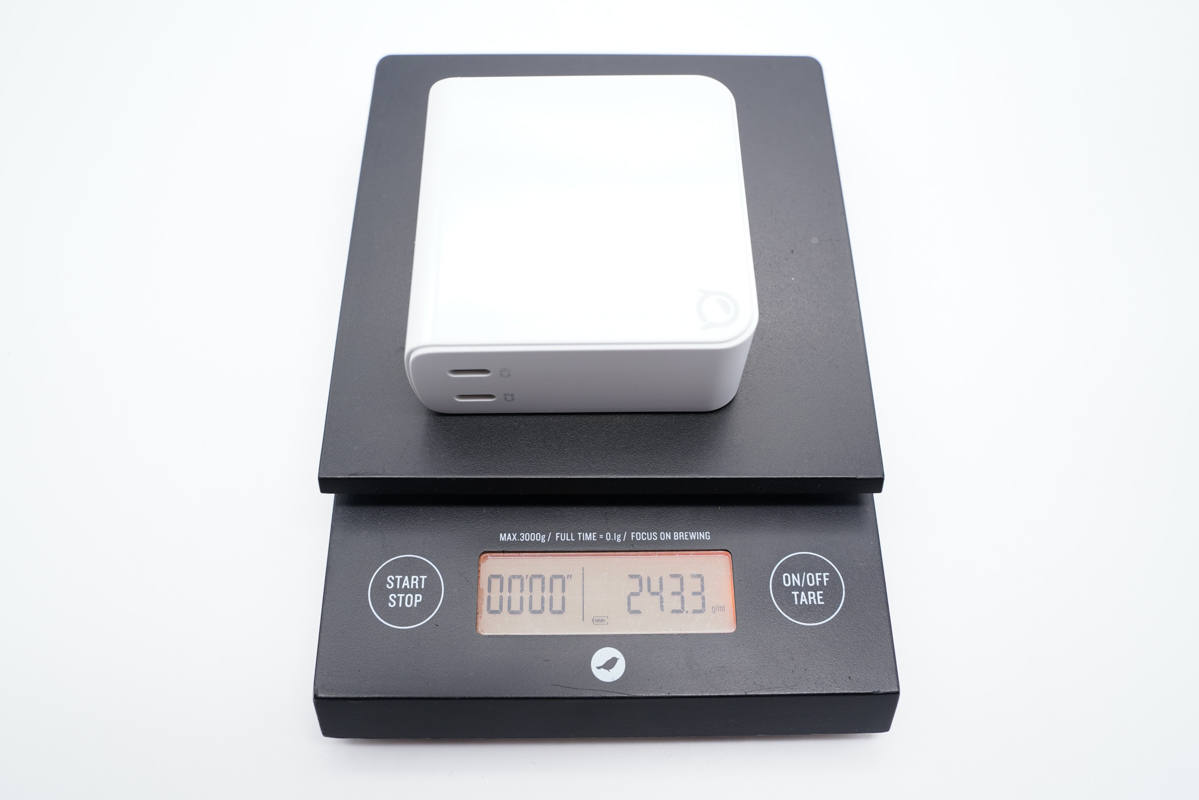

充電器凈重約為243g。

使用ChargerLAB POWER-Z KT002測得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及FCP、PD3.0快充協議。

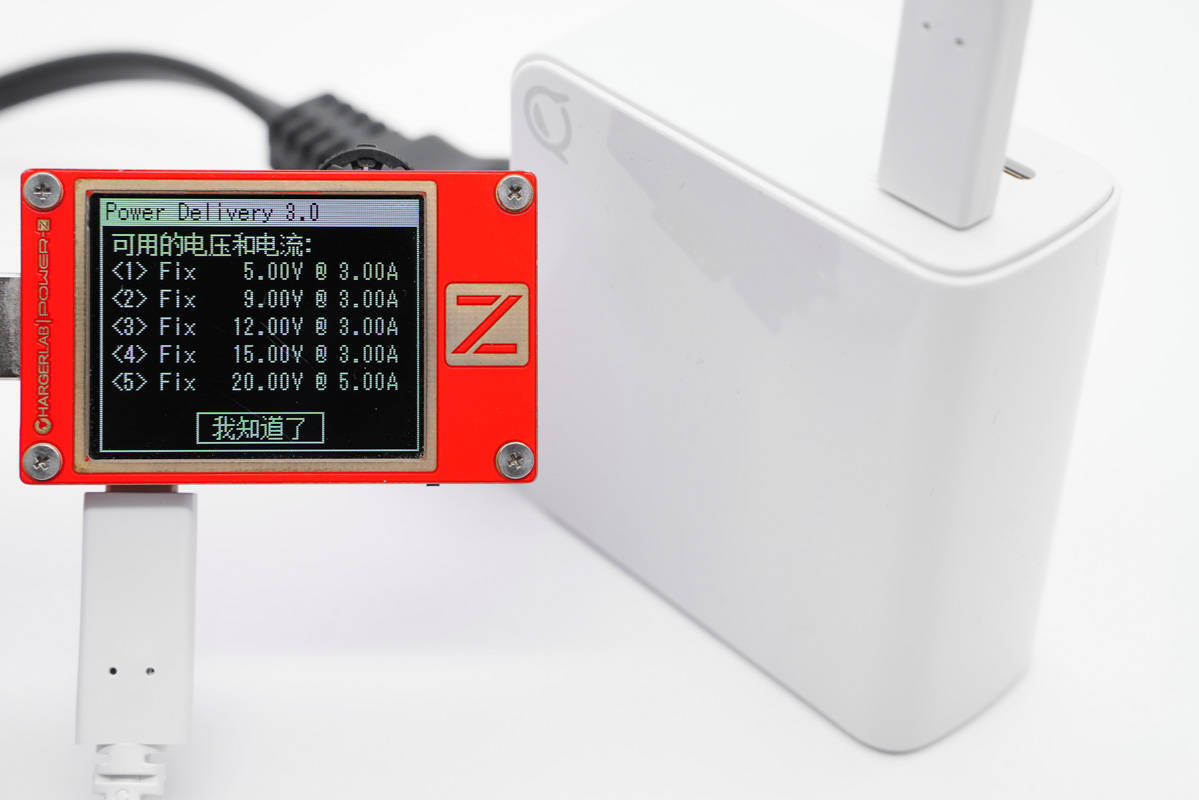

此外還具備5V3A、9V3A、12V3A、15V3A、20V5A五組固定電壓檔位。

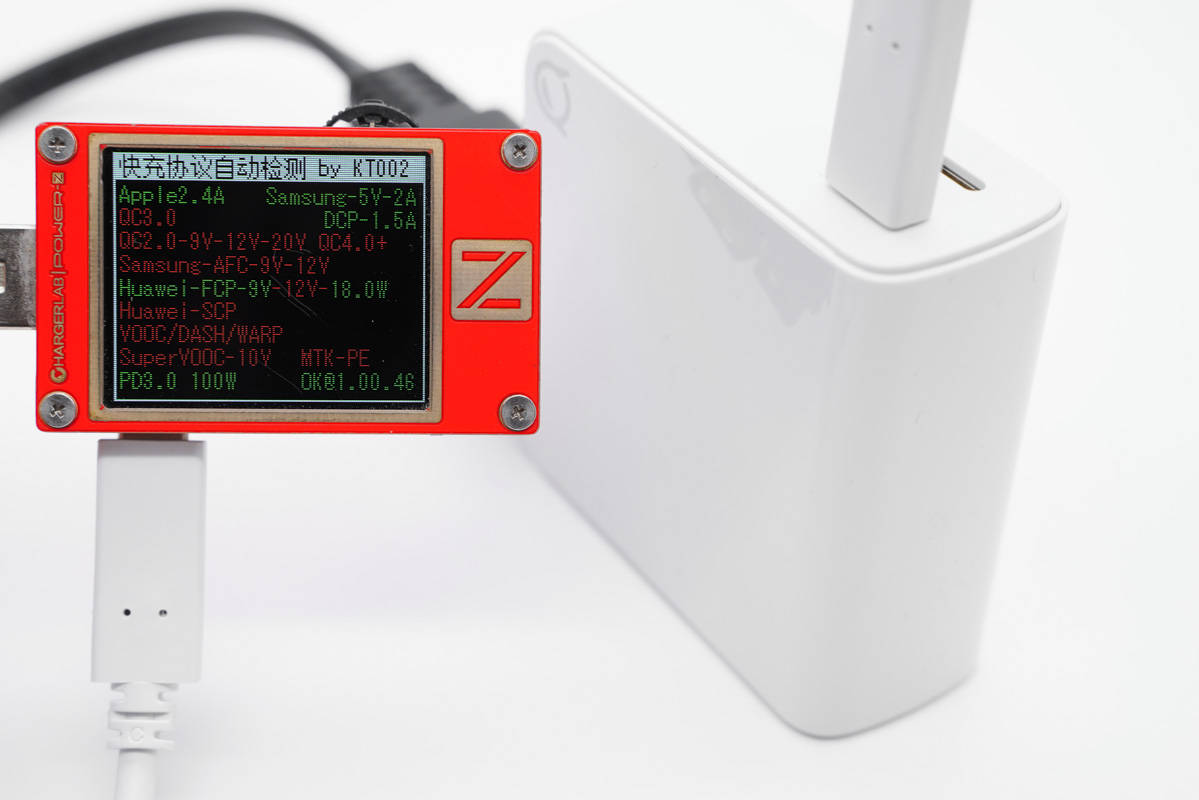

C2口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、FCP、PE2.0、PD3.0快充協議。

另外同樣具備5V3A、9V3A、12V3A、15V3A、20V5A五組固定電壓檔位。

二、聯想小新CC100W氮化鎵充電器拆解

將機身殼切割開取出PCBA模塊。

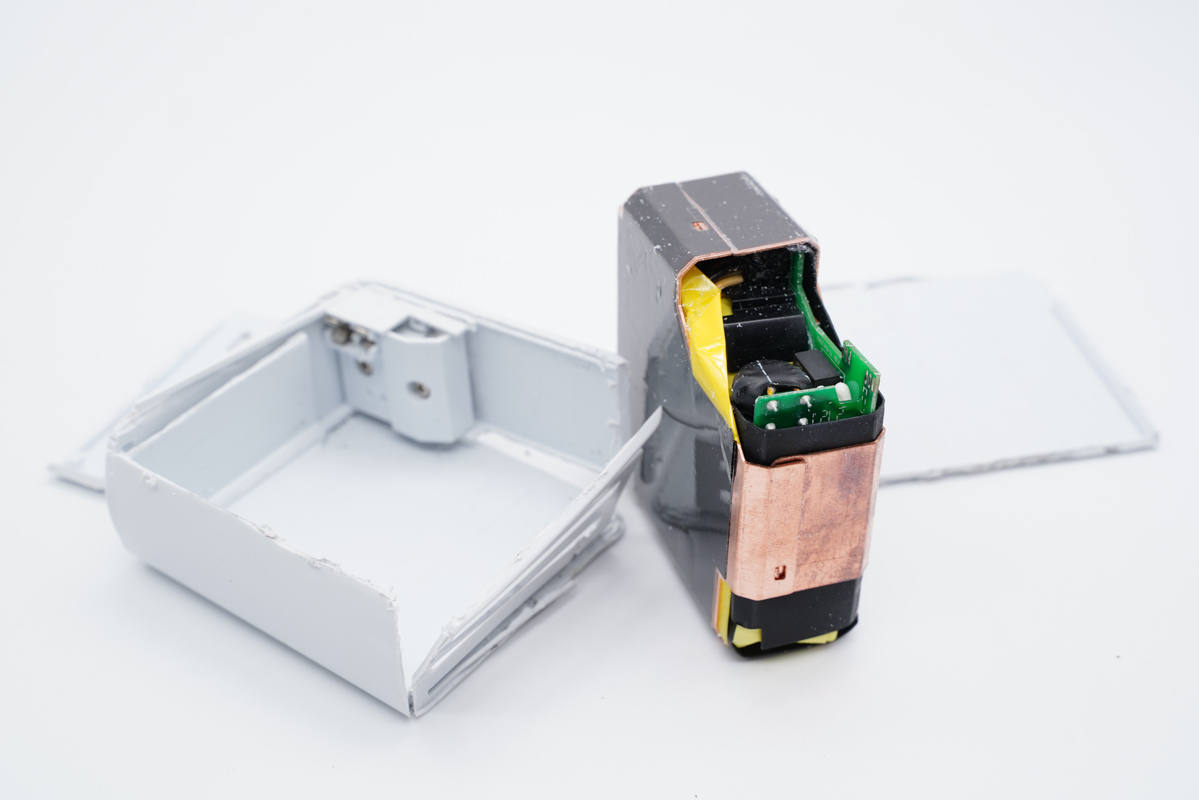

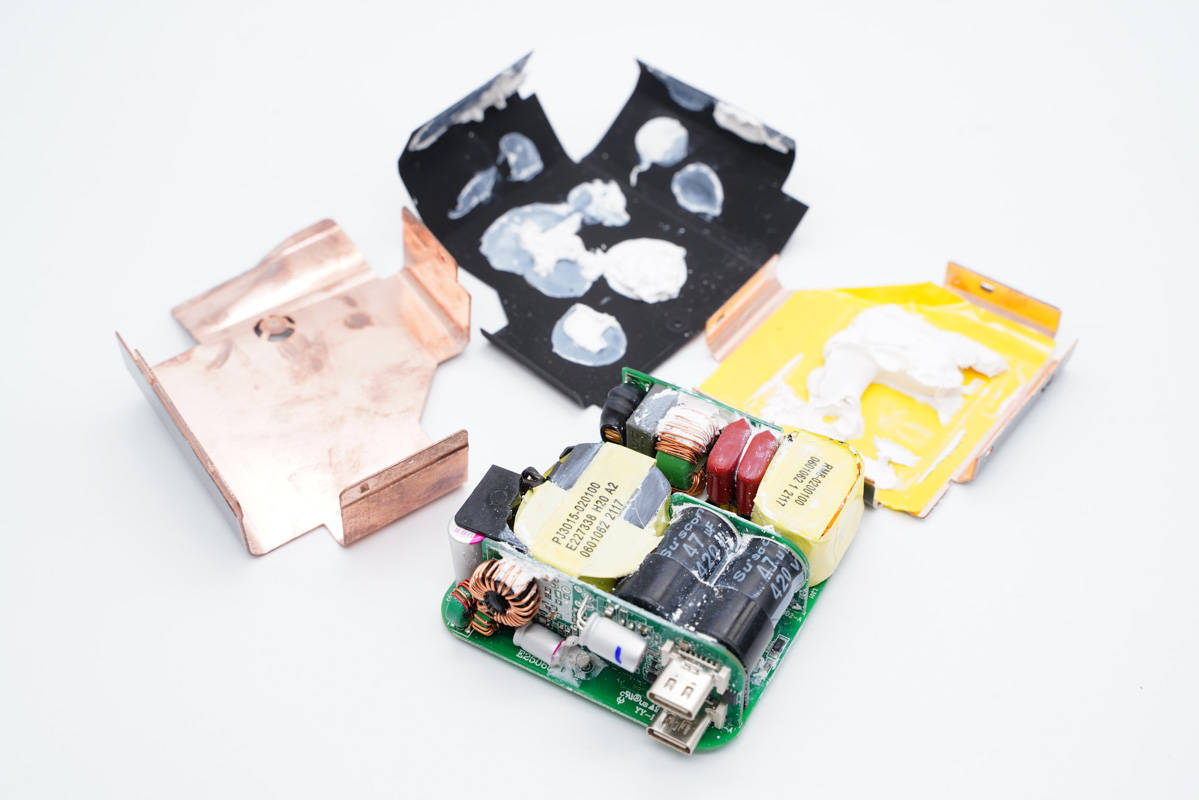

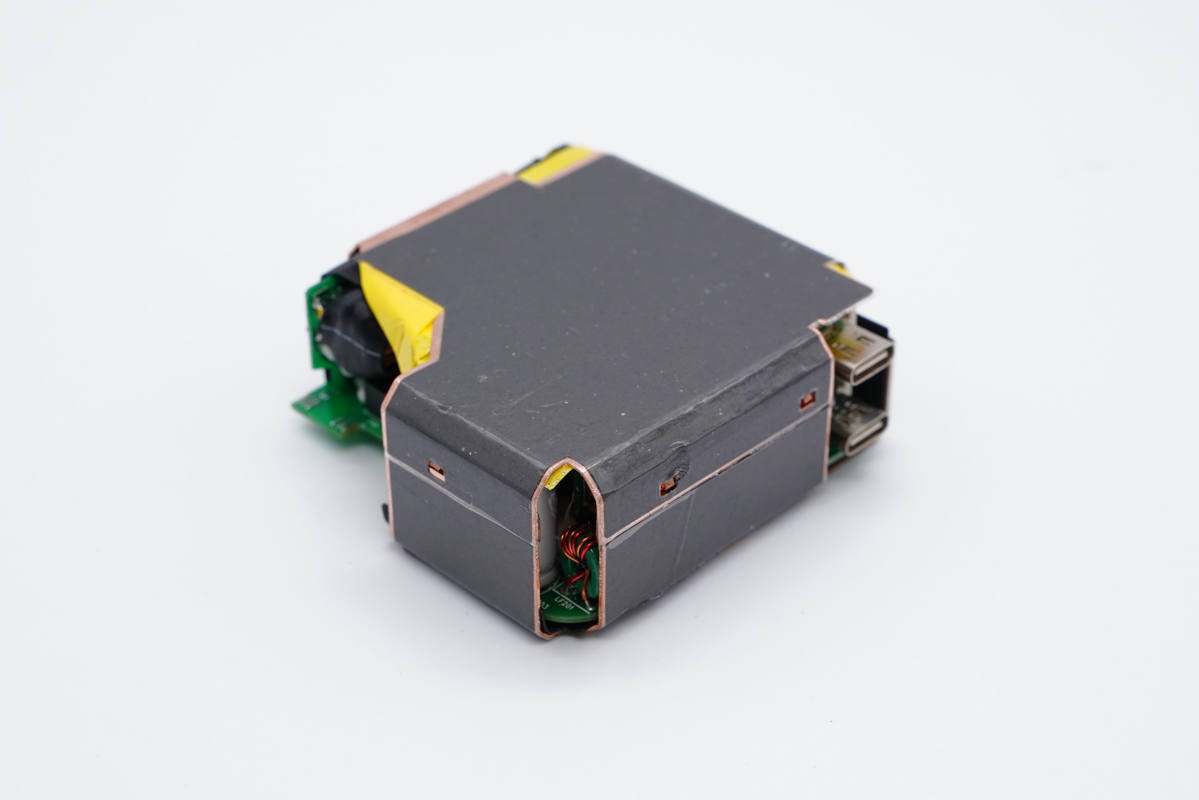

模塊除了覆蓋純銅散熱片外，還在散熱片上貼一層石墨散熱貼紙，進一步增強散熱性能。

測得模塊長度為64.48mm。

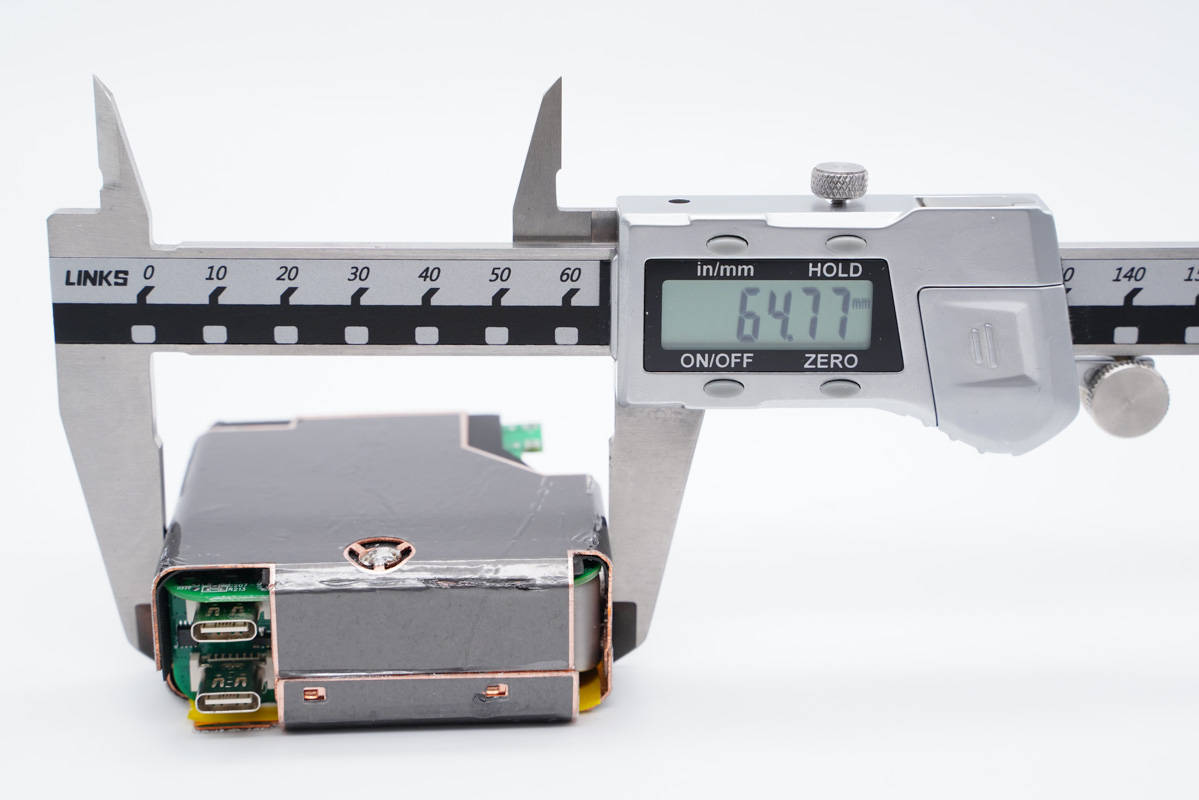

寬度為64.77mm。

厚度為25.83mm。

頂部散熱片內側粘貼絕緣膠帶，另外板子上的變壓器等器件打膠加固和幫助導熱。

底部散熱片和主板間有絕緣片進行隔離。

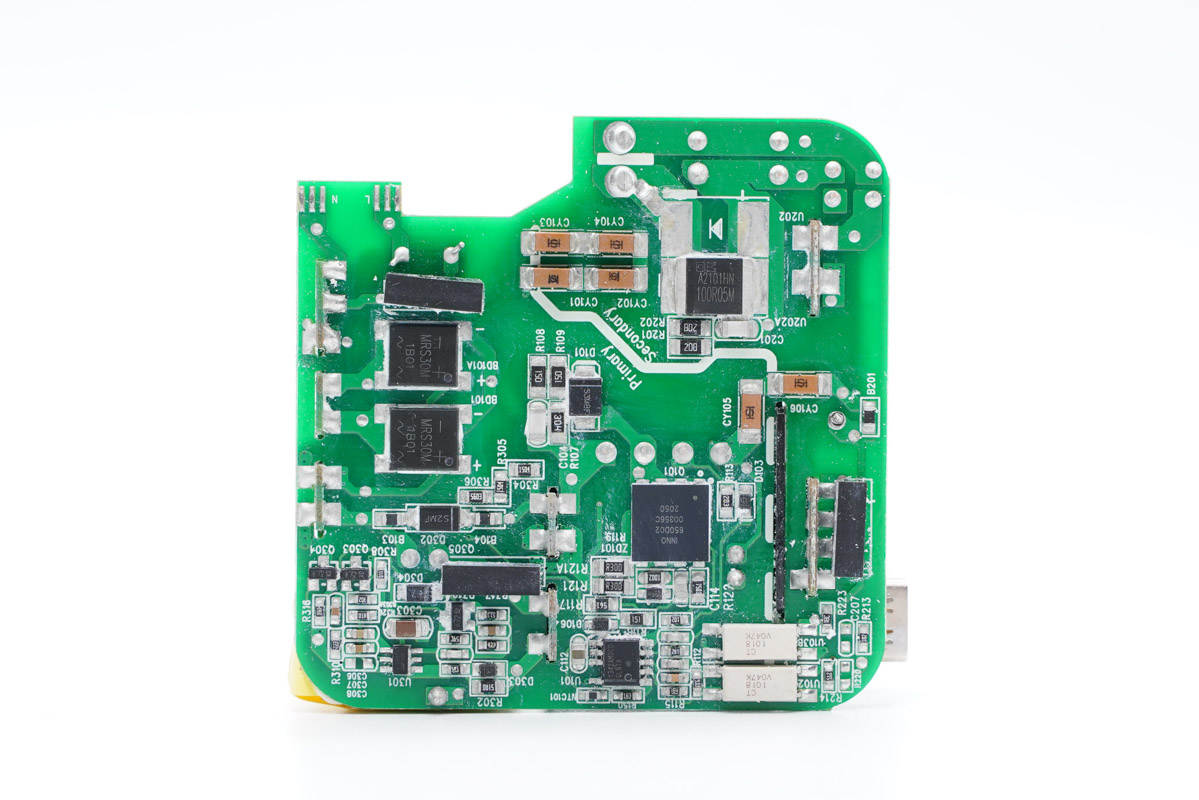

清理掉導熱膠可以很直觀的看到充電器采用三段式布局設計，結構非常清晰。其中第一段是輸入濾波和PFC電路，中間段是開關電源電路，輸出端是二次降壓輸出電路。

主板背面一覽，芯片也是相應的布局。

通過觀察發現，這款充電器采用PFC升壓后為反激氮化鎵開關電源供電，開關電源同步整流寬電壓輸出，一路二次同步升降壓電路，兩顆協議芯片控制兩個C口輸出的架構。下面我們就從輸入端開始一一了解。

輸入端垂直焊接一塊小板。

將小板拆下，背面有一顆6R8電感。

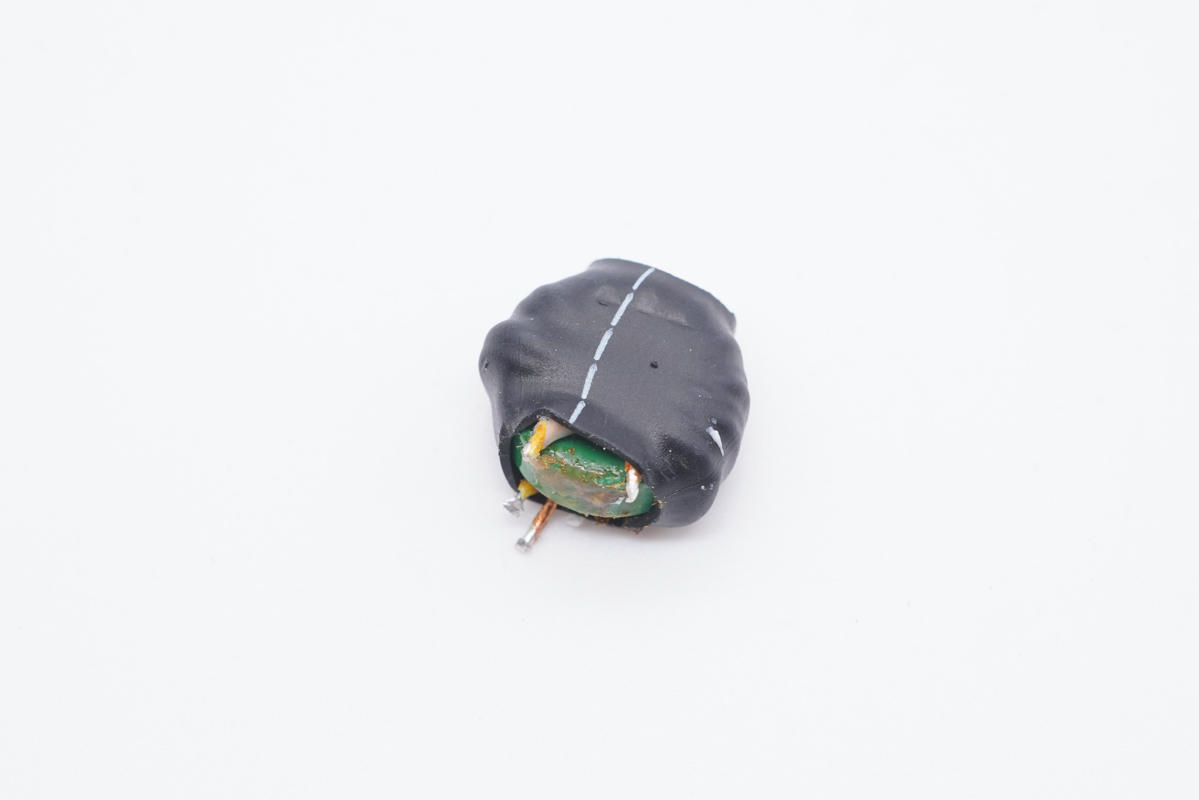

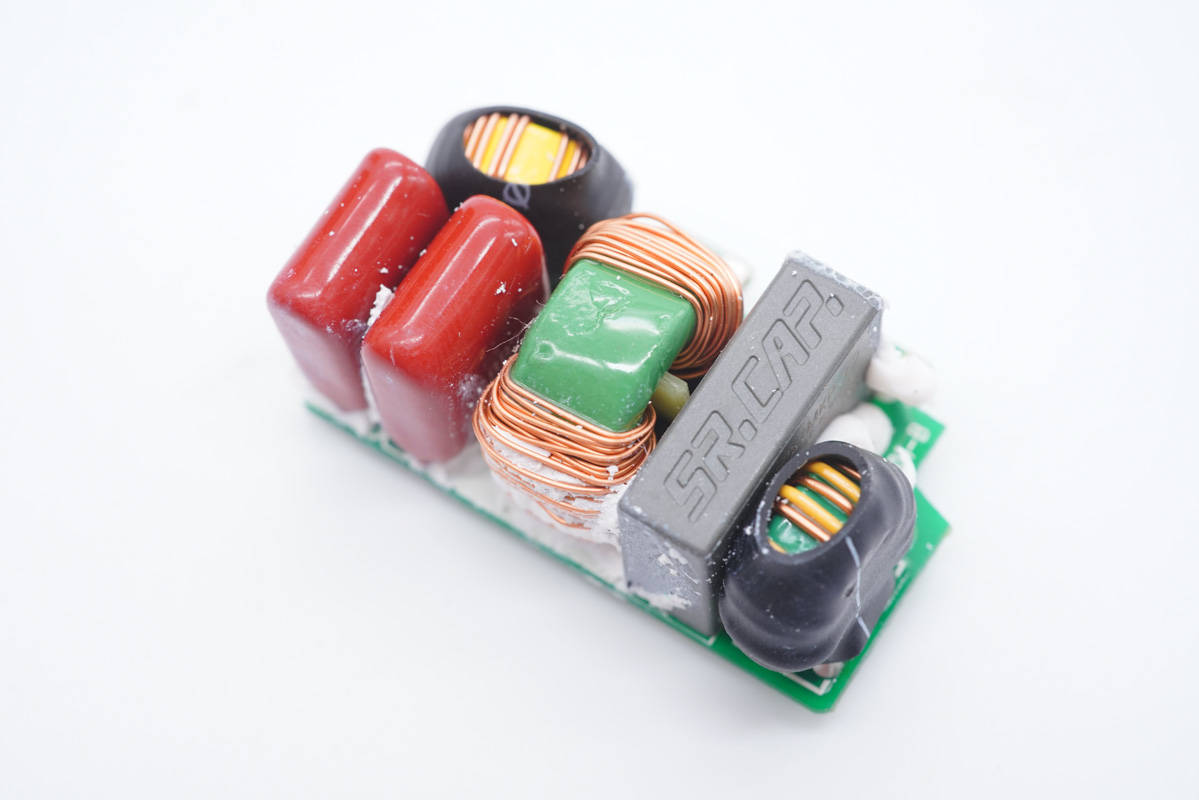

正面有兩級共模電感、安規X電容、薄膜濾波電容以及濾波電感，小的共模電感以及濾波電感外套熱縮管保護。

延時保險絲焊接在主板上，規格為3.15A 250V。

小的共模電感雙線繞制，用于濾除EMI干擾。

另一顆共模電感特寫。

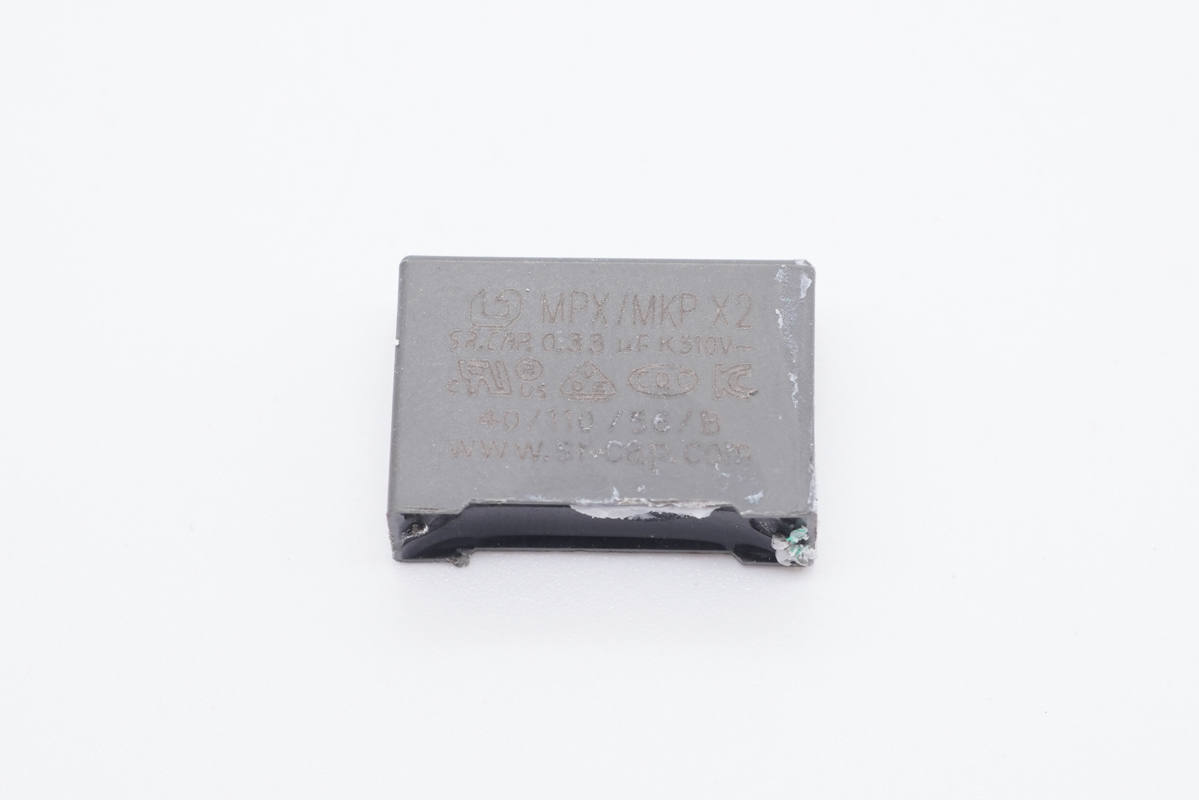

安規X電容容量0.33μF。

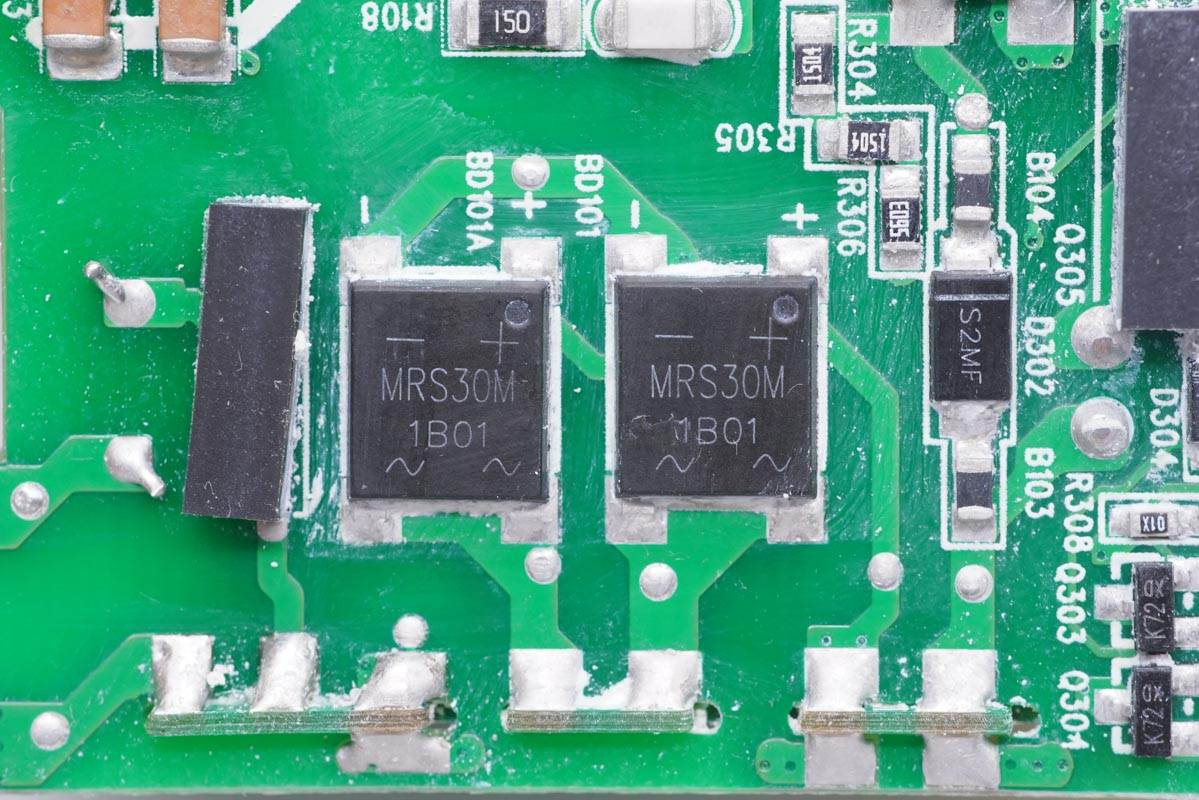

MRS30M整流橋，采用兩顆以均攤發熱。左側貼有一個長條膠墊支撐。

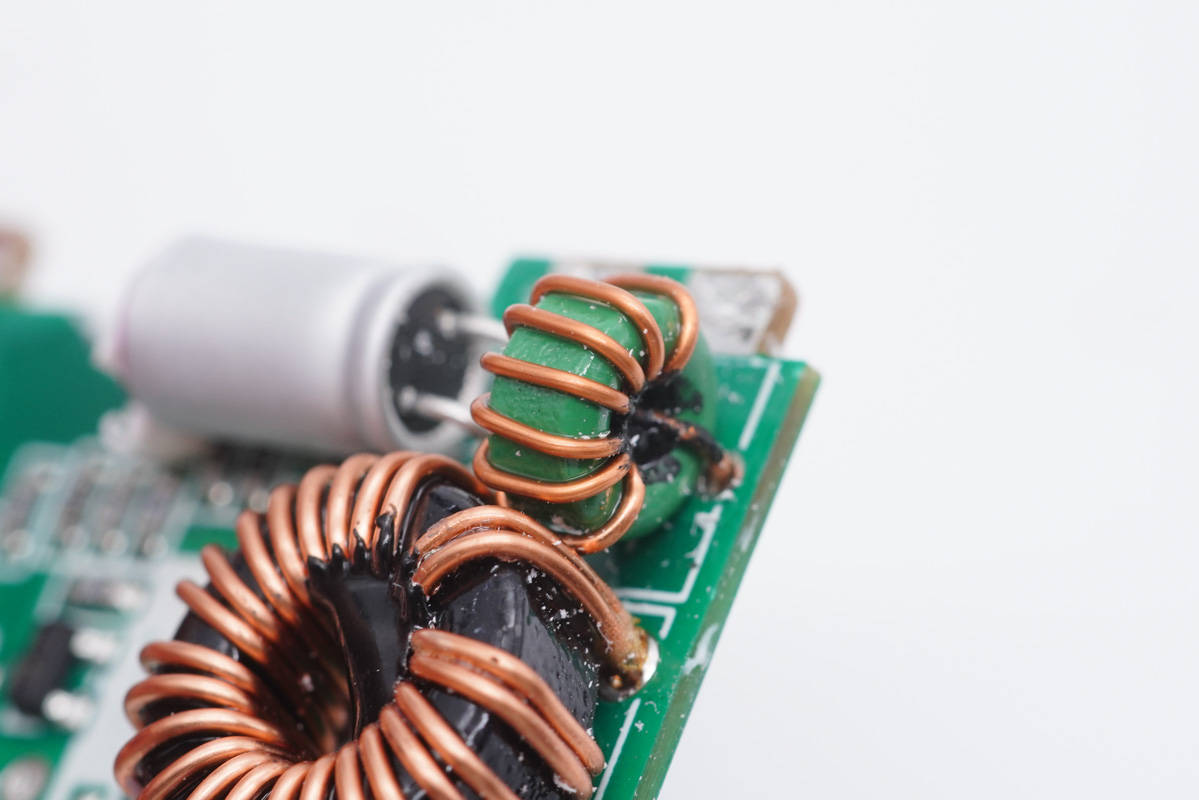

濾波電感特寫，外套熱縮管保護。

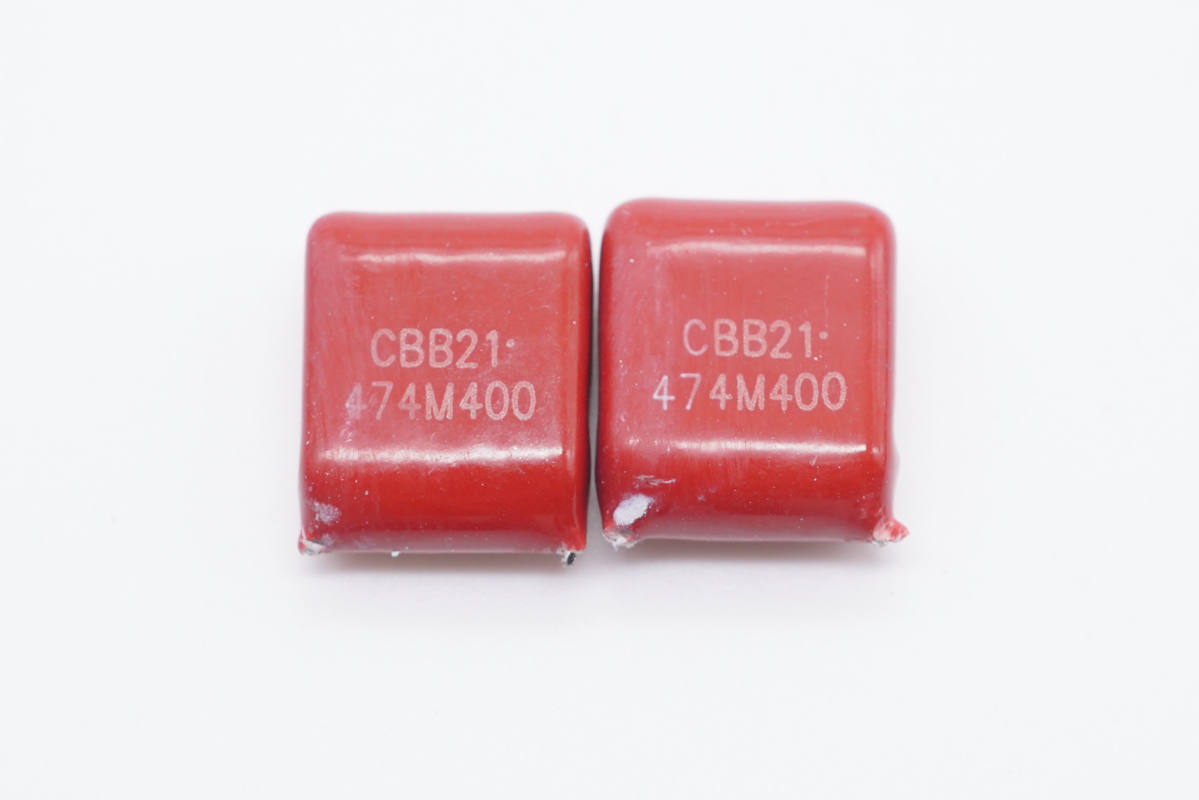

CBB薄膜電容特寫，474M400，用于整流輸出濾波。

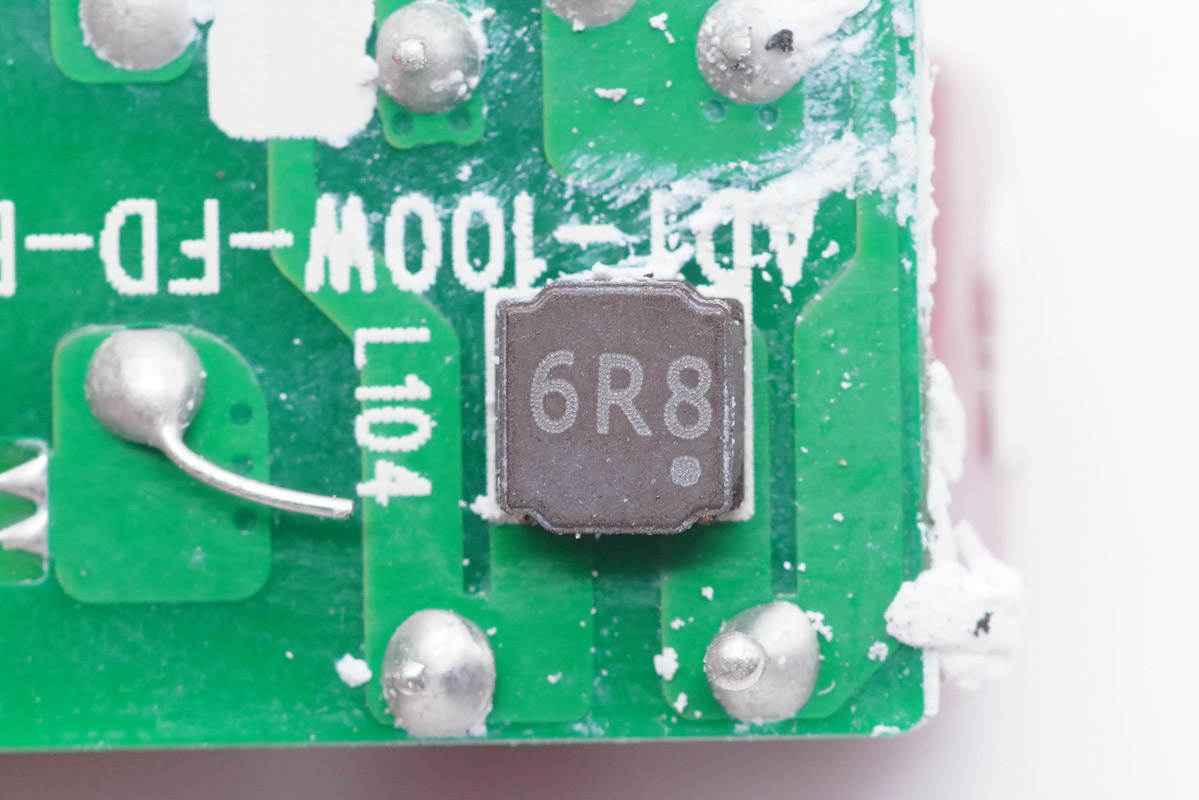

6R8電感特寫。

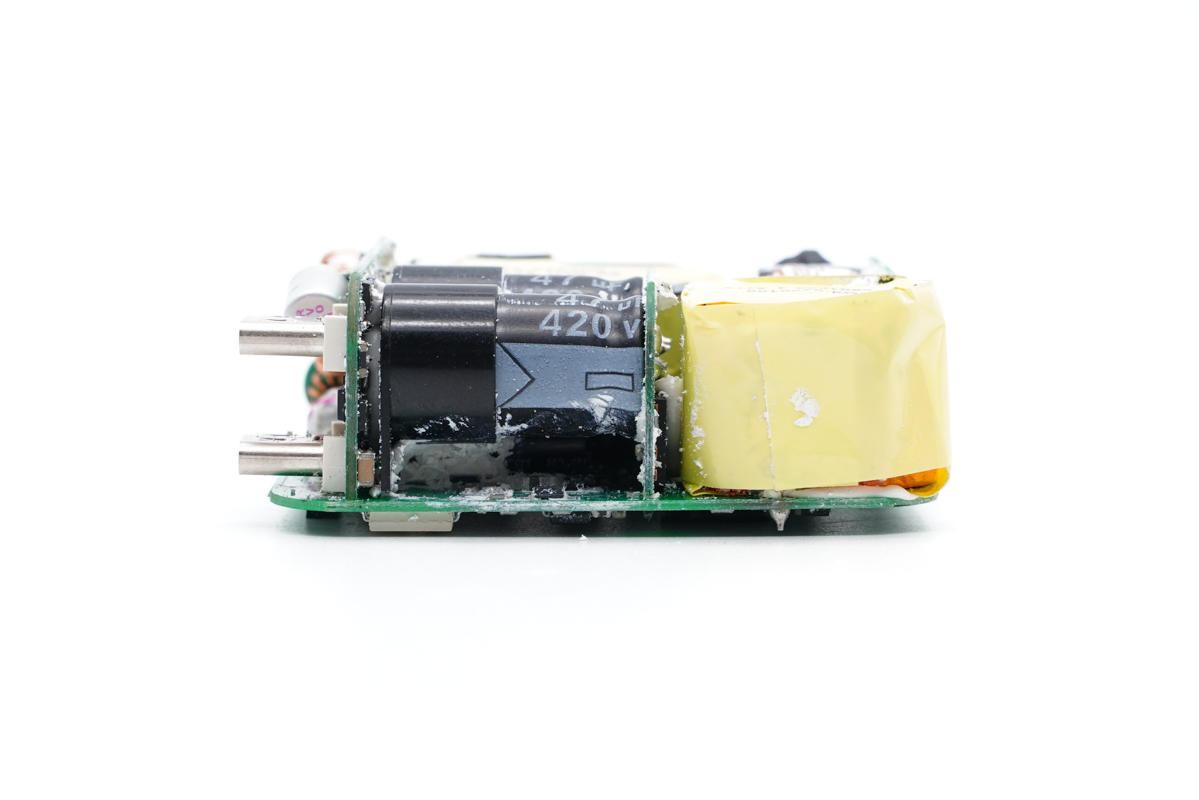

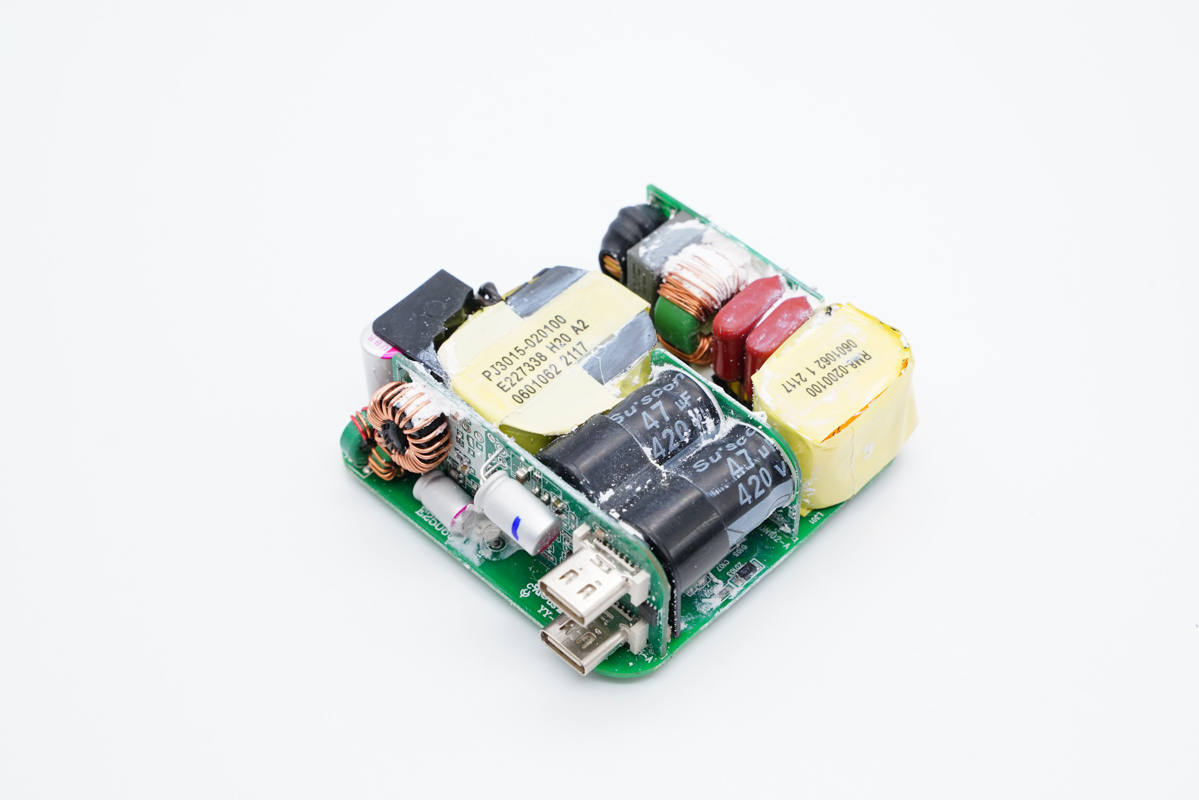

側面一覽，右端是PFC升壓電感，中間兩顆高壓濾波電解電容焊接在小板上，頂部套有塑料殼絕緣。

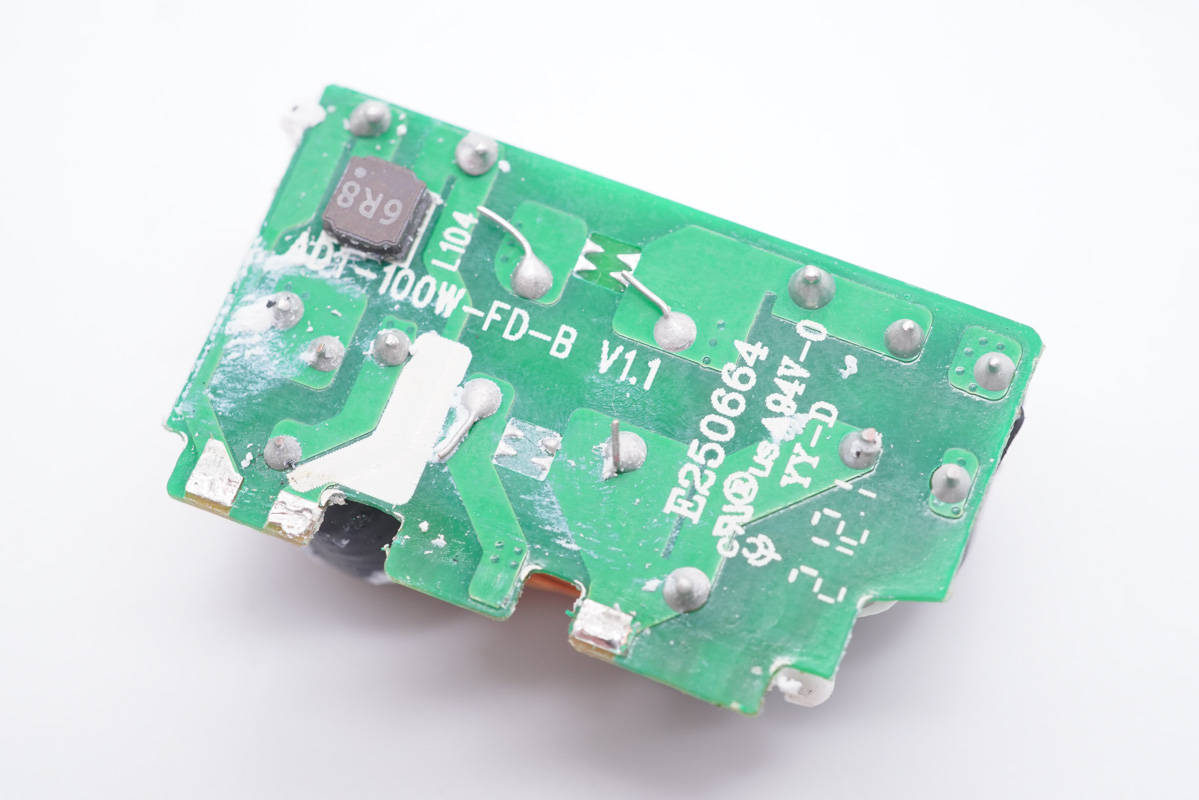

后將小板拆下，背面設有PFC升壓開關管以及整流管。

PFC升壓控制器為昂寶OB6566，用于功率因數校正，無需輔助線圈，支持逐周期電流限制，支持高精度可調節輸出過電壓保護等多種保護模式，無音頻噪聲運行。

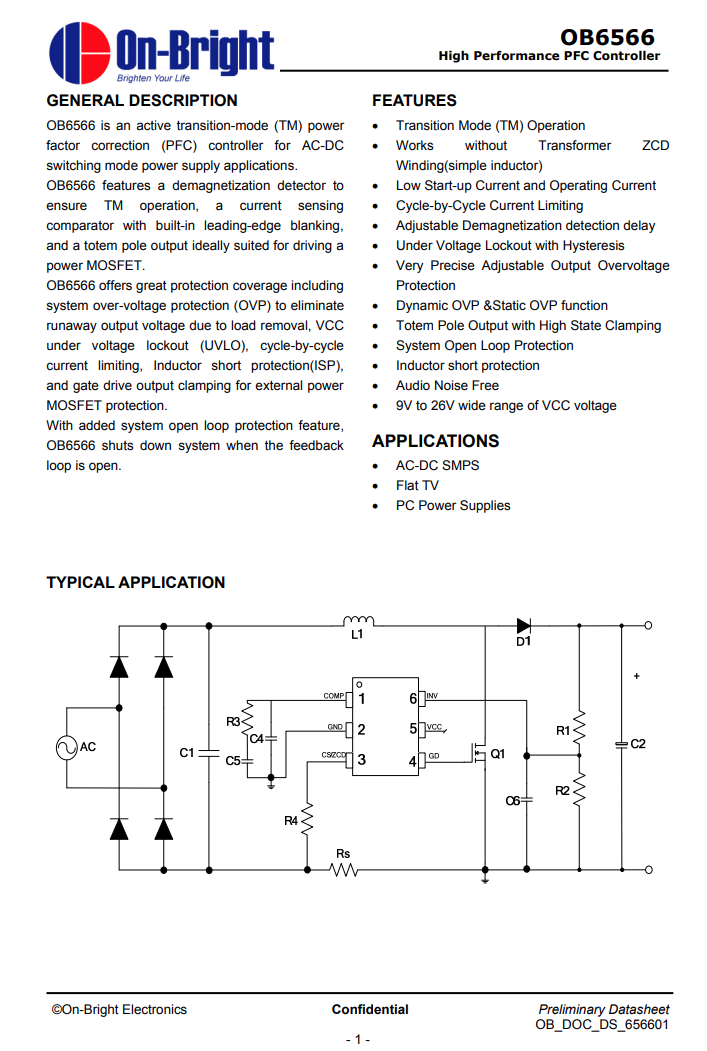

昂寶 OB6566 詳細資料。

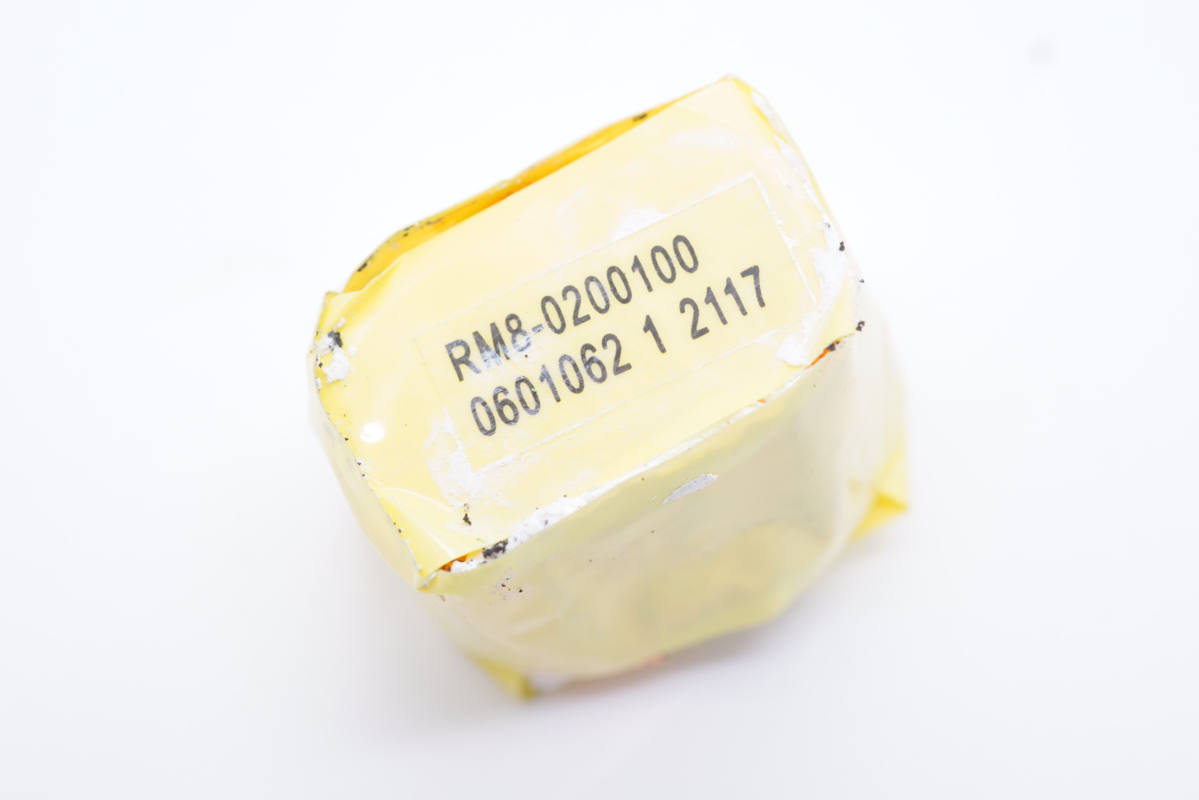

PFC升壓電感特寫，頂部貼有標簽，采用RM8磁芯。

PFC升壓開關管采用東微OSG60R108JZF，NMOS管，耐壓650V，導阻108mΩ，PDFN8*8封裝。具有極低的開關損耗，出色的穩定性和一致性。

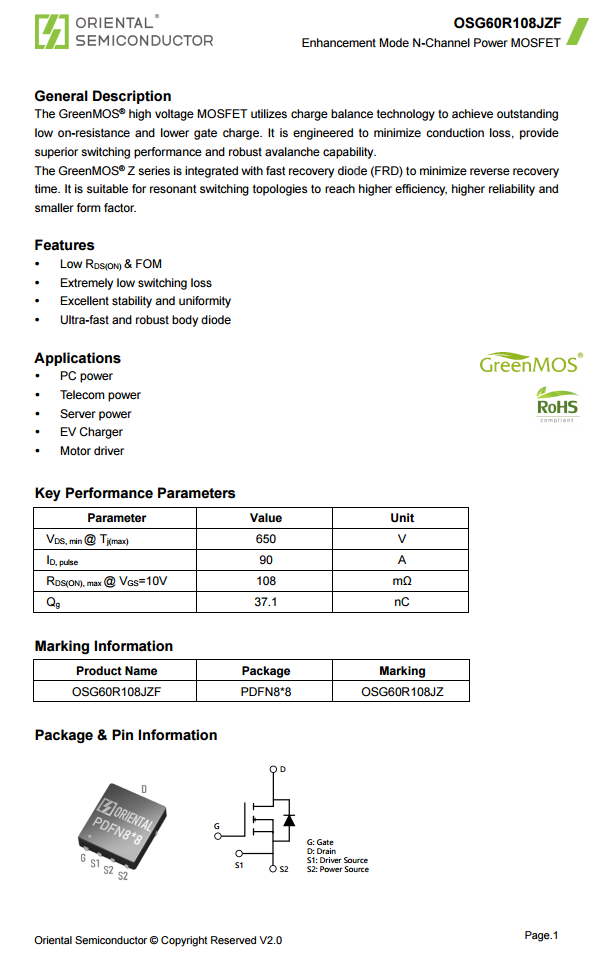

東微OSG60R108JZF資料信息。

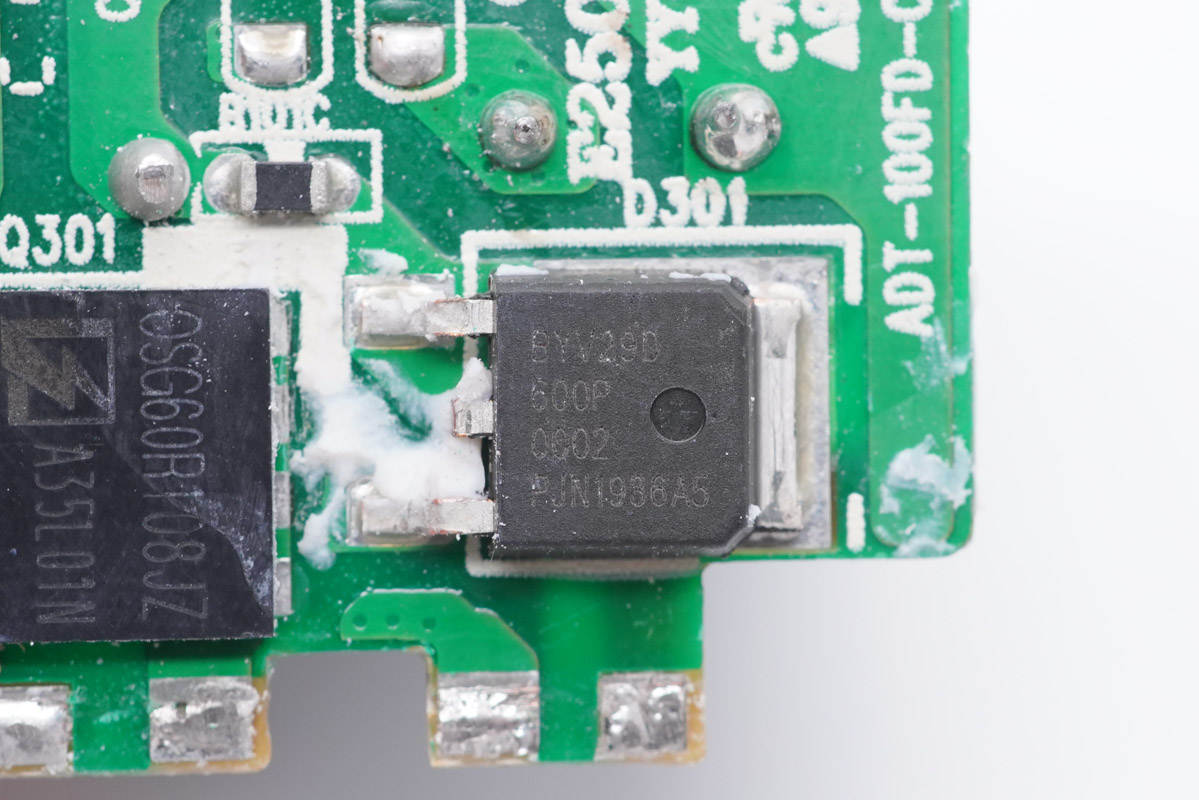

旁邊是一顆PFC整流管。瑞能 BYD29D-600P，超快恢復二極管，耐壓600V，正向電流9A，采用TO252封裝。

瑞能 BYD29D-600P 詳細資料。

S3MBF二極管，耐壓1000V，額定電流3A，用于反激準諧振RCD吸收電路。

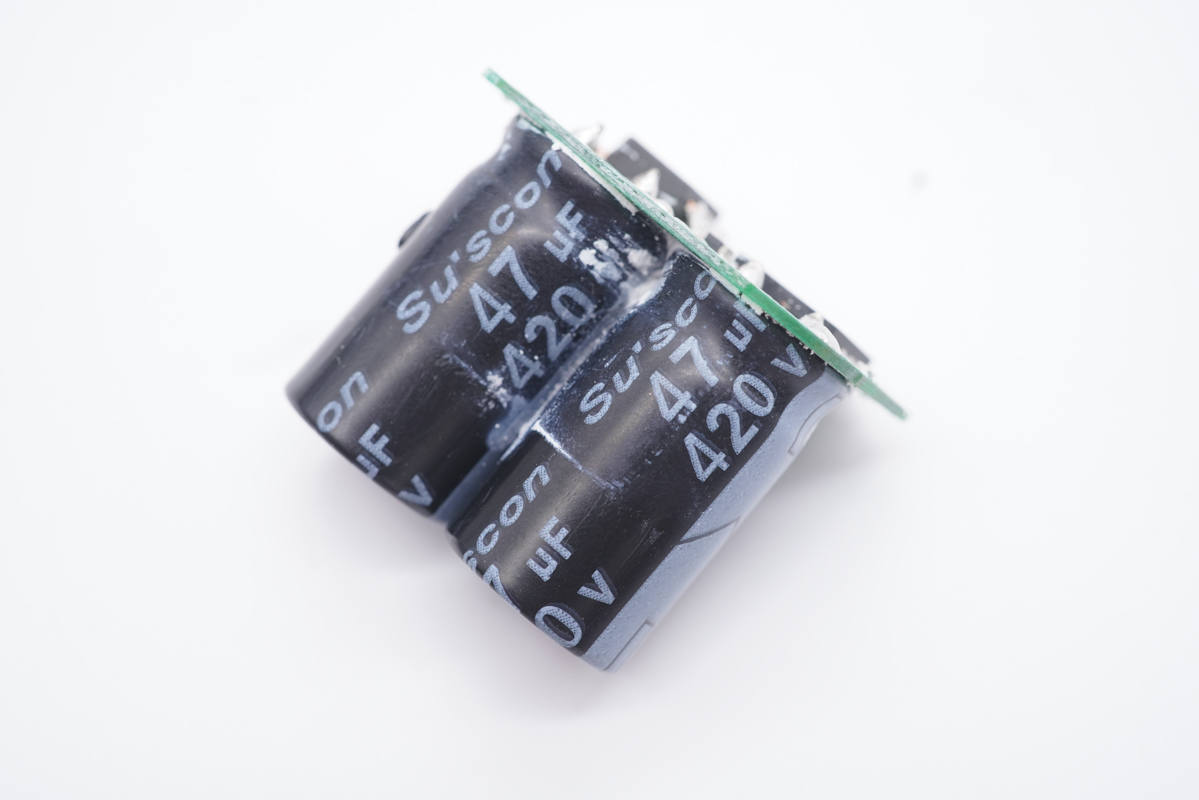

兩顆高壓濾波電解電容來自中國臺灣SUSCON冠坤，規格都是420V 47μF。

另一側設有變壓器、兩顆輸出濾波固態電容，兩者間有隔離板，此外最右端還有一顆輸出濾波電感。

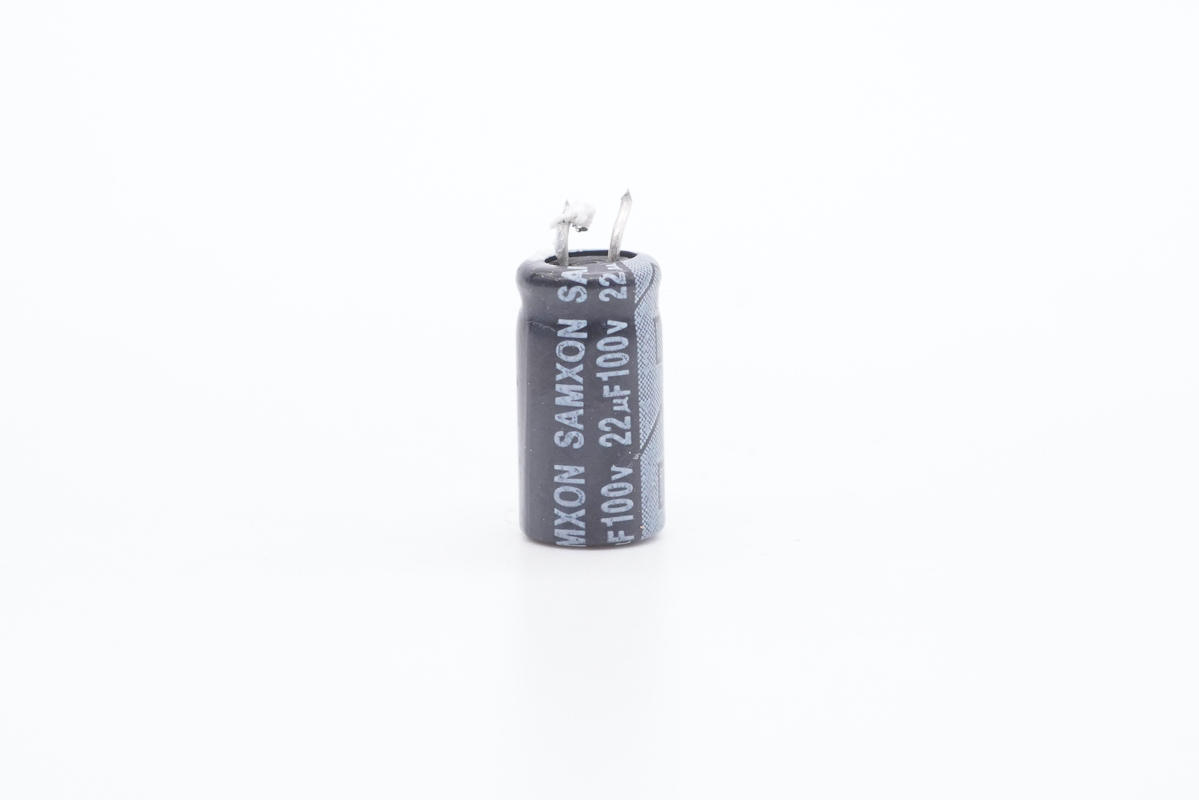

主控芯片供電電容來自SAMXON三信，規格為100V 22μF。

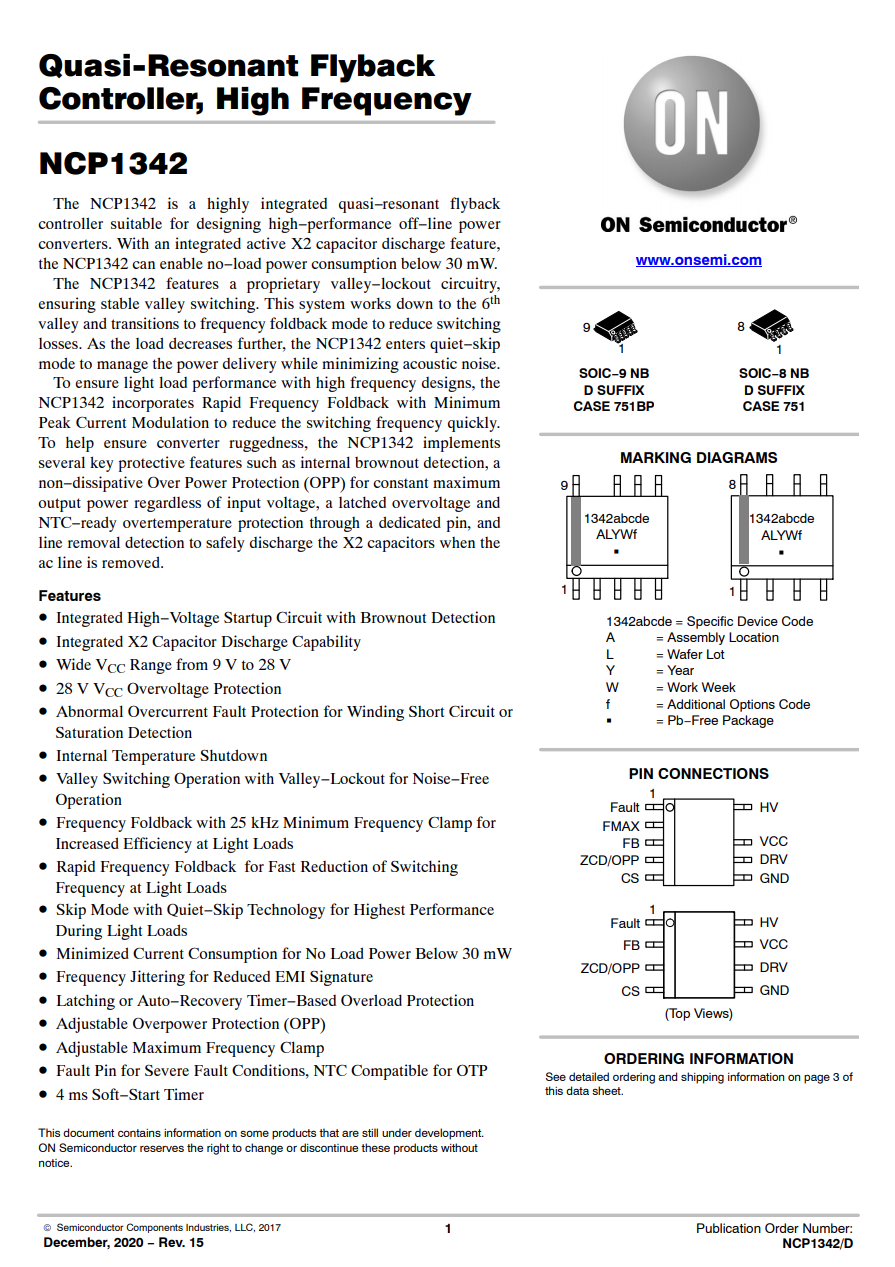

開關電源主控芯片采用ON安森美NCP1342，這是一顆高頻準諧振反激初級PWM控制器，內置主動X2電容放電和多重完善的保護功能，具有超低的待機功耗.，用于驅動英諾賽科氮化鎵開關管。

充電頭網通過拆解了解到，采用安森美NCP1342主控芯片的還有mophie 65W 1A1C氮化鎵快充、品勝65W 2C1A氮化鎵快充、即刻65W 2C1A氮化鎵快充、紅魔手機120W氮化鎵快充、閃極90W 2C1A氮化鎵快充、LG 65W氮化鎵充電器、小米120W超級快充、iQOO 120W閃充充電器等。

高壓開關MOS管采用英諾賽科INN650D02氮化鎵功率芯片，額定耐壓為650V，峰值耐壓750V，導阻低至0.2Ω，符合JEDEC標準的工業應用要求，支持ESD保護，支持開爾文源極。最高工作溫度150℃。

INN650D02 “InnoGaN”開關管高頻特性好，且導通電阻小，適合高頻高效的開關電源應用，采用DFN8*8封裝，具備超低熱阻，散熱性能好，適合高功率密度的開關電源應用。

值得一提的是，INN650D02 “InnoGaN”開關管基于業界領先的8英寸生產加工工藝，是目前市面上最先量產的先進制程氮化鎵功率器件，這項技術的大規模商用將推動氮化鎵快充的快速普及。

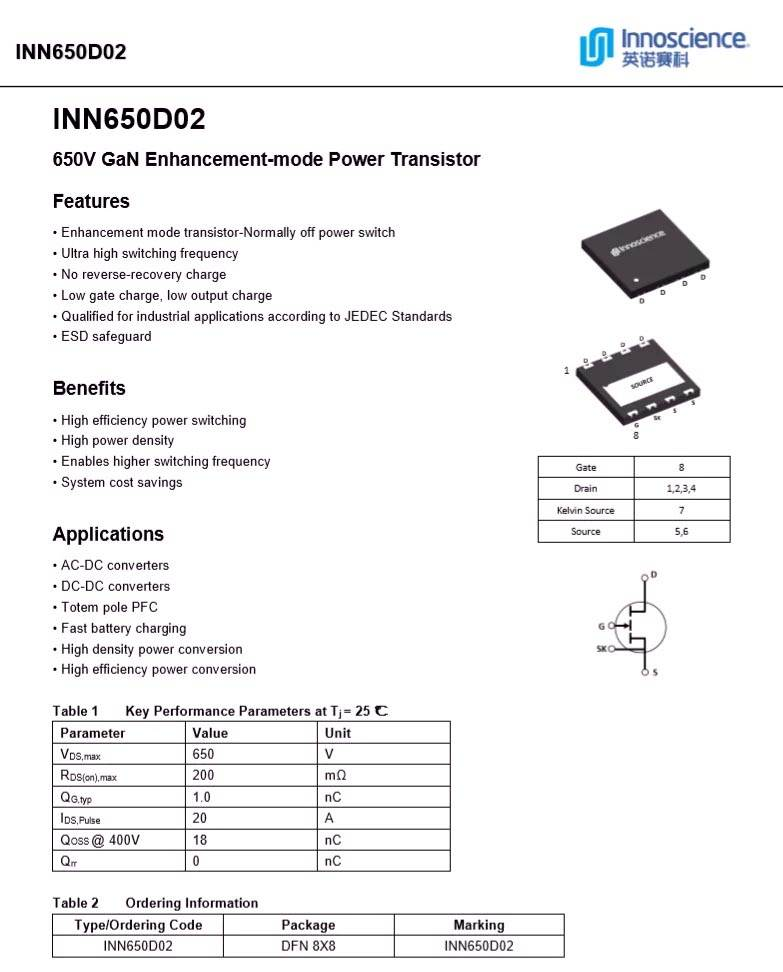

英諾賽科 INN650D02 詳細資料。

充電頭網拆解了解到，該氮化鎵開關管還被品勝65W 2C1A氮化鎵快充、紅魔手機6 Pro標配120W PD氮化鎵快充、尚巡120W氮化鎵適配器、REMAX 100W氮化鎵充電器、摩米士100W 2A2C氮化鎵快充、努比亞65W USB PD氘鋒氮化鎵快充、飛頻65W?PD氮化鎵充電器、魅族65W氮化鎵充電器、Lapo 65W?PD氮化鎵快充充電器、ROCK 65W 2C1A氮化鎵快充等多款產品采用，芯片質量獲得市場認可。

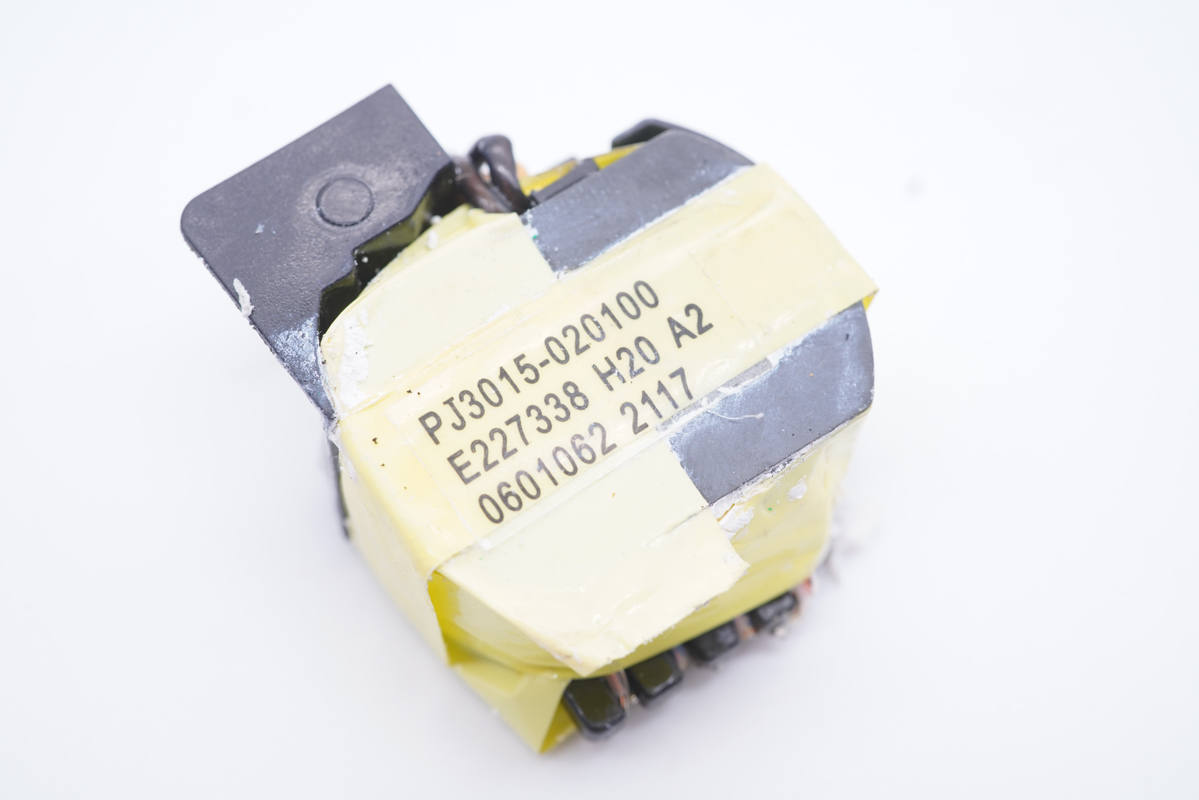

變壓器特寫。

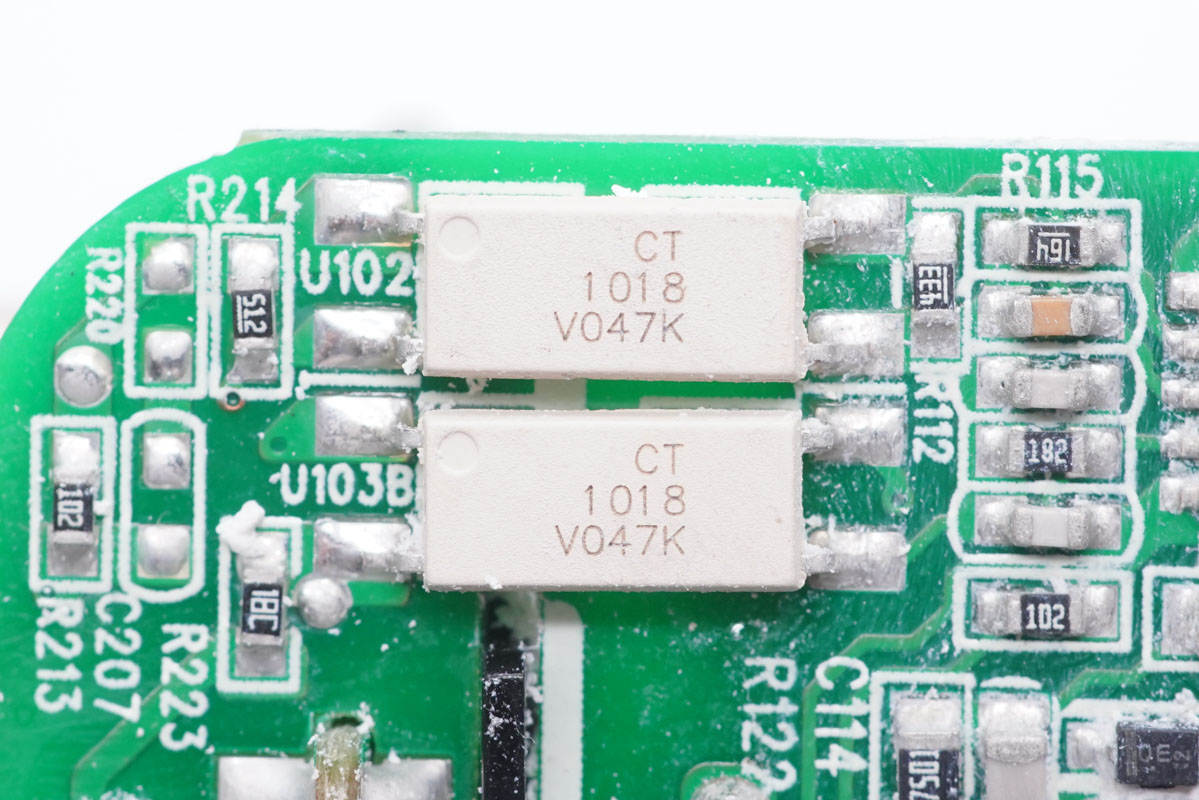

兩顆CT 1018光耦，分別用于反饋輸出電壓和其他保護功能。

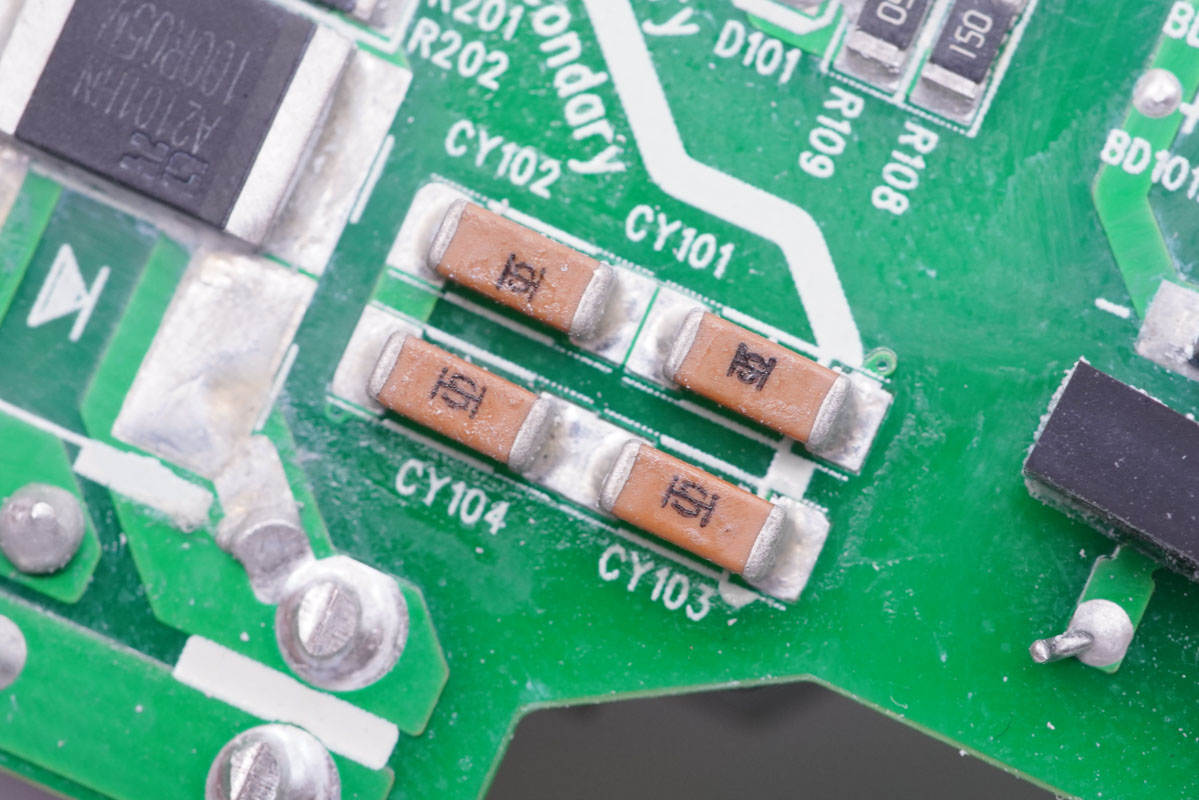

四顆貼片型Y電容特寫，兩串兩并。

另外兩顆貼片Y電容特寫。

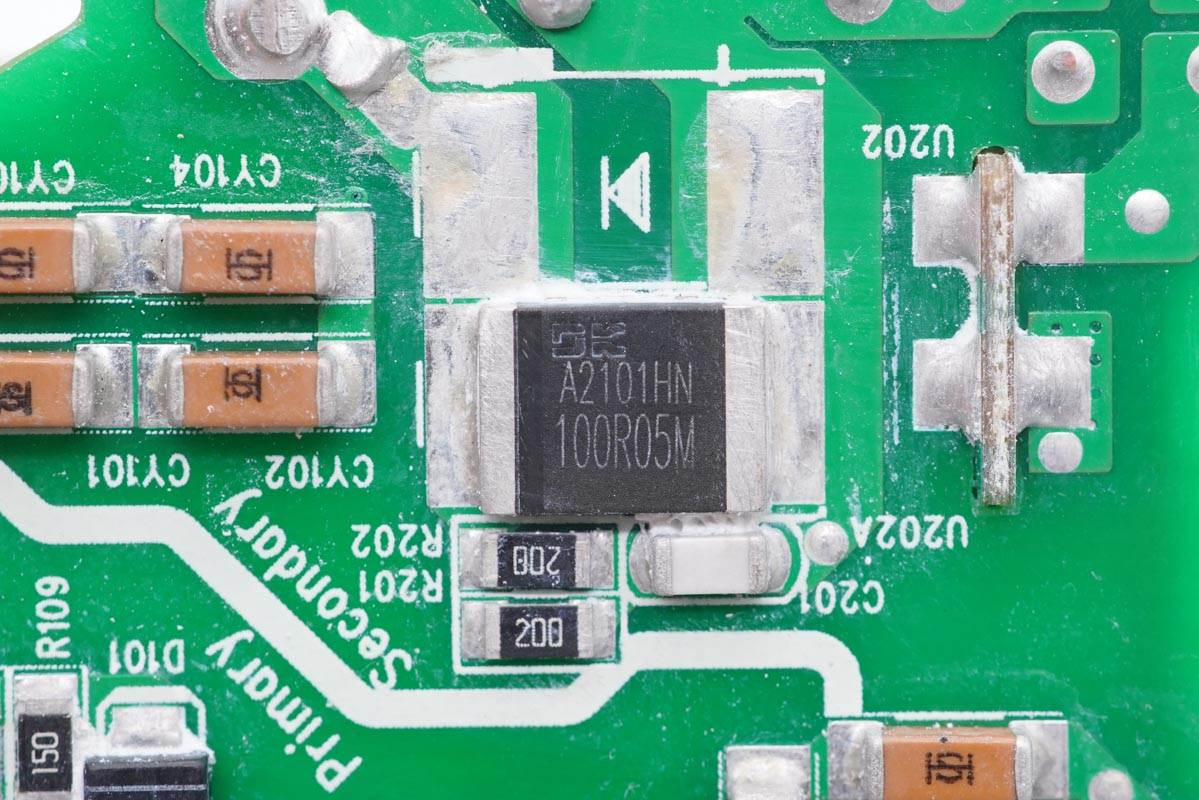

東科高性能雙引腳同步整流芯片DK5V100R05M，采用SM-10封裝，?只有A、K兩個引腳，分別對應肖特基二極管PN管腳。芯片內部集成了100V功率NMOS管，可以大幅降低二極管導通損耗，提高整機效率，可取代或替換目前市場上等規的肖特基整流二極管。

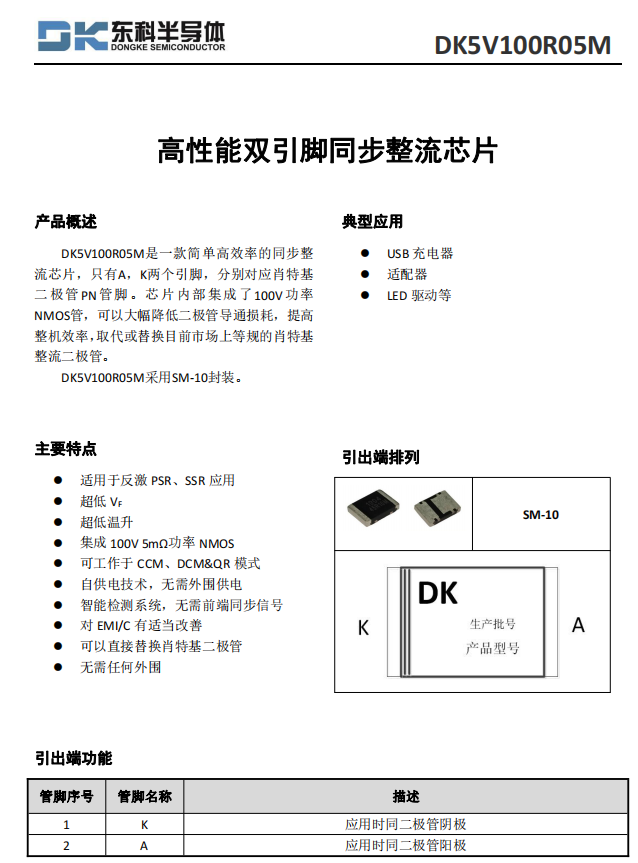

東科 DK5V100R05M 資料信息。

充電頭網拆解了解到，東科的同步整流芯片此前已被京東京造18W PD快充、邦克仕18W PD快充、倍思30W USB PD雙口充電器、摩米士18W PD充電器、綠巨能18W PD快充、萬魔雙口30W PD充電器等數十款產品采用過。

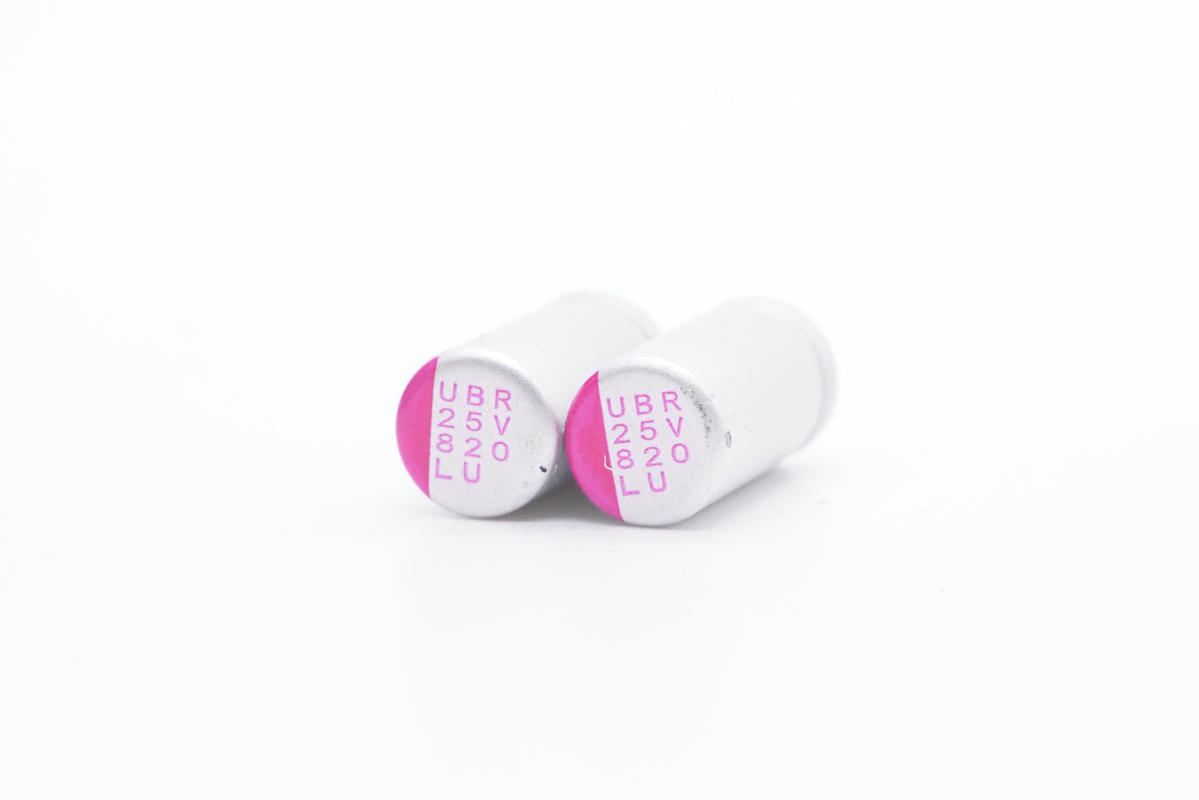

兩顆輸出濾波固態電容特寫，規格都是25V 820μF。

濾波電感特寫。

輸出端設有一塊二次降壓小板。

板子正面設有降壓電感、濾波電感、電容以及USB母座。

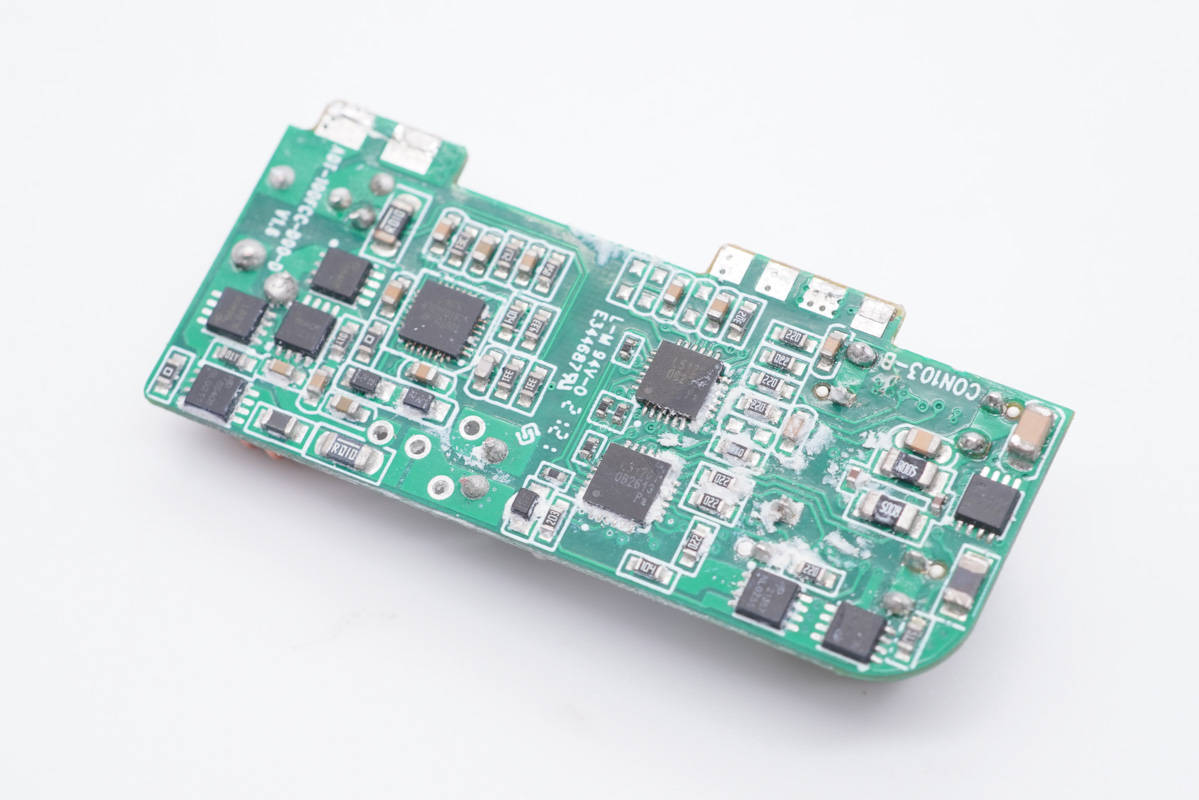

小板背面，左側是同步升降壓控制器與四顆MOS管組成的二次調壓電路，中間是兩顆協議芯片，右端有三顆輸出保護管。

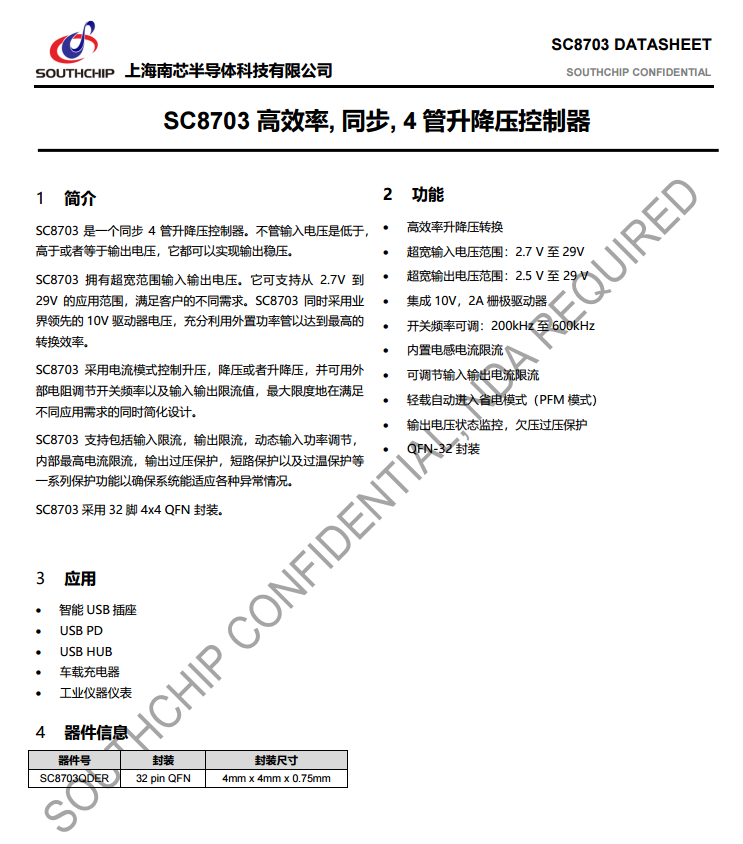

南芯SC8703是一顆同步4管升降壓控制器。不管輸入電壓是低于、高于或者等于輸出電壓，它都可以實現輸出穩壓。其擁有超寬范圍輸入輸出電壓，支持2.7V-29V的應用范圍，滿足客戶的不同需求。

SC8703同時采用業界領先的10V驅動器電壓，充分利用外置功率管以達到最高的轉換效率。采用電流模式控制升壓，降壓或者升降壓，并可用外部電阻調節開關頻率以及輸入輸出限流值，最大限度地在滿足不同應用需求的同時簡化設計。

SC8703支持包括輸入限流，輸出限流，動態輸入功率調節， 內部最高電流限流，輸出過壓保護，短路保護以及過溫保護等 一系列保護功能以確保系統能適應各種異常情況。采用32腳4x4 QFN封裝。

南芯 SC8703 資料信息。

外掛四顆AOS萬代AONR66406用于輸出同步整流升降壓，NMOS管，耐壓40V，DFN 3x3 EP封裝。

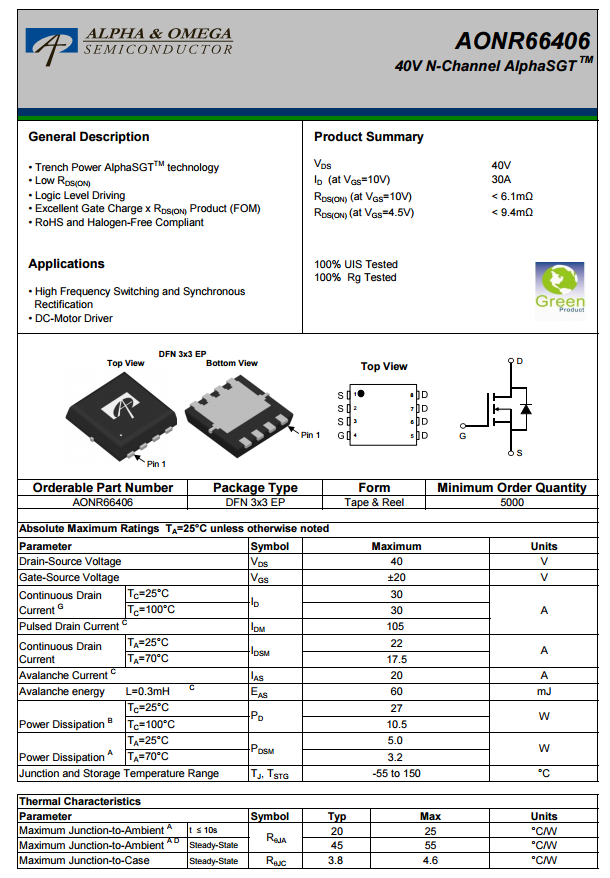

AOS AONR66406資料信息。

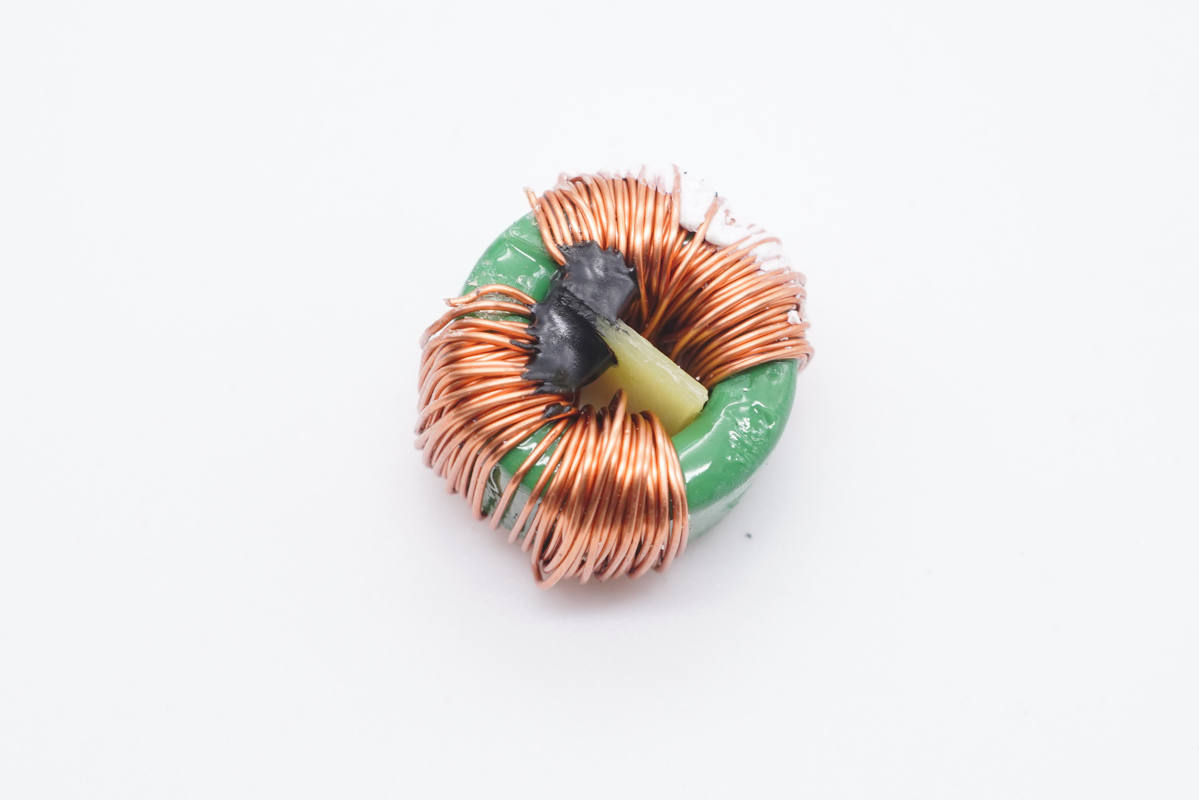

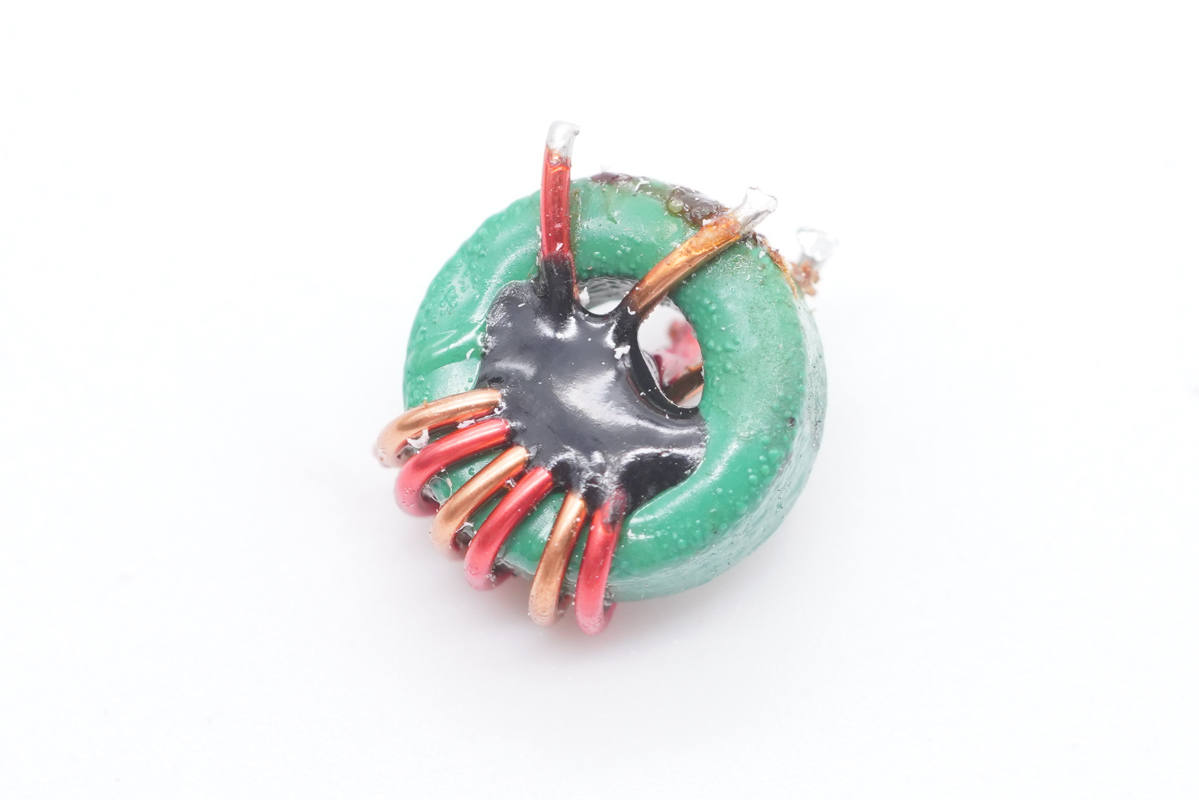

磁環電感特寫，雙線并繞，打膠固定。

二次升降壓輸出濾波電感。

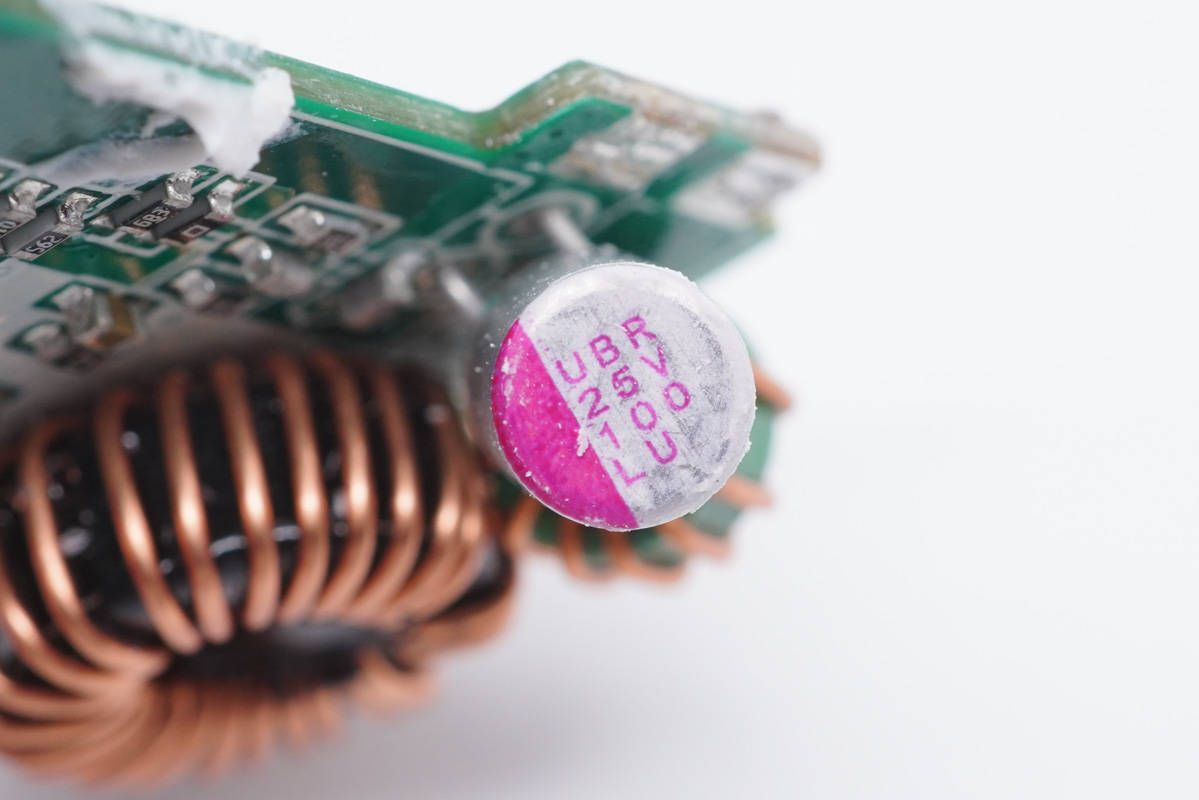

升降壓輸出濾波固態電容，規格為25V 100μF。

另一顆固態濾波電容規格為25V 220μF。

兩個C口的協議芯片均采用的昂寶OB2613，用于支持PD協議和輸出電壓反饋調節。OB2613是昂寶電子開發的一款高精度高集成度的USB PD控制器， 已于2018年11月獲得USB-IF的PD3.0+PPS認證，并于2018年12月通過高通QC4+的測試認證。

昂寶OB2613符合USB PD3.0 V1.1規范，支持PPS模式，支持QC4/4+、BC 1.2協議、MTK PE+ 、華為FCP協議、APPLE 快充識別、三星快充識別等。通過預留的GPIO設置可支持A+C口雙口快充設計，極具成本優勢。

其提供寬范圍的VDD工作電壓區間，使得客戶使用傳統變壓器設計并免于使用LDO穩壓線路給PWM芯片供電，同時其獨有的環路自適應技術可完全應對USB PD應用的輸出寬范圍變化的要求。憑借雄厚的技術實力和品牌優勢，目前OB2613方案已經在Dell、Lenovo等一線大廠實現量產。

充電頭網了解到，采用昂寶OB2613協議芯片的產品還有征拓20W迷你PD快充充電器、綠聯20W PD快充充電器、萬旅3A1C 45W PD旅行轉換插座、羅馬仕65W PD氮化鎵充電器、公牛18W PD快充充電器、聯想YOGA 65W USB PD快充充電器、網易智造18W USB PD快充充電器等產品。同時，昂寶也是業內為數不多的能提供AC-DC全套電源解決方案的廠商，其芯片已獲得數十款電源配件產品采用。

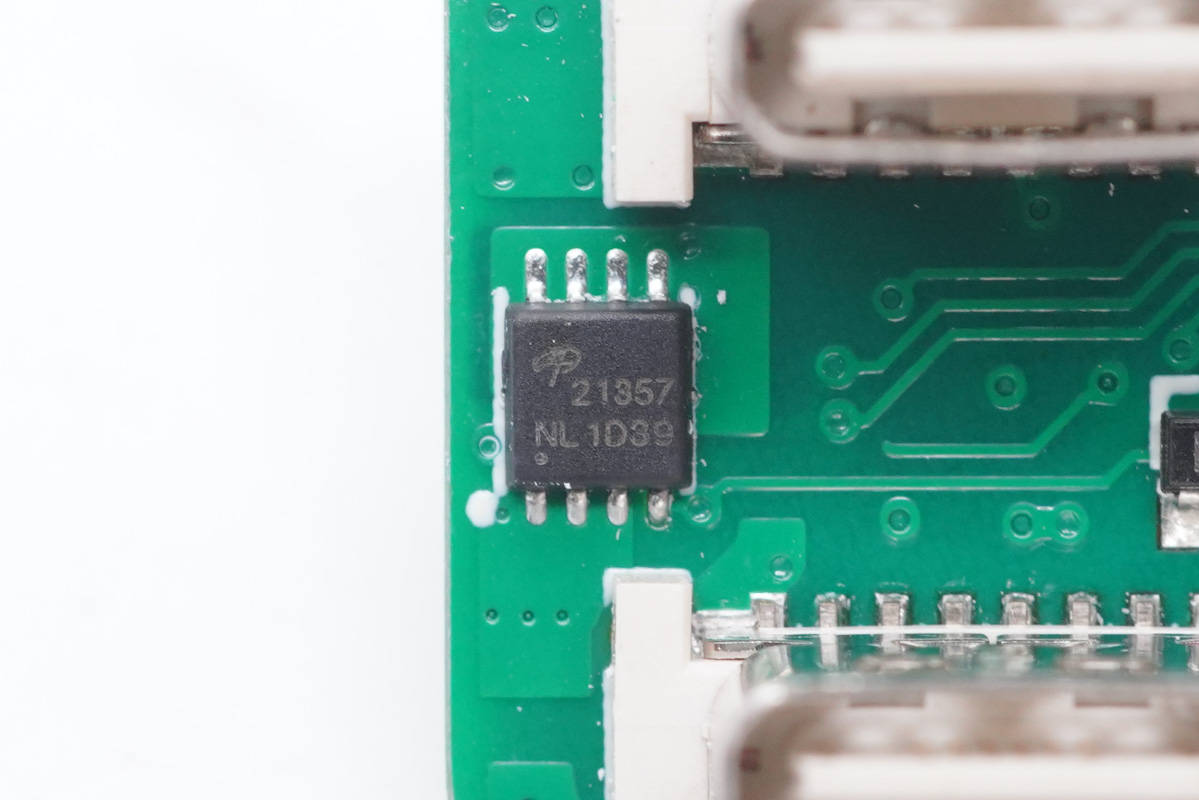

每個接口還都配有兩顆AOS萬代AONS21357進行切換實現雙口盲插，耐壓30V，DFN5x6封裝，這兩顆是C2口的。

AOS AONS21357資料信息。

C1口的AONS21357保護管特寫。

另一顆在正面。

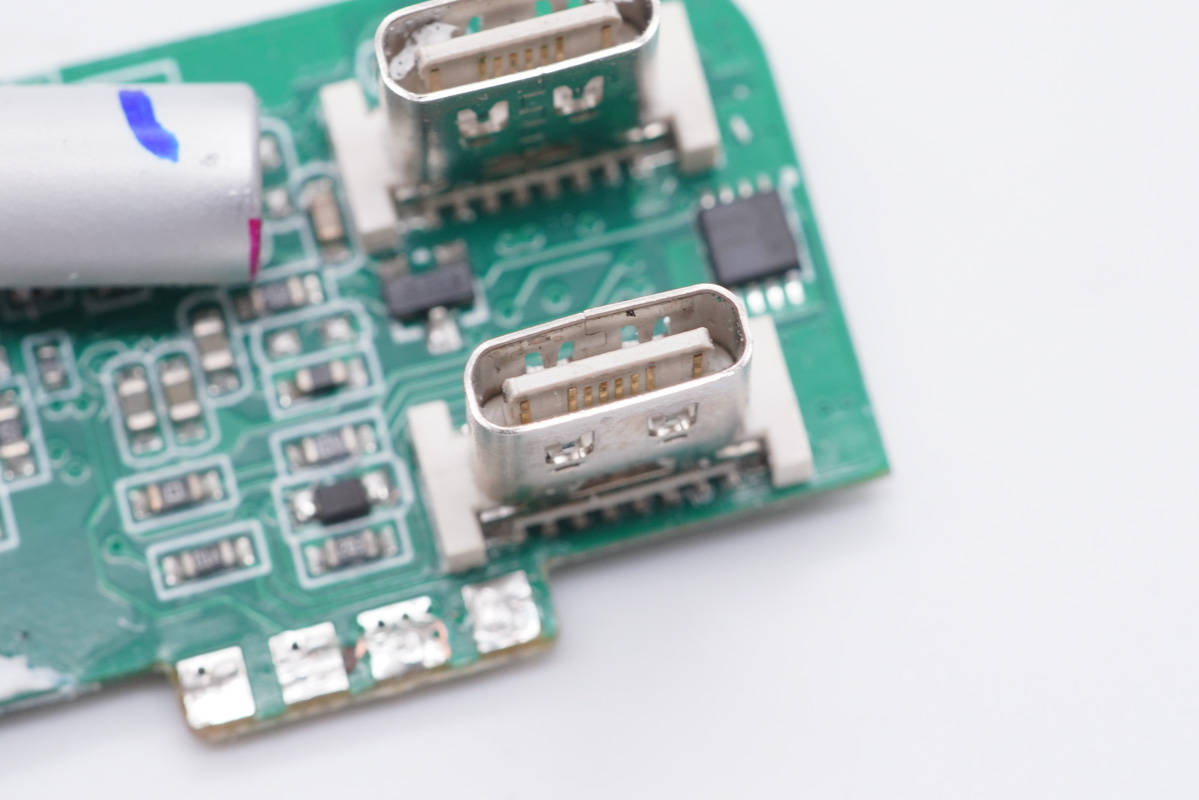

USB-C1母座特寫。

USB-C2母座特寫。

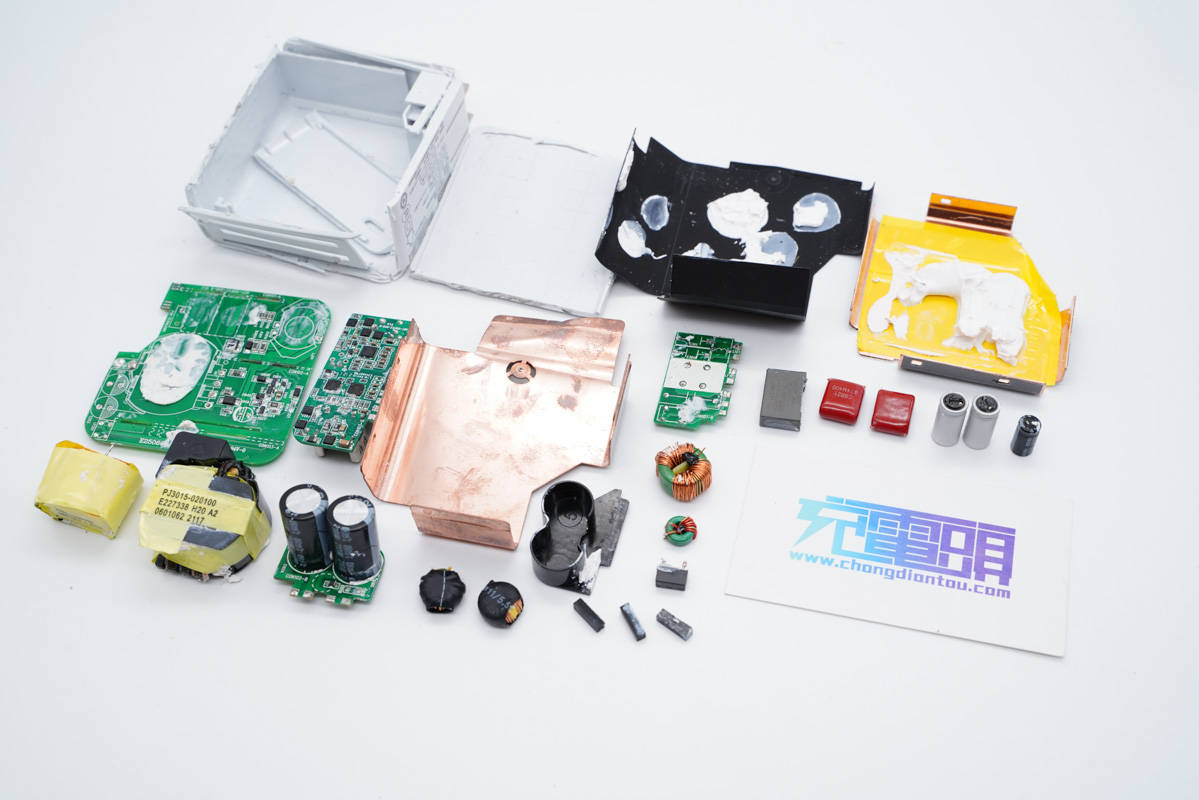

全部拆解完畢，來張全家福。

充電頭網拆解總結

聯想小新CC100W氮化鎵充電器為灰色配色，機身啞光和亮面結合設計，加上直角與弧面過渡的端角設計，整體形象也顯得很獨特。配備折疊插腳攜帶方便，兩個C口均支持最大100W快充，總功率也是100W，支持QC、FCP、PE和PD快充協議。清新的外觀、便攜、大功率、多設備充電均是其優點。

充電頭網通過拆解了解到，充電器模塊打膠幫助導熱，同時外面覆蓋純銅散熱片，并在散熱片上貼有石墨導熱貼紙，層層導熱，可見設計之初對產品散熱性能非常重視。其次是元器件布局層次清晰，前中后均設有小板，內部空間利用率高。

進一步拆解發現，充電器PFC電路采用昂寶OB6566搭配東微的MOS管組成。開關電源電路由安森美NCP1342搭配英諾賽科INN650D02氮化鎵功率芯片，以及東科高性能同步整流芯片DK5V100R05M組成。輸出端兩個C口均采用的昂寶OB2613協議芯片控制輸出電壓，不過C1口可調電壓，C2口額外配置南芯SC8703同步升降壓電路進行二次升降壓輸出。
