早在氮化鎵快充市場爆發時，MI小米就推出了自家首款65W單C口氮化鎵充電器AD65G，憑借小巧的體積以及不錯的做工用料，獲得不少人的喜愛。而后小米又陸續推出了55W和33W功率兩款氮化鎵快充，其中33W氮化鎵充電器AD33G還有“小鋼炮”之稱，小巧而性能強悍。充電頭網還對小米這三款氮化鎵充電器進行了簡單的匯總對比。

如今小米氮化鎵快充家族又迎來了一個新成員——GaN充電器65W（1A1C），同為65W級氮化鎵快充，比起初代，這款充電器配備1A1C兩個接口，同時配備可折疊插腳，主打便攜以及雙口快充，可以滿足筆電和手機45W+18W同時快充需求。產品也是一推出就獲得不少人的關注，那下面充電頭網就對小米的新品氮化鎵快充進行詳細拆解，看看具體用料做工如何。

一、小米65W 1A1C氮化鎵充電器外觀

包裝盒包裹一層防熱縮塑封膜，正面印有MI logo、充電器套裝圖、產品名稱、65W以及USB-C接口標識。

包裝盒采用天地蓋設計，底部印有充電器參數、生產商和制造商等信息。

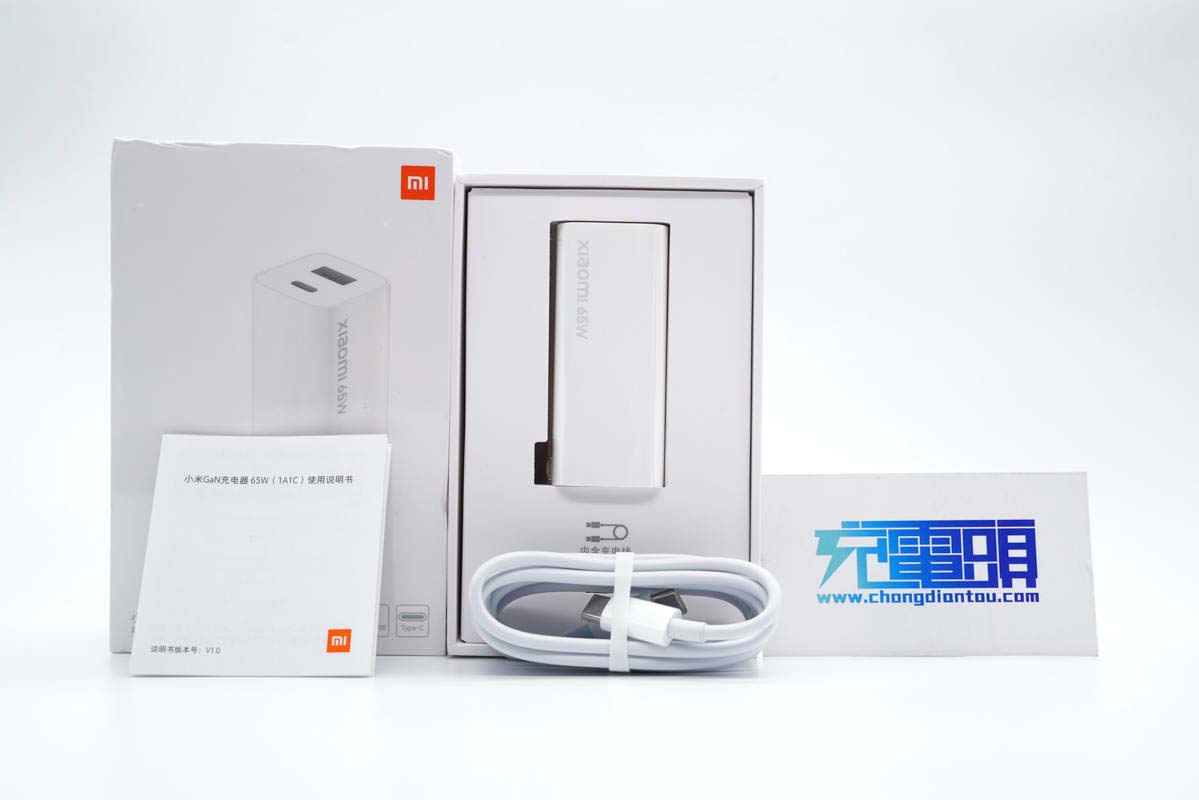

包裝內含充電器、CC數據線以及使用說明書。

線頭塑料殼亮面設計，并包裹防刮塑料膜。

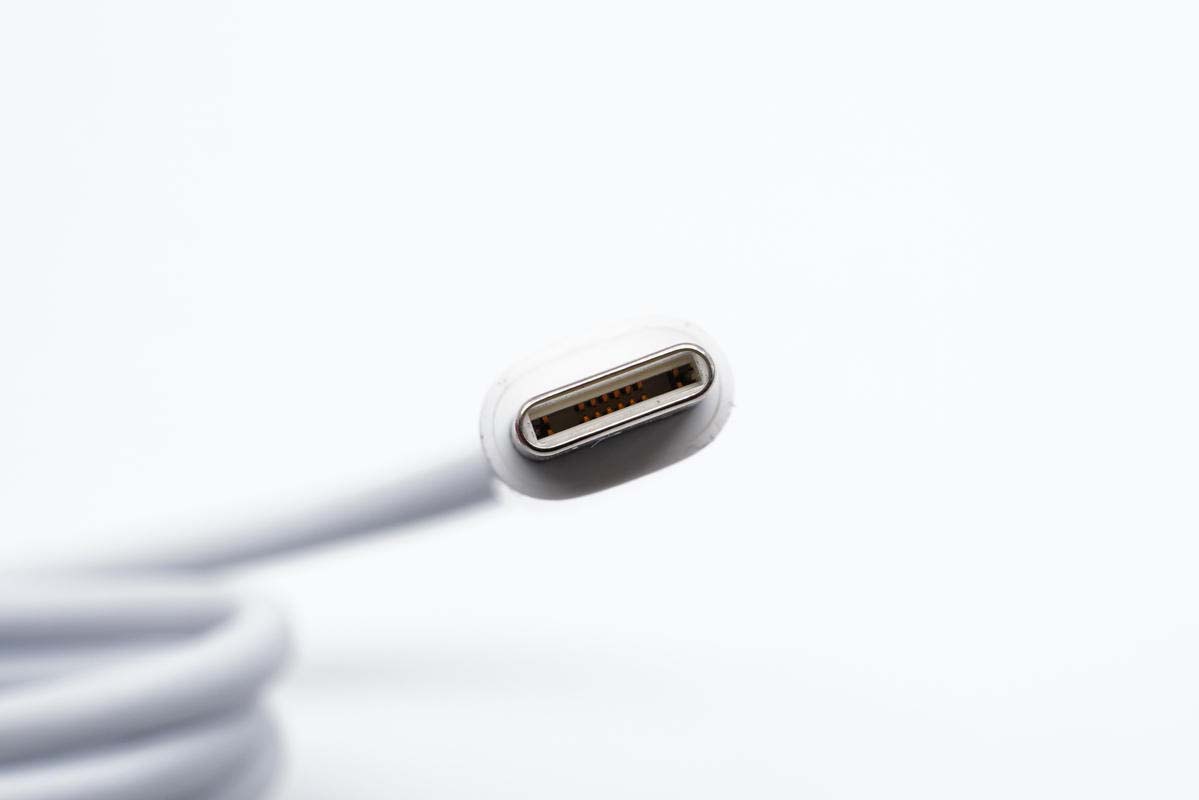

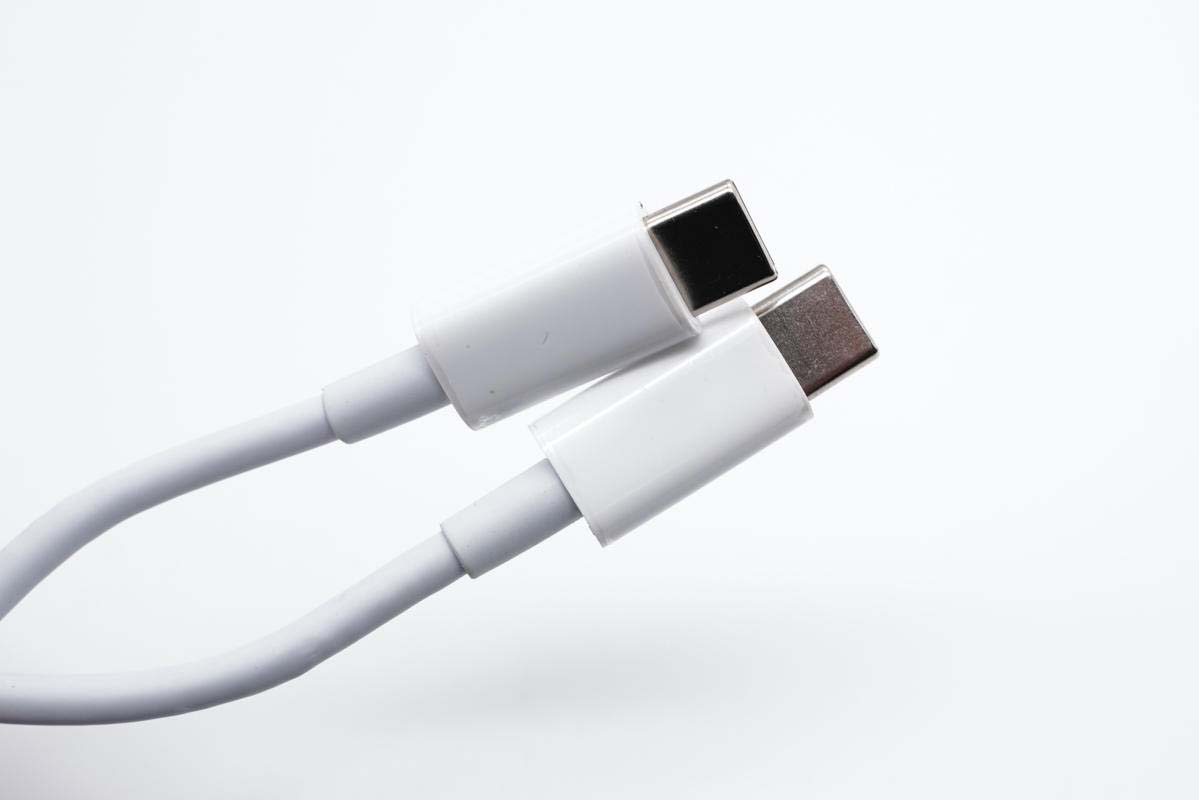

USB-C公頭特寫，USB2.0數據傳輸，非全PIN端子。

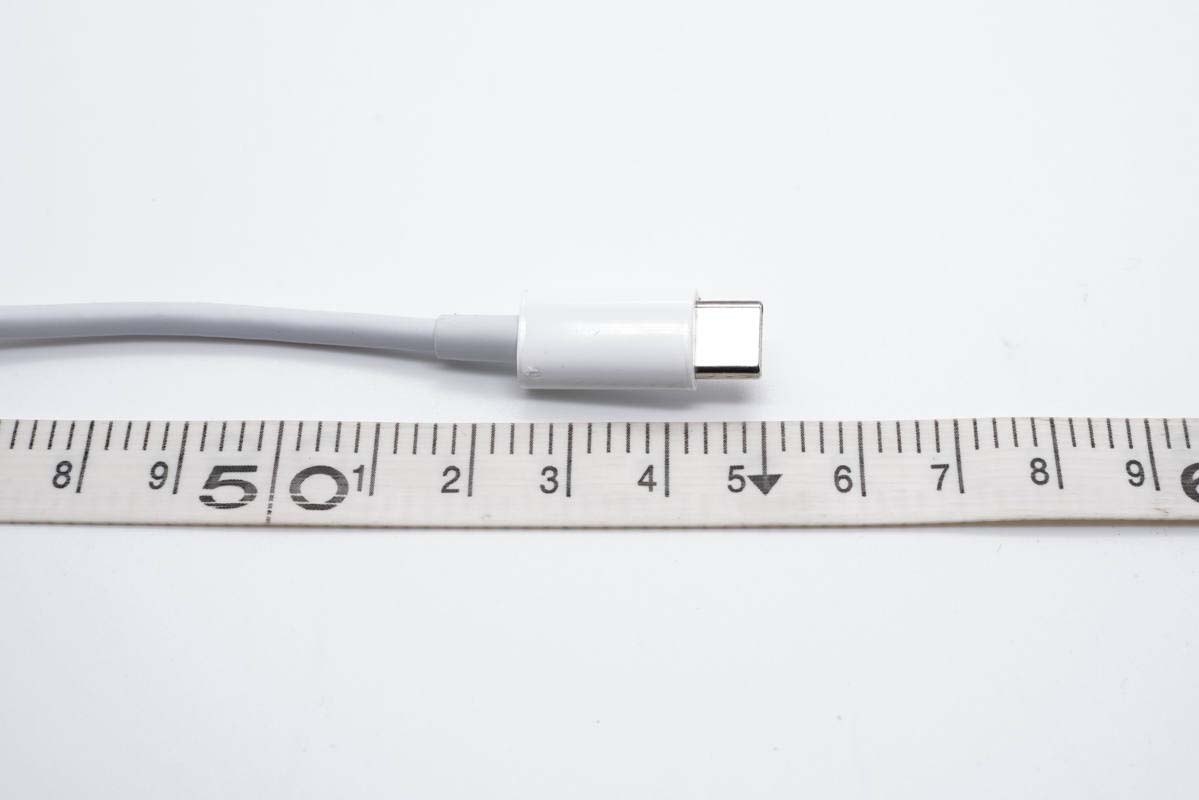

線長約155cm。

使用ChargerLAB POWER-Z KM001C檢測，顯示該線纜帶有E-Marker芯片，電力傳輸能力為20V5A，數據傳輸能力為USB 2.0。

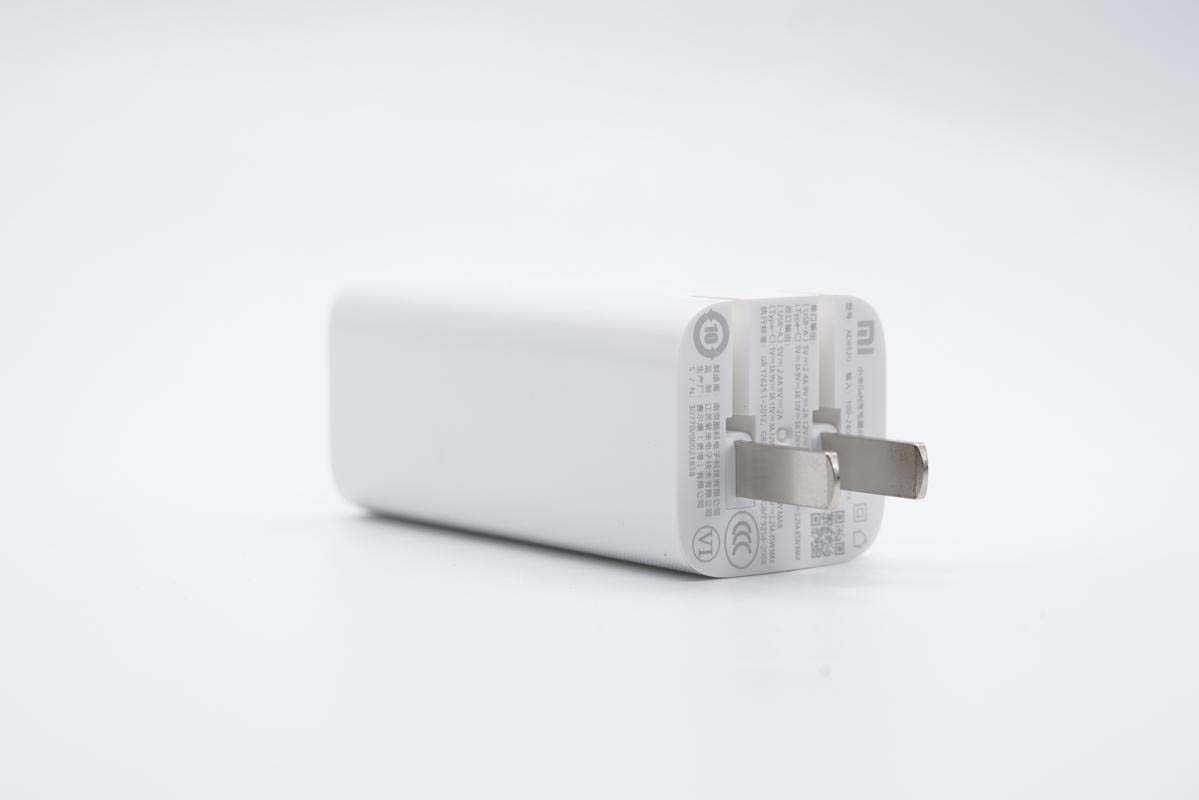

充電器采用長條方柱造型設計，腰身光滑且各面過渡圓潤，整體設計非常簡潔。

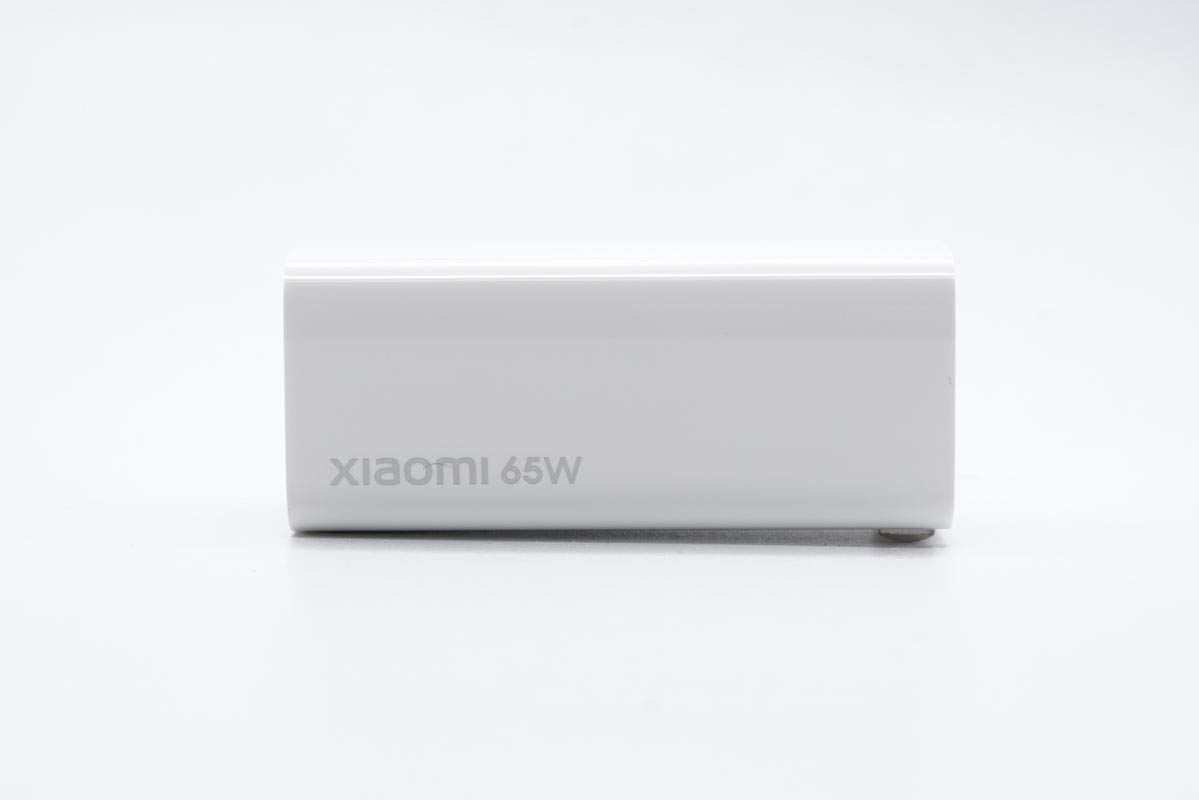

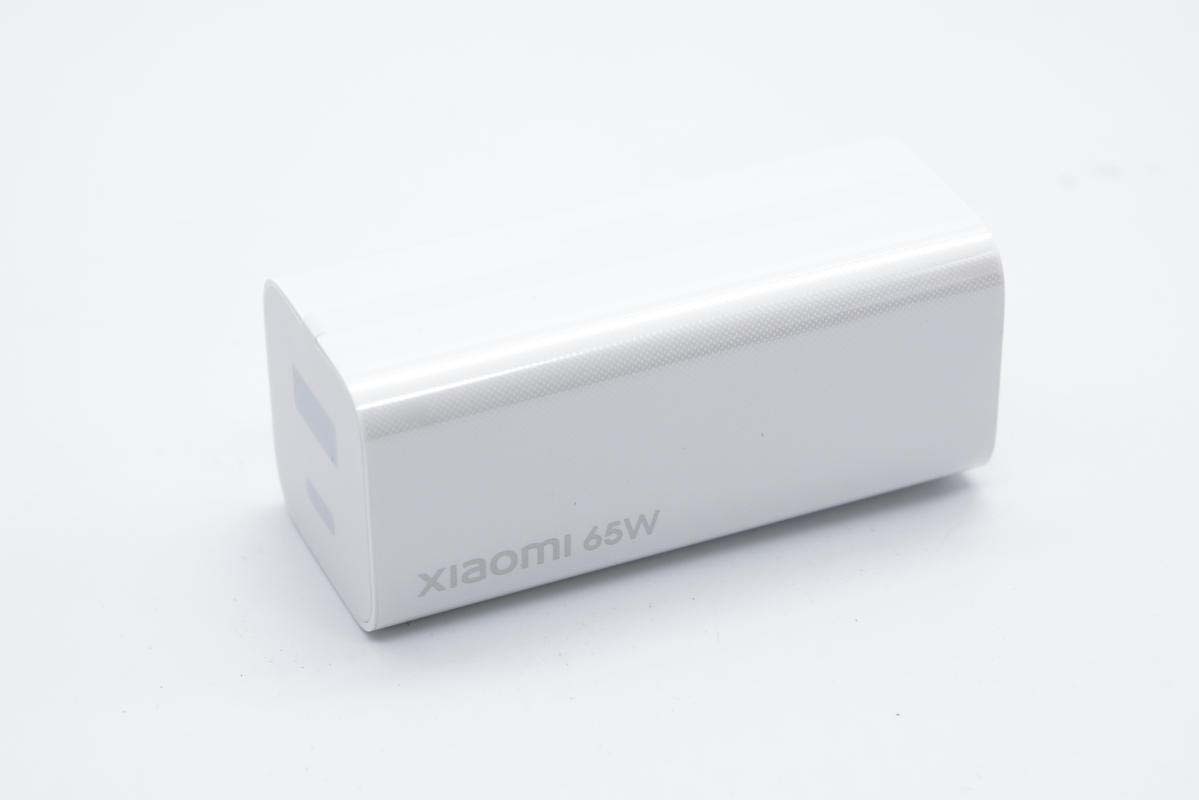

腰身其中一面印有Xiaomi 65W字樣。

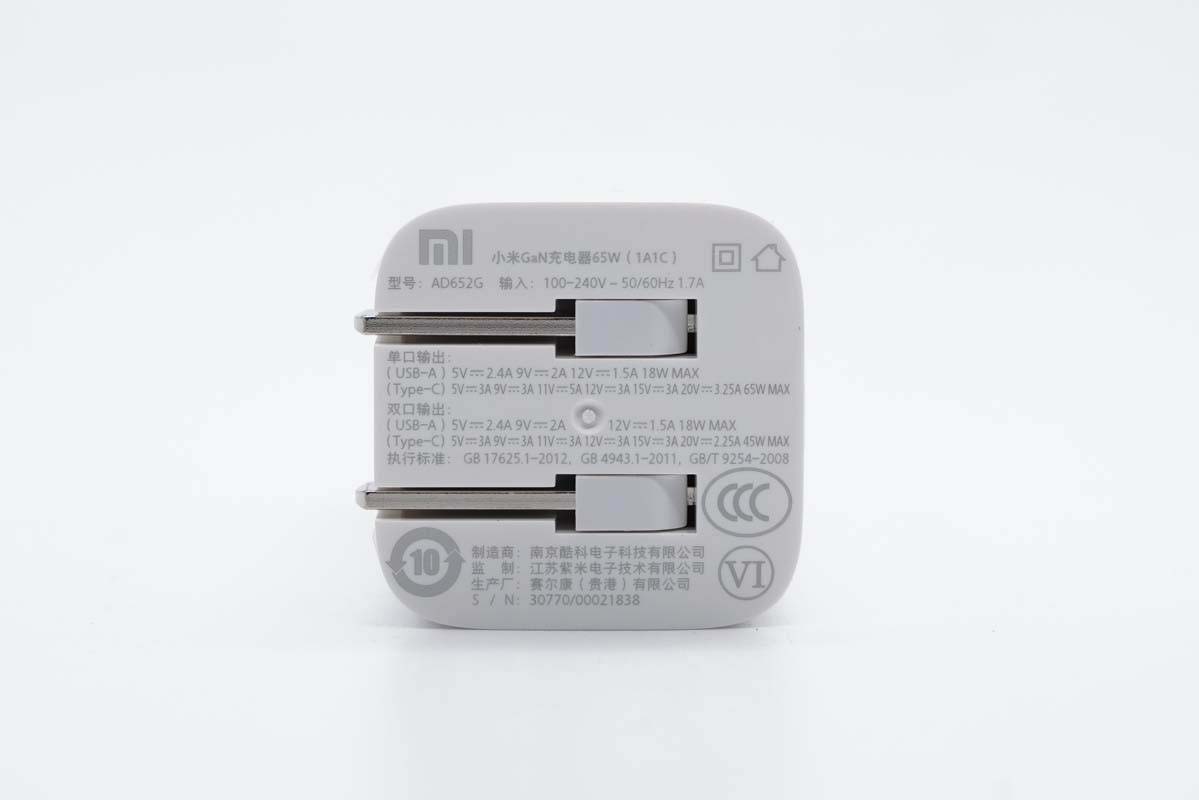

輸入端外殼上標注有充電器參數

型號：AD652G

輸入：100-240V~50/60HZ 1.7A

單口輸出：

USB-A：5V2.4A、9V2A、12V1.5A，18W Max

USB-C：5V3A、9V3A、11V5A、12V3A、15V3A、20V3.25A，65W Max

雙口輸出：

USB-A：5V2.4A、9V2A、12V1.5A，18W Max

USB-C：5V3A、9V3A、11V3A、12V3A、15V3A、20V2.25A，45W Max

制造商：南京酷科電子科技有限公司

監制：江蘇紫米電子科技有限公司

生產廠：賽爾康（貴港）有限公司

充電器已經通過了CCC認證和VI級能效認證

配備可折疊國標插腳。

頂面配有1A1C接口，均為白色膠芯。

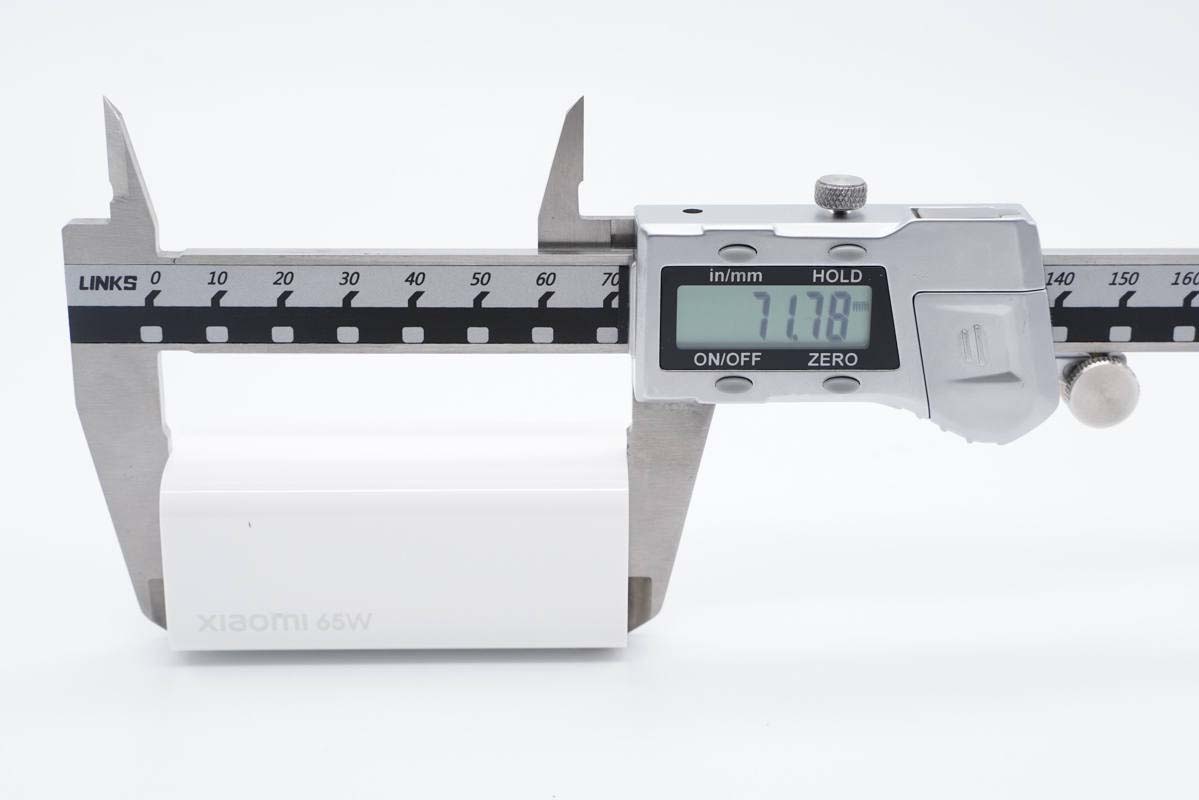

使用游標卡尺實測充電器機身長度為71.78mm。

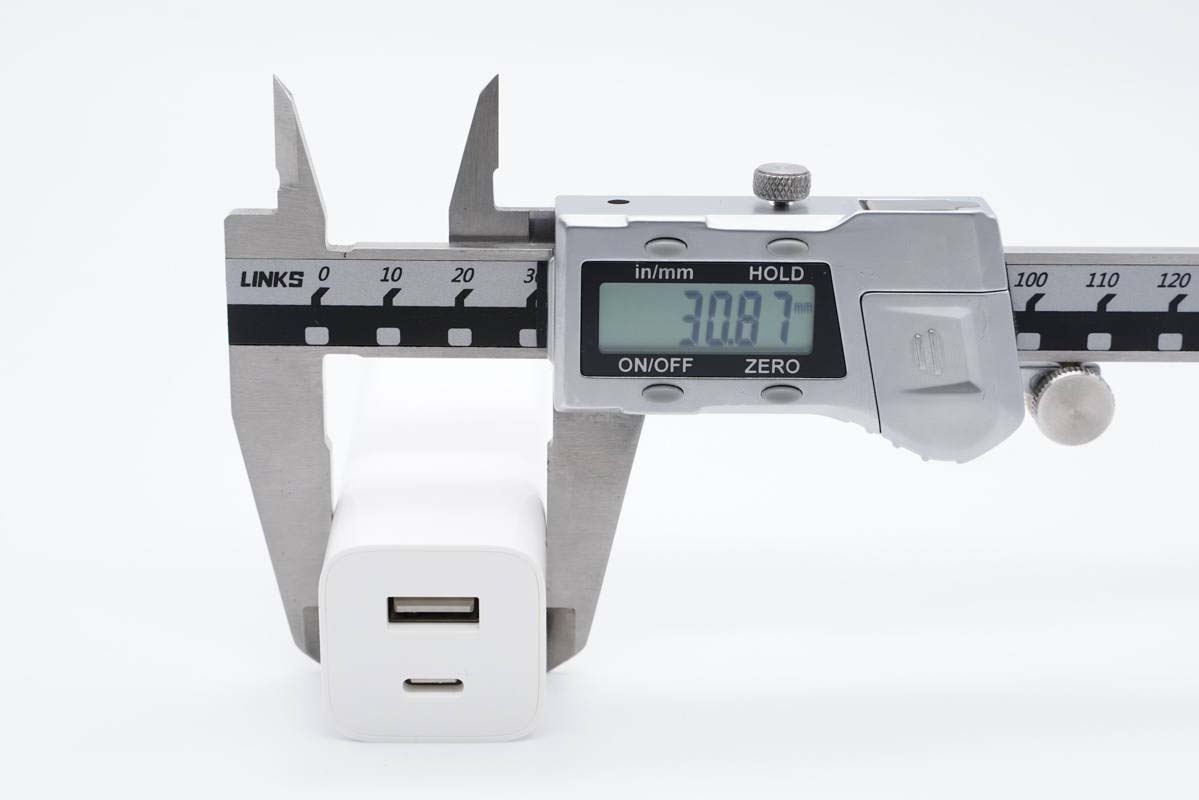

寬度為30.87mm。

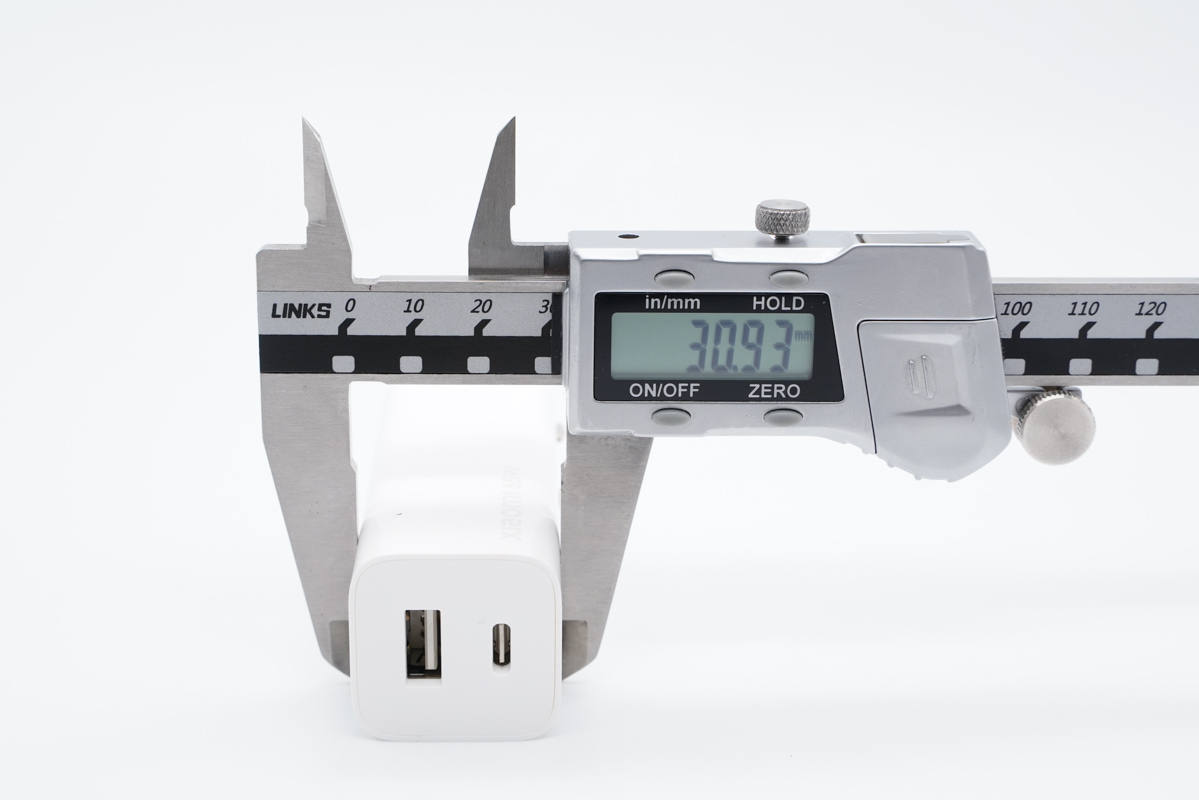

厚度為30.93mm。通過三維算得充電器體積約為68.54cm3，功率密度為0.94W/cm3。

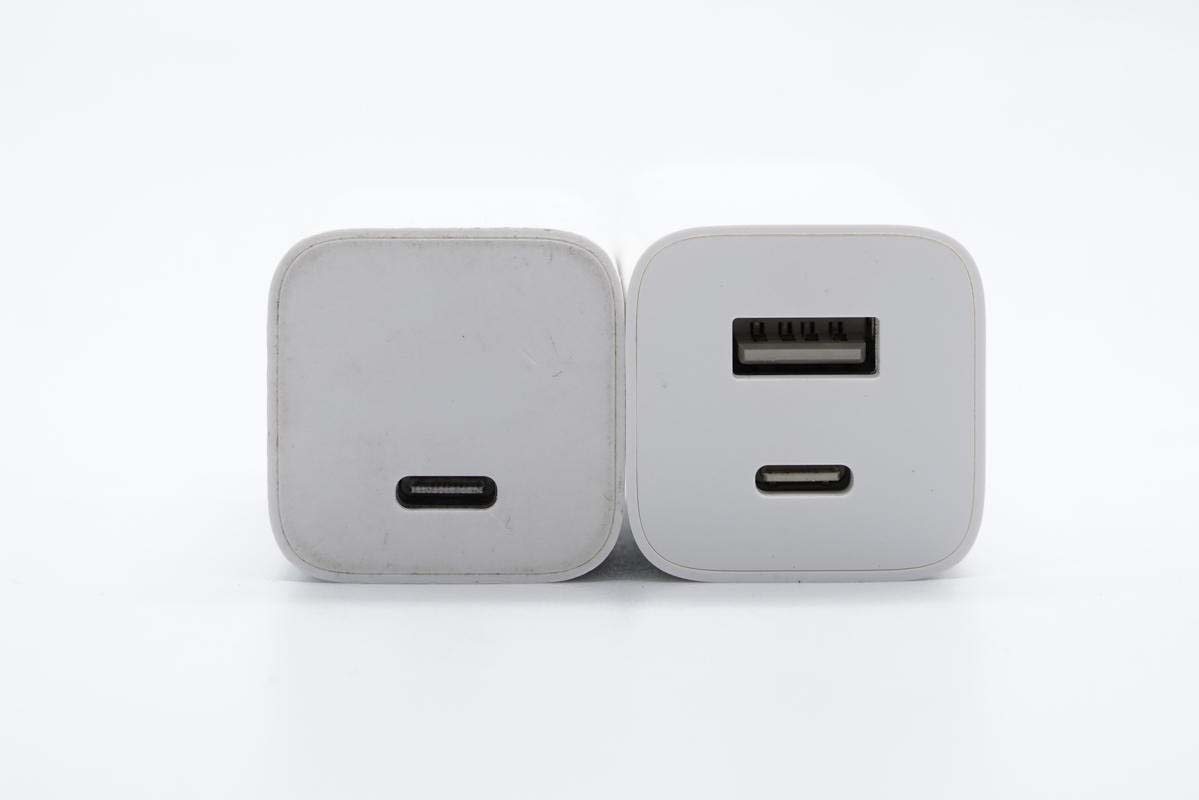

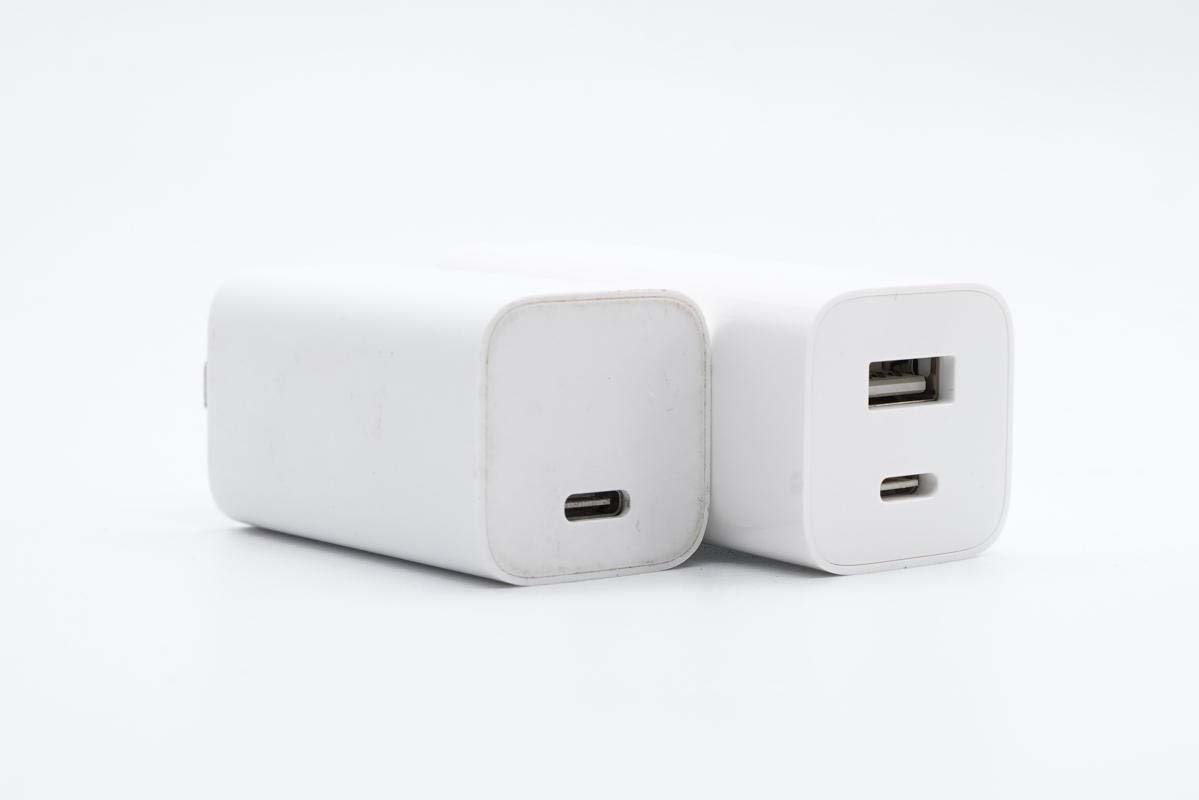

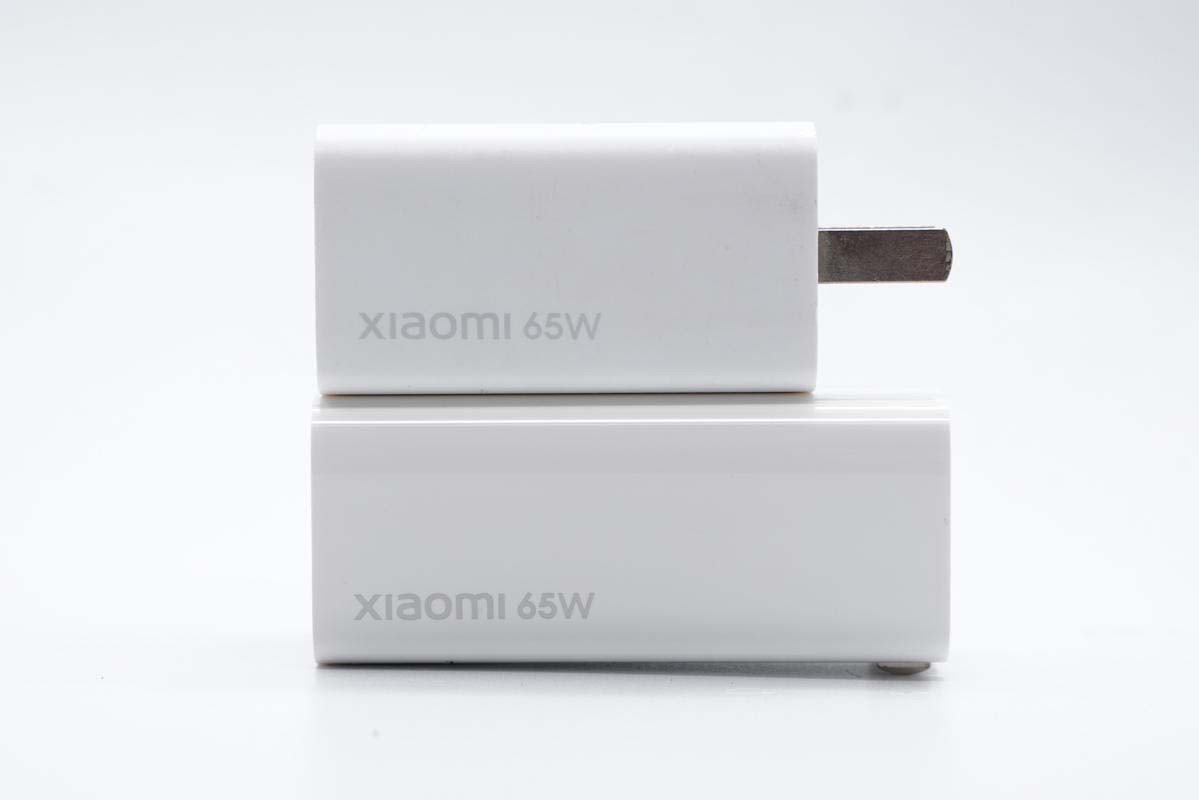

和小米65W單口氮化鎵充電器對比，兩者橫截面大小相當。

長度稍長一些。

不過好在采用可折疊插腳，便攜性會更有優勢。

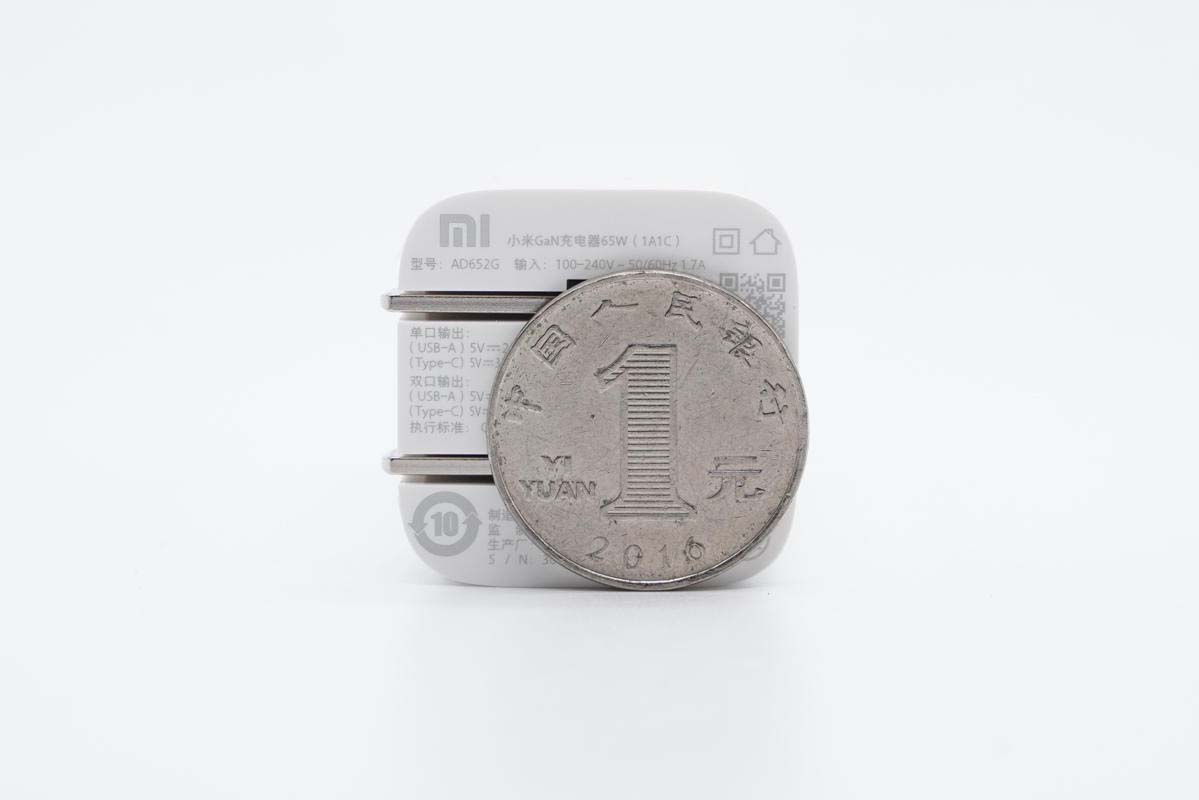

和一元硬幣大小直觀對比。

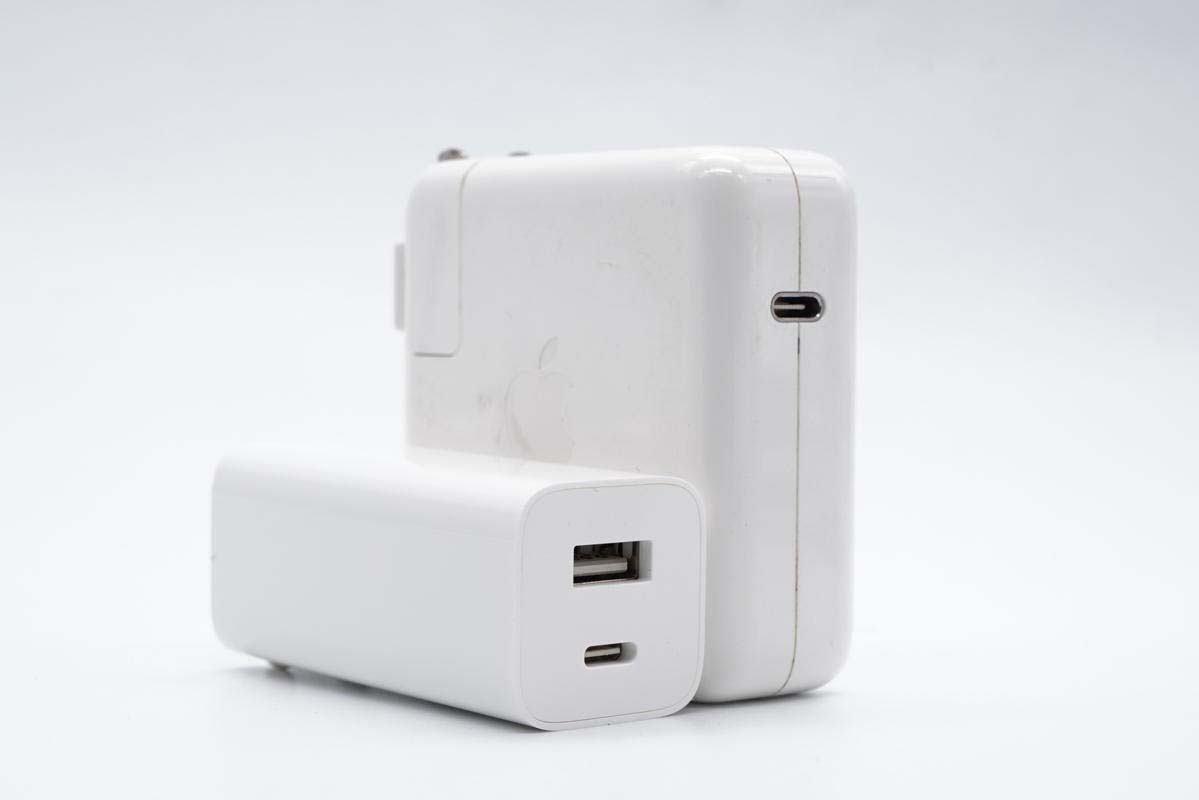

和蘋果61W充電器對比，體積優勢非常明顯。

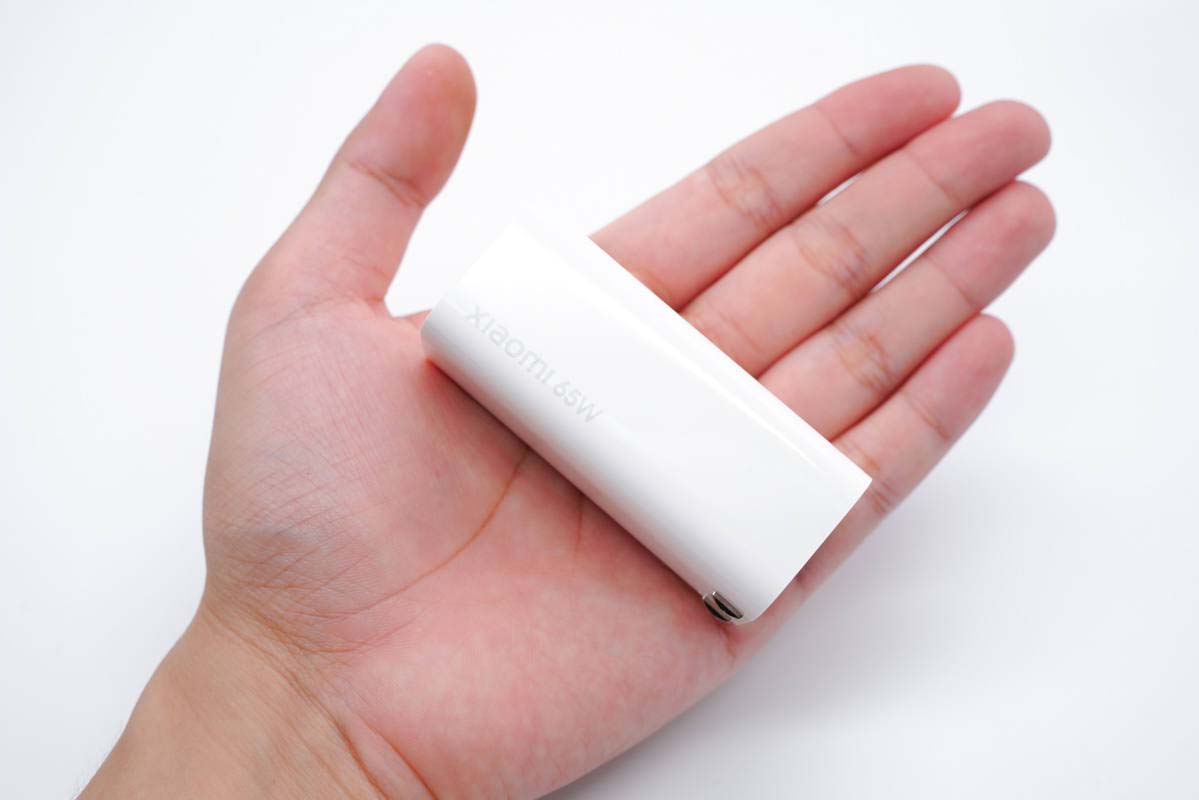

拿在手上的直觀感受。

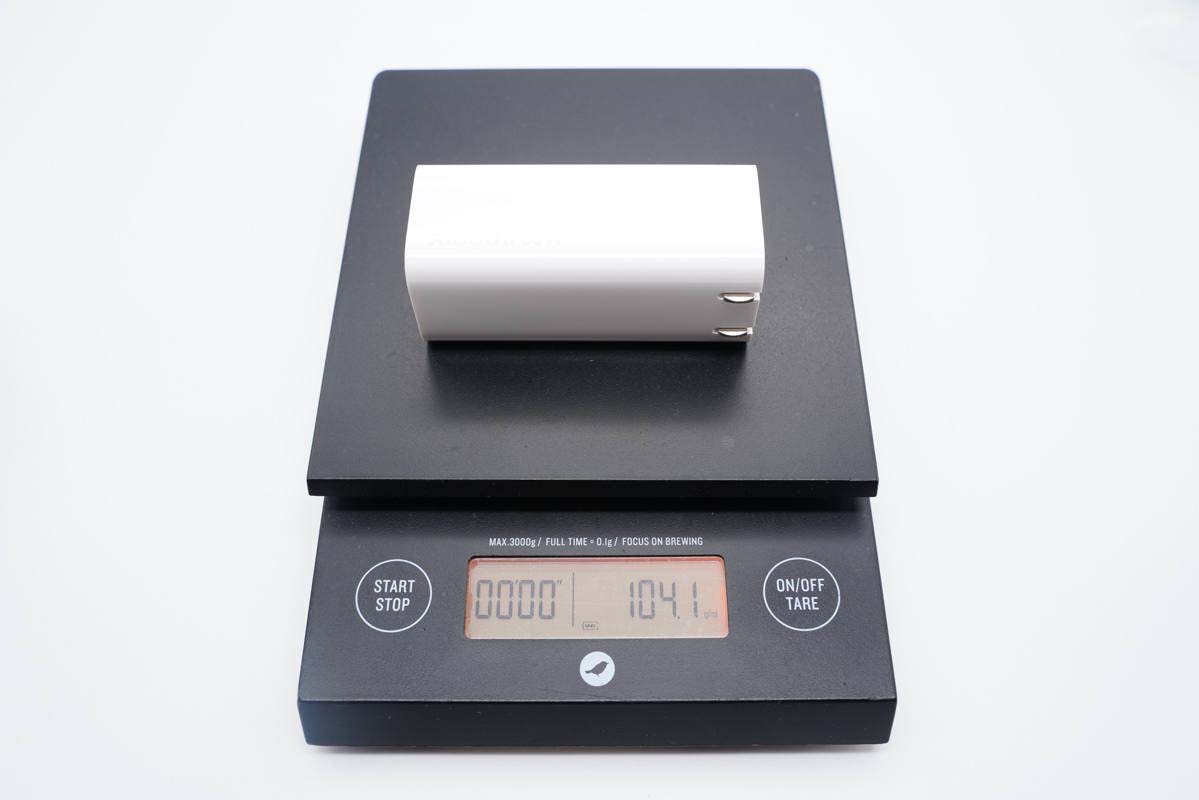

凈重約為104g。

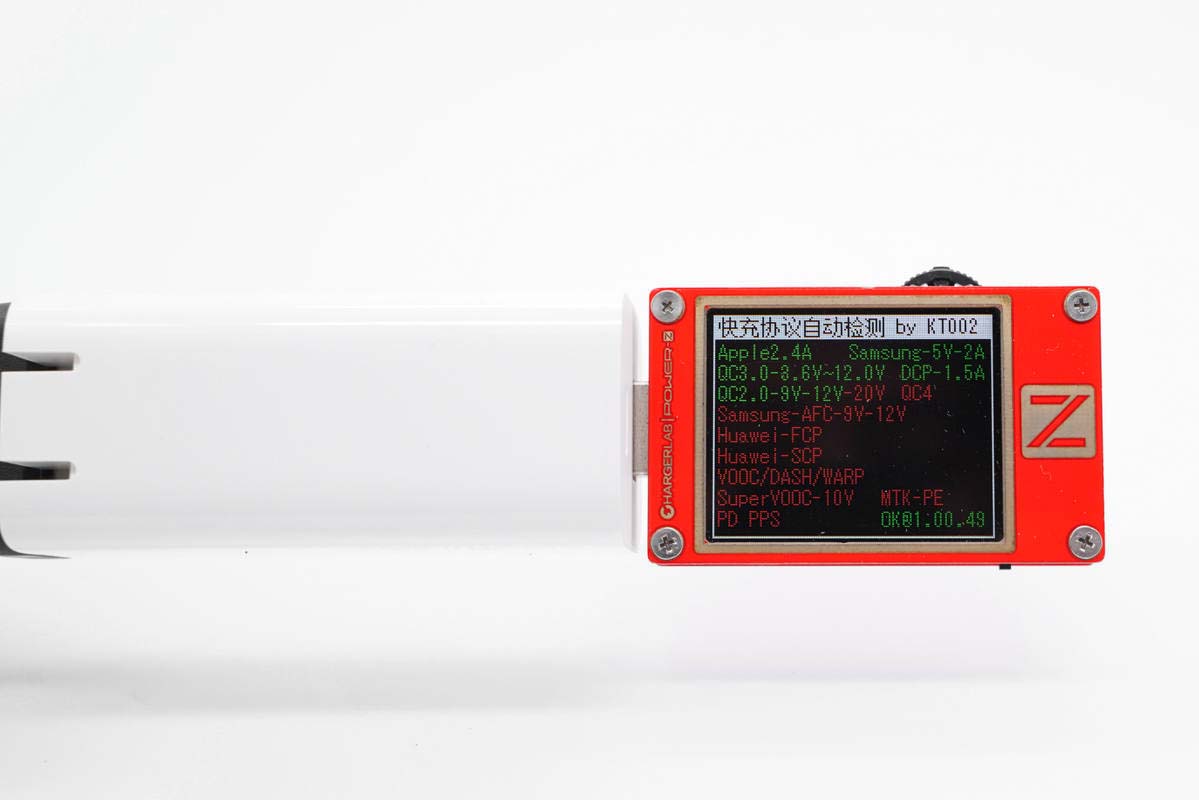

使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0和QC3.0快充協議。

另外使用KT002測得USB-C口支持Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、PD3.0、PPS快充協議。

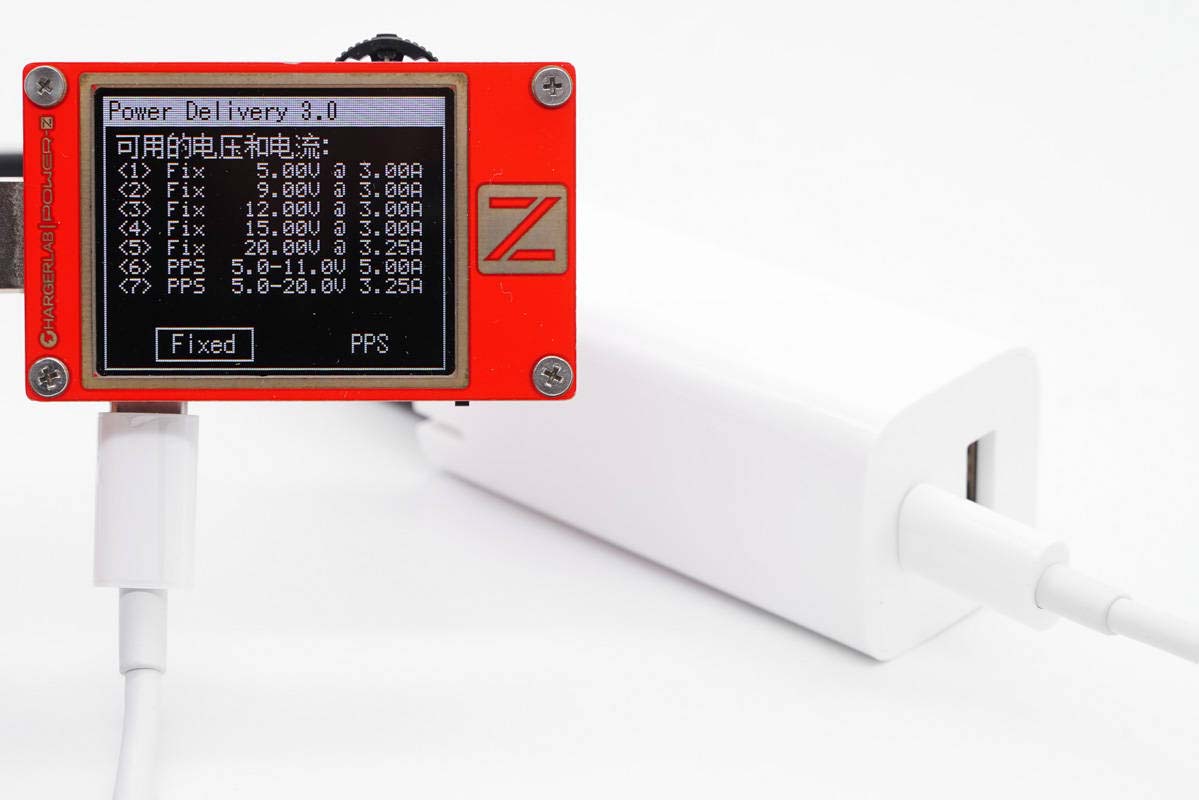

此外還測得C口具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及5-11V5A和5-20V3.25A兩組PPS電壓檔位。

二、小米65W 1A1C氮化鎵充電器拆解

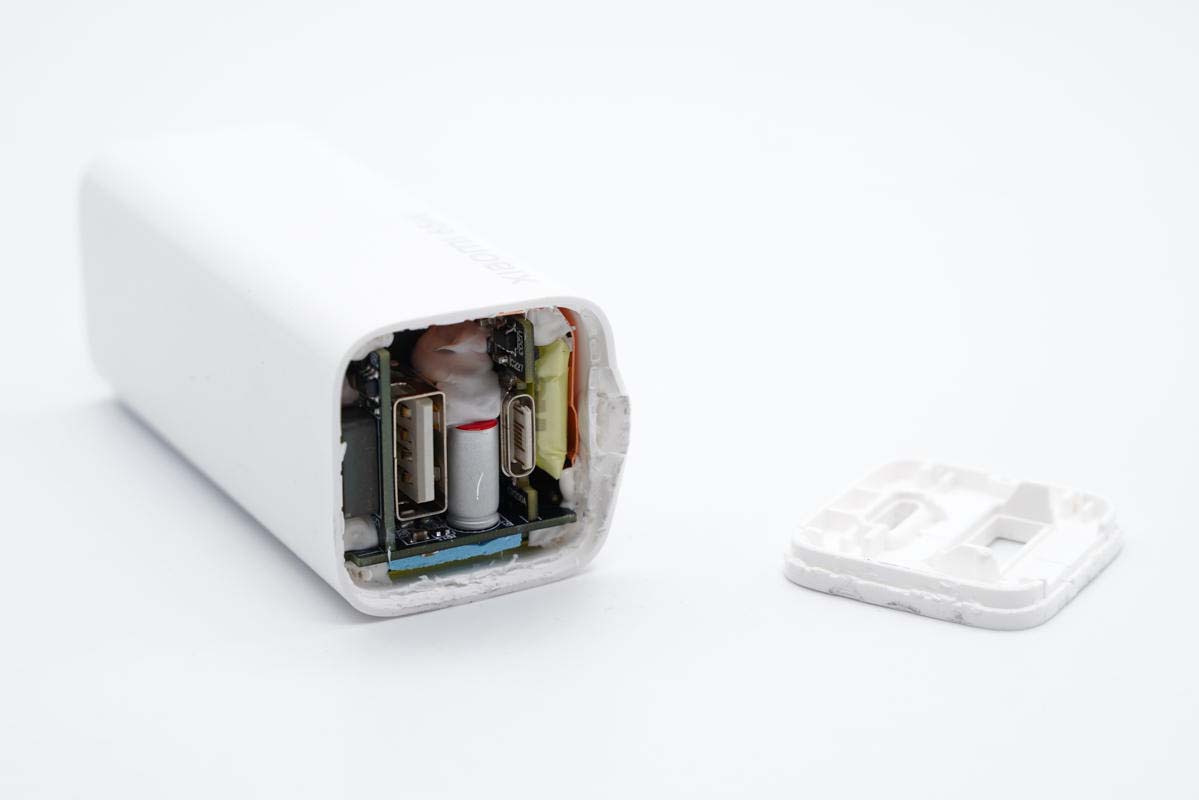

將輸入端外殼拆開，邊緣采用超聲波焊接固定。

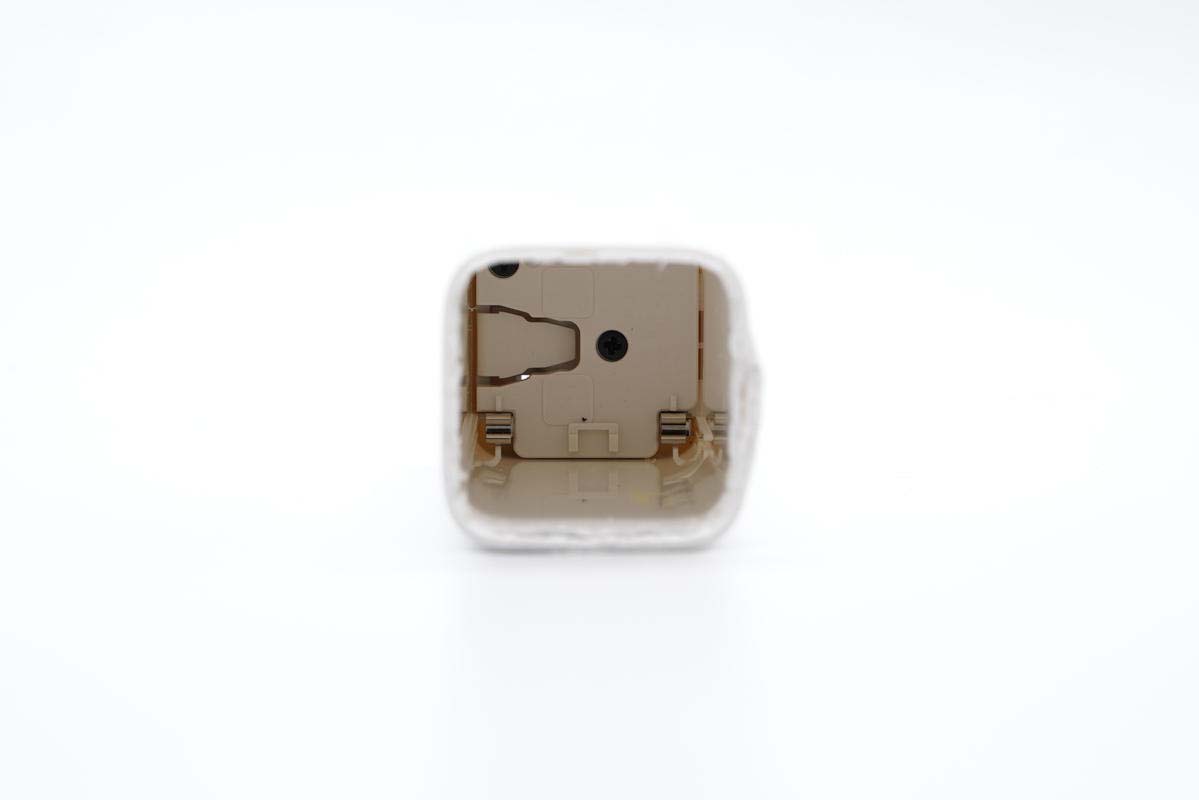

機身殼內部一覽，采用金屬彈片接觸通電。

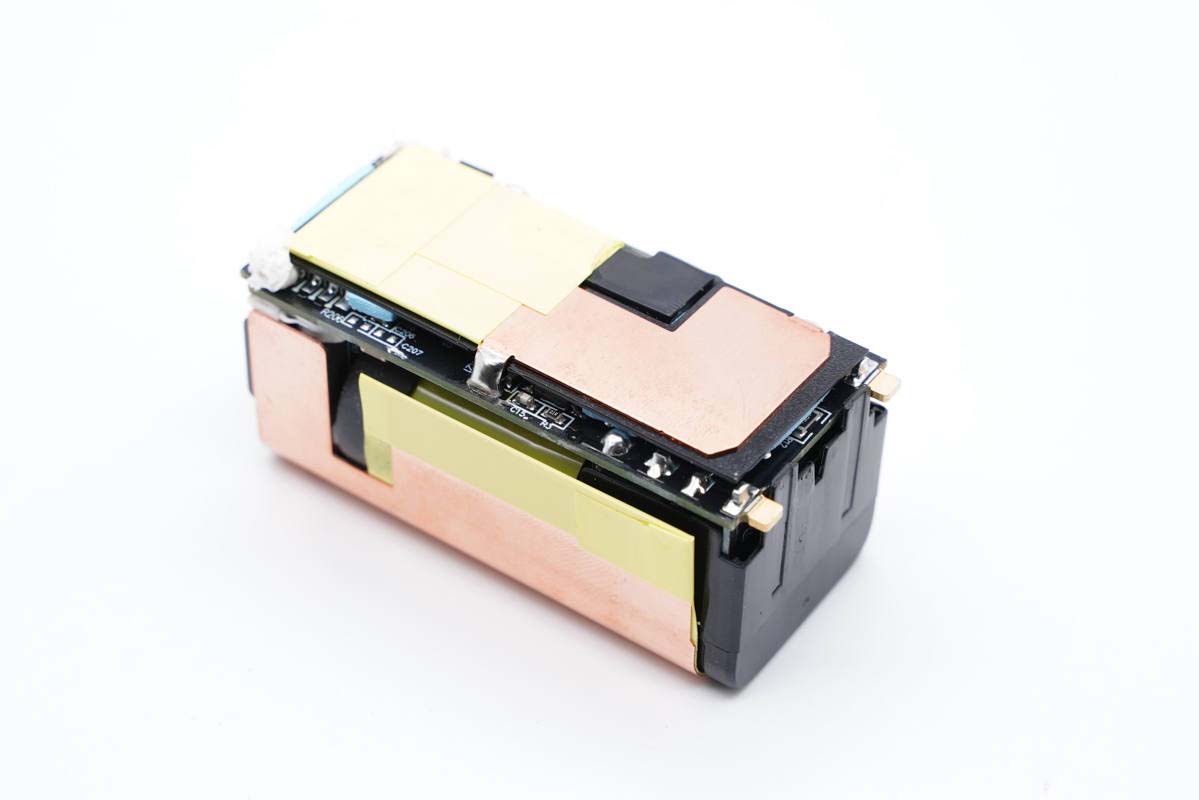

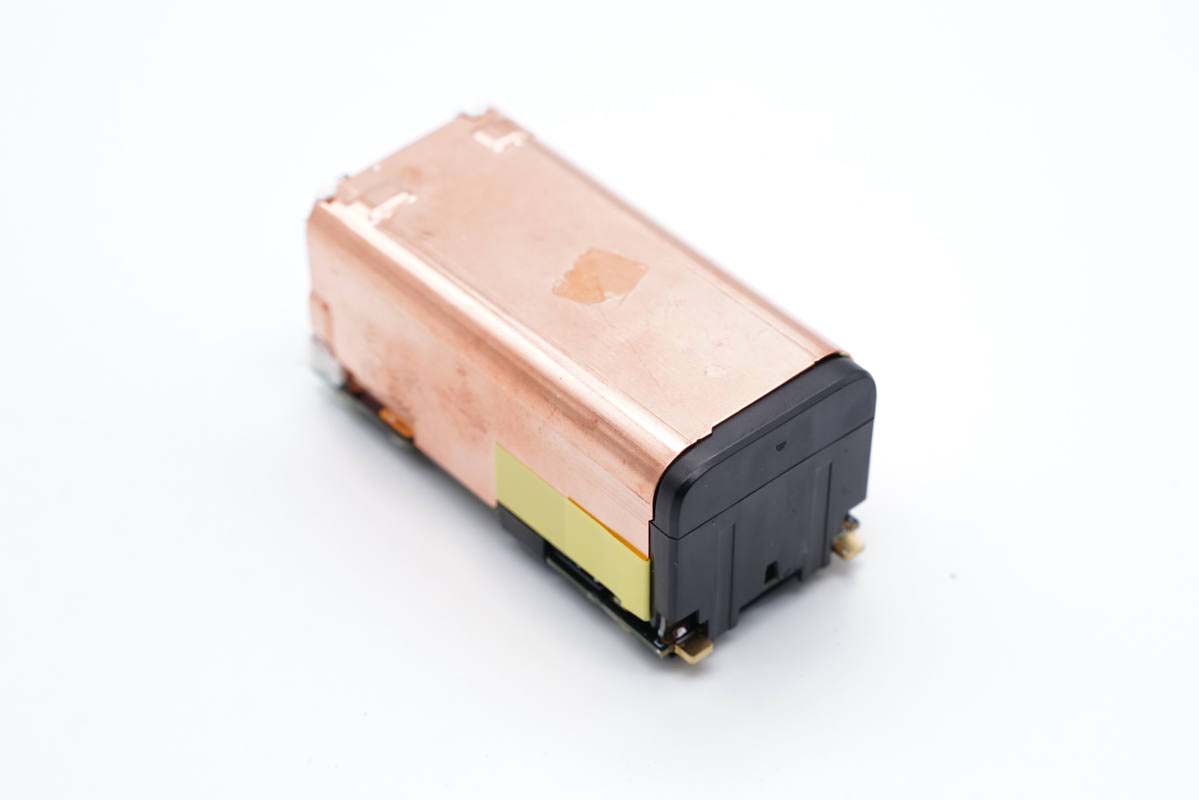

充電器模塊覆蓋純銅散熱片，輸入端覆蓋一塊塑料殼，接觸端子沉金處理。

主板背面也有散熱片和隔離板，低壓側包裹膠帶加強絕緣，散熱片錫焊固定在主板上。

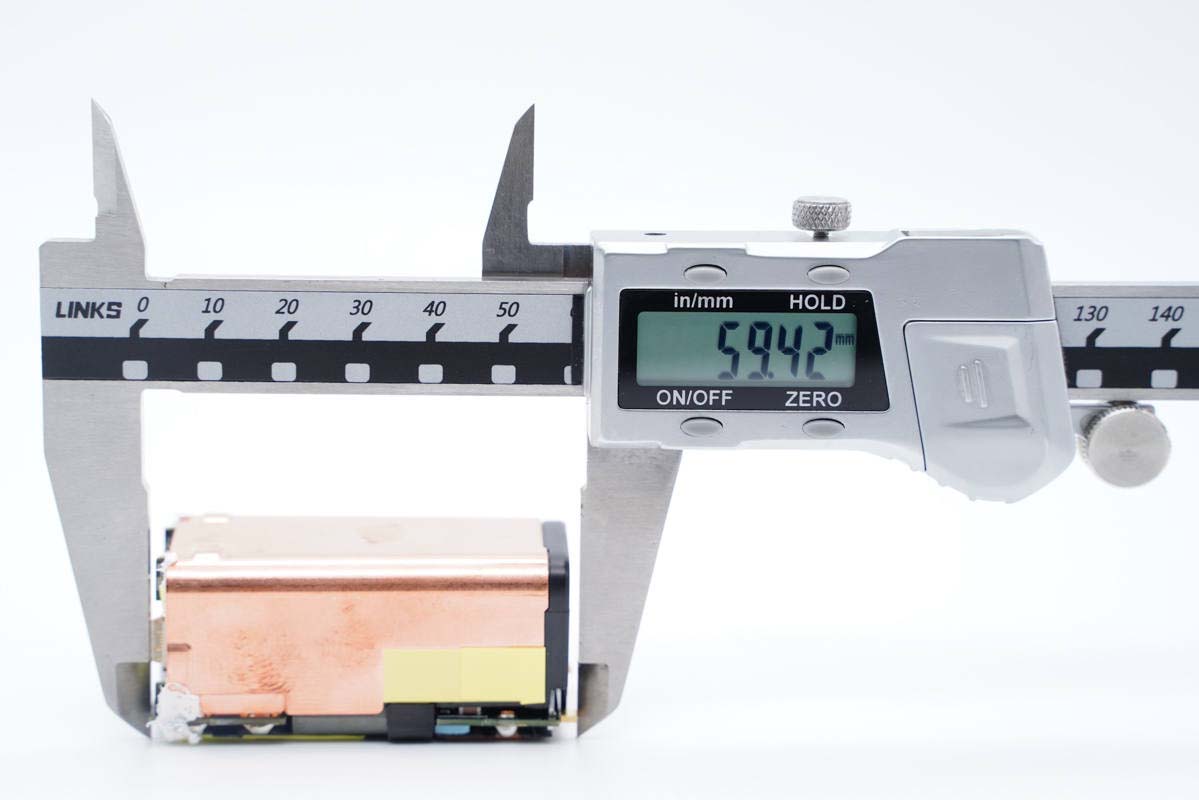

測得模塊長度為59.42mm。

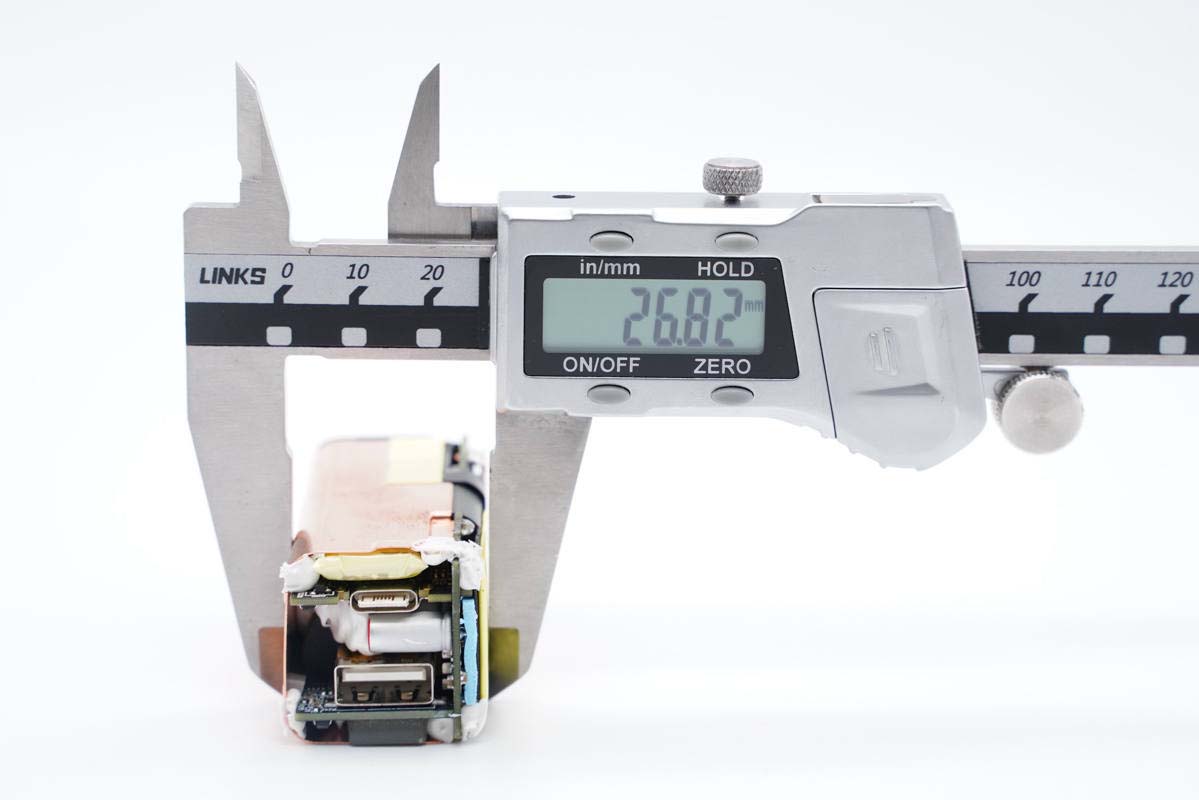

寬度為26.82mm。

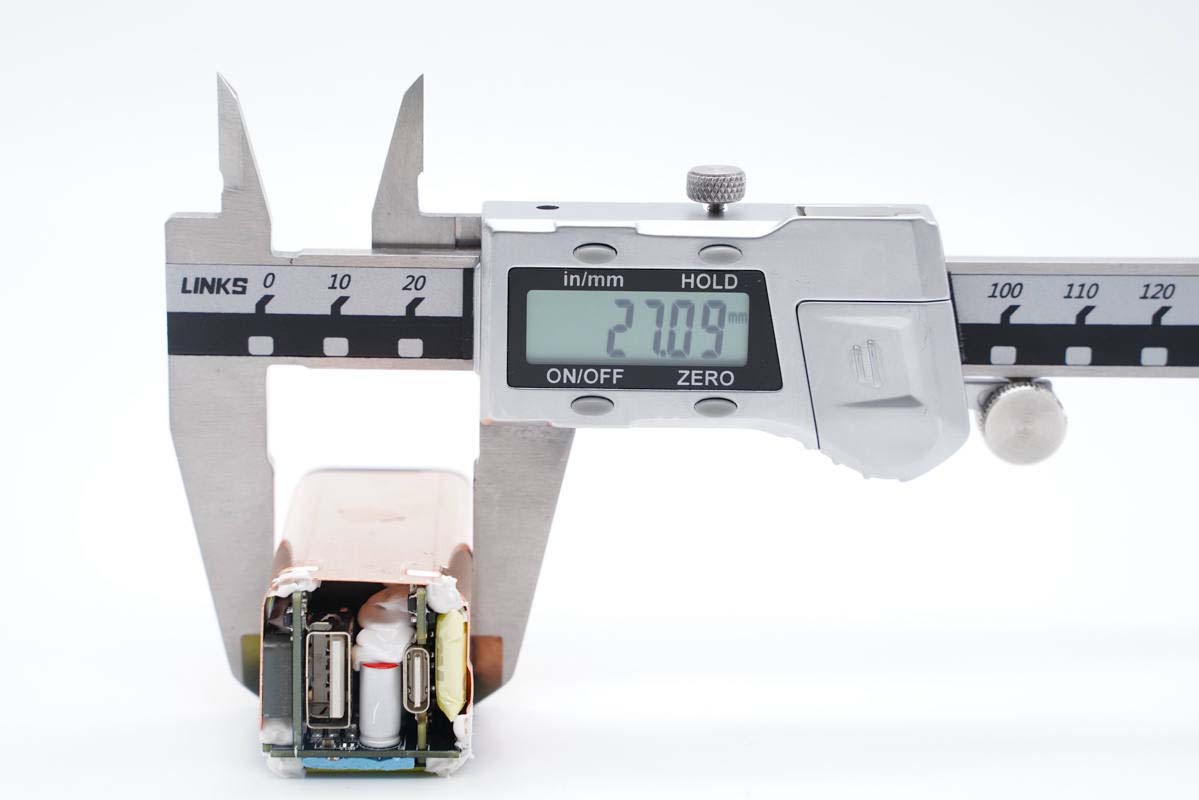

厚度為27.09mm。

將散熱片拆掉，主板背面有導熱墊幫助導熱。

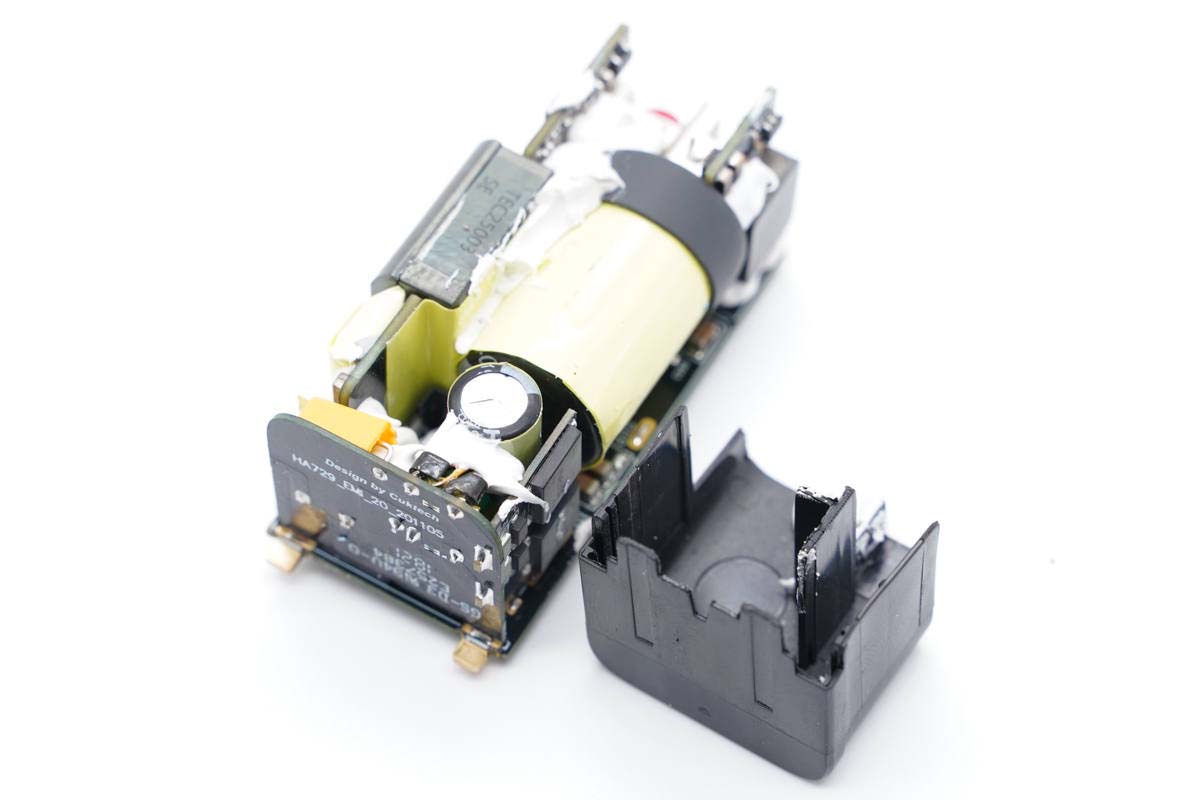

輸入端套有塑料殼，起到支撐散熱片的作用。中間橫置一顆高壓濾波電解電容，并包裹絕緣膠帶加強絕緣，頂部還套有黑色膠套與輸出小板絕緣。

拆掉塑料殼，輸入端垂直焊接兩塊小板，小板上是交流輸入濾波和整流電路。小米65W氮化鎵充電器通過多塊小板焊接元件，提高充電器內部的空間利用率，從而實現高密度的充電器設計。

左側是平面變壓器小板，通過膠水與電容等器件固定成一個整體。

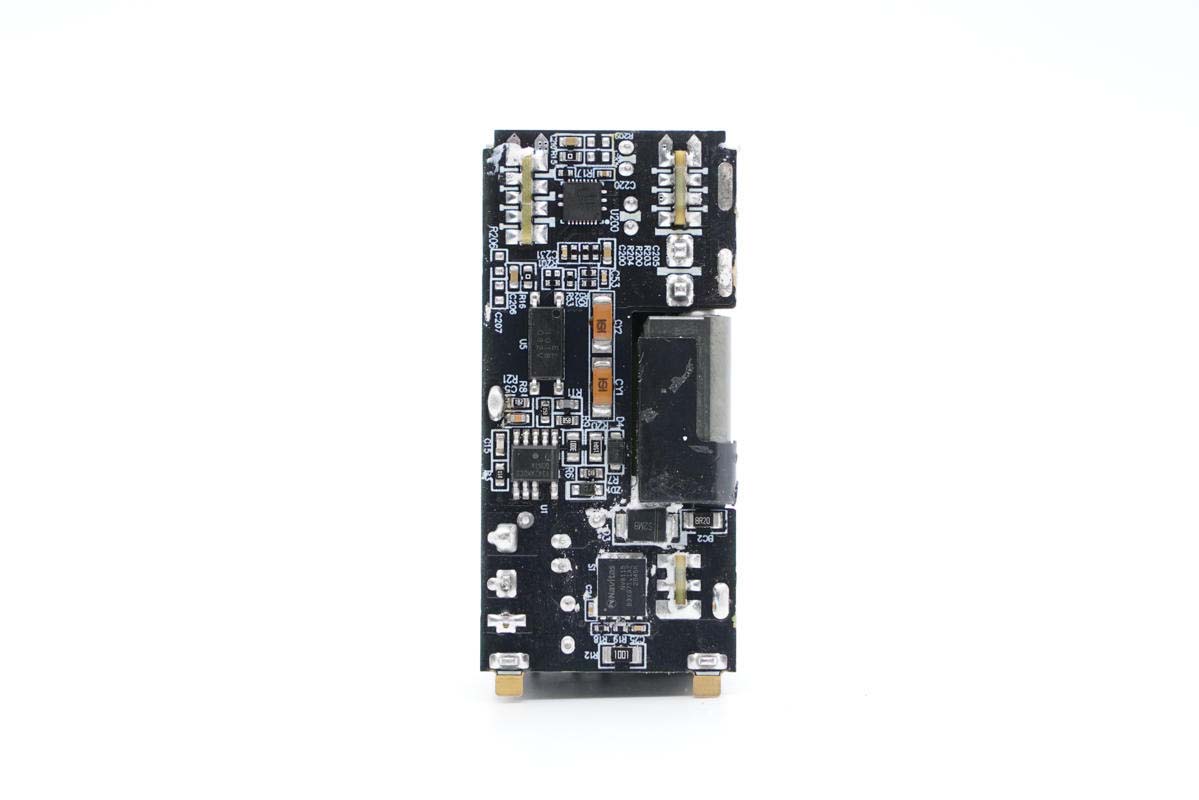

PCB板背面一覽，變壓器對應區域鏤空，以降低厚度。主板背面可以看到開關電源主控芯片、反饋光耦、貼片Y電容、氮化鎵功率芯片以及用于A口輸出的同步升降壓轉換器等器件。

輸入端一覽，兩塊小板垂直焊接在主板上，結構非常穩定。

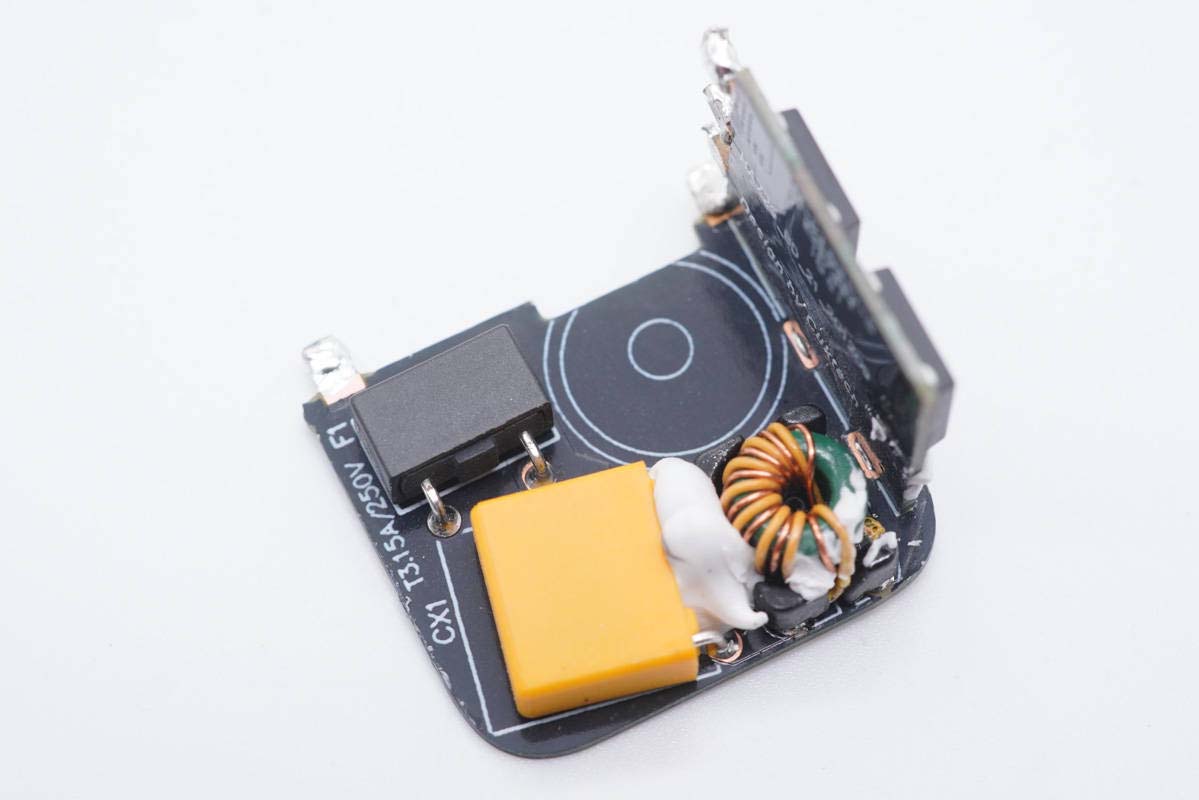

將兩塊小板拆下，其中一塊上有保險絲、安規X電容以及共模電感。小板上圓形空位是主板上的濾波電感位置。

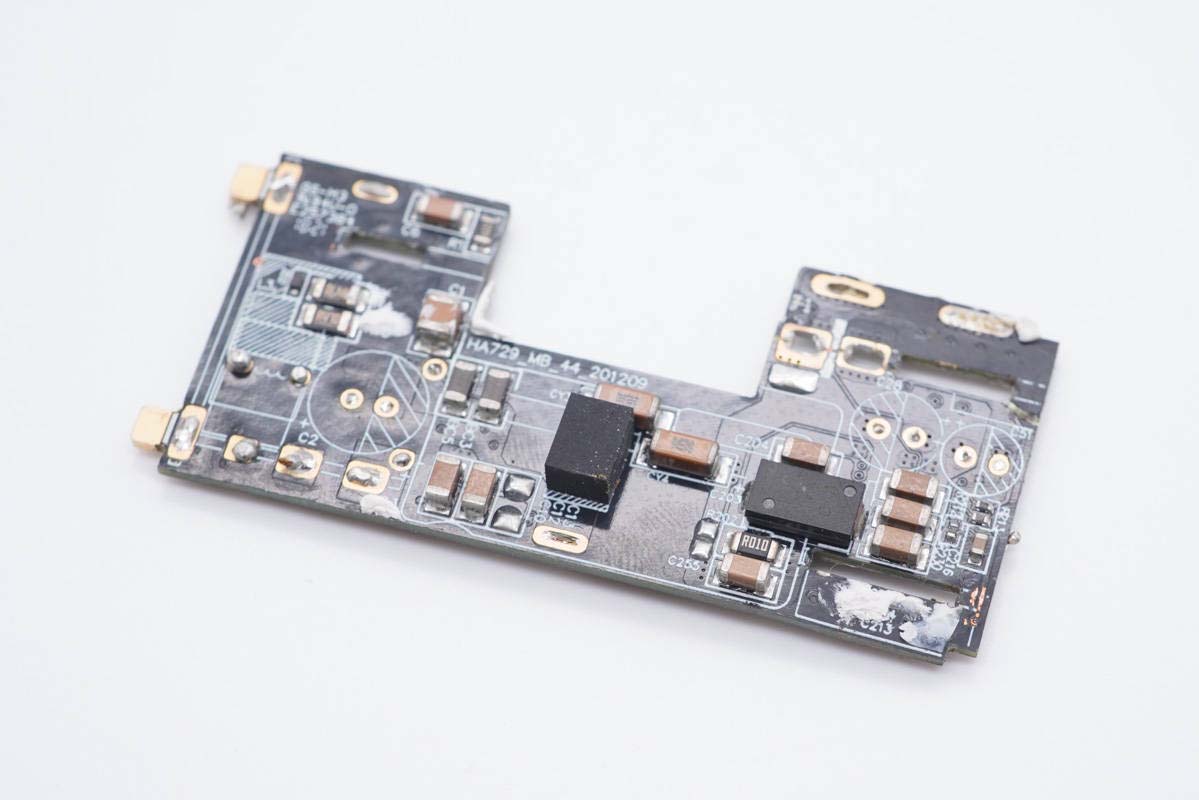

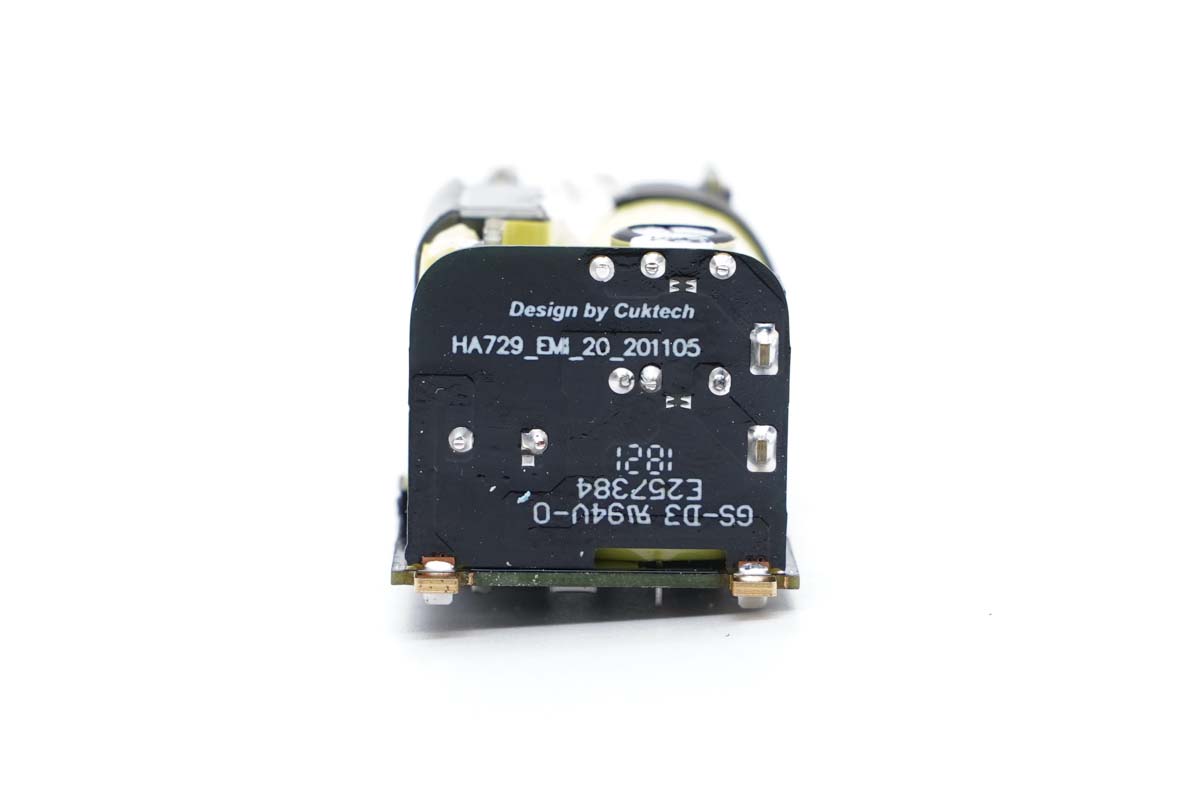

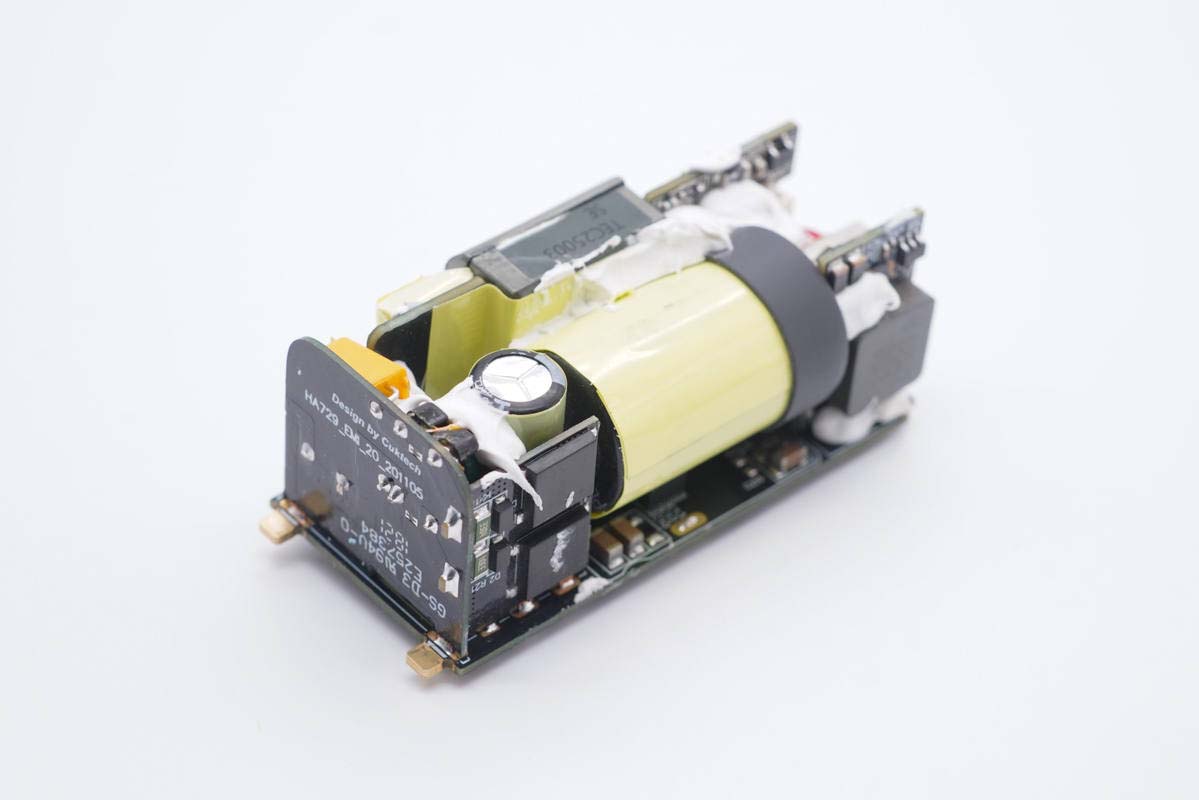

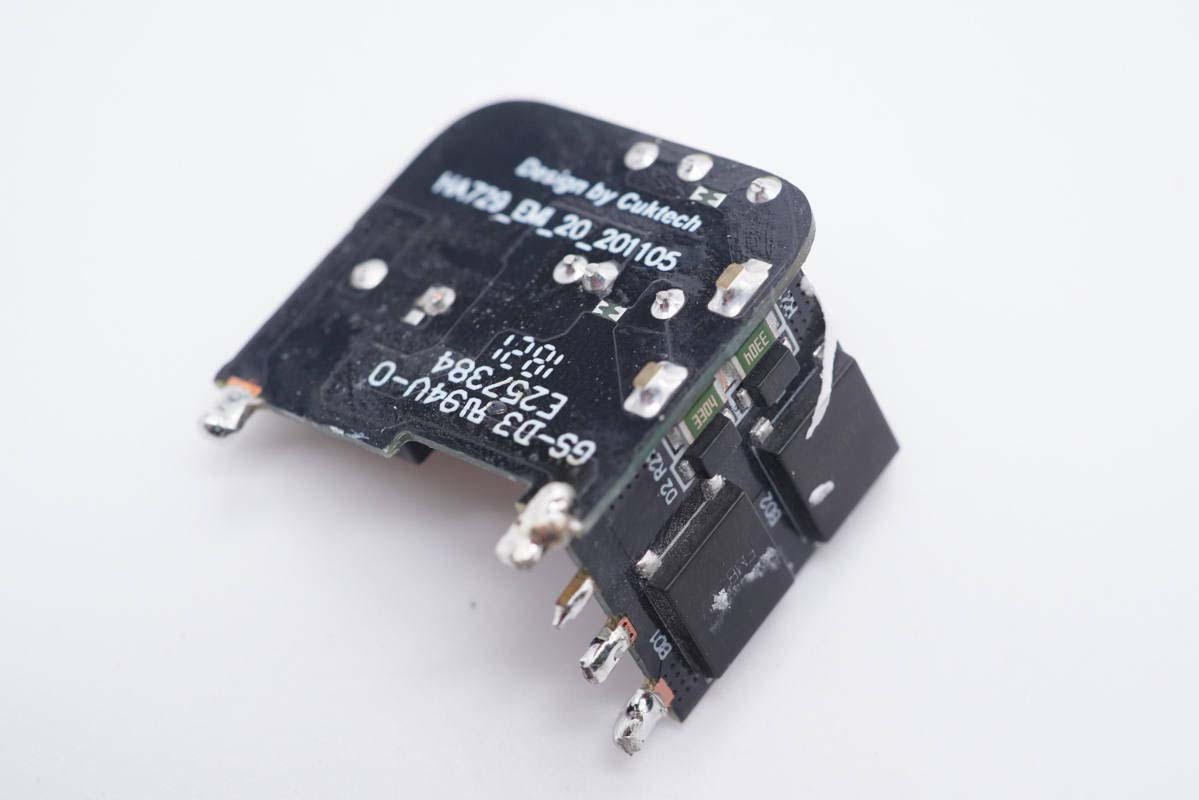

小板另外一面印有由南京酷科電子科技有限公司設計，HA729為內部型號，EMI表示這塊小板是負責EMI濾波功能。

另外小米GaN充電器Type-C 65W以及小米GaN充電器Type-C 33W兩款充電器也都是有南京酷科電子科技有限公司設計。

另一顆小板上有兩顆整流橋。

延時保險絲規格為3.15A 250V。

安規X電容容量0.33μF。

共模電感雙線繞制，用于濾除EMI干擾。

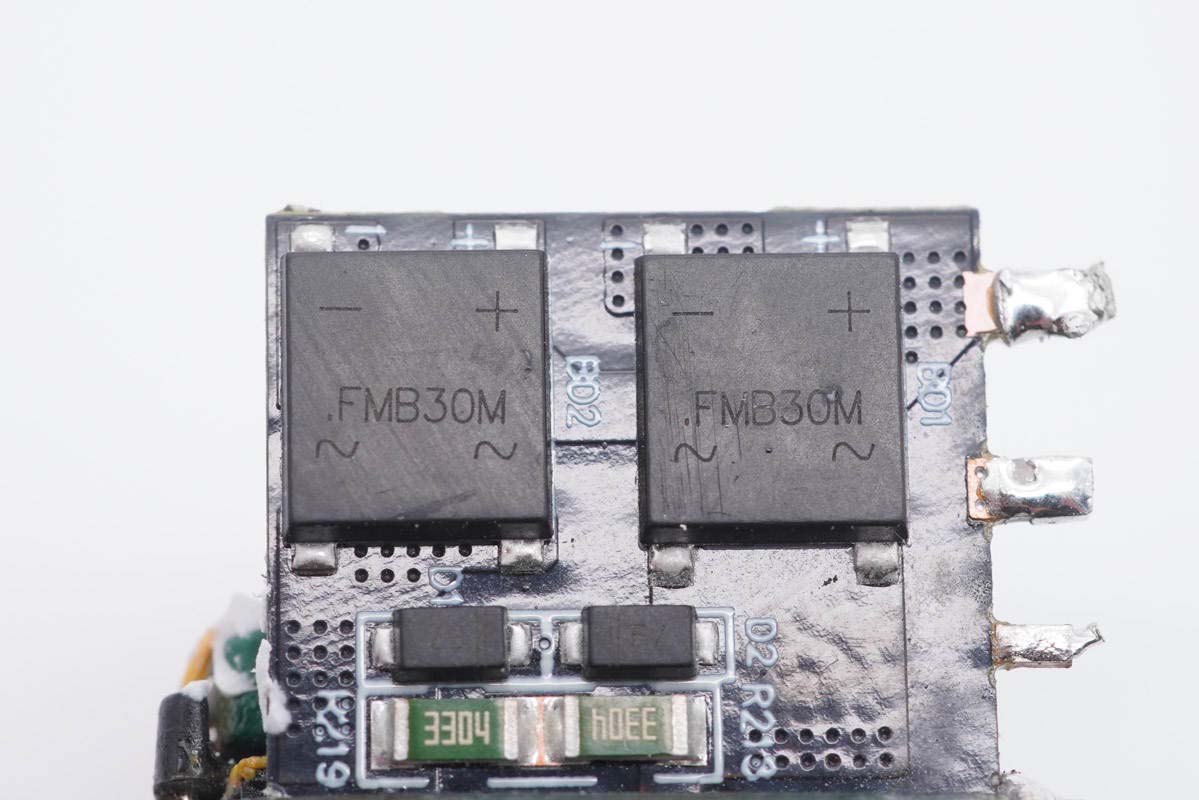

FMB30M整流橋特寫，設置兩顆以均攤發熱。下面兩顆二極管和電阻用于NCP1342主控的高壓?jiǎn)?dòng)和X電容放電。

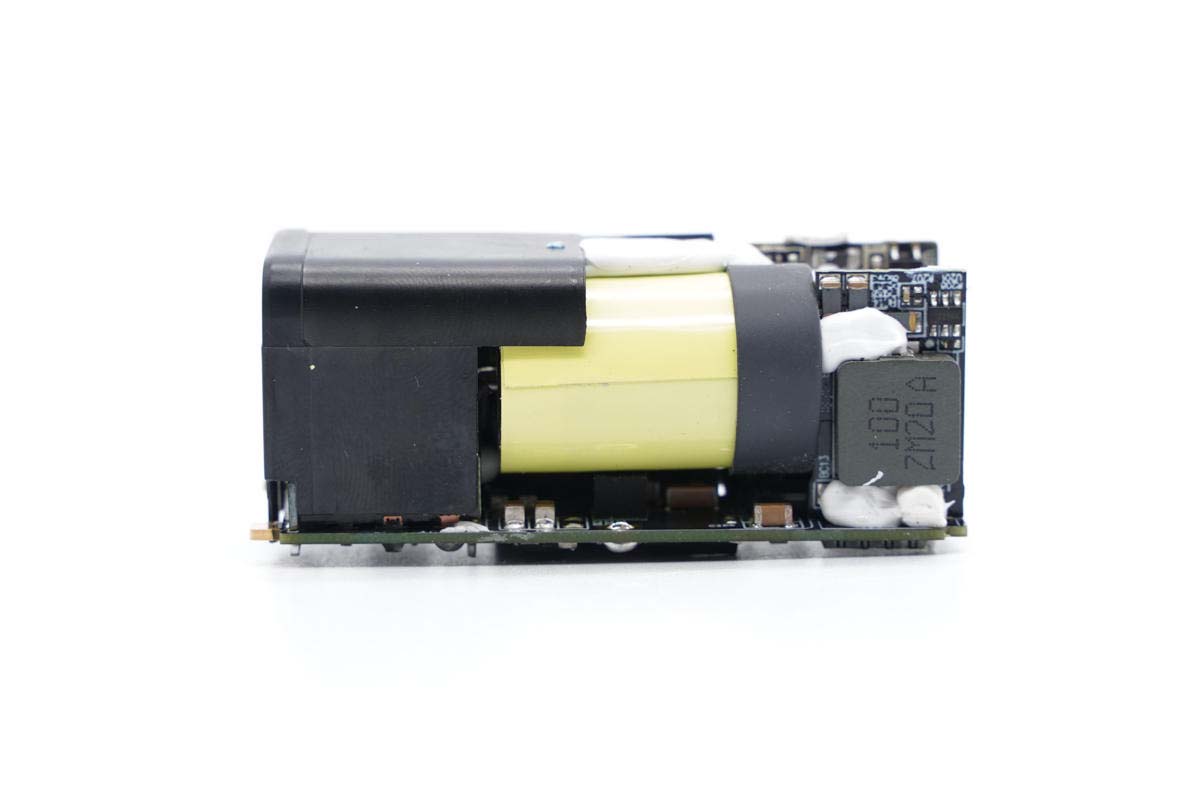

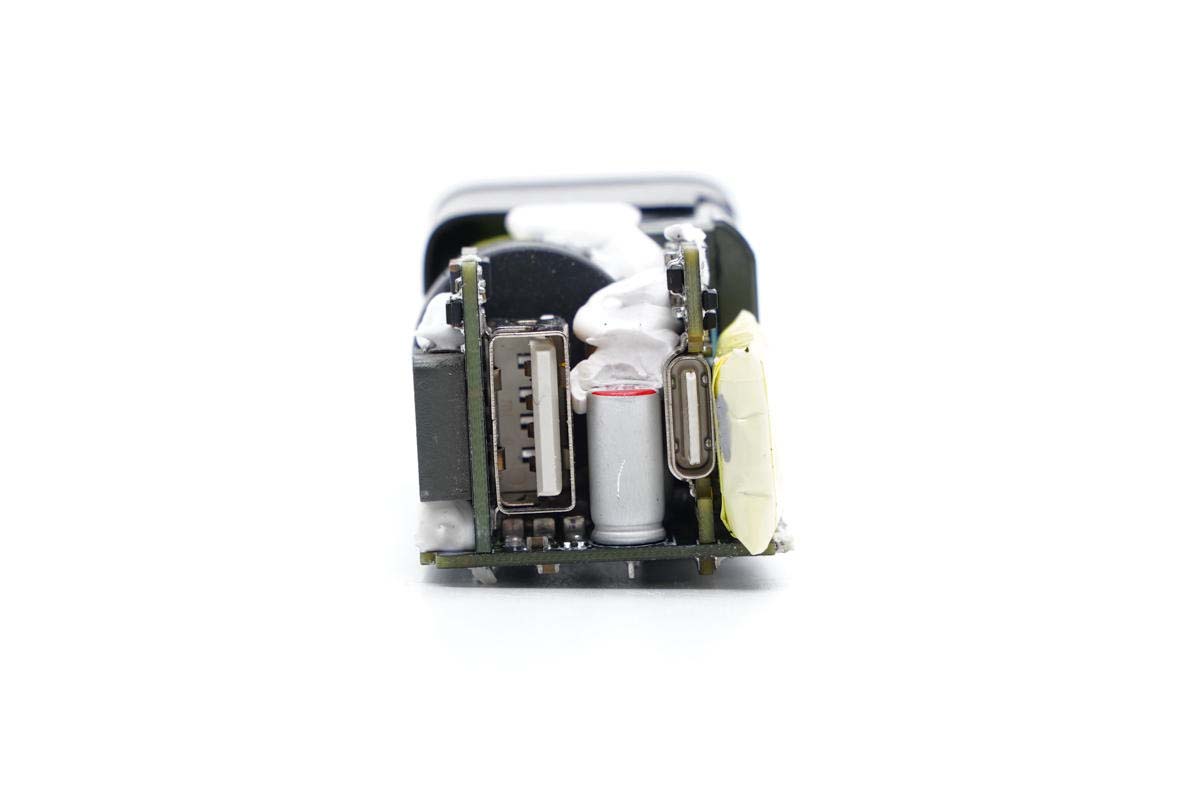

側面一覽，大小兩顆電解電容均包裹絕緣膠帶。USB-A接口小板上的合金電感打膠加固。

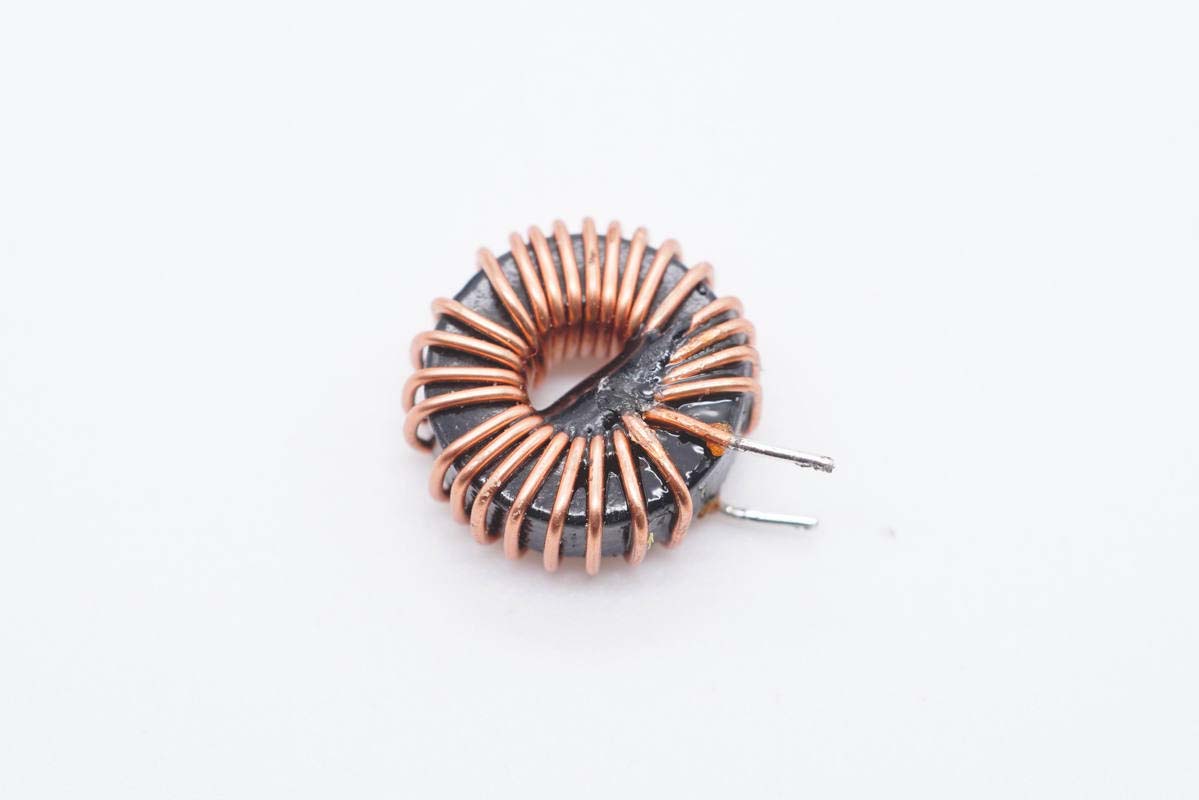

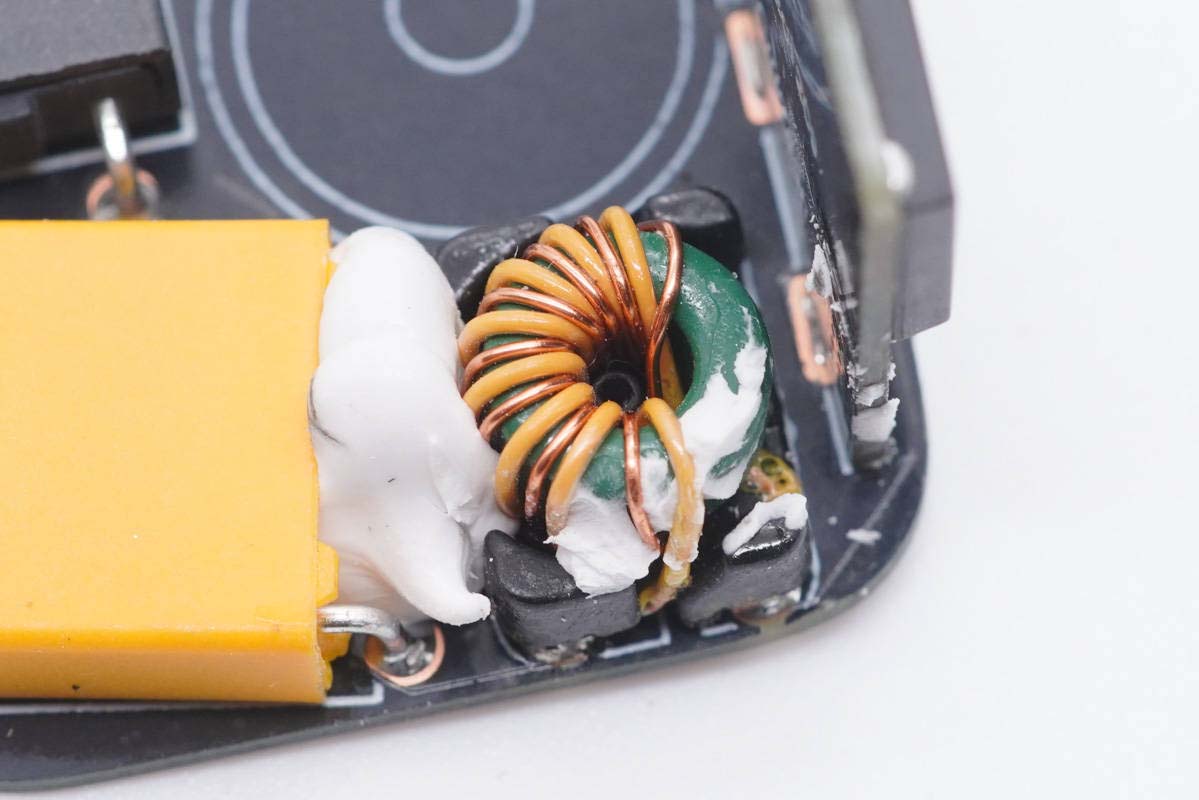

差模濾波電感特寫。

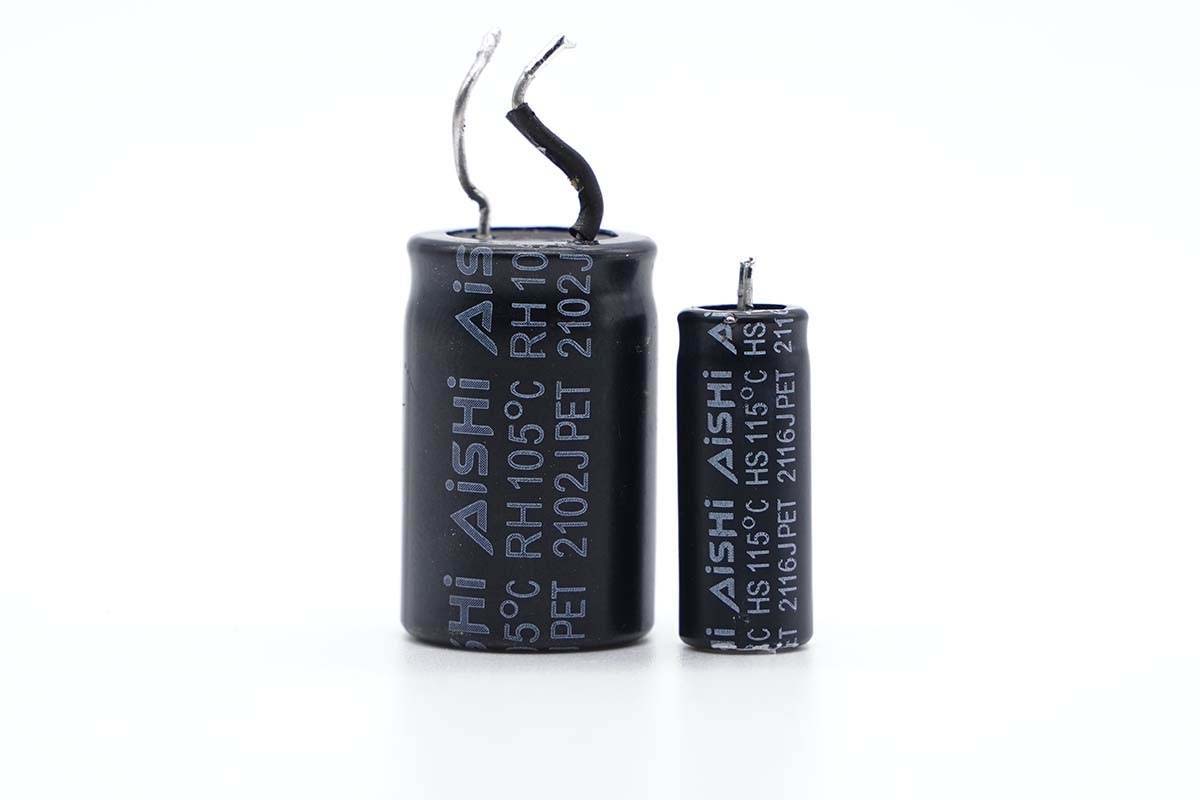

一大一小兩顆高壓濾波電解電容均來自艾華，和差模電感組成π型濾波。

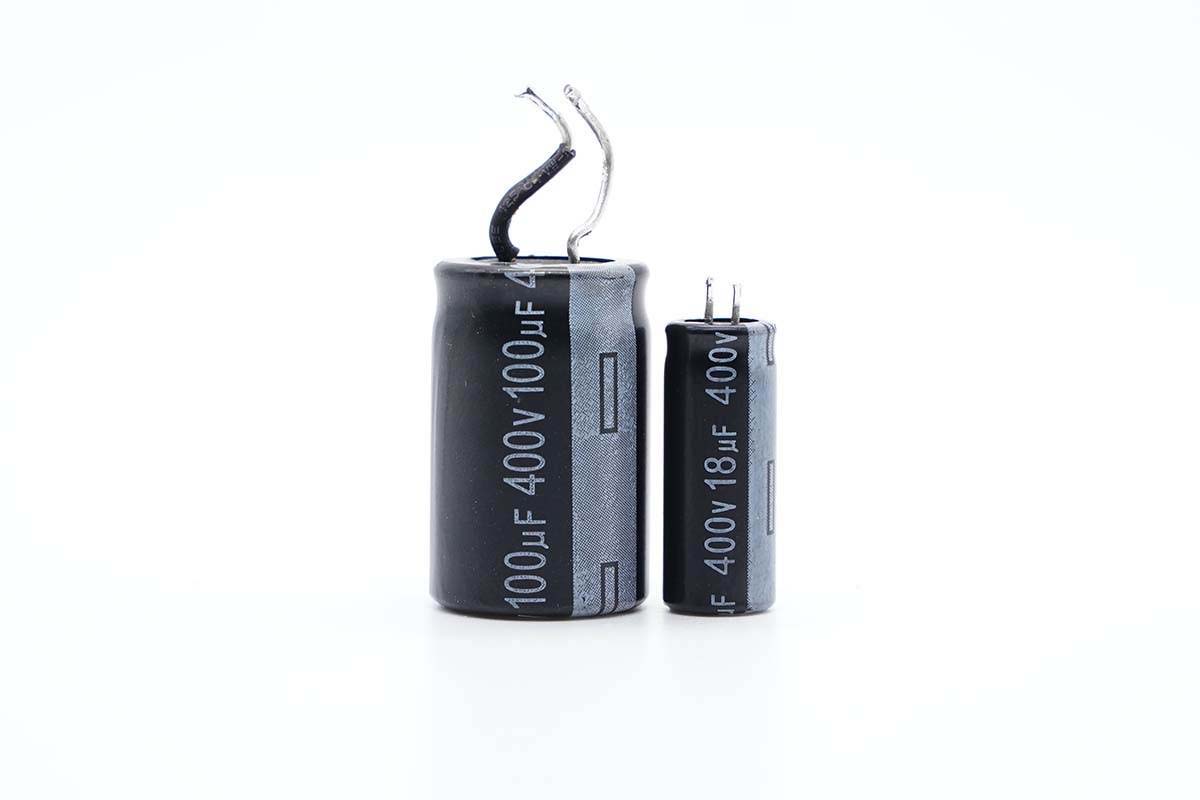

規格分別是400V100μF和400V18μF，經過實際測量電路并分析，其中18μF電容用于承載開關紋波電流，100μF電容用于整流濾波。

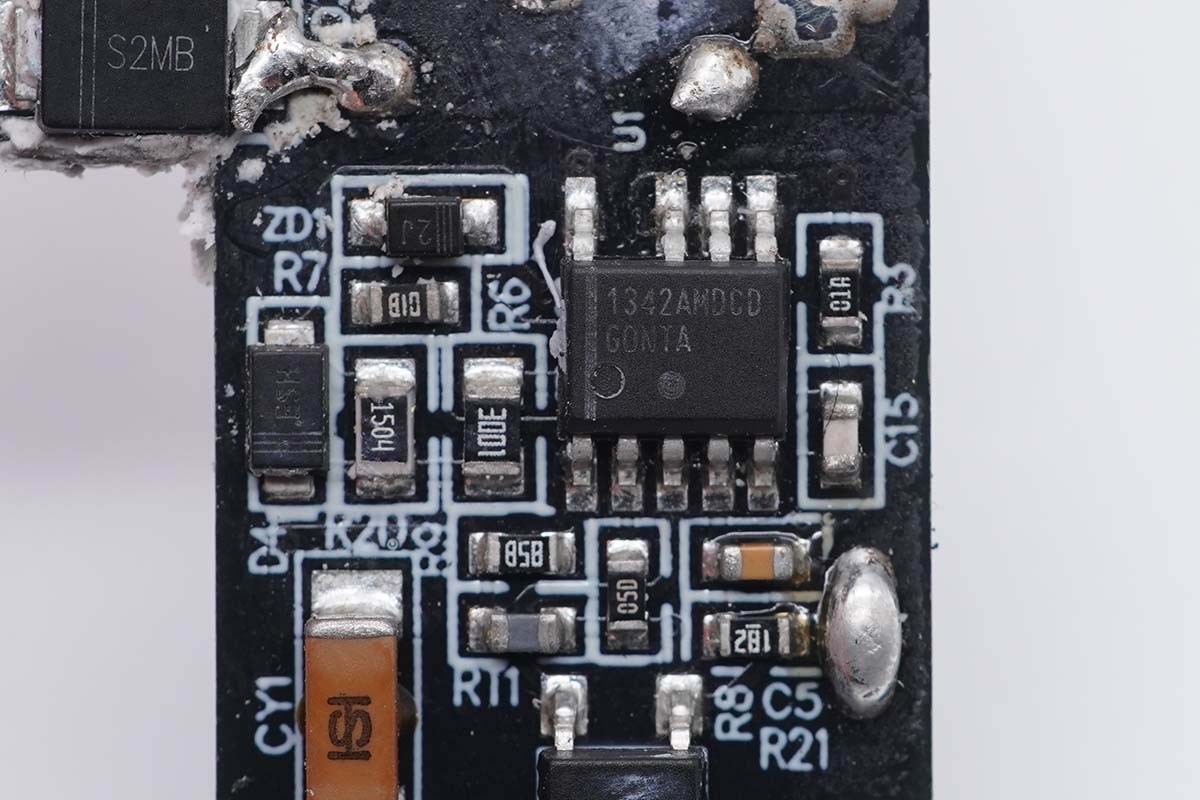

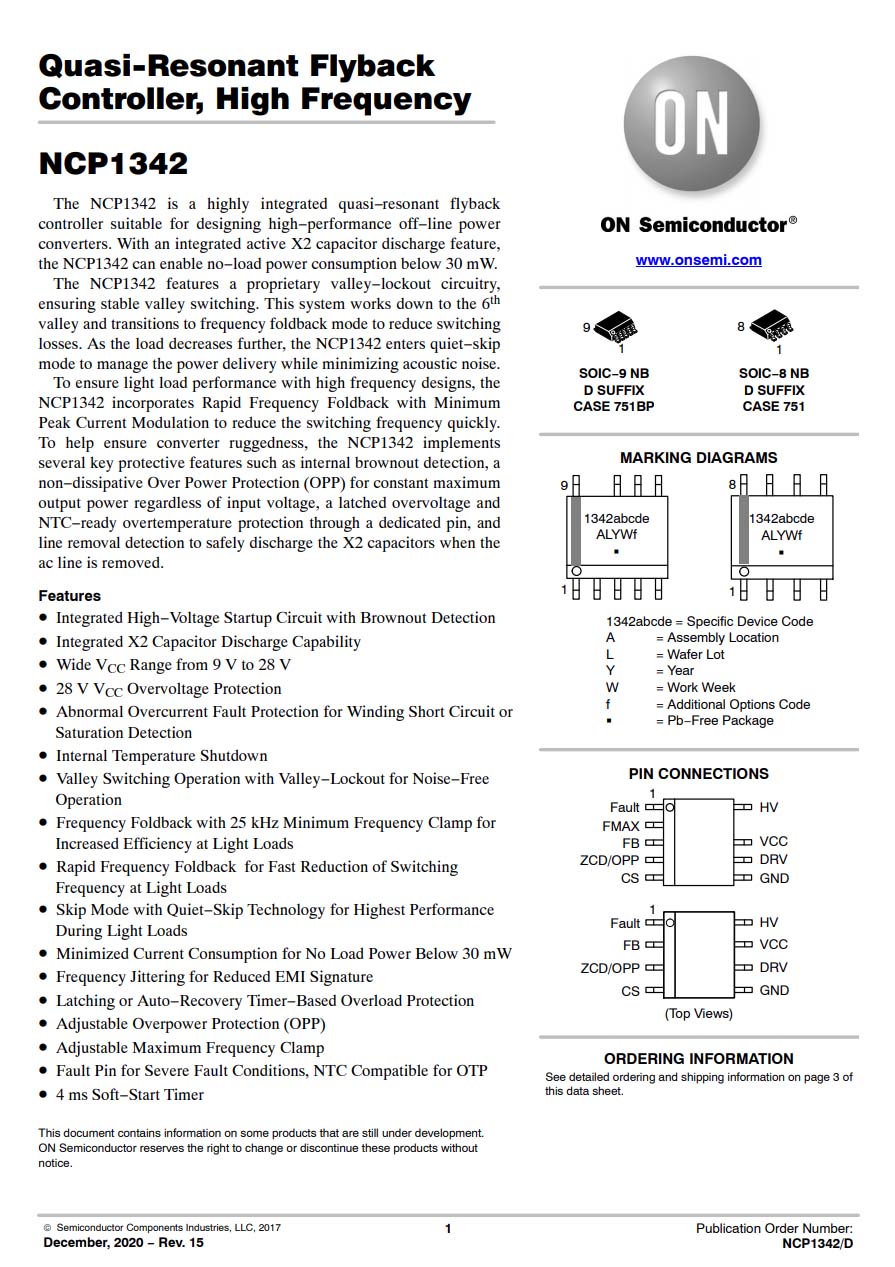

開關電源主控芯片采用ON安森美NCP1342，這是一顆高頻準諧振反激初級PWM控制器，內置主動X2電容放電和多重完善的保護功能，具有超低的待機功耗，左下角RT1是一顆熱敏電阻，配合NCP1342，檢測充電器工作時的溫度，進行過熱保護。

充電頭網通過拆解了解到，采用安森美NCP1342主控芯片的還有mophie 65W 1A1C氮化鎵快充、品勝65W 2C1A氮化鎵快充、即刻65W 2C1A氮化鎵快充、紅魔手機120W氮化鎵快充、閃極90W 2C1A氮化鎵快充、LG 65W氮化鎵充電器、小米120W超級快充、iQOO 120W閃充充電器等。

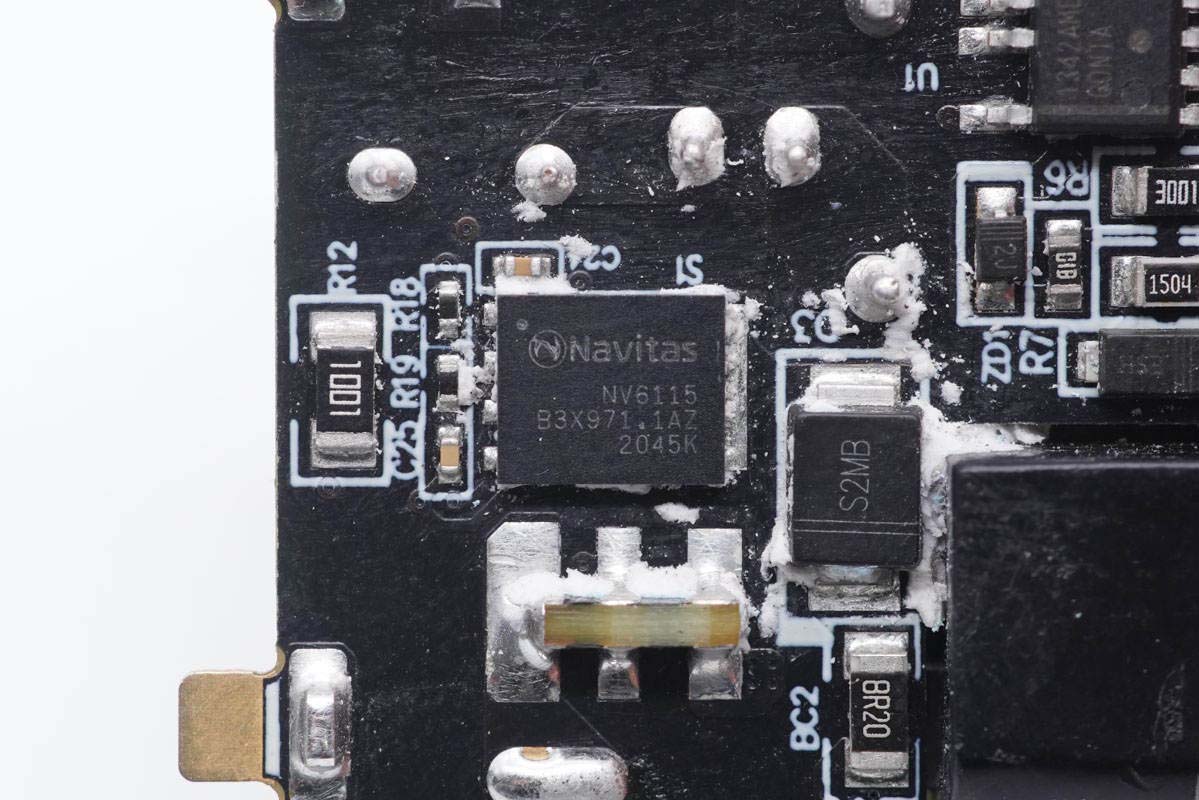

初級開關管采用納微NV6115氮化鎵功率芯片，該芯片為高頻軟開關拓?fù)鋬?yōu)化。內置獨立的驅動器以及復雜的邏輯控制電路，支持5-15V的寬范圍邏輯信號輸入。內置170mΩ導阻、耐壓650V的氮化鎵開關管，支持2MHz開關頻率。采用5*6mm QFN封裝，節省面積。納微通過將驅動器和氮化鎵開關管以及邏輯電路集成在一個封裝中，實現了高集成度，高可靠性的氮化鎵功率芯片設計。

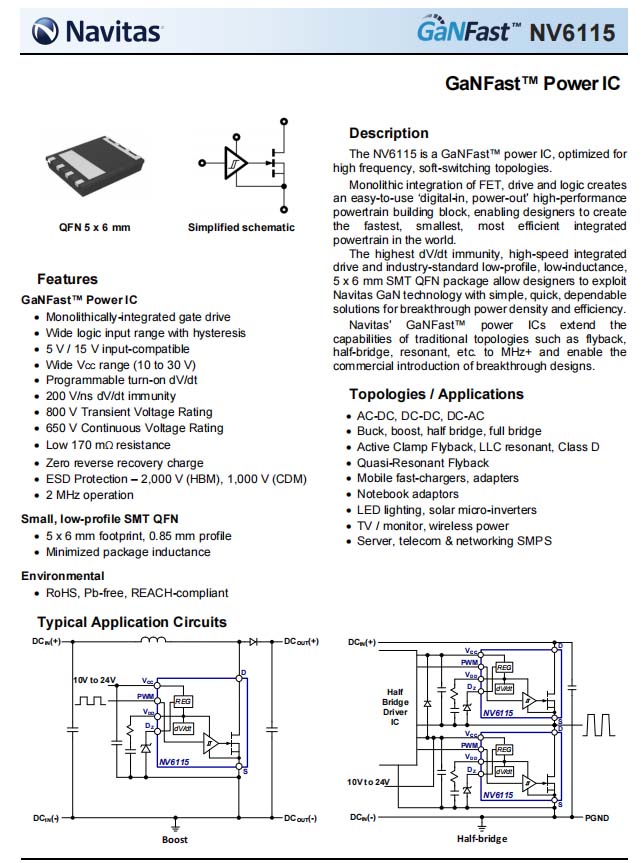

納微半導體 NV6115 詳細資料。

充電頭網通過拆解了解到，納微GaNFast功率芯片此前已被OPPO 50Ｗ餅干氮化鎵快充、RAVPOWER 65W 1A1C氮化鎵快充充電器、小米65W USB PD 氮化鎵充電器、SlimQ 65W氮化鎵USB PD快充充電器1A1C、Anker PowerCore Fusion PD超極充、RAVPower 45W GaN PD充電器、倍思65W氮化鎵充電器、ROxANNE 66W氮化鎵USB PD雙口快充充電器等產品采用，獲得市場高度認可。

EL億光 1018光耦，用于初級次級通信，反饋調節輸出電壓。旁邊是兩顆貼片Y電容串聯。

平面變壓器小板兩端貼有絕緣膠帶包裹的鋁散熱片幫助散熱，左側的散熱片下面是同步整流管，并涂有硅脂導熱。

輸出端一覽，兩個母座間有兩顆輸出固態電容，并打膠固定。

絕緣膠帶包裹的鋁散熱片。小米采用這種導熱方式代替導熱墊，成本要高一些，但導熱效果更好。

將小板拆下，輸出端可以看到同步整流控制器以及整流管，還有一顆VBUS開關管。USB-C母座沉板焊接。

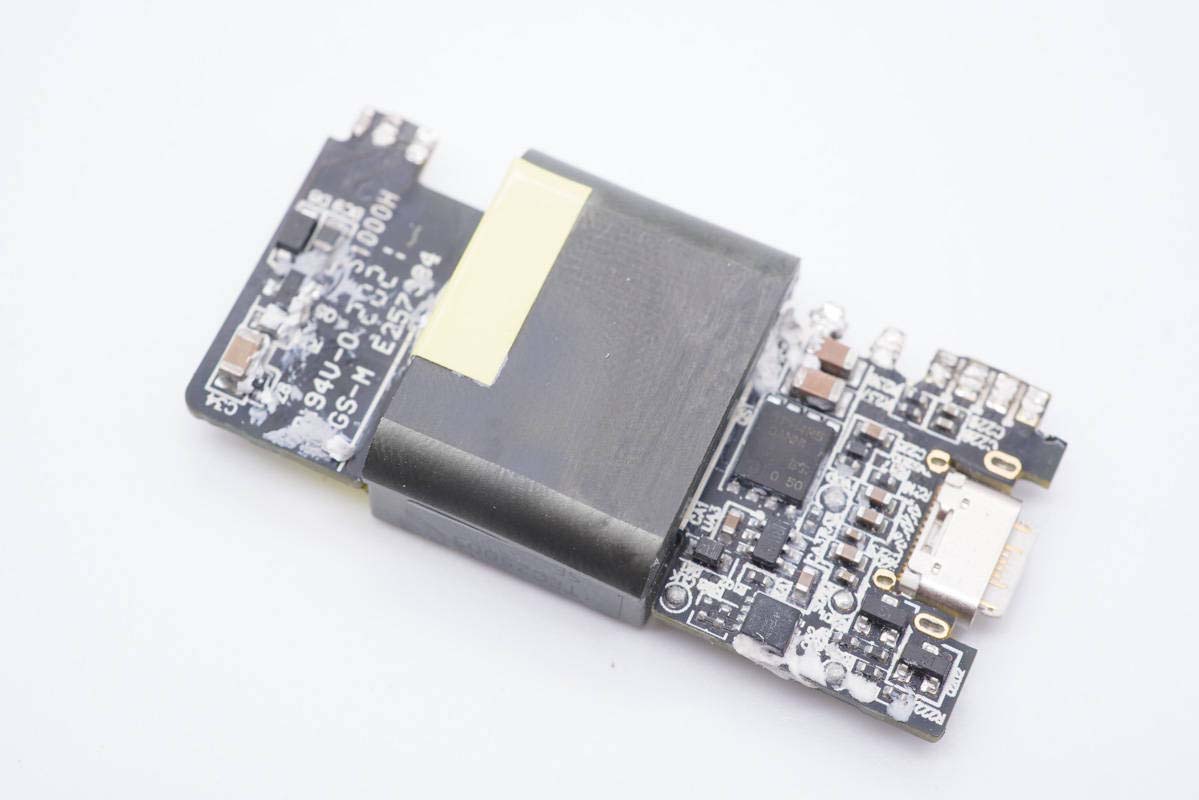

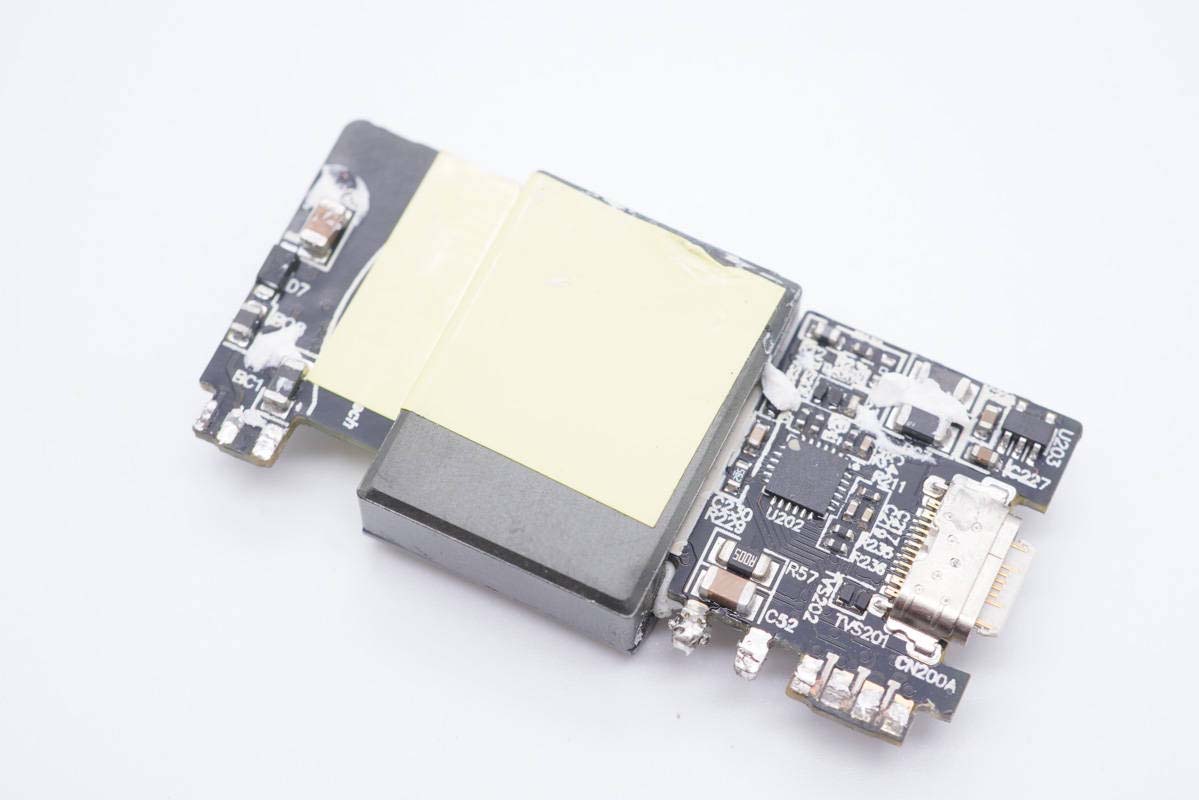

平面變壓器另一面粘貼絕緣膠帶，輸出端有一顆協議芯片。通過將同步整流電路和協議芯片都整合在平面變壓器的電路板上，可減小走線長度，降低輻射干擾，并提高空間利用率。

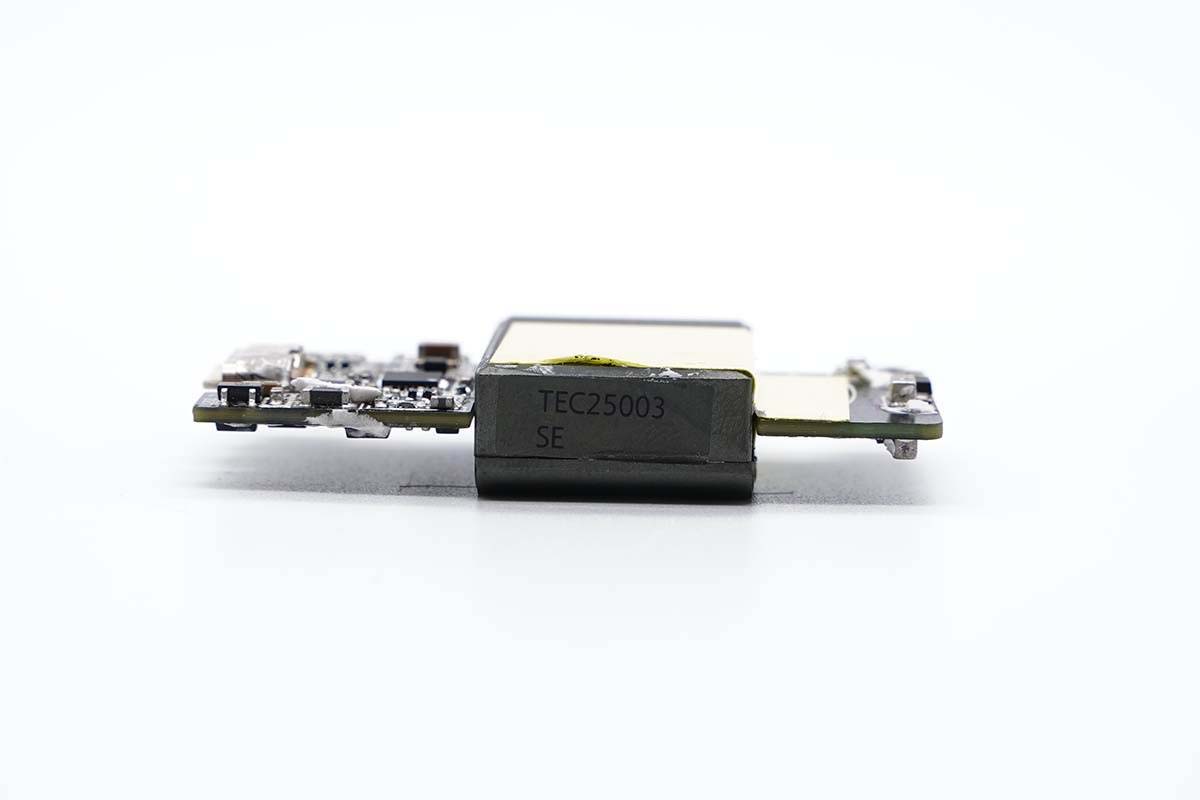

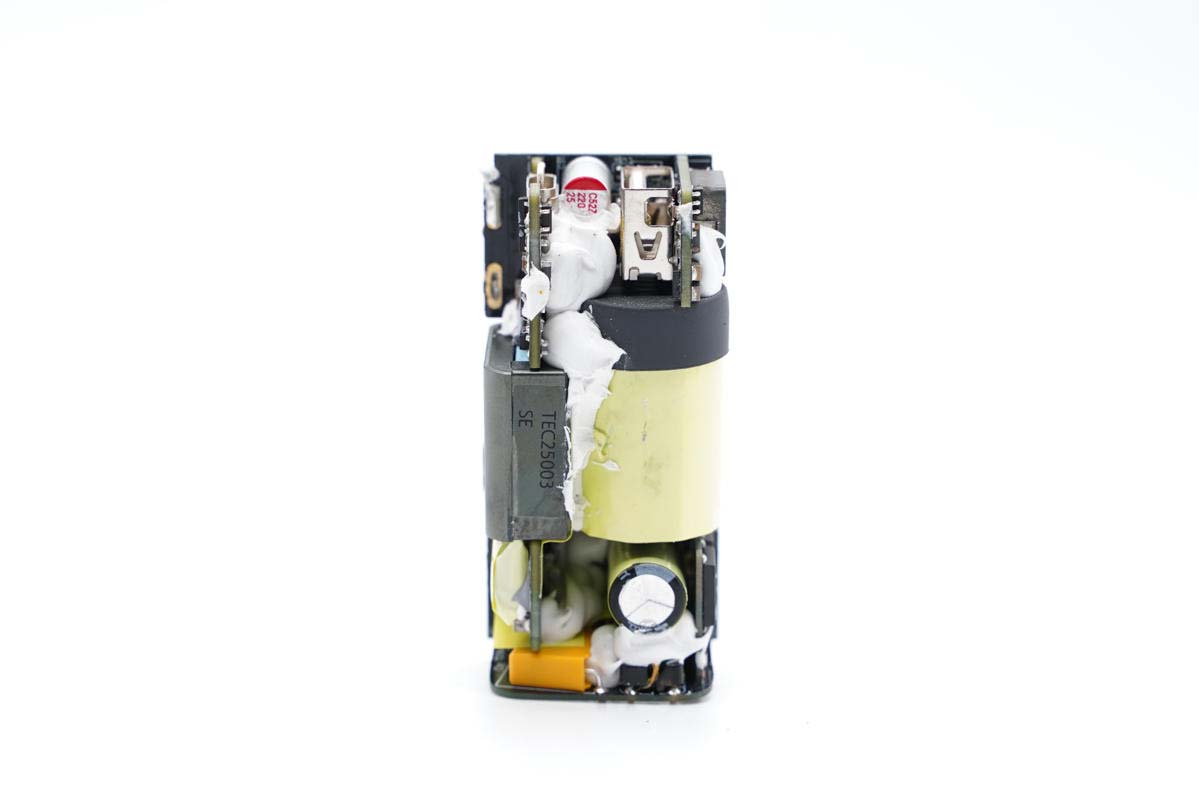

平面變壓器磁芯一端印有TEC25003SE字樣。

磁芯與變壓器電路板之間塞有一塊藍色導熱墊，將線圈發熱傳導至磁芯加強散熱。

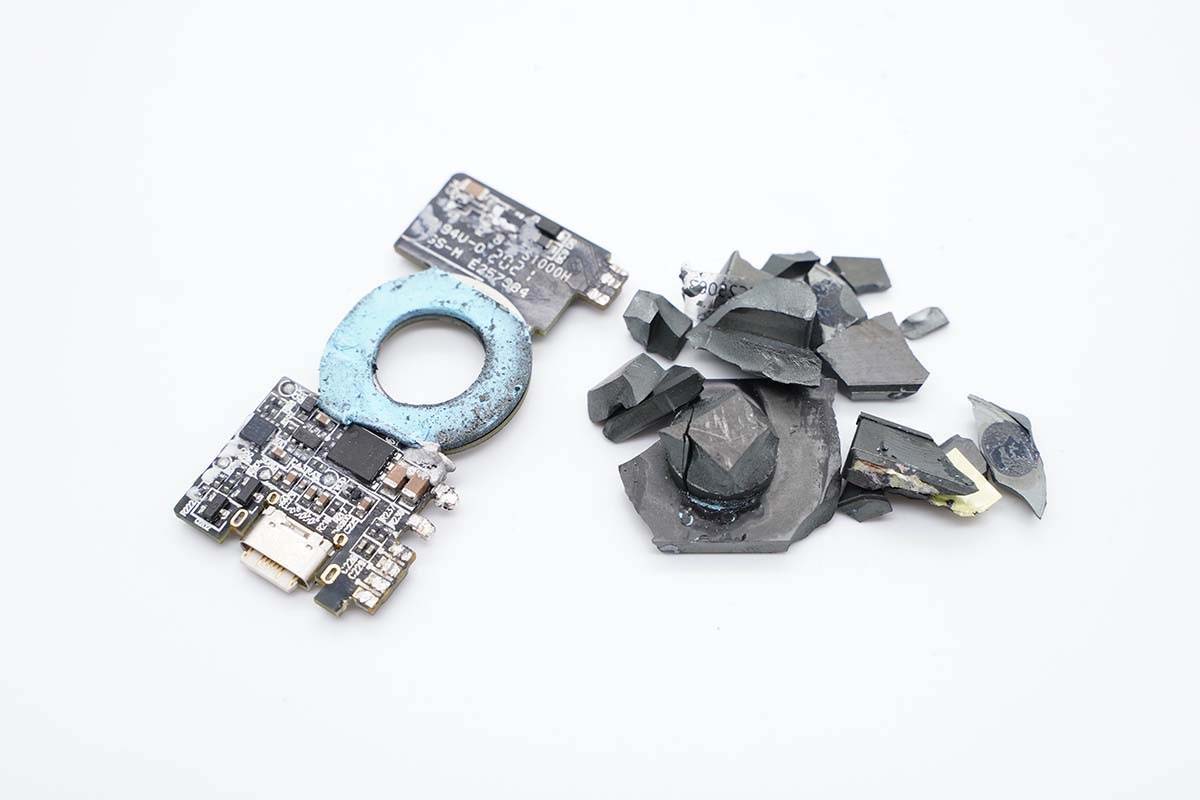

將平面變壓器磁芯敲碎，所在區域環形線圈設計。

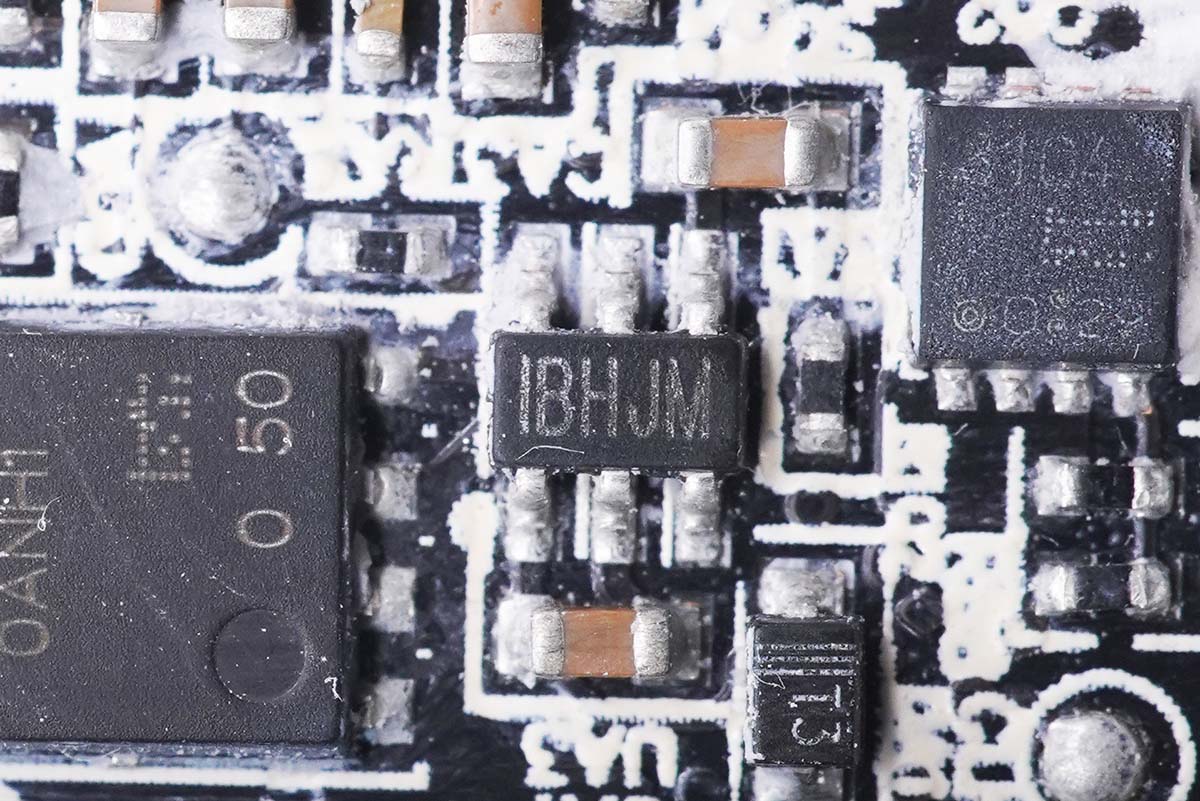

絲印IBHJM次級同步整流控制器，實際型號為MP6908A，來自MPS芯源半導體，最高工作頻率600KHz。

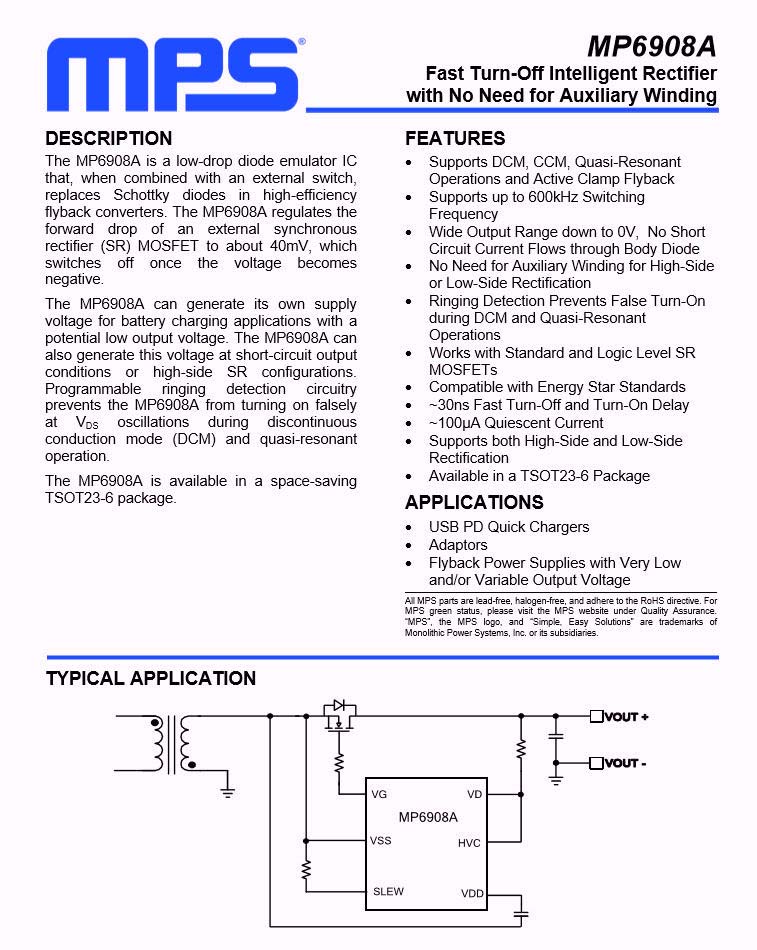

MPS MP6908A詳細規格參數。

充電頭網拆解了解到，采用MPS MP6908A的還有努比亞65W氘鋒氮化鎵充電器Pro、堅果65W單C口氮化鎵充電器、聯想90W閃充雙口氮化鎵充電器、戴爾90W氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、飛利浦65Ｗ快充插座等。

此外MPS同步整流芯片還被小米9 Pro原裝45W快充充電器、thinkplus 45W USB PD充電器、thinkplus 65W口紅USB PD充電器、紫米65W 2C1A桌面PD快充充電器、谷歌Pixelbook原裝45W USB PD快充充電器等數十款產品采用。

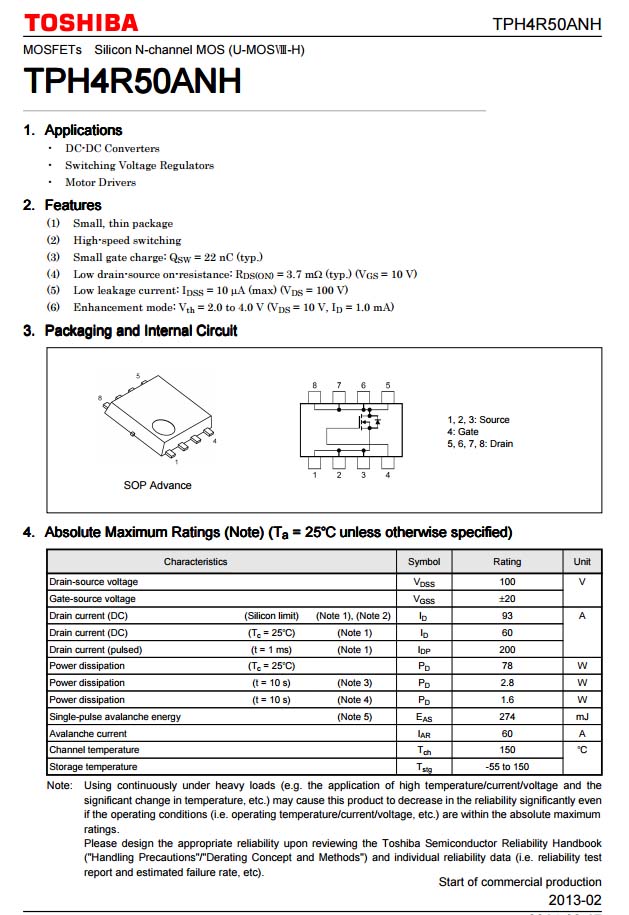

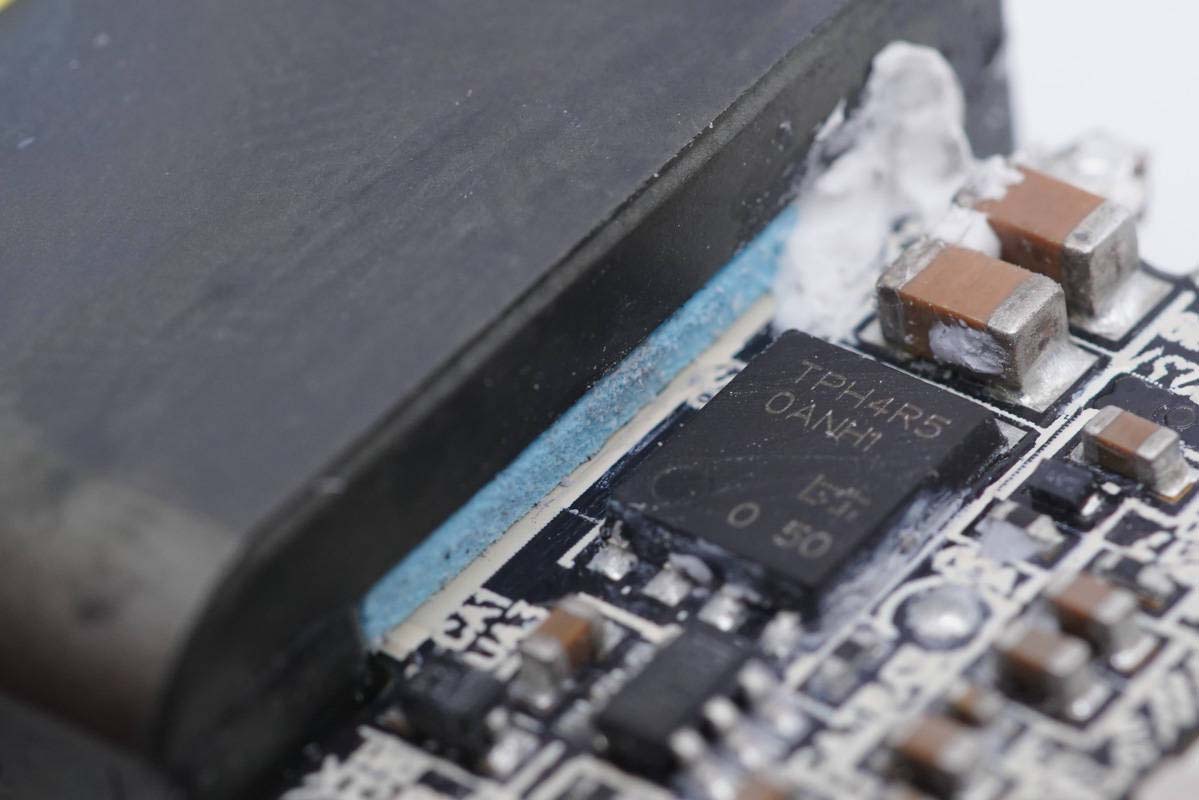

同步整流管為東芝TPH4R50ANH，100V耐壓，導阻3.7mΩ，適合于DC-DC轉換器，開關穩壓器和馬達驅動。

東芝TPH4R50ANH 詳細資料。

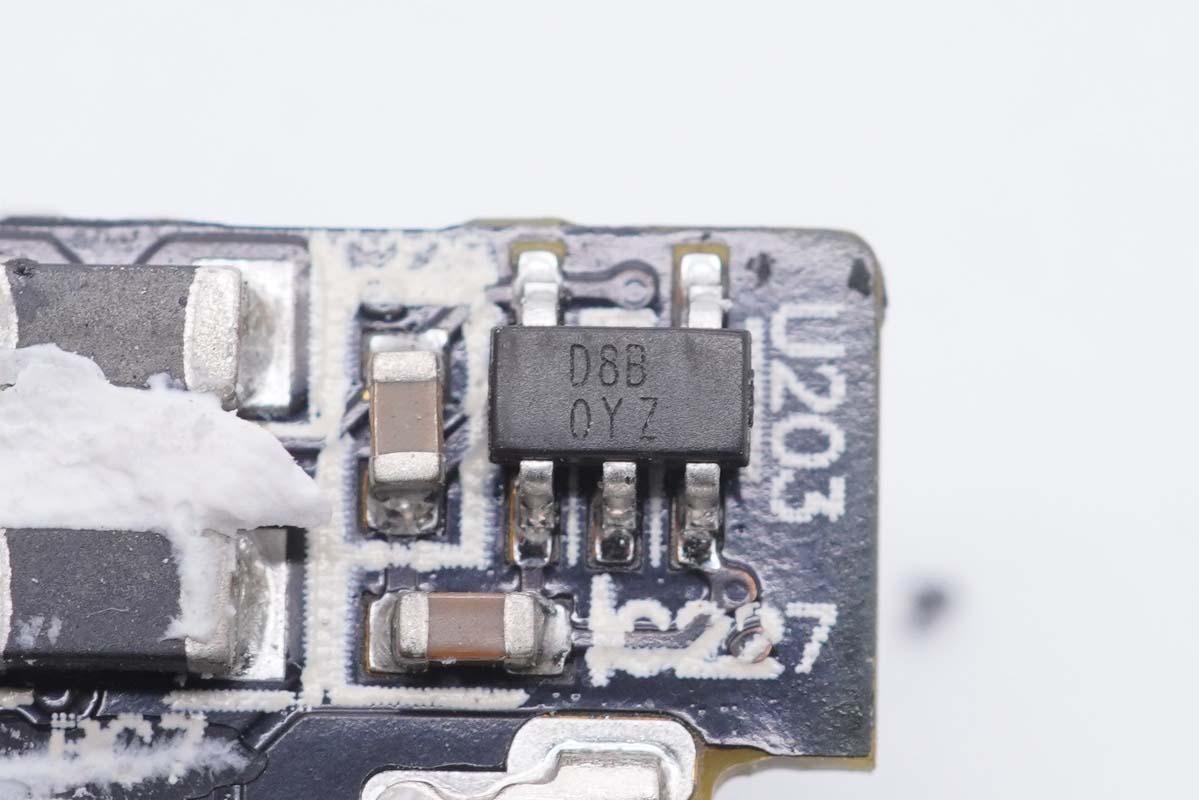

小板上一角是一顆絲印D8B的穩壓芯片，為協議芯片供電。

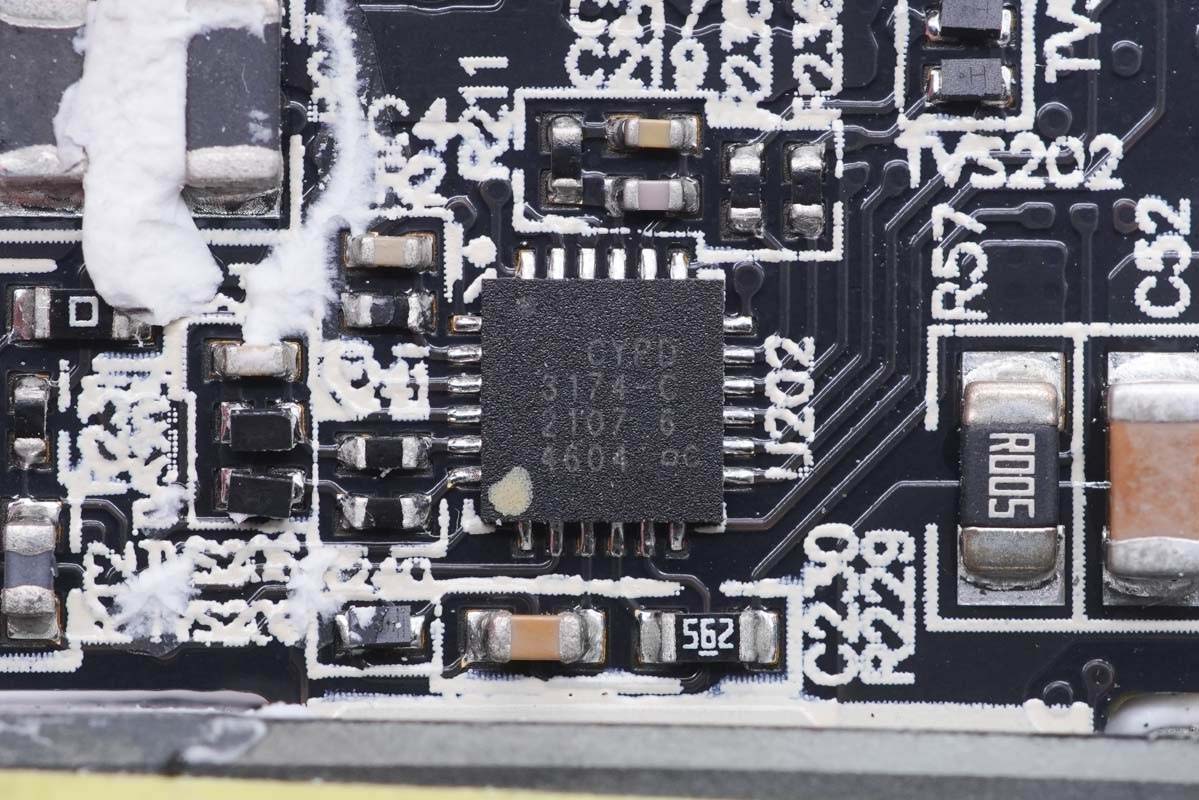

USB PD快充協議芯片采用賽普拉斯CYPD3174，該芯片支持PD3.0包括PPS協議，支持QC4.0，蘋果2.4A等其他快充協議；內置多重全面的保護功能，內置32位 M0處理器，集成振蕩器且無需外部時鐘。

賽普拉斯CYPD3174資料信息。

賽普拉斯CYPD3174支持一個USB-C和一個USB-A口，USB-C口輸出電壓通過光耦調節，并且可通過I2C接口與南芯升降壓轉換器通訊，調節USB-A口的輸出電壓，實現雙口同時快充。

輸出VBUS開關管采用東芝TPCC8104，PMOS，耐壓30V，這顆MOS管在小米的充電器中很常見。

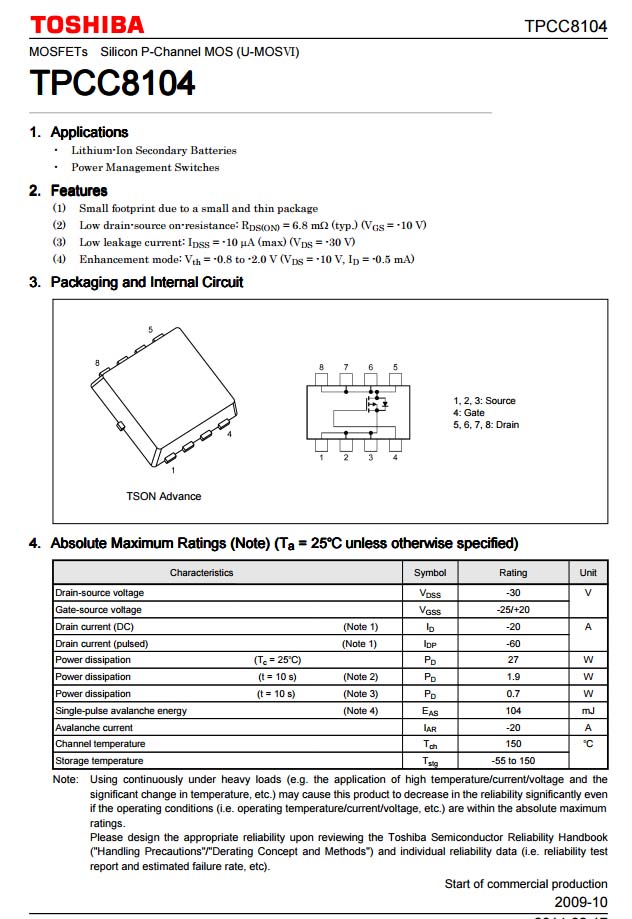

東芝TPCC8104資料信息。

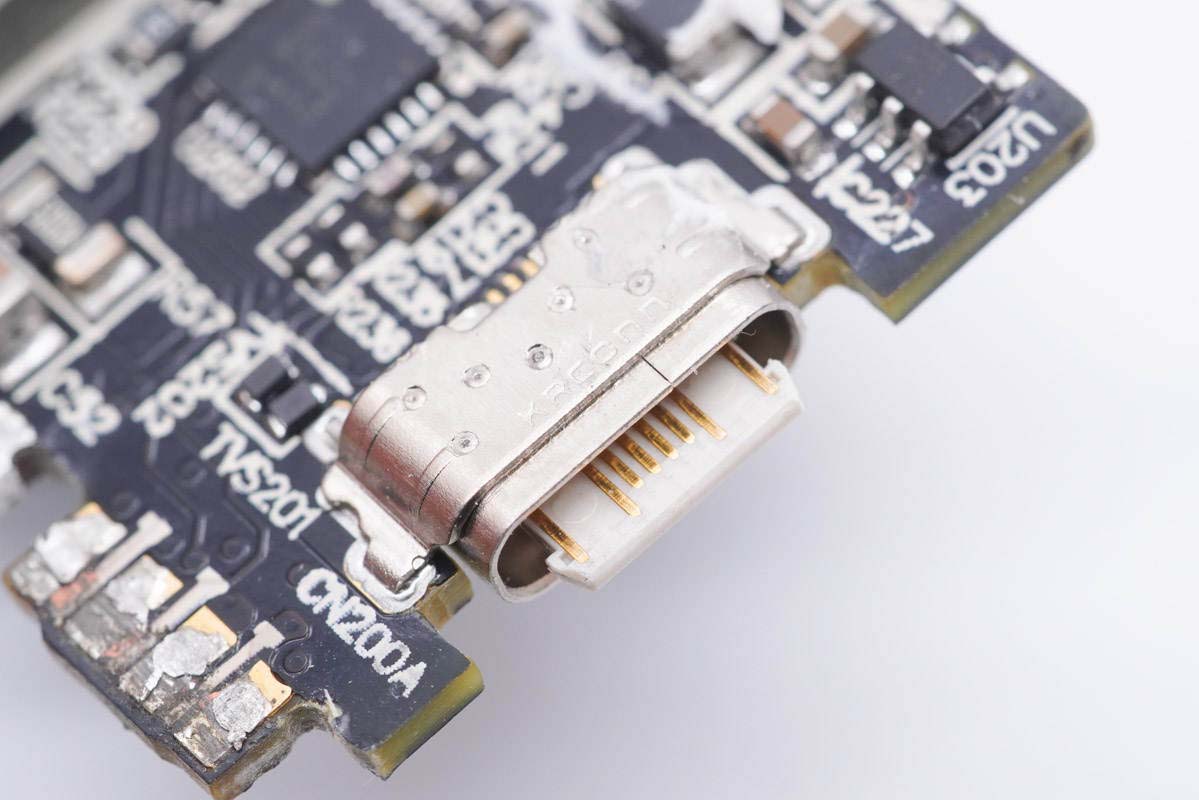

USB-C母座沉板設計，外套金屬片點焊加固。母座來自精睿興業科技。

A口母座貼有高溫膠帶，小板這一面還有一顆輸出VBUS開關管。

另一面設有協議芯片以及升降壓電感。

將電容、小板等全部拆掉，主板正面中間貼有一塊黑色小膠墊用于支撐高壓濾波電解電容，旁邊兩顆貼片Y電容串聯，此外還有一顆鉭電容。

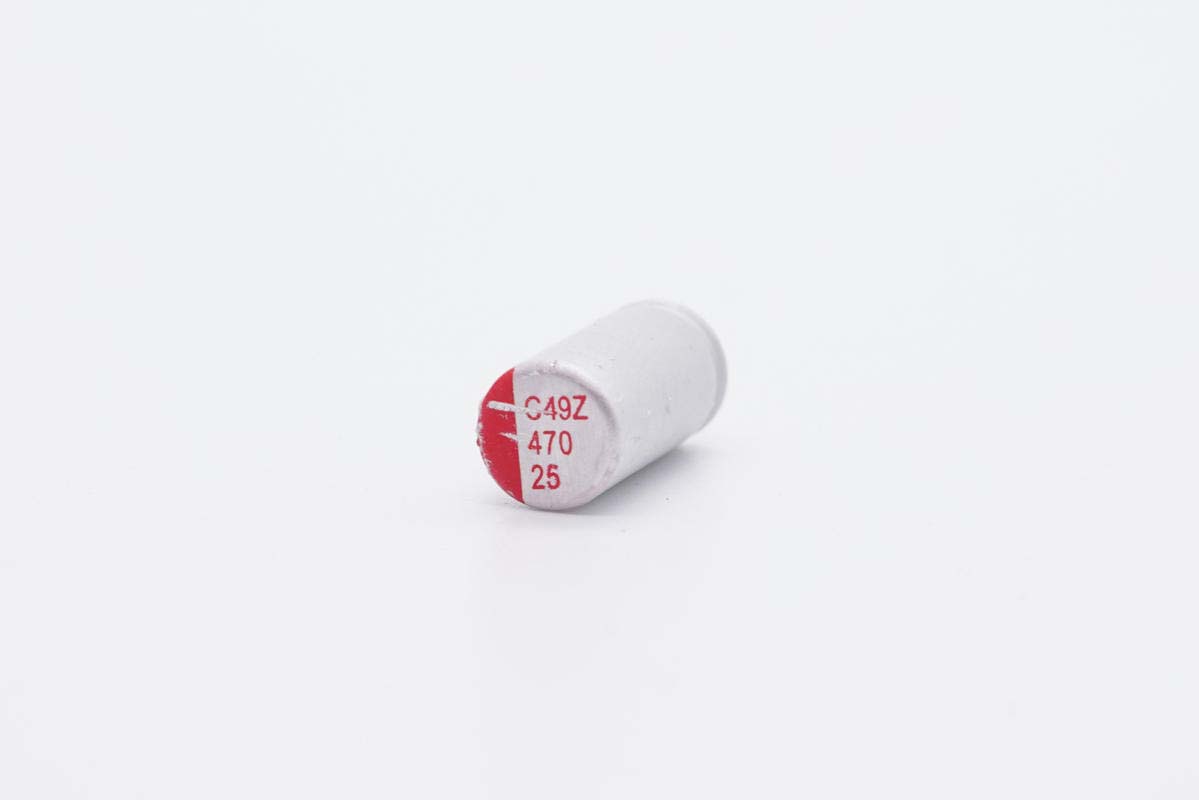

輸出濾波固態電容特寫，規格為25V 470μF。

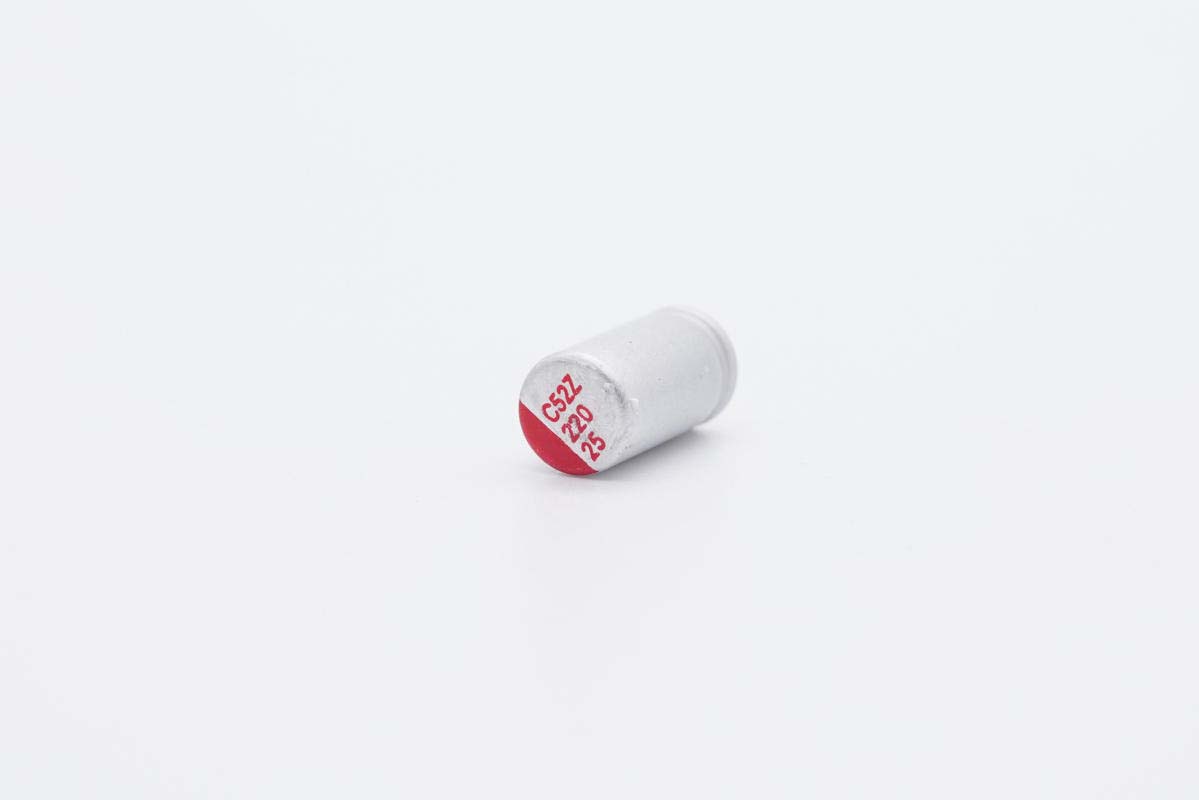

另一顆規格為25V 220μF。

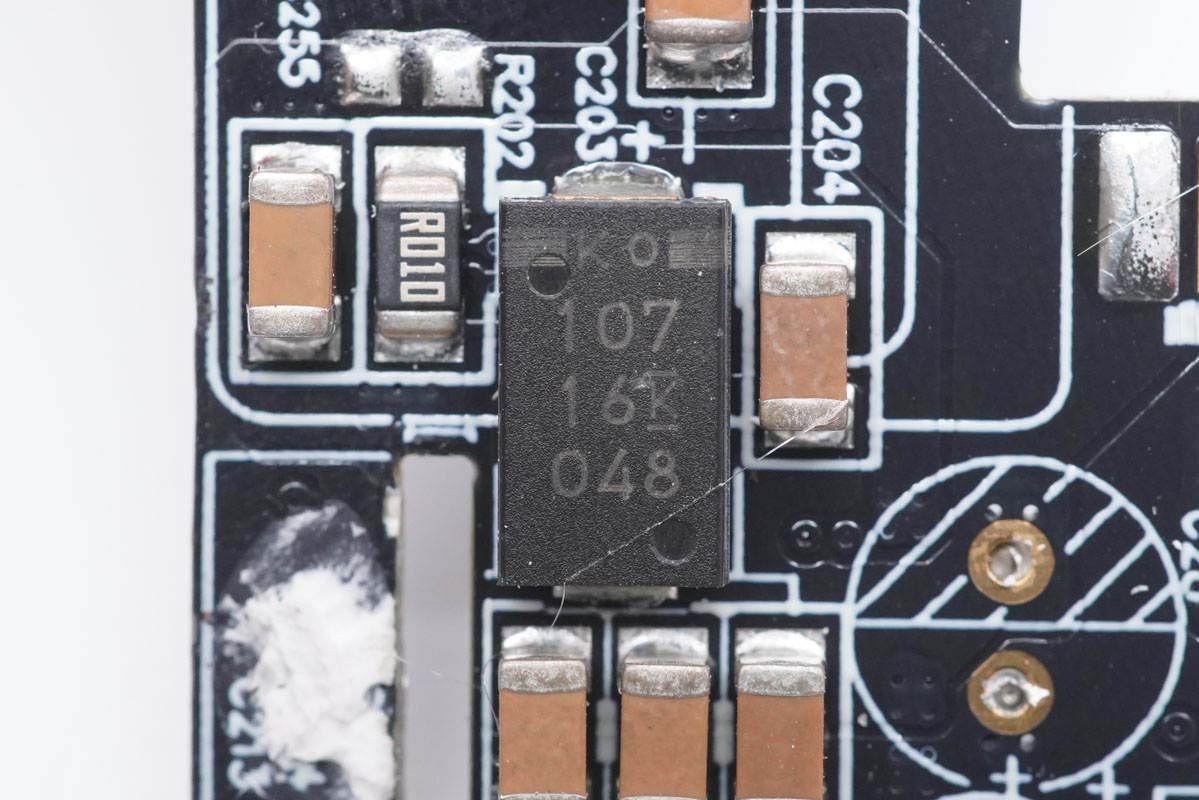

基美鉭電容特寫，T521聚合物，100μF 16V耐壓，用于USB-A口輸出濾波。減小空間占用。

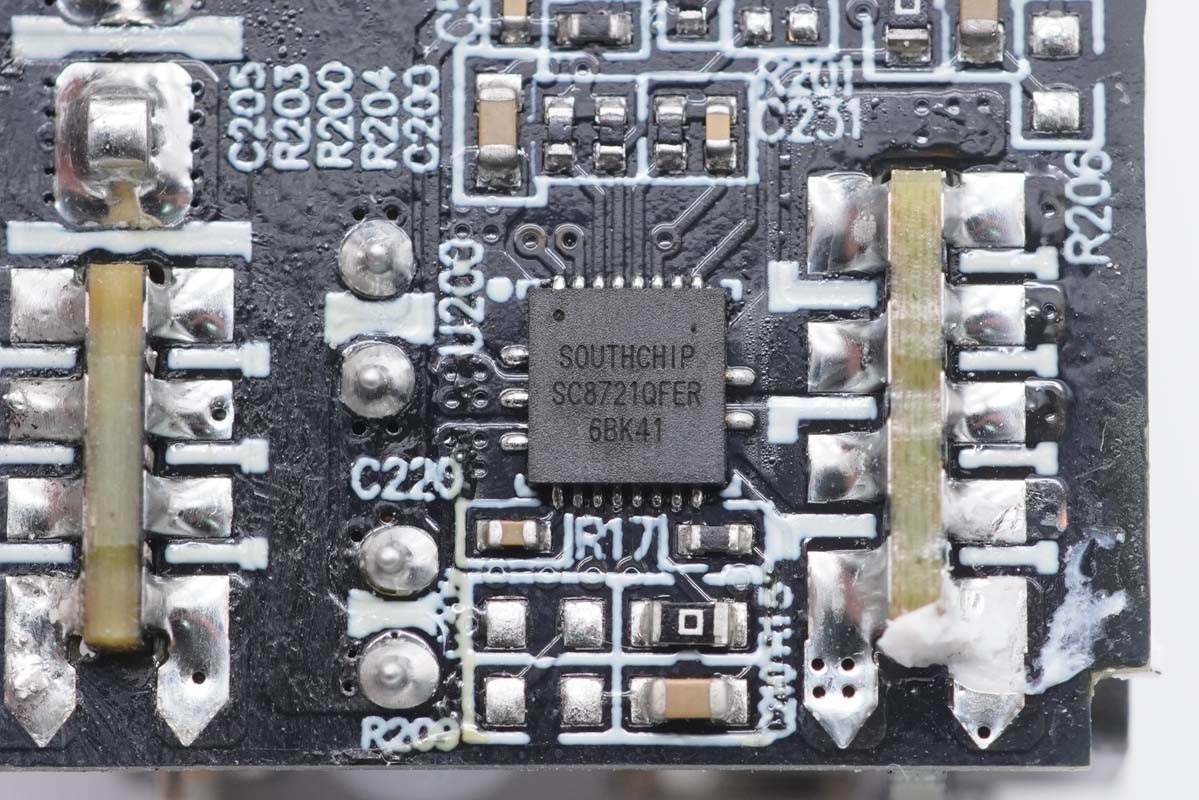

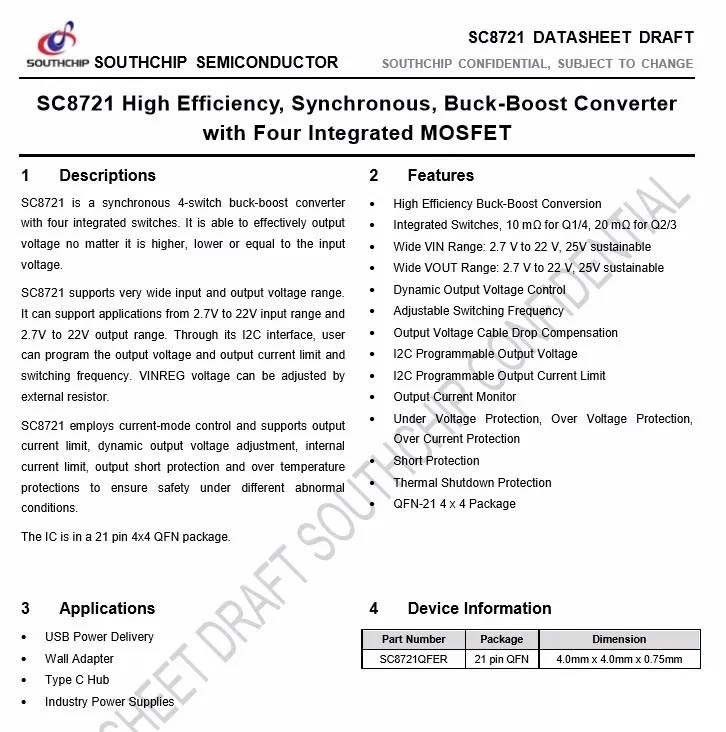

USB-A口同步升降壓轉換器采用南芯半導體SC8721。SC8721內部集成四管H橋升降壓開關管，輸入輸出電壓范圍均為2.7-22V，工作電壓范圍寬，支持動態輸出電壓調整，開關頻率可調節，支持輸出線補、輸出電流監測，支持I2C總線控制的輸出電壓調節和輸出限流調節，內置全面的保護功能。

南芯SC8721詳細資料。充電頭網了解到，采用該芯片的產品還有ANKER 25600mAh移動電源、努比亞紅魔45W USB PD氘鋒移動電源、小米20000mAh移動電源、thinkplus 14000mAh 45W PD快充移動電源等。

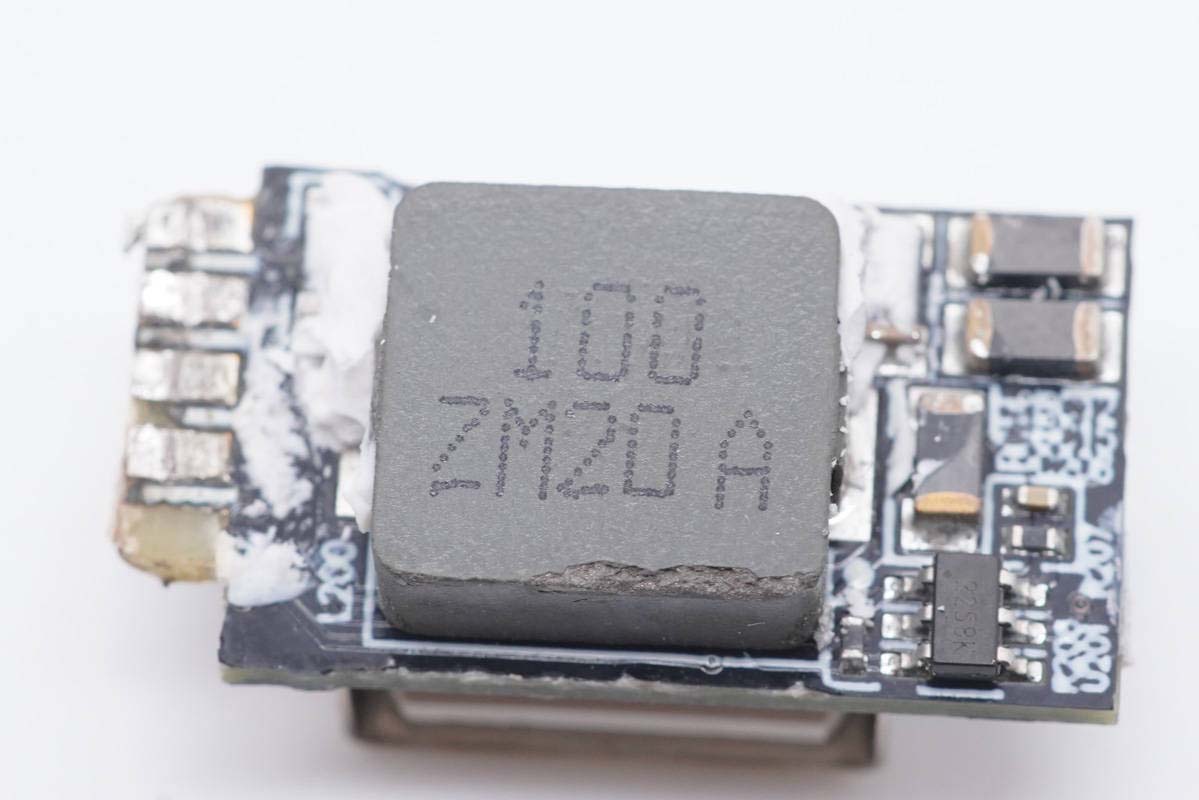

降壓電感特寫，10μH，10*10*4mm，大尺寸的電感有助于降低發熱。

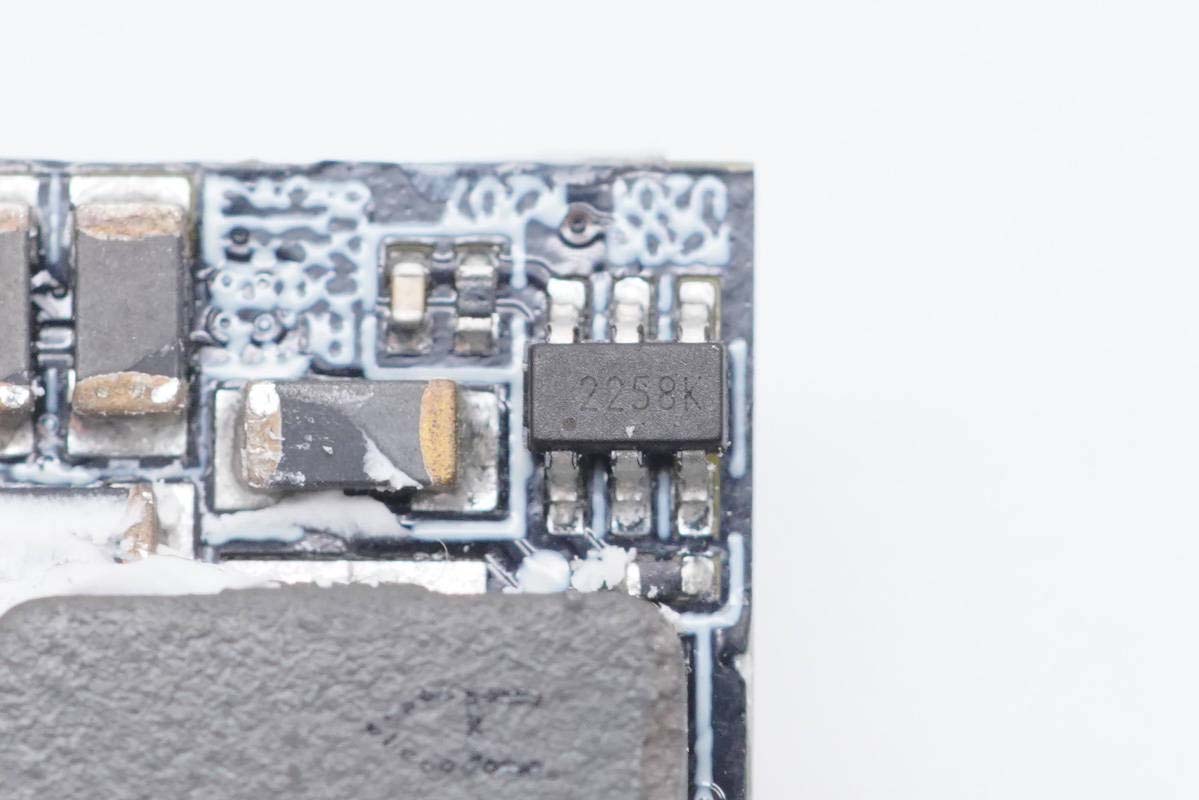

絲印2258K的定制芯片。

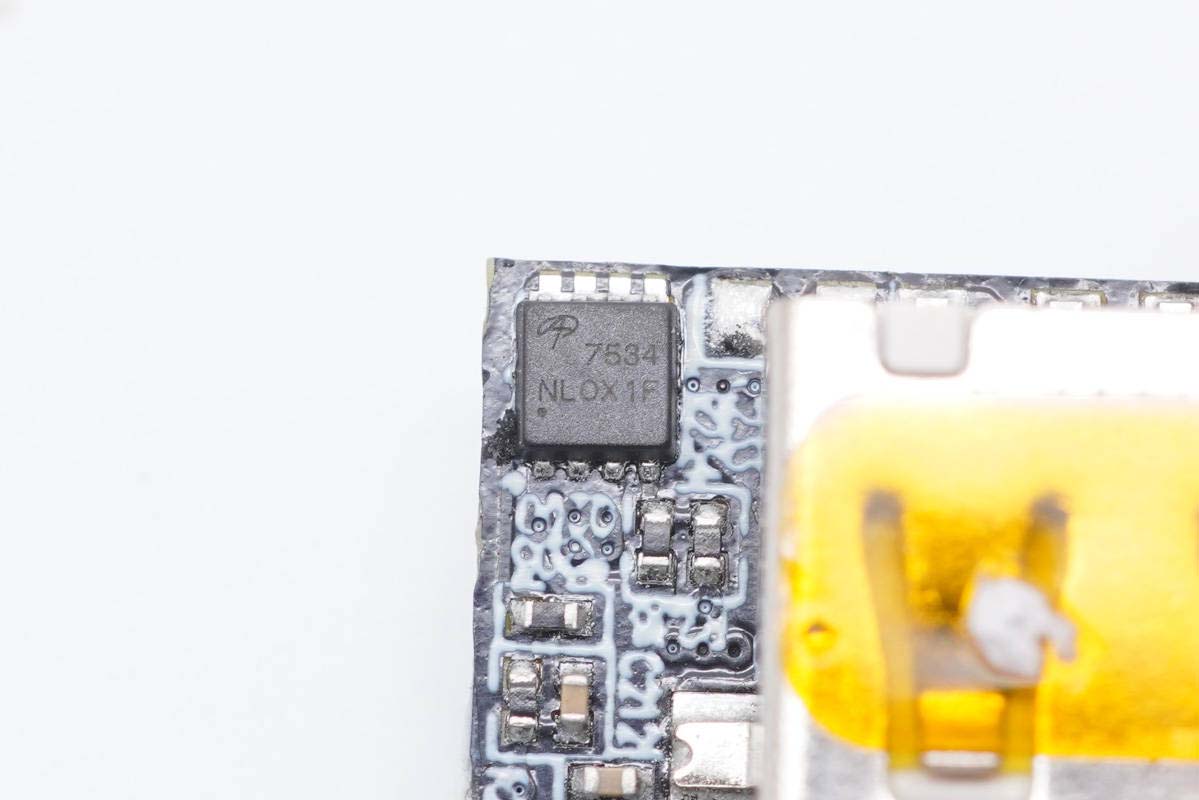

A口輸出VBUS開關管采用AOS萬代AON7534，NMOS，耐壓30V。

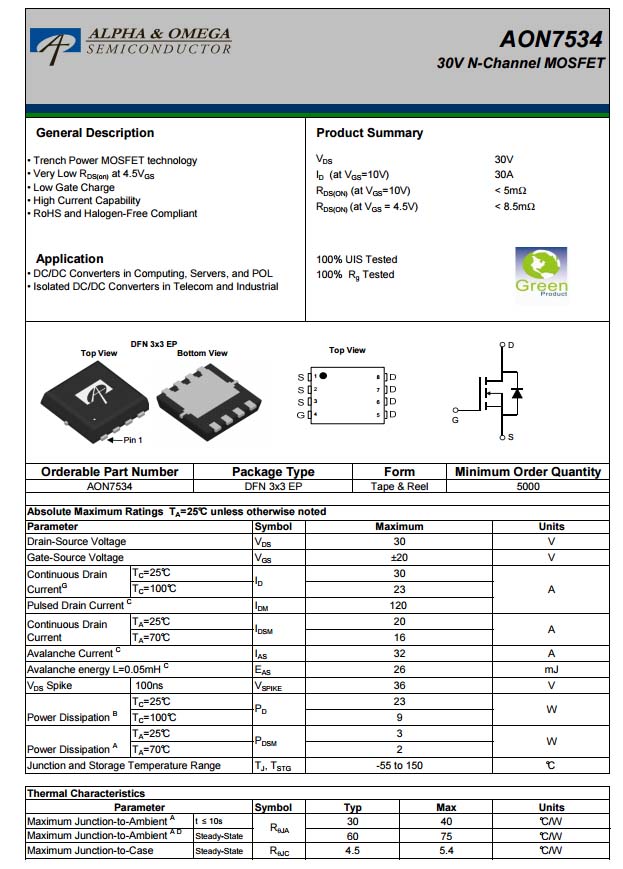

AOS AON7534 資料信息。

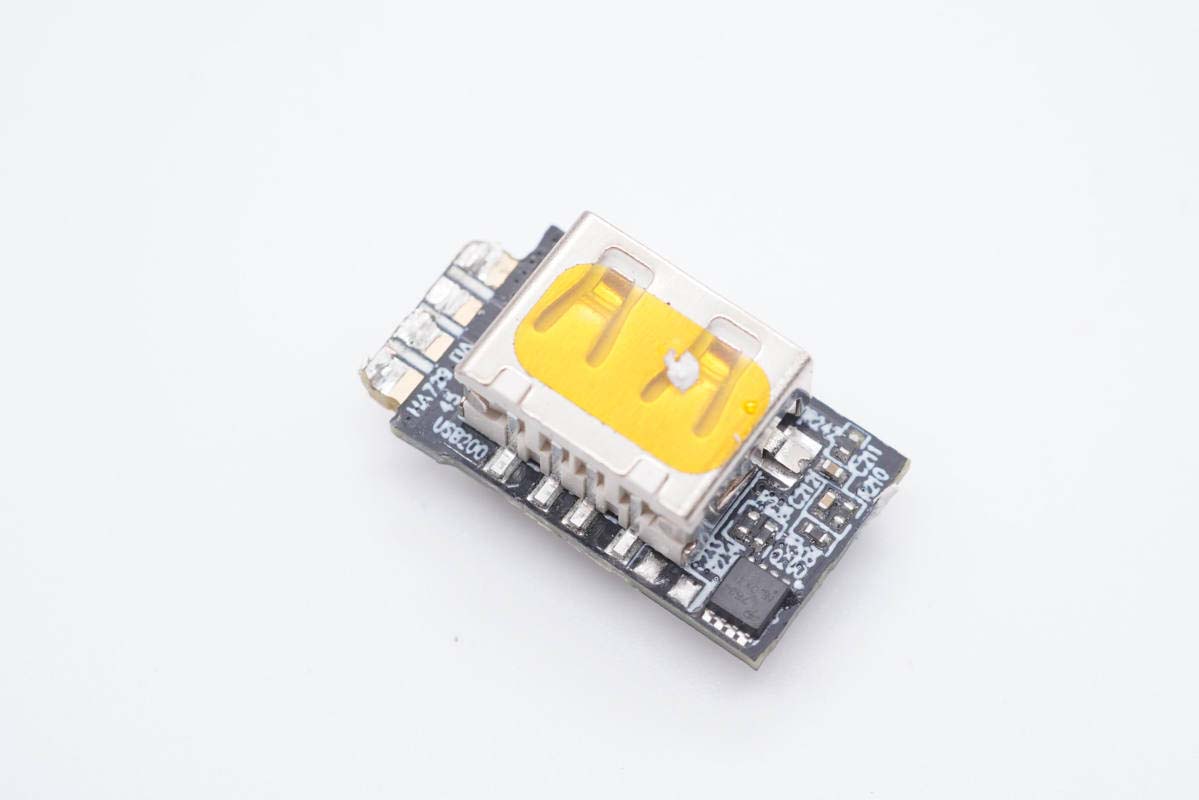

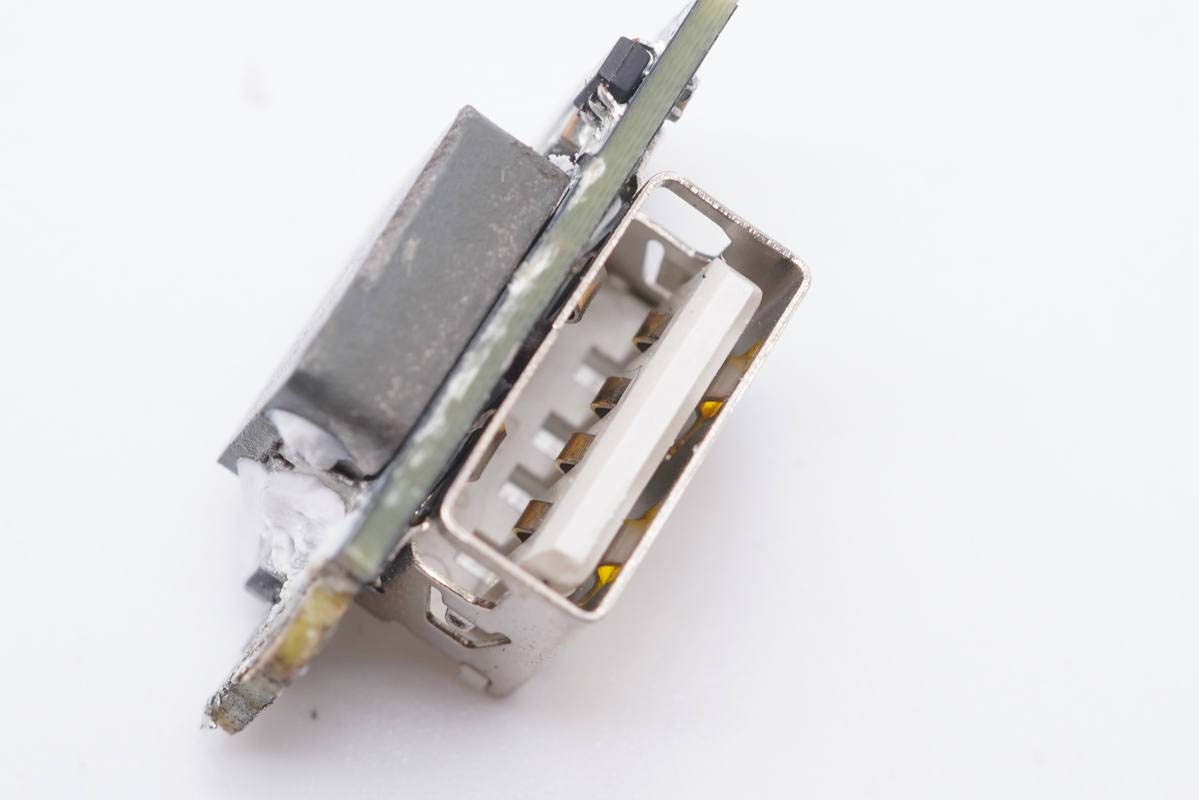

USB-A母座特寫。

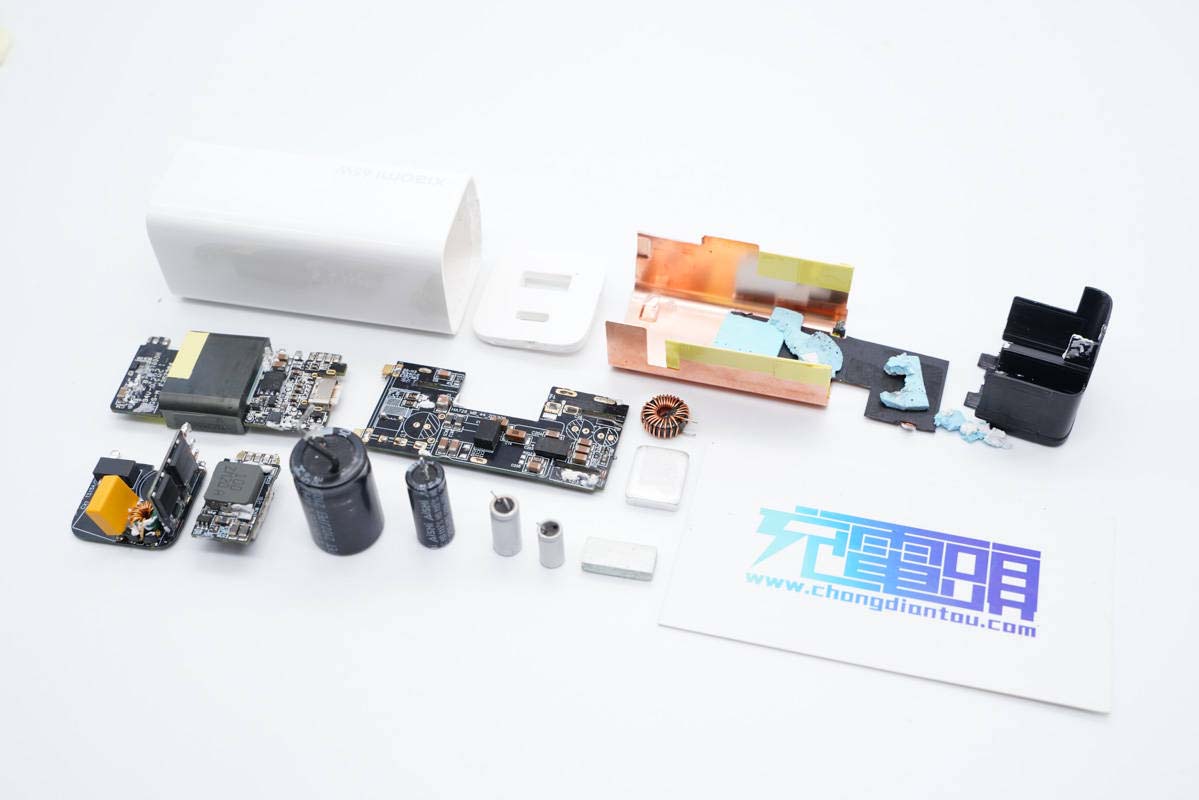

全部拆解完畢，來張全家福。

充電頭網拆解總結

小米新款65W 1A1C氮化鎵快充充電器從包裝盒到產品外觀都延續家族風ID設計，機身高光亮面處理，并印有醒目的Xiaomi 65W字樣。充電器在配備雙口以及折疊插腳的情況下，功率密度做到了0.94W/cm3，足見其很小，因此也十分便攜。接口依舊貫徹支持QC、PD通用快充協議，C口還支持PPS快充，同時還支持小米11V5A私有快充，無論是米系手機和筆電，還是其它品牌設備，都能很好兼容。

充電頭網拆解了解到，充電器內部設有多塊PCB板，平面變壓器小板橫貫初次級，兩端貼有鋁散熱片幫助導熱，整個模塊還覆蓋純銅散熱片進行整體散熱。輸入端套有塑料殼絕緣加固，兩塊小板和主板相互垂直焊接，結構穩定，USB-C母座沉板以及使用金屬片點焊加固，USB-A母座粘貼防塵膠帶。整體設計做工可圈可點。

另外充電器采用時下熱門的安森美NCP1342+MPS MP6908A高頻準諧振開關電源方案，分別搭配納微NV6115氮化鎵功率芯片以及東芝同步整流管，USB-C接口協議芯片采用賽普拉斯CYPD3174。采用南芯SC8721為USB-A口進行二次升降壓輸出，整體方案成熟性能可靠。另外還采用艾華高壓電容進行濾波。
