最近充電頭網拿到了IDMIX大麥一款三合一移動電源CH07，該產品集成PD快充充電器和移動電源，并自帶USB-C和Lightning輸出線纜，無論是iPhone還是安卓機，都能使用，最多可同時給四臺設備充電。而且這款產品不僅通過了蘋果MFi認證，還獲得紅點獎，可以說非常的不一般。下面我們就對這款產品進行詳細拆解，看看其具體設計做工。

一、大麥三合一移動電源外觀

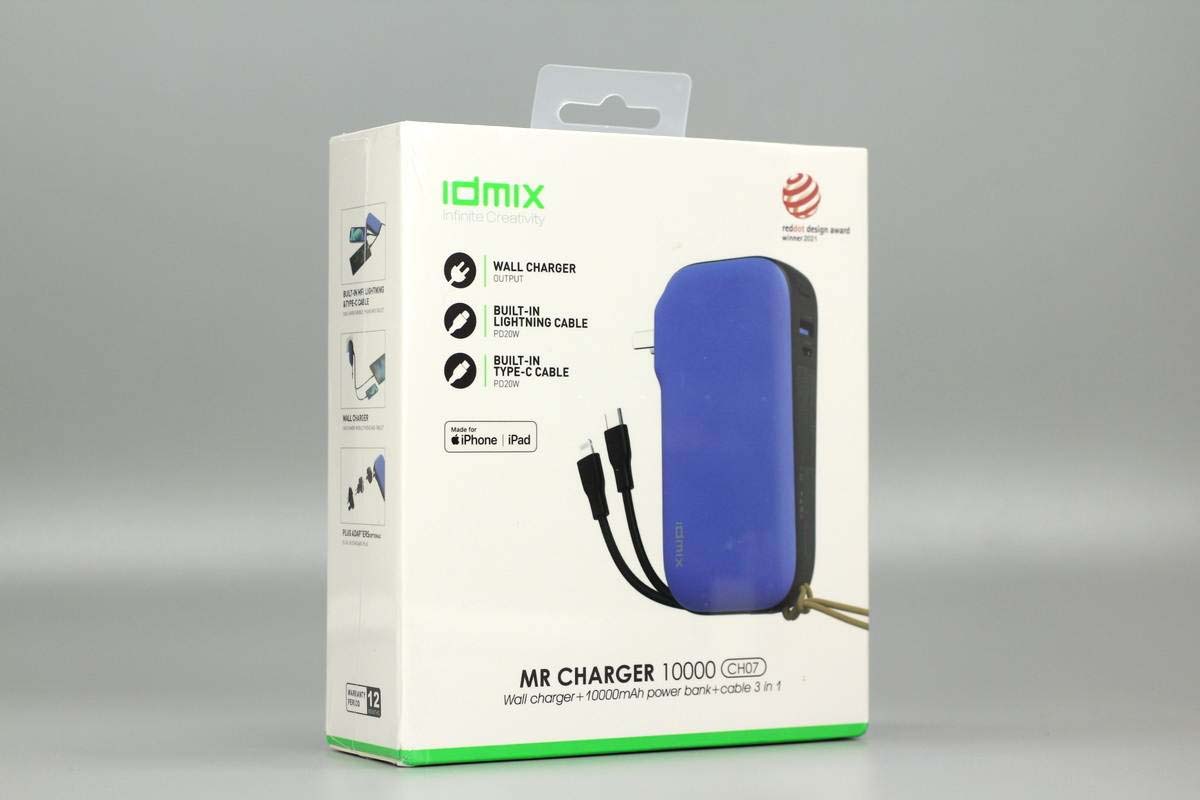

包裝盒頂部帶有塑料掛鉤，正面印有IDMIX品牌、移動電源外觀和名稱、MFI認證標識等。

大麥這款三合一移動電源還獲得了2021年紅點獎。

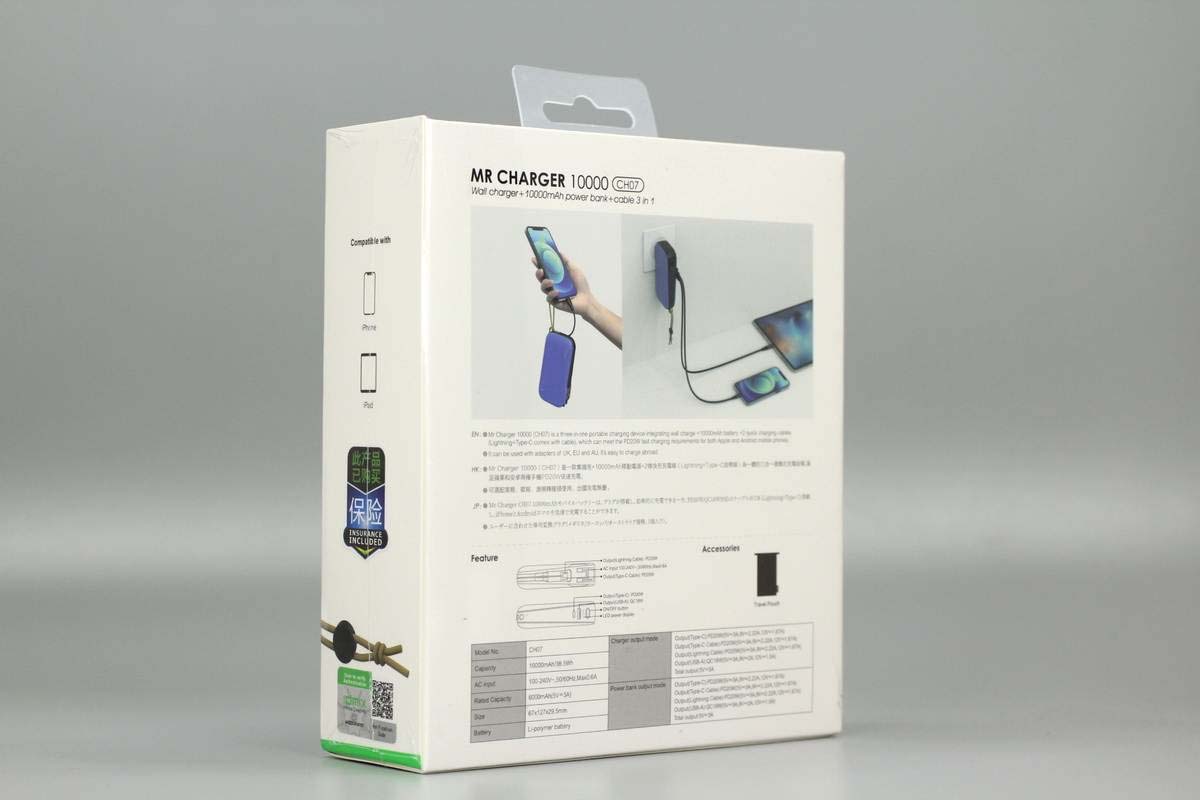

背面印有移動電源使用場景圖。

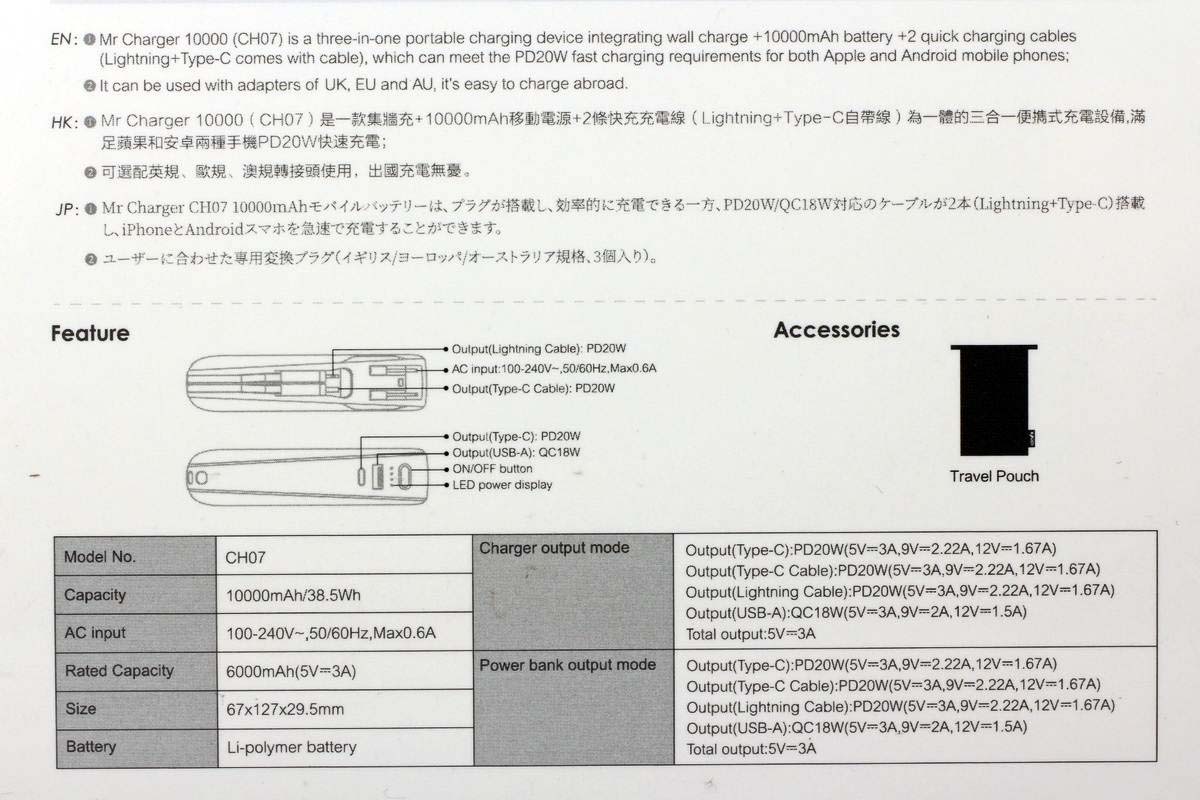

下方還有產品介紹簡圖以及參數信息等。

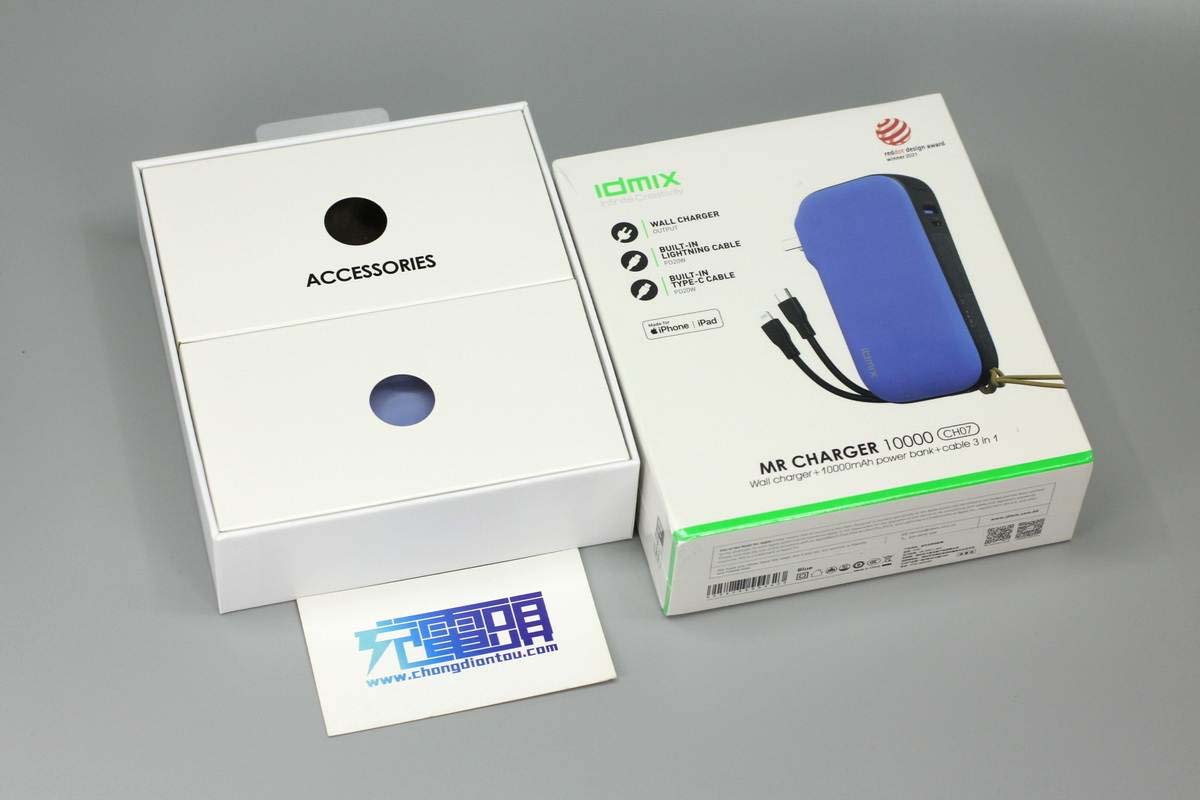

包裝盒抽屜式設計，內部裝有兩個小紙盒，中心鏤空方便用戶取出，細節講究。

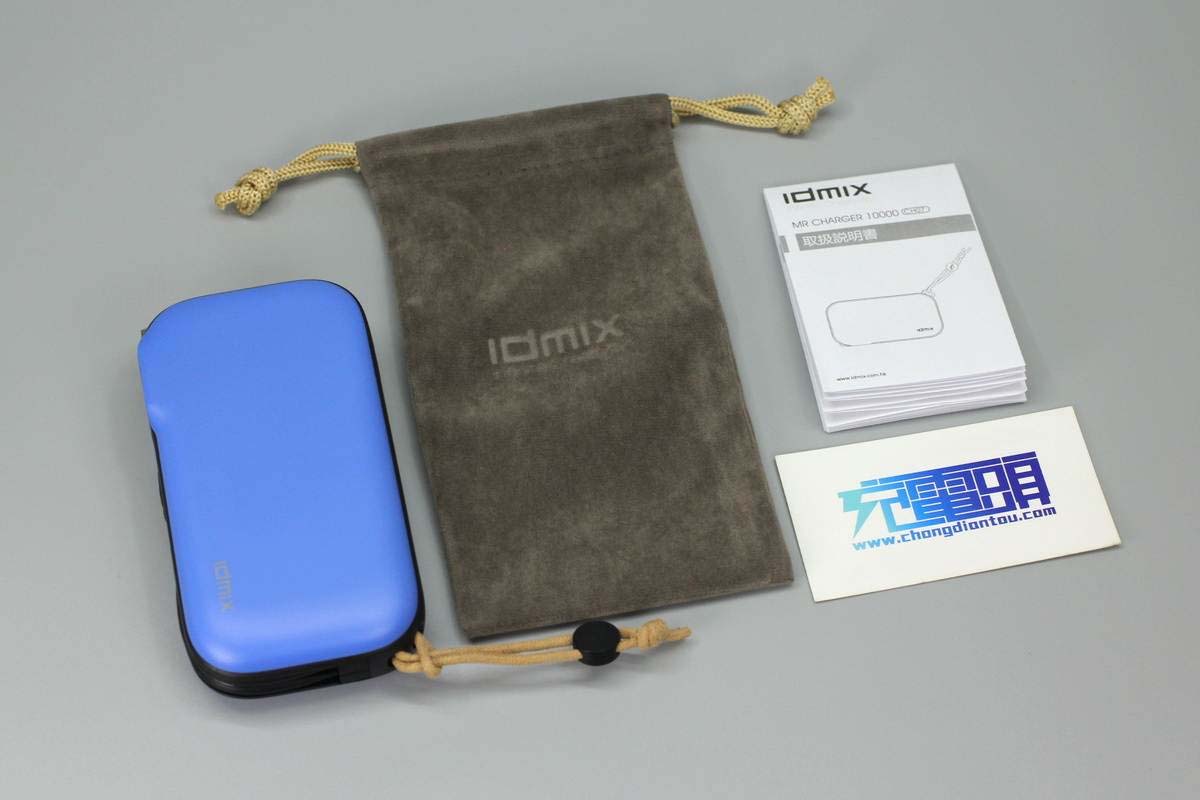

包裝內全部東西一覽，包括移動電源、收納袋和使用說明書。

移動電源藍黑配色，機身殼表面磨砂，邊緣圓潤握持手感好。其中一端設計有提繩，方便攜帶。

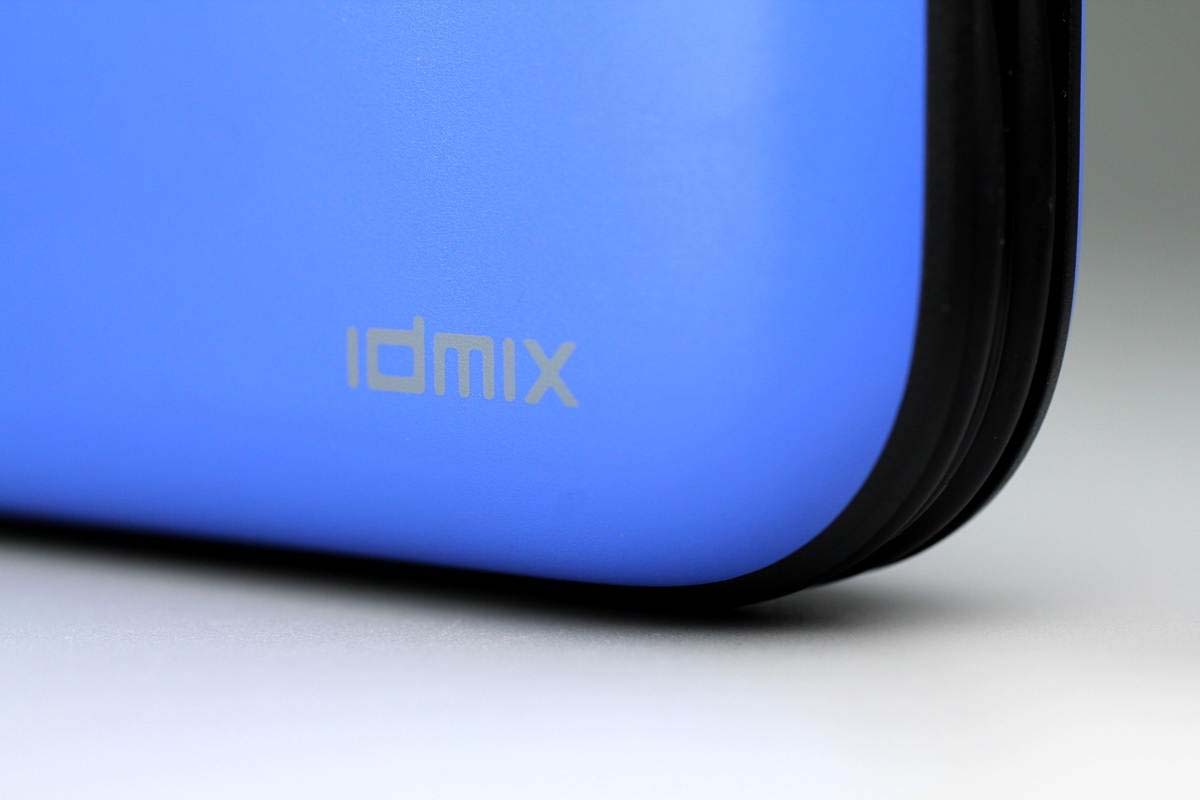

另一端角印有IDMIX品牌。

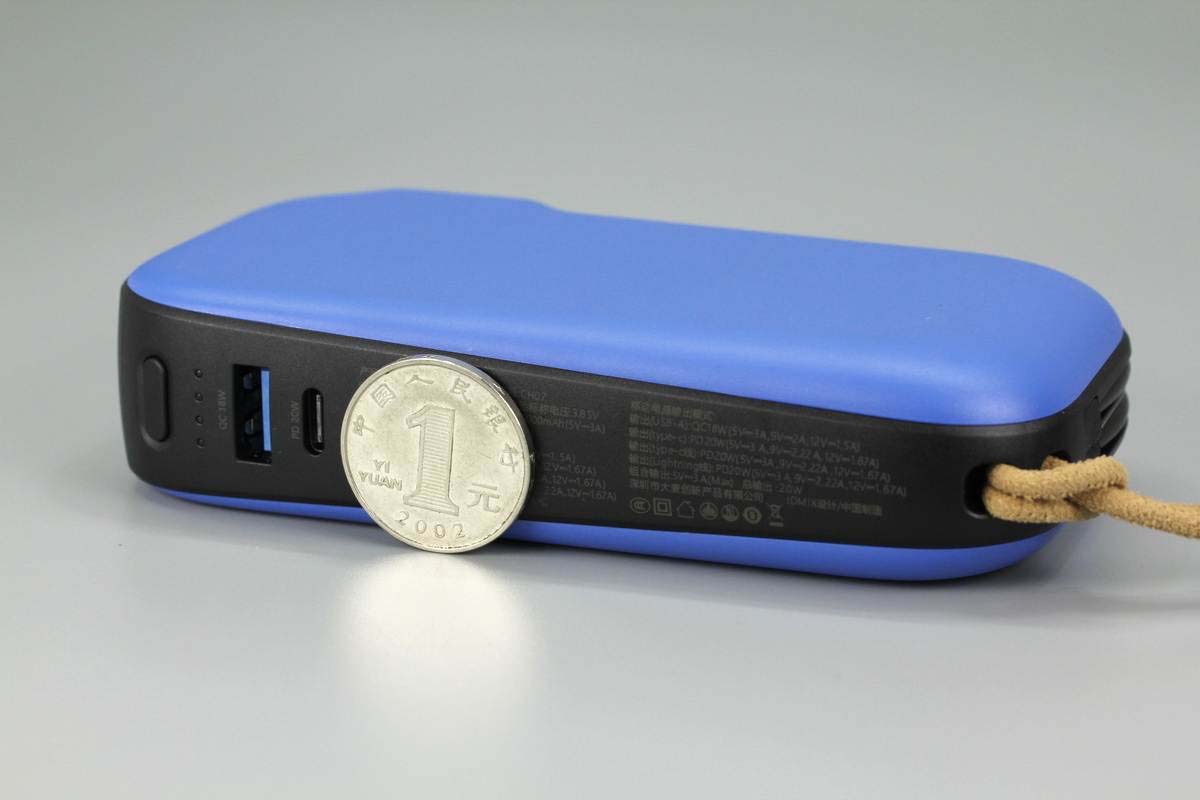

機身厚度比一元硬幣直徑稍大一點，此外側身黑色外殼兩端寬度不一樣，作為獲得紅點獎的產品，設計的確很有特色，加上藍色正背面外殼，個性鮮明。

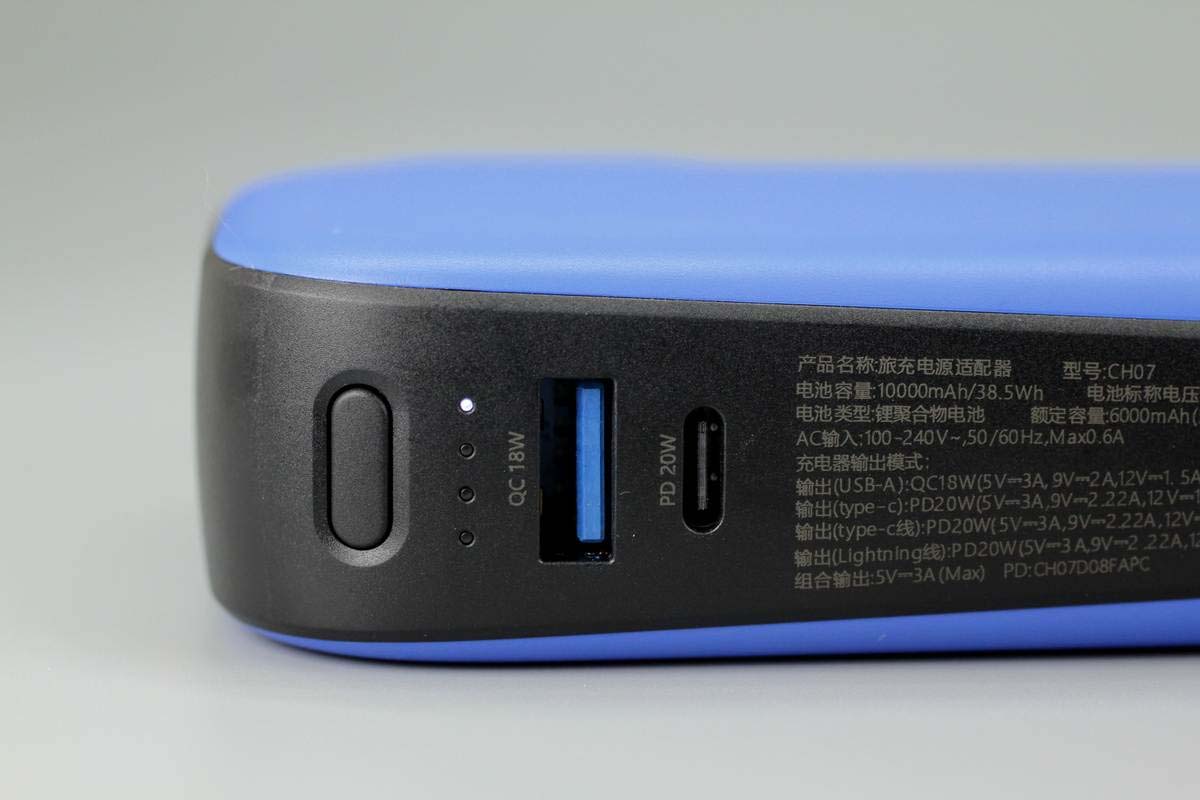

側面一端設有電源鍵、LED電量指示燈以及1A1C接口，接口旁印有對應輸出功率標識。

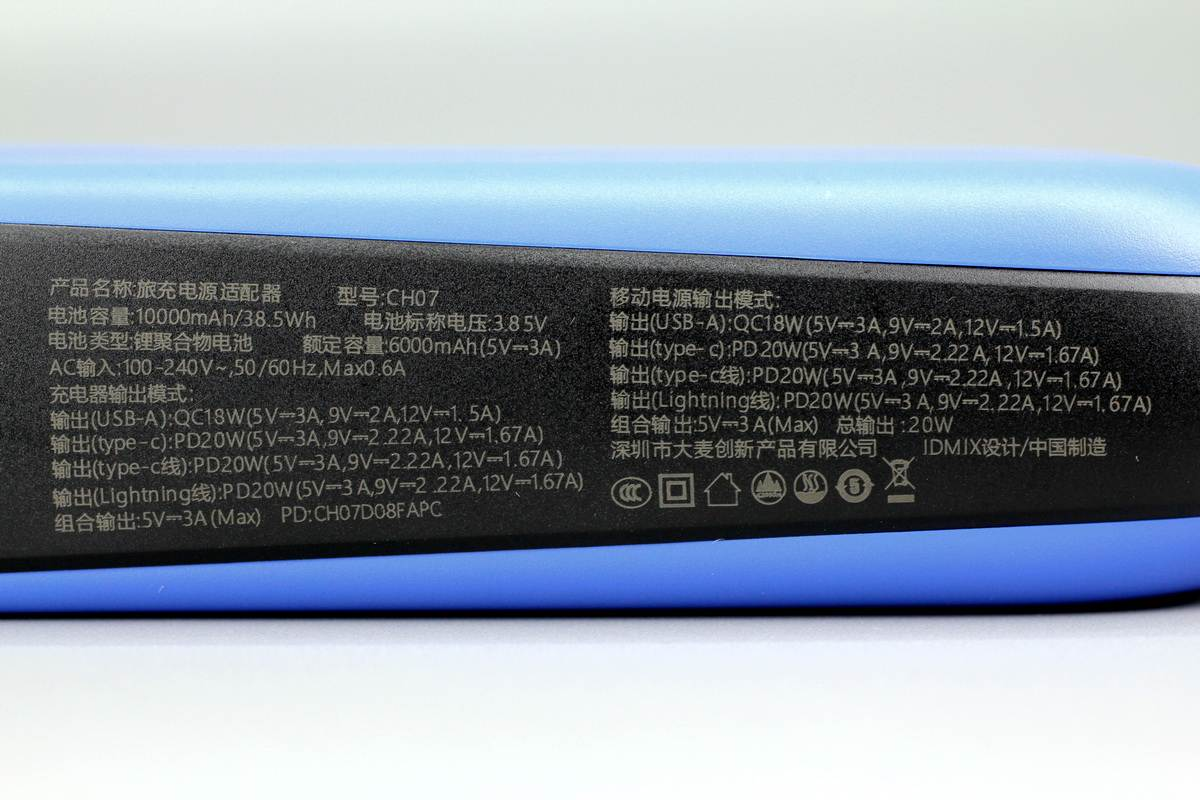

此外這一側還印有產品參數

產品名稱：旅行電源適配器

型號：CH07

電池容量：10000mAh/38.5Wh

電池標稱電壓：3.85V

電池類型：鋰聚合物電池

額定容量：6000mAh（5V3A）

充電器模式：

AC輸入：100-240V~50/60HZ 0.6A Max

輸出：

USB-A：5V3A、9V2A、12V1.5A

USB-C：5V3A、9V2.22A、12V1.67A

USB-C線：5V3A、9V2.22A、12V1.67A

Lightning線：5V3A、9V2.22A、12V1.67A

組合輸出：5V3A

移動電源模式：

輸出：

USB-A：5V3A、9V2A、12V1.5A

USB-C：5V3A、9V2.22A、12V1.67A

USB-C線：5V3A、9V2.22A、12V1.67A

Lightning線：5V3A、9V2.22A、12V1.67A

組合輸出：5V3A

總輸出：20W

深圳市大麥創新產品有限公司

產品已經通過了CCC認證。

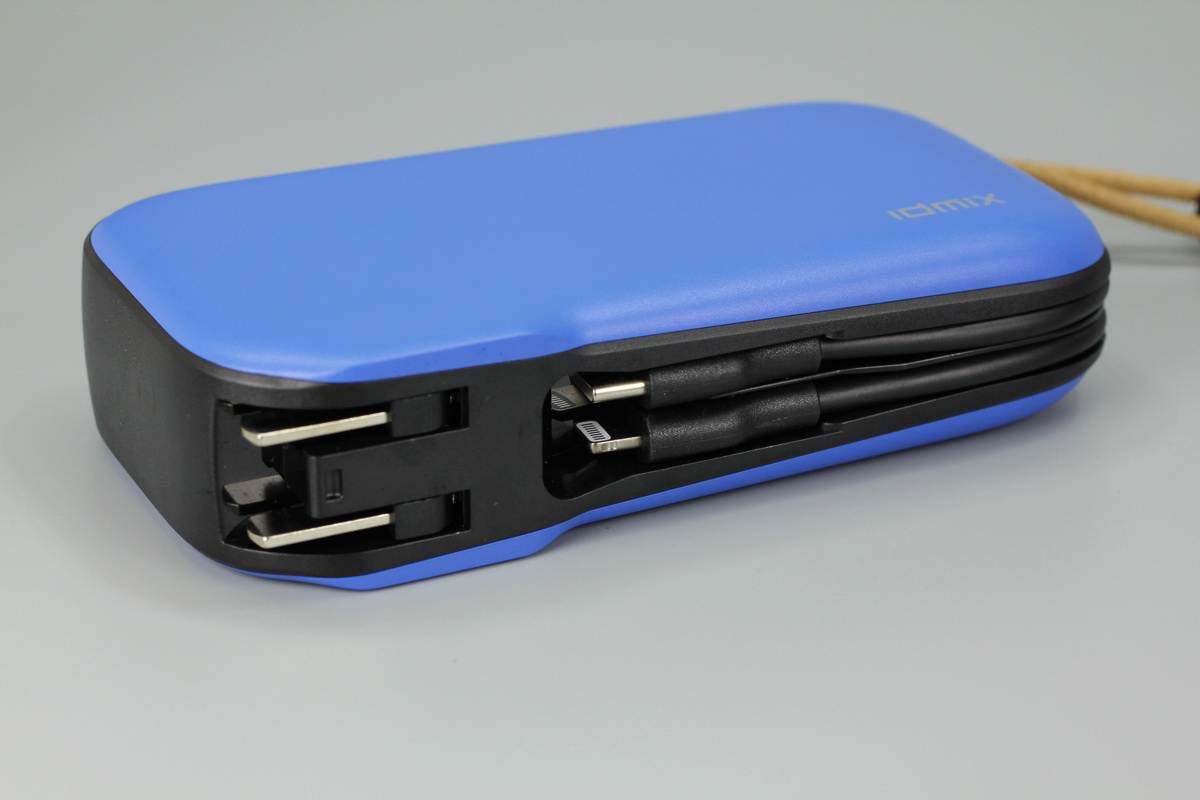

另一側有折疊AC插腳、USB-C和Lightning線，并設有凹槽收納，不影響產品整體的便攜性。

折疊插腳為國標。

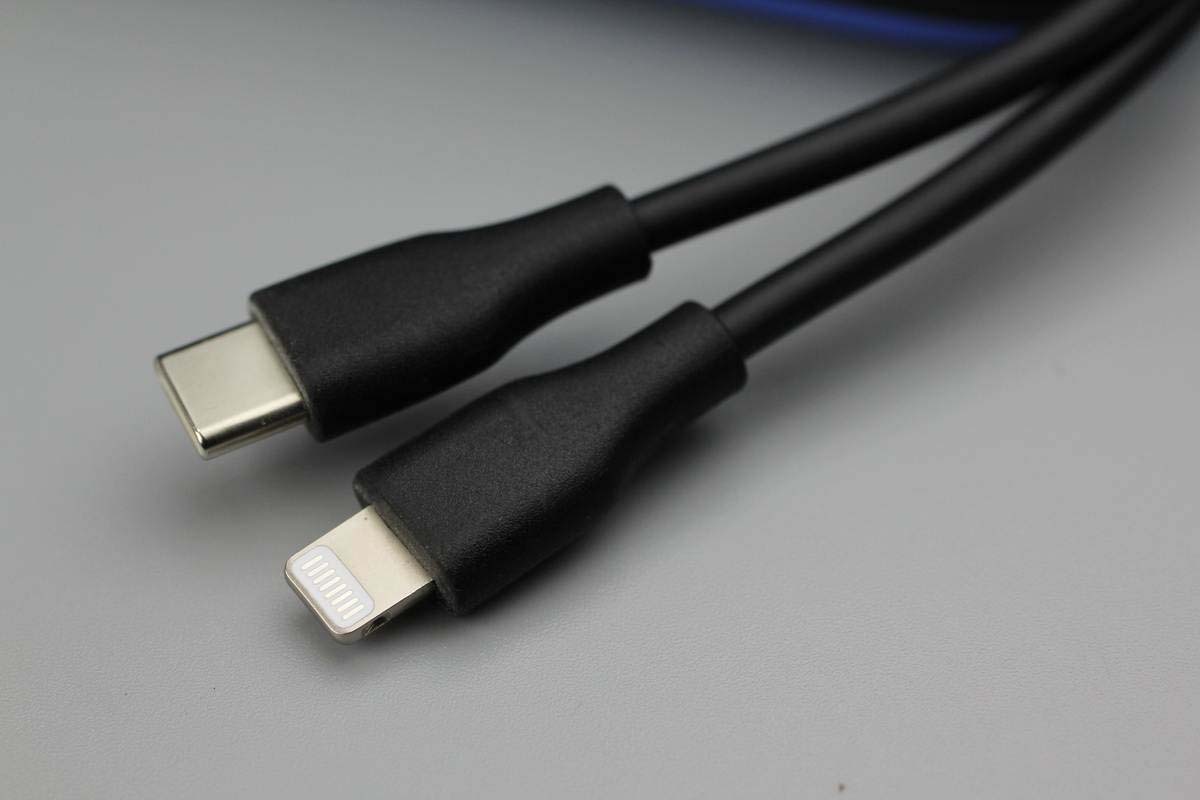

兩條輸出線線頭均磨砂，方便插拔使用。

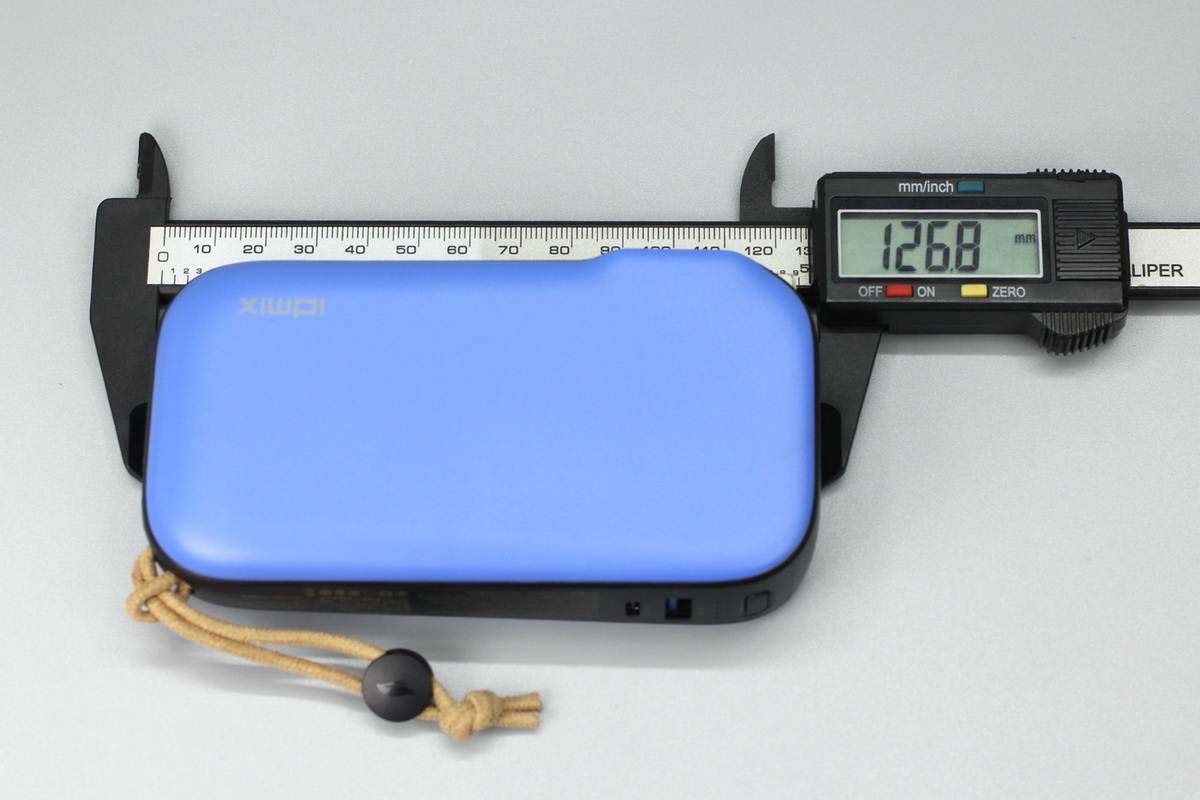

測得產品機身長度為126.8mm。

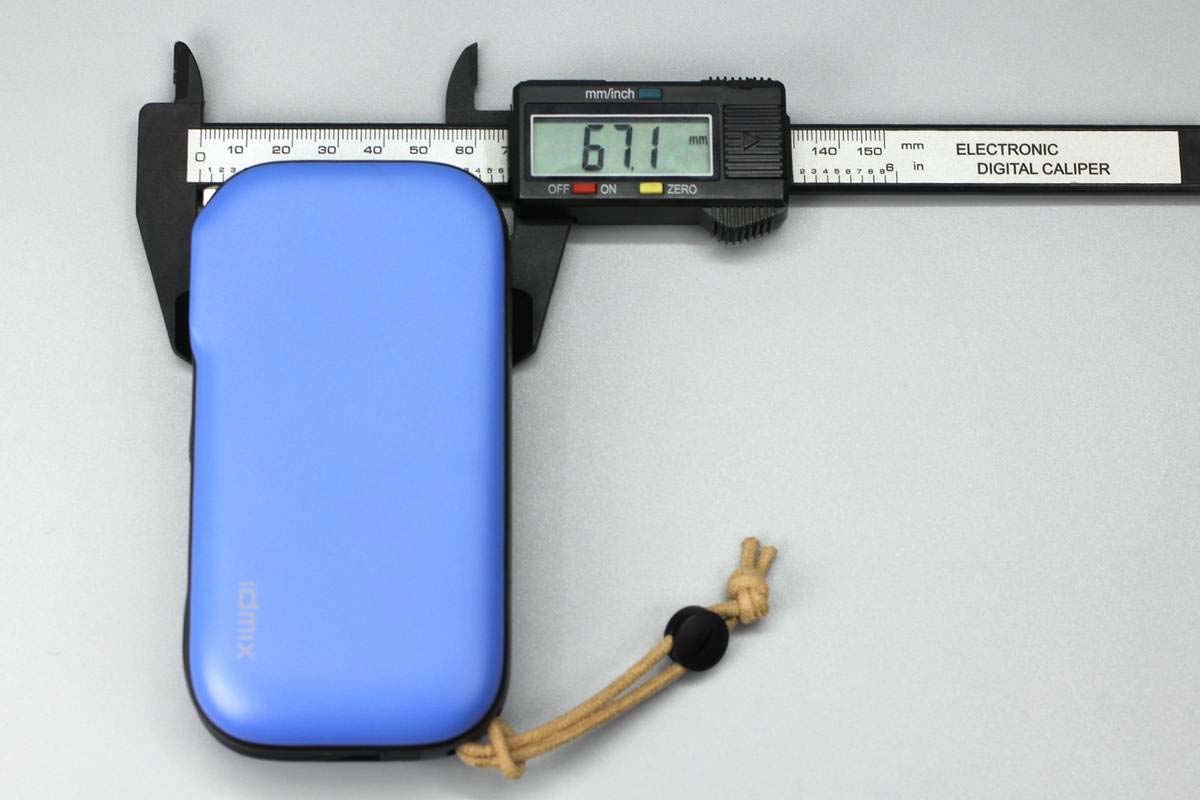

寬度為67.1mm。

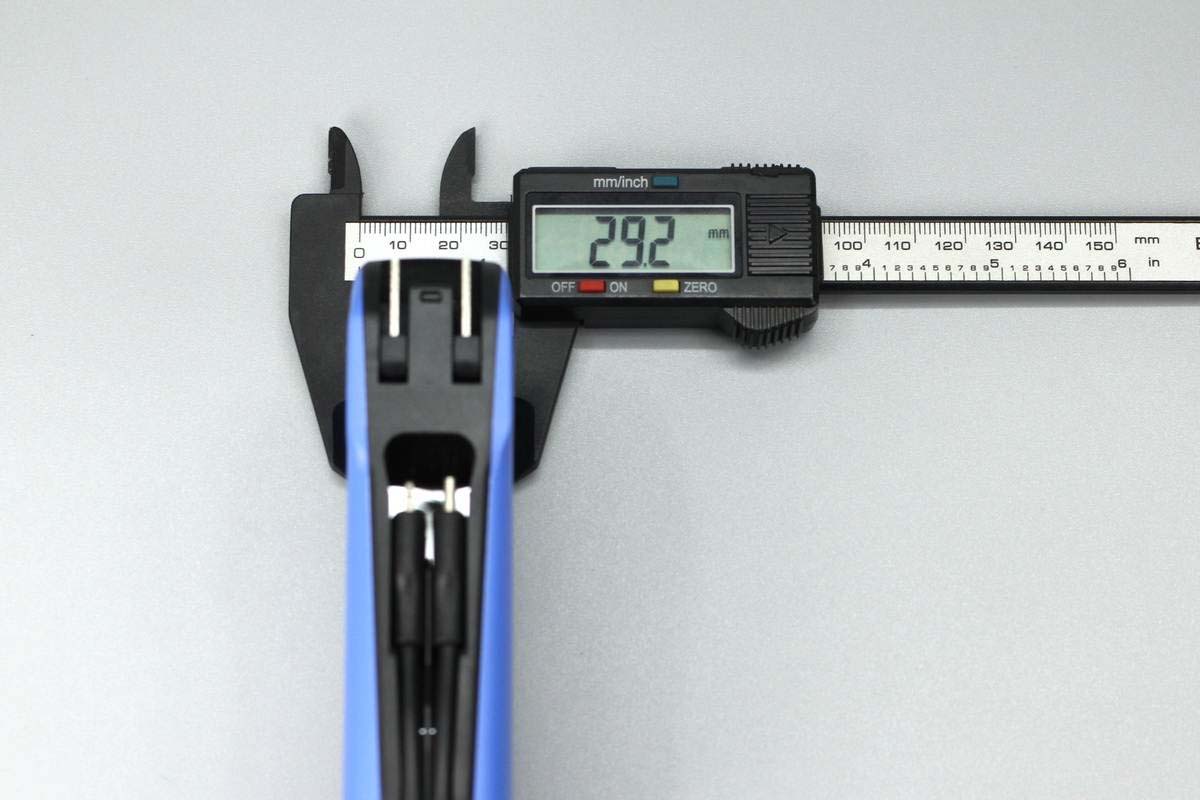

厚度為29.2mm。

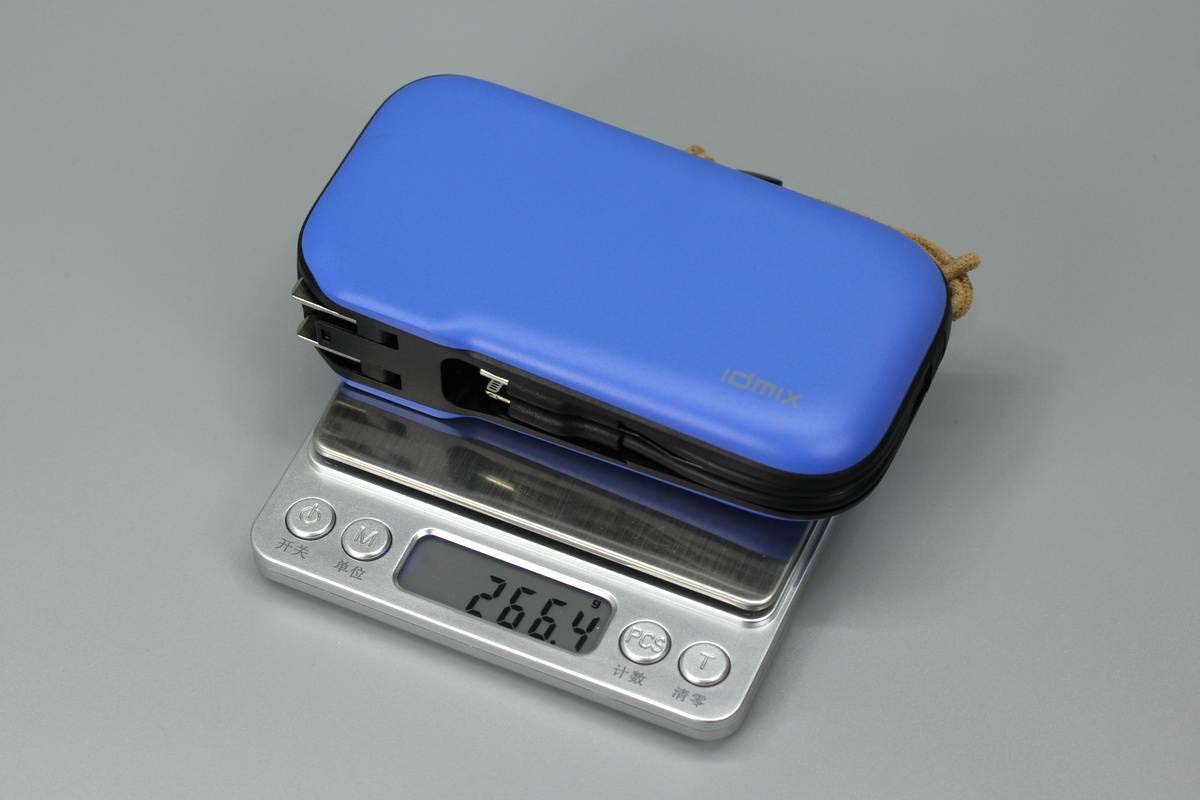

總重量約為266g。

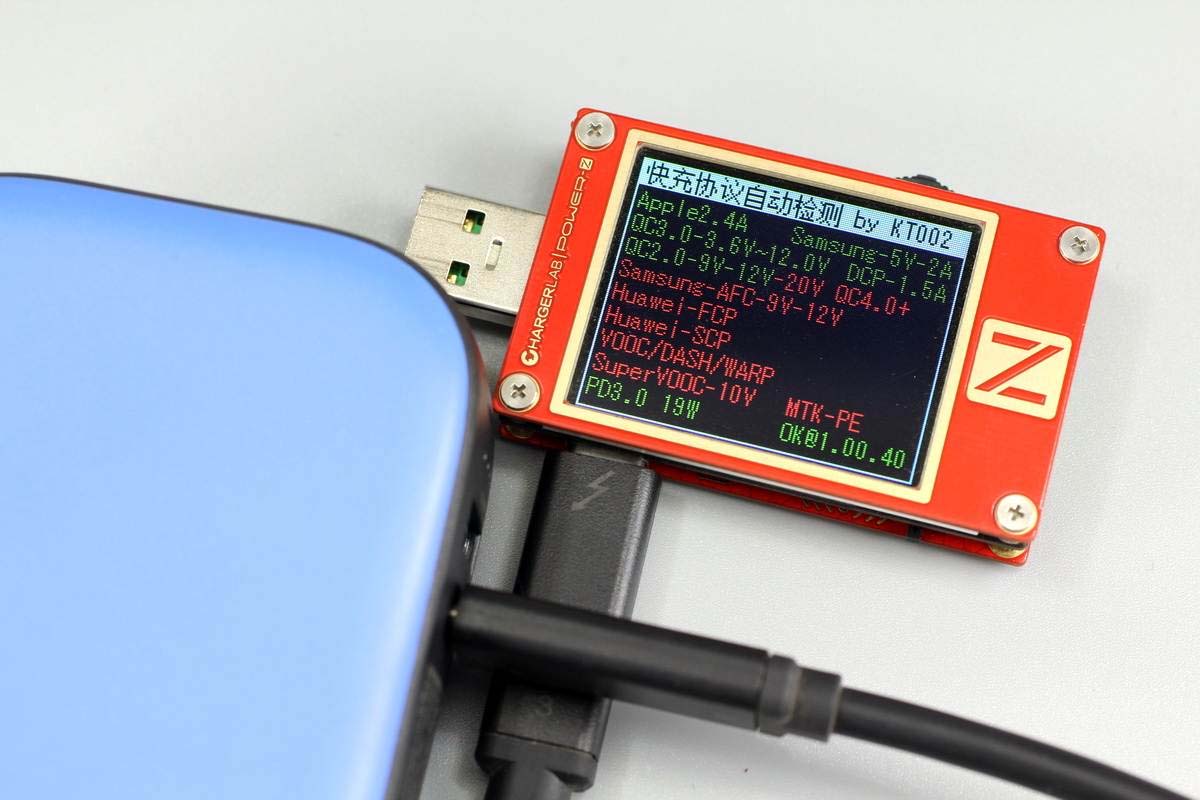

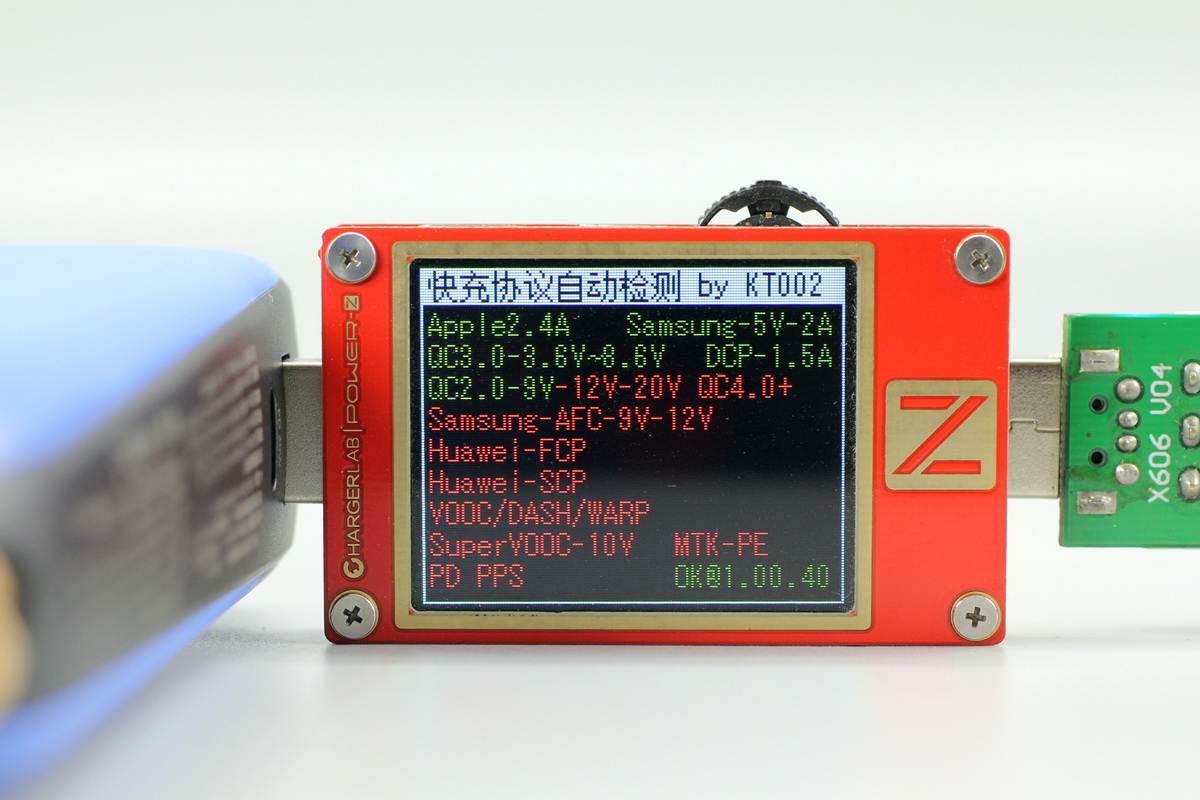

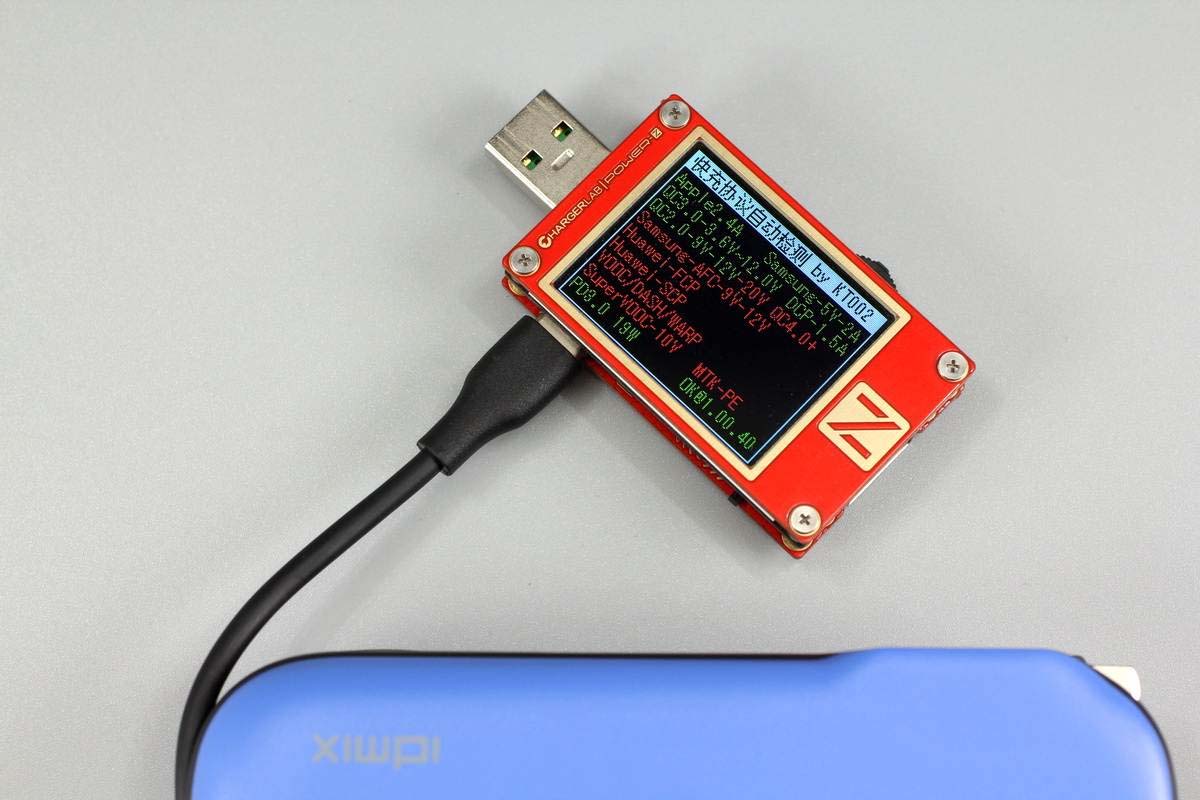

移動電源模式下，使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0、QC3.0快充協議。

另外測得C口相對于A口，還額外支持PD3.0快充協議。

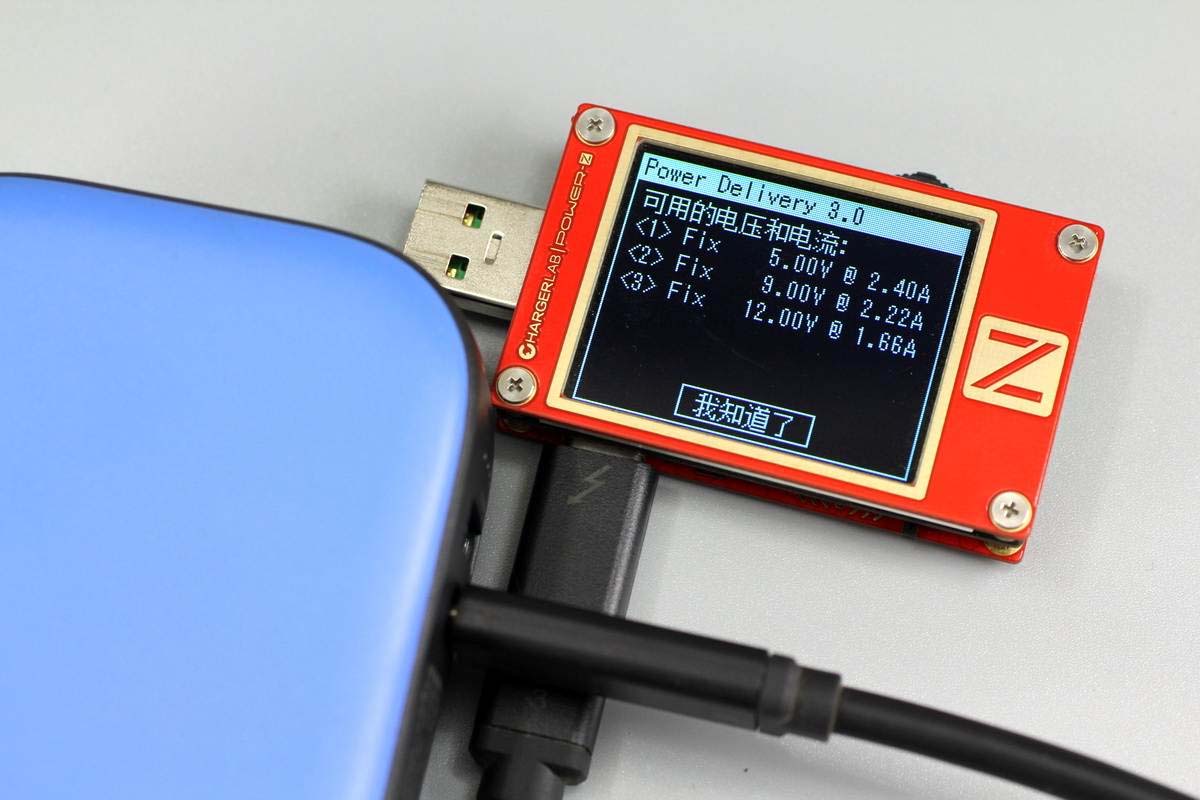

此外還具備5V2.4A、9V2.22A、12V1.66A三組固定電壓檔位。

USB-C線纜輸出協議和C接口的一樣。

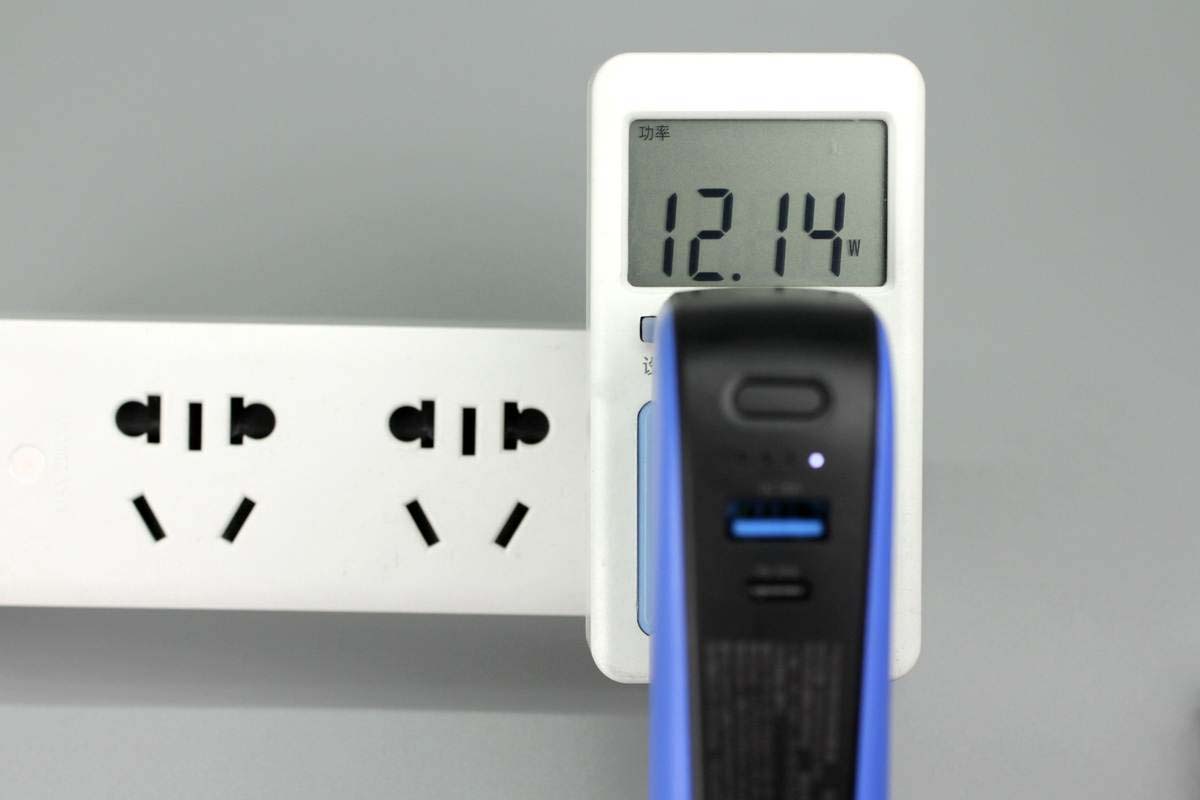

充電器模式下，充電輸入功率為12.14W。

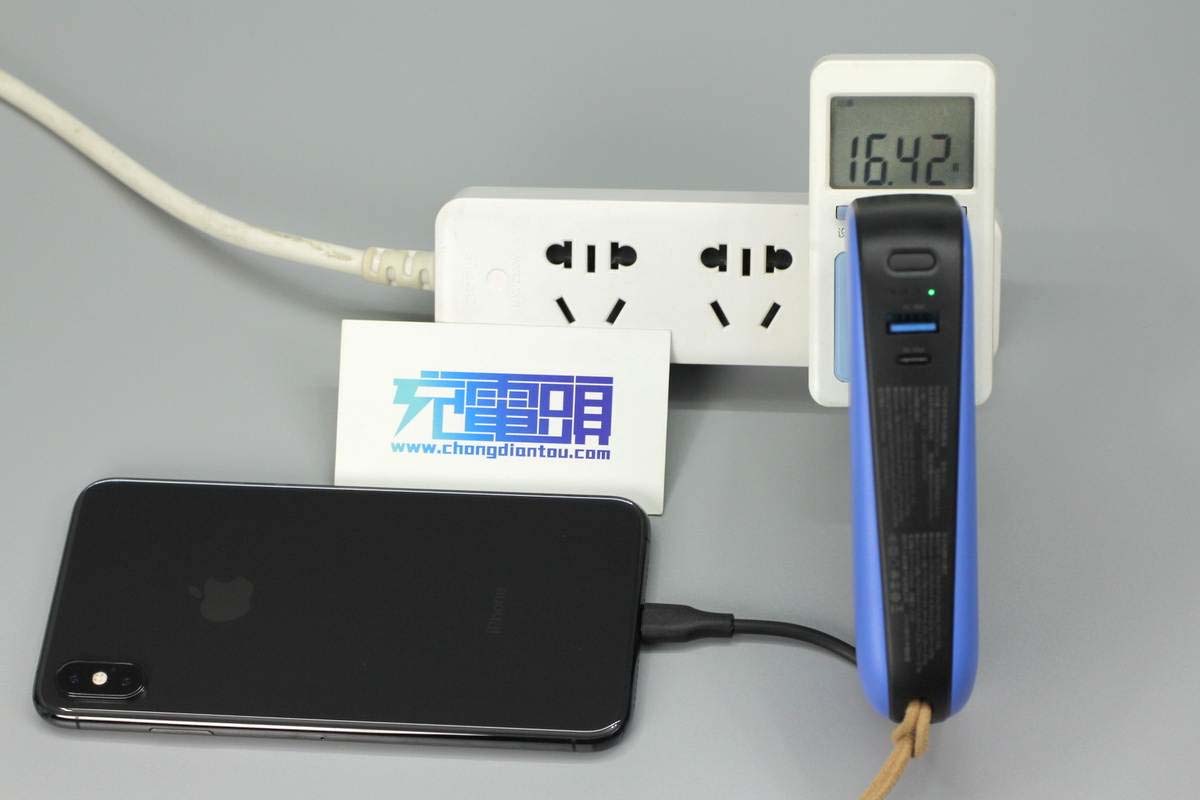

接上iPhone X手機，輸入功率為16.42W。

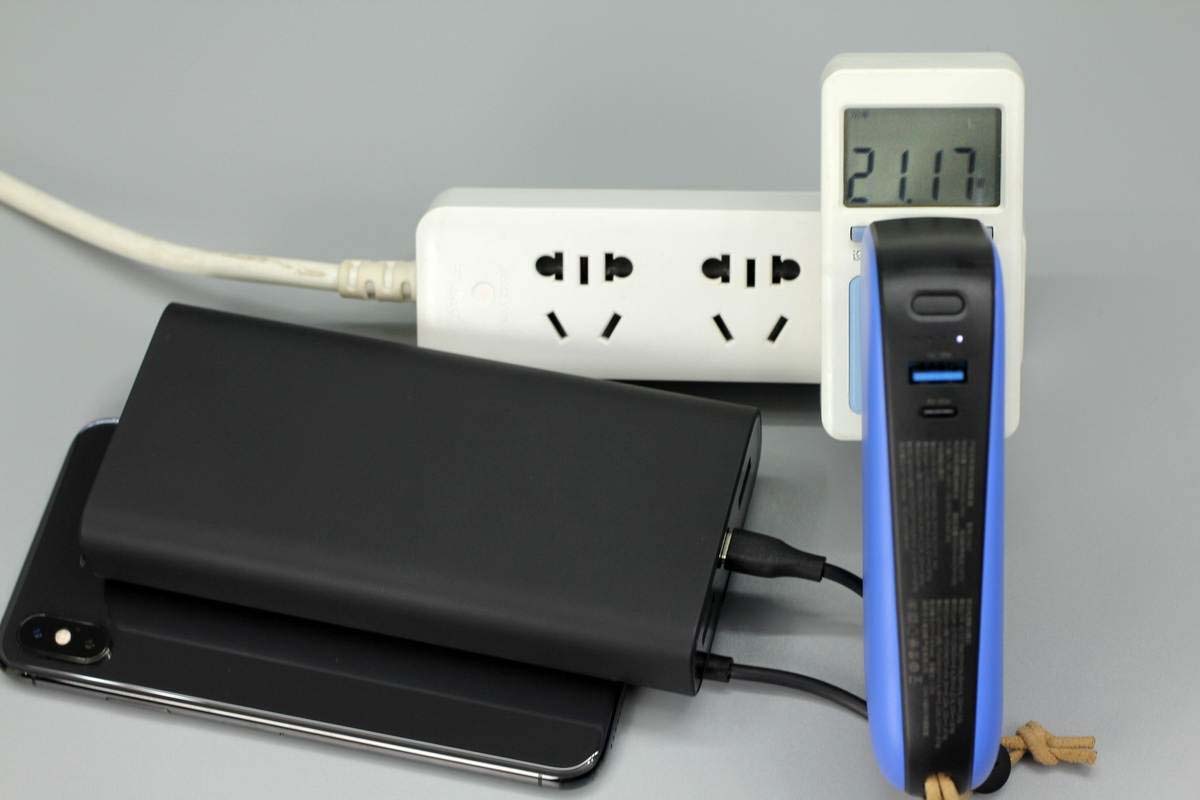

同時接上iPhone X和移動電源，輸入功率提升至21.17W。

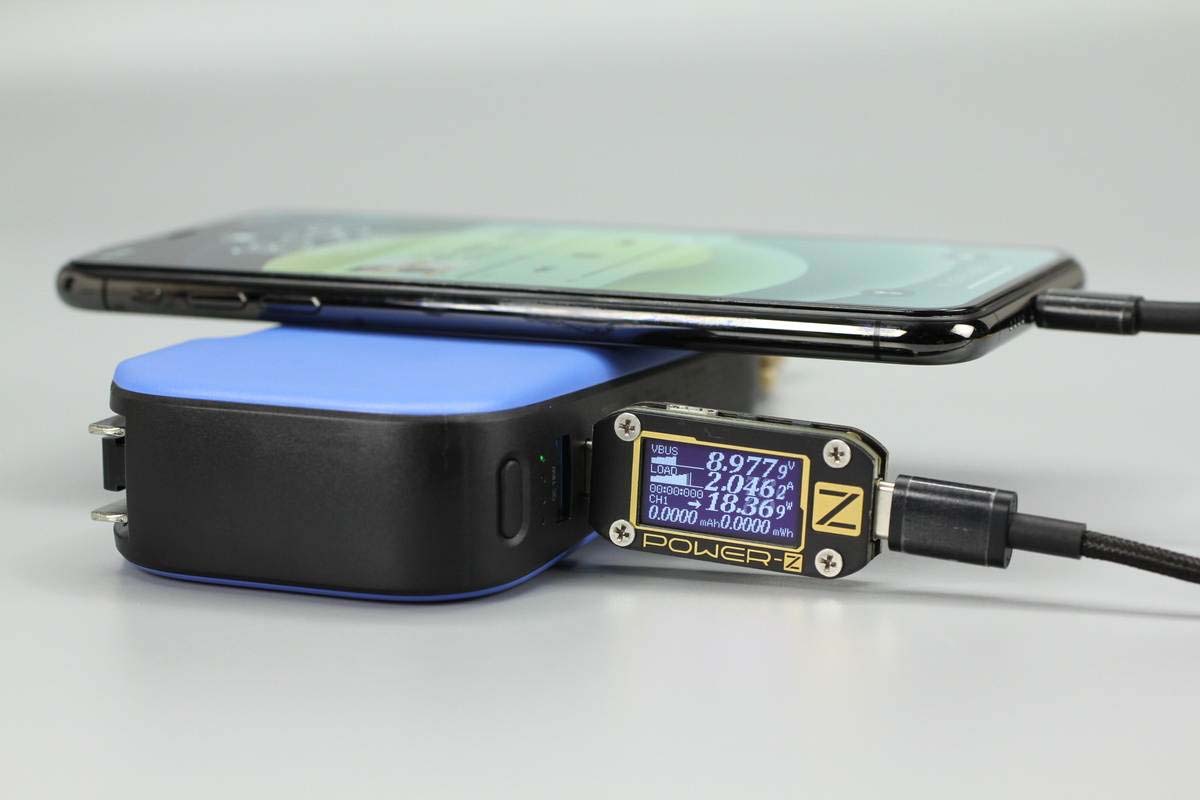

另外測得移動電源模式下，使用USB-C接口給iPhone X充電，輸出功率為8.98V 2.05A 18.36W。

二、大麥三合一移動電源拆解

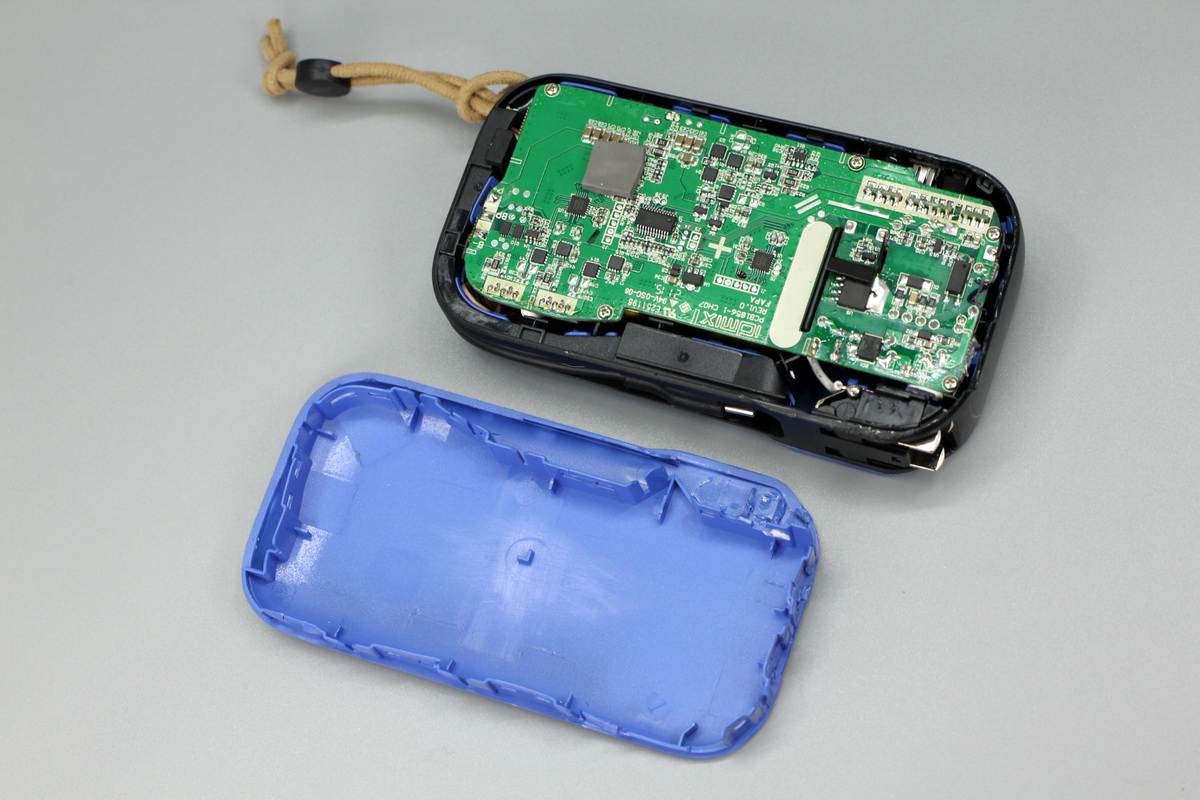

將機身殼拆開，采用卡扣封裝方式。

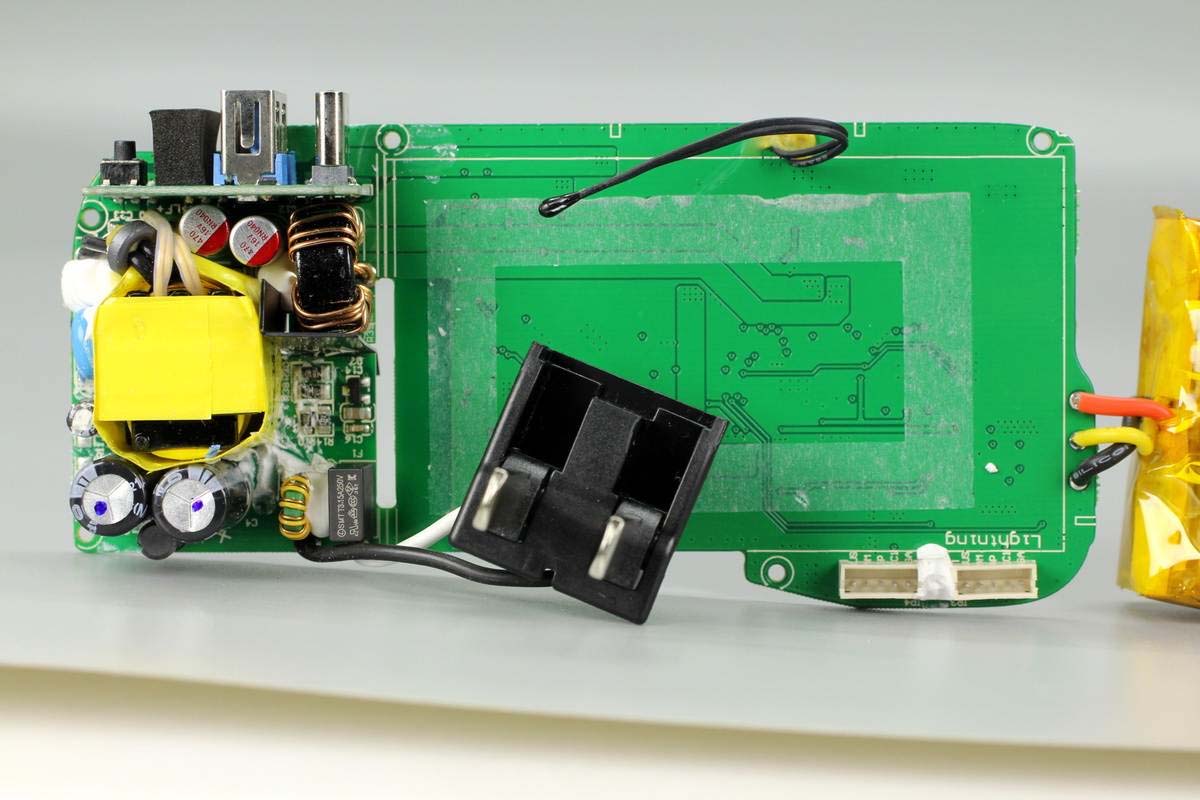

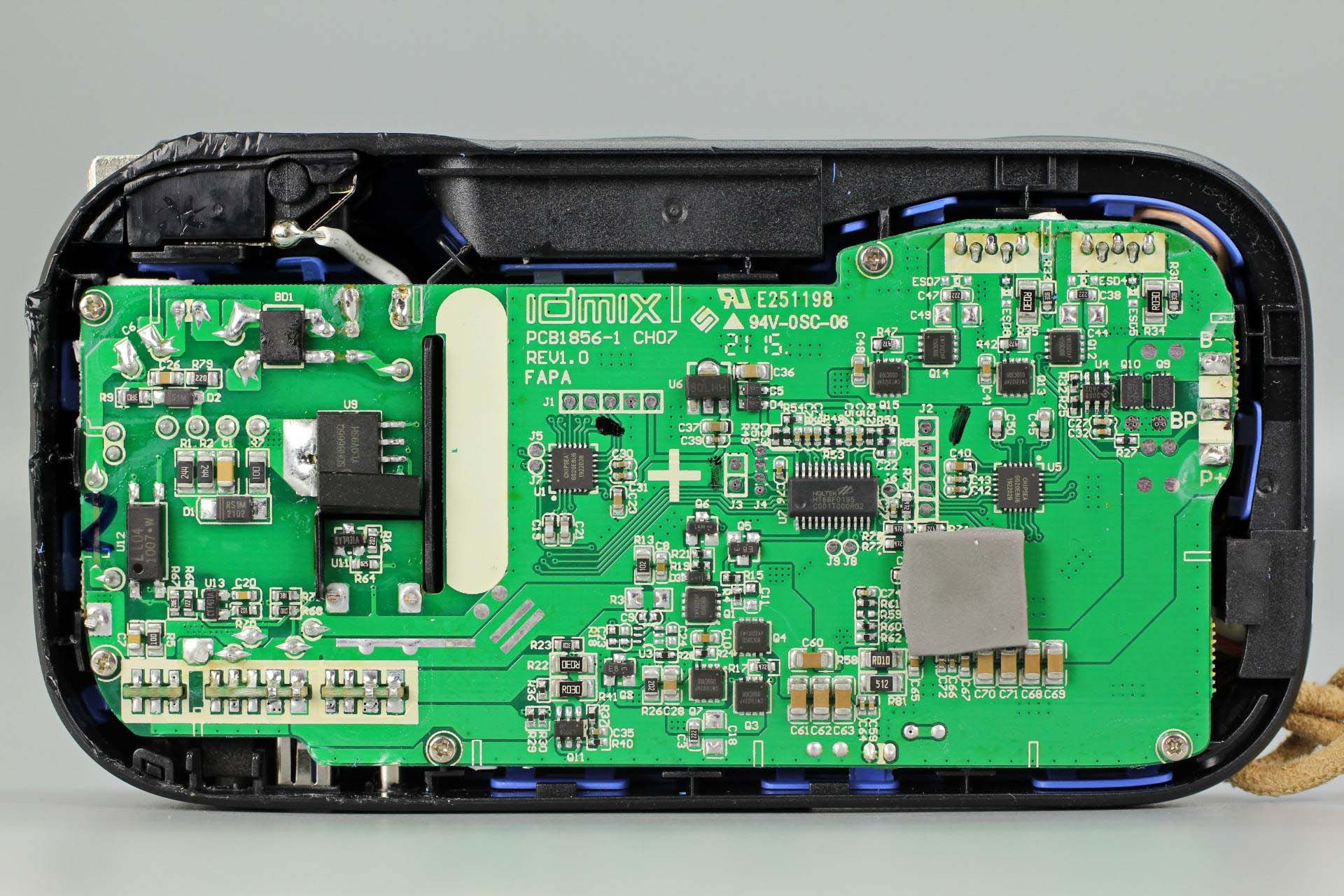

內部PCB板使用螺絲進行固定，左側是充電器電路，右側是移動電源電路，兩者間有隔離板進行隔離。

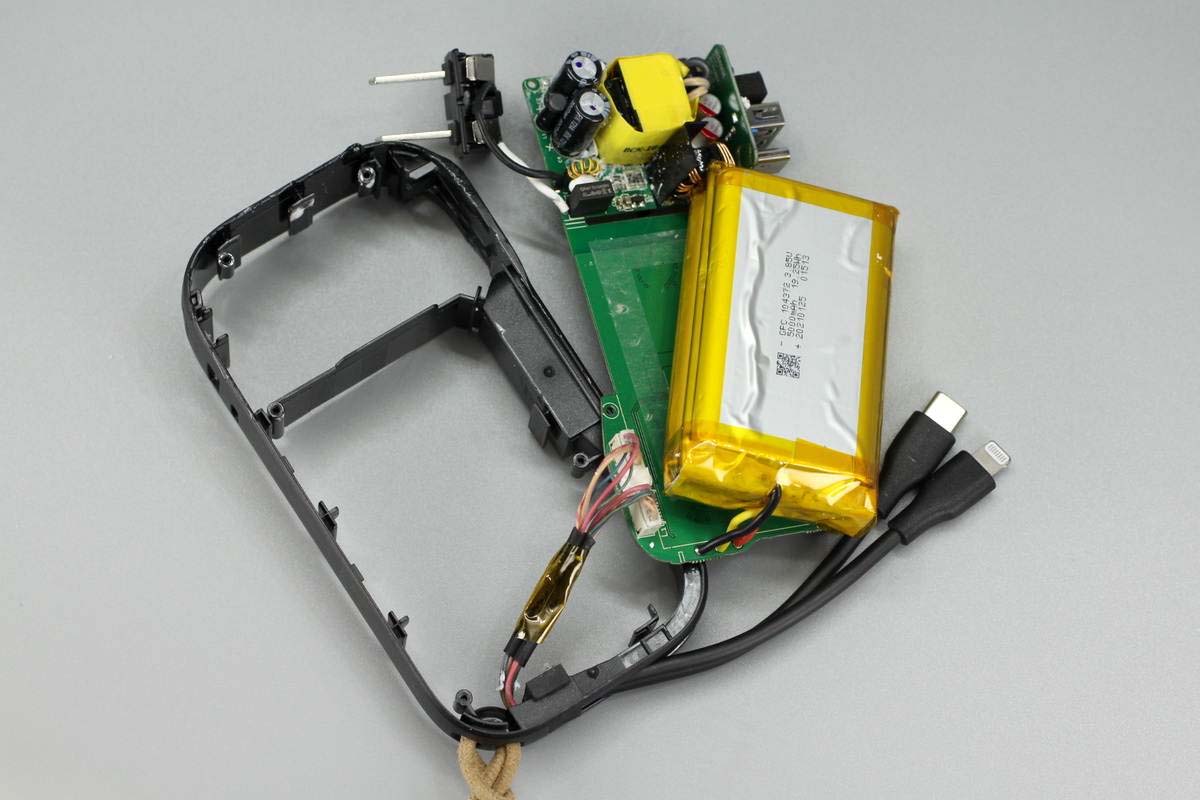

繼續拆螺絲以及另一半外殼將PCB板和電芯取出。

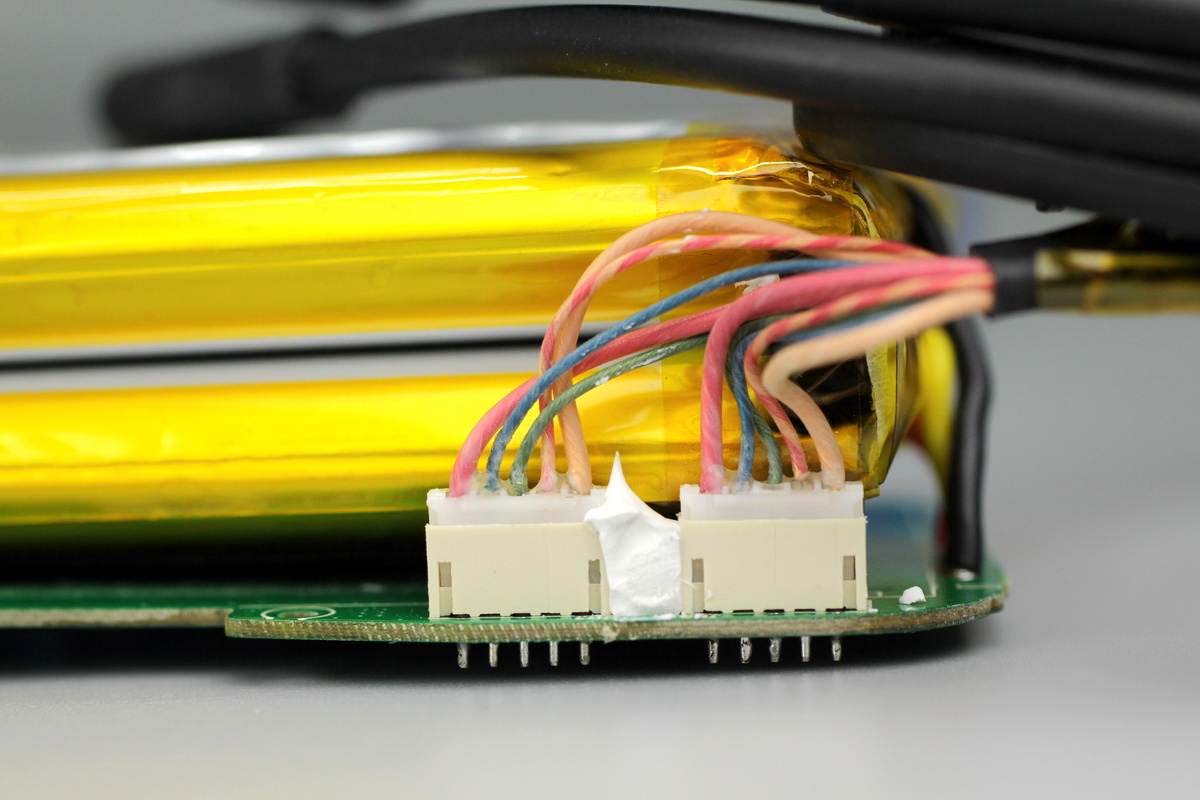

兩根輸出線纜和PCB板插拔式連接，組裝方便。

電芯配有熱敏電阻進行溫度監控。

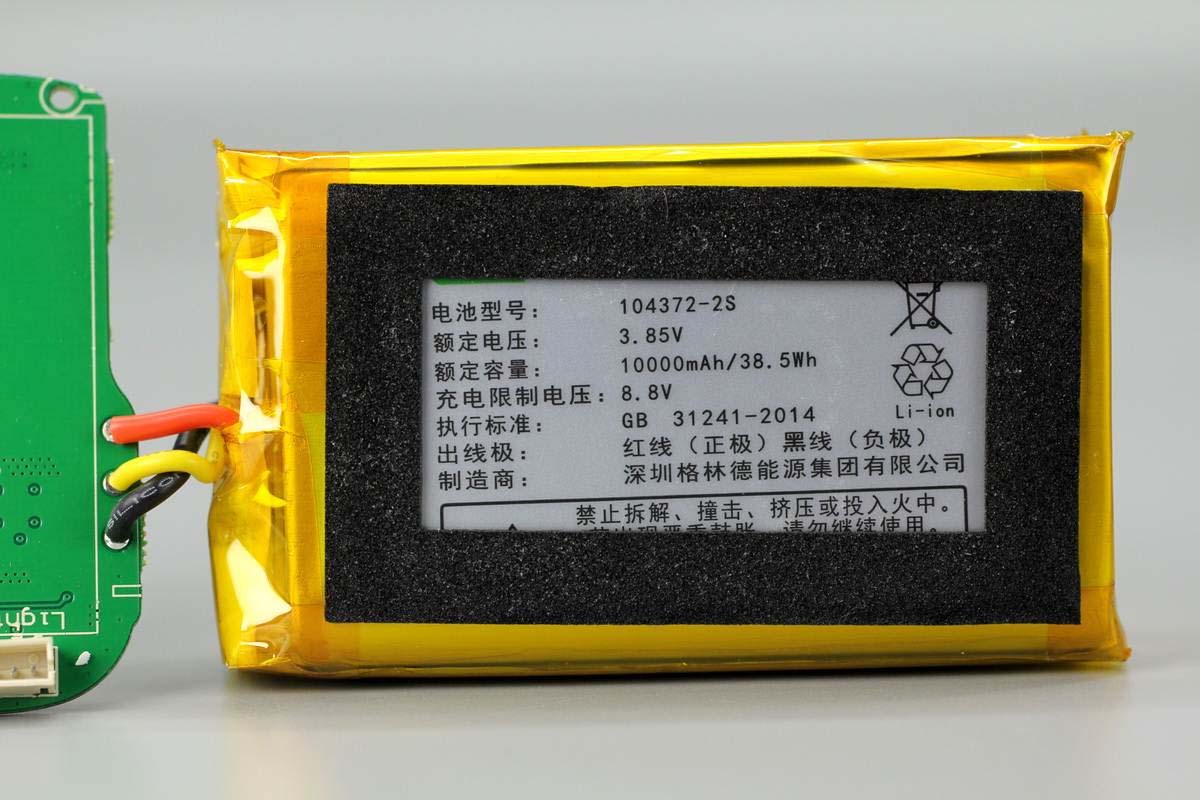

電芯包裹絕緣膠帶，并貼有泡棉保護。電芯來自深圳格林德能源集團有限公司，額定電壓3.85V，額定容量10000mAh/38.5Wh，充電限制電壓8.8V，紅線為正極，黑線為負極。

PCB板另一面，左端設有充電器的電容、變壓器等元器件。

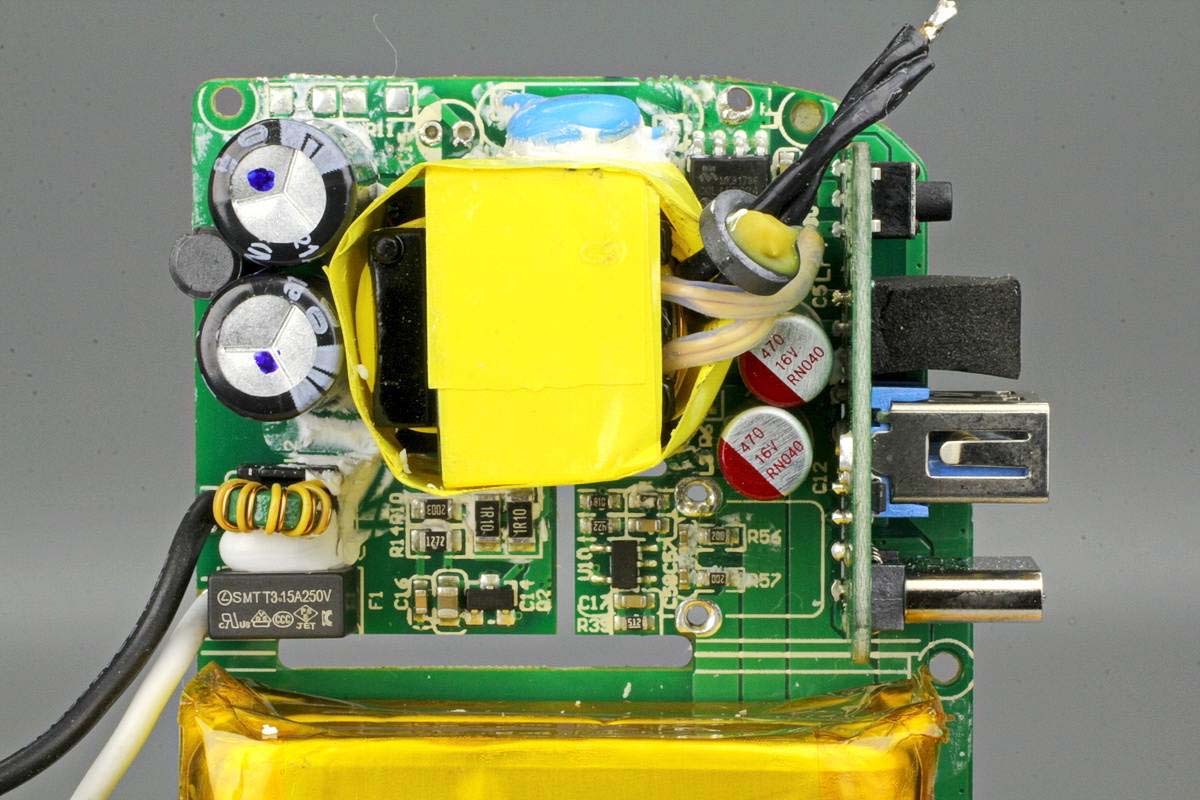

充電器區域正面一覽。

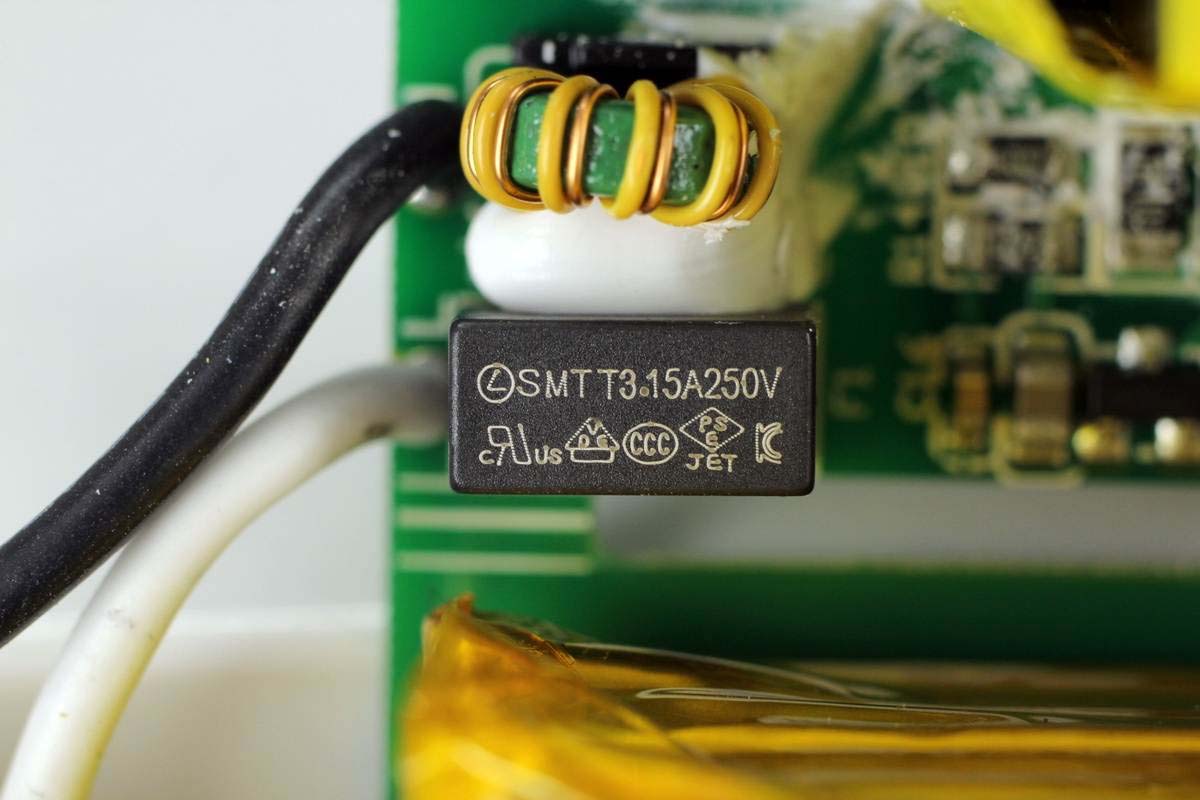

保險絲規格為3.15A 250V，共模電感雙線繞制，兩顆器件打膠加固。

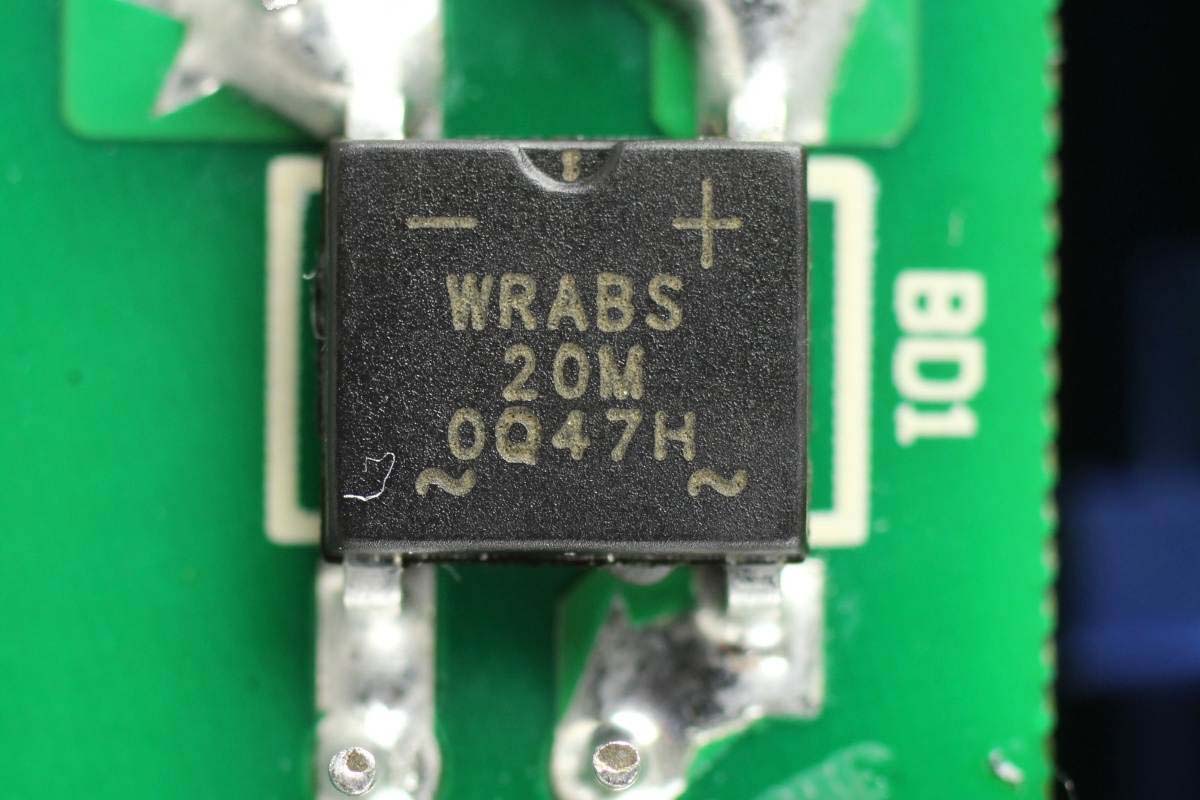

WRABS20M整流橋來自沃爾德。

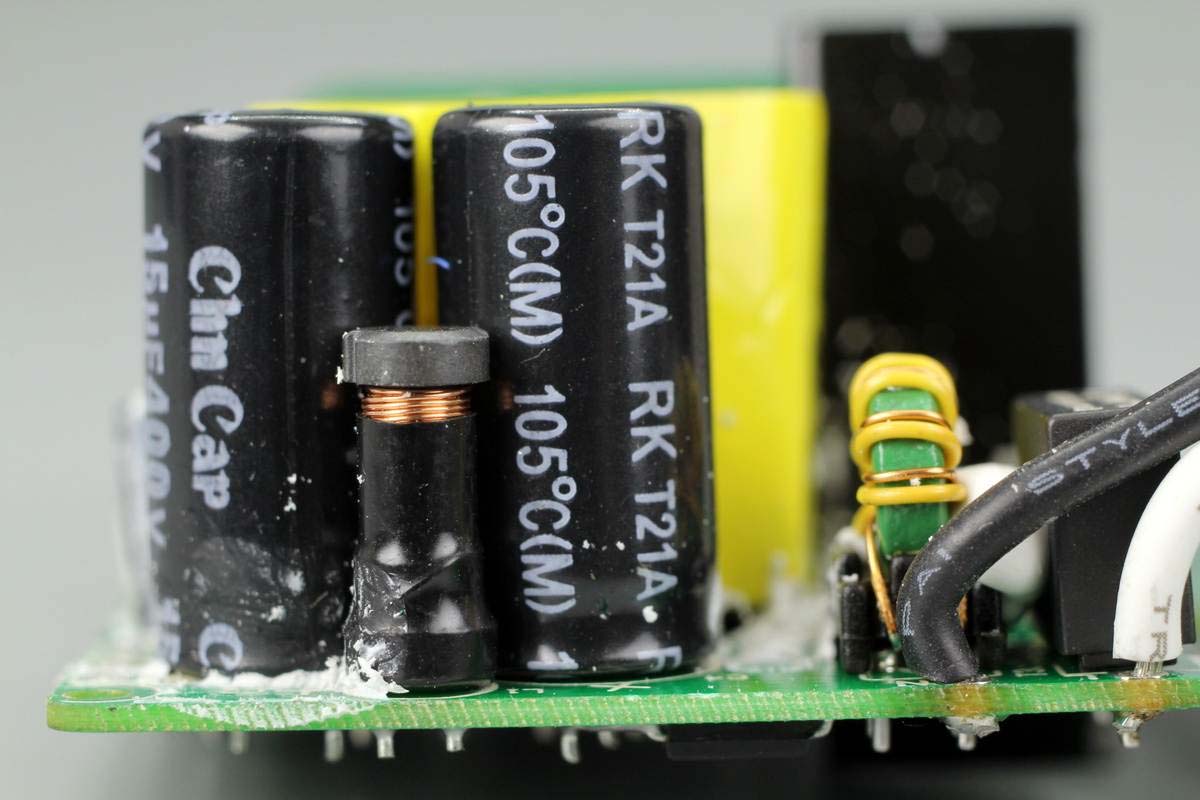

工字電感外套絕緣管保護。

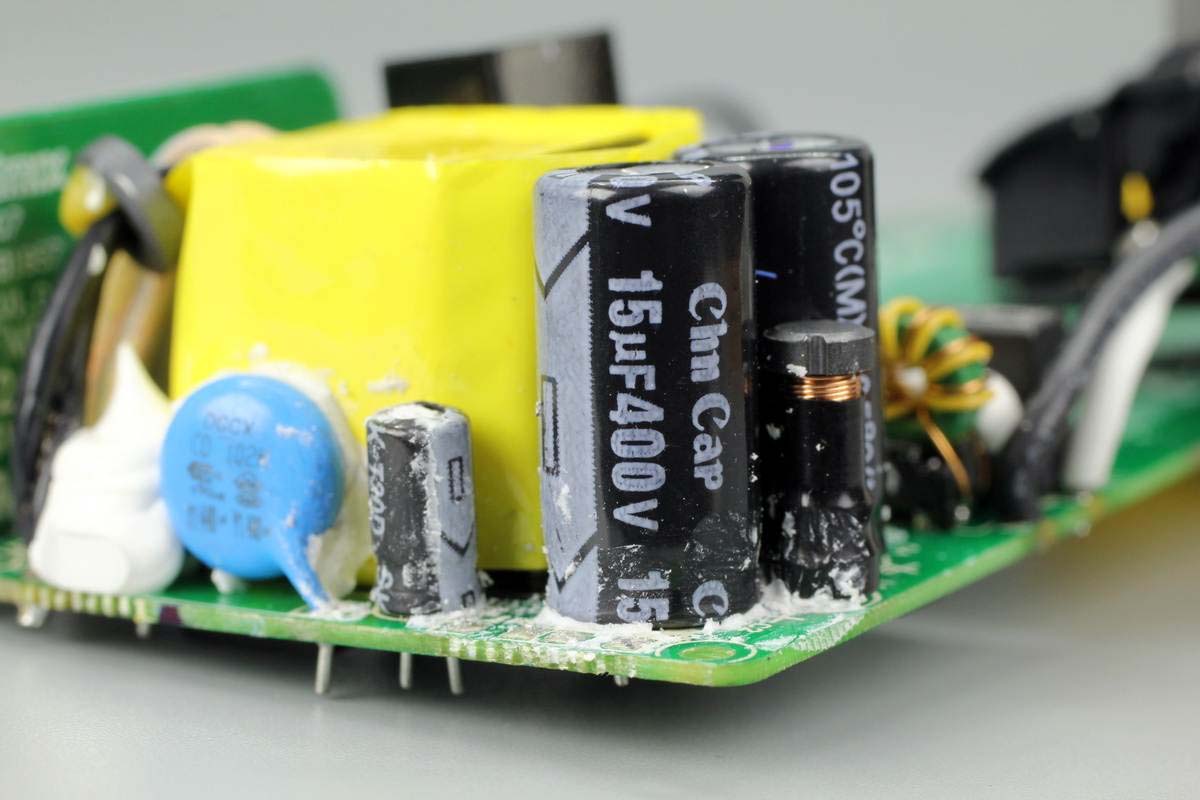

兩顆高壓濾波電解電容規格均為400V 15μF，Chn Cap品牌，來自華容偉業。

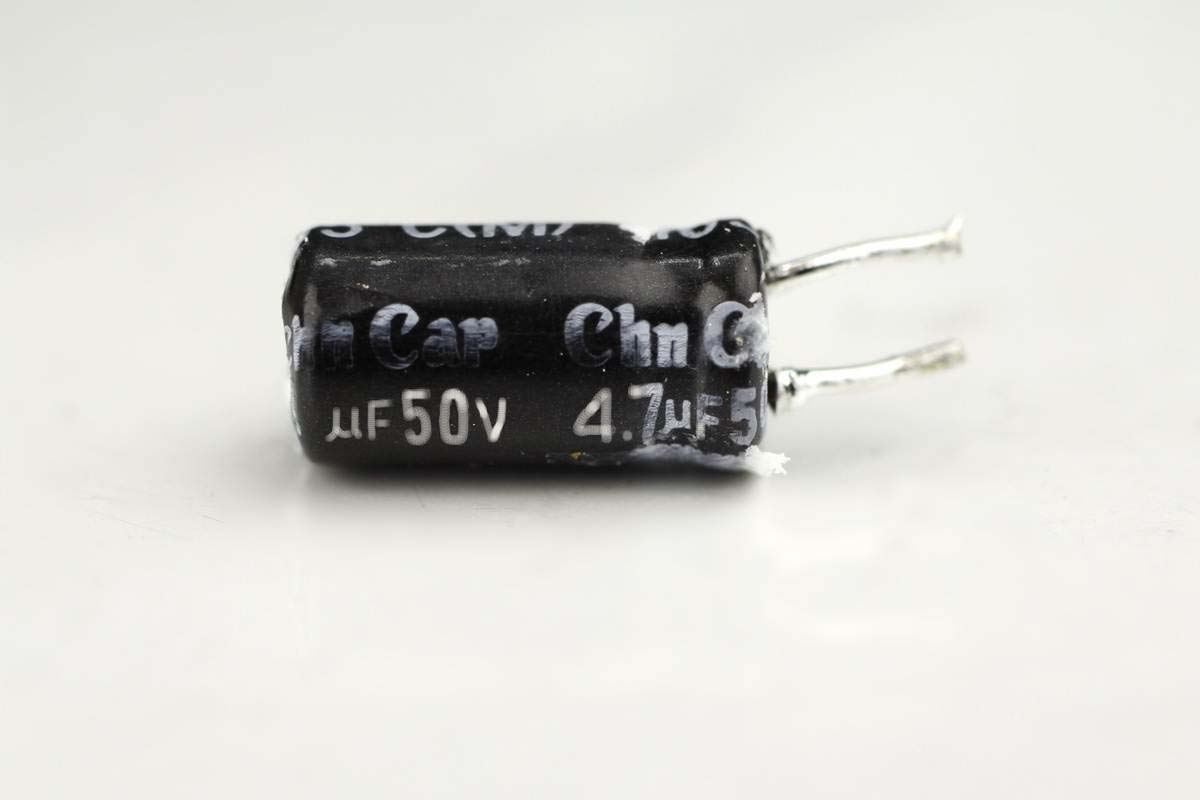

主控芯片供電電容也是來自華容偉業，規格為50V 4.7μF。

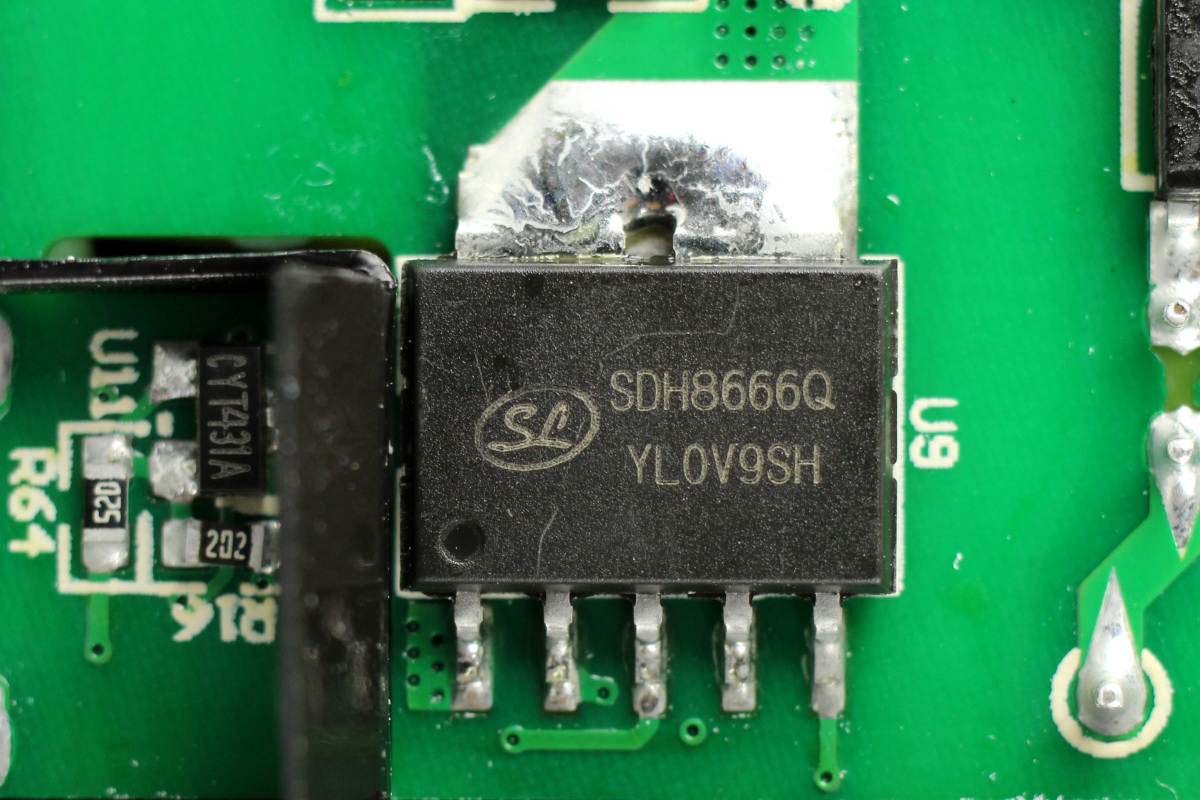

充電器主控芯片采用士蘭微SD8666QS。這是一款用于開關電源的內置高壓功率MOSFET、外置采樣電阻的準諧振電流模式PWM+PFM控制器。其支持多重模式控制，可有效減小開關損耗、提高轉換效率和降低待機功耗；支持抖頻功能改善EMI特性；支持全面完善的保護功能。

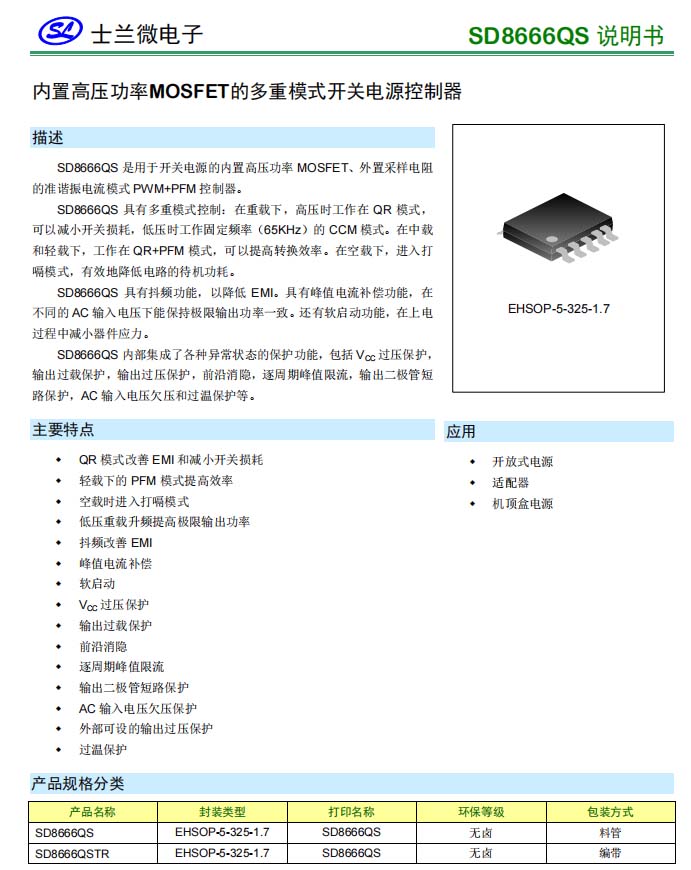

SD8666QS詳細參數資料。

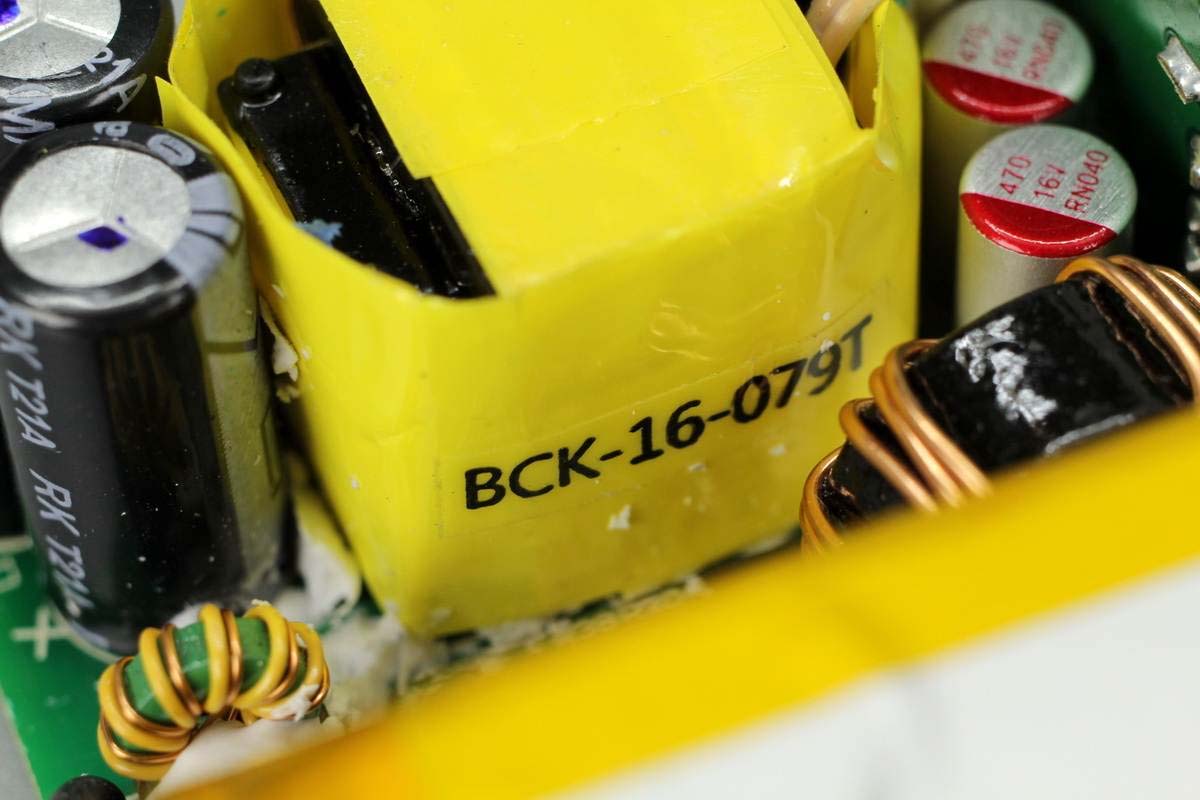

變壓器包裹絕緣膠帶，側面貼有信息標簽。

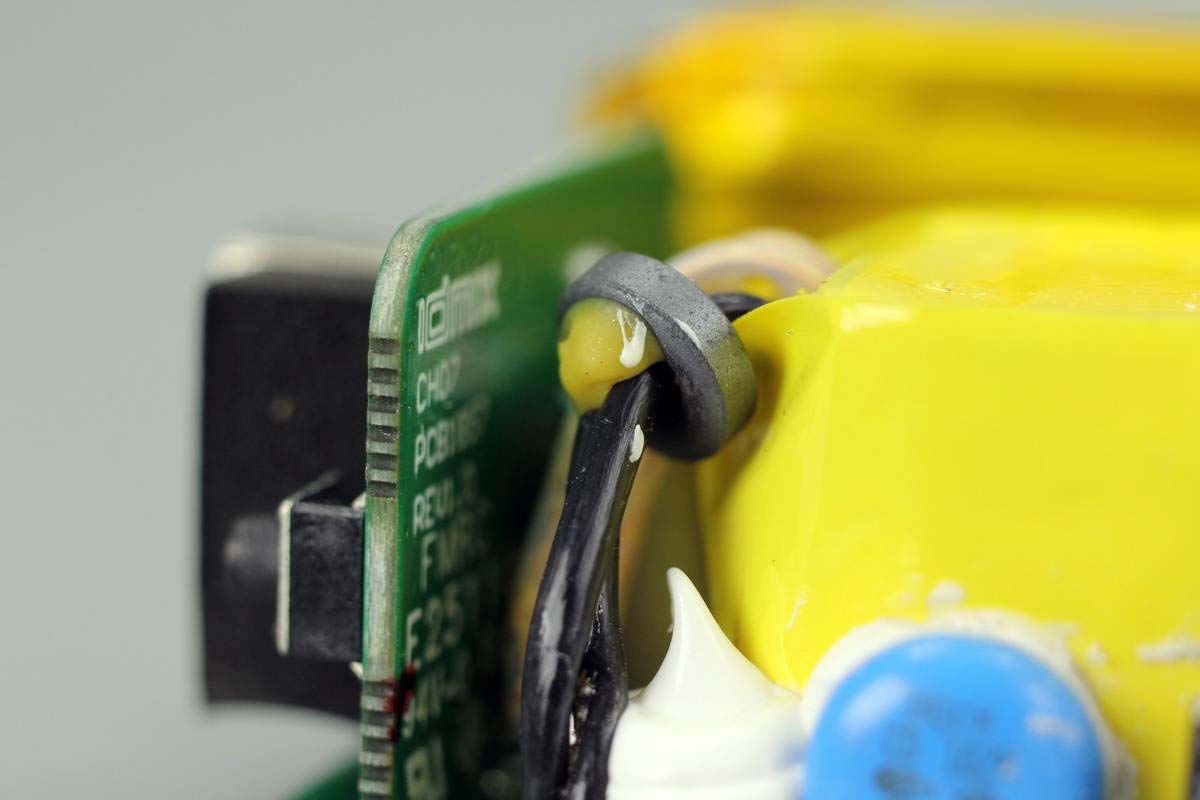

變壓器次級輸出線套有磁環。

Y電容來自成希電子。

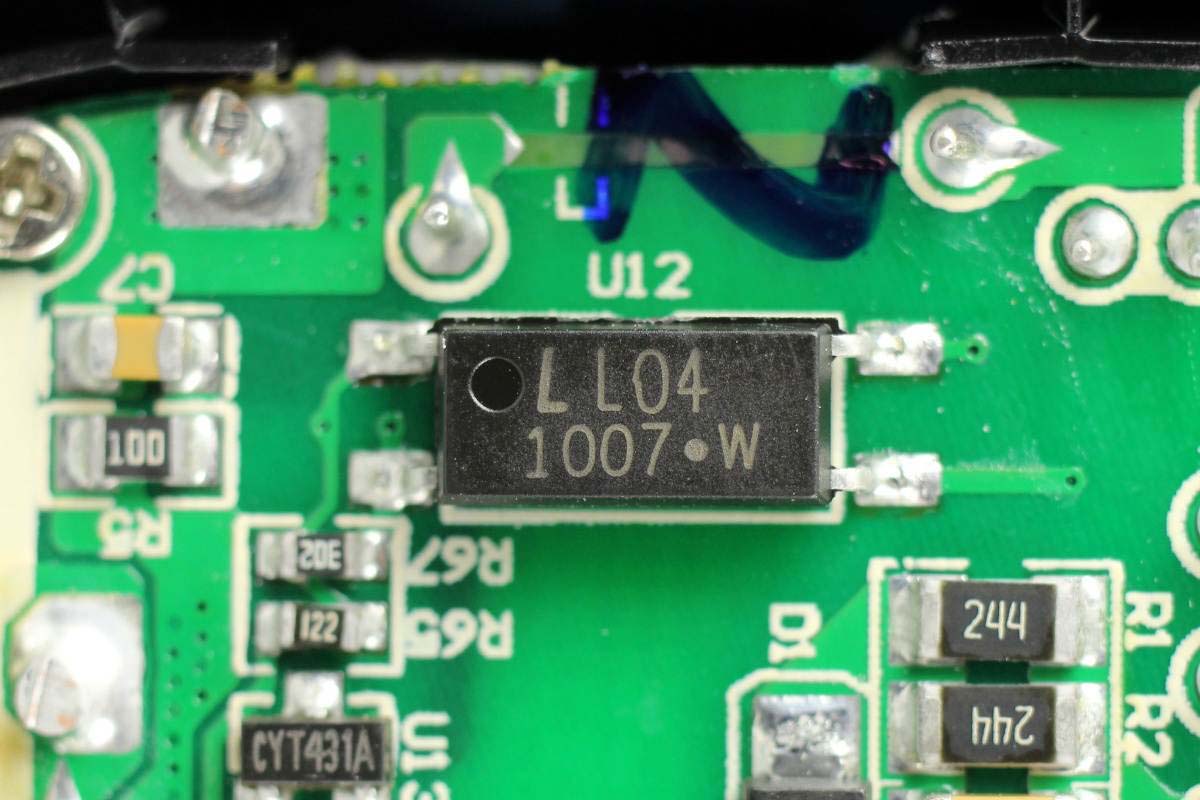

1007光耦，用于初級次級通信，反饋輸出電壓。

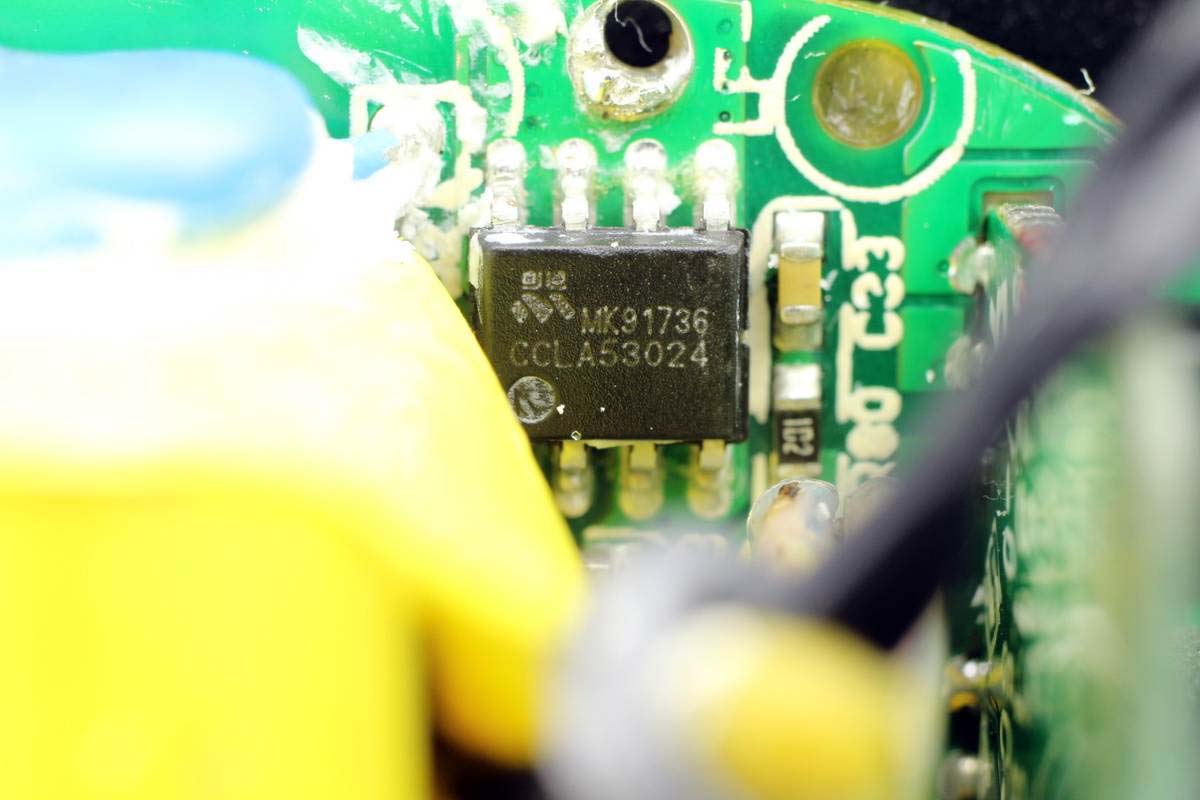

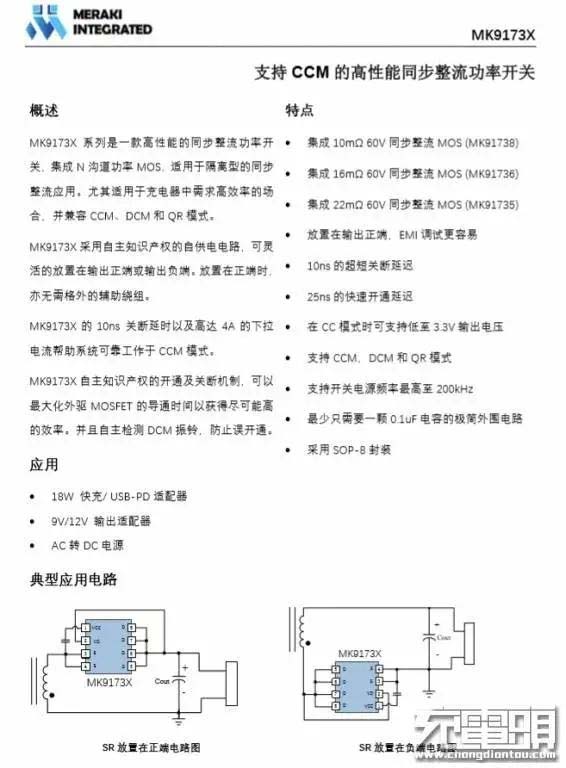

MK91736是茂睿芯的次級同步整流芯片，MK91736內置16mΩ同步整流管，支持200KHz開關頻率。針對18W/20W的快充PD市場，茂睿芯推出了一系列的內置60V MOSFET的高性能同步整流功率開關MK9173X。尤其適用于充電器中需求高效率的場合，并兼容CCM、DCM和QR模式。

茂睿芯MK9173X采用自主知識產權的自供電電路，可靈活的放置在輸出正端或輸出負端；放置在正端時，亦無需格外的輔助繞組；10ns關斷延時以及高達4A的下拉電流幫助系統可靠工作于CCM模式，有效降低CCM電壓尖峰，使得60V MOSFET可以輕松搞定12Vout應用；自主知識產權的開通及關斷機制，可以最大化外驅MOSFET的導通時間以獲得盡可能高的效率。并且自主檢測DCM振鈴，防止誤開通。

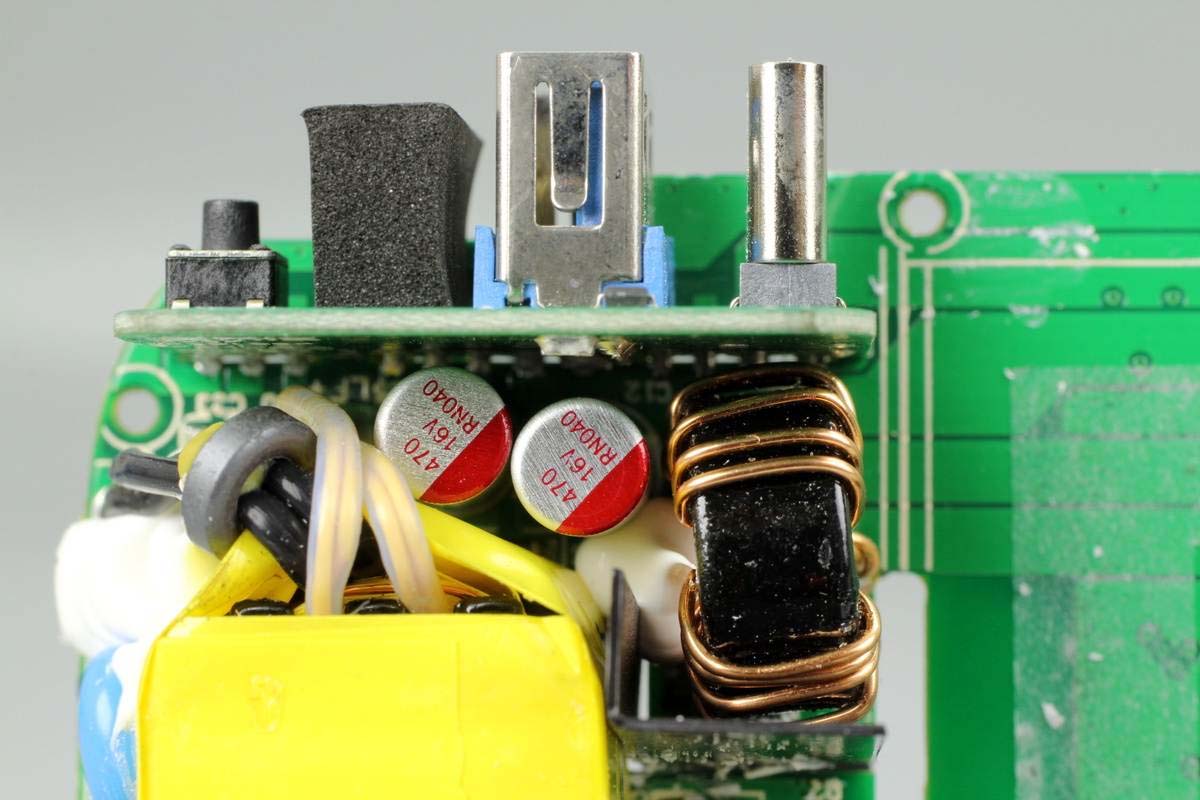

兩顆輸出濾波固態電容規格均為16V 470μF，右側還有一顆濾波電感。

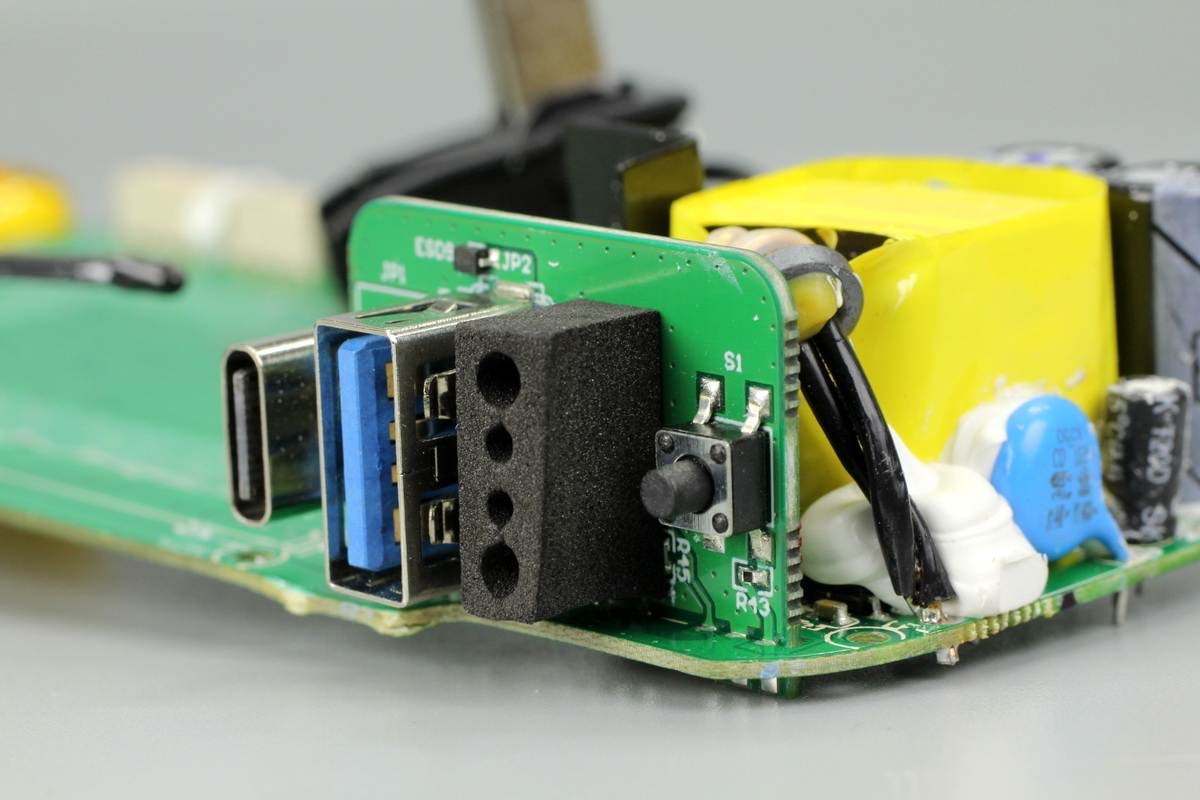

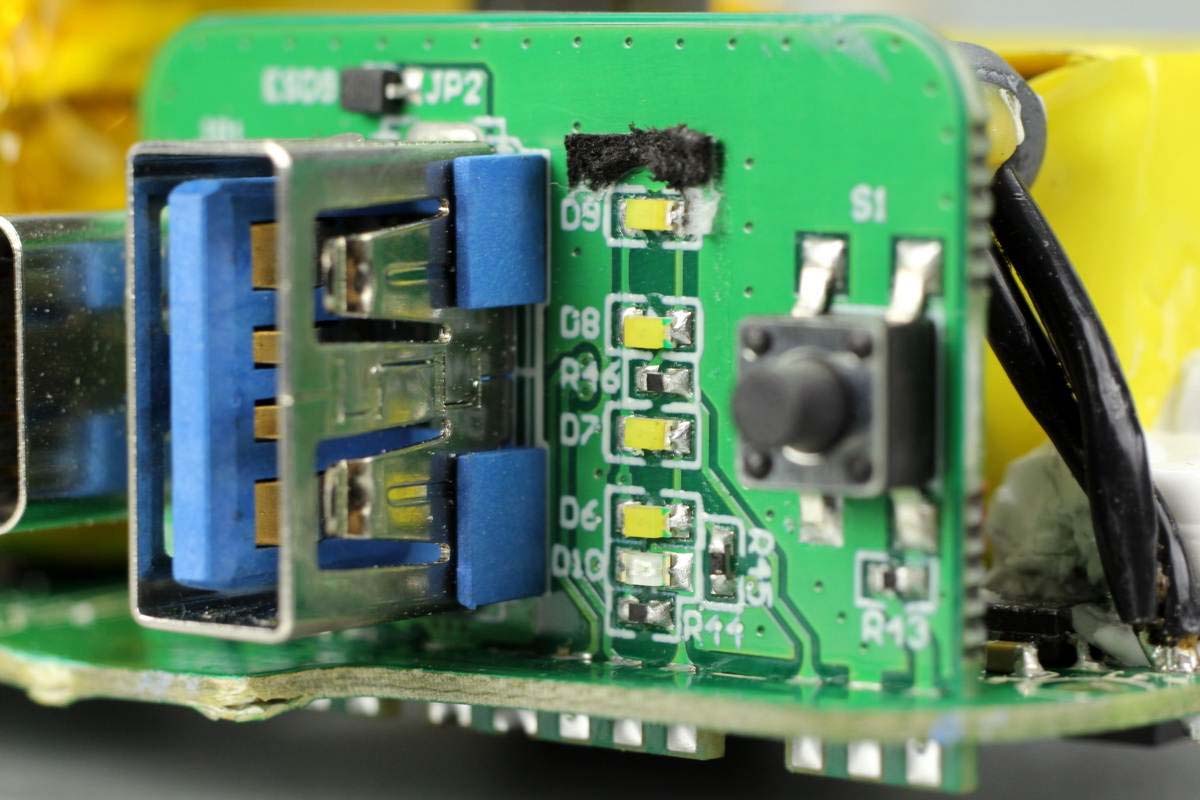

輸出端設有一塊小板，兩個USB母座垂直焊接在小板上，LED燈上蓋有泡棉防串光。

LED指示燈特寫。

LED電量顯示燈的驅動單片機，HOLTEK合泰HT66F0195。

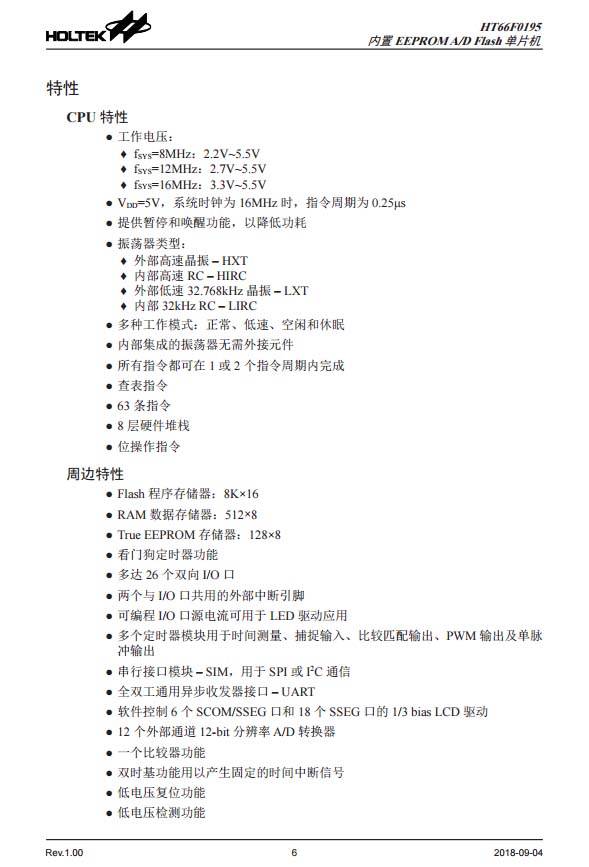

合泰HT66F0195資料信息。

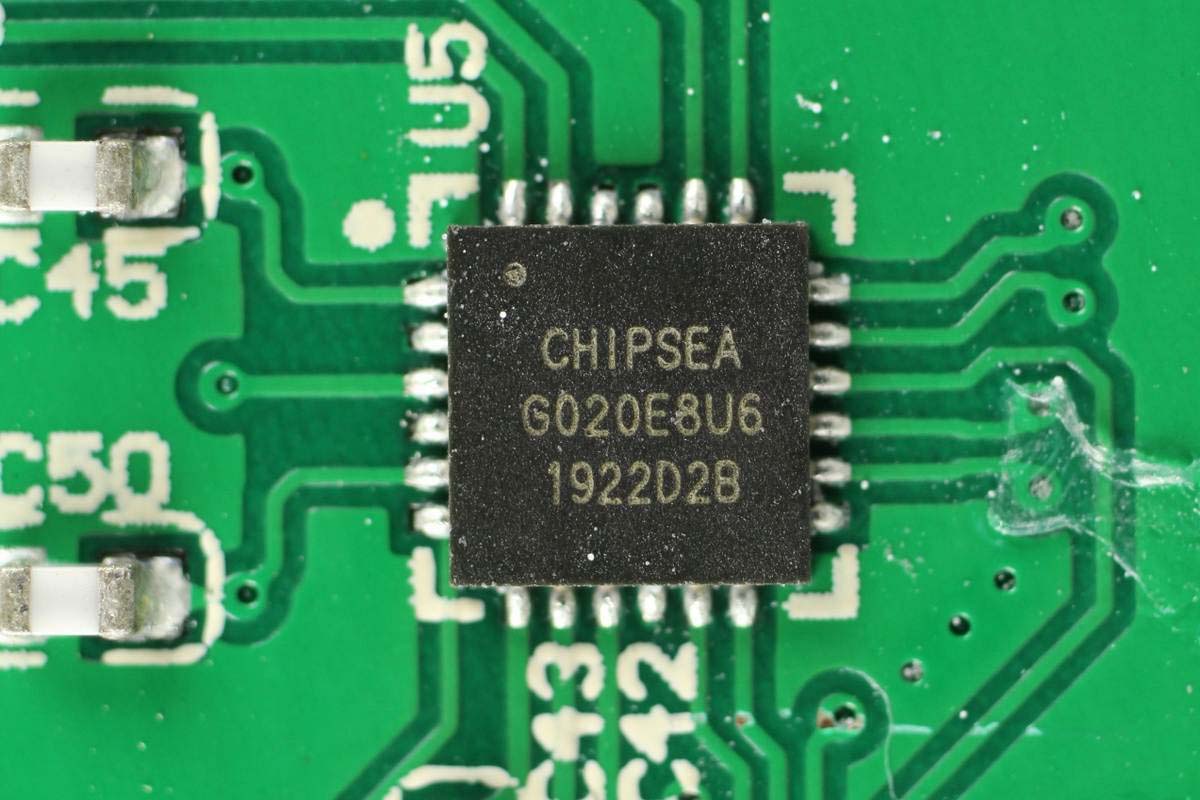

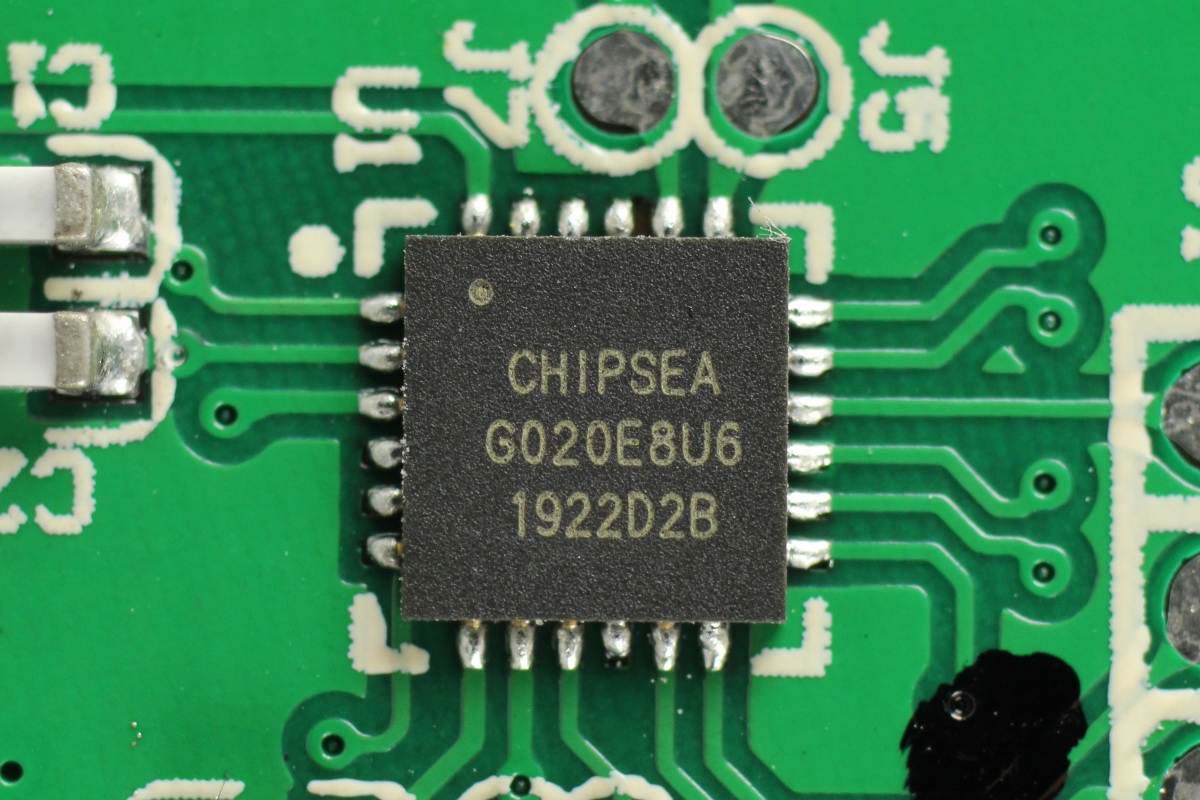

接口快充協議芯片采用CHIPSEA芯?？萍糃S32G020E8U6，32位MCU。

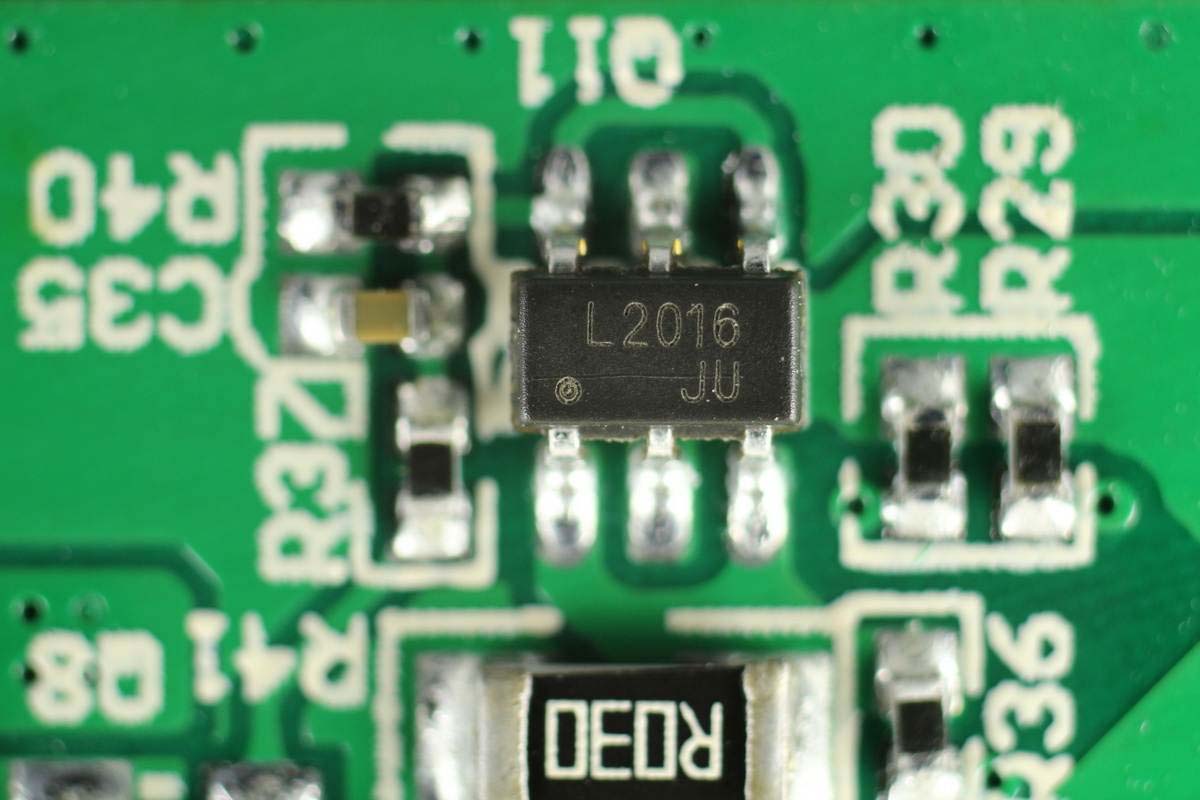

絲印L2016。

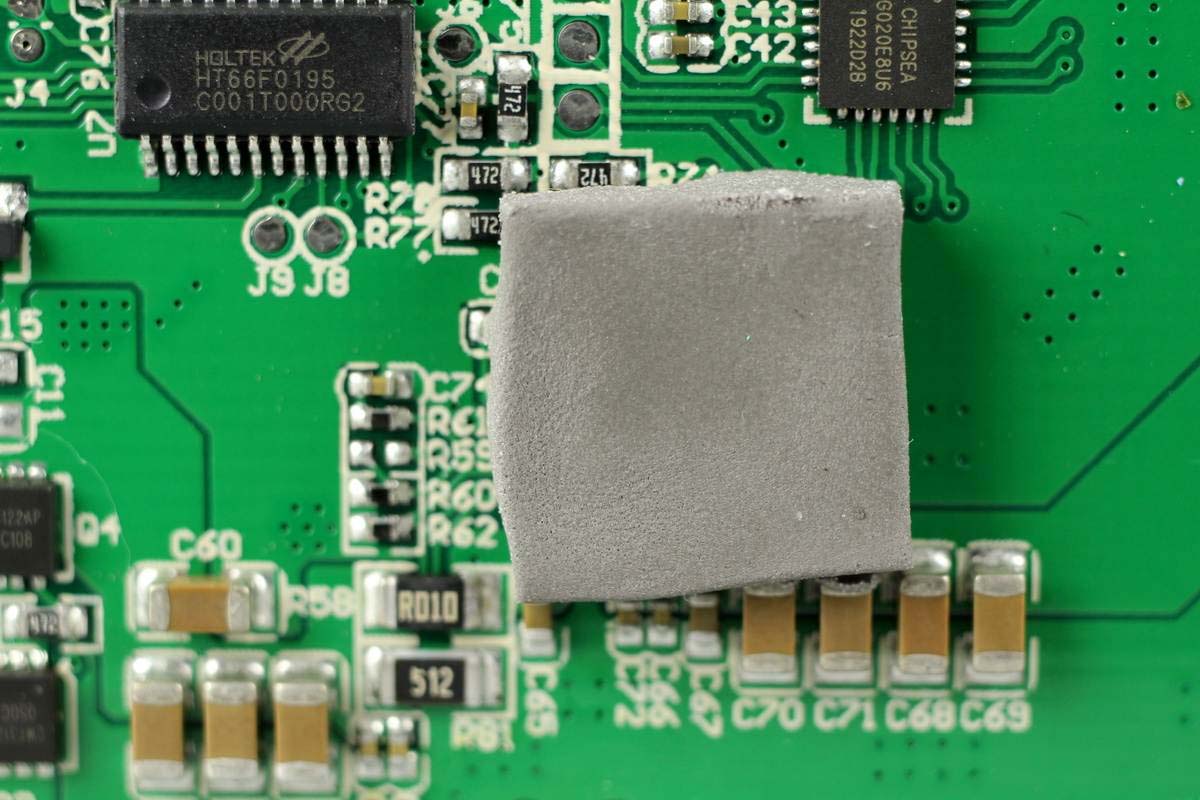

升降壓轉換器芯片上貼有導熱墊。

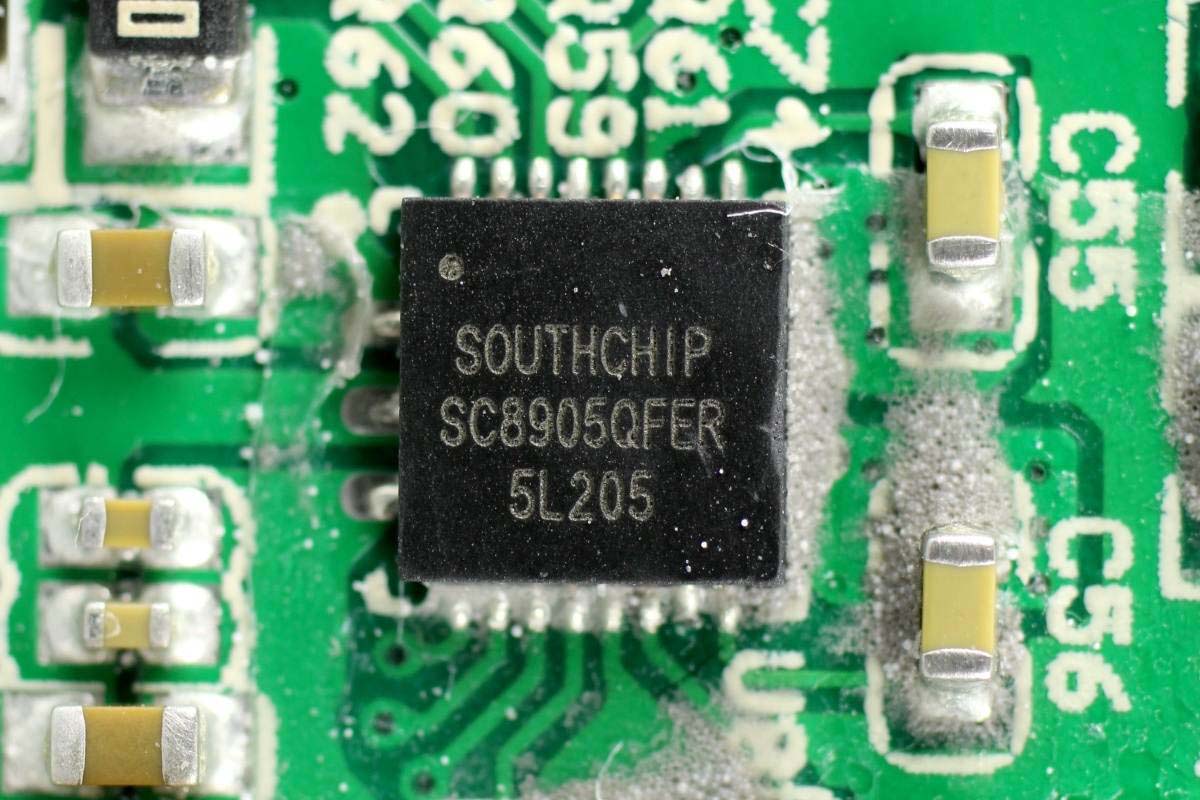

南芯SC8905是一顆雙向同步升降壓轉換器，內部集成了4顆低Rdson功率管，轉換效率超高以減少熱損耗，同時可以最大尺度減小外圍器件BOM，優化PCB空間及成本。該芯片使用電流控制模式，支持超寬的2.7V至22V電壓輸入，可有效管理2節至4節電池的充電；當系統需要從電池獲取能量時，可實現電池反向放電功能。

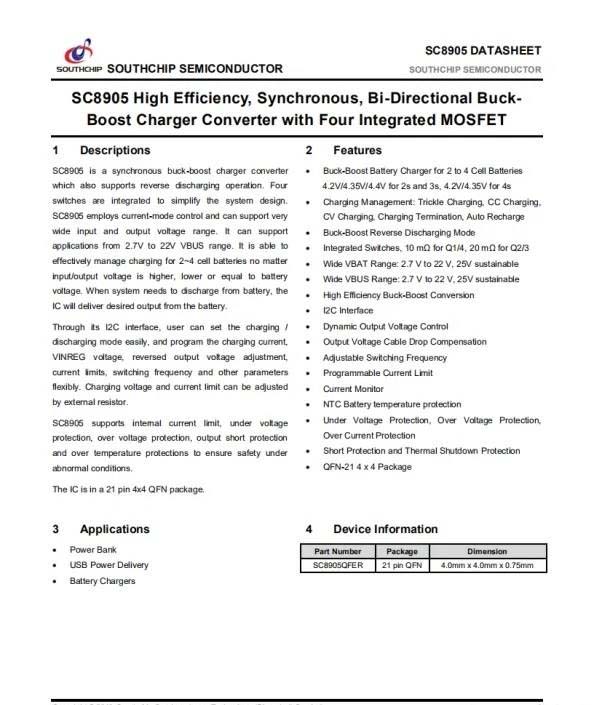

南芯SC8905資料信息。

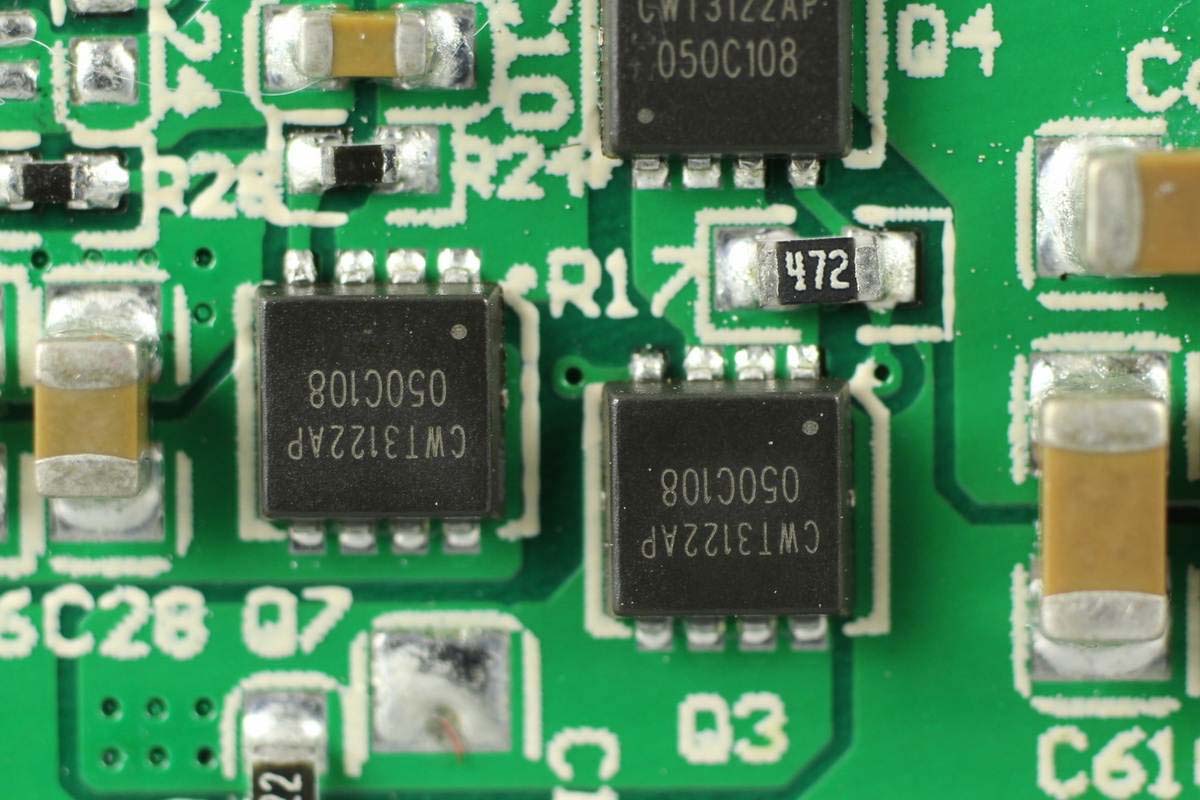

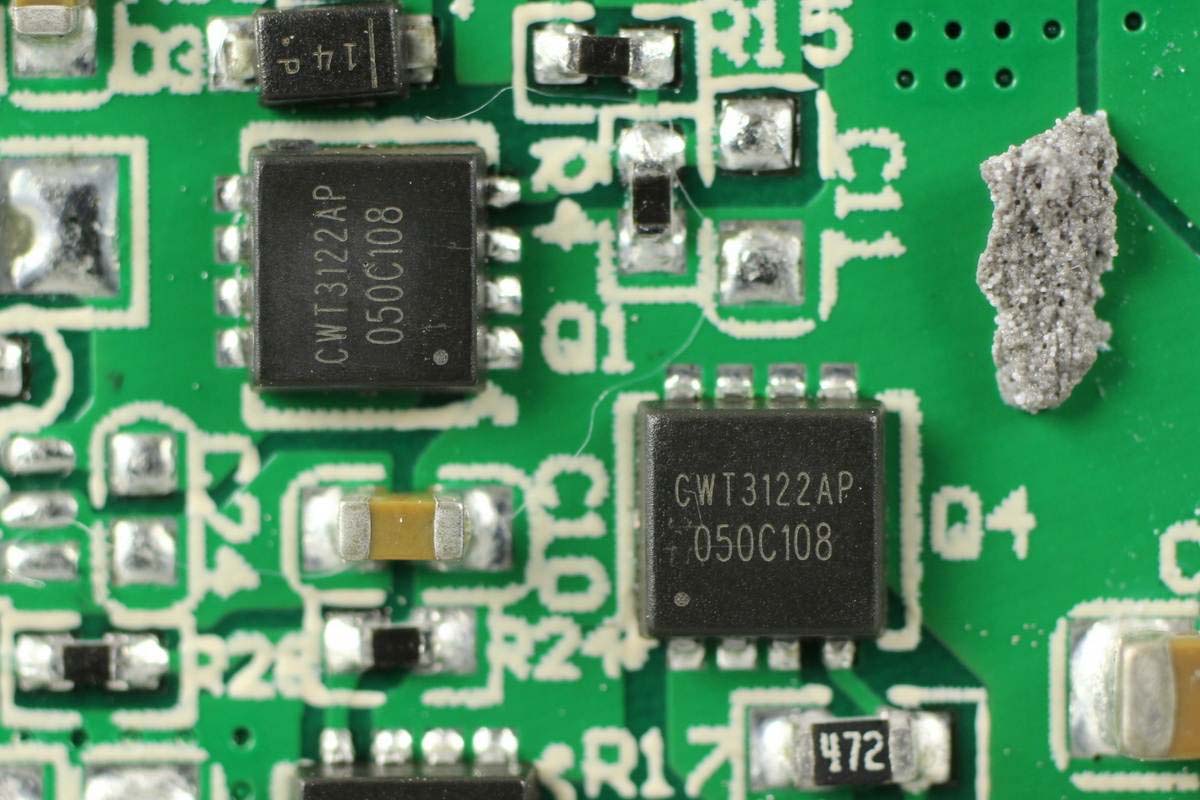

外掛四顆MOS管實現雙向同步升降壓，絲印CWT3122AP。

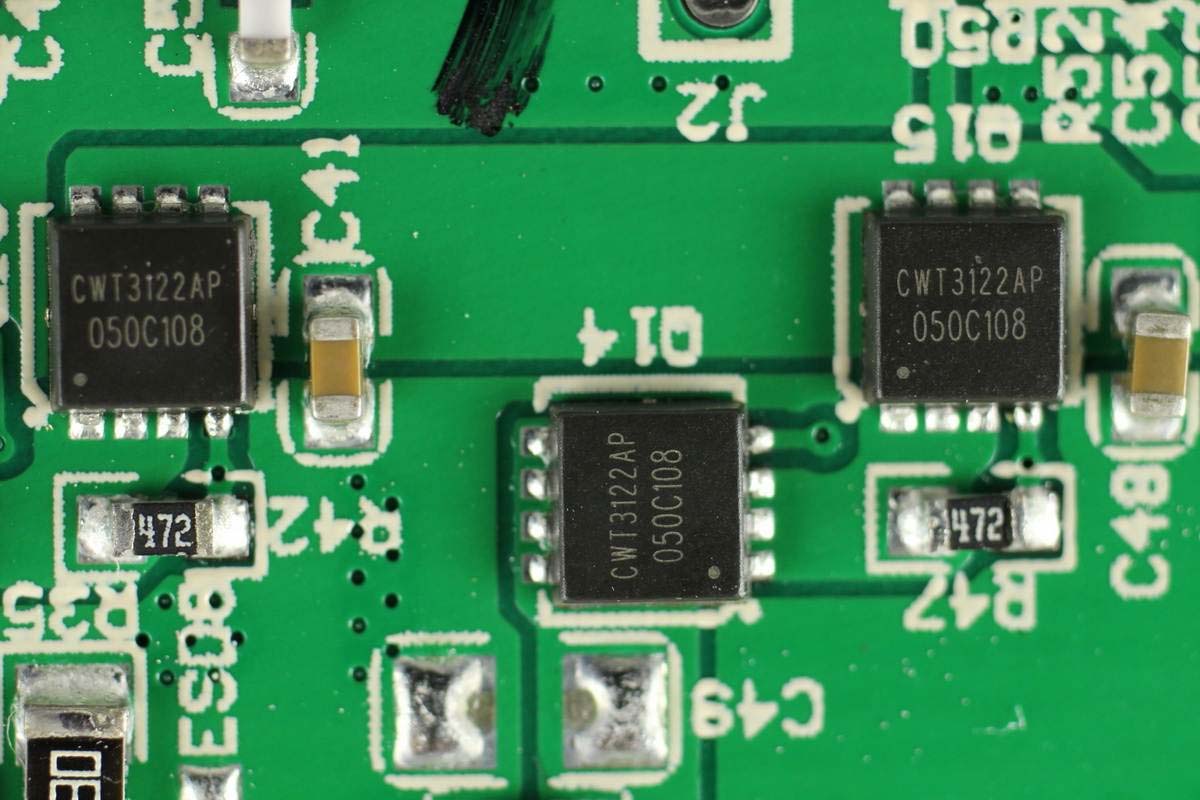

另外兩顆特寫。

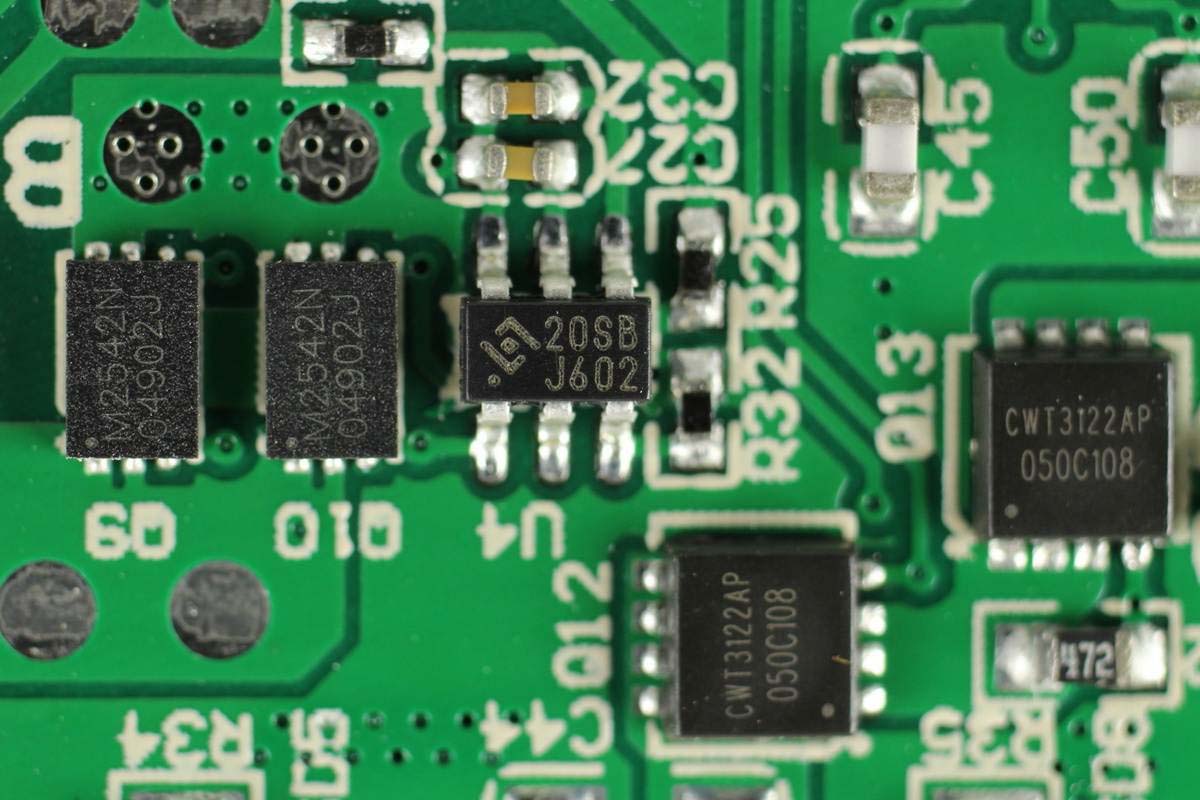

絲印20SB鋰電池保護芯片，來自HYCON宏康，左邊是兩顆鋰電保護MOS管，右下角兩顆用于線纜輸出保護。

另外兩顆特寫，兩根線纜各配兩顆。

線纜輸出快充協議芯片也是采用芯海科技CS32G020E8U6。

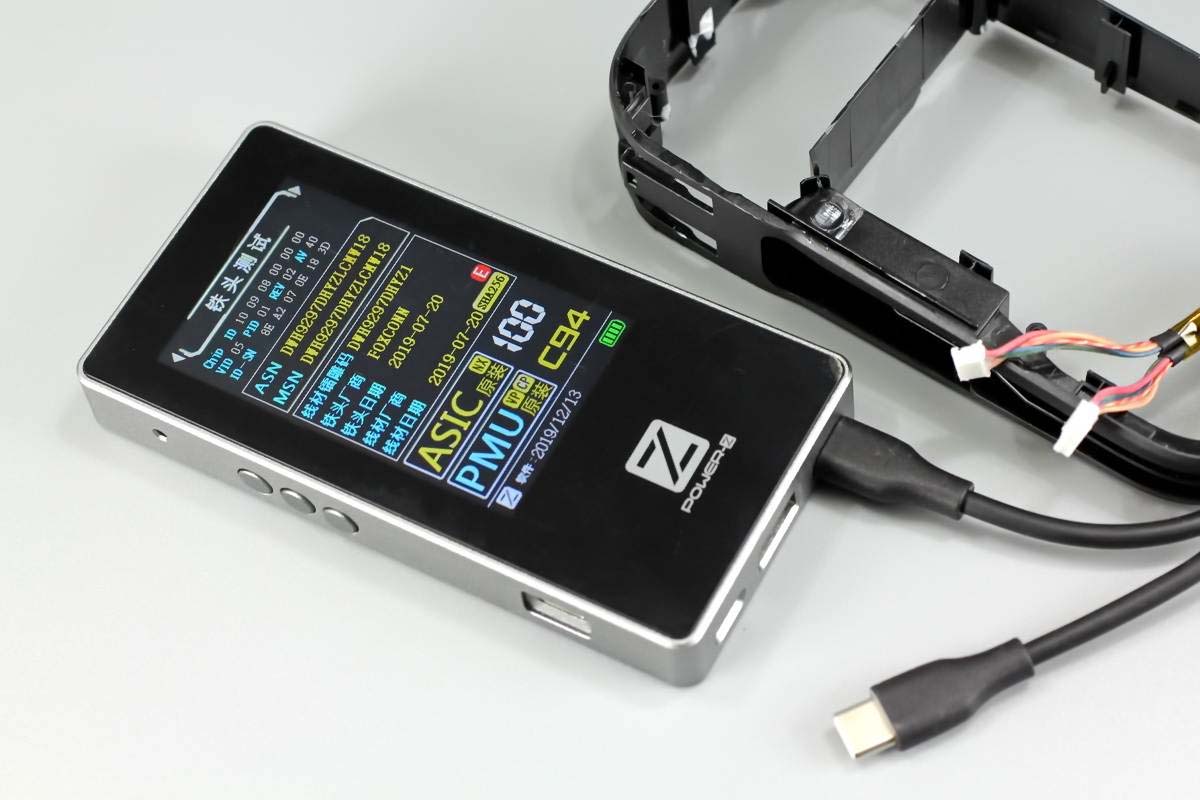

最后使用MF001測試儀對Lightning線的端子進行測試，測得ASIC、PMU均為原裝C94元件，評分為100分，生產日期在2019年12月13號。

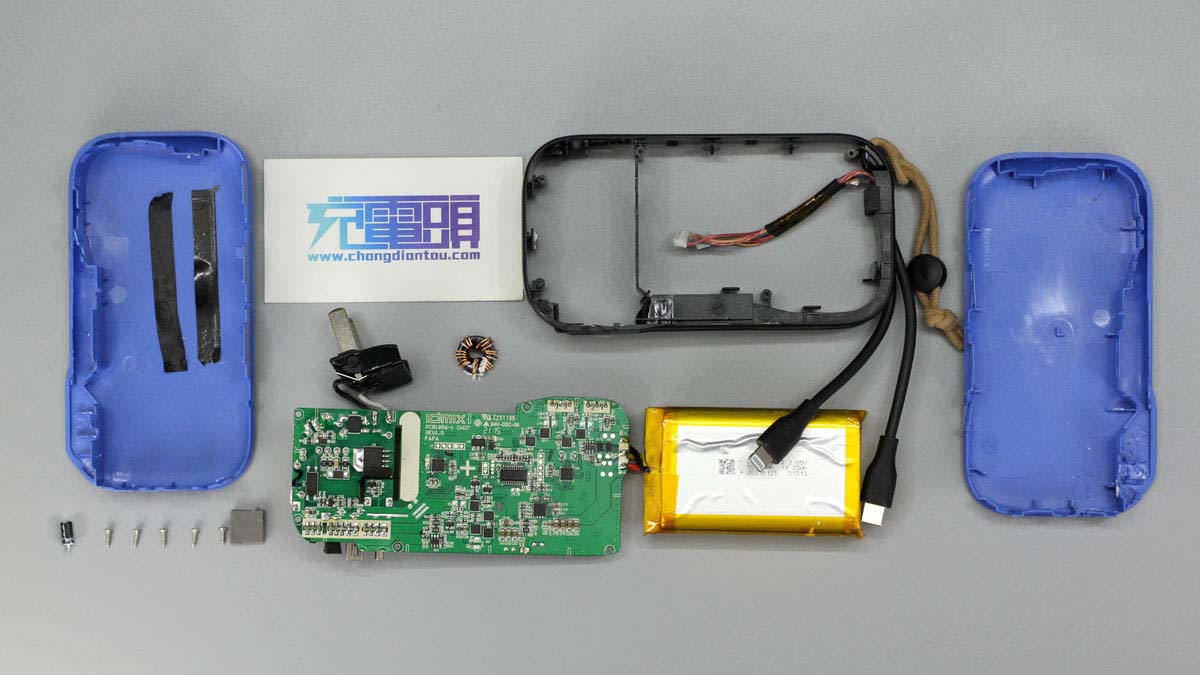

全部拆解完畢，來張全家福。

充電頭網拆解總結

大麥三合一移動電源獲得紅點獎，外觀設計上有自己的獨特之處，并且還通過了蘋果MFi認證，整體顏值以及品質都有保證。雖是一款三合一產品，但和常規充電寶相比，充電器的插腳以及自帶的輸出線纜均可收納，便攜性好的同時也更加實用。另外這款產品支持最大20W快充，滿足iPhone 12用戶實用需求。

充電頭網通過拆解了解到，移動電源內置兩塊鋰聚合物電芯，來自格林德，采用南芯SC8905方案實現電芯充放電，并配有宏康鋰電保護IC進行保護，配有熱敏電阻進行溫度監控。另外采用兩顆芯?？萍糃S32G020E8U6分別控制USB接口和線纜輸出電壓。充電器部分，開關電源采用士蘭微SD8666QS+茂睿芯MK91736方案，集成度高。
