繼65W雙C口氮化鎵快充之后，近期YOGA又推出了一款130W雙C口氮化鎵快充充電器YG130GL。相較于前者，其在輸出功率上有不小的提升，兩個C口均支持100W快充，且可盲插使用，同時還支持100W+30W雙口充電策略，可以迅速讓筆電和手機滿血復活。

產品一經推出，便受到不少人的關注。充電頭網也是第一時間便入手了這款充電器，上手體驗光滑小巧，實測充電器在配置雙口的情況下，功率密度也做到了0.85W/cm3，表現不錯。下面我們就對YOGA這一新品進行詳細拆解，看看實際用料做工如何。

一、聯想YOGA 130W氮化鎵充電器外觀

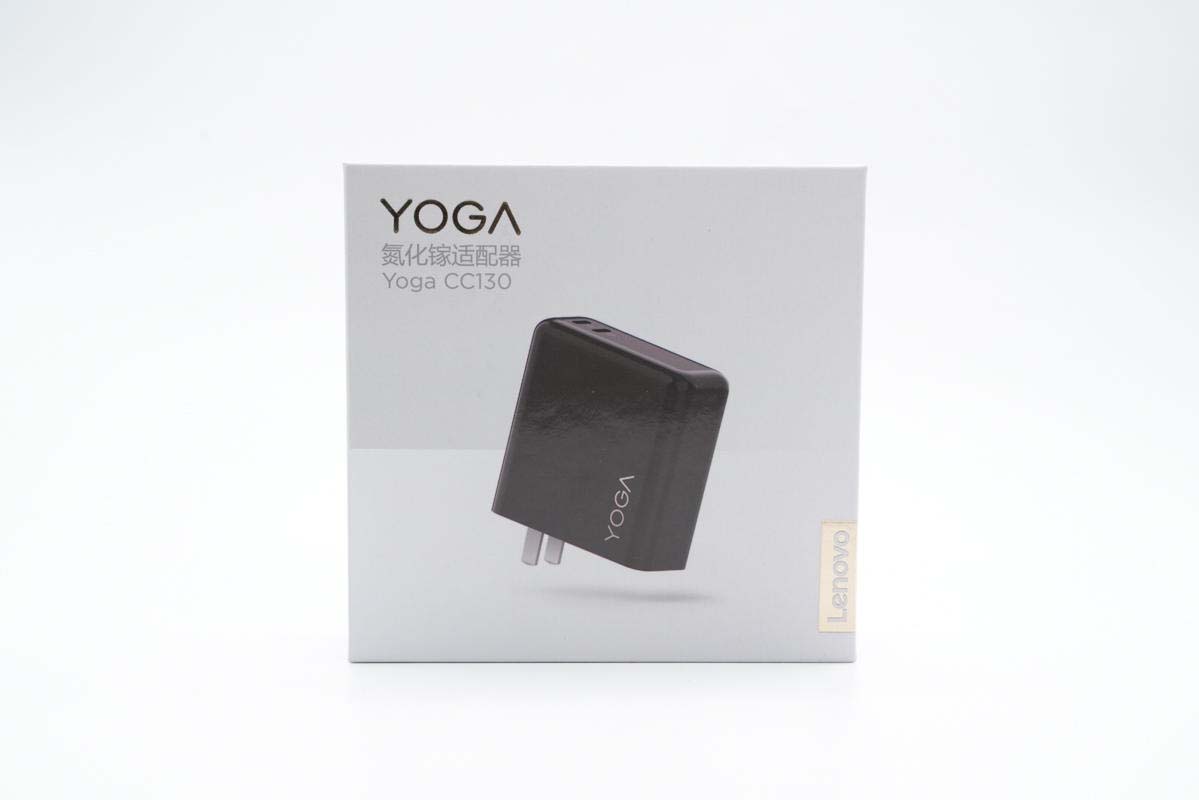

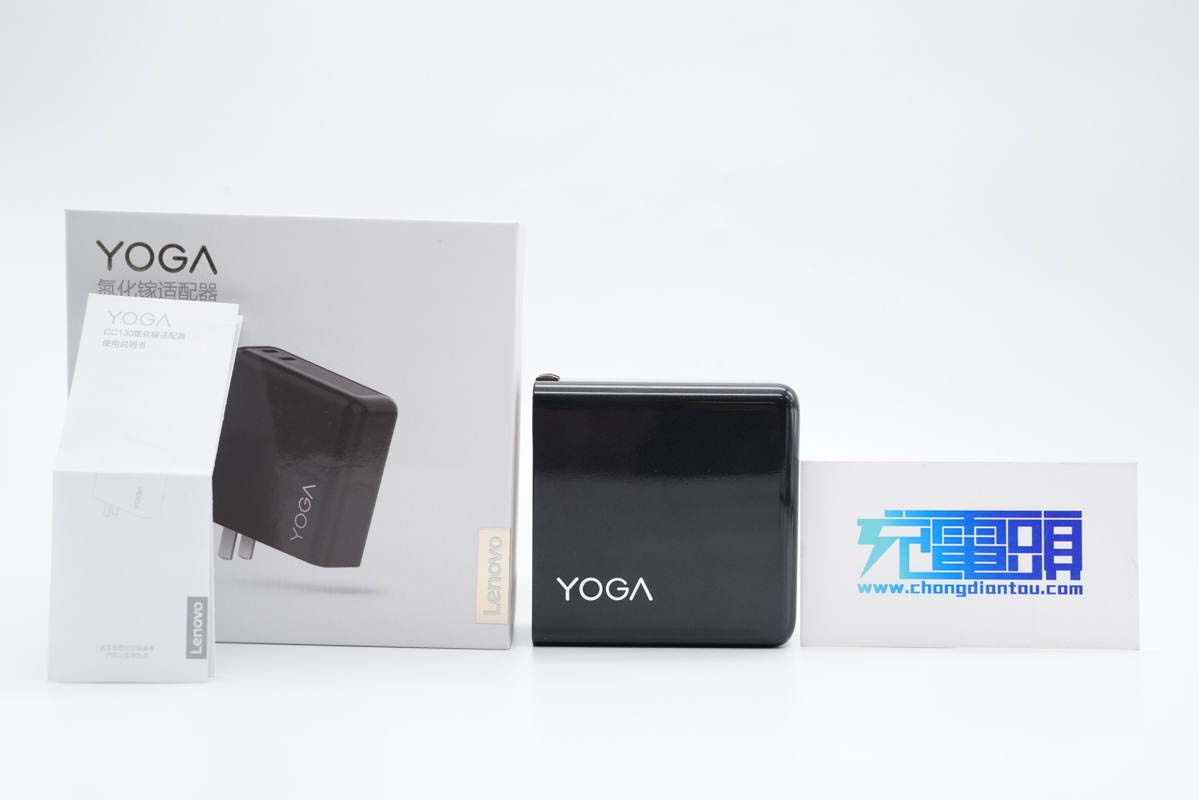

包裝盒延續YOGA品牌簡約風格設計，對角分別印有Lenovo、YOGA品牌以及產品名稱，中心印有充電器外觀圖。

包裝盒采用天地蓋設計，底部印有充電器三大特性以及參數信息。

包裝內含充電器和使用說明書。

充電器采用PC材質黑色外殼，表面亮面邊角過渡圓潤，整體設計十分簡約。

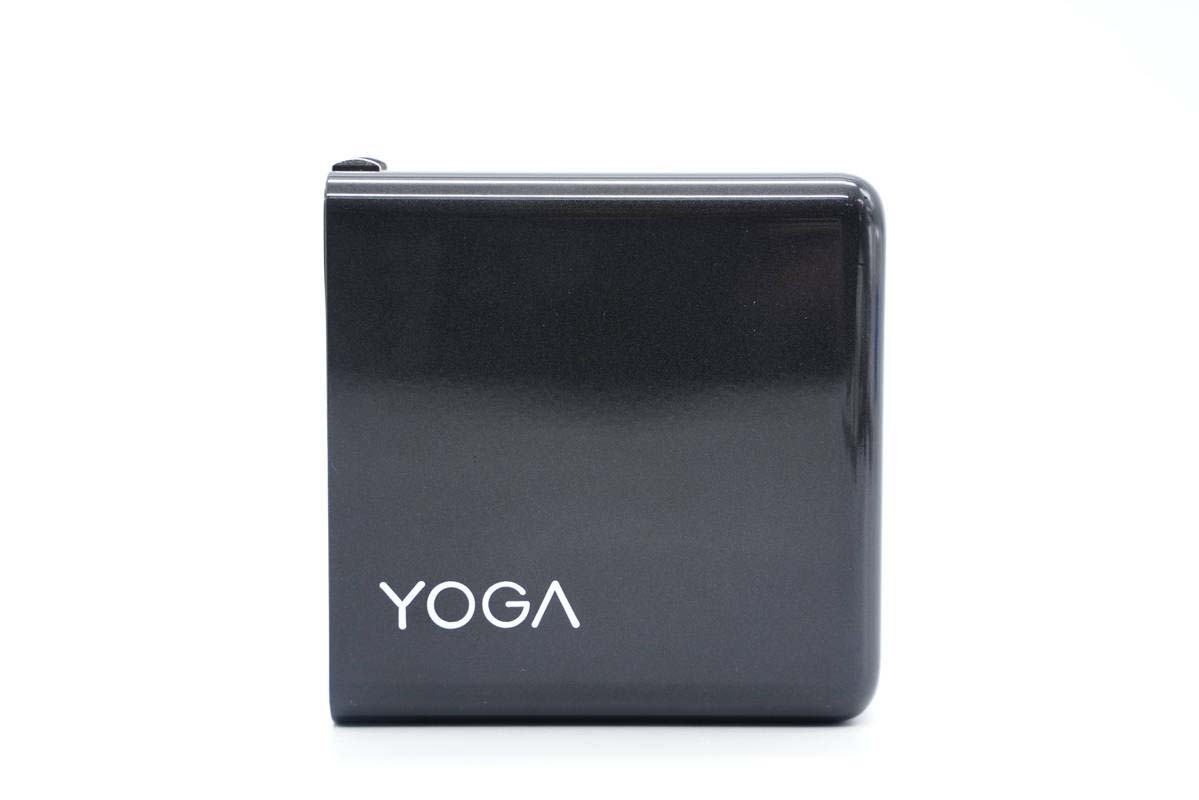

機身正面一角設有YOGA品牌。

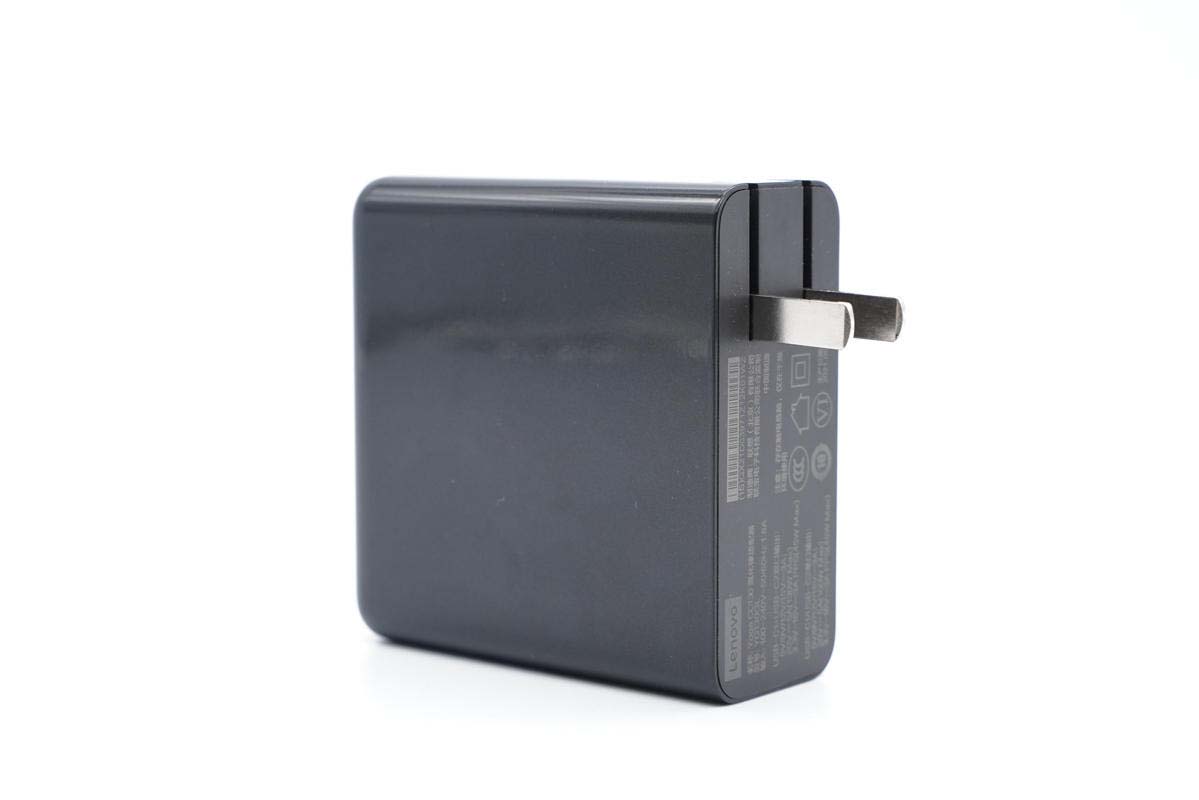

機身輸入端為平直切面設計，使用更穩定。配備可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。

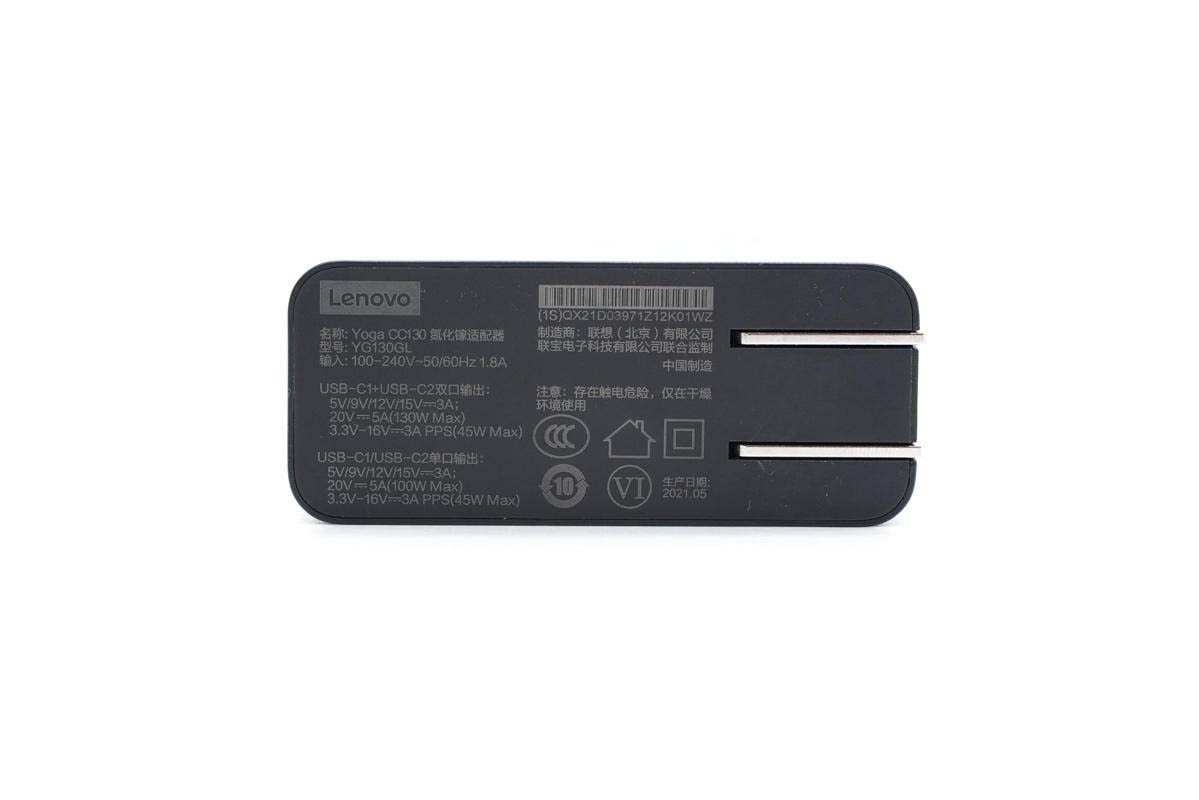

輸入端外殼上標注有充電器參數

型號：YG130GL

輸入：100-240V~50/60HZ 1.8A

單口輸出：

USB-C1/C2：3.3-16V3A、5V3A、9V3A、12V3A、15V3A、20V5A，100W Max

雙口輸出：

C1+C2：130W Max（3.3-16V3A、5V3A、9V3A、12V3A、15V3A、20V5A）

制造商：聯想（北京）有限公司

監制：聯寶電子科技有限公司

產品已經通過了CCC認證和VI級能效認證，生產日期為2021年5月。

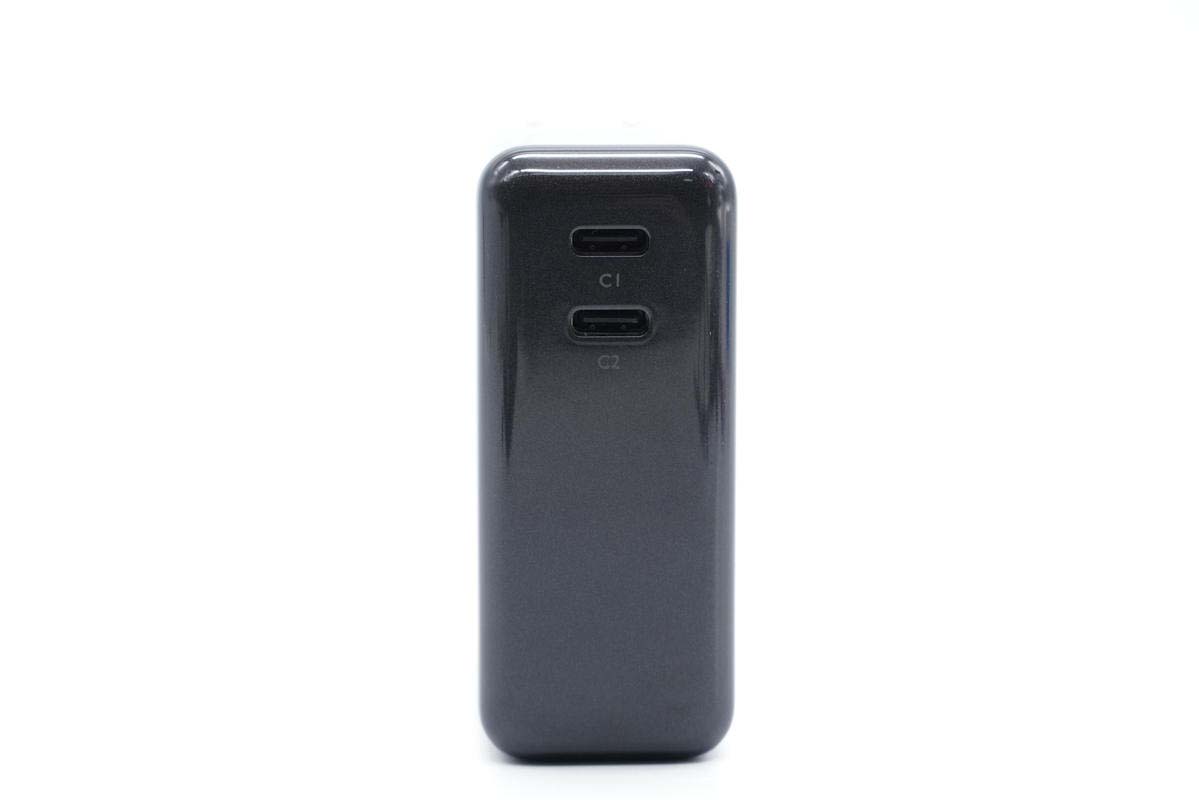

頂面配有雙C口，均為黑色膠芯，接口旁印有C1和C2加以區別。

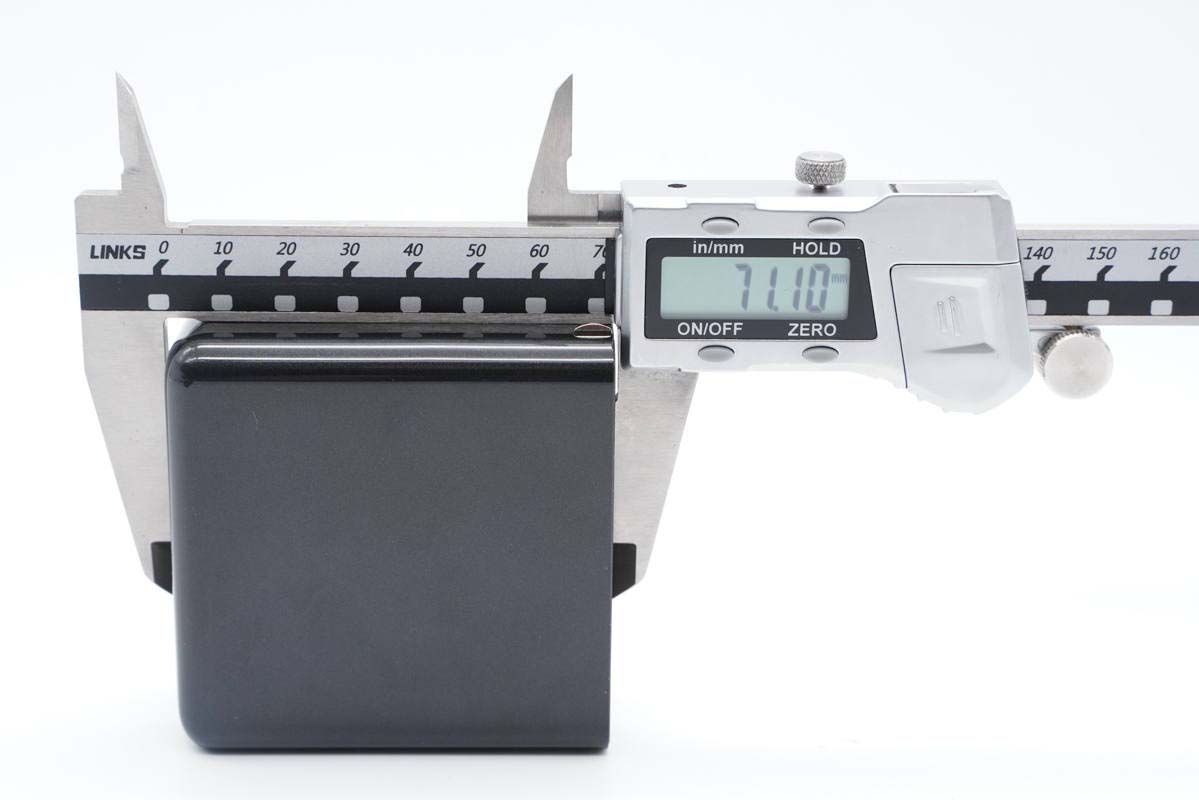

使用游標卡尺實測充電器機身高度為71.1mm。

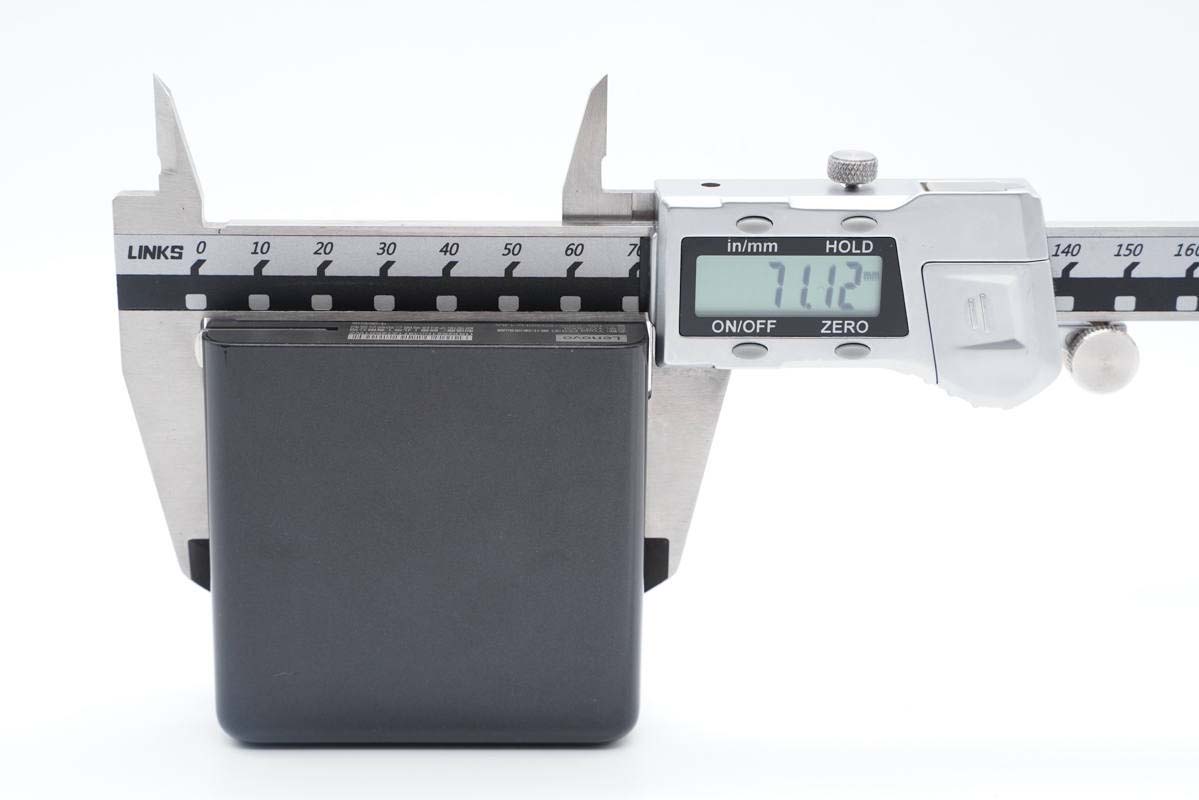

寬度為71.12mm。

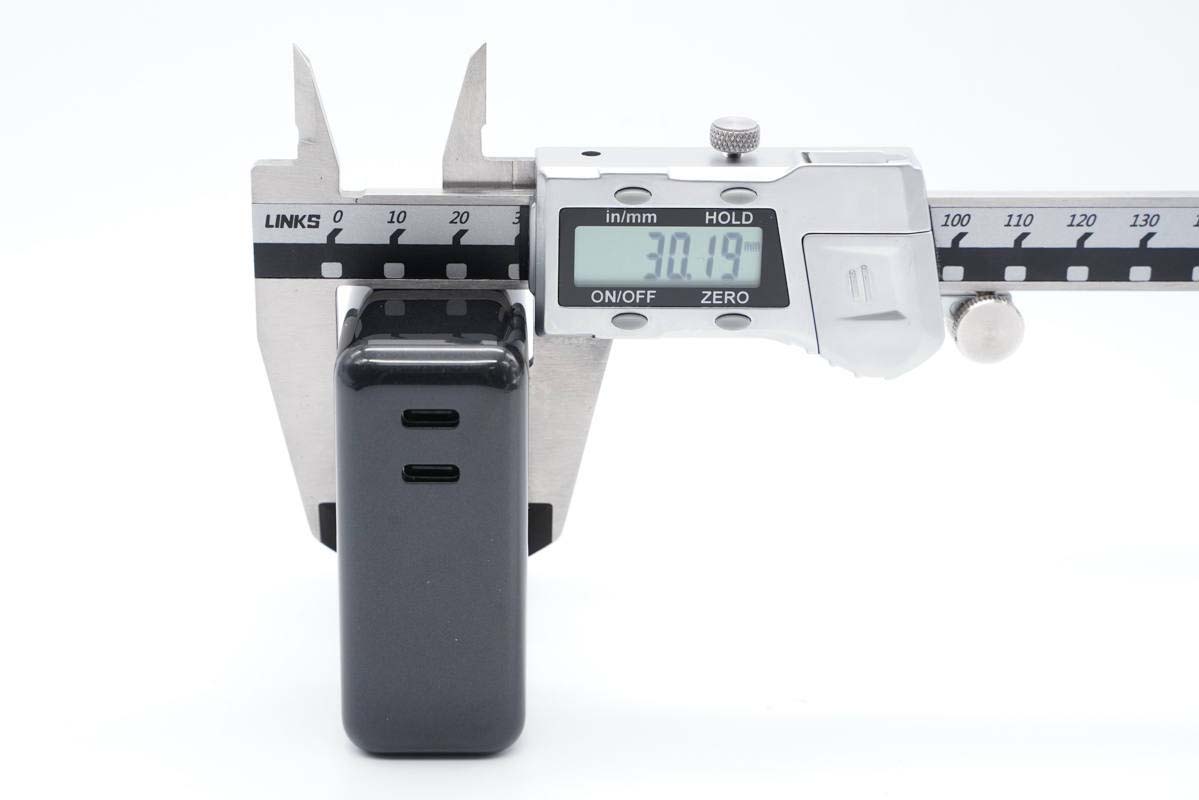

厚度為30.19mm。

和蘋果96W充電器直觀對比，整體還要小一圈。

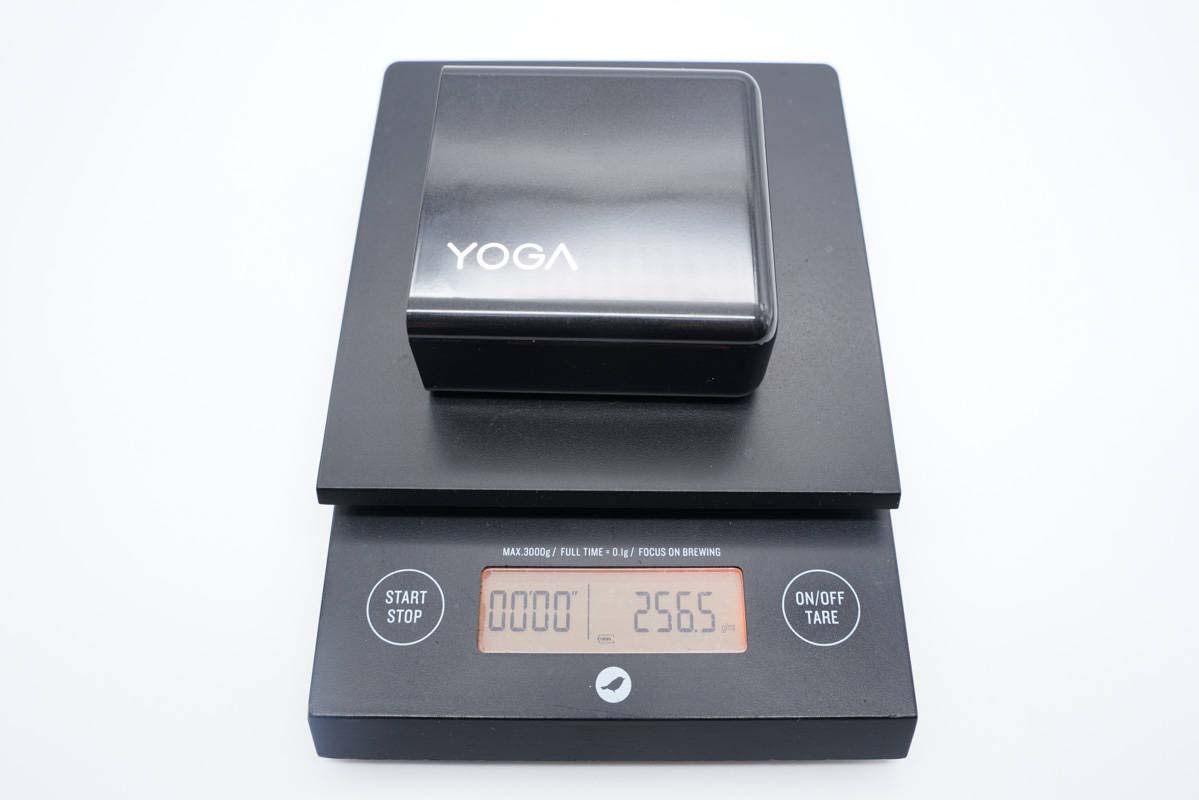

凈重約為257g。

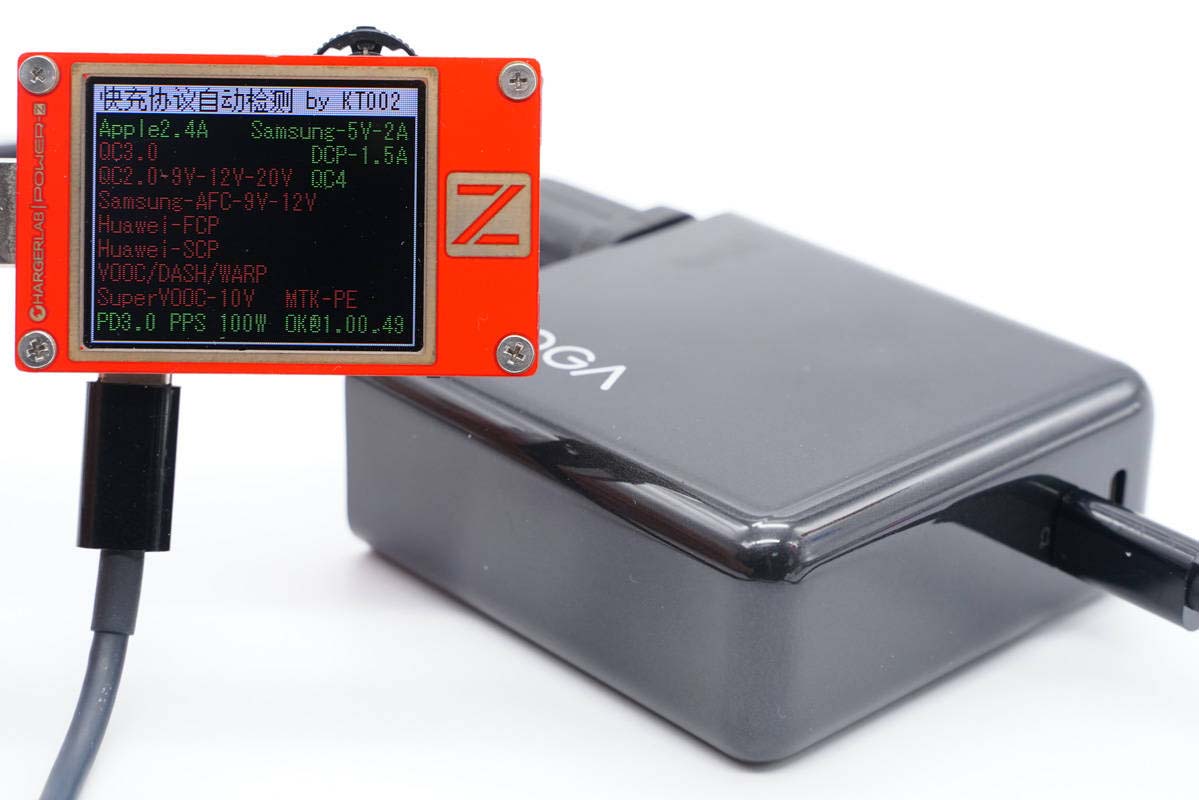

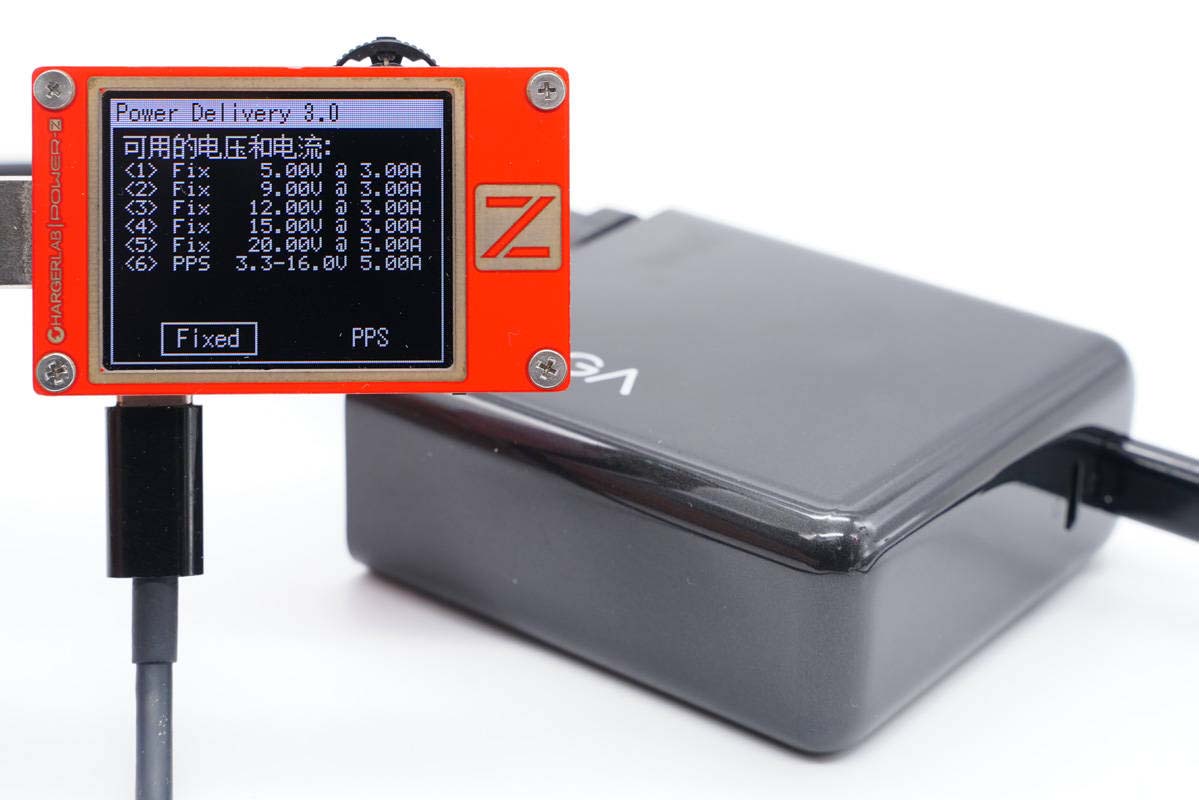

使用ChargerLAB POWER-Z KT002測得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及PD3.0、PPS快充協議。

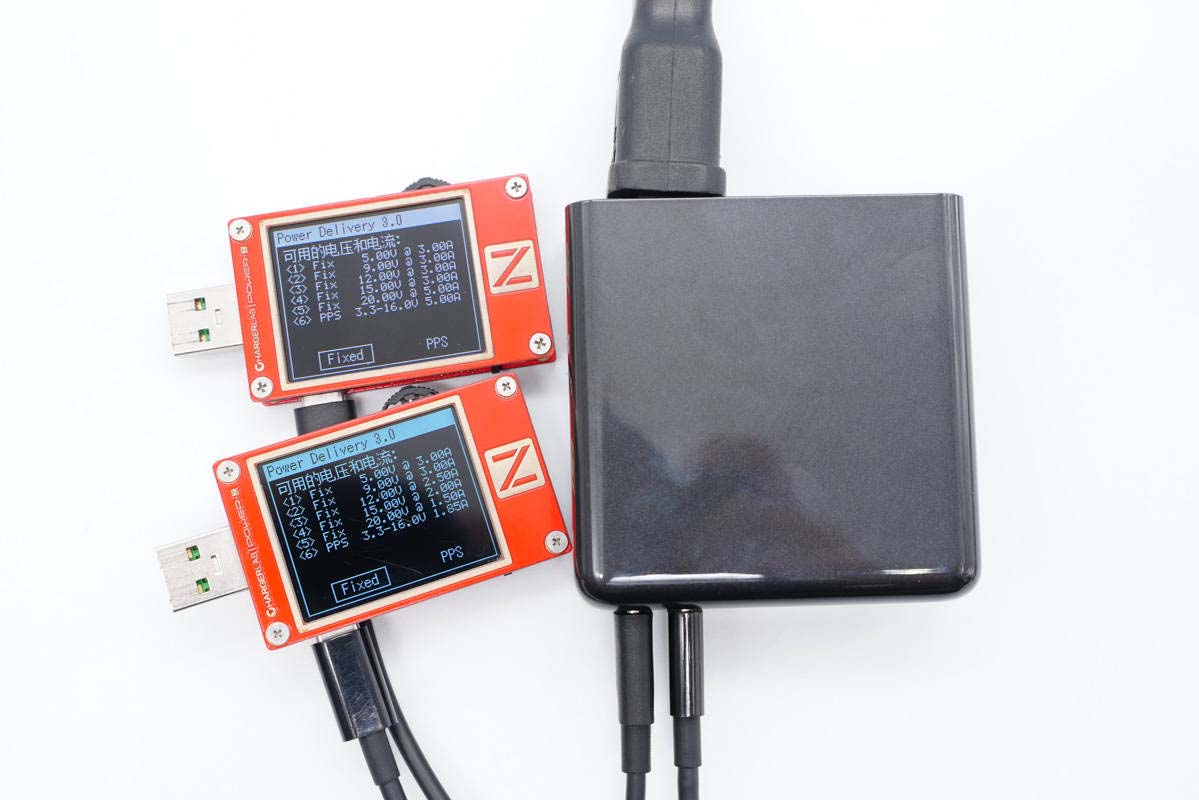

此外PDO報文顯示C1口還具備5V3A、9V3A、12V3A、15V3A、20V5A五組固定電壓檔位，以及3.3-16V5A一組PPS電壓檔位。

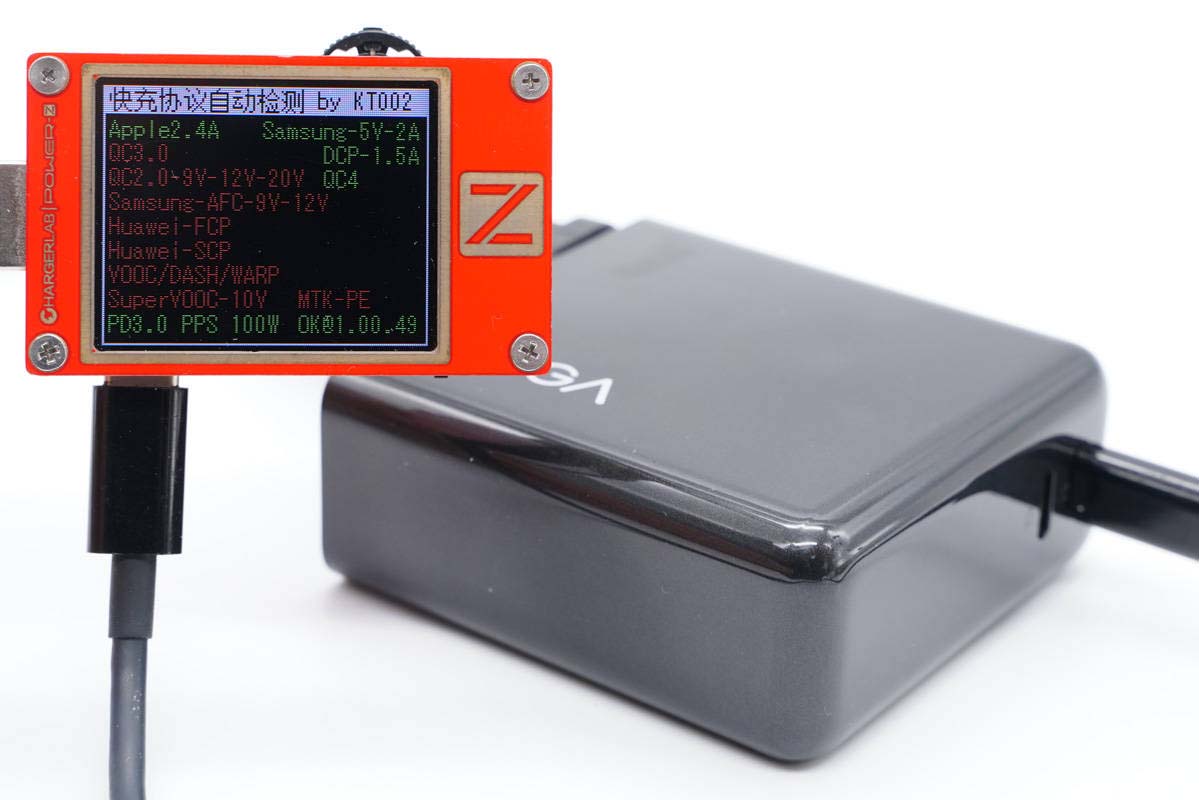

另外測得C2口協議和C1口的完全相同。

PDO報文也一樣，兩個C口單口輸出性能完全一樣，支持功率盲插。

雙口同時輸出，C1口輸出性能不變，C2口具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A、3.3-16V1.85A電壓檔位，即支持100W+30W雙口充電策略。

二、聯想YOGA 130W氮化鎵充電器拆解

將輸入端外殼拆開，邊緣采用超聲波焊接封裝。

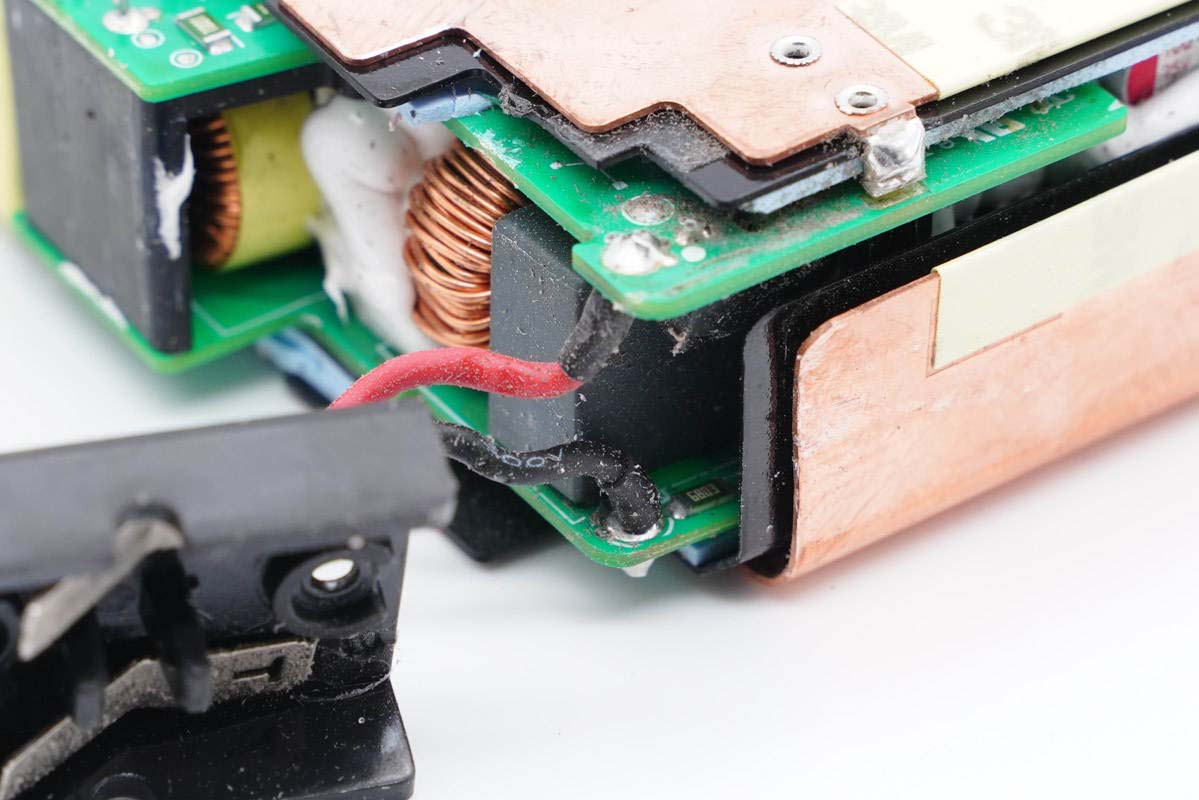

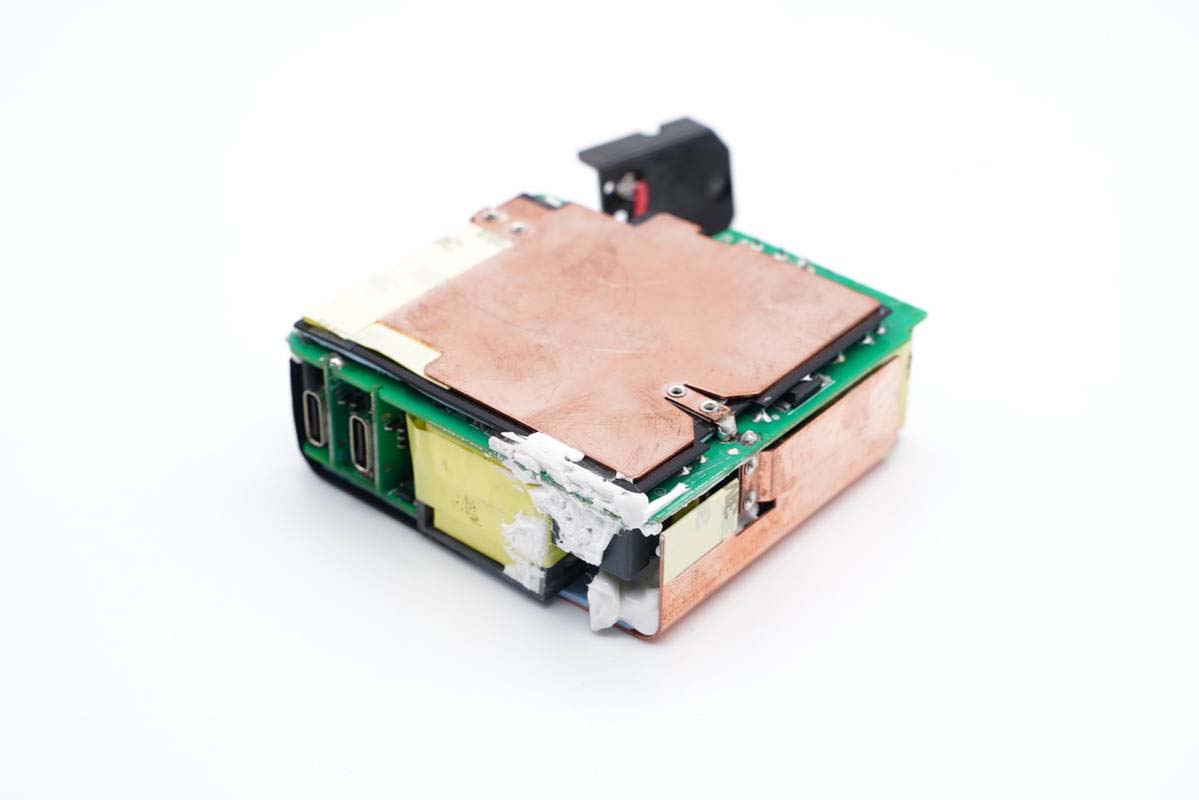

PCBA模塊覆蓋純銅散熱片以及隔離板。

輸入線壓端子套熱縮管焊接。

使用游標卡尺測得模塊長度為66.55mm。

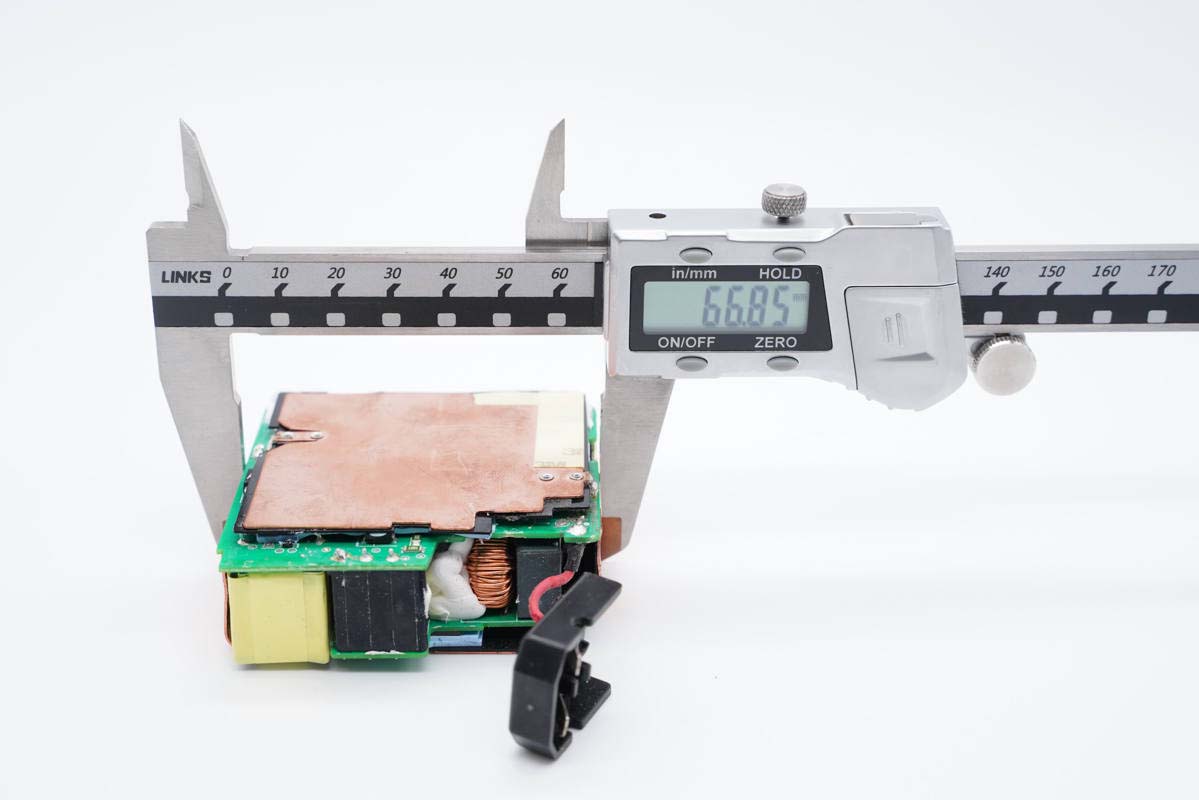

寬度為66.85mm。

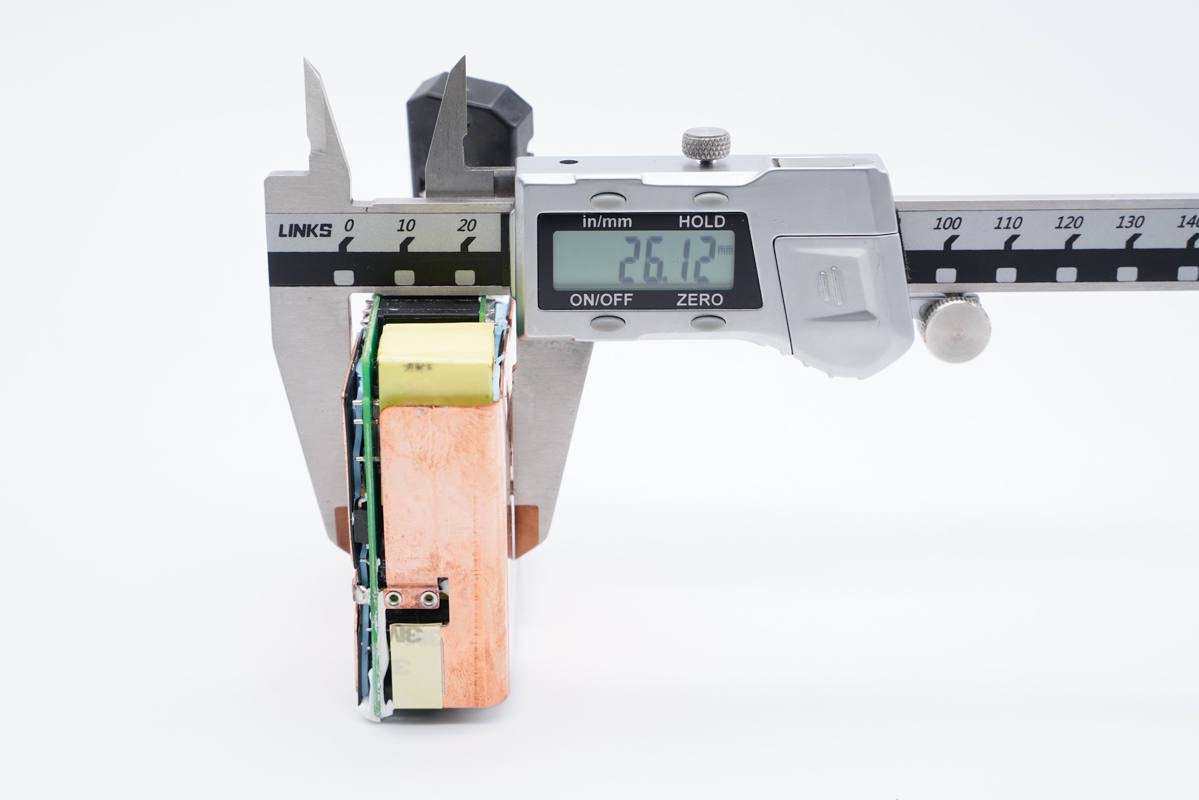

厚度為26.12mm。

主板兩面都貼有導熱墊，幫助發熱元件散熱。

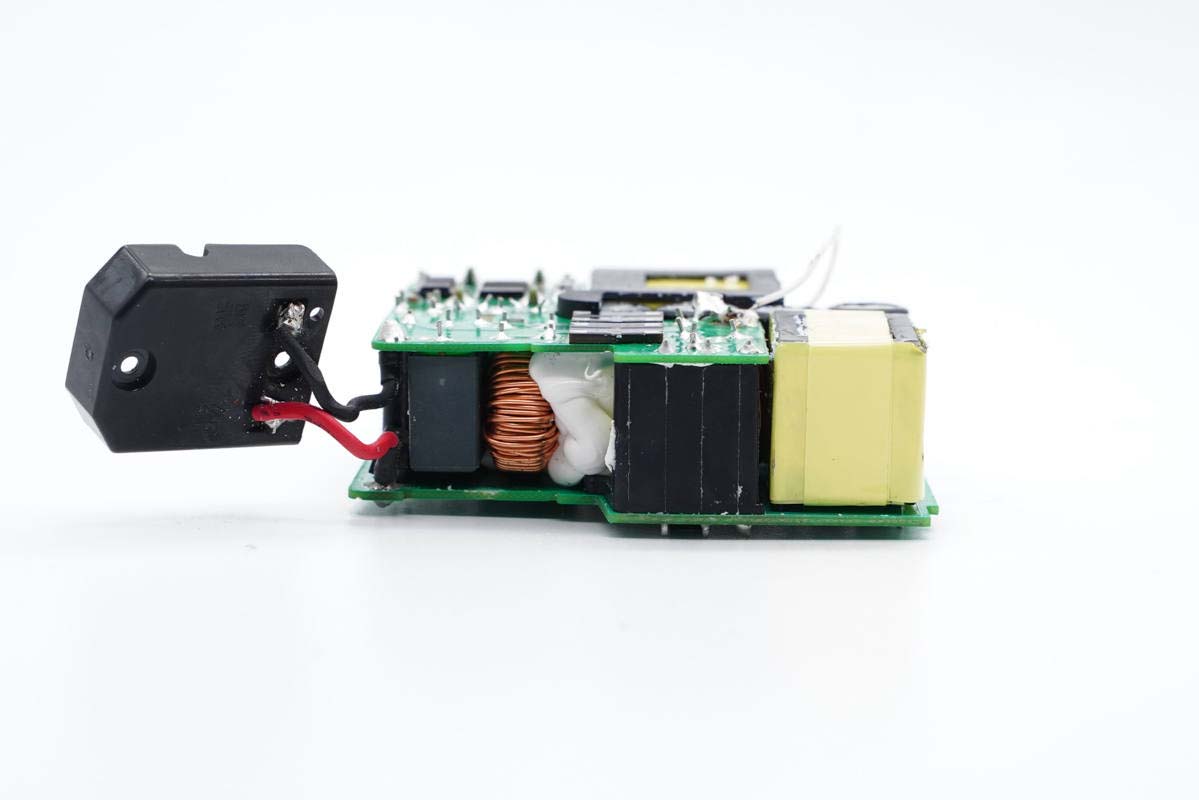

輸入端采用AC導線連接通電，夾層間可以看到安規X電容以及共模電感等器件。

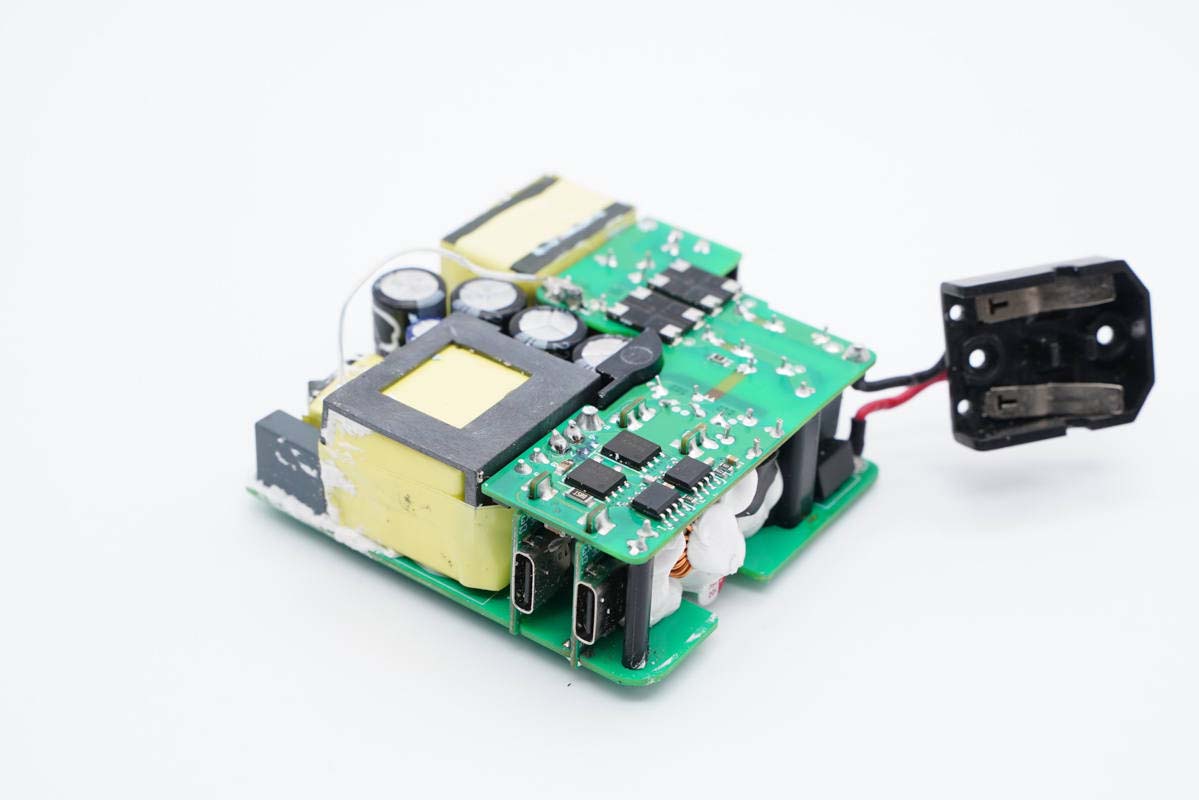

模塊頂部有一塊Z型PCB小板，和主板間有塑料柱進行支撐固定。

上面這塊小板，左邊是低壓部分，變壓器輸出同步整流，采用LLC架構。右側是兩顆整流橋，用于輸入整流，右上角是PFC升壓電感，中間是初級濾波電容。

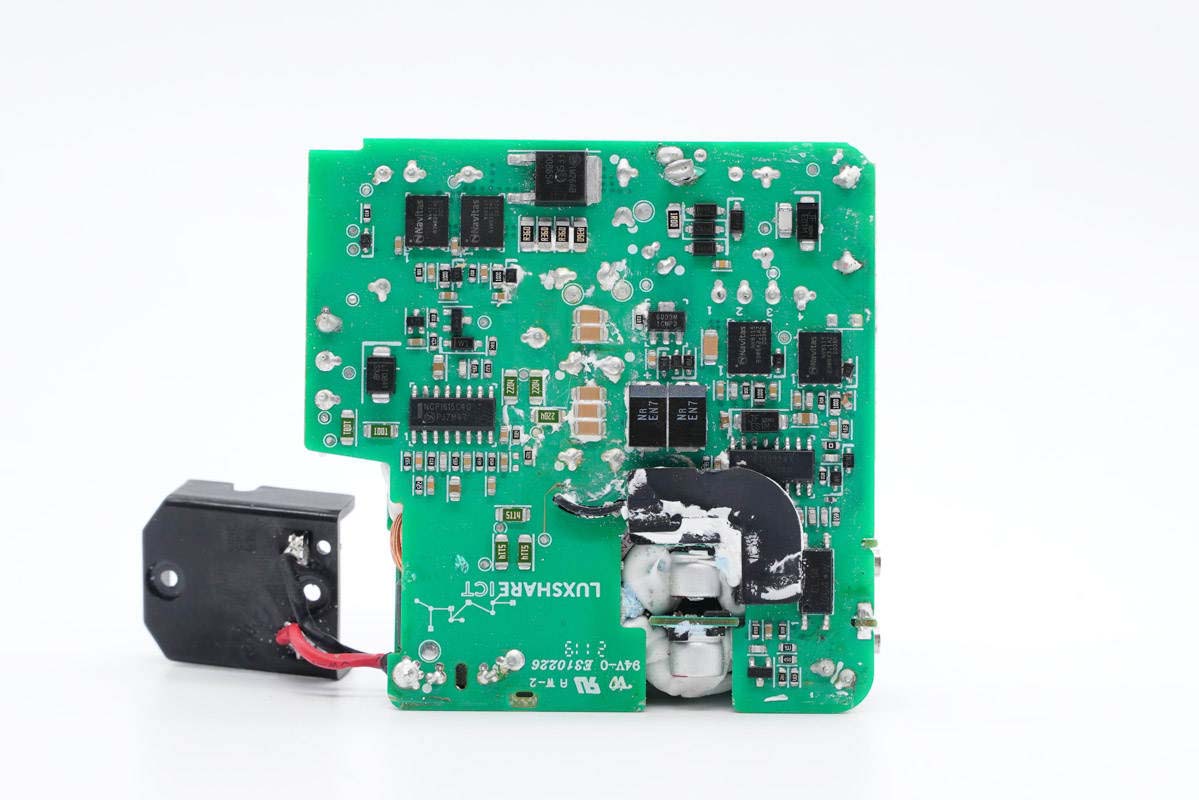

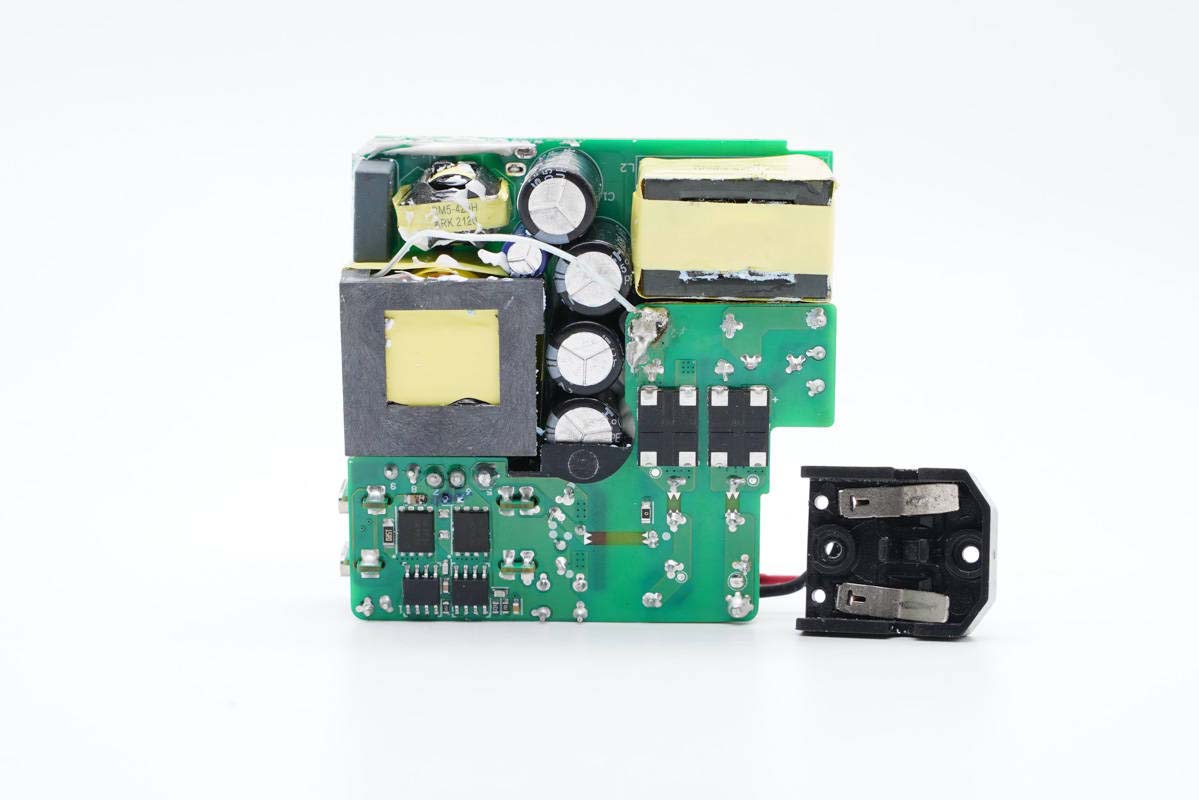

主板背面可以看到四顆納微的開關管，左上角兩顆用于PFC升壓開關管，頂部是PFC整流管，右側兩顆是LLC開關管。PCB上印有“LUXSHARE ICT”字樣，由立訊精密代工。

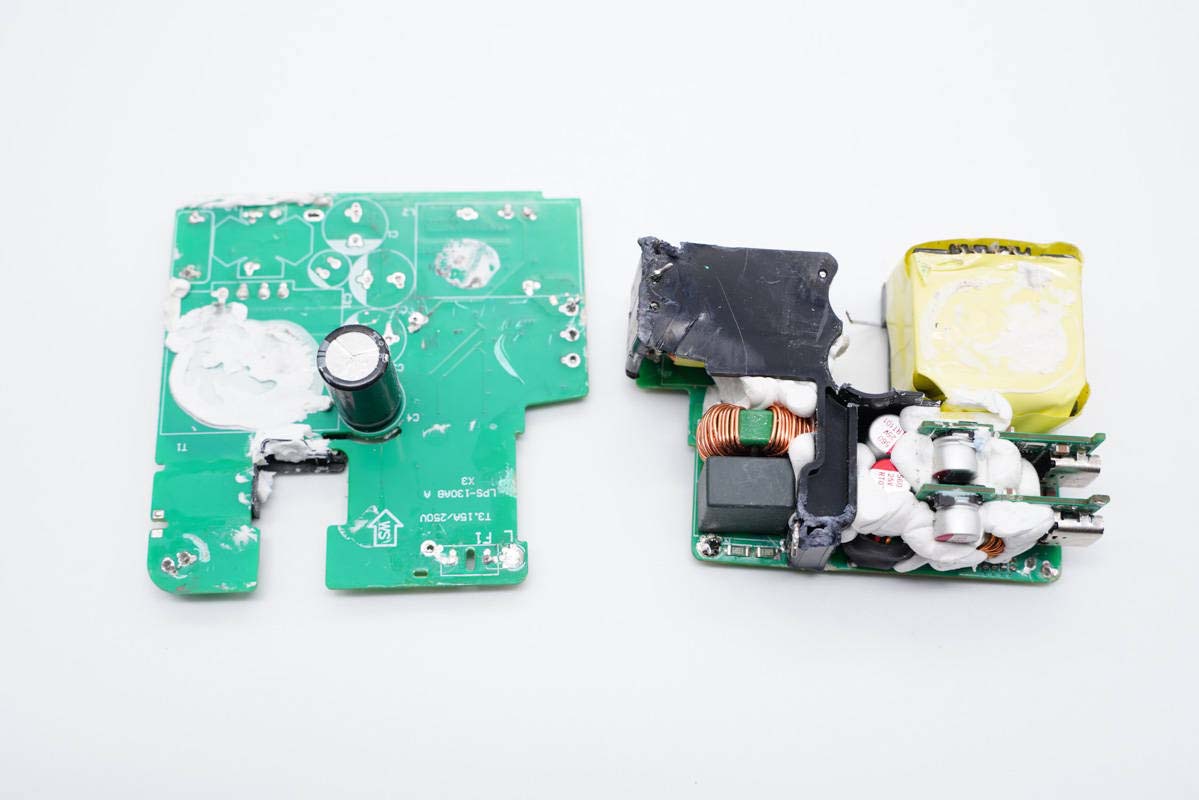

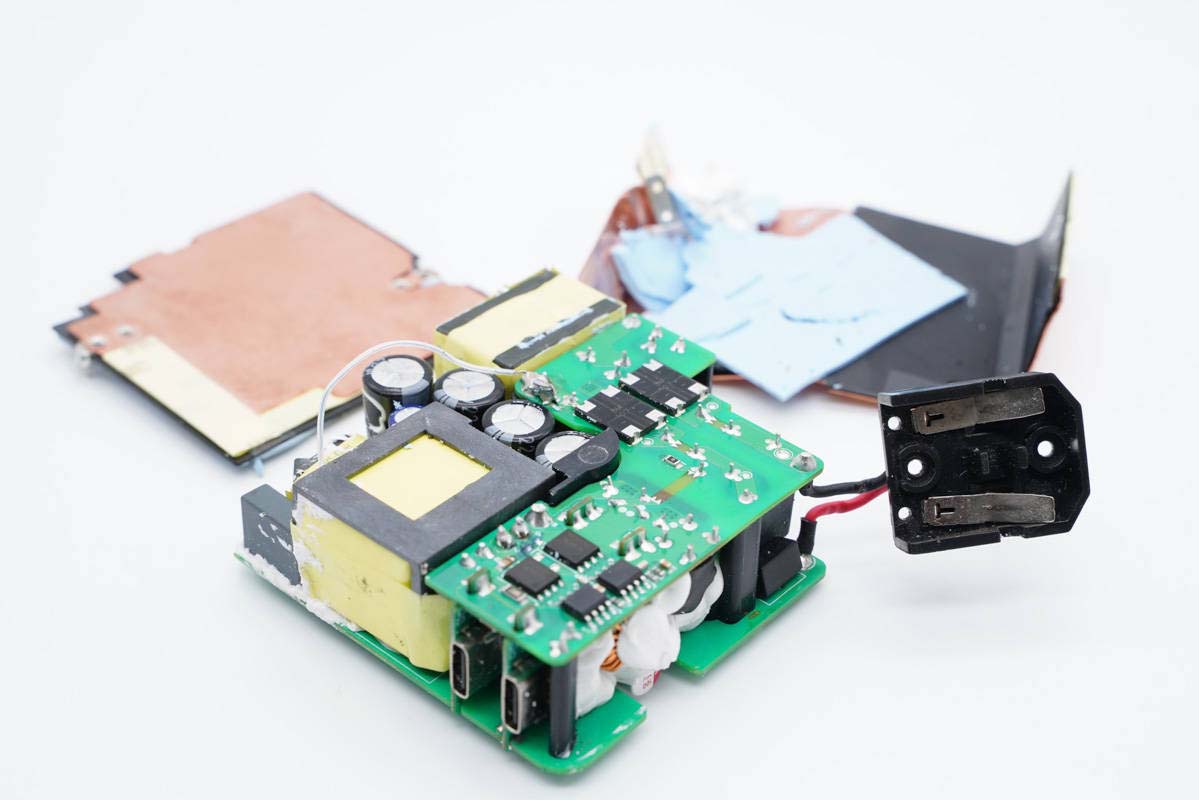

將兩塊板子拆分開，主板上的電容、PFC升壓電感等已被拆掉，另一顆Z型小板上，元器件打膠加固。

通過觀察發現，這款充電器采用PFC+LLC架構，使用氮化鎵+碳化硅第三代寬禁帶半導體組合，次級同步整流輸出固定電壓。使用兩路獨立的協議芯片和同步整流降壓輸出，并且支持多口自動分配功率。兩塊電路板的結構，將整流橋，開關管和同步整流管分開，均勻散熱，避免局部溫升過高。

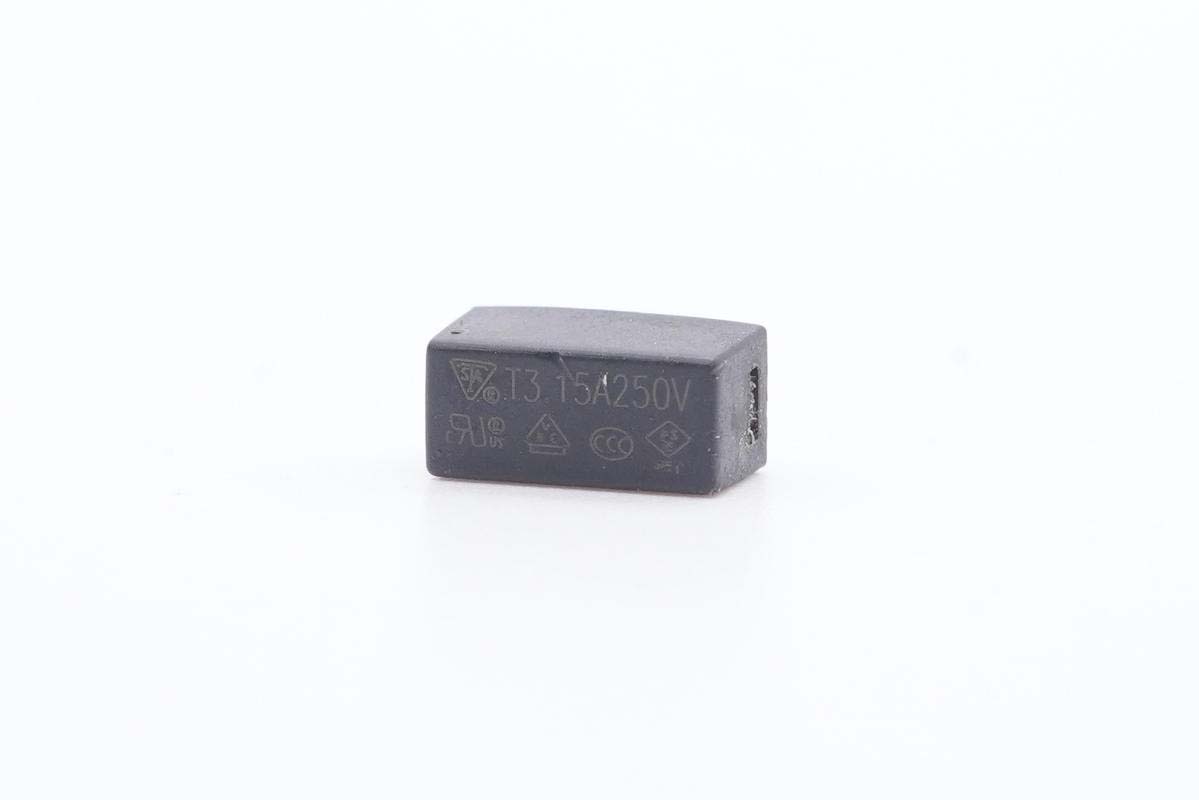

延時保險絲規格為3.15A 250V。

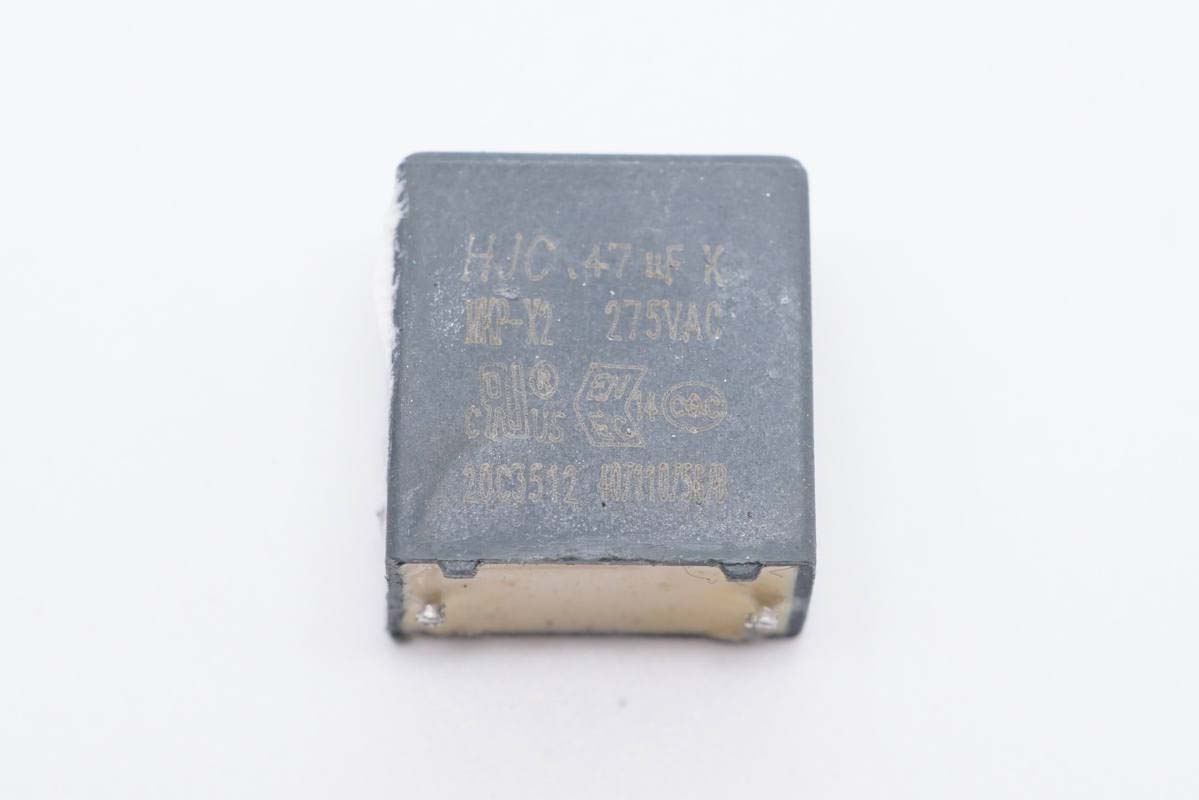

安規X電容來自HJC華容，容量0.47μF。

共模電感特寫，用于濾除EMI干擾。

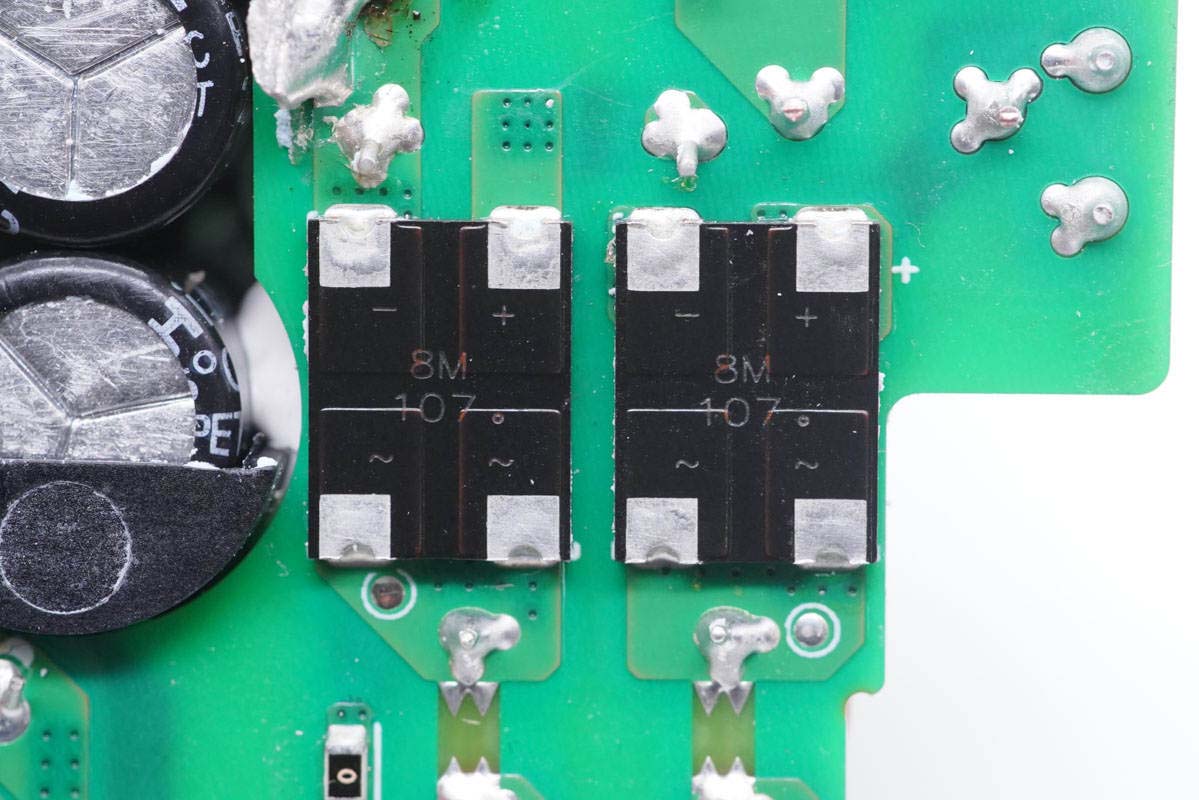

貼片型整流橋可以降低厚度，采用兩顆以均攤發熱。

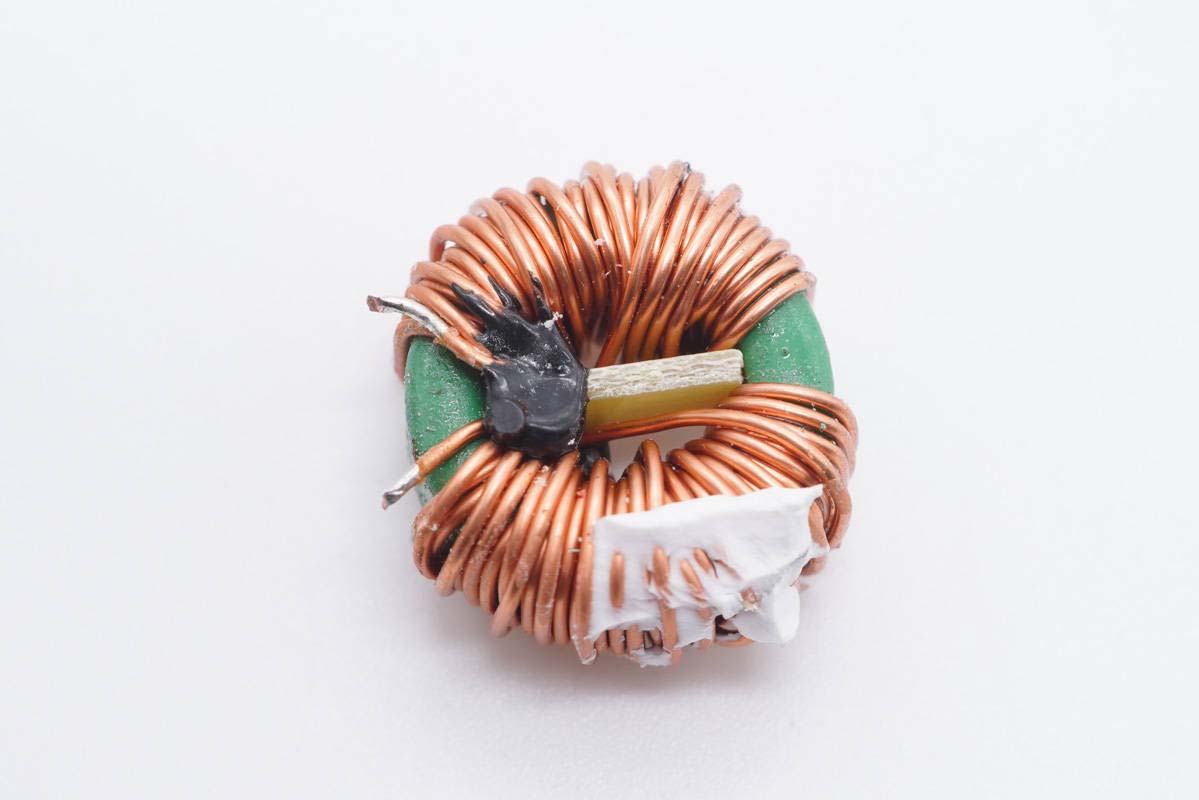

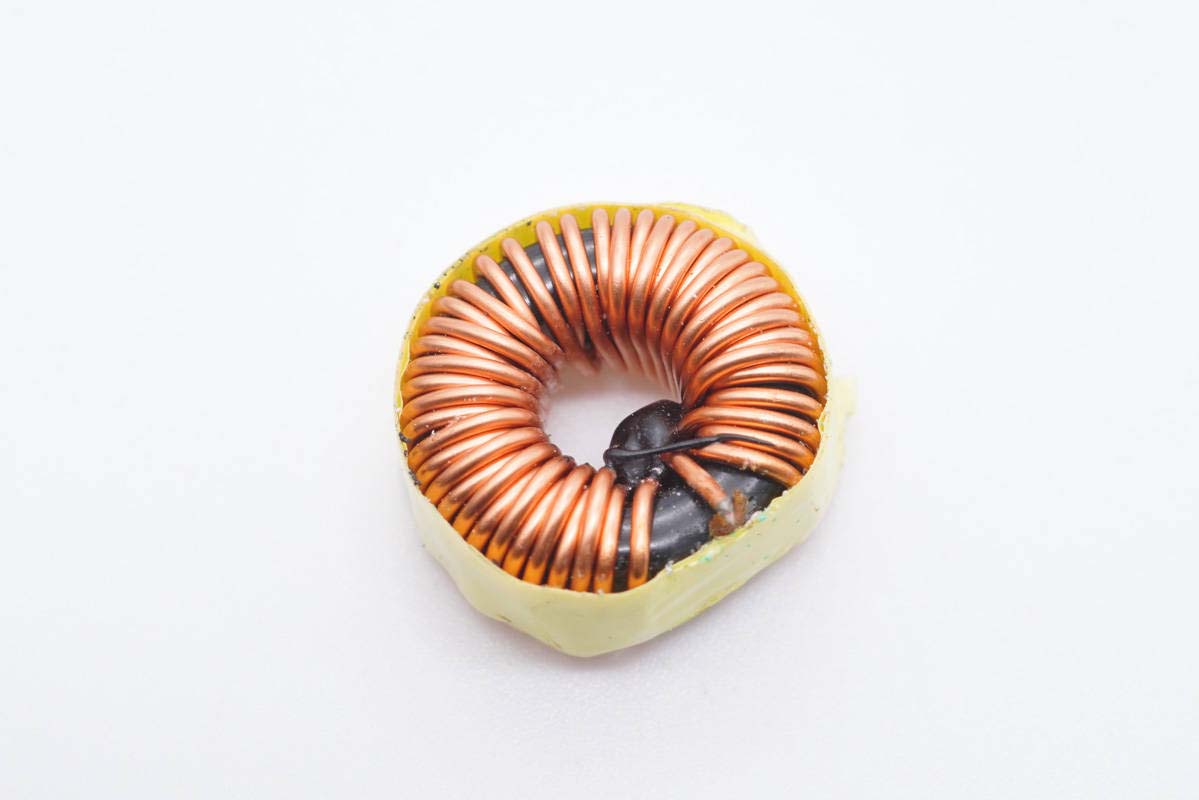

濾波電感特寫，包裹絕緣膠帶。

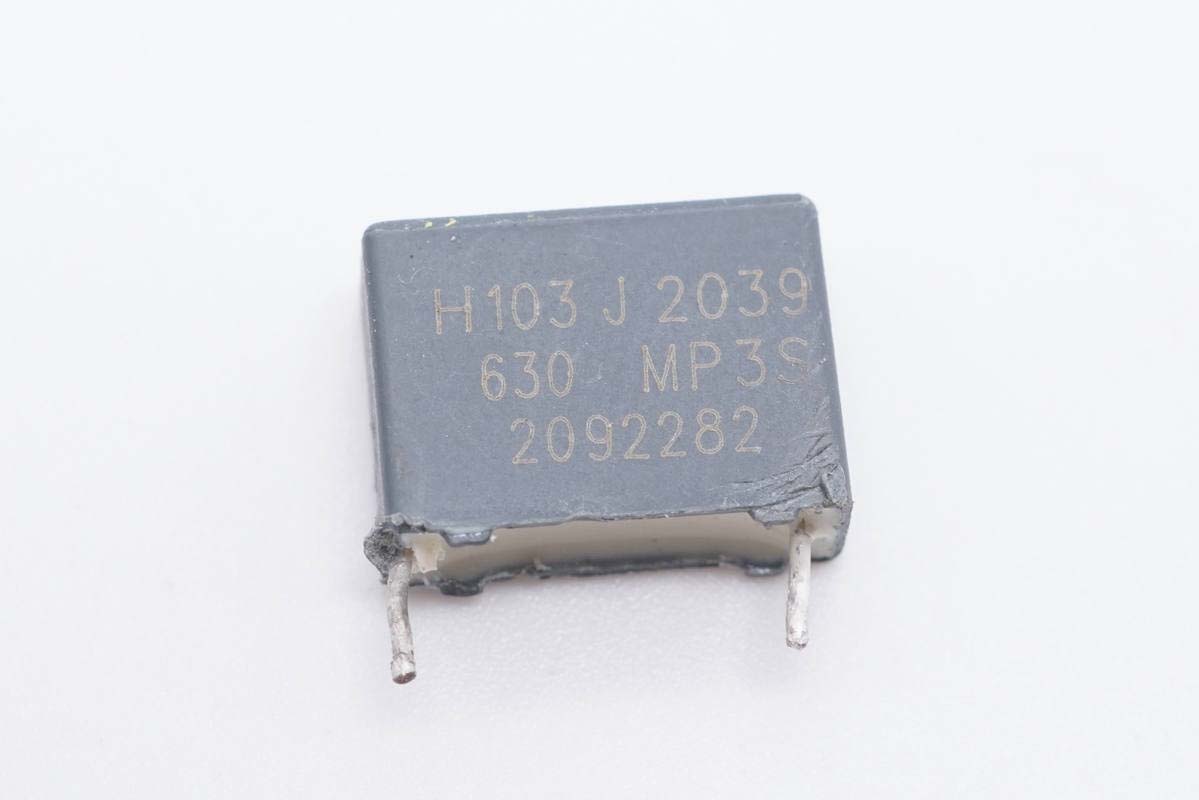

兩顆紅色薄膜濾波電容。

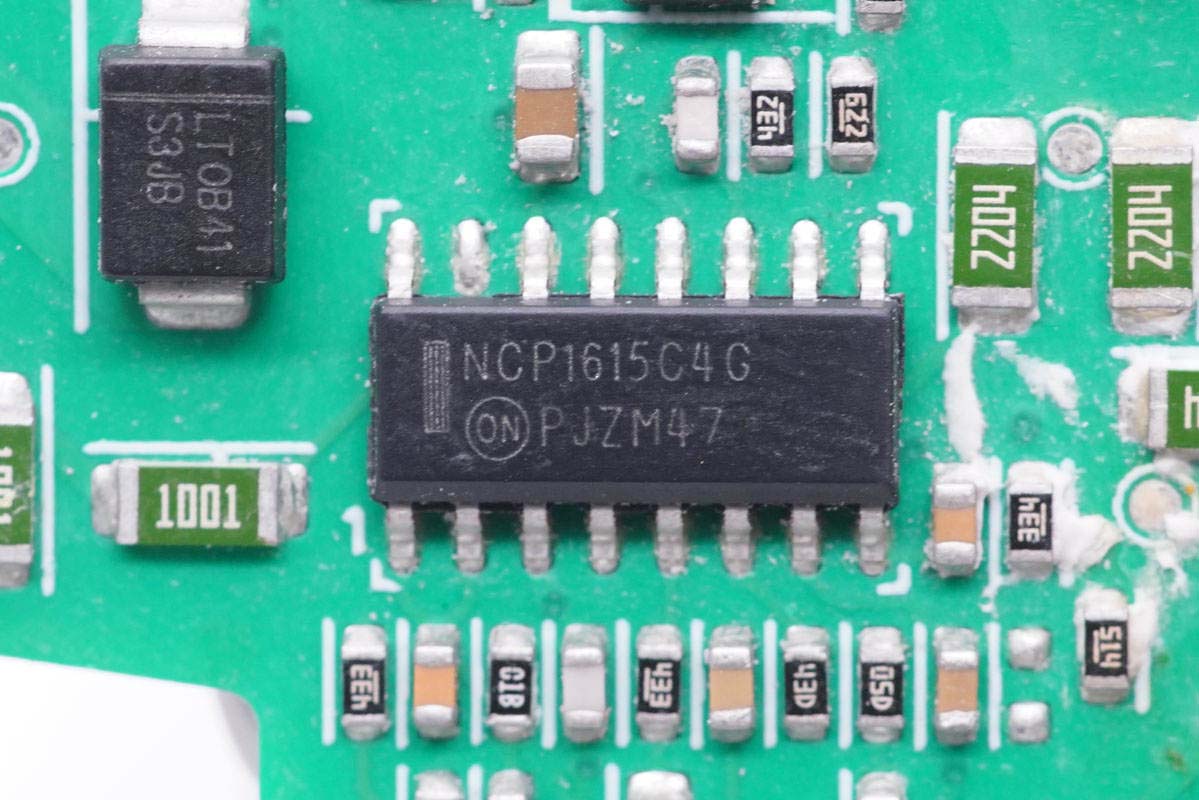

PFC升壓控制器采用安森美NCP1615C4，驅動兩顆并聯的納微NV6117，配合碳化硅二極管進整流行升壓功率因數校正。

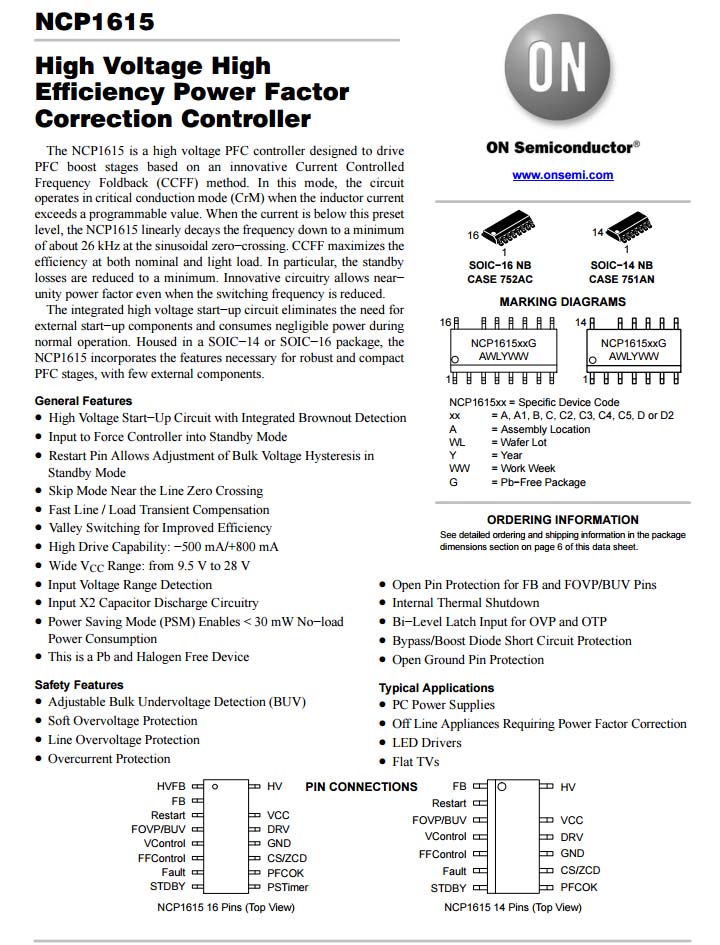

安森美NCP1615資料信息。

PFC開關管采用兩顆納微NV6117并聯，NV6117內部集成氮化鎵開關管，驅動器以及邏輯控制電路，耐壓650V，Rds_ON為120mΩ，支持800V瞬態耐壓，采用QFN5*6封裝。

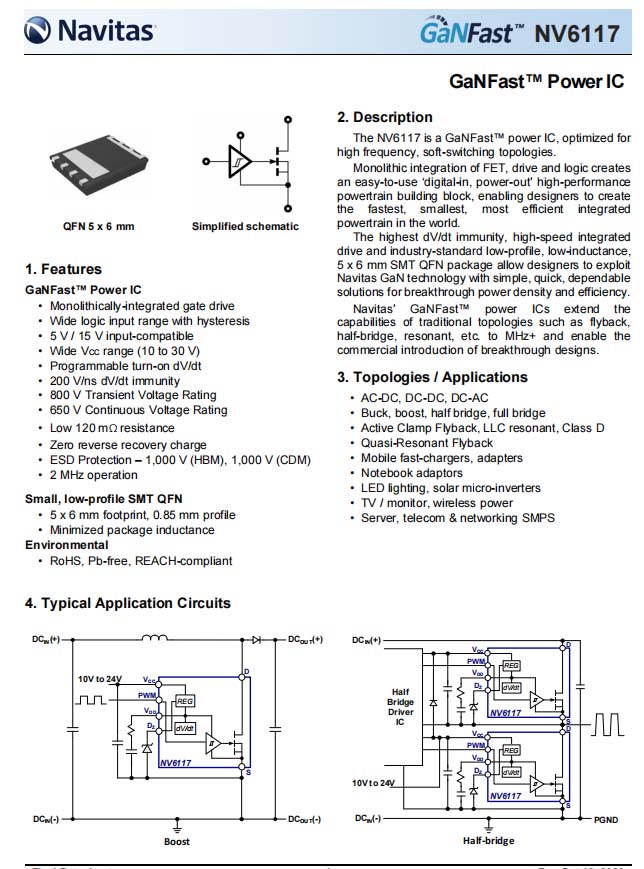

納微 NV6117 詳細資料。

充電頭網通過拆解了解到，納微GaNFast功率芯片此前已被OPPO 50Ｗ餅干氮化鎵快充、RAVPOWER 65W 1A1C氮化鎵快充充電器、小米65W USB PD 氮化鎵充電器、SlimQ 65W氮化鎵USB PD快充充電器1A1C、Anker PowerCore Fusion PD超極充、RAVPower 45W GaN PD充電器、倍思65W氮化鎵充電器、ROxANNE 66W氮化鎵USB PD雙口快充充電器等產品采用，獲得市場高度認可。

PFC整流管采用安森美 FFSD0865A，8A碳化硅二極管，最高結溫175℃，耐壓650V，8A電流，右側四顆0.36Ω電阻并聯用于電流檢測。

安森美 FFSD0865A 詳細資料。

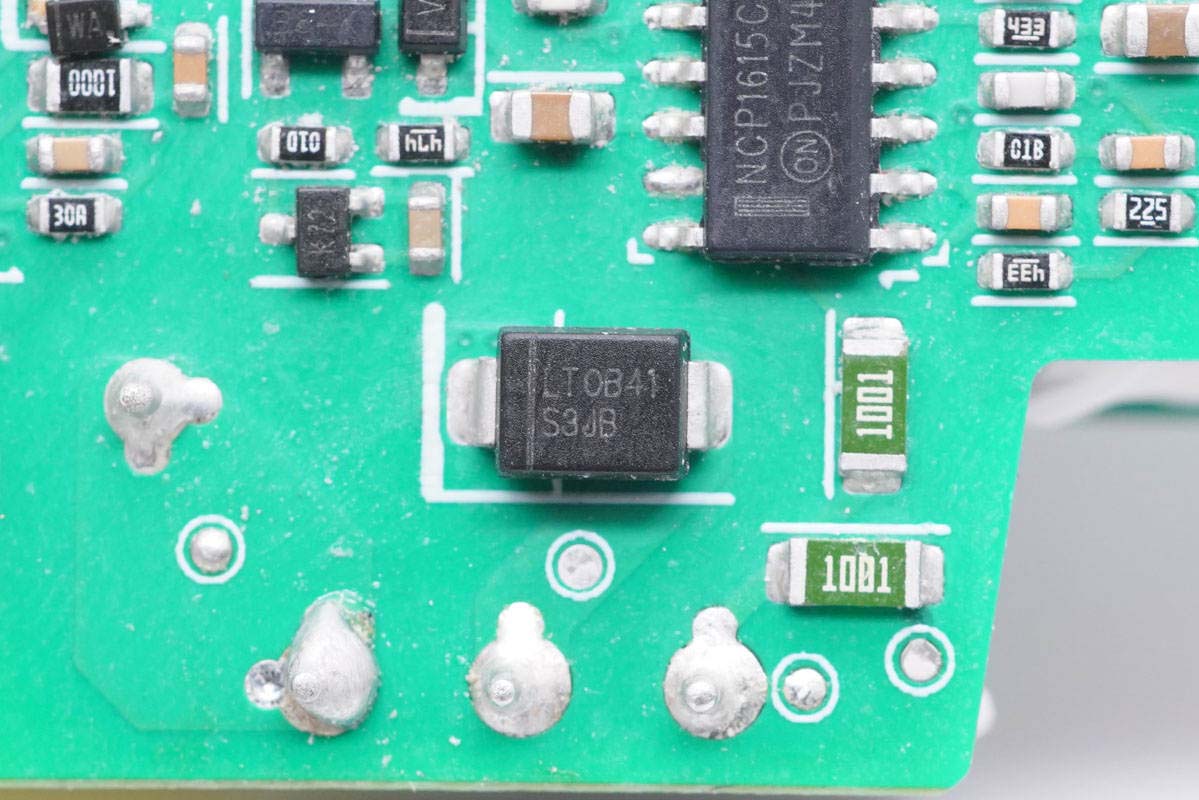

背面還有一顆S3JB的整流二極管，3A 600V耐壓。

另一側，左邊設有PFC升壓電感，中間是高壓濾波電解電容，右邊是諧振電感、諧振電容以及變壓器。

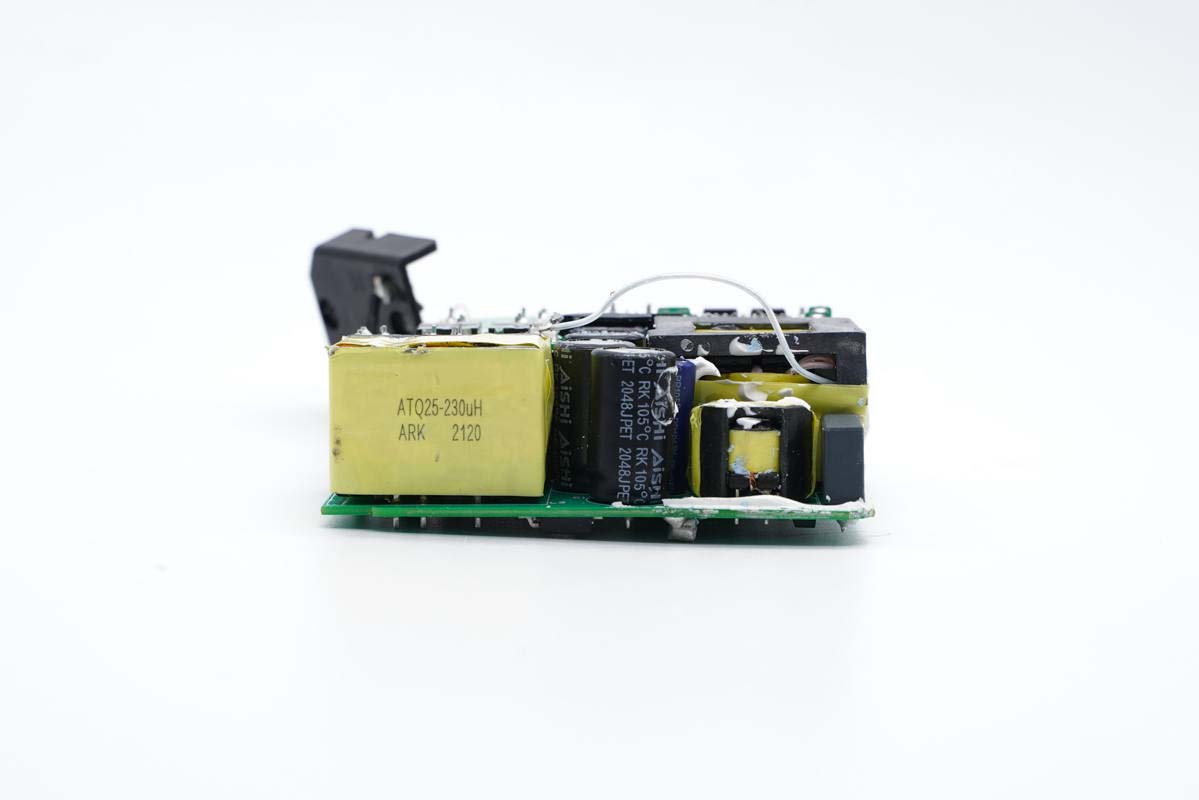

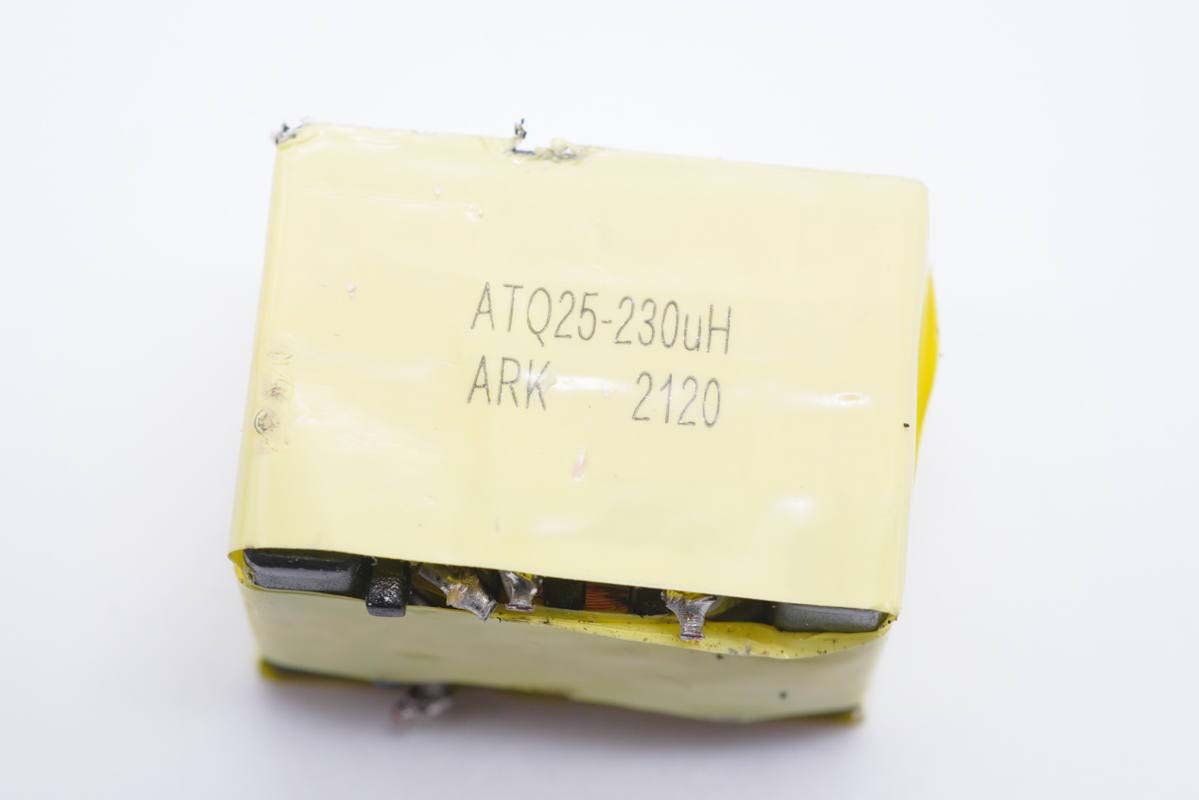

PFC升壓電感特寫，采用ATQ25磁芯。

諧振電容特寫。

諧振電感特寫。

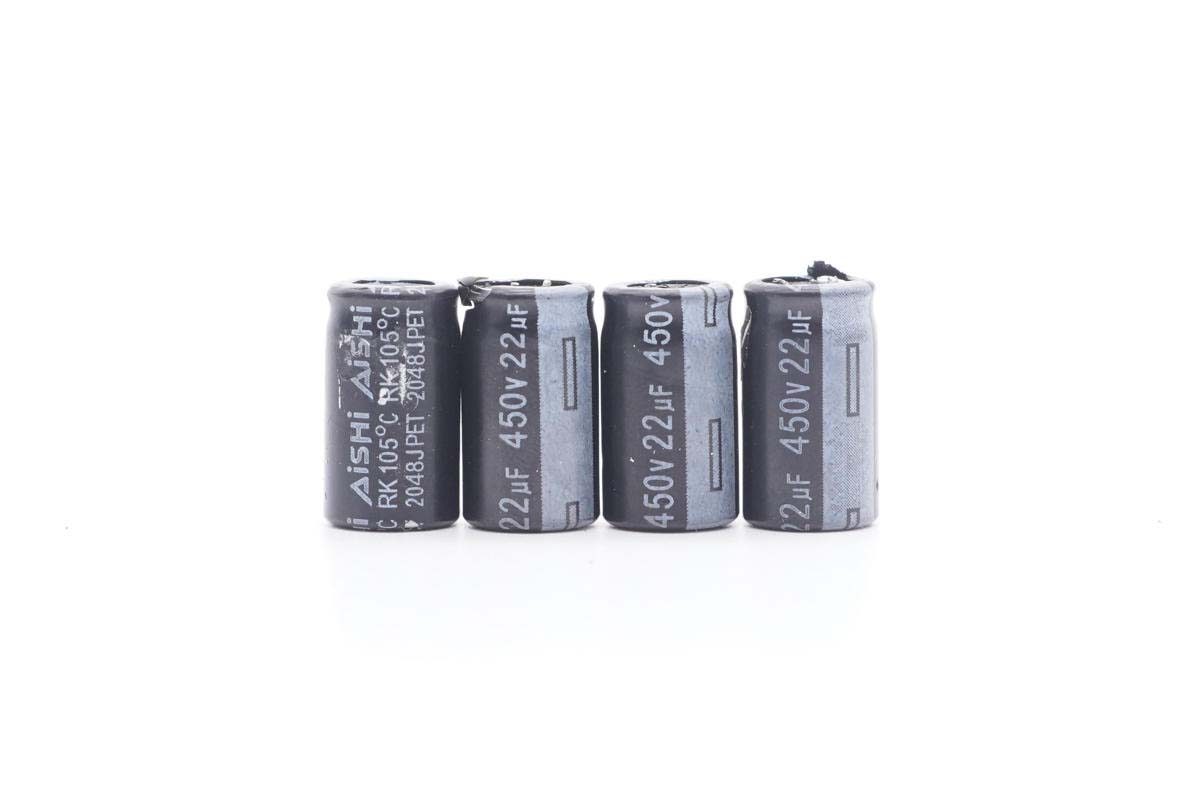

四顆高壓濾波電解電容均來自艾華，規格也都是450V 22μF。

主控芯片供電電容來自艾華，35V 220μF。

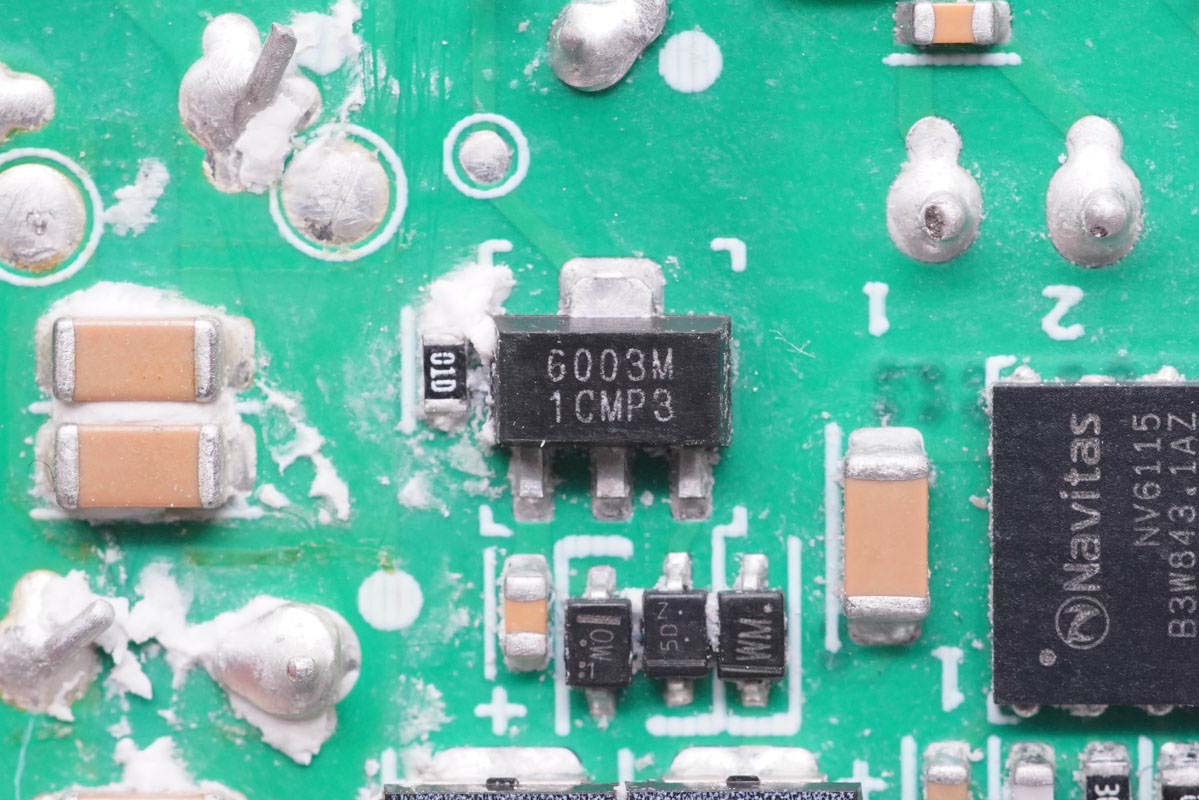

為主控芯片供電的MOS管，采用無錫新功率，NCE6003M，耐壓60V，用于穩壓為主控芯片供電。

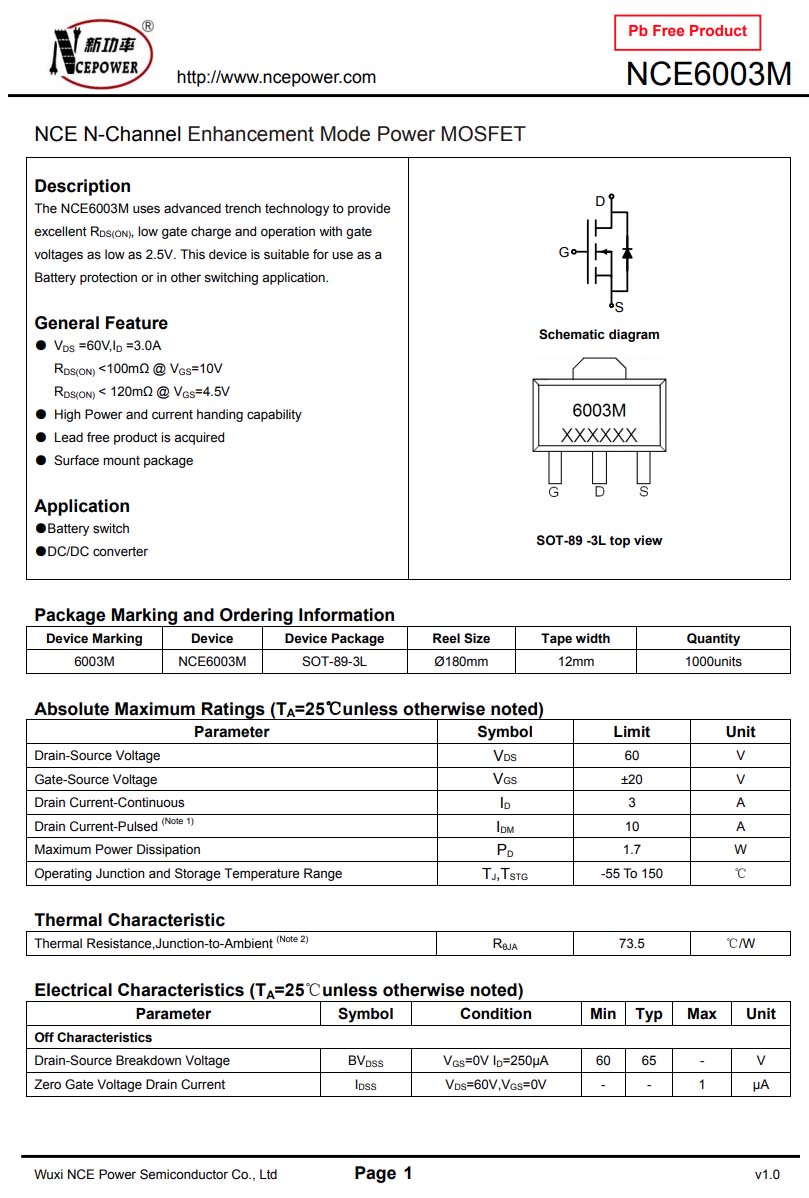

新功率 NCE6003M 詳細資料。

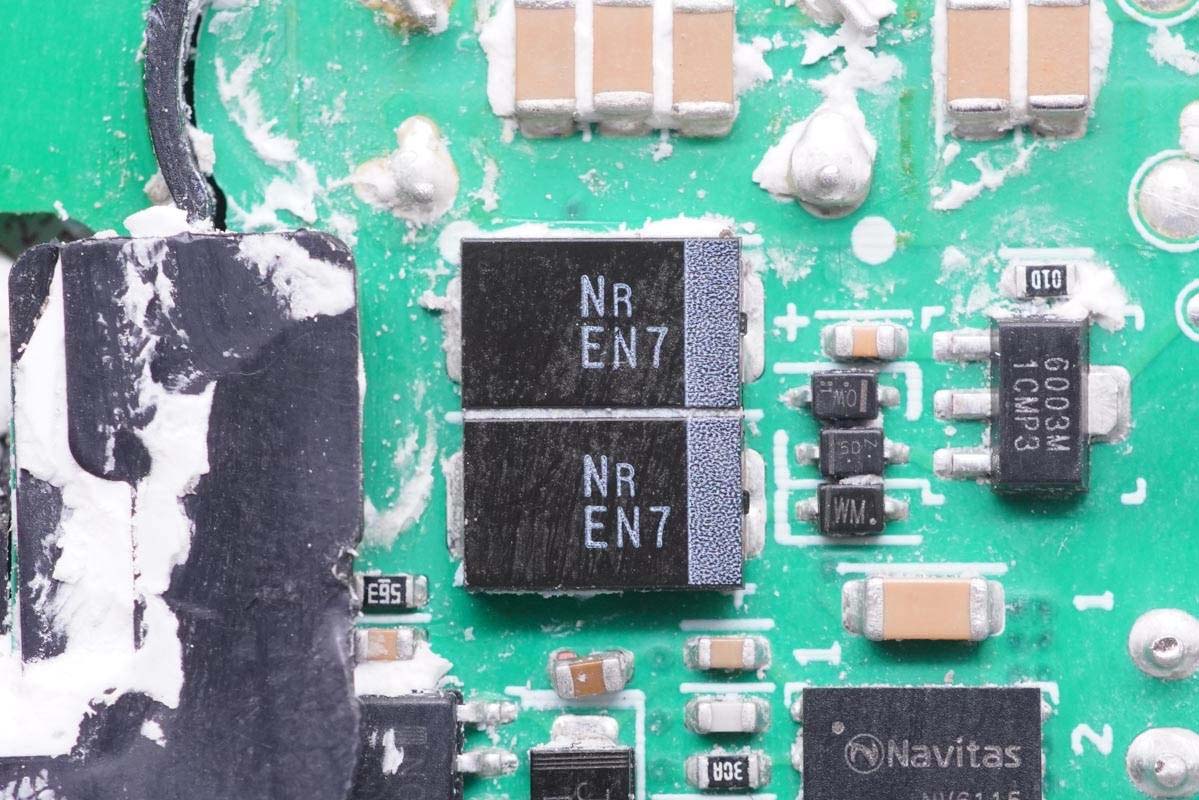

兩顆VISHAY T50系列聚合物鉭電容并聯，25V33μF，為PFC控制器和LLC控制器供電，支持125℃寬溫。

VISHAY T50系列聚合物鉭電容資料。

開關電源主控芯片采用安森美NCP13992，高性能電流模式諧振LLC控制器，內部集成高壓驅動器，支持最高750KHz工作頻率。

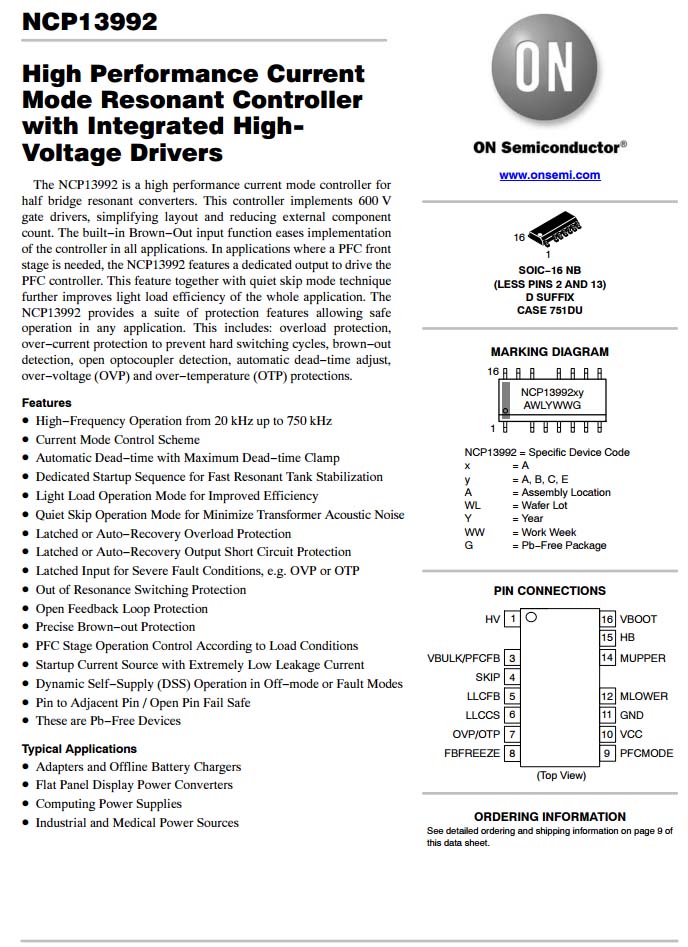

安森美NCP13992資料信息。

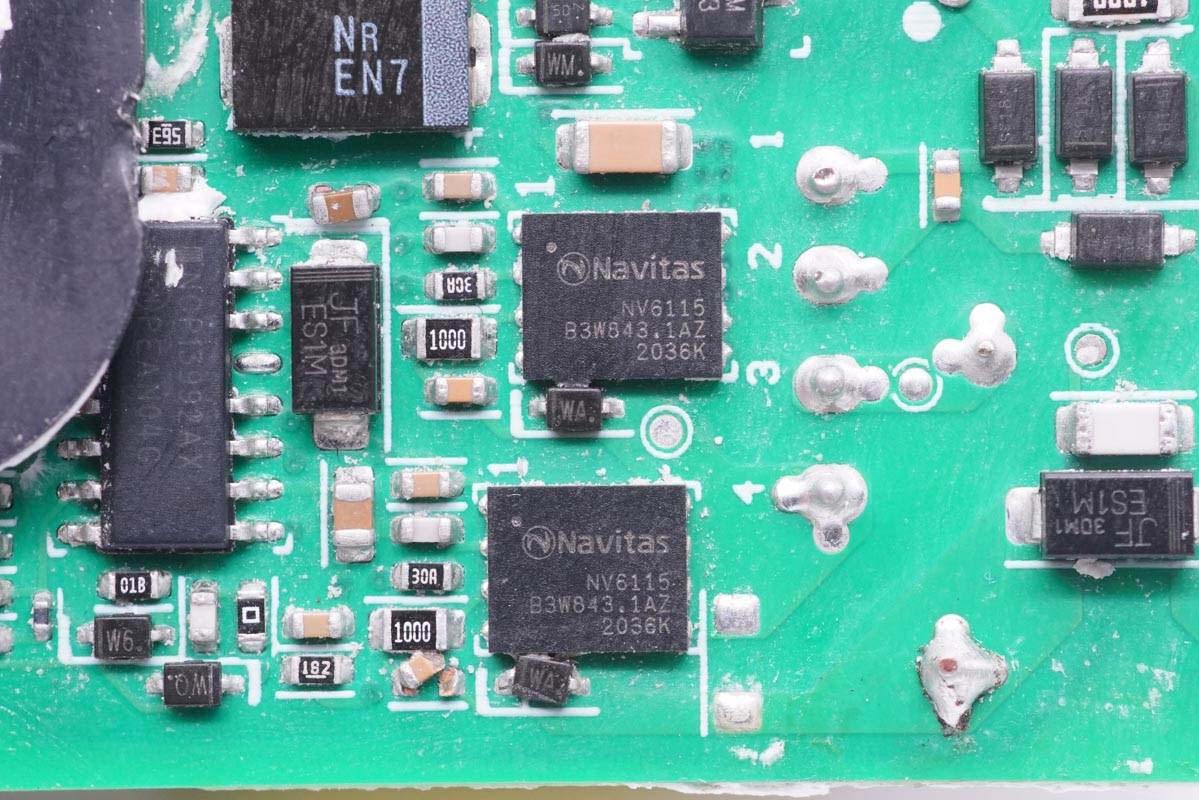

兩顆納微NV6115組成LLC半橋，該芯片內置驅動器以及復雜的邏輯控制電路，170mΩ導通電阻，耐壓650V，支持2MHz開關頻率，采用5*6mm QFN封裝，節省面積，得益于NV6115內置驅動器，無需外置驅動器，更加節省PCB空間。

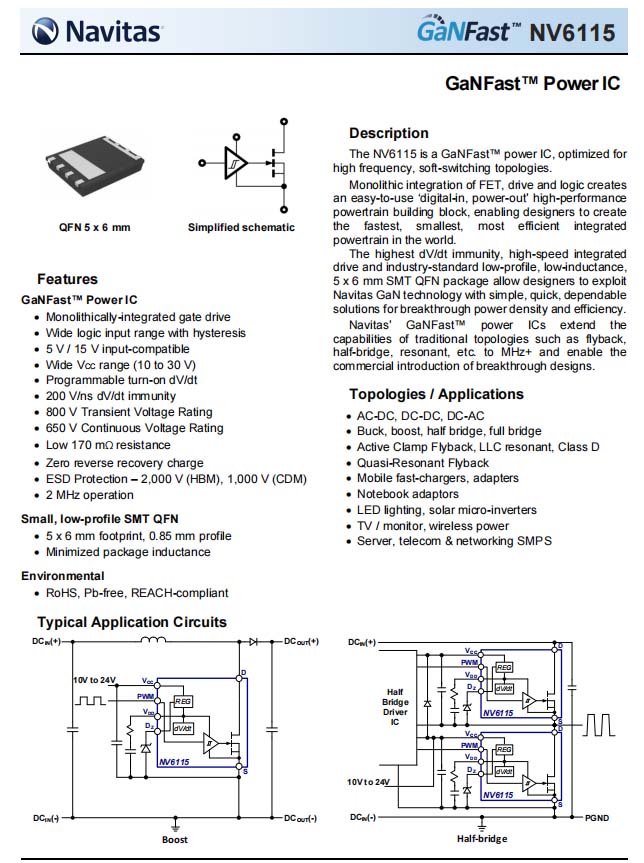

納微半導體 NV6115 詳細資料。

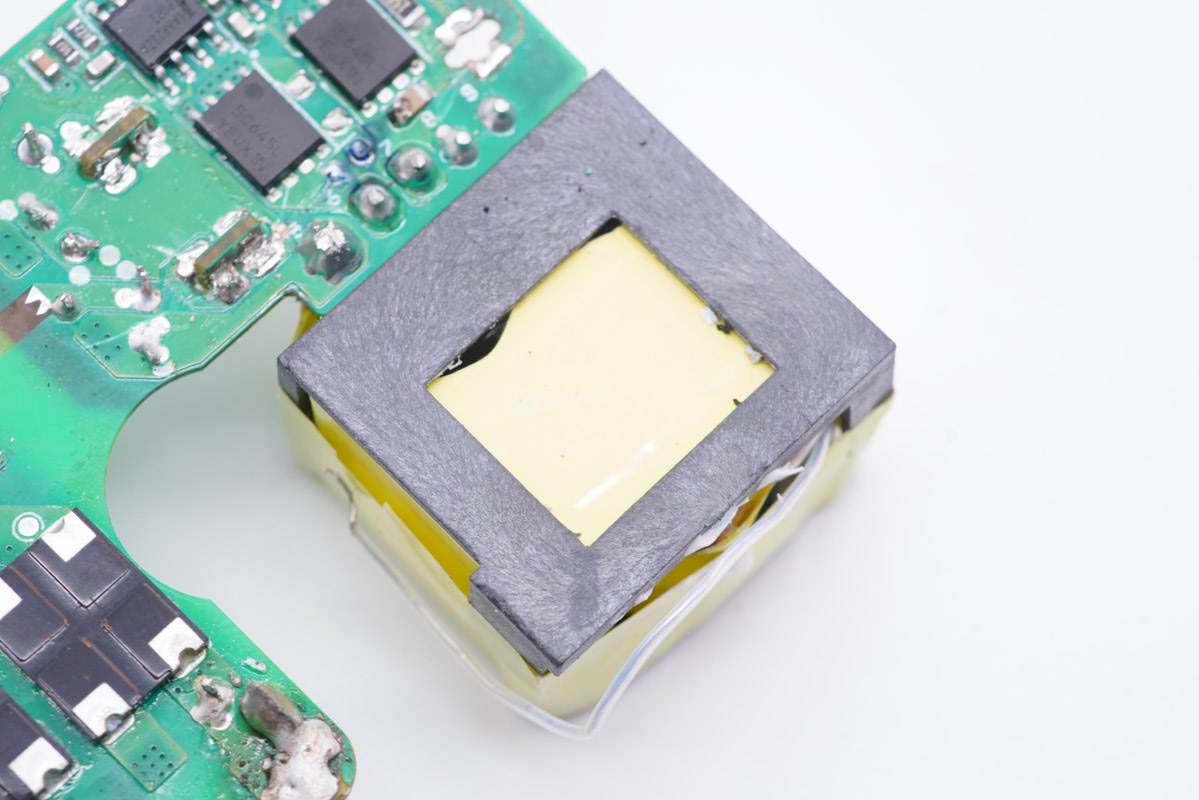

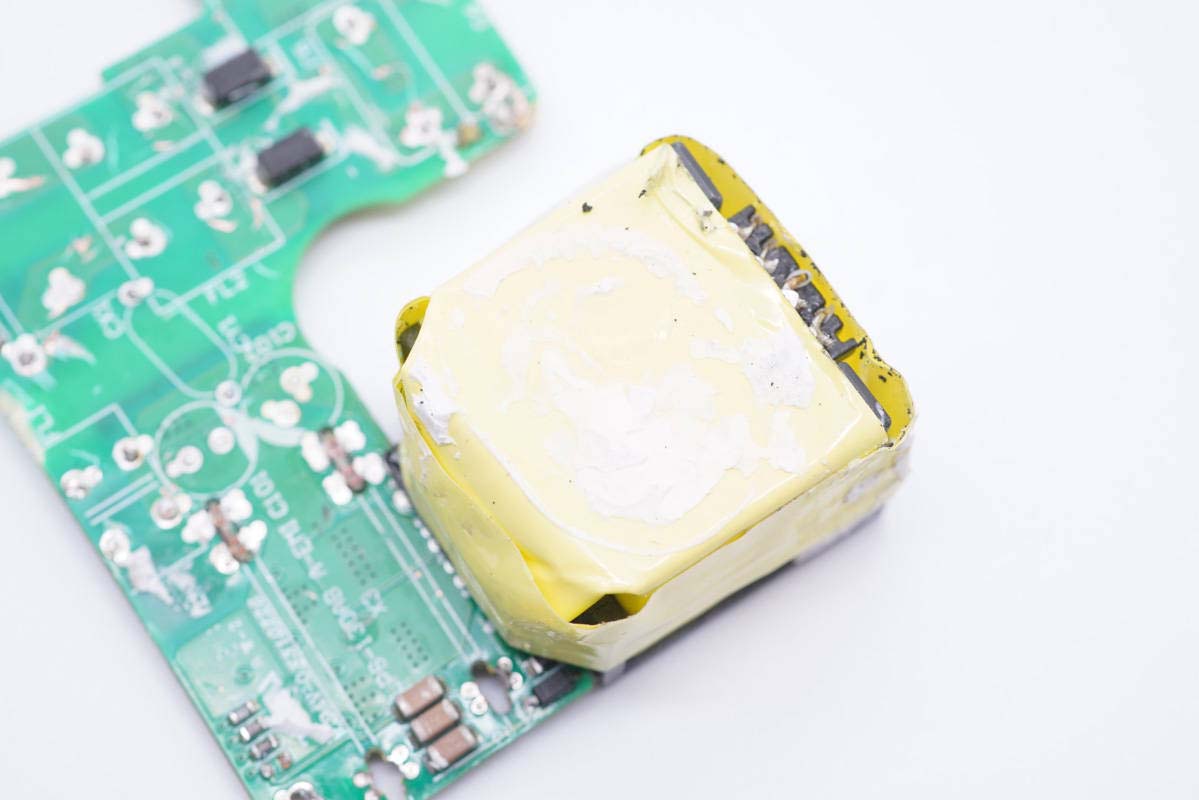

變壓器包裹絕緣膠帶，頂部打膠幫助導熱和固定。

底部套有一個塑料支撐固定。

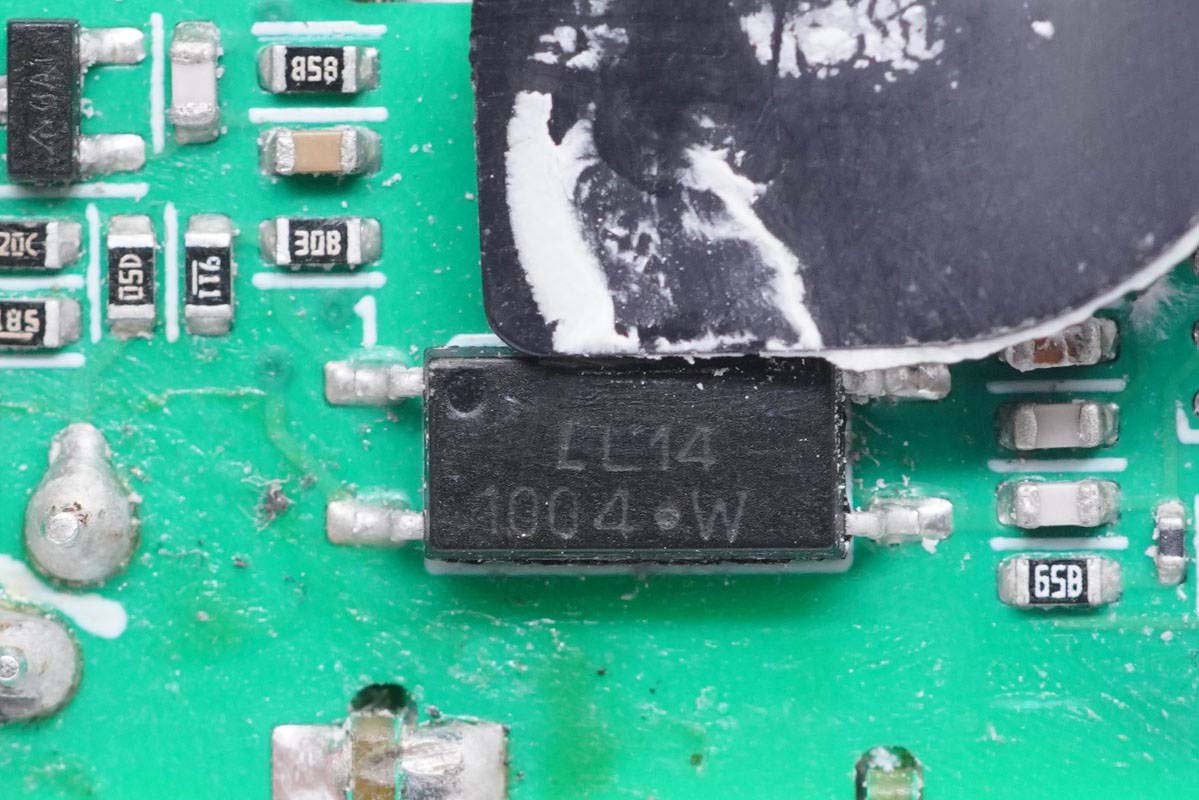

1004光耦，用于初級次級通信，反饋輸出電壓。

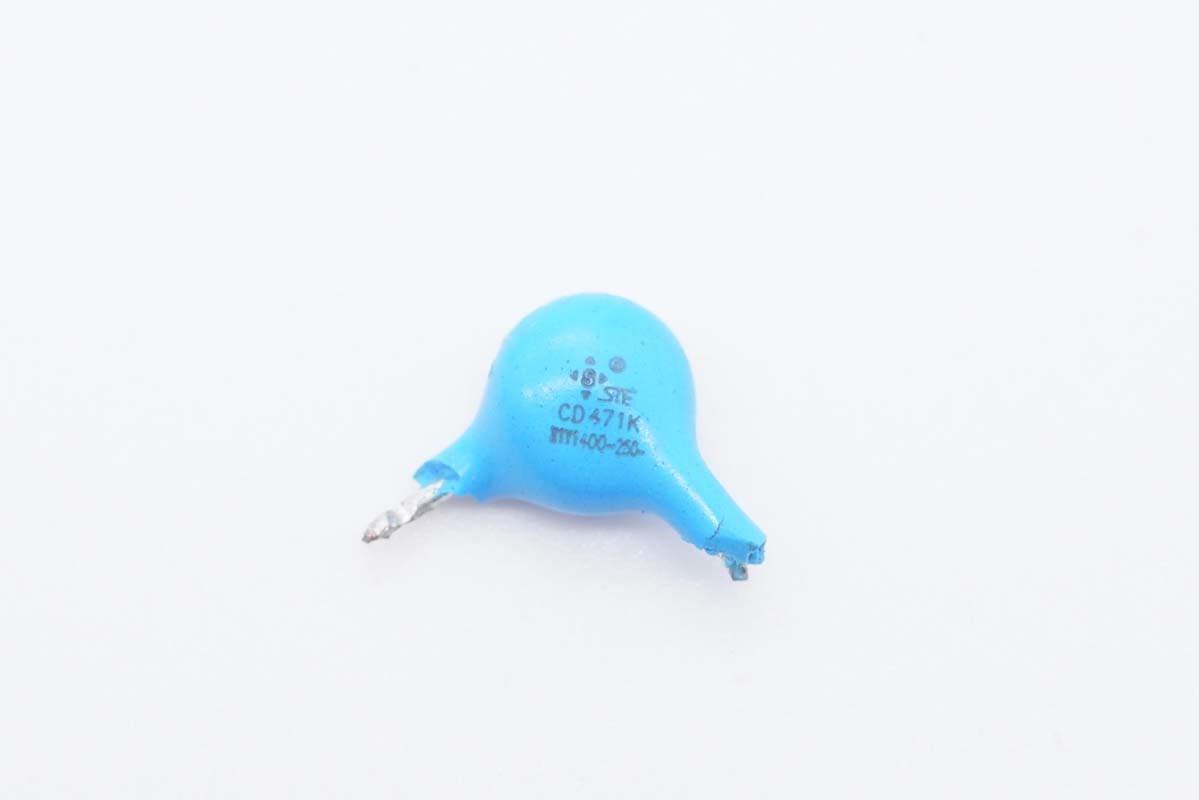

Y電容來自松田電子。

同步整流控制器是安森美NCP4306，驅動安森美同步整流管進行同步整流。支持最高1MHz開關頻率。NCP4306支持DCM/CCM/QR反激，還支持LLC半橋同步整流。，使用兩顆用于LLC同步整流

安森美 NCP4306 詳細資料。

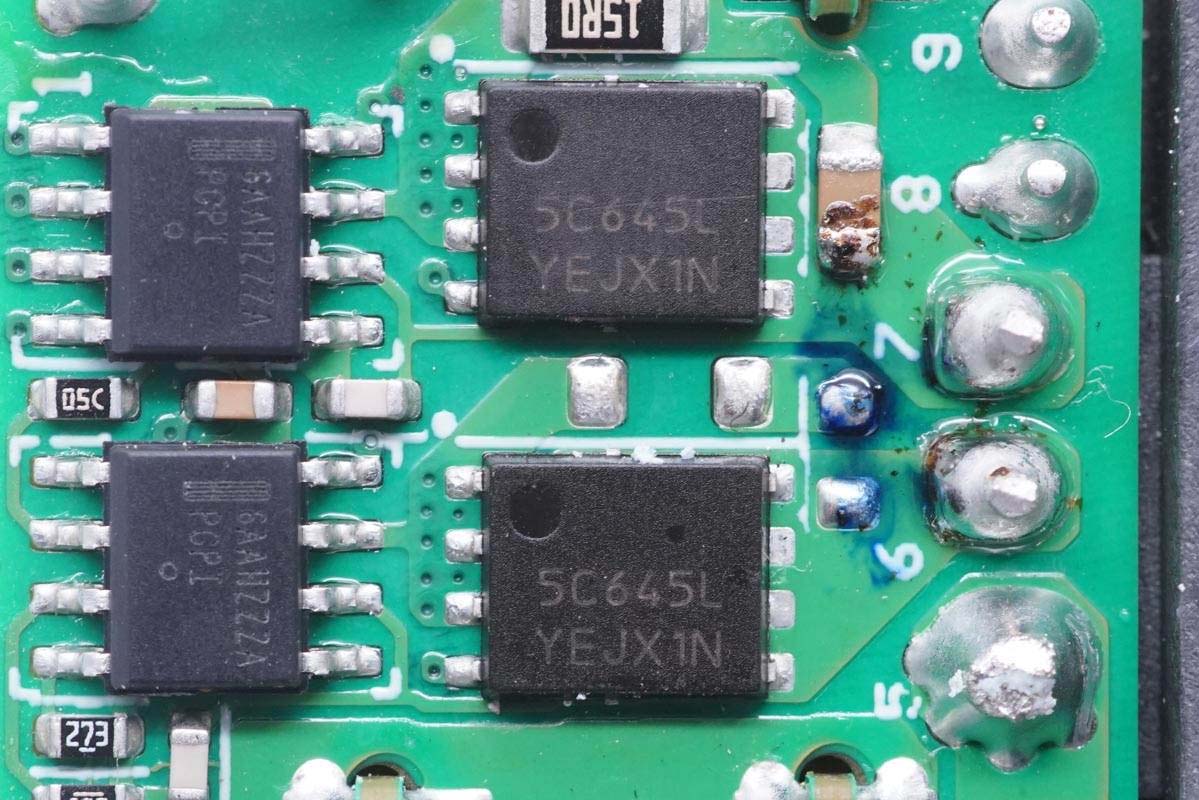

兩顆安森美NTMFS5C645NL NMOS管用于同步整流，耐壓60V，導阻4mΩ，采用DFN5*6封裝。

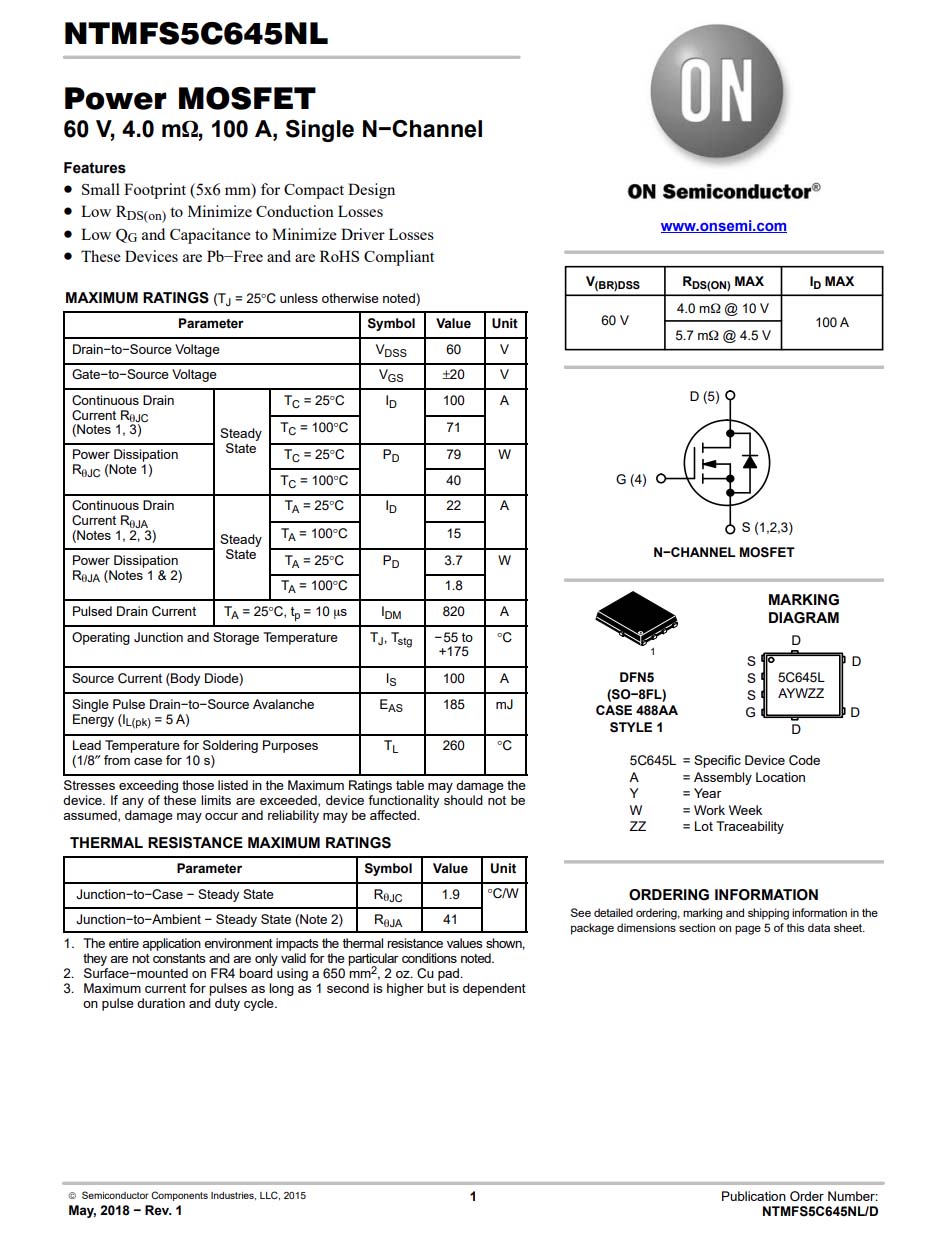

安森美 NTMFS5C645NL 詳細資料。

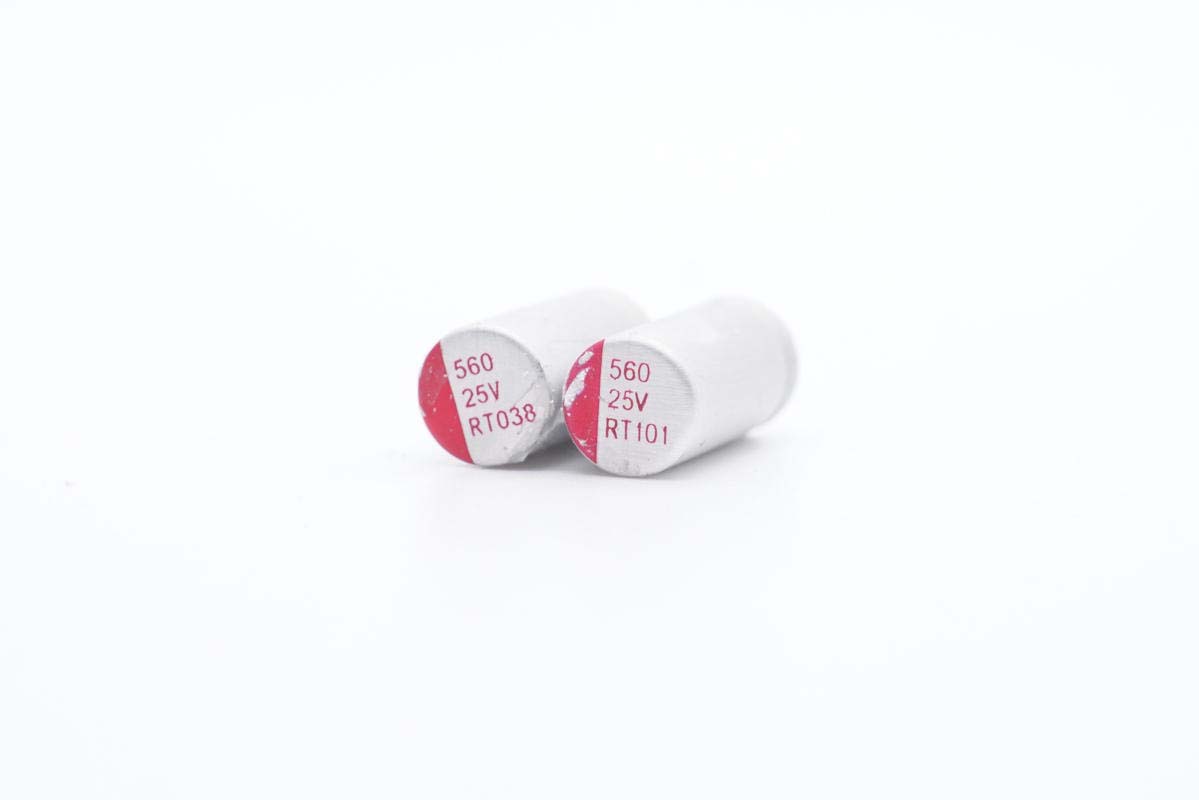

同步整流輸出濾波電容采用柏瑞凱RT系列固態電容，規格均為25V 560μF。該系列電容具備超高的耐紋波電流能力，適合應用于大功率快充、通信、服務器、光伏逆變器、雙向DC-DC等產品的儲能和濾波電路，電壓范圍支持6.3V-100V，具有105℃/2000小時保證。

從充電頭網大量的拆解案例中發現，柏瑞凱固態電容已經進入了OPPO、vivo、華為、小米、三星、紅魔等多家知名手機品牌原裝充電器供應鏈，僅在充電頭網的拆解案例就已達數百款，其產品性能獲得市場的高度認可。

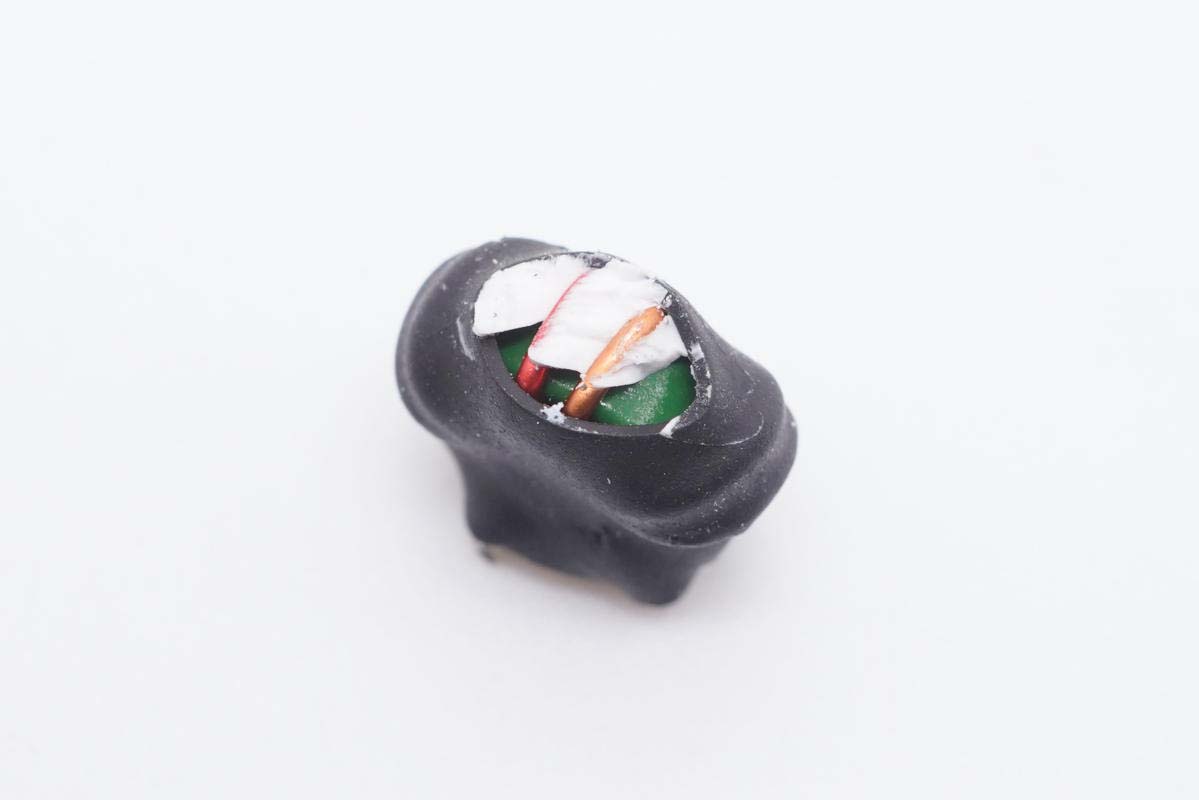

同步整流輸出濾波電感外套熱縮管保絕緣護。

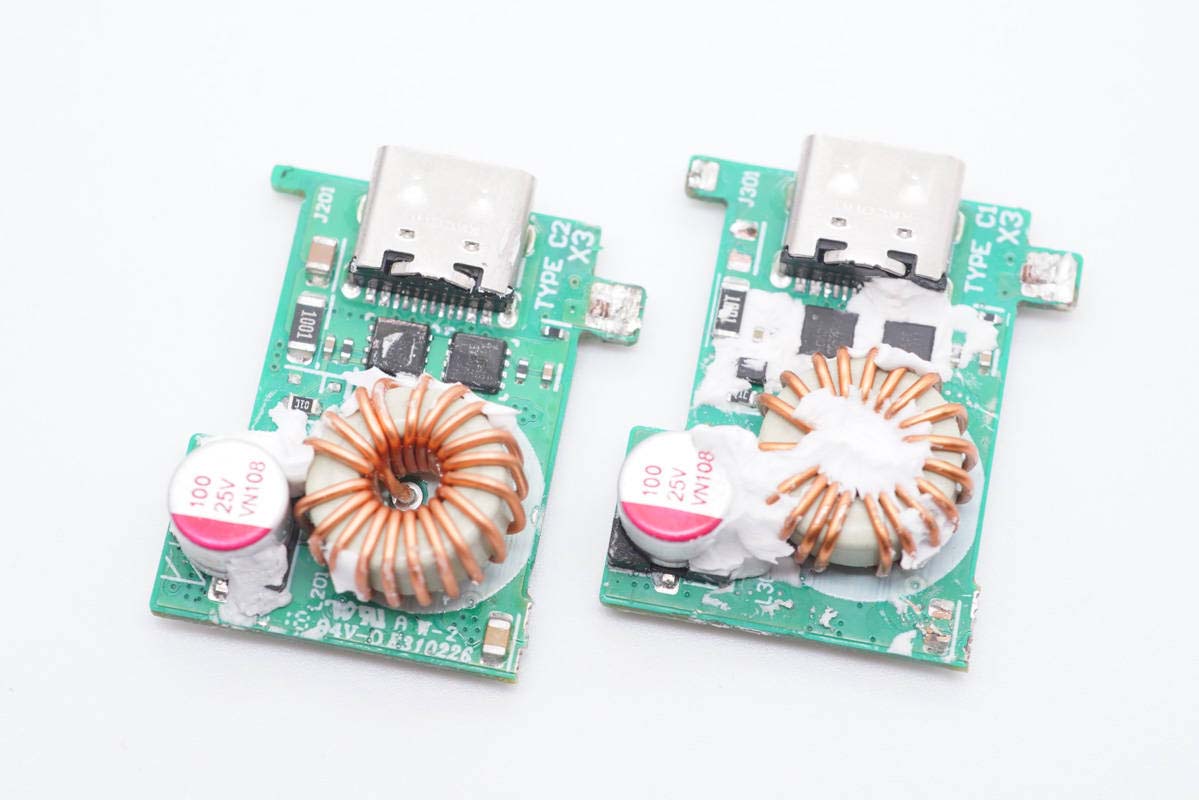

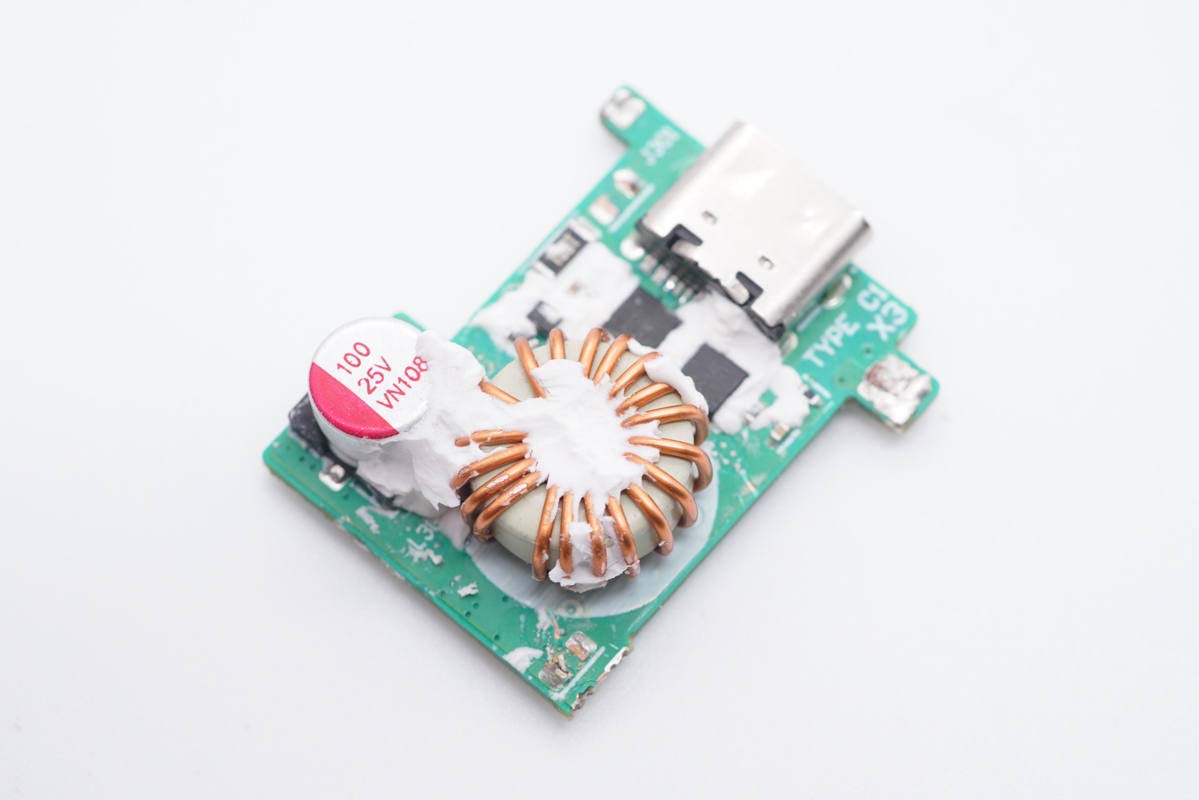

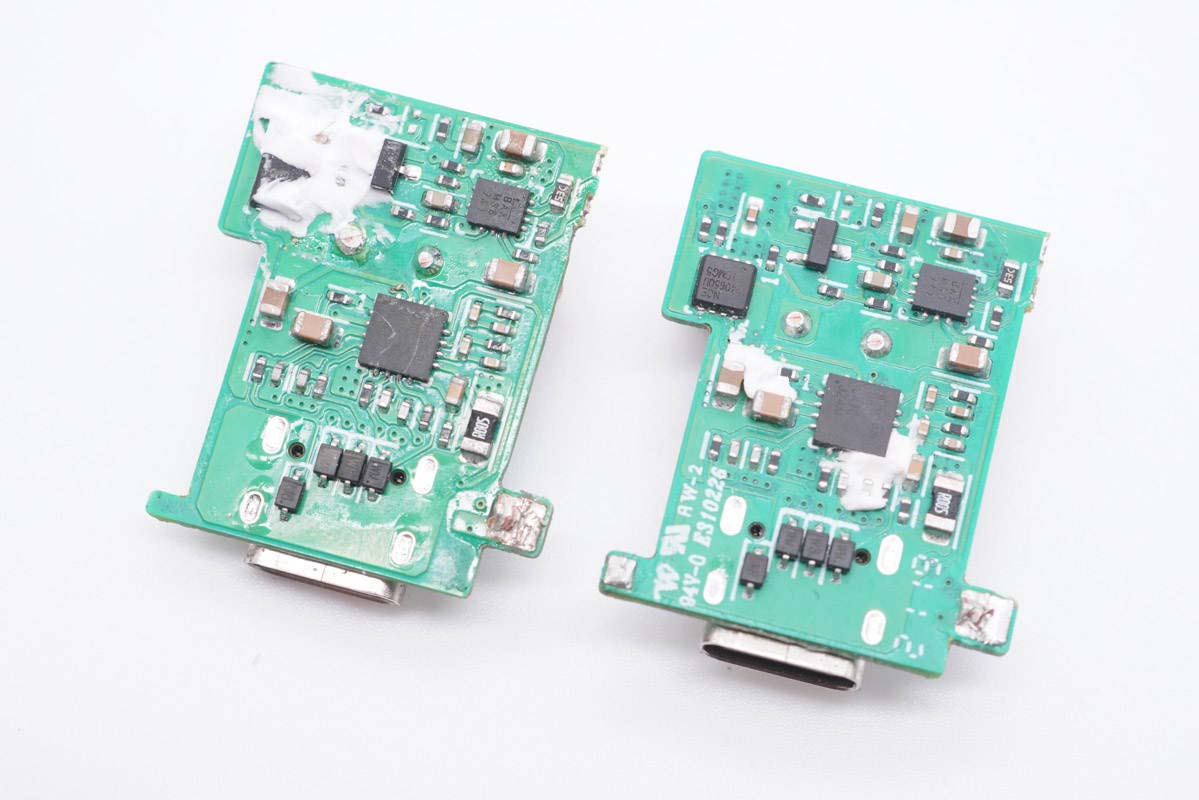

輸出端兩塊小板設計基本相同，正面均設有兩顆MOS管、降壓電感以及貼片固態電容。

另一面設有同步整流降壓轉換器、協議IC以及輸一顆MOS管，接口背面還有TVS進行靜電保護下面我們以其中一塊小板為例進行詳細了解，不多贅述。

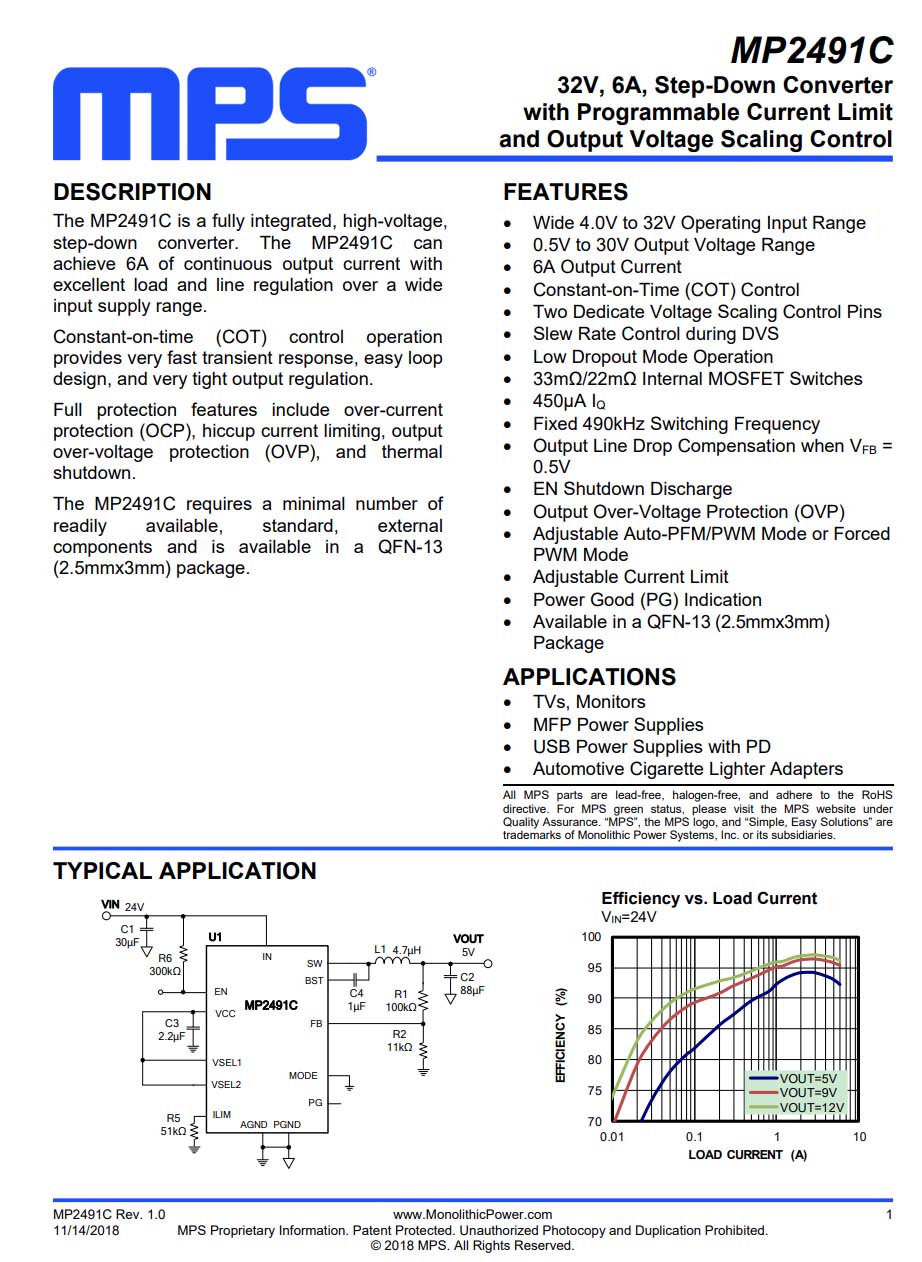

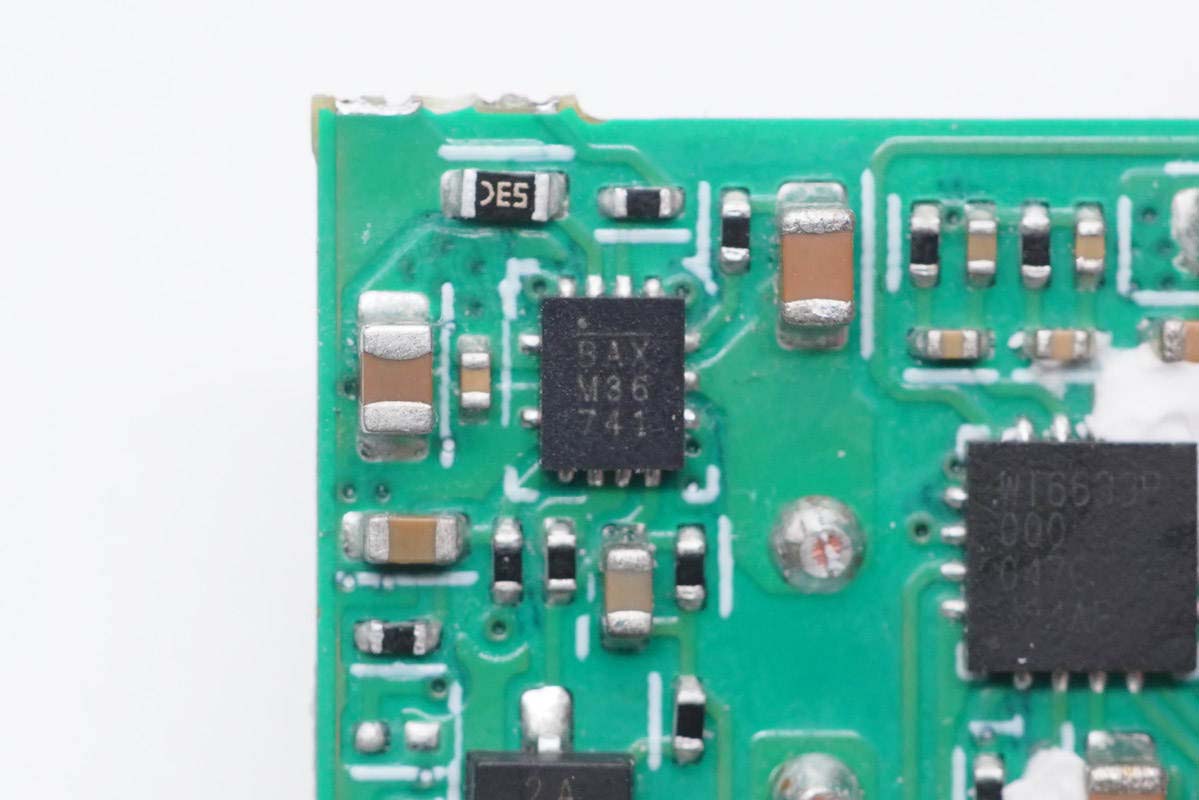

兩個USB-C接口采用MPS MP2491C同步整流降壓轉換器降壓輸出。MP2491C支持最高32V輸入，輸出電壓最高30V，最大輸出電流6A，內置33mΩ/22mΩ同步降壓管，支持可調節的電流限制。采用2.5*3mm QFN-13封裝。

MPS MP2491C 詳細資料。

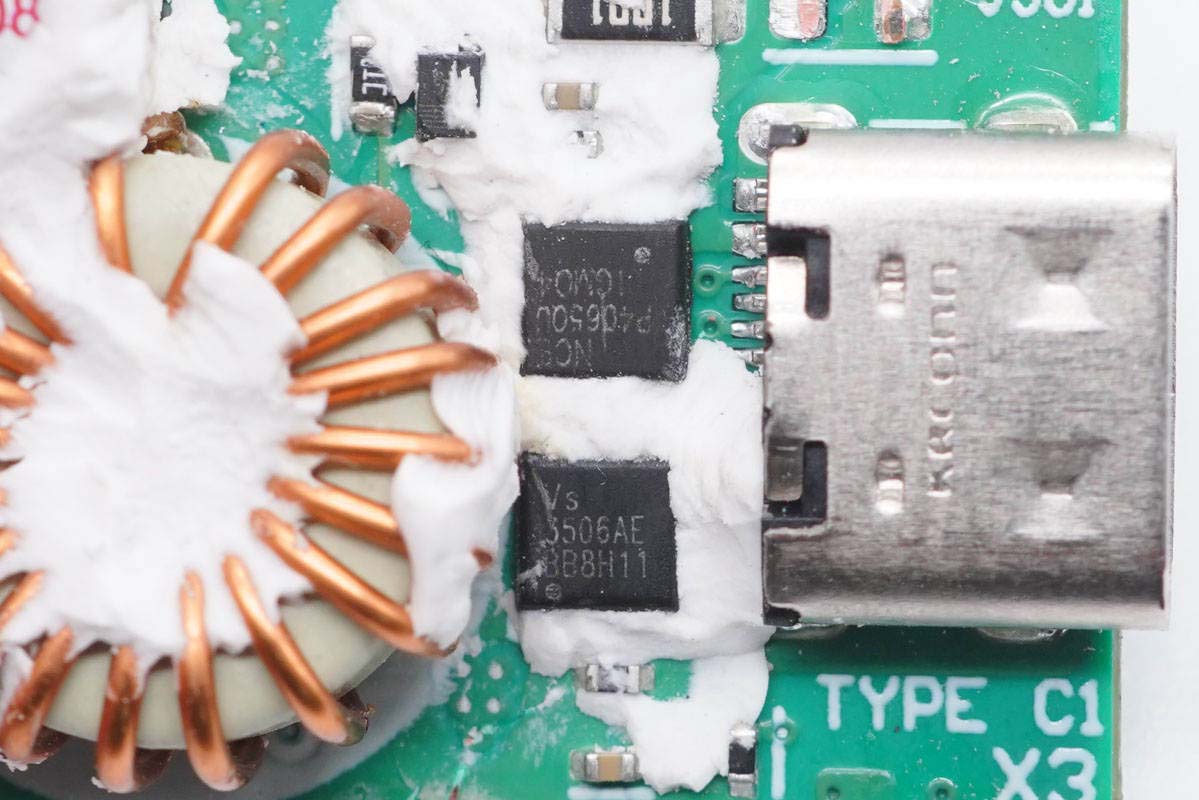

輸出VBUS開關管采用威兆VS3506AE，PMOS，耐壓30V，PDFN3333封裝。USB-C公頭金屬殼上有KRCONN字樣，表明母座來自精睿科技。

威兆VS3506AE資料信息。

降壓磁環電感特寫。

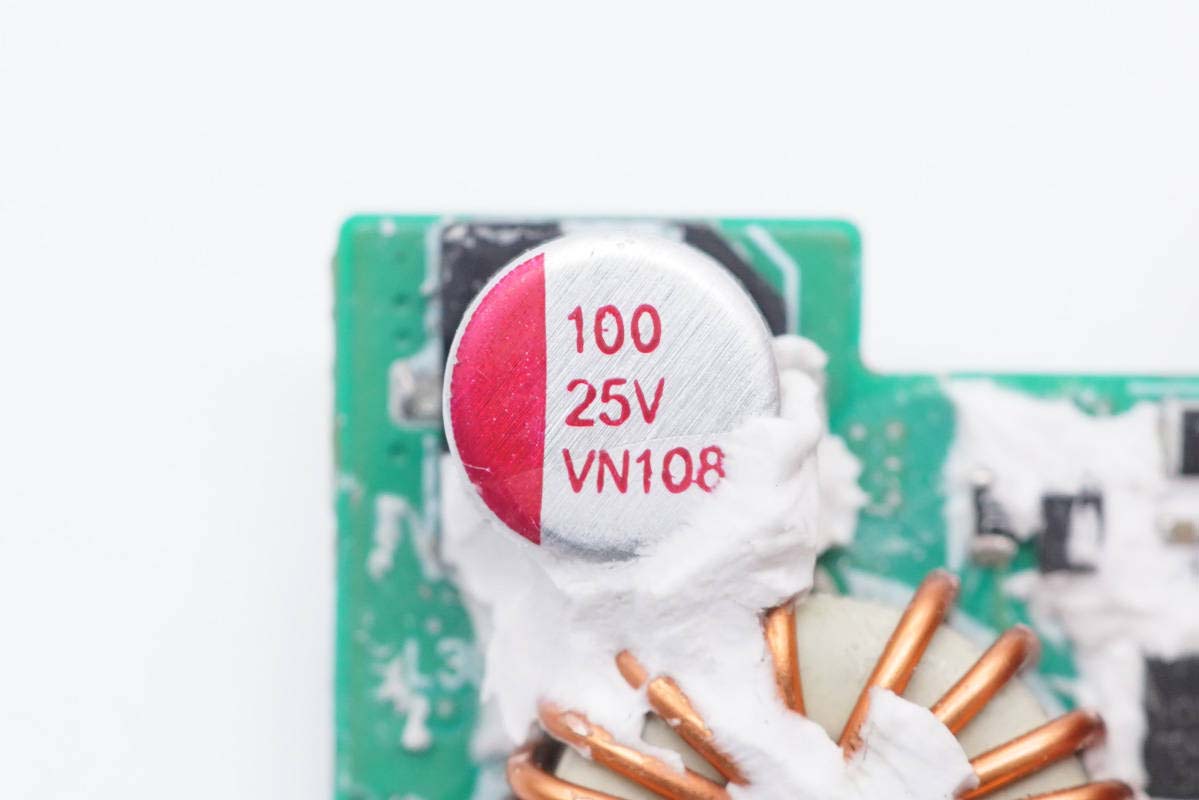

降壓輸出濾波固態電容規格為25V 100μF，柏瑞凱VN系列小型化電容產品，該系列電容適合應用于無線快充和低輸出紋波電壓的產品濾波電路，電壓范圍支持2.5V-35V，具有105℃/2000小時保證。

協議IC采用偉詮WT6633P，支持USB PD3.0，支持高通QC4，QC4+和QC5。通過USB-IF認證，TID1070018。同時WT6633P還通過了高通QC5認證，認證號4789627043-2，高通QC4+認證，認證號4788566324-2。WT6633P內置8051內核，內置恒壓恒流控制，片內集成輸出電流傳感，支持線損補償，內置完善的保護功能。

充電頭網通過拆解了解到，采用偉詮WT6633P的還有小米55W氮化鎵充電器、堅果65W單C口氮化鎵充電器、小米120W超級快充、小米10 Pro原裝65W快充充電器、小米9 Pro原裝45W快充充電器、聯想27W USB PD快充充電器、安福瑞63W雙口快充充電器等產品。

無錫新功率 NCEP4065QU，PMOS，耐壓40V。

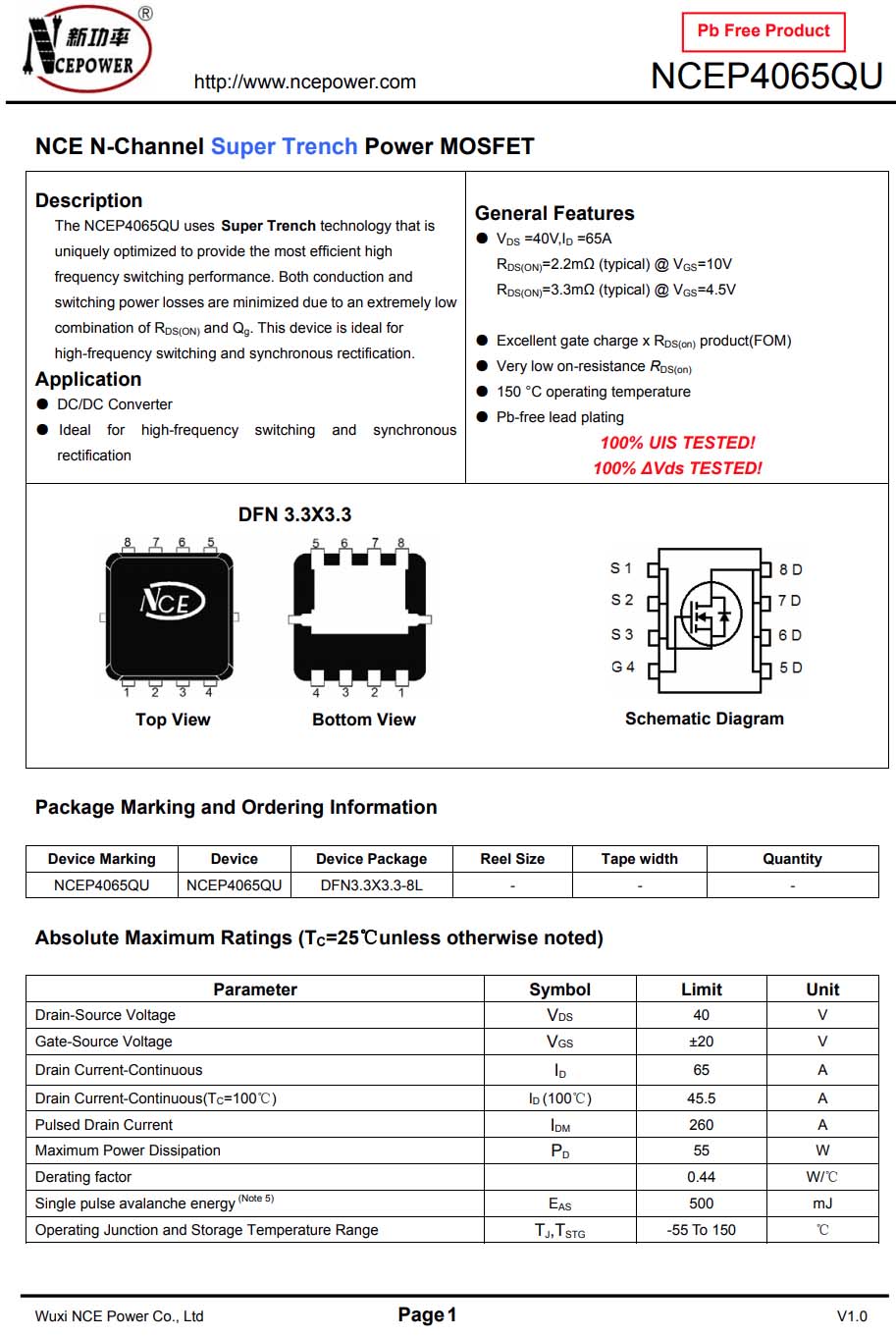

無錫新功率 NCEP4065QU 詳細資料。

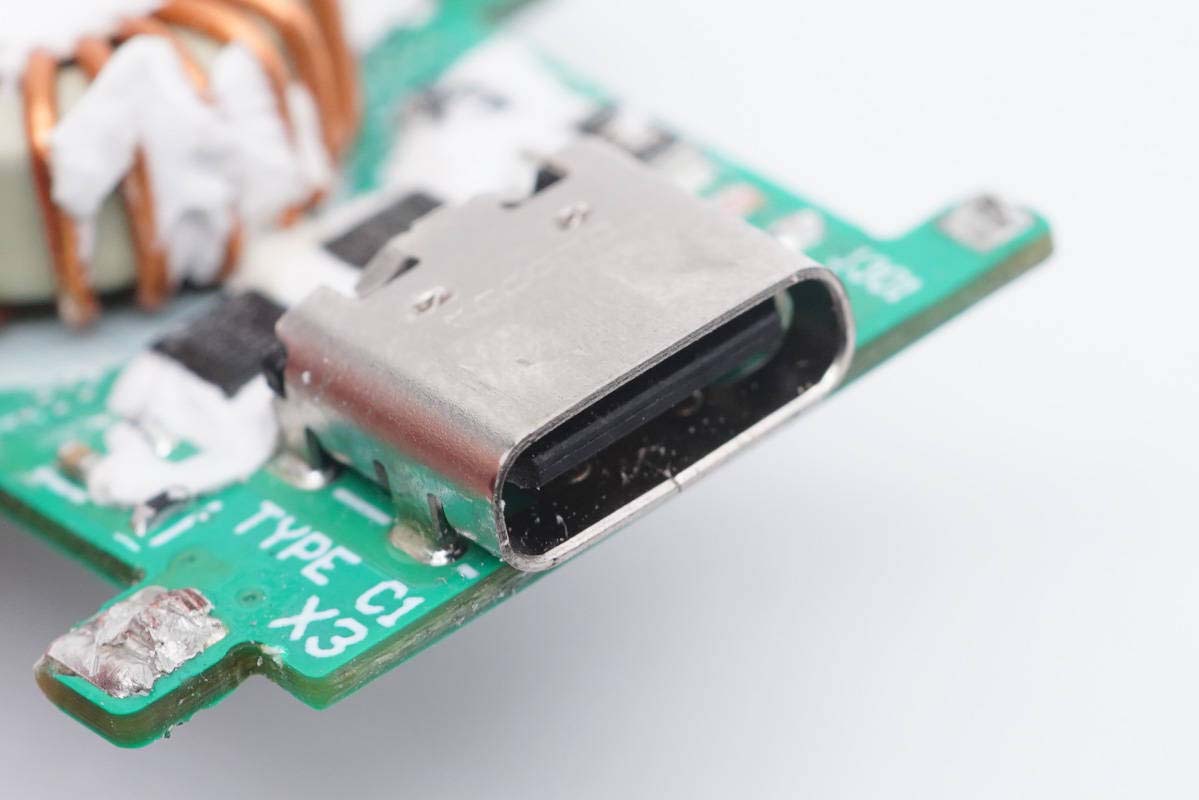

USB-C母座特寫，黑色膠芯，過孔焊接。

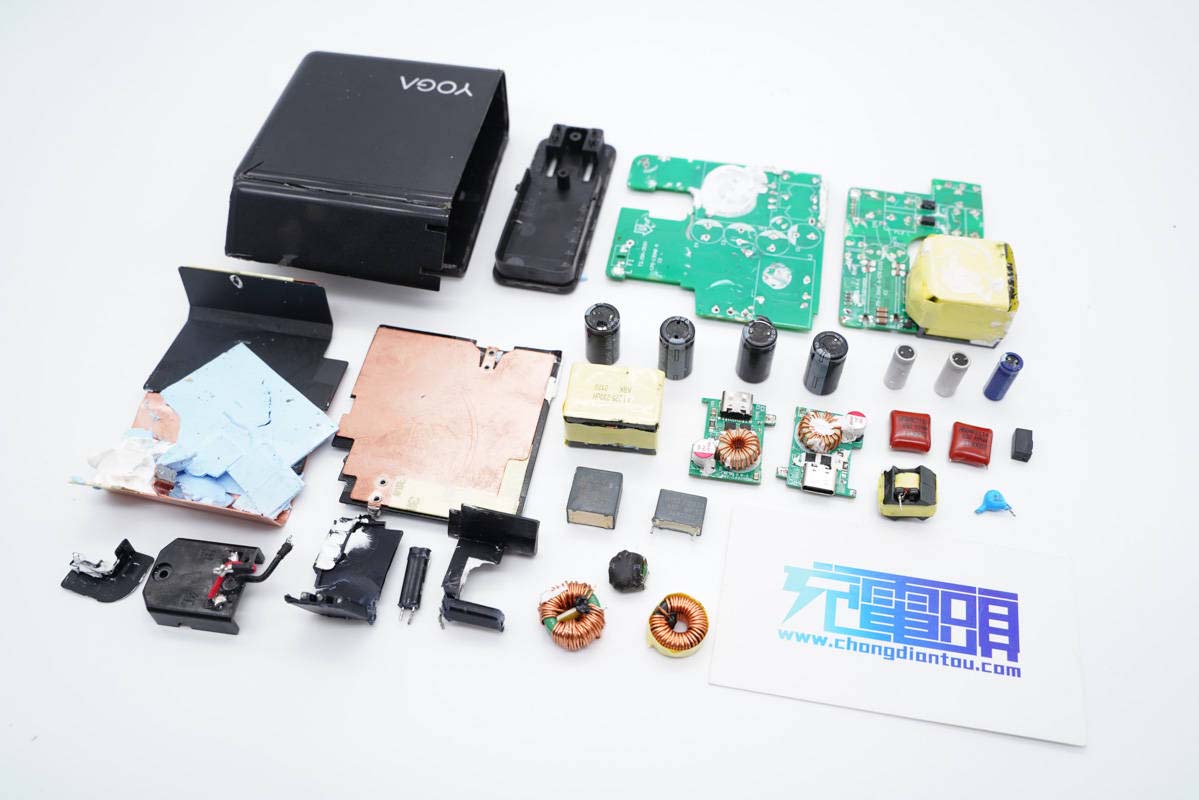

全部拆解完畢，來張全家福。

充電頭網拆解總結

聯想YOGA這款130W雙C口氮化鎵充電器延續光滑圓潤外殼加切面輸入端ID設計，使用不硌手，而且充電器也能穩定貼合在墻面插座上，充分考慮了用戶的使用體驗。另外產品包裝盒也是一如既往給人一種高大上的感覺。配備的雙C口，支持PD和PPS快充協議，實測具備5A PPS電壓檔位，單C口輸出最大100W，總輸出可達130W，充分滿足各類設備對不同功率的需求。

充電頭網通過拆解了解到，這款充電器由大廠立訊精密代工，采用PFC+LLC架構，并采用了安森美NCP1615+NCP13992+NCP4306全套快充方案，搭配納微NV6117和NV6115氮化鎵功率芯片，此外還有安森美碳化硅二極管和同步整流管。采用MPS MP2491C進行二次降壓，偉詮WT6633P協議芯片控制輸出電壓。

充電器采用兩塊小板設計，之間有塑料柱支撐固定，初次級間有隔離板，采用艾華電解電容以及柏瑞凱固態電容進行輸入輸出濾波，C口母座來自精睿科技，且都設有TVS進行靜電保護。作為聯想旗下首款130W氮化鎵充電器，無論是用戶的使用體驗，還是內部做工細節，都是面面俱到，用料也是相當扎實可靠，誠意滿滿。
